ACTA NOx

NOTE D’IMPIEGO E

TECNICHE PER L’INSTALLAZIONE

Complimenti per la scelta.

La Vostra caldaia è modulante a regolazione e accensione elettronica e a tiraggio naturale.

• ad alto rendimento

• con scambiatore sanitario in acciaio.

WARNING

La Vostra caldaia è pensata speciﬁcatamente per funzionare con impianti ad alta temperatura quali impianti a radiatore e, comunque, la temperatura minima di ritorno dell'impianto di riscaldamento non deve mai essere inferiore a 40 °C.

I materiali che la compongono e i sistemi di regolazione di cui è dotata Vi oﬀrono sicurezza, comfort elevato e risparmio energetico così da farVi apprezzare al massimo i vantaggi del riscaldamento autonomo.

PERICOLO: Le indicazioni contrassegnate da questo simbolo devono essere osservate per evitare infortuni di origine meccanica o generica (es. ferite o contusioni).

PERICOLO: Le indicazioni contrassegnate da questo simbolo devono essere osservate per evitare infortuni di origine elettrica (folgorazione).

- 2 -

PERICOLO: Le indicazioni contrassegnate da questo simbolo devono essere osservate per evitare il pericolo d’incendio e di esplosione.

PERICOLO: Le indicazioni contrassegnate da questo simbolo devono essere osservate per evitare infortuni di origine termica (ustioni).

ATTENZIONE: Le indicazioni contrassegnate da questo simbolo devono essere osservate per evitare malfunzionamenti e/o danni materiali all’apparecchio o ad altri oggetti.

ATTENZIONE: Le indicazioni contrassegnate da questo simbolo sono informazioni importanti che devono essere lette attentamente.

ATTENZIONE: Pericolo di taglio / puntura. È obbligatorio utilizzare guanti protettivi.

IMPORTANTE

Il libretto deve essere letto attentamente; si potrà così utilizzare la caldaia in modo razionale e

sicuro; deve essere conservato con cura poiché la sua consultazione potrà essere necessaria in futuro. Nel caso in cui l'apparecchio venga ceduto ad altro proprietario dovrà essere corredato dal presente libretto.

La prima accensione deve essere eﬀettuata da uno dei Centri Assistenza Autorizzati il cui elen-

co è reperibile sul sito internet www.saviocaldaie.it/assistenza; la validità della garanzia è a partire dalla data di acquisto del prodotto -vedi condizioni riportate sul certiﬁcato speciﬁco-.

Il costruttore declina ogni responsabilità da eventuali traduzioni del presente libretto dalle

quali possano derivare interpretazioni errate; non può essere considerato responsabile per l'inosservanza delle istruzioni contenute nel presente libretto o per le conseguenze di qualsiasi manovra non speciﬁcamente descritta.

DURANTE L'INSTALLAZIONE

Dopo aver rimosso l'imballaggio, assicurarsi che l'apparecchio non sia danneggiato.

In caso di danneggiamento non installare ne avviare l'apparecchio in quanto potrebbe essere

pericoloso.

Contattare il rivenditore o il Centro di Assistenza Autorizzato più vicino.

L'installazione deve essere eseguita da personale qualiﬁcato in modo che, sotto la sua respon-

sabilità, vengano rispettate le leggi e le norme nazionali e locali vigenti in merito.

La caldaia permette di riscaldare acqua ad una temperatura inferiore a quella di ebollizione e

deve essere allacciata ad un impianto di riscaldamento e/o a una rete di distribuzione di acqua sanitaria, compatibilmente alle sue prestazioni e alla sua potenza.

La caldaia deve essere alimentata con gas Metano (G20) o GPL (PROPANO G31). La caldaia dovrà essere destinata solo all'uso per la quale è stata espressamente prevista; inol-

tre:

• Non deve essere esposta agli agenti atmosferici.

• Questo apparecchio non è destinato all'uso da parte di persone con ridotte capacità psichiche o motorie, o con mancanza di esperienza e conoscenza (inclusi i bambini), a meno che ci sia la supervisione di una persona responsabile alla loro sicurezza e vi sia data un'adeguata istruzione sull'uso dell'apparecchio.

• I bambini devono essere sorvegliati per assicurarsi che non giochino con l'apparecchio.

• Evitare l'uso scorretto della caldaia.

• Evitare manovre su dispositivi sigillati.

• Evitare il contatto con parti calde durante il funzionamento.

WARNING

- 3 -

DURANTE L'USO

È vietato poiché pericoloso ostruire anche parzialmente la o le prese d'aria per la ventilazione

del locale dov'è installata la caldaia (UNI 7129/08).

Le riparazioni devono essere eseguite esclusivamente dai Centri di Assistenza Autorizzati uti-

lizzando ricambi originali; limitarsi pertanto a disattivare la caldaia (vedere istruzioni).

Avvertendo odore di gas:

WARNING

• non azionare interruttori elettrici, il telefono e qualsiasi altro oggetto che possa provocare scintille.

• aprire immediatamente porte e ﬁnestre per creare una corrente d'aria che puriﬁchi il locale.

• chiudere i rubinetti del gas.

• chiedere l'intervento di personale professionalmente qualiﬁcato.

Prima di avviare la caldaia, si consiglia di far veriﬁcare da personale professionalmente quali-

ﬁcato che l'impianto di alimentazione del gas:

• sia a perfetta tenuta.

• sia dimensionato per la portata necessaria alla caldaia.

• sia dotato di tutti i dispositivi di sicurezza e controllo prescritti dalle norme vigenti;

• assicurarsi che l'installatore abbia collegato lo scarico della valvola di sicurezza ad un imbuto di scarico.

Il costruttore non è responsabile di danni causati dall'apertura della valvola di sicurezza e

conseguente uscita d'acqua, qualora non correttamente collegata ad una rete di scarico.

Non toccare l'apparecchio con parti del corpo bagnate o umide e/o a piedi nudi. Nel caso di lavori o manutenzioni di strutture poste nelle vicinanze dei condotti dei fumi e/o

nei dispositivi di scarico dei fumi o loro accessori, spegnere l'apparecchio e, a lavori ultimati, farne veriﬁcare l'eﬃcienza da personale professionalmente qualiﬁcato.

Apparecchio in categoria: II2H3P (gas G20 20 mbar, G31 37 mbar) Paese di destinazione: IT

Questo apparecchio è conforme alle seguenti Direttive Europee: Regolamento (UE) 2016/426 sugli apparecchi che bruciano carburanti gassosi Direttiva Rendimenti 92/42/CEE Direttiva Compatibilità Elettromagnetica 2014/30/UE Direttiva Bassa Tensione 2014/35/UE Direttiva Progettazione Ecocompatibile 2009/125/CE Il costruttore nella costante azione di miglioramento dei prodotti, si riserva la possibilità di modiﬁcare i dati espressi in questa documentazione in qualsiasi momento e senza preavviso. La presente documentazione è un supporto informativo e non considerabile come contratto nei confronti di terzi.

- 4 -

INDICE

1 DESCRIZIONE DELLA CALDAIA.............6

1.1 Vista d’assieme ................................6

1.2 Valvola di intercettazione e rubinetti............6

1.3 Pannello comandi..............................7

1.4 Caratteristiche generali LCD ....................8

2 ISTRUZIONI PER L’USO ...................10

2.1 Avvertenze ...................................10

2.2 Accensione ...................................10

2.3 Temperatura del circuito di riscaldamento .....11

2.4 Temperatura acqua sanitaria ..................12

2.5 Spegnimento .................................12

3 CONSIGLI UTILI ..........................14

3.1 Riempimento del circuito riscaldamento.......14

3.2 Riscaldamento................................14

3.3 Protezione antigelo ...........................14

3.4 Manutenzione periodica ......................15

3.5 Pulizia esterna ................................15

3.6 Anomalie di funzionamento...................15

3.7 Visualizzazioni in modalità INFO ...............16

3.8 Codice anomalia remoto ......................17

4 CARATTERISTICHE TECNICHE .............18

4.1 Vista d’assieme ...............................18

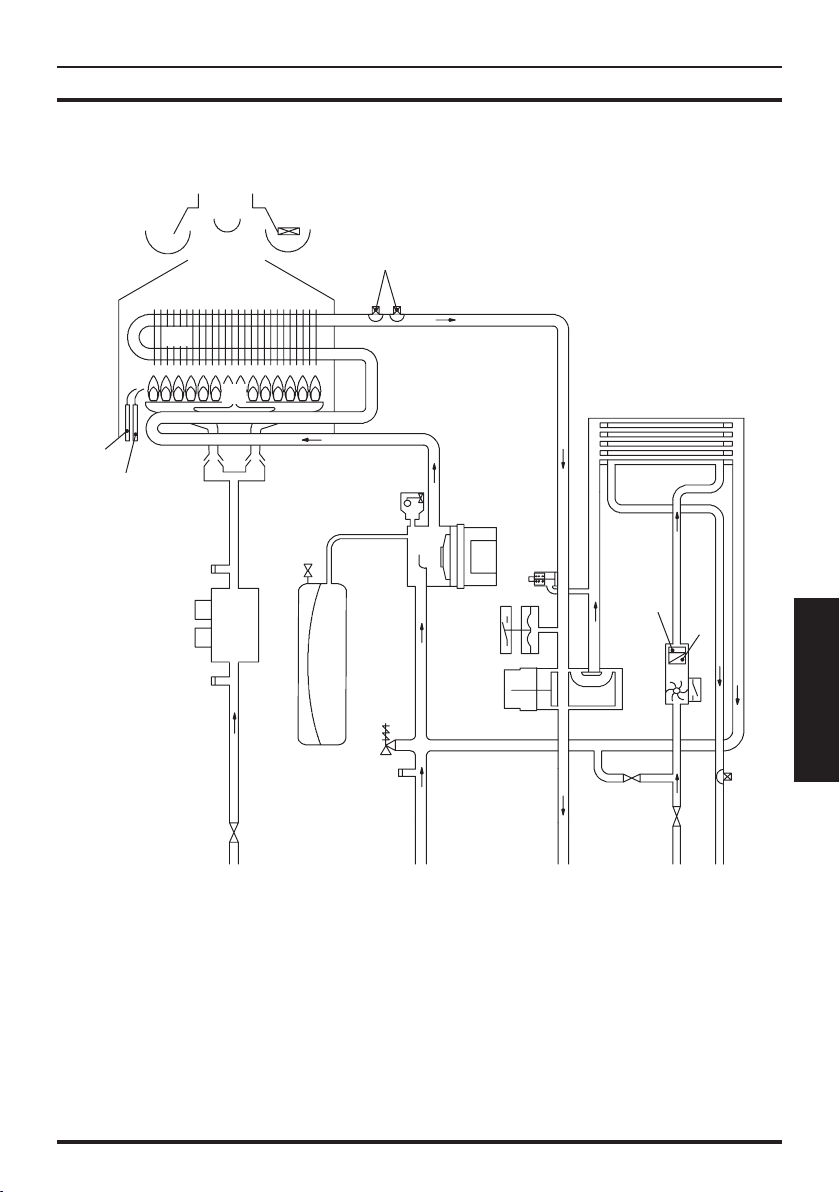

4.2 Schema di principio...........................19

4.3 Schema elettrico ..............................21

4.4 Dati tecnici M290G.24BM......................22

4.5 Dati tecnici M290G.28BM......................25

4.6 Caratteristica idraulica ........................28

4.7 Vaso d’espansione ............................28

5 INSTALLAZIONE..........................29

5.1 Avvertenze ...................................29

5.2 Conformità al DLGS n°311/06 sui rendimenti...29

5.3 Precauzioni per l’installazione .................30

5.4 Installazione del supporto caldaia .............31

5.5 Dimensioni ...................................31

5.6 Raccordi ......................................31

5.7 Montaggio della caldaia.......................31

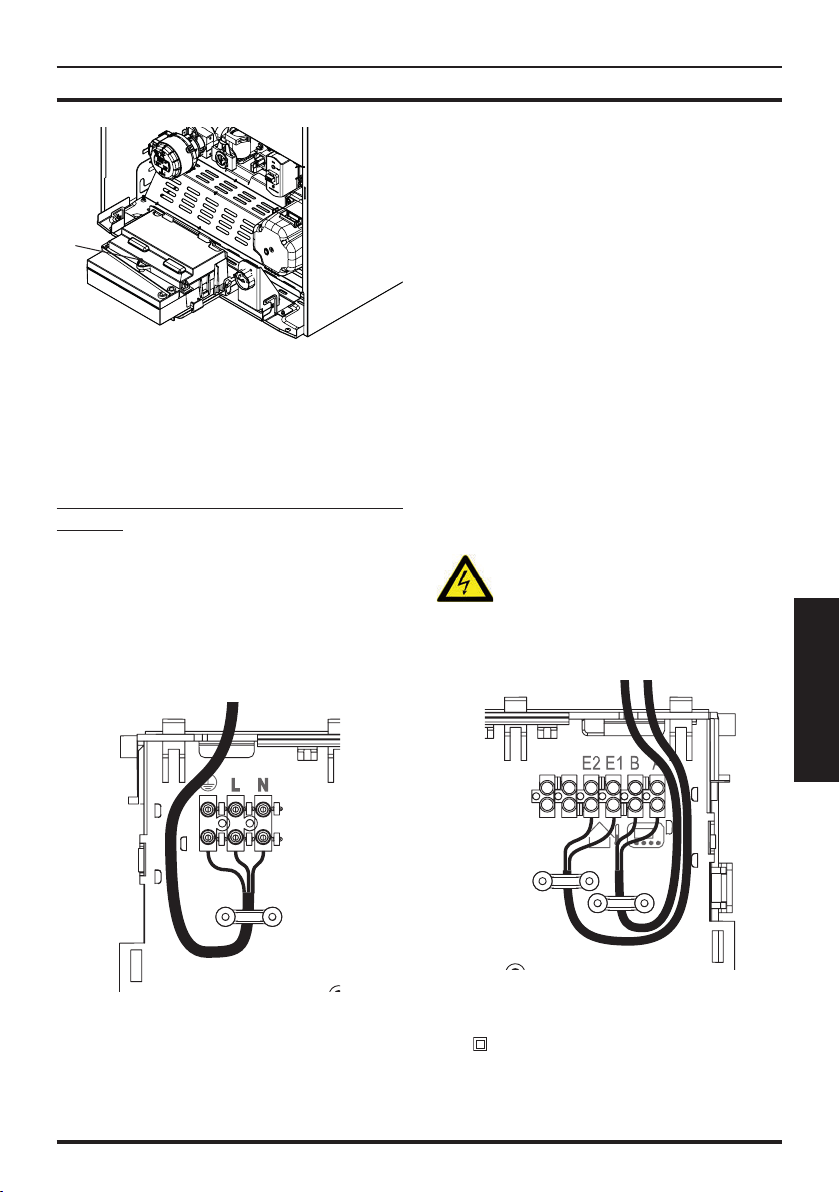

5.8 Collegamento elettrico........................32

5.9 Collegamento di un termostato ambiente/ valvole di zona, comando remoto, sonda

esterna .......................................33

5.10 Installazione della sonda esterna di

temperatura ..................................34

5.11 Abilitazione funzionamento con sonda

esterna da remoto ............................34

5.12 Settaggio del coeﬃciente K della sonda

esterna .......................................35

5.13 Settaggio della postcircolazione della pompa ..37

5.14 Selezione della frequenza di riaccensione ......39

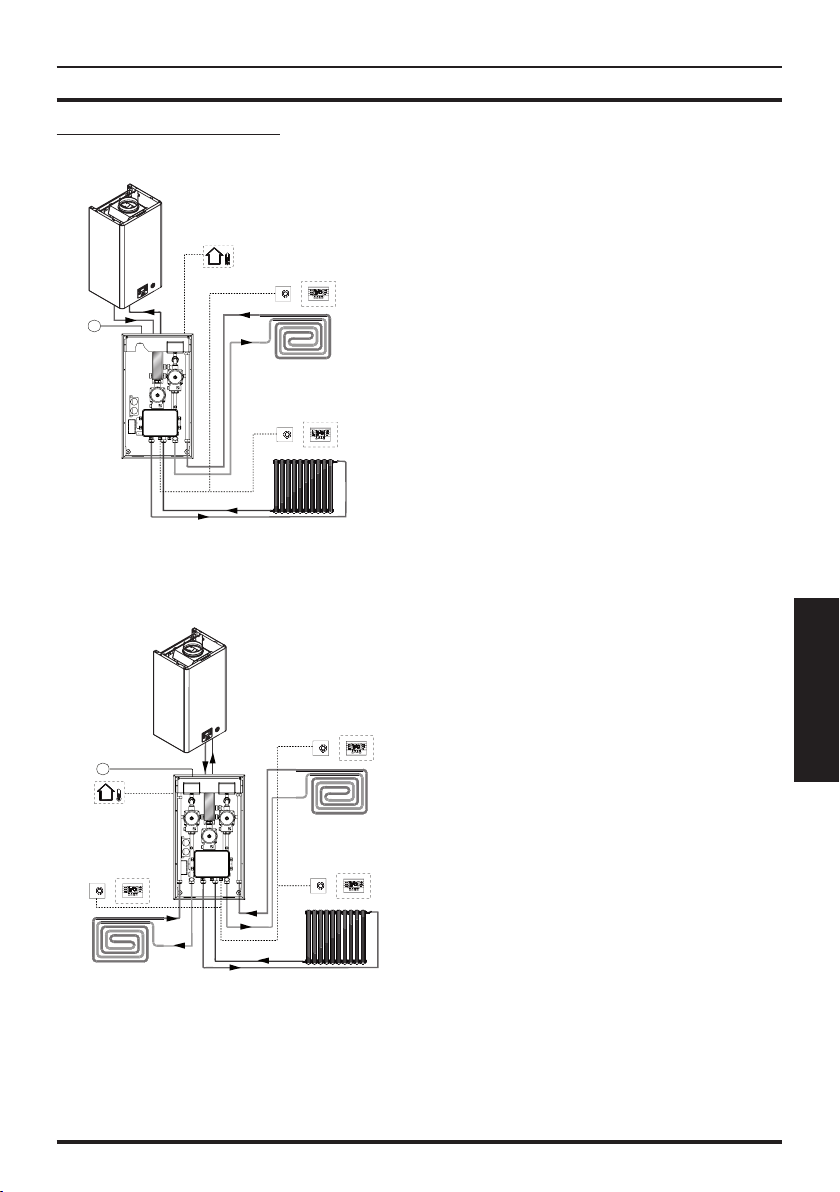

5.15 Esempi di impianti idraulici con separatore

idraulico (opzionale) ..........................40

6 PREPARAZIONE AL SERVIZIO .............42

6.1 Avvertenze ...................................42

6.2 Sequenza delle operazioni ....................42

7 VERIFICA REGOLAZIONE GAS.............44

7.1 Avvertenze ...................................44

7.2 Operazioni e settaggio gas ....................44

8 TRASFORMAZIONE GAS ..................48

8.1 Avvertenze ...................................48

8.2 Operazioni....................................48

9 MANUTENZIONE .........................50

9.1 Avvertenze ...................................50

9.2 Smontaggio pannelli carrozzeria ..............50

9.3 Svuotamento del circuito sanitario ............51

9.4 Svuotamento del circuito riscaldamento.......51

9.5 Pulizia dello scambiatore primario.............51

9.6 Veriﬁca della pressurizzazione del vaso di

espansione ...................................51

9.7 Pulizia dello scambiatore sanitario.............51

9.8 Pulizia del bruciatore..........................51

9.9 Dispositivo di controllo fumi...................51

9.10 Veriﬁca funzionamento pompa / sblocco

pompa .......................................52

9.11 Veriﬁca del rendimento della caldaia...........52

9.12 Settaggio della funzione spazzacamino caldaia 53

9.13 Impostazioni per cambio scheda comando ....54

10 SMALTIMENTO E RICICLAGGIO CALDAIA ..58

Modello Sigla certiﬁcazione caldaia

ACTA NOx 24A M290G.24BM ACTA NOx 28A M290G.28BM

- 5 -

DESCRIZIONE DELLA CALDAIA

1 DESCRIZIONE DELLA CALDAIA

1.1 Vista d’assieme

Il modello e la matricola della caldaia sono stampati nel certiﬁcato di garanzia.

USO

Figura 1.1

1 Pannello comandi 2 Manometro

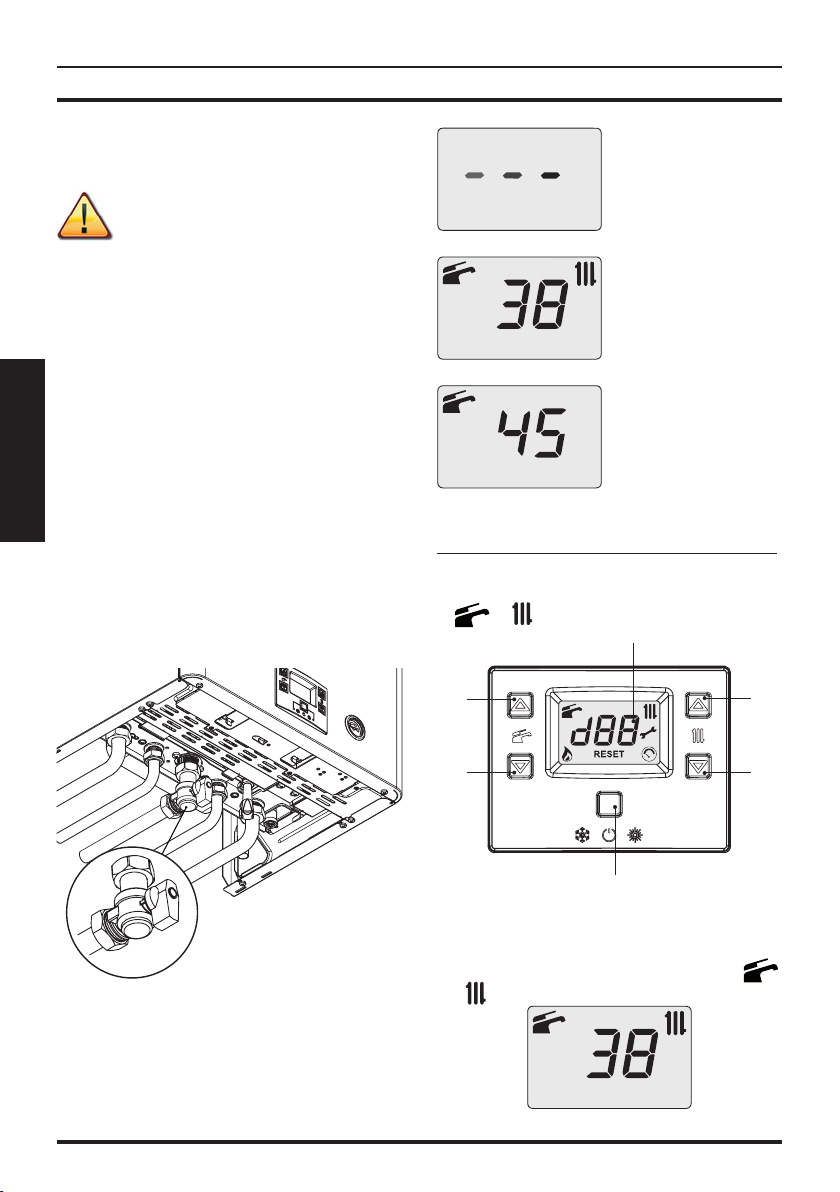

1.2 Valvola di intercettazione e rubinetti

Prevedere l'installazione di un rubinetto di intercettazione in ingresso acqua sanitaria.

Le ﬁgure rappresentate in questo libretto indicano solo una delle possibili soluzioni nell’installazione di rubinetti, tubi e raccordi.

Figura 1.2

- 6 -

3 Etichetta alimentazione gas 4 Tubo mandata riscaldamento 5 Tubo uscita acqua sanitaria 6 Rubinetto gas 7 Tubo entrata acqua sanitaria 8 Tubo ritorno riscaldamento 9 Rubinetto di svuotamento del circuito

riscaldamento

10 Rubinetto di riempimento del circuito

riscaldamento

DESCRIZIONE DELLA CALDAIA

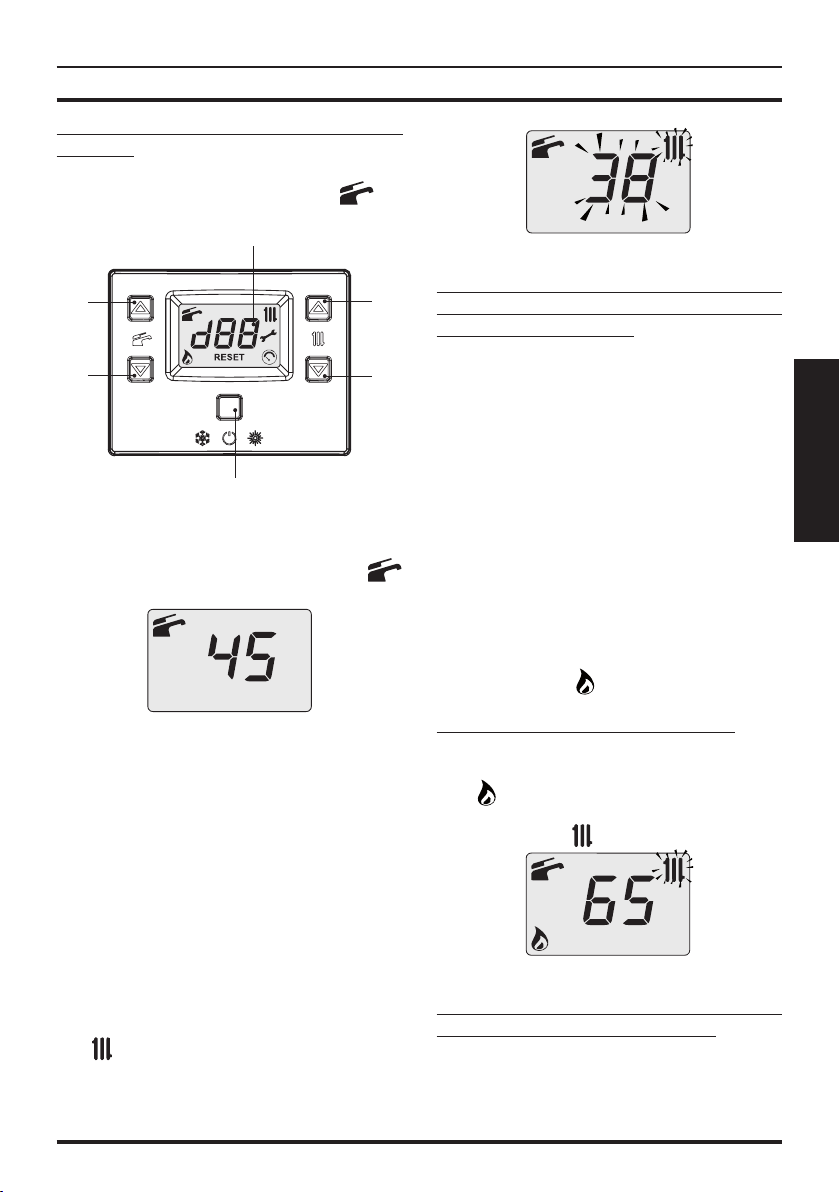

1.3 Pannello comandi

Figura 1.3

11 Tasto aumento temperatura sanitario 12 Tasto riduzione temperatura sanitario 13 Tasto Reset/Stand-by/Inverno/Estate 14 Tasto riduzione temperatura riscaldamen-

15 Tasto aumento temperatura riscaldamen-

16 Display LCD

Il RESET che riporta tutti i parametri al valore di fabbrica, avviene solo impostando il "parametro 08=04". L'avvenuto reset viene visualizzato dall’accensione di tutti i simboli presenti sul display.

USO

- 7 -

DESCRIZIONE DELLA CALDAIA

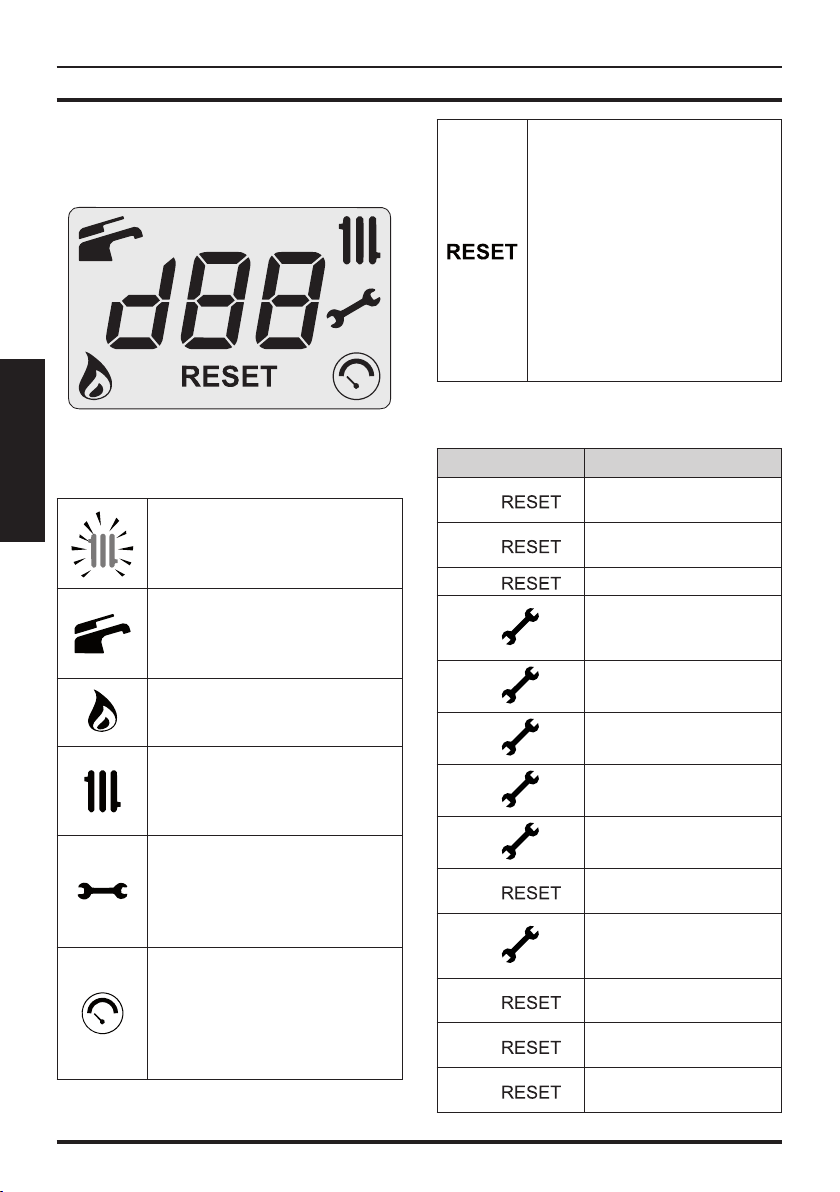

1.4 Caratteristiche generali LCD

Per le caratteristiche tecniche della caldaia consultare la sezione "CARATTERISTICHE TECNICHE" a pag. 18.

Figura 1.4

USO

LEGENDA

Tutti i simboli rappresentati con delle linee che lo circondano, indicano che il simbolo sta lampeggiando

Acceso ﬁsso: funzione sanitario abilitata Lampeggiante: funzione sanitario in corso

Acceso ﬁsso: ﬁamma presente Lampeggiante: scarica di accensione in corso

Acceso ﬁsso: funzione riscaldamento abilitata (inverno) Lampeggiante: funzione riscaldamento in corso

Acceso ﬁsso: preavviso scadenza manutenzione Lampeggiante: richiesta di manutenzione o manutenzione scaduta

Acceso ﬁsso: per 15s solo dopo il caricamento dell'impianto Lampeggiante: in caso di bassa pressione dell'impianto o in caso di visualizzazione della pressione dal menù "INFO"

Indicatore errore di blocco (RE- SET acceso ﬁsso). La caldaia può essere riattivata direttamente dal utente, premendo il pulsante di ripristino. Solo la lettera R: controllo remoto collegato (acceso ﬁsso) - richiesta da controllo remoto in corso (lampeggiante). Solo la lettera E: sonda esterna collegata (acceso ﬁsso). Solo le lettere SET: in fase dei settaggio parametri

SEGNALAZIONI DATE DAL DISPLAY LCD

LCD FUNZIONE

Er01 +

Er02 + Er03 +

Er04 +

Er05 +

Er06 +

Er07 +

Er08 +

Er11 +

Er14 +

Er20 +

Er21 +

Er22 +

Blocco di sicurezza per mancata accensione

Blocco per intervento termostato di sicurezza

Blocco generico Pressione impianto fuori

range o sensore scollegato

Anomalia termostato fumi

Guasto sonda NTC riscaldamento

Guasto sonda NTC sanitario

Guasto sonda NTC esterna

Presenza ﬁamma parassita

Mancanza di circolazione da gradiente temperatura (>2K/s)

Blocco EVG (guasto hardware)

- 8 -

DESCRIZIONE DELLA CALDAIA

LCD FUNZIONE

Er23 +

Er24 +

Er25 +

Er91 +

Er98 +

Er99 +

Blocco EVG (problemi cablaggio)

Blocco per anomalia combustione all'accensione

Blocco per anomalia combustione in funzionamento

Blocco totale: limite tentativi di ripristino superati

Anomalia generica scheda solare

Scheda non conﬁgurata. Impostare parametro P01

Limitazione NTC primario in sanitario

Caldaia Stand-By, i trattini vengono accesi in sequenza per simulare uno scorrimento (protezione antigelo attiva)

In caso di bassa pressione il valore viene automaticamente visualizzato con il simbolo lampeggiante. Al raggiungimento della pressione il simbolo rimane acceso per 15s poi scompare. Dal menù "INFO" è possibile visualizzare il valore della pressione corrente senza punto decimale.

Pompa attiva per la fase di post-circolazione (lampeggio Po + lampeggio temperatura)

LCD FUNZIONE

Caldaia in richiesta potenza sanitario. Viene visualizzata la temperatura sanitario.

Caldaia in richiesta potenza riscaldamento.

Set Riscaldamento (vengono disabilitati tutti gli altri simboli)

Set Sanitario (vengono disabilitati tutti gli altri simboli)

Ritardo accensione bruciatore per impostazione di sistema (lampeggio uu + lampeggio temperatura)

Caldaia in funzione spazzacamino. L’attivazione dello spazzacamino avviene impostando il "parametro P09=01" e viene visualizzato: LP = minimo sanitario hP = minimo riscaldamento cP = massimo riscaldamento dP = massimo sanitario Il passaggio avviene con i tasti (15) (aumento) e (14) (diminuzione) temperatura sanitario.

USO

Caldaia in fase antigelo (lampeggio bP + lampeggio temperatura)

- 9 -

ISTRUZIONI PER L’USO

2 ISTRUZIONI PER L’USO

2.1 Avvertenze

Controllate che il circuito riscaldamento sia regolarmente riempito d'acqua anche se la caldaia dovesse servire alla sola produzione d'acqua calda sanitaria.

Provvedete altrimenti al corretto riempimento vedi sezione "Riempimento del circuito riscaldamento" a pag. 14.

Tutte le caldaie sono dotate di un sistema "antigelo" che interviene nel caso in cui la temperatura della stessa scenda al di sotto di 5°C; pertanto non disattivare la caldaia.

USO

Nel caso in cui la caldaia non venga utilizzata nei periodi freddi, con conseguente rischio di gelo fate quanto indicato nella sezione "Protezione antigelo" a pag. 14.

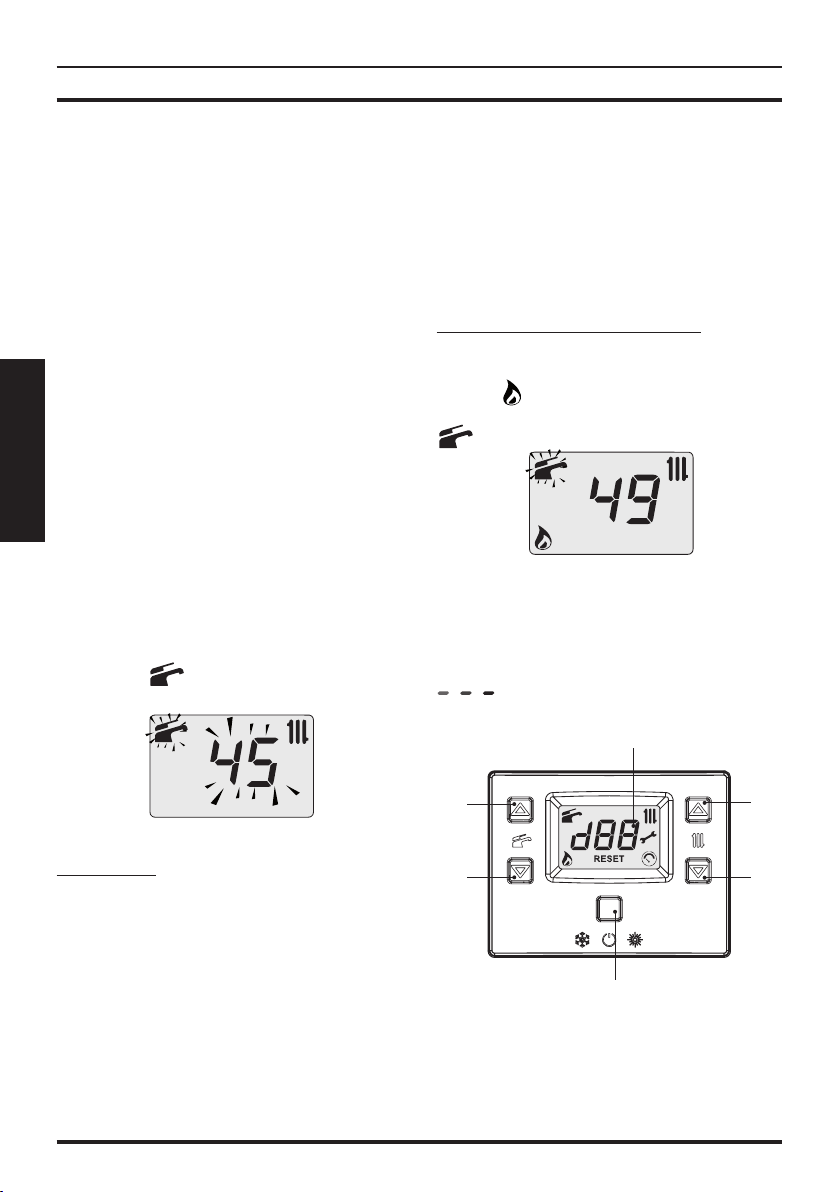

2.2 Accensione

• I rubinetti della caldaia e quelli previsti in installazione devono essere aperti (Figura 2.1).

Stand-by I trattini vengono accesi in sequenza per simulare uno scorrimento

Inverno

Estate

Figura 2.2

Funzionamento in riscaldamento/sanitario

• Tenere premuto per 2 secondi il tasto 13 ﬁno a far apparire sul display entrambe i simboli

e (Figura 2.3).

Posizione d'apertura

Figura 2.1

• Alimentate elettricamente la caldaia azionando l'interruttore bipolare previsto in installazione. Il display LCD visualizza lo stato in cui si trova la caldaia (ultimo memorizzato) (Figura 2.2).

- 10 -

Figura 2.3

• Il display LCD visualizza la temperatura di caldaia (circuito primario) ed i simboli e

(Figura 2.4).

Figura 2.4

ISTRUZIONI PER L’USO

Funzionamento della sola produzione di acqua calda

• Tenere premuto per 2 secondi il tasto 13 ﬁno a far apparire sul display il simbolo gura 2.5).

(Fi-

Figura 2.7

Figura 2.5

• Il display LCD visualizza la temperatura di caldaia (circuito primario) ed il simbolo (Figura 2.6).

Figura 2.6

2.3 Temperatura del circuito di riscal-

damento

La temperatura dell’acqua calda di mandata riscaldamento è regolabile agendo sui tasti 14 (diminuzione) e 15 (aumento) (Figura 2.5) da un minimo di circa 38°C ad un massimo di circa 85°C. Alla prima pressione di uno dei due tasti si ha la visualizzazione del valore di "set", alla seconda pressione si accede alla modiﬁca. Segnalazione data dal display LCD:

• il valore di "set" della temperatura dell’acqua calda di mandata riscaldamento ed il simbolo

lampeggiano. Il fondo del display ap-

pare illuminato (Figura 2.7).

Regolazione della temperatura riscaldamento in funzione della temperatura esterna (senza sonda esterna)

Regolare la temperatura dell’acqua calda di mandata riscaldamento come segue:

• da 38 a 50 con temperatura esterna compresa tra 5 e 15°C

• da 50 a 73 con temperatura esterna compresa tra -5 e +5°C

• da 73 a 85 con temperatura esterna inferiore a -5°C.

Il Vostro installatore qualiﬁcato, Vi potrà suggerire le regolazioni più indicate per il Vostro impianto.

La veriﬁca del raggiungimento della temperatura impostata è visibile sul display LCD dall'assenza del simbolo

Richiesta di potenza in riscaldamento

Quando la caldaia ha una richiesta di potenza in riscaldamento sul display è visibile il simbolo temperatura dell'acqua di mandata riscaldamento. Il simbolo

Figura 2.8

Regolazione della temperatura riscaldamento con sonda esterna installata

Quando è installata la sonda esterna (opzionale) la vostra caldaia regola automaticamente la temperatura dell'acqua di mandata dell'impianto di riscaldamento in relazione alla tem-

seguito da un aumento del valore di

lampeggia (Figura 2.8).

USO

- 11 -

ISTRUZIONI PER L’USO

peratura esterna. In questo caso la caldaia deve essere impostata da un installatore qualiﬁcato (sezione "Settaggio del coeﬃciente K della sonda esterna" a pag. 35).

Comunque se la temperatura ambiente non dovesse essere confortevole si può aumentare o diminuire la temperatura di mandata dell'impianto riscaldamento di ± 15°C agendo sui tasti 14 (diminuzione) e 15 (aumento) (Figura

2.5).

2.4 Temperatura acqua sanitaria

La temperatura dell’acqua calda sanitaria è re-

USO

golabile agendo sui tasti 11 (aumento) e 12 (diminuzione) (Figura 2.5) da un minimo di circa 35°C ad un massimo di circa 60°C. Alla prima pressione di uno dei due tasti si ha la visualizzazione del valore di "set", alla seconda pressione si accede alla modiﬁca.

Segnalazione data dal display LCD:

• il valore di "set" dell’acqua calda sanitaria ed il simbolo splay appare illuminato (Figura 2.7).

lampeggiano. Il fondo del di-

installare un addolcitore sull'impianto sanitario.

Se la portata massima dell'acqua calda sanitaria è troppo elevata, tale da non permettere di raggiungere una temperatura suﬃciente, fate installare l'apposito limitatore di portata dal Tecnico dell'Assistenza Autorizzata.

Richiesta di acqua calda sanitaria

Quando la caldaia ha una richiesta potenza in acqua calda sanitaria, sul display è visibile il simbolo di temperatura dell'acqua sanitaria. Il simbolo

Figura 2.10

seguito da un aumento del valore

lampeggia (Figura 2.10).

2.5 Spegnimento

Tenere premuto per 2 secondi il tasto 13 (Figura 2.11) ﬁno a far apparire sul display il simbolo

(i trattini vengono accesi in sequenza

per simulare uno scorrimento) (Figura 2.12).

Figura 2.9

Regolazione

Regolate la temperatura dell'acqua sanitaria ad un valore adatto alle Vostre esigenze. Riducete la necessità di miscelare l'acqua calda con acqua fredda. In questo modo apprezzerete le caratteristiche della regolazione automatica.

Se la durezza dell'acqua è particolarmente elevata, Vi consigliamo di regolare la caldaia a temperature inferiori a 50°C. In questi casi Vi consigliamo comunque di far

- 12 -

Figura 2.11

ISTRUZIONI PER L’USO

Figura 2.12

Nel caso si preveda un lungo periodo di inattività della caldaia:

• Scollegate la caldaia dalla rete di alimentazione elettrica;

• Chiudete i rubinetti della caldaia (Figura

2.13);

Posizione di chiusura

USO

Figura 2.13

• Provvedete, se necessario, allo svuotamento dei circuiti idraulici vedi sezione "Svuotamento del circuito sanitario" a pag. 51 e sezione "Svuotamento del circuito riscaldamento" a pag. 51.

- 13 -

CONSIGLI UTILI

3 CONSIGLI UTILI

3.1 Riempimento del circuito riscal-

damento

Rubinetto di riem-

pimento del circuito

riscaldamento

Figura 3.1

USO

Aprite il rubinetto di riempimento in Figura 3.1 posto sotto la caldaia e veriﬁcate contemporaneamente la pressione del circuito riscaldamento sul manometro. l valore corretto della pressione a impianto freddo deve essere compresa nel primo campo verde del quadrante del manometro (Figura 3.2).

Figura 3.2

Ad operazione eﬀettuata, richiudete il rubinetto di riempimento e sﬁatate eventualmente l'aria presente nei radiatori.

CHIUSO

APERTO

Se la temperatura ambiente è troppo elevata, non agite sui rubinetti dei radiatori, ma diminuite la regolazione della temperatura riscaldamento tramite il termostato ambiente o agendo sui tasti 14 e 15 di regolazione riscaldamento (Figura 3.3).

Figura 3.3

3.3 Protezione antigelo

Il sistema antigelo, ed eventuali protezioni aggiuntive, proteggono la caldaia dai possibili danni dovuti al gelo. Tale sistema non garantisce la protezione dell'intero impianto idraulico. Nel caso in cui la temperatura esterna possa raggiungere valori inferiori a 0°C si consiglia di lasciare attivo l'intero impianto regolando il termostato ambiente a bassa temperatura. La funzione antigelo è attiva anche con caldaia in stand-by (i trattini vengono accesi in sequenza per simulare uno scorrimento) (Figura

3.4).

3.2 Riscaldamento

Per un servizio razionale ed economico fate installare un termostato ambiente. Non chiudete mai il radiatore del locale nel quale è installato il termostato ambiente. Se un radiatore (o un convettore) non riscalda, veriﬁcate l'assenza d'aria nell'impianto e che il rubinetto dello stesso sia aperto.

- 14 -

Figura 3.4

In caso si disattivi la caldaia fare eﬀettuare da un tecnico qualiﬁcato lo svuotamento della caldaia (circuito riscaldamento e sanitario) e lo svuotamento dell'impianto di riscaldamento e

CONSIGLI UTILI

dell'impianto sanitario.

3.4 Manutenzione periodica

Per un funzionamento eﬃciente e regolare della caldaia, si consiglia di provvedere almeno una volta all'anno alla sua manutenzione e pulizia da parte di un Tecnico del Centro di Assistenza Autorizzato. Durante il controllo, saranno ispezionati e puliti i componenti più importanti della caldaia. Questo controllo potrà avvenire nel quadro di un contratto di manutenzione.

3.5 Pulizia esterna

Prima di eﬀettuare qualsiasi operazione di pulizia, scollegate la caldaia dalla rete di alimentazione elettrica.

Per la pulizia usare un panno imbevuto di acqua e sapone. Non usare: Solventi, sostanze inﬁammabili, sostanze abrasive.

3.6 Anomalie di funzionamento

Se la caldaia non funziona e sul display LCD compare un codice che si alterna alle lettere "Er" e la scritta RESET (sezione "Caratteristiche generali LCD" a pag. 8) la caldaia è in blocco. Il fondo del display lampeggia (Figura 3.5).

Per ripristinare il suo funzionamento premere il tasto reset 13 (Figura 3.3) sul pannello comandi della caldaia.

Un frequente blocco di sicurezza è da segnalare al Centro di Assistenza Autorizzato.

Dopo tre tentativi di ripristino, eﬀettuati premendo il tasto reset 13 (Figura 3.3) sul display LCD compare il codice “91” che si alterna alle lettere “Er” e il simbolo daia è in blocco.

Figura 3.6

Per ripristinare il suo funzionamento bisogna togliere l'alimentazione elettrica. Quindi ridarla e premere contemporaneamente per almeno 5s i pulsanti 11, 12 e 13 (Figura 3.3) sul pannello comandi della caldaia.

Se questa operazione è eﬀettuata dall'utente deve comunque essere chiamato il centro di assistenza per veriﬁcare il buon funzionamento della caldaia.

(Figura 3.6). La cal-

USO

Figura 3.5

Altre possibili anomalie segnalate dal display LCD

Se il display LCD visualizza un codice che si alterna alle lettere “Er” e il simbolo ha una anomalia che non si può ripristinare. Il fondo del display lampeggia (Figura 3.7).

, la caldaia

- 15 -

CONSIGLI UTILI

Figura 3.7

Un’altra possibile segnalazione avviene quando lo scambiatore sanitario non riesce a scam-

USO

biare tutta la potenza erogata dalla caldaia. Es. Scambiatore sanitario ostruito dal calcare. Ciò si veriﬁca solo quando la caldaia ha una richiesta di acqua calda sanitaria.

Sul display LCD appare il codice 1 preceduto dalla lettera L. Il fondo del display lampeggia (Figura 3.8).

Figura 3.8

"Riempimento del circuito riscaldamento" a pag. 14. La veriﬁca periodica della pressione dell'impianto di riscaldamento è a cura dell'utente. Qualora le aggiunte d'acqua dovessero essere troppo frequenti, far controllare se ci sono perdite dovute all'impianto di riscaldamento o alla caldaia stessa dal centro di assistenza tecnica.

Esce acqua dalla valvola di sicurezza

Controllate che il rubinetto di riempimento sia ben chiuso (sezione "Riempimento del circuito riscaldamento" a pag. 14). Controllate sul manometro che la pressione del circuito di riscaldamento non sia prossima a 3 bar; in questo caso si consiglia di scaricare parte dell'acqua dell'impianto attraverso le valvoline di sfogo d'aria presenti nei termosifoni in modo da riportare la pressione ad un valore regolare.

Nel caso di disfunzioni diverse da quelle qui sopra citate, provvedere a spegnere la caldaia come riportato nella sezione "Spegnimento" a pag. 12 e chiamare il Tecnico del Centro Assistenza Autorizzato.

Per il ripristino del buon funzionamento della caldaia chiamare il Tecnico del Centro Assistenza Autorizzato.

Rumori di bolle d'aria

Veriﬁcate la pressione del circuito di riscaldamento ed eventualmente provvedete al riempimento vedi sezione "Riempimento del circuito riscaldamento" a pag. 14.

Pressione bassa dell'impianto

Aggiungete nuovamente acqua all'impianto di riscaldamento. Per eﬀettuare l'operazione riferirsi alla sezione

- 16 -

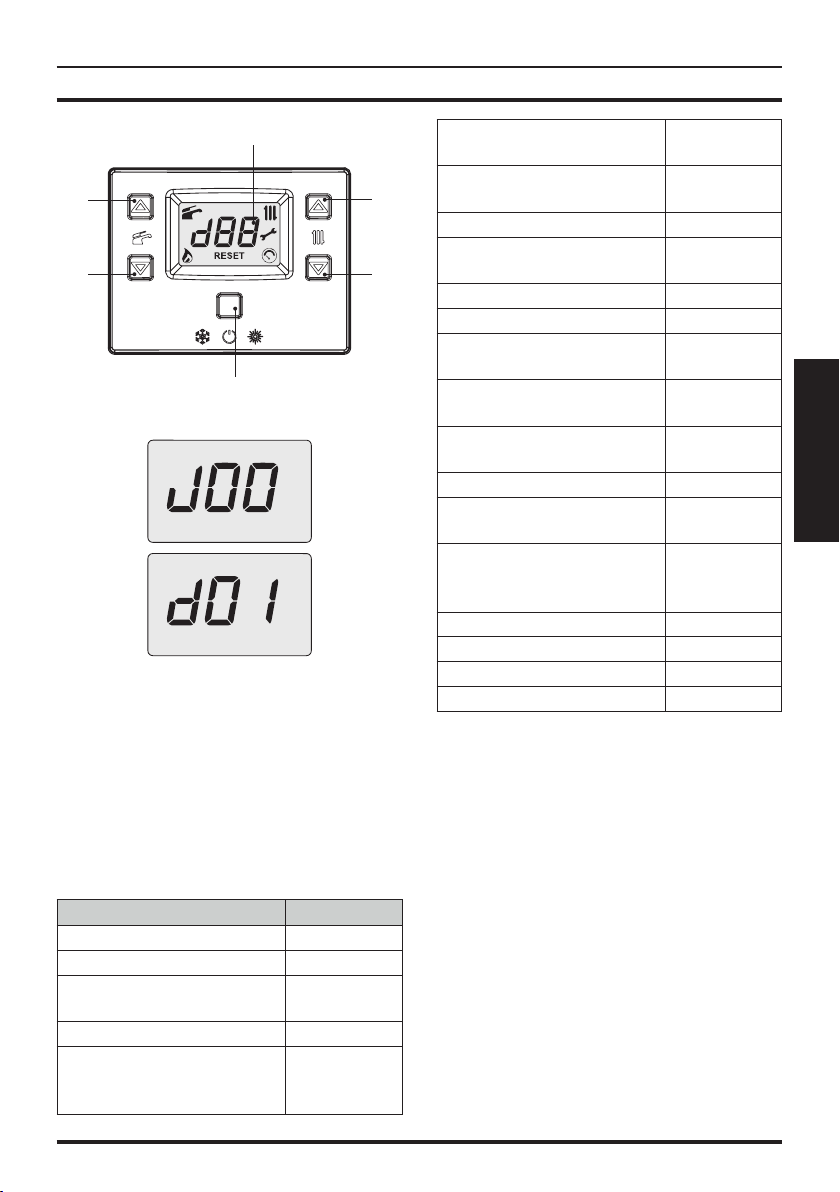

3.7 Visualizzazioni in modalità INFO

La modalità INFO permette la visualizzazione di alcune informazioni sullo stato di funzionamento della caldaia. In caso di malfunzionamento della caldaia può essere utile comunicare tali informazioni al Centro Assistenza per capirne le cause.

Per accedere alla modalità INFO tenere premuti contemporaneamente i tasti 13 e 15 (Figura

3.9) ﬁno a far apparire sul display l'indice "J00" che si alterna al valore del parametro (Figura

3.10).

CONSIGLI UTILI

Figura 3.9

Figura 3.10

Per scorrere i valori premere i tasti 14 (diminuzione) e 15 (aumento). Per uscire dalla modalità INFO premere brevemente il tasto 13 (Figura

3.9). L'uscita avviene anche automaticamente

trascorsi 30 secondi senza che nessun tasto venga premuto.

La tabella riassume i possibili valori visualizzabili in modalità INFO.

Valore visualizzato Indice

Pressione circuito primario J00 + valore Temperatura esterna J01 + valore K valore curva impostata in

locale Valore oﬀset curva climatica J03 + valore Set point riscaldamento cal-

colato (con curva climatica o set impostato)

J02 + valore

J04 + valore

Temperatura NTC mandata riscaldamento

Temperatura NTC ritorno (non gestita)

Set sanitario J07 + valore Temp. Sanitario ingresso

(non presente) Temp. Sanitario uscita J09 + valore Portata acqua sanitario J10 + valore Temperatura fumi (non pre-

sente) Velocità ventilatore (non pre-

sente) Pressione trasduttore pres-

sione (non presente) Resistenza di ﬁamma J14 + valore Tempo mancante alla manu-

tenzione Stato 3 stelle

(ON=01, OFF=00) (non presente)

HWCH Hardware code high J17 + valore HWCL Hardware code low J18 + valore SWCH Software code high J19 + valore SWCL Software code low J20 + valore

J05 + valore

J06 + ---

J08 + ---

J11 + ---

J12 + ---

J13 + ---

J15 + valore

J16 + ---

3.8 Codice anomalia remoto

Se alla caldaia è collegato il remoto (opzionale) nella parte centrale del display può essere visualizzato un codice che indica una anomalia della caldaia. L’anomalia in corso viene indicata con un codice numerico che si alterna alle lettere Er.

I codici anomalia inviati al remoto sono gli stessi visualizzati sul display (vedere "SEGNALAZIONI DATE DAL DISPLAY LCD" a pag. 8).

USO

- 17 -

CARATTERISTICHE TECNICHE

4 CARATTERISTICHE TECNICHE

4.1 Vista d’assieme

INSTALLAZIONE

Figura 4.1

- 18 -

CARATTERISTICHE TECNICHE

4.2 Schema di principio

Figura 4.2

2 Manometro 4 Tubo mandata riscaldamento 5 Tubo uscita acqua sanitaria 6 Rubinetto gas 7 Tubo entrata acqua sanitaria 8 Tubo ritorno riscaldamento 9 Rubinetto di svuotamento del circuito

riscaldamento

10 Rubinetto di riempimento del circuito

riscaldamento

17 Cappa fumi antivento 18 Termostato fumi 19 Sonda NTC sanitario 20 Valvola di sicurezza a 3 bar 21 Pompa 22 Valvola sﬁato automatica

INSTALLAZIONE

- 19 -

CARATTERISTICHE TECNICHE

23 Flussimetro sanitario 24 Valvola gas modulante 25 Presa pressione uscita valvola gas 26 Presa pressione ingresso valvola gas 27 Pressostato riscaldamento 28 Sonda NTC riscaldamento / Massima tem-

peratura riscaldamento

29 Valvola a tre vie 30 Otturatore valvola a tre vie 31 Elettrodo di rilevazione ﬁamma 32 Bruciatore 33 Elettrodo di accensione 34 Camera di combustione 35 Scambiatore primario 36 Scambiatore sanitario 37 Vaso d’espansione 38 By-pass integrato 39 Filtro acqua sanitaria 40 Limitatore di portata sanitari (opzionale)

Per accedere alla targa togliere il pannello frontale

della carrozzeria come descritto nel capitolo Manu-

tenzione

INSTALLAZIONE

- 20 -

CARATTERISTICHE TECNICHE

4.3 Schema elettrico

1 Cavo alimentazione elettrica 6 Valvola gas 11

2 Pompa 7 NTC sanitario 12 Elettrodo di accensione 3 Valvola a tre vie 8 Flussimetro sanitario 13 Elettrodo di rilevazione 4 Termostato fumi 9 Pressostato riscaldamento

NTC riscaldamento - NTC Max

temperatura

10 Morsettiera Sonda esterna

Morsettiera Remoto - Termostato ambiente

1 2

mg/vc

g/v

4 5 7 8

t t

M ~

mcn

g/v

ccb

GND

OUT

cbnrrrb

cbr

INSTALLAZIONE

n b

1213

a arancione g giallo n nero g/v giallo / verde b bianco gr grigio r rosso c celeste (blu) m marrone v viola

Figura 4.3

- 21 -

CARATTERISTICHE TECNICHE

4.4 Dati tecnici M290G.24BM

(Q.nom.) Portata termica nominale riscaldamento / sanitario (Hi)

(Q.nom.) Portata termica minima riscaldamento (Hi)

(Q.nom.) Portata termica minima sanitario (Hi)

Potenza utile massima riscaldamento / sanitario

Potenza utile minima riscaldamento

Potenza utile minima sanitario

Rendimento misurato

Rendim. nom. 60°/80°C % 91,3

Rendim. min. 60°/80°C % 89

Rendim. al 30 % del carico % 92,6

Rendimento energetico * *

Perdite termiche al camino con bruciatore in funzione

Perdite termiche al camino con

bruciatore spento ΔT 50°C

Perdite termiche verso l'ambiente attraverso l'involucro con bruciatore

INSTALLAZIONE

in funzione

Classe NOx 6

NOx ponderato ***

kW 26

kcal/h 22356

kW 7,8

kcal/h 6707

kW 7,8

kcal/h 6707

kW 23,7

kcal/h 20378

kW 6,9

kcal/h 5933

kW 6,9

kcal/h 5933

Pf (%) 5,9

Pfbs (%)

Pd (%) 2,9

mg/kWh 39

ppm 22

0,2

Riscaldamento

Temperatura regolabile ** °C 38 - 85

Temp. max. di esercizio °C 90

Temp. min. di ritorno °C 40

Pressione massima

Pressione minima

Prevalenza disponibile (a 1000 l/h)

** Alla potenza utile minima

Sanitario

Temp. Minima-Massima °C 35 - 60

Pressione massima

Pressione minima

Portata massima

(ΔT=25 K) l/min 13,6

(ΔT=35 K) l/min 9,7

Portata minima l/min 2,5

Portata sanitari specica (ΔT=30 K) *

* Riferito norma EN 625

Pressioni di alimentazione gas

Gas Pa mbar

Nom. 2000 20

Metano G20

Propano G31

Min. 1700 17

Max. 2500 25

Nom. 3700 37

Min. 2500 25

Max. 4500 45

kPa 300

bar 3,0

kPa 30

bar 0,3

kPa 23,0

bar 0,230

kPa 1000

bar 10

kPa 30

bar 0,3

l/min 11,2

- 22 -

CARATTERISTICHE TECNICHE

Dati elettrici

Tensione V ~ 230

Frequenza Hz 50

Potenza alla portata termica nominale

Potenza alla portata termica minima W 7

Potenza a riposo (stand-by) W 4

Grado di protezione IPX4D

Portata gas massima riscaldamento / sanitario

Metano G20 m

Propano G31 kg/h 2,02

Portata gas minima riscaldamento

Metano G20 m

Propano G31 kg/h 0,62

Portata gas minima sanitario

Metano G20 m

Propano G31 kg/h 0,62

Pressione gas max. al bruciatore in riscaldamento

Metano G20

Propano G31

Pressione gas min. al bruciatore in riscaldamento

Metano G20

Propano G31

W 56

/h 2,75

/h 0,85

Pa 1380

mbar 13,8

Pa 3610

mbar 36,1

Pa 160

mbar 1,6

Pa 400

mbar 4,0

Progettazione camino #

Temperatura dei fumi max. °C 106

Temperatura dei fumi min. °C 71

Portata massica fumi max. kg/s 0,0192

Portata massica fumi min. kg/s 0,0144

Portata massica aria max. kg/s 0,0187

Portata massica aria min. kg/s 0,0143

# Valori riferiti alle prove con camino di 1 m e gas Metano G20

Scarichi fumi

Caldaia tipo B11BS

Altre caratteristiche

Altezza mm 703

Larghezza mm 400

Profondità mm 325

Peso kg 26,5

Contenuto d'acqua della caldaia dm

G20 Hi. 34,02 MJ/m3 (15°C, 1013,25 mbar)

G31 Hi. 46,34 MJ/kg (15°C, 1013,25 mbar)

1 mbar corrisponde a circa 10 mm H20

(2040)

INSTALLAZIONE

Ugelli N°

Metano G20 26 85

Propano G31 26 50

Ø mm

/100

- 23 -

CARATTERISTICHE TECNICHE

Modelli: M290G.24BM

Caldaia a condensazione: No

Caldaia a bassa temperatura (**): No

Caldaia di tipo B1: Si

Apparecchio di cogenerazione per il riscalda-

mento d'ambiente:

Apparecchio di riscaldamento misto: Si

Elemento Simbolo Valore Unità Elemento Simbolo Valore Unità

Potenza termica nominale P

nominale

24 kW

Per le caldaie per il riscaldamento d'ambiente e le

caldaie miste: potenza termica utile

Alla potenza termica nominale e ad un regime ad alta temperatura (*)

23,7 kW

Al 30% della potenza termica nominale e ad un regime a bassa temperatura (**)

7,2 kW

Consumo ausiliario di elettricità Altri elementi

A pieno carico elmax 0,010 kW

A carico parziale elmin 0,007 kW

In modo stand-by P

INSTALLAZIONE

0,004 kW Consumo energetico annuo Q

Per gli apparecchi di riscaldamento misti:

Prolo di carico dichiarato XL

Consumo quotidiano di energia elettrica

Consumo annuo di energia elettrica

0,095 kWh

elec

AEC 21 kWh

Recapiti Vedi copertina del manuale

(*) Regime ad alta temperatura: temperatura di ritorno di 60°C all’entrata nell’apparecchio e 80°C di temperatura di fruizione all’uscita dell’apparecchio.

(**) Bassa temperatura: temperatura di ritorno (all’entrata della caldaia) per le caldaie a condensazione 30°C, per gli

apparecchi a bassa temperatura di 37°C e per gli altri apparecchi di 50°C.

In caso affermativo, munito di un apparecchio di

riscaldamento supplementare:

Efcienza energetica stagionale del riscaldamento d'ambiente

Classe di efcienza energetica stagionale

Per le caldaie per il riscaldamento d'ambiente e le calda-

ie miste: efcienza utile

Alla potenza termica nominale e ad un regime ad alta temperatura (*)

Al 30% della potenza termica nominale e ad un regime a bassa temperatura (**)

Dispersione termica in stand-by

Consumo energetico del bruciatore di accensione

Livello della potenza sonora, all'interno/all'esterno

stby

ign

Emissione di ossidi di azoto NO

Efcienza energetica di

riscaldamento dell'acqua

Consumo quotidiano di combustibile

Consumo annuo di combustibile

fuel

AFC 19 GJ

80 %

82,2 %

83,4 %

0,095 kW

85 GJ

48 dB

79 %

25,371 kWh

- kW

mg/

kWh

- 24 -

CARATTERISTICHE TECNICHE

4.5 Dati tecnici M290G.28BM

(Q.nom.) Portata termica nominale riscaldamento / sanitario (Hi)

(Q.nom.) Portata termica minima riscaldamento (Hi)

(Q.nom.) Portata termica minima sanitario (Hi)

Potenza utile massima riscaldamento / sanitario

Potenza utile minima riscaldamento

Potenza utile minima sanitario

Rendimento misurato

Rendim. nom. 60°/80°C % 90

Rendim. min. 60°/80°C % 86,2

Rendim. al 30 % del carico % 89,6

Rendimento energetico * *

Perdite termiche al camino con bruciatore in funzione

Perdite termiche al camino con

bruciatore spento ΔT 50°C

Perdite termiche verso l'ambiente attraverso l'involucro con bruciatore in funzione

Classe NOx 6

NOx ponderato ***

kW 30,7

kcal/h 26397

kW 9,2

kcal/h 7911

kW 9,2

kcal/h 7911

kW 27,6

kcal/h 23732

kW 7,9

kcal/h 6793

kW 7,9

kcal/h 6793

Pf (%) 7,2

Pfbs (%)

Pd (%) 2,7

mg/kWh 28

ppm 16

0,2

Riscaldamento

Temperatura regolabile ** °C 38 - 85

Temp. max. di esercizio °C 90

Temp. min. di ritorno °C 40

Pressione massima

Pressione minima

Prevalenza disponibile (a 1000 l/h)

** Alla potenza utile minima

Sanitario

Temp. Minima-Massima °C 35 - 60

Pressione massima

Pressione minima

Portata massima

(ΔT=25 K) l/min 15,8

(ΔT=35 K) l/min 11,3

Portata minima l/min 2,5

Portata sanitari specica (ΔT=30 K) *

* Riferito norma EN 625

Pressioni di alimentazione gas

Gas Pa mbar

Nom. 2000 20

Metano G20

Propano G31

Min. 1700 17

Max. 2500 25

Nom. 3700 37

Min. 2500 25

Max. 4500 45

kPa 300

bar 3,0

kPa 30

bar 0,3

kPa 24,0

bar 0,240

kPa 1000

bar 10

kPa 30

bar 0,3

l/min 12,5

INSTALLAZIONE

- 25 -

CARATTERISTICHE TECNICHE

Dati elettrici

Tensione V ~ 230

Frequenza Hz 50

Potenza alla portata termica nominale

Potenza alla portata termica minima W 7

Potenza a riposo (stand-by) W 4

Grado di protezione IPX4D

Portata gas massima riscaldamento / sanitario

Metano G20 m

Propano G31 kg/h 2,38

Portata gas minima riscaldamento

Metano G20 m

Propano G31 kg/h 0,71

Portata gas minima sanitario

Metano G20 m

Propano G31 kg/h 0,71

Pressione gas max. al bruciatore in riscaldamento

Metano G20

Propano G31

INSTALLAZIONE

Pressione gas min. al bruciatore in riscaldamento

Metano G20

Propano G31

W 56

/h 3,25

/h 0,97

Pa 1460

mbar 14,6

Pa 3850

mbar 38,5

Pa 170

mbar 1,7

Pa 430

mbar 4,3

Progettazione camino #

Temperatura dei fumi max. °C 130

Temperatura dei fumi min. °C 85

Portata massica fumi max. kg/s 0,0227

Portata massica fumi min. kg/s 0,0170

Portata massica aria max. kg/s 0,0221

Portata massica aria min. kg/s 0,0168

# Valori riferiti alle prove con camino di 1 m e gas Metano G20

Scarichi fumi

Caldaia tipo B11BS

Altre caratteristiche

Altezza mm 703

Larghezza mm 400

Profondità mm 325

Peso kg 27,1

Contenuto d'acqua della caldaia dm

G20 Hi. 34,02 MJ/m3 (15°C, 1013,25 mbar)

G31 Hi. 46,34 MJ/kg (15°C, 1013,25 mbar)

1 mbar corrisponde a circa 10 mm H20

(2042)

1,1

Ugelli N°

Metano G20 30 85

Propano G31 30 50

Ø mm

/100

- 26 -

CARATTERISTICHE TECNICHE

Modelli: M290G.28BM

Caldaia a condensazione: No

Caldaia a bassa temperatura (**): No

Caldaia di tipo B1: Si

Apparecchio di cogenerazione per il riscalda-

mento d'ambiente:

Apparecchio di riscaldamento misto: Si

Elemento Simbolo Valore Unità Elemento Simbolo Valore Unità

Potenza termica nominale P

nominale

28 kW

Per le caldaie per il riscaldamento d'ambiente e le

caldaie miste: potenza termica utile

Alla potenza termica nominale e ad un regime ad alta temperatura (*)

27,6 kW

Al 30% della potenza termica nominale e ad un regime a bassa temperatura (**)

8,3 kW

Consumo ausiliario di elettricità Altri elementi

A pieno carico elmax 0,010 kW

A carico parziale elmin 0,007 kW

In modo stand-by P

0,004 kW Consumo energetico annuo Q

Per gli apparecchi di riscaldamento misti:

Prolo di carico dichiarato XL

Consumo quotidiano di energia elettrica

Consumo annuo di energia elettrica

0,102 kWh

elec

AEC 22 kWh

Recapiti Vedi copertina del manuale

(*) Regime ad alta temperatura: temperatura di ritorno di 60°C all’entrata nell’apparecchio e 80°C di temperatura di fruizione all’uscita dell’apparecchio.

(**) Bassa temperatura: temperatura di ritorno (all’entrata della caldaia) per le caldaie a condensazione 30°C, per gli

apparecchi a bassa temperatura di 37°C e per gli altri apparecchi di 50°C.

In caso affermativo, munito di un apparecchio di

riscaldamento supplementare:

Efcienza energetica stagionale del riscaldamento d'ambiente

Classe di efcienza energetica stagionale

Per le caldaie per il riscaldamento d'ambiente e le calda-

ie miste: efcienza utile

Alla potenza termica nominale e ad un regime ad alta temperatura (*)

Al 30% della potenza termica nominale e ad un regime a bassa temperatura (**)

Dispersione termica in stand-by

Consumo energetico del bruciatore di accensione

Livello della potenza sonora, all'interno/all'esterno

stby

ign

Emissione di ossidi di azoto NO

Efcienza energetica di

riscaldamento dell'acqua

Consumo quotidiano di combustibile

Consumo annuo di combustibile

fuel

AFC 19 GJ

77 %

81,0 %

80,7 %

0,101 kW

103 GJ

48 dB

78 %

25,621 kWh

- kW

mg/

kWh

INSTALLAZIONE

- 27 -

CARATTERISTICHE TECNICHE

1400

0,00

0,06

0,12

0,18

0,24

0,30

0,36

0,42

0,48

0,54

0,60

Pressione (bar)

Portata (l/h)

1400

0,00

0,06

0,12

0,18

0,24

0,30

0,36

0,42

0,48

0,54

0,60

Pressione (bar)

Portata (l/h)

4.6 Caratteristica idraulica

La caratteristica idraulica rappresenta la pressione (prevalenza) a disposizione dell'impianto di riscaldamento in funzione della portata.

Modello M290G.24BM

0 100 200 300 400 500 600 700 800 900 1000 11 00 1200 1300

Figura 4.4

Modello M290G.28BM

scambiatore primario. Il by-pass è tarato per una pressione diﬀerenziale di circa 0,3 - 0,4 bar.

4.7 Vaso d’espansione

La diﬀerenza di altezza tra la valvola di sicurezza ed il punto più alto dell'impianto può essere al massimo 10 metri. Per diﬀerenze superiori, aumentare la pressione di precarica del vaso d'espansione e dell'impianto a freddo di 0,1 bar per ogni aumento di 1 metro.

Capacità totale l 8,0

Pressione di precarica

Capacità utile l 4,0 Contenuto massimo

dell’impianto *

Figura 4.6

* In condizioni di:

• Temperatura media massima dell'impianto 85°C

• Temperatura iniziale al riempimento dell'impianto 10°C.

kPa 100

bar 1,0

l 124

INSTALLAZIONE

0 100 200 300 400 500 600 700 800 900 1000 11 00 1200 1300

Figura 4.5

La perdita di carico della caldaia è già stata sottratta.

Portata con rubinetti termostatici chiusi

La caldaia è dotata di un by-pass automatico, il quale opera da protezione dello scambiatore primario. In caso di una eccessiva diminuzione o del totale arresto della circolazione d'acqua nell'impianto di riscaldamento dovuta alla chiusura di valvole termostatiche o dei rubinetti degli elementi del circuito, il by-pass assicura una circolazione minima d'acqua all'interno dello

- 28 -

Per gli impianti con contenuto superiore al massimo contenuto dell’impianto (indicato in tabella) è necessario prevedere un vaso d'espansione supplementare.

INSTALLAZIONE

5 INSTALLAZIONE

5.1 Avvertenze

È obbligatorio utilizzare guanti protettivi.

L'apparecchio deve scaricare i prodotti della combustione direttamente all'esterno o in una canna fumaria adeguata e progettata a tale scopo e rispondere alle norme nazionali e locali vigenti.

Prima dell’installazione bisogna obbligatoriamente eﬀettuare un accurato lavaggio di tutte

le tubazioni dell’impianto con prodotti chimici non aggressivi. Tale procedura ha lo scopo di rimuovere la presenza di eventuali residui o impurità che potrebbero pregiudicare il buon funzionamento della caldaia. A seguito del lavaggio è necessario un trattamento dell’impianto. La garanzia convenzionale non coprirà eventuali problematiche derivanti dalla inosservanza di tali disposizioni.

Veriﬁcare:

• Che la caldaia sia adatta al tipo di gas distribuito (vedere l’etichetta adesiva). Nel caso sia necessario adattare la caldaia ad un tipo di gas diverso vedere la sezione "TRASFORMAZIONE GAS" a pag. 48.

• Che le caratteristiche delle reti di alimentazione elettrica, idrica, gas siano rispondenti a quelli di targa.

La temperatura minima di ritorno dell'impianto di riscaldamento non deve mai essere inferiore a 40 °C. Per il gas GPL, l'installazione deve inoltre essere conforme alle prescrizioni delle società distributrici e rispondere ai requisiti delle norme tecniche e leggi vigenti. La valvola di sicurezza deve essere collegata ad un idoneo condotto di scarico per evitare

allagamenti in caso di intervento della stessa.

L'installazione elettrica deve essere conforme alle norme tecniche; in particolare:

• La caldaia deve essere obbligatoriamente

collegata ad un eﬃcace impianto di terra mediante l'apposito morsetto.

• In prossimità della caldaia deve essere installato un interruttore onnipolare che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III. Per i collegamenti elettrici consultare la sezione "Collegamento elettrico" a pag. 32.

• I conduttori elettrici per il collegamento del comando remoto alla caldaia devono

percorrere canaline diverse da quelli a tensione di rete (230 V), poiché alimentati a bassa tensione di sicurezza.

5.2 Conformità al DLGS n°311/06 sui

rendimenti

Questo apparecchio con scarico fumi di Tipo “B”, deve essere collegato ad un camino/canna fumaria o ad un dispositivo di scarico dei prodotti della combustione, che ne attiva il tiraggio verso l’esterno del locale in cui l’apparecchio è installato (il prelievo dell’aria comburente avviene nel locale di installazione e lo scarico dei prodotti della combustione all’ esterno).

Il DLGS n° 311/06, all’allegato I indica di installare dei generatori con rendimento di combustione minimo imposto alla potenza nominale del 100%. Le caldaie con scarico fumi di Tipo “B” hanno un rendimento del 90% circa e pertanto non raggiungono il rendimento imposto (vedere "Dati tecnici M290G.24BM" a pag. 22 e "Dati tecnici M290G.28BM" a pag. 25), tuttavia possono essere installate nel caso di mera sostituzione del generatore, solo qualora il sistema di evacuazione sia di tipo collettivo ramiﬁcato e sussistano motivi tecnici o rego-

INSTALLAZIONE

- 29 -

INSTALLAZIONE

Tutte le misure sono in mm

lamenti locali che impediscano una diversa soluzione.

Per l’installazione ci dovrà essere da parte di un Tecnico abilitato alla progettazione una dettagliata relazione che dovrà essere allegata alla dichiarazione di conformità dell’impianto, che attesti i motivi della deroga, in cui speciﬁchi la scelta fatta e che evidenzi il fattore predominante di sicurezza rispetto a quello di rendimento, comunque rispettando il rendimento minimo imposto al 30% del carico (i nostri generatori rispondono a questi parametri).

5.3 Precauzioni per l’installazione

Per l'installazione attenersi alle seguenti prescrizioni:

• Fissare la caldaia ad una parete resistente.

• La caldaia non deve essere installata al di sopra di una cucina o altro apparecchio di cottura, lavatrici, lavastoviglie, o lavelli

• Lasciare intorno all'apparecchio le distanze minime indicate in Figura 5.1.

• Lasciare 6 cm di spazio libero davanti alla caldaia, mentre la parte superiore deve essere libera da ostacoli, nel caso di inserimento in un mobile, riparo, nicchia.

• Nel caso di un vecchio impianto di riscaldamento, prima di installare la caldaia, eseguire una accurata pulizia, in modo da asportare i depositi fangosi formatisi nel tempo.

• È consigliabile dotare l'impianto di un ﬁltro di decantazione, o utilizzare un prodotto per il condizionamento dell'acqua in esso circolante. Quest'ultima soluzione in particolare, oltre a ripulire l'impianto, esegue un'operazione anticorrosiva favorendo la formazione di una pellicola protettiva sulle superﬁci metalliche e neutralizza i gas presenti nell'acqua.

• L’apparecchio è classiﬁcato secondo le modalità di evacuazione dei prodotti di combustione in: B11BS. Per le caratteristiche vedi sezione "Dispositivo di controllo fumi" a pag.

51.

Riempimento dell’impianto di Riscaldamento:

450

INSTALLAZIONE

25 25

200

Figura 5.1

- 30 -

• In caso di installazione della caldaia in locali dove la temperatura ambiente può scendere al di sotto di 0°C, si consiglia di prendere gli opportuni provvedimenti al ﬁne di evitare danneggiamenti alla stessa caldaia.

• Non aggiungere prodotti antigelo o anticorrosione nell’acqua di riscaldamento in errate concentrazioni e/o con caratteristiche chimico/ﬁsiche incompatibili con i componenti idraulici della caldaia.

Il costruttore non si assume nessuna responsabilità per eventuali danni.

Informare l’utente sulla funzione antigelo della caldaia e sugli eventuali prodotti chimici immessi nell’impianto di riscaldamento.

INSTALLAZIONE

561

101

5.4 Installazione del supporto caldaia

La caldaia è corredata di supporto per il montaggio. È disponibile una dima di carta (a corredo) contenente tutte le misure ed informazioni per la corretta installazione del supporto.

5.5 Dimensioni

La caldaia rispetta le seguenti dimensioni:

400

188

703

115

105

35 165

85 255

56254656

Figura 5.2

A Asse scarico fumi 24 kW B Asse scarico fumi 28 kW C Asse scarico fumi D Asse caldaia E Supporto di ﬁssaggio caldaia F MR - Mandata Riscaldamento G US - Uscita Acqua Calda Sanitaria H Gas I ES - Entrata Acqua Fredda Sanitaria J RR - Ritorno Riscaldamento

Tutte le misure sono espresse in mm.

325

F- G

I- J

5.6 Raccordi

La caldaia utilizza i seguenti raccordi:

Rubinetto Ø tubo

MR Ø 16/18 US Ø 12/14

Gas G 3/4 MF Ø 16/18

ES Ø 12/14 RR Ø 16/18

Raccordo valvola sicurezza 3 bar G1/2F

5.7 Montaggio della caldaia

• Togliere i tappi di protezione dalle tubazioni della caldaia.

• Agganciare la caldaia sul supporto.

• Avvitare il rubinetto alla caldaia.

• Fissare o saldare i tronchetti di tubo cartellati rispettivamente a Ø 14 mm Entrata, Uscita sanitaria e Ø 18 mm Gas, Mandata, Ritorno all'impianto idraulico.

INSTALLAZIONE

Figura 5.3

• Prevedere un rubinetto di intercettazione in entrata sanitario. Scopo del rubinetto è isolare idraulicamente l'apparecchio, consentendo quindi la normale manutenzione.

• Se l'impianto idraulico di riscaldamento si sviluppa sopra il piano caldaia è consigliabile installare dei rubinetti per poter sezionare l'impianto per eventuali manutenzioni.

• Bloccare le tubazioni interponendo le guarnizioni da 1/2" e 3/4" tra i raccordi della caldaia.

• Eseguire la prova di tenuta dell'impianto di alimentazione gas.

- 31 -

INSTALLAZIONE

• Collegare lo scarico della valvola di sicurezza ad un imbuto di scarico Figura 5.4.

Figura 5.4

5.8 Collegamento elettrico

• Svitare le viti K e rimuovere il pannello frontale L tirandolo a sé e quindi spingendolo verso l'alto in modo da liberarlo dalle sedi superiori Figura 5.5.

• Svitare la vite M che blocca il pannello comandi (Figura 5.5).

INSTALLAZIONE

- 32 -

Figura 5.5

• Individuare il coperchio copri morsettiera

N (Figura 5.6) rimuovere le viti di tenuta ed aprirlo.

INSTALLAZIONE

e comunque attenersi alle norme tecniche vigenti.

Il conduttore di terra deve essere più lungo rispetto agli altri conduttori di 2 cm.

Figura 5.6

Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualiﬁca similare.

Collegamento alla rete di alimentazione elettrica

• Collegare il cavo di alimentazione elettrica all'interruttore onnipolare rispettando la corrispondenza della linea (ﬁlo marrone) e del neutro (ﬁlo azzurro) (Figura 5.7).

• Collegare il ﬁlo di terra (giallo/verde) ad un eﬃcace impianto di terra.

Alimentazione

Elettrica

5.9 Collegamento di un termostato ambiente/valvole di zona, comando remoto, sonda esterna

Per il collegamento di un termostato ambiente servirsi dei morsetti indicati (Figura 5.8).

L’installazione del termostato ambiente esclude quella del comando remoto. Collegando un qualsiasi tipo di termostato ambiente, il ponticello elettrico presente tra “A e B” va tolto.

I conduttori elettrici del termostato ambiente vanno inseriti tra i morsetti “A e B” come in (Figura 5.8).

Attenzione a non collegare cavi in tensione sui morsetti “A e B”.

Contatti puliti del

Termostato Ambiente

o Comando Remoto

Sonda Esterna

INSTALLAZIONE

Scheda di caldaia

Figura 5.7

Il cavo o il ﬁlo di alimentazione elettrica dell’apparecchio (Tipo: H03VV-F), deve avere sezione non inferiore a 0,75 mm

, deve essere

mantenuto distante da parti calde o taglienti

Scheda di caldaia

Figura 5.8

Il termostato deve essere di classe di isolamento II (

) o deve essere correttamente collegato a terra. Per il collegamento di valvole di zona servirsi dei morsetti termostato ambiente. I conduttori

- 33 -

INSTALLAZIONE

elettrici dei contatti del micro della valvola di zona vanno inseriti nei i morsetti “A e B” della morsettiera termostato ambiente.

Il ponticello elettrico presente tra “A e B” va tolto.

Per il collegamento della sonda esterna alla caldaia utilizzare conduttori elettrici con sezione non inferiore a 0,50 mm

I conduttori elettrici per il collegamento della sonda esterna alla caldaia devono percorrere canaline diverse da quelli a tensione di rete (230 V), poiché alimentati a bassa tensione di sicurezza e la loro lunghezza massima non deve superare i 20 metri.

5.10 Installazione della sonda esterna di temperatura

(opzionale)

La sonda esterna deve essere installata su una parete esterna dell'ediﬁcio evitando:

• L'irraggiamento diretto dei raggi solari.

• Pareti umide o soggette a formazioni di muf-

fa.

• L'installazione in prossimità di ventilatori,

bocchette di scarico o camini.

INSTALLAZIONE

Figura 5.9

Premere contemporaneamente i pulsanti e

per entrare nella programmazione tra-

sparente (Figura 5.10).

Figura 5.10

• Premere i pulsanti o per visua-

lizzare la programmazione "PM15" abilitazione della sonda esterna (Figura 5.11).

5.11 Abilitazione funzionamento con sonda esterna da remoto

In caldaia il funzionamento con sonda esterna deve essere abilitata. Agendo sulla programmazione del REMOTO (se installato) si può abilitare il suo funzionamento.

• Premere per più di 3 secondi il pulsante

entrare in modalità

- 34 -

per

Figura 5.11

• Modiﬁcare il SET programmato agendo sui pulsanti

o ﬁno a visualizzare un

set di 60, aspettare che il numero programmato cominci a lampeggiare (Figura 5.12).

INSTALLAZIONE

Temperatura esterna °C

Temperatura di mandata °C

Figura 5.12

• Per uscire dalla programmazione premere il pulsante

5.13). Es. Per avere una temperatura di mandata all'impianto di riscaldamento di 60°C con una esterna di -5°C si deve settare un K di 1,5 (linea tratteggiata in Figura 5.13).

Sequenza per il settaggio del coeﬃciente K

• Entrare in "modalità programmazione" premendo contemporaneamente per 10 secondi i tasti 13-14-15 (Figura 5.14) ﬁno a far apparire sul display LCD le lettere Pr che si alternano al numero del parametro 01, indicanti l’entrata nel “parametro 01" (Figura

5.15).

5.12 Settaggio del coeﬃciente K della sonda esterna

La caldaia è settata con un coeﬃciente K uguale a zero per il funzionamento della caldaia senza sonda collegata.

Se alla caldaia È COLLEGATO il comando re- moto (opzionale) riferirsi alla Figura 5.13. In questo caso il settaggio del coeﬃciente K deve essere fatto da remoto.

K=6 K=4 K=3 K=2

20 15 10 50-5 -10-15 -20-25

Figura 5.13

Il coeﬃciente K è un parametro che innalza o abbassa la temperatura di mandata caldaia al variare della temperatura esterna. Quando si installa la sonda esterna bisogna impostare questo parametro in base al rendimento dell'impianto di riscaldamento per ottimizzare la temperatura di mandata (Figura

K=1,

Figura 5.14

K=1

K=0,

Figura 5.15

INSTALLAZIONE

• Scorrere i vari parametri utilizzando i tasti 14 o 15 ﬁno a far apparire sul display LCD le lettere Pr che si alternano al numero del parametro 15, indicanti l’entrata nel “parametro 15" (Figura 5.16).

- 35 -

INSTALLAZIONE

Temperatur di mandata °C

-25

Temperatura esterna °C

tasti 14 (diminuzione) e 15 (aumento) (Figura

5.14).

+ 15 °C

Figura 5.16

• Utilizzando i tasti 11 o 12 è possibile modiﬁcare il valore del parametro 15 da un minimo di 01 ad un massimo di 60 in base alla curva scelta del coeﬃciente K in Figura 5.13 (il valore letto sul display corrisponde a valori decimali di coeﬃcienti K). Sul display compare la scritta "SET" (Figura 5.17).

• Premendo il tasto 13 (Figura 5.14) si ottiene la conferma del valore inserito. Sul display appare per 3 sec. la scritta "Ok", per poi visualizzare la lista dei parametri (Figura 5.17).

INSTALLAZIONE

Figura 5.17

• Per uscire, premere il tasto 13 (Figura 5.14) e togliere l'alimentazione elettrica.

A questo punto la temperatura di mandata impianto seguirà l'andamento in relazione al coeﬃciente K impostato.

Comunque se la temperatura ambiente non dovesse essere confortevole si può aumentare o diminuire la temperatura di mandata dell'impianto riscaldamento di ± 15°C agendo sui

- 36 -

K = 1,5

-15 °C

20 15 10 50-5 -10 -15 -20

Figura 5.18

L'andamento della temperatura al variare dell'impostazione fatta con i tasti 14 e 15 per un K 1,5 è illustrato nella Figura 5.19.

Sequenza per il settaggio del coeﬃciente K con remoto collegato

Agendo sulla programmazione del REMOTO si può selezionare il settaggio del coeﬃciente K.

• Alimentate elettricamente la caldaia azionando l'interruttore bipolare previsto nella installazione.

• Premere per più di 3 secondi il pulsante entrare in modalità

Figura 5.19

(Figura 5.19).

per

Premere il pulsante per arrivare alla ﬁnestra K REG (Figura 5.20).

INSTALLAZIONE

Figura 5.20

Con i pulsanti e è possibile modiﬁcare il valore. Premere il pulsante

(Figura 5.20).

per uscire dalla modalità

5.13 Settaggio della postcircolazione della pompa

La pompa, in funzionamento riscaldamento, è settata per una postcircolazione di circa un minuto al termine di ogni richiesta di calore. Questo tempo può essere variato da un minimo di zero ad un massimo di quattro minuti agendo sulla programmazione, sia dal pannello comandi che dal remoto.

• Entrare in "modalità programmazione" pre-

mendo contemporaneamente per 10 secondi i tasti 13-14-15 (Figura 5.21) ﬁno a far apparire sul display LCD le lettere Pr che si alternano al numero del parametro 01, indicanti l’entrata nel “parametro 01" (Figura

5.22).

Figura 5.21

Figura 5.22

• Scorrere i vari parametri utilizzando i tasti 14 o 15 ﬁno a far apparire sul display LCD le lettere Pr che si alternano al numero del parametro 11, indicanti l’entrata nel “parametro 11" (Figura 5.23).

INSTALLAZIONE

Figura 5.23

• Utilizzando i tasti 11 o 12 è possibile modiﬁcare il valore del parametro 11 da 00=0s a 100=500s (ogni aumento o diminuzione di

- 37 -

INSTALLAZIONE

una unità sul display corrisponde a 5 secondi). Es. 12=60 secondi. Sul display compare la scritta "SET" (Figura 5.24).

• Premendo il tasto 13 (Figura 5.21) si ottiene la conferma del valore inserito. Sul display appare per 3 sec. la scritta "Ok" (Figura 5.24), per poi visualizzare la lista dei parametri.

Figura 5.24

• Per uscire, premere il tasto 13 (Figura 5.14) e togliere l'alimentazione elettrica.

Programmazione tramite REMOTO

• Premere per più di 3 secondi il pulsante para per entrare in modalità

5.25).

(Figura

Figura 5.26

• Premere i pulsanti o per vi-

sualizzare la programmazione “PM11" della postcircolazione pompa (Figura 5.27).

Figura 5.27

INSTALLAZIONE

Figura 5.25

• Premere contemporaneamente i pulsanti

e per entrare nella programmazio-

ne trasparente (Figura 5.26).

- 38 -

• Per modiﬁcare il SET programmato agire sui pulsanti

o e aspettare che il numero programmato cominci a lampeggiare (Figura 5.28). Ogni passo incrementato o decrementato corrisponde a 1 secondi.

Figura 5.28

• Per uscire dalla programmazione premere il pulsante

INSTALLAZIONE

5.14 Selezione della frequenza di riaccensione

Quando la caldaia funziona in riscaldamento a regime acceso/spento il tempo minimo tra due accensioni e settato in tre minuti (frequenza di riaccensione). Questo tempo può essere variato da un minimo di zero ad un massimo di otto minuti e mezzo agendo sulla programmazione, sia dal pannello comandi che dal remoto.

• Entrare in "modalità programmazione" pre-

mendo contemporaneamente per 10 secondi i tasti 13-14-15 (Figura 5.29) ﬁno a far apparire sul display LCD le lettere Pr che si alternano al numero del parametro 01, indicanti l’entrata nel “parametro 01" (Figura

5.30).

tere Pr che si alternano al numero del parametro 10, indicanti l’entrata nel “parametro 10" (Figura 5.31).

Figura 5.31

• Utilizzando i tasti 11 o 12 è possibile modi-

ﬁcare il valore del parametro 10 da 00=0s a 100=500s (ogni aumento o diminuzione di una unità sul display corrisponde a 5 secondi). Es. 36=180 secondi. Sul display compare la scritta "SET" (Figura 5.32).

• Premendo il tasto 13 (Figura 5.29) si ottiene la conferma del valore inserito. Sul display appare per 3 sec. la scritta "Ok" (Figura 5.32), per poi visualizzare la lista dei parametri.

Figura 5.29

Figura 5.30

• Scorrere i vari parametri utilizzando i tasti 14 o 15 ﬁno a far apparire sul display LCD le let-

INSTALLAZIONE

Figura 5.32

• Per uscire, premere il tasto 13 (Figura 5.29) e togliere l'alimentazione elettrica.

Programmazione tramite REMOTO

Agendo sulla programmazione del REMOTO si può selezionare un tempo minimo tra due accensioni quando la caldaia funziona in riscaldamento a regime acceso/spento.

- 39 -

INSTALLAZIONE

• Premere per più di 3 secondi il pulsante per entrare in modalità

Figura 5.33

(Figura 5.33).

• Premere contemporaneamente i pulsanti

e per entrare nella programmazio-

ne trasparente (Figura 5.34).

Figura 5.34

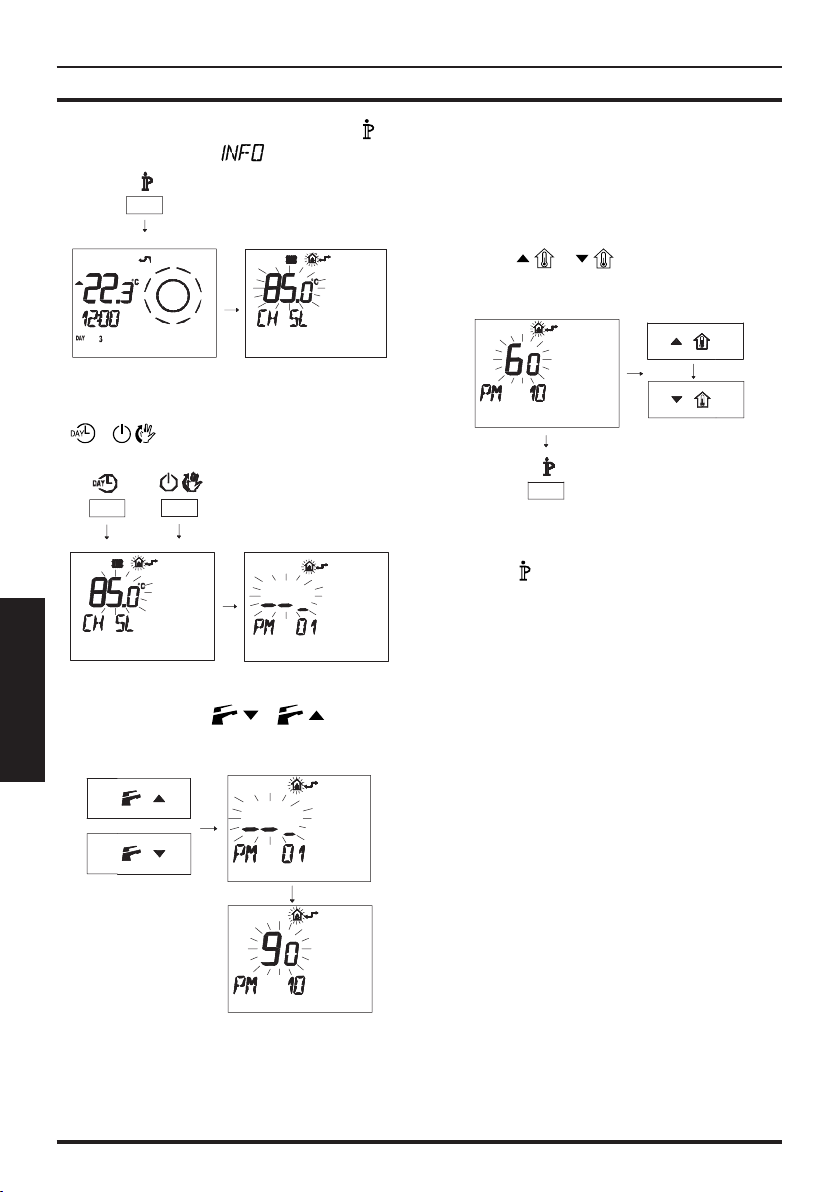

• Premere i pulsanti o per visualizzare la programmazione “PM10" selezione

INSTALLAZIONE

della frequenza di accensione (Figura 5.35).

Figura 5.35

Nella Figura 5.35 si visualizza un SET programmato di 90 corrispondente ad un tempo di riaccensione di 3 minuti circa.

Il campo di regolazioni è da 0 a 8 minuti e mezzo. Ogni passo incrementato o decrementato corrisponde a 2 secondi.

• Per modiﬁcare il SET programmato agire sui pulsanti

o e aspettare che il numero programmato cominci a lampeggiare (Figura 5.36).

Figura 5.36

• Per uscire dalla programmazione premere il pulsante

5.15 Esempi di impianti idraulici con

separatore idraulico (opzionale)

Il separatore idraulico crea una zona a ridotta perdita di carico, che permette di rendere il circuito primario e il circuito secondario idraulicamente indipendenti. In questo caso la portata che passa attraverso i circuiti dipende esclusivamente dalle caratteristiche di portata delle pompe. Utilizzando quindi un separatore idraulico, la portata del circuito secondario viene messa in circolazione solo quando la pompa relativa è accesa. Quando la pompa del secondario è spenta, non c’è circolazione nel corrispondente circuito e quindi tutta la portata spinta dalla pompa del primario viene by-passata attraverso il separatore. Pertanto con il separatore idraulico si può avere un circuito di produzione a portata costante e un circuito di distribuzione a portata variabile.

- 40 -

INSTALLAZIONE

temperatura

Zona 1 bassa

temperatura

Sonda di temperatur estern

Esempi d’impianto idraulico

Zona alta + zona bassa temperatura.

Sonda di temperatura esterna

Zona bassa temperatura

Zona alta

Figura 5.37

Zona alta + 2 zone bassa temperatura.

Zona 2 bassa temperatura

Figura 5.38

INSTALLAZIONE

temperatura

Zona alta

- 41 -

PREPARAZIONE AL SERVIZIO

6 PREPARAZIONE AL SERVIZIO

6.1 Avvertenze

Prima di eseguire le operazioni descritte in seguito, accertarsi che l'interruttore bipolare previsto nell'installazione sia sulla posizione di spento.

6.2 Sequenza delle operazioni

Alimentazione gas

• Aprire il rubinetto del contatore gas e quello

della caldaia 6 in Figura 6.1.

Posizione

Figura 6.1

INSTALLAZIONE

• Veriﬁcare con soluzione saponosa o prodotto equivalente, la tenuta del raccordo gas.

• Richiudere il rubinetto gas 6 in Figura 6.2.

d'apertura

Posizione di chiusura

Riempimento impianto riscaldamento

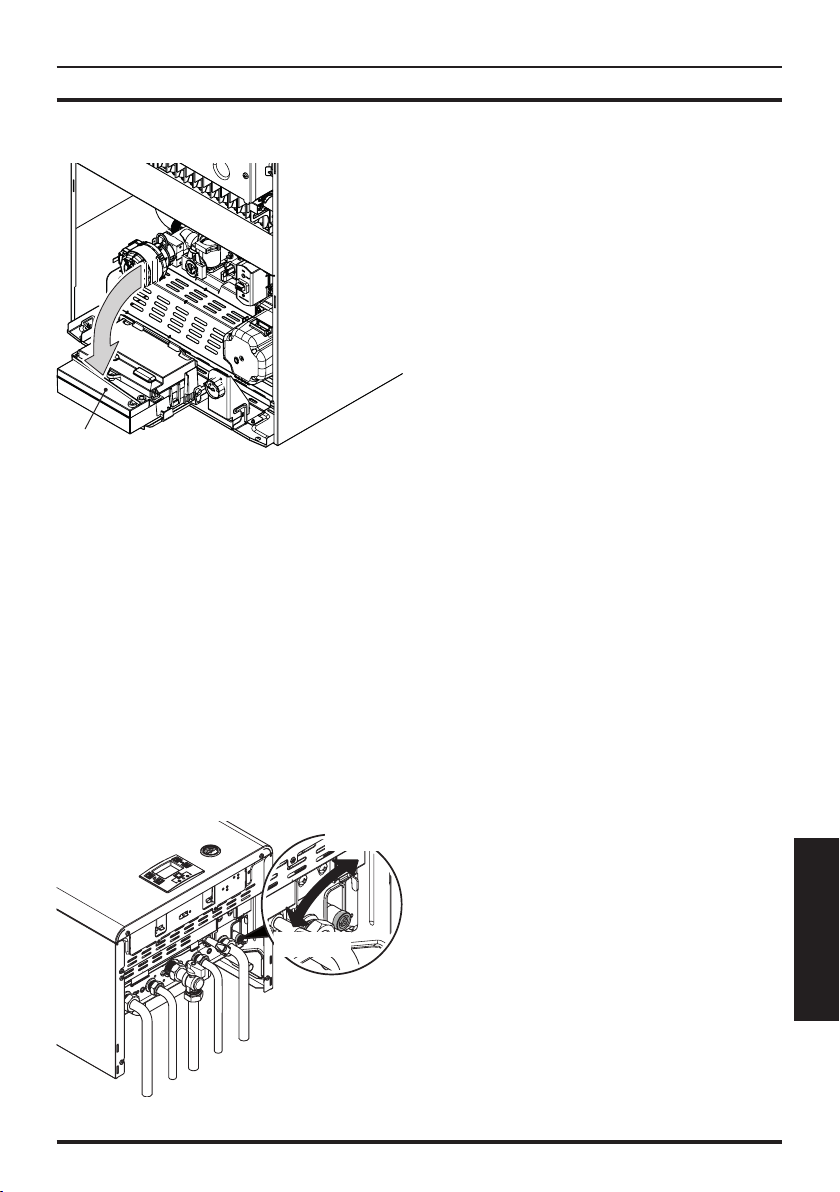

• Togliere il pannello frontale della carrozzeria vedi sezione "Smontaggio pannelli carrozzeria" a pag. 50.

• Aprire i rubinetti impianto previsti in installazione.

• Aprire uno o più rubinetti dell'acqua calda per sﬁatare le tubature.

• Allentare il tappo della valvola di sﬁato automatica 22 in Figura 6.3.

Figura 6.3

• Aprire i rubinetti dei radiatori.

• Riempire l'impianto di riscaldamento vedi sezione "Riempimento del circuito riscaldamento" a pag. 14 .

• Sﬁatare i radiatori ed i vari punti alti dell'installazione, richiudere quindi gli eventuali dispositivi manuali di sﬁato.

• Completare il riempimento dell'impianto riscaldamento.

Lo sﬁato dell'installazione, come pure quello

della pompa devono essere ripetuti più volte.

• Alimentare elettricamente la caldaia azionando l'interruttore bipolare previsto in installazione Il display LCD visualizza il simbolo sequenza per simulare uno scorrimento) (Figura 6.4).

(i trattini vengono accesi in

Figura 6.2

- 42 -

PREPARAZIONE AL SERVIZIO

Figura 6.4

• Tenere premuto per 2 secondi il tasto 13 ﬁno a far apparire sul display entrambe i simboli

Figura 6.5.

Figura 6.5

Il display LCD visualizza la temperatura di caldaia (circuito primario) ed i simboli

(Figura 6.6).

Lo sblocco della pompa deve essere effettuato sempre con rubinetto gas chiuso per evitare surriscaldamenti della caldaia.

Se la pompa non si sblocca, contattare l'assistenza tecnica.

• Una volta che si è veriﬁcato lo sblocco della pompa aprire il rubinetto del gas e veriﬁcare il corretto funzionamento della caldaia sia in funzione sanitario che in riscaldamento.

• Controllare le pressioni e le portate gas come illustrato nella sezione "VERIFICA REGOLAZIONE GAS" a pag. 44 di questo libretto.

• Spegnere la caldaia tenendo premuto per 2 secondi il tasto 13 (Figura 6.5) ﬁno a far apparire sul display LCD il simbolo trattini vengono accesi in sequenza per simulare uno scorrimento) (Figura 6.4).

• Montare il pannello frontale della carrozzeria.

• Illustrare all'utente il corretto uso dell'apparecchio e le operazioni di:

- accensione

- spegnimento

- regolazione

È dovere dell'utente conservare la documentazione integra e a portata di mano per la consultazione.

INSTALLAZIONE

Figura 6.6

• Assicurarsi che il termostato ambiente sia in posizione di “richiesta calore”.

• Veriﬁcare che la spia luminosa posta sul frontale della pompa sia accesa ﬁssa con colore verde. Se la spia è di colore rosso ﬁsso signiﬁca che la pompa è bloccata. Per sbloccarla, togliere e ridare alimentazione elettrica alla caldaia e veriﬁcare che la spia luminosa sia di colore verde ﬁsso. Se la spia ritorna al colore rosso ﬁsso ripetere l'operazione per un massimo di 10.

- 43 -

VERIFICA REGOLAZIONE GAS

7 VERIFICA REGOLAZIONE GAS

7.1 Avvertenze

Dopo ogni misurazione delle pressioni gas, richiudere bene le prese di pressione utilizzate.

Dopo ogni operazione di regola-

zione gas gli organi di regolazione della valvola devono essere sigillati.

Attenzione, pericolo di folgorazione. Durante le operazioni descritte in questa sezione la caldaia è sotto tensione.

Non toccare assolutamente alcuna

parte elettrica.

7.2 Operazioni e settaggio gas

• Togliere il pannello frontale della carrozzeria della caldaia vedi sezione "Smontaggio pannelli carrozzeria" a pag. 50.

Veriﬁca pressione di rete

A caldaia spenta (fuori servizio), controllare la pressione di alimentazione utilizzando la presa 26 in Figura 7.1 e confrontare il valore

INSTALLAZIONE

letto con quelli riportati nella tabella Pressioni di alimentazione gas nella sezione "Dati tecnici M290G.24BM" a pag. 22 e "Dati tecnici M290G.28BM" a pag. 25.

• Richiudere bene la presa di pressione 26 in Figura 7.1.

Veriﬁca pressione al bruciatore in sanitario

• Aprire la presa di pressione 25 in Figura 7.1 e collegare un manometro.

Figura 7.1

• Assicurarsi che il termostato ambiente sia in posizione di “richiesta calore”.

• Prelevare un’abbondante quantità d’acqua calda sanitaria aprendo i rubinetti.

• Entrare in "modalità programmazione" premendo contemporaneamente per 10 secondi i tasti 13-14-15 (Figura 7.2) ﬁno a far apparire sul display LCD le lettere Pr che si alternano al numero del parametro 01, indicanti l’entrata nel “parametro 01" (Figura 7.3).

Figura 7.2

- 44 -

VERIFICA REGOLAZIONE GAS

Figura 7.3

• Scorrere i vari parametri utilizzando i tasti 14 o 15 (Figura 7.2) ﬁno a far apparire sul display LCD le lettere Pr che si alternano al numero del parametro 09, indicanti l’entrata nel “parametro 09” (Figura 7.4.

Figura 7.4

• Utilizzando i tasti 11 o 12 (Figura 7.2) è possibile scorrere i vari valori di regolazione.

0 = Nessuna funzione attivata 1 = Funzione attivata al minimo sanitario

(sigla LP)

2 = Funzione attivata al minimo riscalda-

mento (sigla hP)

3 = Funzione attivata al massimo riscalda-

mento (sigla cP)

4 = Funzione attivata al massimo sanitario

(sigla dP)

15 = Attivazione funzione taratura senza

autotaratura

Sul display compare la scritta "SET" (Figura

7.5).

Figura 7.5

• Una volta impostato il valore a 4 (spazzaca-

mino attivo in massimo sanitario) premere il tasto 13 per confermare. Sul display appare dP alternato alla temperatura massima in sanitario (Figura 7.5).

• Confrontare il valore di pressione misurato con quello indicato nella tabella seguente.

M290G.24BM - Pressione gas max. al bruciatore

Metano G20

Propano G31

1 mbar corrisponde a circa 10 mm H20

Figura 7.6

M290G.28BM - Pressione gas max. al bruciatore

Metano G20

Propano G31

1 mbar corrisponde a circa 10 mm H20

Figura 7.7

Pa 1380

mbar 13,8

Pa 3610

mbar 36,1

Pa 1460

mbar 14,6

Pa 3850

mbar 38,5

• Utilizzare i tasti 14 o 15 (Figura 7.2) ﬁno a portarsi allo stato LP (spazzacamino attivo in minimo sanitario) e premere il tasto 13 per confermare. Sul display appare LP alternato alla temperatura minima in sanitario.

INSTALLAZIONE

- 45 -

VERIFICA REGOLAZIONE GAS

Figura 7.8

• Confrontare il valore di pressione misurato con quello indicato nella tabella seguente.

M290G.24BM - Pressione gas min. al bruciatore

Metano G20

Propano G31

1 mbar corrisponde a circa 10 mm H20

Figura 7.9

M290G.28BM - Pressione gas min. al bruciatore

Metano G20

INSTALLAZIONE

Propano G31

1 mbar corrisponde a circa 10 mm H20

Figura 7.10

• Nel caso in cui i valori di pressione letti non coincidessero con quelli riportati nelle tabelle, uscire dalla programmazione premendo il tasto 13 per 2 sec. e procedere con le operazioni di taratura di seguito descritte.

Pa 160

mbar 1,6

Pa 400

mbar 4,0

Pa 170

mbar 1,7

Pa 430

mbar 4,3

canti l’entrata nel “parametro 01" (Figura 7.3).

• Utilizzare il tasto 11 per cambiare questo valore in 15 e successivamente premere il tasto 13 per confermare. Sul display appare SH alternato al parametro potenza massima assoluta e la scritta "SET" (Figura 7.11).

Figura 7.11

• Agire sui tasti 15 o 14 (Figura 7.2) per incrementare o decrementare il valore. Attendere 3 secondi per stabilizzare la pressione del gas quindi leggere il valore sul manometro gas. Ricordarsi di mantenere l'andamento in salita.

• Premere il tasto 12 (Figura 7.2) per 5 secondi per memorizzare il valore.

• Premere il tasto 11 (Figura 7.2) per passare alla taratura del minimo gas. Il display visualizza SL alternato al parametro potenza minima assoluta e la scritta "SET" (Figura 7.12).

Taratura valvola gas

- 46 -

VERIFICA REGOLAZIONE GAS

Figura 7.12

• Premere il tasto 12 (Figura 7.2) per 5 secondi per memorizzare il valore.

• Premere il tasto 11 (Figura 7.2) per veriﬁcare il valore minimo impostato ed eventualmente correggerlo seguendo la procedura sopra descritta.

• Togliere alimentazione per uscire dalla taratura.

• Chiudere i rubinetti acqua calda sanitaria.

INSTALLAZIONE

Richiudere la presa di pressione.

- 47 -

TRASFORMAZIONE GAS

8 TRASFORMAZIONE GAS

8.1 Avvertenze

Le operazioni di adattamento della caldaia al tipo di gas disponibile devono essere eﬀettuate da un Centro Assistenza Autorizzato.

I componenti utilizzati per l'adattamento al tipo di gas disponibile, devono essere solamente ricambi originali. Per le istruzioni della taratura della valvola gas della caldaia riferirsi alla sezione "VERIFICA REGOLAZIONE GAS" a pag. 44.

8.2 Operazioni

Veriﬁcare che il rubinetto gas montato sulla tubazione gas alla caldaia sia chiuso e che l'apparecchio non sia sotto tensione.

• Togliere il pannello frontale della carrozzeria e ruotare a sé il pannello comandi come illustrato nella sezione "Manutenzione" a pag.

50.

• Togliere la forcina A, svitare il girello B ed estrarre il tubo del gas C Figura 8.1.

gas E Figura 8.2.

Figura 8.2

• Eseguire la trasformazione del tipo di gas so-

stituendo l'intero collettore E, già fornito con gli ugelli speciﬁci (accertarsi che il collettore sia adatto al tipo di gas di alimentazione della caldaia e alla sua portata termica).

• Rimontare i componenti precedentemente rimossi operando in modo inverso a quanto fatto per lo smontaggio. Prestare particolare attenzione a non danneggiare le guarnizioni.

• Stringere il girello del tubo gas ed eseguire la prova di tenuta.

• Dare alimentazione elettrica alla caldaia.

MANUTENZIONE

Figura 8.1

• Svitare le due viti D e rimuovere il collettore

- 48 -

Per settare il funzionamento della caldaia a gas GPL (G31) eﬀettuare i seguenti settaggi:

• Entrare in "modalità programmazione" premendo contemporaneamente per 10 se-

condi i tasti 13-14-15 (Figura 8.3) ﬁno a far apparire sul display LCD le lettere Pr che si alternano al numero del parametro 01, indicanti l’entrata nel “parametro 01" (Figura 8.4).

TRASFORMAZIONE GAS

Figura 8.3

Figura 8.4

• Scorrere i vari parametri utilizzando i tasti 14 o 15 ﬁno a far apparire sul display LCD le lettere Pr che si alternano al numero del parametro 05, indicanti l’entrata nel “parametro 05" (Figura 8.5).

Parametro (tipo di gas) Tipo gas

00 G20 05 G31

Sul display compare la scritta "SET" (Figura

8.6).

Figura 8.6

• Premendo il tasto 13 (Figura 8.3) si ottiene la conferma del valore inserito. Sul display appare per 3 sec. la scritta "Ok" (Figura 8.6), per poi visualizzare la lista dei parametri.

• Per uscire, premere il tasto 13 (Figura 8.3) e togliere alimentazione elettrica.

• Eseguire le tarature della valvola gas secondo le istruzioni riportate nella sezione "VERIFICA REGOLAZIONE GAS" a pag. 44.

• Riposizionare il pannello comandi e rimontare il pannello frontale della carrozzeria.

Figura 8.5

• Premendo 5 volte il tasto 11 è possibile modiﬁcare il valore del parametro 05 (vedi tabella).

• Applicare l'etichetta indicante la natura del gas ed il valore della pressione per il quale è regolato l'apparecchio. L'etichetta autoadesiva è contenuta nel kit di trasformazione.

MANUTENZIONE

- 49 -

MANUTENZIONE

9 MANUTENZIONE

9.1 Avvertenze

È obbligatorio utilizzare guanti protettivi.

Raﬀreddare l'apparecchio chiudendo il rubinetto del gas e prelevando un’abbondante quantità d’acqua aprendo i rubinetti dell'acqua calda sanitaria dell'impianto.

Le operazioni descritte in questo capitolo devono essere eseguite solamente da personale professionalmente qualiﬁcato, pertanto si consiglia di rivolgersi ad un Centro Assistenza Autorizzato.

Per un funzionamento eﬃciente e regolare, l’utente deve provvedere una volta all'anno alla manutenzione e pulizia che devono essere eﬀettuate da un tecnico del Centro Assistenza Autorizzato. Qualora questo tipo di intervento non venga svolto, danni eventuali a componenti e relativi problemi di funzionamento della caldaia non saranno coperti da garanzia convenzionale. Prima di eﬀettuare qualsiasi operazione di pulizia, di manutenzione, di apertura o smontaggio pannelli della caldaia, disinserire l'appa- recchio dalla rete di alimentazione elettrica agendo sull'interruttore onnipolare previsto sull'impianto e chiudere il rubinetto del gas.

Figura 9.1

Pannelli laterali

• Allentare la viti B in Figura 9.2 e togliere i due pannelli laterali spingendoli verso l'alto in modo da liberarli dai ganci superiori.

9.2 Smontaggio pannelli carrozzeria

Pannello frontale

• Togliere le viti A. Rimuovere il pannello fron-

tale tirandolo a sé Figura 9.1.

MANUTENZIONE

- 50 -

Figura 9.2

Pannello di comando

• Svitare la vite C che blocca il pannello comandi (Figura 9.2).

• Ruotare il pannello comandi D, come illustrato in ﬁgura Figura 9.3, per poter accedere in

MANUTENZIONE

maniera ottimale ai componenti interni alla caldaia.

Figura 9.3

9.3 Svuotamento del circuito sanitario

• Chiudere il rubinetto entrata previsto in in-

stallazione.

• Aprire i rubinetti dell'acqua calda sanitaria

dell'impianto.

9.4 Svuotamento del circuito riscaldamento

• Chiudere i rubinetti mandata e ritorno

dell'impianto di riscaldamento.

• Allentare il rubinetto di svuotamento caldaia

9 indicato in Figura 9.4.

CHIUSO

APERTO

Figura 9.4

9.5 Pulizia dello scambiatore primario

Togliere il pannello frontale della carrozzeria e il pannello anteriore della camera di combustione. Nel caso si rilevi presenza di sporcizia sulle alette dello scambiatore primario, coprire interamente la superﬁcie delle rampe del bruciatore con una protezione (foglio di giornale o simile) e spazzolare con un pennello in setola lo scambiatore primario.

9.6 Veriﬁca della pressurizzazione del vaso di espansione

Svuotare il circuito riscaldamento come descritto nella sezione "Svuotamento del circuito riscaldamento" a pag. 51 e controllare che la pressione del vaso d’espansione non sia inferiore a 1 bar. Se la pressione dovesse risultare inferiore provvedere alla pressurizzazione corretta.

9.7 Pulizia dello scambiatore sanitario

La disincrostazione dello scambiatore sanitario, verrà valutata dal Tecnico del Centro Assistenza Autorizzato, il quale eseguirà l’eventuale pulizia utilizzando prodotti speciﬁci.

9.8 Pulizia del bruciatore

Il bruciatore del tipo a rampe e multigas non necessita di una manutenzione particolare, ma è suﬃciente spolverarlo con un pennello in setola. Manutenzioni più speciﬁche di questo componente saranno valutate ed eseguite dal Tecnico del Centro Assistenza Autorizzato.

MANUTENZIONE

9.9 Dispositivo di controllo fumi

La caldaia è equipaggiata con un dispositivo di controllo della evacuazione dei fumi 18 a pag. 19 (gas combusti). Nel caso di immissione dei fumi nell’ambiente

- 51 -

MANUTENZIONE

(ostruzione o ineﬃcienza del condotto di scarico), tale dispositivo interrompe l’alimentazione del gas alla caldaia arrestandone il funzionamento. Un frequente intervento del dispositivo, rivela un non perfetto funzionamento del sistema di evacuazione dei fumi (camino o canna fumaria). In tal caso dovranno essere presi adeguati provvedimenti da parte di un tecnico qualiﬁcato. È vietato disinserire il dispositivo di controllo fumi. In caso di accertate anomalie di funzionamento del dispositivo dovrà essere sostituito solamente con il ricambio originale. Si consiglia comunque di far controllare periodicamente da un tecnico specializzato (almeno una volta all’anno) l’eﬃcienza del tiraggio e l’integrità della canna fumaria e/o del condotto di evacuazione fumi.

9.10 Veriﬁca funzionamento pompa / sblocco pompa

Il circuito di controllo elettronico della pompa provvede automaticamente a sbloccarla. Alimentare elettricamente la caldaia. Assicurarsi che il termostato ambiente, sia in posizione di “richiesta calore”. Veriﬁcare che la spia luminosa posta sul frontale della pompa sia accesa ﬁssa con colore verde. Se la spia è di colore rosso ﬁsso signiﬁca che la pompa è bloccata. Per sbloccarla togliere e ridare alimentazione elettrica alla caldaia e veriﬁcare che la spia luminosa diventi di colore verde ﬁsso. Se la spia ritorna al colore rosso ﬁsso ripetere l'operazione per un massimo di 10.

MANUTENZIONE

Lo sblocco della pompa deve essere eﬀettuato sempre con rubinetto gas chiuso per evitare surriscaldamenti della caldaia.

stenza tecnica. Una volta che si è veriﬁcato lo sblocco della pompa aprire il rubinetto del gas e veriﬁcare il corretto funzionamento della caldaia sia in funzione sanitario che in riscaldamento.

9.11 Veriﬁca del rendimento della caldaia

Eﬀettuate le veriﬁche di rendimento con la frequenza prevista dalla normativa vigente.

• Attivare la funzione spazzacamino (vedere

sezione "Settaggio della funzione spazzacamino caldaia" a pag. 53 provvedendo ad un adeguato smaltimento del calore posizionando i termostati ambiente in richiesta riscaldamento, in caso di attivazione della funzione spazzacamino al massimo riscaldamento (valore impostato 3), oppure prelevando un'abbondante quantità d'acqua calda in caso di attivazione della funzione spazzacamino al massimo sanitario (valore impostato 4).

• Veriﬁcare la combustione della caldaia utiliz-

zando la presa fumi posizionata sul tubo di espulsione fumi in prossimità della caldaia e confrontare i dati misurati con quelli della tabella.

Modello M290G.24BM

Portata termica nominale kW 26,0

Rendimento nominale % 91,3

Rendimento di combustione % 94,1

Indice d'aria n 2,1

Composiz. fumi CO2 % 5,6

Composiz. fumi O2 % 10,9

Temperatura fumi °C 106

Valori riferiti alle prove con camino di 1 m e gas Metano G20

Figura 9.5

Se la pompa non si sblocca, contattare l’assi-

- 52 -

MANUTENZIONE

Modello M290G.28BM

Portata termica nominale kW 30,7

Rendimento nominale % 90,0

Rendimento di combustione % 92,8

Indice d'aria n 2,1

Composiz. fumi CO2 % 6,2

Composiz. fumi O2 % 10,9

Temperatura fumi °C 130

Valori riferiti alle prove con camino di 1 m e gas Metano G20

Figura 9.6

Si ricorda che nel caso in cui la veriﬁca venga eﬀettuata con caldaia funzionante alla massima potenza in sanitario, questo dovrà essere speciﬁcato sul rapporto di veriﬁca.

9.12 Settaggio della funzione spazzacamino caldaia

Con la caldaia settata in spazzacamino è possibile escludere alcune funzioni automatiche della caldaia agevolando le operazioni di veriﬁca e controllo.

• Entrare in "modalità programmazione" pre-

mendo contemporaneamente per 10 secondi i tasti 13-14-15 (Figura 9.7) ﬁno a far apparire sul display LCD le lettere Pr che si alternano al numero del parametro 01, indicanti l’entrata nel “parametro 01" (Figura 9.8).

Figura 9.7

Figura 9.8

• Scorrere i vari parametri utilizzando i tasti 14 o 15 (Figura 9.7) ﬁno a far apparire sul display LCD le lettere Pr che si alternano al numero del parametro 09, indicanti l’entrata nel “parametro 09” (Figura 9.9.

Figura 9.9

• Utilizzando i tasti 11 o 12 (Figura 9.7) è possibile scorrere i vari valori di regolazione.

0 = Nessuna funzione attivata 1 = Funzione attivata al minimo sanitario

(sigla LP)

2 = Funzione attivata al minimo riscalda-

mento (sigla hP)

3 = Funzione attivata al massimo riscalda-

mento (sigla cP)

4 = Funzione attivata al massimo sanitario

(sigla dP)

15 = Attivazione funzione taratura senza

autotaratura

Sul display compare la scritta "SET" (Figura

7.5).

MANUTENZIONE

- 53 -

MANUTENZIONE

Funzione spazzacamino alla potenza minima in sanitario

• Selezionare il parametro 1, premere il tasto

13 (Figura 9.7) per confermare. Sul display appare LP alternato alla temperatura minima sanitaria (Figura 9.10).

Figura 9.10

Funzione spazzacamino alla potenza minima in riscaldamento

• Utilizzare i tasti 14 o 15, sul display LCD le let-

tere hP si alternano con il valore di temperatura minimo dell’acqua di riscaldamento (es.

32) e compare la scritta "SET", indicanti l’entrata nell’attivazione della “funzione spazzacamino” alla potenza minima in riscaldamento (Figura 9.11).

no” alla potenza massima in riscaldamento (Figura 9.12);

Figura 9.12

Funzione spazzacamino alla potenza massima in sanitario

• Utilizzare i tasti 14 o 15, sul display LCD le lettere dP si alternano con il valore di temperatura dell’acqua di riscaldamento (es. 60) e compare la scritta "SET", indicanti l’entrata nell’attivazione della “funzione spazzacamino” alla potenza massima in sanitario (Figura

9.13);

Figura 9.11

Funzione spazzacamino alla potenza massi-

MANUTENZIONE

ma in riscaldamento

• Utilizzare i tasti 14 o 15, sul display LCD le

lettere cP si alternano con il valore di temperatura dell’acqua di riscaldamento (es. 78) e compare la scritta "SET", indicanti l’entrata nell’attivazione della “funzione spazzacami-

- 54 -

Figura 9.13

• Per uscire, premere il tasto 13 (Figura 9.7) e togliere alimentazione elettrica.

9.13 Impostazioni per cambio scheda

comando

Quando si sostituisce la scheda comando è indispensabile conﬁgurarla per l’esatto tipo di caldaia.

Importante: Alla ﬁne della veriﬁca del fun-

MANUTENZIONE

zionamento della caldaia ed eventuali modiﬁca di alcuni parametri settati di fabbrica è indispensabile compilare la tabella di Figura 9.14 con i valori che si visualizzano nello scorrimento dei parametri di conﬁgurazione della scheda comando.

Ciò per permettere una regolazione corretta di questa caldaia nel caso di sostituzione della scheda comando.

PARAMETRI LCD VALORE

Modello/tipo caldaia Pr 01 Tipo caldaia Pr 02 Smaltimento calore in

eccesso Non usato Pr 04 --------------Tipo di gas Pr 05

oﬀset Pr 06

Massima temperatura mandata riscald. °C

Reset (riconﬁgurazione a parametri di fabbrica)

Spazzacamino o taratura valvola gas

Frequenza di riaccensione in riscaldamento

Postcircolazione della pompa

Regolazione della potenza utile in riscaldamento

Funzionamento modo pompa

Potenza di accensione del bruciatore

Valore del K sonda esterna

Minimo elettrico in riscaldamento

Pr 03

Pr 07

Pr 08

Pr 09

Pr 10

Pr 11

Pr 12

Pr 13

Pr 14

Pr 15

Pr 16

PARAMETRI LCD VALORE

Spegnimento del bruciatore in funzione della temp. sanitaria

Inibizione Lc 26 Pr 18 Interfaccia utente Pr 19 Non usato Pr 20 --------------Non usato Pr 21 --------------Non usato Pr 22 --------------Non usato Pr 23 --------------Non usato Pr 24 --------------Valore minimo taratu-

ra valvola gas Valore massimo tara-

tura valvola gas Minima temperatura

mandata riscald. °C Intervalli di manuten-

zione Non usato Pr 29 --------------Pressione riferimento

Pon Non usato Pr 31 --------------Non usato Pr 32 ---------------

Figura 9.14

• Entrare in ”modalità programmazione” premendo contemporaneamente per 10 secondi i tasti 13-14-15 (Figura 9.15) ﬁno a far apparire sul display LCD le lettere Pr che si alternano al numero del parametro 01, indicanti l’entrata nel “parametro 01" (Figura

9.16).

Pr 17

Pr 25

Pr 26

Pr 27

Pr 28

Pr 30

MANUTENZIONE

- 55 -

MANUTENZIONE

Figura 9.15

Figura 9.16

• Utilizzando i tasti 11 o 12 è possibile modiﬁcare il valore del parametro 01: 00 = caldaia bloccata; necessita conﬁgura-

zione parametri

 = 24 kW - 28 kW.

• Premendo il tasto 13 (Figura 9.15) si ottiene la conferma del valore inserito. Sul display appare per 3 sec. la scritta "Ok" (Figura 9.17), per poi visualizzare la lista dei parametri.

MANUTENZIONE

Figura 9.17

• Per uscire, premere il tasto 13 (Figura 9.15) e togliere alimentazione elettrica.

• Scorrere i vari parametri utilizzando i tasti 14

- 56 -

o 15 ﬁno a far apparire sul display LCD le lettere Pr che si alternano al numero del parametro 08, indicanti l'entrata nel "parametro 08" (Figura 9.18).

Figura 9.18

• Utilizzando i tasti 11 o 12 impostare il para-

metro 08 con il valore a 04.

• Premendo il tasto 13 (Figura 9.15) si ottiene la conferma del valore inserito.

• L’avvenuto RESET, viene visualizzato, dall’accensione di tutti i simboli presenti sul display.

9.16).

• Premere il tasto 15 (Figura 9.15) per passare al parametro Pr 02 e visualizzare il relativo valore impostato: 01 = controllo combustione per caldaia at-

mosferica.

• Per variare il valore premere il tasto 11 o 12 e confermare il valore del parametro con il tasto 13 (Figura 9.15). Sul display appare per 3 sec. la scritta "Ok".

• Per uscire senza confermare il valore modiﬁcato premere il tasto 15 o 14 (Figura 9.15).

• Premere più volte il tasto 15 per passare al parametro Pr 05 e visualizzare il relativo va-

MANUTENZIONE

lore impostato:

00 = gas G20 (metano); 05 = gas G31 (GPL).

• Per variare il valore premere il tasto 11 o 12 (Figura 9.15) e confermare il valore del parametro con il tasto 13 (Figura 9.15). Sul display appare per 3 sec. la scritta "Ok".

• Per uscire senza confermare il valore modiﬁcato premere il tasto 15 o 14 (Figura 9.15).

• Ripetere i passaggi precedenti per visualizzare il valore e per passare al parametro successivo.

• Settare i seguenti parametri:

PARAMETRI LCD VALORE

Smaltimento calore in eccesso

Minima temperatura mandata riscald. °C

• Per variare il valore premere il tasto 11 o 12 (Figura 9.15) e confermare il valore del parametro con il tasto 13 (Figura 9.15). Sul display appare per 3 sec. la scritta "Ok".

• Per uscire senza confermare il valore modiﬁcato premere il tasto 15 o 14 (Figura 9.15).

Pr 03 00

Pr 27 60

• Premendo per 10 secondi il tasto 13 (Figura

9.15) si esce dalla ”modalità programmazione.

MANUTENZIONE

- 57 -

SMALTIMENTO E RICICLAGGIO CALDAIA

10 SMALTIMENTO E RICICLAGGIO

CALDAIA

La caldaia e i suoi eventuali accessori devono essere smaltiti adeguatamente diﬀerenziando, ove possibile i vari materiali. Lo smaltimento dell’imballo utilizzato per il trasporto della caldaia deve essere eﬀettuato dall’installatore.

Per il riciclaggio e lo smaltimento della caldaia e degli eventuali accessori rispettare quanto stabilito dalla normativa vigente.

In particolare per le apparecchia-

ture elettroniche fare riferimento alla Direttiva 2012/19/UE e ALLEGATO IX del Decreto italiano di recepimento del DL49/14.

- 58 -

*1796232060*

30/11

2018

17962.3206.0 4818 60A5 IT

BSG Caldaie a Gas S.p.a.

Sede Legale, commerciale, amministrativa, Stabilimento e Assistenza tecnica

33170 PORDENONE (Italy) – Via Pravolton, 1/b

+39 0434.238311

+39 0434.238312

www.saviocaldaie.it

Sede commerciale

+39 0434.238400

Assistenza tecnica

+39 0434.238387

www.saviocaldaie.it/assistenza

Il presente manuale sostituisce il precedente.

La BSG Caldaie a Gas S.p.A., nella costante azione di miglioramento dei prodotti, si riserva la possibilità di modificare i dati espressi in questo manuale in qualsiasi momento e senza preavviso. Garanzia dei prodotti secondo D. Lgs. n. 24/2002

Savio ACTA NOx, ACTA NOx 24A/28A SCARICA MANUALE UTENTE (17962.3206.0 4818 60A5 IT)

Specifications and Main Features

Frequently Asked Questions

User Manual
