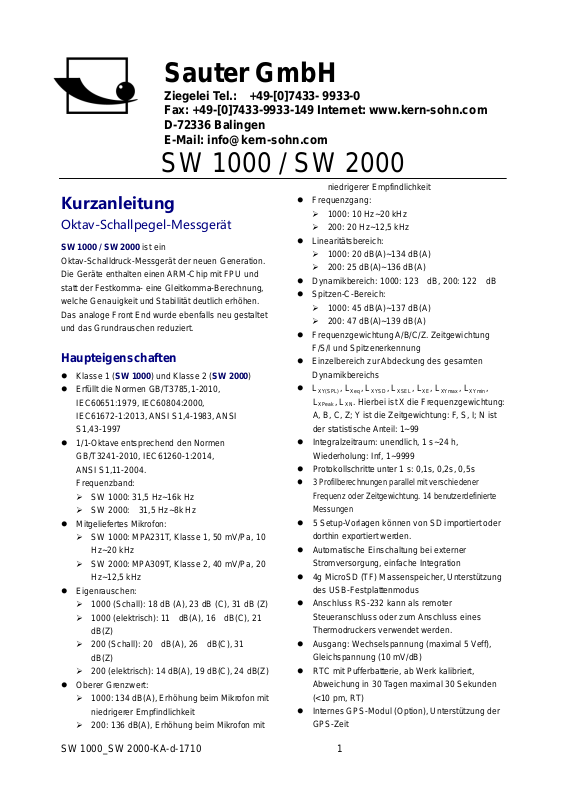

SW 1000 / SW 2000
Kurzanleitung
Oktav-Schallpegel-Messgerät
SW 1000 / SW 2000 ist ein
Oktav-Schalldruck-Messgerät der neuen Generation. Die Geräte enthalten einen ARM-Chip mit FPU und statt der Festkomma- eine Gleitkomma-Berechnung, welche Genauigkeit und Stabilität deutlich erhöhen. Das analoge Front End wurde ebenfalls neu gestaltet und das Grundrauschen reduziert.

Haupteigenschaften

Klasse 1 (SW 1000) und Klasse 2 (SW 2000) Erfüllt die Normen GB/T3785,1-2010,
IEC60651:1979, IEC60804:2000, IEC61672-1:2013, ANSI S1,4-1983, ANSI S1,43-1997
1/1-Oktave entsprechend den Normen
GB/T3241-2010, IEC61260-1:2014, ANSI S1,11-2004. Frequenzband:
SW 1000: 31,5 Hz~16k Hz SW 2000: 31,5 Hz~8k Hz
Mitgeliefertes Mikrofon:
SW 1000: MPA231T, Klasse 1, 50 mV/Pa, 10
Hz~20 kHz
SW 2000: MPA309T, Klasse 2, 40 mV/Pa, 20
Hz~12,5 kHz
Eigenrauschen:
1000 (Schall): 18 dB (A), 23 dB (C), 31 dB (Z) 1000 (elektrisch): 11 dB(A), 16 dB(C), 21
dB(Z)
200 (Schall): 20 dB(A), 26 dB(C), 31
dB(Z)
200 (elektrisch): 14 dB(A), 19 dB(C), 24 dB(Z)
Oberer Grenzwert:
1000: 134 dB(A), Erhöhung beim Mikrofon mit
niedrigerer Empfindlichkeit
200: 136 dB(A), Erhöhung beim Mikrofon mit
niedrigerer Empfindlichkeit
Frequenzgang:
1000: 10 Hz~20 kHz 200: 20 Hz~12,5 kHz
Linearitätsbereich:
1000: 20 dB(A)~134 dB(A)
200: 25 dB(A)~136 dB(A) Dynamikbereich: 1000: 123 dB, 200: 122 dB Spitzen-C-Bereich:
1000: 45 dB(A)~137 dB(A)
200: 47 dB(A)~139 dB(A) Frequenzgewichtung A/B/C/Z. Zeitgewichtung
F/S/I und Spitzenerkennung Einzelbereich zur Abdeckung des gesamten
Dynamikbereichs
, L
, L
, L
L
XY(SPL)
Xeq
L
, LXN. Hierbei ist X die Frequenzgewichtung:
XPeak
A, B, C, Z; Y ist die Zeitgewichtung: F, S, I; N ist
der statistische Anteil: 1~99 Integralzeitraum: unendlich, 1 s~24 h,
Wiederholung: Inf, 1~9999
Protokollschritte unter 1 s: 0,1s, 0,2s, 0,5s
3 Profilberechnungen parallel mit verschiedener
Frequenz oder Zeitgewichtung. 14 benutzerdefinierte
Messungen 5 Setup-Vorlagen können von SD importiert oder
dorthin exportiert werden. Automatische Einschaltung bei externer
Stromversorgung, einfache Integration 4g MicroSD (TF) Massenspeicher, Unterstützung
des USB-Festplattenmodus Anschluss RS-232 kann als remoter
Steueranschluss oder zum Anschluss eines
Thermodruckers verwendet werden. Ausgang: Wechselspannung (maximal 5 Veff),
Gleichspannung (10 mV/dB) RTC mit Pufferbatterie, ab Werk kalibriert,
Abweichung in 30 Tagen maximal 30 Sekunden
(<10 pm, RT) Internes GPS-Modul (Option), Unterstützung der
GPS-Zeit
XYSD
XSEL
, LXE, L
XYmax
, L
,
XYmin
SW 1000_SW 2000-KA-d-1710 1
Sauter GmbH
Ziegelei Tel.: +49-[0]7433- 9933-0
Verriegelung des Deckels:
<Hinterleucht
Fax: +49-[0]7433-9933-149 In t ernet : www.kern-sohn.com D-72336 Balingen E-Mail: info@kern-sohn.com
SW 1000 / SW 2000

Verpackung

Außenansicht

Mikrofon und Vorverstärker
Batterie
LR6/AA/AM3
Rutschfeste
Oberfläche
1/4 Zoll-
Gewinde
Links ◄: entsperren Rechts ►: sperren

Schnittstelle

PWR: Stromversorgungsbuchse für Gleichspannung:
7 V~14 V.
HINWEIS: Bei einer Betriebsspannung über 14 V wird das Gerät beschädigt! MiniUSB: USB-Festplattenmodus oder
Modem-Modus. MicroSD-Karte: Standard-MicroSD-Karte (TF-Karte) verwenden.
HINWEIS: Beschriftete Seite der MicroSD-Karte nach unten! HINWEIS: Eine MicroSD-Ka rte muss im Computer im Format FAT32/4096 Bytes formatiert werden! RS-232: Schnittstelle (Kontaktstiftbelegung und
Protokoll siehe Bedienungsanleitung); Kann auch zur Verbindung mit einem Thermodrucker im Druckermodus verwendet werden. TRIGGER: Triggereingang, Kopfhörerbuchse 3,5 mm Zum Ein- oder Ausschalten des Gerätes. DC OUT: Gleichspannungsausgang, Kopfhörerbuchse 3,5 m AC OUT: Wechselspannungsausgang, Kopfhörerbuchse 3,5 mm
SW 1000_SW 2000-KA-d-1710 2
Sauter GmbH
Ziegelei Tel.: +49-[0]7433- 9933-0
Bereichüberschreitung (nach
Triggerstatus. Wird beim Triggermodus angezeigt.
Status Wird angezeigt,
Fax: +49-[0]7433-9933-149 In t ernet : www.kern-sohn.com D-72336 Balingen E-Mail: info@kern-sohn.com
SW 1000 / SW 2000

Tastenfeld

<PWR>
<ESC>
Pfeiltasten
<▲><▼> <◄><►>
<PWR>: 2 Sekunden lang drücken, um das Schallpegel-Messgerät ein- bzw. auszuschalten.
HINWEIS: Nicht möglich, wenn das Messgerät gerade eine Messung durchführt! <ESC>: Schließt das Menü oder springt zur
vorherigen Seite oder löscht eine Kurve a uf der Seite für die Zeit-History. <Enter-Taste>: Aufruf des nächsten Menüs; bestätigen Sie den Wechsel; Speicherung der CSD-Datei, wenn das Gerät gestoppt wird. <Hinterleuchtung>: Ein-/Ausschalten der LCD-Hinterleuchtung. Einstellung der Hinterleuchtungsdauer im Menü unter
Einstellung <Start/Stopp>: Start/Stopp-Messung; Start der Kalibrierung über Kalibrierung
<Menü>
->Hinterleuchtung.
Statusanzeig
LCD
<Enter-Taste>
<Start/Stopp>
->Nach Messung.
<▲>: Aufwärtspfeiltaste, zur Auswahl einer Option oder zur Änderung eines Wertes. <▼>: Abwärtspfeiltaste, zur Auswahl einer Option oder zur Änderung eines Wertes <◄>: Linkspfeiltaste, zur Auswahl einer Option, zur Änderung eines Wertes oder Wechsel zur nächsten Seite <►>: Rechtspfeiltaste, zur Auswahl einer Option, zur Änderung eines Wertes oder Wechsel zur nächsten Seite
<Menu>: Zum Aufruf des Menüs

Bildschirmanzeige

Bedeutung der einzelnen Symbole:
Start/Stopp der Messung.
oben oder unten). ICCP-Status Zeigt an, ob ICCP ausgeschaltet ist.
Status des Anschlusses RS-232. Wird bei Fernsteuerung und im Druckermodus angezeigt.
USB-
SW 1000_SW 2000-KA-d-1710 3
Sauter GmbH
Ziegelei Tel.: +49-[0]7433- 9933-0
Status Wird bei Speicherung der Daten angezeigt.
Status der Betriebsspannung
Aktuelle Seitennummer und
Fax: +49-[0]7433-9933-149 In t ernet : www.kern-sohn.com D-72336 Balingen E-Mail: info@kern-sohn.com
SW 1000 / SW 2000
wenn eine Verbindung mit dem Computer besteht. MicroSD-
Der Spannungsstatus zeigt den
und der Batterie an.
Messparameter.
Frequenzgewichtung
Zeitgewichtung Bereichsstatus Einzelbereich,
Anzeige Auto. Messwert
Messwert als Balkenanzeige
Datum und Uhrzeit.
Gesamtseitenzahl. Interne T emperatur .
: Integralzeitraum : Messzeit

Montage des Mikrofons

Setzen Sie das Mikrofon in die TNC-Schnittstelle. Anschließend ziehen Sie das Gewinde gründlich fest.

Wechseln der Batterie

Das Schallpegel-Messgerät verwendet 4 Alkaline Batterien (LR6/AA/AM3). Verwenden Sie nicht alte und neue Batterien gemeinsam. Entriegeln und öffnen Sie den Deckel.
Wechseln Sie die Batterie, achten Sie dabei auf die Polarität. Schließen und verriegeln Sie den Deckel.

Betrieb

Funktion:
Wählen Sie Schallpegel-Messmodus oder Oktav-Modus aus.
Kalibrierung:
Start mit Nach Messung und Kalibrator. Der Kalibrierfaktor kann auch manuell geändert werden.
Messung->Mess.Einst.->Verzögerung:
Die Verzögerung kann zwischen 1 und 60 s eingestellt werden. Es können bis 4 zusätzliche Synchronisationsoptionen ergänzt werden.
Messung->Mess.Einst->Integ.Periode:
Zeitraum zur Berechnung der Integraldaten, beispielsweise LEQ, MAX, MIN usw. Integ.Period kann auf unendlich eingestellt werden.
SW 1000_SW 2000-KA-d-1710 4
Sauter GmbH
Ziegelei Tel.: +49-[0]7433- 9933-0
Fax: +49-[0]7433-9933-149 In t ernet : www.kern-sohn.com D-72336 Balingen E-Mail: info@kern-sohn.com
SW 1000 / SW 2000
Messung->Mess.Einst- >Wiederholen:
Integ.Zeitraum x Wiederholung = Gesamtmesszeit
Protokolldaten: SWN/OCT und CSD
Das Schalldruck-Messgerät kann Daten in einer SWN-/OCT- und CSD-Datei speichern. Die Auswahl und den Protokollschritt können Sie unter
->Mess.Einst einstellen.
Messung SWN/OCT: Speicherung der Integraldaten.
Datenquelle sind die Profile 1 - 3 im Schallpegel-Messmodus. Im Oktav-Modus sind es alle Oktav-Daten/LAeq/LBeq/LCeq/LZeq. Protokollschritt: 0,1s~24h. CSD: Aktuelle Datenspeicherung. Als Datenquelle stehen 14 Sets mit benutzerspezifischen Messungen im Schalldruck-Messmodus zur Verfügung, im Oktav-Modus alle Oktav-Daten sowie LAeq/LBeq/LCeq/LZeq. Protokollschritt: 1 Min bis 24 Stunden
SWN/OCT sind Integraldaten (Protokollschritt als Integralzeitraum), CSD-Daten sind Momentandaten.
Measurement->Alarmschwelle:
Die Status-LED leuchtet rot, wenn das Ergebnis den Schwellenwert übersteigt.
Pufferbatterie für die Echtz ei t uhr (RTC):
Die RTC-Batterie hält normalerweise etwa 2 jahre. Öffnen Sie den Batteriedeckel, und wechseln Sie die Batterie, wenn die RTC-Zeit falsch ist. Das Batteriemodell ist CR1220.

Weitere Hinweise

1. Das Mikrofon ist ei n empfindliches Teil, das in der mitgelieferten Tasche aufbewahrt werden muss, um es vor Umwelteinflüssen zu schützen.
2. Beachten Sie die Anleitung und die Benutzerhinweise. Lassen Sie das Gerät nicht herunterfallen, vermeiden Sie Schütteln und Stoßbelastung. Jeder Betrieb über die Grenzwerte hinaus kann das Produkt beschädigen. Verhindern Sie, dass Wasser oder andere Flüssigkeiten in das Gerät gelangen, das Gerät ist nicht wasserdicht.
3. Verwenden Sie hochwertige Al kali ne B atteri en, um die Betriebszeit zu verlängern. Verwenden Sie nicht alte und neue Batterien gemeinsam. Nehmen Sie die Batterien heraus, wenn das Gerät nicht verwendet wird. Wenn die Batterien la nge Zei t in dem Gerät verbleiben, können diese undicht werden und das Gerät beschädigen.

Kontaktinformationen

Bei Problemen können Sie sich jederzeit gerne an uns wend en.
Kern & Sohn GmbH
Ziegelei 1 D-72336 Balingen Telefon +49 7433 9933-0
info@kern-sohn.com www.kern-sohn.com
