AVERTISSEMENTS GENERAUX
Il est très important que ce manuel soit conservé avec l’appareil afin de pouvoir être consulté
en cas de besoin. Si l’appareil est vendu ou donné à une autre personne, il faut s’assurer que ce
manuel est donné en même temps, de façon à ce que le nouvel utilisateur soit informé sur son
Cette appareil conforme aux directives:
EEC 90/396 (Gaz) EEC 2004/108/CE (Compatibilité électromagnétique)
2006/95/CE (Basse tension) EEC 89/109 (Contact avec aliments)
L’installation doit être effectuée par du personnel compétent et qualifié conformément aux normes en -
vigueur.
Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les capacités -
physiques, sensorielles ou mentales sont réduites, ou des personnes dénuées d’expérience ou de
connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de leur
sécurité, d’une surveillance ou d’instructions préalables concernant l’utilisation de l’appareil.
Il convient de surveiller les enfants pour s’assurer qu’ils ne jouent pas avec l’appareil. -
Surveiller les enfants pendant le fonctionnement de l’appareil et veiller à ce qu’ils ne restent pas à -
proximité et qu’ils ne touchent pas les surfaces qui n’ont pas encore complètement refroidi.
Avant d’alimenter l’appareil, contrôler qu’il est correctement réglé pour le type de gaz à disposition (voir -
paragraphe “Installation”).
Avant l’entretien et le nettoyage, débrancher électriquement l’appareil et le laisser refroidir. -
S’assurer qu’il y a une circulation d’air autour de l’appareil au gaz. Une faible ventilation entraîne une -
carence d’oxygène.
Si l’appareil est utilisé de manière intense ou prolongée, il peut être nécessaire de prévoir une aération -
supplémentaire, en ouvrant par exemple une fenêtre ou en augmentant la puissance de l’aspiration
mécanique si celle-ci existe.
Les produits de la combustion doivent être évacués à l’extérieur avec une hotte aspirante ou un ventilateur -
électrique (voir paragraphe “Installation”).
Pour les éventuelles interventions ou modifications, s’adresser à un Centre d’Assistance Technique agréé -
et exiger des pièces de rechange originales.
fonctionnement et prenne connaissance des avertissements correspondants.
Cet appareil appartient à la classe 3 et il a été conçu pour un usage uniquement domestique.
ATTENTION:
L’étiquette produit, avec le numéro de série, est placée au dessous de la table de cuisson.
Le fabricant décline toute responsabilité en cas de dommages aux choses ou aux personnes
dûs à une installation incorrecte ou à une utilisation inadéquate, erronée ou non raisonnable de
l’appareil.
Page 5
5
INSTRUCTIONS POUR L’UTILISATEUR
Toutes les opérations relatives à l’installation, au réglage et à l’adaptation au type
de gaz disponible doivent être effectuées par du personnel qualifié, conformément
aux normes en vigueur.
Les instructions spécifiques sont reportées dans la partie du manuel réservée à
l’installateur.
UTILISATION DES BRULEURS
Le symbole appliqué par sérigraphie à côté du
bouton indique à quel brûleur celui-ci correspond.
Al lum age aut omatique ave c soupape de
sécurité
Tourner dans le sens inverse des aiguilles d’une
montre le bouton correspondant jusqu’à la position
de maximum (grande flamme, fig.1) et appuyer sur
le bouton.
Une fo i s l ’ a llumage
ob tenu, maint enir le
bouton appuyé pendant
environ 6 secondes.
Pour obtenir un rendement
optimal sans gaspillage de
gaz, il est important que le

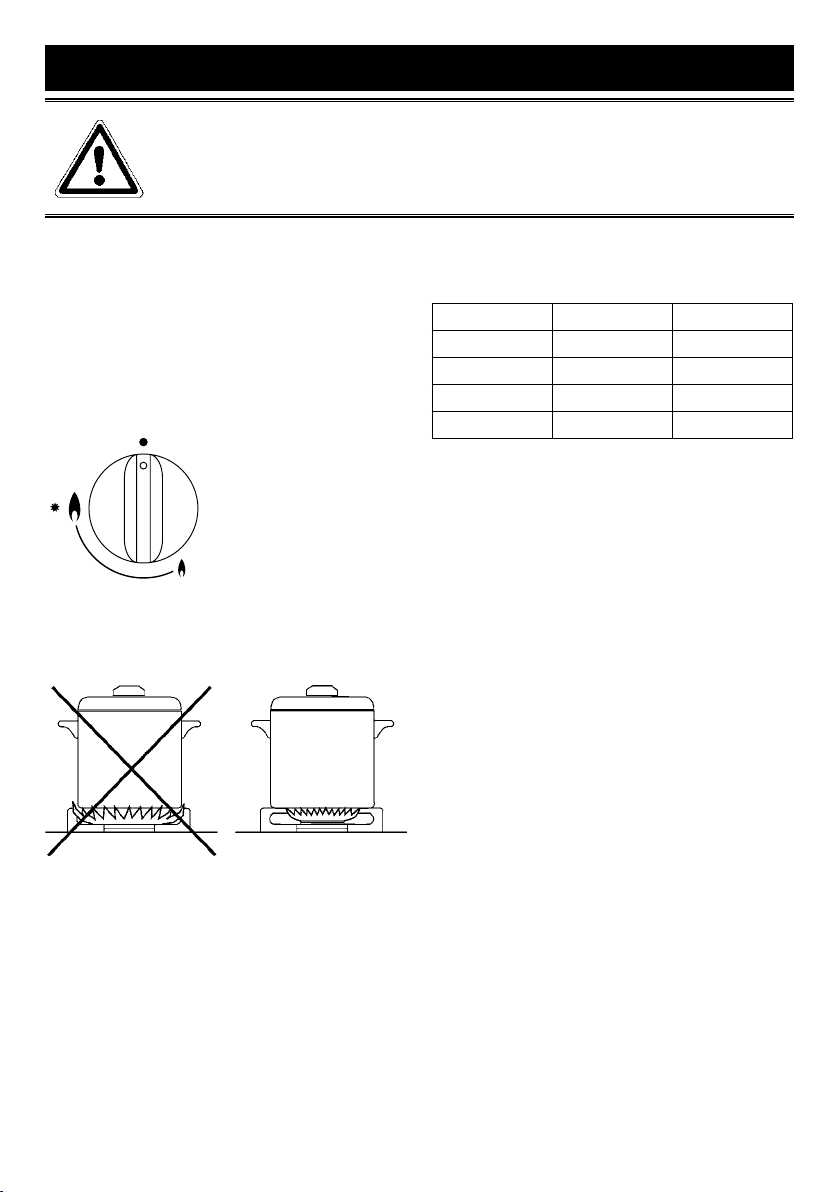

Fig.1
du brûleur (voir tableau ciaprès), de façon à éviter
que la flamme sorte du fond de la casserole (fig.2).
Utiliser le débit maximal pour amener rapidement
à ébullition les liquides et le débit réduit pour
ré chau ffe r les alime nts ou pour main teni r
l’ébullition.
Toutes les positions de fonctionnement doivent être
choisies entre celles de maximum et de minimum
et jamais entre celle de maximum et le point de
fermeture.
Pour interrompre l’alimentation en gaz, tourner le
bouton dans le sens des aiguilles d’une montre
jusqu’à la position de fermeture.
diamètre de la casserole
soit adapté au potentiel
Fig.2
En cas d’absence d’énergie électrique, il est
possible d’allumer les brûleurs avec des allumettes
en positionnant le bouton sur le point d’allumage
(grande flamme, fig.1).
Brûleurs Puissance (W) Ø Casseroles
Auxiliaire 1000 10 - 14 cm
Semi-rapide 1750 16 - 18 cm
Rapide 3000 20 - 22 cm
Triple couronne 3800 24 - 26 cm
Avertissements
Contrôler toujours que les boutons sont sur la position “fermé” (voir fig.1) quand l’appareil ne
fonctionne pas.
Si la flamme s’éteint accidentellement, après -
quelques secondes, la soupape de sécurité
interrompt automatiquement l’arrivée du gaz.
Pour rétablir le fonctionnement, reporter le bouton
au point d’allumage (grande flamme, fig.1) et
appuyer sur le bouton.
Pendant la cuisson avec des graisses et des huiles, faire particulièrement attention car
celles-ci, si elles sont surchauffées, peuvent
s’enflammer.
Ne pas utiliser de vaporisateurs près de l’appareil en fonction.
Il ne faut pas poser sur les brûleurs des casseroles instables ou déformées afin d’éviter des accidents
de renversement ou de débordement.
S’assurer que les poignées des casseroles soient positionnées correctement.
Quand on allume le brûleur, contrôler que la flamme est régulière; abaisser toujours la flamme
ou l’éteindre avant d’enlever la casserole.
Page 6
6
INSTRUCTIONS POUR L’UTILISATEUR
NETTOYAGE
Avant toute opération de nettoyage, débrancher
l’appareil du réseau d’alimentation électrique.
N’utilisez jamais d’appareils à vapeur ou à
haute pression pour nettoyer le four (exigences
relatives à la sécurité électrique).
Il est conseillé d’opérer quand l’appareil est froid
Parties émaillées
Les parties émaillées doivent être nettoyés avec
une éponge et de l’eau savonneuse ou avec un
détergent léger.
Ne pas utiliser de produits abrasifs ou corrosifs.
Eviter que les substances comme le jus de citron,
la tomate, l’eau salée, le vinaigre, le café et le
lait restent pendant longtemps sur les surfaces
émaillées.
Parties en acier inoxydable et aluminium
Des taches peuvent se former sur l’acier inox s’il
reste longtemps en contact avec de l’eau calcaire
ou des détergents agressifs.
Il est conseillé de laver avec de l’eau savonneuse
et de sécher avec un chiffon doux.
Le brillant se garde en utilisant périodiquement des
produits chimiques spécifiques se trouvant dans le
commerce.
Brûleurs et grilles
Ces parties peuvent être enlevées pour faciliter le
nettoyage.
Les brûleurs doivent être nettoyés avec une
éponge et de l’eau savonneuse ou avec un
détergent léger, bien essuyés et remis parfaitement
dans leur siège.
Contrôler que les canaux de réparti tion des
flammes ne sont pas bouchés.
Vérifier que la sonde de la soupape de sécurité et
l’électrode d’allumage sont toujours bien propres
afin de garantir un fonctionnement optimal.
Les grilles peuvent être lavées en lave-vaisselle.
Robinets de gaz
L’éventuel graissage des robinets doit être effectué
exclusivement par du personnel spécialisé.
Si les robinets de gaz deviennent difficiles à
tourner ou ont un fonctionnement anormal,
appeler le Service d’Assistance.
Page 7
7
INSTRUCTIONS POUR L’INSTALLATEUR
LES OPERATIONS REPORTEES CI-APRES DOIVENT ETRE EXECUTEES DANS LE
AVERTISSEMENT IMPORTANT
RESPECT DES NORMES EN VIGUEUR, EXCLUSIVEMENT PAR DU PERSONNEL
QUALIFIE. LE FABRICANT DECLINE TOUTE RESPONSABILITE POUR LES DOMMAGES
AUX PERSONNES, ANIMAUX ET CHOS ES DERIVANT DU NON-RESPECT DE CES
DISPOSITIONS.
INSTALLATION
Montage de la table de cuisson
L’appareil est fabriqué pour être encastré dans des
meubles résistant à la chaleur.
Les parois des meubles doivent résister à une
température de 75°C en plus de la température
a m b ian t e, c o n for m ém en t a ux n o r mes
européennes.
L’appareil est de type “Y”, c’est-à-dire qu’il peut
être installé avec une seule paroi latérale, à droite
ou à gauche de la table de cuisson.
Eviter d’installer l’appareil à proximité de matériaux
inflammables comme des rideaux, des torchons,
etc..
Pratiquer une ouverture, dans le plateau du
meuble, des dimensions indiquées en fig.3, en
respectant une distance d’au moins 50 mm entre le
bord de l’appareil et
les parois voisines.

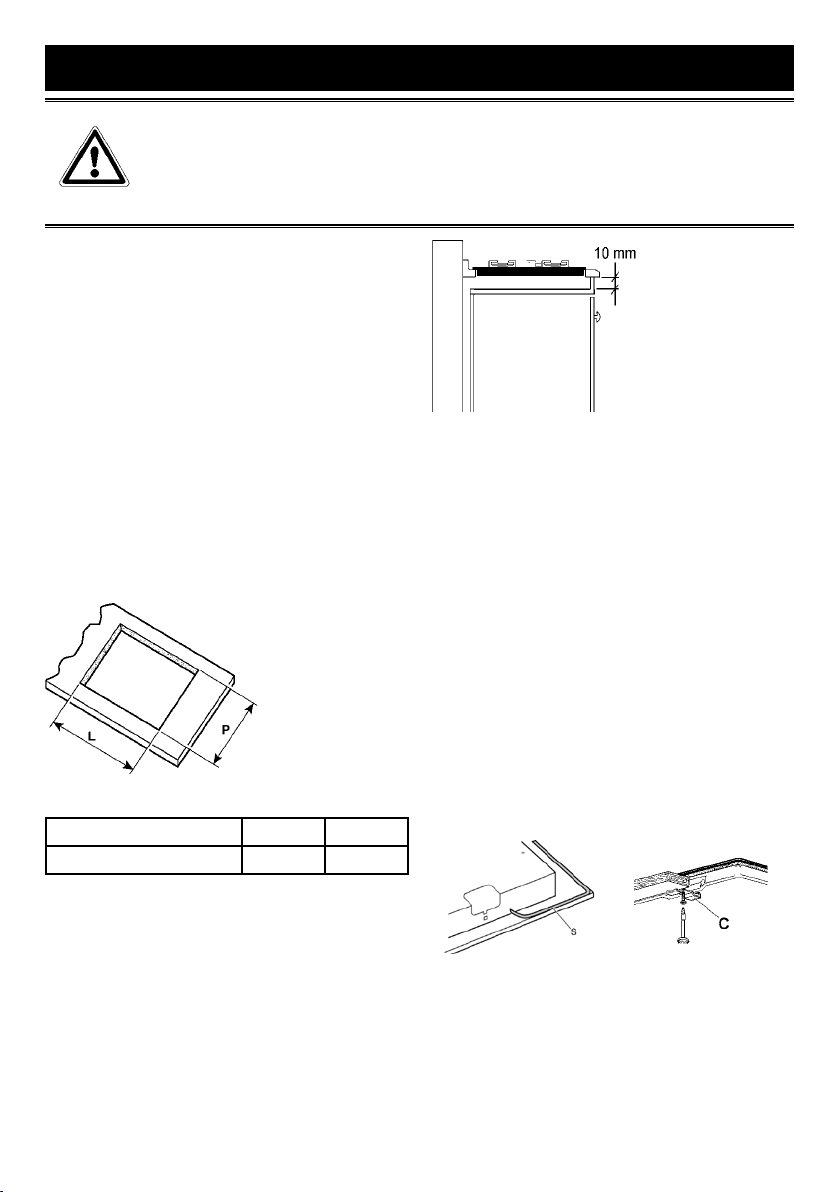

Fig.3
MODÈLE L (mm) P (mm)
STE970X 560 480
En cas
d’e n c a s tr e m ent
sur une base
a v e c f o u r , i l
faudra s’assur er
que l’installation
réponde aux
normes de sécurité
e n v i g u e u r .
Fig.4
particulier veiller à ce que le câble électrique et
le tuyau d’alimentation soient placés de façon à
ce qu’ils n’entrent pas en contact avec les parties
chaudes de l’enveloppe du four. De plus, en cas
d’installation au-dessus d’un four encastré sans
ventilation de refroidissement, il faudra prévoir,
pour obtenir une aération adéquate, des prises
d’air avec entrée par le bas d’au moins 200 m
sortie dans la partie supérieure d’au moins 60 cm
Fixation de la table de cuisson
Chaque table de cuisson est accompagnée d’un
joint spécial. De plus, une série de crochets à
utiliser pour la fixation de la table est également
fournie.
Pour l’installation, procéder de la façon suivante:
Enlever les grilles et les brûleurs de la table de cuisson.
Retourner l’appareil et appliquer le joint adhésif S le long du bord externe du verre (fig. 5).
I faudra en
2
et
2
.
En cas de présence d’une armoire murale audessus de la table de cuisson, il faut prévoir une
distance minimale de 760 mm entre celle-ci et le
plan de travail. Il est conseillé d’isoler l’appareil du
meuble se trouvant audessous avec un séparateur
en laissant un espace de dépression d’au moins
10 mm (fig. 4).
Fig.5 Fig.6
Insérer et positionner la table de cuisson dans l’ouverture pratiquée dans le meuble et la bloquer
avec les vis des crochets de fixation C (fig. 6).
Pièce d’installation
Cet appareil n’est pas équipé d’un dispositif
d’évacuation des produits de la combustion, il
Page 8
8
INSTRUCTIONS POUR L’INSTALLATEUR
est donc nécessaire d’évacuer les fumées vers
l’extérieur en utilisant une hotte ou un ventilateur
électrique qui soit mis en marche à chaque fois
que l’on utilise l’appareil.
La pièce où est installé l’appareil doit avoir un
afflux d’air naturel pour la combustion régulière
du gaz et pour la ventilation de la pièce; le volume
d’air nécessaire ne doit pas être inférieur à 20 m
L’afflux d’air doit s’effectuer par une ouverture
permanente pratiquée sur les murs de la pièce et
communicante avec l’extérieur.
La ventilation peut également provenir d’une pièce
contiguë, dans ce cas respecter les normes en
vigueur à ce sujet.
Les ouvertures doivent avoir une section minimale
de 200 cm
Branchement gaz
S’assurer que l’appareil est adéquat pour le type
de gaz disponible; pour cela se référer à l’étiquette
placée sous l’appareil. Opérer conformément
aux instr u ctio ns r e port ées au pa ragr a phe
“transformations gaz et réglages” pour l’éventuelle
adaptation à des gaz différents.
L’appareil doit être raccordé à l’installation du gaz
en utilisant des tubes métalliques rigides ou avec
des tuyaux flexibles en acier à paroi continue
le raccordement au gaz (fig. 7). Sélectionnez le
type adéquat pour un raccordement optimal.
Le raccordement ne doit pas provoquer de
sollicitations à la rampe de gaz.
Une fois l’installat ion terminée, contrôler
l’étanchéité des raccordem ents avec une
solution savonneuse.
Branchement électrique
Le branchement au réseau électrique doit être
exécuté par du personnel qualifié conformément
aux normes en vigueur.
La tens ion de l ’ins tallati on élec triq ue do it
correspondre à celle indiquée sur l’étiquette
située sous l’appareil. Vérifier que l’installation
est équipée d’un branchement à la terre efficace
conformément aux normes et aux dispositions de
loi. La mise à la terre est obligatoire.
2
.
Fig.7
co nformes au x
n o r m e s e n
vigueur.
Certains modèles
so n t éq ui p és
d e s y st è m es
cylindriques A et
coniques B pour
3
.
Si l’appareil est sans fiche, appliquer au câble
d’alimentation une fiche normalisée.
Il est pos sible d’ e ffec t uer dire cteme n t le
branchement au réseau électrique en interposant
un interrupteur omnipolaire ayant une distance
d’ouverture des contacts d’au moins 3 mm.
TRANSFORMATIONS GAZ ET REGLAGES
Remplacement des injecteurs
Si l’appareil est prévu pour un type de gaz différent
Fig.8
Procéder ensuite de la manière suivante:

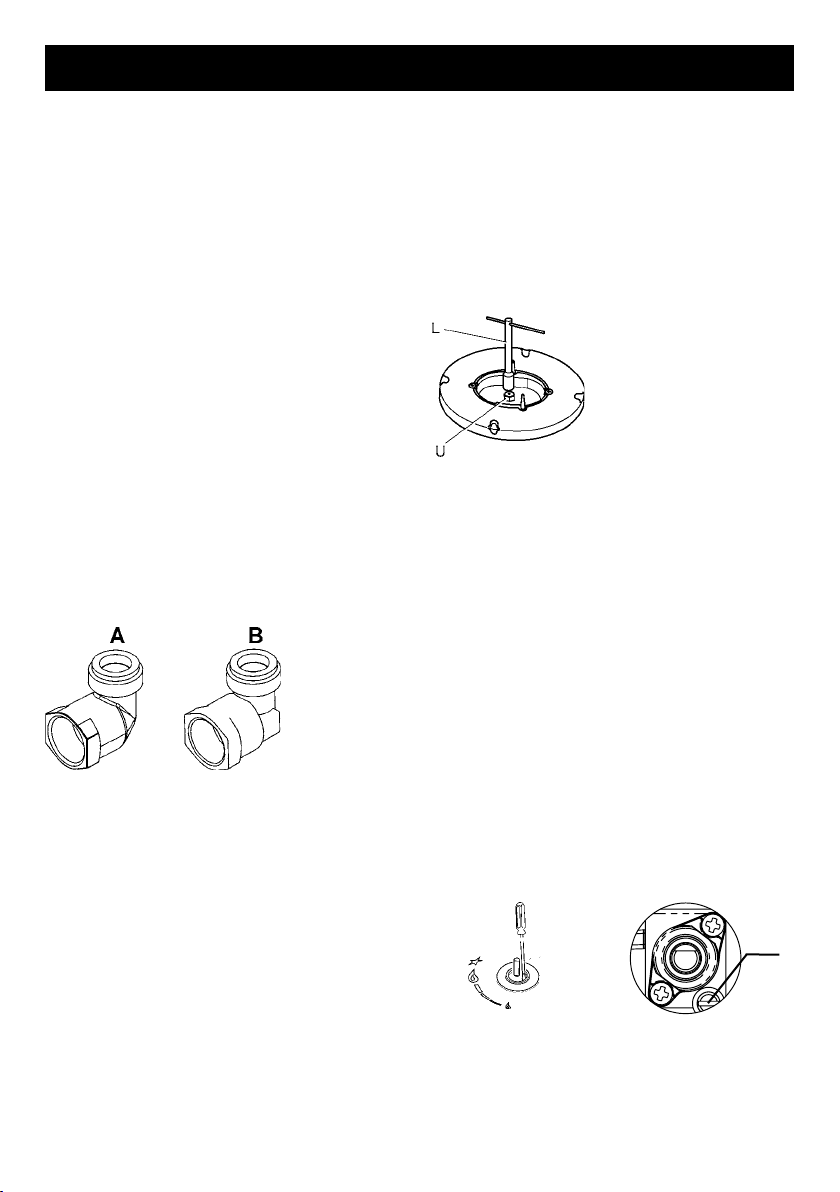

Enlever les grilles et les brûleurs. Avec une clé droite L, dévisser la injecteur U (fig.8) et la remplacer par la injecteurs adéquate.
Bloquer énergiquement la injecteurs. -
Réglage des brûleurs
Le réglage du minimum doit toujours être correct
et la flamme doit toujours rester allumée même en
cas de passage rapide de la position de maximum
à celle de minimum.
Si ce n’est pas le cas, il faut régler le minimum de
la manière suivante:
Allumer le brûleur; Tourner le robinet jusqu’à la position de minimum (petite flamme);
Enlever le bouton de la tige du robinet; Introduire un tournevis à pointe plate C dans le trou du panneau de commandes (fig. 9) et tourner
la vis by-pass V (fig. 9/A) jusqu’au réglage correct
du minimum.
de celui disponible, il faut
remplacer les injecteurs
des brûleurs.
Le choix des injecteurs
à re m p lacer do it êtr e
fait selon l e t a b l e a u
“ c a r a c t é r i s t i q u e s
techniques” annexé.
V
Fig.9 Fig.9/A
Pour les brûleurs fonctionnant au gaz G30, la
vis by-pass doit être complètement vissée.
Page 9
9
INSTRUCTIONS POUR L’INSTALLATEUR
ENTRETIEN
Remplacement câble d’alimentation
En cas de remplacement du câble d’alimentation, il
faut utiliser un câble conforme aux normes du type
H05VV-F ou H05RR-F de section 3x0,75 mm
Le branchement au bornier doit être effectué

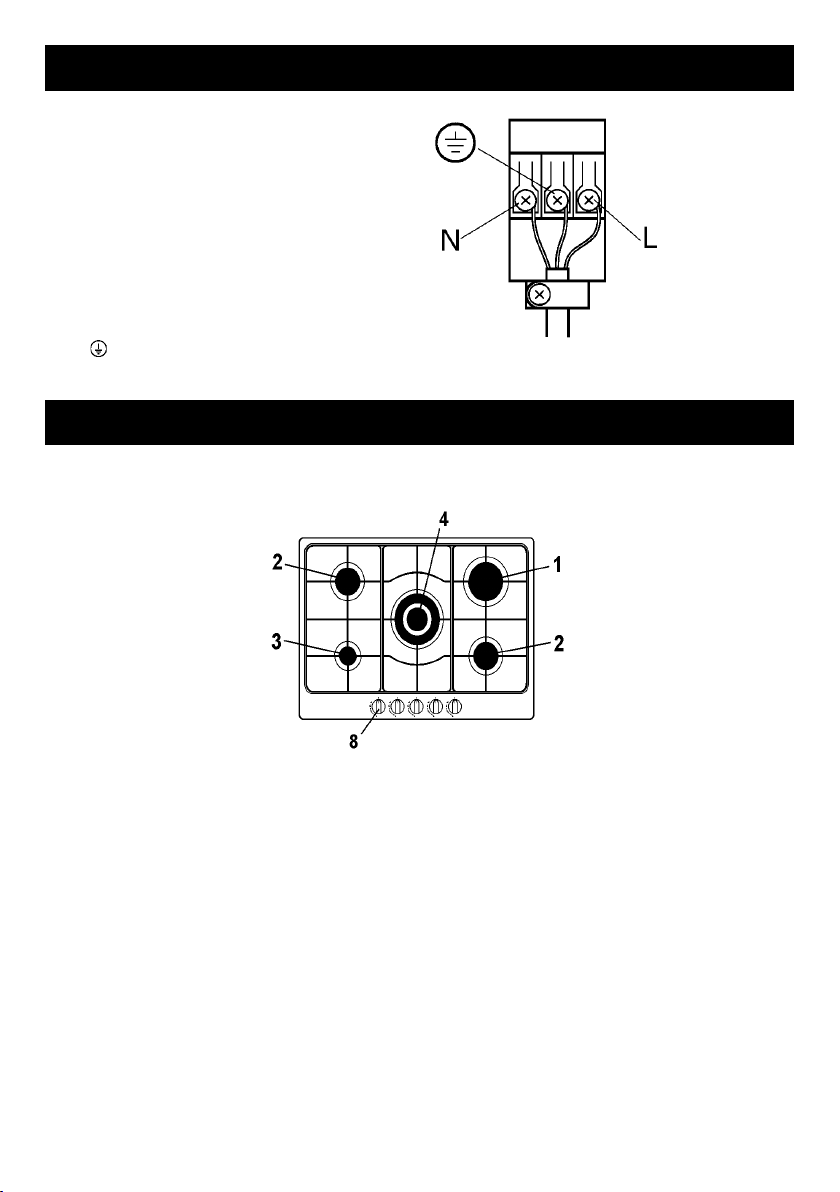

comme indiqué en fig. 10:
câble L marron (phase)
câble N bleu (neutre)
câble
vert-jaune (terre)
2.
MODÈLES
STE970X
Fig.10
1 Brûleur rapide de 3000 W
2 Brûleur semi-rapide de 1750 W
3 Brûleur auxiliaire de 1000 W
4 Brûleur triple couronne de 3800 W
8 Bouton commande brûleur
Page 10
10
TABLE DE CARATERISTIQUES TECHNIQUES
BRULEURS
N° DESIGNATION mbar g/h L/h 1/100 mm 1/100 mm Max. Min.
1 RAPIDE
2 SEMI-RAPIDE
3 AUXILIAIRE
TRIPLE
4
COURONNE
GAZ
G30 / G31 28 - 30 / 37 225 - 85 42 3000 950
G20 20 - 290 115Y Reg. 3000 950
G30 / G31 28 - 30 / 37 126 - 65 31 1750 600
G20 20 - 165 97Z Reg. 1750 600
G30 / G31 28 - 30 / 37 71 - 50 27 1000 450
G20 20 - 99 72X Reg. 1000 450
G30 / G31 28 - 30 278 - 98 60 3800 2100
G20 20 - 367 135K Reg. 3800 2100
PRESSION
DE
SERVICE
DEBIT
DIAMÈTRE
INJECTEUR
DIAMÈTRE
BY PASS
ROBINET
DEBITS
CALORIFIQUES
(W)
Ce produit est conforme à la Directive EU 2002/96/EC.
Le logo « poubelle barrée » gurant sur l’appareil indique qu’au terme de son cycle de
vie, cet appareil doit être, non seulement traité séparément des déchets domestiques, mais
aussi remis à un centre de récupération pour équipements électriques et électroniques ou
bien au revendeur lors de l’achat d’un appareil neuf équivalent.
Une fois l’appareil au terme de son cycle de vie, l’utilisateur est tenu de le remettre aux structures de
récupération prévues à cet effet, sous peine des sanctions prévues par la législation en vigueur en matière
de déchets.
Une collecte sélective adéquate permettant d’envoyer l’équipement éliminé au recyclage, au traitement et
à l’élimination compatible sur le plan environnemental contribue à éviter de possibles effets négatifs sur
l’environnement et la santé et facilite le recyclage des matériaux dont le produit est constitué.
Pour plus de détails quant aux systèmes de récupération disponibles, s’adresser au service local chargé
de l’élimination des déchets ou au magasin où l’équipement a été acheté.
Les producteurs et les importateurs respecteront leurs obligations en vue du recyclage, du traitement et de
l’élimination compatible sur le plan environnemental aussi bien directement qu’en participant à un système
collectif.
Le fabr icant décl ine toute responsabilité pour les éventuelles in exactitudes, im put ables à des erreurs
d’impression ou de transcription, contenues dans ce manuel. Il se réserve le droit d’apporter à ses produits toutes
les modications qu’il estimera opportunes, sans nuire aux caractéristiques essentielles de fonctionnement et de
sécurité.
Page 11
11
SERVICE APRES-VENTE ET RELATIONS CONSOMMATEURS
INTERVENTIONS
Les éventuelles interventions sur votre appareil
doivent être effectuées par un professionnel
qualifié dépositaire de la marque. Lors de votre
appel, mentionnez la référence complète de votre
appareil (modèle, type, numéro de série). Ces
renseignements figurent sur la plaque signalétique
PIÈCES D’ORIGINE
Lors d’une intervention d’entretien, demandez
l’utilisation exclusive de pièces détachées
certifiées d’origine.
RELATIONS CONSOMMATEURS
BRANDT c’est aussi le minitel...36.15 BRANDT*
* (0,197 EURO TTC/min) => tarif en vigueur à la
date d’impression du document,
Pour en savoir plus sur tous les produits de la
marque:
informations, conseils, les points de vente, les
spécialistes après-vente.
Pour communiquer:
nous sommes à l’écoute de toutes vos remarques,
suggestions, propositions auxquelles nous vous
répondrons personnellement.
Vous pouvez nous écrire :
Service Consommateurs SAUTER
BP 9526
95069 CERGY PONTOISE CEDEX
ou nous téléphoner au:
0892 02 88 05
Page 12
COD. 208271-01 - 21.05.2009
Loading...
