SCG 980 E

Chère Cliente, Cher Client,

Vous venez d'acquérir une cuisinière SAUTER et nous vous en remercions.

C’est pour vous que nous avons conçu cette nouvelle génération d'appareils pour vous permettre
jour après jour d’exercer sans retenue vos talents de chef et votre créativité, pour vous faire plaisir
et faire plaisir à vos amis et votre famille.

Votre nouvelle cuisinière SAUTER s'intègrera harmonieusement dans votre cuisine et alliera
parfaitement facilité d’utilisation et performances d’aspiration.

Vous trouverez également dans la gamme des produits SAUTER, un vaste choix de fours, de
fours à micro-ondes, de tables de cuisson, de lave-vaisselle, et de réfrigérateurs intégrables, que
vous pourrez coordonner à votre nouvelle machine à café SAUTER.

Bien entendu, dans un souci permanent de satisfaire le mieux possible vos exigences vis à vis de
nos produits, notre service consommateurs est à votre disposition et à votre écoute pour répondre
à toutes vos questions ou suggestions (coordonnées à la fin de ce livret).

Et connectez-vous aussi sur notre site www.sauter-electromenager.com

où vous trouverez

nos dernières innovations ainsi que des informations utiles et complémentaires.

SAUTER

Nous cuisinons si bien Ensemble

Dans le souci d’une amélioration constante de nos produits, nous nous réservons le droit d’apporter
à leurs caractéristiques techniques, fonctionnelles ou esthétiques toutes modifications liées à leur
évolution.

Important : Avant de mettre votre appareil en marche, veuillez lire attentivement ce guide

d’installation et d’utilisation afin de vous familiariser plus rapidement avec son fonctionnement.

2

NOTICE D’INSTALLATION, D’ENTRETIEN

ET MODE D’EMPLOI DE LA CUISINIERE A GAZ

90x60cm (modele SCG 980 E )

LIRE ATTENTIVEMENT LE CONTENU DE CETTE NOTICE AVANT D’INSTALLER OU D’UTILISER LA

CUISINIERE.

Cette notice n’est valable que dans les pays de destination dont les sigles figurent sur la couverture
et sur l’étiquette de la cuisinière.
Le fabricant décline toute responsabilité en cas de dommages à des personnes ou à des biens
provoqués par une mauvaise installation ou un usage impropre de la cuisinière.

Le fabricant ne saurait être retenu responsable des inexactitudes éventuelles dues à des erreurs
d’impression ou de transcription, contenues dans cette notice. Les dessins sont purement indicatifs.
Le fabricant se réserve le droit d’apporter les modifications qu’il jugera utiles à tout moment et sans préavis,
mais sans modifier les caractéristiques essentielles de sécurité et de fonctionnement.

INDEX :

NOTICE TECHNIQUE DESTINEE A L’INSTALLATEUR ................................................................................page 4

Installation de la cuisinière - Conseils importants sur l’installation .................................................................page 4

Ventilation et aération de la pièce ..................................................................................................................page 4

Instructions d’installation du dosseret ............................................................................................................page 4

Pieds du socle ................................................................................................................................................page 4

Raccordement au réseau de distribution du gaz .............................................................................................page 5

Adaptation aux différents type de gaz et réglage des brûleurs........................................................................page 5-6

Raccordement électrique ................................................................................................................................page 6-7

ENTRETIEN DE L'APPAREIL - Changement des composants ......................................................................page 7

NOTICE D’EMPLOI ET D’ENTRETIEN ..........................................................................................................page 8

Description des plans de cuisson....................................................................................................................page 8

Utilisation des brûleurs....................................................................................................................................page 8

Utilisation du four à gaz...................................................................................................................................page 9-10

Utilisation du grill électrique statique ..............................................................................................................page 10

Utilisation de la minuterie ...............................................................................................................................page 10

Utilisation du four autonettoyant .....................................................................................................................page 10

Nettoyage de l’appareil ...................................................................................................................................page 10-11

CET APPAREIL A ETE CONCU POUR UN USAGE DOMESTIQUE.

Cet appareil est conforme à la directive européenne 2002/95/CE

Cet appareil est marqué selon la directive européenne 2002/96/CE relative aux appareils
électriques et électroniques usagés (waste electrical and electronic equipment - WEEE).
La directive définit le cadre pour une reprise et une récupération des appareils usagés
applicables dans les pays de la CE.

Les produits électroniques n’ayant pas fait l’objet d’un tri sélectif sont
potentiellement dangereux pour l’environnement et la santé humaine en raison de la
présence de substances dangereuses.

Poids Net : 75 Kg.

3

NOTICE TECHNIQUE DESTINEE A L’INSTALLATEUR

INFORMATIONS DESTINEES A L’INSTALLATEUR
L'installation, les réglages, les transformations et les opérations d’entretien décrites dans ce chapitre doivent
être effectués exclusivement par un personnel qualifié. Une mauvaise installation peut provoquer des dégâts à
des personnes, animaux ou biens, pour lesquels le fabricant décline toute responsabilité. Tout au long de leur
activité, les dispositifs de sécurité ou de réglage automatique des appareils ne pourront être modifiés que par le
fabricant ou par le revendeur dûment autorisé.

INSTALLATION DE LA CUISINIERE

Après avoir déballé les différentes pièces, s’assurer que la cuisinière est en bon état. Ne pas utiliser la cuisinière en cas
de doutes sur son état, et s’adresser à un personnel qualifié.

Les composants de l’emballage (polystyrène expansé, sachets, cartons, clous) doivent être tenus hors de la
portée des enfants, car ils représentent des sources de danger.
La cuisinière peut être installée isolément, contre une cloison à une distance minimale de 20 mm (Fig. 2) ou
encastrée entre deux cloisons (Fig. 1). Une seule cloison latérale qui couvre la hauteur du plan de travail est
possible, mais la distance minimum entre la cloison et le bord de la cuisinière doit être de 70 mm (Fig. 2).
Le matériau des cloisons des meubles adjacents et de la cloison située derrière la cuisinière doit être en mesure
de résister à une température de 65 K.
L'appareil peut aussi bien être installé comme classe 1 que comme classe 2 sous-classe 1.
ATTENTION ! si l’appareil est installé comme classe 2 sous-classe 1, utiliser exclusivement des tuyaux flexibles
conformes à la législation en vigueur pour le raccordement au réseau de distribution du gaz.

CONSEILS IMPORTANTS SUR L’INSTALLATION DE LA CUISINIERE
Cette cuisinière peut être installée de différentes façons : isolément, entre deux meubles de cuisine ou entre un
meuble et un mur. L'installation de la cuisinière doit se conformer à la législation en vigueur dans le pays
d’utilisation. Cet appareil n’est pas relié à des dispositifs d’évacuation des produits de combustion. Les
indications ci-dessous concernant l’aération et la ventilation de la pièce doivent être observées
scrupuleusement. La distance minimale entre la cuisinère et les meubles situés éventuellement au-dessus d’elle
doit être de 700 mm.

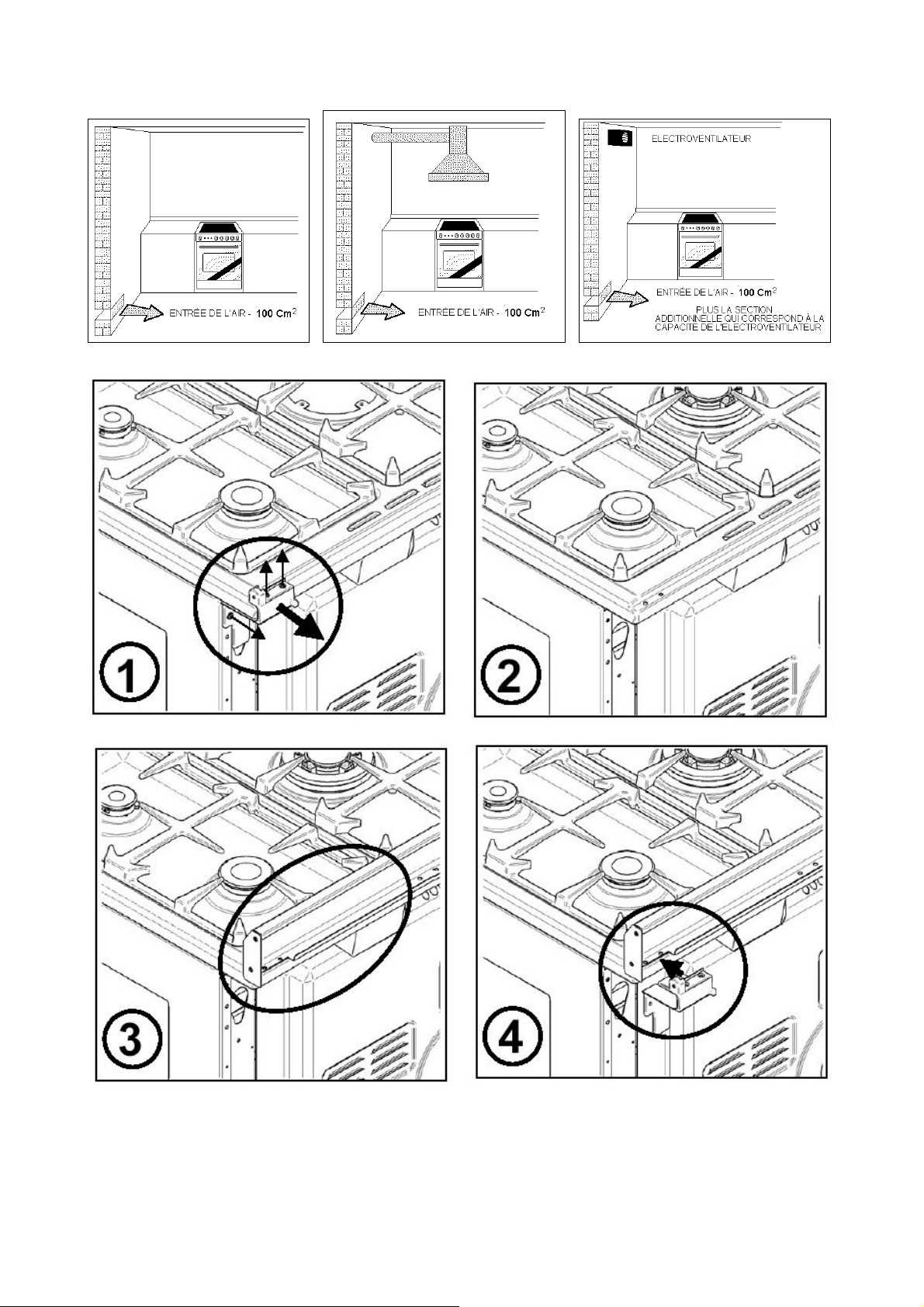

VENTILATION DE LA PIECE

Pour garantir un bon fonctionnement de l’appareil il est indispensable que la pièce où il est installé soit constamment
ventilée. Le volume de la pièce ne doit pas être inférieur à 25 m³ et la quantité d’air nécessaire doit se baser sur la
combustion régulière du gaz et sur la ventilation de la pièce. L’afflux naturel de l’air s’effectue à travers des ouvertures
permanentes pratiquées dans les cloisons de la pièce à ventiler : ces ouvertures doivent être reliées à l’extérieur et avoir
une section minimale des 100 cm² (cfr. Fig. 3). Ces ouvertures doivent être réalisées de façon à ce qu’elles ne puissent
pas être obstruées.
Une ventilation indirecte est aussi envisageable, en prélevant l’air des pièces contiguës.

EMPLACEMENT ET AERATION

Les appareils de cuisson au gaz doivent toujours évacuer les produits de la combustion à travers des hottes reliées à
des cheminées, à des conduits de fumée ou directement à l’extérieur (cfr. Fig. 4). Au cas où il serait impossible d’installer
une hotte, on peut utiliser un ventilateur monté sur une fenêtre ou directement sur le mur externe, à mettre en route à
chaque allumage de la cuisinière (cfr. Fig. 5) à condition que la réglementation concernant la ventilation soit respectée
scrupuleusement.

INSTRUCTIONS D’INSTALLATION DU DOSSERET

Après installation des pieds et du socle, installez la dosseret en suivant les indications des images in fig.6A-6B-6C

PIEDS DU SOCLE (FIG.7)

1. Les pieds sont emballés dans une feuille en mousse de plastique.

2. Il est nécessaire d’installer les pieds à proximité du lieu d’utilisation de l’appareil, étant donné qu’ils ne sont pas
adaptés à un long déplacement. Après avoir déballé la cuisinière, soulevez-la d’environ 30 cm de manière à pouvoir
inserir les pieds dans leurs accouplements et abaissez-la lentement de manière à ne pas exercer une force excessive
sur les pieds et sur les ferrures de fixation internes. Il est fortement recommandé d’utiliser un transpalette ou un engin de
levage plutôt qu’un dispositif à basculement.

4

RACCORDEMENT DE L’APPAREIL AU RESEAU DE DISTRIBUTION DU GAZ
Avant de procéder au raccordement de l’appareil au réseau de distribution de gaz, vérifier que les données
reportées sur l’étiquette d’identification appliquée dans le tiroir de rangement ou au dos de la cuisinière sont
compatibles avec celles du réseau de distribution de gaz. L’étiquette appliquée sur la dernière page de cette
notice ou dans le tiroir de rangement ou au dos de l’appareil reporte les conditions de réglage : type de gaz et
pression d’exercice.

Lorsque le gaz est distribué par le réseau, l’appareil doit être raccordé au canal d’amenée du gaz :

- Par un tuyau d’acier flexible inoxydable à paroi continue, selon les normes nationales en vigueur, d’une longueur
maximum de 2 mètres et des joints étanches selon la norme nationale en vigueur. Le long de son trajet, le tube ne doit
pas être gêné par des objets ou des tiroirs qui pourraient l’endommager.

- Par un tuyau en caoutchouc flexible conformement à les normes nationales en vigueur, d’un minimum de 0,04 et d’un
maximum de 1,5 mètres de long. Le tuyau devra être changé périodiquement avant la date d’échéance imprimée
dessus. L’étanchéité du raccord de l’appareil au gaz est garantie par des bandes normales de fixage pour tuyaux
flexibles en caoutchouc. Le long de son trajet, le tube ne doit pas être gêné par des objets ou des éléments mobiles, par
exemple des tiroirs.

Lorsque le gaz provient d’une bouteille, l’appareil, doté d’un régulateur de pression conforme à la norme UNI­CIG 7432, doit être raccordé de la façon suivante :

- Par un tuyau d’acier flexible inoxydable à paroi continue, selon les normes nationales en vigueur, d’un maximum de 2
mètres de long et des joints étanches selon les normes nationales en vigueur. Le long de son trajet, le tube ne doit pas
être gêné par des objets ou des éléments mobiles, par exemple des tiroirs. Nous conseillons d'appliquer un adaptateur
spécial - que l’on trouve facilement dans le commerce -, sur le tube flexible afin de faciliter le raccord avec le régulateur
de pression monté sur la bouteille.

- Par un tuyau en caoutchouc flexible conformement à les normes nationales en vigueur, d’un minimum de 0,04 et d’un
maximum de 1,5 mètres de long. Le tuyau devra être changé périodiquement avant la date d’échéance imprimée sur le
tube. L’étanchéité du raccord à l’appareil et au gaz est garantie par des bandes normales de fixage pour tuyaux flexibles
en caoutchouc. Le long de son trajet, le tube ne doit pas être gêné par des objets ou des éléments mobiles, par exemple
des tiroirs.

ATTENTION : le raccord d’entrée du gaz à l’appareil a un taraud cylindrique de 1/2" gas, selon la norme UNI-ISO
228-1.
Pour raccorder l’appareil au gaz avec un tuyau de caoutchouc flexible, il faut un raccord porte-caoutchouc
supplémentaire (Fig. 8) fournit avec l’appareil, en conformité à les normes nationales en vigueur.
On rappelle également que les appareils fixes ou installés entre deux éléments doivent être reliés à l’installation
par un tube métallique rigide ou bien par un tuyau d’acier inoxydable flexible à paroi continue selon les
prescriptions des normes nationales en vigueur.

ATTENTION :Dès que l' installation de l' appareil au réseau gaz est terminée, il faut vérifier la tenue de la
connexion effectuée en employant de l' eau au savon.
N' employer des flammes en aucun cas.

ADAPTATION AUX DIFFERENTS TYPES DE GAZ
Avant toute intervention, couper l’arrivée de gaz à l’appareil.
CHANGEMENT DES INJECTEURS POUR FONCTIONNER AVEC UN AUTRE TYPE DE GAZ :

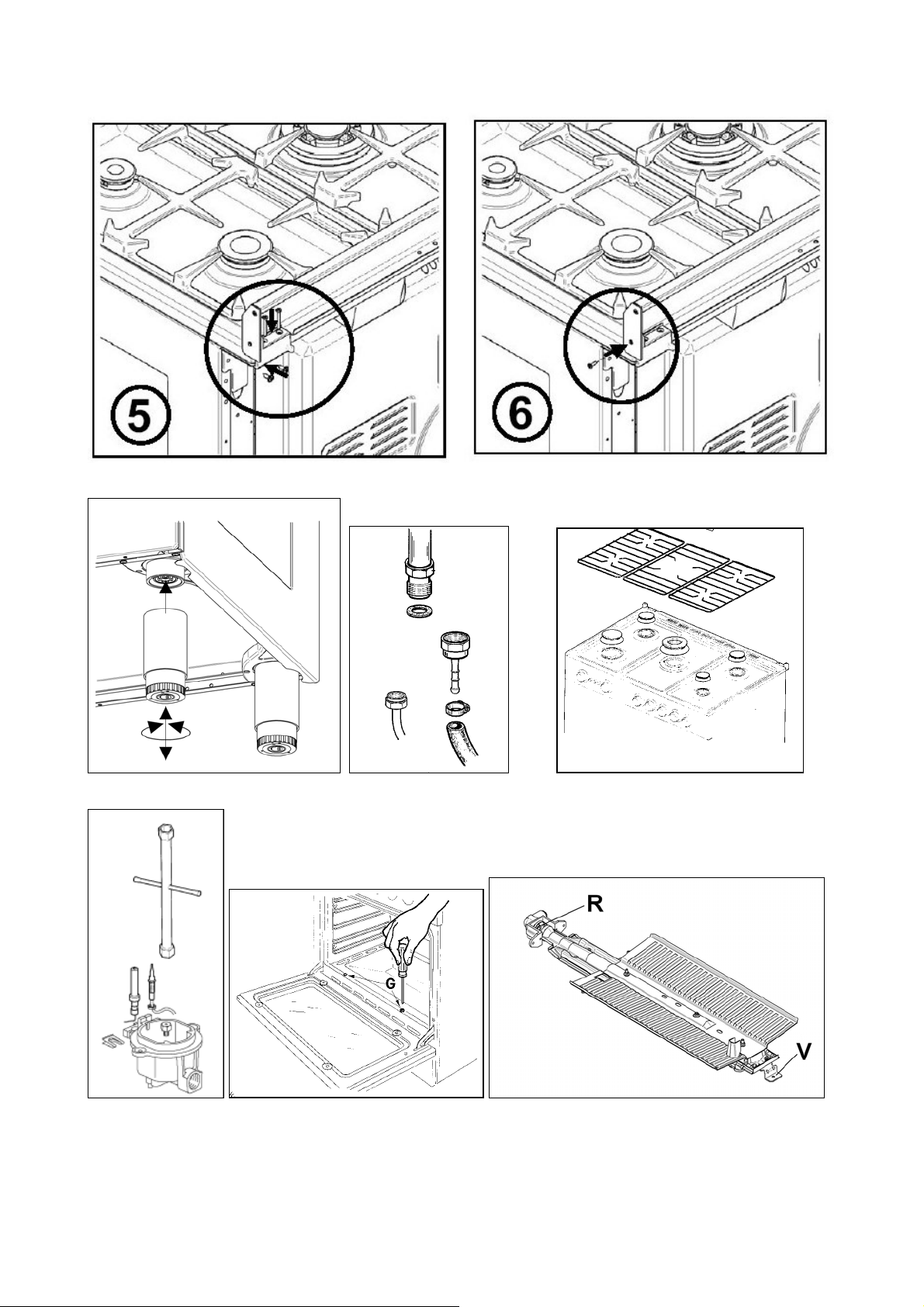

Pour changer les injecteurs des brûleurs de la table de cuisson, opérer de la façon suivante :

1) Débrancher l’appareil pour éviter tout risque d’électrocution.

2) Enlever les grilles de la table de cuisson (Fig. 9).

3) Enlever les brûleurs (Fig. 9).

4) A l’aide d’une clé à 6 pans de 7 mm, dévisser les gicleurs et les remplacer par ceux prévus pour le nouveau type de
gaz (fig.10 en fonction des indications du tableau N° 1.

Pour changer l’injecteur du brûleur du four, opérer de la façon suivante :

1) Retirer la sole du four (Fig. 11).

2) Dévisser la vis V et retirer le brûleur du support en veillant à ne pas endommager la bougie d’allumage et le
thermocouple (Fig. 12).

3) A l’aide d’une clé à 6 pans de 7 mm remplacer le brûleur R (Fig.12)par celui prévu pour le nouveau type de gaz en
fonction des indications du tableau N° 1 .

ATTENTION ! Après avoir exécuté les adaptations ci-dessus, procéder au réglage des brûleurs décrit dans le
paragraphe suivant, plomber éventuellement les organes de réglage et de préréglage et appliquer une nouvelle
étiquette sur l’appareil correspondant au nouveau type de gaz. Cette étiquette se trouve dans le sachet des
injecteurs de rechange.

5
