Tartalomjegyzék
erőmérő érzékelő
1. A szállítás tartalma
(M7 x 0,75 mm
-
es menet)
Típus
Kapacitás
Felbontás
FK 10
10 N 0,005 N
FK 25
25 N 0,01 N
FK 50
50 N 0,02 N
FK 100
100 N
0,05 N
FK 250
250 N
0,1 N
FK 500
500 N
0,2 N
FK 1k
1 000 N
0,5 N
SAUTER GmbH
Ziegelei 1
D-72336 Balingen
e-mail: info@sauter.eu
Használati útmutató
Köszönjük, hogy megvásárolta ezt a SAUTER erőmérő
készüléket. Reméljük, hogy nagyon elégedett ezzel a kiváló
minőségű készülékkel és sok funkciójával. Ha bármilyen
kérdése, kívánsága vagy hasznos javaslata van, akkor
szívesen állunk rendelkezésére szervizszámunkon.
2. Üzemi feltételek
3. Tápáramellátás
4. Műszaki adatok
5. Működési mód
6. Rögzítés egy vizsgálópadra
7. Beállítás (kalibráció)
8. Konformitási nyilatkozat
9. Figyelmeztetés
FK
Az adatok mm-ben
LCD
Tel: +49-[0]7433- 9933-199
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
érzékelő
belül
195 mm
83 mm
1. A szállítás tartalma
- SAUTER FK
- Tápáramellátás
- Szériatartozék, mint alább látható.
Feltételek:
1. Alapmérés: folyamatos mérés
2. csúcsértékmérés (Peak Hold):
= a maximális értékek befagyasztása:
Ekkor az egymás követő mérések folyamán mindig a
legnagyobb csúcsérték rögzítődik.
2. Üzemi feltételek
hőmérséklet: 10°C-tól 30°C-ig
páratartalom: 15%-tól 80%-ig
FK-BA-d-1213
3. Tápáramellátás
- Vagy nem tölthető elemekről (6 db AA
elem) nem újratölthető!
Az elemeket szükség szerint cserélni kell.
- vagy a hálózatra csatlakoztatva.
Csatlakoztatás a hálózatra:
- csatlakoztatás a tápegység kábelével
4. Műszaki adatok:
- mérési pontosság: a névleges teljesítmény 0,5%a
- adat-letapogatási frekvencia: 1000 Hz
1
5. Működési mód:
a. Kijelző
SAUTER GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@sauter.eu
Tel: +49-[0]7433- 9933-199
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
Használati útmutató
FK
6. Rögzítés egy vizsgálópadra
(4)
(3)
(1)
(2)
(1) mérési eredmény
(2) mértékegységek
(3) mérési irány
(4) A PEAK (csúcsértékmérés) üzemmód
kijelzése b. A kezelőmező nyomógombjai
ON / OFF:
be-/kikapcsoló nyomógomb
(a bekapcsoláshoz 1 másodpercig nyomni)
MAX:
Váltás a folyamatos- és a csúcsértékmérésiüzemmód (a maximális értékeket regisztrálja) között
UNIT:
- röviden megnyomni: mértékegység
kiválasztása: N, kg, lb, ou
ZERO:
- Kinullázza a mérési eredményt (tárázási
c. A kijelzés elforgatása 180°-kal
funkció)
- Törli a csúcsértéket (a
csúcsértékmérés
üzemmódban)
Ha magát a készüléket forgatja el 180°-kal, automatikusan
vele forog a kijelzés is.
d. Mérések (folyamatos üzemmód)
A kijelző (1) folyamatosan mutatja az erőt egy
meghatározott irányban (3).
A kijelzés kinullázása céljából
nyomja meg a ZERO gombot:
e. Csúcsértékmérési funkció (Peak üzemmód)
Nyomja meg a MAX nyomógombot
A
mérőkészüléket 4 db M3-es csavarral kell rögzíteni.
7. Beállítás (kalibráció)
Stabil környezeti munkakörülményekről kell gondoskodni.
Ajánlatos kb. 1 perces rövid bemelegedési időt hagyni a
készülék számára, hogy stabilizálódjon.
A készüléket a bekapcsoló gombbal kapcsolja be, majd
addig tartsa megnyomva ezt a gombot, amíg meg nem
jelenik a kijelzőn a „CAL“ kiírás.
Majd megjelenik a kalibrációs súly fix értéke. A kalibrációs
súlyt rögzítse vagy akassza rá a készülékre, röviddel ezután
megjelenik az „F“ kiírás. Ezután a készülék automatikusan
visszatér a mérés üzemmódra.
Kalibrációs hiba vagy a súly helytelen beállítása esetén a
kijelzőn az „E“ hibaüzenet jelenik meg. Ebben az esetben
ismételje meg a kalibráció műveletét.
8. Konformitási nyilatkozat
FK-BA-d-1213
2
SAUTER GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@sauter.eu
Használati útmutató
9. Figyelmeztetés
9.1 Tervezett használat
A megvásárolt mérőkészülék a mérendő anyag mérési
értékének a meghatározására szolgál. „Nem automatikus“
mérőkészülék a besorolása, azaz a megmérendő anyagot
óvatosan kézzel erősítse a mérőkészülékhez. Miután beállt
egy stabil mérési érték, a mérési eredményt leolvashatja a
kijelzőről.
9.2 Rendeltetésellenes használat
* A készüléket nem szabad orvosi mérésekre használni.
Abban a pillanatban, amikor a mérendő anyaghoz/-ból
csekély mennyiséget hozzáad vagy elvesz, hamis mérési
eredményt kap, ami annak a következménye, hogy a
mérőkészülék „stabilitáskiegyenlítés“ műveletét hajtja
végre.
(Példa: a készülékre felakasztott tartályból lassanként
folyadék csöpög ki). Nem szabad állandóan növekvő
terhet felakasztani; ezzel tönkreteheti a készülék
mérőegységét, valamint a biztonsági alkatrészeit.
* Az erőmérő készüléket nem szabad
személymérlegként használni, például csecsemők
mérésére!
* A készülék nem felel meg az orvosi termékekre
vonatkozó törvénynek. A készüléket nem szabad
veszélyes környezetben használni. Ez a
készüléksorozat nem robbanásbiztos. Nem szabad
továbbá szerkezeti változtatásokat végezni a
készüléken. Ez nemcsak pontatlan mérési
eredményekhez, hibákhoz vezethet, hanem sértheti a
biztonsági előírásokat is, és a készülék teljes
tönkremenetelét is eredményezheti.
* A készüléket nemcsak a fent leírt irányelveknek
megfelelően lehet használni. Vannak más alkalmazási
lehetőségek is; az ilyen tervezett alkalmazást írásban kell
kérni és engedélyeztetni a SAUTER cégtől.
9.3 Garancia
A garancia nem érvényes az alábbi esetekre:
- ha nem tartja be a használati útmutatónk irányelveit,
- ha az ismertetett alkalmazási területen
kívüli célra használja a készüléket,
- ha módosítja vagy felnyitja a készüléket,
- mechanikai sérülések esetén, és a mért közeg, pl.
folyadék által okozott károkra,
- természetes kopás esetén,
- szakszerűtlen felszerelés vagy elektromos
szerelés esetén,
- a mérőkészülék túlterhelése esetén.
FK
Tel: +49-[0]7433- 9933-199
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
9.4 A vizsgálóeszközök ellenőrzése
A készülék méréstechnikai felszereléseit és a
rendelkezésre álló kalibráló súlyt rendszeres
időközönként ellenőrizni kell a minőségbiztosítás keretein
belül. Ehhez a felelős személynek megfelelő időszakot
kell választania, és meg kell határoznia az ellenőrzés
jellegét és terjedelmét. A kellő információkat megtalálja
honlapunkon
(www.KERN-sohn.com) a vizsgálóeszközök
ellenőrzésével, valamint az ehhez szükséges kalibráló
súlyokkal kapcsolatban. A kalibráló súlyok és a készülék
kalibrálását mérsékelt ár ellenében a KERN által elismert
DKD kalibráló laboratórium vállalja (visszaigazítás a
nemzeti szabványhoz).
9.5 Alapvető biztonsági tudnivalók
A felfüggesztett készüléket nem szabad
teherszállításra használni.

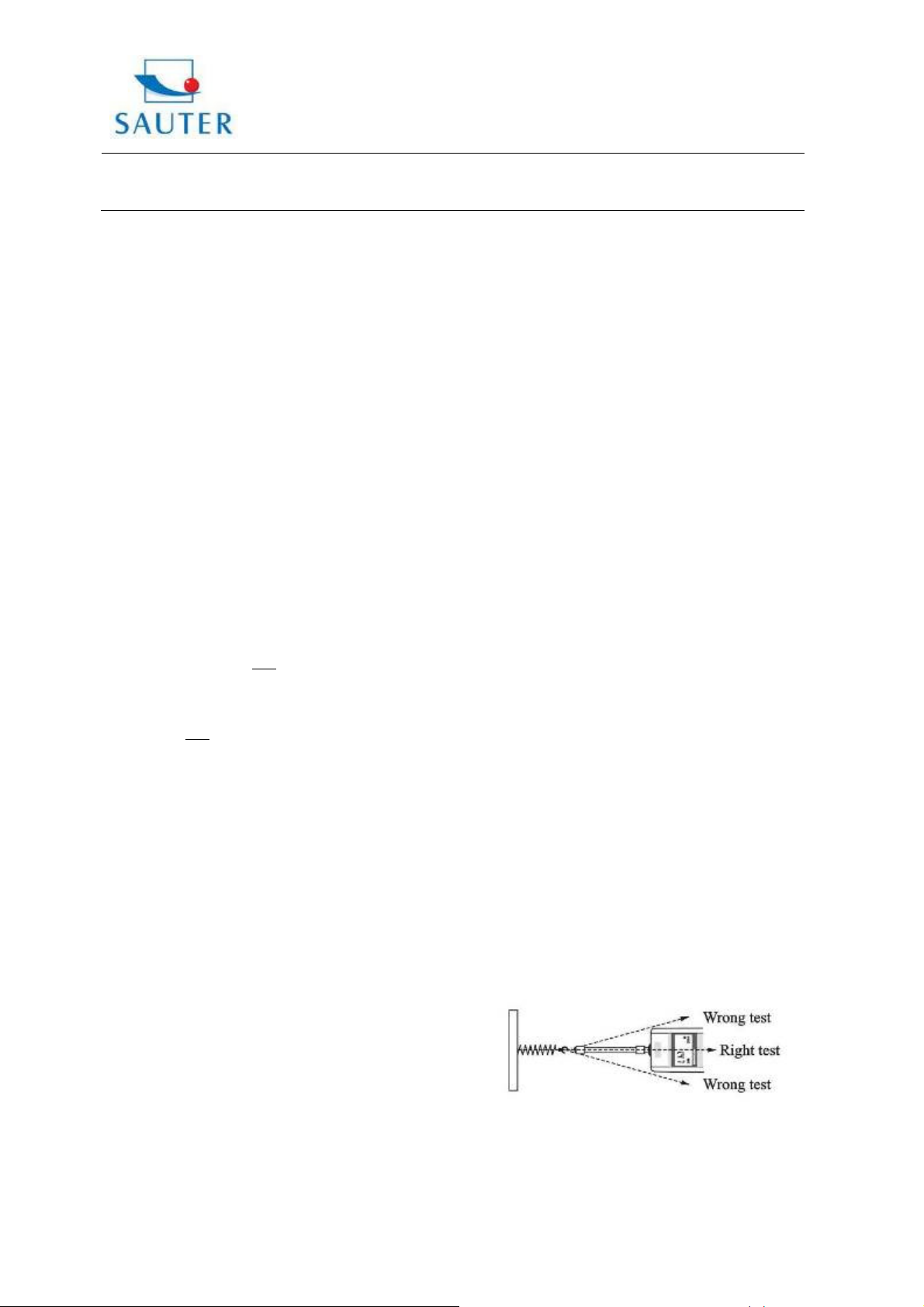

Kerüljön mindennemű ütődést, csavarást és rezgést(pl. a
vizsgált próbarab ferde felfüggesztése által).
A készüléket nem szabad túlterhelni sem, azaz a
maximális tehernél (levonva belőle az esetleges önsúlyt)
nagyobbat akasztani rá. Ettől megsérülhet a készülék
(törésveszély). Fontos:
Semmi esetre se tartózkodjon személy vagy anyag a
teher alatt, mert megsérülhet.
A SAUTER felfüggeszthető elektronikai készülékeit
vagy csak kézben tartva vagy vizsgálópadra szerelve
használja.
Nem szabad felakasztani mechanikai kampóra, pl.
daruhorogra.
9.5.1 A használati útmutató információit figyelmesen
olvassa el a felszerelés és a használat megkezdése előtt
még akkor is, ha van már tapasztalata a SAUTERkészülékről.
9.5.2 Személyi oktatás
A készüléket csak szakképzett személyek kezelhetik
és tarthatják karban.
FK-BA-d-1213
3
SAUTER GmbH
Ziegelei 1
D-72336 Balingen
E-Mail: info@sauter.eu
Használati útmutató

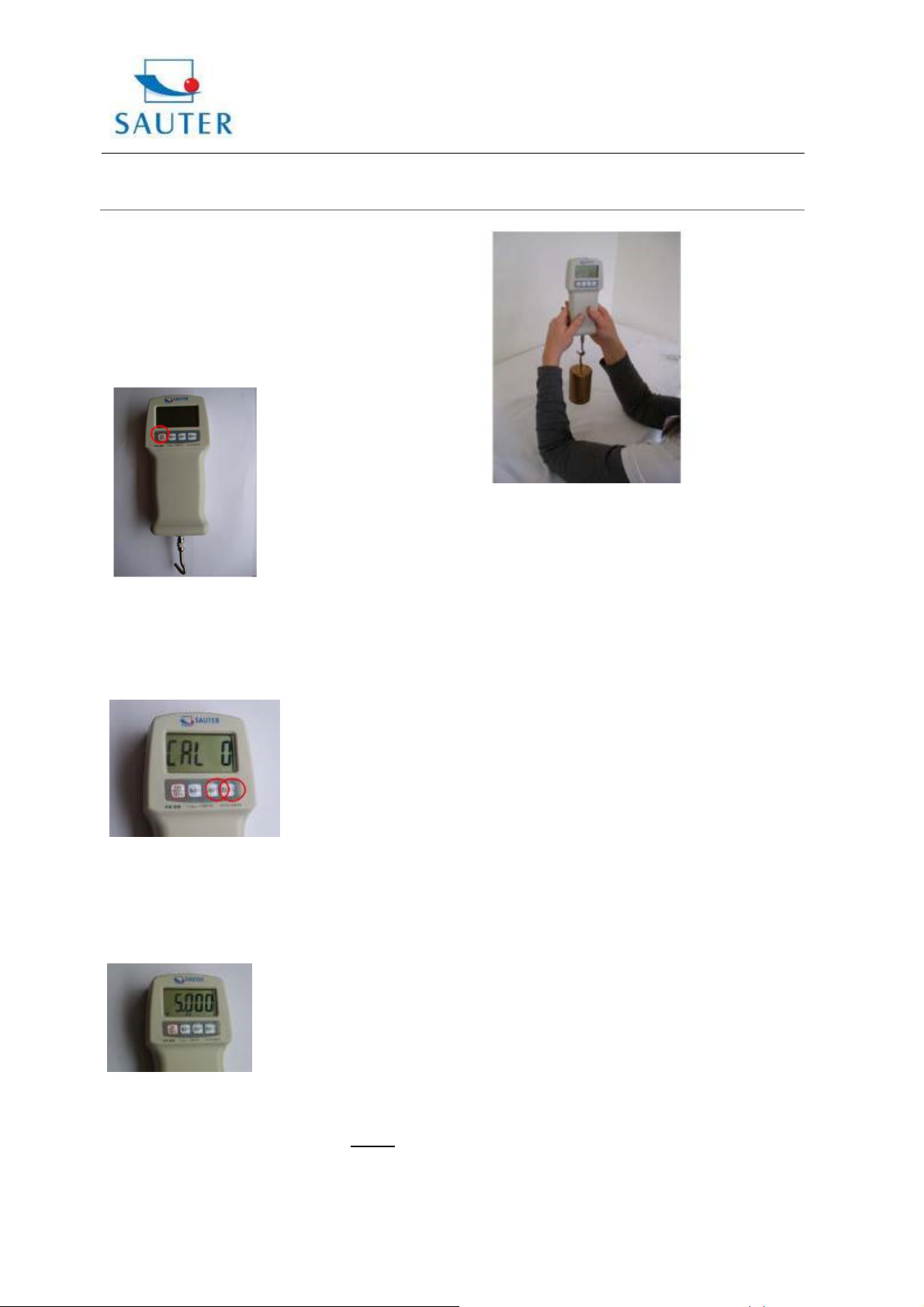

Az FK erőmérő készülék kalibrálása:
1. Gondoskodjon stabil környezeti munkakörülményekről.
Ajánlatos kb. 1 perces rövid bemelegedési időt hagyni a
készülék számára, hogy stabilizálódjon.
Az FK készüléket az “ON/OFF” nyomógombbal
kell kezelni. A készülék függő helyzetben van.
2. Mihelyt a kijelzőn “0” látható, nyomja meg
egyszerre a “UNIT” és a “ZERO” nyomógombot,
amíg meg nem jelenik a“CAL” kijelzés.
FK
Tel: +49-[0]7433- 9933-199
Fax: +49-[0]7433-9933-149
Internet: www.kern-sohn.com
5. Ezt az állapotot addig tartsa fenn amíg az “F” meg
nem jelenik
a kijelzőn. Ekkor leveheti a súlyt, és a kalibrálás
befejeződött. Ha azonban az “E” jelenik meg a kijelzőn –
ismételje meg az
megjelenése nem nyugtázza az eredményes kalibrálást.
1. - 5. lépést mindaddig, amíg az “F”
3. Néhány másodperc múlva megjelenik a kijelzőn a
szükséges kalibrálósúly, pl. 5,000 kg az FK 50, vagy
10,00 kg az FK 10 készülék számára.
4. A megfelelő súlyt most fel kell akasztani a horogra.
A készüléket tartsa nyugalomban, miközben a súlyt
felakasztja rá; ne remegjen közben a súly. Tanács: A
készüléket tartsa meg a két kezével, miközben a két
könyökét az asztalra támasztja.
FK-BA-d-1213
4
