Page 1
THEMAPLUS
La terza via del confort sanitario
1
Page 2
PRESENTAZIONE
Le caldaie
naturale e camera aperta; ció significa che l'aria
necessaria per la combustione viene prelevata
direttamente dal locale ove è installata la caldaia
stessa. Tale locale dev'essere permanentemente
ventilato secondo le norme attualmente in vigore.
Le caldaie della gamma
apparecchi di tipo stagno; ciò significa che sia
l'aspirazione dell'aria comburente sia l'evacuazione
dei gas combusti possono essere effettuate con
condotti coassiali o separati.
Questi sistemi offrono numerosi vantaggi fra cui :
- Possibilità di installazione in ambienti di dimensioni
ridotte senza necessità di areazione del locale.
- Molteplici configurazioni di installazione in funzione
delle caratteristiche del locale scelto.
THEMAPLUS C
sono apparecchi a tiraggio
THEMAPLUS F
sono

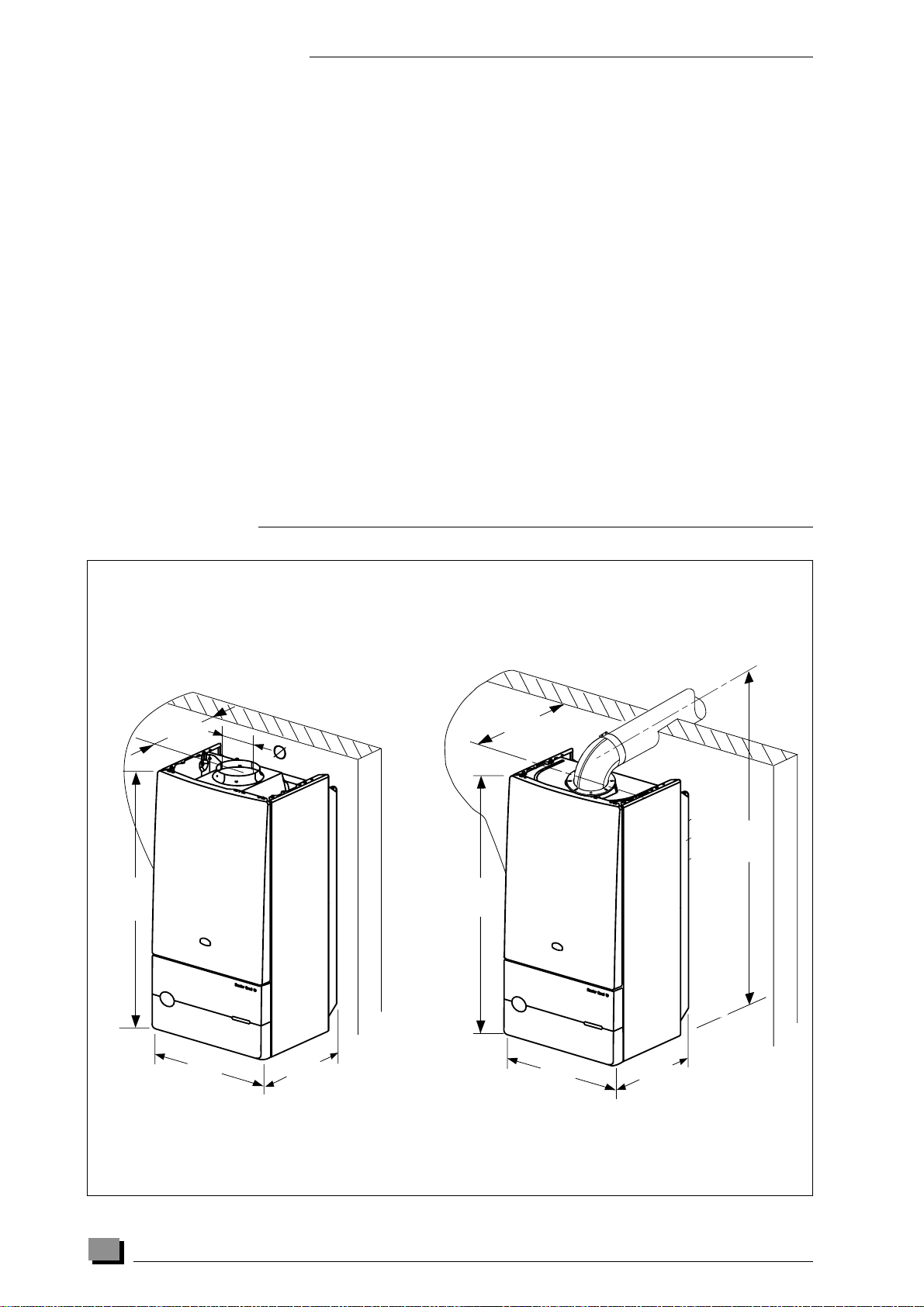

DIMENSIONI
THEMAPLUS C 23 E : Caldaia mista (riscaldamento +
acqua calda sanitaria) : potenza regolabile fino a
23 kW, accensione elettronica.
THEMAPLUS F 23 E : Caldaia mista (riscaldamento +
acqua calda sanitaria) : potenza variabile fino a
23,3 kW, accensione elettronica.
Le caldaie appartengono alla categoria II2H3+ e
possono pertanto funzionare a gas metano (G20)
o a gas butano/propano (G30/G31).
Accessori
Per avere maggiori informazioni sugli accessori a
disposizione, consultate il vostro rivenditore di fiducia.
THEMAPLUS C 23 E
232
802
410
125
378
802
234
410
THEMAPLUS F 23 E
857
623
Hab 271a
378
Peso netto : 38 kg
Peso lordo : 40 kg
6
Peso netto : 40 kg
Peso lordo : 42 kg
Page 3

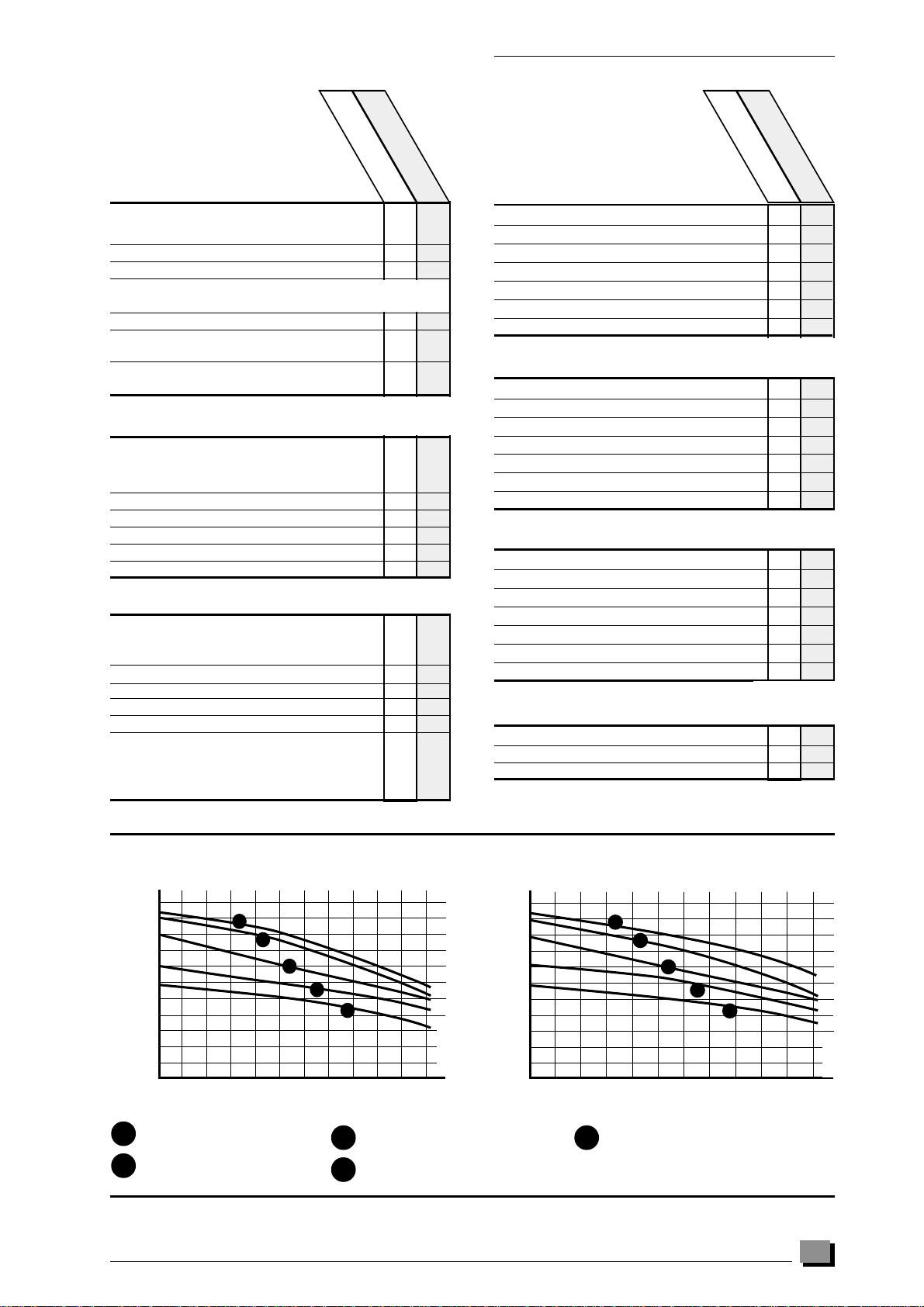

CARATTERISTICHE TECNICHE
THEMAPLUS C 23 E
Riscaldamento
Potenza utile,
Rendimento sul P.C.I. del gas
Temp. max. dell'acqua di mandata
Regolazione riscaldamento
regolabile dall'utilizzatore tra 38 e 87°C
Capacità del vaso d'espansione (
Capacità max. dell"installazione
con una temperatura di 75°C, (l) 120 120
Valvola di sicurezza integrata :
pressione max. di servizio, (bar) 3 3
regolabile da... (kW) 8,7 8,9
a... (kW) 23 23,3
(%) 90 91,5
(°C) 90 90
Circuito sanitario
Potenza util,
Temperatura max. dell'acqua
Portata minima di funzionamento
Portata utile continua Δ 30°C
Pressione min. di alimentazione
Pressione max. di alimentazione
automaticamente variabile da kW) 8,7 8,9
a... (kW) 23 23,3
(°C) 65 65
(l/min.) 1,4 1,4
(l/min.) 11 11
(bar) 0,5 0,5
(bar) 10 10
Combustione
Evacuazione dei gas combusti
con sistemi coassiali Ø (mm) / 60
Entrata aria
Portata d'aria
Portata gas combusti
Temperatura fumi
Valore dei prodotti della combustione
con sistemi coassiali Ø (mm) / 100
con tubo Ø (mm) 125 /
(m3/h) 40 60
(g/s) 21,7 17,5
(°C) 124 130
CO
(ppm) 24 15
CO2 (%) 4,7 6,0
NOx (mg/kWh) 119 119
THEMAPLUS F 23 E
l) 5 5
THEMAPLUS C 23 E
THEMAPLUS F 23 E
Gas (riferito a 15° - 1013 mbar)
Metano (G 20)
Ø ugello bruciatore (mm) 1,20 1,20
Ø diaframma (mm) — —
Pressione di alimentazione (mbar) 20 20
Pressione massima al bruciatore (mbar) 9,3 9,8
Pression minima al bruciatore (mbar) 1,8 1,3
Consumo alla massima potenza (m3/h) 2,71 2,7
Consumo alla minima potenza (m3/h) 1,11 1,13
Butano (G 30)
Ø ugello bruciatore (mm) 0,70 0,73
Ø diaframma (mm) 6,10 4,80
Pressione di alimentazione (mbar) 29 29
Pressione massima al bruciatore (mbar) 25,7 24,1
Pressione minima al bruciatore (mbar) 4,6 3,7
Consumo alla massima potenza (kg/h) 2,02 2,01
Consumo alla minima potenza (kg/h) 0,83 0,84
Propano (G 31)
Ø ugello bruciatore (mm) 0,70 0,73
Ø diaframma (mm) 6,10 4,80
Pressione di alimentazione (mbar) 37 37
Pressione massima al bruciatore (mbar) 33,0 28,8
Pressione minima al bruciatore (mbar) 4,6 4,0
Consumo alla massima potenza (kg/h) 1,99 1,98
Consumo alla minima potenza (kg/h) 0,82 0,74
Caratteristiche elettriche
Tensione di alimentazione
Intensità
Potenza max. assorbita
(V) 230 230
(A) 0,9 1,0
(W) 210 240
Curva portata/pressione disponibile :
THEMAPLUS C 23 E THEMAPLUS F 23 E
5
50
4
40
3
30
20
2
10
1
Pressione disponible (mca) tra
andata e ritorno riscaldamento
0 500 1000
Bypass chiuso
1
Aperto di 1/4 giro
2
1
2
3
4
Portata nel circuito di riscaldamento (l/h)
5
Aperto di 1/2 giro
3
Aperto di 1 giro
4
5
50
4
40
3
30
2
20
1
10
Pom 051a
Pressione disponible (mca) tra
andata e ritorno riscaldamento
0 500 1000
1
2
3
4
5
Portata nel circuito di riscaldamento (l/h)
Aperto di 2 giri
5
Pom 052a
7
