INSTRUCTIONS D’UTILISATION
mode
1 - Interrupteur marche/arrêt.
2 - Affichage:
• soit de la pression du circuit chauffage (bar).
• soit de la température (°C) de l’eau du circuit
lorsque la chaudière est en demande chauffage.
• soit d’un code lié à une anomalie.
3 - Choix du mode de fonctionnement.
4 et 5 - Détermine la température souhaitée de
l’eau chaude et du circuit chauffage.
6 - Indicateur de fonctionnement :
- Clignotement rouge : signale une anomalie.
- Fixe jaune : indique l’allumage du brûleur.
2
3
6
4
1
5
Allumage de la chaudière
S’assurer que :
• la chaudière est alimentée
électriquement.
• le robinet gaz est ouvert.
Puis pousser l’interrupteur vers la droite pour
faire apparaître I.
Choix du MODE de fonctionnement
• Chaque appui sur change le mode de fonctionnement
de la chaudière. L’allumage du voyant vert indique le mode
sélectionné : Chauffage + eau chaude
Réglage de la température de l’eau
chaude sanitaire (sauf modèles AS)
• Utiliser les boutons + et - (4) pour
déterminer la température souhaitée entre
38°C et 65°C.
NB : Un appui bref sur une des touches + ou - (4) ou (5) fait apparaître la valeur de la
température choisie précédemment.
En cas d’anomalie,
le voyant rouge (6) clignote
et un code F suivi d’un
chiffre apparaissent sur
l’afficheur (2).
>> Tenter un reset : déplacer l’interrupteur
pour arrêter la chaudière (O apparent),
attendre 5 s puis remettre la chaudière en
fonctionnement (I apparent).
Si le défaut persiste, appelez le service
après vente le plus proche.
m
Eau chaude seule
Protection antigel de la chaudière
F5
Arrêt de la chaudière
• Pousser l’interrupteur
vers la gauche pour faire
apparaître O : la tension
électrique est coupée.
• Fermer l’alimentation en gaz en cas
d’absence prolongée.
Réglage de la température
de l’eau du circuit chauffage
• Utiliser les boutons + et - (5) pour
déterminer la température souhaitée entre
38°C et 87°C.

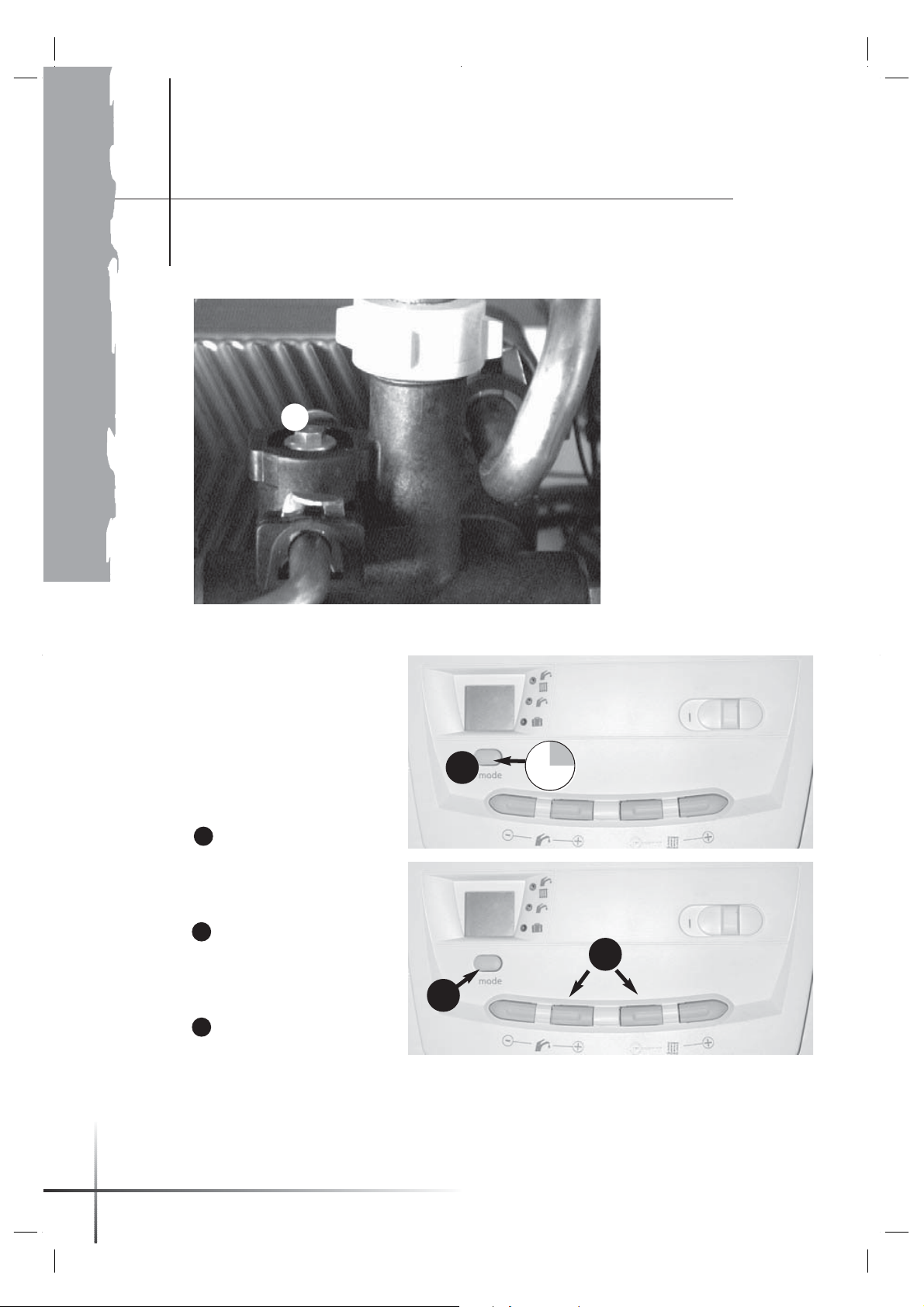

Remplissage
de l’installation
Si l’installation manque
d’eau, le voyant rouge (6)
et l’indicateur de pression (2)
clignotent.
Dans ce cas, remplir
l’installation en ouvrant le
robinet placé sous la
chaudière jusqu’à lire
1,5 bar sur l’afficheur.
0,5
➡
bar
2
Page 3
NOTICE D’INSTALLATION ET D’EMPLOI DES CHAUDIÈRES
THEMA C 25 E, THEMA C 25 EV, THEMA F 25 E, THEMA F 25 E S.AR,
THEMA C AS 16 E, THEMA C AS 16 E V, THEMA C AS 25 E,
THEMA C AS 25 EV ET THEMA F AS 25 E
Présentation
de la chaudière
Les Thema
C 25 E, C 25 E V et F 25 E
sont des chaudières
à double service (chauffage
+ eau chaude instantanée).
Les Thema C AS 16 E,
C AS 16 EV, C AS 25 E,
C AS 25 E V et F AS 25 E
sont des chaudières
chauffage seul pouvant être
raccordées à un ballon
échangeur pour la production
d’eau chaude sanitaire.
Les modèles C
doivent être raccordés à un
conduit d'évacuation des
gaz brûlés à tirage naturel
(cheminée).
Les modèles F
sont de type étanche,
c'est-à-dire que l'évacuation
des produits de combustion
et l'entrée d'air transitent
par une ventouse.
Le modèle S.AR
est spécialement configuré
pour une sortie ventouse
arrière directe.
Les modèles V (conformes
aux normes NF D 35 337)
sont prévus pour être
raccordés sur une
installation de Ventilation
Mécanique Contrôlée et
sont équipés, en usine, d'un
dispositif de sécurité qui
provoque l'arrêt total de la
chaudière en cas d'anomalie.
Rappel : Conformément
à l'arrêté du 30 mai 1989,
les installations nouvelles
de Ventilation Mécanique
Contrôlée doivent être
équipées d'un dispositif
de sécurité collective
interrompant le
fonctionnement de chacune
des chaudières en cas
d'arrêt de l'extracteur.
Accessoires :
Différents accessoires
sont disponibles tels que:
- les thermostats et
programmateurs d’ambiance,
- le module Harmony qui,
raccordé à votre chaudière,
permet d’obtenir deux
zones de températures
distinctes (pour utilisation
mixte plancher
chauffant/radiateurs).
- la gamme de ballons et
le kit Option Super Confort
pour ajouter à votre chaudière
double service le confort
du ballon de stockage.
Pour obtenir une liste
détaillée, n’hésitez pas
à consulter votre revendeur
habituel ou le site
www.saunierduval.fr
Homologation :
Les Thema CetFsont
conformes aux exigences
essentielles de la directive
"Appareils à gaz"
90/396/CEE (29/06/1990) et
à la directive "Rendement
des chaudières" 92/42/CEE.
Sommaire
Instructions d’utilisation 2
Présentation 3
UTILISATEURS
• La garantie 4 - 5
• L’entretien 6
• La régulation
de votre installation 6 - 7
• Les questions
que vous vous posez 8 - 9
INSTALLATEURS
• Conditions d’installations 10
• Dimensions 11
• Caractéristiques
techniques 12 - 15
• Conception du circuit
chauffage 16
• Conception du circuit
sanitaire 17
• Circuit hydraulique 18 - 19
• Emplacement
de la chaudière 20 - 21
• Evacuation des gaz
brulés Thema C 22
• Sorties ventouse 22 - 26
• Pose des canalisations 27
• Mise en place
de la chaudière 28
• Raccordement
électrique 28 - 29
• Mise en
fonctionnement 30 - 31
• Réglages 32 - 34
• Vidange 35
• Changement de gaz 35
• Présentation et
raccordements
des ballons 38 - 39
SERVICES APRÈS-VENTES
• Maintenance 40 - 43
SÉCURITÉS
• Sécurités
de fonctionnement 44 - 45
3
Page 4
UTILISATEURS
Bienvenue
aux utilisateurs
Merci d’avoir choisi
Saunier Duval, premier
constructeur français de
chaudières murales au
gaz.
La désignation exacte
de votre appareil est
inscrite sur la plaque
signalétique placée à
l’intérieur de la
chaudière.
Pour une pleine
satisfaction de vos besoins
et éviter toute fausse
manœuvre, il est important
de bien suivre les
recommandations
d’utilisation fournies dans
la présente notice.
Veuillez conserver ce
manuel, ainsi que tous les
documents applicables qui
l’accompagnent, à porter
de main afin de pouvoir les
consulter en cas de
besoin.
L’installation de votre
appareil doit être
réalisée par un
professionnel qualifié qui
respectera les normes
en vigueur.
La chaudière qui vous
a été installée par un
(1)
professionnel qualifié
même de vérifier que toutes
les contraintes techniques
, à
liées au raccordement de
l'appareil, aux arrivées et
aux évacuations ainsi qu'aux
caractéristiques du local où
il est monté sont respectées,
a fait l’objet de nombreux
contrôles qualitatifs.
Toutefois, afin que vous
puissiez bénéficier au mieux
de ses performances, votre
chaudière, sitôt installée,
devra impérativement faire
l’objet d’une mise en service
consistant en des contrôles
de fonctionnement de la
chaudière et réglages
spécifiques à l’installation
sur laquelle elle est raccordée.
La Station Technique
Agréée
Saunier Duval France
de votre choix, composée
de professionnels qualifiés
régulièrement formés
sur nos produits (voir liste
jointe à l’emballage de
la chaudière) effectuera
rapidement et gratuitement
cette mise en service
sur simple demande
de votre part.
Ces contrôles étant
effectués, la S.T.A.
transmettra à nos services
la «demande de
garantie».
Assurez-vous que cela a
bien été fait, cet
enregistrement nous
permettra de vous envoyer,
par courrier, votre carte de
garantie.
Saunier Duval vous offre
une garantie pièces de
DEUX ANS à compter de
sa date de mise en service
qui couvre tout remplacement
de pièce reconnue
défectueuse, à l'exclusion
des frais de main-d'œuvre
et de déplacement .
Cette garantie pièces
constructeur est
subordonnée à un
entretien annuel réalisé
par un professionnel
qualifié qui devra notamment
vérifier, nettoyer et régler
l’appareil au moins 1 fois
par an, voire plus si
nécessaire (conformément à
la circulaire ministérielle du
09/08/78).
Nous nous engageons, en
conséquence, à réparer ou
à remplacer purement et
simplement les pièces
reconnues défectueuses à
l'origine, après retour en nos
usines pour examen.
La réparation des pièces ou
leur remplacement pendant
la période de garantie
constructeur ne peut avoir
pour effet de prolonger la
durée initiale de celle-ci.
La garantie pièces
constructeur ne saurait
4
Page 5
être retenue en raison d'une
(1)
mauvaise installation de
l'ensemble de chauffage,
de conditions de stockage
inappropriées ainsi qu'en
cas de fonctionnement
défectueux ou de
détérioration de la chaudière
résultant d'un usage
anormal ou abusif, d'une
insuffisance d'entretien,
d'une inadaptation au gaz
utilisé. Elle est conditionnée
à la réalisation de
l'installation en conformité
avec les règles de l'art, les
normes en vigueur, les
instructions particulières
figurant sur la notice
d'installation (article 1792-4
Loi 78-12 du 4/01/78) ainsi
qu’à la qualification
technique et professionnelle
des entreprises responsables
des réparations ou de la
maintenance ultérieures.
La garantie pièces
constructeur ne couvre
pas :
- les détériorations
consécutives à des
modifications de la nature
ou de la pression inadéquate
ou irrégulière de l'eau ou du
gaz, de la qualité de l'eau
(tels que par exemple,
calcaire, entartrage,
embouage...) ou à un
changement de
caractéristiques de la
tension électrique
d'alimentation.
- les interventions
effectuées par d'autres
entreprises que celles
spécialement qualifiées.
Cette garantie pièces
constructeur n'exclut pas le
bénéfice au profit de
l'acheteur de la garantie
légale prévue par l'article
1641 du Code Civil.
(
Certificat de
conformité:
de l’article 25 de l’arrêté du
02/08/77 modifié et de
l’article 1
de l’arrêté modificatif du
05/02/99, le professionnel
par application
qualifié ayant réalisé l’installation
de votre chaudière est tenu
d’établir un certificat de
conformité approuvé par les
ministres chargés de la
construction et de la sécurité
du gaz :
L’entretien,
ce que vous devez savoir
Nettoyée et bien réglée,
votre chaudière
consommera moins
et durera plus longtemps.
Un entretien régulier, par un
professionnel qualifié, de la
chaudière et des conduits
est indispensable au bon
fonctionnement de
l’installation du chauffage
central. Il permet d’allonger
la durée de vie de l’appareil,
de réduire sa consommation
d’énergie et ses rejets
polluants.
Cet entretien doit être
confié à un professionnel
qualifié auprès duquel
vous pouvez souscrire un
• de modèle 2
après réalisation d’une
installation de gaz neuve ou
déplacement de chaudière
• de modèle 4
après remplacement d’une
chaudière par une nouvelle.
CONTRAT
D’ABONNEMENT
comprenant, au minimum,
selon la norme
NF X 50-010, une visite
annuelle au cours de
laquelle seront effectués:
• le nettoyage du corps de
chauffe, du brûleur et de
l’extracteur,
5
Page 6
UTILISATEURS
L’entretien,
ce que vous devez savoir
• la vérification de la pompe,
• la vérification et le réglage
des organes de régulation,
• la vérification des
dispositifs de sécurité et
notamment la sécurité VMC
si incorporée dans la
chaudière,
• la vérification des débits
de gaz et réglage de la
combustion avec analyse
des fumées.
Ce contrat inclut également
la main-d'œuvre pour cette
visite annuelle ainsi qu’un
dépannage éventuel sous
certaines conditions
mentionnées dans le
contrat.
Choisir son entreprise
de Service Après-Vente
Les prestations incluses
dans un contrat d’entretien
peuvent varier d’une
entreprise à une autre, c’est
pourquoi il est important de
s’adresser à des
professionnels du chauffage.
La liste des Stations
Techniques Agréées,
fournie avec votre
chaudière, vous permettra
de faire appel à un
professionnel près de chez
vous et régulièrement formé
au dépannage de nos
produits.
Le ramonage du conduit
de fumée est
recommandé et
conditionne parfois la
couverture incendie de votre
assurance. On entend par
ramonage, le nettoyage par
action mécanique directe
de la paroi intérieure du
conduit de fumée afin d’en
éliminer les dépôts sur toute
sa longueur.
Cette opération doit être
réalisée par une entreprise
qualifiée qui, en délivrant
un certificat à l’intéressé,
attestera notamment
de la vacuité du conduit.
L'entretien de l'habillage
de votre appareil
se fera à l'aide d'un chiffon
mouillé à l'eau savonneuse.
N'utilisez pas de produits
abrasifs ou à base de
solvant, ceux-ci pourraient
entraîner une altération
de l'habillage.
La régulation,
source d’économie
Votre Thema
est configurée d’usine
pour fonctionner au cœur
d’une installation courante.
Cependant, beaucoup
d’installations étant
spécifiques, n’hésitez pas à
vous rapprocher de votre
6
installateur qui saura, en
adaptant les paramètres de
la chaudière (température
maximale ou puissance
maximale du circuit
chauffage), vous garantir
la meilleure performance
de votre installation.
Ces réglages étant
réalisés, vous avez
encore la possibilité de
régler les températures en
fonction de vos propres
besoins.
Page 7
Réglage de la température
en sanitaire (sauf modèle
AS) :
1
1 - Les boutons + et - du
côté vous permettent
de faire varier la température
de l’eau chaude entre
38°C et 65°C en fonction
de vos besoins.
NB : Une première
impulsion permet d’afficher
la valeur sélectionnée
précédemment.
Réglage de la température
dans le circuit chauffage :
2
NB : Une première
impulsion permet d’afficher
la valeur sélectionnée
précédemment.
Pour offrir encore plus
de confort et d’économie,
Saunier Duval a conçu une
gamme de thermostats
et de programmateurs
d’ambiance disponibles
en option.
Plus de confort
parce qu’ils sont capables
de régler précisément la
température intérieure du
logement.
Plus d’économies
(jusqu’à 20%) parce qu'ils
peuvent gérer des
températures différentes le
jour, la nuit et pendant des
périodes d’inoccupation.
- Programmateur
hebdomadaire (piles).
- Programmateur
hebdomadaire sans fil
(piles).
Programmateur
commandé par téléphone
➡
2 - Les boutons + et -
côté vous permettent
de faire varier la température
de l’eau dans le circuit
chauffage entre le mini
(38°C) et le maxi prévu par
votre installateur.
Vous aurez recours à ce
réglage lorsque l’installation
ne comporte pas de
thermostat d’ambiance ou
lorsque l’on souhaite que les
radiateurs ne présentent
pas de parois trop chaudes.
Thermostat d’ambiance
simple
Programmateurs
d’ambiance de la gamme
Exacontrol
Existent en plusieurs
versions:
- Programmateur journalier
(piles ou 230V).
Saunier Duval propose
également en accessoire
une sonde extérieure
dont le capteur placé sur
le mur nord ou nord/ouest
de la maison permet
d’anticiper les variations
de températures.
Consultez nos descriptifs
détaillés sur notre site:
www.saunierduval.fr
7
Page 8
UTILISATEURS
Les questions
que vous vous posez....
Quand j’ouvre mon robinet
d’eau chaude à fond,
il arrive que l’eau me
paraisse moins chaude !
Effectivement, la température
de l’eau est liée au débit
d’utilisation. Plus la quantité
d’eau est importante,
moins la chaudière
a la capacité à la réchauffer.
Dans ce cas, il suffit
de réduire le débit
au robinet pour retrouver
la température souhaitée.
Depuis que j’ai installé
un programmateur
d’ambiance,
mes radiateurs restent
parfois froids
toute une après-midi !
C’est tout l’intérêt
du programmateur
d’ambiance qui évite
de faire fonctionner
la chaudière lorsque,
par une belle après-midi,
le soleil extérieur suffit
à maintenir votre habitation
à la température souhaitée.
bonne évacuation des gaz
brûlés et pourraît entraîner
une mise en danger par
asphyxie.
Dans ma salle de bain,
j’attends longtemps avant
d’avoir de l’eau chaude
au robinet !
Quelles que soient
les performances de votre
chaudière, l’arrivée d’eau
chaude est tributaire
de la quantité d’eau froide
contenue dans les tuyaux.
Si votre salle de bain
est à 10 mètres
de votre chaudière,
les quelques secondes
nécessaires à l’arrivée de
l’eau chaude vous paraîtront
parfois un peu longues !
J’entends des bruits d’eau
dans les radiateurs.
Il y a peut-être de l’air dans
les canalisations. Procéder
à la purge de vos radiateurs
en dévissant la vis placée
à leur extrémité.
persiste, faire appel
à votre Service Après Vente.
Ma chaudière s’est
arrêtée, le voyant rouge et
l’indicateur de pression
clignotent !
La chaudière s’est mise
en sécurité parce qu’elle
a détecté un manque d’eau
dans l’installation.
Il faut alors remettre de l’eau
en ouvrant le robinet
placé sous la chaudière
jusqu’à obtenir
une pression entre 1 et 2
bars sur l’indicateur.
0,5
bar
➡
Je compte boucher
les aérations basses
et hautes du local
où se trouve ma chaudière
parce qu’elles apportent
beaucoup d’air froid !
Cette opération est interdite,
les aérations basses et
hautes sont indispensables à
l’aération du local !
Les obstruer empêcherait la
8
Après une purge, toujours
rétablir la pression comme
indiqué ci-après. Si l’anomalie
Si le remplissage devait
être renouvelé trop souvent,
il pourrait éventuellement
s’agir d’une fuite dans votre
installation.
Dans ce cas, faîtes appel à
votre Service Après-Vente
afin qu’il effectue une
contrôle de la chaudière.
Page 9
Je m’absente plusieurs
jours, le gel peut-il
endommager
mon installation ?
En cas d’absence de
quelques jours, baissez
simplement la température
de consigne sur votre
thermostat d’ambiance.
Choisissez une température
qui vous permettra
de retrouver rapidement
une température confortable
à votre retour.
Notez que, comme précisé
sur la page précédente,
un programmateur
d’ambiance vous permet
de sélectionner idéalement
les jours, les plages
horaires et les températures
de chauffe.
Comment puis-je vérifier
la pression du circuit
chauffage quand c’est la
température qui s’affiche ?
Lorsque la chaudière est en
demande chauffage, c’est
effectivement la température
du circuit qui s’affiche.
Pour vérifier la pression,
il suffit de passer la
chaudière en mode eau
chaude seule ( ) ce qui
interrompra la demande
chauffage et entraînera
l’affichage de la pression.
Revenir ensuite en position
chauffage.
Si votre installation ne
comporte pas de thermostat
d’ambiance, sélectionnez
la température minimale
en chauffage à partir
du tableau de bord de votre
chaudière.
Dans les habitations
inoccupées sur de longues
périodes, il est préférable
de vidanger l’installation
ou de la protéger par
un additif antigel spécial
chauffage disponible auprès
de votre installateur.
9
Page 10
INSTALLATEURS
(informations à l’usage exclusif des professionnels qualifiés)
Conditions
d’installations
Bâtiments d'habitation
L’installation et l'entretien
de l'appareil doivent
être effectués
par un professionnel
qualifié conformément
aux textes réglementaires
et règles de l’art en vigueur,
notamment:
• Arrêté du 2 août 1977
Règles Techniques
et de Sécurité applicables
aux installations
de gaz combustibles
et d'hydrocarbures
liquéfiés situées à l'intérieur
des bâtiments d'habitation
et de leurs dépendances.
• Norme DTU P 45-204
- Installations de gaz
(anciennement DTU N° 61-1
- Installations de gaz - Avril
1982 + additif n° 1 Juillet
1984) en particulier
pour ce qui concerne :
- le volume du local
- les surfaces ouvrant
sur l'extérieur
- l'évacuation des produits
de combustion
• Règlement Sanitaire
Départemental.
• Norme NF C 15-100
pour les raccordements
électriques et, en particulier,
l'obligation de raccordement
à une prise de terre
(NF C 73-600).
Établissements
recevant du public
L’installation et l'entretien
de l'appareil doivent être
effectués conformément
aux textes réglementaires
et règles de l’art en vigueur,
notamment:
• Règlement de sécurité
contre l'incendie et la panique
dans les établissements
recevant du public :
a) Prescriptions générales
Pour tous les appareils:
– Articles GZ
Installations aux gaz
combustibles
et hydrocarbures liquéfiés.
Ensuite, suivant l'usage:
– Articles CH
Chauffage, ventilation,
réfrigération,
conditionnement d'air
et production de vapeur
et d'eau chaude sanitaire.
b) Prescriptions particulières
à chaque type
d'établissements
recevant du public
(hôpitaux, magasins, etc...)
Certificat de conformité:
par application de l’article
25 de l’arrêté du 02/08/77
modifié et de l’article 1
de l’arrêté modificatif
du 05/02/99, l’installateur
est tenu d’établir un
certificat de conformité
approuvé par les ministres
chargés de la construction
et de la sécurité du gaz.
10
• de modèle 2 après
réalisation d’une
installation de gaz neuve,
ou déplacement de
chaudière.
• de modèle 4
après remplacement
d’une chaudière
par une nouvelle.
Page 11
Dimensions
35 35 37 36
36 36 38 37
La chaudière est livrée
en deux colis séparés:
- la chaudière,
- la plaque de raccordement
et la barrette de fixation.
Pour les chaudières de type F,
les différents colis de ventouse
sont commandés en
fonction de la configuration
de l’installation.
Nota : Le châssis est conçu
pour permettre le passage
des canalisations montantes
derrière la chaudière.
Cela facilite le remplacement
de votre ancienne chaudière.
232
(informations à l’usage exclusif des professionnels)
798
450
365
Thema C 25 E C AS 16 E/25 E F 25 E * F AS 25 E
Poids net (kg)
Poids brut (kg)
* Caractéristiques identiques pour Thema F 25 E S.AR
3
11
Page 12
/
0020042229-02 TMA Vint FR.qxd 23/10/06 16:06 Page 12
INSTALLATEURS
(informations à l’usage exclusif des professionnels qualifiés)
Caractéristiques techniques
Thema
Chauffage C25E(V) F25E* C AS16 E(V) C AS25 E(V) F AS25 E
Puissance utile en chauffage (P) ajustable de… (kW) 8,4 8,9 8,4 8,4 8,9
à… (kW) 24,6 24,6 16,5 24,6 24,6
Débit calorifique minimal (Q) (kW) 9,9 10,6 10,1 9,9 10,6
Débit calorifique maximal (Q) (kW) 26,8 26,5 18,7 26,8 26,5
Rendement sur P.C.I. (%) 91,5 93 88 91,5 93
Température départ chauffage maxi. (°C) 87 87 87 87 87
Température départ chauffage mini. (°C) 38 38 38 38 38
Vase d’expansion circuit chauffage, capacité utile (l) 6,5 6,5 6,5 6,5 6,5
Capacité maxi. de l’installation à 75°C (l) 125 125 125 125 125
Soupape, pression maxi de service (PMS) (bar) 3,0 3,0 3,0 3,0 3,0
Sanitaire C25E(V) F25E* C AS16 E(V) C AS25 E(V) F AS25 E
Puissance en eau chaude (P)auto. variable de… (kW) 8,4 8,9 – – –
à… (kW) 24,6 24,6 – – –
Débit calorifique minimal (Q) (kW) 9,9 10,6 – – –
Débit calorifique maximal (Q) (kW) 26,8 26,5 – – –
Température eau chaude maxi. (°C) 65 65 – – –
Débit seuil de fonctionnement en sanitaire (l/min.) 1,7 1,7 – – –
Débit spécifique (pour un 6T de 30°C) (l/min.) 12 12 – – –
Pression d’alimentation mini. (bar) 0,5 0,5 – – –
Pression d’alimentation maxi. (P
MW) (bar) 10 10 – – –
Combustion (G20 à QN) C25E(V) F25E* C AS16 E(V) C AS25 E(V) F AS25 E
Évacuation des gaz brûlés par conduit Ø (mm) 125 – 111 125 –
par tube ventouse Ø (mm) – 60/80 – – 60/80
Entrée air frais par tube ventouse Ø (mm) – 100/125 – – 100/125
Débit d’air neuf (1013 mbar - 0°C) (m
Débit d’extraction
Débit d’évacuation des gaz brûlés (g/s) 19,6 13,6 16,9 19,6 13,6
Température fumée (°C) 111 130 117 111 130
Valeur des produits de la
combustion (mesurée au débit
calorifique nominal et avec le gaz
de référence G20, en chauffage)
(modèles V -1013 mbar - 20°C) (m
CO2 à QN (%) 5,3 7,9 4,2 5,3 7,9
NOx pondéré (0% - O2) (ppm)
3
/h) 54,5 35,3 46,6 54,5 35,3
3
/h) 106
CO (ppm) 33 79 16 33 79
83 75 85 83 75
71 106 /
12
Électricité C25E(V) F25E* C AS16 E(V) C AS25 E(V) F AS25 E
Tension d’alimentation (V) 230 230 230 230 230
Intensité (A) 0,46 0,70 0,46 0,46 0,70
Puissance maxi. absorbée (W) 105 160 105 105 160
Protection électrique IPX4D IPX4D IPX4D IPX4D IPX4D
* Toutes les caractéristiques sont également applicables à la chaudière Thema F 25 E S.AR
Page 13
Catégorie gaz C25E(V) F25E* CAS16E(V) CAS25E(V) FAS25E
II2E+3+ II2E+3+ II2E+3+ II2E+3+ II2E+3+
Gaz naturel (G 20) - (réf. 15°C - 1013 mbar) C25E(V) F25E* CAS16E(V) CAS25E(V) FAS25E
Ø injecteur brûleur (mm) 1,20 1,20 1,20 1,20 1,20
Ø diaphragme (mm) 5,8 5,8 4,1 5,8 5,8
Pression d'alimentation (mbar) 20 20 20 20 20
Pression au brûleur maxi. (mbar) 12,4 12,4 6,27 12,4 12,4
Pression au brûleur mini. (mbar) 2,1 2,1 2,16 2,1 2,1
Débit à puissance maxi. (m
Débit à puissance mini. (m
3
/h) 2,84 2,80 1,98 2,84 2,80
3
/h) 1,05 1,12 1,07 1,05 1,12
Gaz naturel (G 25) C25E(V) F25E* CAS16E(V) CAS25E(V) FAS25E
Ø injecteur brûleur (mm) 1,20 1,20 1,20 1,20 1,20
Ø diaphragme (mm) 5,8 5,8 4,1 5,8 5,8
Pression d'alimentation (mbar) 25 25 25 25 25
Pression au brûleur maxi. (mbar) 15,6 15,6 7,84 15,6 15,6
Pression au brûleur mini. (mbar) 2,6 2,6 2,75 2,6 2,6
Débit à puissance maxi. (m
Débit à puissance mini. (m
3
/h) 3,02 2,98 2,10 3,02 2,98
3
/h) 1,11 1,19 1,14 1,11 1,19
Butane (G 30) C25E(V) F25E* CAS16E(V) CAS25E(V) FAS25E
Ø injecteur brûleur (mm) 0,73 0,73 0,73 0,73 0,73
Ø diaphragme (mm) 5,35 5,35 2,98 5,35 5,35
Pression d'alimentation (mbar) 29 29 29 29 29
Pression au brûleur maxi. (mbar) 24,3 23,9 12,2 24,3 23,9
Pression au brûleur mini. (mbar) 3,5 4,1 3,82 3,5 4,1
Débit à puissance maxi. (kg/h) 2,11 2,09 1,47 2,11 2,09
Débit à puissance mini. (kg/h) 0,78 0,83 0,80 0,78 0,83
(informations à l’usage exclusif des professionnels)
Propane (G 31) C25E(V) F25E* CAS16E(V) CAS25E(V) FAS25E
Ø injecteur brûleur (mm) 0,73 0,73 0,73 0,73 0,73
Ø diaphragme (mm) 5,35 5,35 2,98 5,35 5,35
Pression d'alimentation (mbar) 37 37 37 37 37
Pression au brûleur maxi. (mbar) 30,8 30,5 15,5 30,8 30,5
Pression au brûleur mini. (mbar) 4,3 5,5 5 4,3 5,5
Débit à puissance maxi. (kg/h) 2,08 2,05 1,45 2,08 2,05
Débit à puissance mini. (kg/h) 0,77 0,82 0,78 0,77 0,82
13
Page 14
INSTALLATEURS
(informations à l’usage exclusif des professionnels qualifiés)
Caractéristiques
techniques
Courbes débit/pression :
50
40
30
20
Pression disponible (kPa)
10
entre départ et retour chauffage
0 500 1000 1400
Important :
Les chaudières Thema s’inscrivent dans la catégorie “chaudière basse température”
suivant le classement de la Réglementation Thermique.
Vitesse 1
1
2
3
4
5
Débit dans le circuit chauffage (l/h)
14
Seules les performances publiées sur le site internet www.rt2000-chauffage.org
correspondent à la dernière actualisation des valeurs officielles de performances
dans le cadre de la RT 2000.
Page 15
Courbes débit/pression :
50
40
30
20
10
0 500 1000 1400
2
3
4
5
1
Pression disponible (kPa)
entre départ et retour chauffage
By-pass fermé
1
Ouvert 1/4 tour
2
Ouvert 1/2 tour
3
4
Ouvert 1 tour
5
Ouvert 2 tours
Vitesse 2
Débit dans le circuit chauffage (l/h)
II
I
L’interrupteur de pompe est placé en usine sur la position II.
Si l’installation le nécessite, sélectionner la vitesse I à l’aide du sélecteur situé sur la pompe.
15
Page 16
INSTALLATEURS
(informations à l’usage exclusif des professionnels qualifiés)
Conception
du circuit chauffage
Les chaudières
Thema peuvent être
intégrées à tous les types
d’installation : bi-tube,
mono-tube série ou dérivé,
plancher chauffant...
Les surfaces de chauffe
peuvent être constituées de
radiateurs, de convecteurs
ou d’aérothermes.
Attention: si les matériaux
utilisés sont de natures
différentes, il peut se produire
des phénomènes de
corrosion. Dans ce cas,
il est recommandé d’ajouter
à l’eau du circuit chauffage
un inhibiteur, dans les
proportions indiquées par
son fabricant, qui évitera la
production de gaz
et la formation d’oxydes.
Les sections des
canalisations seront
déterminées en utilisant la
courbe débit/ pression page
14. Le réseau de distribution
sera calculé selon le débit
correspondant à la
puissance réellement
nécessaire, sans tenir
compte de la puissance
maximale que peut fournir
la chaudière. Il est toutefois
recommandé de prévoir
un débit suffisant pour
que l’écart de température
entre départ et retour soit
inférieur ou égal à 20°C. Le
débit minimal est de 500 l/h.
Le tracé des tuyauteries
sera conçu afin de prendre
toutes les dispositions
nécessaires pour éviter
les poches d’air et faciliter
le dégazage permanent
de l’installation.
Des purgeurs devront être
prévus à chaque point haut
des canalisations ainsi que
sur tous les radiateurs.
Le volume d’eau total
admissible pour le circuit
de chauffage dépend,
entre autres, de la charge
statique à froid.
Le vase d’expansion
incorporé à la chaudière
est livré gonflé à 0,5 bar
(soit une charge statique
de 5 mCE) et autorise
un volume maxi de 125 litres
pour une température
moyenne du circuit radiateurs
de 75°C et une pression
maxi de service de 3 bars.
Il est possible de modifier,
à la mise en service,
cette pression de gonflage
en cas de charge statique
plus élevée.
Prévoir un robinet
de vidange au point le plus
bas de l’installation.
Pour les chaudières
chauffage seul, prévoir
un dispositif de remplissage
du circuit chauffage central
en conformité avec les prescriptions du Règlement
Sanitaire Départemental
(emploi d'un disconnecteur).
Dans le cas d’utilisation
de robinets
thermostatiques, ne pas en
équiper la totalité des
radiateurs en veillant
à poser ces robinets dans
les locaux à fort apport
et jamais dans le local
où est installé le thermostat
d’ambiance.
S’il s’agit d’une ancienne
installation, il est
indispensable de
rincer le circuit
radiateurs avant
d’installer la
nouvelle chaudière.
16
Page 17
Conception du circuit sanitaire
(sauf modèle AS)
Le circuit de distribution
sera réalisé de manière
à éviter au maximum
les pertes de charge:
limiter le nombre de coudes,
utiliser des robinetteries
à forte section de passage
afin de permettre un débit
suffisant.
La chaudière peut
fonctionner avec une
pression d’alimentation
minimale de 0,5 bar
mais avec un faible débit.
Un meilleur confort
d’utilisation sera obtenu
à partir de 1 bar de pression
d’alimentation.
(informations à l’usage exclusif des professionnels)
17
Page 18
INSTALLATEURS
(informations à l’usage exclusif des professionnels qualifiés)

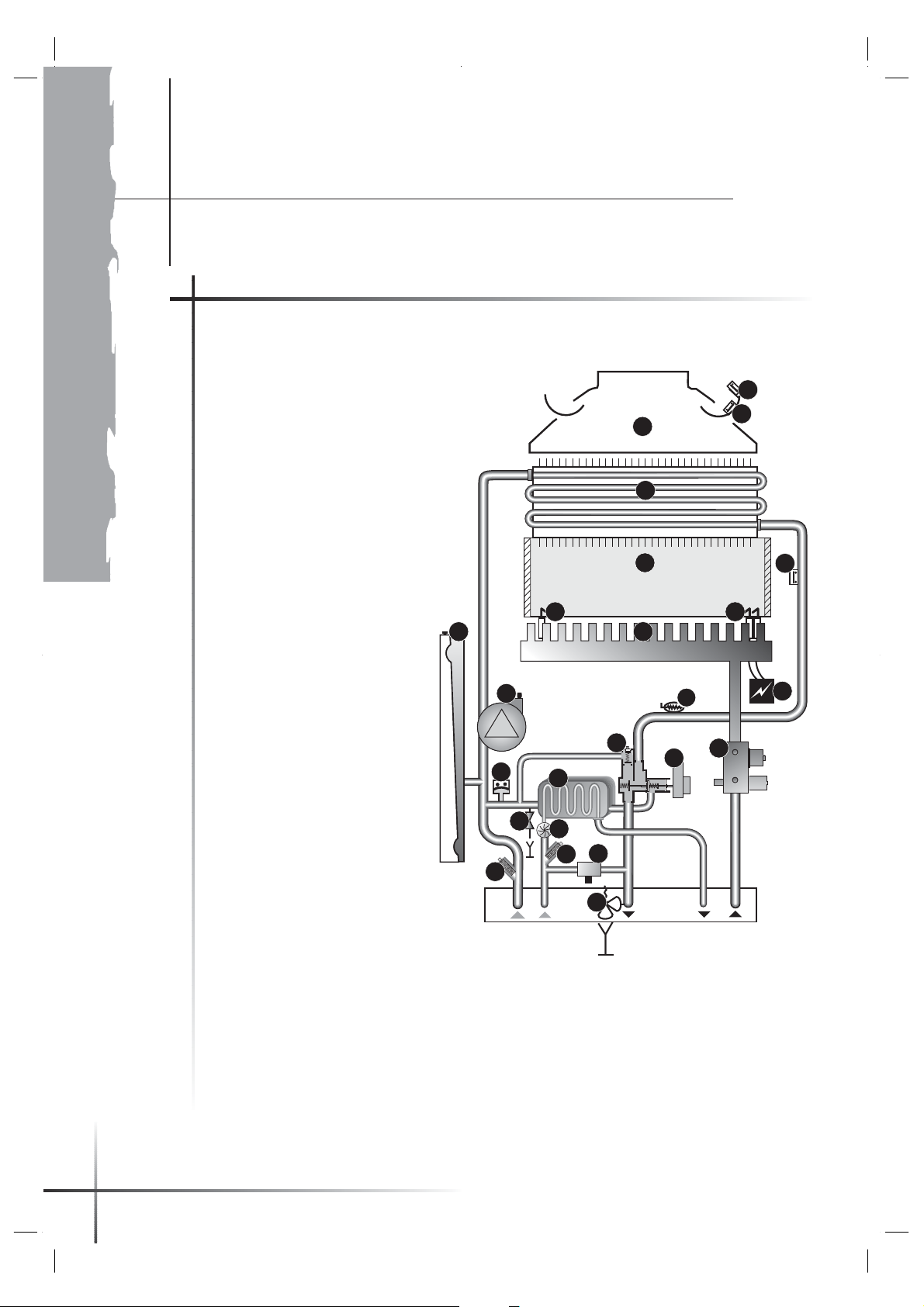

Circuit
hydraulique
Thema C
1-Sécurité basse température sur les refoulements de
cheminée (sauf pour Thema C AS 16 E).
2-Sécurité haute température sur les
refoulements de cheminée ou VMC
3-Coupe tirage
4-Échangeur chauffage
5-Chambre de combustion
6-Sécurité de surchauffe
7-Vase d’expansion
8-Électrode de contrôle de flamme
9-Brûleur
10 - Électrodes d’allumage
11 - Circulateur
12 - Capteur de régulation et limitation
de température chauffage
13 - Allumeur électronique
14 - By-pass
15 - Capteur de pression d’eau
de chauffage
16 - Échangeur sanitaire (1)
17 - Vanne trois voies (1)
18 - Mécanisme gaz
19 - Robinet de vidange
20 - Détecteur de débit (1)
21 - Filtre sur circuit chauffage
22 - Filtre sur arrivée eau froide (1)
23 - Groupe de remplissage (1)
24 - Soupape de sécurité
à 3 bars
8
7
11
15
21
19
16
20
22
23
3
4
5
9
14
17
12
1
2
6
10
13
18
18
A-Retour chauffage
B-Arrivée eau froide (1)
C-Départ chauffage
D-Départ eau chaude (1)
E-Arrivée gaz
(1) Sauf modèles AS
24
AB C DE
Page 19
Thema F
1-Chambre étanche
2-Extracteur
3-Pressostat
4-Échangeur
Entrée air frais
Gaz brûlés
chauffage
5-Chambre de combustion
6-Sécurité de surchauffe
7-Vase d’expansion
8-Électrode de contrôle de flamme
9-Brûleur
10 - Électrodes d’allumage
11 - Circulateur
12 - Capteur de régulation et limitation
de température chauffage
13 - Allumeur électronique
14 - By-pass
15 - Capteur de pression d’eau
de chauffage
16 - Échangeur sanitaire (1)
17 - Vanne trois voies (1)
18 - Mécanisme gaz
19 - Robinet de vidange
20 - Détecteur de débit (1)
21 - Filtre sur circuit chauffage
22 - Filtre sur arrivée eau froide (1)
23 - Groupe de remplissage (1)
24 - Soupape de sécurité
à 3 bars
A-Retour chauffage
B-Arrivée eau froide (1)
C-Départ chauffage
D-Départ eau chaude (1)
E-Arrivée gaz
1 2
4
5
8
7
11
15
21
19
16
20
22
23
24
9
12
14
17
10
18
3
(informations à l’usage exclusif des professionnels)
6
13
AB C DE
(1) Sauf modèles AS
19
Page 20
INSTALLATEURS
(informations à l’usage exclusif des professionnels qualifiés)
Emplacement
de la chaudière
Déterminer la position de
la chaudière en ayant soin:
• De réserver une distance
latérale minimale d’environ
20 mm de chaque côté de
l'appareil afin de préserver
l'accessibilité,
• De respecter la hauteur
minimale de 1,80 m
pour le bas du coupe-tirage
dans le cas où celui-ci
sert de ventilation haute
(Modèles C ).
Cette condition est satisfaite
si la barrette de fixation est
positionnée à 2,05 m du sol,
• De ne pas fixer la
chaudière sur une cloison
légère,
• De ne pas placer la
chaudière au-dessus d’un
appareil dont l’usage serait
préjudiciable (cuisinière
émettant des vapeurs
grasses, machine à laver le
linge, etc...) ou dans un
local dont l’atmosphère
serait corrosive ou chargée
de poussières abondantes
(pour chaudière de type C).
• D’éviter la mise en place
dans le même local que
la chaudière (modèles C)
tout appareil pouvant
modifier l’arrivée d’air,
hotte aspirante, sèche linge.
Rappel : en aucun cas
les ventilations hautes
et basses du local ne
doivent être obstruées.
L'applique de
raccordement sert de
gabarit de montage.
Elle permet de réaliser
tous les raccordements
sans que la chaudière soit
en place.
Elle se compose d'une
plaque de raccordement,
d'une barrette de fixation
et d'un gabarit de pose.
La mise en place de
l'ensemble doit être
effectuée conformément
au descriptif dessiné
sur le gabarit.
Utilisez le kit de
remplissage fourni par
Saunier Duval.
Il vous permettra
de réaliser facilement
les tests d’étanchéité
de votre installation.
Si la chaudière
n’est pas mise en place
immédiatement, protéger
les différents raccords
afin que plâtre et peinture
ne puissent compromettre
l’étanchéité du
raccordement ultérieur.
20
Page 21
232
55
138 138
55 57,5 57,5
160 160
63682
537
65,5
Ø 105
Ø 105
20 mini
798
450
GAS
GAZ
*
(informations à l’usage exclusif des professionnels)
2,05 m du sol (modèles C)
* Ø 125 mm pour une ventouse Ø 80/125 mm
21
Page 22
INSTALLATEURS
(informations à l’usage exclusif des professionnels qualifiés)
Évacuation
des gaz brûlés Thema C
des produits de combustion
ainsi qu’à leur température
d’environ 150 °C.
n
i
m
%
3
• Le conduit d’évacuation
doit être réalisé de façon
à ce qu’en aucun cas l’eau
de condensation pouvant
provenir du conduit ne puisse
ruisseler dans la chaudière.
• La partie horizontale du
conduit d'évacuation doit
avoir une pente d'au moins
3% vers le haut, sauf si
cette partie mesure moins
de 1 mètre.
• La hauteur L doit être de
1,6 m au minimum.
i
L
• La base du conduit doit
être munie d’un té de
raccordement comportant
un filtre visitable.
Pour les modèles V
(raccordés sur Ventilation
Mécanique Contrôlée):
– prévoir une longueur
de tuyaux d’évacuation qui
soit la plus courte possible
et éviter les coudes.
– ce tuyau et la bouche
d'extraction doivent résister
à la condensation éventuelle
– respecter le diamètre
de la buse d’évacuation
et d'extraction.
Attention: La vérification
du dispositif intégré
de sécurité VMC (Ventilation
Mécanique Controlée) se
fera avant la mise en place
du conduit d'évacuation des
gaz brûlés. Pour cela :
• Obturer la buse
d'évacuation de la chaudière,
• Positionner la chaudière
en mode de fonctionnement
à puisance maximale en
accédant au menu code 08,
valeur 02 comme indiqué
page 34.
• La mise en sécurité
de l'appareil doit se produire
après environ 2 minutes
de fonctionnement et se
traduire par l'arrêt complet
de la chaudière.
22
Sorties
ventouse Thema F
Différentes configurations
de sortie ventouse sont
réalisables sur votre
chaudière Saunier Duval.
En voici quelques exemples.
N'hésitez pas à consulter
votre revendeur pour
obtenir des informations
supplémentaires
sur les autres possibilités
et les accessoires associés.
Page 23
72
L
Joint
Système ventouse concentrique horizontale Ø 60/100 mm ou Ø 80/125 mm
(installation de type C12)
Perte de charge maximale:
60 Pa.
Cette valeur maximale
est atteinte avec un coude
et une longueur de ventouse
(L) de :
- 4 m (Ø 60/100 mm),
- 11 m (Ø 80/125 mm).
Toutes les fois qu'un coude
90° supplémentaire
est nécessaire (ou 2 à 45°),
la longueur (L) doit être
réduite d'un mètre.
Recommandation normative :
Les orifices des terminaux
en conduits séparés doivent
déboucher dans un même
carré de 50 cm de côté.
Le diaphragme fourni dans le
sachet de joint doit être mis en
place sur la sortie fumée dès
lors que la longueur (L) est
inférieure ou égale à
0,4 m (Ø 60/100 mm)
ou 2 m (Ø 80/125 mm).
Transformation d’une
sortie arrière en sortie
supérieure
Retirer les deux vis
1
de maintien
de l’extracteur et
de l’obturateur supérieur.
J
La sortie ventouse de votre
chaudière Thema F 25 E
S.A.R. peut être modifiée
Retirer le volet
2
placé derrière
l’extracteur, il ne doit
pas être utilisée
pour la sortie supérieure.
par rotation de l’extracteur.
Procéder comme suit :
Mettre en place
3
l’extracteur en
position sortie supérieure
et l’obturateur sur l’arrière
à l’aide des mêmes vis.
(informations à l’usage exclusif des professionnels)
23
Page 24
INSTALLATEURS
(informations à l’usage exclusif des professionnels qualifiés)
Sorties
ventouse Thema F
Distances minimales (en mm) à respecter pour le positionnement des terminaux de
ventouse
A- Sous une fenêtre . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .600
B- Sous une bouche d'aération . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .600
C- Sous une gouttière . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .300
D- Sous un balcon . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .300
E- D'une fenêtre adjacente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .400
F- D'une bouche d'aération adjacente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .600
G- De tubes d'évacuation verticaux ou horizontaux . . . . . . . . . . . . . . . . . . . . . . . . . . .600
H- D'un angle de l'édifice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .300
I-D'une rentrée de l'édifice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1000
L- Du sol ou d'un autre étage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1800
M- Entre deux terminaux verticaux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1500
N- Entre deux terminaux horizontaux . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .600
24
Les tuyaux de ventouse
doivent avoir une pente
d’environ 1% vers l’extérieur
afin d’évacuer de possibles
condensations.
1 %
Page 25

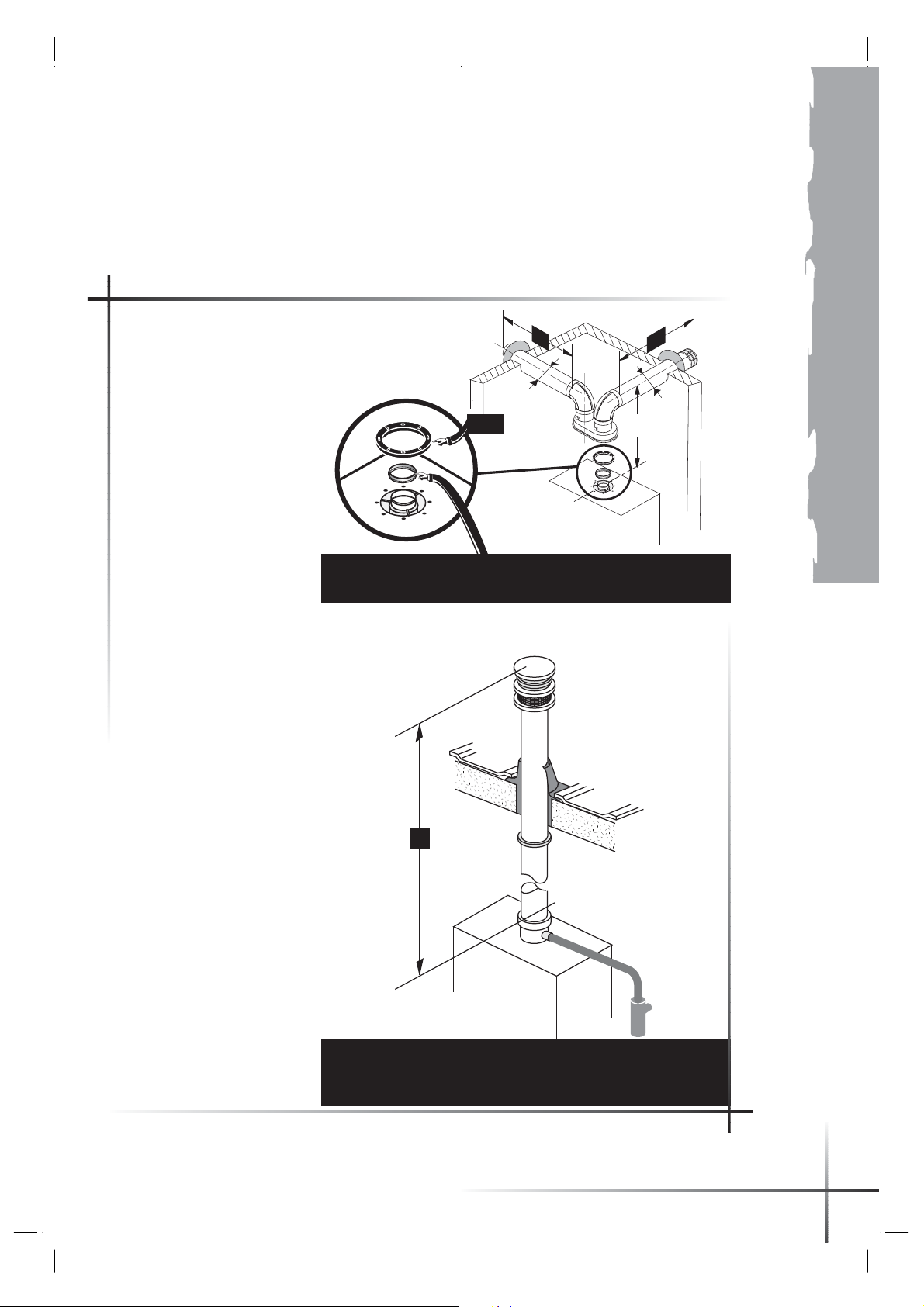

Système ventouse
L
Ø 80
Ø 80
145
L1
L2
double flux 2 x Ø 80 mm
(installation de type C52)
Perte de charge maximale:
60 Pa.
Cette valeur maximale est
atteinte avec deux coudes,
le séparateur double flux et
une longueur de conduits
(L1+L2) de 30 m.
Toutes les fois qu'un coude
90° supplémentaire
est nécessaire (ou 2 à 45°),
la longueur (L) doit être
réduite d'un mètre.
NB : Les conduits de fumées
de type double flux installés
sur les appareils Saunier
Duval doivent être des
ventouses gaz Saunier Duval
bénéficiant de l'Avis
Technique 14/02-715*01 Ext"
Joint
(informations à l’usage exclusif des professionnels)
Le diaphragme fourni dans le sachet de joint doit être mis en place
sur la sortie fumée dès lors que la longueur (L1+L2) est inférieure à
4 m.
Ventouse verticale
Ø 60/100 mm
ou Ø 80/125 mm
(installation de type C32)
Perte de charge maximale :
60 Pa.
Cette valeur maximale est
atteinte avec l’adaptateur et
une longueur de ventouse L
de :
- 5 m (Ø 60/100mm)
- 12 m (Ø 80/125 mm)
Recommandation normative :
Les orifices des terminaux
en conduits séparés doivent
déboucher dans un même
carré de 50 cm de côté.
Le diaphragme fourni dans le sachet de joint doit être mis
en place sur la sortie fumée dès lors que la longueur(L) est
inférieure à 1,5 m (Ø 60/100 mm) ou 3 m (Ø 80/125 mm)
25
Page 26
INSTALLATEURS
(informations à l’usage exclusif des professionnels qualifiés)
Sorties
ventouse Thema F
Conduit collectif
pour chaudières étanches
(installation de type C42)
Perte de charge maximale:
60 Pa.
Cette valeur maximale
est atteinte avec
une longueur horizontale
de 4 mètres.
Tout coude supplémentaire
réduit cette longueur de 1 m.
Conduit collecteur
Les liaisons au conduit
seront réalisées
à l'aide du kit 85676.
Dernier
Niveau
3 mètres
Le diaphragme fourni dans
le sachet de joint doit être
mis en place sur la sortie
fumée dès lors que la
longueur ventouse est
inférieure ou égale à 0,4 m.
Consulter votre revendeur
qui vous renseignera
sur les différentes possibilités
de raccordement
aux conduits collectifs.
Conduit
d'amenée d'air
Dispositif
d'équilibrage
des pressions
Chaudière
étanche
Premier
Niveau
Trappe
de visite
26
Page 27
A
a
b
c
d
e
1
2
3
4
5
t
u
v
w
B
C
D
E
57,5
55
55
57,5
20
20
23
23
19,5
Pose des
canalisations
La plaque de raccordement
est équipée de :
A-retour chauffage avec
manette d’isolement (t).
B-arrivée eau froide (1) avec
manette d’isolement (u).
C-départ chauffage avec
manette d’isolement (v).
D-départ eau chaude
sanitaire (1).
E-arrivée gaz avec
manette de fermeture
(w) et prise de pression.
(1) sauf modèles AS
Les tubulures livrées avec
la plaque de raccordement
permettent de se
raccorder à l’installation :
a - c : Tubulures chauffage
Écrou 20 x 27 (3/4" gaz)
avec douille coudée à souder
pour tube cuivre 16 x 18 mm.
b - d : Tubulures sanitaire
(1)
Écrou 15 x 21 (1/2" gaz)
avec douille coudée à souder
pour tube cuivre 14 x 16 mm.
e : Tubulure "gaz"
Écrou 20 x 27 (3/4" gaz)
avec douille coudée à souder
pour tube cuivre 16 x18 mm.
Important
• N'utiliser que
les joints d'origine fournis
avec l'appareil.
• Ne pas braser les
tubulures montées en place,
cette opération risquant
d'endommager les joints et
les étanchéités des robinets.
(informations à l’usage exclusif des professionnels)
Limiteur de débit
8 l/min.
Raccordements :
• Raccorder les tubulures 1, 2, 3, 4 et 5 fournies avec la
chaudière en correspondance avec les numéros inscrits
sur les tubulures et la plaque de raccordement.
• Raccorder la soupape de sécurité chauffage et le
disconnecteur à un circuit d’évacuation vers les égouts en
utilisant les flexibles fournis avec la chaudière.
Prise de
pression
Gaz
Evacuation vers
les égouts
27
Page 28
INSTALLATEURS
(informations à l’usage exclusif des professionnels qualifiés)
Mise en place
de la chaudière
Rappel : la mise
en place de la chaudière
doit être réalisée
exclusivement
par un professionnel
qualifié.
Avant d’effectuer toute
opération, il est nécessaire
de procéder au nettoyage
soigné des canalisations
à l’aide d’un produit
approprié afin d’éliminer les
impuretés telles que
limailles, soudures, huiles et
graisses diverses pouvant
être présentes.
Ces corps étrangers
seraient susceptibles d’être
entraînés dans la chaudière,
ce qui en perturberait le
fonctionnement.
NB : un produit solvant
risque d'endommager
le circuit.
Pose
• Engager les pattes
supérieures de la chaudière
sur la barrette de retenue.
• Laisser descendre
la chaudière et la faire
correspondre avec les
raccords de la plaque
support.
• Mettre en place
les joints puis visser
les différents raccords
entre la chaudière et
la plaque de raccordement.
• Ne pas oublier d’emboîter
la rallonge bleue sur le
robinet de remplissage
comme illustré ci-dessous.
28
Raccordement
électrique
Alimentation 230 V
Raccorder
le câble d'alimentation
de la chaudière au réseau
230 V monophasé + terre.
Selon les normes
en vigueur, ce raccordement
doit être réalisé
par l'intermédiaire
d'un interrupteur bipolaire
avec une séparation
d'au moins 3 mm
entre chaque contact.
Attention : le cordon
d'alimentation intégré
à la chaudière est spécifique.
Si vous souhaitez
le remplacer,
le commander uniquement
à un Service Après Vente
agréé Saunier Duval sous
la référence S1008600.
Page 29

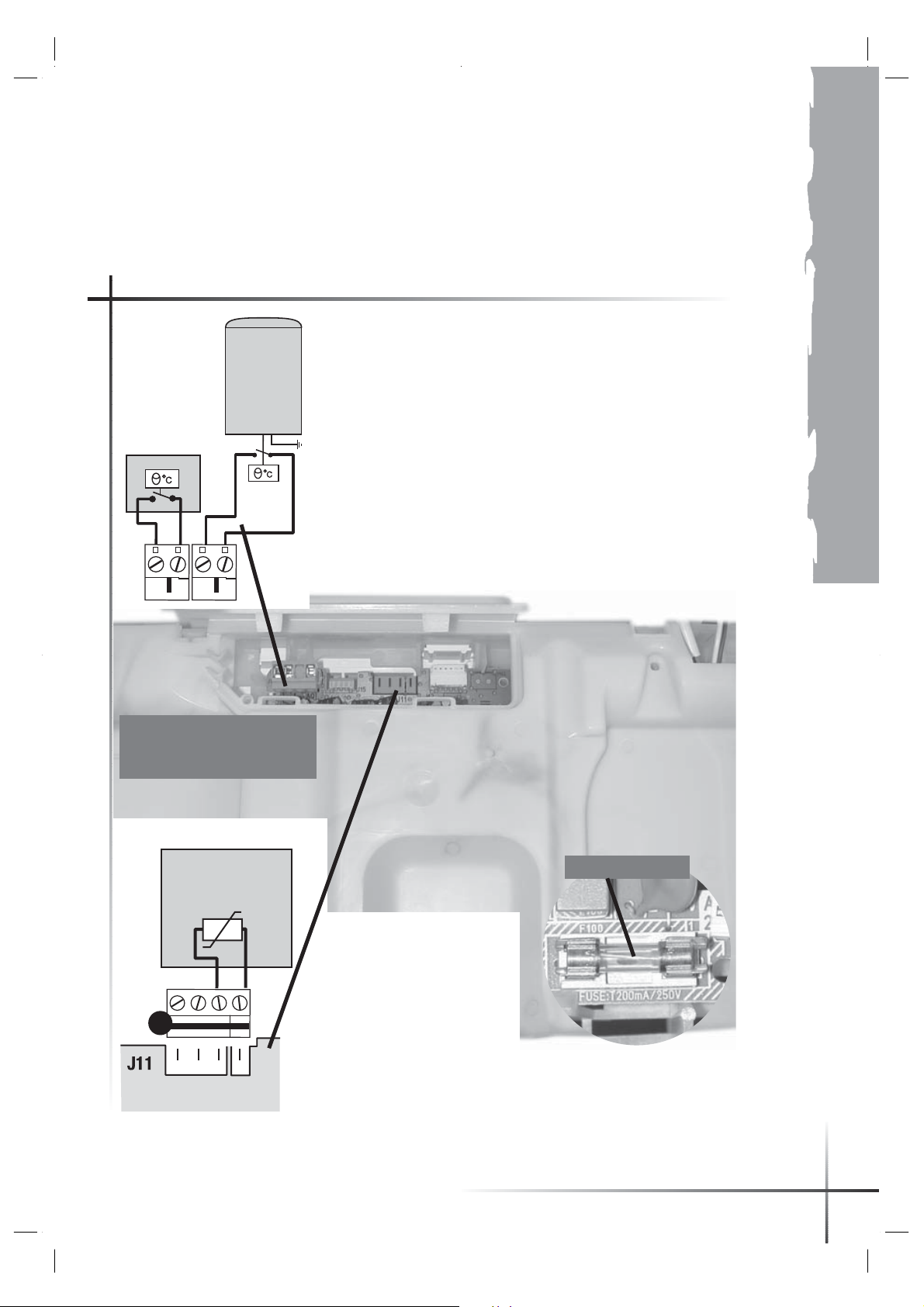

Ballon
échangeur
Programmateur
d’ambiance
➡
Passage pour les fils du
thermostat d’ambiance et
de la sonde extérieure.
Programmateur
d’ambiance
Raccorder les fils du
programmateur d’ambiance
sur les deux bornes à la
place du pontet, comme
illustré ci-contre.
S'il n'est pas prévu
de programmateur
d'ambiance sur
l'installation, laisser le pontet
sur les deux bornes du
bornier.
Ballon échangeur
Pour les chaudières
Thema AS, raccorder les fils
du ballon échangeur comme
illustré.
Important : le connecteur
est destiné au raccordement
d’un programmateur.
En aucun cas, il ne doit
recevoir d'alimentation
du réseau 230 V.
(informations à l’usage exclusif des professionnels)
Capteur de
sonde extérieure
a
Fusible 200 mA
Sonde extérieure
(accessoire N°A20024)
• Raccorder les 2 fils du
capteur de température sur
le bornier (a) fourni avec la
sonde extérieure.
• Insérer le bornier (a) sur
l’emplacement J11 de la
carte électronique.
29
Page 30
INSTALLATEURS
NB : pour les modèles AS, utiliser le
robinet prévu sur l’installation.
(informations à l’usage exclusif des professionnels qualifiés)

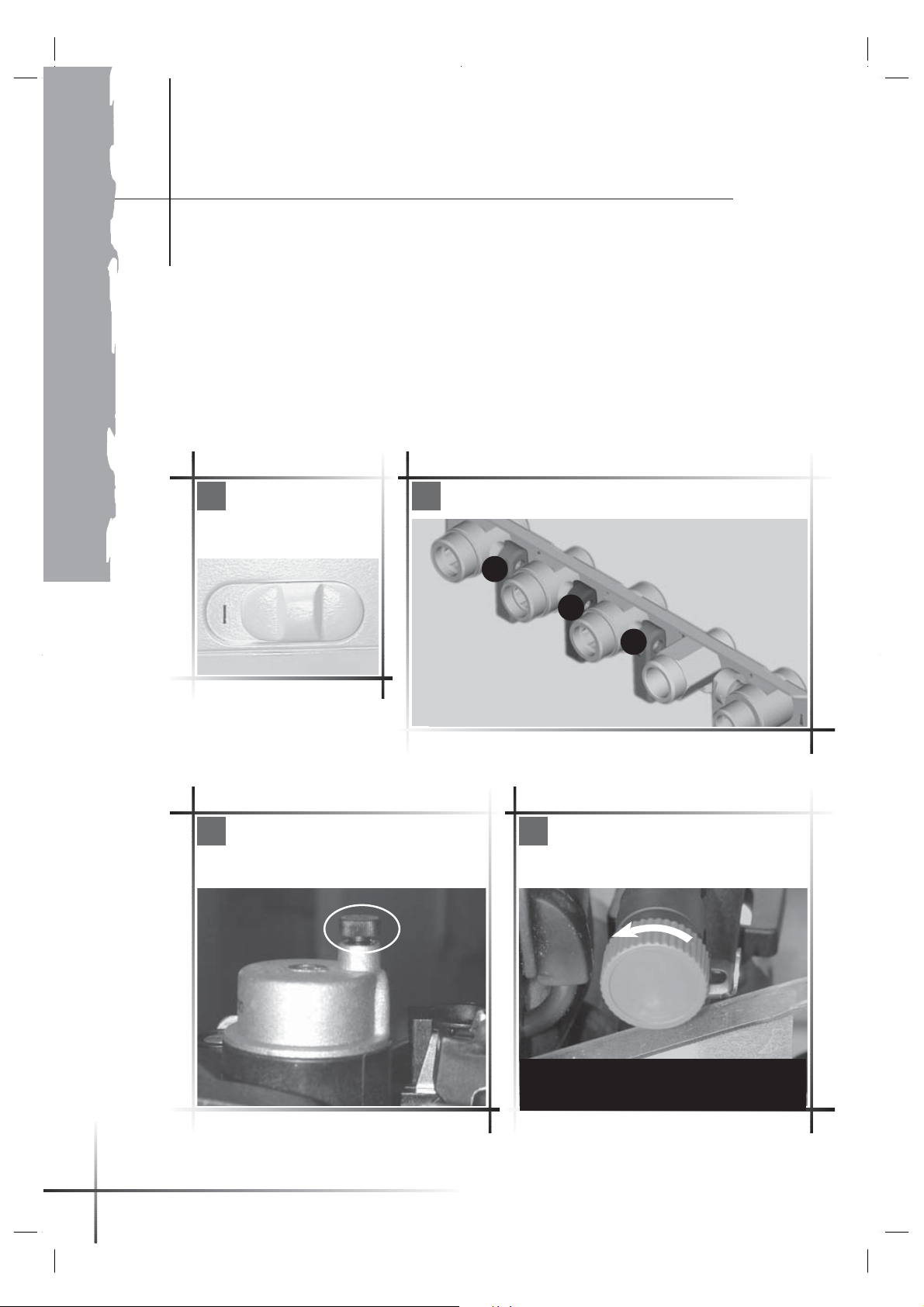

Mise en fonctionnement
de la chaudière
Alimentation gaz
• Ouvrir le robinet
du compteur.
• Vérifier l’étanchéité
du raccordement gaz.
Pousser
1
l’interrupteur vers la
droite pour faire apparaître I.
• S’assurer que le compteur
laisse bien passer le débit
nécessaire, lorsque tous
les appareils à gaz de
l’installation sont en service.
Ouvrir les manettes
2
d’isolement (t), (u) et
t
u
Alimentation électrique
• S’assurer que
la chaudière est bien
alimentée sous 230 V.
(v) : elles doivent être dans
le sens d’écoulement.
v
30
Ouvrir le bouchon de purgeur
situé sur la pompe et les purgeurs
automatiques de l'installation.
Ouvrir le robinet de remplissage
43
situé sous la chaudière jusqu’à lire
2 bars sur l’indicateur de pression.
Page 31
Purger chaque radiateur
5
jusqu’à écoulement normal de l’eau
puis refermer les purgeurs.
Laisser le bouchon du purgeur
6
de la pompe ouvert.
➡
(informations à l’usage exclusif des professionnels)
Ouvrir les différents robinets d'eau
chaude pour purger l'installation.
S'assurer que l’indicateur de pression
87
affiche une valeur entre 1et 2 bars
sinon reprendre le remplissage.
I.5
bar
31
Page 32
10 s
INSTALLATEURS
(informations à l’usage exclusif des professionnels qualifiés)
Réglages
Réglage du débit
du circuit chauffage
Il est nécessaire d’adapter
ce débit en fonction
du calcul de l’installation.
La chaudière est livrée
a
avec la vis a du by-pass
intégré ouvert d’un 1/2 tour;
en fonction des besoins,
effectuer la rotation de cette
vis (ex. : visser pour fermer)
pour adapter la hauteur
manométrique disponible à
la perte de charge de l’installation selon la courbe
débit/pression (page 14).
Accès aux données
techniques de la chaudière
(réservé à l'usage des
installateurs et des S.A.V.).
Il permet d'effectuer
certains réglages
et d'analyser d'éventuels
dysfonctionnements.
L'appui pendant plus
1
de 10 s sur le bouton
“mode” permet d'accéder
au menu de paramétrage.
2
Lorsque “00” apparaît,
utiliser les touches + ou -
jusqu’à obtenir “96” sur
l’afficheur.
3
Un nouvel appui sur
“mode” fait apparaître le
premier menu paramétrable
à savoir la puissance
maximale en chauffage.
1.5
bar
1
96
3
Nota : l'afficheur revient
à sa position normale au
bout de 15 minutes sans
2
manipulation ou après un
nouvel appui de plus de 10 s
sur le bouton “mode”.
32
Page 33
Cod
mode
Val
Menu 01
Cod
mode
Val
Cod
mode
Val
Cod
mode
Val
Adaptation de
la puissance chauffage
La puissance maximale
de la chaudière en mode
chauffage peut être réglée
sur toute valeur comprise
entre les puissances
indiquées page 12.
Cette possibilité permet
d'assurer une adaptation
de la puissance fournie
aux besoins réels de
l'installation et d'éviter une
surpuissance exagérée tout
Menu 02
Configuration aéraulique
Ce menu est sans effet pour
ce type de chaudière.
en maintenant un rendement
élevé.
• Lorsque le menu Cod 01
apparaît sur l’afficheur,
appuyez sur “mode” si
vous souhaitez paramétrer
ce menu.
• Déterminer ensuite la
puissance souhaitée par
appui sur les touches + ou -.
• Appuyer à nouveau sur
“mode pour valider la
nouvelle valeur de puissance
Veillez à mettre en place le
diaphragme sur la sortie
fumée lorsque la longueur
choisie.
• Appuyer sur la touche +
pour passer au menu
suivant.
Nota : la diminution
de la puissance en chauffage
n'a aucune incidence
sur la puissance en eau
chaude sanitaire.
01
Réglage usine
des ventouses est inférieure
aux valeurs indiquées pages
23 à 25.
15
(informations à l’usage exclusif des professionnels)
Menu 03
Température minimale en
chauffage
Cette valeur peut être choisie
Menu 4
Température
maximale en chauffage
Cette valeur peut être
Menu 5
Fonctionnement de pompe
Le menu Cod 05 propose 2
modes de fonctionnement
de pompe :
entre 4 propositions en
accédant au menu Cod 03 :
38°C, 50°C, 55°C ou 70°C.
choisie entre 4 propositions
en accédant au Cod 04 :
50°C, 73°C, 80°C et 87°C.
01 - discontinu avec T.A.
02 - discontinu avec brûleur
03 - permanent
03
Réglage usine
04
Réglage usine
05
Réglage usine
38
73
01
33
Page 34
INSTALLATEURS
Cod
mode
Val
Cod
mode
Val
Cod
mode
Val
(informations à l’usage exclusif des professionnels qualifiés)
Réglages
Menu 6
Sonde extérieure
Le menu Cod 06 propose
16 pentes de régulation
numérotées de 00 à 15
(voir graphique).
Menu 7
Sonde extérieure
Le point d’origine des pentes
de régulation peut être
Nota :
- Les réglages sur les menus Cod 06 et 07 sont sans effet si l’installation ne comporte pas
de sonde extérieure.
- Le menus Cod 08 est réservés à l’usage des services Après-Ventes.
Exemple : avec la courbe
10, la température de
chauffage est maximale
pour une température
extérieure de -5,5°C.
déplacé en variant
le paramètre de -9 à 10.
06
Réglage usine
07
10
00
Température chauffage en °C
Menu 8
Forçage brûleur
Le menu Cod 08 propose 4
modes de fonctionnement
du brûleur :
00 - fonctionnement normal
01 - forçage à P. mini.
02 - forçage à P. max.
03 - forçage à P. allumage.
Réglages par
le menu 6
Réglages par
le menu 7
Température extérieure en °C
08
Réglage usine
00
34
Page 35
Vidange
Si, en votre absence, il y a
risque de gel, il est
nécessaire de vidanger
l'installation. Toutefois, pour
éviter cette opération,
il est possible de faire ajouter
par un professionnel qualifié
de l'antigel spécial pour
les circuits de chauffage.
Vidange du circuit
chauffage
• Ouvrir le robinet de vidange
prévu au point bas de
l'installation.
• Faire une prise d'air en
ouvrant par exemple, un
purgeur de l'installation ou
le robinet de vidange (r) de
la chaudière.
t

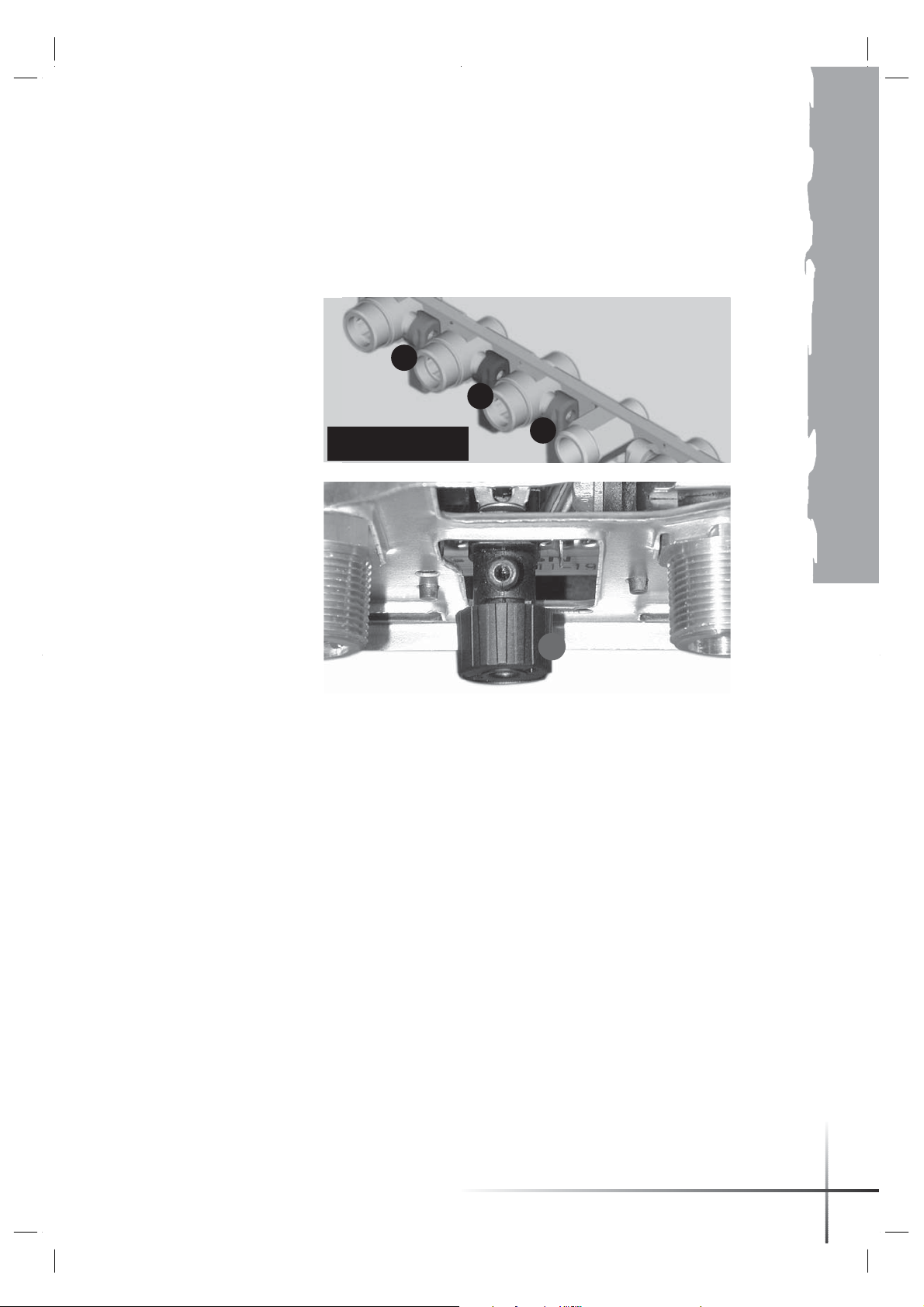

Manettes (t), (u) et (v)
en position fermée
u
v
(informations à l’usage exclusif des professionnels)
r
Vidange du circuit
sanitaire
• Fermer le robinet
du compteur d'eau.
• Ouvrir un ou plusieurs
robinets.
Changement
de gaz
En cas de changement
de la nature du gaz
alimentant l’installation,
il est nécessaire de modifier
certains éléments
de la chaudière;
ceci sera réalisé en suivant
Vidange de la chaudière
seule
• Fermer les manettes
d'isolement (t) (u) et (v)
(voir illustration ci-dessus).
les instructions fournies
dans la pochette dite
"Changement de gaz"
composée d’une rampe et
d'injecteurs brûleurs et d'un
moteur de mécanisme gaz
réglé en usine.
• Ouvrir le robinet de vidange
(r) de la chaudière.
• Ouvrir un ou plusieurs
robinets de puisage d'eau
chaude.
Ces modifications
et les nouveaux réglages
qu'elles supposent
ne peuvent être effectués
que par un professionnel
qualifié.
35
Page 36
INSTALLATEURS
(informations à l’usage exclusif des professionnels qualifiés)

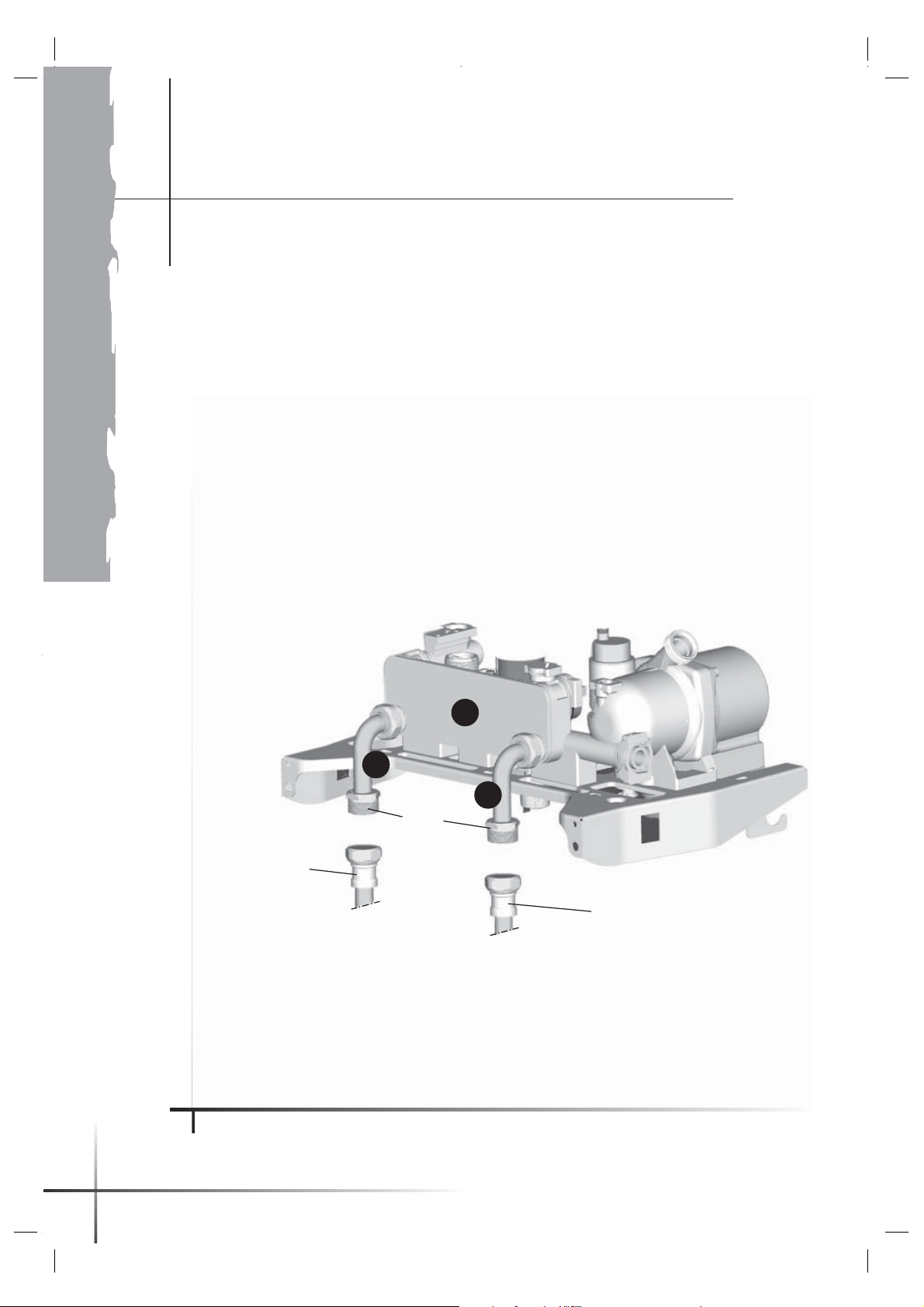

Raccordement
d’un ballon
Votre chaudière Thema AS
a été conçue pour être
raccordée facilement
à un ballon échangeur de la
1 - raccords coudés 3/4“ départ (1a)
et retour (1b) eau de réchauffage
2 - plaque support
gamme Saunier Duval ECC.
Les deux raccords coudés
(1a et 1b), livrés avec la
chaudière, se montent à
l’arrière de la plaque support
(3) comme illustré sur la
photo ci-dessous.
2
36
Douille soudée sur le
circuit départ ballon
de l’installation
a
1
➡
Vers ballon
3/4”
b
1
➡
Retour ballon
Douille soudée sur le
circuit retour ballon
de l’installation.
Page 37
Caractéristiques
des ballons
Les ballons échangeurs
Saunier Duval ECC
France, associés
à une chaudière Thema AS,
apportent un confort
supplémentaire dans
la fourniture de l’eau chaude.
• Les ballons sd E 75,
sd E 100 et sd E 150
intègrent un échangeur acier
à double spires et une
anode en magnésium
(voir ci-contre).
• Les ballons sd E 80
et sd E 120 sont composés
d’une cuve et d’un échangeur
à spires en cuivre.
Tous ces ballons sont
disponibles en différentes
capacités pour s’adapter
parfaitement aux besoins
de l’installation.
Constitution d’un ballon sd E 75
circuit réchauffeur
anode
(informations à l’usage exclusif des professionnels)
Nota : la mise en place du ballon, ses raccordements hydrauliques
et électriques seront facilement réalisés en suivant précisément les indications
portées dans la notice du ballon.
37
Page 38
INSTALLATEURS
180
529
515
230
440
Ø
3
13
2
1
42
4
BC
A
BC
A
100
160
440
60
140
Ø
(informations à l’usage exclusif des professionnels qualifiés)
Dimensions
des ballons
1 - Retour eau de réchauffage
2 - Entrée eau de réchauffage
sd E 75 - sd E 100 - sd E 150 sd E 80 - sd E 120
3 - Départ eau chaude
4 - Entrée eau froide
38
Page 39
Caractéristiques
des ballons
sd E 75 sd E 100 sd E 150 sd E 80 sd E 120
Capacité (litres) 75 100 150 80 120
Ø (mm) 505 505 505 485 485
A (mm) 775 908 1241 858 1158
B (mm) 158 301 444 105 105
C (mm) 320 320 500 570 870
sd E 75 sd E 100 sd E 150 sd E 80 sd E 120
Débit spécifique (l/min.) 10,7 12,1 18,1 16,8 19,4
Pression maxi.
d’alimentation (bar) 5,25 5,25 5,25 5,25 5,25
Pression maxi.
de service (bar) 77777
Temps de chauffe
(de 10°C à 60°C) (min 35 51 33 16 22
Raccords 3/4” 3/4” 3/4” 3/4” 3/4”
sd E 75 sd E 100 sd E 150 sd E 80 sd E 120
Alimentation (V/Hz) 230/50 230/50 230/50 230/50 230/50
Poids net à vide (kg) 42 49 63 36 47
Poids maxi. installés (kg) 118 150 214 116 167
39
Page 40
SERVICES APRÈS-VENTES
(informations à l’usage exclusif des professionnels qualifiés)
Maintenance
Une maintenance impérative doit être effectuée lors de chaque entretien annuel (et
plus régulièrement si nécessaire). Elle doit être réalisée par un professionnel qualifié
suivant les règles de l'art et le DTU P 45-204.

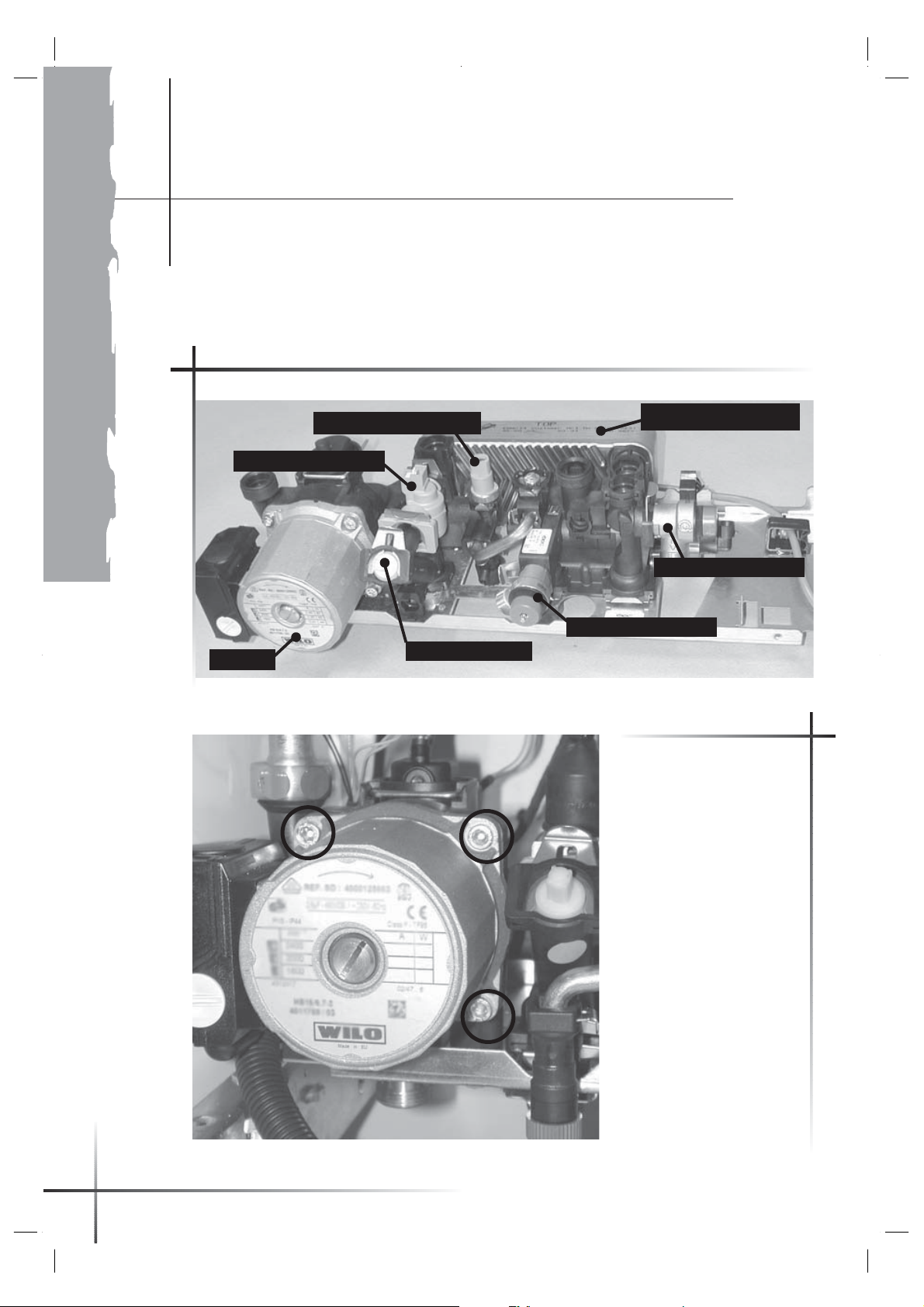

Bloc hydraulique
Détecteur de débit
Pompe
Capteur de pression
Filtre eau froide
Échangeur sanitaire
Soupape sanitaire
Soupape chauffage
Dépose de la pompe
Le moteur de pompe
se démonte en dévissant
les 4 vis de maintien.
40
Page 41
Dépose
de l’échangeur sanitaire
Retirer les deux vis
de maintien accessibles
➡
Dépose
du détecteur de débit
• Fermer l’arrivée eau froide.
• Dégager le clip (1)
et faire pivoter le robinet
et le tube de remplissage.
• Débrancher le
connecteur (2).
• Dégager le clip (3)
• Déclipser et dévisser le
raccord d’arrivée eau
froide sous la chaudière.
• Extraire l’ensemble
détecteur de débit/filtre.
par l’avant de la chaudière.
Attention au sens
de remontage, le terme TOP
imprimé sur la tranche
TOP
de l’échangeur, doit être
dirigé vers le haut.
(informations à l’usage exclusif des professionnels)
➡
2
3
1
41
Page 42
SERVICES APRÈS-VENTES
(informations à l’usage exclusif des professionnels qualifiés)
Maintenance
Filtre eau froide
• Fermer l’alimentation
générale en eau froide.
• Dégager le clip
de maintien du filtre.
• Extraire le filtre puis
le nettoyer.
Filtre eau froide
42
Filtre “mousseur”
(améliore le dégazage du
circuit chauffage)
• Fermer les manettes
départ (v) et retour (t) (voir
page 33) puis vidanger la
chaudière.
• Dégager le clip
de maintien du filtre placé
sous la pompe.
• Nettoyer et remettre
en place en positionnant
correctement l’ergot.
➡
➡
Page 43
Corps de chauffe
Dévisser les vis de maintien
du couvercle avant
du corps de chauffe
et procéder au nettoyage
du brûleur et des ailettes
de l’échangeur.
➡
➡
(informations à l’usage exclusif des professionnels)
43
Page 44
SÉCURITÉS
(informations à l’usage des utilisateurs et des professionnels)
Sécurités
de fonctionnement
Protection de la chaudière
contre le gel
Si, en votre abscence, il y a
risque de gel, sélectionnez le
mode sur la chaudière.
S'assurer que la chaudière
est alimentée électriquement
et que le gaz arrive bien à la
chaudière.
Le système de protection
contre le gel commande la
mise en fonctionnement de
la chaudère dès lors que la
température dans le circuit
chauffage descend en
dessous de 4°C. La
chaudière s'arrête dès que
la température de l'eau
contenue dans le circuit
chauffage atteint 16°C.
Protection de l’installation
contre le gel
Pour une absence de
quelques jours, sélectionnez
la température minimale en
chauffage à partir du
tableau de bord de votre
chaudière ou baissez
simplement la température
de consigne sur votre
thermostat d’ambiance.
En cas d'absence prolongée,
se reporter au chapitre
"Vidange" page 35.
Sécurité de refoulement
cheminée sur
les Thema C
S'il se produit une
obstruction, même partielle,
du conduit de cheminée,
le système de sécurité,
constitué par deux
thermostats bilame à
réarmement automatique
placé en haut du coupe
tirage de la chaudière,
provoque l'arrêt de
l'appareil.
Dans ce cas, le voyant
rouge du tableau
de commande clignote
et l’afficheur indique
le code F 2 ou F3.
La chaudière se remet
automatiquement
en fonctionnement au bout
de 15 minutes.
Si ce n’est pas le cas,
prévenir votre installateur
ou le service après-vente
agréé le plus proche.
Important : il est interdit
de mettre hors service
la sécurité de refoulement
cheminée. Toute intervention
sur le système de sécurité
devra se faire par un
F2
technicien qualifié et à l'aide
des pièces de rechange
fournies par Saunier Duval.
Sécurité sur le débit d'air
sur les Thema F
Si un défaut est
détecté au niveau
de l'extraction ou de
l'aspiration de l'air,
le système de sécurité
interrompt le fonctionnement
de la chaudière, le voyant
rouge du tableau de
commande clignote et
l’afficheur indique le code F2.
Dans ce cas, prévenir
votre service après-vente
agréé le plus proche.
En cas de coupure de gaz
La chaudière se
met en sécurité, le
voyant rouge du
tableau de commande
clignote et l’afficheur indique
le code F1.
Dans ce cas, prévenir
votre service après-vente
agréé le plus proche.
En cas de coupure
de courant
La chaudière cesse
de fonctionner.
F2
F1
44
Page 45
Dès que l'alimentation
électrique est rétablie, la
chaudière se remet
automatiquement en service.
Sécurité de surchauffe ou
sécurité individuelle VMC
(réf. 4000140905)
Si un incident entraîne l'arrêt
de la chaudière par action
de la sécurité (thermostat
bilame à réarmement
manuel), le voyant rouge du
tableau de commande
clignote et l’afficheur indique
le code F5 (sécurité de
surchauffe) ou F2 (défaut
VMC).
Dans ce cas, appeler
votre service après vente
agréé le plus proche.
Nota :
• D’autre codes défauts,
jusqu’à F22, peuvent
apparaître. Pour un code à
2 chiffres, l’afficheur clignote
en faisant apparaître
alternativement F puis le
code à 2 chiffres (11, 12...).
Par ex. :
puis
F
• Dans le cas d'une
utilisation d’une chaudière
Thema type V dans un
22
ensemble collectif, aucun
raccordement électrique
spécifique n’est à prévoir au
niveau de l’appareil. C’est le
“relai de sécurité” du
système collectif qui arrête
la chaudière en cas
d'anomalie sur le dispositif
général. L'appareil se remet
automatiquement en service
sans aucune intervention
dès que le système de
sécurité l'autorise.
Présence d'air
dans les canalisations:
Purger l'air contenu dans les
radiateurs et réajuster la
pression. Si les apports
deviennent trop fréquents,
avertir le service après-vente
car il peut s'agir:
- de fuites légères sur
(informations à l’usage exclusif des professionnels)
l'installation et dont il
faudrait rechercher l'origine;
- d'une corrosion du circuit
de chauffage à laquelle il
faudrait remédier par un
traitement approprié de l'eau
du circuit.
Important : Une installation
de chauffage central ne peut
pas fonctionner correctement
si elle n'est pas remplie
d'eau et bien débarrassée
de l'air contenu à l'origine.
Si ces conditions ne sont
pas remplies, du bruit dû
à l'ébullition de l'eau
dans la chaudière
et du bruit de chute d'eau
dans les radiateurs
pourraient apparaître.
45
Page 46
46
Page 47
47
Page 48
Loading...
