Модель: PAV-6D

Автомобильный проигрыватель

DVD, VCD, SVCD, CD, CD-R, MP3

на 6 дисков с автоматической сменой

Руководство пользователя

Содержание

Назначение проигрывателя.................................................................................................................................. 3

Функции проигрывателя........................................................................................................................................ 3

Основные технические характеристики .............................................................................................................. 3

Комплект поставки................................................................................................................................................. 4

Как использовать магазин дисков........................................................................................................................ 4

Меры предосторожности при обращении с дисками ......................................................................................... 5

Для безопасного и эффективного использования проигрывателя................................................................... 6

Воспроизводимые диски....................................................................................................................................... 7

Перед установкой и подключением проигрывателя .......................................................................................... 8

Транспортировочные винты....................................................................................................................... 8

Меры безопасности при установке и подключении ................................................................................. 8

Выбор положения для встроенных антивибрационных панелей ........................................................... 9

Подключение

Использование усилителя с декодером Dolby Digital ............................................................................ 10

Установка проигрывателя................................................................................................................................... 11

Процедура установки проигрывателя ..................................................................................................... 11

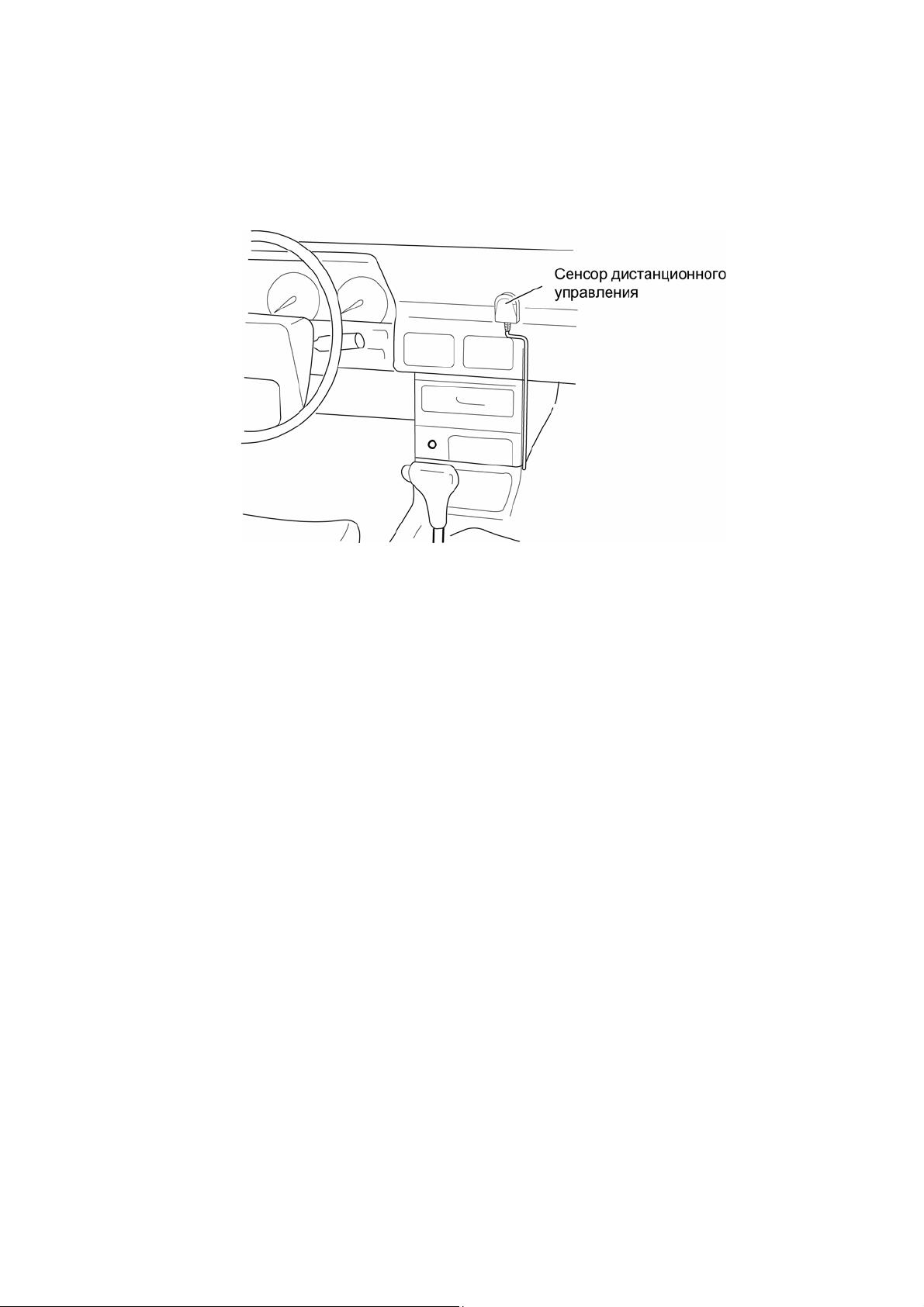

Установка сенсора дистанционного управления ................................................................................... 12

Перед использованием системы (включение питания) ................................................................................... 12

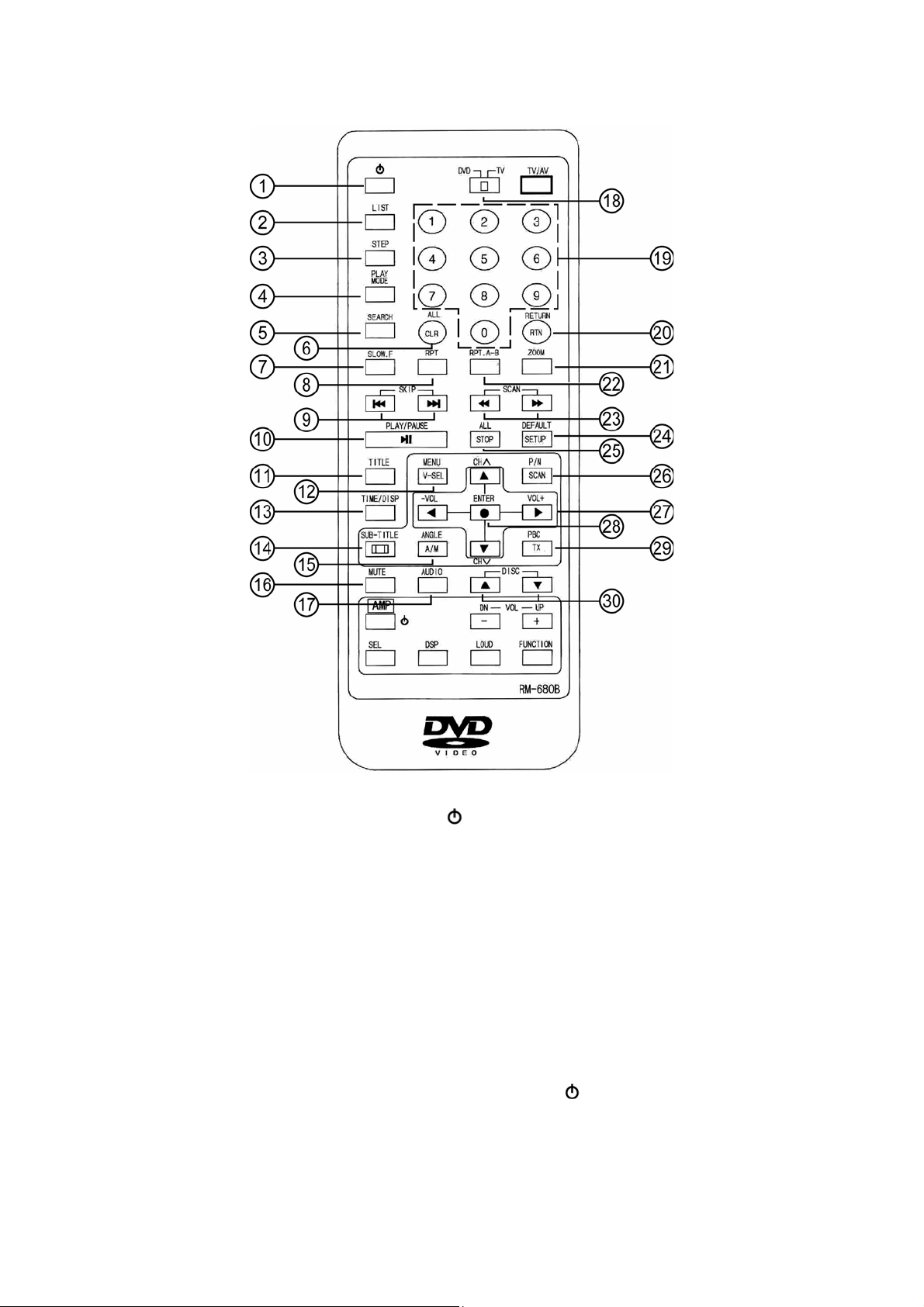

Пульт дистанционного управления.................................................................................................................... 13

Установка батареек в пульт дистанционного управления .................................................................... 13

Использование пульта дистанционного управления............................................................................. 13

Наименование и функции элементов управления........................................................................................... 14

Кнопка включения/выключения питания

Кнопка получения доступа к списку дисков LIST.................................................................................... 15

Кнопка покадрового просмотра STEP ..................................................................................................... 15

Кнопка выбора режима воспроизведения PLAY MODE ........................................................................ 15

Кнопка поиска SEARCH ............................................................................................................................ 16

Кнопка стирания CLEAR ........................................................................................................................... 16

Кнопка замедленного воспроизведения в прямом направлении SLOW F .......................................... 16

Кнопка повторного воспроизведения RPT.............................................................................................. 17

Кнопки пропуска  SKIP ...................................................................................................................... 17

Кнопка воспроизведения/паузы PLAY/PAUSE ....................................................................................... 17

Кнопка выбора Названия TITLE............................................................................................................... 18

Кнопка входа в меню диска MENU .......................................................................................................... 18

Кнопка

Кнопка выбора субтитров SUB-TITLE ..................................................................................................... 19

Кнопка выбора камеры (угла) просмотра ANGLE .................................................................................. 19

Кнопка отключения звука MUTE .............................................................................................................. 20

Кнопка выбора языка звукового сопровождения AUDIO ....................................................................... 20

Переключатель системы команд пульта ДУ DVD/TV ............................................................................ 20

Цифровые кнопки 0 – 9............................................................................................................................. 21

Кнопка RETURN ........................................................................................................................................ 21

Кнопка увеличения масштаба изображения ZOOM............................................................................... 21

Кнопка повторного воспроизведения участка записи REP A-B ............................................................ 21

Кнопки ускоренного воспроизведения в прямом и обратном

Кнопка входа в меню настройки проигрывателя SETUP....................................................................... 22

Кнопка остановки  .................................................................................................................................. 22

Кнопка выбора системы цветности P/N .................................................................................................. 22

Кнопки управления перемещением курсора .......................................................................................... 22

Кнопка ввода ENTER ................................................................................................................................ 22

Кнопка управления функцией PBC.......................................................................................................... 23

Кнопки выбора диска [ DISC Z.............................................................................................................. 23

Основные операции по изменению настроек проигрывателя ........................................................................ 24

Использование меню настройки SETUP................................................................................................. 24

Настройка видео ....................................................................................................................................... 25

Настройка аудио...............................................................................................................................

Настройка языка........................................................................................................................................ 27

Настройка управления.............................................................................................................................. 28

Эксплуатационные ограничения и текущий ремонт......................................................................................... 29

Хранение, транспортирование, ресурс, утилизация ....................................................................................... 31

Гарантии поставщика ......................................................................................................................................... 31

проигрывателя............................................................................................................................. 10

............................................................................................. 14

вывода информации на экран TIME/DISP.................................................................................. 18

направлении  SCAN  ................... 21

......... 26

Руководство пользователя определяет порядок установки и эксплуатации проигрывателя с автоматической сменой компакт-дисков (далее проигрывателя) в автомобиле с напряжением бортовой сети 12 В. Установку проигрывателя рекомендуется производить с привлечением специалиста по электрооборудованию автомобилей. Самостоятельное вскрытие проигрывателя, механические повреждения и нарушение порядка эксплуатации могут привести к его неисправностям и к В связи с постоянной работой по совершенствованию проигрывателя, повышающей его надежность и улучшающей эксплуатационные характеристики, в конструкцию могут быть внесены незначительные изменения, не отраженные в настоящем Руководстве.

лишению права на гарантийное обслуживание.

Назначение

Проигрыватель Videovox PAV-6D предназначен для воспроизведения и автоматической смены до 6 дисков форматов DVD, Video CD, Audio CD или MP3. Проигрыватель предназначен для совместной работы с монитором Videovox PAV-900 или Prology AVM-700R. Проигрыватель обеспечивает:

- воспроизведение видеопрограмм цветного изображения через композитный видеовыход в системах цветности PAL или NTSC;

- воспроизведение звука через линейный стереовыход или через цифровой оптический выход.

Функции проигрывателя

♦ Системы цветности PAL/NTSC

♦ Встроенный декодер MPEG 2/1

♦ Оптический выход цифрового аудиосигнала

♦ Дистанционное управление при помощи пульта на ИК-лучах

♦ Выносной приемник сигналов дистанционного управления

♦ Возможность установки вертикально, горизонтально или под углом

Основные технические характеристики

Тип Проигрыватель с автоматической сменой на 6

дисков Номер региона 5 Воспроизводимые диски DVD Video, Video CD, MP3, Audio CD Размер дисков 12 см (5") Формат телевизионного сигнала NTSC / PAL Устройство считывания сигнала Оптический полупроводниковый лазер

(DVD: DPD; CD: 3-лучевой) Количество каналов 2 канала (стерео), 5.1 (цифровой выход) Частотная характеристика 20 Гц - 20 кГц Динамический диапазон 90 дБ Отношение сигнал-шум 90 дБ Полный коэффициент гармоник 0,01% (1 кГц) Разделение стереоканалов 85 дБ (1 кГц) Детонационные Уровень выходного сигнала 1,5 В/10 кОм Номинальное напряжение питание 12 В постоянного тока Максимальное напряжение питания 14,4 В Потребляемый ток 1 А (во время воспроизведения) Размеры (ДхШхВ) Приблизительно 255 х 168 х 76 мм Вес Приблизительно 2,2 кг

искажения Ниже предела измерений

Комплект поставки

1. Проигрыватель с автоматической сменой дисков 1 шт.

2. Пульт дистанционного управления 1 шт.

3. Батарейка (тип CR2025) для пульта ДУ 1 шт.

4. Магазин на 6 дисков 1 шт.

5. Приемник сигналов дистанционного управления 1 шт.

6. Межблочный аудио/видеокабель 1 шт.

7. Кабель с 8-контактным разъемом типа DIN 1 шт.

8. Крепежный набор: a) Кронштейн малый 2 шт. b) Кронштейн большой 2 шт. c) Кронштейн плоский 2

шт. d) Заглушки отверстий антивибрационных панелей 2 шт. e) Болт с шестигранной головкой М3х8 4 шт. f) Самонарезающийся винт М5х12 4 шт. g) Болт с шестигранной головкой М6х20 4 шт. h) Шестигранная гайка М6 4 шт. i) Заглушки отверстий под транспортировочные винты 2 шт.

Как использовать магазин дисков

Загрузка диска

1. Зацепите выступ на лотке диска магазина проигрывателя и вытяните наружу только один из лотков магазина.

2. Поместите диск в лоток рабочей стороной вниз (сторона с надписями должна быть вверху). В каждый лоток можно поместить только один диск.

3. Нажмите на выступ лотка диска, чтобы убрать лоток обратно в магазин проигрывателя.

Примечания:

В магазин проигрывателя может быть загружено до десяти дисков. Данный проигрыватель не предназначен для воспроизведения 3-дюймовых (8-сантиметровых) дисков.

Загрузка 3-дюймовых (8-сантиметровых) дисков в проигрыватель, как самих по себе, так и с помощью специальных адаптеров для 3-дюймовых (8-сантиметровых) дисков, может привести к повреждению проигрывателя и диска.

Рабочей стороной

вниз

Установка магазина дисков

1. Сдвиньте дверцу проигрывателя направо, пока она не зафиксируется на месте.

2. Прежде всего, убедитесь, что магазин с дисками внутри расположен правильно, то есть, не перевер-

нут и сориентирован для выдвижения дисков вправо. Нажмите на магазин до его фиксации на месте со щелчком.

* Когда магазин используется в первый раз, он не зафиксируется на месте до тех пор, пока проигрыватель не будет подключен к источнику электропитания.

Удаление магазина дисков

1. Сдвиньте дверцу проигрывателя направо, пока она не зафиксируется на месте.

2. Для того, чтобы вынуть магазин из проигрывателя, нажмите

на

кнопку удаления магазина (Y). Примечание: После установки или удаления магазина дисков

обязательно закройте дверцу проигрывателя. Попадание пыли или грязи внутрь проигрывателя может привести к сбоям в его работе.

Меры предосторожности при обращении с дисками

Грязь, пыль, царапины и искривление диска могут привести к "перескакиванию" звучания во время воспроизведения и ухудшению качества звука и изображения. При обращении с дисками соблюдайте следующие меры предосторожности:

• Для удаления следов пальцев и пыли с рабочей поверхности диска (той стороны, на которой нет

надписей) протирайте ее мягкой тряпкой имеют канавок, в которых собирается пыль и микроскопические частицы, поэтому для практически полного удаления загрязнения с поверхности таких дисков достаточно протереть их мягкой тряпкой. Протирайте диски прямо от центра к краям. Небольшие пылинки или слабые пятна не будут оказывать какое-либо

влияние на качество воспроизведения.

• Никогда не используйте для очистки дисков химические вещества, например, аэрозоли для грампла-

стинок, антистатические аэрозоли или жидкости, бензин или растворители. Такие химические вещества способны необратимо повредить пластмассовую поверхность диска.

• После использования обязательно помещайте диски в их коробки. Это позволит избежать появления

на поверхности дисков

больших царапин, способных вызвать "перескакивание" звучания при воспро-

изведении.

• Не подвергайте диски в течение продолжительного времени воздействию прямых солнечных лучей,

высокой влажности или высокой температуры. Длительное воздействие высокой температуры может привести к короблению и искривлению диска.

• Никогда не приклеивайте бумагу и не пишите на любой из сторон диска.

или чернила, используемые в некоторых ручках с войлочным пишущим узлом, могут повредить поверхности диска.

• Никогда не используйте диски с необычным очертанием, например, имеющим форму сердечка,

восьмиугольника и т.д. Использование таких дисков может привести к сбоям в работе проигрывателя.

• Хотя в магазинах в качестве

принадлежности диска продается специальная защитная пленка, ее ис-

пользование может привести к сбоям в работе проигрывателя. Использование такой пленки абсолютно недопустимо.

. В отличие от обычных грампластинок цифровые диски не

Острые наконечники ручек

Для безопасного и эффективного использования проигрывателя

• Для подачи питания на данный проигрыватель может использоваться только источник питания с на-

пряжением +12 В постоянного тока; отрицательная клемма аккумуляторной батареи должна быть соединена с "массой".

• Монтаж и эксплуатация данного проигрывателя должны осуществляться в соответствии с настоящим

Руководством. Если вы не уверены в своей способности правильно установить и проигрыватель, обратитесь для установки к квалифицированному специалисту по установке автомобильной электроники.

• Не пытайтесь в случае поломки открыть корпус проигрывателя и отремонтировать его самостоя-

тельно. Если проигрыватель не работает правильно, обратитесь к авторизованному дилеру, у которого вы приобрели данный проигрыватель или в сервисный центр, адрес которого ном талоне.

• При мытье автомобиля следите, чтобы внутрь проигрывателя не попала вода, так как это может

привести к его повреждению.

• Никогда не засовывайте какие-либо предметы внутрь отсека магазина проигрывателя, кроме самого

магазина дисков. Находящиеся внутри проигрывателя узлы могут быть повреждены любыми посторонними предметами.

Когда проигрыватель не используется, вынимайте из него магазин с дисками. Не оставляйте удален-

•

ный магазин в отверстии отсека проигрывателя на долгое время. Это может привести к деформации дисков из-за воздействия прямых солнечных лучей и т.п. Храните диски подальше от прямых солнечных лучей.

• Температура. Данный проигрыватель может

работать неправильно при экстремально высоких или экстремально низких температурах. В таком случае прекратите использовать проигрыватель до тех пор, пока температура не станет нормальной. Проигрыватель оборудован встроенной схемой защиты. Когда температура внутри проигрывателя повышается до определенной температуры, схема защиты автоматически останавливает воспроизведение и удаляет магазин дисков из проигрывателя. В этом

случае дайте проигрывателю возможность охладиться, а затем снова включите воспроизведе-

ние.

• Конденсация. В дождливые или влажные дни, а также сразу же после того, как в холодное время года включен отопитель автомобиля, на оптическом устройстве считывания сигнала внутри проигрывателя может сконденсироваться влага. В случае конденсации влаги проигрыватель не вать информацию с диска и, следовательно, будет работать неправильно. Для устранения такой неисправности выньте из проигрывателя магазин дисков и подождите, пока сконденсировавшаяся влага не испарится (около часа).

• "Перескакивание" звучания. Когда автомобиль двигается по ухабистой дороге, могут появиться пропуски звучания и воспроизводимого изображения. Этого избежать невозможно вести к какому-либо повреждению, появлению царапин на поверхности диска и т.п.

• Очистка. Не пытайтесь очищать проигрыватель с помощью каких-либо химических веществ, так как это может привести к ухудшению его внешнего вида. Для очистки корпуса проигрывателя используйте только чистую и сухую

тряпку.

Для безопасного управления автомобилем:

• Если водитель хочет просматривать диски DVD или Video CD, необходимо перед просмотром припарковать автомобиль в безопасном месте и включить ручной тормоз.

• Поддерживайте относительно низкий уровень громкости, чтобы во время движения иметь возможность слышать все, что происходит вокруг автомобиля.

• Не меняйте диски, не регулируйте громкость и не осуществляйте какие-либо другие операции управления, которые могут отвлечь от управления автомобилем.

подключить данный

указан в гарантий-

сможет считы-

и это не может при-

Воспроизводимые диски

Данный проигрыватель может воспроизводить следующие диски

Тип диска и логотип Размер диска Максимальное время воспроизведения

DVD Video

5 дюймов (12 см)

или

Video CD

5 дюймов (12 см) Приблизительно 74 минуты.

или

Audio CD

5 дюймов (12 см) Приблизительно 74 минуты.

* Также для воспроизведения могут использоваться диски MP3, MPEG, JPEG.

Данный проигрыватель не может воспроизводить следующие диски.

• DVD-R

• DVD-RAM

• DVD-ROM (данные)

• DVD-Audio

• CD-ROM (кроме MP3, MPEG, JPEG)

• CD-G (кроме аудио)

• Photo CD

• CD-Extra (данные)

• Mixed CS (аудио)

• Active Audio (данные)

• VSD

• 3-дюймовые (8-сантиметровые) диски

• Диски, записанные в телевизионном формате, отличном от NTSC или PAL

* Проигрыватель не может воспроизводить диски, записанные в формате SECAM. * Диски, записанные в телевизионном

формате NTSC, не могут воспроизводиться, если формат те-

левизионного сигнала установлен на "PAL". Также диски, записанные в телевизионном формате PAL, не могут воспроизводиться, если формат телевизионного сигнала установлен на "NTSC".

• Диски, записанные с помощью DVD-рекордера.

Примечание: Диски CD-R и CD-RW могут воспроизводиться в зависимости от параметров сделанной на них записи.

Двухслойные диски DVD

При воспроизведении двухслойного диска DVD между окончанием первого слоя и началом второго слоя может произойти некоторая задержка по времени. В течение этого времени (на несколько секунд) изображение на экране монитора может остановиться, а звук - прекратиться. Данное явление является обычным для воспроизведения двухслойных дисков и не свидетельствует о неисправности проигрыва теля.

Номер региона (номер регионального ограничения)

Номер региона данного проигрывателя "5".

Диски Video CD, совместимые с PBC (управление воспроизведением)

Данный проигрыватель обладает возможностью воспроизведения дисков Video CD, совместимых с функцией PBC (управление воспроизведением). Кроме возможности обычного воспроизведения аудио и видеосигналов, совместимые с функцией PBC диски Video CD имеют записанное на диске меню PBC, позволяющее осуществлять воспроизведение в диалоговом режиме. В данном руководстве дение с использованием меню PBC обозначается как "воспроизведение PBC".

Приблизительно 133 минуты (SS/SL) Приблизительно 242 минуты (SS/DL) Приблизительно 266 минут (DS/SL) Приблизительно 484 минуты (DS/DL)

SS = односторонний, DS = двухсторонний, SL = однослойный, DL = двухслойный

воспроизве-

Перед установкой и подключением проигрывателя

Транспортировочные винты

Механизм проигрывателя с автоматической сменой дисков зафиксирован на месте на время транспортировки с помощью специальных винтов. Перед установкой проигрывателя необходимо обязательно удалить эти винты.

После удаления транспортировочных винтов установите в оставшиеся от винтов отверстия входящие в комплект заглушки (i). Также установите заглушки в те которые не используются при установке. Данные заглушки используются для того, чтобы предотвратить попадание внутрь проигрывателя пыли, которая может вызвать появление сбоев в его работе.

Меры безопасности при установке и подключении

1 Для предотвращения короткого замыкания.

• Перед установкой проигрывателя обязательно выключите зажигание и отключите провод от минусовой (-) клеммы аккумуляторной батареи автомобиля.

Примечание: Если данный проигрыватель устанавливается на автомобиле, оборудованном бортовым или навигационным компьютером, не отключайте кабель от аккумулятора автомобиля. В случае отсоединения кабеля может быть стерто содержимое памяти компьютера. таком автомобиле необходимо быть особенно осторожным, чтобы не создать условия для короткого замыкания.

2 Никогда не устанавливайте проигрыватель в следующих местах.

• В тех местах, где на проигрыватель будут попадать прямые солнечные лучи.

• В тех местах, где на проигрыватель будет попадать горячий воздух

отопителя автомобиля.

от

• В тех местах, где невозможна правильная установка проигрывателя

• В тех местах, где возникает сильная вибрация.

• Обязательно используйте только входящие в комплект кронштейны и винты.

• При установке устройства не используйте те винты, которые являются частью тормозной или рулевой системы.

4 Данный проигрыватель не может (то есть кроме как в горизонтальном, вертикальном или подвешенном положении, а также под углом 45

градусов). Установка проигрывателя на бок или в перевернутом положении может привести к появлению сбоев в его работе.

отверстия на корпусе проигрывателя,

При установке проигрывателя на

устанавливаться в ином положении, чем это указано производителем

Выбор положения для встроенных антивибрационных панелей

Данный проигрыватель может устанавливаться в горизонтальном (а также подвешенном) и вертикальном положении или под углом 45 градусов. После того, как выбрано место для установки проигрывателя, необходимо установить антивибрационные панели, находящиеся внутри устройства, в нужное положение. Пожалуйста, сделайте это до выполнения описанной ниже процедуры установки

. Если проигрыватель будет использоваться для воспроизведения до правильной установки антивибрационных панелей, вибрация может привести к "перескакиванию" звука и изображения при воспроизведении дисков.

• На время транспортировки антивибрационные панели установлены в положение "Н" (для установки

проигрывателя в горизонтальном положении).

• С каждой стороны проигрывателя имеются по одной антивибрационной панели.

Перед закреплением кронштейнов установите антивибрационные панели в нужное положение с по-

•

мощью крестообразной отвертки или другого подобного инструмента.

В том случае, если проигрыватель устанавливается в горизонтальном положении или подвешивается: Убедитесь, что все четыре встроенные антивибрационные панели установлены в положение "Н".

В том случае, если проигрыватель устанавливается в вертикальном положении: Убедитесь, что все четыре встроенные антивибрационные панели установлены в положение "V".

В том случае, если проигрыватель устанавливается в наклонном

положении под углом 45 градусов:

Убедитесь, что все четыре встроенные антивибрационные панели установлены в положение "45°".

Примечание:

После установки антивибрационных панелей в нужное положение установите поверх отверстий входящие в комплект заглушки (d). Данные заглушки необходимы для того, чтобы предотвратить попадание внутрь проигрывателя пыли, которая может вызвать сбои в его работе

Подключение проигрывателя

Использование усилителя с декодером Dolby Digital

К проигрывателю может быть подключен усилитель со встроенными декодерами многоканального звука Dolby Digital и/или DTS для получения объемного звучания. Для этого проигрыватель снабжен оптиче- ским выходом цифрового аудиосигнала формата SPDIF.

1. Соедините проигрыватель с усилителем при помощи дополнительного оптического кабеля.

2. Произведите необходимые настройки в меню "AUDIO SETUP". Примечание:

Кроме данного Руководства прочитайте также Руководство, прилагающееся многоканального звука.

к усилителю с декодерами

Установка проигрывателя

Процедура установки проигрывателя

Шаг 1

• Убедитесь, что встроенные антивибрационные панели с обеих сторон проигрывателя установлены в

верное положение.

• Закрепите малые кронштейны (a) на корпусе проигрывателя с помощью болтов с шестигранной го-

ловкой М3х8 (e).

• Соедините малые кронштейны (a) с соответствующими кронштейнами (c) с помощью болтов с шес-

тигранной головкой М6х20 (g) и шестигранных гаек

М6 (h).

Шаг 2

• Поднимите покрытие пола и найдите место для закрепления проигрывателя с автоматической сме-

ной дисков.

• Закрепите проигрыватель на полу при помощи самонарезающися винтов (f).

Шаг 3 Открутите шестигранные гайки (h) и снимите проигрыватель.

Шаг 4

• Ножом проделайте крестообразные прорези в покрытии прямо над болтами кронштейнов (g).

• Верните покрытие пола автомобиля

на место, пропустив болты (g) сквозь проделанные отверстия.

Шаг 5 С помощью шестигранных гаек (h) закрепите проигрыватель поверх коврового покрытия пола.

Примечание.

При установке проигрывателя под углом, вертикально или под поверхность возможно понадобится использовать вместо малых кронштейнов (a) большие кронштейны (b).

Установка сенсора дистанционного управления

Закрепите сенсор дистанционного управления с помощью ленты-липучки в таком месте, где он не будет мешать водителю управлять автомобилем.

Примечание

Перед тем, как закрепить ленту-липучку, протрите чистой влажной тряпкой ту поверхность, на которой будет закрепляться лента-липучка, а затем полностью ее просушите.

Перед использованием системы (включение питания)

Перед использованием системы после подключения всех проводов выполните все описанные ниже шаги.

1. Загрузите диски в магазин и установите магазин в проигрыватель. Устройство начнет проверку дис-

ков, загруженных в магазин проигрывателя.

2. Включите головное устройство и нажмите на его панели управления кнопку выбора режима управ-

ления проигрывателем с автоматической сменой дисков. После вывода на монитор начального экрана начнется воспроизведение первого диска. Если проигрыватель ков, после начального экрана появится сообщение "Disc Change …" (смена диска). В этом случае, пожалуйста, подождите, пока не исчезнет сообщение "Disc Change …" и проигрыватель не начнет воспроизводить первый диск.

3. Для регулировки звучания (уровень громкости, баланс, тембр и т.д.), а также для регулировки пара-

метров изображения (яркость, контрастность, цветовой тон

и т.д.) используются элементы управления головного устройства. Элементы управления головного устройства используются только для включения и выключения проигрывателя и настройки уровня звучания. Для управления другими функциями проигрывателя с автоматической сменой дисков, кроме указанных выше, используется входящий в комплект пульт дистанционного управления. (Вы сможете управлять проигрывателем и с помощью

элементов управления головного устройства, но это зависит от модели используемого

головного устройства).

Примечания:

• Когда в проигрыватель загружен магазин с дисками, проигрыватель проверяет диск в каждом лотке для создания списка дисков (Disc List). До тех пор, пока проигрыватель не завершит создание списка дисков, на экране будет сообщение "Disc Change …" (смена диска). Для того, чтобы начать ведение немедленно, не дожидаясь завершения составления списка дисков, нажмите кнопку воспро-

изведения (). Будет воспроизводиться первый диск в магазине проигрывателя.

• При воспроизведении дисков DVD на экран монитора может быть выведено либо меню названий (Titles), либо меню диска DVD, в зависимости от параметров воспроизводимого диска. При воспроизведении дисков Video CD на экран может

быть выведено меню PBC (меню управления воспроизведе-

нием), также зависимости от параметров воспроизводимого диска.

• Инструкции по воспроизведению диска зависят от типа воспроизводимого диска (DVD / Video CD / MP3 CD / Audio CD).

• Также обращайтесь к Руководствам по эксплуатации головного устройства и дополнительного монитора.

еще не закончил проверку дис-

воспроиз-

Пульт дистанционного управления

Установка батареек в пульт дистанционного управления

1. Извлеките батарейный модуль, расположенный

в нижнем торце пульта дистанционного управления, нажав на выступ и потянув.

2. Установите новую батарейку, правильно расположив контакты "+" и "–". Затем вставьте батарейный модуль в пульт до щелчка. Подходящий тип литиевых батареек - CR2025.

Осторожно:

• Никогда не используйте металлический пинцет или другой подобный инструмент для того, чтобы держать батарейку. Это может привести к короткому замыканию.

• Никогда не разбирайте батарейки, не подвергайте их сильному нагреванию и не кладите их в воду, так как это может привести к их взрыву.

• Когда заряд батареек израсходован, они

должны быть утилизированы в соответствии с местными

законами.

Использование пульта дистанционного управления

• При использовании пульта дистанционного управления направляйте его на выносной ИК-приемник

сигналов ДУ, как показано на рисунке.

• Дальность действия пульта дистанционного управления составляет приблизительно 3 метра.

• Отклонение от прямого направления на ИК-приемник не должно превышать 15°.

Наименования и функции элементов управления

1. Кнопка включения/выключения питания

Для того, чтобы включить проигрыватель с автоматической сменой дисков, проделайте процедуру, которая описывается ниже. Воспроизведение будет возобновлено с той точки, в которой оно было остановлено при последнем выключении проигрывателя.

• Если головное устройство выключено, включите его.

• Если вы используете головное устройство для прослушивания в другом режиме (радиоприемник,

проигрыватель компакт-дисков и т.д.), выберите на головном устройстве режим управления проигрывателем с автоматической сменой дисков.

• Нажимайте данную кнопку для включения проигрывателя.

Выключение проигрывателя

Выключите головное устройство или переключите его с режима управления проигрывателем в другой режим работы (радиоприемник, проигрыватель компакт-дисков и т.д.).

Примечания:

• Для выключения питания может также использоваться кнопка ния проигрывателя.

• За дополнительной информацией обратитесь к Руководству по эксплуатации головного устройства.

на пульте дистанционного управле-

2. Кнопка получения доступа к списку дисков LIST

Данная кнопка позволяет получить доступ к списку типов дисков, находящихся в магазине проигрывателя, и списку лотков, в которых эти диски находятся. Перемещая курсор по списку с помощью кнопок со стрелками, направленными налево и направо, выберите желаемый лоток и нажмите кнопку ENTER. Вы можете выбирать режим воспроизведения дисков определенного типа, нажимая кнопки направленными вверх и вниз, в следующей последовательности:

со стрелками,

DVD Æ VCD Æ CD Æ ROM Æ ALL (все, настройка по умолчанию)

Пример экрана списка дисков:

В данном списке показаны номера лотков магазина дисков проигрывателя и типы дисков, загруженных в каждый лоток

Будут воспроизводиться только те диски, тип которых указан на экране рядом с меткой "SELECTED"

(выбрано).

В данном примере в лоток 1 загружен аудио CD, в лоток 2 загружен Video CD, в лоток 3 - диск с записями в формате MP3 и/или JPEG и в лоток 4 - диск DVD.

Примечания:

• Если в какие-либо лотки магазина проигрывателя загружены диски, которые проигрыватель не может воспроизводить, эти лотки будут иметь отметку "ERR" (ошибка).

• Лотки, в которые не загружены диски, имеют отметку "-".

• Лотки, диски в которых еще не проверены, имеют отметку "?".

3. Кнопка покадрового просмотра STEP

Нажимайте данную кнопку для покадрового просмотра в прямом направлении. Для возврата в нормальный режим воспроизведения нажимайте кнопку PLAY/PAUSE.

Примечания:

• В режиме покадрового просмотра звуковое сопровождение не воспроизводится.

• Может быть невозможным использовать режим покадрового воспроизведения, в зависимости от типа

воспроизводимого диска или текущей точки воспроизведения. При этом на экран монитора будет вы-

веден индикатор

• При покадровом воспроизведении некоторых дисков изображение может быть искажено.

4. Кнопка выбора режима воспроизведения PLAY MODE

При воспроизведении дисков CD или ROM данная кнопка функционирует как кнопка выбора режима воспроизведения в следующем порядке:

Æ Режим сканирования диска (INTRO SCAN) Æ Выбор режима выключен Æ Режим воспроизведения в случайном порядке включен (SHUFFLE) Æ Выбор режима выключен (настройка по умолчанию) Æ

Режим сканирования диска: Данная функция позволяет последовательно воспроизводить первые 10 секунд каждой дорожки/файла на диске. Режим воспроизведения в случайном порядке: Данная функция предназначена для воспроизведения дорожек/файлов на диске не в той последовательности, в которой они записаны на диске, а в случайной последовательности.

5. Кнопка поиска SEARCH

Воспроизведение диска может быть начато с желаемого Названия или Части. Также может быть введено значение времени воспроизведения. В этом случае воспроизведение будет начато с введенного времени.

1. Во время воспроизведения нажмите кнопку поиска SEARCH.

В верхней части экрана приблизительно на 5 секунд появится текущая информация воспроизведения,

показанная ниже.

Информационный дисплей воспроизведения диска DVD (пример): TITLE 01/01 CHAPTER 002/009

TITLE 01/02 TIME _ _: _ _:_ _

Информационный дисплей воспроизведения диска Video CD и Audio CD (пример): GO TO _ _:_ _

2. Пока информация о воспроизведении сохраняется на экране монитора, используйте кнопку поиска

SEARCH для выбора индекса поиска (номер Названия, номер Части, прошедшее время воспроизведения Названия).

При воспроизведении диска DVD нажатия кнопок перемещения курсора позволяет перемещать кур-

сор следующим образом.

1) Номер Части ÅÆ Номер Названия

2) Прошедшее время воспроизведения Названия ÅÆ Номер

Названия

3. Для ввода номера Названия, номера Части, прошедшего времени воспроизведения Названия или

прошедшего времени воспроизведения дорожки, с которого вы хотите начать просмотр или прослушивание, нажимайте цифровые кнопки (0 – 9).

4. Нажмите кнопку ввода ENTER.

Воспроизведение диска будет начато с введенного значения времени.

Примечания:

• Информация исчезает с экрана монитора приблизительно через 5 секунд. Следующее действие необходимо осуществить до того, как информация исчезнет с монитора.

• Для выбора элемента в шаге 2 процедуры, описанной выше, вы можете использовать кнопки перемещения курсора налево и направо (§, ¨).

• В шаге 3 для стирания уже введенного числа

нажмите кнопку стирания CLEAR.

• При воспроизведении некоторых дисков процедура поиска не может быть проведена. В этом случае

на экране монитора появится индикатор

6. Кнопка стирания CLEAR

Данная кнопка используется для стирания чисел, неправильно введенных с помощью цифровых кнопок пульта дистанционного управления.

7. Кнопка замедленного воспроизведения в прямом направлении SLOW F

Нажимайте данную кнопку для выбора одного из следующих режимов замедленного воспроизведения в прямом направлении: x1/2, x1/4, x1/8, PLAY (нормальный режим воспроизведения).

Примечания:

• В режиме замедленного воспроизведения звуковое сопровождение не воспроизводится.

• Может быть невозможным использовать режим замедленного воспроизведения, в зависимости от

типа используемого диска или текущей точки воспроизведения. При этом на экран монитора будет

выведен индикатор

• При замедленном воспроизведении некоторых дисков изображение может быть искажено.

8. Кнопка повторного воспроизведения RPT

(

)

Нажимайте данную кнопку во время воспроизведения для выбора нужного режима повторного воспроизведения в следующем порядке:

Повторное воспроизведение

Названия/диска

Повторное воспроизведение

Части/до

ожки/файла

Повторное воспроизведение вы-

ключено

настройка по умолчанию

Для отмены функции повторного воспроизведения можно нажать кнопку EJECT, STOP, DISC [, DISC Z.

Примечание:

При воспроизведении некоторых дисков и некоторых сцен использовать функцию повторного воспроиз-

ведения будет невозможно. При этом на экране будет появляться индикатор

* В некоторых случаях функцию повторного воспроизведения будет невозможно использовать, даже не-

смотря на то, что индикатор

не будет выводиться на экран.

9. Кнопки пропуска  SKIP 

 Когда во время воспроизведения нажимается кнопка , проигрыватель переходит к началу следую-

щей Части/дорожки/файла. Если при отключенной функции повторного воспроизведения перейти к началу следующей Части/дорожки/файла невозможно, проигрыватель переходит в режим остановки.

 Когда во время воспроизведения нажимается кнопка , проигрыватель переходит к началу преды-

дущей Части/дорожки/файла. Если при отключенной функции повторного воспроизведения перейти к началу предыдущей Части/дорожки/файла невозможно, проигрыватель переходит в режим остановки.

Примечания:

• Часть представляет собой минимальный участок записи звука или изображения на диске DVD. Дорожка является минимальным участком записи звука или изображения (только для Video CD) на диске Video CD или звуковом компакт-диске (Audio CD).

• Некоторые диски могут включать в себя записанные Части или дорожки, которые не допускают использования этих функций.

10. Кнопка воспроизведения/паузы PLAY/PAUSE ()

1 Кнопка PLAY/PAUSE нажимается для начала воспроизведения диска из режима остановки (STOP). CD: Воспроизведение начинается с первой дорожки диска. ROM: Воспроизведение начинается с первого файла диска. VCD (при отключенной функции PBC): Возобновление воспроизведения с первой дорожки диска. VCD (при включенной функции PBC): Возобновление воспроизведения в соответствии с информа-

цией PBC. DVD: Возобновление воспроизведения с 2 Нажимайте данную кнопку для возобновления воспроизведения диска DVD из позиции предвари-

тельной остановки (после первого нажатия кнопки STOP). 3 Нажимайте данную кнопку для временной остановки воспроизведения в текущей точке диска.

При воспроизведении дисков DVD/VCD на экране монитора будет неподвижное изображение; в

случае же воспроизведения дисков CD/MP3 на мониторе будет экран с логотипом 4 Также данная кнопка используется для возврата к нормальному воспроизведению из таких режи-

мов, как пауза воспроизведения, ускоренное воспроизведение в прямом или обратном направле-

нии, покадровый просмотр в прямом направлении или замедленное воспроизведение.

указанной позиции.

11. Кнопка выбора Названия TITLE

Некоторые диски DVD разделены на несколько Названий (Titles) и имеют записанное меню Названий. Под Названием понимаются наиболее крупные участки записи изображения и звука на диске DVD. При воспроизведении таких дисков меню Названий может использоваться для выбора и воспроизведения желаемого Названия, записанного на диске.

1 Нажмите кнопку TITLE во время воспроизведения. На экран монитора будет

выведено меню Названий.

2 С помощью кнопок перемещения курсора (©, ª, §, ¨) выберите то Название, которое вы хотите

воспроизводить и нажмите кнопку ENTER.

Примечания:

• Некоторые диски не имеют записанного меню Названий, а другие имеют меню, эквивалентные меню диска DVD.

• Так как меню Названий зависит от записи, сделанной на диске, его содержание на разных дисках будет различным.

• Обратитесь также к инструкции, прилагаемой к воспроизводимому диску.

12. Кнопка входа в меню MENU

Некоторые диски DVD имеют записанное меню диска DVD. 1 Нажмите кнопку MENU во время воспроизведения. На экран монитора будет выведено меню диска DVD. 2 С помощью кнопок перемещения курсора (©, ª, §, ¨) выберите нужный элемент меню и нажмите

кнопку ENTER.

3 В случае появления любых дополнительных экранов выбора повторяйте шаг 2 данной процедуры.

Примечания:

• Некоторые диски не имеют записанного меню диска DVD, а другие имеют меню, эквивалентные меню Названий.

• Так как меню диска DVD зависит от записи, сделанной на диске, его содержание на разных дисках будет различным. Меню может давать возможность выбирать языки звукового сопровождения, выбирать языки субтитров, выбирать Части или воспроизведение видео

• Обратитесь также к инструкции, прилагаемой к воспроизводимому диску.

Выход из меню диска DVD

описания.

Нажмите кнопку MENU. Воспроизведение будет возобновлено в той точке, в которой на экран монитора было выведено меню диска DVD.

Примечание:

При воспроизведении некоторых дисков при нажатии кнопки MENU для выхода из меню диска воспроизведение не будет возобновлено. В этом случае следуйте инструкциям, которые прилагаются к диску.

13. Кнопка вывода информации на экран TIME/DISP

Данная кнопка позволяет вывести на экран текущую информацию о воспроизведении.

Примечание:

Для того, чтобы убрать индикацию времени воспроизведения с экрана, нажмите кнопку TIME/DISP еще раз.

DVD CD-ROM

Если кнопка TIME/DISP нажимается во время воспроизведения или паузы воспроизведения, на экран монитора выводится показанная на рисунке индикация.

Video CD Audio CD

14. Кнопка выбора субтитров SUB-TITLE

На некоторых дисках DVD записаны субтитры. В этом случае вы можете выбрать, будут ли эти субтитры выводиться на экран монитора или нет. Также на некоторых дисках субтитры записаны на нескольких языках. В этом случае вы можете выбрать нужный язык субтитров, как описано ниже.

1. Нажмите кнопку выбора языка субтитров SUB-TITLE на пульте дистанционного

управления во время

воспроизведения.

В верхней части экрана приблизительно на 3 секунды будет показана индикация текущего выбранно-

го языка субтитров.

Пример индикации выбранного языка субтитров: SUB.P 01/03 ENGLISH

2. Нажимайте кнопку выбора языка субтитров SUB-TITLE на пульте дистанционного управления для вы-

бора нужного языка субтитров или настройки "Off" (для того, чтобы убрать субтитры с экрана). Нажатия кнопки SUB-TITLE позволяют циклически переключаться по списку языков субтитров, записанных на воспроизводимом диске.

Примечания:

• Данная функция может использоваться только в том случае, если на диске записаны субтитры на разных языках.

• Некоторые диски не позволяют отключить субтитры.

• Язык субтитров также может быть выбран в меню диска DVD или в меню настройки проигрывателя.

При воспроизведении некоторых дисков для выбора языка субтитров не может использоваться

опи-

санная выше процедура. В этом случае для выбора языка субтитров воспользуйтесь меню DVD или меню настройки проигрывателя.

* Язык субтитров может выбираться с экрана настройки проигрывателя только в том случае, если этот язык имеется и на экране настройки и в списке языков субтитров диска.

15. Кнопка выбора камеры (угла) просмотра ANGLE

На некоторых дисках DVD некоторые сцены записаны с разных камер, что позволяет просматривать эти сцены с разных сторон. В этом случае вы можете выбрать нужный угол просмотра (нужную камеру), как описано ниже.

1. Нажмите кнопку выбора камеры просмотра ANGLE на пульте дистанционного управления во время

воспроизведения сцены, записанной на диске с нескольких камер.

В верхней части экрана приблизительно на 3 секунды будет показана индикация текущей выбранной

камеры (угла просмотра).

Пример индикации выбранной камеры: [Angle 1/4] 1/4: Номер текущей выбранной камеры / Общее количество камер записи

2. Нажимайте кнопку ANGLE на пульте дистанционного управления для выбора нужного угла просмотра

(нужной камеры).

Нажатия кнопки ANGLE позволяют циклически переключать камеры, с которых записана текущая

сцена на диске.

Примечания:

• Данная функция может использоваться только в том случае, если на диске имеются сцены, записанные с нескольких камер (под разными углами просмотра).

• Общее количество камер, с которых осуществляется запись, может быть различным для разных дисков и разных сцен.

• Угол (камера) просмотра может выбираться во время обычного

воспроизведения. Вы не можете изме-

нять угол просмотра во время замедленного воспроизведения или во время покадрового просмотра.

• Если при воспроизведении диска появляется сцена, записанная с разных камер, проигрыватель будет автоматически переключаться на камеру с тем номером, который выбран в шаге 2 приведенной выше процедуры.

16. Кнопка отключения звука MUTE

Нажимайте данную кнопку во время воспроизведения диска для приглушения звука. Нажимайте повторно данную кнопку для восстановления нормального уровня звука.

17. Кнопка выбора звука AUDIO

На некоторых дисках DVD звуковое сопровождение записано на нескольких языках. В этом случае вы можете выбрать нужный язык звукового сопровождения, как описано ниже.

Нажимайте кнопку выбора языка звукового сопровождения AUDIO на пульте дистанционного управления во время воспроизведения. В верхней части экрана монитора приблизительно на 3 секунды будет показана индикация текущего выбранного языка звукового сопровождения. Пример индикации выбранного языка звукового сопровождения:

AUDIO 02/02 ENGLISH

Примечания:

• Данная функция может использоваться только в том случае, если на диске записано звуковое сопровождение на разных языках.

• Язык звукового сопровождения также может быть выбран в меню диска DVD или в меню настройки проигрывателя.

• При воспроизведении некоторых дисков для выбора языка звукового сопровождения не может использоваться описанная

выше процедура. В этом случае для выбора языка звукового сопровожде-

ния воспользуйтесь меню DVD или меню настройки проигрывателя.

* Язык звукового сопровождения может выбираться в меню настройки проигрывателя только в том случае, если этот язык имеется и на экране настройки и в списке языков звукового сопровождения диска.

Во время воспроизведения дисков Video CD и Audio CD нажимайте данную кнопку для выбора типа выходного аудиосигнала.

LEFT MONO

Правый и левый каналы системы будут воспроизводить звучание левого канала

RIGHT MONO

Правый и левый каналы системы будут воспроизводить звучание правого канала

STEREO

18. Переключатель системы команд пульта дистанционного управления DVD/TV

Правый канал системы будет воспроизводить звучание правого канала, а левый канал системы будет воспроизводить звучание левого канала

Для управления проигрывателем данный переключатель должен всегда находиться в положении "DVD".

19. Цифровые кнопки (0 – 9)

Данные кнопки используются для ввода цифр при осуществлении поиска. При воспроизведении дисков CD/VCD/ROM цифровые кнопки используются для осуществления немедленного поиска дорожки/файла. При воспроизведении диска DVD для поиска должна использоваться кнопка SEARCH. Для осуществления поиска Части/дорожки/файла или поиска по времени, когда проигрыватель находится в режиме воспроизведения (PLAY) или остановки (STOP), должны нажиматься кнопка ENTER. Также цифровые кнопки используются для ввода пароля при настройке проигрывателя.

цифровые кнопки и

20. Кнопка возврата RETURN

Данная кнопка используется для входа в меню диска VCD, если данный диск совместим с функцией PBC и данная функция включена.

21. Кнопка увеличения масштаба изображения ZOOM

При воспроизведении дисков DVD/VCD данная кнопка функционирует как кнопка изменения масштаба изображения. Она позволяет изменять масштаб изображения в следующем порядке:

ZOOM x 1,5 Æ ZOOM x 2 Æ ZOOM x 4 Æ ZOOM OFF (выключено, настройка по умолчанию)

В режиме увеличенного изображения используйте кнопки перемещения курсора для задания видимой области кадра.

22. Кнопка повторного воспроизведения участка REP А-В

Данная кнопка позволяет повторно воспроизводить выбранный участок записи.

1. Когда во время воспроизведения вы достигаете сцены или части песни, с которой хотите начать по-

вторное воспроизведение, нажмите кнопку повторного воспроизведения REP А-В (настройка начальной точки участка записи).

В верхней части экрана появится индикация "A TO B SET A".

2. Когда во время воспроизведения вы достигаете

сцены или части песни, на которой хотите закончить

повторное воспроизведение, нажмите кнопку повторного воспроизведения REP А-В еще раз (настройка конечной точки участка записи).

В верхней части экрана появится индикация "A TO B SET В".

Для возвращения в режим обычного воспроизведения

Нажмите кнопку повторного воспроизведения REP А-В. В верхней части экрана приблизительно на 3

секунды появится индикация "A TO B CANCEL".

Примечание:

Участок записи А-В для повторного воспроизведения может выбираться в пределах одного и того же Названия (диск DVD) или одной и той же дорожки (диски Video CD и Audio CD).

23. Кнопки ускоренного воспроизведения в прямом и обратном направлении  SCAN 

: Изменение скорости ускоренного воспроизведения в прямом направлении в следующем порядке:

Для дисков DVD/VCD:

x 1 Æ x 2 Æ x 4 Æ x 8

Для дисков CD/ROM (MP3/MPEG):

x 1 Æ x 2 Æ x 16

: Изменение скорости ускоренного воспроизведения в обратном направлении в следующем порядке:

Для дисков DVD/VCD:

x 1 Æ x 2 Æ x 4 Æ x 8

Для дисков CD/ROM (MP3/MPEG):

x 1 Æ x 2 Æ x 16

Примечания:

• Во время ускоренного воспроизведения в прямом или обратном направлении звук отсутствует.

• Некоторые диски имеют места, в которых ускоренное воспроизведение в прямом или обратном на-

правлении невозможно. В таких местах автоматически восстанавливается обычная скорость воспроизведения.

• Когда во время ускоренного воспроизведения в прямом направлении достигается конец диска, вы бирается следующий диск в магазине дисков проигрывателя. Когда во время ускоренного воспроизведения в обратном направлении достигается начало диска, начинается воспроизведение первой его дорожки.

24. Кнопка настройки SETUP

Нажатие кнопки SETUP позволяет получить доступ к начальному экрану настройки проигрывателя. После этого вы можете осуществить базовую настройку проигрывателя в соответствии с таблицей

Таблица: Список начальных экранов настройки

Название на экране Функции

VIDEO SETUP

(настройка видео)

AUDIO SETUP

(настройка звука)

LANGUAGE SETUP

(настройка языка)

CONTROL SETUP

(настройка управления)

Настройка TV DISPLAY (формат изображения), TV TYPE (формат телевизионного сигнала)

Настройка AUDIO OUTPUT (тип выходного сигнала), LPCM OUTPUT (настройка цифрового аудиовыхода в режиме ИКМ)

Выбор AUDIO (язык звукового сопровождения), SUBTITLE (язык субтитров), DISC MENU LANGUAGE (язык меню диска)

Настройка COUNTRY CODE (код страны), PARENTAL LEVEL (уровень ограничения доступа), PASSWORD (пароль), INITIAL (настройки по умолчанию)

25. Кнопка остановки 

Нажатие данной кнопки во время воспроизведения диска DVD переключает проигрыватель в режим предварительной остановки; для переключения в режим полной остановки необходимо нажать кнопку  еще раз. Нажатие данной кнопки при воспроизведении диска VCD/CD/ROM приводит к остановке воспроизведения. Функция предварительной остановки служит для остановки и паузы воспроизведения, но на монитор обычно выводится демонстрационный изображения. Этим данная функция отличается от функции кнопки PLAY/PAUSE.

экран, а не экран временной остановки (паузы) воспроизводимого

26. Кнопка выбора системы цветности P/N

Нажимайте данную кнопку для выбора системы цветности на видеовыходах проигрывателя PAL или NTSC:

MULTI: На монитор подается сигнал, соответствующий формату записи на диске. NTSC: На монитор подается сигнал в формате NTSC. PAL: На монитор подается сигнал в формате PAL.

27. Кнопки перемещения курсора (©, ª, §, ¨)

Данные кнопки используются для перемещения по списку дисков, по экрану меню DVD/VCD, для перемещения экрана в режиме увеличенного изображения (Zoom), для перемещения курсора при настройке проигрывателя и для воспроизведения JPEG (вращения файла JPEG).

28. Кнопка ввода ENTER

Данная кнопка используется для выбора различных дисков, когда курсор с помощью кнопок со стрелками на пульте дистанционного управления перемещается по списку дисков. Также данная кнопка используется для начала поиска после ввода числа с помощью цифровых кнопок пульта дистанционного управления. Кроме того, данная кнопка используется для выбора меню в режиме теля (SETUP) и на экране меню диска DVD/VCD.

настройки проигрыва-

29. Кнопка включения и выключения функции управления воспроизведением PBC

При воспроизведении дисков Video CD, совместимых с функцией PBC (управление воспроизведением), на экран монитора может быть выведено меню PBC, записанное на диске.

Нажимайте данную кнопку для включения и выключения функции PBC. Данная функция обычно реализуется на дисках VCD 2.0.

1. Если функция PBC включена, то после загрузки диска на экран монитора автоматически будет выве-

дено меню диска. Некоторые

диски позволяют переход к меню диска, если во время воспроизведения

будет нажата кнопка STOP. Для перехода к необходимой части (треку) используйте цифровые кнопки и кнопку ENTER или кнопки

и  пульта ДУ.



2. Если функция PBC выключена, то меню диска будет недоступно. Для выбора необходимой части дис-

ка во время воспроизведения при помощи цифровых кнопок на пульте ДУ наберите номер требуемой части (трека).

Примечания:

• Осуществляйте следующее действие до того, как исчезнет индикатор в верхней левой части экрана (например, "01").

• Если при вводе цифр вы ошиблись, нажмите кнопку стирания CLEAR для того, чтобы стереть введенное число.

• При воспроизведении диски Video CD, совместимые с функцией PBC, входят в режим воспроизведения PBC автоматически.

• Так как меню PBC тесь к инструкции, которая прилагается к воспроизводимому диску.

Для вывода на монитор меню PBC во время воспроизведения с использованием функции PBC

записано на диске, его содержание на разных дисках будет различным. Обрати-

Нажмите кнопку пропуска (, ) или кнопку возврата RETURN.

30. Кнопки выбора диска [ DISC Z

Нажимайте данную кнопку для перехода к диску, находящемуся в магазине проигрывателя в лотке с большим ([) или меньшим (Z) номером.

Примечания:

• При выборе дисков с помощью кнопок DISC UP/DOWN пустые лотки магазина проигрывателя будут пропускаться.

• Также для выбора дисков может использоваться список дисков в магазине проигрывателя, который может быть выведен на экран монитора при помощи кнопки LIST.

• Процедуры воспроизведения зависят от типа выбранного диска. Они описываются ниже.

Диски DVD:

Управление воспроизведением диска зависит от выбранного диска. Функционирование проигрывателя после воспроизведения диска также зависит от выбранного диска. Например, некоторые диски воспроизводятся еще раз с начала. Для других же дисков на монитор выводится экран меню Названий или экран меню диска DVD. Воспроизведение третьих дисков просто останавливается. * Если на монитор элемент меню и включите воспроизведение.

выводится экран меню Названий или экран меню диска DVD, выберите нужный

Диски Video CD/Audio CD:

При выборе такого диска автоматически начинается его воспроизведения с начала первой дорожки. После воспроизведения последней дорожки диска автоматически выбирается следующий диск в магазине проигрывателя. * При выборе некоторых дисков Video CD, совместимых с функцией PBC (управление воспроизведением), на монитор выводится экран меню диска. В этом случае выберите нужный элемент меню и включите воспроизведение. После воспроизведения выбранного элемента меню диска на монитор снова будет выведен экран меню.

Основные операции по изменению настроек проигрывателя

Подготовка

В зависимости от воспроизводимого диска DVD могут отличаться функции меню настройки SETUP. После завершения начальной настройки проигрыватель может всегда управляться при одних и тех же условиях (особенно при воспроизведении дисков DVD). Настройки будут сохраняться в памяти до их изменения, даже в случае выключения питания проигрывателя.

Использование меню настройки

1. Для вывода на экран монитора меню настройки нажмите кнопку SETUP в режиме остановки.

2. Используя кнопки перемещения курсора вверх и вниз (©, ª), выберите нужный элемент меню, затем

нажмите кнопку ENTER.

Для возвращения к предыдущему экрану во время внесения изменений в меню настройки выберите "MAIN PAGE" (главная страница) на экране монитора и нажмите

кнопку ENTER.

Для завершения или прерывания внесения изменений в меню настройки нажмите кнопку SETUP или выберите "EXIT SETUP" (выйти из меню настройки) на экране монитора.

Вы можете осуществить базовую настройку проигрывателя в соответствии с таблицей.

Таблица: Список функций, доступных через меню настройки

Название меню Название функции Значения функции

TV DISPLAY 4:3/PS, 4:3/LB, WIDE VIDEO SETUP

(Настройка формата изо-

бражения и системы цвет-

ности)

SPEAKER SETUP

(Настройка аналогового

аудиовыхода)

(Настройка звука)

LANGUAGE SETUP

(Выбор языка по

умолчанию)

CONTROL SETUP

(Ограничение доступа,

восстановление заводских

настроек меню SETUP)

EXIT SETUP

(Выход из меню настроек)

TV TYPE MULTI, NTSC, PAL

DOWNMIX LT/RT, STEREO

AUDIO OUT ANALOG, SPDIF/RAW, SPDIF/PCM AUDIO SETUP

LPCM OUTPUT LPCM 48K, LPCM 96K

AUDIO KOREAN, ENGLISH, JAPANESE, FRENCH, ITALIAN, GERMAN

SUB TITLE KOREAN, ENGLISH, JAPANESE, FRENCH, ITALIAN, GERMAN,

OFF

DISC MENU KOREAN, ENGLISH, JAPANESE, FRENCH, ITALIAN, GERMAN

COUNTRY CODE KOREA, USA, JAPAN, FRANCE, ITALIA, GERMANY, CANADA,

BRITAIN

PARENTAL 1G, 2, 3PG, 4PG13, 5, 6PGR, 7NC17, 8ADULT, NO PARENTAL

PASSWORD CHANGE

DEFAULTS RESET

Настройка видео

1. Для вывода на экран монитора дисплея настройки нажмите кнопку SETUP в режиме остановки.

видео).

3. Нажмите кнопку ENTER.

На монитор будет выведен экран настройки видео.

TV Display (выбор формата изображения)

Существует два типа мониторов: обычные мониторы, имеющие формат изображения (соотношение ширины и высоты изображения на экране) 4:3, и широкоэкранные мониторы, имеющие формат изображения 16:9. Некоторые диски DVD также имеют запись в нескольких форматах изображения - в одном или нескольких форматах из трех, описанных ниже. Установите тот формат изображения, который соответствует формату изображения используемого монитора.

4:3/PS

Формат 4:3

"Pan & Scan"

4:3/LB

Формат 4:3 "Letter Box"

WIDE

Формат 16:9

"Wide screen"

Выбирайте данный формат, если для просмотра используется обычный монитор. Если воспроизводится диск DVD с широкоэкранной записью формата 16:9, изображение будет обрезано с правой и левой стороны.

Выбирайте данный формат, если для просмотра используется обычный монитор. Если воспроизводится диск DVD с широкоэкранной записью формата 16:9, изображение будет иметь черные полосы в верхней и нижней части экрана.

Выбирайте данный формат, если для просмотра используется широкоэкранный монитор. Если воспроизводится диск DVD с широкоэкранной записью формата 16:9, будет воспроизводиться полноэкранное изображение (изображение будет занимать весь экран). Для того, чтобы монитор показывал полноэкранное изображение, выберите на мониторе настройку "Full" или соответствующий формат изображения. Более подробная информация приводится в Руководстве по

эксплуатации монитора.

TV Type (тип телевизионного сигнала)

1. Используя кнопки перемещения курсора вверх и вниз (©, ª), выберите [TV TYPE] (тип телевизионного сигнала) и нажмите кнопку ENTER.

На монитор будет выведен экран выбора типа телевизионного сигнала. Меню TV Type позволяет пользователю ввести тип телевизионного монитора.

MULTI: На монитор подается сигнал, соответствующий формату записи на диске.

NTSC: На монитор подается сигнал в формате NTSC. PAL: На монитор подается сигнал в формате PAL.

2. Для выбора соответствующей настройки ис-

3. Для выхода из режима настройки нажмите кнопку SETUP.

Настройка аудио

1. Для вывода на экран монитора дисплея настройки нажмите кнопку SETUP в режиме остановки.

аудио).

3. Нажмите кнопку ENTER.

На монитор будет выведен экран настройки аудио.

AUDIO OUT (выбор типа аудиовыхода)

Данная функция позволяет выбрать тип выходного аудиосигнала, подаваемого на аудиовыходы проигрывателя. Используйте настройку, соответствующую подключенному звуковоспроизводящему устройству.

ANALOG

Выбирайте данную опцию, когда к проигрывателю подключено звуковоспроизводящее устройство, не оборудованное разъемами цифрового выхода.

SPDIF/PCM

Выбирайте данную опцию, когда к проигрывателю подключено цифровое звуковоспроизводящее устройство, не оборудованное декодером Dolby Digital. Когда воспроизводятся аудиосигналы, записанные в формате Dolby Digital, перед подачей на выход они преобразуются в линейный формат PCM (ИКМ).

SPDIF/RAW

Выбирайте данную опцию, когда к проигрывателю подключено цифровое звуковоспроизводящее устройство, оборудованное декодером Dolby Digital. Когда воспроизводятся аудиосигналы, записанные в формате Dolby Digital, они подаются на выход без изменения в формате Dolby Digital.

* Если воспроизводятся аудиосигналы в формате DTS, подключите цифровое звуковоспроизводящее устройство, оборудованное декодером DTS, и выберите настройку "SPDIF/RAW". При выборе настройки "SPDIF/PCM" аудиосигнал на выход подаваться не будет.

LPCM OUT

LPCM 48K: Выбирайте данную опцию при воспро-

изведении DVD, имеющего частоту дискретизации аудиосигнала 48 кГц.

LPCM 96K: Выбирайте данную опцию при воспро- изведении DVD, имеющего частоту дискретизации аудиосигнала 96 кГц.

Настройка языка

1. Для вывода на экран монитора дисплея настройки нажмите кнопку SETUP в режиме остановки.

стройка языка).

3. Нажмите кнопку ENTER.

На монитор будет выведен экран настройки языка.

AUDIO (выбор языка звукового сопровождения)

Меню AUDIO позволяет пользователю выбрать предпочтительный язык звукового сопровождения.

DISC MENU (выбор языка меню диска)

Меню DISC MENU позволяет пользователю выбрать предпочтительный язык для меню диска.

SUB.P (выбор языка субтитров)

Меню SUB.P позволяет пользователю выбрать предпочтительный

язык для субтитров.

Настройка управления

1. Для вывода на экран монитора дисплея настройки нажмите кнопку SETUP в режиме остановки.

ка управления).

3. Нажмите кнопку ENTER.

На монитор будет выведен экран настройки управления.

PARENTAL (настройка ограничения доступа)

Данный раздел меню настройки позволяет пользователю ограничивать доступ к воспроизведению кинофильмов на данном проигрывателе: от уровня 1 (дети) до NO-PARENTAL (без ограничений). Используя кнопки перемещения курсора вверх и вниз (©, ª), выберите [PARENTAL] (настройка ограничения доступа) и нажмите кнопку ENTER.

1. Для ввода зарегистрированного пароля нажимайте цифровые кнопки (0 – 9) на пульте

дистанционно-

го управления.

Если при вводе цифр вы допустите ошибку, нажмите кнопку CLEAR и все введенные цифры будут стерты.

2. В качестве пароля по умолчанию установлено нажатие кнопки ENTER.

3. Нажмите кнопку ENTER и на экран будет выведен дисплей настройки уровня ограничения доступа к

воспроизведению.

1 G : Для детей 2 : 3 PG : Рекомендуется присутствие взрослых. 4 PG13 : Предупреждение для

родителей.

5 : 6: PG-R : Ограничение R. 7 NC-17 : Только для тех, кто старше 17 лет. 8 ADULT : Только для взрослых. NO-PARENTAL : Ограничений нет.

Чем меньше значение, тем более строгие ограничения для просматриваемого материала. С помощью кнопок перемещения курсора вверх и вниз (©, ª) выберите нужный уровень и нажмите кнопку ENTER.

PASSWORD (пароль)

Чтобы изменить пароль, с помощью кнопок перемещения курсора выберите [CHANGE] (изменить), затем нажмите кнопку ENTER. С помощью цифровых кнопок (0 – 9) на пульте дистанционного управления введите новый пароль и нажмите кнопку ENTER. Изначально в качестве пароля выбрано нажатие кнопки ENTER и вы можете изменить этот пароль на любой другой. При этом нельзя использовать пароль "5700", так как он предназначен для использования в том случае, если вы забудете назначенный вами пароль.

INITIALIZE (возвращение заводским настройкам)

Для возвращения всех настроек в меню SETUP на настройки по умолчанию (кроме пароля) выберите

[INITIALIZE].

Эксплуатационные ограничения и текущий ремонт

Проигрыватель предназначен для эксплуатации в автомобилях с напряжением бортовой сети 12 В. Не следует эксплуатировать проигрыватель, имеющий повреждения корпуса или соединительного кабеля. Ошибки, допущенные при установке и эксплуатации устройства, могут быть иногда приняты за его неисправность. Ниже приводится таблица, в которой сведены простые проверки, способные помочь Вам устранить большую часть При отсутствии видимых причин неисправности проигрыватель следует демонтировать и обратиться в сервисный центр. Перед тем, как перейти к проверкам, описанным в данной таблице, тщательно проверьте правильность подключения проигрывателя.

Симптом Причина Устранение

Нет питания

Невозможно установить магазин дисков в проигрыватель Воспроизведение не начинается

Когда нажимается функциональная кнопка, появляется

только индикатор и функция не работа-

ет Плохой цвет или тональность изображения

Нет изображения

проблем, возникающих при использовании проигрывателя.

Перегорел предохранитель

Поменяйте перегоревший предохранитель на предохранитель нужного номинала. Если предохранитель перегорит снова, обратитесь в

сервисный центр Неправильное подключение Проверьте подключение питания Неправильное направление установки магазина в проигрыватель

Диск не установлен в лоток магазина проигрывателя или установлен неправильно

Устанавливайте магазин в проигры-

ватель в правильном направлении

Загрузите диск в лоток магазина

проигрывателя правильно, рабочей

стороной вниз Диск загрязнен Очистите поверхность диска

Низкое напряжение аккумуляторной батареи автомобиля

В магазин загружен диск не того формата, который может воспроизводить данный проигрыватель Работает функция запрещения аудиовизуального воспроизведения, то есть проигрыватель не может воспроизводить диски DVD В проигрыватель загружен диск формата PAL, в то время как на проигрывателе выбран формат телевизионного сигнала "NTSC" В проигрыватель загружен диск фор-

Зарядите аккумуляторную батарею

автомобиля. Если проигрыватель

после этого все равно не работает,

проконсультируйтесь с дилером

Загружайте в магазин проигрывате-

ля только те диски, которые проиг-

рыватель может воспроизводить

Проверьте настройку уровня досту-

па к просмотру в меню настройки

проигрывателя

Выбирайте формат телевизионного

сигнала на проигрывателе в зави-

симости от формата сигнала

, запи-

санного на диске

мата NTSC, в то время как на проигрывателе выбран формат телевизионного сигнала "PAL"

Воспроизводимый диск не допускает выполнения данной операции

Операция не может быть произве-

дена по отношению к воспроизво-

димому диску (обратитесь также к

Неправильно настроена яркость, тональность или насыщенность цвета изображения

инструкции, которая прилагается к

диску)

Настройте яркость, тональность или

насыщенность цвета изображения

на мониторе, который подключен к

проигрывателю Полностью "убрана" яркость изображения

Отрегулируйте яркость на мониторе,

который подключен к проигрывате-

лю Неправильное подключение Проверьте правильность подключе-

ния проигрывателя

Симптом Причина Устранение

Нет звука

Звук или изображение искажены

Пульт дистанционного управления не работает

Полностью "убрана" громкость звука

Неправильное подключение

Используется режим ускоренного воспроизведения в прямом или обратном направлении, режим замедленного воспроизведения или покадрового просмотра

Диск загрязнен или имеет царапины

Проигрыватель установлен в таком месте, где возникает сильная вибрация Светоизлучающий элемент пульта дистанционного управления не направлен на светоприемник сенсора дистанционного управления

Пульт дистанционного управления и сенсор дистанционного управления находятся слишком далеко друг от друга

Между пультом дистанционного управления и сенсором дистанционного управления имеются препятствия Израсходован заряд батарейки пульта

Установите нужный уровень громко-

сти на головном устройстве или мо-

ниторе, который подключен к проиг-

рывателю

Проверьте правильность подключе-

ния проигрывателя

В режимах ускоренного воспроизве-

дения в прямом или обратном на-

правлении, замедленного воспроиз-

ведения или покадрового просмотра

звук отключается

Протрите рабочую поверхность дис-

ка от пыли и грязи. Не используйте

для воспроизведения поцарапанные

диски

Вибрация проигрывателя может

привести к "перескакиванию" звука и

искажению изображения

Для осуществления управления

светоизлучающий элемент пульта

дистанционного управления должен

быть направлен на светоприемник

сенсора дистанционного управле-

ния

Расстояние по прямой между пуль-

том дистанционного управления и

сенсором дистанционного управле-

ния не должно превышать 3-х мет-

ров

Устраните препятствие

Замените батарейку дистанционного управления Батарейка пульта дистанционного управления установлена неправильно

Проверьте правильность располо-

жения плюсового и минусового по-

люса батарейки питания. Установи-

те батарейку правильно

Нет субтитров

Субтитры не "убираются" с экрана Невозможно изменить язык звукового сопровождения или язык субтитров

На воспроизводимом диске DVD не записаны субтитры Субтитры выключены (при выборе языка субтитров установлена настройка "Off")

Воспроизводимый диск DVD не допускает отключение субтитров На воспроизводимом диске DVD записано звуковое сопровождение или субтитры только на одном языке

Воспроизводимый диск DVD не допускает смену языка звукового сопровож-

Субтитры не могут быть выведены

на экран

Выберите тот язык, на котором вы

хотите выводить субтитры на экран

монитора

Субтитры невозможно убрать с эк-

рана монитора

Если на диске не записаны звуковое

сопровождение или субтитры на

нескольких языках, вы не сможете

изменить язык звукового сопровож-

дения или субтитров

Язык звукового сопровождения или

субтитров изменить невозможно дения или субтитров

Выбранный язык звукового сопровождения или язык субтитров не используется

На воспроизводимом диске DVD не записаны звуковое сопровождение или субтитры на выбранном языке

Вы не можете переключиться на тот

язык, который не записан на вос-

производимом диске. В этом случае

вы сможете использовать любой

язык из тех, которые записаны на

данном диске

Симптом Причина Устранение

Выбранный во время настройки проигрывателя формат изображения не используется

Выбран формат изображения, который не записан на воспроизводимом диске

DVD

Вы не можете переключиться на тот

формат изображения, который не

записан на воспроизводимом диске.

В этом случае вы сможете исполь-

зовать любой формат изображения

из тех, которые записаны на

диске

Невозможно переключить угол (камеру) просмотра

Воспроизведение не начинается, когда выбрано какое-либо Название и нажата

Запись на воспроизводимом диске DVD сделана только с одной камеры или с разных камер (углов просмотра) записаны только некоторые сцены на диске Воспроизводимый диск DVD не допускает переключение углов просмотра. Действует функция ограничения доступа к воспроизведению (контроля родителей), поэтому проигрыватель запрещает воспроизведение диска DVD

Угол (камеру) просмотра невозмож-

но переключить, если воспроизво-

димый диск или сцена не записаны

с нескольких камер

Угол просмотра (камеру) переклю-

чить невозможно

Проверьте настройку данной функ-

ции в меню настройки проигрывате-

ля

кнопка ввода Используется функция ограничения доступа (контроля родителей), но воспроизведение не запреща-

Воспроизводимый диск DVD не имеет содержания, которое бы запрещалось к просмотру в соответствии с функцией ограничения доступа к воспроизведению (контроля родителей)

Функция ограничения доступа (кон-

троля родителей) не может исполь-

зоваться по отношению к данному

диску DVD

ется Экран меню диска Video CD не выводится на экран монитора

Вы воспроизводите диск Video CD, не совместимый с функцией PBC (управление воспроизведением)

Вы не можете использовать функ-

цию PBC (управление воспроизве-

дением) по отношению к дискам

Video CD, не совместимым с функ-

цией PBC

Хранение, транспортирование, ресурс, утилизация

данном

Проигрыватель рекомендуется хранить в складских или домашних условиях по группе "Л" ГОСТ 15150 и при необходимости транспортировать любым видом гражданского транспорта в имеющейся индивидуальной потребительской таре по группе "Ж2" ГОСТ 15150 с учетом ГОСТ Р 50905 п.4.9.5. Место хранения (транспортировки) должно быть недоступным для попадания влаги, прямого солнечного света и должно исключать

возможность механических повреждений. Проигрыватель может эксплуатироваться до полной потери работоспособности и ремонтопригодности. Проигрыватель не содержит вредных материалов и безопасен при эксплуатации и утилизации (кроме сжигания в неприспособленных условиях).

Гарантии поставщика

Проигрыватель Videovox PAV-6D соответствует утвержденному образцу. Изготовитель гарантирует соответствие проигрывателя требованиям ГОСТ 22505-97. При соблюдении владельцем правил эксплуатации, изложенных в настоящем Руководстве пользователя, проигрыватель обеспечивает безопасность и электромагнитную совместимость в полном объеме требований, подлежащих обязательной сертификации в системе ГОСТ Р, не оказывает вредного воздействия на окружающую среду и человека и признан годным Проигрыватель имеет гарантийные сроки хранения 12 месяцев со дня поставки розничному продавцу при соблюдении условий хранения, эксплуатации – 12 месяцев с момента покупки без учета времени пребывания в ремонте при соблюдении правил эксплуатации. Право на гарантию дается при заполнении сведений прилагаемого гарантийного талона.

к эксплуатации.

Saturn PAV-6D User Manual [ru]

Specifications and Main Features

Frequently Asked Questions

User Manual
