Satelec Cocoon Spray, Cocoon User Manual [en, nl, de, it, fr]

Cocoon®/ Cocoon®Spray

User’s manual • Manuel d’utilisation

Bedienungsanleitung • Manuale d’uso • Handleiding voor de gebruiker

2

ENGLISH 4

FRANÇAIS 14

DEUTSCH 24

ITALIANO 34

NEDERLANDS 44

3

4

ENGLISH

ENGLISH

5

I - PRESENTATION AND INSTALLATION

Presentation 6
Technical description 6-7
Installation and use 7-8

II - MAINTENANCE AND STERILIZATION

Suprasson handpiece maintenance 8-9
Tip #1 maintenance 9
Micromotor maintenance 9
Unit maintenance 10
Fuse replacement 10
Trouble shooting 11-12

III - LIABILITY 13

IV - SYMBOLS 13

C ONTENTS

I - PRESENTATION AND

INSTALLATION

1. 1 PRESENTATION

COCOON

and COCOON SPRAY are devices specially
adapted for the veterinary practice. It includes
a micromotor and a multi-function ultrasound
generator.

Device are equipped with :

• 1 green flexible tube (2 m length) for

connection to a water source, fitted with an
impurity filter.

• 1 detachable mains cord + earth (2 m length).

• 1 single disconnectable pedal

• 1 AV40 micro motor

• 1 sterilisable ultrasonic handpiece

• 1 tip #1

• 1 handpiece support (Fig. 1-9)

• 1 micromotor support (Fig. 1-8)

• 1 water pump (avaible on option)

1. 2 TECHNICAL DESCRIPTION

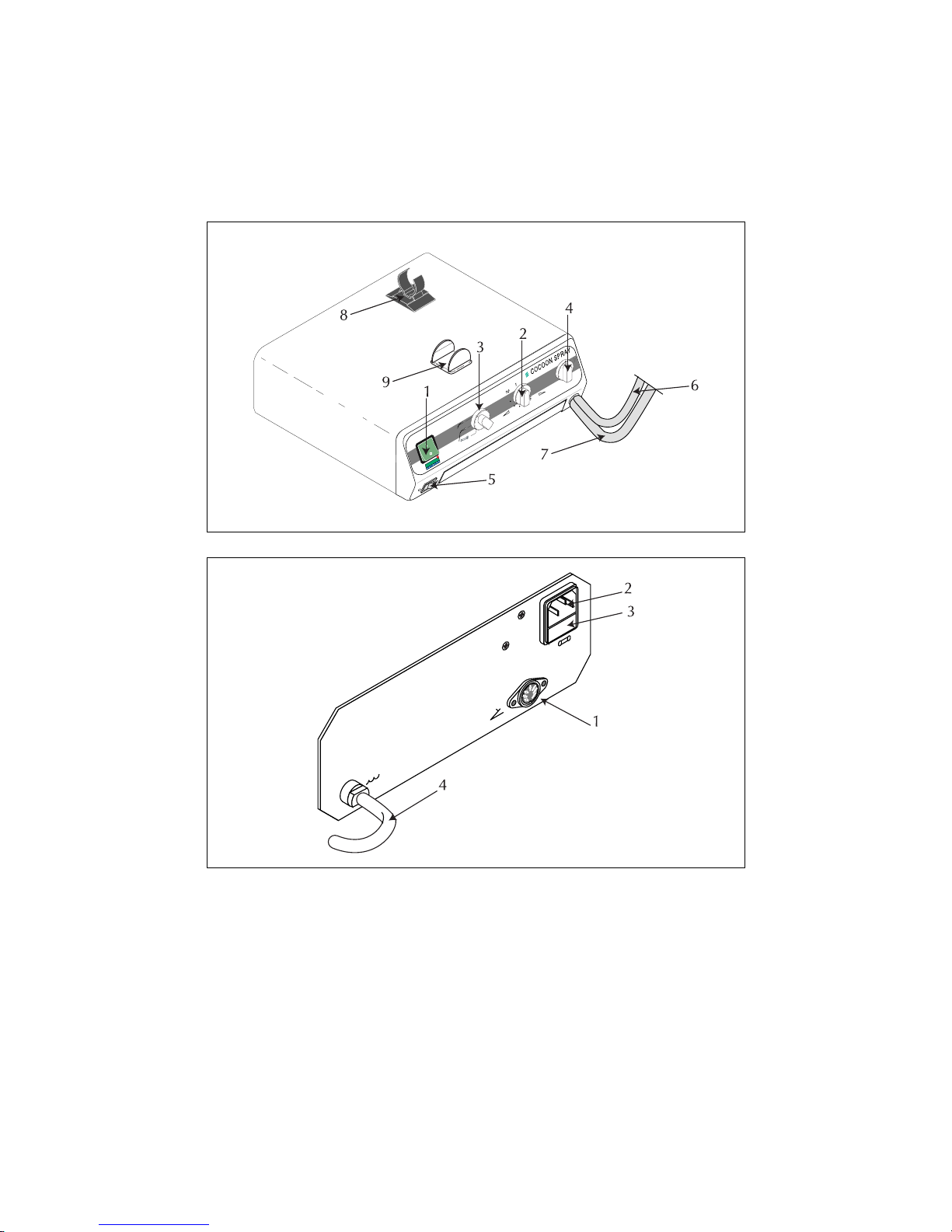

a) Front panel (Fig. 1)

• ON/OFF switch (I/O) (Fig. 1-1).

• Power adjustment (Fig. 1-2).

• Range selection (motor/endo/scaling) (Fig. 1-

3).

• Spray adjustment (Fig. 1-4).

• Motor rotation reversal button (Fig. 1-5)

• Ultrasonic handpiece cord (Fig. 1-6)

• Micro-motor cord (Fig. 1-7)

6

b) Rear panel (Fig. 2)

• Pedal power socket (Fig. 2-1).

• Mains socket (Fig. 2-2).

• Fuses housing (Fig. 2-3).

• Flexible hose for connection to a water source
(Fig. 2-4).

c) Technical Data
Power supply : 230 VAC, 50/60 Hz

Class I equipment, BF Type

Fuses : 2 x 0.5 AT
Vibration frequency : 27 to 32 KHz
Water pressure : 1 to 5 bar (14.5 to 72.5 PSI)
Water filter : about 60 µm
Motor : 40000 rpm
Overall dimensions :

Depth : 180 mm Width : 230 mm
Height : 100 mm Weight : 3 Kg

Manufactured in accordance with Directive
89/336/EEC on electromagnetic compatibility.

1. 3 INSTALLATION AND USE

a) Recommendations

Before the unit is used for the first time, connect
the accessories and operate the spray for a few
minutes to rinse the water circuits inside the
instrument.

b) Connections
Rear panel of C

OCOON / COCOON SPRAY

:

Connect :

• The green water inlet tube (Fig. 2-4) to the
water supply source or to the pump (depending
on option).

• The mains power cable must be plugged into its
socket (Fig. 2.2) and to a socket connected to
earth (according to country).

c) Commissioning and use

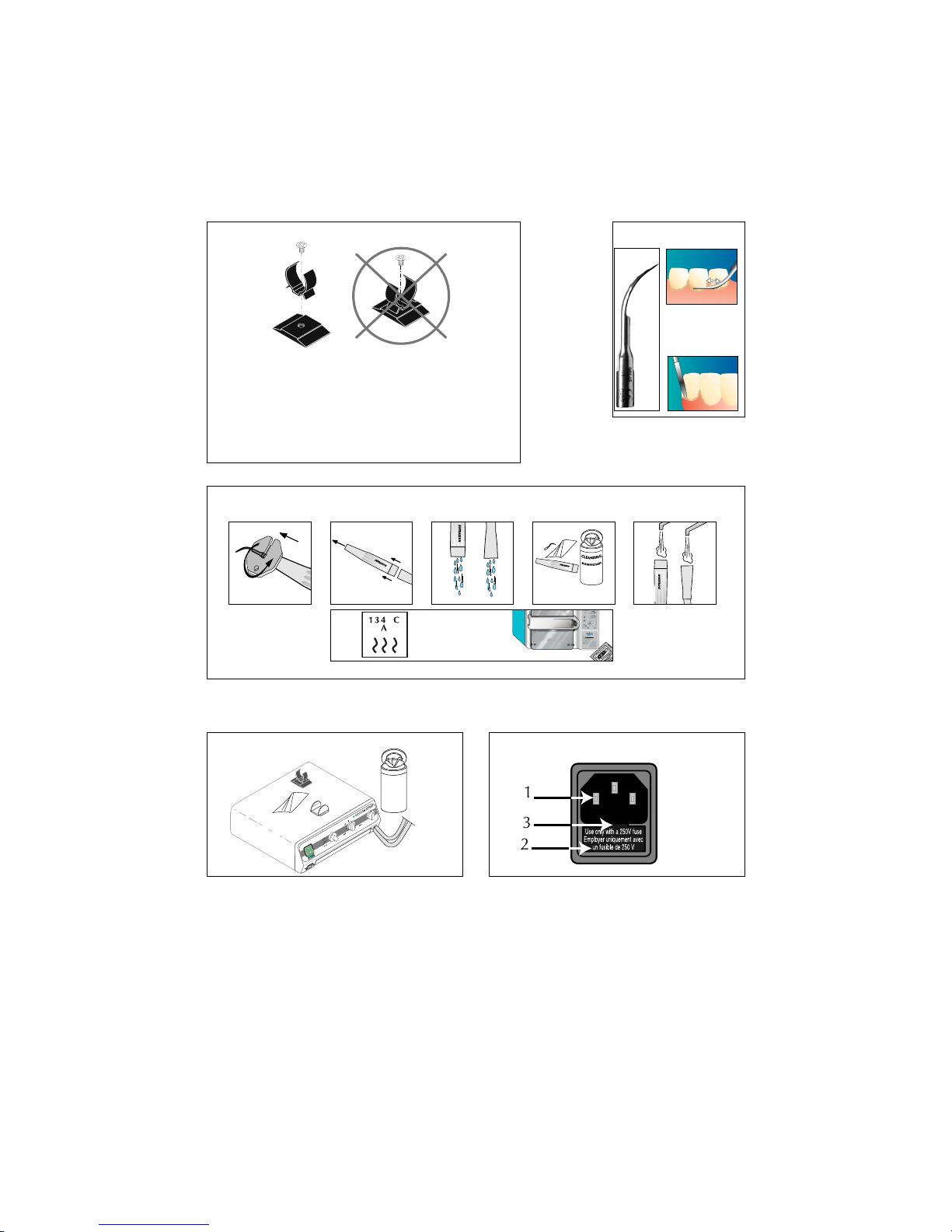

Motor support installation

Observe correct direction of assembly of the
micromotor support; if reversed, there is a risk of
breakage (Fig. 3).

Suprasson handpiece connection

Connect the handpiece by plugging it into the
cable socket.
Do not rotate.

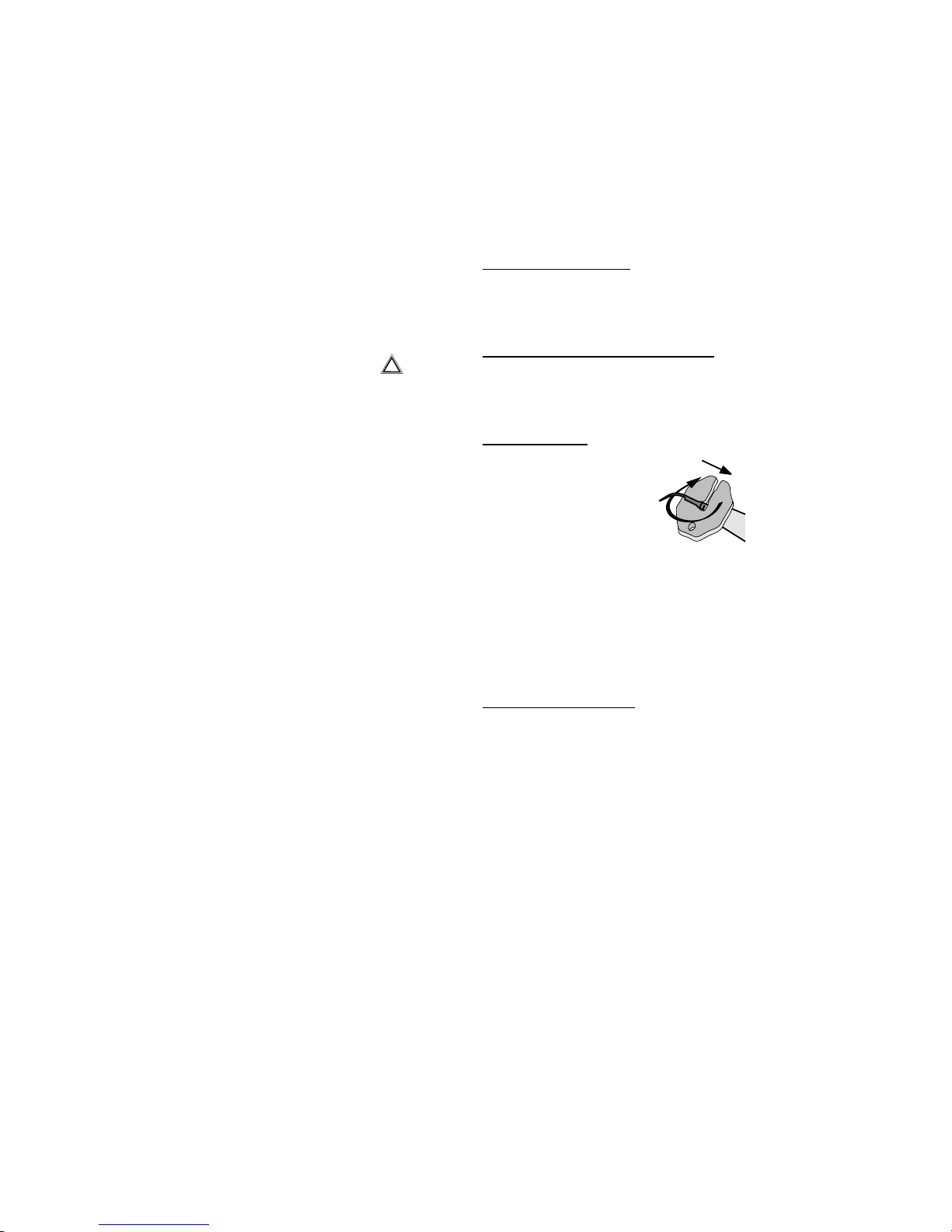

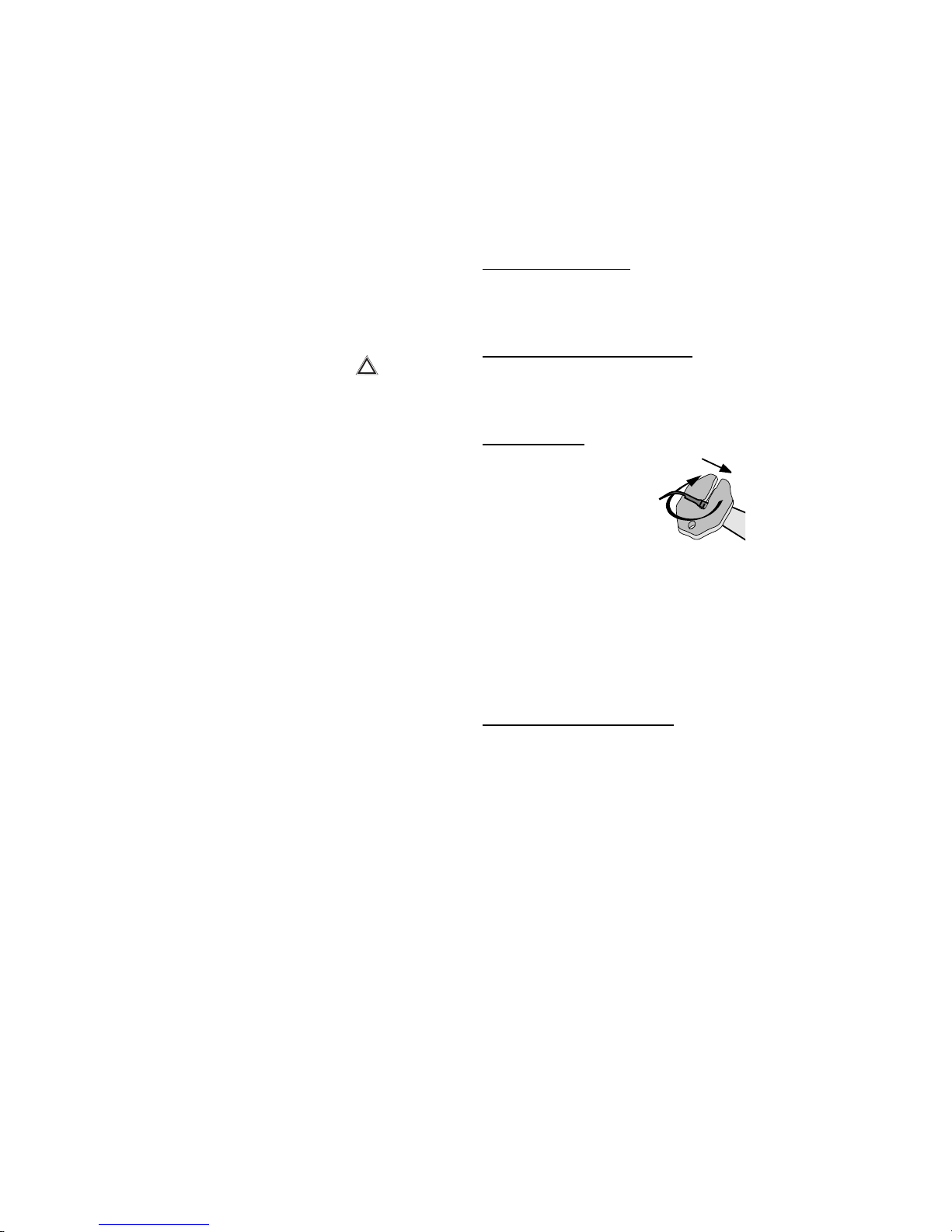

Tip mounting

The Suprasson handpiece is a
high technology instrument
requiring precautions for use.
The tip must be screwed and
moderately tightened by
means of the corresponding
wrench.

CAUTION : Correct tip vibration requires
perfect tightening without overtorquing beyond
the thrust point. Remove the tip after each
procedure to avoid self-jamming.

Scaling with Tip #1

Interdentium treatment (Fig. 4A)
Tooth neck and subgingival treatment (Fig. 4B)

Tangential application

- Do not apply the tip extremity directly onto the
tooth.

- Apply the tip firmly without pressure.

- The Suprasson handpiece reciprocates slowly
and evenly.

Suprasson COCOON / COCOON SPRAY adjustment

Average values for indication only

Tip #1 Min. power : 1

Max. power : 10

7

!

D
D

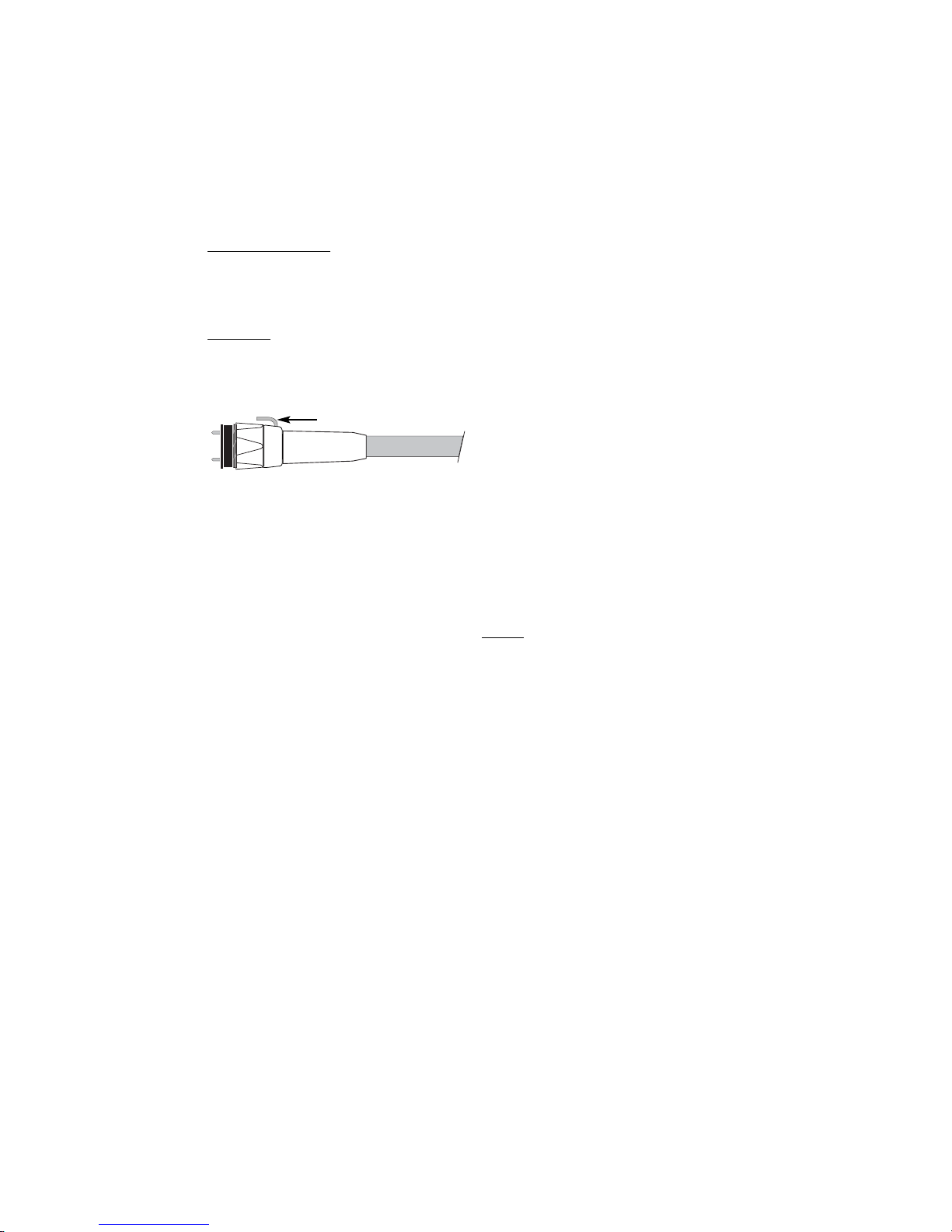

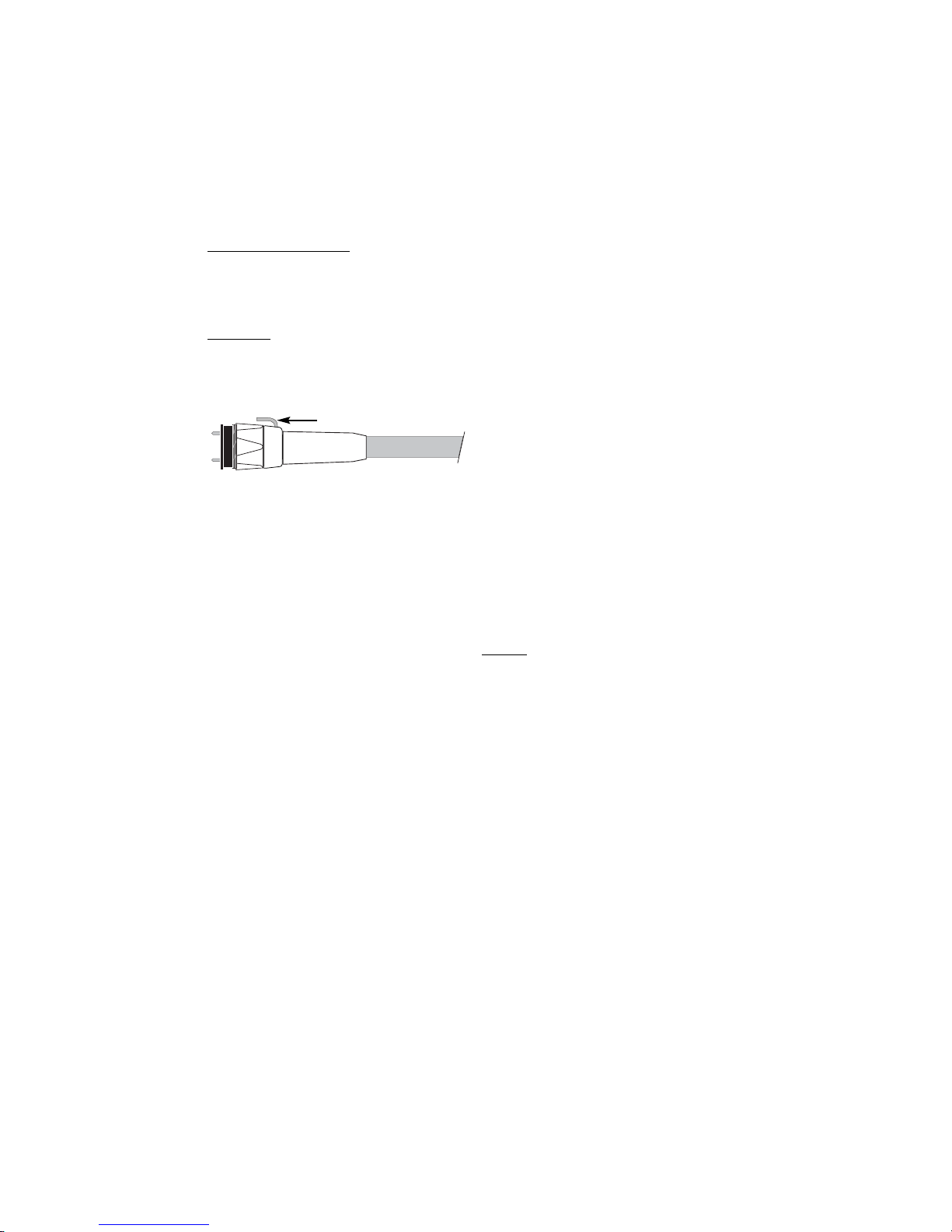

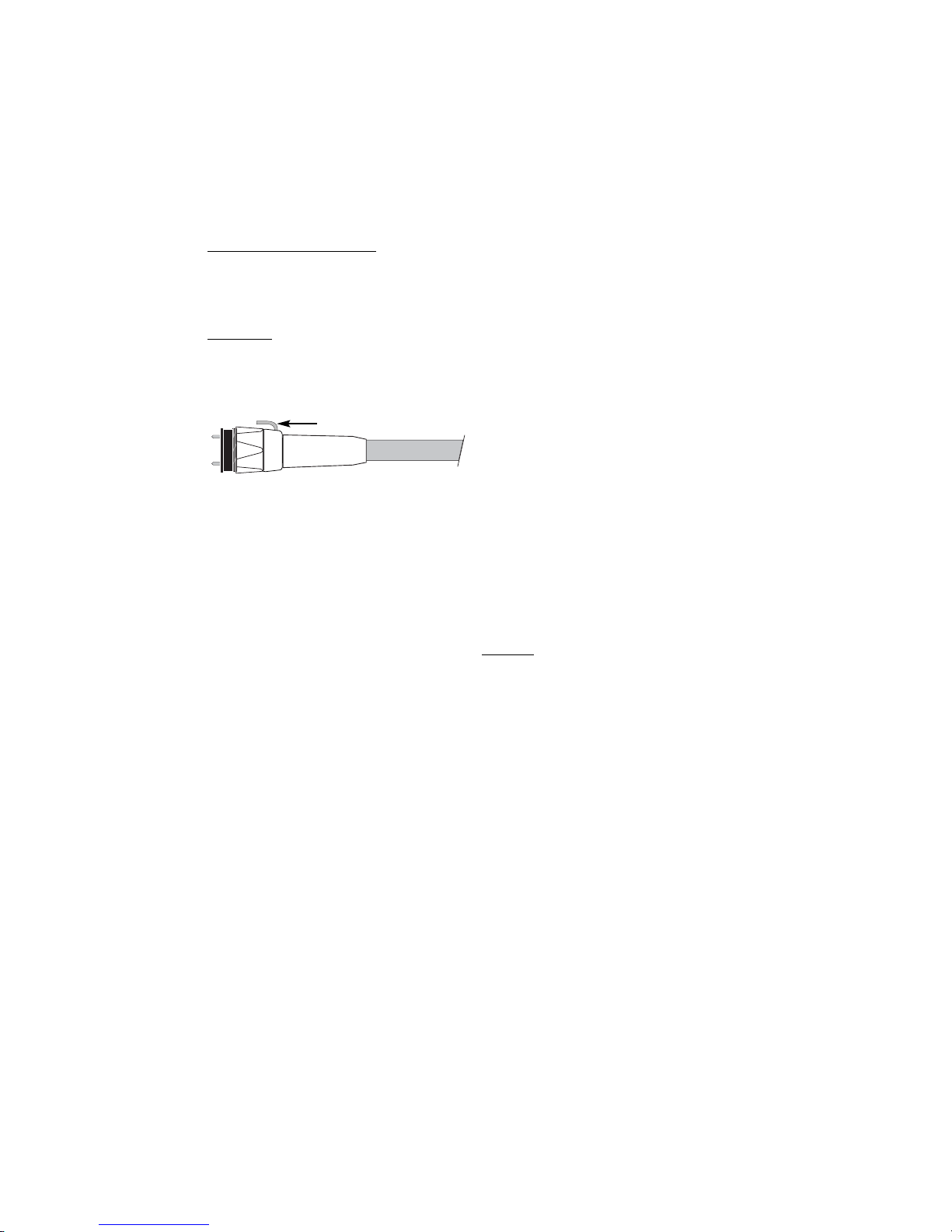

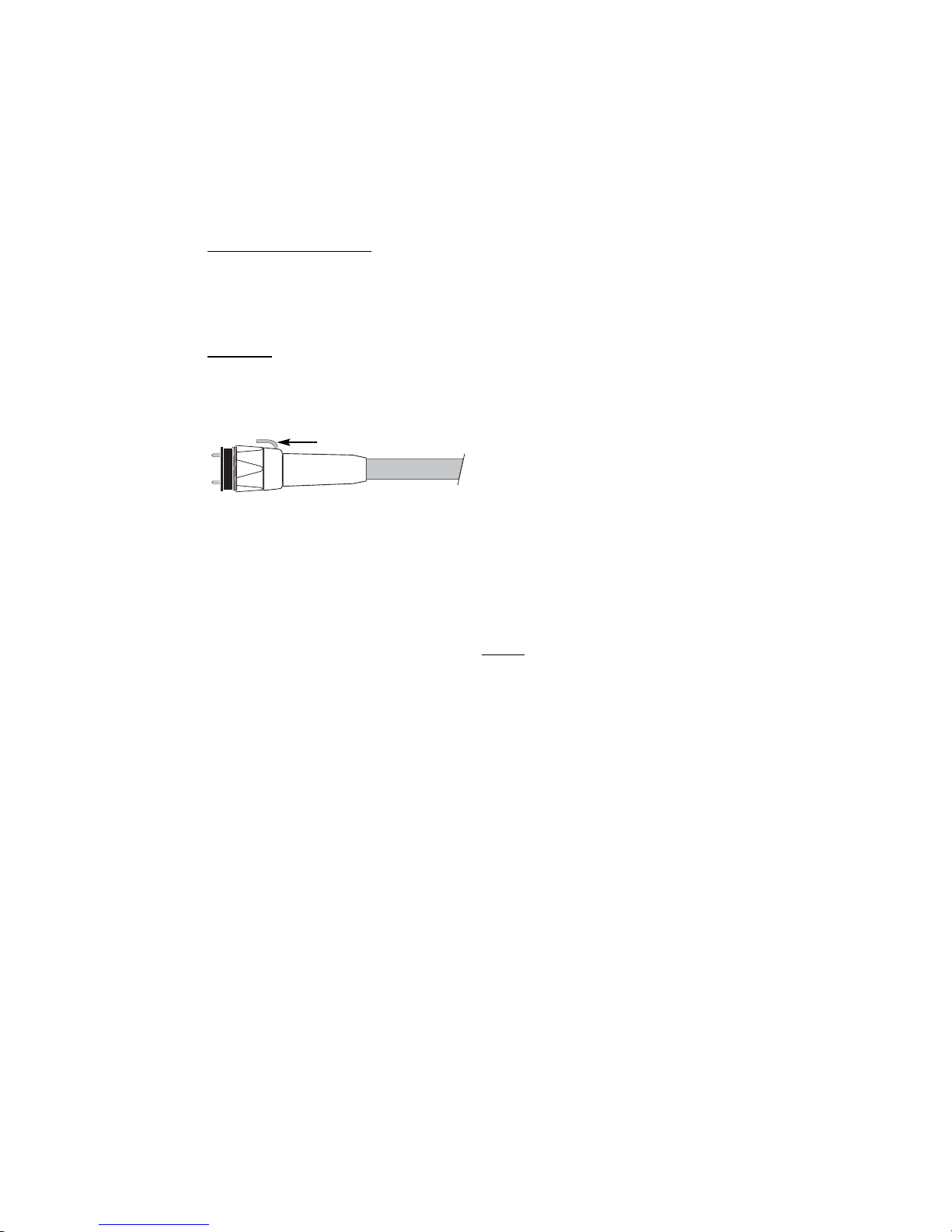

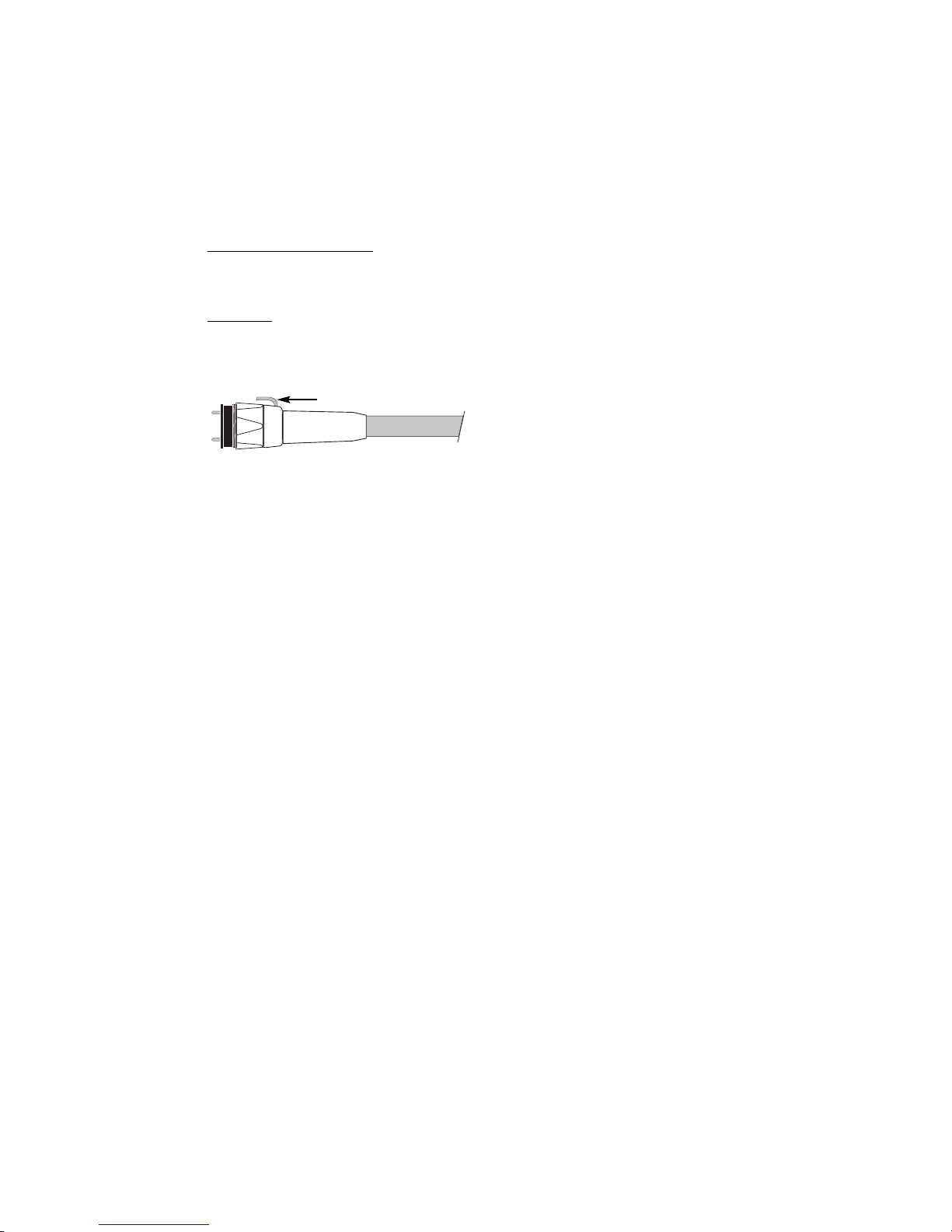

Micromotor connection

Connecting the micromotor to its lead is done by
simply screwing it in.
The two red reference marks must be lined up.

COCOON SPRAY
Attach the tube delivered with the contra-angle
to the small L-shaped outlet connector on the
micromotor (1).

Spray adjustment is achieved via the front panel
(Fig. 1-4).

In the case of prophylaxis contra-angle utilisation,
close the front spray valve in order to stop the
flow of irrigation.

On the front panel there is a three position button
(Fig. 1-5) for reversal of the motor rotation :

Left selector : clockwise rotation
Right selector : anti-clockwise rotation
Centre selector : no rotation

II - MAINTENANCE AND

STERILISATION

The following maintenance and/or sterilization
instructions must be performed prior to any
initial use of the handpiece or of the tip
provided with the instrument.

2. 1 SUPRASSON HANDPIECE MAINTENANCE

a) Maintenance of the Suprasson handpiece

(Fig. 5)
Handpiece body must be cleaned and disinfected
(e.g. with alcohol : 96% V/V ethanol or dental
disinfecting towelettes). The threaded cavity can
be cleaned by means of a cotton swab soaked in
alcohol. The handpiece must not be cleaned in an
ultrasonic bath.

Caution : DO NOT disconnect the handpiece
while the instrument is powered and the
control pedal is activated.

b) Sterilization of the Suprasson handpiece

Sterilization conditions and cycles according to
equipment:
Equipment : autoclave
Wet heat sterilization:
134°C under 2 bar (200 kPa) for 20 min.

• Detach the handpiece from its connecting cord

and remove the tip.

• Wrap the handpiece in a sterilizable cloth or

pouch, as required.

• Remove the handpiece from the autoclave as

soon as sterilization is complete.

• Carefully dry the electrical contacts of the

handpiece and cable connector before
connecting them.

8

1

Caution :

• Prior to sterilization, use compressed air to
remove any irrigation fluid left in the
Suprasson handpiece.

• Always sterilize the Suprasson handpiece
without the tip installed.

• Because of use and successive sterilization
procedures, check the Suprasson handpiece for
any sign of external damage before you use it.

• The handpiece has an irrigation circuit gasket
ring in its rear part (1.15 x1) accessible and
visible thanks to a groove in the rear casing.
As a result, the gasket ring can be easily
replaced if it is damaged or excessively worn.
Have it replaced or replace it yourself (Ref.:
F12304: 3 water circuit gasket rings; F00070:
ring fitting tool). With subsequent
disconnections/re-connections and/or
sterilisations, this gasket ring should be
lubricated with dental instrument grease in
order to prolong its efficiency and prevent
internal leaks.

2. 2 TIP #1 MAINTENANT

a) When is a scaling tip worn out ?

The shape and mass of the tip are determining
characteristics for achieving maximum ultrasonic
generator efficiency. Both characteristics should
be monitored in order to maintain the best
possible performance of the unit.

Therefore, it is strongly advised not to alter the
structure of a #1 tip by filing or bending.

Similarly, the ageing of tips simply due to normal
wear results in a change in their characteristics.

Tips damaged as a consequence of wear or
accidental impacts (fall, etc.) must be
systematically replaced.

b) Sterilization of #1 tip
All tips must be cleaned by using a cotton swab
soaked in alcohol or towelettes or by immersion
in an ultrasonic bath.
Tips can be sterilized by any conventional
thermal method.

Sterilization conditions and cycles according to
equipment :
Equipment: autoclave
Wet heat sterilization :
134°C under 2 bar (200 kPa) for 20 min.

When sterilizing handpiece and #1 tip, avoid
any contact between metallic parts of a
different nature as this would create
electrolytic couples liable to result in localized
deterioration. To avoid this phenomenon, wrap
the items in.

2. 3 MICRO-MOTOR MAINTENANCE

Cleaning and disinfecting
Caution : Do not disconnect the micro-motor
while the device is switched on and the control
pedal is engaged.

The micro-motor body must be cleaned and
disinfected (e.g. with alcohol: 96% V/V ethanol
and/or dental disinfecting towelettes) without
immersion.
The micro-motor and its connecting cable must
never be immersed in a solvent or in an ultrasonic
cleaning bath.

9

2. 4 UNIT MAINTENANCE

The COCOON / COCOON SPRAY case and the Suprasson
handpiece cord and micromotor cord can be
cleaned and disinfected with alcohol and/or
disinfecting towelettes as used in dental practice
(Fig. 6).

2. 5 FUSE REPLACEMENT

- Unplug the mains cord from the power outlet (Fig.
7-1).

- Insert a screwdriver end into the slot under the
three male pins of the mains socket (Fig. 7-3).

- Pull out and check the defective fuse(s).

- Replace the defective fuses as required with
fuses of the same type and rating (see page 7).

- Push the fuse holder back into its housing (Fig.
7-2).

2. 6 TROUBLESHOOTING

10

11

FAULT

No operation

No spray

No water at tip but
vibration present

Insufficient power
Low vibration

No ultrasonic output

Water leak between
handpiece and cord or at
front/back junction of
handpiece

REMEDY

• Check mains outlet

• Return to customer
service

• Dry any moisture, especially
on electrical contacts

• Check water supply

• Check pressure

• Clean or replace filter

• Return to customer
service

• Remove obstruction

• Adjust spray

• Replace tip

• See tip utilization method

• Wipe electrical contacts
dry

• Tighten with wrench

• Clean cord contacts

• Return to customer
service for cord
replacement

• Replace seal

POSSIBLE CAUSE

• Wrong mains cord connection

• Blown fuse

• Presence of fluid or moisture between
handpiece and cord

• Wrong water tube connection

• No water pressure

• Clogged filter or defective solenoid
valve

• Blocked tip

• Incorrect spray adjustment

• Worn or deformed tip

• Incorrect use: wrong angle of
application or inadequate pressure on
tooth

• Presence of fluid or moisture between
handpiece and cord

• Incorrect tip tightening

• Defective connector contact

• Cut wire in handpiece cord

• Worn sealing gasket (1.15 x 1) in
handpiece

12

FAULT

Motor will not run after the
pedal has been activated

No water output at contra­angle

The luminous switch does
not light up

Rotation direction does not
match selection

REMEDY

• Plug in pedal cable jack
correctly

• Turn it to desined position

• Plug in motor cable jack
correctly

• Tighten motor cable jack

• Slightly raise the 2 blades
by means of a screwdriver

• Return to SATELEC
Customer Service

• Change cable

• Change pedal

• Change motor

• Check water input

• Check pressure

• Clean or change filter

• Return to SATELEC
Customer Service

• Remove obstruction

• Remove obstruction

• Replace fuses

• Check micromotor for
correct assembly onto
connecting cable (red
mark)

POSSIBLE CAUSE

• Wrong pedal cable connection

• Motor rotation reversal button in
central position

• Wrong motor cable connection

• Motor cable jack loose on cable
connector

• Cable connector contact blades too
flattened

• Control box malfunction

• Cut cable

• Defective pedal

• Motor failure

• Water tube incorrectly connected

• Insufficient water pressure

• Blocked filter of faulty electrovanne

• Contra-angle blocked

• Micromotor water outlet connector
blocked

• Fuses blown

• Incorrect micromotor connection

III - LIABILITY

The manufacturer's liability shall not be
pledged in the following cases:

- Failure to respect the manufacturer's
instructions for installation (water pressure,
mains voltage).

- Maintenance or repair by persons not
authorized by the manufacturer.

- Use on an electrical installation that does not
comply with the regulations in force

• Other uses as those specified in this Manual.

- The manufacturer reserves the right to modify
the device and/or the instruction manual
without prior notice.

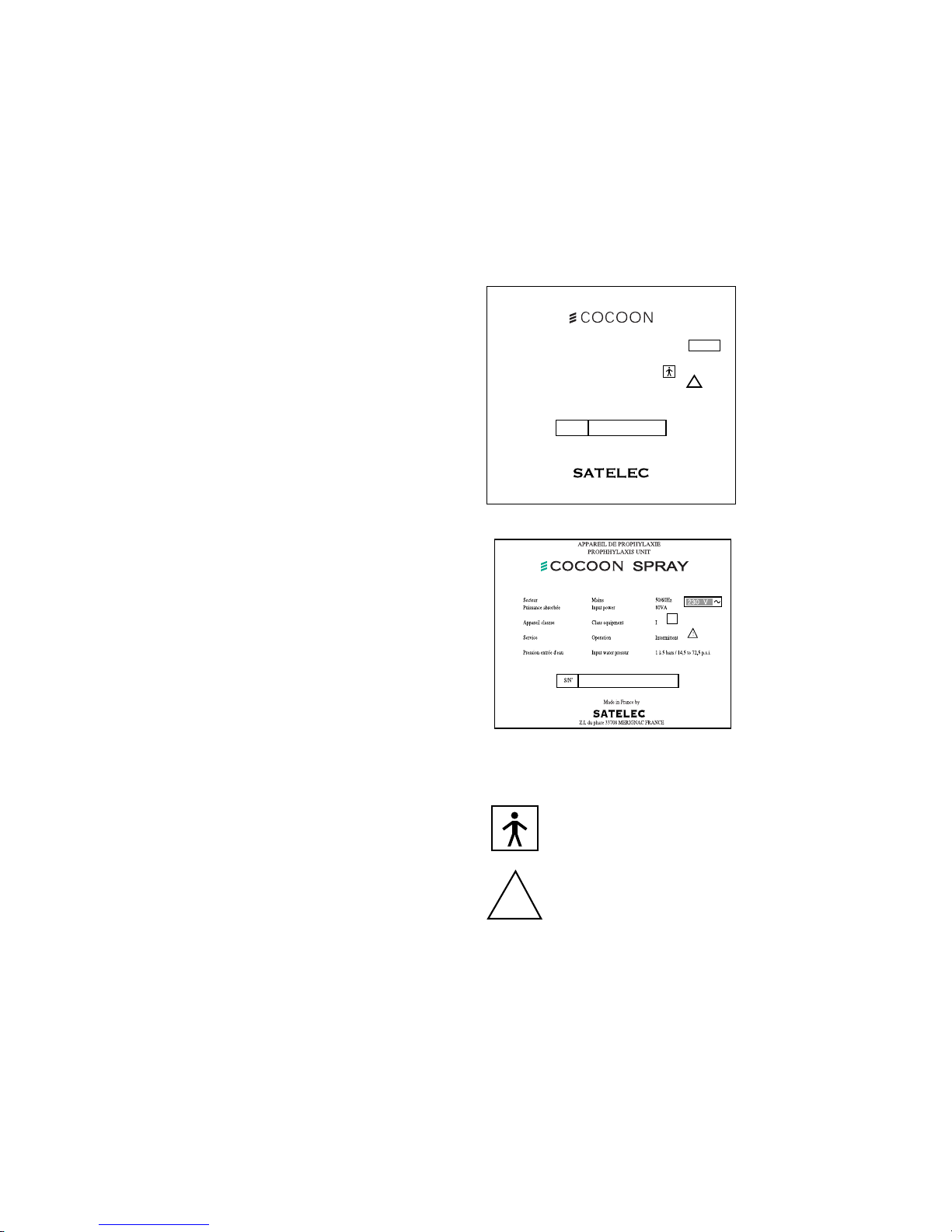

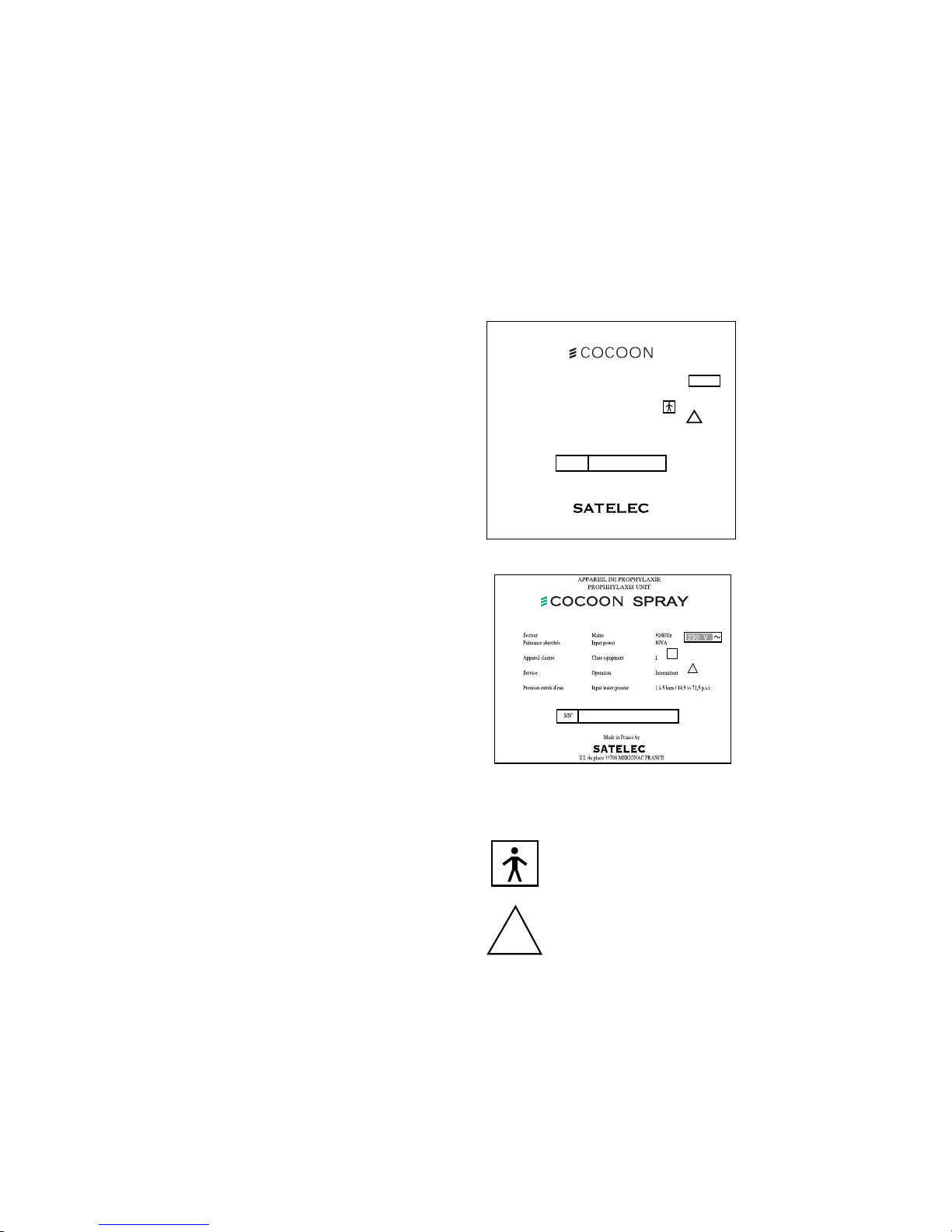

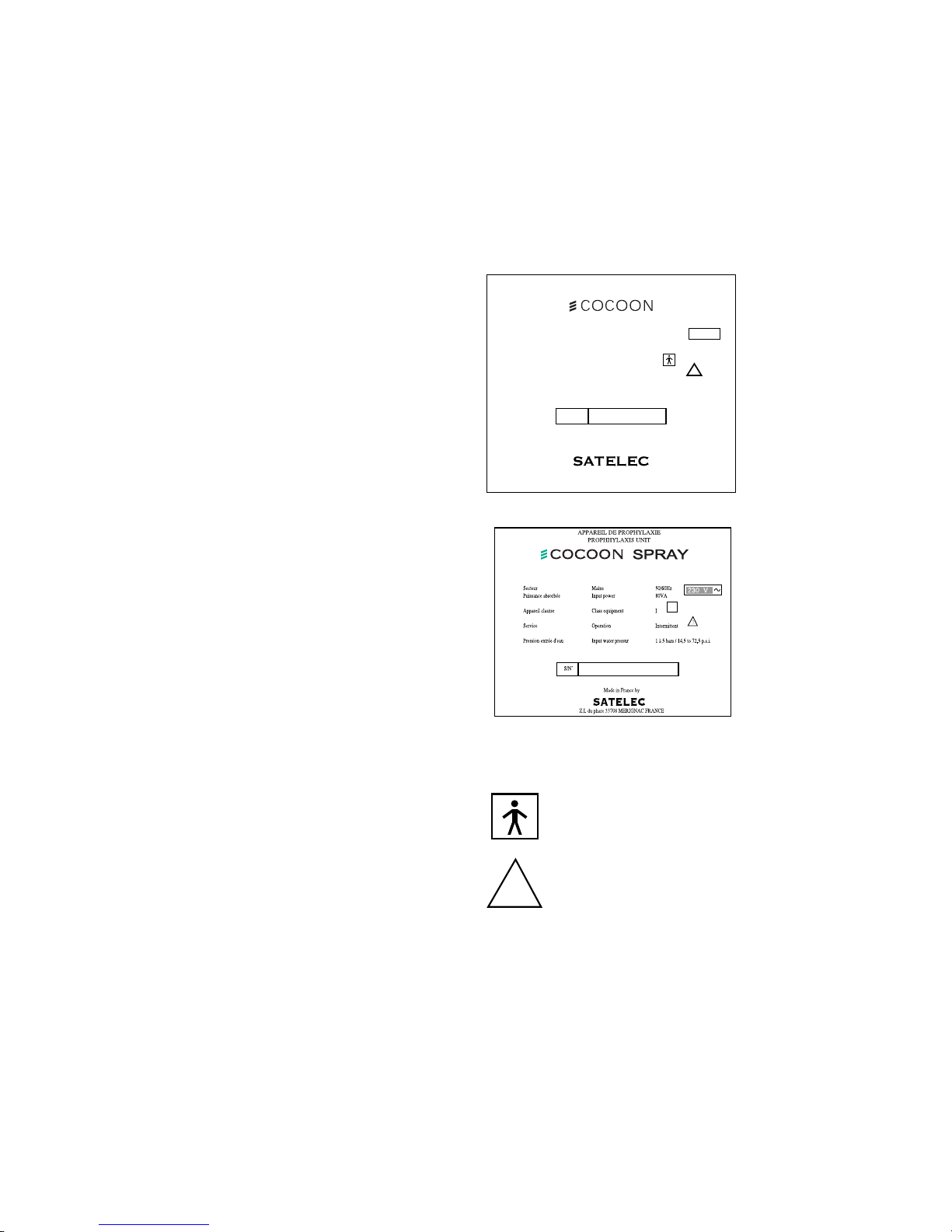

IV - SYMBOLS

Alternating current

BF Type

Caution, refer to accompanying
documents

13

3

~

3N

3N

!

Secteur

Mains

Appareil de Classe

Class Equipment

Puissance absorbée

Input Power

Service

Operation

80 VA

I

!

50/60 Hz

230 V

Z.I du Phare 33708 MERIGNAC FRANCE

Made in France by

Intermittent

Pression d'entrée d'eau

Input water pressure 1 à 5 bars / 14.5 to 72.5 p.s.i.

APPAREIL DE PROPHYLAXIE

PROPHYLAXIS UNIT

V~

S/N˚

14

FRANÇAIS

FRANÇAIS

15

I - PRESENTATION ET INSTALLATION

Présentation 16
Description technique 16-17
Installation et utilisation 17-18

II - ENTRETIEN ET STERILISATION

Entretien de la pièce à main 18-19
Entretien de l'insert n°1 19
Entretien du micro-moteur 19
Entretien de l'appareil 20
Remplacement des fusibles 20
Anomalies de fonctionnement 21-22

III - RESPONSABILITÉ 23

IV - SYMBOLES 23

S OMMAIRE

I - PRESENTATION ET

INSTALLATION

1. 1 PRESENTATION

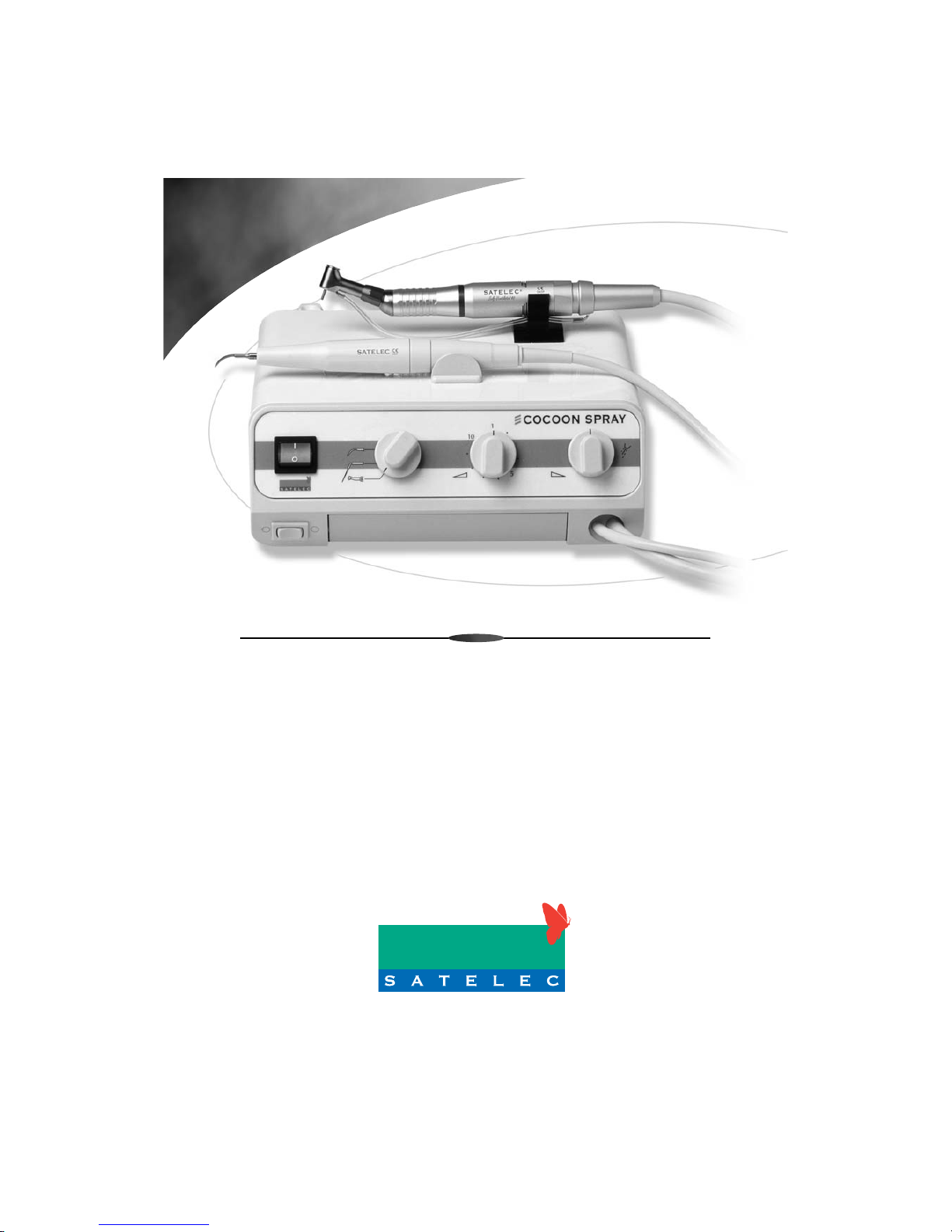

COCOON

et COCOON SPRAY sont des appareils
spécialement adaptés à la clinique vétérinaire.
Ils comprennent un micro-moteur et un
générateur à ultrasons multi-fonctions.

Appareils fournis avec :

• 1 tuyau souple vert (2 mètres) pour liaison au

réseau d'eau, équipé de son filtre à particules.

• 1 cordon secteur amovible + terre (2 mètres).

• 1 pédale simple déconnectable

• 1 micro moteur AV40

• 1 pièce à main ultrasonique stérilisable

• 1 insert n°1

• 1 support de pièce à main (Fig. 1-9)

• 1 support micro moteur (Fig. 1-8)

• 1 pompe à eau (à commander en option)

1. 2 DESCRIPTION TECHNIQUE

a) Face avant (Fig. 1)

• Interrupteur Marche/Arrêt (I/O) (Fig. 1-1).

• Réglage de puissance (Fig. 1-2).

• Sélection gamme (moteur/endo/détartrage)

(Fig. 1-3).

• Réglage du spray (Fig. 1-4).

• Bouton inversion rotation moteur (Fig. 1-5)

• Cordon pièce à main ultrasonique (Fig. 1-6)

• Cordon micro-moteur (Fig. 1-7)

16

b) Face arrière (Fig. 2)

• Prise pédale (Fig. 2-1).

• Embase secteur (Fig. 2-2).

• Logement fusibles (Fig. 2-3).

• Tuyau souple pour liaison au réseau d'eau (Fig.
2-4).

c) Caractéristiques techniques
Alimentation : 230 VAC - 50/60 Hz

Equipement de Classe I, type BF

Fusibles : 2 x 0,5 AT
Fréquence des vibrations : 27 à 32 KHz
Pression d'entrée d'eau : 1 à 5 bars (14,5 à 72,5

PSI)

Filtre à eau : de l'ordre de 60 µm
Moteur : 40000 trs/mn
Dimensions hors tout :

Profondeur : 180 mm Largeur : 230 mm
Hauteur : 100 mm Poids : 3 Kg

Fabriqué en conformité avec la Directive
89/336/CEE relative à la compatibilité
électromagnétique.

1. 3 INSTALLATION ET UTILISATION

a) Recommandations

Avant la première utilisation du boîtier, il est
recommandé de brancher les accessoires et de
faire fonctionner le spray quelques minutes pour
rincer le circuit d'eau intérieur de l'appareil.

b) Raccordement
Face arrière du COCOON / COCOON SPRAY:

Raccorder :

• Le tuyau souple vert (Fig. 2-4) au réseau
d'alimentation en eau ou à la pompe à eau
(selon version).

• Le cordon secteur doit être connecté à son
embase (Fig. 2-2) et à une prise de courant
reliée à la terre (selon pays).

c) Mise en service et utilisation

Montage du support moteur

Bien respecter le sens de montage du support
micro-moteur, une inversion risquerait de casser
le support (Fig. 3).

Raccordement de la Pièce à Main Suprasson

Le raccordement de la pièce à main sur la douille
du cordon s'effectue par simple enfichage.
Ne pas effectuer de mouvement de rotation.

Montage des inserts

La pièce à main Suprasson est
un instrument de haute
technologie qui demande des
précautions d’utilisation. Les
inserts doivent être vissés et
serrés modérément avec leur
clé.

ATTENTION : La vibration correcte d'un insert
implique un serrage parfait qui ne doit pas être
forcé au-delà de son point de butée. Pour éviter
son auto-blocage, l'insert doit être démonté
après chaque utilisation.

Détartrage avec l'insert N° 1

Traitement du joint interdentaire (Fig. 4A)
Traitement du collet et sous-gingival (Fig. 4B)

Application tangentielle

- Ne pas appliquer la pointe directement sur la dent.

- L'insert est appliqué de manière franche sans
pression.

- La Pièce à Main Suprasson est animée d'un
mouvement de va-et-vient lent et régulier.

Réglage du COCOON / COCOON SPRAY

Valeur moyenne donnée à titre indicatif.

Insert n° 1 Puissance mini : 1

Puissance maxi : 10

17

D
D

!

Raccordement du micro-moteur

Le raccordement du micro-moteur sur son
connecteur cordon s'effectue par simple vissage.
Les 2 repères rouges doivent être en vis à vis.

COCOON SPRAY
Raccorder le tuyau livré avec le contre-angle au
petit tube du connecteur cordon du micro moteur
(1).

Le réglage du spray s'effectue en face avant
(Fig. 1-4).

En cas d'utilisation d'un contre-angle de
prophylaxie, fermer le robinet de spray en face
avant pour stopper le flux d'irrigation.

La face avant possède un bouton 3 positions (Fig.
1-5) pour inversion du sens de rotation moteur :

Sélecteur à gauche : sens de rotation horaire
Sélecteur à droite : sens de rotation anti-

horaire

Sélecteur au centre : pas de rotation

II - MAINTENANCE ET

STERILISATION

Les consignes d'entretien et/ou de stérilisation
qui suivent doivent être opérées avant toute
première utilisation de la pièce à main ou de
l'insert livré avec l'appareil.

2. 1 ENTRETIEN DE LA PIECE A MAIN

SUPRASSON

a) Entretien de la Pièce à Main Suprasson (Fig.

5)

Le corps de la pièce à main doit être nettoyé et
désinfecté (ex : alcool : éthanol 96° v/v et/ou
lingettes désinfectantes). La cavité du pas de vis
peut être nettoyée au moyen d'un coton tige
imbibé d'alcool. Ne pas effectuer le nettoyage de
la pièce à main dans une cuve à ultrasons.

Attention : Ne pas déconnecter la Pièce à Main
lorsque l'appareil est sous tension et la pédale
appuyée.

b) Stérilisation de la Pièce à Main Suprasson

Conditions et cycles de stérilisation selon matériel
:
Matériel : autoclave
Stérilisation sous chaleur humide :
134° C sous 2 bars (200 KPa) pendant 20 mn

- Déconnecter la pièce à main du cordon et

démonter l'insert

- Placer la pièce à main dans un tissu ou un

sachet stérilisable, si nécessaire.

- Sortir la pièce à main de l'autoclave dès la fin

de la stérilisation.

- Bien sécher les contacts électriques de la pièce

à main et du connecteur du cordon avant
connexion.

18

1

Attention :

• Avant stérilisation, chasser tout liquide
d'irrigation dans la Pièce à Main Suprasson à
l'aide d'air comprimé.

• La Pièce à Main Suprasson doit toujours être
stérilisée sans l'insert.

• Pour cause d'usage et de stérilisations
successives, vérifier avant utilisation que la
Pièce à Main Suprasson n'a pas été
endommagée extérieurement.

• La pièce à main détient dans sa partie arrière
un joint d'étanchéité du circuit d'irrigation
(1,15x1) accessible et visible grâce à une
échancrure de la douille arrière. Celle-ci
permet également le remplacement plus aisé
du joint en cas de blessure ou d'usure
excessive. Faites procéder ou procédez vous­mêmes à son échange (Réf : F12304 : 3 joints
raccord d'eau ; F00070 : outil pose joint). Au
fil des déconnexions/reconnexions et/ou des
stérilisations, il est recommandé de lubrifier
ce joint avec une graisse pour
instrumentations dentaires afin de prolonger
son efficacité et éviter des fuites internes.

2. 2 ENTRETIEN DE L'INSERT N°1

a) Quand est-il hors d'usage ?

La forme et la masse de l'insert sont les
caractéristiques déterminantes pour obtenir le
rendement maximal du générateur à ultrasons. La
vigilance de l'utilisateur sur ces deux
caractéristiques permettra de conserver les
meilleures performances de l'appareil.

Il est donc, par conséquent, vivement
déconseillé de modifier la structure de l'insert
n°1 en le limant ou en le tordant.

De même, le vieillissement d'un insert entraîne
par phénomène d'usure normale, une
modification de ses caractéristiques.

Procéder systématiquement au remplacement
d'un insert qui a subi une détérioration par l'usure
ou par un choc accidentel (chute...).

b) Stérilisation de l'inserts N°1
Tout insert doit être nettoyé avant stérilisation
avec un coton imbibé d'alcool, des lingettes ou
par immersion dans une cuve à ultrasons.
La stérilisation des inserts est réalisable par
tous procédés thermiques conventionnels.

Conditions et cycles de stérilisation selon matériel :
Matériel : autoclave
Stérilisation sous chaleur humide :
134° C sous 2 bars (200 KPa) pendant 20 mn

Pendant la stérilisation de la pièce à main et de
l'insert, des pièces métalliques de nature
différente ne doivent pas se toucher. Tout
contact entraînerait la création de couples
électrolytiques qui provoqueraient une
détérioration locale. Afin d'éviter ce
phénomène, placer les objets dans un tissu ou
un sac stérilisable.

2. 3 ENTRETIEN DU MICRO-MOTEUR

Nettoyage et désinfection
Attention : Ne pas déconnecter le micro-moteur
lorsque l'appareil est sous tension et la pédale
de commande enclenchée.

Le corps du micro-moteur doit être nettoyé et
désinfecté (ex : alcool : éthanol 96 % v/v et/ou
lingettes désinfectantes) sans immersion.
Ne jamais tremper le moteur dans un solvant ni
dans une cuve à ultrasons.

19

2. 4 ENTRETIEN DE L'APPAREIL

Le boîtier du COCOON ainsi que le cordon de la
Pièce à Main et le cordon du micro-moteur
doivent être nettoyés et désinfectés (alcool et/ou
lingettes désinfectantes de cabinet dentaire)
(Fig. 6).

2. 5 REMPLACEMENT DES FUSIBLES

- Retirer la fiche secteur de son embase (Fig. 7-

1).

- Insérer la tête d'un tournevis dans l'encoche
située sous les trois broches mâles de l'embase
secteur (Fig. 7-3).

- Extraire et vérifier le ou les fusibles
défectueux.

- Procéder au remplacement des fusibles de
même valeur et de même type (voir page 17).

- Replacer le compartiment fusible dans son
logement en le poussant (Fig. 7-2).

2. 6 ANOMALIES DE FONCTIONNEMENT

20

21

ANOMALIE CONSTATEE

Aucun fonctionnement

Pas de spray

Pas d'eau à l'insert mais
présence de vibration

Défaut de puissance
Vibrations faibles

Pas d'ultrason

Fuite d'eau entre pièce à
main et cordon ou à la
jonction avant/arrière de la
pièce à main

SOLUTION

• Vérifier la prise secteur

• Retour au S.A.V. SATELEC

• Sécher toute humidité,
surtout au niveau des
contacts électriques

• Controler l'arrivée d'eau

• Vérifier la pression

• Nettoyer ou changer le
filtre

• Retour au S.A.V. SATELEC

• Le déboucher

• Régler le spray

• Le remplacer

• Voir méthode d'utilisation
des inserts

• Bien assécher les contacts
électriques

• Le resserrer avec la clé

• Nettoyer les contacts du
cordon

• Retour au S.A.V. SATELEC
pour changer le cordon

• Changer le joint

CAUSE POSSIBLE

• Raccordement défectueux du cordon
secteur

• Fusible(s) hors-service

• Présence de liquide ou d'humidité entre
pièce à main et cordon

• Raccordement défectueux du tuyau
d'eau

• Pas assez de pression d'eau

• Filtre bouché ou électrovanne

défectueuse

• Insert bouché

• Mauvais réglage du spray

• Insert usé ou déformé (cf TIPCARD)

• Mauvaise utilisation : angle d'attaque
incorrect ou pression inadéquate sur la
dent

• Présence de liquide ou d'humidité entre
pièce à main et cordon

• Serrage incorrect de l'insert

• Contact du connecteur défectueux

• Fil du cordon pièce à main coupé

• Usure du joint d'étanchéité 1,15x1 de
la pièce à main

22

ANOMALIE CONSTATEE

Après appui sur la pédale
moteur, celui-ci ne tourne
pas

Pas de sortie d'eau au
niveau du contre-angle

L'interrupteur lumineux ne
s'allume pas

Sens de rotation ne
correspond pas à la
sélection

SOLUTION

• Enfoncer correctement la
fiche cordon pédale

• Le remettre en position
adéquat

• Enfoncer correctement le
cordon moteur

• La visser correctement

• Soulever légèrement les 2
lames avec un tournevis

• Retour au S.A.V. SATELEC

• Changer le cordon

• Changer la pédale

• Changer le moteur

• Controler l'arrivée d'eau

• Vérifier la pression

• Nettoyer ou changer le
filtre

• Retour au S.A.V. SATELEC

• Le déboucher

• La déboucher

• Changer les fusibles

• Vérifier le montage du
micro-moteur sur son
cordon (repère rouge)

CAUSE POSSIBLE

• Cordon pédale mal branché

• Bouton inversion rotation moteur en
position intermédiaire

• Cordon moteur mal branché

• Douille du cordon moteur mal vissée
sur le connecteur cordon

• Lames de contact du connecteur
cordon trop aplatis

• Boîtier en panne

• Cordon coupé

• Pédale défectueuse

• Moteur hors-service

• Raccordement défectueux du tuyau
d'eau

• Pas assez de pression d'eau

• Filtre bouché ou électrovanne
défectueuse

• Contre-angle bouché

• Sortie eau du connecteur cordon du
micro-moteur bouché

• Fusibles hors-service

• Erreur de branchement micro-moteur

III - RESPONSABILITE

La responsabilité du fabricant ne sera pas
engagée en cas :

- Du non respect des recommandations du
fabricant lors de l'installation (pression d'eau,
tension réseau).

- d'intervention ou de réparation effectuées par

des personnes non autorisées par le
constructeur,

- d'utilisation sur une installation électrique non

conforme aux règlementations en vigueur :

- d'utilisations autres que celles spécifiées dans

ce manuel.

- Le fabricant se réserve le droit de modifier

l’appareil et/ou le manuel d’utilisation sans
préavis.

IV - SYMBOLES

Courant alternatif

Appareil de type BF

Attention, se référer aux documents
d'accompagnement

23

3

~

3N

3N

!

Secteur

Mains

Appareil de Classe

Class Equipment

Puissance absorbée

Input Power

Service

Operation

80 VA

I

!

50/60 Hz

230 V

Z.I du Phare 33708 MERIGNAC FRANCE

Made in France by

Intermittent

Pression d'entrée d'eau

Input water pressure 1 à 5 bars / 14.5 to 72.5 p.s.i.

APPAREIL DE PROPHYLAXIE

PROPHYLAXIS UNIT

V~

S/N˚

24

DEUTSCH

DEUTSCH

25

I - BESCHREIBUNG UND INSTALLATION

Beschreibung 26
Technische Beschreibung 26-27
Installation und Einsatz 27

II - WARTUNG UND STERILISATION

Pflege des SUPRASSON Handstückes 28-29
Pflege der Spitze Nr. 1 29
Pflege des Mikromotors 29
Pflege des Gerätes 30
Auswechseln der Sicherungen 30
Betriebsstörungen 31-32

III - GEWÄHRLEISTUNG 33

IV - SYMBOLE 33

I NHALT

I - BESCHREIBUNG UND

INSTALLATION

1. 1 BESCHREIBUNG

Der C

OCOON wurde speziell für die Tiermedizin

entwickelt und beinhaltet einen Mikromotor
und einen multifunktionellen Ultraschall­generator.

Der COCOON beinhaltet:

• 1 Schlauch, grün, (2 Meter) zum Anschluss an
das Wassernetz, ausgestattet mit einem Filter
gegen Wasser-Verunreinigungen

• 1 abnehmbares Netzkabel (2 m) 3-polig

• 1 abnehmbarer Einfach-Fußschalter

• 1 Mikromotor AV40000 min

-1

selbstkühlend

• 1 SUPRASSON autoklavierbares Handstück

• 1 Spitze Nr. 1

• 1 Handstückhalter (Abb. 1-9)

• 1 Mikromotorhalter (Abb. 1-8)

• 1 Wasserpumpe (optional)

1. 2 TECHNISCHE BESCHREIBUNG

a) Vorderseite (Abb. 1)

• Betriebsschalter EIN/AUS (I/O) (Abb. 1-1).

• Leistungsregler (Abb. 1-2).

• Wahlschalter: Mikromotor/Endo/Z.E.G.

(Abb. 1-3).

• Sprayeinstellung (Abb. 1-4).

• Drehrichtungsumschalter (Abb. 1-5)

• Schlauch für Handstück (Abb. 1-6)

• Schlauch für Mikromotor (Abb. 1-7)

26

b) Rückseite (Abb. 2)

• Fußschaltersteckbuchse (Abb. 2-1).

• Buchse für Netzkabeleingang (Abb. 2-2).

• Sicherungen (Abb. 2-3).

• Wasseranschluss (Abb. 2-4).

c) Technische Daten
Stromversorgung: 230 VAC - 50/60 Hz

Gerät der Klasse I, Typ BF

Netzsicherungen: 2 x 0,5 AT
Schwingungsfrequenz: 27 bis 32 KHz
Wasserdruck: 1 bis 5 bar (14,5 bis 72,5 PSI)
Wasserfilter: in der Größenordnung von 60 µm
Mikromotor: 40000 UPM/Min.
Abmessungen über alles:

Tiefe: 180 mm Breite: 230 mm
Höhe: 100 mm Gewicht: 3 kg

Hergestellt in Übereinstimmung mit den
geltenden Vorschriften 89/336/CEE
(elektromagnetische Kompatibilität).

1. 3 INSTALLATION UND EINSATZ

a) Wichtige Hinweise

Vor dem ersten Gebrauch, das Zubehör
anschliessen und den Spray einige Minuten in
Betrieb nehmen, um die Wasserwege im Gerät
auszuspülen.

b) Anschlüsse
Rückseite COCOON:

Anschlüsse:

• Grünen Schlauch (Abb. 2-4) an das Wassernetz
oder an die Wasserpumpe (Option) aufstecken.

• Das Netzkabel muss an eine geerdete Steckdose
ansgeschlossen werden (gemäß der
Landesvorschriften).

c) Inbetriebnahme und Einsatz

Einsetzen des Mikromotorhalters

Bitte auf die Einsetzrichtung des
Mikromotorhalters achten. Eine Umkehrung des
Anschlusses könnte den Halter zerbrechen (Abb.

3).

Anschluss des SUPRASSON Handstückes

Das Suprasson Handstück an die Buchse des
Schlauches einstecken.
Bitte nicht drehen (kein Schraubverschluss).

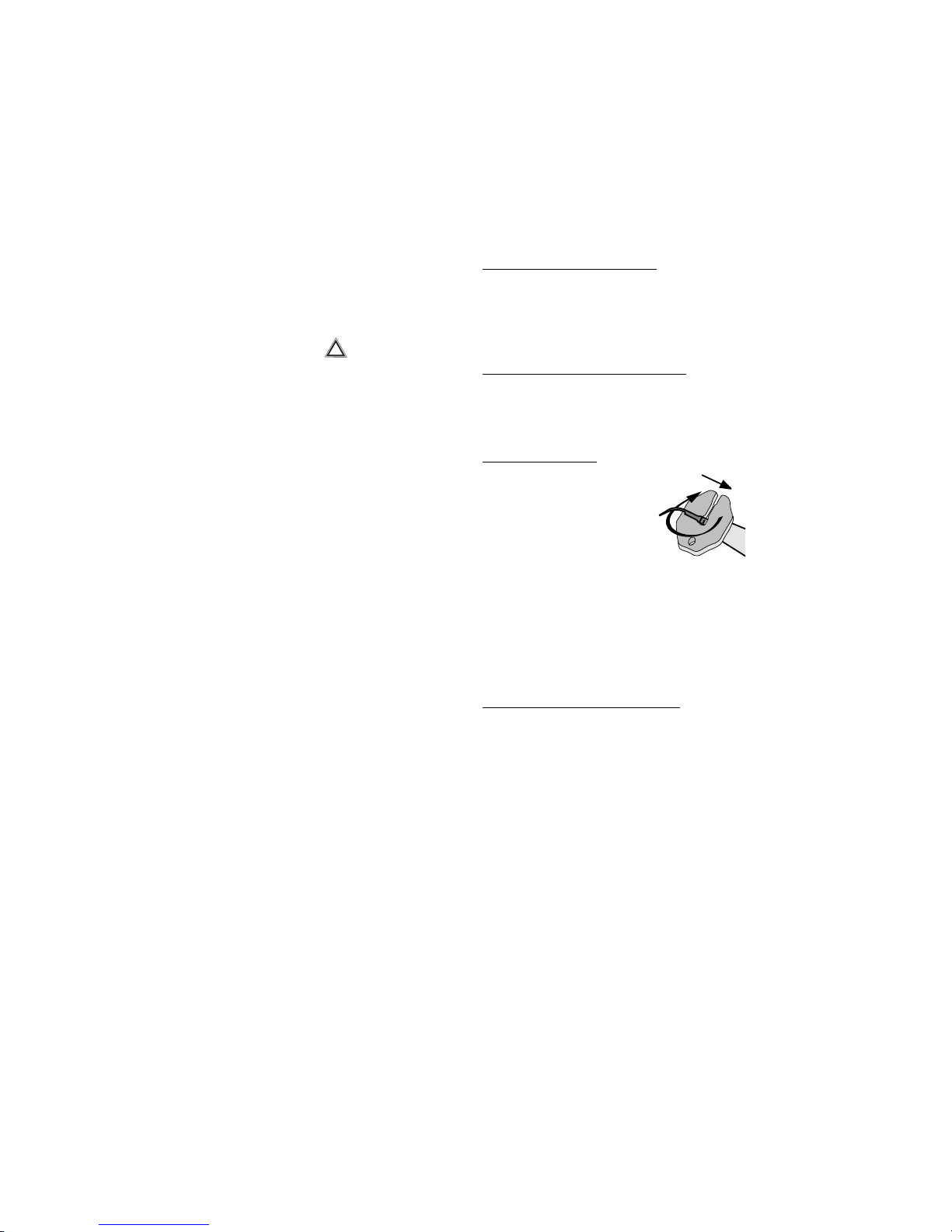

Einsetzen der Spitzen

Das Suprasson Handstück ist ein
High-Tech-Instrument und muss
vorsichtig behandelt werden.
Spitzen einschrauben und mit
dem Schlüssel leicht
festziehen.

ACHTUNG: Die Spitze muss perfekt sitzen,
damit sie richtig schwingen kann. Sie darf
jedoch nicht über den Anschlag hinaus
angezogen werden. Die Spitze nach jedem
Gebrauch abnehmen, damit sie nicht festfrisst.

Zahnsteinentfernung mit Spitze Nr. 1

Behandlung an der Interdentalfuge (Abb. 4A)
Behandlung am Zahnhals und im
Supragingivalbereich (Abb. 4B)

Tangentiale Anwendung

- Spitze nicht frontal auf den Zahn richten.

- Spitze fest, aber ohne Druck ansetzen.

- Das Suprasson Handstück langsam und
regelmässig hin- und herbewegen.

Einstellung des COCOON

Durchschnittswert, nur zur Orientierung.

Spitzen Nr. 1 Min. Leistung*: 1

Max. Leistung*: 10

27

!

D
D

Anschluss des Mikromotors

Den Mikromotor an seinen Schlauch durch
einfache Drehung anschliessen. Die zwei roten
Markierungen sollen einander gegenüber sein.

COCOON SPRAY
Verbinden Sie den Spray-Schlauch des
Winkelstückes mit dem L-förmigen Spray Anschluss
des Mikromotors (1).

Achtung: Es muss ein Winkelstück mit
aussenliegender Sprayversorgung gewählt
werden. Der Spray-Schlauch befindet sich dann im
Lieferumfang des Winkelstückes
(Fig. 1-4).

Die Vorderseite beinhaltet einen Schalter für 3
Wahlmöglichkeiten (Fig. 1-5), um den Drehsinn
des Mikromotors umzukehren:

Wahlschalter links: im Uhrzeigersinn
Wahlschalter rechts: entgegen dem

Uhrzeigersinn

Wahlschalter in der Mitte: keine Rotation.

II - WARTUNG UND

STERILISATION

Die Wartungs- und/oder Sterilisations­anweisungen, des mit dem Gerät gelieferten
Handstückes oder Spitzen sind vor dem ersten
Gebrauch zu beachten.

2. 1 PFLEGE DES SUPRASSON HANDSTÜCKES

a) Pflege des Suprasson Handstückes (Abb. 5)

Die Suprasson Handstück-Aussenfläche muss
gereinigt und sterilisiert werden (z.B. mit Alkohol:
Ethanol 96° v/v oder mit üblichen in der
Zahnarztpraxis vorhandenen Desinfektion­stüchern). Die Öffnung mit dem Schraubgewinde
läßt sich mit Wattestäbchen reinigen, die in
Alkohol getränkt sind. Das Suprasson Handstück
darf nicht im Ultraschallbehälter gereinigt werden.

Achtung: Das Handstück nicht abziehen, wenn
das Gerät gleichzeitig mit dem Fußschalter in
Betrieb genommen wird.

b) Sterilisation des Suprasson Handstückes

Sterilisationsbedingungen:
Material: Autoklav
Sterilisation: feuchtwarm
20 Minuten bei 134° C und 2 bar (200 KPa)

- Das Handstück vom Schlauch trennen und Spitze

abdrehen.

- Das Handstück in einen Textil oder

Sterilisierbeutel einwickeln (falls erforderlich)
und autoklavieren.

- Nach Beendigung der Sterilisation, das

Handstück aus dem Autoklav herausnehmen.

- Vor Gebrauch, die elektrischen Anschlüsse des

Handstückes und des Schlauchsteckers richtig
trocknen.

28

1

Achtung:

• Vor der Sterilisation, alle Spülflüssigkeit im
Suprasson Handstück mit Druckluft entfernen.

• Das Suprasson Handstück muss immer ohne
die Arbeitsspitze sterilisiert werden.

• Nach mehrmaligem Gebrauch und im Laufe
des häufigen Sterilisierens, bitte vor
Gebrauch prüfen, ob das Suprasson Handstück
äußerlich nicht beschädigt ist.

• Auf der Rückseite des Handstückes befindet sich
ein kleiner O-Ring am Wasseranschluss (1,15x1).
Dieser O-Ring kann durch den Ausschnitt
(Rückseite des Handstückes) gewechselt
werden. Dieser O-Ring ist ein Verschleißteil,
dessen Abnutzung von Gebrauch und
Sterilisations-häufigkeit abhängig ist. Beim
Austreten von Flüssigkeit bzw. in regelmäßigen
Abständen zur Vorbeugung ist dieser O-Ring
auszutauschen oder austauschen zu lassen (Ref:
F12304: 3 O-Ringe für Wasseranschluss und
F00070: Werkzeug). Häufiges Ab- und
Aufstecken des Handstückes sowie häufiges
Sterilisieren im Autoklaven führt zu normaler
Alterung des O-Ring-Materials. Bitte diesen
kleinen O-Ring mit einem speziellen Fett für
Dental-Instrumente einfetten, um seine
Lebensdauer zu verlängern.

2. 2 PFLEGE DER SPITZE NR. 1

a) Wann ist die Spitze Nr. 1 nicht mehr einsatzfähig?

Form und Gewicht der Spitze Nr. 1 sind die Merkmale,
die für die Erzielung der grösstmöglichen Leistung des
Ultraschall-generators maßgebend sind. Wenn der
Anwender auf diese beiden Faktoren achtet, ist stets
die bestmögliche Leistung des Gerätes erreichbar.

Deshalb wird dringend davon abgeraten, die Struktur
der Spitze Nr. 1 durch Bearbeitung mit der Feile oder
durch Verdrehen bzw. Biegen zu verändern.

Auch durch den zunehmenden Verschleiß ändert
sich das Verhalten der Arbeitsspitze.

Ersetzen Sie bitte systematisch alle Spitzen, die
abgenutzt oder beschädigt (heruntergefallen,
etc.) sind.

b) Sterilisation der Spitze Nr. 1
Vor der Sterilisation muss jede Spitze mit
Wattestäbchen, die in Alkohol getränkt sind,
mit Desinfektionstüchern oder im
Ultraschallbehälter gereinigt werden. Jedes
Heißsterilisierverfahren ist für die
Arbeitsspitzen anwendbar.
Die Sterilisation der Spitzen ist mit allen
üblichen thermischen Verfahren möglich.

Sterilisationsbedingungen:
Material: Autoklav, Chemiklav
Sterilisation: feuchtwarm
20 Minuten bei 134° C und 2 bar (200 KPa).

Beim Sterilisieren des Suprasson Handstückes
und der Arbeitsspitze Nr. 1 dürfen Teile aus
verschiedenartigen Metallen nicht in Kontakt
geraten. Dies würde eine elektrolytische
Wirkung hervorrufen, die lokale Schäden zur
Folge hat. Deshalb Einwickeln der Gegenstände
in einen Textil oder Sterilisierbeutel.

2. 3 PFLEGE DES MIKROMOTORS

Reinigung und Desinfektion
Achtung: Den Mikromotor nicht vom Kabel
trennen, wenn das Gerät gleichzeitig mit dem
Fußschalter in Betrieb genommen wird.

Die Mikromotor-Aussenfläche muss gereinigt und
sterilisiert werden (z.B.: Alkohol: Ethanol 96 %
v/v und/oder mit üblichen in der Zahnarztpraxis
vorhandenen Desinfektionstüchern) ohne
Eintauchen.
Den Motor nie in ein Lösungsmittel oder in ein
Ultraschallbehälter eintauchen.

29

2. 4 PLEGE DES GERÄTES

Das Gehäuse von COCOON und das Kabel des
Handstückes und des Mikromotors müssen mit
Alkohol aber auch mit den in der Zahnarztpraxis
üblichen Desinfektionstüchern gereinigt und
desinfiziert werden (Abb. 6).

2. 5 AUSWECHSELN DER SICHERUNGEN

- Stecker des Netzkabels am Gerät abziehen
(Abb. 7-1).

- Schraubenzieher in den Schlitz unter den 3
Steckern des Netzanschlusses einführen
(Abb. 7-3).

- Sicherungsgehäuse nach vorn schieben und
ganz herausnehmen.

- Defekte Sicherungen des gleichen Typs
einsetzen (siehe Seite 27).

- Sicherungsgehäuse wieder einschieben. und
Netzkabel wieder einstecken (Abb. 7-2).

Achtung: Verwendete Netzspannung beachten.

2. 6 BETRIEBSSTÖRUNGEN

30

31

STÖRUNG

Keine Funktion bei Betrieb

Kein Spray

Kein Wasser an der Spitze,
aber Schwingungen

Nicht genug Leistung
Schwache Leistungen

Kein Ultraschall

Wasserleck zwischen
Handstück und -Schlauch

LÖSUNG

• Netzstecker überprüfen

• Gerät zum Kundendienst
schicken

• Die Feuchtigkeit restlos
entfernen, vor allem im
Bereich der elektrischen
Anschlüsse (Stecker und
Buchse)

• Wasserzufuhr kontrollieren

• Druck überprüfen

• Filter reinigen oder
ersetzen

• Gerät zum Kundendienst
schicken

• Die Verstopfung beseitigen

• Das Spray abstimmen

• Neue Spitze einsetzen

• Siehe Bedienungsanleitung
Spitze

• Die elektrischen
Anschlüsse gründlich
trocknen

• Mit Schlüssel festziehen

• Die Kontakte des Steckers
reinigen

• Gerät zum Kundendienst
schicken, um den Schlauch
zu ersetzen

• Dichtung austauschen

MÖGLICHE URSACHE

• Netzanschluss defekt

• Sicherungen durchgebrannt

• Flüssigkeit oder Feuchtigkeit zwischen
Handstück und Schlauch

• Anschluss des Sprayschlauches defekt

• Kein Wasserdruck

• Filter verstopft oder Elektroventil
defekt

• Spitze verstopft

• Schlechte Einstellung des Sprays

• Spitze verschlissen oder verformt

• Falsche Benutzung: falscher
Ansatzwinkel oder falscher Druck gegen
den Zahn

• Flüssigkeit oder Feuchtigkeit zwischen
Handstück und Schlauch

• Spitze nicht richtig festgezogen

• Kontakte des Steckers defekt

• Drahtbruch im Handstückschlauch

• Verschleiß der Dichtung (1,15x1) vom
Handstück

32

STÖRUNG

Kein Betrieb des
Mikromotors

Kein Wasser am Winkelstück

Die Anzeige leuchtet nicht

Der Drehsinn entspricht
nicht der Funktionswahl

LÖSUNG

• Anschluss überprüfen

• Den Wahlschalter in die
richtige Position stellen

• Den Motorschlauch
überprüfen

• Die Hülse richtig
einstecken

• Die 2 Kontaktfahnen ein
bißchen mit einem
Schraubenzieher anheben

• Gerät zum Kundendienst
schicken

• Schlauch austauschen

• Fußschalter austauschen

• Motor austauschen

• Rändel drehen

• Schlauch kontrollieren

• Reinigen oder Ersetzen

• Sicherungen ersetzen

• Das Einsetzen des
Mikromotors in den
Schlauchstecker (rote
Markierung) überprüfen.
Evtl. 180° gedreht
montieren

MÖGLICHE URSACHE

• Kabelanschluss defekt

• Drehrichtungsumschalter des Motors in
Mittestellung.

• Anschluss des Motorschlauches defekt

• Die Hülse des Motorschlauches nicht
richtig mit dem Schlauchstecker
aufgesteckt

• Die Kontaktfahnen im Schlauchstecker
zu flach (kein Kontakt)

• Motorgehäuse defekt

• Motorschlauch defekt

• Fußschalter defekt

• Motor defekt

• Das Winkelstück falsch aufgesteckt

• Schlauch am Pumpenanschluss
geklemmt

• Winkelstück verstoft

• Sicherungen durchgebrannt

• Falschen Anschluss des Mikromotors

III - GEWÄHRLEISTUNG

Der Hersteller haftet nicht:

- Bei anderen Verwendungen als der vom
Hersteller angegebenen bzw. beschriebenen
und abweichender Installation (Wasser­/Stromnetz).

- Bei Eingriffen und Reparaturen, die nicht durch
vom Hersteller autorisierte Personen
durchgeführt worden sind.

- Bei Verwendung mit einer Elektroinstallation,

die nicht den Vorschriften der Normen
entsprechen.

- Bei anderen als in der Bedienungs- und

Wartungsanleitung angegebenen Verwendungen.

- Der Hersteller behält sich das Recht vor, das

Gerät und/oder die Bedienungsanleitung ohne
Vorankündigung zu modifizieren.

IV - SYMBOLE

Wechselstrom

Gerät Typ BF

Achtung: Bitte beachten Sie die
beiliegenden Dokumente

33

3

~

3N

3N

!

Secteur

Mains

Appareil de Classe

Class Equipment

Puissance absorbée

Input Power

Service

Operation

80 VA

I

!

50/60 Hz

230 V

Z.I du Phare 33708 MERIGNAC FRANCE

Made in France by

Intermittent

Pression d'entrée d'eau

Input water pressure 1 à 5 bars / 14.5 to 72.5 p.s.i.

APPAREIL DE PROPHYLAXIE

PROPHYLAXIS UNIT

V~

S/N˚

34

IT

IT

ALIANO

ALIANO

35

I - PRESENTAZIONE E INSTALLAZIONE

Presentazione 36
Descrizione tecnica 36-37
Installazione e utilizzo 37

II - MANUTENZIONE E STERILIZZAZIONE

Manutenzione del manipolo 38-39
Manutenzione della punta n°1 39
Manutenzione del micromotore 39
Manutenzione dell'apparecchio 40
Sostituzione dei fusibili 40
Anomalie di funzionamento 41-42

III - RESPONSABILITÀ 43

IV - SIMBOLI 43

I NDICE

I - PRESENTAZIONE E

INSTALLAZIONE

1. 1 PRESENTAZIONE

COCOON

eCOCOON SPRAY sono apparecchi
specificatamente adattati alla clinica veterinaria.
Comprendono un micromotore e un generatore a
ultrasuoni multifunzionale.

Gli apparecchi vengono forniti con:

• 1 tubo flessibile verde (2 metri) per il

collegamento alla rete idrica, dotato di filtro
anti impurità

• 1 cavo di alimentazione scollegabile lungo 2

metri, dotato di messa a terra

• 1 pedale di controllo, scollegabile

• 1 micromotore AV40

• 1 manipolo a ultrasuoni sterilizzabile

• 1 punta n°1

• 1 supporto del manipolo (Fig. 1-9)

• 1 supporto del micromotore (Fig. 1-8)

• 1 pompa dell'acqua (optional)

1. 2 DESCRIZIONE TECNICA

a) Lato anteriore (Fig. 1)

• Interruttore ON/OFF (I/O) (Fig. 1-1).

• Regolatore di potenza (Fig. 1-2).

• Selezione gamma (motore/endo/detartraggio)

(Fig. 1-3).

• Regolazione dello spray (Fig. 1-4).

• Pulsante inversione rotazione motore (Fig. 1-5)

• Cavo manipolo a ultrasuoni (Fig. 1-6)

• Cavo micromotore (Fig. 1-7)

36

b) Lato posteriore (Fig. 2)

• Presa pedale (Fig. 2-1).

• Presa di alimentazione (Fig. 2-2).

• Portafusibili (Fig. 2-3).

• Tubo flessibile per il collegamento alla rete
idrica (Fig. 2-4).

c) Caratteristiche tecniche
Alimentazione: 230 VAC - 50/60 Hz

Apparecchi della Classe I, tipo BF

Fusibili: 2 x 0,5 AT
Frequenza delle vibrazioni: da 27 a 32 KHz
Pressione entrata acqua: da 1 a 5 bar

(da 14,5 a 72,5 PSI)

Filtro dell'acqua: granulometria 60 µm
Motore: 40000 giri/m max
Dimensioni massime:

Profondità: 180 mm Larghezza: 230 mm
Altezza: 100 mm Peso: 3 kg

Prodotto conforme alla direttiva 89/336/CEE
sulla compatibilità elettromagnetica.

1. 3 INSTALLAZIONE E UTILIZZO

a) Avvertenze

Prima del primo utilizzo dell'apparecchio, si
raccomanda di collegare gli accessori e di fare
funzionare lo spray per qualche minuto per
sciacquare il circuito dell'acqua interno.

b) Collegamenti

Lato posteriore del COCOON / COCOON SPRAY:
Collegare:

• il tubo flessibile verde (Fig. 2-4) alla rete idrica
o alla pompa dell'acqua (secondo il modello),

• il cavo di alimentazione deve essere collegato
alla presa sull'apparecchio (Fig. 2-2) e a una
presa elettrica collegata alla terra (secondo la
nazione).

c) Messa in funzione e utilizzo

Montaggio del supporto motore

Rispettare il senso di montaggio del supporto del
micromotore, l'inversione del senso di montaggio
comporterebbe il rischio di rottura del supporto
(Fig. 3).

Collegamento del manipolo Suprasson

Per effettuare il collegamento del manipolo
inserire lo spinotto del cavo.
Non effettuare movimenti rotatori.

Montaggio delle punte.

Il manipolo Suprasson è uno
strumento che utilizza
tecnologie avanzate e richiede
pertanto determinate
precauzioni d'impiego. Le
punte devono essere avvitate e
serrate con moderazione utilizzando l'apposita
chiave.

ATTENZIONE: la corretta vibrazione della punta
indica che il serraggio è stato eseguito
correttamente e non deve essere forzato oltre
il punto di arresto. Per evitare l'autobloccaggio,
la punta deve essere smontata dopo ogni
utilizzo.

Detartraggio con la punta n° 1

Trattamento interdentale (Fig. 4A)
Trattamento del colletto e sotto-gengivale (Fig. 4B)
Applicazione tangenziale

- Non applicare la punta direttamente sul dente.

- La punta viene appoggiata in modo deciso ma
senza pressione.

- Il manipolo Suprasson presenta un movimento
oscillatorio lento e regolare.

Regolazione del C

OCOON / COCOON SPRAY

Valore medio a titolo indicativo.

Punta n° 1 potenza minima: 1

potenza massima: 10

37

!

D

D

Collegamento del micromotore

Avvitare il connettore del cavo al micromotore.
Le due marcature rosse devono coincidere.

COCOON SPRAY

Collegare il tubo fornito con il contrangolo al
piccolo tubo a "L" del connettore del cavo del
micromotore (1).

La regolazione dello spray viene effettuata dal
lato anteriore (Fig. 1-4).

In caso di utilizzo di un contrangolo per la
profilassi, chiudere il rubinetto dello spray sul
lato anteriore per arrestare il flusso.

Il lato anteriore presenta un selettore a tre
posizioni (Fig. 1-5) per l'inversione del senso di
rotazione del motore:

Selettore a sinistra: rotazione oraria
Selettore a destra: rotazione antioraria
Selettore al centro: assenza di rotazione

II - MANUTENZIONE E

STERILIZZAZIONE

Le seguenti istruzioni di manutenzione e/o
sterilizzazione devono essere seguite prima di
ogni utilizzo del manipolo o della punta fornite
con l'apparecchio.

2. 1 MANUTENZIONE DEL MANIPOLO

SUPRASSON

a) Manutenzione del manipolo Suprasson

(Fig. 5)
Pulire e disinfettare il manipolo (es.: alcool:
etanolo 96° v/v e/o salviette disinfettanti). La
cavità della filettatura può essere disinfettata
con un batuffolo di cotone imbevuto d'alcool. Non
pulire il manipolo in vasca a ultrasuoni.

Attenzione: non scollegare il manipolo se
l'apparecchio è alimentato e con il pedale
premuto.

b) Sterilizzazione del manipolo Suprasson

Condizioni e cicli di sterilizzazione secondo il
materiale:
Materiale: autoclave
Sterilizzazione con calore umido:
134° C a 2 bar (200 KPa) per 20 minuti

- Staccare il manipolo dal cordone e smontare la

punta

- Se necessario, avvolgere il manipolo in un

panno o inserirlo in un sacchetto sterilizzabile.

- Alla fine della procedura di sterilizzazione,

estrarre il manipolo dall'autoclave.

- Asciugare scrupolosamente i contatti elettrici

del manipolo e del cordone prima di collegarli

38

1

Attenzione:

• Prima della sterilizzazione, fare fuoriuscire

tutto il liquido presente nel manipolo
mediante aria compressa.

• Il manipolo Suprasson deve sempre essere
sterilizzato senza la punta.

• Prima dell'impiego, verificare che il manipolo
Suprasson non sia stato danneggiato
esternamente in seguito a utilizzo o
sterilizzazioni.

• La parte posteriore del manipolo presenta
una guarnizione del circuito d'irrigazione
(1,15x1) accessibile e visibile da una
rientranza del manicotto posteriore che
consente la facile sostituzione in caso di
rottura o di usura eccessiva. La sostituzione
può essere effettuata da un tecnico o
dall'utente (Rif.: F12304: 3 guarnizioni
dell'acqua; F00070: attrezzo per la
sostituzione della guarnizione). Dopo la
sconnessione/riconnessione e/o le
sterilizzazioni, si consiglia di lubrificare la
guarnizione con grasso per strumenti dentali
per mantenerlo in buone condizioni ed
evitare così possibili perdite.

2. 2 MANUTENZIONE DELLA PUNTA N°1

a) Quando diventa inutilizzabile?

La forma e la massa della punta sono le
caratteristiche essenziali per ottenere il massimo
rendimento del generatore a ultrasuoni. Il
controllo di queste due caratteristiche consentirà
di mantenere le prestazioni ottimali
dell'apparecchio.

Pertanto, si sconsiglia vivamente di modificare
la struttura della punta n°1 limandola o
distorcendola.

Tenere presente che la normale usura di una
punta comporta la modifica delle sue
caratteristiche.

Provvedere alla sostituzione della punta ogni
qualvolta lo stesso si sia deteriorato per usura o
per urto accidentale (caduta ...).

b) Sterilizzazione della punta n°1
Prima di essere sterilizzate, le punte devono
sempre essere pulite con un batuffolo di cotone
imbevuto di alcool, salviette disinfettanti o per
immersione in una vasca a ultrasuoni.
La sterilizzazione delle punte può essere
effettuata utilizzando qualsiasi procedura
termica convenzionale.

Condizioni e cicli di sterilizzazione secondo il
materiale:
Materiale: autoclave
Sterilizzazione con calore umido:
134° C a 2 bar (200 KPa) per 20 minuti

Durante la sterilizzazione del manipolo e della
punta, fare attenzione che i pezzi prodotti in
metalli diversi non si tocchino: qualsiasi
contatto provocherebbe la formazione di
coppie elettrolitiche che comporterebbero
danni locali. Per evitare tale fenomeno,
avvolgere gli oggetti con un panno o inserirli in
un busta sterilizzabile.

2. 3 MANUTENZIONE DEL MICROMOTORE

Pulizia e disinfezione

Attenzione: non scollegare il micromotore se
l'apparecchio è alimentato e con il pedale di
comando premuto.

Pulire e disinfettare il micromotore (es: alcool:
etanolo 96 % v/v e/o salviette disinfettanti) senza
immergerlo.
Non immergere il motore in solventi o in una
vasca a ultrasuoni.

39

2. 4 MANUTENZIONE DELL'APPARECCHIO

Pulire e disinfettare il contenitore del Cocoon, il
cordone del manipolo e del micromotore con
alcool e/o salviette disinfettanti per attrezzature
dentali (Fig. 6).

2. 5 SOSTITUZIONE DEI FUSIBILI

- Estrarre la spina dalla presa (Fig. 7-1).

- Inserire la punta di un cacciavite nella tacca
situata sotto i tre fermagli della presa (Fig. 7-3).

- Estrarre e controllare i fusibili difettosi.

- Sostituirli con fusibili dello stesso tipo (vedere
pag. 37).

- Ricollocare il portafusibili inserendolo
(Fig. 7-2).

2. 6 ANOMALIE DI FUNZIONAMENTO

40

41

ANOMALIA RISCONTRATA

Assenza di funzionamento

Assenza di spray

Assenza d'acqua sulla punta
ma presenza di vibrazioni

Potenza insufficiente
Vibrazioni deboli

Assenza di ultrasuoni

Perdita d'acqua tra il
manipolo e il cordone o nel
punto di giunzione
anteriore/posteriore del
manipolo

SOLUZIONE

• Verificare la presa

• Restituire a CSN Industrie

• Asciugare l'umidità
soprattutto in prossimità
dei contatti elettrici

• Controllare che arrivi
l'acqua

• Controllare la pressione

• Pulire o sostituire il filtro

• Restituire a CSN Industrie

• Eliminare l'intasamento

• Regolare lo spray

• Sostituirla

• Consultare il metodo di
utilizzo delle punte

• Asciugare con cura i
contatti elettrici

• Riserrarla con la chiave

• Pulire i contatti del
cordone

• Restituire CSN Industrie
per la sostituzione del
cordone

• Sostituire la guarnizione

POSSIBILE CAUSA

• Collegamento errato del cavo di
alimentazione

• Fusibile/i guasti

• Presenza di liquido o umidità tra il
manipolo e il cordone

• Collegamento difettoso del tubo
dell'acqua

• Pressione dell'acqua insufficiente

• Filtro intasato o elettrovalvola
difettosa

• Punta intasata

• Regolazione errata dello spray

• Punta usurata o deformata (cfr.
TIPCARD)

• Angolo di contatto errato o pressione
inadeguata sul dente

• Presenza di liquido o umidità tra il
manipolo e il cordone

• Serraggio errato della punta

• Contatto del connettore difettoso

• Filo rotto del cordone dell'impugnatura

• Usura della guarnizione 1,15x1 del
manipolo

42

ANOMALIA RISCONTRATA

Il motore non parte dopo
l'attivazione del pedale

Assenza d'acqua nel
contrangolo

L'interruttore luminoso non
si illumina

La direzione della rotazione
non corrisponde a quella
selezionata

SOLUZIONE

• Inserire correttamente la
spina nella presa del
pedale

• Portarlo nella posizione
desiderata

• Inserire correttamente la
presa del cavo

• Serrare la presa

• Sollevare leggermente le 2
lame mediante un
cacciavite

• Restituire a CSN Industrie

• Sostituire il cavo

• Sostituire il pedale

• Sostituire il motore

• Controllare l'ingresso
acqua

• Controllare la pressione

• Restituire a CSN Industrie

• Rimuovere l'ostruzione

• Rimuovere l'ostruzione

• Sostituire i fusibili

• Verificare il corretto
assemblaggio del
micromotore con il cavo di
collegamento (segno
rosso)

POSSIBILE CAUSA

• Collegamento errato del cavo del
pedale

• Il pulsante di inversione rotazione è in
posizione centrale

• Errato collegamento del cavo del
motore

• La presa del cavo si scollega dal cavo di
collegamento

• Le lame di contatto del cavo ci
collegamento sono troppo appiattite

• Anomalia del pannello di controllo

• Cavo tagliato

• Pedale difettoso

• Anomalia del motore

• Errato collegamento del tubo dell'acqua

• Pressione insufficiente dell'acqua

• Filtro bloccato o elettrovalvola
difettosa

• Contrangolo bloccato

• Connettore uscita acqua micromotore
bloccato

• Fusibili saltati

• Errato collegamento del micromotore

III - RESPONSABILITA'

Il produttore declina ogni responsabilità in caso
di:

- Inosservanza delle istruzioni del produttore
durante l'installazione (pressione dell'acqua,
tensione di rete).

- Interventi o riparazioni effettuati da persone
non autorizzate dal produttore.

- Utilizzo con impianto elettrico non conforme
alle vigenti leggi.

- Utilizzo diverso da quello specificato nel
manuale.

- Il produttore si riserva il diritto di modificare
l'apparecchio e/o il manuale per l'utente senza
preavviso.

IV - SIMBOLI

Corrente alternata

Apparecchio di tipo BF

Attenzione, fare riferimento alla
documentazione allegata

43

3

~

3N

3N

!

Secteur

Mains

Appareil de Classe

Class Equipment

Puissance absorbée

Input Power

Service

Operation

80 VA

I

!

50/60 Hz

230 V

Z.I du Phare 33708 MERIGNAC FRANCE

Made in France by

Intermittent

Pression d'entrée d'eau

Input water pressure 1 à 5 bars / 14.5 to 72.5 p.s.i.

APPAREIL DE PROPHYLAXIE

PROPHYLAXIS UNIT

V~

S/N˚

44

NEDERLANDS

NEDERLANDS

45

I - VOORSTELLING EN INSTALLATIE

Voorstelling 46
Technische beschrijving 46-47
Installatie en gebruik 47

II - ONDERHOUD EN STERILISATIE

Onderhoud van het handstuk 48-49
Onderhoud van de tip n°1 49
Onderhoud van de micromotor 49
Onderhoud van het apparaat 50
Vervanging van de zekeringen 50
Afwijkend functioneren 51-52

III - VERANTWOORDELIJKHEID 53

IV - SYMBOLEN 53

I NHOUD

I - VOORSTELLING EN

INSTALLATIE

1. 1 VOORSTELLING

COCOON

en COCOON SPRAY zijn speciaal voor de
dierenkliniek gemaakte apparaten. De
apparaten bestaan uit een micromotor en een
ultrasoon generator, die beide multifunctioneel
zijn

De apparaten worden geleverd met:

• 1 groene flexibele slang (2 meter) voor

aansluiting op de waterleiding, met
bijbehorende deeltjesfilter.

• 1 afneembaar netsnoer + aarding (2 meter).

• 1 enkele uitschakelbare pedaal

• 1 micromotor AV40

• 1 ultrasonisch steriliseerbaar handstuk

• 1 n°1 tipje

• 1 handstukhouder (Afb. 1-9)

• 1 micromotorsteun (Afb. 1-8)

• 1 waterpomp (als optie te bestellen)

1. 2 TECHNISCHE BESCHRIJVING

a) Voorzijde (Afb. 1)

• Aan/uit schakelaar (I/O) (Afb. 1-1).

• Vermogensregeling (Afb. 1-2).

• Selectie van de modus (motor / endo /

tandsteenverwijdering) (Afb. 1-3).

• Regeling van de spray (Afb. 1-4).

• Knop voor omkering motoromwenteling

(Afb. 1-5)

• Snoer voor ultrasoon handstuk (Afb. 1-6)

• Snoer voor micromotor (Afb. 1-7)

46

b) Achterzijde (Afb. 2)

• Aansluiting pedaal (Afb. 2-1).

• Stroom aansluiting (Afb. 2-2).

• Behuizing zekeringen (Afb. 2-3).

• Flexibele slang voor aansluiting op waterleiding
(Afb. 2-4).

c) Technische kenmerken
Voeding : 230 VAC - 50/60 Hz

Toestel van klasse I, type BF

Zekeringen : 2 x 0,5 AT
Trillingfrequentie : 27 tot 32 KHz
Inlaatdruk water : 1 tot 5 bar (14,5 tot 72,5 PSI)
Waterfilter : grootte 60 µm
Motor : 40000 toeren/mn
Buitenafmetingen :

Diepte: 180 mm Breedte: 230 mm
Hoogte: 100 mm Gewicht: 3 Kg

Vervaardigd overeenkomstig Richtlijn
89/336/EEG met betrekking tot de
elektromagnetische compatibiliteit.

1. 3 INSTALLATIE EN GEBRUIK

a) Aanbevelingen

Het verdient aanbeveling om, voor het eerste
gebruik, de accessoires aan te sluiten en de spray
gedurende enkele minuten te laten werken, om
het watercircuit binnenin het apparaat te
spoelen.

b) Aansluiting
Achterzijde van de COCOON / COCOON SPRAY:

Aansluiten van :

• De groene flexibele slang (Afb. 2-4) op de
watertoevoer of op de waterpomp (afhankelijk
van de uitvoering).

• De netsnoer op de stroom aansluiting van het
apparaat (Afb. 2-2) en op een stopcontact met
een aardaansluiting (afhankelijk van het land).

c) In werking stellen en gebruik

Montage van de motorsteun

Let goed op de montagerichting van de
micromotorsteun; indien deze verkeerd wordt
gemonteerd, kan de steun breken (Afb. 3).

Aansluiting van het Suprasson-handstuk

Het handstuk wordt als een stekker in de
snoerfitting ingeduwd.
Geen draaibewegingen maken.

Montage van de tip

Het Suprasson-handstuk is een
high-tech instrument dat
voorzorgsmaatregelen vereist
voor het gebruik. De tip
moeten met behulp van de
sleutel matig geschroefd en
aangedraaid worden.

OPGELET : Voor een goede trilling van een tip
dient deze perfect te zijn aangedraaid, en mag
het niet verder aangedraaid worden dan het
aanslagpunt. Om zelfborging te voorkomen,
moet de tip na elk gebruik gedemonteerd
worden.

Tandsteenverwijdering met tip N° 1

Behandeling Interdentaire (Afb. 4A)
Behandeling van tandhals en tandvlees (Afb. 4B)

Tangentiële toepassing

- Breng de punt niet rechtstreeks op de tand aan.

- Het inzetstuk wordt aangebracht zonder druk uit
te oefenen.

- Het Suprasson-handstuk wordt langzaam en
regelmatig op en neer bewogen.

Instelling van de COCOON / COCOON SPRAY

Gemiddelde richtwaarde

Tip n° 1 Min. vermogen: 1

Max. vermogen: 10

47

D

D

!

Aansluiting van de micromotor

De micromotor wordt eenvoudig op de
snoerfitting geschroefd.
De 2 rode merktekens moeten tegenover elkaar
staan.

COCOON SPRAY
Sluit de bijgeleverde slang met de hoekstuk aan
op het buisje van de snoerfitting van de
micromotor (1).

Het regelen van de spray gebeurt aan de
voorzijde (Afb. 1-4).

Indien u gebruik maakt van een profylaxe­handstuk, moet u de sprayspuit aan de voorzijde
sluiten zodat de irrigatie wordt stopgezet.

Op de voorzijde bevindt zich een knop met 3
standen (Afb. 1-5) voor het omkeren van de
draairichting van de motor:

Schakelaar naar links: draairichting met de
wijzers van de klok mee
Schakelaar naar rechts: draairichting tegen de
wijzers van de klok in
Schakelaar in het midden: geen draaibeweging

II - ONDERHOUD EN

STERILISATIE

De instructies m.b.t. onderhoud en/of sterilisatie
dienen te worden uitgevoerd voordat het bij het
apparaat geleverde handstuk of tip voor de
eerste keer worden gebruikt.

2. 1 ONDERHOUD VAN HET SUPRASSON-

HANDSTUK

a) Onderhoud van het Suprasson-handstuk (Afb. 5)

Het body van het handstuk moet gereinigd en
ontsmet worden (bijv.: alcohol: ethanol 96° v/v
en/of desinfecterende doekjes). De holte van de
schroefdraadgang kan gereinigd worden met
behulp van een wattenstaafje dat in alcohol is
gedrenkt. Het handstuk niet reinigen in een
ultrasone kuip.

Opgelet: Het handstuk niet loskoppelen als er
spanning op het apparaat staat en de pedaal is
ingedrukt.

b) Sterilisatie van het Suprasson-handstuk

Omstandigheden en cycli voor de sterilisatie op
basis van het materiaal:
Materiaal: autoclaaf
Sterilisatie onder vochtige warmte:
134° C en 2 bar (200 KPa) gedurende 20 min

- Verwijder het snoer van het handstuk en schroef

het tipje los.

- Leg het handstuk op een doek of in een

steriliseerzakje, indien nodig.

- Haal het handstuk uit de autoclaaf zodra de

sterilisatie gereed is.

- Maak voor het aansluiten de elektrische

contacten van het handstuk en van de
snoerconnector goed droog.

48

1

Opgelet :

• Verwijder voor het steriliseren door middel
van perslucht, de irrigatievloeistof uit het
Suprasson- handstuk.

• Het Suprasson-handstuk moet altijd zonder
de tip worden gesteriliseerd.

• Vanwege het gebruik en de achtereenvolgende
sterilisaties, dient u voor het gebruik te
controleren of het Suprasson-handstuk niet
beschadigd is aan de buitenkant.

• In het achterste deel van het handstuk bevindt
zich een afdichtings-o-ring van het
irrigatiecircuit (1,15x1) dat toegankelijk en
zichtbaar is dankzij een uitsnijding in de
achterste fitting. Hierdoor kan de pakking ook
eenvoudiger vervangen worden bij
beschadiging of overmatige slijtage. Vervang
deze of laat deze vervangen (Ref: F12304: 3
pakkingen wateraansluiting; F00070:
gereedschap voor het plaatsen van de
pakking). Tijdens het loskoppelen of opnieuw
aankoppelen en/of sterilisaties, wordt
aangeraden om deze pakking in te vetten met
een smeermiddel voor tandheelkundige
instrumenten, teneinde de werkzaamheid te
verlengen en interne lekkages te voorkomen.

2. 2 ONDERHOUD VAN DE TIP N°1

a) Wanneer is deze buiten gebruik ?

De vorm en de massa van het tipje zijn
kenmerken die bepalend zijn voor het verkrijgen
van een maximaal rendement van de ultrasone
generator. Door oplettendheid van de gebruiker
ten aanzien van deze twee kenmerken worden de
beste prestaties van het apparaat bereikt.

Derhalve wordt dringend afgeraden de
structuur van het tipje n°1 te wijzigen door
middel van vijlen of verbuigen.

Ook veroorzaakt de veroudering van een tip bij
normaal gebruik een wijziging van deze kenmerken.

Vervang systematisch alle tip die versleten zijn of
die een onverwachte schok hebben ondergaan
(val...).

b) Sterilisatie van het tip N°1
Elk tip moet voor sterilisatie worden gereinigd
met een katoenen doekje gedrenkt in alcohol,
desinfecterende doekjes of door middel van
onderdompeling in een ultrasone kuip.
De sterilisatie van inzetstukken kan
plaatsvinden met behulp van alle conventionele
thermische processen.

Omstandigheden en cycli voor de sterilisatie op
basis van het materiaal:
Materiaal: autoclaaf
Sterilisatie onder vochtige warmte:
134° C en 2 bar (200 KPa) gedurende 20 min

Tijdens de sterilisatie van het handstuk en de
tip mogen verschillende types metalen
onderdelen elkaar niet raken. Ieder contact zou
het ontstaan van elektrolytische koppels met
zich meebrengen waardoor het materiaal
plaatselijk beschadigd zou raken. Om dit te
vermijden, moet u de voorwerpen in een doek
of een steriliseerzak stoppen.

2. 3 ONDERHOUD VAN DE MICROMOTOR

Reiniging en desinfectie
opgelet: De micromotor niet loskoppelen als er
spanning op het apparaat staat en de
bedieningspedaal ingedrukt is.

Het body van de micromotor moet gereinigd en
ontsmet worden (bijv.: met alcohol: ethanol 96 %
v/v en/of desinfecterende doekjes) zonder
onderdompeling.
Dompel de motor nooit onder in een oplosmiddel
of een ultrasone kuip.

49

2. 4 ONDERHOUD VAN HET APPARAAT

De behuizing van de Cocoon alsmede het snoer
van het Handstuk en het snoer van de micromotor
moeten gereinigd en ontsmet worden (alcohol
en/of desinfecterende doekjes voor
tandartsenpraktijken) (Afb. 6).

2. 5 VERVANGING VAN DE ZEKERINGEN

- Verwijder de stekker uit de grondplaat
(Afb. 7-1).

- Plaats de kop van een schroevendraaier in de
uitsparing onder de drie pinnen van de
grondplaatstekker (Afb. 7-3).

- Verwijder en controleer de kapotte
zekering(en).

- Vervang de zekeringen door zekeringen van
dezelfde waarde en hetzelfde type (zie pagina

47).

- Druk het zekeringencompartiment terug in de
behuizing (Afb. 7-2).

2. 6 AFWIJKEND FUNCTIONEREN

50

51

GECONSTATEERDE AFWIJKING

Het toestel werkt niet

Geen spray

Geen water in de tip, maar
wel trilling

VermogensdefectZwakke
trillingen

Geen ultrasoon

Waterlekkage tussen het
handstuk en het snoer of bij
de voorste/achterste
koppeling van het handstuk

OPLOSSING

• Controleer de
netaansluiting

• Retour naar klantenservice
SATELEC

• Verwijder al het vocht,
vooral bij de elektrische
contacten

• Controleer de
watertoevoer

• Controleer de druk

• Reinig of vervang de filter

• Retour naar klantenservice
SATELEC

• Ontstop de tip

• Stel de spray in

• Vervang de tip

• Zie gebruiksmethode van
de tip

• Maak de elektrische
contacten goed droog

• Draai het opnieuw vast
met de sleutel

• Reinig de snoercontacten

• Retour naar klantenservice
SATELEC voor het
vervangen van het snoer

• Vervang de pakking

MOGELIJKE OORZAAK

• Slechte aansluiting van het snoer

• Zekering(en) buiten dienst

• Water of vocht tussen handstuk en
snoer

• Slechte aansluiting van de waterslang

• Te weinig waterdruk

• Verstopte filter of defecte
elektromagnetische klep

• Verstopt tip

• Spray slecht ingesteld

• Tip versleten of vervormd (Cf tip
verslijtingskaart)

• Verkeerd gebruik : incorrecte werkhoek
of onvoldoende druk op de tand

• Water of vocht tussen handstuk en
snoer

• Tip verkeerd aangedraaid

• Defect connectorcontact

• Snoerdraad handstuk gebroken

• Slijtage afdichtings-o-ring van het

handstuk

52

GECONSTATEERDE AFWIJKING

Na op de motorpedaal
gedrukt te hebben, draait
de motor niet

Geen wateruitgang ter
hoogte van de hoekstuk.

De lichtschakelaar brandt
niet

Draairichting komt niet
overeen met keuze

OPLOSSING

• Duw de snoerstekker van
de pedaal goed in het
stopcontact

• Plaats deze weer in de
juiste positie

• Duw de motorsnoer goed
in het stopcontact

• Schroef deze goed vast

• Til de 2 contactstukken
licht op met een
schroevendraaier

• Retour naar klantenservice
SATELEC

• Vervang het snoer

• Vervang de pedaal

• Vervang de motor

• Controleer de
watertoevoer

• Controleer de druk

• Reinig of vervang de filter

• Retour naar klantenservice
SATELEC

• Ontstop de hoekstuk

• Ontstop de wateruitlaat

• Vervang de zekeringen

• Controleer de montage
van de micromotor aan
het snoer (rood
merkteken)

MOGELIJKE OORZAAK

• Snoer van pedaal verkeerd aangesloten

• Knop voor omkering motoromwenteling
staat in middenpositie

• Snoer van de motor verkeerd
aangesloten

• Snoerfitting motor verkeerd op de
snoerconnector geschroefd

• Te platte contactstukken van de
snoerconnector

• Toestel buiten werking

• Snoer gebroken

• Defecte pedaal

• Motor buiten gebruik

• Slechte aansluiting van de waterslang

• Te weinig waterdruk

• Verstopte filter of defecte
elektromagnetische klep

• Verstopte hoekstuk

• Verstopte wateruitlaat van de
snoerconnector van de micromotor

• Zekeringen buiten werking

• Aansluitingsfout micromotor

III - AANSPRAKELIJKHEID

De fabrikant kan niet aansprakelijk gesteld
worden als:

- De aanwijzingen van de fabrikant tijdens de
installatie niet nageleefd werden (waterdruk,
spanning)

- het onderhoud of de reparaties niet door

bevoegde en door de fabrikant erkende
personen uitgevoerd werden

- het toestel gebruikt werd met een elektrische

installatie die niet voldoet aan de van kracht
zijnde regelgeving

- het apparaat anders wordt gebruikt dan in deze

handleiding wordt beschreven.

- De fabrikant behoudt zich het recht voor, het

apparaat en/of de handleiding zonder
voorafgaande aankondiging te wijzigen.

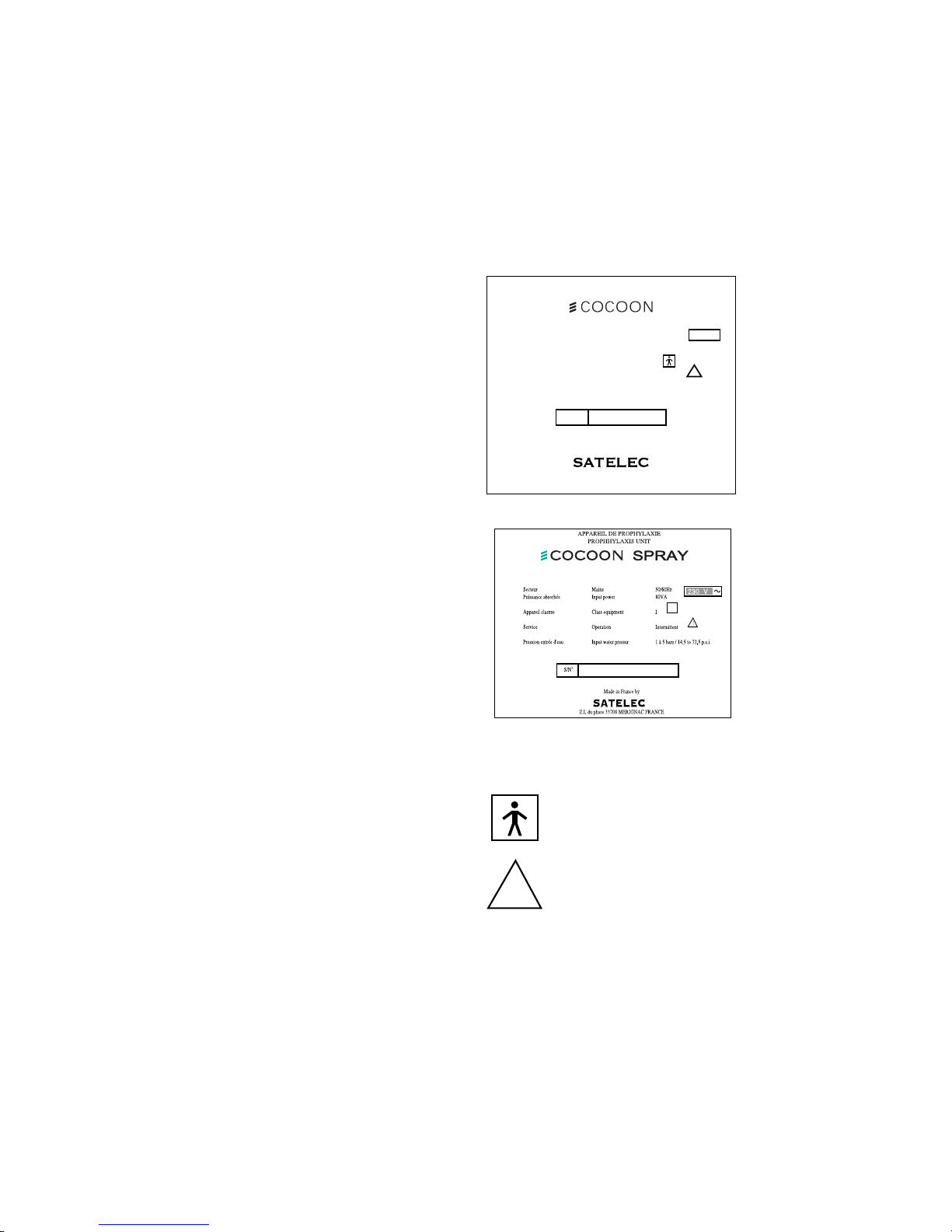

IV - SYMBOLEN

Wisselstroom

Toestel van het type BF

Opgelet, gebruik de bijbehorende
documenten

53

3

~

3N

3N

!

Secteur

Mains

Appareil de Classe

Class Equipment

Puissance absorbée

Input Power

Service

Operation

80 VA

I

!

50/60 Hz

230 V

Z.I du Phare 33708 MERIGNAC FRANCE

Made in France by

Intermittent

Pression d'entrée d'eau

Input water pressure 1 à 5 bars / 14.5 to 72.5 p.s.i.

APPAREIL DE PROPHYLAXIE

PROPHYLAXIS UNIT

V~

S/N˚

54

Fig. / Abb. 1

Fig. / Abb. 2

55

A

B

N. 1

Fig. / Abb. 4

Fig. / Abb. 3

C

L

E

A

N

S

I

N

G

D

I

S

I

N

F

E

C

T

A

N

T

Fig. / Abb. 6

D
D

#

1

0

#10

134

1
3
4

C

A
¡

SUPRA

SSON

SUPRASSON

T
M

T
M

134°C - 2 bars - 20 mn

1 2 3

4

5

6

Fig. / Abb. 7

Fig. / Abb. 5

Fig. / Abb. 7

Be carefull to the correct direction of assembly

Attention au sens de montage

Bei der Montage, korrekte Position des Halters beachten

Let goed op de montagerichting

OK

Non / Falsch

FRANCE

Z.I. du Phare - B.P. 216 - F-33708 MERIGNAC Cedex
Tel. ++33 (0) 556 34 06 07
Fax. ++33 (0) 556 34 92 92
e-mail : [email protected]

U.S.A.

130 Gaither Drive, Suite 100,
MOUNT LAUREL NJ 08034
Tel. ++1 856 222 9988
Fax. ++1 856 222 4726
e-mail : [email protected]

GERMANY

Industriestrasse 9 - D-40822 METTMANN
Tel. ++49 (0)21 04 / 95 65-10
Fax. ++49 (0)21 04 / 95 65-11
e-mail : [email protected]

SPAIN

Av Principal - 11 H Poligono Indus - Can Clapers
E-08181 SENTMENAT - BARCELONA
Tel. ++34 93 715 33 66
Fax. ++34 93 715 32 29
e-mail : [email protected]

U.K.

Unit 1B - Steel Close - Little End Road
GB-EATON SOCON PE19 8TT
Tel. ++44 (0)1 480 477 307
Fax. ++44 (0)1 480 477 381
e-mail : [email protected]

MIDDLE EAST

Numan Center - 1st Floor N°111 - Gardens Street

PO Box 468 - AMMAN 11953 - JORDAN

Tel. ++962 6 553 4401

Fax. ++962 6 553 7833

e-mail : [email protected]

CHINA

Office 401 - 12 Xinyuanxili Zhong Street - Chaoyang

District - BEIJING 100027

Tel. ++86 10 646 570 11/2/3

Fax. ++86 10 646 580 15

e-mail : [email protected]

PHILIPPINES

3F King's Court II Bldg. Pasong Tamo Street -

Makati City - 1200 MANILA

Tel. ++632 811 29 14-18

Fax. ++632 811 24 88

e-mail : [email protected]

KOREA

8F Hanil B/D - 132-4 1Ga Bongrae-dong Joong-gu -

SEOUL

Tel. ++82 2 753 41 91

Fax. ++82 2 753 41 93

e-mail : [email protected]

INDIA

E-91, G.I.D.C. Electronic Estate - Sector 26 -

GANDHINAGAR-382044

Tel. ++91 2712 38000

Fax. ++91 79 642 58 51

e-mail : [email protected]

I 24480 - N3 - Version 5

17 av. Gustave Eiffel • BP 216 • 33708 MERIGNAC cedex • France • Tel. [phone] • Fax. [phone]

E.mail : [email protected] • Web : acteongroup.com

SATELEC
