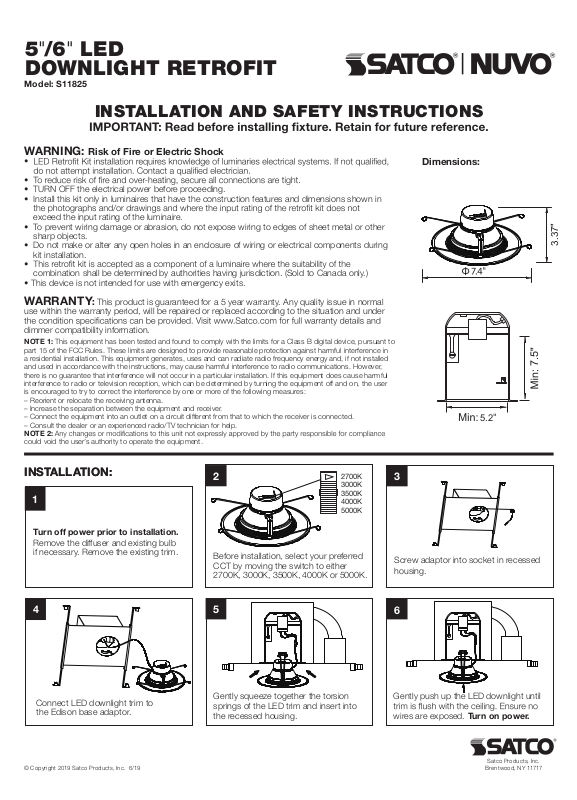

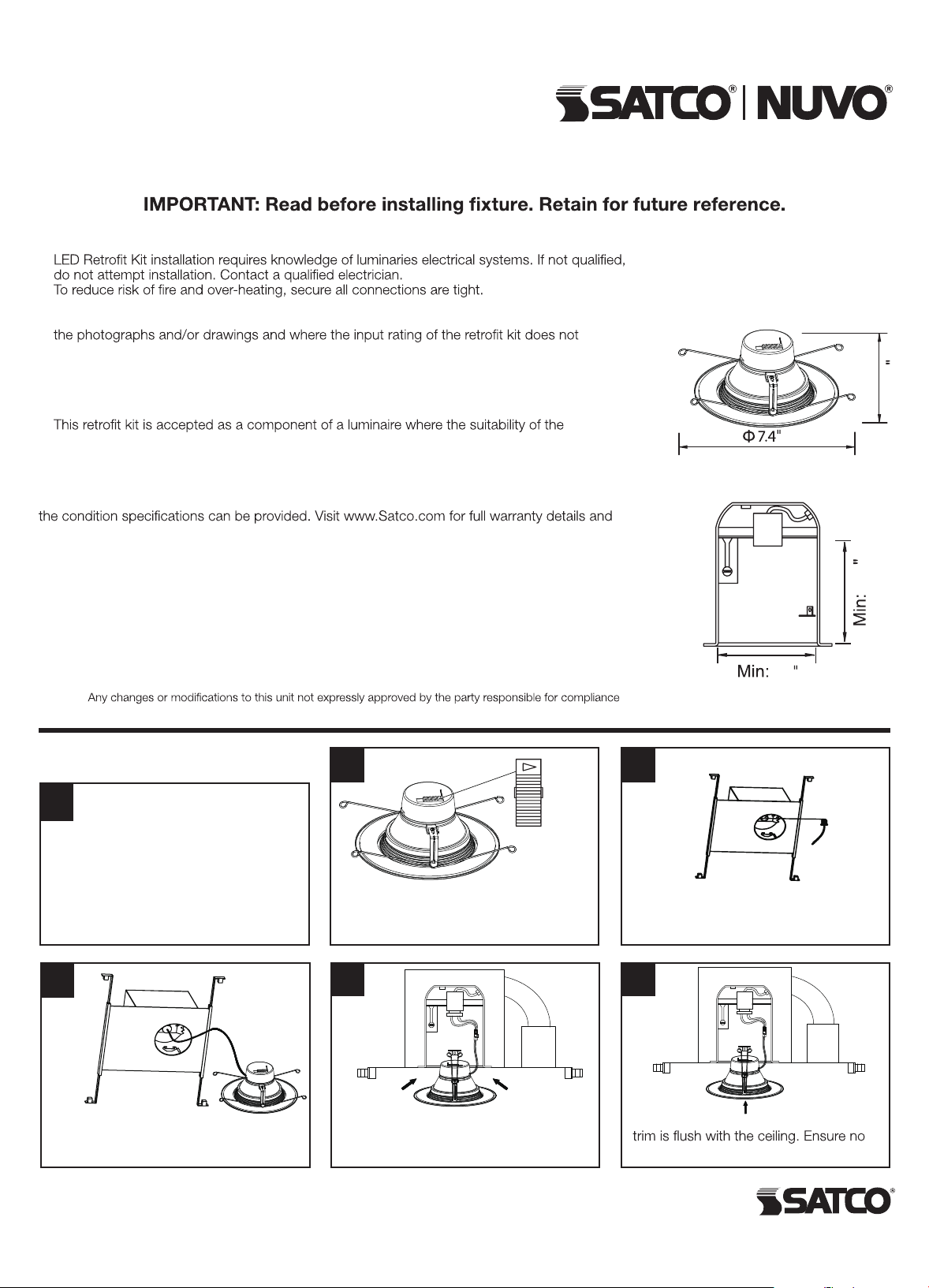

5"/6" LED DOWNLIGHT RETROFIT

Model: S11825

INSTALLATION AND SAFETY INSTRUCTIONS

WARNING: Risk of Fire or Electric Shock

•

• TURN OFF the electrical power before proceeding.

• Install this kit only in luminaires that have the construction features and dimensions shown in

exceed the input rating of the luminaire.

• To prevent wiring damage or abrasion, do not expose wiring to edges of sheet metal or other sharp objects.

• Do not make or alter any open holes in an enclosure of wiring or electrical components during kit installation.

• combination shall be determined by authorities having jurisdiction. (Sold to Canada only.)

• This device is not intended for use with emergency exits.

WARRANTY: This product is guaranteed for a 5 year warranty. Any quality issue in normal

use within the warranty period, will be repaired or replaced according to the situation and under

dimmer compatibility information.

NOTE 1: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: – Reorient or relocate the receiving antenna. – Increase the separation between the equipment and receiver. – Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. – Consult the dealer or an experienced radio/TV technician for help.

NOTE 2:

could void the user’s authority to operate the equipment.

Dimensions:

3.37

7.5

5.2

INSTALLATION:

Turn off power prior to installation.

Remove the diffuser and existing bulb if necessary. Remove the existing trim.

Connect LED downlight trim to the Edison base adaptor.

Before installation, select your preferred CCT by moving the switch to either 2700K, 3000K, 3500K, 4000K or 5000K.

2700K 3000K 3500K 4000K 5000K

Gently squeeze together the torsion springs of the LED trim and insert into the recessed housing.

Screw adaptor into socket in recessed housing.

Gently push up the LED downlight until

wires are exposed.

Turn on power.

Satco Products, Inc.

Brent wood, NY 11717

Page 2

ESPAÑOL: INSTRUCCIONES DE INSTALACIÓN Y SEGURIDAD

REEMPLAZO DE 5"/6" LED DESCENDIENTE

Modelo: S11825 IMPORTANTE: Lea esto antes de instalar el accesorio. Consérvelo para referencia futura. ADVERTENCIA: Riesgo de Incendio y Descarga Eléctrica

•

• Antes de continuar, corte la energía eléctrica.

• Instale este juego solo en luminarias que tienen las características y las dimensiones de construcción que se muestran en las fotografías o

los diagramas y en donde la capacidad nominal de entrada del juego de reequipamiento no supere la capacidad nominal de la luminaria.

•

• Este juego de reemplazo es aceptado como componente de la luminaria si la combinación es adecuada de acuerdo a las autoridades que

tengan jurisdicción. (Vendido únicamente a Canadá.)

• No es conveniente el uso en salidas de emergencia. GARANTÍA: Este producto cuenta con una garantía de 5 años. Cualquier problema de calidad tras un uso normal dentro del

Visite www.Satco.com para obtener todos los detalles de la garantía y la información de compatibilidad con el regulador.

NOTA 1: Se ha probado este equipo y se ha determinado que cumple con los límites establecidos para los dispositivos digitales clase B, conforme a la sección 15 de las normativas de la FCC. Estos límites se han diseñado para proporcionar protección aceptable contra las interferencias perjudiciales en una instalación residencial. Este equipo genera, utiliza y puede emitir energía de radiofrecuencia y, si no se instala ni utiliza de acuerdo con las instrucciones, puede causar interferencias perjudiciales en las radiocomunicaciones. Sin embargo, no se puede garantizar que no se producirán dichas interferencias en una instalación en particular. Si este equipo llegase a producir interferencias perjudiciales en la recepción de señales de radio o televi a intentar corregir la interferencia mediante una o más de las siguientes medidas: – Cambie la orientación o la ubicación de la antena receptora. – Aumente la distancia entre el equipo y el receptor. – Conecte el equipo a un tomacorriente que se encuentre en un circuito diferente de aquel al cual está conectado el receptor. – Consulte con el distribuidor o un técnico especializado en radio o televisión para obtener ayuda.

NOTA 2:

del usuario para operar el equipo.

sión, lo cual se puede comprobar apagando el equipo y volviéndolo a encender, se insta al usuario

INSTALACIÓN: PASO 1: Desconecte la alimentación antes de realizar la instalación. Retire el difusor y la bombilla existente de ser necesario.

Quite el aro existente.

PASO 2: Desconecte el adaptador de base Edison del aro del LED y atornille el adaptador en el conector hembra en la carcasa empotrada. PASO 3: Vuelva a conectar el aro del LED al adaptador de base Edison. PASO 4: Apriete los resortes de torsión del aro del LED cuidadosamente e inserte en la carcasa empotrada. PASO 5: Empuje el LED empotrado cuidadosamente hacia arriba hasta que el aro esté al ras con el techo. Asegúrese de que no haya cables expuestos. Vuelva a conectar la energía eléctrica.

FRANCAIS: INSTRUCTIONS SUR L’INSTALLATION ET LA SÉCURITÉ

ENSEMBLE DE MODERNISATION PLAFONNIER À 5"/6" DEL

Modèle: S11825 IMPORTANT: Lisez avant d’installer le luminaire. Conservez à titre de référence. AVERTISSEMENT: Risque d’Incendie ou de Décharge Électrique

• L’installation de l’ensemble de modernisation à DEL exige la connaissance des systèmes électriques de luminaires. Si vous n’êtes pas

• Coupez l’alimentation électrique avant de poursuivre.

• Installez cet ensemble seulement sur des luminaires ayant les caractéristiques de fabrication et les dimensions indiquées dans les photos

ou dessins, et si la puissance d’entrée de l’ensemble de modernisation ne dépasse pas celle du luminaire.

• Pour prévenir les dommages ou les abrasions au câblage, ne l’exposez pas au contact avec des bords de tôle ou d’autres objets tranchants.

•

de l’ensemble.

• L’ensemble de modernisation est accepté comme composant d’un luminaire lorsque l’adéquation de la combinaison est telle qu’établie par

les autorités compétentes. (Vendu au Canada seulement.)

• Ne convient pas aux sorties de secours. GARANTIE: Ce produit est garanti pour une période de 5 ans. Tout défaut de qualité en usage normal durant la période de garantie sera

réparé ou remplacé selon le cas et sous la condition que les caractéristiques du produit peuvent être fournies. Visitez www.Satco.com pour plus de détails sur la garantie et sur la compatibilité des variateurs.

REMARQUE 1: Cet équipement a été testé et jugé conforme aux seuils établis pour un appareil numérique de classe B, conformément à la partie 15 des Règles du FCC. Ces seuils sont censés fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettr de l’énergie radioélectrique, et s’il n’est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n’existe aucune garantie qu’une interférence ne se produira pas dans une installation particulière. Si cet appareil provoque des interférences nuisibles à la réception radio ou télévisuelle, ce qui peut être déterminé en éteignant et en allumant l’appareil, l’utilisateur est invité à essayer de corriger l’interférence par l’application d’une ou de plusieurs des mesures suivantes : – Réorienter ou déplacer l’antenne du récepteur. – Augmenter la distance entre équipement et récepteur. – Brancher l’équipement dans une prise sur un circuit autre que celui sur lequel le récepteur est branché. – Consulter le détaillant ou un technicien expérimenté en radio/télévision pour obtenir de l’aide.

REMARQUE 2:

l’autorisation de l’utilisateur à faire fonctionner l’équipement.

INSTALLATION: ÉTAPE 1: Couper l’alimentation avant d’installer. Retirez le diffuseur et l’ampoule existante s’il y a lieu. Retirez la moulure existante. ÉTAPE 2:

l’adaptateur de la douille dans le bâti encastré.

ÉTAPE 3: ÉTAPE 4: Serrez ensemble délicatement les ressorts de torsion de la moulure de la DEL, et insérez-les à l’intérieur du bâti encastré. ÉTAPE 5:

Mettez le luminaire sous tension.
