User Information

Warning/Danger Symbols

This symbol indicates hazards which, if not avoided, may present a high risk of death or serious injury.

This symbol indicates hazards which, if not avoided, may lead to moderate or minor injuries.

This symbol indicates hazards which may cause damage to property.

This symbol indicates useful information and tips.

Symbols

Useful information and tips

Notes on use in legal metrology

Note regarding device operation

The following symbols are used in these instructions: Indicates a required action

Describes what happens after you have performed a particular step
- Perform steps in the specified order:
1. First action
2. Second action
Indicates an item in a list

Conventions for these Instructions:

The figures in these instructions are based on "standard" balances. On balances verified for use in legal metrology, some displays and reports may deviate slightly from the figures. Where this is significant for operation, the differences will be explained in the text.

About these Installation Instructions

Please read these installation instructions carefully before putting the equipment into operation for the first time. Observe the safety instructions.
These installation instructions are an important part of the product. Keep these instructions in a safe place. If you give the device to others to use, give them these installation instructions too.
If these installation instructions are lost, please contact Sartorius for a replacement or download the latest manual from our website: www.sartorius.com

Advice on Applications/Technical Support

Contact addresses for application advice and our technical support can be found online at http://www.sartorius.com.

Safety Precautions

Guidelines and General Information

The balance complies with EU Directives and standards for electrical safety and electromagnetic compatibility.* Improper use or handling can, however, result in damage and/or injury. Any improper use or operation of the balance, i.e., that is not consistent with the instructions, will result in forfeiture of all claims under the manufacturer's warranty.
Personnel need to have read and understood these installation instructions, including the safety instructions.
In the event of use in systems and ambient conditions which have greater safety requirements, you must observe the requirements and provisions applicable in your country.
Always keep the equipment and balance freely accessible.
* = See "Specifications", page 9

Page 4

Danger of Explosion!

Do not use this equipment in hazardous areas in which explosive materials are present.

Make sure that the voltage rating printed on the AC adaptor is identical to your local mains voltage.

Installation Information

Do not operate the balance if its housing or AG adaptor, including all connections, are damaged. Immediately disconnect the damaged device from the power by pulling the plug

Do not expose the balance, its AC adaptor or the accessories supplied by Sartorius to extreme temperatures, aggressive chemical vapors, moisture, shocks, vibration, or strong electromagnetic fields Observe the conditions of operation described in the

Specifications!

The operator shall be solely responsible for any modifications to the equipment and for connecting any cables or equipment not supplied by Sartorius. Information on operational quality is available upon request from Sartorius.

You should only use peripherals supplied by Sartorius.

Observe the IP protection class of the balance and AC adaptor. Do not allow liquid penetration. The protection class indicates the suitability of devices for various ambient conditions (humidity, foreign bodies)

Before cleaning the AC adaptor or the balance: Unplug from the mains power.

The balance may only be opened by specialized personnel trained by Sartorius. Do not open the AC adaptor.

Warnings for Installation and Operation of the Device:

If glass breaks, there is a risk of injury posed by cuts on glass edges.

Lay the cables where they pose no risk of causing someone to trip.

Observe the additional safety and danger information in the following chapters.

This high-resolution balance is exclusively for use in laboratories and indoors under normal atmospheric conditions. It was developed specifically for the exact determination of the mass of materials in

liquid, paste, powder, or solid form. Appropriate containers must be used for each type of sample material.

They are designed to be used exclusively indoors under normal atmospheric conditions.

The balance must be disconnected from the mains power for all assembly work

Unpacking and Equipment Supplied

Open the packaging making sure to dispose of all parts carefully

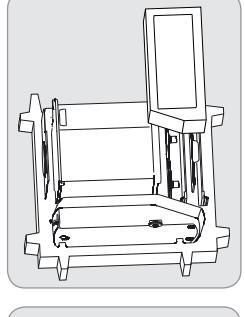

▶ After unpacking the device, check it immediately for any external damage.
▷ If you detect any damage, proceed as directed in the Care and Maintenance chapter.
▷ Save all parts of the original packaging for any future transportation. During shipment, please do not leave cables plugged in!
The following parts are included in the equipment supplied:

Components	Dalarice with	i Dialt Shielu	FIECISION Datances
Readability:	0.1 mg	1 mg	10 mg, 0.1 g, and 1 g
Draft shield	✓	✓	-
Weighing pan: Ø 90 mm	✓	-	-
Weighing pan: Ø 120 mm	-	✓	-
Weighing pan: Ø 180 mm	-	-	√
Pan support	✓	✓	√
Shield disk	-	-	√
Pan draft shield (Secura only)	✓	-	-
AC adaptor with country-specific power plug	√	√	✓
ln-use cover	✓	✓	√
Dust cover	✓	✓	-
Installation and Operating Instructions	√	√	✓
Application guide	√	√	✓
11 ···· J###

Installing the Balance

- In-use dust cover
Turn the draft shield lock to •unlocked 📹

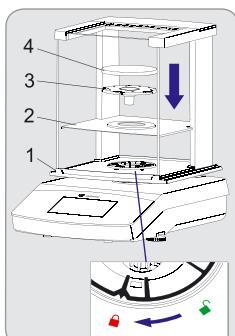

Put the draft shield (1) on the balance. Note: Use both hands to hold the top struts of the draft shield

Move the side doors right to the back.

Turn the draft shield lock to "locked Put the shield disk (2), centering ring* (3), pan support (4), and weighing pan (5) and draft ring* (6) on the

balance.

Note: For information about how to clean the draft shield, see the Care and Maintenance chapter on page 8.

* = for models with 0.1 mg readability only

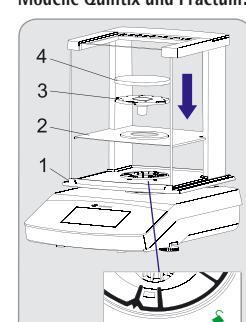

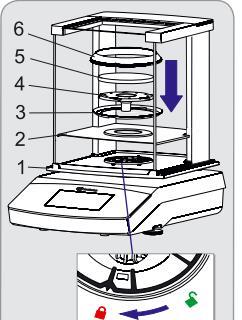

Install the following parts in the order

Page 5

Installing the Balance

na (or Pemovina) Glass Panels 1) Holding it by its rear edge pull the

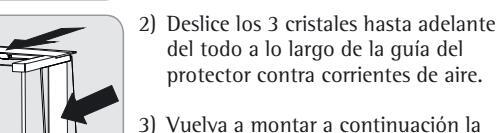

Push the three glass panels into the draft shield guide, all the way to the

draft shield cover up and remove it.

Then replace the draft shield cover. In doing so, the draft shield cover must lock into position.

Balance with No Draft Shield Install the following parts in the order
1) In-use dust cover (not shown in the illustration).
2) Install the shield disk and turn this counterclockwise until it snaps securely into place
3) Install the pan support (1) and weighing pan (2).

Choosing a Location

Select the right setup location:

Set up the device on a stable, even surface that is not exposed to vibrations (e.g., weighing stone).
Maintain free access to the device at all times

Choose a location that is not subject to the following negative influences:

Heat (heater or direct sunlight)
Drafts from open windows, AC systems, and doors
Vibrations during weighing
Heavy traffic areas (personnel)
Excessive moisture Electromagnetic fields

Acclimatization

Condensation from humidity can form on the surfaces of a cold device when it is brought into a substantially warmer area. To avoid the effects of condensation, condition the balance for about two hours, leaving it unplugged from the power supply, before plugging the balance back into the mains.

Power Connection (Power Supply)

AC Adaptor Assembly

Using the wrong power plug adaptors may cause fatal electric shock and damage the equipment. Never insert the power plug adaptor into the socket separately from the AC adaptor (danger of electric shock)

▶ Use the right power plug adaptor for your mains power supply

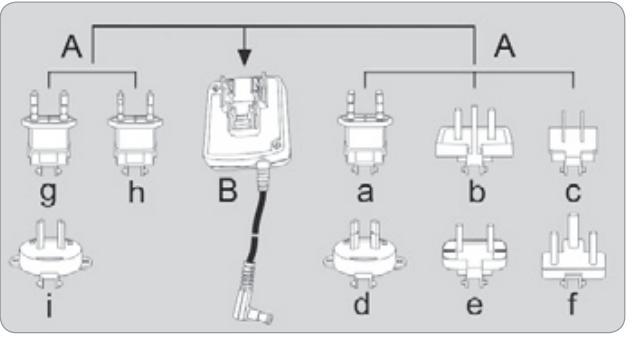

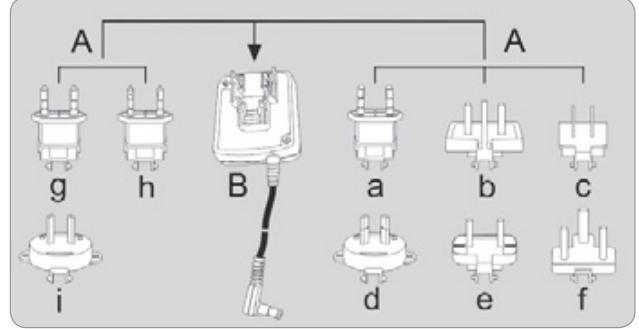

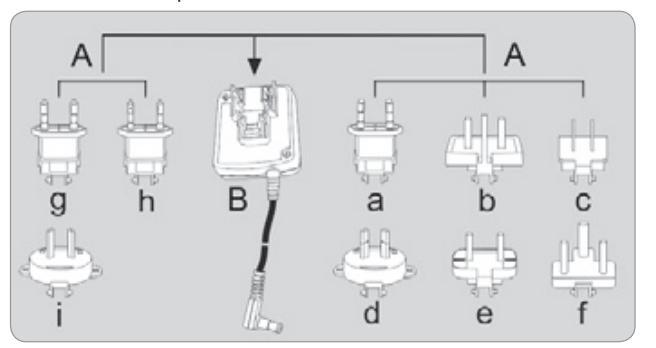

A AC adaptor versions Bag Region/Country Bag Region/Country a) transparent Europe/EU (except e) black United Kingdom) b) vellow f) turquoise South Africa c) blue USA, China, and Japan g) green d) red Australia

The packaging of AC adaptor module 6971790 with line adaptor g). h), and i) is labeled with 6971791.

▶ Push (1) and slide (2) the power plug adaptor (A) ) required for your power supply into the opening of the AC adaptor module (B). When doing this. the AC adaptor needs to lock into

Removing/Replacing the AC Adaptor ▶ Unlock (1) the AC adaptor and then detach (2) it.

Power Connection/Safety Precautions

Only use original Sartorius AC adaptors. The AC adaptor has an IP rating of IP40 in accordance with EN 60529/IEC 60529.
Make sure that the voltage rating printed on the manufacturer's ID label is identical to that of your local mains voltage
If the stated supply voltage or the plug design of the AC adaptor does not comply with your country's standard, please inform the nearest Sartorius representative.
The power connection must be made in accordance with the regulations applicable in your country.

Downloaded from www.Manualslib.com manuals search engine

Page 6

1) First of all, plug the AC adaptor into the socket at the back of your balance.
2) Then connect the AC adaptor to the wall outlet (main voltage).

Warm-up Time

To ensure accurate results are delivered, the balance must warm up for at least 30 minutes after initial connection to the power supply. Only after this time will the device have reached the required operating temperature.

When a verified balance of accuracy class ① for use in legal metrology is connected to the mains power, it must warm up for at least one hour before operation.

Leveling

Note: The balance needs to be re-leveled and adjusted each time its setup location is changed.

Models Secura:

When "Level" appears on the display, you must level the balance. Make sure that the weighing pan is

Make sure that the weighing pan unloaded. Touch "LEVEL!"

Follow the instructions on the interactive display.

Models Quintix and Practum:

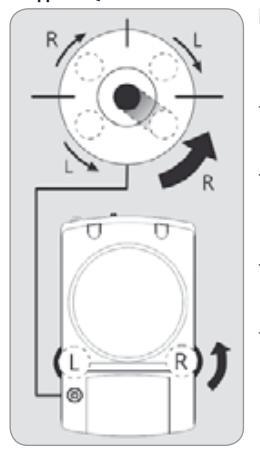

Turn the two feet as shown in the illustration until the air bubble is centered within the circle of the level indicator.
Air bubble at 12 o'clock: turn the two feet clockwise.
Air bubble at 3 o'clock: turn the left foot clockwise and the right foot counterclockwise.
Air bubble at 6 o'clock: turn the two feet counterc
Air bubble at 9 o'clock: turn the left foot counterclockwise and the right foot clockwise.

Instructions for Use in Legal Metrology

Additional Display Elements:

Metrology line with additional information about minimum load (Min) and verification scale interval (e)

Warning symbol to indicate calculated values, negative gross values or values that are smaller than the minimum sample quantity (SQmin).

Setup Menu "Settings": On balances verified for use in legal metrology, not all functions and settings are available.

Interface Specification (Data Output)

Settings "PC – SBI" and "USB RS232 SBI" for the identification of digits not verified for use in legal metrology: In the setting "SBI" there is no automatic identification of display digits not verified for use in legal metrology. Corresponding measures or settings must be carried out on the peripheral device.

Below-balance Weighing

Install a draft protection shield

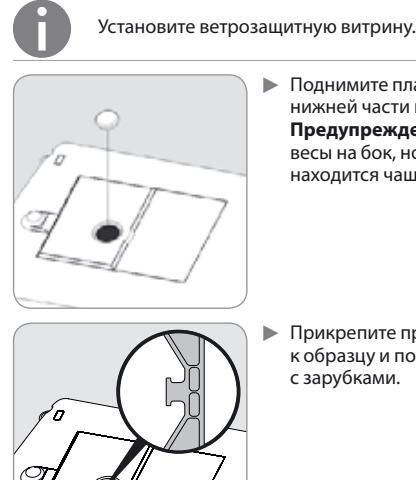

A port for a below-balance weighing hook is located on the bottom of the balance.

Lift cover plate out of the bottom of the balance. Warning: When doing this, put the balance to one side and not on the
- side of the weighing pan.
- Attach a wire (or similar) to the sample and hang it on the notched hook.

If the below-balance weighing port is no longer being used, close the opening with the cover plate again, so that the weighing results are not adversely affected by drafts.

The below-balance weighing port may not be opened or used on balances used for legal metrology.

Anti-Theft Locking Device

A Kensington lock can be installed at the fastening point on the back of the balance if required.
The balance can also be secured at the installation location with a chain and lock, for example.

Page 7

Page 8

Care and Maintenance

Service

To ensure the continued accuracy of your balance, we recommend scheduling regular servicing at least once a year. Sartorius Service offers different service contracts with maintenance intervals that are tailored to your needs. A calibration certificate should be issued as part of every maintenance session. Safety inspections of the AC adaptor and its connections must be performed at appropriate intervals by a gualified electrician (e.g. every 2 years).

Repairs

Repair work must only be carried out by trained service technicians. Repairs performed by untrained persons will invalidate the warranty, and may result in considerable hazards for the user and cause the balance to produce inaccurate results. Contact Sartorius Service or a Sartorius dealer for proper repair of your balance. The device must be unplugged during repair work. Unplug the power cord. Repair work must only

be performed by Sartorius-trained service technicians.

Cleaning the Balance

Cleaning the Control Panel

Switch the display to Standby mode to avoid modifying the settings for operation during cleaning.

Touch the "Menu" key to switch to application selection.

▶ If you then touch 也, the display goes off.

To switch the display back on again: Select ⁽¹⁾ at the bottom left of the display.

Cleaning the Balance Housing

Disconnect from the power supply: Unplug the AC adaptor from the mains. If necessary,

disconnect the data cable connected to the balance.

Never open the balance or the AC adaptor. The parts contained in these cannot be cleaned, repaired, or replaced by the operator.

The parts contained in these cannot be cleaned, repaired, or replaced by the operator.
Remove the base plate, pan support, and weighing pan from the wind shield.
Never use cleaning agents that contain solvents or abrasive ingredients, which can ultimately damage the equipment.

Secura and Quintix-Models:

The plastic top and bottom parts of the balance housing are coated with a special substance that allows these parts to be cleaned using acetone.

Do not clean the following parts with acetone or aggressive cleaning agents: control panel, mains plug, data interface, labels, verified seal, or any other plastic parts.

▶ Wipe the balance with a soft, dry cloth after cleaning.

Contaminated equipment:

Health risk posed by biological and microbiological substances.
Observe cleaning specifications.
Examine the cleaning results closely

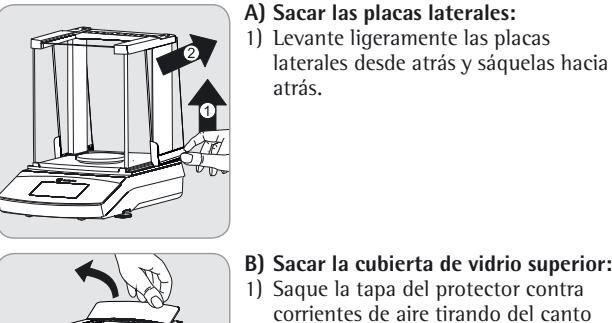

A) Remove the side panels:

1) Gently lift the side panels at the rear and pull them back and out.

B) Remove the top glass cover:1) Holding it by its rear edge, pull the draft shield cover up and remove the draft shield cover.
Remove the top glass cover by pulling it backward.
Then replace the draft shield cover. In doing so, the draft shield cover must lock into position.

After cleaning put together the components in reverse order: see Chapter "Getting Started – Installing the Balance," page 5.

C) Remove the front and rear glass:

Detailed information about the assembly steps can be found in the User Manual, which can be downloaded online. Go to www.sartorius.com – "Service Center Downloads".

Disposal

The packaging is made from environmentallyfriendly materials that can be used as secondary raw materials. If you no longer need this packaging, bring it to your local recycling and waste disposal facility according to the regulations applicable in your country. In Germany, you can dispose of this material using the VfW dual system (contract number D-59101-2009-1129). The equipment,

including accessories and batteries, must not be disposed of in general household waste, and must be recycled similar to electrical and electronic devices. For further information about disposal and recycling options, please contact your local service staff. The partners listed on the following website can be

used for disposals within the EU:

1) Go to http://www.sartorius.com.
2) Select the summary under "Service."
3) Then select "Information on Disposal."
4) Addresses for local Sartorius disposal contacts can be found in the PDF files given on this webpage.

Insert heading: "Service Address for Disposal"

Please refer to our website (www.sartorius.com) or contact the Sartorius Service Department for more detailed information regarding repair service addresses or the disposal of your device.

Installation and Operating Instructions Secura, Quintix, Practum

Page 9

Specifications


·		Data
ITEN	ierai	пата
		Pala

Model-specific data on page 80

AC Adapter
Sartorius AC adapter	6971790 plus exchangeable country-specific mains plug adapter
Primary	100 - 240 V~, ±10%, 50 - 60 Hz, 0.2 A
Secondary	15 V DC, ±5%, 530 mA (max.)/8 W (max.): 0 to +40°C and 15 V DC, ±5%, 330 mA (max.)/5 W (max.): 0 to +50°C
Further data	Protection class II in accordance with EN/IEC 60950-1, up to 3000 m above sea level, IP40 in accordance with EN/IEC 60529
Balance
Power supply	Only via Sartorius AC adaptor module 6971790 (package 6971790 or 6971791)
Input voltage	12.0–15.0 V DC
Power consumption	2 W (typically)
Ambient Conditions These specifications apply under the f	ollowing ambient conditions:
Environment	For indoor use only
Ambient temperature*	+10°C to +30°C
Operational capability	Guaranteed between +5°C and +45°C
Storage and shipping	-10°C to +60°C
Elevation	Up to 3000 m above sea level
Relative humidity**	15% to 80% for temperatures up to 31°C, non-condensing, decreasing linearly up to 50% relative humidity at 40°C and 20% at 50°C
Safety of Electrical Equipment	As per EN 61010-1/IEC 61010-1 Safety requirements for electrical equipment for measurement, control, and laboratory use - Part 1: General requirements
Electromagnetic Compatibility	As per EN 61326-1/IEC 61326-1 Electrical equipment for measurement, control, and laboratory use - EMC requirements – Part 1: General requirements
Defined immunity to interference	Suitable for use in industrial areas
Interference emission	Class B (suitable for use in residential areas and areas that are connected to a low voltage network that also supplies residential buildings). The device can therefore be used in both areas.
Standard Equipment
Selectable weight units ¹ )	Gram, kilogram, carat, pound, ounce, troy ounce, Hong Kong tael, Singapore tael, Taiwan tael, grain, pennyweight, milligram, parts per pound, China tael, mommes, Austrian carat, tola, baht, mesghal and Newton
Available application programs	Secura models: counting, weighing in percent, density determination, peak hold, unstable condition, checkweighing, mixing, totalizing, statistics, conversion, SQmin, and Identifiers
	Quintix models: counting, weighing in percent, density determination, peak hold, unstable condition, checkweighing, mixing, totalizing, statistics, conversion
	Practum models: counting, weighing in percent, density determination, peak hold, unstable condition, checkweighing
CE model balances verified f	or use in legal metrology comply with the requirements of Council Directive 2009/23/EC,

EN 45501:1992 and OIML R76:2006.

* For use in legal metrology in accordance with EU requirements, refer to the information on the balance.

** For use in legal metrology in accordance with EU requirements, refer to the information on *** For use in legal metrology in accordance with EU requirements, the legal regulations apply.

¹) Depending on the country-specific model version, not all weight units listed may be available.

Page 10

Inhalt


Inhalt

Sicherheitshinweise
Bestimmungsgemäße Verwendung 1
Inbetriebnahme
Auspacken und Lieferumfang 1
Waage montieren 1
Standort wählen 1
Standort wanten


Nivellieren.
Unterflurwägung 12
Diebstahlsicherung 12
Waage transportieren 14
Versand der Waage 14
Pflege und Wartung
Waage reinigen


Technische Daten 10
Allgemeine Daten 10
Modellspezifische Daten 80
EG-Konformitätserklärung
zur elektromagnetischen Verträglichkeit

Weitere Dokumente

Außer dieser Installationsanleitung liegt als zusätzliche Information zum Gerät noch ein aktuelles Benutzerhandbuch als pdf-Datei vor, welches von der Sartorius Website heruntergeladen werden kann unter: www.sartorius.com

Um die pdf-Datei lesen und ausdrucken zu können, benötigen Sie das Programm Acrobat-Reader, das Sie kostenfrei von der Adobe-Website herunterladen können (www.adobe.com).

Benutzerhinweise

Warnzeichen/Gefahrensymbole

Diese Hinweise kennzeichnen Gefahren, die mit hoher Wahrscheinlichkeit zum Tod oder schweren Verletzungen führen können, wenn sie nicht vermieden werden

Diese Hinweise kennzeichnen Gefahren, die zu mittelschweren oder leichten Verletzungen führen können, wenn sie nicht vermieden werden.

Diese Hinweise kennzeichnen Gefahren mit dem Risiko von Sachschäden.

Dieses Symbol kennzeichnet nützliche Informationen und Tipps.

Zeichenerklärung

Hinweis für nützliche Informationen und Tipps

Hinweise für den eichpflichtigen Verkehr

Hinweis für die Bedienung des Gerätes

Folgende Symbole werden in dieser Anleitung verwendet: steht vor Handlungsanweisungen

beschreibt, was nach einer ausgeführten Handlung geschieht Handlungen in einer bestimmten Reihenfolge ausführen:
1. Erste Handlung
2 Zweite Handlung
steht vor einem Aufzählungspunkt

Konventionen für diese Anleitung:

Die Abbildungen in dieser Anleitung basieren auf "Standard"-
Waagen. Bei den geeichten Waagen können einige Anzeigedarstellungen und Protokolle von den Abbildungen etwas abweichen. Wo dies für den Betrieb von Bedeutung ist, werden die Unterschiede im Text erläutert.

Zu dieser Anleitung

Diese Anleitung aufmerksam und vollständig lesen bevor das Gerät zum ersten Mal in Betrieb genommen wird. Beachten Sie die Sicherheitshinweise.
Die Anleitung ist ein wichtiger Bestandteil des Produktes. Bewahren Sie diese Anleitung gut auf. Falls Sie das Gerät anderen Personen überlassen, geben Sie auch diese Anleitung mit.
Bei Verlust dieser Anleitung Ersatz anfordern oder die aktuelle Anleitung von der Sartorius Website herunterladen: www. sartorius.com

Anwendungsberatung/Technischer Support

Adressen zur Anwendungsberatung und zum technischen Support finden Sie auf der Website unter: http://www.sartorius.com

Sicherheitshinweise

Richtlinien und allgemeine Hinweise

Die Waage entspricht den EU-Richtlinien und Normen f ür elektrische Sicherheit und elektromagnetische Vertr äglichkeit*. Ein unsachgem ä ßer Gebrauch kann jedoch zu Sch äden an Personen und Sachen f ühren. Bei unsachgem ä ßer Verwendung oder Betrieb der Waage entf ällt die Gew ährleistung.
Das Personal muss diese Anleitung inklusiv der Sicherheitshinweise gelesen und verstanden haben.
Bei Verwendung in Anlagen und Umgebungsbedingungen mit erhöhten Sicherheitsanforderungen die Auflagen und Bestimmungen Ihres Landes beachten.
Die Einrichtungen und die Waage immer frei zugänglich halten.
* = siehe Kapitel »Technische Daten«, Seite 16

Page 11

WARNUNG

Explosionsgefahr!

Die Waage nicht in explosionsgefährdeten Bereichen einsetzen.

Der auf dem Netzgerät aufgedruckte Spannungswert muss mit der lokalen Netzspannung übereinstimmen.

Installationshinweise

Die Waage nur betreiben, wenn dessen Gehäuse und das Netzgerät einschließlich aller Anschlüsse unbeschädigt sind. Beschädigtes Gerät sofort durch Ziehen des Netzgerätes spannungslos schalten. Die Waage und dessen Netzgerät sowie das von

Sartorius gelieferte Zubehör nicht extremen Temperaturen, aggressiven chemischen Dämpfen, Feuchtigkeit, Stößen, Vibrationen und starken elektromagnetischen Feldern aussetzen. Einsatzbedingungen gemäß den Technischen Daten einhalten!

stallationshinweis

Modifikationen der Geräte sowie der Anschluss von nicht von Sartorius gelieferten Kabeln oder Geräten unterliegen der alleinigen Verantwortung des Betreibers! Sartorius stellt auf Anfrage Angaben zur Betriebsqualität zur Verfügung.

Nur Zubehör von Sartorius verwenden!

IP-Schutzart der Waage und des Netzgerätes beachten! Eindringen von Flüssigkeiten verhindern. Die Schutzart gibt die Eignung von Geräten für verschiedene Umgebungsbedingungen an (Feuchte, Fremdkörper).

Vor Reinigen des Netzgerätes oder der Waage: Netzgerät aus der Steckdose ziehen.

Die Waage darf nur von Sartorius geschulten Fachkräften geöffnet werden. Das Netzgerät darf nicht geöffnet werden.

Warnung zur Installation und bei der Bedienung des Gerätes:

Bei Glasbruch besteht Verletzungsgefahr durch Schneiden an Glaskanten.

Kabel so verlegen, dass sie keine Stolpergefahr darstellen.

Weitere Warn- und Gefahrenhinweise in den nachfolgenden Kapiteln beachten.

Bestimmungsgemäße Verwendung

Diese hochgenaue Waage ist ausschließlich für die Verwendung in Labor und Innenräumen unter normalen atmosphärischen Bedin-

gungen bestimmt. Sie wurde speziell entwickelt zur genauen Massebestimmung von Materialien in flüssiger, pastöser, pulvriger oder fester Form.

Zur Aufnahme der Materialien müssen ggf. geeignete Gefäße verwendet werden.

Inbetriebnahme

Für alle Montagearbeiten muss die Waage vom Stromnetz getrennt sein.

Auspacken und Lieferumfang

Öffnen Sie die Verpackung und entnehmen Sie vorsichtig alle Teile. Das Gerät nach dem Auspacken sofort auf äußere Beschädigun-
gen überprüfen.
Im Beschädigungsfall siehe Hinweise im Kapitel »Pflege und Wartung«. Alle Teile der Originalverpackung für einen eventuellen Rücktrans-

port aufbewahren. Beim Versand bitte keine Kabel stecken lassen! Zum Lieferumfang gehören folgende Teile:

Komponenten	Waage mit Win	dschutz	Präzisionswaagen
Ablesbarkeit:	0,1 mg	1 mg	10 mg, 0,1 g und 1 g
Windschutz	✓	√	-
Waagschale: Ø 90 mm	√	_	-
Waagschale: Ø 120 mm	_	√	-
Waagschale: Ø 180 mm	_	-	✓
Unterschale	√	√	✓
Schirmring	_	-	✓
Windschutzring (nur Secura)	√	-	_
Netzgerät mit länder- spezifischem Netzstecker	√	√	✓
Arbeitsschutzhaube	√	√	✓
Staubschutzhaube	✓	√	-
Installations- und Bedienungsanleitung	√	√	✓
Applikations-Guide	√	√	✓

Waage montieren

Modelle Secura:

Windschutz (1) auf die Waage aufsetzen Hinweis: Fassen Sie den

Windschutz mit beiden Händen an den oberen Holmen.

Waage mit Windschutz

Arbeitschutzhaube

lung auf "entriegelt

Setzen Sie folgende Teile in der aufgeführten Reihenfolge auf:

Drehen Sie die Windschutzverriege-

Schieben Sie die Seitentüren ganz nach hinten.
Drehen Sie die Windschutzverriegelung auf "verriegelt
Schirmblech (2), Schirmring* (3), Unterschale (4), und Waagschale (5) und Windschutzring* (6) aufsetzen.

Hinweis: Reinigung des Windschutzes siehe Kapitel »Pflege und Wartung«, Seite 15.

* = nur bei Modellen mit Ablesbarkeit 0,1 mg

Page 12

Inbetriebnahme

Waage montieren

Glasscheiben einsetzen (oder ggf. herausnehmen)

Ziehen Sie den Windschutzdeckel an der hinteren Kante hoch und nehmen Sie ihn ab.

Schieben Sie die 3 Glasscheiben in der Führung des Windschutzes ganz nach vorne.
Montieren Sie danach wieder den Windschutzdeckel. Der Windschutzdeckel muss dabei einrasten.

Waage ohne Windschutz

Setzen Sie folgende Teile in der aufgeführten Rehenfolge auf:
1) Arbeitsschutzhaube (nicht im Bild)
Setzen Sie den Schirmring auf und drehen Sie ihn gegen den Uhrzeigersinn, bis er fest sitzt.
Setzen Sie die Unterschale (1) und Waagschale (2) auf.

Standort wählen

Den richtigen Standort wählen:

Das Gerät auf eine stabile, erschütterungsarme, gerade Fläche (z.B. Wägestein) stellen.
Zugang zu dem Gerät jederzeit freihalten.

Bei der Aufstellung Standorte mit ungünstigen Einflüssen vermeiden:

Hitze (Heizung, Sonneneinstrahlung)
Direkter Luftzug durch offene Fenster, Klimaanlagen und Türen
Erschütterungen während der Messung
Kein "Personendurchgangsverkehr"
Extreme Feuchtigkeit
Elektromagnetische Felder

Akklimatisieren

Wenn ein kaltes Gerät in eine warme Umgebung gebracht wird kann dies zu Kondensation von Luftfeuchtigkeit führen (Betauung). Daher akklimatisieren Sie das vom Netz getrennte Gerät

ca. 2 Stunden, bevor Sie es wieder an das Netz anschließen.

Netzanschluss (Spannungsversorgung)

Netzgerät zusammensetzen

Falsche Netzsteckeradapter können tödliche Stromschläge und Geräteschäden verursachen. Den Netzsteckeradapter nie getrennt vom Netzgerät in die Steckdose stecken (Gefahr eines elektrischen Schlages).

Verwenden Sie den zu Ihrem Stromnetz passenden Netzsteckeradapter.

A Netzstecker	adapter-Versionen:
Beutel	Region/Land	Beutel	Region/Land
a) transparent	Europa/EU (außer Großbritannien)	e) schwarz	Indien
b) gelb	Großbritannien	f) türkis	Südafrika
c) blau	USA, China und Japan	g) grün	Korea
d) rot	Australien	h) rosa	Brasilien
		i) weiß	Argentinien

Die Verpackung des Netzgerät-Moduls 6971790 mit den Netzadaptern q), h) und i) ist mit 6971791 beschriftet.

Drücken (1) und schieben (2) Sie den für Ihre Stomversorgung erforderlichen Netzsteckeradapter (A) in die Öffnung des Netzgerät-Moduls (B). Der Netzsteckeradapter muss dabei einrasten.

Netzsteckeradapter demontieren/tauschen

Entriegeln (1) Sie den Netzsteckeradapter und ziehen (2) Sie ihn ab.

Netzanschluss/Schutzmaßnahmen

Nur Originalnetzgeräte von Sartorius verwenden. Die Schutzart des Netzgerätes entspricht 1P40 gemäß EN60529/IEC60529.
Der aufgedruckte Spannungswert (siehe Typenschild) muss mit der örtlichen Spannung übereinstimmen.
Sollte die angegebene Netzspannung oder die Steckerausführung des Netzgerätes nicht der verwendeten Ländernorm entsprechen, bitte die nächste Sartorius-Vertretung verständigen.
Der Netzanschluss muss gemäß den Bestimmungen Ihres Landes erfolgen.

Netzgerat zusammensetzen

Page 13

1) Schließen Sie das Netzgerät zuerst an die Anschlussbuchse auf der Rückseite Ihrer Waage an.
2) Danach das Netzgerät an die Steckdose (Netzspannung) anschlieour

Anwärmzeit

Um genaue Resultate zu liefern, benötigt die Waage eine Anwärmzeit von mindestens 30 Minuten nach erstmaligem Anschluss an das Stromnetz. Erst dann hat das Gerät die notwendige Betriebstemperatur erreicht.

Geeichte Waagen der Genauigkeitsklasse ①, die im eichpflichtigen Verkehr eingesetzt werden, müssen eine Anwärmzeit von mindestens 1 Stunde einhalten, nach Anschluss an das Stromnetz.

Nivellieren

Mit der Nivellierung der Waage können Neigungen am Aufstellort der Waage ausgeglichen werden. Eine exakte, waagerechte Stellung der Waage gewährleistet genaue Wägeergebnisse. Hinweis: Die Waage muss nach jedem Standortwechsel neu nivelliert und danach justiert werden.

Modelle Secura:

Sobald im Display die Anzeige »LEVEL« erscheint, müssen Sie die Nivellierung durchführen.

Stellen Sie sicher, dass die Waagschale unbelastet ist.
► Tippen Sie auf »LEVEL«

Folgen Sie den Anweisungen auf dem interaktiven Display.

Modelle Quintix und Practum

tum: ▶ Die beiden Fußschrauben gemäß
Abbildung drehen, bis die Luftblase der Libelle in der Kreismitte steht. – Luftblase bei »12 Uhr«: beide Fuß-
Luttblase bei »12 Unr«: beide Fußschrauben im Uhrzeigersinn drehen. Luftblase bei »3 Uhr«: linke Fuß-
schraube im Uhrzeigersinn, rechte Fußschraube gegen den Uhrzeigersinn drehen.
Luftblase bei »6 Uhr«: beide Fußschrauben gegen den Uhrzeigersinn drehen
Luftblase bei »9 Uhr«: linke Fußschraube gegen den Uhrzeigersinn, rechte Fußschraube im Uhrzeigersinn drehen.

Hinweise zum Betrieb im eichpflichtigen Verkehr

Zusätzliche Anzeigeelemente im Display:

Metrologiezeile mit zusätzlichen Angaben zur Mindestlast Min und dem Eichwert e.

Warnsymbol zum Hinweis auf errechnete Werte, negative Bruttowerte oder Werte, die kleiner sind als die Minimaleinwaaαe (SOmin).

Setup-Menü »Einstellungen«: Bei geeichten Waagen sind nicht alle Funktionen und Einstellungen verfügbar.

Schnittstellenspezifikation (Datenausgabe)

Einstellungen »PC – SBI« und »USB RS232 SBI« bei Kennzeichnung nicht geeichter Stellen: In der Einstellung »SBI« erfolgt keine automatische Kennzeichnung der nichtgeeichten Anzeigestelle

Entsprechende Maßnahmen oder Einstellungen dafür an der Zusatzeinrichtung durchführen.

Unterflurwägung

Für Wägungen unterhalb der Waage steht eine Unterflurwägeeinrichtung zur Verfügung.

Verschlussplatte am Waagenboden herausheben. Achtung: Die Waage dabei nur auf die Seite legen und nicht auf die Waagschalenseite.

▶ Probe z.B. mit einem Draht in die

Einkerbung einhängen.

Wenn Sie die Unterflurwägung nicht mehr benutzen: Die Öffnung mit der Verschlussplatte wieder verschließen, damit die Wägeergebnisse nicht durch Luftzug verfälscht werden.

Im eichpflichtigen Verkehr darf die Unterflurwägeeinrichtung weder geöffnet noch verwendet werden.

Diebstahlsicherung

An der Rückseite der Waage kann bei Bedarf ein Sicherheitsschlosskabel »Kensington« am Befestigungspunkt installiert werden.
Alternativ kann die Waage am Aufstellort z.B. mit einer Kette und z.B. einem Schloss befestigt werden.

Eine Abschirmung gegen Luftzug installieren.

Page 14

Vor dem Transport die Waage in den Stand-by Betrieb schalten anschließend den Netzstecker ziehen und Waag- und Unterschale von der Waage nehmen

Transport über kurze Distanzen im Labor

Glasbruch, Erschütterungen und Stöße Die Waage niemals am Windschutz anheben

▶ Drehen Sie die Windschutzverriegelung auf "entriegelt".

Danach den Windschutz von der Waage nehmen.

Unteres Verpackungsteil in den Karton einlegen.

Folgende Teile in das untere Vernackungsteil legen:
Windschutz
Waage
Bodenblech Seitenscheiber
Obere Glasabdeckung
Die jeweilige Waag- und Unterschale an die im nebenstehenden Bild gezeigten Aussparung einstecken:
A = Waaq- und Unterschale mit einem Durchmesser von
B = Waag- und Unterschale mit einem Durchmesser von

Polster über die Glasscheiben stecken

Netzgerät im Pappkarton in das Polster stecken.
Oberes Verpackungsteil über die Geräteteile stecken.

Danach die verpackte Waage in den Karton stecken und verschließen.

Die Waage unter dem Waagengehäuse fassen, vorsichtig anheben und diese zu ihrem neuen Standort tragen.

Die Waage muss nach jedem Standortwechsel neu nivelliert und danach justiert werden.

Vor dem Versand die Waage in den Stand-by Betrieb schalten (siehe nächste Seite) und anschließend den Netzstecker ziehen.

Bitte verwenden Sie für den Versand die Originalverpackung. Ggf. Verpackung über Sartorius Service bestellen.

► Folgende Teile von der Waage nehmen: Windring (1) bei Modellen mit Ablesbarkeit 0.1 mg Waagschale (2)
- Unterschale (3)

Waagschale (1)

Zentrierring (4) bei Modellen mit Ablesbarkeit 0.1 mg Schirmblech (5)
Glasscheiben aus dem Windschutz (6) herausziehen: Siehe nächstes Kapitel »Pflege und Wartung«.

► Folgende Teile von der Waage nehmen:

Modelle Quintix

und Practum:

Unterschale (2) Schirmblech (3) Glasscheiben aus dem Windschutz (4) herausziehen: Siehe nächstes Kapitel »Pflege und Wartung«.

14 Installations- und Bedienungsanleitung Secura, Quintix, Practum

Page 15

Somioo

Um die fortdauernde Messsicherheit Ihrer Waage zu gewährleisten, empfehlen wir die regelmäßige, mindestens jährliche Wartung. Der Sartorius Service bietet Ihnen hierzu unterschiedliche Wartungsverträge an, die wir individuell an Ihre Bedürfnisse anpassen. Im Rahmen jeder Wartung sollte immer ein Kalibrierzertifikat erstellt werden Sicherheitstechnische Überprüfung des Netzgerätes und dessen Anschlüsse in angemessenen Abständen von einer Elektrofachkraft durchführen lassen (z.B. alle 2 Jahre).

Reparaturen

Reparaturen dürfen nur von Fachkräften ausgeführt werden. Reparaturen am Gerät nicht unter Spannung durchführen! Netzgerät aus der Steckdose ziehen. Darüber hinaus kann die Messsicherheit Ihrer Waage beeinträchtigt werden und es können erhebliche Gefahren für den Benutzer entstehen. Wenden Sie sich daher für eine fachgerechte Reparatur an den Sartorius Service oder einen Sartorius Fachhändler.

Waage reinigen

Bedienfeld reinigen

Die Anzeige in den Standby-Betrieb schalten, damit beim Reinigen die Einstellungen für den Betrieb nicht verändert werden.

Tippen Sie auf die Menü-Taste, um in die Anwendungsauswahl zu wechseln.

Wenn Sie dann auf (¹) tippen wird die Anzeige ausgeschaltet.
Anzeige wieder einschalten: Auf & tippen unten links im Display.

gehäuse reinigen

ungsversorgung trennen: Netzgerät vom Stromnetz trennen.

Ggf. angeschlossenes Datenkabel an der Waage

Öffnen Sie niemals die Waage oder das Netzgerät. Diese enthalten keine Geräteteile, die vom Bediener gereinigt, repariert oder ausgetauscht werden

Achten Sie darauf, dass keine Flüssigkeit oder Staub in die Waage oder in das Netzgerät gelangen.
Bodenblech, Unterschale und Waagschale aus dem Windschutz
Verwenden Sie auf keinen Fall Reinigungsmittel, die Lösungsmittel oder scheuernde Bestandteile enthalten. Dies kann zur Beschädigung des Gerätes führen.

Secura und Quintix-Modelle:

Die Kunststoffober- und unterteile des Waagengehäuses sind mit einer speziellen Beschichtung versehen, so dass für diese Teile Aceton zur Reinigung verwendet werden kann.

Folgende Teile nicht mit Aceton oder aggressiven Reinigungsmitteln reinigen: Bedienfeld, Netzsteckereingang, Datenschnittstelle, Schilder, Eichsiegel sowie alle restlichen Kunststoffteile.

Waage danach mit weichem Tuch abtrocknen

Kontaminierte Geräte:

Gesundheitsgefahr durch Kontamination des Produktes aufgrund von Produktablagerungen und Resteansammlungen mit Verkeimungen.
Gesundheitsgefahr durch biologische oder mikrobiologische Substanz.
Reinigungsvorschriften beachten.
Reinigungsergebnis genau überprüfen

B) Obere Glasabdeckung

hinten heraus.

1) Ziehen Sie den Windschutzdeckel an der hinteren Kante hoch.

leicht an und ziehen Sie sie nach

2) Ziehen Sie die obere Glasabdeckung nach hinten heraus.
3) Nach der Reinigung montieren Sie danach wieder den Windschutzdeckel. Der Windschutzdeckel muss dabei

Nach erfolgter Reinigung setzen Sie die Komponenten in umgekehrter Reihenfolge wieder zusammen: Siehe auch Kapitel »Inbetriebnahme – Waage montieren«, Seite 12,

C) Front- und Heckglas herausnehmen:

Die detaillierten Montageschritte finden Sie im »Benutzer-Handbuch«, welches aus dem Internet herunterαeladen werden kann: Siehe www.sartorius.com - »Service Center "Downloads"«.

Die Verpackung besteht aus umweltfreundlichen Materialien, die als Sekundärrohstoffe dienen können. Wird die Verpackung nicht mehr benötigt. kann diese in Deutschland unentgeltlich über das Duale System der VfW entsorgt werden (Vertragsnummer D-59101-2009-1129). Anderenfalls führen Sie das Material nach den geltenden Vorschriften der örtlichen Abfallentsorgung zu. Das Gerät inklusive Zubehör und Batterien gehört nicht in den Hausmüll, sondern sind vielmehr als elektrische und elektro-

nische Geräte wiederzuverwerten. Hinsichtlich der Entsorgung und Wiederverwertung wenden Sie sich bitte an unsere Service-Mitarbeiter vor Ort. Darüber hinaus gelten die auf folgender Website aufgeführten Partner innerhalb der EU:

1) http://www.sartorius.com wählen.
2) »Service« antippen.
»Entsorgungshinweise« wählen.
Die Adressen der lokalen Sartorius-Ansprechpartner zur Entsorgung finden Sie in den angehängten pdf-Dateien dieser Internetseite.

Mit gefährlichen Stoffen kontaminierte Geräte (ABC-Kontamination) werden weder zur Reparatur noch zur Entsorgung zurückgenommen.

Service-Adresse zur Entsorgung:

Ausführliche Informationen mit Service-Adressen zur Reparaturannahme oder Entsorgung Ihres Gerätes können Sie auf unserer Internetseite (www.sartorius.com) finden oder über den Sartorius Service anfordern.

Page 16

Technische Daten

Allgemeine Daten

Modellspezifische Daten: siehe Seite 80


6971790 mit austauschbaren länderspezifischen Netzsteckeradaptern
100 – 240 V~, –10% / +10%, 50 – 60 Hz, 0,2 A
15 Vdc, ± 5%, 530 mA (max.) / 8 Watt (max.): 0 bis +40°C und 15 Vdc, ± 5%, 330 mA (max.) / 5 Watt (max.): 0 bis +50°C
Schutzklasse II It. EN/IEC 60950-1 \| bis 3000 m über NN \| IP40 gemäß EN 60529/IEC 60529

nur über Sartorius-Netzgerätmodul 6971790
12,0 15,0 Vdc
2 W (typisch)
len Umgebungsbedingungen:
Verwendung nur in Innenräumen
+10°C bis +30°C
Gewährleistet zwischen +5 °C +45 °C
-10 °C +60 °C
bis 3000 m über NN
15% bis 80% für Temperaturen bis zu 31°C nicht-kondensierend, linear abnehmend bis zu 50% relativer Luftfeuchte bei 40°C und 20% bei 50°C
gemäß EN 61010-1/IEC 61010-1 Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte – Teil 1: Allgemeine Anforderungen
gemäß EN 61326-1/IEC 61326-1 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV-Anforderungen – Teil 1: Allgemeine Anforderungen
Geeignet für den Gebrauch in industriellen Bereichen
Klasse B (Geeignet für den Gebrauch im Wohnbereich und Bereichen, die direkt an ein Niederspannungsnetz angeschlossen sind, das (auch) Wohngebäude versorgt.) Damit ist das Gerät in beiden Bereichen einsetzbar.

Gramm, Kilogramm, Carat, Pound, Unze, Troy Unze, Tael Hongkong, Tael Singapur, Tael Taiwan, Grain, Pennyweight, Milligramm, Parts pro Pound, Tael China, Momme, Karat, Tola, Baht, Mesghal und Newton
Secura-Modelle: Zählen, Prozentwägen, Dichtebestimmung, Höchstwert halten, Unruhewägen, Kontrollwägen, Mischen, Komponenten (summieren), Statistik, Umrechnen, SQmin und Kennzeichner
Quintix-Modelle: Zählen, Prozentwägen, Dichtebestimmung, Höchstwert halten, Unruhewägen, Kontrollwägen, Mischen, Komponenten (summieren), Statistik, Umrechnen
Practum-Modelle: Zählen, Prozentwägen, Dichtebestimmung, Höchstwert halten, Unruhewägen,

Geeichte Waagen gemäß EU entsprechen den Anforderungen der EG-Richtlinie 2009/23/EG

mit EN45501:1992 bzw. OIML R76:2006.

* Bei geeichten Waagen gemäß EU, siehe Angaben auf der Waage.

** Bei geeichten Waagen gemäß EU gelten die gesetzlichen Vorschriften.

¹) In Abhängigkeit der länderspezifischen Modellvariante stehen nicht alle gelisteten Gewichtseinheiten zur Verfügung.

16 Installations- und Bedienungsanleitung Secura, Quintix, Practum

Page 17


Sommaire 1	17
Informations pour l'utilisateur	17
Consignes de sécurité 1	17
Utilisation conforme	18
Mise en service	18
Déballage et contenu de la livraison 1	18
Montage de la balance 1	18
Choix du lieu d'installation 1	19
Raccordement électrique	19
Temps de préchauffage 2	20
Mise à niveau	20
Pesée en dessous du socle	20
Système antivol 2	20
Transport de la balance	21
Retour de la balance	21
Entretien et maintenance	22
Nettovage de la balance	22
	22
	5 Z
Caractéristiques techniques 2	23
Caractéristiques techniques générales 2	23
Données spécifiques au modèle	30

Autres documents

Outre cette notice d'installation, l'appareil est fourni avec un manuel de l'utilisateur sous forme de fichier PDF qui peut être téléchargé sur le site www.sartorius.com

Pour pouvoir lire et imprimer le fichier PDF, vous devez être équipé du programme Acrobat Reader que vous pouvez télécharger gratuitement sur le site Internet d'Adobe (www.adobe.com).

Avertissements / Symboles de danger

Ces remarques concernent des dangers qui selon une grande probabilité, peuvent entraîner la mort ou des dommages corporels graves, s'ils ne sont nas évités

entraîner des dommages corporels modérément graves à légers, s'ils ne sont pas évités.

Ces remarques concernent des dangers qui neuvent entraîner des dommages matériels.

Ce symbole signale des informations ou des conseils utiles.

Explication des symboles Conseils et informations utiles

Remarques concernant l'utilisation en métrologie légale

Remarque concernant l'utilisation de l'appareil

Les symboles suivants sont utilisés dans cette notice : ▶ indique une action qu'il est conseillé d'effectuer

décrit les effets de l'action que vous venez d'effectuer effectuer des actions dans un ordre défini
1. Première action
est placé devant une énumération

Conventions pour cette notice :

Les illustrations présentes dans cette notice se basent sur une balance « standard ». Pour les balances tarées, les affichages et les protocoles peuvent légèrement différer des illustrations. En cas de différences significatives en termes de fonctionnement, celles-ci sont explicitées dans le texte.

À propos de cette notice d'installation

Veuillez lire attentivement l'intégralité de cette notice d'installation avant de mettre en service l'appareil pour la première fois. Respectez les consignes de sécurité
▶ Cette notice d'installation est fournie avec le produit. Conservezla en lieu sûr. Si vous cédez l'appareil à un tiers, vous devez également lui fournir cette notice d'installation
Si vous perdez la notice d'installation, demandez-en un autre exemplaire ou téléchargez la notice actualisée sur le site Internet

Assistance/Support technique

Les adresses d'assistance et de support technique figurent sur le site Internet : http//www.sartorius.com

Directives et recommandations d'ordre général

Cette balance est conforme aux directives européennes et aux normes en vigueur applicables aux composants électriques et à la compatibilité électromagnétique*. Une utilisation non conforme peut entraîner des blessures et des dommages. Toute installation ou utilisation non conforme de la balance annule tout droit à la garantie.
Le personnel doit avoir lu et compris cette notice d'installation et les consignes de sécurité.
Dans des installations et des conditions ambiantes exigeant des mesures de sécurité accrues, vous devez respecter les instructions et les dispositions nationales
Veillez à ce que les installations et la balance soient toujours parfaitement accessibles. Toute installation ou utilisation non conforme de la balance annule la garantie.

* = voir le chapitre « Caractéristiques techniques », page 23

Page 18

Risque d'explosion !

Ne pas utiliser la balance dans les zones à risques d'explosion.

Assurez-vous que la tension indiquée sur le bloc 2 d'alimentation correspond bien à celle du réseau

Recommandations pour l'installation

Ne mettez l'appareil sous tension que si son boîtier et le bloc d'alimentation ne sont pas endommagés. Débranchez le bloc d'alimentation pour mettre hors tension l'appareil endommagé. N'exposez pas les appareils à des températures extrêmes.

des vapeurs chimiques agressives, de l'humidité. des chocs, des vibrations et des champs électromagnétiques

puissants. Respectez les conditions d'utilisation conformément aux caractéristiques techniques !

Remarque sur l'installation : la modification des appareils et la connexion de

câbles ou d'appareils non fournis par Sartorius engagent la seule responsabilité de l'utilisateur ! Sur simple demande, Sartorius peut fournir une

documentation contenant les caractéristiques de fonctionnement minimales des appareils. litilicez exclusivement les accessoires et options de Sartorius !

Respectez l'indice de protection IP de la balance ! Empêchez la pénétration de liquides. L'indice de protection indique la capacité des appareils à résister à différentes conditions

ambiantes (humidité, présence de corps étrangers).

Avant de nettoyer le bloc d'alimentation ou la balance : débranchez le bloc d'alimentation de la

formation dispensée par la société Sartorius sont autorisés à ouvrir la balance. Ne pas ouvrir le bloc d'alimentation !

Danger sur le lieu d'installation et pendant l'utilisation de l'annareil !

En cas de bris de verre, risque de blessure par coupure.

Posez les câbles en évitant tout risque de trébuchement

Respectez les autres mises en gardes fournies dans les sections suivantes.

Cette balance haute résolution est concue pour les laboratoires Elle a été spécialement élaborée pour déterminer avec précision la masse des matières liquides, pâteuses, poudreuses ou solides. Utilisez des récipients adaptés pour poser les échantillons. Elle doit être exclusivement utilisée en laboratoire et à l'intérieur dans des conditions climatiques normales

18 ice d'installation et d'utilisation Secura, Quintix, Practum

Débranchez la balance du secteur avant de procéder à son montage.

Déballage et contenu de la livraison

Ouvrez l'emballage et retirez les pièces avec précaution.
▶ Après avoir déballé l'appareil, vérifiez s'il ne présente aucun dommage visible.
▷ Si c'est le cas, consultez la section « Entretien et maintenance ».
Si c'est le cas, consultez la section « Entretien et maintenance : Conservez tous les éléments de l'emballage pour un retour.
éventuel. En cas de retour, débranchez tous les câbles !

Les pièces suivantes sont fournies :

Composants	Balance a vec pa	iravent	Balances de précision
Précision de lecture :	0,1 mg	1 mg	10 mg, 0,1 g e t 1 g
Paravent	√	√	-
Plateau de pesée : Ø 90 mm	√	_	-
Plateau de pesée : Ø 120 mm	-	√	-
Plateau de pesée : Ø 180 mm	-	-	√
Support de plateau	~	√	√
Anneau de blindage	-	-	✓
Anneau de protection contre les courants d'air (seulement Secura)	~	-	_
Bloc d'alimentation avec fiche spécifique au pays	~	√	√
Housse de protection	✓	√	√
Housse anti-poussière	✓	√	-
Notice d'installation	√	√	√
Guide d'application	~	√	~

Montage de la balance

Modèles Secura :

l'ordre indiqué :
Housse de protection
Tournez le verrouillage du paravent
sur « déverrouillé f » Posez le paravent (1) sur la balance.
Remarque : saisissez le paravent des deux mains sur les barres supérieures. Tournez le verrouillage du paravent sur « verrouillé 🔒 ».
Posez la tôle de blindage (2), l'anneau de blindage* (3) le support de plateau (4), le plateau de pesée (5) et

Remarque : pour le nettovage du paravent, voir la section « Entretien et maintenance », page 22

*= uniquement sur les modèles avec une précision de lecture de 0.1 mg

Balance avec paravent Montez les nièces suivantes dans

Page 19

Choix du lieu d'installation

Choisissez un lieu d'installation adapté :

Posez l'appareil sur une surface plane, stable et sans vibrations. par ex. sur une table de pesée en pierre.
L'accès à l'appareil doit être dégagé en permanence.

Lors de l'installation, choisissez un emplacement adapté afin de ne pas exposer la balance aux influences externes suivantes :

Chaleur (radiateur ou rayons du soleil)
Courants d'air directs causés par des fenêtres, des portes ouvertes ou un climatiseur
Vibrations pendant la pesée
Passage de personnes
Humidité extrême
Champs électromagnétiques

Mise à température

De la condensation (due à l'humidité) peut se former lorsqu'un appareil froid est placé dans un environnement plus chaud.

C'est pour cette raison que l'appareil doit être mis à température

pendant 2 heures, sans être branché au secteur, avant de le brancher

Sachet	Région/Pays	Sachet	Région/Pays
a) transparent	Europe	e) noir	Inde
b) jaune	Grande-Bretagne	f) turquoise	Afrique du Sud
c) bleu	États-Unis, Chine et Japon	g) vert	Corée
d) rouge	Australie	h) rose	Brésil
		i) blanc	Argentine

Démontage/remplacement du bloc d'alimentation
Déverrouillez le bloc d'alimentation et débranchez-le.

Raccordement au secteur/mesures de sécurité

Utilisez uniquement des blocs d'alimentation originaux de Sartorius. Le bloc d'alimentation est conforme à l'indice de protection 1P40 selon EN60529 / 1EC 60529.
La valeur de tension figurant sur l'appareil (voir plaque signalétique) doit obligatoirement correspondre à la tension locale.
Si la tension secteur et le type de la fiche du câble secteur ne correspondent pas aux normes en vigueur, contactez votre représentant ou revendeur Sartorius.
Le raccordement au secteur doit être réalisé conformément aux dispositions en vigueur dans votre pays.

Page 20

1) Branchez d'abord le bloc d'alimentation à la prise de raccordement située à l'arrière de la balance.
> 2) Raccordez ensuite le bloc d'alimentation au réseau électrique

Temps de préchauffage

▷ Après le premier raccordement au secteur, la balance a besoin d'un temps de préchauffage d'au moins 30 minutes afin de pouvoir fournir des résultats précis. L'appareil atteint la température de service nécessaire après ce délai.

Pour les balances approuvées pour l'utilisation en métrologie légale de la classe de précision (I), respectez un temps de préchauffage d'au moins 1 heure après le premier raccordement au secteur.

Mise à niveau

La mise à niveau de la balance permet de compenser l'inclinaison ou les irrégularités de la surface où est posée la balance. Un positionnement horizontal exact garantit des résultats de pesée précis

Remarque : la balance doit être remise à niveau puis

ajustée à chaque fois que vous la changez d'emplacement.

Modèle Secura :

Si le message « Level » s'affiche à l'écran, effectuez la mise à niveau. Assurez-vous que le plateau de pesée

Appuyez sur « LEVEL »

Suivez les instructions à l'écran.

Modèle Quintix et Practum :

Tournez les deux vis de pied comme dans l'illustration jusqu'à ce que la bulle d'air du niveau se trouve au
Bulle d'air à « 12 h » : tournez les deux vis de pied dans le sens horaire Bulle d'air à « 3 h » : tournez la vis de
pied gauche dans le sens horaire, la vis de pied droite dans le sens antihoraire
Bulle d'air à « 6 h » : tournez les deux vis de pied dans le sens anti-horaire.
Bulle d'air à « 9 h » : tournez la vis de pied gauche dans le sens antihoraire, la vis de pied droite dans le sens horaire.

Instructions pour l'utilisation en métrologie légale

Eléments d'affichage supplémentaires sur l'écran :

Ligne des données métrologiques avec indications supplémentaires concernant la charge minimale « Min » et l'échelon de vérification « e ».

Symbole d'avertissement pour indication des valeurs calculées, valeurs brutes négatives ou valeurs inférieures au poids minimal de l'échantillon (SQmin)

Menu setup « Paramètres » : pour les balances étalonnées toutes les fonctions et réglages ne sont pas disponibles.

pécification des interfaces (édition des données)

Réglages « PC – SBI » et « USB RS232 SBI » pour le marguage des positions non étalonnées : en mode de réglage « SBI », les éléments d'affichage non étalonnés ne sont pas margués automatiquement. Des mesures ou réalages correspondants sont à réaliser dans ce hut au niveau du dispositif auxiliaire.

Pesée en dessous du socle

Un dispositif de pesée en dessous du socle est à votre disposition pour toutes vos pesées sous le socle de la balance.

socle de la balance.

côté et non pas sur le côté plateau de pesée.

Attention : posez la balance sur le

Accrochez un échantillon dans la fente, par ex. avec un fil.

Si vous n'utilisez plus le dispositif de pesée en dessous du socle : refermez l'ouverture avec une plaque de fermeture afin de ne pas fausser les résultats de pesée avec le courant d'air.

En métrologie légale, il est interdit d'ouvrir et d'utiliser le dispositif de pesée en dessous du socle.

Système antivol

Au besoin, installez un câble de verrouillage « Kensington » au point de fixation à l'arrière de la balance
► La balance peut également être fixée au lieu d'installation à l'aide d'une chaîne et d'un cadenas.

Page 21

Page 22

Entretien et maintenance

Service après-vente

Effectuez la maintenance de votre balance au moins une fois par an pour garantir la précision de la mesure. Sartorius propose différents contrats de maintenance modulables selon vos besoins. Un certificat d'étalonnage doit touiours être créé dans le cadre de la maintenance.

MISE EN GARDE

Réparations

Les réparations ne doivent être effectuées que par le personnel possédant les qualifications nécessaires. Toute réparation non conforme peut entraîner de sérieux risques pour l'utilisateur de sérieux risques pour l'utilisateur et fausser les résultats de la balance. Ne jamais réparer l'appareil lorsqu'il est sous tension ! Débranchez le bloc d'alimentation de la prise secteur. Les réparations doivent être effectuées uniquement par le personnel formé par Sartorius.

Nettoyage de la balance

Nettovage du panneau de commande

Placez l'écran en mode veille afin de ne pas modifier les réglages lors du nettoyage.

Appuyez sur la touche du menu pour basculer vers la sélection de l'application.
Ű
Pour rallumer l'écran :
appuyez sur 🖱 en bas à gauche de l'écran.

▶ L'écran s'éteint quand yous appuyez sur ⇔.

Nettoyage du boîtier de l'appareil

fiche d'alimentation de la prise de courant. Le cas échéant, débranchez le câble de données de la balance.

Coupez l'alimentation électrique : débranchez la

N'ouvrez jamais la balance ni le bloc d'alimentation. Ils ne contiennent pas de pièces à nettoyer, réparer ou remplacer par l'utilisateur.

Assurez-vous que le liquide ou la poussière ne pénètre pas dans la balance ou le bloc d'alimentation.
Retirez la plaque de fond, le support de plateau et le plateau de pesée du paravent.
N'utilisez en aucun cas un produit nettoyant à base de solvants ou de composés agressifs. Ils peuvent endommager l'appareil. Modèles Secura et Quintix :
Les parties supérieures et inférieures en plastique du boîtier de
la balance sont recouvertes d'un revêtement spécial si bien que vous pouvez utiliser de l'acétone pour les nettoyer.

Ne nettoyez pas les parties suivantes avec de l'acétone ou d'autres produits de nettoyage corrosifs : panneau de commande, entrée de la fiche d'alimentation, interface de données, plaques, sceau de vérification

et toutes les autres parties en plastique.

▶ Ensuite, essuyez la balance avec un chiffon souple.

ppareils contaminés :

Danger pour la santé par la contamination du produit en raison de dépôts de produit et d'accumulations de résidus avec formation de germes.

Danger pour la santé dû à une substance biologique ou microbiologique.
Respecter les consignes de nettoyage
Respecter les consignes de nettoyage. Contrôler soigneusement le résultat du nettoyage
Contrôler soigneusement le résultat du nettoyage

B) Retirez le couvercle en verre du haut :
Relevez le couvercle du paravent par le bord arrière et retirez le couvercle du paravent.
2) Retirez le couvercle en verre du haut par l'arrière.
Après le nettoyage, remontez le couvercle du paravent qui doit s'enclencher.

Après le nettoyage, remontez les composants dans l'ordre inverse. Voir également le chapitre « Mise en service – Montage de la balance », page 19.

C) Retirez le verre avant et arrière :

Consultez le « Manuel de l'utilisateur » pour en savoir plus sur le montage. Vous pouvez le télécharger à l'adresse suivante : www.sartorius.com – Service Center « Downloads ».

Recyclage

L'emballage est composé de matériaux écologiques qui peuvent servir de matières secondaires. Si vous n'avez plus besoin de l'emballage, vous pouvez en Allemagne le recycler gratuitement grâce au système de recyclage dual de VfW (numéro de contrat

D-59101-2009-1129). Dans les autres pays, éliminez le matériel conformément aux prescriptions locales en vigueur concernant l'élimination des déchets. L'appareil, y compris les accessoires et les batteries,

ne doit pas être éliminé avec les ordures ménagères mais doit être revalorisé comme les appareils électriques et électroniques. Pour en savoir plus sur le recyclage et la revalorisation, veuillez vous adresser à notre responsable local du service après-vente. Par ailleurs, les partenaires

mentionnés sur le site Internet suivant s'appliquent au sein de l'UE : 1) Sélectionnez http://www.sartorius.com.

2) Entrez un contenu sous « Service »
3) Puis, sélectionnez « Information on Disposal »

Les adresses des contacts Sartorius locaux pour le recyclage figurent dans les fichiers pdf ioints à ce site Internet.

Les appareils contaminés par des substances dangereuses (contaminations NBC) ne sont pas repris par Sartorius, ses filiales, ses succursales ni par ses revendeurs pour être réparés ou éliminés.

Adresse du SAV pour élimination :

Vous trouverez des informations complètes, notamment les adresses des SAV chargés de la réparation et de l'élimination de votre appareil, sur notre site Internet (www.sartorius.com). Vous pouvez également adresser vos questions au SAV Sartorius.

A) Retirez les vitres latérales : 1) Soulevez légèrement les vitres

latérales et retirez-les par l'arrière.

Page 23

Caractéristiques techniques générales Caractéristiques techniques spécifiques aux différents modèles : voir page 80


Bloc d'alimentation
Bloc d'alimentation modulaire Sartorius	6971790 plus adaptateur secteur remplaçable et spécifique au pays
Primaire	100 – 240 V~, –10 % / +10 %, 50 – 60 Hz, 0,2 A
Secondaire	15 Vcc, ± 5 %, 530 mA (max.) / 8 W (max.) : 0 °C à +40 °C et 15 Vcc, ± 5 %, 330 mA (max.) / 5 W (max.) : 0 °C à +50 °C
Raccordement au secteur (informations supplémentaires)	Classe de protection II selon EN/IEC 60950-1 jusqu'à 3000 m au-dessus du niveau de la mer IP40 selon EN 60529/IEC 60529
Balance
Alimentation secteur	Uniquement avec le bloc d'alimentation Sartorius 6971790 (unité d'emballage 6971790 ou 6971791
Tension d'entrée	12,0 15,0 Vcc
Consommation	2 W (standard)
Conditions ambiantes Les caractéristiques suivantes s'appliquent	aux conditions ambiantes suivantes :
Environnement	Utilisation uniquement à l'intérieur
Température ambiante *	De +10 °C à +30 °C
Température ambiante : Fonctionnement	Garanti entre +5 °C et +45 °C
Stockage et transport	De –10 °C à +60 °C
Altitude	Jusqu'à 3 000 m au-dessus du niveau de la mer
Humidité relative de l'air**	De 15 à 80 % pour les températures jusqu'à 31°C, sans condensation, décroissance linéaire jusqu'à 50 % d'humidité relative à 40 °C et 20% à 50°C
Sécurité des appareils électriques	Selon la norme EN 61010-1 / IEC 61010-1 Règles de sécurité pour les appareils électriques de mesurage, de régulation et de laboratoire – Partie 1 : prescriptions générales
Compatibilité électromagnétique	Selon la norme EN 61326-1 / IEC 61326-1 Appareils électriques de mesurage, de régulation et de laboratoire –

Altitude	Jusqu'à 3 000 m au-dessus du niveau de la mer
Humidité relative de l'air**	De 15 à 80 % pour les températures jusqu'à 31°C, sans condensation, décroissance linéaire jusqu'à 50 % d'humidité relative à 40 °C et 20% à 50°C
Sécurité des appareils électriques	Selon la norme EN 61010-1 / IEC 61010-1 Règles de sécurité pour les appareils électriques de mesurage, de régulation et de laboratoire – Partie 1 : prescriptions générales
Compatibilité électromagnétique	Selon la norme EN 61326-1 / IEC 61326-1 Appareils électriques de mesurage, de régulation et de laboratoire – Exigences CEM – Partie 1 : prescriptions générales
Immunité aux émissions :	Convient à une utilisation dans les secteurs industriels
Émissions parasites :	Classe B (convient à une utilisation dans les zones résidentielles et les zones directement raccordées à un réseau basse tension alimentant (également) des habitations) Ainsi l'appareil peut être utilisé dans les deux zones.

Équipement standard


Unités de poids sélectionnables ¹ )	Grammes, kilogrammes, carats, livres, onces, onces de Troy, taels Hongkong, taels Singapour, taels Taiwan, grain, pennyweight, milligramme, pièces par livre, taels chinois, mommes, carats autrichiens, tolas, bahts, mesghals et newton
Programmes d'application sélectionnables	Modèles Secura : comptage, pesée en pourcentage, détermination de la masse volumique, maintenir la valeur maximale, pesée instable, contrôle, mélange, composants (totalisation), statistiques, conversion, SQmin et identifiant
	Modèles Quintix : comptage, pesée en pourcentage, détermination de la masse volumique, maintenir la valeur maximale, pesée instable, contrôle, mélange, composants (totalisation), statistiques, conversion
	Modèles Practum : comptage, pesée en pourcentage, détermination de la masse volumique, maintenir la valeur maximale, pesée instable, contrôle

Les balances approuvées pour l'utilisation en métrologie légale répondent aux exigences de la directive européenne 2009/23/CE avec EN45501:1992 ou OIML R76:2006.

* Pour les balances approuvées pour l'utilisation en métrologie légale selon UE, voir les informations présentes sur la balance. ** Pour les balances approuvées pour l'utilisation en métrologie légale selon UE, la réglementation locale s'applique.

¹) Selon les modèles spécifiques aux pays, toutes les unités de poids mentionnées ne sont pas disponibles.

Page 24

Contenido


Contenido	24
	24
Indicaciones de seguridad	24
Uso previsto	25
Puesta en funcionamiento	25
Desembalar y contenido del suministro	25
Montar la balanza	25
Flerir ubicación	26
Conevión de corriente	20
Tiempo de colentamiento previo	20
	27
	27
Pesaje por debajo de la balanza	27
Antirrobo	27
Transportar de la balanza	28
Envío de la balanza	28
Cuidado v mantenimiento	29
Limpieza de la balanza	29
Reciclaie	29
	23
Datos técnicos	30
Datos generales	30
Datos específicos del modelo	80
Declaración CE de conformidad sobre la compatibilidad
electromagnética	85

Documentación adicional

Además de estas instrucciones de instalación, existe para el aparato un manual de usuario actual en formato pdf que puede descargarse del sitio web de Sartorius: www.sartorius.com

Para leer e imprimir el archivo en pdf se necesita el programa Acrobat-Reader. Este programa puede descargarse gratuitamente del sitio web de Adobe (www.adobe.com).

Indicaciones para el usuario

Signos de advertencia/Símbolos de peligro

Estas señales indican peligros que tienen una alta probabilidad de provocar graves lesiones o la muerte si no se toman medidas para evitarlos.

Estas señales indican peligros que pueden provocar lesiones de alcance medio o leve si no se toman medidas para evitarlos.

Estas señales indican peligros con riesgo de que se produzcan daños materiales.

Este símbolo indica información útil y consejos

Explicación de los símbolos

Indicación sobre información y consejos útiles

Indicaciones para la metrología legal

Indicación para el manejo del aparato

En estas instrucciones se utilizan los siguientes símbolos:
Precede a las instrucciones para realizar acciones Describe lo que resulta al ejecutar una acción
Eiecutar acciones en un determinado orden:
1. Primera acción
2 Segunda acción
Precede a cada punto de una enumeración
Convenciones para estas instrucciones:
las figuras de estas instrucciones se basan en balanzas "estándar". En las balanzas verificadas, algunas representaciones del indicador y algunos protocolos pueden ser ligeramente diferentes a las mostradas en las figuras En los casos en que estas diferencias fueran relevantes para el manejo, se bará mención a ello en el texto.

Acerca de estas instrucciones de instalación

Leer atentamente estas instrucciones de instalación en su totalidad, antes de poner en funcionamiento el aparato por primera vez. Respete las indicaciones de seguridad.
Las instrucciones de instalación son parte importante del producto. Guarde las instrucciones en un lugar seguro. En caso de que ceda el aparato a otras personas, entrégueles también estas instrucciones.
Pedir nuevamente estas instrucciones de instalación en caso de pérdida o descargar las instrucciones actuales del sitio web de Sartorius: www.sartorius.com.

Asesoría de aplicaciones / soporte técnico

Encontrará direcciones para la asesoría de aplicaciones y el soporte técnico en el sitio web, en: http://www.sartorius.com

Indicaciones de seguridad

Directrices e indicaciones generales

La balanza cumple las directivas y normas europeas relativas a la seguridad eléctrica y a la compatibilidad electromagnética*. Sin embargo, su uso inadecuado puede causar lesiones y daños materiales. En caso de uso o manejo inadecuado de la balanza se perderá el derecho a garantía.
El personal debe haber leído y entendido estas instrucciones de instalación, incluyendo las indicaciones de seguridad.
En caso de utilizarse en instalaciones y entornos con condiciones que requieran requisitos de seguridad más estrictos, deberán cumplirse las condiciones y requisitos exigidos en su país.
Garantizar siempre el libre acceso a los dispositivos y a la balanza En caso de una instalación o un funcionamiento no adecuados, se perderá el derecho a efectuar reclamaciones por garantía.

* = Ver capítulo "Datos técnicos", página 30

Page 25

¡Peligro de explosión! No usar la balanza en áreas potencialmente explosivas.

El valor de tensión impreso en la fuente de alimentación debe corresponder con la tensión de red local.

Indicaciones para la instalación

Conectar la balanza solamente si la carcasa de la misma y la fuente de alimentación así como todas las conexiones no presentan daños. Desconectar la tensión del aparato dañado tirando inmediatamente de la fuente de alimentación.

No exponer la balanza así como todos los accesorios suministrados por Sartorius de forma innecesaria a temperaturas extremas, emanaciones químicas agresivas, humedad, golpes y vibraciones. Respetar las condiciones de uso descritas en los datos técnicos.

Indicación de instalación:

Las modificaciones realizadas en los aparatos, así como la conexión de cables o aparatos no suministrados por Sartorius, serán responsabilidad única del

operario. A petición del cliente, Sartorius puede proporcionar datos sobre la calidad de funcionamiento. Utilizar solamente accesorios de Sartorius.

Respetar la clase de protección IP de la balanza y de la fuente de alimentación. Evitar la penetración de líquidos. La clase de protección informa sobre la aptitud del aparato para determinadas condiciones ambientales (humedad, cuerpos extraños).

Antes de limpiar la fuente de alimentación o la balanza: Desenchufarla de la toma de corriente.

La balanza debe abrirse únicamente por personal especializado, formado por Sartorius. No debe abrirse la fuente de alimentación.

Advertencia para la instalación y el manejo del aparato:

En caso de rotura de vidrio existe peligro de lesiones por corte con los cantos de vidrio.

Tender los cables de forma que no exista riesgo de tropezar.

Respetar las advertencias e indicaciones de peligro contenidas en los siguientes capítulos.

Uso previsto

Esta balanza de alta resolución está prevista para ser usada exclusivamente en laboratorios y en locales cerrados en condiciones atmosféricas normales. Se ha desarrollado especialmente para realizar una determinación de masa exacta de materiales en estado líquido, pastoso, sólido o en forma de polvo.

Para la toma de los materiales deben utilizarse recipientes apropiados. Su empleo está indicado exclusivamente para la utilización en laboratorios y espacios interiores y en condiciones atmosféricas normales.

Puesta en funcionamiento

Para cualquier tipo de tareas de montaje es necesario separar la balanza de la red de corriente.

Desembalar y contenido del suministro

Abra el embalaje y extraiga cuidadosamente los componentes. Inspeccionar el aparato nada más desembalarlo para detectar posibles daños externos.
En caso de daños consultar las indicaciones incluidas en el capítulo "Cuidado y mantenimiento".
Conservar todas las piezas del embalaje original por si fuese necesario devolverlo. Al enviarlo, no deje ningún cable enchufado.
Las siguientes piezas forman parte del suministro:

Componentes	Balanza con protector contra corrientes de aire		Balanzas de precisión
Legibilidad:	0,1 mg	1 mg	10 mg, 1 g y 0,1 g
Protector contra corrientes de aire	√	√	-
Platillo de pesaje: Ø 90 mm	√	-	-
Platillo de pesaje: Ø 120 mm	-	√	-
Platillo de pesaje: Ø 180 mm	-	-	✓
Platillo inferior	√	√	✓
Anillo apantallador	-	-	✓
Anillo antiviento (solo Secura)	√	-	-
Fuente de alimentación con enchufe específico del país	√	√	√
Cubierta protectora	√	√	√
Cubierta antipolvo	√	√	-
Instrucciones de instalación y manejo	√	√	✓
Guía de aplicación	√	√	√

Montar la balanza

Modelos Secura:

Andelos Quintix y Practum:

Balanza con protector contra corrientes de aire ▷ Coloque las siguientes piezas en el

orden indicado: Cubierta protectora
Gire el bloqueo del protector contra corrientes de aire a la posición "desbloqueado"
Coloque el protector contra corrientes de aire (1) sobre la balanza. Nota: agarre el protector contra corrientes de aire con las dos manos de los largueros superiores.
Gire el bloqueo del protector contra corrientes de aire a la posición "bloqueado"
Colocar la plancha apantalladora (2), el anillo apantallador^* (3), el platillo inferior (4), el platillo de pesaje (5) y el anillo antiviento^* (6).

Nota: para obtener información sobre la limpieza del protector contra corrientes, ver el capítulo "Cuidado y mantenimiento" página 29.

* = Solo en modelos con una legibilidad de 0,1 mg

Page 26

Montar la balanza

del todo a lo largo de la guía del protector contra corrientes de aire.
Vuelva a montar a continuación la tapa del protector. Al montarla, la tapa del protector debe engranar.

Balanza sin protector contra corrientes de aire

Coloque las siguientes piezas en el orden indicado:
1) Cubierta protectora (no aparece en la figura).
2) Coloque el anillo apantallador (1) y coloque el anno apantanador (1) y que esté fiio
3) Coloque el platillo inferior (1) y el platillo de pesaie (2).

Elegir ubicación

Escoger el lugar de instalación correcto:

Colocar el aparato sobre una superficie estable, libre de vibraciones y nivelada (p. ej. piedra de pesaje).
Mantener siempre libre el acceso al aparato
Al instalar el aparato, evitar lugares con influencias desfavorables: Heat (heater or direct sunlight)
Corrientes de aire directas por ventanas abiertas, instalaciones de aire acondicionado y puertas
Vibraciones y sacudidas durante la medición
No es un "lugar de tránsito para personas"
Humedad extrema
Campos electromagnéticos

Aclimatación

Una condensación de la humedad del aire (rocío) puede producirse en el aparato que está frío, si es instalado en un ambiente con mayor temperatura. Por lo tanto, es necesario aclimatar el aparato durante aproximadamente 2 horas, manteniéndolo separado de la tensión de red antes de volver a conectarlo a la red eléctrica.

Conexión de red (alimentación de tensión)

Ensamblar la fuente de alimentación

Los adaptadores de enchufe incorrectos pueden provocar descargas de corriente mortales y dañar el aparato.

No conectar nunca el adaptador del enchufe de red en la base del enchufe sin estar conectado a la fuente de alimentación (peligro de descarga eléctrica).

Utilice el adaptador de enchufe adecuado a su red de corriente

Bolsa	Región/país	Bolsa	Región/país
a) transparente	Europa/UE (excepto Gran Bretaña)	e) negro	India
b) amarillo	Gran Bretaña	f) turquesa	Sudáfrica
c) azul	EE.UU., China y Japón	g) verde	Corea
d) rojo	Australia	h) rosa	Brasil
		i) blongo	Argontino

El embalaje del módulo adaptador 6971790 con los adaptadores de red g), h), e i) está rotulado con 6971791.

▶ Presione (1) v deslice (2) el adaptador de enchufe de red (A) necesario para su alimentación de corriente en la abertura del módulo de la fuente de alimentación (B). El adaptador del enchufe debe engranar.

Desmontar/sustituir el adaptador de enchufe

Desbloquee (1) el adaptador de enchufe y extráigalo (2) sequidamente.

Conexión de red/medidas de protección

Itilizar exclusivamente fuentes de alimentación originales de Sartorius. El tipo de protección de la fuente de alimentación se corresponde con IP40 según EN60529/IEC 60529.
El valor de tensión impreso (ver placa de identificación) debe coincidir con la tensión local.
Si la tensión de red indicada o el modelo de enchufe de la fuente de alimentación no se corresponden con las normas utilizadas en el país,
ponerse en contacto con la representación Sartorius más próximo. La conexión a la red debe realizarse de acuerdo a las disposiciones de su país.

Page 27

1) Conecte primeramente la fuente de alimentación al conector hembra situado en la parte trasera de su balanza.
2) Conectar a continuación la fuente de alimentación a la toma de red (tensión eléctrica).

Tiempo de calentamiento previo

Para obtener resultados exactos, la balanza necesita un tiempo de precalentamiento mínimo de 30 minutos después de conectarla por primera vez a la red eléctrica. En ese momento, el aparato habrá alcanzado la temperatura de funcionamiento necesaria.

Las balanzas verificadas de la clase de precisión ① que se utilizan en metrología legal, deben someterse a un tiempo de precalentamiento mínimo de 1 hora después de conectarlas a la red eléctrica.

Nivelar

La nivelación de la balanza permite compensar inclinaciones en el lugar de instalación. Una colocación exacta y horizontal de la balanza garantiza resultados de pesaje precisos.

Nota: la balanza debe nivelarse y ajustarse de nuevo cada vez que se cambie su ubicación.

Modelos Secura:

En cuanto aparezca el mensaje "LEVEL" en la pantalla, deberá realizar la nivelación.

Asegúrese de que el platillo de pesaje esté vacío.

Siga las instrucciones que aparecen en la pantalla interactiva.

Modelos Quintix v Practum:

Girar las dos patas tal y como se muestra en la figura de forma que la
burbuja de aire quede en el centro del círculo. - Burbuia a las "12 horas": girar las dos
Burbuja a las "12 horas": girar las dos patas en sentido horario.
Burbuja a las "3 horas": girar la pata izquierda en sentido horario, la pata derecha en sentido antihorario.
Burbuja a las "6 horas": girar las dos patas en sentido antihorario.
Burbuja a las "9 horas": girar la pata izquierda en sentido antihorario, la pata derecha en sentido horario.

Indicaciones para el uso en metrología legal

Elementos de indicación adicionales en la pantalla:

Línea de metrología con indicaciones adicionales sobre la carga mínima y el valor verificable e.

Símbolo de advertencia para llamar la atención sobre valores calculados, valores bruto negativos o valores que sin inferiores a peso mínimo inicial (SOmin).

Menú de configuración "Ajustes": en las balanzas verificadas no están disponibles todas las funciones y ajustes.

Especificación de interfaz (salida de datos)

Ajustes "PC SBI" y "USB RS232 SBI" al identificar dígitos de indicación no verificados: en el ajuste "SBI" no tiene lugar ninguna identificación automática del dígito de indicación no verificado. Ejecutar las correspondientes medidas o ajustes en los dispositivos adicionales.

Pesaje por debajo de la balanza

Para pesar por debajo de la balanza se dispone de un dispositivo especial.

Instalar una protección contra corrientes de aire.

Levantar la placa de cierre de la base de la balanza. Atención: colocar la balanza de lado.

no sobre el lado del platillo de pesaje.

alambre en la muesca.

Colgar la muestra p ei con un

Cuando deje de utilizar el pesaje por debajo de la balanza: volver a cerrar el orificio con la placa de cierre para evitar que las corrientes de aire falseen los resultados del pesaje.

M ^E

En metrología legal no debe abrirse, ni utilizarse el dispositivo para pesar por debajo de la balanza.

Seguro antirrobo

Si fuese necesario, es posible instalar un cable con candado de seguridad "Kensington" en la parte posterior de la balanza, en el punto de fijación.
Como alternativa, es posible fijar la balanza en su lugar de ubicación, p. ej. con una cadena o un candado.

Page 28

Transportar la balanza

Antes del transporte, poner la blanaza en modo Stand-by, desenchufar seguidamente el conector de red y desmontar el platillo de pesaje y el plato inferior.

Transporte en distancias cortas dentro del laboratorio

Evitar roturas de vidrio, sacudidas y golpes: No levantar ni trans-

portar jamás la balanza agarrándola por el protector contra corrientes de aire.

- transportarla a su nueva ubicación.

Agarrar la balanza cuidadosamente por debajo de la carcasa, levantarla y

La balanza debe nivelarse y ajustarse de nuevo cada vez que se cambie su ubicación.

Envío de la balanza

Le rogamos utilice el embalaje original para realizar los envíos. Dado el caso, solicite el embalaje a través del servicio técnico de Sartorius.

miento Stand-by (ver página siguiente) y, seguidamente, desenchufarse.

Antes de enviar la balanza deben conectarse a funciona-

Modelos Secura:

Modelos Quintix v Practum:

Retirar las siguientes piezas de la balanza:

Anillo antiviento (1) en modelos con una legibilidad de 0,1 mg Platillo de pesaie (2)
Platillo inferior (3)
Anillo de centrado (4) en modelos con una legibilidad de 0,1 mg
Plancha apantalladora (5) Extraer los cristales del protector contra corrientes de aire (6): ver el siguiente capítulo "Cuidado y mantenimiento".
Retirar las siguientes piezas de la balanza:
Platillo de pesaje (1)
Platillo inferior (2)
Plancha apantalladora (3)
Para extraer los cristales del protector contra corrientes de aire (4): ver el siguiente capítulo "Cuidado y mantenimiento".

Gire el bloqueo del protector contra corrientes de aire a la posición "desbloqueado".
Extraer a continuación del protector contra corrientes de aire de la balanza.
- Colocar la parte inferior del embalaje en el cartón.
- Colocar las siguientes piezas en la parte inferior del embalaje:
  - Protector contra corrientes de aire
  - BalanzaChapa de la base
  - Chapa de la base Placas laterales
  - Flacas faterales Cubierta de vidrio superior
    - superior
- Insertar el platillo inferior y el de pesaje en las muescas tal y como se muestra en la figura:
- A = platillo inferior y de pesaje con un diámetro de 120 mm B = platillo inferior y de
- B = platillo inferior y de pesaje con un diámetro de 90 mm

Insertar almohadillas sobre las placas de vidrio

Introducir la fuente de alimentación en las almohadillas del cartón.
Insertar la parte superior del embalaje sobre las piezas del aparato.
Introducir a continuación la balanza embalada en el cartón y cerrarlo.

Instrucciones de instalación Secura, Quintix, Practum

Page 29

Un mantenimiento regular de la balanza por parte de técnicos de servicio de Sartorius asegura la continua seguridad de medición. Sartorius ofrece contratos de servicio en ciclos de 1 mes hasta 2 años. La frecuencia de los intervalos de mantenimiento dependerá de las condiciones de funcionamiento y exigencias de tolerancia del usuario. En el marco de cada mantenimiento debería crearse un certificado de calibración. La comprobación de seguridad técnica de la fuente de alimentación y sus conexiones deben llevarse a cabo por un electricista en intervalos adecuados (p. ej. cada 2 años).

Reparaciones

¡No efectuar reparaciones en el aparato si está sometido a tensión! Extraer la fuente de alimentación del enchufe. Las reparaciones deben ser realizadas solo por técnicos. Las reparaciones incorrectas pueden constituir un grave peligro para el usuario y provocar que la balanza dé resultados inseguros

No efectuar reparaciones en el aparato si está sometido a tensión. Desenchufe el cable de alimentación de la toma de corriente. Encomendar cualquier trabaio de reparación exclusivamente a personal formado.

Limpieza de la balanza

Limpiar el panel de control

Conectar el indicador a funcionamiento en reposo (Stand-by) de forma que al limpiar el panel no se modifiquen los ajustes del funcionamiento.

Toque sobre la tecla "Sartorius Moment" para cambiar a la selección de aplicaciones.

Si toca a continuación sobre 🖒 se apaga el indicador.

Volver a encender el indicador: tocar el indicador: Tocar en 🖒 en la parte inferior izquierda de la pantalla

mniar la carcasa del anarato

Separar la tensión de alimentación:

Dado el caso, soltar el cable de datos de la balanza.

ción. Contienen piezas pequeñas que pueden ser limpiadas, reparadas o sustituidas por el usuario.

Asegúrese de que no penetra ningún líquido ni polvo en la balanza o en la fuente de alimentación
Sacar la chapa de la base, el platillo inferior y el platillo de pesaie de la protección contra corrientes de aire
No utilice en ningún caso productos de limpieza que contengan disolventes o componentes abrasivos. Esto puede provocar daños en el aparato.

Modelos Secura v Quintix:

▶ Las piezas superiores e inferiores de plástico de la carcasa de la balanza tienen un revestimiento especial que permite el uso de acetona para efectuar su limpieza

Las siguientes piezas no admiten para su limpieza el uso de acetona o productos agresivos: panel de control entrada del enchufe de red interfaz de datos placas sello de metrología así como el resto de piezas de plástico.

Secar a continuación la balanza con un paño seco

Riesgos para la salud por contaminación del

producto debida a deposiciones de productos y acumulación de restos con gérmenes.

Peligro para la salud por sustancias biológicas o micro biológicas. Observar las disposiciones de limpieza Comprobar cuidadosamente el resultado de la limpieza.

1) Saque la tapa del protector contra corrientes de aire tirando del canto trasero hacia arriba y extraiga la tapa del protector contra corrientes de aire.
2) Extraiga la cubierta superior de vidrio tirando hacia atrás.
3) Tras la limpieza, vuelva a montar a continuación la tapa del protector. La tapa del protector contra corrientes de aire debe engranar al ser montada.

Una vez efectuada la limpieza, vuelva a colocar los componentes en el orden inverso al desmontaie: ver también el capítulo "Puesta en funcionamiento – montar la balanza", página 26.

C) Retirar el vidrio delantero y el trasero:

Los pasos de montaje detallados se encuentran en el "Manual de usuario", que se puede descargar de internet: ver www.sartorius.com – "Service Center «Downloads»".

El embalaie está compuesto por materiales respetuosos con el medio ambiente que se pueden utilizar como materia prima reciclada. Cuando va no se necesite el embalaje, es posible deshacerse de él de forma gratuita en Alemania a través del sistema dual de VfW (número de contrato D-59101-2009-1129). En otro caso deberá actuar con el material en la forma que dicten las normal locales relativas a los desechos. El aparato incluyendo los accesorios y

baterías no debe desecharse junto con la basura doméstica, se reciclarán como aparatos eléctricos y electrónicos. Para obtener información relativa al reciclaie y reutilización, póngase en contacto con nuestro departamento de mantenimiento en su país. Adicionalmente. son válidos los socios de la UE incluidos en el siguiente sitio web:

Seleccionar http://www.sartorius.con
2) Seleccionar una categoría en "Service".
Seleccionar a continuación "Information on Disposal".
Las direcciones de los interlocutores de Sartorius relacionados con el reciclaie se encuentran en el documento en formato pdf adjuntado en esta página web

No se admitirá para su reparación o desecho ningún aparato contaminado con sustancias peligrosas (contaminación ARC)

Dirección de servicio para el reciclaje

Encontrará información más detallada sobre la reparación

la eliminación de su aparato en nuestra página web www.sartorius.com) o a través del servicio técnico de Sartorius.

A) Sacar las placas laterales: 1) Levante ligeramente las plaças

laterales desde atrás y ságuelas hacia

Page 30

Datos técnicos

Datos generales

Datos específicos del modelo en la página 80

Fuente de alimentación
Fuente de alimentación del módulo de red eléctrica de Sartorius	6971790 con adaptadores de red eléctrica intercambiables específicos del país
Primaria	100 – 240 V~, –10 % / +10 %, 50 – 60 Hz, 0,2 A
Secundaria	15 Vdc, ± 5%, 530 mA (máx.) / 8 W (máx.): 0 hasta +40°C y 15 Vdc, ± 5%, 330 mA (máx.) / 5 W (máx.): 0 hasta +50°C
Conexión de red (datos adicionales)	Clase de protección 11 según EN/IEC 60950-1 hasta 3000 m sobre el nivel del mar IP40 según EN 60529/IEC 60529
Balanza
Tensión de alimentación	Solo a través del módulo de alimentación de red Sartorius 6971790 (unidad de embalaje 6971790 o 6971791)
Tensión de entrada	12,0 15,0 Vdc
Consumo (potencia)	2 W (típico)
Condiciones ambientales Los datos técnicos son válidos para las s	siguientes condiciones medioambientales:
Entorno	Utilización solo en espacios interiores
Temperatura ambiente*	+10 °C hasta +30 °C
Operatibilidad	Garantizada entre +5 °C +45 °C
Almacenamiento y transporte	-10 °C +60 °C
Altura	Hasta 3.000 m sobre el nivel del mar
Humedad relativa del aire **	15 % hasta 80 % para temperaturas de hasta 31 °C sin condensación, disminuyendo linealmente hasta el 50 % de humedad relativa a 40 °C y 20 % a 50 °C
Seguridad de dispositivos eléctricos	Según EN 61010-1/IEC 61010-1
	Requisitos de seguridad para equipos eléctricos de medida, control, regulación y uso en laboratorios – parte 1: Requisitos generales
Compatibilidad electromagnética	Según EN 61326-1/IEC 61326-1
	Equipos eléctricos de medida, control y uso en laboratorios - Requisitos de CEM – parte1: Requisitos generales
Resistencia a interferencias:	Apto para uso en zonas industriales
Emisión de interferencias:	Clase B (Apto para el uso en zonas urbanas y zonas conectadas directamente a la red de baja tensión que (también) da suministro a viviendas). De este modo es posible utilizar el aparato en ambas áreas.
Equipamiento estándar
Unidades de peso seleccionables ¹ )	Gramo, Kilogramo, quilate, libra, onza, onza Troy, Tael Hongkong, Tael Singapur, Tael Taiwan, grano, Pennyweight, miligramo, piezas por libra, Tael China, Momme, quilate, Tola, Baht, Mesghal y Newton
Aplicaciones seleccionables	Modelos Secura: contaje, pesaje en porcentaje, determinación de la densidad, mantenimiento del valor más alto, pesaje en movimiento, pesaje de control, mezcla, suma, estadística, recalcular, SQmin e identificador
	Modelos Quintix: contaje, pesaje en porcentaje, mantenimiento del valor más alto, pesaje en movimiento, pesaje de control, mezcla, suma, estadística, recalcular
	Modelos Practum: contaje, pesaje en porcentaje, determinación de la densidad, mantenimiento del valor más alto, pesaje en movimiento, pesaje de control

к л Las balanzas calibradas según	UE cumplen las exigencias de la directiva europea 2009/23/CE

con EN45501:1992 o, en su caso, OIML R76:2006.
- * Para las balanzas verificadas ver datos en la balanza.
- ** Las disposiciones legales son válidas con las balanzas verificadas.

¹) Es posible que no estén disponibles todas las unidades de peso de la lista, en función de la versión del modelo específica de cada país

Page 31

Indice


Indice	31
Informazioni per l'utente	31
Istruzioni di sicurezza	31
Uso previsto	32
Marca in Constant	22
iviessa in funzione	32
Disimballaggio ed equipaggiamento fornito	32
Installazione della bilancia	32
Scelta del luogo di installazione	33
Collegamento elettrico	33
Tempo di preriscaldamento	34
Livellamento	34
Dispositivo per pesare da sotto la bilancia	34
Dispositivo antifurto	34
Turananta dalla kilanaia	25
	35
Spedizione della bilancia	35
Cura e manutenzione	36
Pulizia della bilancia	36
Smaltimento	36
Specifiche tecniche	36
Dati generali	36
Dati generali	00
Dichiarazione di conformità CE	00
per la compatibilità elettromagnetica	85

Altri documenti

Oltre alle presenti istruzioni per l'installazione, è disponibile per l'apparecchio anche un manuale utente aggiornato sotto forma di file PDF scaricabile dal sito web Sartorius: www. sartorius.com

Per poter leggere e stampare il file PDF, è necessario il programma Acrobat Reader che può essere scaricato gratuitamente dal sito web Adobe (www.adobe.com).

Informazioni per l'utente

Simboli di avvertimento/pericolo

Questo simbolo indica pericoli che potrebbero comportare lesioni gravi o mortali se non sono evitati.

ATTENZIONE

Questo simbolo indica pericoli che possono comportare lesioni di media-piccola entità se non sono evitati.

Questo simbolo indica informazioni e consigli utili

Simboli Informazioni utili e suggerimenti Avvisi per l'uso metrico-legale Avviso riguardante l'utilizzo dell'apparecchio Nelle presenti istruzioni vengono utilizzati i seguenti simboli:

Indica un'azione da eseguire

descrive cosa accade dopo l'esecuzione di un'operazione Eseguire le operazioni secondo una seguenza precisa;
1. Prima azione
2. Seconda azione
Indica una voce in un elenco

Convenzioni per questo manuale di istruzioni:

Le figure contenute nel manuale si basano sulle bilance «standard». Per le bilance omologate CE-M alcune schermate e rapporti possono differire leggermente dalle figure. Se queste differenze sono importanti ai fini del funzionamento, verranno spiegate nel testo.

Uso di questo manuale d'istruzioni

Leggere attentamente il manuale di installazione prima di mettere in funzione l'apparecchio per la prima volta. Osservare le istruzioni di sicurezza.
Il presente manuale d'installazione è una parte importante del prodotto. Conservare il manuale in un luogo sicuro. Se l'apparecchio viene ceduto a persone terze, fornire anche il presente manuale d'installazione.
In caso di perdita del manuale, richiedere una copia alla Sartorius oppure scaricare il manuale aggiornato dal nostro sito web: www.sartorius.com

Consulenza applicativa/Supporto tecnico

Gli indirizzi di contatto per la consulenza applicativa e il supporto tecnico si trovano sul sito Internet: http://sartorius.com

Istruzioni di sicurezza

Direttive e informazioni a carattere generale

La bilancia è conforme alle direttive e norme europee concernenti la sicurezza elettrica e la compatibilità elettromagnetica.* Un uso non idoneo dell'apparecchio può tuttavia causare dei danni e/o lesioni. Un uso o funzionamento non idoneo della bilancia, vale a dire non conforme alle istruzioni fornite, comporta la perdita di tutti i diritti di garanzia del costruttore.
Il personale deve aver letto e compreso le istruzioni di installazione fornite comprese le istruzioni di sicurezza
Qualora l'apparecchio venga usato in sistemi o in condizioni ambientali che richiedono maggiori standard di sicurezza, bisogna conformarsi alle prescrizioni e disposizioni vigenti nel paese di utilizzo.
Consentire sempre un facile accesso alla bilancia e alle apparecchiature. Un'installazione scorretta o un utilizzo non idoneo della bilancia, vale a dire non conforme alle istruzioni fornite in questo manuale, comporta la perdita di tutti i diritti di garanzia del costruttore.

* = Vedi «Specifiche tecniche» a pag. 36.

Page 32

Pericolo di esplosione!

Non usare questo apparecchio in aree a rischio per la presenza di materiali esplosivi.

Verificare che il valore di tensione stampigliato sull'alimentatore AC corrisponda a quello della tensione locale.

Indicazioni per l'installazione

Non mettere in funzione la bilancia se l'alloggiamento o l'alimentatore AC, compresi i connettori, sono difettosi. Scollegare immediatamente l'apparecchio difettoso dall'alimentazione elettrica estraendo la spina.

Non esporre la bilancia, l'alimentatore AC o gli accessori forniti da Sartorius a temperature estreme, vapori chimici aggressivi, umidità, urti, vibrazioni o forti campi elettromagnetici. Rispettare le condizioni di funzionamento descritte nelle specifiche tecniche!

nformazioni sull'installazione:

Il gestore risponde in prima persona di qualsiasi modifica apportata all'apparecchio così come del collegamento di cavi o apparecchi non forniti da Sartorius. Su richiesta la Sartorius mette a disposizione informazioni sulla qualità di funzionamento dell'apparecchio.

Utilizzare solo periferiche fornite dalla Sartorius

Osservare il grado di protezione IP della bilancia e dell'alimentatore AC. Impedire la penetrazione di liquidi. Il grado di protezione IP indica l'idoneità degli apparecchi a diverse condizioni ambientali (umidità, corpi estranei).

Prima di pulire l'alimentatore AC o la bilancia: staccarli dall'alimentazione di corrente.

La bilancia può essere aperta solo da tecnici qualificati, istruiti dalla Sartorius. Non aprire l'alimentatore AC.

Avvertimenti relativi al luogo d'installazione e all'uso dell'apparecchio

In caso di rottura del vetro, c'è il rischio di lesioni causate da tagli dovuti al contatto con gli spigoli di vetro.

Installare i cavi in modo che non sussista il rischio di inciampo.

Osservare le ulteriori istruzioni di sicurezza e indicazioni di pericolo contenute nei capitoli successivi.

Uso previsto

Questa bilancia ad alta risoluzione è destinata ad essere usata esclusivamente in laboratori e ambienti interni in condizioni atmosferiche normali. È stata sviluppata appositamente per effettuare un'esatta determinazione della massa di materiali liquidi, pastosi, polverulenti o solidi.

Per la pesatura di qualsiasi tipo di materiale campione devono essere usati contenitori idonei.

Questi sono concepiti per essere usati esclusivamente in ambienti interni, in condizioni atmosferiche normali.

Messa in funzione

La bilancia deve essere scollegata dall'alimentazione elettrica durante i lavori di montaggio.

Disimballaggio ed equipaggiamento fornito

Aprire l'imballaggio e togliere con cautela tutte le parti.
Subito dopo aver disimballato l'apparecchio, controllare che non sia danneggiato esternamente.
In caso di danni, osservare le indicazioni contenute nel capitolo Cura e manutenzione.
Conservare tutte le parti dell'imballaggio originale per un'eventuale trasporto dell'apparecchio. In caso di spedizione scollegare tutti i cavi!

L'equipaggiamento fornito comprende le seguenti parti:

Componenti Bilancia con prote- zione anticorrente		Bilance di precisione
Precisione di lettura:	0,1 mg	1 mg	10 mg, 0,1 g e 1 g
Protezione anticorrente	✓	✓	-
Piatto di pesata: Ø 90 mm	✓	-	-
Piatto di pesata: Ø 120 mm	-	✓	-
Piatto di pesata: Ø 180 mm	-	-	✓
Supporto del piatto	✓	✓	✓
Piastra di schermatura	-	-	✓
Anello di schermatura del piatto (solo per Sicura)	√	-	-
Alimentatore AC con spina specifica del paese	√	√	√
Copertina di protezione	✓	✓	✓
Copertina antipolvere	✓	✓	-
Istruzioni per l'installazione e l'uso	✓	✓	✓
Guida applicativa	✓	✓	✓

Installazione della bilancia

Modelli Secura:

Aodelli Quintix e Practum:

Montare le seguenti parti nell'ordine

Copertina antipolvere di protezione
Girare il blocco della protezione anticorrente su «sbloccato ....................................
- Collocare la protezione anticorrente (1) sulla bilancia. Nota: usare entrambe le mani per reggere i montanti superiori della protezione anticorrente.
- Far scorrere all'indietro i pannelli laterali. Girare il blocco della protezione
anticorrente su «bloccato ♣. Posizionare la piastra di schermatura (2),
- l'anello di centraggio* (3), il supporto del piatto (4), il piatto di pesata (5) e l'anello di schermatura* (6) sulla bilancia.

Nota: per informazioni su come pulire la protezione anticorrente si rimanda al capitolo Cura e manutenzione, a pag. 36.

* = solo per i modelli con precisione di lettura di 0,1 mg

Page 33

Scelta del luogo di installazione

Sceqliere un luogo di installazione adatto:

Collocare l'apparecchio su una superficie piana, stabile e insensibile alle vibrazioni (per es. un tavolo antivibrante per bilance).
L'accesso all'apparecchio deve essere possibile in ogni momento.

Scegliere un luogo non soggetto alle seguenti condizioni ambientali sfavorevoli:

Calore forte (riscaldamento o irraggiamento solare diretto)
Correnti d'aria provenienti da finestre e porte aperte e impianti di climatizzazione
Vibrazioni durante l'operazione di pesatura
Aree di forte traffico di persone
Umidità eccessiva
Campi elettromagnetici

Acclimatazione

Se l'apparecchio viene portato in un ambiente caldo, l'umidità presente sulle sue superfici può trasformarsi in condensa. Per evitare gli effetti della condensa bisognerebbe acclimatare la bilancia tenendola staccata

dalla rete per circa 2 ore prima di collegarla di nuovo alla rete elettrica.

Collegamento alla rete (alimentazione elettrica)

Assemblaggio dell'alimentatore AC

L'uso di adattatori per presa elettrica non adatti può causare scosse elettriche letali e danni all'apparecchio. Non inserire mai l'adattatore nella presa elettrica se separato dall'alimentatore (pericolo di scossa elettrica).

Usare l'adattatore per presa elettrica adatto all'alimentazione elettrica locale.

A Versioni deg	gli adattatori per presa elet	trica:
Busta	Regione/Paese	Busta	Regione/Paese
a) trasparente	Europa (UE tranne Gran Bretagna)	e) nera	India
b) gialla	Gran Bretagna	f) turchese	Sud Africa
c) blu	USA, Cina e Giappone	g) verde	Corea
d) rossa	Australia	h) rosa	Brasile
		i) biomoo	Argontino

La confezione del modulo dell'alimentatore AC 6971790 con gli adattatori g), h), e i) è contrassegnata con 6971791.

Premere (1) e spingere (2) l'adattatore per presa elettrica (A) ) richiesto per l'alimentazione elettrica locale nell'apertura del modulo dell'alimentatore (B). L'adattatore deve scattare i n posizione.

Rimozione/sostituzione dell'adattatore per presa elettrica

▶ Sbloccare (1) l'adattatore e toglierlo (2).

Collegamento alla rete elettrica/misure di sicurezza

Usare solo alimentatori AC originali Sartorius. L'alimentatore AC è conforme al grado di protezione IP40 in conformità a EN 60529/ IEC 60529.
Verificare che la tensione stampigliata sulla targhetta di identificazione del costruttore corrisponda a quella della rete elettrica locale.
Se la tensione di rete o la forma della spina dell'alimentatore AC non corrisponde alla norma del paese di utilizzo, contattare la più vicina rappresentanza Sartorius.
Il collegamento alla rete elettrica deve essere eseguito in conformità alle norme nazionali vigenti.

Page 34

1) Prima inserire l'alimentatore AC della bilancia.
2) Poi inserire la spina dell'alimentatore AC nella presa di corrente elettrica

Tempo di preriscaldamento

Per fornire risultati precisi la bilancia richiede un tempo di riscaldamento di almeno 30 minuti dopo il primo collegamento alla rete elettrica. Solo dopo 30 minuti la bilancia ha raggiunto la temperatura d'esercizio.

Se una bilancia omologata della classe di precisione I per l'uso metrico-legale viene collegata alla rete elettrica, è richiesto un tempo di preriscaldamento di almeno 1 ora prima del suo utilizzo.

Livellamento

L'operazione di livellamento della bilancia permette di compensare le inclinazioni del piano su cui è installata la bilancia. La bilancia deve essere perfettamente orizzontale per garantire risultati di pesata affidabili e riproducibili.

Nota: la bilancia deve essere livellata e regolata di nuovo ogni volta che si cambia il luogo di installazione.

Modelli Secura:

Non appena appare «Level» sul display, bisogna livellare la bilancia. Verificare che il piatto di pesata sia

Seguire le istruzioni che appaiono sul display interattivo.

Modelli Quintix e Practum:

Girare i due piedini come mostrato in figura fino a quando la bolla d'aria si trova nel centro della livella. Bolla d'aria sulle «ore 12»:
girare i due piedini in senso orario. Bolla d'aria sulle «ore 3»: girare il piedino
sinistro in senso orario e il piedino destro in senso antiorario.
Bolla d'aria sulle «ore 6»: girare i due piedini in senso antiorario
Bolla d'aria sulle «ore 9»: girare il piedino sinistro in senso antiorario e il piedino

Istruzioni per l'uso metrico-legale

Elementi di visualizzazione aggiuntivi sul display:

Riga metrologica con informazioni aggiuntive relative al carico minimo (min) e alla divisione di verifica (e).

Simbolo di avvertimento per indicare i valori calcolati i valori lordi negativi o i valori inferiori al peso minimo del campione

Menu Setup «Impostazioni": sulle bilance omologate per l'uso metrico-legale non sono disponibili tutte le funzioni e imposta-

Specifica dell'interfaccia (emissione dei dati)

Impostazioni «PC – SBI» e «USB RS232 SBI» per l'identificazione delle cifre non omologate per l'uso metrico-legale; nell'impostazione «SBI» non viene eseguita l'identificazione automatica delle cifre non omologate Adottare le misure o eseguire le impostazioni del caso sulla periferica.

Dispositivo per pesare da sotto la bilancia

Sul fondo della bilancia è disponibile un dispositivo (gancio dentellato) per pesare da sotto la bilancia.

▶ Levare la piastra di copertura dal fondo della bilancia. Avvertenza: per eseguire questa opera-

zione posare la bilancia su un lato ma non sul lato del piatto di pesata.

Appendere il campione al gancio dentellato usando un filo metallico

Se il dispositivo per pesare da sotto la bilancia non viene più usato, richiudere l'apertura con la piastra di copertura in modo che i risultati non vengano falsati a causa delle correnti d'aria.

Nell'uso metrico-legale, il dispositivo per pesare da sotto la bilancia non deve essere né aperto né usato.

Dispositivo antifurto

Se necessario, è possibile installare un dispositivo antifurto (Kensigton Lock) sul punto di fissaggio posto sul retro della
▶ La bilancia può anche essere assicurata sul luogo di installazione usando per esempio una catena e un lucchetto.

Istruzioni per l'installazione e l'uso Secura, Quintix, Practum

Page 35

Page 36

Servizio Assistenza

Per garantire una precisione costante della bilancia consigliamo di eseguire la manutenzione regolarmente, almeno una volta all'anno. Il Servizio Assistenza Sartorius offre diversi contratti con intervalli di manutenzione basati sulle vostre esigenze. Nell'ambito di un intervento di manutenzione dovrebbe essere rilasciato un certificato di calibrazione. Le ispezioni di sicurezza dell'alimentatore AC e dei suoi attacchi devono essere eseguite ad intervalli appropriati da parte di un elettricista qualificato (per es. ogni 2 anni).

Riparazioni

Le riparazioni devono essere eseguite solo da tecnici qualificati. Le riparazioni eseguite da personale non qualificato invalidano la garanzia e possono comportare dei seri rischi per l'operatore, nonché compromettere la precisione dei risultati della bilancia. Per garantire riparazioni adequate della bilancia rivolgersi al Servizio Assistenza Sartorius o ad

un rivenditore Sartorius. Durante l'intervento di riparazione l'apparecchio deve essere staccato dall'alimentazione elettrica. Scollegare il cavo di alimentazione. Gli interventi

di riparazione devono essere eseguiti esclusivamente da parte di tecnici qualificati istruiti dalla Sartorius

Pulizia della hilancia

Pulizia del pannello dei comandi

Commutare il display nel modo stand-by per evitare la modifica delle impostazioni operative durante la pulizia

► Toccare il tasto «Menu» per commutare sulla selezione delle applicazioni.
Toccando il tasto &, il display si spegne.
- toccare il tasto () in basso a sinistra del display

Pulizia dell'alloggiamento della bilancia

Scollegare l'apparecchio dall'alimentazione elettrica: staccare l'alimentatore AC dalla rete elettrica. Se necessario, staccare anche il cavo dati collegato alla bilancia.

Mai aprire la bilancia o l'alimentatore AC essere pulite riparate o sostituite dall'operatore

Fare attenzione che non penetri del liquido o della polvere nella
Togliere la piastra di base, il supporto del piatto e il piatto di pesata
Mai usare detergenti che contengono solventi o componenti abrasivi che possono danneggiare sostanzialmente gli apparecchi.

► Le parti superiore e inferiore in materiale plastico dell'alloggiamento della bilancia sono rivestite di una sostanza speciale che permette di pulire queste parti usando dell'acetore.

Le seguenti parti non devono essere pulite con acetone o detergenti aggressivi: pannello dei comandi, la presa di rete, interfaccia dati, etichette, sigillo di verifica o le altre

Dopo la pulizia strofinare la bilancia con un panno morbido e asciutto.

Annarecchi contaminati:

Rischio per la salute da contaminazione del prodotto causata dai depositi di prodotto e l'accumulo di residui con contaminazione microbica. Rischio per la salute da sostanze biologiche e microbiologiche. Osservare le istruzioni per la pulizia. Esaminare attentamente i risultati della pulizia.

A) Per togliere i pannelli laterali:
Sollevare delicatamente i pannelli laterali da dietro ed estrarli spingendoli

B) Per togliere la copertura superiore 1) Alzare la copertura della protezione
anticorrente afferrando il bordo posteriore e toglierla.
Togliere la copertura superiore in vetro spingendola all'indietro.
3) Poi rimettere la copertura della nrotezione anticorrente lucorida in modo che scatti in posizione.

izia rimontare i componenti nell'ordine inverso: vedi il capitolo «Messa in funzione – Installazione della bilancia», a pag. 33.

C) Per togliere il vetro frontale e posteriore:

l e informazioni dettagliate per le fasi di montaggio sono descritte nel «Manuale utente» scaricabile da Internet al seguente indirizzo: www.sartorius.com – «Service Center Downloads».

L'imballaggio consiste completamente di materie non inquinanti, riciclabili come materie prime secondarie. Se l'imballaggio non dovesse più servire, dovrà essere portato al locale smaltimento rifiuti in base ai regolamenti vigenti nel paese di utilizzo. In Germania può essere smaltito mediante il sistema duale di smaltimento dei rifiuti dell'azienda VfW (contratto n°

D-59101-2009-1129). L'apparecchio, comprensivo di accessori, pile e batterie ricaricabili non appartiene alla

categoria dei rifiuti domestici e deve essere riciclato come gli apparecchi elettrici ed elettronici. Per maggiori informazioni sulle possibilità di

smaltimento e riciclaggio, potete rivolgervi agli addetti del Servizio Assistenza locale. Inoltre per lo smaltimento all'interno dell'UE valgono i partner elencati nel seguente sito web:

1) Accedere a http://www.sartorius.com
3) Poi selezionare «Information on Disposal».
4) Gli indirizzi dei contatti Sartorius locali per lo smaltimento sono contenuti nei file PDF allegati a questa pagina web.

nazione NBC) non saranno ritirate dalla Sartorius, dalle sue filiali, succursali e dai suoi rivenditori, né per lavori di riparazione né per lo smaltimento.

Indirizzo del Centro di Assistenza per lo smaltimento

Per maggiori informazioni sulle modalità di riparazione e smaltimento del proprio apparecchio ed i relativi indirizzi dei Centri di Assistenza, si prega di visitare il nostro sito Internet (www.sartorius.com) oppure rivolgersi al

Istruzioni per l'installazione e l'uso Secura, Quintix, Practum

Page 37

Specifiche tecniche

Dati generali	Dati specifici del modello a pagina 80
Alimentatore AC
Alimentatore AC Sartorius	6971790 con adattatore sostituibile per presa elettrica specifica del paese
Primario	100−240 V~, ±10%, 50−60 Hz, 0,2 A
Secondario	15 V DC, ±5%, 530 mA (max.)/8 W (max.): da 0 a +40°C e 15 V DC, ±5%, 330 mA (max.)/5 W (max.): da 20 a +50°C
Ulteriori dati	Classe di protezione Il in conformità a EN/IEC 60950-1, fino a 3000 m s.l.m., IP40 in conformità a EN/IEC 60529
Bilancia
Alimentazione di corrente	Solo tramite il modulo alimentatore AC Sartorius 6971790 (confezione 6971790 o 6971791)
Tensione d'ingresso	12,0–15,0 Vdc
Potenza assorbita	2 W (mediamente)
Condizioni ambientali Queste specifiche valgono per le seguer	ti condizioni ambientali:
Ambiente	Utilizzo solo in ambienti interni
Temperatura ambiente*	+10°C - +30°C
Capacità operativa	Garantita tra +5°C e +45°C
Stoccaggio e trasporto	-10°C - +60°C
Altitudine	Fino a 3000 m sul livello del mare
Umidità relativa **	Da 15% a 80% per temperature fino a 31°C, non condensante, con riduzione lineare fino al 50% di umidità relativa a 40°C e 20% a 50°C
Sicurezza del materiale elettrico	Conforme a EN 61010-1/IEC 61010-1 Prescrizioni di sicurezza per apparecchi elettrici di misura, di controllo e da laboratorio - Parte 1: Prescrizioni generali
Compatibilità elettromagnetica	Conforme a EN 61326-1/IEC 61326-1 Apparecchi elettrici di misura, controllo e laboratorio - Prescrizioni di compatibilità elettromagnetica – Parte 1: Prescrizioni generali
Immunità ai disturbi	ldoneità per l'uso in ambienti industriali
Emissione di disturbi	Classe B (idoneità all'utilizzo in ambienti residenziali e in ambienti che sono direttamente collegati a una rete a bassa tensione che alimenta anche edifici residenziali). L'apparecchio può quindi essere usato in entrambi ambienti.
Dotazione standard
Unità di peso selezionabili ¹ )	Grammi, chilogrammi, carati, libbre, once, once Troy, tael Hong Kong, tael Singapore, tael Taiwan, grani, pennyweight, milligrammi, parti per libbra, tael Cina, momme, carati austriaci, tola, baht, mesghal e Newton
Programmi applicativi disponibili	Modelli Secura: conteggio, pesata in percentuale, determinazione della densità, valore massimo, pesata instabile, controllo, miscelazione, sommatoria, statistica, conversione, SQmin e identificatori
	Modelli Quintix: conteggio, pesata in percentuale, determinazione della densità, valore massimo, pesata instabile, controllo, miscelazione, sommatoria, statistica, conversione
	Modelli Practum: conteggio, pesata in percentuale, determinazione della densità, valore massimo, pesata instabile, controllo

Bilance omologate nella versione CE conformi alle prescrizioni della direttiva 2009/23/CE, EN45501:1992 e 01ML R76:2006.

* Per l'uso metrico-legale in conformità ai requisiti UE si vedano le indicazioni riportate sulla bilancia.

** Per l'uso metrico-legale in conformità ai requisiti UE si applicano le disposizioni vigenti.

¹) A seconda della variante di modello specifica del Paese non sono disponibili tutte le unità di peso elencate.

Page 38

目次 36 本説明書の使用にあたっての注意点 36 安全上の注意 36 用途 39
はじめに39機器の梱包内容と開梱39天びんの組み立て39設置場所の選択40電源接続40ウォームアップタイム41水平調節41床下ひょう量装置41盗難防止装置(オプション)41
天びんの移動
口様 41 一般データ 42 型式別仕様 80 電磁環境適合性の EC 適合宣言書 81

その他の書類

本取扱説明書とは別に、機器の最新版のユーザーマニュアルを、「限品の最新版の二」 PDF ファイルは、以下のザルトリウスのウェブサイトからダウンロードすることができます。 www.sartorius.com

この PDF ファイルの読み取りや印刷には Acrobat Reader が必要です。Acrobat Reader はアドビ社のウェブサイト安て9。Actobal Redder はアドビ社のウェブリッ (www adobe com) から無償でダウンロードできます。

警告/警告の記号

の記号は、回避されなかった場合、死亡や重傷を自う高いリスクがあるという危険性を示] ています。

この記号は、回避されなかった場合、軽傷や怪我を負うことがあるという危険性を示していま

の記号は、機器等の破損を引き起こすことがあるという危険性を示しています。

この記号は、役に立つ情報やヒントを表してい

この記号は、役に立つ情報やヒントを表しています

Μ 法定計量器として使用するときの注意

機器の操作に関する注意

本説明書では以下の記号を使用しています。

▶ 必要指示を表しています
▷ ある特定の手順を実行した後に何が起きるかを説明しています。決められた順序で手順を行います。
1. 最初の手順

記号

1. 取例の子順 2 一番日の手順
リスト上の項目を表しています。

本説明書の約束事

||||||||||||||||||||||||||||||||||||| す。法定測量器として証明用に使用する天びん、見本やレポートなどに使用する天びんは、本形状から僅かに異なる場合があります。操作が大きく異なる場合は、本文中に相違点について説明があります。

設置手順について

▶ 機器を初めて使用する前に、本取扱説明書を必ずお読みください。安全上の指示を守ってください
▶ 本取扱説明書も製品の重要な一部です。本取扱説明書本取扱説所当 6 3 m の当 2 3 m の 5 9 。本取扱所可音は、安全な場所に保管してください。第三者に機器を譲渡する場合は、本取扱説明書も一緒にお渡しください。 → 取扱説明書を紛失した場合は、ザルトリウスに連絡して新
しいものを請求するか、以下の当社ウェブサイトから最新の説明書をダウンロードしてください。

アプリケーションに関するご相談/技術サポート

プリケーションに関するご相談や技術サポートの連絡先は、http://www.sartorius.com に記載されています。

ガイドラインおよび一般的情報

本機は、EU の電気的安全性および電磁適合性に関する指針および規格に準拠しています。*ただし、誤った使用や取り扱いにより、天びんの破損やケガにつながる恐れがあります。手順に従わずに天びんを使用したり操作した場合、メーカーから保証を受ける権利をすべて喪失します。
職員は安全に関する指示を含め、これらの設置に関する指示をよく読み理解する必要があります。
より高い安全要件を必要とするシステムおよび環境条件のもとで電気機器を使用する場合は、お住まいの国の該当する設置要件と規定に必ず従ってください。
機器と天びんの周囲に障害物を置かないでください。本取扱説明書の手順に従わずに設置作業を行ったり、天びんを操作した場合、メーカーから保証を受ける権利をすべて喪失しま

*- 「44ページの「什様」を参照してください。

38 取扱説明書Secura, Quintix, Practum

Page 39

パッケージを開梱し、すべての部品を注意して取り出します機器をパッケージから取り出したら、外部に損傷がないか、 ▷ 損傷を見つけた場合には、「サービスとメンテナンス」の章

▷ オリジナルのパッケージ部品は、今後の輸送に備えてすべて保管しておいてください。輸送中は、ケーブルを挿したまま

部品	風防付の天び	きん	精密天びん
読取限度:	0.1 mg	1 mg	10 mg、0.1g、および 1g
風防	✓	✓	-
ひょう量皿:Ø 90 mm	✓	-	-
ひょう量皿:Ø 120 mm	-	✓	-
ひょう量皿:Ø 180 mm	_	-	✓
パンサポート	√	✓	✓
シールドプレート	_	-	✓
パン風防(Secura のみ)	√	-	-
各国専用の電源プラグ付き AC アダプタ	√	√	✓
使用中カバー	✓	✓	✓
粉塵カバー	✓	✓	-
取扱説明書	✓	✓	✓
アプリケーションガイド	√	√	✓

▶ 以下の手順にしたがって部品を設置

使用中粉塵カバ
風防のロックを「アンロック」に
(1)の風防を天びんに乗せます。注意:風防上部を保持するときは、両手を使用してください
スライドドアを右から後ろに動かし
風防のロックを、「ロック→」にかえます

シールドプレート (2)、中央リング* (3)、パンサポート(4)およびひょう量皿 (5) と風防リング* (6) を天びん重皿しりて度に乗せます。

注意:風防の清掃方法については「サードスとメンテナンス」の章を参照してください。

*= 読取限度が 0.1mg の型式のみ。

に限られています。

本シリーズは、通常の空気条件下における屋内での使用のみ

Page 40

天びんの組み立て

2)3枚のガラス製スライドドアを風防のガイドレールにはめ、前までしっかりとスライドさせます。
3) 風防を元に戻します。元に戻すときに、風防が正しい位置にしっかさに、風防か止しい位直にしつかりはまっていることを確認してく
風防のない天びんの場合 ▶ 以下の手順にしたがって部品を設以上の丁心置します。
1) 使用中粉塵カバー (図には記載され
2) シールドプレートを設置し、反時計回りに、カチッとはまるまで同します。
3) パンサポート (1) とひょう量皿 (2) を設置します。

A AC アダプタのバーション:

ヨーロッパ/EU

アメリカ、中国、日本

(英国を除く)

電源接続(電源供給)

テノノをロン

AC アダプタの組立

用してください

▶ (1)を押して (2)をスライドさせ、AC アダプタモジュールの開口部 (B) に電源供給に必要な電源プラグアダプタ (A) を取り付けます。作業中に AC アダプタが正しい位置に1 っかりはまっていることを確認し

不適切な電源プラグを使用すると、致死的な電気ショックや機器への損傷の可能性があります

気ショックや機器への損傷の可能性があります。絶対に、AC アダプタに接続していない状態で電源

プラグをコンセントに差し込まないでください (感

袋

地域/国

南アフリカ

▶ お使いのコンセントに適合する電源プラグのアダプタを使

AC アダプタの取り外し/交換 ▶ (1)のACアダプタのロックを外した後に、(2)を取り外します。

電源の接続/安全性に関する事項

ザルトリウス社の純正アダプタ以外は使用しないでください。ACアダプタは、EN 60529/IEC 60529 に準拠する IP40 のIP定格を取得しています
製造元の ID ラベルに印刷された雷圧定格が地域の主雷圧そ近几の「D」)、いたに印刷された電圧と同じであることを確認してください。
記載されている供給電圧または AC アダプタのプラグ形状が、お住まいの地域のものと一致しない場合は、最寄りのザルトリウス代理店または販売店までご連絡ください
お住まいの国に適用される規制に従って電源を接続してく

設置場所の選択

設置に適した場所を選んでください。

天びんは、振動が少なく安定した、水平な面(例えば石定盤)上に設置してください
機器の周囲には、障害物を置かないようにしてください。

以下のような好ましくない影響を与える場所での設置は避けてく

(ヒーターや直射日光)の影響の多い場所

取扱説明書Secura, Quintix, Practum

照して、「なった国家」についた者の多い場所解放された窓や、エアコン、ドアなどからの空気の流れが府放これに忘や、直接当たる場所
しなコルマックして、して、のして、のして、の
人が頻繁に涌る場所
板端な湿気が多い場所
- 極端な碰気か多い。 - 電磁的フィールド
設置搢倍冬件

冷えた天びんを暖かい環境へ移動させると、結露(空気中のホ分の凝縮)が発生する原因となります。結露の影響を避けるには、天びんをコンヤントに差し込む前に、約 2 時間天びんをコンセントから電源を抜いたままにします。

Page 41

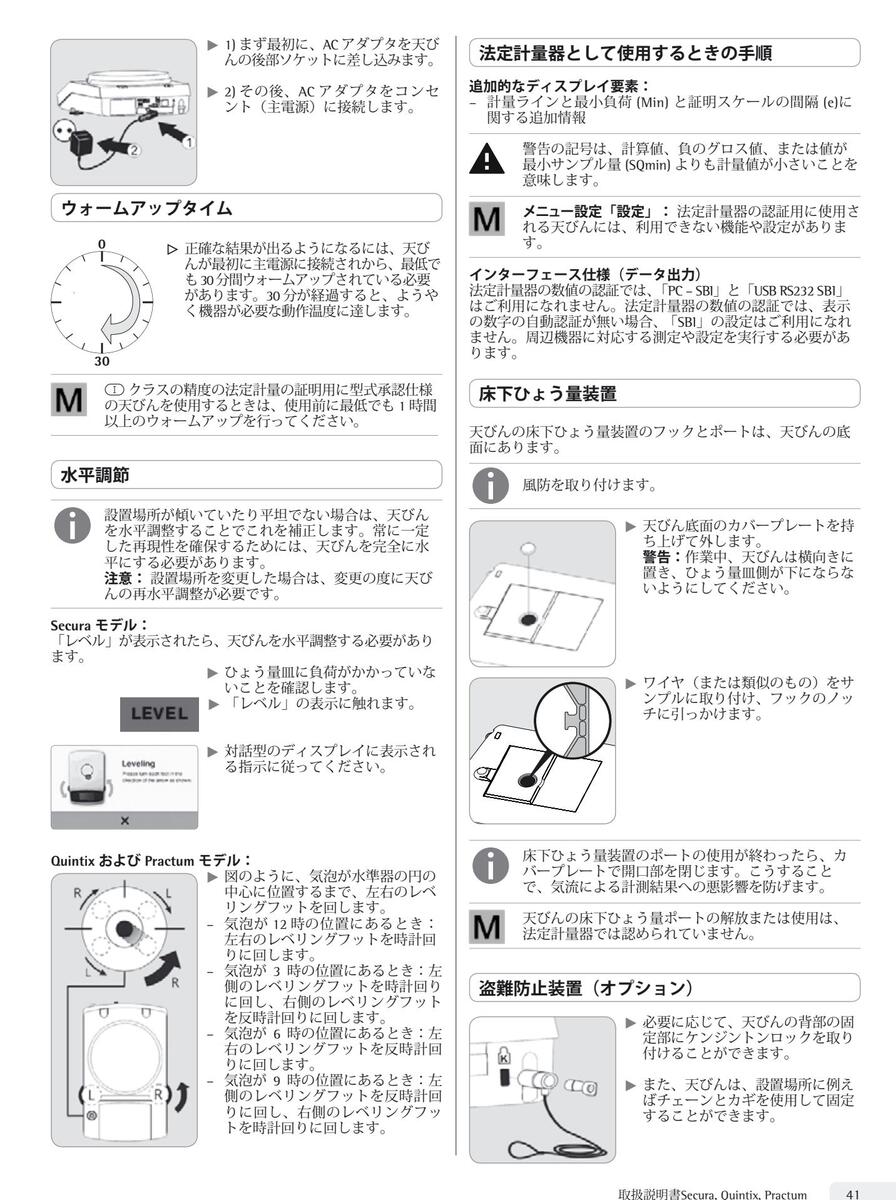

Page 42

42 取扱説明書Secura, Quintix, Practum

Page 43

Page 44

仕梎

一般データ

型式特有のデータは 80 ページ

ザルトリウス AC アダプタ	6971790 と各国特有の電源に接続可能なプラグアダプタ
一次	100−240 V~、±10%、50−60 Hz、0.2 Å
二次	15 V DC、±5%、530 mA(最高)/8 W(最高):0 ~ +40°C で 15 V DC、±5%、330 mA(最高)/5 W(最高):0~+50°C
その他のデータ	EN/IEC 60950-1 のプロテクションクラス II に準拠、海抜 3000 m まで、EN/IEC 60529 に準拠した IP40
天びん
電源	ザルトリウス AC アダプタモジュール 6971790(パッケージ 6971790 または 6971791)のみ
入力電圧	12.0–15.0 V DC
消費電力	2 W (通常)
環境条件本使用は、以下の環境条件で適用	用されます。
環境	屋内のみ
環境温度*	+10°Cから +30°C
動作温度範囲	+5℃から +45℃で保証
保管時および輸送時	-10°C~+60°C
高度	海抜3,000 m
相対湿度**	31℃までは 15% から 80%、その後 40℃で 50%、50℃で 20% まで直線的に減少
電気機器の安全性	EN 61010-1/IEC 61010-1 に準拠機器を測定、制御、実験室使用する際の安全要件 - 第 1 部:一般要求事項
電磁両立性	EN 61326-1/IEC 61326-1 に準拠計測、制御、実験室仕様するための電気機器 - EMC 要求事項 - 第 1 部:一般要求事項
干渉イミュニティ定義済	工業地域での使用に適合
干渉エミッション	クラスB(住宅地域および住宅に電気を供給するための低電圧網に接続されている地域での使用に適合)機器は、両方の地域で使用することができます。
標準機能
選択可能なひょう量単位!	グラム、キログラム、カラット、ポンド、オンス、トロイオンス、香港テール、シンガポールテール、台湾テール、グレイン、ペニーウェイト、ポンド当たりの割合、中国テール、匁、オーストラリアカラット、トウラ、バーツ、メスガーリ)、およびニュートン
使用可能なアプリケーションプログラム	Secura モデル:カウンティング、%ひょう量、比重測定、ピークホールド、不安定な状態での計量、チェックひょう量、混合、合計、統計、変換、SQmin、および個人 ID
	Quintix モデル:カウンティング、%ひょう量、比重測定、ピークホールド、不安定な状態での計量、チェックひょう量、混合、合計、統計、変換
	Practum モデル: カウンティング、%ひょう量、比重測定、ピークホールド、不安定な状態での計量、チェックひょう量

M 2009/23/EC、EN 45501:1 * EU 要件に準拠し、法: ** EU 要件に準拠し、法:	992 および OIML R76:2006 の認証仕様に準拠した法定計量用天びん CE モデル。定計量器として使用するためには、天びんに関する情報を参照してください。定計量器として使用するためには、法的規制が適用されます。

¹各国固有のモデルバージョンによっては、記載されている重量単位の一部がご提供できない場合があります。

44 取扱説明書Secura, Quintix, Practum

Page 45

Содержание

Содержание 45 Информация для пользователя 45 Меры предосторожности 45 Использование по назначению 46
U
Начало работы
Распаковка и комплект поставки 46
Установка весов
Выбор места установки
Подключение к источнику питания 47
Продолжительность прогрева 48
Выравнивание
Взвешивание под весами 48
Устройство для защиты от кражи
Перемещение весов
Транспортировка весов
Уход и техническое обслуживание
Очистка весов
Утилизация
Технические характеристики
Общие сведения
Сведения о модели
Декларация соответствия ЕС

Другие документы

Помимо этой инструкции по установке, также имеется руководство пользователя данного устройства последней версии в виде файла в формате PDF, который можно загрузить с веб-сайта компании Sartorius: www.sartorius.com

Для чтения и печати файла в формате PDF потребуется программа Acrobat Rea der, которую можно бесплатно скачать с веб-сайта компании Adobe (www.adobe.com).

Информация для пользователя

Символы предупреждения/опасности

Эти указания обозначают опасности, которые с большой вероятностью могут привести к смерти или тяжким телесным повреждениям.

ОСТОРОЖНО

Эти указания обозначают опасности, которые могут привести к телесным повреждениям средней тяжести или легким травмам.

Эти указания обозначают опасности с риском повреждения имущества.

Этот символ обозначает полезную информацию

Символы

Полезная информация и советы

Примечания по использованию в законодательной метрологии

Примечания по эксплуатации устройства

В этой инструкции используются следующие символы

Обозначает необходимое действие.
Описывает, что происходит после выполнения определенного действия.
- Выполните действия в указанном порядке:
1. Первое действие
2. Второе действие
3. ...

обозначает элемент в списке
Условные обозначения для этой инструкции
Рисунки в этой инструкции основаны на «стандартных» весах. На весах, утвержденных для использования в законодательной метрологии, некоторые экраны и отчеты могут незначительно отличаться от рисунков. Если различия важны для эксплуатации, они объясняются в тексте.

Сведения об инструкции по установке

Внимательно прочитайте эту инструкцию по установке перед вводом оборудования в эксплуатацию. Соблюдайте правила техники безопасности
Эта инструкция по установке является важной частью продукта. Храните эту инструкцию в безопасном месте. При передаче этого устройства другому лицу для использования передайте ему также и эти истользования передайте ему также и
В случае утери этой инструкции по установке обратитесь в компанию Sartorius для замены или загрузки руководства последней версии с нашего сайта: www.sartorius.com.

Меры предосторожности

Директивы и общие указания

Данные весы соответствуют Директивам и стандартам ЕС по электробезопасности и электромагнитной совместимости.* Ненадлежащее использование или обращение может привести к повреждению и (или) травме. Любое ненадлежащее, т. е. не соответствующее данной инструкции, использование или эксплуатация весов влечет за собой утрату гарантийных обязательств со стороны производителя.
Персонал обязан знать и понимать содержание инструкции по установке оборудования, включая правила техники безопасности.
В случае использования устройства в системах и условиях, имеющих более высокие требования безопасности, необходимо соблюдать правила и нормы, действующие в вашей стране.
Всегда храните оборудование и весы в свободном доступе. Любое ненадлежащее, т. е. не соответствующее данной инструкции, действие по установке или эксплуатации весов влечет за собой утрату гарантийных обязательств со стороны производителя.
* = См. главу «Технические характеристики», стр. 51

Page 46

Осторожно! Опасность взрыва!

Запрещается использовать данное оборудование в опасных зонах, где находятся взрывоопасные ромостра

внимание

Убедитесь, что максимально допустимое напряжение, указанное на адаптере переменного тока, совпадает с напряжением вашей сети.

Указания по установке

Запрещается эксплуатировать весы, если поврежден их корпус или адаптер переменного тока. Немедленно отсоедините поврежденное устройство от источника питания, вынув вилку из розетки.

Не подвергайте весы, адаптер переменного тока или ком-

внимание

плектующие, поставляемые компаниеи Sartorius, воздеи ствию экстремальных температур, паров агрессивных химических веществ, влаги, ударов, вибрации или сильных электромагнитных полей. Соблюдайте условия эксплуатации, описанные в технических требованиях!

Информация по установке:

оператор несет ответственность за внесение модификаций в оборудование и подсоединение оборудования и кабелей, не поставляемых компанией Sartorius. Информацию о качестве эксплуатации можно получить в компании Sartorius по соответствующему запросу. Необходимо использовать периферийные устройства, поставляемые только компанией Sartorius.

Не допускайте нагрузок, превышающих IP класс защиты весов и адаптера переменного тока. Не допускайте попадания жидкости. Класс защиты указывает на совметимость приборов с различными условиями окружающей среды (влажность, посторонние предметы).

Перед очисткой адаптера переменного тока или весов отсоедините устройство от источника питания.

внимание

Весы разрешается открывать только персоналу, прошедшему обучение в компании Sartorius. Вскрывать адаптер переменного тока запрещено.

Предупреждение об опасности во время установки и эксплуатации прибора:

Стекло может разбиться. Существует риск пореза о края разбитого стекла.

Расположите кабели, так чтобы о них никто не споткнулся.

Соблюдайте дополнительную информацию по безопасности и факторам риска, приведенную в следующих главах.

Использование по назначению

Эти весы с высокой разрешающей способностью предназначены исключительно для использования в лабораториях и помещениях при нормальных атмосферных условиях. Они были разработаны специально для точного определения массы материалов в жидком, пастообразном, порошкообразном или твердом состоянии.

Для каждого типа материала образца необходимо использовать соответствующие контейнеры.

Они предназначены исключительно для использования в помещениях при нормальных атмосферных условиях.

Начало работы

Весы должны быть отключены от источника питания для проведения всех работ по сборке.

Распаковка и комплект поставки

Откройте упаковку, аккуратно расположив все детали.
После распаковки устройства сразу же проверьте его на наличие любых внешних повреждений.
При обнаружении любых повреждений предпримите действия в соответствии с главой «Уход и техническое обслуживание».
Сохраните все части оригинальной упаковки на случай транспорти ровки в будущем. Во время транспортировки отключайте кабели!

В комплект поставки входят следующие детали:

Компоненты	Весы с ветрозац витрино	цитной й	Весы с высокой степенью точности
Дискретность отсчета:	0,1 мг	1 мг	10 мг, 0,1 г и 1 г
Ветрозащитная витрина	✓	√	-
Чаша весов:∅ 90 мм	√	-	-
Чаша весов: Ø 120 мм	-	√	-
Чаша весов: Ø 180 мм	-	-	✓
Опора чаши	√	√	✓
Диск витрины	-	-	✓
Ветрозащитная витрина чаши (только Secura)	√	-	-
Адаптер переменного тока с вилкой питания, предназна- ченной для использования в конкретной стране	~	~	✓
Рабочий чехол	√	√	✓
Чехол для защиты от пыли	√	√	-
Инструкция по установке и эксплуатации	~	~	✓
Руководство по применению	~	✓	✓

Установка весов

Весы с ветрозащитной витриной Установите следующие детали

Рабочий пылезащитный чехол
Поверните замок ветрозащитной витрины в положение «разблокиров но

Поместите ветрозащитную витрину (1) на весы. Примечание. Держите верхние стойки ветрозащитной витрины двумя руками.

руками. Переместите боковые дверцы назад. Поверните замок ветрозащитной витрины в положение «заблокировано

оместите диск витрины (2), центрирующее кольцо* (3), опору чаши (4) чашу весов (5) и тяговое кольцо* (6) на весы.

Примечание: Информацию об очистке см. в главе «Уход и техническое обслуживание», стр. 50.

* = только для моделей с дискретностью отсчета 0,1 мг

Page 47

Выбор места установки

Выберите правильное место установки:

Установите устройство на устойчивой, ровной поверхности, на
Обеспечьте к устройству постоянный свободный доступ.

Выберите место, на которое не оказывают воздействие следующие

Высокая температура (нагреватель или прямой солнечный свет)
Сквозняки из открытых окон, кондиционеров и дверей
Вибрации во время взвешивания
Избыточная влажность
Электромагнитные поля

При внесении холодного устройства в значительно более теплое выдержать весы в помешении около двух часов, отсоединив их от источника питания, перед повторным включением весов в сеть

Упаковка	Регион/страна	Упаковка	Регион/страна
а) прозрачная	Европа/ЕС (кроме Великобритании)	д) черная	Индия
б) желтая	Великобритания	е) бирюзо- вая	ЮАР
в) синяя	США, Китай и Япония	ж) зеленая	Корея
г) красная	Австралия	з) розовая	Бразилия
		и) болад	Δηγουτικώς

вилкой питания (А), необходимый для модуля адаптера переменного тока (В). При этом адаптер переменного тока должен зафиксироваться на месте.

Извлечение/замена адаптера переменного тока

Разблокируйте (1) адаптер переменного тока и отсоедините (2) его.

Подключение к сети питания/Меры предосторожности

Используйте только оригинальные адаптеры переменного тока ком пании Sartorius. Адаптер переменного тока имеет степень защиты IP IP40 в соответствии со стандартами EN 60529/IEC 60529.
Убедитесь, что максимально допустимое напряжение, указанное на идентификационной маркировке производителя, совпадает с напря-
Если указанное напряжение сети или конструкция вилки адаптера переменного тока не соответствует стандарту вашей страны, сообщите об этом в ближайшее представительство компании Sartorius.
Подключение к сети питания должно проводиться в соответствии с

Page 48

переменного тока в гнездо расположенное на задней стороне
2) Затем подключите адаптер переменного тока в настенную розетку (напря-

Продолжительность прогрева

Для обеспечения точных результатов весы минут после первого полключения к источнику питания. Только через этот период времени будет достигнута необходимая температура эксплуатации устройства.

При полключении к источнику питания поверенных весов с классом точности П для использования в законодательной метрологии их необходимо прогреть перед эксплуатацией в течение не менее одного часа

Выравнивание

и настройку весов при каждой смене места установки.

подели оссиги Три появлении на лисплее налписи «Level» (Уровень) необхолимо

Убедитесь, что чаша весов разгружена. ▶ Коснитесь надписи «LEVEL!» (Уровень!).

Следуйте указаниям на интерактивном

Поворачивайте две ножки, как показано на рисунке, пока пузырек воздуха не уровня. Пузырек воздуха в положении на
12 часов: поверните две ножки по Пузырек воздуха в положении на
З часа: поверните левую ножку по часовой стрелке, а правую ножку
Пузырек воздуха в положении на б часов: поверните две ножки против
- Пузырек воздуха в положении на 9 часов: поверните левую ножку против часовой стрелки, а правую ножку по часовой стрелке.

Указания по использованию в законодательной метрологии

Метрологическая строка с дополнительной информацией о мини-

Символ предупреждения, обозначающий расчетные значения, значения брутто или значения меньше минимальных количеств образца (SQmin)

Установочное меню «Настройки» На весах, поверенных для использования в законодательной метрологии, доступны не все функции и настройки

Технические характеристики интерфейса

Настройки «PC – SBI» и «USB RS232 SBI"» для идентификации цифо не поверены для использования в законодательной метрологии: в настройке «SBI» отсутствует автоматическая идентификация цифр метрологии. Соответствующие измерения или настройки должны быть выполнены на периферийном устройстве.

Взвешивание пол весами

Порт для крючка для взвешивания под весами расположен внизу

Полнимите пластину крышки из нижней части весов Предупреждение. При этом положите весы на бок, но не на ту сторону, где

рикрепите проволоку (или ее аналог) к образцу и повесьте его на крючок с зарубками.

используется, снова закройте отверстие пластиной крышки чтобы на результаты измерения не повлиял сквозняк.

Нельзя открывать или использовать порт для взвешивания под весами на весах, используемых в законодательной

Устройство для защиты от кражи

При необходимости в точке крепления установить кенсингтонский замок.
Также весы можно зафиксировать в месте установки с помощью цепи и замка

Page 49

Page 50

Лля обеспечения постоянной точности весов рекоменлуется проводить регулярное обслуживание не реже одного раза в год. Сервисная служба компании Sartorius предлагает различные сервисные контраквыпускаться по итогам каждого сеанса технического обслуживания. Проверка безопасности адаптера переменного тока и его соединений должна проводиться квалифицированным электриком в установлен-

Ремонтные работы должны выполняться только обученным специалистом по техническому обслуживанию Ремонт, выполненный необученным лицом, влечет за собой утрату действия гарантии и может привести к воз никновению значительных рисков и неправильной работе весов, заключающейся в получении неточных результатов Для проведения надлежащего ремонта весов обратитесь устройство должно быть отключено от источника питания Отсоедините кабель питания. Ремонтные работы должны проводиться только специалистом по техническому

Чистка весов

Очистка панели управления

Переключите дисплей в режим ожидания, чтобы во время очистки не

Нажмите клавищу «Мерц», чтобы перейти в режим выбора приложений.
Если затем нажать клавишу ⁽⁾, дисплей отключится.
Повторное включение лисплея
- нажмите 🖞 в ниж ней левой части лисплея.

тка корпуса весов

Отключение от источника питания: отсоедините адаптер переменного тока от сети. При подсоединенный к весам

Вскрывать весы или адаптер переменного тока запрещено. Не допускается очистка, ремонт или

Не допускайте попадания жилкости или пыли в весы или адаптер
Снимите пластину основания, опору чаши и чашу весов с ветроза-
Запрешается использование очишающих средств. содержащих растворители или абразивные вещества, которые могут вызвать повреждение оборудования

одели Secura и Quintix:

Пластиковые верхняя и нижние части корпуса весов покрыты специальным веществом, которое позволяет проволить их очистку ацетоном

Запрещается очищать ацетоном или агрессивными управления, электровилку, интерфейс данных, поверочную пломбу и любые другие пластиковые детали.

Контаминация оборудования

Риск причинения вреда здоровью вызванный загряз нением изделия в связи с отложениями продуктов и накоплением остатков с микробным загрязнением. Риск причинения вреда здоровью, вызванный биоло Выполняйте требования по очистке

Проверяйте результаты очистки с близкого расстояния.

А) Снимите боковые панели

1) Аккуратно поднимите боковые панели сзади, потяните их назад и извлеките.

Б) Снимите верхнюю стеклянную крышку

1) Удерживая за задний край, потяните крышку ветрозащитной витрины вверх
2) Снимите верхнюю стеклянную крышку, потянув ее назад.
Затем замените крышку ветрозашитной витрины. При этом крышка ветрозащитной витрины должна зафиксироваться на месте.

После очистки соберите компоненты в обратном порядке см. главу «Начало работы — установка весов», стр. 47

Снимите переднее и заднее стекло

Подробная информация о сборке содержится в руководстве пользователя, которое можно скачать онлайн. Для этого перейдите на веб-сайт www.sartorius.com — «Service Center Downloads» (Загрузки сервисной службы)

Упаковка производится из экологически чистых материалов, и ее можно использовать в качестве вторсырья. Если данная упаковка больше вам не нужна, отправьте ее на местное предприятие по ствующими в вашей стране. В Германии вы можете утилизировать данное сырье, используя двойную систему VfW (№ контракта D-59101-2009-1129). Обо рудование, включая комплектующие и батареи, не должно утилизироваться как домашний мусор, а

должно перерабатываться аналогично электрическим и электронным устройствам. Для получения подробной информации об утилизации и персоналу. Для утилизации на территории ЕС можно обратиться к пар-

тнерам, указанным на следующем веб-сайте
Затем выберите пункт «Информация об утилизации».
4) Адреса местных контактных лиц компании Sartorius по утилизации можно найти в файлах PDF, расположенных на этой веб-странице.

Как для ремонта, так и для утилизации компания Sartorius не примет оборудование, загрязненное опасными материалами (загрязнение АВС).

Алрес центра сервисного обслуживания для утилизации

Посетите наш веб-сайт (www.sartorius.com) или обратитесь в отдел сервисной службы компании Sartorius для получения более подробной информации об адресах проведения сервисного ремонта или утилиза-

Инструкция по установке и эксплуатации Secura, Quintix, Practum

Page 51

Технические характеристики

Оощие сведения	06	щие	свед	ения

Сведения о модели: см. стр. 80


Адаптер переменного тока
Адаптер переменного тока Sartorius	6971790 в комплекте со сменным адаптером с вилкой питания, предназначенной для использования в конкретной стране
Первичный	100—240 B~, ±10 %, 50—60 Гц, 0,2 А
Вторичный	постоянный ток 15 B, ± 5 %, 530 мА (макс.)/8 Вт (макс.): от 0 до +40 °С и постоянный ток 15 B, ± 5 %, 330 мА (макс.)/5 Вт (макс.): от 0 до +50 °С
Подробная информация	Класс защиты II в соответствии со стандартами EN/IEC 60950-1, до 3000 м над уровнем моря, IP40 в соответствии со стандартом EN/IEC 60529
Весы
Блок питания	Только модуль адаптера переменного тока Sartorius 6971790 (упаковка 6971790 или 6971791)
Напряжение на входе	Постоянный ток 12,0—15,0 В
Потребляемая мощность	2 Вт (типично)
Условия окружающей среды Эти технические характеристики примен	яются при следующих условиях окружающей среды.
Окружающая среда	Только для использования в помещениях
Температура окружающей среды *	от +10 до +30 °С
Возможность эксплуатации	Гарантируется в пределах температуры от+5 до +45 °C
Хранение и транспортировка	от –10 до +60 °С
Высота	До 3000 м над уровнем моря
Относительная влажность **	От 15 до 80 % при температуре до 31 °C, без конденсации, при линейном понижении до 50 % относи- тельной влажности при 40 °C и 20 % при 50 °C
Безопасность электрического	В соответствии со стандартом EN 61010-1 / IEC 61010-1 Требования безопасности к электрическому оборудованию для измерения, контроля и использова
оборудования	ния в лаборатории — Часть 1 «Общие требования»
Электромагнитная совместимость	В соответствии со стандартом EN 61326-1/IEC 61326-1 Электрическое оборудование для измерения, контроля и использования в лаборатории - Требования ЭМС — Часть 1 «Общие требования»
Установленная помехоустойчивость	Подходит для использования в промышленных зонах.
Излучение помех	Класс В (подходит для использования в жилых зонах и зонах, подключенных к сети низкого напряже- ния, которая также поставляет электропитание для жилых зданий). Таким образом, устройство можно использовать в обеих зонах.
Стандартное оборудование
Доступные единицы взвешивания ¹	Грамм, килограмм, карат, фунт, унция, тройская унция, гонконгский таэль, сингапурский таэль, тай- ваньский таэль, гран, пеннивейт, миллиграмм, части на фунт, китайский таэль, момма, австрийский карат, тола, бат, мискаль и ньютон
Доступные программные приложения	Модели Secura: подсчет, взвешивание в процентах, определение плотности, удержание максимального значения, неустойчивые условия, контрольное взвешивание, смешивание, суммирование, статистика, преобразование единиц измерения, SQmin (минимально допустимый вес пробы) и идентификаторы
	Модели Quintix: подсчет, взвешивание в процентах, определение плотности, удержание максимального значения, неустойчивые условия, контрольное взвешивание, смешивание, суммирование, статистика, преобразование единиц измерения
	Модели Practum: подсчет, взвешивание в процентах, определение плотности, удержание максимального значения, неустойчивые условия, контрольное взвешивание

Весы модели СЕ, поверенные для использования в законодательной метрологии, соответствуют требованиям Директивы Совета Европы 2009/23/EC, EN 45501:1992 и OIML R76:2006.

* Для использования в законодательной метрологии в соответствии с требованиями ЕС. см. информацию на весах.
для использования в законодательной метрологии в соответствии с треоованиями EC, см. информацию на весах. ** Для использования в законодательной метрологии в соответствии с требованиями EC применяются законодательные постановления.

¹ В зависимости от варианта модели, специфического для той или иной страны, могут быть доступны не все перечисленные единицы массы.

Page 52

目示


目录 . 用户信	息			•		•	•	•••	•••	•			•		•			•	•	•	•	• •			•	•	•	•••		•	•	•	•			52 52
安生拉预期用	いり	措	肔		•	•	•	•••	•••	•	•	•	•	•••	•	•	•	•	•	•	•	•••	•	•	•	•	•	•••	•	•	•	•	•	••	·	52
	~~	•••	• •	•	·	•	•			·	·	•	•	•••	•	•	·	·	•				•	•	·	•	•			•	•	·		•••	•
开始.	•••	•••	•••	•	•	•	•	• •	• •	•	•	•	•			•	•	·	•	•	•		•	•	·	•	•		•	•	•	•	•			52
折封利	加	비고	议	Ē	ì	•	•	• •	•••	•	•	·	•	• •	•	•	•	•	•	•	•	• •	•	٠	•	•	•	• •	•	•	٠	٠	•	•••	·	5
安衣즈	7罟	••	• •	•	·	•	•	• •	•••	•	•	•	•	• •	•	•	•	•	•	•	•	• •	•	•	•	•	•	• •	•	•	•	·	•	•••	·	5. 5/
电气连	语	•••	•••	•	:	:	•			:	:	•	•	•••	•	:	:	:	•	•			•	:	:	•	•				:	:		•••	:	54
预热时	间	•••											•													•										5
调节水	平	••			•	•	•	• •		•	•	•	•		•		•	•	•	•	•			•	•	•	•		•	•	•	•	•		•	5
下部构	量	**		٠	·	·	•	• •	• •	·	•	·	•	• •	•	·	·	·	•	•	•		·	٠	·	•	•	• •	•	•	·	·	•	•••	·	5!
防盆砂	正	表	直	•	·	·	•	• •	•••	•	•	•	•	• •	•	•	•	·	•	•	•	• •	•	٠	·	•	•	• •	•	•	·	·	•	•••	·	5
移动天	平																																			56
运输天	平					•						•	•							•						•	•		•			•				56
保养和	维	护		•	•	•	•	• •	• •	•	•	•	•		•	•	•	•	•	•	•		•	•	•	•	•		•	•	•	•	•		·	57
清活大	、半	••	• •	٠	٠	•	•	• •	•••	•	٠	·	•	• •	٠	•	٠	•	•	•	•	• •	٠	٠	•	•	•	• •	•	•	٠	٠	•	•••	٠	57
处直.	• •	•••	• •	•	·	•	•	• •	•••	•	٠	·	•	• •	٠	•	٠	•	•	•	•	• •	•	٠	•	•	•	• •	•	•	٠	٠	•	•••	·	57
技术扳	ね																																			58
一般数	据	•••			:	:				:	:	:				:	:	:						:	:						:	:			:	58
特定型	1号	数	据							•			•							•				•												80
欧洲委	员	会	电	硋	玄:	¥	1	ž	性	1	守	슽	ì	性	戸		明	]	•	•	•		•	•	•	•	•		•	•	•	•	•			8

其它文档

除了这些安装说明,还有以 PDF 文件形式提供的设备最新用户手册,可以从 Sartorius 网站下载: www.sartorius.com

需要有 Acrobat Reader 才可阅读和打印 PDF 文件,可以从 Adobe 网站免费下载该程序(www.adobe.com)。

用户信息

警告/危险符号

可能造成死亡或重伤的潜在危险

可能造成中度伤害或轻伤的潜在危险

可能造成财产损失的潜在危险

有用信息和提示。

符号:

1 和提示

▲ 法定计量的使用说明

设备操作的相关注意事项

在这些说明中使用以下符号:
▶ 表示必要的操作
▷ 描述在您完成特定步骤后将会发生哪些变化以指定顺序执行步骤
以指正顺 1 笛一先
2. 第二步
表示列表中的一个项目

关于这些安装说明

▶ 首次运行设备前,请仔细阅读这些安装说明。请遵守安全说明。
▶ 这些安装说明是产品的重要组成部分。请将这些说明置于安全地方。如果您将设备提供给他人使用,也请向其提供安装说明书。
▶ 如果安装说明书丢失,请联系 Sartorius 以获取替换或从我们的网站下载最新的手册:www.sartorius.com

实际应用/技术支持建议

可登陆 http://www.sartorius.com 查找实际应用建议/技术支持以及我们的技术支持联系地址。

安全预防措施

导则和一般说明

本天平遵循关于电气安全和电磁兼容性的欧盟指令和标准。但是,不当使用或搬运天平可能会导致天平受损和/或发生人身伤害*。任何不当的天平使用或操作,即未与说明书保持一致的使用或操作,将会导致丧失制造商保修规定的所有权利要求。相关人员需要阅读和理解这些安装说明,包括安全说明。
在有着更高安全要求的系统和环境条件下使用天平时,您必须遵守所在国家/地区的要求和规定。
请始终将设备和天平存放到方便使用的地方。任何不当的天平安装工作或操作,即未与本手册中的说明保持一致的安装工作或操作,将会导致丧失制造商保修规定的所有权利要求。

* =参阅第 58 页"技术规格"

Page 53

Page 54

安装天平

2) 将三个玻璃板向前推入防风罩导槽。
然后再放回防风罩盖板。进行此操作时,防风罩必须锁定到位。
不带防风罩的天平 ▶ 以列出的顺序安装以下部件:
1) 使用中的防护罩(插图中未显示)
2) 安装屏蔽盘,并将其逆时针旋转, 直到其牢固就位。

3) 安装秤盘支架 (1) 和称量盘 (2)。

诜择位置

选择正确的安放位置

在不会遭受震动的稳定均匀表面安装设备(例如称重石台)。
请始终确保设备可自由使用。
选择一个不会受到以下负面影响的位置。
热(加热器或阳光直射)
穿透敞开的窗户、空调系统和门的气流
永重时震荡
加室的辰汤拥挤区域(人员)
过度潮湿
电磁场

环境

小说当将冷设备带到非常暖和的地方时, 会在冷设备表面形成露珠。为避免受到冷凝的影响,在天平再次接通电源前,将其插头从自源拔出,使天平适应环境约2小时。

电源连接 (电源)

交流适配器组件

使田错误的由源插头话配器可能会导致严重的由击,并损坏设备。不得在不使用交流电源适配器的情况下直接将电源插头插入插座(可能会发生触电)。

▶ 将正确的电源插头话配器用于主电源。

A 交流电源: 包装袋	适配器版本: 国家/地区	包装袋	国家/地区
a) 透明	欧洲/欧盟(除英国以外)	e) 黑色	印度
b) 黄色	英国	f) 蓝绿	南非
c) 蓝色	美国、中国、日本	g) 绿色	韩国
d) 红色	澳大利亚	h) 粉色	巴西
		i) 白色	阿根廷

配有适配器 q)、h) 和 i) 的交流电源适配器模块 6971790 包装上

▶ 按住 (1) 电源所需的电源插头适配器 (A) 并将其滑入 (2) 交流适配器模块 (B) 的开口。操作时,交流适配紧(D) 时 / 口。 5 器要锁定到位。

拆卸/替换交流适配器 ▶ 解锁 (1) 交流适配器, 然后将其卸除(2)。

电源连接/安全预防措施

请仅使用原始 Sartorius 交流适配器。交流适配器的 IP 等级为 1P40 符合 FN 60529/IEC 60529。
请确保制造商 ID 标签上标明的额定电压与当地的电源电压一
如果所示的电源电压或交流适配器的插头设计不符合所在国家/地区的标准, 请通知位置最近的 Sartorius 代表或您的经省商。
内间。必须根据您所在国家/地区的可适用规范进行由源连接。

Page 55

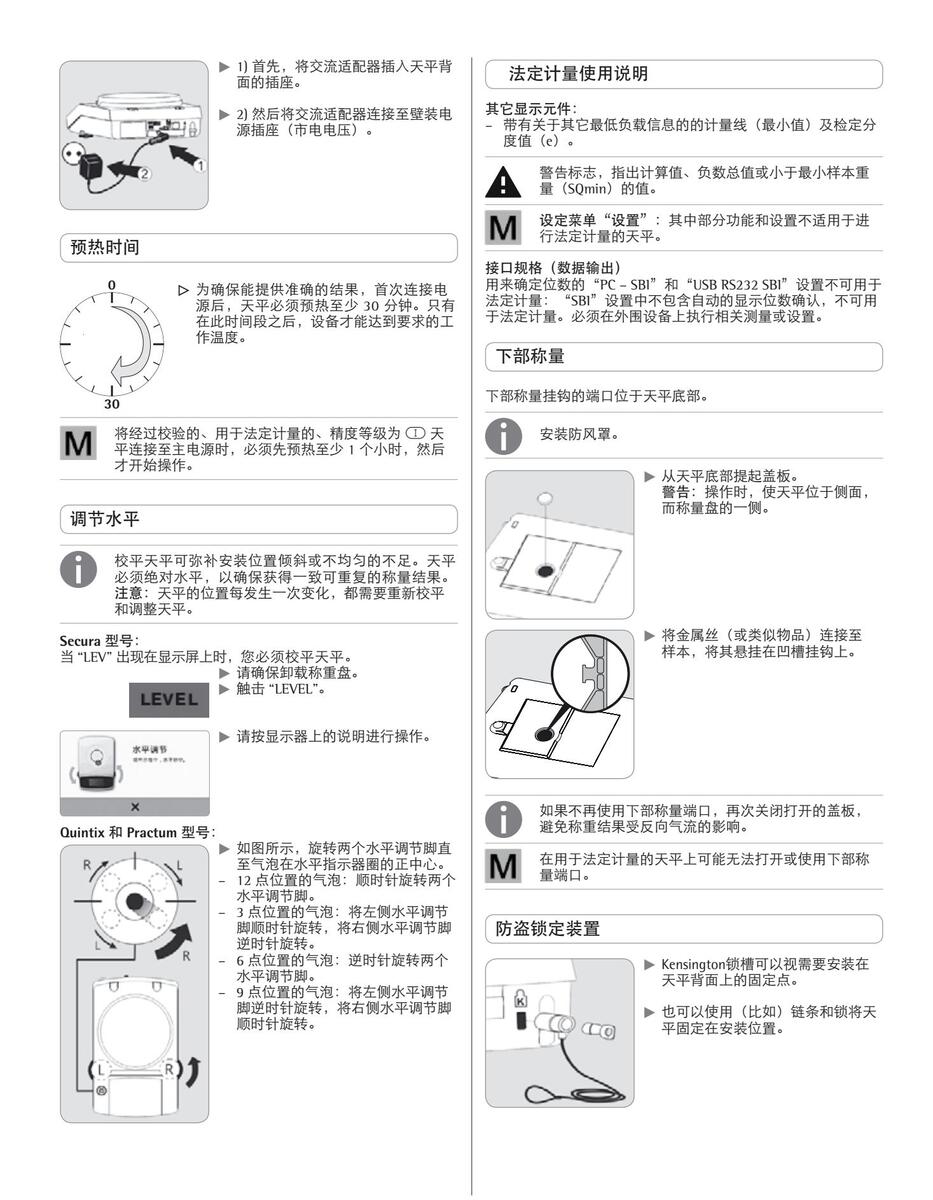

Page 56

Page 57

Page 58

技术规格

一般数据

具体型号数据见第80页

交流适配器


Sartorius 交流适配器	6971790 插头可转换特定国家插头适配器
主电源	100 – 240 V~, ±10%, 50 ~ 60 Hz, 0.2 A
副电源	15 V DC, ±5%, 530 mA (max.) / 8 W (max.): 0°~40°C 以及 15 V DC, ±5%, 330 mA (max.) / 5 W (max.): 0°~50°C
电源连接(更多数据)	保护等级 \|\| 根据 EN/IEC 60950-1,适用海拔达到海拔3000米,根据EN/IEC 60529,防护等级为IP40
保护	防尘防水
天平
电源	仅通过 Sartorius 交流适配器模块 6971790(包装 6971790 或 6971791)
松》中正

输入电压12.0 ~ 15.0 VDC功率消耗2 W (典型)

环境条件

此规范在下列环境条件下适用:


环境	仅供室内使用
环境温度*	+10°C 到 ~ +30°C
运行范围	在 +5°C ~ +45°C 之间,可得到保障
存储和装运	-10°C 到 ~ +60°C
海拔高度	海拔 3000 米以下
相对湿度**	在温度不超过 31℃ 的条件下,为 15%RH~80%RH;在温度为 40℃ 及相对湿度为 50%RH 时,无凝结现象,然而,其会线性下降在温度为 50℃ 时,则为 20%
电气设备安全	依照 EN 61010-1/IEC 61010-1 测量、控制和实验室用途的电气设备安全要求 - 第 1 部分:一般要求
电磁兼容性	依照 EN 61326-1/IEC 61326-1 测量、控制和实验室用途的电气设备 - 电磁兼容性要求 - 第 1 部分:一般要求
定义的抗干扰性	适用于工业区使用
发射干扰	B 级(适用于居民区或向住宅楼供电的低电压网络区域)。因此,在这两个区域内均可使用本设备。

标准设备

可选的重量单位 ')	克、千克、克拉、磅、盎司、香港两、台两、格令、本尼威特、毫克、 parts per pound、中国两、mommes、奥地利克拉、托拉、铢、米斯加尔和牛顿
可用的应用程序	Secura 型号:计数、百分比称重、密度测定、保留最大值、不稳定称重、检重、混合、增量、统计、转化、最小样品重量及标签
	Quintix 型号:计数、百分比称重、密度测定、保留最大值、不稳定称重、检重、混合、增量、统计、转化
	Practum 型号:计数、百分比称重、密度测定、保留最大值、不稳定称重、检重

经验证用于法定计量的 CE 型天平符合欧盟理事会指令 (2009/23/EC)、EN 45501:1992 和 OIML R76:2006。

* 经验证用于法定计量的 CE 型天平符合欧盟要求,请参阅天平相关信息。

** 经验证用于法定计量的 CE 型天平符合欧盟要求和适用法规。

) 根据具体国家的型号版本,并非提供列举的所有称重装置。

Page 59

Spis treści

Spis treści 59 Informacje dla użytkownika 59 Środki bezpieczeństwa 59 Użytkowanie zgodne z przeznaczeniem 60
Rozpoczęcie pracy60Rozpakowywanie urządzenia i zawartość zestawu60Instalowanie wagi.60Wybór odpowiedniego miejsca61Podłączenie zasilania61Przygotowanie do pracy62Poziomowanie .62Ważenie podszalkowe.62Zabezpieczenie antykradzieżowe.62
Przenoszenie wagi 63 Transportowanie wagi 63 Dbanie o urządzenie i konserwacja 64 Czyszczenie wagi 64 Utylizacja 64
Specyfikacja 64 Dane ogólne 64 Dane charakterystyczne dla modelu 64 Deklaracja zgodności WE 80 w zakresie kompatybilności elektromagnetycznej 85

Inne dokumenty

Poza niniejszą Instrukcją montażu na stronie internetowej firmy Sartorius dostępna jest również elektroniczna wersja aktualnej instrukcji obsługi urządzenia w formie pliku PDF. www.sartorius.com

Do odczytu pliku PDF konieczne jest posiadanie oprogramowania Acrobat Reader, które można pobrać bezpłatnie ze strony firmy Adobe (www.adobe. com)

Informacje dla użytkownika

Symbole ostrzegawcze/piktogramy z rodzajem zagrożenia

Ten symbol sygnalizuje niebezpieczeństwa, które z dużym prawdopodobieństwem doprowadzą do śmierci lub ciężkich obrażeń, jeśli nie podejmie się środków zaradczych.

Ten symbol wskazuje na niebezpieczeństwa prowadzące do średnich lub lekkich obrażeń, jeśli nie zostaną podjęte środki zaradcze.

UWAGA

Symbol wskazuje na niebezpieczeństwa skutkujące szkodami materialnymi.

Symbol ten sygnalizuje przydatne informacje i porady.

Symbole

Przydatne informacje i wskazówki

Informacie na temat zastosowania w metrologii prawnej

Informacje dotyczące działania urządzenia

W niniejszej instrukcji użyto następujących symboli i znaków:

Opisuje skutki wykonania danej czynności
Wykonać czynności w następującej kolejności:
1. Pierwsza czynność 2. Druga czynność
Druga czyn

Wskazuje pozvcje na liście

Konwencja przvjeta w instrukcji:
Ilustracje zawarte w instrukcji odnoszą się do wag "standardowych". W przypadku wag legalizowanych do stosowania w metrologii prawnej, niektóre z wyświetlanych komunikatów i informacji mogą nieznacznie odbiegać od przedstawionych na ilustracjach. Ponieważ różnice te mają znaczenie dla funkcjonowania urządzenia, zostaną one omówione w tekście.

O instrukcji montażu

Przed pierwszym użyciem urządzenia uważnie zapoznać się z treścią niniejszej instrukcji. Postępować zgodnie z ze wskazówkami dotyczacymi bezpieczeństwa.
Ninejsza instrukcja stanowi istotną część produktu. Przechowywać w bezpiecznym miejscu. W przypadku udostępniania urządzenia innym osobom, należy również przekazać ninipiecza instrukcje montażu.
osobom, należy również przekazać niniejszą instrukcję montażu. W przypadku zgubienia niniejszej instrukcji, należy się skontaktować z firmą Sartorius w celu uzyskania dodatkowego egzemplarza lub pobrać najnowszą wersję dokumentu ze strony: www.sartorius.com

Wskazówki dotyczące zastosowań/wsparcia technicznego

Adresy kontaktowe, pod którymi można uzyskać informacje dotyczące użytkowania urządzenia, oraz wsparcie techniczne można znaleźć na stronie http://www.sartorius.com

Środki bezpieczeństwa

Wytyczne i wskazówki ogólne

Waga spełnia wymogi europejskich norm i dyrektyw w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.* Niewłaściwe użytkowanie lub obchodzenie się z urządzeniem może jednakże przyczynić się do jego uszkodzenia lub spowodować uszczerbek na zdrowiu. Niewłaściwe użytkowanie lub obsługa wagi, tj. użytkowanie niezgodne z niniejszą instrukcją spowoduje utratę prawa do zgłaszania roszczeń na podstawie gwarancji udzielonej przez producenta.
Personel jest zobowiązany do zapoznania się z niniejszą instrukcją, w tym z wytycznymi dotyczącymi bezpieczeństwa.
W przypadku wykorzystywania urządzenia w systemach i w warunkach, w których panują bardziej restrykcyjne wymogi bezpieczeństwa, należy przestrzegać wymogów i przepisów obowiązujących w danym kraju.

Instrukcja montażu i obsługi Secura, Quintix, Practum

Urządzenie należy przechowywać w miejscu łatwo dostępnym.
* = Zob. "Specyfikacja", strona 65

Page 60

Zagrożenie wybuchem

Zagrozenie wybuchem Nie używać urzadzenia w pobliżu materiałów grożacych

Upewnić się, że napiecie znamionowe określone na zasila czu jest identyczne z napięciem pradu w lokalnej sieci.

Wskazówki dotyczace motażu

Nie używać wagi, jeżeli jej obudowa lub zasilacz, w tym wszelkie połaczenia są uszkodzone. Niezwłocznie odłaczy wszenie połączenia, są uszkoużone, meżmocznie od uszkodzone urządzenie od źródła zasilania, wyimując wtyczke

Nie wystawiać wagi, zasilacza ani akcesoriów dostarczaniskich temperatur, oparów agresywnych substancii chemicznych, wilgoci, wstrzasów, drgań ani silnego pola elektromagnetycznego. Przestrzegać warunków obsługi urządzenia opisanych w specyfikacji!

Informacie dotyczące montażu

Użytkownik ponosi wyłaczna odpowiedzialność z tytułu dokonywania jakichkolwiek modyfikacji urządzenia i podłączania przewodów lub urządzeń innych niż dost urzadzenia firma Sartorius udziela na żadanie. Dopuszcza się stosowanie urządzeń peryferyjnych dostar-

czanych wyłącznie przez firmę Sartorius

Postenować zgodnie ze stopniem ochrony wagi i zasilacza! Nie dopuścić, aby do urządzenia wniknał jakikolwiek płyn. Stopień ochrony określa możliwość użycia urządzenia w różnych warunkach otoczenia (wilgoć, ciała obce).

Przed czyszczeniem zasilacza lub wagi: Odłaczyć urządzenie od źródła zasilania.

Obudowe wagi może otwierać wyłacznie personel przeszkolony przez firme Sartorius. Nie otwierać obudowy

Ostrzeżenie dotyczące montażu i obsługi urządzenia:

W przypadku stłuczenia szkła istnieje ryzyko uszkodzenia ciała jego odłamkami

Przewody ułożyć w miejscach, w których nie stwarzają one ryzyka przynadkowego potkniecja

Postępować zgodnie z dodatkowymi informacjami dotyczacymi bezpieczeństwa i zagrożeń wymienionymi w kolejnych rozdziałach instrukcji.

Waga o wysokiej rozdzielczości może być używana wyłacznie w laboratoriach lub w innych pomieszczeniach. w których panuja normalne warunki atmosferyczne. Została ona zaprojektowana do precyzyjnego określania masy materiałów znajdujących się w stanie ciekłym, półciekłym i stałym oraz materiałów sproszkowanych

Do każdego rodzaju materiałów należy używać odpowiednich pojemni-

Podczas czynności montażowych waga musi być odłaczona od źródła zasilania przez cały czas trwania czynności

Rozpakowywanie urządzenia i zawartość zestawu

Otworzyć opakowanie i hardzo ostrożnie obchodzić się ze wszystkimi elementami urządzenią.
Po rozpakowaniu urządzenia natychmiast sprawdzić, czy nie posiada ono żadnych zewnetrznych uszkodzeń.
W razie stwierdzenia jakichkolwiek uszkodzeń, postępować zgodnie z wytycznymi określonymi w rozdziale Dhanie o urządzenie i konserwacia
Zachować wszystkie elementy oryginalnego opakowania na wypadek konieczności transportu urządzenia w przyszłości. Odłaczyć wszystkie kable przed transportem urządzenia!

W skład urządzenia wchodza:

Komponenty	Waga z o	osłoną	Wagi precyzyjne
Działka wagi:	0,1 mg	1 mg	10 mg, 0,1 g, i 1 g
Osłona przeciwpodmuchowa	✓	✓	-
Szalka: Ø 90 mm	√	-	-
Szalka: Ø 120 mm	-	✓	-
Szalka: Ø 180 mm	-	-	√
Podstawa szalki	√	~	√
Płytka ochronna	-	-	√
Osłona przeciwpodmuchowa szalki (tylko Secura)	√	-	-
Zasilacz z wtyczką typową dla danego kraju	~	~	√
Osłona robocza	~	✓	√
Osłona przeciwpyłowa	√	✓	-
Instrukcja montażu i obsługi	√	✓	√
Instrukcja użytkowania	✓	✓	√

Montaż wag

Uwaga: Informacje dotyczące czyszczenia osłony przeciwpodmuchowej znajdują się

Umieścić osłone szalki (2), pierścień centrujacy* (3), podstawe szalki (4), i szalke (5) oraz płytkę przeciwpodmuchową* (6) na

Waga z osłona przeciwpodmuchowa

Umieścić osłone przeciwpodmuchowa (1) na wadze. Uwaga: Przytrzymać rozpórki osłony przeciwpodmuchowej obiema rekami. Przesunąć drzwiczki boczne do tyłu. Obrócić blokade osłony do pozycij

Robocza osłona przeciwpyłowa wei do pozvcji "unlocked 1 ."

..locked 🔒.'

konserwacia, strona 64.

*= tylko w modelach z działką 0,1 mg

Page 61

Wybór odpowiedniego miejsca

Wybrać odpowiednie miejsce instalacji:

Umieścić urządzenie na stabilnej i równej powierzchni, która nie jest narażona na drgania (np. stół z blatem kamiennym).
Zawsze zapewniać łatwy dostep do urządzenia

Wybrać miejsce, które nie jest narażone na niekorzystny wpływ: - wysokiej temperatury (grzejnik lub światło słoneczne)

silnych strumieni powietrza z otwartych okiem, drzwi lub systemów klimatyzacyjnych
drgań podczas ważenia
miejsc o dużym natężeniu ruchu (personelu)
nadmiernei wilgotności
pół elektromagnetycznych

Aklimatyzacja Po przeniesieniu urządzenia do pomieszczenia, w którym panuje zdecydowanie wyższa temperatura, para wodna może skraplać sie na jego zimnych powierzchniach. Aby zapobiec wystapieniu kondensacii pary wodnei, pozostawić urządzenie odłączone od sieci w nowym miejscu na okres około

Podłaczanie zasilania/beznieczeństwo
Używać tylko oryginalnych zasilaczy firmy Sartorius Zasilacz posiada stopień ochrony IP40 zgodnie z normą EN 60529/IEC 60529.
Upewnić się, że napięcie określone na tabliczce znamionowej producenta odpowiada napieciu przesyłanemu w lokalnej sieci

Wvimowanie/wvmienianie adaptera Odbezpieczyć (1) i wyjać (2) adapter.

leżeli napiecie lub adapter zasilacza nie sa zgodne z obowiazującymi w danym kraju normami, należy o tym fakcie poinformować najbliższe przedstawicielstwo firmy Sartorius przedstawicielstwo firmy Sartorius. Zasilanie musi być podłaczone w sposób zgodny z obowiazującymi
w danym kraju przepisami.

Page 62

1) Najpierw podłączyć przewód zasilacza do gniazda umieszczonego w tylnej części wagi.
2) Następnie, podłączyć zasilacz do gniazdka elektrycznego (główne zasilanie).

Przygotowanie do pracy

Aby osiągnąć optymalne rezultaty, urządzenie musi rozgrzewać się przez około 30 minut od chwili podłączenia do źródła zasilania. Dopiero po tym czasie urządzenie osiągnie wymaganą temperaturę roboczą.

Waga zalegalizowana o klasie dokładności D przeznaczona do stosowania w metrologii prawnej musi rozgrzewać się przez przynajmniej 60 minut od momentu podłączenia do źródła zasi-

Poziomowanie

Poziomowanie wagi kompensuje pochyłości i nierówności powierzchni, na której jest montowana. Waga musi być idealnie wypoziomowana, aby zapewnić spójne i powtarzalne wyniki ważenia.

Informacja: Waga musi być ponownie poziomowana i kalibrowana po każdej zmianie miejsca montażu.

Modele Secura:

Po wyświetleniu komunikatu "LEVEL" wagę należy wypoziomować.

Upewnić się, że na szalce nie znajduje się żadne obciążenie. Dotknać przycisk "LEVEL"

Postępować zgodnie z instrukcjami
- Postępować zgodnie z instrukcjami wyświetlanymi na wyświetlaczu.

Modele Quintix oraz Practur

Regulować położenie wagi dwiema stopkami w sposób przedstawiony na ilustracji do momentu, aż pęcherzyk powietrza znajdzie się w środku wskaźnika poziomu. Pecherzyk powietrza na godzinie 12:
obracać stopki w kierunku ruchu wskazówek zegara. Pęcherzyk powietrza na godzinie 3:
obracać lewą stopkę w kierunku ruchu wskazówek zegara, a prawą w kierunku przeciwnym. – Pecherzyk powietrza na godzinie 6:
ręcnerzyk powietrza na godzinie o. obracać obie stopki w kierunku przeciwnym do ruchu wskazówek zegara. Pecherzyk powietrza na godzinie 9. obra-
Pęcherzyk powietrza na godzinie 9: obracać lewą stopkę w kierunku przeciwnym do ruchu wskazówek zegara, a prawą w kierunku zgodnym z ruchem wskazówek.

Instrukcja użytkowania w metrologii prawnej

Dodatkowe elementy wyświetlacza:

Linia metrologiczna z dodatkowymi informacjami na temat minimalnego obciążenia (Min) i działki legalizacyjnej (e)

Symbol ostrzeżenia informujący o obliczonych wartościach, ujemnych wartościach brutto lub wartościach mniejszych niż minimalne obciążenie (SQmin).

Menu "Ustawienia" W przypadku wag przeznaczonych do stosowania w metrologii prawnej niektóre funkcje i ustawienia nie są

Specyfikacja interfejsu (wyjście danych)

Specyinacja interiejsu (wyscie danych) Ustawienia "PC – SBI" oraz "USB RS232 SBI" do identyfikacji cyfr nie zostały zalegalizowane do stosowania z metrologii prawnej: W ustawieniu "SBI" automatyczna identyfikacja cyfr wyświetlacza nie została zalegalizowana do stosowania w metrologii prawnej. Odpowiednie pomiary i ustawienia muszą być dokonywane z użyciem urządzeń peryferyjnych.

Ważenie podszalkowe

niazdo do haka podszalkowego znajduje się w spodniej części wagi.

Zamontować osłone przeciwpodmuchowa.

Otworzyć klapkę znajdującą się w spodniej części wagi. Uwaga: W celu wykonania tej czynności,

położyć wagę na jednej ze ścian bocznych, ale nie opierać jej o szalkę.

Próbkę zawiesić np. na druciku, na wypuście.

Po zakończeniu używania gniazda do ważenia podszałkowego ponownie zamknąć pokrywę, aby podmuchy powietrza nie mia wpływu na wyniki ważenia.

Gniazdo do ważenia podszalkowego nie może być otwierane ani używane w wagach wykorzystywanych w metrologii prawnej.

Zabezpieczenie antykradzieżowe

W razie potrzeby możliwe jest zamontowanie w tylnej części wagi zabezpieczenia typu Kensington.
Wagę można również zabezpieczyć przed kradzieżą przy pomocy, na przykład, łańcucha i kłódki.

Page 63

Page 64

Dbanie o urządzenie i konserwacja

Obsługa

Aby zapewnić ciągłą dokładność pomiarów wagi, zalecamy wykonywanie czynności serwisowych w odstępach nie większych niż 12 miesięcy. Sartorius Service oferuje umowy serwisowe przewidujące zindywidualizowane okresy międzyserwisowe. Certyfikat wzorcowania powinien być wystawiany w ramach każdej sesji konserwacyjnej. Kontrole bezpieczeństwa zasilacza i jego połączeń muszą być wykonywane z określoną częstotliwością przez wykwalifikowanego elektryka (np. co 2 lata).

Naprawy

Naprawy mogą być wykonywane wyłącznie przez przeszkolonych serwisantów. Naprawy wykonywane przez nieprzeszkolone osoby powodują unieważnienie gwarancji i mogą skutkować wystąpieniem poważnych zagrożeń dla użytkownika oraz niedokładnych pomiarów. W celu naprawy wagi należy skontaktować się z Sartorius Service lub dystrybutorem sprzęty firmy Sartorius. Podczas przeprowadzania napraw urządzenie musi być odłączone od źródła zasilania. Odłączyć przewód od źródła zasilania. Naprawy mogą być wykonywane wyłącznie przez przeszkolonych serwisantów firmy Sartorius.

Czyszczenie wagi

Czyszczenie panelu sterowania

Aby uniknąć przypadkowej zmiany ustawień podczas czyszczenia wyświetlacza, przełączyć urządzenie w tryb czuwania.

Dotknąć przycisk "Menu", aby wybrać odpowiednie ustawienie.

▶ Po dotknięciu przycisku ⁽), wyświetlacz wyłączy się.
- Aby ponownie włączyć wyświetlacz: Wybrać () w lewym dolnym rogu wyświetlacza

Czyszczenie obudowy

Odłączyć urządzenie od źródła zasilania: Wyjąć zasilacz z gniazdka. W razie potrzeby odłączyć kabel do przesyłu danych.

Nigdy nie otwierać obudowy wagi ani zasilacza. Części, które się w nich znajdują nie mogą być czyszczon naprawiane, ani wymieniane przez użytkownika.

Upewnić się, że żaden płyn ani pył nie dostanie się do wnętrza wagi lub zasilacza.
Wyjąć płytę podstawową, podstawę szalki oraz szalkę z osłony przeciwpodmuchowej.
Nigdy nie używać środków czyszczących, które zawierają rozpuszczalniki lub składniki ścierne, ponieważ mogłyby one nieodwracalnie

Modele Secura i Quintix:

Elementy pokrywy i dolnej obudowy wagi wykonane z tworzywa sztucznego zostały pokryte specjalną substancją, która pozwala na czyszczenie ich z użyciem acetonu.

Nie używać acetonu ani agresywnych środków czyszczących do czyszczenia następujących części: panel sterowania, wtyczka sieciowa, interfejs, etykiety, plomba legalizacyjna oraz inne części wykonane z tworzywa sztucznego.

Po zakonczeniu czyszczenia wytrzec wagę suchą i miękką szmatką.

Zanieczyszczone urządzenie:

Ryzyko dla zdrowia, jakie stanowi zanieczyszczenie produktu pozostałościami innych produktów i drobnoustrojami. Ryzyko dla zdrowia spowodowane substanciami biologiczny-
Kyzyku ula zurowa spowodowale substancjanii biorogrezi, mi i mikrobiologicznymi. Przestrzegać wytycznych dotyczących czyszczenia urządzenia
Przestrzegać wytycznych dotyczących czyszczenia urządzenia Dokładnie sprawdzić, czy urządzenie zostało prawidłowo
wyczyszczone

B) Zdjąć górną część osłony: 1) Trzymając za tylną krawędź, unieść i pociągnąć obudowę osłony przeciwpodmuchowej.

1) Lekko unieść tylną część paneli bocznych

Pociągnąć do tyłu i wyjąć górną, szklaną pokrywę osłony.
Następnie wymienić obudowę osłony przeciwpodmuchowej. Obudowa osłony przeciwpodmuchowej musi zostać zablokowana w odpowiedniej pozycji.

Po zakończeniu czyszczenia urządzenia, zamontować poszczególne elementy w odwrotnej kolejności:

zob. rozdział "Rozpoczęcie pracy – Montaż wagi", strona 61.

C) Zdjąć przedni i tylny panel:

Szczegółowe informacje na temat montażu można znaleźć w Instrukcji obsługi, która jest dostępna w wersji elektronicznej na stronie www.sartorius.com – "Service Center Downloads".

Utylizacja

Opakowanie zostało wykonane z ekologicznych materiałów, które można wykorzystać jako surowce wtórne. Jeżeli opakowanie nie jest już dłużej potrzebne, można je oddać do punktu unieszkodliwiania odpadów zgodnie z przepisami danego kraju. W Niemczech materiały te można zutylizować w systemie VfW (numer kontraktu D-59101-2009-1129). Urządzeń, w tym wyposażenia i baterii, nie wolno pozbywać się z odpadami komunalnymi. Należy je poddać recyklingowi podobnie jak inne

urządzenia elektroniczne. Aby uzyskać więcej informacji na temat możliwości unieszkodliwiania i recyklingu odpadów, należy skontaktować się z lokalnym serwisem. Współpracę w zakresie unieszkodliwiania

odpadów na terenie UE prowadzimy z partnerami wymienionymi na stronie internetowej: 1). Otworzyć strone http://www.sartorius.com

Otworzyć stronę http://www.sartorius.com
Wybrać w zakładkę "Services".
3) Następnie wybrać sekcję "Information on Disposal".
Adresy lokalnych punktów zbiórki odpadów Sartorius znajdują się w plikach PDF, które można pobrać ze strony internetowej.

Firma Sartorius nie przyjmuje urządzeń zanieczyszczonych materiałami niebezpiecznymi (zanieczyszczenia ABC) ani w celu ich naprawy, ani unieszkodliwiania.

Adresy punktów serwisowych:

Szczegółowe informacje na temat adresów punktów, w których możliwe jest dokonanie naprawy lub pozbycie się urządzenia można uzyskać na stronie internetowei (www.sartorius.com) lub w działe Sartorius Service.

Page 65

Specyfikacja

Dane ogole	Dane charakterystyczne dla modelu na stronie 80
Zasilacz
Zasilacz Sartorius	6971790 wraz z adapterami typowymi dla różnych państw
Napięcie wejściowe	100 – 240 V~, ±10%, 50 – 60 Hz, 0.2 A
Napięcie wyjściowe	15 V DC, ±5%, 530 mA (max.)/8 W (max.): 0 do +40°C i 15 V DC, ±5%, 330 mA (max.)/5 W (max.): 0 do +50°C
Inne dane	Zabezpieczenie klasy ll zgodne z normą EN/IEC 60950-1, do 3000 m n.p.m, ochrona IP40 zgodna z normą EN/IEC 60529
Waga
Zasilanie	Tylko przez moduł zasilacza firmy Sartorius 6971790
Napięcie wejściowe	12,0-15,0 V DC
Pobór mocy	2 W (zazwyczaj)
Warunki otoczenia Te parametry mają zastosowanie wyłącznie w	v następujących warunkach:
Środowisko	Wyłącznie do użytku w pomieszczeniach
Temperatura otoczenia*	od +10°C do +30°C
Zdolność do pracy	Gwarantowana pomiędzy +5°C a +45°C
Przechowywanie i transport	od –10°C do +60°C
Wysokość	do 3000 m n.p.m
Wilgotność względna **	od 15% do 80% w temperaturze do 31°C, wilgotność względna bez kondensacji, zmniejszająca się liniowo do 50% w temp. 40°C i 20% w temp. 50°C
Bezpieczeństwo urządzeń elektrycznych	zgodnie z normą EN 61010-1/IEC 61010-1 Wymagania bezpieczeństwa dotyczące elektrycznych przyrządów pomiarowych, automatyki i urządzeń Iaboratoryjnych - Część 1: Wymagania ogólne
Kompatybilność elektromagnetyczna	zgodnie z normą EN 61326-1/IEC 61326-1 Wyposażenie elektryczne do pomiarów, sterowania i użytku w laboratoriach - Wymagania dotyczące kompatybilności elektromagnetycznej – Część 1: Wymagania ogólne
Zdefiniowana odporność na zakłócenia	Przystosowane do użytku na obszarach przemysłowych
Emisja zakłóceń	Klasa B (przystosowane do użytku na obszarach zamieszkanych i na obszarach podłączonych do sieci niskiego napięcia zasilającej również budynki mieszkalne). W związku z tym urządzenie może być używane na obu obszarach.
Wyposażenie standardowe
Jednostki ważenia ¹ )	gram, kilogram, karat, funt, uncja, uncja troy, tael (Hong Kong), tael (Singapur), tael (Tajwan), gran, pennyweight, miligram, części na funt (ppp), tael (Chiny), momme, karat austriacki, tola, baht, mesghal i Newton
Dostępne programy	modele Secura: liczenie, ważenie procentowe, określanie gęstości, wartość szczytowa, ważenie dynamiczne, ważenie kontrolne, mieszanie, sumowanie, statystyki, przeliczanie, SQmin, i identyfikatory
	modele Quintix: liczenie, ważenie procentowe, określanie gęstości, wartość szczytowa, ważenie dynamiczne, ważenie kontrolne, mieszanie, sumowanie, statystyki, przeliczanie jednostek
	modele Practum: liczenie, ważenie procentowe, określanie gęstości, wartość szczytowa, ważenie dynamiczne, ważenie kontrolne

* Aby dowiedzieć się więcej na temat wykorzystania wagi w metrologii prawnej zgodnie z wymogami UE, należy zapoznać się z informacjami dotyczącymi wagi.

** W przypadku wykorzystania wagi w metrologii prawnej zgodnie z wymogami UE, zastosowanie mają przepisy prawa.

¹) Niektóre wymienione jednostki masy mogą być niedostępne zależnie od modelu oferowanego w danym kraju.

Page 66

Indice

Índice 66 Informações ao usuário 66 Precauções de segurança 66 Uso pretendido 67
Introdução.67Desembalagem e equipamento fornecido67Instalando a balança.67Escolhendo um local.68Ligação elétrica68Período de aquecimento.69Nivelamento.69Pesagem abaixo da balança69Dispositivo de trava antirroubo.69
Movendo a balança70Transportando a balança70Cuidado e manutenção71Limpando a balança71Descarte71
Especificações 71 Dados gerais. 71 Dados específicos do modelo 80 Declaração de conformidade da CE 80 Sobre compatibilidade eletromagnética 95

Outros documentos

Além destas instruções de instalação, um manual do usuário do dispositivo atualizado também está disponível como arquivo PDF que pode ser baixado do site da Sartorius na web: www.sartorius.com

Para ler e imprimir o arquivo PDF você precisa do Acrobat Reader, que pode ser baixado gratuitamente do site da Adobe na web (www.adobe.com).

Informações ao usuário

Símbolos de Aviso/Perigo

Estas instruções identificam perigos, com uma alta probabilidade de causar morte ou lesões graves, se não forem evitados.

Estas instruções identificam perigos, que podem resultar em ferimentos leves ou moderados, se não forem evitados.

Estas instruções identificam perigos com o risco de danos à propriedade.

Estas instruções identificam perigos com o risco de danos materiais.

Símbolos

Informações e sugestões úteis

Observações sobre o uso em metrologia legal

Observações sobre a operação do dispositivo

Os seguintes símbolos são usados nestas instruções:

Indica uma ação necessária
> Descreve o que acontece depois que você executa uma etapa
Execute as etapas na ordem especificada:
1. Primeira acão
2. Segunda ação
Indica um item em uma lista

Convenções usadas nestas instruções:

Os números destas instruções são baseados em balanças "padrão". Os números destas instruções são baseados em balanças "padrão". Nas balanças certificadas para uso em metrologia legal, algumas telas e relatórios podem divergir ligeiramente destes números. Quando isto for significativo para a operação, as diferenças serão explicadas no texto.

Sobre estas instruções de instalação

Leia cuidadosamente estas instruções de instalação antes de colocar o equipamento em operação pela primeira vez. Observe as instruções de segurança. Estas instruções de instalação são parte importante do produto
Estas instruções de instalação são parte importante do produto. Mantenha estas instruções em um local seguro. Se você der o dispositivo para outras pessoas usarem, entregue-lhes estas instruções de instalação também.
Se estas instruções de instalação forem perdidas, contate a Sartorius para uma substituição ou baixe o manual mais recente de nosso site na web: www.sartorius.com

Recomendações sobre aplicações/assistência técnica

Os endereços de contato para obter recomendações de aplicação e nosso suporte técnico podem ser encontrados on-line em http://www.sartorius.com.

Precauções de segurança

Diretivas e instruções gerais

Esta balança atende as diretivas e normas da UE sobre segurança elétrica e compatibilidade eletromagnética.* Porém, seu uso ou manipulação indevido pode resultar em danos e/ou ferimentos. Qualquer uso ou operação da balança indevido, ou seja, de maneira não consistente com as instruções, resultará na invalidade de todas as reivindicações nos termos da garantia do fabricante.
O pessoal de operação deve ter lido e compreendido estas instruções de instalação, incluindo as instruções de segurança.
No caso do uso em sistemas e condições ambientes com maiores requisitos de segurança, observe os requisitos e disposições aplicáveis em seu país.
Sempre mantenha o livre acesso ao equipamento e à balança. Qualquer trabalho de instalação ou operação da balança indevido, ou seja, de maneira não consistente com as instruções deste manual, resultará na invalidade de todas as reivindicações nos termos da garantia do fabricante.

* = Consulte "Especificações", página 72

Page 67

ATENÇÃO

Risco de explosão!

Não use este equipamento em áreas de risco onde houver materiais explosivos presentes.

IMPORTANTE

Certifique-se de que a tensão nominal impressa no adaptador de CA seja idêntica à tensão de sua rede elétrica local.

Informações de instalação

Não opere a balança se seu alojamento ou adaptador de CA, incluindo todas as conexões, estiver danificado. Desconecte imediatamente o dispositivo danificado puxando o conector da tomada.

IMPORTANTE

Não exponha a balança, seu adaptador de CA ou os acessórios fornecidos pela Sartorius a temperaturas extremas, vapores químicos agressivos, umidade, choques, vibração, ou campos eletromagnéticos fortes. Observe as condições de operação descritas nas

Informações de instalação: O operador é o único responsável por qualquer modificação no equipamento e pela conexão de qualquer cabo ou equipamento não fornecido pela Sartorius. Informações sobre qualidade operacional são disponibilizadas pela Sartorius mediante solicitação. Só use periféricos fornecidos pela Sartorius.

Não comprometa o tipo de proteção de IP e o adaptador de CA da balança. Não permita a penetração de líquidos.

O tipo de proteção indica a adequação dos aparelhos para diversas condições ambientais (umidade, detritos).

Antes de limpar o adaptador de CA ou a balança: Desconecte-a da rede de energia elétrica.

A balança só pode ser aberta por pessoal especializado treinado pela Sartorius. Não abra o adaptador de CA.

Perigos no local de instalação e durante a operação

Risco de ferimentos causados por corte nas arestas do vidro em caso de vidro quebrado.

Coloque os cabos de modo que eles não representem perigo de tropeçar.

Observe as informações adicionais sobre segurança e perigos nos capítulos seguintes.

Uso pretendido

Esta balança de alta resolução se destina exclusivamente ao uso em laboratórios e recintos fechados sob condições atmosféricas normais. Ela foi desenvolvida especificamente para a determinação exata da massa de materiais em forma sólida, líquida, em pasta ou em pó. Recipientes apropriados devem ser usados com cada tipo de material de amostra.

Eles são projetados para uso exclusivamente em recintos fechados e sob condições atmosféricas normais.

Introdução

A balança deve ser desconectada da rede elétrica durante todo o trabalho de montagem.

Desembalagem e equipamento fornecido

Abra a embalagem, certificando-se de descartar cuidadosamente todas as partes.
Imediatamente após a desembalagem do dispositivo, verifique se há qualquer dano externo.
Se qualquer dano for encontrado, proceda conforme as instruções dadas no capítulo de Cuidado e Manutenção.
Guarde todas as partes da embalagem original para uso em transportes futuros. Não deixe cabos conectados durante o transporte!

As seguintes peças são incluídas no	equipamento fornecido:
Componentes	Balança protetor corrente	com contra s de ar	Balanças de precisão
Capacidade de leitura:	0,1 mg	1 mg	10 mg, 0,1 g, e 1 g
Protetor contra correntes de ar	✓	✓	_
Prato de pesagem: Ø 90 mm	✓	-	-
Prato de pesagem: Ø 120 mm	-	√	-
Prato de pesagem: Ø 180 mm	-	-	✓
Suporte do prato	✓	✓	✓
Disco de proteção	-	-	✓
Protetor do prato contra correntes de ar (exclusivo da Secura)	√	-	-
Adaptador de CA com tomada específica do país	~	~	√
Cobertura em uso	✓	√	✓
Guarda-pó	✓	✓	_
Instruções de instalação e operação	✓	✓	✓
Cuia da aplicação	./	./	-/

Instalando a balança

Modelos Quintix e Practum:

Balança com protetor contra correntes de ar Instale as peças a seguir na ordem indicada:

Cobertura do guarda-pó em uso Gire a trava do protetor contra corrente
de ar para a posição "destravada 1." Instale o protetor contra correntes de ar (1) na balança. Obs.: Use ambas as mãos para segurar os tirantes superiores do protetor contra correntes de ar.
Mova as portas laterais para trás.
Gire a trava do protetor contra correntes de ar para a posição "travada …" Instale o disco de proteção (2), o anel
Instale o disco de proteção (2), o anel centralizador* (3), o suporte do prato (4), o prato de pesagem (5) e o anel do protetor* (6) na balanca.

Obs.: Para obter informações sobre como limpar o protetor contra correntes de ar, consulte o capítulo de Cuidado e Manutenção, página 71.

* = só para modelos com capacidade de leitura de 0,1 mg

Downloaded from www.Manualslib.com manuals search engine

Page 68

Instalando a balanca

painéis de vidro

Empurre o três painéis de vidro na guia do protetor contra correntes de ar até o fim de seu curso.
3) Então reinstale a cobertura do protetor contra correntes de ar. Ao fazê-lo. a cobertura do protetor contra correntes de ar deve se travar em sua posição.

Balanca sem protetor contra correntes

Instale as pecas a seguir na ordem
1) Cobertura do guarda-pó em uso (não está na imagem)
2) Instale o disco de proteção e gire-o no sentido anti-horário até ele se encaixar com firmeza em sua posição.
3) Instale o suporte do prato (1) e o prato de pesagem (2).

Empurre (1) e encaixe (2) o adaptador de energia (A) ) correto para sua rede elétrica na abertura do módulo do adaptador de CA (B). Ao fazê-lo, o adaptador de CA precisa ficar travado

Removendo/reconectando o adaptador

Destrave (1) o adaptador de CA e então

Escolhendo um local

Selecione o local certo:

Posicione o dispositivo sobre uma superfície estável e uniforme que não seja exposta a vibrações (de pesos de referência por exemplo). Mantenha o acesso ao dispositivo sempre livre.
Escolha um local não sujeito às seguintes influências negativas:
Calor (aquecedor ou luz solar direta)
Correntes de ar de janelas abertas, sistemas de AC e portas
Vibrações durante a pesagem
Áreas de trânsito intenso (pessoal)
Umidade excessiva
Campos eletromagnéticos

Aclimatação

A condensação de umidade pode se formar nas superfícies de um dispositivo frio quando ele é levado para uma área significativamente mais quente (umidificação). Para evitar os efeitos da condensação. condicione a balanca durante aproximadamente duas horas deixando-a desconectada da tomada, antes de conectar a balanca novamente à rede elétrica.

Conexão de energia/Precauções de segurança - Só use adantadores de CA originais da Sartorius. O adantador de CA

tem uma classificação de IP de IP40 conforme a norma EN 60529/

retire-o (2).

Certifique-se de que a tensão nominal impressa na plaqueta de identificação do fabricante seja idêntica à de sua rede elétrica local.
Se a tensão nominal ou o formato da tomada do adaptador de CA Sartorius mais próximo.
A ligação elétrica deve ser feita conforme os regulamentos aplicáveis em seu país.

Conexão de energia (fonte de alimentação)

Montagem do adaptador de CA

Usar adaptadores de energia errados pode resultar em conecte o adaptador de energia desconectado do adaptador de CA na tomada (perigo de choque elétrico).

Use o adaptador de energia certo para sua rede elétrica.

A Versões do adaptador de CA:

Saco	Região/País	Saco	Região/País
a) transparente	Europa/UE (exceto para o Reino Unido)	e) preto	Índia
b) amarelo	Reino Unido	f) turquesa	África do Sul
c) azul	EUA, China e Japão	g) verde	Coreia
d) vermelho	Austrália	h) rosa	Brasil
		• •

A embalagem do módulo 6971790 do adaptador de CA com os adaptadores de linha q), h), e i) está etiquetada como 6971791.

Page 69

1) Em primeiro lugar, conecte o adaptador de CA ao soquete na parte de trás da balança.
2) Em seguida conecte o adaptador de CA à tomada da parede (rede elétrica).

Período de aquecimento

Para assegurar resultados precisos, a balança deve ser aquecida durante pelo menos 30 minutos após a conexão inicial com a rede elétrica. Só depois deste período de tempo o dispositivo alcança a temperatura operacional necessária.

Quando uma balança certificada com classe de precisão para uso em metrologia legal é conectada à rede elétrica, ela deve ser aquecida durante pelo menos uma hora antes da operação.

Nivelamento

Informações: A balança precisa ser renivelada e ajustada cada vez que seu local de instalação for mudado.

Modelos Secura:

Ouando "Nível" for exibido na tela, você deve nivelar a balanca.

Certifique-se de que o prato pesagem esteja descarregado. Toque em "LEVEL!"

Siga as instruções mostradas na tela interativa.

Modelos Quintix e Practur

Gire os dois pés como mostrado na ilustração até a bolha de ar ficar centralizada dentro do círculo do indicador de nível.
Bolha de ar na posição 12 horas: gire os dois pés no sentido horário. Bolha de ar na posição 3 horas: gire o
pé esquerdo no sentido horário e o pé direito no sentido anti-horário. Bolha de ar na posição 6 horas:
Bolha de ar na posição 6 noras: Bolha de ar na posição 9 horas: gire o pé esquerdo no sentido anti-horário. e o pé direito no sentido horário.

Instruções para uso em metrologia legal

Elementos adicionais da tela:

Linha de metrologia com informações adicionais sobre carga mínima (Min) e intervalo da escala de certificação (e)

Símbolo de aviso para indicar os valores calculados, valores brutos negativos ou valores menores que a quantidade mínima de amostra (SQmin).

Menu de configuração "Configurações": Nas balanças certificadas para uso em metrologia legal, todas as funções e configurações estão disponíveis.

Especificação da interface (Saída de dados) Configurações "PC - SBI" e "LISB RS232 SBI" para a identificação de

Configurações "PC - SBI" e "USB RS232 SBI" para a identificação de dígitos não certificados para uso em metrologia legal: Na configuração "SBI" não há identificação automática de dígitos em tela não certificados para uso em metrologia legal. As medições ou configurações correspondentes devem ser feitas no dispositivo periférico.

Pesagem abaixo da balança

Há uma porta para um gancho de pesagem embaixo da balança, situada no fundo da balança.

nstale um protetor contra correntes de ar

Levante a placa de cobertura do fundo da balança. Aviso: Ao fazê-lo ponha a balança

Aviso: Ao fazê-lo ponha a balança de lado, mas não no lado do prato de pesagem.

Amarre uma corda (ou algo semelhante) na amostra e pendure-a no gancho

Se a porta de pesagem embaixo da balança não estiver mais sendo usada, feche a abertura com a tampa novamente para que os resultados da pesagem não sejam afetados adversamente pelas correntes de ar.

A porta de pesagem embaixo da balança não pode ser aberta ou usada em balanças empregadas para metrologia legal.

Dispositivo de trava antirroubo

Se necessário, uma fechadura Kensington pode ser instalada no ponto de fixação na parte de trás da balança.
A balança também pode ser fixada no local de instalação com uma corrente e cadeado, por exemplo.

Page 70

Antes de mover a balança, em primeiro lugar mude para o modo de espera, em seguida, desligue o conector de alimentação e retire o prato de pesagem e o suporte do prato da balança.

Movendo a balança em distâncias curtas no laboratório

Evite quebra de vidros, choques e vibrações: transporte a balanca segurando-a pelo seu protetor contra correntes de ar

Segure a balança por baixo do alojamento, erga-a cuidadosamente,

A balanca precisa ser renivelada e ajustada cada vez que seu local de instalação for mudado

portando a balan

Antes do transporte, passe a balanca para o modo de espera (consulte a próxima página) e então puxe o fio da tomada.

Use a embalagem original para o transporte. A embalagem pode ser encomendada através do Centro

Modelos Quintix

o Prootum

Remova as sequintes partes da balanca:

Anel do protetor (1) para modelos com capacidade de leitura de 0,1 mg

Prato de pesagem (2) Suporte do prato (3) Anel centralizador (4) para modelos
com capacidade de leitura de 0.1 mg Disco de proteção (5)
Remova os painéis de vidro do protetor contra correntes de ar (6): consulte o próximo capítulo, "Cuidado e
Manutenção. Remova as sequintes partes

da balanca:

Prato de pesagem (1)
Suporte do prato (2)
Disco de proteção (3) Remova os painéis de vidro do protetor
contra correntes de ar (4): consulte o próximo capítulo, "Cuidado e Manutenção.

Gire a trava do protetor contra correntes de ar para a posição "destravada."

Em seguida, remova o protetor contra correntes de ar da balanca.
- Insira a parte inferior da embalagem na caixa
- Coloque as seguintes pecas na parte inferior da embalagem
  - Protetor contra correntes de ar
  - Balança
  - Placa base Painéis laterais
  - Cobertura de vidro superior
- Insira o prato de pesagem e o respectivo suporte do prato na abertura mostrada na imagem da esquerda: A = Prato de pesagem e
- suporte do prato com 120 mm de diâmetro
- B = Prato de pesagem e suporte do prato com 90 mm de diâmetro

Coloque a embalagem protetora sobre os painéis de vidro

Insira o adaptador de CA da caixa de papelão na embalagem protetora.
Coloque a parte superior da embalagem sobre as partes do dispositivo.

Em seguida, cologue a balança embalada na caixa de papelão e feche

Instruções de instalação e operação Secura, Quintix, Practum

Page 71

Para assegurar a precisão contínua de sua balanca recomendamos fazer a manutenção programada pelo menos uma vez por ano.

O Servico da Sartorius oferece diferentes contratos de servicos de manutenção com intervalos de manutenção personalizados para atender suas necessidades. Um certificado de calibração deve ser emitido como parte de cada sessão de manutenção.

Inspeções de segurança do adaptador de CA e suas conexões devem ser exemplo a cada 2 anos).

Reparos

Os trabalhos de reparo só devem ser realizados por técnicos de manutenção treinados. Reparos executados resultar em riscos consideráveis para o usuário, fazendo com que a balanca produza resultados inexatos. Contate o Servico da Sartorius ou um concessionário da Sartorius para fazer reparos apropriados em sua balança. O dispositivo deve ser desconectado durante o trabalho de reparo. Desconecte o cabo de alimentação Os trabalhos de reparo só devem ser realizados por técnicos de manutenção treinados pela Sartorius.

Limnando a balanca

Limpando o painel de controle Coloque a tela no modo de espera para evitar modificar as configuracões de operação durante a limpeza.

Toque a tecla "Menu" para passar para a seleção de aplicação.

Se então você tocar em &, a tela é desligada.

Para ligar a tela novamente:

Selecione O no canto inferior esquerdo da tela.

imnando o aloiamento da balanca

Desconecte-a da rede elétrica: Desconecte o adaptador de CA da rede elétrica. Se necessário, desconecte o cabo

Nunca abra a balanca ou o adaptador de CA. As pecas contidas ali não podem ser limpas, consertadas ou substituídas pelo operador.

Certifique-se de que penhum líquido ou pó penetre na balanca ou no adaptador de CA
Remova a placa base, o suporte do prato e o prato de pesagem do protetor contra correntes de ar
Nunca use agentes de limpeza que contenham solventes ou ingredientes abrasivos, porque eles podem acabar danificando o equipamento

Modelos Secura e Ouintix:

As pecas de plástico superior e inferior do aloiamento da balanca são revestidas com uma substância especial que permite que elas seiam limpas com acetona.

Não limpe as peças a seguir com acetona ou agentes de elétrica. interface de dados, etiquetas, selo de certificacão ou gualquer outra peca de plástico.

Equipamento contaminado: Risco para a saúde causado pela contaminação do produto devido a depósitos no produto e coleta de resíduos com contaminação microbiana.

Risco para a saúde causado por substâncias biológicas e microbiológicas. Observe as especificações de limpeza. Examine os resultados da limpeza com atenção

puxe a cobertura do protetor contra correntes de ar para cima e remova-a.
Remova a cobertura de vidro superior puxando-a para trás.
3) Então reinstale a cobertura do protetor contra correntes de ar. Ao fazê-lo, a cobertura do protetor contra correntes de ar deve se travar em sua posição.

Após a limpeza, remonte os componentes na ordem inversa: consulte o capítulo "Introdução - Instalando a balança", página 68.

C) Remova os vidros dianteiro e traseiro:

Informações detalhadas sobre as etapas de montagem podem ser encontradas no Manual de Usuário, que pode ser baixado on-line. Visite www.sartorius.com – "Service Center Downloads".

A embalagem é feita com materiais amigáveis ao meio ambiente que podem ser utilizados como matérias--primas secundárias. Se você não precisar mais desta embalagem, leve-a até suas instalações locais de descarte e reciclagem de resíduos de acordo com os regulamentos aplicáveis em seu país. Na Alemanha, vo VfW (número de contrato D-59101-2009-1129). O equipamento, incluindo seus acessórios e baterias.

não deve ser descartado no lixo doméstico comum, e deve ser reciclado de forma semelhante aos dispositivos elétricos e eletrônicos. Para obter informações adicionais sobre as opções de descarte e reciclagem, contate seu pessoal de servico local. Os parceiros listados no sequinte site da web podem ser usados para descartes dentro da UE:

1) Vá até http://www.sartorius.com
2) Selecione o resumo abaixo de "Service."
Em seguida selecione "Information on Disposal."
A) Os endereços dos contatos de descarte locais da Sartorius podem ser encontrados nos arquivos PDE desta pácina web.

A Sartorius não recebe equinamentos contaminados com materiais perigosos (contaminação ABC) seja para reparos ou

Endereço dos serviços de assistência técnica para descarte:

Consulte nosso site na web (www.sartorius.com) ou contate o Departamento de Serviço da Sartorius para obter informações mais detalhadas sobre os enderecos de assistência técnica ou o descarte de seu dispositivo.

A) Remova os painéis laterais: 1) Erga suavemente os painéis laterais

da parte traseira e puxe-os para trás e

Page 72

Especificações

Dados gerais

Dados específicos do modelo na página 80

Adaptador de CA


Adaptador de CA Sartorius	6971790 junto com adaptador para o conector da rede elétrica específico do país
Primário	100 - 240 V~, ±10%, 50 - 60 Hz, 0,2 A
Secundário	15 V CC, ± 5%, 530 mA (max.) / 8 W (max.): 0 a +40°C e 15 V CC, ± 5%, 330 mA (max.) / 5 W (max.): 0 a +50°C
Dados adicionais	Classe de proteção II conforme a EN/IEC 60950-1, até 3000 m acima do nível do mar, IP40 conforme a EN/IEC 60529
Balança
Fonte de alimentação	Só através do adaptador de CA Sartorius módulo 6971790 (pacote 6971790 ou 6971791)
Tensão de entrada	12,0 - 15,0 V CC
Consumo de energia	2 W (típico)
Condições ambientes Estas especificações se aplicam sob as seg	uintes condições ambientes:
Ambiente	Para uso exclusivo em recinto fechado
Temperatura ambiente*	+10°C a +30°C
Capacidade operacional	Garantida entre +5°C e +45°C
Armazenamento e transporte	-10°C a +60°C
Altitude	Até 3000 m acima do nível do mar
Umidade relativa **	De 15% a 80% para temperaturas até 31°C, sem condensação, caindo linearmente até 50% de umidade relativa a 40°C e 20% a 50°C
Segurança de Equipamento Elétrico	Conforme a norma EN 61010-1/IEC 61010-1 Requisitos de segurança para equipamento elétrico de medição, controle e uso em laboratório - Parte 1: Requisitos gerais
Compatibilidade eletromagnética	Conforme a norma EN 61326-1/IEC 61326-1 Equipamento elétrico de medição, controle e uso em laboratório - Requisitos de EMC - Parte 1: Requisitos gerais
Imunidade à interferência definida	Adequado para uso em áreas industriais
Emissão de interferência	Classe B (adequado para uso em áreas residenciais e áreas conectadas a uma rede de baixa tensão que também alimenta edifícios residenciais). O dispositivo pode portanto ser usado em ambas as áreas.
Equipamento padrão
Unidades de peso selecionáveis ¹ )	Grama, quilograma, quilate, libra, onça, onça troy, tael de Hong Kong, tael de Singapura, tael de Taiwan, grão, pennyweight, miligrama, partes por libra, tael da China, mommes, quilate austríaco, tola, baht, mesghal e Newton
Programas de aplicação disponíveis	Modelos Secura: contagem, pesagem em porcentagem, determinação de densidade, retenção de pico, condição instável, verificação de pesagem, mistura, totalização, estatísticas, conversão, SQmin e Identificadores
	Modelos Quintix: contagem, pesagem em porcentagem, determinação de densidade, retenção de pico, condição instável, verificação de pesagem, mistura, totalização, estatísticas, conversão
	Modelos Practum: contagem, pesagem em porcentagem, determinação de densidade, retenção de pico, condição instável, verificação de pesagem

As balanças modelo CE certificadas para uso em metrologia legal atendem os requisitos da Diretiva do Conselho 2009/23/EC, EN 45501:1992 e OIML R76:2006.

* Para uso em metrologia legal conforme os requisitos da UE, consulte as informações sobre a balança. ** Para uso em metrologia legal conforme requisitos da UE, os regulamentos legais se aplicam.

¹) Dependendo da versão do modelo específico para o país, nem todas as unidades de peso listadas podem estar disponíves

72 Instruções de instalação e operação Secura, Quintix, Practum

Page 73

목차 사용자 정 안전 수칙 용도	e
시작하기 . 포장 풀기 저울 설치 위치 선택 전기 연결 워밍업 시 수평 설정 저울 밑면 도난 방지	및 내용물 ' 부착 측정 잠금 장치
저울 이동 저울 운송 관리 및 정 저울 청소 폐기	ц
제품 규역 일반 데이 모델별 데 전자파 적 EC 적합성	년 비터 압성에 대한 선언

기타 문서

이 설치 설명서와 별도로 이 장치에 대한 최신 사용자 설명서 PDF 파일을 다음 Sartorius 웹사이트에서 다운 로드할 수 있습니다. www.sartorius.com

PDF 파일을 읽고 인쇄하려면 Acrobat Reader가 필요합니다. 이 프로그램은 다음 Adobe 웹사이트에서 다운로드할 수 있습니다. 프도그램는 다른 www.adobe.com

사용자 정보

경고/위험 기호

위험 표시 신체적 상해 또는 사망 위험

위험 표시 중간 또는 경미한 신체적 상해

위험 표시 재산 피해 위험

유용한 정보 및 팁


기호
6 fi	유용한 정보와조언
M	섭적 계량 용도에 대한 참고 사항
THE S	상치 작동에 대한 참고 사항
이 설명서( ● 필요한 ● 특정단: 단계를 단계를 국번째 - 목록에 일명서에 미 - 라임명/ 량용도 이 대한	에는 다음과 같은 기호가 사용됩니다. 조치 사항을 나타냅니다. 계를 실시한 후에 발생하는 것에 대해 설명합니다. 지정된 순서로 실행합니다. 조치 사항 조치 사항 있는 항목을 나타냅니다. 나온 그림: 서에 나온 그림은 "기본형" 저울을 기준으로 합니다. 법적 계 승인을 받은 저울인 경우 일부 디스플레이와 리포트 내용이 약간 다를 수 있습니다. 작동에 대해 중요하다면 해당 차이점 설명 문구가 나옵니다.
설치 설	명서 정보
> 장치를 읽어보 ^→ > 이 설치 > 잘 보관 실치 설 > 이 설치 구하거 ^□ 있습니 ^□	처음 사용하기 전에 이 설치 설명서를 잘 십시오. 안전 수칙을 따르십시오. 설명서는 제품의 중요한 일부입니다. 안전한 곳에 해 두십시오. 장치를 다른 사용자에게 줄 때는 이 명서도 함께 주십시오. 설명서를 분실한 Sartorius에 연락해서 추가로 나 다음 웹사이트에서 최신 설명서를 다운로드할 수 다: www.sartorius.com
사용법	설명/기술 지원
나용법 설 http://www	명과 기술 지원을 위한 연락처를 v.sartorius.com에서 찾아볼 수 있습니다.

가이드라인 및 잌반 정보

이 저울은 EU 지침과 전기 안전 및 전자파 적합성*에 대힌 이 시물은 EU 시점과 신기 안신 및 신사과 적합장"에 대한 규격을 준수합니다. 하지만 잘못 사용하거나 취급하면 파손 또는 상해 사고가 발생할 수 있습니다. 설명서를 제대로 따르지 않고 저울을 부적절하게 사용하거나 운용하면 제조사 보증에 따른 모든 배상 청구가 무효화됩니다.
사용자는 안전 수칙을 포함해 이 설치 설명서를 읽고 숙지해야 합니다.
더 엄격한 안전 요구 조건이 적용되는 시스템과 주위 환경에서 사용하는 경우 해당 국가에서 적용되는 요구 조건과 규정을 준수해야 합니다
언제나 장치와 저울을 자유롭게 접근할 수 있는 상태로 유지하십시오. 이 설명서를 제대로 따르지 않고 저울을 부적절하게 설치하거나 운용하면 제조사 보증에 따른 모든 배상 청구가 무효화됩니다

* = 페이지 79 "제품 규격" 참조

Page 74

ਕੋਹ

폭발 위험 이 지리를 표방시 문지이 이는 이하는 :

이 장치를 폭발성 물질이 있는 위험한 장소에서 사용하지 마십시오

AC 어댑터에 있는 전압 등급이 현지 본선 전압과 일치하는지 확인하십시오.

연결부를 포함해 하우징 또는 AC 어댑터가 파손 되었다면 저울을 사용하지 마십시오. 즉시 파손 장치의 플러그를 뽑아서 전원에서 분리하십시오.

설치 성보: 장치를 개조하거나 Sartorius에서 제공하지 않은 케이블이나 장치를 연결하는 것은 사용자의 단독 책임입니다. Sartorius에 요청하면 작동 품질에 대 한 정보를 구할 수 있습니다. 반드시 Sartorius에서 제공한 주변 장치를 사용하

저울과 AC 어댑터의 IP 보호 등급을 준수하십시 오. 액체가 들어가지 않게 하십시오. 보호 등급 은 다양한 주변 환경(습도, 이물질) 에 대한 해당

장치의 적합성을 표시합니다.

AC 어댑터 또는 저울을 청소하기 전에: 플러그를 본선 전원에서 분리하십시오.

유의사항

이 저울은 Sartorius 교육을 받은 정식 서비스 직 원만 열 수 있습니다. AC 어댑터를 열지 마십시 오.

장치의 설치 및 작동에 대한 경고

유리가 깨지면 유리 모서리 절단부에 다칠 위험 이 있습니다.

케이블을 사람이 걸려 넘어질 위험이 없는 곳에 두십시오.

다음 단원에 나오는 추가 안전 및 위험 정보를 준수하십시오.

이 고분해능 저울은 일반 대기압 상태의 실험실과 실내에서만 사용할 수 있습니다. 액체, 페이스트, 분말, 고체 형태 재료의 질 량을 정확히 측정할 수 있도록 특별히 개발되었습니다. 모든 유형의 샘플 재료에 대해 적합한 용기를 사용해야 합니다. 일반 대기압 상태의 실내에서만 사용하도록 설계되었습니다.

시작하기

이 저울에서 조립 작업을 할 때는 항상 본선 전원 에서 분리해야 합니다.

포장 풀기 및 내용물

▶ 포장을 풀고 모든 부품이 공급되었는지 잘 살펴보십시오. ▶ 장치 포장을 풀고 난 직후 외관상 파손된 곳이 있는지 검사합니다. ▷ 파손된 곳이 발견되면 "관리 및 정비" 단원에 나온 절차를 지해하십시오

▷ 나중에 운송할 때를 대비해서 모든 부품을 원래 포장지에 보관해 두십시오. 운송할 때는 케이블을 꽂아둔 채로 놔두지 마십시오!

세공된 상지에는 나음 무품이 포함되어 있습니다.
구성품	저울 (드래	프트 실	정밀 저울
	드 (방풍막	) 포함)
눈금 단위:	0.1 mg	1 mg	10 mg, 0.1 g, 1 g
드래프트 실드	√	√	-
계량용 팬: Ø 90 mm	✓	-	-
계량용 팬: Ø 120 mm	-	✓	-
계량용 팬: Ø 180 mm	-	-	✓
팬 지지대	✓	✓	✓
실드 디스크	-	-	✓
팬 드래프트 실드	√	_	-
(Secura만 해당)
AC 어댑터, 국가별 전원 플러그	√	~	√
사용 커버	✓	√	✓
먼지 커버	✓	✓	-
설치 및 사용 설명서	√	√	√
사용 안내서	✓	✓	✓

저울 설치

--------------------------------------

- 저울에 드래프트 실드(1)를 놓습니다. 참고: 양손으로 드래프트 실드 상단 지지대를 잡습니다. - 오른쪽 옆문을 뒤쪽으로 움직입니다. - 드래프트 실드 잠금 장치를

저울(드래프트 실드(방풍막) 포함) 다음 부품을 목록에 나온 순서 대로

"잠김())" 위치로 돌립니다. 실드 디스크(2), 센터링 링* (3), 팬 지지대(4), 계량용 팬(5), 드래프트 링*(6)을 저울에 설치합니다.

참고 : 드래프트 실드 청소 방법에 대한 자세한 내용은페이지 78에 있는 "관리 및 정비" 단원을 참조하십시오.

*= 눈금 단위가 0.1 mg인 모델에만 해당

Page 75

Page 76

설치 및 사용 설명서 Secura, Quintix, Practum

Page 77

하국어

Page 78

관리 및 정비

서비스

저울이 계속해서 정확성을 유지하도록 만들려면 최소 매년마다 정기 서비스를 받는 것이 좋습니다. Sartorius 서비스는 고객의 요구 사항에 맞도록 설계된 정비 주기로 여러 가지 서비스 계약 을 제공합니다

을 제공합되다. 모든 정비 과정의 일부로 보정 인증서가 발행됩니다. 고는 경미 파경의 월구도 모양 인증여가 발양됩니다. AC 어댑터와 그 연결부에 대한 안전 검사를 정식 전기 기숙자가 적절한 주기로(예를 들어 2년마다) 실시해야 합니다.

구드 수리 작업은 반드시 교육을 받은 서비스 기술자 가 실시해야 합니다. 교육을 받지 않은 사람이 수 리하면 보증이 무효화되고 사용자에게 상당한 위 함이 발생할 수 있고 저울의 측정 결과가 부정확 하게 될 수 있습니다. 올바른 저울 수리를 위해서 Sartorius 서비스 센터나 Sartorius 대리점에 문의 하십시오. 수리 작업 중에는 장치 플러그를 뽑아 야 합니다. 저워 코드륵 뽑으십시오 수리 작업은 반드시 Sartorius 교육을 받은 서비스 기술자가 실 시해야 합니다.

저울 청소

제어 패널 청소

제이 페르 8도 청소 중에 작동 설정이 변경되는 일을 피하기 위해 디스플레이 를 대기 모드로 전환합니다.

▶ "Menu" 키를 터치해서 어플리케이션 설정으로 전 환합니다.

▶ 그 다음 ↺를 터치하면 디스플레이가 꺼집니다.

▶ 디스플레이를 다시 켜려면 디스플레이 맨 아래 왼쪽에서 ↺ 기호를 선택합니다.

저울 하우징 청소

전원 콘센트에서 분리: AC 어댑터 플러그를 본선 전원에서 뽑습니다. 필요하면 저울에 연결된 데 이터 케이블을 분리합니다.

여기에 들어있는 부품은 사용자가 청소하거나 수 리하거나 교체할 수 없습니다.

액체나 먼지가 저울이나 AC 어댑터로 유입되지 않게 하십시
고. 밑판, 팬 지지대, 계량용 팬을 바람막이에서 제거합니다. 장치를 손상시킬 수 있는 솔벤트나 마모성 성분이 함유된 세
척제는 절대 사용하지 마십시오.

Secura와 Quintix 모델:

▶ 저울 하우징의 플라스틱 위쪽과 아래쪽 부분은 아세톤을 사 용해 세척할 수 있도록 특수 물질로 코팅이 되어 있습니다.

다음 부품은 아세톤 또는 공격성 세척제로 청소 하지 마십시오. 제어 패널, 본선 플러그, 데이터 인터페이스, 라벨, 인증 밀봉재, 기타 플라스틱 부

▶ 저울을 청소한 후 부드럽고 마른 천으로 닦아냅니다.

이여되 자귀 제품이 오염되며 생성 침전물과 미생물 오염 잔류물 때문에 건강상의 위험이 발생합니다 생체 물질과 미생물 물질로 인한 건강상의 위 엄이 달생답되다. 처스 수치록 주수하십시오 청소 결과를 면밀히 검사하십시오

A) 사이드 패널을 제거합니다 | 뒤쪽에서 사이드 패널을 살살 | 들어올리고 뒤로 당겨서

드래프트 실드 커버를 제거합니다.
2) 위쪽 유리 커버를 뒤로 당겨서 제거합니다
3) 그 다음 드래프트 실드 커버를 다시 설치합니다. 이때 드래프트 실드 커버가 제자리에 잠겨야 합니다.

청소 후에 구성품을 반대 순서로 조립합니다 페이지 75 "시작하기 - 저욱 석치" 다워윽 착조하십시오

C) 앞쪽과 뒤쪽 유리를 제거합니다.

조립 단계에 대한 상세 정보를 사용자 설명서에서 찾아볼 수 있습니다. 이 설명서는 온라인에서 다운로드할 수 있습니다. 홈페이지(www.sartorius.com)에서 "Service Center Downloads" 메뉴를 선택합니다.

포장재는 이차 원료로 사용할 수 있는 환경 경 화적인 재료로 제작됩니다. 이러한 포장재가 더 이상 필요 없으면 해당 국가에서 적용되는 규정 이상 필요 없으면 해당 국가에서 적용되는 규정 에 따라 현지 재활용 또는 폐기물 처리 시설로 보내십시오. 독일에서는 VfW 듀얼 시스템(계약 번호: D-59101-2009-1129)을 사용해 이 재료를

처분할 수 있습니다. 부속품과 배터리를 포함해 이 장치를 일반 폐기물로 처분하면 안 되며 전 기/전자 제품과 비슷하게 재활용해야 합니다.

폐기와 재활용 방법에 대한 자세한 내용은 현지 서비스 담당자 에게 문의하십시오. 유럽에서는 다음과 같이 웹사이트에 나온 폐기물 협력 업체를 사용할 수 있습니다

1) 홈페이지(http://www.sartorius.com)로 이동합니다

'Service"에서 요약을 선택합니다.
3) 그 다음 "Information on Disposal"을 선택합니다.

4) 이 웹페이지에서 현지 Sartorius 폐기물 업체 연락처가 PDF 파

Sartorius는 수리와 처분 등 모든 경우에 유해 물질로 오 염된 장비는 받지 않습니다(ABC 오염).

폐기 서비스 주소

~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~ 을 보려면 웹사이트(www.sartorius.com)를 참조하거나 Sartorius

Page 79

제품 규격

일반 데이터

모델별 데이터, 80페이지

AC 어댑터
Sartorius AC 어댑터	6971790, 교환식 국가별 전원 플러그 어댑터
일차	100 – 240 V~, ±10%, 50 – 60 Hz, 0.2 A
이차	15 V DC, ±5%, 530 mA(최대)/8 W(최대): 0 ~ +40°C, 15 V DC, ±5%, 330 mA(최대)/5 W(최대): 0 ~ +50°C
기타 데이터	EN/IEC 60950-1 기준 보호 등급 II, 최대 3,000 m 해발 고도, EN/IEC 60529 기준 IP40
저울
전원 공급	Sartorius AC 어댑터 모듈 6971790(패키지 6971790 또는 6971791)을 통해서만
입력 전압	12.0~15.0 V DC
전원 소비량	2 W(일반)
주위 조건 이 제품 규격은 다음과 같은 주위 3	S건에서만 적용됩니다.
환경	실내 전용
주위 온도*	+10°C ~ +30°C
작동 능력	+5℃~ +45℃범위에서 보증
보관 및 운송	-10°C ~ +60°C
고도	최대 3,000 m 해발 고도
상대 습도**	최대 온도 31°C까지 15% ~ 80%, 비응축, 40°C에서 상대 습도 50%까지 선형 감소, 50°C에서 20%로 감소
전기 장치 안전	EN 61010-1/IEC 61010-1 기준 측정, 제어, 실험실용 전기 장치에 대한 안전 요구 조건 - 제1부: 일반 요구 조건
전자기 적합성	EN 61326-1/IEC 61326-1 기준 측정, 제어, 실험실용 전기 장치 - EMC 요구 조건 – 제1부: 일반 요구 조건
간섭에 대한 내성 규정	산업 지역에서 사용하기에 적합함
간섭 방출	등급 B(거주 지역과 거주용 건물에 전력을 공급하는 저전압 전력망에 연결된 지역에 적합). 따라서 이 장치는 두 지역에서 사용할 수 있습니다.
표준 장치
선택할 수 있는 무게 단위 ')	그램, 킬로그램, 캐럿, 파운드, 온스, 트로이 온스, 홍콩 테일, 싱가포르 테일, 대만 테일, 그레인, 페니웨이트, 밀리그램, 파트 퍼 파운드, 중국 테일, 모메스, 호주 캐럿, 톨라, 바트, 메샬, 뉴튼
사용할 수 있는 어플리케이션 프로그램	Secura 모델: 계수, 퍼센트 계량, 밀도 측정, 피크 홀드, 불안정 상태, 선별 계량, 혼합, 합산, 통계, 전환, SQmin, 식별자
	Quintix 모델: 계수, 퍼센트 계량, 밀도 측정, 피트 홀드, 불안정 상태, 선별 계량, 혼합, 합산, 통계, 전환
	Practum 모델: 계수, 퍼센트 계량, 밀도 측정, 피트 홀드, 불안정 상태, 선별 계량

법적 계량용 인증을 받은 ( EN 45501:1992, OIML R76::	ːE 모델 저울은 유럽 지침 2009/23/EC, 2006의 요구 조건을 준수합니다.

1) 국가별 모델 버전에 따라 나열된 중량 단위 중 사용할 수 없는 단위도 있습니다.

* EU 요구 조건에 따른 법적 계량용 저울인 경우 저울에 나온 정보를 참조하십시오. ** EU 요구 조건에 따른 법적 계량용 저울인 경우 법적 규정이 적용됩니다.

Page 80

Model-specific Data

		Secur	a®
Model		224- 1x ¹ )	124- 1x ¹ )	1103- 1x ¹ )	613- 1x ¹ )	513- 1x ¹ )	313- 1x ¹ )	213- 1x ¹ )	6102- 1x ¹ )	5102- 1x ¹ )	3102- 1x ¹ )	2102- 1x ¹ )	1102- 1x ¹ )	612- 1x ¹ )	6101- 1x ¹ )	3101- 1x ¹ )
Weighing capacity	g	220	120	1,100	610	510	310	210	6,100	5,100	3,100	2,100	1,100	610	6,100	3,100
Readability	mg	0.1	0.1	1	1	1	1	1	10	10	10	10	10	10	100	100
Repeatability (standard deviation)	mg	0.1	0.1	1	1	1	1	1	10	10	10	10	10	10	50	50
Linearity	mg	0.2	0.2	2	2	2	2	2	20	20	20	20	20	20	100	100
Min. initial weight according to USP, typical	g	0.12	0.12	1.5	1.5	1.5	1.5	1.5	12	12	12	12	12	12	60	60
Sensitivity drift between +10 to +30°C	±ppm/K	1.5	1.5	1.5	2	2	2	2	2	2	2	2	2	2	2	2
Typical stabilization time	S	2	2	1.5	1	1	1	1	1	1	1	1	1	1	1	1
isoCAL Settings: – temperature change – time interval	K h	1.5 4	1.5 4	1.5 4	2 6	2 6	2 6	2 6	2 6	2 6	2 6	2 6	2 6	2 6	2 6	2 6
Display result (depending on the filter level)	S	0.2	0.2	0.1/ 0.2	0.1/ 0.2	0.1/ 0.2	0.1/ 0.2	0.1/ 0.2	0.1/ 0.2	0.1/ 0.2	0.1/ 0.2	0.1/ 0.2	0.1/ 0.2	0.1/ 0.2	0.1/ 0.2	0.1/ 0.2
Weighing pan size	mm	Ø 90	Ø 90	Ø 120	Ø 120	)Ø 120	Ø 120	Ø 120	Ø 180	Ø 180	Ø 180	Ø 180	Ø 180	Ø 180	Ø 180	Ø 180
Weighing chamber height*	mm	209	209	209	209	209	209	209	-	-	-	-	-	-	-	-
Net weight, approx.	kg	5.1	5.1	5.9	5.1	5.1	5.1	5.1	5.2	5.2	5.2	5.2	5.2	5.2	5.2	5.2

		Quintix®
Model		224- 1x ¹ )	124- 1x ¹ )	64- 1x ¹ )	613- 1x ¹ )	513- 1x ¹ )	313- 1x ¹ )	213- 1x ¹ )	6102- 1x ¹ )	5102- 1x ¹ )	3102- 1x ¹ )	2102- 1x ¹ )	1102- 1x ¹ )
Weighing capacity	g	220	120	60	610	510	310	210	6,100	5,100	3,100	2,100	1,100
Readability	mg	0.1	0.1	0.1	1	1	1	1	10	10	10	10	10
Repeatability (standard deviation)	mg	0.1	0.1	0.1	1	1	1	1	10	10	10	10	10
Linearity	mg	0.2	0.2	0.2	2	2	2	2	20	20	20	30	30
Sensitivity drift between +10 to +30°C	±ppm/K	1.5	1.5	1.5	3	3	3	3	3	3	3	4	4
Typical stabilization time	S	2	2	2	1	1	1	1	1	1	1	1.5	1.5
isoCAL Settings: – temperature change – time interval	K h	1.5 4	1.5 4	1.5 4	2 6	2 6	2 6	2 6	2 6	2 6	2 6	2 6	2 6
Display result (depending on the filter level)	S	0.2	0.2	0.2	0.1/0.2	0.1/0.2	0.1/0.2	0.1/0.2	0.1/0.2	0.1/0.2	0.1/0.2	0.1/0.2	0.1/0.2
Weighing pan size	mm	Ø 90	Ø 90	Ø 90	Ø 120	Ø 120	Ø 120	Ø 120	Ø 180	Ø 180	Ø 180	Ø 180	Ø 180
Weighing chamber height*	mm	209	209	209	209	209	209	209	-	-	-	-	-
Net weight, approx.	kg	4.9	4.9	4.9	4.9	4.9	4.9	4.9	5.2	5.2	5.2	4.7	4.7

Page 81

Model-specific Data

		Quintix®
Model		612-1x ¹ )	412-1x ¹ )	6101-1x ¹ )	5101-1x ¹ )	2101-1x ¹ )	6100-1x ¹ )	5100-1x ¹ )
Weighing capacity	g	610	410	6,100	5,100	2,100	6,100	5,100
Readability	mg	10	10	100	100	100	1,000	1,000
Repeatability (standard deviation)	mg	10	10	100	100	100	500	500
Linearity	mg	30	30	300	300	300	1000	1000
Sensitivity drift between +10 to +30°C	±ppm/K	4	4	8	8	8	8	8
Typical stabilization time	s	1.5	1.5	1.5	1.5	1.5	1	1
isoCAL Settings: – temperature change – time interval	K h	2 6	2 6	2 6	2 6	2 6	2 6	2 6
Display result (depending on the filter level)	S	0.1/0.2	0.1/0.2	0.1/0.2	0.1/0.2	0.1/0.2	0.1/0.2	0.1/0.2
Weighing pan size	mm	Ø 180	Ø 180	Ø 180	Ø 180	Ø 180	Ø 180	Ø 180
Net weight, approx.	kα	4.7	4.7	4.7	4.7	4.7	4.7	4.7

		Practu	m®
Model		224- 1x ¹ )	124- 1x ¹ )	64- 1x ¹ )	513- 1x ¹ )	313- 1x ¹ )	213- 1x ¹ )	3102- 1x ¹ )	2102- 1x ¹ )	1102- 1x ¹ )	612- 1x ¹ )	412- 1x ¹ )	6101- 1x ¹ )	5101- 1x ¹ )	2101- 1x ¹ )	6100- 1x ¹ )	5100- 1x ¹ )
Weighing capacity	g	220	120	60	510	310	210	3,100	2,100	1,100	610	410	6,100	5,100	2,100	6,100	5,100
Readability	mg	0.1	0.1	0.1	1	1	1	10	10	10	10	10	100	100	100	1,000	1,000
Repeatability (standard deviation)	mg	0.1	0.1	0.1	1	1	1	10	10	10	10	10	100	100	100	500	500
Linearity	mg	0.2	0.2	0.2	2	2	2	20	30	30	30	30	300	300	300	1,000	1,000
Sensitivity drift between +10 to +30°C	±ppm/K	2	2	2	3	3	3	4	4	4	4	4	8	8	8	8	8
Typical stabilization time	S	2	2	2	1	1	1	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1.5	1	1
Weighing pan size	mm	Ø 90	Ø 90	Ø 90	Ø 120	Ø 120	Ø 120	Ø 180	Ø 180	Ø 180	Ø 180	Ø 180	Ø 180	Ø 180	Ø 180	Ø 180	Ø 180
Weighing chamber height*	mm	209	209	209	209	209	209	-	-	-	-	-	-	-	-	-	-
Net weight, approx.	kg	4.5	4.5	4.5	4.9	4.9	4.9	3.1	3.1	3.1	3.1	3.1	3.1	3.1	3.1	3.1	3.1

FCC Rules

Safety Precautions:

NOTE: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television recention, which can be

determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

Reorient or relocate the receiving antenna.Increase the separation between the
equipment and receiver. Connect the equipment into an outlet on a
Connect the equipment into an outlet on a circuit different from that to which the receiver
Consult the dealer or an experienced radio/TV technician for help.

Shielded Cables: Connections between the devices and peripherals must be made using shielded cables in order to maintain compliance with FCC radio frequency emission limits.

Modifications: Any modifications made to this devices that are not approved by Sartorius Lab Instruments GmbH & Co. KG may void the authority granted to the user by the FCC to operate this equipment.

¹) Possible terms for country-specific models: x = S: Standard balances without country specific additions

x = SAR: Standard balances with country specific additions for Argentina only

x = SJP: Standard balances with country specific additions for Japan only

x = SKR: Standard balances with country specific additions for South Korea only

* Upper edge of the weighing pan to the lower edge of the upper draft shield panel

Page 82

Model-specific Data

Verified Models with Country-specific Type Approval Certificate

		Secura®
Model		224- 1x ² )	124- 1x ² )	1103- 1x ²)	613- 1x ² )	513- 1x ²)	313- 1x ²)	213- 1x ²)	6102- 1x ² )	5102- 1x ² )	3102- 1x ²)
Accuracy class			I
Type ³ )		SQP-A	SQP-A	SQP-1	SQP-B	SQP-B	SQP-B	SQP-B	SQP-C	SQP-C	SQP-C
Max	g	220	120	1,100	610	510	310	210	6,100	5,100	3,100
Scale interval d	mg	0.1	0.1	1	1	1	1	1	10	10	10
Verification scale interval e	mg	1	1	10	10	10	10	10	100	100	100
Min	mg	10	10	100	20	20	20	20	500	500	500
Min (only for Models101N)	mg	100	100	-	200	200	200	200	5,000	5,000	5,000
Tare (subtractive)		< 100%	of max. we	ighing capa	city
Minimum sample weight as per USP, typical	g	0.12	0.12	1.5	1.5	1.5	1.5	1.5	12	12	12
Typical stabilization time	S	2	2	1.5	1	1	1	1	1	1	1
isoCAL: – Temperature change – Time interval	K h	1.5 4	1.5 4	1.5 4	2 6	2 6	2 6	2 6	2 6	2 6	2 6
Display result (depending on the set filter level)	s	0.2	0.2	0.1/0.2	0.1/0.2	0.1/0.2	0.1/0.2	0.1/0.2	0.1/0.2	0.1/0.2	0.1/0.2
Weighing pan size	mm	Ø 90	Ø 90	Ø 120	Ø 120	Ø 120	Ø 120	Ø 120	Ø 180	Ø 180	Ø 180
Weighing chamber height*	mm	209	209	209	209	209	209	209	-	_	-
Net weight, approx.	kg	5.1	5.1	5.9	5.1	5.1	5.1	5.1	5.2	5.2	5.2

Model		2102-1x ² )	1102_1v ² )	612-1x ² )	6101-1x ² )	3101_1× ² )
woder		2102-12 )	-	012-17 )
Accuracy class
Type ³ )		SQP-C	SQP-C	SQP-C	SQP-C	SQP-C
Max	g	2,100	1,100	610	6,100	3,100
Scale interval d	mg	10	10	10	100	100
Verification scale interval e	mg	100	100	100	100	100
Min	mg	500	500	500	5,000	5,000
Min (only for Models10IN)	g	5	5	5	5	5
Tare (subtractive)		< 100% of r	nax. weighing	g capacity
Minimum sample weight as per USP, typical	g	12	12	12	60	60
Typical stabilization time	S	1	1	1	1	1
isoCAL: – Temperature change – Time interval	K h	2 6	2 6	2 6	2 6	2 6
Display result (depending on the set filter level)	5	0.1/0.2	0.1/0.2	0.1/0.2	0.1/0.2	0.1/0.2
Weighing pan size	mm	Ø 180	Ø 180	Ø 180	Ø 180	Ø 180
Net weight, approx.	kg	5.2	5.2	5.2	5.2	5.2

Page 83

Model-specific Data

		Quintix
Model		224-1x ² )	124-1x ² )	64-1x ² )	613-1x ² )	513-1x ²)	313-1x²)	213-1x ² )	6102-1x ² )	5102-1x ² )
Accuracy class
Type ³ )		SQP-A	SQP-A	SQP-A	SQP-B	SQP-B	SQP-B	SQP-B	SQP-C	SQP-C
Max	g	220	120	60	610	510	310	210	6,100	5,100
Scale interval d	mg	0.1	0.1	0.1	1	1	1	1	10	10
Verification scale interval e	mg	1	1	1	10	10	10	10	100	100
Min	mg	10	10	10	20	20	20	20	500	500
Min (only for Models101N)	mg	100	100	100	200	200	200	200	5,000	5,000
Tare (subtractive)		< 100% of	max. weighir	ng capacity
Typical stabilization time	s	2	2	2	1	1	1	1	1	1
isoCAL: – Temperature change – Time interval	K h	1.5 4	1.5 4	1.5 4	2 4	2 4	2 6	2 6	2 6	2 6
Display result (depending on the set filter level)	S	0.2	0.2	0.2	0.1/0.2	0.1/0.2	0.1/0.2	0.1/0.2	0.1/0.2	0.1/0.2
Weighing pan size	mm	Ø 90	Ø 90	Ø 90	Ø 120	Ø 120	Ø 120	Ø 120	Ø 180	Ø 180
Weighing chamber height*	mm	209	209	209	209	209	209	209	-	-
Net weight, approx.	kg	4.9	4.9	4.9	4.9	4.9	4.9	4.9	5.2	5.2

		Quintix®
Model		3102-1x ² )	2102-1x ² )	1102-1x ² )	612-1x ² )	6101-1x ² )	5101-1x ² )	6100-1x ² )	5100-1x ² )
Accuracy class
Type ³ )		SQP-C	SQP-C	SQP-C	SQP-C	SQP-E	SQP-E	SQP-E	SQP-E
Max	g	3,100	2,100	1,100	610	6,100	5,100	6,100	5,100
Scale interval d	g	10	10	10	0.01	0.1	0.1	1	1
Verification scale interval e	g	100	100	100	0.1	1	1	1	1
Min	g	500	500	500	0.5	5	5	50	50
Min (only for Models101N)	g	5	5	5	5	5	5	50	50
Tare (subtractive)		≤ 100% of t	he max. weig	hing capacity	r
Typical stabilization time	s	1	1.5	1.5	1.5	1.5	1.5	1	1
isoCAL: – Temperature change – Time interval	K h	2 6	2 6	2 6	2 6	2 6	2 6	2 6	2 6
Display result (depending on the set filter level)	S	0.1/0.2	0.1/0.2	0.1/0.2	0.1/0.2	0.1/0.2	0.1/0.2	0.1/0.2	0.1/0.2
Weighing pan size	mm	Ø 180	Ø 180	Ø 180	Ø 180	Ø 180	Ø 180	Ø 180	Ø 180
Net weight, approx.	kg	4.7	4.7	4.7	4.7	4.7	4.7	4.7	4.7

Page 84

Model-specific Data

		Practum®
Model		224-1x ² )	124-1x ² )	64-1x ² )	513-1x ² )	313-1x ² )	213-1x ² )	3102-1x ² )	2102-1x ² )
Accuracy class
Type ³ )		SQP-A	SQP-A	SQP-A	SQP-B	SQP-B	SQP-B	SQP-C	SQP-C
Max	g	220	120	60	510	310	210	3,100	2,100
Scale interval d	mg	0.1	0.1	0.1	1	1	1	10	10
Verification scale interval e	mg	1	1	1	10	10	10	100	100
Min	mg	10	10	10	20	20	20	500	500
Min (only for Models101N)	mg	100	100	100	200	200	200	5,000	5,000
Tare (subtractive)		≤ 100% of t	he max. weigh	ing capacity
Typical stabilization time	S	1	2	2	1	1	1	1.5	1.5
Weighing pan size	mm	Ø 90	Ø 90	Ø 90	Ø 120	Ø 120	Ø 120	Ø 180	Ø 180
Weighing chamber height*	mm	209	209	209	209	209	209	-	-
Net weight, approx.	kg	4.5	4.5	4.5	4.9	4.9	4.9	3.1	3.1

		Practum
Model		1102-1x ² )	612-1x ² )	6101-1x ² )	5101-1x ² )	6100-1x ² )	5100-1x ² )
Accuracy class
Type ³ )		SQP-C	SQP-C	SQP-E	SQP-E	SQP-E	SQP-E
Max	g	1,100	610	6,100	5,100	6,100	5,100
Scale interval d	mg	10	10	100	100	1,000	1,000
Verification scale interval e	mg	100	100	1,000	1,000	1,000	1,000
Min	mg	500	500	5,000	5,000	50,000	50,000
Min (only for Models101N)	g	5	5	50	50	50	50
Tare (subtractive)		≤ 100% of th	ıe max. weighi	ng capacity
Typical stabilization time	S	1.5	1.5	1.5	1.5	1	1
Weighing pan size	mm	Ø 180	Ø 180	Ø 180	Ø 180	Ø 180	Ø 180
Net weight, approx.	kg	3.1	3.1	3.1	3.1	3.1	3.1

²) Possible terms for country-specific models:

x = CEU: Verified balances with EC Type Approval Certificate D12-09-014 without country specific additions

x = CFR: Verified balances with EC Type Approval Certificate D12-09-014 for France only

x = CIT: Verified balances with EC Type Approval Certificate D12-09-014 for Italy only

x = CCH: Verified balances with EC Type Approval Certificate D12-09-014 for Switzerland only

x = CN: CMC Type Approval Certificate for China

x = OJP: Balance with Type Approval Certificate for Japan

x = OBR: Balance with Type Approval Certificate for Brazil x = OBK. Balance with Type Approval Certificate for Brazil x = ORU: Balance with Type Approval Certificate for Russia

x = 01N: Balance with Type Approval Certificate for India

x = OAU: Balance with Type Approval Certificate for Australia x = OAU: Balance with Type Approval Certificate for Australia

³) All models with "...CN": type "SOP"

* Upper edge of the weighing pan to the lower edge of the upper draft shield panel

Page 85

~	FG-/FU-Konformi	tätserklärung	301101103
( +	EC / EU Declaration of Conformity
EC / EO Declaration of Conformity
Hersteller Manufacturer	Sartorius Lab Instruments GmbH & Co. KG Weender Landstrasse 94 – 108, D-37075 Goettingen, Germany erklärt in alleiniger Verantwortung, dass das Betriebsmittel declares under own responsibility that the equipment

Geräteart Device type	Elektronische Laborwaage Electronically laboratory balance
Baureihe	Secura1, Quintix1, Practum1
ijje senes	in der von uns in Verkehr gebrachten Ausführung mit den grundlegenden Anforderungen der folgenden Europäischen Richtlinien übereinstimmt und die anwendbaren Anforderungen folgender harmonisierter Europäischer Normen erfüllt:
	in the form as delivered complies with the essential requirements of the following European Directives and meets the applicable requirements of the harmonized European Standards listed below:
2004/108/EG 2004/108/EC	Elektromagnetische Verträglichkeit Electromagnetic compatibility
	EN 61326-1:2006 Elektrische Mess-, Steuer-, Regel- und Laborgeräte – EMV- Anforderungen – Teil 1: Allgemeine Anforderungen Electrical equipment for measurement, control and laboratory use – EMC requirements – Part 1: General requirements
2006/95/EG Elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen 2006/95/EC Electrical equipment designed for use within certain voltage limits			grenzen
	Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte – Teil 1: Allgemeine Anforderungen Safety requirements for electrical equipment for measurement, control, and laboratory use – Part 1: General requirements
2011/65/EU 2011/65/EU	Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS) Restriction of the use of certain hazardous substances in electrical and electronic equipment (RoHS)
	EN 50581:2012 Technische Dokumentation zur Beurteilung von Elektro- und Elektronikgeräten hinsichtlich der Beschränkung gefährlicher Stoffe
	Technical documentation for the assessment of electrical and electronic products with respect to the restriction of hazardous substances
	Jahreszahl der CE-Kennzeichenvergabe / Year of the CE mark assignment: 13
	Sartorius Lab Instruments GmbH & Co. KG Goettingen, 2013-09-18

	i.V. P. Os_fold	i.V. Kul
	Dr. Reinhard Baumfalk Vice President R&D	Dr. Dieter Klausgrete Head of International Certifica	ation Management
	Diese Erklärung bescheinigt die Übereinstimmung mit den genannten EG- und EU-Richtlinien, ist jedoch keine Zusicherung von Eigenschaften. Bei einer mit uns nicht abgestimmten Änderung des Produktes verliert diese Erklärung ihre Gültigkeit. Die Sicherheitshinweise der zugehörigen Produktdokumentation sind zu beachten.
	This declaration certifies conformity with the above mentioned EC and EU Directives, but does not guarantee product attributes. Unauthorised product modifications make this declaration invalid. The safety information in the associated product documentation must be observed.
	SLI13CE001-00.de.en	83122-000-58	OP-1112-fo2

For verified balances, the conformity uccuration supplies in Please retain this declaration. Please retain this declaration. Bei geeichten Waagen für den Einsatz im EWR gilt die der Waage beigelegte Konformitätserklärung. Bitte unbedingt aufbewahren.

Page 86

Sartorius Lab Instruments GmbH & Co. KG Weender Landstrasse 94–108 37075 Goettingen, Germany

Phone: +49.551.308.0 Fax: +49.551.308.3289 www.sartorius.com

The information and figures contained in these instructions correspond to the version date specified below. Sartorius reserves the right to make changes to the technology, features, specifications and design of the equipment without notice.

This instruction manual, including all of its components, is protected by copyright. Any use beyond the limits of the copyright law is not permitted without our approval. This applies in particular to reprinting, translation and editing irrespective of the type of media used.

Last updated: 08 | 2015

Printed in the EU on paper bleached without chlorine. | W Publication No.: WSE6012cm150803

Sartorius secura, quintix, practum Installation And Operating Instructions Manual

Secura®, Quintix®, Practum®

English – page 3

Deutsch – Seite 10

Francais – page 17

Español – página 24

Italiano – pagina 31

日本語 - 38 ページ

Русский – страница 45

中文- 第 52 页

Polski – strona 59

Português - página 66

한국어 - 페이지 73

Contents

Other Documents

User Information

Symbols

About these Installation Instructions

Safety Precautions

Guidelines and General Information

Danger of Explosion!

Installation Information

Unpacking and Equipment Supplied

Installing the Balance

Install the following parts in the order

Installing the Balance

na (or Pemovina) Glass Panels 1) Holding it by its rear edge pull the

Choosing a Location

Select the right setup location:

Acclimatization

Power Connection (Power Supply)

AC Adaptor Assembly

A AC adaptor versions Bag Region/Country Bag Region/Country a) transparent Europe/EU (except e) black United Kingdom) b) vellow f) turquoise South Africa c) blue USA, China, and Japan g) green d) red Australia

Power Connection/Safety Precautions

Warm-up Time

Leveling

Models Secura:

Models Quintix and Practum:

Instructions for Use in Legal Metrology

Additional Display Elements:

Interface Specification (Data Output)

Below-balance Weighing

Anti-Theft Locking Device

Care and Maintenance

Service

Repairs

Cleaning the Balance

Cleaning the Control Panel

Cleaning the Balance Housing

Secura and Quintix-Models:

Contaminated equipment:

A) Remove the side panels:

C) Remove the front and rear glass:

Disposal

Insert heading: "Service Address for Disposal"

Inhalt

Weitere Dokumente

Benutzerhinweise

Warnzeichen/Gefahrensymbole

Zeichenerklärung

Zu dieser Anleitung

Anwendungsberatung/Technischer Support

Sicherheitshinweise

Richtlinien und allgemeine Hinweise

WARNUNG

Explosionsgefahr!

Installationshinweise

Bestimmungsgemäße Verwendung

Inbetriebnahme

Auspacken und Lieferumfang

Waage montieren

Windschutz (1) auf die Waage aufsetzen Hinweis: Fassen Sie den

Inbetriebnahme

Waage montieren

Glasscheiben einsetzen (oder ggf. herausnehmen)

Waage ohne Windschutz

Standort wählen

Den richtigen Standort wählen:

Akklimatisieren

Netzanschluss (Spannungsversorgung)

Secura^®, Quintix^®, Practum^®
