Sapsan MMS 3G CAM User Manual
Поставщик систем безопасности: TELECAMERA.RU
Интеллектуальная охранная MMS-сигнализация
с функцией контроля температуры
Sapsan MMS 3G CAM
Инструкция пользователя
Версия инструкции: 1.55 Дата выпуска: 25.12.16
Напряжение питания
12…15 VDC
Потребляемый ток
180 мА (в режиме тревога)/ 50 мА (в режиме
ожидания)
Частота GSM сети
900/1800 МГц
Частота радиодатчиков
433.92 МГц
Антенный вход
GSM антенна 50 Ом SMA-вход
433.92 антенна SMA-вход
Видео вход
2 шт. BNC Поддержка PAL/NTSC
Подключение к ПК
Mini-USB
Рабочая температура
-20…+50 градусов
Рабочая влажность
До 95% без образования конденсата
Число беспроводных зон
12 шт.
Число проводных зон
4 шт.
Число выходов
1 шт. (тип «релейный» 3А/220В)
2 шт. (тип «открытый коллектор»)
Число входов для термодатчиков
1 шт. (DS18B20)
Диапазон измеряемой температуры
-55…+125 градусов
SD Карта
До 4 Гб
Габаритные размеры контрольной панели
120х85х28 мм
Вес контрольной панели
285 грамм
Поставщик систем безопасности: TELECAMERA.RU
Интеллектуальная охранная MMS сигнализация с функцией контроля температуры Sapsan MMS 3G CAM
Краткое описание
Беспроводная система Sapsan MMS 3G CAM предназначена для дистанционного контроля и охраны
объектов недвижимости, путем получения на заранее записанные номера телефонов абонентов SMS
сообщений, MMS сообщений, звонков.
Система поддерживает подключение неограниченного числа беспроводных датчиков, которые можно
разделить по 12 различным группам (зонам охраны). При сработке любого датчика из группы
рассылается сообщение с номером сработавшей зоны. Сообщения приходят пользователю на русском
языке. Текст сообщений возможно изменять.
4 цифровых входа (проводные зоны) позволяют подключать до 40 проводных датчиков (на каждую зону
не более 10 датчиков). При этом каждая зона позволяет настроить свой тип сработки датчиков
подключаемых к ней НЗ (нормально замкнутые) или НО (нормально открытые). Сработки проводных
датчиков передаются на заранее записанные в память устройства номера абонентов (10 номеров) в
виде текстовых сообщений, MMS сообщений, звонком, а также видео звонком (опционально).
Наличие GSM-модема позволяет своевременно оповестить владельца о неправомерных вторжениях
на объект, понижениях температуры, пропажах напряжения в сети и других технологических
характеристик помещения.
Система Sapsan MMS 3G CAM позволяет управлять различными устройствами (в систему входят 1
релейный выход, а также 2 выхода типа «открытый коллектор»), как дистанционно, так и по заранее
заданной последовательности действий.
Конфигурация параметров системы возможна с помощью SMS сообщений, с помощью специальной
программы настройщика, установленной на Вашем персональном компьютере.
Все настройки системы через SMS сообщения, а также работа через программу - настройщик подробно
описаны ниже.
Технические характеристики
2 www.SapsanGSM.com
GSM Антенна (короткая
антенна)
SMA разъем для подключения внешней GSM антенны. В
стандартной комплектации идет антенна без усиления.
433.92 МГц антенна (длинная
антенна)
Разъем для подключения внешней антенны для беспроводных
датчиков. Устанавливаемая антенна должна работать на
частоте 433.92 МГц.
USB
Разъем для подключения контрольной панели к ПК для
программирования.
Динамик
Разъем для подключения динамика обратной связи.
МКФ
Разъем для подключения двухпроводного микрофона.
Сирена
3.5 Mono Jack разъем для подключения проводной сирены либо
передатчика беспроводной сирены Sapsan.
Во избежание потери гарантии, категорически запрещается
выдергивать сирену во время еѐ работы!
Камера 1
BNC разъем для подключения аналоговых камер
видеонаблюдения
Камера 2
BNC разъем для подключения аналоговых камер
видеонаблюдения
12 В/1.5 А
Разъем для подключения блока питания, идущего в комплекте.
Сброс сирены
Кнопка временного отключения звука сирены.
Термодатчик
Гнездо для подключения внешнего температурного датчика
DS18B20.
SIM-Карта
Слот под SIM-карту любого оператора связи.
Поставщик систем безопасности: TELECAMERA.RU
Интеллектуальная охранная MMS сигнализация с функцией контроля температуры Sapsan MMS 3G CAM
Внешний вид контрольной панели Sapsan MMS 3G CAM
www.SapsanGSM.com 3
Название/цвет
Состояние
Описание
GSM
(зеленый)
Мигает 2 раза/сек
Успешная регистрация в сети GSM
Не горит
Отсутствие регистрации в сети GSM
Мигает 1 раз/сек
Процесс отправки MMS сообщения или запись видео
SMS
(оранжевый)
Горит постоянно
Отправка сообщений, сохранение настроек
Не горит
Режим ожидания и готовности
(желтый)
Горит постоянно
Камера подключена (главная)
Не горит
Камера не подключена (главная)
(синий)
Горит постоянно
Режим охраны установлен
Не горит
Режим охраны снят
SND
(красный)
Горит
Звуковая тревога включена
Не горит
Звуковая тревога выключена
SD
(Красный)
Горит постоянно
В КП вставлена SD карта
Не горит
SD карта не установлена
Поставщик систем безопасности: TELECAMERA.RU
Интеллектуальная охранная MMS сигнализация с функцией контроля температуры Sapsan MMS 3G CAM
При использовании блоков питания сторонних производителей необходимо
соблюдать полярность разъема «БП 12В».
Включение контрольной панели
Перед включением контрольной панели необходимо убрать PIN код с SIM-карты, которая будет
использоваться в системе, а также провести еѐ активацию. Сделать это возможно с помощью любого
сотового телефона.Установка SIM-карты производится в специальный отсек, расположенный на
боковой панели КП.
Прикрутить антенны. GSM антенна – короткая, для датчиков антенна – длинная.
Включение контрольной панели осуществляется тумблером «ВКЛ-ВЫКЛ», расположенном рядом с
отсеком для SIM-карты. Для включения необходимо перевести тумблер в положение «ВКЛ».
При включении контрольной панели начнется процесс инициализации системы, продолжительностью
от 30 секунд до 2 минут. По окончанию процесса инициализации, в случае успешной регистрации КП в
сети GSM, светодиодный индикатор «GSM» будет медленно моргать.
Внимание! Во избежание потери гарантии, категорически запрещается выдергивать сирену во время
еѐ работы!
Светодиодная индикация работы контрольной панели
Подключение устройств к клеммной колодке контрольной панели и назначение
4 www.SapsanGSM.com
разъемов
Поставщик систем безопасности: TELECAMERA.RU
Интеллектуальная охранная MMS сигнализация с функцией контроля температуры Sapsan MMS 3G CAM
Для подключения устройств к контрольной панели предусмотрены специальные быстрозажимные
клеммные колодки.
Для зажима провода необходимо очистить от изоляции не менее 1 см провода (со стороны
зажимаемого контакта) и вставить его в требуемую клеммную колодку, прилагая при этом небольшое
усилие для фиксации провода.
В случае, если нужно достать провод из клеммной колодки, необходимо нажать на кнопку фиксатора
до упора и вытащить провод.
Внимание! Не прилагайте чрезмерные усилия при нажатии на фиксатор - это может привести к выходу
его из строя.
Способы постановки/снятия системы на охрану
1. Активация режима охраны с использованием брелока постановки/снятия с охраны.
Постановка на охрану: Нажмите кнопку “ ” на брелоке, контрольная панель перейдет в режим охраны
в тихом режиме, с задержкой в 30 секунд (задержка установлена по умолчанию и при необходимости
еѐ можно изменить). Находясь в тихом режиме охраны, при срабатывании любого датчика,
контрольная панель будет передавать тревожные сообщения, а сирена звенеть не будет (индикатор
сирены на контрольной панели будет отключен).Повторное нажатие на кнопку “ ” включает звук
сирены при тревоге (индикатор сирены на контрольной панели будет постоянно гореть красным).
Снятие с охраны: Нажмите кнопку “ ” на брелоке, контрольная панель снимется с охраны
немедленно. Находясь в этом режиме, при срабатывании любого датчика, контрольная панель не
будет посылать сообщения о тревоге, но сирена будет звенеть (индикатор сирены на контрольной
панели будет постоянно гореть красным). Чтобы отключить звук сирены необходимо повторно нажать
на кнопку снятия с охраны “ ” (индикатор сирены на контрольной панели будет отключен).
Режим частичной охраны: Обозначенный ” ” на брелоке, в системе Sapsan MMS 3G CAM
заблокирован.
www.SapsanGSM.com 5
Поставщик систем безопасности: TELECAMERA.RU
Интеллектуальная охранная MMS сигнализация с функцией контроля температуры Sapsan MMS 3G CAM
2. Активация режима охраны с использованием SMS команд
Постановка на охрану осуществляется отправкой SMS команды с текстом ARM на номер SIM карты,
установленной в контрольной панели.
Снятие с охраны осуществляется отправкой SMS команды с текстом DISARM на номер SIM карты,
установленной в контрольной панели.
3. Активация режима охраны с использованием таймеров.

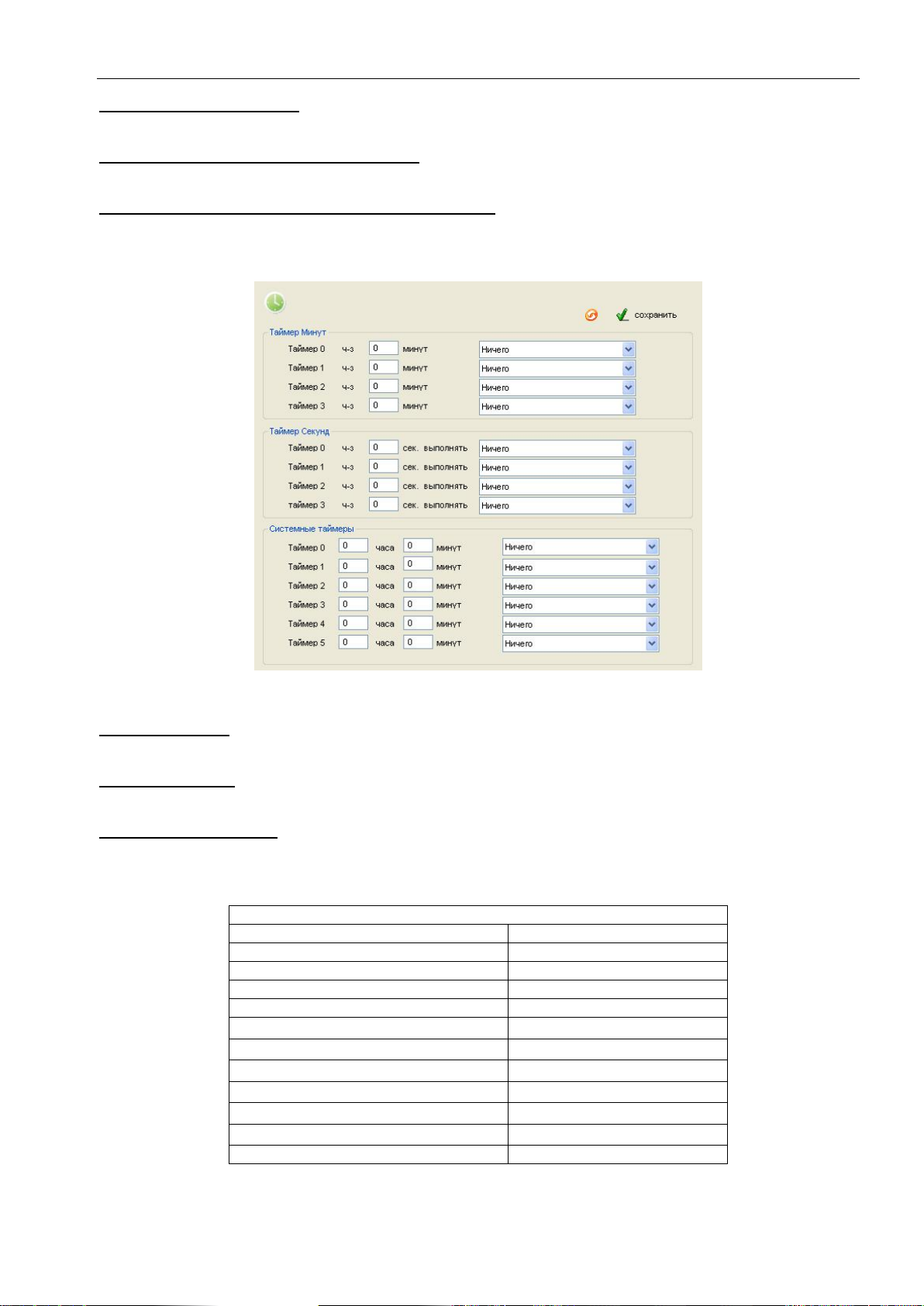

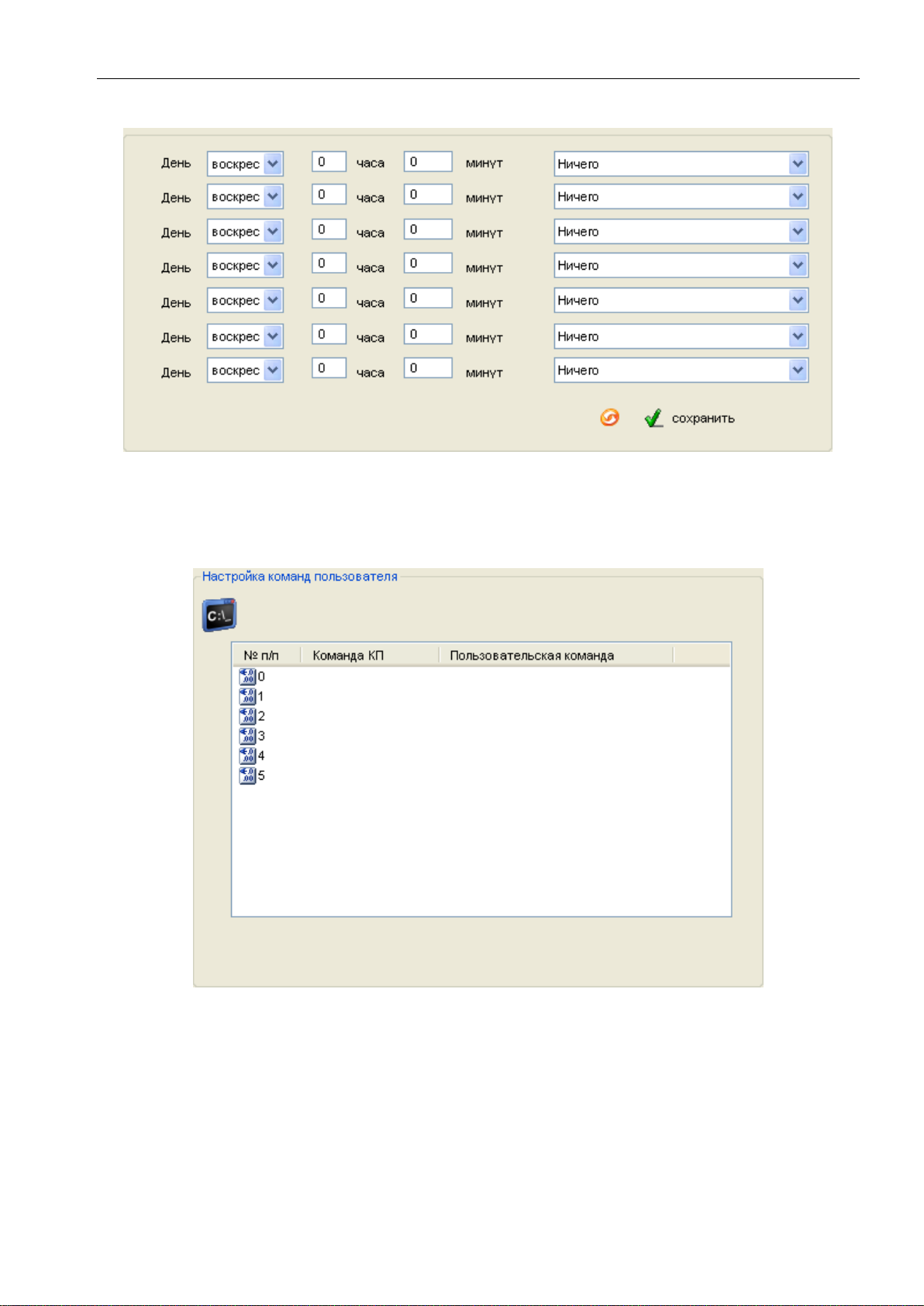

Настройка активации охраны по таймеру осуществляется с помощью программы-настрощика. Для
доступа к настройке необходимо выбрать пункт меню «Прочее» -> «Таймеры» или «Прочее» ->
«Расписание таймеров» и в открывшемся окне произвести необходимые настройки.
4. Активация охраны с использованием программы управления для телефонов Android.
Постановка/снятие с охраны осуществляется нажатием соответствующей кнопки в приложении для
телефонов.
Подключение светодиода (лампы) индикации статуса охраны
Внимание! При наступлении события, на которое запрограммирован выход, на него подается
постоянное напряжение 12 ВОЛЬТ. Выбирайте светодиод (лампу) исходя из того, что выход рассчитан
на подключение нагрузки не более чем 3 ВАТТА.
В качестве индикатора возможно использовать одноцветный светодиод марки «L-610», либо
аналогичный ему. Также возможно использовать световой оповещатель «Маяк 12С».
Подключите светодиод (лампу) в соответствии со схемой, представленной выше. При этом соблюдайте
полярность.
Для настройки срабатывания выхода при постановке/снятии с охраны необходимо произвести
настройки через программу-настройщик.

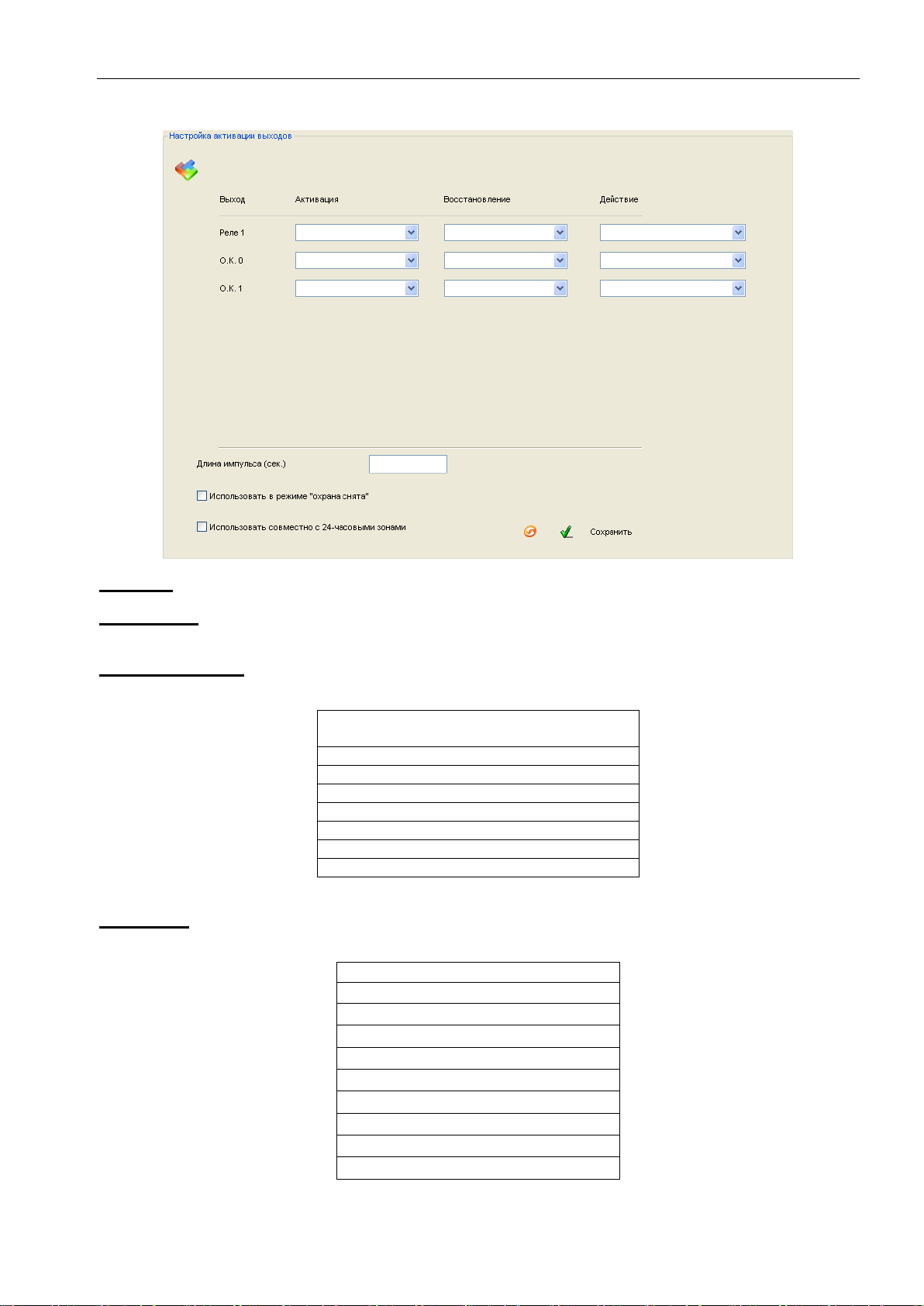

Для доступа к настройкам типа выхода необходимо выбрать пункт меню «Прочее» -> «Настройка
выходов». В открывшемся окне необходимо произвести настройки.
6 www.SapsanGSM.com
Название
Параметр
Активация
Замкнуть
Восстановление
Разомкнуть
Действие
Включение режима охраны
Поставщик систем безопасности: TELECAMERA.RU
Интеллектуальная охранная MMS сигнализация с функцией контроля температуры Sapsan MMS 3G CAM
Выходы типа «открытый коллектор» обозначены в программе О.К. 0 и О.К. 1.
Определите к какому выходу подключен индикатор статуса охраны и в выпадающем списке выставите
следующие настройки:
Настройка и подключение беспроводных датчиков к контрольной панели
Внимание! Датчики, идущие в комплекте с контрольной панелью, уже настроены, а также записаны в
еѐ память.
Если требуется подключить дополнительный датчик, то необходимо сделать следующие действия:
1. Осторожно открыть датчик, который необходимо настроить для работы с контрольной панелью.
2. Отключить питание датчика (вытащить батарейку, если датчик без выключателя).
3. На плате датчика найти ряд с перемычками. Рядом должны быть обозначения A0…A7 и
D0…D3. В некоторых типах датчика обозначения отсутствуют, вместо них идет нумерация
«1…12».
www.SapsanGSM.com 7
Поставщик систем безопасности: TELECAMERA.RU
Интеллектуальная охранная MMS сигнализация с функцией контроля температуры Sapsan MMS 3G CAM
A0…A7 (1…8) –индивидуальный код датчика.
D0…D3 (9…12) –код беспроводной зоны.
L, N, H - ряды перемычек.
Перемычка между L и N обозначает «0».
Перемычка между N и H обозначает «1».
Отсутствие перемычки обозначает «2».
Внимание! Расположение перемычек в зоне A0…A7 не имеет принципиального значения, но
обязательно наличие хотя бы одной перемычки. Датчики, настроенные на одну систему, могут иметь
различный беспроводной адрес, то есть иметь различное расположение перемычек A0…A7.
Положение перемычек D0…D3 должно соответствовать таблице зон. В таблице указаны настройки зон,
установленные заводом изготовителем. Тип зоны (24 часовая или обычная) в последствии можно
изменить.
4. Установить перемычки в датчике в зоне A0…A7 произвольным образом, а в зоне D0…D3 в
соответствии с номером выбранной зоны.
Внимание! Замыкание между собой штырьков только в одном ряде N не допускается.
5. Если всѐ сделано верно, то необходимо прописать датчик в память контрольной панели.
Прописывание датчика выполняется с помощью программного обеспечения для ПК.
Подсоединив систему к компьютеру необходимо открыть вкладку «Прочее» параметр «Терминал».
Нажмите в программе-настройщике на кнопку «Запомнить» и дождаться пока пройдет режим
инициализации системы и включится режим обучения.
Подключите питание датчика и произведите его сработку. Если всѐ настроено верно, то в программе
настройщике отобразится код настроенного датчика.
Внимание! Если все перемычки установлены правильно, а датчик не работает, проверьте уровень
заряда батарейки датчика и, если он низкий, замените батарейку на новую.
6. По завершению всех предыдущих действий необходимо собрать датчик и установить его на
желаемое место охраны.
8 www.SapsanGSM.com
Номер зоны
Название зоны
(название возможно изменить через ПО или SMS)
Коды зон
D0
D1
D2
D3
Зона 0
Тревога! Радиозона 0
1 0 1
0
Зона 1
Тревога! Радиозона 1
0 1 1
0
Зона 2
Тревога! Радиозона 2
1 1 1
0
Зона 3
Тревога! Радиозона 3 (24 часовая)
0 1 0
1
Зона 4
Тревога! Радиозона 4 (24 часовая)
1 1 0
1
Зона 5
Тревога! Радиозона 5
0 0 1 1 Зона 6
Тревога! Радиозона 6
1 0 1
1
Зона 7
Тревога! Радиозона 7
0 1 1 1 Зона 8
Тревога! Радиозона 8
1 1 1
1
Зона 9
Тревога! Радиозона 9
1 1 0
0
Зона 10
Тревога! Радиозона 10 (24 часовая)
1 0 0
1
Зона 11
Тревога! Радиозона 11
0 0 0
0
Поставщик систем безопасности: TELECAMERA.RU
Интеллектуальная охранная MMS сигнализация с функцией контроля температуры Sapsan MMS 3G CAM
Внимание! На одну беспроводную зону, возможно подключение неограниченного количества датчиков.
Для этого перемычки в зоне А0…А7 и D0…D3 для группы датчиков выставляются одинаково.
Таблица беспроводных зон контрольной панели
Настройка дополнительного пульта постановки/снятия с охраны
Внимание! Пульты, идущие в комплекте с контрольной панелью, уже настроены, а также записаны в
еѐ память.
В пультах дистанционной постановки/снятия с охраны и в тревожных кнопках настройка происходит
путѐм замыкания контактов. Замыкание контактов осуществляется с помощью напайки перемычки.
1…8 – индивидуальный код пульта.
L, H - ряды перемычек.
Центральный ряд - N
Перемычка между L и N обозначает «0».
Перемычка между N и H обозначает «1».
Отсутствие перемычки обозначает «2».
Расположение перемычек в зоне 1…8 не имеет
принципиального значения. Пульты, настроенные на
одну систему, должны иметь различный беспроводной адрес, то есть иметь различное расположение
перемычек 1…8. Это необходимо для того, чтобы КП могла различать пульты.
Процедура привязки к контрольной панели совпадает с процедурой привязки датчиков.
Подключение датчиков к проводным входам системы
Внимание! Подключение и отключение проводных датчиков должно производится при отключенном
питании контрольной панели (тумблер включения КП должен быть переведен в положение «ВЫКЛ») и
отключенном от сети блоке питания.
www.SapsanGSM.com 9
Поставщик систем безопасности: TELECAMERA.RU
Интеллектуальная охранная MMS сигнализация с функцией контроля температуры Sapsan MMS 3G CAM
1. Подключение пассивных датчиков.
К пассивным датчикам относятся датчики которые не имеют в своем составе каких-либо электронных
схем, а имеют как правило только 2 контакта. Пассивные датчики не требуют подключения питания и
подключаются непосредственно к колодкам контрольной панели. При этом один контакт подключается
к клеммной колодке с номером желаемой зоны, а второй к клемме обозначающей землю. К пассивным
датчикам относятся всевозможные датчики открытия двери, окна, а также некоторые виды пожарных
датчиков.
2. Подключение активных датчиков.
К активным датчикам относятся датчики, которые для своей работы требуют подключения питания.
Такими датчиками являются датчики движения, задымления, разбития стекла и другие датчики.
Контрольная панель Sapsan MMS 3G CAM не имеет встроенных выходов для питания таких датчиков.
По этой причине необходимо пользоваться внешними блоками питания с подходящей величиной
напряжения. Для большинства случаев можно использовать тот же самый блок питания, что и для
питания контрольной панели. Подключение к входам проводных зон осуществляется аналогично
пассивным датчикам. При этом важно следить за тем, чтобы подключение клеммы «Земля» на КП
осуществлялась к клемме «COM» на датчике, а клемма «0…3» к клемме «NC» или «NO».
На один проводной вход возможно подключить до 10 проводных датчиков одного типа сработки
(замыкание или размыкание контакта). При этом эти датчики могут быть различными в плане
выполняемых функций (датчики движения, дыма, открытия двери и др.)
Внимание! Подключение к одному входу датчиков разного типа сработки приведет к включению
контрольной панели в постоянный режим тревоги.
Датчики, имеющие выходной контакт типа «Нормально разомкнутый контакт» («NO»), соединяются
друг с другом параллельно.
10 www.SapsanGSM.com
Поставщик систем безопасности: TELECAMERA.RU
Интеллектуальная охранная MMS сигнализация с функцией контроля температуры Sapsan MMS 3G CAM
Датчики, имеющие выходной контакт типа «Нормально замкнутый контакт» («NC»), соединяются друг с
другом последовательно.
Подключение температурного датчика к контрольной панели
Подключение датчика осуществляется к специальному разъему «Термодатчик» на контрольной
панели. При этом необходимо соблюдать полярность подключаемого датчика температуры.
Цветовая маркировка кабеля термодатчика Sapsan
(может отличаться в разных версиях датчика)
Красный – плюс 3.3 В
Белый – общий провод
Желтый – передача данных
Если после подключения температурный датчик показывает неверную температуру, то его необходимо
откалибровать. Калибровка осуществляется при подключении контрольной панели к ПК, через
программу-настройщик.

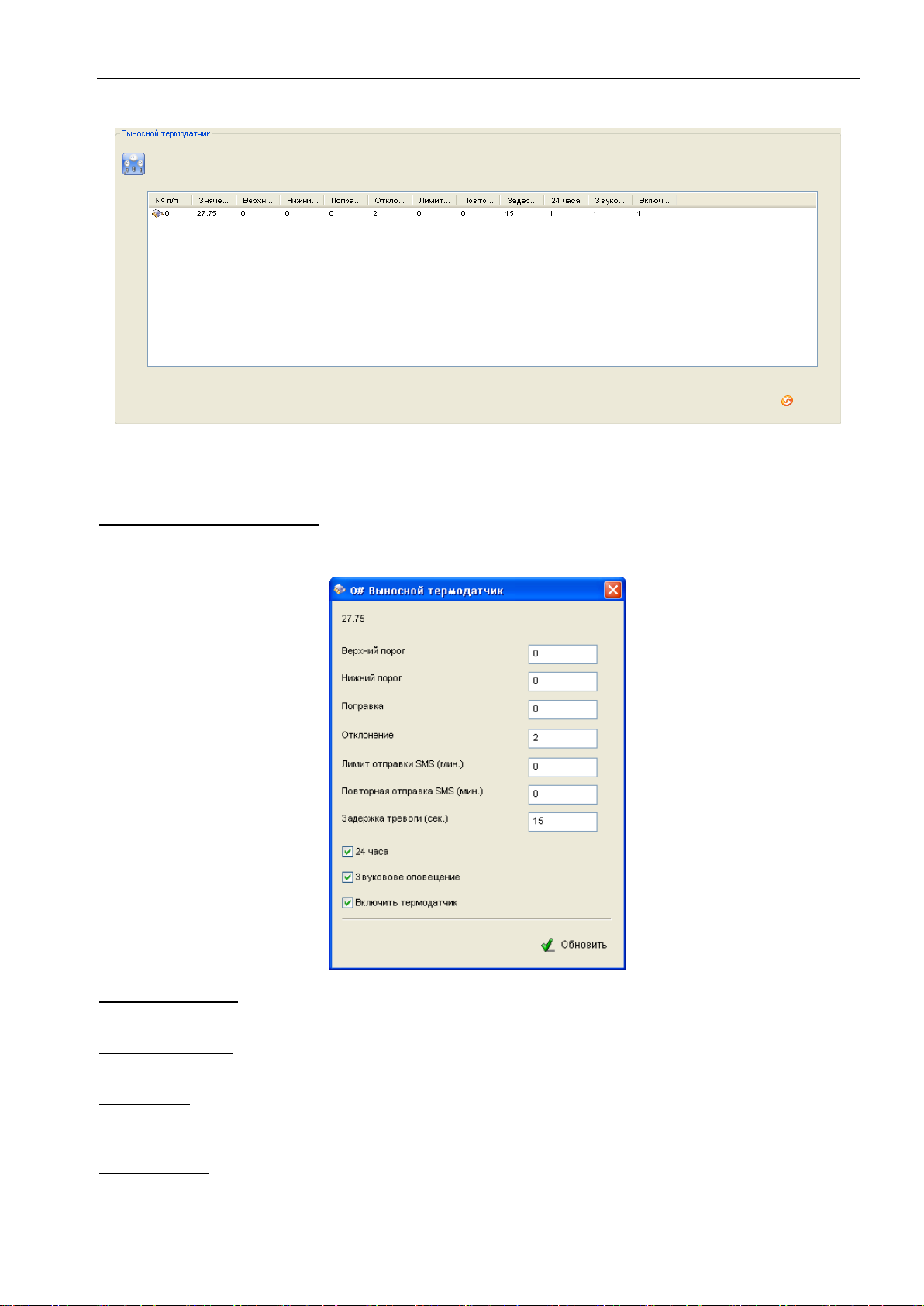

Доступ к настройкам термодатчика осуществляется через меню
«Извещатели» -> «Внеш.термодатчики» -> двойной клик по номеру
термодатчика.
В открывшемся окне необходимо ввести значение поправки. При этом:
Если надо уменьшить текущее показание температуры, то вводится
значение без знака.
Если надо увеличить текущее показание температуры, то вводится
значение поправки со знаком минус «-».
После ввода значения поправки подтвердите введенные значение
нажатием кнопки «OK».
www.SapsanGSM.com 11
Поставщик систем безопасности: TELECAMERA.RU
Интеллектуальная охранная MMS сигнализация с функцией контроля температуры Sapsan MMS 3G CAM
Настройка контрольной панели через персональный компьютер
Пакет программного обеспечения Sapsan предназначен для конфигурирования, управления и контроля
оборудованием сигнализации Sapsan с помощью персонального компьютера под управлением
операционной системы Windows. (x86, 32 бит, XP/7)
Внимание! Перед изучением данной инструкции необходимо ознакомится с инструкцией пользователя
на систему охраны Sapsan MMS 3G CAM.
Перед использованием программного обеспечения необходимо установить драйвер устройства,
идущий в комплекте. Для этого запустите файл Sapsan USB Driver.exe и следуйте дальнейшим
указаниям установщика.
Внимание! Программа настройщик Sapsan MMS 3G CAM.exe не требует установки.
Подключение устройства Sapsan MMS 3G CAM производится с использованием кабеля USB-miniUSB
(входит в комплект поставки).
Если подключение выполнено неверно или не установлены драйвера устройства отобразится окно
ошибки.
Если все выполнено верно, то начнется процесс считывания данных с контрольной панели.
По окончанию процесса считывания данных в нижней части программы отобразится сообщение
«Переход в режим настройки выполнен!»
12 www.SapsanGSM.com
Поставщик систем безопасности: TELECAMERA.RU
Интеллектуальная охранная MMS сигнализация с функцией контроля температуры Sapsan MMS 3G CAM
Навигация по программе
Данное окно позволяет получить доступ к любому пункту меню настройки устройства.
www.SapsanGSM.com 13
Поставщик систем безопасности: TELECAMERA.RU
Интеллектуальная охранная MMS сигнализация с функцией контроля температуры Sapsan MMS 3G CAM
1. Основные параметры подключения контрольной панели к компьютеру
«Порт» Выбор порта через который контрольная панель (далее КП) подключена к персональному
компьютеру (далее ПК). Посмотреть текущий порт подключения возможно в «ПУСК» -> «Панель
управления» -> «Система» -> «Оборудование» -> «Диспетчер устройств» -> «Порты (COM и LPT)»
«Пароль» Технологический пароль системы. Не изменять!
Внимание! Если пароль по каким-то причинам не определится автоматически его необходимо ввести в
окно ввода и нажать на кнопку «отправить»
«Режим настройки» Кнопка запускающая режим настройки системы.
«Считывать» Кнопка запускающая процесс считывания настроек из памяти КП.
«Рестарт» Кнопка запускающая перезагрузку подсоединенной КП.
«Сброс настроек» Кнопка запускающая процесс восстановления настроек КП к заводским, при этом из
памяти удаляются все ранее внесенные изменения и очищается «история данных»
«Сохранить в файл» Кнопка позволяющая сохранить текущие настройки («профиль») системы в
отдельный текстовый файл, для дальнейшего переноса на другие устройства, и восстановлении
настроек в случае их внезапной утери.
Внимание! Для чтения файла настроек его необходимо открывать в текстовом редакторе «Блокнот».
По умолчанию расширение сохраняемого файла настроек не отображается.
«Вставить из файла» Загрузка ранее сохраненного «профиля» системы из текстового файла.
1. Пункт меню «Абоненты»
14 www.SapsanGSM.com
Поставщик систем безопасности: TELECAMERA.RU
Интеллектуальная охранная MMS сигнализация с функцией контроля температуры Sapsan MMS 3G CAM

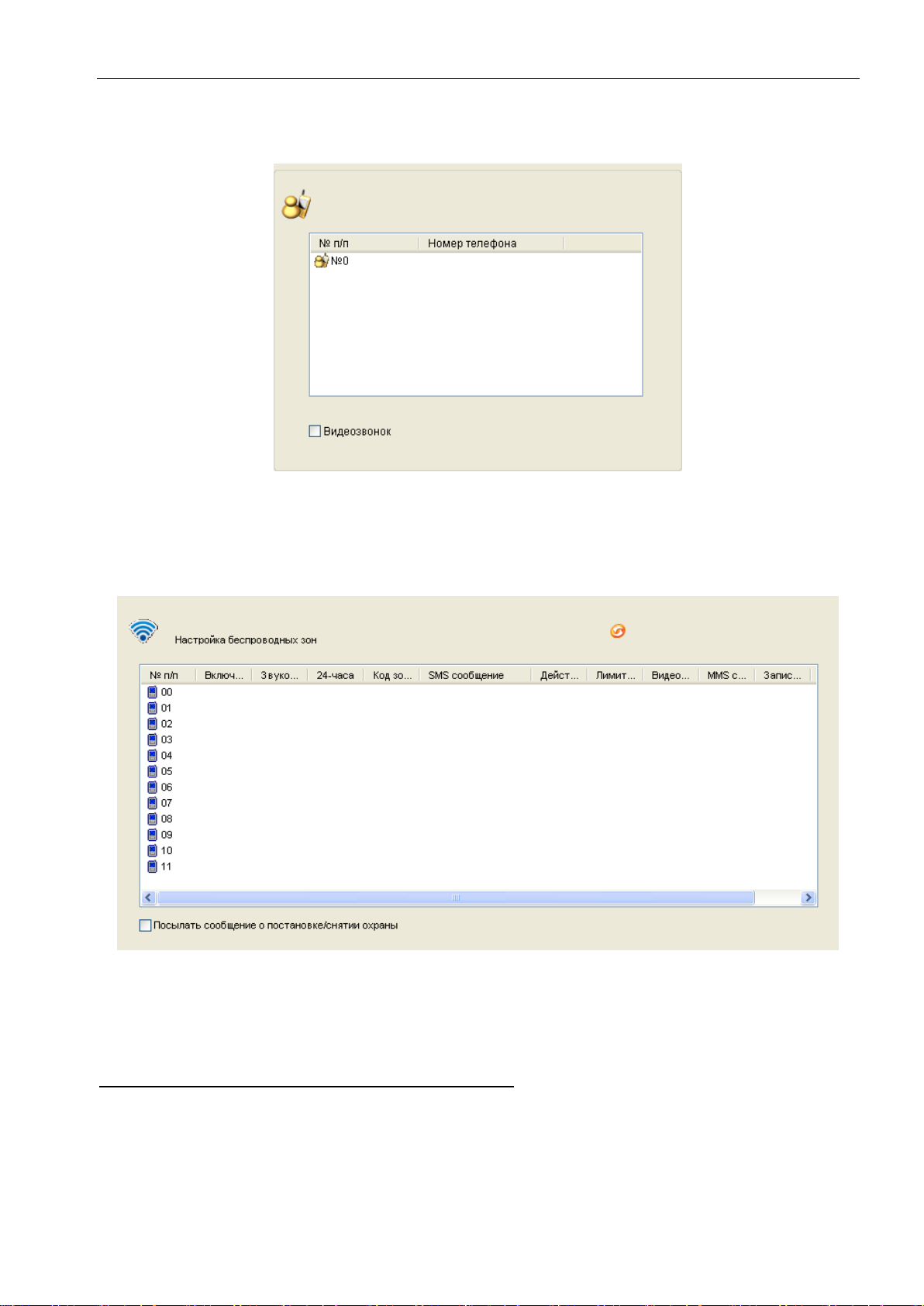

Для работы системы требуется ввести номера оповещения и управления (номера телефонов
абонентов). Для этого необходимо произвести двойное нажатие левой кнопкой мыши (далее ЛКМ) на
названии порядкового номера телефона (например No. 0). После этого откроется окно в котором
необходимо ввести номер телефона абонента в формате +7XXXXXXXXXX.

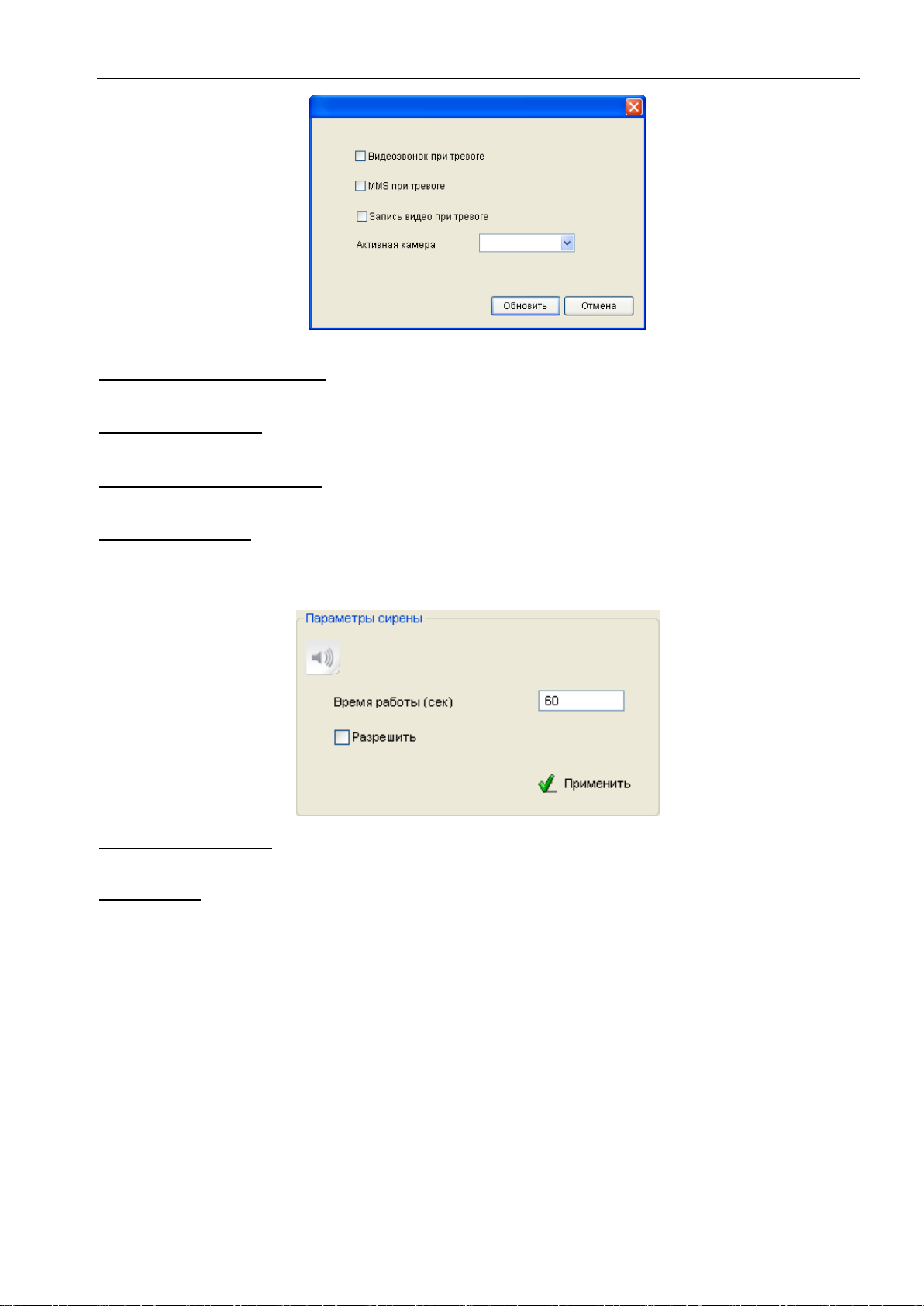

Для каждого абонента возможно активировать функции отправки MMS сообщений при тревоге, а также
осуществление видеозвонка.
2. Пункт меню «Базовые»
«Тревога при GSM ниже:» - контроль уровня GSM сети. При понижении сигнала ниже выставленного
уровня КП отсылает тревожное сообщение на номера абонентов. Хороший уровень GSM сигнала
лежит в пределах 16…33. Не рекомендуется ставить большие значения так как возможны ложные
тревоги.
«Ежедневный отчет в 10:00» - при включении данного параметра КП будет отсылать ежедневное
сообщение, содержащее данные о работе системы (статус охраны, время, тревоги, значения
температур и др.)
«Запрос синхронизации при включении» - сообщение, которое КП будет отправлять на номера
абонентов в случае первоначального включения или после перезагрузки при пропаже GSM-сети.
«Запрос синхронизации при включении на номер» - сообщение, которое КП будет отправлять на
специально выделенный для этих целей номер, в случае первоначального включения или после
перезагрузки при пропаже GSM-сети. В поле вода следует записывать номер в формате
+7ХХХХХХХХХХ
www.SapsanGSM.com 15
Loading...
