Sanyo 32CE630LED, 43CE630LED Schematic

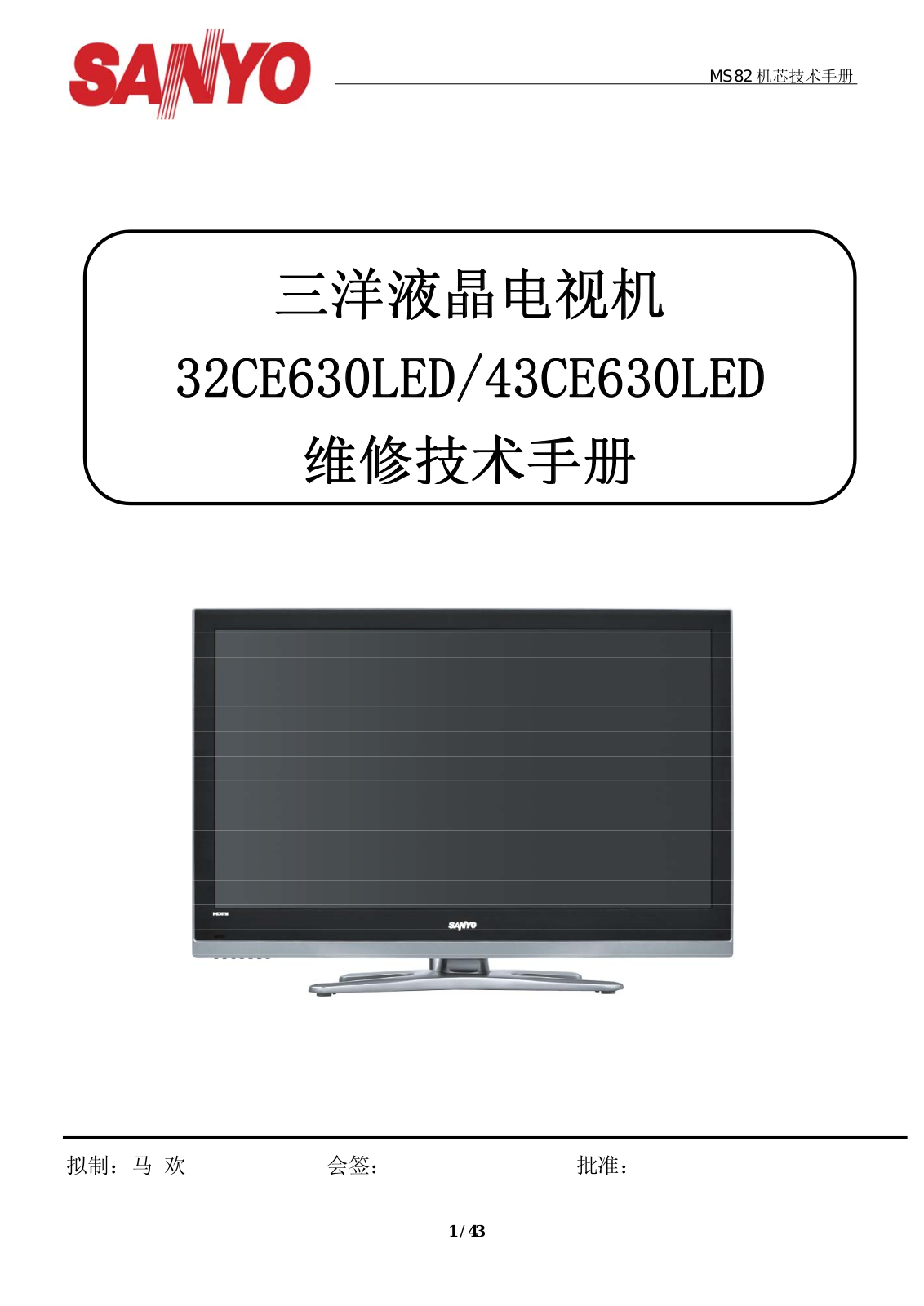

维修技术手册

MS82 机芯技术手册

三洋液晶电视机

32CE630LED/43CE630LED

拟制：马欢会签：批准：

1 / 43

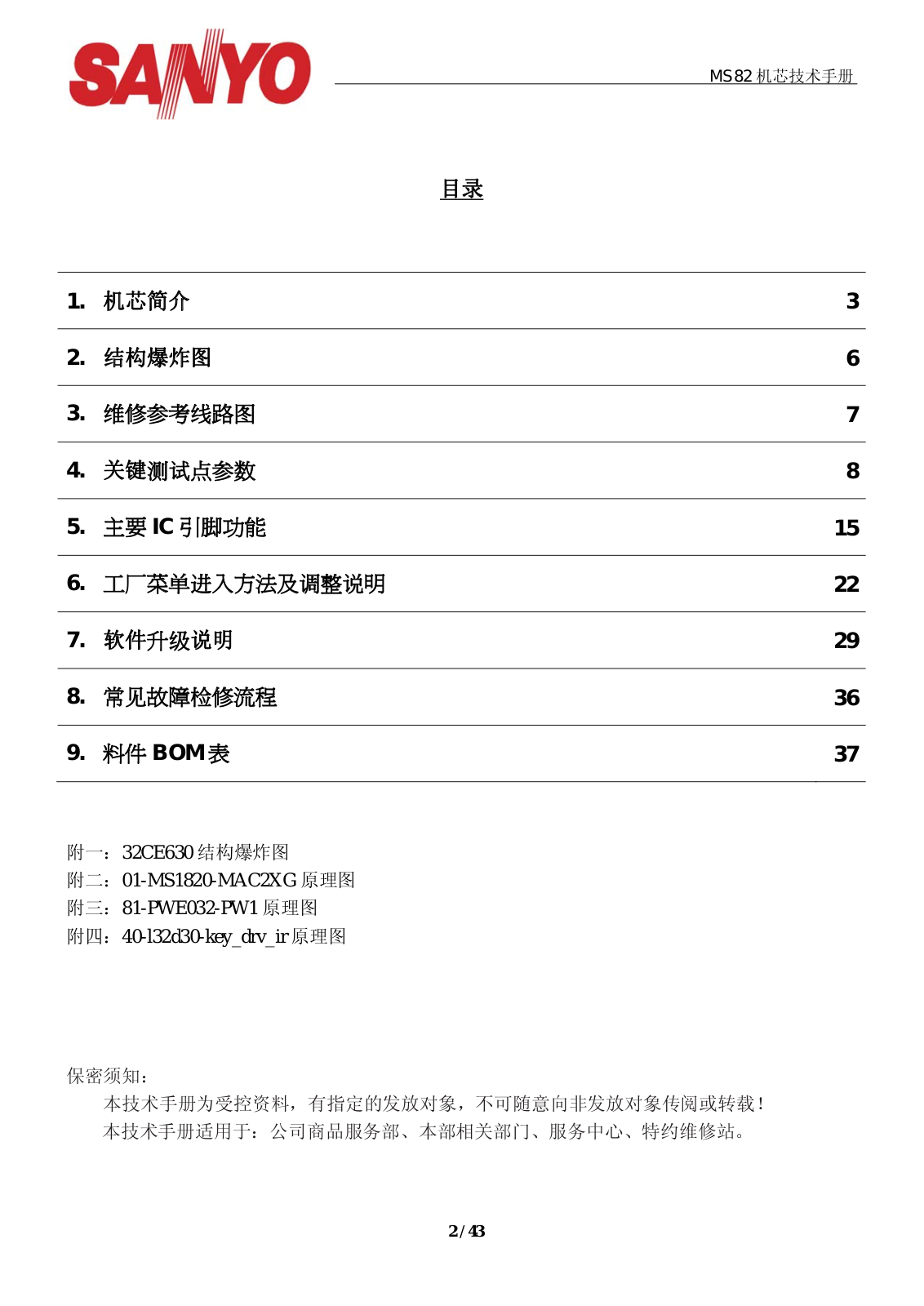

MS82 机芯技术手册

1. 机芯简介

2. 结构爆炸图

3. 维修参考线路图

4. 关键测试点参数

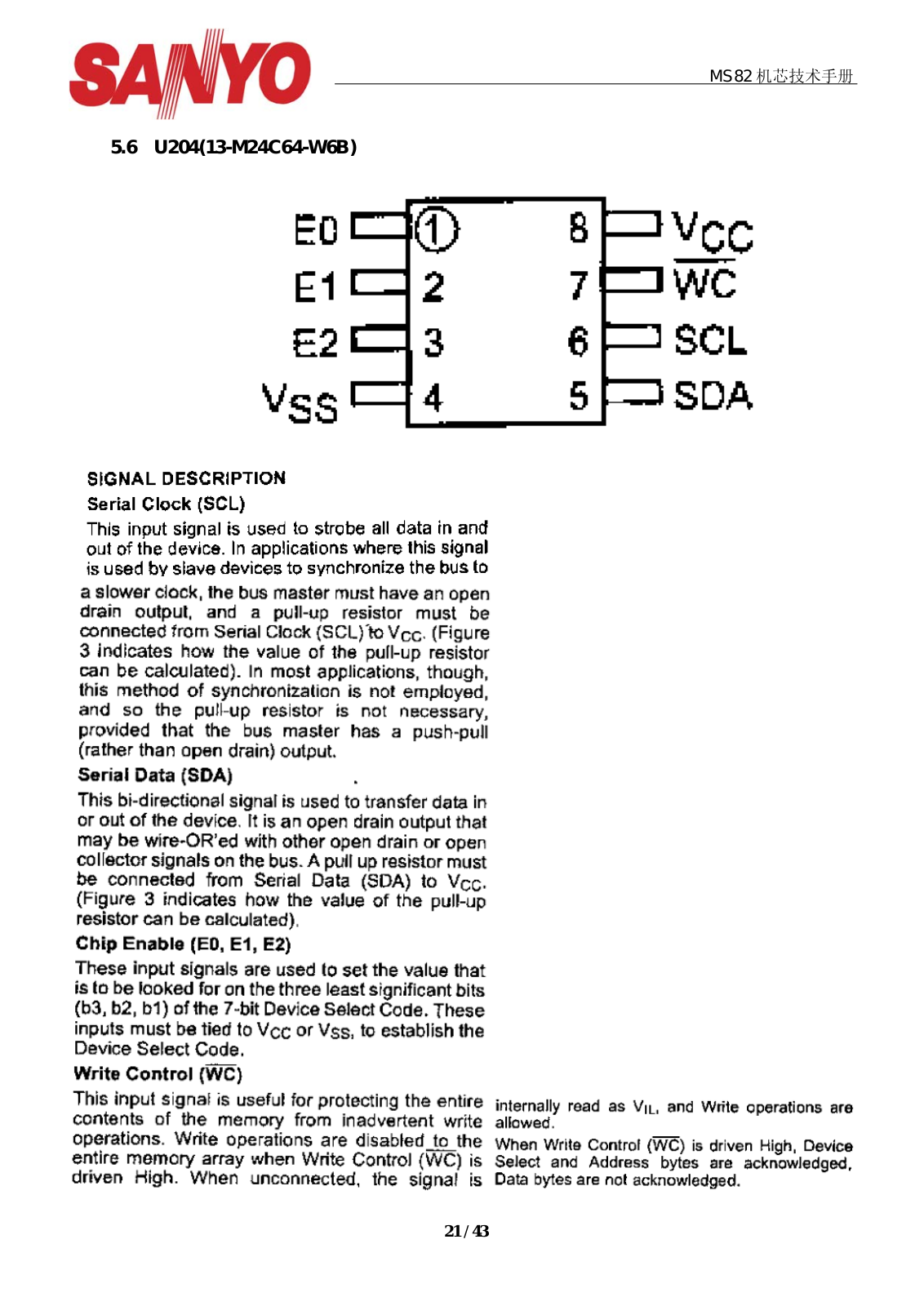

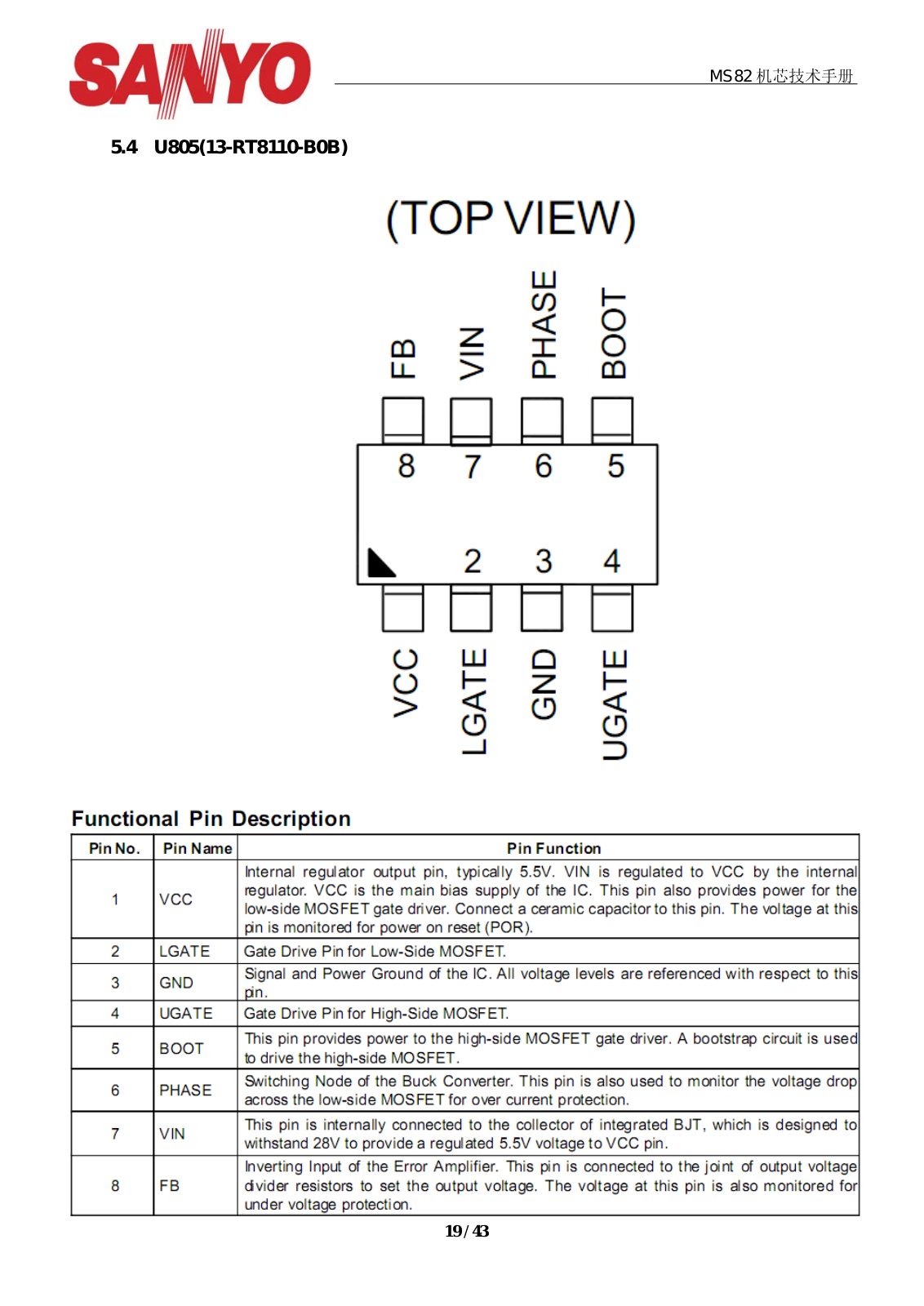

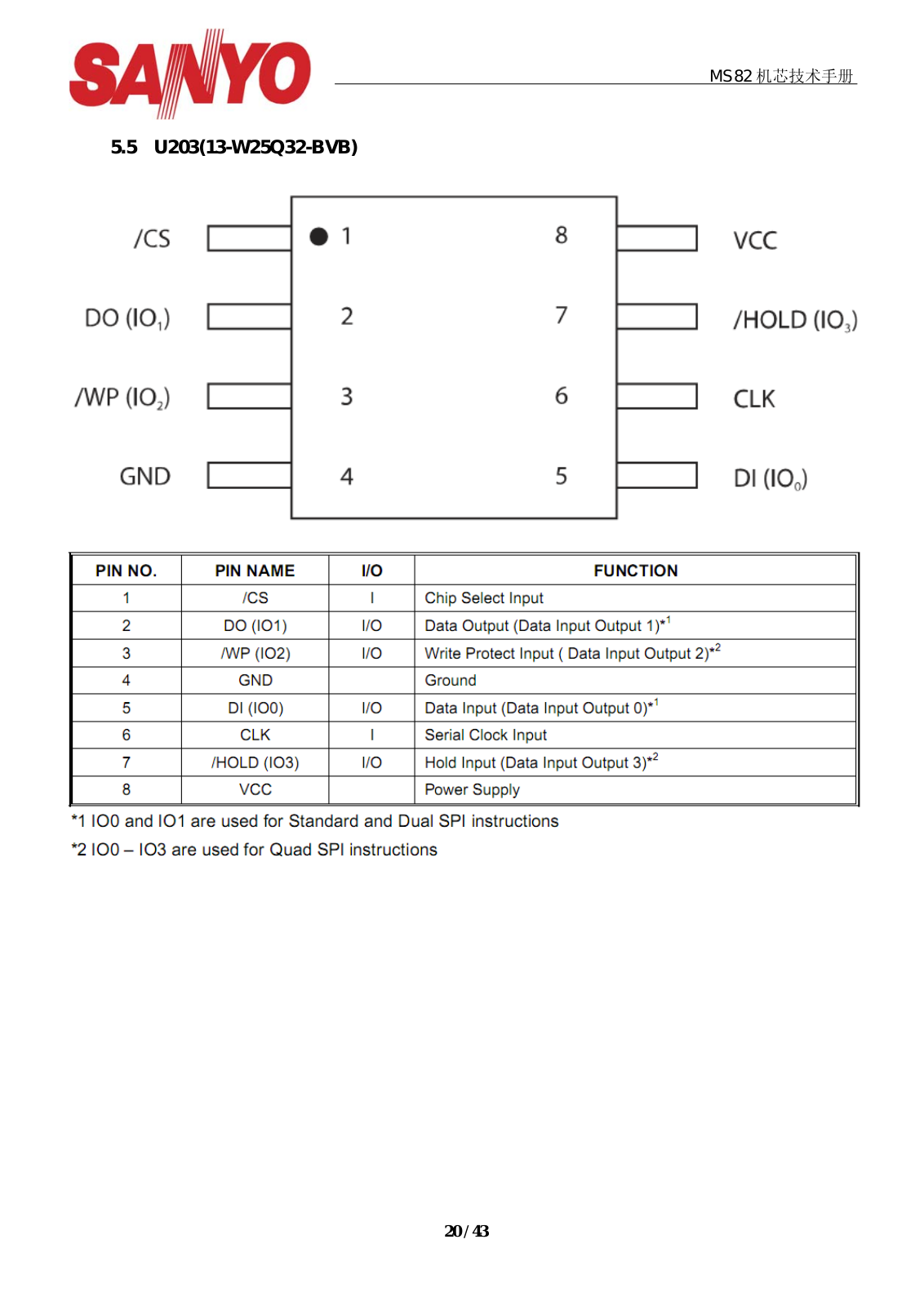

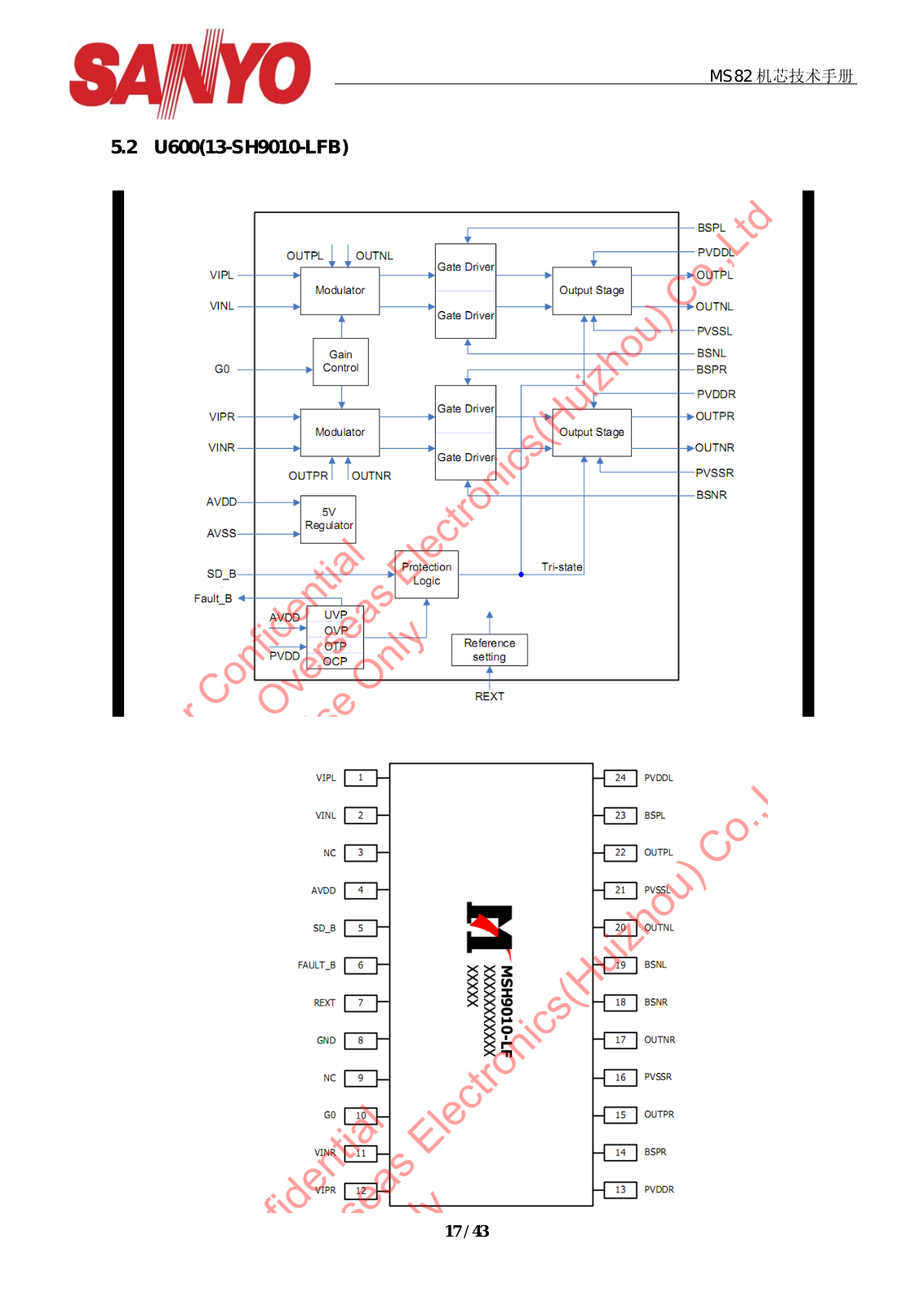

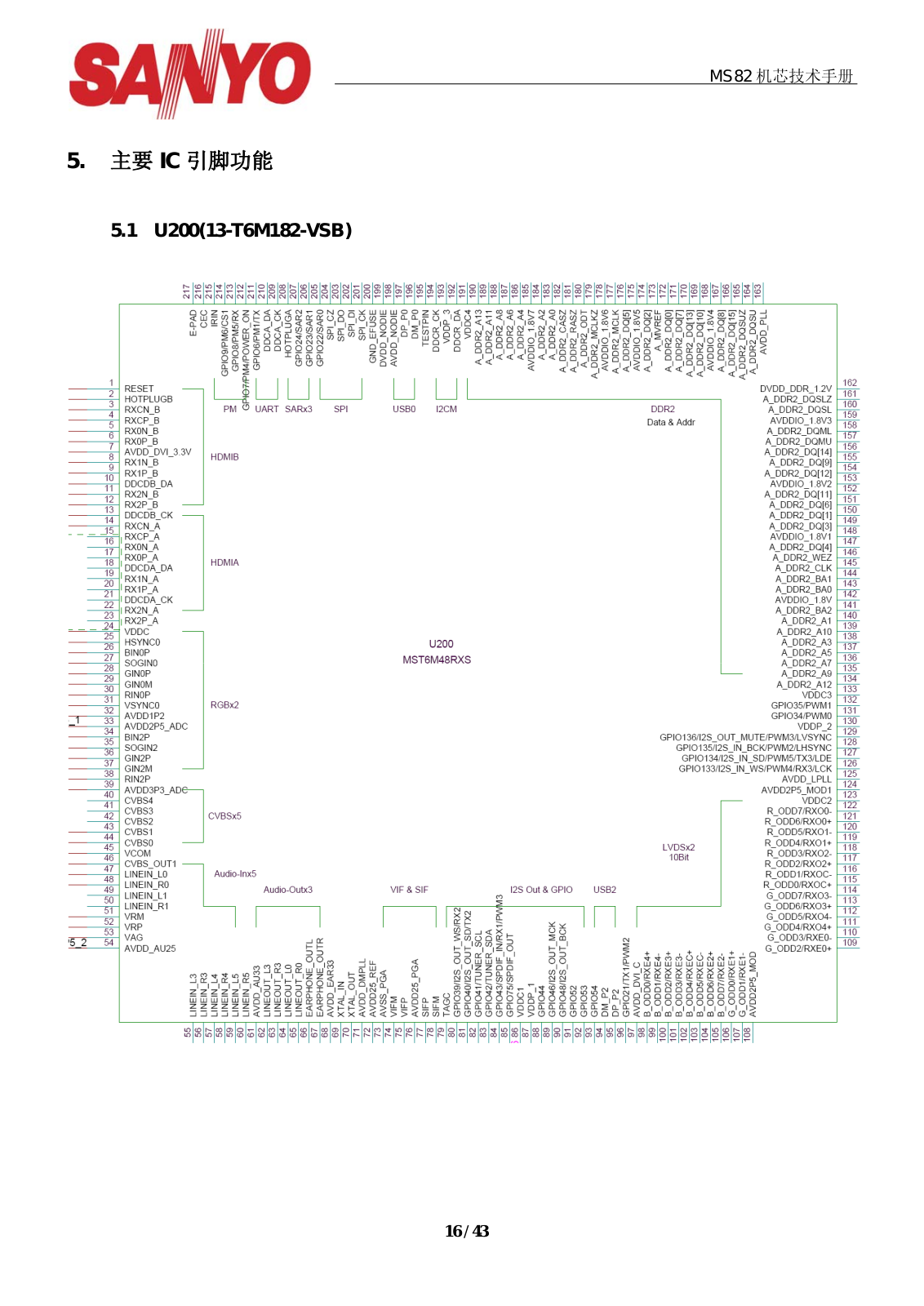

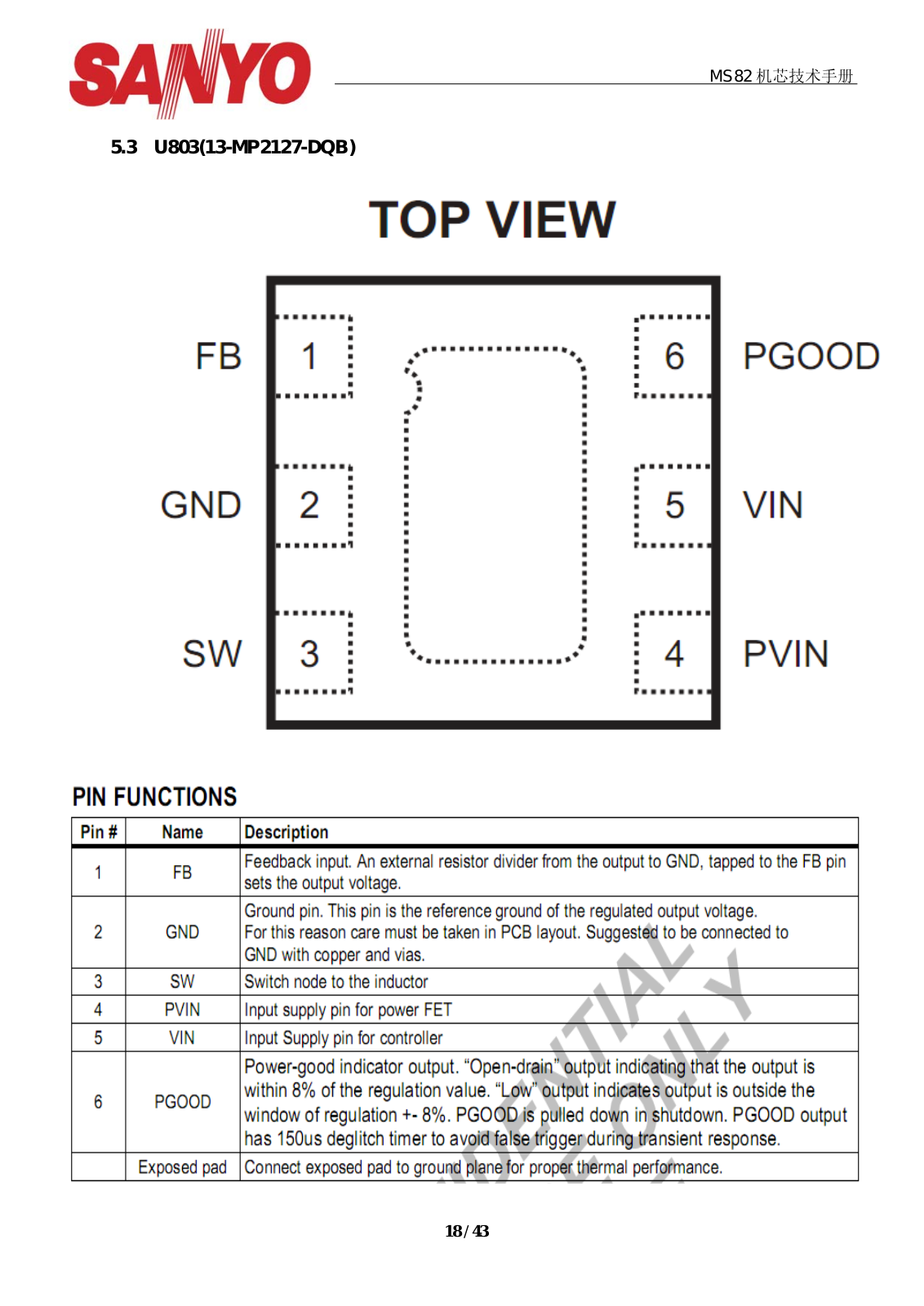

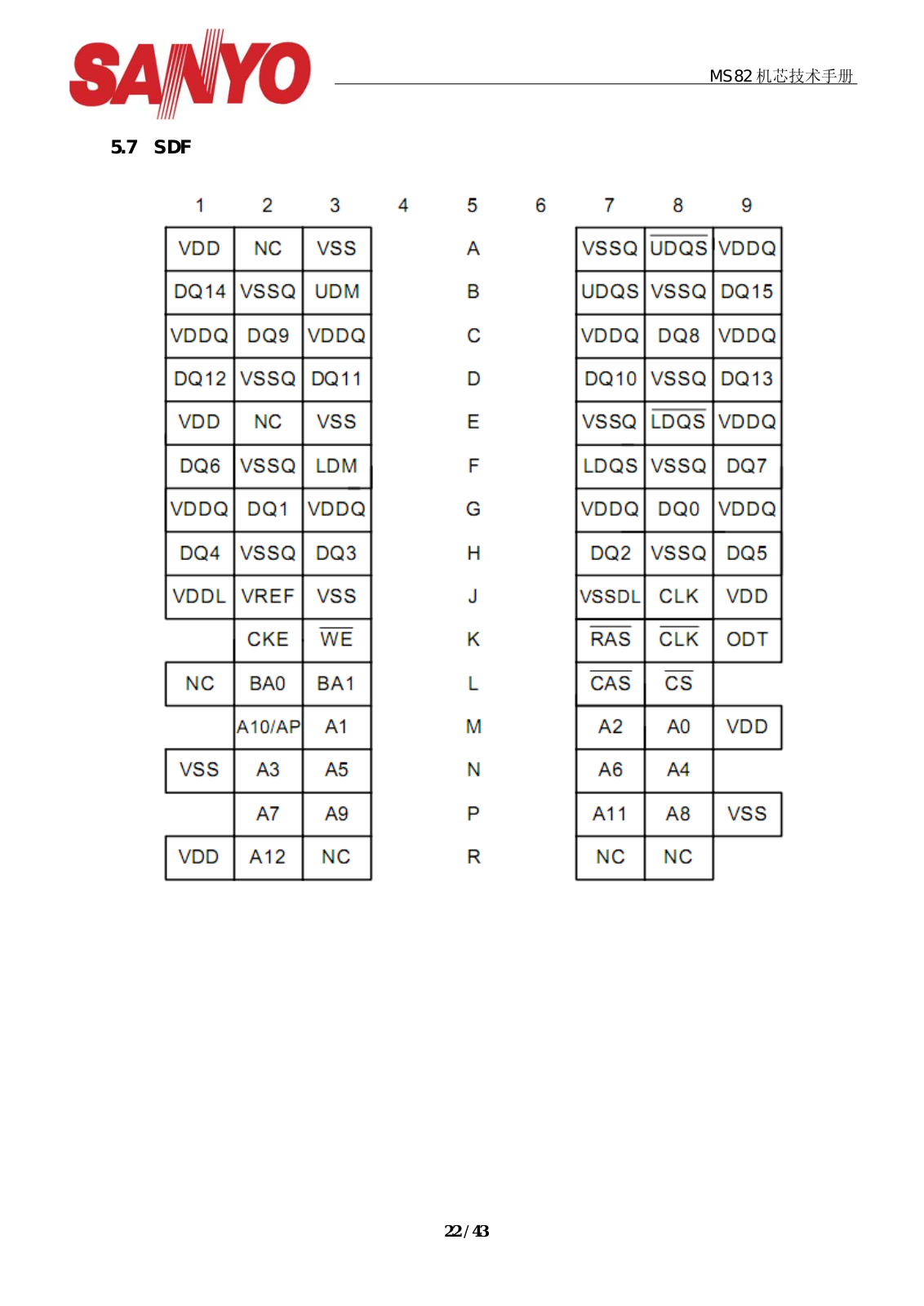

5. 主要 IC 引脚功能

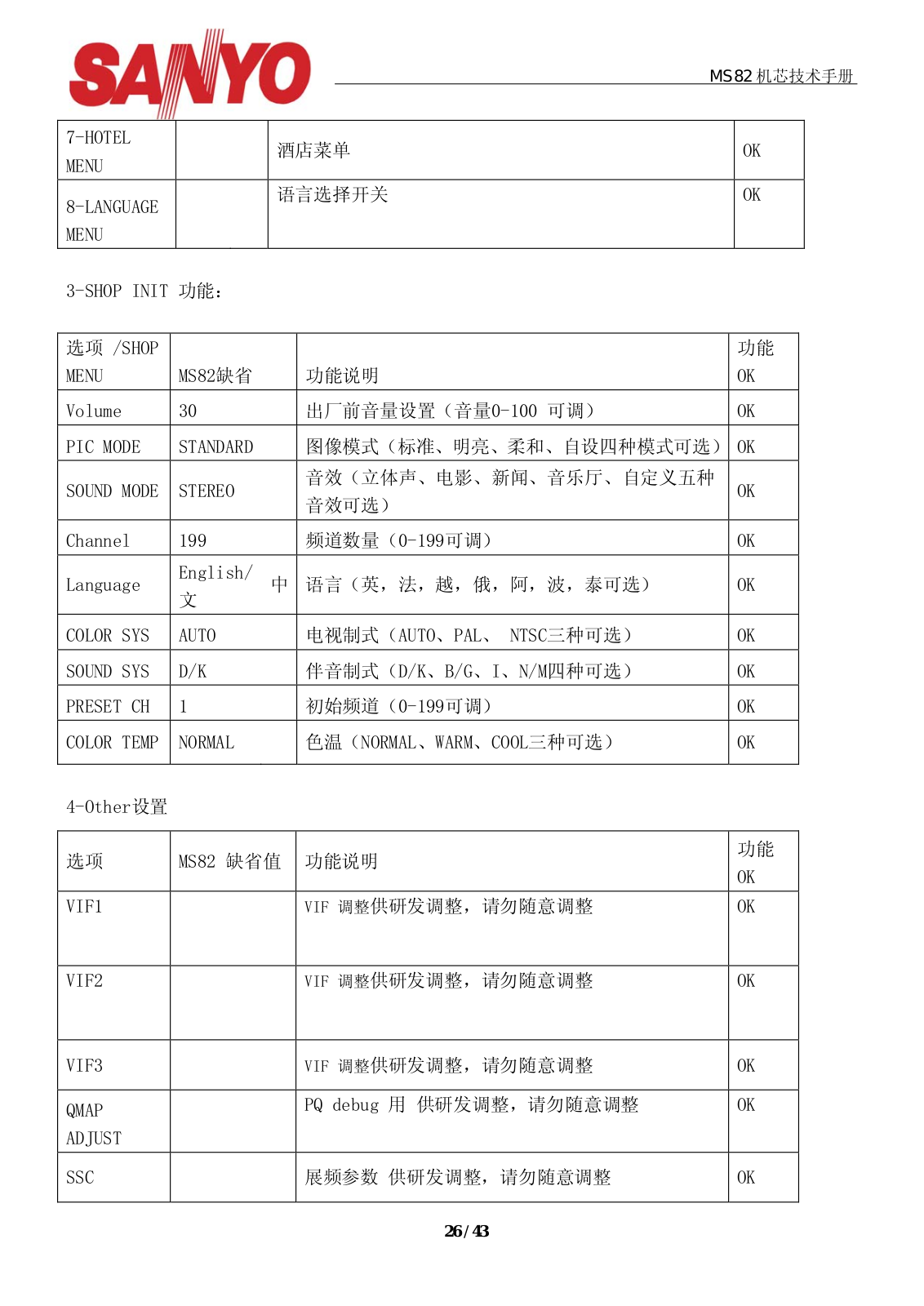

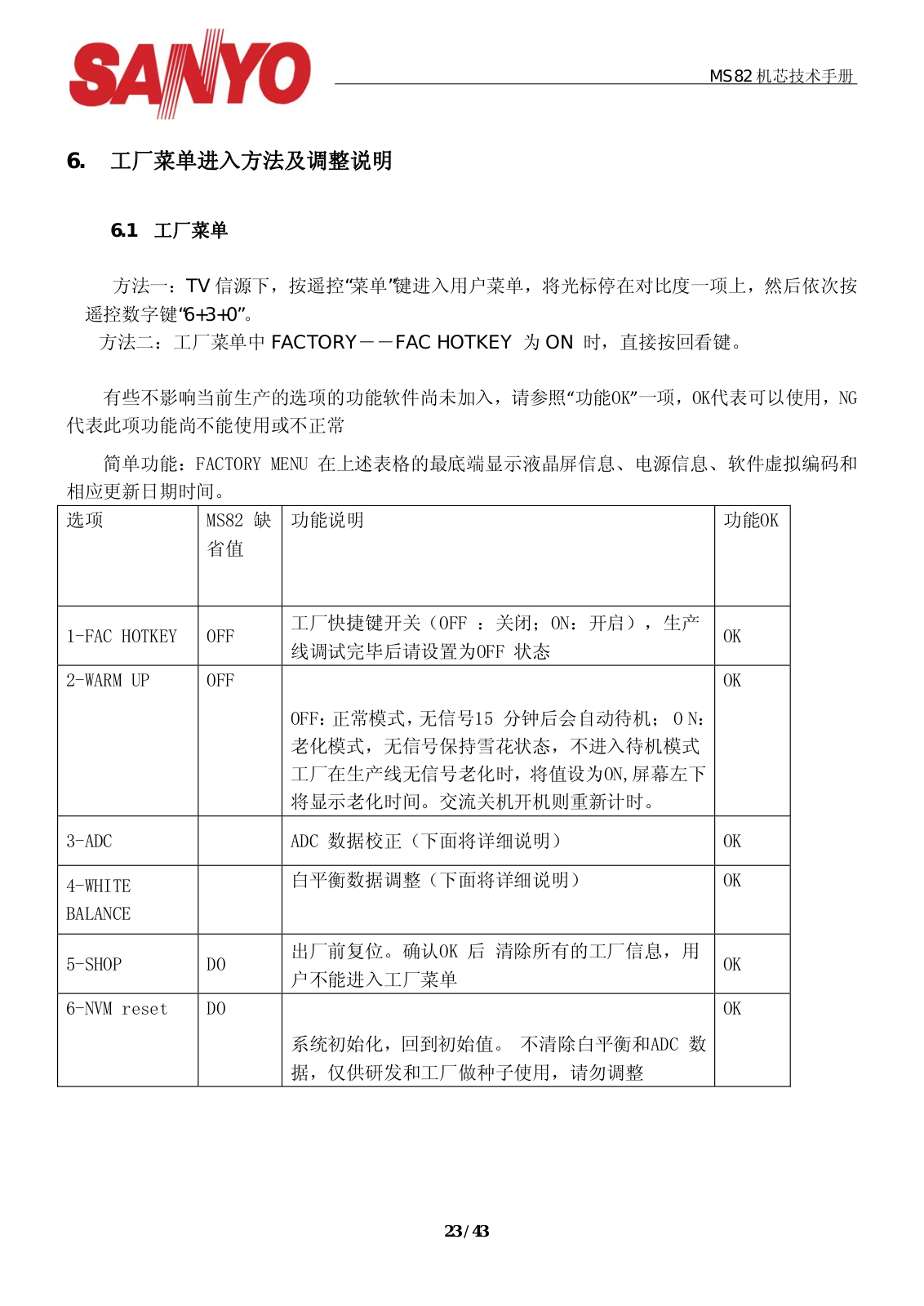

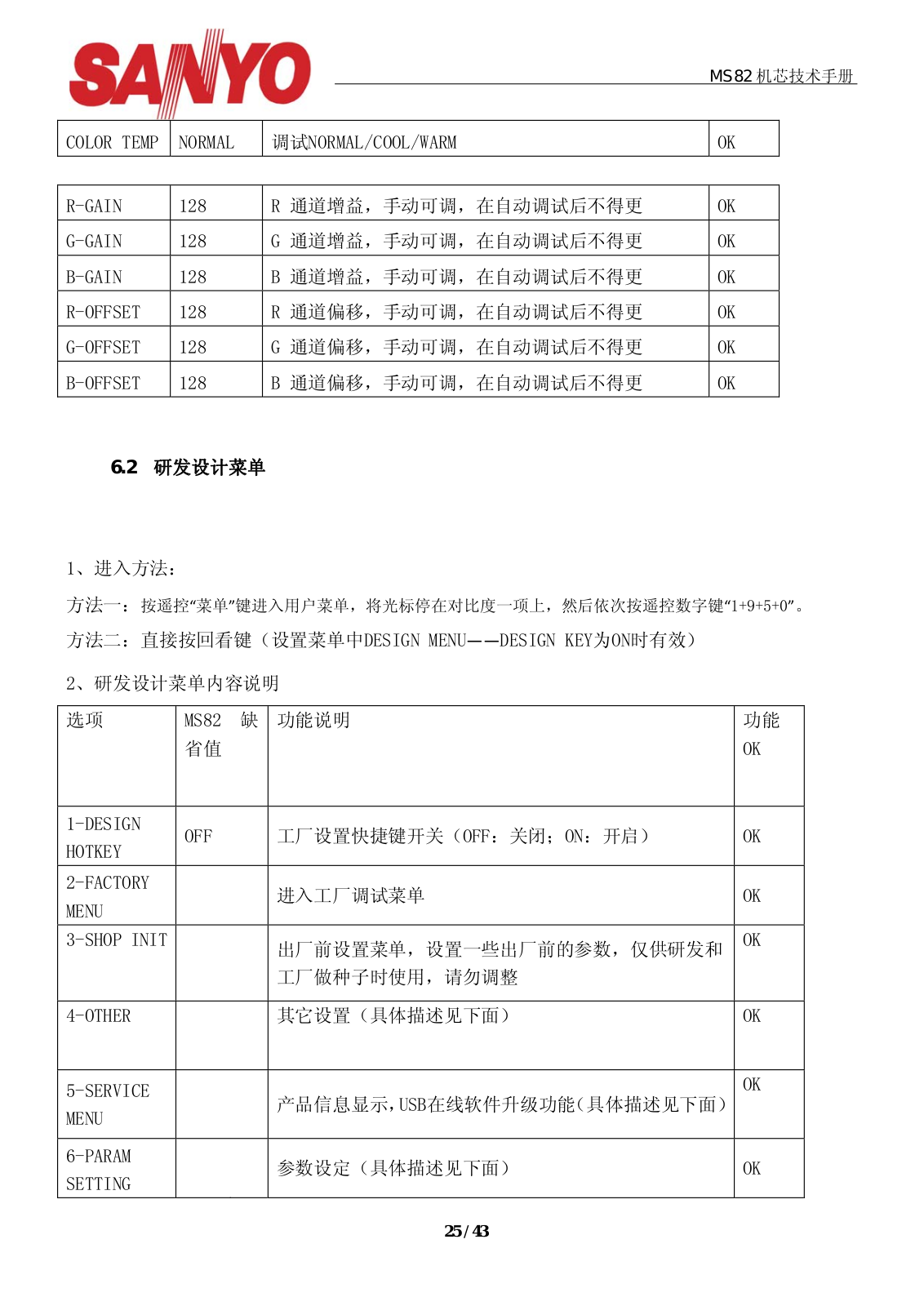

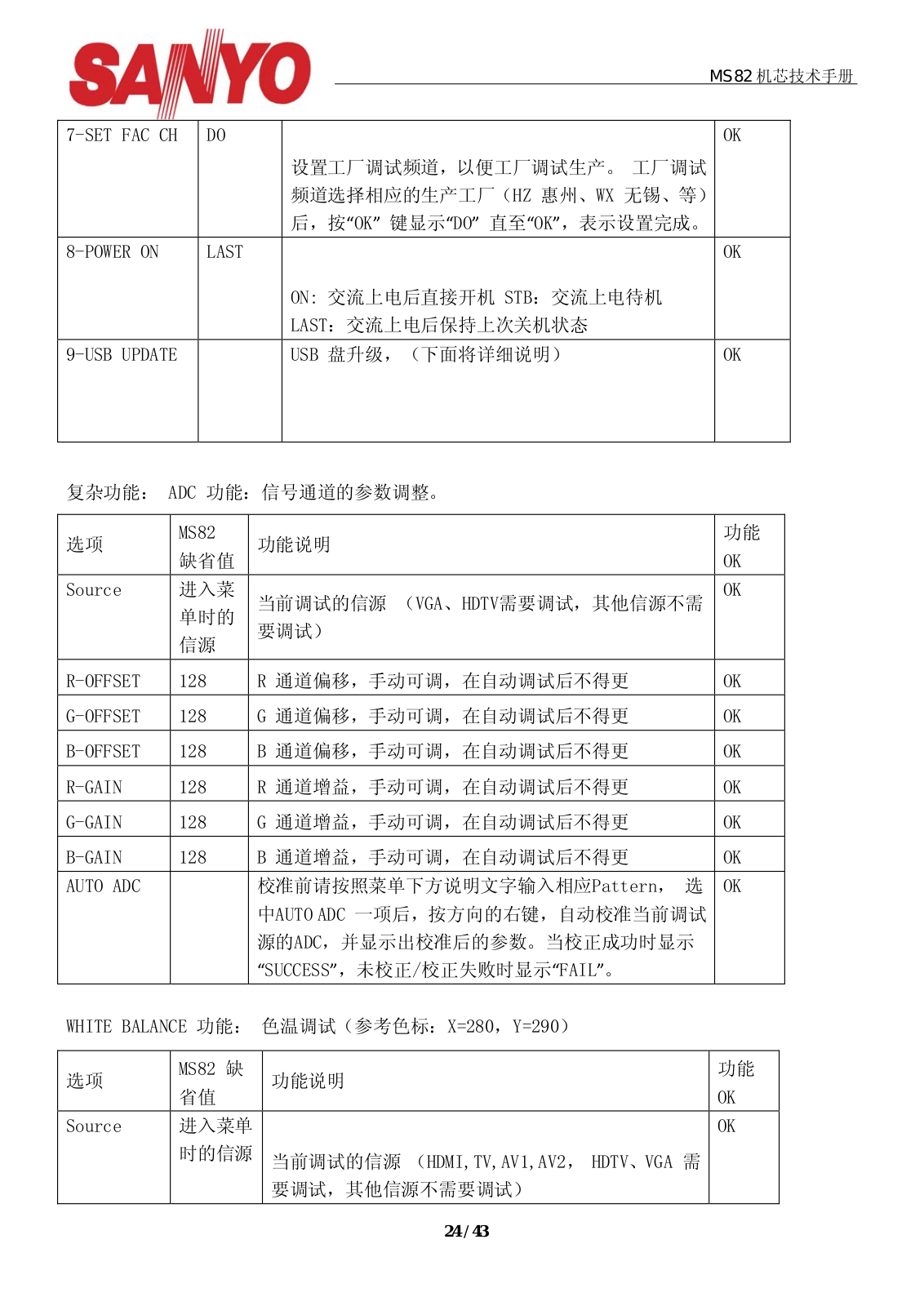

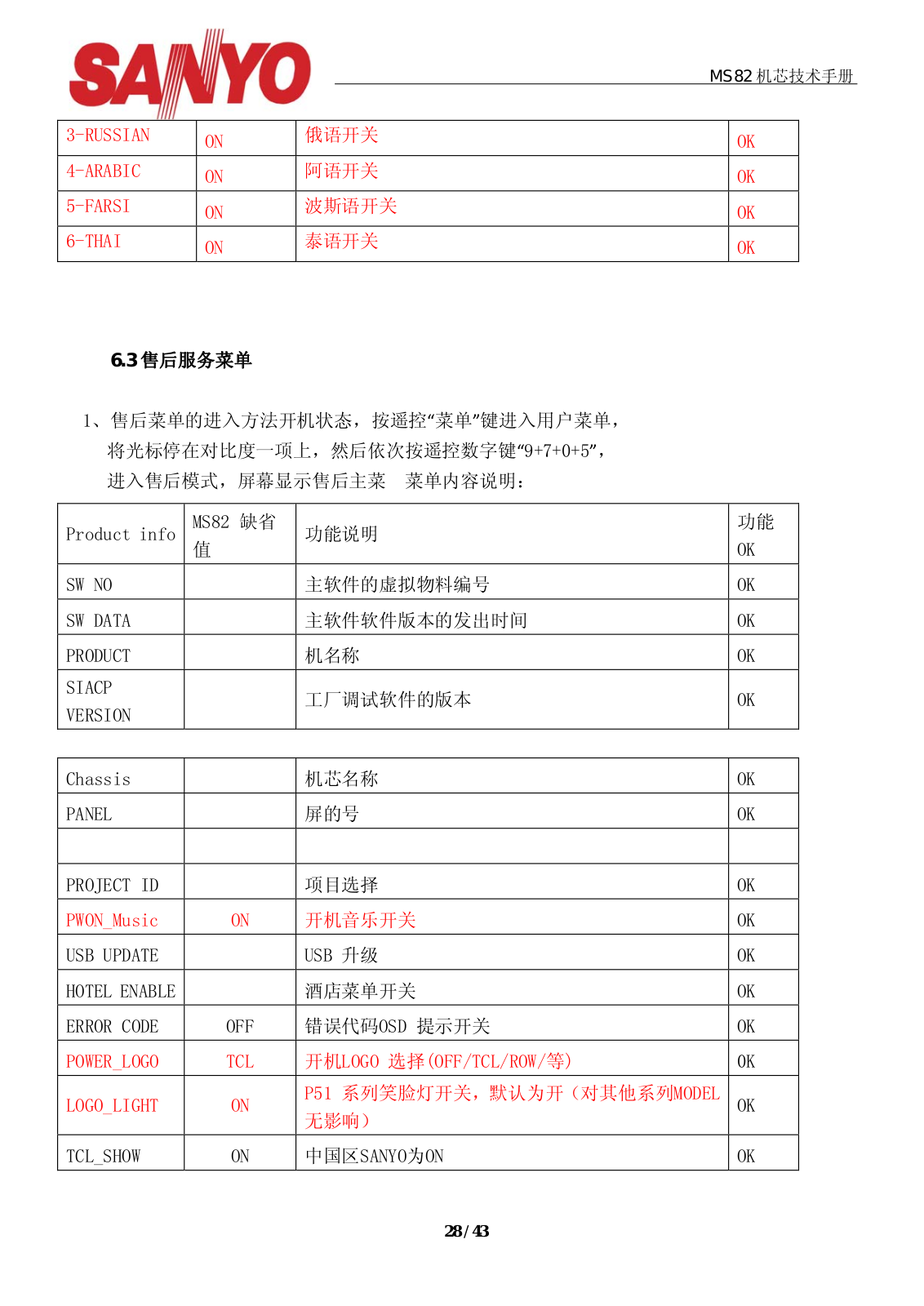

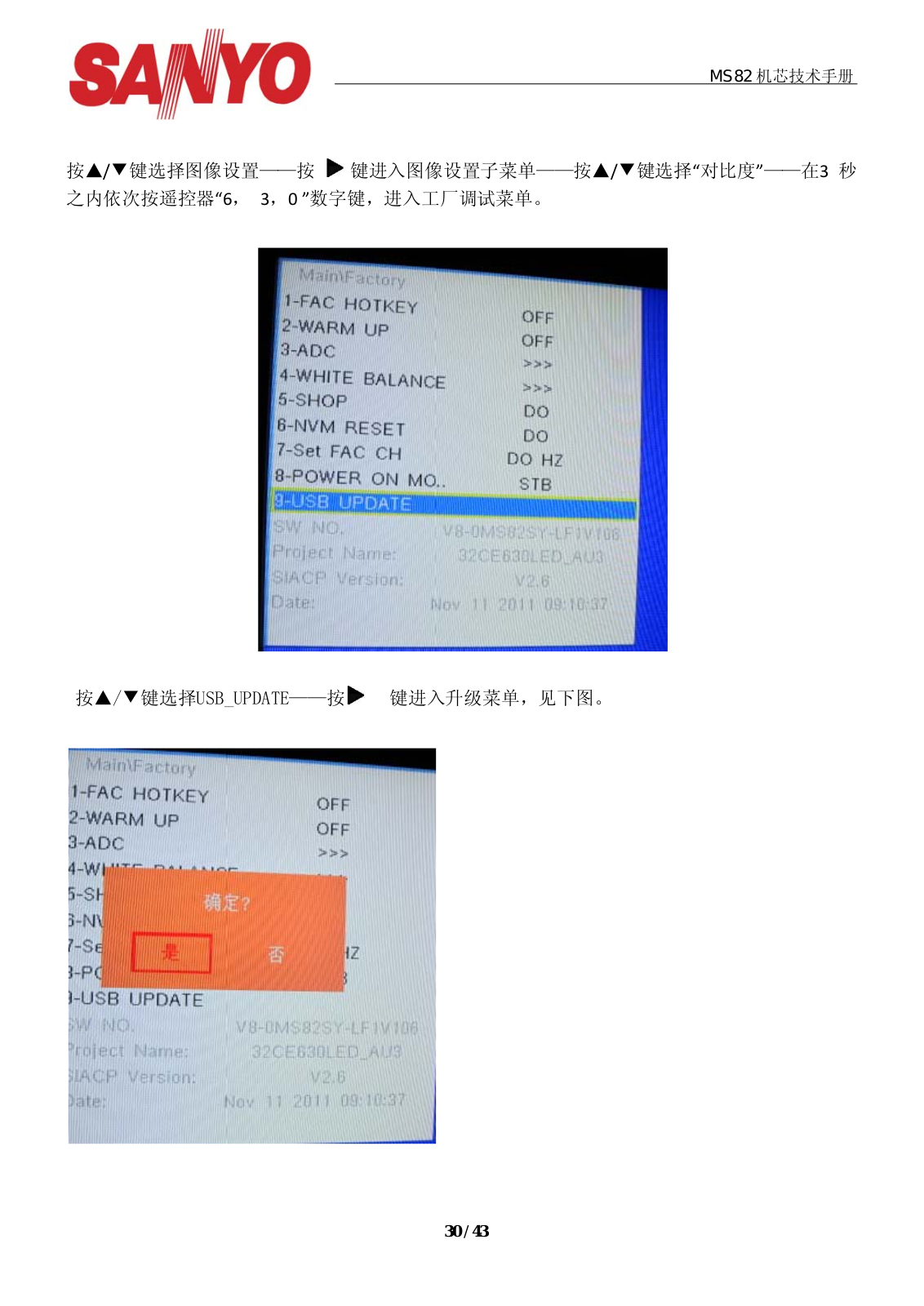

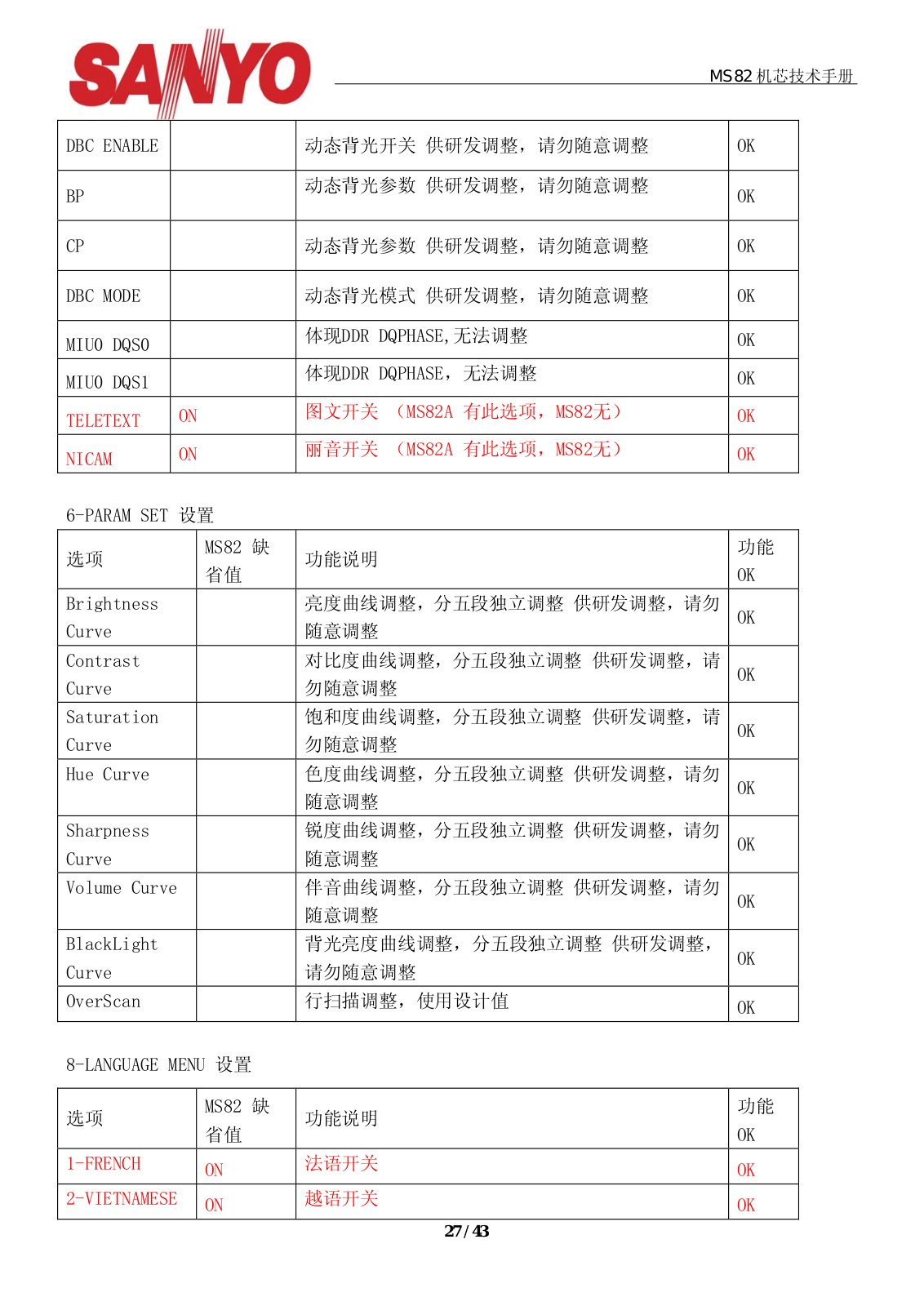

6. 工厂菜单进入方法及调整说明

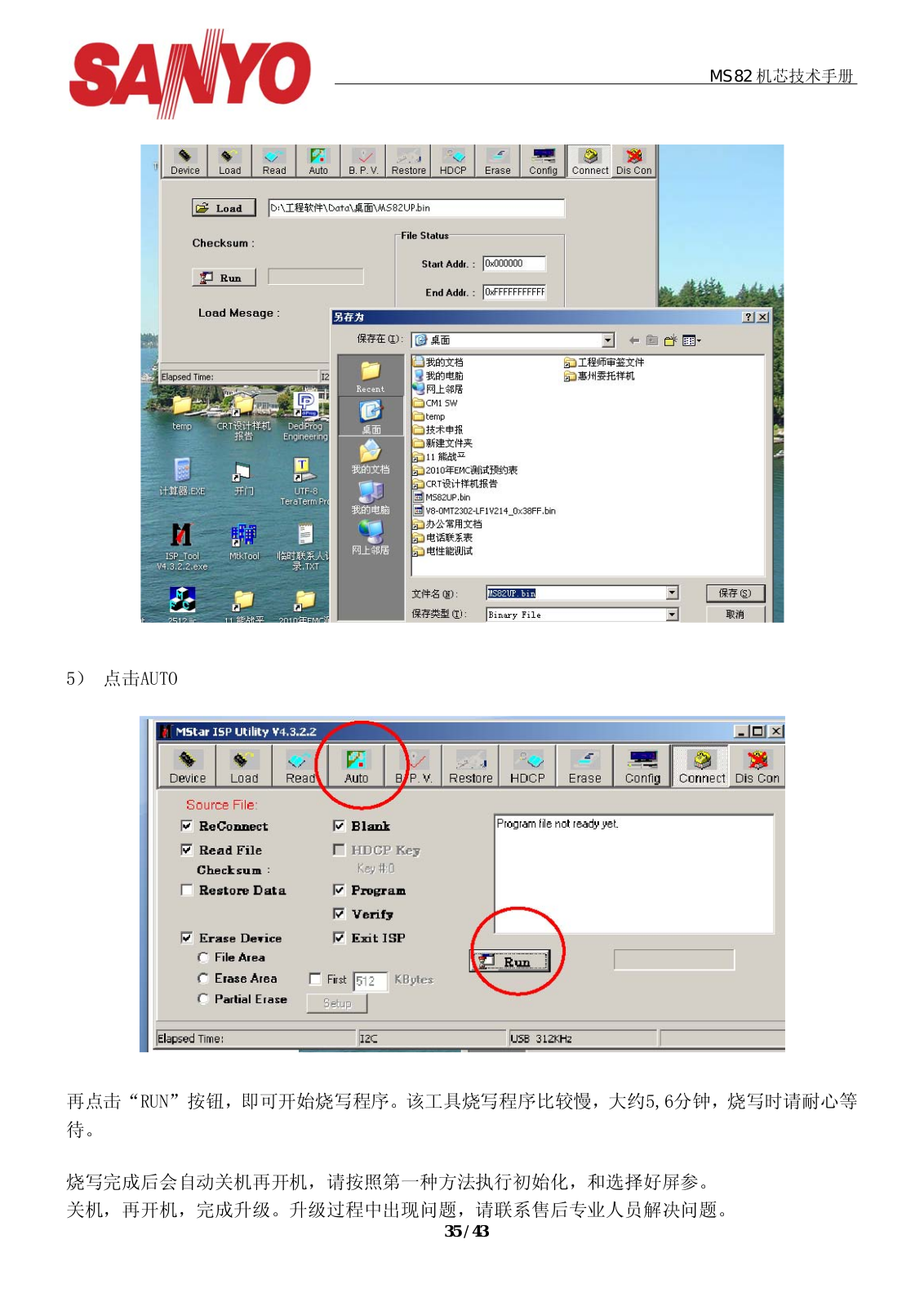

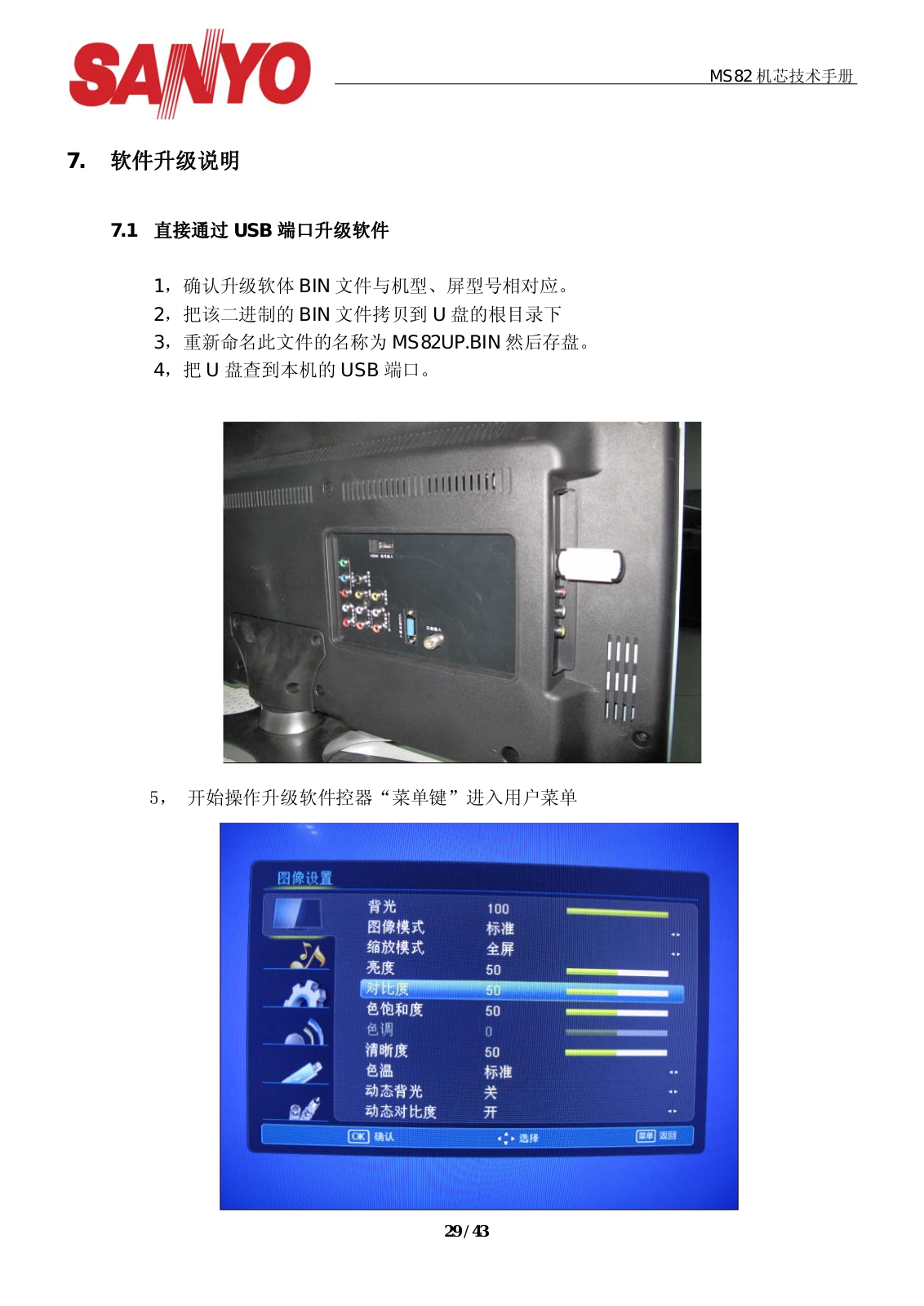

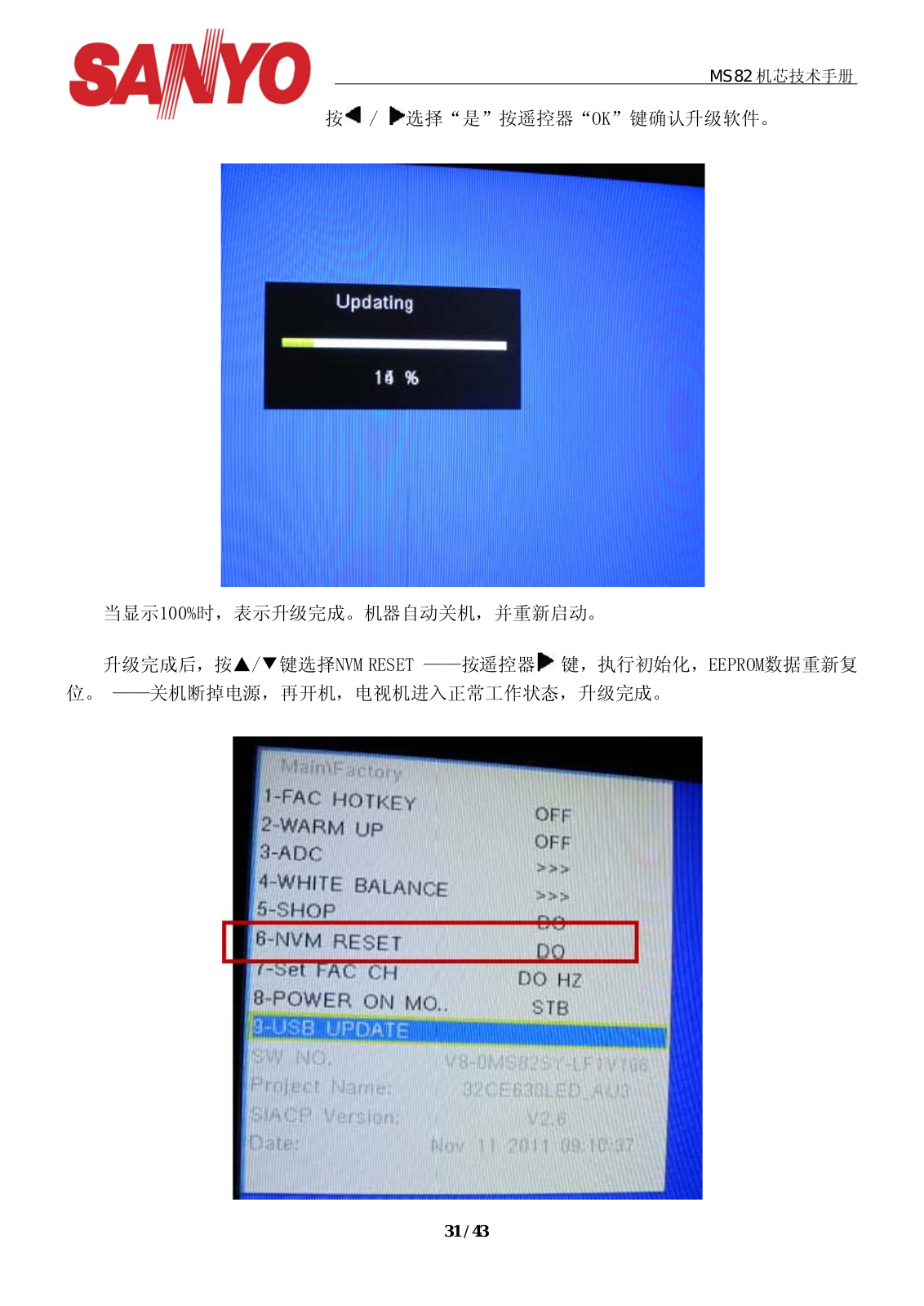

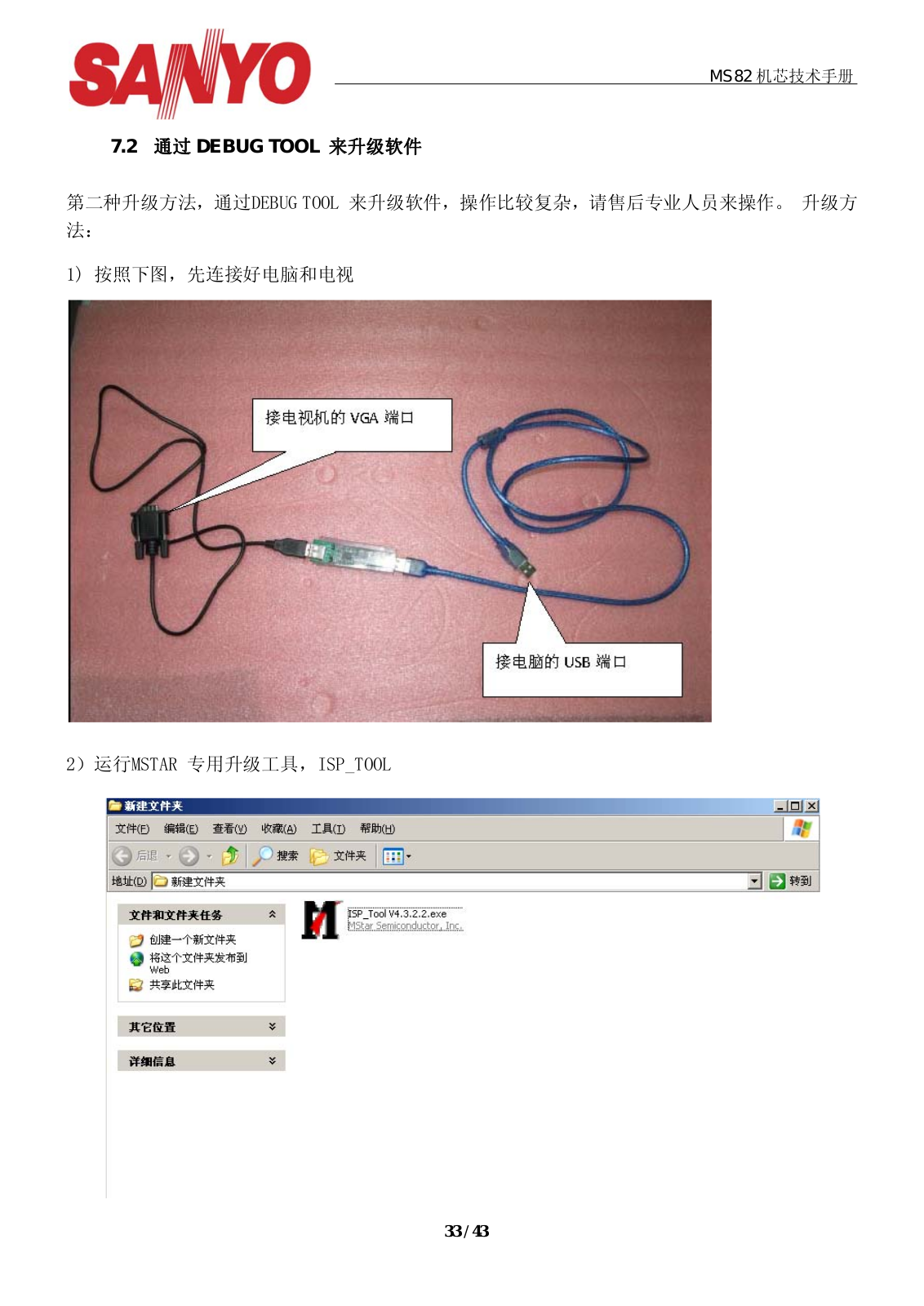

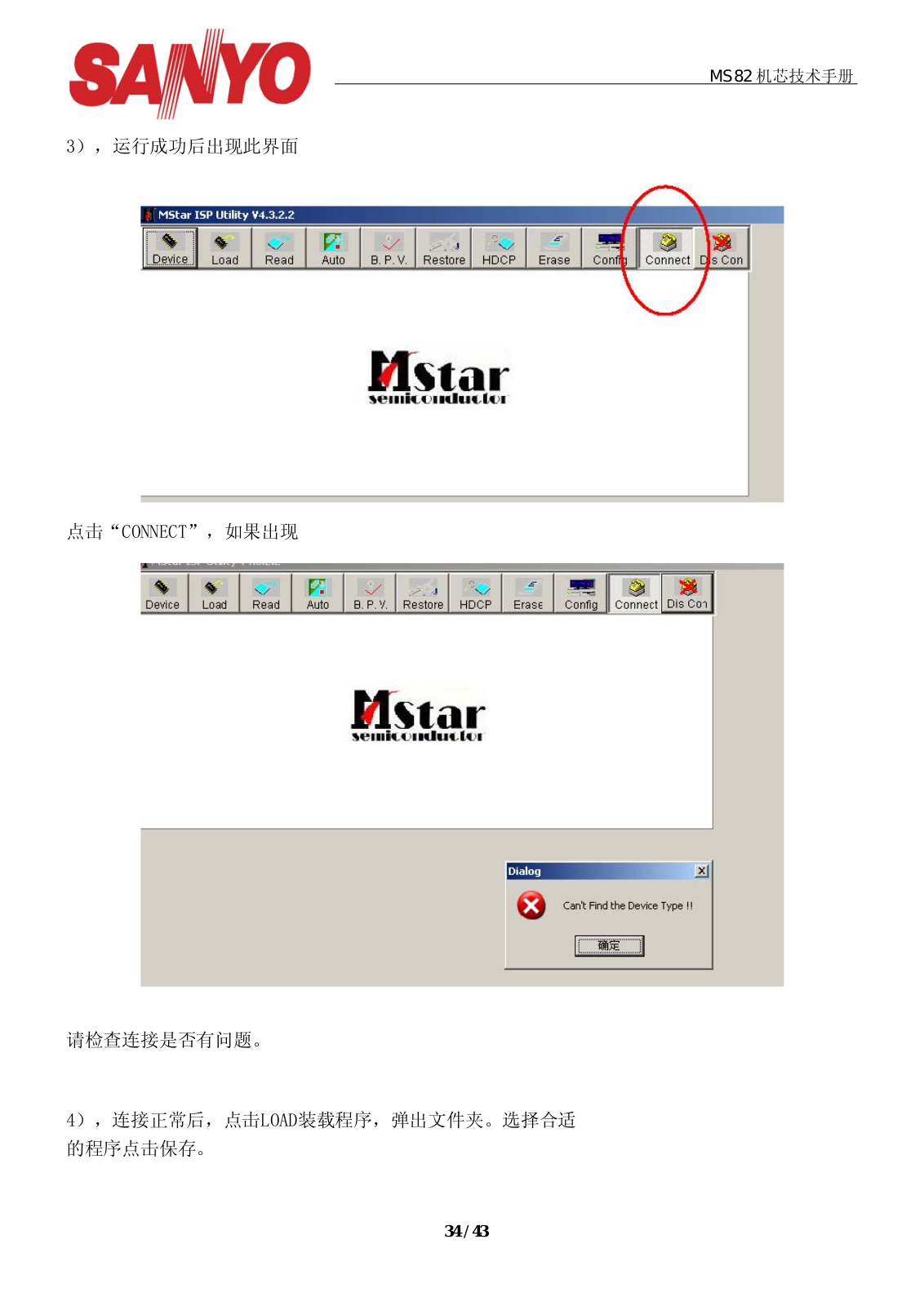

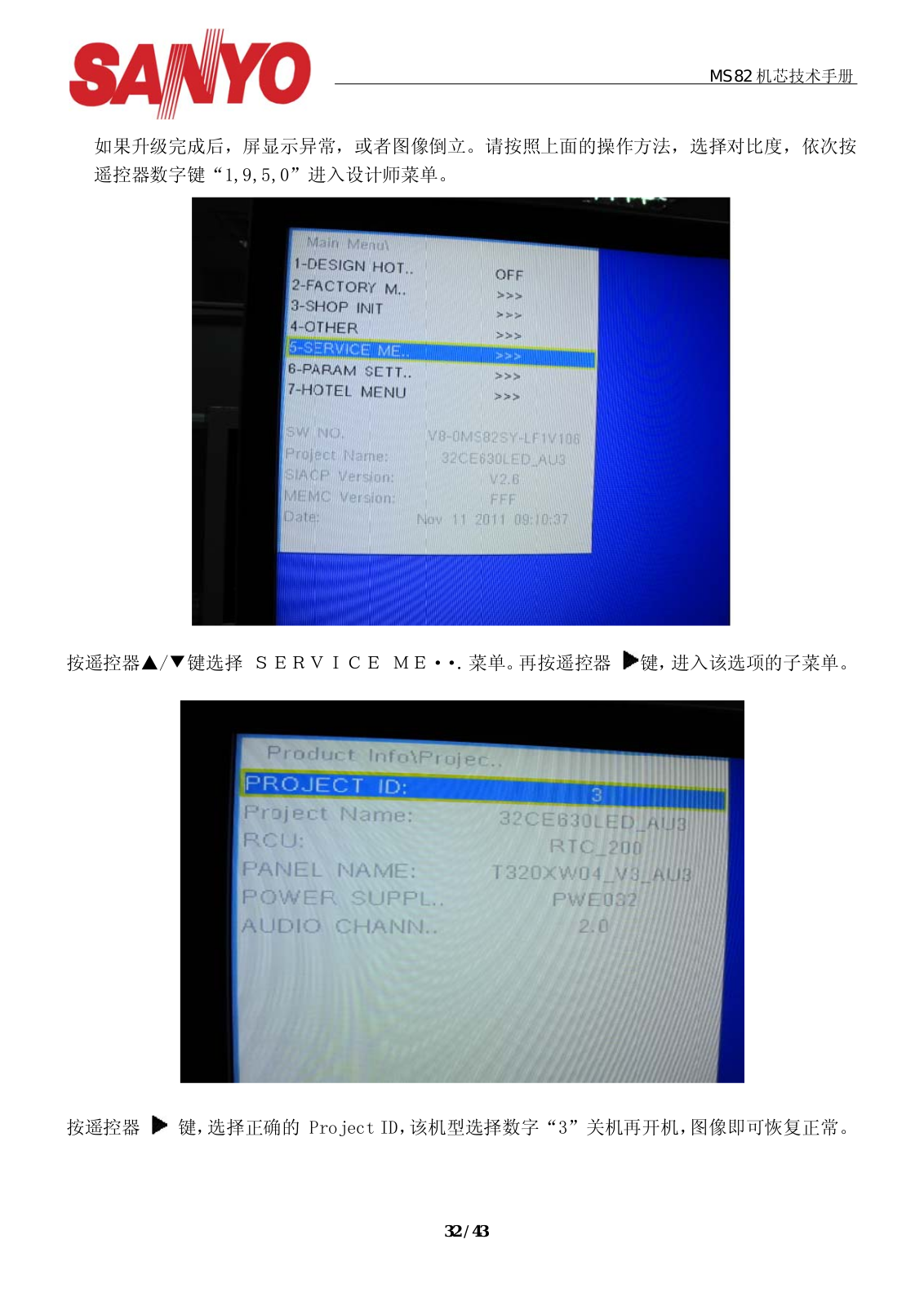

7. 软件升级说明

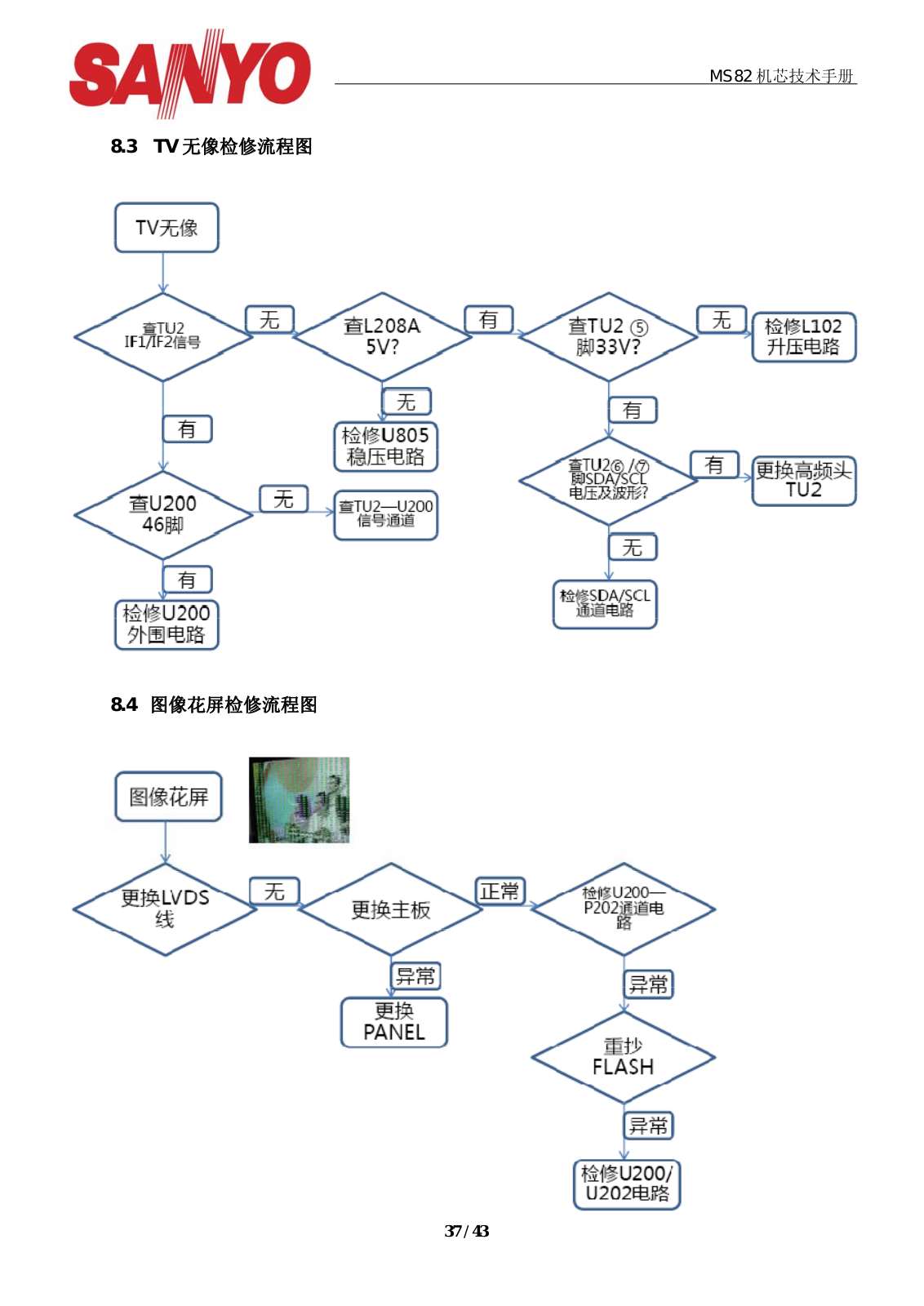

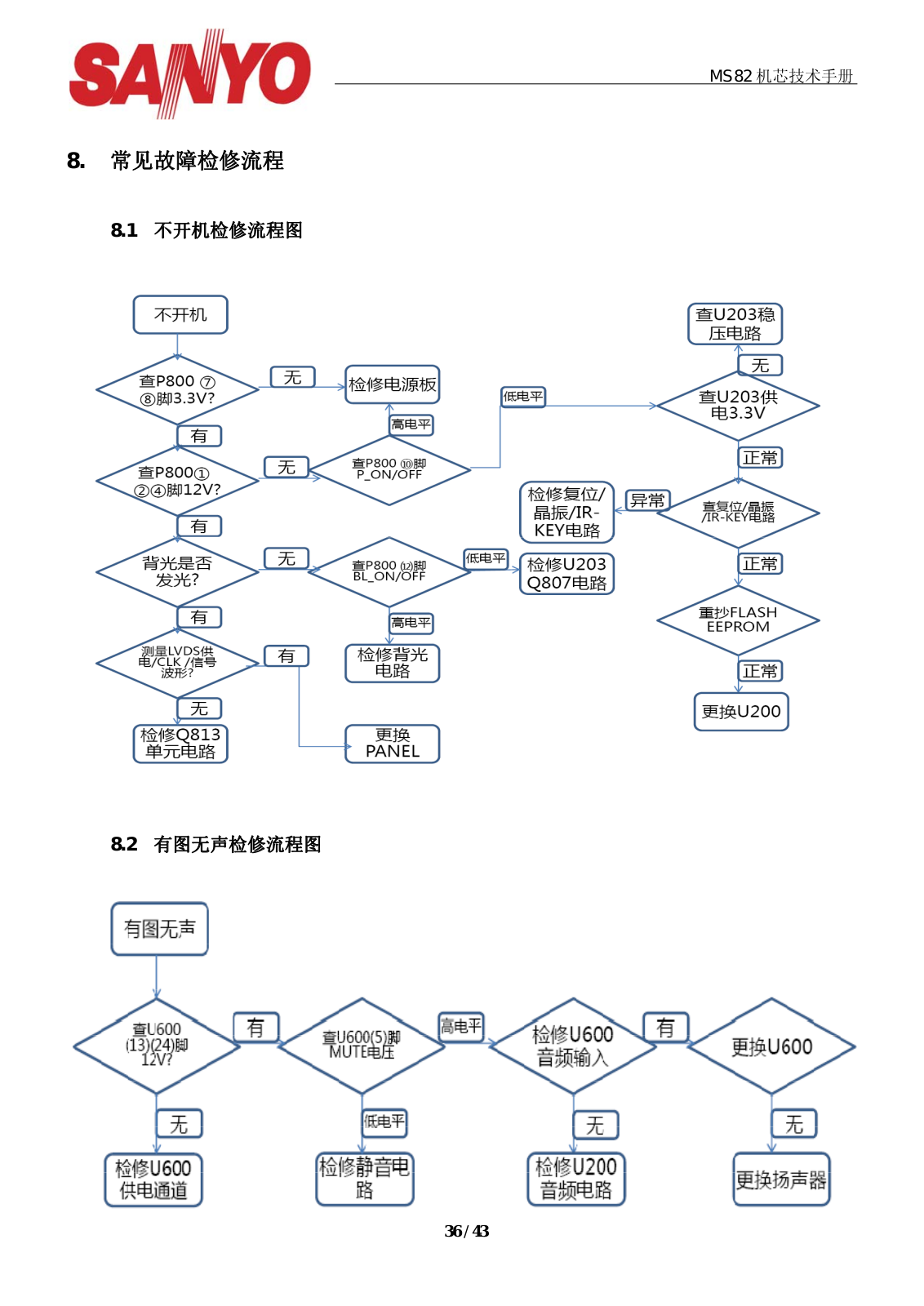

8. 常见故障检修流程

3

6

7

8

15

22

29

36

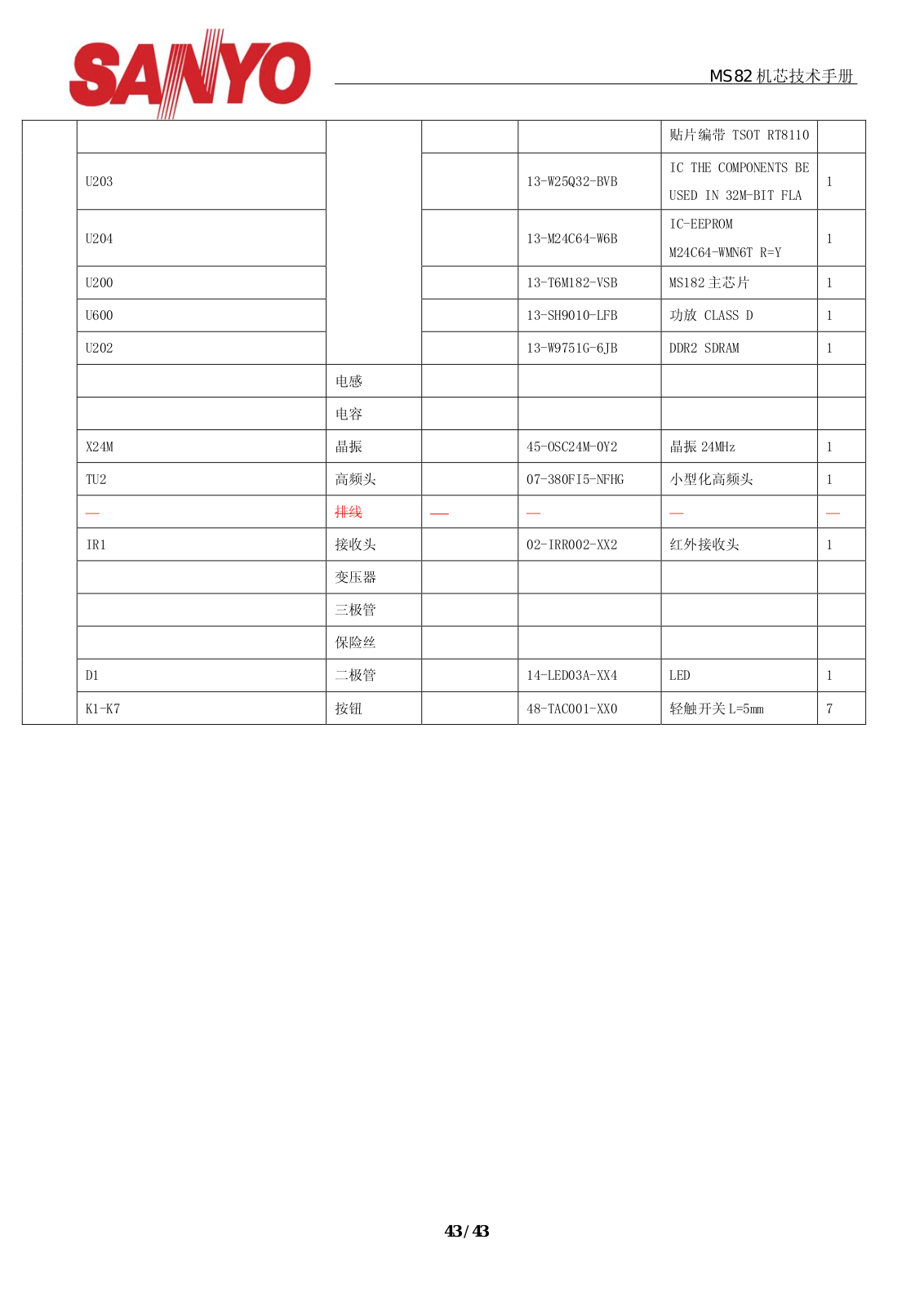

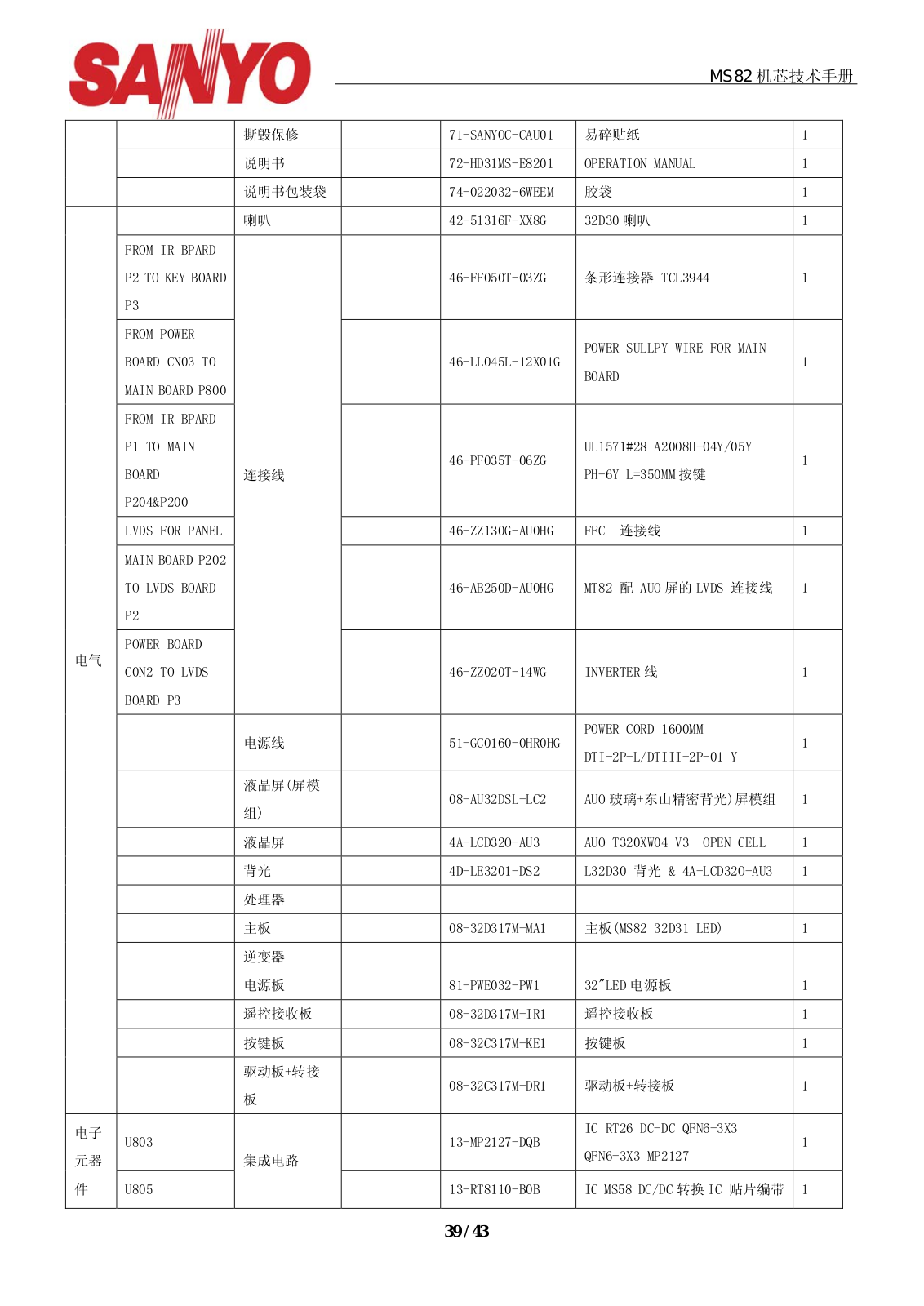

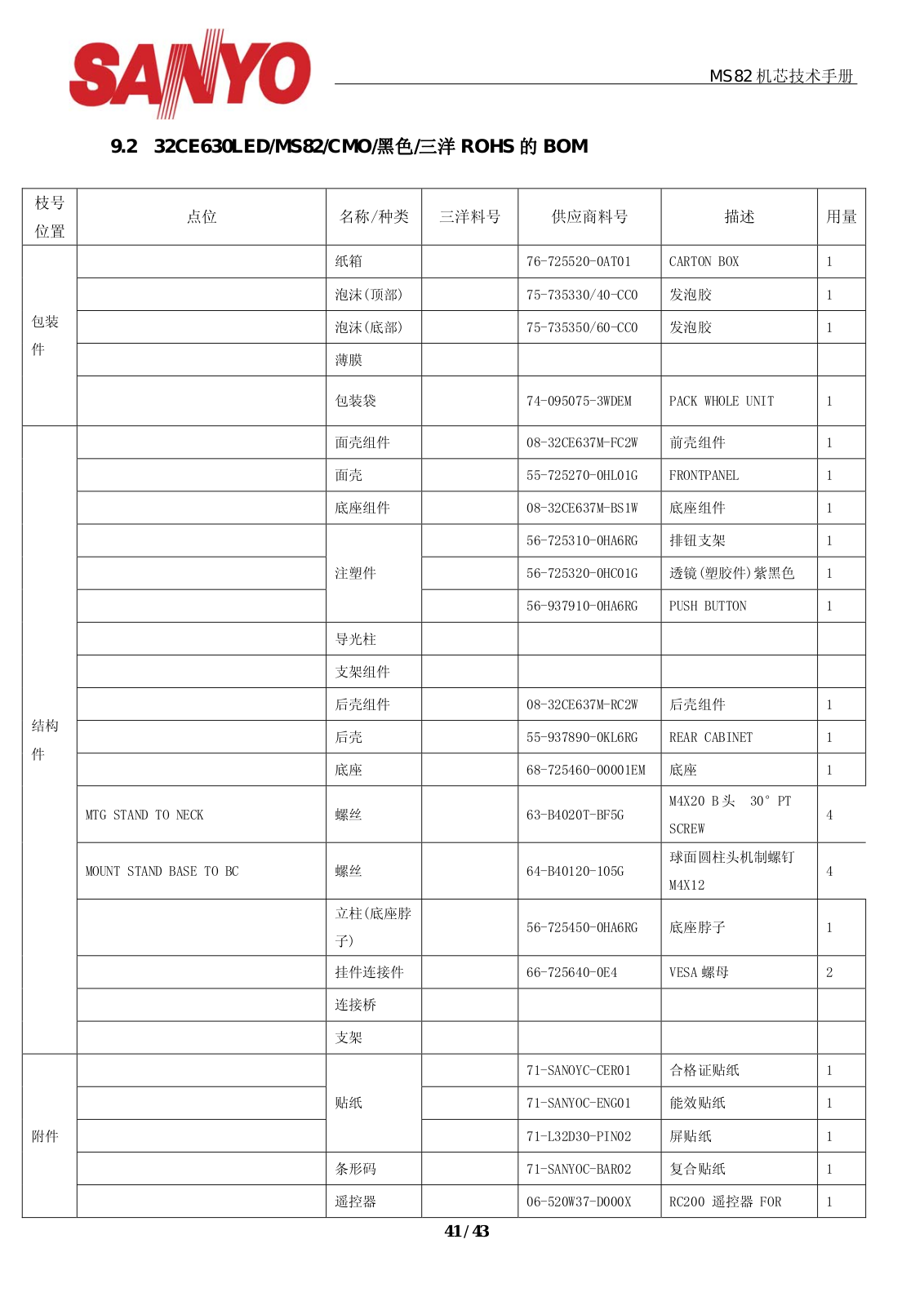

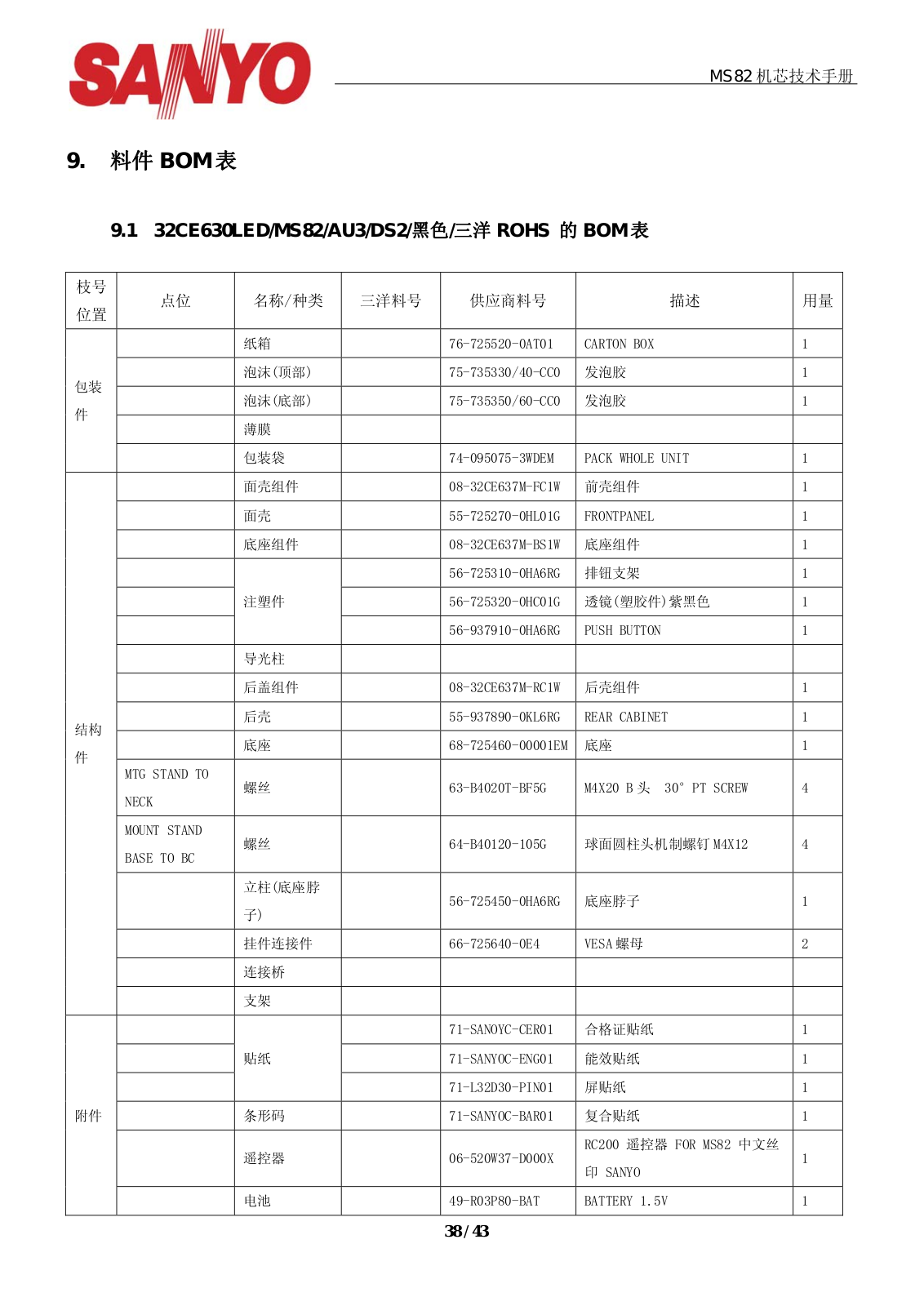

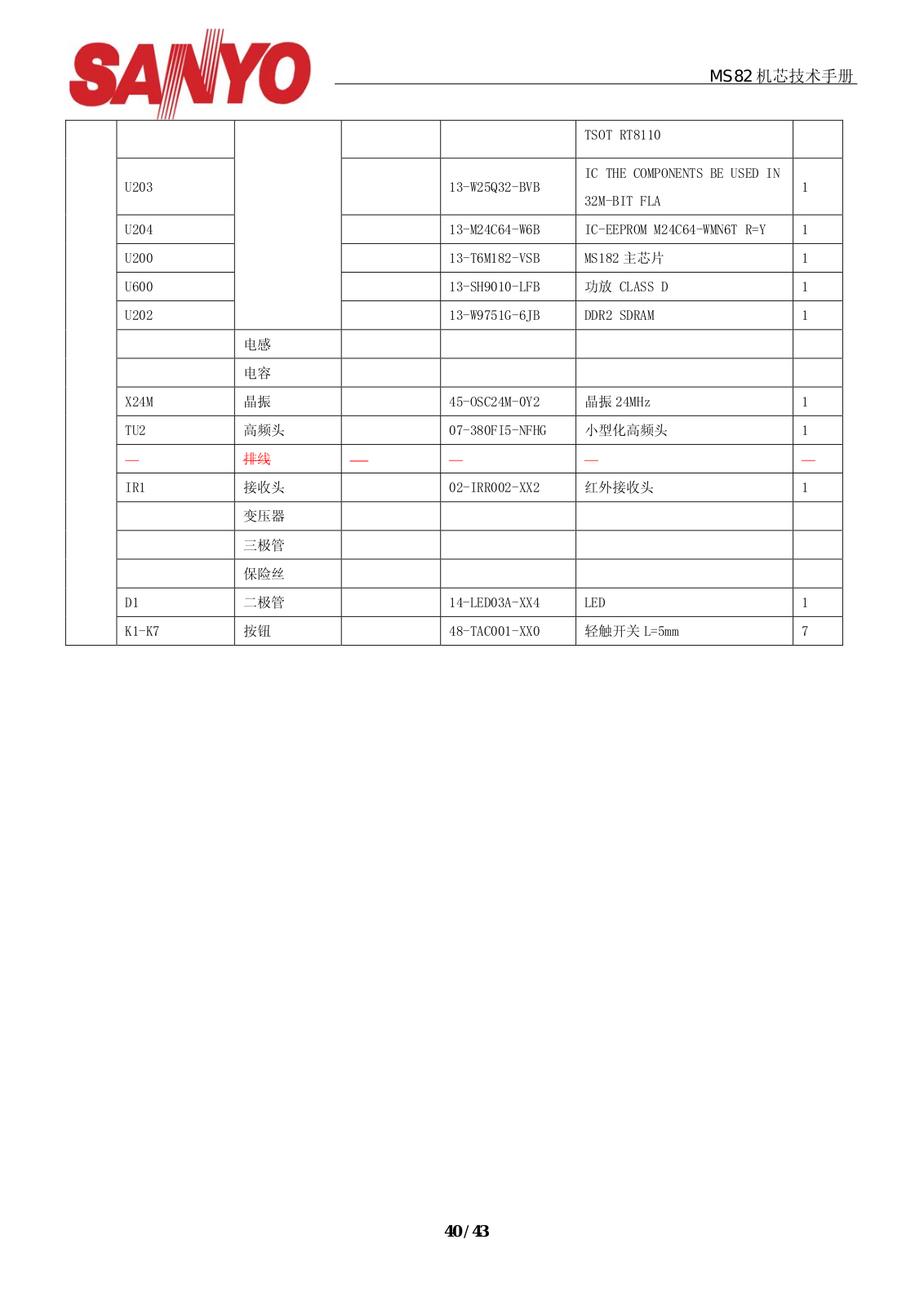

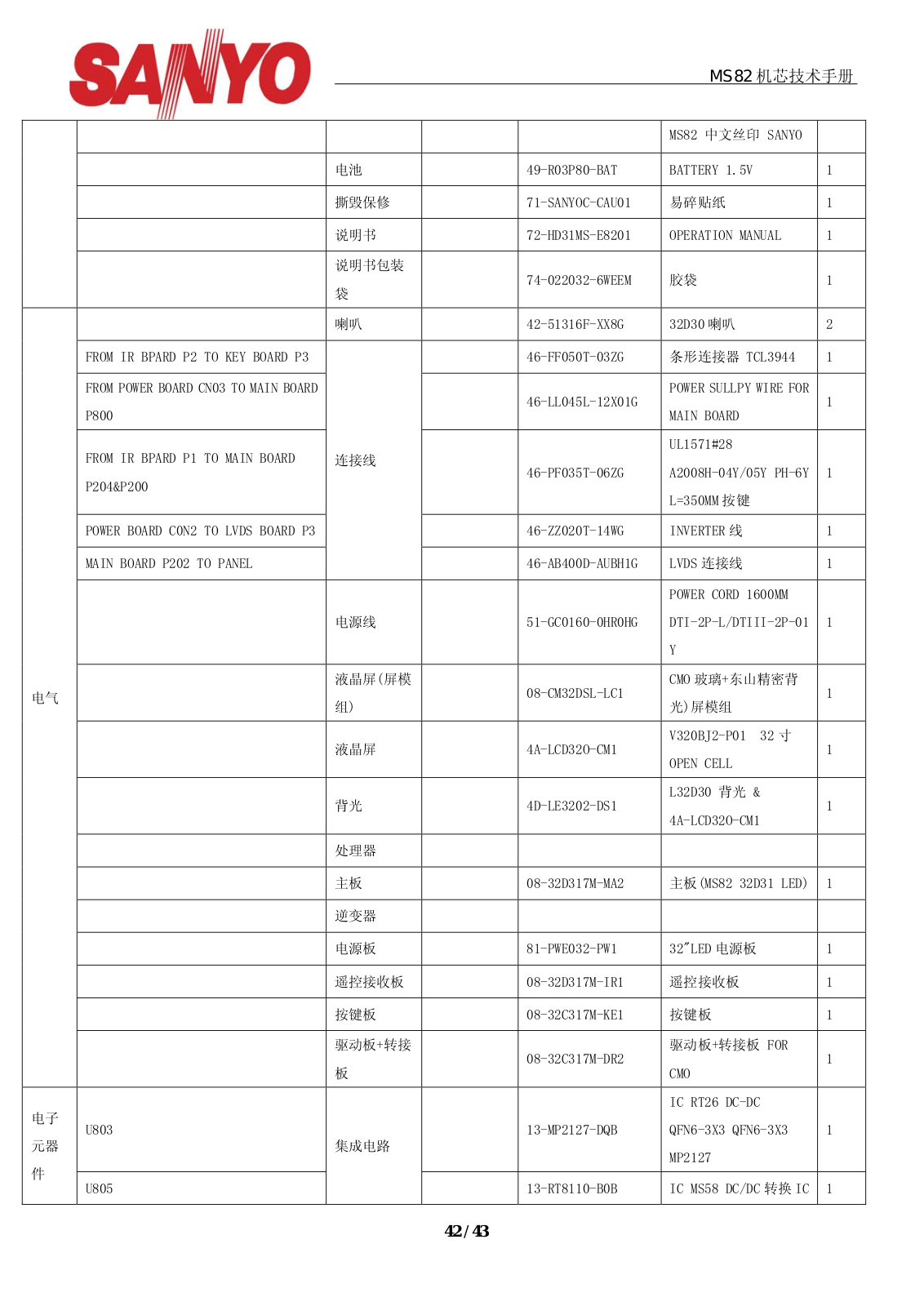

9. 料件 BOM 表

附一：32CE630 结构爆炸图附二：01-MS1820-MAC2XG 原理图附三：81-PWE032-PW1 原理图附四：40-l32d30-key_drv_ir 原理图

保密须知：本技术手册为受控资料，有指定的发放对象，不可随意向非发放对象传阅或转载！

本技术手册适用于：公司商品服务部、本部相关部门、服务中心、特约维修站。

37

2 / 43

1. 机型简介

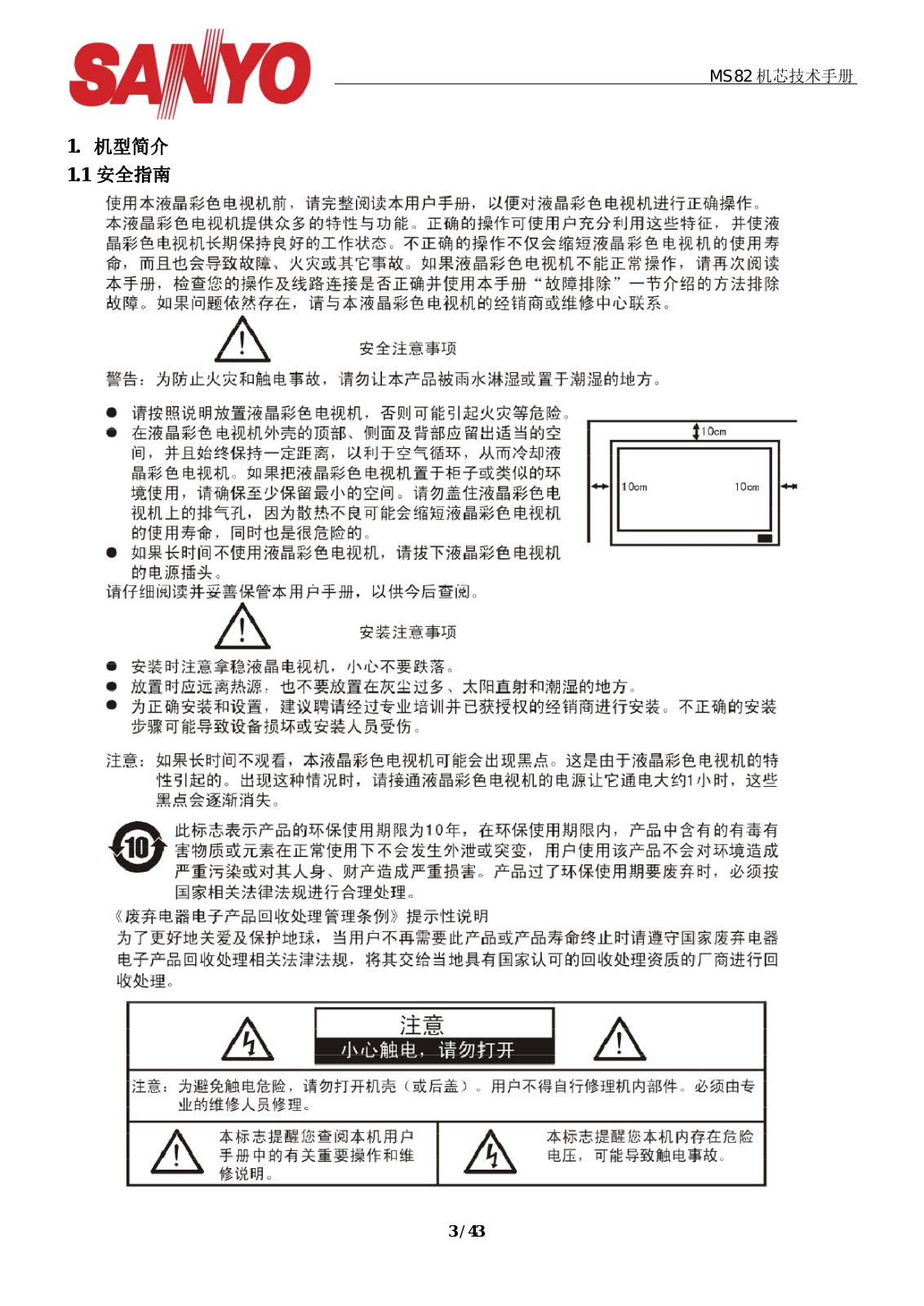

1.1 安全指南

MS82 机芯技术手册

3 / 43

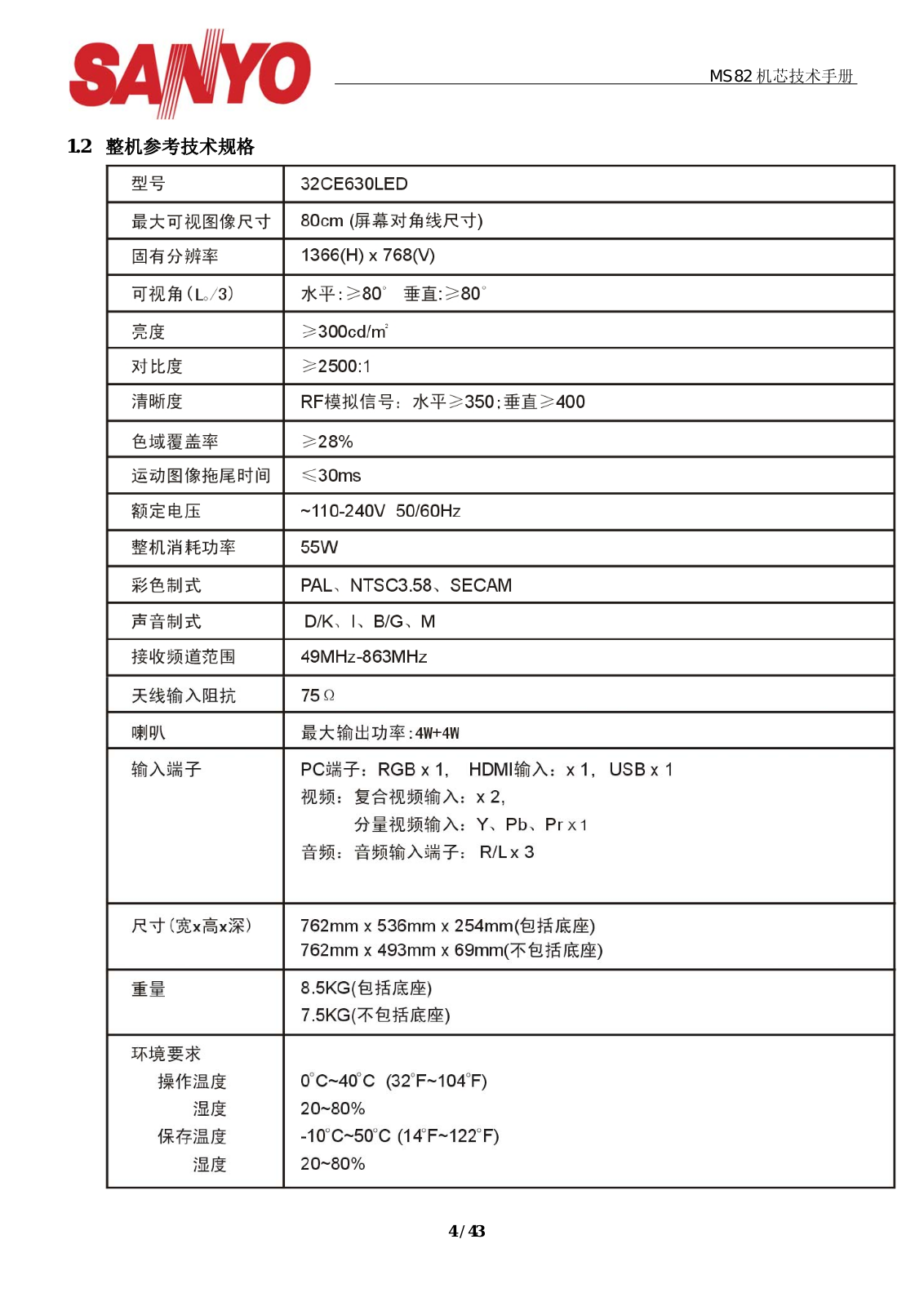

1.2 整机参考技术规格

MS82 机芯技术手册

4 / 43

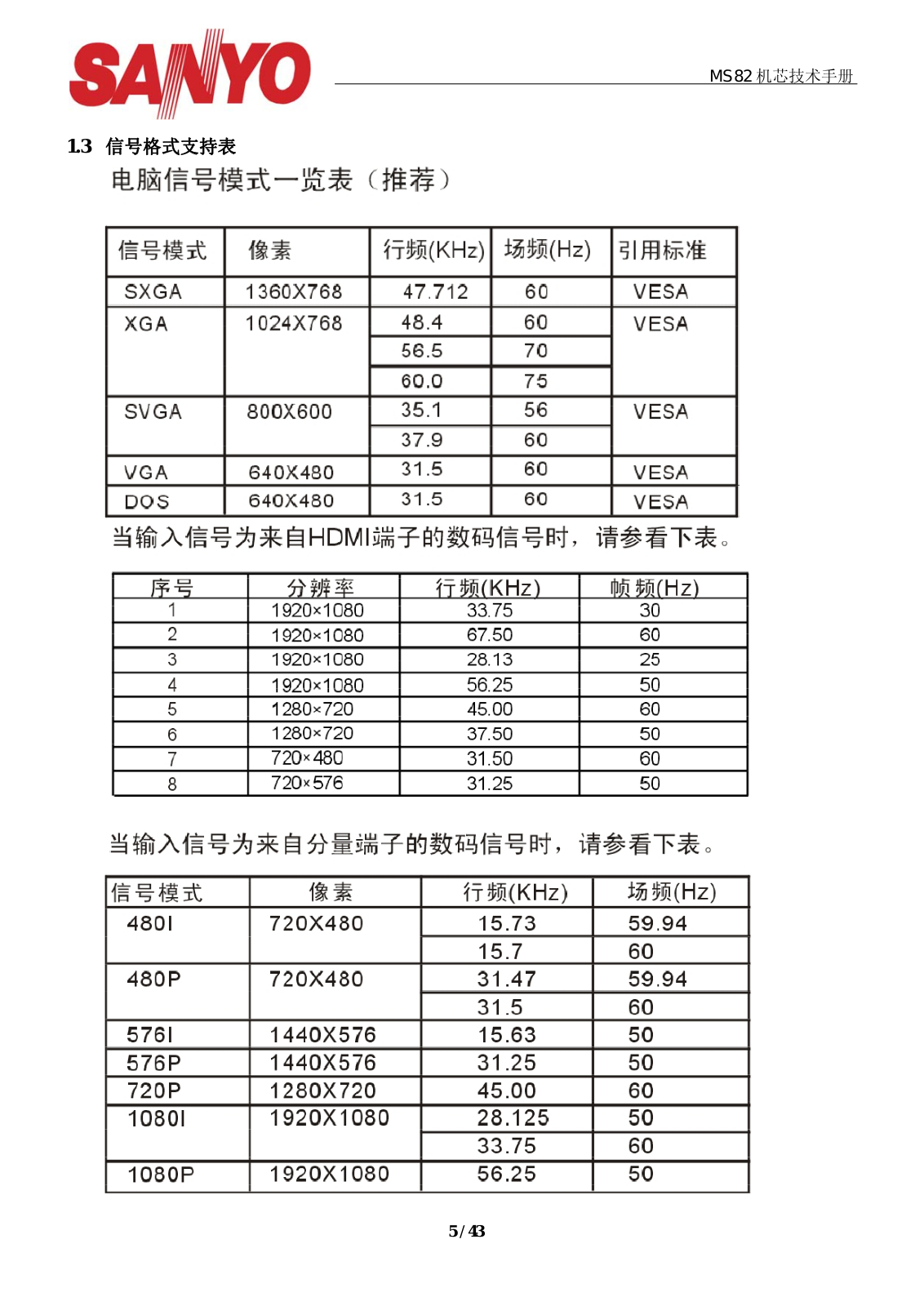

1.3 信号格式支持表

MS82 机芯技术手册

5 / 43

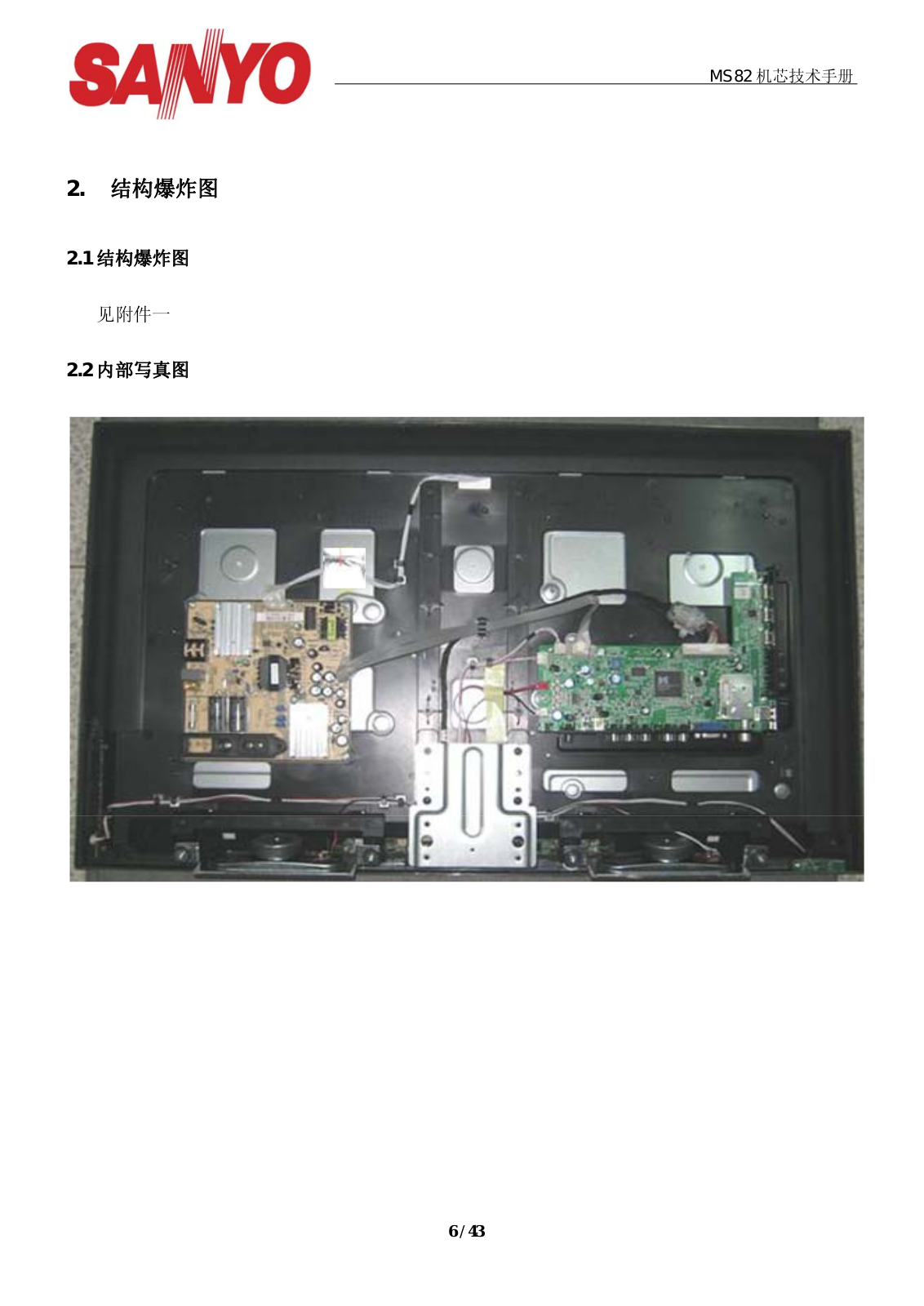

2. 结构爆炸图

2.1 结构爆炸图

见附件一

2.2 内部写真图

MS82 机芯技术手册

6 / 43

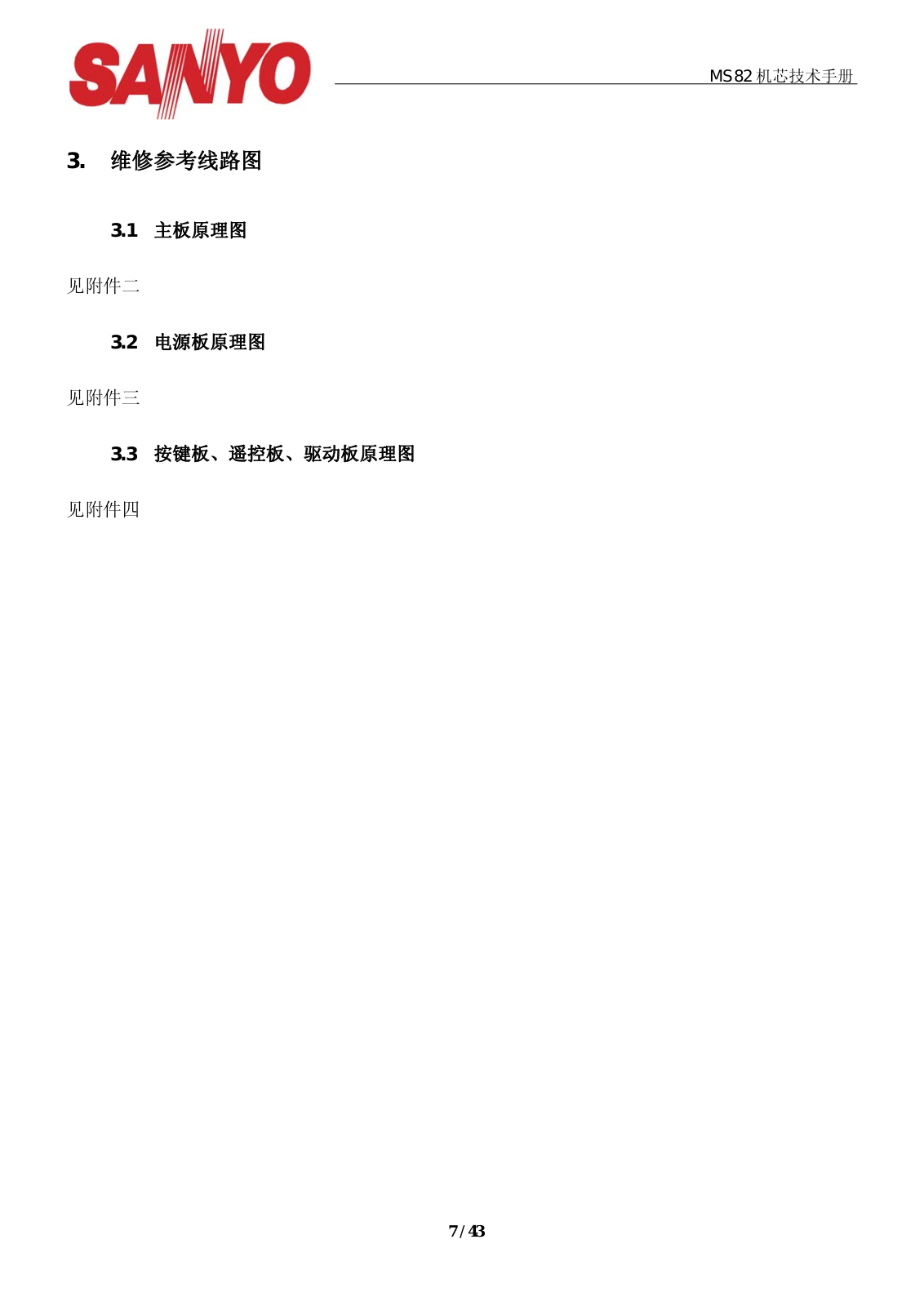

3. 维修参考线路图

3.1 主板原理图

见附件二

3.2 电源板原理图

见附件三

3.3 按键板、遥控板、驱动板原理图

MS82 机芯技术手册

见附件四

7 / 43

MS82 机芯技术手册

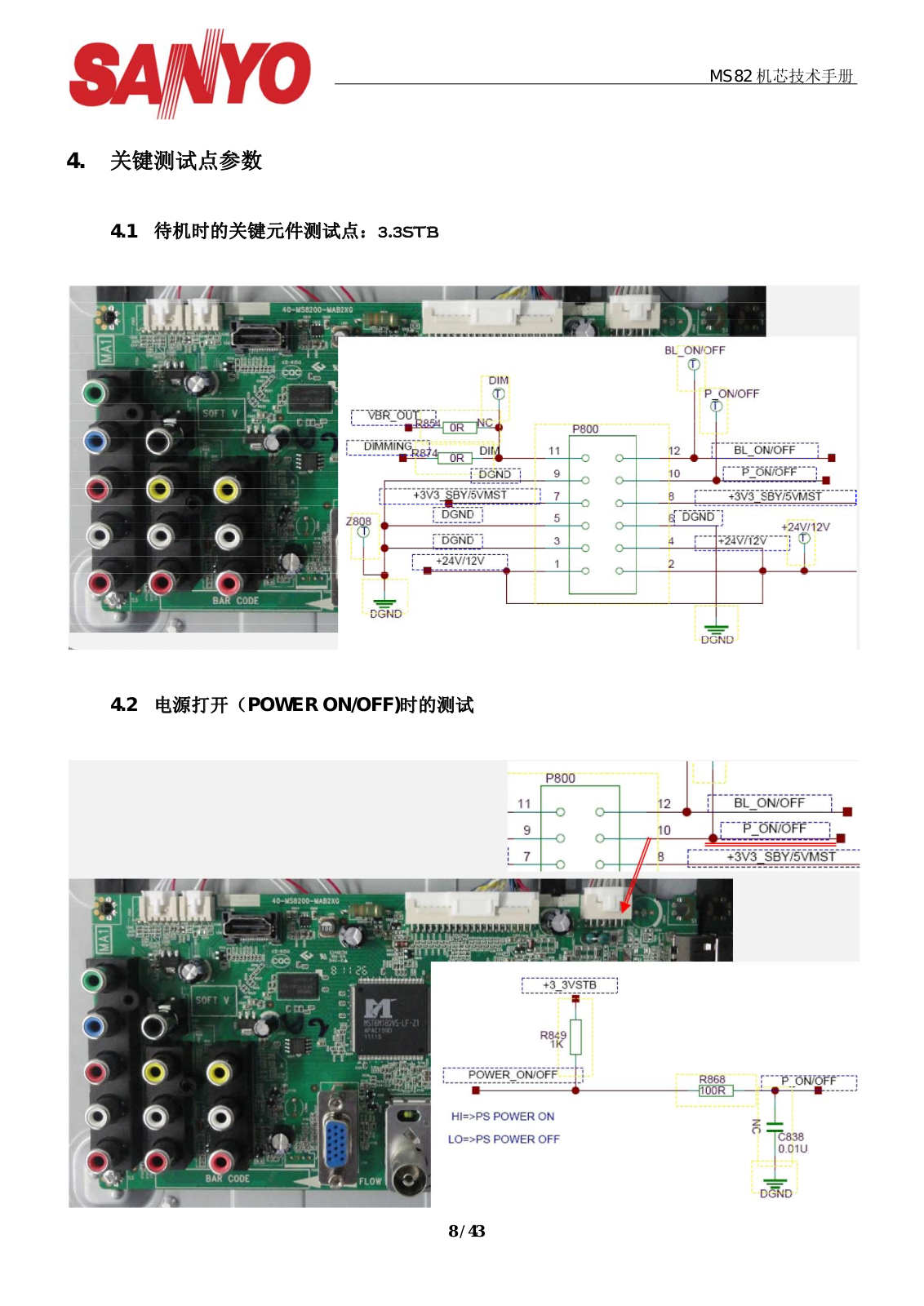

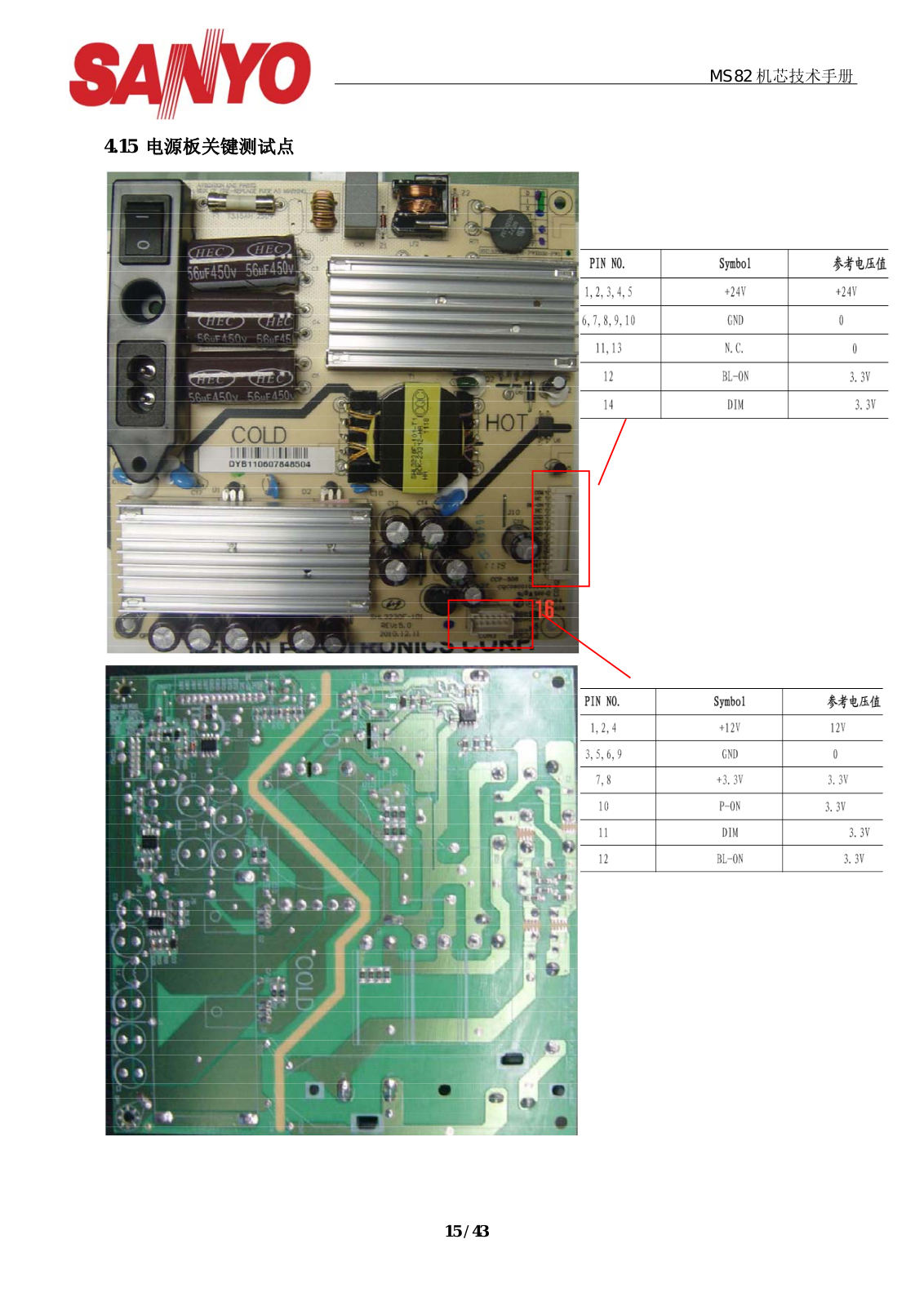

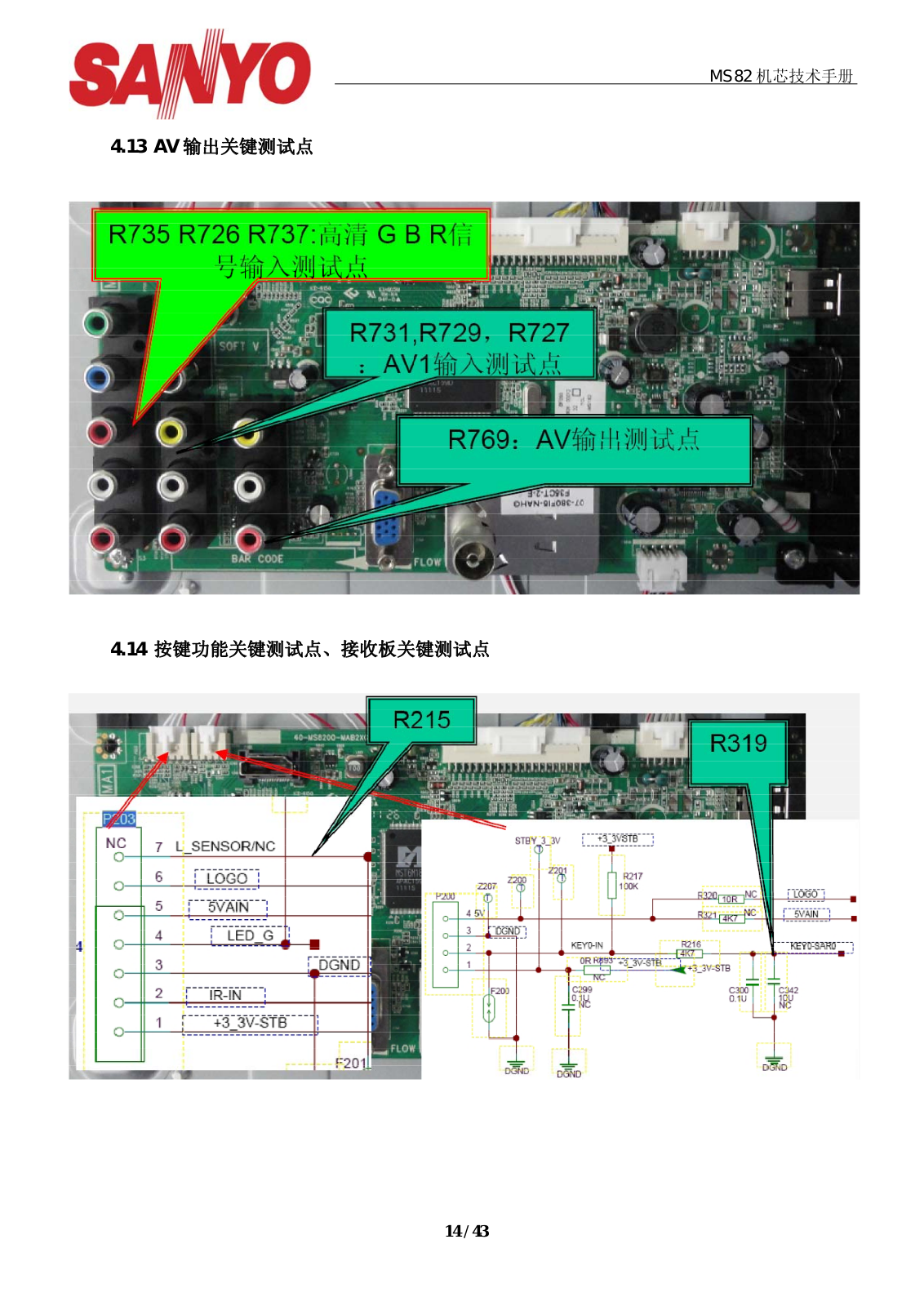

4. 关键测试点参数

4.1 待机时的关键元件测试点：3.3STB

4.2 电源打开（POWER ON/OFF)时的测试

8 / 43

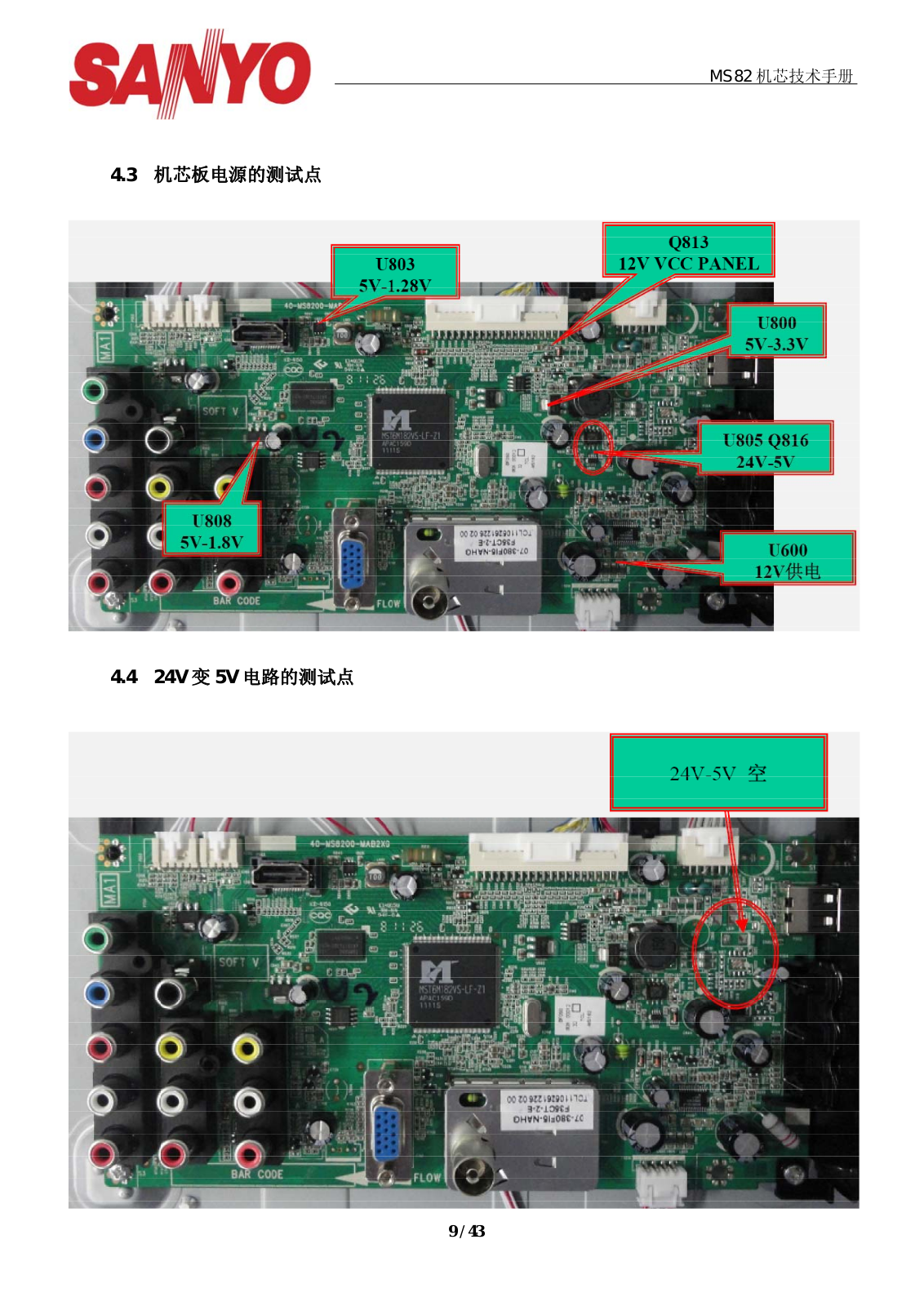

4.3 机芯板电源的测试点

MS82 机芯技术手册

4.4 24V 变 5V 电路的测试点

9 / 43

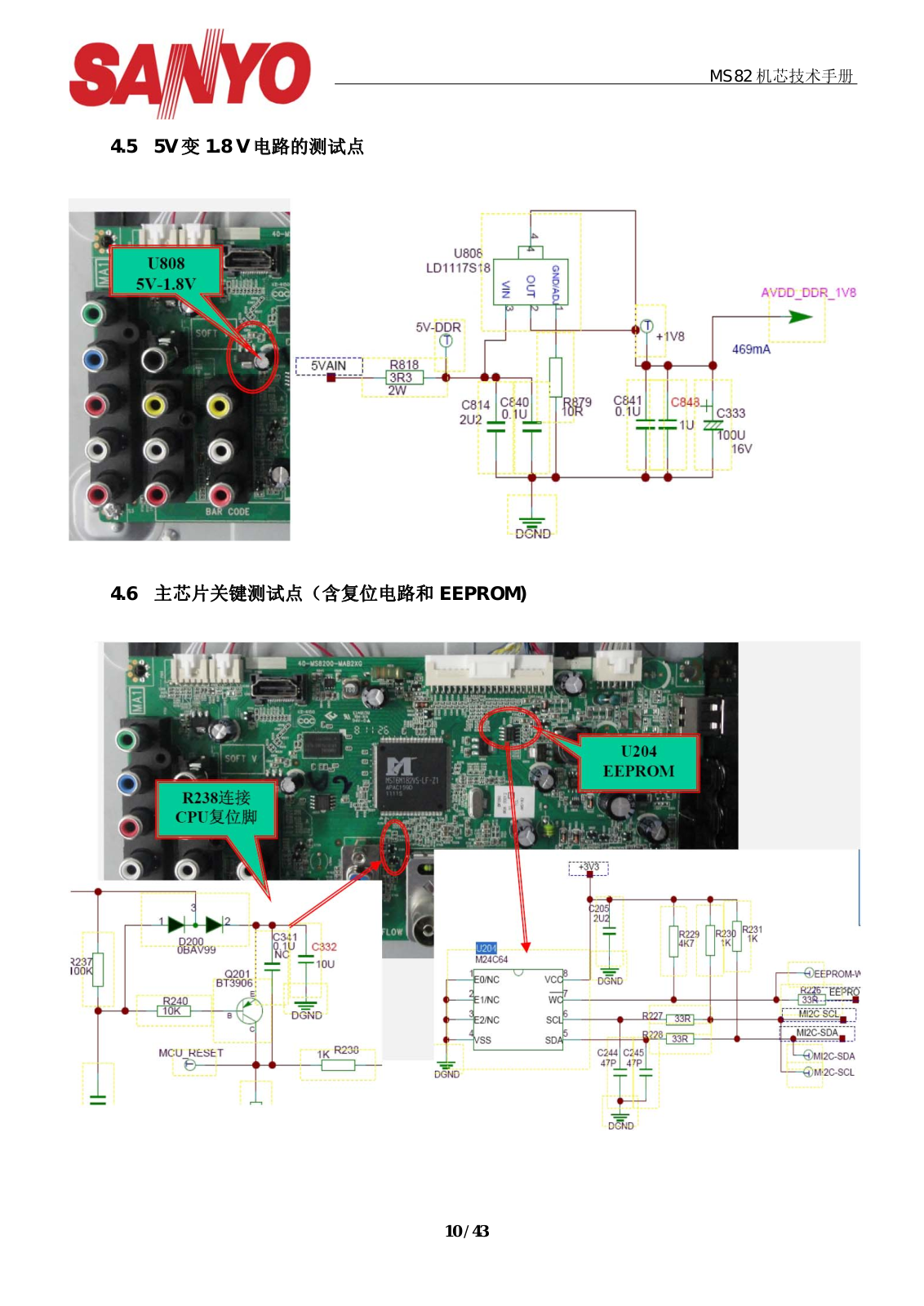

4.5 5V 变 1.8 V 电路的测试点

MS82 机芯技术手册

4.6 主芯片关键测试点（含复位电路和 EEPROM)

10 / 43

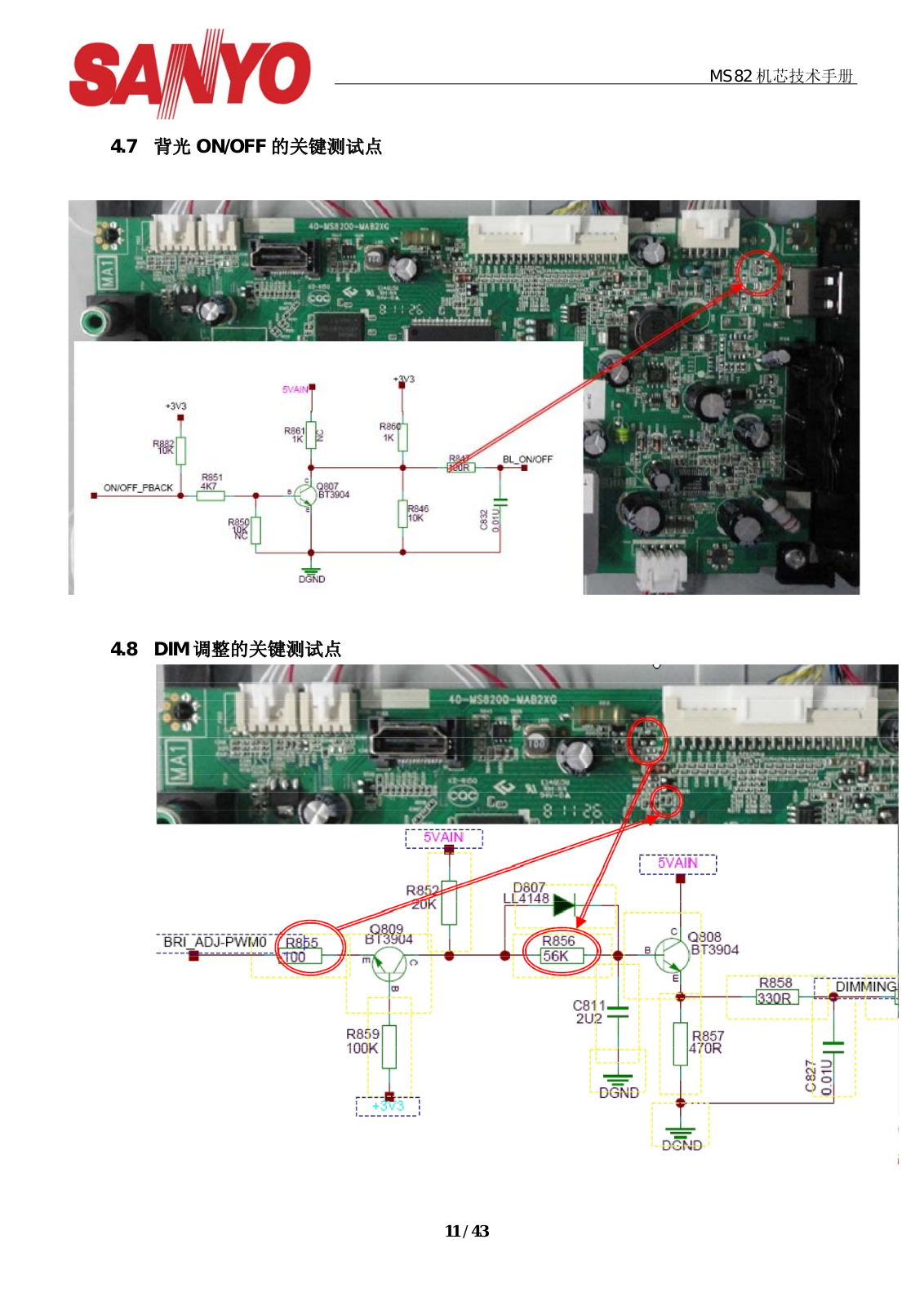

4.7 背光 ON/OFF 的关键测试点

MS82 机芯技术手册

4.8 DIM 调整的关键测试点

11 / 43

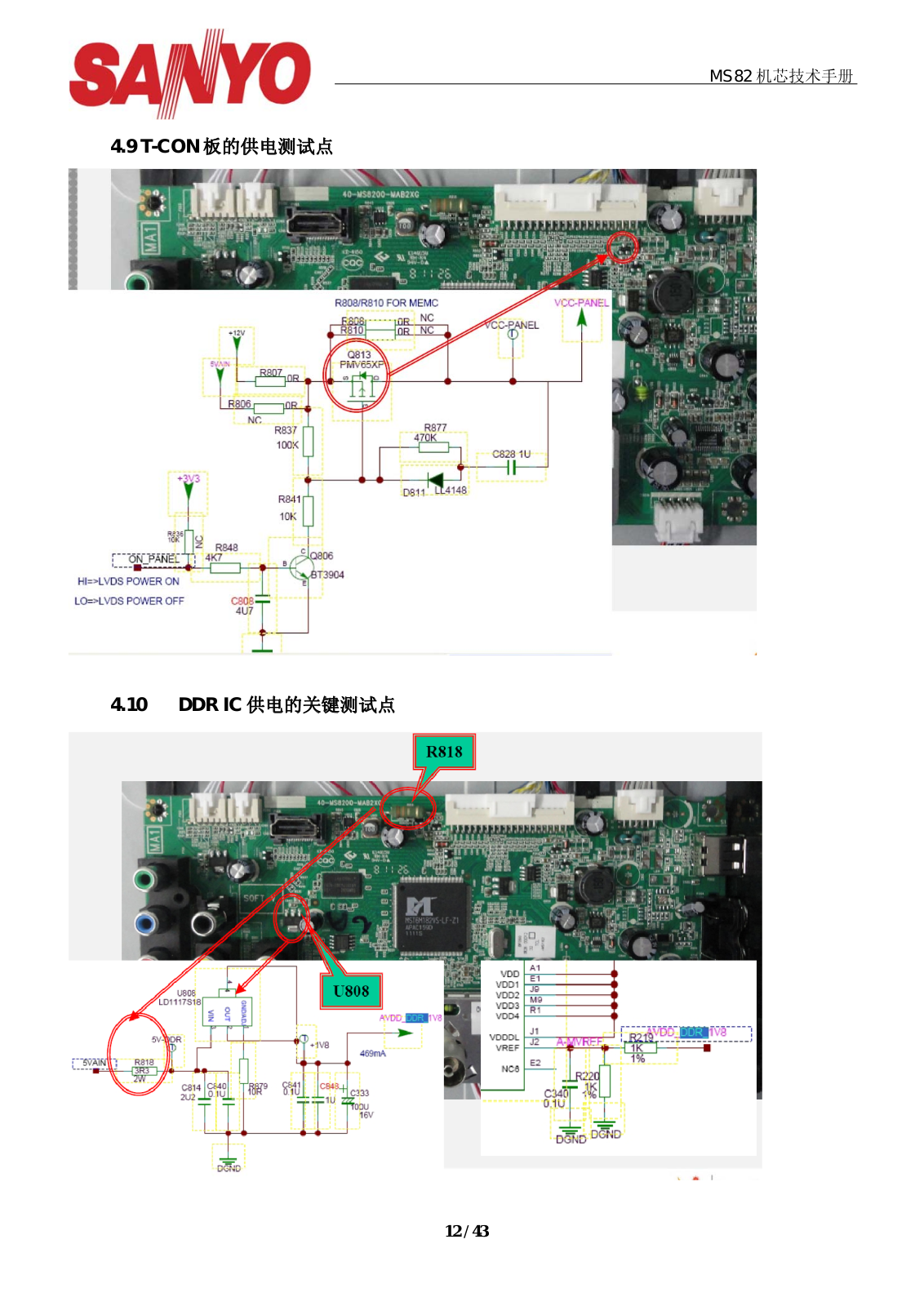

4.9 T -CON 板的供电测试点

MS82 机芯技术手册

4.10 DDR IC 供电的关键测试点

12 / 43

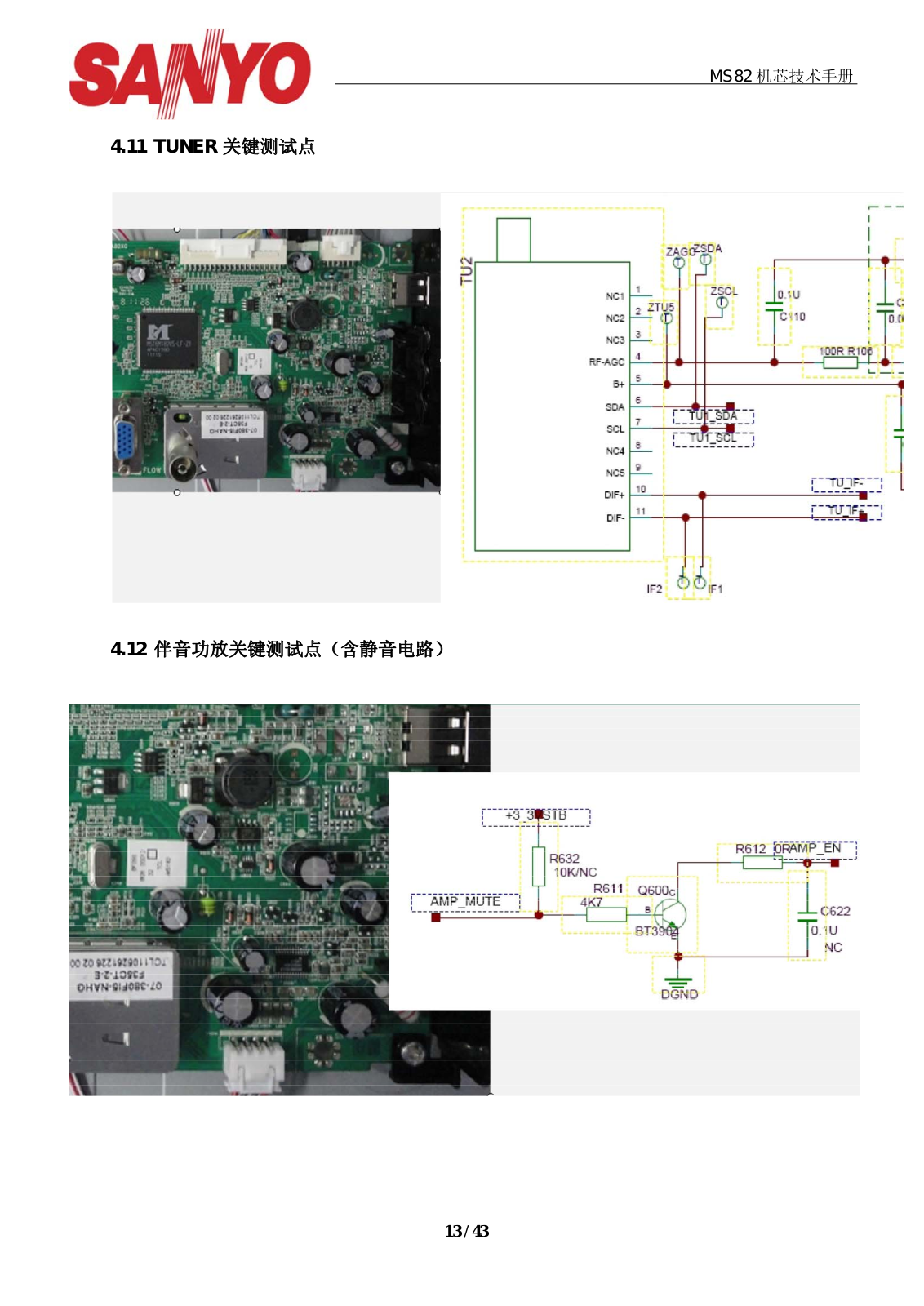

4.11 TUNER 关键测试点

MS82 机芯技术手册

4.12 伴音功放关键测试点（含静音电路）

13 / 43
