VSTV
1
INSTRUCTION MANUAL
We’ll Make It Stress-Free
If you have any questions along the way, just give us a call.
1-800-359-5520. We’re ready to help!
Page 2
IMPORTANT SAFETY INSTRUCTIONS – PLEASE READ ENTIRE MANUAL PRIOR TO USE– SAVE THESE INSTRUCTIONS
Before getting started, let’s make sure this mount is perfect for you!
Please read through these instructions completely to be sure you’re comfortable with this easy install process. Also check your TV owner’s manual to see
if there are any special requirements for mounting your TV. If you do not understand these instructions or have doubts about the safety of the installation,
assembly or use of this product, contact Customer Service at 1-800-359-5520.
WARNING: Avoid potential personal injuries and property damage!
● Manufacturer is not responsible for damage or injury caused by incorrect assembly or use.
● Exceeding the weight capacity can result in serious personal injury or damage to equipment! It is the installer’s responsibility to make sure the weight of the TV
(including any accessories) does not exceed 60 lbs (27.2 kg). Use with heavier televisions may result in instability causing tip over resulting in death or serious injury!
● Use this mounting system only for its intended use as described in these instructions. Do not use attachments not recommended by the manufacturer.
● Death or serious injury may occur when children climb on audio and/or video equipment furniture. A remote control or toys placed on the furnishing may
encourage a child to climb on the furnishing and as a result the furnishing may tip over onto the child.
● Relocating audio and/or video equipment to furniture not specifi cally designed to support audio and/or video equipment may result in death or serious injury
due to the furnishing collapsing or overturning onto a child.
NOTE: The VSTV1 has no user serviceable parts.
TV Weight Limit
(including accessories)
DO NOT EXCEED
Tools Needed
2
60 lbs.
(27.2 kg)
Level
Visit sanus.com or call 1-800-359-5520
to fi nd a compatible mount.
Screwdriver
Page 3
Dimensions in. [mm]
23.62 in.
15.75 in.
[400.00 mm]
[200.00 mm]
[600.00 mm]
7.87 in.
3.97 in.
[101.00 mm]
[430.00 mm]
[265.00 mm]
16.92 in.
10.43 in.
15.98 in.
[406.00 mm]
26.45 in.
[672.00 mm]
8.03 in.
[203.99 mm]
23.93 in.
[608.00 mm]
3.38 in.
[86.00 mm]
[180.00 mm]
4.72 in.
[120.00 mm]
7.08 in.
17.21 in.
[437.29 mm]
21.87 in.
[555.70 mm]
12 in.
[305.00 mm]
18.00 in.
3
Page 4
Supplied Parts and Hardware
WARNING: This product contains small items that could be a choking hazard if swallowed.
Before starting assembly, verify all parts are included and undamaged. If any parts are missing or damaged, do not return the damaged item to
your dealer; contact Customer Service. Never use damaged parts!
NOTE: Not all hardware included will be used.
STEP 1 Parts and Hardware
Stand
Base
01 x1
Foot Pad
02 x4
4
03 x1
Mounting Screw
M8 x 14 mm
04 x8
M5 Hex Key
5 mm
05 x1
Plate
06 x1
Page 5
M4 X 12 mm
M4 X 35 mm
M6 X 12
mm
M6 X 35 mm
M8 X16 mm
M8 X 20 mm
M8 X 35 mm
M4/M5
M6/M8
22 mm
STEP 2 Parts and Hardware STEP 3 Hardware
4 mm
TV Bracket
07 x2
08 x4
09 x4
10 x4
11 x4
TV Screws
12 x4
13 x4
14 x4
Washers
15 x4
M4 Hex Key
18 x1
16 x4
Spacer
17 x4
5
Page 6

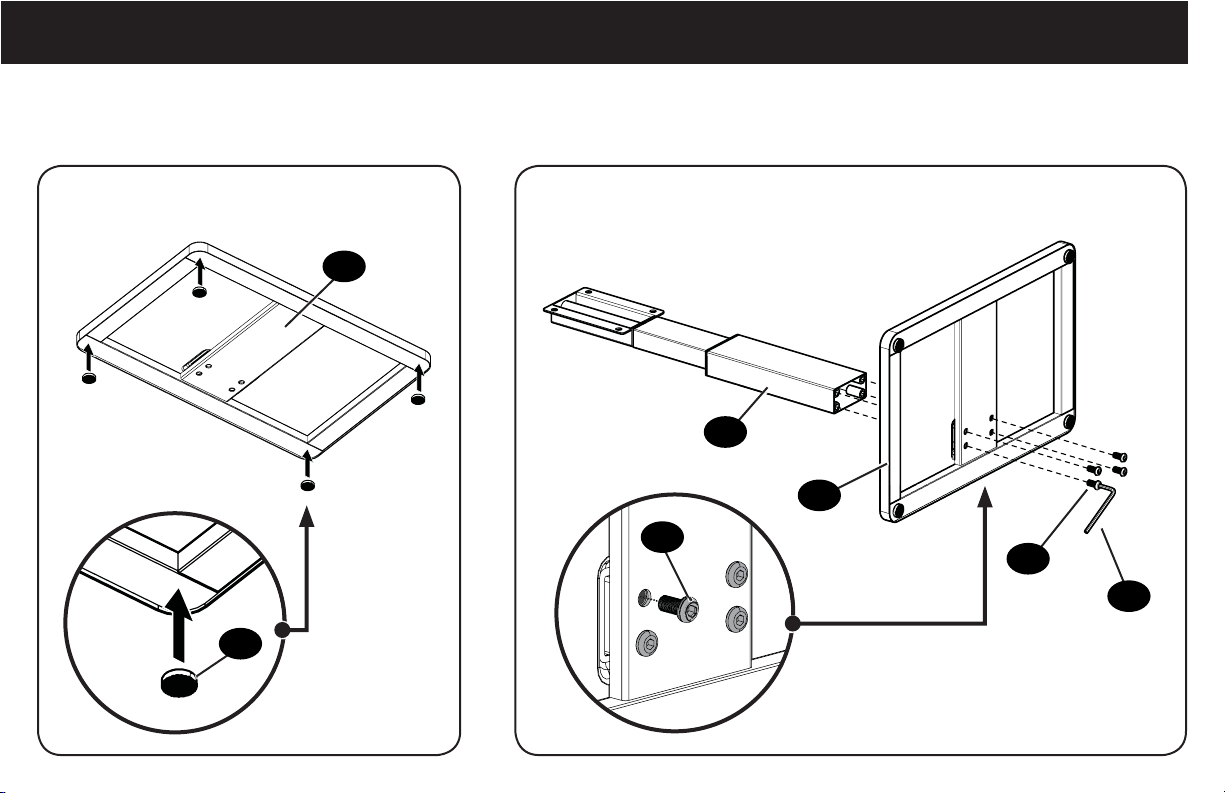

Step 1 Assemble Stand
1.1 Install Bottom Foot Pads
01
02
1.2 Attach Stand to Base
03
01
04
04
05
6
Page 7

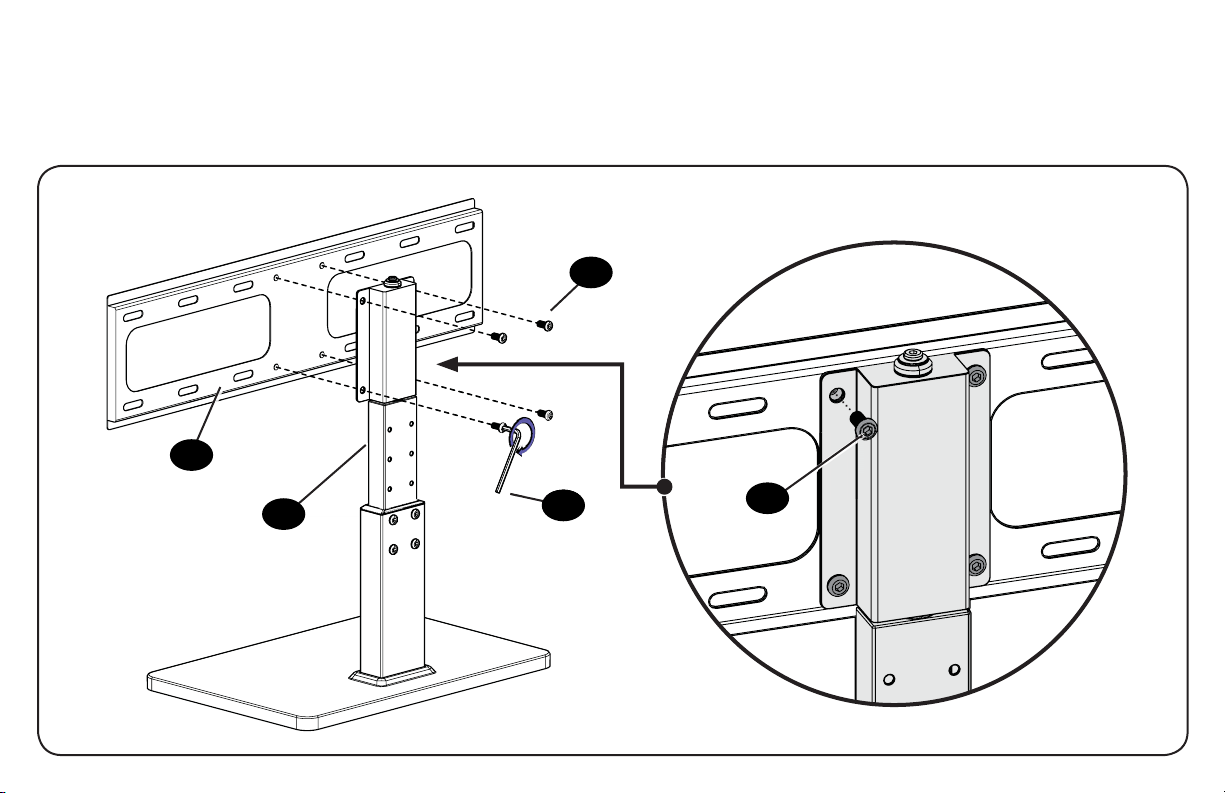

1.3 Attach Plate to Stand
06
04
03
05
04
7
Page 8

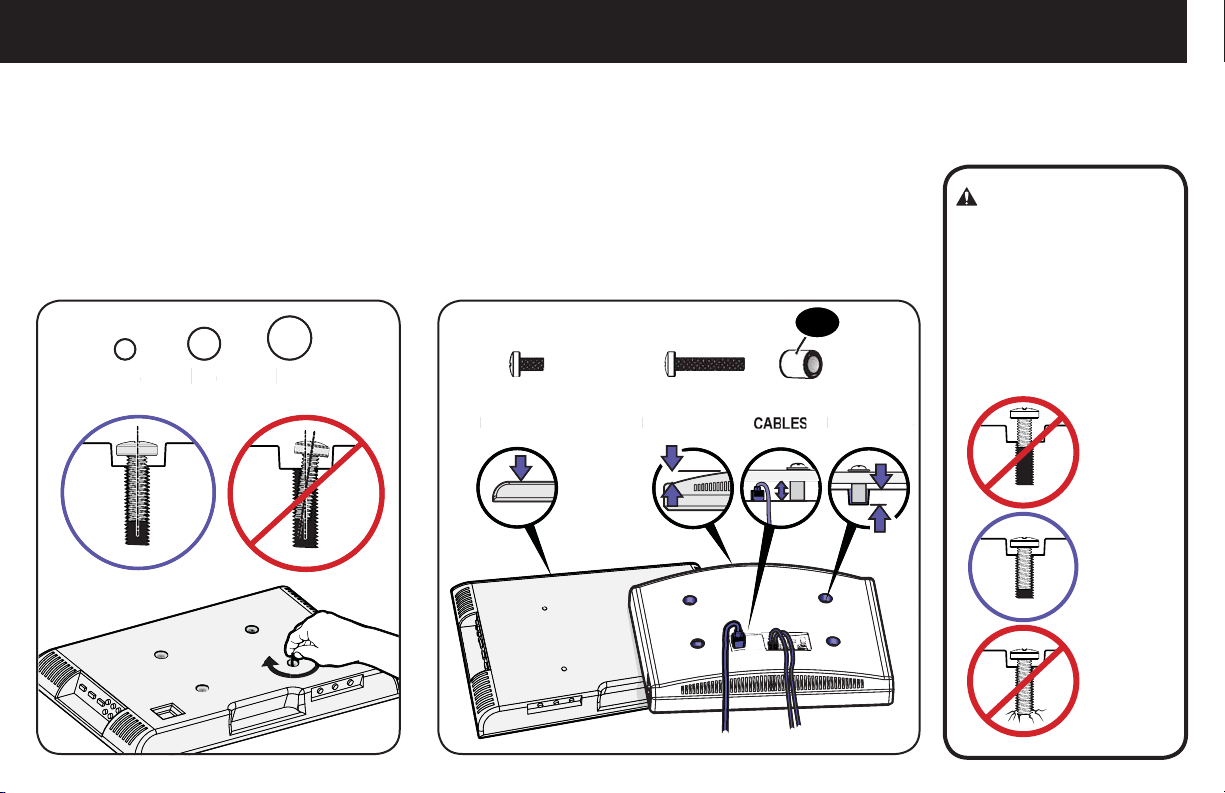

Step 2 Attach TV Brackets to TV
6M8
4
F
S
2.1 Select TV Screw Diameter
Hand thread TV screws into the threaded
inserts on the back of your TV to determine
which screw diameter (M4, M6, or M8) to use.
M4
M
M6 M8
M
2.2 Select TV Screw Length
If your TV has a
flat back, spacers
are not required.
FLAT BACK ROUND BACK
LAT BACK ROUND BACK INSET HOLE
Use spacers and longer TV screws
to accommodate:
● irregular / round back TVs
● TVs with inset mounting holes
● extra space needed for cables
17
CAUTION:
Verify adequate thread
engagement with your
screw/washer/spacer
combination AND TV bracket.
- Too short will not hold the TV.
- Too long will damage the TV.
INSET HOLES
Too Short
Correct
Too Long
8
Page 9

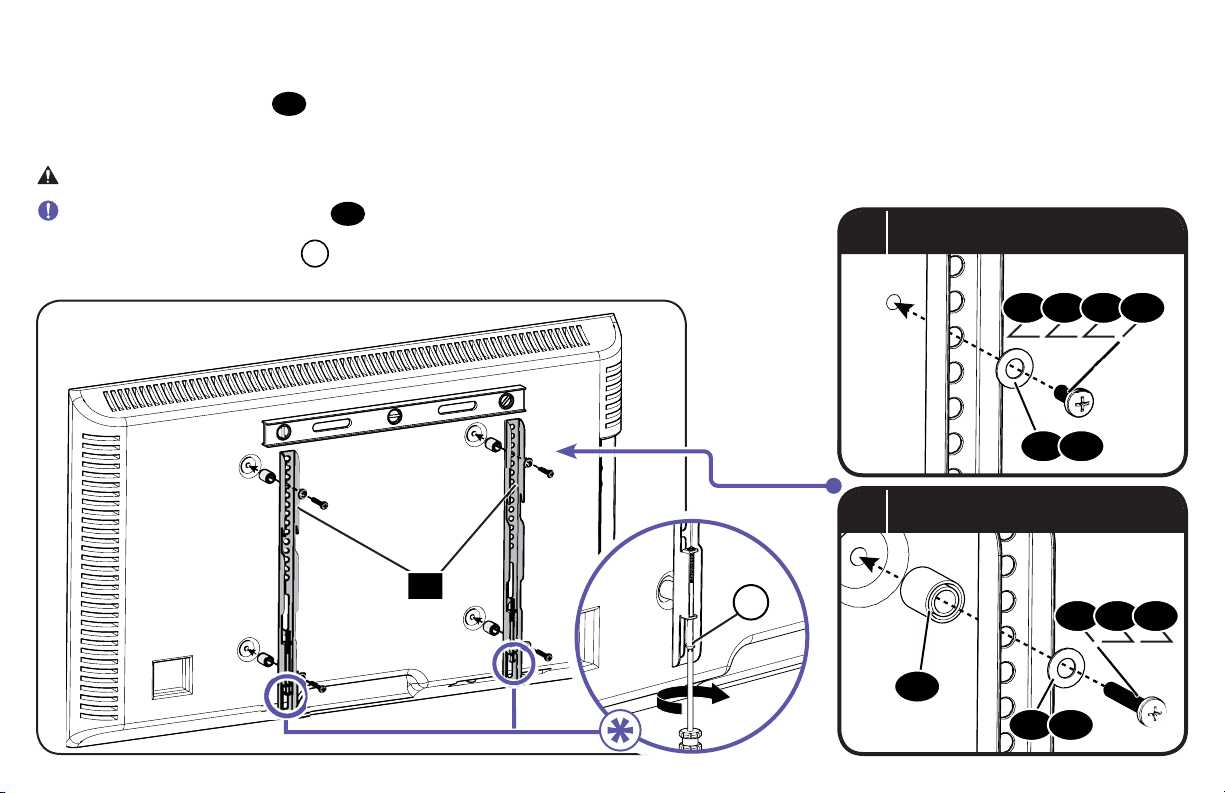

2.3 Attach Vertical TV Brackets
Ensure that your TV brackets
Install using the TV screw/washer/spacer confi guration you selected for your TV.
CAUTION: Avoid potential personal injuries and property damage! DO NOT use power tools for this step. DO NOT overtighten the TV screws.
IMPORTANT: Ensure TV brackets
NOTE: Back off locking screws
*
07
are level and centered on the back of the TV.
07
are securely fastened before moving on to the next step.
L
enough to give clearance when mounting to plate.
Flat Back
a
08 09 10 11
15 16
Round Back / Extra Space
b
07
L
12 13 14
17
15 16
9
Page 10
23 in. (585 mm)
23 in. (585 mm)

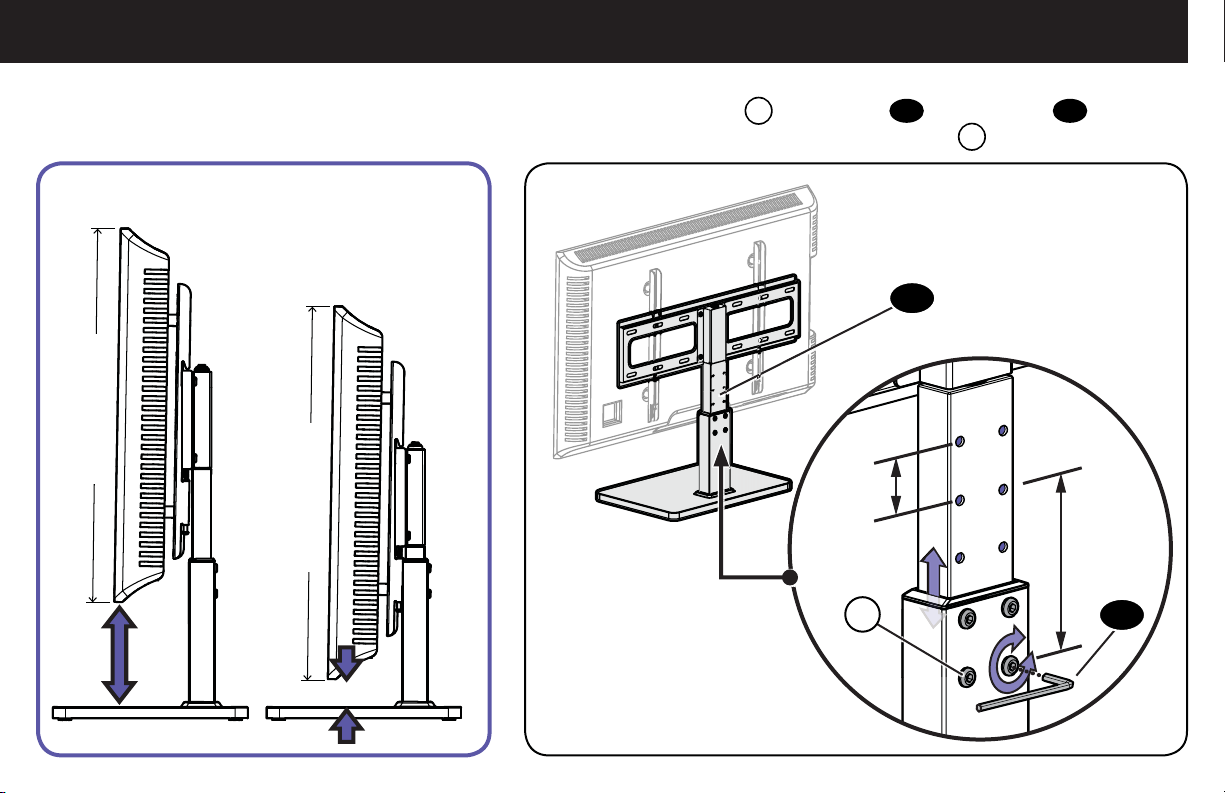

Step 3 Adjust Stand Height For Your TV
1 ½ in.
(38 mm)
4 ¾ in.
(120 mm)
Adjust the stand to your desired height.
EXAMPLES
Remove the four screws
S
using hex key
18
, slide the stand
to the desired height, then reinstall the four screws
03
S
03
up or down
S
.
18
10
Page 11

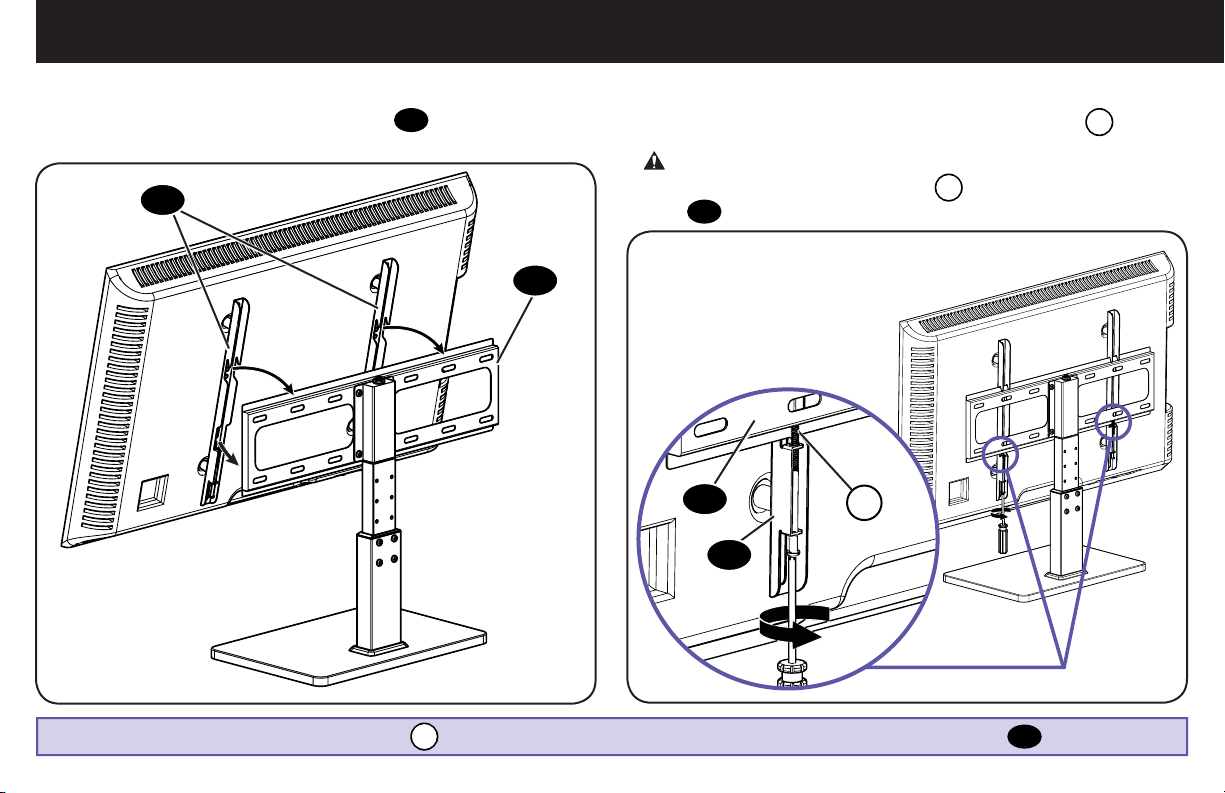

Step 4 Hang TV onto Stand
4.1 Hang your TV onto plate
07
06
4.2 Secure with the locking screws
CAUTION: Avoid potential personal injuries and property
damage! Make sure locking screws
plate
so the TV is securely fastened in place.
06
,
L
are tightened BEHIND
L
06
06
L
07
To Remove the TV: Loosen locking screws
L
enough to pull the bottom of the TV away from, then up and off of plate
06
.
11
Page 12
CONSERVE ESTAS INSTRUCCIONES DE SEGURIDAD IMPORTANTES Y LEA TODO EL MANUAL ANTES DE UTILIZAR ESTE PRODUCTO
Antes de comenzar, verifi quemos si este soporte es el adecuado para usted.
Lea estas instrucciones en su totalidad para sentirse seguro y cómodo con este fácil proceso de instalación. Consulte igualmente el manual del usuario de
su televisor para saber si existe algún requisito especial para instalar su televisor en la pared.
Si no entiende las instrucciones o si tiene dudas acerca de la seguridad de la instalación, del ensamblaje o del uso del producto, póngase en contacto con
el Servicio de atención al cliente en el 1-800-359-5520.
PRECAUCIÓN: ¡Evite posibles lesiones personales y daños materiales!
● El fabricante no se responsabiliza por ningún daño o lesión resultante del montaje incorrecto o del uso indebido..
● Exceder la capacidad máxima de peso podría causar lesiones graves o daños al equipo. Es responsabilidad del instalador asegurarse de que el peso combinado del
VSTV1 y la pantalla no supere los 27,2 kg (60 lb). ¡Utilizarlo con televisores más pesados podría provocar caídas y causar lesiones graves o incluso la muerte!
● Utilice el soporte únicamente para el fi n diseñado y de acuerdo con estas instrucciones. No utilice conexiones que no estén recomendadas por el fabricante.
● Que los niños trepen por el mobiliario de audio y/o video podría provocar lesiones graves o incluso la muerte. Situar el control remoto o juguetes sobre el
mobiliario puede incitar a los niños a trepar por el mobiliario, lo que puede provocar caídas del mismo.
● Trasladar equipos de audio y/o video a mobiliario que no está específi camente diseñado para soportarlos puede provocar que la estructura vuelque o se
caiga y causar lesiones severas o incluso la muerte.
NOTA: El VSTV1 no contiene piezas que el usuario pueda reparar.
Peso máximo admitido
(incluidos los accesorios)
NO LO EXCEDA
Herramientas
necesarias
12
60 lbs.
(27.2 kg)
Nivel
Visite
sanus.com
para encontrar un soporte compatible.
o llame al 1-800-359-5520
Destornillador
Page 13
ESPAÑOL
Dimensiones VER PÁGINA 3
Piezas y accesorios suministrados VER PÁGINA 4
ADVERTENCIA: Este producto contiene piezas pequeñas que, si fuesen tragadas, podrían producir asfixia.
Antes de iniciar el ensamblaje, compruebe que todas las piezas estén incluidas y en buenas condiciones. Si faltan piezas o alguna está dañada,
no devuelva el artículo al distribuidor; póngase en contacto con el servicio de atención al cliente. Nunca utilice piezas deterioradas.
NOTA: No todos los accesorios incluidos deberán utilizarse.
PASO 1 Montar el pedestal VER PÁGINA 6
1,1 Sitúe las almohadillas de las patas
1,2 Fije el pedestal
1,3 Fije la placa
06
03
a la base
al pedestal
01
03
02
en las esquinas de la parte inferior de la base
utilizando cuatro tornillos M8 x 14 mm
utilizando cuatro tornillos M8 x 14 mm
01
.
04
y la llave hexagonal de 5 mm
04
y la llave hexagonal de 5 mm
05
.
05
.
13
Page 14
ESPAÑOL
PASO 2 Conectar el soporte al televisor VER PÁGINA 8
2,1 Seleccione el diámetro de los tornillos del televisor
Enrosque manualmente los tornillos en los orificios roscados de la parte posterior del televisor para determinar el diámetro correcto del tornillo
(M4, M6 o M8) que debe usar.
2,2 Seleccione la longitud de los tornillos del televisor
Si su televisor tiene la parte trasera plana Y desea que esté más cerca de la pared, utilice los tornillos más cortos.
Se suministran espaciadores y tornillos más largos para los casos siguientes:
● Televisores con parte trasera redonda/irregular
● Televisores con orificios de montaje empotrados
● Necesidad de más espacio para cables
PRECAUCIÓN: Verifique el enrosque adecuado del tornillo o del conjunto tornillo/espaciador Y los soportes verticales.
- Si es demasiado corto, no sujetará el televisor. - Si es demasiado largo, dañará el televisor.
2,3 Fije los soportes verticales del televisor
Asegúrese de que los soportes queden nivelados y centrados en la parte posterior del televisor.
Complete la instalación utilizando la combinación de tornillos, arandelas y espaciadores que seleccionó para su televisor.
PRECAUCIÓN: Evite posibles lesiones personales y daños materiales. NO utilice herramientas eléctricas en este paso. NO ajuste en exceso los tornillos.
IMPORTANTE: Asegúrese de que los soportes del televisor estén asegurados antes de continuar con el próximo paso.
NOTA: Retire los tornillos de seguridad
*
14
lo suficiente para facilitar el montaje a la placa.
L
Page 15
ESPAÑOL
PASO 3 Determinar la altura del televisor en el pedestal VER PÁGINA 10
Puede ajustar
Antes de montar el televisor, retire los cuatro tornillos S, deslice el pedestal
03
el pedestal a diferentes tamaños de televisor.
03
hacia arriba o abajo para alcanzar la altura deseada y vuelva
a enroscar los cuatro tornillos S.
PASO 4 Colgar el televisor en el pedestal VER PÁGINA 11
4,1 Cuelgue el televisor con el soporte
4,2 Fíjelo con los tornillos de seguridad
07
a la placa
L
PRECAUCIÓN: ¡Evite posibles lesiones personales o daños materiales! Asegúrese de que sus tornillos de bloqueo L están apretados por
DETRÁS de la placa
Para quitar el televisor: Afl oje los tornillos
hacia abajo de la placa
de forma que el televisor quede fijado de forma segura en el lugar correcto.
06,
L
de bloqueo lo sufi ciente para tirar de la parte inferior del televisor, y luego hacia arriba y
06
.
06
. Centre el televisor en la placa
06.
.
15
