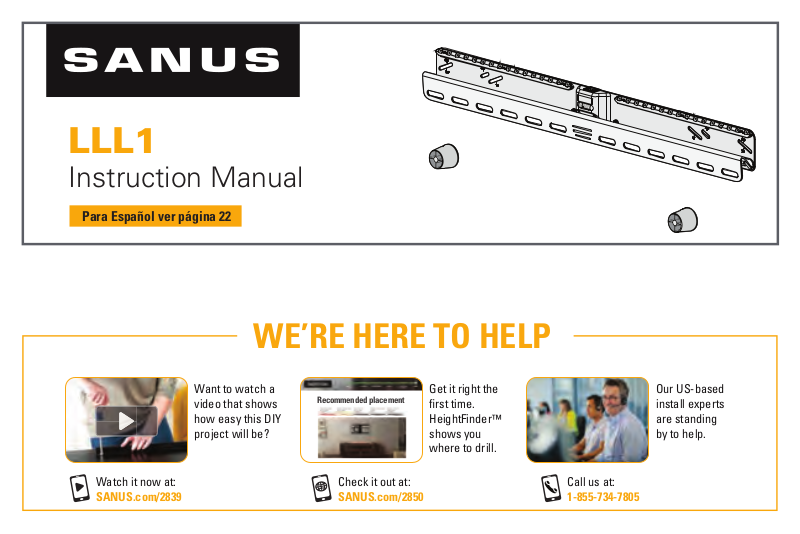

Page 1
LLL1
WE’RE HERE TO HELP
Instruction Manual
Para Español ver página 22
Want to watch a
video that shows
how easy this DIY
project will be?
Recommended placement
Get it right the
first time.
HeightFinder
shows you
where to drill.
™
Our US-based
install experts
are standing
by to help.
Watch it now at:
SANUS.com/2839
Check it out at:
SANUS.com/2850
Call us at:
1-855-734-7805
Page 2
IMPORTANT SAFETY INSTRUCTIONS – PLEASE READ ENTIRE MANUAL PRIOR TO USE – SAVE THESE INSTRUCTIONS
Before getting started, let’s make sure this mount is perfect for you!
1
Does your TV
(including accessories)
weigh MORE than ...
2
What is your
wall made of?
CAUTION:
DO NOT install into
plaster & lath walls
Wood Lath
Rough Plaster Surface
2
Metal Lath
100 lbs.
(45.3 kg)
for
Drywall
Drywall?
Perfect!
135 lbs.
(61.2 kg)
for
Wood studs
Wood studs?
135 lbs.
(61.2 kg)
Solid concrete or
concrete block?
Solid concrete or
concrete block?
*Concrete kit is NOT
INCLUDED. Call customer
service for kit #CMK3.
Perfect! Perfect!*
for
...No?
...Ye s ?
is NOT compatible.
Visit:
MountFinder.Sanus.com
or call:
1-855-734-7805 to find a
compatible mount.
=
Perfect!
=
This mount
Unsure?
Call Customer Service:
1-855-734-7805
Page 3
Pencil
Drywall
Applications
NO DRILL OPTION
Hammer
3
Do you have all of
the tools needed?
4
Ready to begin?
Included
Wood Stud
Tape
Measure
Applications
Electric
Drill
Square Driver Bit
Included
Stud Finder
Awl
1/8 in. (3.2 mm)
Wood
Drill Bit
Concrete
Applications
Screwdriver
Please read through these instructions completely to be sure you’re comfortable with this easy install process.
Also check your TV owner’s manual to see if there are any special requirements for mounting your TV.
If you do not understand these instructions or have doubts about the safety of the installation, assembly
or use of this product, contact Customer Service.
CAUTION: Avoid potential personal injuries and property damage!
● This product includes directions and hardware for use with wood studs, solid concrete and concrete block
walls,
and drywall only.
● The wall must be capable of supporting five times the weight of the TV and mount combined.
● Do not use this product for any purpose not explicitly specified by manufacturer.
● Manufacturer is not responsible for damage or injury caused by incorrect assembly or use.
Electric
Drill
Square Driver Bit
Hammer
5/16 in. (8 mm)
Masonry
Drill Bit
3
Page 4
Parts and Hardware
WARNING: This product contains small items that could be a choking hazard if swallowed. Before starting assembly, verify all parts are included and
undamaged. If any parts are missing or damaged, do not return the damaged item to your dealer; contact Customer Service. Never use damaged parts!
NOTE: Not all hardware included will be used.
Parts and Hardware [for STEP 1]
TV Screws (qty. 2 each)
01
[Only one size fits your TV]
02
Washer
qty. 2
M8/M6
4
M6
M8
M6 x 12mm
M6 x 20mm
M8 x 16mm
M8 x 25mm
M6 x 35mm
M8 x 35mm
M8 x 50mm
03
Spacers
[If necessary]
2.5mm
qty. 4
TV Bracket
04
qty.1
22mm
qty. 2
Page 5
Parts and Hardware [for STEP 2]
Parts [for STEP 3] (OPTIONAL)
Wall Plate
05
qty.1
Washer
(Wood Screw)
06
qty.2
CAUTION: FOR STEP 2A ONLY:
Do not use in concrete or plaster & lath.
Locking Mechanism
KEEP IN THE LOCKED POSITION
until instructed.
Built-in Level
Wood Screw (Wall Plate)
07
FOR STEP 2B and STEP 2C ONLY
qty.2
#10 x 2 ½ in.
For CONCRETE installations ONLY For DRYWALL installations ONLY
NOTE: These anchors are NOT INCLUDED.
Contact Customer Service for anchor kit #CMK3.
CAUTION: FOR STEP 2C ONLY:
Do not use in drywall or wood.
LOCKED
UNLOCKED
Stando
(Magnetic Leveling Foot)
*
09
qty.2
Disc
(Adhesive backed)
10
qty.2
WARNING: This product contains
*
a magnet. If an implanted medical device
such as a pacemaker or implantable
cardioverter defibrillator (ICD) is in use,
magnetic fields may aect the operation
of those devices, resulting in serious injury
or death. If you have an implanted medical
device, keep at least 13 cm (5 in.) between
your device and the magnet. Please
consult with your physician or medical
professional prior to using this product.
Tools Included
08
qty.32
Nail
14 ga. x 1 ¼ in.
C1
qty.2
Concrete Anchor
Fischer UX8 x 50R
Driver Bit
11
qty.1
(Square)
5
Page 6
Attach TV Bracket to TV
M6
M8
1
1 .1 Select TV Screw Diameter 1.2 Determine TV Screw Length
NOTE: Only one screw size fits your TV.
A
B
• Flat Back TV • Rounded Back TV
• Extra Space Needed
spacers 03 are not
necessary.
04
Flat Back
03
[for cables or inset holes]
Use spacers
between the TV and TV bracket.
03
Rounded
Back
Cable
Interference
Inset
Holes
to create extra space
04
03
CAUTION:
Verify adequate thread
engagement with your screw/
washer/spacer combination
AND TV Bracket
04.
- Too short will not hold the TV.
- Too long will damage the TV.
Too Short
Correct
Too Long
6
Page 7
1.3 Attach the TV Bracket
Top of TV
If your TV included inset
spacers or wall mount adapters,
use them
UNDER the
mount hardware.
• Flat Back TV
A
04
Spacer Options
02
• Rounded Back TV
B
• Extra Space Needed
03
02
01
01
7
Page 8
2
Attach Wall Plate to Wall
Follow the corresponding
step for your installation
method.
IMPORTANT:
You must determine
your wall construction to
correctly secure the wall
plate to the wall.
DRYWALL
[TVs up to 100 lbs. (45.3 kg)]
CAUTION:
DO NOT install into plaster & lath walls
STEP 2A
on PAGE 10
CAUTION: Avoid potential personal injuries and
property damage!
● DO NOT mount to patched areas/drywall seams /uneven walls
● Drywall must be of sound construction with no water damage
If water damage ever occurs - remove the TV immediately
● Your TV MUST be centered on the wall plate
Wood stud(s) are okay
to nail through
05
8
Page 9
WOOD STUD
[TVs up to 135 lbs. (61.2 kg)]
SOLID CONCRETE
and
CONCRETE BLOCK
[TVs up to 135 lbs. (61.2 kg)]
STEP 2B
on PAGE 12
CAUTION: Avoid potential personal injuries and
property damage!
Two stud centers must be located for proper
installation.
05 05
STEP 2C
on PAGE 14
CAUTION: Avoid potential personal injuries and
property damage!
The mount must be installed directly onto the
concrete surface (no surface covering).
9
Page 10
2A
DRYWALL (only) INSTALLATION [TVs up to 100 lbs. (45.3 kg)]
2A.1 Verify Your Wall 2A. 2 Attach the Wall Plate
Min.
3/8 in. (9.5 mm)
CAUTION: Avoid potential
personal injuries and property damage!
●Drywall covering must be 3/8 in.
(9.5 mm) or greater
●Drywall must be mounted on studs, no
more than 24 in. (609 mm) on center,
[minimum stud size: nominal 2 x 4 in. (51 x
102 mm) actual 1½ x 3½ in. (38 x 89 mm)]
●Drywall must be sound with no water
damage. If water damage ever occurs
— remove the TV immediately
●DO NOT mount to patched areas,
on drywall seams or uneven walls
● DO NOT install into plaster & lath walls
10
OUTER HOLE
1 2
05
05
Position wall plate
IMPORTANT: Wall plate 05 MUST be level when securing the second nail 08.
05
08
on your wall, and secure a nail
08
OUTER HOLE
in BOTH OUTER holes.
08
CAUTION: Avoid potential personal injuries and property damage!
If ANY of the 32 nails
customer service. DO NOT reuse nails
08
encounter excessive resistance (metal object) - STOP and call
08
after removing, or use store-bought nails.
05
Page 11
3
05
08
(qty. 30)
IMPORTANT: Alternate installing the remaining thirty (30) nails
08
from side to side.
CAUTION: Avoid potential personal injuries and property damage! Thirty-two (32)
Go to STEP 3 on PAGE 16.
nails 08 total, must be used in wall plate 05.
11
Page 12
2B
WOOD STUD INSTALLATION [TVs up to 135 lbs. (61.2 kg)]
2 B.1 Verify Your Wall
Min. 3½ in. (89 mm)
Min. 1½ in. (38 mm)
Min.
Max.
5/8 in.
(16 mm)
CAUTION: Avoid potential personal injuries
and property damage!
● Drywall covering the wall must not exceed
5/8 in. (16 mm)
● Minimum wood stud size: nominal 2 x 4 in.
(51 x 102 mm) actual 1½ x 3½ in. (38 x 89 mm)
● Minimum horizontal space between fasteners:
16 in. (406 mm)
● Stud centers must be verified – not all walls
have conventional 16 in. (406 mm) stud spacing
12
16 in.
(406 mm)
2B.2 Attach the Wall Plate
1
Locate the center of BOTH
studs using a stud finder,
an awl or small nail.
IMPORTANT: If you DO NOT have two studs that are 16 inches (406 mm)
apart – OR – you cannot center wall plate 05 on your studs, follow STEP
2B on PAGE 12, for drywall installation.
2
05
05
Position wall plate
studs and mark the hole positions.
over your
Page 13
3 4
2 ½ in. (63 mm)
05
1/8 in.
(3.2 mm)
Drill 1/8 in. (3.2 mm) pilot holes.
IMPORTANT: Holes must be drilled to a depth
of 2 ½ in. (63 mm) — in the center of the stud.
06
06
.
Install wall plate
0711
05
with screws 07 and washers
CAUTION: Improper use could reduce the holding power
07
of screws
Go to STEP 3 on PAGE 16.
. DO NOT over-tighten the screws.
13
Page 14
2C
SOLID CONCRETE / CONCRETE BLOCK INSTALLATION [TVs up to 135 lbs. (61.2 kg)]
Concrete Installation Kit is required [NOT INCLUDED]
#CMK3
.
2C.1 Verify Your Wall
Min.
8 in.
(203 mm)
8 in.
(203 mm)
Min. 16 in.
(406 mm)
Solid Wall Block Wall
CAUTION: Avoid potential personal injuries and property damage!
●Minimum solid concrete thickness: 8 in. (203 mm)
●Minimum concrete block size: 8 x 8 x 16 in. (203 x 203 x 406 mm)
●Minimum horizontal space between fasteners: 16 in. (406 mm)
Min.
Contact Customer Service 1-855-734-7805 for kit
2C.2 Attach the Wall Plate
1
05
Min. 16 in.
(406 mm)
05
Position wall plate
on your wall.
●Mount wall plate 05 directly onto the concrete surface (no wall covering)
14
Page 15
2 3 4
2¾ in. (70 mm)
5/16 in.
(8 mm)
Drill 5/16 in. (8 mm) pilot holes.
IMPORTANT: Holes must be
drilled to a depth of 2¾ in. (70 mm).
Never drill into the mortar between blocks.
C1
Insert anchors C1 (Fischer UX8 x 50R –
included in the Concrete Installation Kit)
CAUTION: Be sure the anchors
C1
are seated flush with the
concrete surface.
05
Install wall plate
and washers
06
11 07
05
with screws 07
.
06
CAUTION: Improper use could
reduce the holding power of screws
DO NOT over-tighten the screws.
07
.
15
Page 16
Attach TV to Wall Plate
3
3 .1 Unlock the Wall Plate 3.2 Hang Your TV
HEAVY! You may need assistance with this step.
IMPORTANT: DO NOT lower TV straight down onto
wall plate 05 -- this will engage the lock. Safety latch must
be released for proper installation (See STEP 3.1).
05
04
04
16
05
05
Side View
Page 17
04
3.3 Lock the Wall Plate
CAUTION: Avoid potential personal injury or property damage!
The locking mechanism must be locked, so the TV is securely
fastened to the wall plate 05.
Side View
05
05
Button
Side View Side View
17
Page 18
3.4 No Tilt Feature (OPTIONAL)
A
03
09 09
10
09
For non-metal
back TVs, use
09
adhesive disc
10
10
.
B
03
10
09
10
For non-metal
09
back TVs, use
09
18
09
adhesive disc 10.
09
09
Page 19
Manage Cables Adjustments
SIDE-TO-SIDE SHIFT
CAUTION: Avoid potential personal
injury or property damage!
05
CAUTION: Avoid potential personal
injury or property damage!
DO NOT force open your TV when adding cables. STOP
lifting the bottom outward when you feel resistance.
FOR DRYWALL INSTALLATIONS: DO NOT slide the
TV side-to-side.
Slide the TV side to side to adjust positioning.
NOTE: Safety stops prevent over-shifting.
05
Make sure your TV is locked to wall plate
(STEP 3.3).
19
Page 20
Adjustments
LEVEL [Wood Stud and Concrete Installations]
07
Loosen
Loosen
Tighten
Tighten
REMOVE THE TV
HEAVY! You may need assistance with this step.
1. Disconnect your cables.
05
2. Unlock wall plate
3. Lift the TV up and away from wall plate
(STEP 3.1).
05
05
.
1. Remove the TV.
2. Loosen both screws
3. Adjust the level.
4. Retighten both screws 07.
20
07
CAUTION: Avoid potential personal injuries
.
and property damage!
DO NOT reuse this product after removing wall
05
plate
from the wall.
Page 21
Dimensions
( in. [mm] )
TV INTERFACE
24.61in
625mm
MAX
1.54in
39.1mm
WALL PLATE
17.72in
2.28in
57.9mm
450mm
16.00in
406.4mm
23.62in
600mm
24.00in
609.6mm
FULLY ASSEMBLED MOUNT
25.50in
647.7mm
3-D
2.95in
75mm
MIN
TOP VIEW - TV MOUNTED
WALL IS ON TOP
SIMULATED 60"
FLAT SCREEN TV
TOP VIEW
WALL IS ON TOP
SIDE VIEW
1.18in
29.9mm
3-D
WALL IS ON RIGHT
72.3mm
2.84in
3.40in
86.4mm
3.40in
86.4mm
WALL IS ON RIGHT
21
Page 22
ESPAÑOL
Antes de comenzar, asegurémonos de que este soporte sea perfecto para usted.
INSTRUCCIONES IMPORTANTES DE SEGURIDAD: GUARDE ESTAS INSTRUCCIONES Y LEA TODO EL MANUAL ANTES DE UTILIZAR ESTE PRODUCTO.
1
¿Su televisor
(incluidos los accesorios)
pesa más de?
2
¿De qué está
hecha su pared?
PRECAUCIÓN:
NO instalar en paredes
de listones y yeso
Listón de
madera
Superficie de yeso irregular
22
Listón metálico
45,3 kg
(100 lbs.
Para paneles
de yeso
¿Paneles de yeso?
Método opcional para
instalaciones que NO SE
PUEDEN centrar sobre
dos montantes de madera.
¡Perfecto!
61,2 kg
(135 lbs.)
Para
montantes de
madera
61,2 kg
(135 lbs.)
Para hormigón
macizo/paredes
de bloques de
hormigón
¿Paneles
de yeso con
montantes de
madera?
¿Hormigón
macizo o bloque
de hormigón?
*Se requiere el kit CMK3) [no
está incluido]. Llame al Servicio
de Atención al Cliente
¡Perfecto! ¡Perfecto!*
...No
...Sí
es compatible.
Visite MountFinder.
Sanus.com o llame al
1-855-734-7805 para
encontrar un soporte
compatible.
=
¡Perfecto!
=
Este soporte NO
¿No está seguro?
Llame al
1-855-734-7805
Page 23
3
¿Tiene todas las
herramientas
necesarias?
Paneles de
yeso
Martillo
Lápiz
Incluido
4
¿Listo para
comenzar?
Madera
Taladro
Cinta métrica
eléctrico
Hormigón
Destornillador
Revise estas instrucciones para estar seguro de sentirse cómodo con este sencillo proceso de instalación. Consulte además el
manual del usuario de su televisor para ver si existe algún requisito especial para montar su televisor en la pared.
Si no entiende las instrucciones o si tiene dudas acerca de la seguridad de la instalación, el montaje o el uso del producto,
póngase en contacto con el Servicio de Atención al Cliente.
Taladro
eléctrico
Broca de
desarmador
cuadrada
Incluido
Broca de
desarmador
cuadrada
Localizador
de montantes
Punzón
Martillo
3,2 mm
(1/8 pulgadas)
Madera
Broca
8 mm
(5/16 pulgadas)
Hormigón
Broca
PRECAUCIÓN: Evite posibles lesiones personales y daños materiales.
● Este producto incluye instrucciones y herramientas para su uso en montantes de madera, hormigón macizo y
paredes de bloques de hormigón y para paneles de yeso (solo).
● La pared debe ser capaz de soportar hasta cinco veces el peso combinado del televisor y la montura.
● No utilice este producto para ningún otro propósito que no sea el explícitamente especificado por el fabricante.
● El fabricante no se responsabiliza de ningún daño o lesión resultante del montaje incorrecto o el uso indebido.
23
Page 24
ESPAÑOL
Piezas y Elementos
ADVERTENCIA: Este producto contiene piezas pequeñas que podrían causar asfixia si se tragasen. Antes de comenzar a ensamblar la unidad, verifique que todas las piezas estén incluidas y en buen estado. En caso de que falten piezas o
alguna esté dañada, no devuelva el elemento defectuoso al distribuidor. Póngase en contacto con el servicio de atención al cliente. Nunca utilice piezas en mal estado.
NOTA: No se utilizarán todos los elementos de sujeción incluidos.
Piezas y elementos de montaje para el PASO 1
Piezas y elementos de montaje para el PASO 2
07
SOLO PARA EL PASO 2B Y EL PASO 2C
PRECAUCIÓN: 08 SOLO PARA EL PASO 2A: No utilizar sobre superficies de hormigón o de listones y yeso.
PRECAUCIÓN:
Piezas de montaje para el PASO 3 (OPCIONAL)
ADVERTENCIA: Este producto contiene un imán. Si utiliza un dispositivo médico implantado como un marcapasos o un desfibrilador automático implantable (DAI), los campos magnéticos pueden afectar el funcionamiento de esos
*
dispositivos, y causar heridas de gravedad o la muerte. Si tiene un dispositivo médico implantado, mantenga una distancia de al menos 13 cm (5 pulgadas) entre su dispositivo y el imán. Consulte a su médico antes de utilizar este producto.
C1
SOLO PARA EL PASO 2C: No utilizar en yeso laminado
Ver PÁGINA 4
PASO 1 Cómo acoplar el soporte al televisor
1,1 Seleccione los tornillos para el televisor
NOTA: Solo un tamaño de tornillo es compatible con su TV.
1,2 Acople los soportes para televisor
A
Televisor con dorso plano
•
No se necesitan
B
Televisor con dorso redondeado • Se necesita espacio adicional (para cables u orificios empotrados)
•
Utilice separadores 03 para crear un espacio adicional entre el TV y el soporte.
PRECAUCIÓN: Verifique el enrosque del tornillo o del conjunto tornillo/espaciador.
1.3 Acople el soporte de TV
A
Televisor con dorso plano
•
B
Televisor con dorso redondeado • Se necesita espacio adicional (para cables u orificios empotrados)
•
03
separadores.
Si es demasiado corto, no sujetará el televisor. – Si es demasiado largo, dañará el televisor.
–
Si su televisor incluye espaciadores empotrados o adaptadores para soportes de pared, úselos BAJO el hardware de montaje.
24
Ver PÁGINA 6
Page 25
PASO 2 Cómo fijar la placa a la pared
IMPORTANTE: Debe determinar cuál es la construcción de su pared para asegurar correctamente la placa mural a la pared.
Siga el paso correspondiente para la instalación de su placa mural.
Siga el paso correspondiente a su método de instalación.
Ver PÁGINA 8
ESPAÑOL
INSTALACIÓN EN PANELES DE YESO (SOLO)
Para televisores de hasta 45,3 kg (100 lbs.)
PASO 2A en la PÁGINA 10
INSTALACIÓN EN MONTANTES DE MADERA
Para televisores de hasta 61,2 kg (135 lbs.)
PASO 2B en la PÁGINA 12
INSTALACIÓN EN HORMIGÓN
MACIZO Y BLOQUES DE HORMIGÓN
Para televisores de hasta 61,2 kg (135 lbs.)
PASO 2C en la PÁGINA 14
PASO 2A Cómo fijar la placa a la pared
PRECAUCIÓN: Evite posibles lesiones físicas y daños materiales. No instale el soporte en zonas parcheadas o en las uniones de los paneles de
yeso. Los paneles de yeso deben ser sólidos y no presentar humedades. Si en algún momento aparecen humedades, retire el televisor inmediatamente.
PRECAUCIÓN: Evite posibles lesiones físicas y daños materiales. Para una instalación adecuada, deben localizarse los centros de los montantes.
PRECAUCIÓN: Evite posibles lesiones físicas y daños materiales. El soporte debe instalarse directamente en sobre la superficie de hormigón
(no en la superficie que recubre la pared).
INSTALACIÓN EN PANELES DE YESO (solo)
Ver PÁGINA 12
2A,1 Verifique su pared
PRECAUCIÓN: Evite posibles lesiones físicas y daños materiales. • Los paneles de yeso que recubren la pared deben ser de 9.5 mm (3/8 pulg.) o más. • Los paneles de yeso deben instalarse sobre
montantes, con 406 mm (16 pulg.) de separación, [tamaño mínimo del montante de madera: nominal 51 x 102 mm (2 x 4 pulg.), real 38 x 89 mm (1½ x 3½ pulg.)]. • Los paneles de yeso deben ser sólidos y no
presentar humedades. Si en algún momento aparecen humedades, retire el televisor inmediatamente. • Espacio mínimo horizontal entre los elementos de sujeción: 305 mm (12 pulg.).
● NO instalar en paredes de listones y yeso
2A,2 Fije la placa de pared
Coloque la placa mural
IMPORTANTE: La placa mural
05
sobre la pared y clave un clavo
05
DEBE estar nivelada al clavar el segundo clavo
08
en AMBOS orificios exteriores.
08
.
PRECAUCIÓN: Evite posibles lesiones físicas y daños materiales.
Si CUALQUIERA de los veinte (20) clavos
o utilice clavos comprados en una ferretería.
IMPORTANTE: Alterne la instalación de los dieciocho (18) clavos restantes
PRECAUCIÓN: Evite posibles lesiones personales y daños materiales. Deben utilizarse veinte (20) clavos
Vaya al PASO 3 en la PÁGINA 16.
08
encuentra resistencia, deje de golpear con el martillo y llame al servicio de atención al cliente. NO reutilice los clavos
08
de un lado a otro.
08
en total en la placa mural
05
.
08
después de extraerlos
25
Page 26
ESPAÑOL
PASO 2B Cómo fijar la placa a la pared
2B,1 Verifique su pared
OPCIÓN PARA MONTANTES DE MADERA
PRECAUCIÓN: Evite posibles lesiones físicas y daños materiales. • La mampostería que cubre la pared no debe superar los 16 mm (5/8"). • Tamaño mínimo del montante de madera:
común 51 x 102 mm (2" x 4") nominal 38 x 89 mm (1½" x 3½"). • Espacio horizontal mínimo entre los elementos de sujeción: 406 mm (16"). • Debe verificarse el centro del montante.
2B,2 Fije la placa de pared
1. Localice el centro de AMBOS montantes mediante un localizador de montantes, un punzón o un pequeño clavo.
2. Coloque la placa mural
IMPORTANTE: Si NO tiene dos montantes con una separación de 406 mm (16 pulgadas) entre ellos – O – no puede centrar la placa mural
de la PÁGINA 12 para la instalación en yeso laminado.
3. Taladre orificios piloto de 3,2 mm (1/8 pulg.).
IMPORTANTE
4. Instale la placa mural
:
05
sobre los montantes y marque las posiciones de los orificios.
Los orificios DEBEN realizarse con una broca de 63 mm (2,5 pulgada) de diámetro hasta una profundidad de 3,2 mm (1/8 pulg.).
05
con tornillos
07
y arandelas
06.
05
sobre los montantes, siga el PASO 2B
Ver PÁGINA 10
PRECAUCIÓN: El uso incorrecto podría reducir la capacidad de sujeción del perno tirafondo
Vaya al PASO 3 en la PÁGINA 16.
PASO 2C Cómo fijar la placa a la pared
Opción para hormigón macizo o bloque de hormigón
07
. NO apriete excesivamente los pernos tirafondo.
Ver PÁGINA 14
Se requiere el kit CMK3 [no está incluido]. Llame al Servicio de Atención al Cliente: 1-855-734-7805
2C,1 Verifique su pared
PRECAUCIÓN: Evite posibles lesiones físicas y daños materiales. • Grosor mínimo del hormigón macizo: 203 mm (8"). • Tamaño mínimo del bloque de hormigón: 203 x 203 x 406 mm (8 x 8 x 16").
• Espacio horizontal mínimo entre los elementos de sujeción: 406 mm (16"). • Instale la placa mural
2C,2 Fije la placa de pared
1. Coloque la placa mural
2. Taladre orificios piloto de 8 mm (5/16 pulg.).
IMPORTANTE
3. Inserte los anclajes C1.
Los orificios DEBEN realizarse con una broca de 70 mm (2,75 pulgada) de diámetro hasta una profundidad de 8 mm (5/16 pulg.). Nunca taladre sobre el cemento entre los bloques.
:
05
sobre la pared.
05
directamente sobre la superficie de hormigón.
PRECAUCIÓN: Asegúrese de que los tacos estén asentados al mismo nivel de la superficie de hormigón.
4. Instale la placa mural
PRECAUCIÓN: El uso incorrecto podría reducir la capacidad de sujeción del perno tirafondo
26
05
con tornillos
07
y arandelas
06
.
07
. NO apriete excesivamente los pernos tirafondo.
Page 27
ESPAÑOL
PASO 3 Cómo fijar el televisor a la placa de pared
3,1 Libere la placa de pared
3,2 Cuelgue el televisor
¡PESADO! Necesitará ayuda para realizar esta operación.
IMPORTANTE: NO baje el televisor dirigiéndolo directamente hacia la placa de pared
seguridad debe estar liberado (Véase PASO 3,1).
3,3 Bloquee la placa de pared
05
: esto enganchará la pestaña de bloqueo. Para una instalación correcta, el pestillo de
PRECAUCIÓN: Evite posibles lesiones personales o daños materiales. El pestillo de seguridad debe estar bloqueado, de modo que el televisor quede fijado con firmeza a la placa de pared
3,4 Opción antinclinación (OPCIONAL)
A
y
Organizar los cables
Para televisores sin dorso metálico, utilice la placa adhesiva
B
.
10
PRECAUCIÓN: Evite posibles lesiones personales o daños materiales.
NO abra por la fuerza el TV cuando añada cables. Deje de levantar la parte inferior hacia fuera cuando note resistencia.
Ver PÁGINA 16
Ver PÁGINA 19
05
.
Ajustes
Desplazamiento lateral: Deslice el televisor horizontalmente. Asegúrese de que el televisor está fijado a la placa de pared
Nivelación [Para montantes de madera y hormigón macizo/paredes de bloques de hormigón]:
1. Cómo retirar el televisor.
2. Afloje ambos tornillos
3. Ajuste el nivel.
4. Vuelva a apretar los tornillos
Extracción del televisor:
1. Desconecte los cables.
2. Libere la placa de pared
3. Levante el televisor hacia arriba y retírelo.
07
.
07
.
¡PESADO! Necesitará ayuda para realizar esta operación.
(PASO 3,1).
05
PRECAUCIÓN: Evite posibles lesiones personales o daños materiales.
NO reutilice este producto después de retirar la placa mural
Dimensiones
05
de la pared.
05
(PASO 3,3).
Ver PÁGINA 19
Ver PÁGINA 21
27
Page 28
Watch the installation video or call our Customer Care team for help
SAN.US/2839 1-855-734-7805
Legrand AV Inc. and its aliated corporations and subsidiaries (collectively, “Legrand”), intend to make this manual accurate and complete. However, Legrand makes no claim
that the information contained herein covers all details, conditions, or variations. Nor does it provide for every possible contingency in connection with the installation or use of
this product. The information contained in this document is subject to change without notice or obligation of any kind. Legrand makes no representation of warranty, expressed or
implied, regarding the information contained herein. Legrand assumes no responsibility for accuracy, completeness or suciency of the information contained in this document.
©2019 Legrand AV Inc. All rights reserved. Sanus is a division of Legrand. SANUS and the SANUS logo are registered trademarks.
Legrand AV Inc. • 6436 City West Parkway • Eden Prairie, MN 55344 USA
6901-602399 00
Loading...
