Sanitaire 9020 User Manual

Professional Upright
Hosehold Type

INDEX

Important Safeguards 2-3
How to Assemble 4-5
How to Use and Maintain 6-7
Warranty 8

ÍNDICE

Salvaguardias Importantes 2-3
Cómo Ensamblar 4-5
Cómo Utilizar 6-7
La Garantía 8

TABLE DES MATIÈRES

Importantes directives de sécurité 2-3
Assemblage 4-5
Utilisation 6-7
Garantie 8

9020 Series Owners Guide

Serie 9020 vertical para

nes professional Guía

del usuario
Droit professionnel

Guide du propriétaires
Modèle 9020

Part No. 80399_REV1 (6/09) ©2009 Electrolux Home Care Products Ltd. Printed in U.S.A.

IMPORTANT SAFEGUARDS

PRECAUCIONES

When using an electrical appliance, basic precautions should always be
followed, including the following:

READ ALL INSTRUCTIONS BEFORE USING THIS VACUUM
CLEANER.

WARNING

To reduce the risk of re, electric shock, or injury:

• Do not use outdoors or on wet surfaces.

• Do not leave vacuum cleaner when plugged in. Turn off the

switch and unplug the electrical cord when not in use and before
servicing.

• Do not allow to be used as a toy. Close attention is necessary when
used by or near children.

• Use only as described in this manual. Use only manufacturer’s

recommended attachments.

• Do not use with damaged cord or plug. If vacuum cleaner is not

working as it should, has been dropped, damaged, left outdoors, or
dropped into water, return it to a service center before using.

• Do not pull or carry by cord, use cord as a handle, close a door on
cord, or pull cord around sharp edges or corners. Do not run vacuum
cleaner over cord. Keep cord away from heated surfaces.

• Do not use extension cords or outlets with inadequate current carrying
capacity.

• Turn off all controls before unplugging.

• Do not unplug by pulling on cord. To unplug, grasp the plug, not the

cord.

• Do not handle plug or vacuum cleaner with wet hands.

• Do not put any object into openings. Do not use with any opening

blocked; keep free of dust, lint, hair, and anything that may reduce
airow.

• This vacuum cleaner creates suction and contains a revolving brush

roll. Keep hair, loose clothing, ngers, and all parts of body away from

openings and moving parts.

• Do not place cleaner on furniture or stairs as the brush roll may cause
damage. Place cleaner on oor with the handle in storage position

while using attachments.

• Do not pick up anything that is burning or smoking, such as cigarettes,
matches, or hot ashes.

• Do not use without dust bag or lter(s) in place.

• Belt pulleys can become hot during normal use. To prevent burns,

avoid touching the belt pulley when servicing the drive belt.

• Use extra care when cleaning on stairs.

• Do not use to pick up ammable or combustible liquids such as

gasoline, or use in areas where they may be present.

• Store your cleaner indoors in a cool, dry area.

• Keep your work area well lighted.

• Unplug electrical appliances before vacuuming them.

SAVE THESE
INSTRUCTIONS

To reduce the risk of electric shock, this appliance has a polarized plug
(one blade is wider than the other). The plug will t in a polarized outlet
only one way. If the plug does not t fully in the outlet, reverse the plug.
If it still does not t, contact a qualied electrician to install the proper
outlet. Do not change the plug in any way.

IMPORTANTES

Hay precauciones básicas a tomar siempre que se usa un aparato
eléctrico, incluyendo las siguientes:

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTA
ASPIRADORA.

PRECAUCIÓN

Para reducir el riesgo de incendio, descarga eléctrica o lesiones:

• No la use a la intemperie ni sobre supercies mojadas.

• No deje enchufada la aspiradora cuando no la esté usando. Apague el
interruptor de corriente y desenchufe el cordón eléctrico cuando no esté
en uso y antes de limpiarla.

• No deje que se use como un juguete. Es necesario prestarle especial
atención al ser usada por niños o cerca de ellos.

• Úsela sólo como lo indica este manual. Use sólo los accesorios

recomendados por el fabricante.

• No la use con el cordón o enchufe en mal estado. Si la aspiradora no
funciona como debe, se ha caído, dañado, dejado a la intemperie o
dejado caer en agua, devuélvala al centro de servicio de reparaciones
y partes antes de volver a usarla.

• No la jale ni la lleve del cordón, ni use el cordón como un mango, no
cierre puertas sobre el cordón, ni jale el cordón de modo que roce
bordes losos o esquinas. No pase la aspiradora sobre el cordón. Evite
la proximidad del cordón a supercies calientes.

• Conéctela únicamente a un tomacorriente con una conexión a tierra
correcta (reérase a las instrucciones para hacer conexión a tierra).

• No use cordones eléctricos extras o tomacorrientes con menos

capacidad de corriente que la necesaria.

• Apague todos los controles antes de desenchufarla.

• No la desenchufe jalando del cordón. Para desenchufarla, tome el
enchufe, no el cordón.

• No toque el enchufe ni la aspiradora con las manos húmedas.

• No ponga ningún objeto en las aberturas. No la use si cualquiera de las
aberturas está bloqueada; manténgala libre de polvo, pelusa, cabello y

cualquier cosa que pueda reducir el paso del aire.

• Esta aspiradora crea succión y contiene un cepillo circular giratorio.
Mantenga cabello, ropa suelta, dedos y todas las partes del cuerpo lejos
de las aberturas y las partes movibles.

• No aspire nada que se esté quemando o humeando, como ser: cigarrillos,
fósforos (cerillos) o cenizas calientes.

• No la utilice si la bolsa guardapolvo o los ltros no están en su sitio.

• Las poleas de la correa pueden calentarse durante el uso normal. Para
prevenir quemaduras, evite tocar la polea de la correa cuando cambie
la correa de transmisión.

• Tenga cuidado especial al limpiar escalones.

• No la use para aspirar líquidos inamables o combustibles tales como
gasolina, ni la use en lugares donde puede haberlos.

• Guarde su aspiradora bajo techo en un lugar fresco y seco.

• Mantenga bien iluminada su área de trabajo.

• Desenchufe los electrodomésticos antes de pasarles la aspiradora

GUARDE ESTAS
INSTRUCCIONES

Para reducir el riesgo de una descarga eléctrica, este electrodoméstico
tiene un enchufe polarizado (uno de los dientes es más ancho que
el otro). Este enchufe entra en un tomacorriente polarizado de una
sola manera. Si el enchufe no entra del todo en el tomacorriente, delo
vuelta. Si todavía no entra, contacte a un electricista calicado para
que le instale el tomacorriente correcto. No modique el enchufe de

ninguna manera.

2

CONSEILS DE SÉCURITÉ

Lors de l’utilisation d’un appareil électrique, quelques précautions
élémentaires doivent être observées, incluant les suivantes
LISEZ TOUTES LES INSTRUCTIONS AVANT D’UTILISER VOTRE

ASPIRATEUR.

AVERTISSEMENT

Pour réduire le risque d’incendie, de choc électrique ou de blessure :

• Ne pas utiliser cet appareil à l’extérieur ou sur une surface mouillée.

• Ne pas laisser l’aspirateur sans surveillance lorsqu’il est branché. Mettre
l’interrupteur sur arrêt et débrancher l’appareil lorsqu’il n’est pas utilisé ou
avant tout travail d’entretien.

• Ne pas permettre que l’appareil soit utilisé comme un jouet. Une attention
particulière est nécessaire lorsque l’appareil est utilisé par ou près d’un

enfant.

• N’utiliser que conformément aux instructions de ce livret et avec les
accessoires recommandés par le fabricant.

• Ne pas utiliser si le cordon ou la che est endommagée. Retourner l’appareil
à un atelier de réparation s’il ne fonctionne pas bien, s’il est tombé ou s’il
a été endommagé, s’il a été laissé à l’extérieur ou immergé.

• Ne pas tirer, soulever ni traîner l’appareil par le cordon. Ne pas utiliser le
cordon comme une poignée, le coincer dans l’embrasure d’une porte ou
l’appuyer contre des arêtes vives ou des coins. Ne pas passer l’appareil
sur le cordon. Garder le cordon à l’écart des surfaces chaudes.

• Brancher l’appareil uniquement à une prise bien mise à la terre (voir les
instructions sur la mise à la terre).

• Ne pas utiliser des rallonges ou des prises qui n’ont pas une capacité
sufsante pour transporter le courant.

• Mettre l’interrupteur sur arrêt avant de débrancher.

• Ne pas débrancher en tirant sur le cordon. Pour débrancher, saisir la che,

non pas le cordon.

• Ne pas toucher la che ou l’aspirateur avec les mains mouillées.

• N’insérer aucun objet dans les ouvertures. Ne pas utiliser l’appareil
lorsqu’une ouverture est bloquée. Garder l’apareil libre de poussière, de
peluches, de cheveux et tout ce qui peut réduire la circulation de l’air.

• Cet aspirateur crée de la succion et comporte un rouleau-brosse rotatif.
Gardez les cheveux, les vêtements, les doigts et toute partie du corps loin

des parties mobiles et des ouvertures.

• Ne pas ramasser des objets qui brûlent ou qui dégagent de la fumée,
comme des cigarettes, des allumettes ou des cendres chaudes.

• Ne pas utiliser sans que le sac à poussière ou le(s) ltre(s) soient en

place.

• Les poulies de la courroie peuvent devenir chaudes pendant l’utilisation
normale. Pour prévenir des brûlures, éviter de toucher la poulie de la
courroie lors de l’entretien de la courroie.

• User de prudence lors du nettoyage des escaliers.

• Ne pas utiliser pour aspirer des liquides inammables ou combustibles,
comme l’essence, et ne pas faire fonctionner dans des endroits où peuvent

se trouver de tels liquides.

• Entreposer l’aspirateur à l’intérieur dans un endroit propre et sec.

• Maintenir un bon éclairage à l’endroit où vous travaillez.

• Débrancher les appareils électriques avant de les nettoyer avec
l’aspirateur.

CONSERVEZ CES
INSTRUCTIONS

Pour réduire le risque de choc électrique, cet appareil est muni d’une che
polarisée (une des lames est plus large). Cette che ne peut être insérée
dans une prise que d’une seule façon. Si la che ne peut être insérée dans
la prise, retourner la che. Si la che ne peut toujours pas être insérée
dans la prise, faire installer une prise adéquate par un électricien qualié.
Ne pas modier la che dans tous les cas.

3

How to Assemble

1.

2.

3.

4.

5.

7.

12.

8.

9.

10.

11.

13.

16.

17.

18.

19.

20.

14.

15.

4

4

ENGLISH

ESPAÑOL

FRANCAIS

ASSEMBLY PACKET

The assembly pack is with the owner’s guide. The
Packet contains three machine screws, one machine

bolt and one nut to fasten the handle and bag assemblies
to the cleaner.

ASSEMBLY

Caution: Fully assemble the cleaner before using.

1. Push down on handle release (#20) to move the

handle assembly to the upright position. Attach the
lower handle assembly to the yoke, by applying
pressure to one side of the lower handle assembly
(#18) and starting the screw, then apply pressure
to the other side of lower handle assembly and
start the other screw. Fully tighten both screws to
complete the connection. Route the jumper cord

(#19) through the sets of cord locking tabs on the

side of the lower handle assembly.

2. Slide the upper handle (#13) into the switchbox

(#17) and lower handle assembly until the hole
for the bolt aligns with the top hole in the carrying

handle (#15).

3. Unzip the center panel of the outer bag and secure

the outer bag by placing the rear bag inlet over the

air duct in the lower handle – make sure the upper
tab on the rear bag inlet rests on the switchbox

(#17). Install the bolt and nut assembly through the
carry handle (#15), upper handle (#13) and rear bag

inlet. Tighten with bolt entering from the back of the

carry handle. Secure the lower portion of the rear
bag inlet to the lower handle assembly (#18) with

the remaining screw.

4. Place dust bag collar on the tabs of the dust bag

ange and rotate up until the tabs of the ange

fasten into the holes in the dust bag cover. Tuck
the bottom of the dust bag into the lower portion of
the outer bag.

5. Secure bag cap (#9) on the top of the outer bag

(#11). Pull dual zipper connector (#10) to bottom

of the bag cap (#9). Insert the clip on the end of the

dual zipper connector (#10 - found in the accessory
pack) through the eyelet of the zipper on the outer

bag. Insert the clip on the other end of the dual

zipper connector to the remaining zipper eyelet.
The dual zipper connector allows both zippers to

be operated at the same time.

Note: Do not use the dual zipper connector to lift the

vacuum.

FEATURES

7. Cord Retainer

8. Cord Hook

9. Bag Cap

10. Dual Zipper Connector

11. Outer Bag

12. Handle Socket

13. Upper Handle

14. Power Connection

15. Carry Handle

16. Power Switch

17. Switchbox

18. Lower Handle

19. Jumper Cord (Power Cord attached to base and

switchbox)

20. Handle Release Pedal

PAQUETE DE MONTAJE

El paquete de montaje se incluye en la guía del usuario.
Dicho paquete contiene tres tornillos mecánicos, un
perno mecánico y una tuerca para jar los conjuntos
del mango y la bolsa a la aspiradora

MONTAJE

Precaución: Ensamble completamente la aspiradora

antes de usarla.

1. Presione el pedal de liberación del mango (#20)
para mover el conjunto del mango a la posición
vertical. Fije la parte inferior del conjunto del mango
al yugo, aplicando presión en un lado de la parte
inferior del conjunto del mango (#18) y comenzando
a apretar el tornillo, después aplique presión al otro
lado del conjunto del mango y comience a apretar el

otro tornillo. Apriete completamente ambos tornillos

para completar la conexión. Encause el cable
puente (#19) a través del conjunto de lengüetas

de seguridad del cable situadas en el costado de

la parte inferior del conjunto del mango.

2. Deslice el mango superior (#13) en la caja de
conmutación (#17) y baje el conjunto del mango
hasta que el oricio para perno se alinee con el
oricio superior del mango de arrastre (#15).

3. Desabroche el panel central de la parte externa

de la bolsa y fíjela colocando la entrada posterior

de la bolsa sobre el conducto de aire en la parte

inferior del mango, comprobando que la entrada
de la lengüeta posterior descanse en la caja de
conmutación (#17). Instale el conjunto de perno
y tuerca a través del mango de arrastre (#15),
el mango superior (#13) y la entrada posterior

de la bolsa. Apriete con el perno penetrando por

la parte posterior del mango de arrastre. Fije la
sección inferior de la entrada posterior de la bolsa
al conjunto del mango inferior (#18) con el tornillo

correspondiente.

4. Coloque el cuello de la bolsa guardapolvo sobre

las lengüetas del reborde de la bolsa guardapolvo
y rote hacia arriba hasta que las lengüetas del
reborde se ajusten en los oricios de la cubierta

de la bolsa guardapolvo. Acomode la parte inferior

de la bolsa guardapolvo en la sección inferior de

la bolsa exterior.

5. Fije la tapa de la bolsa (#9) sobre la parte superior

de la bolsa exterior (#11). Jale el conector de doble
cierre (#10) hacia la parte inferior de la tapa de la
bolsa (#9).

Nota: No use el conector de doble cierre para levantar
la aspiradora.

CARACTERÍSTICAS

7. Retenedor del cable

8. Gancho del cable

9. Tapa de la bolsa

10. Conector de doble cierre

11. Bolsa exterior

12. Conector del mango

13. Mango superior

14. Conexión de corriente

15. Mango de arrastre

16. Interruptor de encendido

17. Caja de conmutación

18. Mango inferior

19. Cable puente (cable de corriente jo a
la base y a la caja de conmutación)

20. Pedal de liberación del mango

SACHET D’ASSEMBLAGE

Le sachet pour assemblage se trouve dans le guide du

propriétaire. Le sachet contient trois vis de machinerie,
un boulon de machinerie et un écrou pour attacher les
ensembles poignée et sac à l’aspirateur.

ASSEMBLAGE

Attention : Assembler l’aspirateur complètement avant

toute utilisation.

1. Pour déplacer l’ensemble de la poignée à la position
verticale, appuyez sur la pédale de dégagement
(n°20). Attacher l’assemblage « poignée inférieure
» au bâti de l’unité, en faisant une pression sur un
côté de l’assemblage (n° 18) et en commençant
à visser, faire ensuite pression sur l’autre côté de
l’assemblage poignée inférieure et commencer à
visser l’autre vis. Serrer fermement les deux vis pour
compléter la xation. Faites passer le cordon cavalier
(n° 19) dans les jeux de languettes de verrouillage de
cordon adjacents à l’assemblage poignée inférieure.

2. Faites glisser la partie supérieure de la poignée
(n°13) dans le boîtier du commutateur (n°17) et
abaissez l’ensemble de poignée jusqu’à ce que le
trou de boulon soit aligné avec le trou supérieur de
la poignée de transport (n°15).

3. Attacher l’assemblage « poignée inférieure » au
bâti de l’unité, en faisant une pression sur un côté
de l’assemblage (n° 18) et en commençant à visser,
faire ensuite pression sur l’autre côté de l’assemblage
poignée inférieure et commencer à visser l’autre
vis. Serrer fermement les deux vis pour compléter
la xation. Faites passer le cordon cavalier (n°

19) dans les jeux de languettes de verrouillage de
cordon adjacents à l’assemblage poignée inférieure.
Installez le jeu boulon/écrou dans la poignée de
transport (n°15), la poignée supérieure (n°13) et
l’entrée arrière du sac. Insérer le boulon par l’arrière
de la poignée de transport et serrer le tout. À l’aide
de la vis qui reste, xez la partie inférieure de l’entrée
arrière du sac dans l’ensemble inférieur de la poignée

(n°18).

4. Placez le collet du sac à poussière sur les languettes
de la bride du sac et faites pivoter jusqu’à ce que
les languettes de la bride se xent dans les trous du
couvercle du sac à poussière. Repousser la partie
inférieure du sac à poussière dans la partie inférieure
du sac extérieur.

5. Fixer le capuchon du sac (n°9) sur le dessus du sac

extérieur (n°11). Tirer le raccord de fermeture-éclair
double (n° 10) jusqu’en bas du capuchon de sac (n° 9).

Remarque : Ne pas utiliser le raccord à fermeture-éclair
double pour soulever l’aspirateur

PARTICULARITÉS

7. Attache cordon

8. Crochet de cordon

9. Capuchon de sac

10. Raccord de fermeture-éclair double

11. Sac extérieur

12. Réceptacle de poignée

13. Poignée supérieure

14. Raccord d’alimentation

15. Poignée de transport

16. Commutateur de marche/arrêt

17. Boîtier du commutateur

18. Poignée inférieure

19. Cordon série (jonction du boîtier du
commutateur à la tête motorisée)

20. Pédale de dégagement de la poignée

5

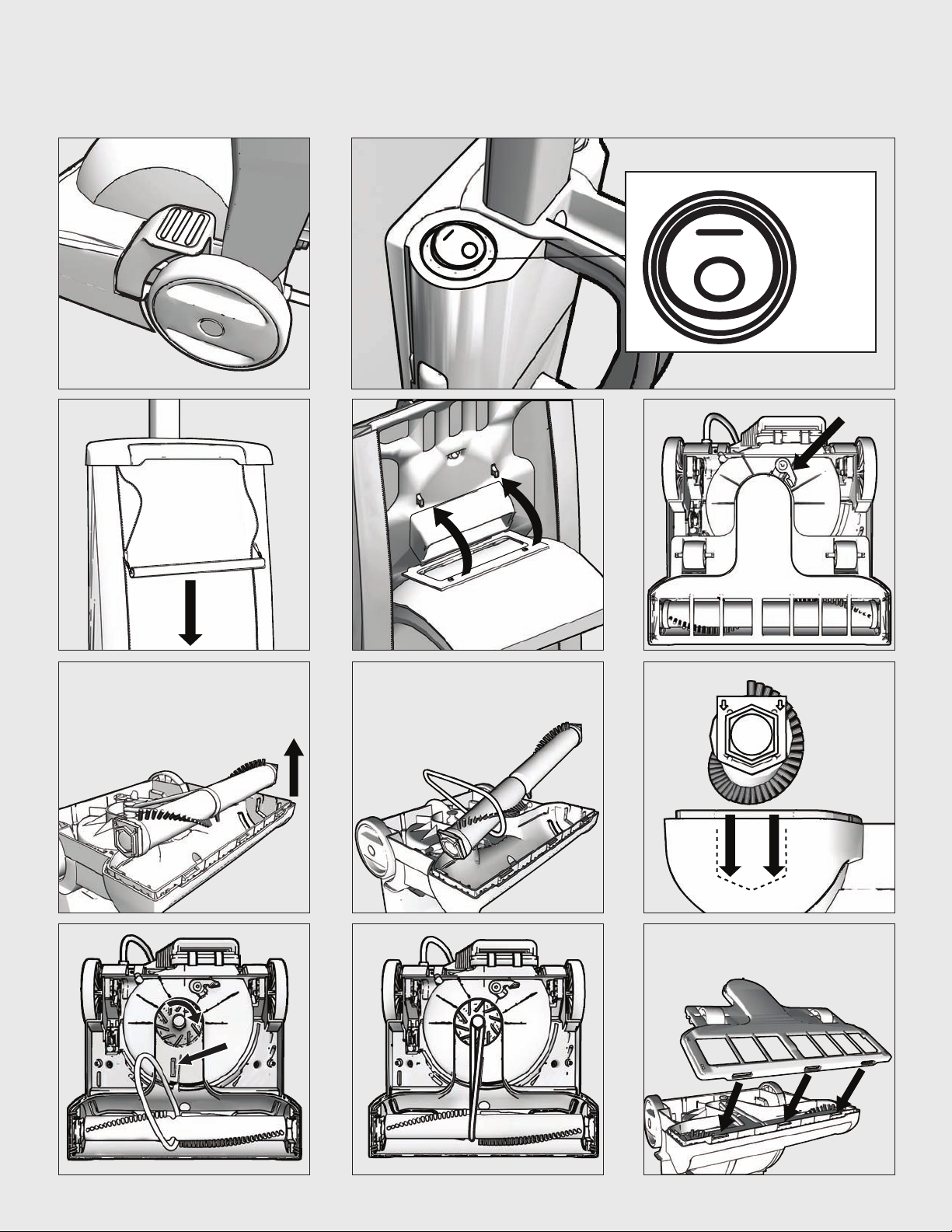

How to Use and Maintain

1. 2.

ON

OFF

3.

6.

4.

7.

5.

8.

9.

6

10.

11.

ENGLISH

ESPAÑOL

FRANCAIS

HANDLE ADJUSTMENT

1. With the tip of the foot, press down on the handle

release located on the left rear side of the cleaner.

Move the handle and adjust it to the desired position.
The unit can lay completely at for cleaning under

low furniture.

Note: The handle release pedal must be depressed

before pulling back on the handle, otherwise damage
will occur to the machine which may void the warranty.

POWER SWITCH

2. The power switch is located on the left side of
the switchbox. The on / off switch is marked with

International symbols, (-) means On, (o) means off.

Press down on the front of the switch to turn the

cleaner on, press down on the back of the switch

to turn the unit off.

MAINTENANCE

Caution: Turn off the switch and unplug the electrical

cord before maintenance.

CHANGING THE DUST BAG

Caution: Never operate the cleaner without the dust

bag.

SEE STEPS 4-6 ON PAGES 4-5 FOR ADDITIONAL

DETAILS ON INSTALLING THE DUSTBAG

3. Grasp the top of the outer bag and pull dual zipper

connector down to the bottom of the outer bag.

Release the bag cap by smoothly lifting up and

rotating it towards the front of the bag.

4. Pull the dust bag collar forward and remove the
dust bag. Place new dust bag collar on the tabs

of the dust bag ange and rotate up until the tabs
of the ange fasten into the holes in the dust bag

cover. Tuck the bottom of the dust bag into the lower
portion of the outer bag. Replace the bag cap and

pull up on the dual zipper connector to secure the

front of the outer bag.

HOW TO REPLACE A WORN BELT
OR BRUSHROLL

Caution: Belt pulleys can become hot during normal

use. To prevent burns, avoid touching the belt pulley

when servicing the drive belt.

5. Release the cam lock and remove the bottom plate.

6. Lift up on the brush roll, disconnect other end of belt
from motor pulley, and remove the worn belt.

7. Place new belt around the brush roll. Align the brush

roll pulley with the belt guide in the base (g.9).

8. Make sure rubber end caps are securely in place

on the ends of the brush roll. Align end caps with
slots in the cleaner base so that the two arrows are
pointing down. Push the brush roll down into the
base.

9. Place lower side of belt into the belt guide and pull
to stretch the belt around the left side of the motor

pulley.

10. (With front of vacuum is facing you) Rotate the brush

roll two times to center the belt and align it into the
groove.

11. Align the three slots towards the front of the bottom
plate over the tabs on the front of the base. Make

sure front tabs are securely connected to the bottom

plate. Push the bottom plate down on the base.
Secure the bottom plate with the cam lock.

Important: Improper installation of the brush roll or the
brush roll belt could cause carpet or cleaner damage.

REPLACEMENT DUST BAG
Style Z - part number 63881

REPLACEMENT BELT
Style RD - part number 52100B

AJUSTE DEL MANGO

1. Con la punta del pie, oprima la liberación de la manija

en el lado posterior de la aspiradora. Mueva el mango

para ajustarlo en la posición deseada. La unidad puede
plegarse a una posicióno completamente horizontal
para limpiar por debajo de los muebles.

Nota: Debe pisar pedal de desenganche antes de jalar
el mango, de lo contrario se puede dañar la máquina y
eso podría anular la garantía.

INTERRUPTOR DE
ENCENDIDO/APAGADO

2. El interruptor de encendido/apagado se encuentra

en el lado derecho de la caja de conmutación.
Este interruptor está marcado con los símbolos
internacionales, (-) signica encendido, (o) signica

apagado. Presione el lado frontal el interruptor para

encender la aspiradora, presione el lado posterior

del interruptor para apagar la unidad.

MANTENIMIENTO

Precaución: Apague el interruptor y desconecte el

cable de corriente antes de realizar el mantenimiento.

PARA CAMBIAR LA BOLSA
GUARDAPOLVO

Precaución: Nunca ponga a funcionar la aspiradora

sin la bolsa guardapolvo.

CONSULTE LOS PASOS 4-6 EN LAS PÁGINAS 4-5
PARA VER MÁS DETALLES SOBRE LA INSTALACIÓN

DE LA BOLSA GUARDAPOLVO

3. Tome la parte superior de la bolsa exterior y jale
hacia abajo el conector de doble cierre hasta la

parte inferior de la bolsa exterior. Libere la tapa de

la bolsa guardapolvo, levantándola con cuidado y

rotándola hacia el frente de la bolsa.

4. Jale hacia adelante la bolsa guardapolvo y extráigala.

Coloque el cuello de la bolsa guardapolvo nueva

sobre las lengüetas en el reborde de la bolsa y rótelo
hasta que las lengüetas del reborde se ajusten en
los oricios de la cubierta de la bolsa guardapolvo.
Arrope la parte inferior de la bolsa en la sección

inferior de la bolsa exterior. Vuelva a colocar la tapa

de la bolsa y tire hacia arriba el conector de doble
cierre para sujetar el frente de la bolsa exterior.

CÓMO REEMPLAZAR UNA BANDA
O UN CEPILLO DESGASTADOS

Precaución: Las poleas de la banda pueden calentarse

durante el uso normal. Para prevenir quemaduras,

evite tocar las poleas si desea dar servicio a la banda
impulsora.

5. Libere la palanca de bloqueo y desmonte la placa

inferior.

6. Levante sobre el cepillo, desconecte de la polea
del lado del motor el otro extremo de la banda y

extraiga la banda desgastada.

7. Coloque la banda nueve alrededor del cepillo.

Alinee la polea del cepillo con la guía de la banda
situada en la base (g. 9).

8. Cerciórese de que las tapas laterales de goma
están sujetas a ambos extremos. Alinee las tapas

laterales con las ranuras en la base de la aspiradora

de modo que las dos echas apunten hacia abajo.
Empuje el cepillo dentro de la base.

9. Coloque el lado inferior de la banda en la guía y
jale para estirar la banda y colocarla alrededor de

la polea del motor.

10. (Con el frente de la aspiradora hacia usted) rote el

cepillo dos veces para centrar la banda y alinearla

con la ranura.

11. Alinee las tres ranuras hacia el frente de la placa

inferior, sobre las lengüetas que se encuentran al
frente de la base. Cerciórese de que las lengüetas
frontales están bien sujetas a la placa inferior.

Presione la placa inferior sobre la base. Asegure
la placa inferior con la palanca de bloqueo.

Importante: La instalación incorrecta del cepillo o de
la banda puede ocasionar daños a la alfombra o a la

aspiradora.

BOLSA GUARDAPOLVO DE REPUESTO
Tipo Z – número de parte 63881

BANDA DE REPUESTO
Tipo RD – número de parte 52100B

RÉGLAGE DE POIGNÉE

1. Du bout du pie d, appuyez sur la pédale de
dégagement de la poignée située sur le côté arrière
gauche de l’aspirateur. Déplacez la poignée et
réglez-la à la position désirée. L’appareil se couche
complètement pour nettoyer sous vos meubles.

Remarque : La pédale de dégagement de la poignée
doit être actionnée avant de tirer sur celle-ci pour la
sortir autrement la machine pourrait être endommagée

et cela pourrait annuler la garantie.

COMMUT ATEUR DE MARC HE/
ARRÊT

2. Le commutateur de marche/arrêt est situé sur
le côté gauche du boîtier du commutateur. Le
commutateur de marche/arrêt est identifié des
symboles Internationaux : (-) représente Marche
et (o) représente Arrêt. Appuyer sur le devant du
commutateur pour mettre l’aspirateur en fonction et
appuyer sur le dos du commutateur pou remettre
l’aspirateur hors fonction.

ENTRETIEN

Attention : Avant tout entretien, mettre le commutateur

à sa position d’arrêt et débrancher le cordon électrique.

REMPLACEMENT DU
SAC À POUSSIÈRE

Attention : Ne jamais faire fonctionner l’aspirateur sans

son sac à poussière.

POUR LES DÉTAILS COMPLETS D’INSTALLATION
DU SAC À POUSSIÈRE, SE RÉFÉRER AUX ÉTAPES
4 À 6 DES PAGES 4 ET 5

3. Agripper le dessus du sac extérieur et tirer le
raccord de la fermeture-éclair double jusqu’au bas
du sac. Dégager le capuchon du sac en le soulevant
délicatement et le faisant pivoter vers l’avant du sac.

4. Tirer le collet du sac à poussière vers l’avant et retirer
le sac à poussière. Placez le collet du nouveau sac
à poussière sur les languettes de la bride du sac
et faites pivoter jusqu’à ce que les languettes de la
bride se xent dans les trous du couvercle du sac à
poussière. Repousser la partie inférieure du sac à
poussière dans la partie inférieure du sac extérieur.

Replacer le capuchon du sac et tirer le raccord de

la fermeture-éclair double pour maintenir le devant
du sac extérieur.

COM ME NT RE MP LA CE R U NE
COURROIE USÉE OU UN ROULEAU­BROSSE

Attention : Les poulies de courroie peuvent devenir

chaudes lors du fonctionnement. Pour ne pas vous

brûler, évitez de toucher à la poulie de courroie lors du
remplacement de la poulie d’entraînement.

5. Dégagez le verrou à came et retirez la plaque du

dessous.

6. Sortez le rouleau-brosse, dégagez l’autre extrémité
de la courroie de la poulie du moteur et retirez la
courroie fatiguée.

7. Placez la nouvelle courroie autour du rouleau­brosse. Alignez la poulie du rouleau-brosse sur le
guide de courroie de la tête (g.9).

8. Assurez-vous que les capuchons de caoutchouc
sont fermement en place aux bouts du rouleau­brosse. Alignez les capuchons d’extrémités avec
les fentes de la tête d’aspiration de sorte que les
deux èches pointent vers le bas. Repoussez le
rouleau-brosse vers le bas à l’intérieur de la tête.

9. Placez le côté inférieur de la courroie dans le guide­courroie et tirez pour étirer la courroie autour du côté

gauche de la poulie du moteur.

10. Alors que vous faites face au devant de l’aspirateur,
faites pivoter le rouleau-brosse de deux tours pour
centrer la courroie et l’aligner dans le sillon.

11. Alignez les trois fentes vers le devant de la plaque

du dessous sur les languettes du devant de la

tête. Assurez-vous que les languettes avant
sont fermement raccordées à la plaque du fond.
Repoussez la plaque du fond sous la tête. Fixez la
plaque du fond en place à l’aide du verrou à came.

Important : Une installation incorrecte du rouleau-

brosse ou de la courroie pourrait endommager le tapis

ou l’appareil.

REMPLACEMENT DU SAC À POUSSIÈRE
Style Z - numéro de pièce 63881

COURROIE DE REMPLACEMENT
Style RD - numéro de pièce 52100B

7

ENGLISH

THE SANITAIRE® PROFESSIONAL
LIMITED WARRANTY WHAT THIS
WARRANTY COVERS

Your Sanitaire Professional cleaner is warranted to
be free from all defects in material and workmanship
in normal use FOR A PERIOD OF TWO YEARS. In

addition, the suction motor is warranted FOR A PERIOD

OF FIVE YEARS and the base is warranted FOR A

PERIOD OF FIVE YEARS. The warranty is granted only
to the original purchaser of the cleaner. The warranty is
subject to the following provisions.

WHAT THIS WARRANTY DOES
NOT COVER

Parts of the cleaner that require replacement under

normal use, such as bumpers, lters, bristle strips,
belts, light bulbs and hoses. Damages or malfunctions
caused by negligence, abuse, or use not in accordance
with Owner’s Guide. Defects or damages caused by
unauthorized service.
The E.H.C.P. Company will, at its option, repair or

replace a defective cleaner or cleaner part that is

covered by this warranty. As a matter of warranty policy,
the E.H.C.P. Company will not refund the consumer’s

purchase price.

OBTAINING WARRANTY SERVICE

To obtain warranty service you must return the defective

cleaner or cleaner part along with proof of purchase to

any Sanitaire Authorized Warranty Station. You will
nd the nearest location in the Yellow Pages under
“Vacuum Cleaners-Service and Repair.” Be certain that
the Warranty Station is “Sanitaire Authorized.”
For the location of the nearest Sanitaire Authorized
Warranty Station or for service information, telephone
toll free: 1-800-800-8975 or write to:

If it is necessary to ship the cleaner outside your
community to obtain warranty repair, you must pay the
shipping charges to the Sanitaire Authorized Warranty
Station. Return shipping charges will be paid by the
Warranty Station. When returning parts for repair, please
include the model, type, and serial numbers from the

data plate on the cleaner.

FURTHER LIMITATIONS AND
EXCLUSIONS

Any warranty that may be implied in connection with your
purchase or use of the cleaner, including any warranty of
MERCHANTABILITY or any warranty for FITNESS FOR

A PARTICULAR PURPOSE is limited to the duration

of this warranty. Some states do not allow limitations
on how long an implied warranty lasts, so the above
limitations may not apply to you.

E.H.C.P

Service Division,

807 North Main Street

Bloomington, IL 61701

ESPAÑOL

LO QUE CUBRE ESTA GARANTÍA

Su aspiradora Sanitaire está garantizada contra todo
defecto de ma te ri al y mano de obra durante su

uso normal en el hogar POR UN PERÍODO DE DOS

AÑOS. Además, el motor de succión está garantizado
DURANTE UN PERÍODO DE CINCO AÑOS y la base
está garantizada DURANTE UN PERÍODO DE CINCO
AÑOS. La garantía se otorga sólo al comprador original
y a los miembros de su familia inmediata. Esta garantía
está sujeta a las siguientes disposiciones.

LO QUE NO CUBRE ESTA
GARANTÍA

Las piezas de la aspiradora que deban reemplazarse
durante el uso normal, tales como las bolsas para polvo
descartables, los  ltros, las correas de impulsión, los
bombillos eléctricos, las cerdas del cepillo circular y los
impulsores. Esta garantía tampoco cubre la limpieza de
la aspiradora. Los daños o las averías que hayan sido
causados por negligencia, abuso o uso que no esté
de acuerdo con la Guía del propietario. Los defectos o
daños que hayan sido causados por un taller de servicio
no autorizado.
E.H.C.P. a su elección, reparará o reemplazará
cualquier aspiradora o pieza defectuosa que se
encuentre cubierta por esta garantía. Por política de la
garantía, la compañía Electrolux Home care Products

North America no devolverá el precio de
compra al consumidor.

CÓMO OBTENER SERVICIO BAJO
LA GARANTÍA

Para obtener servicio mientras el producto se encuentra

bajo garantía, debe enviar la aspiradora o pieza
defectuosa, junto con una prueba de compra, acualquier
Estación de Garantía Autorizada de Sanitaire. Puede
encontrar la estación más cercana en las Páginas
Amarillas, bajo el encabezado “Vacuum Cleaners –
Service and Repairs”. Asegúrese de que la Sanitaire
Estación de Garantía esté “Autorizada por Sanitaire”.
Para obtener la dirección de la Estación de Garantía
Autorizada de Sanitaire más cercana o para obtener
información sobre servicio, llame gratuitamentea los
siguientes teléfonos: Estados Unidos: 1-800-800-8975.
Si lo pre ere, puede escribir a la empresa:

Si tiene que enviar la aspiradora fuera de su localidad

para que la reparen mientras se encuentra bajo
garantía, usted deberá pagar los gastos de envío
hacia la Estación de Garantía Autorizada de Sanitaire.
Los gastos de envío de regreso serán abonados por
la Estación de Garantía. Cuando envíe piezas que
necesiten reparación, tenga la bondad de incluir el
modelo, el tipo y el número de serie que aparecen en

la placa de datos de la aspiradora.

LIMITACIONES Y EXCLUSIONES
ADICIONALES

Cualquier garantía implícita en relación con la compra o
el uso de su aspiradora, incluyendo cualquier garantía
de Comerciabilidad o de Aptitud para una  nalidad
determinada, está limitada a la duración de esta
garantía. Algunos estados no aceptan limitaciones en
cuanto a la duración de una garantía implícita, de modo

que es posible que las limitaciones anteriores no se
apliquen en su caso.

E.H.C.P.

Service Division,

807 North Main Street

Bloomington, IL 61701

FRANCAIS

GARANTIE LIMITÉE POUR
ASPIRATEUR COMMERCIAL
SANITAIRE

Votre aspirateur Professional Sanitaire est garanti

n’avoir aucun défaut de matériel ou de fabrication
dans des conditions d’utilisation normale pendant
PENDANT UNE PÉRIODE DE DEUX ANS. De plue,
le moteur d’aspiration est garanti POUR UNE DURÉE
DE CINQ ANS et la base de l’unité est garantie POUR
UNE DURÉE DE CINQ ANS. Cette garantie est donnée
uniquement à l’acheteur original de l’aspirateur.

CE QUI N’EST PAS COUVERT PAR
CETTE GARANTIE

Certaines pièces demandent à être remplacées au cours
de l’usage normal de l’appareil, telles que pare-chocs,
sacs, brosses en soie de sanglier, courroies, ampoules,
tuyaux, et roues. Les dommages ou défaillances
découlant de la négligence, de l’abus, ou de l’utilisation
non conforme au Guide du propriétaire. Les défaillances
ou dommages découlant des réparations faites par des
personnes non autorisées.
E.H.C.P. à sa discrétion, réparera ou remplacera un
aspirateur défectueux ou une pièce défectueuse qui

est couverte par cette garantie. En ce qui concerne la

politique de la garantie, Electrolux Home Care Products
ne remboursera pas le prix d’achat au consommateur.

COMMENT FAIRE APPLIQUER LA
GARANTIE

Pour faire appliquer la garantie pour la réparation d’un
appareil, ou de pièces sous garantie, il faut renvoyer
l’appareil ou les pièces qui ne fonctionne(nt) pas, avec
la preuve d’achat à n’importe quel Centre service
agréé Sanitaire. Vous trouverez le centre le plus proche
dans les Pages Jaunes sous « Aspirateurs—service
et réparation ». Soyez certain le Centre service est «
agréé Sanitaire ».
Pour le Centre Service agréé Sanitaire le plus proche
pour les renseignements sur le service, téléphonez au
numéro gratuit :États-Unis d’Amérique : 1-800-800-

8975. Si vous le préférez, vous pouvez écrire à :

S’il est nécessaire d’envoyer l’aspirateur en dehors
de votre communauté pour la réparation garantie,
vous devez payer les frais d’envoi au Centre service
agréé Sanitaire. Les frais de renvoi seront payés par
le Centre service agréé. Si vous renvoyez les pièces
pour réparer, veuillez inclure les numéros de modèle,
type, et série qui se trouvent sur la plaque signalétique
située sur l’aspirateur.

D’AUTRES LIMITATIONS ET
EXCLUSIONS

Toute garantie qui peut être impliquée en relation avec
votre achat ou utilisation de l’aspirateur, y compris toute

garantie de valeur commerciale ou toute garantie pour

L’ÉQUIPEMENT DESTINÉ À UN BUT PARTICULIER
est limitée à la durée de cette garantie. Certains états ne
permettent pas de limitations sur la durée d’une garantie
en question. Ainsi, les limitations ci-dessus peuvent ne
pas s’appliquer à vous.

E.H.C.P.

Service Division,

807 North Main Street

Bloomington, IL 61701

Part No. 80399_REV1 (6/09) ©2009 Electrolux Home Care Products Ltd. Printed in U.S.A.
