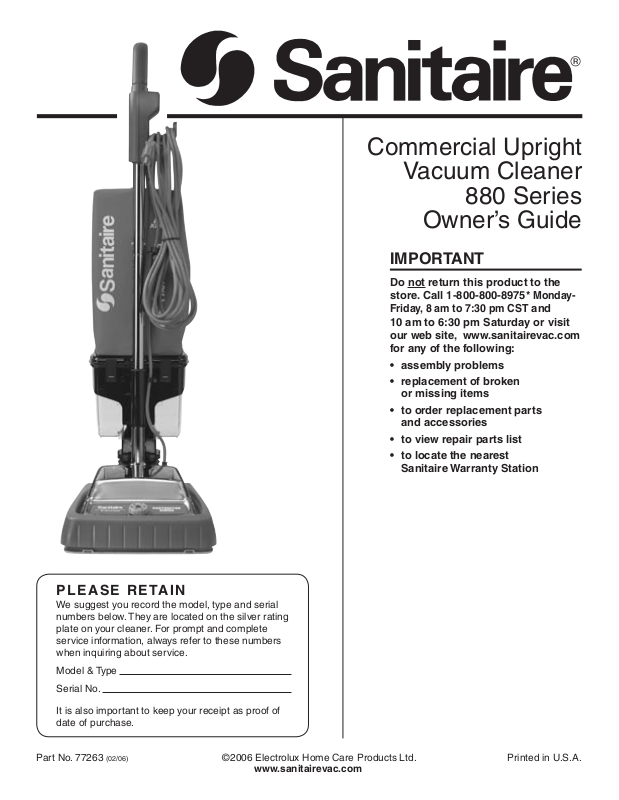

Sanitaire 880 User Manual

Commercial Upright

Vacuum Cleaner

880 Series

Owner’s Guide

IMPORTANT

Do not return this product to the
store. Call 1-800-800-8975*
Friday, 8 am to 7:30 pm CST
10 am to 6:30 pm Saturday or visit
our web site, www.sanitairevac.com
for any of the following:

• assembly problems

• replacement of broken
or missing items

• to order replacement parts
and accessories

• to view repair parts list

• to locate the nearest
Sanitaire Warranty Station

Monday-

and

PLEASE RETAIN

We suggest you record the model, type and serial
numbers below. They are located on the silver rating
plate on your cleaner. For prompt and complete
service information, always refer to these numbers
when inquiring about service.

Model & Type
Serial No.

It is also important to keep your receipt as proof of
date of purchase.

Part No. 77263 (02/06) ©2006 Electrolux Home Care Products Ltd. Printed in U.S.A.

www.sanitairevac.com

Index

Important Safeguards .................................. 2

General Information ..................................... 2

Assembly ...................................................... 3

Extension Cord ............................................ 4

Use ............................................................... 5

Dust Bag ...................................................... 5

Fan Chamber ............................................... 6

Brush Roll (chrome steel) ............................ 6

Brush Roll Belt ............................................. 7

Furniture Guard ............................................ 7

Warranty ....................................................... 8

GENERAL INFORMATION

The cleaner is designed to pick up dirt and dust particles.
Avoid picking up hard or sharp objects with the cleaner
to prevent bag tears, hose clogs, and fan blade breakage
with subsequent motor damage.

Service Information

The instructions in this booklet serve as a guide to
routine maintenance. For additional service information
telephone our toll free number for the nearest Sanitaire
Authorized Warranty Station. You should know the

model, type and serial numbers when you call:

USA: 1-800-800-8975

Canada: 1-800-800-8975

If you prefer, you can write to Electrolux Home Care
Products North America, Service Division, P.O. Box
3900, Peoria, Illinois 61612, USA. In Canada write to
Electrolux Home Care Products Canada, 5855 Terry
Fox Way, MIssissauga, Ontario L5V 3E4. Refer to
The Sanitaire Limited Warranty for complete service
information.

DO NOT OIL the motor or the brush roll at any

time. The bearings are permanently lubricated
and sealed.

IMPORTANT

SAFEGUARDS

When using an electrical appliance, basic precautions should
always be followed, including the following:

READ ALL INSTRUCTIONS

BEFORE USING THIS VACUUM CLEANER.

WARNING

To reduce the risk of fire, electric shock, or injury:

• Do not use outdoors or on wet surfaces.

• Do not leave vacuum cleaner when plugged in. Turn off the

switch and unplug the electrical cord when not in use and before
servicing.

• Do not allow to be used as a toy. Close attention is necessary

when used by or near children.

• Use only as described in this manual. Use only manufacturer’s

recommended attachments.

• Do not use with damaged cord or plug. If vacuum cleaner is

not working as it should, has been dropped, damaged, left
outdoors, or dropped into water, return it to a service center
before using.

• Do not pull or carry by cord, use cord as a handle, close door

on cord, or pull cord around sharp edges or corners. Do not
run vacuum cleaner over cord. Keep cord away from heated
surfaces.

• Connect to a properly grounded outlet only (refer to Grounding

Instructions).

• Do not use extension cords or outlets with inadequate current

carrying capacity.

• Turn off all controls before unplugging.

• Do not unplug by pulling on cord. To unplug, grasp the plug, not

the cord.

• Do not handle plug or vacuum cleaner with wet hands.

• Do not put any object into openings. Do not use with any opening

blocked; keep free of dust, lint, hair, and anything that may reduce
airflow.

• This vacuum cleaner creates suction and contains a revolving

brush roll. Keep hair, loose clothing, fingers, and all parts of body
away from openings and moving parts.

• Do not pick up anything that is burning or smoking, such as

cigarettes, matches, or hot ashes.

• Do not use without dust bag in place.

• Belt pulleys can become hot during normal use. To prevent burns,

avoid touching the belt pulley when servicing the drive belt.

• Use extra care when cleaning on stairs.

• Do not use to pick up flammable or combustible liquids such as

gasoline, or use in areas where they may be present.

• Store your cleaner indoors in a cool, dry area.

• Keep your work area well lighted.

• Unplug electrical appliances before vacuuming them.

SAVE THESE

2

INSTRUCTIONS

Grounding Instructions

B

B

Bellows

Adapter

Dust Cup

Support

Tube

This appliance must be grounded. If it should malfunction or breakdown, grounding provides a path of least resistance for
electric current to reduce the risk of electric shock. This appliance is equipped with a cord having an equipment-grounding
conductor and grounding plug. The plug must be plugged into an appropriate outlet that is properly installed and grounded
in accordance with all local codes and ordinances.

DANGER

Improper connection of an equipment-grounding conductor can result in risk of electric shock. Check with a qualified electrician
or service person if you are in doubt as to whether the outlet is properly grounded. Do not modify the plug provided with the
appliance. If it will not fit the outlet, have proper outlet installed by a qualified technician.

This appliance is for use on a nominal 120 volt circuit and has a grounding plug that looks like the plug illustrated in Figure A.
A temporary adapter which looks like the adapter illustrated in Figure B may be used to connect this plug to a two-pole
receptacle, as shown, if a properly grounded outlet is not available. The temporary adapter should be used only until a properly
grounded outlet, Figure A, can be installed by a qualified electrician. The green colored rigid ear, lug, or the like extending
from the adapter must be connected to a permanent ground such as a properly grounded outlet box cover. Whenever the
adapter is used, it must be held in place by a metal screw.

CAUTION: In Canada, the use of a temporary adapter is not permitted by the Canadian Electrical Code.

GROUNDED

OUTLET BOX

ADAPTER

GROUNDED

OUTLET BOX

GROUNDING BLADE
IS LONGEST OF THE
THREE BLADES

FIGURE A

METAL
SCREW

GROUNDING

TAB

HOW TO ASSEMBLE

CAUTION: Fully assemble the cleaner before using.

Assembly Packet

The assembly packet contains two 2-part handle bolts (A),
(B) and 1 cord clamp with a screw (C). An extra belt is included with
some models.

2 bellows screws

Secure Bellows

Check to be sure the end of the bellows is secure in the chrome bellows
adapter. Align the screw holes in the bellows adapter with the back of the
base, start the screws (B) by hand, and tighten with screw driver.

FIGURE B

A

2-Part

Handle

Bolts

B

Bellows

Screws

C

Cord

Clamp

and

Screw

3

A

Attach Lower Handle

A

A

ppe

r

andle

Lowe

r

andle

andle
ocke

t

Raise the dust cup support. Push the lower handle (largest
end down) through the tube of the dust cup support and into
the handle socket at the back of the cleaner. Align the holes,
insert a 2-part bolt (A), and tighten.

Lower
Handle

Tube

Dust Cup
Support

A

Handle
Socket

Assemble Upper Handle

Push upper handle onto lower handle. Make sure grip curves
away from cleaner. Align the holes on the upper handle

to the holes on the lower handle. Insert a 2-part bolt (A)
in center of the handle and tighten.

Extension Cord

To install or change the extension cord, slip cord lock over one
of the cords ends. Plug the pigtail into the extension cord. Clip
both ends of the cord hook behind the plug ends to make a
secure connection.

The cleaner has a convenient cord storage hook attached to
the handle. However, some models feature a quick release
cord hook on the upper handle. A downward twist of the cord
hook frees the cord for quick removal. With either style, wind
the cord around the hooks for storage. Fasten the plug to the
cord to prevent unwinding.

Hook Bag Top

Slip the ring at the top of the cloth bag over the bag support
hook on the back of the cord hook.

Secure Cord Clamp

Secure the electrical cord to the dust cup support with the
cord clamp and screw (C). Place the cord clamp over the
electrical cord. Screw the clamp to the tab below the right
latch; start the screw by hand, then tighten.

NOTE: Make sure cord from upper handle to cleaner

runs along side of tubes and not wrapped around
tubes.

4

C

HOW TO USE

andle Loc

k

1. Store

. Use

3.Clea

n

eat

h

The upright vacuum cleaner is designed to be used on
multiple types of carpeting.Do not attempt to use the
upright vacuum cleaner on bare floors, as damage to the
floor covering may result. Above the floor cleaning tools are
available (optional).

Handle Adjustment

With the tip of the foot,
press down to release
the handle lock located
at the left rear side of the
cleaner. Move the handle
and adjust it to the desired
position for (1) storing
upright, (2) operating the
cleaner at a comfortable
height for the user, and
(3) cleaning underneath
low furniture.

Power Switch

The power switch is
mounted on the handle.
Push ON (-) or OFF (O).

ON/OFF

HOW TO MAINTAIN

The instructions in this booklet serve as a guide to routine
maintenance. To avoid unnecessary service calls, check the
bag, belt and brush roll often.

Cleaner Care

CAUTION: Turn off the switch and unplug the
electrical cord before cleaning unit.

To keep the vacuum cleaner looking new, it can be wiped with
a damp cloth and a mild soap solution, then thoroughly dried.
Never use any type of chemical as chemicals can damage
the cleaner. When not in use, the cleaner should be stored
in a clean, dry place.

EZ Kleen® Dust Cup and Bag

The cloth bag and the dust cup play a very important role in
the efficiency of the vacuum cleaner. The cloth bag allows air
to move through the cleaner while it traps dirt inside the cloth
bag and the dust cup. When dirt particles cling to the cloth bag
they can restrict airflow, If air cannot pass through the cloth
bag, no cleaning can take place regardless of how powerful the
unit. Some fine particles can restrict airflow very quickly and
will decrease performance even before the dust cup appears
to be full. For that reason, when vacuuming powder, flour dust,
or similar fine substances, it may be necessary to turn off the
cleaner and empty the dust cup more often.

CAUTION: Turn off the switch and unplug the

electrical cord before emptying the dust
cup. Never operate the vacuum cleaner
without the dust cup latched in place.

1. Unhook

Cleaner Height Setting

WARNING: Avoid injury. Keep loose clothing, hair,

fingers, and all other parts of body
away from any moving part (such
as the revolving brush). Turn off the
switch and unplug the cleaner before
changing the cleaner height setting.

Adjust the vacuum cleaner height setting to match the carpet
pile height.

The front of the cleaner has a knob which raises or lowers
the cleaner base to match the type of carpet. With the cleaner
cord unplugged, set the adjustment to the lowest setting.

While the cleaner is off and disconnected from the outlet,

place the handle in the operating position, tilt the cleaner
back to remove the weight from the wheels, and adjust the
setting. Then plug the cleaner into the electrical outlet, turn
on the switch, lower the handle, and pass the cleaner over
the carpet. If the cleaner is still difficult to push, follow the
procedure and test the cleaner at the next higher setting.
Continue testing the setting until the cleaner is comfortable
to move. Moving the knob to the next higher setting raises
the brush roll slightly, making the cleaner easier to push.
However, the brush roll must make contact with the carpet
for effective cleaning.

2. Shake
Bag

3. Release
Latch

4. Lift
Lid

Lock

Push

Down

1. Unhook the clip from the top of the cloth bag.

2. Shake the cloth bag to release dust clinging inside.

3. Release each latch, one on either side of the handle (push
down on the lock, lift up on the bottom and pull the top
forward.)

4. Lift the lid; swing it up and outward.

CAUTION: Keep the latch free of dust or obstructions
that would prevent it from locking
securely.

Lift

Up

5

7. Replace Cup
and Swing
Lid Shut

5. Reach in, grasp the dust cup and pull it out of the support.

6. Empty contents in a suitable container. (If desired, the cup
can be washed in warm water using a mild soap solution.
Be sure the cup is completely dry before replacing.)

7. Place the cup into the support, swing the lid shut, and fasten
each latch.

8. Hook clip to top of bag (refer to item 1).

5. Remove
Cup

6. Empty
Cup

Quick Kleen® Fan Chamber

(880 Series Only)

CAUTION: Turn off the switch and unplug the

electrical cord before cleaning.

The clear, removable fan chamber
cover provides easy inspection,
cleaning, and maintenance of
the fan chamber. Removing the
cover provides easy access to the
motor fan. Grease buildup, dirt, or
other obstructions, visible through
the fan cover, should be removed.
To clean the fan area, take off the
chrome bottom plate by releasing
the two cam locks (see Brush Roll
Belt, Figure 1 and 2). Remove the belt from the motor pulley,
then loosen and remove the screws on either side of the fan
cover, as indicated by the arrows. Push the cam locks outward
against the wheels to lift the cover from the cleaner base. Dirt
and obstructions can easily be cleared; however, caked grease
may need to be scraped from the cover and the cleaner. If
the fan does not turn freely, it also should be removed for
cleaning. To remove the fan, place a wrench over the motor
pulley. Hold the fan blades with one hand and turn the wrench
counterclockwise. Remove the motor pulley and lift the fan off
the motor shaft. Clean the area and replace the fan over the
motor shaft. Tighten the motor pulley snugly clockwise with
the wrench. If necessary, replace the fan cover or the gasket
with replacement parts.

Be sure the gasket is in place. Reposition the fan cover by
first placing the exhaust end into place between the large rear
wheels. Seat the fan cover firmly. Next replace the belt and
bottom plate as the pressure from the bottom plate helps seal
the fan cover. Start the two screws by hand to be sure they
are straight, then tighten.

Order fan chamber cover replacement kit (fan cover,
gasket, two screws) Part No. 52334.

Brush Roll

As the brush roll rotates, it sweeps and combs the carpet nap.
Remove hair and threads from the brush roll so it continues
brushing the carpet nap. When the bristles of the brush roll no
longer touch a straight edge held across the bottom plate, the
brush roll is ineffective because the bristles no longer touch
the carpet nap. To maintain the most effective cleaning, use a
new wood brush roll. Replace the brush strips on the chromed
steel brush roll.

How To Replace Worn Brush Strips

(chromed steel brush roll)

CAUTION: Turn off the switch and unplug the

electrical cord before replacing brush
strips.

New brush strips are supplied in sets of two, one long and
one short. To replace, remove bottom plate and belt (see
How To Change Belt). Then, grasp center of brush roll and
lift to remove.

F

E

A B C D

1. Remove rubber end cap cover from one end (A).

2. Unscrew locknut (B).

3. Remove end cap (sleeve bearing brush roll assembly
includes a shaft washer, not pictured) (C).

4. Remove bearing retainer (D).

5. Push shaft through opposite end (E).

6. Pull out worn brush strip with pliers (F).

D

TO RE-ASSEMBLE

7. Slide in new brush strip of same length (rounded end
first) Fit track on either side of brush strip into brush roll
slot (F).

Replace second brush strip from opposite end of brush

roll (E).

8. Replace shaft

9. Align indentation on bearing retainer with brush strip on
both ends of brush roll (D).

(replace shaft washer on sleeve bearing assembly)

6

10. Position end cap with flat sides of center hole over flat
sides of threaded shaft (C).

11. Tighten locknut (B).

12. Align holes and secure rubber end cap cover flat side
against end cap (A).

When properly assembled, the brush roll should rotate freely
between the two end caps. Check the condition of the belt;
change if necessary. Replace the brush roll, belt, and bottom
plate (see How To Replace A Worn Belt).

3. Place new belt around brush roll.

4. Align brush roll pulley with belt guide.

Belt
Guide

Ask for GENUINE EUREKA replacement brush strip.
12 inch No. 52282; 16 inch No. 52246-1

Brush Roll Belt

The brush roll belt on the upright vacuum cleaner drives the
brush to agitate, sweep, and comb the carpet nap. The belt
should be checked regularly to be sure it is in good condi­tion. Replace the belt if it is stretching, cracking, or slipping.
Cut away any hair or thread wound around the brush roll or
the belt pulley because the buildup could cause the belt to
rotate unevenly.

How To Replace A Worn Belt

CAUTION: Turn off the switch and unplug the

electrical cord before replacing belt.
Belt pulleys can become hot during
normal use. To prevent burns, avoid
touching the belt pulley when servicing
the drive belt.

IMPORTANT: Improper installation of the brush

roll or brush roll belt could cause
carpet or cleaner damage.

4

5. Place rubber end cap covers over both end caps (flat side
against end cap). Align the holes and secure.

Then, slant brush roll forward so end caps are in line with

slots in cleaner base.

6. Push brush roll into
place.

7

3

5

6

7. Place lower side of belt
into belt guide and pull to
stretch the belt around the
left side of motor pulley.
Rotate pulley to secure belt
into pulley groove.

11

1. Release cam locks and remove bottom plate.

2

2. Pull up on belt to rotate it off the motor pulley. Lift up on
brush roll and remove worn belt.

Motor
Pulley

8. Place slots of bottom plate
over tabs of cleaner base.

9. Sea t and se cure cam
locks.

Ask for GENUINE EUREKA replacement belts, No. 52100

9

8

9

8

How To Change Furniture Guard

Four screws on the underside
of the base secure the furniture
guard. To gain access to the two
rear screws, you must remove
the four screws holding the
two axle clamps and remove
the rear wheel assembly. The
front two screws are exposed
by removing the soleplate and
brush roll. Remove the four
furniture guard screws, install
the new guard and tighten the
four screws. Reinstall the brush
roll, soleplate and rear wheel
assembly.

7

THE SANITAIRE® COMMERCIAL

LIMITED WARRANTY

WHAT THIS WARRANTY COVERS

Your Sanitaire commercial cleaner is warranted to be free from all defects in material and workmanship in normal use FOR
A PERIOD OF ONE YEAR. The warranty is granted only to the original purchaser of the cleaner. The warranty is subject to
the following provisions.

WHAT THIS WARRANTY DOES NOT COVER

• Parts of the cleaner that require replacement under normal use, such as bumpers, bags, bristle strips, belts, light bulbs

hoses, and impellers.

• Damages or malfunctions caused by negligence, abuse, or use not in accordance with the Owner’s Guide.

• Defects or damages caused by unauthorized service or the use of other than Genuine Sanitaire parts.

OBTAINING WARRANTY SERVICE

To obtain warranty service you must return the defective cleaner or cleaner part along with proof of purchase to any Sanitaire
Authorized Warranty Station. You will find the nearest location in the Yellow Pages under “Vacuum Cleaners–Service and
Repair’. Be certain that the Warranty Station is “Sanitaire Authorized”.

For the location of the nearest Sanitaire Authorized Warranty Station or for service information, telephone toll free:

USA: 1-800-800-8975

Canada: 1-800-800-8975

If you prefer, you can write to: In Canada write to:

Electrolux Home Care Products North America Electrolux Home Care Products Canada

Service Division 5855 Terry Fox Way
P.O. Box 3900 Mississauga, Ontario L5V 3E4
Peoria, IL 61612, USA

If it is necessary to ship the cleaner outside your community to obtain warranty repair, you must pay the shipping charges
to the Sanitaire Authorized Warranty Station. Return shipping charges will be paid by the Warranty Station. When returning
parts for repair, please include the model, type, and serial numbers from the data plate on the cleaner.

FURTHER LIMITATIONS AND EXCLUSIONS

Any warranty that may be implied in connection with your purchase or use of the cleaner, including any warranty of
MERCHANTABILITY or any warranty for FITNESS FOR A PARTICULAR PURPOSE is limited to the duration of this warranty.
Some states do not allow limitations on how long an implied warranty lasts, so the above limitations may not apply to you.

Your relief for the breach of this warranty is limited to the relief expressly provided above. IN NO EVENT SHALL ELECTROLUX
BE LIABLE FOR ANY CONSEQUENTIAL OR INCIDENTAL DAMAGES THAT YOU MAY INCUR IN CONNECTION WITH
YOUR PURCHASE OR USE OF THE CLEANER. Some states do not allow the exclusion or limitation of incidental or
consequential damages, so the above limitation or exclusion may not apply to you.

This warranty gives you specific legal rights. You may also have other rights which vary by State.

Bloomington, Illinois 61701

8

Guía del propietario

Aspiradora vertical

comercial

Series 880

IMPORTANT

No devuelva este producto al
negocio donde lo compró. Llame al
1-800-800-8975* de lunes a viernes,
de 8 am a 7:30 pm (hora estándar
central) y de 10 am a 6:30 pm los
sábados o visite nuestro sitio de
internet www.sanitairevac.com por
cualquiera de la siguientes razones:

• problemas de ensamblaje

• reposición de ítemes rotos o
faltantes

• para ordenar repuestos y
accesorios

• para ver una lista de repuestos

• para localizar el centro más
cercano que atiende asuntos de
garantía de Sanitaire

POR FAVOR GUARDE ESTA I N F O R M ACIÓN

Sugerimos que registre a continuación los números del modelo, tipo y
serie. Encontrará esta información en la placa de datos plateada en su
aspiradora. Para obtener información completa y rápida en cuanto al
servicio de reparaciones y partes de esta aspiradora, refiérase siempre a
estos números.

Modelo y tipo
No. de serie

También es importante guardar su recibo para tener prueba de la fecha de
compra.

Parte No. 77263 (02/06) ©2006 Electrolux Home Care Products Ltd. Impreso en E.E.U.U.

www.sanitairevac.com

Índice

Importante para su seguridad ...................... 2

Información general ..................................... 2

Armado ........................................................ 3

IMPORTANTE PARA SU

SEGURIDAD

Hay precauciones básicas a tomar siempre que se usa un aparato
eléctrico, incluyendo las siguientes:

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR ESTA

ASPIRADORA

Cable alargador ........................................... 4

Uso .............................................................. 5

Bolsa para polvo .......................................... 5

Cámara del ventilador .................................. 6

Cepillo circular (acero cromado) .................. 6

Correa del cepillo circular ............................ 7

Protector de muebles ................................... 7

Garantía ....................................................... 8

INFORMACIÓN GENERAL

Esta aspiradora ha sido diseñada para recoger suciedad
y partículas de polvo. Evite recoger objetos duros o
filosos con la aspiradora para evitar roturas en la bolsa,
obstrucciones en la manguera y rotura en las aletas del
ventilador con el subsecuente daño al motor.

Información sobre servicio de
reparaciones y partes

Las instrucciones en este manual son una guía para el
mantenimiento diario. Para obtener información adicional
sobre el servicio de reparaciones y partes, llame a nuestro
número de teléfono gratuito para obtener información
sobre la oficina más cercana de Sanitaire autorizada para
atender cuestiones de garantía. Refiérase a la Garantía
Comercial de Sanitaire para obtener información
completa sobre el servicio de reparaciones y partes. Debe
saber los números de modelo, tipo y serie o código de
fecha cuando llama a:

USA: 1-800-800-8975

Canadá: 1-800-800-8975

Si lo prefiere, puede escribirnos a: Electrolux Home Care
Products North America, Service Division, P. O. Box
3900 Peoria, Illinois 61612, USA. En Canadá escriba
a Electrolux Home Care Products Canada, 5855 Terry
Fox Way, Mississauga, Ontario L5V 3E4. Refiérase a
la Garantía Limitada de Sanitaire donde encontrará
información completa sobre el servicio de reparaciones
y partes.

PRECAUCIÓN

Para reducir el riesgo de incendio, descarga eléctrica o lesiones:

• No la use a la intemperie ni sobre superficies mojadas.

• No deje enchufada la aspiradora cuando no la esté usando.

Apague el interruptor de corriente y desenchufe el cordón
eléctrico cuando no esté en uso y antes de limpiarla.

• No deje que se use como un juguete. Es necesario prestarle
especial atención al ser usada por niños o cerca de ellos.

• Úsela sólo como lo indica este manual. Use sólo los accesorios
recomendados por el fabricante.

• No la use con el cordón o enchufe en mal estado. Si la
aspiradora no funciona como debe, se ha caído, dañado,
dejado a la intemperie o dejado caer en agua, devuélvala al
centro de servicio de reparaciones y partes antes de volver a
usarla.

• No la jale ni la lleve del cordón, ni use el cordón como un
mango, no cierre puertas sobre el cordón, ni jale el cordón
de modo que roce bordes filosos o esquinas. No pase la
aspiradora sobre el cordón. Evite la proximidad del cordón a
superficies calientes.

• Conéctela únicamente a un tomacorriente con una conexión
a tierra correcta (refiérase a las instrucciones para hacer
conexión a tierra).

• No use cordones eléctricos extras o tomacorrientes con menos
capacidad de corriente que la necesaria.

• Apague todos los controles antes de desenchufarla.

• No la desenchufe jalando del cordón. Para desenchufarla, tome
el enchufe, no el cordón.

• No toque el enchufe ni la aspiradora con las manos húmedas.

• No ponga ningún objeto en las aberturas. No la use si
cualquiera de las aberturas está bloqueada; manténgala libre
de polvo, pelusa, cabello y cualquier cosa que pueda reducir el
paso del aire.

• Esta aspiradora crea succión y contiene un cepillo circular
giratorio. Mantenga cabello, ropa suelta, dedos y todas las
partes del cuerpo lejos de las aberturas y las partes movibles.

• No aspire nada que se esté quemando o humeando, como ser:
cigarrillos, fósforos (cerillos) o cenizas calientes.

• No la use sin la bolsa para polvo en su lugar.

• Las poleas de la correa pueden calentarse durante el uso
normal. Para prevenir quemaduras, evite tocar la polea de la
correa cuando cambie la correa de transmisión.

• Tenga cuidado especial al limpiar escalones.

• No la use para aspirar líquidos inflamables o combustibles tales
como gasolina, ni la use en lugares donde puede haberlos.

• Guarde su aspiradora bajo techo en un lugar fresco y seco.

• Mantenga bien iluminada su área de trabajo.

• Desenchufe los electrodomésticos antes de pasarles la
aspiradora.

NO PONGA NUNCA ACEITE en el motor ni

en el cepillo circular. Los cojinetes están
permanentemente sellados y lubricados.

2

GUARDE ESTAS

INSTRUCCIONES

Instrucciones para hacer conexión a tierra

B

B

Bellows

Adapter

Dust Cup

Support

Tube

Este electrodoméstico debe estar conectado a tierra. Si falla o se descompone, la conexión a tierra brinda un paso de menor
resistencia para la corriente eléctrica con el fin de reducir el riesgo de una descarga eléctrica. Esta máquina viene equipada
con un cordón que tiene un conductor el cual conecta el equipo a tierra y un enchufe con conexión a tierra. El enchufe debe
insertarse en un tomacorriente apropiado que esté correctamente instalado y conectado a tierra en conformidad con los códigos
y ordenanzas locales.

PELIGRO

La conexión incorrecta del conductor que conecta el equipo a tierra puede significar un riesgo de descarga eléctrica. Consulte
a un electricista o personal de servicio de reparaciones y partes calificado si tiene dudas con respeto a que el tomacorriente
esté conectado a tierra correctamente. No modifique el enchufe que viene con la aspiradora. Si no entra en el tomacorriente,
busque un técnico calificado para que instale el tomacorriente correcto.

Este electrodoméstico es para ser usado con un circuito nominal de 120 voltios y tiene un enchufe con conexión a tierra que
se asemeja al enchufe en la Ilustración A. Se puede usar un adaptador temporario que se asemeja al adaptador que aparece
en la Ilustración B para conectar este enchufe a un receptáculo de dos polos, tal como se ilustra, si no se cuenta con un
tomacorriente con conexión a tierra. El adaptador temporario debe ser usado únicamente hasta que un electricista calificado
pueda instalar un tomacorriente conectado correctamente a tierra, Figura A. La lengüeta verde, oreja o cosa rígida similar que
sobresale del adaptador debe ser conectada con una conexión a tierra permanente, tal como la tapa de una caja tomacorriente
correctamente conectada a tierra. Siempre que se use el adaptador, se debe fijar en su lugar con un tornillo de metal.

PRECAUCIÓN: En Canadá, el Código Canadiense de Electricidad no permite el uso de adaptadores

temporarios.

CAJA TOMACORRIENTE

CONECTADA A TIERRA

ADAPTADOR

CAJA TOMACORRIENTE

CONECTADA A TIERRA

EL DIENTE CON CONEXIÓN
A TIERRA ES EL MÁS
LARGO DE LOS TRES

FIGURA A

TORNILLO
DE METAL

LENGÜETA PARA

CONEXIÓN A TIERRA

FIGURA B

CÓMO ARMARLA

PRECAUCIÓN: Arme completamente la aspiradora antes de usarla.

Paquete para el ensamblaje

El paquete para el ensamblaje contiene dos pernos de 2 partes para el mango
(A), 2 tornillos para el fuelle (B) y una abrazadera con un tornillo para el cordón
(C). Se incluye una correa extra con algunos modelos.

Asegure el fuelle

Revise para asegurarse de que el extremo del fuelle esté
asegurado en el adaptador cromado del fuelle. Alinee los
agujeros de los tornillos que se encuentran en el adaptador
del fuelle con la parte trasera de la base, empiece a atornillar
(B) a mano, luego apriete con un destornillador.

A

Pernos

de 2

partes
para el
mango

B

Tornillos

para el

fuelle

C

Abrazadera

y tornillo

para el

cordón

Tubo

Adaptador

del fuelle

Soporte del recipiente

para polvo

3

Acople el mango de abajo

A

A

A

ppe

r

andle

Lowe

r

andle

andle
ocke

t

Levante el soporte del recipiente para polvo. Empuje el
mango de abajo (el extremo más grande hacia abajo) a
través del tubo del soporte del recipiente para polvo y dentro
del casquillo del mango en la parte trasera de la aspiradora.
Alinee los agujeros, inserte el perno de 2 partes (A) y
apriételo.

Tubo

Mango de
abajo

Soporte del
recipiente
para polvo

A

Casquillo
del mango

Arme el mango de arriba

Empuje el mango dentro del casquillo para el mango de
modo que el asa del mango se curve hacia atrás en dirección
contraria a la aspiradora. Alinee los agujeros, inserte la otra

tuerca de dos partes (A) y apriétela.

Mango
de arriba

Cable alargador

Para instalar o cambiar el cable alargador, deslice la traba del
cable sobre uno de los extremos del mismo. Enchufe el cable
flexible en el cable alargador. Enganche ambos extremos del
gancho del cable detrás de los extremos del enchufe para que
la conexión sea segura.

La aspiradora cuenta con conveniente gancho para guardar el
cordón empotrados en el mango. No obstante, algunos modelos,
en el mango de arriba tienen un gancho giratorio para el cordón.
Mover el gancho hacia abajo libera el cordón que entonces se
quita rápidamente. En ambos estilos, hay que enrollar el cordón
alrededor de los ganchos para guardarlo. Fije el enchufe al
cordón para impedir que se desenrolle.

Enganche la parte superior
de la bolsa

Deslice el aro en la parte superior de la bolsa de tela sobre
el gancho de soporte para la bolsa en la parte trasera del
gancho para el cordón.

Mango
de abajo

Casquillo
del mango

Fije la abrazadera para el cordón

Fije el cordón eléctrico al soporte del recipiente para polvo
con la abrazadera y el tornillo para el cordón (C). Coloque la
abrazadera sobre el cordón eléctrico. Atornille la abrazadera
a la lengüeta debajo del pestillo izquierdo; empiece a
atornillar a mano, luego apriete el tornillo.

NOTA: Asegúrese de que el cable que va del mango superior

a la aspiradora pase a lo largo del costado de los

4

tubos y no se envuelva alrededor de ellos.

C

CÓMO USARLA

andle Loc

k

1. Store

. Use

3.Clea

n

eat

h

La aspiradora vertical ha sido diseñada para ser usada en
tipos múltiples de alfombras. No intente usar la aspiradora
vertical en pisos sin alfombras, porque podría dañar el
acabado de los pisos. Hay utensilios disponibles para limpiar
otras cosas aparte de pisos (opcional).

Regulador del mango

1. Para guardar

2. Para usar

3. Para limpiar
debajo de
muebles

Con la punta del pie,
opr ima hacia abajo la
traba del mango en el
costado izquierdo trasero
de la aspiradora para
liberar el mango. Mueva
el mango y regúlelo a la
posición deseada para
(1) guardarla en posición
ver tical, (2) operar la
aspiradora a una altura
cómoda para el usuario y
(3) para limpiar debajo de
muebles bajos.

Interruptor de corriente

El interruptor eléctrico
está montado sobre
el mango. Oprima (-)
para prenderla o (0)
para apagarla.

PARA PRENDER Y
APAGAR
(ON/OFF)

Regulación de la altura

CÓMO MANTENERLA

Las indicaciones en este folleto son una guía para el
mantenimiento rutinario. Para evitar llamadas innecesarias
al servicio de reparaciones y partes, revise con frecuencia
la bolsa, la correa y el cepillo circular.

Cuidado de la aspiradora

PRECAUCIÓN: Apague el interruptor y desenchufe
el cordón eléctrico antes de limpiar la máquina.

A fin de lograr que la aspiradora siga pareciendo nueva,
puede ser repasada con un trapo húmedo y una solución de
jabón suave, luego secada a fondo. Nunca use ningún tipo de
productos químicos ya que éstos pueden dañar la aspiradora.
Cuando no esté en uso, la aspiradora debe guardarse en un
lugar limpio y seco.

Recipiente y bolsa para polvo
EZ Kleen

La bolsa de tela y el recipiente para polvo cumplen un papel
muy importante en la eficiencia de la aspiradora. La bolsa de
tela deja pasar el aire por la aspiradora mientras atrapa la
suciedad dentro de la bolsa de tela y el recipiente para polvo.
Cuando las partículas de suciedad se pegan a la bolsa de
tela pueden restringir el paso del aire. Si el aire no puede
pasar por la bolsa de tela, la aspiradora no limpia por más
potente que sea la máquina. Algunas partículas finas pueden
impedir el paso del aire con mucha rapidez reduciendo su
desempeño aun antes de que el recipiente para polvo parezca
lleno. Por esa razón, cuando pasa la aspiradora a polvos para
aspiradoras, polvo de harina, u otras sustancias igualmente
finas, es posible que tendrá que apagar la aspiradora y vaciar
el recipiente para polvo con más frecuencia.

PRECAUCIÓN: Apague el interruptor de corriente
y desenchufe el cordón eléctrico antes de vaciar el
recipiente para polvo. Nunca opere la aspiradora
sin el recipiente para polvo encajada en su lugar

®

de la aspiradora

ADVERTENCIA: Evite lesiones. Mantenga ropa
suelta, cabello, dedos y todas las demás partes del
cuerpo alejadas de cualquier parte movible (como
ser: el cepillo circular). Apague el interruptor y
desenchufe la aspiradora antes de cambiar la altura
de la aspiradora.

Regule la altura de la aspiradora para coincidir con la altura
de la lanilla de la alfombra.

En el frente de la aspiradora hay un botón regulador que
levanta o baja la base de la aspiradora para coincidir con
el tipo de alfombra. Teniendo desenchufado el cordón de la
aspiradora, coloque el regulador en su posición más baja.
Teniendo la aspiradora apagada y desconectada del tomacor­riente, coloque el mango en la posición de operación, incline
la aspiradora hacia atrás para quitar el peso de las ruedas y
mueva el regulador a la posición más baja. Luego enchufe
la aspiradora al tomacorriente, prenda el interruptor, baje el
mango y pase la aspiradora por la alfombra. Si resulta difícil
empujar la aspiradora, siga el mismo procedimiento y pruebe
la aspiradora en la próxima posición. Siga probando las
posiciones siguientes hasta que le resulte cómodo empujar
la aspiradora. Mover el botón a la próxima posición levanta
levemente el cepillo circular, facilitando el poder empujar
la aspiradora. No obstante, el cepillo circular debe tocar la
alfombra para lograr una limpieza eficaz.

1. Desenganche

2. Sacuda
la bolsa

Trabe

Empuje

hacia abajo

4. Levante
la tapa

3. Suelte el
pestillo

1. Desenganche el clip de la parte superior de la bolsa
de tela.

2. Sacuda la bolsa de tela para aflojar la suciedad pegada
adentro.

3. Suelte cada pestillo, uno a cada lado del mango (empuje
hacia abajo la traba, levante hacia arriba desde abajo y jale
la parte de arriba hacia adelante.)

4. Levante la tapa, hágala girar hacia arriba y afuera.

PRECAUCIÓN: Mantenga el pestillo libre de polvo
o de obstrucciones que pudieran impedir que se
trabe firmemente.

Levante

hacia arriba

5

7. Vuelva a
colocar el
recipiente
y cierre la
tapa

5. Quite el
recipiente

6. Vacíe el
recipiente

Cepillo circular

El cepillo circular va girando mientras barre y peina la lanilla
de la alfombra. Quite el cabello y los hilos del cepillo circular
para que siga cepillando la lanilla de la alfombra. Cuando las
cerdas del cepillo circular ya no tocan un borde plano sostenido
contra la placa del fondo, el cepillo circular es ineficaz porque
las cerdas ya no tocan la lanilla de la alfombra. Para mantener
la limpieza más eficaz, use un nuevo cepillo circular de
madera. Cambie las tiras del cepillo en el cepillo circular de
acero cromado.

5. Ponga la mano adentro, tome el recipiente para polvo y
jálelo para sacarlo del soporte.

6. Vacíe el contenido en un recipiente apropiado. (Si quiere,
el recipiente puede ser lavado en agua tibia usando una
solución de jabón suave. Asegúrese de que el recipiente
esté completamente seco antes de volver a colocarlo.)

7. Coloque el recipiente en el soporte, cierre la tapa y trabe
cada pestillo.

8. Enganche el clip a la parte superior de la bolsa (refiérase
al ítem 1).

Cámara del ventilador Quick Kleen

(Modelos de la Serie 880 únicamente)

PRECAUCIÓN: Apague el interruptor y desenchufe
el cordón eléctrico antes de limpiarla

La tapa transparente y desmontable
de la cámara del ventilador facilita
la inspección, la limpieza y el
mantenimiento de la cámara del
ventilador. Quitar la tapa facilita el
acceso al motor del ventilador. La
acumulación de grasa, suciedad
u otras obstrucciones, visibles a
través de la tapa del ventilador,
deben ser quitadas. Para limpiar
el área del ventilador, quite la
placa cromada del fondo soltando
la traba de leva (vea Correa del cepillo circular, Figuras 1
y 2). Quite la correa de la polea del motor, luego afloje y
quite los tornillos a los costados de la tapa del ventilador, tal
como lo indican las flechas. Empuje las trabas de leva hacia
afuera contra las ruedas para levantar la tapa de la base de
la aspiradora. La suciedad y las obstrucciones pueden ser
quitadas con facilidad; pero la grasa endurecida quizá tenga
que ser raspada de la tapa y de la aspiradora. Si el ventilador
no gira libremente, también debe ser quitado para limpiarlo.
Para quitar el ventilador, coloque una llave inglesa sobre la
polea del motor. Sostenga las aletas del ventilador con una
mano y haga girar la llave inglesa hacia la izquierda. Quite la
polea del motor y levante le ventilador quitándolo del eje del
motor. Limpie el área y vuelva a colocar el ventilador sobre el
eje del motor. Apriete bien la polea del motor haciendo girar
la llave inglesa hacia la derecha. En caso necesario, cambie
la tapa del ventilador o la junta por otra nueva.

Asegúrese de que la junta de la tapa esté en su lugar. Vuelva a
posicionar la tapa del ventilador colocando primero el extremo
que tiene el escape, entre las dos ruedas traseras grandes.
Asiente firmemente la tapa del ventilador. Luego, coloque la
correa y la placa del fondo ya que la presión de la placa del
fondo ayuda a sellar la tapa del ventilador. Empiece a atornillar
a mano los dos tornillos y asegúrese de que estén derechos,
luego apriételos.

Pida el paquete de repuesto de la tapa de la cámara
del ventilador (tapa del ventilador, junta, dos tornillos)
Repuesto No. 52334.

6

®

Cómo cambiar las tiras gastadas
del cepillo (cepillo circular de acero cromado)

PRECAUCIÓN: Apague el interruptor de corriente
y desenchufe el cordón eléctrico antes de cambiar
las tiras del cepillo.

Las tiras del cepillo vienen en juegos de dos, una larga y una
corta. Para cambiarlas, quite la placa del fondo y la correa (vea
Cómo cambiar la correa). Luego, tome el centro del cepillo
circular y levántelo para sacarlo.

F

E

A B C D

1. Quite la tapa de goma del capacete de uno de los
extremos (A).

2. Desatornille la contratuerca (B).

3. Quite el capacete del extremo (el ensamblaje del rulemán
del cepillo circular incluye una arandela del eje, que no
aparece en la ilustración) (C).

4. Quite el retén del rulemán (D).

5. Haga pasar el eje por el extremo opuesto (E).

6. Quite con pinzas las tiras gastadas del cepillo (F).

D

PARA VOLVER A ARMAR

7. Deslice la tira nueva del cepillo del mismo largo (el
extremo redondo primero). Encaje las vías a cada lado
de la tira para el cepillo dentro de las ranuras del cepillo
circular (F).

Cambie la segunda tira del cepillo desde el extremo

opuesto del cepillo circular.

8. Vuelva a colocar el eje (E).

9. Alinee la hendidura en el retén del rulemán con la tira
del cepillo a los dos extremos del cepillo circular (D).

(vuelva a colocar la arandela del eje sobre el ensamblaje

del rulemán)

10. Posicione el capacete al extremo con los lados chatos del
agujero central sobre los lados chatos del eje estriado (C).

11. Apriete la contratuerca (B).

12. Alinee los agujeros y asegure la tapa de goma del
capacete al extremo poniendo el lado chato contra el
capacete (A).

Cuando ha sido armado correctamente, el cepillo circular debe
girar libremente entre los dos capacetes a los extremos. Revise
la condición de la correa; cámbiela si es necesario. Vuelva a
colocar el cepillo circular, la correa y la placa del fondo (Vea
Cómo cambiar la correa gastada).

Pida las tiras de repuesto para el cepillo GENUINAS
DE EUREKA. 30 cm (12 pulgadas) No. 52282; 40 cm
(16 pulgadas) No. 52246-1

Correa del cepillo circular

La correa del cepillo circular de la aspiradora vertical hace
girar el cepillo circular para agitar, barrer y peinar la lanilla
de la alfombra. Debe revisarse regularmente la correa para
asegurarse de que está en buenas condiciones. Cambie la
correa si se estira, resquebraja o si resbala. Corte los cabellos
o hilos que estén enrollados alrededor del cepillo circular o la
polea de la correa porque el amontonamiento podría causar
que la correa gire desparejo.

4. Alinee la polea del cepillo circular con la guía de la
correa.

4

5. Coloque las tapas de goma de los capacetes a los
extremos sobre ambos capacetes a los extremos (el lado
chato con el capacete). Alinee los agujeros y fíjelos.

Luego, incline el cepillo circular hacia delante de modo

que los capacetes a los extremos estén alineados con
las ranuras en la base de la aspiradora.

6. Em puj e el cepillo
circular en su lugar.

3

Guía de la
correa

5

Cómo cambiar la correa gastada

PRECAUCIÓN: Apague el interruptor y desenchufe
el cordón eléctrico antes de cambiar la correa. Las
poleas de la correa pueden calentarse durante el
uso normal. Para prevenir quemaduras, evite tocar
la polea de la correa cuando cambia la correa de
transmisión.

IMPORTANTE: La instalación incorrecta del cepillo
circular o de la correa del cepillo circular podría
dañar la alfombra o a la aspiradora.

11

1. Quite las trabas de leva para quitar la placa del fondo.

2

2. Jale hacia arriba la correa para hacerla rotar hasta sacarla
de la polea del motor. Levante el cepillo circular y quite la
correa gastada.

3. Coloque la correa nueva alrededor del cepillo circular.

Polea del
motor

6

7

8. Coloque las ranuras de la
placa del fondo sobre las
lengüetas de la base de la
aspiradora.

9. Asiente y asegure las
trabas de leva.

Pida las correas de repuesto
GENUINAS DE EUREKA –
No. 52100.

7. Coloque el lado inferior de
la correa en la guía de la
correa y jale para estirar la
correa y ponerla alrededor
del lado izquierdo de la
polea del motor. Haga girar
la polea para asegurar la
correa dentro de la ranura
de la polea.

9

8

9

8

Cómo cambiar el protector de muebles

El protector de muebles está
fijado por cuatro tornillos en el
lado inferior de la base. Para
acceder a los dos tornillos
traseros, debe retirar los cuatro
tornillos que sostienen las dos
abrazaderas del eje y desmontar
el conjunto de rueda trasera. Los
dos tornillos delanteros quedan
expuestos retirando la placa
de asiento y el cepillo giratorio.
Retire los cuatro tornillos del
protector de muebles, instale el
nuevo protector y apriete dichos
tornillos. Reinstale el cepillo
giratorio, la placa de asiento y el
conjunto de rueda trasera.

7

7

GARANTÍA COMERCIAL LIMITADA DE SANITAIRE

®

LO QUE CUBRE ESTA GARANTÍA

Su aspiradora comercial de Santiaire está garantizada contra todos los defectos de material y mano de obra dentro de un
uso normal POR UN PERIODO DE UN AÑO. Se extiende esta garantía únicamente al comprador original de la aspiradora. La
garantía está sujeta a las siguientes condiciones.

LO QUE NO CUBRE ESTA GARANTÍA

• Partes de la aspiradora que requieren ser cambiadas bajo un uso normal, tales como paragolpes, bolsas, y mangueras.

• Daños o averías que hayan sido causados por negligencia, maltrato o uso distinto del indicado en la Guía del propietario.

• Los defectos o daños causados por un taller de servicio de reparaciones y partes no autorizado o por el uso de piezas que
no son Genuinas de Sanitaire.

CÓMO OBTENER SERVICIO BAJO LA GARANTÍA

A fin de obtener servicio garantizado, debe enviar la aspiradora o pieza defectuosa, junto con un comprobante de compra,
a cualquier Centro de Garantía Autorizado por Sanitaire. Encontrará el centro más cercano en las Páginas Amarillas de la
guía telefónica, bajo “Vacuum Cleaners - Service and Repair”. Asegúrese de que el Centro de Garantía sea “Autorizado por
Sanitaire”.

Para obtener la dirección del Centro de Garantía Autorizado por Sanitaire más cercano o para obtener información sobre
el servicio de reparaciones y partes, llame gratis al:

USA: 1-800-800-8975

Canadá: 1-800-800-8975

Si lo prefiere, puede escribirnos a: En Canadá escriba a:

Electrolux Home Care Products North America Electrolux Home Care Products Canada

Service Division 5855 Terry Fox Way
P. O. Box 3900 Mississauga, Ontario L5V 3E4
Peoria, IL 61612 USA

Si tiene que enviar la aspiradora fuera de su localidad para ser reparada mientras se encuentra bajo garantía, usted
deberá pagar los gastos de envío al Centro de Garantía Autorizado por Sanitaire. Los gastos de envío de regreso serán
abonados por el Centro de Garantía. Cuando envía piezas para ser reparadas, por favor incluya los números de modelo, tipo
y serie de la placa de datos en la aspiradora.

LIMITACIONES Y EXCLUSIONES ADICIONALES

Cualquier garantía implícita en relación con la compra o el uso de su aspiradora, incluyendo cualquier garantía de
COMERCIABILIDAD o de APTITUD PARA UNA FINALIDAD DETERMINADA, está limitada a la duración de esta garantía.
Algunos estados no permiten limitaciones relacionadas con la duración de una garantía implícita, de modo que puede ser que
las limitaciones anteriores no se apliquen a usted.

Su satisfacción por el inclumplimiento de esta garantía se limita a la satisfacción estipulada expresamente en esta garantía.
EN NINGÚN CASO SERÁ RESPONSABLE ELECTROLUX HOME CARE PRODUCTS NORTH AMERICA POR LOS DAÑOS
EMERGENTES O INCIDENTALES EN LOS QUE PUEDA USTED INCURRIR EN RELACIÓN CON LA COMPRA O EL USO
DE LA ASPIRADORA. Algunos estados no permiten la exclusión o limitación de los daños emergentes o incidentales, de modo
que puede ser que las limitaciones o exclusiones anteriores no se apliquen a usted.

Esta garantía le otorga derechos legales específicos. Es posible que tenga otros derechos que varían de un estado a otro.

Bloomington, Illinois 61701

8

Bloomington, Illinois 61701

D’AUTRES LIMITATIONS ET EXCLUSIONS

8

Cette garantie vous donne des droits légaux spécifiques. Vous pouvez aussi avoir des droits qui varient selon les états.
exclusion ci-dessus peut ne pas s’appliquer à vous.

Certains états ne permettent pas l’exclusion ou la limitation des dommages-intérêts ou accessoires, alors la limitation ou
ACCESSOIRES QUI PEUVENT ARRIVER EN RELATION AVEC VOTRE ACHAT OU UTILISATION DE L’ASPIRATEUR.
dessus. EN AUCUN CAS ELECTROLUX SERA RESPONSIBLE POUR TOUS DOMMAGES-INTÉRÊTS INDIRECTS OU
Votre dédommagement pour le non-respect de cette garantie est limité au dédommagement fourni expressément ci-

ci-dessus peuvent ne pas s’appliquer à vous.
cette garantie. Certains états ne permettent pas de limitations sur la durée d’une garantie en question. Ainsi, les limitations
de valeur commerciale ou toute garantie pour L’ÉQUIPEMENT DESTINÉ À UN BUT PARTICULIER est limitée à la durée de
Toute garantie qui peut être impliquée en relation avec votre achat ou utilisation de l’aspirateur, y compris toute garantie

signalétique située sur l’aspirateur.
vous renvoyez les pièces pour réparer, veuillez inclure les numéros de modèle, type, et série qui se trouvent sur la plaque
payer les frais d’envoi au Centre service agréé Sanitaire. Les frais de renvoi seront payés par le Centre service agréé. Si
S’il est nécessaire d’envoyer l’aspirateur en dehors de votre communauté pour la réparation garantie, vous devez

Peoria, IL 61612, USA
P.O. Box 3900 Mississauga, Ontario L5V 3E4
Service Division 5855 Terry Fox Way

Electrolux Home Care Products North America Electrolux Home Care Products Canada

Si vous le préférez, vous pouvez écrire à : Au Canada, écrivez à :

Canada : 1-800-800-8975

États-Unis d’Amérique : 1-800-800-8975

COMMENT FAIRE APPLIQUER LA GARANTIE

CE QUI N’EST PAS COUVERT PAR CETTE GARANTIE

CE QUE COUVRE LA GARANTIE

POUR ASPIRATEUR COMMERCIAL SANITAIRE

gratuit :
Pour le Centre Service agréé Sanitaire le plus proche pour les renseignements sur le service, téléphonez au numéro
est « agréé Sanitaire ».

le centre le plus proche dans les Pages Jaunes sous « Aspirateurs—service et réparation ». Soyez certain le Centre service
les pièces qui ne fonctionne(nt) pas, avec la preuve d’achat à n’importe quel Centre service agréé Sanitaire. Vous trouverez
Pour faire appliquer la garantie pour la réparation d’un appareil, ou de pièces sous garantie, il faut renvoyer l’appareil ou

autres que celles de GENUINE EUREKA/Sanitaire.

• Les défaillances ou dommages découlant des réparations faites par des personnes non autorisées ou l’usage des pièces

propriétaire.

• Les dommages ou défaillances découlant de la négligence, de l’abus, ou de l’utilisation non conforme au Guide du

brosses en soie de sanglier, courroies, ampoules, tuyaux, et roues.

• Certaines pièces demandent à être remplacées au cours de l’usage normal de l’appareil, telles que pare-chocs, sacs,

de l’aspirateur.
d’utilisation normale pendant UNE PÉRIODE D’UNE ANNÉE. Cette garantie est donnée uniquement à l’acheteur original
Votre aspirateur commercial Sanitaire est garanti n’avoir aucun défaut de matériel ou de fabrication dans des conditions

7

arrière.
semelle et l’ensemble de roues
Remontez la brosse rotative, la
neuf et serrez les quatre vis.
choc, montez le pare-choc
Retirez les quatre vis de pare­la semelle et la brosse rotative.
les deux vis avant en retirant
de roues arrière. On expose
d’essieu et retirer l’ensemble
vis retenant les deux colliers
arrière, il faut retirer les quatre
base. Pour accéder aux deux vis
quatre vis sur le dessous de la
Le pare-choc est fixé à l’aide de

3. Placez la nouvelle courroie autour du rouleau-brosse.
brosse et enlevez la courroie usée.
l’enlever de la poulie du moteur. Soulevez le rouleau-

2. Tirez sur la courroie vers le haut en la tournant afin de

Comment changer le pare-choc

EUREKA – pièce no 52100

8

9

8

9

en place dans la rainure.
poulie pour mettre la courroie
du moteur. Faites tourner la
du côté gauche de la poulie
étendre la courroie autour
de la courroie et tirez pour
la courroie dans le guide

7.

Placez le plus bas côté de

6

7

de rechange GENUINE
Demandez les courroies

cames de fermeture.

9. Mettez en place et fixez les

de l’aspirateur.
des languettes de la base
plaque du bas au dessus

8. Placez les rainures de la

moteur
Poulie du

2

11

du bas.

1. Relâchez les cames de fermeture pour enlever la plaque

pourrait endommager la moquette ou l’aspirateur.
rouleau-brosse ou de la courroie du rouleau-brosse

IMPORTANT : Une installation incorrecte du

d’entretien sur la courroie du moteur.
de la courroie quand vous effectuez un travail
prévenir des brûlures, évitez de toucher la poulie
devenir chaudes pendant l’utilisation normale. Pour
la courroie. Les poulies de la courroie peuvent
débranchez le cordon électrique avant de remplacer

ATTENTION : Mettez l’interrupteur sur arrêt et

Comment remplacer une courroie usée

5

mettre en place.

6. Poussez le rouleau-brosse pour le

de l’aspirateur.
que les capsules s’alignent avec les rainures de la base
et fixez. Puis, inclinez le rouleau-brosse vers l’avant afin
capsules (le côté plat contre la capsule). Alignez les trous

5. Placez les couvercles en caoutchouc sur les deux

de bien tourner.
courroie car leur accumulation pourrait empêcher la courroie
fils enroulés autour du rouleau-brosse ou de la poulie de la
elle se tend, se casse ou glisse. Enlevez tous cheveux ou
qu’elle soit en bonne condition. Remplacez la courroie si
Vérifiez la courroie régulièrement afin de vous assurer
la brosse à agiter, balayer, et peigner la laine de la moquette.
La courroie du rouleau-brosse sur l’aspirateur vertical conduit

La courroie du rouleau-brosse

3

courroie
Guide de la

4

pouces – pièce no 52282 ; 16 pouces – pièce no 52246-1.
Demandez la bande de rechange GENUINE EUREKA. 12

Comment remplacer une courroie usée).
le rouleau-brosse, la courroie, et la plaque du bas (voir
condition de la courroie et changez si nécessaire. Remplacez
devrait tourner librement entre les deux capsules. Vérifiez la
Quand il est correctement assemblé, le rouleau-brosse

courroie.

4. Alignez la poulie du rouleau-brosse avec le guide de la

caoutchouc avec le côté plat contre la capsule (A).

12. Alignez les trous et fixez le couvercle de la capsule en

11. Serrez l’écrou autobloquant (B).

central contre les côtés plats de l’arbre fileté (C).

10. Mettez en place la capsule avec les côtés plats du trou
(remettez la rondelle de l’arbre)

la bande de poil aux deux côtés du rouleau-brosse (D).

9.

Alignez la dentelure sur le dispositif de retenue du palier avec

8. Remettez l’arbre.

côté du rouleau-brosse (E).
Remettez la deuxième bande de poil à partir de l’autre
côté de la bande dans la rainure du rouleau-brosse (F).
longueur (le bout arrondi en premier). Faites entrer chaque

7. Faites glisser la nouvelle bande de poil de la même

POUR ASSEMBLER DE NOUVEAU

D

6. Retirez la bande de poil usée avec des pinces (F).

5. Faites passer l’arbre jusqu’à l’autre côté (E).

4. Enlevez le dispositif de retenue du palier (D).

illustrée) (C).
du rouleau-brosse y compris la rondelle de l’arbre, non

3. Enlevez la capsule (le manche supportant l’ensemble

2. Desserrez l’écrou autobloquant (B).

bout (A).

1. Enlevez le couvercle de la capsule en caoutchouc d’un

A B C D

E

avant de nettoyer.

F

pour l’enlever.
Puis, saisissez le rouleau-brosse par le milieu et soulevez

®

du bas et la courroie (voir Comment changer la courroie).
une longue et une courte. Pour remplacer, enlevez la plaque
Les nouvelles bandes de poil sont fournies en pairs de deux,

poil usées.
avant de remplacer les bandes de
débranchez le cordon électrique

ATTENTION : Mettez l’interrupteur sur arrêt et

(rouleau-brosse en acier chromé uniquement)

débranchez le cordon électrique

de poil usées
Comment remplacer les bandes

le rouleau-brosse tubulaire chromé.
rouleau-brosse en bois. Remplacez les bandes de poil sur
travail de nettoyage le plus efficace, utilisez un nouveau
ne touchent plus la laine de la moquette. Pour maintenir un
sous l’aspirateur, le rouleau-brosse est inefficace parce qu’ils
les poils du rouleau-brosse ne touchent plus une règle placée
pour qu’il continue à brosser la laine de la moquette. Quand
moquette. Enlevez du rouleau-brosse les cheveux et les fils
En tournant, le rouleau-brosse balaie et peigne la laine de la

Le rouleau-brosse

mettre en place.
couvercle pour le
et tournez le
poussière
collecteur à

7. Remettez le

à poussière.

6. Videz le collecteur

6

ventilateur, joint d’étanchéité, deux vis) pièce no 52334.
couvercle de la chambre du ventilateur (couvercle du
Commandez la trousse des pièces de rechange du

vous assurer qu’elles sont bien droites, puis serrez à fond.
ventilateur. Commencez à serrer les deux vis à la main pour
pression de la plaque du bas aide à sceller le couvercle du
Ensuite remettez la courroie et la plaque du bas alors que la
roues arrière. Remettez fermement le couvercle du ventilateur.
en mettant en place le bout d’échappement entre les grandes
soit en place. Repositionnez le couvercle du ventilateur d’abord
Soyez sûr que le joint d’étanchéité du couvercle du ventilateur

d’étanchéité avec des pièces de rechange.
nécessaire, remplacez le couvercle du ventilateur ou le joint
le sens des aiguilles d’une montre avec la clé à molette. Si
sur l’arbre du moteur. Serrez à fond la poulie du moteur dans
l’arbre du moteur. Nettoyez l’endroit et remettez le ventilateur
montre. Enlevez la poulie du moteur et retirez le ventilateur de
tournez la clé à molette dans le sens inverse des aiguilles d’une
du moteur. Tenez les pales du ventilateur avec une main et
enlever le ventilateur, mettez une clé à molette sur la poulie
pas librement, il devrait aussi être enlevé et nettoyé. Pour
graisse séchée à coup de grattoir. Si le ventilateur ne tourne
cependant, il faut enlever du couvercle et de l’aspirateur la
saleté et des obstructions peuvent être enlevées facilement ;
roues afin d’enlever le couvercle de la base de l’aspirateur. La
Poussez les cames de fermeture vers l’extérieur contre les
côté du couvercle du ventilateur, tel qu’indiqué par les flèches.
poulie du moteur, puis desserrez et enlevez les vis de chaque
du rouleau-brosse, dessins 1 et 2). Enlevez la courroie de la
en déclenchant les deux cames de fermeture (voir la courroie
la chambre du ventilateur, enlevez la plaque chromée du bas
devraient être enlevée. Pour nettoyer
à travers le couvercle du ventilateur,
saleté, ou d’autres obstructions, visibles
L’accumulation de la graisse, de la
accès facile au ventilateur du moteur.
En enlevant le couvercle, l’on a un
entretien de la chambre du ventilateur.
inspection facile, un nettoyage, et un
la chambre du ventilateur permet une
Le couvercle clair et démontable de

ATTENTION : Mettez l’interrupteur sur arrêt et

(Série 880 uniquement)

Chambre du ventilateur Quick Kleen

numéro 1).

8. Accrochez le collier sur le haut du sac (référez-vous au

couvercle en le tournant, et attachez chaque loquet.

7. Remettez le collecteur dans le support, refermez le

complètement sec avec de le remettre en place.)
une solution douce de savon. Soyez sûr que le collecteur soit
désirez, le collecteur peut être lavé dans de l’eau tiède en utilisant

6. Videz le contenu dans un récipient convenable. (Si vous le

poussière et tirez-le hors du support.

5. Mettez votre main à l’intérieur, attrapez le collecteur à

poussière.
collecteur à

5. Enlevez le

H

andle Loc

k

1. Store

2. U

se

3.Clea

nnn

Underneath

n

eat

h

neath

001 ASSEMBLED

5

SoulevezPoussez

les loquets

3. Déclenchez

vers le bas

Loquet

l’empêcheraient de bien fermer.
saleté ou toutes obstructions qui

REMARQUE : Gardez le loquet libre de toute

l’extérieur.

4. Soulevez le couvercle ; tournez-le vers le haut et vers

haut vers l’avant.)
(poussez le loquet vers le bas, soulevez le bas et tirez le

3. Déclenchez chaque loquet, un sur chaque côté du manche

s’accroche à l’intérieur.

2. Secouez le sac en tissu pour laisser tomber la saleté qui

1. Décrochez le collier du haut du sac en tissu.

brosse doit toucher le tapis pour un nettoyage efficace.
l’aspirateur plus facile à pousser. Cependant, le rouleau­plus haute position fait monter légèrement le rouleau, rendant
pousser le bouton ou le réglage à glissière à la prochaine
jusqu’à ce que l’aspirateur soit facile à pousser. Le fait de
prochaine plus haute position. Continuez d’essayer le réglage
à pousser, suivez la procédure et essayez l’aspirateur à la
l’aspirateur sur le tapis. Si l’aspirateur est encore difficile
l’interrupteur sur Marche, abaissez le manche, et passez
et ajustez le réglage. Puis branchez l’aspirateur, mettez
l’aspirateur vers l’arrière afin de déplacer le poids des roues,
prise, mettez le manche à la position « en marche », inclinez
Pendant que l’aspirateur est sur arrêt et débranché de la
débranché, mettez le réglage à la position la plus basse.

couvercle

4. Soulevez le

correspondre au type de tapis. Avec le cordon de l’aspirateur
glissière qui monte ou baisse la base de l’aspirateur pour
L’avant de l’aspirateur a soit un bouton ou un réglage à

correspondre à la hauteur du tapis.
Ajustez la position de la hauteur de l’aspirateur pour

la hauteur de l’aspirateur.
l’aspirateur avant de changer la position de

le sac

2. Secouez

Mettez l’interrupteur sur arrêt et débranchez
doigts, et toutes autres parties du corps.
brosse), les habits amples, les cheveux, les
loin des parties mobiles (telle que le rouleau-

AVERTISSEMENT : Eviter les blessures. Gardez

1. Décrochez

Réglage de la hauteur de l’aspirateur

soit en place.
l’aspirateur sans que le collecteur à poussière ne
collecteur à poussière. Ne faites jamais marcher
débranchez le cordon électrique avant de vider le
ATTENTION : Mettez l’interrupteur sur arrêt et

nécessaire d’arrêter l’aspirateur et vider plus souvent le sac.
poussière de plâtre ou des substances fines similaires, il est
désodorisants ou des nettoyeurs de tapis, de la poudre, de la
paraisse rempli. Pour cette raison, lorsque vous aspirez des
d’air et diminueront la performance avant même que le sac ne
particules fines peuvent restreindre très rapidement le flot
n’aura lieu quelle que soit la puissance de l’appareil. Certaines
ne peut pas passer à travers le sac en tissu, aucun nettoyage

Marche/Arrêt

au sac en tissu, elles peuvent empêcher le flot d’air. Si l’air

» (-) ou sur « Arrêt » (O).
manche. Appuyez sur « Marche
L’interrupteur est monté sur

Interrupteur

bloque la saleté. Quand les particules de la saleté s’accrochent
permet à l’air de circuler à travers l’aspirateur pendant qu’il
très important dans l’efficacité de l’aspirateur. Le sac en tissu
Le sac en tissu et le collecteur à poussière jouent un rôle

®

EZ Kleen
Collecteur et sac à poussière

propre et sec.
pas utilisé, l’aspirateur devrait être entreposé dans un endroit
produits peuvent endommager l’aspirateur. Quand il n’est
à fond. Ne jamais utiliser des produits chimiques puisque ces
avec un tissu mouillé et une solution de savon doux, puis séché
Pour que l’aspirateur garde un aspect neuf, il peut être essuyé

avant de nettoyer l’appareil.
débranchez le cordon électrique

ATTENTION : Mettez l’interrupteur sur arrêt et

Entretien de l’aspirateur

brosse.
service, vérifiez souvent le sac, la courroie et le rouleau­l’entretien de routine. Pour éviter des appels inutiles pour le
Les instructions données dans ce livret servent de guide pour

ENTRETIEN

meubles bas.
pour nettoyer sous les
pour l’utilisateur, et (3)
à la hauteur confortable
faire marcher l’aspirateur

bas
meubles
sous les

3. Nettoyer

Dégagement du manche

pour entreposer, (2) pour
désirée : (1) verticale
ajustez-le à la position
Abaissez le manche et
gauche de l’aspirateur.

2. Marche

situé à l’arrière sur le côté
pour déclencher le verrou

1. Entreposage

Appuyez avec le pied

Réglage du manche

(en option).
Les accessoires pour le nettoyage du sol sont disponibles
sur des sols nus, ce qui endommagera le revêtement du sol.
sortes de tapis. Ne tentez pas d’utiliser l’aspirateur vertical
L’aspirateur vertical est conçu pour être utilisé sur différentes

MODE D’EMPLOI

A

A

A

U

ppe

r

H

andle

Lowe

r

H

andle

H

andle

S

ocke

t

des tubes.

4

le long des tubes et non enroulée autour
supérieure à l’aspirateur soit acheminé

REMARQUE : Veillez à ce que le cordon de la poignée

C

la vis à la main, puis serrez.
la languette en dessous du loquet de gauche ; commencez
collier de serrage sur le cordon électrique. Vissez le collier sur
poussière avec le collier à serrage et la vis (C). Mettez le
Fixez le cordon électrique sur le support du collecteur à

Installer le collier de serrage

manche
Trou du

inférieur
Manche

supérieur
Manche

de support du sac situé à l’arrière du crochet du cordon.
Glissez le collier situé en haut du sac en tissu sur le crochet

Accrocher le haut du sac

manche et serrez.
manche. Insérez un boulon à deux pièces (A) au milieu du
supérieure du manche avec les trous la partie inférieure du
se tourne loin de l’aspirateur. Alignez les trous de la partie
inférieure du manche. Soyez sûr que la courbe de la poignée
Poussez la partie supérieure du manche sur la partie

Assembler le manche supérieur

poussiere
collecteur à
Support du

manche
Trou du

Attachez la fiche au cordon pour l’empêcher de se dérouler.
style, enroulez le cordon autour des crochets pour entreposer.
le cordon est libéré pour être vite enlevé. Avec n’importe quel
supérieure du manche. En faisant tourner le crochet vers le bas,

A

du cordon avec un déclencheur rapide situé sur la partie
du cordon. Cependant, certains modèles possèdent un crochet
L’aspirateur a crochet situés sur le manche pour le rangement

un branchement sûr.
crochet de rallonge derrière les bouts de fiches afin d’obtenir
queue de cochon dans la rallonge. Agrafez les deux bouts du
rallonge par dessus l’un des bouts de la rallonge. Prisez la
Pour monter ou changer la rallonge, glissez le verrou de

Rallonge

inférieur
Manche

Tube

un boulon à deux pièces (A), et serrez.
manche à l’arrière de l’aspirateur. Alignez les trous, insérez
tube du support du collecteur à poussière et dans le trou du
manche inférieur (le bout le plus grand vers le bas) à travers le
Soulevez le support du collecteur à poussière. Insérez le

Attacher le manche inférieur

3

B

B

Bellows

Adapter

Dust Cup

Support

Tube

à poussière

Support du collecteur

du soufflet
Adaptateur

Tube

main (B), et serrez avec un tournevis.
ceux qui se trouvent à l’arrière de la base, commencez à serrer les vis à la
chromé du soufflet. Alignez les trous des vis de l’adaptateur du soufflet avec
Vérifiez pour être sûr que le bout du soufflet est bien fixé dans l’adaptateur

Mise en place du soufflet

modèles.
cordon avec une vis (C). Une courroie supplémentaire vient avec certains
pour le manche (A), deux vis du soufflet (B) et un collier de serrage pour
Le paquet des pièces pour l’assemblage contient deux boulons à 2 pièces

vis

serrage et

Collier de

C

Vis du

B

soufflet

manche
pour le
pièces
à deux

Boulons

A

Paquet des pièces pour l’assemblage

CROQUIS B

DE TERRE

BOÎTE DE PRISE

TERRE

TAQUET DE

l’utiliser.

ATTENTION : Assembler complètement l’aspirateur avant de

ASSEMBLAGE

CROQUIS A

TROIS LAMES

VIS DE MÉTAL

ADAPTATEUR

DE TERRE

BOÎTE DE PRISE

LA PLUS LONGUE DES
LA LAME DE TERRE EST

l’électricité.

ATTENTION : Au Canada, l’utilisation d’un adaptateur temporaire n’est pas permise par le Code canadien de

mis à la terre comme le couvercle d’une boîte de sortie mise à la terre. L’adaptateur doit être fixé par une vis métallique.
crochet ou autre dispositif semblable, de couleur verte, prolongeant l’adaptateur doit être raccordé à un élément correctement
être utilisé seulement jusqu’à ce qu’une prise avec mise à la terre soit installée par un électricien qualifié. L’oreille rigide ou le
bipolaire comme l’illustre le croquis B si une prise avec mise à la terre n’est pas disponible. L’adaptateur temporaire devrait
Un adaptateur temporaire semblable à celui illustré par le croquis B peut être utilisé pour brancher cette fiche à une prise
Cet appareil est destiné à un circuit de 120 volts et est muni d’une fiche de terre semblable à celle illustrée par le croquis A.

avec l’appareil — si elle ne peut être insérée dans la prise, faire installer une prise adéquate par un électricien qualifié.
d’entretien qualifié si vous n’êtes pas certain que la prise est correctement mise à la terre. Ne pas modifier la fiche fournie
Un conducteur de terre mal raccordé peut entraîner un risque de choc électrique. Consulter un électricien ou un technicien

DANGER

la terre conformément aux règlements et ordonnance municipaux.
et d’une fiche avec broche de terre. La fiche doit être branchée dans une prise appropriée correctement installée et mise à
moindre résistance qui réduit le risque de choc électrique. Cet appareil est pourvu d’un cordon muni d’un conducteur de terre
Cet appareil doit être mis à la terre. En cas de défaillance ou de panne, la mise à la terre fournit au courant un chemin de

Instructions pour la mise à la terre

INSTRUCTIONS

2

CONSERVEZ CES

l’aspirateur.

• Débrancher les appareils électriques avant de les nettoyer avec

• Maintenir un bon éclairage à l’endroit où vous travaillez.

• Entreposer l’aspirateur à l’intérieur dans un endroit propre et sec.
des endroits où peuvent se trouver de tels liquides.
combustibles, comme l’essence, et ne pas faire fonctionner dans

• Ne pas utiliser pour aspirer des liquides inflammables ou

• User de prudence lors du nettoyage des escaliers.
la poulie de la courroie lors de l’entretien de la courroie.
l’utilisation normale. Pour prévenir des brûlures, éviter de toucher

• Les poulies de la courroie peuvent devenir chaudes pendant

• Ne pas utiliser sans que le sac à poussière ne soit en place.
chaudes.
fumée, comme des cigarettes, des allumettes ou des cendres

• Ne pas ramasser des objets qui brûlent ou qui dégagent de la
partie du corps loin des parties mobiles et des ouvertures.
rotatif. Gardez les cheveux, les vêtements, les doigts et toute

• Cet aspirateur crée de la succion et comporte un rouleau-brosse
réduire la circulation de l’air.
libre de poussière, de peluches, de cheveux et tout ce qui peut
l’appareil lorsqu’une ouverture est bloquée. Garder l’apareil

• N’insérer aucun objet dans les ouvertures. Ne pas utiliser

• Ne pas toucher la fiche ou l’aspirateur avec les mains mouillées.
saisir la fiche, non pas le cordon.

• Ne pas débrancher en tirant sur le cordon. Pour débrancher,

• Mettre l’interrupteur sur arrêt avant de débrancher.
capacité suffisante pour transporter le courant.

• Ne pas utiliser des rallonges ou des prises qui n’ont pas une
(voir les instructions sur la mise à la terre).

• Brancher l’appareil uniquement à une prise bien mise à la terre
cordon à l’écart des surfaces chaudes.
ou des coins. Ne pas passer l’appareil sur le cordon. Garder le
l’embrasure d’une porte ou l’appuyer contre des arêtes vives
pas utiliser le cordon comme une poignée, le coincer dans

• Ne pas tirer, soulever ni traîner l’appareil par le cordon. Ne
à l’extérieur ou immergé.
pas bien, s’il est tombé ou s’il a été endommagé, s’il a été laissé
Retourner l’appareil à un atelier de réparation s’il ne fonctionne

• Ne pas utiliser si le cordon ou la fiche est endommagée.
les accessoires recommandés par le fabricant.

• N’utiliser que conformément aux instructions de ce livret et avec
par ou près d’un enfant.
attention particulière est nécessaire lorsque l’appareil est utilisé

• Ne pas permettre que l’appareil soit utilisé comme un jouet. Une
lorsqu’il n’est pas utilisé ou avant tout travail d’entretien.
branché. Mettre l’interrupteur sur arrêt et débrancher l’appareil

• Ne pas laisser l’aspirateur sans surveillance lorsqu’il est
mouillée.

• Ne pas utiliser cet appareil à l’extérieur ou sur une surface

blessure :
Pour réduire le risque d’incendie, de choc électrique ou de

AVERTISSEMENT

VOTRE ASPIRATEUR.

LISEZ TOUTES LES INSTRUCTIONS AVANT D’UTILISER

élémentaires doivent être observées, incluant les suivantes :
Lors de l’utilisation d’un appareil électrique, quelques précautions

SÉCURITÉ

CONSEILS DE

brosse. Les paliers ont été lubrifiés à vie.

NE JAMAIS HUILER le moteur ou le rouleau-

des renseignements complets sur le service.
3E4. Référez-vous à la Garantie Sanitaire Limitée pour
Canada, 5855 Terry Fox Way, Mississauga, Ontario L5V
Canada, écrivez à Electrolux Home Care Products
P. O. Box 3900, Peoria, Illinois 61612, États-Unis. Au
Home Care Products North America, Service Division,
Si vous le préférez, vous pouvez aussi écrire à Electrolux

Canada : 1-800-800-8975

États-Unis : 1-800-800-8975

de modèle, de type et de série quand vous appelez.
renseignements complets.Vous devriez savoir les numéros
Référez-vous à la Garantie Commerciale Sanitare pour les
l’atelier de service garanti Sanitaire le plus proche.
appelez notre numéro gratuit pour avoir l’adresse de
pour l’entretien de routine. Pour plus de renseignements,
Les instructions dans ce livret vous serviront de guide

après-vente
Renseignements sur le service

du moteur.
ventilateur avec pour conséquence l’endommagement
boucher le boyau, percer le sac, et la casse de la pale du
durs ou tranchants avec l’aspirateur afin d’éviter de
poussière et de la saleté. Evitez de ramasser des objets
L’aspirateur est conçu pour ramasser des particules de

RENSEIGNEMENTS GÉNÉRAUX

Garantie ....................................................... 8

Pare-choc ..................................................... 7

Courroie du rouleau-brosse ......................... 7

Rouleau-brosse (acier chromé) ................... 6

Chambre à ventilation .................................. 6

Sac à poussière ........................................... 5

Mode d’emploi .............................................. 5

Rallonge ....................................................... 4

Assemblage ................................................. 3

Renseignements généraux .......................... 2

Conseils de sécurité ..................................... 2

Table des matières

www.sanitairevac.com

garantie Sanitaire le plus proche.
autorisé pour l’application de la

• pour savoir l’adresse de l’atelier

rechange

• pour voir la liste des pièces de

accessoires de rechange

• pour commander des pièces et des

ou manquantes

• remplacement des pièces cassées

• problèmes d’assemblage
situations suivantes :

le Web www.sanitairevac.com pour les
à 6h30 du soir, ou visitez notre site sur
centre) et le samedi de 10h00 du matin
à 7h30 du soir (heure standard du
du lundi au vendredi de 8h00 du matin
magasin. Appelez le 1-800-800-8975*
Ne rendez pas cet appareil au

Pièce no 77263 (02/06) ©2006 Electrolux Home Care Products Ltd. Imprimé aux États-Unis d’Amérique

date d’achat.
Il est aussi très important de garder votre reçu comme preuve pour la

No de série _______________________________
Modèle et type _____________________________
vente rapide et complet, reportez-vous toujours à ces numéros.

en argent située sur votre appareil. Pour obtenir un service après­série indiqués ci-dessous. Ils se trouvent sur la plaque signalétique
Nous vous suggérons d’inscrire les numéros de modèle, de type et de

CE MANUEL
VEUILLEZ CONSERVER CES NUMÉROS ET

880

IMPORTANT

Guide du propriétaire

usage commercial

Aspirateur vertical à
