Sangiorgio BPF948SX, BPF748SX, BPF638SGX, BPF748SGX User Manual

MANUALE D’INSTALLAZIONE ED UTILIZZO
Piano di Cottura
COD. 208214 - REV2 - 18.12.2006
Cara Cliente, Caro Cliente, Avete appena acquistato un piano cottura SAN GIORGIO e vi ringraziamo per la vostra scelta. In questo elettrodomestico abbiamo messo tutta la nostra passione e la nostra esperienza affinché risponda al meglio ai vostri bisogni. Innovativo ed efficiente, l’abbiamo concepito perché sia sempre anche di facile utilizzo. Nella gamma dei prodotti SAN GIORGIO troverete anche una vasta scelta di forni, di forni a microonde, di cappe aspiranti, di lavastoviglie, di lavatrici, di asciugatrici, di frigoriferi e freezer che potrete coordinare al vostro nuovo piano cottura SAN GIORGIO. SAN GIORGIO
AVVERTENZE GENERALI
La invitiamo a leggere questo libretto istruzioni prima di installare e di utilizzare l’apparecchiatura.
E’ molto importante che il libretto sia conservato assieme all’apparecchiatura per qualsiasi futura
consultazione. Se l’apparecchiatura dovesse essere venduta o trasferita ad un’altra persona,
assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere messo
Questo apparecchio è di classe 3 ed è stato concepito per un impiego non di tipo professionale
Questo apparecchio è conforme alle seguenti direttive: EEC 90/396 (Gas) EEC 89/336 (Compatibilità Elettromagnetica) EEC 73/23 e 93/68 (Bassa Tensione) EEC 89/109 (Contatto con sostanze alimentari)
L’installazione deve essere eseguita da personale competente e qualificato secondo le norme vigenti.
­Quest’apparecchiatura è stata progettata per essere utilizzata da adulti.
­Fare attenzione, quindi, che i bambini non si avvicinano con l’intento di giocarvi.
­Sorvegliare i bambini per tutto il tempo di funzionamento dell’apparecchio badando che non stiano nelle
­vicinanze e che non tocchino le superfici non ancora completamente raffreddate. Prima di alimentare l’apparecchiatura controllare che sia correttamente regolata per il tipo di gas a
­disposizione (vedi paragrafo “installazione”) Prima della manutenzione o della pulizia disinserire elettricamente l’apparecchiatura e lasciarla
­raffreddare.
-
Assicurarsi che ci sia una circolazione d’aria attorno all’apparecchiatura a gas. Una scarsa ventilazione produce carenza di ossigeno. Nel caso di un utilizzo intenso o prolungato dell’apparecchio può necessitare di una areazione
­supplementare, per esempio l’apertura di una finestra o aumentando la potenza di aspirazione meccanica se esiste. I prodotti della combustione devono essere scaricati all’esterno attraverso una cappa aspirante o
­elettroventilatore (vedi paragrafo “installazione”). Per eventuali interventi o modifiche rivolgersi ad un Centro di Assistenza Tecnica autorizzato ed esigere
­parti di ricambio originali.
al corrente del funzionamento e delle relative avvertenze.
da parte di privati all’interno di abitazioni.
ATTENZIONE: Se l’apparecchio è dotato di coperchio in vetro, lo stesso può frantumarsi se riscaldato. Spegnere tutti i bruciatori e attendere qualche minuto prima di chiudere il coperchio.
L’etichetta prodotto, con il numero di serie, è incollata sotto il piano di cottura.
Il costruttore declina ogni responsabilità nel caso di eventuali danni a cose o persone, derivanti da una installazione non corretta o da un uso improprio, erroneo od irragionevole dell’apparecchio.
2
ISTRUZIONI PER L’UTENTE
Importante: prima di usare il vostro elettrodomestico per la prima volta, raccomandiamo di leggere con attenzione la guida d’installazione e d’utilizzo per prendere dimestichezza più rapidamente col suo funzionamento.
È necessario che tutte le operazioni relative all’installazione, alla regolazione, all’adattamento al tipo gas disponibile, vengano eseguite da personale qualificato, secondo le norme in vigore. Le istruzioni specifiche sono descritte nella parte del libretto riservate all’installatore.
USO DEI BRUCIATORI
La simbologia serigrafata a lato delle manopole, indica la corrispondenza tra manopola e bruciatore.
Accensione automatica senza valvolatura
Ruotare in senso antiorario la manopola corrispondente fino alla posizione di massimo (fiamma grande fig. 1) e premere la manopola.
Accensione automatica con valvolatura
Ruotare in senso antiorario la manopola corrispondente fino alla posizione di massimo (fiamma grande fig. 1) e premere la manopola. Ad accensione avvenuta mantenere premuta la manopola per circa 6 secondi.
Uso dei bruciatori
Per ottenere il massimo della resa senza spreco di gas è importante che il diametro della pentola sia adeguato alla potenzialità del bruciatore (vedi tabella seguente), in modo da evitare che la fiamma esca dal fondo della pentola (fig.2). Utilizzare la portata massima per portare rapidamente in ebollizzione i liquidi e quella ridotta per riscaldare le vivande o per il mantenimento dell’ebollizione. Tutte le posizioni di funzionamento devono essere scelte tra quelle di massimo e quella di minimo, mai tra la posizione di massimo e il punto di chiusura. Per interrompere l’alimentazione gas, ruotare la manopola in senso orario sulla posizione di chiusura. In mancanza di energia elettrica è possibile accendere i bruciatori con i fiammiferi posizionando la manopola al punto di accensione (fiamma grande fig. 1).
Bruciatori Potenze (W) Ø Pentole
Ausiliario 1000 10 - 14 cm
Semirapido 1750 16 - 18 cm
Rapido 3000 20 - 22 cm
Tripla Corona 3800 24 - 26 cm
Avvertenze
Controllare sempre che le manopole siano
­nella posizione di chiuso (vedi fig.1) quando l’apparecchiatura non è in funzione. In caso di spegnimento accidentale della fiamma,
­la valvola di sicurezza, dopo qualche secondo, interromperà automaticamente l’erogazione del gas. Per ripristinare il funzionamento riportare la manopola al punto di accensione (fiamma grande fig. 1) e premere. Durante la cottura con grassi o olii, porre
­la massima attenzione in quanto gli stessi, surriscaldandosi, possono infiammarsi. Non utilizzare spray vicino all’apparecchio in
­funzione. Non devono essere poste sul bruciatore pentole
­instabili o deformate per evitare incidenti di rovesciamento o trabocco. Assicurarsi che le maniglie delle pentole siano
­posizionate correttamente. Quando si accende il bruciatore controllare che
­la fiamma sia regolare, abbassare sempre la fiamma o spegnerla prima di togliere le pentole.
3
ISTRUZIONI PER L’UTENTE
PULIZIA
Prima di ogni operazione scollegare l’apparecchio dalla rete di alimentazione elettrica. Si consiglia di operare ad apparecchio freddo.
Parti smaltate
Le parti smaltate devono essere lavate con una spugna ed acqua saponata o con detersivo leggero. Non usare prodotti abrasivi o corrosivi. Evitate che sostanze come succo di limone, pomodoro, acqua salina, aceto, caffè e latte rimangano a lungo sulle superfici smaltate.
Parti in acciaio inox
L’acciaio inox può rimanere macchiato se lasciato a contatto per lungo tempo con acqua calcarea o detergenti aggressivi. Si consiglia di lavare con acqua saponata e asciugare con panno morbido. La lucentezza viene mantenuta mediante l’uso periodico di prodotti chimici idonei, reperibili in commercio.
Bruciatori e griglie
Questi pezzi possono essere tolti per facilitare la pulizia. I bruciatori devono essere lavati con una spugna ed acqua saponata o con detersivo leggero, ben asciugati e rimessi perfettamente nel loro alloggiamento.
Controllare che i canali spartifiamma non siano ostruiti. Verificare che la sonda della valvola di sicurezza e l’elettrodo di accensione siano sempre ben puliti per garantire un funzionamento ottimale. Le griglie possono essere lavate in lavastoviglie.
Rubinetti a gas
L’eventuale lubrificazione dei rubinetti deve essere eseguita esclusivamente da personale specializzato.
In caso di indurimento o di anomalie di funzionamento dei rubinetti gas chiamare il Servizio di Assistenza.
4
ISTRUZIONI PER L’INSTALLATORE
AVVERTENZA IMPORTANTE:
LE OPERAZIONI DI SEGUITO RIPORTATE DEVONO ESSERE ESEGUITE, NEL RISPETTO DELLE
NORME VIGENTI, ESCLUSIVAMENTE DA PERSONALE QUALIFICATO.
LA DITTA COSTRUTTRICE DECLINA OGNI RESPONSABILITÀ PER DANNI A PERSONE ANIMALI O
COSE DERIVANTI DALL’INNOSSERVANZA DI TALI DISPOSIZIONI.
INSTALLAZIONE
Montaggio del piano
L’apparecchio è costruito per essere incassato in mobili resistenti al calore. Le pareti dei mobili devono resistere ad una temperatura di 75°C oltre a quella ambientale secondo le normative europee. L’apparecchio è di tipo “ Y “, ovvero può essere installato con una sola parete laterale a destra o a sinistra del piano cottura. Evitare l’installazione dell’apparecchiatura in prossimità di materiali infiammabili come tendaggi, canevacci, ecc. Praticare un’apertura nel piano del mobile delle dimensioni indicate nella fig. 3 rispettando una distanza di almeno 50 mm dal bordo dell’apparecchio alle pareti adiacenti.
MODELLO L (mm) P (mm)
BPF641SX - BPF638SGX BPF748SX - BPF748SGX
BPF948SX 820 480 - 490(*)
(*) Dimensione necessaria per l'installazione con coperchio.
L’eventuale presenza di un pensile al di sopra del piano cottura deve prevedere una distanza minima dal top di 760 mm. Si consiglia di isolare l’apparecchio dal mobile sottostante con un separatore lasciando uno spazio di depressione di almeno 10 mm. (fig. 4). Nel caso di inserimento su base con forno è necessario prendere opportune precauzioni al fine di assicurare un’installazione conforme alle norme antinfortunistiche (CEI-UNI-CIG). Si presti particolare attenzione a che il cavo elettrico ed il tubo di alimentazione siano posizionati in modo da non venire a contatto con le parti calde dell’involucro del forno. Inoltre, nel caso di installazione sopra un forno senza ventilazione forzata di raffreddamento, per consentire un’adeguata aerazione dovranno essere previste
560 480 - 490(*)
delle opportune prese d’aria con superficie di entrata inferiore di almeno 200 cm
2
e superficie di
uscita superiore di almeno 60 cm2.
Fissaggio del piano
Ogni piano di cottura viene corredato di una speciale guarnizione. Viene inoltre fornita una serie di ganci da utilizzare per il fissaggio del piano. A seconda del tipo di fondo, viene fornito il tipo di gancio di fissaggio adatto (gancio A o gancio B). Per l’installazione procedere come segue:
-
Togliere dal piano griglie e bruciatori.
-

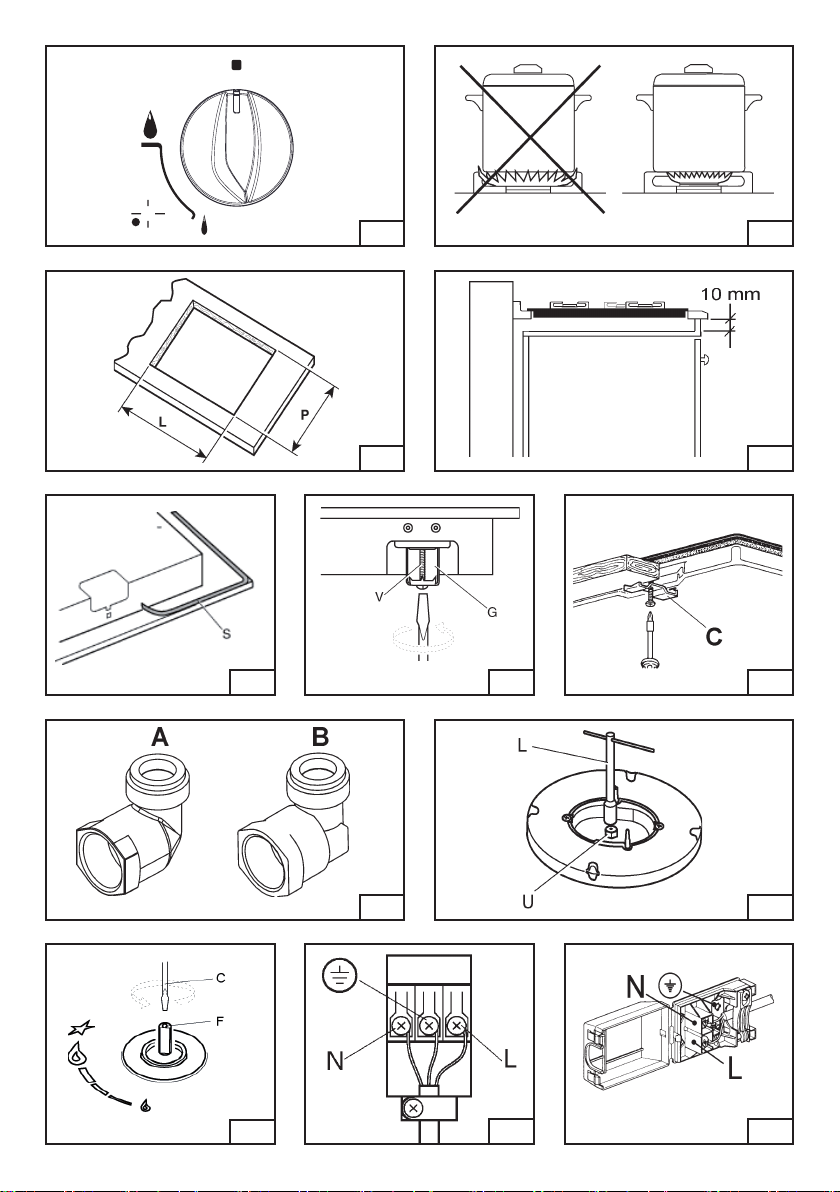

Rovesciare l’apparecchio e stendere lungo il bordo esterno la guarnizione S (fig. 5).
-
Inserire e posizionare il piano cottura nell’apertura praticata nel mobile e bloccarlo con le viti V dei ganci di fissaggio G (fig. 6 / 6A).
Locale di installazione
Questo apparecchio non è provvisto di un dispositivo di scarico dei prodotti della combustione, è necessario quindi scaricare questi fumi all’esterno utilizzando una cappa o un elettroventilatore che entri in funzione ogni volta che si utilizza l’apparecchio. Il locale dove viene installato l’apparecchio deve avere un naturale afflusso d’aria per la regolare combustione del gas e per la ventilazione del locale; il volume d’aria necessario non deve essere inferiore a 20 m3. L’afflusso dell’aria deve avvenire da aperture permanenti praticate sulle pareti del locale comunicanti con l’esterno. La ventilazione può provvenire anche da un locale attiguo , in questo caso attenersi a quanto prescritto dalle norme UNI-CIG 7129 e 7131. Le aperture dovranno avere una sezione minima di
2
.
200 cm
Collegamento gas
Accertarsi che l’apparecchio sia predisposto al tipo di gas disponibile, vedi l’etichetta sotto l’apparecchio. Operare secondo le istruzioni
5
ISTRUZIONI PER L’INSTALLATORE
riportate al paragrafo “trasformazioni gas e regolazioni“ per l’eventuale adattamento a gas diversi. L’apparecchio deve essere collegato all’impianto gas utilizzando tubi metallici rigidi conformi alla norma UNI-CIG 7129 o con tubi flessibili in acciaio a parete continua conformi alla norma UNI-CIG
9891. Alcuni modelli hanno in dotazione due raccordi: uno cilindrico A, uno conico B (fig. 7). Scegliere il raccordo appropriato in base al paese d’installazione. Il collegamento non deve provocare sollecitazioni lla rampa gas.
Ad installazione ultimata controllare la tenuta dei collegamenti con una soluzione saponosa.
Collegamento elettrico
L’allacciamento alla rete elettrica deve essere eseguito da personale qualificato e secondo le norme vigenti. La tensione dell’impianto elettrico deve corrispondere a quelle indicata sulla etichetta sotto l’apparecchio. Verificare che l’impianto elettrico sia munito di un efficace collegamento di terra secondo le norme e le disposizioni di legge. La messa a terra è obbligatoria. Se l’apparecchio è sprovvisto di spina, applicare al cavo di alimentazione una spina normalizzata. E’ possibile effettuare il collegamento direttamente alla rete elettrica interponendo un interruttore onnipolare avente una distanza di apertura dei contatti di almeno 3 mm.
TRASFORMAZIONI GAS E REGOLAZIONI
Sostituzione ugelli
Se l’apparecchiatura risulta predisposta per un diverso tipo di gas di quello disponibile è necessario sostituire gli ugelli dei bruciatori. La scelta degli ugelli da sostituire deve essere fatta secondo la tabella “caratteristiche tecniche” riportata di seguito. Procedere quindi come segue:
Togliere le griglie e i bruciatori.
­Con una chiave diritta L svitare l’ugello U (fig. 8)
­e sostituirlo con quello corrispondente. Bloccare energicamente l’ugello.
-
massimo a quella di minimo. Se questo non avviene è necessario regolare il minimo come segue:
-
Accendere il bruciatore;
-
Ruotare il rubinetto fino alla posizione di minimo (fiamma piccola);
-
Sfilare la manopola dall’asta del rubinetto;
-
Introdurre un cacciavite a taglio C nel foro F del rubinetto (fig. 9) e ruotare la vite by-pass fino ad una corretta regolazione del minimo.
Per bruciatori funzionanti a gas G30 la vite by­pass deve essere avvitata completamente.
MANUTENZIONE
Lubrificazione dei rubinetti
Nel caso un rubinetto presentasse un indurimento nella sua azione è necessario smontarlo e ingras­sarlo. Le operazioni da eseguire sono le seguenti:
Svitare le due viti che bloccano la flangia di testa
­del rubinetto; Sollevare il cono di regolazione gas e pulirlo
­accuratamente con benzina o diluente; Spalmarlo con un po’ di grasso per alte
­temperature facendo attenzione di non ostruire i fori di passaggio gas. Rimontare con cura tutti i pezzi.
-
Sostituzione cavo alimentazione
In caso di sostituzione del cavo di alimentazione si dovrà utilizzare un cavo a norme del tipo H05VV-F o H05RR-F di sezione 3 x 0,75 mm2. Il collegamento alla morsettiera va eseguito come illustrato in fig. 10 e 10/A:
cavetto L marrone (fase)
cavetto N blu (neutro)
cavetto verde-giallo
(terra)
Regolazione bruciatori
La regolazione del minimo deve essere sempre corretta e la fiamma deve rimanere accesa anche con un brusco passaggio dalla posizione di
6
Massimo
Chiuso
Minimo
5 6A 6
1
3 4
2
87
9
7
10 10/A
BPF641SX
BPF638SGX
BPF748SX
BPF748SGX
1 Bruciatore rapido di 3000 W 2 Bruciatore semirapido di 1750 W 3 Bruciatore ausiliario di 1000 W 4 Bruciatore tripla corona di 3800 W 8 Manopola comando bruciatore
BPF948SX
8
TABELLA CARATTERISTICHE TECNICHE
BRUCIATORI
GAS
DENOMINAZIONE mbar g/h L/h 1/100 mm 1/100 mm Max. Min.
1 RAPIDO
2 SEMIRAPIDO
3 AUSILIARIO
4 TRIPLA CORONA
G30 - G31 28 - 30 225 - 85 42 3000 950
G20 20 - 290 115Y Reg. 3000 950
G30 - G31 28 - 30 126 - 65 31 1750 600
G20 20 - 165 97Z Reg. 1750 600
G30 - G31 28 - 30 71 - 50 27 1000 450
G20 20 - 99 72X Reg. 1000 450
G30 - G31 28 - 30 278 - 98 60 3800 2100
G20 20 - 367 135K Reg. 3800 2100
PRESSIONE
ESERCIZIO
PORTATA TERMICA
DIAMETRO
UGELLO
DIAMETRO
BY PASS
RUBINETTO
PORTATA
TERMICA (W)
Questo prodotto è conforme alla Direttiva EU 2002/96/EC.
Il simbolo del cestino barrato riportato sull’apparecchio indica che il prodotto, alla fi ne della propria vita utile, dovendo essere trattato separatamente dai rifi uti domestici, deve essere conferito in un centro di raccolta differenziata per apparecchiature elettriche ed elettroniche oppure riconsegnato al rivenditore al momento dell’acquisto di una nuova apparecchiatura equivalente.
L’utente è responsabile del conferimento dell’apparecchio a fi ne vita alle appropriate strutture di raccolta, pena le sanzioni previste dalla vigente legislazione sui rifi uti. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto. Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifi uti, o al negozio in cui è stato effettuato l’acquisto. I produttori e gli importatori ottemperano alla loro responsabilità per il riciclaggio, il trattamento e lo smaltimento ambientalmente compatibile sia direttamente sia partecipando ad un sistema collettivo.
La casa costruttrice declina ogni responsabilità per possibili inesattezze, imputabili ad errori di stampa o di trascrizione, contenute nel presente libretto. Si riserva il diritto di apportare ai propri prodotti tutte le modifiche che riterrà opportune, senza pregiudicare le caratteristiche essenziali di funzionalità e di sicurezza.
9
101112
SERVIZIO ASSISTENZA TECNICA
Interventi
Quando si contatta il Centro di assistenza tecnica autorizzato, specificare sempre la referenza completa dell’apparecchio (modello, tipo, numero di serie). Questi dati sono riportati sulla targa di identificazione dell’apparecchio.
Ricambi originali
Chiedete sempre l’utilizzo di ricambi originali certificati dal costruttore.
Servizio assistenza tecnica
SANGIORGIO vi offre un servizio di assistenza tecnica rapido ed efficace grazie ad una capillare rete di Centri di assistenza autorizzati. Per conoscere il Centro di Assistenza autorizzato competente per la Vs. zona, basta comporre il numero unico 199.188.177. Il servizio è attivo anche da telefoni cellulari.
Brandt Italia S.p.A. - Viale Europa, 5/7 - 25028 Verolanuova (BS)
Tél. 030 93671 - Fax 030 9920909
