GUIDA ALL'INSTALLAZIONE E USO
.
Frigo-Congelatore
Indice
1 Sicurezza e ambiente
• Norme di sicurezza........................................................................................... 4
• Consigli per la salvaguardia dell’ambiente e risparmio di energia ........................ 5
• BIOCARE - Le pareti anti-batteri........................................................................ 5
2 Descrizione del vostro apparecchio 3 Come effettuare la prima installazione
• Inversione del senso di apertura delle porte...................................................... 7
• Installazione del vostro apparecchio.................................................................. 11
• Collegamento elettrico...................................................................................... 12
4 Come utilizzare il vostro frigorifero
• Regolazione della temperatura del vostro frigorifero .......................................... 13

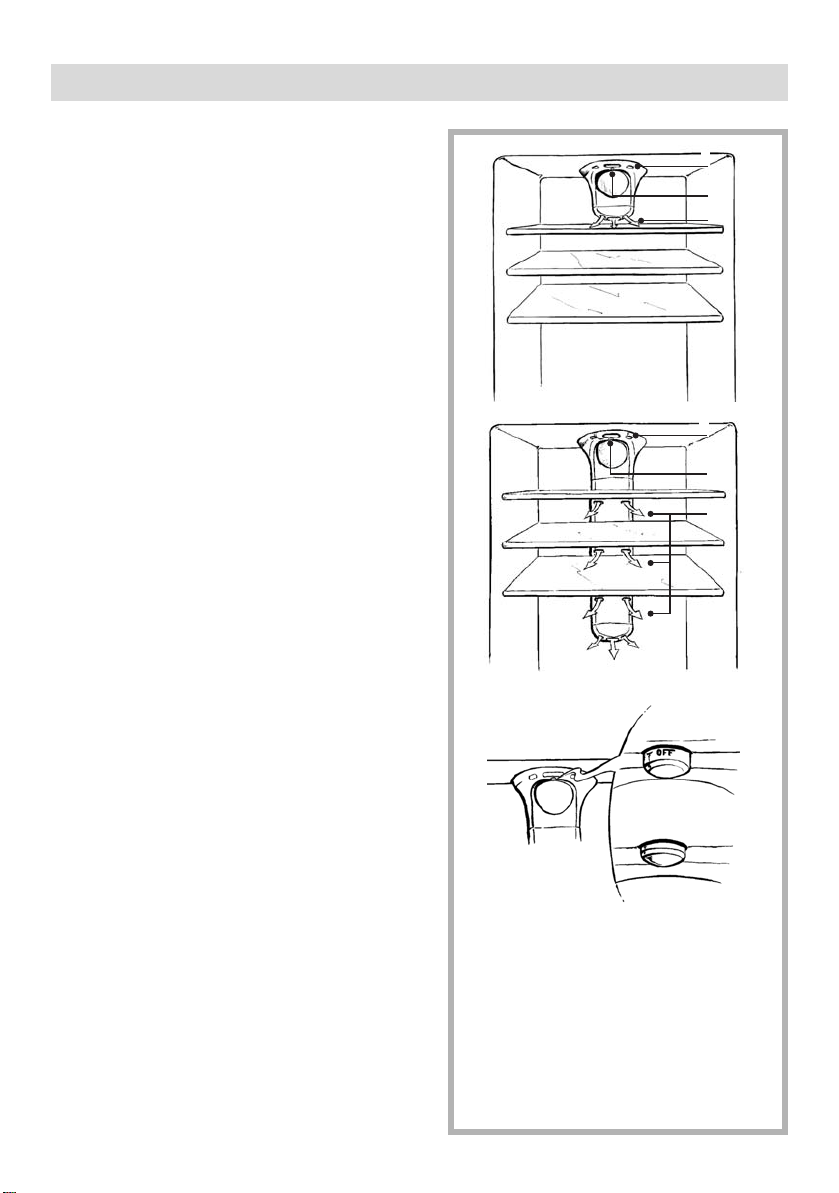

• Freddo ventilato o canalizzato (secondo i modelli).............................................. 14
• Preparazione degli alimenti da mettere nel frigo........................................... 15

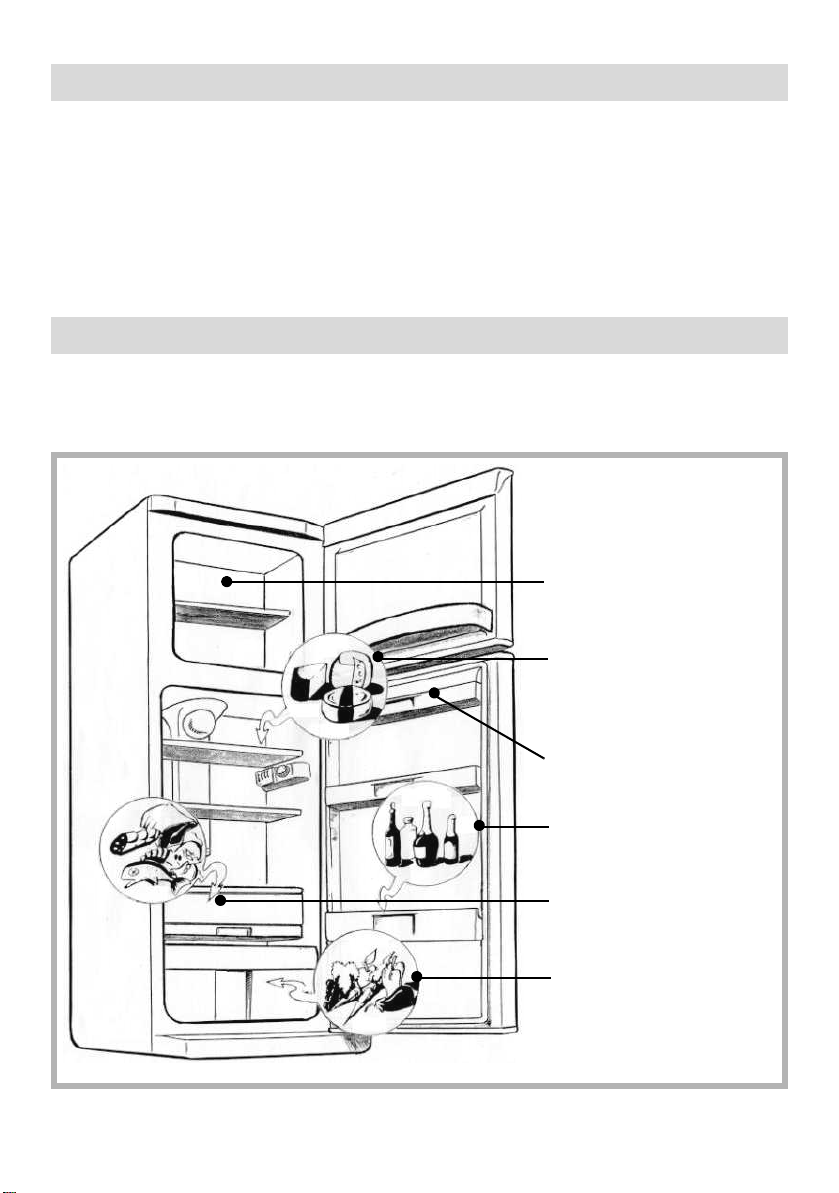

• Sistemazione degli alimenti nel vostro frigo ....................................................... 15
• Modularità nell'organizzazione del vostro frigo ................................................... 16
• Air Pur Pack anti-odori (secondo i modelli)......................................................... 17
• Sbrinamento automatico del vostro frigo ........................................................... 17
5 Come utilizzare il vostro congelatore
• Prodotti congelati/surgelati......................................................................... 18
• Preparazione degli alimenti da congelare........................................................... 18
• Guida al congelamento degli alimenti.......................................................... 19
• Sistemazione degli alimenti nel vostro congelatore............................................. 22
• Scongelamento degli alimenti ........................................................................... 22
• Sbrinamento del vostro congelatore.................................................................. 23
6 Manutenzione del vostro apparecchio
• Pulizia del vostro apparecchio ........................................................................... 24
• Sostituzione della lampada................................................................................ 24
7 Rumori,anomalie o piccoli guasti
• Normali rumori di funzionamento...................................................................... 25
• Anomalie o piccoli guasti .................................................................................. 25
Questa guida all'installazione ed uso del vostro frigo-congelatore è valida per più modelli. Possono presentarsi delle leggere differenze di dettagli e di accessori tra il vostro apparecchio e le descrizioni presentate.
Seguendo le pagine di questo libretto, troverete i seguenti simboli che vi segnaleranno:
informazioni legate alla sicurezza nell’uso dell’apparecchiatura da rispettare tassativamente
pericolo di incendio/gas infiammabile
Ꮨ pericolo elettrico
consigli per l’uso corretto dell’apparecc hiat ura e per ottenerne le migliori prestazioni
2
Gentile Cliente,
Desideriamo innanzitutto ringraziarLa per aver acquistato questo
frigorifero-congelatore SANGIORGIO.
Le nostre équipe di ricerca hanno concepito per Lei una nuova generazione di apparecchi con un design sofisticato ed elegante e con prestazioni uniche.
Nel nuovo frigorifero-congelatore SANGIORGIO tutti gli alimenti potranno essere conservati con la massima sicurezza e igiene.
Troverà ugualmente nella gamma di prodotti SANGIORGIO una vasta scelta di lavatrici e asciugabiancheria che potrà coordinare al Suo nuovo frigorifero.
Resta inteso che, nel desiderio costante di soddisfare al meglio le esigenze
dei clienti, il nostro servizio consumatori è a Sua disposizione per ascoltare e
rispondere a qualsiasi domanda o suggerimento (troverà le coordinate alla fine
di questo libretto) .
SANGIORGIO resta fedele alla propria missione facendo prova ancora una volta della sua creatività e della ricerca continua di prodotti all’avanguardia con soluzioni tecnologiche che rendono la vita più piacevole e sicura.
La marca SANGIORGIO
Prima di mettere in funzione il vostro apparecchio,leggete attentamente questa guida d'installazione ed uso, che vi permetterà di familiarizzare molto rapidamente col suo funzionamento.
3
Norme di sicurezza
Questo apparecchio destinato ad un uso esclusivamente domestico, è stato concepito per conservare e congelare gli alimenti.
Rispettate tassativamente le seguenti regole. Il costruttore declina qualsiasi
responsabilità e garanzia, in caso di danni materiali e fisici dovuti al non rispetto
delle seguenti raccomandazioni.
Il vostro apparecchio deve essere installato e
utilizzato conformemente alle istruzioni di
questo manuale, al fine di evitare tutti i danni
e i pericoli dovuti alla sua eventuale instabilità
o ad una cattiva installazione.
Se l'apparecchio è stato p ortato a casa
vostra in posizione orizzontale, mettetelo in posizione verticale e attendete
2 ore prima di collegarlo. Una piccola
quantità di olio potrebbe essere colata
nel circuito di raffreddamento, dovete
lasciargli il tempo di defluire verso il
motore prima di collegare l'apparecchio,
altrimenti rischiate di danneggiarlo.
Se il vostro apparecchio è dotato di ruote,
ricordatevi che servono solo a facilitare i piccoli
movimenti. Non spostatelo per tragitti lunghi.
Procedete alla sua prima pulizia (vedi capitolo
"Installazione del vostro apparecchio") prima
di collegarlo alla corrente elettrica. Prima di
qualsiasi operazione di manutenzione,
staccate il vostro apparecchio. Non tirate il
cavo di alimentazione, ma disinserite direttamente la spina.
Non mettete mai bottiglie o barattoli contenenti liquidi nel congelatore, tranne se sono
riempiti per 2/3 della loro capacità, il congelamento dilata i liquidi e i recipienti rischiano di
esplodere.
Non lasciate giocare i bambini con l'apparecchio.
Gli apparecchi usati devono essere resi immediatamente inutilizzabili. Staccate e tagliate il
cavo di alimentazione dell'apparecchio.
Rendete inutilizzabile la chiusura della porta o
meglio ancora, smontate la porta al fine di
evitare per esempio che un bambino o un
animale rischi di rimanere chiuso all'interno
giocando.
Se si verificano degli incidenti che non potete
risolvere con i consigli che vi forniamo (vedi
capitolo "Rumori o piccoli guasti"), fate appello
esclusivamente ai centri di assistenza
post-vendita autorizzati oppure ad un professionista qualificato.
Il circuito di raffreddamento del
vostro apparecchio utilizza un gas
non inquinante, ma infiammabile
(isobutano refrigerante R600a).
Durante il trasporto e l'installazione
del vostro apparecchio, assicuratevi che nessuno dei componenti del
circuito di refrigerazione sia stato
danneggiato. In caso di danneggiamento, tenete il vostro apparecchio
lontano dalle fiamme e da qualsiasi
fonte di calore e aereate il locale in
cui si trova.
Non danneggiate il circuito refrige-
rante.
mantenere libere da ostruzioni le
griglie e le aperture di ventilazione
del condensatore posto sul retro
dell’apparecchio. Mantenere libera
da ostruzioni la griglia di ventilazione della pompa per il vuoto,
posizionata nella nicchia compressore (solo per i modelli che hanno
la scatola del vuoto).
Non usare dispositivi meccanici o
altri mezzi per accelerare il processo di sbrinamento diversi da quelli
raccomandati dal costruttore.
Non usare apparecchi elettrici
all’interno degli scomparti conservatori di cibi congelati dell’apparecchio, se questi non sono del tipo
raccomandato dal costruttore.
4
Consigli per la salvaguardia dell’ambiente e risparmio di energia
Per limitare il consumo elettrico del vostro apparecchio:
- Installatelo in un luogo appr opriato ( vedi c apitolo "Installazione de l vostro apparecchio").
- Tenete le porte aperte per il minor tempo possibile. Non introducete alimenti ancora caldi nel vostro frigo o congelatore, in particolare se si tratta di zuppe o di cibi che liberano una grande quantità di vapore.
- Per il funzionamento ottimale del vostro apparecchio non lasciate accumulare troppa brina nel

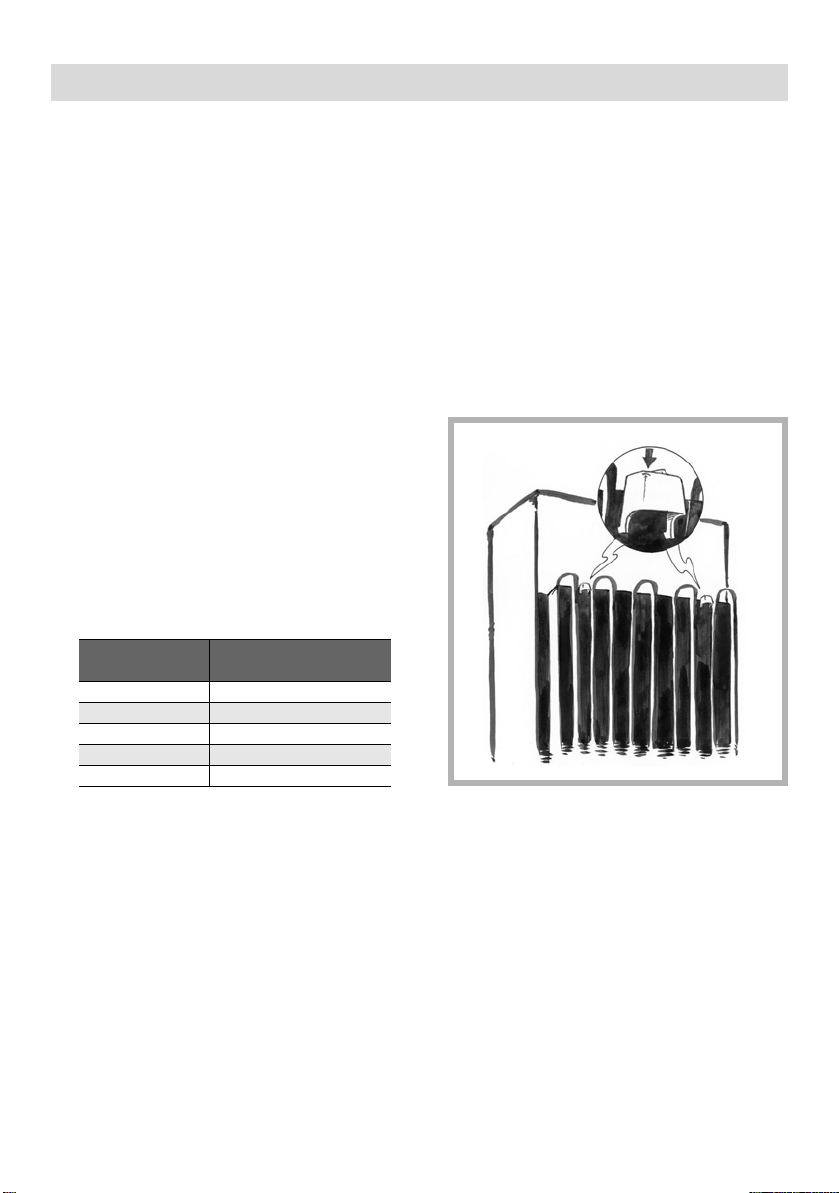

congelatore (sbrinatelo quando lo spessore della brina supera i 5-6 mm) e pulite periodicamente il
condensatore (vedi capitolo "Manutenzione corrente del vostro apparecchio").
- Controllate periodicamente le guarnizioni delle porte e assicuratevi che chiudano sempre in modo efficace. In caso contrario rivolgetevi al vostro servizio assistenza.

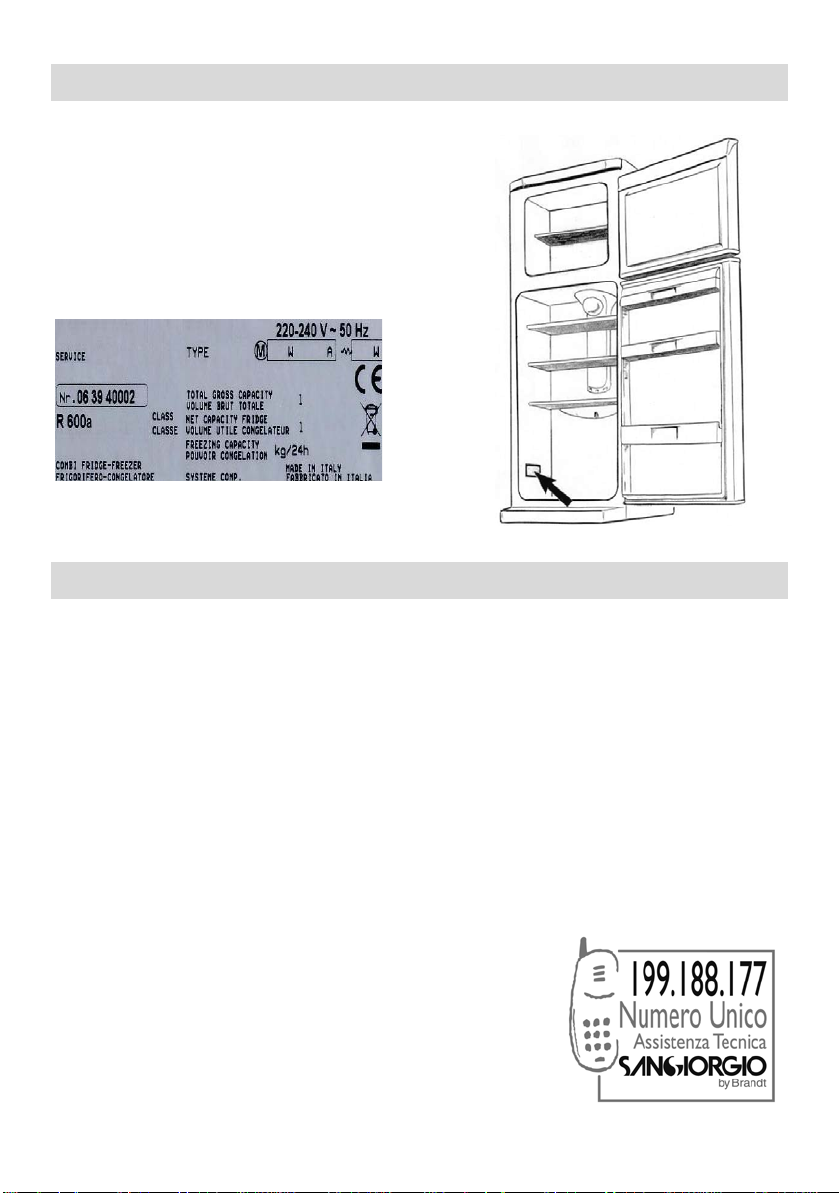

In conformità con le più recenti disposizioni legislative in materia di protezione e rispetto dell'ambiente, il vostro apparecchio non contiene C.F.C., ma un gas refrigerante chiamato R600a. Il tipo
esatto di gas refrigerante utilizzato nel vostro apparecchio è indicato chiaramente sulla targhetta
segnaletica che si trova all'interno dello scomparto frigo del vostro apparecchio, sulla parete sinistra
in basso.
L'R600a è un gas non inquinante che non nuoce allo strato di ozon o e il contributo all'effetto serra è praticamente nullo.
TUTELA DELL'AMBIENTE
I materiali utilizzati per l'imballaggio di questo apparecchio sono riciclabili. Partecipate al
loro riciclaggio e contribuite in tal modo alla tutela dell'ambiente gettandoli negli appositi
contenitori previsti a tal scopo. Il vostro apparecchio contiene anche parecchi materiali
riciclabili. Riporta pertanto questo logo, che sta ad indicare che gli elettrodomestici usati
non vanno mischiati con altri rifiuti. Il riciclaggio degli elettrodomestici che il vo stro
costruttore organizza verrà così effettuato nelle migliori condizioni, conformemente alla direttiva
europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche. Rivolgetevi al vostro
Comune o al vostro rivenditore per conoscere il punto di raccolta per apparecchi usati più vicino
a casa vostra.
Vi ringraziamo per il vostro contributo alla tutela dell'ambiente.
BIOCARE - Le pareti anti-batteri
Si tratta di un rivestimento specifico delle pareti del vostro frigo composto da ioni d'argento che impediscono ai batteri di svilupparsi.
Il rivestimento anti-batteri non necessita di alcun trattamento particolare e resta attivo per tutto il tempo di durata del vostro apparecchio.
Dovete tuttavia pulire il vostro apparecchio regolarmente.
Vedi capitolo "pulizia del vostro apparecchio".
5
Descrizione del vostro apparecchio
Cruscotto
Ripiano
Balconcino freezer
(in opzione)
Termostato
Illuminazione
Sistema di ventilazione*
Maxi-Fresh*
Cassetto verdura
Piedini
Balconcino burro
Ripiani estraibili
Pareti anti-batteri
Balconcino bottiglie
* secondo i modelli
Questa guida all'installazione
ed uso del vo stro frigo-c ongelatore è valida per diversi modelli.
Possono esserci lievi differenze
nei dettagli e negl i acces sori tra
il vostro apparecchio e le descrizioni presentate.
Balconcino
Zoccolo
Condensatore
Vaschetta recupero acqua
Motore
6
Inversione del senso di apertur a delle porte
L'apertura delle porte normalmente è a sinistra (cerniera a destra); se per vostra esigenza volete
renderla destra, potete procedere alla modifica nel modo illustrato di seguito. Si racc omanda, per
ottenere un buon risultato, di seguire scrupolosamente le indicazioni e la sequenza delle operazioni
1. Coricate delicatamente l'apparecchio sul retro.
2. Rimuovete lo zoccolo tirando verso di voi le linguette
A presenti sulla sua parte inferiore e ruotandolo verso
l'alto per sganciarlo(R1). Sfilate la piastrina di copertura B dalla sede di sinistra e infilatela in quella di
destra (R2).
3. Svitate il perno della cerniera inferiore C e sfilatelo
dalla sede. Recuperate il distanziale di plastica inserito sul perno tra porta e cerniera. Svitate la cerniera
inferiore D e riavvitate il perno C nel foro di sinistra
della cerniera (R3).
4. Sfilate la porta del frigorifero (R3).
Figura R1
A
Figura R2
B
Figura R3
F
A
E
D
5. Svitate e sfilate la cerniera intermedia E facendo
attenzione a conservare i distanziali in plastica che
sono inseriti sul perno (R3).
6. Togliete le piastrine G di copertura cerniera superiore
(R4).
7. Sfilate la porta congelatore dalla cerniera superiore
(R4).
8. Togliete la vite e i tappini F dal lato sinistro del mobile
(R3) ed inseriteli nei fori lasciati liberi sul lato destro
del mobile.
9. Togliete i tasselli di copertura H del cruscotto (R5).
10. Svitate la cerniera superiore destra I e sfilate dalla
sede del cruscotto (R5).
7
C
Figura R4
G
Figura R5
I
H
H
Inversione del senso di apertur a delle porte
11. All'interno dello zoccolo è alloggiata la cerniera supe-
riore sinistra (R6) , toglietela e inseritela nella sede di
sinistra del cruscotto M. Bloccatela con le 2 viti di
fissaggio (R7).
12. Inserite e agganciate le coperture N del cruscotto
(R7).
13. Per conservare la cerniera superiore destra, della
quale per ora non avete bisogno ma che potrebbe
servirvi in futuro, inseritela nella sede ricavata nello
zoccolo.
14. Sfilate il tassello chiusura fori O dalla parte sinistra
della porta frigorifero (R8).
15. Svitate dalla parte destra della porta frigorifero il
blocchetto metallico fermoporta P, capovolgetelo e
avvitatelo sul lato sinistro della porta del congelatore
allineando il foro della piastrina con quello della porta
(R8). Svitate dalla parte destra della porta congelatore il blocchetto metallico fermoporta P, capovolgetelo
e avvitatelo sul lato sinistro della porta del frigorifero
allineando il foro della piastrina con quello della porta
(R8).
16. Inserite il tassello chiusura fori O, che prima era a
sinistra della porta frigorifero, nella parte destra della
stessa porta (R8).
Figura R6
L
M
N
Figura R8
O
Figura R7
N
P
Inversione delle maniglie
Per invertire il senso di apertura delle maniglie procedete nel modo seguente.
17. Togliete glia accessori interni ed appoggiate la porta
del congelatore sulla sua parte interna.
18. Per togliere le coperture iniziate tirando con l'ausilio
di un utensile (es.cacciavite) la parte della copertura
vicino alla guarnizione porta (M1). Dopo aver sganciato e sollevato parzialmente la prima parte della
copertura agite inserendo un cacciavite per sganciare
la parete della copertura sull'altro lato della barra
maniglia (M1A-M1B).
8
Figura M1
Figura M1A
Figura M1B
Inversione del senso di apertur a delle porte
19. Svitate le viti sui due lati della barra maniglia(M2) ed
aiutandovi con un cacciavite sganciatela dal supporto
della porta (M2A-M2B).
La barra maniglia della porta congelatore deve
essere utilizzata successivamente, dopo averla
ruotata di 180°, sulla porta del frigorifero e viceversa per quella del frigorifero.
Figura M2
20. Svitate la vite, togliete la guida in plastica, la molla e
il cursore metallico dalla sede ricavata nella parte
sinistra della porta (M3).
21. Inserite il cursore metallico e la molla nella sede a
destra della porta. Bloccateli fissando la guida in
plastica (M3A) con la vite.
Passate ora alla porta del frigo rifer o.
Procedete con le stesse operazioni eseguite sulla porta congelatore dal punto "17" fino al punto "21".
Figura M2A
Figura M2B
Figura M3
Figura M3A
9
Loading...
