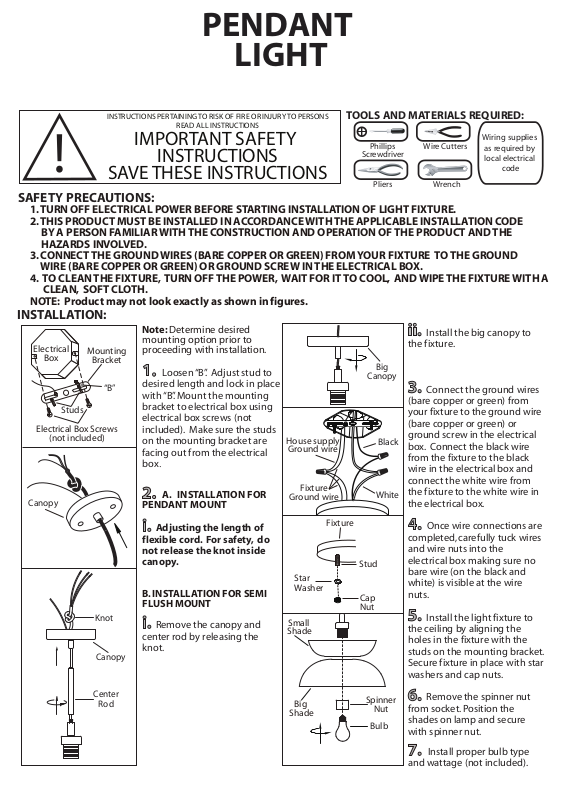

Page 1

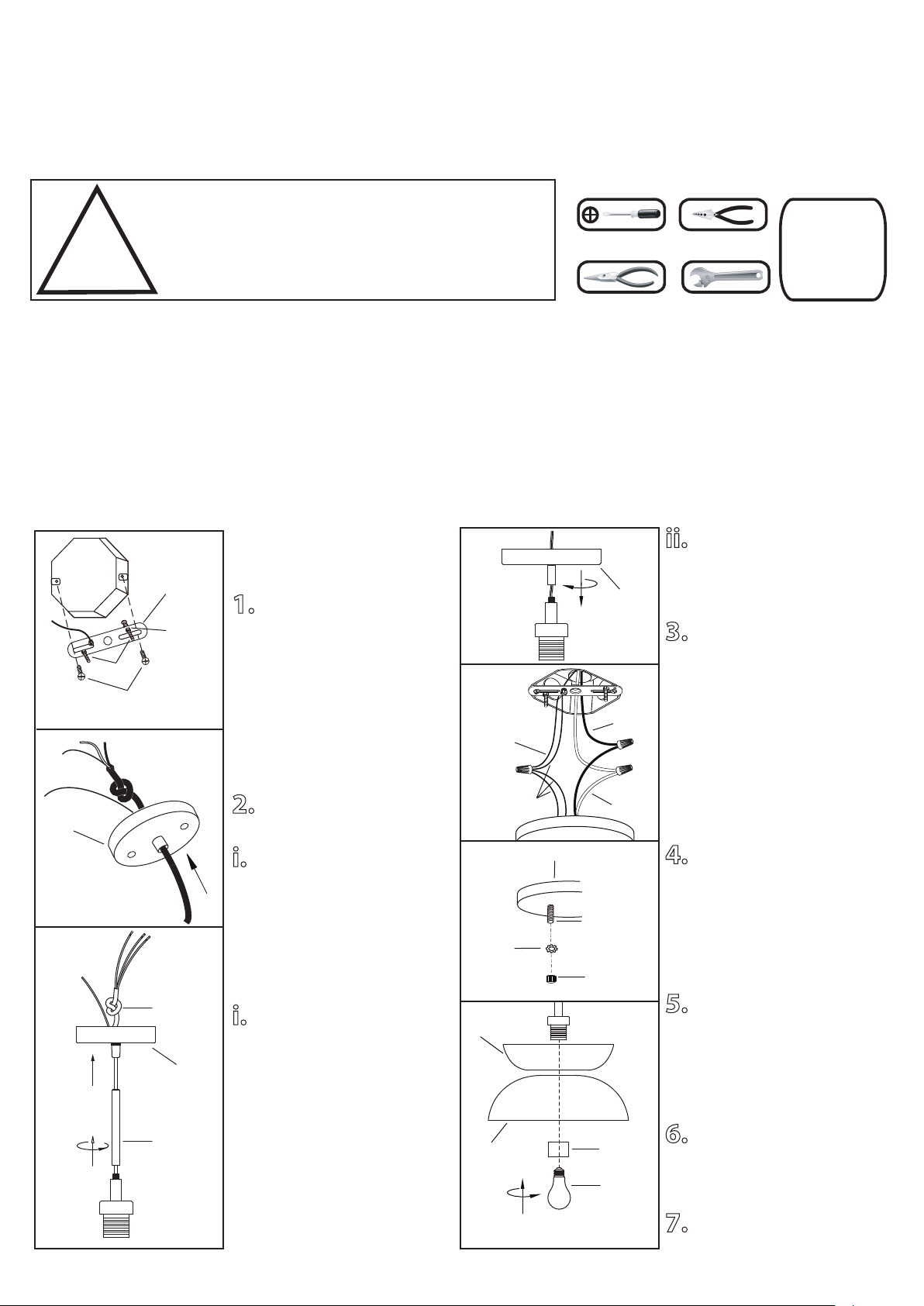

PENDANT
LIGHT
!
INSTRUCTIONS PERTAINING TO RISK OF FIRE OR INJURY TO PERSONS
READ ALL INSTRUCTIONS
IMPORTANT SAFETY
INSTRUCTIONS
SAVE THESE INSTRUCTIONS
TOOLS AND MATERIALS REQUIRED:
Phillips
Screwdriver
Pliers Wrench
Wire Cutters
Wiring supplies
as required by
local electrical
code
SAFETY PRECAUTIONS:
1. TURN OFF ELECTRICAL POWER BEFORE STARTING INSTALLATION OF LIGHT FIXTURE.
2. THIS PRODUCT MUST BE INSTALLED IN ACCORDANCE WITH THE APPLICABLE INSTALLATION CODE
BY A PERSON FAMILIAR WITH THE CONSTRUCTION AND OPERATION OF THE PRODUCT AND THE
HAZARDS INVOLVED.
3. CONNECT THE GROUND WIRES (BARE COPPER OR GREEN) FROM YOUR FIXTURE TO THE GROUND
WIRE (BARE COPPER OR GREEN) OR GROUND SCREW IN THE ELECTRICAL BOX.
4. TO CLEAN THE FIXTURE, TURN OFF THE POWER, WAIT FOR IT TO COOL, AND WIPE THE FIXTURE WITH A
CLEAN, SOFT CLOTH.
NOTE: Product may not look exactly as shown in figures.
INSTALLATION:
Electrical
Box
Electrical Box Screws
(not included)
Canopy
Mounting
Bracket
Studs
“B”
Note: Determine desired
mounting option prior to
proceeding with installation.
1. Loosen “B”. Adjust stud to
desired length and lock in place
with “B”. Mount the mounting
bracket to electrical box using
electrical box screws (not
included). Make sure the studs
on the mounting bracket are
facing out from the electrical
box.
2. A. INSTALLATION FOR
PENDANT MOUNT
House supply
Ground wire
Fixture
Ground wire
Big
Canopy
Black
White
ii. Install the big canopy to
the fixture.
3. Connect the ground wires
(bare copper or green) from
your fixture to the ground wire
(bare copper or green) or
ground screw in the electrical
box. Connect the black wire
from the fixture to the black
wire in the electrical box and
connect the white wire from
the fixture to the white wire in
the electrical box.
Knot
Canopy
Center
Rod
i. Adjusting the length of
flexible cord. For safety, do
not release the knot inside
canopy.
B. INSTALLATION FOR SEMI
FLUSH MOUNT
i. Remove the canopy and
center rod by releasing the
knot.
Star
Washer
Small
Shade
Big
Shade
Fixture
Stud
Cap
Nut
Spinner
Nut
Bulb
4. Once wire connections are
completed, carefully tuck wires
and wire nuts into the
electrical box making sure no
bare wire (on the black and
white) is visible at the wire
nuts.
5. Install the light fixture to
the ceiling by aligning the
holes in the fixture with the
studs on the mounting bracket.
Secure fixture in place with star
washers and cap nuts.
6. Remove the spinner nut
from socket. Position the
shades on lamp and secure
with spinner nut.
7. Install proper bulb type
and wattage (not included).
Page 2

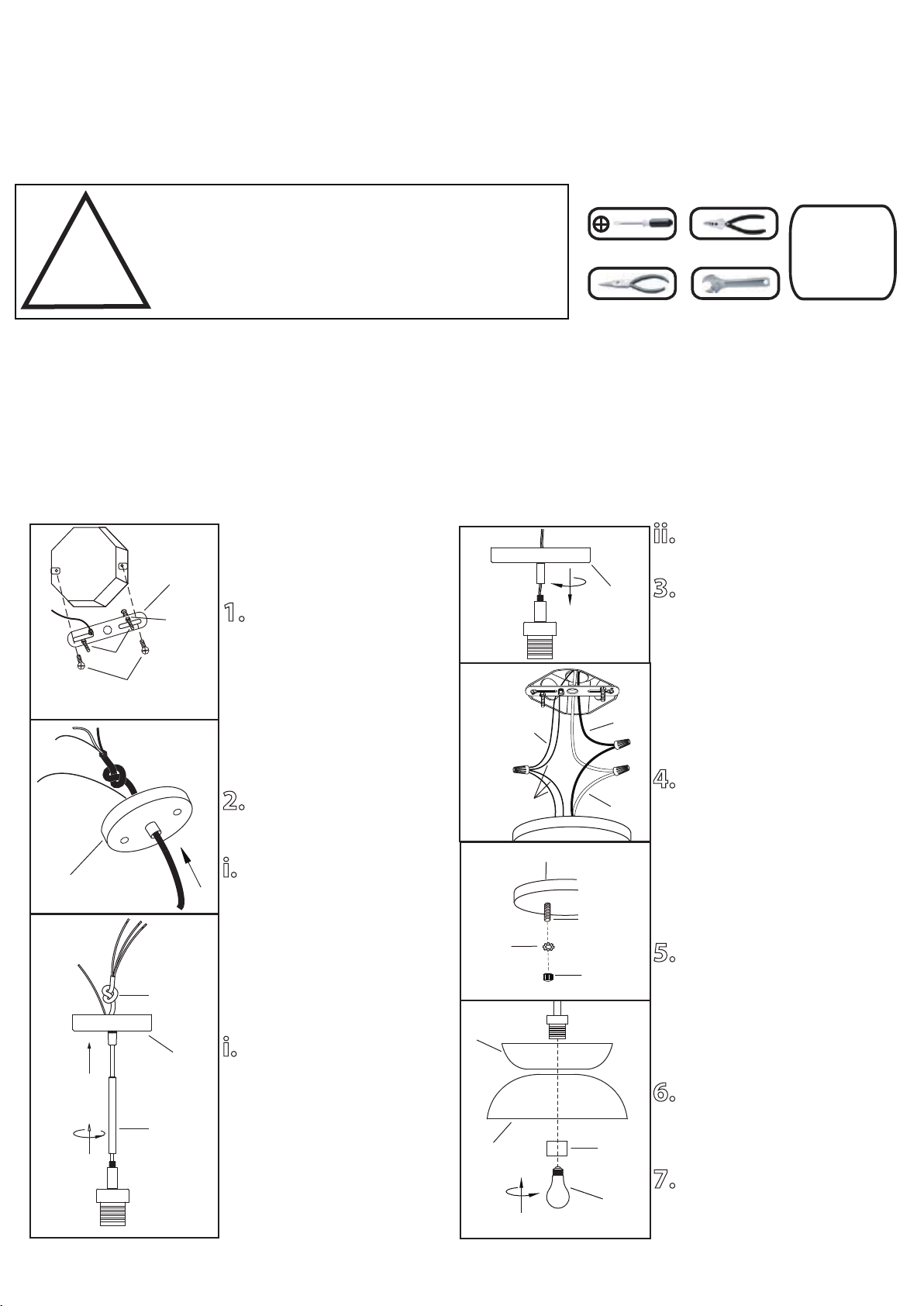

LUMIÈRE
SUSPENDU
!
INSTRUCTIONS CONCERNANT LE RISQUE
D’INCENDIES OU LES DOMMAGES CORPORELS
LISEZ TOUTES LES INSTRUCTIONS
INSTRUCTIONS DE SÛRETÉ
IMPORTANTES
GARDEZ CES INSTRUCTIONS
OUTILS ET MATERIAUX REQUIS:
Fournitures
Tournevis
Phillips
Pinces
Coupeur De Fils
Clef
électriques telles
que prescrites
par les normes
locales
MISE EN GARDE:
1. FERMER LE COURANT AU DISJONCTEUR AVANT DE DÉBUTER L’INSTALLATION DE LA FIXTURE.
2. CE PRODUIT DOIT ÊTRE INSTALLÉ SELON LE CODE D’INSTALLATION PERTINENT, PAR UNE PERSONNE
QUI CONNAIT BIEN LE PRODUIT ET SON FONCTIONNEMENT AINSI QUE LES RISQUES INHÉRENTS.
3. BRANCHER LES FILS DE LA MISE A TERRE (CUIVRE NU OU VERT) DE VOTRE LUMINAIRE AU FIL DE LA MISE
À TERRE (CUIVRE NU OU VERT) OU VIS DE LA MISE À TERRE DANS LA BOÎTE ÉLECTRIQUE.
4. POUR NETTOYER LE LUMINAIRE, L’ÉTEINDRE, ATTENDRE QU’IL SOIT FROID, PUIS LE NETTOYER
AVEC LINGE PROPRE ET DOUX.
N.B.: Le produit peut différer de l’illustration ci-dessous.
INSTALLATION:
Boîte
Électrique
Goujon
Vis De La Boîte
Électrique (en sus)
Canopé
Ferrure De
Montage
“B”
Noeud
Canopé
N.B.: Vérifiez quel genre de
ferrure de montage est inclus
dans votre fixture et suivez les
instructions appropriés.
1. Dévissez l’écrou B. Ajustez
le poteau à la longueur désirée
et barrez en place avec cet
écrou. Posez la ferrure de
montage à la boite électrique à
l’aide des vis de la boite
électrique (en sus). Assurez-vous
que les goujons de la ferrure
d’installation font face vers
l’extérieur de la boîte électrique.
2. A. POUR UNE
INSTALLATION DE TYPE
SUSPENSION:
i. Ajuster la longueur du
cordon flexible. Par
précaution, ne défaites pas le
noeud á l’intérieur du anopé.
B. POUR UNE INSTALLATION
TYPESEMI-PLAFONNIER:
i. Retirez le canopé et la tige
centrale en défaisant le nœud.
Fil de mise
à terre de
la maison
Fil de
terre sur le
luminaire
Rondelle
étoilée
Petit
abat-jour
Gros
canopé
Blanc
Luminaire
Goujon
Écrou
à tête
ii. Installez le gros canopé au
luminaire.
3. Branchez les fils de la mise a
terre (cuivre nu ou vert) de votre
montage au fil de la mise a terre
(cuivre nu ou vert) ou vis de la
mise a terre dans la boite
electrique. Posez le fil noir de la
fixture au fil noir dans la boite
électrique et posez le fil blanc de
Noir
la fixture au fil blanc dans la
boite.
4. Une fois les connexions de
fils terminées, insérez
soigneusement les fils et les
capuchons de connexion dans la
boîte électrique en vous assurant
qu'il n'y a aucun filament nu (sur
le fil blanc et le fil noir) visible au
niveau des capuchons de
connexion.
5. Posez le luminaire au
plafond en alignant le trou (s) du
lustre avec les boulons sur la
ferrure de montage. Serrez le
luminaire en place à l’aide des
écrous étoilés et les écrous à
capuchon.
Tige
centrale
Grand
abat-jour
Écrou
Rotatif
Ampoule
6. Retirez l'écrou rotatif de la
douille. Positionnez l’abat-jour
sur le luminaire et sécurisez avec
l’écrou rotatif.
7. Posez l'ampoule de type et
de wattage requis (en sus).
