Page 1
P.1
Page 2
P.2

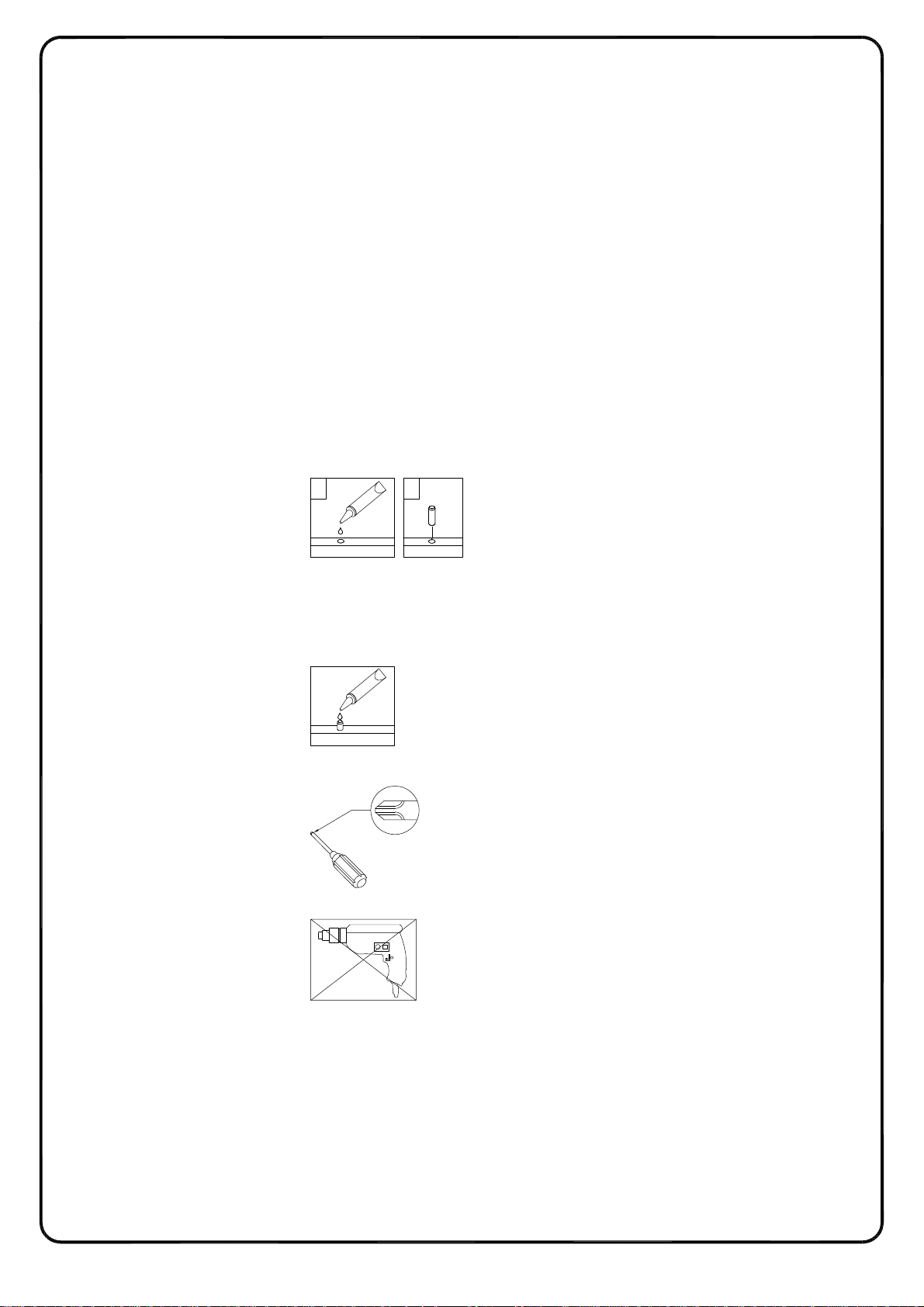

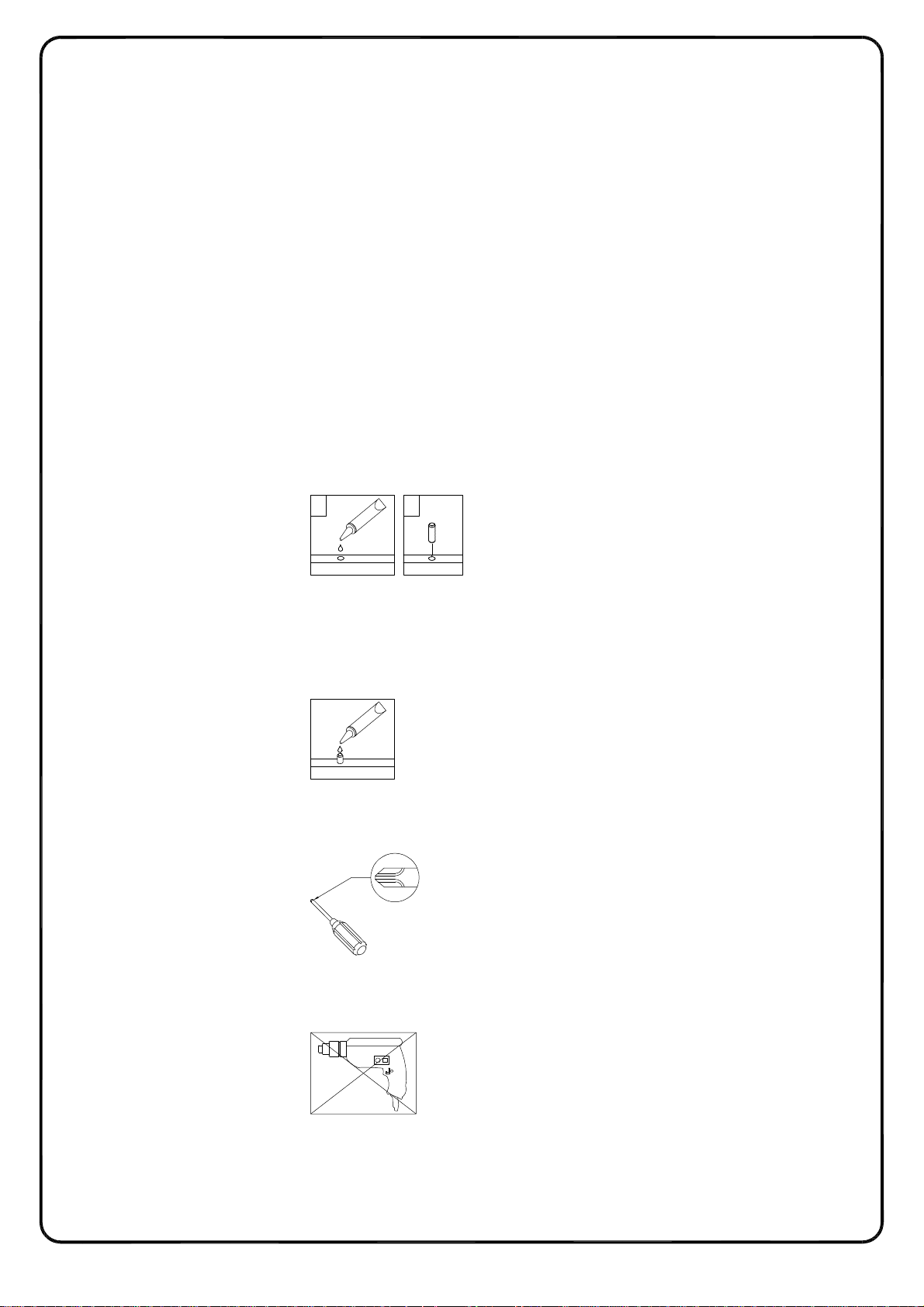

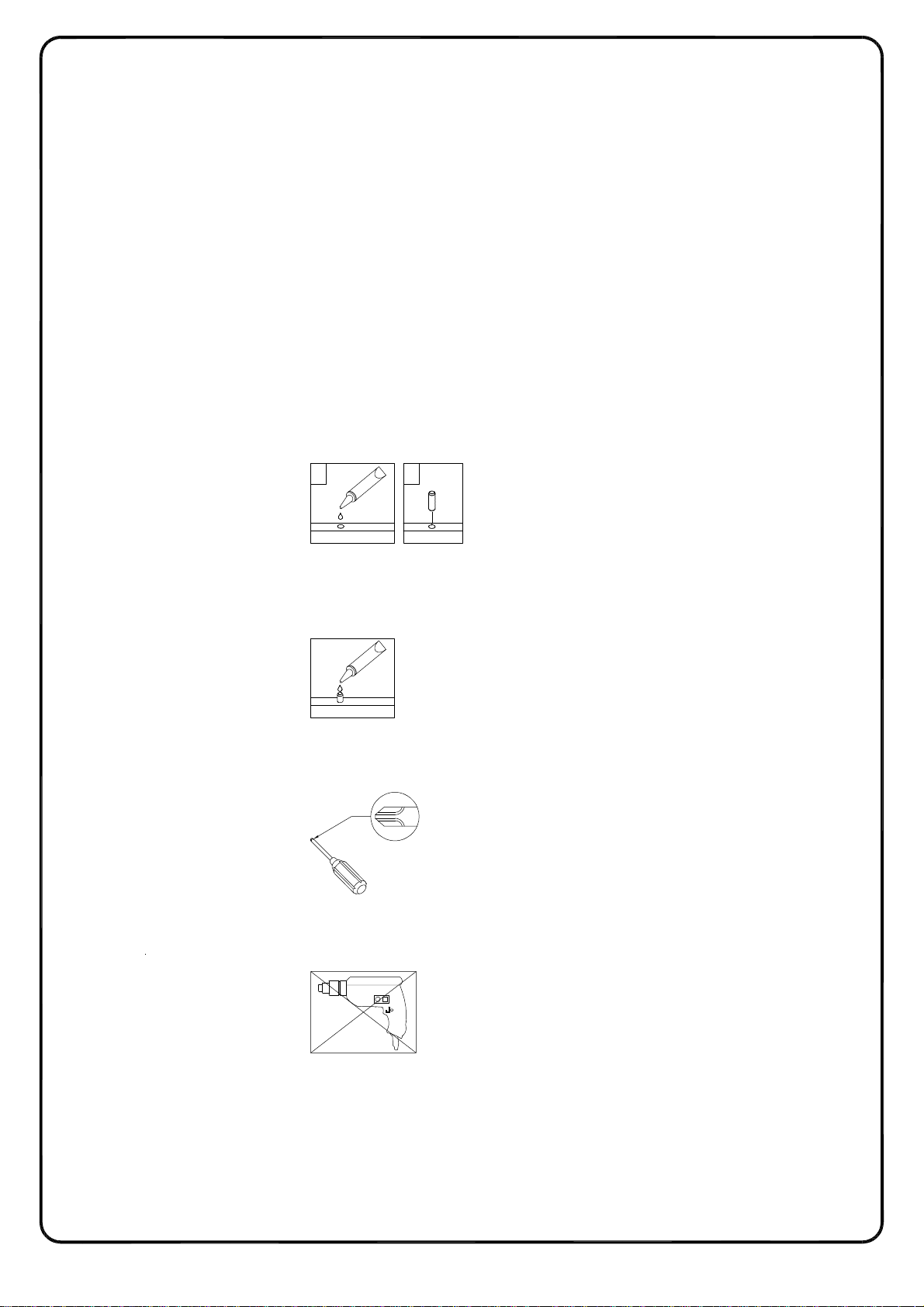

General Assembly Guidelines
I. Ensure that all parts and hardware are available before beginning assembly.
II. Follow each step carefully to ensure the proper assembly of this product.
III. Two people are recommended for ease in the assembly of this product.
IV. The three main types of hardware used to assemble this product are: wood
dowels, screws and bolts.
V. The provided glue is to secure wood dowels in place. When first inserting dowels,
locate the appropriate hole for the dowel, place a small amount of glue in the hole
and insert the dowel. Wipe away excess glue immediately.
21
In future assembly steps when dowels are necessary to attach assembly parts
together, place a small amount of glue on the end of the dowel before attaching
parts together. Wipe away excess glue immediately.
VI. A Phillips head screwdriver is required for the assembly of this product .
VII. Power tools should not be used to assemble this product.
VIII. Drill may be needed for securing product to wall.
(EN)
Page 3
P.3

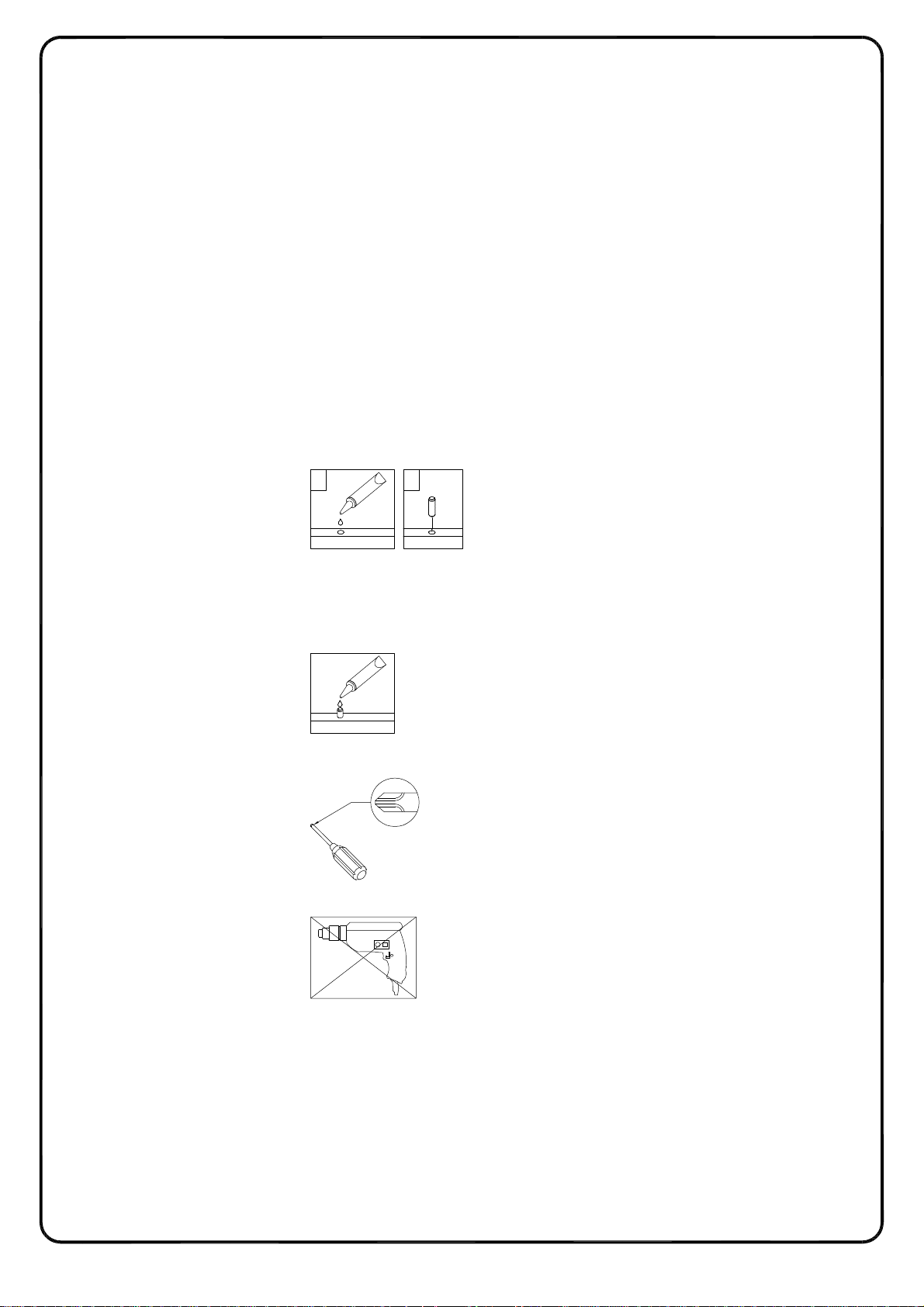

Instructions de montage générales
I. Assurez-vous que toutes les pièces et tout le matériel sont disponibles avant de
commencer le montage.
II. Suivez attentivement chaque étape afin de vous assurer du montage adéquat de
ce produit.
III. Il est recommandé d'être deux pour faciliter le montage de ce produit.
IV. Les principaux types de matériel utilisés pour assembler ce produit sont : des goujons
en bois, des vis et des boulons.
V. La colle fournie a pour but de maintenir en place les goujons en bois. Quand vous insérez
les goujons, localisez le trou approprié pour le goujon, déposez une petite quantité de colle
dans le trou et insérez le goujon. Essuyez l'excès de colle immédiatement.
21
Dans les prochaines étapes de montage, lorsque des goujons sont nécessaires pour
assembler les pièces, déposez une petite quantité de colle à l'extrémité du goujon
avant d'assembler les pièces. Essuyez l'excès de colle immédiatement.
VI. Un tournevis cruciforme est requis pour le montage de ce produit.
VII. Des outils électriques ne doivent pas être utilisés pour monter ce produit.
VIII. Une perceuse peut être nécessaire pour fixer le produit au mur.
(FR)
Page 4
P.4
Pautas generales para el ensamblaje
I. Asegúrese de que todas las partes y herrajes estén disponibles antes del ensamblaje.
II. Siga cada paso cuidadosamente para garantizar el ensamblaje correcto de este producto.
III. Se recomienda que dos personas realicen el ensamblaje de este producto para una mayor
facilidad.
IV. Los tres tipos principales de herraje usados para ensamblar este producto son: clavijas
de madera, tornillos y pernos.
V. El pegamento que se proporciona es para asegurar las clavijas de madera en su lugar.
Cuando inserte las clavijas, ubique el agujero adecuado para la clavija, coloque una
pequeña cantidad de pegamento en el agujero e inserte la clavija. Limpie el exceso de
pegamento de inmediato.
21
En los pasos posteriores del ensamblaje, cuando las clavijas sean necesarias para fijar las
partes del ensamblaje, coloque una pequeña cantidad de pegamento en el extremo de la
clavija antes de unir las partes. Limpie el exceso de pegamento de inmediato.
VI. Es necesario un destornillador Phillips para el ensamblaje de este producto.
VII. No se deberán usar herramientas eléctricas en el ensamblaje de este producto.
VIII. Es probable que se necesite un taladro para asegurar el producto a la pared.
(ESP)
Page 5
P.5
Allgemeine Montagerichtlinien
I. Achten Sie darauf, dass vor Beginn der Montage alle Bauteile und Hardware zur
Verfügung stehen.
II. Befolgen Sie jeden Schritt genau, um die ordnungsgemäße Montage dieses Produkts zu
gewährleisten.
III. Es werden zwei Personen empfohlen, um die Montage dieses Produkts zu vereinfachen.
IV. Die drei Haupttypen von Beschlägen, die zur Montage dieses Produkts verwendet werden,
sind: Holzdübel Schrauben und Bolzen.
V. Der mitgelieferte Leim dient zur Befestigung von Holzdübeln. Beim ersten Einsetzen von
Dübeln das passende Dübelloch finden, eine kleine Menge Kleber in das Loch geben und den
Dübel einsetzen. Überschüssigen Kleber sofort abwischen.
21
In zukünftigen Montageschritten, wenn Dübel zur Befestigung von Montageteilen benötigt
werden, eine kleine Menge Klebstoff auf das Ende des Dübels geben, bevor die Teile
miteinander befestigt werden. Überschüssigen Kleber sofort abwischen.
VI. Zur Montage dieses Produkts wird ein Phillips Schlitzschraubenzieher benötigt.
VII. Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden.
VIII. Möglicherweise wird ein Bohrer benötigt, um das Produkt an der Wand zu befestigen.
(DE)
Page 6
P.6

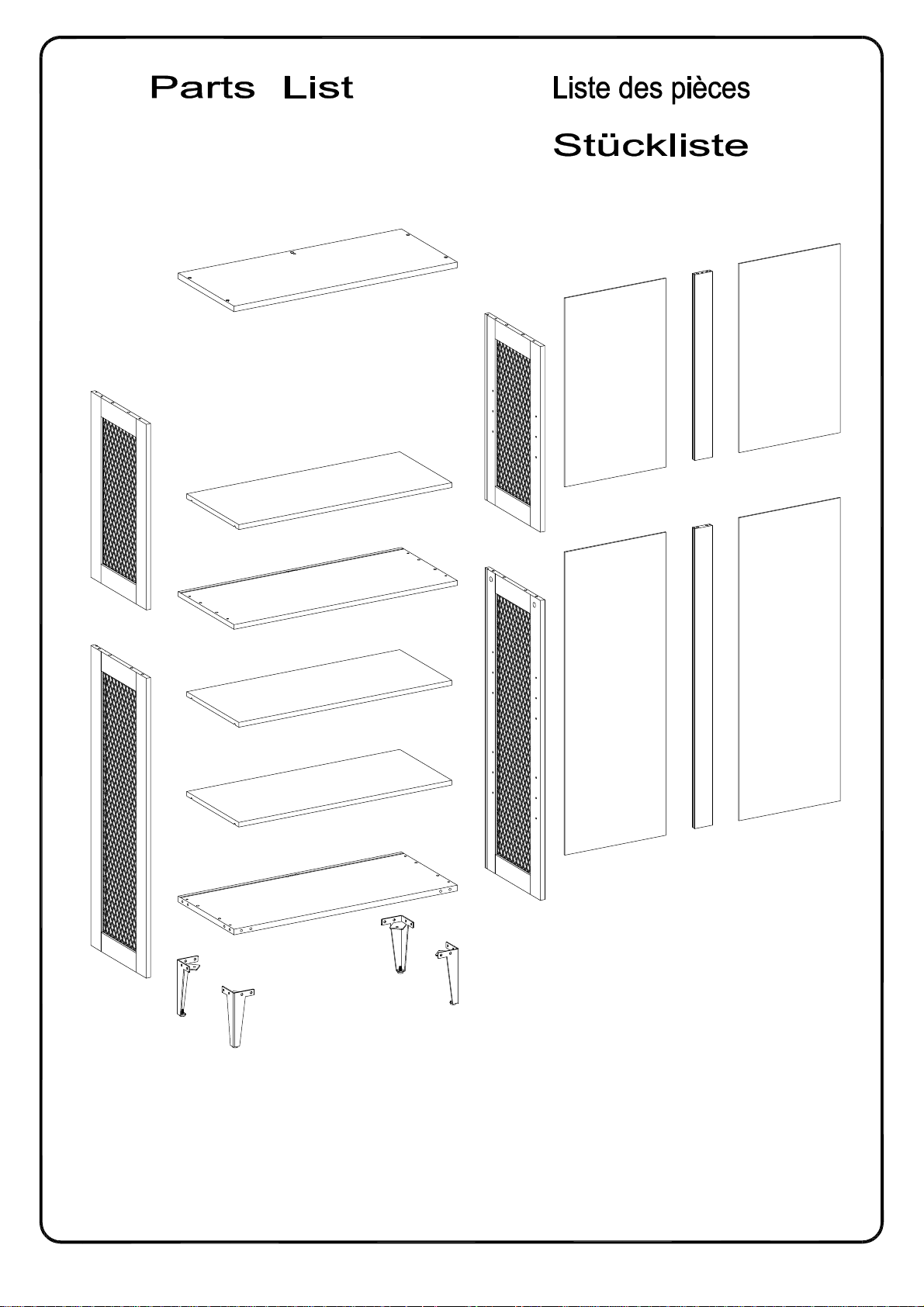

Lista de piezas
1
6
2
7
9
10
9
2
6
5
6
4
8
3
3
3
3
11
12
11
Page 7
P.7

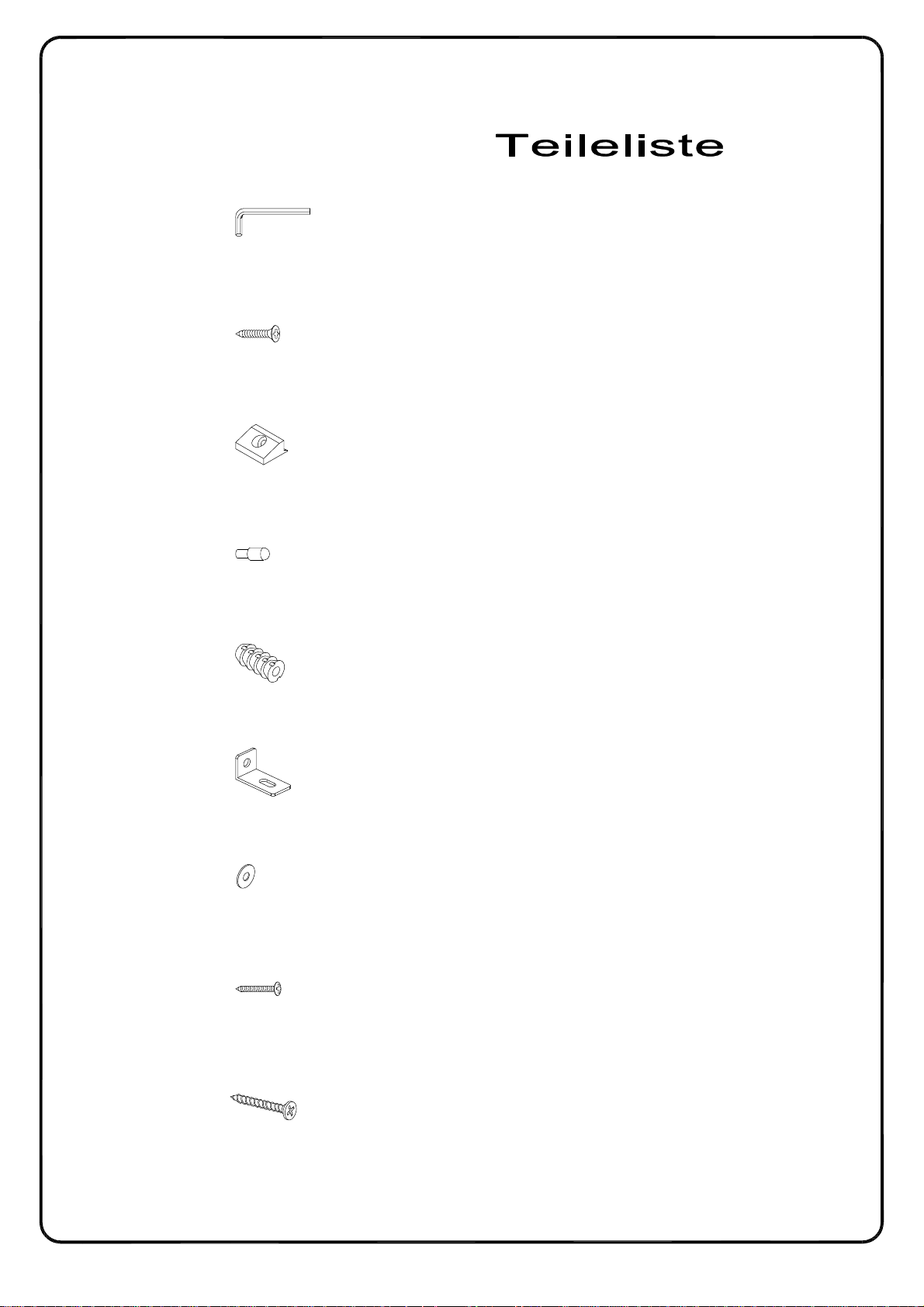

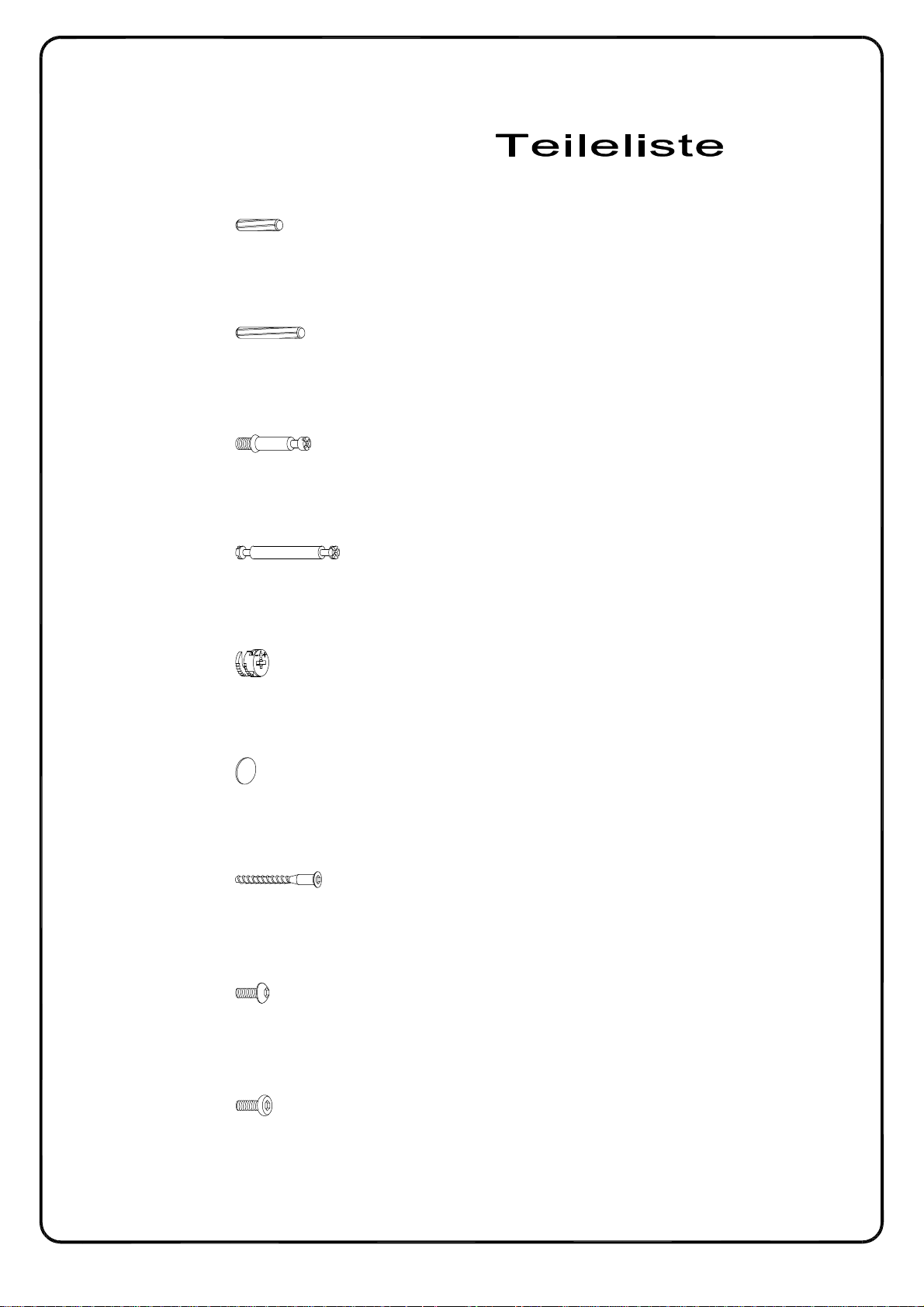

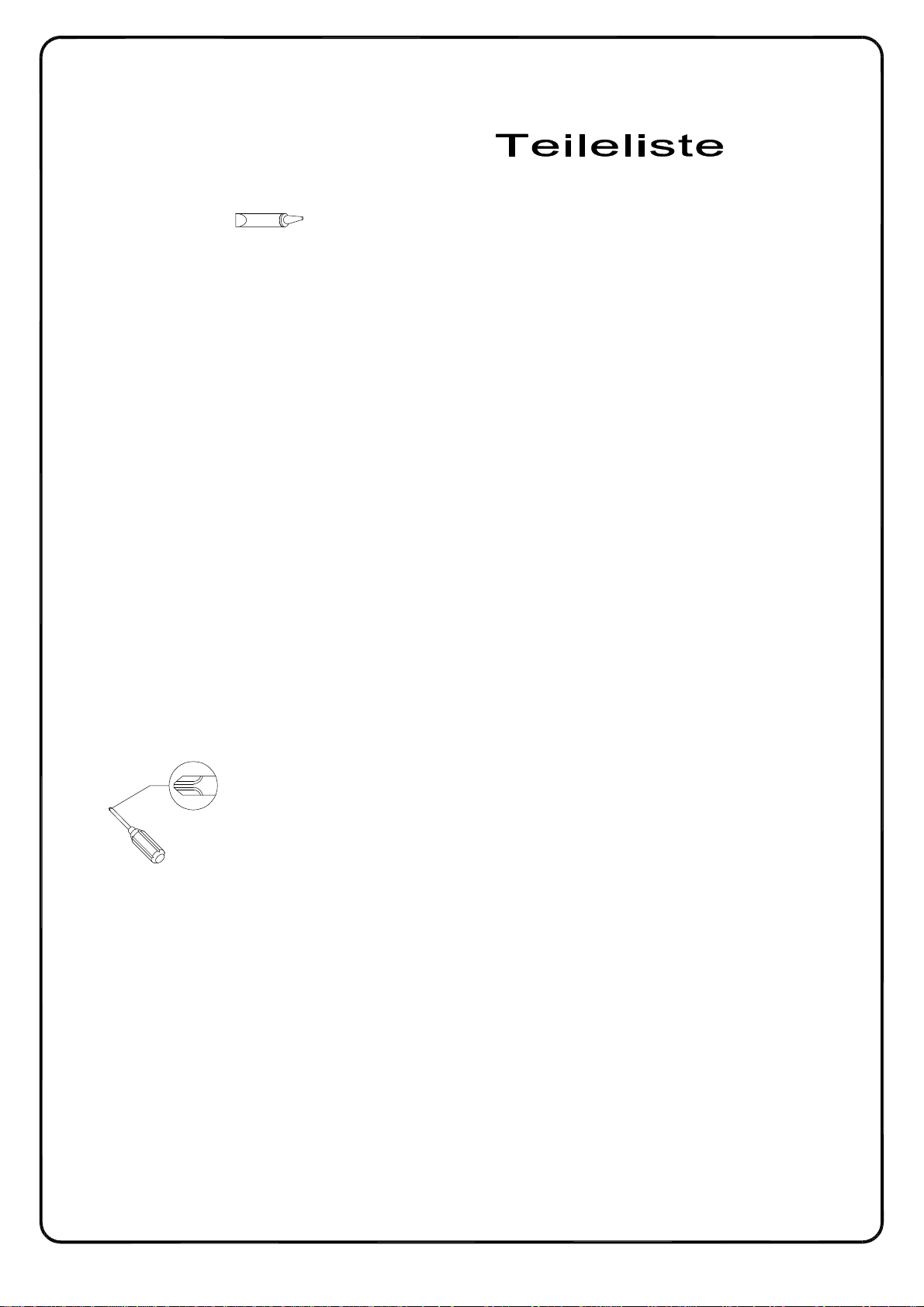

Hardware List Liste du matériel
Liste des pièces
A
B
C
D
E
Ø8x30mm
Ø8x50mm
Ø6x35mm
Ø6x70mm
Ø15x11mm
Wooden dowel
Cheville en bois
Clavija de madera
Holzdübel
Wooden dowel
Cheville en bois
Clavija de madera
Holzdübel
Cam bolt
Boulon à came
Perno de leva
Nockenschraube
Cam bolt
Boulon à came
Perno de leva
Nockenschraube
Cam lock
Serrure à came
Cerradura de leva
Zylindermutter
20
1
4
1
6
pcs
pc
pcs
pc
pcs
F
G
H
J
Ø30mm
Ø6x50mm
Ø1/4"×12mm
Ø1/4"×12mm
Sticker
Autocollant
Pegatina
Aufkleber
Screw
Vis
Tornillo
Schraube
Bolt
Boulon
Perno
Bolzen
Bolt
Boulon
Perno
Bolzen
6
12
16
5
pcs
pcs
pcs
pcs
Page 8
P.8
Hardware List Liste du matériel
Liste des pièces
K
L
M
N
P
M 4
Ø3x17mm
Hex key
pc
1
Clé hexagonale
Llave hexagonal
Inbusschlüssel
Screw
20
pcs
Vis
Tornillo
Schraube
Plastic wedge
20
pcs
Cale en plastique
Cuña de plástico
Kunststoffkeil
Shelf support pin
12
pcs
Goupille de support d'étagère
Perno de soporte del estante
Regalstützstift
Nut
pc
1
Écrou
Tuerca
Mutter
Q
R
S
T
Ø4x30mm
Ø4x32mm
Bracket
Support
Soporte
Halterung
Flat washer
Rondelle plate
Arandela plana
Unterlegscheibe
Screw
Vis
Tornillo
Schraube
Screw
Vis
Tornillo
Schraube
pc
1
pc
1
pc
1
pcs
2
Page 9
P.9
Hardware List Liste du matériel
Liste des pièces
U
Glue tube
Tube de colle
Tubo de pegamento
Kleber in Tube
pc
1
Philips head screwdriver required for assembly
(not included)
Un tournevis cruciforme est requis pour l’assemblage.
(non inclus)
Se requiere un destornillador de cabeza Philips para el montaje
(no incluido)
Für die Montage benötigen Sie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
The hardware quantities listed above are required for proper assembly.Some extra hardware may also
have been included.
Les quantités de matériel indiquées ci-dessus sont requises pour un montage adéquat. Du matériel
supplémentaire peut aussi avoir été inclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Page 10
P.10

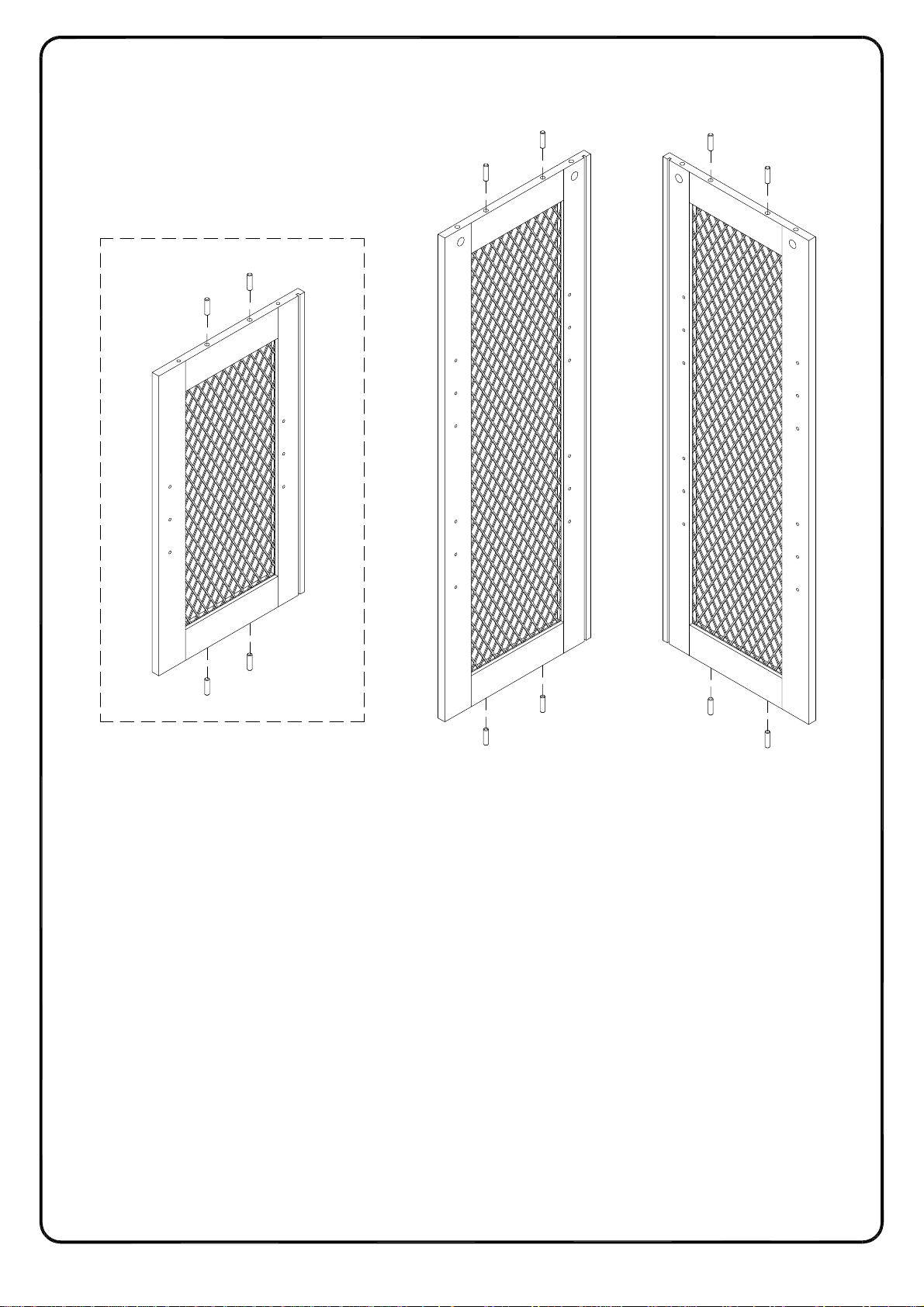

Step 1
2 x
A
4
A
2
A
5
A
A
(EN)
Insert wooden dowel (A) into parts (2,4,5) as per diagram.
(FR)
Insérez la cheville en bois (A) dans les pièces (2,4,5) selon le schéma.
(ESP)
Inserte la clavija de madera (A) en las partes (2,4,5) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in die Teile (2,4,5) gemäß der Abbildung ein.
A
Page 11
P.11

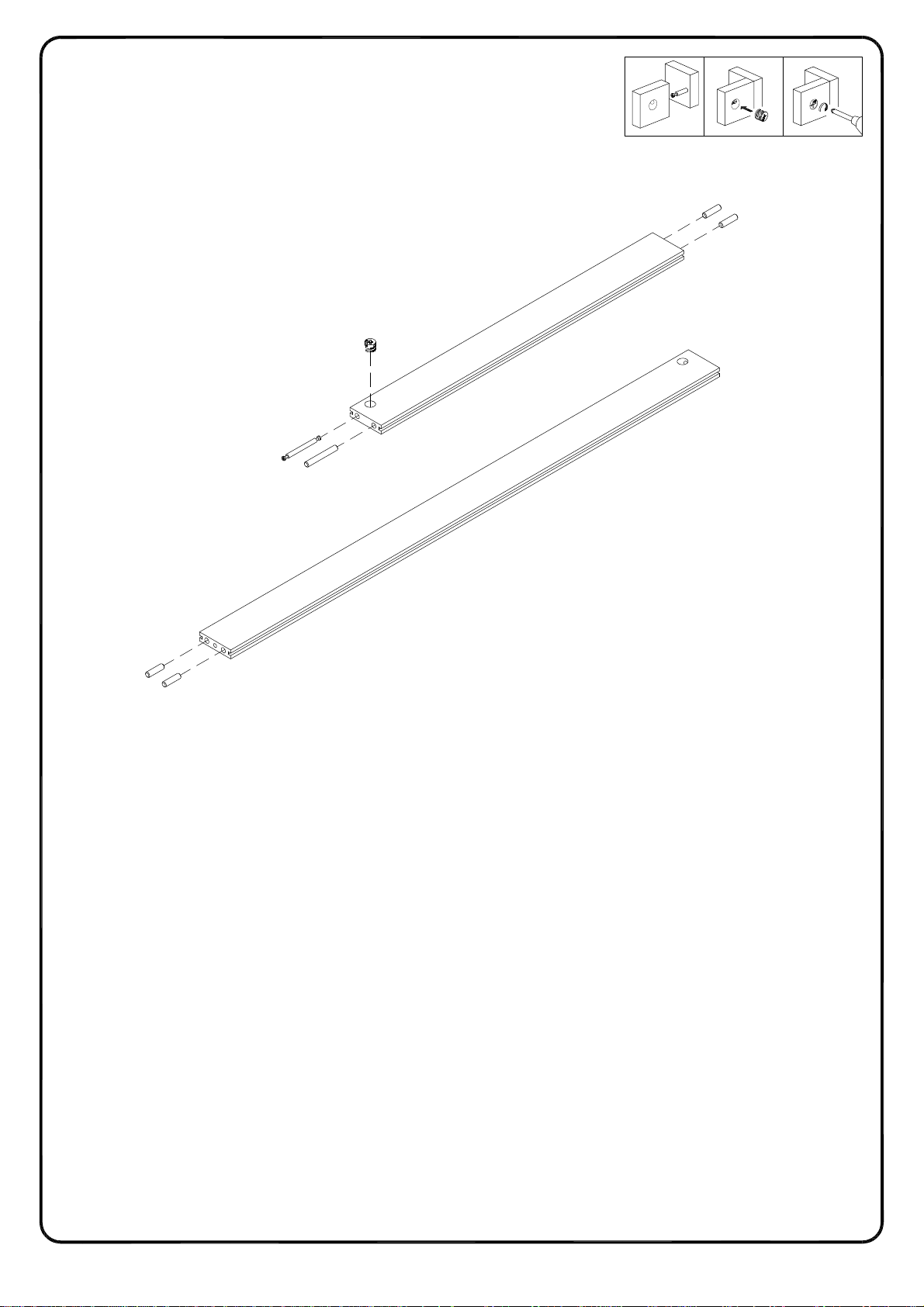

Step 2
21 3
A
E
D
B
12
A
10
(EN)
Insert wooden dowel (A) into parts (10,12) and wooden dowel (B) into part (10), using cam lock (E)
secure cam bolt (D) into part (10) with Philips head screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans les pièces (10,12) et la cheville en bois (B) dans la pièce (10);
en utilisant le verrou à came (E) fixez le boulon à came (D) dans la pièce (10) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en las partes (10,12) y inserte la clavija de madera (B) en la parte
(10) , use el cierre de leva (E) para fijar el perno de leva(D) en la parte (10) con un destornillador
de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in die Teile (10,12) ein und Stecken Sie den Holzdübel (B) in das
Teil (10) ein; dann befestigen Sie die Zylinderschraube (D) mit der Zylindermutter (E) in das Teil
(10) ein durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.
Page 12
P.12
Step 3
G
10
2
T

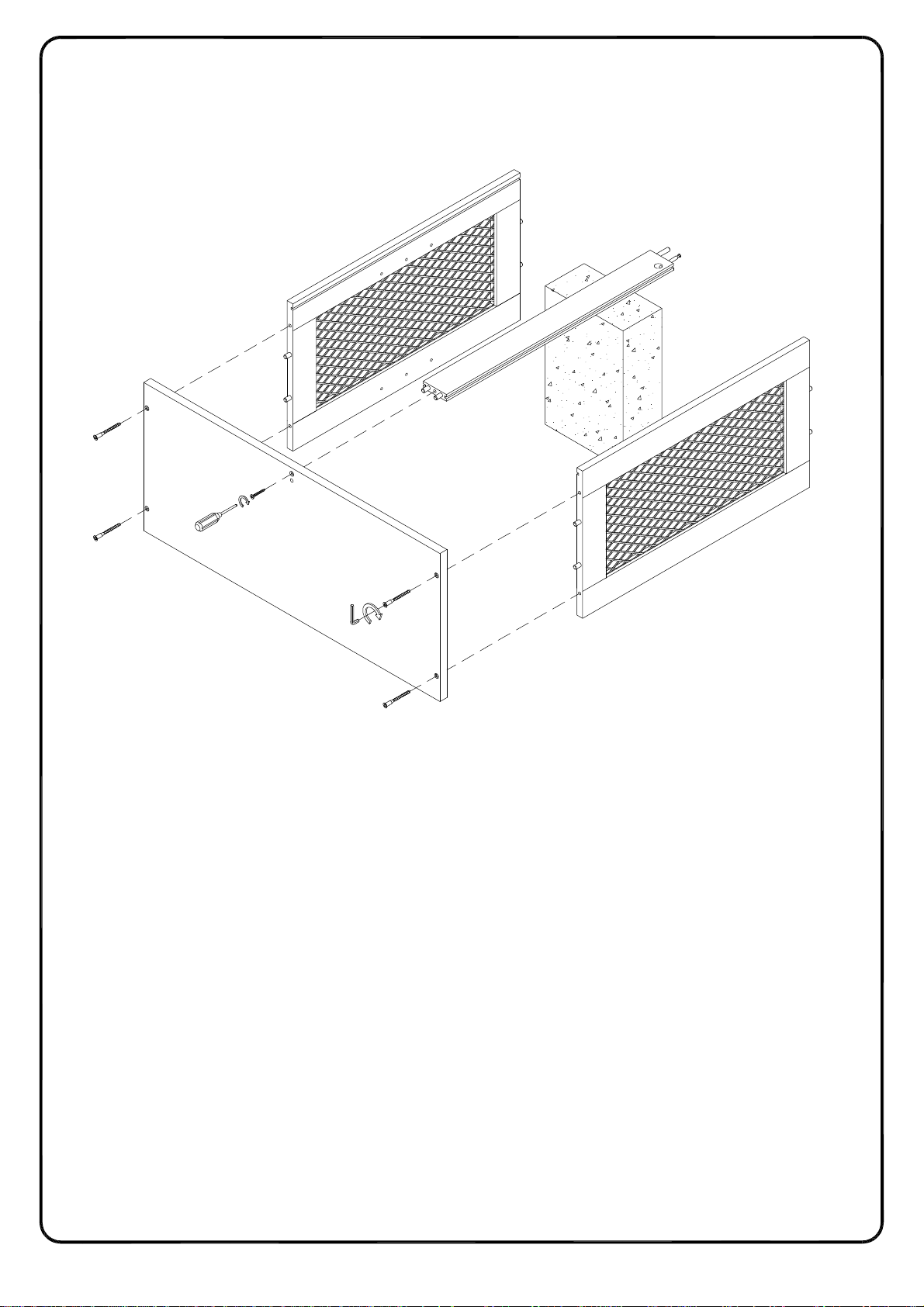

G
(EN)
Attach parts (2,10) into part (1), then using screw (G) attach part (1) to part (2) with Hex key (K) ,
then using screw (T) attach part (1) to part (10) with Philips head screwdriver as per diagram.
(FR)
Étape 1 Fixer la pièce(2,10) dans la pièce (1), puis utilisez la vis (G) pour fixer la pièce(1) à la
pièce (2) avec la clé hexagonale (K), puis utilisant la vis(T) fixez la pièce (1) à la pièce (10), avec
un tournevis cruciforme conformément au schéma.
1
K
G
G
2
(ESP)
Fije las partes (2,10) a la parte (1), luego use el tornillo (G) para fijar la parte (1) a la parte (2) con
la llave hexagonal (K) , luego use el tornillo (T) para fijar la parte (1) a la parte (10) con un
destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie die Teile (2,10) an das Teil (1) , dann befestigen Sie die Teil (1) an das Teil (2)mit
der Schraube (G) durch den Sechskantschlüssel (K) , und dann befestigen Sie das Teil (1) an das
Teil (10) mit der Schraube(T) durch den Kreuzschlitzschraubendreher von Philips gemäß der
Abbildung.
Page 13
P.13

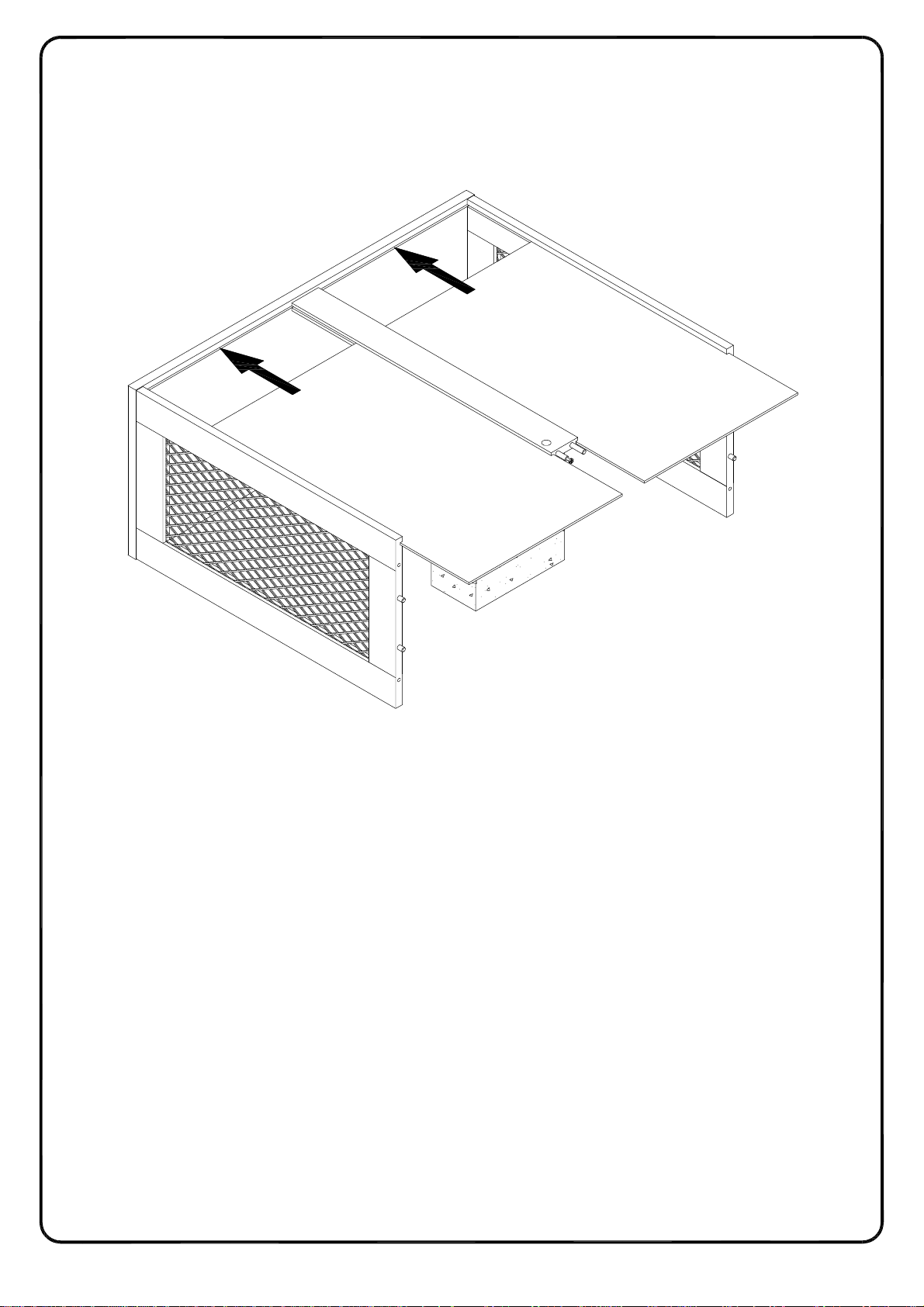

Step 4
2
1
2
(EN)
Put part (9) as per diagram.
10
9
9
(FR)
Mettez la pièce (9) conformément au schéma.
(ESP)
Ponga la parte (9) según el diagrama.
(DE)
Setzen Sie das Teil (9) gemäß der Abbildung ein.
Page 14
P.14
Step 5
7
10
10
2
G
2
7
G
G
K
G

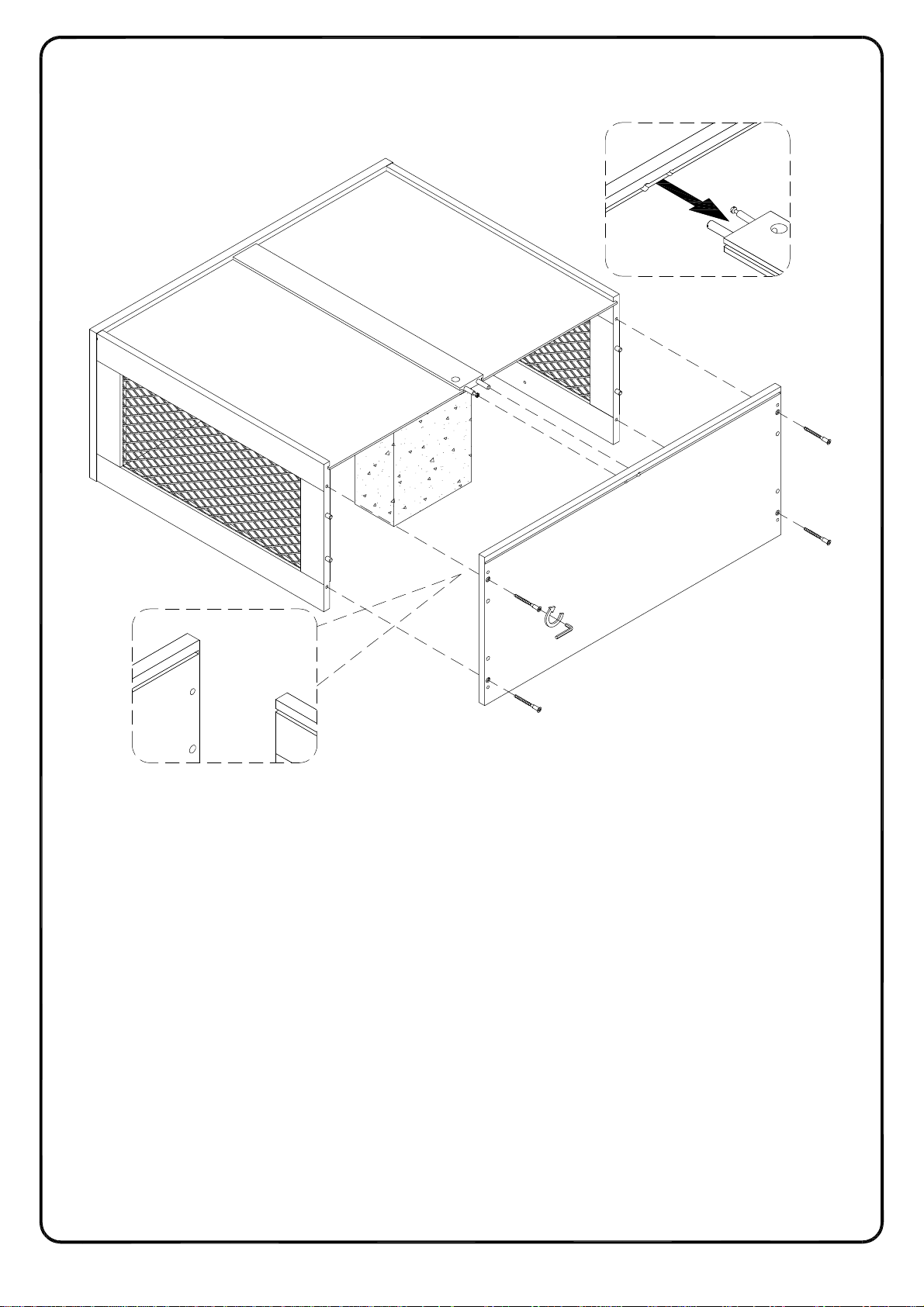

(EN)
Attach part (7) into parts (2,10) ,then using screw (G) attach part (7) to parts (2,10) with
Hex key(K) as per diagram.
(FR)
Fixez la pièce (7) à les pièces (2,10), puis utilisez la vis (G) pour fixer la pièce (7) aux
pièces (2,10) avec la clé hexagonale (K) selon le schéma.
(ESP)
Fije la parte (7) a las partes (2,10) ,luego use el tornillo(G) para fijar la parte (7) a las
partes (2,10) con la llave hexagonal (K) según el diagrama.
(DE)
Befestigen Sie das Teil (7) an die Teile (2,10) , dann befestigen Sie das Teil (7) an die
Teile (2,10) mit der Schraube (G), durch den Sechskantschlüssel (K) gemäß Abbildung ein.
Page 15
P.15

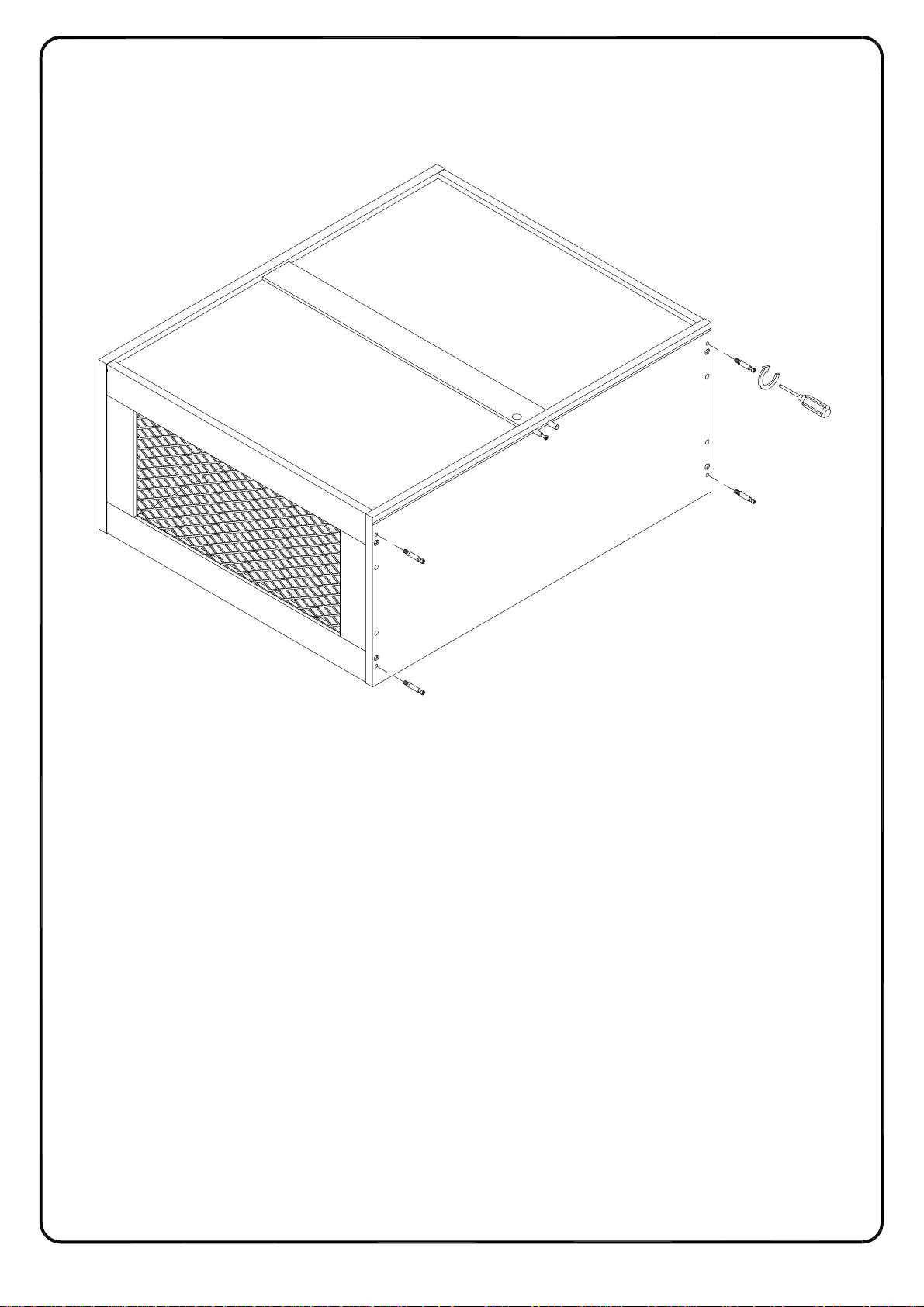

Step 6
C
7
C
C
(EN)
Secure cam bolt (C) into part (7) with Philips head screwdriver as per diagram.
(FR)
Fixez le boulon à came (C) dans la pièce (7) avec un tournevis cruciforme conformément au
schéma.
C
(ESP)
Asegure el perno de leva (C) en la parte (7) con un destornillador de cabeza Philips como se
muestra en el diagrama.
(DE)
Befestigen Sie die Nockenschraube (C) in das Teil (7) durch den Kreuzschlitzschraubendreher
von Philips gemäß der Abbildung.
Page 16
P.16

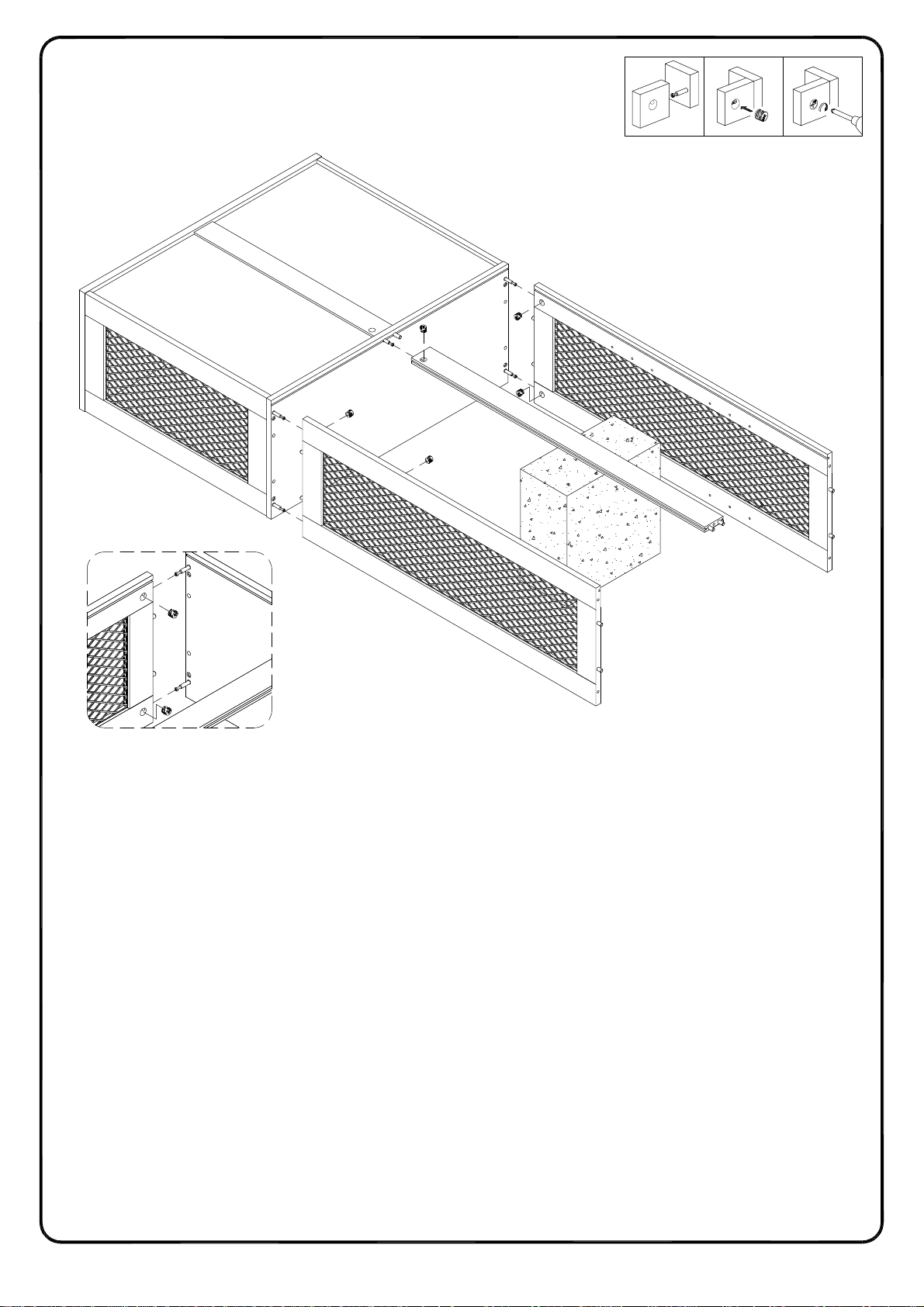

Step 7
21 3
10
E
E
4
E
7
E
5
E
7
5
E
(EN)
Attach parts (4,5) into part (7), part (12) into part (10) ,then using cam lock (E) secure parts (4,5) to
part (7), part (12) to part (10) with Philips head screwdriver as per diagram.
E
12
(FR)
Fixez les pièces(4,5) dans la pièce (7), la pièce(12) dans la pièce (10), puis utilisant la verrou à
came (E) fixez les pièces (4,5) à la pièce (7) et fixez la pièce (12) à la pièces (10) avec un
tournevis cruciforme conformément au schéma.
(ESP)
Fije las partes(4,5) en la parte (7) y la parte(12) en la parte (10), luego use el cierre de leva (E) y
fije las partes (4,5) a la parte (7) y fije la parte (12) a la parte(10), con un destornillador de cabeza
Philips como se muestra en el diagrama.
(DE)
Befestigen Sie die Teile (4,5) in das Teil (7) und das Teil (12) in das Teil (10) ein, dann befestigen
Sie die Teile (4,5) an das Teil (7) und das Teil (12) an das Teil (10) mit der Zylindermutter (E)
durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.
Page 17
P.17
Step 8
4
7
11
12
11
5
(EN)

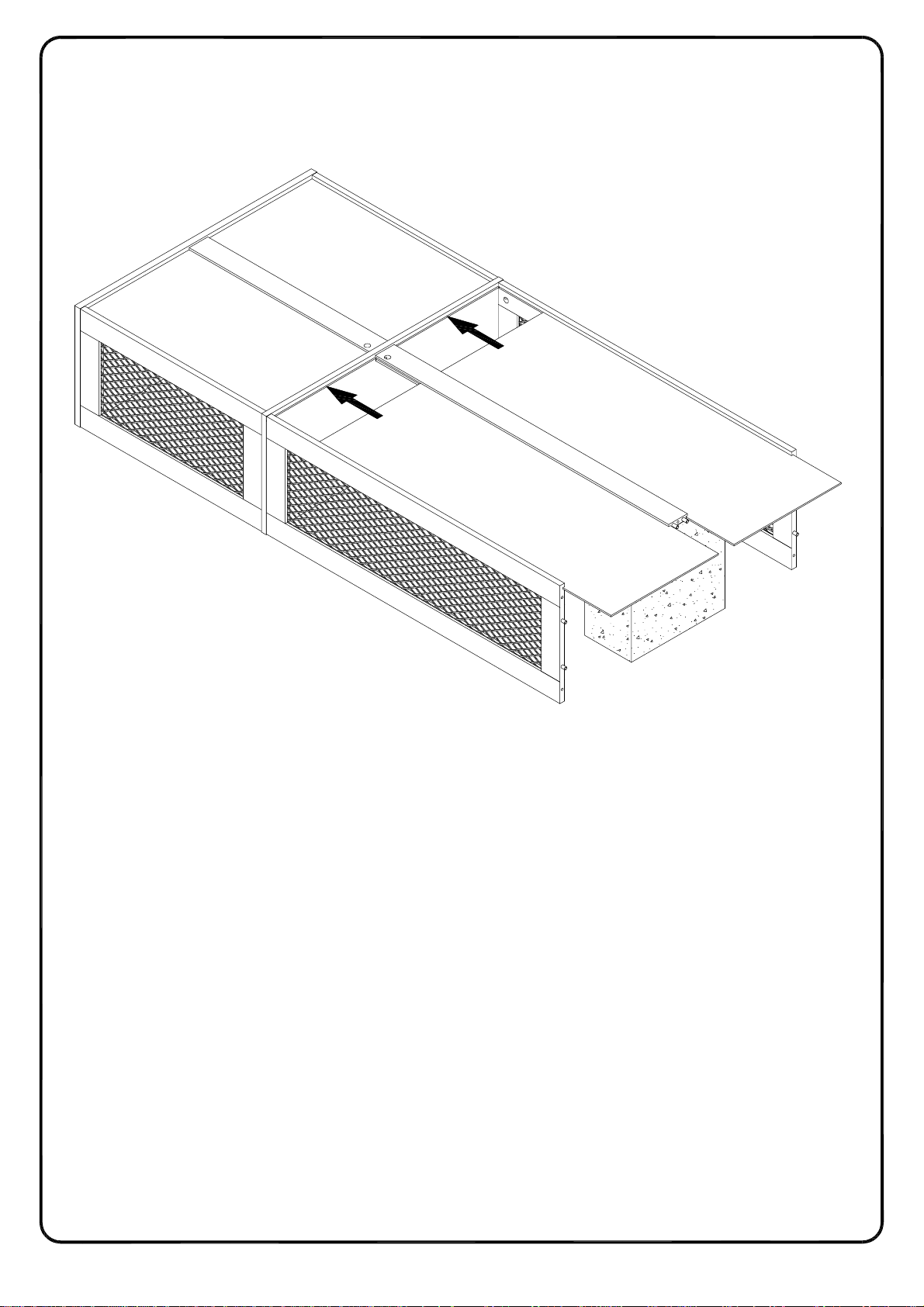

Put part (11) as per diagram.
(FR)
Mettez la pièce (11) conformément au schéma.
(ESP)
Ponga la parte (11) según el diagrama.
(DE)
Setzen Sie das Teil (11) gemäß der Abbildung ein.
Page 18
P.18

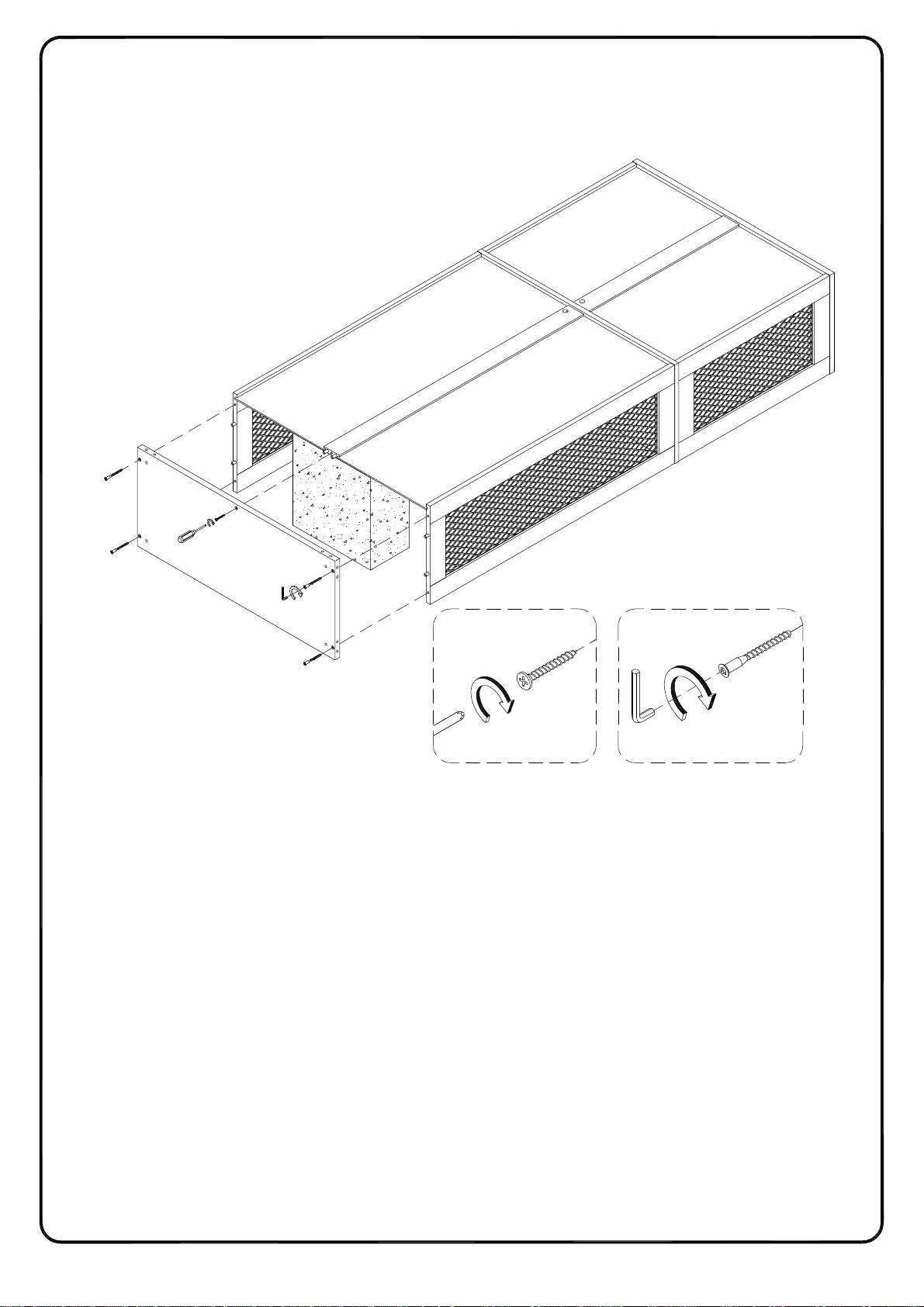

Step 9
G
G
12
5
T
8
G
4
K
G
T
K
(EN)
Using screw (G) attach part (8) to parts (4,5) with Hex key (K) , and using screw (T) secure part (8)
to part (12) with Philips head screwdriver as per diagram.
(FR)
Utilisez la vis (G) pour fixer la pièce(8) à les pièces (4,5) avec la clé hexagonale (K), puis utilisant
la vis(T) fixez la pièce (8) à la pièce (12) avec un tournevis cruciforme conformément au schéma.
(ESP)
Use el tornillo (G) para fijar la parte (8) a las partes (4,5) con la llave hexagonal (K) , luego use el
tornillo (T) para fijar la parte (8) a la parte (12) con un destornillador de cabeza Philips como se
muestra en el diagrama.
G
(DE)
Befestigen Sie das Teil (8) an die Teile (4,5)mit der Schraube(G) durch den Sechskantschlüssel
(K) , dann befestigen Sie das Teil (8) in das Teil (12) mit der Schraube(T) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.
Page 19
P.19

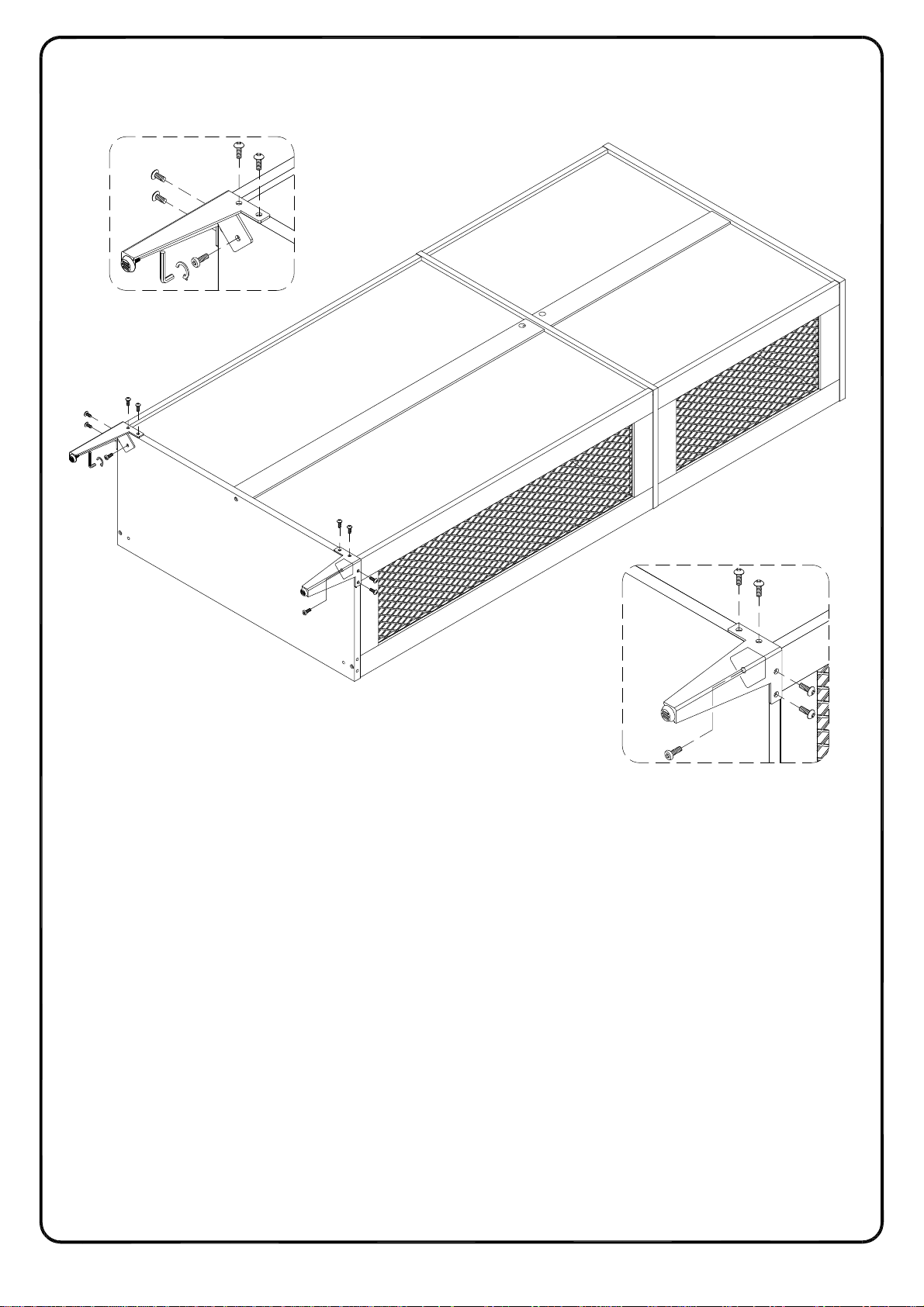

Step 10
H
H
3
K
3
J
8
3
3
H
J
(EN)
Using bolt (H) and bolt (J) attach part (3) to part (8) with Hex key (K) as per diagram.
(FR)
Utilisez le boulon (H) et le boulon (J), fixez la pièce (3) à la pièce (8) avec la clé
hexagonale (K) conformément au schéma.
(ESP)
Use el perno (H) y el perno (J) para fijar la parte (3) a la parte (8) con la llave
hexagonal (K) según el diagrama.
(DE)
Befestigen Sie das Teil (3) an das Teil (8) mit dem Bolzen (H) und dem Bolzen (J)
durch den Sechskantschlüssel (K) gemäß der Abbildung .
H
Page 20
P.20
Step 11
1
Q
J
K
(EN)

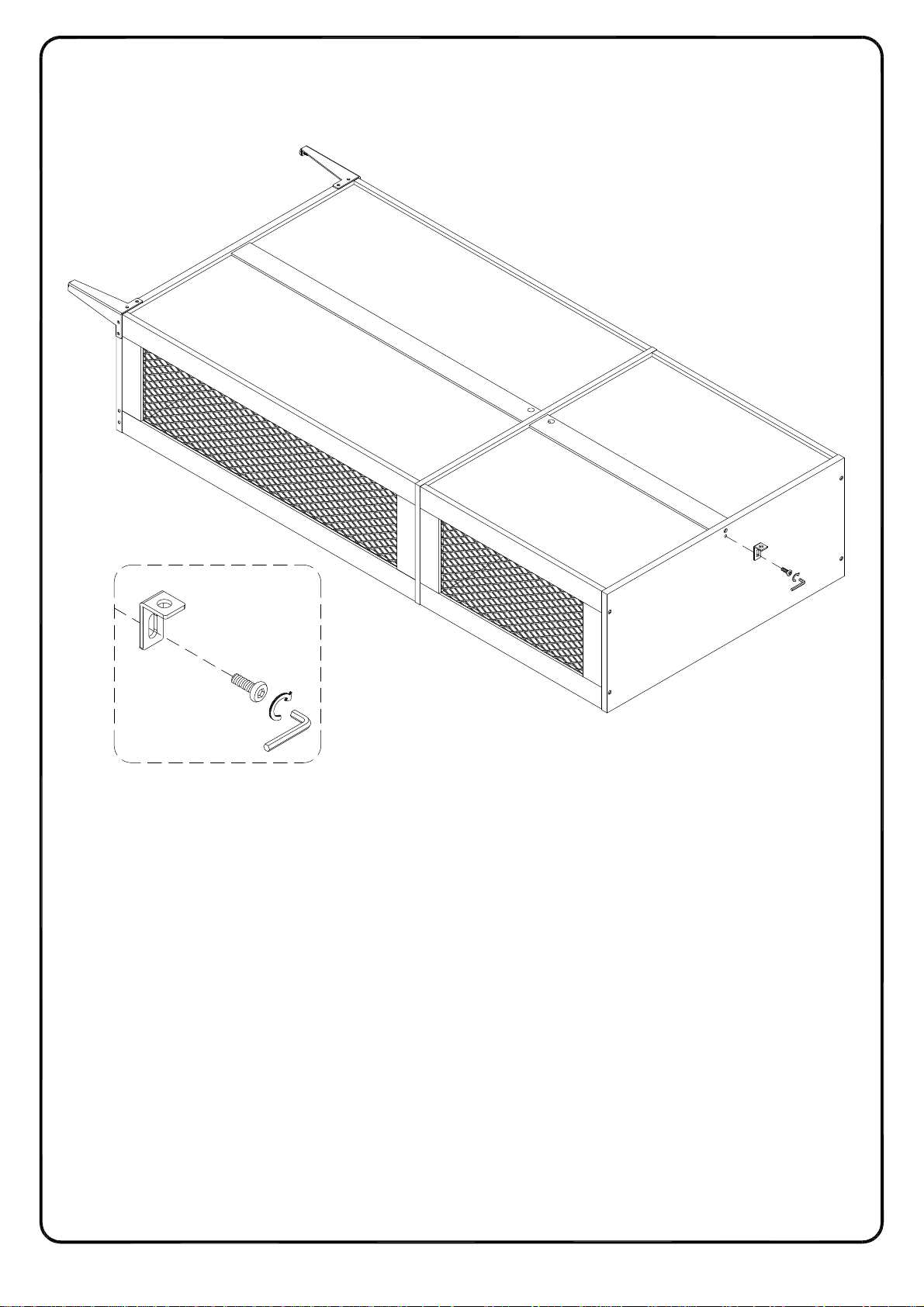

Using bolt (J) attach bracket (Q) to part (1) with Hex key (K) as per diagram.
(FR)
Utilisez le boulon (J), fixez le support (Q) à la pièce (1) avec la clé hexagonale (K)
conformément au schéma.
(ESP)
Use el perno (J) para fijar el soporte(Q) a la parte (1) con la llave hexagonal (K) según el
diagrama.
(DE)
Befestigen Sie die Halterung (Q) an das Teil (1) mit dem Bolzen (J) durch den Sechskantschlüssel
(K) gemäß der Abbildung.
Page 21
P.21
Step 12
M
M
(EN)

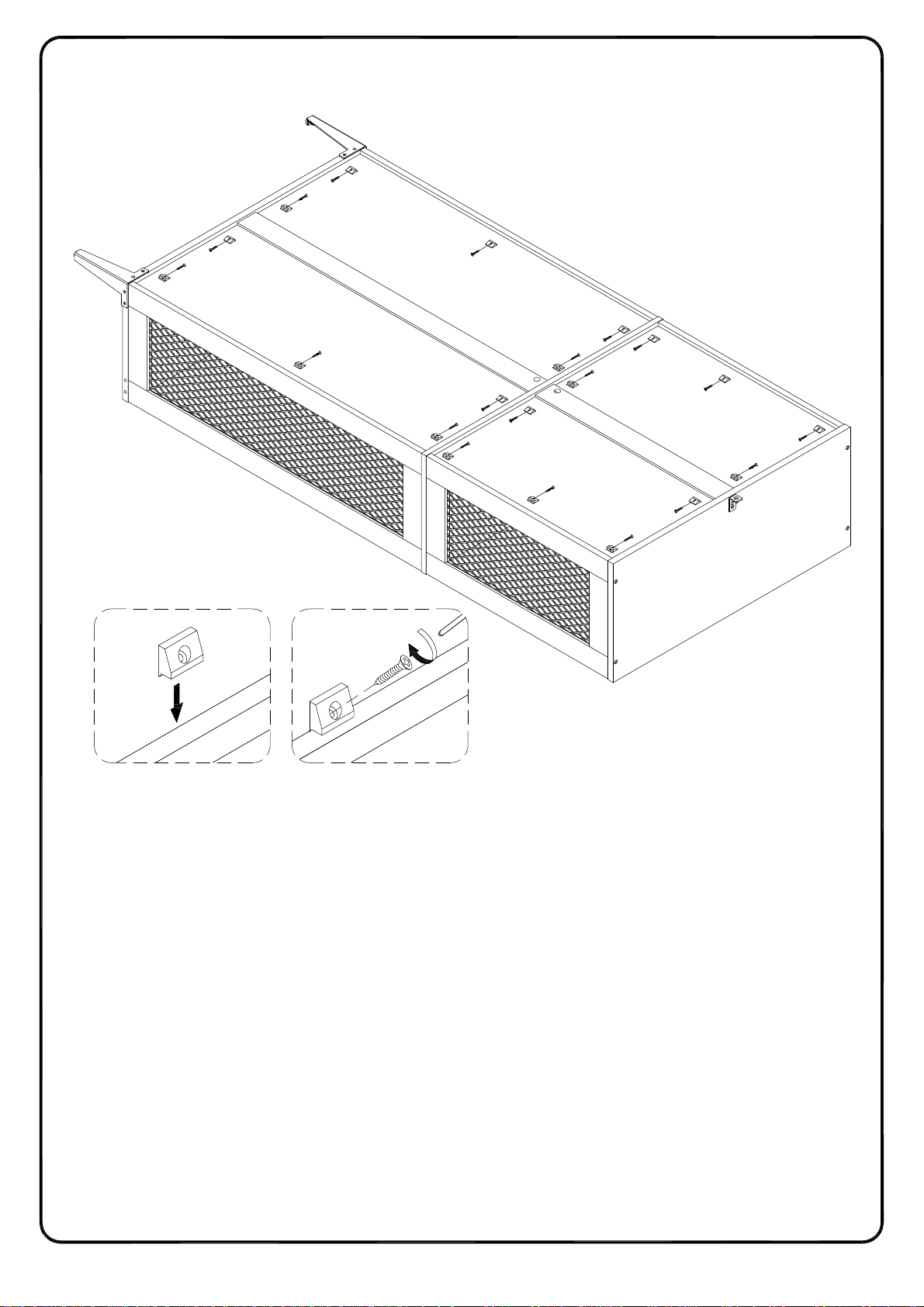

Using screw (L) secure plastic wedge (M) with Philips head screwdriver as per diagram.
(FR)
Utilisez la vis (L), fixez le cale en plastique (M) avec un tournevis cruciforme conformément au
schéma.
(ESP)
Use el tornillo (L) para fijar la cuña de plástico (M) con un destornillador de cabeza
Philips según el diagrama.
L
(DE)
Befestigen Sie den Kunststoffkeil (M) mit der Schraube (L) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.
Page 22

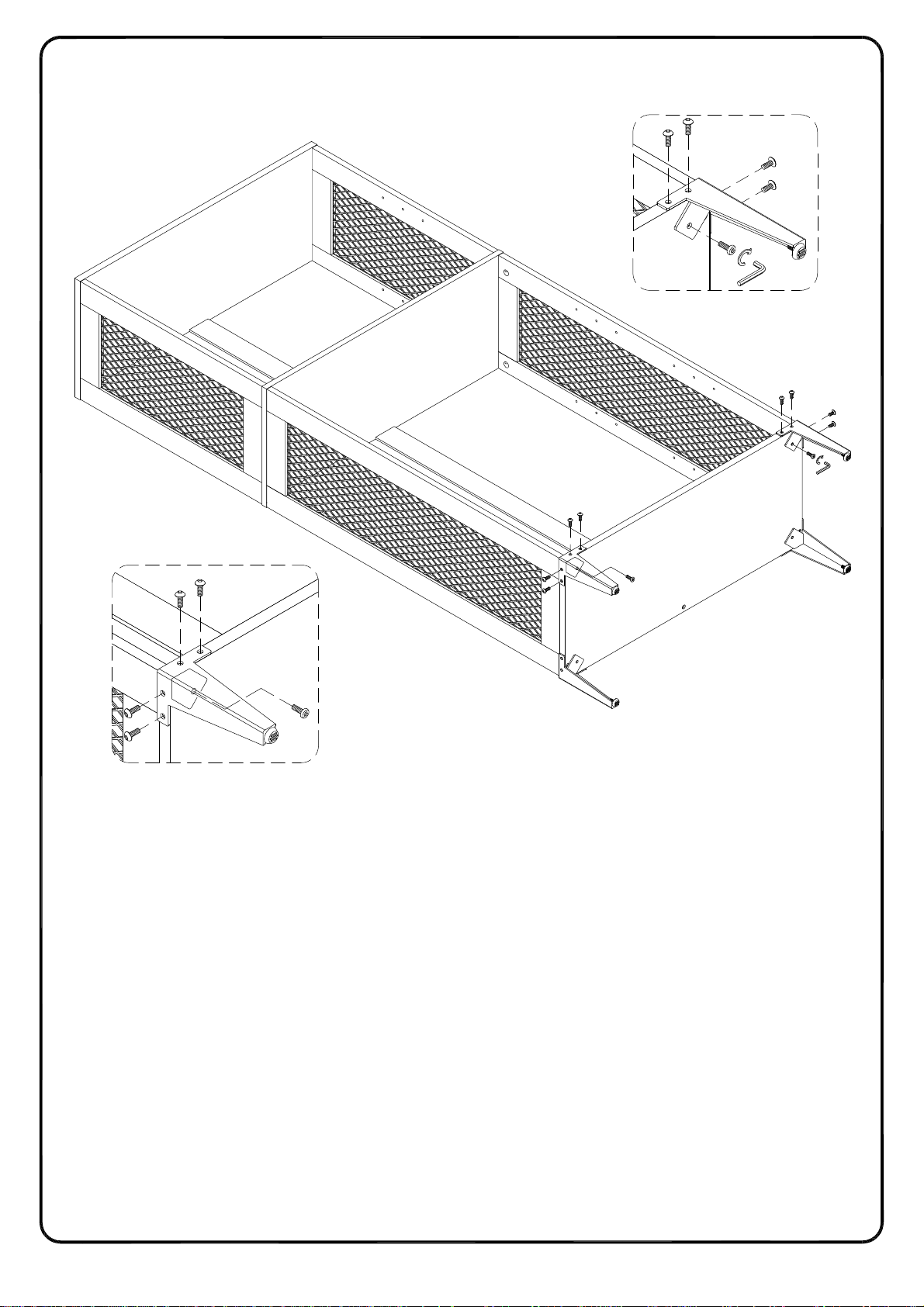

Step 13
P.22
H
H
J
K
3
8
H
3
J
H
(EN)
Using bolt (H) and bolt (J) attach part (3) to part (8) with Hex key (K) as per diagram.
(FR)
Utilisez le boulon (H) et le boulon (J), fixez la pièce (3) à la pièce (8) avec la clé hexagonale (K)
conformément au schéma.
(ESP)
Use el perno (H) y el perno (J) para fijar la parte (3) a la parte (8) con la llave hexagonal (K) según
el diagrama.
(DE)
Befestigen Sie das Teil (3) an das Teil (8) mit dem Bolzen (H) und dem Bolzen (J) durch den
Sechskantschlüssel (K) gemäß der Abbildung .
Page 23

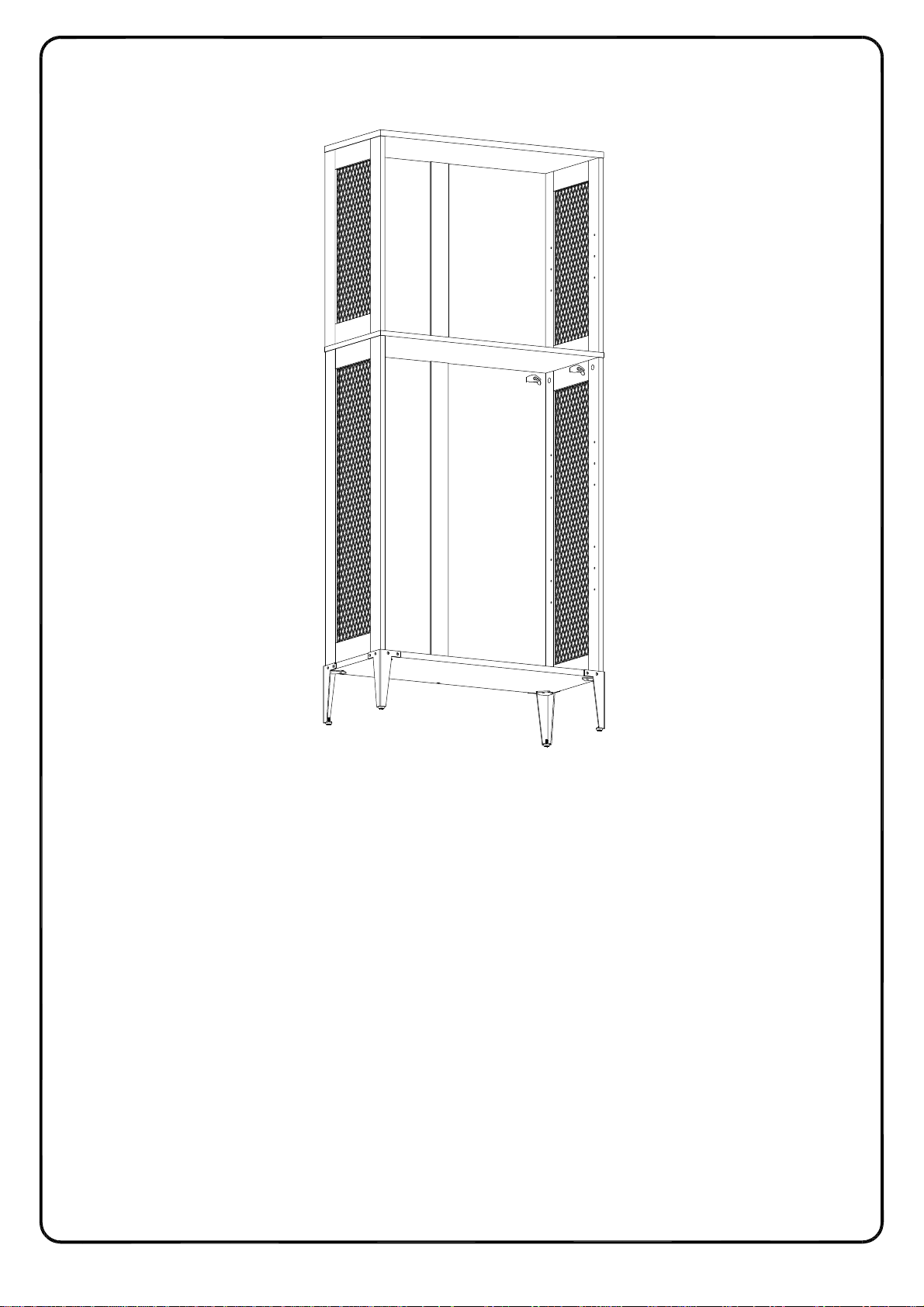

Step 14
P.23
F
F
(EN)
Place sticker (F) cover the holes as per diagram .
(FR)
Placez l'autocollant (F) pour couvrir les trous conformément au schéma.
(ESP)
Coloque la pegatina (F) que cubre los agujeros según el diagrama .
(DE)
Platzieren Sie den Aufkleber (F) auf die Bohrungen gemäß der Abbildung.
Page 24
Step 15
P.24
2
N
N
2
N
4
N
N
N
N
N
6
Finished edge
Bord fini
5
Borde terminado
Fertige Kante
6
Finished edge
6
Finished edge
(EN)

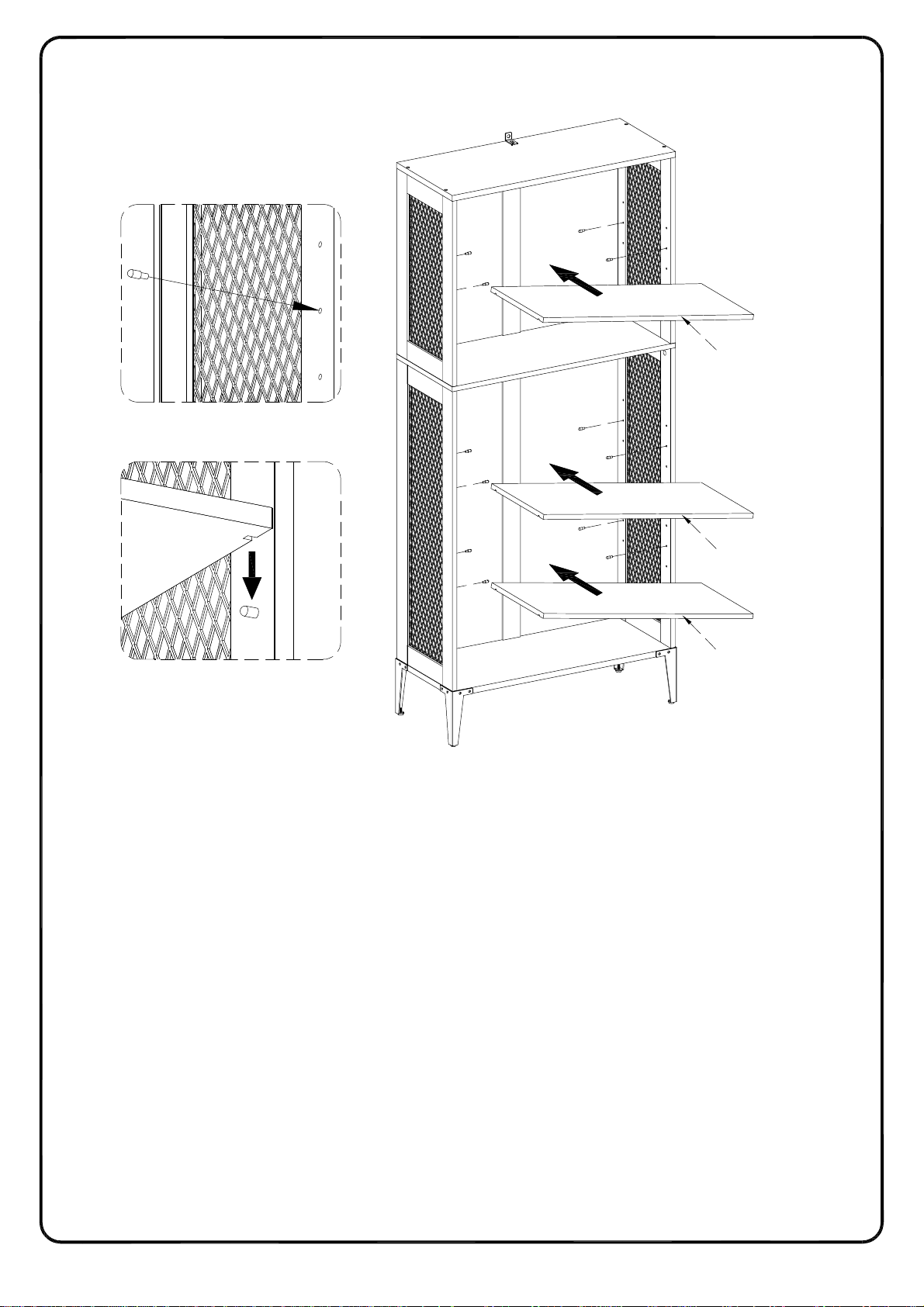

Insert shelf support pin (N) into parts (2,4,5) as per diagram. Make sure you place the shelf support
pins (N) in the same level. So the shelf is not titled .Put part (6) into unit as per diagram.
Tilt and rest the adjustable shelf (6) onto the shelf support pins .
(FR)
Insérez la goupille de support d'étagère (N) dans les pièces (2,4,5) conformément au schéma
Assurez-vous de placer les goupilles de support d'étagère (N) au même niveau. Pour que l'étagère
ne soit pas inclinée, mettez la pièce (6) dans l'unité conformément au schéma.
Inclinez et posez la tablette réglable (6) sur les goupilles de support de tablette.
(ESP)
Inserte el perno de soporte de la estantería (N) en las partes (2,4,5) según el diagrama.
Asegúrese de colocar los alfileres de soporte del estante (N) en el mismo nivel. Así que el estante
no está inclinado.Coloque la parte (6) en la unidad según el diagrama.
Incline y apoye el estante ajustable (6) sobre los pasadores de soporte del estante.
(DE)
Stecken Sie den Regalstützstift (N) in die Teile (2,4,5) gemäß der Abbildung ein. Stellen Sie sicher,
dass Sie die vier Regalstützstifte (N) in gleicher Höhe platzieren. Dadurch wird das Regal nicht
verkanten.Setzen Sie das Teil (6) in die Baueinheit gemäß der Abbildung ein.
Neigen Sie das verstellbare Regal (6) und legen Sie es auf die Regalstützstifte.
Page 25
Step 16
P.25
(EN)

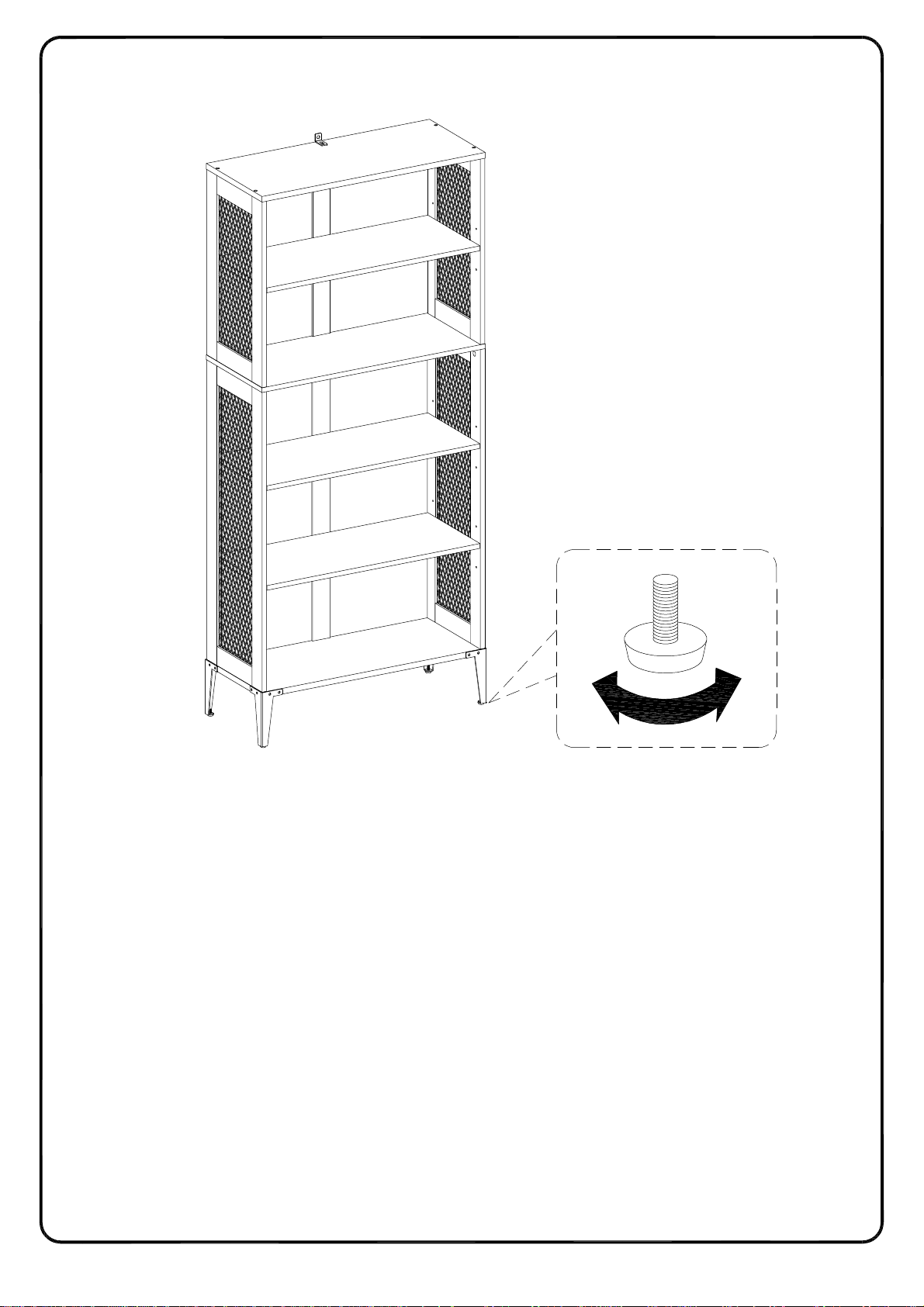

Position the assembled unit at the desired location ,if necessary adjust the floor leveler at the
bottom of the metal leg to level the unit .
(FR)
Positionnez l'unité assemblée à l'emplacement souhaité, si nécessaire ajustez le niveleur de
plancher au bas de la jambe métallique pour mettre l'unité à niveau.
(ESP)
Coloque la unidad ensamblada en el lugar deseado, si es necesario ajuste el nivelador de piso en
la parte inferior de la pata metálica para nivelar la unidad.
(DE)
Positionieren Sie die montierte Baueinheit an die gewünschte Stelle; Stellen Sie gegebenenfalls
die Nivellierfüße an der Unterseite der Metallbeine an, um die Baueinheit auszurichten.
Page 26
21 3
P.26
Step 17
WARNING
Serious or fatal injuries can occur from furniture tipping over. To prevent the furniture from tipping over we recommend
that it is permanently fixed to the wall. Wall anchor and hardware are included with this product. Please make sure
hardware is suitable for your walls before installing, as different wall materials may require different types of anchors.
Des blessures graves ou mortelles peuvent survenir à la suite d'un basculement des meubles. Pour éviter que les
meubles ne basculent, nous recommandons qu'ils ne sont fixés en permanence au mur. L'ancrage mural et le matériel
sont inclus dans ce produit. Veuillez assurez-vous que le matériel est adapté à vos murs avant d'installer, car
différents matériaux muraux peuvent nécessiter différents types d'ancres.
Pueden producirse lesiones graves o mortales al volcar los muebles. Para evitar que los muebles se vuelquen,
recomendamos que se fijen permanentemente a la pared. El anclaje de pared y los herrajes están incluidos en este
producto. Asegúrese de que los herrajes sean adecuados para sus paredes antes de instalarlos, ya que los diferentes
materiales de las paredes pueden requerir diferentes tipos de anclajes.
Beim Umkippen von Möbeln können schwere oder tödliche Verletzungen auftreten. Um ein Umkippen der Möbel zu
verhindern, empfehlen wir, diese dauerhaft an die Wand zu befestigen. Wandanker und Hardware sind mit diesem
Produkt enthalten. Bitte stellen Sie vor der Installation sicher, dass die Hardware für Ihre Wände geeignet ist, da für
unterschiedliche Wandmaterialien möglicherweise unterschiedliche Arten von Ankern erforderlich sind.
Wall
P
Q
R
S
(EN)

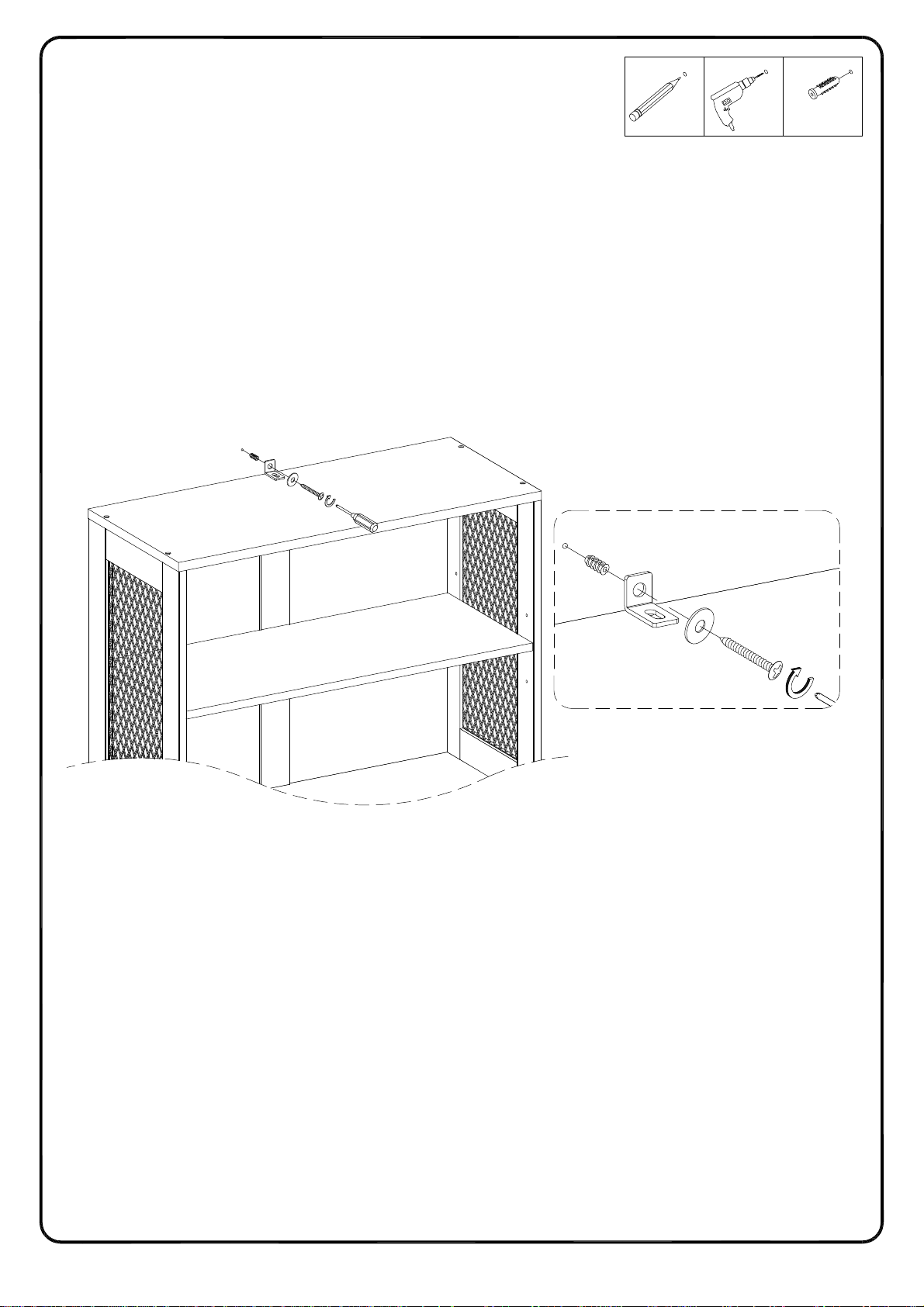

Using screw (S) attach flat washer (R) and bracket (Q) into Nut (P) to wall with Philips head
screwdriver as per diagram.
(FR)
En utilisant la Vis (S), fixez la rondelle plate (R), le support (Q) et l'écrou (P) au mur avec un
tournevis cruciforme conformément au schéma.
(ESP)
Use el tornillo (S) para fijar la arandela plana(R), el soporte(Q) y la tuerca (P) a la pared con un
destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie die Unterlegscheibe(R) , die Halterung (Q) und die Mutter (P) an der Wand mit der
Schraube (S) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.
Page 27
Step 18
P.27

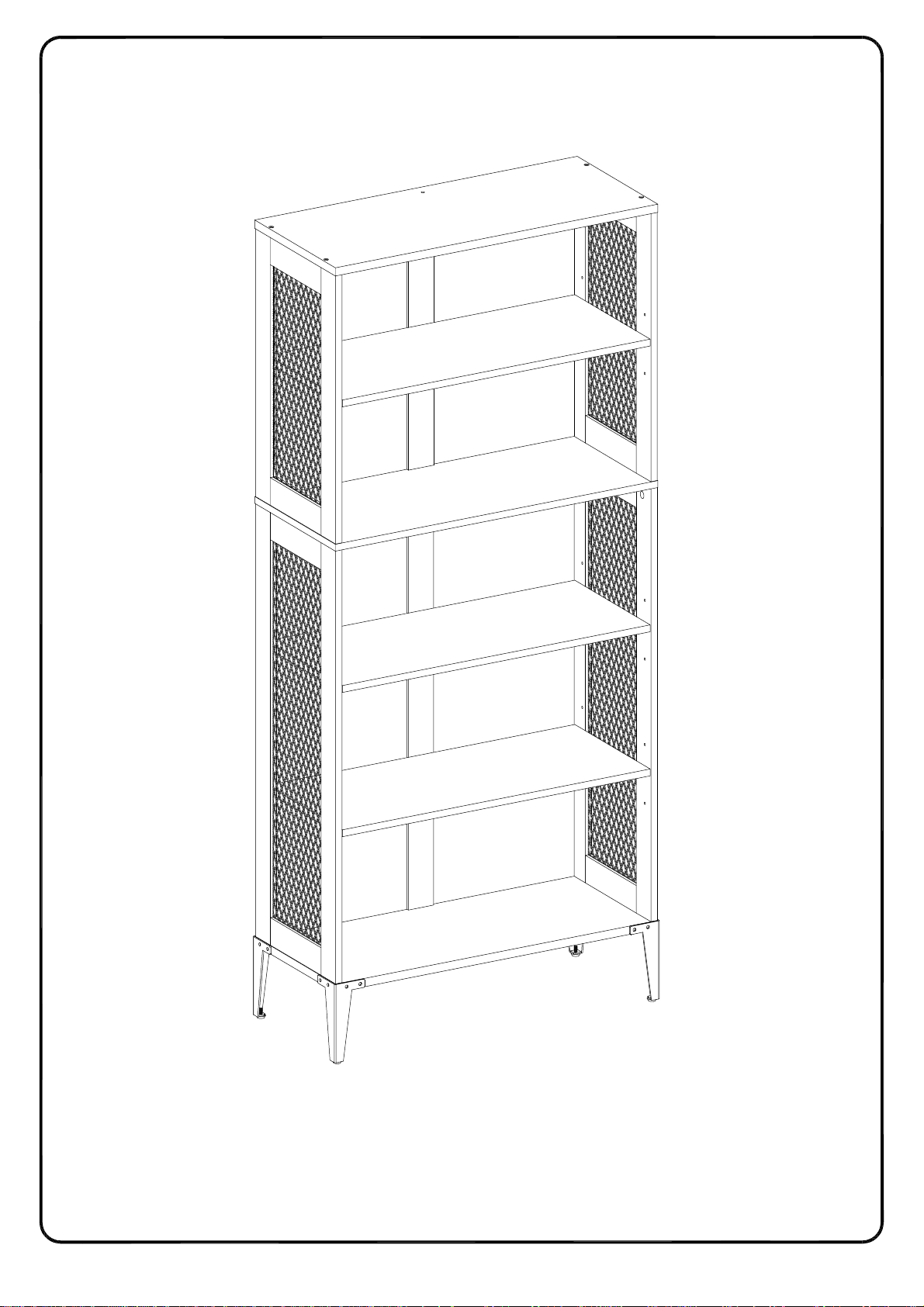

Final Assembly
Loading...
