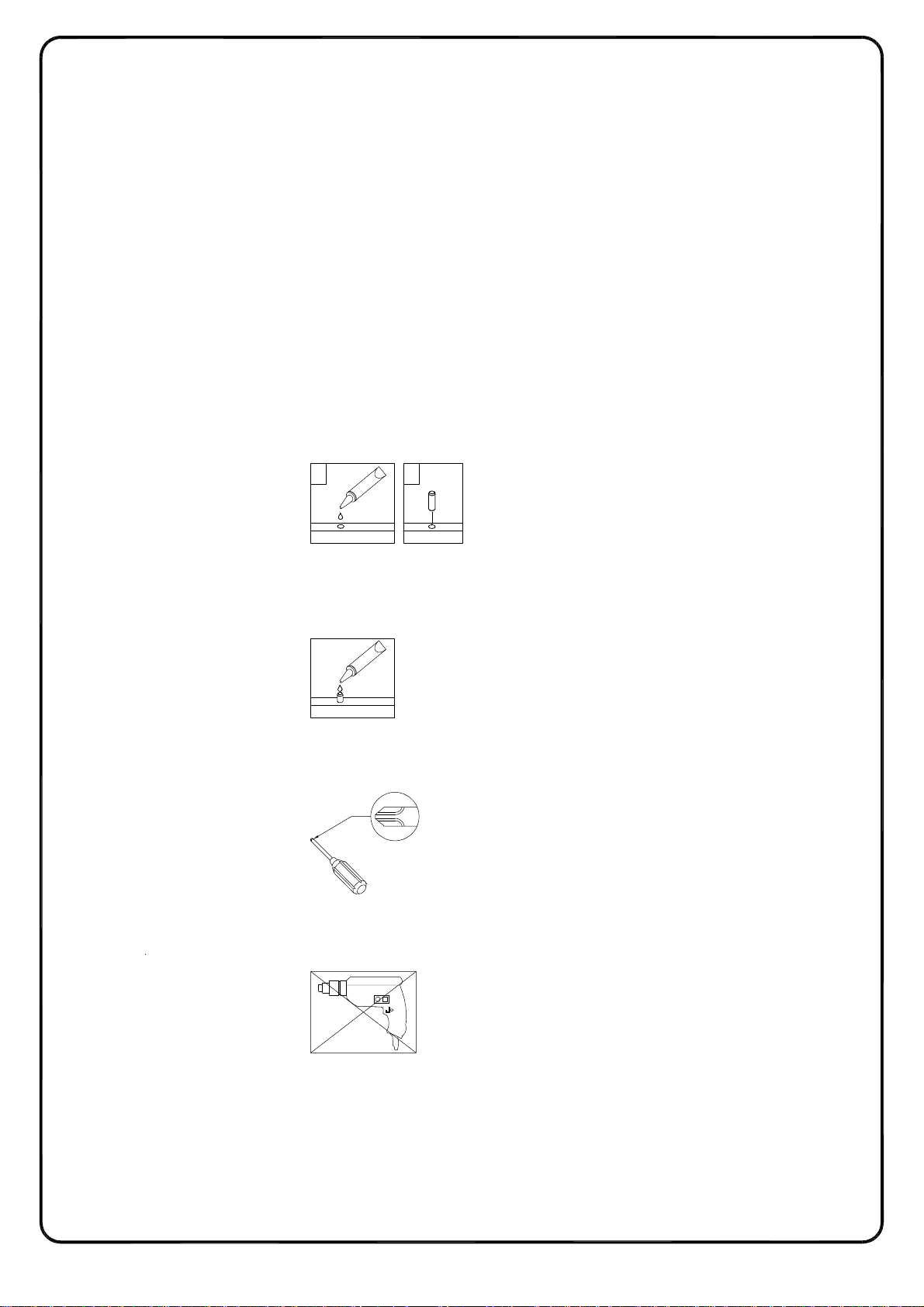

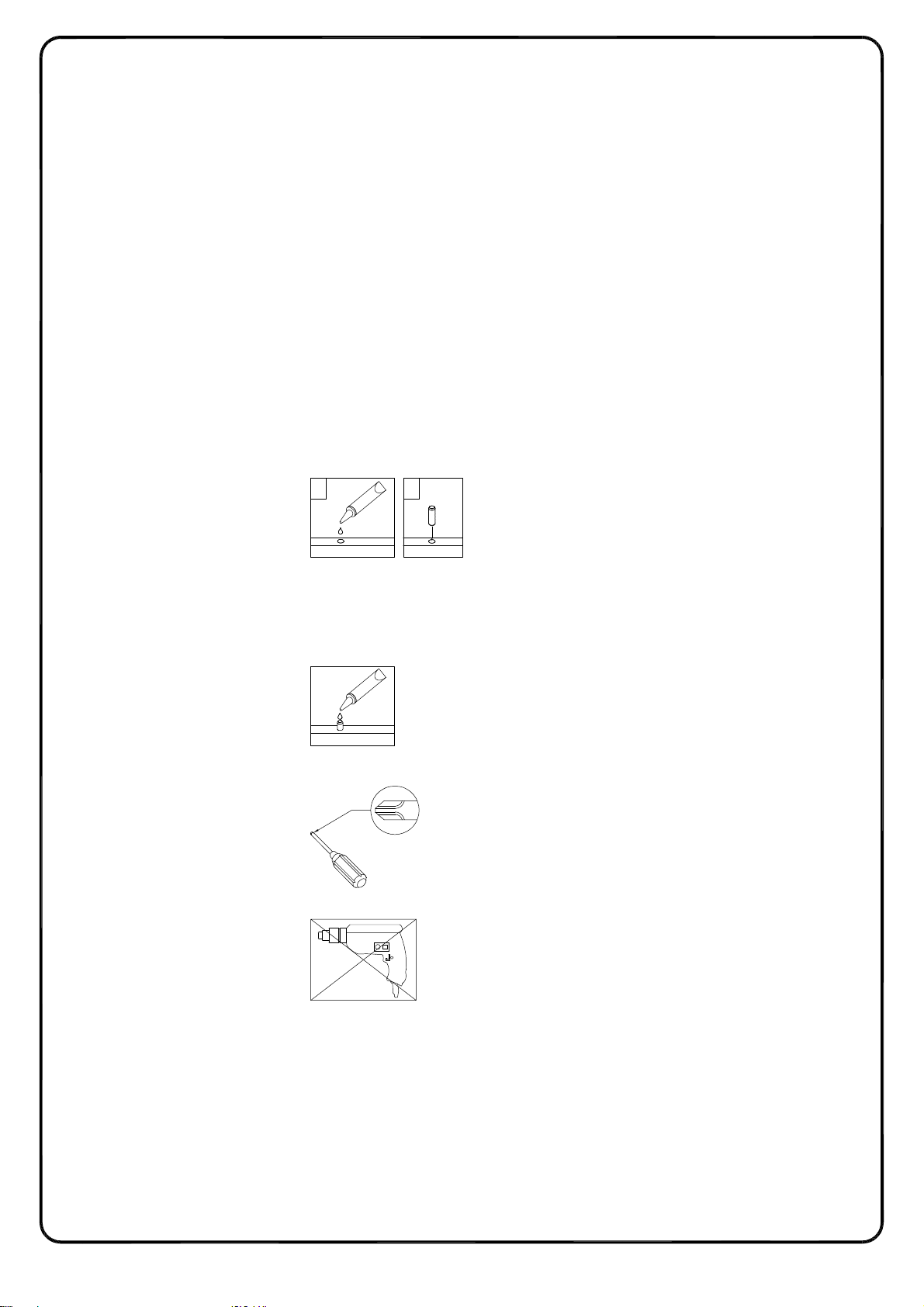

General Assembly Guidelines
I. Ensure that all parts and hardware are available before beginning assembly.
II. Follow each step carefully to ensure the proper assembly of this product.
III. Two people are recommended for ease in the assembly of this product.
IV. The three main types of hardware used to assemble this product are: wood
dowels, screws and bolts.
V. The provided glue is to secure wood dowels in place. When first inserting dowels,
locate the appropriate hole for the dowel, place a small amount of glue in the hole
and insert the dowel. Wipe away excess glue immediately.
21
In future assembly steps when dowels are necessary to attach assembly parts
together, place a small amount of glue on the end of the dowel before attaching
parts together. Wipe away excess glue immediately.
VI. A Phillips head screwdriver is required for the assembly of this product .
VII. Power tools should not be used to assemble this product.
VIII. Drill may be needed for securing product to wall.
(EN)
Page 3
P.3

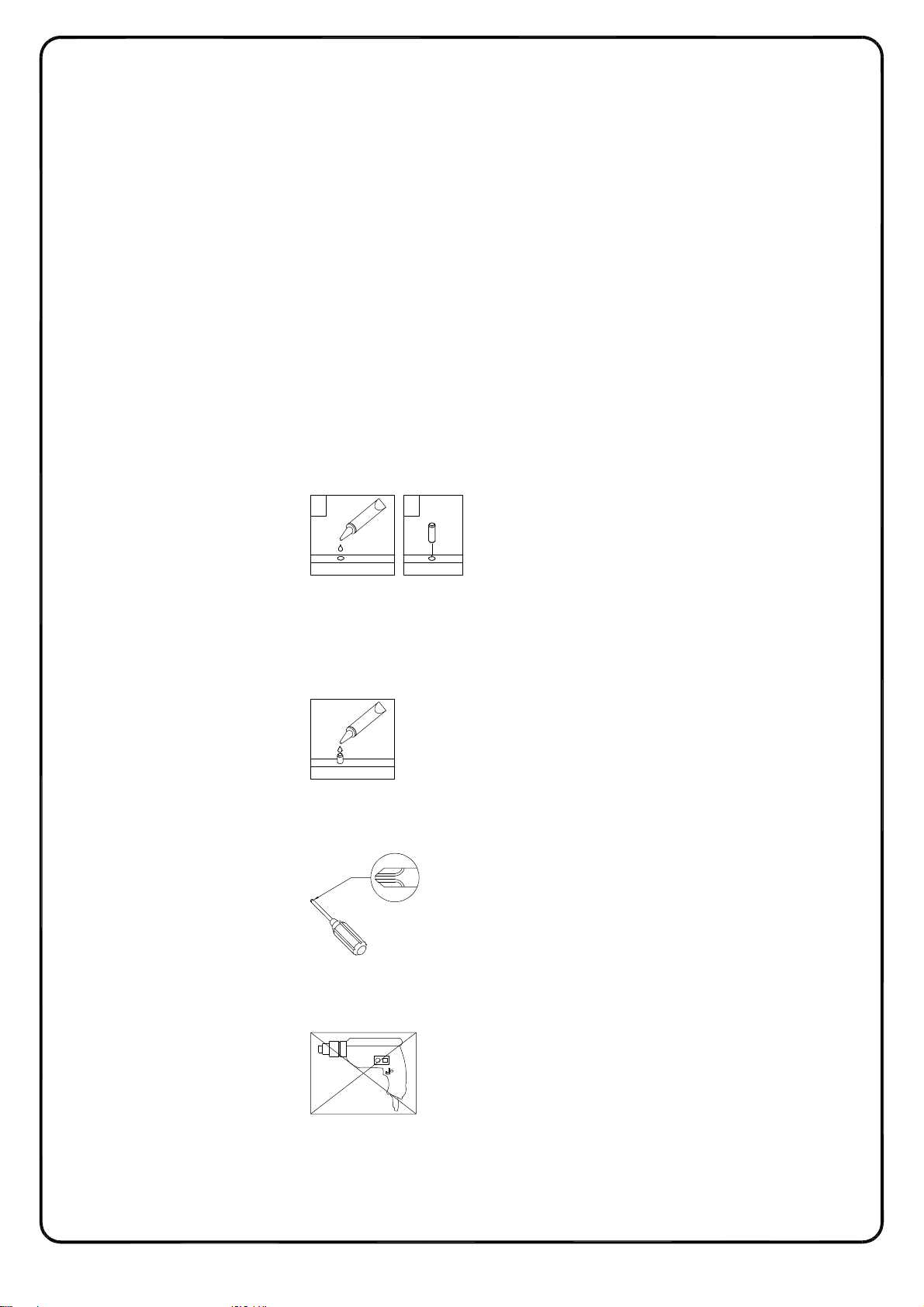

Instructions de montage générales
I. Assurez-vous que toutes les pièces et tout le matériel sont disponibles avant de
commencer le montage.
II. Suivez attentivement chaque étape afin de vous assurer du montage adéquat de
ce produit.
III. Il est recommandé d'être deux pour faciliter le montage de ce produit.
IV. Les principaux types de matériel utilisés pour assembler ce produit sont : des goujons
en bois, des vis et des boulons.
V. La colle fournie a pour but de maintenir en place les goujons en bois. Quand vous insérez
les goujons, localisez le trou approprié pour le goujon, déposez une petite quantité de colle
dans le trou et insérez le goujon. Essuyez l'excès de colle immédiatement.
21
Dans les prochaines étapes de montage, lorsque des goujons sont nécessaires pour
assembler les pièces, déposez une petite quantité de colle à l'extrémité du goujon
avant d'assembler les pièces. Essuyez l'excès de colle immédiatement.
VI. Un tournevis cruciforme est requis pour le montage de ce produit.
VII. Des outils électriques ne doivent pas être utilisés pour monter ce produit.
VIII. Une perceuse peut être nécessaire pour fixer le produit au mur.
(FR)
Page 4
P.4
Pautas generales para el ensamblaje
I. Asegúrese de que todas las partes y herrajes estén disponibles antes del ensamblaje.
II. Siga cada paso cuidadosamente para garantizar el ensamblaje correcto de este producto.
III. Se recomienda que dos personas realicen el ensamblaje de este producto para una mayor
facilidad.
IV. Los tres tipos principales de herraje usados para ensamblar este producto son: clavijas
de madera, tornillos y pernos.
V. El pegamento que se proporciona es para asegurar las clavijas de madera en su lugar.
Cuando inserte las clavijas, ubique el agujero adecuado para la clavija, coloque una
pequeña cantidad de pegamento en el agujero e inserte la clavija. Limpie el exceso de
pegamento de inmediato.
21
En los pasos posteriores del ensamblaje, cuando las clavijas sean necesarias para fijar las
partes del ensamblaje, coloque una pequeña cantidad de pegamento en el extremo de la
clavija antes de unir las partes. Limpie el exceso de pegamento de inmediato.
VI. Es necesario un destornillador Phillips para el ensamblaje de este producto.
VII. No se deberán usar herramientas eléctricas en el ensamblaje de este producto.
VIII. Es probable que se necesite un taladro para asegurar el producto a la pared.
(ESP)
Page 5
P.5
Allgemeine Montagerichtlinien
I. Achten Sie darauf, dass vor Beginn der Montage alle Bauteile und Hardware zur
Verfügung stehen.
II. Befolgen Sie jeden Schritt genau, um die ordnungsgemäße Montage dieses Produkts zu
gewährleisten.
III. Es werden zwei Personen empfohlen, um die Montage dieses Produkts zu vereinfachen.
IV. Die drei Haupttypen von Beschlägen, die zur Montage dieses Produkts verwendet werden,
sind: Holzdübel Schrauben und Bolzen.
V. Der mitgelieferte Leim dient zur Befestigung von Holzdübeln. Beim ersten Einsetzen von
Dübeln das passende Dübelloch finden, eine kleine Menge Kleber in das Loch geben und den
Dübel einsetzen. Überschüssigen Kleber sofort abwischen.
21
In zukünftigen Montageschritten, wenn Dübel zur Befestigung von Montageteilen benötigt
werden, eine kleine Menge Klebstoff auf das Ende des Dübels geben, bevor die Teile
miteinander befestigt werden. Überschüssigen Kleber sofort abwischen.
VI. Zur Montage dieses Produkts wird ein Phillips Schlitzschraubenzieher benötigt.
VII. Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden.
VIII. Möglicherweise wird ein Bohrer benötigt, um das Produkt an der Wand zu befestigen.
(DE)
Page 6
P.6

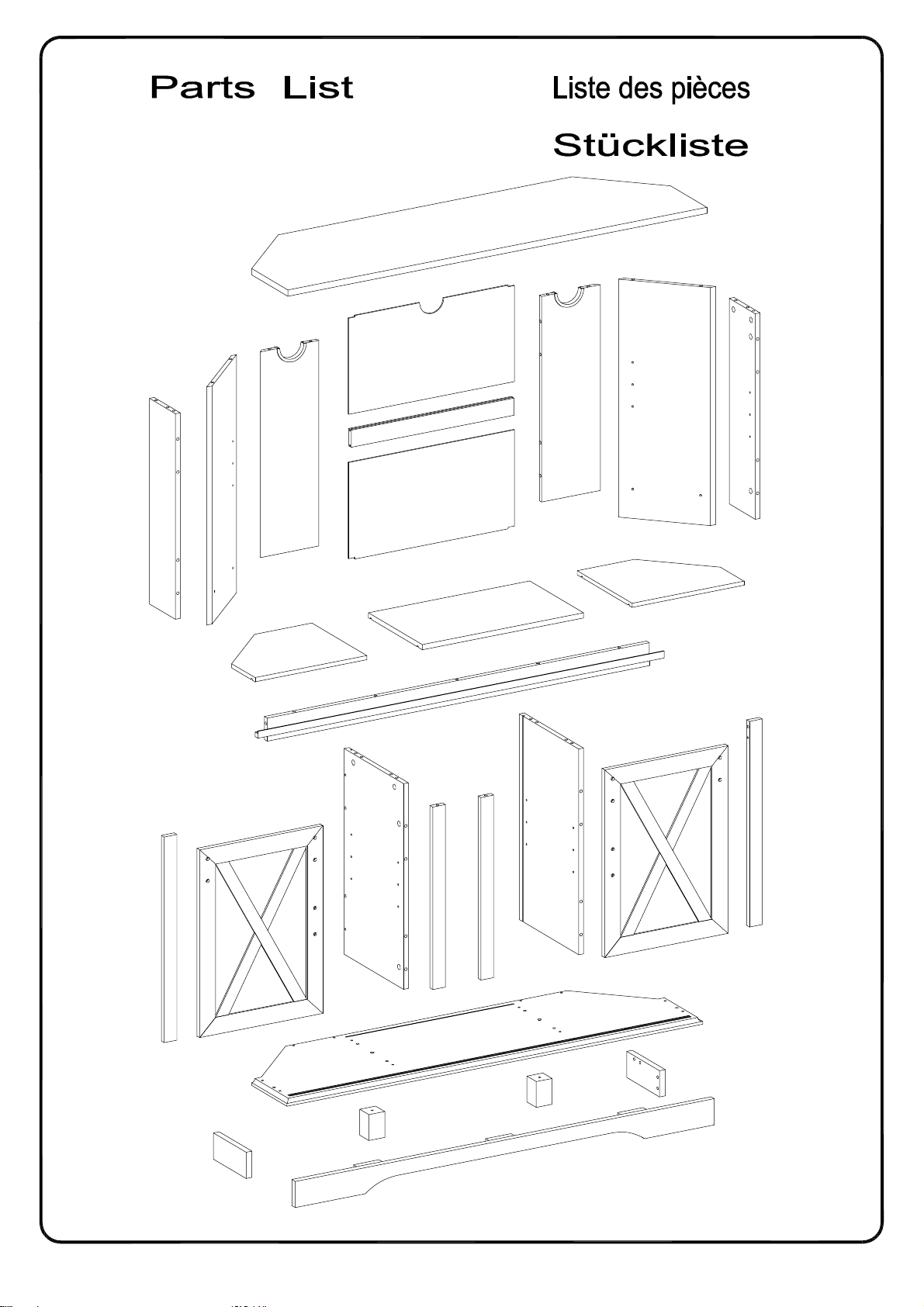

Lista de piezas
1
9
8
10
7
5
3
12
22
11
18
14
19
21
6
4
13
15
23
17
16
24
20
2
25
27
27
26
Page 7
P.7

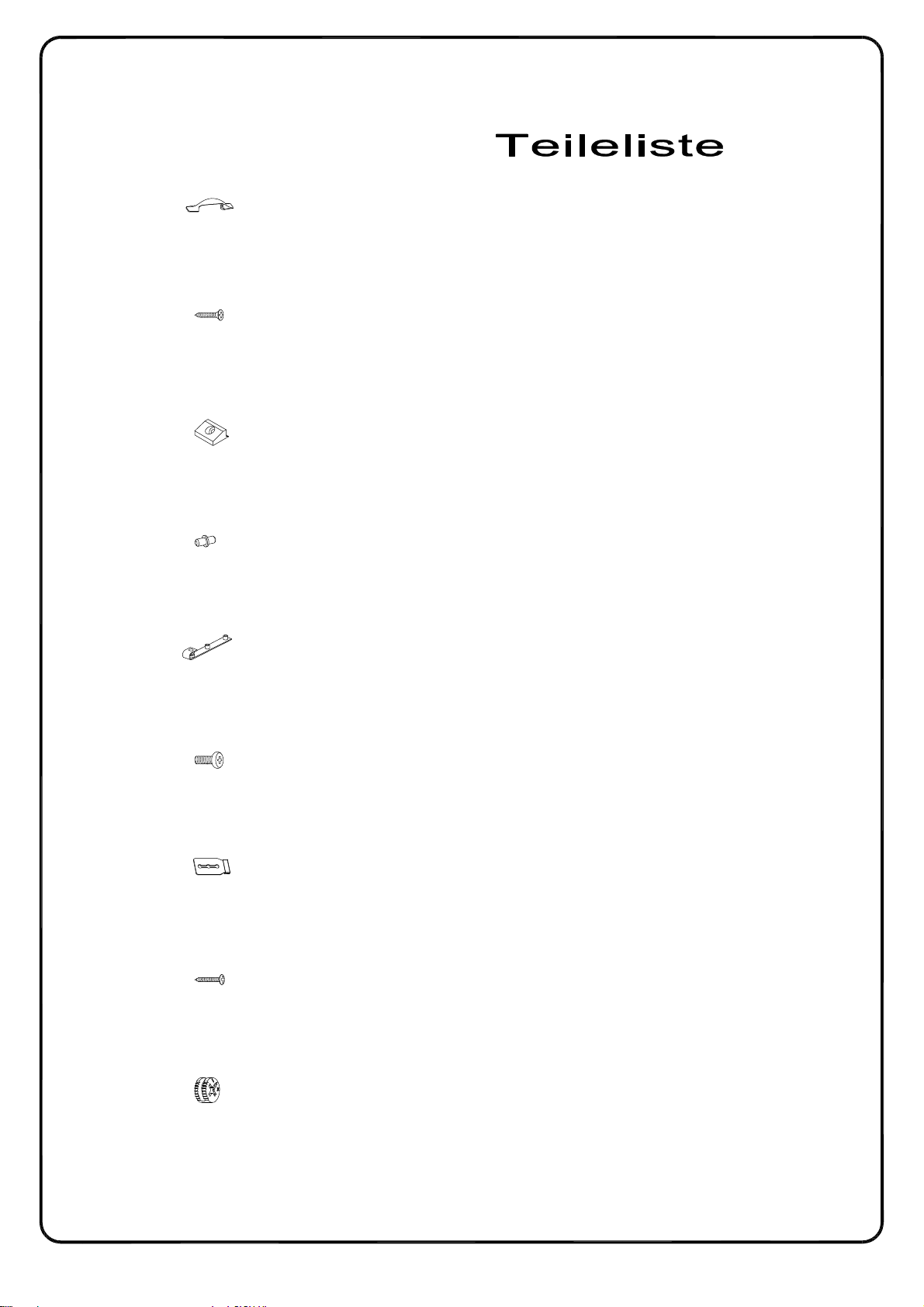

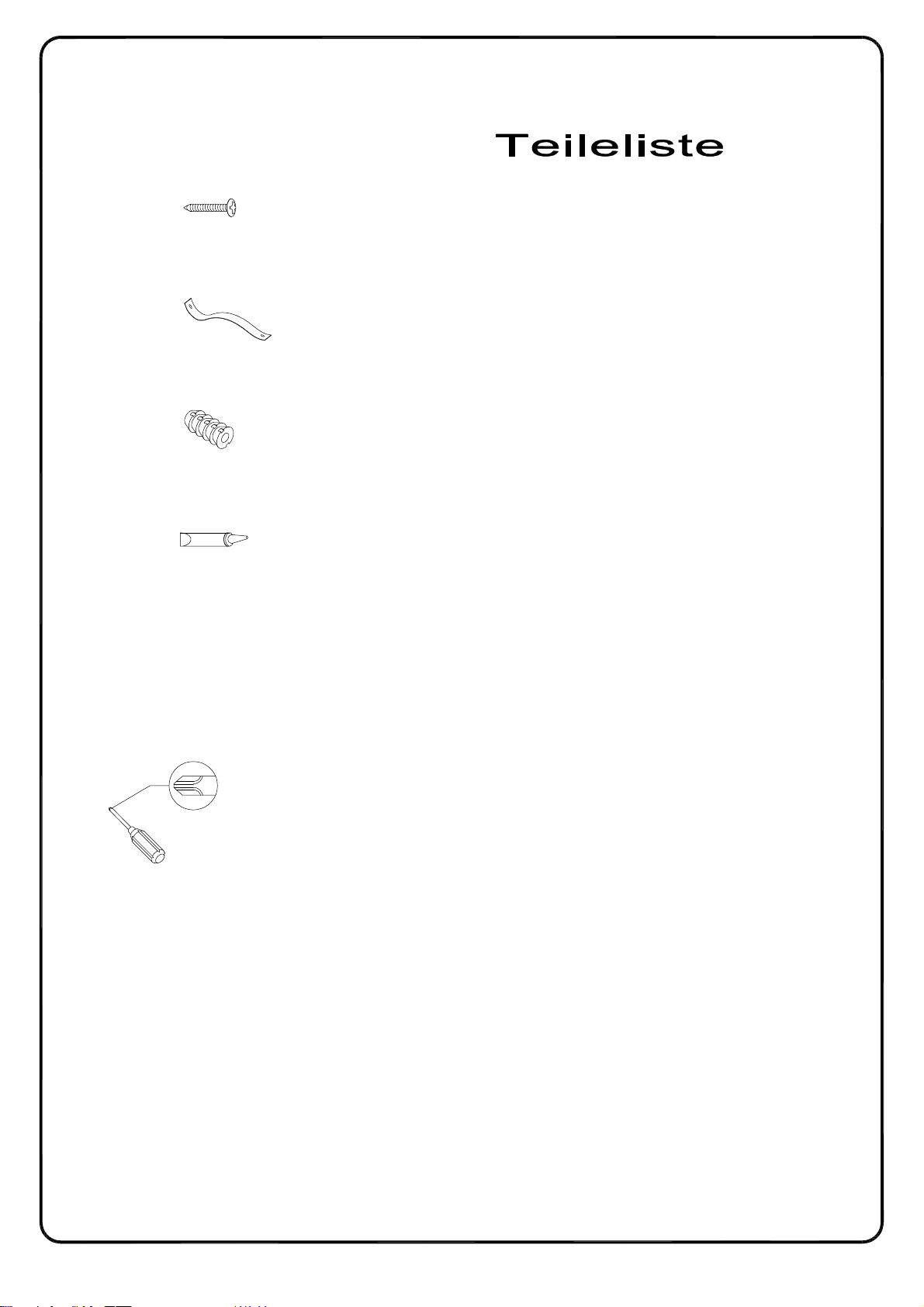

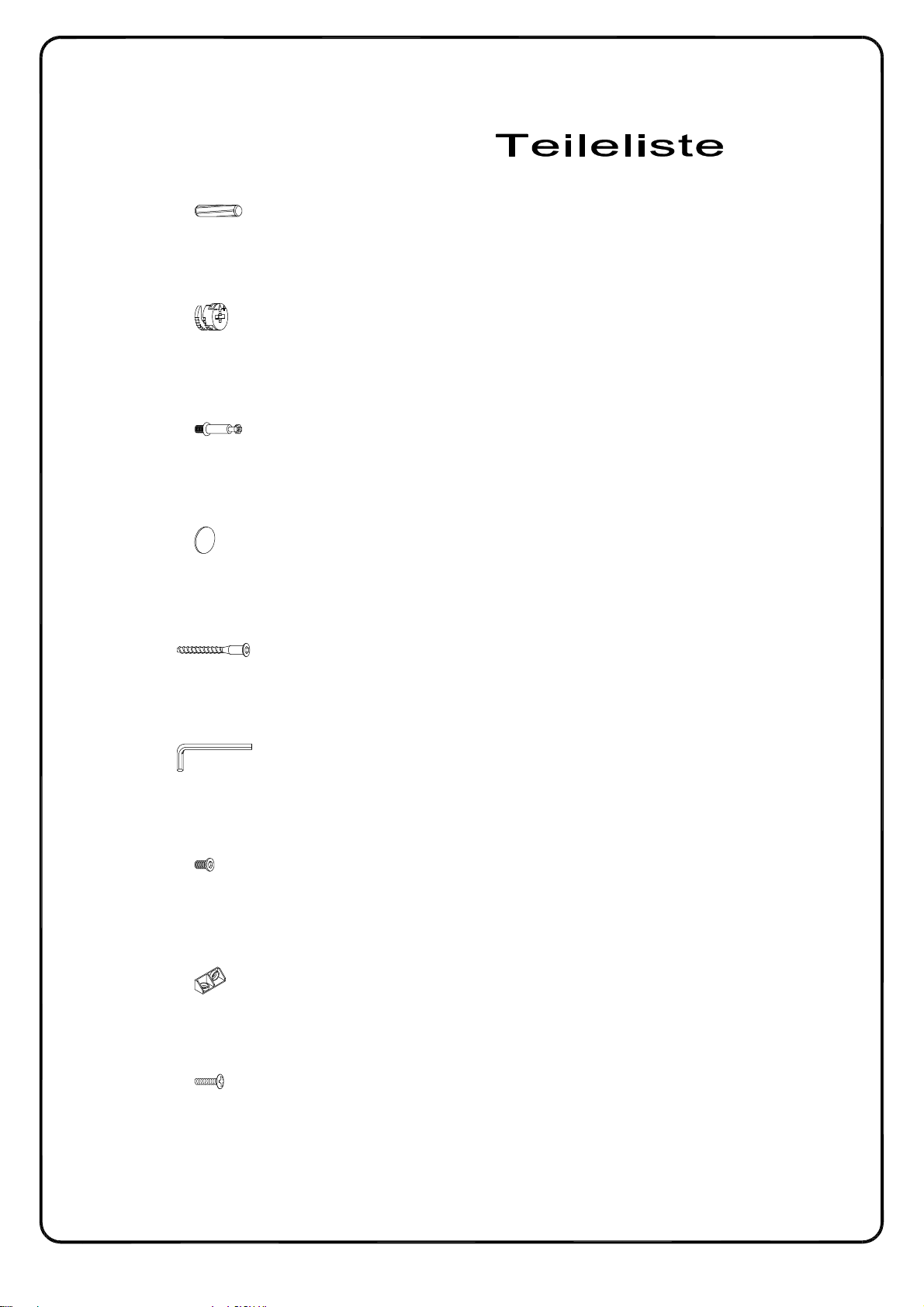

Hardware List Liste du matériel
Liste des pièces
A
B
C
D
E
Ø8x30mm
Ø15x11mm
Ø6x35mm
Ø30mm
Ø6x50mm
Wooden dowel
Cheville en bois
Clavija de madera
Holzdübel
Cam lock
Serrure à came
Cerradura de leva
Zylindermutter
Cam bolt
Boulon à came
Perno de leva
Nockenschraube
Sticker
Autocollant
Pegatina
Aufkleber
Screw
Vis
Tornillo
Schraube
30
21
33
37
18
pcs
pcs
pcs
pcs
pcs
F
G
H
J
M 4
Ø6x12mm
Ø4x12mm
Hex Key
Clé hexagonale
Llave hexagonal
Inbusschlüssel
Bolt
Boulon
Perno
Bolzen
Connector
Connecteur
Conector
Verbinder
Handle Bolt
Boulon de poignée
Perno de la manija
Griffbolzen
1
14
7
4
pc
pcs
pcs
pcs
Page 8
P.8
Hardware List Liste du matériel
Liste des pièces
K
L
M
N
P
Ø3x17mm
Handle
2
Poignée
Mango
Griff
Screw
6
Vis
Tornillo
Schraube
Plastic wedge
6
Cale en plastique
Cuña de plástico
Kunststoffkeil
Shelf support pin
12
Goupille de support d'étagère
Perno de soporte del estante
Regalstützstift
Pulley
4
Poulie
Polea
Rolle
pcs
pcs
pcs
pcs
pcs
Q
R
S
T
Ø1/4"x12mm
Ø4x12mm
Ø15x9mm
Bolt
Boulon
Perno
Bolzen
Plate
Plaque
Placa
Platte
Screw
Vis
Tornillo
Schraube
Cam lock
Serrure à came
Cerradura de leva
Zylindermutter
8
4
10
12
pcs
pcs
pcs
pcs
Page 9
P.9
Hardware List Liste du matériel
Liste des pièces
U
V
W
Ø4x25mm
Screw
Vis
Tornillo
Schraube
Plastic strap
Sangle en plastique
Correa plástica
Kunststoffband
Nut
Écrou
Tuerca
Mutter
Glue tubeX
Tube de colle
Tubo de pegamento
Kleber in Tube
pcs
2
pcs
2
pcs
2
pc
1
Philips head screwdriver required for assembly
(not included)
Un tournevis cruciforme est requis pour l’assemblage.
(non inclus)
Se requiere un destornillador de cabeza Philips para el montaje
(no incluido)
Für die Montage benötigen Sie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
The hardware quantities listed above are required for proper assembly.Some extra hardware may also
have been included.
Les quantités de matériel indiquées ci-dessus sont requises pour un montage adéquat. Du matériel
supplémentaire peut aussi avoir été inclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblaje apropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind die oben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Page 10

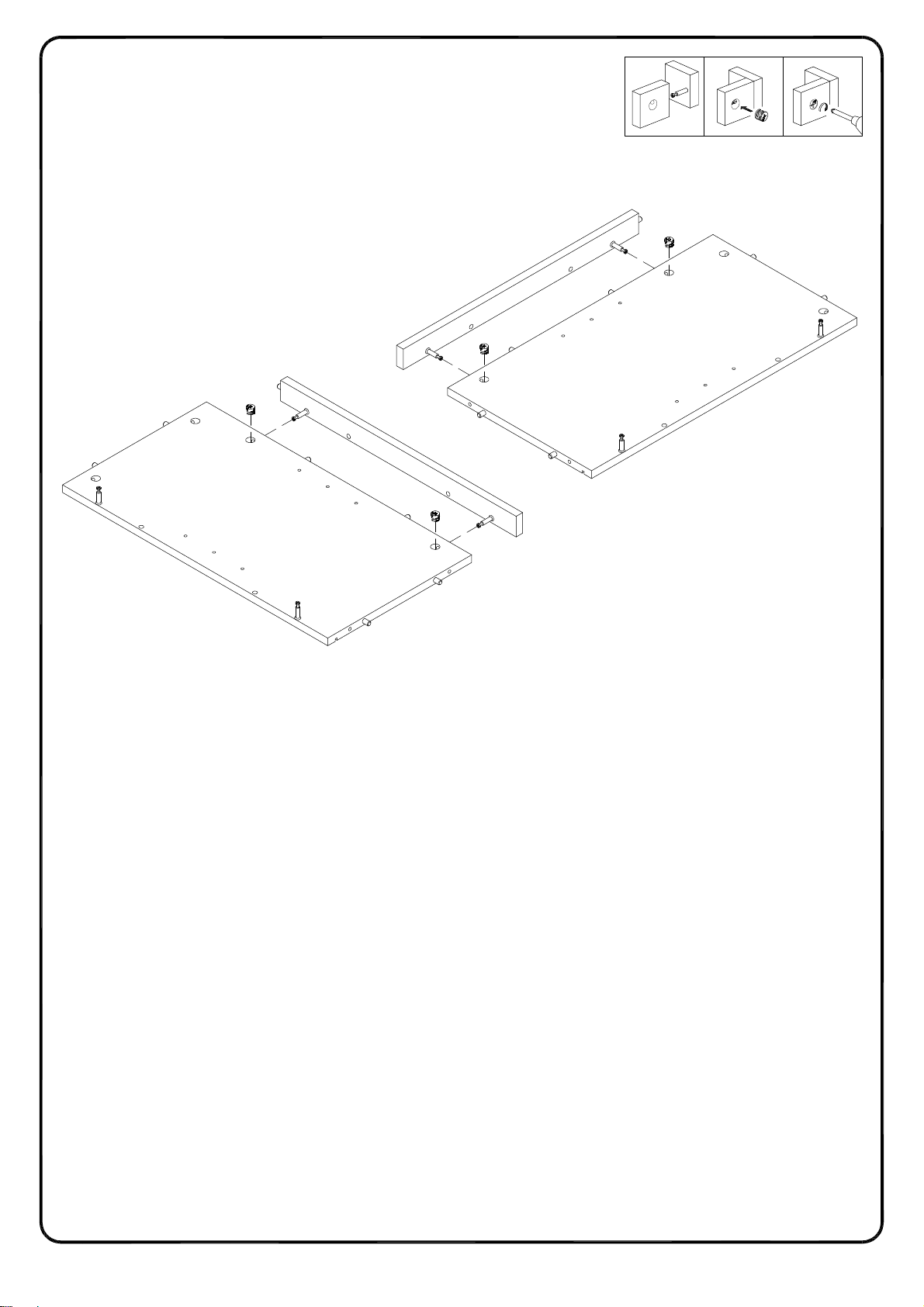

Step 1
P.10
A
C
A
3
A
C
A
A
A
20
A
A
A
A
A
A
C
21
C
A
A
A
A
4
A
A
(EN)

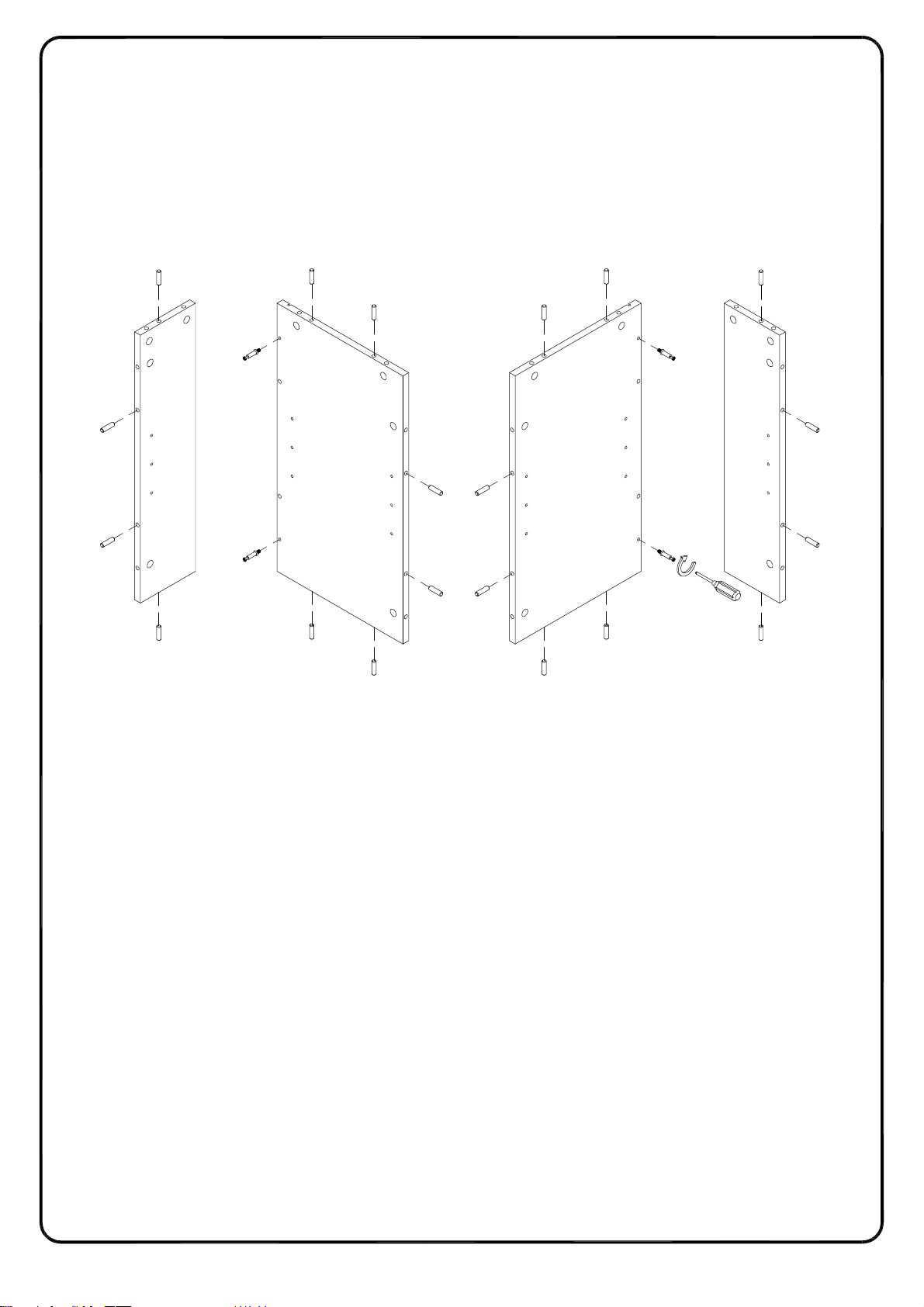

Insert wooden dowel (A) into parts (3,4,20,21), then secure cam bolt (C) into parts (20,21) with
Philips head screwdriver as per diagram.
(FR)
Insérez le goujon en bois (A) dans les pièces (3,4,20,21), puis fixez le boulon à came (C) dans les
pièces (20,21) avec le tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en las partes (3,4,20,21) , luego fije el perno de leva (C) en las
partes (20,21) con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in die Teile (3,4,20,21) ein, dann befestigen Sie die
Nockenschraube (C) in die Teile (20,21) mit dem Kreuzschlitzschraubendreher von Philips
gemäß der Abbildung.
Page 11
Step 2
P.11
A
7
A
(EN)

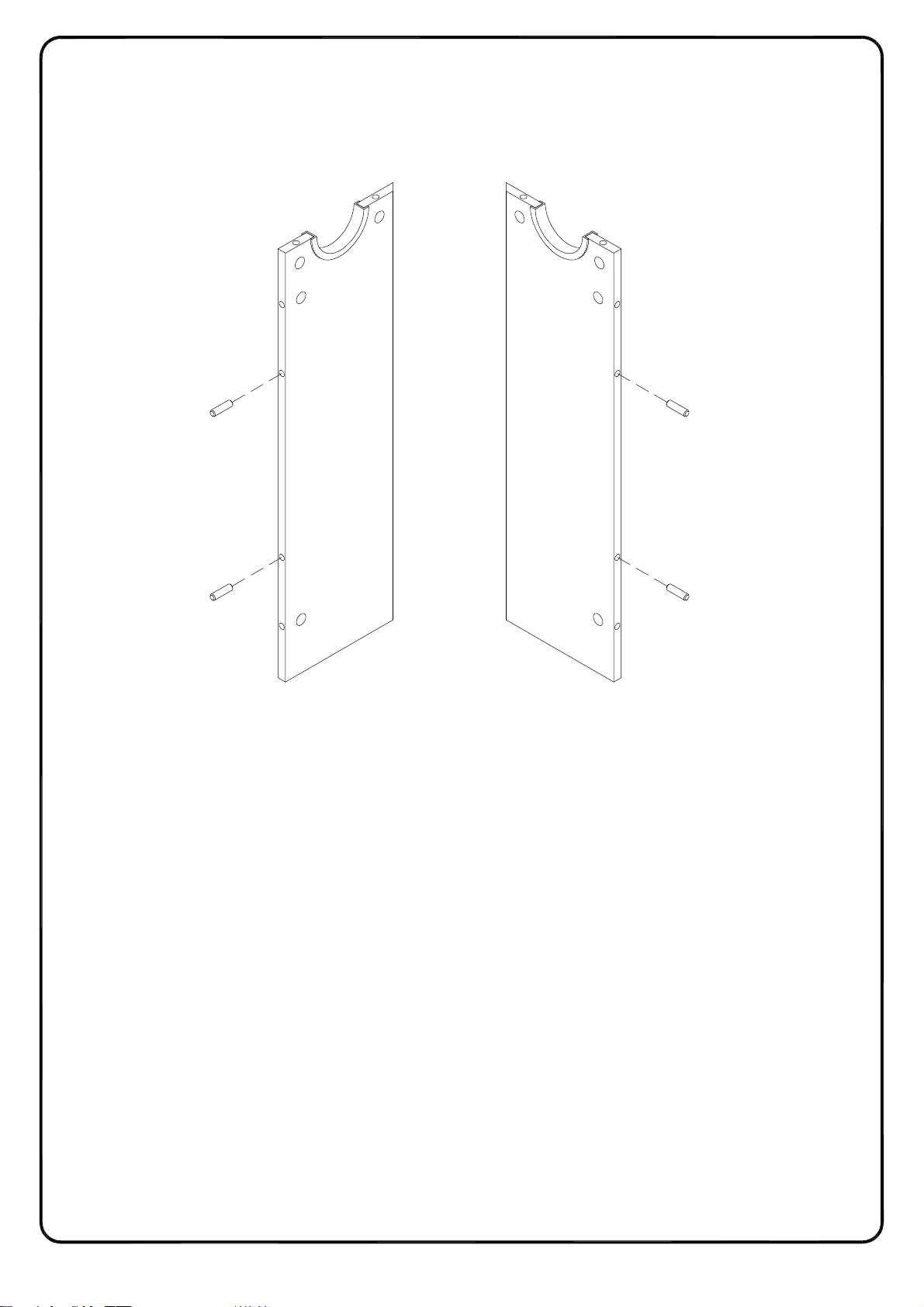

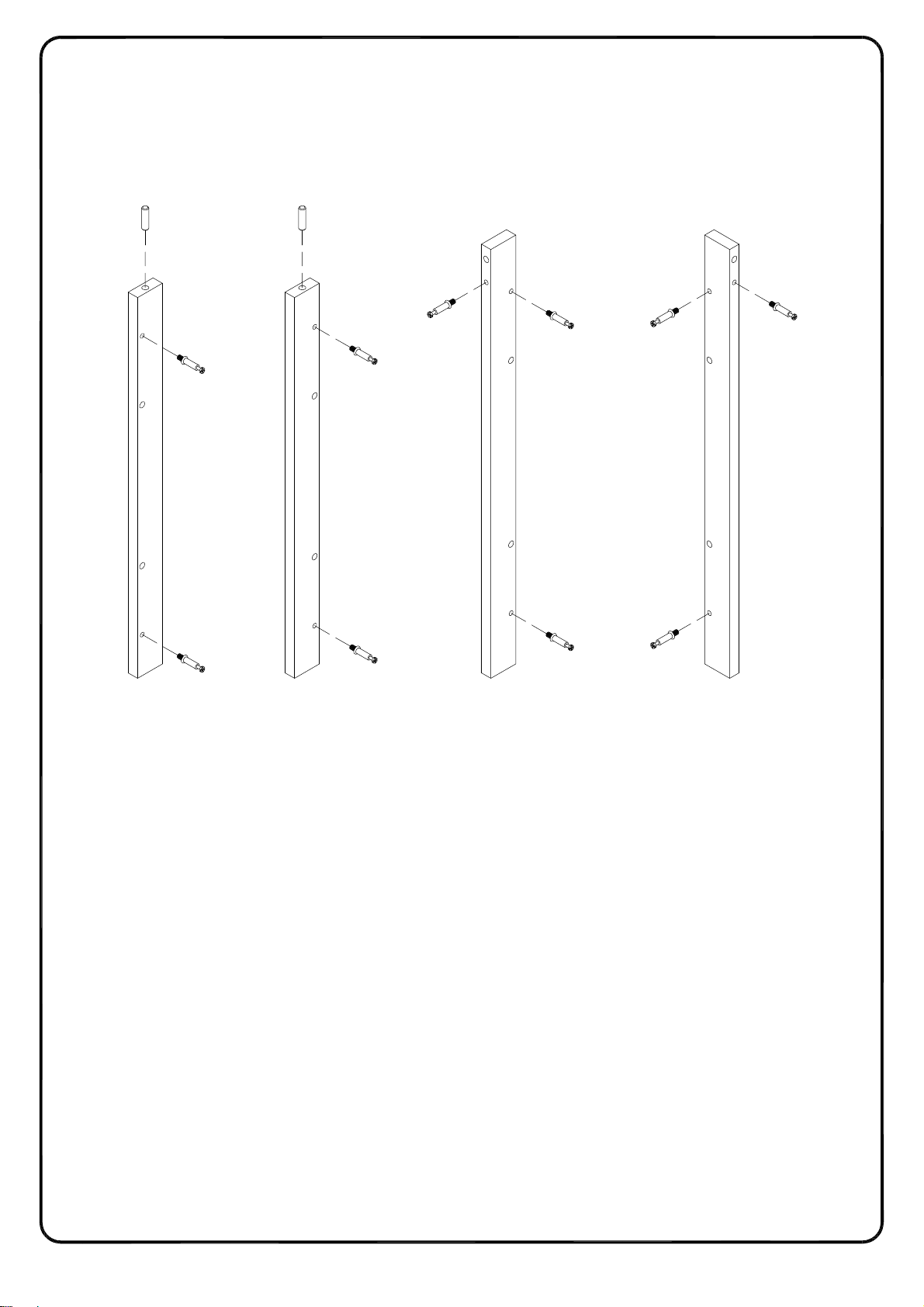

Insert wooden dowel (A) into parts (7,8) as per diagram.
A
8
A
(FR)
Insérez la cheville en bois (A) dans les pièces (7,8) selon le schéma.
(ESP)
Inserte la clavija de madera (A) en las partes (7,8) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in die Teile (7,8) gemäß der Abbildung ein.
Page 12
Step 3
P.12
A
C
18 19 16 17
C
A
C
C
C
C
C
C
C
C
(EN)

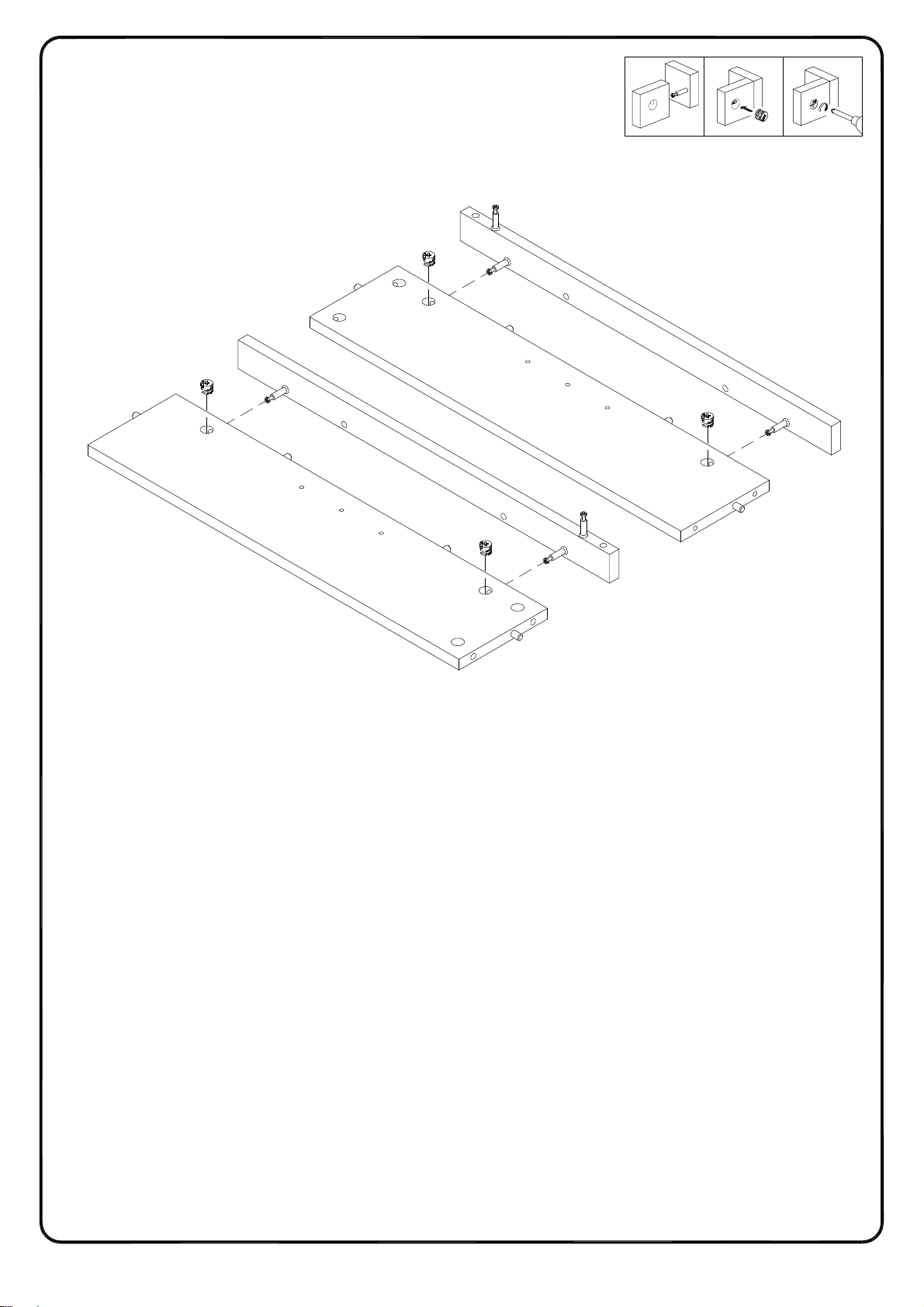

Insert wooden dowel (A) into parts (18,19), then secure cam bolt (C) into parts (16,17,18,19) with
Philips head screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans les pièces (18,19) ，puis fixez le boulon à came (C) dans les
pièces(16,17,18,19) avec un tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en las partes (18,19) , luego fije el perno de leva (C) en las partes
(16,17,18,19) con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in die Teile (18,19) ein, dann befestigen Sie die Nockenschraube
(C) in die Teile(16,17,18,19) mit dem Kreuzschlitzschraubendreher von Philips gemäß der
Abbildung.
Page 13
Step 4
P.13
C
C
C
C
C
C
C
C
C
C
C
1
15
A
C
A
A
A
(EN)

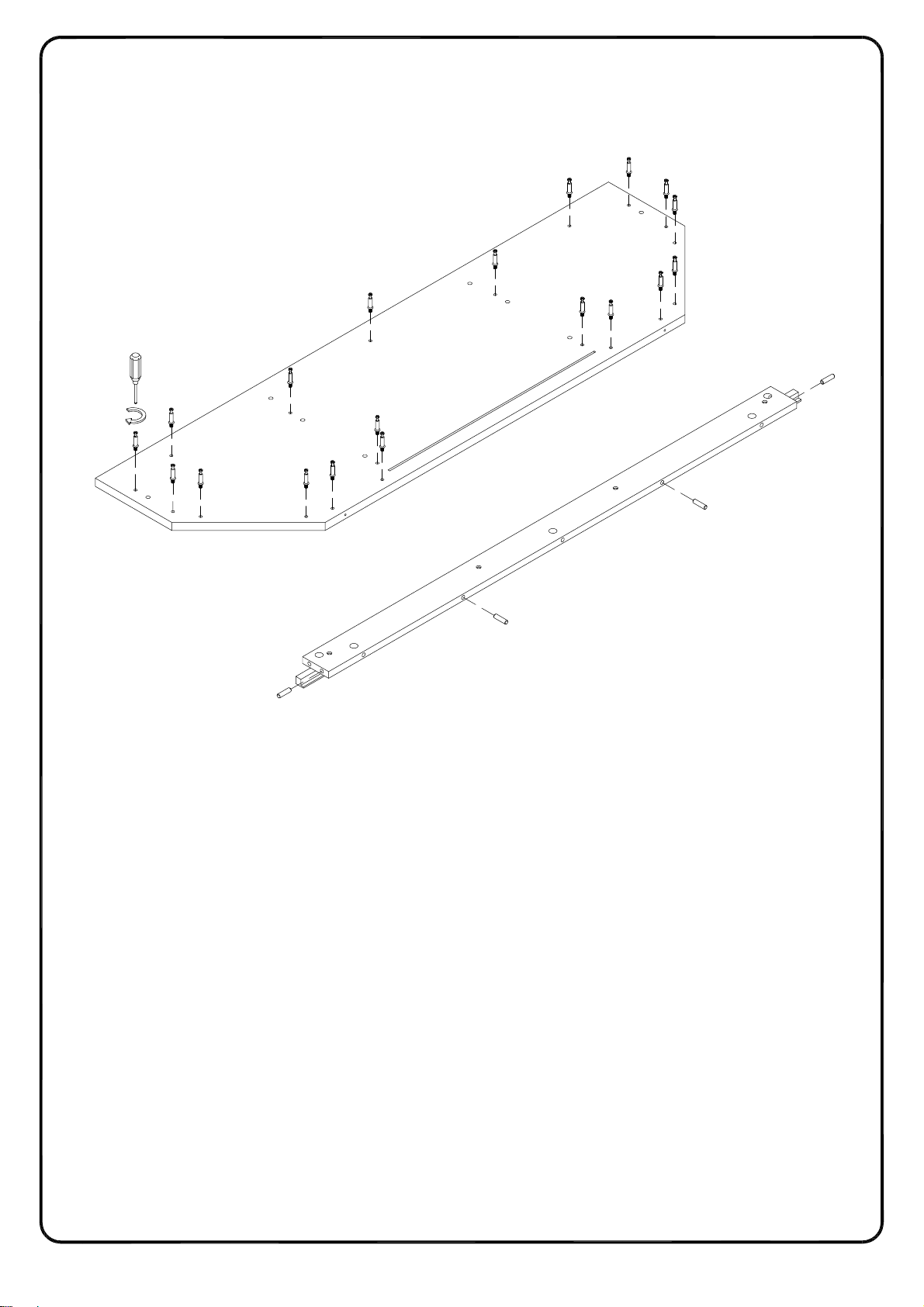

Insert wooden dowel (A) into part (15), then secure cam bolt (C) into part (1) with Philips head
screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (15)， puis fixez le boulon à came (C) dans la pièce
(1) avec un tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (15) , luego fije el perno de leva (C) en la parte (1) con
un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (15) ein, dann befestigen Sie die Nockenschraube (C)
ins Teil (1) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.
Page 14
Step 5
P.14
21 3
B
19
B
20
18
B
B
21
(EN)
Using Cam lock(B) secure part (18) to part (20), part (19) to part (21) with Philips head screwdriver
as per diagram.
(FR)
Utilisez le serrure à came (B), fixez la partie (18) à la pièce (20), la pièce (19) à la pièce (21) avec
un tournevis cruciforme conformément au schéma.
(ESP)
Use la cerradura de leva (B) para fijar la parte (18) a la parte (20) y la parte (19) a la parte (21) con
un destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Teil (18) an das Teil (20) und das Teil (19) an das Teil (21) mit der
Zylindermutter (B) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.
Page 15
Step 6
P.15
B
21 3
B
17
4
16
3
(EN)

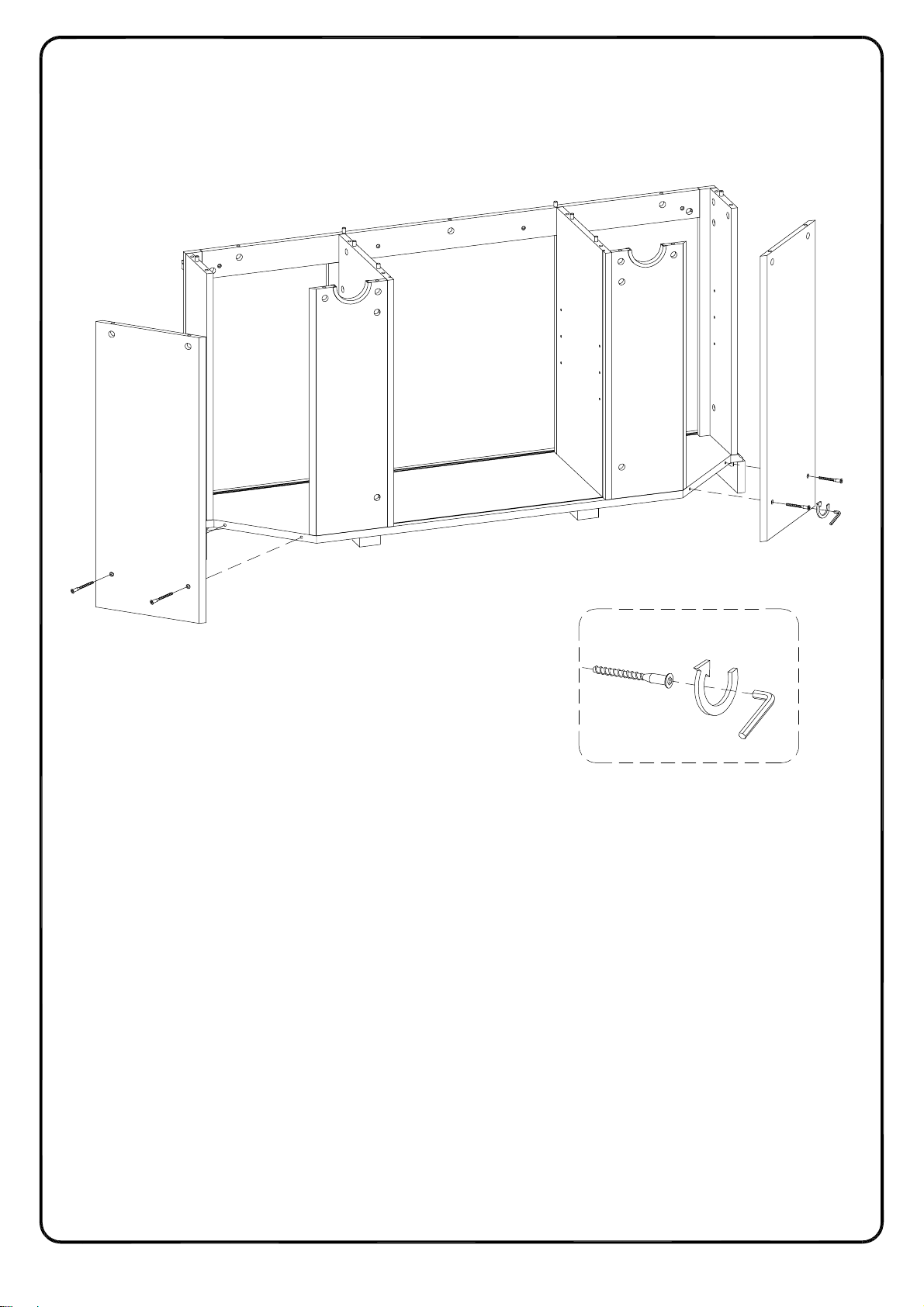

Using Cam lock(B) secure part (16) to part (3), part (17) to part (4) with Philips head screwdriver as
per diagram.
B
B
(FR)
Utilisez le serrure à came (B), fixez la partie (16) à la pièce (3), la pièce (17) à la pièce (4) avec un
tournevis cruciforme conformément au schéma.
(ESP)
Use la cerradura de leva (B) para fijar la parte (16) a la parte (3) y la parte (17) a la parte (4) con
un destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Teil (16) an das Teil (3) und das Teil (17) an das Teil (4) mit der Zylindermutter
(B) durch den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.
Page 16

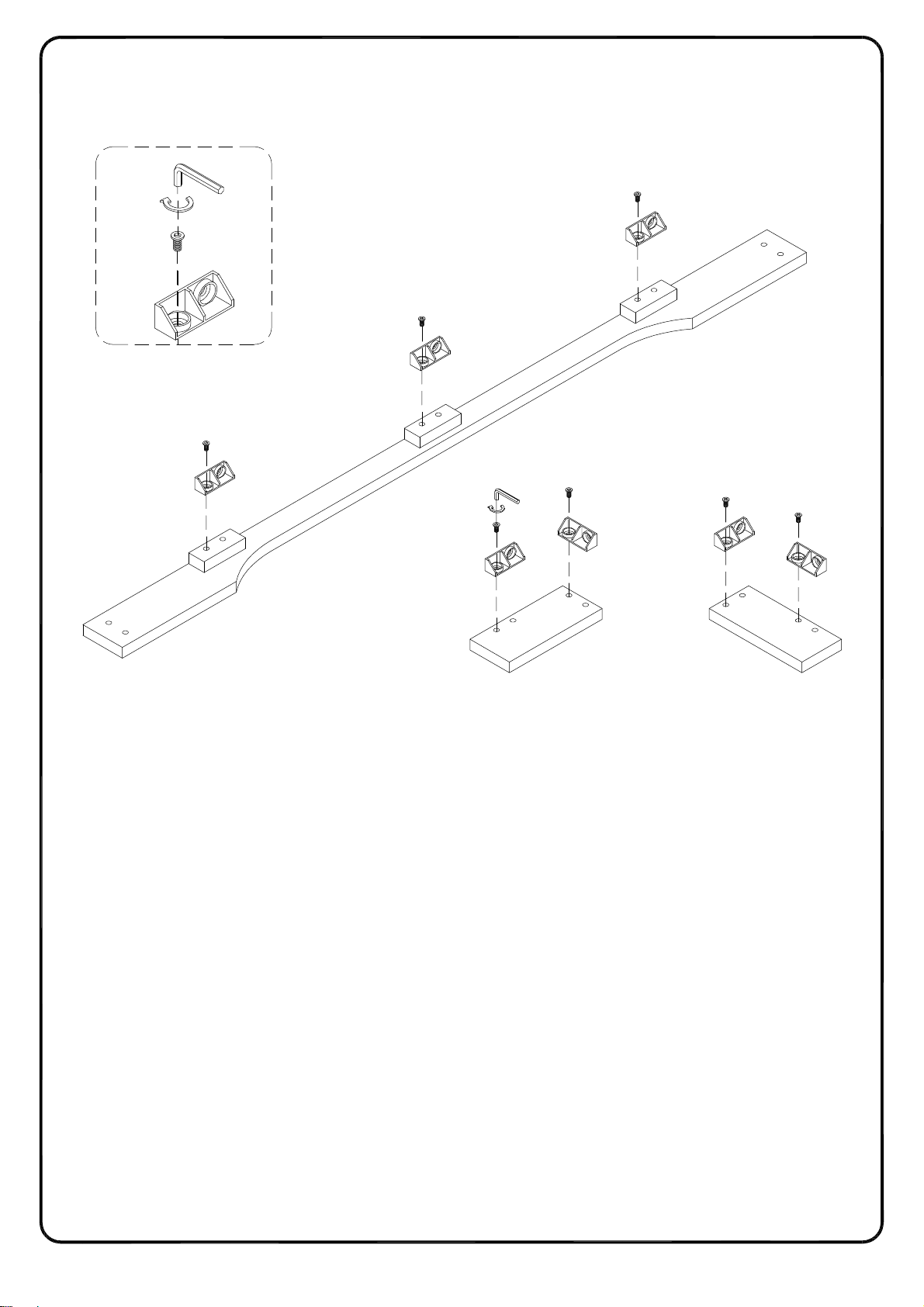

Step 7
P.16
F
E
E
27
(EN)

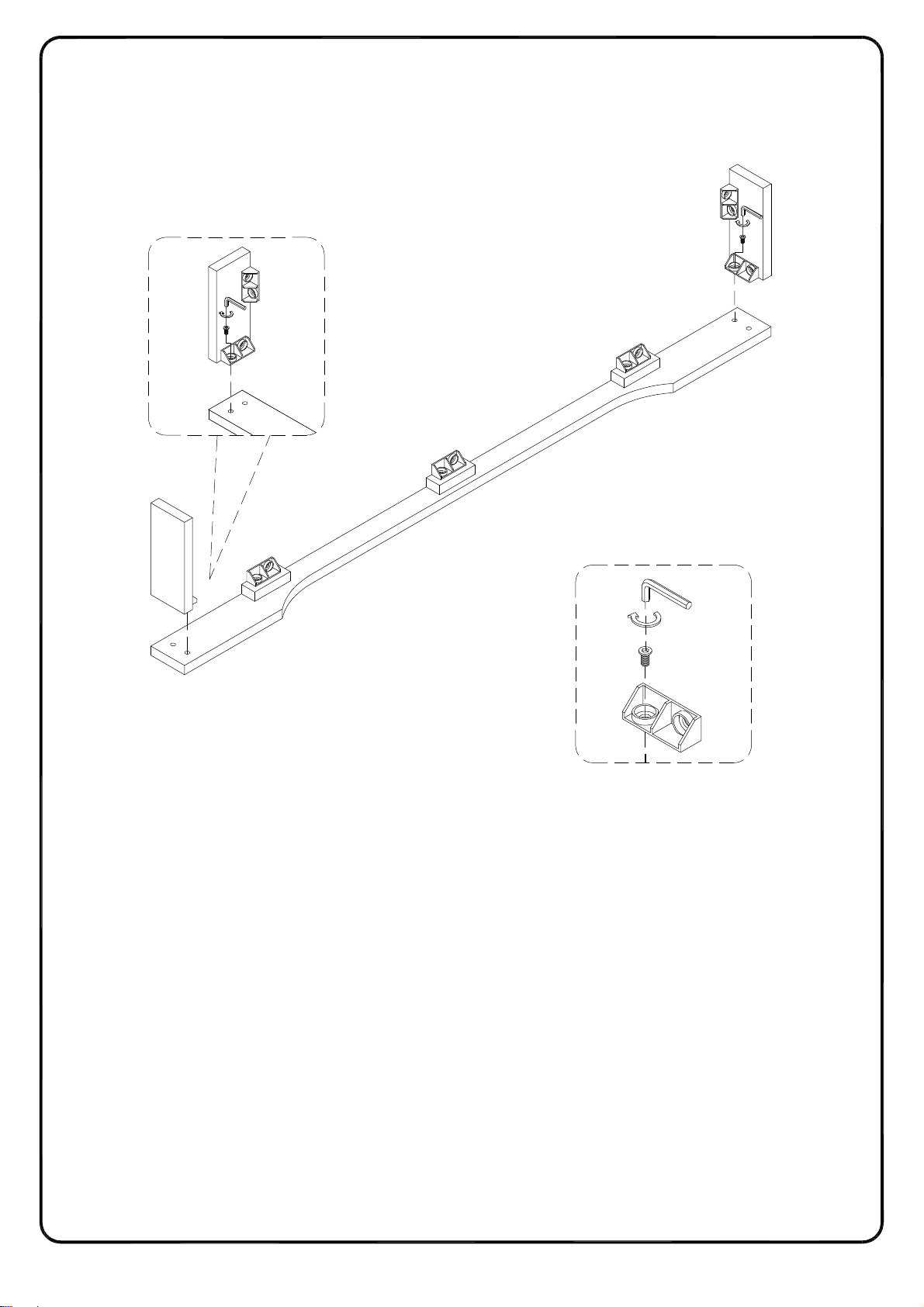

Using screw (E) attach part (27) to part (2) with Hex key (F) as per diagram.
2
27
(FR)
Utilisez la Vis (E) pour fixer la pièce(27) dans les pièces (2) avec la clé hexagonale (F)
conformément au schéma.
(ESP)
Use el tornillo (E) para fijar la parte (27) a la parte (2) con la llave hexagonal (F) según el
diagrama.
(DE)
Befestigen Sie das Teil (27) an das Teil (2) mit der Schraube (E) durch den
Sechskantschlüssel (F) gemäß der Abbildung.
Page 17

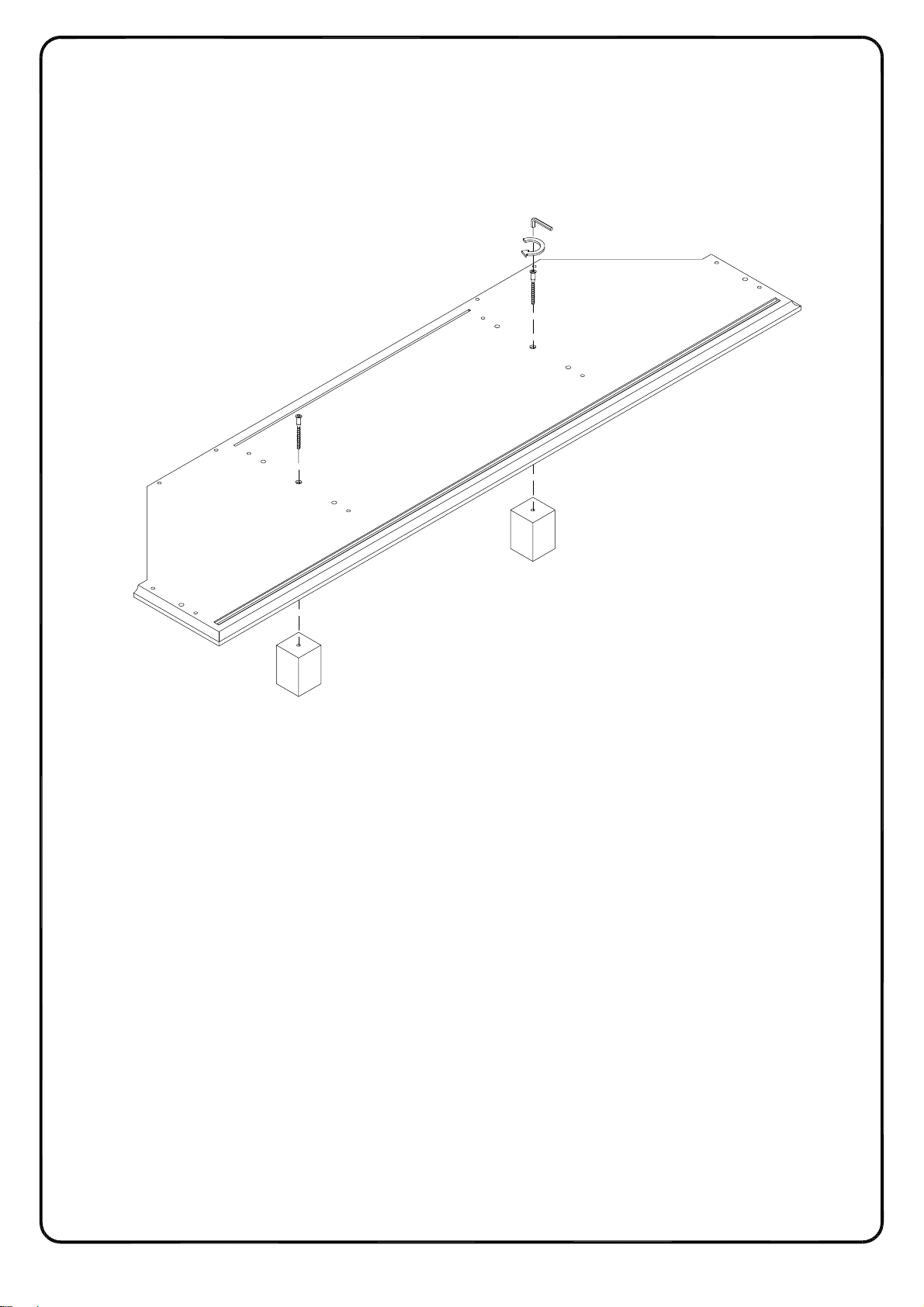

Step 8
P.17
21 3
19
18
15
B
16
(EN)

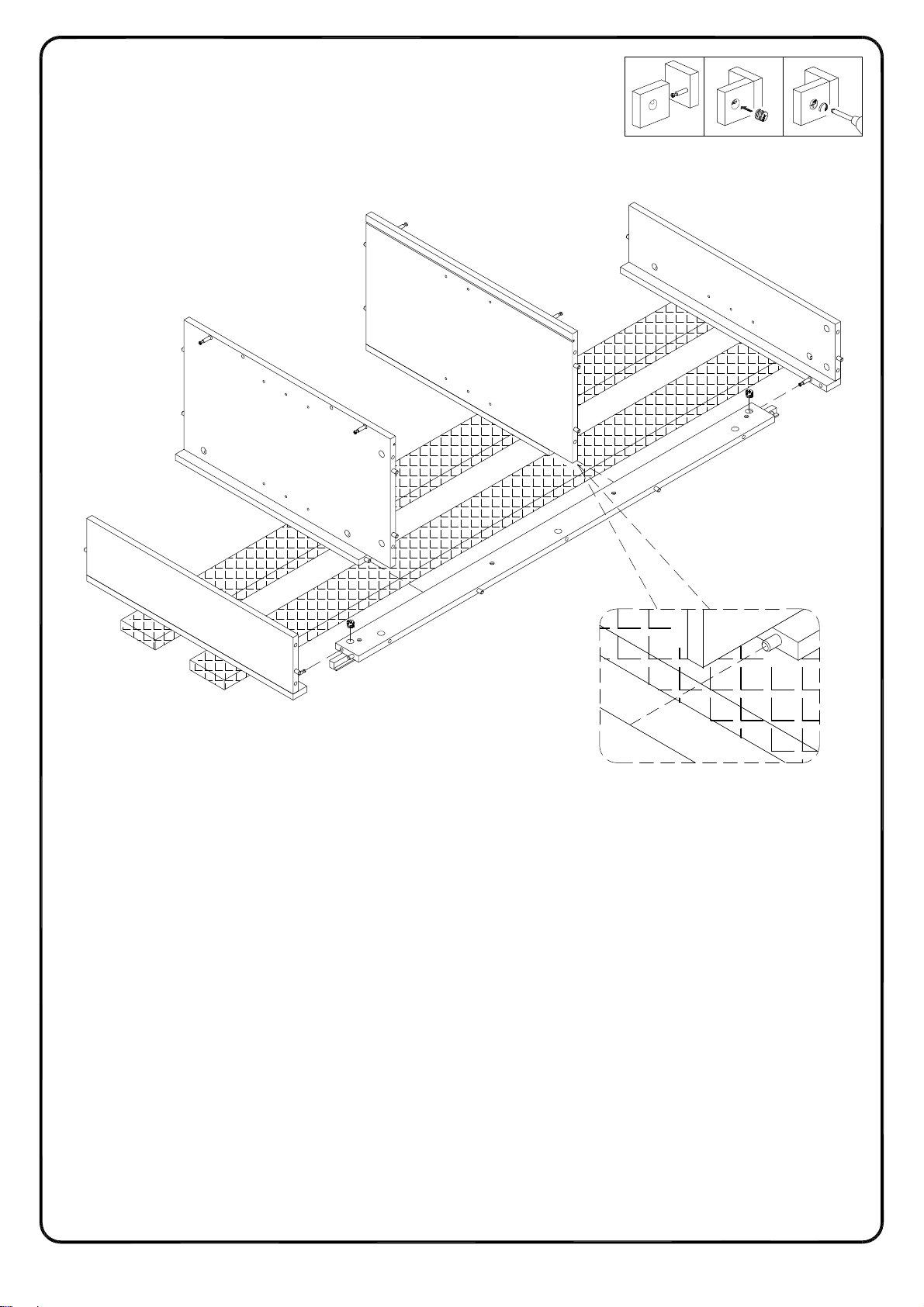

Attach part (15) into parts (16,17,18,19) ,then using cam lock (B) secure part (15) to parts
(16,17,18,19) with Philips head screwdriver as per diagram.
B
17
(FR)
Fixez la pièce (15) dans les pièces (16,17,18,19), puis en utilisant le serrure à came (B) fixez la
pièce (15) à la pièce (16,17,18,19) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije el perno (15) en las partes(16,17,18,19) , luego use el perno de leva (B) para fijar la parte (15)
a las partes (16,17,18,19) con un destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie das Teil(15) in die Teile(16,17,18,19) , und befestigen Sie dann das Teil (15) an die
Teile(16,17,18,19) mit der Zylindermutter (B) durch den Kopfschraubendreher von Philips gemäß
der Abbildung.
Page 18

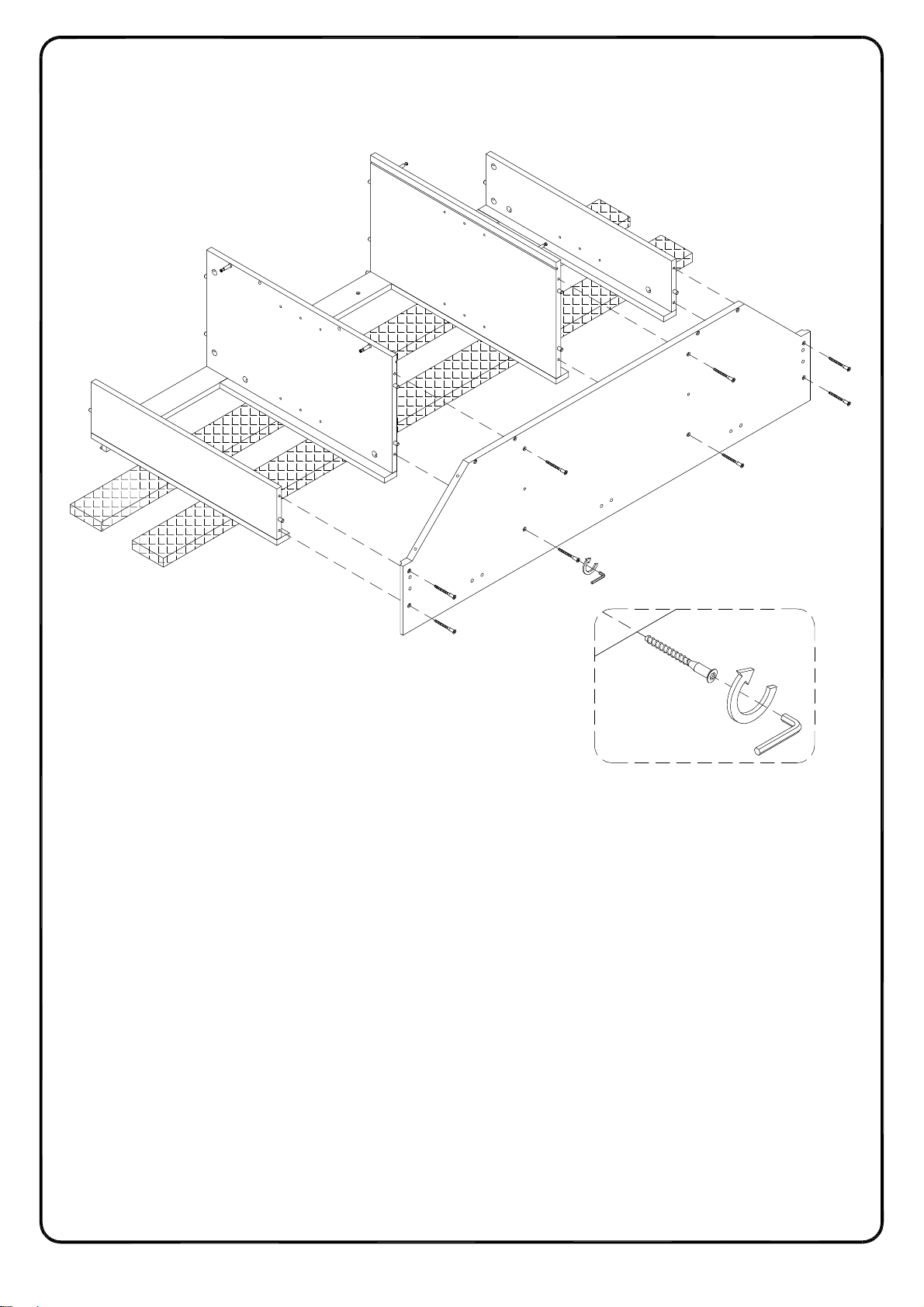

Step 9
P.18
20
21
4
3
2
E
F
(EN)
Attach parts (3,4,20,21) into part (2) ,then using screw (E) attach part (2) to parts (3,4,20,21) with
Hex key (F) as per diagram.
(FR)
Fixez les pièces (3,4,20,21) dans la pièce (2), puis utilisez la vis (E) pour fixer la pièce (2) aux
pièces(3,4,20,21) avec la clé hexagonale (F) selon le schéma.
(ESP)
Fije las partes (3,4,20,21) en la parte (2) ,luego use el tornillo(E) para fijar la parte (2) a las partes
(3,4,20,21) con la llave hexagonal (F) según el diagrama.
(DE)
Befestigen Sie die Teile (3,4,20,21) in das Teil (2) , dann befestigen Sie das Teil (2) an die Teile
(3,4,20,21) mit der Schraube (E) durch den Sechskantschlüssel (F) gemäß der Abbildung .
Page 19
Step 10
P.19
26
G
F
H
G
H
G
H
G
F
G
H
G
H
G
G
H
25
(EN)
Using bolt (G) attach Connector (H) to parts (24,25,26) with Hex Key (F) as per diagram.
(FR)
Utilisez le boulon (G), fixez le connecteur(H) à les pièces (24,25,26) avec la clé hexagonale (F)
conformément au schéma.
(ESP)
Use el perno (G) para unir el conector (H) a las partes (24,25,26) con la llave hexagonal (F) según
el diagrama.
24
(DE)
Befestigen Sie den Verbinder(H) an die Teile (24,25,26) mit dem Bolzen (G) durch den
Sechskantschlüssel (F) gemäß der Abbildung .
Page 20
Step 11
P.20
24
26
25
F
G
H
(EN)
Using bolt (G) attach Connector (H) on parts (24,25) to part (26) with Hex Key (F) as per diagram.
(FR)
Utilisez le boulon (G), fixez le connecteur(H) sur les pièces (24,25) à la pièce (26) avec la clé
hexagonale (F) conformément au schéma.
(ESP)
Use el perno (G) para unir el conector (H) de las partes (24,25) a la parte (26) con la llave
hexagonal (F) según el diagrama.
(DE)
Befestigen Sie den Verbinder(H) von den Teile (24,25) an das Teil (26) mit dem Bolzen (G) durch
den Sechskantschlüssel (F) gemäß der Abbildung .
Page 21

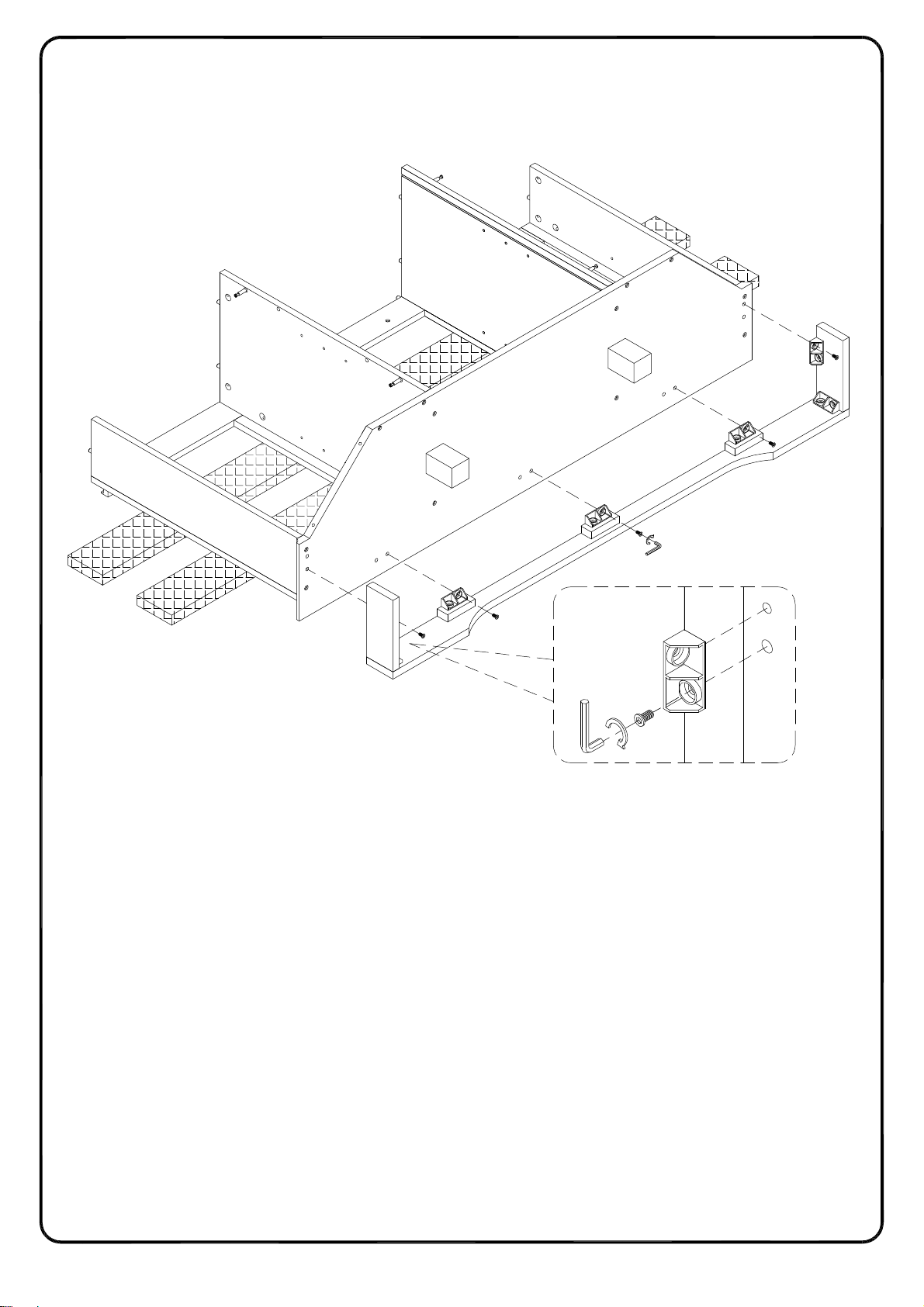

Step 12
P.21
24
2
26
25
F
(EN)
Using bolt (G) attach Connector (H) on parts (24,25,26) to part (2) with Hex Key (F) as per
diagram.
(FR)
Utilisez le boulon (G), fixez le connecteur(H) sur les pièces (24,25,26) à la pièce (2) avec la clé
hexagonale (F) conformément au schéma.
(ESP)
Use el perno (G) para unir el conector (H) de las partes (24,25,26) a la parte (2) con la llave
hexagonal (F) según el diagrama.
H
G
(DE)
Befestigen Sie den Verbinder(H) von den Teile (24,25,26) an das Teil (2) mit dem Bolzen (G)
durch den Sechskantschlüssel (F) gemäß der Abbildung .
Page 22

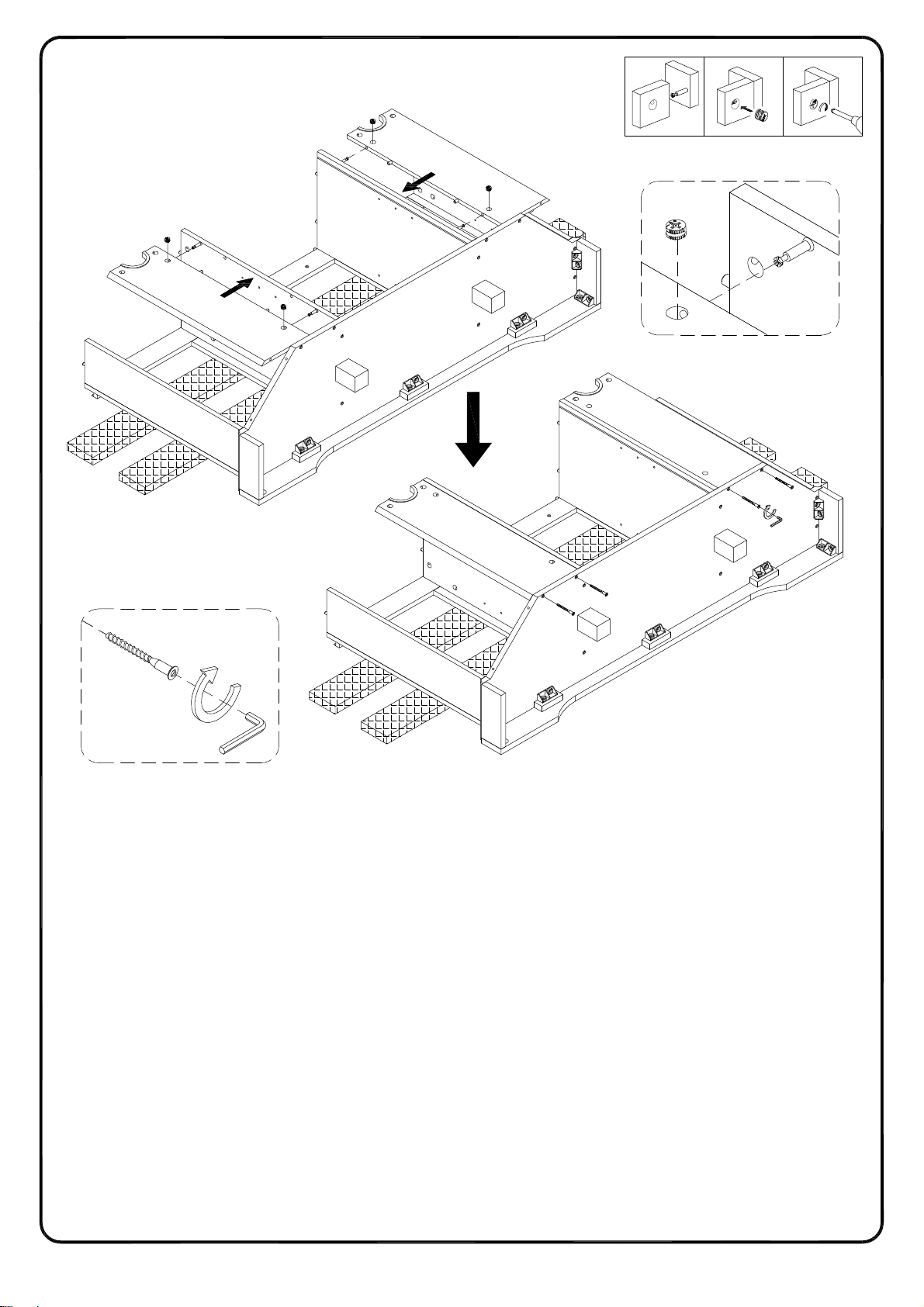

Step 13
P.22
T
21 3
T
7
T
20
T
21
8
E
T
7
E
E
8
2
E
E
F
F
(EN)
Attach part(8) into part (21), part (7) into part (20) , and use cam lock (T) secure part(8) to part (21),
part (7) to part (20) with Philips head screwdriver , then use screw (E) attach part (2) to parts (7,8)
with Hex key (F) as per diagram.
(FR)
Fixez la pièce(8) dans la pièce (21), et fixez la pièce(7) dans la pièce (20), puis utilisant la verrou à
came (T) fixez les pièces (8) à la pièce (21) et fixez la pièce (7) à la pièce (20) avec un tournevis
cruciforme, et puis utilisant la vis (E) fixez la pièce(2) aux pièces(7,8) avec la clé hexagonale (F)
conformément au schéma.
(ESP)
Fije la parte(8) en la parte (21) y la parte(7) en la parte (20), luego use el cierre de leva (T) y fije la
parte (8) a la parte (21) y fije la parte (7) a la parte(20)con un destornillador de cabeza Philips ,
luego use el tornillo (E) para fijar la parte (2) a las partes (7,8) con la llave hexagonal (F) según el
diagrama.
(DE)
Befestigen Sie die Teile (8) in das Teil (21) und das Teil (7) in das Teil (20) ein, dann befestigen
Sie die Teile (8) an das Teil (21) und das Teil (7) an das Teil (20) mit der Zylindermutter (T) durch
den Kreuzschlitzschraubendreher von Philips, dann befestigen Sie das Teil (2) an die Teile(7,8)
durch den Sechskantschlüssel (F) mit der Schraube (E) gemäß der Abbildung.
Page 23
Step 14
P.23
5
6
2
E
(EN)
Using screw (E) attach parts (5,6) to part (2) with Hex key (F) as per diagram.
(FR)
Utilisez la Vis (E) pour fixer les pièces(5,6) dans la pièce (2) avec la clé hexagonale (F)
conformément au schéma.
E
E
E
F
E
F
(ESP)
Use el tornillo (E) para fijar las partes (5,6) a la parte (2) con la llave hexagonal (F) según el
diagrama.
(DE)
Befestigen Sie das Teil (5,6) an das Teil (2) mit der Schraube (E) durch den Sechskantschlüssel
(F) gemäß der Abbildung.
Page 24
Step 15
P.24
P
P
Q
22 23
Q
K
J J
Q
P
P
Q
K
(EN)

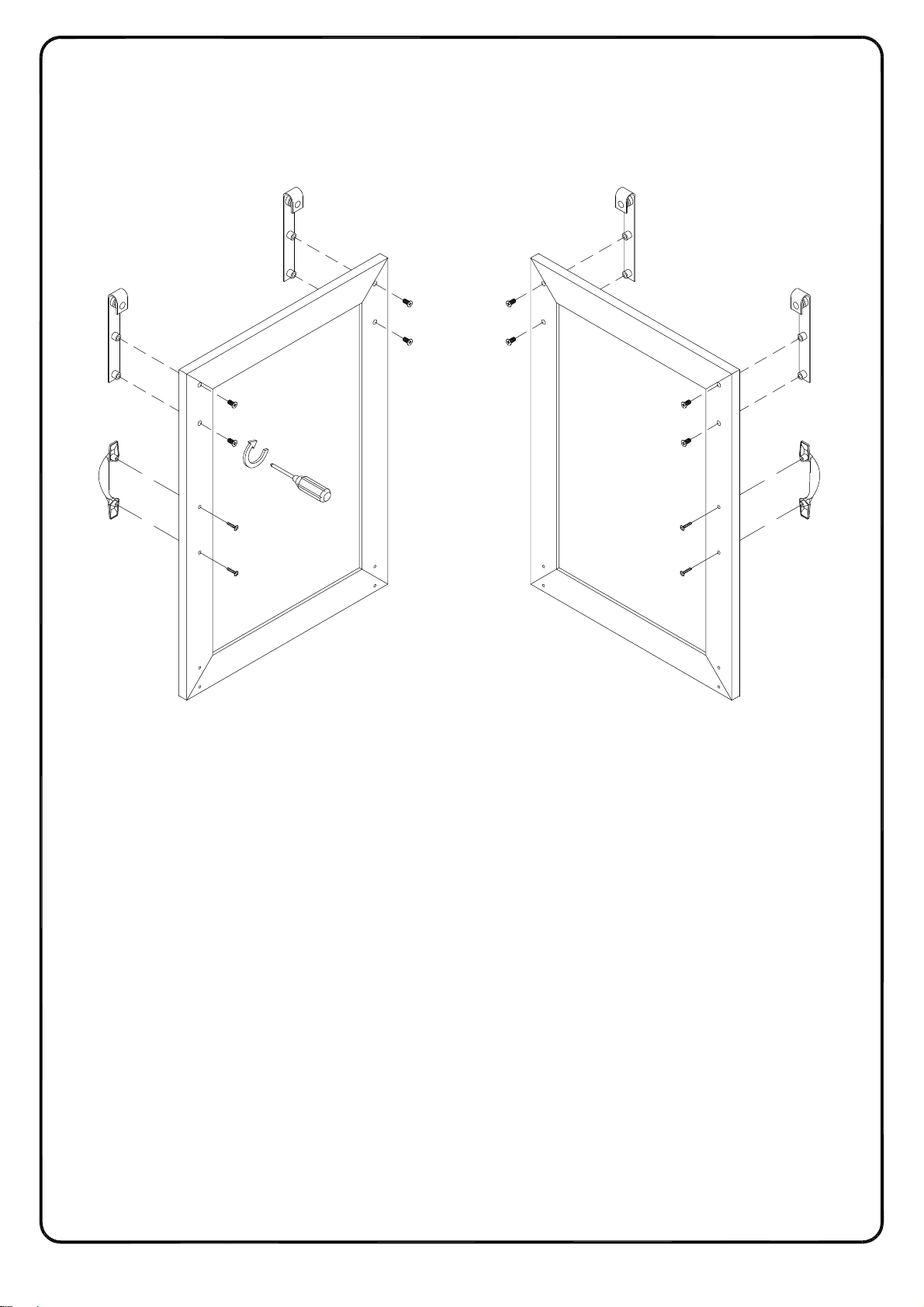

Using bolt (Q) secure pulley (P) to parts (22,23) , then using handle bolt (J) attach handle (K) to
parts (22,23) with Philips head screwdriver as per diagram.
(FR)
En utilisant le boulon (Q) fixez la poulie (P) à les pièces (22,23), puis utilisez le boulon de poignée
(J) pour fixer la poignée (K) à les pièces (22,23) avec un tournevis cruciforme conformément au
schéma.
(ESP)
Use el perno (Q) para fijar la polea (P) a las partes(22,23), luego use el perno de la manija (J) para
fijar el mango (K) a las partes (22,23) con un destornillador de cabeza Philips como se muestra en
el diagrama.
(DE)
Befestigen Sie die Rolle (P) an die Teile (22,23) mit dem Bolzen (Q) ,dann befestigen Sie den
Griff (K) an die Teile (22,23) mit dem Griffbolzen (J) durch den Kreuzschlitzschraubendreher von
Philips gemäß der Abbildung.
Page 25
Step 16
P.25
P
22
23
15
(EN)

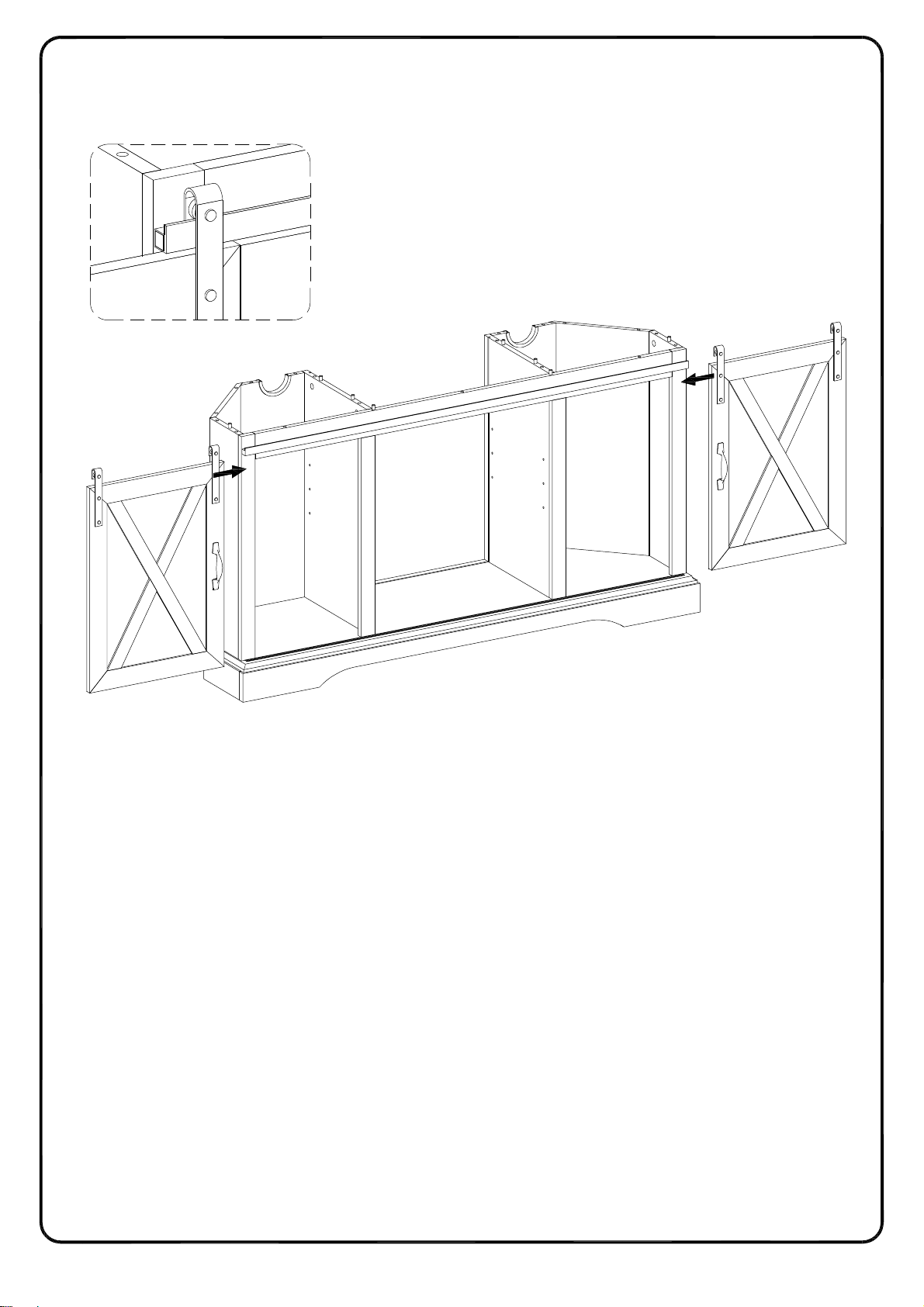

Hang the pulley (P) on the top of part (15), then pick up the doors (22,23) as per diagram.
(FR)
Accrochez la poulie (P) sur le dessus de la pièce (15), puis ramassez la porte (22,23)
conformément au schéma.
(ESP)
Cuelgue la polea (P) sobre la parte (15), luego recoja las puertas (22,23) como se muestra en el
diagrama.
(DE)
Hängen Sie die Rolle (P) auf das Teil (12), dann nehmen Sie die Türen (22,23) gemäß der
Abbildung.
Page 26

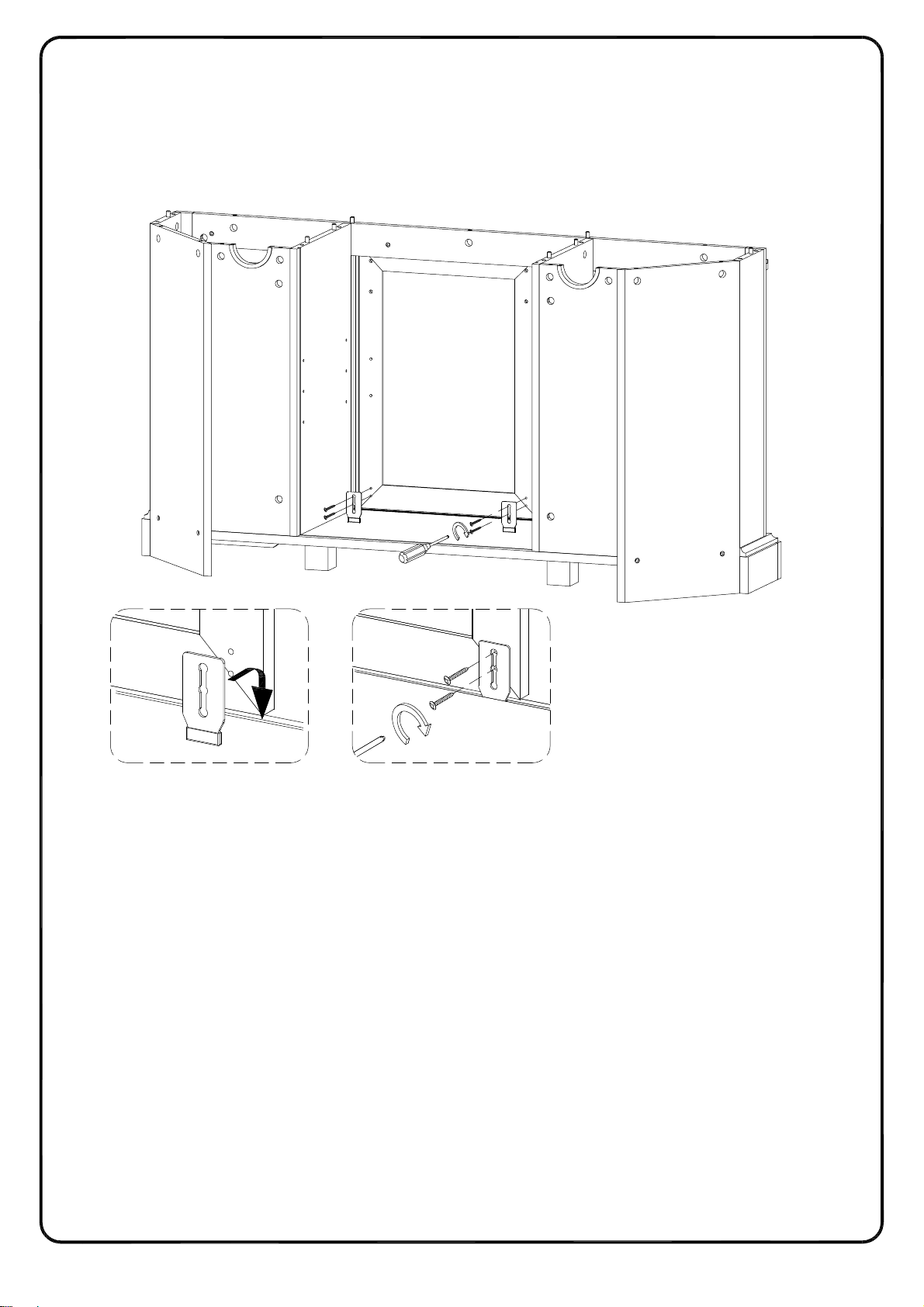

Step 17
P.26
22
R
S
R
(EN)
Using screw (S) attach plate (R) to parts (2,22) with Philips head screwdriver as per diagram.
(FR)
En utilisant la Vis (S) fixez la Plaque(R) à les pièces (2,22) avec un tournevis cruciforme
conformément au schéma.
2
S
R
S
R
(ESP)
Use el tornillo (S) para fijar la placa (R) a las parte (2,22) con un destornillador de cabeza Philips
según el diagrama.
(DE)
Befestigen Sie die Platte(R) an die Teile (2,22) mit der Schraube (S) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.
Page 27

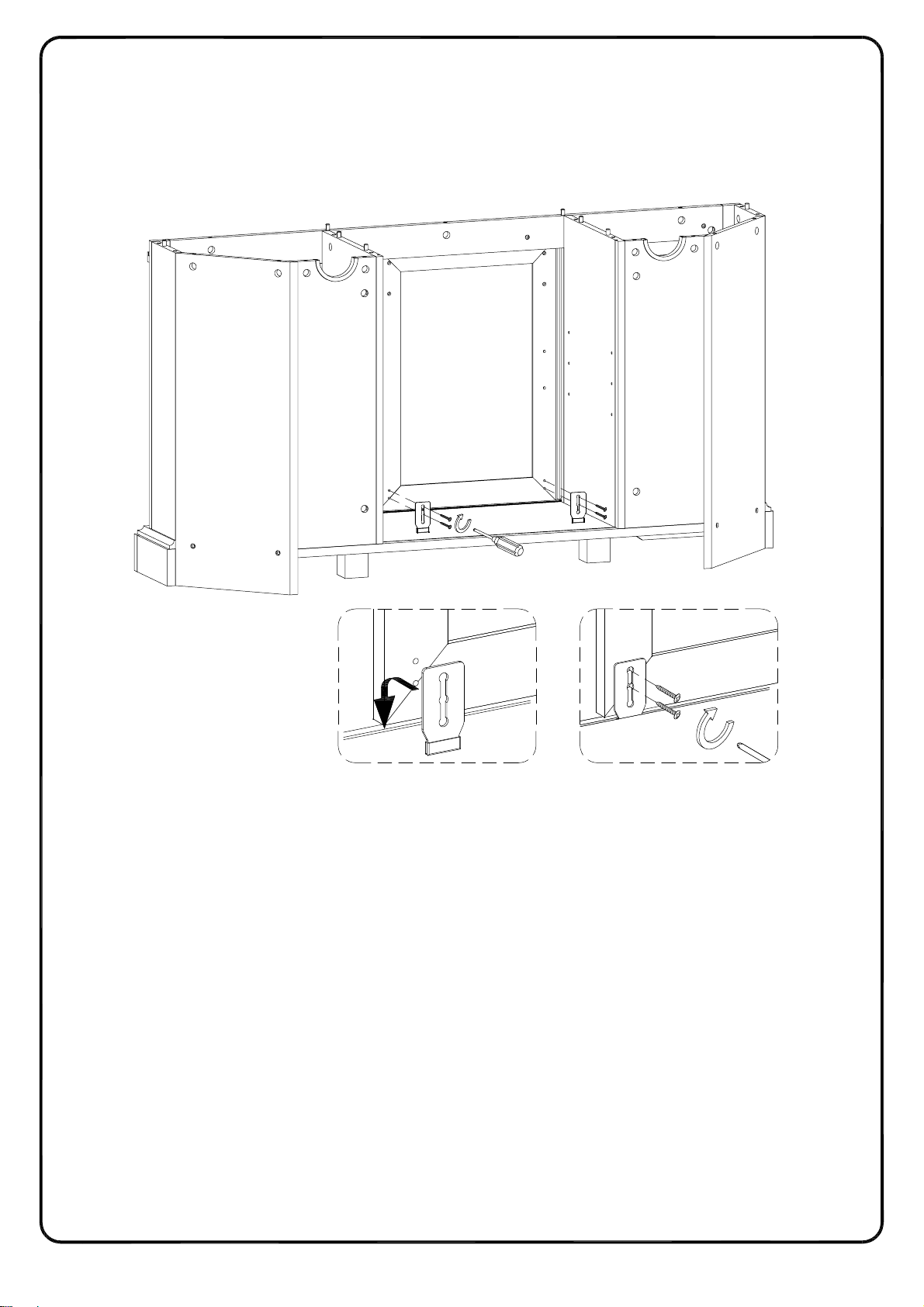

Step 18
P.27
23
R
S
(EN)
Using screw (S) attach plate (R) to parts (2,23) with Philips head screwdriver as per diagram.
(FR)
En utilisant la Vis (S) fixez la Plaque(R) à les pièces (2,23) avec un tournevis cruciforme
conformément au schéma.
2
R
R
S
R
S
(ESP)
Use el tornillo (S) para fijar la placa (R) a las parte (2,23) con un destornillador de cabeza Philips
según el diagrama.
(DE)
Befestigen Sie die Platte(R) an die Teile (2,23) mit der Schraube (S) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.
Page 28

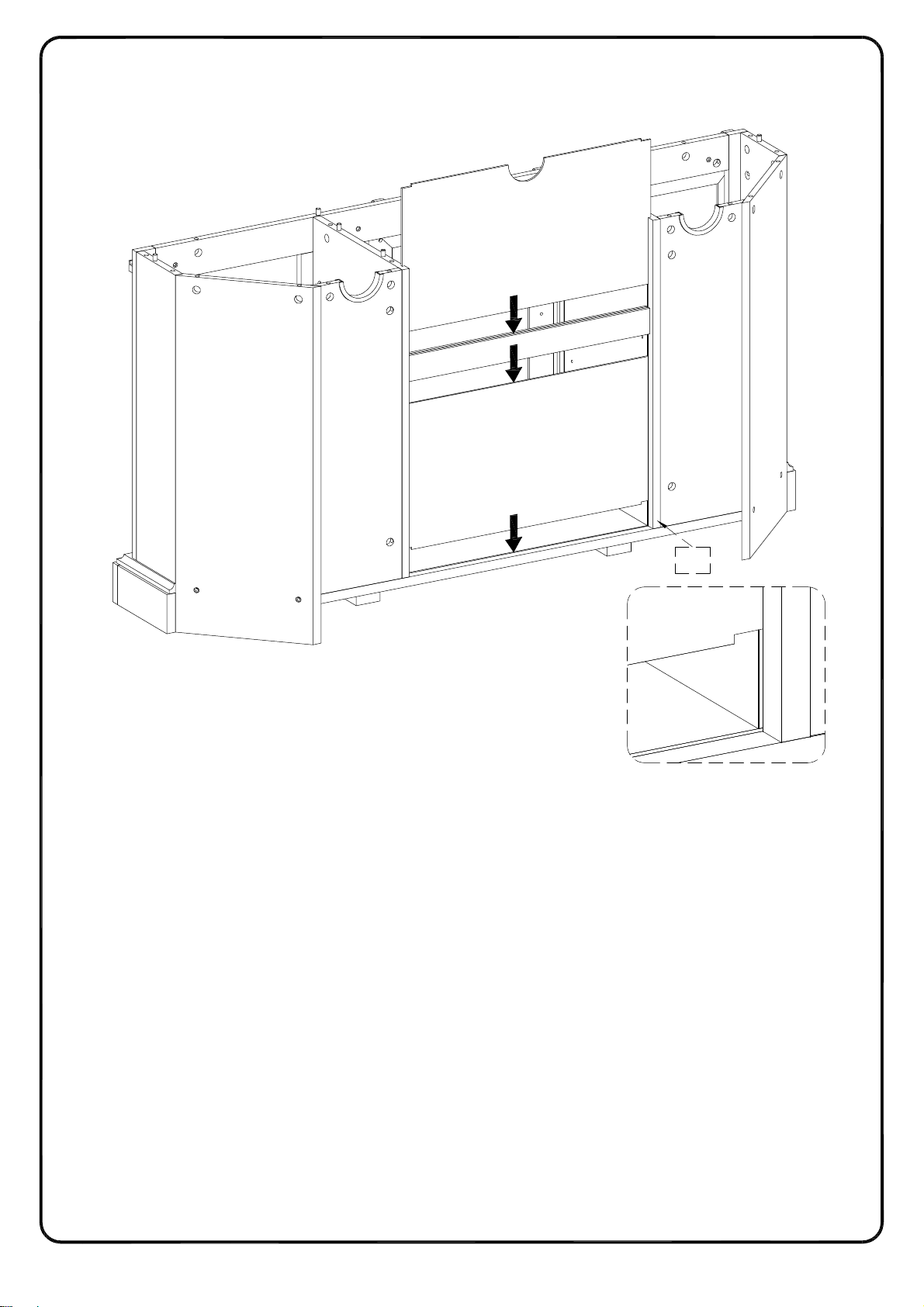

Step 19
P.28
21
9
10
11
2
20
(EN)
Put parts (11,10,9) as per diagram.
(FR)
Mettez les pièces (11,10,9) conformément au schéma.
(ESP)
Ponga la parte (11,10,9) según el diagrama.
(DE)
Setzen Sie die Teile (11,10,9) gemäß der Abbildung ein.
Page 29
Step 20
P.29
21 3
1
3
B
B
B
4
T
6
21
T
T
15
B
8
B
T
20
B
T
7
T
T
5
(EN)

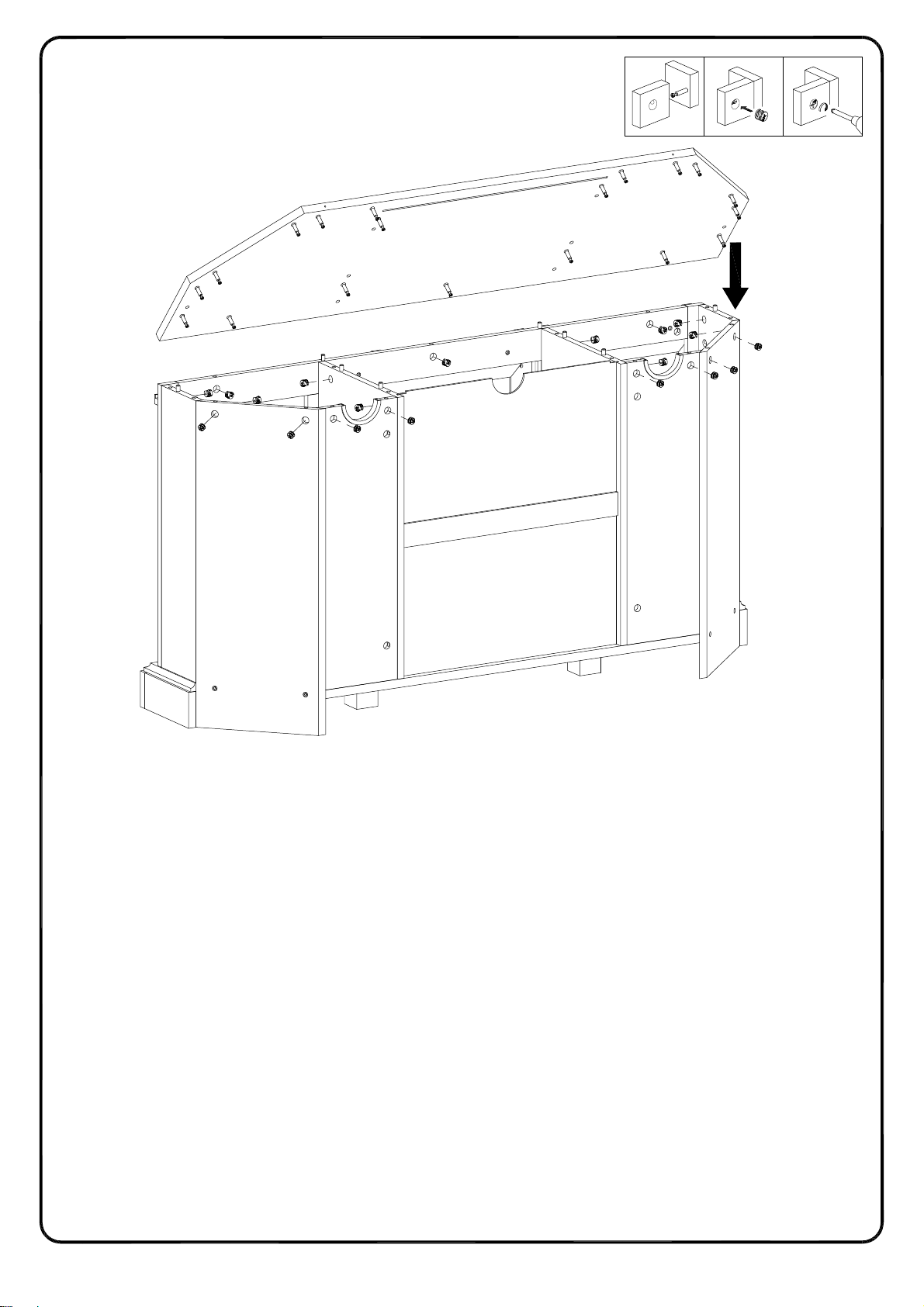

Using cam lock (B,T) secure part (1) into parts (3,4,5,6,7,8,15,20,21) with Philips head screwdriver
as per diagram.
(FR)
Utilisez le verrou à came (B,T) pour fixer la pièce (1) dans les pièces (3,4,5,6,7,8,15,20,21) avec
un tournevis cruciforme conformément au schéma.
(ESP)
Use el cierre de leva (B,T) para fijar la parte (1) en las partes (3,4,5,6,7,8,15,20,21) con un
destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie die Teile (1) in die Teile(3,4,5,6,7,8,15,20,21) mit der Zylindermutter (B,T) durch
den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.
Page 30
Step 21
P.30
M
L
M
(EN)

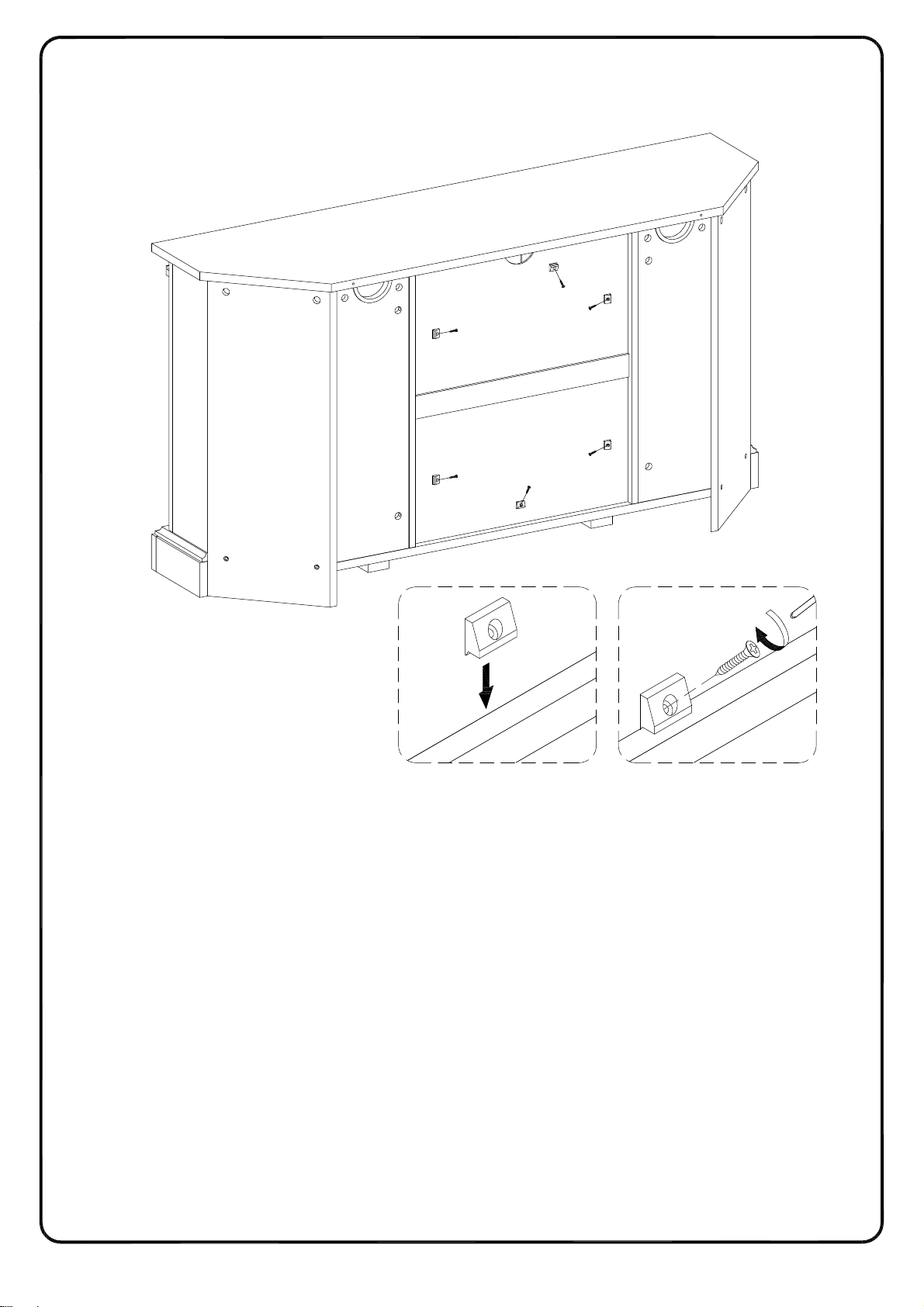

Using screw (L) secure plastic wedge (M) with Philips head screwdriver as per diagram.
(FR)
Utilisez la vis (L), fixez le cale en plastique (M) avec un tournevis cruciforme conformément au
schéma.
(ESP)
Use el tornillo (L) para fijar la cuña de plástico (M) con un destornillador de cabeza Philips
según el diagrama.
(DE)
Befestigen Sie den Kunststoffkeil (M) mit der Schraube (L) durch den Kreuzschlitzschraubendreher
von Philips gemäß der Abbildung.
Page 31

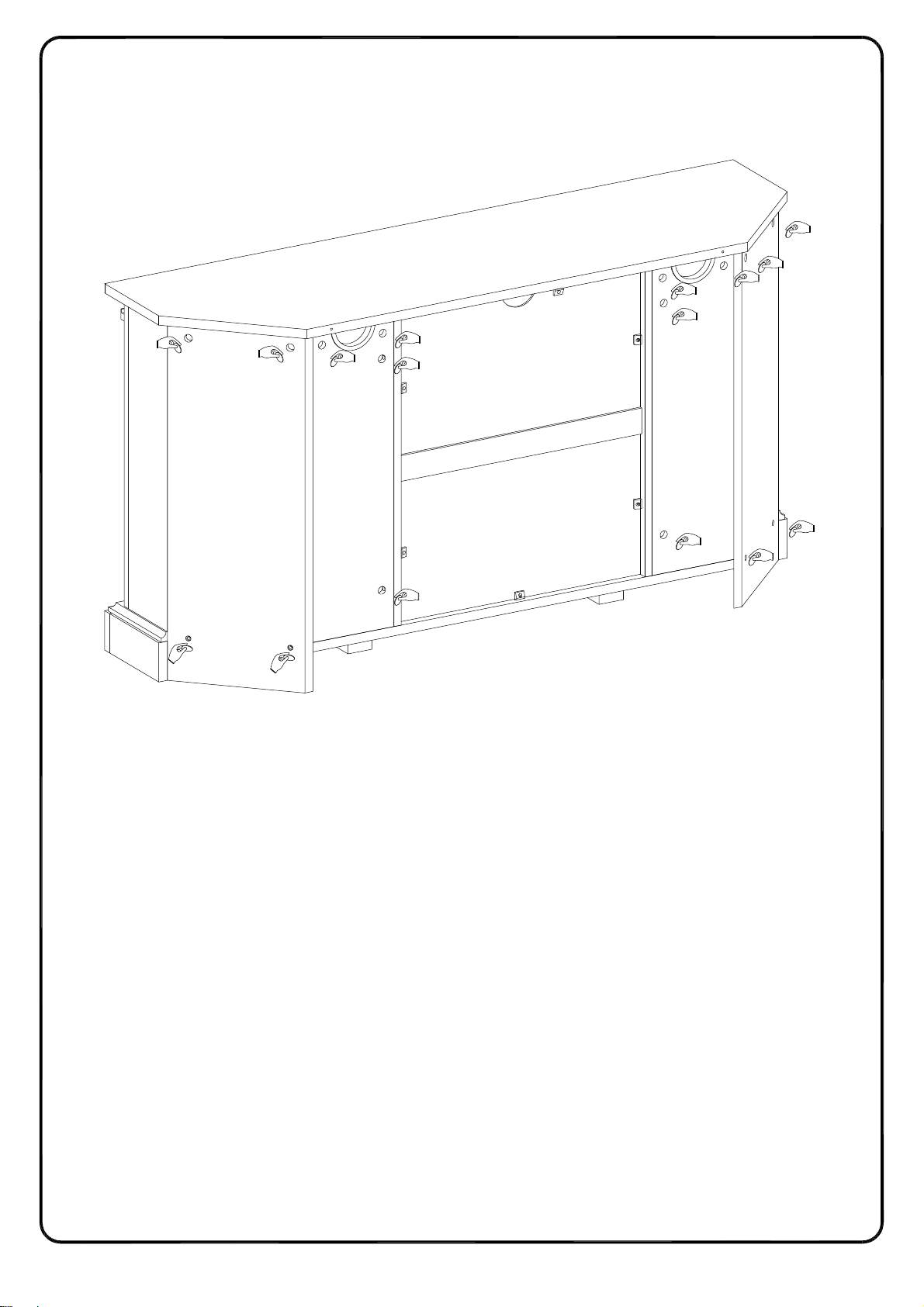

Step 22
P.31
D
D
D
D
D
(EN)
Place sticker (D) cover the holes as per diagram .
DD
D
D
D
D
D
D
(FR)
Placez l'autocollant (D) pour couvrir les trous conformément au schéma.
(ESP)
Coloque la pegatina (D) que cubre los agujeros según el diagrama .
(DE)
Platzieren Sie den Aufkleber (D) auf die Bohrungen gemäß der Abbildung.
Page 32
Step 23
P.32
21
N
6
N
13
N
N
(EN)

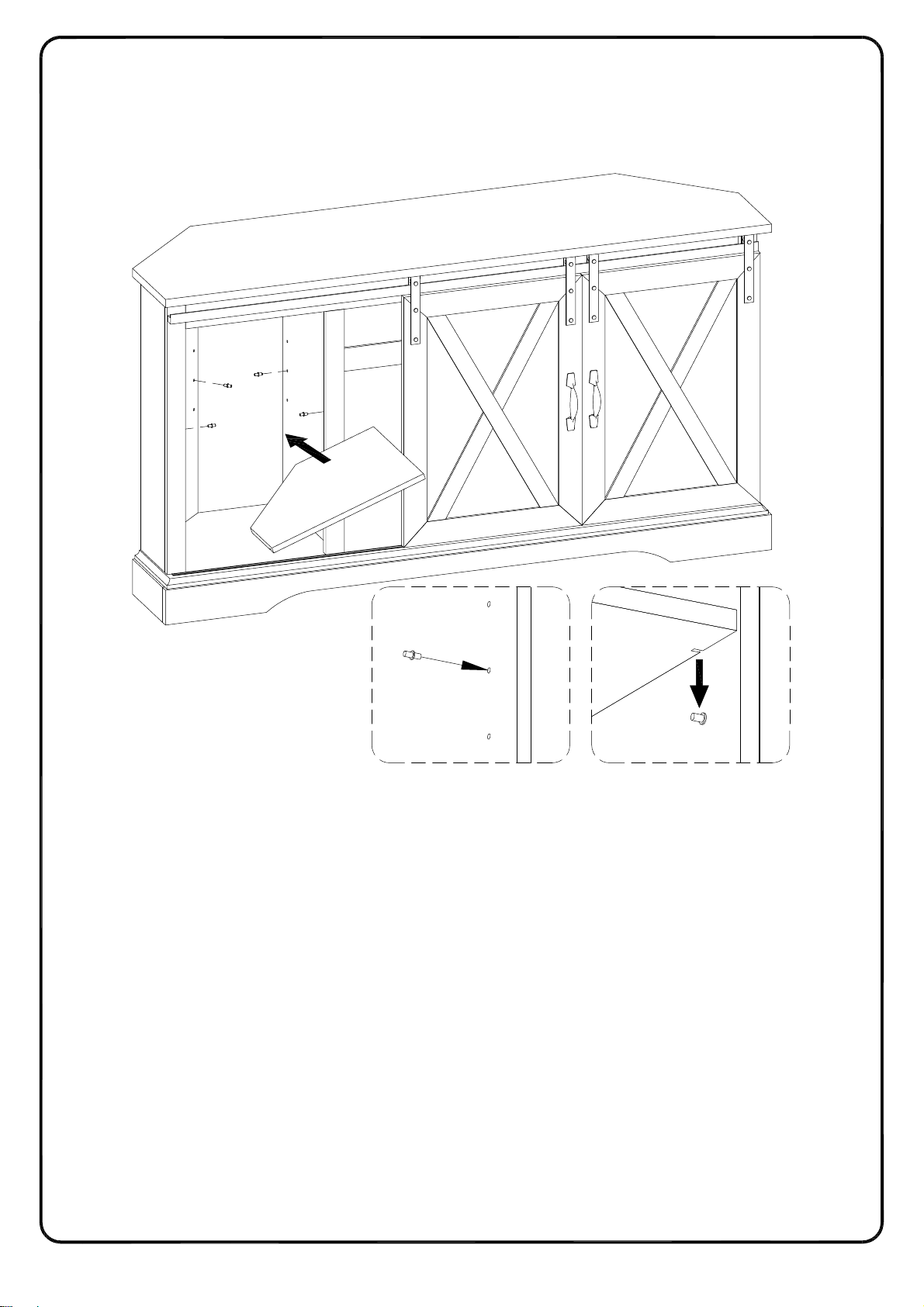

Insert shelf support pin (N) into parts (4,6,21) as per diagram. Make sure you place the shelf
support pins (N) in the same level. So the shelf is not titled .Put part (13) into unit as per diagram.
Tilt and rest the adjustable shelf (13) onto the shelf support pins .
N
4
(FR)
Insérez la goupille de support d'étagère (N) dans les pièces (4,6,21) conformément au schéma
Assurez-vous de placer les goupilles de support d'étagère (N) au même niveau. Pour que l'étagère
ne soit pas inclinée, mettez la pièce (13) dans l'unité conformément au schéma.
Inclinez et posez la tablette réglable (13) sur les goupilles de support de tablette.
(ESP)
Inserte el perno de soporte de la estantería (N) en las partes (4,6,21) según el diagrama.
Asegúrese de colocar los alfileres de soporte del estante (N) en el mismo nivel. Así que el estante
no está inclinado.Coloque la parte (13) en la unidad según el diagrama.
Incline y apoye el estante ajustable (13) sobre los pasadores de soporte del estante.
(DE)
Stecken Sie den Regalstützstift (N) in die Teile (4,6,21) gemäß der Abbildung ein. Stellen Sie
sicher, dass Sie die vier Regalstützstifte (N) in gleicher Höhe platzieren. Dadurch wird das Regal
nicht verkanten.Setzen Sie das Teil (13) in die Baueinheit gemäß der Abbildung ein.
Neigen Sie das verstellbare Regal (13) und legen Sie es auf die Regalstützstifte.
Page 33
Step 24
P.33
5
N
3
(EN)

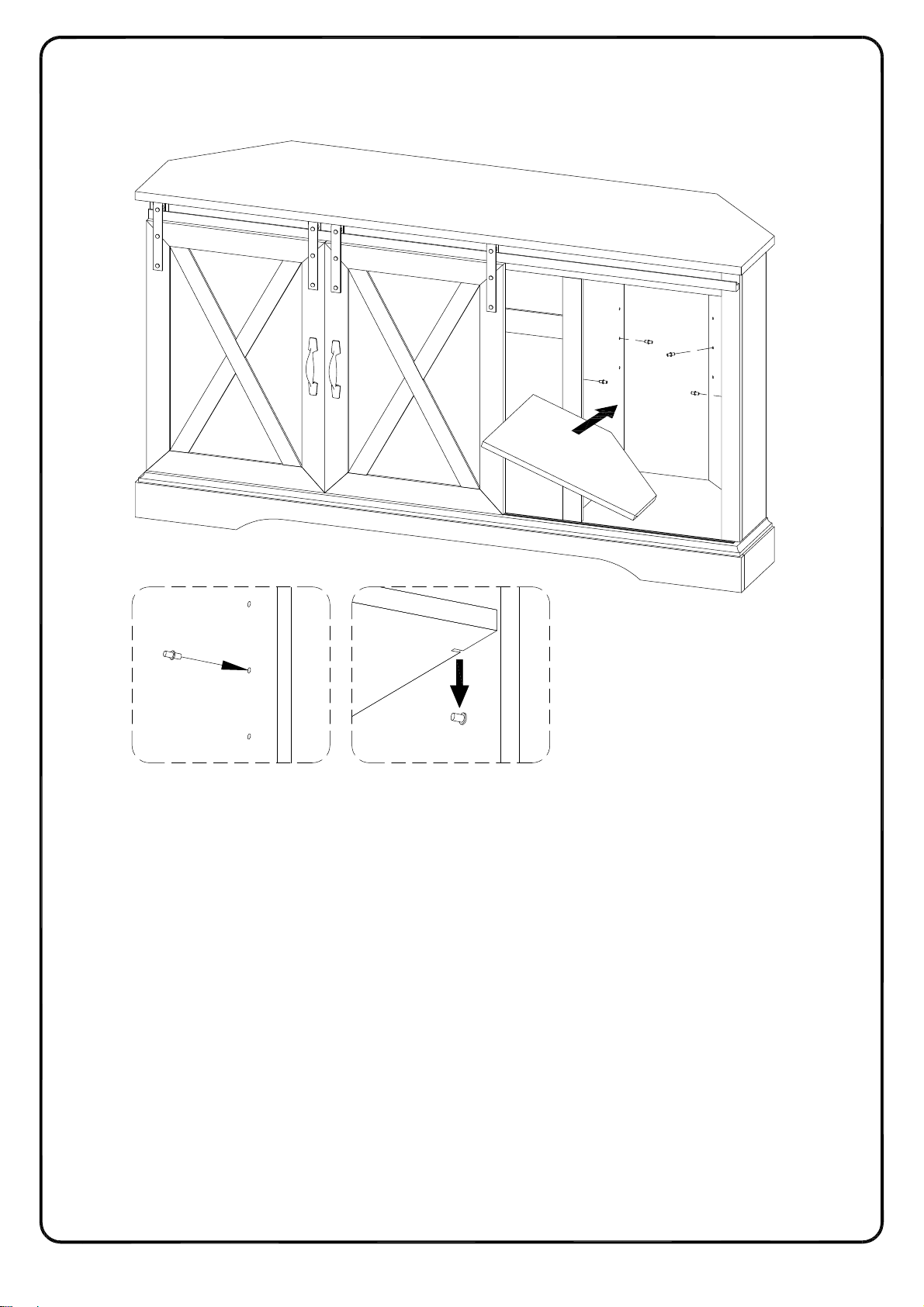

Insert shelf support pin (N) into parts (3,5,20) as per diagram. Make sure you place the shelf
support pins (N) in the same level. So the shelf is not titled .Put part (12) into unit as per diagram.
Tilt and rest the adjustable shelf (12) onto the shelf support pins .
N
20
N
12
N
N
(FR)
Insérez la goupille de support d'étagère (N) dans les pièces (3,5,20) conformément au schéma
Assurez-vous de placer les goupilles de support d'étagère (N) au même niveau. Pour que l'étagère
ne soit pas inclinée, mettez la pièce (12) dans l'unité conformément au schéma.
Inclinez et posez la tablette réglable (12) sur les goupilles de support de tablette.
(ESP)
Inserte el perno de soporte de la estantería (N) en las partes (3,5,20) según el diagrama.
Asegúrese de colocar los alfileres de soporte del estante (N) en el mismo nivel. Así que el estante
no está inclinado.Coloque la parte (12) en la unidad según el diagrama.
Incline y apoye el estante ajustable (12) sobre los pasadores de soporte del estante.
(DE)
Stecken Sie den Regalstützstift (N) in die Teile (3,5,20) gemäß der Abbildung ein. Stellen Sie
sicher, dass Sie die vier Regalstützstifte (N) in gleicher Höhe platzieren. Dadurch wird das Regal
nicht verkanten.Setzen Sie das Teil (12) in die Baueinheit gemäß der Abbildung ein.
Neigen Sie das verstellbare Regal (12) und legen Sie es auf die Regalstützstifte.
Page 34
Step 25
P.34
N
21
N
20
N
N
14
Finished edge
N
N
(EN)

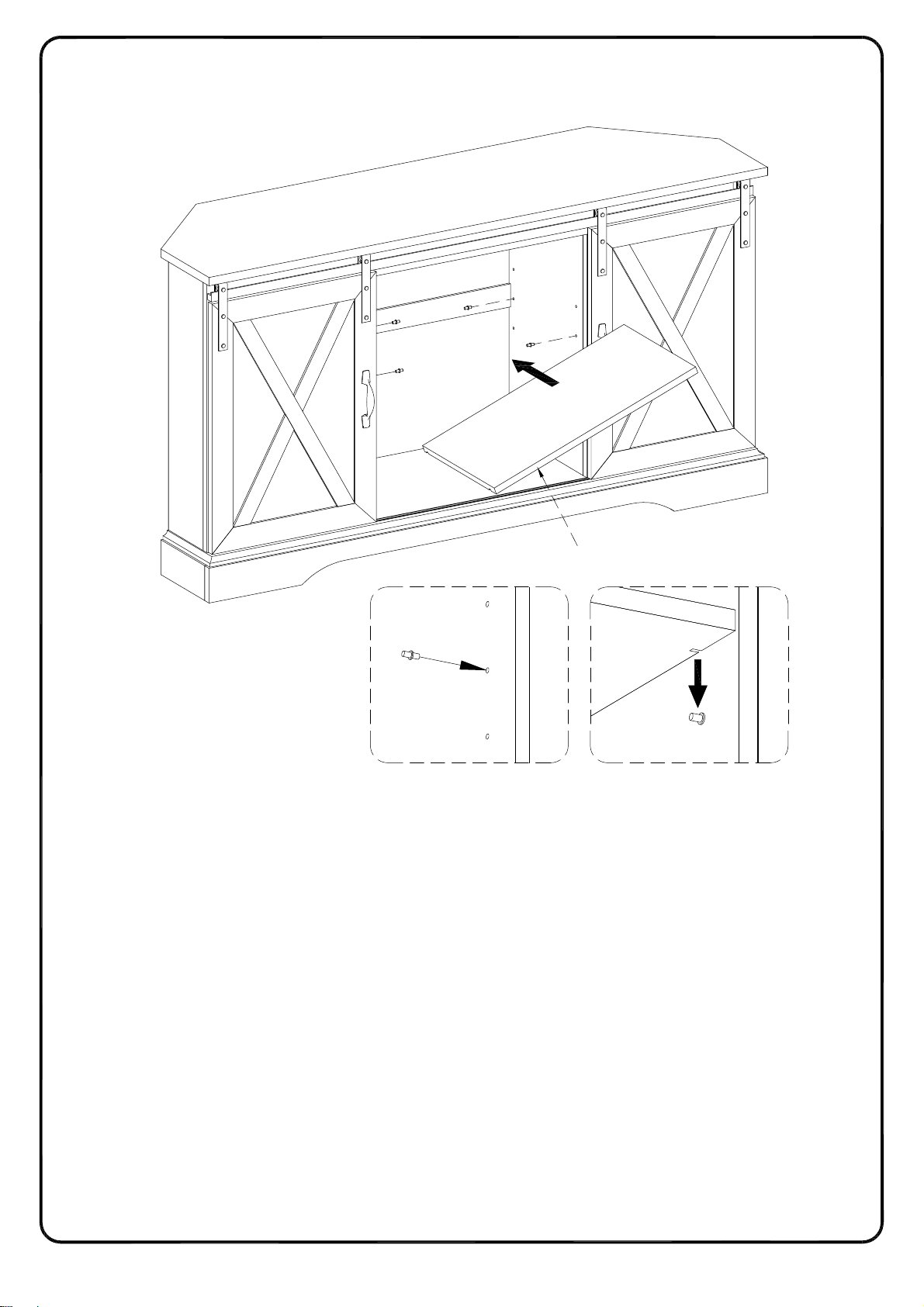

Insert shelf support pin (N) into parts (20 , 21) as per diagram. Make sure you place the shelf
support pins (N) in the same level. So the shelf is not titled .Put part (14) into unit as per diagram.
Tilt and rest the adjustable shelf (14) onto the shelf support pins .
(FR)
Insérez la goupille de support d'étagère (N) dans les pièces (20,21) conformément au schéma
Assurez-vous de placer les goupilles de support d'étagère (N) au même niveau. Pour que l'étagère
ne soit pas inclinée, mettez la pièce (14) dans l'unité conformément au schéma.
Inclinez et posez la tablette réglable (14) sur les goupilles de support de tablette.
(ESP)
Inserte el perno de soporte de la estantería (N) en las partes (20,21) según el diagrama.
Asegúrese de colocar los alfileres de soporte del estante (N) en el mismo nivel. Así que el estante
no está inclinado.Coloque la parte (14) en la unidad según el diagrama.
Incline y apoye el estante ajustable (14) sobre los pasadores de soporte del estante.
(DE)
Stecken Sie den Regalstützstift (N) in die Teile (20,21) gemäß der Abbildung ein. Stellen Sie
sicher, dass Sie die vier Regalstützstifte (N) in gleicher Höhe platzieren. Dadurch wird das Regal
nicht verkanten.Setzen Sie das Teil (14) in die Baueinheit gemäß der Abbildung ein.
Neigen Sie das verstellbare Regal (14) und legen Sie es auf die Regalstützstifte.
Page 35

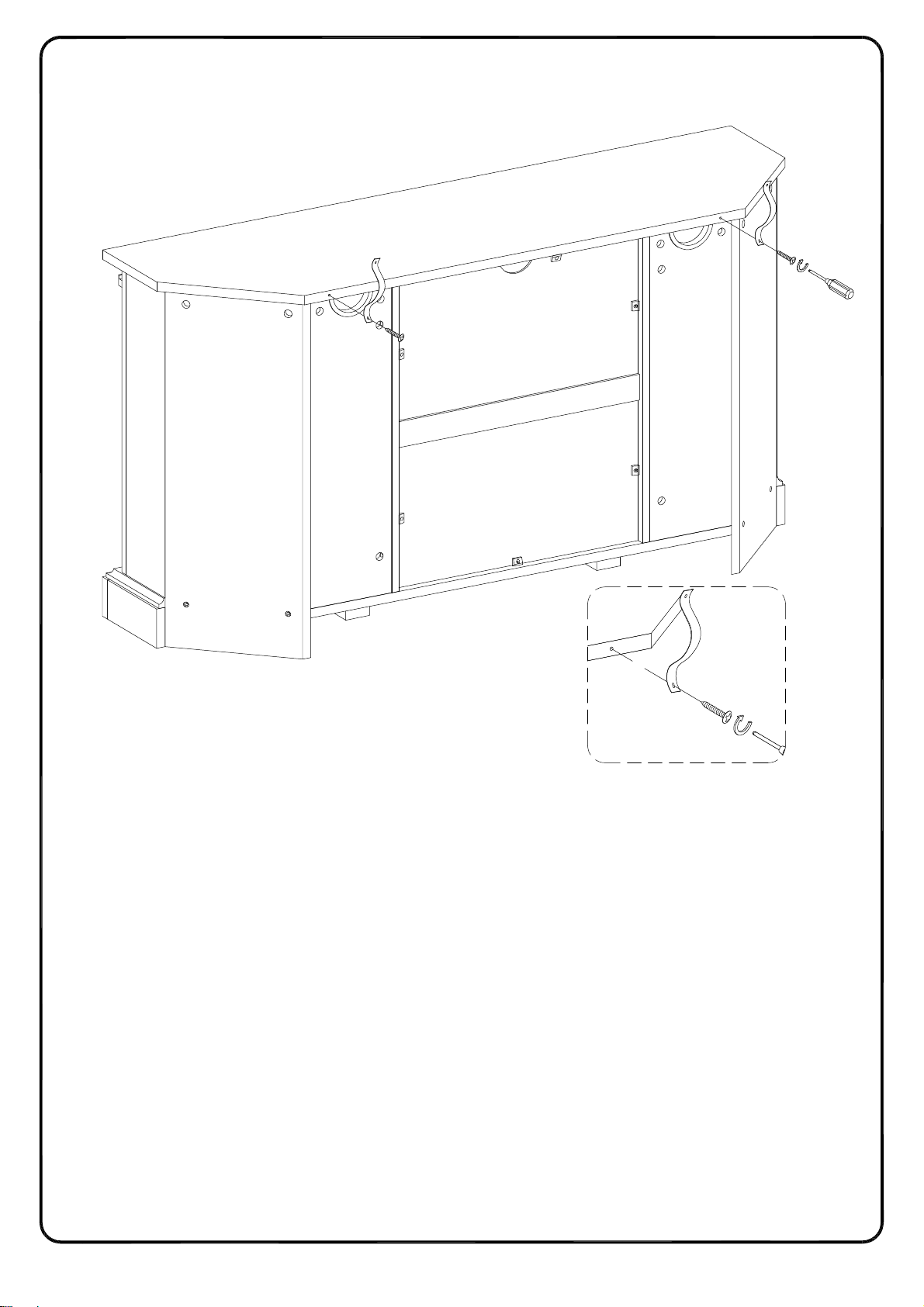

Step 26
P.35
V
1
V
S
V
S
S
(EN)
Using screw (S) attach plastic strap (V) into part (1) with Philips head screwdriver as per diagram.
(FR)
Utilisez la vis (S)pour fixer la sangle en plastique (V) dans la pièce (1) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el tornillo (S) para fijar la correa de plástico (V) en la parte (1) con un destornillador de
cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Kunststoffband (V) in das Teil (1) durch den Kreuzschlitzschraubendreher von
Philips mit der Schraube (S)gemäß der Abbildung.
Page 36
21 3
P.36
Step 27
WARNING
Serious or fatal injuries can occur from furniture tipping over. To prevent the furniture from tipping over we recommend
that it is permanently fixed to the wall. Wall anchor and hardware are included with this product. Please make sure
hardware is suitable for your walls before installing, as different wall materials may require different types of anchors.
Des blessures graves ou mortelles peuvent survenir à la suite d'un basculement des meubles. Pour éviter que les
meubles ne basculent, nous recommandons qu'ils ne sont fixés en permanence au mur. L'ancrage mural et le matériel
sont inclus dans ce produit. Veuillez assurez-vous que le matériel est adapté à vos murs avant d'installer, car
différents matériaux muraux peuvent nécessiter différents types d'ancres.
Pueden producirse lesiones graves o mortales al volcar los muebles. Para evitar que los muebles se vuelquen,
recomendamos que se fijen permanentemente a la pared. El anclaje de pared y los herrajes están incluidos en este
producto. Asegúrese de que los herrajes sean adecuados para sus paredes antes de instalarlos, ya que los diferentes
materiales de las paredes pueden requerir diferentes tipos de anclajes.
Beim Umkippen von Möbeln können schwere oder tödliche Verletzungen auftreten. Um ein Umkippen der Möbel zu
verhindern, empfehlen wir, diese dauerhaft an die Wand zu befestigen. Wandanker und Hardware sind mit diesem
Produkt enthalten. Bitte stellen Sie vor der Installation sicher, dass die Hardware für Ihre Wände geeignet ist, da für
unterschiedliche Wandmaterialien möglicherweise unterschiedliche Arten von Ankern erforderlich sind.
Wall
W
U
V
(EN)

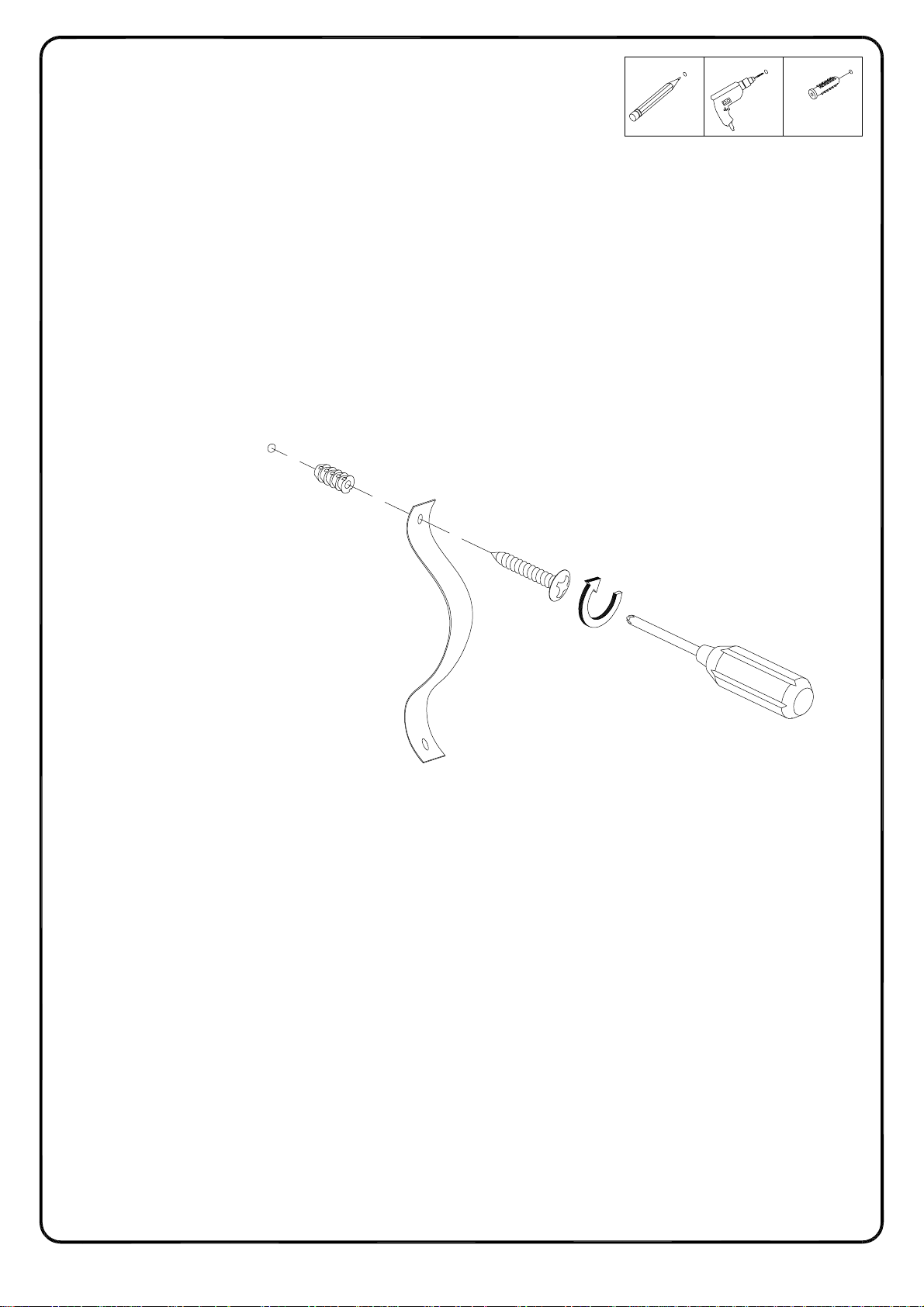

Using screw (U) attach plastic strap (V) and Nut (W) to wall with Philips head screwdriver as per
diagram.
(FR)
Utilisez la vis (U)pour fixer la sangle en plastique(V) dans l'écrou (W) au mur avec un tournevis
cruciforme conformément au schéma.
(ESP)
Con el tornillo (U), fije la correa de plástico(V) en la tuerca (W) a la pared con un destornillador de
cabeza Philips, según el diagrama.
(DE)
Befestigen Sie das Kunststoffband (V) und die Mutter (W) an der Wand mit der Schraube (U) durch
den Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.
Page 37
Step 28
P.37

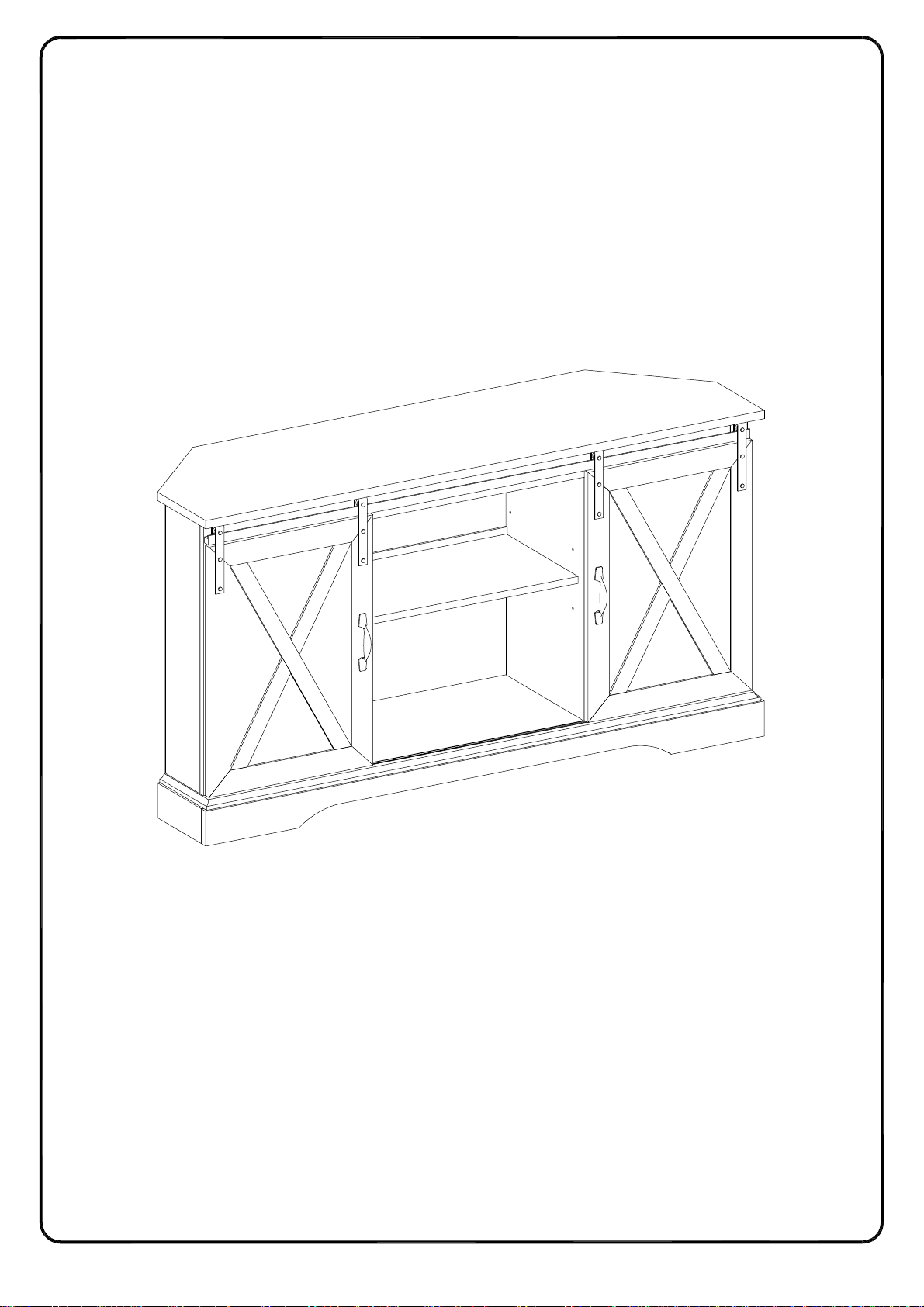

Final Assembly
Loading...
