Page 1
30"
8'
5'9"
8'
38"
30"
5'9"
13'
90"
36"

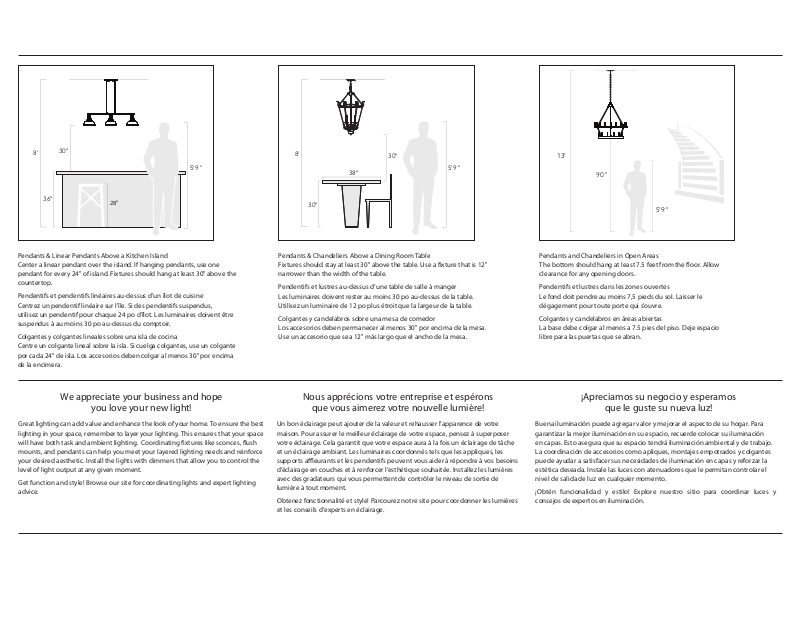

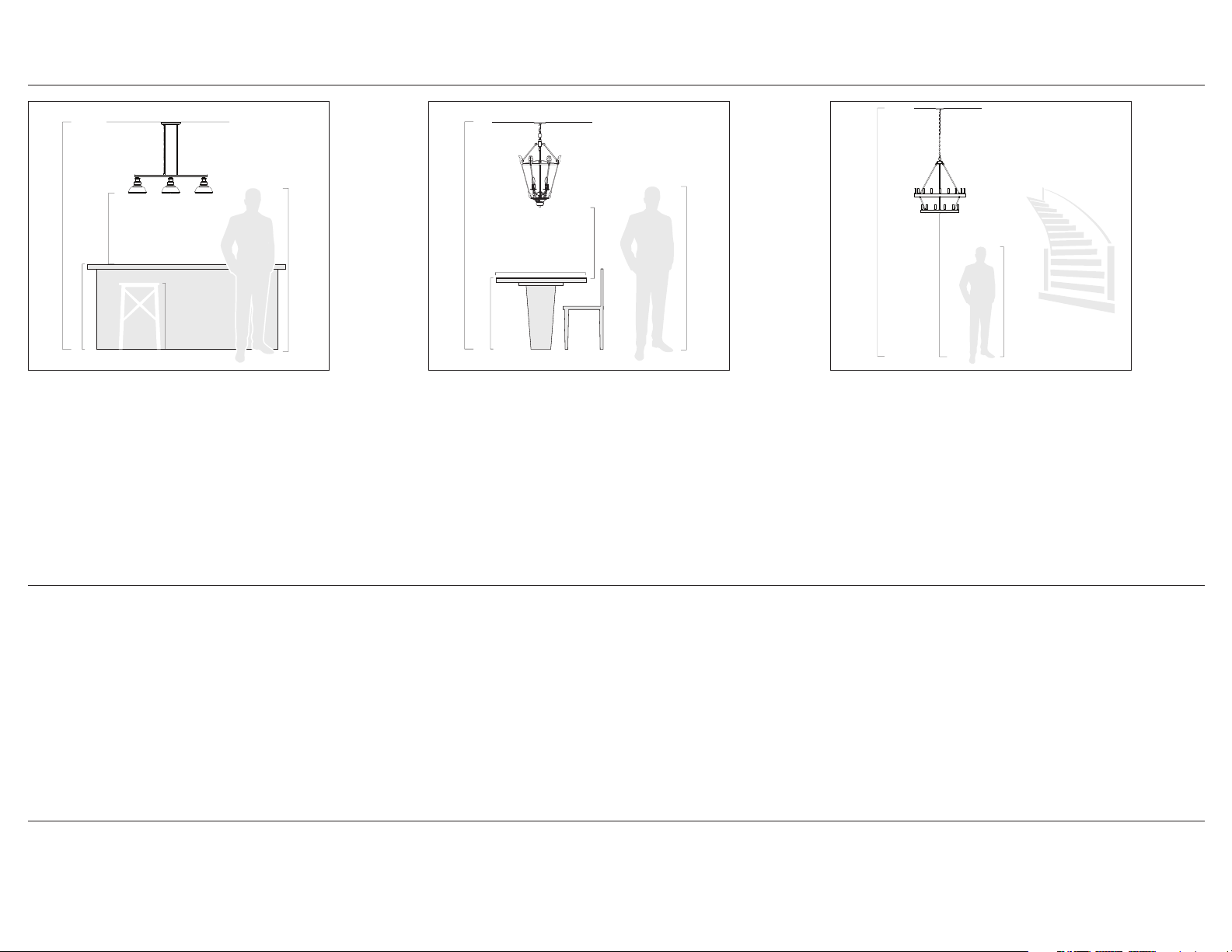

Pendants & Linear Pendants Above a Kitchen Island
Center a linear pendant over the island. If hanging pendants, use one
pendant for every 24" of island. Fixtures should hang at least 30" above the
countertop.
Pendentifs et pendentifs linéaires au-dessus d’un îlot de cuisine
Centrez un pendentif linéaire sur l’île. Si des pendentifs suspendus,
utilisez un pendentif pour chaque 24 po d’îlot. Les luminaires doivent être
suspendus à au moins 30 po au-dessus du comptoir.
Colgantes y colgantes lineales sobre una isla de cocina
Centre un colgante lineal sobre la isla. Si cuelga colgantes, use un colgante
por cada 24" de isla. Los accesorios deben colgar al menos 30" por encima
de la encimera.
28"
We appreciate your business and hope
you love your new light!
Great lighting can add value and enhance the look of your home. To ensure the best
lighting in your space, remember to layer your lighting.
will have both task and ambient lighting. Coordinating xtures like sconces, ush
mounts, and pendants can help you meet your layered lighting needs and reinforce
your desired aesthetic. Install the lights with dimmers that allow you to control the
level of light output at any given moment.
Get function and style! Browse our site for coordinating lights and expert lighting
advice.
This ensures that your space
30"
Pendants & Chandeliers Above a Dining Room Table
Fixtures should stay at least 30" above the table. Use a xture that is 12"
narrower than the width of the table.
Pendentifs et lustres au-dessus d’une table de salle à manger
Les luminaires doivent rester au moins 30 po au-dessus de la table.
Utilisez un luminaire de 12 po plus étroit que la largeur de la table.
Colgantes y candelabros sobre una mesa de comedor
Los accesorios deben permanecer al menos 30" por encima de la mesa.
Use un accesorio que sea 12" más largo que el ancho de la mesa.
Nous apprécions votre entreprise et espérons
que vous aimerez votre nouvelle lumière!
Un bon éclairage peut ajouter de la valeur et rehausser l’apparence de votre
maison. Pour assurer le meilleur éclairage de votre espace, pensez à superposer
votre éclairage. Cela garantit que votre espace aura à la fois un éclairage de tâche
et un éclairage ambiant. Les luminaires coordonnés tels que les appliques, les
supports aeurants et les pendentifs peuvent vous aider à répondre à vos besoins
d’éclairage en couches et à renforcer l’esthétique souhaitée. Installez les lumières
avec des gradateurs qui vous permettent de contrôler le niveau de sortie de
lumière à tout moment.
Obtenez fonctionnalité et style! Parcourez notre site pour coordonner les lumières
et les conseils d’experts en éclairage.
5'9"
Pendants and Chandeliers in Open Areas
The bottom should hang at least 7.5 feet from the oor. Allow
clearance for any opening doors.
Pendentifs et lustres dans les zones ouvertes
Le fond doit pendre au moins 7,5 pieds du sol. Laisser le
dégagement pour toute porte qui s’ouvre.
Colgantes y candelabros en áreas abiertas
La base debe colgar al menos a 7.5 pies del piso. Deje espacio
libre para las puertas que se abran.
¡Apreciamos su negocio y esperamos
que le guste su nueva luz!
Buena iluminación puede agregar valor y mejorar el aspecto de su hogar. Para
garantizar la mejor iluminación en su espacio, recuerde colocar su iluminación
en capas. Esto asegura que su espacio tendrá iluminación ambiental y de trabajo.
La coordinación de accesorios como apliques, montajes empotrados y colgantes
puede ayudar a satisfacer sus necesidades de iluminación en capas y reforzar la
estética deseada. Instale las luces con atenuadores que le permitan controlar el
nivel de salida de luz en cualquier momento.
¡Obtén funcionalidad y estilo! Explore nuestro sitio para coordinar luces y
consejos de expertos en iluminación.
Page 2
How to Identify the Fixture’s Wires
Comment identier les ls du luminaire
Cómo identicar los cables del dispositivo
Fils de L’appareil DéClairage
Fixture Wires
Cables del Artefacto
Hot
Chargé
Vivo
Neutral
Neutre
Neutro
House Wires
Fils de la Maison
Cables De La Casa
Hot
Chargé
Vivo
Neutral
Neutre
Neutro

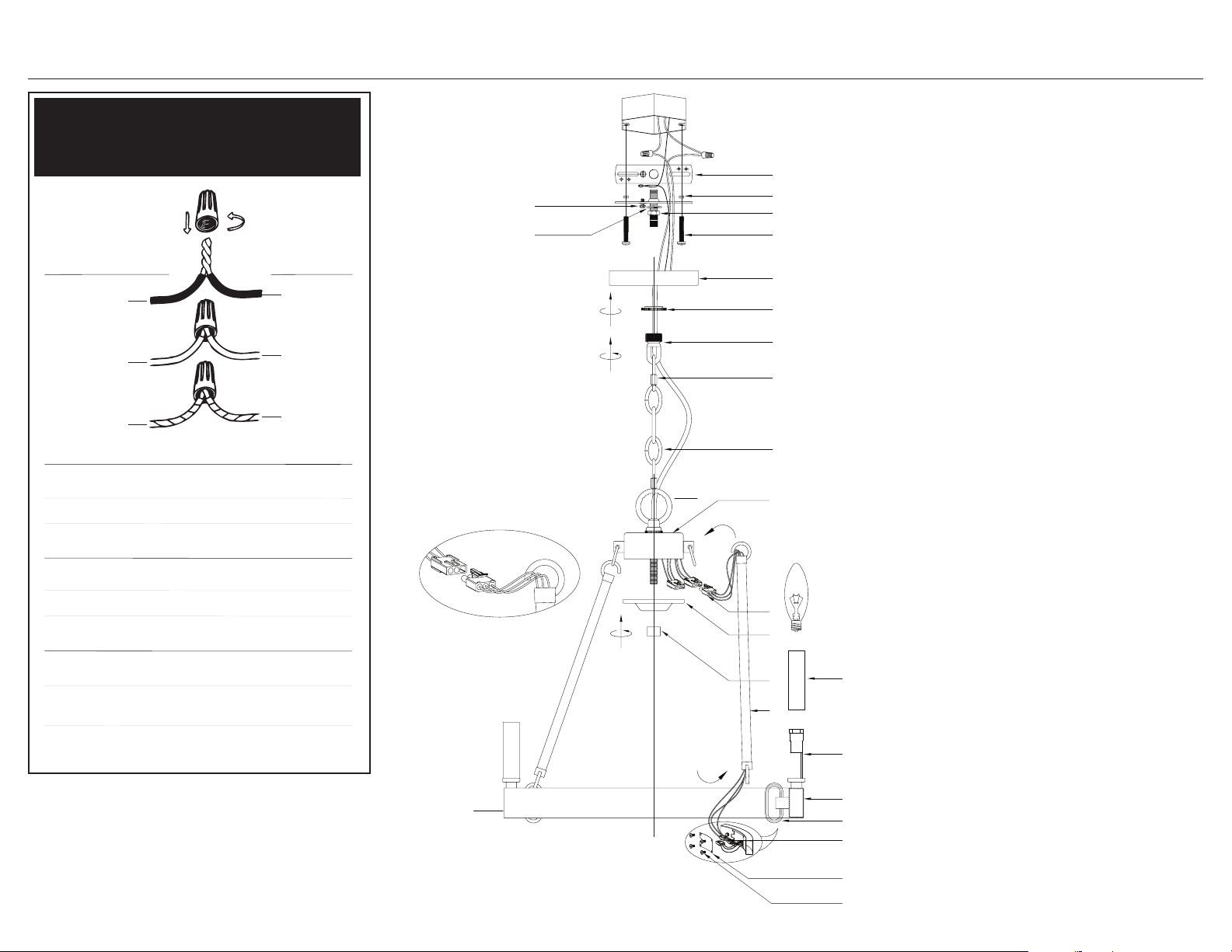

Assembly Instructions
GND
E
F
A
C
D
B
J
H
I
G
Ground
Mise à la Terre
Cable De Tierra
Hot: Smooth, Black, or Transparent with Black Inner Thread
Chargé: Lisse, noir ou transparent avec letage intérieur noir
Vivo: Suave, negro o transparente con hilo interior negro
Neutral: Ribbed, White or Transparent with White Inner Thread
Neutre: Côtelé, blanc ou transparent avec letage intérieur blanc
Neutro: Acanalado, blanco o transparente con hilo interior blanco
Ground: Copper, Bare Metal, Green, or Transparent Inner Thread
Mise à la Terre: Filetage intérieur en cuivre, métal nu,
vert ou transparent
Cable De Tierra: Rosca interior de cobre, metal desnudo,
verde o transparente
Ground
Mise à la Terre
Cable De Tierra
K
R
M
N
L
N
O
P
Q-1/Q-2/Q-3
S
T
Z
U
V
W
X
Y
Page 3
Assembly Instructions
ENGLISH
For Customer Service, contact the place of purchase to arrange
for replacement parts.
IMPORTANT:
• All installation work should be done by accredited professional.
• Shut o power supply at fuse or circuit breaker!
• Use only the specied bulbs. Do not exceed the maximum wattage!
Assembly Instructions:
PREPARING FOR INSTALLATION
Carefully remove the new xture from the carton as well as the yellow bag that
holds all of the parts. See the important notes above. Shut o power at the circuit
breaker and remove old xture from wall, including the old mounting strap. 1. From
the parts bag remove the mounting strap assembly. One end of nipple (F) should
be attached to mounting strap (A) with washer (C) and hex nuts (D) in place. The
other end should have canopy loop (I) attached. 2. Attach mounting strap (A) to
the junction box using mounting screws (B) and a screwdriver. Tighten securely.
Unscrew canopy loop collar (H) from canopy loop (I). Pass canopy (J) over the
mounted canopy loop to test the height. Approximately half of the canopy loop’s
exterior threads should be exposed, and the canopy loop collar should t snugly
onto the canopy loop. Remove canopy (J) and adjust the height of nipple (F) and
canopy loop (I) until the desired height is reached.
ASSEMBLING THE FIXTURE
3. For this xture it is important to determine your desired hanging height. If you
need additional chain, please contact the place of purchase. Attach one chain
connector (G) to one end of the chain (K). Attach the chain connector and chain to
top loop (R) on top of top cap (L). Pass the xture wires through top loop (R) and up
the chain connector and chain (every three links or so), pulling the wires until taut.
4. Remove any excess chain with a chain opener. Close the chain connectors (G) to
secure. Feed xture’s wires through the canopy loop (I), and canopy (J). Slide canopy
loop collar (H) and canopy (J) down over the chain/wires. Pull the wires until taut.
Trim the wires to the desired length, plus 8 to 10 inches. 5. Untwist nial (P) from
bottom cap (O). Once unscrewed, pull bottom cap (O) o to expose quick connector
(M). One of rods (Q-1, Q-2, or Q-3) should have quick connectors coming out of both
ends. See Diagram A and connect the quick connectors (M - receiving/female) to
(N - male). Push together until you hear a click. 6. Tuck the connected wires beneath
the top cap (L), and cover with bottom cap (O) over the nipple (F), making sure the
connected wires are secured within bottom cap (O). Secure bottom cap (O) with
connected wires (M & N) inside to the top cap (L) using nial (P). Twist nial (P) onto
the nipple (F) until secure. Refer to the diagram and attach the wired rod to top cap
(L) by attaching the hook through the closest loop. 7. Attach the 2 remaining rods
(Q-1, Q-2, or Q-3) to top cap (L) in the same fashion. 8. Using a screwdriver, unscrew
screws (Y) from panel (X) found along the inside of ring (Z). Inside panel (X), you
will nd a quick connector (W). Push the quick connector (W) from the ring into
the quick connector from the rod. Push together until you hear a click. Tuck the
connected wires back into panel (X) and use screws (Y) and a screwdriver to secure
wires inside the panel (X). 9. Have an assistant support the weight of the xture’s
ring (Z). Connect the bottom of the wired rod to the closest loop (V) on ring (Z).
Connect the bottoms of the other rods (Q-1, Q-2, or Q-3) in the same fashion.
CONNECTING THE WIRES
10. Attach the xture’s wires to the house wires which were pulled earlier through
the mounting strap (A) from the junction box. Connect black to black (transparent
wire with black inner thread or smooth); white to white (transparent wire with white
inner thread or ribbed); ground to ground (green, transparent wire with green inner
thread, or copper). Twist the ends of the wire pairs together, and then twist on a
quick connector. Make sure all twists are in the same direction. If there is no ground
wire (green or copper) coming from the junction box, locate ground screw (E) on
the mounting strap and wrap the xture’s ground wire around the green ground
screw (E). Use a screwdriver to secure ground screw (E) onto the mounting bracket.
Tuck all wires neatly into the junction box
FINISHING THE INSTALLATION
11. Push canopy (J) up to the ceiling and slide canopy loop collar (H) up beneath the
canopy. Tightly thread canopy loop collar (H) onto canopy loop (I) to secure canopy
(J) in place. 12. Push candle sleeves (S) onto sockets (T). Install light bulbs (not
provided) in accordance with the xture’s specications. Do not exceed maximum
recommended wattage. Your installation is complete. Turn on the power and test
the xture
FRANÇAIS
Pour le service client, contactez le lieu d’achat pour organiser les
pièces de rechange.
• IMPORTANTE
• Tous les travaux d’installation doivent être eectués par un professionnel
accrédité.
• Coupez l’alimentation électrique au fusible ou au disjoncteur!
• Utilisez uniquement les ampoules spéciées. Ne dépassez pas la puissance
maximale!
Instructions de montage:
PRÉPARATION À L’INSTALLATION
Retirez soigneusement le nouveau luminaire du carton ainsi que le sac jaune
contenant toutes les pièces. Voir les notes importantes ci-dessus. Coupez
l’alimentation au disjoncteur et retirez l’ancien appareil du mur, y compris
l’ancienne sangle de montage. 1. Dans le sac de pièces, retirez l’ensemble de sangle
de montage. Une extrémité du mamelon (F) doit être xée à la sangle de montage
(A) avec la rondelle (C) et les écrous hexagonaux (D) en place. L’autre extrémité doit
avoir une boucle de verrière (I) attachée. 2. Fixez la sangle de montage (A) à la boîte
de jonction à l’aide des vis de montage (B) et d’un tournevis. Serrez fermement.
Dévissez le collier de boucle de la canopée (H) de la boucle de la canopée (I). Passez
la verrière (J) sur la boucle de la verrière montée pour tester la hauteur. Environ
la moitié des ls extérieurs de la boucle de la canopée doivent être exposés, et le
collier de la boucle de la canopée doit être bien ajusté sur la boucle de la canopée.
Retirez le baldaquin (J) et ajustez la hauteur du mamelon (F) et de la boucle du
baldaquin (I) jusqu’à ce que la hauteur désirée soit atteinte.
MONTAGE DU FIXTURE
3. Pour ce luminaire, il est important de déterminer la hauteur de suspension
souhaitée. Si vous avez besoin d’une chaîne supplémentaire, veuillez contacter le
lieu d’achat. Attachez un connecteur de chaîne (G) à une extrémité de la chaîne
(K). Attachez le connecteur de chaîne et la chaîne à la boucle supérieure (R) sur le
dessus du capuchon supérieur (L). Faites passer les ls du luminaire dans la boucle
supérieure (R) et remontez le connecteur de chaîne et la chaîne (tous les trois
maillons environ), en tirant les ls jusqu’à ce qu’ils soient tendus. 4. Retirez tout
excès de chaîne avec un ouvre-chaîne. Fermez les connecteurs de chaîne (G) pour
sécuriser. Faites passer les ls du luminaire à travers la boucle de la verrière (I) et la
verrière (J). Faites glisser le collier en boucle de la verrière (H) et la verrière (J) vers
le bas sur la chaîne/les ls. Tirez les ls jusqu’à ce qu’ils soient tendus. Coupez les
ls à la longueur désirée, plus 8 à 10 pouces. 5. Dévissez le euron (P) du capuchon
inférieur (O). Une fois dévissé, retirez le capuchon inférieur (O) pour exposer le
connecteur rapide (M). L’une des tiges (Q-1, Q-2 ou Q-3) doit avoir des connecteurs
rapides sortant des deux extrémités. Voir Schéma A et connecter les connecteurs
rapides (M - réception/femelle) à (N - mâle). Poussez ensemble jusqu’à ce que vous
entendiez un clic. 6. Rentrez les ls connectés sous le capuchon supérieur (L) et
couvrez avec le capuchon inférieur (O) sur le mamelon (F), en vous assurant que les
ls connectés sont xés dans le capuchon inférieur (O). Fixez le capuchon inférieur
(O) avec les ls connectés (M et N) à l’intérieur au capuchon supérieur (L) à l’aide
du euron (P). Tournez le euron (P) sur le mamelon (F) jusqu’à ce qu’il soit bien
xé. Reportez-vous au schéma et xez la tige câblée au capuchon supérieur (L) en
attachant le crochet à travers la boucle la plus proche. 7. Fixez les 2 tiges restantes
(Q-1, Q-2 ou Q-3) au capuchon supérieur (L) de la même manière. 8. À l’aide d’un
tournevis, dévissez les vis (Y) du panneau (X) situé le long de l’intérieur de l’anneau
(Z). A l’intérieur du panneau (X), vous trouverez un connecteur rapide (W). Poussez
le connecteur rapide (W) de l’anneau dans le connecteur rapide de la tige. Poussez
ensemble jusqu’à ce que vous entendiez un clic. Remettez les ls connectés dans
le panneau (X) et utilisez des vis (Y) et un tournevis pour xer les ls à l’intérieur
du panneau (X). 9. Demandez à un assistant de supporter le poids de l’anneau
du luminaire (Z). Connectez le bas de la tige câblée à la boucle la plus proche (V)
sur l’anneau (Z). Connectez le bas des autres tiges (Q-1, Q-2 ou Q-3) de la même
manière.
CONNEXION DES FILS
10. Attachez les ls du luminaire aux ls de la maison qui ont été tirés plus tôt à
travers la sangle de montage (A) de la boîte de jonction. Connectez le noir au noir
(l transparent avec l intérieur noir ou lisse); blanc à blanc (l transparent avec l
intérieur blanc ou nervuré); terre à terre (l vert transparent avec letage intérieur
vert ou cuivre). Torsadez les extrémités des paires de ls ensemble, puis torsadez
un connecteur rapide. Assurez-vous que toutes les torsions sont dans la même
direction. S’il n’y a pas de l de terre (vert ou cuivre) provenant de la boîte de
jonction, localisez la vis de terre (E) sur la bride de montage et enroulez le l de terre
du luminaire autour de la vis de terre verte (E). Utilisez un tournevis pour xer la vis
de mise à la terre (E) sur le support de montage. Rentrez soigneusement tous les ls
dans la boîte de jonction
FIN DE L’INSTALLATION
11. Poussez le pavillon (J) jusqu’au plafond et glissez le collier en boucle du
pavillon (H) vers le haut sous le pavillon. Enlez fermement le collier de boucle de
la canopée (H) sur la boucle de la canopée (I) pour xer la canopée (J) en place.
12. Poussez les douilles de bougie (S) sur les douilles (T). Installez les ampoules
(non fournies) conformément aux spécications du luminaire. Ne dépassez pas la
puissance maximale recommandée. Votre installation est terminée. Mettez sous
tension et testez l’appareil
ESPAÑOL
Para obtener servicio al cliente, comuníquese con el lugar de
compra para solicitar piezas de repuesto.
Page 4
Assembly Instructions
• IMPORTANTE:
• Todo el trabajo de instalación debe ser realizado por un profesional
acreditado.
• ¡Apague el suministro de electricidad en el fusible o disyuntor!
• Utilice solo las bombillas especicadas. ¡No exceda la potencia máxima!
Instrucciones de montaje:
PREPARACIÓN PARA LA INSTALACIÓN
Retire con cuidado el nuevo accesorio de la caja, así como la bolsa amarilla que
contiene todas las piezas. Vea las notas importantes arriba. Apague la energía en
el disyuntor y retire el artefacto viejo de la pared, incluyendo la correa de montaje
vieja. 1. De la bolsa de piezas, retire el conjunto de la correa de montaje. Un extremo
de la boquilla (F) debe jarse a la correa de montaje (A) con la arandela (C) y las
tuercas hexagonales (D) en su lugar. El otro extremo debe tener un lazo de toldo
(I) adjunto. 2. Fije la correa de montaje (A) a la caja de conexiones con los tornillos
de montaje (B) y un destornillador. Apriete rmemente. Desenrosque el collar del
bucle del dosel (H) del bucle del toldo (I). Pase el dosel (J) sobre el bucle del dosel
montado para probar la altura. Aproximadamente la mitad de las roscas exteriores
del bucle del dosel deben quedar expuestas y el collar del bucle del toldo debe
encajar perfectamente en el bucle del toldo. Retire la capota (J) y ajuste la altura de
la boquilla (F) y el lazo de la capota (I) hasta alcanzar la altura deseada.
MONTAJE DEL APARATO
3. Para este accesorio, es importante determinar la altura de suspensión deseada.
Si necesita una cadena adicional, comuníquese con el lugar de compra. Conecte
un conector de cadena (G) a un extremo de la cadena (K). Conecte el conector de la
cadena y la cadena al bucle superior (R) en la parte superior de la tapa superior (L).
Pase los cables del accesorio a través del bucle superior (R) y suba por el conector
de la cadena y la cadena (cada tres eslabones aproximadamente), tirando de los
cables hasta que estén tensos. 4. Quite cualquier exceso de cadena con un abridor
de cadena. Cierre los conectores de la cadena (G) para asegurar. Pase los cables
del accesorio a través del bucle del dosel (I) y del dosel (J). Deslice el collar del
bucle de la capota (H) y la capota (J) hacia abajo sobre la cadena / cables. Tire de
los cables hasta que estén tensos. Recorte los cables a la longitud deseada, más
de 8 a 10 pulgadas. 5. Desenrosque el remate (P) de la tapa inferior (O). Una vez
desenroscado, retire la tapa inferior (O) para exponer el conector rápido (M). Una
de las varillas (Q-1, Q-2 o Q-3) debe tener conectores rápidos saliendo de ambos
extremos. Vea el Diagrama A y conecte los conectores rápidos (M - receptor /
hembra) a (N - macho). Empuje hasta que escuche un clic. 6. Meta los cables
conectados debajo de la tapa superior (L) y cubra con la tapa inferior (O) sobre la
boquilla (F), asegurándose de que los cables conectados estén asegurados dentro
de la tapa inferior (O). Asegure la tapa inferior (O) con los cables conectados (M &
N) dentro de la tapa superior (L) usando el remate (P). Gire el remate (P) en el pezón
(F) hasta que quede rme. Consulte el diagrama y conecte la varilla cableada a la
tapa superior (L) uniendo el gancho a través del lazo más cercano. 7. Conecte las 2
varillas restantes (Q-1, Q-2 o Q-3) a la tapa superior (L) de la misma manera. 8. Con
un destornillador, desatornille los tornillos (Y) del panel (X) que se encuentra a lo
largo del interior del anillo (Z). Dentro del panel (X), encontrará un conector rápido
(W). Empuje el conector rápido (W) del anillo en el conector rápido de la varilla.
Empuje hasta que escuche un clic. Meta los cables conectados nuevamente en el
panel (X) y use tornillos (Y) y un destornillador para asegurar los cables dentro del
panel (X). 9. Haga que un asistente soporte el peso del anillo del dispositivo (Z).
Conecte la parte inferior de la varilla cableada al bucle más cercano (V) en el anillo
(Z). Conecte las partes inferiores de las otras varillas (Q-1, Q-2 o Q-3) de la misma
manera.
CONECTANDO LOS CABLES
10. Conecte los cables de la lámpara a los cables de la casa que fueron tirados
anteriormente a través de la correa de montaje (A) de la caja de conexiones.
Conecte negro a negro (cable transparente con hilo interior negro o liso); blanco
a blanco (alambre transparente con hilo interior blanco o estriado); tierra a tierra
(cable verde transparente con rosca interior verde o cobre). Tuerza los extremos de
los pares de cables y luego gírelos en un conector rápido. Asegúrese de que todos
los giros estén en la misma dirección. Si no hay un cable de tierra (verde o cobre)
proveniente de la caja de conexiones, ubique el tornillo de tierra (E) en la correa de
montaje y enrolle el cable de tierra del dispositivo alrededor del tornillo de tierra
verde (E). Utilice un destornillador para asegurar el tornillo de tierra (E) en el soporte
de montaje. Meta todos los cables cuidadosamente en la caja de conexiones
TERMINANDO LA INSTALACIÓN
11. Empuje la capota (J) hacia el techo y deslice el collar del lazo de la capota (H) por
debajo de la capota. Enrosque rmemente el collar del lazo del dosel (H) en el lazo
del dosel (I) para asegurar el dosel (J) en su lugar. 12. Empuje las fundas de las velas
(S) en los receptáculos (T). Instale las bombillas (no incluidas) de acuerdo con las
especicaciones del dispositivo. No exceda la potencia máxima recomendada. Tu
instalación está completa. Encienda la alimentación y pruebe el dispositivo
Loading...
