Page 1

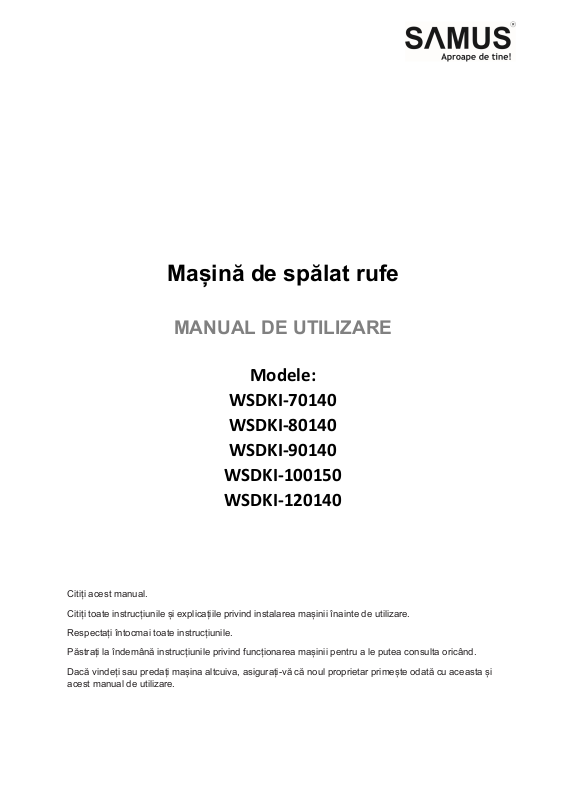

Mașină de spălat rufe

MANUAL DE UTILIZARE

Modele: WSDKI-70140 WSDKI-80140 WSDKI-90140

WSDKI-100150 WSDKI-120140

Citiți acest manual.

Citiți toate instrucțiunile și explicațiile privind instalarea mașinii înainte de utilizare.

Respectați întocmai toate instrucțiunile.

Păstrați la îndemână instrucțiunile privind funcționarea mașinii pentru a le putea consulta oricând.

Dacă vindeți sau predați mașina altcuiva, asigurați-vă că noul proprietar primește odată cu aceasta și

acest manual de utilizare.

Page 2

Cuprins

INSTRUCȚIUNI PRIVIND SIGURANȚA .......................................................................................................3

 Instrucțiuni privind siguranța ......................................................................................................3

INSTALAREA.............................................................................................................................................8

 Descrierea produsului .................................................................................................................8

 Instalarea.....................................................................................................................................9

MOD DE FUNCȚIONARE.........................................................................................................................12

 Pornirea rapidă..........................................................................................................................12

 Înainte de fiecare spălare ..........................................................................................................13

 Dozatorul de detergent .............................................................................................................14

 Panoul de comenzi ....................................................................................................................16

 Programe...................................................................................................................................17

 Descriere programe...................................................................................................................23

 Opțiuni.......................................................................................................................................24

ÎNTREȚINEREA .......................................................................................................................................28

 Curățarea și întreținerea ...........................................................................................................28

 Soluționarea problemelor .........................................................................................................31

 Asistență pentru clienți .............................................................................................................32

 Specificații tehnice.....................................................................................................................33

 Fișele produselor/documentaţiile tehnice ................................................................................34

Page 3

INSTRUCȚIUNI PRIVIND SIGURANȚA

PERICOL DE ELECTROCUTARE

Acest simbol însoțit de cuvântul de atenționare semnalează o situație posibil periculoasă care, dacă nu este evitată, se poate solda cu deces sau accidentare gravă.

Acest simbol însoțit de cuvântul de atenționare semnalează o situație posibil periculoasă care se poate solda cu accidentări ușoare sau minore sau cu pagube materiale și ecologice.

Acest simbol însoțit de cuvântul de atenționare semnalează o situație posibil periculoasă care se poate solda cu accidentări ușoare sau minore.

 Instrucțiuni privind siguranța

Citiți cu atenție și respectați cu strictețe următoarele informații privind siguranța pentru a reduce riscul de incendiu, explozie sau electrocutare și pentru a preveni eventualele pagube materiale, accidentări sau decese. Nerespectarea acestor instrucțiuni duce la anularea garanției.

 Când cablul de alimentare este deteriorat, acesta trebuie înlocuit de

producător, de agentul service al acestuia sau de alte persoane cu calificări similare pentru a evita orice pericol.

 În cazul unei defecțiuni, mașina de spălat nu trebuie pusă în funcțiune

înainte de a fi reparată de producător, de agentul service al acestuia sau de alte persoane cu calificări similare. Risc de electrocutare!

 Acest produs poate fi folosit de copii cu vârsta de cel puțin 8 ani și de

persoane cu capacități fizice, senzoriale sau mentale reduse sau fără

experiență și discernământ doar sub supraveghere sau dacă au primit instrucțiuni privind utilizarea acestuia în condiții de siguranță și dacă înțeleg pericolele implicate. Nu permiteți copiilor să se joace la mașina de spălat. Operațiunile de curățare și întreținere realizabile de către utilizator nu vor fi executate de copii nesupravegheați!

Page 4

 Supravegheați copiii pentru a nu le permite să se joace la mașina de spălat.

LOCUL DE INSTALARE

INSTALAREA

 Copiii de 3 ani și mai mici nu vor fi lăsați în preajma mașinii de spălat sau

vor fi permanent supravegheați.

 Există riscul ca animalele și copiii să intre în mașina de spălat. Verificați

cuva înainte de fiecare utilizare!

 Nu vă urcați și nu vă așezați pe mașină!

 Țineți toate substanțele folosite la spălat și alte asemenea într-un loc sigur,

ferit de accesul copiilor.

 Nu așezați mașina de spălat pe mochetă. Obstrucționarea orificiilor mașinii

din cauza mochetei poate deteriora mașina.

 Instalați mașina de spălat la distanță de sursele de căldură și de lumina

directă a soarelui pentru a evita deteriorarea componentelor din plastic și

cauciuc.

 Nu folosiți mașina de spălat în spații cu umiditate mare sau în încăperi cu

emisii de gaze explozive sau caustice. În caz de scurgeri sau stropi de apă, lăsați mașina să se usuce la aer liber.

 Nu instalați mașina de spălat în spatele unei uși cu sistem de blocare, a

unei uși glisante sau a unei uși cu o balama pe partea opusă celei a ușii mașinii.

 Nu folosiți mașina în încăperi cu temperaturi sub 5°C pentru a nu deteriora

componentele sale. Dacă acest lucru este totuși de neevitat, aveți grijă să

drenați complet apa din mașină după fiecare utilizare (citiți secțiunea „Întreținerea – Curățarea filtrului pompei de evacuare”) pentru a evita eventualele daune cauzate de îngheț).

 Nu folosiți niciodată pulverizatoare sau substanțe inflamabile în imediata

apropiere a mașinii.

 Înainte de utilizare, îndepărtați toate ambalajele și șuruburile de fixare

folosite la transport. În caz contrar, mașina poate suferi daune severe.

 Această mașină este prevăzută cu o valvă de admisie simplă și se poate

conecta doar la rețeaua de apă rece.

 Ștecherul mașinii trebuie să rămână accesibil după instalare.  Înainte de prima spălare, realizați un ciclu complet de spălare în gol (fără

rufe).

 Înainte de a folosi mașina de spălat, efectuați calibrările necesare.  Nu puneți pe mașină obiecte excesiv de grele, ca de exemplu recipiente de

apă sau dispozitive de încălzit.

 Folosiți seturile noi de furtunuri furnizate odată cu mașina. Nu reutilizați

seturile vechi.

 Presiunea max. de admisie a apei este de 1 MPa. Presiunea min. de

admisie a apei este de 0,05 MPa.

Page 5

CONEXIUNEA ELECTRICĂ

 Aveți grijă să nu prindeți cablul de alimentare sub mașină pentru a nu se

RACORDAREA LA APĂ

 Nu folosiți ștechere multiple sau prelungitoare.  Mașina nu trebuie să aibă un dispozitiv extern de comutare, ca de

exemplu un cronometru, sau nu trebuie conectată la un circuit care este frecvent oprit și pornit.

 Nu trageți ștecherul din priză dacă sunt gaze inflamabile în jur.  Nu scoateți niciodată ștecherul din priză cu mâinile ude.

 Apucați întotdeauna de ștecher, nu de cablu.  Deconectați mașina de la curent ori de câte ori nu este folosită.

deteriora.

 Conectați mașina la o priză cu siguranță și împământare, respectând

valorile din tabelul de „Specificații tehnice”. Instalația cu împământare trebuie realizată de un electrician calificat. Asigurați-vă că instalarea mașinii se face în conformitate cu reglementările locale.

 Conexiunile la apă și cele electrice trebuie realizate de un tehnician calificat,

cu respectarea instrucțiunilor producătorului și a reglementărilor locale privind siguranța.

 Verificați conexiunile conductelor de admisie a apei, robinetul de apă și

furtunul de evacuare pentru a depista eventualele probleme cauzate de

fluctuațiile de presiune a apei. Dacă aceste conexiuni sunt slăbite sau prezintă scurgeri, închideți robinetul de apă și reparați-l. Nu folosiți mașina înainte ca furtunurile și conductele să fie instalate de persoane calificate.

 Ușa mașinii de spălat se poate înfierbânta foarte tare în timpul funcționării.

Nu lăsați copiii și animalele de companie în apropierea mașinii în timpul funcționării acesteia.

 Furtunurile de admisie și evacuare a apei trebuie instalate corect și păstrate

intacte. În caz contrar, pot apărea scurgeri de apă.

 Nu scoateți filtrul pompei de evacuare cât timp în mașină este încă apă. În

caz contrar, cantități mari de apă fierbinte se pot scurge în afară, cu risc de

opărire.

Page 6

MODUL DE FUNCȚIONARE ȘI ÎNTREȚINEREA

 Nu folosiți niciodată niciun fel de solvenți inflamabili, explozivi sau toxici. Nu

folosiți gaz și alcool ca detergenți. Alegeți doar detergenți recomandați pentru spălare automată.

 Aveți grijă să goliți toate buzunarele. Articolele ascuțite și dure, ca de

exemplu monedele, broșele, cuiele, șuruburile, pietrele etc., pot cauza daune severe mașinii.

 Înainte de punerea mașinii în funcțiune, scoateți din buzunare toate

obiectele, de ex. brichetele și chibriturile.

 Clătiți bine articolele care au fost spălate manual.  Articolele pătate cu substanțe precum: ulei de gătit, acetonă, alcool, petrol,

kerosen, soluții de scos pete, terebentină, ceară și soluții de îndepărtat ceara, trebuie spălate la temperatură ridicată cu o cantitate mai mare de detergent înainte de a fi uscate în mașină.

 Articolele care conțin cauciuc expandat (spumă de latex), căștile de duș,

textilele impermeabile, articolele căptușite cu cauciuc și hainele sau pernele cu protecții din cauciuc expandat nu trebuie uscate în mașină.

 Balsamurile de rufe sau produsele similare trebuie folosite conform

recomandărilor din instrucțiunile lor.

 Nu încercați niciodată să deschideți ușa mașinii cu forța. Ușa se va debloca

automat la scurt timp după încheierea unui ciclu.

 Nu închideți ușa cu forță excesivă. Dacă ușa este greu de închis, verificați

dacă ați introdus și distribuit corect rufele în cuvă.

 Deconectați întotdeauna mașina de la curent și închideți robinetul de apă

înainte de a realiza operațiunile de curățare și întreținere și după fiecare folosire.

 Nu turnați niciodată apă peste mașină pentru a o curăța. Risc de

electrocutare!

 Lucrările de reparații se vor efectua doar de producător, de agentul service

al acestuia sau de persoane cu calificări similare pentru a evita orice pericol.

Producătorul nu este responsabil pentru daunele survenite în urma intervenției unor persoane neautorizate.

Page 7

TRANSPORTUL

 Înainte de transport:

DOMENIUL DE UTILIZARE

Ambalare/Aparat vechi

Acest marcaj indică faptul că, pe teritoriul UE, produsul nu trebuie aruncat la un loc cu deșeurile menajere. Pentru a preveni efectele adverse asupra mediului înconjurător sau a sănătății umane generate de o gestionare necontrolată a deșeurilor, reciclați cu responsabilitate, promovând reutilizarea eficientă a resurselor

materiale. Pentru a returna produsul utilizat, folosiți sistemele de colectare sau contactați vânzătorul de la care l-ați achiziționat.

Aceștia vă pot prelua produsul pentru o reciclare ecologică adecvată.

- O persoană specializată va reinstala șuruburile de fixare a mașinii.

- Apa acumulată va fi drenată din mașină.

 Mașina de spălat este grea. Transportul acesteia se va face cu grijă. Nu

apucați niciodată de piesele proeminente ale mașinii când o ridicați. Ușa mașinii nu poate fi folosită ca mâner.

Acest produs a fost conceput doar pentru uz casnic, pentru spălarea automată a articolelor textile în cantități domestice adecvate. Se va folosi doar la interior

și ca unitate neincorporabilă. Folosiți doar în conformitate cu aceste instrucțiuni. Această mașină de spălat

rufe nu a fost concepută pentru uz comercial. Orice altă utilizare este considerată necorespunzătoare. Producătorul nu este responsabil pentru daunele și accidentele derivate dintr-o folosire improprie.

 Această mașină de spălat rufe a fost concepută pentru uz casnic și aplicații

similare, ca de exemplu:

- bucătării destinate personalului din magazine, birouri și alte medii de lucru;

- ferme;

- clienții hotelurilor, motelurilor și altor medii de tip rezidențial;

- spații de cazare de tip demipensiune;

- spații de uz comun din blocurile de apartamente sau spălătorii.

Page 8

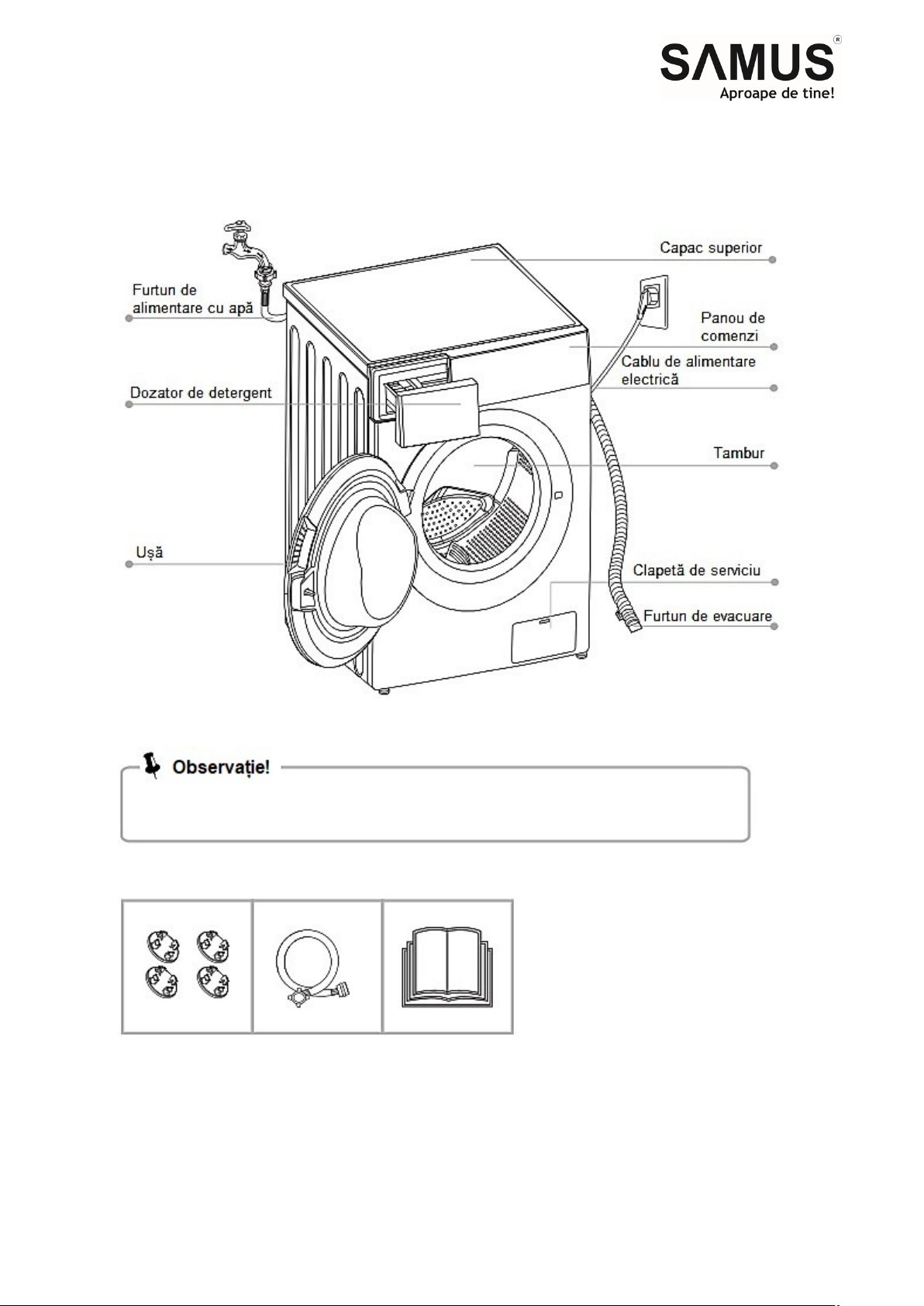

INSTALAREA

4 x capace de acoperire orificii

1 x furtun de alimentare apă rece

1 x Manual de utilizare

 Imaginea de mai sus este pur ilustrativă; luați drept referință produsul

real.

 Descrierea produsului

Accesorii

Page 9

 Instalarea

Înainte de a instala mașina, alegeți locul de instalare, urmărind ca acesta să prezinte următoarele caracteristici:

1. Suprafață tare, uscată și dreaptă.

2. Ferit de lumina directă a soarelui.

3. Ventilare suficientă.

4. Temperatura din încăpere, peste 0°C.

5. Departe de sursele de căldură, de ex. sobe pe cărbuni

sau gaze.

Dezambalarea mașinii de spălat

1. Îndepărtați cutia din carton și ambalajul din polistiren.

2. Ridicați mașina de spălat și scoateți și ambalajele de la bază. Asigurați-vă că

triunghiul mic din spumă de polistiren (a) este îndepărtat de la bază odată cu ambalajele. În caz contrar, așezați mașina jos pe o parte și scoateți-l manual.

3. Îndepărtați banda de fixare a cablului de alimentare electrică și a furtunului de

evacuare.

4. Scoateți furtunul de admisie din cuvă.

 Stabilitatea este importantă pentru a preveni

deplasarea produsului. Asigurați-vă că mașina este bine echilibrată și stabilă.

 Asigurați-vă că mașina nu este așezată pe cablul

de alimentare.

 Asigurați-vă că păstrați distanțele minime față de

pereți, conform imaginii.

 Ambalajele (de ex. foliile din plastic, polistirenul)

pot fi periculoase pentru copii.

 Risc de sufocare! Nu lăsați ambalajele la

îndemâna copiilor!

Zona de instalare

Page 10

Scoaterea șuruburilor de fixare folosite la transport

Slăbiți cu o cheie cele 4 șuruburi de fixare folosite la

transport. .

Scoateți șuruburile cu tot cu părțile din cauciuc și puneți-

le la un loc sigur pentru a le putea folosi la nevoie.

Astupați orificiile cu capacele prevăzute pentru aceasta. .

1. Slăbiți piulița.

2. Rotiți piciorul până când ajunge la nivelul solului.

3. Reglați picioarele și strângeți bine piulițele cu o

cheie. Asigurați-vă că mașina este dreaptă și

stabilă.

Conectați furtunul de

alimentare cu apă la valva de admisie a apei și un robinet de apă rece, ca în imagine.

 Înainte de a folosi mașina, scoateți șuruburile de fixare folosite la transport.

 Piulițele celor patru picioare trebuie bine strânse până la baza mașinii.

 Realizați conexiunea manual, fără a folosi unelte. Verificați dacă racordurile

sunt bine strânse.

Pentru a preveni daunele rezultate din scurgeri sau apă, respectați instrucțiunile din acest capitol.

 Nu îndoiți, nu striviți și nu modificați furtunul de admisie a apei.

Echilibrarea mașinii de spălat

Conectarea furtunului de alimentare cu apă

Page 11

Furtunul de evacuare

1. Puneți-l în scurgerea de apă.

2. Conectați-l la conducta de evacuare a scurgerii.

 Nu îndoiți și nu prelungiți furtunul de evacuare.

 Poziționați corect furtunul de evacuare pentru a evita daunele produse de

eventualele scurgeri de apă.

Există două modalități de a amplasa capătul furtunului de evacuare:

Page 12

MOD DE FUNCȚIONARE

Conectați.

Deschideți

robinetul.

Încărcați.

Închideți ușa.

Adăugați

detergent.

 Înainte de a spăla, asigurați-vă că mașina este bine instalată.  Produsul a fost verificat înainte de a ieși din fabrică. Pentru a

îndepărta orice reziduuri de apă și a neutraliza eventualele mirosuri neplăcute, este recomandat să curățați mașina înainte de prima utilizare. Pentru aceasta, rulați programul Cotton (Bumbac) la 90°C, fără rufe și detergent.

Este indicat să calibrați mașina pentru a obține randamentul maxim. Mașina poate detecta cantitatea de rufe încărcată în cuvă. Această funcție

optimizează randamentul produsului, reducând consumul electric și de apă și, astfel, economisind bani și timp. Din acest motiv, este recomandat să calibrați mașina pentru o utilizare optimă.

1. Scoateți toate accesoriile din cuvă și închideți ușa.

2. Băgați ștecherul în priză.

3. Apăsați butonul de pornire și apoi simultan „Temp.” și „Soil” timp de 10 secunde până când se afișează „t19”.

4. Apăsați ] pentru a pune mașina în funcțiune și așteptați până

când se afișează „****”.

 Dacă selectați funcția de prespălare, adăugați detergent în

compartimentul I.

 Pornirea rapidă

1. Înainte de spălare

Page 13

2. Spălarea

Pornire.

Selectare program.

Selectare funcție sau păstrare setări prestabilite.

Apăsați Start/Pauză pentru a porni programul.

Verificați eticheta de întreținere.

Sortați articolele după culoare și tipul țesăturii.

Scoateți toate obiectele

din buzunare.

Legați șnururile și cordoanele lungi, închideți fermoarele și nasturii.

Puneți articolele de mici dimensiuni într-un săculeț.

Întoarceți pe dos articolele din materiale ușor scămoșabile sau cu fir lung.

3. După spălare

Se va auzi un semnal sonor și pe display va apărea mesajul „End”.

 Înainte de fiecare spălare

 Temperatura din încăperea în care se află mașina de spălat trebuie să fie cuprinsă între 5-

40°C. În cazul folosirii acesteia la temperaturi sub 0°C, valva de admisie și sistemul de evacuare pot avea de suferit. Dacă mașina este instalată în condiții de îngheț, aceasta trebuie mutată într-un loc cu o temperatură normală pentru ca furtunul de alimentare și furtunul de evacuare să se dezghețe înainte de folosire.

 Verificați etichetele articolelor de spălat și instrucțiunile de utilizare de pe detergent înainte de

spălare. Folosiți detergent ne-spumant sau ușor spumant, adecvat pentru spălare automată.

Page 14

 Dozatorul de detergent

Prespălare

Spălare principală

Balsam

Buton de eliberare pentru tragerea sertarului dozatorului

Program

Bumbac

Clătire & Stoarcere

Sintetice

Lână

Mix

ECO 40-60

Lenjerie de pat

Intensiv

Ţesături copii

Rapid 15’

20oC

Curăţare tambur

Stoarcere

 Nu spălați în mașină articole care au fost în prealabil curățate, spălate,

înmuiate sau îmbibate cu substanțe inflamabile sau explozive cum ar fi: ulei de parafină, vopsea, benzină, alcool, kerosen și alte substanțe inflamabile.

 Spălarea unui singur articol poate crea excentricitate și declanșa alarma

din cauza dezechilibrului. Prin urmare, este recomandat să mai adăugați unul sau două articole de spălat pentru ca centrifugarea acestora să se facă lin.

 În compartimentul I se va adăuga detergent doar dacă ați selectat funcția

de prespălare.

 În ceea ce privește aditivii sau detergenții impermeabilizanți sau vâscoși,

înainte de a fi puși în sertarul de detergent, aceștia trebuie diluați cu

puțină apă pentru a preveni înfundarea compartimentului de detergent și revărsarea apei pe afară la alimentarea mașinii cu apă.

 Alegeți tipul potrivit de detergent pentru diverse temperaturi de spălare

astfel încât să obțineți rezultate optime la spălare, cu un consum mai mic de apă și energie.

Setare obligatorie Setare opțională

Page 15

Recomandări privind detergentul

Detergent

recomandat

Cicluri de spălare

Temp. de

spălare

Tip de articole și

textile

Detergent cu putere mare de curățare, cu

agenți de înălbire și înălbitori optici.

Bumbac, ECO 4060, Mix, Lenjerie de pat, Intensiv

40/60/90

Articole albe din bumbac și lenjerie de pat cu rezistență la fierbere.

Detergent pentru rufe colorate, fără agenți de înălbire și înălbitori optici.

Bumbac, ECO 4060, Mix, Lenjerie de pat, 20oC

20/30/40

Articole din bumbac și lenjeriile de pat colorate

Detergent suav pentru rufe colorate, fără înălbitori optici.

20oC

20/30/40

Articole colorate din fibre ușor de întreținut și materiale sintetice.

Detergent suav de

spălat.

Delicate

20/30

Textile delicate, mătase, viscoză.

Detergent special pentru articole din

lână.

Lana

20/30/40

Lână

 Detergenții sau aditivii impermeabilizanți sau vâscoși se pot dilua în

puțină apă înainte de a fi puși în compartimentul de detergent pentru a evita blocarea admisiei și revărsarea apei.

 Alegeți tipul adecvat de detergent pentru obține randamentul maxim de

spălare și un consum minim de apă și energie.

 Pentru o curățare optimă, este important ca detergentul să fie corect

dozat.

 Folosiți o cantitate redusă de detergent dacă nu ați încărcat complet

cuva.

 Reglați întotdeauna cantitatea de detergent în funcție de duritatea apei;

dacă apa de la robinet are o duritate mică, folosiți mai puțin detergent.

 Dozați în funcție de gradul de murdărie al articolelor de spălat; hainele

mai puțin murdare necesită mai puțin detergent.

 Detergenții foarte concentrați (compacți) necesită o dozare extrem de

precisă.

Următoarele simptome indică o supradozare a detergentului:

- spumare densă;

- spălare și clătire nereușite;

Următoarele simptome indică o subdozare a detergentului:

- articolele spălate devin gri;

- apar depuneri de calcar pe tambur, elementul de încălzire și/sau

articolele de spălat.

Page 16

 Panoul de comenzi

➊

Pornire/oprire

➋

Start/Pauză

Mașina este on/off (pornită/oprită).

Apăsați acest buton pentru a

porni sau întrerupe ciclul de

spălare.

➌

Funcție

➍

Programe

De aici puteți selecta o funcție

suplimentară, iar la selectare ledul corespunzător se aprinde.

Disponibile în funcție de tipul de articole de spălat.

➎

Afișaj

Afișajul arată setările, timpul estimat rămas, opțiunile și mesajele de spălare. Afișajul va rămâne activ pe toata durata ciclului de spălare.

Page 17

 Programe

Program

Sarcină (Kg)

Durata implicită

7,0

8,0

9,0

10,0

12,0

7,0/8,0/9,0/10,0/12,0

Bumbac

7,0

8,0

9,0

10,0

12,0

3:39

Sintetice

3,5

4,0

4,5

5,0

6,0

3:18

Mix

7,0

8,0

9,0

10,0

12,0

1:20

Lenjerie de pat

7,0

8,0

9,0

10,0

12,0

1:48

Ţesături copii

3,5

4,0

4,5

5,0

6,0

1:42

20oC

3,5

4,0

4,5

5,0

6,0

1:01

Curatare tambur

-----

1:18

Stoarcere

7,0

8,0

9,0

10,0

12,0

0:12

Clatire & Stoarcere

7,0

8,0

9,0

10,0

12,0

0:20

Lana

2,0

1:07

ECO 40-60

7,0

8,0

9,0

10,0

12,0

3:13/3:32/3:41/3:53/3:56

Intensiv

7,0

8,0

9,0

10,0

12,0

3:48

Rapid 15’

2,0

00:15

 Parametrii prezentați în tabelul de mai sus sunt doar de referință.

Parametrii reali pot diferi de cei mai sus prezentați.

Modele: WSDKI-70140(7 kg.), WSDKI-80140(8 kg.), WSDKI-90140(9 kg.), WSDKI-100150(10 kg.), WSDKI-120140(12 kg.)

Page 18

WSDKI-70140

Ciclu

Capacitate nominală în Kg.

Durata ciclului în ore și

minute

Consum electric în

KWh/ciclu de operare

Consum de apă în litri/ciclu

de operare

Temperatura maximă

Umiditate reziduală în %/

viteză de centrifugare

20oC

3,5
