Page 1
Instrucţiuni de utilizare
ARAGAZ
DE UZ CASNIC
Model 600-ХХ
Model SM 650ХХХХ
model 600-GE-XX
Page 2
OBLIGAŢII DE GARANȚIE
Garanția pentru produs se acordă de către vânzător.
Company: SC Smart Electro Distribution SRL.
Bucharest, Sector 3, bvd Basarabia, no 256,
Industrial Park Faur, 97A Deposit
2 31
Page 3
REGULI DE SIGURANȚĂ
Aragazul respectă următoarele directive ale Comunității Eco-
nomice Europene:
- 2014/35/UE Tensiunea joasă cu modifi cările ulterioare;
- 2014/30UE cu privire la compatibilitatea electromagnetică cu modi-
fi cările ulterioare;
- 2009/142/CE cu privire la aparatele consumatoare de combustibili
gazoși cu modifi cările ulterioare;
- 93/68/CEE cu modifi cările ulterioare .
Acest aparat trebuie instalat în conformitate cu reglementările în
vigoare și trebuie utilizat numai în încăperi bine aerisite. Citiți cu
atenţie prezentele instrucțiuni înainte de instalare și utilizare.
Acest aparat este destinat utilizării în interiorul încăperilor. În nici
un caz nu utilizați aparatul în aer liber.
Aragazul trebuie folosit în condiţii casnice pentru gătitul și încălzirea
hranei în conformitate cu aceste instrucțiuni. Utilizarea aragazului
contrar destinaţiei sale, precum și utilizarea industrială, utilizarea
aragazului în birouri, companii din domeniul acordării serviciilor, în
asistență medicală, educație etc. nu este prevăzută. Producătorul
nu este responsabil pentru defectarea aragazului în cazul încălcării
dispoziţiilor acestui punct al instrucțiunilor.
Acest model de construcţie se referă la echipamentele din clasă
1 (instalare liberă) , clasa 2 (dispozitive de încorporat între două
unități de bucătărie).
Îndepărtați ambalajul, elementele de ambalare (pungi de plastic,
polistiren, cleme metalice) pot fi periculoase pentru copii, de ace-
ea, aruncați imediat ambalajul sau scoateți-l într-un loc inaccesibil.
Asigurați-vă că aragazul nu este deteriorat și este complet echipat.
Dacă aveți îndoieli, contactați imediat vânzătorul.
Este interzisă utilizarea prelungitoarelor și adaptoarelor. Lungimea
cablului nu trebuie să depășească 1,5 m. Producătorul nu își asumă
responsabilitatea pentru incendiile provocate de utilizarea prizelor
trifurcate și a prelungitoarelor, precum și a cablului de conectare,
a cărui secțiune nu corespunde puterii consumate de aragaz. La
instalare trebuie să verifi caţi conformitatea caracteristicilor rețelei
și aragazului. Informațiile necesare sunt prezentate în plăcuţa spe-
cială de pe partea din spate a aragazului.
Priza și ștecherul trebuie să fi e de același tip.
Aragazul trebuie instalat numai de către personal califi cat, în con-
formitate cu recomandările Producătorului și standardele în vigoa-
30 3
Page 4
re în țara Dvs. Instalarea incorectă poate dăuna oamenilor, animalelor sau bunurilor. În caz de instalare incorectă, Producătorul își
declină orice responsabilitate.
Scoateți întotdeauna ștecărul din priză sau opriți alimentarea cu
electricitate de la tabloul Dvs. electric înainte de a a spăla sau de
a efectua alte operațiuni de întreţinere a aragazului.
Nu trageți de cablu pentru a scoate ștecherul din priză: acest lucru
este foarte periculos. Nu strângeți prea tare şi nu trageți de cablul
de alimentare.
Verifi cați periodic starea cablului, iar în cazul depistării unor defec-
ţiuni înlocuiți-l cu un cablu similar.
Dacă cablul de alimentare este deteriorat, acesta trebuie înlocuit
de către producător, serviciul de service sau personal califi cat simi-
lar pentru a evita pericolul.
Asigurați-vă că găurile de aerisire și fantele din partea din spate
a aragazului nu sunt închise, în caz contrar există pericolul de
depăşire a temperaturii de lucru a izolației electrice și pericolul de
scurtcircuitare.
Aragazul Dvs. trebuie utilizat numai conform destinaţiei pentru
care a fost proiectat. Dacă decideți să folosiţi aragazul în alte scopuri (de exemplu, să încălziți încăperea), o faceţi pe propriul risc
și vă expuneţi pericolului. Producătorul nu este răspunzător pentru
daunele cauzate de utilizarea necorespunzătoare sau nerezonabilă.
Nu atingeți aragazul, dacă mâinile sau picioarele dvs. sunt ude sau
umede, nu utilizați aragazul când sunteţi desculți.
În conformitate cu cerințele generale ale Serviciului de Pompieri
nu lăsați aragazul nesupravegheat.
ATENȚIE! Dacă suprafața arzătorului electric a crăpat, deconectaţi aragazul de la priză pentru a preveni electrocutarea!
Arzătorul (ochiul) deteriorat al aragazului nu mai poate fi
reparat!
Nu permiteți copiilor și persoanelor care nu sunt familiarizate cu
prezentele
Avertizare pentru cuptoarele electrice: în timpul funcţio-
instrucțiuni să utilizeze aragazul în lipsa Dvs.
nării grill-ului sau cuptorului piesele acestuia se pot încălzi
foarte tare. Nu permiteți copiilor să se apropie de cuptor.
Pentru evitarea supraîncălzirii ușii cuptorului, vă recoman-
dăm, să setaţi temperatura termoregulatorului grill-ului
termoelectric nu mai mare de 200°C.
Aparatul nu este destinat utilizării de către persoane (inclusiv copii)
4
DEFECŢIUNI POSIBILE ŞI METODE
DE REMEDIERE
Denumirea
defecțiunii,
manifestare externă,
caracteristici
suplimentare
Iluminatul cuptorului nu
funcţionează
Nu funcţionează
indicatorul stării de
pornire
Aprindere electrică nu
funcționează
Nu se aprinde gazul de
orifi ciul arzătorului
* Nu funcționează
dispozitivul de siguranță
,
al arzătorului mesei
* Reparațiile se efectuează de specialiștii Serviciilor de gaz sau de reprezentanţii Cen-
trelor service.
În cazul în care, în ciuda recomandărilor, problema nu a putut fi remediată, contactați
serviciul de gaz de la locul dvs. de reședință sau un Centru service.
Cauza probabilă Metoda de remediere
Întreruperea alimentării
cu energie electrică
Bec defect
Întreruperea alimentării
cu energie electrică
* Indicatorul este defect
Întreruperea alimentării
cu energie electrică
* * Generatorul
aprinderii electrice este
defect
Orifi ciile sunt poluate Curățați orifi ciile.
Termocuplul este defect
Este defectă supapa de
siguranţă
(capacul
electromagnetic)
Verifi cați sursa de alimentare.
Reparați dacă este necesar.
Verifi cați starea becului, în caz
de necesitate înlocuiţi cu alt bec
similar.
Verifi cați sursa de alimentare.
Reparați dacă este necesar.
Verifi cați starea indicatorului, în
caz de necesitate înlocuiţi cu altul
similar.
Verifi cați sursa de alimentare.
Reparați dacă este necesar .
În cazul defecţiunii înlocuiți cu
altul similar.
* Înlocuiţi termocuplul.
* Înlocuiţi supapa de siguranță.
29
Page 5
După expirarea termenului de garanţie, dar cel puţihn o dată în doi ani, asiguraţi efec-
tuarea inspecției tehnice de către un reprezentant al serviciului de gaze sau al unui centru
de service.
RECOMANDĂRI PENTRU ÎNTREŢINEREA
ARAGAZULUI.
Impurităţile grilajului mesei, a separatorului arzătoarelor pot fi îndepărtate cu ajutorul
unor substanțe pentru curățarea articolelor din metal. Canale de ardere a separatorului arzatoarelor trebuie să fi e periate.
Nu vă recomandăm să utilizaţi detergenți cu proprietăți abrazive.
Nu vă recomandăm să radeţi suprafața obiectului metalic emailat pentru a preveni deteriorarea stratului de email.
Este posibilă deterioarea ireversibilă a stratului de acoperire a pieselor care intră în
contact direct cu fl acăra în timpul funcționării (capacele arzătoarelor, ochiul, grilajul mesei).
Suprafața interioară a cuptorului și suprafeţele exterioare a aragazului trebuie curățate
cu o cârpă umedă cu soluţie de săpun sau soda şi și trebuie șterse până la uscare.
Nu lăsați pe suprafeţele emailat a aragazului lichid vărsat conținând acid (suc de lămâie,
oțet, suc de struguri etc.).
Pentru curățarea și spălarea capacului de sticlă (dacă există), acesta poate fi scos,
deschis sau ridicat.
Nu folosiți pentru curăţarea cuptorului abur.
ATENȚIE! Nu lăsați articolele utilizate pentru îngrijire sau curățare în cuptor
sau în camera de uscare.
Utilizatorul răspunde pentru starea ireproșabilă a aparatului și întreţinerea
corectă.
Deteriorările cauzate de nerespectarea acestor instrucțiuni nu vo fi recunoscute.
RECICLAREA
Dacă decideți că aragazul nu mai este potrivit pentru utilizare, adresaţi-vă serviciului
care se ocupă cu reciclarea. Reciclaţi produsul în conformitate cu normele în vigoare
din țara dumneavoastră.
REGULILE DE DEPOZITARE
Înainte de instalare păstraţi aragazul în ambalaj original, în spaţii închise sau în alte
încăperi cu ventilație naturală, fără condiţii climatice regulate în mod artifi cial.
Depozitarea aragazelor în ambalaje trebuie să se facă în cel mult trei niveluri în înălțime.
Livrarea aragazelor la locul de instalare se face în ambalaj.
În timpul deplasării nu ţineţi aragazul de mânerele uşilii cuptorului şi conducta colectorului.
28
cu dizabilităţi fi zice, psihice sau mentale sau lipsiţi de experiență
sau cunoștințe, dacă nu sunt supravegheaţi sau nu au fost instruiți
cu privire la utilizarea aparatului de către persoana responsabilă de
siguranța acestora.
Copiii trebuie supravegheați pentru a preveni joaca cu aparatul.
Aparatul devine extrem de fi erbinte în timpul utilizării. Nu atingeți
elementele de încălzire din interiorul cuptorului.
Atenție! Piesele accesibile se pot încălzi în timpul utilizării.
Nu permiteți copiilor să se apropie de aparat.
Nu schimbaţi construcţia aragazului și preveniţi intervenţia persoanelor care nu sunt autorizate de producător pentru efectuarea
reparaţiei de garanție.
Atunci când utilizați aparate electrice mici de bucătărie lângă aragaz, asigurați-vă că cablurile lor de alimentare nu ating piese fi er-
binți ale aparatului.
Deconectați aragazul de la priză atunci când plecaţi pentru o perioadă îndelungată de timp. Blocaţi alimentarea cu gaz.
Nu utilizați lichide infl amabile (al
cool,
benzină etc.) lângă echipa-
mentul afl at în funcţiune.

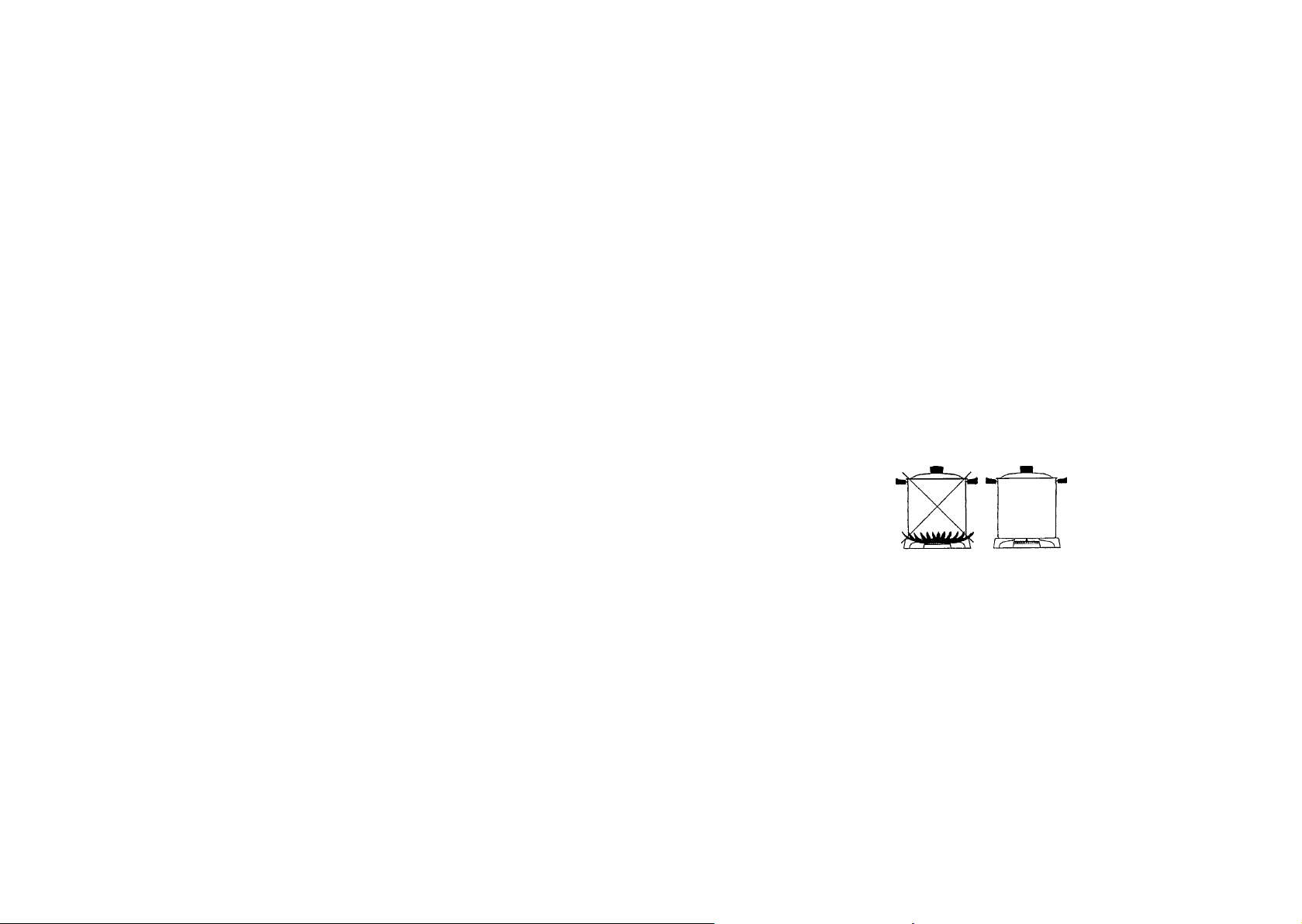

Nu așezați pe aragaz vase cu fundul neregulat sau deformat. Încercați să aranjați vasele astfel încât mânerele să nu se supraîncălzească și să fi e imposibil să răsturnați vasele prin atingerea ac-
cidentală a mânerelor.
Dacă aragazul nu este utilizat, verifi cați dacă butoanele de coman-
dă de pe panou se afl ă în poziţie „închis”.
Nu lăsaţi copiii să se apropie de aragaz atunci când utilizați cuptorul.
Unele părţi
ale aragazului rămân fi erbinţi un timp îndelungat
după oprire. Aveți grijă să nu atingeți aragazul: așteptați până se
răcește complet.
AVERTISMENT. Aparatul și componentele sale se încălzesc
în timpul funcționării. Evitați în orice mod posibil să atingeţi elementele încălzite.
Nu lăsaţi
copii cu vârsta sub 8
ani să se apropie de aparat.
Nu instalaţi aparatul în spatele unor uşi decorative, pentru
a evita supraîncălzirea.
AVERTISMENT: Gătitul pe arzător (ochi) fără supravegherea personalului de întreținere utilizând ulei sau grăsime
poate fi periculos și poate deveni cauza incendiu.
NICIODATĂ nu încercați să stingeţi focul cu apă. Deconec-
taţi aparatul, iar apoi acoperiți fl acăra cu un capac sau o
pătură antifoc.
5
Page 6
ATENȚIE: Procesul de gătire nu trebuie să se desfăşoare
fără supraveghere. Supravegheaţi continuu procesul scurt
de gătit.
AVERTISMENT. Risc de incendiu, nu depozitați obiecte pe
suprafețele de gătit.

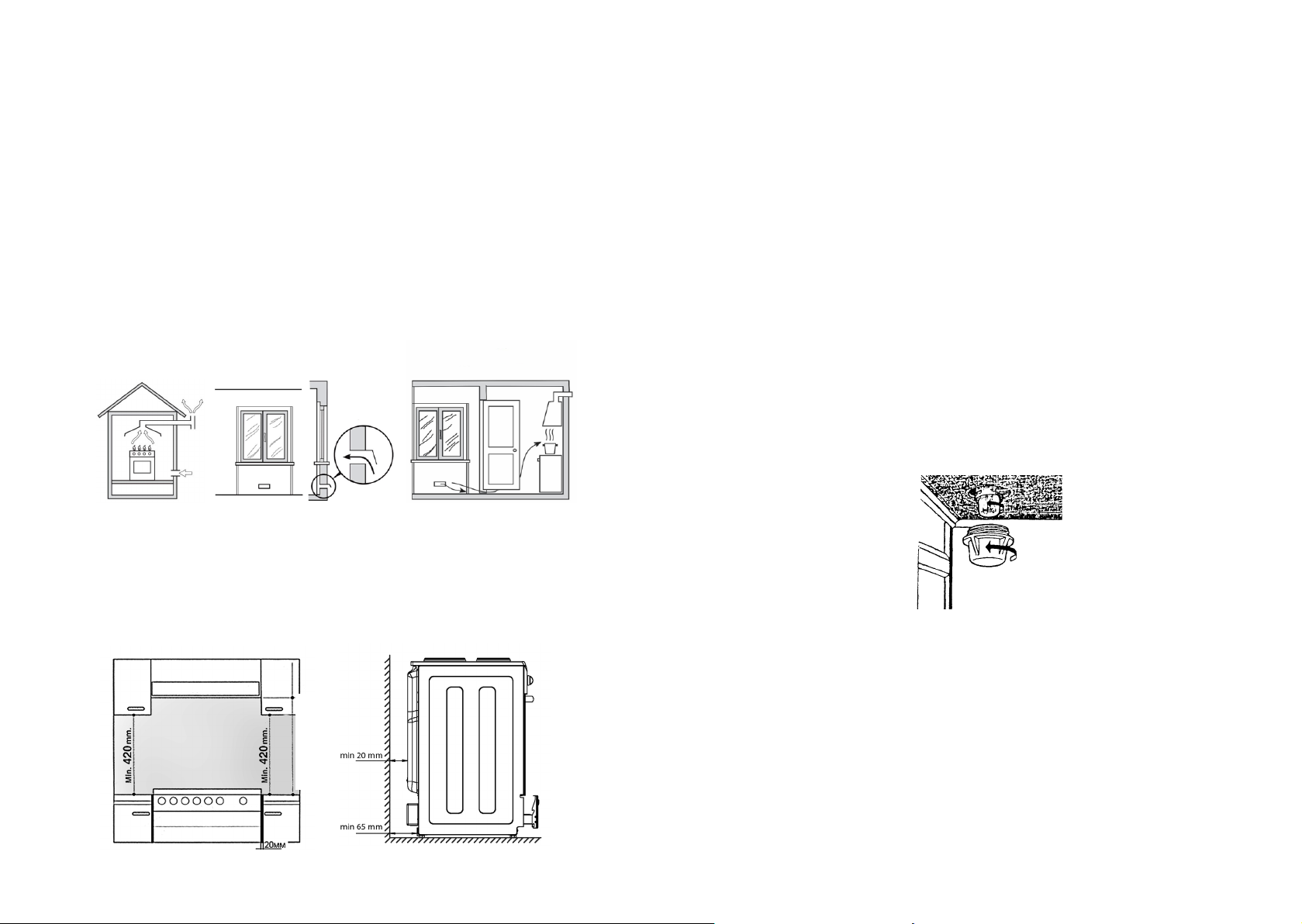

ATENȚIE! Utilizarea aparatului de gătit cu gaz duce la creș-
terea temperaturii, formarea umidităţii şi produselor de
combustie în încăperea în care este instalat aragazul. De
aceea în încăperea bucătăriei trebuie să se asigure o ventilație sufi cientă, în special în timpul funcţionării aparatu-
lui: orifi ciile de ventilație naturală trebuie să fi e deschise
sau instalați un dispozitiv de ventilare mecanică (ventilaţie mecanică).
Dacă dispozitivul este folosit intens și timp îndelungat,
poate fi necesară o ventilare suplimentară, de exemplu,
prin deschiderea geamului și ventilare efi cientă sau creș-
terea puterii dispozitivului mecanic de ventilație.
ATENȚIE! Acest aparat este destinat numai gătitului. Aparatul nu trebuie utilizat în alte scopuri , de exemplu, pentru încălzirea încăperii.
Avertisment:
- Nu aşezaţi niciodată vase fi erbinți și materiale infl amabile în încă-
perea / secţia administrativă.
- Nu lăsați niciodată arzătoarele de gaz
în funcţiune
cu vase goale
sau neutilizate, deoarece vasele se încălzesc rapid şi asta poate
cauza deteriorarea echipamentelor.
Unele modele sunt prevăzute cu un capac de sticlă.
Pentru a evita crăparea sticlei este interzisă:
- aprinderea arzătorului (ochiului), a zonei de gătit electrice cu
capacul închis,
- coborârea capacului când arzătorul arde sau atunci când arzătoa-
rele, zona de găti, nu s-au răcit sufi cient.
Înainte de a deschide capacul, îndepărtaţi impurităţile lichide de
de capac.
Înainte de a închide capacul, elementele de încălzire ale „mesei”
trebuie să se răcească.
Când utilizați aragazul (arzătorul mesei sau cuptorul / grill-ul), țineți capacul de sticlă în poziție deschisă.
6
coace, se recomandă să-l mutaţi cu un nivel mai jos sau să reduceţi temperatura.
Coacerea și prăjirea se face în cuptorul încălzit la temperatura maximă timp de 20-25
de minute.
Coacerea produselor din aluat trebuie efectuată pe tava aşezată pe raftul al treilea (nu-
mărând de sus), la o temperatură de 180-200°C
Prăjitul cărţii, cărnii de pasăre se va efectua pe raftul 3 sau 4 (numărând de sus), la o
temperatură de 220-250° C (după cum se specifi că în rețetă).
În cazul utilizării grill-ului (cu gaz sau electric), așezați grilajul pe nivelele superioare, iar
tava pentru colectarea grasimilor aşezaţi-o la nivelul de jos.
În cazul preparării la grill a cărnii, peștelui, cărnii de pasăre și a legumelor, acestea se
rumenesc rapid, se formează o crustă crocantă și produsul nu se usucă.
Pentru preparare grill puteţi utiliza rotişorul (vezi Figura 10 ), tava sau grilajul. În timpul
prepar
ării aşezaţi tava sau grilajul la nivelul 3-4 de sus, în funcție de cantitatea de specialități preparate. Aşezaţi produsele pe întreaga suprafaţă a tăvii sau grilajului, astfel încât
zona lor să coincidă cu zona elementului de încălzire. În cazul utilizării grilajului nu uitați să
aşezaţi în partea de jos tava pentru a colecta grăsimea.
Pentru a preveni incendiile, nu gatiti pe grill produse care nu sunt potrivite
pentru asta. Puteţi găti la grill produse care rezistă la temperaturi ridicate.
Pentru a verifi ca dacă mâncarea este gata preparată nu scoateţi tava sau grilajul mai
mult de jumătate pentru a preveni răsturnarea.
Cuptorul electric cu încălzire de convecţie este multifuncțional și permite extinderea
semnifi cativă a felurilor de bucate preparate.
Pentru a utilizaea efi cientă a arzătoarelor mesei alegeţi oale cu dimensiunile enumerate
mai jos: arzătorul auxiliar - diametrul min 120 - max 160 mm, arzătorul cu acţiune semi-rapidă - diametrul min 180 - max 200 mm, arzătorul rapid - diametrul min 220 - max 240
mm. Regimul de funcţionare al arzătoarelor trebuie să fi e de așa natură, încât fl acăra să nu
depășească marginea oalelor, vezi Fig. 13.
Fig. 13
Folosind oale cu un diametru mai mare va conduce la defectarea arzătorului mesei. În
cazul în care oala depăşeşte marginile blocului pentru gătit există pericolul de supraîncălzire
a suprafeței de lucru a mesei şi a mobilierului afl at în apropierea aragazului.
Nu folosiți pentru gătit oale cu fund curbat.
ÎN ATENŢIA CONSUMATORULUI!
Sondajele de opinie a cumpărătorilor au arătat, că atât presiunea în rețea, cât
şi puterea calorică a gazului în în diferite regiuni variază destul de mult, depăşin
uneori limitele admise. De aceea, toate sfaturile pentru prepararea diferitelor
feluri de mâncare în situații neobișnuite au doar un caracter de recomandare.
Propria dvs. experiență și evaluarea situației specifi ce, este posibil, să vă ajută
să faceţi corectările necesare.
Ungerea o dată la doi ani a robinetelor arzătoarelor de către specialiştii Serviciului de
gaze va asigura funcționarea corectă a acestora.
Examinați periodic starea cablului, iar atunci când se constată defecțiuni, aceste trebuie
să fi e înlocuit de un specialist sau un reprezentant al serviciului service.
Verifi cați periodic starea furtunului de gaz, iar atunci când se constată defecţiuni, aceste
trebuie să fi e înlocuit de un specialist sau un reprezentant al serviciului service
27
Page 7

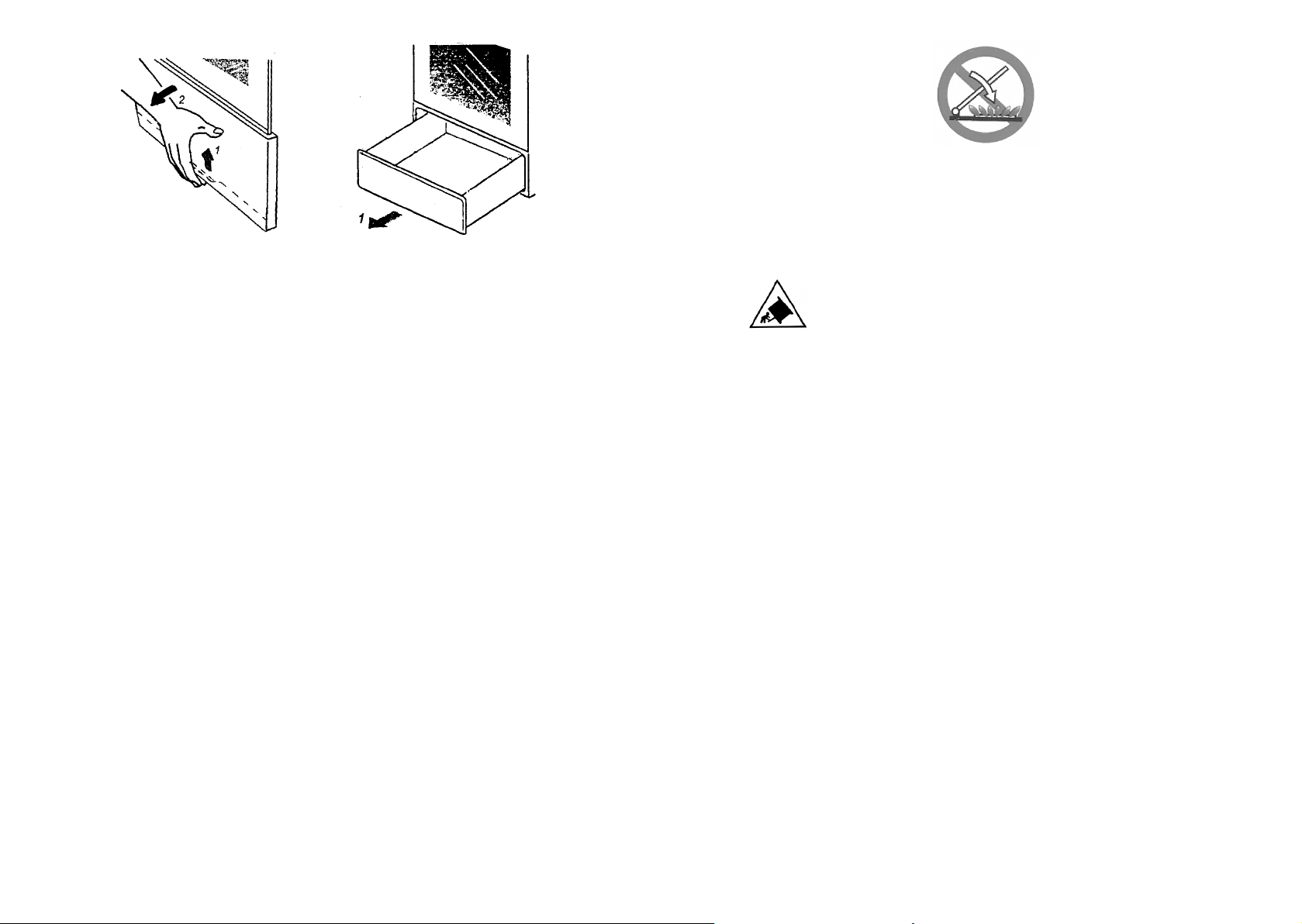

Figura 12. Figura 13
În Figura 1 3 se prezintă scoaterea sertarului (mișcarea 1)
Aragazul poate fi realizat fără compartiment economic, cu o placă de închidere.
Datorită îmbunătățirii constante a aragazului, întreprinderea își rezervă dreptul să facă unele modifi cări minore de construcţie, care nu afectează însă în mod
negativ proprietățile de consuma a produsului.
ÎNTREȚINEREA ŞI ASISTENŢA
ATENȚIE! Înainte de a curăța sau de a efectua orice alte operaţiuni de întreţinere a aragazului, deconectați-l de la rețeaua de energie electrică.
Înainte de utilizare îndepărtaţi amortizoarele din polietilenă și folia protectoare care
protejează stratul decorativ a pieselor în timpul transportului.
După cumpărare spălaţi cuptorul și tot set (grilajul, tava - dacă există) cu apă caldă cu
săpun, uscaţi-l și încălziţil timp de 30 min la temperatura maximă.
La prima pornire se poate elimina un miros neplăcut din cauza arderii diferitelor uleiuri
cu care au fost unse piesele cuptorului, precum și materiale de izolare termică.
Nu vă recomandăm să utilizaţi detergenți cu proprietăți abrazive.
Este posibilă deterioarea ireversibilă a stratului de acoperire a pieselor care vin în contact direct cu fl acăra în timpul funcționării (capacul arzătoarelor, grilajul mesei).
Suprafaţa interioară a cuptorului și suprafeţele exterioare a aragazului trebuie spălate cu
o cârpă umedă cu soluție de săpun sau sodă și trebuiesc şterse până la uscare.
Este interzisă curățarea aragazului de abur.
Nu lăsați pe suprafeţele emailate ale aragazului lichid vărsat, care conţine acizi (suc de
lămâie, oţet, suc de struguri, etc.).
Pentru curățare și spălare puteţi scoate, deschide și ridica capacul de sticlă.
ATENȚIE! Nu lăsați articolele utilizate pentru îngrijire sau curățare în cuptor
sau în camera de uscare.
Utilizatorul răspunde pentru starea ireproșabilă a aparatului și întreţinerea corectă.
Mutarea aragazului se efectuează cu ușa deschisă, ţinându-se de partea superioară a
cuptorului.
Utilizarea unui aragaz necesită un curent continuu de aer. Instalând aragazul, respectaţi cu strictețe instrucțiunile
prezentate
în
secțiunea „Instrucțiuni de instalare” din acest manual.
În cazul apariţiei unei situații neobișnuite, deconectați aragazul de
la priză şi contactați serviciul de gaze de la locul de reședință.
ATENȚIE! Pentru a preveni răsturnarea aragazului, instalaţi mijloace de creștere a stabilităţii.
Consultați instrucțiunile de instalare.
AVERTISMENT: Utilizați numai dispozitivele de siguranță
ale arzătorului, proiectate de către producătorul acestui
aparat de uz casnic sau specifi cate de către producător în
instrucțiunile de utilizare, după caz, sau utilizați dispozitivele de siguranță prevăzute la arzător. Utilizarea altor
dispozitive poate provoca accidente.
Pentru asigurarea funcționării efi ciente și sigure a echipamentului,
vă recomandăm:
- nu folosiți serviciile persoanelor care nu sunt autorizate de către
producător;
- în timpul utilizării solicitați utilizarea pieselor de schimb originale.
Nu utilizați remedii de curățat abrazive cu granulație mare sau
obiecte metalice ascuțite pentru a curăța sticla ușii (cuptorului),
pentru că acestea
Nu curățați cuptorul utilizând abur.
pot zgâria suprafața și pot deteriora sticla.
RECOMANDĂRI GENERALE
PENTRU PREPARAREA BUCATELOR
Coacere sau prăjirea se recomandă să se facă pe tava aşezată în glisierele cuptorului pe
al treilea raft (numărând de sus). În același scop utilizaţi şi grătarul cuptorului, aşezându-l în
mod similar în glisierele cuptorului, iar deasupra aşezaţi formele pentru gătit.
În cazul în care produsul arde puternic din partea de sus, iar din partea de jos nu se
26
7
Page 8
INSTRUCȚIUNI DE INSTALARE
Instalarea
Această secțiune conține instrucțiuni pentru instalarea și întreținerea aragazului și
este destinată instalatorilor califi cați care instalează aragazul.
Înainte de efectuarea oricăror lucrări de reglare sau întreținere, deconectaţi aragazul de la reaţeaua electrică de alimentare.
Amplasarea
Încăperea bucătăriei trebuie să fi e uscată și bine ventilată, să aibă o ventilație efi ci-
entă şi funcţională, în conformitate cu normele și reglementările în vigoare.
Încăperea trebuie să aibă un sistem de ventilație care să elimine produsele de combustie, care apar în timpul funcționării aragazului. Aceasta poate fi o ventilație naturală
sau una forțată, vezi Fig. 1.
Pentru arderea completă a gazului, afl uxul de aer curat în încăpere trebuie să fi e de
cel puțin 10 m3/oră pentru un kilowatt putere arzător. Aerul poate veni direct de afară
printr-un canal cu un diametru de cel puțin 200 cm2
cente echipate cu conducte de ventilație care ies afară, vezi Fig. 3.
vezi Fig. 2 sau din încăperile adia-
Accesoriile cuptorului.
Accesoriile cuptorului: grilaj şi tava de copt sau prăjit, precum și sprijinul rotişorului -
pentru modelele cu rotişor.
Toate aceste elemente au posibilitatea de a fi montate direct în glisierele cuptorului vezi

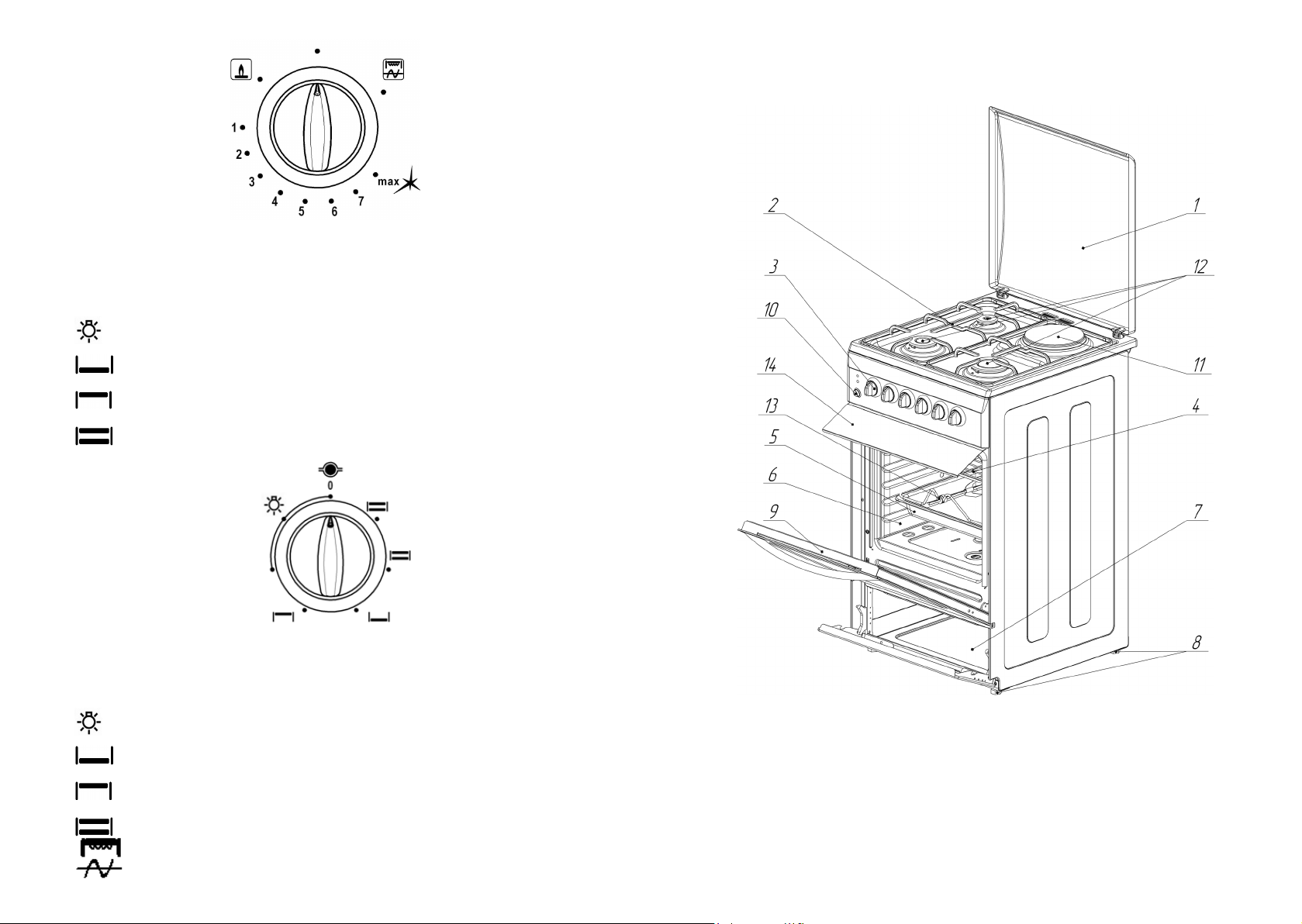

Fig. 8, poz. 4, 5, 13.
În timpul întoarcerii tava poate fi aşezată direct pe grilaj şi într-o astfel de poziție se va
efectua mai bine coacerea, deoarece aerul cald are posibilitate să circule.
Este posibilă şi instalarea simultană a grilajului cuptorului și a tavei direct dedesubt pen-
tru a colecta grăsimea sau pentru adăugarea apei pentru îndepărtarea uscăciunii bacatelor.
În cazul utilizării rotişorului aşezaţi tava în glisierele cuptorului pentru colectarea grăsimii,
vezi. Fig. 10.
Sarcina maximă pe tavă sau grătar nu trebuie să depăşească 3 kg.

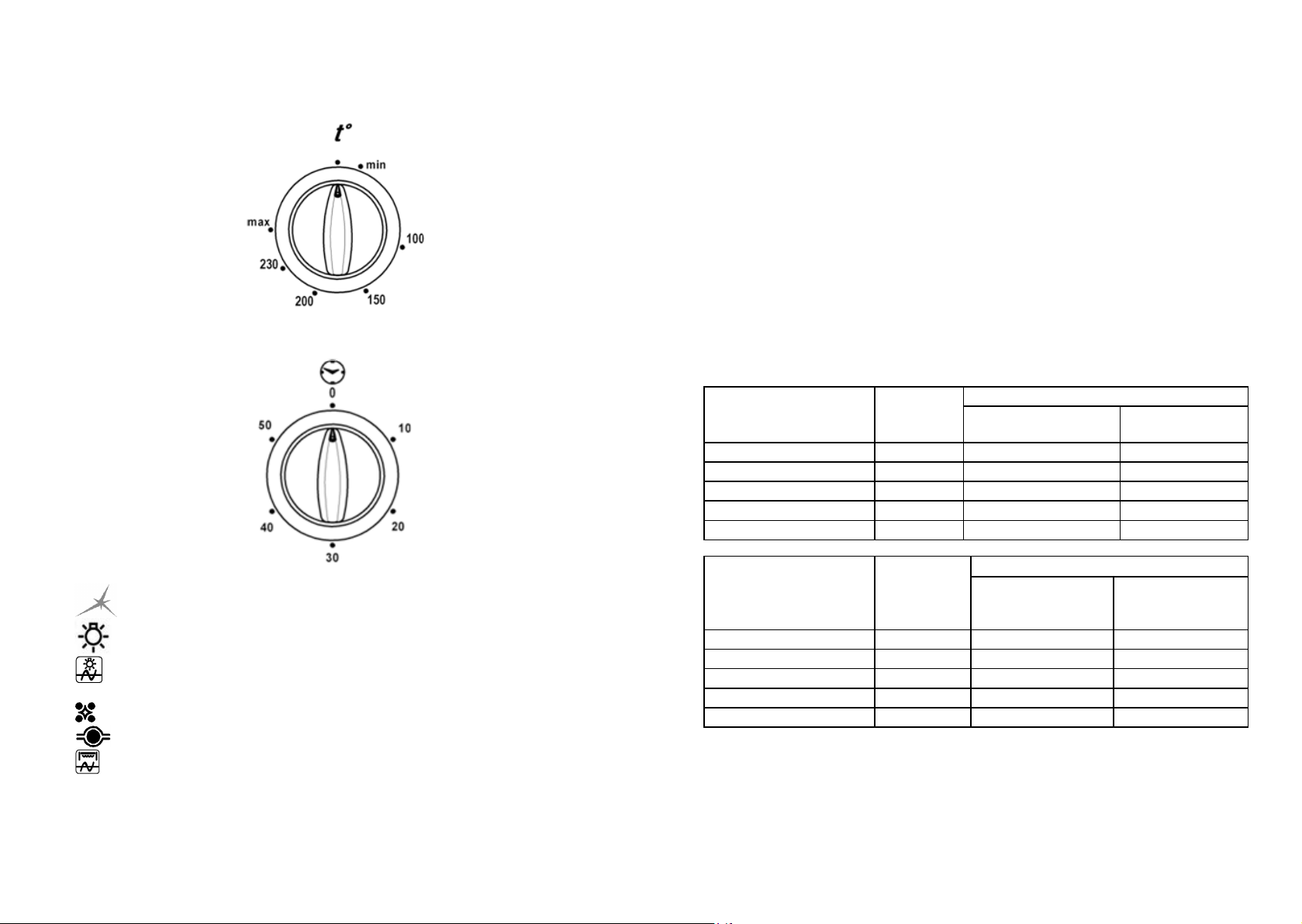

Pornirea timerului
Pentru a activa timerul (dacă există), rotiți butonul corespunzător în sensul de rotaţi al
acelor de ceasornic şi setați valoarea de timp dorită peste care se va declanşa soneria.
La instalarea timpului de funcționare de până la 10 minute, trebuie să rotiți butonul până
la menţiunea „60“, după care să reveniţi la timpul setat.
Încăperea
vecină
Ofi viciu de
aspiraţie A
Figura 1. Figura 2. Exemplu de Fig
Ventilaţie directă aprovizionare cu aer între ușă și
intrarea liberă a aerului
3. Asigurarea crăpăturii
Încăperea
care necesită
ventilaţie
prag pentru
Instalarea aragazului:
Dacă aragazul funcționează mult timp, va fi necesară o ventilare suplimentară: o
fereastră deschisă sau un aparat de aer condiționat.
Amplasarea aragazului între mobilier este prezentată în Fig. 4
Dispozitiv de ventilaţie
min. 650 mm cu dispozitiv de ventilaţie
min. 770 mm fără dispozitiv de ventilaţie
Dispozitivul de iluminat
Atenţie! Pentru a preveni riscul de electrocutare, înainte de înlocuirea becului
asiguraţi-vă că aparatul este oprit.
Pentru observarea vizuală a coacerii și frigerii în cuptor utilizaţi dispozitivul de iluminat
(dacă există).
Pentru cuptorul electric pornirea și oprirea iluminării cuptorului se face cu ajutorul bu-
tonului comutatorului de putere, situat pe panoul de comandă.
Pentru cuptorul cu gaz - cu ajutorul butonului cu simbolul - „iluminare“.
Fig. 11
Pentru înlocuirea becului dispozitivul de iluminat, deconectaţi aragazul de la priză și
scoateți capacul din sticlă rotindu-l în sens contrar acelor de ceasornic (fi g. 11 ). După înlo-
cuirea becului aşezaţi la loc capacul de sticlă.
Secţia (compartimentul) administrativă
Aragazul cu compartiment administrativ se execută în două versiuni: cu ușă cu balamale
și cu sertar.
Pentru a deschide ușa, ridicaţi-o puţin în sus (mișcarea 1), ținându-o de adâncitura
special proiectată din partea inferioară și înclinându-o spre dvs. (mișcarea 2). A se vedea
Fig. 12
8
Fig. 4
25
Page 9

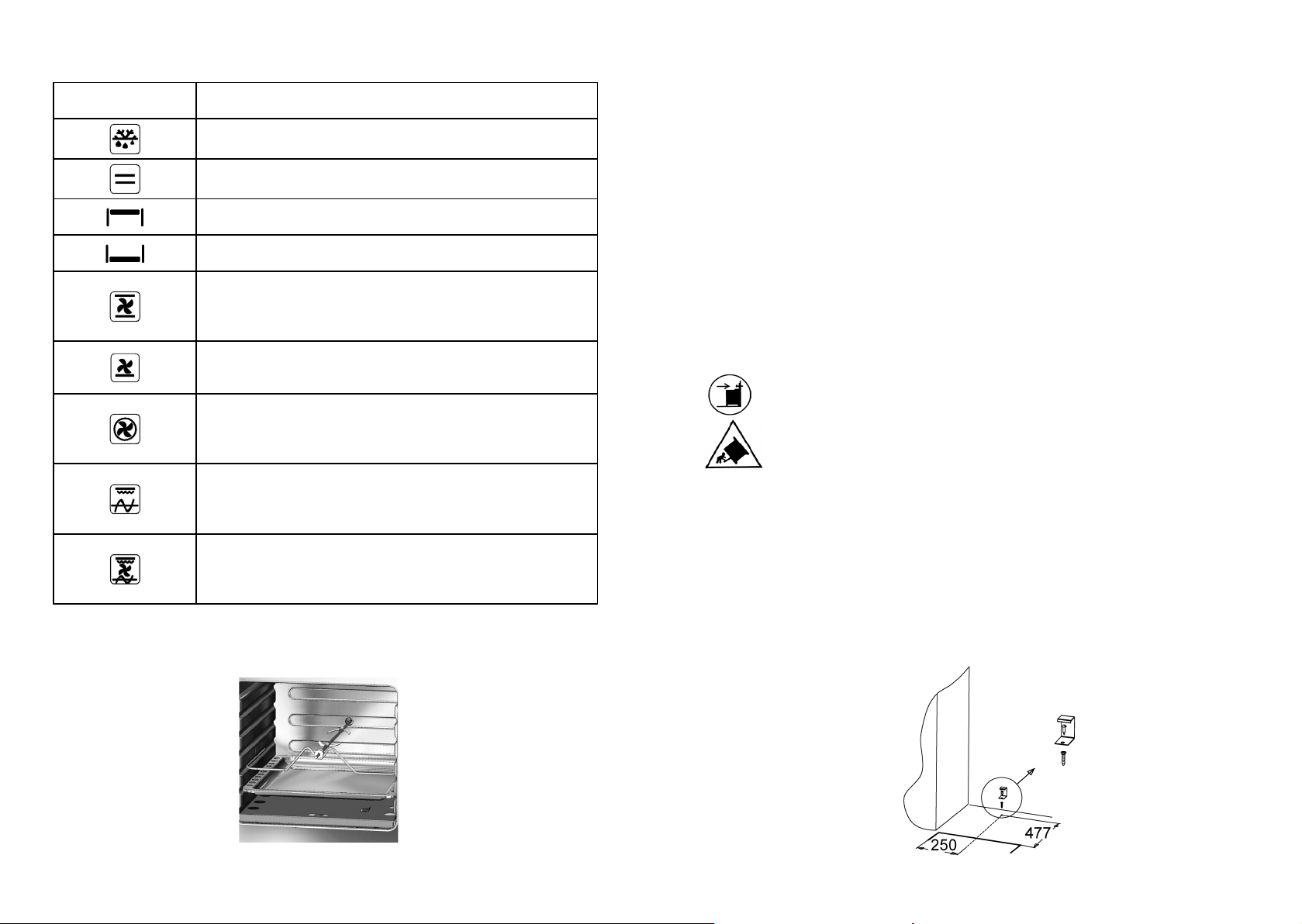

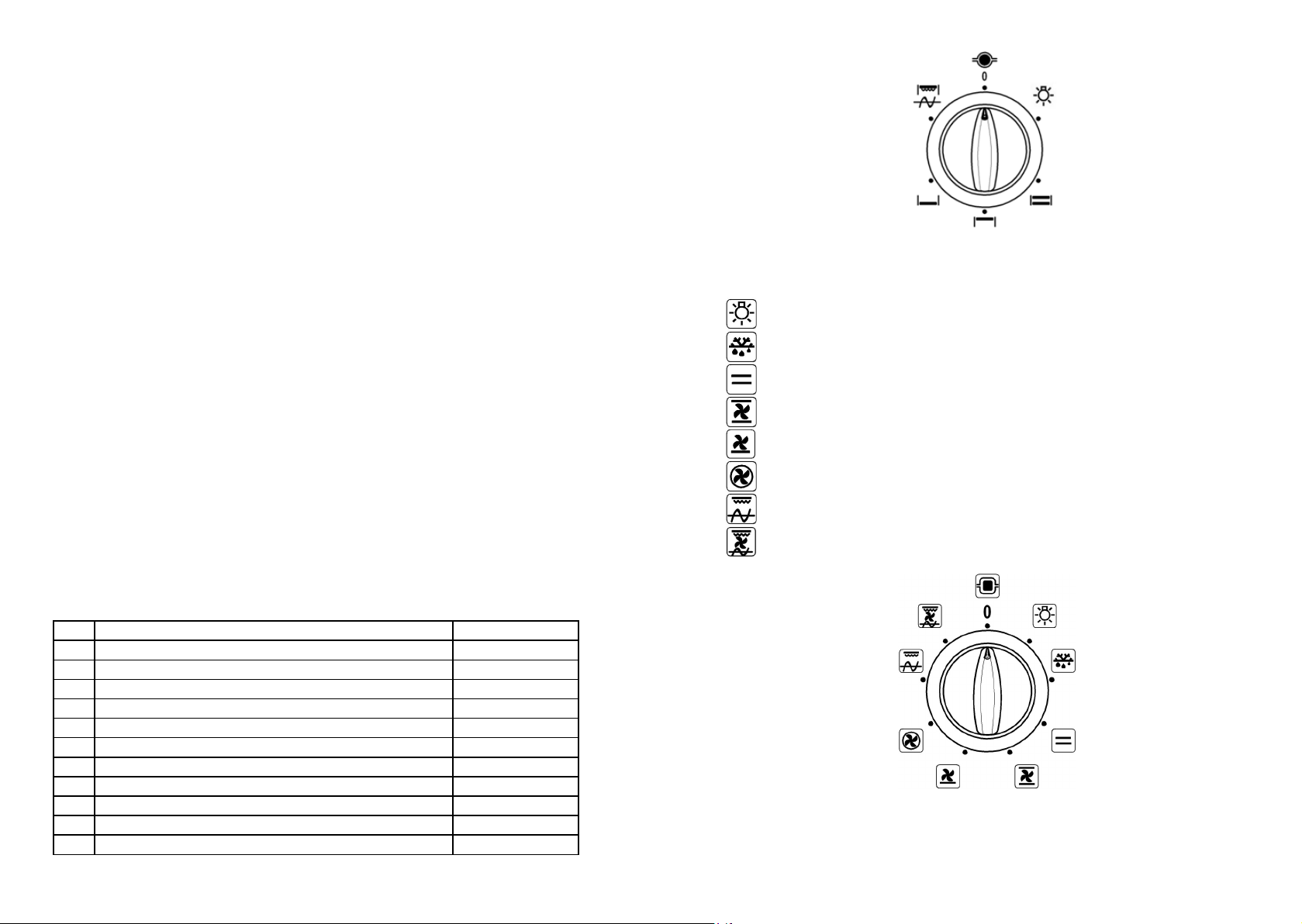

Regimul de funcționare a cuptorului electric (în cazul cuptorului
dvs. unele funcții pot lipsi)
Desemnarea pe
panoul de control
Decongelarea alimentelor congelate la temperatura camerei.
Încăllzire superioară și inferioară. Gătitul obişnuit. Coacerea și
prăjirea alimentelor pe un singur nivel al cuptorului.
Încălzire superioară. Rumenirea felurilor de mâncare,
prepararea sandwich-urilor şi coacerea legumelor.
Încălzire inferioară. Coacerea prăjiturilor cu o bază crocantă și
conservarea produselor
Regimul de convecție. Acest regim vă permite să gătiţi simultan
diferite feluri de mâncare, care necesită aceeași temperatură
de gătit la mai mult de un nivel și fără întrepătrunderea
mirosurilor.
Decongelarea cu aer cald a produselor congelate. Puteți
utiliza aceste regim şi pentru uscarea ciupercilor, legumelor și
fructelor.
Regimul de aer fi erbinte. Coacerea simultană, prăjirea și
uscarea produselor la 2 nivele. Setați temperatura la 20-40°C
mai mică, decât pentru regimul de încălzire superioară şi
inferioară.
Grill cu rotişor. Se recomandă utilizarea acestui regim pentru
gătitul păsărilor la rotişor, pentru rumenirea produselor,
preparea produselor coapte, feliilor subțiri de carne, fi le de
pește, sandwich-uri și legume.
Turbo-grill. Grill cu circulația forțată a aerului, pentru a obține
hrană rumenită uniform și formarea unei cruste. Regimul este
recomandat pentru gătit bucăți mari de carne, păsări întregi,
precum și pentru coacere și prăjire.
Descrierea regimului

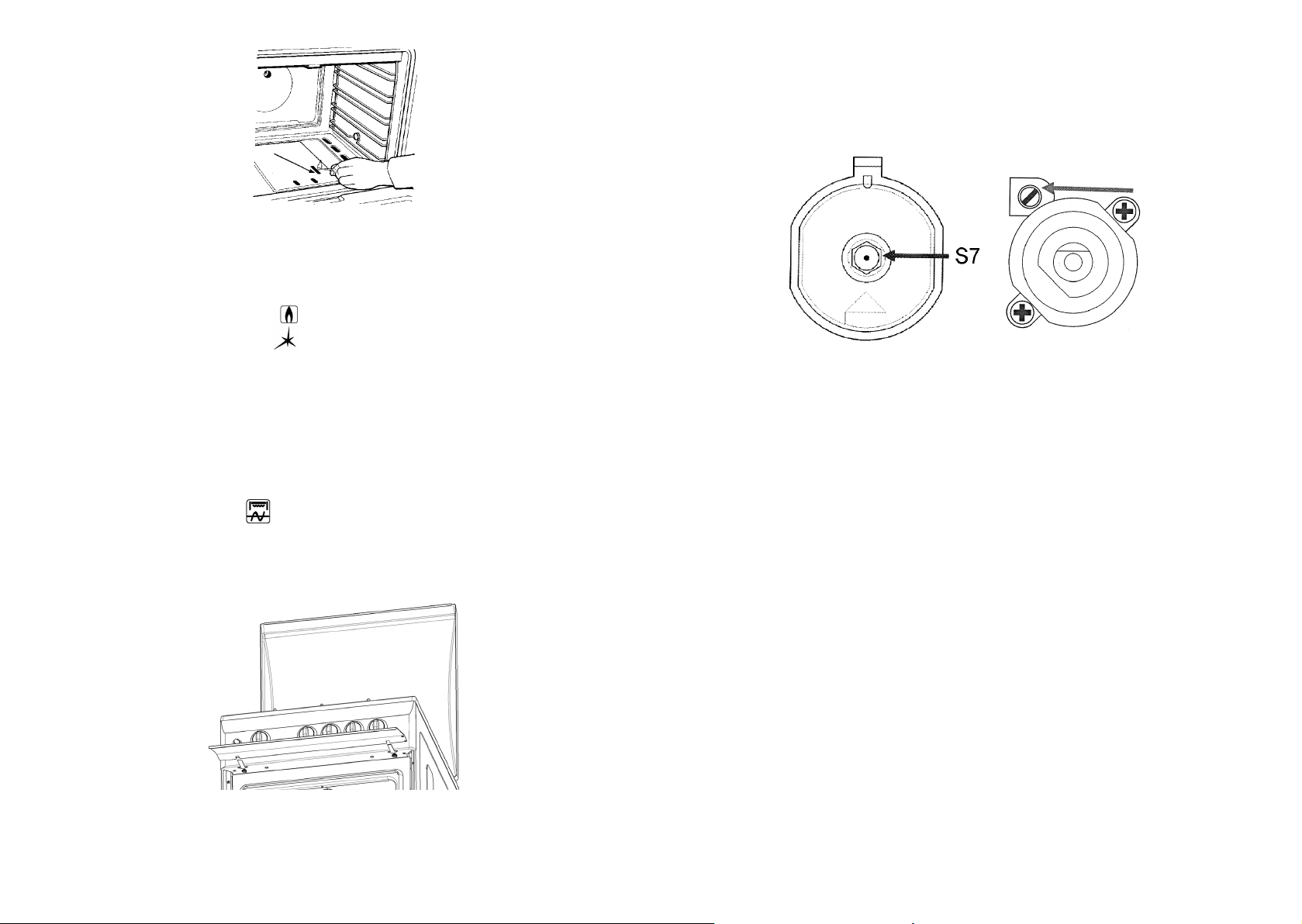

Instalarea rotişorului în cuptor
Rotisor trebuie să fi e instalat în cuplajul motorului şi pe suport vezi. Fig. 10. În timpul
preparării mânerul rotişorului trebuie să fi e scos.
Aragazul poate fi montat numai până la înălțimea suprafeței de lucru a mobilei,
adică
la aproximativ 850 mm de podea.
Părţile mobilierului din imediata vecinătate trebuie să fi e rezistente la căldură, capa-
bile să reziste la temperatura de 100 - 120°C.
Distanța dintre mobilier până la pereții laterali ai aragazului trebuie să fi e de cel
puțin 20 mm.
Distanța de la grilajul aragazului până la dispozitivul de ventilaţie trebuie să fi e de
650-700 mm (vezi instrucțiunile pentru dispozitivul de ventilaţie (extracţie).
Dacă mobilierul de bucătărie este fabricat din materiale ușor infl amabile, distanța
minimă dintre aragaz și mobilierul de bucătărie trebuie să fi e de cel puțin 700 mm
Distanța minimă de la aragaz până la mobilier, a cărui înălțime este mai mare decât
înălțimea aragazului, este de 200 mm.
Aragazul trebuie instalat pe o podea tare și netedă, fără denivelări, fără a utiliza
suporturi. Pentru alinierea aragazului în plan orizontal, utilizați picioruşele reglabile.
Dacă aragazul este înzestrat cu grill cu gaz, atunci când se instalează între mobilă
conform Figurii 4, aragazul trebuie scos din mobilier cu 30-40 mm, pentru a evita supraîncălzirea mobilierului.
Pentru asigurarea stabilităţii, aragazul este prevăzut cu o contragreutate, amplasată
în spatele aragazului în partea de jos.
Suport / consolă de reazem împotriva răsturnării (pentru aragazele cu
cuptor electric).
de siguranță.
lățimea, așa cum se arată în Figura 5
pune dimensiunea de 477 mm
fi xarea se face cu un șurub cu auto-fi letare și cu un diblu cu diametrul adecvat (care nu
este inclus în setul livrat)
Suport /consolă de reazem
ATENȚIE! Pentru a preveni răsturnarea aparatului, instalaţi mijloace
pentru creșterea stabilităţii. Consultați instrucțiunile de instalare.
Pentru o siguranță suplimentară şi pentru a împiedica răsturna-
rea aragazului, acesta trebuie fi xat pe podeaua camerei cu un suport
Ordinea instalării suportului:
- instalați aragazul la locul de funcţionare, marcați pe podea linia peretelui frontal și
- puneți aragazul deoparte, marcați și trageți cu precizie axa mediană, pe care se
;
- pe suport se face un marcaj pe podea sub gaura de fi xare
- dacă podeaua este din lemn, faceţi o gaură cu diametrul de 3 mm. În alte cazuri,
;
- instalaţi și fi xați suportul cu un șurub
- aşezaţi aragazul la loc, împingândul-l până la capăt.
;
;
;
.
24
Fig. 10
Fig. 5
9
Page 10
Conectarea aragazului la conducta de gaz:
Atenție!
Înainte de conectare, verifi cați dacă condițiile locale de racordare (tipul de
gaz și presiunea gazului) corespund parametrilor aparatului, care sunt prezentaţi pe plăcuța de identifi care, care este situată pe peretele lateral al ara-
gazului și este vizibilă atunci când ușa este deschisă, precum şi în prezentul
manual.
acest sens.
care respectă standardul național. Pentru toate tipurile de fi let, lungimea utilă
a fi letului trebuie să corespundă valorilor specifi cate în EN 10226-1:2004 sau
EN 10226-2:2005.
garnituri și un fi ltru (fi leu). Filtrul (fi leul) este amplasat între garnituri. Conectarea se face
prin țevi și piese suplimentare care corespund standardelor naționale.
te cu reglementările de siguranță în vigoare.
gazului și setările aragazului corespund datelor indicate în plăcuța cu date
tehnice.
crăpături
obiectele care au muchii ascuțite
stării
una dintre aceste condiții nu este îndeplinită, utilizați țevi metalizate fl exibile.
pun. Nu utilizaţi focul deschis pentru a verifi ca etanșeitatea.
toare gazelor. Aragazul trebuie să fi e instalat și conectat în conformitate cu
reglementările de instalare în vigoare.
corespunzătoare de ventilație.
Aragazul trebuie conectat numai de către un specialist special autorizat în
Utilizați furtunuri de gaz, țevi, garnituri de etanșare și alte componente
Pentru conectare la conducta de gaz, aragazul are fi let G 1/2” și este echipat cu
Lungimea conductei de gaz pentru conectare nu trebuie să depășească 2000 mm
Când conectați aragazul la o butelie cu gaz lichefi at, reglați presiunea în conformita-
Atenție!
Pentru funcţionarea în siguranță a aparatului, asiguraţi-vă că presiunea
Conectarea cu furtun de gaz se efectuează cu ajutorul unui ştuţ.
Ø
Ø
În acelaşi timp îndepliniţi următoarele cerințe:
- Furtunul de-a lungul întregii lungimi nu trebuie să atingă părţile aragazului,
a căror temperatură depășește 50°C.
- Lungimea furtunului trebuie să fi e de cel puţin 1500 mm
- Furtunul nu trebuie să fi e întins sau răsucit, nu trebuie să fi e îndoit sau să aibă
- Furtunul nu trebuie să fi e strâns de nimic și nu trebuie să atingă părțile mobile și
- Furtunul trebuie să fi e accesibil pe toată lungimea sa pentru verifi care și controlul
sale
Furtunl și piesele de legătură suplimentare trebuie să corespundă standardelor locale
Verifi cați etanșeitatea furtunului la ambele părți și fi xați-l cu cleme. Dacă cel puțin
După conectare verifi cați etanșeitatea tuturor conexiunilor utilizând o soluție de să-
Atenție! Acest aparat nu se conectează la deviaţia deșeurilor asemănă-
8 mm - pentru gaz lichefi at
13 mm - pentru gazele naturale
Acordaţi atenţie în
.
special măsurilor
Confi guarea aragazului pentru diferite tipuri de gaz
Această lucrare poate fi efectuată numai de către un specialist special autorizat în
acest sens.
După confi gurarea aparatului pentru un alt tip de gaz, informațiile despre noua con-
fi gurare trebuie să fi e scrise de către specialist pe plăcuța cu caracteristicile tehnice, cu
ajutorul
Informațiile referitoare la confi gurarea anterioară a aparatului se vor elimina.
10
semnului în linia / câmpul cu tipul corespunzător de gaz.
- pornirea arzătorului cu gaz al cuptorului şi a grill-ului cu gaz cu sistem de control al
gazului
Comanda arzătorului cu gaz al cuptorului şi controlul grill-ului cu gaz se efectuează cu
unul și același buton al robinetului.
Pentru a aprinde arzătorul cuptorului, apropiaţi un băţ de chibrit aprins de gaura de
aprindere (Figura 8) sau activați butonul electric de aprindere
aprindere electrică a cuptorului, apăsați și rotiți butonul corespunzător al robinetului în pozi-
ţia „maxim“ vizual că arzătorul cuptorului s-a aprins.
După aprindere ţineţi apăsat butonul de aprindere timp de cel puțin 10 secunde pentru
încălzirea sensorului dispozitivului.
ATENȚIE! În cazul în care arzătorul nu s-a aprins după 10 secunde, nu mai
încercaţi să porniţi acest dispozitiv, iar înainte de fi ecare încercare de aprindere
deschideţi uşa cuptorului și repeaţi încercarea peste cel puţin 1 minut.
Pentru a aprinde arzătorul grill-ului cu gaz apropiaţi un băţ de chibrit aprins de arzătorul grill-ului sau porniţi butonul de aprindere electrică
electrică a grill-ului, apăsaţi și rotiţi butonul în sensul de rotaţie al acelor de ceasornic până
la capăt în poziția
După aprindere ţineţi apăsat butonul de aprindere timp de cel puțin 10 secunde pentru
încălzirea sensorului dispozitivului.
ATENȚIE! În cazul în care arzătorul nu s-a aprins după 10 secunde, nu mai
încercaţi să porniţi acest dispozitiv, iar înainte de fi ecare încercare de aprindere
deschideţi uşa cuptorului și repeaţi încercarea peste cel puţin 1 minut.
Funcționarea simultană a cuptorului și a grill-ului cu gaz nu este posibilă.
Pentru pornirea rotişorului apăsaţi butonul corespunzător
În acest caz va funcţiona şi iluminarea cuptorului şi rotişorul.
Reţineţi: În timpul funcţionării grill-ului ușa cuptorului trebuie să fi e deschisă,
iar între peretele frontal și ușă trebuie aşezat ecranul de protecție.
Atenție! În timpul funcţionării grill-ului temperatura se ridică foarte mult. Nu
permiteți copiilor să se apropie.
Reţineţi: arzătorul grill-ului cu gaz funcționează la capacitatea nominală și nu
are o poziție de „fl acără minimă“. Aveţi grijă!
, rotind butonul în sensul de rotaţie contrar acelor de ceasornic. Asiguraţi-vă
pentru arăgazele cu aprindere
- grill cu gaz. Asiguraţi-vă vizual că arzătorul grill-ului s-a aprins.
pentru arzătoarele cu
de pe panoul de control.
Cuptorul electric cu diferite funcții
Comanda cuptorului electric o efectuează regulatorul de temperatură și comutatorul de
putere.
Pentru a porni cuptorul electric, răsuciţi mai întâi termostatul în sensul de rotaţie al
acelor de ceasornic și setaţi temperatura dorită. Apoi cu ajutorul butonului comutatorului de
putere prin rotire în sensul de rotaţie contrar acelor de ceasornic selectați funcțiile de care
aveţi nevoie: porniţi elementul de încălzire superior, inferior, ambele elemente de încălzire
sau selectaţi alt regim cu care este înzestrat cuptorul dvs.
Butonul sensorului-releu de temperatură nu are rotație circulară.
Concomitent cu elementele de încălzire se declanşează şi iluminarea (este aprinsă pe tot
parcursul funcționării cuptorului electric) și lumina de control a cuptorului electric (se stinge
atunci când elementul de încălzire atinge temperatura selectată).
Atenţie: În timpul funcționării, cuptorul se încălzește, evitați să atingeți elementele de
încălzire ale cuptorului.
Atenție: părțile accesibile ale aragazului în timpul utilizării pot deveni fi erbinţi. Ţineţi la
distanţă copiii mici.
23
Page 11
Fig. 9
Cuptorul cu gaz cu element de încălzire electrică-grill şi rotişor
- pornirea arzătorului cu gaz a cuptorului cu element de încălzire electrică-grill, sistem
automat de aprindere electrică și sistem de control al gazului
Apăsaţi și rotiți în sens contrar acelor de ceasornic butonul arzătorului corespunzător al
Pentru a pregăti aragazul pentru funcţionare cu un alt tip de gaz, înlocuiţi duzele
arzătoarelor mesei și a cuptorului și, de asemenea, reglaţi poziția „fl acără mică” a robi-
neţilor de gaz.
înlocuirea duzelor arzătoarelor mesei Fig.
a) scoateți grilajul mesei, capacele și separatoarele arzătoarelor
b) utilizați o cheie tubulară S7 pentru a înlocui duzele conform tabelului „Caracteristicile arzătoarelor și duzelor”, vezi Figura 6
6
cuptorului, aşezaţi butonul în poziţia
rea arzătorului. După aprinderea arzătorului, continuaţi să ţineţi apăsat butonul robinetului
timp de 10 secunde până la declanșarea supapei electromagnetice.
În cazul în care arzătorul nu s-a aprins după 10 secunde, nu mai încercaţi să
porniţi acest dispozitiv, iar înainte de fi ecare încercare de aprindere deschideţi
uşa cuptorului și repeaţi încercarea peste cel puţin 1 minut.
Aşezaţi butonul robinetului în regimul dorit în intervalul de la 1 până la max.
- pornirea elementului de încălzire-grill cu rotişor în cuptor cu gaz.
Pornirea elementului de încălzire-grill cu rotişor în cuptorul cu gaz se realizează cu același buton de comandă ca şi cuptorul cu gaz. Pentru activarea elementului de încălzire-grill
cu rotişor în cuptorul cu gaz, rotiți butonul de control al cuptorului cu gaz în sensul de rotaţie
al acelor de ceasornic în poziţia
Atenție! Temperatura elementului de încălzire-grill nu este reglabilă.
Atenție! În timpul funcționării elementului de încălzire-grill părțile accesibile
se înfi erbântă foarte tare. Nu permiteți copiilor să se apropie.
„fl ăcără maximă” și ţineţi apăsat până la aprinde-
până la capăt.
Cuptor cu gaz cu grill cu gaz şi rotişor
Ecranul de protecție trebuie să fi e fi xat pe şaibe în partea de jos a panoului de control.
Reţineţi: În timpul funcţionării grill-ului cu gaz ușa cuptorului trebuie să fi e deschisă, iar
între peretele frontal și ușă trebuie aşezat ecranul de protecție.
22
Figura 6
Figura 7
reglarea fl acării minime a arzătoarelor aragazului
a) scoateți paharele și butoanele robineţilor - aveți grijă să nu le deteriorați;
b) prin gaura din panoul de comandă, rotiți șurubul de reglare a robinetului (situat pe
lateral, vezi Figura 7) în sensul de rotaţie a acelor de ceasornic până la capăt; în poziția
fl uxului gazului, care dă o fl acără minimă stabilă.
c) reasamblaţi toate piesele aragazului în ordine inversă;
d) aprindeți arzătorul aragazului, puneți butonul robinetului în poziția „fl acără mică”;
e) fl acăra trebuie să fi e mică, dar stabilă, fără discontinuităţi;
f) în cazul rotaţiei rapide a robinetului de la valoarea maximă la valoarea minimă,
fl acăra nu trebuie să se stingă.
înlocuirea duzei arzătorului cuptorului (pentru aragazele cu
cuptor cu gaz).
a) deconectați aparatul de la rețeaua de alimentare cu energie electrică;
b) scoateţi capacul din spate prin deşurubarea șuruburilor;
c) deşurubaţi șurubul care fi xează corpul duzei;
d) scoateţi cu grijă conducta de gaz a arzătorului cuptorului din peretele din spate, îndreptaţi-o într-o parte la o distanță de 150-200 mm, fără a perturba conexiunea piuliță-cor-
pul duzei și piuliță-robinetul de gaz;
e) cu ajutorul cheii S7 înlocuiți duza în corpul duzei;
f) reasamblaţi toate piesele în ordine inversă.
reglarea fl acării minime a arzătorului cuptorului
a) scoateţi paharele și butoanele robineţilor - aveți grijă să nu le deterioraţi;
b)
prin gaura din panoul de comandă, rotiți șurubul de reglare a robinetului (situat pe
lateral, vezi Figura 7) în sensul de rotaţie a acelor de ceasornic până la capăt
c)
reasamblaţi toate piesele în ordine inversă
d)
aprindeți arzătorul cuptorului şi lăsaţi să ardă la foc maxim timp de 10 minute,
apoi puneți butonul robinetului în poziția „fl acără mică”
e)
fl acăra trebuie să fi e mică, dar stabilă, fără discontinuităţi
f)
în cazul rotaţiei rapide a robinetului de la valoarea maximă la valoarea minimă şi la
;
;
;
;
11
Page 12
închiderea şi deschiderea rapidă a uşii cuptorului, fl acăra nu trebuie să se stingă
.
Înlocuirea duzei arzătorului grill-ului cu gaz (pentru aragazele
cu grill cu gaz)
a)
deconectați aparatul de la rețeaua de alimentare cu energie electrică
b) scoateţi capacul din spate prin deşurubarea șuruburilor;
c) deşurubaţi șurubul care fi xează corpul duzei;
d) scoateţi cu grijă conducta de gaz a arzătorului grill-ului cu gaz (situată în partea
superioară) din peretele din spate şi îndreptaţi-o într-o parte la o distanță de 150-200 mm,
fără a perturba conexiunea piuliţă-corpul duzei şi piuliță-robinetul de gaz;
f) cu ajutorul cheii S7 înlocuiți duza în corpul duzei;
g) reasamblaţi toate piesele în ordine inversă.
După conectare verifi cați etanșeitatea tuturor conexiunilor folosind o soluție
de săpun. Nu utilizaţi pentru verifi carea etanșeității foc deschis.
Arzătoarele reglate în mod corect au fl acăra de culoare albastru deschis cu un con inte-
rior clar remarcat.
;
Conectarea aragazului electric şi cu gaz la rețeaua de alimentare
cu energie electrică
Aragazul se conectează la rețeaua de energie electrică cu curent alternativ cu o singură
fază (220-240V ~ 50Hz) și este înzestrat cu cablu de alimentare 3x1,5 mm2 cu ștecher
turnat conturat.
Înainte de conectare, asigurați-vă de starea bună a cablului de alimentare şi a prizei.
Verifi cați dacă instalaţia electrică va rezista la sarcina aragazului, dacă în casă există un
sistem de împământare sigur.
Este strict interzisă funcţionarea aragazului fără împământare.
Priza trebuie să fi e amplasată la loc ușor accesibil, la o distanță de cel mult 1,5 metri
de aragaz.
Priza nu trebuie să fi e amplasată deasupra aragazului.
Nu folosiți niciodată prelungitoare, adaptoare, prize duble şi trifurcate, care pot cauza
supraîncălzirea și aprinderea.
Conectarea aragazului cu elemente electrice (iluminat,
aprindere electrică) și cu împământare la rețeaua de alimentare
cu energie electrică.
Aragazul se conectează la o rețea electrică cu curent alternativ cu o singură fază (220-
240V ~ 50Hz) și este înzestrat cu un cablu 3x0,75 mm2 cu ștecher turnat conturat.
Capacitatea nominală a dispozitivelor electrice cel mult 17W.
Înainte de conectare, asigurați-vă de starea bună a cablului de alimentare şi a prizei.
Verifi cați dacă instalaţia electrică va rezista la sarcina aragazului, dacă în casă există un
sistem de împământare sigur.
Este strict interzisă funcţionarea aragazului fără împământare.
Priza trebuie să fi e amplasată la loc ușor accesibil, la o distanță de cel mult 1,5 metri
de aragaz.
Priza nu trebuie să fi e amplasată deasupra aragazului.
Nu folosiți niciodată prelungitoare, adaptoare, prize duble şi trifurcate, care pot cauza
supraîncălzirea și aprinderea.
Conectarea aragazului cu elemente electrice (iluminat, aprindere
electrică) la rețeaua de alimentare cu energie electrică.
Aragazul se conectează la o rețea electrică cu curent alternativ cu o singură fază (220-
240V ~ 50Hz) și este înzestrat cu un cablu 2x0,75 mm mm2 cu ștecher turnat conturat.
Capacitatea nominală a dispozitivelor electrice cel mult 17W.
12
Atunci când se aprinde becul de control a ochiului electric, înseamnă că ochiul electric
este pornit.
Pornirea arzătoarelor cu gaz a mesei cu sistem de control al
gazului
Pentru a porni arzătorul cu gaz a mesei, trebuie să apăsaţi şi să rotiţi în sens contrar
acelor de ceasornic butonul corespunzător arzătorului utilizat, să aşezaţi butonul în poziția
„fl acăra maximă“ și să apropiaţi băţul de chibrit aprins sau să activaţi butonul de aprindere
electrică
10 secunde pentru ca aparatul să reuşească să se declanşeze.
Atenție! Dacă arzătorul nu s-a aprins, opriţi şi repetaţi aprinderea peste cel
puțin 1 minut.
Reglarea intensităţii arderii se face în continuare prin rotirea butonului în sens contrar
acelor de ceasornic, fără ca fl acăra arzătorului să se stingă în mod întâmplător. La rotire
până la capăt, arzatorul va lucra cu fl acară minimă
Pentru a opri arzătorul, rotiți butonul robinetului în sensul de rotaţie a acelor de ceasor-
nic până la capăt.
, în cazul cuptoarelor cu aprindere electrică. Ţineţi apăsat butonul cel puțin
.
Pornirea arzătoarelor cu gaz a mesei cu sistem de control al
gazelor și aprindere electrică automată
Pentru a porni arzătorul cu gaz a mesei, apăsați și rotiți-l în sens contrar acelor de
ceasornic butonul corespunzător arzătorului utilizat şi aşezaţi-l în poziția
ximă“. Ţineţi apăsat butonul robinetului timp de cel puțin 10 secunde, pentru ca dispozitivul
să reuşească să se declanşeze.
Atenție! Dacă arzătorul nu s-a aprins, opriţi şi repetaţi aprinderea peste cel
puţin 1 minut.
Reglarea intensităţii arderii se face în continuare prin rotirea butonului în sens contrar
acelor de ceasornic, fără ca fl acăra arzătorului să se stingă în mod întâmplător. La rotire
până la capăt, arzătorul va lucra cu fl acară minimă . Pentru a opri arzătorul, rotiți butonul
robinetului în sensul de rotaţie a acelor de ceasornic până la capăt.
- „fl acară ma-
Cuptorul cu gaz
- pornirea arzătorului cuptorului cu sistem de control al gazelor.
Pentru a aprinde arzătorul cuptorului, apropiaţi un băţ de chibrit aprins de orifi ciul de
aprindere (fi g. 9) sau apăsaţi butonul de aprindere electrică
aprindere electrică) și rotiţi butonul robinetului corespunzător în poziția „maxim“
Verifi cați vizual, prin deschiderea din partea de jos a cuptorului, aprinderea arzătorului.
După aprindere continuaţi să ţineţi apăsat butonul timp de cel puțin 10 secunde înainte
de declanşarea dispozitivului.
Atenție! Dacă fl acăra se va stinge, opriţi arzătorul şi repetaţi aprinderea peste
cel puţin 1 minut.
Pornirea și oprirea iluminatului cuptorului (în caz că este disponibil) se face cu butonul
,
situat pe panoul de control.
(dacă este un cuptor cu
.
21
Page 13

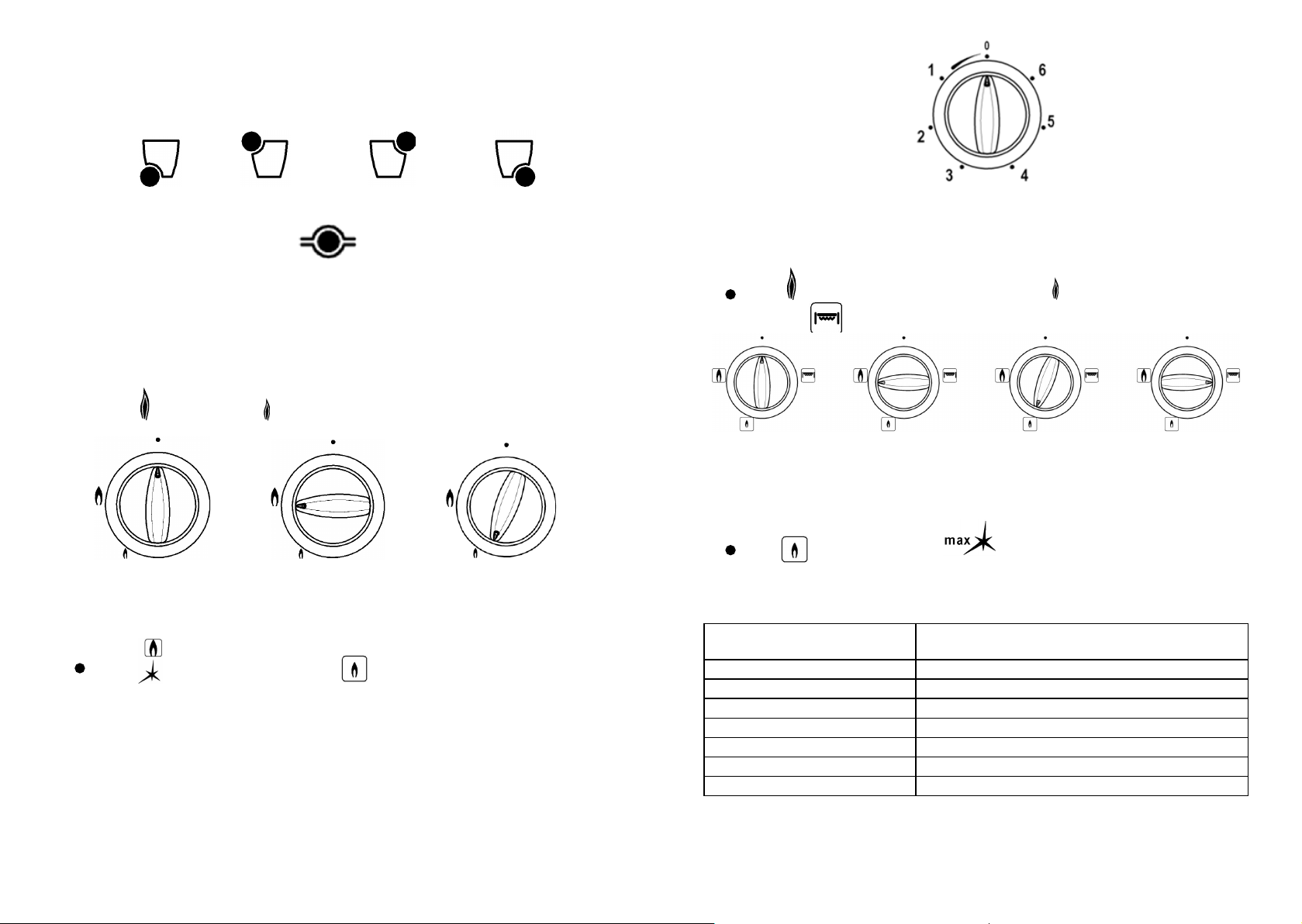

Termoregulatorul
gp
(
(
(
)
- Butonul de comandă a termoregulatorului
min
max - alegerea diferitelor regimuri de temperatură de la 50°C până la 280°C
Înainte de conectare, asigurați-vă de starea bună a cablului de alimentare şi a prizei.
Priza trebuie să fi e amplasată la loc ușor accesibil, la o distanță de cel mult 1,5 metri
de aragaz.
Priza nu trebuie să fi e amplasată deasupra aragazului.
Nu folosiți niciodată prelungitoare, adaptoare, prize duble şi trifurcate, care pot cauza
supraîncălzirea și aprinderea.
Producătorul nu răspunde pentru prejudiciile cauzate sănătății și bunurilor,
provocate de conectarea incorectă a aragazului.
După conectarea la conducta de gaz, rețeaua de alimentare cu energie electrică, instalatorul specialist trebuie să verifi ce buna funcţionare a tututor arză-
toarelor de gaz și a dispozitivelor electrice, cu care este înzestrat aragazul, să-i
elibereze consumatorului certifi catul de conectare a aragazului și să-l familiari-
zeze cu întreţinerea.
Flacăra arzătoarelor trebuie să fi e stabilă, fără
discontinuităţi și limbi galbene.
Timer mecanic
- Butonul de comandă a timerului mecanic (dacă există)
Descrierea comutatoarelor și indicatoarelor luminoase de control
- butonul de pornire a aprinderii electrice a arzătoarelor cu gaz a mesei și cuptorului
- buton de pornire a iluminatului cuptorului cu gaz
- butonul de pornire a iluminatului şi rotişorului cuptorului cu gaz cu rotişor
- becul de control a ochiului electric
- becul de control a elementelor de încălzire a cuptorului electric
-
lampa de control a elementuluil încălzitor-grill cu rotişor
Atunci când se aprinde becul de control al elementelor de încălzire a cuptorului, înseamnă că elementele electrice de încălzire (unul, ambele sau elementul încălzitor-grill) a
cuptorului sunt pornite. Becul de control a încălzitoarelor cuptorului se stinge atunci când
temperatura cuptorului ajunge la valoarea setată.
20
Aparatul este reglat pentru utilizarea gazelor naturale G20 20 mbar sau lichefi ate G30 30 mbar.
CARACTERISTICILE TEHNICE
Datele de confi gurare sunt prezentate în plăcuţa de pe peretele lateral al aragazului și
este vizibilă atunci când ușa este deschisă.
Categoria şi clasa de gaze II2H3В/Р
Tabelul „Caracteristicile arzătoarelor și duzelor”
Puterea
Arzătorul
Acțiune ultrarapidă 3,3 1,30 130 T
Acţiune rapidă 1,5 0,85 85 X
Arzătorul auxiliar 1,0 0,72 72 X
Arzătorul cuptorului 2,4 1,13 113 10
Arzătorul grill-ului cu gaz 2,4 1,15 115 10
Arzătorul
Acțiune ultrarapidă 3,3 0,91 91
Acţiune rapidă 1,5 0,63 63 M
Arzătorul auxiliar 1,0 0,54 54 M
Arzătorul cuptorului 2,4 0,77 77 M
Arzătorul grill-ului cu gaz 2,4 0,77 77 M
Numărul de arzătoare a mesei, buc.
Cu gaz ................................................................................................... 3 sau 4
Electrice ........................................................................................ 1 sau lipseşte
Consumul nominal de energie
cuptor electric, kW max .................................................................................1.8
inclusiv:
- Elementul încălzitor superior ........................................................................0,7
- Elementul încălzitor al grill-ului ....................................................................1,4
calorică
nominală
Puterea
calorică
nominală
Diametrul orifi ciului
orifi ciului duzei
G20, p = 20 mbar
duzei (mm)
G30, p = 30 mbar
Diametrul
(mm)
Marcajul
orifi ciului duzei
Marcajul
orifi ciului duzei
13
Page 14
- Elementul încălzitor inferior .........................................................................1,1
Consumul nominal de energie cuptor electric cu convectie, kW ............... max 2,1
inclusiv:
- Elementul încălzitor superior, kW .................................................................0,7
- Elementul încălzitor al grill-ului, kW .............................................................1,4
- Elementul încălzitor inferior .........................................................................1,1
- Elementul încălzitor circular, Kw ...................................................................2,0
- ventilator, W ...........................................................................................20-30
- reductorului-motor al rotişorului, W .............................................................5-6
- iluminarea cuptorului, W ..............................................................................15
Consumul nominal de energie a ochiului cuptorului, kW ..................................1,0
Consumul nominal de energie a iluminatului cuptorului, W ...............................15
Consumul nominal de energie a aprinderii electrice, W ......................................2
Tensiunea nominală, .............................................................................. 220-240
Consumul nominal de energie a aragazului, kW ...................................... max 3.1
Volumul util al cuptorului, dm3 , cel puțin .......................................................48
Dimensiuni de gabarit, mm:
- inaltimea ...................................................................................................850
- lățimea ......................................................................................................600
- adâncimea .................................................................................................540
Puterea calorică nominală maxima a gazului, kW ............................................9,7
Puterea calorică nominală minimă a gazului, kW .............................................5,1
Pentru gaz lichefi at G30 fl uxul nominal maxim de gaz, g/oră ...................... 705,1
Pentru gaz lichefi at G30 fl uxul nominal minim de gaz, g/oră ....................... 370,7
Pentru gal lichefi at G31 fl uxul nominal maxim de gaz, g/oră .......................692,4
Pentru gal lichefi at G31 fl uxul nominal minim de gaz, g/oră ........................ 364,1
Durata medie de funcţionare a aragazului este de 10 ani de la data fabricaţiei, cu condiţia
utilizării normale în condiţii casnice, în conformitate cu cerințele Instrucțiunilor de utilizare.
După expirarea duratei de funcţionare contactați un centru de service sau alte organizații
autorizate pentru a verifi ca aragazul și posibilitatea utilizării acestuia în continuare sau pen-
tru înlocuirea aragazului. În cazul neîndeplinirii acestor acțiuni există posibilitatea de funcționare incorectă a produsului. Producatorul, vânzătorul si centrele de service nu răspund
pentru siguranța în continuare a aparatului.
Datele de confi gurare sunt prezentate în plăcuţa de pe peretele lateral al aragazului și
este vizibilă atunci când ușa este deschisă.
- Butonul comutatorului de putere al cuptorului electric cu încălzire prin convecție
Rotind butonul în sens contrar acelor de ceasornic, puteți selecta următoarele funcții:
0 - cuptorul este oprit;
- pornirea iluminării cuptorului - rămâne aprinsă în timpul tuturor operațiunilor;
- regimul decongelare la temperatura camerei – ventilatorul este pornit;
- pornirea elementului de încălzire superior și inferior;
- pornirea elementului de încălzire superior și inferior şi a ventilatorului;
- pornirea elementului de încălzire inferior şi a ventilatorului – decongelare cu aer cald;
- element de încălzire rotund și ventilator;
- grill: este pornit elementul încălzitor-grill și rotişorul;
- turbo grill: este pornit elementul încălzitor-grill, ventilatorul şi rotişorul;
ANSAMBLUL LIVRAT
Accesorii * Numărul, buc.
1 Aragaz 1
2 Grilajul mesei (set) 1
3 Tava 1
4 Grilajul cuptorului 1
5 Rotişor (set) - nu pentru toate versiunile 1
6 Picioruşe (suporți) de reglare (nivelare) 4
7 Filtru (fi leu) 1
8 Instrucțiuni de utilizare 1
9 Ambalaj 1
10 Suport contra răsturnării - nu pentru toate versiunile 1
11 Ecran de protecție - nu pentru toate versiunile 1
* Componenţa setului poate fi modifi cată în funcție de comandă.
14
19
Page 15
Comutatoarele de putere
- Butonul comutatorului de putere a cuptorului electric
Rotind butonul în sens contrar acelor de ceasornic, puteți selecta următoarele simboluri:
0 - cuptorul este oprit;
- iluminarea cuptorului - rămâne aprinsă în timpul tuturor operațiunilor (dacă există);
- pornirea elementului de încălzire inferior;
- pornirea elementului de încălzire superior;
- pornirea elementelor de încălzire superior și inferior;
CONSTRUCŢIA PRODUSULUI
- Butonul comutatorului de putere a cuptorului electric cu element de încălzire-grill și
rotişor
Rotind butonul în sens contrar acelor de ceasornic, puteți selecta următoarele simboluri:
0 – cuptorul este oprit;
- iluminarea cuptorului - rămâne aprinsă în timpul tuturor operațiunilor (dacă există) ;
- pornirea elementului de încălzire inferior;
- pornirea elementului de încălzire superior;
- pornirea elementelor de încălzire superior și inferior;
- pornirea
18
elementului de încălzire-grill cu rotişor.
1 – capac
2 – grilajul mesei
3 – butonul de comandă cu pahar
4 – grilajul cuptorului
5 – tavă
6 – cuptor
7 – secţia administrativă
Fig. 8
8 – picioruşe (suporţi) de reglare (nivelare)
9 – uşa cuptorului
10 – butonul de pornire a aprinderii electrice
11 – arzătorul (ochiul) electric
12 – arzătoarele (ochiurile) mesei
13 – suportul rotişorului cu rotişor
14 – ecran de protecţie
15
Page 16
ORDINEA DE FUNCŢIONARE
Simbolurile de pe panoul de comandă
Arzătoarele mesei
Față stânga Spate stânga Stânga dreapta Faţă dreapta
Cuptorul
Descrierea butoanelor, situate pe panoul de comandă
Arzătoarele de gaz a mesei şi cuptorului
- butonul de pornire a arzătoarelor cu gaz sau a cuptorului cu gaz
Rotind butonul în sens contrar acelor de ceasornic, puteți selecta următoarele funcții:
0 - oprit; - fl acără maximă;
Oprit Flacără maximă Flacara minimă (mică)
- Butonul de pornire a arzătoarelor cu gaz cu aprindere electrică automată
– oprit, – alimentare maximă cu gaz, – alimentare minimă cu gaz.
- fl acără minimă (mică).
Ochiul electric
- Butonul de pornire a ochiului electric
Rotind butonul în sens contrar acelor de ceasornic, puteți selecta următoarele funcții:
0 – ochiul este oprit
Cifrele de la de
1 la 6 - putereaa ochiului de la la minim la maxim
Arzătorul cu gaz al cuptorului şi grill-ul cu gaz
- butonul de pornire a cuptorului cu gaz şi grill-ului cu gaz
Rotind butonul în sens contrar acelor de ceasornic, puteți selecta următoarele funcții:
- oprit; - fl acără maximă a arzătorului cuptorului; - fl acără minimă (mică) a arză-
torului cuptorului
Oprit Flacără maximă Flacară minimă (mică) Grill cu gaz
Arzătorul cu gaz al cuptorului și Elementul încălzitor electric grill
- butonul de pornire a arzătorului cu gaz al cuptorului cu regulator de temperatură,
aprindere electrică automată și Element încălzitor grill
- oprit - debit de gaz minim, - debit de gaz maxim (rotaţie în sens contrar acelor de ceasornic), cifrele de la 1 la 8 - reglarea alimentării cu gaz de la minim la maxim. Conformitatea valorilor cifrelor caracteristicilor de temperatură sunt prezentate în tabel.
Tabel
Poziţia termostatului
- arzătorul grill-ului cu gaz (nu are poziție pentru fl acără minimă).
Temperatura în cuptor
± 15° C.
1 150-160°C.
2-3 160-180° C.
3-4 180-195° C.
4-5 195-210° C.
5-6 210-225° C.
6-7 225-245° C.
max 260°C.
16
17
Loading...
