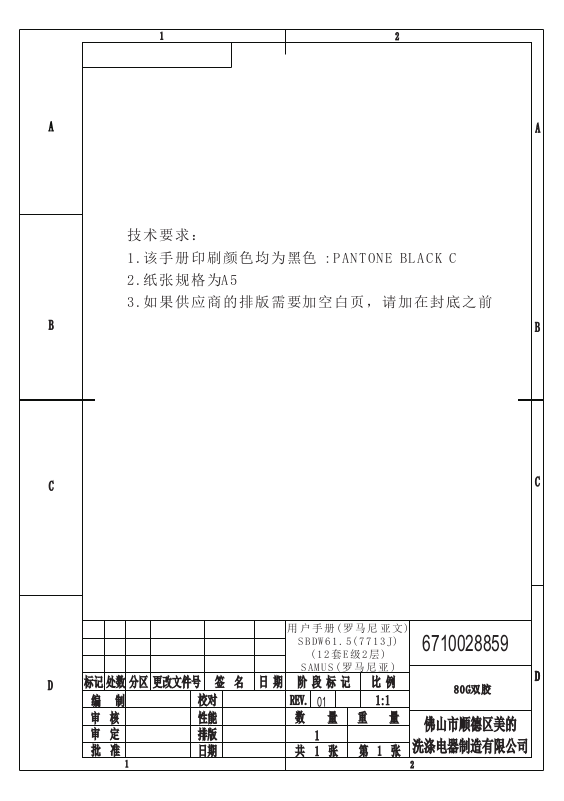

技术 要 求：
1.该 手 册印 刷 颜色 均 为黑 色 : PA N TO N E BL A CK C
2 .纸 张 规格 为A 5
3 .如 果 供应 商 的排 版 需要 加 空白 页 ，请 加 在封 底 之前
B
C
B
C
用户手册(罗马尼亚文)
S
BDW61.5(7713J)
(12套E级2层)
SAMUS(罗马尼亚)
分区
处数
标记
D
编 制
审 核
审 定
批 准
更改文件号
1
签 名
校对
性能
排版
日期
日 期
阶 段 标 记
REV.
01
数
量
1
张
共
1
第
比 例
1:1
1
6710028859
80G双胶
量重
佛山市顺德区美的
洗涤电器制造有限公司
张
2
D
D
Page 2
Mașină de spălat vase
Manual de utilizare
PARTEA I: Versiunea generică
Model: SBDW61.5
(Incorporabil)
Vă rugăm citiți cu atenție acest manual înainte de a utiliza
mașina de spălat vase.
Păstrați manualul la îndemână pentru consultări ulterioare.
Page 3
CUPRINS
MĂSURI DE SIGURANȚĂ
PREZENTAREA GENERALĂ A PRODUSULUI
UTILIZAREA MAȘINII DE SPĂLAT VASE
Încărcarea sării în sistemul de dedurizare
Recomandări pentru coșurile folosite
ÎNTREȚINEREA ȘI CURĂȚAREA
Îngrijirea exterioară
Îngrijirea internă
Îngrijirea mașinii de spălat vase
INSTRUCȚIUNI DE INSTALARE
Despre conectarea la curent
Alimentarea cu apă și evacuarea
Racordarea furtunurilor de evacuare
Poziționarea aparatului
Instalarea cu susținere proprie
Instalarea prin incorporare (pentur modelul incorporabil)
SFATURI DE DEPANARE
ÎNCĂRCAREA COȘURILOR POTRIVIT EN60436
Puteți rezolva singur anumite probleme uzuale citind secțiunea Sfaturi privind
depanarea.
Dacă nu puteți remedia personal problema, solicitați ajutorul unui specialist.
Producătorul, implementând o politică de dezvoltare și actualizare continuă a
produsului, poate aduce modificări acestuia fără vreo obligație de notificare în
prealabil.
În caz de pierdere sau deteriorare a manualului, puteți obține unul nou direct de
la producător sau de la distribuitorul responsabil.
Page 4
| MĂSURI DE SIGURANȚĂ
Respectați instrucțiunile de mai jos ori de câte ori folosiți mașina de
spălat vase.
3
Lucrările de instalare și reparare vor fi realizate doar de un
tehnician calificat.
Acest aparat a fost conceput exclusiv pentru uz casnic și
alte aplicații similare cum ar fi:
- bucătării destinate angajaților din magazine, birouri și alte
medii de lucru;
- ferme;
- clienții din hoteluri, moteluri și alte spații de tip rezidențial;
- spații de cazare de tip demi-pensiune.
Mașina de spălat vase poate fi folosită de copii cu vârsta de peste
8 ani și de persoane cu abilități fizice, senzoriale și mentale
reduse sau fără experiență și discernământ doar dacă sunt
supravegheați sau dacă au fost instruiți cu privire la utilizarea
acesteia în condiții de siguranță și dacă înțeleg pericolele
posibile.
Se va interzice copiilor să se joace cu aparatul. Operațiunile de
curățare și întreținere nu vor fi realizate de copii
nesupravegheați. Aparatul nu a fost conceput pentru a fi folosit
de persoane (inclusiv copii) cu abilități fizice, senzoriale sau
mentale reduse sau fără experiență și discernământ dacă nu
sunt supravegheate și nu au primit instrucțiuni privind utilizarea
Page 5
acestuia de la o persoană responsabilă de siguranța lor. (Pentru
4
IEC60335-1 )
Materialele folosite la ambalare pot fi periculoase pentru copii!
Acest aparat a fost conceput exclusiv pentru uz casnic. Pentru a
evita riscul de electrocutare, nu scufundați unitatea, cablul de
alimentare sau ștecherul în apă sau în alte lichide.
Scoateți aparatul din priză înainte de realizarea operațiunilor de
curățare și întreținere.
Ștergeți mai întâi cu o cârpă înmuiată într-o soluție de detergent
suav, apoi cu o cârpă uscată.
Instrucțiuni privind legarea la pământ
Acest aparat trebuie legat la pământ. În cazul unei funcționări
necorespunzătoare sau al unei avarii, împământarea va reduce
riscul de electrocutare, asigurând o cale de rezistență minimă a
curentului electric. Pentru aceasta, aparatul a fost prevăzut cu un
ștecher conductor cu împământare.
Ștecherul trebuie conectat la o priză corespunzătoare, corect
instalată și conectată la pământ în conformitate cu toate codurile și
ordonanțele locale.
Conectarea incorectă a conductorului de împământare poate genera
un risc de electrocutare.
Dacă aveți dubii în ceea ce privește conectarea corectă a aparatului
la pământ, cereți unui electrician calificat sau unui reprezentant al
departamentului service să verifice.
Nu modificați ștecherul cu care aparatul a fost prevăzut dacă acesta
nu intră în priză.
Page 6
Cereți unui electrician calificat să vă monteze o priză adecvată.
5
Nu trântiți, nu vă așezați și nu vă sprijiniți pe ușa sau raftul mașinii
de spălat.
Nu puneți mașina în funcțiune dacă panourile din interior nu sunt
corect instalate.
Deschideți ușa cu foarte mare atenție când mașina este în funcțiune.
Există riscul de deversare a apei din interior.
Nu așezați obiecte grele sau nu vă sprijiniți pe ușă când aceasta
este deschisă. Aparatul se poate răsturna.
Când încărcați în mașină vase de spălat:
1) Puneți obiectele ascuțite astfel încât acestea să nu deterioreze
garnitura ușii;
2) Avertisment: Cuțitele și alte ustensile cu vârfuri ascuțite trebuie
încărcate în coș cu vârfurile în jos sau așezate în poziție
orizontală.
Unii detergenți pentru mașini de spălat au alcalinitate ridicată. În caz
de înghițire, aceștia sunt extrem de periculoși.
Evitați contactul cu pielea și ochii și țineți copiii departe de mașina
de spălat când ușa este deschisă.
Asigurați-vă că pudra de detergent a fost complet consumată după
încheierea ciclului de spălare.
Nu spălați vesela din plastic dacă nu este marcată cu mențiunea
„adecvat pentru spălarea la mașină” sau o altă mențiune similară.
Pentru vesela din plastic neinscripționată astfel, verificați
recomandările producătorului.
Folosiți doar detergenți și agenți de clătire recomandați a fi utilizați
la mașina de spălat automată.
Nu folosiți niciodată săpun, detergenți de spălat rufe sau săpun de
mâini la mașina de spălat vase.
Page 7
Ușa nu trebuie lăsată deschisă deoarece aceasta ar putea crește
6
riscul de declanșare.
În cazul deteriorării cablului de alimentare, acesta trebuie înlocuit de
producător, de un agent al departamentului service sau de o
persoană corespunzător calificată pentru a evita orice pericol.
În timpul instalării, cablul de alimentare cu curent nu trebuie să fie
excesiv sau periculos îndoit sau strivit.
Nu vă jucați cu comenzile mașinii.
Aparatul trebuie conectat la rețeaua principală de apă cu seturile de
furtunuri. Seturile vechi nu trebuie reutilizate.
Pentru un consum redus de energie, în modul stand by/de veghe,
aparatul se va opri automat dacă nu se realizează nicio operațiune
timp de 30 minute.
Page 8
Eliminarea deșeurilor
7
Pentru a elimina ambalajele și aparatul ieșit din uz,
adresați-vă unui centru specializat în reciclare.
Tăiați cablul de alimentare electrică și dezafectați
sistemul de închidere a ușii.
Ambalajele din carton sunt fabricate din hârtie
reciclabilă și trebuie predate la un centru de colectare a maculaturii
pentru reciclare.
Asigurându-vă că deșeurile sunt eliminate corect, veți contribui la
prevenirea eventualelor consecințe negative asupra mediului
înconjurător și a sănătății populației, consecințe ce pot deriva dintro gestionare necorespunzătoare a produsului.
Pentru informații mai detaliate privind reciclarea produsului,
contactați biroul local și serviciul de gestionare a deșeurilor
menajere.
ELIMINAREA DEȘEURILOR: Nu aruncați acest produs ca deșeu
municipal nesortat. Este necesar ca astfel de deșeuri să fie
colectate separat pentru a fi tratate corespunzător.
Page 9
| PREZENTAREA GENERALĂ A PRODUSULUI
8
Pentru a vă asigura că mașina de spălat vase funcționează la parametrii săi optimi,
citiți toate instrucțiunile de funcționare înainte de prima utilizare.
Imaginile sunt doar de referință, anumite modele putând fi diferite. Asigurați-vă
că există compatibilitate între imagini și produs.
Page 10
| UTILIZAREA MAȘINII DE SPĂLAT VASE
Citiți secțiunea 1 „Agentul de dedurizare a apei” din PARTEA A II-A:
Versiunea Specială dacă trebuie să setați sistemul de dedurizare a apei.
Nu folosiți decât sare special concepută pentru mașinile de spălat vase!
Orice alt tip de sare neconceput special pentru mașinile de spălat vase, îndeosebi sarea de masă, va
deteriora sistemul de dedurizare a apei. În caz de deteriorare din cauza folosirii unei sări neadecvate,
producătorul nu acordă nicio garanție, nici nu răspunde pentru prejudiciile suferite.
Puneți sare doar înainte de începerea unui ciclu de spălare.
Astfel, veți preveni stagnarea granulelor de sare sau a apei sărate care s-ar putea vărsa pe partea
inferioară a mașinii de spălat pentru orice perioadă de timp, lucru ce ar putea determina coroziunea.
9
Înainte de a folosi mașina de spălat vase:
Interior
Exterior
1. Setați sistemul de dedurizare a apei.
2. Încărcați sarea în compartimentul corespunzător.
3. Încărcați coșul.
4. Umpleți distribuitorul.
Încărcarea sării în sistemul de dedurizare
Dacă modelul dvs. nu este prevăzut cu sistem de dedurizare a apei, puteți sări peste
această secțiune.
Folosiți întotdeauna sare special concepută pentru folosirea la mașinile de spălat vase.
Compartimentul de sare se află în spatele coșului inferior și trebuie umplut după cum
se arată mai jos:
Page 11
Urmați pașii de mai jos pentru a adăuga sare în mașina de spălat vase:
10
1. Scoateți coșul inferior și deșurubați capacul rezervorului.
2. Așezați pâlnia (furnizată) în gaură și turnați aproximativ 1,5 kg de sare pentru
mașina de spălat vase.
3. Umpleți recipientul de sare cu apă până la limita maximă. Este un lucru normal
ca o cantitate mică de apă să iasă din recipientul de sare.
4. După ce ați umplut recipientul, înșurubați bine capacul la loc.
5. Martorul de avertizare sare se va stinge după ce recipientul de sare a fost
încărcat cu sare.
6. Îmediat după încărcarea recipientului cu sare, ar trebui inițiat un program de
spălare. (Vă sugerăm să folosiți un program scurt). În caz contrar, sistemul de
filtrare, pompa sau alte componente importante ale mașinii pot fi afectate de
apa sărată. Această problemă nu va fi acoperită de garanție.
Recipientul de sare nu trebuie încărcat decât atunci când martorul de avertizare
sare ( ) de pe panoul de comandă se aprinde. În funcție de cât de bine se
dizolvă sarea, martorul de avertizare sare poate rămâne în continuare aprins
chiar și când recipientul de sare este umplut. Dacă pe panoul de comenzi nu
există acest martor de avertizare sare (la anumite Modele), puteți estima când
trebuie încărcată sarea în compartiment după ciclurile de spălare pe care
mașina le-a derulat.
Dacă s-a vărsat sare, ștergeți cu o cârpă umedă sau lansați un program rapid
de spălare pentru a o îndepărta.
Page 12
Recomandări pentru coșurile folosite
Trageți coșul superior.
Scoateți coșul superior.
Reașezați coșul superior pe
șinele de sus sau de jos.
Împingeți coșul superior la loc.
11
Ajustarea coșului superior
Tipul 1:
Înălțimea coșului superior poate fi ușor ajustată pentru a putea încărca vase mai înalte
fie în coșul inferior, fie în cel superior. Pentru a ajusta înălțimea raftului superior, urmați
acești pași:
Page 13
Tipul 2:
Pentru a înălța coșul superior, ridicați-l
apucându-l din mijloc de părțile
laterale până când se fixează în
poziția superioară. Nu este nevoie să
ridicați mânerul de ajustare.
Pentru a coborî coșul superior, ridicați
mânerele de ajustare de pe părțile
laterale pentru a-l debloca și coborâți-l
în poziția de jos.
12
Strângerea rafturilor de cești
Pentru a face loc unor articole mai înalte în coșul superior, ridicați raftul de cești. Acum
veți putea rezema paharele înalte de el. De asemenea, puteți elimina complet acest
raft când nu este necesar.
Strângerea rafturilor suport
Ghearele coșului inferior se folosesc pentru a susținere farfurii și un platou.
Acestea pot fi coborâte pentru a crea mai mult spațiu pentru vesela de dimensiuni mari.
Page 14
| ÎNTREȚINEREA ȘI CURĂȚAREA
Pentru ca apa să nu ajungă în sistemul de închidere a ușii și la componentele
electrice, nu folosiți niciun fel de agent de curățare sub formă de spray.
Nu folosiți agenți de curățare abrazivi sau lavete de degresare dure pe suprafețele
exterioare deoarece acestea pot produce zgârieturi la suprafață. Și unele șervete de
curățare pot produce zgârieturi sau pot lăsa urme la suprafață.
13
Îngrijirea exterioară
Ușa și garnitura ușii
Ștergeți cu regularitate garniturile ușii folosind o cârpă moale și umedă pentru a
îndepărta resturile de mâncare.
Când se încarcă vasele în mașina de spălat, este posibil ca resturi alimentare și lichide
să se scurgă pe marginile ușii. Aceste suprafețe se află în afara cabinei de spălare, iar
apa de la brațele stropitoare nu va ajunge la ele. Toate aceste posibile resturi trebuie
îndepărtate înainte de a închide ușa.
Panoul de comenzi
În cazul în care panoul de comenzi trebuie curățat, folosiți o cârpă moale și umedă.
Îngrijirea internă
Sistemul de filtrare
Sistemul de filtrare din baza cabinei de spălare reține reziduuri dure din ciclul de
spălare. Colectând aceste reziduuri dure, filtrele se pot înfunda. Verificați cu
regularitate starea filtrelor și, la nevoie, curățați-le sub jet de apă.
Urmați pașii de mai jos pentru a curăța filtrele din cabina de spălare.
Imaginile sunt doar ca referință, unele modele de sisteme de filtrare și brațe
stropitoare putând fi diferite.
Page 15
Prindeți filtrul grosier și deșurubați-l rotind
spre stânga. Extrageți filtrul din mașină
trăgând în sus.
Filtrul fin poate fi scos din baza
ansamblului de filtre.
Filtrul grosier poate fi desprins de filtrul
principal strângând ușor clemele de sus și
trăgându-l în afară.
Resturile alimentare mari pot fi
îndepărtate clătind filtrul sub jet de apă.
Pentru o curățare mai temeinică, folosiți
Reinstalați filtrele în ordinea inversă a
demontării lor. Puneți racordul filtrului la
loc și rotiți spre dreapta până în dreptul
săgeții de închidere.
Nu strângeți filtrele prea tare. Remontați-le în succesiunea corectă, altfel
reziduurile aspre ar putea intra în sistem și cauza un blocaj.
Nu folosiți niciodată mașina de spălat fără filtre montate. Montarea incorectă a
filtrelor poate reduce performanțele mașinii și poate deteriora vasele și tacâmurile.
14
Page 16
Brațele stropitoare
Pentru a scoate brațul stropitor superior,
țineți nemișcată piulița din mijloc și rotiți
spre stânga brațul stropitor pentru a-l
scoate afară.
Pentru a scoate brațul stropitor inferior,
trageți-l în sus și în afară.
Spălați brațele stropitoare în apă caldă
cu săpun și folosiți un burete moale
pentru a curăța orificiile. Remontați-le
după ce le-ați spălat bine.
15
Este necesar să curățați cu regularitate brațele stropitoare deoarece agenții chimici din
apa dură vor înfunda duzele și rulmenții acestora.
Pentru a curăța brațele stropitoare, urmați instrucțiunile de mai jos:
Page 17
Îngrijirea mașinii de spălat
16
Măsuri anti-îngheț
Luați măsuri de protecție la îngheț în timpul iernii. După fiecare ciclu de spălare, urmați
pașii de mai jos:
1. Opriți alimentarea mașinii cu electricitate de la sursă.
2. Opriți alimentarea cu apă și deconectați conducta de admisie de la robinetul de
apă.
3. Drenați apa din conducta de admisie și din robinet. (Folosiți o tavă pentru a
colecta apa)
4. Reconectați conducta de admisie apă la robinet.
5. Scoateți filtrul din partea inferioară a bazinului și absorbiți cu un burete apa din
bazin.
După fiecare spălare
După fiecare spălare, opriți aparatul și lăsați ușa întredeschisă pentru ca umezeală și
mirosurile neplăcute să nu rămână înăuntru.
Scoateți ștecherul din priză
Înainte de a efectua operațiunile de curățare sau întreținere, scoateți întotdeauna
ștecherul din priză.
Fără dizolvanți sau produse abrazive de curățat
Pentru a curăța exteriorul și părțile din cauciuc ale mașinii de spălat vase, nu folosiți
dizolvanți sau produse abrazive de curățat. Folosiți doar o cârpă cu apă călduță și
detergent.
Pentru a îndepărta petele sau colorațiile de pe suprafața interioară, folosiți o cârpă
înmuiată în apă cu puțin oțet sau un produs de curățat special conceput pentru mașinile
de spălat vase.
Dacă mașina nu este folosită o perioadă lungă de timp
Este recomandat să derulați un ciclu de spălare cu mașina goală și apoi să scoateți
ștecherul din priză. Opriți alimentarea cu apă și lăsați ușa mașinii întredeschisă. Astfel,
garniturile ușii vor avea o viață mai lungă și nu se vor forma mirosuri neplăcute în
interior.
Mutarea mașinii de spălat vase
Dacă trebuie să mutați mașina, încercați să o țineți în poziție verticală. Dacă este
absolut necesar, aceasta poate fi așezată pe spate.
Garniturile
Unul dintre factorii cauzatori de mirosuri neplăcute în mașina de spălat vase îl
constituie resturile de mâncare care pot rămâne blocate în garnituri. Curățând periodic
cu un burete umed, puteți evita acest lucru.
Page 18
| INSTRUCȚIUNI DE INSTALARE
Pentru siguranța personală:
Nu folosiți prelungitoare sau adaptoare.
În niciun caz nu tăiați sau eliminați conectarea la pământ a cablului de
alimentare.
Pericol de electrocutare
Deconectați de la curent înainte de a instala mașina.
Nerespectarea acestei instrucțiuni se poate solda cu deces
sau electrocutare.
17
Instalarea conductelor și a echipamentelor electrice trebuie realizată de specialiști.
Despre conectarea la curent
WARNING
Cerințe electrice
Analizați eticheta de valori tehnice pentru a cunoaște valorile de tensiune indicate și
conectați mașina de spălat vase la priza de curent corespunzătoare. Folosiți o
siguranță corespunzătoare de 10A/13A/16A, siguranță de întârziere sau întrerupătorul
de circuit recomandat și asigurați un circuit separat care să deservească doar acest
aparat.
Conectarea electrică
Asigurați-vă că tensiunea și frecvența curentului electric corespund valorilor înscrise
pe eticheta de valori tehnice. Introduceți ștecherul doar într-o priză corect legată la
pământ. Dacă priza electrică la care este conectat aparatul nu este corespunzătoare,
înlocuiți priza în loc să folosiți adaptoare sau alte asemenea soluții deoarece acestea
ar putea cauza supraîncălzire și arsuri.
Asigurați-vă că există conectare la pământ înainte de a utiliza mașina.
Page 19
Alimentarea cu apă și evacuarea
Racordați furtunul de alimentare cu apă rece la un
conector filetat de 3/4(inch) și asigurați-vă că este
bine înfiletat.
Când conductele de apă sunt noi sau dacă acestea
nu au fost folosite o perioadă lungă de timp, lăsați
apa să curgă un timp până când este curată.
Această precauție este necesară pentru a evita
riscul blocării admisiei de apă și, în consecință,
avarierea mașinii.
Un furtun atașat la un duș de chiuvetă poate pocni dacă este instalat pe aceeași
conductă de apă cu mașina de spălat vase. Dacă chiuveta dumneavoastră este
prevăzută cu așa ceva, este indicat să deconectați furtunul și să acoperiți orificiul
respectiv.
18
Conectarea la apă rece
Despre furtunul de alimentare de siguranță
Furtunul de alimentare de siguranță are pereți dubli. Sistemul furtunului garantează
intervenția prin blocarea fluxului de apă în cazul spargerii furtunului de alimentare și al
inundării spațiului gol dintre furtunul de alimentare și furtunul ondulat exterior.
RNING
Cum se conectează furtunul de alimentare de siguranță
1. Trageți furtunurile de alimentare de siguranță complet afară din spațiul de
depozitare din spatele mașinii de spălat.
2. Strângeți șuruburile furtunului de alimentare de siguranță pe robinetul cu filet de
¾ inch.
3. Deschideți complet robinetul de apă înainte de a porni mașina de spălat.
Cum se deconectează furtunul de alimentare de siguranță
1. Opriți apa.
2. Deșurubați furtunul de alimentare de siguranță de pe robinet.
Page 20
Racordarea furtunurilor de evacuare
19
Introduceți furtunul de evacuare într-o conductă de evacuare cu diametrul minim de 4
cm sau lăsați-l atârnat în chiuvetă, asigurându-vă că nu se îndoaie sau încrețește.
Conducta de evacuare trebuie să fie la o înălțime de sub 1000mm. Capătul liber al
furtunului nu trebuie cufundat în apă pentru a evita riscul de reflux.
Fixați bine furtunul în oricare dintre pozițiile A sau B.
Cum se drenează surplusul de apă din furtunuri
Dacă chiuveta este instalată la o înălțime mai mare de 1000 mm de sol, surplusul de
apă din furtunuri nu poate fi drenat direct în chiuvetă. Este necesar să drenați surplusul
de apă din furtunuri într-un vas sau recipient potrivit ținut în afara și sub nivelul
chiuvetei.
Evacuarea apei
Conectați furtunul de evacuare a apei. Furtunul de evacuare trebuie corect potrivit
pentru a evita scurgerile de apă. Asigurați-vă că furtunul de evacuare a apei nu este
răsucit sau strivit.
Furtun de extensie
Dacă aveți nevoie de o extensie a furtunului de drenare, asigurați-vă că folosiți un
furtun de evacuare similar.
Acesta nu trebuie să fie mai lung de 4 metri; în caz contrar, efectul curățării mașinii de
spălat vase poate fi redus.
Conectarea la sifon
Racordul de evacuare trebuie să se afle la o înălțime de sub 100 cm (maxim) de la
baza chiuvetei. Furtunul de evacuare a apei trebuie fixat.
Page 21
Poziționarea aparatului
Odată ce mașina este așezată pentru echilibrare,
înălțimea acesteia poate fi modificată ajustând picioarele
prin înșurubare.
În orice caz, înclinația mașinii nu trebuie să fie mai mare
de 2°.
Înălțimea mașinii de spălat vase, 845 mm, a fost
concepută astfel încât să permită instalarea
acesteia între dulapurile existente de aceeași
înălțime în bucătăriile moderne. Picioarele pot fi
ajustate astfel încât să se atingă înălțimea dorită.
Partea laminată a mașinii nu necesită o întreținere
specială deoarece are rezistență la încălzire,
zgâriere sau pătare.
Sub blatul de lucru existent
(Când se instalează sub un blat de lucru)
În majoritatea bucătăriilor moderne, există un singur blat
de lucru sub care sunt instalate dulapurile și aparatele
electrice. În acest caz, scoateți blatul de lucru al mașinii
de spălat vase desfăcând șuruburile de sub bordura din
spate a blatului (a).
20
Așezați aparatul în locul dorit. Partea din spate trebuie sprijinită de peretele din spate,
iar lateralele, de-a lungul dulapurilor sau pereților. Mașina de spălat vase este
prevăzută cu furtune de alimentare cu apă și de evacuare a apei care pot fi poziționate
fie la dreapta, fie la stânga pentru o instalare ușoară.
Echilibrarea mașinii
Se aplică doar în cazul mașinii de spălat vase independente /cu susținere proprie.
Instalarea cu susținere proprie
Amplasarea între dulapurile existente
Page 22
După ce ați scos blatul de lucru, șuruburile trebuie înșurubate la loc sub bordura din
2. Dacă mașina de spălat este așezată în colțul
dulapului, trebuie să rămână un pic de spațiu la
deschiderea ușii.
21
spate a blatului de lucru (b).
Înălțimea mașinii va fi astfel redusă până la 815 mm, așa cum este prevăzut în
Standardele Internaționale (ISO), iar mașina se va potrivi acum perfect sub blatul de
lucru din bucătărie.
Instalare prin incorporare (pentru modelul incorporabil)
Pasul 1. Alegerea locului perfect pentru mașina de spălat vase
Poziția de instalare a mașinii de spălat vase ar trebui să fie lângă admisia existentă și
furtunurile de evacuare și cablul de alimentare.
Ilustrații privind dimensiunile dulapurilor și poziția de instalare a mașinii de spălat:
1. Mai puțin de 5 mm între partea superioară a mașinii de spălat vase și dulap și
ușa exterioară aliniată cu dulapurile.
Page 23
În funcție de locul în care se află priza, s-ar putea să fie nevoie să faceți un orificiu
Panoul estetic din lemn poate fi prelucrat potrivit indicațiilor din desenele de
instalare.
22
în cealaltă parte a dulapului.
Panoul estetic din lemn poate fi prelucrat conform desenelor privind instalarea.
Pasul 2. Dimensiunile panoului estetic și instalarea
Modelul semi-incorporabil
Autocolantul magic A și autocolantul magic B trebuie dezlipite. Autocolantul magic A
se va lipi pe panoul estetic din lemn, iar autocolantul magic B, pe interiorul ușii
exterioare a mașinii de spălat vase (observați figura A). După poziționarea panoului,
fixați panoul pe ușa exterioară cu ajutorul șuruburilor și al niturilor (Analizați figura B) .
Modelul complet incorporabil
Montați cârligul pe panoul estetic din lemn și prindeți-l în fanta ușii exterioare a mașinii
de spălat vase (observați figura A). După așezarea panoului, fixați panoul pe ușa
exterioară cu ajutorul șuruburilor și al niturilor (observați figura B).
Page 24
Pasul 3. Reglarea tensiunii arcului ușii
1. Arcurile ușii exterioare sunt setate din fabrică
la tensiunea optimă. Dacă se instalează
panouri estetice din lemn, va trebui să ajustați
tensiunea arcurilor ușii. Rotiți șurubul de
ajustare pentru a mări sau slăbi tensiunea
cablului din oțel.
2. Tensiunea arcurilor ușii este corectă când ușa
rămâne orizontal în poziție complet deschisă,
însă trebuie un pic ridicată cu un deget la
închidere.
Revedeți pașii de instalare specificați în desenele de instalare.
23
Pasul 4. Pași pentru instalarea mașinii de spălat vase
1. Atașați o bandă anti-condens sub suprafața de lucru a dulapului. Asigurați-vă
că această bandă este fix la nivel cu marginea suprafeței de lucru. (Pasul 2)
2. Conectați furtunul de admisie la conducta de alimentare cu apă rece.
3. Conectați furtunul de evacuare.
4. Conectați cablul de alimentare.
5. Așezați mașina de spălat vase în poziție. (Pasul 4)
6. Așezați mașina de spălat vase pe o suprafață dreaptă. Piciorul din spate poate
fi ajustat din fața mașinii de spălat rotind șurubul din mijlocul bazei mașinii de
spălat. Folosiți o șurubelnită. Pentru a ajusta picioarele din față, folosiți o
șurubelniță cu cap plat și rotiți picioarele din față până când mașina de spălat
este bine echilibrată. (Pasul 5 – Pasul 6)
7. Instalați ușa mobilierului pe ușa exterioară a mașinii de spălat vase. (Pasul 7 –
Pasul 10)
Page 25
8. Ajustați tensiunea arcurilor ușii folosind o cheie franceză și rotind spre dreapta
24
pentru a strânge arcurile ușii din stânga și din dreapta. Nerespectarea acestei
indicații, poate cauza avarierea mașinii de spălat vase. (Pasul 11)
9. Mașina de spălat vase trebuie fixată în locul de instalare. Există două modalități
de a face aceasta:
A. Suprafață de lucru normală: prindeți cârligul de instalare în fanta planului
lateral și fixați-l pe suprafața de lucru cu bolțurile din lemn.
B. Suprafață de lucru din marmură sau granit: fixați partea laterală cu șuruburi.
Page 26
Pasul 5. Echilibrarea mașinii de spălat
25
Mașina de spălat vase trebuie să fie perfect echilibrată pentru o funcționare
corespunzătoare a raftului de vase și performanța spălării.
1. Așezați o nivelă cu bulă de aer pe ușă și pe șina raftului din interiorul tubului
așa cum se arată în imagine pentru a verifica dacă mașina este dreaptă.
2. Echilibrați mașina ajustând individual cele trei piciorușe de echilibrare.
3. Când mașina este așezată drept, aveți grijă să nu o răsturnați.
Înălțimea maximă de ajustare a picioarele este de 50 mm.
Page 27
| SFATURI DE DEPANARE
Problemă
Cauză probabilă
Soluții
Mașina nu pornește.
Siguranță este arsă sau
întrerupătorul de circuit este
activat.
Înlocuiți siguranța sau resetați
întrerupătorul de circuit.
Eliminați orice alte aparate care
folosesc același circuit cu mașina
de spălat vase.
Alimentarea cu curent nu este
pornită.
Asigurați-vă că mașina este
pornită și ușa bine închisă.
Asigurați-vă că ați introdus corect
cablul de alimentare în priză.
Presiunea apei este mică.
Asigurați-vă că racordarea la
alimentarea este bine realizată și
că robinetul de apă este deschis.
Ușa mașinii nu este bine
închisă.
Asigurați-vă că ați închis ușa bine
și că sistemul de blocare s-a
activat.
Apa nu este
pompată din mașină.
Furtunul de evacuare este
răsucit sau prins.
Verificați furtunul de evacuare.
Filtrul este înfundat.
Verificați dacă filtrul este înfundat.
Chiuveta bucătăriei este
înfundată
Verificați chiuveta din bucătărie
pentru a vă asigura că scurgerea
funcționează bine. Dacă
problema este la chiuveta din
bucătărie, aveți nevoie mai
degrabă de un instalator decât de
un depanator de mașini de spălat.
26
Înainte de a apela Departamentul Service
Parcurgând indicațiile din tabelele următoare, s-ar putea să nu mai fie necesar să
apelați la Departamentul Service.
Page 28
Problemă
Cauză probabilă
Soluții
Se produce spumă
în cuvă.
Detergentul folosit nu este
potrivit.
Folosiți doar un detergent special
recomandat pentru mașini de
spălat vase pentru a evita
formarea spumei. Dacă totuși se
produce spumă, deschideți
mașina de spălat vase și lăsați
spuma să se evapore. Adăugați
aproape patru litri de apă rece în
partea inferioară a mașinii de
spălat. Închideți ușa mașinii, apoi
selectați și derulați un ciclu de
spălare. În primă fază, mașina va
evacua apa. Deschideți ușa după
încheierea etapei de evacuare și
verificați dacă a dispărut spuma.
Repetați dacă este nevoie.
S-a vărsat agent de clătire.
Ștergeți întotdeauna cât mai
repede orice urmă de agent de
clătire vărsat.
Interiorul cuvei este
pătat.
Este posibil să se fi folosit
detergent cu coloranți.
Asigurați-vă că folosiți detergent
fără coloranți.
Pe suprafața
interioară s-a format
o peliculă albă.
Depuneri minerale de apă
dură.
Pentru a curăța interiorul, folosiți
un burete umed cu detergent de
spălat vase și purtați mănuși de
cauciuc. Nu folosiți niciodată alt
agent de curățare decât un
detergent special pentru mașina
de spălat vase pentru a nu se
produce spumă.
Pe tacâmuri au
apărut pete de
rugină.
Tacâmurile afectate nu sunt
rezistente la coroziune.
Evitați să spălați la mașină
articole care nu au rezistență la
coroziune.
S-a omis derularea unui
program de spălare în gol
după ce s-a adăugat sare în
mașină. Reziduurile de sare au
ajuns în ciclul de spălare.
Activați întotdeauna un program
de spălare fără veselă după ce ați
adăugat sare. Nu selectați funcția
Turbo (în cazul în care mașina
are această opțiune), după ce ați
adăugat sare în mașina de spălat
vase.
Capacul compartimentului de
sare este deschis.
Asigurați-vă că ați închis capacul
compartimentului de sare.
27
Page 29
Problemă
Cauză probabilă
Soluții
Se aud zgomote
/bătăi în mașina de
spălat
Un braț stropitor lovește un
articol din coș.
Întrerupeți programul și rearanjați
vasele care obstrucționează
brațul stropitor.
Se aude zăngănit în
mașina de spălat.
Articolele de veselă nu sunt
bine așezate în mașină.
Întrerupeți programul și rearanjați
vesela.
Se aud bătăi în
conductele de apă.
Aceste bătăi pot fi cauzate de
instalarea pe amplasament
sau secțiunea transversală a
sistemului de conducte.
Acest lucru nu influențează
funcționarea mașinii de spălat.
Dacă aveți dubii, contactați un
instalator calificat.
Vasele nu sunt
curate.
Vasele nu au fost încărcate
corect.
Citiți PARTEA a II-a „Pregătirea și
încărcarea vaselor”.
Programul nu a fost suficient
de puternic.
Selectați un program mai intens.
Nu s-a eliberat suficient
detergent.
Folosiți mai mult detergent sau
schimbați detergentul.
Vasele blochează mișcarea
brațelor stropitoare.
Rearanjați vasele astfel încât
brațele stropitoare să se poată
roti liber.
Sistemul de filtre nu este curat
sau nu este corect instalat în
baza mașinii de spălat. Acest
lucru poate cauza blocarea
orificiilor brațelor stropitoare.
Curățați și/sau instalați filtrul
corect.
Curățați orificiile brațelor
stropitoare.
Vesela din sticlă
este aburită.
S-a folosit prea mult detergent
la un volum de apă cu duritate
mică.
Folosiți mai puțin detergent dacă
gradul de duritate a apei este
unul mic și selectați un circuit mai
scurt pentru a spăla vesela din
sticlă și a rămâne limpede.
Apar pete albe pe
vase și pahare.
În zonele în care apa are un
grad mare de duritate se pot
forma depuneri de calcar pe
vase.
Adăugați mai mult detergent.
Apar pete negre sau
gri pe vase.
Tacâmurile de aluminiu s-au
atins de vase.
Folosiți un agent de curățare ușor
abraziv pentru a elimina aceste
pete.
În dozator a rămas
detergent.
Unele vase blochează
dozatorul de detergent.
Reașezați vasele corect.
28
Page 30
Problemă
Cauză probabilă
Soluții
Vasele nu se usucă.
Vasele nu au fost corect
încărcate.
Încărcați mașina respectând
indicațiile date.
Vasele sunt scoase prea
repede din mașină.
Nu goliți mașina imediat după
spălare. Întredeschideți ușa
pentru ca aburul să poată ieși. Nu
scoateți vasele înainte ca
temperatura din interior să vă
permită să le atingeți în siguranță.
Descărcați mai întâi coșul inferior
pentru a preveni scurgerea apei
din coșul superior.
Programul selectat este
incorect.
În cazul unui program scurt,
temperatura de spălare este mai
mică, performanța curățării
scăzând în consecință.
Alegeți un program cu o durată
de spălare mai mare.
Vesela folosită are un strat de
calitate inferioară.
Drenarea apei de pe aceste
articole se face mai greu.
Tacâmurile sau vasele de acest
tip nu sunt recomandate pentru
spălare la mașina automată.
| ÎNCĂRCAREA COȘURILOR CONFORM EN60436:
Număr
Articol
1
Cești
2
Farfurii
3
Pahare
4
Bol mic de servit
5
Bol mediu de servit
6
Bol mare de servit
29
1. Coșul superior:
Page 31
2. Coșul inferior:
Număr
Articol
7
Farfurii de desert
8
Farfurii întinse
9
Farfurii adânci
10
Platou oval
11
Farfurii desert din
melamină
12
Vase din melamină
13
Vas din sticlă
14
Castroane desert
15
Coș de tacâmuri
2
3
6 6
30
3. Raft pentru tacâmuri:
NOTĂ: Vă rugăm să așezați pe raft tacâmuri ușoare. Greutatea totală ar trebui să
fie mai mică de 1,5 kg.
Page 32
4. Coș de tacâmuri:
Informații privind testele de
compatibilitate în conformitate cu EN
60436
Capacitate: 12 seturi
Poziția coșului superior: poziție coborâtă
Program: ECO
Setare funcție de clătire: 6
Setare sistem de dedurizare a apei: H3
Număr
Articole
1
Linguri
2
Furculițe
3
Cuțite
4
Lingurițe
5
Linguri de desert
6
Linguri de servit
7
Furculițe de servit
8
Polonice
31
Page 33
Page 34
1
Mașină de spălat vase
Vă rugăm citiți cu atenție acest manual înainte de a folosi
mașina de spălat vase și păstrați-l pentru consultări
ulterioare.
Manual de utilizare
PARTEA a II-a: Versiunea specială
SBDW61.5
Page 35
2
Page 36
3

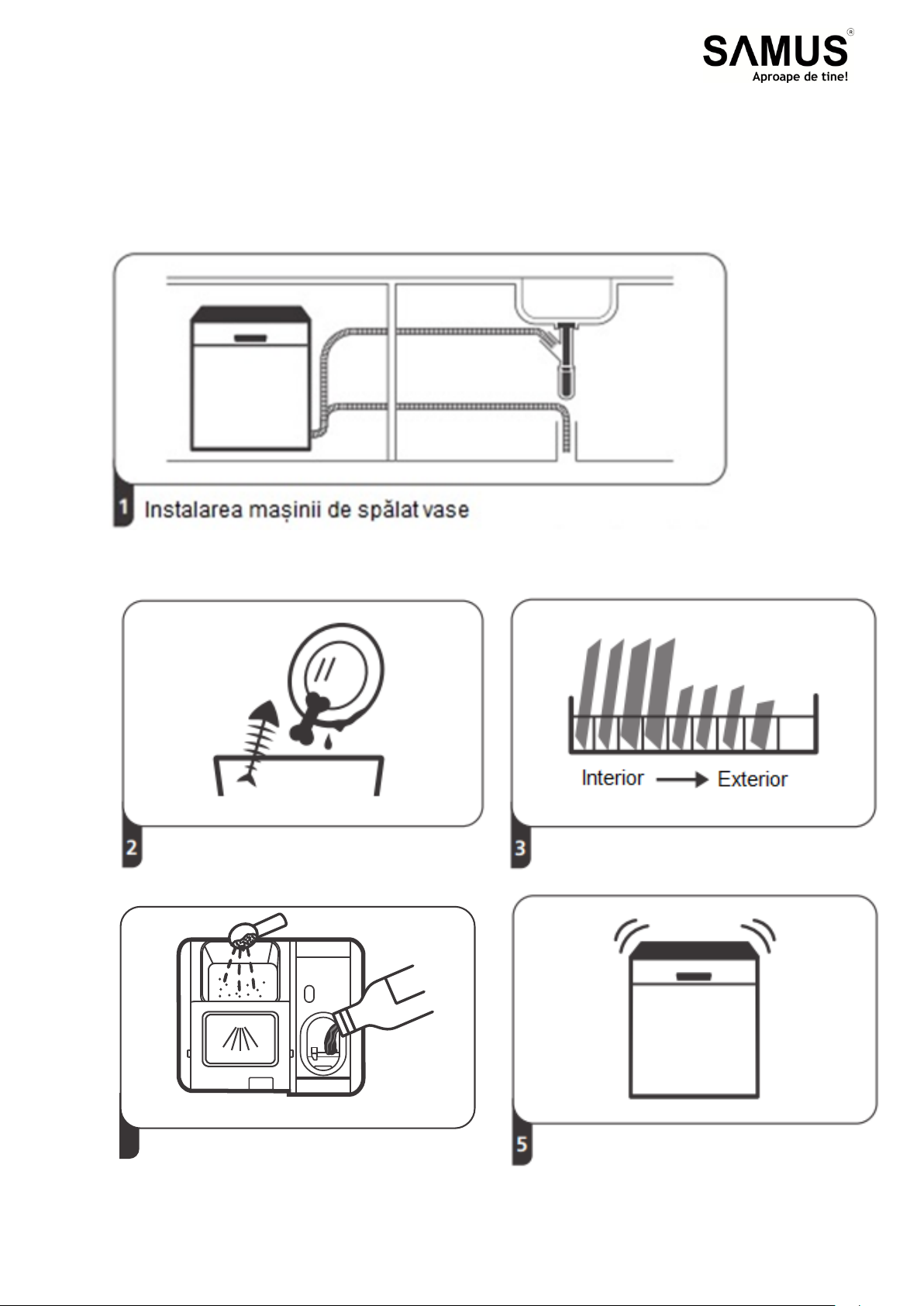

GHID RAPID DE UTILIZARE
Îndepărtarea resturilor alimentare mari de
pe vase
Încărcarea coșurilor
Selectarea unui program și punerea
mașinii în funcțiune
Citiți conținutul corespunzător din manualul de utilizare pentru a înțelege în detaliu modul
de funcționare.
(Citiți secțiunea 5 „INSTRUCȚIUNI DE INSTALARE” din PARTEA I: Versiunea
Generică)
Umplerea dozatorului
4
Page 37
4
UTILIZAREA MAȘINII DE SPĂLAT VASE
Pornire
Apăsați acest buton pentru a porni mașina de spălat vase.
Luminile de pe panou se aprind.
Jumătate
de sarcină
Când aveți aproximativ șase sau o cantitate mică de vase de
spălat, puteți alege această funcție pentru un consum redus de
energie și apă. (Se poate folosi pentru programele Intensiv,
Normal, ECO, Pahar și 90 min.)
Amânare
Apăsați acest buton pentru a seta timpul de amânare a lansării
programului.
Program
Selectați programul corespunzător de spălare; ledul
corespunzător programului selectat se va aprinde.
Intensiv
Vase foarte murdare incluzând oale și tigăi, cu resturi de
mâncare uscate.
Normal
Pentru vase foarte murdare precum: farfurii, pahare și
tigăi și oale puțin murdare.
ECO
Acesta este programul standard. Este adecvat pentru
spălarea veselei cu un grad normal de murdărie și este
cel mai eficient program în ceea ce privește atât
consumul de apă, cât și cel de energie pentru tipul
respectiv de veselă.
90 min.
Pentru vase cu un grad normal de murdărie care trebuie
spălate rapid.
Led
program
Rapid
Un ciclu de spălare mai scurt pentru vase puțin murdare
care nu necesită uscare.
Agent de clătire
Dacă ledul “ ” este aprins, înseamnă că în mașină nu
mai este agent de clătire și trebuie completat
compartimentul respectiv.
Led
avertizare
Sare
Panoul de comenzi
Punere în funcțiune (Buton)
Afișaj
Page 38
5
Dacă ledul “ ” este aprins, înseamnă că în mașină nu
mai este sare și trebuie completat compartimentul
respectiv.
Amânare
Pentru a arată timpul de amânare. (3h/6h/9h)
Sistemul de dedurizare a apei
DURITATEA APEI
1 grad
german
o
dH
1 grad
francez
o
fH
1 grad
englez
o
Clarke
Mmol/l
Nivel sistem de dedurizare
Consum de
sare
(gram/ciclu)
0-5
0-9
0-6
0-0,94
H1-> Rapid, Lumină
strălucitoare
0
6-11
10-20
7-14
1,0-2,0
H2-> 90 min, Lumină
strălucitoare
9
12-17
21-30
15-21
2,1-3,0
H3-> 90 min, Rapid Lumină
strălucitoare
12
18-22
31-40
22-28
3,1-4,0
H4-> Eco, Lumină
strălucitoare
20
23-24
41-60
29-42
4,1-6,0
H5-> Eco, Rapid, Lumină
strălucitoare
30
35-55
61-98
43-69
6,1-9,8
H6-> Eco, 90 min, Lumină
strălucitoare
60
Sistemul de dedurizare a apei trebuie setat manual, folosind discul de duritate a apei.
Sistemul de dedurizare a apei este conceput să elimine mineralele și sărurile din apă care
ar avea un efect nociv sau advers asupra funcționării aparatului.
Cu cât conține mai multe minerale, cu atât apa are o duritatea mai mare.
Sistemul de dedurizare ar trebui ajustat în funcție de duritatea apei din zona în care locuiți.
Autoritatea locală a apei din zona în care locuiți vă poate sfătui cu privire la gradul de
duritate a apei.
Ajustarea consumului de sare
Mașina de spălat este concepută astfel încât să permită ajustarea cantității de sare
consumată în funcție de duritatea apei folosite. Această soluție este menită să optimizeze
și să personalizeze nivelul consumului de sare.
Pentru a ajusta consumul de sare, urmați pașii de mai jos:
1. Porniți aparatul.
2. Țineți butonul Program apăsat timp de peste 5 secunde pentru a lansa modelul de
setare a sistemului de dedurizare a apei într-un interval de 60 secunde de la pornirea
aparatului;
3. Apăsați butonul Program pentru a selecta setarea corespunzătoare zonei în care
locuiți; setările se vor schimba conform următoarei secvențe: H1->H2->H3->H4->H5>H6;
4. Apăsați butonul de pornire pentru a salva modelul de setare.
1odH=1,25 oClarke=1,78 ofH=0,178mmol/l
Setare din fabrică: H3
Contactați comisia locală de apă pentru informații privind duritatea apei furnizate.
Page 39
6
Dacă modelul dumneavoastră nu este prevăzut cu sistem de dedurizare a apei,
Citiți Secțiunea 3 „Încărcarea sării în sistemul de dedurizare” din
PARTEA I: Versiunea Generică dacă nu mai este sare în
mașină.
puteți sări peste această secțiune.
Sistemul de dedurizare a apei
Gradul de duritate a apei diferă de la un loc la altul. Dacă apa folosită are un grad mare
de duritate, pe veselă și tacâmuri se vor forma depuneri.
Mașina este prevăzută cu un sistem special de dedurizare a apei care folosește un
recipient de sare special conceput pentru a elimina calcarul și mineralele din apă.
Pregătirea și încărcarea vaselor
Vă recomandăm să cumpărați tacâmuri marcate ca fiind adecvate pentru spălarea
la mașina automată.
Pentru anumite articole, trebuie să selectați un program cu cea mai mică
temperatură posibilă.
Pentru a preveni deteriorarea, nu scoateți paharele și tacâmurile din mașină imediat
ce programul de spălare s-a încheiat.
Pentru spălarea următoarelor tacâmuri /vase
Nu sunt adecvate:
Tacâmurile cu mânere din lemn, os sau sidef
Articolele din plastic care nu sunt rezistente la căldură
Tacâmurile vechi cu aplicații care nu au rezistență la temperaturi ridicate
Tacâmurile sau vasele din elemente îmbinate
Tacâmurile din aliaj sau cupru
Cristalurile
Articolele din oțel supuse ruginirii
Platourile din lemn
Articolele din fibre sintetice
Sunt adecvate cu anumite restricții:
Unele tipuri de pahare care se pot mătui după un număr mare de spălări
Articolele din aluminiu și argint care au tendința de a se decolora în timpul spălării
Modelele poleite care se pot estompa dacă sunt frecvent spălate la mașină
Page 40
7
Recomandări de încărcare a mașinii de spălat vase
Obiectele vor fi fierbinți! Pentru a evita orice neajuns, nu
scoateți paharele și tacâmurile din mașina de spălat vase înainte
de a fi trecut 15 minute de la terminarea programului.
Îndepărtați toate reziduurile mari de mâncare. Înmuiați resturile arse de mâncare de
pe cratițe. Nu este nevoie să clătiți vasele sub jet de apă.
Pentru performanțe optime ale mașinii de spălat vase, respectați indicațiile de
încărcare. (Caracteristicile și aspectul coșurilor de vase și tacâmuri pot fi diferite
la modelul pe care l-ați achiziționat.)
Așezați obiectele în mașina de spălat vase astfel:
Articolele precum: cești, pahare, cratițe/oale, etc. se așază cu gura în jos.
Articolele curbate sau cele cu adâncituri trebuie încărcate oblic pentru ca apa să se
poată scurge de pe ele.
Toate tacâmurile se stivuiesc bine și astfel încât să nu se răstoarne.
Toate tacâmurile sunt așezate astfel încât rotirea brațelor stropitoare să nu fie
obstrucționată în timpul spălării.
Încărcați articolele adânci cum ar fi ceștile, paharele, cratițele etc.cu gura în jos astfel
încât apa să nu se poată colecta în recipient sau în baza adâncă.
Vasele și tacâmurile nu trebuie băgate unele în altele, nici să se acopere.
Pentru a nu se deteriora, paharele nu trebuie să se atingă între ele.
Coșul superior este conceput să susțină vesela mai delicată și ușoară precum: pahare,
căni și cești de cafea și ceai.
Cuțitele cu lamă lungă așezate vertical constituie un posibil pericol!
Tacâmurile lungi și/sau ascuțite precum cuțitele măcelarului trebuie așezate în poziție
orizontală în coșul superior.
Nu supraîncărcați mașina de spălat. Acest lucru este important pentru rezultate optime
și pentru un consum rezonabil de energie.
Articolele foarte mici nu trebuie spălate la mașină deoarece pot cădea foarte ușor
din coș.
Scoaterea vaselor
Pentru a preveni scurgerea apei din coșul superior în coșul inferior, vă recomandăm să
goliți mai întâi coșul inferior și apoi pe cel superior.
Page 41
8
Încărcarea coșului superior
Coșul superior a fost conceput să susțină vase mai
delicate și mai ușoare cum ar fi: pahare, căni de ceai
și cești de cafea și farfurioare, precum și farfurii,
boluri mici și crăticioare puțin adânci (cu condiția să
nu fie prea murdare). Așezați vasele și cratițele astfel
încât să rămână nemișcate în timpul irigării.
Vă recomandăm să așezați articolele mari și cele
mai greu de curățat în coșul de jos: oale, cratițe,
capace, vase și boluri de servit, așa cum se arată
în imaginea alăturată. De preferat, vasele de servit
și capacele se vor așeza pe lateralele rafturilor
pentru a evita blocarea rotirii brațului stropitor.
Diametrul maxim recomandat pentru farfurii în fața
dozatorului de detergent este de 19 cm, pentru a
nu bloca deschiderea acestuia.
Încărcați întotdeauna tacâmurile ascuțite cu
capătul ascuțit în jos!
Aveți grijă ca acestea să nu iasă prin baza coșului.
Pentru o spălare optimă, încărcați coșurile respectând opțiunile standard
de încărcare prezentate în ultima secțiune a PĂRȚII I: Versiunea Generică
Încărcarea coșului inferior
Încărcarea coșului de tacâmuri
Tacâmurile ar trebui așezate pe raftul de tacâmuri în pozițiile corespunzătoare astfel încât
să nu se atingă între ele, lucru ce ar putea determina o performanță necorespunzătoare.
Page 42
9
Funcția de agent de clătire și detergent
Dacă ledul de avertizare agent de clătire ( ) de pe
panoul de comenzi este aprins, puteți estima
întotdeauna cantitatea după culoarea indicatorului optic
de nivel de lângă capac. Când recipientul agentului de
clătire este plin, ledul va fi complet negru. Dimensiunea
punctului negru se reduce pe măsură ce volumul
agentului de clătire scade. Nu lăsați nivelul agentului de
clătire să scadă sub 1/4 din capacitate.
Plin
Plin 3/4
Plin 1/2
Plin 1/4
Gol
Folosiți doar agent de clătire recomandat pentru mașinile de spălat vase.
Nu umpleți niciodată compartimentul agentului de clătire cu alte substanțe
(de ex. agent de curățare a mașinii de spălat vase, detergent lichid).
Folosirea corectă a detergentului
Folosiți doar un detergent special conceput pentru utilizarea la mașinile
de spălat vase. Țineți detergentul într-un loc răcoros și uscat.
Nu puneți detergent sub formă de pulbere în dozator înainte de a fi gata
de spălarea vaselor.
Detergentul folosit la mașinile de spălat vase este coroziv! Nu
țineți detergentul pentru mașinile de spălat vase la îndemâna
copiilor.
Agentul de clătire se eliberează în cursul ultimei clătiri pentru a preveni formarea de
picături de apă pe vase, acestea putând lăsa pete și urme. De asemenea, îmbunătățește
procesul de uscare, asigurând o mai bună scurgere a apei de pe vase. Mașina de spălat
vase pe care ați achiziționat-o este concepută astfel încât să folosească agenți de clătire.
Când să reumpleți dozatorul de agent de clătire
Pe măsură ce volumul agentului de clătire scade, dimensiunea punctului negru de pe
indicatorul nivelului agentului de clătire se schimbă în felul următor.
Funcția de detergent
Ingredientele chimice din componența detergentului sunt necesare pentru a îndepărta,
sfărâma și elimina toată murdăria de pe mașina de spălat vase. Majoritatea detergenților
de calitate comercială sunt adecvați în acest scop.
Page 43
10

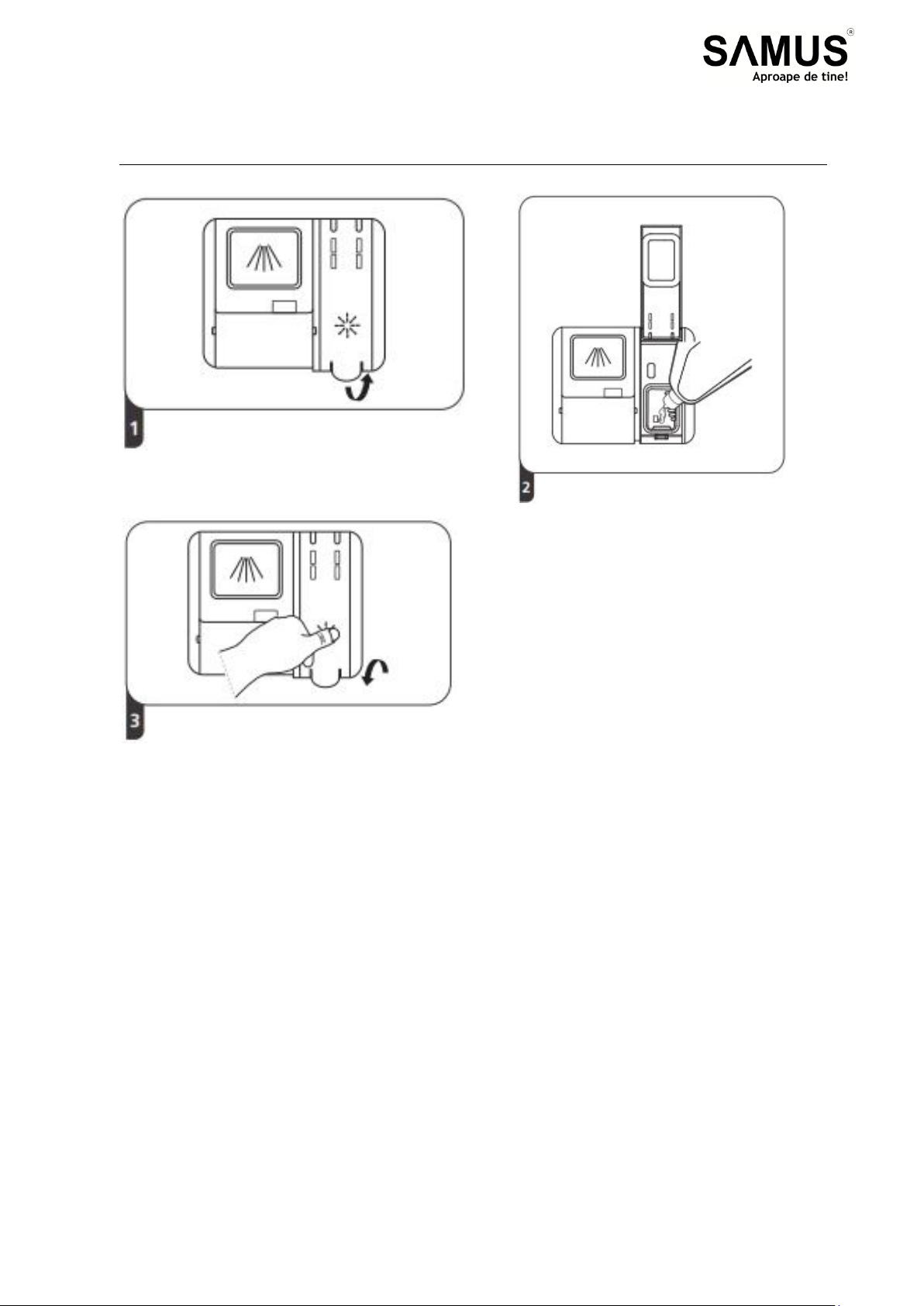

Umplerea rezervorului cu agent de clătire
Scoateți capacul rezervorului agentului
de clătire trăgând de mâner în sus.
Turnați agent de clătire în rezervor
având grijă să nu îl supraîncărcați.
Închideți capacul rezervorului.
Ajustarea rezervorului agentului de clătire
Pentru a obține o mai bună uscare a vaselor cu o cantitate redusă de agent de
clătire, mașina este concepută astfel încât să permită ajustarea consumului de către
utilizator. Urmați pașii de mai jos.
1. Porniți mașina de spălat vase introducând ștecherul în priză;
2. În interval de 60 secunde de la primul pas, țineți apăsat butonul de pornire
/pauză peste cinci secunde, apoi apăsați butonul de amânare pentru a selecta
modelul de setare. Indicatorul de agent de clătire va clipi cu o frecvență de
1Hz.
3. Apăsați butonul de pornire /pauză pentru a selecta setarea corespunzătoare în
funcție de obișnuințele dumneavoastră. Setările se vor schimba după
următoarea succesiune: D1->D2->D3->D4->D5->D1. Dozatorul va elibera mai
mult agent de clătire în nivelul D5 decât în oricare altul. Setarea prestabilită
din fabrică este D3.
4. Dacă nu se efectuează nicio operațiune în interval de 5 secunde sau nu se
apasă butonul de pornire pentru a ieși din modelul de setare, setarea este
realizată.
Page 44
11
Poziția selectorului Cantitate de agent de
D1-> Rapid, Lumină aprinsă 1,2
D2-> 90 min. Lumină aprinsă 2,4
D3-> 90 min., Rapid, Lumină aprinsă 3,6
D4-> Pahar, Lumină aprinsă 4,8
D4-> Pahar, Rapid, Lumină aprinsă 6,0
Umplerea dozatorului de detergent
clătire (mL)
Adăugați detergent în compart imentul
mai mare (A) pentru ciclul principal de
spălare.
Pentru o mai bună curățare, în special
în cazul vaselor foarte murdare, turnați
o cantitate mică de detergent pe ușă.
Alegeți o cale deschisă în funcție de
situația efectivă.
1. Deschideți capacul glisând
butonul.
2. Deschideți capacul apăsând
sistemul de eliberare.
Detergentul suplimentar se va activa în
Închideți clapeta glisând-o spre
față și apoi apăsând-o.
Țineți cont că, în funcție de gradul de murdărie a apei, configurarea poate fi
diferită.
Respectați recomandările producătorului de pe ambalajul detergentului.
Page 45
12
PROGRAMAREA MAȘINII
Tabel de cicluri de spălare
Tabelul de mai jos indică programele recomandate în funcție de resturile alimentare
rămase pe vase, precum și cantitatea necesară de detergent. De asemenea, arată diverse
informații despre programe.
( ) indică faptul că dozatorul agentului de clătire trebuie completat.
Program
Intensiv
Universal
(*EN60436)
90 min
Rapid
Descrierea
ciclului
Prespălare
(50℃)
Spălare (60℃)
Clătire
Clătire
Clătire (65℃)
Uscare
Prespălare
(45℃)
Spălare (55℃)
Clătire
Clătire (65℃)
Uscare
Prespălare(45℃)
Spălare
Clătire
Uscare(60
Spălare (60℃)
Clătire
Clătire (65℃)
Uscare
Spălare (50℃)
Clătire
Clătire (45℃)
℃)
Detergent
Pre/Principal
4/16g
(1 sau 2 piese)
4/16g
(1 sau 2 piese)
20g
(1 sau 2 piese)
20g
(1 sau 2 piese)
20g
(1 sau 2 piese)
Timp de
funcționare
(min)
205 1,621 17,8
175 1,302 14,3
220 0,923 11,0
90 1,350 11,7
30 0,751 11,2
Energie
(Kwh)
Apă
(L)
Agent de
clătire
EN 60436: Acest program este un ciclu de testare. Informații pentru testul de
comparare în conformitate cu EN 60436.
Page 46
13
Pornirea unui ciclu de spălare
1. Trageți coșul superior și cel inferior, încărcați vasele de spălat și împingeți coșurile
la loc. Se recomandă să încărcați mai întâi coșul de jos, apoi pe cel de sus.
2. Puneți detergent.
3. Introduceți ștecherul în priză. Pentru informații privind alimentarea cu curent,
consultați ultima pagină „Fișa produsului”. Asigurați-vă că alimentarea cu apă este
deschisă la presiunea maximă.
4. Deschideți ușa. Apăsați butonul de pornire.
5. Alegeți un program. Ledul de răspuns se va aprinde. Apoi închideți ușa, mașina de
spălat vase își va începe ciclul de spălare.
Schimbarea programului la mijlocul unui ciclu
Un ciclu de spălare poate fi schimbat doar dacă a fost pornit de puțin timp. În caz contrar,
este posibil ca detergentul să fi fost deja eliberat și mașina să fi evacuat deja apa de
spălare. În acest caz, mașina de spălat trebuie resetată, iar dozatorul de detergent
reîncărcat. Pentru a reseta mașina de spălat vase, respectați instrucțiunile de mai jos:
1. Întredeschideți ușa pentru a opri mașina de spălat. După ce brațul stropitor s-a oprit
din funcționare, puteți deschide ușa complet.
2. Țineți apăsat butonul de activare a programului timp de peste trei secunde. Mașina
va rămâne în stand by /repaos.
3. Puteți comuta programul pe ciclul de spălare dorit.
Page 47
14
Ați uitat un vas afară?
Este periculos să deschideți ușa la mijlocul
ciclului de spălare – aburii fierbinți din interior
vă pot opări.
Dacă ați uitat un vas afară, îl puteți adăuga oricând cu condiția ca dozatorul de detergent
să nu se fi deschis deja. Pentru aceasta, urmați instrucțiunile de mai jos:
1. Întredeschideți ușa pentru a întrerupe spălarea.
2. După ce brațele stropitoare se opresc, puteți deschide ușa complet.
3. Adăugați vasele uitate.
4. Închideți ușa.
5. Mașina de spălat vase va începe să funcționeze din nou.
Page 48
15
CODURI DE ERORI
Coduri
Semnificație
Cauze posibile
Ledul Rapid clipește
constant.
Timp mai lung de
pregătire.
Robinetul nu este deschis
sau admisia de apă este
blocată sau presiunea
apei este prea mică.
Ledul 90 min. și ledul
Rapid clipesc constant.
Nu se atinge temperatura
necesară.
Elementul de încălzire nu
funcționează.
Ledul ECO clipește
constant.
Scurgere excesivă.
Se produce o scurgere
din mașina de spălat.
Dacă se produce o scurgere excesivă, opriți alimentarea cu apă înainte de
a suna la departamentul service.
Dacă există apă în bazinul mașinii din cauza unei supraîncărcări sau a unei
scurgeri minore, aceasta ar trebui îndepărtată înainte de a reporni mașina
de spălat vase.
În cazul producerii unei defecțiuni, mașina de spălat vase va afișa o serie de coduri de
eroare pentru a identifica următoarele:
Page 49
16
INFORMAȚII TEHNICE
Înălțime (H)
815 mm
Lățime (W)
598 mm
Adâncime (D1)
550 mm (cu ușa închisă)
Adâncime (D2)
1150 mm (cu ușa deschisă la 90°)
Page 50
17
Fișa produsului(EN60436)
Fișa mașinii de spălat vase de uz casnic potrivit Directivei UE 1016/2010 & 1059/2010:
Page 51
18
Loading...
