Page 1
Mașină de spălat vase
Manual de utilizare
PARTEA I: Versiunea generică
Model: SSBDS410.7
Citiți cu atenție acest manual înainte de a utiliza mașina de spălat vase.
Păstrați manualul la loc sigur pentru a-l putea consulta la nevoie.
Page 2
2
Cuprins
OBSERVAȚIE:
INFORMAȚII PRIVIND SIGURANȚA ........................................................................................................................3
PREZENTAREA PRODUSULUI.................................................................................................................................6
UTILIZAREA MAȘINII DE SPĂLAT ...........................................................................................................................7
Adăugarea rii în dedurizatorul de apă ..............................................................................................................7
Sugestii de încărcare a coșului ..........................................................................................................................9
ÎNTREȚINEREA ȘI CURĂȚAREA ............................................................................................................................11
Întreținerea exterioară ...................................................................................................................................11
Întreținerea interioară ....................................................................................................................................11
Întreținerea mașinii de spălat vase.................................................................................................................14
INSTRUCȚIUNI DE INSTALARE .............................................................................................................................15
Despre conexiunea electrică...........................................................................................................................15
Alimentarea cu apă și evacuarea ....................................................................................................................16
Conectarea furtunurilor de evacuare .............................................................................................................17
Amplasarea mașinii de spălat vase .................................................................................................................18
Instalarea încastrată (pentru modelul integrat) .............................................................................................18
SFATURI PENTRU REMEDIEREA PROBLEMELOR .................................................................................................23
Disponibilitatea pieselor de schimb................................................................................................................26
ÎNCĂRCAREA COȘURILOR....................................................................................................................................27
• Consultând secțiunea Sugestii pentru remedierea problemelor, veți putea
soluționa pe cont propriu o serie de probleme comune.
• Dacă nu puteți soluționa pe cont propriu eventualele probleme apărute, cereți
ajutorul unui tehnician calificat.
• Producătorul, pe baza unei politici continue de dezvoltare și de actualizare a
• Dacă ați pierdut manualul de utilizare sau dacă acesta nu mai este de actualitate,
produsului, poate aduce o serie de modificări acestuia fără nicio notificare a
clienților în prealabil.
puteți obține unul nou de la producător sau de la comerciantul responsabil.
Page 3
3
INFORMAȚII PRIVIND SIGURANȚA
AVERTISMENT
Ori de câte ori folosiți mașina de spălat vase, urmați măsurile de precauție
enumerate mai jos:
• Instalarea și reparațiile necesare se pot efectua doar de către un tehnician calificat.
• Acest produs a fost conceput pentru a fi folosit în gospodării și în alte aplicații
similare, cum ar fi:
- bucătăriile din ateliere, birouri sau alte medii de lucru;
- pensiuni;
- hoteluri, moteluri și alte spații de tip rezidențial;
- unități de cazare tip demipensiune.
• Acest produs poate fi folosit de copii cu vârsta peste 8 ani și de persoane cu
capacități fizice, senzoriale sau mentale reduse sau fără experiență și discernământ
doar sub supraveghere sau dacă au primit instrucțiuni privind utilizarea acestuia în
condiții de siguranță și înțeleg pericolele implicate.
• Nu permiteți copiilor să se joace cu/la acest aparat. Lucrările de curățare și
întreținere a produsului nu vor fi realizate de copii nesupravegheați. (Pentru
EN60335-1)
• Acest produs nu a fost conceput pentru a fi folosit de persoane (inclusiv copii) cu
capacități fizice, senzoriale sau mentale reduse sau fără experiență și discernământ
dacă nu sunt supravegheate sau nu au primit instrucțiuni privind utilizarea acestuia
de la o persoană responsabilă pentru siguranța lor. (Pentru IEC60335-1)
• Materialele folosite la ambalare pot fi periculoase pentru copii!
• Copiii trebuie supravegheați pentru a nu li se permite să se joace cu/la acest aparat.
• Acest produs a fost conceput doar pentru uz casnic, în interior.
• Pentru a evita riscul de electrocutare, nu scufundați unitatea, cablul de alimentare
sau ștecherul în apă sau în alt lichid.
• Deconectați mașina de spălat vase de la curent înainte de curățare și întreținere.
• Folosiți o cârpă moale înmuiată într-o soluție cu săpun lichid, apoi ștergeți din nou
cu o cârpă uscată.
• În cazul în care cablul de alimentare este deteriorat, acesta trebuie înlocuit de
producător, de agentul service al acestuia sau de o persoană cu calificări similare
pentru a evita orice pericol.
Page 4
4
Instrucțiuni de legare la pământ
• Elementele conductive ale acestui aparat trebuie legate la pământ. În cazul unei
funcționări necorespunzătoare sau a unei defecțiuni, sistemul de împământare va
reduce riscul de electrocutare, asigurând un traseu al curentului electric de
rezistență minimă. Aparatul este prevăzut cu un ștecher cu conductor de
împământare.
• Ștecherul trebuie conectat la o priză corespunzătoare care a fost instalată și
împământată în conformitate cu codurile și reglementările locale.
• O conectare necorespunzătoare a echipamentului-conductorului de împământare
poate determina un risc de electrocutare.
• Cereți unui electrician calificat sau reprezentant service să facă verificările necesare
dacă aveți dubii privind împământarea corectă a produsului.
• Nu modificați ștecherul cu care aparatul a fost prevăzut dacă acesta nu se potrivește
cu priza.
• Cereți unui electrician calificat să vă instaleze o priză adecvată.
• Nu folosiți în mod neglijent ușa mașinii de spălat vase, nu vă așezați sau nu vă
cățărați pe ea sau pe raftul de vase.
• Nu puneți mașina de spălat în funcțiune dacă nu are corect instalate toate panourile
componente.
• Deschideți ușa cu foarte mare atenție dacă mașina de spălat vase tocmai a fost
folosită întrucât există riscul ca apa să țâșnească afară.
• Nu așezați obiecte grele pe ușă când aceasta este deschisă și nici nu vă urcați pe ea.
Mașina de spălat se poate răsturna.
• Când încărcați vasele care trebuie spălate:
1) așezați obiectele ascuțite astfel încât acestea să nu poată deteriora garnitura
ușii;
2) Avertisment: Cuțitele și alte obiecte cu vârf ascuțit trebuie încărcate într-un
coș cu vârfurile în jos sau trebuie așezate în poziție orizontală.
• Unii detergenți de vase sunt puternic alcalini. Aceștia sunt extrem de periculoși în
caz de înghițire. Evitați contactul cu pielea și ochii și nu lăsați copiii în preajmă când
ușa mașinii de spălat este deschisă.
• Verificați să nu existe resturi de detergenți după finalizarea ciclului de spălare.
• Nu spălați obiectele din plastic la mașina de spălat vase dacă acestea nu au marcajul
„Lavabil în mașină” sau un marcaj echivalent.
Page 5
5
• Pentru articolele din plastic nemarcate astfel, verificați recomandările
producătorului.
• Folosiți doar detergenți și agenți de limpezire recomandați pentru mașina de spălat
vase.
• Nu folosiți niciodată la mașina de spălat vase săpun sau detergent de rufe sau
detergenți de spălare manuală.
• Ușa mașinii nu trebuie lăsată deschisă pentru a nu vă împiedica de ea.
• În timpul instalării, cablul de alimentare electrică nu trebuie îndoit excesiv sau
strivit.
• Nu modificați comenzile.
• Mașina de spălat vase trebuie conectată la robinetul principal de apă folosind seturi
noi de furtunuri. Cele vechi nu trebuie reutilizate.
• Pentru a reduce consumul de energie, în modul stand by, mașina se va opri automat
după 15 minute de inacțiune.
• Numărul maxim de seturi de spălat este 10.
• Presiunea maximă permisibilă a apei de admisie este 1MPa.
• Presiunea minimă permisibilă a apei de admisie este 0,04MPa.
Aruncarea
• Pentru a elimina corect ambalajele și produsul la ieșirea din uz,
apelați la un centru de reciclare. Tăiați cablul de alimentare
electrică și dezafectați sistemul de închidere a ușii mașinii de
spălat vase.
• Ambalajele din carton sunt confecționate din hârtie reciclată și
trebuie aruncate la pubela de colectare a hârtiei pentru
reciclare.
• Asigurându-vă că acest produs este eliminat corect, veți
contribui la prevenirea eventualelor consecințe negative asupra mediului
înconjurător și a sănătății umane care ar putea fi cauzate de o manevrare
necorespunzătoare a acestui produs.
• Pentru mai multe informații detaliate privind reciclarea acestui produs,
contactați biroul/centrul local de gestionare a deșeurilor menajere.
• ARUNCAREA: Nu aruncați acest produs la un loc cu deșeurile municipale
nesortate. Colectarea acestor deșeuri trebuie să se realizeze separat pentru a
fi tratate corespunzător.
Page 6
6

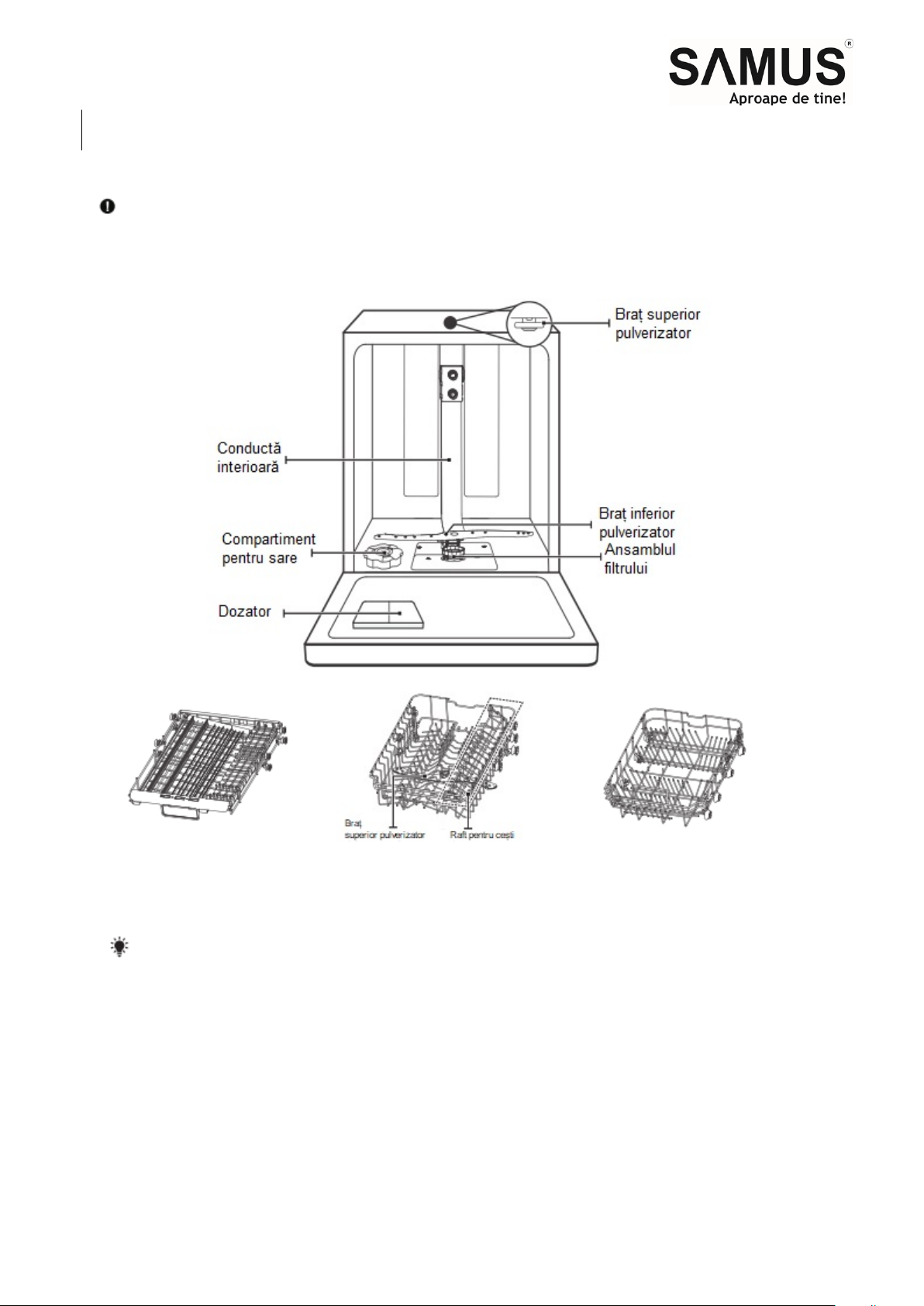

PREZENTAREA PRODUSULUI
IMPORTANT:
Raft pentru tacâmuri
Coș superior
Coș inferior
OBSERVAȚIE:
Pentru a obține randamentul optim de la mașina de spălat vase, citiți toate
instrucțiunile de utilizare înainte de prima folosire.
Imaginile sunt doar de referință. Anumite modele pot diferi.
Page 7
7
UTILIZAREA MAȘINII DE SPĂLAT
Consultați secțiunea 1 „Dedurizatorul de apă” din PARTEA A II-A: Versiunea Specială
dacă trebuie să setați dedurizatorul de apă.
OBSERVAȚIE:
AVERTISMENT
• Folosiți doar sare special concepută pentru mașina de spălat vase!
Orice alt tip de sare, în special sarea de masă, va avaria dedurizatorul de apă.
În cazul unor daune rezultate din folosirea unei sări neadecvate, producătorul
nu mai acordă nicio garanție și declină orice răspundere.
• Puneți sare doar înainte de pornirea unui program de spălare
Astfel, granulele de sare sau apa sărată, care este posibil să se fi vărsat, nu vor
rămâne deloc pe fundul mașinii, reducând astfel riscul de coroziune.
Înainte de a utiliza mașina de spălat vase:
1. Setați dedurizatorul de apă.
2. Adăugați sare în dedurizator.
3. Încărcați coșul.
4. Umpleți dozatorul de detergent
Adăugarea sării în dedurizatorul de apă
Dacă modelul dumneavoastră nu este prevăzut cu dedurizator de apă, puteți
sări peste această secțiune.
Folosiți întotdeauna doar sare specială pentru mașina de spălat vase.
Compartimentul pentru sare este situat sub coșul inferior și trebuie încărcat
conform indicațiilor prezentate mai jos:
Page 8
8
Pentru a adăuga sare în mașina de spălat vase, urmați pașii de mai jos:
OBSERVAȚIE:
1. Scoateți coșul inferior și deșurubați capacul rezervorului.
2. Introduceți pâlnia (dacă a fost inclusă în pachet) în rezervor și turnați aproximativ
1,5 kg de sare specială pentru mașina de spălat vase.
3. Umpleți cu apă compartimentul de sare până la limita maximă. Este un lucru
normal dacă o cantitate mică de apă iese din rezervorul de sare.
4. După ce ați umplut rezervorul, înșurubați bine la loc capacul.
5. Indicatorul luminos de avertizare pentru sare se va stinge după ce rezervorul a
fost încărcat.
6. Imediat după ce ați pus sare în rezervor, va trebui să porniți un program de
spălare. (Vă recomandăm să folosiți un program scurt). În caz contrar, sistemul
de filtrare, pompa sau alte componente importante ale mașinii pot fi afectate de
apa sărată. O astfel de situație nu este acoperită de garanție.
• Rezervorul de sare nu trebuie umplut decât atunci când pe panoul de
comenzi se aprinde indicatorul luminos de avertizare corespunzător ( ).
În funcție de cât de bine se dizolvă sarea, indicatorul de avertizare poate
rămâne aprins chiar dacă rezervorul de sare este umplut. Dacă pe panoul
de comenzi nu există un indicator luminos de avertizare pentru sare (la
unele modele), puteți estima când anume este cazul să puneți sare în
dedurizator după programele de spălat realizate.
• Dacă s-a vărsat sare, activați un program de înmuiere sau un program rapid
de spălare pentru a o îndepărta.
Page 9
9
Sugestii de încărcare a coșului
Trageți coșul superior.
Scoateți coșul superior.
Reașezați coșul superior
pe rolele de sus sau de jos.
Împingeți coșul superior
la loc.
Ajustarea coșului superior
Modalitatea 1:
Înălțimea coșului superior poate fi ușor ajustată pentrua putea încărca vase mai înalte
fie în coșul superior, fie în cel inferior.
Pentru a ajusta înălțimea coșului superior, urmați pașii de mai jos:
Page 10
10
Modalitatea 2:
Trageți în sus
Pliați spre spate
Pentru a înălța coșul superior,
pur și simplu ridicați-l apucând
de mijlocul fiecărei laturi până
când acesta se fixează în poziția
de sus. Nu este nevoie să
ridicați mânerul ajustor.
Pentru a coborî coșul
superior, ridicați mânerele
ajustoare de pe fiecare parte
pentru a desprinde coșul și al coborî în poziția de jos.
Strângerea rafturilor de cești
Puteți face mai mult spațiu în coșul superior pentru vasele mai înalte trăgând raftul de
cești în sus. Puteți sprijini paharele înalte de acesta. De asemenea, dacă nu aveți nevoie
de el, îl puteți scoate complet.
Strângerea rafturilor-suport
Tijele coșului inferior se folosesc pentru a susține farfuriile și platoul.
Acestea pot fi coborâte pentru a extinde spațiul necesar vaselor mai mari.
Page 11
11
ÎNTREȚINEREA ȘI CURĂȚAREA
AVERTISMENT
• Pentru a nu pătrunde apă în sistemul de închidere a ușii și în componentele
electrice ale mașinii, nu folosiți agenți de curățare sub formă de
pulverizator.
• Nu folosiți niciodată agenți de curățare abrazivi sau bureți aspri pe
suprafețele exterioare ale mașinii întrucât acestea se pot zgâria. Și unele
prosoape de hârtie pot zgâria sau lăsa urme pe suprafața mașinii.
OBSERVAȚIE:
Întreținerea exterioară
Ușa și garnitura ușii
Curățați cu regularitate garniturile ușii folosind o cârpă moale și umedă pentru a
îndepărta reziduurile alimentare.
Când mașina de spălat vase este încărcată, resturile de mâncare și băutură se pot
scurge pe lateralele ușii mașinii de spălat. Aceste suprafețe sunt în afara cabinei de
spălare și apa brațelor pulverizatoare nu ajunge la ele. Toate resturile trebuie bine
șterse înainte de a închide ușa.
Panoul de comenzi
Dacă trebuie curățat, panoul de comenzi se va șterge cu o cârpă moale și umedă.
Întreținerea interioară
Sistemul de filtrare
Sistemul de filtrare de la baza cabinei de spălare reține reziduurile mari rezultate în
urma programului de spălare, inclusiv obiectele străine, cum ar fi scobitorile sau
cioburile. Aceste reziduuri mari pot determina înfundarea filtrului. Verificați starea
filtrului cu regularitate, îndepărtând cu atenție orice obiecte străine și curățând, la
nevoie, sistemul de filtrare cu apă. Urmați pașii de mai jos pentru a curăța filtrul.
Imaginile prezentate sunt doar de referință. Unele modele pot avea sistemul de
filtrare și brațele pulverizatoare diferite.
Page 12
12
AVERTISMENT
• Nu strângeți excesiv filtrele. Strângeți bine filtrele la loc în ordine, altfel,
reziduurile grosiere pot ajunge în sistem și cauza înfundarea acestuia.
• Nu folosiți niciodată mașina de spălat fără filtre montate. O remontare
incorectă a filtrului poate reduce randamentul mașinii și deteriora vasele și
tacâmurile.
Prindeți de filtrul
grosier și rotiți-l spre
stânga pentru a
deblocare. Trageți
filtrul în sus și afară
din mașina de spălat.
Filtrul fin poate fi tras din
baza ansamblului filtrului.
Filtrul grosier poate fi
desprins din filtrul
principal răsucind ușor
urechile din partea
superioară și trăgându-l în
afară.
Resturile alimentare
mari pot fi îndepărtate
prin clătirea filtrului
sub jet de apă. Pentru
o curățare mai
temeinică, folosiți o
periuță moale.
Remontați filtrele în
ordinea inversă a
demontării, puneți la
loc elementul filtrului
și rotiți spre dreapta
pentru a închide, în
sensul săgeții.
Page 13
13
Brațele pulverizatoare
Pentru a scoate brațul
pulverizator superior,
țineți fixă piulița din
mijloc și rotiți brațul spre
stânga.
Pentru a scoate brațul
pulverizator inferior,
trageți de acesta în sus.
Spălați brațele
pulverizatoare în apă
caldă cu săpun și folosiți
o periuță moale pentru
a curăța orifciile.
Este necesar să curățați cu regularitate brațele pulverizatoare deoarece agenții
chimici puternici vor înfunda orificiile acestora și cuzineții.
Pentru a curăța brațele pulverizatoare, urmați instrucțiunile de mai jos:
Page 14
14
Întreținerea mașinii de spălat vase
Prevenirea înghețului
Luați măsuri de siguranță împotriva înghețului mașinii de spălat vase pe timpul iernii.
După fiecare program de spălare efectuat, acționați astfel:
1. Întrerupeți alimentarea electrică a mașinii de spălat vase de la sursa de
alimentare.
2. Opriți alimentarea cu apă a mașinii și deconectați conducta de admisie a apei de
la robinetul de apă.
3. Drenați apa din conducta de alimentare și valva de apă. (Folosiți un vas pentru a
colecta apa.)
4. Racordați din nou conducta de alimentare cu apă la robinetul de apă.
5. Scoateți filtrul din baza unității și folosiți un burete pentru a absorbi apa din bazin.
După fiecare spălare
După fiecare spălare, opriți alimentarea cu apă a mașinii și lăsați un timp ușa
întredeschisă astfel încât umezeala și mirosurile să nu rămână în interiorul mașinii.
Scoaterea ștecherului din priză
Înainte de a efectua lucrări de curățare și întreținere a mașinii, scoateți întodeauna
ștecherul din priză.
Fără solvenți și agenți de curățare abrazivi
Pentru a curăța exteriorul și părțile din cauciuc ale mașinii de spălat, nu folosiți solvenți
și agenți de curățare abrazivi. Folosiți doar o cârpă moale înmuiată în apă călduță cu
săpun.
Pentru a îndepărta urmele sau petele de pe suprafața interioară a mașinii, folosiți o
cârpă înmuiată într-o soluție de apă cu oțet sau un produs de curățare special conceput
pentru mașinile de spălat vase.
După o perioadă lungă de neutilizare a mașinii
Este indicat să porniți un program de spălare în gol (fără vase); apoi, scoateți ștecherul
din priză, opriți robinetul de apă și lăsați ușa mașinii întredeschisă. Astfel, garniturile
ușii vor fi protejate mai mult timp și în interiorul mașinii nu se va forma miros urât.
Page 15
15
Mutarea mașinii de spălat vase
AVERTISMENT
Pericol de electrocutare
Deconectați mașina de spălat vase de la sursa de alimentare electrică
înainte de a o instala. Nerespectarea acestei indicații se poate solda cu
deces sau electrocutare.
ATENȚIE
AVERTISMENT
Pentru siguranța personală:
• Nu folosiți un cablul prelungitor sau un ștecher adaptor cu această mașină de
spălat vase.
• În niciun caz nu tăiați sau eliminați conexiunile de legare la pământ din cablul
de alimentare.
Dacă mașina de spălat vase trebuie mutată, încercați să o țineți în poziție verticală. Dacă
este absolut necesar, o puteți așeza pe spate.
Garniturile
Unul dintre factorii generatori de formarea mirosului urât în interiorul mașinii de spălat
îl constituie resturile alimentare rămase în garnituri. Curățați periodic aceste garnituri
cu un burete umed pentru a preveni astfel de situații.
INSTRUCȚIUNI DE INSTALARE
Instalarea conductelor și a echipamentelor electrice trebuie realizată doar de
profesioniști.
Despre conexiunea electrică
Page 16
16
Cerințe electrice
Racordarea la apă rece
Conectați furtunul de alimentare cu apă
rece la conectorul cu filet de ¾ (inch) și
asigurați-vă că acesta este bine fixat.
În cazul în care conductele de apă sunt noi
sau nu au fost folosite o perioadă lungă de
timp, lăsați apa să curgă până când este
curată. Această precauție este necesară
pentru ca admisia de apă să nu se înfunde
și mașina să nu fie avariată.
Furtun obișnuit
Furtun de
siguranță
Citiți eticheta de valori tehnice și conectați mașina de spălat vase la sursa
corespunzătoare de alimentare electrică. Folosiți siguranța necesară 10A/13A/16A,
siguranța de întârziere sau disjunctorul de circuit recomandat și asigurați un circuit
separat care să deservească exclusiv această mașină.
Conexiunea electrică
Asigurați-vă că voltajul și frecvența alimentării corespund valorilor indicate pe plăcuța
tehnică. Nu conectați ștecherul decât la priza electrică a cărei împământare este corect
realizată. Dacă priza electrică la care mașina trebuie conectată nu se potrivește cu
ștecherul, mai bine schimbați priza decât să folosiți adaptoare sau alte asemenea
echipamente întrucât acestea pot cauza supraîncălzire sau arsuri.
• Înainte de a folosi mașina de spălat vase, asigurați-vă că sunt realizate legăturile
la pământ.
Alimentarea cu apă și evacuarea
Despre furtunul de siguranță
Furtunul de alimentare de siguranță are pereți dubli. Acest sistem garantează
intervenția sa în sensul blocării fluxului de apă în caz de spargere a furtunului și când
spațiul de aer dintre furtunul de alimentare în sine și furtunul flexibil exterior este plin
de apă.
Page 17
17
AVERTISMENT
Un furtun atașat la un robinet poate exploda dacă este instalat pe aceeași conductă
de apă ca și mașina de spălat vase. Dacă chiuveta dumneavoastră este prevăzută cu
unul, este recomandat să îl deconectați și să astupați orificiul.
Racordarea furtunului de alimentare de siguranță
1. Trageți furtunurile de alimentare de siguranță din compartimentul de depozitare
din spatele mașinii de spălat.
2. Strângeți șuruburile furtunului de alimentare de siguranță pe robinetul cu filet de
¾ inch.
3. Deschideți complet apa înainte de a pune mașina de spălat în funcțiune.
Deconectarea furtunului de alimentare de siguranță
1. Opriți apa.
2. Deșurubați furtunul de siguranță de pe robinet.
Conectarea furtunurilor de evacuare
Introduceți furtunul de evacuare într-o conductă de evacuare cu diametrul minim de 4
cm sau lăsați-l agățat în chiuvetă, având grijă să nu se îndoaie sau să se răsucească.
Înălțimea conductei de evacuare trebuie să fie sub 1000 mm. Capătul liber al furtunului
nu trebuie să fie scufundat în apă pentru ca apa să nu fie trasă înapoi în mașină.
Prindeți bine furtunul de evacuare fie în poziția A, fie în poziția B.
Page 18
18
Modalități de evacuare a excesului de apă din furtunuri
În cazul în care conexiunea la conducta de evacuare este poziționată la o înălțime mai
mare de 1000 mm, în furtunul de evacuare poate rămâne exces de apă. Acest exces de
apă va trebui evacuat din furtun într-un bol sau un alt vas adecvat, ținut în afara și la o
înălțime inferioară chiuvetei.
Evacuarea apei
Conectați furtunul de evacuare a apei. Furtunul de evacuare trebuie montat corect
astfel încât să se evite scurgerile de apă. Asigurați-vă că furtunul de evacuare a apei nu
este răsucit sau strivit.
Furtunul prelungitor
Dacă aveți nevoie de un furtun de evacuare mai lung, aveți grijă să folosiți unul cu
caracteristici similare. Acesta nu trebuie să fie mai lung de 4 metri, în caz contrar
eficiența curățării mașinii de spălat vase ar putea fi redusă.
Conectarea sifonului
Conexiunea de evacuare trebuie să fie la o înălțime mai mică de 1000 mm (maxim) față
de baza mașinii de spălat vase.
Amplasarea mașinii de spălat vase
Poziționați mașina de spălat vase în locul dorit. Partea din spate trebuie sprijinită de
peretele din spate, iar lateralele, trebuie poziționate de-a lungul dulapurilor sau
pereților adiacenți. Mașina de spălat vase este prevăzută cu furtunuri de alimentare cu
apă și de evacuare care pot fi amplasate fie la dreapta, fie la stânga pentru a facilita o
instalare corectă.
Instalarea încastrată (pentru modelul integrat)
Pasul 1. Alegerea celui mai potrivit loc pentru mașina de spălat vase
Poziția de instalare a mașinii de spălat vase ar trebui să fie în apropierea admisiei
existente și a furtunului de evacuare, dar și a prizei de alimentare.
Page 19
19
Imagini privind dimensiunile dulapului și poziția de instalare a mașinii de spălat vase.
OBSERVAȚIE:
Urmați instrucțiunile specifice de instalare pentru atașarea panoului estetic al
ușii.
1. Mai puțin de 5 mm între partea superioară a mașinii și dulap și ușa exterioară
aliniată cu dulapul
2. Dacă mașina de spălat vase este instalată în colțul unui dulap, trebuie să existe
spațiu suficient pentru deschiderea ușii.
În funcție de amplasarea prizei de alimentare, s-ar putea să fie nevoie să
decupați un orificiu pe partea opusă a dulapului.
Pasul 2. Instalarea și dimensiunile estetice ale panoului
Page 20
20
Model semi-integrat
Desprindeți banda velcro A și banda velcro B și lipiți banda A pe interiorul panoului
estetic. Prtindeți banda velcro B pe exteriorul mașinii de spălat (observați figura A).
După poziționarea panoului, fixați-l pe ușa exterioară cu șuruburi și bolțuri (Obervați
figura B).
Model complet integrat
Montați cârligul pe panoul estetic și prindeți-l în fanta de pe ușa exterioară a mașinii de
spălat vase (observați figura A). După poziționarea panoului, fixați-l pe ușa exterioară
cu șuruburi și bolțuri (observați figura B).
Page 21
21
Pasul 3. Ajustarea tensiunii din arcul ușii
1. Arcurile ușii sunt setate din fabrica la tensiunea corespunzătoare pentru ușa
exterioară. Dacă se instalează panoul estetic,
va trebui să ajustați tensiunea arcului ușii. Rotiți
șurubul de ajustare astfel încât ajustorul să strângă
sau să slăbească tensiunea cablului de oțel.
2. Tensiunea arcului ușii este corectă atunci când
ușa rămâne orizontal în poziția maxim
deschisă, dar se poate închide cu o
împingere ușoară din deget.
Pasul 4. Pași de urmat pentru instalarea mașinii de spălat vase
Observați indicațiile specifice de instalare din desenele de instalare.
1. Aplicați banda de condensare sub suprafața de lucru a dulapului. Asigurați-vă că
banda de condensare este la același nivel cu suprafața de lucru. (Pasul 2)
2. Conectați furtunul de admisie la sursa de apă rece.
3. Conectați furtunul de evacuare.
4. Conectați cablul de alimentare.
5. Așezați mașina de spălat vase în dulap.
6. Echilibrați mașina de spălat vase. Picioarele din spate se pot regla din fața mașinii
rotind o șurubelniță Philips în mijlocul bazei mașinii. Pentru a regla picioarele din
față, folosiți o șurubelniță cu vârf plat și rotiți picioarele din față până când mașina
de spălat vase este echilibrată. (Pasul 5 – Pasul 6)
7. Instalați ușa mobilierului pe ușa exterioară a mașinii de spălat. (Pasul 7 – Pasul 10)
8. Ajustați tensiunea arcurilor ușii cu ajutorul unei șurubelnițe Philips, rotind spre
dreapta pentru a strânge arcurile ușii din stânga și dreapta. Nerespectarea acestei
indicații poate avaria mașina de spălat. (Pasul 11)
9. Mașina de spălat vase trebuie asigurată în poziție. Sunt două moduri în care se
poate face acest lucru:
A. Suprafață normală de lucru: Puneți cârligul de instalare în fanta de pe panoul
lateral și asigurați-l pe suprafața de lucru cu șuruburile.
B. Blat din marmură sau granit: Fixați lateralele cu șuruburi.
Page 22
22
Pasul 5. Echilibrarea mașinii de spălat vase
OBSERVAȚIE:
Mașina de spălat vase trebuie să fie bine echilibrată pentru funcționarea corectă a
raftului de vase și eficiența spălării.
1. Așezați o nivelă pe ușă și pe șina raftului din interior conform indicațiilor din
imagine pentru a verifica dacă mașina de spălat este echilibrată.
2. Echilibrați mașina de spălat vase rotind individual fiecare dintre cele trei picioare
de echilibrare.
3. Când mașina de spălat este echilibrată, verificați să nu se răstoarne.
Înălțimea maximă de reglare a picioarelor este de 50 mm.
Page 23
23
SFATURI PENTRU REMEDIEREA PROBLEMELOR
Problemă
Cauze posibile
Soluții
Siguranță arsă sau
disjunctor de circuit
activat.
Schimbați siguranța sau resetați
disjunctorul de circuit.
Orice alte aparate care folosesc același
circuit ca mașina de spălat trebuie
deconectate.
Alimentarea electrică
nu este pornită.
Asigurați-vă că mașina de spălat este
pornită și că ușa este bine închisă.
Verificați să fie bine conectat cablul de
alimentare la priză.
Presiunea apei este
scăzută.
Verificați ca racordarea la sursa de
alimentare cu apă să fie corect realizată
și ca apa să fie deschisă.
Mașina de spălat
vase nu pornește.
Ușa mașinii de spălat
nu este bine închisă.
Aveți grijă să închideți bine ușa mașinii
de spălat vase și să auziți un clinchet.
Furtunul de evacuare
este răsucit sau strivit.
Verificați furtunul de evacuare.
Filtru înfundat.
Verificați sistemul de filtrare.
Apa nu este
pompată din
mașină.
Chiuveta din bucătărie
este înfundată.
Verificați chiuveta din bucătărie pentru a
vă asigura că scurgerea funcționează
bine. Dacă aceasta nu funcționează bine,
s-ar putea să aveți nevoie mai degrabă
de un instalator decât de un depanator
de mașini de spălat vase.
Se formează spumă
în interiorul mașinii.
Detergent
necorespunzător.
Folosiți doar detergent special conceput
pentru mașina de spălat vase pentru a
evita fenomenul de spumare. Dacă,
totuși, acest fenomen apare, deschideți
mașina de spălat și lăsați spuma să se
evapore. Adăugați 1 litru de apă rece la
baza mașinii. Închideți ușa mașinii de
spălat vase, apoi selectați orice program.
La început, mașina va evacua apa.
Deschideți ușa după ce etapa de
evacuare s-a finalizat și verificați dacă a
dispărut spuma. Repetați operațiunea
dacă este nevoie.
Înainte de a contacta departamentul Service
Consultând tabelele de pe paginile următoare, s-ar putea să nu mai fie nevoie să apelați
la departamentul Service.
Page 24
24
Problemă
Cauze posibile
Soluții
Soluție de clătit
vărsată.
Ștergeți întotdeauna cât mai repede
orice soluție vărsată.
Interiorul mașinii
pătat
Este posibil să se fi
folosit detergent cu
colorant.
Asigurați-vă că detergentul nu conține
colorant.
Peliculă albă pe
suprafața din
interior.
Mineralele din apa
dură.
Pentru a curăța interiorul, folosiți o cârpă
moale umezită în detergent special
pentru mașina de spălat și purtați
mănuși de cauciuc. Nu folosiți niciodată
niciun alt agent de curățare decât
detergent special pentru mașina de
spălat; în caz contrar, se poate forma
spumă sau clăbuc.
Obiectele afectate nu
sunt rezistente la
coroziune.
Evitați să spălați la mașină obiecte care
nu au rezistență la coroziune.
Nu s-a activat niciun
program de spălare
după ce s-a adăugat
sare în mașină. Resturi
de sare au ajuns în
programul de spălare.
După ce adăugați sare în mașină, nu
uitați să activați un program de spălare
în gol, fără veselă. Nu selectați funcția
Turbo (dacă există) după ce ați adăugat
sare în mașina de spălat.
Pe tacâmuri sunt
pete de rugină.
Capacul dedurizatorului
nu este bine închis.
Asigurați-vă că ați închis bine capacul
dedurizatorului.
Zgomot de bătăi în
interiorul mașinii de
spălat vase.
Brațul de pulverizare
atinge un obiect din
coș.
Întrerupeți programul și rearanjați vasele
care obstrucționerază brațul
pulverizator.
Zdrăngănit în
interiorul mașinii de
spălat.
Anumite obiecte nu
sunt bine fixate în
mașina de spălat.
Întrerupeți programul și reașezați vasele
corect.
Ciocănit în
conductele de apă.
Acest lucru poate fi
cauzat de instalația de
la fața locului sau
secțiunea transversală
a conductelor.
Acest lucru nu influențează funcționarea
mașinii de spălat. Dacă aveți dubii,
apelați la un instalator calificat.
Vasele nu au fost
încărcate corect.
Citiți PARTEA a Ⅱ-a, „Pregătirea și
încărcarea vaselor”.
Vasele nu sunt
curate
Programul nu a fost
suficient de puternic.
Alegeți un program mai intens.
Page 25
25
Problemă
Cauze posibile
Soluții
Nu s-a dozat suficient
detergent.
Folosiți mai mult detergent sau
schimbați detergentul.
Anumite vase
blochează mișcările
brațelor pulverizatoare.
Rearanjați vasele astfel încât brațele
pulverizatoare să se poată roti liber.
Vasele nu sunt
curate.
Ansamblul filtrului nu
este curat sau nu este
corect montat în baza
cabinei de spălare.
Acest lucru poate
determina blocarea
orificiilor din brațele
pulverizatoare.
Curățați și/sau montați filtrul corect.
Curățați orificiile brațelor pulverizatoare.
Vesela din sticlă este
aburită.
Apă dedurizată și prea
mult detergent.
Folosiți mai puțin detergent dacă apa de
la locul instalării este dedurizată și
alegeți un program mai scurt pentru a
spăla vesela din sticlă și a obține
rezultate optime.
Pe vase și pahare
apar pete albe.
În zonele cu apă dură
pot apărea depuneri de
calcar pe vasele
spălate.
Verificați setările dedurizatorului de apă
sau starea de umplere a recipientului de
sare.
Pe vase rămân pete
negre sau gri.
Obiectele de aluminiu
s-au atins de restul
vaselor în timpul
spălării.
Folosiți un agent de curățare ușor
abraziv pentru a îndepărta acele urme.
Detergent rămas în
dozator.
Unele vase blochează
dozatorul de detergent.
Reîncărcați vasele corect.
Încărcare
necorespunzătoare
Folosiți mănuși dacă găsiți resturi de
detergent pe vase pentru a nu vă irita
pielea.
Vasele nu se usucă.
Vasele au fost scoase
prea repede.
Nu goliți mașina de spălat vase imediat
după spălare. Deschideți ușor ușa pentru
a permite aburului să iasă afară. Nu
scoateți vasele înainte ca temperatura
din interior să fie suportabilă. Descărcați
coșul inferior mai întâi pentru a preveni
picurarea apei din coșul superior.
Page 26
26
Problemă
Cauze posibile
Soluții
S-a selectat un program
necorespunzător.
Cu un program scurt, temperatura de
spălare este mai mică, reducând
eficiența curățării. Selectați in program
cu o durată de spălare mai mare.
Vasele nu se usucă.
S-au folosit tacâmuri cu
înveliș de calitate
inferioară.
Evacuarea apei este mai dificilă cu aceste
articole. Tacâmurile sau vasele de acest
tip nu sunt potrivite pentru spălare la
mașina automată.
AVERTISMENT
Reparațiile individuale sau cele efectuate de neprofesioniști pot cauza riscuri
serioase pentru siguranța utilizatorului mașinii și pot atrage anularea
garanției.
Disponibilitatea pieselor de schimb
• Șapte ani de la plasarea pe piață a ultimei unități din model:
Motor, pompa de recirculare și de evacuare, încălzitoare și elemente de încălzire,
inclusiv pompe de căldură (separat sau la pachet), conducte și echipamente conexe,
inclusiv toate furtunurile, valvele, filtrele și opritoarele de apă, piese structurale și
interioare pentru ansamblurile ușilor (separat sau la pachet), plăcile cu circuite
imprimate, display-uri electronice, comutatoare de presiune, termostate și senzori,
software și firmware, inclusiv software de resetare.
• Zece ani de la plasarea pe piață a ultimei unități din model:
Balamale și garnituri pentru uși, alte garnituri, brațe de pulverizare, filtre de evacuare,
rafturi interioare și periferice din plastic, ca de ex. coșuri și capace.
.
Page 27
27
ÎNCĂRCAREA COȘURILOR
Număr
Articol
1
Cești
2
Căni
3
Pahare
4
Bol din sticlă
5
Bol de desert
Număr
Articol
6
Farfurioare
7
Platouri de desert
8
Farfurii întinse
9
Farfurii adânci
10
Platou de desert din
melamină
11
Bol din melamină
12
Platou oval
13
Crăticioară mică
CONFORM EN60436:
Încărcarea mașinii de spălat la capacitatea sa maximă va contribui la obținerea unui
consum redus de apă și electricitate.
1. Coșul superior:
2. Coșul inferior:
Page 28
28
3. Raftul de tacâmuri:
Informații pentru testele de comparabilitate în
conformitate cu EN60436
Capacitate: setări pentru 10 locuri
Poziția coșului superior: poziția inferioară/de jos
Program: ECO
Setare soluție de clătit: Max
Setare dedurizator: H3
Număr
Articol
1
Linguri
2
Furculițe
3
Cuțite
4
Lingurițe de ceai
5
Lingurițe de desert
6
Linguri de servire
7
Furculiță de servire
8
Polonic de sos
Page 29
29
Page 30
30
Page 31
Mașină de spălat vase
Manual de utilizare
PARTEA A II-A: Versiunea specială
Model: SBDS410.7
Citiți cu atenție acest manual înainte de a
utiliza mașina de spălat vase.
Păstrați manualul la loc sigur pentru a-l
putea consulta la nevoie.
Page 32
2
Cuprins
OBSERVAȚIE:
GHID DE UTILIZARE RAPIDĂ.....................................................................................................................3
MOD DE UTILIZARE A MAȘINII DE SPĂLAT VASE .....................................................................................4
Panoul de comenzi ..............................................................................................................................4
Dedurizatorul de apă...........................................................................................................................6
Pregătirea și încărcarea vaselor...........................................................................................................7
Soluția de clătit și detergentul...........................................................................................................10

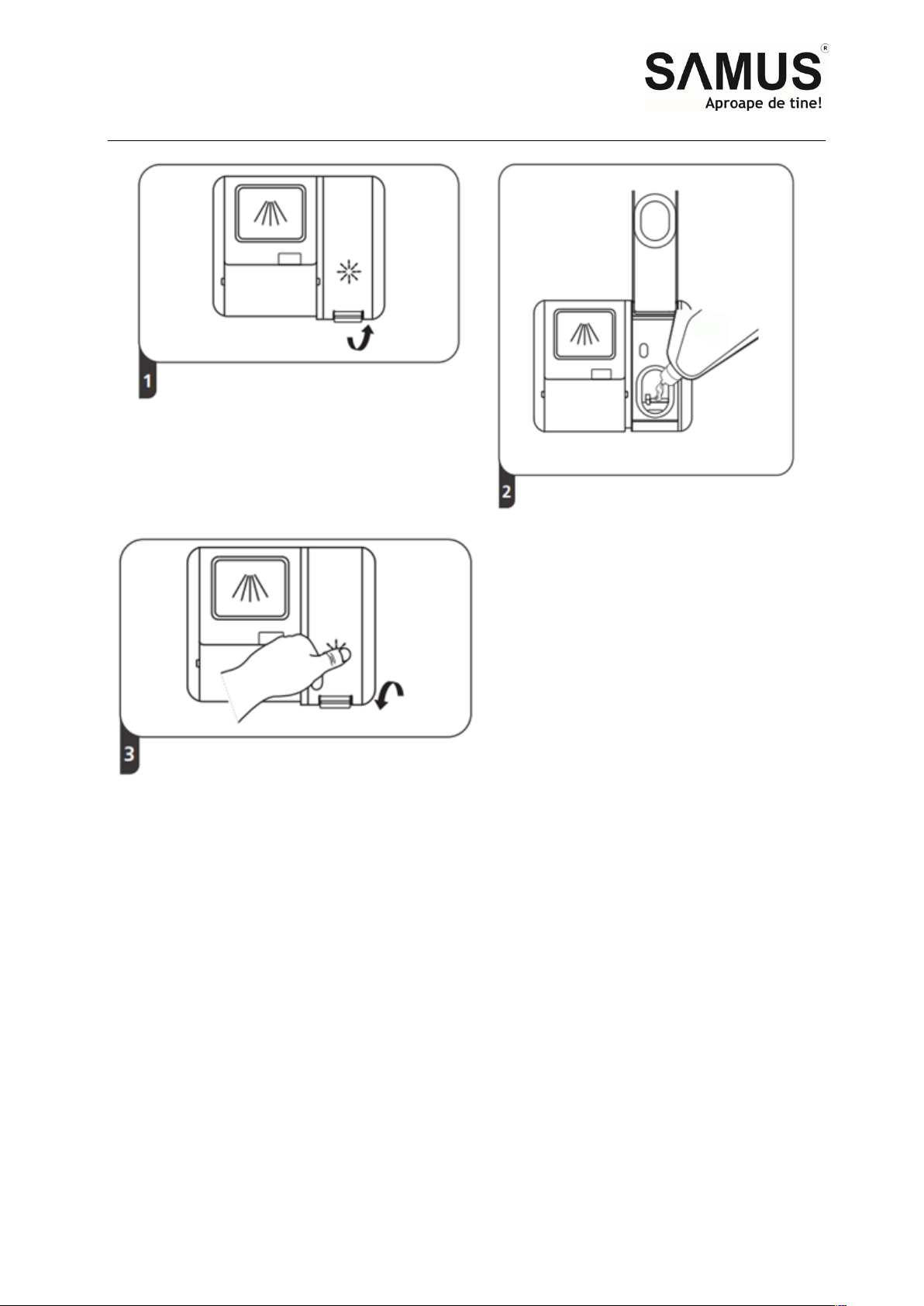

Umplerea rezervorului de soluție de clătit........................................................................................11
SELECTAREA PROGRAMELOR ................................................................................................................13
Tabel privind programele de spălare.................................................................................................13
Reducerea consumului de energie ....................................................................................................14
Pornirea unui program ......................................................................................................................14
Schimbarea programului la mijlocul procesului de spălare...............................................................14
Ați uitat să adăugați un vas?..............................................................................................................15
CODURI DE ERORI..................................................................................................................................16

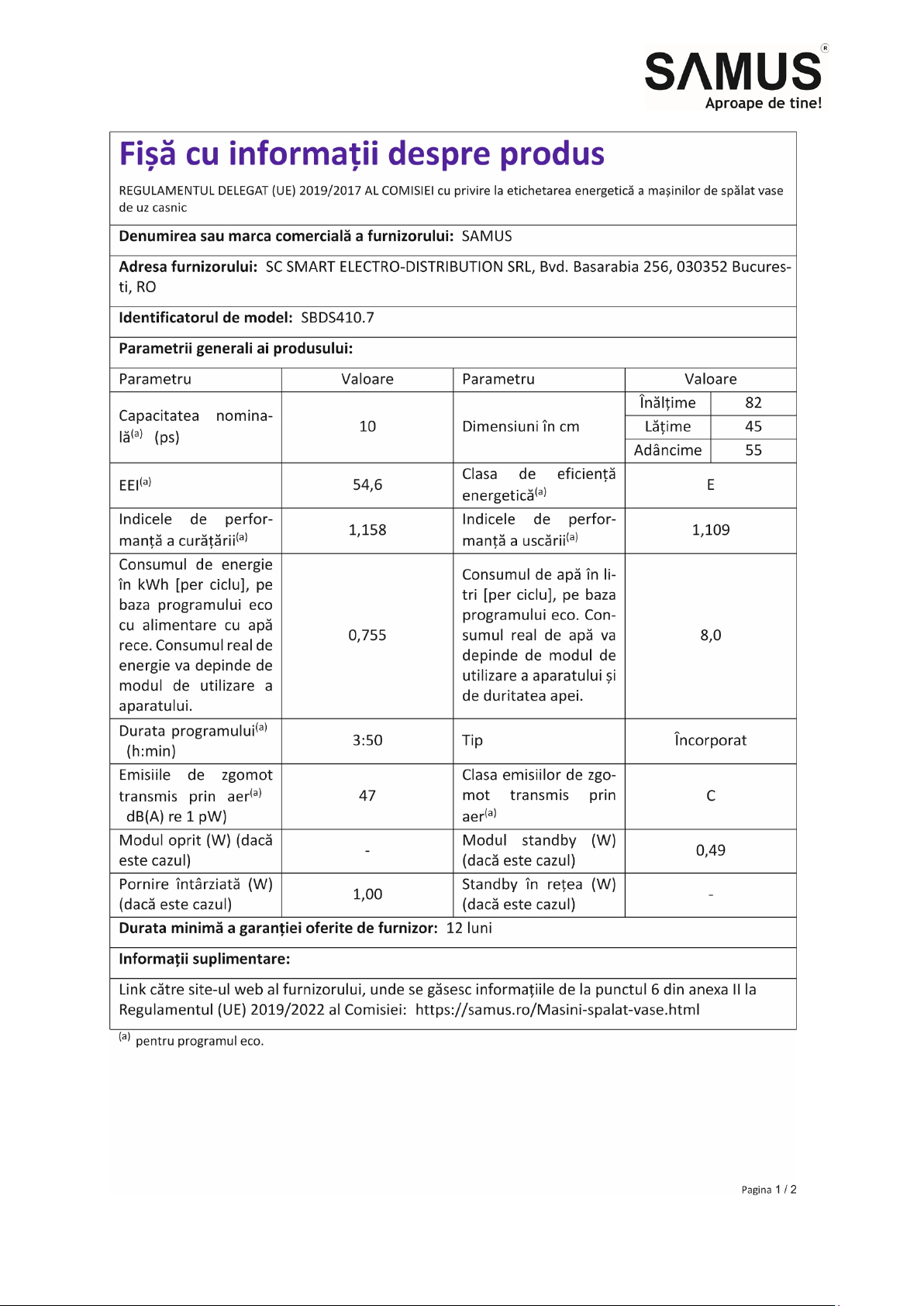

INFORMAȚII TEHNICE ............................................................................................................................17
• Dacă nu puteți soluționa problema singur, cereți ajutorul unui
tehnician calificat.
• Producătorul, urmând o politică susținută de dezvoltare și
actualizare a produsului, poate face modificări fără nicio notificare
în prealabil.
• Dacă ați pierdut manualul de utilizare sau acesta nu mai este de
actualitate, vă puteți procura unul nou de la producător sau de la
vânzătorul responsabil.
Page 33
3
GHID DE UTILIZARE RAPIDĂ
Îndepărtați resturile mari de pe
vase. Evitați să preclătiți.
Încărcați coșurile.
Umpleți dozatorul cu
detergent și soluție de clătit.
Selectați un program adecvat și
porniți mașina de spălat vase.
Citiți conținutul corespunzător din manualul de utilizare pentru a afla informații
detaliate despre modul de operare.
(Vă rugăm să citiți secțiunea 5 „INSTRUCȚIUNI DE INSTALARE” din PARTEA
I: Versiunea Generică.)
Page 34
4
MOD DE UTILIZARE A MAȘINII DE SPĂLAT VASE
Pornire
Apăsați acest buton pentru a pune în funcțiune mașina de
spălat vase.
Program
Apăsați acest buton pentru a selecta programul de spălare
dorit. Indicatorul luminos corespunzător programului
selectat se va aprinde.
Amânare
Apăsați acest buton pentru a mări timpul de amânare a
pornirii. Amânarea unui program se poate face pentru 24
ore, în trepte de câte o oră.
Alt
Apăsați acest buton pentru a selecta încărcarea coșului
superior sau a coșului inferior. Indicatorul luminos
corespunzător selecției se va aprinde.
Funcții
Apăsați butonul pentru a selecta o funcție. Indicatorul
luminos corespunzător funcției selectate se va aprinde.
Ecran
Pentru a indica durata programului și durata amânării
pornirii, codurile de eroare, etc.
Auto
Spălare cu senzor de detectare automată, vase puțin,
normal sau foarte murdare, cu sau fără resturi
alimentare uscate.
Intensiv
Pentru vase extrem de murdare și cratițe, tigări,
farfurii normal murdare, cu resturi alimentare uscate.
Indicator
de
program
Universal
Pentru vase normal murdare, de ex. cratițe, farfurii,
pahare și tigăi puțin murdare.
Panoul de comenzi
Butoane de operare
Display
Page 35
5
ECO
Acesta este un program standard, adecvat pentru a
curăța vesela de masă normal murdară. Este programul
cel mai eficient în termeni de consum mixt de energie
și apă pentru acest tip de veselă.
Pahare
Pentru pahare și vase puțin murdare.
90 min
Pentru vase normal murdare care trebuie spălate rapid.
Indicator
de
program
Rapid
Program mai scurt pentru vase puțin murdare care nu
trebuie uscate.
Upper/Sus
Când selectați Upper/Sus, se vor spăla doar vasele de
pe raftul superior. Sistemul de pulverizare
corespunzător coșului inferior nu va funcționa.
Indicator
Alt
Lower/Jos
Când selectați Lower/Jos, se vor spăla doar vasele de
pe raftul inferior. Sistemul de pulverizare
corespunzător coșului superior nu va funcționa.
Extra-curățare
Pentru a spăla vase foarte murdare, greu de curățat.
(Nu se poate folosi decât cu programele Intensiv,
Universal, ECO, Pahare, 90 min.)
Indicator
de funcții
Extra-uscare
Pentru optimizarea uscării. (Nu se poate folosi decât cu
programele Intensiv, Universal, ECO, Pahare, 90 min.)
Soluție de clătit
Dacă indicatorul luminos „ ” se aprinde, înseamnă că
nivelul de soluție de clătit din mașina de spălat este
scăzut și trebuie să completați.
Indicator
de
avertizare
Sare
Dacă indicatorul luminos „ ” este aprins, înseamnă că
nivelul de sare din mașina de spălat este scăzut și
trebuie să completați.
Page 36
6
Dedurizatorul de apă
DURITATEA APEI
Grade
germane
dH
Grade
franceze
fH
Grade
britanice
Mmol/lMmol/l
Nivel
dedurizator
de apă
Regenerarea
se produce la
fiecare
succesiune de
X programe
1)
Consum de sare
(gram/program)
0-5
0-9
0-6
0-0.94
H1
Fără
regenerare
0
6-11
10-20
7-14
1.0-2.0
H2109
12-17
21-30
15-21
2.1-3.0H35
12
18-22
31-40
22-28
3.1-4.0H43
20
23-34
41-60
29-42
4.1-6.0H52
30
35-55
61-98
43-69
6.1-9.8H61
60
Dedurizatorul de apă trebuie setat manual prin acționarea butonului de duritate
a apei. Dedurizatorul de apă are rolul de a îndepărta mineralele și sărurile din apă
care ar putea avea efecte negative sau adverse asupra funcționării mașinii de
spălat vase.
Cu cât sunt mai multe minerale, cu atât mai dură este apa.
Dedurizatorul trebuie ajustat în funcție de duritatea apei din zona în care locuiți.
Autoiritatea locală de apă vă poate oferi indicații cu privire la duritatea apei din
zona dumneavoastră.
Ajustarea consumului de sare
Mașina de spălat vase a fost concepută astfel încât cantitatea de sare consumată
să poată fi ajustată în funcție de duritatea apei folosite. Acest lucru contribuie la
optimizarea și personalizarea consumului de sare.
1. Deschideți ușa și puneți mașina în funcțiune.
2. În 60 de secunde de la pornirea mașinii, mențineți apăsat butonul de
selectare a programului peste 5 secunde pentru a intra în modul de setare a
dedurizatorului de apă.
3. Apăsați încă o dată butonul de selectare a programului pentru a alege
setarea potrivită. În funcție de caracteristicile zonei în care locuiți, setarea se
poate modifica în succesiunea următoare: H1->H2->H3->H4->H5->H6.
4. Apăsați butonul de pornire pentru a ieși din modul de setare.
1odH=1.25 oClarke=1.78 ofH=0.178mmol/l
Setare prestabilită din fabrică: H3
1) Fiecare program cu regenerare consumă un surplus de 2 litri de apă,
consumul de energie crește cu 0,02 kWh, iar durata programului crește cu
4 minute.
Page 37
7
Consultați secțiunea 3 „Adăugarea de sare în dedurizator” din PARTEA I,
Versiunea Generică dacă mașina de spălat vase a rămas fără sare.
OBSERVAȚIE:
Dacă modelul dumneavoastră nu este prevăzut cu dedurizator de apă,
puteți sări peste această secțiune.
Dedurizatorul de apă
Duritatea apei variază de la un loc la altul. Dacă mașina folosește apă dură, pe
vase și tacâmuri se vor forma anumite depuneri.
Mașina este prevăzută cu un dedurizator special care folosește un recipient de
sare specială pentru eliminarea calcarului și a mineralelor din apă.
Pregătirea și încărcarea vaselor
• Ori de câte ori cumpărați veselă, aveți grijă ca aceasta să fie marcată
corespunzător pentru spălare la mașină.
• Pentru anumite obiecte, va trebui să selectați programul cu cea mai mică
temperatură posibil.
• Pentru a preveni orice fel de accidente, nu scoateți paharele și vasele din
mașină imediat după terminarea programului de spălat.
Pentru spălarea anumitor tacâmuri/vase
Nu sunt adecvate următoarele:
• tacâmurile cu mânere din lemn, alamă sau sidef;
• obiectele din plastic fără rezistență termică;
• tacâmurile mai vechi cu componente lipite fără rezistență termică;
• tacâmurile sau vasele lipite;
• obiectele din cositor sau cupru;
• paharele din cristal;
• obiectele din oțel afectate de rugină;
• platourile din lemn;
• obiectele din fibre sintetice.
Sunt adecvate, dar în anumite limite, următoarele:
• unele tipuri de pahare care se pot mătui după spălări dese;
• obiectele din argint și aluminiu care au tendința de a se decolora prin spălare;
• obiectele smălțuite care se pot estompa prin spălări frecvente la mașină.
Recomandări de încărcare a mașinii de spălat vase
Page 38
8
Răzuiți resturile alimentare mari de pe vase. Lăsați la înmuiat tigăile cu resturi arse
OBSERVAȚIE:
AVERTISMENT
Obiectele din mașină sunt fierbinți! Pentru a evita orice
accidentare, nu scoateți paharele și tacâmurile din mașină timp
de aproximativ 15 minute după încheierea programului.
de mâncare. Nu este nevoie să clătiți vasele sub jet de apă.
Pentru un randament optim al mașinii de spălat vase , respectați indicațiile de mai
jos.
(Caracteristicile și aspectul coșurilor și ale raftului de tacâmuri pot diferi de cele
ale modelului dumneavoastră.)
Așezați vasele în mașina de spălat vase astfel:
• Articole precum cești, pahare, cratițe, tigăi, etc. cu gura în jos.
• Articolele curbate sau adânci trebuie încărcate de-a curmezișul pentru a
permite apei să se scurgă de pe ele.
• Toate obiectele sunt bine așezate astfel încât să nu se răstoarne.
• Toate obiectele sunt plasate astfel încât să permită brațelor pulverizatoare
să se rotească liber în timpul spălării.
• Încărcați obiectele adânci, cum ar fi ceștile, paharele, tigăile etc., cu gura în
jos astfel încât să nu se acumuleze apă în ele.
• Vasele și tacâmurile nu trebuie să fie una în alta sau să se acopere unele pe
altele.
• Pentru a nu se sparge, paharele nu trebuie să se atingă între ele.
• Coșul superior este conceput să țină vase mai delicate și mai ușoare cum ar
fi paharele și cănile de cafea sau ceai.
• Cuțitele cu lamă lungă încărcate în poziție verticală vă pot produce răni!
• Tacâmurile lungi și ascuțite, ca de ex. cuțitele de filetat, trebuie așezate
orizontal în coșul superior.
• Nu supraîncărcați mașina de spălat vase. Acest lucru este important pentru
rezultate optime și pentru un consum de energie rezonabil.
Articolele foarte mici nu trebuie spălate la mașina de spălat vase deoarece
pot cădea ușor din coș.
Scoaterea vaselor
Pentru a preveni picurarea apei din coșul superior în cel inferior, vă recomandăm
să scoateți mai întâi vasele din coșul inferior și apoi pe cele din coșul superior.
Page 39
9
Încărcarea coșului superior
AVERTISMENT
Aveți grijă ca niciun obiect să nu iasă prin partea de jos.
Obiectele ascuțite trebuie întotdeauna încărcate cu vârful
orientat în jos!
Pentru o spălare optimă, încărcați coșurile urmând opțiunile standard de
încărcare din ultima secțiune a PĂRȚII I: Versiunea Generică.
Coșul superior a fost conceput pentru a încărca vase mai delicate și mai ușoare ca
de ex. pahare, farfurioare și căni de cafea și ceai, precum și farfurii, boluri mici și
tigăi adânci (cu condiția să nu fie prea murdare).
Așezați vasele și oalele astfel încât să nu se
deplaseze prin pulverizarea apei.
Încărcarea coșului inferior
Vă sugerăm să așezați în coșul inferior vasele mari și greu de curățat, de ex. oalele,
tigăile, capacele, platourile și bolurile de servit, așa cum se arată în imaginea de
mai jos. Este de preferat să așezați capacele și platourile de servire într-o parte a
rafturilor pentru a nu împiedica rotirea brațului pulverizator superior.
Diametrul maxim acceptat pentru platouri în fața dozatorului de detergent este
de 19 cm pentru a nu împiedica deschiderea
acestuia.
Încărcarea coșului de tacâmuri
Tacâmurile vor trebui așezate în coșul
corespunzător, fiecare separat, în pozițiile adecvate. Încercați să nu puneți
tacâmurile unele peste altele pentru a permite curățarea optimă a acestora.
Page 40
10

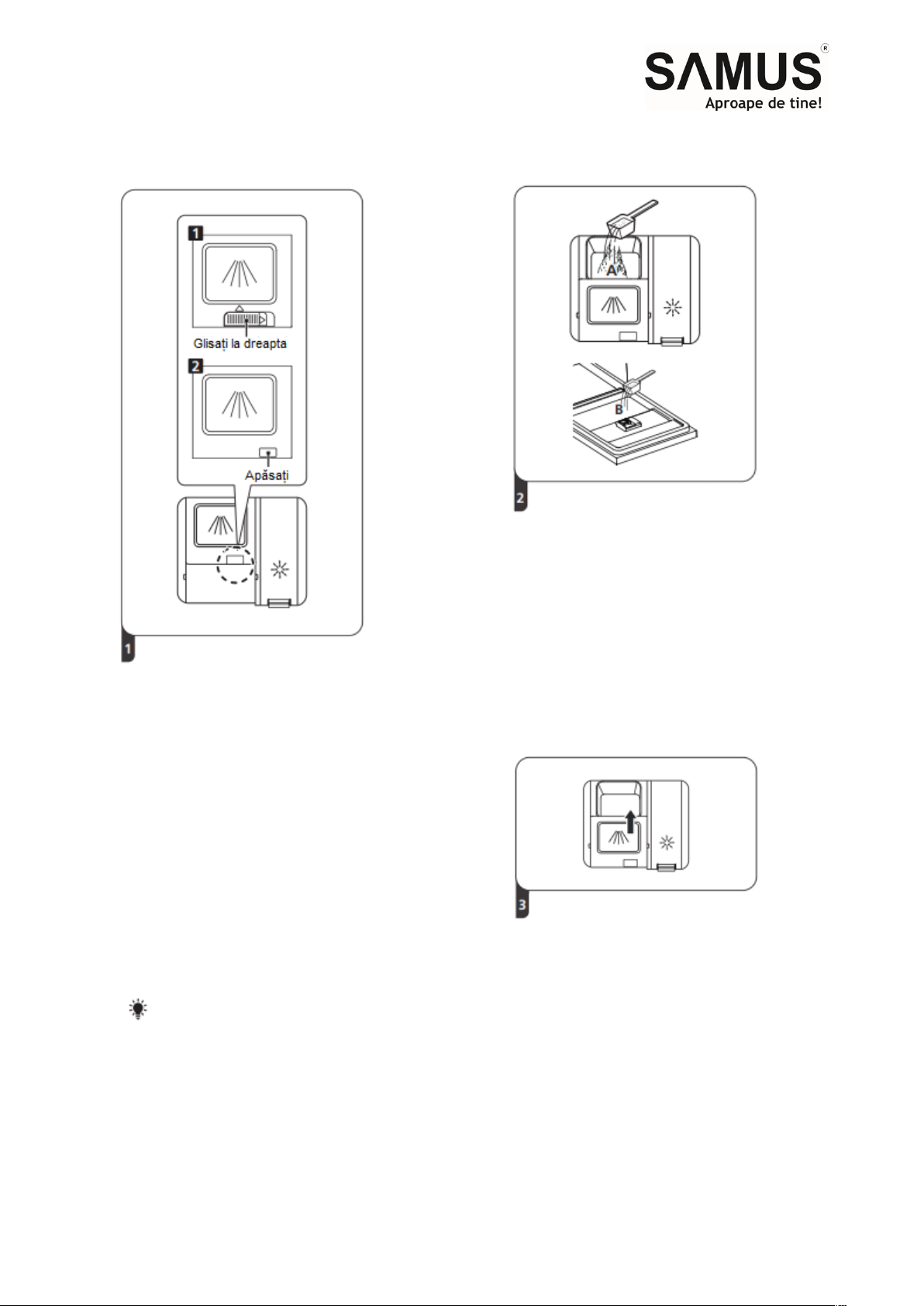

Soluția de clătit și detergentul
AVERTISMENT
Folosiți exclusiv soluții de clătit de marcă, special concepute pentru mașina
de spălat vase. Nu umpleți niciodată dozatorul soluției de clătit cu niciun alt
fel de substanțe (de ex. agent de curățare pentru mașina de spălat vase,
detergent lichid). Acest lucru ar putea avaria mașina de spălat vase.
AVERTISMENT
• Utilizarea corectă a detergentului
Folosiți exclusiv detergnet special conceput pentru utilizarea la mașinile de
spălat vase. Păstrați detergentul la loc răcoros și uscat.
Nu puneți detergent în dozator până când nu sunteți pregătit să porniți
mașina.
Detergentul pentru mașina de spălat vase este coroziv! Nu îl
lăsați la îndemâna copiilor!
Soluția de clătit se eliberează la ultima clătire pentru ca pe vase să nu se formeze
picături de apă, lucru ce ar putea determina apariția unor pete și dâre. Totodată,
aceasta ajută în procesul de uscare, permițând o scurgere mai bună a apei de pe
vase. Mașina de spălat vase este concepută astfel încât să folosească și soluție de
clătit.
Când să adăugați soluție de clătit
Frecvența de umplere a dozatorului soluției de clătit depinde de cât de des se
spală vasele și de setarea folosită pentru soluția de clătit.
• Indicatorul luminos de nivel scăzut al soluției de clătire ( ) se va aprinde
atunci când este necesară completarea.
• Nu umpleți prea mult dozatorul de soluție de clătit.
Funcția de detergent
Ingredientele chimice din compoziția detergentului sunt necesare pentru a
îndepărta, zdrobi și dispersa toate depunerile din mașina de spălat vase.
Majoritatea detergenților calitativi de pe piață sunt adecvați în acest scop.
Page 41
11
Umplerea rezervorului de soluție de clătit
Scoateți capacul rezervorului
pentru soluție de clătit
trăgând mânerul în sus.
Turnați soluția de clătit în
dozator, având grijă să nu
supraîncărcați.
La sfârșit, închideți capacul.
Ajustarea rezervorului soluției de clătit
Pentru o uscare mai eficientă cu o cantitate redusă de soluție de clătit, mașina de
spălat vase a fost concepută astfel încât utilizatorul să poată ajusta consumul.
Urmați pașii de mai jos:
1. Deschideți ușa. Porniți mașina de spălat.
2. În 60 de secunde de la pornirea mașinii de spălat vase, apăsați butonul de
selecție a programelor timp de 5 secunde și apoi butonul de programare
pentru a intra în modul de setare. Indicatorul luminos corespunzător
soluției de clătire clipește cu o frecvență de 1Hz.
3. Apăsați din nou butonul de selecție a programelor pentru a alege setarea
corespunzătoare în funcție de obiceiurile dumneavoastră. Setarea se va
modifica în succesiunea următoare: D1->D2->D3->D4->D5->D1. Cu cât
valoarea numerică este mai mare, cu atât mai mare va fi cantitatea de
soluție de clătit folosită.
Page 42
12
4. Dacă în 5 secunde nu se întreprinde nicio acțiune sau nu se apasă butonul
OBSERVAȚIE:
Alegeți o cale deschisă în
funcție de situația efectivă.
1. Deschideți capacul glisând
dispozitivul de blocare.
2. Deschideți capacul apăsând
sistemul de închidere.
Adăugați detergent în
compartimentul mai mare (A)
pentru spălare principală.
Pentru o curățare mai bună,
în special atunci când vasele
sunt foarte murdare, turnați
o cantitate mică de detergent
pe ușă.
Închideți clapeta glisând-o spre
față și apoi apăsând pe aceasta.
de pornire pentru a finaliza setarea, se iese din modul de setare.
Respectați recomandările producătorului de pe ambalajul detergentului.
Page 43
13
SELECTAREA PROGRAMELOR
Program
Descrierea programului
Detergent
Pre-spălare
/Spălare
principală
Durata
(min)
Energie
(kWh)
Apă
(L)
Soluție
de
clătit
Pre-spălare (45oC)
Auto-spălare (55oC-
65℃)
Clătire
Auto-clătire (60oC-65℃)
Uscare
1 sau 2
capsule
4/14g
150
0,85 –
1,240
7,3-
16,2
Pre-spălare (50℃)
Spălare (65℃)
Clătire
Clătire
Clătire (65℃)
Uscare
1 sau 2
capsule
4/14g
205
1,480
16,3
Pre-spălare (45℃)
Spălare (55℃)
Clătire
Clătire (65℃)
Uscare
1 sau 2
capsule
4/14g
175
1,250
12,6
Spălare (45℃)
Clătire
Clătire (60℃)
Uscare
1 sau 2
capsule
18g
230
0,755
8,0
Pre-spălare
Spălare (50℃)
Clătire
Clătire (65℃)
Uscare
1 sau 2
capsule
4/14g
120
1,060
12,8
Spălare (60℃)
Clătire
Clătire (65℃)
Uscare
1 sau 2
capsule
18g
90
1,290
10,3
Spălare (45℃)
Clătire
Clătire (45℃)
1 capsulă
18g
30
0,690
10,1
Tabel privind programele de spălare
Tabelul de mai jos arată care sunt cele mai potrivite programe în funcție de gradul
de depuneri alimentare de pe acesta și cantitatea de detergent necesară.
Totodată, prezintă informații referitoare la programe. Valorile de consum și
duratele programelor sunt doar orientative, cu excepția programului ECO.
( )indică faptul că programul folosește soluție de clătit la ultima clătire.
Page 44
14
OBSERVAȚIE:
Programul ECO este adecvat pentru curățarea veselei de masă cu un
grad obișnuit de murdărie. În acest scop, acesta este cel mai eficient
program în termeni de consum mixt de apă și energie și este utilizat
pentru a evalua conformitatea cu legislația UE de ecodesign.
Reducerea consumului de energie
1. Pre-clătirea vaselor presupune un consum mai mare de apă și energie și nu
se recomandă.
2. De regulă, spălarea vaselor la mașina automată are un consum mai mic de
energie și apă în faza de utilizare față de spălarea manuală cu condiția ca
mașina să fie folosită conform instrucțiunilor din manualul de utilizare.
Pornirea unui program
1. Trageți afară coșul inferior și cel superior, încărcați vasele de spălat și
împingeți coșurile la loc. Se recomandă să încărcați mai întâi coșul inferior,
apoi pe cel superior.
2. Puneți detergent.
3. Băgați ștecherul în priză. Pentru informații privind sursa de alimentare,
consultați ultima pagină „Fișa produsului”. Asigurați-vă că alimentarea cu
apă este pornită la presiunea maximă.
4. Deschideți ușa și apăsați butonul de pornire.
5. Alegeți un program. Ledul corespunzător selecției se va aprinde. Apoi
închideți ușa și programul de spălare va fi inițiat.
Schimbarea programului la mijlocul procesului de spălare
Schimbarea unui program nu se poate realiza decât dacă acesta a fost pornit de
puțin timp, altfel, este posibil ca detergentul să fi fost deja eliberat sau ca apa de
spălare cu detergent să fi fost deja evacuată. În acest caz, mașina de spălat trebuie
resetată și dozatorul de detergent reîncărcat.
Pentru a reseta mașina de spălat vase, urmați instrucțiunile de mai jos:
1. Deschideți ușa puțin pentru a opri mașina de spălat. După ce brațul de
pulverizare s-a oprit din funcționare, puteți deschide ușa complet.
2. Mențineți apăsat butonul de selecție a programelor peste trei secunde și
mașina de spălat vase va intra în modul de selecție a programelor.
3. Puteți modifica programul alegând setarea de program dorită.
Page 45
15
Ați uitat să adăugați un vas?
AVERTISMENT
Este periculos să deschideți ușa mașinii de spălat vase la mijlocul
ciclului de spălare întrucât aburii fierbinți din interior vă pot
opări.
Puteți adăuga un vas uitat în orice moment înainte ca dozatorul de detergent să
se deschidă. În acest caz, urmați instrucțiunile de mai jos:
1. Deschideți ușa puțin pentru ca mașina de spălat vase să se oprească din
funcționare.
2. După ce brațele de pulverizare se opresc din funcționare, puteți deschide ușa
complet.
3. Adăugați vasele uitate.
4. Închideți ușa și mașina de spălat vase își va relua funcționarea după 10
secunde.
Page 46
16
CODURI DE ERORI
Coduri
Semnificație
Cauze posibile
E1
Timp mai lung de
alimentare.
Robinetul nu este deschis, admisia de
apă este restricționată sau presiunea
apei este prea scăzută.
E3
Nu s-a atins temperatura
necesară.
Problemă de funcționare a
elementului de încălzire.
E4
Scurgere.
Un anumit element al mașinii de spălat
vase prezintă scurgeri.
Ed
Eroare de comunicare
între panoul principal de
circuite și panoul de
circuite al display-ului.
Circuit deschis sau cablu întrerupt
pentru comunicare
AVERTISMENT
• Dacă se produce o scurgere, opriți alimentarea principală de apă
înainte de a apela la departamentul service.
• Dacă în baza mașinii s-a acumulat apa din cauza unei supraîncărcări sau
a unei scurgeri reduse, apa va trebui eliminată înainte de a repune
mașina în funcțiune.
• În cazul unui cod de eroare care nu se poate remedia, solicitați
asistență de specialitate.
În cazul unei probleme de funcționare, un cod de eroare va fi afișat pe ecranul
mașinii de spălat vase. Tabelul de mai jos prezintă codurile de erori posibile și
cauzele acestora.
Page 47
17
INFORMAȚII TEHNICE
Înălțime (H)
815 mm
Lățime (W)
448 mm
Adâncime (D1)
550 mm (cu ușa închisă)
Adâncime (D2)
1150 mm (cu ușa deschisă 90o)
Page 48
181920
Page 49
Page 50
Loading...
