1장 준비

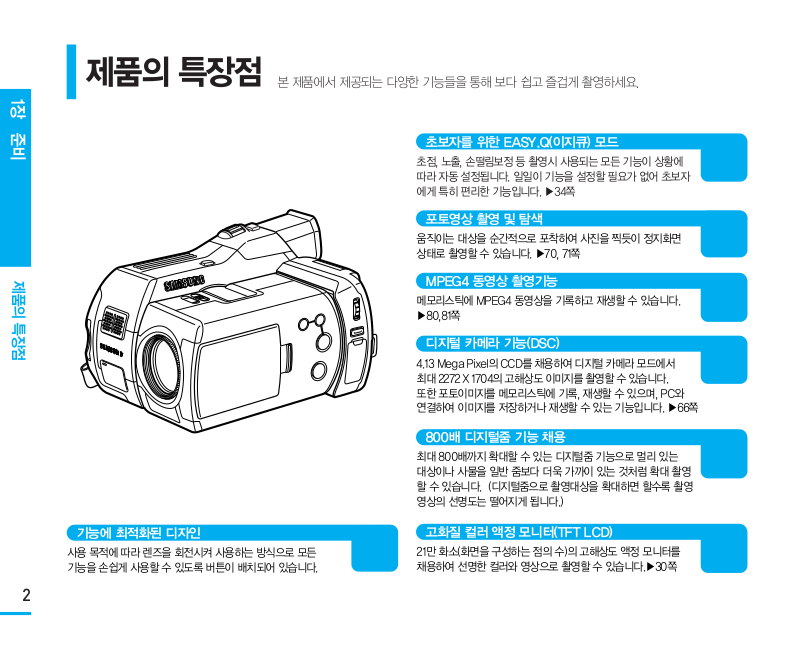

제품의 특장점

제품의 특장점

본 제품에서 제공되는 다양한 기능들을 통해 보다 쉽고 즐겁게 촬영하세요.

초보자를 위한 EASY.Q(이지큐) 모드

초점, 노출, 손떨림보정 등 촬영시 사용되는 모든 기능이 상황에
따라 자동 설정됩니다. 일일이 기능을 설정할 필요가 없어 초보자
에게 특히 편리한 기능입니다. ▶34쪽

포토영상 촬영 및 탐색

움직이는 대상을 순간적으로 포착하여 사진을 찍듯이 정지화면
상태로 촬영할 수 있습니다. ▶70, 71쪽

MPEG4 동영상 촬영기능

메모리스틱에 MPEG4 동영상을 기록하고 재생할 수 있습니다.
▶80,81쪽

디지털 카메라 기능(DSC)

4.13 Mega Pixel의 CCD를 채용하여 디지털 카메라 모드에서
최대 2272 X 1704의 고해상도 이미지를 촬영할 수 있습니다.
또한 포토이미지를 메모리스틱에 기록, 재생할 수 있으며, PC와
연결하여 이미지를 저장하거나 재생할 수 있는 기능입니다. ▶66쪽

800배 디지털줌 기능 채용

최대 800배까지 확대할 수 있는 디지털줌 기능으로 멀리 있는
대상이나 사물을 일반 줌보다 더욱 가까이 있는 것처럼 확대 촬영
할 수 있습니다. (디지털줌으로 촬영대상을 확대하면 할수록 촬영
영상의 선명도는 떨어지게 됩니다.)

기능에 최적화된 디자인

사용 목적에 따라 렌즈을 회전시켜 사용하는 방식으로 모든
기능을 손쉽게 사용할 수 있도록 버튼이 배치되어 있습니다.

2

고화질 컬러 액정 모니터(TFT LCD)

21만 화소(화면을 구성하는 점의 수)의 고해상도 액정 모니터를
채용하여 선명한 컬러와 영상으로 촬영할 수 있습니다.▶30쪽

1장 준비

디지털 고속 영상 전송기능(i.LINK)

차세대 전송 규격인 IEEE 1394(DV) 고속 전송포트를 탑재하여
동영상 및 포토영상을 DV 기능이 있는 다른 기기나 PC로 전송
할 수 있습니다. 단, PC 전송은 IEEE 1394(DV) 지원 카드와
소프트웨어가 장착된 PC에서만 가능합니다. ▶102쪽

USB 전송기능

별도의 추가 장비없이 USB케이블의 연결과 프로그램 설치만으로
포토이미지를 PC로 전송할 수 있습니다.
제공된 소프트웨어 CD를이용하세요. ▶100쪽

나이트 캡쳐 (NIGHT CAPTURE)/야경촬영(NIGHT SCENE) 기능

나이트 캡쳐 (NIGHT CAPTURE)/야경촬영(NIGHT SCENE)
기능을 사용하면 어두운 장소에서도 대상을 명확히 선별하여 촬영
할 수 있습니다. ▶55쪽, ▶90쪽

파워 나이트 캡쳐 (POWER NIGHT CAPTURE) 기능

파워 나이트 캡쳐 (POWER NIGHT CAPTURE) 기능을 사용하면
나이트 캡쳐보다 피사체를 더 밝게 촬영할 수 있습니다. ▶56쪽

PC CAMERA 기능

USB를 이용해 화상회의나 화상채팅을 할 수 있습니다. ▶101쪽

작은 흔들림을 잡아주는 손떨림보정 기능

촬영 중 손떨림에 의한 화면 흔들림 현상을 방지하는 기능입니다.
특히, 작은 흔들림도 크게 느껴지는 줌인 상태에서 사용하면
효과적입니다. ▶52쪽

매크로(Macro) 기능

근접한 거리에서 촬영할 때 초점이 맞지 않을 경우 사용하면
선명한 화면을 촬영할 수 있습니다. ▶84쪽

다양한 특수효과

모자이크, 네가티브(NEGA), 거울효과 등의 특수효과가 있어
대상 및 분위기에 따라 다양하게 적용할 수 있습니다. ▶51쪽

편리한 자동 조절기능

초점, 노출 등 초보자에게 어렵게 느껴지는 기능들을 상황에 맞게
자동 조절할 수 있어 누구나 쉽게 촬영할 수 있습니다. ▶34쪽

역광에서도 선명하게! 역광보정 기능

뛰어난 역광보정 기능을 채용하여 역광 상황에서 검게 나타나는
대상을 뚜렷하고 선명하게 촬영할 수 있습니다. ▶54쪽

액정화면으로 제품 기능보기

본 제품의 특징 및 장점은 간단한 조작으로 캠코더의 액정화면으로
통해 확인할 수 있습니다. 자세한 내용은 ▶28쪽

■

이슬맺힘 현상 ( ) 이란?

캠코더는 사용환경이 갑자기 바뀌면 내부에 습기가 발생하기

참고

쉽습니다. 캠코더 내부에 습기로 인한‘이슬맺힘 현상 ’이 발생하면
2~3시간 동안 작동이 정지되거나 경우에 따라서는 회전하는
헤드드럼 주위에 테이프가 엉켜 버릴 수 있습니다.

■

이슬맺힘 현상을 없애려면

전원을 연결한 후 카세트 도어를 열고 2시간 이상 건조한 곳에
두어 내부의 습기를 제거하세요.

■

이슬맺힘 현상이 발생하는 경우

- 더운 여름날 냉방이 잘된 실내나 `차안에서 더운 실외로
이동하는 경우

- 겨울날 추운 실외에서 따뜻한 실내로 이동하는 경우

제품의 특장점

3

1장 준비

사용설명서를 읽기전에

사용설명서를 읽기전에

안전을 위한 주의사항에서 사용되는 아이콘에 대해

아이콘 명칭 기능

경고 지시사항을 위반할 경우 사람이 사망하거나 중상을 입을 가능성이 예상되는 내용

주의 지시사항을 위반할 경우 사람이 부상을 입거나 물적 손해 발생이 예상되는 내용

사용설명서에 사용되는 아이콘에 대해

아이콘 명칭 기능

주의

참고

포토촬영 모드

테이프 모드

메모리 기록 모드

메모리 재생 모드

시작하기전에

제품의 기능이 작동되지 않거나 설정 상태가 해제될 수 있는 경우

제품의 작동에 도움이 되는 힌트 또는 도움이 되는 쪽수 참조 내용

포토촬영 모드임을 나타내는 아이콘

테이프 모드임을 나타내는 아이콘

메모리 기록 모드임을 나타내는 아이콘

메모리 재생 모드임을 나타내는 아이콘

제품의 기능을 작동시키기 위해 미리 필요한 설정

4

메뉴얼 사용에 대해

● 사용설명서상의 그림은 설명을 위해 그려진 것으로 실제의 모양과 부분적으로 다를 수 있습니다.

● 서비스를 요청하시기 전에 사용설명서의 뒷부분에 있는 손질 및 고장시 확인사항을 참조하시어
제품의 고장여부를 다시 한번 확인해 주세요. (104~107쪽 참조)

● 고장이 아닌 경우 서비스를 요청하시면 보증기간 이내라도 소정의 비용을 지불해야 합니다.

● 찾아보기를 활용하면 원하는 정보를 쉽게 찾을 수 있습니다.

● 캠코더의 성능 및 수명을 유지하기 위해서 1개월에 한번 이상은 사용하시는 것이 좋습니다.

● 제품을 사용하시기전에 반드시“안전을 위한 주의사항”을 읽고 올바르게 사용해 주세요.

● 중요 촬영전에 먼저 전체적인 동작을 확인하신 후 촬영해 주세요.

1장 준비

사용설명서를 읽기전에

※ B급 기기(A급 기기 : 산업용, B급 기기 : 가정용)

가정용으로 전자파 적합등록을 받은 기기를 B급 기기라 하며
주거 지역에서는 물론 모든 지역에서 사용할 수 있습니다.

5

1장 준비

차례

차례

6

1장 준비

제품의 특장점 2

사용설명서를 읽기 전에 4
차례 6
안전을 위한 주의사항 8
제품 및 부속품 확인 10
본체 각 부분의 이름과 기능 12

앞면 및 좌측면 12
좌측면 13
우측면및윗면 14
뒷면 및 밑면 15
전원선택 스위치 및 기능버튼 16
모드 전환 방법 17
모드선택 스위치 18

리모컨 사용 19

각 부분의 이름과 기능 19
리튬배터리 끼우기 20

부속품 사용 21

손잡이 끈 조절하기 21
어깨끈 연결하기 22

전원과 충전 23

충전을 위한 연결 23
배터리팩 장착과 사용시간 24
배터리 상태 확인하기 25

초기환경 설정 26

초기환경 제공기능 26
현재시간 설정하기 27
기능보기 설정하기 28

2장 캠코더 기본촬영 및 재생

사용전 확인사항 29

테이프 넣기/꺼내기 29
액정화면 사용하기 30
촬영자세에 따른 액정화면 각도 31
전자확인창 사용하기 32

기본 촬영방법 33

촬영하기 33
EASY.Q 모드 이용하기/ 34
방금 촬영한 영상을 확인하려면
(편집탐색)

간단한 촬영기법 35

줌 인/아웃하기 35
페이드 인/아웃하기 36

재생 37

액정화면으로 보기 37
재생음량을 조절하려면 38
TV 연결하여 보기 39
리모컨 이용하기 40

한 장면씩 재생하려면 (F.ADV) 40
느린화면으로 재생하려면 40

34

3장 캠코더 고급사용

사용전 확인사항 41

액정화면 조정하기 41
TV화면의 화면표시(OSD) 끄기 42
날짜/시간 표시하기 43
리모컨으로 영점기억 설정하기 44

고급 촬영 45

자주쓰는 기능 간단설정하기 45
노출조절 및 셔터속도 조절하기 46
수동초점 사용하기 47
색감선택 설정하기 48
자동노출 설정하기 49
특수효과 사용하기 50
손떨림보정 설정하기 52
디지털줌 사용하기 53
역광보정 설정하기 54
나이트캡쳐 설정하기 55
파워나이트캡쳐 설정하기 56
저속 셔터 사용하기 57
기록모드 설정하기 58
바람소리 제거하기 59
리모컨으로 지연촬영하기 60

포토영상 촬영 61

포토영상 촬영하기 61
촬영한 포토영상 찾기 62

캠코더로 오디오 편집 63

음성모드 설정하기 63
리모컨으로 음성편집(오디오더빙)하기
더빙 음성 듣기 65

64

1장 준비

4장 디지털카메라 기능

메모리스틱 66

메모리스틱이란 66
메모리스틱 넣기/빼기 67

포토이미지 촬영 68

포토이미지 화질 설정하기 68
포토이미지 크기 설정하기 69
메모리스틱에 기록하기 70

포토이미지 보기 71

포토이미지 보기 71

한장면씩 보기 71
순서대로 이어서 보기 71
멀티화면으로 보기 72

포토이미지 지우기 73

포토이미지 저장 74

지움방지 설정하기 74
프린트마크 설정하기 75
테이프에 기록한 영상을 메모리스틱에
기록하기
테이프기록 포토영상의 메모리스틱 복사
메모리스틱 포맷하기 78

동영상 이미지 저장 79

메모리스틱에 동영상 (MPEG4)기록하기

MPEG4동영상 화면크기 설정 80

동영상 (MPEG4) 재생하기 81

76
77

79

5장 디지털카메라 고급사용

고급촬영 82

촬영하기 82
디지털줌 사용하기 83
매크로 모드 사용하기 84
연속촬영 사용하기 85
플래시 사용하기 86
색감설정하기 87
특수효과 설정하기 88
SPOT 측광 89
야경촬영(NIGHT SCENE) 설정하기 90
재생줌 기능 사용하기 91

6장 외부기기 연결 및 사용

TV 연결 92

AV단자가 있는 TV 92
AV단자가 없는 TV 93
TV화면으로 화면표시(OSD) 보여주기 94
TV영상의 캠코더 녹화 95

비디오 연결 97

캠코더영상의 비디오테이프 복사 97

비디오영상의 캠코더 복사 98

PC 연결 100

USB케이블로 연결하기 100
DVC Media 5.0 프로그램 설치하기 101

DV 연결 104

DV케이블로 연결하기 (별매품) 104
다른 DV기기의 DV영상 녹화 (별매품)

105

7장 문제해결

고장신고전 확인사항 106
주의 및 알림표시 108

테이프 모드 108
메모리스틱모드 109

8장 기타정보

청소 및 관리 110

헤드 청소하기 110

촬영 후 보관 111

테이프 관리하기 111
캠코더 관리하기 112

상황별 가이드 113

어두운 실내에서의 무대촬영 113
밝은 실내에서의 촬영 113
일사량이 많은 야외에서의 촬영 113
야구장 등에서의 운동경기 촬영 114
한밤의 야외촬영 114

용어설명 115
화면표시 보기 117

캠코더 모드 117
테이프재생 모드 118
카메라 기록 모드 119
MPEG4 재생 모드 120
포토영상 재생 화면 121

메뉴구성 보기 122
조명상식 125
해외이용안내 126
제품 규격 127
찾아보기 128
제품보증서 129

차례

7

1장 준비

안전을 위한 주의사항

제품을 올바르게 사용하여 신체상의 위험이나 재산상의 피해를 막기위한
내용이므로 반드시 지켜주시기 바랍니다.

안전을 위한 주의사항

8

경고 사람이 사망하거나 중상을

입을 가능성이 예상되는 내용입니다.

주의 사람이 부상을 입거나 물적 손해

가 발생할 가능성이 있는 내용입니다.

금지 이렇게 하지 마세요.

분해금지 제품을 분해하지 마세요.

경고

금지 한 개의 콘센트에 여러 개의 전원플러그를

동시에 꽂아 사용하지 마세요. 이상발열 및 화재
의 원인이 됩니다.

금지 전원코드를 무리하게 구부리거나 전원공급

기가 무거운 물건에 파손되지 않도록 하세요. 화재
및 감전의 원인이 됩니다.

플러그분리 사용하지 않을 때나 천둥, 번개가

칠 때는 전원플러그를 뽑아주세요. 화재의 원인이
됩니다.

이럴 땐 접촉하지 마세요.

접촉금지

반드시 지켜주세요.

느낌표

분해금지 캠코더 및 전원공급기를 절대로

분해, 수리, 개조하지 마세요.화재 및 감전의
위험이 있습니다.

접촉금지, 젖은 손 금지 젖은 손으로 전원

플러그를 꽂거나 빼지 마세요. 감전의 위험이
있습니다.

금지 직사광선이나 난방기구 등 60°이상의

열이 나는 곳은 피해주세요. 화재의 위험이
있습니다. 배터리는 고온에서 장시간 보관할
경우 폭발의 위험이 있습니다.

플러그분리 전원 플러그를 반드시

콘센트에서 분리해주세요.

접지 감전 예방을 위해 접지하세요.

금지 캠코더 및 전원공급기의 내부에 물이나

금속류, 타기 쉬운 이물질이 들어가지 않도록
하세요. 고장 및 화재의 위험이 있습니다.

플러그분리 전원공급기를 청소할 때는

전원플러그를 빼주세요.고장 및 감전의 위험이
있습니다.

금지 전원코드 부분을 잡아당겨 빼지 마세요.

코드부분이 파손될 경우 화재 및 감전의 원인이
됩니다.

주의

1장 준비

금지 해변 및 수영장 등 물기가 많은 곳이나 비가

올 때 촬영하는 경우에는 모래나 물 등이 닿지 않도
록 하세요. 고장 및 감전의 위험이 있습니다.

금지 사용한 리튬배터리는 어린이가 닿지 않는

곳에 보관하거나 분리수거함에 버리세요.
만일 어린이가 리튬배터리를 삼켰을 때는 즉시
의사와 상담하세요.

느낌표 전원공급기에는 지정된 리튬이온

배터리팩만 충전시키세요. SB-L70G, SB-L110G
만 사용하세요.

느낌표 반드시 권장된 정격부속품만 사용

하세요. 지정된 정격부속품이 아닌 경우 이상작동
으로 인해 화재, 감전, 상해의 위험이 있습니다.

금지 캠코더, 리모컨, 배터리팩 및 전원공급기

를 떨어뜨리거나 심한 유동 및 충격을 주지
마세요. 고장 및 상해의 원인이 됩니다.

금지 벤젠이나 신나로 청소하지 마세요.

변형, 변색의 원인이 됩니다.

느낌표 헤드 청소는 건식 클리닝 테이프를

사용하시고,청소후에도 노이즈가 발생하면
삼성전자 서비스센터로 의뢰하세요.

플러그분리 이상한 냄새나 소리, 연기가 나면

즉시 전원플러그를 뽑고 삼성전자 서비스센터에
의뢰하세요. 그래도 사용하면 화재의 원인이 됩니다.

금지 직사광선이나 열기구와 가까운 곳에서

사용하지 마세요.특히 리모컨은 적외선을
사용하므로 태양광선이나 형광물질이 있는
곳에서는 조작거리가 짧아집니다.

안전을 위한 주의사항

금지 온도변화가 심한 곳이나 습기가 많은 곳은

피해주세요. 고장 및 감전의 위험이 있습니다.

느낌표 통풍이 잘 되는 안정된 장소에

보관하세요.

9

1장 준비

제품 및 부속품 확인

제품 및 부속품 확인

제품확인

제품을 개봉하고 사용하기 전에 필요한 부속품들이
빠짐없이 들어있는지 확인하세요.

10

모델명

VM-C5000

메모리스틱

○

PC로

음성전송

○

전자확인창

CVF

부속품 확인

리튬이온 배터리팩(2개) 전원공급기 전원 코드 USB 케이블 영상/음성/S영상케이블

1장 준비

제품 및 부속품 확인

리모컨 리튬 배터리 어깨끈 메모리스틱

사용설명서 소프트웨어 CD 가방

■

배터리, 테이프, 메모리스틱 등의 소모품은 가까운 삼성전자
서비스센터로 문의하시면 구입이 가능합니다.

참고

■

삼각대 어댑터

소프트웨어CD에 포함된 소프트웨어는 삼성전자 홈페이지
(www.sec.co.kr)에서 다운로드가 가능합니다.

테이프

11

본체 각 부분의 이름과 기능

1장 준비

본체 각 부분의 이름과 기능

앞면 및 좌측면

앞면 및 좌측면

1

2

3

4

내장 마이크

1

메모리스틱 슬롯

2

리모컨 수신창

3

렌즈

4

배터리 팩

5

8

7

배터리 꺼냄 버튼

6

저속셔터 버튼

7

나이트캡쳐

8

(NIGHT CAPTURE) 버튼

6

5

12

본체 각 부분의 이름과 기능

좌측면

좌측면

1

2

3

4

5

16

6

7

8

9

15

14

13

12

11

10

플래시

1

야경(NIGHT SCENE) 버튼

2

매크로 버튼

3

EASY.Q /멀티 표시 버튼

4

재생줌 버튼/플래시 선택 버튼

5

수동/자동 초점 버튼

6

화면표시 버튼

7

이어폰 단자

8

외부 마이크

9

어깨끈 연결고리

10

메뉴 버튼

11

내장스피커

12

메뉴선택 다이얼

13

컬러액정화면

14

렌즈 블록 잠금/해제 버튼

15

적외선 발광부

16

1장 준비

본체 각 부분의 이름과 기능

13

본체 각 부분의 이름과 기능

1장 준비

본체 각 부분의 이름과 기능

우측면 및 윗면

우측면 및 윗면

1

2

3

4

1

포토 버튼

2

전자확인창(Viewfinder)

3

촬영시작/정지 버튼

전원선택 스위치

4

줌 스위치

5

5

14

본체 각 부분의 이름과 기능

PLAY

MEMORY

TAPE

REC

OFF

FADE

BLC

DELETE

S.SHOW

SEARCH

REV FWD

CHARGE

USBDV

RESET

뒷면 및 밑면

뒷면

1

2

3

4

밑면

1

2

1장 준비

기능 버튼

1

내장 스피커

2

DV 입/출력 단자

3

USB 단자

4

충전 표시등

8

5

전원 공급 케이블 연결단자

6

본체 각 부분의 이름과 기능

(DC IN)

영상/음성/ S영상 연결단자

7

리셋 버튼

7
6

5

3

8

전원플러그, 배터리를 제거 후
버튼을 약 3초간 누르면 임의로
설정했던 모든 기능들이 해제되고
출하 직후의 상태로 돌아갑니다.

삼각대 고정부

1

전자확인창 초점 조절레버

2

테이프 꺼냄 버튼

3

15

1장 준비

본체 각 부분의 이름과 기능

본체 각 부분의 이름과 기능

전원선택 스위치 및 기능 버튼

345

기능버튼

캠코더로 촬영하거나 재생할 때의 스위치와
각 상황에 따라 사용할 수 있는 기능 버튼입니다.

전원선택 스위치

1

26

1

잠김/풀림버튼을 누른 상태에서 위, 아래
로 돌리면 모드를 선택할 수 있습니다.

잠김/풀림 버튼

2

전원선택 스위치를 움직일 때 같이
누르세요.

촬영시작/정지 버튼

3

누를 때마다 촬영과 촬영대기가
번갈아 선택됩니다.

촬영모드 표시등

4

테이프재생 표시등

5

메모리재생모드 표시등

6

16

카메라 모드

-

SPOT

-

다시보기

■

카메라모드에 다시보기 사용방법은 포토 촬영 후 이전에 촬영된
이미지를 확인할 때 사용합니다.

참고

(카메라모드에서 제일 마지막에 촬영된 이미지를 약 5초간 보여줍니다. )

테이프

재생 모드

재생/일시정지 슬라이드

정지 -

빨리감기 다음

되감기 이전

메모리

재생 모드

캠코더 모드

페이드

역광보정

탐색 +

탐색 -

본체 각 부분의 이름과 기능

모드 전환 방법

본 제품은 렌즈 블록을 회전함에 따라 캠코더 모드와 카메라 모드가 선택됩니다.

캠코더 모드 선택하기

■ 카메라 모드에서 캠코더 모드로 전환할 때 :

렌즈블록을 시계방향으로 90。로 돌려 렌즈가 들어간 후에
잠금해제 버튼을 누른 상태에서 렌즈를 시계 방향으로
90。돌려 주세요.
제품윗면에 가 보이는 상태입니다.

카메라모드 선택하기

■ 캠코더 모드에서 카메라 모드로 전환할 때 :

잠금해제 버튼을 누른 상태에서 렌즈를 반 시계 방향으로
180。돌려 주세요.
제품윗면에 플래시와 가 보이는 상태입니다.

■

잠금해제 버튼을 누르지 않은 채로 렌즈 블록을 돌리면 기기에
손상을 입힐 수 있습니다.

주의

■

전원이 켜져 있는 상태에서 렌즈 블록을 돌리면 기기의 동작이
중단되고 기기의 고장을 유발할 수 있으므로 반드시 전원이
꺼져 있는 상태에서 모드를 전환하시기 바랍니다.

■

렌즈가 나와 있는 상태에서 돌리면 기기의 손상을 입힐 수
있으므로 반드시 렌즈가 들어간 후에 돌려주시기 바랍니다.

1장 준비

본체 각 부분의 이름과 기능

17

본체 각 부분의 이름과 기능

1장 준비

본체 각 부분의 이름과 기능

모드선택 스위치

전원선택 스위치와의 조합에 따라 4가지 모드를 이용할 수 있습니다.

캠코더 촬영 모드

테이프에 동영상을 기록하거나, 포토영상을 기록하는 모드입니다.

테이프 재생 모드

테이프에 기록된 동영상/정지영상을 재생하는 모드입니다.

정지모드 (꺼짐모드)

전원이 꺼진 상태이며 배터리팩이 끼워져 있을 경우
전원코드를 연결하면 충전이 됩니다.

카메라 촬영 모드

메모리스틱에 포토이미지를 기록하는 모드입니다.

메모리 재생 모드

메모리스틱에 저장된 포토이미지/MPEG4를 재생하는 모드입니다.

18

리모컨 사용

1 2 3

4 5 6

7 8 9

10 11 12

각 부분의 이름과 기능

리모컨 수신부를 향해 사용해주세요.
리모컨을 통해 약간 떨어진 거리에서도 캠코더를 조작할 수 있습니다.

1장 준비

촬영시작/정지 버튼

1

줌인 버튼

2

●

줌아웃 버튼

3

●

포토 버튼

4

일시정지 버튼

5

영점기억 버튼

6

●

▶

프레임 어드밴스 (F.ADV )

프레임 어드밴스 (F.ADV )

촬영 및 재생시 카운터를 0:00:00으
로 맞출 수`있습니다. 편집 및 원하는
영상을 찾을 때
편리합니다.

35, 40쪽

방향 버튼

▶

35, 40쪽

방향 버튼

▶

44쪽

두 개의 버튼을 동시에 누르면 잘못 동작하거나, 전혀 동작하지 않을 수
있습니다.

주의

■

영점기억, 지연촬영, 오디오 더빙 기능은 리모컨을 통해서만
작동합니다.

참고

■

삼각대에 캠코더를 고정시켜 자신의 모습을 촬영할 때 편리하게
촬영할 수 있으며 오디오 더빙, 지연 촬영 등의 특수기능은
리모컨으로만 조작이 가능합니다.

되감기/탐색- 버튼

7

재생 버튼

8

빨리감기/탐색+ 버튼

9

음성편집 (오디오 더빙) 버튼

10

●

촬영영상에 음성이나 배경음악을
삽입할 수 있습니다.

정지 버튼

11

지연촬영 버튼

12

●

버튼을 누른 후

‘촬영시작/정지버튼’을 누르면

10초 후에 촬영이 시작됩니다.
삼각대를 이용해 자신의 모습을
촬영할 때 사용합니다.

▶

40, 60쪽

▶

60쪽

▶

64쪽

리모컨 사용

19

리모컨 사용

1장 준비

리모컨 사용

리튬배터리 끼우기

제품에 동봉된 리모컨 관련 부속품을 장착하세요.

리모컨에 배터리 끼우기

핀셋등의 기구를 사용하여 리튬 배터리 홀더를 화살표 방향으로 당겨 빼세요.

1

리튬배터리를 넣으세요.

2

배터리의 넓은 면( + 극)이 아래로 향하도록 넣으세요.

배터리 홀더를 밀어 넣으세요.

3

‘딱’소리가 나면서 홀더가 닫힙니다.

■

리튬 배터리의 수명은 리모컨 사용시간에 따라 달라지며, 보통 5~6개월 정도입니다.

■

리튬 배터리가 모두 소모되어 리모컨이 작동하지 않으면 일반 시계판매점, 카메라 판매점이나 가까운 삼성전자 서비스센터에서 새 리튬 배터리를

참고

구입하여 갈아 끼우세요.

■

리튬배터리를 교체할 때는 반드시 크기와 전압이 같은 배터리를 사용하세요. (CR2025 타입)

20

■

리튬 배터리를 핀셋이나 다른 금속 기구로 집지 마세요.

■

리튬 배터리를 물속에 빠뜨리거나 열을 가하지 마세요. 화재 및 폭발의 위험이 있습니다.

주의

부속품 사용

손잡이 끈 조절하기

끈 조절을 하려면

손잡이 끈 덮개를 열고 벨크로테이프를

1

떼어 내세요.

손의 크기에 맞춰 끈의 길이를 조절한 후

2

벨크로테이프를 붙이세요.

손잡이 끈 덮개를 닫으세요.

3

1장 준비

부속품 사용

손잡이 끈을 작게 조절한 상태에서 무리하게 손을 넣으면 본체와의
연결부위가 파손될 수 있으니 주의하세요.

주의

21

부속품 사용

1장 준비

부속품 사용

어깨끈 연결하기

어깨끈을 끼우려면

본체에 있는 어깨끈 연결고리에 어깨끈의

1

다른 쪽 부분을 끼우세요.

각각의 연결고리에 끼워진 어깨끈을

2

그림과 같이 버클에 끼우세요.

22

전원과 충전

충전을 위한 연결

■

시작하기 전에!

110V/220V 모두 사용이 가능합니다.

■

110V로 사용하려면 전원플러그에 110V 어댑터를 꽂은 후 사용하세요.

배터리를 충전하기 위해서는 배터리팩을 본체에 끼운 상태에서
전원공급기에 연결해야 합니다.

1장 준비

2

3

전원선택 스위치를 [꺼짐]으로 놓으세요.

1

배터리팩을 끼우세요.

2

전원공급기의 잭을 캠코더의 전원공급케이블

3

연결단자에 연결하세요.

잭의 걸이 부분이 아래쪽을 향하도록 하세요.

전원코드를 전원공급기 홈에 정확히 끼우세요.

4

전원플러그를 콘센트에 끼우세요.

5

1

4

■

충전시 주위온도가 낮으면 충전에 소요되는 시간이 길어지거나

완전히 충전되지 않을 수 있습니다.

주의

■

주위온도가 10。~30。인 상태에서 충전하는 것이 좋습니다.

집안 등 이동이 적고 전원콘센트가 있는 곳에서는 배터리팩 대신
전원을 연결하여 촬영하는 것이 편리합니다.

참고

5

전원과 충전

23

1장 준비

전원과 충전

배터리팩 장착과 사용시간

배터리팩은 사용시간이 제한되어 있으므로, 여분의
배터리팩을 보유하는것이 좋습니다.

전원과 충전

24

배터리팩 끼우려면

홈을 맞춘 후 화살표
방향으로 밀어넣으세요.

배터리팩 빼내려면

[배터리 꺼냄 버튼]을
화살표 방향으로 밀고
끼움의 반대방향으로
당겨주세요.

배터리팩 분리시 떨어지지 않도록 배터리팩을 손으로 잡고
[배터리 꺼냄 버튼]을 누르세요.

주의

촬영 도중 배터리가 모두 소모될 경우에 대비하여 야외촬영시에는
미리 여분의 배터리팩을 준비하는 것이 좋습니다. 배터리팩 구입은

참고

삼성전자 서비스센터로 문의하세요.

배터리팩 관리는 이렇게

■0°c이하, 또는 40°c이상의 온도에서 사용하거나 장시간
보관하지 마세요. 배터리팩의 수명이 짧아집니다.

■완전충전 후에도 촬영시간이 처음보다 눈에 띄게 짧아졌다면
배터리팩의 수명이 다했거나 고장입니다. 새로운 배터리팩을
구입하거나 삼성전자 서비스센터에 문의하세요.

■배터리팩을 사용하지 않을 때에도 완전충전 후에 캠코더와
분리해서 보관하면 수명이 오래갑니다.

■배터리팩의 단자에 금속물질이 닿지 않도록 하세요.
배터리팩이 손상되거나 단락의 원인이 됩니다.

배터리팩을 완전 충전했을 때의 사용시간

■연속 촬영시간은 줌, 재생 등의 작동없이 계속해서 촬영할
때의 시간입니다.

■촬영중 줌, 촬영대기 등을 반복하면 실제 사용시간은 더
짧아집니다.

연속 촬영시간

배터리팩 모델

SB-L70G

SB-L110G

충전 소요시간

약1시간25분

약1시간40분

액정화면으로

촬영

약1시간

약1시간30분

전자확인창으로

촬영

약1시간10분

약1시간40분

절전기능

■배터리 소모및 전력소모방지를 위해 촬영대기 상태로 5분이
지나면 전원이 자동으로 꺼집니다.
이때 전원을 켜려면 촬영 시작/정지 버튼을 한번 누르시면 됩니다.
(테이프를 넣지 않으면 5분이 지나도 꺼지지 않습니다.)

전원과 충전

P

MEMORY

TAPE

REC

OFF

FADE

BLC

DELETE

S.SHOW

SEARCH

REV FWD

CHARGE

RESET

P

MEMORY

TAPE

REC

OFF

FADE

BLC

DELETE

S.SHOW

SEARCH

REV FWD

CHARGE

RESET

배터리 상태 확인하기

배터리를 충전할 때

충전중일 때는 녹색 표시등이

1

깜빡이며 충전이 진행될수록
깜빡임 간격이 빨라집니다.

일반적으로 1초에 1회 깜박이는데
그보다 더 느리게 깜빡일 때는
충전에 문제가 있는 경우입니다.
배터리 및 전원연결 상태를 확인
하세요.

충전이 90%이상 완료되면

2

표시등이 계속 켜져있습니다.
이상태로약40분이
지나면 완전히 충전됩니다.

(사용시간은 완전충전의 약90%
수준이 됩니다.)

남은 배터리용량 확인할 때

전원선택 스위치를 [촬영]이나

1

[재생]에 놓으면 액정화면이나
전자확인창에 나타나는
배터리 상태 표시로 배터리의
남은 용량을 확인할 수
있습니다.

현재 배터리의 충전상태와 남은 용량을 확인할 수 있습니다.

표시등의 깜빡임 간격으로 충전상태를 알려면

충전표시 충전상태

1초에 1회 깜빡임 50%이하 충전상태
1초에 2회 깜빡임 50~75% 충전상태
1초에 3회 깜빡임 75~90% 충전상태
계속 켜짐 90~100% 충전된 상태

배터리상태 표시로 남은 용량을 알려면

가득 충전된 상태

20~40% 정도 소모된 상태

40~80% 정도 소모된 상태

■

촬영모드나 재생모드에서는 촬영이나 재생중이 아니더라도
배터리가 소모됩니다.

■

촬영과 재생이 끝나면 반드시 전원선택 스위치를 [꺼짐]으로

참고

해야 배터리가 소모되지 않습니다.

■

배터리 상태표시에서 설명서상의 짙은 부분은 실제 액정화면에
서 투명하게 나타납니다.

■

배터리 충전 에러 표시는 배터리팩 연결 후 약 15초 감지하여
약 2초마다 1회씩 깜빡입니다.

80~95% 정도
소모된 상태

95% 이상 소모된
상태. 잠시후
캠코더가 꺼집니다.

충전시 주의사항

■

주의

충전시 주위 온도가 낮으면 충전에 소요되는 시간이 길어지거나
충분히 충전되지 않을 수가 있습니다. 주위온도가 10。C~30。C
인 상태에서 충전하기를 권장합니다.

1장 준비

전원과 충전

25

1장 준비

초기환경 설정

초기환경 제공기능

날짜와 리모컨, 소리등의 사용환경을 조절하여 캠코더를 보다 편리하게
사용할 수 있도록 하는 기능입니다.

초기환경 설정

26

설정방법

각 기능에 맞는 모드로 설정하세요.

1

기능보기 설정하기의 1~4단계를 실행하세요.

2

▶28쪽

현재 시간 설정(모든 모드)

1

캠코더에 설정된 현재 날짜와
시간을 변경할 수 있습니다.

1

▶27쪽

2

3

리모컨 (모든 모드)

2

4

<ON>으로 설정하면 리모컨으로

5

캠코더를 작동할 수 있습니다.

6

촬영램프

3

촬영램프를 켜고 끌수있으며 현재
촬영이 되고 있음을 알려주는 표시
램프입니다.

4

비프사운드 (모든 모드)

전원이 켜질 때, [메뉴]버튼을
누를 때 등 캠코더의 작동시에
나는 모든 신호음을 끄거나
켤 수 있습니다.

5

셔터사운드
(메모리 기록 모드)

메모리 기록모드에서 포토이미지
촬영시 [포토] 버튼을 눌렀을 때
나는 셔터 효과음을 끄거나 켤 수
있습니다.

기능보기(촬영모드)

6

캠코더의 대표적인 기능들을
미리 볼 수 있습니다. 테이프가
없는 상태에서만 동작합니다.
촬영모드로 설정한 후 아무
작동없이 10분이 지나면
자동으로 <기능보기> 기능이
작동합니다. 제품 구입 후 최초에는
기능보기를 포함한 모든
초기환경 항목이 <ON>으로 설정
되어 있습니다.

초기환경 설정

현재시간 설정하기

시작하기 전에!

전원선택스위치를 [촬영]이나 [테이프재생]에 맞추세요.

[현재 시간 설정]은 모든 모드에서 설정할 수 있습니다.
날짜와 시간을 설정한 후에 촬영하면 재생시에도 촬영당시의 날짜와 시간을 확인할
수 있습니다. 기념일 촬영에는 미리 날짜와 시간을 설정해두는 것이 좋습니다.

메뉴다이얼

2,3,4

메뉴

1,5

1장 준비

[메뉴] 버튼을 누르세요.

1

메뉴화면이 나타납니다.

[메뉴다이얼]을 두 번 연속해서 누르세요.

2

액정화면의 날짜/시각 표시의‘년도’부분이 깜빡입니다.

[메뉴다이얼]을 위/아래로 돌려 년도를

3

맞춘 후 [메뉴다이얼]을 누르세요.

‘년도’설정이 완료되고‘월’부분이 깜빡입니다.

‘월, 일, 시(오전/오후), 분’도 같은 방법으로

4

[메뉴다이얼]을 이동시키고 [메뉴다이얼]을
누르면서 맞추세요.

설정을 마치면 <설정완료!> 표시가 나타나고 메뉴화면으로
돌아갑니다.

설정이 완료되면 [메뉴] 버튼을 누르세요.

5

메뉴화면이 사라집니다.

■

날짜와 시간 설정중 잘못 입력했다면 [메뉴] 버튼을 눌러
메뉴화면을 없앤 다음 다시 처음부터 설정하세요.

참고

■

액정화면에서 날짜/시간표시를 없애거나 다시 나타내려면
43쪽을 참조하세요.

■

날짜와 시간이 설정되지 않은 상태에서는 날짜/시간표시를
나타냈을 때 <

---- -- --

> 으로만 나타납니다.

1 2

3

■

캠코더에 내장된 리튬배터리는 정상적인 동작상태에서 2개월간 유지됩니다.

■

캠코더를 장시간 사용하지 않을 경우에는 1 0일에 한번씩 리튬배터리를
충전하세요. 캠코더에 전원을 연결하여 전원선택 스위치를 재생모드로 두면
캠코더 안의 리튬배터리가 충전됩니다.

■

충전후 날짜와 시각을 설정해도 계속 <
리튬배터리가 모두 소모된 상태입니다. 삼성전자 서비스센터에 문의하세요.

4

---- -- --

> 이 나타나면

초기환경 설정

27

초기환경 설정

1장 준비

초기환경 설정

기능보기 설정하기

■

시작하기 전에!

[메뉴] 버튼을 누르세요.

1

메뉴화면이 나타납니다.

[메뉴다이얼]을 위/아래로 돌려

2

<초기환경>을 선택한 후
[메뉴다이얼]을 누르세요.

[메뉴다이얼]을 위/아래로 돌려

3

<기능보기>를 선택한 후
[메뉴다이얼]을 눌러 <ON>
이나 <OFF>로 선택하세요.

누를 때마다 <ON>과 <OFF>가 번갈아
선택됩니다.

렌즈 블록을 캠코더로 설정하세요.

■

전원선택스위치를 [촬영]에 맞추세요.

■

테이프를 빼세요.(기능보기는 테이프가
없을 때만 동작합니다)

: ‘

기능보기’를 보고 싶을 때 선택하세요.

: ‘

기능보기’를 보지 않으려고 할 때

선택하세요.

본 제품에서 제공되는 기능들을 슬라이드 쇼 형식으로 볼 수 있습니다.

페이드

5

역광

5

<ON>을 선택한 후 [메뉴] 버튼을

4

누르면 기능보기가 즉시 작동합니다.

디지털 줌, 손떨림보정, 포토촬영 기능 등
본 제품의 대표적인 기능들을 액정화면으로
볼 수 있습니다.

기능보기나 메뉴화면을 사라지게

5

하려면 [메뉴] 버튼 [페이드] 버튼,

1

3

[역광] 버튼 등 카메라 관련 버튼을
누르세요.

■

촬영 모드로 설정 후 테이프가 없는 상태
에서 아무 작동없이 10분이 지나면 자동

참고

으로‘기능보기’기능이 작동합니다.

4

메뉴다이얼

2,3

메뉴

1,4,5

28

메뉴화면의 상태표시

[메뉴다이얼]을 돌려 표시에 맞춘 후 [메뉴다이얼]을 누르면 메뉴화면이 사라집니다.

현재 모드에서 선택하거나 설정할 수 없는 기능일 때 표시됩니다.

사용전 확인사항

테이프 넣기/꺼내기

테이프 넣기 및 꺼내기는 캠코더에서 일부 자동으로 작동됩니다. 약간의
시간이 걸리더라도 테이프가 완전히 분리되거나 장착될 때까지 기다리세요.

캠코더 밑면에 있는 [테이프 꺼냄] 스위치를

1

옆으로 미세요.

카세트 도어가 조금 열립니다.

한손으로 본체를 잡고 다른 손으로

2

‘카세트 도어’를 여세요.

잠시후 카세트 홀더가 자동으로 올라와 열립니다.

테이프 창 부분이 바깥쪽을 향하게 하여 홀더

3

끝까지 밀어 넣으세요.

카세트 홀더의 [PUSH] 부분을‘찰칵’소리가

4

날때까지 누르세요.

카세트 홀더가 내려가면서 테이프가 자동으로 장착됩니다.

테이프가 완전히 장착된 후 카세트 도어를

5

‘딸깍’소리가 날때까지 밀어 닫으세요.

카세트 홀더

카세트 도어

1

3

카세트 홀더를 일부러 잡아빼거나, 카세트 도어로 PUSH부분을
밀어넣지 마세요. 고장의 원인이 됩니다.

주의

■

캠코더에는 DVM80, DVM60,
DVM30 등의 테이프만 사용

참고

할 수 있습니다.

■

테이프 모델명의 숫자는 테이프의
촬영 가능시간을 나타냅니다.

2

4

2장 캠코더 기본촬영 및 재생

사용전 확인사항

29

사용전 확인사항

액정화면 사용하기

본 제품에는 21만 화소의 2.0인치 고화질 컬러 액정(LCD) 모니터가
장착되어 있습니다.

2장 캠코더 기본촬영 및 재생

사용전 확인사항

30

180。

액정을 위로 열어 주세요.

1

180。까지 열립니다.

액정화면을 180。까지 올린 상태에서

2

우로 돌리세요. 우측으로는 180。까지,
아래쪽으로는 180。까지 움직일수 있습니다.

180。돌린 후에 거꾸로 닫을 수 있습니다.

180。

액정화면을 보는 각도

■액정화면을 비스듬한 각도에서 보면 영상이 어둡거나 밝게
보일 수 있습니다.

■액정화면을 보면서 촬영할 때는 되도록 액정화면과
마주보는 자세로 촬영하는 것이 좋습니다.

액정화면을 무리하게 뒤로 젖히거나 지정된 각도 이상으로
회전시키면 연결부위가 손상됩니다.

주의

■

구입후 처음 개봉했을 때 액정화면의 표면에 비닐커버가
붙어있는 경우가 있습니다. 비닐커버는 제조 과정에서 발생할 수

참고

있는 긁힘을 방지하기 위한 것이니 떼어내고 사용하세요.

■

액정화면에 지문이나 먼지가 묻으면 부드러운 헝겊으로
닦아 내세요.

사용전 확인사항

촬영자세에 따른 액정화면 각도

액정화면을 회전시키면 촬영상황이나 대상에
따라 편리한 자세로 촬영할 수 있습니다.

일반적인 촬영자세

액정화면을 180。로 올린 상태에서 회전시키지 않고
촬영하는 자세입니다.

가장 일반적인 촬영자세입니다.

장애물 너머의 대상 촬영하기

액정화면이 아래쪽을 향하게 하세요.

장애물 너머에 있는 촬영대상을 액정 화면으로 보면서 촬영할 수
있습니다.

재생시 액정화면을 활용하려면

액정화면을 180。로올린
상태로 활용하세요.

내 모습 촬영하기

액정화면이 앞쪽을 향하게 하세요.

■

캠코더를 삼각대에 고정시킨 후 자신의 모습을 보면서 촬영할 수
있습니다.

■

리모컨을 이용하면 더욱 편리합니다.

어린이 및 애완동물 촬영하기

액정화면이 위쪽을 향하게 하세요.

어린이나 애완동물과 같이 촬영자보다 낮은 위치의 대상을
촬영할 때 편리합니다.

2장 캠코더 기본촬영 및 재생

사용전 확인사항

31

사용전 확인사항

전자확인창 사용하기

지나치게 밝은 곳에서는 액정화면의 내용이 잘 보이지 않을 수 있습니다.
이럴 때 전자확인창을 이용하는 것이 좋습니다.

2장 캠코더 기본촬영 및 재생

사용전 확인사항

32

시작하기 전에!

액정화면을‘딸깍’소리가 날 때까지

1

닫으세요.

액정화면이 닫히면 전자확인창이 자동으로 켜집니다.

전자확인창 아래의 [초점조절 레버]를 돌려

2

전원선택스위치를 [촬영]이나 [재생]에 맞추세요..

초점을 맞추세요.

■

전자확인창을 잡고 이동하면 본체와의 연결부위가 파손될 수
있습니다.

주의

■

전자확인창이 태양과 마주보지 않도록 하세요. 렌즈를 통해
들어오는 강한 빛으로 전자확인창의 내부가 변형될 수 있습니다.

■

전자확인창과 눈의 거리는 1~2cm가 적당합니다.

■

전자확인창에 눈을 너무 밀착시키면 초점이 맞지 않거나 대상이

참고

이중으로 겹쳐보일 수 있습니다.

초점조절 레버

기본 촬영방법

촬영하기

순간적인 모습만을 촬영할 수 있는 카메라와 달리, 캠코더는
움직이는 영상을 그대로 테이프에 기록하는 매체입니다.

■

시작하기 전에!

촬영시간을 알려면

촬영이 진행됨에 따라 타임코드가 작동하기 때문에 촬영을 시작한
타임코드상의 시간을 기억해두면 원하는 장면을 찾거나 테이프를
편집할 때 편리합니다.

배터리팩을 끼웠나요?

■

테이프를 넣었나요?

■

테이프가 쓰기방지로 되어있지 않나요?

렌즈 블록의 [캠코더/카메라] 상태를 [캠코더] 상태로

1

맞추세요.

[전원선택 스위치]를 [촬영]으로 맞추세요.

2

액정화면에 <촬영대기> 표시가 나타납니다.

[촬영시작/정지] 버튼을 눌러 촬영을 시작하세요.

3

액정화면에 <촬영●> 표시가 나타나고 타임코드가
작동하면서 촬영이 시작됩니다.

촬영을 마치려면 다시 [촬영시작/정지] 버튼을 누르세요.

4

촬영이 정지되고 촬영대기 상태로 돌아갑니다.
5분이 지나면 자동으로 전원이 꺼집니다. 다시 전원을 켜려면
[촬영시작/정지] 버튼을 누르세요.

촬영이 끝나면 배터리 소모 방지를 위해

5

[전원선택스위치]를 [꺼짐]으로 맞추세요.

■

렌즈 블록이[캠코더]/[카메라] 상태인지 확인하세요.

0:09:45

시분 초

2장 캠코더 기본촬영 및 재생

2

기본 촬영방법

3

33

2장 캠코더 기본촬영 및 재생

기본 촬영방법

EASY.Q 모드 이용하기/방금 촬영한 영상을 확인하려면 (편집탐색)

■

시작하기 전에!

전원선택스위치를 [촬영]에 맞추세요.

■

캠코더 모드에서는 손떨림보정기능이 되지만 카메라
모드에서는 손떨림보정기능이 되지 않습니다.

EASY.Q

1,2

탐색

기본 촬영방법

34

EASY.Q 모드는 초점과 노출, 색감, 손떨림 보정 등의
촬영기능을 촬영대상과 상황에 따라 자동으로 조절해줍니다.

[EASY.Q] 버튼을 누르세요.

1

EASY.Q 모드를 해제하려면

2

[EASY.Q] 버튼을 한번 더 누르세요.

액정화면의 <EASY.Q> 표시가 사라지며
EASY.Q 모드 선택 전의 환경으로 돌아갑니다.

1

■

EASY.Q 모드에서는 다음의 기능이 자동으로 조절되기 때문에
사용자가 임의로 설정하거나 조절할 수 없습니다.

■

해당 기능을 사용하려면 각 기능이 설명된 쪽을 참조하세요.

참고

수동노출 및 셔터속도 조절
수동초점

▶47쪽 참조

색감선택

▶48쪽

▶46쪽

디지털 줌
손떨림보정
특수효과
자주쓰는 기능 간단설정

▶53쪽

▶52쪽

▶50쪽

편집탐색 기능은 캠코더모드의 <촬영대기> 상태에서 방금 촬영한
영상을 확인할 때 이용하는 기능입니다.

[탐색] 버튼 (-) 을 누르면

■

버튼을 누르고 있는 동안 촬영된 영상이 역방향으로 재생됩니다.

■

버튼을 살짝 눌렀다 놓으면 3초간 영상이 역방향으로 재생된
후 다시 정방향으로 재생되어 원래의 위치로 돌아옵니다.

[탐색] 버튼 (+) 을 누르면

■

버튼을 누르고 있는 동안 정방향으로 재생됩니다.

■

편집탐색을 마치고 다시 촬영하려면 [촬영시작/정지] 버튼을
누르세요.

편집탐색 후 [촬영시작/정지] 버튼을 누르면 탐색을 마친 위치
에서부터 영상이 기록되며, 해당위치 이후에 기록된 영상은

주의

덮어쓰게 됩니다.

▶45쪽

편집탐색시 음성은 나오지 않으며, 화면이 블록 노이즈나
깨진 형태로 나올 수 있습니다.

참고

간단한 촬영기법

줌 인/아웃하기

■

시작하기 전에!

전원선택스위치를 [촬영]에 맞추세요.

캠코더: 10m 거리에 있는 대상을 1m 앞에서 보는 것처럼 확대하여 촬영할 수 있는 10배

광학식 전동 줌 렌즈가 장착되어 있습니다.

디지털 카메라: 3m 거리에 있는 대상을 1m 앞에서 보는 것처럼 확대하여 촬영할 수 있는

3배 광학식 전동 줌 렌즈가 장착되어 있습니다.

가깝게 찍으려면 (줌 인: Zoom In)

[줌 스위치]를 T(Tele) 방향으로 내리세요.

■

촬영대상이 점점 확대되어, 마치 대상에 가까이 다가간 것처럼
촬영할 수 있습니다.

■

액정화면의 줌 상태표시에서 화살표▶가 쪽으로 이동합니다.

■

기본적인 줌 인에서 가장 크게 촬영되는 배율은 10배입니다.
(디지털 카메라에서는 기본적인 줌 인에서 가장 크게 촬영되는
배율은 3배입니다.)

멀리 찍으려면 (줌 아웃: Zoom Out)

[줌 스위치]를 W(Wide)방향으로 올리세요.

■

줌 인으로 확대되었던 대상이 다시 작아지며, 대상에서 멀어진 것처럼

촬영할 수 있습니다.

■

액정화면의 줌 상태표시에서 화살표◀가 쪽으로 이동합니다.

■

줌 아웃에서 가장 작게 촬영되는 배율은 기본배율(촬영대상의 원래

크기)입니다.

■

기본 줌은‘10배 광학식 전동 줌’이며, 이것은 촬영영상의 화질 및 선명도를 떨어뜨리지 않습니다.

■

이외에도 대상을 좀 더 확대하여 촬영할 수 있는‘최고 800배 디지털 줌’이 있습니다.

참고

■

디지털 카메라 모드에서는‘6배 디지털 줌’이 있습니다.

WW

2장 캠코더 기본촬영 및 재생

줌 스위치

줌인

TT

간단한 촬영기법

줌아웃

▶

53쪽

35

2장 캠코더 기본촬영 및 재생

간단한 촬영기법

페이드 인/아웃하기

■

시작하기 전에!

시작하기 전에!

전원선택스위치를 [촬영]에 맞추세요.

■

렌즈 블록을 캠코더로 설정하세요.

영상의 처음이나 끝부분, 또는 장면이 바뀌는부분에서 자연스럽게
이어지는 효과를 촬영중에 직접 넣을 수 있습니다. [캠코더 모드]

간단한 촬영기법

36

화면이 점점 어두워지게 하려면 (페이드 아웃: Fade Out)

[페이드] 버튼을 계속 누르세요.

■

[페이드] 버튼을 누르고 있는 동안 화면은 계속 어두워집니다.

■

화면이 어두워지면서 녹음되는 소리도 점점 작아지며, 완전히
어두워지면 소리도 녹음되지 않습니다.

다시 화면을 밝게 하려면 (페이드 인: Fade In)

누르고 있던 [페이드] 버튼에서 손을 떼세요.

■

화면이 원래 상태대로 점점 밝아집니다.

■

소리도 화면에 맞추어 차츰 정상적으로 녹음됩니다.

페이드 버튼 활용하기

■촬영 영상의 시작 부분에서 점점 밝아지게 하려면

캠코더 모드에서 [페이드] 버튼를 누른 상태에서 화면이 완전히
어두워지면 [촬영 시작/정지] 버튼을 눌러 촬영을 시작한 후에
[페이드] 버튼을 놓으세요.

■촬영 영상의 끝 부분에서 점점 어두워지게 하려면

촬영을 끝내기 직전에 [페이드] 버튼을 누른 채 화면이 완전히

어두워진 후에 [촬영 시작/정지] 버튼을 눌러 촬영을 끝냅니다.
그 뒤에 [페이드] 버튼에서 손을 떼세요.

■촬영 중간에 장면을 전환하고 싶다면

촬영중 한 장면을 끝낼 부분에서 [페이드] 버튼을 누릅니다.
그 상태에서 새로운 장면을 시작할 때 [페이드 ] 버튼에서
손을 뗍니다.

페이드

페이드 아웃

페이드 인

재생

액정화면으로 보기

재생/ 일시정지

3

■

시작하기 전에!

액정화면을 여세요.

1

액정화면이 켜지면서
파란색 화면에 <정지> 표시가 나타납니다.

[되감기:î] 버튼 또는 [빨리감기:ï] 버튼을

2

캠코더에 재생할 테이프를 넣으세요.

■

전원선택스위치를 [테이프재생]에 맞추세요.

눌러 촬영한 영상을 찾으세요.

재생시 사용하는 버튼

■재생/일시정지 버튼 - 촬영한 영상을 재생할 때/재생 중 일시 정지할 때

■정지 버튼 - 재생을 끝낼 때

■빨리감기 버튼 - 테이프를 뒤쪽(정방향)으로 감을 때

■되감기 버튼 - 테이프를 앞쪽(역방향)으로 되감을 때

▶

29쪽

정지

4

[재생/일시정지:√»] 버튼

3

을 누르세요.

촬영한 영상이 액정화면을
통해 재생됩니다.
액정화면에 재생표시(▶)가
나타나며 타임코드가 작동
합니다.

재생을 끝내려면 [정지:󳥃] 버튼을 누르세요.

4

4

되감기/빨리감기

2

2장 캠코더 기본촬영 및 재생

재생

37

2장 캠코더 기본촬영 및 재생

재생

액정화면으로 보기

■

시작하기 전에!

재생음량을 조절하려면

전원선택스위치를 [테이프재생]에 맞추세요.

메뉴다이얼

재생

38

재생/일시정지 버튼을 눌러 촬영한 영상을 재생하세요.

1

소리 크기를 낮추려면 [메뉴다이얼]을 아래로 돌리세요.

2

액정화면의 음량 표시가 왼쪽으로 움직이며, 1~2초후에 사라집니다.

소리 크기를 높이려면 [메뉴다이얼]을 위로 돌리세요.

3

액정화면의 음량 표시가 오른쪽으로 움직이며, 1~2초후에 사라집니다.

■

음량 조절은 액정화면을 통해 재생되는 동안 캠코더에 내장된 스피커를 통해 들을 수 있습니다. 액정화면을 닫으면 음성이 자동으로 꺼집니다.

■

영상/음성/S영상 연결 단자에 영상/음성/S영상 연결 케이블을 꽂으면 내장 스피커는 자동으로 꺼집니다.

참고

■

음량은 0~19단계로 조절할 수 있으며, 음량이‘0’인 경우에는 소리가 나오지 않습니다.

1

2

재생

TV 연결하여 보기

■

시작하기 전에!

T V를 켠 후 <외부입력>

1

상태로 설정하세요.

TV와 캠코더를 연결하세요.

■

캠코더에 재생할 테이프를 넣으세요. ▶29쪽

1

(삼성T V의 경우)

TV의‘TV/비디오 선택
버튼’을눌러설정할수
있습니다.
TV에 <외부입력> 표시가
나타납니다.

캠코더의 전원선택

2

스위치를 [테이프재생]

2

에 맞춥니다.

[되감기:î] 버튼 또는 [빨리감기:ï] 버튼을

3

눌러 촬영한 영상을 찾은 다음,
[재생/일시정지:√»] 버튼을 누르세요.

■

<외부입력>은 TV의 생산업체에 따라 <입력선택>,
<A/V INPUT>, <LINE> 등으로 표기하기도 합니다.

참고

■

재생시 사용하는 버튼 등의 기능은 액정화면으로 볼 때와
동일합니다.

▶37쪽 참조

▶92, 93쪽

캠코더로 촬영한 영상을 가정용 TV와 연결하여 재생할 수 있습니다.

TV와 연결하는 방법

캠코더를 TV와 연결할 때는 영상/음성/S영상 연결 케이블을
이용하세요.

단자와 잭의 색깔을

맞춰 정확하게

꽂으세요.

캠코더의 영상/음성/S영상

단자에 꽂으세요.

■ 영상/음성/S영상 연결 케이블이 캠코더에 연결되어 있으면
캠코더의 내장 스피커는 꺼집니다.

■ 캠코더의 영상/음성 입출력 선택이“영상/음성입력”또는

“S-영상입력”상태로 되어 있으면 영상/음성이 TV에 나타나지

않습니다.
영상/음성 입출력 선택은“출력”으로 설정해 주세요.
(TV영상을 캠코더에 녹화하기 ▶95쪽)

■ TV에 영상/음성 입력단자가 있는 경우 ▶92쪽

■ TV에 영상/음성 입력단자가 없는 경우 ▶93쪽

2장 캠코더 기본촬영 및 재생

재생

39

2장 캠코더 기본촬영 및 재생

1

45

재생

리모컨 이용하기

■

시작하기 전에!

전원선택스위치를 [테이프재생]에 맞추세요.

재생

40

한 장면씩 재생하려면 (F.ADV)

을 눌러 촬영한 영상을 재생하세요.

1

을 눌러 일시정지하세요.

2

재생중인 영상이 일시정지됩니다.

를 누르세요.

3

누를 때마다 한 장면씩 재생됩니다.

를 누르세요.

4

누를 때마다 역방향으로 한 장면씩 재생됩니다.

프레임 어드밴스 (F.ADV)를 해제하려면

5

을 누르세요.

한 장면씩 재생되던 영상이 동영상으로 재생됩니다.

느린화면으로 재생하려면

을 눌러 촬영한 영상을 재생하세요.

1
2

3

4

5

을 누르세요.

재생중인 영상이 느린 화면으로 재생됩니다.

느린화면 재생중에 를 누르세요.

정방향으로 재생되던 느린화면이 역방향으로 재생됩니다.

역방향 느린화면으로 재생중에 를 누르세요.

다시 정방향의 느린화면으로 재생됩니다.

느린화면 재생을 해제하려면 을 누르세요.

원래의 속도로 영상이 재생됩니다.

사용전 확인사항

액정화면 조정하기

본 제품은 출하시 가장 적합한 상태로 액정화면이 조정되어 있지만, 필요한
경우에는 주위환경에 따라 액정화면의 밝기와 색상을 조절할 수 있습니다.

시작하기 전에!

[메뉴] 버튼을 누르세요.

1

메뉴화면이 나타납니다.

[메뉴다이얼]을 위/아래로 돌려 <화면보기>

2

를 선택한 후 [메뉴다이얼]을 누르세요.

[메뉴다이얼]을 위/아래로 돌려 <액정조정>

3

을 선택한 후 [메뉴다이얼]을 누르세요.

[메뉴다이얼]을 위/아래로 돌려 원하는

4

기능을 선택한 후
누르세요

설정이 완료되면 [메뉴] 버튼을 눌러

5

메뉴화면이 사라지게 합니다.

참고

전원선택스위치를 [촬영]이나 [테이프재생]에 맞추세요.

[메뉴다이얼]을

.

■

주위가 지나치게 밝을 때 액정화면의 밝기를 조절하세요.
그래도 잘 보이지 않는다면 전자확인창을 이용하는 것이 좋습니다.

●

밝기조정

[메뉴다이얼]을 돌려 조정 후
[메뉴다이얼]을 누르세요.
00~35단계까지 조정할 수 있습니다.

●

색상조정

[메뉴다이얼]을 돌려 조정 후
[메뉴다이얼]을 누르세요.
00~35단계까지 조정할 수 있습니다.

메뉴다이얼

2,3,4

메뉴

1,5

3장 캠코더 고급사용

2

3

사용전 확인사항

4

41

사용전 확인사항

TV화면의 화면표시(OSD) 끄기

TV화면에 화면표시(OSD)를 나타나게 하거나
사라지게 할 수 있습니다.

3장 캠코더 고급사용

사용전 확인사항

시작하기 전에!

[메뉴] 버튼을 누르세요.

1

메뉴화면이 나타납니다.

[메뉴다이얼]을 위/아래로 돌려 <화면보기>를 선택한 후 [메뉴다이얼]을

2

누르세요.

[메뉴다이얼]을 위/아래로 돌려 < T V표시>를 선택한 후 [메뉴다이얼]을

3

눌러 <ON>이나 <OFF>를 선택하세요.

누를 때마다 <ON>과 <OFF>가 번갈아 선택됩니다.

설정이 완료되면 [메뉴] 버튼을 눌러 메뉴화면이 사라지게 합니다.

4

액정화면에 선택한 기능이 나타납니다.

전원선택스위치를 [촬영]이나 [테이프재생]에 맞추세요.

: TV화면에 화면표시(OSD)가 나타납니다.
: TV화면에 화면표시(OSD)가 나타나지 않습니다.

메뉴다이얼

2,3

메뉴

1,4

2

3

42

사용전 확인사항

날짜/시간 표시하기

액정화면에 나타나는 날짜/시간 표시를 나타내거나 사라지게
할 수 있습니다.

시작하기 전에!

[메뉴] 버튼을 누르세요.

1

메뉴화면이 나타납니다.

[메뉴다이얼]을 위/아래로 돌려

2

<화면보기>를 선택한 후

전원선택스위치를 [촬영]이나 [테이프재생]에 맞추세요.

[메뉴다이얼]을 누르세요.

[메뉴다이얼]을 위/아래로 돌려

3

<날짜/시간>을 선택한 후

5

[메뉴다이얼]을 누르세요

[메뉴다이얼]을 위/아래로 돌려

4

원하는 기능을 선택한 후
[메뉴다이얼]을 누르세요.

선택한 기능 앞에 ● 표시가 나타납니다.

■

날짜와 시간을 설정하지 않으면 날짜/시간 표시를 켰을 때 날짜와 시간표시가

참고

●

OFF

: 액정화면에 날짜/시간이 나타나지

않습니다.

●

날짜

:

액정화면에 날짜만 나타납니다.

●

시간

:

액정화면에 시간만 나타납니다.

●

날짜&시간

:

액정화면에 날짜와 시간이
모두 나타납니다.

설정이 완료되면 [메뉴] 버튼을 눌러
메뉴화면이 사라지게 합니다.

액정화면에 선택한 기능이 나타납니다.

‘

---- -- --

’

로 나타납니다.

메뉴다이얼

2,3,4

메뉴

1,5

3장 캠코더 고급사용

2

3

사용전 확인사항

4

43

사용전 확인사항

45

리모컨으로 영점기억 설정하기

리모컨으로 영점기억 기능을 설정하여 촬영한 후
되감기 또는 빨리감기를 하면 영점기억시킨
위치의 영상을 자동으로 찾아줍니다

3장 캠코더 고급사용

사용전 확인사항

44

촬영시에 설정하거나 찾으려면

촬영시작 직전에 리모컨의 을 누르세요.

1

카운터(0:35:05)가 카운터(0:00:00)로 바뀌고

표시가 나타납니다.

M

영점기억 기능을 해제하려면 리모컨의 을
누르세요.

M

표시와 카운터가 사라집니다.

촬영이 끝나면 재생모드로 전환한 다음,

2

를 누르세요.

카운터가 <0:00:00>인 위치까지 되감기됩니다.
카운터 앞에 -가 있을 때(예: -0:22:05)는

대신 를 누르세요.

타임코드와 카운터의 차이

■타임코드 :

테이프에 기록된 전체 길이를 나타낸 것으로 0:00:00:00으로
되돌아가는 것은 테이프의 맨 앞일 경우입니다.

■카운터 :

인위적으로 0:00:00으로 되돌릴 수 있으며 영점기억을 시킨
위치로 되돌아갈 수 있습니다.

재생시에 설정하거나 찾으려면

재생중 기억시키고자 하는 장면에서 리모컨의

1

2

을 누르세요.

재생이 끝난 후 정지상태에서 를 누르세요.

카운터가 <0:00:00>인 위치까지 되감기됩니다.
카운터 앞에 -가 있을 때(예: -0:22:05)는 대신 를
누르세요.

■

다음의 경우에는 영점기억 기능이 해제됩니다.

- 테이프를 꺼냈을 때

참고

- 전원 공급기를 다시 연결하거나 배터리팩을 분리했을 때

■

테이프의 촬영구간이 너무 짧거나 연속적이지 않고 끊어진 경우
(여러 번에 나누어 촬영한 경우)에는 영점기억 기능이 제대로
작동하지 않을 수 있습니다.

고급촬영

자주 쓰는 기능 간단 설정하기

노출이나 특수효과, 날짜 표시 등 촬영시 자주 설정하는
기능은 [메뉴다이얼]을 이용해서 간단하게 설정할 수
있습니다. 간단 설정은 촬영모드에서만 나타납니다.

시작하기 전에!

[메뉴다이얼]을 위/아래로 돌려 설정할 기능을 선택한 후 [메뉴다이얼]을 누르세요.

1

각각의 기능을 ON/OFF하거나 설정할 수 있습니다.

전원선택 스위치를 [촬영]에 맞추세요.

[메뉴다이얼]을 돌릴 때마다 각각의 항목들이 번갈아 선택됩니다.

노출조절 및 셔터속도 조절하기▶46쪽

1

2

1

4

5

3

■

특수효과와 자동노출, 색감과 날짜/시간 설정은 [메뉴] 버튼을 눌러 원하는 기능을 미리 설정해두어야 간단설정에서 사용할 수 있습니다.

■

EASY.Q모드 및 수동초점 모드에서는 간단설정 기능이 동작하지 않습니다. 간단설정 기능을 이용하려면 EASY.Q모드나

참고

수동초점 모드를 해제하세요.

하위 메뉴로 <셔터속도>와 <노출조절>이
나타납니다.

색감선택 설정하기▶48쪽

2

[메뉴다이얼]을 누를 때마다 메뉴에서

6

선택해둔 색감과 가 번갈아
선택됩니다.

7

3

자동노출 설정하기▶49쪽

[메뉴다이얼]을 누를 때마다 메뉴에서
선택해둔 노출과 가 번갈아 선택됩니다.

특수효과 사용하기▶50쪽

4

[메뉴다이얼]을 누를 때마다 메뉴에서
선택해둔 특수효과와 가 번갈아
선택됩니다.

손떨림보정 설정하기

5

[메뉴다이얼]을 누를 때마다 와 가
번갈아 선택됩니다.▶52쪽

- 카메라 모드에서는 선택되지 않습니다.

6

리모컨 설정하기

[메뉴다이얼]을 누를 때마다 와
가 번갈아 선택됩니다.

날짜/시간 설정하기▶27쪽

7

[메뉴다이얼]을 누를 때마다‘-날짜­시간-날짜/시간’의 순서대로 선택
됩니다.

3장 캠코더 고급사용

고급촬영

45

고급촬영

노출조절 및 셔터속도 조절하기

■

시작하기 전에!

전원선택 스위치를 [촬영]에 맞추세요.

촬영대상 및 상황에 따라 캠코더의 셔터속도와 노출을
임의로 조절하여 촬영자가 원하는 영상으로 촬영할 수
있습니다.

메뉴다이얼

1,2,3,5

3장 캠코더 고급사용

고급촬영

46

연결하려면

[메뉴다이얼]을 위/아래로 돌려 을

1

선택한 후 [메뉴다이얼]을 누르세요.

<셔터속도>와 <노출조절> 표시가 나타납니다.

[메뉴다이얼]을 위/아래로 돌려 조절할

2

기능을 선택한 후 [메뉴다이얼]을 누르세요.

노출 표시(또는 셔터 표시)가 나타납니다.

[메뉴다이얼]을 위/아래로 돌려 기능을

3

조절한 후 [메뉴다이얼]을 누르세요.

<셔터속도>는 1/60, 1/100, 1/250, 1/500, 1/1000,
1/2000, 1/4000, 1/10000의 속도를 선택할 수 있습니다.
<노출조절>은 00~29단계까지 조절할 수 있습니다.

카메라 모드의 <노출조절>은 -2.0, -1.5, -1.0, -0.5, 0.0,
+0.5, +1.0, +1.5, +2.0 단계까지 조절할 수 있습니다.

12

액정화면에 <셔터속도>와 <노출조절> 표시가

4

나타나 있는 상태에서 촬영하세요.

<셔터속도>와 <노출조절> 표시를 사라지게 하면
설정한 노출조절 기능도 해제됩니다.

노출조절 기능을 해제하려면 [메뉴다이얼]을

5

위/아래로 돌려 을 다시 선택한 후
[메뉴다이얼]을 누르세요.

<셔터속도>와 <노출조절> 표시가 사라지며, 설정한
수동노출 기능이 해제됩니다.

■

셔터속도를 1/1000 보다느리게 설정했을 경우 태양을 향해
촬영하지 마세요. 셔터 속도가 느릴수록 많은 양의 빛이

주의

들어와 제품에 나쁜 영향을 줄 수 있습니다.

■

<셔터속도>나 <노출조절> 표시를 사라지게 하면 설정한
수동노출 기능도 해제됩니다.

■

자동노출이 설정되어 있는 상태에서 셔터속도나 노출조절을
조절하면 자동노출 대신 셔터속도와 노출조절이 우선적으로

참고

적용됩니다.

■

셔터속도를 느리게 선택했을 때는 화면이 부드럽지 않을 경우가
있습니다.

■

나이트캡쳐(Night Capture) 모드 및 EASY.Q모드에서는
셔터속도와 노출이 자동으로 설정됩니다.

고급촬영

수동초점 사용하기

시작하기 전에!

[수동/자동 초점] 버튼을 누르세요.

1

액정화면에 <수동초점> 표시가 나타납니다.

[메뉴다이얼]을 위/아래로 돌려 초점을 맞추세요.

2

[메뉴다이얼]을 돌리는 동안 서서히 초점이 선명해집니다.
한쪽 방향으로 돌려 초점이 맞지 않으면 다른 방향으로
돌리세요.

수동초점 기능을 해제하려면

3

버튼

액정화면에 <수동초점> 표시가 사라지고 자동초점
모드로 돌아옵니다.

전원선택스위치를 [촬영]에 맞추세요.

[수동/자동 초점]

을 다시 누르세요.

촬영 대상과 환경에 따라 초점을 수동으로 조절할 수 있습니다.

메뉴다이얼

2

수동/자동 초점

1,3

2

수동초점조절이 필요한 상황

어두운 촬영대상 배경이지나치게

밝을 때

얼룩이나 물방울이
묻어있는 유리창
뒤쪽의 촬영대상

가로줄이 조밀하게
반복되거나 경사진
촬영대상

3장 캠코더 고급사용

고급촬영

수동초점(Manual Focus)는 촬영영역의 일부에만 초점을
맞출 수 있는 기능이며, 자동초점(Auto Focus)는 촬영영역의

참고

중심에 자동으로 초점을 맞춰주는 기능입니다.

멀리 있는 촬영대상에
가까이 있는 철망
등이 겹쳐있을 때

벽이나 허공 등
명암이 적은
촬영대상

강한 빛을내거나
반사시키는 촬영대상

화면 가장자리의
촬영대상에 초점을
맞춰 촬영할 때

47

고급촬영

색감선택 설정하기

촬영대상 및 장소에 따라 색감이 자동으로 조절되므로 대상의 고유한 색상을
살려 자연스럽게 촬영할 수 있습니다.

3장 캠코더 고급사용

고급촬영

■

시작하기 전에!

[메뉴다이얼]을 위/아래로 돌려 <캠코더>를

1

선택한 후 [메뉴다이얼]을 누르세요.

<캠코더 촬영 모드>

2

[메뉴다이얼]을 위/아래로 돌려 <기록 환경 설정>을
선택한 후 [메뉴다이얼]을 누르세요.

전원선택스위치를 [촬영]에 맞추세요.

■

[메뉴] 버튼을 눌러 액정화면에 메뉴가
나타나도록 하세요.

●

●

●

●

자동
고정

실내

실외

촬영환경에 따라 자동으로 색감이 조절됩니다.

촬영환경에 관계없이 초기에 설정된 기본 색감으로 촬영할 때
선택하세요.

백열등이나 스튜디오 및 비디오 라이트 등 조명을
이용해 보정된 색감으로 촬영할 때 선택하세요.

자연광을 기준으로 보정된 색감으로 촬영할 때 선택하세요.

설정이 완료되면 [메뉴] 버튼을 눌러

[메뉴다이얼]을 위/아래로 돌려 <색감선택>을

3

선택한 후 [메뉴다이얼]을 누르세요.

선택된 노출 앞에 ● 표시가 나타납니다.

■

나이트캡쳐(Night Capture) 모드 및 EASY.Q 모드에서는 색감선택 기능을 사용할 수 없습니다.

■

일반적인 야외촬영시에는 <자동>으로 설정하는 것이 더 좋습니다.

참고

■

색감선택을 좀 더 정확하게 설정하기 위하여 가능하면 디지털 줌 기능을 꺼 주세요.

1 2 3 4

4

메뉴화면이 사라지도록 하세요.

설정한 기능에 대한 아이콘이 나타납니다.
(<자동>일 때는 아이콘이 나타나지 않습니다)

메뉴다이얼

1,2,3

메뉴

4

48

고급촬영

자동노출 설정하기

촬영대상 및 상황에 따라 노출을 선택해두면 자동으로 적당한 셔터속도와
노출량이 조절되므로 손쉽게 선명한 영상을 촬영할 수 있습니다. (캠코더 모드)

시작하기 전에!

■

전원선택스위치를 [촬영]에 맞추세요.

■

[메뉴] 버튼을 눌러 액정화면에 메뉴가
나타나도록 하세요.

메뉴다이얼

1,2,3

메뉴

4

[메뉴다이얼]을 위/아래로 돌려 <캠코더>를

1

선택한 후 [메뉴다이얼]을 누르세요.

<기록환경설정>을설정한후

2

[메뉴다이얼]을 누르세요.

[메뉴다이얼]을 위/아래로 돌려 원하는

3

자동노출을 선택한 후 [메뉴다이얼]을 누르세요.

선택된 노출 앞에 ● 표시가 나타납니다.

●

자동

●

스포츠

●

인물

●

스포트라이트

●

해변/설경

●

고속셔터

촬영환경에 따라 자동으로 노출이 조절됩니다.

운동경기 등 움직임이 많은 영상을 촬영할 때
선택하세요.

인물, 풍경 등 움직임이 거의 없는 영상을
촬영할 때 선택하세요.

연극 공연 등 강한 조명을 받고 있는 대상을
촬영할 때 선택하세요.

해변이나 스키장 등 강한 빛을 반사하는
장소에서 촬영할 때 선택하세요.

스윙장면 등 순간적으로 빨리 움직이는 대상을
촬영할 때 선택하세요.

설정이 완료되면 [메뉴] 버튼을 눌러 메뉴화면이

4

사라지도록 하세요.

■

설정한 기능에 대한 아이콘이 나타납니다.
(<자동>일 때는 아이콘이 나타나지 않습니다)

1 2 3 4

나이트캡쳐(Night Capture) 모드 및 EASY.Q모드에서는 자동
노출 기능을 사용할 수 없습니다.

참고

3장 캠코더 고급사용

고급촬영

49

고급촬영

기록환경 설정
재생환경 설정

3장 캠코더 고급사용

고급촬영

특수효과 사용하기

■

시작하기 전에!

[메뉴다이얼]을 위/아래로 돌려 <캠코더>를

1

선택한 후 [메뉴다이얼]을 누르세요.

[메뉴다이얼]을 위/아래로 돌려 <기록 환경 설정>

2

을 선택한 후 [메뉴다이얼]을 누르세요.

[메뉴다이얼]을 위/아래로 돌려 <특수효과>를

3

선택한 후 [메뉴다이얼]을 누르세요.

[메뉴다이얼]을 위/아래로 돌려 원하는

4

특수효과를 선택한 후 [메뉴다이얼]을 누르세요.

선택된 효과 앞에 ● 표시가 나타납니다.

설정이 완료되면 [메뉴] 버튼을 눌러

5

메뉴화면이 사라지도록 하세요.

액정화면에 설정한 특수효과에 대한 아이콘이 나타나며,
특수효과가 적용된 영상이 나타납니다.
(<OFF>일 때는 아이콘이 나타나지 않습니다)

전원선택스위치를 [촬영]에 맞추세요.

■

[메뉴] 버튼을 눌러 액정화면에
메뉴가 나타나도록 하세요.

특수효과를 사용하면 재미있고 독특한 영상으로 촬영할 수 있습니다.

메뉴다이얼

1,2,3,4

메뉴

5

2

4

5

3

4

50

나이트캡쳐(Night Capture) 모드 및 EASY.Q모드에서는 특수효과
기능을 사용할 수 없습니다.

참고

특수효과 선택시의 영상

3장 캠코더 고급사용

OFF(특수효과 해제)

일반적인 화면으로 촬영이나 재생시
자연스러운 영상으로 표현됩니다.

일출/일몰 모드

배경의 색이 붉으스레하게 표현됩니다.
(카메라 모드)

EMBOSS(엠보스 입체 효과)

색상없이 입체감만이
두드러지게 표현됩니다.

ART(아트 효과)

물감으로 칠한 것 같은 느낌으로 표현됩니다.

NEGA(네가티브효과)

사진필름과 같은 형태로 색상이 반전되어
표현됩니다.

CINEMA(시네마 효과)

영화관 화면처럼 아래위가 잘린16:9의
비율로 표현됩니다.

MOSAIC(모자이크 효과)

네모조각을 이어붙인 듯한 모자이크로
표현됩니다.

MIRROR(거울 효과)

화면의 중앙에 거울을 놓은 것처럼
좌우대칭된 영상으로 표현됩니다.

MAKE-UP(메이크업 효과)

특정한 색상이 강하게 표현됩니다.
(빨강, 초록, 파랑, 노란색 중에서 하나를
선택할 수 있습니다.)

SEPIA(세피아 효과)

갈색의 모노톤으로 표현됩니다.
(캠코더 모드&카메라 모드)

BLK&WHT(흑백 효과)

컬러영상이 흑백으로 표현됩니다.
(캠코더 모드&카메라 모드)

고급촬영

51

3장 캠코더 고급사용

고급촬영

손떨림보정 설정하기

■

시작하기 전에!

[메뉴다이얼]을 위/아래로 돌려 <캠코더>를

1

선택한 후 [메뉴다이얼]을 누르세요.

[메뉴다이얼]을 위/아래로 돌려 <기록 환경 설정>을

2

선택한 후 [메뉴다이얼]을 누르세요.

전원선택스위치를 [촬영]에 맞추세요.

■

[메뉴] 버튼을 눌러 액정화면에 메뉴가
나타나도록 하세요.

걷거나 운행중인 차량안에서 촬영할 때, 또는 줌인상태에서는 화면이 흔들리기
쉽습니다. 이때는 손떨림보정 기능을 이용하여 안정된 영상을 촬영하세요.
(캠코더 모드)

메뉴다이얼

1,2,3

메뉴

4

2

3

고급촬영

52

[메뉴다이얼]을 위/아래로 돌려 <손떨림보정

3

( )>을 선택한 후 [ 메뉴다이얼]을 <ON>이나
<OFF>로 선택하세요.

누를 때마다 <ON>과 <OFF>가 번갈아 선택됩니다.

: 손떨림보정 기능이 설정됩니다.
: 손떨림보정 기능이 해제됩니다.

설정이 완료되면 [메뉴] 버튼을 눌러 메뉴화면이

4

사라지도록 하세요.

액정화면에 표시가 나타납니다.

3

EASY.Q 모드에서는 손떨림보정 기능이 자동으로 작동하므로 별도
의 설정이 필요하지 않습니다.

참고

4

고급촬영

디지털줌 사용하기

■

시작하기 전에!

전원선택스위치를 [촬영]에 맞추세요.

■

[메뉴] 버튼을 눌러 액정화면에 메뉴가 나타나도록 하세요.

10배의 광학줌 배율을 전자적으로 800배까지 확대해주는 기능입니다.

[메뉴다이얼]을 위/아래로 돌려 <캠코더>를 선택한 후 [메뉴다이얼]을 누르세요.

1

[메뉴다이얼]을 위/아래로 돌려 <기록환경>을 선택한 후 [메뉴다이얼]을

2

누르세요.

[메뉴다이얼]을 돌려 <디지털줌>을 선택한 후 [메뉴다이얼]을 누르세요.

3

[메뉴다이얼]을 돌려 <OFF/100x/200x/400x/800x>를 선택한 후
[메뉴다이얼]을 누르세요.

●

100x/200x/400x/800x

●

OFF

: 디지털줌 기능이 해제됩니다. (최대 줌인 10배)

설정이 완료되면 [메뉴] 버튼을 눌러 메뉴화면이 사라지도록 하세요.

4

디지털줌은 평소에는 화면에 표시되지 않으며, 최대 줌인 상태일 때만 나타납니다.

■

디지털줌을 사용하면 작은 흔들림에도 화면이
크게 흔들리게 됩니다. 따라서 손떨림

참고

보정기능을 함께 사용하는 것이 좋습니다.
▶52쪽

■

디지털 줌을 렌즈를 통해 광학적으로 확대된
영상을 전자적으로 확대한 것이므로 촬영영상
의 화질과 선명도가 떨어지게 됩니다.

: 디지털줌 기능이 설정됩니다. (최대 줌인 800배)

■

디지털줌을 사용하여 촬영한 화면을 재생하면 화질
및 선명도는 떨어지게 됩니다.

■

EASY.Q 모드에서는 디지털줌이 동작하지 않습니다.

메뉴다이얼

1,2,3

메뉴

4

3장 캠코더 고급사용

2

3

고급촬영

4

53

고급촬영

역광보정 설정하기

촬영 대상의 등 뒤에 밝은 빛이 있는 경우, 역광으로 인해 어둡게 보이는
대상을 밝고 선명하게 촬영할 수 있습니다.(캠코더 모드)

3장 캠코더 고급사용

고급촬영

54

시작하기 전에!

전원선택스위치를 [촬영]에 맞추세요.

[역광보정] 버튼을 누르세요.

1

액정화면에 <역광보정> 표시가 나타나며 밝은 역광으로
인해 어둡게 보이던 대상이 밝게 보입니다.

<역광보정>을 해제하려면 [역광보정] 버튼을 다시

2

누르세요.

액정화면에 <역광보정> 표시가 사라지고 이전의
촬영상태로 되돌아갑니다.

역광보정이 필요한 상황

■촬영대상이 밝은 창문을 등지고 있을 때

■촬영대상보다 배경이 매우 밝을 때

■촬영대상의 배경이 흐린 하늘일 때

■촬영대상의 뒤에 밝은 조명이 있을 때

■스키장의 눈과 같이 촬영대상의 뒤에 반사체가 있을 때

역광보정

1,2

역광보정(BLC: Back Light Compensation) 기능은
나이트캡쳐(Night Capture) 모드 및 EASY.Q 모드에서는 사용할 수

참고

없습니다.

고급촬영

나이트캡쳐(NIGHT CAPTURE) 설정하기

나이트캡쳐(NIGHT CAPTURE) 기능을
이용하면 어두운 곳에서도 촬영대상을
명확히 드러나게 촬영할 수 있습니다.

시작하기 전에!

전원선택스위치를 [촬영]에 맞추세요.

나이트캡쳐 스위치를 [ON]으로 이동시키세요.

1

< >과 <NIGHT CAPTURE>라는 표시가 화면에
나타납니다.
<NIGHT CAPTURE> 표시는 3초 후에 사라집니다.

나이트캡쳐 기능을 해제하려면 나이트캡쳐

2

스위치를 [OFF]로 이동시키세요.

액정화면에서 < >표시가 사라집니다.

나이트 캡쳐

1,2

밝은 장소(한 낮의 옥외 등)에서는 나이트 캡쳐(NIGHT CAPTURE)
기능을 사용하지 마세요. 캠코더가 고장나는 원인이 됩니다.

주의

■

일반적인 촬영상태에서 나이트 캡쳐(NIGHT CAPTURE) 기능을
사용하면 영상의 색상이 달라지므로 촬영영상이 자연스럽지

주의

못할 수 있습니다.

■

나이트 캡쳐(NIGHT CAPTURE) 기능을 사용하면 자동초점
모드에서 초점이 잘 맞지 않을 수 있습니다. 이 때는 수동초점
모드로 변경하여 초점을 맞춰 촬영하세요.

■

나이트 캡쳐(NIGHT CAPTURE)를 사용할 수 있는 최대 촬영
거리는 약 2 m입니다.

■

나이트 캡쳐(NIGHT CAPTURE) 기능 사용중에는 아래의
기능을 사용할 수 없습니다.

- 자동노출, 색감선택, 특수효과, 노출조절, 역광보정.

3장 캠코더 고급사용

고급촬영

55

고급촬영

파워나이트캡쳐(POWER NIGHT CAPTURE) 설정하기

파워 나이트 캡쳐기능은 나이트 캡쳐 기능 보다 감도가 높아 피사체를 더 밝게 촬영할 수 있습니다.

■

시작하기 전에!

전원선택스위치를 [촬영]에 맞추세요.

저속 셔터

1,2

3장 캠코더 고급사용

고급촬영

56

나이트 캡쳐 스위치를 [ON]으로 이동 시키고 [저속 셔터] 버튼(▶57쪽)을

1

누르세요.

“POWER NIGHT CAPTURE”가 3초동안 화면에 나타납니다.

[저속 셔터] 버튼을 누를 때마다 셔터속도는 S1/30→S1/15→S1/8→OFF로

2

선택됩니다.

■

파워 나이트 캡쳐기능은 피사체가 밝게 촬영되지만
움직임은 느려집니다.

참고

■

파워 나이트 캡쳐기능 사용 중에는 아래의 기능을 사용할 수
없습니다.

- 자동노출, 색감선택, 특수효과, 수동노출, 역광보정, 디지털 줌

나이트캡쳐

1

고급촬영

저속 셔터 사용하기

셔터 속도를 조정하여 천천히 움직이는 대상을 촬영하거나
어두운 장소에서 더 밝게 촬영할 수 있습니다.

■

시작하기 전에!

전원선택스위치를 [촬영]에 맞추세요.

[저속 셔터] 버튼을 누르세요.

1

버튼을 누를 때마다 셔터속도가 S1/30, S1/15, S1/8로 변합니다.

2

S1/8 후에 버튼을 한번 더 누르면 저속 셔터 기능이 해제됩니다.

3

참고

저속 셔터

1,2,3

■

저속 셔터 기능은 캠코더 모드에서만 동작합니다.

■

저속 셔터 기능을 사용하면 화면이 느리게 움직이는 효과가
나타납니다.

■

저속 셔터 기능은 손떨림보정 기능이나 디지털줌 기능과
동시에 동작하지 않습니다.

3장 캠코더 고급사용

고급촬영

57

3장 캠코더 고급사용

고급촬영

고급촬영

기록모드 설정하기

■

시작하기 전에!

[메뉴다이얼]을 위/아래로 돌려 <캠코더>를

1

선택한 후 [메뉴다이얼]을 누르세요.

[메뉴다이얼]을 위/아래로 돌려 <기록환경 설정>을

2

선택한 후 [메뉴다이얼]을 누르세요.

다시 [메뉴다이얼]을 누른 후 [메뉴다이얼]을

3

돌려<기록모드> 선택한 후 [메뉴다이얼]을 눌러
<SP> 또는 <LP>를 선택하세요.

누를 때마다 <SP>와 <LP>가 번갈아 선택됩니다.

전원선택스위치를 [촬영]에 맞추세요.

■

[메뉴] 버튼을 눌러 액정화면에 메뉴가 나타나도록 하세요.

촬영시 테이프에 영상이 기록되는 속도를 설정할 수 있습니다. 기록모드를 LP로
선택하면 60분용 테이프에 90분 가량의 영상을 촬영할 수 있습니다.
(캠코더 촬영모드)

메뉴다이얼

1, 2

메뉴

3

32

58

●

SP

: 표준 녹화/재생 (Standard Play)

테이프에 표기된 기록시간만큼 촬영 또는 재생할 수
있습니다.

●

LP

: 장시간 녹화/재생 (Long Play)

DVM60 테이프(60분용)를
기준으로 약 90분 가량 촬영 또는 재생할 수 있습니다.

설정이 완료되면 [메뉴] 버튼을 눌러 메뉴화면이

4

사라지도록 하세요.

■

다른 기종의 캠코더에서 LP모드로 촬영한 테이프를 본 캠코더에
서 재생할 경우 모자이크 모양의 노이즈가 발생할 수 있습니다.

주의

■

하나의 테이프에 SP와 LP모드를 번갈아 촬영할 경우 영상의
연결부위가 일시적으로 깨지거나 타임코드가 제대로 작동하지
않을 수 있습니다.

■

LP모드에서 촬영한 영상은 상태에 따라 화질 및 음질에 이상이
생길 수 있습니다. 좋은 화질과 음질로 촬영하려면 가급적
SP모드로 촬영하는것이 좋습니다.

■

재생모드에서 오디오더빙 기능을 이용하려면 SP모드로
촬영하세요. LP모드로 촬영한 부분은 오디오더빙이
불가능합니다.

고급촬영

바람소리 제거하기

■

시작하기 전에!

[메뉴다이얼]을 위/아래로 돌려 <캠코더>를 선택한 후 [메뉴다이얼]을 누르세요.

1

[메뉴다이얼]을 위/아래로 돌려 <기록환경 설정>을 선택한 후 [메뉴다이얼]을

2

누르세요.

다시 [메뉴다이얼]을 누른 후 [메뉴다이얼]을 돌려 <바람소리제거 >를

3

선택한 후 [메뉴다이얼]을 눌러 <ON>으로 선택하세요.

누를 때마다 <ON>과 <OFF>가 번갈아 선택됩니다.

설정이 완료되면 [메뉴] 버튼을 눌러 메뉴화면이 사라지도록 하세요.

4

액정화면에 [ ] 표시가 나타납니다.

전원선택스위치를 [촬영]에 맞추세요.

■

[메뉴] 버튼을 눌러 액정화면에 메뉴가
나타나도록 하세요.

: 바람소리가 작게 촬영됩니다.
: 바람소리 제거기능을 사용하지 않습니다.

해변이나 고층건물 주변 등 바람이 심하게 부는 곳에서는 음성보다 바람소리가
더 크게 들릴 수 있습니다. 이 때는 바람소리 제거기능을 통해 분명한 음성을
녹음할 수 있습니다.

메뉴다이얼

1, 2

메뉴

3

3장 캠코더 고급사용

1

2

고급촬영

3

참고

■

오디오 더빙시에도 바람소리제거를 설정하면 더빙시 발생하는 바람소리 등의 잡음과 기계음을
작게 하여 녹음할 수 있습니다. ▶64쪽

■

외부마이크를 사용시에는 바람소리 제거 기능이 동작하지 않습니다.

■

바람소리제거기능을 사용하면 바람소리와 함께 약간의 저음도 제거됩니다.

59

3장 캠코더 고급사용

1

45

고급촬영

60

고급촬영

리모컨으로 지연촬영하기

■

시작하기 전에!

리모컨의 버튼을 누르세요.

1

액정화면에 지연촬영 표시 가 나타납니다.

리모컨의 버튼을 누르세요.

2

약 10초 후에 촬영이 시작됩니다.
촬영이 시작되면 지연촬영 표시가 없어집니다.
카메라 모드에서는 [지연촬영] 버튼을 누른후
[포토] 버튼을 누르세요.

지연촬영 기능을 해제하려면

■촬영대기 10초 이내에 해제하려면 리모컨의 [지연촬영]
버튼을 누르세요.

■촬영중에 해제하려면 리모컨의 [촬영시작/정지] 버튼을
누르세요. (캠코더 모드)

■촬영중에 해제하려면 리모컨의 [지연촬영] 버튼을
누르세요. (카메라 모드)

전원선택스위치를 [촬영]에 맞추세요.

10sec

리모컨의 지연촬영기능을 이용하면 촬영시작 시간이 1 0초간
지연되므로 혼자서도 자신의 모습을 자연스럽게 연출할 수
있습니다.(캠코더, 카메라모드)

시작/정지

2

지연촬영

1

■

지연촬영 기능은 리모컨을 통해서만 이용할 수 있습니다.

■

지연촬영은 촬영이 시작될 때까지만 동작하는 기능입니다.

참고

■

카메라 모드에서도 사용가능합니다.

포토영상 촬영

포토영상 촬영하기

■

시작하기 전에!

테이프를 넣으세요.

■

전원선택스위치를 [촬영]에 맞추세요.

일반 디지털 카메라처럼 사용하여 동영상 촬영중에 정지된 영상(포토영상)을
간단히 촬영할 수 있습니다.

포토

촬영 대기 상태일때 촬영 중일때

[포토] 버튼을 누르세요.

1

[포토] 버튼은 2단 동작을 합니다.
[포토] 버튼은 1단으로 누르고 있으면 액정화면에 이
나타나며 영상이 정지됩니다.
포토영상촬영을 원하지 않을 때는 누르고 있는
[포토] 버튼에서 손을 떼면 됩니다.

[포토] 버튼을 깊게 누르세요.

2

영상이 정지된 상태로 7초간 녹화됩니다. 액정 화면에 과
함께 <촬영 ●>표시가 나타나며 기록시간이 7초까지 표시됩니다.

[포토] 버튼을 누르세요.

영상이 정지된 상태로 7초간 녹화됩니다. 액정 화면에 과
함께 <촬영 ●>표시가 나타나며 기록시간이 7초까지 표시됩니다.

포토영상은 테이프에 기록되므로 반드시 테이프가
들어 있어야 합니다.

주의

■

캠코더의 [포토] 버튼 대신 리모컨의 [포토] 버튼을 사용할 수
있습니다. (리모컨 사용시 [포토] 버튼을 한 번만 누르면 바로

참고

포토영상이 촬영됩니다.)

■

테이프에 기록된 포토영상은 메모리스틱에 포토이미지
형식으로 복사할 수 있습니다.

▶77쪽

3장 캠코더 고급사용

포토영상 촬영

61

3장 캠코더 고급사용

캠코더 설정

재생환경 설정

포토영상 촬영

촬영한 포토영상 찾기

■

시작하기 전에!

[메뉴다이얼]을 위/아래로 돌려 <캠코더>를 선택한 후 [메뉴다이얼]을 누르세요.

1

전원선택 스위치를 [테이프재생]에 맞추세요.

■

포토영상이 기록된 테이프를 넣으세요.

■

[메뉴] 버튼을 눌러 액정화면에 메뉴가
나타나도록 하세요.

기록된 포토영상은 일반 재생 상태에서 동영상 중간에 정지된 상태로
재생됩니다.

메뉴다이얼

2,3

메뉴

1,5

[메뉴다이얼]을 위/아래로 돌려 <재생 환경 설정>을 선택한 후

2

[메뉴다이얼]을 누르세요.

정지

5

되감기/빨리감기

4

1

포토영상 촬영

62

[메뉴다이얼]을 위/아래로 돌려 <포토탐색>을 선택한 후 [메뉴다이얼]을 누르세요.

3

액정 화면에 ◀◀/▶▶ 표시가 깜빡입니다.

[되감기] 버튼 또는 [빨리감기] 버튼을 누르세요.

4

액정화면에 <포토탐색중>이라는 표시가 깜빡이며, 테이프에 기록된 포토영상을 찾습니다.
[되감기] 버튼 또는 [빨리감기] 버튼을 누를 때마다 해당 방향에 기록된 포토영상을 찾아
보여줍니다.

포토탐색을 끝낼 때는[정지] 버튼 또는 [메뉴] 버튼을 누르세요.

5

2

3

캠코더로 오디오 편집

음성모드 설정하기

촬영한 영상에 오디오를 추가하거나 편집하려면 촬영시에
미리 적당한 음성모드를 설정하세요.

■

시작하기 전에!

[메뉴다이얼]을 위/아래로 돌려 <캠코더>를 선택한 후 [메뉴다이얼]을 누르세요.

1

[메뉴다이얼]을 위/아래로 돌려 <기록환경 설정>을 선택한 후 [메뉴다이얼]을

2

누르세요.

다시 [메뉴다이얼]을 누른 후 [메뉴다이얼]을 위/아래로 돌려 <음성모드>를

3

선택한 후 [메뉴다이얼]을 눌러 <12비트>와 <16비트> 중 하나를 선택하세요.

●

12비트

2트랙 스테레오 음성을 기록합니다.
편집시 음성, 배경음악을 넣을 수 있습니다.
편집시 오디오 더빙을 하려면 반드시 12비트로 선택되어야 합니다.

●

16비트

고음질의 1트랙 스테레오 음성을 기록합니다.
편집시 음성, 배경음악을 넣을 수 없습니다.

전원선택스위치를 [촬영]에 맞추세요.

■

[메뉴] 버튼을 눌러 액정화면에 메뉴가
나타나도록 하세요.

설정이 완료되면 [메뉴] 버튼을 눌러 메뉴화면이

4

사라지도록 하세요.

■

캠코더에서 오디오 편집을 하려면 반드시 음성모드는 12비트로,
기록모드는 SP로 설정되어야 합니다.

주의

■

별도로 음성모드를 변경하지 않았을 때는 오디오 더빙이 가능한
12비트로 설정되어 있습니다.

참고

■

음성모드가 12비트와 16비트로 같이 기록되어 있다면
12비트, 16비트 절환 구간에서는 잡음이 발생할 수 있습니다.

■

오디오 편집 중에 16비트 기록 구간이 나올 경우
오디오 편집은 바로 중지됩니다.

메뉴다이얼

1, 2, 3

메뉴

4

3장 캠코더 고급사용

2

캠코더로 오디오 편집

3

63

3장 캠코더 고급사용

45

되감기/빨리감기

1

캠코더로 오디오 편집

리모컨으로 음성편집(오디오더빙)하기

■

시작하기 전에!

[재생:√] 버튼, [일시정지:»] 버튼,

1

[되감기:
더빙할 장면으로 이동하세요.

[재생:

2

[일시정지:

전원선택 스위치를 [테이프재생]에 맞추세요.

î

] 버튼, [빨리감기:ï] 버튼을 눌러

√

] 버튼을 눌러 더빙할 처음 장면에서

»

] 버튼을 눌러 일시정지하세요.

리모컨의

3

(음성편집)을
누르세요.

액정화면에 <오디오더빙>
표시가 나타나며 더빙
대기 상태가 됩니다.

ㅁ이미 촬영한 영상에 음성이나
배경음악을 넣을 수 있습니다.

일시정지

1,2

오디오더빙

3

2

재생

1,2,4

빨리감기

1

되감기

1

캠코더로 오디오 편집

64

내장 마이크로 오디오 더빙을 하려면

■ 영상/음성 케이블을 캠코더에 연결하지 않고,
캠코더에 내장된 마이크를 통해 오디오 더빙을 하세요

외부 마이크로 오디오 더빙을 하려면

■영상/음성 케이블을 캠코더에 연결하지

않고, 캠코더에 외부 마이크를 꽂아서
오디오 더빙을 하세요.

다른 오디오 기기로 오디오 더빙을 하려면

■영상/음성 케이블의 음성단자를 오디오 기기에 연결하여

오디오 기기로부터 출력되는 음성신호를 더빙하세요.
이때“영상/음성 입출력”은 입력으로 설정되어 있어야 합니다.
▶96쪽

[재생:√] 버튼을

4

■

테이프에 쓰기방지가 되어있는 경우에는 오디오 더빙이 되지
않습니다.

주의

■

“영상/음성 입출력”이 입력으로 설정 되어 있을 때 영상/음성

연결케이블이 TV와 연결되어 있을 경우에는 오디오 더빙이
되지 않습니다.

■

LP 모드 또는 16비트로 기록된 테이프에는 오디오 더빙을 할 수
없습니다.

■

오디오 더빙 모드 진입은 영상이 일시정지된 상태에서만
작동합니다.

참고

■

오디오 더빙을 해도 기존에 촬영된 음성은 지워지지 않습니다.

■

외부 마이크 사용시 마이크 종류에 따라 잡음이 발생할 수
있습니다.

누르고 더빙을 시작하세요.

캠코더로 오디오 편집

더빙 음성 듣기

■

시작하기 전에!

[재생/일시정지:√» ] 버튼, [되감기:î ] 버튼,

1

[빨리감기:ï ] 버튼을 눌러 더빙한 장면으로
이동한 후 [재생/일시정지
일시정지하세요.

[메뉴] 버튼를 누르세요.

2

메뉴 화면이 나타납니다.

[메뉴다이얼]을 돌려 <캠코더>를 선택한 후

3

[메뉴다이얼]을 누르세요.

[메뉴다이얼]을 돌려 <재생 환경 설정>을 선택한 후

4

[메뉴다이얼]을 누르세요.

[메뉴다이얼]을 돌려 <음성선택>을 선택한 후

5

[메뉴다이얼]을 누르세요.

4 5 6

전원선택 스위치를 [테이프재생]에 맞추세요.

:

촬영시 함께 녹음된 음성과 더빙한 음성을 구분해서 듣거나 함께 들을 수 있습니다.

메뉴다이얼

3,4,5,6

메뉴

2

√» ] 버튼을 눌러

[메뉴다이얼]을 돌려 원하는 사운드를 선택한 후

6

[메뉴다이얼]을 누르세요.

●

사운드[1]

●

사운드[2]

●

믹스[1+2]

[재생/일시정지:√» ] 버튼을 눌러 재생하세요.

7

영상과 지정한 사운드가 재생됩니다.

더빙 음성 듣기를 마치려면 [정지: 󳥃] 버튼을

8

누르세요.

:

촬영 당시에 녹음된 음성만을 들을 수 있습니다.

:

오디오 더빙을 통해 녹음된 음성이나 배경음악만
들을 수 있습니다.

:

촬영 당시의 사운드[1]과 오디오 더빙된
사운드[2]를 함께 들을 수 있습니다.

7

재생/일시정지

1,7

정지

8

되감기/빨리감기

1

3장 캠코더 고급사용

캠코더로 오디오 편집

65

메모리스틱

TM

TM

4장 디지털카메라 기능

메모리스틱

66

메모리스틱이란

디지털카메라 기능을 이용하여 촬영된 포토이미지는 메모리스틱에 저장됩니다.

일반적인 용도

■

촬영한 포토이미지를 메모리스틱에 기록했다가 PC 에서 재생하거나 프린트로 출력할 수 있습니다.

■

각종 디지털 제품의 데이터(영상, 음성, 문장 등) 기록 및 상호교환을 위해 디지털카메라, PC, 프린터 등에서 이용할 수 있도록
개발된 새로운 개념의 외장형 카드입니다.

본제품 제공기능

단자

쓰기방지 탭

제품명은 각 회사의 상표 또는 등록상표입니다.
또“™”과“󳟗”은 본 설명서에서는 특별히 기재하지 않았습니다.

포토이미지 등의 정지영상 기록
기록된 포토이미지 재생

■

한장씩보기

■

슬라이드 재생

■

멀티 화면

MPEG 4 동영상 기록 및 재생
지움방지(Protect)
기록된 포토이미지 삭제
프린트마크 설정
메모리스틱 포맷
테이프에 기록한 포토영상을
메모리스틱에 복사

(메모리스틱 트레이드마크)

‘Memory Stick’과는

Sony Corporation의 상표입니다.
본서에 기록되어 있는 그 밖의 모든

메모리스틱 사용 및 보관시 주의사항

■메모리스틱의 접촉 단자에 금속물질이 닿지 않게 하세요.

■메모리스틱을 구부리거나 던지지 마세요.

■정전기에 의한 데이터 손상을 막기 위해 사용 후에는
캠코더에서 뺀 후 보관용 케이스에 넣어서 보관하세요.

■포맷, 삭제, 기록, 로딩 중에 메모리스틱을 빼거나
전원을 끌 경우, 테이프/메모리 모드 전환을 할 경우
데이터가 손상 될 경우가 있습니다.

■사용오류, 정전기, 전기 노이즈의 영향을 받을 경우
또는 고장, 수리 등에 의해 메모리의 내용이 변화,
손실될 수 있습니다.
중요한 영상은 PC에 별도로 저장해 두세요.

■사용오류로 인한 데이터의 손실에 대해서는
당사가 책임지지 않습니다.

■포맷 등에 의해 메모리스틱에 기록된 영상이 삭제되는
것을 방지하려면 쓰기방지 탭을 LOCK로 설정하세요.

■메모리스틱 프로 (PRO)는 본 기기에서 동작하지 않습니다.

메모리스틱

DCIM

100 SSDVC
DCAM 0001
DCAM 0002

101SSDVC

.
.

.
.

메모리스틱 넣기/빼기

본 제품에 메모리스틱이 장착되어 있어야만 디지털카메라 기능을
이용할 수 있습니다.

시작하기 전에!

전원선택스위치를 [꺼짐]에 맞추세요.

넣기

메모리스틱 끼움부에
화살표 방향으로 넣으세요.

비스듬한 모서리가 앞쪽을
향하도록 하여 그림과 같이
넣으세요.

빼기

끼워져 있는 메모리스틱을
살짝 누르면 자동으로
튀어나옵니다.

살짝 튀어나온 메모리스틱을
완전히 꺼내세요.

메모리스틱에 기록된 포토이미지의 폴더명이나 파일명은 PC에서
바꿀 수 있습니다. 그러나 PC에서 변경한 이름을 다시 메모리스틱에

참고

저장했을 때는 캠코더에서 인식이 불가능할 수도 있습니다.

포토이미지는 어떻게 저장되나요?

■메모리스틱에 기록되는 모든 포토이미지에는 촬영 순서에 따라
고유의 파일번호가 붙게 되며 이 파일들은 모두 폴더에
나누어져 기록됩니다.

■기록되는 포토영상에는 DCAM0001부터 DCAM9999까지의
파일번호가 차례로 붙여집니다.

■기본적으로 9999장마다 새로운 폴더가 자동으로
만들어집니다.

■ 각각의 폴더는 100SSDVC 부터 999SSDVC까지의 번호가
붙여집니다.

파일번호
폴더번호

■

메모리스틱을 넣거나 빼기 전에 반드시 전원선택 스위치를
[꺼짐]으로 하세요. 데이터가 손상될 수 있습니다.

주의

■

포맷, 삭제, 기록, 로딩 중에는 메모리스틱을 빼지 마세요.

■

메모리스틱을 뺄 때 메모리스틱을 세게 눌렀다가 놓을 경우
메모리스틱이 갑자기 튀어나올 수 있으므로 주의하세요.

4장 디지털카메라 기능

메모리스틱

67

포토이미지 촬영

포토설정

포토화질

포토사이즈 S640 x 480

포토이미지 화질 설정하기

포토이미지 촬영 전에 미리 화질을 설정하세요. 화질에 따라
메모리스틱에 저장할 수 있는 이미지의 매수가 달라집니다.

시작하기 전에!

1

4장 디지털카메라 기능

2

3

4

포토이미지 촬영

68

■

메모리스틱을 넣으세요.

■

렌즈를 돌려 [캠코더모드]를 선택하고 전원선택스위치를 [촬영]으로 맞추세요.

■

포토이미지를 촬영할 수 있는 메모리 기록 모드가 됩니다.

■

메뉴에서 기록 선택 모드를 <테이프 > 󳥕 <메모리스틱>으로 변경하세요.

[메뉴]버튼을 누른 후 [메뉴다이얼]을 위/아래로
돌려 <캠코더>를 선택하여 [메뉴다이얼]을
누르세요.

[메뉴다이얼]을 돌려 <메모리>를 선택한 후
[메뉴다이얼]을 누르세요.

<포토설정>을 선택한 후 누르세요.

다시 [메뉴다이얼]을 누른 후 [메뉴다이얼]을 돌려
원하는 화질을 선택한 후 [메뉴다이얼]을 누르세요.

선택한 화질 앞에 ● 표시가 나타납니다.

3 5

메뉴다이얼

2

메뉴

1,5

설정이 완료되면 [메뉴] 버튼을 눌러 메뉴화면이

5

사라지도록 하세요.

액정화면에 선택한 화질 표시가 나타납니다.

화질별 기록매수

■선택한 화질에 따라
메모리스틱에 기록할
수 있는 이미지의
매수는 달라집니다.

■촬영 이미지의 해상도
는 모두 가로 640, 세로 480픽셀입니다.

42

포토화질 16MB 용량 32MB 용량
최상화질 약 91매 약 182매
고급화질 약 171매 약 342매
표준화질 약 309매 약 618매

포토이미지 촬영

포토이미지 크기 설정하기

포토이미지 촬영 전에 미리 화질을 설정하세요. 화질에 따라
메모리스틱에 저장할 수 있는 이미지의 매수가 달라집니다.

■

시작하기 전에!

[메뉴] 버튼을 누르세요.

1

메뉴화면이 나타납니다.

[메뉴다이얼]을 돌려 <메모리>를 선택한 후

2

[메뉴다이얼]을 누르세요.

<포토설정>을 선택한 후 [메뉴다이얼]을 누르세요.

3

<포토설정>에서 이미지 크기를 선택한 후

4

[메뉴다이얼]을 누르세요.

설정이 완료되면 [메뉴] 버튼을 눌러 메뉴화면이

5

사라지도록 하세요.

액정화면에 선택한 화질 표시가 나타납니다.

2 3 4 4

메모리스틱을 넣으세요.

■

렌즈를 돌려 [카메라 모드]를 선택하고,
전원선택스위치는 [촬영]로 맞추세요.

메모리 크기별 기록매수

포토크기 16MB 용량 32MB 용량 비고

L2272 × 1704 약 25장 약 52장

P2272 × 1504 약 28장 약 58장

M1600 × 1200 약 48장 약 98장

S640 × 480 약 176장 약 360장

■

저장 이미지의 개수는 촬영 조건에 따라 달라질 수 있습니다.

■

메모리 스틱은 최대 128MB까지 사용할 수 있으며, 제공된

참고

이외의 메모리 스틱은 별도로 구입하여 사용하시기 바랍니다.

■

이미지 크기는 다음과 같이 설정합니다.

- L2272x1704 : A4 크기의 인쇄를 위한 해상도

- P2272x1504 : 사진을 현상하기 위한 해상도

- M1600x1200 : 엽서 크기의 인쇄를 위한 해상도

- S640x480 : 전자메일에 사용하기 위한 해상도

메뉴다이얼

2

메뉴

1,5

4장 디지털카메라 기능

표준화질

포토이미지 촬영

69

포토이미지 촬영

메모리스틱

메모리스틱에 기록하기

■

시작하기 전에!

메모리스틱을 넣으세요.

■

렌즈를 돌려 [캠코더모드]를 선택하고 전원선택스위치를 [촬영]으로 맞추세요.

■

포토이미지를 촬영할 수 있는 메모리 기록 모드가 됩니다.

캠코더를 디지털카메라로 전환하여 촬영한 포토이미지는
모두 메모리스틱에 기록됩니다.

포토

4장 디지털카메라 기능

포토이미지 촬영

70

메뉴 버튼을 누르세요.

1

메뉴 화면이 나타납니다.

[메뉴다이얼] 을 돌려 <캠코더> 를 선택한 후

2

[메뉴다이얼] 을 누르세요.

다시 [메뉴다이얼]을 눌러 <기록선택>선택한 후
[메뉴다이얼]을 누르면 <메모리스틱 >모드가 됩니다.

촬영할 대상을 포착한 후 [포토] 버튼을 1단으로 누르고 있으면

3

촬영대상이 정지상태로 나타납니다.

이 상태는 촬영대기상태로 아직 메모리스틱에 기록되지 않습니다.
[포토] 버튼에서 손을 떼면 포착된 화면이 해제 됩니다.

[포토] 버튼을 2초 이내에 다시 누르세요.

4

‘찰칵’소리와 함께 ▶▶▶ 표시가 나타나며 메모리스틱에기록됩니다.

메모리스틱에 총 기록가능한 매수와 현재기록중인 포토이미지의 순서가 표시됩니다.

<메모리스틱 없음!> 표시가 나타나면!

■메모리스틱이 없는 경우입니다.
메모리스틱을 넣어주세요.

기록중에 <메모리부족!> 표시가 나타나면

■메모리스틱에 포토이미지를 기록할 공간이부족한 경우입니다.
새로운 메모리 스틱으로 교체하거나 필요없는 포토이미지를
지워 주세요.

■

참고

■

■

■

■

2

메모리스틱에 기록되는 포토이미지는
JPEG(Joint Photographic Experts Group) 방식에 따라
데이터 압축상태로 기록됩니다.
기록되는 포토영상 각각의 크기는 가로 640 X 세로 480 입니다.
메모리스틱에 포토영상을 기록중일 때 전원을 끄거나
메모리스틱을 빼지 마세요. 데이터가 손상될 수 있습니다.
실제 기록 매수는 사용조건이나 촬영영상의 화질 선택에 따라
달라질 수 있습니다.
캠코더로 메모리스틱에 정지화 화면 저장시 화질이 떨어지므로
디지털카메라를 이용하시면 더욱더 선명한 화질로 저장할 수 있습니다.

포토이미지 보기

포토이미지 보기

■

시작하기 전에!

메모리스틱을 넣으세요.

■

전원선택 스위치는 [메모리재생]에 맞추세요.

■

포토이미지를 볼 수 있는 메모리 재생 모드가 됩니다.

메모리스틱에 기록된 포토이미지를 재생해 볼 수 있습니다.

한 장면씩 보기

[이전] 버튼 또는 [다음] 버튼을 누르세요.

1

누를 때마다 포토이미지가 순서대로 나타납니다.
메모리스틱에 기록된 이미지의 수와 현재 재생되고 있는 이미지의 순서가 표시됩니다.

순서대로 이어서 보기

[슬라이드] 버튼을 누르세요.

1

기록된 모든 포토이미지들이 슬라이드로 재생되며, 액정화면에 <슬라이드> 표시가 나타납니다.
기록된 순서대로 장당 2~3초간 재생됩니다.

슬라이드 보기를 끝내려면 [슬라이드] 버튼을 누르세요.

2

액정화면에 <슬라이드> 표시가 사라지고 현재 재생중인 이미지에서 멈춥니다.
끝까지 이미지가 나타나면 자동적으로 슬라이드가 종료됩니다.

슬라이드

1,2

이전/다음

1

4장 디지털카메라 기능

포토이미지 보기

■

포토이미지를 재생중일 때 전원을 끄거나 메모리스틱을 빼지
마세요. 기록된 데이터가 손상될 수 있습니다.

주의

■

타기기에서 영상이 기록된 메모리스틱을 캠코더에서 재생시에는
화면이 제대로 나오지 않을 수 있습니다.

■<정지화 파일 없음!> 표시가 나타나면!

참고

기록된 포토이미지가 없을 경우입니다.

71

포토이미지 보기

포토이미지 보기

멀티표시

1,4

4장 디지털카메라 기능

포토이미지 보기

72

멀티화면으로 보기

[멀티표시] 버튼을 누르세요.

1

화면에 6개의 포토이미지가 나타납니다.
포토영상 아래에 선택마크(▶)가 나타납니다.

[메뉴다이얼]을 위로 돌려 다음 이미지로,

2

아래로 움직이면 이전 이미지로
선택마크(▶)가 이동됩니다.

[다음] 버튼을 누르면 다음 멀티화면으로,

3

[이전] 버튼을 누르면 이전 멀티화면으로
이동합니다.

6단위로 이동합니다.

선택한 이미지를 전체화면으로 보고 싶을 때는

4

[멀티표시] 버튼을 누르세요.

멀티화면이 사라지고 선택한 이미지만 전체화면으로
나타납니다.

3

메뉴다이얼

2

이전/다음

3

선택마크

전체 포토이미지 수

선택된 포토이미지 순서

포토이미지 보기

포토이미지 지우기

■

시작하기 전에!

메뉴에서 삭제하기

메모리스틱을 넣으세요.

■

전원선택스위치를 [메모리재생]에 맞추세요.

■

삭제할 이미지가 액정화면에 나타나게 하세요.

메모리스틱에 기록된 포토이미지 중 잘못 촬영됐거나
마음에 들지 않는 이미지는 지울 수 있습니다.

메뉴다이얼

1,2,3

메뉴

1,4

[메뉴] 버튼을 눌러 메뉴화면을 나타낸 후, [메뉴다이얼]을 돌려

1

<메모리> 선택 후 [메뉴다이얼]을 누르세요.

[메뉴다이얼]을 돌려 <메모리삭제>를 선택한 후 [메뉴다이얼]을 누르세요.

2

[메뉴다이얼]을 돌려 <현재파일> 또는 <모든파일>을 선택한 후

3

[메뉴다이얼]을 눌러 <실행/취소>를 선택하세요.

●

현재파일

[메뉴다이얼]을 위/아래로 돌려 <실행>으로 바꾼 후 [메뉴다이얼]을 누르세요.
현재 화면에 나타난 이미지가 삭제되고 다음 이미지가 나타납니다.

●

모든파일

[메뉴다이얼]을 위/아래로 돌려 <실행>으로 바꾼 후 [메뉴다이얼]을 누르세요.
메모리스틱에 기록된 모든 이미지가 삭제되고 화면에는 <정지화 파일없음!> 표시가 나타납니다.
지움방지가 설정된 이미지는 삭제 되지 않습니다.

메뉴화면이 사라지게 하려면 [메뉴] 버튼을 누르세요.

4

■

지움방지가 설정된 이미지를 지우려 하면 <지움방지!> 표시와 이 나타납니다.

■

지움방지가 설정된 이미지를 지우려면 먼저 지움방지 기능을 해제해야 합니다.

참고

■

멀티화면 상태에서는 선택마크(▶ 또는 ◀)가 표시된 이미지가 삭제됩니다.

■

기록된 이미지가 많을 경우 [다음/이전] 버튼을 계속 누르고 있으면 이미지가 고속으로 바뀝니다.

1

2

4장 디지털카메라 기능

포토이미지 보기

3

73

포토이미지 저장

지움방지 설정하기

■

시작하기 전에!

메모리스틱을 넣으세요.

■

전원선택스위치를 [메모리재생]에 맞추세요.

메모리스틱에 기록된 포토이미지가 지워지지 않도록 설정하는 기능입니다.
지움방지된 이미지는 메모리스틱을 포맷하거나 지움방지를 해제하기 전까지는
삭제되지 않습니다.

메뉴다이얼

이전/다음

1

2,3,4

메뉴

1,5

4장 디지털카메라 기능

포토이미지 저장

74

[이전] 버튼 또는 [다음] 버튼을 눌러 지움방지로

1

설정할 이미지를 찾은 후 [메뉴] 버튼을 누르세요.

[메뉴다이얼]을 위/아래로 돌려 <메모리>를 선택한

2

후 [메뉴다이얼]을 누르세요.

[메뉴다이얼]을 위/아래로 돌려 <지움방지>를

3

선택한 후 [메뉴다이얼]을 누르세요.

[메뉴다이얼]을 눌러 <ON>을 선택하세요.

4

누를 때마다 <ON>과 <OFF>가 번갈아 선택됩니다.
화면에 이 나타납니다.

32 54

: 현재 액정화면에 나타난 이미지에 지움방지가 설정됩니다.
: 지움방지 설정이 해제되고 삭제가 가능해집니다.

화면에 이 나타나면 [메뉴] 버튼을 눌러 메뉴

5

화면을 사라지게 하세요.

■

지움방지로 설정한 이미지들까지 모두 삭제하려면
메모리포맷을 하세요.

참고

■

지움방지된 이미지는 메뉴에서 <모든파일> 삭제를 해도
지워지지 않습니다.

포토이미지 저장

프린트마크 설정하기

메모리스틱이 지원되는 프린터에는 프린트마크가 설정된 메모리스틱을
넣고 설정된 매수만큼 곧바로 인쇄할 수 있습니다. 메모리스틱이 지원되지
않는 프린터에서는 이 설정을 해도 인쇄되지 않습니다

■

시작하기 전에!

프린트마크를 설정할 이미지가 액정화면에

1

나타난 상태에서 [메뉴] 버튼을 누르세요.

[메뉴다이얼]을 위/아래로 돌려 <메모리>를

2

선택한 후 [메뉴다이얼]을 누르세요.

[메뉴다이얼]을 위/아래로 돌려 <프린트마크>를

3

선택한 후 [메뉴다이얼]을 누르세요.

[메뉴다이얼]을 위/아래로 돌려 <현재파일>이나

4

<모든파일>을 선택한 후 [메뉴다이얼]을 누르세요.

●

현재파일 : 현재 액정화면에 나타난 이미지에 프린트마크를

●

모든파일 : 메모리스틱에 기록된 첫 번째부터 999번째까지의

2 43

메모리스틱을 넣으세요.

■

전원선택스위치를 [메모리재생]에 맞추세요.

설정합니다.

이미지에 프린트마크를 설정합니다.

메뉴다이얼

2,3,4,5

메뉴

1,6

매수가 깜빡이면 [메뉴다이얼]을 위로 돌려

5

인쇄할 매수를 선택한 후 [메뉴다이얼]을 누르세요.

<현재파일>에서는 0~999매까지 설정할 수 있습니다.
<모든파일>에서는 0 또는 1만 설정할 수 있습니다.

[메뉴] 버튼을 눌러 메뉴화면이 사라지게 하세요.

6

프린트마크가 설정된 이미지에는 이 나타납니다.

■

프린트매수를 <매수000>으로 설정하면 프린트마크 설정이
해제됩니다.

참고

■

프린트마크 설정시 <모든파일>로 하면 약간의 시간이 소요됩니다.

4장 디지털카메라 기능

포토이미지 저장

75

포토이미지 저장

테이프에 기록된 영상을 메모리스틱에 기록하기

테이프에 기록된 동영상 중 마음에 드는 장면을 선택하여 포토이미지 형태로 메모리스틱에 복사할 수 있습니다.

포토

시작하기 전에!

■

메모리스틱을 넣으세요.

■

전원선택스위치를 [테이프재생]에 맞추세요.

2,3

4장 디지털카메라 기능

포토이미지 저장

76

복사할 영상이 담긴 테이프를 넣고 재생하세요.

1

일반적인 방법의 비디오 재생입니다.

복사할 영상이 나오면 [포토] 버튼을 누르세요.

2

영상이 순간적으로 정지되며 액정화면에 이 깜빡입니다.

이 깜빡이는 동안에는 복사할 화면을 미리 확인하는

단계이며 아직 메모리스틱에 기록되지 않습니다.

[포토] 버튼을 반정도 누른상태에서 다시 누르세요.

3

액정화면에 나타난 정지화면이 포토이미지 형태로
메모리스틱에 기록됩니다.

기록을 끝내면 [정지] 버튼을 눌러 비디오를

4

정지시킨 다음, 메모리 재생 모드로 전환하여
복사된 이미지를 확인하세요.

32

■

비디오 재생 중 일시정지 상태에서 [포토] 버튼을 누르면
미리 확인없이 곧바로 메모리 스틱에 기록 됩니다.

참고

■

[포토] 버튼을 잘못 눌렀을 때는 2초간 기다린 후 정지영상이
해제되면 다시 마음에 드는 영상에서 [포토] 버튼을 누르세요.

■

비디오에 기록된 음성은 복사되지 않습니다.

영상을 검색하면서 포토이미지로 저장하려면

■테이프에 기록된 영상을 검색(또는 재생)하면서 마음에 드는
영상을 포토이미지로 저장하고 싶을 때는 리모컨의
[이전] 버튼, [다음 ] 버튼, [재생] 버튼 등을 이용해 검색한
후 리모컨의 [포토] 버튼을 누르는 것이 편리합니다.

포토이미지 저장

테이프기록 포토영상의 메모리스틱 복사

메뉴다이얼

시작하기 전에!

■

메모리스틱을 넣으세요.

■

전원선택스위치를 [테이프재생]에 맞추세요.

3,4,5

메뉴

2

테이프에 기록된 포토영상을 메모리
스틱으로 복사할 수 있습니다.

정지

6

되감기/빨리감기

1

복사할 영상이 담긴 테이프를 넣고 [되감기] 버튼을

1

눌러 맨 처음으로 되감으세요.

테이프에 담긴 모든 포토영상을 복사하려면 맨 앞으로
이동해야 합니다.

[메뉴] 버튼을 누르세요.

2

[메뉴다이얼]을 돌려 <캠코더>를 선택한 후

3

[메뉴다이얼]을 누르세요.

[메뉴다이얼]을 돌려 <재생환경설정>을 선택한 후

4

[메뉴다이얼] 을 누르세요.

3

참고

■

테이프가 모두 재생되었거나 메모리스틱에 기록할 용량이 부족할 때는 자동으로 복사가 멈춥니다.

■

테이프에 기록된 포토영상을 메모리스틱에 복사한 후에도 테이프에는 포토영상이 그대로 남아 있습니다.

4 5

[메뉴다이얼]을 위/아래로 돌려 <포토복사>를

5

선택한 후 [메뉴다이얼]을 누르세요.

자동으로 다음가 실행되면서 테이프에 기록된 포토영상이
순서대로 잠시 나타나며 메모리스틱에 복사됩니다.

기록을 끝내려면 [정지] 버튼을 누르세요.

6

복사된 포토이미지를 확인하려면 모드선택 스위치
를 [메모리]로 전환하세요.

7

테이프에 기록되었던 포토영상의 마지막 이미지가
나타납니다.

4장 디지털카메라 기능

포토이미지 저장

77

포토이미지 저장

메모리스틱 포맷하기

■

시작하기 전에!

메모리스틱을 넣으세요.

■

전원선택스위치를 [메모리]로 맞추세요.

메모리스틱을 아무것도 기록되지 않은 상태로 포맷할 수 있습니다. 기록된 모
든 이미지를 한꺼번에 지우거나 메모리스틱에 이상이 발생했을 때 포맷하세요.

메뉴다이얼

1,2,3

메뉴

1,4

4장 디지털카메라 기능

포토이미지 저장

78

[메뉴] 버튼을 누르고 [메뉴다이얼]을 돌려 <메모리>를 선택한 후

1

[메뉴다이얼]을 누르세요.

[메뉴다이얼]을 아래로 돌려 <메모리포맷>을 선택한 후 [메뉴다이얼]을 누르세요.

2

[메뉴다이얼]을 위/아래로 돌려 <예>, 또는 <아니오>를 선택한 후 [메뉴다이얼]을

3

누르세요.

이동시킬 때마다 <예>와 <아니오>가 번갈아 나타납니다.

●

예: 액정화면에 <메모리 포맷중…>이라는 메시지가 나타나면서 메모리스틱 포맷이 시작됩니다.

●

아니오 : 이전 메뉴화면으로 되돌아갑니다.

포맷이 완료되면 [메뉴] 버튼을 눌러 메뉴화면이 사라지게 하세요.

4

메모리 포맷이 끝나면 <포맷완료!>라는 메시지가 잠시 나타난 후 메뉴화면이 나타납니다.
[메뉴] 버튼을 누르면 메뉴화면이 사라지고 <정지화 파일없음!> 표시가 나타납니다.

메모리스틱을 포맷하면 지움방지로 설정된 이미지를 포함한 모든 파일이 삭제되며 다시는 복구할 수
없습니다.

주의

■

쓰기방지 탭이 LOCK으로 되어 있는 메모리스틱은 포맷할 수 없습니다. 쓰기방지 탭의 LOCK을 해제한 후 포맷하세요.

■

USB 어댑터(별도구입)를 이용하여 PC에서포맷을 한 메모리스틱을 디지털캠코더에서사용할 경우에는 호환성에 문제가

참고

발생할 수 있습니다.

■

만일 PC에서 메모리스틱을 포맷하고자 할 때에는 소프트웨어 CD에 포함되어 있는 Memory Stick Formatter를
이용하여 포맷하시기 바랍니다.

2

3

동영상 이미지 저장

메모리스틱

메모리스틱에 동영상(MPEG4) 기록하기

메모리스틱에 음성 및 동영상을
기록할 수 있습니다.

■

시작하기 전에!

[메뉴다이얼]을 위/아래로 돌려 <캠코더>를 선택한 후 [메뉴다이얼]을 누르세요.

1

[메뉴다이얼]을 위/아래로 돌려 <기록환경 설정>을 선택한 후 [메뉴다이얼]을

2

누르세요.

[메뉴다이얼]을 위/아래로 돌려 <기록선택>을 선택한 후

3

누르세요.

기록선택이 <메모리스틱 >으로 선택 됩니다.

메모리스틱을 넣으세요.

■

렌즈를 돌려 [캠코더모드]를 선택하고 전원선택스위치를
[촬영]으로 맞추세요.

■

[메뉴]버튼을 눌러 액정화면에 메뉴가 나타나도록 하세요.

[메뉴다이얼]을

[촬영시작/정지] 버튼을 눌러 촬영을 시작 하세요.

4

촬영 대상에 따라 한번에 10초에서 20초까지 저장할 수 있습니다.

촬영을 끝내려면 [촬영시작/정지] 버튼을 눌러 주세요.

5

■

동영상을 기록할 때 촬영 조건에 따라 액정화면이나 모니터의 화면에 노이즈가 발생할 수도 있으나
이 노이즈는 메모리스틱에 기록되지 않습니다.

참고

시작/정지

메뉴다이얼

2,3

메뉴

1

2

4장 디지털카메라 기능

3

포토이미지 저장

79

DCIM

MISC

SSMOV

100SMDVC

동영상 이미지 저장

메모리스틱에 동영상(MPEG4) 기록하기

MPEG4 동영상 화면크기 설정하기 (메모리 기록모드에서)

4장 디지털카메라 기능

동영상 이미지 저장

80

[메뉴] 버튼을 누르세요.

5

[메뉴다이얼]을 돌려 <메모리>를 선택한 후 [메뉴다이얼]을 누르세요.

6

[메뉴다이얼]을 돌려 <MPEG4 사이즈>를 선택한 후 [메뉴다이얼]을 누르세요.

7

[메뉴다이얼]을 누를 때마다 320 x 240 또는 160 x 120 이 번갈아 선택 됩니다.

■동영상 파일은*.asf 형식으로기록됩니다.

■ 동영상은320 x 240, 160 x 120 두가지 크기로저장할 수 있습니다.

참고

■ 기록된파일은 다음폴더에 기록됩니다.

■ 메모리스틱에 기록된영상은 테이프에 기록된영상보다 화면 사이즈가 작고 화질에 차이가 있습니다.

■ 음성은모노로 녹음됩니다.

■ 메모리기록 모드에서는다음 기능이 작동하지않습니다.
손떨림 보정, 디지털 줌, 페이드, 자동노출, 디지털 특수효과, 저속 셔터

■ Memory Stick에 녹화하는 동안캠코더에서 카세트테이프를 꺼내거나 넣지마십시오.
테이프를 꺼내거나넣을 때나는 소리가 녹음될 수있습니다.

주의

■ Memory Stick에 기록하는 동안Memory Stick을꺼내지 마십시오.
Memory Stick에기록되는 파일이깨지거나 Memory Stick이 고장날 수 있습니다.

7

동영상 이미지 저장

메모리스틱에 기록한 동영상(MPEG4) 재생하기

시작하기 전에!

■

메모리스틱을 넣으세요.

■

전원스위치를 [메모리 재생]으로 맞추세요.

메뉴다이얼

2,3

메뉴

1

메모리스틱에 기록된 동영상을
재생해 볼 수 있습니다.

재생/일시정지

5

이전/다음

4

[메뉴] 버튼을 누르세요.

1

[메뉴다이얼]을 위/아래로 돌려 <메모리>를

2

선택한 후 [메뉴다이얼]을 누르세요.

[메뉴다이얼]을 위/아래로 돌려

3

<메모리재생선택>을 선택한 후 [메뉴다이얼]을

[이전] 버튼, [다음] 버튼을 이용해 재생할

4

MPEG4 동영상을 선택하세요.

[재생] 버튼을 눌러 메모리스틱에 기록된 동영상을

5

재생 시키세요.

눌러 <MPEG4>를 선택하세요.

[메뉴다이얼]을 누를 때마다 포토/MPEG4가 번갈아
선택 됩니다.

MPEG4 동영상 재생시 주의사항

■ MPEG4 동영상의 음성(오디오)은 PC에서만 들을 수 있습니다. (캠코더의 내장 스피커나 TV스피커에서는 음성이 나오지 않습니다.)

■ MPEG4 동영상 재생시 화면이 끊기거나 모자이크 현상이 있을 수 있으나 이상이 아닙니다.

■ Sharp G.726 Audio Codec은 파일 재생시 인터넷을 통해 자동으로 다운로드 받으실 수 있습니다.

■ Sharp G.726 Audio Codec이 정상적으로 설치 되지 않은 경우 음성이 재생되지 않을 수 있습니다.

■ 메모리스틱에 기록된 동영상은 다른 기종의 캠코더에서는 재생되지 않을 수 있습니다.

■ 다른 기기에서 촬영된 MPEG4 파일은 본 기기에서 재생되지 않을 수 있습니다.

■

Memory Stick에 저장된 MPEG4 파일을 PC에서 재생하려면 Microsoft Windows Media Player Version 9 이상과
Sharp G.726 Audio Codec이 필요합니다. (Microsoft Windows Media Player Version 9(영문판)이 제품에 포함된 CD에 포함되어 있습니다.

- 각국의 언어가 지원된 Microsoft Windows Media Player는
http://www.microsoft.com/windows/windowsmedia/download/default.asp에서 다운로드 받을 수 있습니다.

4장 디지털카메라 기능

동영상 이미지 저장

81

5장 디지털카메라 고급사용

1 0 0 0 / 1 0 0 0

SF

L 2 2 7 2

고급촬영

촬영하기

포토 버튼을 1단으로 누르면 초점이 설정됩니다.
초점 설정이 완료되면 효과음이 들립니다.

포토

3,4

고급촬영

82

렌즈를 카메라 모드로 선택 하세요.

1

전원 선택 스위치를 <촬영>에 맞추세요.

2

액정화면에 촬영하고자 하는 피사체를 설정한 후

3

[포토] 버튼을 1단으로 누르고 있으면
초점설정이 완료되면 효과음이 들립니다.

[포토] 버튼을 깊게 누르세요.

4

셔터 노출정도에 따라 플래시가 동작합니다.
촬영한 피사체를 1초정도 보여줍니다.
[이전] 버튼을 누르면 마지막 촬영한 이미지를 3~5초간 보여줍니다.

■

초점 설정이 되지 않는 경우에는 다시 한 번 초점 설정을 하세요.

■

피사체와의 거리가 1m 이하인 경우에는 매크로 기능을 사용 하세요.

참고

■

자동초점조절이 까다로운 피사체

다음과 같은 경우에는 자동초점조절에서는 최적의 초점 맞추기를 할 수 없는 경우가 있습니다.

- 피사체가 어두운 경우 (피사체에서 약 2m 떨어져서 초점을 맞추세요.)

- 화면내의 휘도 차가 아주 큰 경우 (태양이 배경으로 들어간 그늘의 인물 등)

- 피사체의 콘트라스트가 없는 경우 (흰벽이나 배경과 같은 색의 옷을 입고 있는 인물 등)

- 먼것과가까운것이혼재할경우(우리안의동물등)

- 움직임이 빠른 경우

▶84쪽

1

3

4

고급촬영

디지털 줌 사용하기

■

시작하기 전에!

[메뉴다이얼]을 위/아래로 돌려 <카메라>를 선택한 후 [메뉴다이얼]을

1

누르세요.

[메뉴다이얼]을 돌려 <디지털줌>을 선택한 후 [메뉴다이얼]을 누르세요.

2

●

6x:

●

OFF

설정이 완료되면 [메뉴] 버튼을 눌러 메뉴화면이 사라지도록 하세요.

3

디지털줌은 평소에는 화면에 표시되지 않으며, 디지털줌인 상태일때만 나타납니다.

■

디지털 줌을 렌즈를 통해 광학적으로 확대된 영상을 전자적으로 확대한 것이므로 촬영영상의
화질과 선명도가 떨어지게 됩니다.

참고

■

디지털줌을 사용하여 촬영한 화면을 재생하면 화질 및 선명도는 떨어지게 됩니다.

■

EASY.Q 모드에서는 디지털줌이 동작하지 않습니다.

렌즈를 돌려 [카메라모드]를 선택하고 전원선택스위치를 [촬영]으로 맞추세요.

■

[메뉴] 버튼을 눌러 액정화면에 메뉴가 나타나도록 하세요.

디지털줌 기능이 설정됩니다.

: 디지털줌 기능이 해제됩니다.

3배의 광학줌 배율을 전자적으로 6배까지 확대해 주는 기능입니다.

5장 디지털카메라 고급사용

메뉴다이얼

1,2

메뉴

3

2

고급촬영

2

83

5장 디지털카메라 고급사용

고급촬영

매크로 모드

렌즈를 카메라 모드로 선택하세요.

1

80cm 이하의 거리에서 촬영시 초점이 설정되지 않을경우 매크로 기능을 사용하세요.
매크로의 유효거리는 30-80cm입니다.

매크로

3

고급촬영

84

전원 선택 스위치를 <촬영>에 맞추세요.

2

매크로 버튼을 누르세요.

3

액정화면에 매크로 표시 ( ) 가 나타납니다.

피사체의 초점을 설정한 후 [포토]버튼을 눌러 촬영하세요.

4

■

근접한 거리에서 촬영할 때는 그림자가 생기지 않도록 주의하세요.

■

피사체와의 거리가 가까울 수록 초점 영역은 작아집니다.

참고

■

피사체와의 거리가 너무 가까와 초점이 설정되지 않을 경우에는 조금 떨어진 거리에서
줌 스위치를 이용하여 촬영하십시오.

고급촬영

연속촬영

■

시작하기 전에!

렌즈를 돌려 <카메라> 모드를 선택하세요.

연속촬영은 움직이는 동작이나 물체를 찍을때 선택합니다
한번 누르면 3장이 찍힙니다.
액정화면에 메뉴가 나타나도록 메뉴 버튼을 누르세요.

5장 디지털카메라 고급사용

메뉴다이얼

1,2

메뉴

1,3,4

[메뉴다이얼]을 위/아래로 돌려 <카메라>를 선택한 후 [메뉴다이얼]을

1

누르세요.

[메뉴다이얼]을 눌러 <연속촬영>을 <ON>시키세요.

2

[메뉴다이얼]을 누르면 [ON/OFF]가 반복됩니다.

설정이 완료되면 [메뉴]버튼을 눌러 메뉴화면이 사라지도록 하세요.

3

액정화면에 연속촬영 표시가 나타납니다.

4

액정화면에 촬영하고자 하는 피사체를 설정한 후 [포토]버튼을 누르세요.

3장이 자동으로 찍힙니다.

■

포토 버튼에서 손을 떼도 설정된 촬영매수가 완료될때 까지 계속 촬영 됩니다.

■

연속 촬영을 할때는 플래시를 사용할수 없습니다.

참고

1

고급촬영

2

85

5장 디지털카메라 고급사용

고급촬영

플래시 사용하기

플래시는 카메라 모드에서만 사용할 수 있습니다.
플래시는 야간시 뿐만 아니라 그늘이나 실내에서와 같이 광량이 부족한 곳에서
사용하면 좋은 결과를 얻을 수 있습니다.

플래시

3

4

포토

촬영

2

고급촬영

86

렌즈를 카메라 모드로 선택하세요.

1

전원 선택 스위치를 <촬영>에 맞추세요.

2

[플래시 ( )] 버튼을 눌러 원하는 모드로 선택하세요.

3

액정화면에 아이콘이 표시됩니다.
( 없음)

[포토] 버튼을 누르세요.

4

플레시모드 설정

■ 자동( ): 광량이 부족하면 자동적으로 플래시가 동작합니다.

■ 적목감소( ) : 어두운 곳에서는 촬영할 때 사람의 눈이 붉게
나타나는 현상을 줄여줍니다.

■ 느린 셔터 맞춤 ( ): 느린 셔터 속 도애 맞추어 플래시가 동작

됩니다.

■ 강제발광 ( ): 광량 에 관계없이 항상 플래시가 동작합니다.

■ OFF : 플래시가 동작하지 않게 합니다.

1

■

플래시가 열린상태에서 렌즈블록을 돌리면 기기에 손상을 입힐 수
있습니다.

주의

■

박물관과 같은 공공장소에는 플래시가 동작하지 않도록 하십시오.

■

플래시를 자주 사용하면 배터리가 빨리 줄어듭니다.

참고

■

플래시를 이용한 후에 다시 촬영할 때는 플래시가 충전될 동안
기다려주십시오.

■

플래시를 사용하지 않을 경우에는 플래시 덮개를 닫아주세요.

■

연속촬영의 경우는 플래시 설정 및 플래시가 동작하지 않습니다.

■

플래쉬 기능을 사용할 때는 2m 이내의 거리에서 사용하세요.

고급촬영

색감 설정하기

촬영대상 및 장소에 따라 색감이 자동으로 조절 되므로 고유한
색상을 살려 자연스럽게 촬영할수 있습니다.

5장 디지털카메라 고급사용

■

시작하기 전에!시작하기 전에!

[메뉴다이얼]을 위/아래로 돌려 <카메라>를 선택한 후 [메뉴다이얼]을

1

누르세요.

렌즈를 돌려 <카메라>모드를 선택하세요.

■

전원선택스위치를 [촬영]에 맞추세요.

■

[메뉴] 버튼을 눌러 액정화면에 메뉴가 나타나도록 하세요.

[메뉴다이얼]을 위/아래로 돌려 <색감선택>을 선택한 후 [메뉴다이얼]을

2

누르세요.

[메뉴다이얼]을 위/아래로 돌려 원하는 색감을 선택한 후 [메뉴다이얼]을

3

누르세요.

선택된 노출 앞에 ● 표시가 나타납니다.

●

자동

●

고정

●

실내

●

실외

설정이 완료되면 [메뉴] 버튼을 눌러 메뉴화면이 사라지도록 하세요.

4

참고

촬영환경에 따라 자동으로 색감이 조절됩니다.

촬영환경에 관계없이 일정한 색감으로 촬영할 때 선택하세요.

백열등이나 스튜디오 및 비디어 라이트 등 조명을

이용해 보정된 색감으로 촬영할 때 선택하세요.

자연광을 기준으로 보정된 색감으로 촬영할 때 선택하세요.

■

EASY.Q 모드에서는 색감선택 기능을 사용할 수 없습니다.

■

일반적인 야외촬영시에는 <자동>으로 설정하는 것이 더 좋습니다.

■

조명이 바뀌게 되면 색감도 다시 설정하는 것이 좋습니다.

메뉴다이얼

1,2,3

메뉴

4

2

고급촬영

3

87

5장 디지털카메라 고급사용

고급촬영

특수효과 사용하기

3가지의 특수효과를 사용하면 재미있고 독특한
영상으로 촬영할 수 있습니다.(카메라 모드)

고급촬영

88

■

시작하기 전에!

[메뉴다이얼]을 위/아래로 돌려 <카메라>를 선택한 후 [메뉴다이얼]을

1

누르세요.

[메뉴다이얼]을 위/아래로 돌려 <특수효과>를 선택한 후 [메뉴다이얼]을

2

누르세요.

[메뉴다이얼]을 위/아래로 돌려 원하는 특수효과(흑백, 세피아, 일출/일몰)를

3

선택한 후 [메뉴다이얼]을 누르세요.

선택된 효과 앞에 ● 표시가 나타납니다.

설정이 완료되면 [메뉴] 버튼을 눌러 메뉴화면이 사라지도록 하세요.

4

액정화면에 설정한 특수효과에 대한 아이콘이 나타나며,
특수효과가 적용된 영상이 나타납니다.
(<OFF>일 때는 아이콘이 나타나지 않습니다)

EASY.Q모드에서는 특수효과 기능을 사용할 수 없습니다.

참고

전원선택스위치를 [촬영]에 맞추세요.

■

[메뉴] 버튼을 눌러 액정화면에 메뉴가 나타나도록 하세요.

■

렌즈를 돌려 <카메라>모드를 선택하세요.

메뉴다이얼

1,2,3

메뉴

4

1

2

고급촬영

SPOT 측광

렌즈를 카메라 모드로 선택하세요.

1

전원 선택 스위치를 <촬영>에 맞추세요.

2

[정지 : ] 버튼을 누르세요.

3

액정화면에 아이콘( )이 나타납니다.

찍고자 하는 피사체 중앙에 초점 영역을 맞추세요.

4

[포토] 버튼을 누르세요.

5

[정지 : ] 버튼을 한번 더 누르면 <SPOT 측광> 모드가 해제 됩니다.

후광 시, 역광 시 또는 피사체의 명암차가 클 때에 이 기능을 사용합니다.
화면 중앙의 피사체에 노출을 맞춰 역광 시 인물의 얼굴이 어둡게 나오는 현상을 줄일 수 있습니다.

5장 디지털카메라 고급사용

SPOT

3,5

4

고급촬영

■

찍고자 하는 물체가 화면 중앙에 있지 않을때는 노출에러가 생길수 있습니다.

■

EASY-Q 모드에서는 [SPOT측광] 기능을 사용할 수 없습니다.

참고

■

조명이 바뀌게 되면 색감도 다시 설정하는 것이 좋습니다.

89

5장 디지털카메라 고급사용

고급촬영

야경촬영(NIGHT SCENE)

야경촬영(NIGHT SCENE) 기능을 이용하면 어두운 곳에서
도 촬영대상을 명확히 드러나게 촬영할 수 있습니다.

고급촬영

90

렌즈를 <카메라> 모드로 선택 하세요.

1

전원 선택 스위치를 <촬영>에 맞추세요.

2

[야경촬영] 버튼을 누르세요.

3

액정화면에 아이콘( )이 나타납니다.
[야경촬영] 버튼을 한번 더 누르면 <야경촬영>모드가 해제 됩니다.

[포토] 버튼을 누르세요.

4

■

야경촬영을 이용할 경우 색감이 약간 푸르게 나올 수 있습니다.

참고

■

야경촬영시 플래시가 3초 이후에 터질 수 있습니다.

주의

기능 사용시에는 삼각대를 사용하세요. (화면이 흔들릴 수 있습니다.

야경촬영

3

4

포토

고급촬영(재생)

재생줌 기능 사용하기

시작하기 전에!

메모리스틱에 기록된 영상을 [이전/다음]

1

버튼을 눌러 재생하고자 하는 영상을 찾으세요.

[재생줌]버튼을 누르면 화면을 이동 시키기 위한

2

방향 및 재생줌 1.0x가 표시 됩니다.

[줌 스위치]를 이용해 화면을 1. 1배에서 6.4

3

배까지 확대할 수 있습니다.

[메뉴다이얼]을 돌려 화면을 상하로

4

이동시키세요.

■

전원선택스위치를 [메모리재생]에 맞추세요.

메모리스틱에 기록된 정지영상을 확대 할 수 있습니다

재생줌

2,6

메뉴다이얼

4,5

화면을 좌우로 이동시키기 위해서 [메뉴다이얼]

5

을 한번 누르고 돌리세요.

상하/좌우 설정은 [메뉴다이얼]을 누르면 화면이동 방향이
상하/좌우로 번갈아 바뀝니다.

재생줌 동작 중 재생줌 기능을 해제하려면

6

[재생줌] 버튼을 한번 더 누르세요.

줌스위치

3

이전/다음

1

5장 디지털카메라 고급사용

고급촬영(재생)

■

외부에서 입력되는 영상에 대해서는 재생줌 기능을 적용해서 볼 수 없습니다.

■

재생줌 기능이 적용된 영상은 DV단자로 출력되지 않습니다.

참고

■

재생줌 기능이 적용된 영상을 기록하려면 다른 VIDEO 기기로 녹화해 주세요.

91

6장 외부기기 연결 및 사용

TV 연결

AV단자가 있는 TV

■

시작하기 전에!

캠코더에 재생할 테이프를 넣으세요.

■

캠코더의 전원선택 스위치를 [테이프재생]에 맞추세요.

AV단자가 있는 TV에서는 캠코더와 TV를 곧바로 연결하여
재생할 수 있습니다.

재생/일시정지

3

정지

4

되감기/다음

2

TV 연결

92

연결하려면

B

A

캠코더의 뒷면에 있는 멀티영상/음성 연결단자와 T V의

1

영상/음성입력 단자를 연결합니다.

A. 영상/음성 케이블을 색깔에 맞춰 연결하세요.
B. S-영상단자가 있는 경우에만 연결하세요.

■

TV에 S-영상단자가 있는 경우에는 S-영상 케이블로 연결하여 더욱
좋은 화질로 촬영영상을 볼 수 있습니다.

참고

■

S-영상 케이블을 연결하여 영상을 재생할 때에는 영상/음성 케이블도
연결해야 재생시 음성을 들을 수 있습니다.

재생하려면

TV를켠후TV에서<외부입력>으로 설정

1

하세요.

TV 생산업체에 따라‘입력선택’, ‘외부입력’, ‘A/V
INPUT’, ‘LINE IN’으로 표기하기도 합니다. 캠코더의
액정화면 및 전자확인창의 영상이 TV화면에
나타나는 것으로 선택하세요.

캠코더의 전원선택 스위치를 테이프 재생

2

으로 선택한 후 [되감기] 버튼 또는 [빨리
감기] 버튼을 눌러 재생할 영상을 찾으세요.

“영상/음성 입출력”이“출력”으로 선택되어 있어야만

TV모니터에 촬영한 영상이 나타납니다.

캠코더의 [재생/일시정지] 버튼을 누르세요.

3

TV모니터에 촬영한 영상이 나타납니다.

재생을 끝내려면 [정지] 버튼을 누르세요.

4

■

음성입력단자가 1개(모노입력)인 TV와 연결할 경우 영상/음성
케이블의 노란색은 영상입력, 흰색은 음성입력에 연결하고
빨간색은 연결하지 않습니다.

■

TV 본체에‘외부입력’버튼이 없는 경우에는 TV 리모컨을 사용하세요.

TV 연결

1 2 3 4 5

6 7 8 9

10

ALARM IN ALARM OUT ALARM RESET GND TRIGGER OUT
TAPE END OUT SERIES OUT GND SERIES IN1 SHOT REC IN

1 23 4 5 67 8 9101 23 4 5 67 8 9

10

IN

OUT

OUT

IN

AV단자가 없는 TV

■

시작하기 전에!

캠코더에 재생할 테이프를 넣으세요.

■

캠코더의 전원선택 스위치를 [테이프재생]에 맞추세요.

AV단자가 없는 TV에서는 비디오를 이용하여 TV와 캠코더를 연결하고
TV모니터를 통해 촬영영상을 볼 수 있습니다.

재생/일시정지

3

정지

4

되감기/다음

6장 외부기기 연결 및 사용

2

연결하려면

D

C

A

캠코더의 뒷면에 있는 멀티영상/음성 연결단자와

1

비디오의 영상/음성입력 단자를 연결합니다.

A : 영상/음성 케이블의 각 색상을 맞추어 연결하세요.
B : S-영상 단자가 있는 경우에만 연결하세요.

비디오와 T V는 동축케이블로 연결합니다.

2

C : 비디오와 TV의 연결은 가정용 비디오 시청시의 연결상태와 같습니다.
D : 비디오의‘입력선택’을눌러‘외부입력’으로 선택하세요.

B

재생하려면

T V를 켠 후 비디오 시청시 사용하는 채널을

1

선택하세요.

캠코더의 전원선택스위치를 테이프 재생으로

2

선택한 후 [되감기] 버튼 또는 [빨리감기]
버튼을 눌러 재생할 영상을 찾으세요.

캠코더의 [재생/일시정지] 버튼을 누르세요.

3

TV모니터에 촬영한 영상이 나타납니다.

재생을 끝내려면 [정지] 버튼을 누르세요.

4

■

대개의 경우, 비디오 시청시 사용하는 채널은 3 또는 4번
입니다.

참고

■

연결이 정확하지 않으면 TV모니터에 영상이 나타나지
않습니다. 그림을 참조하여 정확하게 연결하세요.

TV 연결

93

TV 연결

TV화면으로 화면표시(OSD) 보여주기

재생중 TV화면에 캠코더의 화면표시(OSD)를
나타내거나 사라지게 할 수 있습니다.

6장 외부기기 연결 및 사용

TV 연결

94

■

시작하기 전에!

[메뉴] 버튼을 누르세요.

1

메뉴화면이 나타납니다.

[메뉴다이얼]을 위/아래로 돌려

2

<화면보기>를 선택한 후 누르세요.

[메뉴다이얼]을 위/아래로 돌려 < T V표시>를

3

선택한 후 [메뉴다이얼]을 눌러 <ON>이나 <OFF>

캠코더를 TV와 연결하세요.

■

전원선택스위치를 [촬영]이나 [재생]에 맞추세요.

를 선택하세요.

누를 때마다 <ON>과 <OFF>가 번갈아 선택됩니다.

: TV화면에 화면표시(OSD)가 나타납니다.
: TV화면에 화면표시(OSD)가 나타나지 않습니다.

설정이 완료되면 [메뉴] 버튼을 눌러 메뉴화면이

4

사라지게 합니다.

메뉴다이얼

2,3

메뉴

1,4

32

■

날짜와 시간을 설정하지 않으면 날짜/시간 표시를 켰을 때
날짜/시간 표시가“---- -- --”로 나타납니다.

참고

■

재생모드에서 TV화면에 날짜/시간 표시만 나타나게 하려면 메뉴
에서 <날짜/시간> 항목을 <ON>으로 설정한 다음,
TV표시는 <OFF>로 선택하세요.

TV 연결

TV 영상의 캠코더 녹화

■

시작하기 전에!

캠코더에 녹화할 공테이프를 넣으세요.

■

캠코더의 전원선택스위치를 [테이프재생]에 맞추세요.

B

A

TV 화면을 캠코더에 직접 녹화할 수 있습니다.

연결하려면

캠코더의 앞면에 있는 영상/음성 연결단자와

1

T V의 영상/음성출력 단자를 연결합니다.
T V에 S-영상단자가 있을 경우에는 더욱
좋은 영상으로 볼 수 있습니다.

A. 영상/음성 케이블을 색깔에 맞춰 연결하세요.
B. S-영상단자가 있는 경우에만 연결하세요.

6장 외부기기 연결 및 사용

TV 연결

■

TV화면이 캠코더의 액정화면에 나타나지 않으면 영상/음성 연결
케이블을 다시 연결하세요.

참고

95

TV 연결

6장 외부기기 연결 및 사용

TV 연결

TV 영상의 캠코더 녹화

■

시작하기 전에!

녹화하려면

T V를 켜고 녹화할 프로그램이 나오게 하세요.

1

캠코더의 [메뉴] 버튼을 누르세요.

2

[메뉴다이얼]을 위/아래로 돌려<캠코더>를 선택한 후 [메뉴다이얼]을 누르세요.

3

다시 [메뉴다이얼]을 돌려 <기록환경설정>을 선택한 후 [메뉴다이얼]을
누르세요.

[메뉴다이얼]을 위/아래로 돌려 <영상/음성입출력>을 선택한 후

4

[메뉴다이얼]을 눌러“AV 입력”으로 선택하세요.

[메뉴]버튼을 눌러 메뉴를 사라지게 하세요.

5

캠코더의 [촬영시작/정지] 버튼을 두 번 누르세요.

6

한 번 누르면 화면에“녹화대기”가 표시됩니다.
다시 한 번 누르면 녹화가 시작됩니다.

녹화를 끝내려면 [정지] 버튼을 누르세요.

7

캠코더에 녹화할 공테이프를 넣으세요.

■

캠코더의 전원선택 스위치를
[테이프재생]에 맞추세요.

TV 화면을 캠코더에 직접 녹화할 수 있습니다.

메뉴다이얼

3,4

메뉴

2,5

시작/정지

6

정지

7

4

96

■

다시 캠코더 화면을 외부기기를 통해 보시려면 <영상/음성 입출력>을“입력”으로 설정해 주세요.

참고

비디오 연결

1 2 3 4 5

6 7 8 9

10

ALARM IN ALARM OUT ALARM RESET GND TRIGGER OUT
TAPE END OUT SERIES OUT GND SERIES IN1 SHOT REC IN

1 23 4 5 67 8 9101 23 4 5 67 8 9

10

IN

OUT

OUT

IN

캠코더 영상의 비디오테이프 복사

■

시작하기 전에!

비디오에 녹화할 공테이프를 넣으세요.

■

캠코더에 재생할 테이프를 넣으세요.

■

“영상/음성 입출력”은“출력”으로 선택되어 있어야 합니다.

■

전원선택스위치를 [테이프재생]에 맞추세요.

캠코더로 촬영한 영상은 일반 비디오 테이프에
복사할 수 있습니다. 이것은 TV를 통해 캠코더의
영상을 보면서 비디오로 녹화하는 방식입니다.

재생/일시정지

정지

3

4

6장 외부기기 연결 및 사용

빨리감기/되감기

2

연결하려면

B

C

A

캠코더의 뒷면에 있는 멀티 영상/음성 연결단자와

1

비디오의 영상/음성입력 단자를 연결합니다.

A : S-영상 단자가 있는 경우에만 연결하세요.
B : 영상/음성 케이블의 각 색상을 맞추어 연결하세요.

2

비디오와 T V는 동축케이블로 연결합니다.

C : 비디오와 TV의 연결은 가정용 비디오 시청시의

연결상태와 같습니다.

D : 공테이프를 넣고 [입력선택]을 눌러 [외부입력]으로 선택하세요.

■

비디오의 [입력선택] 버튼은 생산업체에 따라 [입력선택],
[외부입력], [AV IN/OUT], [LINE IN] 등으로 표기하기도 합니다.

참고

B

복사하려면

비디오에 공테이프를 넣고 비디오의“입력선

1

택”버튼을 눌러 [외부입력]으로 선택하세요.

캠코더의 전원선택 스위치를 테이프 재생에

2

맞춘 후 [빨리감기] 버튼 또는 [되감기] 버튼
을 눌러 재생할 영상을 찾으세요.

캠코더의 [재생/일시정지] 버튼을 누르세요.

3

액정화면 및 전자확인창에 나오는 촬영영상이
TV화면에도 나오는지 확인하세요.

비디오의 [녹화] 버튼을 눌러 복사하세요.

4

복사를 끝내려면 캠코더의 [정지] 버튼을 누른
후 비디오의 [녹화정지] 버튼을 누르세요.

캠코더 액정화면의 화면표시가 복사되지 않게 하려면

■복사를 시작하기 전에 캠코더의 [화면표시] 버튼을 눌러
화면표시를 끄세요.

■복사도중 캠코더의 [메뉴] 버튼이나 메뉴다이얼을 움직이는
등의 조작을 하면 이 내용들까지 복사되므로 주의하세요.

비디오 연결

97

6장 외부기기 연결 및 사용

1 2 3 4 5

6 7 8 9

10

ALARM IN ALARM OUTALARM RESET GND TRIGGER OUT
TAPE END OUT SERIES OUT GND SERIES IN 1 SHOT REC IN

1 2 3 4 5 6 7 89101 2 3 4 5 6 7 89

10

IN

OUT

OUT

IN

비디오 연결

비디오 연결

비디오 영상의 캠코더 복사

■

시작하기 전에!

비디오에 재생할 테이프를 넣으세요.

■

캠코더에 녹화할 공테이프를 넣으세요.

■

캠코더의 전원선택 스위치를 [테이프재생]에 맞추세요.

B

A

가정용 비디오 테이프에 기록된 영상을 캠코더용
6mm 테이프에 복사할 수 있습니다.

연결하려면

캠코더의 뒷면에 있는 멀티 영상/음성 연결

1

단자와 비디오의 영상/음성출력 단자를
연결합니다.

A. 영상/음성 색깔에 맞춰 연결하세요.
B. S-영상 단자가 있는 경우에만 연결하세요.

비디오와 T V는 동축케이블로 연결합니다.

2

● 비디오와 TV의 연결은 가정용 비디오 시청시의

연결상태와 같습니다.

98

참고

■

일반 16mm VHS 테잎에 복사방지 기능이 설정되어 있으면
캠코더로 복사할 수 없습니다.

■

TV화면이 캠코더의 액정화면에 나타나지 않으면
멀티영상/음성 연결케이블을 다시 연결하세요.

녹화하려면

메뉴다이얼

1,2,3

메뉴

4

시작/정지

5,6

6장 외부기기 연결 및 사용

정지

7

[메뉴] 버튼을 누른 후 [메뉴다이얼]을 돌려 <캠코더>를 선택한 후

1

[메뉴다이얼]을 누르세요.

[메뉴다이얼]을 위/아래로 돌려 <기록환경 설정>을 선택한 후 [메뉴다이얼]

2

을 누르세요.

[메뉴다이얼]을 돌려 <영상/음성 입출력>을 선택한 후 [메뉴다이얼]을

3

눌러“AV입력”으로 설정해 주세요.

[메뉴] 버튼을 눌러 메뉴를 사라지게 하세요.

4

캠코더의 [촬영시작/정지] 버튼을 한 번 눌러 녹화 대기 상태로 놓으세요.

5

한 번 누르면 화면에“녹화대기”가 표시됩니다.

비디오를 재생시키고 캠코더의 [촬영시작/정지] 버튼을 누르세요.

6

녹화가 시작됩니다.

녹화를 끝내려면 캠코더의 [정지] 버튼을 누르세요.

7

다시 캠코더 화면을 외부기기를 통해 보시려면 영상/음성 입출력 선택을

8

“출력”으로 설정해 주세요.

3

비디오 연결

99

PC 연결

USB케이블로 연결하기

USB 연결을 통해 별도의 장비 없이 메모리 스틱에 저장된
포토이미지나 작은 크기의 동영상을 PC로 전송 할 수 있습니다.
(이동식 디스크 기능)

6장 외부기기 연결 및 사용

PC 연결

100

시작하기 전에!

PC로 자료를 전송할 메모리스틱을 캠코더에 넣으세요.

PC시스템 요구사양

■CPU: faster Intel󳟗Pentium Ⅲ 400㎒ 이상의 호환기종

■운영체제: Windows󳟗98SE/ME/2000/XP

■메모리: 64MB RAM 이상

■CD-ROM: 4배속 이상의 디스크 드라이브

■비디오 카드: 65,000 컬러 이상의 비디오 카드

■USB 단자

PC에 USB 케이블을 연결하여 보려면 PC에 USB 케이블을 제거 할 때

USB 케이블의 큰 잭은 PC의 USB 포트에

1

연결하세요.

USB 케이블의 작은 잭은 캠코더의 USB 포트에

2

연결하세요.

캠코더와 PC가 USB 케이블로 연결되면 줌 스위치,
모드 스위치, 전원선택 스위치, 나이트 캡쳐 스위치를
제외한 다른 버튼들은 동작 하지 않습니다.

■

PC에서 USB를 수신하기 위해서는 드라이버 소프트웨어 및 화상편집
소프트웨어를 설치해야 합니다. ▶101쪽

참고

소프트웨어 설치방법은 소프트웨어의 도움말을 참조하세요.

■

위에 언급된 PC 시스템 요구사항은 권장사양 이므로 PC의 조립상태에
따라 동영상 화면 끊김 및 이상동작을 할 수도 있습니다.

■

둘 이상의 USB장치를 한대의 PC에 동시에 연결하거나 허브를 사용한
경우 캠코더가 제대로 동작하지 않을 수 있습니다.

PC WINDOWS 창의 작업표시줄에 있는

1

“하드웨어 안전하게 제거”아이콘을 클릭하세요.

“안전하게 제거할 수 있습니다.”란확인메세지

2

창이 뜨면 USB 케이블을 제거하세요.

■

데이터 전송 중에 USB 케이블을 빼면 데이터 전송이 정지되며

테이터가 손상될 수 있습니다.

■

USB케이블이 연결된 상태에서는 전원선택 스위치, 모드선택 스위치,
줌 스위치, 나이트캡쳐(NIGHT CAPTURE)스위치만 동작 합니다.

■

PC로 동영상 전송시 더욱 선명한 디지털 화질의 전송을 위해
DV(IEEE 1394)연결을 권장합니다.▶105쪽

■

테이프로 촬영된 내용 USB 전송이 되지 않습니다.

PC 연결

DVC Media 5.0 프로그램 설치하기

PC를 켜고 WINDOWS를 로딩합니다.

1

PC의 CD-ROM 드라이브에 제공된 소프트웨어

2

CD를넣어주세요.

소프트웨어가 실행되면 메인 화면이 나타납니다.

3

“DVC Driver”를 클릭하세요.

4

● 자동으로 PC에 필요한 드라이버가 설치됩니다.

● 설치되는 드라이버

- USB 이동식 디스크 드라이버

- USB PC-CAMERA 드라이버

설치가 완료되면 PC를 재부팅 하세요.

5

USB를 통해 메모리스틱을 PC의 이동식 디스크로
사용할 수 있습니다.

■메모리 스틱에 저장된 포토파일과 동영상 파일을 PC로
이동 시킬 수 있습니다.

1. 렌즈블록이 카메라 모드에 있는 경우 전원선택 스위치를 촬영

모드 또는 메모리 재생모드에 놓으세요.

2.렌즈블록이 캠코더 모드에 있는 경우 전원선택 스위치를 메모리

재생모드에 놓으세요. 또는 전원선택 스위치를 촬영모드로
놓은 후 캠코더 촬영모드에서 기록선택을 메모리로 선택하세요.

3. 캠코더와 PC를 USB 케이블을 이용하여 연결하세요.

캠코더를 이용해 PC CAMERA 기능을 사용할 수
있습니다.

■캠코더를 이용해 Net Meeting 프로그램이 설치된 PC에서
화상회의를 할 수 있습니다.

■화상채팅 기능이 제공되는 전문 사이트에 접속하면 캠코더를
이용해 화상채팅을 할 수 있습니다.

■PC 카메라 화면크기는 160x120 픽셀입니다.

1. 렌즈블록을 캠코더모드 선택한 후 전원선택 스위치를 촬영

모드에 놓으세요.

2. 캠코더와 PC를 USB 케이블을 이용하여 연결하세요.

■

PC 카메라 동작 중 화면이 나오지 않으면 PC와 캠코더의
전원을 껐다가 다시 켠 후 사용해 주세요.

참고

6장 외부기기 연결 및 사용

PC 연결

101
