Samsung US30C2BC, US18A0RCF/KCV, US12ABMCF/KCV, US09A6MAF/KCV, US07A6MA User Manual [es]

ENGLISH

OWNER’S INSTRUCTIONS
MANUAL DE INSTRUCCIONES
MANUEL D’UTILISATION

Split Type Air Conditioner (Cool)

Acondicionador de aire del tipo partido (Refrigeración)

Climatiseur type Split (Refroidissement)

E S F

DB98-15772A(2)

ESPAÑOL

FRANÇAIS

AS07A5(6)MA
AS09A5(6)MAF
AS12AA(B)MCF
AS18A9(0)RCF
AS24A1(2)RC
AS30C1(2)BC

Indoor Unit

US07A5(6)MA
US09A5(6)MAF
US12AA(B)MCF
US18A9(0)RCF
US24A1(2)RC
US30C1(2)BC

Outdoor Unit

S-2

Precauciones de seguridad

Las advertencias de seguridad siguientes deben ser tomadas al usar su acondicionador de aire.

◆ Los usuarios de este producto no deben desmontar o modifique de
ninguna manera. En lugar, les solicitan poner en contacto con
directamente el servicio técnico señalado o la tienda donde el producto
fue comprado.

◆ Nunca derrame cualquier clase de líquido en la unidad. Si esto sucede,
desenchufe o apaque el interruptor principal de la unidad y póngase en
contacto con su servicio técnico autorizado.

◆ No inserte cualquier cosa entre las láminas del enchufe de aire porque
el ventilador interno puede ser dañado y podría causar daños
materiales. Proteja a los niños de la unidad.

◆ No coloque ninguna obstáculos delante de la unidad.

◆ No rocíe cualquier clase del líquido en la unidad interior. Si sucede

esto, apaque el interruptor usado para su acondicionador de aire y
póngase en contacto con su especialista en la instalación.

◆ Asegúrese de que la unidad esté ventilada correctamente siempre:
No coloque la ropa u otros materiales encima de la unidad.

◆ Si el mando a distancia sin cables no será utilizado durante mucho
tiempo, quite las baterías. (Si es aplicable)

◆ Al usar un mando a distancia sin cables, la distancia no debe estar
más de 23ft(7m) del acondicionador de aire. (Si es aplicable)

ADVERTENCIA

DURANTE LA
OPERACIÓN

◆ Nunca almacene o embarque el acondicionador de aire al revés hacia
abajo u oblicuo para evitar daño al compresor.

◆ La aplicación no es pensada para el uso por los niños jóvenes o las
personas enfermizas sin la supervisión: Los niños jóvenes deben ser
supervisados para asegurarse de que no juegan con la aplicación.

◆ La corriente máxima se mide según el estándar del IEC para la
seguridad y la corriente se mide según el estándar de ISO para el
rendimiento energético.

OTROS

◆ Antes de dejar el dispositivo, es necesario tirar las células de la batería
y quitar ellas con seguridad por razones de reciclaje.

◆ Cuando usted necesita disponer de la unidad, consulte a su proveedor.
Si las pipas se quitan incorrectamente, el refrigerante puede apagarse
y entrar en contacto con su piel, causando posibles accidentes.
Emitir el refrigerante en la atmósfera también daña los ambientes.

◆ Por favor recicle o disponga del material empaquetado para este
producto de una manera ambientalmente responsable.

D

ISPONER LA UNIDAD

Riesgo de la descarga eléctrica. • Puede resultar en la muerte o heridas

graves. • Desconecte todas las fuentes de alimentación eléctrica remotas
antes de mantener, instalar o limpiar. • Esto debe ser efectuado por el
fabricante o su servicio técnico o un personal de servicio autorizado para
evitar posibles accidentes o daños materiales.

Indice

◆

P

REPARACION DEL AIRE ACONDICIONADO

■ Precauciones de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

■ Revisión de la Unidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

■ Control remoto - Botones y visor . . . . . . . . . . . . . . . . . . . . . . . . 6

■ Hacer Funcionar . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

■ Colocación de las pilas del control remoto . . . . . . . . . . . . . . . . 8

■ Instalaci n de el controlador remoto . . . . . . . . . . . . . . . . . . . . . 8

◆

F

UNCIONAMIENTO DEL AIRE ACONDICIONADO

■ Función de 5 maneras . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

■ Selección del modo de funcionamiento automático . . . . . . . . 10

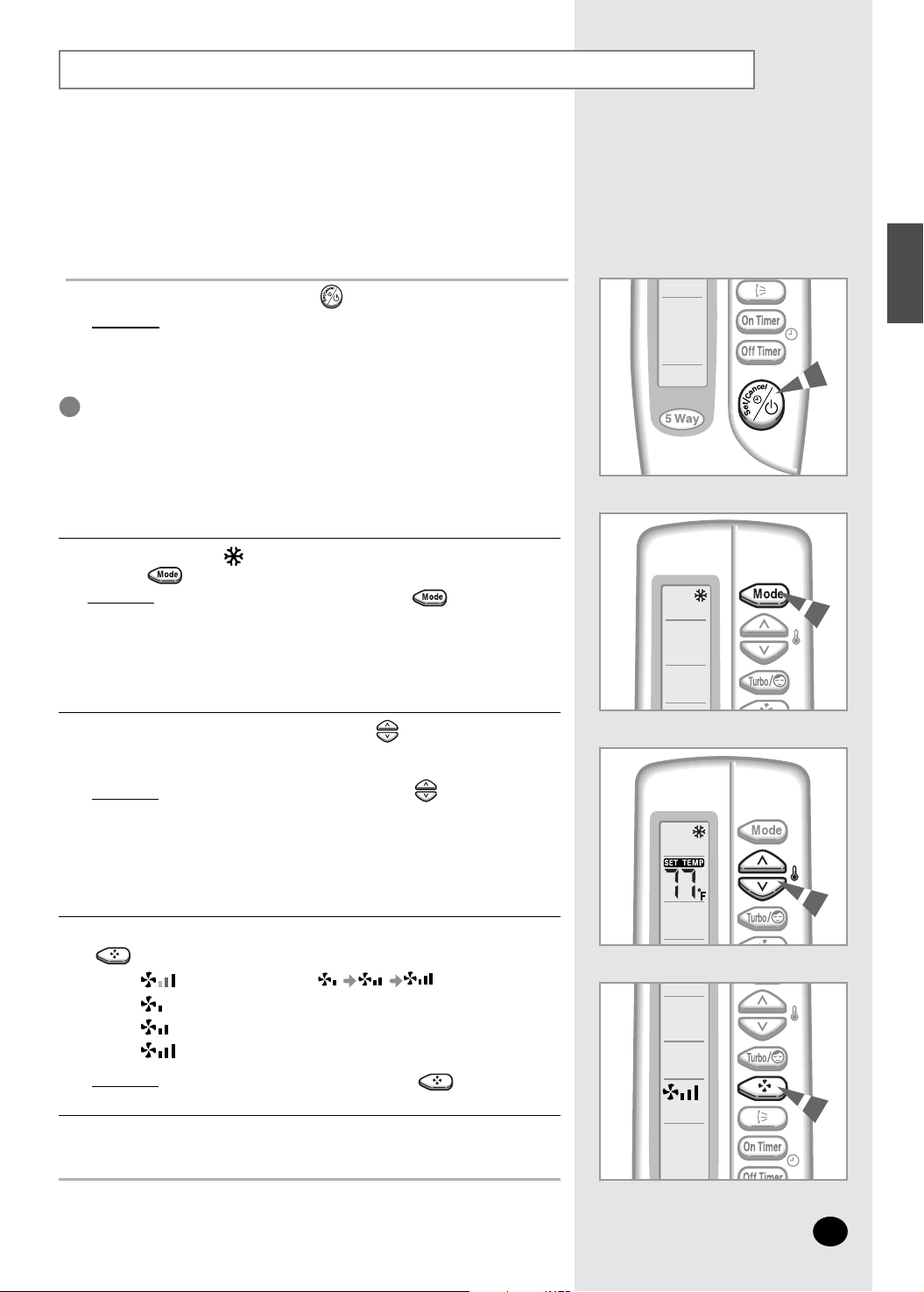

■ Refrescar su Habitación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

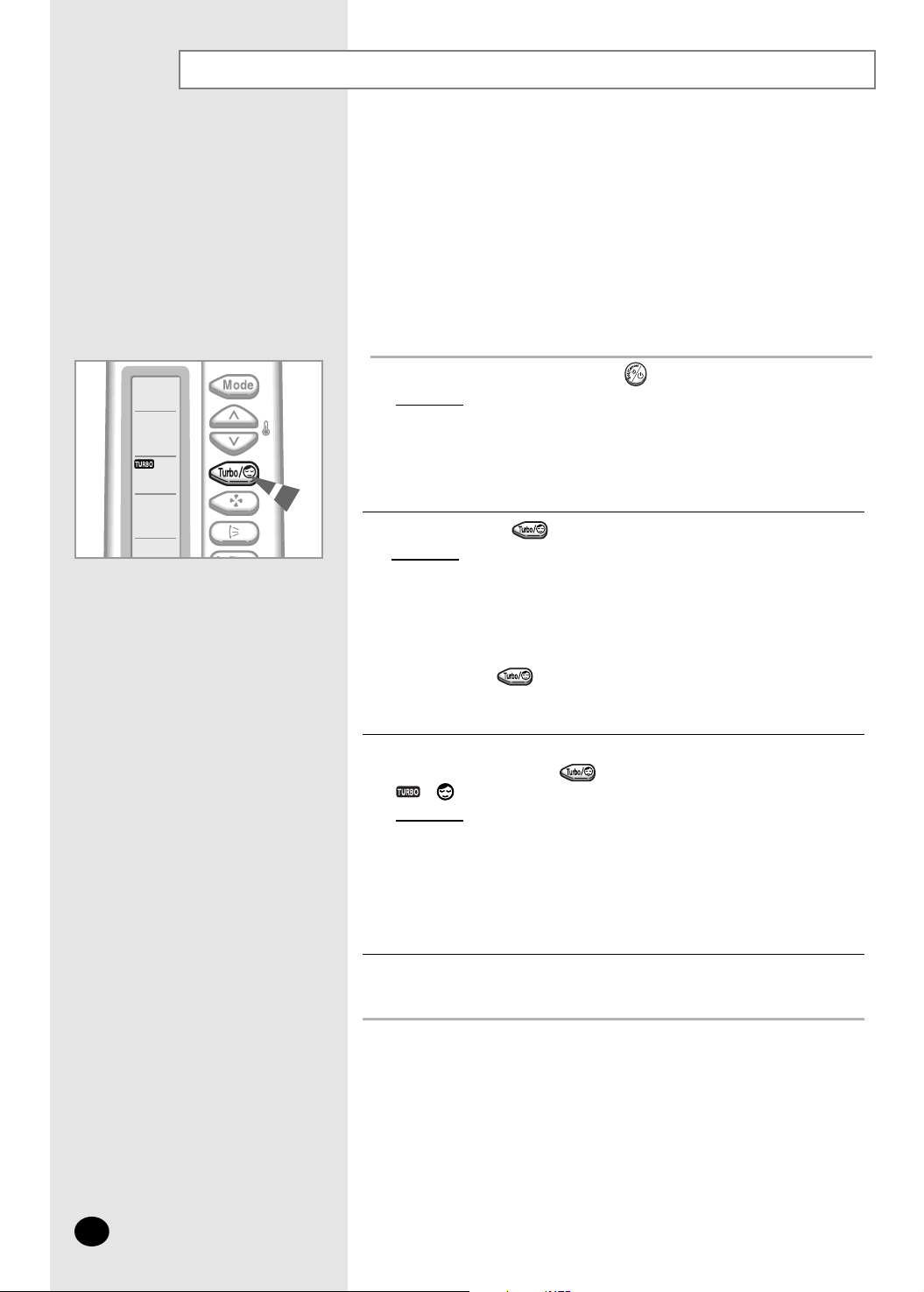

■ Cambio rápido de la temperatura ambiental . . . . . . . . . . . . . . 12

■ Eliminación del exceso de humedad . . . . . . . . . . . . . . . . . . . 13

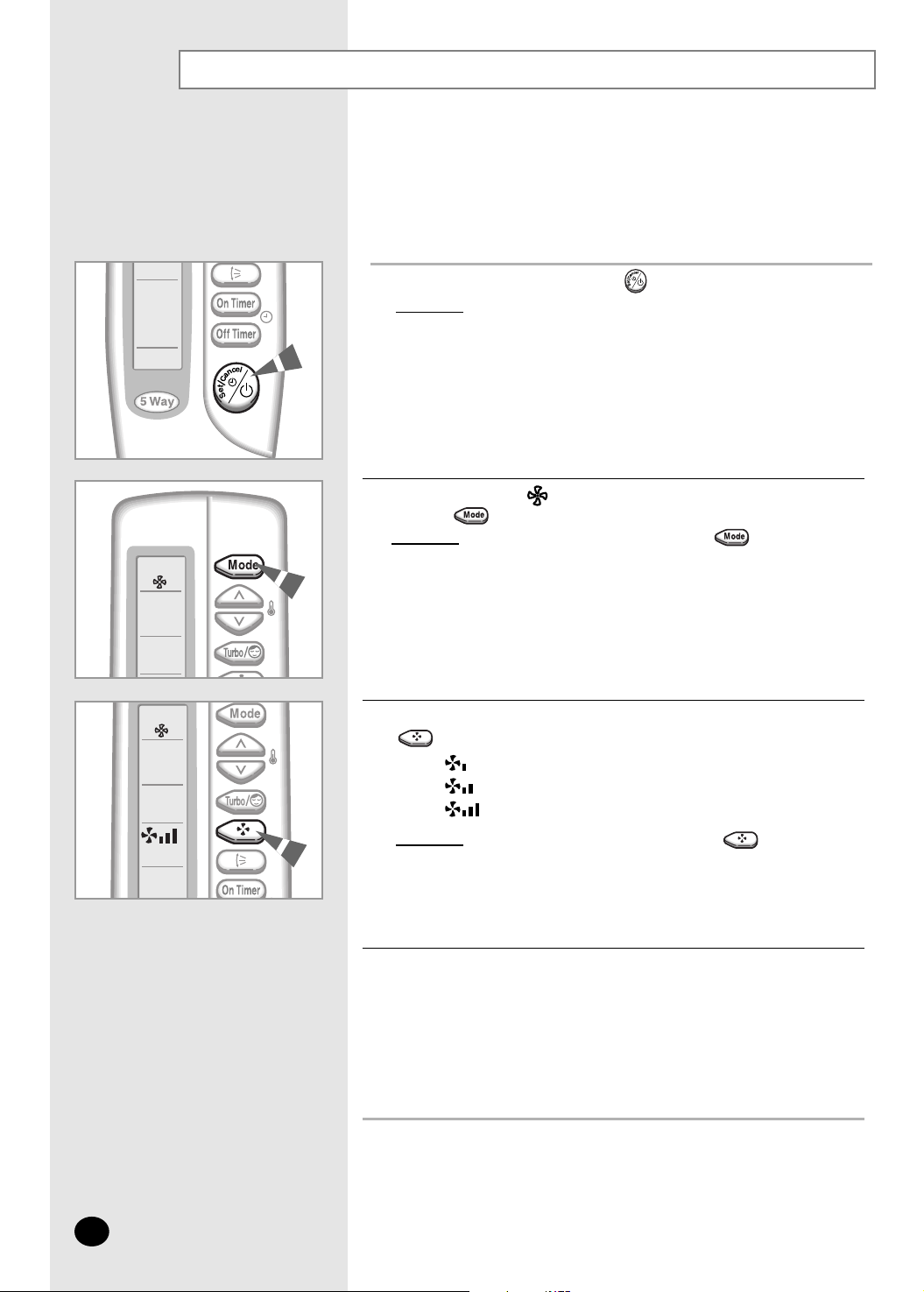

■ Ventilando su habitación . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

■ Ajuste de la dirección del flujo de aire verticalmente . . . . . . . 15

■ Ajuste de la dirección del flujo de aire horizontalmente . . . . . 15

◆

P

ROGRAMACION DEL AIRE ACONDICIONADO

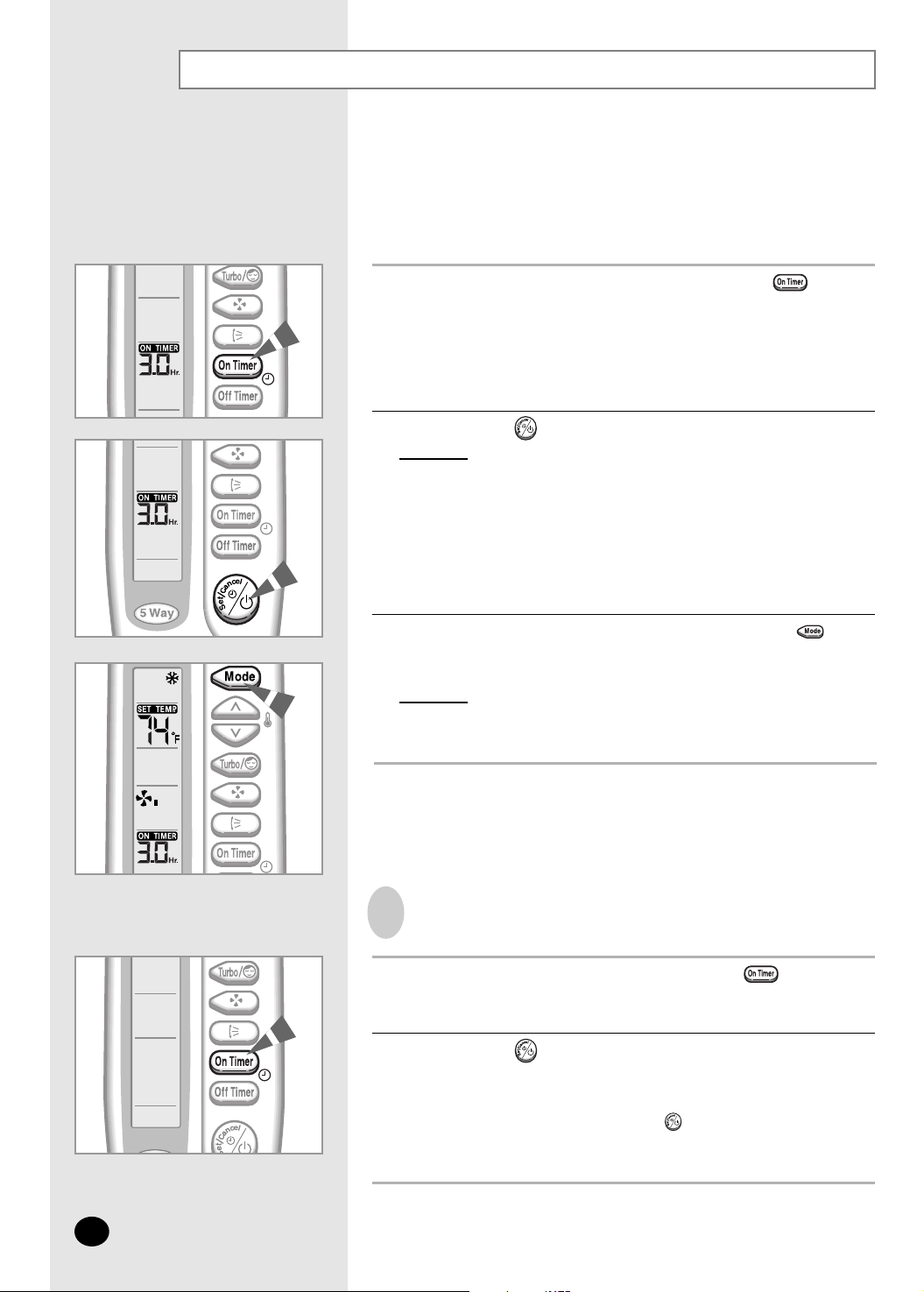

■ Ajustar el Tiempo para Encender . . . . . . . . . . . . . . . . . . . . . . 16

■ Ajustar el Tiempo para Apagar . . . . . . . . . . . . . . . . . . . . . . . . 17

■ Ajuste de la función Tiempo Dormido . . . . . . . . . . . . . . . . . . . 18

◆

R

ECOMENDACIONES DE USO

■ Consejos de utilización . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

■ Rangos de temperatura y humedad . . . . . . . . . . . . . . . . . . . . 20

■ Limpieza del aire acondicionado . . . . . . . . . . . . . . . . . . . . . . . 21

■ Solución de problemas comunes . . . . . . . . . . . . . . . . . . . . . . 22

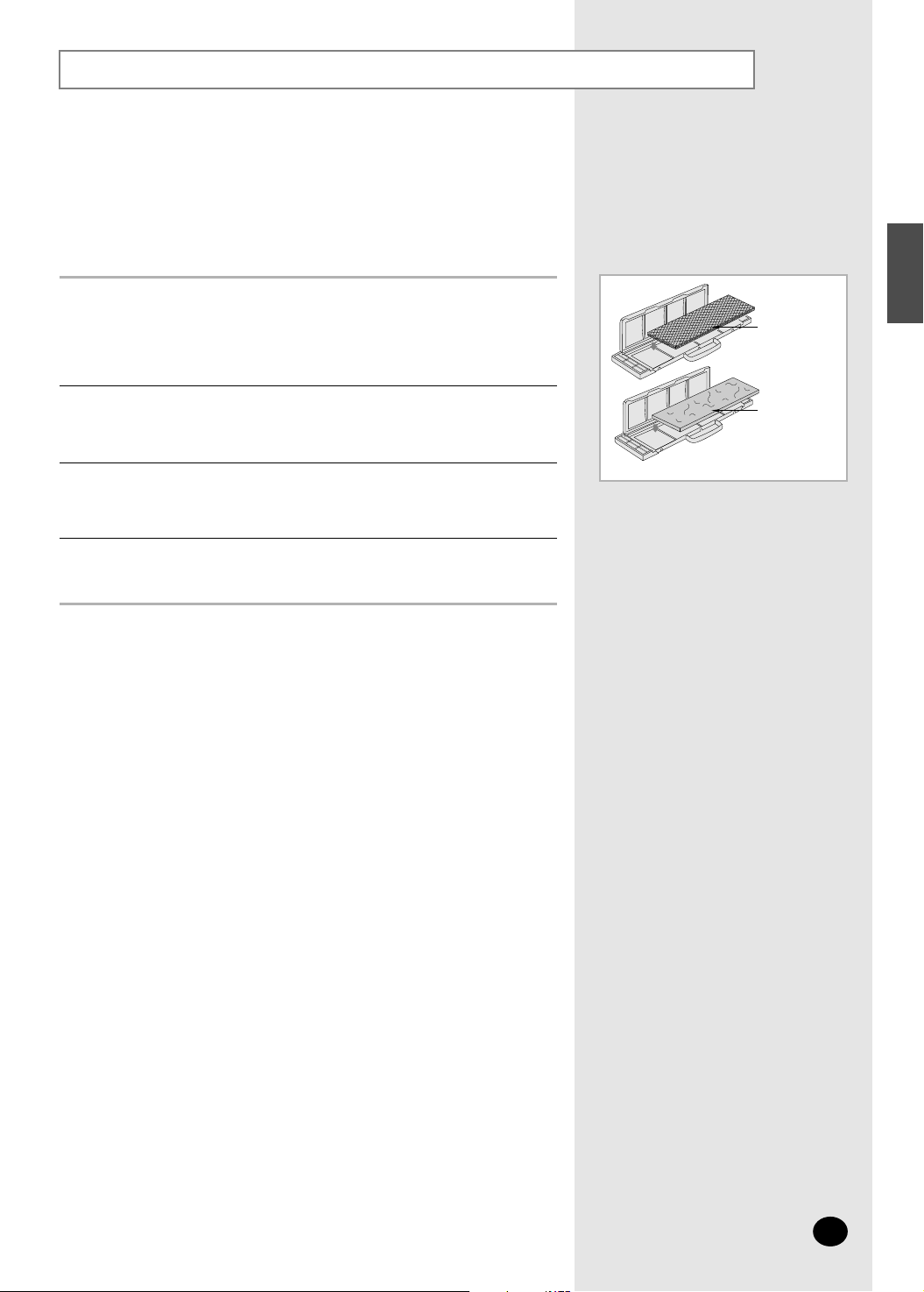

■ Instalación de filtros (Opción) . . . . . . . . . . . . . . . . . . . . . . . . . 23

◆

E

SPECIFICACIONES TÉCNICAS

S-3

ESPAÑOL

Revisión de la Unidad

S-4

El diseño y la configuración están sujetos al cambio según el medelo.

Unidad Interior

Filtro del aire (instalado
debajo de la rejilla)

Guías del flujo de
aire(externas)

Entrada del aire

Indicador del temporizador

Indicador ESTANDAR

Inicador NATURAL

Indicador de SOFOCAR

Indicador de SILENCIADOR

Sensor de control remoto
Indicador de AHORRO

ENCENDER/APAGAR & Botón
de selección de 5 maneras

◆ Para detalles de 5 maneras, fijese a la página 9.

NNNNoooottttaa

aa

✴✴07/09/12/18/24✴✴

Unidad Interior

✴✴30✴✴

Filtro del aire
(instalado debajo
de la rejilla)

Guías del flujo de aire(externas)

Entrada del aire

Indicador ESTANDAR

Inicador NATURAL

Indicador de SOFOCAR

Indicador de SILENCIADOR

Indicador del temporizador

Indicador de AHORRO

ENCENDER/APAGAR & Botón
de selección de 5 maneras/Sensor
de control remoto/Inicador
del Montor de Poder Invertido

(Solo en los modelos invertidos)

◆ Para detalles de 5 maneras, fijese a la página 9.

NNNNoooottttaa

aa

S-5

ESPAÑOL

Entrada del aire (trasero)

Salida del aire

Valvula de conección

Unidad Exterior

Unidad Exterior

Entrada del aire (trasero)

Salida del aire

Valvula de conección

Entrada del aire (trasero)

Salida del aire

Valvula de conección

Unidad Exterior

Entrada del aire (trasero)

Salida del aire

Valvula de conección

Unidad Exterior

US07A5(6)MA
US09A5(6)MAF

US12AA(B)MCF

US18A9(0)RCF
US24A1(2)RC

US30C1(2)BC

Control remoto - Botones y visor

Modo de operacion( Automática,

Refrigeración, Deshumidificación,

Ventilación)

Indicador de transmisión del

control remoto

Botón de selección de modo
(Automática, Refrigeración,
Deshumidificación, Ventilación)

Botón de selección del
modo Turbo/Dormido

Botón de balance

Botón para encender el tiempo

Botón para apagar el tiempo

Encender/Apagar &
ajuste de alarma/botón
de cancelar

Botón de ajuste de la
velocidad del ventilado

Botones de ajuste de la
temperatura

Ajuste de temperatura

Modo Dormido

Modo de Turbo

Velocidad del Ventilador

Dirección del flujo de aire

Ajuste para encender el tiempo

Ajuste para apagar el tiempo

Indicador de descarga

de las baterias

Botón de selección de

5 maneras

S-6

Hacer Funcionar

Acaba de adquirir un aire acondicionado doméstico sistema “split” y se lo
ha instalado el técnico especialista.

En el presente manual de instrucciones encontrará información de gran utilidad
para el uso del aire acondicionado. Dedique el tiempo necesario para la lectura de
este manual, ya que le ayudará a sacar el máximo partido de las funciones del aparato.

Este manual está organizado de la siguiente manera.

◆ En las páginas 4 y 6 aparecen las siguientes ilustraciones:

- Unidades exterior e interior del acondicionador

- Control remoto (botones y visor)
Dichas ilustraciones le resultarán de utilidad para localizar los botones y
entender los símbolos que aparecen en el manual.

◆ En el manual, encontrará una serie de procedimientos detallados
referentes a cada una de las funciones disponibles.

En las ilustraciones de los procedimientos detallados se utilizan diferentes símbolos:

PRESIONAR PULSAR

MANTENER PULSADO

S-7

ESPAÑOL

Colocación de las pilas del control remoto

Presione la tapa de la pila, situada en la parte posterior del control remo­to, deslizándola en la dirección de la flecha y quítela.

IIntroduzca las dos pilas, comprobando los polos :

◆ el polo + de la pila con el polo + del control remoto

◆ el polo - de la pila con el polo - del control remoto

1

2

Cierre la tapa deslizándola en dirección contraria a la
flecha hasta que quede en su lugar con un chasquido.

3

◆ Use dos baterias de tipo AAA, LR03 1,5V.

◆ No use baterias antiguas o dos baterias de diferente clase.

◆ Las baterias provablemente se descargara por absoluto

◆ después de 12 meses, aunque no lo hayan usado actualmente.

Deberá insertar o cambiar las pilas del control remoto:

◆ Al adquirir el aire acondicionador

◆ Si el control remoto no funciona correctamente

NNNNoooottttaa

aa

S-8

Instalaci n de el controlador remoto

Cologue el controlador remoto en la pared.

Fije el controlador remoto por tensar los tornillas.

1

2

Ponga el controlador remoto en el poseedor como en la figura lo muestra.

◆ Si Ud. quiere colocar el controlador remoto fcilmente, es mejor colocar
en el marco de madera.

3

S-9

ESPAÑOL

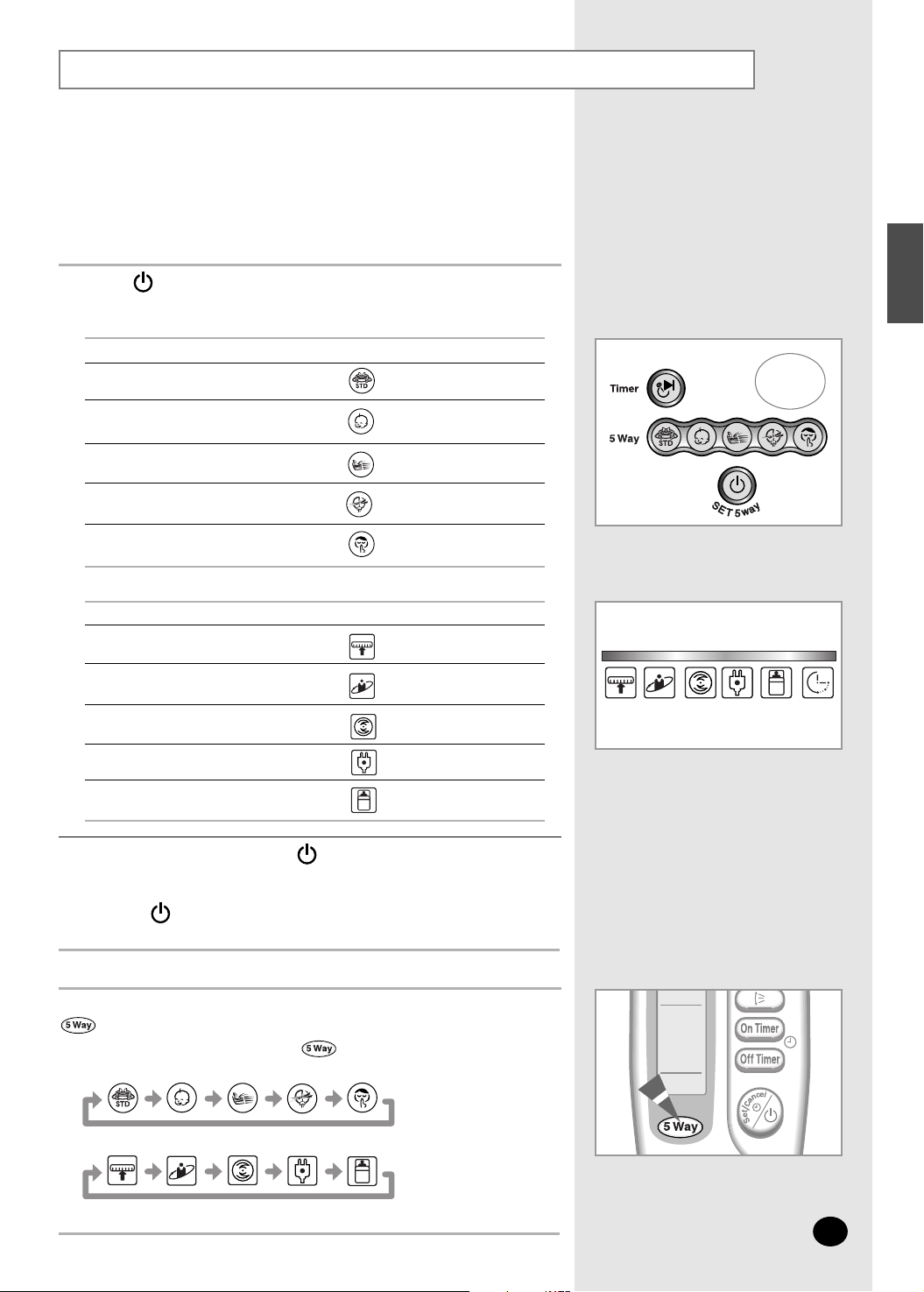

Función de 5 maneras

Oprima el botón de (ENCENDER/APAGAR) una o más veses hasta
que aparesca el modo seleccionado.

1

Para parar la operación precione el botón de (ENCENDER/APAGAR)
hasta que todos los indicadores se hayan apagado.

2

Puede selecionar la función de 5 maneras con el modo de operación del aire
acondicionador para una circunstáncia más comfortable. Puede usar la función de
5 maneras con la unidad interior como tambien con el control remoto. Apesar, de
que haya perdido su control remoto puede usar esta función.

Usando la unidad interior

Para selecionar con el control remoto las 5 maneras de función, presione el botón de

una o más veses necesarias hasta que aparesca el modo selecionado.

◆ Cadad ves que presione el botón de :

En la unidad interior de cada indicador de 5 maneras aparecen en orden.

Selecionar con el Control Remoto

Aunque el aire acondicionador haya sido

(ENCENDIDO/APAGADO) por via de botón, la operación

puede ser controlado usando el cntrol remoto normalmente.

NNNNoooottttaa

aa

Para obtener a(n)...

Operación normal

Modo(ESTANDAR)

Luego selecione...

Modo (NATURAL)

Reduciendo la inconfortable
Balancear la temperatura

Modo (SOFOCANTE)

Aire-acondicionador fuerte
Ambiente

Modo (AHORRO)

Ahorrar la energía

Modo (SILENCIO)

Ambiente de salida

To obtain a(n)...

Normal operating

(STANDARD) mode

Then select...

(NATURE) mode

Reducing the uncomfortable
temperature gradually

(POWER) mode

High fan speed

(SAVING) mode

Compressor run time reduced

(SILENCE) mode

Fan speed reduces as the temperature
decreases

✴✴30✴✴

✴✴

07/09/12/18/24

✴✴

✴✴

07/09/12/18/24

✴✴

✴✴30✴✴

S-10

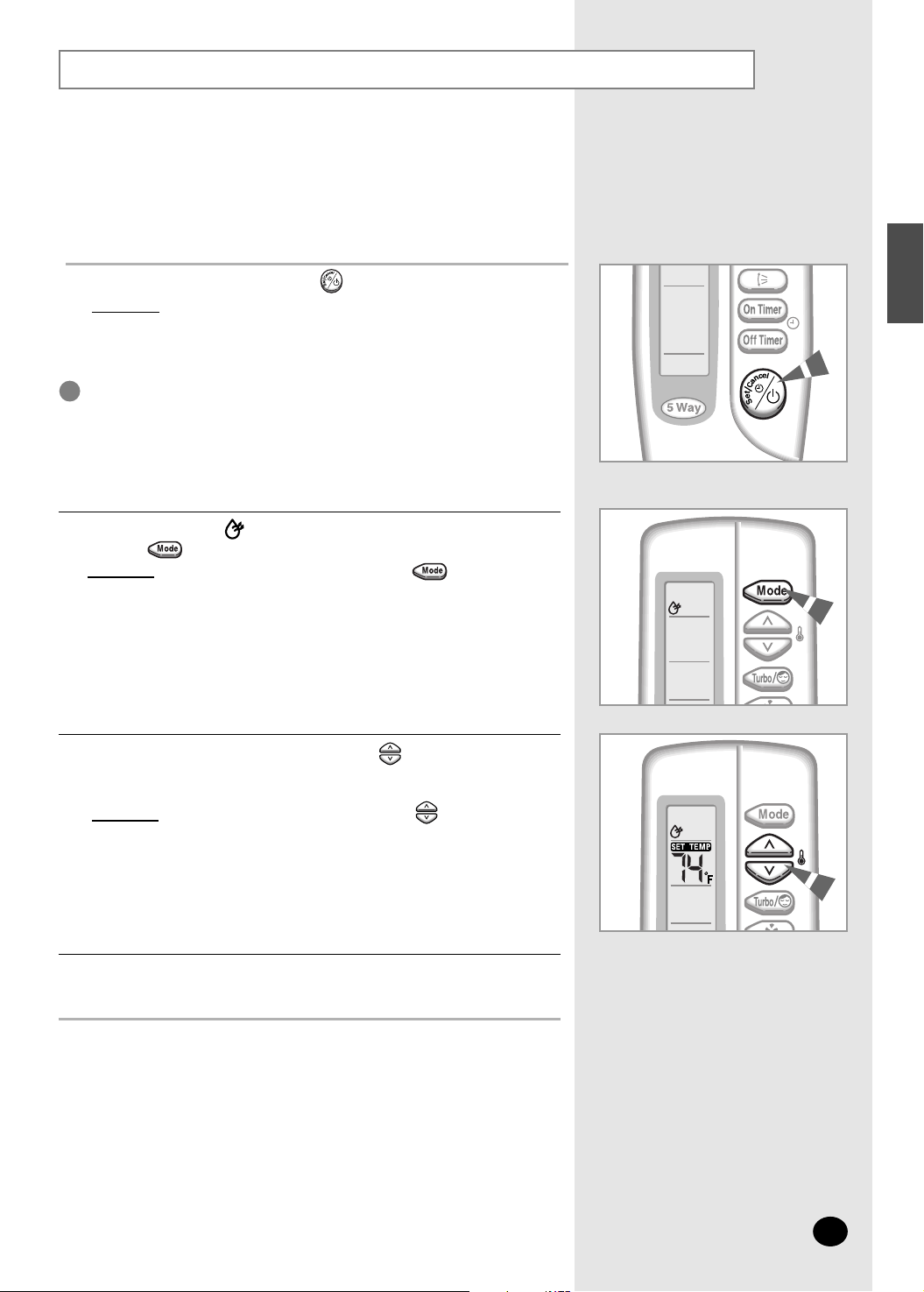

Selección del modo de funcionamiento automático

Si lo desea, puede encender el aire acondicionado en modo automático
con el control remoto. En el modo automático la temperatura estándar y
la velocidad óptima del ventilador se selecciona automáticamente. Puede
ajustar la temperatura estándar pero no la velocidad del ventilador.

1

Si es que no aparece en la parte superior del control remoto, presione el
botón de en el control remoto una o más veses hasta que aparesca.

Resultado:◆ Cada ves que presione el botón de la unidad interior

bipea.

◆

El aire acondicionador corre en modo AUTOMÁTICO.

2

Se puede cambiar de modo en cualquier momento.

Si es necesario, presione el botón (On/Off).
Resultado

:

◆ El indicador de 5 maneras aparece en al unidad interior.

◆

El aire acondicionado se enciende en el modo en que
se utilizó la unidad por última vez.

◆ La unidad interior emite un pitido.

El aire acondicionado incorpora un mecanismo de
protección que evita que se dañe el aparato al encenderlo
inmediatamente después de:

◆ Enchufarlo

◆ Apagarlo

El aparato se encenderá con normalidad al cabo de tres minutos.

IMPORTANTE

NNNNoooottttaa

aa

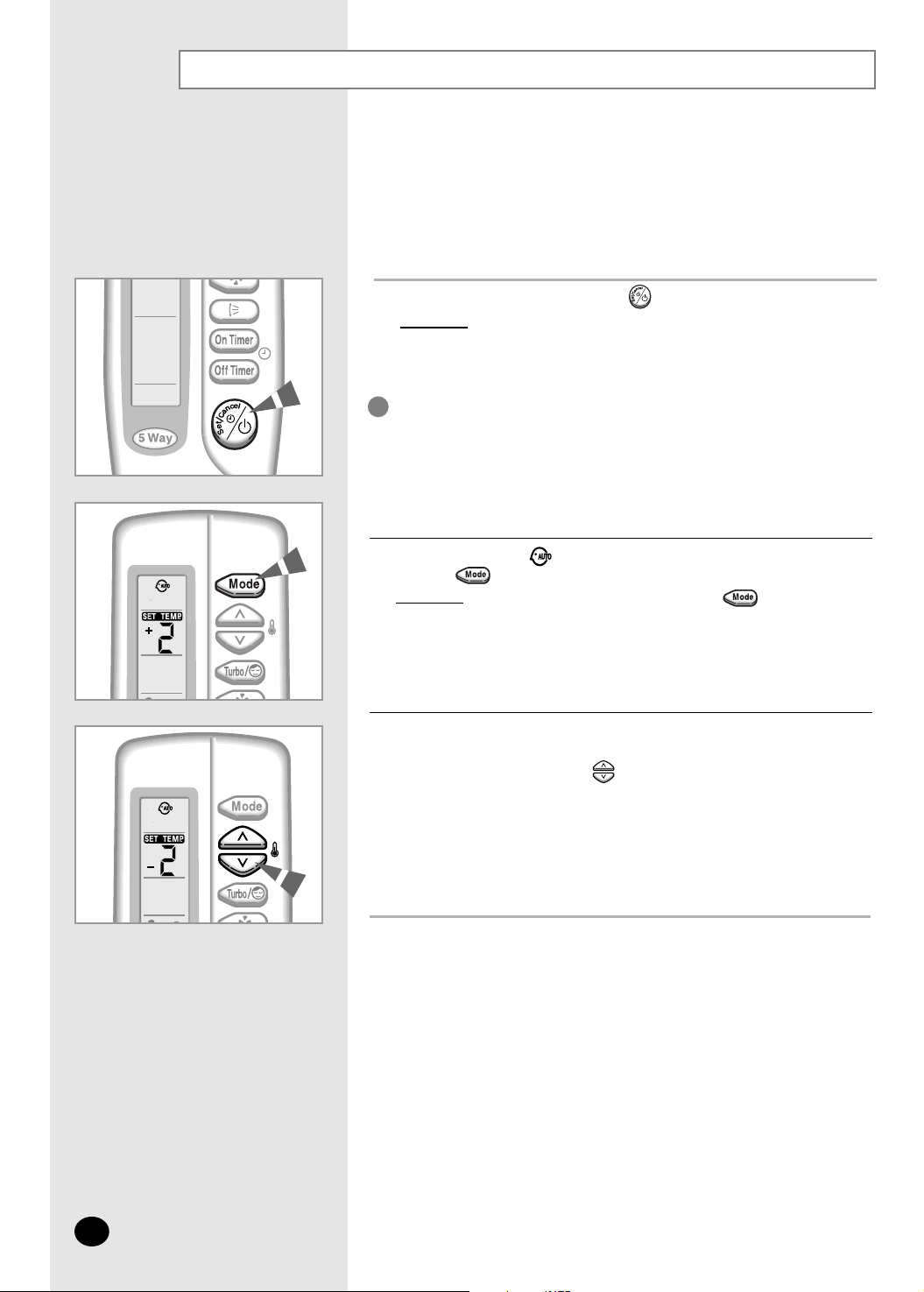

Para ajustar la temperatura estandar(El aire acondicionador automáticamente
se ajusta en la temperatura estandar por la temperatura actual del
habitación), oprima el botón de una o más veses.

3

SET TEMP. SET TEMP. - SET TEMP. SET TEMP.

-4°F -2°F Temperatura estándar +2°F +4°F

< Cuando sienta calor > < Cuando sienta frío >

S-11

ESPAÑOL

Refrescar su Habitación

1

Si es necesario, presione el botón (On/Off).
Resultado

:

◆ El indicador de 5 maneras aparece en al unidad interior.

◆

El aire acondicionado se enciende en el modo en que
se utilizó la unidad por última vez.

◆ La unidad interior emite un pitido.

El aire acondicionado incorpora un mecanismo de
protección que evita que se dañe el aparato al encenderlo
inmediatamente después de:

◆ Enchufarlo

◆ Apagarlo

El aparato se encenderá con normalidad al cabo de tres minutos.

IMPORTANTE

Si es que no aparece en la parte superior del control remoto, presione el
botón de en el control remoto una o más veses hasta que aparesca.

Resultado:◆ Cada ves que presione el botón de la unidad interior

bipea.

◆

El aire acondicionador corre en modo FRIO.

2

Se puede cambiar de modo en cualquier momento.

NNNNoooottttaa

aa

Para ajustar la temperatura, presione el botón uno o más veses hasta
que se marque la temperatura requerida. Posibles temperaturas son entre
65°F(18°C) y 86°F(30°C) inclusive.

Resultado:

◆ Cada ves que presione el botón de :

- La temperatura se ajusta de 1°F.

- La unidad interior emite un pitido.

◆

El aire acondicionado comienza a refrigerar siempre que la
temperatura ambiental sea superior a la

seleccionada;

sin embargo, el ventilador funcionará siempre.

3

Seleccionar la velocidad del ventilador presionando el botón de

uno o más veses hasta se marque la velocidad deseada :

Automático (girar: )

Bajo
Medio

Alto

Resultado

:◆Cada ves que oprima el botón de (VENTILACION),

la unidad interior bipea.

4

Para controlar la dirección del flujo del aire fijese a la página 15.

5

Debe seleccionar el modo FRIO si desea ajustar :

◆ Temperatura de enfriamiento

◆ Velocidad de ventiladora cuando enfrie

S-12

Cambio rápido de la temperatura ambiental

La función de refrigeración mediante el turbo se utiliza para enfriar
la habitación lo antes posible.

EEEEjjjjeeeemmmmpppplllloooo

:

Acaba de llegar a casa y nota que hace mucho calor en
la habitación. Desea que se enfríe lo más rápidamente
posible.

La función Turbo funciona durante 30 minutos con el ajuste máximo
antes de regresar automáticamente al modo y temperaturas
seleccionados anteriormente.

1

Si es necesario, presione el botón (On/Off).
Resultado

:

◆ El indicador de 5 maneras aparece en al unidad interior.

◆

El aire acondicionado se enciende en el modo en que
se utilizó la unidad por última vez.

◆ La unidad interior emite un pitido.

Presione el botón .
Resultado

:◆Los ajustes de temperatura y ventiladora son

ajustados automáticamente.

◆ El aire acondicionado refrigera la habitación lo más
rápidamente posible.

◆

Despues de 30 minutos, el aire acondicionado se cambia
automaticamente al ajuste de temperatura y ventiladora
del modo previo. Pero, si oprime el botón del modo de

en DRY(SECO) o FAN(VENTILACION) esto

cambia en el modo de AUTO automáticamente.

2

Si desea parar la función turbo antes de la terminación del periodo de 30
minutos, presione el botón una o más veses hasta que aparesca el

o .

Resultado:◆El aire acondicionado se cambia automáticamente al

ajuste de temperatura y ventiladora del modo previo.

3

Para controlar la dirección del flujo del aire fijese a la página 15.

4

S-13

ESPAÑOL

Eliminación del exceso de humedad

Si el ambiente de la habitación es muy húmedo, puede eliminar el
exceso de humedad sin disminuir demasiado la temperatura
ambiental.

1

Si es necesario, presione el botón (On/Off).
Resultado

:

◆ El indicador de 5 maneras aparece en al unidad interior.

◆

El aire acondicionado se enciende en el modo en que
se utilizó la unidad por última vez.

◆ La unidad interior emite un pitido.

El aire acondicionado incorpora un mecanismo de
protección que evita que se dañe el aparato al encenderlo
inmediatamente después de:

◆ Enchufarlo

◆ Apagarlo

El aparato se encenderá con normalidad al cabo de tres minutos.

IMPORTANTE

Si es que no aparece en la parte superior del control remoto, presione el
botón de en el control remoto una o más veses hasta que aparesca.

Resultado:

◆ Cada ves que presione el botón de la unidad interior
bipea.

◆ El aire acondicionador corre en modo de SECO.

2

Se puede cambiar de modo en cualquier momento.

NNNNoooottttaa

aa

Para ajustar la temperatura, presione el botón uno o más veses hasta
que se marque la temperatura requerida. Posibles temperaturas son entre
65°F(18°C) and 86°F(30°C) inclusive.

Resultado:

◆ Cada ves que presione el botón de :

- La temperatura se ajusta de 1°F.

- La unidad interior emite un pitido.

◆ El aire acondicionado comienza a eliminar el exceso
de humedad; la cantidad de aire se ajusta de forma
automática.

3

Para controlar la dirección del flujo del aire fijese a la página 15.

4

S-14

Ventilando su habitación

Si nota que el ambiente de la habitación está demasiado cargado,
puede ventilarla utilizando la función Fan.

1

Si es necesario, presione el botón (On/Off).
Resultado

:

◆ El indicador de 5 maneras aparece en al unidad interior.

◆

El aire acondicionado se enciende en el modo en que
se utilizó la unidad por última vez.

◆ La unidad interior emite un pitido.

Si es que no aparece en la parte superior del control remoto, presione el
botón de en el control remoto una o más veses hasta que aparesca.

Resultado:

◆ Cada ves que presione el botón de la unidad interior
bipea.

◆

El aire acondicionador corre en modo VENTILADOR.

◆ La temperatura es fijada automáticamente.

2

Se puede cambiar de modo en cualquier momento.

NNNNoooottttaa

aa

Seleccionar la velocidad del ventilador presionando el botón de

uno o más veses hasta se marque la velocidad deseada :

Bajo
Medio

Alto

Resultado

:◆Cada ves que oprima el botón de (VENTILACION),

la unidad interior bipea.

3

Para controlar la dirección del flujo del aire fijese a la página 15.

4

S-15

ESPAÑOL

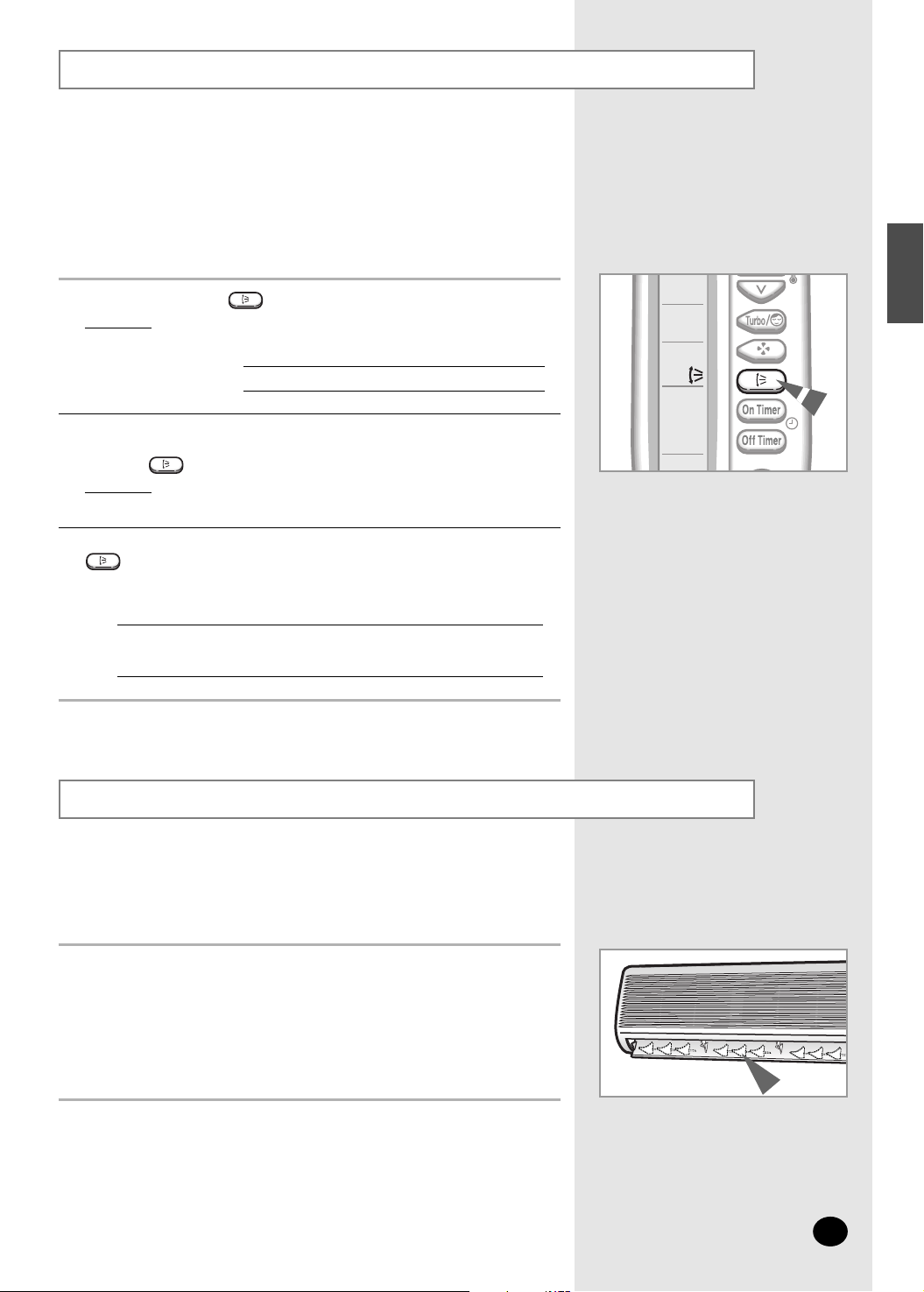

Ajuste de la dirección del flujo de aire verticalmente

Según la ubicación de la unidad interior en la pared de la habitación,
puede ajustar la posición de las guías de flujo de aire externas
situadas en la parte inferior del aparato y, de este modo, incrementar
la eficacia del aire acondicionado.

1 Presione el botón de una o más veses requeridas.

Resultado

: Las guías externas se ajustan verticalmente.

RECOMENDACIÓN Cuando... Ajuste las guías en cara...

Refrigerar Hacia arriba.

2 Si desea que las aletas se muevan hacia arriba y abajo automática-

mente cuando el aire acondicionador este operandose presione el
botón de (BALANCEO).

Resultado

: Las guías se mueven hacia arriba y hacia abajo sobre su eje.

3

Para parar el movimiento de la aleta arriba y abajo, presione el botón de

(BALANCEO) una ves mas.

NNNNoooottttaa

aa

Cuando encienda el aire Las guías estan...
acondicionador...

Apagar Se cerrarán completamente.
Encendido de nuevo Colocar en la posición inicial.

Ajuste de la dirección del flujo de aire horizontalmente

Existen dos grupos de aletas de flujo de aire internas. Al igual que se
ajustan las guías de flujo de aire externas verticalmente, también es
posible ajustar horizontalmente las aletas internas.

1 Ajuste cada grupo de aletas internas en la posición deseada empujando

o tirando de ellas de forma lateral.

❄

El diseño y la configuración están
sujetos al cambio según el medelo.

S-16

Ajustar el Tiempo para Encender

Si desea prender el aire acondicionador antes del tiempo
memorizado, presione el botón (ON/OFF).

NNNNoooottttaa

aa

Para encender el marcador de tiempo no le permite a Ud. encender el aire
acondicionador automáticamente después de dar un periodo de tiempo.
Ud. puede ajustar el periodo de tiempo desde 30 minutos a 24 horas.

Para ajustar el tiempo de operación, presione el botón de uno o más
veses hasta que muestre el tiempo requerido. El tiempo posible es desde

0.5 hora hasta 24 horas.

1

Presione el botón (Ajustar/Cancelar) para completar el ajuste.
Resultado:

: ◆ Aparecera el tiempo rejistrado.

◆ Blanquar el indicador del tiempo parando.

◆ El modo seleccionado y la temperatura se desapareceran

de la pantalla después de 10 segundos.

◆ El aire acondicionador se encendera automáticamente
cuando el contador aparesca en el control remoto y
cuando ajuste el nuevo tiempo desaparecera el tiempo
anterior.

2

Para cancelar el Tiempo Encender, presione el botón uno o más
veses hasta que aparesca el tiempo encendido ajustado.

1

Presione el botón (Ajustar/Cancelar).

2

Para Cancelar el Tiempo Encender

Para seleccionar un modo operativo de antemano, apriete el botón
hasta que el modo deseado esté mostrado en la parte superior del
mando a distancia.

Resultado:

◆ El aire-condicionado funcionará en el modo seleccionado
cuando está encendido.

3

S-17

ESPAÑOL

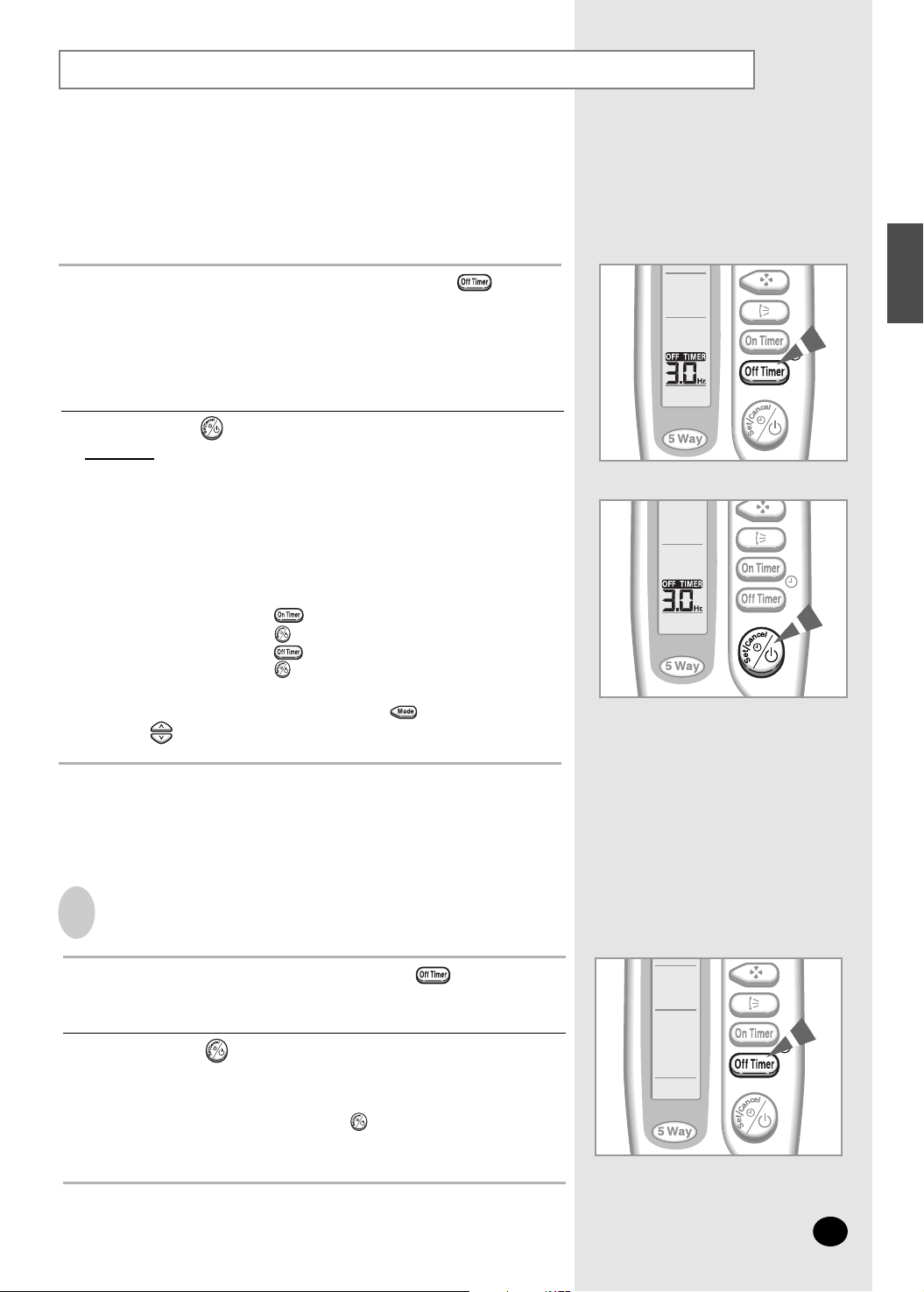

Ajustar el Tiempo para Apagar

Para apagar el marcador de tiempo no le permite a Ud. apagar el aire
acondicionador automáticamente después de dar un periodo de tiempo.
Ud. puede ajustar el periodo de tiempo desde 30 minutos a 24 horas.

Para ajustar el tiempo de operación, presione el botón de uno o más
veses hasta que muestre el tiempo requerido. El tiempo posible es desde

0.5 hora hasta 24 horas.

1

Puede ver o cambiar el tiempo en modo ajustado y la
temperatura presionando el botón de o el botón de

después de ajustar el nuevo tiempo apagar.

NNNNoooottttaa

aa

Presione el botón (Ajustar/Cancelar) para completar el ajuste.
Resultado:

: ◆ Aparece el tiempo rejistrado.

◆ Blanquar el indicador del tiempo parando.

◆ El aire acondicionador se apagara automáticamente

cuando el contador aparesca en el control remoto y
cuando ajuste el nuevo tiempo desaparecera el tiempo
apagado anterior.

2

Si desea encender el air acondicionador después de 2 horas
y hacer operar por 2 horas:

1. Presione el botón hasta que aparesca ‘2.0 Hr’.

2. Presione el botón (Ajustar/Cancelar).

3. Presione el botón hasta que aparesca ‘4.0 Hr’.

4. Presione el botón (Ajustar/Cancelar).

EEEEjjjjeeeemmmmpppplllloo

oo

Si desea prender el aire acondicionador antes del tiempo
memorizado, presione el botón (ON/OFF).

NNNNoooottttaa

aa

Para cancelar el Tiempo Apagar presione el botón uno o más veses
hasta que aparesca el tiempo ajustado.

1

Presione el botón (Ajustar/Cancelar).

2

Para Cancelar el Tiempo Apagar

S-18

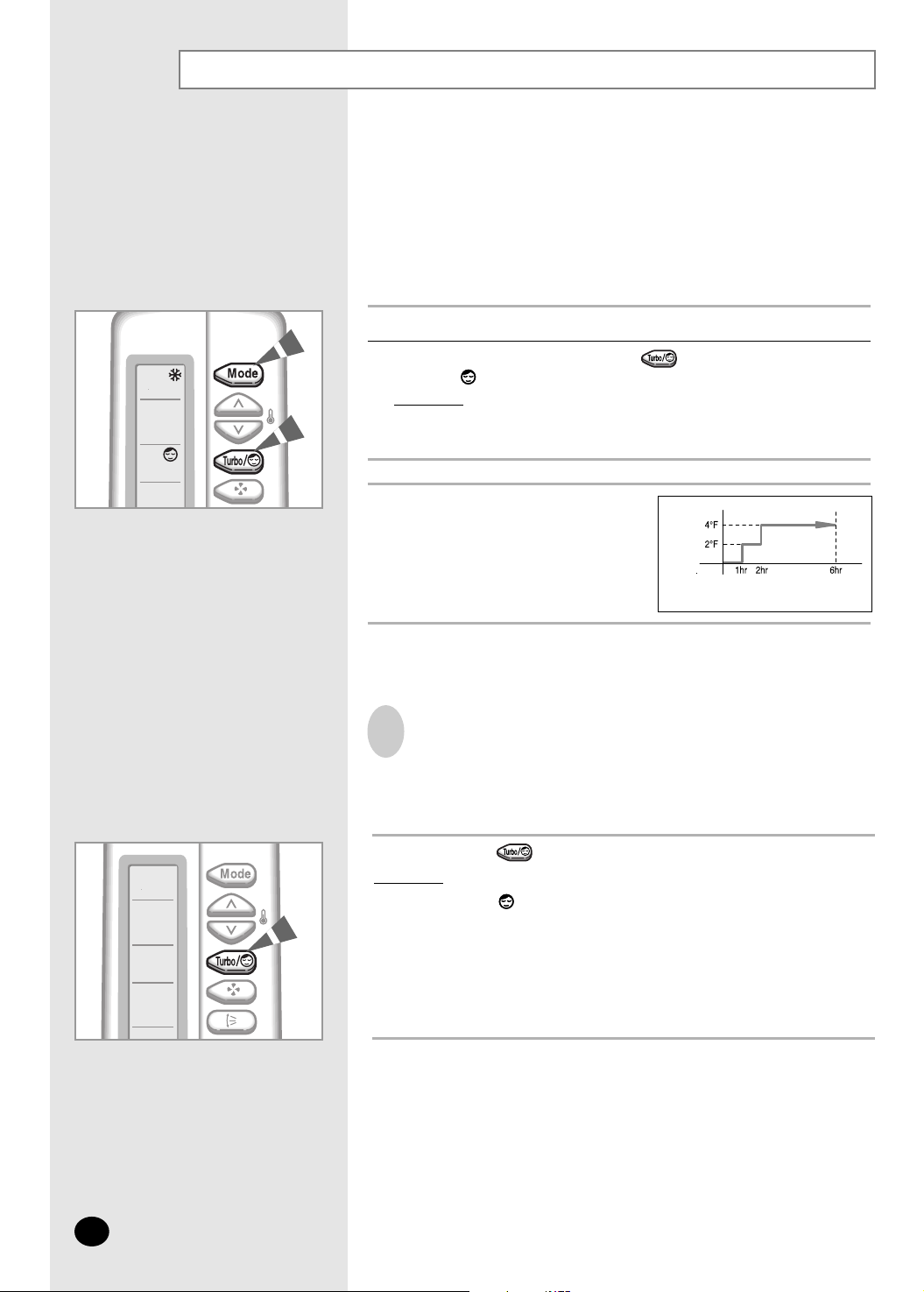

Ajuste de la función Tiempo Dormido

La función Tiempo Dormido (temporizador de desconexión automática)
se utiliza cuando se está refrigerando la habitación y desconectar el
acondicionador después de transcurrir seis horas.

NNNNoooottttaa

aa Si desea desconectar la unidad a una hora determinada,

consulte la página 17.

1 Asegure que seleccione cualquier modo FRIO.

2 Presione el botón del control remoto una o más veses hasta que

aparesca .
Resultado:

: ◆ La unidad interior emite un pitido.

◆ El acondicionador se controla como indica en las
siguientes instrucciones.

Refrigeración La temperatura aumenta

2°F cada hora.
Cuando ha aumentado
4°F (al cabo de dos horas),
la temperatura se
mantiene durante cuatro
horas.

Cancelación de la función Tiempo Dormido

Si no desea llevar a cabo la función Tiempo Dormido establecida,
puede cancelarla en cualquier momento.

Presione el botón .
Resultado:

: ◆ La unidad interior emite un pitido.

◆ El no se visualiza por largo tiempo.

◆ El aire acondicionado sigue funcionando con normalidad.

Ajuste del

tempori-

zador

Tiempo de
comienzo

Tiempo de
paro

S-19

ESPAÑOL

Consejos de utilización

Éstas son algunas de las recomendaciones que debe tener en cuenta
al utilizar el aire acondicionado.

Tema Consejo

Interrupción de la corriente Si se produce un corte en el fluido eléctrico
eléctrica mientras el acondicionador está en marcha,

éste se apagará. Cuando se restableca la
corriente,

✴✴A0✴✴
✴✴A2✴✴
✴✴A6✴✴
✴✴AB✴✴
✴✴C2✴✴

✴✴A1✴✴
✴✴A5✴✴
✴✴A9✴✴
✴✴AA✴✴
✴✴C1✴✴

deberá presiona
(On/Off) para encenderlo
de nuevo.

el aire acondicionador
comienza de nuevo
automáticamente.

Asegure de que clase de modelo compro antes de que algunos
aire acondicionadores no recomienza automáticamente.

NNNNoooottttaa

aa

Modo Temperatura externa Temperatura interna Humedad interna

Refrigeración

70°F a 109°F aprox. 65°F a 90°F approx.

21°C a 43°C aprox. 18°C a 32°C approx. 80%

o inferior

Deshumidificación

65°F a 109°F aprox. 65°F a 90°F approx.

18°C a 43°C aprox. 18°Ca 32°C approx. -

❇

Si la operación de refrigeración se utiliza en el grado superior a 92°F/33°C
(temperatura interior), no se refrigiera a la máxima capacidad.

S-20

Rangos de temperatura y humedad

La siguiente tabla indica los rangos de temperatura y humedad en los
que se puede utilizar el aire acondicionado.

Si se utiliza el aire Entonces...
acondicionado a...

Te mperaturas altas La función de protección automática se

activará y el aire acondicionado se
apagará.

Temperaturas bajas Una perdida de agua o alguna otra

malfunción puede suceder a causa de
que el cambiador de calor se congela.

Niveles de humedad altos Si el aparato se utiliza durante largos

periodos de tiempo, es posible que el
agua se condense sobre la superficie de
la unidad interior y caigan gotas de agua
del mismo.

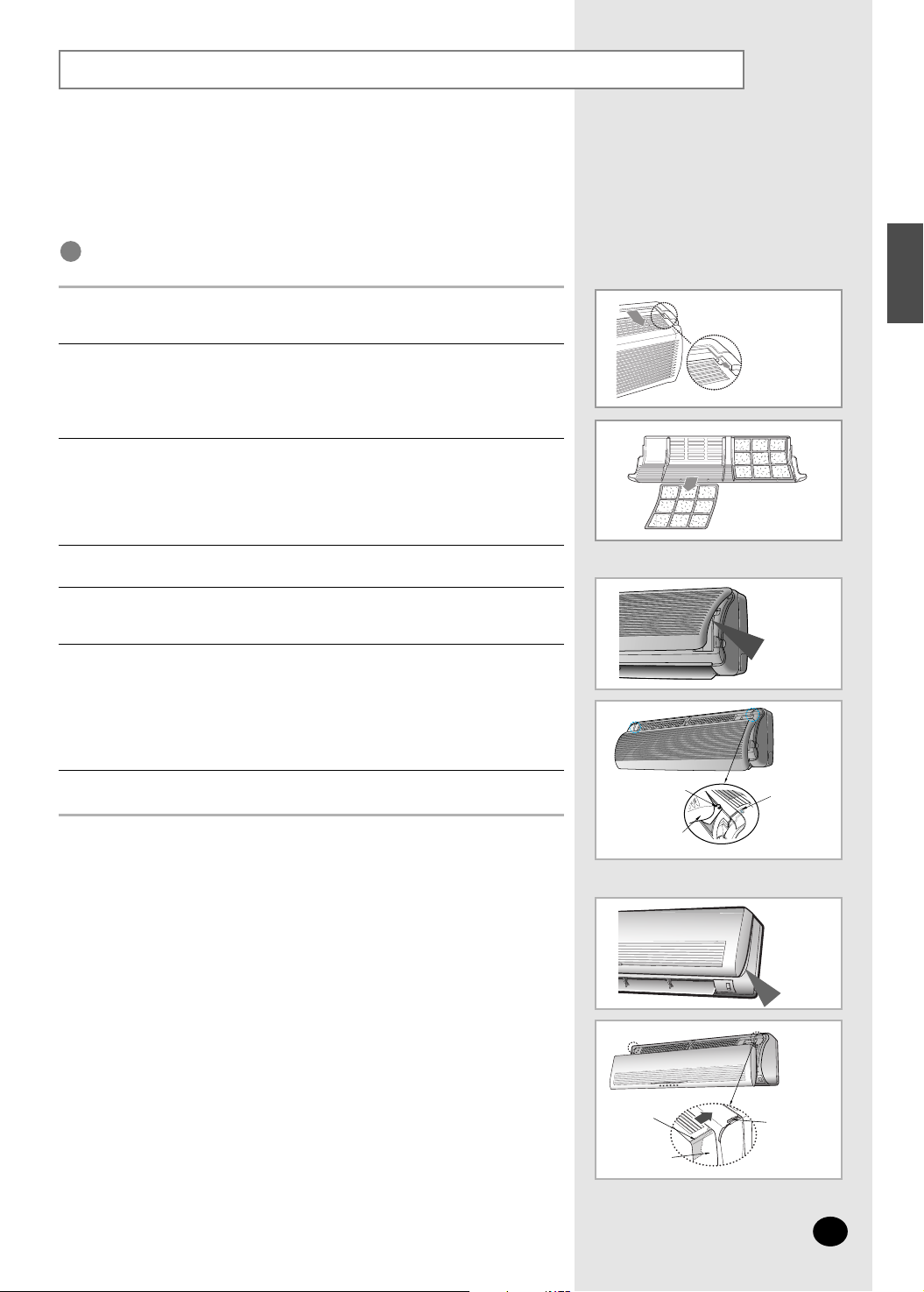

Limpieza del aire acondicionado

S-21

ESPAÑOL

Para obtener el máximo rendimiento de su aire acondicionado, deberá limpiarlo
con frecuencia para eliminar el polvo que se acumula en el filtro del aire.

Antes de limpiar el aparato asegúrese de que el
interruptor de la unidad se encuentre apagado.

NNNNoooottttaa

aa

◆ Si no piensa utilizar el aire acondicionado durante un largo período de tiempo,
ponga en funcionamiento el ventilador durante tres o cuatro horas para que se
seque el interior del acondicionador.

◆ Limpie el filtro de aire dos veces al mes. Es recomendable limpiar el filtro de
aire más a menudo si su cuarto tiene polvos pesados.

1 Abra la rejilla frontal mediante las lengüetas de los laterales de la

unidad interior.

2

✴✴07/09/12/30✴✴

Desmonte la rejilla frontal jalandolo hacia adelante.

7 Monte el filtro de aire y la rejilla frontal.

3

✴✴07/09/12✴✴

Mantenga la orilla del filtro de aire debajo de la rejilla frontal y jale para separarlos.

✴✴18/24/30✴✴

Levante el borde inferior de los filtros del aire y tire para extraerlos.

5

Limpie el panel frontal con un paño húmedo y detergente suave
(NO utilice benceno, disolventes u otros productos químicos).

6

✴✴18/24/30✴✴

Cuando haya terminado, inserte la parte superior de los filtros en la ranura
correspondiente y empuje sobre el borde inferior hasta que quede en su lugar
con un chasquido.

4 Elimine el polvo de los filtros del aire con una aspiradora o cepillo.

IMPORTANT

Rejilla frontal

Gancho

Cuerpo de
la ranura

✴✴07/09/12✴✴

✴✴18/24✴✴

Gancho

Cuerpo de
la ranura

✴✴30✴✴

Rejilla frontal

NNNNoooottttaa

aa Los modelos del ✴✴18/24✴✴no son incluidos

NNNNoooottttaa

aa Los modelos del

✴✴

07/09/12

✴✴

no son incluidos

Explicación/Solución

◆ Compruebe que el cable de alimentación está enchufado.

◆ Compruebe que el indicador OPERATION de la unidad interior se

encuentra encendido. Si es necesario presione (On/Off) del
control remoto.

◆ Compruebe si el indicador TIMER de la unidad interior está
encendido. De ser así:

- Espere hasta que llegue la hora de conexión y el acondicionador

se encenderá automáticamente

- Cancele la función del temporizador (véase la página 16 y 17 para

obtener más información)

◆ Compruebe que no hay ningún obstáculo entre el mando y la unidad
interior.

◆ Compruebe las pilas del control remoto.

◆ Compruebe que está lo suficientemente cerca de la unidad interior

[23ft(7m) o menos].

◆ Compruebe que ha colocado el control remoto hacia el sensor de
infrarrojos de la parte inferior de la unidad interior.

◆ Cambie las pilas del control remoto cuando sea necesario.

◆ Compruebe si ha seleccionado el modo de funcionamiento correcto,

(Automática, Refrigeración).

◆ Es posible que la temperatura ambiental sea demasiado baja o
demasiado alta.

◆ El polvo puede estar obstruyendo la protección del filtro del aire.
(Consulte las instrucciones de limpieza en la página 21).

◆

Asegúrese de que no existan obstáculos delante de la unidad externa.

◆ Chequee que el modo de operción esta ajustado al Refrigeración,
o Ventilación; en el mode AUTO, la velocidad de ventilador se cambia
automáticamente y en el modo de DRY(SECO), se ajusta en AUTO.

◆ Compruebe que el aire acondicionado se encuentra encendido,
si es necesario presionar (On/Off) del control remoto.

◆ Compruebe que ha programado correctamente el temporizador
(consulte la página 16 y 17).

◆ Ventile bien la habitación.

S-22

Solución de problemas comunes

Problema

El acondicionador no funciona

El aire acondicionado no funciona
con el control remoto

Al presionar el botón (On/Off)
del control remoto, el aire
acondicionado no emite ningún
pitido

El aire acondicionado no refrigera

La velocidad del ventilador no baja
cuando presione el botón

(VENTILACION)

La dirección del flujo de aire no se
cambia cuando presione el botón

(BALANCEO)

El temporizador no se activa
correctamente

Cuando se utiliza el acondicionador
se producen olores

Antes de llamar al servicio posventa, realice las comprobaciones que se presentan a
continuación. De este modo, puede ahorrarse tiempo y dinero en una llamada innecesaria.

S-23

ESPAÑOL

Filtro
desodorante

Filtro Bio-Pure

Instalación de filtros (Opción)

3 Abra la rejilla frontal tirando de las lengüetas situadas en los laterales

inferior derecho e izquierdo de la unidad interior.

2 Introduzca el filtro en su soporte y presione las tres lengüetas de

inserción hasta que escuche un chasquido.

1 Quite el envoltorio de vinilo del filtro.

NNNNoooottttaa

aa No extraiga el filtro desodorante de su bolsa hasta que

desee utilizarlo, ya que perdería sus propiedades.

El aire acondicionador puede ser apto con el desodorante y filtro de
Bio-Pure para remover la minima partícula de suciedad o olores.
El filtro tiene una duración aproximada de tres meses dependiendo
el tiempo que haya sido usado el aparato.

4 Saque el filtro anterior y sustitúyalo por el nuevo.

Especificaciones Técnicas

S-24

Frigorífica

✳ Condiciones de la

valuación standard

Interior

DB

80

26,7

°F

°C

WB

67

19,4

DB

95

35,0

WB

75

23,9

Exterior

MODELO

UNIDAD INTERIOR

UNIDAD EXTERIOR

AS07A5(6)MA AS09A5(6)MAF

Valuación de

funcionamiento

Capacidad frigorífica

SEER

Eliminación de humedad

Corriente de air del interior (frigorífica)

Valuación de ruido externo

Alimentación

Corriente de funcionamiento

Consumo de potencia (frigorífica)

Conecciones

Diámetro externo de la línea de liquido

Diámetro externo de la línea de succion

Pre-carga de fábrica

Longitud máxima de la línea

Diferencia de altura máxima

W x H x D

Peso

Btu/h

Pts/h

CFM

dB

A

W

inch(mm)

inch(mm)

ft(m)

ft(m)

ft(m)

inch(mm)

Ibs(kg)

W x H x D

Peso

inch(mm)

Ibs(kg)

7500

10,0

214

50

9000

10,0

3

230

51

115V~, 60Hz

680

115V~, 60Hz

950

Flare

(6,35)

(9,52)

23(7,0)

AS07A5(6)MA AS09A5(6)MAF

US07A5(6)MA US09A5(6)MAF

Flare

(6,35)

(9,52)

23(7,0)

Información

máxima

eléctrica

Divisorias de

Refrigeración

Dimenciones

y peso de

embarcación

6,4

2.5

8,1

19

1
2

26 x

x

9

1
4

19

1
2

26 x

x

9

1
4

31

1
8

9

1
2

xx

6

1
2

31

1
8

9

1
2

xx

6

1
2

31

1
8

9

1
2

xx

6

1
2

(5,0 )16

1

2

(7,5)24

3

4

(15,0 )49

1

4

(15,0 )49

1
4

21,2(9,6)

61,7(27,4)

21,2(9,6)

(790 x 245 x 165) (790 x 245 x 165)

(660 x 497 x 235) (660 x 497 x 235)

60,7(27)

AS12AA(B)MCF

11500

10,0

4

261

55

208-230V~, 60Hz

1230
Flare

(6,35)

(12,70)

23(7,0)

AS12AA(B)MCF

US12AA(B)MCF

5,4

20

3

4

29 x

x

9

21,2(9,6)

(790 x 245 x 165)

(740 x 530 x 230)

71,5(32)

(7,5)24

3
4

1
4

1
4

3
8

3
8

1
2

1
4

(15,0 )49

1
4

S-25

ESPAÑOL

MODELO

UNIDAD INTERIOR

UNIDAD EXTERIOR

Valuación de

funcionamiento

Capacidad frigorífica

SEER

Eliminación de humedad

Corriente de air del interior (frigorífica)

Valuación de ruido externo

Alimentación

Corriente de funcionamiento

Consumo de potencia (frigorífica)

Conecciones

Diámetro externo de la línea de liquido

Diámetro externo de la línea de succion

Pre-carga de fábrica

Longitud máxima de la línea

Diferencia de altura máxima

W x H x D

Peso

Btu/h

Pts/h

CFM

dB

A

W

inch(mm)

inch(mm)

ft(m)

ft(m)

ft(m)

inch(mm)

Ibs(kg)

W x H x D

Peso

inch(mm)

Ibs(kg)

Información

máxima
eléctrica

Divisorias de

Refrigeración

Dimenciones y

peso de

embarcación

AS24A1(2)RC

23500

10,0

477

59

208-230V~, 60Hz

2350

AS24A1(2)RC

US24A1(2)RC

Flare

(6,35)

(15,88)

10,5

(8,0 )

26

1
4

29,7(13,4)

138,9(62)

42

1
2

11 x 8

x

(1080 x 275 x 204)

(880 x 638 x 310)

5,4

AS18A9(0)RCF

18000

10,0

456

57

208-230V~, 60Hz

1770

AS18A9(0)RCF

US18A9(0)RCF

Flare

(6,35)

(12,70)

23(7,0)

4,9

8,0

(15,0 )49

1

4

29,7(13,4)

98,1(44)

42

1
2

11 x 8

x

(1080 x 275 x 204)

(787 x 620 x 320)

31

24

3
8

xx

12

5
8

34

5
8

34

5
8

25

1
8

xx

12

1
4

AS30C1(2)BC

30000

10,0

671

58

208-230V~, 60Hz

3200

AS30C1(2)BC

US30C1(2)BC

Flare

(6,35)

(15,88)

14

(20,0)

(8,0 )

65

1
2

(20,0) 65

1
2

26

1
4

44,1(20)

178(79)

50

5
8

13

5
8

x 9

35

x

(1279 x 345 x 229)

(880 x 890 x 310)

7,2

xx

12

1
4

(5,0 )16

1

2

(7,5)24

3

4

(7,5)24

3

4

1
2

5
8

5
8

1
4

1
4

1
4

ELECTRONICS

Printed in Korea

THIS AIR CONDITIONER IS MANUFACTURED BY:

ESTE AIRE ACONDICIONADO HA SIDO FABRICADO POR:

CE CLIMATISEUR EST FABRIQUE PAR:
