Samsung UN60F7100AF, UN65F7100AF, UN55F7100AF, UN46F7100AF INSTALLATION GUIDE
Fixer le téléviseur
sur le pied
Brancher les
appareils vidéo

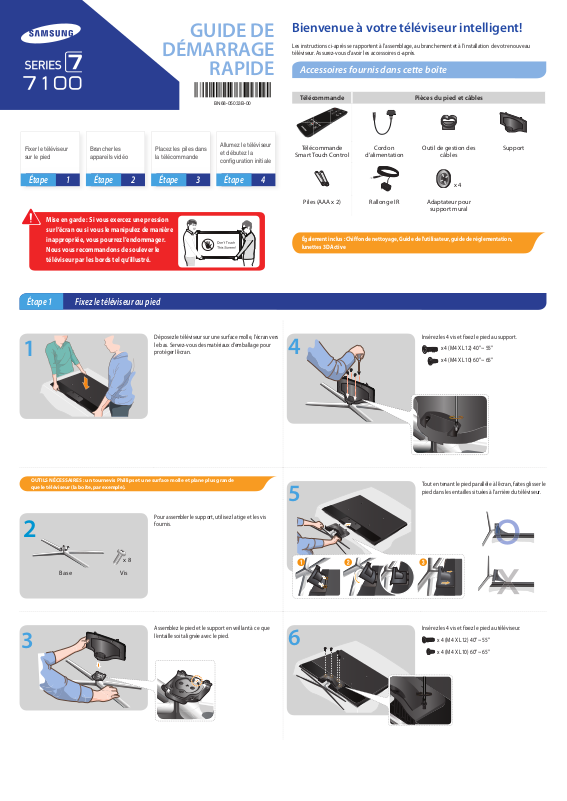

GUIDE DE
DÉMARRAGE
RAPIDE
BN68-05033B-00
Placez les piles dans
la télécommande
Allumez le téléviseur
et débutez la
configuration initiale
Bienvenue à votre téléviseur intelligent!
Les instructions ci-après se rapportent à l’assemblage, au branchement et à l’installation de votre nouveau
téléviseur. Assurez-vous d'avoir les accessoires ci-après.
Accessoires fournis dans cette boîte
Télécommande Pièces du pied et câbles
Télécommande
Smart Touch Control
Cordon
d’alimentation
Outil de gestion des
câbles
Support
Étape
Étape1 Fixez le téléviseur au pied
1
Mise en garde : Si vous exercez une pression
sur l’écran ou si vous le manipulez de manière
inappropriée, vous pourrez l’endommager.
Nous vous recommandons de soulever le
téléviseur par les bords tel qu’illustré.
Étape
1
2
Étape
Déposez le téléviseur sur une surface molle, l’écran vers
le bas. Servez-vous des matériaux d’emballage pour
protéger l’écran.
3
Étape
4
Piles (AAA x 2) Rallonge IR Adaptateur pour
Également inclus: Chiffon de nettoyage, Guide de l'utilisateur, guide de réglementation,
lunettes 3D Active
4
x 4
support mural
Insérez les 4 vis et fixez le pied au support.
x 4 (M4 X L12) 40” ~ 55”
x 4 (M4 X L10) 60” ~ 65”
OUTILS NÉCESSAIRES: un tournevis Phillips et une surface molle et plane plus grande
que le téléviseur (la boîte, par exemple).
Pour assembler le support, utilisez la tige et les vis
fournis.
2
Base Vis
x 8
Tout en tenant le pied parallèle à l’écran, faites glisser le
pied dans les entailles situées à l’arrière du téléviseur.
5
1 2 3
3
Assemblez le pied et le support en veillant à ce que
l’entaille soit alignée avec le pied.
6
Insérez les 4 vis et fixez le pied au téléviseur.
x 4 (M4 X L12) 40” ~ 55”
x 4 (M4 X L10) 60” ~ 65”
AIR/CABLE
Branchez l’allonge de câble IR dans le port de
sortie IR pour contrôler les appareils branchés
au téléviseur à l’aide de la télécommande Smart
Touch Control. Pour avoir des informations
détaillées, reportez-vous à la section «Réglage de
la télécommande universelle» dans le guide de
l'utilisateur.
Étape 2 Brancher les appareils vidéo
Pour obtenir une meilleure qualité d'image, nous vous recommandons d'utiliser des connexions HDMI dans la mesure du possible.
L'image affichée peut varier selon le modèle.
Branchements USB
Vous pouvez brancher des appareils USB aux
ports USB et regarder vos photos, visionner vos
vidéos ou écouter votre musique.
Meilleur câble : HDMI
Nous vous recommandons d’utiliser un câble
HDMI dans la mesure du possible.
HDMI 1 est le port par défaut pour un un
câblosélecteur ou un récepteur satellite.
Utilisez les autres ports pour les lecteurs Bruray, les consoles de jeu et les autres appareils.
Câble HDMI
Port HDMI
USB
(5V 0.5A)
USB
(HDD 5V 1A)
USB
(TV CAMERA)
HDMI IN 3
HDMI IN 2
(ARC)
HDMI IN 1
(STB)
ANT IN
AIR/CABLE
HDMI IN 4
(DVI)
IR OUT
AUDIO OUT
LAN
Branchez l’allonge de câble IR dans le port de
sortie IR pour contrôler les appareils branchés
au téléviseur à l’aide de la télécommande Smart
Touch Control. Pour avoir des informations
détaillées, reportez-vous à la section «Réglage de
la télécommande universelle» dans le guide de
l'utilisateur.
COMPONENT
/ AV IN
VIDEO
AUDIO
DIGITAL
AUDIO OUT
(OPTICAL)
EX-LINK
Puissance consommée
Ethernet
Vous pouvez brancher les systèmes de
cinéma maison dans le port OPTICAL ou
AUDIO OUT.
Branchement adéquat: Composante et AV
Veillez à ce que les couleurs des câbles de vos appareils
correspondent à celles des prises. Branchez le connecteur de
sortie vidéo composite jaune dans la prise AV IN verte.
AV accepte également les
La prise
branchements par composante (rouge,
vert et bleu).
+
Branchez le câble de l’antenne ou du service
de câblodistribution.
Étape 3 Placez les piles dans la télécommande
Pour ouvrir, insérer la carte plastique dans l'encoche.
Étape 4 Allumez le téléviseur et débutez la configuration initiale
Vous pouvez brancher des haut-parleurs
au port de sortie audio.
Assurez-vous que vous avez le bon câble avant de le brancher. Les fiches et prises courantes sont illustrées cidessous.
HDMI
USB
Optique
Dépannage
Fiches de câble Ports et prises
Avertissement
Ne branchez pas le câble en sens inverse.
Assurez-vous que l’orientation de la fiche
est adéquate avant de la brancher.
Information nécessaire :
• Mot de passe du réseau Wi-Fi (si vous en utilisez un)
• Code postal
• Renseignements de votre fournisseur de service par câble ou satellite
Pour utiliser les fonctions Smart, le téléviseur doit être connecté à Internet. Si vous avez un réseau sans fil, nous
vous recommandons de vérifier si votre routeur est sous tension avant de débuter la configuration initiale. Si vous
avez un réseau câblé, nous vous recommandons de brancher votre téléviseur au réseau à l’aide d’un câble CAT7
avant de débuter.
Allumez le téléviseur pour débuter la configuration initiale.
Connectez-vous à votre réseau câble ou sans fil.
Recherchez les chaînes du
fournisseur de services de
télévision
ou
Une fois la configuration initiale terminée, vous pouvez configurer les paramètres de la télécommande universelle.
Ces paramètres permettent à la télécommande Smart Touch de contrôler les appareils branchés au téléviseur,
comme un câblosélecteur, un récepteur satellite ou un lecteur Blu-ray.
Pied bancal ou tordu
Assurez-vous que les flèches sur le pied sont correctement alignées.
Le téléviseur ne s’allume pas
Assurez-vous que les câbles sont bien branchés et que les piles sont insérées dans la télécommande.
Mes contrôles (télécommande, commandes gestuelle ou vocale) ne fonctionnent pas.
Lors de l’expédition, le téléviseur est protégé par des autocollants qui couvrent certains capteurs. Assurez-vous que
tous les autocollants ont été retirés.
J’ai des pièces en surplus
Des pièces supplémentaires sont fournies avec le téléviseur pour l’installation murale et l’acheminement des câbles.
Si vous éprouvez des problèmes, veuillez ne pas retourner le
téléviseur au magasin.
\
À partir des États-Unis, communiquez avec nous au
1-800-SAMSUNG (1-800-726-7864) ou visitez notre site Web
www.samsung.com/spsn pour obtenir de l’assistance ou des
renseignements sur le service de garantie.
À partir des autres pays, consultez la section «Communiquer
avec SAMSUNG À L’ÉCHELLE MONDIALE» du guide de
l’utilisateur.
Félicitations pour votre nouveau téléviseur intelligent!
