SUHD TV
Chassis : UWQ61
Model : UE65KS9502T
UE78KS9502T
SERVICE Manual
SUHD TV |
|
Contents |
|
|
|
1. Precautions
2. Product specifications
3. Disassembly and Reassembly
4. Troubleshooting
5. Wiring Diagram
UE**KS9502T
|
|
Contents |
|
1. Precautions.................................................................................................................... |
1-1 |
||
1-1. |
Safety Precautions .............................................................................................................. |
1-1 |
|
|
1-1-1. Warnings................................................................................................................... |
1-1 |
|
|
1-1-2. Servicing the LED TV................................................................................................ |
1-1 |
|
|
1-1-3. |
Fire and Shock Hazard.............................................................................................. |
1-1 |
|
1-1-4. |
Product Safety Notices.............................................................................................. |
1-2 |
1-2. |
Servicing Precautions.......................................................................................................... |
1-3 |
|
|
1-2-1. |
General Servicing Precautions.................................................................................. |
1-3 |
1-3. |
Static Electricity Precautions................................................................................................ |
1-4 |
|
1-4. |
Installation Precautions........................................................................................................ |
1-5 |
2. Product Specifications................................................................................................. |
2-1 |
|
2-1. Product information.............................................................................................................. |
2-1 |
|
2-2. Product specification............................................................................................................ |
2-2 |
|

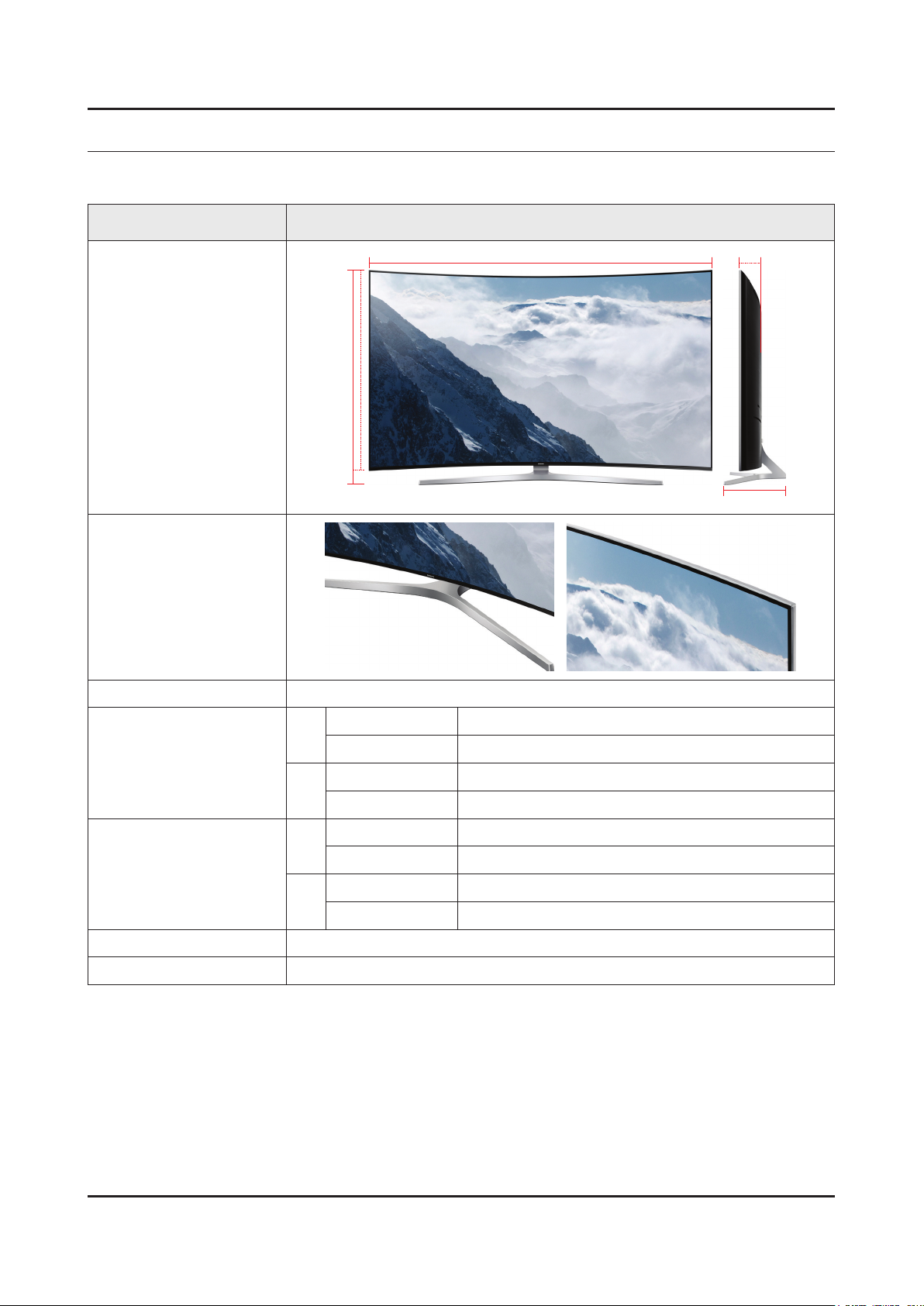

2-2-1. Specifications............................................................................................................ |
2-2 |
|
2-2-2. Detailed Specifications.............................................................................................. |
2-3 |
|

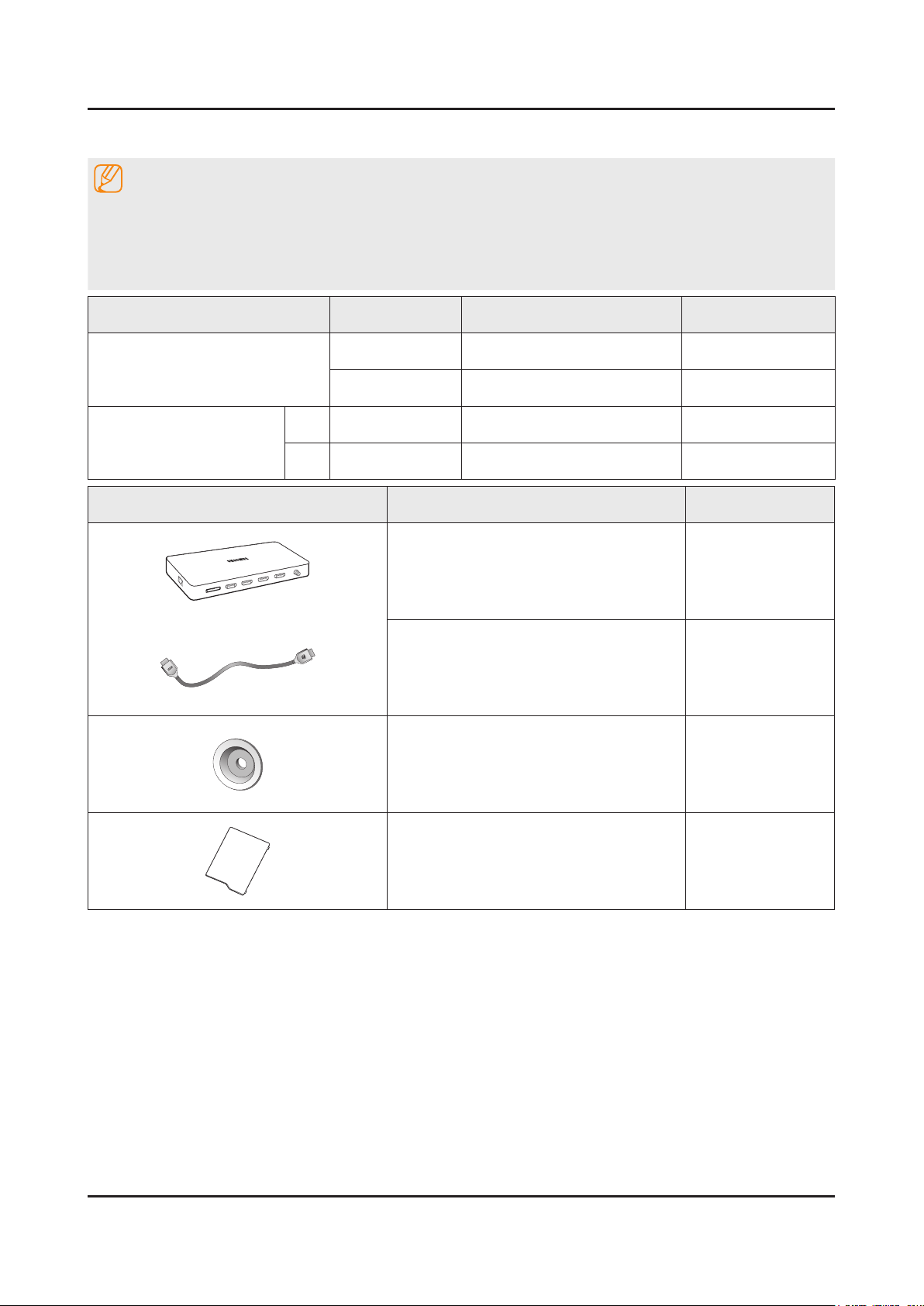

2-3. Accessories.......................................................................................................................... |
2-9 |
|
2-4. Viewing the Functions........................................................................................................ |
2-10 |
|

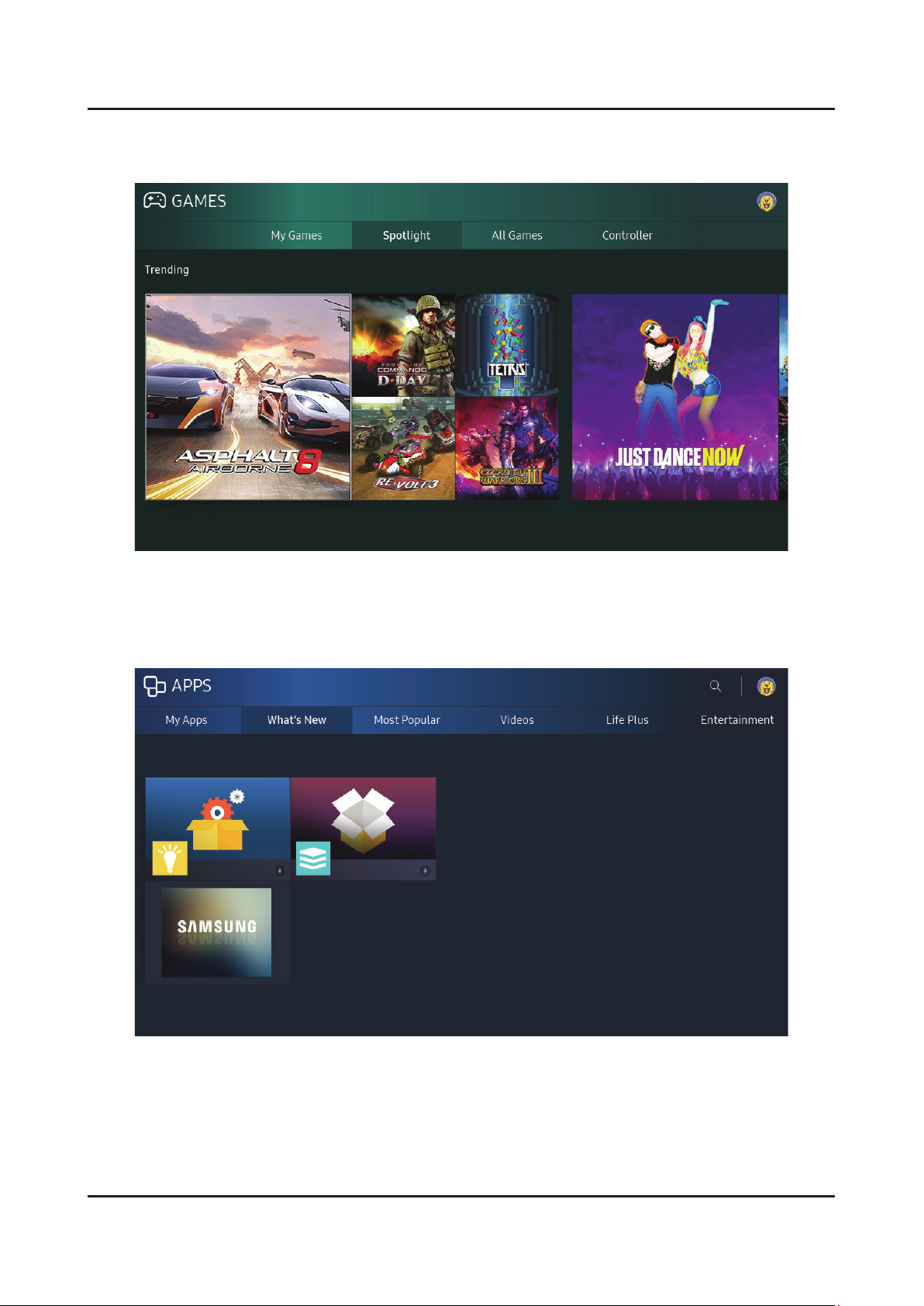

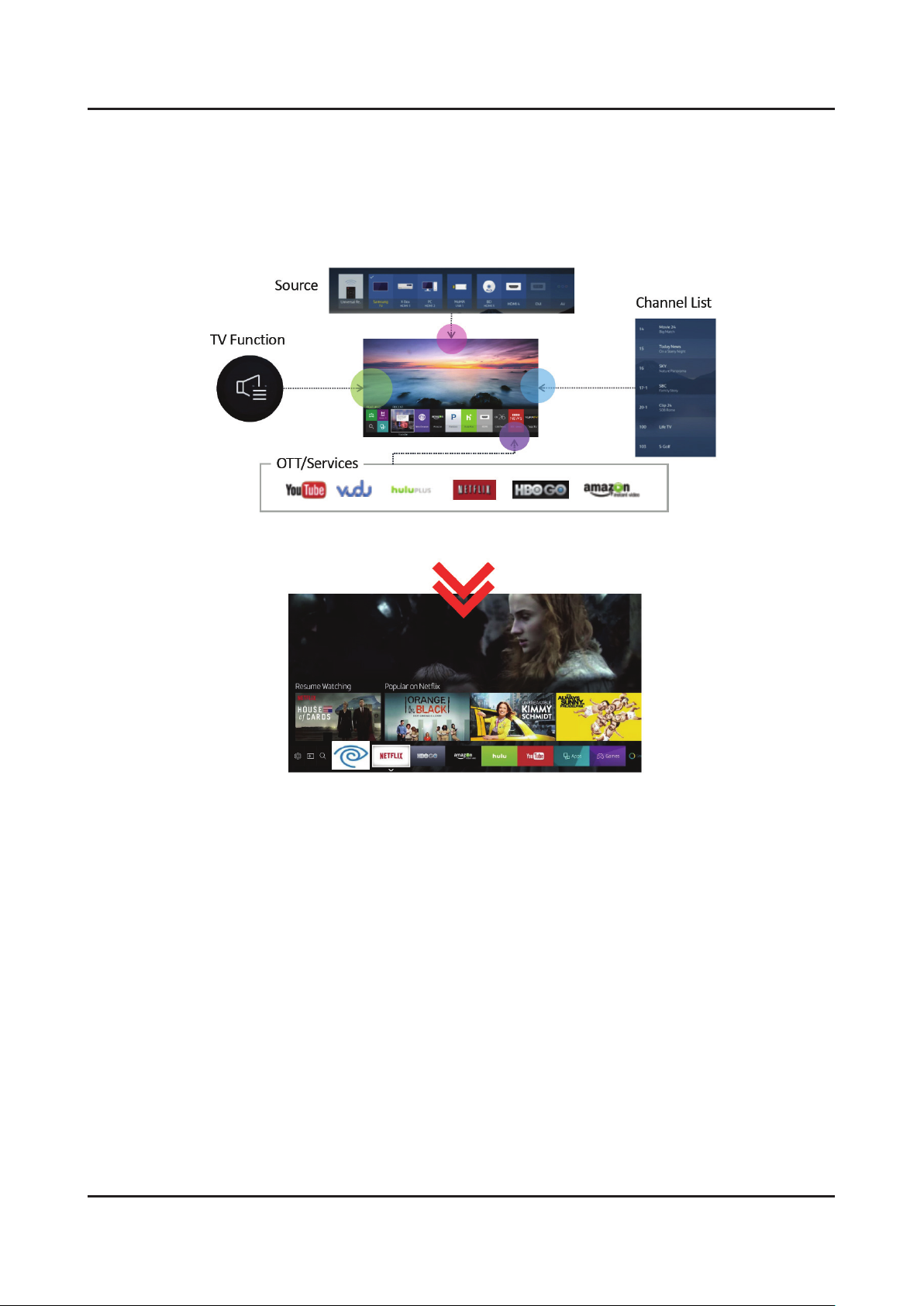

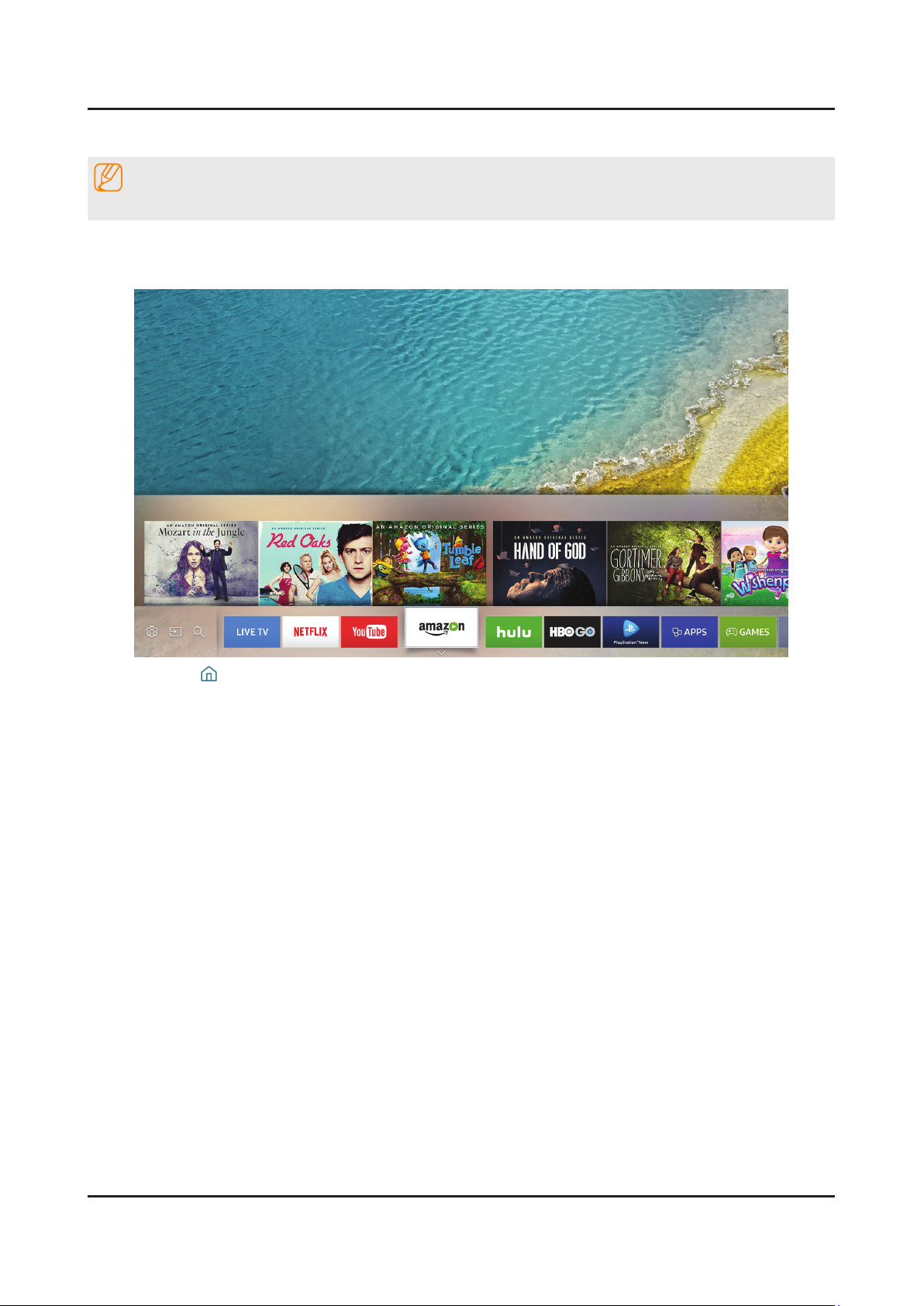

2-4-1. 2016' Smart Hub........................................................................................... |
2-10 |
|

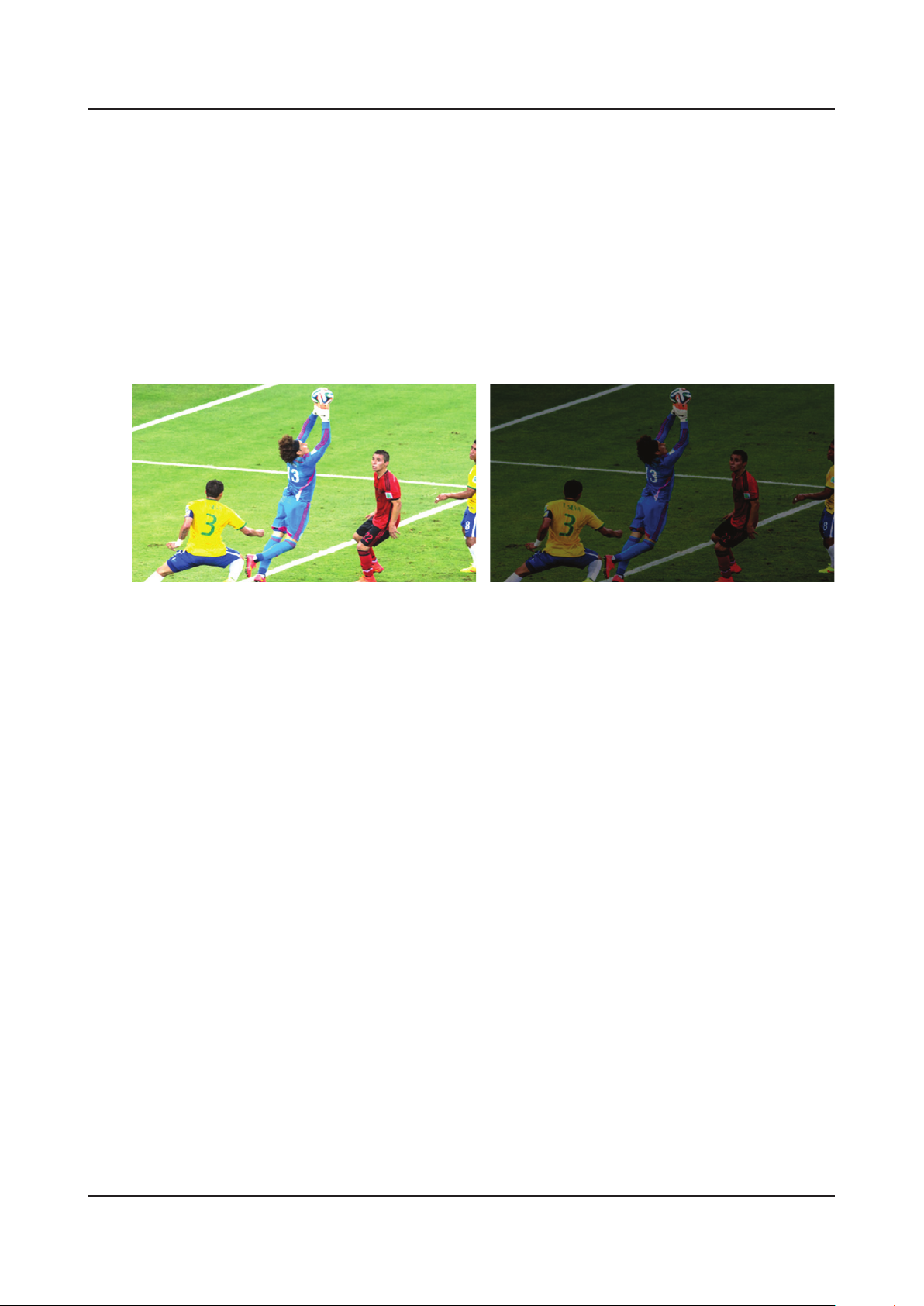

2-4-2. Picture..................................................................................................................... |
2-13 |
|

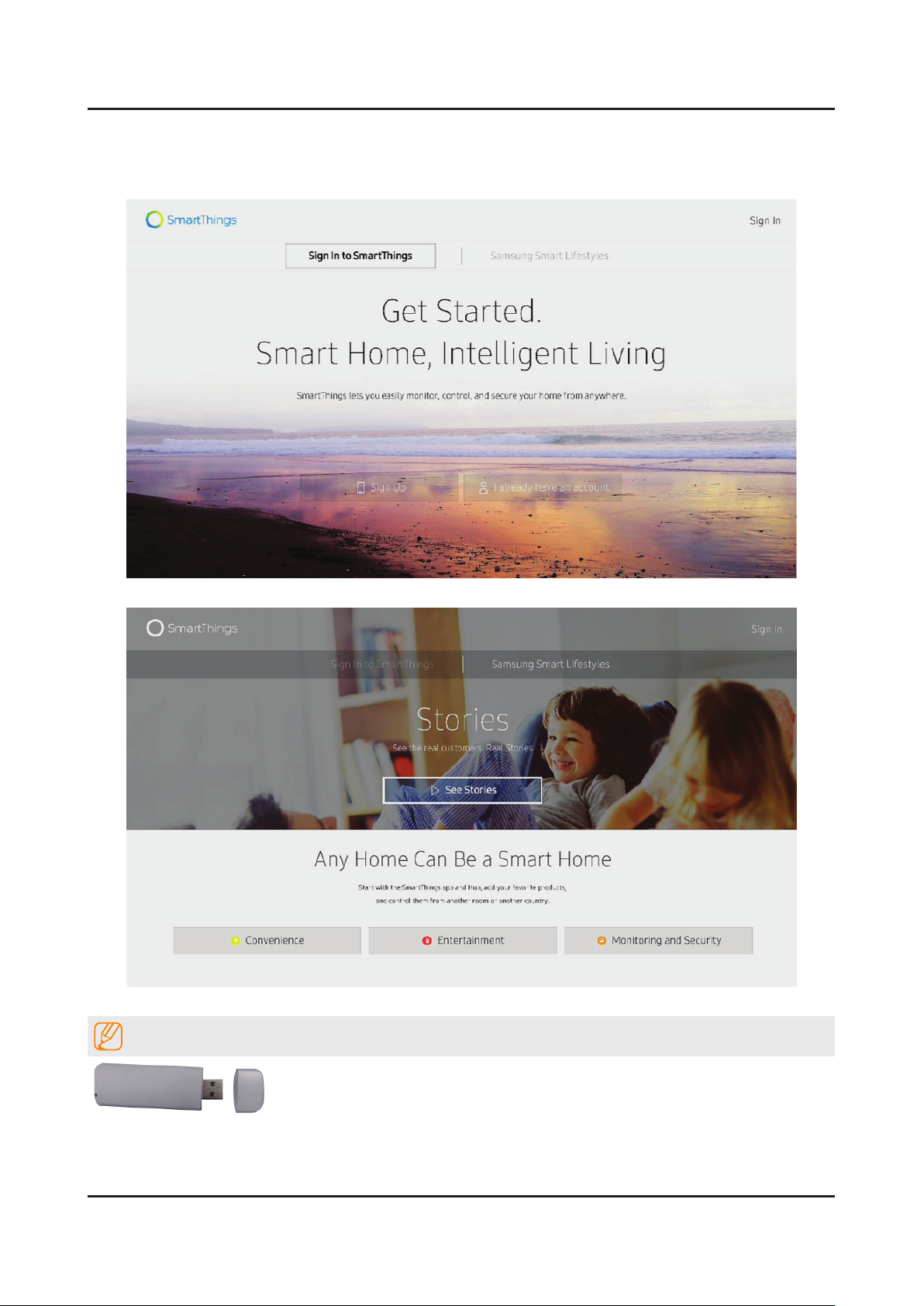

2-4-3. Smart Things........................................................................................................... |
2-14 |
|
2-4-4. |
Viewing the Panel.................................................................................................... |
2-15 |

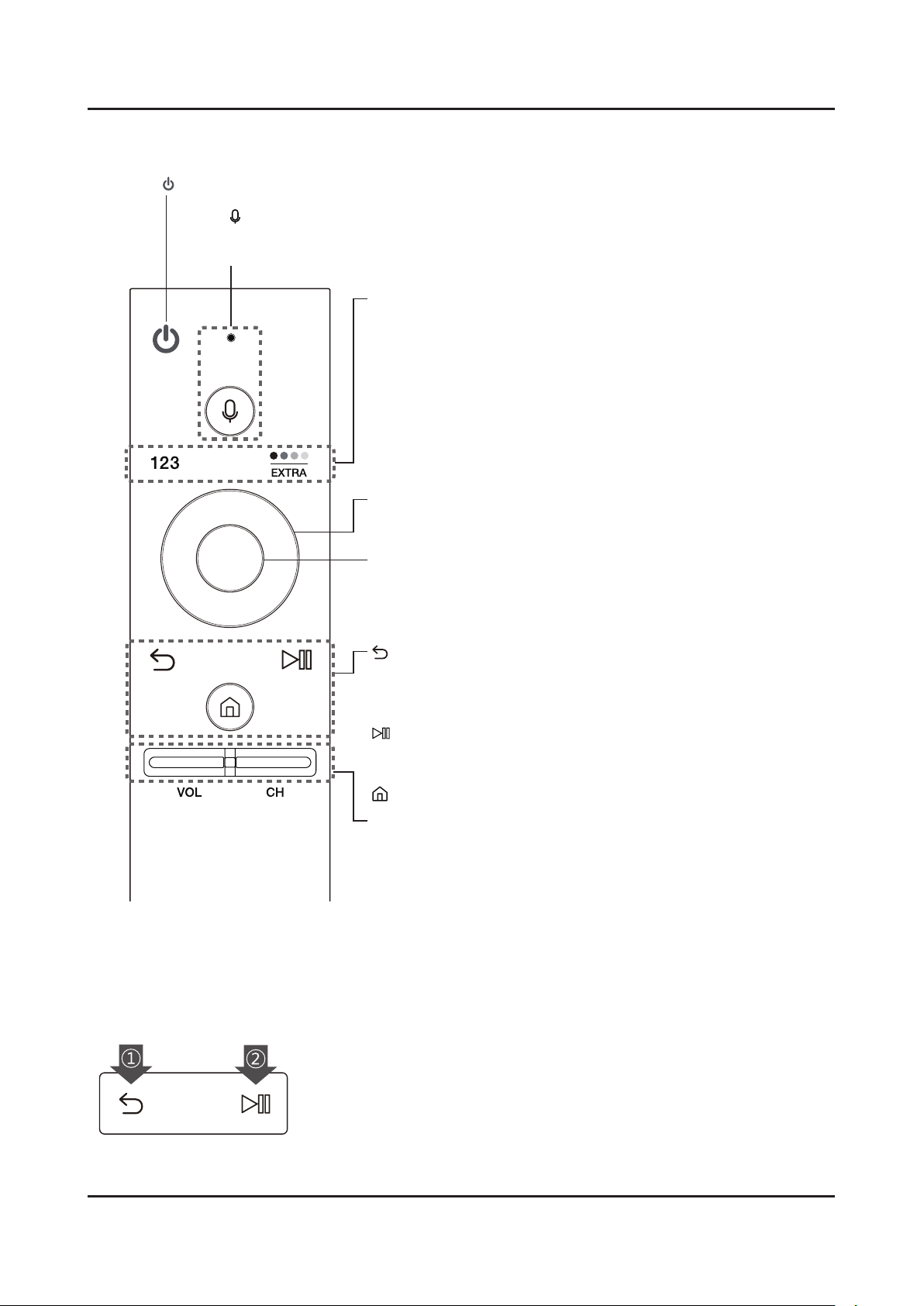

2-4-5. The Samsung Smart Remote.................................................................................. |
2-18 |
|
2-4-6. |
Using Voice Interaction............................................................................................ |
2-19 |
2-4-7. |
Supported Resolutions for UHD Input Signals........................................................ |
2-20 |
2-4-8. |
Supported Formats.................................................................................................. |
2-21 |
3. Disassembly and Reassembly..................................................................................... |
3-1 |
||
3-1. Disassembly and Reassembly............................................................................................. |
3-1 |
||
4. Troubleshooting............................................................................................................ |
4-1 |
||
4-1. Previous Check ................................................................................................................... |
4-1 |
||
4-2. How to Check Fault Symptom.............................................................................................. |
4-2 |
||
|
4-2-1. Power........................................................................................................................ |
4-2 |
|
|
4-2-2. Video....................................................................................................................... |
4-11 |
|
|
4-2-3. Audio....................................................................................................................... |
4-15 |
|
|

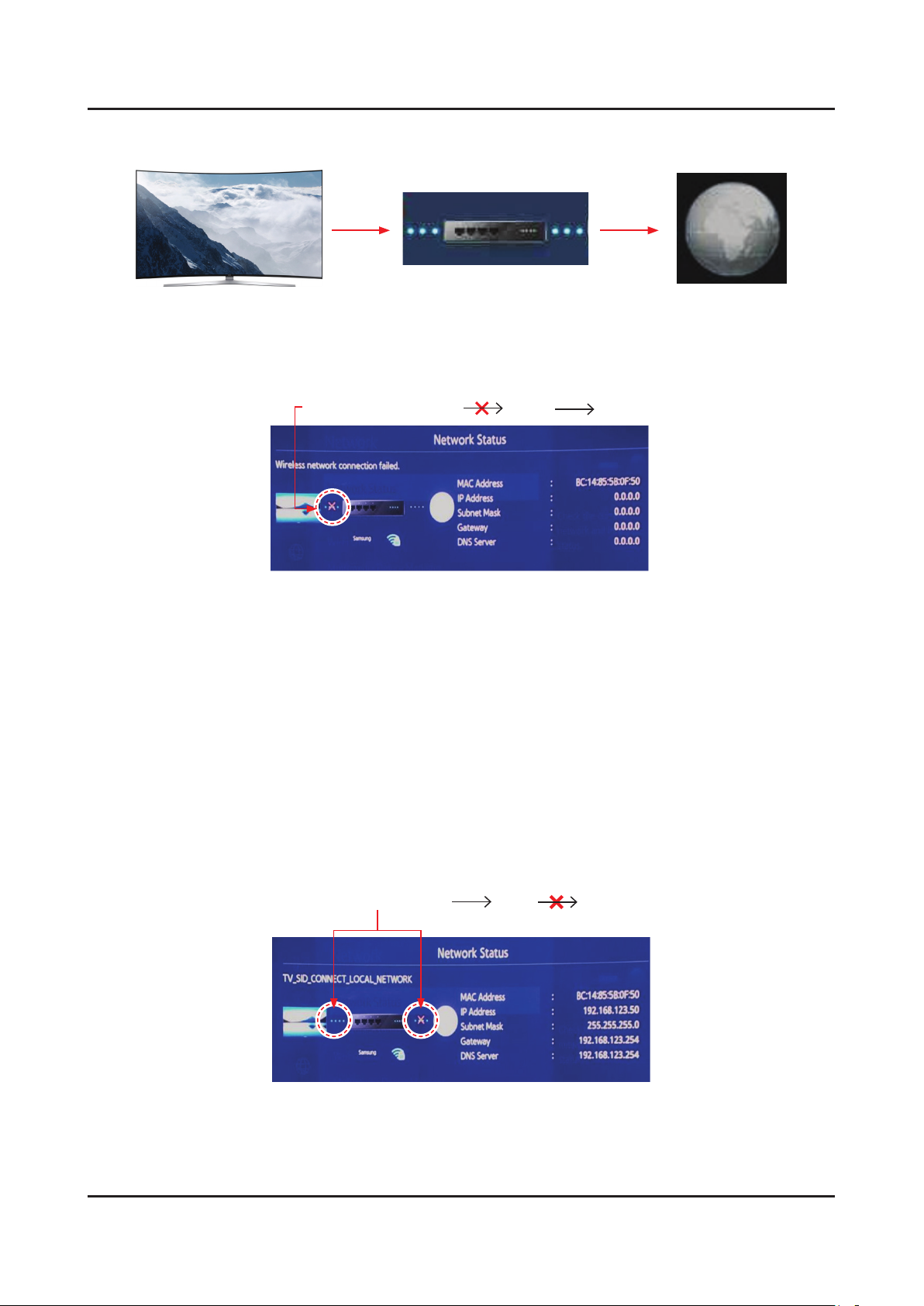

4-2-4. Network................................................................................................................... |
4-16 |
|
|
4-2-5. |
Smart Hub............................................................................................................... |
4-17 |
|
4-2-6. |
Bluetooth / WiFi Module.......................................................................................... |
4-19 |
4-3. |

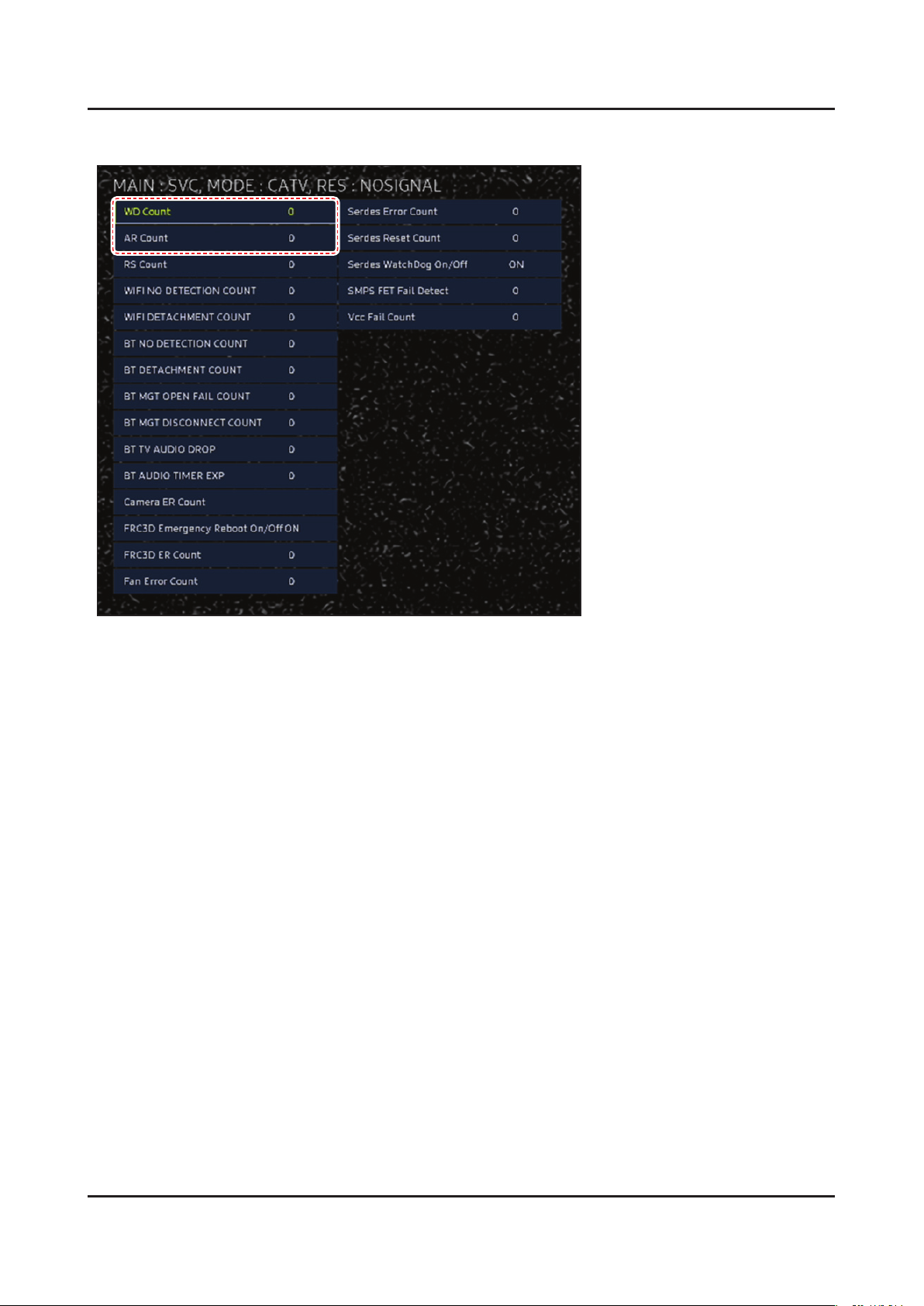

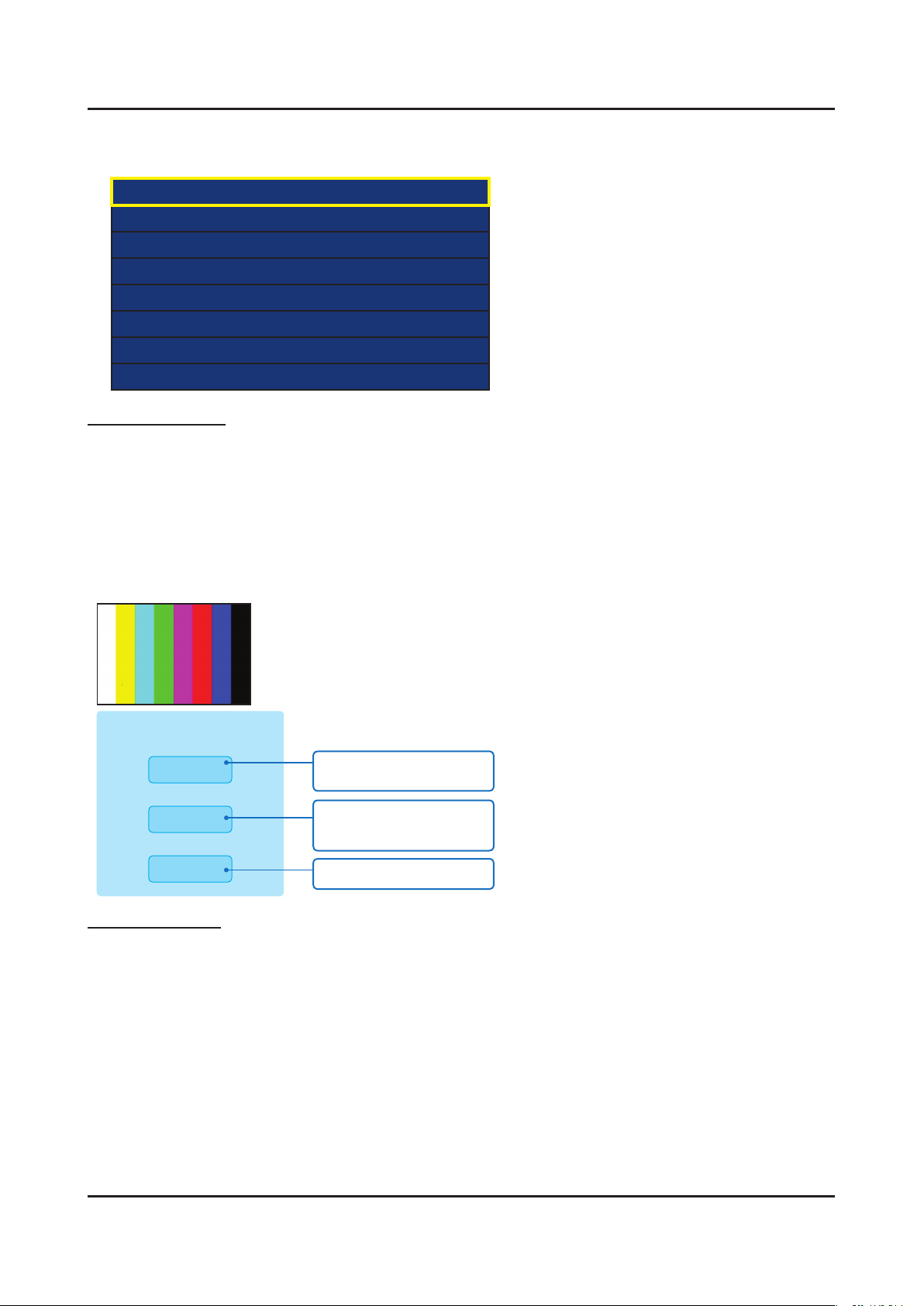

Factory Mode..................................................................................................................... |
4-20 |
|
4-4. |
Factory Mode Adjustments................................................................................................. |
4-24 |
|
|
4-4-1. |
Detail Factory Option............................................................................................... |
4-24 |
|
4-4-2. |
Factory Data............................................................................................................ |
4-26 |
4-5. |
RS-232C............................................................................................................................ |
4-39 |
|
4-6. AV Control Tabe................................................................................................................. |
4-40 |
||
4-7. |
Updating the TV’s Software............................................................................................... |
4-48 |

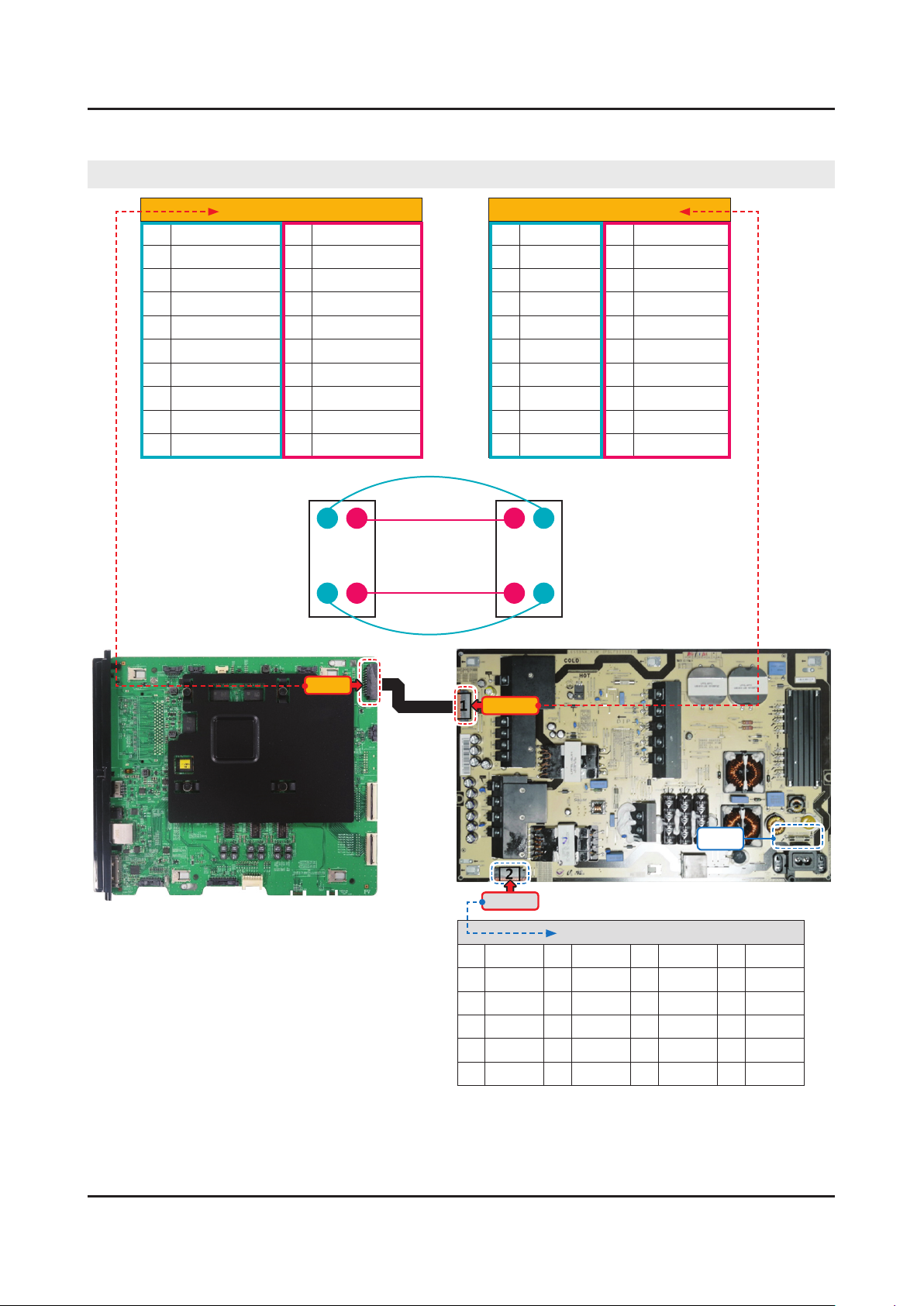

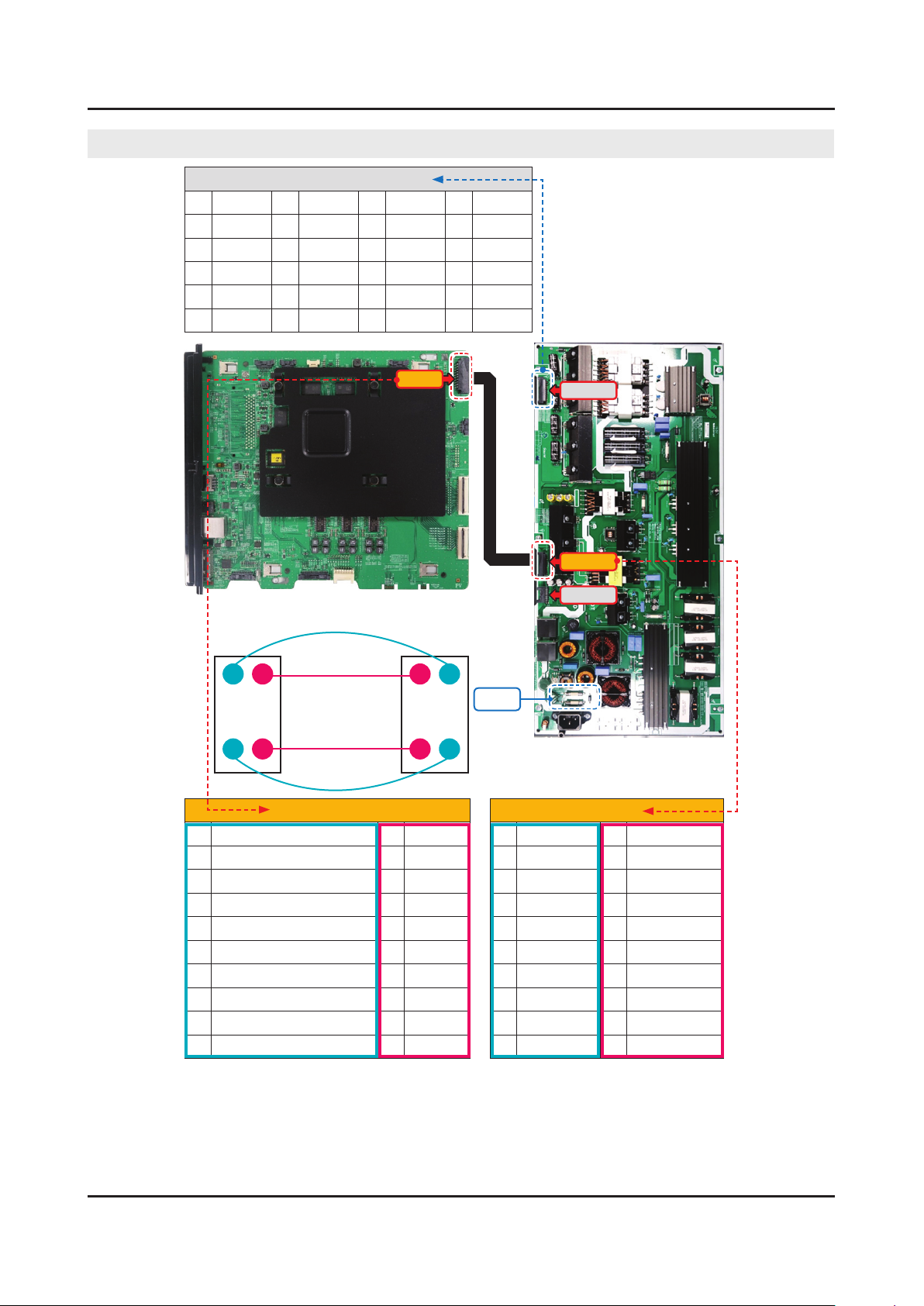

5. Wiring Diagram.............................................................................................................. |
5-1 |
||
5-1. |
Wiring Diagram.................................................................................................................... |
5-1 |
|
5-2. |
Connector............................................................................................................................. |
5-5 |
|
|
5-2-1. |
Main Board................................................................................................................ |
5-5 |
|
5-2-2. |
One Connect Board................................................................................................... |
5-8 |
|
5-2-3. |
SMPS Board............................................................................................................ |
5-10 |
|
5-2-4. |
LD Board................................................................................................................. |
5-12 |
ANNEX. Exploded View & Part List [UE65KS9502TXXH FA01].......................... |
ANNEX-1 |
|
1-1. |
Exploded View.......................................................................................................... |
ANNEX-1 |
|
1-1-1. Parts List........................................................................................................ |
ANNEX-1 |
1-2. ONE CONNECT Exploded View............................................................................... |
ANNEX-2 |
|
|
1-2-1. Parts List........................................................................................................ |
ANNEX-2 |
2-1. |
Electrical Parts List.................................................................................................... |
ANNEX-3 |
ANNEX. Exploded View & Part List [UE78KS9502TXXH FA01].......................... |
ANNEX-1 |
|
1-1. |
Exploded View.......................................................................................................... |
ANNEX-1 |
|
1-1-1. Parts List........................................................................................................ |
ANNEX-1 |
1-2. ONE CONNECT Exploded View............................................................................... |
ANNEX-2 |
|
|
1-2-1. Parts List........................................................................................................ |
ANNEX-2 |
2-1. |
Electrical Parts List.................................................................................................... |
ANNEX-3 |
This Service Manual is a property of Samsung Electronics Co.,Ltd.
Any unauthorized use of Manual can be punished under applicable International and/or domestic law.
© 2016 Samsung Electronics Co.,Ltd. All rights reserved.
Printed in Korea
3. Disassembly and Reassemble
3. Disassembly and Reassembly
This section of the service manual describes the disassembly and reassembly procedures for the LED TV.
1.Disconnect the LED TV from the power source before disassembly.
2.Follow these directions carefully.
-- Use the Samsung Service tool to disassemble the cabinet.
CAUTION |
• Recommend to use the Samsung Service tool. |
|
-- Recommended Torque for Cabinet/Stand screws : 22.0 ~ 26.5lbf |
||
|
•A strength of Torque can be changed depending on the situation.
65 inches
|
Description & Screws |
Picture Description |
|
|
|
1 |
Place the TV on the Curved Cusion. |
|
2 |
Remove the screws on the ASSY GUIDE |
ASSY GUIDE P-STAND |
P-STAND. |
|
|
|
• 65" : 4 EA |
|
Screws
6003-001334
SCREW-TAPTYPE : M4 x L14, ZPC(BLK)
3 |
Remove the ASSY STAND P-BOTTOM in the |
order marked as 1~2. |
2
1
ASSY STAND P-BOTTOM
3-1
3. Disassembly and Reassemble
|
Description & Screws |
Picture Description |
|
|
|
4 |
Insert the Samsung Service Jig at the indicated |
|
positions (Holes) to release bottom corners of |
|
|
|
the ASSY COVER REAR. |
|
|
|
|
|
SVC JIG-ASSY MISC P-JIG |
|
|
BN81-12884A |
|
|
|
SVC JIG-ASSY MISC P-JIG (Holes) |
5 |
Release the Hooks at each point (Side: 16 |
7cm |
points) indicated by Yellow Circles along side |
|
|
|
line of the rear cover using the Service tool as a |
|
|
lever. |
|
NOTE
Not to make Clips (molds of the upper side locked up on the Bottom Chassis) damaged, use the service tool only from the bottom corner to the point (indicated as the Red lines) apart from the upper side by about 7cm.
6 |
Gently lift up the Rear Cover from the bottom |
1 |
2 |
side and then push it toward the upper direction |
|
|
|
|
of TV as the below photo to release all mounting |
|
|
|
clips located along the upper side of the Rear |
|
|
|
Cover as indicated by Yellow Circles. |
|
|
3-2
|
|
3. Disassembly and Reassemble |
|
|
|
|
|
|
|
Description & Screws |
Picture Description |
|
|
|
7 |
Remove the screws on the Bracket (ASSY |
|
BRACKET P-STAND LINK), and then remove it. |
|
|
|
• 65" : 4 EA |
|
|
|
|
|
Screws |
|
|
6001-003016 |
|
|
SCREW-MACHINE : M3 x L5, ZPC(WHT) |
|
8 |
Remov the ASSY SPEAKER P-FRONT Cable |
ASSY SPEAKER P-FRONT Cable |
|
and remove the ASSY SPEAKER P-FRONT( A |
|
||
|
/ |
B ). |
|
|
• |
ASSY SPEAKER P-FRONT Cable |
|
|
A |
B |
|
|
|
9 |
Remov the ASSY BOARD P-IR FUNCTION |
ASSY BOARD P-IR FUNCTION TACT Cable |
TACT Cable and remove the ASSY BOARD P-IR |
|
|
|
FUNCTION TACT. |
|
• ASSY BOARD P-IR FUNCTION TACT
Cable
|
|
|
ASSY BOARD P-IR FUNCTION TACT |
|
|
|
|
10 |
Remov the NETWORK Cable and remove the |
NETWORK Cable |
|
NETWORK-WLAN CLIENT. |
|
||
|
• |
NETWORK Cable |
|
NETWORK-WLAN CLIENT
3-3
3. Disassembly and Reassemble
|
|
Description & Screws |
Picture Description |
11 |
Remove the Cables. |
|
|
• |
LEAD CONNECTOR-DIMMING( A ) |
|
|
|
|
(LD - MAIN - FT) |
C |
|
• |
LEAD CONNECTOR-POWER( B ) |
|
|
|
(SMPS - LD) |
|
|
• |
LEAD CONNECTOR-POWER( C ) |
|
|
|
(SMPS - MAIN) |
A B |
|
|
|
12 |
Remove the FFC CABLE |
A (Main-T-CON VX1), |
|
|
B (BLU/Dimming), C (Open Cell USIT). |
||
|
• |
FFC CABLE( A ) |
B |
|
|
(Main - T-CON) |
|
A |
13 Board). |
C |
|
|
Remove the ASSY SMPS P-PD BOARD (LD |
Bottom chassis Guide the fixing Holes 1 |
• Gently lift out 4 corners of the board to release its locks.
•Use both hands to hold the board and slide it
toward the upper side to remove. (It's easier for you to use both hands - a middle finger for upper side and a thumb for bottom side to lift and slide out simultaneously)
NOTE |
|
2 |
|
When installing the ASSY SMPS P-PD |
|
||
BOARD(LD Board), verify the board is properly |
2 |
||
positioned in all 4 mounting slots( |
). |
||
|
1 Locking
3-4
3. Disassembly and Reassemble
|
Description & Screws |
Picture Description |
|
|
|
|
|
14 |
Remove the DC VSS-PD BOARD (SMPS). |
Bottom chassis Guide the fixing Holes |
2 |
• Gently lift out 4 corners of the board to |
|
|
|
|
release its locks. |
|
|
•Use both hands to hold the board and slide it toward the right side to remove. (It's easier for you to use both hands - a middle finger for left side and a thumb for bottom side to lift and slide out simultaneously).
NOTE |
|
|
|
When installing the DC VSS-PD BOARD |
1 |
|
|
(SMPS), verify the board is properly positioned |
|
|
|
in all 7 mounting slots( |
). |
|
|
|
|
Locking |
2 |
15 |
Remove the ASSY PCB MAIN. |
Bottom chassis Guide the fixing Holes 1 |
• Gently lift the top right corner of the board out |
|
|
|
to release the lock. |
|
|
• Use both hands to hold the board and slide to |
|
|
the left to release it. |
|
|
NOTE |
2 |
|
|
|
|
When installing the DC VSS-PD BOARD |
|
|
(SMPS), verify the board is properly positioned |
|
|
in all 4 mounting slots( ). |
|
|
|
2 |
|
|
1 |
|
|
Locking |
16 |
Remove the screws on T-CON BOARD and then |
|
remove the T-CON BOARD. |
|
•65" : 4 EA
Screws
6001-003016
SCREW-MACHINE : M3 x L5, ZPC(WHT)
NOTE
Reassembly procedures are in the reverse order of disassembly procedures.
3-5
3. Disassembly and Reassemble
78 inches
|
Description & Screws |
Picture Description |
|
|
|
1 |
Place the TV on the Curved Cusion. |
|
2 |
Remove the screws on the ASSY GUIDE |
ASSY GUIDE P-STAND |
P-STAND. |
|
|
|
• 78" : 4 EA |
|
|
|
|
|
Screws |
|
6003-001334
SCREW-TAPTYPE : M4 x L14, ZPC(BLK)
3 |
Remove the ASSY STAND P-BOTTOM in the |
order marked as 1~2. |
2
1
ASSY STAND P-BOTTOM
4 |
Insert the Samsung Service Jig at the indicated |
positions (Holes) to release bottom corners of |
the ASSY COVER REAR.
SVC JIG-ASSY MISC P-JIG
BN81-12884A
SVC JIG-ASSY MISC P-JIG (Holes)
3-6
|
|
|
|
3. Disassembly and Reassemble |
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Description & Screws |
|
|
Picture Description |
||
|
|
|
|
|
|
|
5 |
Release the Hooks from the clamping wires at |
|
1 |
1 |
|
|
|
|
|
||||
each point indicated by Yellow Circles along |
|
|
|
|||
|
side and bottom line of the rear cover (Top Left |
|
|
|
|
|
|
& Light : 2 points / Side:18 points / Bottom:18 |
|
|
|
|
|
|
points) in the order marked as 1~2 using the |
|
|
|
|
|
|
Service tool as a lever. |
|
|
|
|
|
2 2
There are 18EA Grooves at intervals of about 10cm INSIDE of
Rear Cover along bottom side of rear cover.
: There are Hooks at the same position of Rear Cover along bottom side of Source Cover.
: 10EA Grooves (which you can insert a samsung service jig into) at each point indicated by Red Rectangles OUTSIDE of Rear Cover.
6 |
Gently lift up the Rear Cover from the bottom |
side and then push it toward the upper direction |
of TV as the side photo to release all mounting clips located along the upper side of the Rear Cover as indicated by (Yellow Circles).
3-7
3. Disassembly and Reassemble
Description & Screws |
Picture Description |
7 |
Remove the screws on the Bracket (ASSY |
|
|
BRACKET P-STAND LINK), and then remove it. |
|
||
|
• |
78" : 4 EA |
|
|
|
|
|
|
|
Screws |
|
|
|
6001-003016 |
|
|
|
SCREW-MACHINE : M3 x L5, ZPC(WHT) |
|
|
|
|
|
8 |
After removing the ASSY SPEAKER P-FRONT |
ASSY SPEAKER P-FRONT Cable |
|
Cable and remove the ASSY SPEAKER |
|
||
|
P-FRONT A / B ). |
|
|
|
• |
ASSY SPEAKER P-FRONT Cable |
|
|
A |
B |
9 |

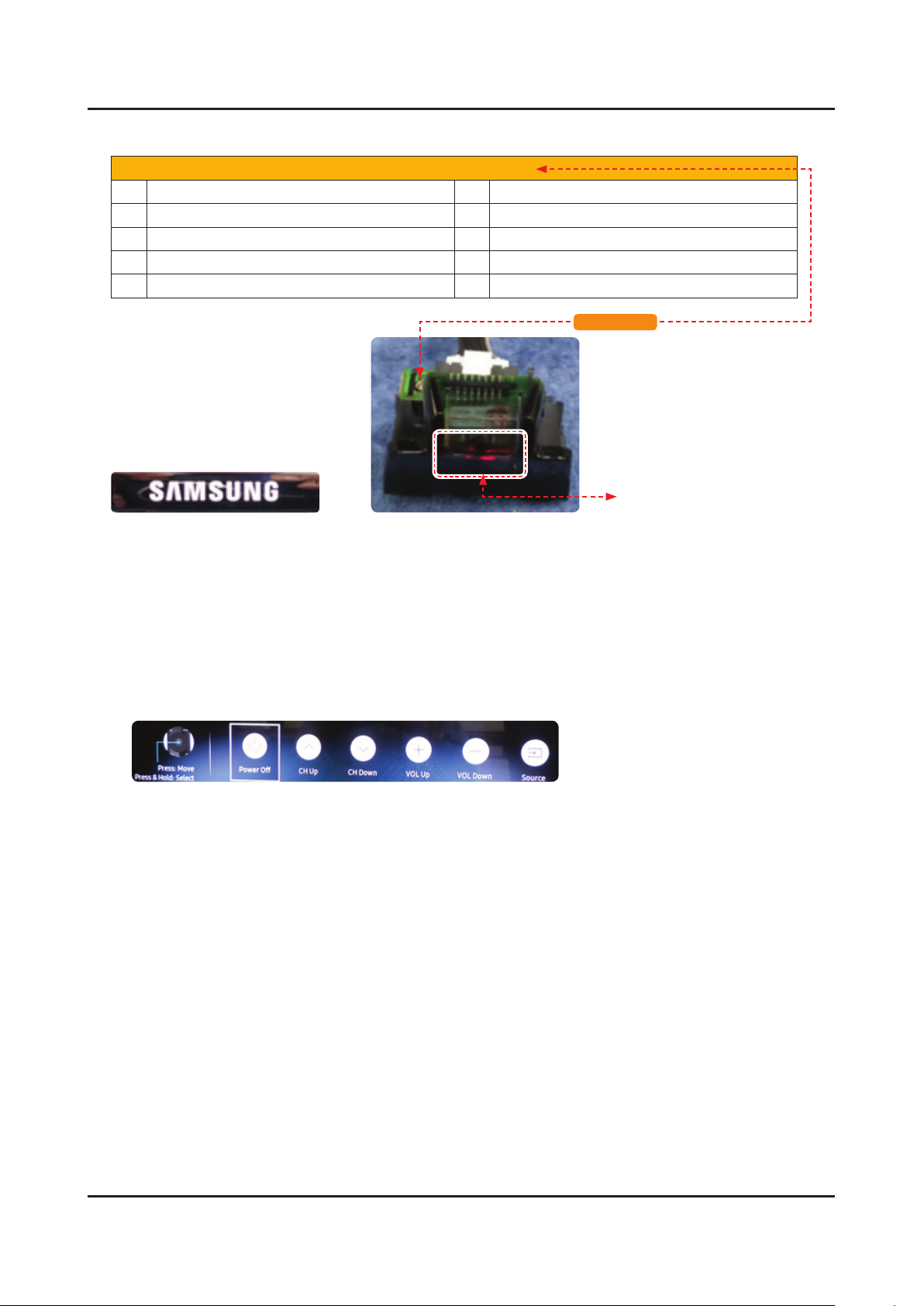

After removing the ASSY BOARD P-IR |
NETWORK Cable |
FUNCTION TACT Cable and remove the ASSY |
|
|
|
BOARD P-IR FUNCTION TACT. |
|
• ASSY BOARD P-IR FUNCTION TACT
Cable
|
|
|
NETWORK-WLAN CLIENT |
|
|
|
|
10 |
After removing the NETWORK Cable and |
NETWORK Cable |
|
remove the NETWORK-WLAN CLIENT. |
|
||
|
• |
NETWORK Cable |
|
NETWORK-WLAN CLIENT
3-8
|
|
|
3. Disassembly and Reassemble |
|
|
Description & Screws |
Picture Description |
11 |
Remove the Cable A (LEAD CONNECTOR- |
|
|
DIMMING), B (LEAD CONNECTOR-POWER), |
B |
||
|
|
C (LEAD CONNECTOR-POWER) and D (LEAD |
|
|
CONNECTOR-POWER). |
A |
|
|
• |
LEAD CONNECTOR-DIMMING( A ) |
|
|
|
(LD - MAIN - FT) |
C |
|
• |
LEAD CONNECTOR-POWER( B ) |
|
|
|
(SMPS - LD) |
D |
•LEAD CONNECTOR-POWER( C ) (SMPS - MAIN)
•LEAD CONNECTOR-POWER( D ) (SMPS - TCON)
12 |
Remove the FFC CABLE |
A (Main-T-Con VX1), |
|
|
B (BLU/Dimming), C (Open Cell). |
||
|
• |
FFC CABLE( A ) |
B |
|
|
(Main - FT) |
|
|
|
|
A |
C
13 |
After removing the screws and remove the DC |
VSS-PD BOARD(SMPS BOARD). |
• 78" : 7 EA
Screws
6001-003016
SCREW-MACHINE : M3 x L5, ZPC(WHT)
3-9
3. Disassembly and Reassemble
|
Description & Screws |
Picture Description |
|
|
|
14 |
Remove the Screws on LD(Local Dimming) |
|
Board, and then remove the board. (FFC Cable |
|
|
|
was already removed) |
|
•78" : 6 EA
15 |
Remove T-Con Board. |
• Gently lift out 4 corners of the board to |
release its locks (Locking ).
• Use both hands to hold the board and slide it toward the upper side to remove. (It's easier for you to use both hands-a middle finger for upper side and a thumb for bottom side to lift and slide out simultaneously.)
|
|
Locking |
16 |
Removing ASSY PCB MAIN BOARD. |
Locking |
• Gently lift up (Top Right corner) to release the |
|
|
|
lock (Locking ). |
|
• Use both hands to hold (Bottom chassis Guide Fixing Hole ) the board and slide to the left to release the board.
NOTE
When installing the ASSY PCB MAIN BOARD, verify the board is properly positioned in all 4 mounting slots.
Bottom chassis Guide Fixing Hole
NOTE
Reassembly procedures are in the reverse order of disassembly procedures.
3-10
ANNEX. Exploded View & Part List
ANNEX. Exploded View & Part List [UE78KS9502TXXH FA01]
No. |
Code No. |
Description & Specification |
Q’ty |
SA/SNA |
Remark |
|
|
|
|
|
|
1 |
BN95-02728B |
PRODUCT LCD-SDC; CY-YK078FLLV2V/H,KS9800, |
1 |
SA |
|
|
|
|
|
|
|
2 |
BN96-40264B |
ASSY SPEAKER P-FRONT; TV-SPK,KS9800,6ohm, |
1 |
SA |
|
|
|
|
|
|
|
3 |
BN44-00891A |
DC VSS-PD BOARD; L78S9NA_KSM,AC/DC,415W,1 |
1 |
SA |
|
|
|
|
|
|
|
4 |
BN96-39400A |
ASSY SMPS P-PD BOARD; L78S9NC_KHSV,L78S9N |
1 |
SA |
|
5 |
BN94-10846J |
ASSY PCB MAIN; UK9Y |
1 |
SA |
|
6 |
BN96-39802E |
ASSY BOARD P-IR FUNCTION TACT; KS9800,SJ1 |
1 |
SA |
|
7 |
BN59-01239A |
NETWORK-WLAN CLIENT; WCK730B,USB 2.0,16P, |
1 |
SA |
|
8 |
BN96-40088E |
ASSY COVER P-REAR; 78KS9800,PC+ABS+ED20%, |
1 |
SA |
|
9 |
BN96-40190C |
ASSY GUIDE P-STAND; 78KS9800,EUROPE,ALDC, |
1 |
SA |
|
10 |
BN96-40196B |
ASSY STAND P-BOTTOM; 78KS9800,PC+ABS,SILV |
1 |
SA |
|
ANNEX-1
ANNEX. Exploded View & Part List
No. |
Code No. |
Description & Specification |
Q’ty |
SA/SNA |
Remark |
|
|
|
|
|
|
1 |
BN96-40188F |
ASSY COVER P-TOP; 55KS9000,PC+ABS,V-0,BK0 |
1 |
SNA |
|
2 |
BN94-10924F |
ASSY PCB MISC-ONE CONNECT MINI; Y16 OCM P |
1 |
SNA |
|
3 |
BN63-15074E |
COVER-BOTTOM; OCM PLUS,PC+ABS,MOLD,V-0,BK |
1 |
SNA |
|
|
|
|
|
|
|
ANNEX-2
ANNEX. Exploded View & Part List
Service Bom (SA: SERVICE AVAILABLE, SNA: SERVICE NOT AVAILABLE)
Level |
Location No. |
Code No. |
Description & Specification |
Q’ty |
SA/SNA |
Remark |
|
|
|
|
|
|
|
|
|
|
UE78KS9502TXXH (FA01) |
|
|
|
|
|
|
|
|
|
|
1 |
R001A |
BN90-08137E |
ASSY COVER REAR;UK9Y,78" |
1 |
SNA |
|
0.2 |
R001A |
BN96-40088E |
ASSY COVER P-REAR;78KS9800,PC+ABS+ED20%, |
1 |
SA |
|
|
|
|
|
|
|
|
..3 |
|
BN61-13303A |
HOLDER-COVER;55KS8000,Si,MOLD,BK0008,HB |
2 |
SNA |
|
|
|
|
|
|
|
|
..3 |
CCM1 |
BN63-02183H |
SHEET-PROTECTION COVER;Rhcm,PE,T0.05,W13 |
2 |
SNA |
|
..3 |
R001 |
BN63-14987A |
COVER-REAR;PC+ABS+ED20%,MOLD,V-1,BK0007, |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN63-15817A |
SHEET-PROTECTION COVER;78KS9800,PO,T0.06 |
1 |
SNA |
|
..3 |
|
BN63-15818A |
SHEET-PROTECTION COVER;78KS9800,PO,T0.06 |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN63-15819A |
SHEET-PROTECTION COVER;78KS9800,PO,T0.06 |
1 |
SNA |
|
..3 |
|
BN63-15820A |
SHEET-PROTECTION COVER;78KS9800,PO,T0.06 |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN64-03528D |
INLAY-TERMINAL SIDE;55KS7000,PET,T0.125, |
1 |
SNA |
|
..3 |
|
BN68-07835C |
LABEL-WARNING;40K5500,PET,T0.125,W74,L44 |
1 |
SNA |
|
|
|
|
|
|
|
|
1 |
S001A |
BN90-08161B |
ASSY STAND;UK9Y,78" |
1 |
SNA |
|
|
|
|
|
|
|
|
0.2 |
SCREW |
6003-001334 |
SCREW-TAPTYPE;BH,+,S,M4,L14,ZPC(BLK),SWR |
4 |
SA |
|
0.2 |
S001A |
BN96-40393B |
ASSY STAND P-SET;78KS9800,PC+ABS,SILVER |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
SCREW |
6003-001208 |
SCREW-TAPTYPE;BH,+,S,M4,L12,ZPC(BLK),SWR |
5 |
SA |
|
..3 |
SG01A |
BN96-40190C |
ASSY GUIDE P-STAND;78KS9800,EUROPE,ALDC, |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
SCREW |
6001-002997 |
SCREW-MACHINE;FH,+,M3,L4.0,ZPC(WHT),SWRC |
1 |
SA |
|
...4 |
SCREW |
6003-000282 |
SCREW-TAPTYPE;BH,+,-,B,M3,L8,ZPC(BLK),SW |
2 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
6902-002059 |
BAG PE;HDPE/PE FOAM,T0.015/T0.5,W300,L40 |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
SG01 |
BN61-11376A |
GUIDE-STAND NECK;78JS9500,ALDC,MOLD,PRES |
1 |
SNA |
|
...4 |
AH089 |
BN61-11707H |
HOLDER-CABLE;78KS9800,ABS,MOLD,BK0007,HB |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
BN63-07556H |
SHEET-PROTECTION COVER;TOC,PO,T0.068,W75 |
1 |
SNA |
|
...4 |
|
BN63-13167B |
COVER-STAND NECK;78KS9800,PC+ABS+GF15%,M |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
BN63-13170F |
COVER-STAND NECK FRONT;78KS9800,ABS,MOLD |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
BN63-13173F |
COVER-STAND NECK REAR;78KS9800,PC+ABS,MO |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
SB02A |
BN96-40196B |
ASSY STAND P-BOTTOM;78KS9800,PC+ABS,SILV |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
SCREW |
6003-001086 |
SCREW-TAPTYPE;BH,+,-,B,M3,L12,ZPC(BLK),S |
6 |
SA |
|
...4 |
|
6902-002461 |
BAG PE;HDPE/PE FOAM,T0.015/T0.5,W100,L60 |
2 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
6902-002469 |
BAG PE;HDPE/PE FOAM,T0.015/T0.5,W160,L30 |
1 |
SNA |
|
...4 |
|
BN60-00162E |
SPACER-FOAM;PE FOAM,L50M,GRAY,T0.5,W20 |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
BN61-06538A |
TAPE-DOUBLE FACE;ACRYL,T0.64,W10,WHITE,T |
0 |
SNA |
|
...4 |
HOLDER-BOLT |
BN61-09494D |
HOLDER-BOLT;KU6500,SWRCH18A,BLK,PRESS,B |
8 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
BN61-12861A |
BRACKET-STAND RIGHT;Al,NATURAL |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
BN61-12865A |
BRACKET-STAND LEFT;Al,NATURAL |
1 |
SNA |
|
...4 |
|
BN63-11118E |
SHEET-PROTECTION COVER;STANDARD ENCLOSUR |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
RF01 |
BN67-00398L |
FOOT-RUBBER;UH6K,Si,GRAY,W8,L15.5,T2 |
4 |
SNA |
|
...4 |
RF01 |
BN67-00538A |
FOOT-RUBBER;LED_J4000,Si,GRAY,W8,L15.5,T |
4 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
BN68-05603A |
LABEL-E PASS;ART PAPER 90G,W/W |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
BN95-02919B |
ASSY COVER STAND SMT-TOP;78",KS9800,SILV |
1 |
SNA |
|
|
|
|
|
|
|
|
....5 |
|
0204-006861 |
COATING;SMT-L100,CLEAR,0.928,Paint |
0 |
SNA |
|
|
|
|
|
|
|
|
....5 |
|
BN01-00160A |
TARGET-CHROMIUM CY;Chromium,99.95%,1800x |
0 |
SNA |
|
....5 |
|
BN01-00336A |
TARGET-ALUMINIUM CY;Al,99.9%,1724mm,132d |
0 |
SNA |
|
|
|
|
|
|
|
|
....5 |
|
BN63-14664A |
COVER-STAND TOP;78JS9100,PC+ABS,MOLD,V-1 |
1 |
SNA |
|
ANNEX-3
ANNEX. Exploded View & Part List
Level |
Location No. |
Code No. |
Description & Specification |
Q’ty |
SA/SNA |
Remark |
|
|
|
|
|
|
|
....5 |
|
BN68-03682A |
LABEL ETC;Label,W20,L10 |
1 |
SNA |
|
1 |
|
BN90-08294G |
ASSY W/I;UKS* |
1 |
SNA |
|
0.2 |
|
BN81-08159Z |
A/S PART SET-ELEC W/I;LED TV ELEC spec-C |
1 |
SNA |
|
|
|
|
|
|
|
|
0.2 |
|
BN81-12851Z |
A/S PART SET-MECH W/I;UKS9800Y,U78KY* |
1 |
SNA |
|
1 |
|
BN91-17401C |
ASSY SHIELD;UK9Y,78" |
1 |
SNA |
|
|
|
|
|
|
|
|
0.2 |
SCREW |
6001-002789 |
SCREW-MACHINE;BH,+,M4,L6,ZPC(WHT),SWRCH1 |
1 |
SA |
|
0.2 |
SCREW |
6001-003081 |
SCREW-MACHINE;PWH,+,M3,L5,ZPC(WHT),SWRCH |
11 |
SA |
|
|
|
|
|
|
|
|
0.2 |
|
BN39-02207C |
LEAD CONNECTOR-POWER;78KS9800,UL21016,20 |
1 |
SA |
|
0.2 |
|
BN39-02211D |
LEAD CONNECTOR-SUB ASSY;78KS9800,UL21451 |
1 |
SA |
|
|
|
|
|
|
|
|
0.2 |
|
BN39-02220E |
LEAD CONNECTOR-SUB ASSY;78KS9800,UL21016 |
1 |
SA |
|
|
|
|
|
|
|
|
0.2 |
|
BN39-02233B |
LEAD CONNECTOR-POWER;78KS9800,UL21016,22 |
1 |
SA |
|
0.2 |
|
BN39-02240A |
LEAD CONNECTOR-DIMMING;78KS9800,UL21451, |
1 |
SA |
|
|
|
|
|
|
|
|
0.2 |
|
BN39-02241A |
LEAD CONNECTOR-POWER;78KS9800,UL21016,16 |
1 |
SA |
|
0.2 |
|
BN44-00891A |
DC VSS-PD BOARD;L78S9NA_KSM,AC/DC,415W,1 |
1 |
SA |
|
|
|
|
|
|
|
|
0.2 |
WIFI |
BN59-01239A |
NETWORK-WLAN CLIENT;WCK730B,USB 2.0,16P, |
1 |
SA |
|
0.2 |
|
BN62-00367A |
PAD GAP-THERMAL;F6400,SILICON,T6.5,L35,H |
1 |
SNA |
|
|
|
|
|
|
|
|
0.2 |
SB05A |
BN96-36395C |
ASSY BRACKET P-STAND LINK;78KS9800,HGI-S |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
CB18 |
BN61-11425A |
BRACKET-STAND LINK;HGI-SGHC,T2,NATURAL |
1 |
SNA |
|
...4 |
|
BN61-09605A |
STUD-PEM;LED TV F6100,SUM24L,L8,PRESS |
6 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN63-04077A |
GASKET-EMI;PS63P71FHX,CONDUCTIVE FABRIC, |
2 |
SNA |
|
0.2 |
|
BN96-39802E |
ASSY BOARD P-IR FUNCTION TACT;KS9800,SJ1 |
1 |
SA |
|
|
|
|
|
|
|
|
0.2 |
|
BN96-40209E |
FFC CABLE;55K6200,Wrinkle,L500,51P |
1 |
SA |
|
0.2 |
|
BN96-40264B |
ASSY SPEAKER P-FRONT;TV-SPK,KS9800,6ohm, |
1 |
SA |
|
|
|
|
|
|
|
|
0.2 |
|
BN96-40394A |
FFC CABLE;78KS9800,Wrinkle,L400,41P,16Y |
1 |
SA |
|
|
|
|
|
|
|
|
1 |
M0017 |
BN91-17407J |
ASSY CHASSIS;UK9Y |
1 |
SNA |
|
0.2 |
M0014 |
BN94-10846J |
ASSY PCB MAIN;UK9Y |
1 |
SA |
|
|
|
|
|
|
|
|
..3 |
T0073 |
AA63-01141D |
GASKET-EMI;42D5,Conductive Fabric,T1.5,W |
1 |
SNA |
|
..3 |
|
BN62-00185A |
HEAT SINK-ES;PDP42D450,A6063,W14,L18,BLA |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN62-00816A |
HEAT SINK-PS;55KS9000,A1050,T6.3,W145,L1 |
1 |
SNA |
|
..3 |
|
BN63-15050D |
COVER-TERMINAL SIDE;55KS9000,HIPS,MOLD,H |
1 |
SA |
|
|
|
|
|
|
|
|
..3 |
|
BN97-10674D |
ASSY SMD;UKS9800 |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
0406-001628 |
DIODE-TVS;AOZ8804ADI,6V,1MAV,5A,TP |
1 |
SA |
|
...4 |
|
0504-000126 |
TR-DIGITAL;KSR1101,NPN,200mW,4.7K/4.7K,S |
2 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
0505-002598 |
FET-SILICON;AP2317GN,P,20V,-4.2A,0.052oh |
1 |
SA |
|
...4 |
|
0505-002893 |
FET-SILICON;AO4801AS,P,30V,-5A,2W,SOIC-8 |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
0505-003264 |
FET-SILICON;AO4447AL,P,30V,-17A,7mohm,3. |
1 |
SA |
|
...4 |
|
0505-003397 |
FET-SILICON;2N7002K,N,60V,0.38A,1.19ohm, |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
0801-003603 |
IC-CMOS LOGIC;MC74LCX244MN2TWG,Octal buf |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
1001-001998 |
IC-ANALOG MULTIPLEX;NX3DV221GM,USB switc |
1 |
SA |
|
...4 |
|
1006-001576 |
IC-DRIVER/RECEIVER;MAX3221ECPWR,TSSOP,16 |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
1103-001564 |
IC-EEPROM;S-24C512CI-J800,512Kbit,64Kx8, |
1 |
SA |
|
...4 |
|
1105-002704 |
IC-DDR4 SDRAM;K4F8E304HB-MGCH,LPDDR4-SDR |
3 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
1201-004003 |
IC-AUDIO AMP;TAS880021,TSSOP,48P,12.5x6. |
3 |
SA |
|
...4 |
|
1203-004364 |
IC-VOL. DETECTOR;RT9818C-42PV,SOT-23,3P, |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
1203-008105 |
IC-POSI.FIXED REG.;S-13A1D33-E800,HSOP,8 |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
1203-008391 |
IC-DC/DC CONVERTER;AOZ1269QI-02,QFN-23L, |
1 |
SA |
|
...4 |
|
1203-008392 |
IC-VOL. DETECTOR;S-6414AAB-L800X,TSOT-23 |
1 |
SA |
|
|
|
|
|
|
|
|
ANNEX-4
ANNEX. Exploded View & Part List
Level |
Location No. |
Code No. |
Description & Specification |
Q’ty |
SA/SNA |
Remark |
|
|
|
|
|
|
|
...4 |
|
1203-008732 |
IC-DC/DC CONVERTER;SYD104ADC,TSOT-23,6,3 |
1 |
SA |
|
...4 |
|
1203-008733 |
IC-DC/DC CONVERTER;AOZ1236QI-02,QFN,23,4 |
1 |
SA |
|
...4 |
|
1203-008735 |
IC-DC/DC CONVERTER;AOZ1267QI-02,QFN,23,4 |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
1204-003679 |
IC-DECODER;SDP1501,FCPBGAH,1230P,35*35mm |
1 |
SA |
|
...4 |
|
1205-004822 |
IC-SWITCH;TPS22965DSGR,SON,8P,2x2x0.75mm |
3 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
1205-005519 |
IC-SWITCH;ET20163,SOT23-5,5P,2.95x3.02mm |
4 |
SA |
|
...4 |
|
1205-005554 |
IC-REPEATER;TMDS181,VQFN,48P,7x7mm,PLAST |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
IS01 |
1209-002183 |
IC-SENSOR;S-5851AAA-M6T1U,SOT,6Z30,2.9x1 |
1 |
SA |
|
...4 |
|
1405-001271 |
VARISTOR;35V,20VDC,5A,1.0x0.5mm,TP,100V, |
11 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2007-000039 |
R-CHIP;0ohm,1%,1/10W,TP,1608 |
8 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2007-000146 |
R-CHIP;6.8Kohm,5%,1/16W,TP,1005 |
1 |
SNA |
|
...4 |
|
2007-000932 |
R-CHIP;470ohm,5%,1/16W,TP,1005 |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
2007-001292 |
R-CHIP;33ohm,5%,1/16W,TP,1005 |
12 |
SNA |
|
...4 |
|
2007-001298 |
R-CHIP;51ohm,5%,1/16W,TP,1005 |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
2007-007108 |
R-CHIP;43.2Kohm,1%,1/16W,TP,1005 |
2 |
SA |
|
...4 |
|
2007-007313 |
R-CHIP;6.8Kohm,1%,1/16W,TP,1005 |
4 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2007-007316 |
R-CHIP;3.3Kohm,1%,1/16W,TP,1005 |
3 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
2007-007334 |
R-CHIP;200Kohm,1%,1/16W,TP,1005 |
4 |
SNA |
|
...4 |
|
2007-007520 |
R-CHIP;20ohm,1%,1/10W,TP,1608 |
12 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2007-007627 |
R-CHIP;16Kohm,1%,1/16W,TP,1005 |
1 |
SA |
|
...4 |
|
2007-007798 |
R-CHIP;10ohm,1%,1/16W,TP,1005 |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2007-008067 |
R-CHIP;21Kohm,1%,1/10W,TP,1608 |
2 |
SA |
|
...4 |
|
2007-008136 |
R-CHIP;36Kohm,1%,1/16W,TP,1005 |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2007-008269 |
R-CHIP;51Kohm,1%,1/16W,TP,1005 |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2007-008298 |
R-CHIP;49.9ohm,1%,1/16W,TP,1005 |
17 |
SA |
|
...4 |
|
2007-008391 |
R-CHIP;6.34Kohm,1%,1/16W,TP,1005 |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2011-001261 |
R-NETWORK;33ohm,5%,1/16W,L,CHIP,8P,TP,2. |
6 |
SA |
|
...4 |
|
2011-001344 |
R-NETWORK;100ohm,5%,1/16W,L,CHIP,8P,TP,2 |
6 |
SA |
|
|
|
|
|
|
|
|
...4 |
AD480 |
2203-000233 |
C-CER,CHIP;0.1nF,5%,50V,C0G,TP,1005 |
12 |
SA |
|
...4 |
AD480 |
2203-000254 |
C-CER,CHIP;10nF,10%,16V,X7R,TP,1005 |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
AD480 |
2203-000278 |
C-CER,CHIP;0.01nF,0.5pF,50V,C0G,TP,1005 |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
AD480 |
2203-000386 |
C-CER,CHIP;0.015nF,5%,50V,C0G,TP,1005 |
3 |
SA |
|
...4 |
AD480 |
2203-000714 |
C-CER,CHIP;3.3nF,10%,50V,X7R,TP,1005 |
12 |
SA |
|
|
|
|
|
|
|
|
...4 |
AD480 |
2203-005054 |
C-CER,CHIP;0.0047nF,0.25pF,50V,NP0,TP,10 |
2 |
SA |
|
...4 |
AD480 |
2203-006048 |
C-CER,CHIP;100nF,10%,10V,X7R,TP,1005 |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
AD480 |
2203-006377 |
C-CER,CHIP;4700nF,10%,25V,X5R,TP,2012 |
3 |
SNA |
|
...4 |
AD480 |
2203-006844 |
C-CER,CHIP;470nF,10%,10V,X5R,TP,1005 |
3 |
SA |
|
|
|
|
|
|
|
|
...4 |
AD480 |
2203-007269 |
C-CER,CHIP;22000nF,20%,10V,X5R,TP,2012(2 |
30 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2409-001338 |
C-POLYMER ,CHIP;47uF,20%,6.3V,TP,3.2x1.6 |
1 |
SA |
|
...4 |
|
2703-004724 |
INDUCTOR-SMD;8.2uH,20%,4T,0.072Ohm,2300m |
12 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2801-004021 |
CRYSTAL-SMD;24.576MHz,20ppm,28-AAN,12pF, |
1 |
SA |
|
...4 |
|
3301-001364 |
BEAD-SMD;1000ohm,1608,TP,1085ohm/108MHz, |
7 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
3709-001782 |
CONNECTOR-CARD SLOT;68P,1.27mm,ANGLE,AU, |
1 |
SA |
|
...4 |
|
3711-007741 |
CONNECTOR-HEADER;BOX,14P,2R,2.0mm,ANGLE, |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
EH01 |
3711-007803 |
HEADER-BOARD TO CABLE;BOX,12P,1R,1.25mm, |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
EH01 |
3711-007838 |
HEADER-BOARD TO CABLE;BOX,6P,1R,1.25mm,S |
1 |
SA |
|
...4 |
|
3711-009106 |
CONNECTOR-HEADER;BOX,20P,2R,2mm,ANGLE,SN |
1 |
SA |
|
|
|
|
|
|
|
|
ANNEX-5
ANNEX. Exploded View & Part List
Level |
Location No. |
Code No. |
Description & Specification |
Q’ty |
SA/SNA |
Remark |
|
|
|
|
|
|
|
...4 |
|
3722-003199 |
JACK-MODULAR;8P/8C,Y,ANGLE,NONE,AU,1PORT |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
3722-003394 |
JACK-PHONE;1P/6C,AU,BLK,ANGLE,3.6PI,9x14 |
1 |
SA |
|
...4 |
|
6302-001376 |
GASKET-SMD;,,CONDUCTIVE FABRIC,T14,W43,L |
6 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
BN41-02505A |
PCB-MAIN;KS9700/KS9800,FR-4,4L,1.2T,214x |
1 |
SNA |
|
...4 |
CB07 |
BN61-13312B |
BRACKET-PCB;55KS8000,SK5,T0.3,13.7,11.4, |
8 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
BN97-10856B |
ASSY MICOM-SUB;JMMICOM_EU_TV,UWQ60,W25Q4 |
1 |
SNA |
|
....5 |
|
1107-002226 |
IC-NOR FLASH;W25Q40CLSSIP,4Mbit,SOIC,8P, |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
BN97-10858A |
ASSY MICOM-MAIN;T-JZMDEUC,UWQ60,KLM8G1GE |
1 |
SNA |
|
|
|
|
|
|
|
|
....5 |
|
1107-002362 |
IC-EMMC;KLM8G1GEND-B031,8GB,64Gb MLC x 1 |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN97-10873A |
ASSY DRM;Jazz M,DVB,NagSam, MAC, HDCP, C |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
BN46-00109H |
KEY CODE-CERTIFICATION;MAC,TV/AV,General |
1 |
SNA |
|
...4 |
|
BN46-00110P |
KEY CODE-CERTIFICATION;MIRACAST(HDCP2.2) |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
BN46-00496A |
KEY CODE-CERTIFICATION;Jazz-M,Nagra CSC |
1 |
SNA |
|
...4 |
|
BN46-00514A |
KEY CODE-CERTIFICATION;CI PLUS,Jazz M, J |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
M0131 |
MD63-00103A |
GASKET-TAPE;GRANDSLAM,Conductive Fabric, |
1 |
SNA |
|
|
|
|
|
|
|
|
1 |
|
BN91-17868A |
ASSY FIXING-JACKPACK;Y16 OCM |
1 |
SA |
|
|
|
|
|
|
|
|
0.2 |
|
AA68-02626A |
LABEL-PQS;ART,W40,L12,SERIAL |
2 |
SNA |
|
|
|
|
|
|
|
|
0.2 |
|
BN39-02210A |
ONECONNECTMINI CABLE;KS7000~KS9000,44P,L |
1 |
SA |
|
0.2 |
RB01 |
BN63-15074E |
COVER-BOTTOM;OCM PLUS,PC+ABS,MOLD,V-0,BK |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
0103-005041 |
RESIN PC ABS;FR3200TV,901408,BK0008,1.2m |
100 |
SNA |
|
0.2 |
|
BN69-13267A |
BOX ACCESSORY;CB,SW-E,L373,W308 |
1 |
SNA |
|
|
|
|
|
|
|
|
0.2 |
OCMBD |
BN94-10924F |
ASSY PCB MISC-ONE CONNECT MINI;Y16 OCM P |
1 |
SNA |
|
..3 |
|
AH62-00243A |
HEAT SINK-ES;HT-E3500,A6063,W23,L23,BLAC |
1 |
SA |
|
|
|
|
|
|
|
|
..3 |
OCM BD |
BN97-10869F |
ASSY SMD;7/8/9 SERIES |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
DS01A |
0401-001056 |
DIODE-SWITCHING;MMBD4148SE,100V,200mA,SO |
2 |
SA |
|
...4 |
DR01A |
0402-001614 |
DIODE-RECTIFIER;S1G,400V,1A,DO-214AC,TP |
2 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
0403-001783 |
DIODE-ZENER;BZB84-C6V2,5.8~6.6V,300mW,SO |
4 |
SNA |
|
...4 |
|
0404-001404 |
DIODE-SCHOTTKY;BAT721C,40V,200mA,SOT-23, |
4 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
0404-001881 |
DIODE-SCHOTTKY;SS3040-HE,40V,3000mA,SOD- |
3 |
SA |
|
...4 |
|
0406-001200 |
DIODE-TVS;RClamp0504F,6V,1MAV,TP |
3 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
0406-001290 |
DIODE-TVS;3.0SMCJ20A,22.2V,24.5V,5MAV,30 |
2 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
0406-001317 |
DIODE-TVS;SMAJ14A,15.6V,17.2V,1MAV,6.5VP |
2 |
SNA |
|
...4 |
|
0406-001635 |
DIODE-TVS;SMF5.0A,6.4V,6.7V,7V,200MAV,20 |
5 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
0501-000002 |
TR-SMALL SIGNAL;KSA812,PNP,150mW,SOT-23, |
1 |
SNA |
|
...4 |
|
0501-000445 |
TR-SMALL SIGNAL;KTC3875S-Y,NPN,150mW,SOT |
18 |
SC |
|
|
|
|
|
|
|
|
...4 |
|
0801-003292 |
IC-CMOS LOGIC;7WB66,Bus Switch,MAB08A,8P |
1 |
SA |
|
...4 |
|
0801-003598 |
IC-CMOS LOGIC;TC7SZ00FU,2-Input NAND Gat |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
0801-003604 |
IC-CMOS LOGIC;NL17SZ17DFT2G,SC-70,5P,TP, |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
1103-001583 |
IC-EEPROM;BR24T02FJ-WGE2,2Kbit,256x8,SOP |
4 |
SNA |
|
...4 |
|
1203-007697 |
IC-DC/DC CONVERTER;LNBH26SPQR,QFN,24,4x4 |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
1203-008102 |
IC-POSI.FIXED REG.;S-13A1D12-E800,HSOP,8 |
2 |
SNA |
|
...4 |
|
1203-008104 |
IC-POSI.FIXED REG.;S-13A1D18-E800,HSOP,8 |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
1203-008345 |
IC-POSI.ADJUST REG.;S-13A1ADJ-E800X,HSOP |
1 |
SA |
|
...4 |
|
1204-003677 |
IC-DECODER;SDP1503,FCPBGAH,396P,18*18mm, |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
1205-005537 |
IC-REPEATER;TCA9517,VSSOP,8P,3.00x3.00mm |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2007-000879 |
R-CHIP;4.7ohm,1%,1/10W,TP,1608 |
1 |
SA |
|
...4 |
|
2007-000999 |
R-CHIP;510ohm,1%,1/10W,TP,1608 |
1 |
SA |
|
|
|
|
|
|
|
|
ANNEX-6
ANNEX. Exploded View & Part List
Level |
Location No. |
Code No. |
Description & Specification |
Q’ty |
SA/SNA |
Remark |
|
|
|
|
|
|
|
...4 |
|
2007-002900 |
R-CHIP;11Kohm,1%,1/10W,TP,1608 |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
2007-007139 |
R-CHIP;47Kohm,1%,1/16W,TP,1005,T0.35 |
10 |
SA |
|
...4 |
|
2007-007309 |
R-CHIP;12Kohm,1%,1/16W,TP,1005,T0.35 |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2007-007312 |
R-CHIP;20Kohm,1%,1/16W,TP,1005 |
12 |
SA |
|
...4 |
|
2007-007488 |
R-CHIP;75Kohm,1%,1/16W,TP,1005 |
7 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
2007-007587 |
R-CHIP;3.6Kohm,1%,1/16W,TP,1005 |
2 |
SNA |
|
...4 |
|
2007-007766 |
R-CHIP;2Kohm,1%,1/16W,TP,1005 |
27 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
2007-007767 |
R-CHIP;200ohm,1%,1/16W,TP,1005 |
10 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2007-007868 |
R-CHIP;90.9ohm,1%,1/10W,TP,1608 |
2 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2007-007942 |
R-CHIP;1Mohm,1%,1/16W,TP,1005 |
2 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
2007-007992 |
R-CHIP;1ohm,1%,1/10W,TP,1608 |
1 |
SA |
|
...4 |
|
2007-008015 |
R-CHIP;75ohm,1%,1/16W,TP,1005 |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
2007-008134 |
R-CHIP;12.4Kohm,1%,1/16W,TP,1005 |
5 |
SC |
|
...4 |
|
2007-008167 |
R-CHIP;120Kohm,1%,1/16W,TP,1005 |
1 |
SC |
|
|
|
|
|
|
|
|
...4 |
|
2007-008263 |
R-CHIP;3Kohm,1%,1/16W,TP,1005 |
3 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2007-008294 |
R-CHIP;33ohm,1%,1/16W,TP,1005 |
6 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2011-001449 |
R-NETWORK;22ohm,5%,1/16W,L,4P,TP,1.0x1.0 |
4 |
SA |
|
|
|
|
|
|
|
|
...4 |
AD480 |
2203-000359 |
C-CER,CHIP;0.15nF,5%,50V,C0G,TP,1005,0.5 |
3 |
SNA |
|
...4 |
AD480 |
2203-000425 |
C-CER,CHIP;0.018nF,5%,50V,C0G,TP,1005 |
2 |
SA |
|
|
|
|
|
|
|
|
...4 |
AD480 |
2203-000585 |
C-CER,CHIP;0.22nF,10%,50V,X7R,TP,1005 |
1 |
SA |
|
...4 |
AD480 |
2203-000812 |
C-CER,CHIP;0.033nF,5%,50V,C0G,TP,1005 |
6 |
SA |
|
|
|
|
|
|
|
|
...4 |
AD480 |
2203-000940 |
C-CER,CHIP;0.47nF,10%,50V,X7R,TP,1005 |
1 |
SA |
|
...4 |
AD480 |
2203-002285 |
C-CER,CHIP;10nF,10%,50V,X7R,TP,1005 |
5 |
SNA |
|
|
|
|
|
|
|
|
...4 |
AD480 |
2203-005083 |
C-CER,CHIP;220nF,10%,50V,X7R,TP,1608,0.8 |
4 |
SA |
|
|
|
|
|
|
|
|
...4 |
AD480 |
2203-006562 |
C-CER,CHIP;1000nF,10%,10V,X5R,TP,1005 |
40 |
SNA |
|
...4 |
AD480 |
2203-006824 |
C-CER,CHIP;4700nF,10%,10V,X5R,TP,1608 |
3 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
2703-000213 |
INDUCTOR-SMD;470nH,10%,1.35Ohm,35mA,15,M |
1 |
SA |
|
...4 |
|
2703-001938 |
INDUCTOR-SMD;56nH,5%,1005,1.5Ohm,200mA,1 |
7 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2703-004868 |
INDUCTOR-SMD;6.8uH,20%,4.0T,0.043Ohm,250 |
2 |
SA |
|
...4 |
|
2703-005191 |
INDUCTOR-SMD;1.5uH,20%,6060,T4.5,0.02Ohm |
2 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2703-005194 |
INDUCTOR-SMD;3.3uH,20%,4.5,0.03Ohm,4500m |
2 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2801-005372 |
CRYSTAL-SMD;24.576MHz,20ppm,HCX-3SB,12 p |
1 |
SA |
|
...4 |
|
3701-001967 |
CONNECTOR-HDMI;19P,A,FEMALE,AU,0.5mm,BLK |
4 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
3707-001104 |
CONNECTOR-OPTICAL;ANGLE,SPDIF |
1 |
SA |
|
...4 |
|
3710-004144 |
CONNECTOR-SOCKET;44P,1R,0.5mm,SMD-A,AU,B |
2 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
3722-003457 |
JACK-USB;4P/1C,NI,BLK,ANGLE,A,2.0,13.1x1 |
3 |
SA |
|
...4 |
|
BN40-00324A |
TUNER-DTV AIR CABLE SAT;DNTT243H6A,DNTT2 |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
BN41-02510A |
PCB-OCM;KS8000/KS9000,FR-4,4L,1.2T,199x6 |
1 |
SNA |
|
|
|
|
|
|
|
|
0.2 |
T001A |
BN96-40188F |
ASSY COVER P-TOP;55KS9000,PC+ABS,V-0,BK0 |
1 |
SNA |
|
..3 |
|
6902-001408 |
BAG PE;HDPE/PE FOAM,T0.015/T0.5,W120,L25 |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
M0131 |
BN63-00558A |
GASKET-EMI;GG15AS,Conductive Fabric,T3,W |
1 |
SNA |
|
..3 |
|
BN63-07272J |
SHEET-PROTECTION COVER;OCM+,PE,W205,L100 |
0 |
SNA |
|
|
|
|
|
|
|
|
..3 |
T001 |
BN63-15073F |
COVER-TOP;OCM PLUS,PC+ABS,MOLD,V-0,BLACK |
1 |
SNA |
|
...4 |
|
0103-005041 |
RESIN PC ABS;FR3200TV,901408,BK0008,1.2m |
100 |
SNA |
|
|
|
|
|
|
|
|
1 |
|
BN92-20057A |
ASSY P/MATERIAL;UK9Y,78" |
1 |
SNA |
|
|
|
|
|
|
|
|
0.2 |
|
6902-001584 |
BAG PE;HDPE/PE FOAM,T0.015/T0.5,W2000,L1 |
1 |
SNA |
|
0.2 |
|
6902-001797 |
PACKING SHEET;HDPE/PE FOAM,T0.015/1.0,W1 |
1 |
SNA |
|
|
|
|
|
|
|
|
ANNEX-7
ANNEX. Exploded View & Part List
Level |
Location No. |
Code No. |
Description & Specification |
Q’ty |
SA/SNA |
Remark |
|
|
|
|
|
|
|
0.2 |
|
6902-002233 |
BAG AIR;LDPE,-,T0.2,W900,L1850,TRP,-,-,- |
1 |
SNA |
|
0.2 |
|
6922-000003 |
BAND;PP,T0.8,W18,L1650M,TRP,DA69-90145A |
9 |
SNA |
|
0.2 |
T0214 |
AA61-20285C |
HOLDER-BOX;ALL,PP,MOLD,BLACK,HB,HB,17.5g |
4 |
SNA |
|
|
|
|
|
|
|
|
0.2 |
|
BN02-00102B |
TAPE-FILAMENT;FILAMENT,#8917,T0.15,W25,L |
1 |
SNA |
|
0.2 |
|
BN02-00319B |
TAPE-OPP;OPP,T0.05,W75,L800M,CLEAR,ROLL |
2 |
SNA |
|
|
|
|
|
|
|
|
0.2 |
|
BN68-02422B |
LABEL WARNING;ALL,ART PAPER,T0.05,W240,L |
1 |
SNA |
|
0.2 |
|
BN69-03982N |
PACKING ANGLE;ALL,PAPER,-,-,-,-,-,-,- |
2 |
SNA |
|
|
|
|
|
|
|
|
0.2 |
|
BN69-05418M |
WRAP;T0.017,500,2000000,2000000,500 |
0 |
SNA |
|
0.2 |
|
BN69-06640A |
PAD-DP SHEET;PAD,CB,SW4,,W1120,L950,,,,, |
2 |
SNA |
|
|
|
|
|
|
|
|
0.2 |
|
BN69-06640E |
PAD-PACKING;TRUCK PAD,CB,-,,W410,L2500,, |
1 |
SNA |
|
|
|
|
|
|
|
|
0.2 |
|
BN69-13396A |
CUSHION-SET;78KS9800,EPS,16.7g/l,WHT |
1 |
SNA |
|
0.2 |
|
BN69-13398A |
CUSHION-SET SIDE;78KS9800,EPS,16.7g/l,WH |
2 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
0103-005099 |
RESIN EPS;BASF303,Natural,Natural |
4000 |
SNA |
|
0.2 |
|
BN69-13942R |
PALLET-WOODEN;78" KS9500,WOOD,-,W960,L19 |
1 |
SNA |
|
|
|
|
|
|
|
|
1 |
|
BN92-20069E |
ASSY BOX;UK9Y,78" |
1 |
SNA |
|
0.2 |
|
BH68-00662A |
LABEL BOX;ALL,ART PAPER,W60,L110,WHT,NO |
1 |
SNA |
|
|
|
|
|
|
|
|
0.2 |
|
BN68-05640A |
LABEL BOX;ALL,ART PAPER,W110,L130,EUROPE |
1 |
SNA |
|
|
|
|
|
|
|
|
0.2 |
|
BN69-13728D |
BOX UNIT-OUT;78KS9800,CB,DW4,C3,L1890,W4 |
1 |
SNA |
|
0.2 |
|
BN69-13748A |
BOX UNIT-IN;78KS9800,CB,DW1,C1,L2342,W79 |
1 |
SNA |
|
|
|
|
|
|
|
|
1 |
|
BN92-20074J |
ASSY LABEL;UK9Y |
1 |
SNA |
|
0.2 |
|
0203-001598 |
TAPE-FILAMENT;FILAMENT,#8915,T0.15,W12,L |
0 |
SNA |
|
|
|
|
|
|
|
|
0.2 |
|
BN68-06708G |
LABEL-RATING;Monitor,WW,PP,T0.161,W93,L7 |
1 |
SNA |
|
0.2 |
|
BN68-07519A |
LABEL-ENERGY;ALL JORDAN,WW,PP,T0.135,W60 |
1 |
SNA |
|
|
|
|
|
|
|
|
0.2 |
|
BN68-07877G |
LEAFLET-QUICK SETUP GUIDE;KS9800 78/88", |
1 |
SNA |
|
|
|
|
|
|
|
|
1 |
ACCE1 |
BN92-20086Q |
ASSY ACCESSORY;UK9Y |
1 |
SNA |
|
0.2 |
ACCE2 |
BN96-39431C |
ASSY ACCESSORY-CABLE;UK9Y |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
T0268 |
3903-000864 |
CBF-POWER CORD;DT,EU/KOR,LP-33,250V,10A, |
1 |
SA |
|
..3 |
|
4301-000101 |
BATTERY-ALKALINE;1.5V,1650mAH,LR6,14.5x5 |
2 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
6902-001962 |
BAG PE;LDPE,BIOBASED,T0.05,W400,L300,TRP |
1 |
SNA |
|
..3 |
|
BN59-01242A |
REMOCON-SMART CONTROL;2016 TV,Samsung,14 |
1 |
SA |
|
|
|
|
|
|
|
|
..3 |
M9889 |
BN63-01798B |
CLOTH-CLEAN;CLOTH,SEA BLUE,ToC |
1 |
SA |
|
|
|
|
|
|
|
|
..3 |
EH03A |
BN96-36071C |
ASSY HOLDER P-RING;LED,JS9K,ABS,BLACK,HB |
1 |
SNA |
|
...4 |
|
6902-002497 |
BAG ZIPPER;LDPE,T0.05,W100,L250,TRP,RECY |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
AH365 |
BN61-10572A |
HOLDER-WALL RING;HU9000 78",ABS,MOLD,BLA |
4 |
SA |
|
....5 |
|
0103-004609 |
RESIN ABS;HF-0680U,K21294,BK0007,HB,High |
48 |
SNA |
|
|
|
|
|
|
|
|
0.2 |
ACCE4 |
BN96-39432Q |
ASSY ACCESSORY-MANUAL;UK9Y |
1 |
SNA |
|
..3 |
|
6902-001964 |
BAG PE;LDPE,BIOBASED,T0.03,W200,L300,TRP |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
T0527 |
BN68-00513A |
LABEL-E PASS;ALL MODEL,WW,YUPO,W50,L15,W |
2 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN68-03548J |
LEAFLET-WARRANTY;comm,Samsung,17Lang,Mid |
1 |
SNA |
|
..3 |
|
BN68-04972E |
LEAFLET-REGULATORY GUIDE;ALL,SAMSUNG,W/W |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN68-07598A |
LEAFLET-FICHE;ALL,W/P,0 |
1 |
SNA |
|
..3 |
|
BN68-07860E |
MANUAL USERS;KS9800,XH,W/P,EURO B5 |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN68-08099A |
LEAFLET;JAZZ-M,EUROPE,W/P,W176,L250,4COL |
1 |
SNA |
|
0.2 |
FC05A |
BN96-40567A |
ASSY COVER P-TERMINAL;78KS9800,PC+ABS+ED |
1 |
SA |
|
|
|
|
|
|
|
|
..3 |
|
6902-000294 |
BAG PE;LDPE,T0.05,W160,L250,TRP,Hole Y,B |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN63-15664A |
COVER-TERMINAL;78KS9800,PC+ABS+ED20%,MOL |
1 |
SNA |
|
1 |
|
BN95-02728B |
PRODUCT LCD-SDC;CY-YK078FLLV2V/H,KS9800, |
1 |
SA |
|
|
|
|
|
|
|
|
ANNEX-8
ANNEX. Exploded View & Part List
Level |
Location No. |
Code No. |
Description & Specification |
Q’ty |
SA/SNA |
Remark |
|
|
|
|
|
|
|
0.2 |
SCREW |
6001-003075 |
SCREW-MACHINE;BH,+,M3,L4,ZPC(WHT),SWRCH1 |
12 |
SA |
|
0.2 |
|
6001-003168 |
SCREW-MACHINE;CH,+,M3,L5,ZPC(BLK),SWRCH1 |
10 |
SNA |
|
0.2 |
|
BN60-01460A |
SPACER-FOAM;78KS9800,PU FOAM,L50M,BLACK, |
2 |
SNA |
|
|
|
|
|
|
|
|
0.2 |
|
BN68-05722A |
LABEL-E PASS;POLYPROPYLENE,NON-COATING |
1 |
SNA |
|
0.2 |
|
BN90-08246A |
ASSY MISC-BLU;Y16,LCM |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
SCREW |
6001-003075 |
SCREW-MACHINE;BH,+,M3,L4,ZPC(WHT),SWRCH1 |
24 |
SA |
|
..3 |
|
BN02-00508B |
TAPE PET;49KS7000,PET,T0.05,W10,L45,BLAC |
5 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN61-13676A |
FRAME-CHASSIS REAR LEFT;78KS9800,PC+GF10 |
1 |
SNA |
|
..3 |
|
BN61-13859A |
FRAME-CHASSIS REAR RIGHT;78KS9800,PC+GF1 |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN61-13867A |
DIFFUSER PLATE;16Y_KS9800_78INCH_DIFFUSE |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN61-13868A |
OPTICAL SHEET-HIGH COLOR;16Y_KS9800_78IN |
1 |
SNA |
|
..3 |
|
BN61-13869A |
OPTICAL SHEET-COMPLEX;16Y_KS9800_78INCH_ |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN61-13870A |
OPTICAL SHEET-DBEF;16Y_KS9800_78NCH_DBEF |
1 |
SNA |
|
..3 |
|
BN96-40059A |
ASSY LED BAR P;78inch_SDC_C,CEM3 |
6 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN96-40060A |
ASSY LED BAR P;78inch_SDC_B,CEM3 |
2 |
SNA |
|
..3 |
|
BN96-40061A |
ASSY LED BAR P;78inch_SDC_A,CEM3 |
2 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN96-40229A |
ASSY CHASSIS REAR P;78KS9800,STS |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
SCREW |
6001-002759 |
SCREW-MACHINE;CH,+,M3,L4,ZPC(BLK),SWRCH1 |
7 |
SA |
|
...4 |
SCREW |
6001-003016 |
SCREW-MACHINE;PWH,+,M3,L5.0,ZPC(WHT),SWR |
8 |
SA |
|
|
|
|
|
|
|
|
...4 |
M0909 |
AA63-01387A |
GASKET-EMI;SP-P300M,Conductive Fabric,T2 |
6 |
SNA |
|
...4 |
T0139 |
AA65-30007A |
HOLDER-WIRE;PA66,PA66,MOLD,GRAY,V-0 |
2 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
BN02-00102B |
TAPE-FILAMENT;FILAMENT,#8917,T0.15,W25,L |
13 |
SNA |
|
...4 |
|
BN02-00485A |
TAPE PET;KS7000,PET,T0.05,W7,L50,BLACK |
6 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
BN60-01460A |
SPACER-FOAM;78KS9800,PU FOAM,L50M,BLACK, |
2 |
SNA |
|
|
|
|
|
|
|
|
...4 |
CB20 |
BN61-08936C |
BRACKET-WALL;HGI-SGHC,T2,BLACK,BLACK ED- |
4 |
SNA |
|
...4 |
|
BN61-11378A |
SUPPORT-PLATE;JS9500 78,PC,V-2,WHITE,W92 |
26 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
BN61-11765A |
SUPPORT-PLATE;JS9500 78,PC,V-2,WHITE,W92 |
8 |
SNA |
|
...4 |
|
BN61-12801A |
HOLDER-SOURCE PCB;JS9500,ABS,MOLD,GRAY,H |
8 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
BN61-13557A |
BRACKET-WIRE;55KS7000,SW-C,T1,60,SILVER |
4 |
SA |
|
...4 |
|
BN61-13557E |
BRACKET-WIRE;49KS7000,SW-C,T1,NATURAL,ZI |
2 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
BN61-13557F |
BRACKET-WIRE;55KS7000,SW-C,T1,SILVER,ZIN |
2 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
BN61-13758A |
BRACKET-CLIP;65KS9800,SK5,T0.2,NATURAL,W |
17 |
SNA |
|
...4 |
|
BN61-14043A |
HOLDER-REAR TOP;78KS9800,ABS,MOLD,BK0007 |
7 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
BN62-00692A |
INSULATOR-SHEET;Y15 N9000 78,PC,BLACK,L2 |
1 |
SNA |
|
...4 |
|
BN62-00697B |
INSULATOR-SMPS;78KS9800,PC,BLACK,L249.6, |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
BN62-00700A |
INSULATOR-SMPS;Y15 N9000 88,PC,BLACK,L70 |
2 |
SNA |
|
...4 |
|
BN63-15786A |
INSULATOR-SOURCE PCB LEFT;78KS9800,PET,B |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
BN63-15787A |
INSULATOR-SOURCE PCB RIGHT;78KS9800,PET, |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
CC04 |
BN64-03527A |
CHASSIS-REAR;78KS9800,EGI-SECC,-,T1,NATU |
1 |
SNA |
|
...4 |
T0527 |
BN68-00513A |
LABEL-E PASS;ALL MODEL,WW,YUPO,W50,L15,W |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
BN96-35944A |
FFC CABLE;N9.5K_78_01,Fold,L870,30P |
1 |
SNA |
|
...4 |
|
BN96-35944B |
FFC CABLE;N9.5K_78_02,Fold,L591,30P |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
BN96-35944C |
FFC CABLE;N9.5K_78_03,Fold,L292,30P |
1 |
SNA |
|
...4 |
|
BN96-35944D |
FFC CABLE;N9.5K_78_04,Fold,L409,30P |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
BN96-35944E |
FFC CABLE;N9.5K_78_05,Fold,L712,30P |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
BN96-35944F |
FFC CABLE;N9.5K_78_06,Fold,L922,30P |
1 |
SNA |
|
...4 |
|
BN96-35944G |
FFC CABLE;N9.5K_78_07,Fold,L623,30P |
1 |
SNA |
|
|
|
|
|
|
|
|
ANNEX-9
ANNEX. Exploded View & Part List
Level |
Location No. |
Code No. |
Description & Specification |
Q’ty |
SA/SNA |
Remark |
|
|
|
|
|
|
|
...4 |
|
BN96-35944H |
FFC CABLE;N9.5K_78_08,Fold,L324,30P |
1 |
SNA |
|
...4 |
|
BN96-35944J |
FFC CABLE;N9.5K_78_09,Fold,L445,30P |
1 |
SNA |
|
...4 |
|
BN96-35944K |
FFC CABLE;N9.5K_78_10,Fold,L741,30P |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN96-40458A |
ASSY FRAME P-MIDDLE BOTTOM;78KS9800,PC+A |
1 |
SNA |
|
...4 |
|
BN60-01175K |
SPACER-SILICONE;78KS9000,SI,L862,GRAY,T0 |
2 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
BN61-13203A |
FRAME-MIDDLE BOTTOM;78KS9800,PC+ABS+GF15 |
1 |
SNA |
|
..3 |
|
BN96-40734A |
ASSY FRAME P-CHASSIS REAR TOP LEFT;78KS9 |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
BN61-13567A |
FRAME-CHASSIS REAR TOP LEFT;78KS9800,PC+ |
1 |
SNA |
|
..3 |
|
BN96-40735A |
ASSY FRAME P-CHASSIS REAR TOP RIGHT;78KS |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
BN61-13568A |
FRAME-CHASSIS REAR TOP RIGHT;78KS9800,PC |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN96-40736A |
ASSY FRAME P-CHASSIS REAR BOTTOM LEFT;78 |
1 |
SNA |
|
...4 |
|
BN60-01452A |
SPACER-PET;78KS9800,PET,L29.01,WHITE,T0. |
2 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
BN61-13569A |
FRAME-CHASSIS REAR BOTTOM LEFT;78KS9800, |
1 |
SNA |
|
..3 |
|
BN96-40737A |
ASSY FRAME P-CHASSIS REAR BOTTOM RIGHT;7 |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
BN60-01451A |
SPACER-PET;78KS9800,PET,L29.01,WHITE,T0. |
2 |
SNA |
|
...4 |
|
BN61-13202A |
FRAME-CHASSIS REAR BOTTOM RIGHT;78KS9800 |
1 |
SNA |
|
|
|
|
|
|
|
|
0.2 |
TCON |
BN95-02591A |
ASSY T CON;KS9800 78inch,Jazz-FT |
1 |
SA |
|
|
|
|
|
|
|
|
..3 |
|
BN62-00574A |
HEAT SINK-ES;F7000,A6063,W28,L14,BLACK,t |
1 |
SNA |
|
..3 |
|
BN62-00819A |
HEAT SINK-PS;UE32LS001,A1050,T1.5,W208,L |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN97-10886A |
ASSY SMD;KS9800 78inch,Jazz-FT,BN95-0259 |
1 |
SNA |
|
...4 |
|
0202-001608 |
SOLDER-WIRE FLUX;LFC7-107,D0.8,99.3Sn/0. |
0 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
0202-001899 |
SOLDER-CREAM;M705-GRN360-K2-VT,20-38um,S |
11 |
SNA |
|
...4 |
|
0403-001164 |
DIODE-ZENER;MMSZ5232B,5.32~5.88V,500mW,S |
3 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
0403-001831 |
DIODE-ZENER;KDZ12B,12~13.5V,1000mW,SOD-1 |
2 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
0403-002014 |
DIODE-ZENER;KDZ16B,16.2~18.3V,1000mW,SOD |
2 |
SNA |
|
...4 |
|
0404-001307 |
DIODE-SCHOTTKY;SSC54,40V,5000mA,DO-214AB |
2 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
0404-001640 |
DIODE-SCHOTTKY;SS1060HEWS,60V,1000mA,SOD |
2 |
SA |
|
...4 |
|
0404-001953 |
DIODE-SCHOTTKY;MBRA340F-HAF,40V,3000mA,S |
4 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
0406-001438 |
DIODE-TVS;SMCJ14A,15.6V,17.2V,1MAV,6.5VP |
4 |
SA |
|
...4 |
|
0406-001643 |
DIODE-TVS;1SMA33AT3G,36.7V,38.65V,40.6V, |
2 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
0406-001691 |
DIODE-TVS;SESD8008MUTAG,5.5V,7V,8.5V,0.5 |
4 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
0501-000465 |
TR-SMALL SIGNAL;MMBT3904,NPN,350mW,SOT-2 |
3 |
SA |
|
...4 |
|
0501-002080 |
TR-SMALL SIGNAL;2SC2412K,NPN,200mW,SC-59 |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
0505-001844 |
FET-SILICON;SI4435DDY-T1-GE3,P,30V,-11.4 |
5 |
SA |
|
...4 |
|
0505-002660 |
FET-SILICON;Si2308BDS,N,60V,2.3A,0.156oh |
2 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
0505-003205 |
FET-SILICON;DMG4435SSS-13,P,30V,-7.3A,1. |
2 |
SA |
|
...4 |
|
0505-003391 |
FET-SILICON;AOD2922,N,100V,8A,140Mohm,18 |
2 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
0505-003507 |
FET-SILICON;AO3424,N,30V,3.8A,1.4W,SOT-2 |
11 |
SA |
|
|
|
|
|
|
|
|
...4 |
EL02 |
0601-002037 |
LED;SMD(TOP VIEW),BLUE,1.6x0.8mm,465/470 |
3 |
SA |
|
...4 |
|
0801-003580 |
IC-CMOS LOGIC;TC7WB66CFK,SSOP,8P,2.0X2.3 |
3 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
1105-002772 |
IC-DDR3 SDRAM;K4B1G1646I-BCMA,-,1Gbit,64 |
5 |
SA |
|
...4 |
|
1203-007695 |
IC-DC/DC CONVERTER;AOZ3018,SO-8,8,4.96x3 |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
1203-008522 |
IC-DC/DC CONVERTER;SN1501019DDCR,SOT-23, |
8 |
SNA |
|
...4 |
|
1203-008664 |
IC-DC/DC CONVERTER;RT6935BGQW,WQFN,56,7x |
2 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
1203-008667 |
IC-DC/DC CONVERTER;RT6936A,WQFN,40,6x6mm |
2 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
1203-008746 |
IC-DC/DC CONVERTER;AOZ2264QI-11,QFN,23,4 |
1 |
SA |
|
...4 |
|
1204-003689 |
IC-VIDEO PROCESS;SDP1502,FCBGA,1154P,PLA |
1 |
SA |
|
|
|
|
|
|
|
|
ANNEX-10
ANNEX. Exploded View & Part List
Level |
Location No. |
Code No. |
Description & Specification |
Q’ty |
SA/SNA |
Remark |
|
|
|
|
|
|
|
...4 |
|
1404-001731 |
THERMISTOR-NTC;33Kohm,4050K,1mW/C,TP,1.6 |
1 |
SNA |
|
...4 |
|
1405-001381 |
VARISTOR;11V,8VDC,30A,1.6x0.8mm,TP,25V,5 |
8 |
SA |
|
...4 |
|
1405-001382 |
VARISTOR;24.5V,16VDC,120A,2.0x1.25mm,TP, |
3 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
1405-001391 |
VARISTOR;32V,5Vdc,5A,2.1x1.25mm,TP,80V,1 |
1 |
SA |
|
...4 |
|
2007-000029 |
R-CHIP;0ohm,5%,1/8W,TP,2012 |
2 |
SC |
|
|
|
|
|
|
|
|
...4 |
|
2007-000052 |
R-CHIP;10Kohm,1%,1/10W,TP,1608 |
6 |
SA |
|
...4 |
|
2007-000066 |
R-CHIP;20Kohm,1%,1/10W,TP,1608 |
3 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
2007-000070 |
R-CHIP;0ohm,5%,1/10W,TP,1608 |
24 |
SA |
|
...4 |
|
2007-000084 |
R-CHIP;4.7Kohm,5%,1/10W,TP,1608 |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2007-000109 |
R-CHIP;1Mohm,5%,1/10W,TP,1608 |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2007-000137 |
R-CHIP;2Kohm,5%,1/16W,TP,1005 |
6 |
SNA |
|
...4 |
|
2007-000138 |
R-CHIP;100ohm,5%,1/16W,TP,1005 |
16 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2007-000140 |
R-CHIP;1Kohm,5%,1/16W,TP,1005 |
12 |
SNA |
|
...4 |
|
2007-000143 |
R-CHIP;4.7Kohm,5%,1/16W,TP,1005 |
58 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
2007-000148 |
R-CHIP;10Kohm,5%,1/16W,TP,1005 |
25 |
SA |
|
...4 |
|
2007-000152 |
R-CHIP;20Kohm,5%,1/16W,TP,1005 |
2 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
2007-000154 |
R-CHIP;24Kohm,5%,1/16W,TP,1005 |
2 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2007-000155 |
R-CHIP;27Kohm,5%,1/16W,TP,1005 |
1 |
SNA |
|
...4 |
|
2007-000157 |
R-CHIP;47Kohm,5%,1/16W,TP,1005 |
19 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
2007-000160 |
R-CHIP;68Kohm,5%,1/16W,TP,1005 |
5 |
SA |
|
...4 |
|
2007-000162 |
R-CHIP;100Kohm,5%,1/16W,TP,1005 |
6 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
2007-000163 |
R-CHIP;120Kohm,5%,1/16W,TP,1005 |
2 |
SA |
|
...4 |
|
2007-000165 |
R-CHIP;200Kohm,5%,1/16W,TP,1005 |
4 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
2007-000171 |
R-CHIP;0ohm,5%,1/16W,TP,1005 |
94 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
2007-000172 |
R-CHIP;10ohm,5%,1/16W,TP,1005 |
8 |
SNA |
|
...4 |
|
2007-000173 |
R-CHIP;22ohm,5%,1/16W,TP,1005 |
4 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
2007-000219 |
R-CHIP;1.2Kohm,1%,1/10W,TP,1608 |
2 |
SA |
|
...4 |
|
2007-000242 |
R-CHIP;1.5Kohm,5%,1/16W,TP,1005 |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
2007-000286 |
R-CHIP;100ohm,1%,1/8W,TP,2012 |
2 |
SNA |
|
...4 |
|
2007-000308 |
R-CHIP;10ohm,5%,1/8W,TP,2012 |
32 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2007-000309 |
R-CHIP;10ohm,5%,1/10W,TP,1608 |
2 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2007-000939 |
R-CHIP;47Kohm,1%,1/10W,TP,1608 |
1 |
SA |
|
...4 |
|
2007-007107 |
R-CHIP;100Kohm,1%,1/16W,TP,1005 |
29 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
2007-007131 |
R-CHIP;13Kohm,1%,1/16W,TP,1005 |
6 |
SA |
|
...4 |
|
2007-007134 |
R-CHIP;39Kohm,1%,1/16W,TP,1005 |
2 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2007-007136 |
R-CHIP;4.7Kohm,1%,1/16W,TP,1005 |
67 |
SNA |
|
...4 |
|
2007-007138 |
R-CHIP;27Kohm,1%,1/16W,TP,1005 |
5 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
2007-007142 |
R-CHIP;10Kohm,1%,1/16W,TP,1005 |
66 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
2007-007306 |
R-CHIP;100ohm,1%,1/16W,TP,1005 |
26 |
SNA |
|
...4 |
|
2007-007314 |
R-CHIP;5.6Kohm,1%,1/16W,TP,1005 |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2007-007317 |
R-CHIP;2.2Kohm,1%,1/16W,TP,1005 |
3 |
SA |
|
...4 |
|
2007-007318 |
R-CHIP;1Kohm,1%,1/16W,TP,1005 |
40 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
2007-007470 |
R-CHIP;7.5Kohm,1%,1/16W,TP,1005 |
3 |
SNA |
|
...4 |
|
2007-007491 |
R-CHIP;11.3Kohm,1%,1/16W,TP,1005 |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2007-007517 |
R-CHIP;240ohm,1%,1/16W,TP,1005 |
17 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
2007-007528 |
R-CHIP;1.5Kohm,1%,1/16W,TP,1005 |
7 |
SA |
|
...4 |
|
2007-007590 |
R-CHIP;82Kohm,1%,1/16W,TP,1005 |
1 |
SNA |
|
|
|
|
|
|
|
|
ANNEX-11
ANNEX. Exploded View & Part List
Level |
Location No. |
Code No. |
Description & Specification |
Q’ty |
SA/SNA |
Remark |
|
|
|
|
|
|
|
...4 |
|
2007-007650 |
R-CHIP;274ohm,1%,1/10W,TP,1608 |
4 |
SA |
|
...4 |
|
2007-008213 |
R-CHIP;4.3Kohm,1%,1/16W,TP,1005 |
1 |
SNA |
|
...4 |
|
2007-008275 |
R-CHIP;30Kohm,1%,1/16W,TP,1005 |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
2007-008295 |
R-CHIP;43Kohm,1%,1/16W,TP,1005 |
1 |
SC |
|
...4 |
|
2007-008563 |
R-CHIP;270ohm,1%,1/16W,TP,1005 |
3 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2007-008596 |
R-CHIP;0.1ohm,1%,1/4W,TP,3216 |
4 |
SC |
|
...4 |
|
2007-009322 |
R-CHIP;1.3Kohm,1%,1/16W,TP,1005 |
7 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2007-010387 |
R-CHIP;10Kohm,1%,1/16W,TP,1005 |
1 |
SA |
|
...4 |
|
2007-012045 |
R-CHIP;0ohm,1%,1/4W,TP,3216 |
2 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2011-001264 |
R-NETWORK;10ohm,5%,1/16W,L,CHIP,8P,TP,2. |
24 |
SNA |
|
|
|
|
|
|
|
|
...4 |
AD480 |
2203-000330 |
C-CER,CHIP;0.012nF,5%,50V,C0G,TP,1005 |
2 |
SA |
|
...4 |
AD480 |
2203-000438 |
C-CER,CHIP;1nF,10%,50V,X7R,TP,1005 |
19 |
SA |
|
|
|
|
|
|
|
|
...4 |
AD480 |
2203-000489 |
C-CER,CHIP;2.2nF,10%,50V,X7R,TP,1005 |
1 |
SA |
|
...4 |
AD480 |
2203-000491 |
C-CER,CHIP;2.2nF,10%,50V,X7R,TP,1608 |
2 |
SA |
|
|
|
|
|
|
|
|
...4 |
AD480 |
2203-005344 |
C-CER,CHIP;22nF,10%,25V,X7R,TP,1005,0.5T |
4 |
SNA |
|
...4 |
AD480 |
2203-005968 |
C-CER,CHIP;4.7nF,10%,50V,X7R,TP,1005,0.5 |
1 |
SNA |
|
|
|
|
|
|
|
|
...4 |
AD480 |
2203-006088 |
C-CER,CHIP;330nF,10%,10V,X7R,TP,1608 |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
AD480 |
2203-006126 |
C-CER,CHIP;47nF,10%,16V,X7R,TP,1005 |
4 |
SNA |
|
...4 |
AD480 |
2203-006158 |
C-CER,CHIP;100nF,10%,16V,X7R,TP,1005,T0. |
435 |
SNA |
|
|
|
|
|
|
|
|
...4 |
AD480 |
2203-006324 |
C-CER,CHIP;2200nF,10%,10V,X5R,TP,1608 |
19 |
SA |
|
...4 |
AD480 |
2203-006348 |
C-CER,CHIP;1000nF,10%,25V,X5R,TP,1608,0. |
6 |
SA |
|
|
|
|
|
|
|
|
...4 |
AD480 |
2203-006399 |
C-CER,CHIP;1000nF,10%,6.3V,X5R,TP,1005 |
3 |
SA |
|
...4 |
AD480 |
2203-006698 |
C-CER,CHIP;1000nF,10%,25V,X7R,TP,1608,0. |
3 |
SNA |
|
|
|
|
|
|
|
|
...4 |
AD480 |
2203-006841 |
C-CER,CHIP;1000nF,10%,16V,X5R,TP,1005 |
28 |
SNA |
|
|
|
|
|
|
|
|
...4 |
AD480 |
2203-006890 |
C-CER,CHIP;10000nF,20%,6.3V,X5R,TP,1608 |
129 |
SNA |
|
...4 |
AD480 |
2203-007176 |
C-CER,CHIP;10000nF,10%,16V,X5R,TP,2012,1 |
51 |
SNA |
|
|
|
|
|
|
|
|
...4 |
AD480 |
2203-007240 |
C-CER,CHIP;22000nF,20%,6.3V,X5R,TP,1608( |
94 |
SA |
|
...4 |
AD480 |
2203-007270 |
C-CER,CHIP;10000nF,10%,10V,X5R,TP,1608,0 |
8 |
SNA |
|
|
|
|
|
|
|
|
...4 |
AD480 |
2203-007306 |
C-CER,CHIP;10000nF,10%,25V,X5R,TP,2012,1 |
95 |
SNA |
|
...4 |
AD480 |
2203-007544 |
C-CER,CHIP;100nF,10%,50V,X7R,TP,1005,T0. |
60 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2409-001240 |
C-ORGANIC,SMD;33uF,20%,25V,LR,TP,7343(1. |
2 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2703-003343 |
INDUCTOR-SMD;2.2uH,20%,2520,0.104Ohm,130 |
1 |
SA |
|
...4 |
|
2703-003713 |
INDUCTOR-SMD;1.5uH,20%,7366,0.015Ohm,700 |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2703-003747 |
INDUCTOR-SMD;22uH,20%,6060,0.135ohm,1300 |
4 |
SA |
|
...4 |
|
2703-003862 |
INDUCTOR-SMD;10uH,20%,6060,0.065ohm,1900 |
4 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2703-003913 |
INDUCTOR-SMD;2.2uH,20%,2520,1.2T,0.116Oh |
1 |
SNA |
|
...4 |
|
2703-003937 |
INDUCTOR-SMD;1uH,20%,7.0x6.47x3.0mm,0.00 |
4 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2703-005193 |
INDUCTOR-SMD;2.2uH,20%,4.5,0.024Ohm,5100 |
5 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2703-005376 |
INDUCTOR-SMD;10uH,20%,10x10.7mm,4.0T,0.0 |
2 |
SA |
|
...4 |
|
2801-005324 |
CRYSTAL-SMD;27MHz,30ppm,Ceramic SMD(4pin |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
2901-001362 |
FILTER-EMI/ESD;5.5V,0A,50pF,2.05x1.25x0. |
1 |
SNA |
|
...4 |
|
3301-002039 |
BEAD-SMD;26ohm,1608,TP |
78 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
3601-001061 |
FUSE-SURFACE MOUNT;125V,10A,FAST-ACTING, |
1 |
SNA |
|
...4 |
|
3601-001374 |
FUSE-SURFACE MOUNT;32V,5A,FAST-ACTING,PL |
10 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
3601-001376 |
FUSE-SURFACE MOUNT;32V,3A,FAST-ACTING,Hi |
3 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
3708-003073 |
CONNECTOR-FPC/FFC/PIC;51P,0.5mm,SMD-A,AU |
2 |
SA |
|
...4 |
|
3708-003176 |
CONNECTOR-FPC/FFC/PIC;68P,0.5mm,SMD-A,AU |
4 |
SA |
|
|
|
|
|
|
|
|
ANNEX-12
ANNEX. Exploded View & Part List
Level |
Location No. |
Code No. |
Description & Specification |
Q’ty |
SA/SNA |
Remark |
|
|
|
|
|
|
|
...4 |
|
3708-003183 |
CONNECTOR-FPC/FFC/PIC;41P,0.5mm,SMD-A,AU |
2 |
SA |
|
...4 |
EH01 |
3711-008098 |
HEADER-BOARD TO CABLE;BOX,20P,1R,1.25mm, |
1 |
SNA |
|
...4 |
EH01 |
3711-009033 |
HEADER-BOARD TO CABLE;BOX,16P,1R,2mm,SMD |
1 |
SA |
|
|
|
|
|
|
|
|
...4 |
|
3711-009090 |
CONNECTOR-HEADER;BOX,16P,1R,1.25mm,SMD-A |
2 |
SA |
|
...4 |
|
6302-001290 |
GASKET;SMR-TS-4-4.5-3,4.0mm,Ni+Au+SUS+Mg |
9 |
SNA |
|
|
|
|
|
|
|
|
...4 |
|
BN41-02493B |
PCB-TCON;KS9000,FR-4,4L,1.6T,270x142mm,1 |
1 |
SNA |
|
...4 |
|
BN97-10888A |
ASSY MICOM;1107-002223,KS9800 78inch,Jaz |
1 |
SNA |
|
|
|
|
|
|
|
|
....5 |
|
1107-002223 |
IC-NOR FLASH;W25Q16DVSSIG,16Mbit,2Mbitx8 |
1 |
SNA |
|
0.2 |
|
BN96-39400A |
ASSY SMPS P-PD BOARD;L78S9NC_KHSV,L78S9N |
1 |
SA |
|
|
|
|
|
|
|
|
0.2 |
|
BN96-39412A |
FFC CABLE;K6200,Straight,L57,68P |
4 |
SNA |
|
|
|
|
|
|
|
|
0.2 |
|
BN96-39791A |
ASSY OPEN CELL;LSF780FF02-L,LSF780FF02-L |
1 |
SNA |
|
..3 |
|
BN81-07435A |
A/S-ADHESIVE ACF;LSJ320AP04-E,0201-00234 |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN81-07943A |
A/S-ADHESIVE ACF;LSF320AN01-A,0201-00237 |
1 |
SNA |
|
..3 |
|
BN81-12876A |
A/S-IC DRIVER SOURCE;IC DRIVER SOURCE,LJ |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN81-13167A |
A/S-POLARIZER CF;POLARIZER CF,LJ01-10884 |
1 |
SNA |
|
..3 |
|
BN81-13168A |
A/S-POLARIZER TFT;POLARIZER TFT,LJ01-108 |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN81-13169A |
A/S-SOURCE PCB FRONT LEFT;SOURCE PCB FRO |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN81-13170A |
A/S-SOURCE PCB BACK LEFT;SOURCE PCB BACK |
1 |
SNA |
|
..3 |
|
BN81-13171A |
A/S-SOURCE PCB BACK RIGHT;SOURCE PCB BAC |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN81-13172A |
A/S-SOURCE PCB FRONT RIGHT;SOURCE PCB FR |
1 |
SNA |
|
0.2 |
|
BN96-40227B |
ASSY CHASSIS FRONT P;78KS9800,Al,BN64-03 |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN02-00467A |
TAPE PET;KS9000,PET,T0.05,W10,L10,BLACK |
4 |
SNA |
|
..3 |
|
BN02-00486B |
TAPE-DOUBLE FACE;PU FOAM,T0.5,W4.5,L33M, |
370 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN02-00489A |
TAPE PET;55KS7500,PET,T0.22,W3.5,L18,GRE |
3 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN02-00493A |
TAPE PET;55KS9000,PET,T0.05,W5,L50,BLACK |
5 |
SNA |
|
..3 |
|
BN60-01399C |
SPACER-FOAM;65KS9800,PU FOAM,BLACK,T0.6, |
2 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN63-15453E |
SHEET-PROTECTION COVER;78KS9800,PO,T0.05 |
4 |
SNA |
|
..3 |
AC155 |
BN64-03523B |
CHASSIS-FRONT;78KS9800,Al,-,EXTRUSION,SI |
1 |
SNA |
|
|
|
|
|
|
|
|
0.2 |
|
BN96-40441A |
ASSY COVER P-DECORATION BOTTOM;78KS9800, |
1 |
SA |
|
..3 |
|
BN63-15523A |
COVER-SOURCE PCB LEFT;78KS9800,EGI-SECC, |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN63-15524A |
COVER-SOURCE PCB RIGHT;78KS9800,EGI-SECC |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN63-15566A |
COVER-DECORATION BOTTOM;78KS9800,PC+ABS+ |
1 |
SNA |
|
..3 |
|
BN63-15856A |
INSULATOR-SOURCE PCB COVER RIGHT;78KS980 |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN63-15857A |
INSULATOR-SOURCE PCB COVER LEFT;78KS9800 |
1 |
SNA |
|
0.2 |
|
BN96-40442B |
ASSY COVER P-DECORATION;78KS9800,PC+ABS+ |
1 |
SA |
|
|
|
|
|
|
|
|
..3 |
|
0203-006966 |
TAPE-POLY;PET,T0.05,W10,L1000M,BLACK,ROL |
2 |
SNA |
|
..3 |
|
6001-002675 |
SCREW-MACHINE;CH,+,M2,L4,NI PLT,SWRCH18A |
6 |
SA |
|
|
|
|
|
|
|
|
..3 |
|
BN02-00043W |
TAPE PET;33SE590C,PET,T0.05,W17,L10,BLAC |
16 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN02-00102B |
TAPE-FILAMENT;FILAMENT,#8917,T0.15,W25,L |
0 |
SNA |
|
..3 |
|
BN60-01049S |
SPACER-FOAM;78KS9800,PU FOAM,L871,BLACK, |
2 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN60-01361B |
SPACER-PET;78KS9800,PET,L871,BLACK,T0.2, |
2 |
SNA |
|
..3 |
|
BN61-06539A |
TAPE-DOUBLE FACE;PE,T0.16,W5,CLEAR |
0 |
SNA |
|
|
|
|
|
|
|
|
..3 |
AS080 |
BN63-07556E |
SHEET-PROTECTION COVER;TOC,PO,T0.068,W60 |
0 |
SNA |
|
..3 |
AS080 |
BN63-07556W |
SHEET-PROTECTION COVER;F-LED,PO,T0.068,W |
2 |
SNA |
|
|
|
|
|
|
|
|
..3 |
|
BN63-15564A |
COVER-DECORATION FRONT;78KS9800,STS304,T |
1 |
SNA |
|
|
|
|
|
|
|
|
..3 |
FD01 |
BN63-15568A |
COVER-DECORATION;78KS9800,PC+ABS+GF15%,M |
1 |
SNA |
|
..3 |
|
BN64-03327A |
BADGE-INLET;Ni,2001gf/in |
1 |
SNA |
|
|
|
|
|
|
|
|
ANNEX-13
ANNEX. Exploded View & Part List
Level |
Location No. |
Code No. |
Description & Specification |
Q’ty |
SA/SNA |
Remark |
|
|
|
|
|
|
|
..3 |
|
BN96-40396A |
ASSY BLU P-DECO;KS9800,SK5EB10020,L300,W |
1 |
SNA |
|
ANNEX-14
ANNEX. Exploded View & Part List
ANNEX. Exploded View & Part List [UE65KS9502TXXH FA01]
No. |
Code No. |
Description & Specification |
Q’ty |
SA/SNA |
Remark |
|
|
|
|
|
|
1 |
BN95-02727B |
PRODUCT LCD-SDC; CY-YK065FLLV2V/H,KS9800, |
1 |
SA |
|
|
|
|
|
|
|
2 |
BN96-40264A |
ASSY SPEAKER P-FRONT; TV-SPK,KS9800,6ohm, |
1 |
SA |
|
3 |
BN96-39394A |
ASSY SMPS P-PD BOARD; L65S9NC_KDYV,L65S9N |
1 |
SA |
|
4 |
BN44-00892A |
DC VSS-PD BOARD; L65S9NA_KSM,AC/DC,321W,1 |
1 |
SA |
|
5 |
BN94-10846X |
ASSY PCB MAIN; UK9Y |
1 |
SA |
|
6 |
BN96-39802E |
ASSY BOARD P-IR FUNCTION TACT; KS9800,SJ1 |
1 |
SA |
|
7 |
BN59-01239A |
NETWORK-WLAN CLIENT; WCK730B,USB 2.0,16P, |
1 |
SA |
|
8 |
BN96-36394A |
ASSY BRACKET P-STAND LINK; JS9500,65",EGI |
1 |
SA |
|
9 |
BN96-40089C |
ASSY COVER P-REAR; 65KS9800,PC+ABS+ED20%, |
1 |
SA |
|
|
|
|
|
|
|
10 |
BN96-40189B |
ASSY GUIDE P-STAND; 65KS9800,HGI-SGHC,NAT |
1 |
SA |
|
|
|
|
|
|
|
11 |
BN96-40192B |
ASSY STAND P-BOTTOM; 65KS9800,PC+ABS,SILV |
1 |
SA |
|
|
|
|
|
|
|
ANNEX-1
ANNEX. Exploded View & Part List
No. |
Code No. |
Description & Specification |
Q’ty |
SA/SNA |
Remark |
|
|
|
|
|
|
1 |
BN96-40188F |
ASSY COVER P-TOP; 55KS9000,PC+ABS,V-0,BK0 |
1 |
SA |
|
2 |
BN94-10924F |
ASSY PCB MISC-ONE CONNECT MINI; Y16 OCM P |
1 |
SNA |
|
3 |
BN63-15074E |
COVER-BOTTOM; OCM PLUS,PC+ABS,MOLD,V-0,BK |
1 |
SA |
|
|
|
|
|
|
|
ANNEX-2
