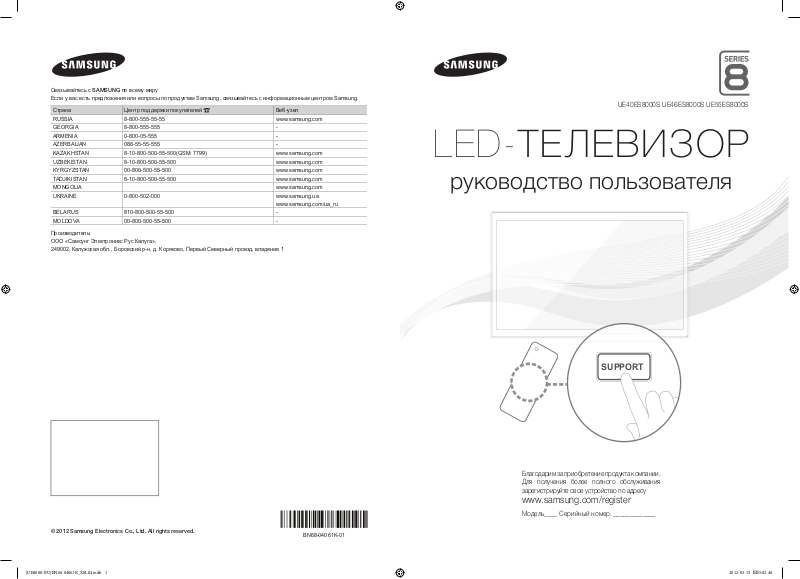

Samsung UE55ES8000S User Manual

SUPPORT

Связывайтесь с SAMSUNG по всему миру
Если у вас есть предложения или вопросы по продуктам Samsung, связывайтесь с информационным центром Samsung.

Страна

RUSSIA 8-800-555-55-55 www.samsung.com

GEORGIA 8-800-555-555 -

ARMENIA 0-800-05-555 -

AZERBAIJAN 088-55-55-555 -

KAZAKHSTAN 8-10-800-500-55-500(GSM: 7799) www.samsung.com

UZBEKISTAN 8-10-800-500-55-500 www.samsung.com

KYRGYZSTAN 00-800-500-55-500 www.samsung.com

TADJIKISTAN 8-10-800-500-55-500 www.samsung.com

MONGOLIA www.samsung.com

UKRAINE 0-800-502-000 www.samsung.ua

BELARUS 810-800-500-55-500 -

MOLDOVA 00-800-500-55-500 -

Производитель:
ООО «Самсунг Электроникс Рус Калуга»,
249002, Калужская обл., Боровский р-н, д. Коряково, Первый Северный проезд, владение 1

Центр поддержки покупателей

Веб-узел

www.samsung.com/ua_ru

UE40ES8000S UE46ES8000S UE55ES8000S

LED-ТЕЛЕВИЗОР

руководство пользователя

Благодарим за приобретение продукта компании.
Для получения более полного обслуживания
зарегистрируйте свое устройство по адресу

© 2012 Samsung Electronics Co., Ltd. All rights reserved.

[UE8000-RU]BN68-04061K_X0L04.indb 1 2012-03-13  5:02:48

BN68-04061K-01

www.samsung.com/register

Модель____ Серийный номер. _____________

Подробное руководство пользователя встроено в телевизор.
Для получения дополнительной информации о способе просмотра данного руководства e-Manual см. стр. 19.

Рисунки и иллюстрации в данном руководстве пользователя представлены только для справки. Они могут отличаться от реального
внешнего вида устройства. Конструкция и характеристики устройства могут быть изменены без предварительного уведомления.

Примечание относительно цифрового телевещания

1. Функции цифрового телевидения (DVB) доступны только в тех странах и регионах, где передаются цифровые наземные сигналы DVB-T

(MPEG2 и MPEG4 AVC) или где имеется доступ к совместимой услуге кабельного телевидения DVB-C (MPEG2 и MPEG4 AAC). Узнайте у
местного дилера о возможности приема сигнала DVB-T или DVB-C.

2. DVB-T – это стандарт цифрового наземного телевещания, принятый консорциумом европейских организаций DVB, а DVB-C – это

стандарт цифрового кабельного телевидения. Однако некоторые дифференцированные функции, такие как EPG (Electric Programme
Guide), VOD (Video on Demand) и другие, не входят в эту спецификацию. Поэтому в настоящее время они не работают.

3. Несмотря на то, что данный телевизор поддерживает последние стандарты DVB-T и DVB-C [с августа 2008 года], компания не гарантирует

совместимость с последующими стандартами цифрового наземного телевещания DVB-T и цифрового кабельного вещания DVB-C.

4. В зависимости от того, в какой стране или регионе используется телевизор, некоторые поставщики услуг кабельного телевидения могут

взимать отдельную плату за данную услугу. При этом пользователю необходимо будет принять условия предоставления услуги.

5. Некоторые функции цифрового ТВ могут быть недоступны в отдельных странах или регионах, кроме того, не все поставщики услуг

кабельного телевидения могут обеспечить правильную работу DVB-C.

6. Для получения более подробной информации обратитесь в местный центр по обслуживанию клиентов Samsung.

Качество приема телепрограмм может варьироваться в разных странах в зависимости от способа телевещания. Чтобы узнать,

✎

можно ли повысить качество приема с помощью настроек телевизора, обратитесь к местному официальному дилеру SAMSUNG
или в Центр обслуживания клиентов Samsung.

Предупреждение относительно неподвижных изображений

Старайтесь избегать длительного воспроизведения на экране неподвижных изображений, например файлов jpeg, или неподвижных объектов,
например логотипов телепрограмм, полей при панорамном воспроизведении или воспроизведении в формате 4:3, биржевой или новостной
ленты внизу. Это может привести к раздвоению изображения на светодиодном экране и, соответственно, к снижению качества изображения.
Чтобы избежать преждевременного износа, выполняйте следующие рекомендации.

• Старайтесь не смотреть очень долго один и тот же телевизионный канал.

• Отдавайте предпочтение полноэкранному режиму. Используйте меню настройки формата изображения на телевизоре для выбора
оптимального соответствия размеру экрана.

• Установите минимальные приемлемые значения яркости и контрастности. Чем выше значения этих параметров, тем быстрее идет
процесс выгорания экрана.

• Постоянно используйте функции, призванные сократить эффект остаточного изображения и выгорания экрана. Подробнее см.
соответствующий раздел электронного руководства.

Русский - 2

[UE8000-RU]BN68-04061K_X0L04.indb 2 2012-03-13  5:03:01

Обеспечение соответствующей вентиляции для телевизора

При установке телевизора соблюдайте требуемое расстояние между телевизором и другими объектами (например, стенами, стенками
шкафов и т. д.) для обеспечения достаточной вентиляции. Оно должно составлять не менее 10 см. Несоблюдение правила обеспечения
надлежащей вентиляции может привести к возгоранию или поломке устройства из-за перегрева.

При установке телевизора на подставку или настенное крепление используйте только те детали, которые поставляются Samsung

✎

Electronics.

• При использовании деталей других производителей устройство может упасть и сломаться или нанести травму.

Установка на подставку Установка на настенное крепление

10 см

10 см10 см

Другие предупреждения

[

Реальный внешний вид телевизора может отличаться от его изображений в руководстве, поскольку зависит от модели.

✎

Соблюдайте осторожность, когда прикасаетесь к телевизору. Некоторые части могут нагреваться.

✎

Правильная утилизация данного изделия (утилизация электрического и электронного оборудования)
(действует во всех странах Европейского союза и других странах Европы, принявших систему разделения отходов)

Подобная маркировка на устройстве, принадлежностях или в руководстве предупреждает, что по истечении срока
службы устройство или электронные принадлежности (например, зарядное устройство, наушники, кабель USB) не следует
выбрасывать вместе с другим бытовым мусором. Чтобы избежать вредного воздействия на окружающую среду или
на здоровье человека от неконтролируемой утилизации отходов, следует отделять маркированные подобным образом
устройства от другого мусора для соответствующей переработки и повторного использования в качестве сырья. За
подробной информацией о месте и способе экологически безопасной утилизации бытовым потребителям следует
обращаться к продавцу данного устройства или в органы местного самоуправления. Промышленным потребителям
необходимо обратиться к поставщику, чтобы проверить сроки и условия договора купли-продажи. Подобные устройства и
электронные принадлежности не следует утилизировать вместе с другими производственными отходами.

Правильная утилизация батарей данного устройства
(действует во всех странах Европейского союза и других странах Европы, принявших систему отдельного возврата

батарей)

Подобная маркировка на батарее, руководстве или упаковке свидетельствует о том, что батареи данного устройства в
конце срока его использования нельзя утилизировать с другими бытовыми отходами. Символы химических элементов
Hg, Cd или Pb в маркировке указывают на то, что в батарее содержится ртуть, кадмий или свинец в концентрации,
превышающей уровни, установленные директивой EC 2006/66. В случае нарушения требований по утилизации эти вещества
могут нанести вред здоровью людей или окружающей среде. Для защиты природных ресурсов и в целях повторного
использования материалов не выбрасывайте батареи с другими бытовыми отходами, а утилизируйте их в соответствии с
правилами местной системы возврата батарей.

10 см

• Плата за обслуживание может взиматься в следующих случаях.

− а. Если вы вызовете специалиста, и он не обнаружит неисправности устройства
(это возможно, если вы не знакомы с настоящим руководством).

− б. Если вы передадите устройство в ремонтный центр, и его специалисты не обнаружат неисправности устройства
(это возможно, если вы не знакомы с настоящим руководством).

• Размер этой платы будет сообщен вам перед тем, как сотрудник компании выедет на место.

10 см

10 см

10 см

Русский - 3

[UE8000-RU]BN68-04061K_X0L04.indb 3 2012-03-13  5:03:01

Список функций

• 3D: Благодаря этой удивительной функции можно просматривать трехмерное содержимое с помощью 3D-проигрывателей BD, 3D

контента или телепередачи в формате 3D.

• SMART HUB: Обеспечивает доступ ко всему содержимому, которое хранится в одном месте

− Эта функция помогает при выборе различного содержимого развлекательного характера

− Обеспечивает управление средой развлекательных программ с помощью простого и понятного интерфейса пользователя

− Предоставляет доступ к различным приложениям, состав которых каждый день расширяется

− Позволяет настроить систему ТВ путем группировки и сортировки приложений по своему усмотрению

• AllShare Play: С помощью функции AllShare Play можно получить доступ, просмотреть или воспроизвести фотографии, видео или

музыку с устройств USB, цифровых камер, сотовых телефонов и компьютеров. Беспроводной доступ к компьютерам, сотовым
телефонам и другим совместимым устройствам можно получить с помощью беспроводной сети.

• Anynet+ (HDMI-CEC): позволяет с помощью пульта дистанционного управления для телевизора управлять всеми подключенными

устройствами Samsung, поддерживающими функцию Anynet+.

• e-Manual: возможность чтения полного руководства на экране. (стр. 19)

Принадлежности

Убедитесь, что следующие принадлежности входят в комплект поставки телевизора. Если какой-либо элемент комплекта

✎

отсутствует, обратитесь к своему дилеру.
Цвет и форма устройств мог ут различаться в зависимости от модели.

✎

Кабели, не входящие в комплект поставки, можно приобрести дополнительно.

✎

Открывая коробку, убедитесь, что все принадлежности на месте (некоторые из них могут быть скрыты под упаковочным

✎

материалом).

ВНИМАНИЕ! ВСТАВЬТЕ НАДЕЖНО, ЧТОБЫ ИСКЛЮЧИТЬ ВЕРОЯТНОСТЬ ОТСОЕДИНЕНИЯ

[

• Smart Touch Control и батареи (AA x 2)

• ИК-бластер и батареи (AA x 4)

• Пульт дистанционного управления и батареи (AAA x 2)

• Гарантийный талон (прилагается не во всех странах)/Инструкция по технике
безопасности

• Кабель питания

• Чистящая салфетка

• Трехмерные очки Samsung 3D Active Glasses

• Руководство пользователя

Адаптер Scart Подставка-держатель проводов Держатель в форме кольца x 4 Адаптер карты CI

Сборка подставки-держателя проводов

Беспроводная клавиатура (приобретается отдельно)

Беспроводная клавиатура

Русский - 4

[UE8000-RU]BN68-04061K_X0L04.indb 4 2012-03-13  5:03:01

Использование контроллера телевизора (клавиши панели)

С помощью контроллера ТВ на задней стенке телевизора справа, представляющего собой небольшой джойстик, похожий на кнопку,
можно управлять функциями телевизора без пульта дистанционного управления.

Цвет и форма устройства могут различаться в зависимости от модели.

✎

Камера

Выполните эти инструкции, расположившись напротив экрана телевизора.

✎

Перед использованием камеры телевизора проверьте прикреплена ли пленка к ее задней стороне. После настройки угла камеры

✎

телевизора ее можно использовать. Если в использовании камеры телевизора нет необходимости, рекомендуется повернуть
объектив камеры вверх. В этом случае функции, Распознавание лиц и Управл. движениями недоступны.

Включить питание
Настройка громкости

Выбор канала Выбор канала путем перемещения контроллера вверх-вниз при включенном питании.
Использование меню функций Для просмотра и использования меню функций нажмите и отпустите контроллер при

m

Выбор МЕНЮ (

Выбор SMART HUB (

Выбор Источник (

Выключить питание (

) При отображении на экране меню функций выберите МЕНЮ (m), переместив контроллер

™

) При отображении на экране меню функций выберите SMART HUB (™), переместив контроллер

s

) При отображении на экране меню функций откройте список Источник (s), сместив

P

) При отображении на экране меню функций выберите Выключить питание (P), переместив

Датчик пульта дистанционного управления

Меню функций

mR

P

Контроллер ТВ

Включение телевизора нажатием кнопки контроллера, если телевизор находится в режиме ожидания.
Настройка громкости путем перемещения контроллера из стороны в сторону при включенном питании.

включенном питании. Чтобы закрыть меню функций, еще раз нажмите и отпустите контроллер.

влево. Появится экранное меню телевизора. Выберите параметр, переместив контроллер
вправо. Чтобы выбрать дополнительные параметры, перемещайте контроллер вправо-влево

или вверх-вниз. Чтобы изменить настройку параметра, выберите его и нажмите контроллер.

вверх. Отобразится основной экран SMART HUB. Перемещая контроллер, выберите
приложение и нажмите контроллер.

контроллер вправо. Появится экран “Источник”. Чтобы выбрать Источник, перемещайте
контроллер вверх-вниз. Выделив нужный источник, нажмите контроллер.

контроллер вниз, затем нажмите его.

Чтобы закрыть экран Меню, Smart Hub или Источник, нажмите и удерживайте контроллер более 1 секунды.

✎

Режим ожидания

Телевизор переходит в режим ожидания при выключении и продолжает потреблять небольшое количество электроэнергии. Для
безопасности и снижения потребления электроэнергии не оставляйте телевизор в режиме ожидания надолго (например, уезжая в отпуск).
Рекомендуется отключать кабель питания от сети.

Подключение к антенне

Подключать кабель питания к сетевой розетке следует только тогда, когда будут выполнены все остальные подключения.

✎

При подключении телевизора к приставке кабельного или спутникового ТВ через HDMI, компонентный или композитный выходы, не

✎

нужно подключать разъем ANT IN к антенне или кабельному соединению.
Работа мобильных и портативных радиоустройств или любительских радиостанций и радиоприемников, работающих в диапазоне

✎

AM в непосредственной близости от телевизора, может привести к неисправности телевизора.
Соблюдайте осторожность, перестанавливая или поворачивая телевизор с подсоединенным к нему антенным кабелем. В

✎

противном случае можно отломить антенный разъем.

Антенна ОВЧ/У КабельСпутник

или

Русский - 5

[UE8000-RU]BN68-04061K_X0L04.indb 5 2012-03-13  5:03:02

Руководство Smart Touch Control /ИК-бластер

Для получения дополнительной информации об интеллектуальном пульте дистанционного управления см. раздел “Использование

✎

интеллектуального пульта дистанционного управления” руководства e-Manual.

Smart Touch Control

Голосовую команду, отображаемую
на телевизоре, можно произнести
с использованием микрофона. Для
использования микрофона нажмите кнопку

VOICE˜ на пульте дистанционного управления.

Функция Голосовое управление может

✎

неверно выполнить распознавание из-за
нечеткого произношения, тихого голоса
или окружающего шума.

Индикатор, указывающий на активное
устройство.

Отображение следующих функций управления
цветом и воспроизведением. Можно выбрать
функцию с помощью сенсорной панели.

: используйте эти кнопки
в соответствии с указаниями,
отображающимися на экране.

Кнопки управления воспроизведением:
используйте эти кнопки в зависимости от
выбора функции. Подробную информацию
см. в руководстве e-Manual.

T: быстрый выбор часто используемых

функций. Используйте эту кнопку в
зависимости от выбора функции. Для
получения подробной информации см.
руководство e-Manual.

< P:>

переключение каналов.
Сенсорная панель: сенсорную панель

можно использовать так же, как и сенсорную
панель ноутбука. Если не нажимать кнопки в
течение 30 секунд, интеллектуальный пульт
дистанционного управления автоматически
перейдет в режим ожидания. Для включения
интеллектуального пульта дистанционного
управления нажмите на сенсорную панель.

Отображение приложений Smart Hub.
См. главу “Дополнительные функции”
> раздел Smart Hub руководства
e-Manual.

Приложение отличается

✎

простотой работы. Чтобы закрыть
его, нажмите кнопку

™

Включение и выключение телевизора.

Š

: отображение списка недавно

используемых функций. С помощью

сенсорной панели можно повторно

выбрать функцию легко и быстро.

Y

: настройка громкости.

Отображение экрана быстрого доступа

к функциям. Можно выбрать функцию с

помощью сенсорной панели.

RETURNR: возврат к предыдущему

VOICE˜: Доступ к функции Голосовое

управление. При нажатии данной

кнопки на экране телевизора

отобразится список команд. Можно

говорить в микрофон, встроенный в

пульт дистанционного управления. Для

получения дополнительной информации

о функции Голосовое управление см.

раздел “SMART Interaction” в руководстве

e-Manual или стр. 14 руководства

Для отключения функции

✎

меню.

пользователя.

Голосовое управление
нажмите кнопку еще раз.

NUMBERš: отображение экрана с

номерными кнопками. Можно выбрать

номер с помощью сенсорной панели.

Установка батарей

TV STB BD

RETURN VOICE NUMBER

.

2

11

1. Двумя большими пальцами нажмите на нижнюю часть задней стенки пульта дистанционного управления и потяните крышку

батарейного отсека в направлении, указанном стрелкой.

2. Вставьте 2 батареи размера AA в отсек для батарей.

3. Чтобы закрыть крышку батарейного отсека, задвиньте ее в направлении стрелки.

Русский - 6

[UE8000-RU]BN68-04061K_X0L04.indb 6 2012-03-13  5:03:02

ИК-бластер

2

1

Для управления внешними устройствами, подключенными к телевизору, настройте параметры универсального пульта дистанционного управления.
При регулировке внешнего устройства с помощью пульта Smart Touch Control ИК-бластер посылает инфракрасный сигнал на внешнее устройство.

Кнопка сопряжения

Переключатель питания

OPEN

PAIRING

ON

OFF

1

OPEN

Индикатор устройства

ИК-бластер находится в
состоянии сопряжения.

Установка батарей

1. Удерживая держатель батареи с двух

1

1

2

OPEN

OPEN

сторон, потяните его.

2 . Вставьте 4 батареи размера AA в

отсек для батарей.

3 . Установите его на место.

1

OPEN

OPEN

Первоначальное сопряжение

При подключении ИК-бластера к телевизору можно управлять подключенными к телевизору внешними устройствами с помощью
интеллектуального пульта дистанционного управления.

TVSTB BD

RETURN VOICE NUMBER

ИК приемник

30 см ~ 4 м

<Подключение>

TVSTBBD

RETURN VOICE NUMBER

• Smart Touch Control

• ИК-бластер

<Сопряжение выполнено>

Smart Touch Control

После запуска функции исходной настройки на телевизоре следует подключить интеллектуальный пульт дистанционного управления к телевизору.

1. Включите телевизор, нажав кнопку P на пульте дистанционного управления.

2. В левой нижней части экрана телевизора появятся значки подключения, и телевизор автоматически подключится к пульту Smart Touch Control.

Для повторного процесса сопряжения нажмите кнопку сброса в центре крышки задней панели, используя для этого шпильку или кончик

✎

канцелярской скрепки. Smart Touch Control активируется.

• Кнопка сброса сопряжения PAIRING на пульте Smart Touch Control

ИК-бластер

1. Включите питание ИК-бластера. Когда индикатор замигает, необходимо подключить ИК-бластер к

телевизору.

OPEN

ON

OFF

PAIRING

OPEN

2. Направьте ИК-бластер на ИК-приемник телевизора и кратковременно нажмите один раз кнопку

PAIRING в нижней части ИК-бластера.

3. В левой верхней части экрана телевизора появятся значки подключения, и телевизор

автоматически подключится к ИК-бластеру.
В случае сбоя соединения выключите и снова включите ИК-бластер, повторите процедуру,

✎

начиная с шага 2.

Русский - 7

[UE8000-RU]BN68-04061K_X0L04.indb 7 2012-03-13  5:03:03

Калибровка сенсорной панели

Для калибровки сенсорной панели на интеллектуальном пульте дистанционного управления выполните следующие действия.

1. Нажмите и удерживайте кнопку NUMBER

2. По окончании калибровки все индикаторы в верхней части интеллектуального пульта дистанционного управления дважды

одновременно мигнут.
Во время калибровки не касайтесь сенсорной панели.

✎

При снижении точности сенсорной панели выполните повторную калибровку, повторив шаги 1 и 2.

✎

š

в течение 3 секунд. Начнется калибровка.

Использование сенсорной панели

Для отображения экрана быстрого доступа к функциям в нижней части экрана телевизора, нажмите кнопку ‹ в нижней части сенсорной
панели. Список содержит параметры Меню, Источник, Спис. кан., 3D, AllShare Play, Поддержка и другие функции.

Чтобы отобразить в верхней части экрана меню с функциями управления цветом и воспроизведением, нажмите кнопку
части сенсорной панели.

Перемещение выделения: поместите палец на сенсорную панель и проведите им от одного края
панели к противоположному краю сверху вниз или снизу вверх.

Для непрерывного перемещения выделения проводите пальцем по сенсорной панели справа

✎

налево, слева направо, сверху вниз или снизу вверх.

RETURN VOICE NUMBER

Выбор элемента: нажмите на сенсорную панель.

в верхней

RETURN VOICE NUMBER

Использование режима прокрутки

Если во время использования функций Smart Hub, Веб-браузер и AllShare Play нажать сенсорную панель, она переключится в режим
прокрутки.

В режиме прокрутки проведите пальцем по сенсорной панели от одного ее края к другому, при этом элементы на странице окажутся
выделенными.

Для возврата в обычный режим снова нажмите сенсорную панель или нажмите кнопку RETURNR на пульте Smart Touch Control.

✎

Ввод номера канала с помощью интеллектуального пульта дистанционного управления

š

1. Во время просмотра телепередачи нажмите кнопку NUMBER

телевизора отобразится экран с номерными кнопками.

2. С помощью сенсорной панели выделите число и нажмите на сенсорной панели. На экране телевизора отобразится список каналов,

номера которых начинаются с выбранного числа.

3. С помощью сенсорной панели выделите нужный канал в списке и нажмите на сенсорной панели.

Изменить канал также можно, коснувшись верхнего или нижнего значка канала на сенсорной панели. Если коснуться сенсорной

✎

панели сразу после этого, на экране телевизора отобразится список сохраненных в памяти каналов. Выберите канал, проведя
пальцем вверх или вниз и нажав на сенсорную панель.

Отображение меню “Сервис”

Нажмите кнопку

Отображение журнала просматриваемых ранее каналов

Нажмите кнопку

T

в правой части сенсорной панели.

Š

в левой части сенсорной панели.

на интеллектуальном пульте дистанционного управления. На экране

Русский - 8

[UE8000-RU]BN68-04061K_X0L04.indb 8 2012-03-13  5:03:04
