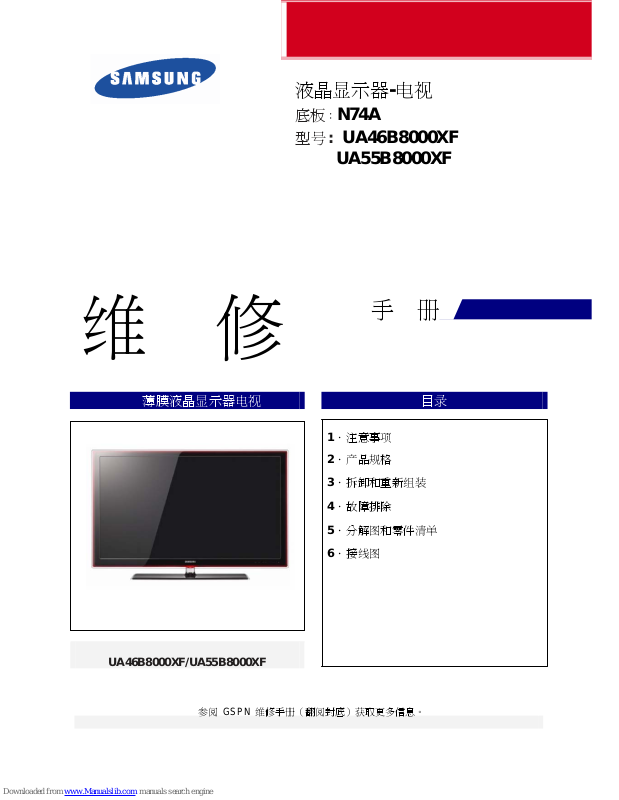

Samsung UA46B8000XF Schematic
液晶显示器-电视
底板：N74A
型号: UA46B8000XF
UA55B8000XF
维
修
手
册
薄膜液晶显示器电视
目录
UA46B8000XF/UA55B8000XF
1．注意事项
2．产品规格
3．拆卸和重新组装
4．故障排除
5．分解图和零件清单
6．接线图
参阅 GSPN 维修手册（翻阅封底）获取更多信息。
目录表
1．注意事项 ........................................................................................................................................ 1-1
1-1 安全注意事项 . ......................................... ............................................. .................................... 1-1
1-2 维修注意事项 . ......................................... ............................................. .................................... 1-2
1-3 静电敏感器件（ESD）注意事项 ............................ .......................................... ........................ 1-2
1-4 安装注意事项 . ......................................... ............................................. .................................... 1-3
2．产品规格 .........................................................................................................................................2-1
2-1 特点与规格 ..............................................................................................................................2-1
2-2 MJC：
运动加帧处理引擎（FRC） ................................... ............................................. ............ 2-7
2-3 电视网络 .................................................................................................................................2-8
2-4 使用内容库 ..........................................................................................................................2-17
2-5 使用电视存储目录 .................................................................................................................2-18
2-6 使用内容管理器 ...................................................................................................................2-29
2-7 媒体播放器 ............................................................................................................................2-20
2-8 与老型号的规格比较 ...............................................................................................................2-22
2-9 附件 .................................................................................................................................. ..... 2-23
3．拆卸和重新组装.............................................................................................................................. .3-1
3-1 拆卸和重新组装 ................................................... ............................................. ..................... 3-1
4．故障排除 ......................................................................................................................................... 4-1
4-1 故障排除 ............................................................................................................................... 4-1
4-2 调整和调节 ..................................... .......................................... .......................................... ... 4-25
4-3 工厂模式调节 ..................................... .......................................... .......................................... . 4-26
4-4 白平衡-校准 .................................... .......................................... ........................................ .. . 4-36
4-5 维修信息 ................................................................................................................................. 4-38
5．分解图和零件清单 ................. ............................................. ............................................. ................ 5-1
5-1. UA46B8000XF 分解图 .......................................................................................................…..5-1
5-2. UA55B8000XF 分解图 ....................................................................................... ……………...5-3
5-3. UA46B8000XF 零件清单...........................................................................................................5-5
5-4. UA55B8000XF 零件清单....................................................................................................... 5-37
6．接线图 ............................................................................................................................................. 6-1
6-1 接线图 46/55”......................................................................................................................... ...6-1
6-2 连接器功能................................................................................................................................6-4
6-3 接线.............................................................................................................................. ………... 6-4
GSPN (全球维修合作网络)
国家
网站
北美
service.samsungportal.com
拉丁美洲
latin.samsungportal.com
CIS cis.samsun
g
p
ortal.com
欧洲
europe.samsungportal.com
中国
china.samsungportal.com
亚洲
asia.samsungportal.com
中东&非洲
mea.samsungportal.com
本维修手册归三星电子有限公司所有。 未经授权使用该
手册可能受到适用的国际和/或国内法律 的惩罚。
© 2008三星电子有限公司。
版权所有
中国印刷
P/N: BN82-00632A-00
3 拆卸和重新组装
3.
拆卸和重新组装
维修手册的这一章叙述UA40B8000XF液晶显示电视的拆卸和重新组装步骤。
警告：本显示器包含静电敏感器件，处理这些部件时应小心。
3-1.
拆卸
小心：1. 拆卸显示器前，请断开电源。
2. 小心按如下步骤进行；除所提供的工具外不得使用其它金属工具。
说明
图片说明
螺钉
1. 将显示屏面朝下放置在垫有软垫
的 桌面上。
拆卸底座上的螺钉。
拆卸底座。
3-1
3 拆卸和重新组装
说明
图片说明
螺钉
2.拆卸后盖螺钉。
2-1.拉出交流电源线。
3.提起后盖。
3-2
3 拆卸和重新组装
说明
螺钉
图片说明
40”
4.拆卸 SMPS、主板和低音器及架座上
的接线和螺钉。
46”/55” 低音扩音器2个
3-3
3 拆卸和重新组装
说明
螺钉
图片说明
5.拆卸屏板架上的螺钉。
※ 重新组装步骤与拆卸步骤相反。
3-4
4. 故障排除
4.故障排除
4-1.故障排除
1． 首先检查各电缆连接情况。
·检查是否有烧坏或损坏的接线。
·检查接线是否断开，或连接处太松。
·检查是否依据连接图连接接线。
2． 检查主板的电源输入。
3． 检查 FRC 和 FBE3 选项的内部图案。
FRC：工厂模式（静音 1-8-2，当电视处于待机模式时开启）->控制->测试模式->FRC PATT->DDR 前
/DDR 后。
＊FRCM 图案由 FRCM IC（T-con）产生
FBE3：工厂模式（静音 1-8-2，当电视处于待机模式时开启）->控制->测试模式->FBE Pattem Sel。
＊主图案由主电路产生（Chelsea）
情况 1：FBE3 正常，FRC 不正常：更换 T-con 板。
情况 2：FBE3 不正常，FRC 不正常：更换主板。
<46 英寸型号>
＊FRCQ：Micronas FRC 芯片
4-1
4． 故障排除
简单的故障流程图
显示屏上是否有在
屏显示调节菜单？
是否可以看到数字
信道广播。
否
检查电源线
检查连接到主板上的
LVCD 接线，必要时更换
主板。
更换主板
是
是
否
是
是
屏幕是否有显示？
电视是否打开？
否
否
是
否
更换主板。
检查 LVDS 接线的
连接，必要时更换
T-con 板。
射频信号被连接时，
电视是否有声音？
否
否
CN1001 的管脚 27
上的电压是否为
5V？
检查 30p 接线，必要时
更换 SMPS 板。
是
否
CN1001 的管脚 9
是否出现电压
B13V？
更换主板
是
请联系技术支持部门。
4-2
4. 故障排除
■新功能故障排除
我设法在 Wiselink 中设置 BGM。
我可以选择文件，但不能配置“语气”
设置。
Media 的说明
只有当“音乐 DB”配置完成时，才可使用 BGM 慢移和“语
气”设置。进入音乐类型，并首先完成“音乐 DB”配置。
在运行 Wiselink 后，我不能进入“照
片”或“音乐”
Media 的说明 检查 USB 存储器是否包括 MP3 或 JPEG 文件。
在照片类型中未显示照片缩略图。 Media 的说明 当电视机不支持照片格式，或者 JPEG 文件未包括缩略图
时，可能出现这种情况。
在电影类型中，未显示视频缩略图。 Media 的说明 只有当至少播放视频一次时，才显示视频缩略图。
USB 存储器中的 JPEG 文件不在列
表上。
Media 的说明 不显示路径长于 256个字符的文件。
我连接了数码相机，但是不能浏览文
件夹。
Media 的说明 当在 PTP模式下连接设备时，不支持浏览文件夹。
我不能播放当前加亮选中的文件。 Media 的说明 检查是否选择了另一个文件（检查）。将播放选定的文件。
我想了解支持的照片颜色格式。 Media 的说明 支持 RGB、YUV、YcbCr、CMYK、YCCK、GRAY格式。
我想了解支持的照片最大分辨率。 Media 的说明 最大分辨率是 15360x8640 像素。
我想了解支持和音乐采样频率。 Media 的说明 支持的频率为 8、11.025、12、16、22.05、24、32、44.1、
48 Khz
我不能播放从网站下载的 MP3 文
件。（向 MP3 下载网站付费，如
Melon）
Media 的说明
不支持播放 DRM 文件（用于保护内容）。
我想了解知道的 USB 设备。 Media 的说明 电视机只支持不支持大容量存储类型或 PTP 类型的设备。
当通过 USB 集线器将设备连接到电视机上时，不支持设
备。不保证支持需要外部电源的 USB 设备，如外部 HDD。
不保证支持需要安装附加设备驱动程序的 USB 设备
支持的照片播放速度慢。 Media 的说明 因为电视机不使用缓冲，与计算机不同，可能需要花一些
时间显示高分辨率照片。
我不能播放付费 MP3 文件。 Media 的说明 如果 MP3 文件有 DRM（保护副本）文件，则不会播放文
件。
我不能播放支持 PTP 的数码相机。 Media 的说明 检查数码相机的 PTP 模式。它在打印机连接模式下不会
工作。
我不能使用支持 PTP 的数码相机的
早晨叫醒功能。
Media 的说明 对 PTP设备，不能设置早晨叫醒功能。
在连接 PTP 后或在运行期间，我将
设备设置改为 MSC 连接模式，但未
识别设备。
Media 的说明
不支持在连接以后或运行期间在 MSC 和 PTP 之间切换连
接模式。只可在断开数码相机以后改变数码相机连接模
式。
WLAN 不工作。 Media 的说明 由三星电子（附送）提供的 WLAN USB 棒以外的设备不
会工作。共享程序必须支持 IEEE 801.11 g/b。不支持 IEEE
801.11n。
4-3
4． 故障排除
我在 WLAN 设置菜单中找不到互联
网共享程序。
WISELINK 的说明 只支持共享程序的 InfraStructure。不支持 Ad-Hoc 模式。
如果使用多个共享程序，配置这些程序，使这些程序不使用
同一通道。将共享程序设置为未控制 ICMP，以便此程序回
应 Ping 测试。
WLAN 数据速率慢。 WISELINK 的说明 如果距共享程序的距离太远，操作可能慢或者可能找不到共
享程序。如果在电视机和共享程序之间有障碍、墙壁或电子
设备，则操作可能慢或者因通信困难，可能找不到共享程序。
我在电视机上可以看到的 DLNA 服
务器突然消失了。我应该怎么办？
PC 共享管理器搜索 1． 检查是否关闭计算机。
2． 检查是否在三星计算机共享管理器的访问控制菜单中
是否将三星电视机设置为拒接连接。若果真如此，改变
设置，以便连接。
3． 检查是否将 LAN 接线接到计算机和电视机上。
尽管三星计算机服务器开着，弹出信
息，告知三星服务器关闭。
PC 共享管理器搜索 当重新配置服务器的共享文件夹时，DLNA 服务器功能暂时
停止，然后在重新配置完成后继续运行。当改变服务器名称
时，DLNA 服务器功能也暂时停止，然后继续运行。
我在三星计算机共享管理器中注册
了文件，以便在电视机上观看，但我
在电视机上找不到文件。我该怎么
办？
内容共享 1． 并未对每个文件提供共享功能。采用 DLNA 不支持的
格式的文件，即使在计算机上显示，也不会在电视机上
显示。请接受我们的道歉，我们正在研究这个问题。
2． 检查在三星计算机共享管理器上注册了文件的文件夹
是否共享。文件夹也应共享。
3． 检查在共享包括文件的文件夹后是否点击应用按钮。如
果您不能确定，请再次点击此按钮，并且在片刻之后重
新检查是否显示文件。
我可以通过共享管理器看到共享文
件夹，但我看不到文件。
内容共享 因为只显示与图像、音乐和电影类型对应的文件，所以可能
不显示与这些类型不相符的文件。
连接到网络上的计算机上的 2x 和 3x
快进视频功能不起作用。
DLNA 视频播放 支持在通过网络连接的计算机上播放视频的功能不支持 2x
和 3x 快进功能。
间歇播放视频。 DLNA 视频播放 检查网络是否稳定。检查是否正确连接网络接线以及网络是
否过载。如果在服务器和 DTV 之间的无线网络部分，通信
环境可能不稳定。
在播放视频或音乐文件时，按下暂停
键不起作用。搜索功能也不起作用。
DLNA 视频播放 可能不支持暂停功能，这取决于 DLNA 服务器或服务器提
供的内容。也不支持搜索功能。
我不能在计算机共享管理器程序中
通过拖放文件夹或文件，来移动文件
夹和文件，也不能复制文件夹或文
件。
计算机共享管理器功能 计算机共享管理器程序提供与计算机和电视机共享的文件，
并未提供那些功能。
我更换了 L750 Ruby DTV，更换了
旧的。但是，在更换 DTV 后，尽管
我使用与以前使用的相同的 IP地址，
但我找不到计算机服务器。
访问控制功能只依据
目标设备的 MAC 地
址运行。
应在计算机共享管理器菜单->共享->设置设备策略中将新
DTV 设置为“接受”。
我不能播放视频文件。 DLNA 视频播放 只可播放由三星摄录一体机和数码相机录制的视频。其他视
频可能能播放或不能播放，这取决于分辨率和格式。
在播放视频时，我可以看到画面，但
听不到声音。
DLNA 视频播放 如果不支持声音格式，或者文件为非隔行扫描文件，则只播
放视频。
4-4
4. 故障排除
我不能播放具有 wmv或 flv扩展名的
文件。
DLNA 视频播放 对于具有这些扩展名的文件，不支持视频播放功能。
我在按 2x 快进播放时，不能使用 20
秒搜索功能。
DLNA 视频播放 如欲在按 2x 快进播放时使用搜索功能，按下播放按钮，可
首先使播放速度正常。此后，则可以使用搜索功能。
尽管我可播放一些文件，但我不能播
放其他文件，即使文件有相同的分辨
率和格式，也是如此。
DLNA 视频播放 对于未支持的视频，可以播放某些分辨率和格式的一些视
频。
我可以使用 USB 设备运行特技和搜
索功能，但我不能用 DLNA 运行特
技和搜索功能。
DLNA 视频播放 对于 DNLA，不支持特技功能。对于 PS 和 TS，只支持搜索
功能。
如何可以显示字幕？ DLNA 视频播放 只显示 smi 字幕文件的第一个语言。
当我进入电视网络时，显示“连接服
务……”警告信息框，在此可以选择
“重试”或“取消”，并且不能进入
电视网络。（未显示面板条。）
电视网络的说明 当在购买电视机后，未从电视网络收到正常信息时，会出现
这种情况。在这种情况下，连接互联网接线，然后再试。
尽管我可以进入电视网络，但我不能
连接到服务上。
电视网络的说明
当至少正确电视网络一次但是当前未连接互联网时，会出现
这种情况。在这种情况下，连接互联网接线，再试。
当连接网络时，我不能连接到一些信
息上。
电视网络的说明
当 CP 发送不完整的信息时，会出现这种情况。在这种情况
下，重新连接到互联网上，并再试。
在详细新闻视图中未显示或间歇显
示照片。
电视网络的说明
因互联网速度慢，可能出现这种情况。重试，并就数据速率
低的问题咨询互联网服务提供商。
新闻模式信息变化。（例如，新闻模
式列表中有“娱乐”，但从列表删除
了此项。）
电视网络的说明
只按 CP 提供的样子显示新闻模式信息，与电视机无关。
显示的股票价格与当前价格不同。
电视网络的说明
由 CP 提供相应信息，与电视机无关。CP 提供的信息为延
迟信息，在服务中显示告知观看人员信息为延迟信息的声
明。
4-5
4． 故障排除
我想知道如何进入主屏。 内容库的说明 按下[菜单]按钮，移到[应用]，并从子菜单选择[内容库]，可
进入主屏。另外，从遥控器热键中按下[内容]按钮，可进入
相应服务的主屏。
我想知道如何删除、复制或将电视机
上存储的内容移动到外部设备。
内容库的说明 未支持删除、复制和移动默认内置内容。
我听说电视机有内置 2GB 闪存。怎
么访问闪存？
内容库的说明 电视机内安装的内置闪存只用于支持各种电视功能，不用于
用户保存内容。但是，可以将外部 USB 存储设备连接到电
视机上，并播放 USB 存储器上的内容。
我想使用画廊功能以幻灯片形式播
放个人照片，我如何做？
内容库的说明 在[内容库]中未播放 Samsung.com 或与 Samsung.com 链接
的第三方内容提供商提供的图像。但是，可以使用 WiseLink
Pro 的幻灯片功能。
当第二次玩游戏时，我想从以前运行
的最后一个画面开始继续，我如何
做？
[内容库]中内置游戏是不支持游戏保存功能的非正式的基本
游戏。
在播放内容时按下遥控按钮，会终止
当前的服务，并显示电视信号源屏。
按下遥控器上与频道相关的按钮，可显示电视信号源屏。小
心不要误按频道增加/频道减小、频道列表、指导、Pre. Ch
和 Fav. Ch按钮。
我听说由 Adobe flash player播放默
认内置内容。因此，我从互联网下载
了 Flash 内容，并试图从 USB 存储
设备播放，但是未播放。是什么问
题？
[内容库]不支持播放三星电子批准播放的文件或三星电子授
权的第三方内容提供商正式提供的文件以外的文件。
我想知道如何下载和播放默认内置
内容以外的新内容。
内容库的说明 通过 Samsung.com 提供新内容。由相应内容提供商负责提
供由第三方内容提供商提供的内容。
我将内容下载到了 USB 存储设备
上，并将 USB 存储器插入电视机来
播放内容，但是电视机根本不工作。
内容库的说明 检查是否正确连接 USB 设备。如果即使正确连接，屏幕上
也无显示，则进入内容库主屏，并按下“红色”按钮，移到
USB 内容搜索屏。如果电视机未识别 USB 设备，关闭电视
机，然后再打开，重新插入 USB 存储器，并重复上述步骤。
当播放外部 USB 存储设备上的内容
时，不能播放。
内容库的说明 检查 USB 连接，并再试。
当我靠近看产品边缘时，可以看到微
量异物。
外观的说明 在设计本产品时，用透明物质涂敷空边边缘，使颜色显示暗
淡。看到的物质是因设计引起的，不属于产品缺陷。
4-6
4. 故障排除
4-1-1.未通电
征兆
-当连接电源线时，PD 板继电器未工作。
-本机似乎损坏。
主要检查点
如果接线连接不当或主板或 PD 板有故障，当连接电源线时，PD 板继电器不工作。
在这种情况下，检查下列各项：
-检查本机内部接线连接状态。
-检查各零件的保险丝。
-检查 PD 板的输出电压。
-更换主板。
小心
在 IP 板上工作之前，必须断电
。
诊断
检查其它功能（无图片部分）
更换液晶显示屏
40” ：BN07-00700B
46”：BN07-00701B
55”：BN07-00702B
否
是
供应到屏板上的电源是否可
以在C7136上显现。
是
更换 IC1007，IC1008 或更换
主板组件。
否
在C1032，C1033上chelsea
核磁是否出现合适的1.2V，
1.8V？
是
IC1005的管脚1和IC1008上是
否出现合适的DCB3.3V及
IC1003的管脚3是否出现
B9V？
更换IC1005、 IC1008、
IC1003或主板组件
BN94-02706A。
否
是
更换IC1002或主板组件
否
IC1002的管脚5上是否出
现合适的DC A3.3V？
更换主电源组件
40” / 46”：BN44-00269A
55” ：BN44-00271A
是
否
在 CN1001 的管脚 23，管脚 15
和管脚 9 上是否出现合适的主
DC B12VS，B5V，B13V？
是
否
在CN1001的管脚27上是否出
现合适的待机DC A5V？
电源开启时，检查继电器是否
有声音发出？
检查电源线的连接。
P/N：BN96-09872A
否
4-7
4． 故障排除 4． 故障排除
4-8 4-8
4. 故障排除
4-1-2.无图像（模拟 PC 信号）
征兆 -声音正常，但屏幕上未显示画面。
主要检查点
-检查 PC 信号源
-检查IC7001(chelsea)
-当断开连接主板和显示屏的 LVDS 接线时，可能出现这种情况。
小心 在 IP 板上工作之前，必须断电。
诊断
是
检查 LVDS 接线是否正确？
是否需要更换液晶显示屏？
请联系技术支持。
否
Y
X
是
IC6001 的输出是否有数字数
据出现？
更换 IC6001 或主印刷电
路板组件
否
是
无视频
是
检查 PC 源并检查 DSUB 的
连接是否正常？
在 CN3011的管脚 1、2、3、
13、14(R,G,B,H,V)是否有信号
出现？
PC 接线
更换 PC 接线，变更主印刷
电路板组件。
否
输入模拟 PC 信号，检查
接线的连接。
否
4-9
4． 故障排除
波形
XY
PC 输入（竖直同步，水平同步）
Z
LVDS 输出 (CLK + / -)
4-10
4. 故障排除
4-1-3. 无图像（HDMI-数字信号）
征兆 -声音正常，但屏幕上未显示画面。
主要检查点
-检查 HDMI 信号源
-检查 IC7001（chelsea）
-当断开连接主板和显示屏的 LVDS 接线时，可能出现这种情况。
小心 在 IP 板上工作之前，必须断电。
诊断
^
检查 LVDS 接线是否正确？
检查 T-con 板是否正确？是
否需要更换液晶显示屏？
请联系技术支持。
否
\
[
是
是
CN7005的管脚 14-42的输出
是否有数字数据出现？
检查 IC7001
更换主印刷电路板组件
否
IC3013 的管脚 89-99（HDMI）
的输出是否有数字数据出现？
更换 IC3013 或主印刷电
路板组件
否
无视频
是
是
检查 HDMI 源并检查 HDMI
接线的连接是否正常？
是
信号是否出现在 IC3013
管脚 2~12(HDMI1)，管脚
14~24(HDMI2)，
管脚 27~37(HDMI3)，管脚
39~49(HDMI4)上?
检查 CN3013、 3016、3015、
3010
(HDMI1,2,3,4)，更换 HDMI 接
线，更换主印刷电路板组件。
否
输入 HDMI 信号
检查接线的连接。
否
4-11
4． 故障排除
波形
[\
HDMI 输入 (CLK + / -)
]
Tuner CVBS 输出 (模式: 灰色栏)
^
TS 数据输出(Clk, 数据 [0])
4-12
4. 故障排除
4-1-4.无图像（Tuner_CVBS）
征兆 -声音正常，但屏幕上未显示画面。
主要检查点
-检查 Tuner CVBS 信号源
-检查Chelsea
-当断开连接主板和显示屏的 LVDS 接线时，可能出现这种情况。
小心 在 IP 板上工作之前，必须断电。
诊断
]
\
否
是
检查 LVDS 接线是否正确？
是否需要更换液晶显示屏？
请联系技术支持。
否
是
CN7005 的管脚 14-42 的输出
是否有数字数据出现？
更换 IC7001 或主印刷电
路板组件
是
无视频
是
检查射频源并检查射频接线
的连接是否正常？
TU5001 的管脚 8 是否有
信号出现?
检查 TU5001，并更换主印
刷电路板组件。
否
输入射频信号
检查接线的连接。
否
4-13
4． 故障排除
波形
\
Tuner CVBS 输出 (模式: 灰色栏)
]
Eagle+ 输出 (Clk, 水平-同步)
4-14
4. 故障排除
4-1-5.无图像（Tuner DTV）
征兆 -声音正常，但屏幕上未显示画面。
-检查 DTV 信号源
-检查 Chelsea
-当断开连接主板和显示屏的 LVDS 接线时，可能出现这种情况。
主要检查点
小心 在 PD 板上工作之前，必须断电。
诊断
^
\
否
是
检查 LVDS 接线是否正确？
是否需要更换液晶显示屏？
请联系技术支持。
否
是
CN7005 的管脚 14-42 的输出
是否有数字数据出现？
更换 IC7001 或主印刷电
路板组件
是
无视频
是
检查射频源并检查射频接线
的连接是否正常？
TU5001 的管脚 15、16 是
否有信号出现?
检查 TU5001，并更换主印
刷电路板组件。
否
输入射频信号
检查接线的连接。
否
4-15
4． 故障排除
波形
\
Tuner CVBS 输出 (模式: 灰色栏)
^
TS DATA 输出 (Clk, 数据 [0])
4-16
4. 故障排除
4-1-6.无图像（Viedo CVBS 1）
征兆 -声音正常，但屏幕上未显示画面。
主要检查点
-检查 DTV 信号源
-检查 Chelsea
-当断开连接主板和显示屏的 LVDS 接线时，可能出现这种情况。
小心 在 PD 板上工作之前，必须断电。
诊断
是
无视频
否
输入视频信号
检查接线的连接。
否
检查 CN3005，并更换主印
刷电路板组件。
检查视频源并检查视频接线
的连接是否正常？
是
否
是
检查 LVDS 接线是否正确？
是否需要更换液晶显示屏？
请联系技术支持。
否
R3070 上是否有信号出现?
是
CN7005 的管脚 14-42 的输出
是否有数字数据出现？
\
\
更换 IC7001 或主印刷电
路板组件
4-17
4． 故障排除
波形
\
Tuner CVBS 输出 (模式: 灰色栏)
4-18
4. 故障排除
4-1-7.无图像（分量 1）
征兆 -声音正常，但屏幕上未显示画面。
主要检查点
-检查分量信号源
-检查 Chelsea
-当断开连接主板和显示屏的 LVDS 接线时，可能出现这种情况。
小心 在 PD 板上工作之前，必须断电。
诊断
是
是否需要更换液晶显示屏？
检查 LVDS 接线是否正确？
请联系技术支持。
否
是
CN7005 的管脚 14~42 的输
出是否有数字数据出现？
否
检查 IC7001
更换主印刷电路板组件
\
`
是
RA6004、 RA6005、RA6006
(Rout)
RA6007、RA6008、RA6009
(Gout)
RA6001、 RA6002、RA6003
(Bout)
的输出是否有数字数据出现？
更换 IC6001 或主印刷电
路板组件
否
无视频
是
是
检查视频源并检查视频接线
的连接是否正常？
R3065、R3064、R3066(Y,
Pb, Pr)上是否有信号出现?
检查 CN3004，并更换主印
刷电路板组件。
否
否
输入视频信号
检查接线的连接。
4-19
4． 故障排除
波形
_
Tuner CVBS 输出 (模式: 灰色栏)
_
分量输入(Y/Pb)
4-20
4. 故障排除
4-1-8.无声音
征兆 -视频正常，但无声音。
-当扬声器连接断开或损坏时
-当主板的声音处理部分失去功能时 主要检查点
-扬声器损坏。
小心 在 PD 板上工作之前，必须断电。
诊断
无声音
是
否
输入声音信号
检查声音源并检查声音接线
的连接是否正常？
检查接线的连接。
是
否
检查 CN3005，并更换主印
刷电路板组件。
a
R3069、R3071 上是否有信号
出现?
是
否
IC2002的管脚27、28、29
更换 IC2001 或主印刷电
路板组件
的输出是否有数字数据出现？
是
CN2001 的管脚 1~4 的输出
是否有数字数据出现？
否
检查 IC2002
更换主印刷电路板组件
是
检查 LVDS 接线是否正确？
否
请联系技术支持。
是否需要更换液晶显示屏？
4-21
4． 故障排除
波形
a
音频输入 (信号波)
12S 输入 (Clk, 数据)
音频放大输出 (信号波)
4-22
4. 故障排除
4-1-10. 参考
输出运行Edge Led的CNT。
(与左右的变更不相干)
当你看到TV前部的显示屏时，
如果左侧(a)发生故障，连接Y在位置X的接线，如过
为正常图片，更换LED显示屏。
如果出现异常图片，检查电源板。
如果左侧(b) 发生故障，
连接Y在位置X的接线，如过为正常图片，更换LED
显示屏。
如果出现异常图片，检查电源板。
参看符合每个LED连接器部分的图片。
然而，在外拉连接器中的对管脚时，这里有很大的区
别，所有我们推荐变更（X）或（Y）本身。
4-23
Loading...
