Benutzerhandbuch

U28D590D

Farbe und Aussehen des Geräts sind geräteabhängig,

und jederzeitige Änderungen der technischen Daten des

Geräts zum Zweck der Leistungssteigerung sind

vorbehalten.

BN46-00410A-01

Inhaltsverzeichnis

VOR INBETRIEBNAHME

DES GERÄTS

VORBEREITUNG 20 Überprüfen des Inhalts

7 Copyright

7 In diesem Handbuch verwendete Symbole

8 Reinigung

9 Absichern des Einbaubereichs

9 Vorsichtsmaßnahmen bei der Lagerung

10 Sicherheitshinweise

10 Symbole 11 Strom und Sicherheit 12 Installieren 14 Betrieb

19 Richtige Haltung für die Verwendung des

Geräts

20 Überprüfen des Lieferumfangs

ANSCHLIEßEN UND

VERWENDEN EINES

EXTERNEN GERÄTS

21 Bauteile

21 Systemsteuerung 22 Direkte Tastenhilfe 23 Funktionstastenhilfe 25 Rückseite

26 Installieren

26 Befestigen des Standfußes 27 Entfernen des Standfußes 28 Ändern der Geräteneigung 29 Schloss für den Diebstahlschutz

30 Vor dem Anschließen

30 Vorbereitungen vor dem Anschließen

Inhaltsverzeichnis

30 Anschließen und Verwenden eines PCs

30 Verbinden über ein HDMI-Kabel 31 Anschließen mit einem HDMI/DVI-Kabel 31 Verbinden über ein DP-Kabel 32 Anschließen von Kopfhörern oder

Lautsprechern 33 Anschließen an die Stromversorgung 35 Treiberinstallation 36 Einstellen der optimalen Auflösung

BILDSCHIRMKONFIGURATION

37 Helligkeit

37 Einstellen der Helligkeit

38 Kontrast

38 Konfigurieren von Kontrast

39 Schärfe

39 Konfigurieren von Schärfe

40 Spielemodus

40 Den Spielemodus konfigurieren

41 SAMSUNG MAGIC Bright

41 Konfigurieren von SAMSUNG MAGIC Bright

43 SAMSUNG MAGIC Angle

43 Konfigurieren von SAMSUNG MAGIC Angle

45 Farbe

45 Konfigurieren von Farbe

47 HDMI-Schwarzwert

47 Konfigurieren der Einstellungen für den HDMI-

Schwarzwert

48 Reaktionszeit

48 Konfigurieren von Reaktionszeit

BILDSCHIRMANPASSUNG 49 Bildgröße

49 Ändern der Bildgröße

Inhaltsverzeichnis

51 H-Position und V-Position

51 Konfigurieren von H-Position und V-Position

52 PIP/PBP

53 Konfigurieren von PIP/PBP-Modus 54 Konfigurieren der Größe 55 Konfigurieren von Position 56 Konfigurieren der Tonquelle 57 Konfigurieren der Quelle 59 Konfigurieren der Bildgröße 63 Konfigurieren von Kontrast

KONFIGURIEREN DES

BILDSCHIRMMENÜS

(OSD)

65 Sprache

65 Konfigurieren von Sprache

66 Anz. dauer

66 Konfigurieren von Anz. dauer

67 Transparenz

67 Ändern des Transparenz

SETUP UND RESET 68 Öko-Sparmodus

68 Konfigurieren von Öko-Sparmodus

69 PC/AV-Modus

69 Konfigurieren von PC/AV-Modus

70 Quellenerkennung

70 Konfigurieren von Quellenerkennung

71 Tasten-Wdh.-Zeit

71 Konfigurieren von Tasten-Wdh.-Zeit

72 Autom. Aus

72 Konfigurieren von Autom. Aus 73 Konfigurieren von Danach aussch.

74 Stromv.-LED Ein

74 Konfigurieren von Stromv.-LED Ein

Inhaltsverzeichnis

75 Alles zurücksetzen.

75 Initialisieren von Einstellungen Alles

zurücksetzen.

MENÜ INFORMATIONEN

U.A.

INSTALLIEREN DER

SOFTWARE

HANDBUCH ZUR

FEHLERBEHEBUNG

76 Information

76 Anzeigen von Information

77 Konfigurieren von Helligkeit, Kontrast

und Schärfe auf dem Startbildschirm

78 Konfigurieren der Lautstärke auf dem

Startbildschirm

78 Lautstärke

79 Easy Setting Box

79 Installieren der Software 80 Entfernen der Software

81 Anforderungen vor einer

Kontaktaufnahme mit dem Samsung-

Kundendienstcenter

81 Testen des Geräts 81 Überprüfen von Auflösung und Frequenz 81 Überprüfen Sie folgenden Punkte.

84 F & A

TECHNISCHE DATEN 86 Allgemein

87 Energiesparmodus

88 Tabelle der Standardsignalmodi

ANHANG 92 Kontakt zu Samsung

Inhaltsverzeichnis

98 Inanspruchnahme des kostenpflichtigen

Services (Kosten für Kunden)

98 Kein Produktdefekt 98 Ein Schaden am Gerät, der auf einen

Kundenfehler zurückzuführen ist 99 Andere

100 Ordnungsgemäße Entsorgung

100 Korrekte Entsorgung von Altgeräten

(Elektroschrott)

101 Terminologie

INDEX

Inhaltsverzeichnis

Copyright

Der Inhalt dieses Handbuchs kann ohne Ankündigung geändert werden, um die Qualität zu verbessern.

Samsung Electronics hat die Urheberrechte für dieses Handbuch.

Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung Electronics ist untersagt.

Microsoft, Windows und Windows NT sind eingetragene Marken der Microsoft Corporation.

VESA, DPM und DDC sind eingetragene Marken der Video Electronics Standards Association.

Vor Inbetriebnahme des Geräts

 Verwaltungskosten werden abgerechnet, wenn:

 (a) Auf Ihren Wunsch ein Ingenieur zu Ihnen geschickt wird, und es liegt kein Defekt des Geräts

vor.

(d. h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).

 (b) Sie das Gerät in eine Reparaturwerkstatt bringen, und es liegt kein Defekt des Geräts vor.

(d. h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).

 Der abgerechnete Betrag wird Ihnen mitgeteilt, ehe irgendwelche Arbeiten oder Kundenbesuche

ausgeführt werden.

In diesem Handbuch verwendete Symbole

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden.

Vor Inbetriebnahme des Geräts

Reinigung

Seien Sie vorsichtig bei der Reinigung, weil Display und Verkleidung moderner LCD-Bildschirme anfällig für Kratzer sind.

Gehen Sie bei der Reinigung wie folgt vor.

Vor Inbetriebnahme des Geräts

1. Schalten Sie den Bildschirm und den Computer aus.

2. Ziehen Sie das Netzkabel vom Bildschirm ab.

Halten Sie das Stromkabel am Stecker, und berühren Sie das Kabel nicht mit nassen Händen. Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.

3. Wischen Sie die Anzeige des Monitors mit einem sauberen, weichen und trockenen Tuch ab.

 Verwenden Sie für den Bildschirm keine

Reinigungsmittel, die Alkohol, Lösungsmittel oder Tenside enthalten.

 Sprühen Sie kein Wasser oder Reinigungsmittel direkt

auf das Gerät.

4. Befeuchten Sie ein weiches, trockenes Tuch mit Wasser, und wringen Sie es gründlich aus, um die Verkleidung des Bildschirms zu reinigen.

5. Bringen Sie nach der Reinigung das Netzkabel wieder am Gerät an.

6. Schalten Sie den Bildschirm und den Computer ein.

Vor Inbetriebnahme des Geräts

10 cm10 cm

10 cm

Absichern des Einbaubereichs

 Lassen Sie um das Gerät herum genügend Platz frei, um eine ausreichende Belüftung zu

gewährleisten. Wenn die Temperatur im Innern des Geräts ansteigt, kann dies zu einem Feuer oder einer Beschädigung des Geräts führen. Achten Sie darauf, dass Sie beim Aufstellen des Geräts mindestens den unten abgebildeten Abstand einhalten.

Das Aussehen kann sich je nach Gerät unterscheiden.

Vorsichtsmaßnahmen bei der Lagerung

Wenden Sie sich unbedingt an das Samsung Kundenservicecenter (seite 92), wenn das Innere des Bildschirms gereinigt werden muss. (Es wird eine Servicegebühr erhoben.)

Vor Inbetriebnahme des Geräts

Sicherheitshinweise

Vorsicht : UM DAS RISIKO EINES STROMSCHLAGS ZU VERRINGERN, DÜRFEN SIE DIE ABDECKUNG (ODER RÜ KEINE TEILE, DIE VON BENUTZERN GEWARTET WERDEN KÖNNEN. ALLE WARTUNGSARBEITEN SIND QUALIFIZIERTEM FACHPERSONAL ZU ÜBERLASSEN.

Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist. Es ist gefährlich, Teile im Inneren dieses Geräts zu berühren.

Vorsicht

STROMSCHLAGGEFAHR - NICHT ÖFFNEN

CKSEITE) NICHT ÖFFNEN. ES BEFINDEN SICH IM INNEREN

Symbole

Warnung

Vorsicht

Dieses Symbol weist darauf hin, dass diesem Produkt wichtige Informationen zu Betrieb und Wartung beiliegen.

Eine schwere oder tödliche Verletzung kann verursacht werden, wenn die Anweisungen nicht befolgt werden.

Verletzungen oder Sachschäden können verursacht werden, wenn die Anweisungen nicht befolgt werden.

Mit diesem Symbol gekennzeichnete Handlungen sind verboten.

Mit diesem Symbol gekennzeichnete Anweisungen sind zu befolgen.

Vor Inbetriebnahme des Geräts

Strom und Sicherheit

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden.

Warnung

Verwenden Sie kein(en) beschädigtes/n Netzkabel oder Stecker oder eine lose Steckdose.

 Dies kann zu einem elektrischen Schlag oder Brand führen.

Schließen Sie nicht zu viele Geräte an der gleichen Steckdose bzw. Steckerleiste an.

 Andernfalls kann die Steckdose überhitzen und einen Brand verursachen.

Berühren Sie den Netzstecker nicht mit nassen Händen.

 Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.

Stecken Sie den Netzstecker ganz hinein, sodass er nicht locker sitzt.

 Eine instabile Verbindung kann einen Brand verursachen.

Schließen Sie den Netzstecker an eine geerdete Steckdose an (nur isolierte Geräte vom Typ 1).

 Dies kann zu einem elektrischen Schlag oder Brand führen.

Knicken Sie das Netzkabel nicht, und ziehen Sie auch nicht mit Gewalt daran. Belasten Sie das Netzkabel nicht mit einem schweren Gegenstand.

 Ein beschädigtes Netzkabel kann einen elektrischen Schlag oder Brand

verursachen.

Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.

 Dies kann zu einem elektrischen Schlag oder Brand führen.

Entfernen Sie Fremdkörper wie Staub um die Steckerstifte und die Steckdose mit einem trockenen Tuch.

 Andernfalls kann ein Brand entstehen.

Vor Inbetriebnahme des Geräts

Vorsicht

Ziehen Sie den Netzstecker nicht ab, während das Gerät verwendet wird.

 Das Gerät könnte durch eine Überspannung beschädigt werden.

Verwenden Sie das Netzkabel nicht für andere als von Samsung gelieferte zugelassene Produkte.

 Dies kann zu einem elektrischen Schlag oder Brand führen.

Sorgen Sie dafür, dass die Steckdose, an der das Netzkabel angeschlossen ist, gut zugänglich ist.

Installieren

Warnung

 Wenn im Gerät ein Problem auftritt, ziehen Sie das Netzkabel ab, um das

Gerät vollständig stromlos zu machen.

Mit der Ein-/Aus-Taste wird die Stromzufuhr nicht völlig unterbrochen.

Fassen Sie den Stecker, wenn Sie das Netzkabel aus der Steckdose ziehen.

 Dies kann zu einem elektrischen Schlag oder Brand führen.

Legen Sie auf der Oberseite des Geräts keine Kerzen, Insektenschutzmittel oder Zigaretten ab. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.

 Andernfalls kann ein Brand entstehen.

Vermeiden Sie die Aufstellung des Geräts in einem kleinen Raum mit schlechter Belüftung, wie ein Bücherregal oder ein Wandschrank.

 Andernfalls kann ein Brand aufgrund einer erhöhten Innentemperatur

entstehen.

Bewahren Sie die Verpackungsfolie des Geräts an einem Ort auf, der nicht für Kinder zugänglich ist.

 Kinder könnten daran ersticken.

Vor Inbetriebnahme des Geräts

Stellen Sie das Gerät nicht auf eine instabile oder vibrierende Oberfläche (unsicheres Regal, geneigte Fläche usw.).

 Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen

verursachen.

 Wenn das Gerät an einem Ort mit besonders starker Vibration verwendet

wird, kann es beschädigt oder ein Brand verursacht werden.

Stellen Sie das Gerät nicht in einem Fahrzeug oder an einem Ort, der Staub, Feuchtigkeit (Wasser tropft u.ä.), Öl oder Rauch ausgesetzt ist, auf.

 Dies kann zu einem elektrischen Schlag oder Brand führen.

Setzen Sie das Gerät nicht direkter Sonneneinstrahlung, Hitze oder einem heißen Gegenstand wie einem Herd aus.

Vorsicht

 Andernfalls kann die Gerätelebensdauer verringert oder ein Feuer verursacht

werden.

Stellen Sie das Gerät außerhalb der Reichweite von kleinen Kindern auf.

 Das Gerät könnte herunterfallen und Kinder verletzen.

Speiseöl, wie beispielsweise Sojaöl, kann das Gerät beschädigen oder verformen. Stellen Sie das Gerät nicht in einer Küche oder in der Nähe einer Küchentheke auf.

Achten Sie darauf, das Gerät beim Transport nicht fallen zu lassen.

 Andernfalls kann es zu Betriebsstörungen oder zu Verletzungen kommen.

Legen Sie das Gerät nicht auf seiner Vorderseite ab.

 Der Bildschirm könnte dadurch beschädigt werden.

Stellen Sie bei der Aufstellung des Geräts in einem Schrank oder Regal sicher, dass die Unterkante der Vorderseite des Geräts nicht herausragt.

 Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen

verursachen.

 Stellen Sie das Gerät nur in Schränke oder Regale geeigneter Größe.

Vor Inbetriebnahme des Geräts

SAMSUNG

Setzen Sie das Gerät vorsichtig ab.

 Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen

verursachen.

Wenn Sie das Gerät an einem ungewöhnlichen Ort (ein Ort mit viel Feinstaub, chemischen Substanzen, extremen Temperaturen oder hoher Feuchtigkeit oder an einem Ort, an dem das Gerät ständig für einen längeren Zeitraum in Betrieb sein soll) aufstellen, kann dies seine Leistung erheblich beeinträchtigen.

 Wenden Sie sich unbedingt an das Samsung Kundenservicecenter (seite

92), bevor Sie das Gerät an einem solchen Ort aufstellen.

Betrieb

Warnung

Das Gerät steht unter Hochspannung. Versuchen Sie nicht, das Gerät selbst zu zerlegen, zu reparieren oder zu modifizieren.

 Dies kann zu einem elektrischen Schlag oder Brand führen.

 Wenden Sie sich zur Reparatur an das Samsung Kundenservicecenter (seite

92).

Schalten Sie vor dem Transport des Geräts den Netzschalter aus, und ziehen Sie das Netzkabel und alle anderen angeschlossenen Kabel ab.

 Andernfalls kann das Netzkabel beschädigt und ein Brand oder Stromschlag

hervorgerufen werden.

Wenn das Gerät ein seltsames Geräusch, Brandgeruch oder Rauch von sich gibt, ziehen Sie sofort das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter (seite 92).

 Dies kann zu einem elektrischen Schlag oder Brand führen.

Lassen Sie Kinder nicht mit dem Gerät spielen.

 Das Gerät könnte herunterfallen, und Ihr Kind könnte sich verletzen.

Wenn das Gerät herunterfällt oder außen beschädigt ist, schalten Sie es aus, ziehen Sie das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter (seite 92).

 Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.

Vor Inbetriebnahme des Geräts

GAS

Legen Sie keine schweren Gegenstände, Spielzeug oder Süßigkeiten auf die Oberseite des Geräts.

 Das Gerät oder schwere Gegenstände könnten herunter fallen, wenn Kinder

nach dem Spielzeug oder den Süßigkeiten greifen, was zu schweren Verletzungen führen könnte.

Schalten Sie das Gerät bei Sturm oder Gewitter aus, und ziehen Sie das Netzkabel ab.

 Dies kann zu einem elektrischen Schlag oder Brand führen.

Lassen Sie auf das Gerät keine Gegenstände fallen, und schlagen Sie auch nicht dagegen.

 Dies kann zu einem elektrischen Schlag oder Brand führen.

Bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen Kabel ziehen.

 Andernfalls kann das Netzkabel oder das Gerät beschädigt und ein Brand

oder Stromschlag hervorgerufen werden.

Berühren Sie das Gerät oder den Netzstecker nicht, wenn Gas austritt. Lüften Sie den Raum sofort.

 Funken können eine Explosion oder einen Brand verursachen.

Heben oder bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen Kabel ziehen.

 Andernfalls kann das Netzkabel oder das Gerät beschädigt und ein Brand

oder Stromschlag hervorgerufen werden.

Verwenden Sie kein brennbares Spray und keine brennbare Substanz in der Nähe des Geräts, und bewahren Sie diese auch nicht in der Nähe auf.

 Dies kann zu einer Explosion oder zu einem Brand führen.

Stellen Sie sicher, dass die Lüftungsöffnungen nicht durch Tischdecken oder Vorhänge blockiert sind.

 Andernfalls kann ein Brand aufgrund einer erhöhten Innentemperatur

entstehen.

Vor Inbetriebnahme des Geräts

100

-_-

Stecken Sie keine metallischen Gegenstände (Schrauben, Münze, Haarnadeln usw.) oder brennbaren Objekte (Papier, Streichhölzer usw.) in die Lüftungsöffnungen oder Anschlüsse des Geräts.

 Wenn in das Gerät Wasser oder Fremdsubstanzen eindringen, schalten Sie

es aus, ziehen Sie das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter (seite 92).

 Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder

Brand kommen.

Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (Vasen, Töpfe, Flaschen usw.) oder metallischen Gegenstände auf das Gerät.

 Wenn in das Gerät Wasser oder Fremdsubstanzen eindringen, schalten Sie

es aus, ziehen Sie das Netzkabel ab, und wenden Sie sich an das Samsung Kundenservicecenter (seite 92).

Vorsicht

 Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder

Brand kommen.

Das Anzeigen von Standbildern auf dem Bildschirm über einen längeren Zeitraum kann zum Einbrennen von Nachbildern oder Pixelfehlern führen.

 Wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden,

aktivieren Sie den Energiesparmodus oder einen BewegtbildBildschirmschoner.

Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das Gerät für einen längeren Zeitraum (Urlaub usw.) nicht verwenden.

 Andernfalls kann es durch angesammelten Staub, Überhitzung, elektrischen

Schlag oder Leckstrom zu einem Brand kommen.

Verwenden Sie das Gerät mit der empfohlenen Auflösung und Frequenz.

 Ihr Sehvermögen könnte sich sonst verschlechtern.

Stapeln Sie Netzteile nicht.

 Andernfalls kann ein Brand entstehen.

Entfernen Sie den Plastikbeutel vom Netzteil, bevor Sie es verwenden.

 Andernfalls kann ein Brand entstehen.

Vor Inbetriebnahme des Geräts

Schützen Sie das Netzteil vor Wasser oder Feuchtigkeit.

 Dies kann zu einem elektrischen Schlag oder Brand führen.

 Vermeiden Sie die Verwendung des Geräts im Freien, wo es Regen oder

Schnee ausgesetzt sein könnte.

 Achten Sie darauf, das Netzteil nicht mit Wasser in Kontakt zu bringen, wenn

Sie den Boden wischen.

Stellen Sie das Netzteil nicht in die Nähe eines Heizgeräts.

 Andernfalls kann ein Brand entstehen.

Bewahren Sie das Netzteil in einem gut belüfteten Raum auf.

Wenn Sie über einen längeren Zeitraum aus zu geringer Entfernung auf den Bildschirm schauen, kann dies zu einer Verschlechterung Ihres Sehvermögens führen.

Stellen Sie den Bildschirm nicht auf den Kopf. Transportieren Sie ihn nicht, indem Sie ihn am Ständer halten.

 Das Gerät könnte herunterfallen und zerbrechen oder Verletzungen

verursachen.

Verwenden Sie keine Luftbefeuchter oder Öfen in der Nähe des Geräts.

 Dies kann zu einem elektrischen Schlag oder Brand führen.

Gönnen Sie Ihren Augen pro 1 Stunde Geräteverwendung eine Pause von 5 Minuten.

 Die Augen werden weniger ermüdet.

Berühren Sie nicht den Bildschirm, wenn das Gerät längere Zeit eingeschaltet war, weil es heiß wird.

Bewahren Sie die kleinen mit dem Gerät verwendeten Zubehörteile außerhalb der Reichweite von Kindern auf.

Vor Inbetriebnahme des Geräts

Seien Sie beim Einstellen des Gerätewinkels oder der Ständerhöhe vorsichtig.

 Andernfalls könnten Finger oder Hände von Kindern stecken bleiben und

verletzt werden.

 Wenn Sie das Gerät übermäßig kippen, kann es herunterfallen und

Verletzungen verursachen.

Stellen Sie keine schweren Gegenstände auf das Gerät.

 Betriebsstörungen oder Verletzungen können die Folge sein.

Stellen Sie keine zu große Lautstärke ein, wenn Sie Kopfhörer oder Ohrstecker benutzen.

 Zu große Lautstärke kann zu Gehörschädigungen führen.

Vor Inbetriebnahme des Geräts

Richtige Haltung für die Verwendung des Geräts

Verwenden Sie das Gerät in der richtigen Haltung wie folgt:

 Sitzen Sie aufrecht, mit geradem Rücken.

 Lassen Sie einen Abstand von 45 bis 50 cm zwischen Auge und Bildschirm, und

blicken Sie leicht nach unten auf den Bildschirm.

Die Augen sollen direkt vor dem Bildschirm sein.

 Passen Sie den Winkel so an, dass sich auf dem Bildschirm kein Licht reflektiert.

 Halten Sie Ihre Unterarme senkrecht zu Ihren Oberarmen und auf einer Ebene mit

dem Handrücken.

 Halten Sie die Ellenbogen ungefähr in einem rechten Winkel.

 Stellen Sie die Höhe des Gerät so ein, dass Sie Ihre Knie mindestens 90˚ beugen

können, die Fersen auf dem Boden aufliegen und Ihre Arme niedriger als Ihr Herz positioniert sind.

Vor Inbetriebnahme des Geräts

Vorbereitung

1.1 Überprüfen des Inhalts

1.1.1 Überprüfen des Lieferumfangs

 Kontaktieren Sie den Händler, bei dem Sie das Produkt gekauft haben, wenn etwas fehlt.

 Das Aussehen des lieferbaren Zubehörs und der lieferbaren Teile kann vom dargestellten Bild

abweichen.

Komponenten

Kurzanleitung zur Konfiguration Garantiekarte

(nicht überall verfügbar)

Netzkabel

(nur bei abnehmbarem Netzteil)

HDMI-Kabel (Zubehör) HDMI-DVI Kabel (Zubehör) DP-Kabel (Zubehör)

Netzteil

(integriert)

(Zubehör)

Benutzerhandbuch

(Zubehör)

Netzteil

(abnehmbar)

(Zubehör)

Sockel Sockelverbindungsstück

 Der Inhalt der Lieferkiste kann sich je nach Standort unterscheiden.

 Wir empfehlen die Verwendung der vom Anbieter mitgelieferten HDMI- und DP-Kabel.

 Bei Verwendung eines Nicht-Highspeed-HDMI- oder -HDMI-DVI-Kabels ist die optimale Auflösung

nicht verfügbar.

1 Vorbereitung

Vorbereitung

JOG-Taste

LINKS

Funktionstastenhilfe

NACH OBEN

RECHTS

Zurück

DRÜCKEN(EINGABE)

NACH UNTEN

1.2 Bauteile

1.2.1 Systemsteuerung

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Symbole Beschreibung

Multidirektionale Taste zur Unterstützung der Navigation

Die JOG-Taste befindet sich an der Rückseite des Geräts unten links.

JOG-Taste

Funktionstastenhilfe

Die Taste kann nach oben, unten, links oder rechts bewegt werden oder als Eingabetaste fungieren. Die Taste kann nach oben, unten, links oder rechts bewegt werden oder als Eingabetaste fungieren.

Drücken Sie die JOG-Taste, wenn der Bildschirm eingeschaltet ist. Die Funktionstastenhilfe wird angezeigt. Drücken Sie die entsprechende Richtungstaste erneut, um das Bildschirmmenü zu öffnen, wenn die Hilfe angezeigt wird.

Die Funktionstastenhilfe kann je nach Funktion oder Gerätemodell unterschiedlich sein. Kontrollieren Sie dies am jeweiligen Gerät.

1 Vorbereitung

Helligkeit

Lautstärke

Funktionen

Vorbereitung

1.2.2 Direkte Tastenhilfe

Wenn Sie die JOG-Taste in eine beliebige Richtung bewegen, wird im unten gezeigten Bildschirmmenü (OSD; On Screen Display) Hilfe zu Tastenkombinationen angezeigt.

 NACH OBEN/NACH UNTEN: Helligkeit/Kontrast/Schärfe anpassen

 LINKS/RECHTS: Lautstärke anpassen

 DRÜCKEN(EINGABE): Funktionstastenhilfe anzeigen

1 Vorbereitung

Zurück

Vorbereitung

1.2.3 Funktionstastenhilfe

Um das Hauptmenü zu öffnen oder andere Elemente zu verwenden, drücken Sie die JOG-Taste, um die Funktionstastenhilfe anzuzeigen. Durch erneutes Drücken der JOG-Taste wird die Hilfe geschlossen.

 NACH OBEN/NACH UNTEN/LINKS/RECHTS: Navigieren Sie zu dem gewünschten Element. Die

Beschreibung eines Elements wird angezeigt, sobald sich der Fokus verschiebt.

 DRÜCKEN(EINGABE): Das ausgewählte Element wird übernommen.

Symbole Beschreibung

Wählen Sie durch Bewegen der JOG-Taste in der Funktionstastenhilfe [ ] aus, um das Eingangssignal auszuwählen. In der oberen linken

Ecke des Bildschirms wird eine Meldung angezeigt, wenn das Eingangssignal geändert wurde.

Wählen Sie [ ] durch Bewegen der JOG-Taste in der Funktionstastenhilfe aus. Das Bildschirmmenü mit den Funktionen Ihres Monitors wird geöffnet.

OSD-Sperre: Beibehalten der aktuellen Einstellungen oder Sperren der OSD-Steuerung, um unbeabsichtigte Änderungen an den Einstellungen zu verhindern. Aktivieren/Deaktivieren: Drücken Sie zum Sperren/ Entsperren der Bildschirmmenüsteuerung die Taste LINKS 10 Sekunden lang, während das Hauptmenü angezeigt wird.

Wenn das Bildschirmmenü gesperrt ist,

Helligkeit

verfügbar. Information

Wählen Sie [ ] durch Bewegen der JOG-Taste in der Funktionstastenhilfe aus.

Drücken Sie diese Taste, um die Einstellungen für die PIP/PBP zu konfigurieren.

Wählen Sie [ ] durch Bewegen der JOG-Taste in der Funktionstastenhilfe aus, um den Monitor auszuschalten.

und Kontrast können angepasst werden. PIP/PBP ist

lassen sich anzeigen.

1 Vorbereitung

-Funktion

Vorbereitung

Einige Modelle verfügen möglicherweise nicht über diese Funktion. Die Optionen der Funktionstastenhilfe sind dann unterschiedlich.

Die tatsächliche Funktion geht aus Symbol und Beschreibung hervor.

Wenn der Monitor nichts anzeigt (d. h. Energiespar- oder Kein Signal-Modus), können 2 Richtungstasten zur Steuerung von Eingangsquelle und Netz wie folgt verwendet werden:

JOG-Taste Energiespar-/Kein Signal-Modus

NACH OBEN

NACH UNTEN

DRÜCKEN(EINGABE) 2

Sekunden

Im Hauptmenü des Monitors können Sie die JOG-Taste wie folgt verwenden:

JOG-Taste Aktion

NACH OBEN/NACH UNTEN - Wechseln der Option.

NACH LINKS

NACH RECHTS

DRÜCKEN(EINGABE)

Wechsel der Eingangsquelle

Ausschalten

- Schließen des Hauptmenüs.

- Schließen der Unterliste ohne Speichern.

- Verringerung des Wertes im Schieberegler.

- Auswählen der nächsten Tiefe.

- Vergrößerung des Wertes im Schieberegler.

- Auswählen der nächsten Tiefe.

- Speichern des Wertes und Schließen der Unterliste.

1 Vorbereitung

Vorbereitung

1.2.4 Rückseite

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Anschluss Informationen über Anschlüsse

Zum Anschluss eines Quellgeräts über ein HDMI-Kabel.

Zum Anschluss eines PCs über ein DP-Kabel.

Zur Verbindung mit einem Audio-Ausgabegerät wie beispielsweise einem Kopfhörer.

Töne sind nur hörbar, wenn das HDMI-zu-HDMI-Kabel oder das HDMI-zu-DP-Kabel verwendet wird.

Für den Anschluss des Netzteils.

1 Vorbereitung

Vorbereitung

1.3 Installieren

1.3.1 Befestigen des Standfußes

Ehe Sie das Gerät montieren, legen Sie es mit dem Bildschirm nach unten auf eine flache und stabile Oberfläche.

Setzen Sie den Standfußanschluss in der Richtung in den Standfuß, die in der Abbildung gezeigt ist.

Legen Sie zuerst als Schutz ein weiches Tuch auf den Tisch und dann das Gerät mit der Vorderseite nach unten darauf.

Vergewissern Sie sich, dass der Standfußanschluss fest verbunden ist.

Halten Sie das Gerätegehäuse wie in der Abbildung gezeigt mit der Hand fest.

Schieben Sie den montierten Standfuß in Pfeilrichtung (siehe Abbildung) in das Gerätegehäuse hinein.

Drehen Sie die Befestigungsschraube unten am Standfuß bis zum Anschlag, damit er sicher befestigt ist.

- Achtung

Drehen Sie das Gerät nicht auf den Kopf und halten es nur am Standfuß.

1 Vorbereitung

Vorbereitung

1.3.2 Entfernen des Standfußes

Legen Sie zuerst als Schutz ein weiches Tuch auf den Tisch und dann das Gerät mit der Vorderseite nach unten darauf.

Halten Sie den Standfuß mit einer Hand fest, und schlagen Sie mit der anderen, zur Faust geballten Hand in Pfeilrichtung auf die Oberseite, um den Standfuß zu entfernen.

Drehen Sie die Befestigungsschraube unten am Standfuß, um sie zu lösen.

Nehmen Sie den Standfußanschluss aus dem Standfuß. Ziehen Sie ihn dazu in Pfeilrichtung (siehe Abbildung).

1 Vorbereitung

-1° (±2.0°) ~ 15° (±2.0°)

Vorbereitung

1.3.3 Ändern der Geräteneigung

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

 Sie können die Neigung des Bildschirms ändern.

 Halten Sie das Gerät am unteren Rand fest und passen Sie den Neigungswinkel vorsichtig an.

1 Vorbereitung

Vorbereitung

1.3.4 Schloss für den Diebstahlschutz

Durch das Schloss für den Diebstahlschutz können Sie das Gerät sogar im öffentlichen Bereich sicher verwenden. Die Form und Verriegelungsmethode des Schlosses hängen vom jeweiligen Hersteller ab. Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung. Das Sicherheitsschloss ist gesondert lieferbar.

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

So schließen Sie die Verriegelung für den Diebstahlschutz ab:

1 Befestigen Sie das Kabel Ihrer Verriegelung für den Diebstahlschutz an einem schweren Objekt wie

z. B. einem Schreibtisch.

2 Führen Sie das eine Ende des Kabels durch die Schleife am anderen Ende.

3 Setzen Sie die Verriegelung in den Steckplatz des Schlosses für den Diebstahlschutz an der

Rückseite des Geräts ein.

4 Verriegeln Sie das Schloss.

 Eine Verriegelung für den Diebstahlschutz ist gesondert erhältlich.

 Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der

Bedienungsanleitung.

 Verriegelungen für den Diebstahlschutz können im Elektronikfachhandel oder online gekauft

werden.

1 Vorbereitung

Anschließen und Verwenden eines externen

HDMI IN 1 / HDMI IN 2

Geräts

2.1 Vor dem Anschließen

2.1.1 Vorbereitungen vor dem Anschließen

 Lesen Sie vor dem Anschließen eines externen Geräts das jeweilige Benutzerhandbuch.

Die Anzahl und die Position der Anschlüsse an den externen Geräten ist modellabhängig.

 Schließen Sie das Netzkabel nicht an, bevor alle Anschlüsse durchgeführt wurden.

Wenn Sie das Netzkabel anschließen, während Sie die Anschlüsse durchführen, wird das Gerät möglicherweise beschädigt.

 Überprüfen Sie auf der Rückseite des Geräts die gewünschten Anschlüsse.

2.2 Anschließen und Verwenden eines PCs

Wählen Sie für Ihren Computer geeignete Anschlussmethode.

Die Anschlussteile können je nach Produkt unterschiedlich sein.

2.2.1 Verbinden über ein HDMI-Kabel

Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

1 Verbinden Sie den [HDMI IN 1]- oder den [HDMI IN 2]-Anschluss auf der Rückseite des Geräts über

ein HDMI-Kabel mit dem HDMI-Anschluss des PCs.

2 Schließen Sie das Netzteil an das Gerät und eine Steckdose an. Schalten Sie das Gerät dann mit

dem Netzschalter am PC an. (Weitere Informationen finden Sie unter "2.2.5 Anschließen an die Stromversorgung".)

3 Ändern Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Eingangsquelle zu HDMI 1 oder

HDMI 2, wenn keine Eingangsquelle ausgewählt ist.

Die vorhandenen Anschlüsse können je nach Gerät variieren.

2 Anschließen und Verwenden eines externen Geräts

HDMI IN 1 / HDMI IN 2

DP IN

Anschließen und Verwenden eines externen Geräts

2.2.2 Anschließen mit einem HDMI/DVI-Kabel

Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

1 Schließen Sie den [HDMI IN 1] oder [HDMI IN 2]-Anschluss auf der Rückseite des Geräts mit dem

HDMI/DVI-Kabel an den DVI-Anschluss des PCs an.

2 Schließen Sie das Netzteil an das Gerät und eine Steckdose an. Schalten Sie das Gerät dann mit

dem Netzschalter am PC an. (Weitere Informationen finden Sie unter "2.2.5 Anschließen an die Stromversorgung".)

3 Ändern Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Eingangsquelle zu HDMI 1 oder

HDMI 2, wenn keine Eingangsquelle ausgewählt ist.

Die vorhandenen Anschlüsse können je nach Gerät variieren.

2.2.3 Verbinden über ein DP-Kabel

Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

1 Verbinden Sie den [DP IN]-Anschluss auf der Rückseite des Geräts über das DP-Kabel mit dem

DP-Anschluss des Computers.

2 Schließen Sie das Netzteil an das Gerät und eine Steckdose an. Schalten Sie das Gerät dann mit

dem Netzschalter am PC an. (Weitere Informationen finden Sie unter "2.2.5 Anschließen an die Stromversorgung".)

3 Ändern Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN die Eingangsquelle zu DisplayPort,

wenn keine Eingangsquelle ausgewählt ist.

Die vorhandenen Anschlüsse können je nach Gerät variieren.

2 Anschließen und Verwenden eines externen Geräts

Anschließen und Verwenden eines externen Geräts

2.2.4 Anschließen von Kopfhörern oder Lautsprechern

Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

1 Schließen Sie ein Audio-Ausgabegerät wie beispielsweise Kopfhörer oder Lautsprecher am

Anschluss [ ] des Geräts an.

Töne sind nur hörbar, wenn das HDMI-zu-HDMI-Kabel oder das HDMI-zu-DP-Kabel verwendet wird.

2 Anschließen und Verwenden eines externen Geräts

DC 14V

Anschließen und Verwenden eines externen Geräts

2.2.5 Anschließen an die Stromversorgung

Netzanschluss über das integrierte Netzteil

 Schließen Sie das Netzteil an den [DC 14V]]-Anschluss an der Rückseite des Geräts an. Stecken Sie

das Netzkabel in die Steckdose.

Die Eingangsspannung wird automatisch umgeschaltet.

Netzanschluss über das abnehmbare Netzteil

 Verbinden Sie das Netzkabel mit dem Netzteil. Schließen Sie nun das Netzteil an den [DC 14V]-

Anschluss an der Rückseite des Geräts an. Stecken Sie das Netzkabel in die Steckdose.

Die Eingangsspannung wird automatisch umgeschaltet.

2 Anschließen und Verwenden eines externen Geräts

→

Anschließen und Verwenden eines externen Geräts

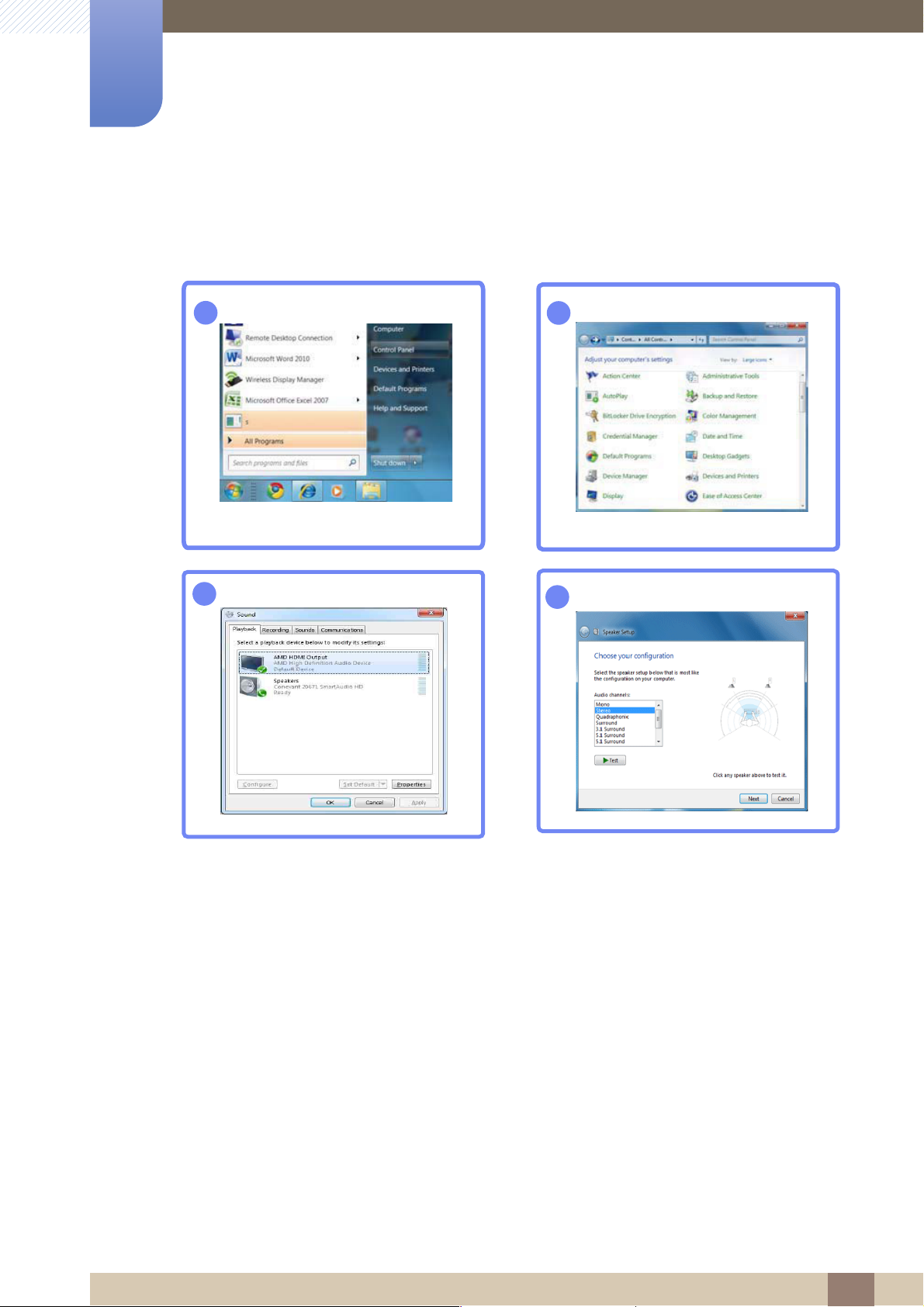

Ändern der Sound-Einstellungen unter Windows

Systemsteuerung Sound Lautsprecher Lautsprecher-Setup

→ →

2 Anschließen und Verwenden eines externen Geräts

Anschließen und Verwenden eines externen Geräts

2.2.6 Treiberinstallation

 Sie können die optimale Auflösung und Frequenz für dieses Gerät einstellen, indem Sie die

entsprechenden Treiber installieren.

 Der Installationstreiber befindet sich auf der zusammen mit dem Gerät gelieferten CD.

 Wenn die mitgelieferte Datei fehlerhaft ist, besuchen Sie die Samsung-Homepage

(http://www.samsung.com/), und laden Sie die Datei herunter.

1 Legen Sie die mit dem Gerät gelieferte CD des Benutzerhandbuchs in das CD-ROM-Laufwerk ein.

2 Klicken Sie auf "Windows Driver".

3 Befolgen Sie zum Installieren die Anweisungen auf dem Bildschirm.

4 Wählen Sie das Gerätemodell aus der Modellliste aus.

5 Wechseln Sie zu „Anzeigeeigenschaften“ und überprüfen Sie, ob die Auflösungs- und die

Aktualisierungsrate korrekt sind.

Weitere Informationen finden Sie im Handbuch Ihres Windows-Betriebssystems.

2 Anschließen und Verwenden eines externen Geräts

=XUFN

'HXWVFK

'LHRSWLPDOH $XIO|VXQJIUGLHVHQ0RQLWRUEHWUlJW

****x**** **Hz

'LHRELJHQ(LQVWHOOXQJHQOHJHQ GLH$XIO|VXQJDXIGHP3&IHVW

,QVWDOODWLRQVKDQGEXFK

Anschließen und Verwenden eines externen Geräts

2.2.7 Einstellen der optimalen Auflösung

Wenn Sie das Gerät nach dem Kauf zum ersten Mal einschalten, wird eine Informationsmeldung angezeigt, wie Sie die optimale Auflösung einstellen.

Wählen Sie eine Sprache am Gerät aus, und stellen Sie die Auflösung am PC auf einen optimalen Wert ein.

1 Wählen Sie eine Sprache aus, indem Sie die JOG-Taste NACH LINKS/NACH RECHTS bewegen.

Drücken Sie dann die JOG-Taste.

2 Drücken Sie zum Ausblenden der Informationsmeldung die JOG-Taste.

 Wenn nicht die optimale Auflösung ausgewählt ist, wird die Meldung eine bestimmte Zeit lang bis

zu dreimal angezeigt, auch wenn das Gerät aus- und wieder eingeschaltet wird.

 Die optimale Auflösung kann auch in der Systemsteuerung des PCs ausgewählt werden.

2 Anschließen und Verwenden eines externen Geräts

Bildschirmkonfiguration

SAMSUNG

MAGIC

SAMSUNG

MAGIC

Bright

SAMSUNG

MAGIC

Angle


Helligkeit

Kontrast

Schärfe

Spielemodus

Farbe

Stellen Sie die Helligkeit ein. Je näher bei 100, desto heller ist der Bildschirm.

100

Aus

Benutzerdef.

Aus

Konfigurieren Sie Bildschirm-Einstellungen wie Helligkeit.

Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät.

3.1 Helligkeit

Stellen Sie die allgemeine Helligkeit des Bilds ein. (Bereich: 0~100)

Ein höherer Wert lässt das Bild heller erscheinen.

 Dieses Menü ist nicht verfügbar, wenn Bright im Optimalkontrast-Modus ist.

 Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus aktiviert ist.

3.1.1 Einstellen der Helligkeit

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Bild, und drücken Sie

abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Helligkeit, und drücken Sie

abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

4 Passen Sie mithilfe der JOG-Taste LINKS/RECHTS die Helligkeit an.

5 Die gewählte Option wird aktiviert.

3 Bildschirmkonfiguration

Bildschirmkonfiguration

SAMSUNG

MAGIC

SAMSUNG

MAGIC

Bright

SAMSUNG

MAGIC

Angle


Helligkeit

Kontrast

Schärfe

Spielemodus

Farbe

Stellen Sie den Kontrast ein. Je näher bei 100, desto stärker ist der Kontrast.

100

Aus

Benutzerdef.

Aus

3.2 Kontrast

Stellen Sie den Kontrast zwischen den Objekten und dem Hintergrund ein. (Bereich: 0~100)

Ein höherer Wert steigert den Kontrast, so dass Objekte klarer erscheinen.

 Diese Option ist nicht verfügbar, wenn sich Bright im Modus Kino oder Optimalkontrast

befindet.

 Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.

 Dieses Menü ist nicht verfügbar, wenn für PIP/PBP-Modus die Option Ein und für Größe die

Option (PBP-Modus) ausgewählt ist.

3.2.1 Konfigurieren von Kontrast

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Bild, und drücken Sie

abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Kontrast, und drücken Sie

abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

4 Passen Sie mithilfe der JOG-Taste LINKS/RECHTS die Kontrast an.

5 Die gewählte Option wird aktiviert.

3 Bildschirmkonfiguration

Bildschirmkonfiguration

SAMSUNG

MAGIC

100

Off

Custom

Off

Wide

SAMSUNG

MAGIC

Bright

SAMSUNG

MAGIC

Angle


Helligkeit

Kontrast

Schärfe

Spielemodus

Farbe

Stellen Sie die Bildschärfe ein. Je näher bei 100, desto schärfer ist das Bild.

100

Aus

Benutzerdef.

Aus

3.3 Schärfe

Stellen Sie die Umrisse von Objekten klarer oder verschwommener dar. (Bereich: 0~100)

Ein höherer Wert lässt die Umrisse von Objekten klarer erscheinen.

 Diese Option ist nicht verfügbar, wenn sich Bright im Modus Kino oder Optimalkontrast

befindet.

 Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.

 Nicht verfügbar, wenn PIP/PBP-Modus aktiviert (Ein) ist.

3.3.1 Konfigurieren von Schärfe

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Bild, und drücken Sie

abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Schärfe, und drücken Sie

abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

4 Passen Sie mithilfe der JOG-Taste LINKS/RECHTS die Schärfe an.

5 Die gewählte Option wird aktiviert.

3 Bildschirmkonfiguration

Bildschirmkonfiguration

100

Off

Custom

Off

Aus

Ein

Immer ein

SAMSUNG

MAGIC

Bright

SAMSUNG

MAGIC

Angle


Helligkeit

Kontrast

Schärfe

Spielemodus

Farbe

Optimiert die Bildeinstellungen für Spiele.

3.4 Spielemodus

Sie können die Bildschirmeinstellungen des Geräts für den Spielemodus konfigurieren. Verwenden Sie diese Funktion, wenn Sie Spiele auf einem PC spielen oder eine Spielkonsole wie PlayStation™ oder Xbox™ angeschlossen ist.

3.4.1 Den Spielemodus konfigurieren

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Bild, und drücken Sie

abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Spielemodus, und drücken

Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und

drücken Sie abschließend die JOG-Taste.

5 Die gewählte Option wird aktiviert.

 Wenn sich der Monitor ausschaltet oder in den Energiesparmodus wechselt oder sich die

Eingangsquelle ändert, wird Spielemodus deaktiviert (Aus), auch wenn der Modus auf Ein eingestellt ist.

 Wählen Sie Immer ein aus, wenn Spielemodus immer aktiviert bleiben soll.

3 Bildschirmkonfiguration

Bildschirmkonfiguration

SAMSUNG

MAGIC

SAMSUNG

MAGIC

100

2200

100

Custom

Off

Wide

Benutzerdef.

Standard

Kino

Optimalkontrast

SAMSUNG

MAGIC

Bright

SAMSUNG

MAGIC

Angle


Helligkeit

Kontrast

Schärfe

Spielemodus

Farbe

Einstellung einer optimalen Bildqualität für die Arbeitsumlegung.

3.5 SAMSUNG MAGIC Bright

Dieses Menü bietet eine optimale Bildqualität für die Umgebung, in der das Gerät verwendet wird.

 Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus aktiviert ist.

 Dieses Menü ist nicht verfügbar, wenn Angle aktiviert ist.

 Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.

 Nicht verfügbar, wenn PIP/PBP-Modus aktiviert (Ein) ist.

Sie können die Helligkeit nach Ihren Wünschen einstellen.

3.5.1 Konfigurieren von SAMSUNG MAGIC Bright

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Bild, und drücken Sie

abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Bright, und drücken

Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

 Benutzerdef.: Passen Sie den Kontrast und die Helligkeit nach Bedarf an.

 Standard: Damit erzielen Sie eine Bildqualität, die zur Bearbeitung von Dokumenten oder für

das Internet geeignet ist.

 Kino: Damit erzielen Sie eine Helligkeit und Schärfe wie beim Fernsehen. Video- und DVD-

Inhalte werden optimal wiedergegeben.

 Optimalkontrast: Durch die automatische Kontrasteinstellung ist die Helligkeit besonders

ausgewogen.

3 Bildschirmkonfiguration

100

2200

100

Custom

Off

Wide

Dynamisch

Standard

Film

Benutzerdef.

SAMSUNG

MAGIC

Bright

SAMSUNG

MAGIC

Angle


Helligkeit

Kontrast

Schärfe

Spielemodus

Farbe

Einstellung einer optimalen Bildqualität für die Arbeitsumlegung.

SAMSUNG

MAGIC

Bildschirmkonfiguration

Wenn der externe Eingang über HDMI/DP angeschlossen ist und PC/AV-Modus

auf AV eingestellt

ist, gibt es für Bright die vier folgenden, werkseitig vorgegebenen Bildeinstellungen (Dynamisch, Standard, Film and Benutzerdef.). Sie können eine der Einstellungen Dynamisch,

Standard, Film oder Benutzerdef. aktivieren. Bei Auswahl von Benutzerdef. werden automatisch

Ihre benutzerdefinierten Bildeinstellungen angewendet.

 Dynamisch: Wählen Sie diesen Modus aus, um ein schärferes Bild als im Modus Standard

anzuzeigen.

 Standard: Wählen Sie diesen Modus aus, wenn die Umgebung hell ist. Auf diese Weise

erhalten Sie ebenfalls ein scharfes Bild.

 Film: Wählen Sie diesen Modus aus, wenn die Umgebung dunkel ist. Auf diese Weise sparen

Sie Strom und verringern die Augenbelastung.

 Benutzerdef.: Wählen Sie diesen Modus aus, wenn Sie das Bild nach Wunsch anpassen

möchten.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und

drücken Sie abschließend die JOG-Taste.

5 Die gewählte Option wird aktiviert.

3 Bildschirmkonfiguration

Bildschirmkonfiguration

SAMSUNG

MAGIC

SAMSUNG

MAGIC

SAMSUNG

MAGIC

100

2200

SAMSUNG

MAGIC

Bright

SAMSUNG

MAGIC

Angle

Aus

Zurücklehnmodus1

Zurücklehnmodus2

Stehmodus

Seitenmodus


Helligkeit

Kontrast

Schärfe

Spielemodus

Farbe

Auswahl eines angenehmen Blickwinkels.

100

2200

Gruppenbetracht.

Benutzerdef.


Helligkeit

Kontrast

Schärfe

Spielemodus

Farbe

100

Auswahl eines angenehmen Blickwinkels.

SAMSUNG

MAGIC

Bright

SAMSUNG

MAGIC

Angle

5 5

3.6 SAMSUNG MAGIC Angle

Mit Angle können Sie Einstellungen konfigurieren, um eine optimale Bildqualität für unterschiedliche Blickwinkel zu erzielen.

 Diese Option ist nicht verfügbar, wenn sich Bright im Modus Kino oder Optimalkontrast

befindet.

 Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.  Nicht verfügbar, wenn PIP/PBP-Modus aktiviert (Ein) ist.

Diese Funktion ermöglicht die Anpassung von Blickwinkel, Helligkeit und Farbton nach Ihren Wünschen.

3.6.1 Konfigurieren von SAMSUNG MAGIC Angle

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen. Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Bild, und drücken Sie

abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Angle, und drücken

Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

3 Bildschirmkonfiguration

①

②

③

⑤

Bildschirmkonfiguration

 Aus : Wählen Sie diese Option für eine Position frontal vor dem Gerät.

 Zurücklehnmodus1 : Wählen Sie diese Option für einen Betrachtungsstandort, der etwas

niedriger als das Gerät liegt.

 Zurücklehnmodus2 : Wählen Sie diese Option für einen Betrachtungsstandort, der unter

dem Modus Zurücklehnmodus1 liegt.

 Stehmodus : Wählen Sie diese Option für einen Betrachtungsstandort, der höher als das

Gerät liegt.

 Seitenmodus : Wählen Sie diese Option für seitliche Betrachtungswinkel.

 Gruppenbetracht.: Wählen Sie diese Option, wenn es mehrere Betrachter mit den Positionen

, und gibt.

①

④

 Benutzerdef.: Zurücklehnmodus1 wird standardmäßig angewendet, wenn Benutzerdef.

ausgewählt ist.

④

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und

drücken Sie abschließend die JOG-Taste.

5 Die gewählte Option wird aktiviert.

3 Bildschirmkonfiguration

Bildschirmkonfiguration

SAMSUNG

MAGIC

100

Off

Custom

Off

Wide

SAMSUNG

MAGIC

Bright

SAMSUNG

MAGIC

Angle


Helligkeit

Kontrast

Schärfe

Spielemodus

Farbe

100

Aus

Benutzerdef.

Aus

Hiermit konfigurieren Sie die 3D-Einstellungen.

Farbe

Rot

Grün

Blau

Farbtemp.

Gamma

Normal

Modus1

Stellen Sie die Sättigung der Farbe Rot ein. Je näher bei 100, desto intensiver die Farbe.

3.7 Farbe

Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät.

 Passt den Farbton des Bildschirms an. Dieses Menü ist nicht verfügbar, wenn Bright im

 Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.

 Nicht verfügbar, wenn PIP/PBP-Modus aktiviert (Ein) ist.

3.7.1 Konfigurieren von Farbe

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Kino- oder Optimalkontrast-Modus ist.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Bild, und drücken Sie

abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Farbe, und drücken Sie

abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

 Rot: Zur Einstellung des Rotsättigungswerts. Je näher der Wert an 100 liegt, desto höher ist die

Farbintensität.

 Grün: Zur Einstellung des Grünsättigungswerts. Je näher der Wert an 100 liegt, desto höher ist

die Farbintensität.

 Blau: Zur Einstellung des Blausättigungswerts. Je näher der Wert an 100 liegt, desto höher ist

die Farbintensität.

3 Bildschirmkonfiguration

Bildschirmkonfiguration

 Farbtemp.: Wählen Sie den geeigneten Farbton aus.

 Kalt 2: Stellt die Farbtemperatur auf kühler als Kalt 1 ein.  Kalt 1: Stellt die Farbtemperatur auf kühler als im Normal-Modus ein.  Normal: Verwendet die Standardfarbtemperatur.  Warm 1: Stellt die Farbtemperatur auf wärmer als im Normal-Modus ein.  Warm 2: Stellt die Farbtemperatur auf wärmer als Warm 1 ein.  Benutzerdef.: Passt die Farbtemperatur an.

Wenn über HDMI ein externes Signal anliegt und PC/AV-Modus auf AV eingestellt ist, können unter Farbtemp. vier verschiedene Einstellungen für die Farbtemperatur ausgewählt werden (Kalt, Normal, Warm and Benutzerdef.).

 Gamma: Zur Einstellung der mittleren Helligkeit.

 Modus1  Modus2  Modus3

4 Navigieren Sie mithilfe der JOG-Taste zur gewünschten Option und drücken Sie anschließend die

JOG-Taste.

5 Die gewählte Option wird aktiviert.

3 Bildschirmkonfiguration

Bildschirmkonfiguration

Normal

Gering


HDMI-Schwarzwert

Reaktionszeit

Optimieren Sie Helligkeit und Kontrast von HDMI-Bildern durch Anpassen des Schwarzanteils im Videosignal.

3.8 HDMI-Schwarzwert

Wenn Sie einen DVD-Player oder einen Receiver über HDMI oder DVI an das Gerät anschließen, kann es, je nach angeschlossener Signalquelle, zu einer Verschlechterung der Bildqualität (Kontrast/ Farbverschlechterung, Schwarzpegel usw.) kommen. Stellen Sie die Bildqualität in diesem Fall mit

HDMI-Schwarzwert ein. Korrigieren Sie in diesem Fall die verschlechterte Bildqualität mit HDMI-Schwarzwert.

 Diese Funktion ist nur im HDMI 1 oder HDMI 2-Modus verfügbar.

 Nicht verfügbar, wenn PIP/PBP-Modus aktiviert (Ein) ist.

3.8.1 Konfigurieren der Einstellungen für den HDMI-Schwarzwert

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Bild, und drücken Sie

abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu HDMI-Schwarzwert, und

drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

 Normal: Wählen Sie diesen Modus, wenn es keine Verschlechterung des Kontrastverhältnisses

gibt.

 Gering: Wenn es zu einer Verschlechterung des Kontrastverhältnisses gekommen ist, wählen

Sie diesen Modus, um den Schwarzpegel zu reduzieren und den Weißpegel zu erhöhen.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und

drücken Sie abschließend die JOG-Taste.

5 Die gewählte Option wird aktiviert.

HDMI-Schwarzwert ist unter Umständen mit bestimmten Quellgeräten nicht kompatibel.

3 Bildschirmkonfiguration

Bildschirmkonfiguration

Standard

Schneller

Schnellstens


HDMI-Schwarzwert

Reaktionszeit

Erhöhen Sie die Reaktionsgeschwindigkeit des Bedienfeldes, um Videos lebendiger und natürlicher darzustellen.

3.9 Reaktionszeit

Verkürzen Sie die Bildschirmreaktionszeit, um Videos lebendiger und natürlicher wirken zu lassen.

 Es wird empfohlen, die Reaktionszeit auf Standard oder Schneller einzustellen, wenn Sie keinen

Film betrachten.

 Nicht verfügbar, wenn PIP/PBP-Modus aktiviert (Ein) ist.

3.9.1 Konfigurieren von Reaktionszeit

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Bild, und drücken Sie

abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Reaktionszeit, und drücken

Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und

drücken Sie abschließend die JOG-Taste.

5 Die gewählte Option wird aktiviert.

3 Bildschirmkonfiguration

Bildschirmanpassung

100

Auto

Breit

PC-Bildschirm

Bildgröße

H-Position

V-Position

PIP/PBP

Stellen Sie Größe und Format des auf dem Bildschirm angezeigten Bildes ein.

4.1 Bildgröße

Ändern des Bildformats.

Dieses Menü ist nicht verfügbar, wenn für PIP/PBP-Modus die Option Ein und für Größe die Option

(PBP-Modus) ausgewählt ist.

4.1.1 Ändern der Bildgröße

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PC-Bildschirm, und drücken

Sie abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Bildgröße, und drücken Sie

abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

Im PC-Modus

 Auto: Zeigt das Bild entsprechend dem Seitenverhältnis der Eingangsquelle an.

 Breit: Zeigt das Bild unabhängig vom Seitenverhältnis der Eingangsquelle im Vollbildmodus an.

4 Bildschirmanpassung

100

4:3

16:9

Bildanpassung

PC-Bildschirm

Bildgröße

H-Position

V-Position

PIP/PBP

Stellen Sie Größe und Format des auf dem Bildschirm angezeigten Bildes ein.

Bildschirmanpassung

Im AV-Modus

 4:3: Zeigt das Bild mit einem Seitenverhältnis von 4:3 an. Geeignet für Videos und normale

Ausstrahlungen.

 16:9: Zeigt das Bild mit einem Seitenverhältnis von 16:9 an.

 Bildanpassung: Zeigt das Bild des Teilfensters mit dem Original-Seitenverhältnis an, ohne es

abzuschneiden.

 Die Funktion wird je nach den am Gerät vorhandenen Anschlüssen möglicherweise nicht

unterstützt.

 Unter folgenden Bedingungen können Sie die Bildschirmgröße anpassen.

 Ein digitales Ausgabegerät wird über das HDMI/DP-Kabel angeschlossen.  Das Eingabesignal ist 480p, 576p, 720p oder 1080p, und der Monitor zeigt ein normales

Bild (nicht jedes Modell unterstützt sämtliche dieser Signale.).

 Dies kann nur eingestellt werden, wenn über HDMI/DP ein externes Signal anliegt und

der PC/AV-Modus

aktiviert AV ist.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und

drücken Sie abschließend die JOG-Taste.

5 Die gewählte Option wird aktiviert.

4 Bildschirmanpassung

Bildschirmanpassung

Verschieben Sie das angezeigte Bild nach links oder rechts.

PC-Bildschirm

Bildanpassung

Bildgröße

H-Position

V-Position

PIP/PBP

PC-Bildschirm

Bildanpassung

Bildgröße

H-Position

V-Position

PIP/PBP

Verschieben Sie das angezeigte Bild nach oben oder unten.

4.2 H-Position und V-Position

H-Position: Verschiebt die Anzeige nach links oder rechts.

V-Position: Verschiebt die Anzeige nach oben oder unten.

Dieses Menü ist nur verfügbar, wenn im AV-Modus Bildgröße auf Bildanpassung eingestellt ist. Wenn im AV-Modus ein 480p-, 576p-, 720p- oder 1080p-Signal anliegt und der Monitor ein normales Bild anzeigt, können Sie mit Bildanpassung die horizontale Position in 0-6 Stufen anpassen.

4.2.1 Konfigurieren von H-Position und V-Position

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PC-Bildschirm, und drücken

Sie abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu H-Position oder V-Position,

und drücken Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

4 Passen Sie mithilfe der JOG-Taste NACH LINKS/NACH RECHTS die H-Position oder V-Position

an, und drücken Sie abschließend die JOG-Taste.

5 Die gewählte Option wird aktiviert.

4 Bildschirmanpassung

Bildschirmanpassung

4.3 PIP/PBP

Mit der PIP-Funktion (Picture in Picture) wird der Bildschirm in zwei Bereiche unterteilt. Das Signal eines externen Geräts wird im Hauptfenster angezeigt. Gleichzeitig wird das Signal eines zweiten externen Geräts in einem eingebetteten Fenster angezeigt.

Die PBP-Funktion (Picture by Picture) teilt den Bildschirm in zwei Hälften, sodass Sie auf der linken und der rechten Seite des Bildschirms gleichzeitig die Bilder aus zwei unterschiedlichen Quellgeräten anzeigen können.

 Kompatibel mit Windows 7 und Windows 8.

 Die PIP/PBP-Funktion ist, je nach Spezifikation der verwendeten Grafikkarte, möglicherweise nicht

verfügbar. Wenn der Bildschirm im PIP/PBP-Modus leer bleibt, obwohl die optimale Auflösung eingestellt ist, wechseln Sie zur Systemsteuerung Anzeige Auflösung anpassen und klicken Sie auf dem PC auf Erkennen. (Anweisungen auf der Grundlage von Windows 7.) Wenn der Bildschirm bei optimaler Auflösung leer bleibt, ändern Sie die Auflösung auf 1280 x 1024.

→ →

 Verwenden Sie eine Grafikkarte, die eine 4K-Auflösung (3840 x 2160) unterstützt, um eine

optimale Bildqualität zu erreichen.

 Da bei der Verwendung der PIP/PBP-Funktion Kompatibilitätsprobleme zwischen Grafikkarte,

Windows und dem System auftreten, kann die optimale Auflösung hier nicht automatisch gewählt werden. Wählen Sie für PIP/PBP-Modus die Option Aus oder stellen in der Windows-Konfiguration man

uell ein.

Sie die optimale Auflösung

4 Bildschirmanpassung

PC-Bildschirm

Bildanpassung

Bildgröße

H-Position

V-Position

PIP/PBP

Konfigurieren Sie die Einstellungen zur Verwendung der Bild-in-BildFunktion(PIP/PBP).

PIP/PBP

Off

Aus

Ein

PIP/PBP-Modus einoder ausschalten.

PIP/PBP-Modus

Größe

Position

Tonquelle

Quelle

Bildgröße

Kontrast

PIP/PBP

Aus

Ein

PIP/PBP-Modus

Größe

Position

Tonquelle

Quelle

Bildgröße

Kontrast

PIP/PBP-Modus einoder ausschalten.

75/75

Bildschirmanpassung

4.3.1 Konfigurieren von PIP/PBP-Modus

Aktivieren oder deaktivieren Sie die PIP/PBP-Funktion.

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PC-Bildschirm, und drücken

Sie abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PIP/PBP, und drücken Sie

abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PIP/PBP-Modus, und

drücken Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

 Aus / Ein

5 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und

drücken Sie abschließend die JOG-Taste.

6 Die gewählte Option wird aktiviert.

4 Bildschirmanpassung

PIP/PBP

Wählen Sie die Bildgröße und das Seitenverhältnis des PIP-Bilds aus.

PIP/PBP-Modus

Größe

Position

Tonquelle

Quelle

Bildgröße

Kontrast

75/75

Bildschirmanpassung

4.3.2 Konfigurieren der Größe

Wählen Sie die Größe und das Seitenverhältnis für das Teilfenster aus.

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PC-Bildschirm, und drücken

Sie abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PIP/PBP, und drücken Sie

abschließend die JOG-Taste.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Größe, und drücken Sie

abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

 : Wählen Sie dieses Symbol aus, um den PBP-Modus mit einer optimalen Auflösung von

1920 x 2160 (Breite x Höhe) für den linken und rechten Bildschirmteil zu verwenden.

 : Wählen Sie dieses Symbol aus, um den PIP-Modus mit einer optimalen Auflösung von

720 x 480 (Breite x Höhe) für das Teilfenster zu verwenden.

 : Wählen Sie dieses Symbol aus, um den PIP-Modus mit einer optimalen Auflösung von

1280 x 720 (Breite x Höhe) für das Teilfenster zu verwenden.

 : Wählen Sie dieses Symbol aus, um den PIP-Modus mit einer optimalen Auflösung von

1920 x 1080 (Breite x Höhe) für das Teilfenster zu verwenden.

5 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und

drücken Sie abschließend die JOG-Taste.

6 Die gewählte Option wird aktiviert.

4 Bildschirmanpassung

PIP/PBP

Wählen Sie die Position des PIP-Bilds aus den verfügbaren Optionen aus.

PIP/PBP-Modus

Größe

Position

Tonquelle

Quelle

Bildgröße

Kontrast

(LQ

Bildschirmanpassung

4.3.3 Konfigurieren von Position

Wählen Sie die Position des Teilfensters aus den verfügbaren Optionen aus.

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PC-Bildschirm, und drücken

Sie abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PIP/PBP, und drücken Sie

abschließend die JOG-Taste.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Position, und drücken Sie

abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

 / / /

5 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und

drücken Sie abschließend die JOG-Taste.

6 Die gewählte Option wird aktiviert.

 Diese Option ist im PBP-Modus nicht verfügbar.

 Der Bildschirm flackert möglicherweise, wenn das Eingangssignal nicht stabil ist.

4 Bildschirmanpassung

Bildschirmanpassung

4.3.4 Konfigurieren der Tonquelle

Legen Sie fest, für welches Teilfenster Sie den Ton aktivieren möchten.

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PC-Bildschirm, und drücken

Sie abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PIP/PBP, und drücken Sie

abschließend die JOG-Taste.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Tonquelle, und drücken Sie

abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

Der weiße Bereich des Symbols bedeutet, dass die Tonquelle aus dem Haupt-/Teilfenster bzw. dem linken/rechten Teilfenster stammt.

PIP/PBP

PIP/PBP-Modus

Größe

Position

Tonquelle

Quelle

Bildgröße

Kontrast

 /

PIP/PBP

PIP/PBP-Modus

Größe

Position

Tonquelle

Quelle

Bildgröße

Kontrast

PIP

Stellen Sie ein, für welchen Bildschirm

(LQ



Sie den Ton hören möchten.

PBP

Stellen Sie ein, für welchen Bildschirm

(LQ

75/75

Sie den Ton hören möchten.

 /

5 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und

drücken Sie abschließend die JOG-Taste.

6 Die gewählte Option wird aktiviert.

4 Bildschirmanpassung

DisplayPort

HDMI 2

Wählen Sie die Quelle für jeden Bildschirm aus.

PIP/PBP

PIP/PBP-Modus

Größe

Position

Tonquelle

Quelle

Bildgröße

Kontrast

(LQ

→

Bildschirmanpassung

4.3.5 Konfigurieren der Quelle

Wählen Sie die Quelle für die einzelnen Teilfenster aus.

PIP

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PC-Bildschirm, und drücken

Sie abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PIP/PBP, und drücken Sie

abschließend die JOG-Taste.

4 Drücken Sie im PIP-Modus (Größe / / ) die JOG-Taste NACH OBEN/NACH UNTEN, um

die Quelle auszuwählen, und drücken Sie anschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

 HDMI 1

 HDMI 2

 DisplayPort

5 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und

drücken Sie abschließend die JOG-Taste.

6 Die gewählte Option wird aktiviert.

 Die Eingangsquelle für das Hauptfenster wird geändert.

 Mit Ausnahme der aktuell ausgewählten Eingangsquelle können die anderen beiden

Eingangsquellen ausgewählt werden.

 Der Bildschirm flackert möglicherweise, wenn das Eingangssignal nicht stabil ist.

 Wenn die Funktionstastenhilfe angezeigt wird, drücken Sie die JOG-Taste NACH LINKS, um das

[ ]-Symbol auszuwählen. Drücken Sie anschließend die JOG-Taste. Das Hauptfenster wechselt in der Reihenfolge DisplayPort HDMI 1 HDMI 2.

→

4 Bildschirmanpassung

PIP/PBP

PIP/PBP-Modus

Größe

Position

Tonquelle

Quelle

Bildgröße

Kontrast

Wählen Sie die Quelle für jeden Bildschirm aus.

(LQ

75/75

4XHOOH

HDMI 1 Display

Port

$QZHQGHQ

$EEU

Bildschirmanpassung

PBP

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen. Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PC-Bildschirm, und drücken

Sie abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PIP/PBP, und drücken Sie

abschließend die JOG-Taste.

4 Drücken Sie im PBP-Modus (Größe ) die JOG-Taste NACH OBEN/NACH UNTEN, um die

Quelle auszuwählen. Drücken Sie anschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

 HDMI 1  HDMI 2  DisplayPort

5 Drücken Sie die JOG-Taste NACH OBEN/NACH UNTEN und wählen Sie die linke/rechte externe

Eingabequelle aus.

6 Drücken Sie die JOG-Taste NACH LINKS/NACH RECHTS, um Anwenden auszuwählen. Drücken

Sie anschließend die JOG-Taste. Wenn Sie die JOG-Taste nach Auswahl von Abbr. erneut drücken, wird die Konfiguration der Quelle abgebrochen und das PIP/PBP-Kontrollmenü wird erneut geöffnet.

 Die Eingangsquelle für das Hauptfenster wird geändert.  Der Bildschirm flackert möglicherweise, wenn das Eingangssignal nicht stabil ist.  Wenn das Eingangssignal der beiden Bildschirmhälften identisch ist, ist dies nicht möglich.  Wenn die Funktionstastenhilfe angezeigt wird, drücken Sie die JOG-Taste NACH LINKS, um das

[ ]-Symbol auszuwählen. Drücken Sie anschließend die JOG-Taste. Nun wird wieder das Menü zur Konfiguration der PBP-Quelle angezeigt.

4 Bildschirmanpassung

PIP/PBP

Auto

Breit

PIP/PBP

PIP/PBP-Modus

Größe

Position

Tonquelle

Quelle

Bildgröße

Kontrast

Wählen Sie für jeden Bildschirm die Bildgröße aus.

(LQ

Bildschirmanpassung

4.3.6 Konfigurieren der Bildgröße

Wählen Sie die Bildgröße für das Teilfenster aus.

PIP

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PC-Bildschirm, und drücken

Sie abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PIP/PBP, und drücken Sie

abschließend die JOG-Taste.

4 Drücken Sie im PIP-Modus (Größe / / ) die JOG-Taste NACH OBEN/NACH UNTEN, um

die Bildgröße auszuwählen. Drücken Sie anschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

Im PC-Modus

 Auto: Zeigt das Bild entsprechend dem Seitenverhältnis der Eingangsquelle der einzelnen

Teilfenster an.

 Breit: Zeigt das Bild unabhängig vom Seitenverhältnis der Eingangsquelle der einzelnen

Teilfenster im Vollbildmodus an.

4 Bildschirmanpassung

4:3

16:9

Bildanpassung

PIP/PBP

PIP/PBP-Modus

Größe

Position

Tonquelle

Quelle

Bildgröße

Kontrast

Wählen Sie für jeden Bildschirm die Bildgröße aus.

(LQ

Bildschirmanpassung

Im AV-Modus

 4:3: Zeigt das Bild des Teilfensters mit einem Seitenverhältnis von 4:3 an. Geeignet für Videos

und normale Sendungen.

 16:9: Zeigt das Bild des Teilfensters mit einem Seitenverhältnis von 16:9 an.

 Bildanpassung: Zeigt das Bild des Teilfensters mit dem Original-Seitenverhältnis an, ohne

etwas abzuschneiden.

 Die Funktion wird je nach den am Gerät vorhandenen Anschlüssen möglicherweise nicht

unterstützt.

 Unter folgenden Bedingungen können Sie die Bildschirmgröße anpassen.

 Ein digitales Ausgabegerät wird über das HDMI/DP-Kabel angeschlossen.  Das Eingabesignal ist 480p, 576p, 720p oder 1080p, und der Monitor zeigt ein normales

Bild (nicht jedes Modell unterstützt sämtliche dieser Signale.).

 Dies kann nur eingestellt werden, wenn über HDMI/DP ein externes Signal anliegt und

der PC/AV-Modus

aktiviert AV ist.

5 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und

drücken Sie abschließend die JOG-Taste.

6 Die gewählte Option wird aktiviert.

4 Bildschirmanpassung

PIP/PBP

PIP/PBP-Modus

Größe

Position

Tonquelle

Quelle

Bildgröße

Kontrast

Wählen Sie für jeden Bildschirm die Bildgröße aus.

75/75

(LQ

Auto Auto

%LOGJU|H

$QZHQGHQ

$EEU

Bildschirmanpassung

PBP

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PC-Bildschirm, und drücken

Sie abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PIP/PBP, und drücken Sie

abschließend die JOG-Taste.

4 Drücken Sie im PBP-Modus (Größe ) die JOG-Taste NACH OBEN/NACH UNTEN, um die

Bildgröße auszuwählen. Drücken Sie anschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

Im PC-Modus

 Auto: Zeigt das Bild entsprechend dem Seitenverhältnis der Eingangsquelle der einzelnen

Teilfenster an.

 Breit: Zeigt das Bild unabhängig vom Seitenverhältnis der Eingangsquelle der einzelnen

Teilfenster im Vollbildmodus an.

4 Bildschirmanpassung

%LOGJU|H

$QZHQGHQ

$EEU

16:9 16:9

Bildschirmanpassung

Im AV-Modus

 4:3: Zeigt das Bild des Teilfensters mit einem Seitenverhältnis von 4:3 an. Geeignet für Videos

und normale Sendungen.

 16:9: Zeigt das Bild des Teilfensters mit einem Seitenverhältnis von 16:9 an.

 Bildanpassung: Zeigt das Bild des Teilfensters mit dem Original-Seitenverhältnis an, ohne

etwas abzuschneiden.

 Die Funktion wird je nach den am Gerät vorhandenen Anschlüssen möglicherweise nicht

unterstützt.

 Unter folgenden Bedingungen können Sie die Bildschirmgröße anpassen.

 Ein digitales Ausgabegerät wird über das HDMI/DP-Kabel angeschlossen.  Das Eingabesignal ist 480p, 576p, 720p oder 1080p, und der Monitor zeigt ein normales

Bild (nicht jedes Modell unterstützt sämtliche dieser Signale.).

 Dies kann nur eingestellt werden, wenn über HDMI/DP ein externes Signal anliegt und

der PC/AV-Modus

aktiviert AV ist.

5 Navigieren Sie mithilfe der JOG-Taste zur gewünschten Option und drücken Sie anschließend die

JOG-Taste.

6 Die gewählte Option wird aktiviert.

4 Bildschirmanpassung

PIP/PBP

PIP/PBP-Modus

Größe

Position

Tonquelle

Quelle

Bildgröße

Kontrast

Stellen Sie für jeden Bildschirm den Kontrast ein.

Bildschirmanpassung

4.3.7 Konfigurieren von Kontrast

PIP

Passen Sie den Kontrast für das Teilfenster an.

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PC-Bildschirm, und drücken

Sie abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PIP/PBP, und drücken Sie

abschließend die JOG-Taste.

4 Drücken Sie im PIP-Modus (Größe / / ) die JOG-Taste NACH OBEN/NACH UNTEN, um

den Kontrast auszuwählen, und drücken Sie anschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

5 Passen Sie mithilfe der JOG-Taste LINKS/RECHTS die Kontrast an.

6 Die gewählte Option wird aktiviert.

4 Bildschirmanpassung

(LQ

PIP/PBP

PIP/PBP-Modus

Größe

Position

Tonquelle

Quelle

Bildgröße

Kontrast

Stellen Sie für jeden Bildschirm den Kontrast ein.

75/75

3%3.RQWUDVW 

Bildschirmanpassung

PBP

Sie können den Kontrast für die einzelnen Teilfenster anpassen.

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PC-Bildschirm, und drücken

Sie abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PIP/PBP, und drücken Sie

abschließend die JOG-Taste.

4 Drücken Sie im PBP-Modus (Größe ) die JOG-Taste NACH OBEN/NACH UNTEN, um Kontrast

auszuwählen. Drücken Sie anschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

5 Passen Sie mithilfe der JOG-Taste LINKS/RECHTS die Kontrast an.

6 Die gewählte Option wird aktiviert.

4 Bildschirmanpassung

Konfigurieren des Bildschirmmenüs (OSD)

Deutsch

English

Español

Français

Italiano

Optionen

Sprache

Anz. dauer

Transparenz

Sie können die Menüsprache festlegen.

Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät.

5.1 Sprache

Hiermit können Sie die Menüsprache festlegen.

 Die Änderungen der Spracheinstellung werden nur auf das Bildschirmmenü übernommen.

 Sie werden nicht auf andere Funktionen des PCs übernommen.

5.1.1 Konfigurieren von Sprache

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Optionen, und drücken Sie

abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Sprache, und drücken Sie

abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und

drücken Sie abschließend die JOG-Taste.

5 Die gewählte Option wird aktiviert.

5 Konfigurieren des Bildschirmmenüs (OSD)

Konfigurieren des Bildschirmmenüs (OSD)

English

100

20 sec

5 Sek.

10 Sek.

20 Sek.

200 Sek.

Optionen

Sprache

Anz. dauer

Transparenz

Stellen Sie ein, wie lange das Menüfenster auf dem Bildschirm angezeigt wird, wenn es nicht verwendet wird.

5.2 Anz. dauer

Legt fest, dass das On-Screen-Display (OSD)-Menü automatisch ausgeblendet wird, wenn es eine bestimmte Zeit lang nicht verwendet wurde.

Anz. dauer kann zur Festlegung der Zeit verwendet werden, nach der das OSD-Menü ausgeblendet

werden soll.

5.2.1 Konfigurieren von Anz. dauer

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Optionen, und drücken Sie

abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Anz. dauer, und drücken Sie

abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und

drücken Sie abschließend die JOG-Taste.

5 Die gewählte Option wird aktiviert.

5 Konfigurieren des Bildschirmmenüs (OSD)

Konfigurieren des Bildschirmmenüs (OSD)

Optionen

Deutsch

20 sec

Aus

Ein

Sprache

Anz. dauer

Transparenz

Passen Sie die Transparenz des Menüfelds an.

5.3 Transparenz

Einstellen der Transparenz für die Menüfenster.

5.3.1 Ändern des Transparenz

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Optionen, und drücken Sie

abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Transparenz, und drücken

Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und

drücken Sie abschließend die JOG-Taste.

5 Die gewählte Option wird aktiviert.

5 Konfigurieren des Bildschirmmenüs (OSD)

Setup und Reset

SAMSUNG

MAGIC

Aus

Minimum

Maximum

Standby

Öko-Sparmodus

PC/AV-Modus

Quellenerkennung

Tasten-Wdh.-Zeit

Autom. Aus

Stromv.-LED Ein

Alles zurücksetzen.

Einstell.

Stellen Sie den Stromverbrauch des Gerätes ein, um Energie zu sparen.

Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät.

6.1 Öko-Sparmodus

Mit der Öko-Sparmodus-Funktion reduzieren Sie den Stromverbrauch, indem Sie den Stromverbrauch der Monitoranzeige senken.

 Dieses Menü ist nicht verfügbar, wenn Bright im Optimalkontrast-Modus ist.

 Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.

6.1.1 Konfigurieren von Öko-Sparmodus

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Einstell., und drücken Sie

abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Öko-Sparmodus, und

drücken Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

 Aus: Deaktivieren der Funktion Öko-Sparmodus.

 Minimum: Senken Sie den Energieverbrauch auf 50 % des Standardwerts.

 Maximum: Senken Sie den Energieverbrauch auf 75% des Standardwerts.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und

drücken Sie abschließend die JOG-Taste.

5 Die gewählte Option wird aktiviert.

6 Setup und Reset

Setup und Reset

Öko-Sparmodus

PC/AV-Modus

Quellenerkennung

Tasten-Wdh.-Zeit

Autom. Aus

Stromv.-LED Ein

Alles zurücksetzen.

Einstell.

Zur Vergrößerung des Bilds AV-Modus einstellen.

Aus

Auto

Beschleunigung

Standby

PC/AV-Modus

DisplayPort

HDMI 1

HDMI 2

Wählen Sie den PC/AV-Modus für die DisplayPort-Quelle aus.

DisplayPort

HDMI 1

HDMI 2

PC/AV-Modus

Auswahl des PC/AV-Modus für die HDMI 1-Quelle.

6.2 PC/AV-Modus

Stellen Sie den PC/AV-Modus auf AV ein. Das Bild wird vergrößert. Diese Option ist nützlich, wenn Sie einen Film ansehen.

 Diese Funktion ist im Modus Analog nicht verfügbar.

 Nur bei Breitbildmodellen (16:9 oder 16:10) im Lieferumfang.

 Wenn sich der (auf HDMI 1, HDMI 2 oder DisplayPort eingestellte) Monitor im Energiesparmodus

befindet oder die Meldung Signalkabel prüfen angezeigt wird, drücken Sie die MENU-Taste, um das Bildschirmmenü anzuzeigen. Sie können zwischen PC und AV auswählen.

6.2.1 Konfigurieren von PC/AV-Modus

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Einstell., und drücken Sie

abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu PC/AV-Modus, und drücken

Sie abschließend die JOG-Taste.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu HDMI 1, HDMI 2 oder

DisplayPort, und drücken Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

5 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und

6 Setup und Reset

drücken Sie abschließend die JOG-Taste.

6 Die gewählte Option wird aktiviert.

Setup und Reset

Auto

Manuell

Standby

Aus

Öko-Sparmodus

PC/AV-Modus

Quellenerkennung

Tasten-Wdh.-Zeit

Autom. Aus

Stromv.-LED Ein

Alles zurücksetzen.

Einstell.

Stellen Sie ein, wie Eingangsquellen erkannt werden sollen.

6.3 Quellenerkennung

Aktivieren Sie Quellenerkennung.

6.3.1 Konfigurieren von Quellenerkennung

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Einstell., und drücken Sie

abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Quellenerkennung, und

drücken Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

 Auto: Die Eingangsquelle wird automatisch erkannt.

 Manuell: Zur manuellen Auswahl der Eingangsquelle.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und

drücken Sie abschließend die JOG-Taste.

5 Die gewählte Option wird aktiviert.

6 Setup und Reset

Setup und Reset

Beschleunigung

1 s

2 s

Keine Wiederh.

Aus

Öko-Sparmodus

PC/AV-Modus

Quellenerkennung

Tasten-Wdh.-Zeit

Autom. Aus

Stromv.-LED Ein

Alles zurücksetzen.

Einstell.

Passen Sie die Reaktionsgeschwindigkeit eines Knopfes an, wenn er gedrückt wird.

6.4 Tasten-Wdh.-Zeit

Steuert die Reaktionszeit einer Taste, wenn die Taste gedrückt wird.

6.4.1 Konfigurieren von Tasten-Wdh.-Zeit

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Einstell., und drücken Sie

abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Tasten-Wdh.-Zeit, und

drücken Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

 Für Beschleunigung kann 1 s oder 2 s gewählt werden. Wenn Keine Wiederh. ausgewählt ist,

wird ein Befehl beim Drücken einer Taste nur einmal ausgelöst.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und

drücken Sie abschließend die JOG-Taste.

5 Die gewählte Option wird aktiviert.

6 Setup und Reset

Setup und Reset

Aus

Auto

Beschleunigung

Standby

Öko-Sparmodus

PC/AV-Modus

Quellenerkennung

Tasten-Wdh.-Zeit

Autom. Aus

Stromv.-LED Ein

Alles zurücksetzen.

Einstell.

Aktivieren oder deaktivieren Sie "Automatisch Aus".

Aus

Ein

Autom. Aus

Danach aussch.

Aktivieren oder deaktivieren Sie "Automatisch Aus".

6.5 Autom. Aus

Sie können das Gerät so einstellen, dass es automatisch ausgeschaltet wird.

6.5.1 Konfigurieren von Autom. Aus

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Einstell., und drücken Sie

abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Autom. Aus, und drücken Sie

abschließend die JOG-Taste.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Autom. Aus, und drücken Sie

abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

 Aus: Deaktiviert den Abschalttimer, sodass das Gerät nicht automatisch ausgeschaltet wird.

 Ein: Aktiviert den Abschalttimer, sodass das Gerät automatisch ausgeschaltet wird.

5 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und

drücken Sie abschließend die JOG-Taste.

6 Die gewählte Option wird aktiviert.

6 Setup und Reset

Autom. Aus

Danach aussch.

Ein

Stellen Sie den Monitor so ein, dass er sich nach einer bestimmten Zeit von selbst abschaltet.

Setup und Reset

6.5.2 Konfigurieren von Danach aussch.

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Einstell., und drücken Sie

abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Autom. Aus, und drücken Sie

abschließend die JOG-Taste.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Danach aussch., und

drücken Sie abschließend die JOG-Taste. Das folgende Fenster wird angezeigt.

5 Passen Sie mithilfe der JOG-Taste LINKS/RECHTS die Danach aussch. an.

6 Die gewählte Option wird aktiviert.

 Der Abschalttimer kann in einem Bereich von 1 bis 23 Stunden eingestellt werden. Das Gerät wird

nach der festgelegten Anzahl von Stunden automatisch ausgeschaltet.

 Diese Option ist nur verfügbar, wenn Autom. Aus auf Ein gesetzt ist.

 Bei Geräten zum Verkauf in Europa ist der Autom. Aus so eingestellt, dass er sich 4 Stunden nach

dem Einschalten des Geräts aktiviert. Dies erfolgt in Einklang mit Vorschriften zur Stromversorgung. Wenn sich der Timer nicht aktivieren soll, gehen Sie zu MENU Einstell., und stellen Sie Autom. Aus auf Aus ein.

→

6 Setup und Reset

Setup und Reset

Wird ausgeführt

Standby

Aus

Auto

Öko-Sparmodus

PC/AV-Modus

Quellenerkennung

Tasten-Wdh.-Zeit

Autom. Aus

Stromv.-LED Ein

Alles zurücksetzen.

Einstell.

Status der Stromversorgungs-LED einstellen.

6.6 Stromv.-LED Ein

In den Einstellungen können Sie festlegen, ob die Netz-LED unten am Gerät aktiviert bzw. deaktiviert sein soll.

6.6.1 Konfigurieren von Stromv.-LED Ein

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Einstell., und drücken Sie

abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Stromv.-LED Ein, und

drücken Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

 Wird ausgeführt: Die Netz-LED leuchtet, wenn das Gerät eingeschaltet ist.

 Standby: Die Netz-LED leuchtet, wenn das Gerät ausgeschaltet ist.

4 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zur gewünschten Option, und

drücken Sie abschließend die JOG-Taste.

5 Die gewählte Option wird aktiviert.

6 Setup und Reset

Setup und Reset

Aus

Auto

Beschleunigung

Standby

Öko-Sparmodus

PC/AV-Modus

Quellenerkennung

Tasten-Wdh.-Zeit

Autom. Aus

Stromv.-LED Ein

Alles zurücksetzen.

Einstell.

Setzen Sie sämtliche Einstellungen für das Produkt auf die Werkseinstellungen zurück.

-D 1HLQ

Alle Menüeinstellungen werden auf die Standardeinstellungen zurückgesetzt.

Möchten Sie die Einstellungen wirklich zurücksetzen?

6.7 Alles zurücksetzen.

Setzt alle Einstellungen des Geräts auf die Werkseinstellungen zurück.

6.7.1 Initialisieren von Einstellungen Alles zurücksetzen.

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Einstell., und drücken Sie

abschließend die JOG-Taste.

3 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Alles zurücksetzen., und

drücken Sie abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

4 Navigieren Sie mithilfe der JOG-Taste LINKS/RECHTS zur gewünschten Option, und drücken Sie

abschließend die JOG-Taste.

5 Die gewählte Option wird aktiviert.

6 Setup und Reset

Menü Informationen u.a.

DisplayPort

**** x ****

**kHz **Hz

Information


PC-Bildschirm

Optionen

Einstell.

Information

HDMI

**** x ****

**kHz **Hz

DisplayPort

**** x ****

**kHz **Hz

Information


PC-Bildschirm

Optionen

Einstell.

Information


PC-Bildschirm

Optionen

Einstell.

Information

HDMI

**** x ****

**kHz **Hz

DisplayPort

**** x ****

**kHz **Hz

Jede Funktion wird detailliert beschrieben. Weitere Informationen erhalten Sie über das Gerät.

7.1 Information

Zeigt die aktuelle Eingangsquelle, Frequenz und Auflösung an.

7.1.1 Anzeigen von Information

1 Wenn die Funktionstastenhilfe angezeigt wird, wählen Sie [ ] aus, indem Sie die JOG-Taste NACH

OBEN bewegen.

Drücken Sie dann die JOG-Taste.

2 Navigieren Sie mithilfe der JOG-Taste NACH OBEN/NACH UNTEN zu Information, und drücken Sie

abschließend die JOG-Taste.

Das folgende Fenster wird angezeigt.

7 Menü Informationen u.a.

Menü Informationen u.a.

SAMSUNG

MAGIC

SAMSUNG

MAGIC

SAMSUNG

MAGIC

Kontrast

Schärfe

Helligkeit



7.2 Konfigurieren von Helligkeit, Kontrast und Schärfe auf dem Startbildschirm

Wenn die Seite für die Tastenkombinationen angezeigt wird, passen Sie die Einstellungen für Helligkeit,

Kontrast und Schärfe mit der JOG-Taste auf dem Startbildschirm an.

Helligkeit

 Dieses Menü ist nicht verfügbar, wenn Bright im Optimalkontrast-Modus ist.

 Dieses Menü ist nicht verfügbar, wenn Öko-Sparmodus aktiviert ist.

Kontrast

 Dieses Menü ist nicht verfügbar, wenn Bright im Optimalkontrast-Modus ist.

 Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.

 Dieses Menü ist nicht verfügbar, wenn für PIP/PBP-Modus die Option Ein und für Größe die

Option (PBP-Modus) ausgewählt ist.

Schärfe

 Dieses Menü ist nicht verfügbar, wenn Bright im Optimalkontrast-Modus ist.

 Dieses Menü ist nicht verfügbar, wenn Spielemodus aktiviert ist.

 Nicht verfügbar, wenn PIP/PBP-Modus aktiviert (Ein) ist.

1 Wenn Sie die JOG-Taste LINKS/RECHTS drücken, wird der folgende Bildschirm angezeigt:

Das folgende Fenster wird angezeigt.

2 Drücken Sie die JOG-Taste NACH OBEN/NACH UNTEN, um Helligkeit, Kontrast oder Schärfe

auszuwählen.

3 Drücken Sie die JOG-Taste NACH LINKS/NACH RECHTS, um die Einstellungen von Helligkeit,

Kontrast oder Schärfe anzupassen.

7 Menü Informationen u.a.

Menü Informationen u.a.

Lautstärke

7.3 Konfigurieren der Lautstärke auf dem Startbildschirm

7.3.1 Lautstärke

Wenn die Direkte Tastenhilfe angezeigt wird, können Sie Lautstärke durch Bewegen der JOG-Taste anpassen.

1 Wenn Sie die JOG-Taste LINKS/RECHTS drücken, wird der folgende Bildschirm angezeigt:

2 Passen Sie mithilfe der JOG-Taste LINKS/RECHTS die Lautstärke an.

Die Auto Mute-Funktion am Gerät kann zu schlechter Tonqualität eines angeschlossenen Eingangsgeräts führen (z. B. Stummschaltung oder abgehackter Ton beim Anschließen von Kopfhörern oder Lautsprechern).

Stellen Sie die Lautstärke des Eingangsgeräts auf mindestens 20 %, und kontrollieren Sie die Lautstärke über die Lautstärkeregelung (JOG-Taste LINKS/RECHTS) am Gerät.

 Was ist Auto Mute?

Mit dieser Funktion wird der Ton stummgeschaltet, um die Tonqualität bei Rauschen oder schwachem Eingangssignal (häufig durch die Lautstärkeregelung am Eingangsgerät verursacht) zu verbessern.

7 Menü Informationen u.a.

Installieren der Software

Easy Setting Box

8.1 Easy Setting Box

Mit "Easy Setting Box" können Sie den Monitor in verschiedene Bereiche unterteilen.

8.1.1 Installieren der Software

1 Legen Sie die Installations-CD in das CD-Laufwerk ein.

2 Wählen Sie das Installationsprogramm für "Easy Setting Box".

Wenn im Hauptfenster nicht das Popup für die Softwareinstallation angezeigt wird, suchen Sie die Installationsdatei für "Easy Setting Box" auf der CD-ROM und doppelklicken Sie darauf.

3 Wenn der Installations-Assistent angezeigt wird, klicken Sie auf Weiter.

4 Befolgen Sie zum Installieren die Anweisungen auf dem Bildschirm.

Einschränkungen und Probleme bei der Installation ("Easy Setting Box")

Die Installation von "Easy Setting Box" wird von Faktoren wie Grafikkarte, Hauptplatine und Netzwerkumgebung beeinflusst.

Systemanforderungen

 Die Software kann möglicherweise nicht richtig funktionieren, wenn Sie den Computer nach

der Installation nicht neu starten.

 Das "Easy Setting Box"-Symbol wird möglicherweise nicht angezeigt. Dies hängt vom

Computersystem und der Spezifikation des Monitors ab.

 Wenn das Symbol nicht erscheint, drücken Sie auf F5.

Betriebssystem

 Windows XP 32Bit/64Bit

 Windows Vista 32Bit/64Bit

 Windows 7 32Bit/64Bit

 Windows 8 32Bit/64Bit

Hardware

 Hauptspeicher: Mindestens 32 MB

 Festplatte: Mindestens 60MB verfügbar

8 Installieren der Software

Installieren der Software

8.1.2 Entfernen der Software

Klicken Sie auf Start, und wählen Sie den Befehl Einstellungen/Systemsteuerung aus. Doppelklicken Sie dann auf Software.

Wählen Sie in der Liste "Easy Setting Box" aus und klicken Sie dann auf die Schaltfläche

Hinzufügen/Entfernen.

8 Installieren der Software

Handbuch zur Fehlerbehebung

9.1 Anforderungen vor einer Kontaktaufnahme mit dem Samsung-Kundendienstcenter

9.1.1 Testen des Geräts

Bevor Sie sich an das Samsung-Kundendienstcenter wenden, testen Sie Ihr Gerät folgendermaßen. Wenn das Problem weiterhin besteht, wenden Sie sich an das Samsung-Kundendienstcenter.

Überprüfen Sie, ob Ihr Gerät ordnungsgemäß funktioniert, indem Sie die Funktion für den Gerätetest verwenden.

Wenn sich der Bildschirm ausschaltet und die Betriebsanzeige blinkt, obwohl das Gerät ordnungsgemäß an einem PC angeschlossen ist, führen Sie eine Selbstdiagnose durch.

1 Schalten Sie den PC und das Gerät aus.

2 Ziehen Sie das Kabel vom Gerät ab.

3 Einschalten des Geräts.

4 Wenn die Meldung Signalkabel prüfen angezeigt wird, funktioniert das Gerät normal.

9.1.2 Überprüfen von Auflösung und Frequenz

In einem Modus, der die unterstützte Auflösung übersteigt (siehe "10.3 Tabelle der Standardsignalmodi"), wird für kurze Zeit die Meldung ungeeign. Modus angezeigt.

9.1.3 Überprüfen Sie folgenden Punkte.

Installationsproblem (PC-Modus)

Wenn der Bildschirm leer bleibt, überprüfen Sie das Computersystem, die Videokarte und das Kabel.

Problem Lösungen

Der Bildschirm wird ständig ein- und ausgeschaltet.

Prüfen Sie, ob das Kabel zwischen dem Gerät und PC ordnungsgemäß angeschlossen ist und die Anschlüsse fest sitzen. (Siehe "2.2 Anschließen und Verwenden eines PCs")

9 Handbuch zur Fehlerbehebung

Handbuch zur Fehlerbehebung

Bildschirmproblem

Problem Lösungen

Die Netz-LED ist ausgeschaltet. Der Bildschirm wird nicht eingeschaltet.

Die Meldung Signalkabel prüfen wird angezeigt. Prüfen Sie, ob das Kabel richtig am Gerät

Die Meldung ungeeign. Modus wird angezeigt. Diese Meldung wird angezeigt, wenn das

Die Bilder auf dem Bildschirm sind verzerrt. Überprüfen Sie, ob das Verbindungskabel zum

Das Bild ist verwackelt oder zittert. Überprüfen Sie, ob die Auflösung und Frequenz

Auf dem Bildschirm bleiben Schatten oder Nachbilder zurück.

Prüfen Sie, ob das Netzkabel korrekt angeschlossen ist. (Siehe "2.2 Anschließen und Verwenden eines PCs")

angeschlossen ist. (Siehe "2.2 Anschließen und Verwenden eines PCs")

Überprüfen Sie, ob das angeschlossene Gerät eingeschaltet ist.

Grafikkartensignal die maximale Auflösung oder Frequenz des Geräts übersteigt.

Ändern Sie die maximale Auflösung und Frequenz auf einen der möglichen Werte. Weitere Informationen finden Sie in der Tabelle mit Standardsignalmodi (seite 88).

Gerät korrekt angeschlossen ist. (Siehe "2.2 Anschließen und Verwenden eines PCs")

des PCs auf einen mit dem Gerät kompatiblen Bereich eingestellt sind. Ändern Sie dann, falls erforderlich, die Einstellungen. Schauen Sie dazu in der Tabelle der Standardsignalmodi (seite 88) in diesem Handbuch und im Menü Information des Geräts nach.

Der Bildschirm ist zu hell. Der Bildschirm ist zu dunkel.

Die Bildschirmfarbe ist ungleichmäßig. Ändern Sie die Einstellungen für Farbe.

Die Farben auf dem Bildschirm haben einen Schatten und sind verzerrt.

Die weiße Farbe wird nicht korrekt angezeigt. Ändern Sie die Einstellungen für Farbe.

Auf dem Bildschirm wird kein Bild angezeigt un die Netz-LED blinkt alle 0,5 bis 1 Sekunde.

Passen Sie Helligkeit (seite 37) und Kontrast (seite 38) an.

(Siehe "3.7 Farbe")

Ändern Sie die Einstellungen für Farbe.

(Siehe "3.7 Farbe")

Das Gerät befindet sich im Stromsparmodus.

Drücken Sie eine beliebige Taste auf der Tastatur oder bewegen Sie die Maus, um zum vorherigen Bildschirm zurückzukehren.

9 Handbuch zur Fehlerbehebung

Handbuch zur Fehlerbehebung

Tonproblem

Problem Lösungen

Kein Ton. Überprüfen Sie den Anschluss des Audiokabels,

oder regeln Sie die Lautstärke.

Prüfen Sie die eingestellte Lautstärke.

Die Lautstärke ist zu niedrig. Stellen Sie die Lautstärke ein.

Wenn die Lautstärke auch nach dem Einstellen auf den höchsten Wert noch zu niedrig ist, stellen Sie die Lautstärke Ihrer PC-Soundkarte oder des Softwareprogramms ein.

Probleme mit dem Anzeigegerät

Problem Lösungen

Beim Starten des PCs ertönt ein Signalton. Wenn ein Alarmton (Piepsen) ertönt, während Ihr

PC startet, führen Sie eine Wartung Ihres PCs durch.

Die LED-Leuchten am Rahmen des Geräts sind je nach Betrachtungswinkel des Benutzers sichtbar. Das Licht ist unschädlich und hat keine Auswirkung auf die Gerätefunktion oder -leistung. Es besteht keine Gefahr bei der Verwendung des Geräts.

9 Handbuch zur Fehlerbehebung

Handbuch zur Fehlerbehebung

9.2 F & A

Frage Antwort

Wie kann ich die Frequenz ändern?

Stellen Sie die Frequenz auf Ihrer Grafikkarte ein.

 Windows XP: Öffnen Sie Systemsteuerung

Darstellung und Designs Anzeige Einstellungen Erweitert Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.

 Windows ME/2000: Öffnen Sie Systemsteuerung Anzeige

Einstellungen Erweitert Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.

 Windows Vista: Öffnen Sie Systemsteuerung

Darstellung und Anpassung Anpassen Anzeigeeinstellungen Erweiterte Einstellungen Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.

 Windows 7: Öffnen Sie Systemsteuerung

Darstellung und Anpassung Anzeige Bildschirmauflösung Erweiterte Einstellungen Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.

 Windows 8: Öffnen Sie Einstellungen Systemsteuerung

Darstellung und Anpassung Anzeige Bildschirmauflösung Erweiterte Einstellungen Monitor, und ändern Sie unter Monitoreinstellungen die Bildschirmaktualisierungsrate.

9 Handbuch zur Fehlerbehebung

Handbuch zur Fehlerbehebung

Frage Antwort

Wie wird die Auflösung eingestellt?

Wie aktiviere ich den Energiesparmodus?

 Windows XP: Wechseln Sie zu Systemsteuerung

Darstellung und Designs Anzeige Einstellungen und

passen Sie die Auflösung an.

 Windows ME/2000: Wechseln Sie zu Systemsteuerung

Anzeige Einstellungen und passen Sie die Auflösung an.

 Windows Vista: Wechseln Sie zu Systemsteuerung

Darstellung und Anpassung Anpassung Anzeigeeinstellungen und passen Sie die Auflösung an.

 Windows 7: Wechseln Sie zu Systemsteuerung

Darstellung und Anpassung Anzeige Auflösung anpassen und passen Sie die Auflösung an.

 Windows 8: Wechseln Sie zu Einstellungen

Systemsteuerung Darstellung und Anpassung Anzeige Auflösung anpassen und passen Sie die Auflösung

an.

 Windows XP: Stellen Sie den Energiesparmodus unter

Systemsteuerung Darstellung und Designs Anzeige

Bildschirmschonereinstellungen oder im BIOS SETUP des

PCs ein.

 Windows ME/2000: Stellen Sie den Energiesparmodus unter

Systemsteuerung Anzeige Bildschirmschonereinstellugen oder im BIOS SETUP des PCs

ein.

 Windows Vista: Stellen Sie den Energiesparmodus unter

Systemsteuerung Darstellung und Anpassung Anpassung Bildschirmschonereinstellungen oder im BIOS

SETUP des PCs ein.

 Windows 7: Stellen Sie den Energiesparmodus unter

Systemsteuerung Darstellung und Anpassung Anpassung Bildschirmschonereinstellungen oder im BIOS

SETUP des PCs ein.

 Windows 8: Stellen Sie den Energiesparmodus unter

Einstellungen Systemsteuerung Darstellung und Anpassung Anpassung Bildschirmschonereinstellungen oder im BIOS SETUP des

PCs ein.

Weitere Informationen zur Anpassung finden Sie im Benutzerhandbuch des PCs oder der Grafikkarte.

9 Handbuch zur Fehlerbehebung

Technische Daten

10.1 Allgemein

Display Größe 28 Zoll (70 cm)

Stromversorgung 100 - 240 V ~ (+/- 10 %), 50/60 Hz ± 3 Hz

Modellname U28D590D

Anzeigebereich 620,93 mm (B) x 341,28 mm (H)

Pixelabstand 0,16 mm (B) x 0,16 mm (H)

Abmessungen (B x H x T) / Gewicht

Umgebungsbedingungen

Bildschirmpunkte (Pixel)

Aufgrund fertigungstechnischer Gegebenheiten ist bei dieser LCD-Anzeige etwa 1 Pixel aus einer Million (1 ppm) heller oder dunkler als normal. Dies beeinträchtigt die Geräteleistung nicht.

Plug & Play

Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Durch den Datenaustausch zwischen dem Monitor und dem Computersystem werden die Monitoreinstellungen optimiert. Die Installation des Monitors wird automatisch durchgeführt. Sie können die Installationseinstellungen nach Wunsch auch manuell anpassen.

Unangekündigte Änderungen der oben genannten technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Dies ist ein digitales Gerät der Klasse B.

ohne Standfuß 660,9 x 410,0 x 64,7 mm

mit Standfuß 660,9 x 486,3 x 169,4 mm / 5,65 kg

Betrieb Temperatur: 10˚C – 40˚C (50˚F – 104˚F)

Luftfeuchtigkeit: 10 % – 80 %, nicht kondensierend

Aufbewahrung Temperatur: -20˚C – 45˚C (-4˚F – 113˚F)

Luftfeuchtigkeit: 5 % – 95 %, nicht kondensierend

10 Technische Daten

Technische Daten

10.2 Energiesparmodus

Mit der Energiesparfunktion des Geräts wird der Stromverbrauch des Geräts gesenkt, indem der Bildschirm ausgeschaltet wird und die Farbe der Netz-LED wechselt, wenn das Gerät über einen angegebenen Zeitraum nicht verwendet wird. Der Strom wird im Energiesparmodus nicht ausgeschaltet. Drücken Sie eine beliebige Taste auf der Tastatur oder bewegen Sie die Maus, um den Bildschirm wieder einzuschalten. Der Energiesparmodus steht nur zur Verfügung, wenn das Gerät an einen PC mit in einer Energiesparfunktion angeschlossen ist.

Energiesparmodus

Stromversorgungsanzeige

Leistungsaufnahme 32 W

 Der angezeigte Stromverbrauch kann je nach den Betriebsbedingungen oder wenn die

Einstellungen geändert werden, unterschiedlich sein.

 ENERGY STAR

Agency (US-Umweltschutzbehörde).

Der Energy Star-Stromverbrauch wurde mit der Testmethode gemäß dem aktuellen Energy Star Standard ermittelt.

 Zur Reduzierung des Stromverbrauchs auf 0 Watt schalten Sie den Netzschalter auf der Rückseite

des Geräts aus, oder ziehen Sie das Netzkabel ab. Achten Sie darauf, das Netzkabel abzuziehen, wenn Sie das Gerät für einen längeren Zeitraum nicht verwenden. Wenn Sie den Stromverbrauch auf 0 Watt reduzieren möchten, der Netzschalter jedoch nicht verfügbar ist, ziehen Sie das Netzkabel heraus.

Energy Star-

Stromverbrauch

Aus Blinkt Ein

ist eine in den USA registrierte Marke der United States Environmental Protection

Energiesparmodus

0,3 W (typisch)

Max. 0,45 W

Ausschalten

(Netztaste aus)

Weniger als 0,3 W

10 Technische Daten

Technische Daten

10.3 Tabelle der Standardsignalmodi

 Bei diesem Gerät können Sie aufgrund der Beschaffenheit des Bildschirms für jedes

Bildschirmformat nur eine optimale Auflösung einstellen. Daher kann eine andere als die angegebene Auflösung die Bildqualität verschlechtern. Um dies zu vermeiden, wird empfohlen, die für die Bildschirmgröße Ihres Geräts angegebene optimale Auflösung zu wählen.

 Überprüfen Sie die Frequenz, wenn Sie einen (an einen PC angeschlossenen) CDT-Monitor gegen

einen LCD-Monitor austauschen. Wenn der LCD-Monitor eine Frequenz von 85 Hz nicht unterstützt, stellen Sie die vertikale Frequenz mithilfe des CDT-Monitors auf 60 Hz ein, bevor Sie den LCD-Monitor anschließen.

Modellname U28D590D

Synchronisierung Horizontalfrequenz 30 ~ 134 kHz (DisplayPort)

30 ~ 90 kHz (HDMI)

Vertikalfrequenz 56 ~ 75 Hz (DisplayPort)

24 ~ 75 Hz (HDMI)

Auflösung Optimale Auflösung 3840 x 2160 @ 60Hz (DisplayPort)

3840 x 2160 @ 30Hz (HDMI)

Maximale Auflösung 3840 x 2160 @ 60Hz (DisplayPort)

3840 x 2160 @ 30Hz (HDMI)

Wenn ein Signal, das bei den unten stehenden Standardsignalmodi aufgeführt ist, von Ihrem PC übertragen wird, wird der Bildschirm automatisch angepasst. Wenn der PC keinen Standardsignalmodus überträgt, ist der Bildschirm bei eingeschalteter Netz-LED leer. Ändern Sie die Einstellungen in diesem Fall anhand der folgenden Tabelle und schlagen Sie im Benutzerhandbuch der Grafikkarte nach.

10 Technische Daten

Technische Daten

Displayport

Auflösung

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 31,469 59,940 25,175 -/-

MAC, 640 x 480 35,000 66,667 30,240 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

MAC, 832 x 624 49,726 74,551 57,284 -/-

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

Horizontalfrequenz

(kHz)

Vertikalfrequenz

(Hz)

Pixeltakt

(MHz)

Synchronisat

ionspolarität

(H/V)

VESA, 1152 x 864 67,500 75,000 108,000 +/+

MAC, 1152 x 870 68,681 75,062 100,000 -/-

VESA, 1280 x 720 45,000 60,000 74,250 +/+

VESA, 1280 x 800 49,702 59,810 83,500 -/+

VESA, 1280 x 1024 63,981 60,020 108,000 +/+

VESA, 1280 x 1024 79,976 75,025 135,000 +/+

VESA, 1440 x 900 55,935 59,887 106,500 -/+

VESA, 1600 x 900RB 60,000 60,000 108,000 +/+

VESA, 1680 x 1050 65,290 59,954 146,250 -/+

VESA, 1920 x 1080 67,500 60,000 148,500 +/+

VESA, 1920 x 1200 74,556 59,885 193,250 -/+

VESA, 2560 x 1440RB 88,787 59,951 241,500 +/-

VESA, 3840 x 2160RB 133,313 59,997 533,250 +/-

10 Technische Daten

Technische Daten

HDMI

Auflösung

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 31,469 59,940 25,175 -/-

MAC, 640 x 480 35,000 66,667 30,240 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

MAC, 832 x 624 49,726 74,551 57,284 -/-

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

Horizontalfrequenz

(kHz)

Vertikalfrequenz

(Hz)

Pixeltakt

(MHz)

Synchronisat

ionspolarität

(H/V)

VESA, 1152 x 864 67,500 75,000 108,000 +/+

MAC, 1152 x 870 68,681 75,062 100,000 -/-

VESA, 1280 x 720 45,000 60,000 74,250 +/+

VESA, 1280 x 800 49,702 59,810 83,500 -/+

VESA, 1280 x 1024 63,981 60,020 108,000 +/+

VESA, 1280 x 1024 79,976 75,025 135,000 +/+

VESA, 1440 x 900 55,935 59,887 106,500 -/+

VESA, 1600 x 900RB 60,000 60,000 108,000 +/+

VESA, 1680 x 1050 65,290 59,954 146,250 -/+

VESA, 1920 x 1080 67,500 60,000 148,500 +/+

VESA, 1920 x 1200 74,556 59,885 193,250 -/+

VESA, 2560 x 1440RB 88,787 59,951 241,500 +/-

CEA, 3840 x 2160 67,500 30,000 297,000 +/+

 Horizontalfrequenz

Die Zeit zum Abtasten eine Zeile von links nach rechts wird als Horizontalzyklus bezeichnet. Der Kehrwert des Horizontalzyklus ist die Horizontalfrequenz. Die Horizontalfrequenz wird in kHz angegeben.

10 Technische Daten

Technische Daten

 Vertikalfrequenz

Indem das gleiche Bild Dutzende Male pro Sekunde wiederholt wird, wirken die Bilder natürlich. Die Wiederholfrequenz wird als „vertikale Frequenz“ oder „Bildwiederholrate“ bezeichnet und in Hz angegeben.

 Einige der in der Tabelle oben aufgeführten Auflösungen sind je nach verwendeter Grafikkarte

möglicherweise nicht verfügbar.

10 Technische Daten

Anhang

01 8000 112 112 Bogotá 600 12 72

Kontakt zu Samsung

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, freuen wir uns über Ihre Kontaktaufnahme mit der Samsung-Kundenbetreuung

U.S.A 1-800-SAMSUNG (726-7864) http://www.samsung.com/us

CANADA 1-800-SAMSUNG (726-7864) http://www.samsung.com/ca

NORTH AMERICA

(English)

http://www.samsung.com/ca_fr (French)

LATIN AMERICA

ARGENTINE 0800 333 3733 http://www.samsung.com.ar

BOLIVIA 800-10-7260 http://www.samsung.com

BRAZIL 0800-124-421(Demais cidades e

regiões) 4004-0000 (Capitais e grandes centros)

CHILE 800-SAMSUNG (726-7864) http://www.samsung.com/cl

COLOMBIA

COSTA RICA 0-800-507-7267 http://www.samsung.com/latin

DOMINICA 1-800-751-2676 http://www.samsung.com/latin

http://www.samsung.com.br

http://www.samsung.com/co

(Spanish)

http://www.samsung.com/latin_en (English)

(Spanish)

http://www.samsung.com/latin_en (English)

ECUADOR 1-800-10-7267 http://www.samsung.com/latin

(Spanish)

http://www.samsung.com/latin_en (English)

EL SALVADOR 800-6225 http://www.samsung.com/latin

(Spanish)

http://www.samsung.com/latin_en (English)

Anhang

LATIN AMERICA

GUATEMALA 1-800-299-0013 http://www.samsung.com/latin

(Spanish)

http://www.samsung.com/latin_en (English)

HONDURAS 800-27919267 http://www.samsung.com/latin

(Spanish)

http://www.samsung.com/latin_en (English)

JAMAICA 1-800-234-7267 http://www.samsung.com

NICARAGUA 001-800-5077267 http://www.samsung.com/latin

(Spanish)

http://www.samsung.com/latin_en (English)

MEXICO 01-800-SAMSUNG (726-7864) http://www.samsung.com

PANAMA 800-7267 http://www.samsung.com/latin

(Spanish)

http://www.samsung.com/latin_en (English)

PARAGUAY 009 800 542 0001 http://www.samsung.com.py

PERU 0-800-777-08 http://www.samsung.com/pe

PUERTO RICO 1-800-682-3180 http://www.samsung.com

TRINIDAD & TOBAGO 1-800-SAMSUNG (726-7864) http://www.samsung.com

URUGUAY 000 405 437 33 http://www.samsung.com

VENEZUELA 0-800-100-5303 http://www.samsung.com/ve

EUROPE

AUSTRIA 0810 - SAMSUNG

(7267864,€ 0.07/min)

http://www.samsung.com

BELGIUM 02-201-24-18 http://www.samsung.com/be

(Dutch)

http://www.samsung.com/be_fr (French)

BOSNIA 051 331 999 http://www.samsung.com

BULGARIA 07001 33 11, share cost tariff http://www.samsung.com/bg

CROATIA 062 SAMSUNG (062 726 786) http://www.samsung.com/hr

CYPRUS 8009 4000 only from landline http://www.samsung.com/gr

Anhang

0 801-172-678* lub +48 22 607-93-33 **     

EUROPE

CZECH 800-SAMSUNG (800-726786) http://www.samsung.com

Samsung Electronics Czech and Slovak, s.r.o. V Parku 2343/24, 148 00 Praha 4

DENMARK 70 70 19 70 http://www.samsung.com

EIRE 0818 717100 http://www.samsung.com

ESTONIA 800-7267 http://www.samsung.com/ee

FINLAND 030-6227 515 http://www.samsung.com

FRANCE 01 48 63 00 00 http://www.samsung.com/fr

GERMANY 0180 6 SAMSUNG bzw. http://www.samsung.com

0180 6 7267864* (*0,20 €/Anruf aus dem dt. Festnetz, aus dem Mobilfunk max. 0,60 €/Anruf)

GREECE 80111-SAMSUNG (80111 726

7864) only from land line(+30) 210 6897691 from mobile and land line

HUNGARY 06-80-SAMSUNG (726-7864) http://www.samsung.com/hu

ITALIA 800-SAMSUNG (726-7864) http://www.samsung.com

LATVIA 8000-7267 http://www.samsung.com/lv

LITHUANIA 8-800-77777 http://www.samsung.com/lt

LUXEMBURG 261 03 710 http://www.samsung.com

MONTENEGRO 020 405 888 http://www.samsung.com

NETHERLANDS 0900 - SAMSUNG (0900-

7267864) (€ 0,10/Min)

NORWAY 815 56480 http://www.samsung.com

POLAND

http://www.samsung.com/gr

http://www.samsung.com

http://www.samsung.com/pl

PORTUGAL 808 20-SAMSUNG (808 20 7267) http://www.samsung.com

ROMANIA 08008 SAMSUNG (08008 726

7864) TOLL FREE No.

SERBIA 011 321 6899 http://www.samsung.com/rs

SLOVAKIA 0800 - SAMSUNG (0800-726 786) http://www.samsung.com

SPAIN 902172678 http://www.samsung.com

http://www.samsung.com/ro

Anhang

EUROPE

SWEDEN 0771 726 7864 (SAMSUNG) http://www.samsung.com

SWITZERLAND 0848-SAMSUNG

(7267864, CHF 0.08/min)

U.K 0330 SAMSUNG (7267864) http://www.samsung.com

CIS

ARMENIA 0-800-05-555 http://www.samsung.com

AZERBAIJAN 088-55-55-555 http://www.samsung.com

BELARUS 810-800-500-55-500 http://www.samsung.com

GEORGIA 0-800-555-555 http://www.samsung.com

KAZAKHSTAN 8-10-800-500-55-500

(GSM: 7799)

KYRGYZSTAN 00-800-500-55-500 http://www.samsung.com

MOLDOVA 0-800-614-40 http://www.samsung.com

MONGOLIA +7-800-555-55-55 http://www.samsung.com

http://www.samsung.com/ch (German)

http://www.samsung.com/ch_fr (French)

http://www.samsung.com

RUSSIA 8-800-555-55-55 http://www.samsung.com

TADJIKISTAN 8-10-800-500-55-500 http://www.samsung.com

UKRAINE 0-800-502-000 http://www.samsung.com/ua

(Ukrainian)

http://www.samsung.com/ua_ru (Russian)

UZBEKISTAN 8-10-800-500-55-500 http://www.samsung.com

ASIA PACIFIC

AUSTRALIA 1300 362 603 http://www.samsung.com/au

CHINA 400-810-5858 http://www.samsung.com

HONG KONG (852) 3698 4698 http://www.samsung.com/hk

(Chinese)

http://www.samsung.com/hk_en (English)

INDIA 1800 3000 8282 1800 266 8282 http://www.samsung.com/in

INDONESIA 0800-112-8888 (Toll Free) (021)

56997777

http://www.samsung.com/id

Anhang

ASIA PACIFIC

JAPAN 0120-327-527 http://www.samsung.com

MALAYSIA 1800-88-9999 http://www.samsung.com/my

NEW ZEALAND 0800 SAMSUNG (0800 726 786) http://www.samsung.com/nz

PHILIPPINES 1-800-10-7267864 [PLDT]

1-800-8-7267864 [Globe landline and Mobile]

02-4222111 [Other landline]

SINGAPORE 1800-SAMSUNG (726-7864) http://www.samsung.com/sg

TAIWAN 0800-32-9999 http://www.samsung.com/tw

THAILAND 0-2689-3232,

1800-29-3232

VIETNAM 1800 588 889 http://www.samsung.com

MENA

ALGERIA 0800 100 100 http://www.samsung.com/n_africa

BAHRAIN 8000-4726 http://www.samsung.com/ae

EGYPT 08000-726786 http://www.samsung.com

http://www.samsung.com/ph

http://www.samsung.com/th

(English)

http://www.samsung.com/ae_ar (Arabic)

IRAN 021-8255 http://www.samsung.com

JORDAN 0800-22273

06 5777444

KUWAIT 183-2255 (183-CALL) http://www.samsung.com/ae

MOROCCO 080 100 2255 http://www.samsung.com

OMAN 800-SAMSUNG (726-7864) http://www.samsung.com/ae

PAKISTAN 0800-Samsung (72678) http://www.samsung.com/pk/

http://www.samsung.com/Levant (English)

(English)

http://www.samsung.com/ae_ar (Arabic)

(English)

http://www.samsung.com/ae_ar (Arabic)

Anhang

MENA

QATAR 800-2255 (800-CALL) http://www.samsung.com/ae

(English)

http://www.samsung.com/ae_ar (Arabic)

SAUDI ARABIA 920021230 http://www.samsung.com/sa

SYRIA 18252273 http://www.samsung.com/Levant

(English)

TUNISIA 80-1000-12 http://www.samsung.com/n_africa

TURKEY 444 77 11 http://www.samsung.com

U.A.E 800-SAMSUNG (726-7864) http://www.samsung.com

AFRICA

BOTSWANA 8007260000 http://www.samsung.com

BURUNDI 200 http://www.samsung.com

CAMEROON 7095-0077 http://www.samsung.com/africa_fr

Cote D’ Ivoire 8000 0077 http://www.samsung.com/africa_fr

DRC 499999 http://www.samsung.com

GHANA 0800-10077

0302-200077

KENYA 0800 545 545 http://www.samsung.com

NAMIBIA 08 197 267 864 http://www.samsung.com

NIGERIA 0800-726-7864 http://www.samsung.com/africa_en

MOZAMBIQUE 847267864 / 827267864 http://www.samsung.com

RWANDA 9999 http://www.samsung.com

SENEGAL 800-00-0077 http://www.samsung.com/africa_fr

SOUTH AFRICA 0860 SAMSUNG (726 7864) http://www.samsung.com

http://www.samsung.com/africa_en

SUDAN 1969 http://www.samsung.com

TANZANIA 0685 88 99 00 http://www.samsung.com

UGANDA 0800 300 300 http://www.samsung.com

ZAMBIA 0211 350370 http://www.samsung.com

Anhang

Inanspruchnahme des kostenpflichtigen Services (Kosten für

Kunden)

Wenn dieser Service in Anspruch genommen wird, stellen wir trotz bestehender Gewährleistung möglicherweise in folgenden Fällen den Besuch eines Servicetechnikers in Rechnung.

Kein Produktdefekt

Reinigung, Anpassung, Erklärung, Neuinstallation o. ä. des Geräts

 Ein Servicetechniker erklärt die Verwendung des Geräts oder passt Optionen an, ohne das Gerät zu

zerlegen.

 Ein Defekt wird durch äußere Einflüsse verursacht. (Internet, Antenne, drahtgebundene Signale usw.)

 Ein Gerät wird neu installiert oder zusätzliche Geräte werden angeschlossen, nachdem das gekaufte

Gerät zum ersten Mal installiert wurde.

 Ein Gerät wird neu installiert, um es woanders aufzustellen oder an einen anderen Wohnort

umzuziehen.

 Der Kunde benötigt eine Anleitung zur Verwendung in Verbindung mit einem Gerät eines anderen

Herstellers.

 Der Kunde benötigt eine Anleitung zur Verwendung des Netzwerks oder eines Programms eines

anderen Herstellers.

 Der Kunde möchte, dass auf dem Gerät Software installiert und das Gerät eingerichtet wird.

 Ein Servicetechniker beseitigt/säubert Staub oder Fremdkörper innerhalb des Geräts.

 Der Kunde möchte nach dem Homeshopping- oder Online-Kauf noch zusätzlich die Installation.

Ein Schaden am Gerät, der auf einen Kundenfehler zurückzuführen ist

Schaden am Gerät durch falsche Bedienung durch den Kunden oder fehlerhafte Reparatur.

Wenn der Schaden am Gerät verursacht wird durch:

 Einwirkung von außen oder fallen lassen

 Verwendung von Zubehör oder separat gekauftem Gerät, das nicht von Samsung freigegeben ist

 Reparatur durch eine Person, die kein Techniker eines Outsourcing-Serviceunternehmens oder

Partners von Samsung Electronics Co., Ltd. ist.

 Umbau oder Reparatur des Geräts durch den Kunden

 Verwendung mit falscher Spannung oder nicht zugelassenen elektrischen Anschlüssen

 Nichtbeachtung der Warnhinweise im Benutzerhandbuch

Anhang

Andere

 Das Gerät fällt durch eine Naturkatastrophe. (Blitz, Feuer, Erdbeben, Überflutung usw.) aus.

 Die Verbrauchskomponenten sind aufgebraucht. (Batterie, Toner, Leuchtstofflampen, Tonköpfe,

Vibrator, Lampe, Filter, Bänder usw.)

Wenn der Kunde einen Service anfordert, obwohl das Gerät nicht defekt ist, wird möglicherweise eine Servicegebühr berechnet. Lesen Sie daher zunächst das Benutzerhandbuch.

Anhang

Ordnungsgemäße Entsorgung

Korrekte Entsorgung von Altgeräten (Elektroschrott)

(Gilt für Länder mit Abfalltrennsystemen)

Die Kennzeichnung auf dem Produkt, Zubehörteilen bzw. auf der dazugehörigen Dokumentation gibt an, dass das Produkt und Zubehörteile (z. B. Ladegerät, Kopfhörer, USB-Kabel) nach ihrer Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden dürfen. Entsorgen Sie dieses Gerät und Zubehörteile bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Helfen Sie mit, das Altgerät und Zubehörteile fachgerecht zu entsorgen, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer wenden sich an den Händler, bei dem das Produkt gekauft wurde, oder kontaktieren die zuständigen Behörden, um in Erfahrung zu bringen, wo Sie das Altgerät bzw. Zubehörteile für eine umweltfreundliche Entsorgung abgeben können.

Gewerbliche Nutzer wenden sich an ihren Lieferanten und gehen nach den Bedingungen des Verkaufsvertrags vor. Dieses Produkt und elektronische Zubehörteile dürfen nicht zusammen mit anderem Gewerbemüll entsorgt werden.

Anhang

100

Samsung U28D590D User guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Inhaltsverzeichnis

Copyright

Vor Inbetriebnahme des Geräts

In diesem Handbuch verwendete Symbole

Reinigung

Absichern des Einbaubereichs

Vorsichtsmaßnahmen bei der Lagerung

Sicherheitshinweise

Symbole

Strom und Sicherheit

Installieren

Betrieb

Richtige Haltung für die Verwendung des Geräts

Vorbereitung

1.1 Überprüfen des Inhalts

1.1.1 Überprüfen des Lieferumfangs

1.2 Bauteile

1.2.1 Systemsteuerung

1.2.2 Direkte Tastenhilfe

1.2.3 Funktionstastenhilfe

1.2.4 Rückseite

1.3 Installieren

1.3.1 Befestigen des Standfußes

1.3.2 Entfernen des Standfußes

1.3.3 Ändern der Geräteneigung

1.3.4 Schloss für den Diebstahlschutz

2.1 Vor dem Anschließen

2.1.1 Vorbereitungen vor dem Anschließen

2.2 Anschließen und Verwenden eines PCs

2.2.1 Verbinden über ein HDMI-Kabel

2.2.2 Anschließen mit einem HDMI/DVI-Kabel

2.2.3 Verbinden über ein DP-Kabel

2.2.4 Anschließen von Kopfhörern oder Lautsprechern

2.2.5 Anschließen an die Stromversorgung

2.2.6 Treiberinstallation

2.2.7 Einstellen der optimalen Auflösung

Bildschirmkonfiguration

3.1 Helligkeit

3.1.1 Einstellen der Helligkeit

3.2 Kontrast

3.2.1 Konfigurieren von Kontrast

3.3 Schärfe

3.3.1 Konfigurieren von Schärfe

3.4 Spielemodus

3.4.1 Den Spielemodus konfigurieren

3.5 SAMSUNG MAGIC Bright

3.5.1 Konfigurieren von SAMSUNG MAGIC Bright

3.6 SAMSUNG MAGIC Angle

3.6.1 Konfigurieren von SAMSUNG MAGIC Angle

3.7 Farbe

3.7.1 Konfigurieren von Farbe

3.8 HDMI-Schwarzwert

3.8.1 Konfigurieren der Einstellungen für den HDMI-Schwarzwert

3.9 Reaktionszeit

3.9.1 Konfigurieren von Reaktionszeit

Bildschirmanpassung

4.1 Bildgröße

4.1.1 Ändern der Bildgröße

4.2 H-Position und V-Position

4.2.1 Konfigurieren von H-Position und V-Position

4.3 PIP/PBP

4.3.1 Konfigurieren von PIP/PBP-Modus

4.3.2 Konfigurieren der Größe

4.3.3 Konfigurieren von Position

4.3.4 Konfigurieren der Tonquelle

4.3.5 Konfigurieren der Quelle

4.3.6 Konfigurieren der Bildgröße

4.3.7 Konfigurieren von Kontrast

Konfigurieren des Bildschirmmenüs (OSD)

5.1 Sprache

5.1.1 Konfigurieren von Sprache

5.2 Anz. dauer

5.2.1 Konfigurieren von Anz. dauer

5.3 Transparenz

5.3.1 Ändern des Transparenz

Setup und Reset
