Samsung SyncMaster MD230, SyncMaster MD230X3, SyncMaster MD230X6 User Manual [it]

SyncMaster MD230 / MD230X3 / MD230X6

LCD Monitor

Manuale dell'utente

Il colore e l’aspetto possono variare a seconda del
prodotto, e le specifiche sono soggette a modifica senza
preavviso allo scopo di migliorare le prestazioni del
prodotto.

Sommario

PRINCIPALI PRECAUZIONI DI SICUREZZA

Prima di iniziare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

Custodia e manutenzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Precauzioni di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

INSTALLAZIONE DEL PRODOTTO

Contenuto della confezione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

Collegamento dei cavi per un videowall formato 1 x 1 . . . . . . . . . . . . 2-2

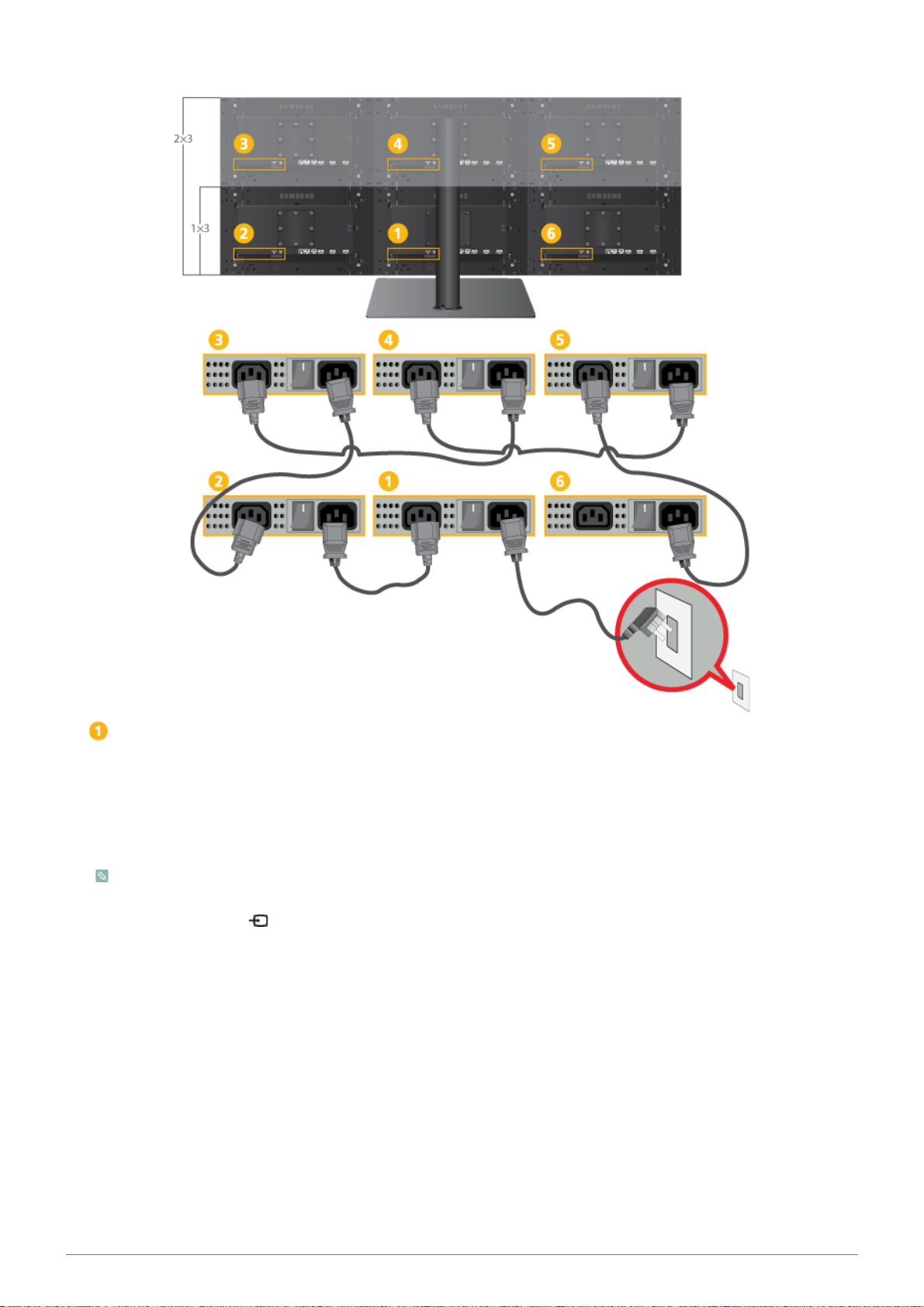

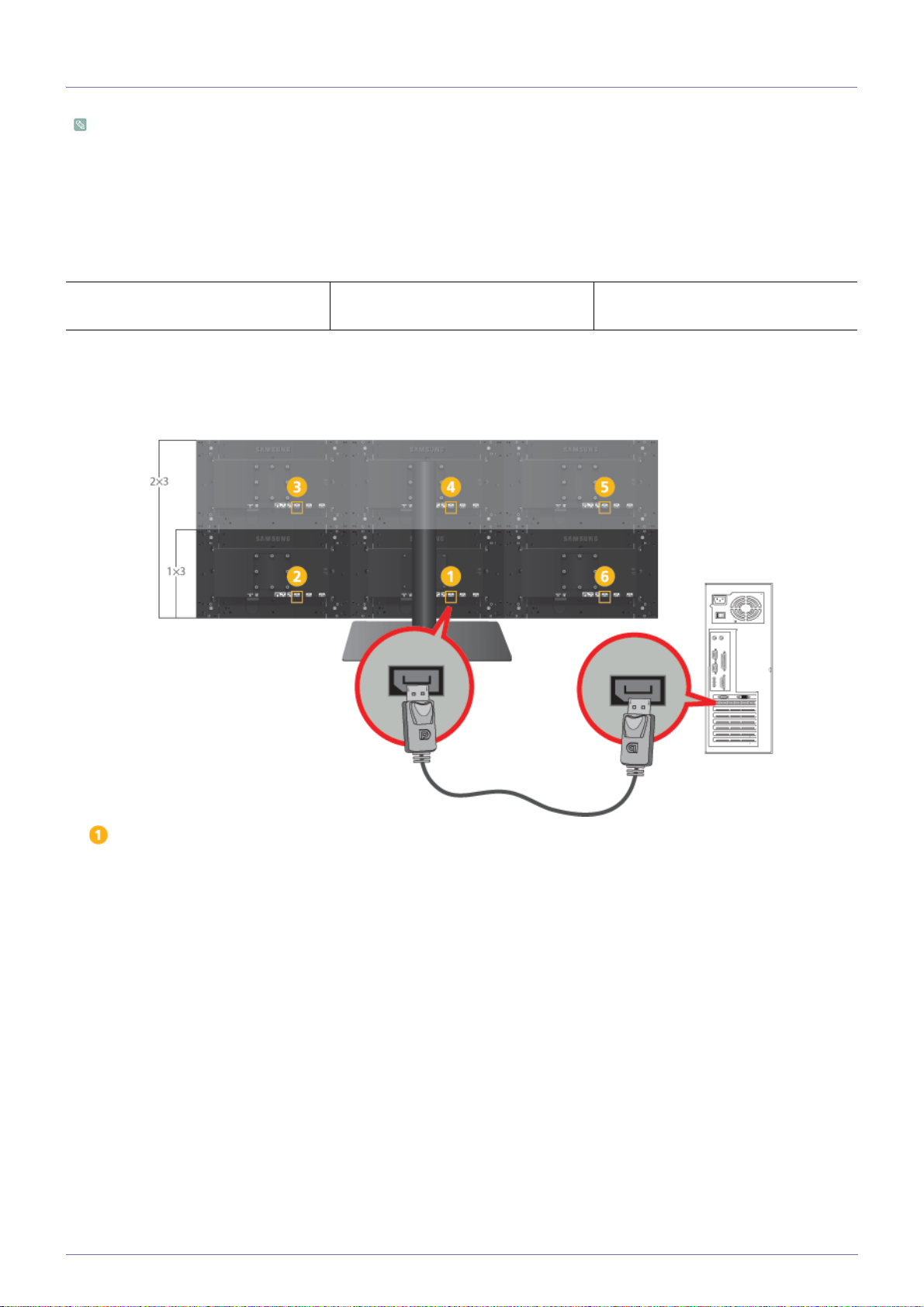

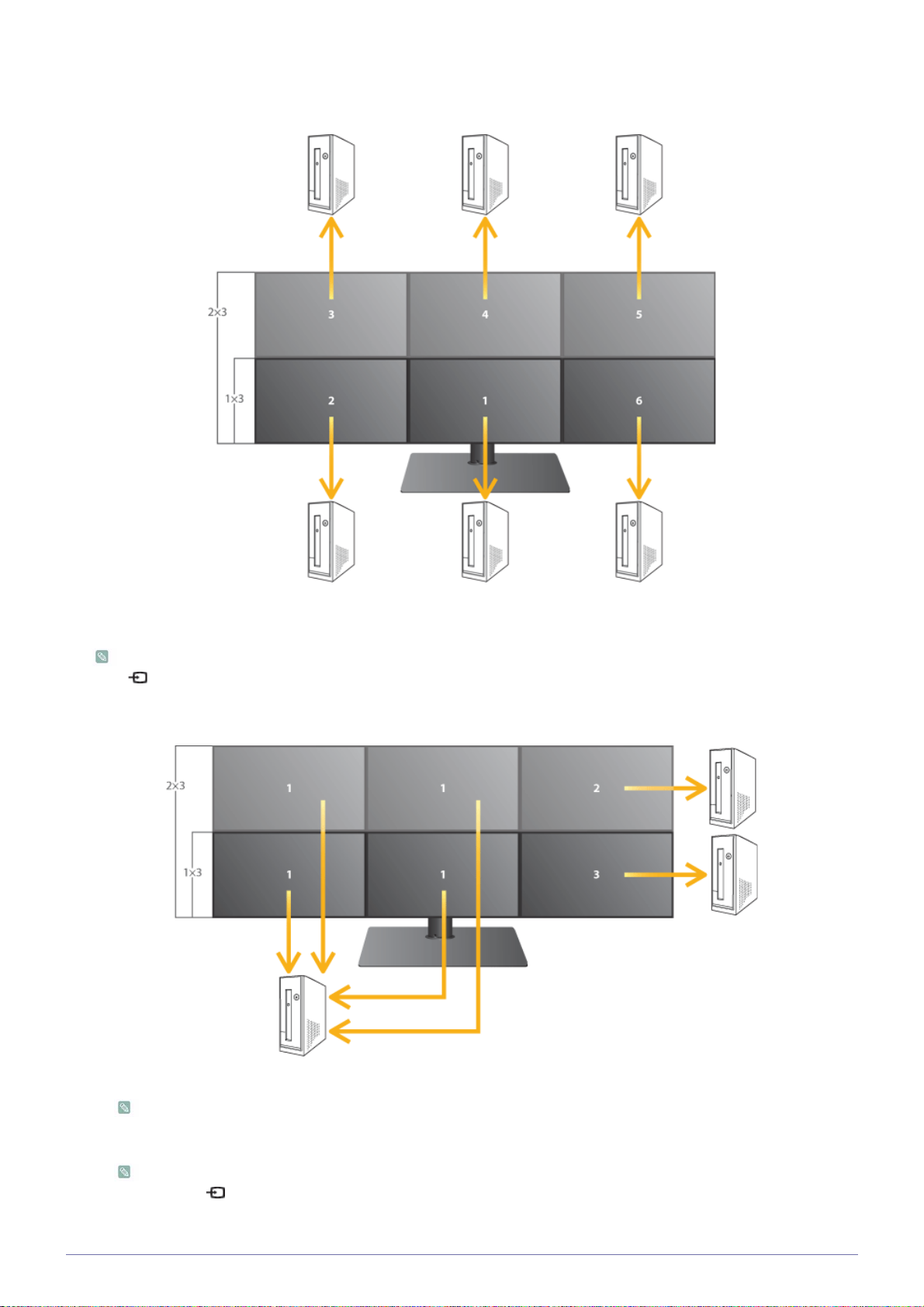

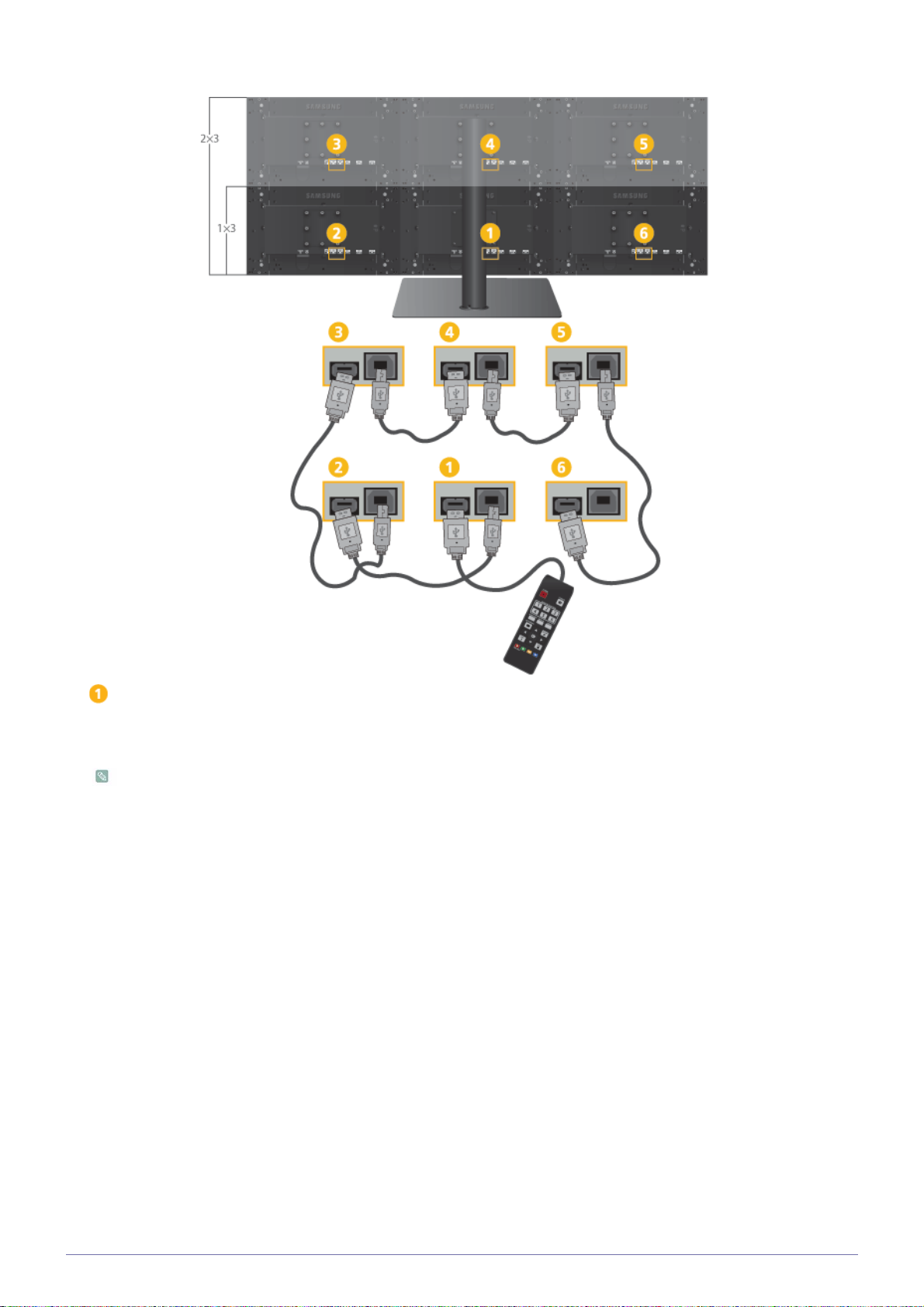

Collegamento dei cavi per un videowall formato 1 x 3 o 2 x 3. . . . . . 2-3

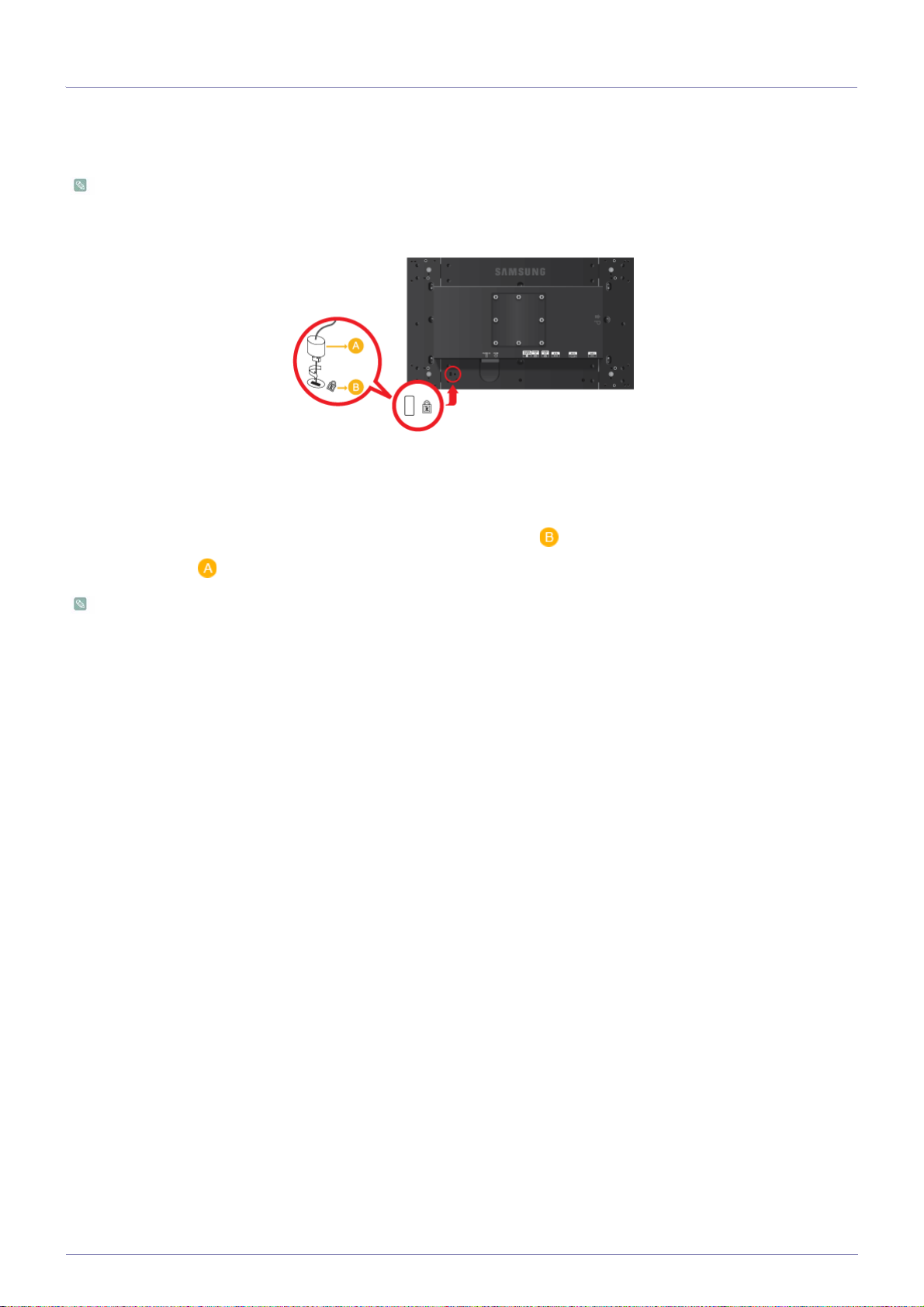

Blocco Kensington . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4

USO DEL PRODOTTO

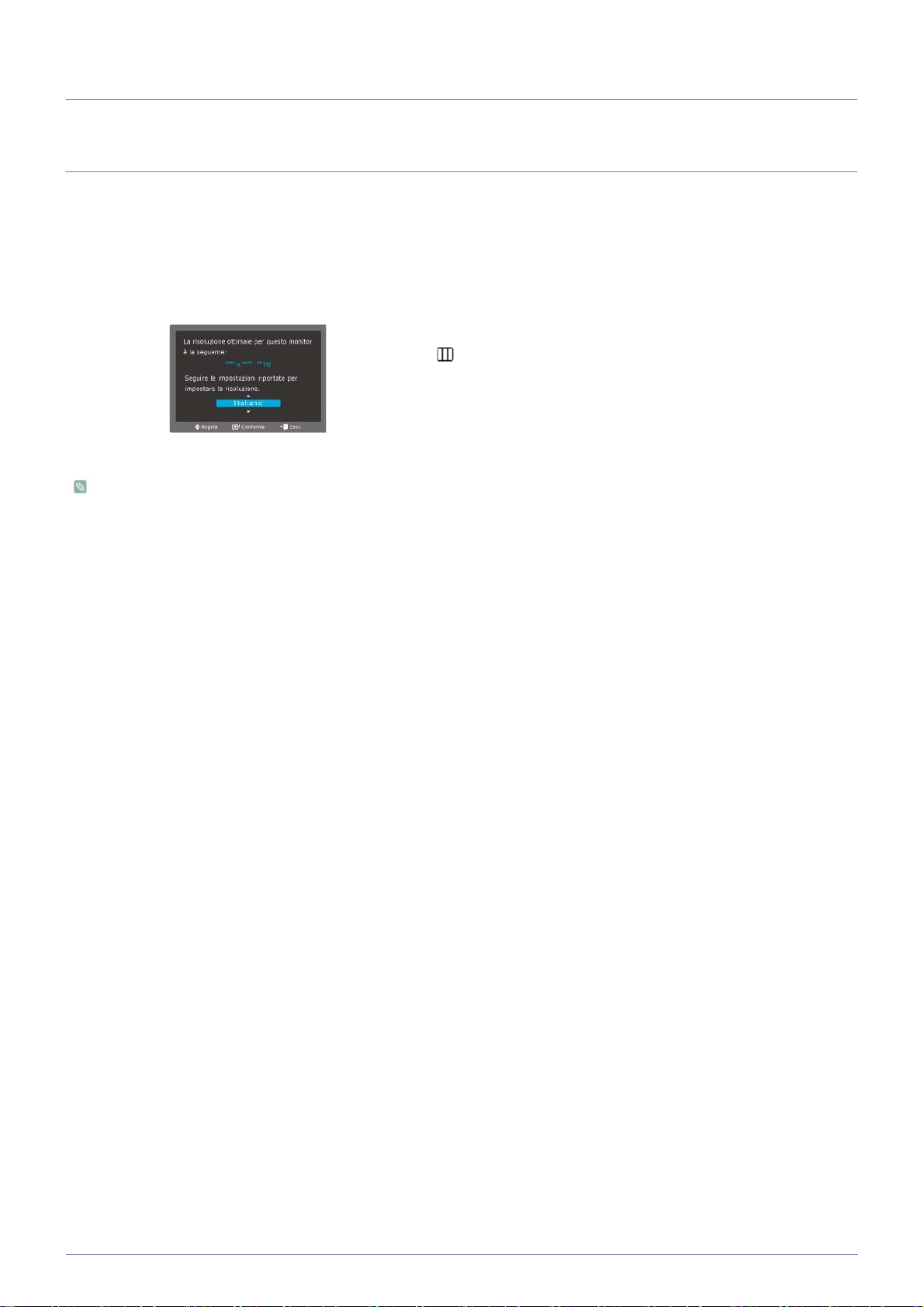

Impostare la risoluzione ottimale . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1

Tabella delle modalità standard del segnale . . . . . . . . . . . . . . . . . . . . 3-2

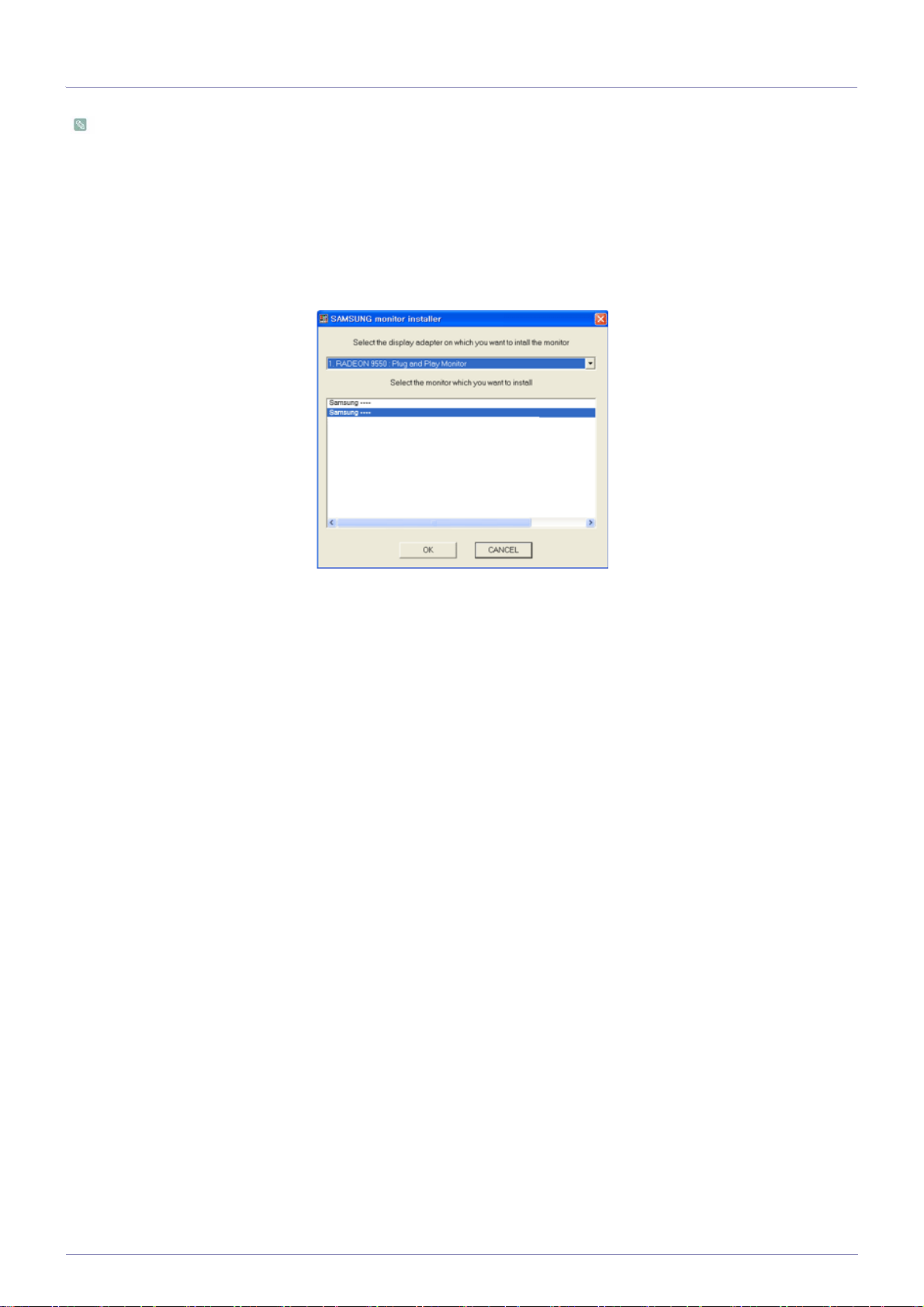

Installazione del driver del dispositivo . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

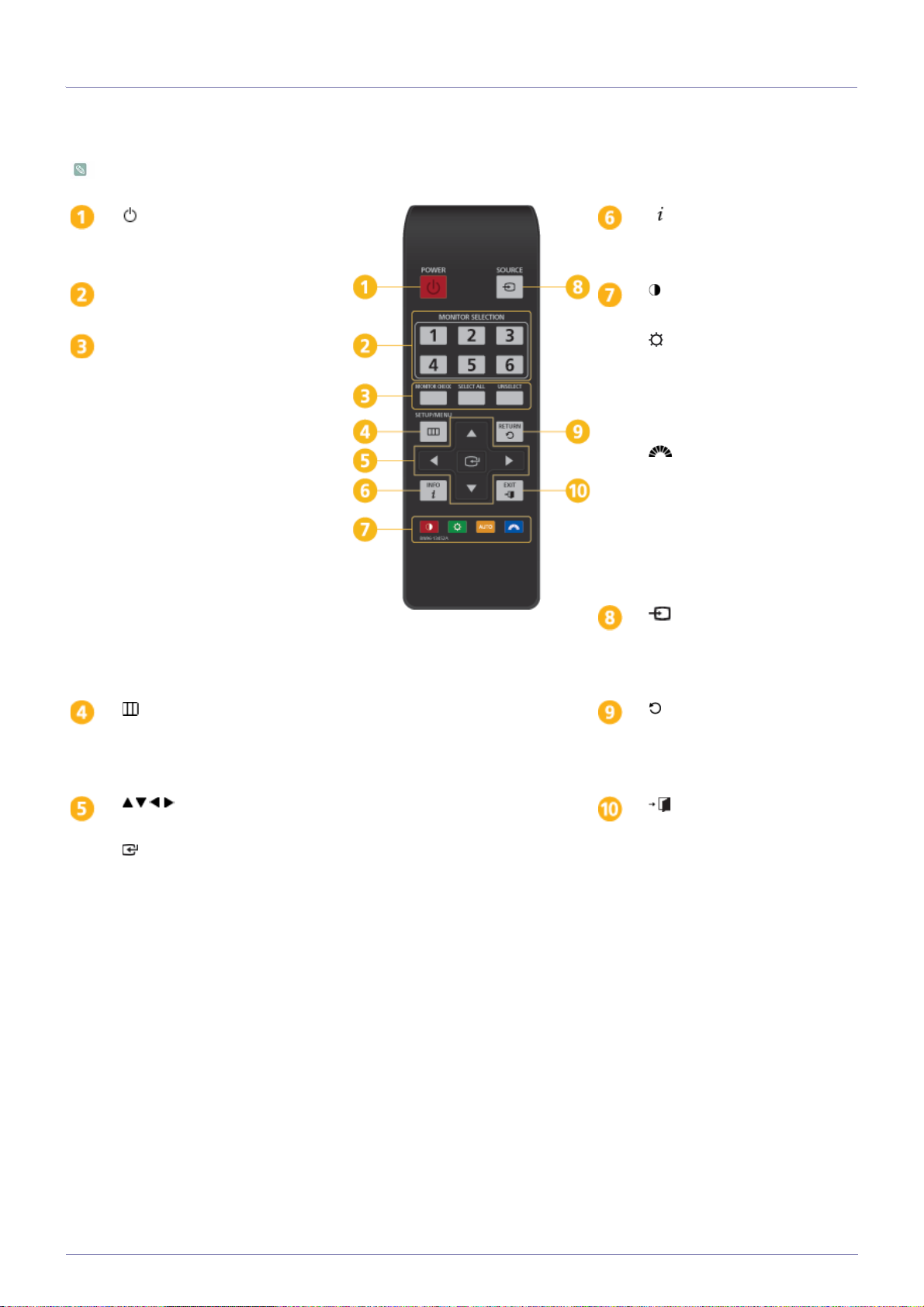

Tasti operativi del prodotto . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

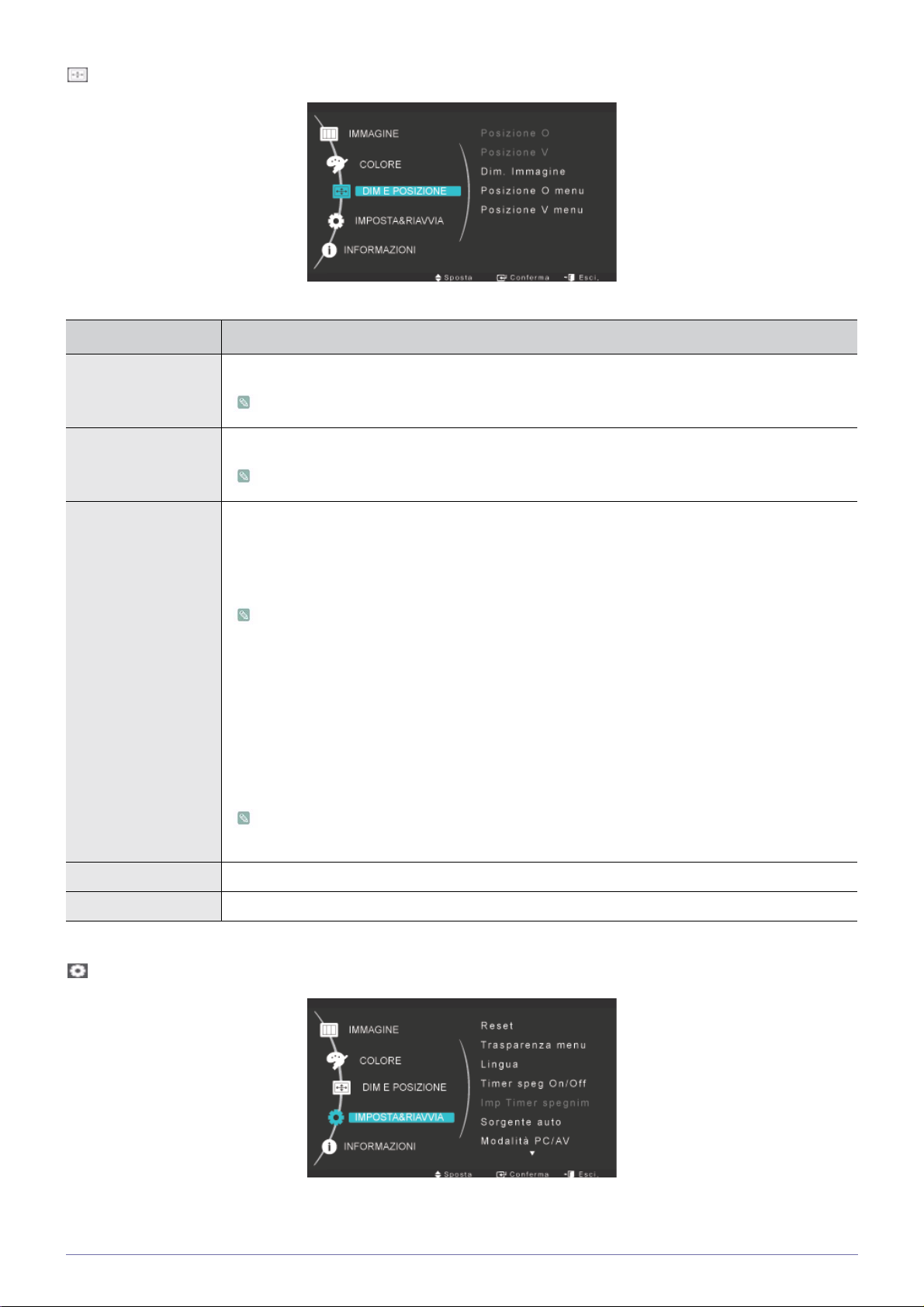

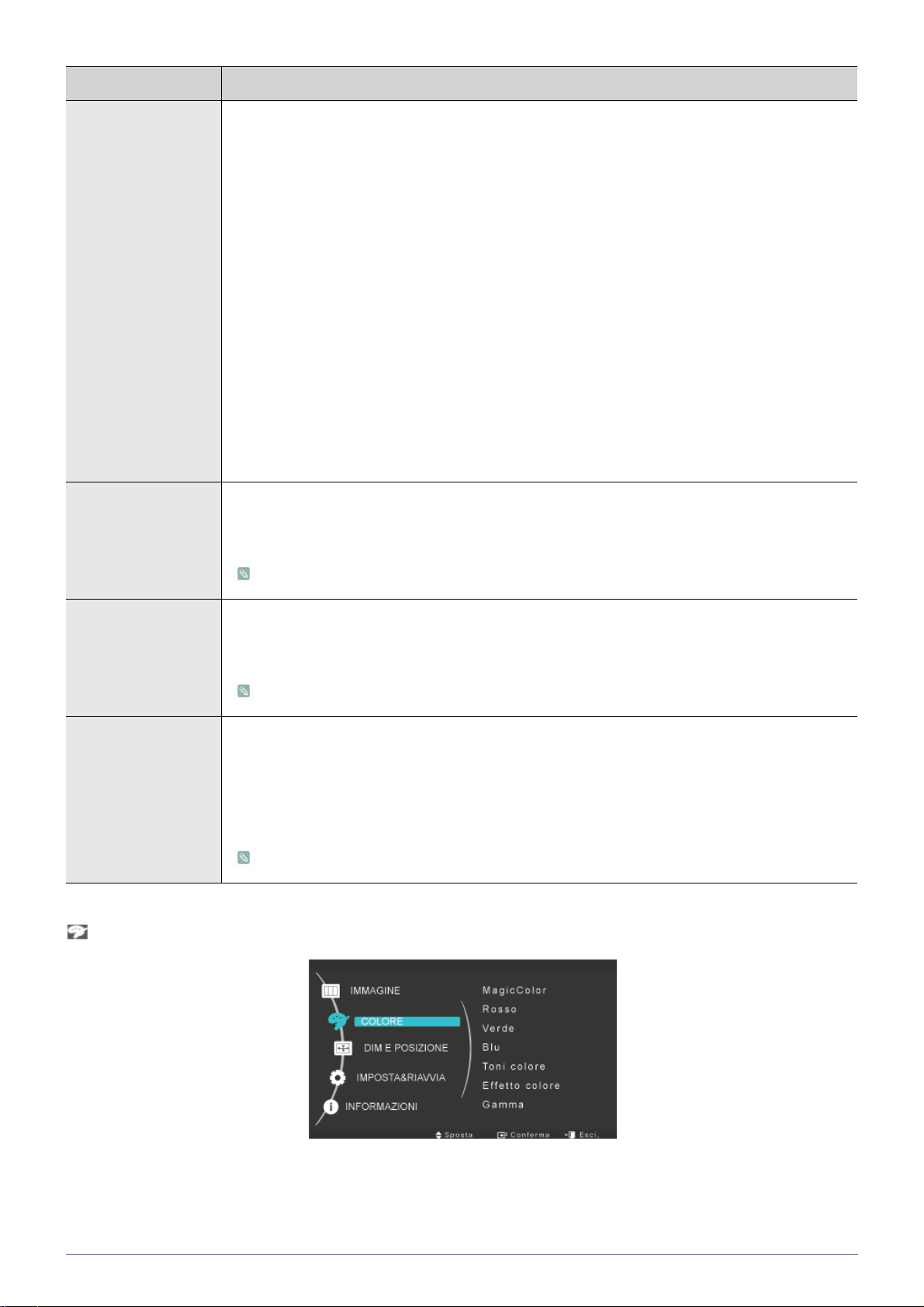

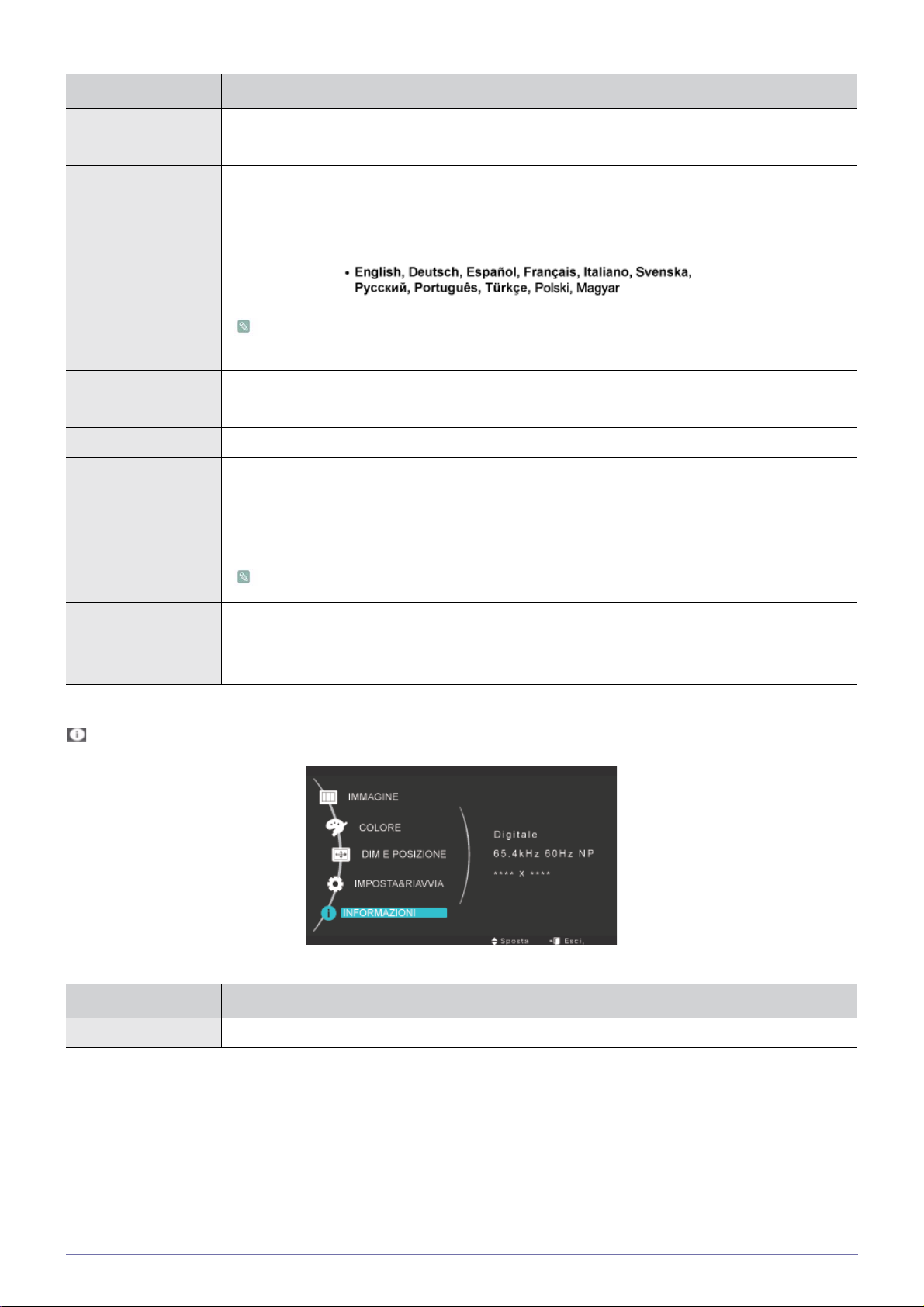

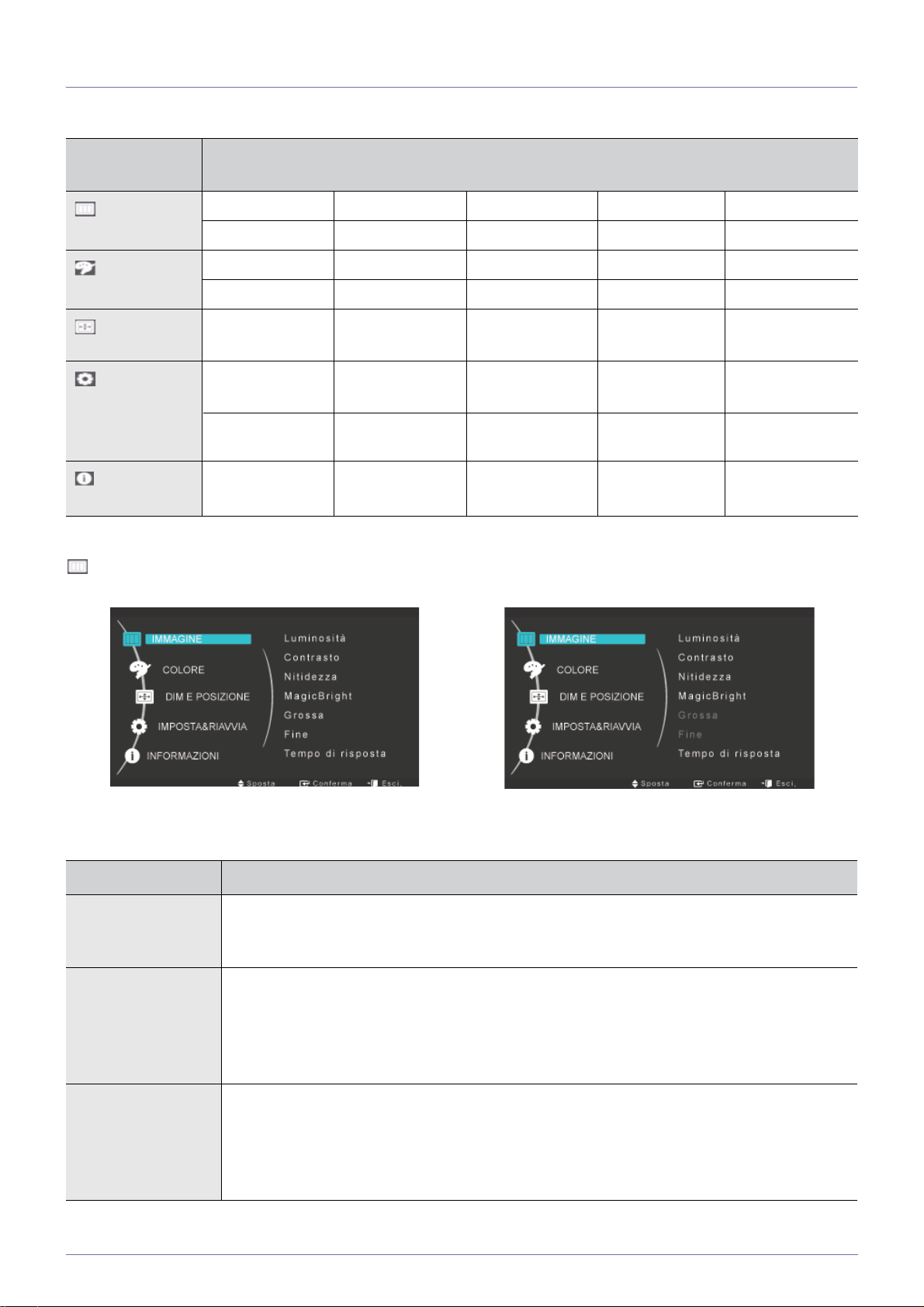

Uso del menu Screen Adjustment (OSD: On Screen Display) . . . . . . 3-5

INSTALLAZIONE DEL SOFTWARE

Natural Color . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1

MagicTune . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

MultiScreen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-3

RISOLUZIONE DEI PROBLEMI

Auto diagnosi del monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

Prima di rivolgersi al servizio di assistenza . . . . . . . . . . . . . . . . . . . . 5-2

FAQ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3

MAGGIORI INFORMAZIONI

Specifiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1

Funzione di risparmio energetico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2

Contatta SAMSUNG WORLDWIDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3

Corretto smaltimento del prodotto (r ifiuti elettrici ed elettronici)

- Solo Europa . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4

1 Principali precauzioni di sicurezza

1-1 Prima di iniziare

Icone utilizzate in questo manuale

ICONA NOME SIGNIFICATO

Attenzione

Nota Indica un suggerimento per utilizzare una funzione.

Indica i casi nei quali la funzione può non funzionare o l'impostazione può essere annul­lata.

Uso del manuale

• Leggere e comprendere le precauzioni di sicurezza prima di utilizzare il prodotto.

• In caso di problemi, consultare la sezione 'Risoluzione dei problemi'.

Avvertenza sul copyright

I contenuti di questo manuale sono soggetti a modifiche senza preavviso ai fini di un costante miglioramento del prodotto.

Copyright © 2010 Samsung Electronics Co., Ltd. Tutti i diritti riservati.

I diritti di questo manuale sono di proprietà di Samsung Electronics, Co., Ltd.

Sono vietati la riproduzione parziale o totale, la distribuzione o l'uso in qualsiasi forma dei contenuti di questo manuale senza il
consenso scritto di Samsung Electronics, Co., Ltd.

Il logo SAMSUNG e SyncMaster sono marchi registrati di Samsung Electronics, Co., Ltd.

Microsoft, Windows e Windows NT sono marchi registrati di Microsoft Corporation.

VESA, DPM e DDC sono marchi registrati di Video Electronics Standard Association.

Il logo ENERGY STAR

Tutti gli altri marchi qui menzionati sono di proprietà dei rispettivi proprietari.

®

è un marchio registrato di U.S. Environmental Protection Agency.

Principali precauzioni di sicurezza 1-1

1-2 Custodia e manutenzione

Manutenzione della superficie esterna e dello schermo

Pulire il prodotto con un panno morbido e asciutto.

• Non pulire il prodotto con sostanze infiammabili come benzina o diluenti
o utilizzando un panno bagnato. In caso contrario potrebbero verificarsi
problemi al prodotto.

• Non graffiare la superficie dello schermo toccandolo con le unghie o
con un oggetto appuntito.

In caso contrario, il prodotto potrebbe subire danni.

• Non pulire il prodotto spruzzandovi direttamente acqua.
Penetrando all'interno del prodotto, l'acqua potrebbe causare un

incendio, scariche elettriche o altri problemi.

• A causa delle caratteristiche intrinseche del materiale con il quale è
costruito, utilizzando un umidificatore supersonico potrebbero
comparire degli aloni chiari sulla superficie.

L'aspetto e il colore del prodotto possono differire in base al modello.

Riguardo alle immagini residue

• La visualizzazione di un'immagine fissa per un lungo periodo di tempo può generare un'immagine residua o una macchia
chiara sullo schermo. In caso di inutilizzo prolungato del prodotto, impostare la modalità di risparmio energetico o un
salvaschermo.

• A causa delle limitazioni tecniche del costruttore del pannello LCD, le immagini generate da questo prodotto possono risultare
più luminose o più scure del normale di circa 1ppm (parti per milione) di pixel.

Il numero dei sotto pixel di un pannello LCD per dimensione: Numero di sotto pixel = Max. risoluzione orizzontale x Max.
risoluzione verticale x 3

Esempio) Se la risoluzione massima è di 1680 x 1050, il numero di sotto pixel è di 1680 x 1050 x 3 = 5.292.000.

1-2 Principali precauzioni di sicurezza

1-3 Precauzioni di sicurezza

Icone usate per le precauzioni di sicurezza

ICONA NOME SIGNIFICATO

Avvertenza

Attenzione

La mancata osservanza delle precauzioni che riportano questo simbolo può comportare
danni gravi o perfino la morte.

La mancata osservanza delle precauzioni che riportano questo simbolo può comportare
lesioni personali o danni alla proprietà.

Significato della simbologia

Non eseguire. Seguire obbligatoriamente.

Non disassemblare.

Non toccare.

La spina di alimentazione deve essere scolle­gata dalla presa a muro.

Deve essere presente un'adeguata messa a
terra per evitare scariche elettriche.

Istruzioni relative all'alimentazione

L'immagine del prodotto utilizzata di seguito è solo di riferimento e può differire dal prodotto effettivo.

Avvertenza

Non utilizzare un cavo di alimentazione o
una spina danneggiati o una presa di cor­rente non salda.

• Il mancato rispetto di questa
precauzione può causare una scossa
elettrica o un incendio.

Evitare di collegare e scollegare la spina di
alimentazione con le mani bagnate.

• Il mancato rispetto di questa
precauzione può causare scosse
elettriche.

Non collegare più spine elettriche a un'unica
presa a muro.

• In caso contrario, potrebbe verificarsi un
incendio causato dal surriscaldamento
della presa elettrica.

Inserire saldamente la spina di alimenta­zione nella presa.

• Il mancato rispetto di questa
precauzione può causare un incendio.

Principali precauzioni di sicurezza 1-3

Collegare la spina di alimentazione a una
presa dotata di messa a terra (solo per
apparecchi con classe di isolamento 1).

Evitare di piegare o torcere il cavo di ali­mentazione appoggiandovi sopra oggetti
pesanti.

• In caso contrario, potrebbe esservi il

Mantenere il cavo di alimentazione e il pro­dotto lontano da fonti di calore.

• Il mancato rispetto di questa

Attenzione

Non scollegare la spina di alimentazione a
prodotto acceso.

• In caso contrario, si potrebbero causare

Nello scollegare la spina di alimentazione
dalla presa a muro, afferrarla per la spina e
non per il cavo.

• Il mancato rispetto di questa

rischio di scariche elettriche o lesioni.

precauzione può causare una scossa
elettrica o un incendio.

danni al prodotto a causa di una scarica
elettrica.

precauzione può causare una scossa
elettrica o un incendio.

• In caso contrario, potrebbero esservi il
rischio di scariche elettriche o di un
incendio a causa del danneggiamento
del cavo di alimentazione.

Se i poli della spina o della presa di alimen­tazione sono coperti di polvere, pulirli con
un panno asciutto.

• Il mancato rispetto di questa
precauzione può causare un incendio.

Utilizzare solo il cavo di alimentazione for­nito in dotazione dal produttore. Non utiliz­zare il cavo di alimentazione di un altro
apparecchio elettrico.

• Il mancato rispetto di questa
precauzione può causare una scossa
elettrica o un incendio.

Collegare la spina a una presa di corrente
facilmente raggiungibile.

• In caso di problemi, è necessario
estrarre la spina di alimentazione per
escludere totalmente l'alimentazione.
Agendo sul pulsante di accensione, non
si esclude completamente
l'alimentazione al prodotto.

Istruzioni relative all'installazione

Avvertenza

Non posizionare candele accese, fornelleti
per zanzare o sigarette sul prodotto e non
collocarlo vicino a fonti di calore.

• Il mancato rispetto di questa
precauzione può causare un incendio.

Non installare il prodotto in un locale scar­samente ventilato come una libreria o un
ripostiglio.

• In caso contrario, potrebbe verificarsi un
incendio causato da un
surriscaldamento interno del prodotto.

Per fissare il prodotto alla parete richiedere
l'assistenza di un tecnico specializzato.

• In caso contrario, potrebbe esservi il
rischio di lesioni.

• Installare il prodotto a parete usando
solo il supporto apposito.

Durante l'installazione del prodotto mante­nere una distanza minima di 10 cm dal
muro per garantire una corretta ventila­zione.

• In caso contrario, potrebbe verificarsi un
incendio causato da un
surriscaldamento interno del prodotto.

1-3 Principali precauzioni di sicurezza

Non posizionare il prodotto a un'altezza
facilmente raggiungibile dai bambini.

• Se un bambino riesce a toccare il
prodotto, potrebbe causarne la caduta e
ferirsi.

• Poiché la parte anteriore del prodotto è
più pesante, collocarlo su una superficie
stabile e piana.

Non collocare il prodotto in una posizione
instabile o sottoposta a eccessive vibrazioni
come su uno scaffale non saldo o inclinato.

• Il prodotto potrebbe cadere causando
danni o lesioni.

• Se il prodotto viene utilizzato in una
posizione soggetta a vibrazioni, può
danneggiarsi o causare un incendio.

Non installare il prodotto in una posizione
esposta a polvere, umidità (sauna), olio,
fumo o acqua (pioggia) né all'interno di un
veicolo.

• Il mancato rispetto di questa

Conservare gli imballi usati per la spedi­zione del prodotto lontano dalla portata dei
bambini.

• Se un bambino inserisse la testa in uno

Attenzione

Non lasciare cadere il prodotto durante uno
spostamento.

• Ciò potrebbe causare problemi al

Durante il posizionamento del prodotto su
uno scaffale o un mobile, accertarsi che la
parte anteriore non fuoriesca dal piano.

• In caso contrario il prodotto potrebbe

• Installare il prodotto all'interno di un

Se il prodotto viene installato in un luogo nel
quale le condizioni operative variano
costantemente, si può verificare un malfun­zionamento a causa delle condizioni
ambientali. In questo caso, installare il pro­dotto solo dopo aver consultato un tecnico
specializzato.

precauzione può causare una scossa
elettrica o un incendio.

dei sacchi di plastica dell'imballo
potrebbero soffocare.

prodotto o lesioni alle persone.

cadere e subire danni, o provocare
lesioni personali.

vano o su una mensola idonea alle sue
dimensioni.

Non installare il prodotto in un luogo espo­sto a luce solare diretta o vicino a una fonte
di calore come un camino o un calorifero.

• Ciò può ridurre la durata del prodotto o
causare un incendio.

Non collocare il prodotto con lo schermo
rivolto verso il pavimento.

• In caso contrario, lo schermo potrebbe
danneggiarsi.

Appoggiare il prodotto con cautela.

• In caso contrario, potrebbe verificarsi un
malfunzionamento o un rischio di lesioni.

• I luoghi esposti a micropolveri, sostanze
chimiche, temperature alte o basse,
elevata umidità, quali ad esempio
aeroporti o stazioni nei quali il prodotto
viene utilizzato per lungo tempo e così
via.

Principali precauzioni di sicurezza 1-3

Istruzioni relative alla pulizia

Dal momento che l'uso di un agente pulente, contenente un quantitativo elevato di alcol, solvente o altre
sostanze chimiche aggressive, può comportare uno scolorimento o la rottura della superficie dei pannelli, utiliz­zare soltanto i prodotti di pulizia raccomandati.

Tali sostanze possono essere acquistate presso i rivenditori o i centri di assistenza autorizzati.

Prima di eseguire la pulizia del prodotto,
estrarre la spina di alimentazione dalla
presa a muro.

• Il mancato rispetto di questa

Attenzione

Evitare l'uso diretto di soluzioni pulenti in
spray direttamente sul prodotto.

• Ciò può comportare lo scolorimento o la

precauzione può causare una scossa
elettrica o un incendio.

rottura della superficie dei pannelli o il
disassemblaggio di alcune parti.

Durante la pulizia del prodotto, non spruz­zare acqua direttamente sul prodotto.

• Accertarsi che l'acqua non penetri
all'interno del prodotto.

• In caso contrario, potrebbe verificarsi un
malfunzionamento, un incendio o un
rischio di scariche elettriche.

Durante la pulizia del prodotto, scollegare il
cavo di alimentazione dalla presa di cor­rente e pulire il prodotto con un panno mor­bido e asciutto.

• Per la pulizia del prodotto non utilizzare
prodotti chimici come cera, benzina,
alcol, diluenti, repellenti per zanzare,
profumo, lubrificanti o soluzioni pulenti.

Ciò può comportare la deformazione dei
pannelli esterni o il deterioramento delle
scritte.

Usando un panno morbido leggermente inu­midito con una soluzione specifica per la
pulizia dei monitor, pulire con cura il pro­dotto.

• Se non si dispone di tale soluzione,
diluire un detergente in acqua con un
rapporto di 1:10 e pulire il prodotto.

Poiché la superficie esterna del prodotto
può essere facilmente graffiata, utilizzare un
panno morbido. Inumidire leggermente il
panno con acqua. Se il panno contiene resi­dui di sostanze estranee, può graffiare la
superficie esterna del prodotto; pertanto,
scuoterlo per eliminare eventuali corpi
estranei prima di usarlo.

1-3 Principali precauzioni di sicurezza

Istruzioni relative all'uso

Avvertenza

Poiché all'interno del prodotto è presente
una corrente a elevato voltaggio, non disas­semblare, riparare o modificare autonoma­mente il prodotto.

• In caso contrario, si potrebbe verificare
un incendio o un rischio di scariche
elettriche.

• Se il prodotto necessita di riparazione,
contattare un centro di assistenza.

Se il prodotto genera un rumore anomalo o
emette odore di bruciato, scollegare imme­diatamente l'alimentazione e contattare un
centro di assistenza.

• Il mancato rispetto di questa
precauzione può causare una scossa
elettrica o un incendio.

Se il prodotto cade e la struttura subisce
danni, spegnerlo e scollegare il cavo di ali­mentazione. Contattare un centro di assi­stenza.

• In caso contrario, si potrebbe verificare
un incendio o un rischio di scariche
elettriche.

Durante la pulizia del prodotto, non spruz­zare acqua direttamente sul prodotto.

• Accertarsi che l'acqua non penetri
all'interno del prodotto.

• In caso contrario, potrebbe verificarsi un
malfunzionamento, un incendio o un
rischio di scariche elettriche.

Non lasciare che i bambini si appendano o
salgano sopra il prodotto.

• In caso contrario, il prodotto potrebbe
cadere causando lesioni o perfino la
morte.

Non collocare oggetti come giocattoli o
biscotti sopra il prodotto.

• Se un bambino sale sul prodotto per
prendere un oggetto, l'oggetto o il
prodotto potrebbe cadere causando
lesioni o perfino la morte.

In caso di temporali o fulmini, scollegare il
cavo di alimentazione e per nessun motivo
toccare il cavo dell'antenna poiché potrebbe
essere molto pericoloso.

• Il mancato rispetto di questa
precauzione può causare una scossa
elettrica o un incendio.

Non spostare il prodotto tirandolo per il cavo
di alimentazione o il cavo dell'antenna.

• In caso contrario, si potrebbe verificare
un rischio di scariche elettriche, un
incendio o un malfunzionamento a
causa del danneggiamento del cavo.

Non capovolgere o spostare il prodotto
afferrandolo per il cavo di alimentazione o il
cavo del segnale.

• In caso contrario, si potrebbe verificare
un rischio di scariche elettriche, un
incendio o un malfunzionamento a
causa del danneggiamento del cavo.

Non lasciare cadere oggetti sul prodotto né
farli urtare contro di esso.

• Il mancato rispetto di questa
precauzione può causare una scossa
elettrica o un incendio.

In caso di perdita di gas, non toccare il pro­dotto o la spina di alimentazione e ventilare
il locale immediatamente.

• Il mancato rispetto di questa
precauzione può causare un'esplosione
o un incendio.

• In caso di lampi o fulmini, non toccare il
cavo di alimentazione o il cavo
dell'antenna.

Non usare o applicare spray od oggetti
infiammabili vicino al prodotto.

• Il mancato rispetto di questa
precauzione può causare un'esplosione
o un incendio.

Principali precauzioni di sicurezza 1-3

Non collocare sul prodotto contenitori di
liquidi come ad esempio una caraffa o un
vaso di fiori, prodotti cosmetici, medicinali
od oggetti metallici.

Non inserire oggetti metallici come baston­cini, monete o forcine per capelli, od oggetti
infiammabili all'interno del prodotto (fori di
ventilazione, porte ecc.).

• Se all'interno del prodotto penetrassero

• In caso contrario, si potrebbe verificare

Verificare che i fori di ventilazione non siano
ostruiti da una tovaglia o una tenda.

• In caso contrario, potrebbe verificarsi un

Attenzione

La visualizzazione di un'immagine fissa per
un lungo periodo di tempo può generare
un'immagine residua o una macchia chiara
sullo schermo.

• In caso di inutilizzo prolungato del

acqua o corpi estranei, spegnere il
prodotto, scollegare il cavo di
alimentazione e contattare un centro di
assistenza.

un malfunzionamento, un incendio o un
rischio di scariche elettriche.

incendio causato dal surriscaldamento
interno del prodotto.

prodotto, impostare la modalità di
risparmio energetico o un salvaschermo
con un'immagine in movimento.

• Se all'interno del prodotto penetrassero
acqua o corpi estranei, spegnere il
prodotto, scollegare il cavo di
alimentazione e contattare un centro di
assistenza.

• In caso contrario, si potrebbe verificare
un malfunzionamento, un incendio o un
rischio di scariche elettriche.

In caso di inutilizzo prolungato del prodotto,
scollegare il cavo di alimentazione dalla
presa a muro.

• In caso contrario, si potrebbe verificare
un accumulo di polvere con
conseguente incendio causato dal
surriscaldamento, un corto circuito
oppure una scarica elettrica.

Impostare la risoluzione e la frequenza
appropriate per il prodotto.

• In caso contrario, si potrebbe incorrere
in un affaticamento degli occhi durante
la visione.

La visione continua del prodotto a una
distanza troppo ravvicinata può danneg­giare la vista.

E' importante lasciare riposare la vista (5
minuti ogni ora) durante la visione per lun­ghi periodi di tempo.

• Ciò consente di evitare l'affaticamento
degli occhi.

Non capovolgere il prodotto o muoverlo
tenendolo per il piedistallo.

• Ciò può provocare la caduta del
prodotto con conseguenti danni o
lesioni.

Evitare l'uso di umidificatori o di fornelli
vicino al prodotto.

• Il mancato rispetto di questa
precauzione può causare una scossa
elettrica o un incendio.

Un uso prolungato del prodotto provoca il
surriscaldamento dello schermo, si consi­glia pertanto di non toccarlo.

1-3 Principali precauzioni di sicurezza

Tenere i piccoli accessori lontano dalla por­tata dei bambini.

Non collocare oggetti pesanti sopra il pro­dotto.

• In caso contrario, potrebbe verificarsi un
malfunzionamento o un rischio di lesioni.

Durante l'uso del prodotto mantenere una postura corretta

Durante l'uso del prodotto mantenere una postura corretta.

• Mantenere diritta la schiena.

• Mantenere una distanza di 45~50 cm tra gli occhi e lo schermo. Guardare lo schermo
verso il basso e con il viso diritto.

• Regolare l'angolazione in modo da non avere luce riflessa sullo schermo.

• Mantenere gli avambracci ad angolo retto e livellati con il dorso delle mani.

• Mantenere i gomiti ad angolo retto.

• Mantenere la pianta dei piedi parallela al terreno e le ginocchia a un angolo di 90 gradi o
maggiore, e le braccia in modo che si trovino a un'altezza inferiore al cuore.

Prestare attenzione durante la regolazione
dell'altezza del piedistallo o dell'angolo di
visione.

• Se una mano o le dita rimangono
incastrate nel prodotto, ciò può causare
lesioni.

• Se il prodotto è eccessivamente
inclinato, potrebbe cadere e provocare
lesioni.

Principali precauzioni di sicurezza 1-3

2 Installazione del prodotto

2-1 Contenuto della confezione

• Per istruzioni sull'assemblaggio di un videowall formato 1 x 3 o 2 x 3, consultare la guida all'installazione fornita insieme
al prodotto.

• Disimballare il prodotto e verificare che tutte le parti siano presenti.

• Conservare gli imballi in caso sia necessario spostare successivamente il prodotto.

• Se qualsiasi componente risulta mancante, contattare il rivenditore.

• Rivolgersi al rivenditore locale per l'acquisto di eventuali accessori.

Monitor

INDICE

Guida di installazione rapida Garanzia del prodotto Manuale dell'utente Cavo di alimentazione

Cavo DVI Cavo DP Tastierino di controllo Gomma magnetica (x2)

PARTI OPZIONALI

Cavo D-Sub

2-1 Installazione del prodotto

2-2 Collegamento dei cavi per un videowall formato 1 x 1

La parte per la connessione può differire in base al modello del prodotto.

1. Collegare il prodotto al PC in base all'uscita video supportata dal PC.

• Quando la scheda grafica fornisce un'uscita D-Sub (Analogico)

• Collegare la porta [RGB IN] del prodotto alla porta D-Sub del PC mediante il cavo D-Sub.

• Quando la scheda grafica fornisce un'uscita DVI (Digitale)

• Collegare la porta [DVI IN] del prodotto alla porta DVI del PC mediante un cavo DVI.

2. Collegare un'estremità del cavo di alimentazione alla porta [POWER] del monitor principale e l'altra alla presa a parete da

220V o 110V.
(Il voltaggio di ingresso viene impostato automaticamente.)

Installazione del prodotto 2-2

POWER S/W: Accendere e spegnere il prodotto.

• Quando il prodotto è collegato a un PC, è possibile accenderlo e utilizzarlo.

• Quando i cavi DVI (<Digitale>) e D-Sub (<Analogico>) sono collegati, è possibile selezionare il segnale di ingresso

<Digitale/ Analogico> premendo il tasto [ SOURCE] sul tastierino di controllo.

2-2 Installazione del prodotto

2-3 Collegamento dei cavi per un videowall formato 1 x 3 o 2 x 3.

• Per istruzioni sull'assemblaggio di un videowall formato 1 x 3 o 2 x 3, consultare la guida all'installazione fornita insieme
al prodotto.

• Per collegare i cavi DP, il PC deve essere dotato di porte DP.

• Collegare il cavo di alimentazione e il tastierino di controllo a uno dei monitor installati. Il monitor prescelto diventerà il
monitor principale.

• Non è necessario collegare i cavi secondo un ordine particolare, tuttavia si raccomanda di seguire la procedura sotto
indicata.

Uso del videowall come schermo sin-

Uso del videowall come schermi multipli Specifica del numero di monitor

golo

1. Uso del videowall come schermo singolo

1-1. Collegamento dei cavi DP

: monitor principale

1. Collegare le porte [DP] del PC e tutti i monitor installati mediante cavi DP.

Installazione del prodotto 2-3

1-2. Collegamento del tastierino di controllo

: monitor principale

1. Collegare il tastierino di controllo al monitor principale mediante un cavo USB.

2. Collegare la porta [UP] sul monitor principale alla porta [DOWN] su uno dei monitor adiacenti mediante un cavo USB.

• I monitor non dispongono di tasti funzione. Per regolare le funzioni, utilizzare il tastierino di controllo.

• I monitor collegati mediante cavi USB possono essere controllati contemporaneamente attraverso il tastierino di

controllo. Un monitor non collegato mediante cavo USB non può essere controllato.

• Il tastierino di controllo può essere collegato a uno qualsiasi dei monitor installati.

2-3 Installazione del prodotto

1-3. Collegamento del cavo di alimentazione

: monitor principale

1. Collegare il monitor principale e tutti gli altri monitor che compongono il videowall mediante cavetti di alimentazione.

2. Collegare un'estremità del cavo di alimentazione alla porta [POWER] del prodotto e l'altra alla presa 220V o 110V a

parete.
(Il voltaggio di ingresso viene impostato automaticamente.)

3. POWER S/W: Accendere e spegnere il prodotto.

• Quando il prodotto è collegato a un PC, è possibile accenderlo e utilizzarlo.

• Se per il collegamento vengono utilizzati cavi DP (<DP>), selezionare il segnale <DP> in ingresso premendo

SELECT ALL e [ SOURCE] sul tastierino di controllo.

• Il cavo di alimentazione può essere collegato a uno qualsiasi dei monitor installati. Tuttavia, si consiglia di seguire i

collegamenti indicati sopra.

Installazione del prodotto 2-3

2. Uso del videowall come schermi multipli

2-1. Opzione 1

1. Collegare ogni monitor al PC corrispondente mediante un cavo DVI o D-Sub.

2. In questo modo è possibile riprodurre su ogni monitor una diversa schermata PC.

Per utilizzare il videowall come schermi multipli, selezionare ogni monitor tramite il tastierino di controllo quindi premere
[ SOURCE] per selezionare il segnale di ingresso <Analog, Digital o DP> appropriato per ciascun monitor.

2-2. Opzione 2

1. Collegare i monitor numero 1 al PC corrispondente mediante cavi DP.

Collegarli tutti allo stesso PC.

2. Collegare i monitor numero 2 e 3 ai PC corrispondenti mediante cavi DVI o D-Sub.

Per utilizzare il videowall come schermi multipli, selezionare ogni monitor tramite il tastierino di controllo quindi
premere [ SOURCE] per selezionare il segnale di ingresso <Analog, Digital o DP> appropriato per ciascun
monitor.

2-3 Installazione del prodotto

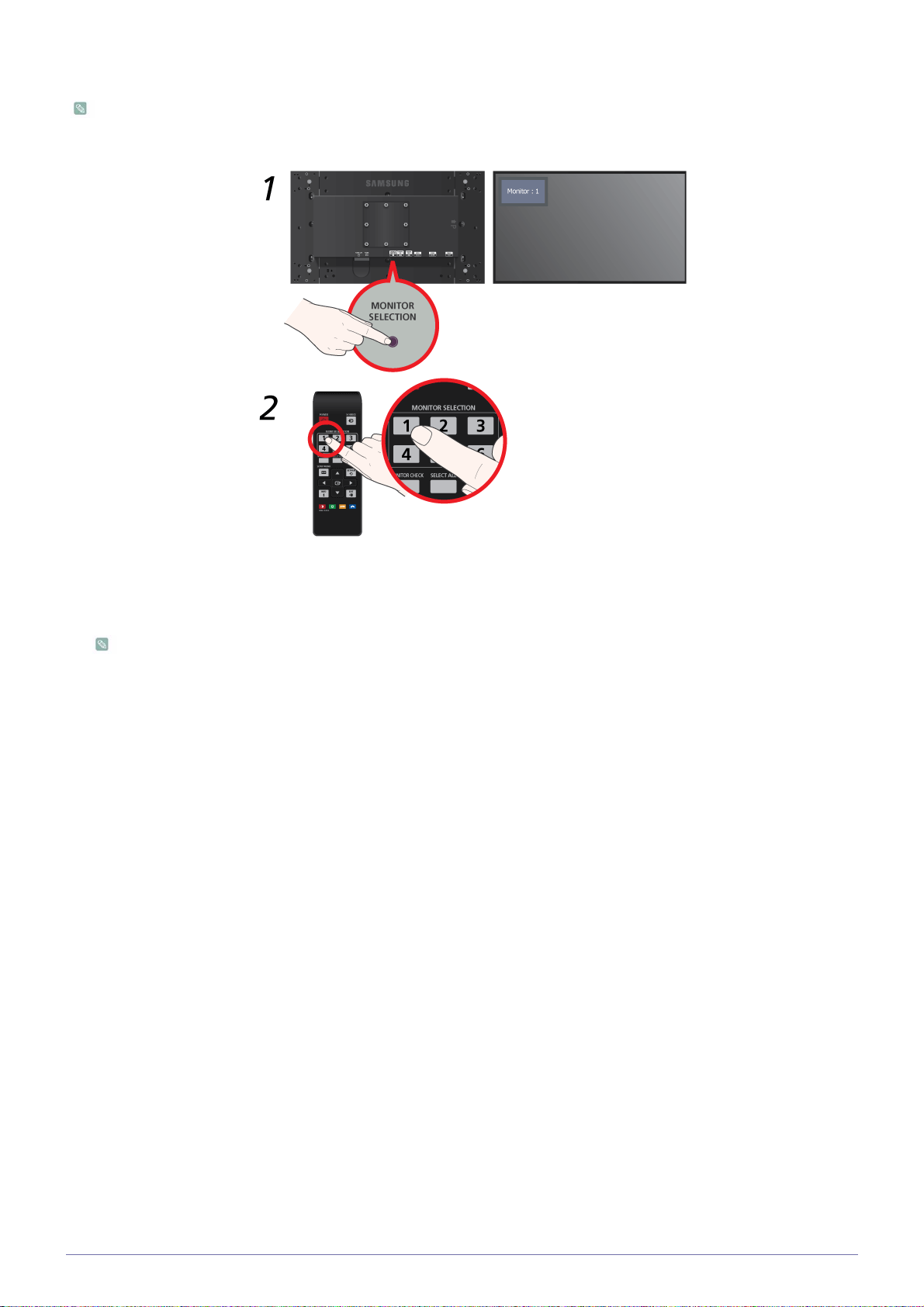

3. Specifica del numero di monitor

Il numero di monitor è impostato su 0 come valore predefinito.

Un monitor può essere controllato attraverso il tastierino di controllo anche se il numero di monitor non è specificato.

1. Premere il tasto [MONITOR SELECTION] sul retro del monitor per specificare il numero di monitor.

(Gamma: 1 - 6)

2. per controllare il monitor desiderato, premere il numero di monitor sotto MONITOR SELECTION sul tastierino di controllo.

Per controllare tutti i monitor collegati, premere SELECT ALL sul tastierino di controllo.

Installazione del prodotto 2-3

2-4 Blocco Kensington

Il blocco Kensington è un dispositivo antifurto che permette di bloccare il prodotto in modo da poterlo utilizzare in sicurezza in
luoghi pubblici. Dal momento che la forma e l'uso del dispositivo di blocco possono variare in base al modello e al produttore, per
maggiori informazioni vedere il Manuale dell'utente fornito insieme al sistema di blocco.

Il blocco Kensington è acquistabile separatamente.

Per bloccare il prodotto, seguire questi passaggi:

1. Avvolgere il blocco Kensington intorno a un oggetto fisso di grandi dimensioni, come per esempio una scrivania o una sedia.

2. Far scorrere il terminale del cavo a cui è collegato il blocco attraverso l'asola terminale del cavo Kensington.

3. Inserire il dispositivo di blocco nello slot Kensington previsto sul monitor ( ).

4. Fissare il blocco ( ).

• Queste istruzioni sono da considerarsi generiche. Per informazioni più dettagliate, vedere il Manuale dell'utente fornito
in dotazione con il dispositivo di blocco.

• E' possibile acquistare un dispositivo di blocco in un negozio di elettronica, online o presso un centro di assistenza.

2-4 Installazione del prodotto

3 Uso del prodotto

3-1 Impostare la risoluzione ottimale

Accendendo il prodotto la prima volta dopo l'acquisto, comparirà un messaggio riguardante le impostazioni per la risoluzione
ottimale.

Selezionare una lingua e la risoluzione ottimale.

▲/▼ : Mediante questi tasti è possibile selezionare una lingua.

SETUP/MENU : Premendo questo tasto il messaggio scom-

pare.

• Se la risoluzione non è stata impostata su quella ottimale, il messaggio comparirà 3 volte.

• Per impostare la risoluzione su quella ottimale

1. A PC spento, collegare il prodotto al PC e accenderlo.

2. Cliccare con il tasto destro sul Desktop e selezionare 'Proprietà' nel menu a comparsa.

3. Nella scheda 'Impostazioni', impostare la risoluzione su quella ottimale.

Uso del prodotto 3-1

3-2 Tabella delle modalità standard del segnale

Diversamente da un monitor CDT, a causa delle caratteristiche intrinseche del pannello il monitor LCD ha una risoluzione
ottimale che offre la migliore qualità visiva in base alle dimensioni dello schermo.

Di conseguenza, la qualità visiva sarà peggiore qualora non venga impostata la migliore risoluzione per la dimensione dello
schermo. Si consiglia pertanto di impostare la risoluzione ottimale del prodotto.

Se il segnale del PC è in una delle modalità standard, lo schermo verrà impostato automaticamente.

Tuttavia, se il segnale del PC non è in una delle seguenti modalità standard, sullo schermo potrebbe non essere visualizzata
alcuna immagine oppure potrebbe accendersi solo il LED di accensione. Di conseguenza, configurare la risoluzione come segue
facendo riferimento al Manuale dell'utente della scheda grafica.

MODALITÀ DI

VISUALIZZAZIONE

FREQUENZA

ORIZZONTALE

(KHZ)

FREQUENZA

VERTICALE (HZ)

FREQUENZA DI

CLOCK DEI PIXEL

(MHZ)

POLARITÀ SYNC

(O/V)

VESA, 640 x 480 31,469 59,940 25,175 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1280 x 800 49,702 59,810 83,500 -/+

VESA, 1280 x 960 60,000 60,000 108,000 +/+

VESA, 1280 x 1024 63,981 60,020 108,000 +/+

VESA, 1440 x 900 55,935 59,887 106,500 -/+

VESA, 1600 x 1200 75,000 60,000 162,000 +/+

VESA, 1680 x 1050 65,290 59,954 146,250 -/+

VESA, 1920 x 1080 67,500 60,000 148,500 +/+

Frequenza orizzontale

Il tempo impiegato per eseguire la scansione di una linea dalla posizione più a sinistra a quella più a destra dello schermo viene
chiamato ciclo orizzontale, mentre sull'asse opposto viene chiamato frequenza verticale. La frequenza orizzontale è espressa in
kHz.

Frequenza verticale

Un pannello deve essere in grado di visualizzare la stessa immagine decine di volte al secondo in modo che l'occhio umano sia
in grado di vederla. Questa frequenza è chiamata frequenza verticale. La frequenza verticale è espressa in Hz.

3-2 Uso del prodotto

3-3 Installazione del driver del dispositivo

Installando il driver del dispositivo, è possibile impostare la risoluzione e la frequenza appropriate al prodotto. Il driver del
dispositivo è compreso nel CD-ROM fornito in dotazione. Se il driver fornito non è funzionante, contattare un centro di
assistenza o visitare il sito web Samsung Electronics (http://www.samsung.com/) per scaricare il driver.

1. Inserire il CD-ROM di installazione del driver nel lettore CD-ROM.

2. Cliccare su "Windows Driver".

3. Completare i rimanenti passaggi dell'installazione in base alle istruzioni visualizzate sullo schermo.

4. Selezionare il modello del prodotto nell'elenco dei modelli.

5. Verificare che la velocità di refresh e la risoluzione dello schermo appropriate vengano visualizzate nel Pannello di controllo.

Per maggiori informazioni, vedere la documentazione sul sistema operativo Windows.

Uso del prodotto 3-3

3-4 Tasti operativi del prodotto

Tastierino di controllo

Questo prodotto può essere controllato tramite tastierino di controllo.

POWER

Accende/Spegne il prodotto.

MONITOR SELECTION

Seleziona un monitor.

MONITOR CHECK : visualizza il

numero del monitor.

SELECT ALL : seleziona tutti i

monitor.

UNSELECT: cancella tutti i monitor.

INFO

Visualizza le informazioni
sull'immagine corrente.

: controlla il contrasto dello

schermo.

:Usare questo tasto per rego-

lare la luminosità dello schermo.

AUTO : regola automaticamente

l'immagine in modalità <Analo­gico>.

:Fornisce alcune imposta­zioni preimpostate ottimizzate
per la visione delle immagini in
vari ambienti utente, come ad
esempio la modifica di docu­menti, la navigazione in Internet,
il gioco, la visione di eventi spor­tivi o filmati e così via.

SOURCE

Premere il tasto per cambiare la
SOURCE del segnale d’ingresso.
(Analogico/Digitale/DP)

SETUP/MENU

Premere questo tasto per visualiz­zare il menu On Screen Display
(OSD).

Tasti Su-Giù Sinistra-

Destra

Tasto Enter

Attiva la voce del menu selezionato.

RETURN

Ritorna al menu precedente.

EXIT

Esce dalla schermata del menu.

3-4 Uso del prodotto

3-5 Uso del menu Screen Adjustment (OSD: On Screen Display)

La struttura del menu Screen Adjustment (OSD: On Screen Display)

MENU

PRINCIPALI

IMMAGINE

COLORE

DIM E POSI-

ZIONE

IMPO-

STA&RIAVVIA

INFORMA-

ZIONI

IMMAGINE

SOTTOMENU

Luminosità Contrasto Nitidezza MagicBright Grossa

Fine Tempo di risposta

MagicColor Rosso Verde Blu Toni colore

Effetto colore Gamma

Posizione O Posizione V Dim. Immagine Posizione O

menu

Reset Trasparenza menu Lingua Timer speg On/

Off

Sorgent automa­tica

Modalità PC/AV Visual ora

Posizione V menu

Imp Timer spe­gnim

<Segnali PC> <Segnali AV>

MENU DESCRIZIONE

Luminosità Regola la luminosità dello schermo.

Questo menu non è disponibile quando <MagicBright> è impostato nella modalità <Contrasto Dina­mico>.

Contrasto Regola il contrasto delle immagini visualizzate sullo schermo

Questo menu non è disponibile quando <MagicBright> è impostato nella modalità <Contrasto Dina­mico>.

Questo menu non è disponibile quando <MagicColor> è impostato nella modalità <Pieno> o <Intelli­gente>.

Nitidezza Regola la nitidezza delle immagini visualizzate sullo schermo

Questo menu non è disponibile quando <MagicBright> è impostato nella modalità <Contrasto Dina­mico>.

Questo menu non è disponibile quando <MagicColor> è impostato nella modalità <Pieno> o <Intelli­gente>.

Uso del prodotto 3-5

MENU DESCRIZIONE

MagicBright Fornisce alcune impostazioni preimpostate ottimizzate per la visione delle immagini in vari ambienti

utente, come ad esempio la modifica di documenti, la navigazione in Internet, il gioco, la visione di
eventi sportivi o filmati e così via.

• <Personalizzato>
Se le modalità preimpostate per le immagini non sono sufficienti, in questa modalità gli utenti

possono configurare <Luminosità> e <Contrasto> direttamente.

• <Standard>
Selezionare questa modalità se l'ambiente circostante è luminoso. Anche questa modalità offre
immagini nitide.

• <Giochi>
Questa modalità fornisce l'impostazione delle immagini appropriata per i giochi che comprendono

molta grafica e un alto indice di refresh dello schermo.

• <Cinema>
Questa modalità fornisce le impostazioni di luminosità e nitidezza simili a quelle di un televisore

per ottenere il migliore ambiente per l'intrattenimento (film, DVD, ecc.).

• <Contrasto Dinamico>
Regola automaticamente il contrasto dell'immagine in modo che le zone chiare e scure siano
complessivamente bilanciate.

Grossa Rimuove dallo schermo il disturbo provocato dalle linee verticali.

La posizione dello schermo può risultare diversa dopo la regolazione. In questo caso, spostare la
schermata in modo che sia al centro del pannello usando il menu <Posizione O>.

Questa funzione è disponibile solo in modalità <Analog>.

Fine Rimuove dallo schermo il disturbo provocato delle linee orizzontali.

Qualora sia impossibile eliminare completamente il disturbo mediante la funzione <Fine>, regolare la
funzione <Grossa> quindi usare nuovamente la funzione <Fine>.

Questa funzione è disponibile solo in modalità <Analogico>.

Tempo di risposta Accelera il tempo di risposta del pannello LCD rispetto al tempo originale in modo che le immagini in

movimento risultino più nitide e naturali.

COLORE

•<Normale>

• <Più rapido>

• <Il più rapido>

Durante la visione non di film, si consiglia di impostare la modalità <Normale> o <Più rapido>.

3-5 Uso del prodotto

MENU DESCRIZIONE

MagicColor Esprime i colori naturali in modo più nitido senza modificare la qualità delle immagini usando una tec-

nologia di miglioramento della qualità delle immagini proprietaria sviluppata da Samsung Electronics.

• <Off> - Disattiva la funzione <MagicColor>.

• <Demo> - E' possibile paragonare le immagini elaborate da <MagicColor> con quelle originali.

• <Pieno> - Fornisce un'immagine più nitida, comprese le aree corrispondenti al colore incarnato.

• <Intelligente> - Migliora la cromia delle immagini fatta eccezione per le aree corrispondenti al
colore incarnato.

Rosso E' possibile regolare il colore rosso delle immagini in base alle proprie preferenze.

Questo menu non è disponibile quando <MagicColor> è impostato nella modalità <Pieno> o <Intelli­gente>.

Verde E' possibile regolare il colore verde delle immagini in base alle proprie preferenze.

Questo menu non è disponibile quando <MagicColor> è impostato nella modalità <Pieno> o <Intelli­gente>.

Blu E' possibile regolare il colore blu delle immagini in base alle proprie preferenze.

Questo menu non è disponibile quando <MagicColor> è impostato nella modalità <Pieno> o <Intelli­gente>.

Toni colore E' possibile impostare la temperatura del sfondo in base alle proprie preferenze.

• <Freddo> - Imposta la temperatura del colore con una tonalità più fredda.

• <Normale> - Imposta la temperatura del colore con un colore standard.

• <Caldo> - Imposta la temperatura del colore con una tonalità più calda.

• <Personalizzato> - Selezionare questo menu per impostare manualmente la temperatura del
colore.

Se si desidera modificare le temperature dei colori preimpostate, regolarle manualmente in
<Effetto colore>.

Questo menu non è disponibile quando <MagicColor> è impostato nella modalità <Pieno> o <Intelli­gente>.

Effetto colore E' possibile cambiare l'atmosfera generale cambiando i colori delle immagini.

Questo menu non è disponibile quando <MagicColor> è impostato nella modalità <Pieno> o <Intelli­gente>.

• <Off> - Disattiva la funzione <Effetto colore>.

• <Scala dei grigi> -Visualizza le immagini in bianco e nero.

• <Verde> - Visualizza le immagini nel colore monocromatico verde.

• <Acqua> - Visualizza le immagini nel colore monocromatico acqua.

• <Seppia> - Visualizza le immagini nel colore monocromatico verde.

Gamma Usando questo menu, è possibile cambiare l'intensità dei colori di media luminosità.

• <Modalità1> - <Modalità2> - <Modalità3>

(Questo menu non è disponibile quando <MagicBright> è impostato nella modalità <Contrasto Dinamico>.)

Uso del prodotto 3-5

DIM E POSIZIONE

MENU DESCRIZIONE

Posizione O Sposta la posizione dell'area di visualizzazione sullo schermo in senso orizzontale.

Questa funzione è disponibile solo in modalità <Analogico>.

Posizione V Sposta la posizione dell'area di visualizzazione sullo schermo in senso verticale.

Questa funzione è disponibile solo in modalità <Analogico>.

Dim. Immagine Segnali PC

• <Auto> - L'immagine viene visualizzata con lo stesso formato del segnale di ingresso.

• <Wide> - L'immagine viene visualizzata a pieno schermo indipendentemente dal formato del
segnale di ingresso.

• I segnali non inseriti nella tabella dei segnali standard non sono supportati.

• Se la risoluzione è impostata sulla risoluzione ottimale, il formato non cambia sia che <Dim.
Immagine> sia impostato su <Auto> o su <Wide>.

Segnali AV

• <4 : 3> - Visualizza le immagini con un formato 4 :3.

• <16 : 9> - Visualizza le immagini con un formato 16 :9.

• <Adatta a schermo> - Se un segnale a 720P, 1080i o 1080P viene inviato in modalità di ingresso
DVI, l'immagine viene visualizzata senza essere troncata.

Tale modalità può essere impostata quando la sorgente esterna viene connessa attraverso una
porta DVI e <Modalità PC/AV> è impostato su <AV>.

Posizione O menu E' possibile regolare la posizione orizzontale del menu OSD.

Posizione V menu E' possibile regolare la posizione verticale del menu OSD.

IMPOSTA&RIAVVIA

3-5 Uso del prodotto

MENU DESCRIZIONE

Reset Utilizzare questa funzione per ripristinare la qualità visiva e i colori alle impostazioni di fabbrica.

•<NO> - <Sì>

Trasparenza menu E' possibile selezionare la trasparenza del menu OSD.

• <Off>-<On>

Lingua Selezionare una lingua per il menu OSD.

La lingua selezionata è applicata solo al menu OSD del prodotto. Questa impostazione non
influenza le altre funzione del PC.

Timer speg On/Off E' possibile attivare o disattivare il timer di spegnimento.

• <Off>-<On>

Imp Timer spegnim Spegne il prodotto automaticamente al raggiungimento dell'orario impostato.

Sorgente auto • <Auto> - Il monitor seleziona automaticamente un segnale di ingresso.

• <Manuale> - Gli utenti devono selezionare manualmente il segnale di ingresso desiderato.

Modalità PC/AV Impostare su <PC> in caso di collegamento a un PC e su <AV> in caso di collegamento a un disposi-

tivo AV.

Questa funzione non supporta la modalità <Analogico>.

Visual ora L'OSD scompare automaticamente qualora l'utente non intraprenda alcuna azione.

E' possibile impostare il tempo di attesa prima della scomparsa del menu OSD.

• <5 sec> - <10 sec> - <20 sec> - <200 sec>

INFORMAZIONI

MENU DESCRIZIONE

INFORMAZIONI Visualizza la frequenza e la risoluzione impostata sul PC.

Uso del prodotto 3-5

4 Installazione del software

4-1 Natural Color

Che cosa significa Natural Color ?

Questo software funziona solo con prodotti Samsung e permette la regolazione dei colori visualizzati sul prodotto in modo che
corrispondano ai colori delle immagini stampate. Per maggiori informazioni, vedere la guida in linea del software (F1).

Natural Color è disponibile online. E' possibile scaricarlo dal sito web sottostante e installarlo;

http://www.samsung.com/us/consumer/learningresources/monitor/naturalcolorexpert/pop_download.html

4-1 Installazione del software

4-2 MagicTune

Che cosa significa MagicTune ?

MagicTune è un software che facilita le regolazioni del monitor fornendo descrizioni complete delle funzioni e linee guide semplici
e di facile comprensione.

Gli utenti possono regolare il prodotto mediante il mouse e la tastiera senza usare i tasti operativi presenti sul prodotto.

Installazione del software

1. Inserire il CD di installazione nel lettore CD-ROM.

2. Selezionare il programma di impostazione MagicTune™.

Se non compare la schermata di installazione del software, individuare e fare doppio clic sul file di impostazione
MagicTune™ nel CD-ROM.

3. Selezionare la lingua di installazione e cliccare su [Avanti].

4. Completare i rimanenti passaggi dell'installazione del software seguendo le istruzioni visualizzate sullo schermo.

• Se non si procede al riavvio del computer dopo l'installazione, il software potrebbe non funzionare correttamente.

• L'icona MagicTune™ potrebbe non comparire in base al sistema operativo in uso e le specifiche del prodotto.

• Se l'icona del collegamento non compare, premere il tasto F5.

Restrizioni e Problemi di installazione (MagicTune™)

L'installazione di MagicTune™ potrebbe essere influenzata dalla scheda grafica, dalla scheda madre e dall'ambiente di rete.

Requisiti di sistema

OS

• Windows 2000

• Windows XP Home Edition

• Windows XP Professional

• Windows Vista 32Bit

• Windows 7 32Bit

Per MagicTune™, si consiglia l'uso di Windows 2000 o successivi.

Hardware

• Almeno 32MB di memoria

• Almeno 60MB di spazio libero sul disco rigido

Per maggiori informazioni, visitare il sito web.

Rimozione del software

E' possibile rimuovere MagicTune™ attraverso [Installazione applicazioni ] in Windows.

Per rimuovere MagicTune™, completare i seguenti passaggi.

1. Cliccare su [Start] quindi selezionare [Impostazioni], [Pannello di controllo] nel menu.

Per Windows XP, cliccare su [Start], e selezionare [Pannello di controllo] nel menu.

2. Fare doppio clic sull'icona [Installazione applicazioni] nel Pannello di controllo.

Installazione del software 4-2

3. Nella finestra [Cambia/Rimuovi programmi], individuare e selezionare MagicTune™ in modo che sia evidenziato.

4. Cliccare su [Rimuovi] per rimuovere il software.

5. Selezionare [Sì] per avviare la rimozione di MagicTune™.

6. Attendere fino alla comparsa di una finestra che indica l'avvenuta rimozione del programma.

Per assistenza tecnica, FAQ (domande frequenti) o informazioni relative all'aggiornamento software di MagicTune™,
visitare il nostro sito web.

4-2 Installazione del software

4-3 MultiScreen

Che cosa significa MultiScreen ?

MultiScreen permette agli utenti di utilizzare il monitor suddividendolo in più sezioni.

Installazione del software

1. Inserire il CD di installazione nel lettore CD-ROM.

2. Selezionare il programma di impostazione MultiScreen.

Se non compare la schermata di installazione del software, individuare e fare doppio clic sul file di impostazione
MultiScreen nel CD-ROM.

3. Alla comparsa dell'installazione guidata, cliccare su [Avanti].

4. Completare i rimanenti passaggi dell'installazione del software seguendo le istruzioni visualizzate sullo schermo.

• Se non si procede al riavvio del computer dopo l'installazione, il software potrebbe non funzionare correttamente.

• L'icona MultiScreen potrebbe non comparire in base al sistema operativo in uso e le specifiche del prodotto.

• Se l'icona di scelta rapida non compare, premere il tasto F5.

Restrizioni e Problemi di installazione (MultiScreen)

L'installazione di MultiScreen potrebbe essere influenzata dalla scheda grafica, dalla scheda madre e dall'ambiente di rete.

Sistema operativo

OS

• Windows 2000

• Windows XP Home Edition

• Windows XP Professional

• Windows Vista 32Bit

• Windows 7 32Bit

Per MultiScreen, è consigliato il sistema operativo Windows 2000 o successivo.

Hardware

• Almeno 32MB di memoria

• Almeno 60MB di spazio libero sul disco rigido

Rimozione del software

Cliccare su [Start], [Impostazioni]/[Pannello di controllo], quindi fare doppio clic su [Installazione applicazioni].

Selezionare MultiScreen dall'elenco dei programmi quindi cliccare sul tasto [Cambia/Rimuovi programmi].

Installazione del software 4-3

5 Risoluzione dei problemi

5-1 Auto diagnosi del monitor

• Mediante la funzione di auto diagnosi è possibile verificare il corretto funzionamento del prodotto.

• Se sullo schermo viene visualizzata una schermata vuota e il LED di accensione lampeggia anche se le connessioni del
PC e del prodotto sono state effettuate correttamente, eseguire la funzione di auto diagnosi seguendo le procedure
descritte sotto.

1. Spegnere il prodotto e il PC.

2. Scollegare il cavo D-Sub dal prodotto.

3. Accendere il prodotto.

4. Se il prodotto funziona correttamente, comparirà il messaggio 'Control cavo segnale'.

In questo caso, se viene visualizzata nuovamente una schermata vuota, verificare che non sussistano problemi con la
connessione al PC. Il prodotto funziona regolarmente.

5-1 Risoluzione dei problemi

5-2 Prima di rivolgersi al servizio di assistenza

Verificare le seguenti condizioni prima di rivolgersi al servizio di assistenza. Se il problema persiste, contattare il più vicino
Centro di assistenza Samsung Electronics.

COMPARE UNA SCHERMATA VUOTA / NON RIESCO AD ACCENDERE IL PRODOTTO

Il cavo di alimentazione è collegato correttamente? Controllare lo stato della connessione del cavo di alimenta-

zione.

Sullo schermo viene visualizzato il messaggio "Control cavo
segnale"?

Controllare il cavo di connessione tra il prodotto e il PC.

Se la visualizzazione del messaggio permane nonostante la
connessione dei cavi sia corretta, premere [ SOURCE] sul
tastierino di controllo e verificare nuovamente il segnale in
ingresso.

Sullo schermo viene visualizzato il messaggio "Mod non otti­male" ?

Ciò si verifica quando il segnale proveniente dalla scheda gra­fica supera la risoluzione massima o la frequenza massima
del prodotto.

In questo caso, impostare la risoluzione e la frequenza appro­priata per il prodotto.

Viene visualizzata una schermata vuota e il LED di accen­sione lampeggia a intervalli di 1 secondo?

Ciò si verifica quando la funzione di risparmio energetico è in
esecuzione.

Cliccando con il mouse o premendo un tasto qualsiasi, lo
schermo si riattiva.

E' stato collegato un cavo DVI? Se è stato eseguito un collegamento tramite un cavo DVI

all'avviamento del PC o se è stato collegato un cavo DVI dopo
aver scollegato il cavo durante l'uso del PC, lo schermo
potrebbe rimanere vuoto poiché alcune schede grafiche non
emettono segnale video.

In questo caso, riavviare il PC con il cavo DVI collegato.

L'IMMAGINE È TROPPO CHIARA O TROPPO SCURA

Regolare i valori dei menu Luminosità e Contrasto.

(Vedere <Luminosità>, <Contrasto>)

Se la funzione <MagicBright> è impostata su <Contrasto Dinamico>, la luminosità dello schermo può differire a seconda del
segnale di ingresso.

IL MENU DI REGOLAZIONE DELLO SCHERMO (OSD) NON COMPARE.

E' stata annullata la regolazione dello schermo? Verificare se la funzione <OSD Adjustment Lock> è impostata

su Off.

IL COLORE È STRANO / L'IMMAGINE VIENE VISUALIZZATA IN BIANCO E NERO

L'intero schermo è visualizzato con lo stesso colore come se
lo si guardasse attraverso una pellicola di cellophane?

Verificare il cavo di connessione al computer.

Reinserire correttamente la scheda grafica nel computer.

Verificare se <Effetto colore> è impostato su <Off>.

La scheda grafica è configurata correttamente? Impostare la scheda grafica facendo riferimento al manuale

dell'utente.

L'AREA DI VISUALIZZAZIONE SI SPOSTA IMPROVVISAMENTE VERSO UN BORDO O AL CENTRO.

E' stata cambiata la scheda grafica o il driver? Premere il tasto [AUTO] per eseguire la funzione di regola-

zione automatica.

Risoluzione dei problemi 5-2

L'AREA DI VISUALIZZAZIONE SI SPOSTA IMPROVVISAMENTE VERSO UN BORDO O AL CENTRO.

E' stata cambiata la risoluzione e la frequenza appropriate al
prodotto?

La scheda grafica è configurata correttamente? Impostare la scheda grafica facendo riferimento al manuale

LE IMMAGINI SONO SFUOCATE.

E' stata cambiata la risoluzione e la frequenza appropriate al
prodotto?

IL COLORE VIENE VISUALIZZATO A 16 BIT (16 COLORI). I COLORI DELLO SCHERMO SONO CAMBIATI DOPO AVER

MODIFICATO LA SCHEDA GRAFICA.

E' stato installato il driver del prodotto? Windows XP: Cambiare la risoluzione selezionando Pannello

Impostare la risoluzione e la frequenza secondo i valori
appropriati per la scheda grafica in uso

(vedere la Tabella delle modalità standard del segnale)

dell'utente.

Impostare la risoluzione e la frequenza secondo i valori
appropriati per la scheda grafica in uso

(vedere la Tabella delle modalità standard del segnale)

di controllo → Aspetto e temi → Schermo → Impostazioni.

Windows ME/2000 : Impostare nuovamente il colore selezio­nando Pannello di controllo → Schermo → Impostazioni.

Windows Vista: Cambiare le impostazioni selezionando Pan­nello di controllo → Aspetto e personalizzazione → Persona­lizzazione → Impostazioni schermo.

Windows 7: Cambiare le impostazioni del colore selezionando
Pannello di controllo → Aspetto e personalizzazione →
Schermo → Modifica risoluzione → Impostazioni avanzate →
Monitor.

(Per maggiori informazioni, vedere il Manuale dell'utente di
Windows per il computer in uso.)

La scheda grafica è configurata correttamente? Configurare nuovamente il colore secondo le impostazioni

previste dal nuovo driver della scheda grafica.

QUANDO COLLEGO IL MONITOR, VIENE VISUALIZZATO IL MESSAGGIO 'UNKNOWN MONITOR, PLUG&PLAY (VESA

DDC) MONITOR FOUND'.

E' stato installato il driver del prodotto? Installare il driver facendo riferimento alle descrizioni sulla

installazione del driver.

Verificare che tutte le funzioni Plug&Play (VESA DDC) siano
supportate facendo riferimento al Manuale dell'utente della
scheda grafica.

QUANDO GUARDO I BORDI ESTERNI DEL PRODOTTO, NOTO DELLE SOSTANZE ESTRANEE.

Poiché questo prodotto è stato studiato in modo che il colore abbia un aspetto morbido grazie a un rivestimento eseguito con
materiale trasparente sui bordi neri, tale materiale potrebbe essere visibile sui bordi. Questo non è un difetto del prodotto.

SI AVVERTE UN SUONO SIMILE A UN "BEEP BEEP" DURANTE L'AVVIAMENTO DEL COMPUTER.

Se il suono si avverte 3 o più volte durante l'avviamento del computer, richiedere l'intervento del servizio di assistenza per il
computer.

Installare il driver facendo riferimento alle descrizioni sulla
installazione del driver.

5-2 Risoluzione dei problemi

5-3 FAQ

FAQ! PROVARE I SEGUENTI PASSAGGI!

Come faccio a cambiare la frequenza del segnale video (fre­quenza di aggiornamento)?

E' necessario cambiare la frequenza della scheda grafica.

Windows XP: Per cambiare le frequenza selezionare Control
Panel (Pannello di controllo) → Appearance and Themes
(Aspetto e temi) → Display (Schermo) → Settings (Impost) →
Advanced (Avanzate) → Monitor, quindi cambiare la fre­quenza di aggiornamento in Monitor Settings (Impostazioni
monitor).

Windows ME/2000 : Per cambiare le frequenza selezionare
Control Panel (Pannello di controllo) → Display (Schermo) →
Settings (Impostazioni) → Advanced (Avanzate) → Monitor,
quindi cambiare la frequenza di aggiornamento in Monitor
Settings (Impostazioni monitor).

Windows Vista: Per cambiare le frequenza selezionare Con­trol Panel (Pannello di controllo) → Appearance and Persona­lization (Aspetto e personalizzazione) → Personalization
(Personalizzazione) → Display settings (Impostazioni
schermo) → Advanced settings (Impostazioni avanzate) →
Monitor, quindi cambiare la frequenza di aggiornamento in
Monitor Settings (Impostazioni monitor).

Windows 7: Cambiare le frequenza selezionando Pannello di
controllo → Aspetto e personalizzazione → Schermo → Modi­fica risoluzione → Impostazioni avanzate → Monitor, quindi
modificare la frequenza di aggiornamento in Impostazioni
monitor.

(Per maggiori informazioni, vedere il Manuale dell'utente del
computer o della scheda grafica.)

Risoluzione dei problemi 5-3

FAQ! PROVARE I SEGUENTI PASSAGGI!

Come posso modificare la risoluzione? Windows XP: Cambiare la risoluzione selezionando Pannello

di controllo → Aspetto e temi → Schermo → Impostazioni.

Windows ME/2000 : Cambiare la risoluzione selezionando
Pannello di controllo → Schermo → Impostazioni.

Windows Vista: Cambiare la risoluzione selezionando Pan­nello di controllo → Aspetto e personalizzazione → Persona­lizzazione → Impostazioni schermo.

Windows 7: Cambiare la risoluzione selezionando Pannello di
controllo → Aspetto e personalizzazione → Schermo → Modi­fica risoluzione.

(Per maggiori informazioni, vedere il Manuale dell'utente del
computer o della scheda grafica.)

Come posso impostare la funzione di risparmio energetico? Windows XP: Configurarla selezionando Pannello di controllo

→ Aspetto e temi → Schermo → Impostazione screensaver
o configurarla nel Setup del BIOS del computer.

Windows ME/2000 : Configurarla selezionando Pannello di
controllo → Schermo → Impostazione screensaver o confi­gurarla nel Setup del BIOS del computer.

Windows Vista: Cambiare le impostazioni selezionando Pan­nello di controllo → Aspetto e personalizzazione → Persona­lizzazione → salvaschermo. E' anche possibile usare il menu
BIOS SETUP del PC.

Windows 7: Cambiare le impostazioni selezionando Pannello
di controllo → Aspetto e personalizzazione → Personalizza­zione → salvaschermo. E' anche possibile usare il menu
BIOS SETUP del PC.

(Per maggiori informazioni, vedere il Manuale dell'utente di
Windows per il computer in uso.)

5-3 Risoluzione dei problemi

6 Maggiori informazioni

6-1 Specifiche

NOME MODELLO MD230 / MD230X3 / MD230X6

Pannello LCD Pannello 23 poll (58 cm)

Area di visualizza­zione

Passo pixel 0,2655 mm (O) x 0,2655 mm (V)

Sincronizzazione Orizzontale 30~81 kHz

Verticale 56~60 Hz

Colori visualizzati 16,7M

Risoluzione Risoluzione ottimale 1920 x 1080 a 60 Hz

Risoluzione massima 1920 x 1080 a 60 Hz

Massimo clock dei pixel 186 MHz (Analog, DVI, Display Port)

Alimentazione Questo prodotto supporta 100 – 240 V.

Connettori segnale D-sub 15pin, DVI 24Pin, DP (Display Port) 20Pin,

Dimensioni (LxAxP) /
Peso

MD230 528,6 x 308,0 x 60,5 mm / 5,6 Kg

MD230X3(L) 1585,8 x 563,0 x 307,2 mm / 24,1 Kg

MD230X3(P) 924,0 x 672,7 x 307,2 mm / 24,1 Kg

509,76 mm (O) x 286,74 mm (V)

Poiché la tensione standard può differire in base al paese in cui si utilizza i
prodotto, verificare l'etichetta sul retro del prodotto.

Ingresso USB, Uscita USB (solo tastierino di controllo)

MD230X6 1585,8 x 760,3 x 307,2 mm / 43,1 Kg

Interfaccia di montaggio VESA 100 mm x 100 mm

Caratteristiche
ambientali

MD230 Classe B (Information Communication Equipment for Home Use)

MD230X3 / MD230X6 Classe A (Information Communication Equipment for Industrial Use)

Funzionamento Temperatura: 10˚C ~ 40˚C (50˚F ~ 104˚F)

Umidità: 10 % ~ 80 %, senza condensa

Immagazzinamento Temperatura: -20˚C ~ 45˚C (-4˚F ~ 113˚F)

Umidità: 5 % ~ 95 %, senza condensa

Questo dispositivo è registrato per le specifiche EMC per uso domestico
(Classe B). Può essere utilizzato in qualsiasi area. (Un apparecchio di
Classe B emette una quantità inferiore di onde magnetiche rispetto a un
apparecchio di Classe A.)

Informativa ai rivenditori e agli utenti. Questo dispositivo è registrato per le
specifiche EMC per uso industriale (Classe A) e può essere utilizzato in aree
diverse da quelle domestiche.

Maggiori informazioni 6-1

SCREW HEAD

A FH 4,0 8,0 MACHINE

BBH 10,0

Design e specifiche sono soggetti a modifiche senza preavviso.

[mm]

LENGTH [mm] TYPE

6-1 Maggiori informazioni

6-2 Funzione di risparmio energetico

Questo prodotto dispone di una funzione di risparmio energetico che spegne automaticamente lo schermo dopo un determinato
periodo di tempo di inutilizzo al fine di ridurre il consumo energetico. Quando il prodotto si trova in modalità di risparmio
energetico, l'alimentazione non è disattivata ed è possibile riattivarlo premendo un tasto qualsiasi o cliccando con il mouse.
Tuttavia, la funzione di risparmio energetico funziona solo quando il prodotto è collegato a un computer in grado di fornire
tale funzione.

Consumo di

energia

STATO

FUNZIONAMENTO

NORMALE

MD230 46 Watt 1 Watt 1 Watt

MD230X3 138 Watt 3 Watt 3 Watt

MODALITÀ RISPARMIO

ENERGETICO

SPEGNIMENTO

MD230X6 276 Watt 6 Watt 6 Watt

Se non è presente alcun interruttore di alimentazione, il consumo è totalmente azzerato solo se il cavo di alimentazione è
scollegato.

Maggiori informazioni 6-2

6-3 Contatta SAMSUNG WORLDWIDE

Se avete commenti o domande sui prodotti Samsung, contattate il Servizio Clienti Samsung.

NORTH AMERICA

U.S.A 1-800-SAMSUNG(726-7864) http://www.samsung.com

CANADA 1-800-SAMSUNG(726-7864) http://www.samsung.com

MEXICO 01-800-SAMSUNG(726-7864) http://www.samsung.com

LATIN AMERICA

ARGENTINA 0800-333-3733 http://www.samsung.com

BRAZIL 0800-124-421

http://www.samsung.com

4004-0000

CHILE 800-SAMSUNG(726-7864) http://www.samsung.com

COLOMBIA 01-8000112112 http://www.samsung.com

COSTA RICA 0-800-507-7267 http://www.samsung.com

ECUADOR 1-800-10-7267 http://www.samsung.com

EL SALVADOR 800-6225 http://www.samsung.com

GUATEMALA 1-800-299-0013 http://www.samsung.com

HONDURAS 800-7919267 http://www.samsung.com

JAMAICA 1-800-234-7267 http://www.samsung.com

NICARAGUA 00-1800-5077267 http://www.samsung.com

PANAMA 800-7267 http://www.samsung.com

PUERTO RICO 1-800-682-3180 http://www.samsung.com

REP. DOMINICA 1-800-751-2676 http://www.samsung.com

TRINIDAD & TOBAGO 1-800-SAMSUNG(726-7864) http://www.samsung.com

VENEZUELA 0-800-100-5303 http://www.samsung.com

EUROPE

AUSTRIA 0810 - SAMSUNG(7267864,€ 0.07/min) http://www.samsung.com

BELGIUM 02-201-24-18 http://www.samsung.com/be (Dutch)

http://www.samsung.com/be_fr
(French)

CZECH 800-SAMSUNG (800-726786) http://www.samsung.com

DENMARK 70 70 19 70 http://www.samsung.com

EIRE 0818 717100 http://www.samsung.com

ESTONIA 800-7267 http://www.samsung.com

FINLAND 030 - 6227 515 http://www.samsung.com

FRANCE 01 48 63 00 00 http://www.samsung.com

6-3 Maggiori informazioni

EUROPE

GERMANY 01805 - SAMSUNG (726-7864, € 0,14/

Min)

HUNGARY 06-80-SAMSUNG(726-7864) http://www.samsung.com

ITALIA 800-SAMSUNG(726-7864) http://www.samsung.com

LATVIA 8000-7267 http://www.samsung.com

LITHUANIA 8-800-77777 http://www.samsung.com

LUXEMBURG 261 03 710 http://www.samsung.com

NETHERLANDS 0900 - SAMSUNG (0900-7267864) (€

0,10/Min)

NORWAY 815-56 480 http://www.samsung.com

POLAND 0 801 1SAMSUNG (172678)

022 - 607 - 93 - 33

PORTUGAL 80820-SAMSUNG (726-7864) http://www.samsung.com

SLOVAKIA 0800-SAMSUNG(726-7864) http://www.samsung.com

SPAIN 902 - 1 - SAMSUNG (902 172 678) http://www.samsung.com

SWEDEN 0771 726 7864 (SAMSUNG) http://www.samsung.com

SWITZERLAND 0848-SAMSUNG(7267864, CHF 0.08/

min)

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com/ch

http://www.samsung.com/ch_fr (French)

U.K 0845 SAMSUNG (7267864) http://www.samsung.com

CIS

ARMENIA 0-800-05-555

AZERBAIJAN 088-55-55-555

BELARUS 810-800-500-55-500

GEORGIA 8-800-555-555

KAZAKHSTAN 8-10-800-500-55-500

KYRGYZSTAN 00-800-500-55-500 http://www.samsung.com

MOLDOVA 00-800-500-55-500

RUSSIA 8-800-555-55-55 http://www.samsung.com

TADJIKISTAN 8-10-800-500-55-500 http://www.samsung.com

UKRAINE 0-800-502-000 http://www.samsung.com/ua

http://www.samsung.com/ua_ru

UZBEKISTAN 8-10-800-500-55-500 http://www.samsung.com

ASIA PACIFIC

AUSTRALIA 1300 362 603 http://www.samsung.com

CHINA 400-810-5858

010-6475 1880

HONG KONG (852) 3698 - 4698 http://www.samsung.com/hk

Maggiori informazioni 6-3

http://www.samsung.com

http://www.samsung.com/hk_en/

ASIA PACIFIC

INDIA 3030 8282

1800 110011

1800 3000 8282

1800 266 8282

INDONESIA 0800-112-8888

021-5699-7777

JAPAN 0120-327-527 http://www.samsung.com

MALAYSIA 1800-88-9999 http://www.samsung.com

NEW ZEALAND 0800 SAMSUNG (0800 726 786) http://www.samsung.com

PHILIPPINES 1-800-10-SAMSUNG(726-7864)

1-800-3-SAMSUNG(726-7864)

1-800-8-SAMSUNG(726-7864)

02-5805777

SINGAPORE 1800-SAMSUNG(726-7864) http://www.samsung.com

TAIWAN 0800-329-999 http://www.samsung.com

THAILAND 1800-29-3232

02-689-3232

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

VIETNAM 1 800 588 889 http://www.samsung.com

MIDDLE EAST & AFRICA

BAHRAIN 8000-4726

JORDAN 800-22273

SOUTH AFRICA 0860-SAMSUNG(726-7864) http://www.samsung.com

TURKEY 444 77 11 http://www.samsung.com

U.A.E 800-SAMSUNG(726-7864) http://www.samsung.com

6-3 Maggiori informazioni

6-4 Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici) - Solo

Europa

(Applicabile nell’Unione Europea e in altri paesi europei con sistema di raccolta differenziata)

Il marchio riportato sul prodotto, sugli accessori o sulla documentazione indica che il prodotto e i relativi accessori
elettronici (quali caricabatterie, cuffia e cavo USB) non devono essere smaltiti con altri rifiuti domestici al termine
del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei
rifiuti, si invita l'utente a separare il prodotto e i suddetti accessori da altri tipi di rifiuti e di riciclarli in maniera
responsabile per favorire il riutilizzo sostenibile delle risorse materiali.

Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio
locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di mate­riali.

Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di
acquisto. Questo prodotto e i relativi accessori elettronici non devono essere smaltiti unitamente ad altri rifiuti com­merciali.

Maggiori informazioni 6-4
