Samsung SYNCMASTER B1930, SyncMaster B2230HD, SyncMaster B2330HD, SyncMaster B2030HD User Manual [el]

SyncMaster B1930HD / B2030HD / B2230HD / B2330HD / B2430HD

LCD TV Monitor

Manuale dell'utente

Il colore e l’aspetto possono variare a seconda del
prodotto, e le specifiche sono soggette a modifica senza
preavviso allo scopo di migliorare le prestazioni del
prodotto.

Sommario

PRINCIPALI PRECAUZIONI DI SICUREZZA

Prima di iniziare . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1

Custodia e manutenzione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-2

Precauzioni di sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-3

INSTALLAZIONE DEL PRODOTTO

Contenuto della confezione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1

Installazione del piedistallo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-2

Rimuovere il piedistallo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3

Installazione staffa a parete/piedistallo da tavolo . . . . . . . . . . . . . . . . 2-4

Collegamento a un computer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-5

Uso come televisore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-6

Collegare un cavo HDMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-7

Collegamento mediante cavo HDMI-DVI . . . . . . . . . . . . . . . . . . . . . . . 2-8

Collegare un cavo Component . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-9

Collegamento a dispositivi AV . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-10

Collegare un cavo Scart . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-11

Connessione COMMON INTERFACE . . . . . . . . . . . . . . . . . . . . . . . . . 2-12

Collegare un amplificatore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-13

Collegamento delle cuffie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-14

Blocco Kensington . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-15

USO DEL PRODOTTO

Funzioni Plug & Play . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1

Pannello di controllo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-2

Telecomando . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3

Funzione Teletext . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-4

Uso del menu Screen Adjustment (OSD: On Screen Display) . . . . . . 3-5

Media Play . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-6

Anynet+ (HDMI-CEC) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7

Installazione del driver del dispositivo . . . . . . . . . . . . . . . . . . . . . . . . . 3-8

Tabella delle modalità standard del segnale . . . . . . . . . . . . . . . . . . . . 3-9

INSTALLAZIONE DEL SOFTWARE

Natural Color . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1

MultiScreen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2

RISOLUZIONE DEI PROBLEMI

Auto diagnosi del monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1

Prima di rivolgersi al servizio di assistenza . . . . . . . . . . . . . . . . . . . . 5-2

FAQ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-3

MAGGIORI INFORMAZIONI

Specifiche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-1

Funzione di risparmio energetico . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-2

Contatta SAMSUNG WORLDWIDE . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-3

Corretto smaltimento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6-4

1 Principali precauzioni di sicurezza

1-1 Prima di iniziare

Icone utilizzate in questo manuale

ICONA NOME SIGNIFICATO

Attenzione

Nota Indica un suggerimento per utilizzare una funzione.

Indica i casi nei quali la funzione può non funzionare o l'impostazione può essere annul­lata.

Uso del manuale

• I contenuti di questo manuale sono soggetti a modifiche senza preavviso ai fini di un costante miglioramento del prodotto.

• Leggere e comprendere le precauzioni di sicurezza prima di utilizzare il prodotto.

• In caso di problemi, consultare la sezione 'Risoluzione dei problemi'.

Licenza

Prodotto su licenza di Dolby Laboratories.
Dolby e il simbolo della doppia D sono marchi di Dolby Laboratories.

DivX Certified riproduce video DivX fino a HD 1080p, compreso i contenuti extra.

INFORMAZIONI SU VIDEO DIVX: DivX® è un formato video digitale creato da DivX,Inc.
Questo dispositivo dispone della certificazione ufficiale DivX (DivX Certified) per la riproduzione

di video DivX.
Maggiori informazioni e strumenti software per la conversione di file in video DivX sono disponi-

bili sul sito www.divx.com.
INFORMAZIONI SU DIVX VIDEO-ON-DEMAND: Per riprodurre contenuti DivX Video-on-

Demand (VOD) è necessario registrare il dispositivo DivX Certified® in uso.
Per generare il codice di registrazione, individuare la sezione DivX VOD nel menu Setup del

prodotto.
Accedere a vod.divx.com con questo codice per completare il processo di registrazione e

saperne di più su DivX VOD.
Brev. 7.295.673; 7.460.688; 7.519.274

Prodotto su licenza secondo i seguenti brevetti USA: 5.451.942; 5.956.674; 5.974.380;

5.978.762; 6.487.535 e altri brevetti U.S.A. e mondiali registrati e in via di registrazione.
DTS e il simbolo relativo sono marchi registrati, DTS 2.0+ Digital Out e i loghi DTS sono marchi

di DTS, Inc. Il prodotto include software. ©DTS, Inc. Tutti i diritti riservati.

TheaterSound, SRS e il simbolo sono marchi di SRS Labs, Inc.
La tecnologia TheaterSound è utilizzata su licenza di SRS Labs, Inc.

Avviso di licenza per il software open source

Nel caso sia stato utilizzato software open source, le Licenze Open Source sono disponibili sul menu del prodotto.

L'Avviso di licenza per il software open source è disponibile solo in lingua inglese.

1-1 Principali precauzioni di sicurezza

Avvertenza sul copyright

Copyright © 2010 Samsung Electronics Co., Ltd. Tutti i diritti riservati.

I diritti di questo manuale sono di proprietà di Samsung Electronics, Co., Ltd.

Sono vietati la riproduzione parziale o totale, la distribuzione o l'uso in qualsiasi forma dei contenuti di questo manuale senza il
consenso scritto di Samsung Electronics, Co., Ltd.

Il logo SAMSUNG e SyncMaster sono marchi registrati di Samsung Electronics, Co., Ltd.

Microsoft, Windows e Windows NT sono marchi registrati di Microsoft Corporation.

VESA, DPM e DDC sono marchi registrati di Video Electronics Standard Association.

Tutti gli altri marchi qui menzionati sono di proprietà dei rispettivi proprietari.

Principali precauzioni di sicurezza 1-1

1-2 Custodia e manutenzione

Manutenzione della superficie esterna e dello schermo

Pulire il prodotto con un panno morbido e asciutto.

• Non pulire il prodotto con sostanze infiammabili come benzene o
diluenti o utilizzando un panno bagnato. In caso contrario
potrebbero verificarsi problemi al prodotto.

• Non graffiare la superficie dello schermo toccandolo con le
unghie o con un oggetto appuntito.

• Non pulire il prodotto spruzzandovi direttamente acqua.
Penetrando all'interno del prodotto, l'acqua potrebbe causare un
incendio, scariche elettriche o altri problemi.

• A causa delle caratteristiche intrinseche del materiale con il quale
è costruito, utilizzando un umidificatore supersonico potrebbero
comparire degli aloni chiari sulla superficie.

L'aspetto e il colore del prodotto possono differire in base al
modello.

Messa in sicurezza della posizione di installazione

• Mantenere le distanze necessarie tra il prodotto e gli altri elementi presenti (per esempio le pareti) per garantire un’adeguata
ventilazione.

Il mancato rispetto di questa precauzione può comportare un incendio causato dal surriscaldamento.
Installare il prodotto mantenendo le distanze indicate in figura.

L’aspetto del prodotto può variare a seconda del modello.

Durante l’installazione del prodotto con un piedistallo

Durante l’installazione del prodotto con un sistema di

montaggio a parete

Riguardo alle immagini residue

• La visualizzazione di un'immagine fissa per un lungo periodo di tempo può generare un'immagine residua o una macchia
chiara sullo schermo.

In caso di inutilizzo prolungato del prodotto, impostare la modalità di risparmio energetico o un salvaschermo.

• A causa delle limitazioni tecniche del costruttore del pannello LCD, le immagini generate da questo prodotto possono risultare
più luminose o più scure del normale di circa 1ppm (parti per milione) di pixel.
Il numero dei sotto pixel di un pannello LCD per dimensione: Numero di sotto pixel = Max. risoluzione orizzontale x Max.
risoluzione verticale x 3

1-2 Principali precauzioni di sicurezza

1-3 Precauzioni di sicurezza

Icone usate per le precauzioni di sicurezza

ICONA NOME SIGNIFICATO

Avvertenza

Attenzione

La mancata osservanza delle precauzioni che riportano questo simbolo può comportare
danni gravi o perfino la morte.

La mancata osservanza delle precauzioni che riportano questo simbolo può comportare
lesioni personali o danni alla proprietà.

Significato della simbologia

Non eseguire. Seguire obbligatoriamente.

Non disassemblare.

Non toccare.

La spina di alimentazione deve essere scolle­gata dalla presa a muro.

Deve essere presente un'adeguata messa a
terra per evitare scariche elettriche.

Istruzioni relative all'alimentazione

Le immagini che seguono sono di riferimento e possono differire in base al modello e al paese di residenza.

Avvertenza

Non utilizzare un cavo di alimentazione o
una spina danneggiati o una presa di cor­rente non salda.

• Il mancato rispetto di questa
precauzione può causare una scossa
elettrica o un incendio.

Evitare di collegare e scollegare la spina di
alimentazione con le mani bagnate.

• Il mancato rispetto di questa
precauzione può causare scosse
elettriche.

Non collegare più spine elettriche a un'unica
presa a muro.

• In caso contrario, potrebbe verificarsi un
incendio causato dal surriscaldamento
della presa elettrica.

Inserire saldamente la spina di alimenta­zione nella presa.

• Il mancato rispetto di questa
precauzione può causare un incendio.

Principali precauzioni di sicurezza 1-3

Collegare la spina di alimentazione a una
presa dotata di messa a terra (solo per
apparecchi con classe di isolamento 1).

Evitare di piegare o torcere il cavo di ali­mentazione appoggiandovi sopra oggetti
pesanti.

• In caso contrario, potrebbe esservi il

Mantenere il cavo di alimentazione e il pro­dotto lontano da fonti di calore.

• Il mancato rispetto di questa

Attenzione

Non scollegare la spina di alimentazione a
prodotto acceso.

• In caso contrario, si potrebbero causare

Nello scollegare la spina di alimentazione
dalla presa a muro, afferrarla per la spina e
non per il cavo.

• Il mancato rispetto di questa

rischio di scariche elettriche o lesioni.

precauzione può causare una scossa
elettrica o un incendio.

danni al prodotto a causa di una scarica
elettrica.

precauzione può causare una scossa
elettrica o un incendio.

• In caso contrario, potrebbero esservi il
rischio di scariche elettriche o di un
incendio a causa del danneggiamento
del cavo di alimentazione.

Se i poli della spina o della presa di alimen­tazione sono coperti di polvere, pulirli con
un panno asciutto.

• Il mancato rispetto di questa
precauzione può causare un incendio.

Utilizzare solo il cavo di alimentazione for­nito in dotazione dal produttore. Non utiliz­zare il cavo di alimentazione di un altro
apparecchio elettrico.

• Il mancato rispetto di questa
precauzione può causare una scossa
elettrica o un incendio.

Collegare la spina a una presa di corrente
facilmente raggiungibile.

• In caso di problemi, è necessario
estrarre la spina di alimentazione per
escludere totalmente l'alimentazione.
Agendo sul pulsante di accensione, non
si esclude completamente
l'alimentazione al prodotto.

Istruzioni relative all'installazione

Avvertenza

Non posizionare candele accese, fornelleti
per zanzare o sigarette sul prodotto e non
collocarlo vicino a fonti di calore.

• Il mancato rispetto di questa
precauzione può causare un incendio.

Non installare il prodotto in un locale scar­samente ventilato come una libreria o un
ripostiglio.

• In caso contrario, potrebbe verificarsi un
incendio causato da un
surriscaldamento interno del prodotto.

Per fissare il prodotto alla parete richiedere
l'assistenza di un tecnico specializzato.

• In caso contrario, potrebbe esservi il
rischio di lesioni.

• Installare il prodotto a parete usando
solo il supporto apposito.

Durante l'installazione del prodotto mante­nere una distanza minima di 10 cm dal
muro per garantire una corretta ventila­zione.

• In caso contrario, potrebbe verificarsi un
incendio causato da un
surriscaldamento interno del prodotto.

1-3 Principali precauzioni di sicurezza

Conservare gli imballi usati per la spedi­zione del prodotto lontano dalla portata dei
bambini.

Non collocare il prodotto in una posizione
instabile o sottoposta a eccessive vibrazioni
come su uno scaffale non saldo o inclinato.

• Se un bambino inserisse la testa in uno
dei sacchi di plastica dell'imballo
potrebbero soffocare.

Non installare il prodotto in una posizione
esposta a polvere, umidità (sauna), olio,
fumo o acqua (pioggia) né all'interno di un
veicolo.

• Il mancato rispetto di questa
precauzione può causare una scossa
elettrica o un incendio.

Non posizionare il prodotto a un'altezza
facilmente raggiungibile dai bambini.

• Se un bambino riesce a toccare il
prodotto, potrebbe causarne la caduta e
ferirsi.

• Poiché la parte anteriore del prodotto è
più pesante, collocarlo su una superficie
stabile e piana.

Installare l'antenna lontano da qualsiasi
cavo ad alta tensione.

• Il prodotto potrebbe cadere causando
danni o lesioni.

• Se il prodotto viene utilizzato in una
posizione soggetta a vibrazioni, può
danneggiarsi o causare un incendio.

Non installare il prodotto in un luogo espo­sto a luce solare diretta o vicino a una fonte
di calore come un camino o un calorifero.

• Ciò può ridurre la durata del prodotto o
causare un incendio.

Piegare il cavo dell'antenna verso il basso
nel punto in cui entra nel monitor in modo
da non permettere l'ingresso di acqua pio­vana.

• Se penetra acqua all'interno del
prodotto, ciò può causare una scossa
elettrica o un incendio.

• Se l'antenna tocca o cade su un cavo ad

Attenzione

Non lasciare cadere il prodotto durante uno
spostamento.

• Ciò potrebbe causare problemi al

alta tensione, ciò può causare una
scossa elettrica o un incendio.

prodotto o lesioni alle persone.

Non collocare il prodotto con lo schermo
rivolto verso il pavimento.

• In caso contrario, lo schermo potrebbe
danneggiarsi.

Principali precauzioni di sicurezza 1-3

Durante il posizionamento del prodotto su
uno scaffale o un mobile, accertarsi che la
parte anteriore non fuoriesca dal piano.

• In caso contrario il prodotto potrebbe
cadere e subire danni, o provocare
lesioni personali.

• Installare il prodotto all'interno di un
vano o su una mensola idonea alle sue
dimensioni.

Se il prodotto viene installato in un luogo nel
quale le condizioni operative variano
costantemente, si può verificare un malfun­zionamento a causa delle condizioni
ambientali. In questo caso, installare il pro­dotto solo dopo aver consultato un tecnico
specializzato.

• I luoghi esposti a micropolveri, sostanze
chimiche, temperature alte o basse,
elevata umidità, quali ad esempio
aeroporti o stazioni nei quali il prodotto
viene utilizzato per lungo tempo e così
via.

Appoggiare il prodotto con cautela.

• In caso contrario, potrebbe verificarsi un
malfunzionamento o un rischio di lesioni.

Istruzioni relative alla pulizia

Avvertenza

Prima di eseguire la pulizia del prodotto,
estrarre la spina di alimentazione dalla
presa a muro.

• Il mancato rispetto di questa
precauzione può causare una scossa
elettrica o un incendio.

Durante la pulizia del prodotto, non spruz­zare acqua direttamente sul prodotto.

• Accertarsi che l'acqua non penetri
all'interno del prodotto.

• In caso contrario, potrebbe verificarsi un
malfunzionamento, un incendio o un
rischio di scariche elettriche.

1-3 Principali precauzioni di sicurezza

Attenzione

Evitare l'uso diretto di soluzioni pulenti in
spray direttamente sul prodotto.

• Ciò può comportare lo scolorimento o la
rottura della superficie dei pannelli o il
disassemblaggio di alcune parti.

Usando un panno morbido leggermente inu­midito con una soluzione specifica per la
pulizia dei monitor, pulire con cura il pro­dotto.

• Se non si dispone di tale soluzione,
diluire un detergente in acqua con un
rapporto di 1:10 e pulire il prodotto.

Istruzioni relative all'uso

Durante la pulizia del prodotto, scollegare il
cavo di alimentazione dalla presa di cor­rente e pulire il prodotto con un panno mor­bido e asciutto.

• Per la pulizia del prodotto non utilizzare
prodotti chimici come cera, benzina,
alcol, diluenti, repellenti per zanzare,
profumo, lubrificanti o soluzioni pulenti.

Ciò può comportare la deformazione dei
pannelli esterni o il deterioramento delle
scritte.

Poiché la superficie esterna del prodotto
può essere facilmente graffiata, utilizzare un
panno morbido.

Avvertenza

Poiché all'interno del prodotto è presente
una corrente a elevato voltaggio, non disas­semblare, riparare o modificare autonoma­mente il prodotto.

• In caso contrario, si potrebbe verificare
un incendio o un rischio di scariche
elettriche.

• Se il prodotto necessita di riparazione,
contattare un centro di assistenza.

Se il prodotto genera un rumore anomalo o
emette odore di bruciato, scollegare imme­diatamente l'alimentazione e contattare un
centro di assistenza.

• Il mancato rispetto di questa
precauzione può causare una scossa
elettrica o un incendio.

Se il prodotto cade e la struttura subisce
danni, spegnerlo e scollegare il cavo di ali­mentazione. Contattare un centro di assi­stenza.

• In caso contrario, si potrebbe verificare
un incendio o un rischio di scariche
elettriche.

Per spostare il prodotto, spegnerlo e scolle­gare il cavo di alimentazione, il cavo
dell'antenna ed eventuali altri dispositivi ad
esso collegati.

• In caso contrario, potrebbero esservi il
rischio di scariche elettriche o di un
incendio a causa del danneggiamento
del cavo di alimentazione.

Non lasciare che i bambini si appendano o
salgano sopra il prodotto.

• In caso contrario, il prodotto potrebbe
cadere causando lesioni o perfino la
morte.

Non collocare oggetti come giocattoli o
biscotti sopra il prodotto.

• Se un bambino sale sul prodotto per
prendere un oggetto, l'oggetto o il
prodotto potrebbe cadere causando
lesioni o perfino la morte.

Principali precauzioni di sicurezza 1-3

In caso di temporali o fulmini, scollegare il
cavo di alimentazione e per nessun motivo
toccare il cavo dell'antenna poiché potrebbe
essere molto pericoloso.

• Il mancato rispetto di questa
precauzione può causare una scossa
elettrica o un incendio.

Non lasciare cadere oggetti sul prodotto né
farli urtare contro di esso.

• Il mancato rispetto di questa
precauzione può causare una scossa
elettrica o un incendio.

Non spostare il prodotto tirandolo per il cavo
di alimentazione o il cavo dell'antenna.

• In caso contrario, si potrebbe verificare
un rischio di scariche elettriche, un
incendio o un malfunzionamento a
causa del danneggiamento del cavo.

Non capovolgere o spostare il prodotto
afferrandolo per il cavo di alimentazione o il
cavo del segnale.

• In caso contrario, si potrebbe verificare
un rischio di scariche elettriche, un
incendio o un malfunzionamento a
causa del danneggiamento del cavo.

Verificare che i fori di ventilazione non siano
ostruiti da una tovaglia o una tenda.

• In caso contrario, potrebbe verificarsi un
incendio causato dal surriscaldamento
interno del prodotto.

In caso di perdita di gas, non toccare il pro­dotto o la spina di alimentazione e ventilare
il locale immediatamente.

• Il mancato rispetto di questa
precauzione può causare un'esplosione
o un incendio.

• In caso di lampi o fulmini, non toccare il
cavo di alimentazione o il cavo
dell'antenna.

Non usare o applicare spray od oggetti
infiammabili vicino al prodotto.

• Il mancato rispetto di questa
precauzione può causare un'esplosione
o un incendio.

Non inserire oggetti metallici come baston­cini, monete o forcine per capelli, od oggetti
infiammabili all'interno del prodotto (fori di
ventilazione, porte ecc.).

• Se all'interno del prodotto penetrassero
acqua o corpi estranei, spegnere il
prodotto, scollegare il cavo di
alimentazione e contattare un centro di
assistenza.

• In caso contrario, si potrebbe verificare
un malfunzionamento, un incendio o un
rischio di scariche elettriche.

Non collocare sul prodotto contenitori di
liquidi come ad esempio una caraffa o un
vaso di fiori, prodotti cosmetici, medicinali
od oggetti metallici.

• Se all'interno del prodotto penetrassero
acqua o corpi estranei, spegnere il
prodotto, scollegare il cavo di
alimentazione e contattare un centro di
assistenza.

• In caso contrario, si potrebbe verificare
un malfunzionamento, un incendio o un
rischio di scariche elettriche.

1-3 Principali precauzioni di sicurezza

Attenzione

La visualizzazione di un'immagine fissa per
un lungo periodo di tempo può generare
un'immagine residua o una macchia chiara
sullo schermo.

• In caso di inutilizzo prolungato del
prodotto, impostare la modalità di
risparmio energetico o un salvaschermo
con un'immagine in movimento.

Impostare la risoluzione e la frequenza
appropriate per il prodotto.

• In caso contrario, si potrebbe incorrere
in un affaticamento degli occhi durante
la visione.

La visione continua del prodotto a una
distanza troppo ravvicinata può danneg­giare la vista.

E' importante lasciare riposare la vista (5
minuti ogni ora) durante la visione per lun­ghi periodi di tempo.

In caso di inutilizzo prolungato del prodotto,
scollegare il cavo di alimentazione dalla
presa a muro.

• In caso contrario, si potrebbe verificare
un accumulo di polvere con
conseguente incendio causato dal
surriscaldamento, un corto circuito
oppure una scarica elettrica.

Non capovolgere il prodotto o muoverlo
tenendolo per il piedistallo.

• Ciò può provocare la caduta del
prodotto con conseguenti danni o
lesioni.

Evitare l'uso di umidificatori o di fornelli
vicino al prodotto.

• Il mancato rispetto di questa
precauzione può causare una scossa
elettrica o un incendio.

Un uso prolungato del prodotto provoca il
surriscaldamento dello schermo, si consi­glia pertanto di non toccarlo.

• Ciò consente di evitare l'affaticamento
degli occhi.

Tenere i piccoli accessori lontano dalla por­tata dei bambini.

Non collocare oggetti pesanti sopra il pro­dotto.

• In caso contrario, potrebbe verificarsi un
malfunzionamento o un rischio di lesioni.

Prestare attenzione durante la regolazione
dell'altezza del piedistallo o dell'angolo di
visione.

• Se una mano o le dita rimangono
incastrate nel prodotto, ciò può causare
lesioni.

• Se il prodotto è eccessivamente
inclinato, potrebbe cadere e provocare
lesioni.

Durante l'uso di cuffie o auricolari, non
alzare eccessivamente il livello di ascolto.

• Un volume eccessivo può danneggiare
l'udito.

Principali precauzioni di sicurezza 1-3

Prestare particolare attenzione a che i bam­bini non si mettano in bocca le pile rimosse
dal telecomando. Conservare le pile fuori
dalla portata dei bambini.

• Se un bambino si mette in bocca una
pila, consultare immediatamente un
medico.

In caso di sostituzione delle pile, rispettare
la polarità (+, -).

• In caso contrario, le pile potrebbero
danneggiarsi o causare un incendio,
danni personali o alle cose a causa di
perdite del liquido interno.

Usare solo il tipo di pile standard indicato.
Non utilizzare pile usate e nuove contempo­raneamente.

• Ciò potrebbe causare una rottura o una
perdita con conseguente incendio,
danno o contaminazione (danno).

Durante l'uso del prodotto mantenere una postura corretta

Durante l'uso del prodotto mantenere una postura corretta.

• Mantenere diritta la schiena.

• Mantenere una distanza di 45~50 cm tra gli occhi e lo schermo. Guardare lo schermo
verso il basso e con il viso diritto.

• Durante l'uso del prodotto mantenere una postura corretta.

• Regolare l'angolazione in modo da non avere luce riflessa sullo schermo.

• Mantenere gli avambracci ad angolo retto e livellati con il dorso delle mani.

• Mantenere i gomiti ad angolo retto.

• Mantenere la pianta dei piedi parallela al terreno e le ginocchia a un angolo di 90 gradi o
maggiore, e le braccia in modo che si trovino a un'altezza inferiore al cuore.

Le pile (e le batterie ricaricabili) non sono
rifiuti domestici e devono essere smaltite
secondo le normative vigenti per il riciclo. Il
cliente è responsabile della restituzione
delle pile esauste o ricaricabili per un loro
riciclo.

• Il cliente può consegnare le pile esauste
o ricaricabili al più vicino luogo pubblico
per il riciclo o a un negozio che ne
effettui il ritiro.

1-3 Principali precauzioni di sicurezza

2 Installazione del prodotto

2-1 Contenuto della confezione

•Disimballare il prodotto e verificare che tutte le parti siano presenti.

•Conservare gli imballi in caso sia necessario spostare successivamente il prodotto.

•Se qualsiasi componente risulta mancante, contattare il rivenditore.

•Rivolgersi al rivenditore locale per l'acquisto di eventuali accessori.

INDICE

Guida di installazione rapida Garanzia

Manuale dell'utente Cavo di alimentazione

(non disponibili in tutti i paesi)

Cavo D-Sub Cavo stereo Connettore del piedistallo Base del piedistallo

Telecomando Pile (2 tipo AAA) Panno per la pulizia Reggicavo

VENDUTO A PARTE

Cavo HDMI Cavo HDMI-DVI

•Il colore e l’aspetto possono variare a seconda del prodotto, e le specifiche sono soggette a modifica senza preavviso allo
scopo di migliorare le prestazioni del prodotto.

•Il panno per la pulizia viene fornito in dotazione solo per i modelli con una finitura nera altamente lucida.

Installazione del prodotto 2-1

2-2 Installazione del piedistallo

Prima di assemblare il prodotto, posizionarlo su una superficie piana e stabile con lo schermo rivolto verso il basso.

Inserire il Connettore nel piedistallo nella direzione indicata in figura.

Verificare che il connettore del piedistallo sia saldamente fissato.

Ruotare completamente la vite di collegamento posta sul fondo del piedistallo in modo da
fissarlo saldamente.

Collocare un panno morbido sul tavolo e appoggiarvi il prodotto con lo schermo rivolto
verso il panno.

2-2 Installazione del prodotto

Afferrare il corpo del prodotto con la mano come mostrato nella figura.
Spingere il piedistallo assemblato nel corpo principale nella direzione indicata dalla frec-

cia come mostrato in figura.

- Avvertenza
Non sollevare il prodotto afferrandolo per il piedistallo

Il colore e l’aspetto possono variare a seconda del prodotto, e le specifiche sono soggette a modifica senza preavviso allo
scopo di migliorare le prestazioni del prodotto.

Installazione del prodotto 2-2

2-3 Rimuovere il piedistallo

Prima di rimuovere il piedistallo, posizionare il prodotto su una superficie piana e stabile con lo schermo rivolto verso il
basso.

Collocare un panno morbido sul tavolo e appoggiarvi il prodotto con lo schermo rivolto
verso il basso.

Afferrare il corpo del prodotto con la mano come mostrato nella figura.
Tirare il piedistallo nella direzione indicata dalla freccia come mostrato nella figura per

separarlo dal corpo del prodotto.

Ruotare la vite di ritenuta posta sul fondo del piedistallo per separarlo.

Estrarre il connettore dal piedistallo nella direzione indicata dalla freccia come mostrato
nella figura.

Il colore e l’aspetto possono variare a seconda del prodotto, e le specifiche sono soggette a modifica senza preavviso allo
scopo di migliorare le prestazioni del prodotto.

2-3 Installazione del prodotto

2-4 Installazione staffa a parete/piedistallo da tavolo

Installazione staffa a parete/piedistallo da tavolo (non fornito)

Questo prodotto prevede un montaggio a parete di 75 mm x 75 mm conforme alle specifiche VESA.

: Montaggio staffa a parete/piedistallo da tavolo

: Kit staffa a parete/piedistallo da tavolo (non fornito)

1. Spegnere il prodotto e scollegare il cavo di alimentazione dalla presa a muro.

2. Collocare un panno morbido sul tavolo e appoggiarvi il prodotto con lo schermo rivolto verso il panno.

3. Rimuovere la vite dal piedistallo e separarlo.

4. Allineare la scanalatura della parte del prodotto da collegare al piedistallo alla scanalatura presente sul piedistallo (piedistallo

da tavolo, piedistallo da parete o altro tipo di piedistallo) e fissare saldamente il piedistallo serrando la vite.

•Utilizzando una vite più lunga rispetto a quanto previsto dalle specifiche standard, l'interno del prodotto potrebbe
danneggiarsi.

•Per il montaggio a parete non conforme allo standard VESA, la lunghezza delle viti può essere diversa in base a specifiche
esigenze.

•Non utilizzare viti non compatibili con le specifiche VESA e non serrarle con forza eccessiva.
In caso contrario, potrebbero verificarsi danni o lesioni in caso di caduta del prodotto.
La società non può essere ritenuta responsabile di eventuali danni o lesioni.

•La società non può essere ritenuta responsabile di eventuali danni al prodotto o lesioni causate da un uso del piedistallo
non conforme alle specifiche indicate o da un'installazione eseguita da personale non autorizzato.

•Durante l'installazione del prodotto utilizzando un sistema di montaggio a parete, verificare che vi sia uno spazio libero di
almeno 10 cm dalla parete.

•La società non può essere ritenuta responsabile di eventuali problemi causati da un piedistallo con compatibile con le
specifiche indicate.

•Usare il sistema di montaggio a parete secondo le specifiche internazionali.

Installazione del prodotto 2-4

2-5 Collegamento a un computer

1. Collegare il prodotto al PC in base all'uscita video supportata dal PC.

La parte per la connessione può differire in base al modello del prodotto.

Quando la scheda grafica fornisce un'uscita D-Sub <Analogico>

• Collegare la porta [PC IN] del prodotto alla porta D-Sub del PC mediante il cavo D-Sub.

Quando la scheda grafica fornisce un'uscita DVI <Digitale>

• Collegare la porta [HDMI(DVI) IN] del prodotto alla porta DVI del PC mediante un cavo HDMI-DVI.

Se la scheda grafica fornisce un'uscita HDMI

2-5 Installazione del prodotto

• Collegare la porta [HDMI(DVI) IN] del prodotto alla porta HDMI del PC mediante un cavo HDMI.

2. Collegare la porta [HDMI/PC/DVI-D AUDIO IN] posta lateralmente sul retro del monitor alla scheda audio del PC.

3. Per utilizzare il monitor, collegare il cavo di alimentazione a una presa elettrica e alla porta [POWER] del monitor.
(Il voltaggio di ingresso viene impostato automaticamente.)

Installazione del prodotto 2-5

•Gli altoparlanti del monitor consentono di ottenere un audio di alta qualità dalla scheda audio del computer. (Non è
necessario installare altoparlanti separati per il computer.)

•A seconda della scheda video utilizzata, collegando contemporaneamente a un solo computer i cavi D-sub potrebbe
apparire una schermata vuota.

2-5 Installazione del prodotto

2-6 Uso come televisore

E' possibile vedere i programmi televisivi sul monitor se è collegato a un sistema di ricezione via antenna o cavo senza la
necessità di installare un apparecchio di ricezione TV o un software separato sul proprio computer.

1. Collegare il cavo del ricevitore o il cavo dell'antenna TV alla porta [ANT IN] sul retro del monitor.

•Se si usa il terminale di una antenna/di un ricevitore via cavo interno:
Verificare il terminale dell'antenna sulla presa a muro quindi collegare il cavo TV all'antenna/al ricevitore via cavo.

•Se si usa una antenna esterna:
Si consiglia di far effettuare l'installazione a un tecnico qualificato in caso di utilizzo di un'antenna esterna.

2. Una volta eseguite le connessioni, collegare il televisore all'alimentazione.

3. Quando si accende il prodotto per la prima volta dopo l'acquisto, si avvia la procedura di impostazione iniziale (<Plug&Play>).

Fare attenzione a non far piegare il cavo coassiale durante la connessione al terminale d'ingresso dell'antenna [ANT IN].

Avviso relativo alla trasmissione TV digitale

•Le funzioni relative alla televisione digitale (DVB) sono disponibili solo nelle nazioni o nelle aree in cui viene trasmesso il
segnale digitale terrestre DVB-T (MPEG2 e MPEG4 AVC) o laddove si abbia accesso a un servizio TV via cavo
compatibile DVB-C (MPEG2 e MPEG4 AAC). Verificare con il rivenditore locale la possibilità di ricevere segnali DVB-T
o DVB-C.

•DVB-T è lo standard del consorzio europeo DVB per la trasmissione della televisione digitale terrestre mentre DVB-C è lo
standard per la trasmissione della televisione digitale via cavo. Tuttavia, alcune funzioni quali EPG (Electronic Program
Guide), VOD (Video on Demand) e altre non sono incluse in queste specifiche. Per questo motivo, al momento non
sono disponibili.

•Sebbene questo apparecchio TV soddisfi i più recenti standard DVB-T e DVB-C, aggiornati a [Agosto, 2008], la
compatibilità con future trasmissioni digitali via cavo DVB-C e terrestri DVB-T non può essere garantita.

•In base al paese o all'area in cui si utilizza questo televisore, alcuni fornitori di trasmissioni TV via cavo potrebbero
applicare una tariffa aggiuntiva per tali servizi e richiedere all'utente di accettare i termini e le condizioni della loro
offerta.

•Alcune funzioni della trasmissione TV digitale potrebbero non essere disponibili in alcune nazioni o regioni e DVB-C
potrebbe non funzionare correttamente con alcuni fornitori di servizi via cavo.

•Per maggiori informazioni, contattare il locale centro assistenza clienti Samsung.
La qualità di ricezione del televisore può essere influenzata dai diversi metodi di trasmissione esistenti nei vari paesi.
Verificare le prestazioni del televisore presso un Rivenditore autorizzato SAMSUNG o presso un Call Centre Samsung
per sapere se la qualità di ricezione può essere migliorata o meno riconfigurando le impostazioni dell'apparecchio.

Installazione del prodotto 2-6

2-7 Collegare un cavo HDMI

1. Collegare la porta HDMI OUT del dispositivo AV (Blu-Ray/DVD/Ricevitore via cavo/satellitare) al terminale [HDMI(DVI) IN] del

monitor mediante il cavo HDMI.

2. Premere il tasto [SOURCE] sul pannello anteriore del monitor o sul telecomando per selezionare la modalità <HDMI>.

Non è necessario eseguire una connessione audio separata durante la connessione HDMI.

2-7 Installazione del prodotto

2-8 Collegamento mediante cavo HDMI-DVI

1. Collegare il terminale di uscita DVI di un dispositivo esterno al terminale [HDMI(DVI) IN] del monitor mediante un cavo HDMI-

DVI.

2. Collegare le spine rossa e bianca di un cavo RCA-Stereo (per PC) ai terminali di uscita audio di un dispositivo digitale aventi

lo stesso colore, e collegare la spina opposta al terminale [HDMI/PC/DVI-D AUDIO IN] del prodotto.
Premere il tasto [SOURCE] sul pannello anteriore del monitor o sul telecomando per selezionare la modalità <HDMI>.

Installazione del prodotto 2-8

2-9 Collegare un cavo Component

1. Collegare la porta VIDEO OUT del dispositivo AV (DVD/Videoregistratore/Ricevitore via cavo/satellitare) alle porte di ingresso

[COMPONENT IN / AV IN [P

, PB, Y/VIDEO]] mediante un cavo video component [PR, PB,Y].

R

2. Collegare la porta audio del dispositivo AV (DVD/Videoregistratore/Ricevitore via cavo/satellitare) alla porta [COMPONENT

IN / AV IN [R-AUDIO-L]] del monitor.
Premere il tasto [SOURCE] sul pannello anteriore del monitor o sul telecomando per selezionare la modalità <Comp.>.

Per informazioni sull'opzione video Component, consultare il manuale del DVD/videoregistratore/ricevitore via cavo/
ricevitore satellitare.

2-9 Installazione del prodotto

2-10 Collegamento a dispositivi AV

1. Collegare la porta del dispositivo AV (DVD/videoregistratore/cavo/ricevitore satellitare/webcam) alla porta [COMPONENT IN /

AV IN [R-AUDIO-L]] del prodotto.

2. Collegare il terminale di uscita video del dispositivo AV e [COMPONENT IN / AV IN [Y/VIDEO]] del monitor mediante un cavo

video.

3. Selezionare <AV> premendo il tasto [SOURCE] sul telecomando.

I cavi audio-video mostrati qui sono di solito in dotazione alla videocamera. (In caso contrario, contattare un rivenditore
autorizzato.)

Installazione del prodotto 2-10

2-11 Collegare un cavo Scart

1. Collegare la porta [EXT(RGB)] del monitor al lettore DVD mediante un jack SCART.

2. Quando un dispositivo Scart viene collegato al monitor, l’opzione Sorgente cambia automaticamente in EXT.

•Da collegare all'ingresso dei dispositivi DVD se il dispositivo dispone di un jack [EXT [RGB]].

•Per vedere un DVD è sufficiente agganciare il lettore DVD al monitor fintanto che è acceso.

2-11 Installazione del prodotto

2-12 Connessione COMMON INTERFACE

Per visualizzare canali a pagamento, è necessario inserire una “SCHEDA CI o CI+”.

1. Non inserendo una “SCHEDA CI o CI+", alcuni canali visualizzeranno il messaggio “Scrambled Signal” (Segnale criptato).

2. Le informazioni di pairing che contengono un numero telefonico, l’ID della "SCHEDA CI o CI+", l’ID host e altri dati, verranno

visualizzate entro 2~3 minuti. Se viene visualizzato un messaggio di errore, contattare il service provider.

3. Quando la configurazione delle informazioni relative al canale è completata, viene visualizzato il messaggio "Updating

Completed" (Aggiornamento completato), a indicare che l’elenco dei canali è stato aggiornato.

•È necessario richiedere una "SCHEDA CI o CI+" al fornitore del servizio locale.

•Estrarre con delicatezza la "SCHEDA CI o CI+" tirandola con le dita e prestando attenzione a non farla cadere poiché
potrebbe subire danni.

•Inserire la "SCHEDA CI o CI+" nella direzione indicata sulla scheda stessa.

•La posizione dello slot COMMON INTERFACE può variare a seconda del modello.

•La "SCHEDA CI o CI+" non è supportata in alcune nazioni e regioni; controllare con il rivenditore autorizzato di zona.

•In caso di problemi, contattare il fornitore del servizio.

Installazione del prodotto 2-12

2-13 Collegare un amplificatore

Collegare il terminale [DIGITAL AUDIO OUT (OPTICAL)] del monitor all'ingresso ottico dell'amplificatore mediante un cavo ottico.

•Se il monitor non emette alcun segnale audio, è necessario utilizzare un amplificatore.

•Per informazioni sul collegamento di un altoparlante e di un amplificatore, consultare i manuali delle apparecchiature.

2-13 Installazione del prodotto

2-14 Collegamento delle cuffie

Collegare le cuffie al terminale di collegamento apposito.

Installazione del prodotto 2-14

2-15 Blocco Kensington

Il blocco Kensington è un dispositivo antifurto che permette di bloccare il prodotto in modo da poterlo utilizzare in sicurezza in
luoghi pubblici. Dal momento che la forma e l'uso del dispositivo di blocco possono variare in base al modello e al produttore, per
maggiori informazioni vedere il Manuale dell'utente fornito insieme al sistema di blocco.

Il blocco Kensington è acquistabile separatamente.

Per bloccare il prodotto, seguire questi passaggi:

1. Avvolgere il blocco Kensington intorno a un oggetto fisso di grandi dimensioni, come per esempio una scrivania o una sedia.

2. Far scorrere il terminale del cavo a cui è collegato il blocco attraverso l'asola terminale del cavo Kensington.

3. Inserire il dispositivo di blocco nello slot Kensington previsto sul monitor ( ).

4. Fissare il blocco ( ).

Queste istruzioni sono da considerarsi generiche. Per informazioni più dettagliate, vedere il Manuale dell'utente fornito in
dotazione con il dispositivo di blocco.

E' possibile acquistare un dispositivo di blocco in un negozio di elettronica, online o presso un centro di assistenza.

2-15 Installazione del prodotto

3 Uso del prodotto

3-1 Funzioni Plug & Play

Se il televisore viene acceso per la prima volta, alcune impostazioni di base vengono visualizzate automaticamente e in
sequenza.

Per tornare al passaggio precedente, premere il tasto Rosso.

1. Premere il tasto [POWER ] del telecomando.

•In alternativa, è possibile premere il tasto [ ] sul televisore.

•Viene visualizzato il messaggio <Select the OSD Language.>.

2. Premere il tasto [ ] . Selezionare la lingua desiderata premendo il tasto ▲ o ▼.

Premere il tasto [ ] per confermare la scelta.

3. Premere il tasto ◄ o ► per selezionare <Demo Negozio> o <Uso dom.>, quindi premere [ ].

•Si consiglia di impostare la modalità TV su <Uso dom.> per ottenere la migliore qualità dell'immagine in un ambiente

domestico.

•La modalità <Demo Negozio> è intesa solo per un uso commerciale del prodotto. Se l'unità è stata accidentalmente

impostata sulla modalità <Demo Negozio> e si desidera tornare alla modalità <Uso dom.> (Standard): Premere il
tasto Volume del televisore. Quando il menu OSD Volume viene visualizzato, tenere premuto il tasto [MENU] del
televisore per 5 secondi.

4. Premere il tasto [ ] .

Selezionare la lingua desiderata premendo il tasto ▲ o ▼. Premere il tasto [ ] per confermare la scelta.

5. Premere il tasto [ ] .

Premere il tasto ▲ o ▼ per selezionare <Antenna> o <Cavo>, quindi premere [ ].

•<Antenna>: Segnale antenna via <Antenna>.

•<Cavo>: Segnale antenna via <Cavo>.

6. Premere il tasto ▲ o il tasto ▼ per selezionare il canale da memorizzare.

Premere ▼ per selezionare <Ricerca>, quindi premere [ ].

•Quando si imposta la sorgente antenna su <Cavo>, viene visualizzata una procedura che consente di impostare un

valore per la ricerca dei canali digitali. Per ulteriori informazioni, vedere <Canale> → <Memoriz. automatica>.

•<Digitale e Analogico>: Canali digitali e analogici.

•<Digitale>: Canali digitali.

•<Analogico>: Canali analogici.

•La ricerca dei canali inizia e termina in modo automatico.

•Premere il tasto [ ]ENTER in qualsiasi momento per interrompere il processo di memorizzazione.

Una volta memorizzati tutti i canali disponibili, viene visualizzato il messaggio <Impostare la modalità Orologio,>.

•

7. Premere il tasto [ ] .

Uso del prodotto 3-1

Premere il tasto ▲ o ▼ per selezionare <Auto>, quindi premere [ ].

•Selezionando <Manuale>, viene visualizzato il messaggio <Imposta data e ora correnti>.

•Ricevendo un segnale digitale, l'orario verrà impostato automaticamente. In caso contrario, selezionare <Manuale> per

impostare l'orologio.

8. Viene quindi visualizzata la descrizione relativa al metodo di connessione che fornisce la migliore qualità di visione HD.

Controllare la descrizione e premere il tasto [ ].

9. 9. Viene visualizzato il messaggio <Buona Visione.>. Al termine, premere [ ].

Per reimpostare questa funzione...

1. Premere il tasto [MENU] per visualizzare il menu. Premere il tasto ▲ o ▼ per selezionare <Impostazione>, quindi premere

[].

2. Premere nuovamente [ ] per selezionare <Plug & Play>.

3. Digitare il PIN a quattro cifre.

Il codice PIN predefinito di un nuovo televisore è 0-0-0-0. E' possibile cambiare il PIN selezionando <Cambia PIN> nel menu.

La funzione <Plug & Play> è disponibile solo in modalità <TV>.

3-1 Uso del prodotto

3-2 Pannello di controllo

NUMERO ICONA DESCRIZIONE

Indicatore di alimenta-

zione

Altoparlante -

Questa luce è accesa quando il prodotto funziona normalmente, e lampeggia una
volta quando si salvano le modifiche effettuate.

Per ulteriori informazioni sulla funzione di risparmio energetico, vedere funzione
di risparmio energetico nella sezione Maggiori informazioni. In caso di inutilizzo
prolungato del prodotto, scollegare il cavo di alimentazione per evitare un inutile
consumo energetico.

Alterna tutte le sorgenti d’ingresso disponibili. Nel menu a video, utilizzare questo
tasto come si usa il tasto [ ] del telecomando.

Premere questo tasto per visualizzare il menu On Screen Display (OSD).
Questo tasto è anche usato per uscire dal menu OSD o per tornare al menu OSD di

livello superiore.

Passa da una voce di menu all'altra in orizzontale o regola i valori del menu selezio­nato.

Regola il volume dell'audio.

Usare questi tasti per navigare all'interno dei menu o regolare un valore nel menu
OSD.

Premere per cambiare i canali in modalità <TV>.

Premere questo tasto per accendere o spegnere il prodotto.

Uso del prodotto 3-2

3-3 Telecomando

Le prestazioni del telecomando possono essere influenzate dalla vicinanza di un televisore o di un dispositivo elettronico al
Display LCD; in questo caso, può verificarsi un malfunzionamento dell'apparecchio a causa di interferenze di frequenza.

POWER
Accende/Spegne il prodotto.

Tasti numerici
Premere per cambiare canale.

TTX / MIX
La maggior parte delle emittenti

televisive fornisce informazioni
scritte tramite il servizio Teletext.

, , , , , , , ,

- +
Premere per aumentare o diminuire

il volume.

MENU

Apre il menu a schermo ed esce dal
menu o chiude il menu di regola­zione.

Tasto MEDIA.P
Permette di riprodurre brani musi-

cali e immagini.

TOOLS

Utile per selezionare rapidamente le
funzioni più frequentemente utiliz­zate.

SOURCE

Premere il tasto per cambiare la
SOURCE del segnale d’ingresso.

La modifica della SOURCE è
consentita solo in caso di disposi­tivi esterni collegati al monitor in
quel momento.

PRE-CH
Premendo questo tasto si torna

al canale precedente.

MUTE

Regola il volume dell'audio.

P

Premere per cambiare canale.

CH LIST
Visualizza “Channel List” (Elenco

canali) sullo schermo.

GUIDE
Visualizzazione della Electronic

Program Guide (EPG).

Tasti Su-Giù Sinistra-

Destra
Passa da una voce di menu all'altra

in orizzontale, in verticale o regola i
valori del menu selezionato.

RETURN
Ritorna al menu precedente.

Tasti colore
Usare questi tasti nei menu <Elenco

canali>, <Media Play>, ecc...

Tasto P.MODE
Premere per selezionare la <Moda-

lità immagine>.
Tasto S.MODE
Premere per selezionare la <Moda-

lità audio>.
Tasto DUAL
Per la selezione degli effetti audio.

INFO

Le informazioni relative all'imma­gine attuale sono visualizzate in
alto a sinistra dello schermo.

EXIT
Esce dalla schermata del menu.

Tasto AD
Selezione <Descrizione audio>.
Tasto di selezione P.SIZE
<Formato immagine>.
Tasto SUBT.
Visualizzazione <Sottotitoli>

Usare questi tasti in modalità
<Media Play> e <Anynet+>.

3-3 Uso del prodotto

Installazione delle batterie nel telecomando

1. Sollevare il coperchio sul retro del telecomando come mostrato in figura.

2. Installare le due batterie AAA.

Rispettare le polarità + e - delle batterie come mostrato nel diagramma riportato all'interno del vano.

3. Chiudere il coperchio.

Se si prevede di non utilizzare il telecomando per un periodo di tempo prolungato, rimuovere le batterie e riporle in un
luogo asciutto e fresco.

Se il telecomando non funziona, effettuare il seguente controllo:

•Il televisore è acceso?

•I poli - e + delle batterie sono invertiti?

•Le batterie sono esauste?

•Si è verificata una interruzione di corrente o il cavo di alimentazione è scollegato?

•E' presente una luce a fluorescenza speciale o un neon nelle vicinanze?

Uso del prodotto 3-3

3-4 Funzione Teletext

La maggior parte delle emittenti televisive fornisce servizi informativi tramite il servizio Teletext. La pagina dell’indice del servizio
Teletext contiene informazioni sull’uso del servizio. Inoltre, è possibile selezionare varie opzioni tramite i tasti del telecomando.

Per ricevere correttamente le informazioni del servizio Teletext, è necessario che la ricezione del canale sia stabile. In caso
contrario, alcune informazioni potrebbero essere perse o alcune pagine potrebbero non essere visualizzate correttamente.

E’ possibile cambiare le pagine teletext premendo i tasti numerici sul telecomando.

(teletext on/mix)

Premere questo tasto per attivare la
modalità Teletext dopo avere sele­zionato un canale che fornisce que­sto tipo di servizio. Premere di
nuovo il tasto per sovrapporre le
informazioni del servizio Teletext
alla trasmissione corrente.

(indice)

Premere questo tasto in qualsiasi
momento per visualizzare la pagina
dell’indice.

(dimensione)

Premere questo tasto per raddop­piare le dimensioni dei caratteri
nella metà superiore dello schermo.
Premere di nuovo il tasto per
ingrandire i caratteri nella metà infe­riore dello schermo. Per tornare alla
modalità di visualizzazione normale,
premere di nuovo il tasto.

(modalità)
Premere questo tasto per sele-

zionare la modalità Teletext
(LIST/FLOF). Premendo questo
tasto nella modalità LIST, si
attiva la modalità di memorizza­zione dell’elenco. In questa
modalità, è possibile salvare la
pagina Teletext all’interno di un

elenco utilizzando il tasto
(memorizza).

(pagina secondaria)
Visualizza la pagina secondaria

disponibile.

(pagina su)
Consente di visualizzare la

pagina Teletext successiva.

(mantieni)

Consente di mantenere visualiz­zata una pagina, se la pagina è col­legata a più pagine secondarie che
scorrono automaticamente. Pre­merlo nuovamente per riprendere la
visualizzazione.

Tasti colorati (rosso/verde/giallo/
blu)

Se una emittente usa il sistema
FASTEXT, i vari argomenti trattati in
una pagina Teletext vengono codifi­cati in base ai colori e possono
essere selezionati premendo i rela­tivi tasti colorati. Premere il tasto il
cui colore corrisponde a quello
dell’argomento desiderato. La
pagina viene visualizzata con altre
informazioni colorate che possono
essere selezionate allo stesso
modo. Per visualizzare la pagina
successiva o precedente, premere il
tasto colorato corrispondente.

(pagina giù)
Consente di visualizzare la

pagina Teletext precedente.

(memorizza)
Utilizzato per memorizzare le

pagine Teletext.

(scopri)
Consente di visualizzare il testo

nascosto (risposte a quiz, ad
esempio). Per tornare alla moda­lità di visualizzazione normale,
premere di nuovo il tasto.

(annulla)
Utilizzato per visualizzare le sta-

zioni emittenti durante la ricerca
di una pagina.

3-4 Uso del prodotto

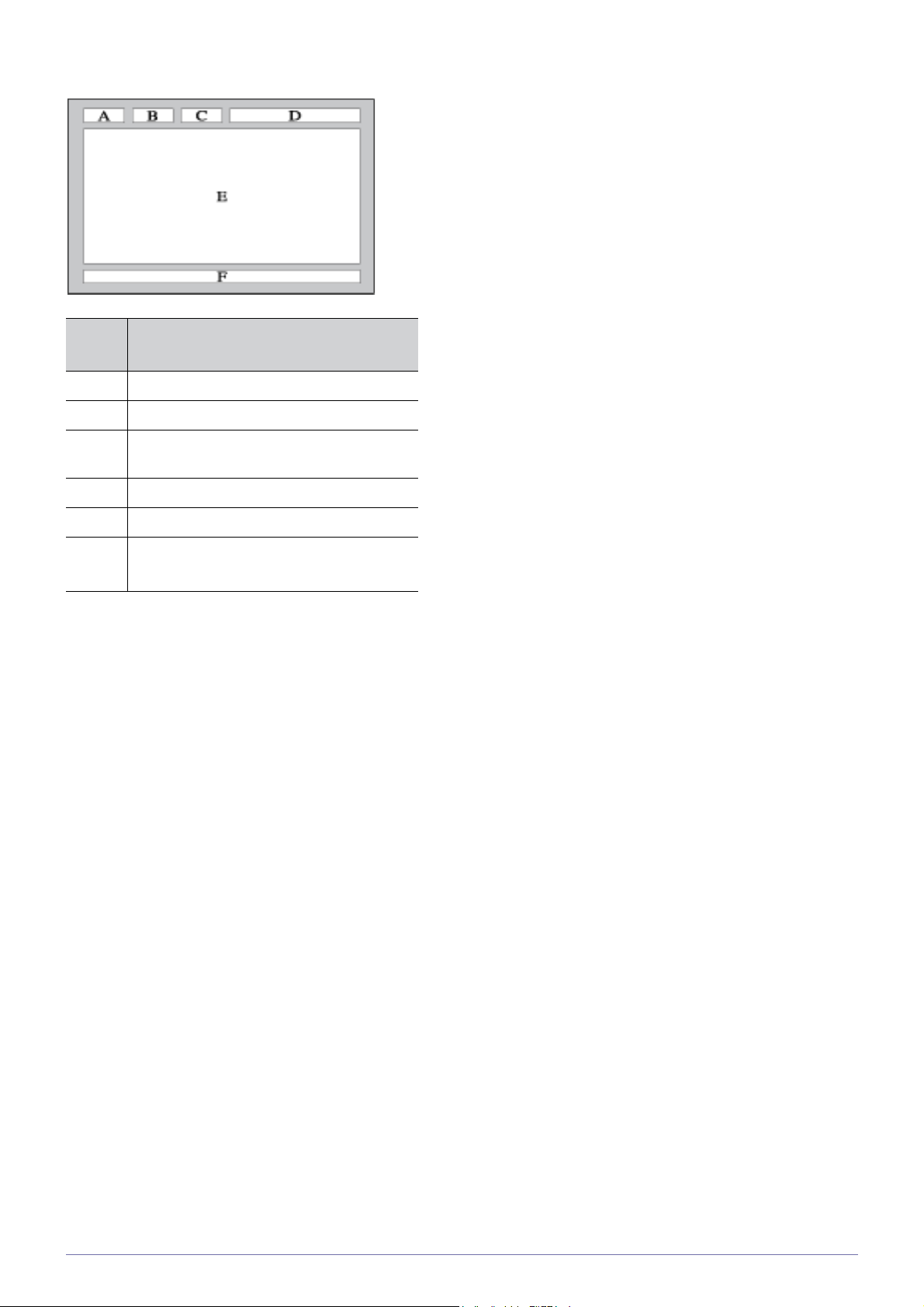

Pagina Teletext tipica

PART

E

A Numero della pagina selezionata.

B Identità della stazione emittente.

C Numero della pagina corrente o stato della

ricerca.

D Data e ora.

ETesto.

F Informazioni sullo stato.

Informazioni FASTEXT.

INDICE

Uso del prodotto 3-4

3-5 Uso del menu Screen Adjustment (OSD: On Screen Display)

Il menu Screen Adjustment (OSD: On Screen Display)Struttura

MENU PRINCIPALI SOTTOMENU

Immagine [PC / HDMI PC
Timing]

Immagine [TV / Est. / AV o
Comp. / HDMI 1 / HDMI 2]

MagicBright MagicAngle Contrasto Luminosità Nitidezza

Soluzione Eco Regolazione

auto

Schermo Opzioni imma-

gine

Reset immagine

Modalità MagicAngle Retroillumin Contrasto Luminosità

Nitidezza Colore Tinta (V/R) Soluzione Eco Impostazioni

avanzate

Opzioni imma-

Reset immagine

gine

Suono Modalità Equalizzatore Virtual Surround Chiarezza dialo-

Lingua audio

ghi

Formato audio Descrizione

audio

Volume auto Seleziona alto-

parlante

Imp. supplemen­tare

Reset imposta­zioni audio

Canale Antenna Nazione Memoriz. auto-

matica

Guida Gestione canali Elenco canali Trasferim.

Memorizza­zione manuale

Opzione ricerca
via cavo

Sintonia fine

elenco canali

Impostazione Plug & Play Ora Lingua Sottotitoli Testo digitale

Sicurezza Generale PIP Interfaccia

Ingressi Elenco sorgenti Modifica Nome

Applicazione Media Play Anynet+ (HDMI-

CEC)

Supporto Auto diagnosi Aggiornamento

software

Immagine [PC / HDMI PC Timing]

Guida alla con­nessione HD

comune

Contattare
Samsung

Le impostazioni predefinite possono variare in base alla Modalità di ingresso selezionata (sorgente del segnale di ingresso
selezionata nell'Elenco sorgenti esterne) e alla risoluzione impostata.

3-5 Uso del prodotto

MENU DESCRIZIONE

MagicBright <MagicBright> è una funzione che offre un ambiente di visualizzazione ottimale in base al tipo di con-

tenuti che si sta guardando. Attualmente sono disponibili cinque diverse modalità: <Entertainment>,
<Internet>, <Testo>, <Contr. dinamico> e <Personalizza>. Ogni modalità ha il proprio valore di lumi­nosità predefinito.

• <Entertainment>
Luminosità elevata
Per guardare immagini in movimento, come per esempio quelle di un Blu-Ray o di un DVD.

• <Internet>
Per lavorare con un insieme di immagini di testo e grafiche.

•<Testo>
Per documenti o testi complessi.

• <Contr. dinamico>
<Contr. dinamico> rileva automaticamente la distribuzione del segnale visivo di ingresso per

creare un contrasto ottimale.

• <Personalizza>
Sebbene i valori siano stati accuratamente scelti dai nostri ingegneri, tali impostazioni potrebbero
non risultare confortevoli per le preferenze dell'utente.
In questo caso, regolare la luminosità e il contrasto utilizzando il menu OSD.

MagicAngle Questa funzione consente di godere della qualità ottimale dello schermo in base alla posizione di

visualizzazione.
Quando si guarda lo schermo da una angolazione superiore, inferiore o laterale rispetto al monitor,

impostando la modalità appropriata per ciascuna di queste posizioni è possibile ottenere una qualità
di visione paragonabile alla visione frontale.

Impostare su <Off> quando si guarda lo schermo da una posizione frontale.

• <Off>
Selezionare quando si guarda lo schermo da una posizione frontale.

• <Mod. comoda1>
Selezionare quando si guarda lo schermo da una posizione leggermente inferiore.

• <Mod. comoda2>
Selezionare quando si guarda lo schermo da una posizione inferiore.

• <Modalità in piedi>
Selezionare quando si guarda lo schermo da una posizione superiore.

• <Modalità laterale>
Selezionare quando si guarda lo schermo da una posizione a sinistra o a destra del monitor.

Premere il tasto [TOOLS] per visualizzare il menu Strumen. E' anche possibile impostare <Magi-

cAngle> selezionando <Strumen> → <MagicAngle>.

Uso del prodotto 3-5

MENU DESCRIZIONE

Contrasto / Luminosità
/ Nitidezza

E’ possibile utilizzare i menu a video per regolare il contrasto e la luminosità in base alle preferenze
dell'utente.

• <Contrasto>
Regola il contrasto.

• <Luminosità>
Regola la luminosità.

• <Nitidezza>
Regola la nitidezza.

Questo menu non è disponibile quando <MagicBright> è impostato nella modalità <Contr.
dinamico>.

Soluzione Eco La funzione <Risp. energia> offre varie opzioni tra le quali scegliere.

• <Risp. energia >
E' possibile ridurre il consumo elettrico regolando la luminosità dello schermo.

• <Off> - <Basso> - <Medio> - <Alto> - <Immagine off> - <Auto>

•Selezionando <Immagine off>, lo schermo viene disattivato, ma l'audio rimane attivo. Per
attivare lo schermo premere un tasto qualsiasi, eccetto il tasto di regolazione del
volume.

•Non disponibile in modalità PC/HDMI PC timing.

• <No segnale std-by>
Risparmia energia spegnendo il televisore se non proviene alcun segnale dalle sorgenti collegate.

• <Off> - <15 min> - <30 min> - <60 min>

La funzione è disattiva se il PC è impostato in modalità DPM (Display Power Management).

Regolazione auto Il valori <Fine>, <Grossa> e <Posiz.> vengono regolati automaticamente.

Quando si modifica la risoluzione nel pannello di controllo, viene eseguita la funzione Auto.

Disponibile solo in modalità <PC>

Premere il tasto [TOOLS] per visualizzare il menu Strumen. E' anche possibile impostare Regola-

zione auto selezionando <Strumen> → <Regolazione auto>.

Schermo • <Grossa>

Elimina i disturbi come per es. le strisce verticali.
La regolazione <Grossa> può spostare l'area dell'immagine a schermo. Per riposizionarla al

centro, utilizzare il menu per il controllo orizzontale.

• <Fine>
Elimina i disturbi come per es. le strisce orizzontali.
Se il disturbo persiste anche dopo la sintonizzazione <Fine>, ripeterla dopo aver regolato la
frequenza (Grossa).

• <Posiz.>
Regola orizzontalmente e verticalmente la posizione dell'immagine sullo schermo.

• <Reset immagine>
I parametri dell'immagine vengono sostituiti con i valori predefiniti.

Disponibile solo in modalità <PC>

3-5 Uso del prodotto

MENU DESCRIZIONE

Opzioni immagine • <Toni colore>

La tonalità del colore può essere modificata.

• <Freddo> - <Normale> - <Caldo> - <Personalizza>

•Disponibile solo in modalità <PC>

•(Non disponibile quando <MagicBright> è impostato su <Contr. dinamico>.)

• <R-Gain > - < G-Gain > - <B-Gain >
Regola i controlli dei colori R, G, B (Rosso, Verde, Blu).

(Non disponibile quando <MagicBright> è impostato su <Contr. dinamico>.)

• <Dimensione>
E' possibile alternare le dimensioni.

•<16:9> - <4:3>

• <Prot. Auto. dopo.>
Imposta il tempo entro cui si attiverà lo screen saver in caso di visualizzazione di una immagine
fissa. La funzione Screen saver evita la formazione di immagini residue sullo schermo.

• <2 ore> - <4 ore> - <8 ore> - <10 ore> - <Off>

Reset immagine I parametri dell'immagine vengono sostituiti con i valori predefiniti.

• <OK> - <Annulla>

Immagine [TV / Est. / AV o Comp. / HDMI 1 / HDMI 2]

Uso del prodotto 3-5

MENU DESCRIZIONE

Modalità E' possibile selezionare il tipo di immagine che più corrisponde alle proprie esigenze.

E' possibile attivare una qualsiasi delle modalità <Dinamica>, <Standard> o <Film>.

• <Dinamica>
Imposta l'immagine da visualizzare in alta definizione in un ambiente luminoso.

• <Standard>
Imposta l'immagine per una visualizzazione ottimale in condizioni di luce normali.

• <Film>
Imposta l'immagine per una visualizzazione confortevole in un ambiente buio.

MagicAngle Questa funzione consente di godere della qualità ottimale dello schermo in base alla posizione di

visualizzazione.
Quando si guarda lo schermo da una angolazione superiore, inferiore o laterale rispetto al monitor,

impostando la modalità appropriata per ciascuna di queste posizioni è possibile ottenere una qualità
di visione paragonabile alla visione frontale.

•Impostare su <Off> quando si guarda lo schermo da una posizione frontale.

•Le modalità <TV>, <Comp.>, <AV> e <HDMI> supportano solo i menu <Mod. comoda1> e
<Mod. comoda2>.

• <Off>
Selezionare quando si guarda lo schermo da una posizione frontale.

• <Mod. comoda1>
Selezionare quando si guarda lo schermo da una posizione leggermente inferiore.

• <Mod. comoda2>
Selezionare quando si guarda lo schermo da una posizione inferiore.

• <Modalità in piedi>
Selezionare quando si guarda lo schermo da una posizione superiore.

• <Modalità laterale>
Selezionare quando si guarda lo schermo da una posizione a sinistra o a destra del monitor.

Premere il tasto [TOOLS] per visualizzare il menu Strumenti. E' anche possibile impostare <Magi-

cAngle> selezionando <Strumen> → <MagicAngle>.

3-5 Uso del prodotto

MENU DESCRIZIONE

Retroillumin / Contra­sto / Luminosità / Niti­dezza / Colore / Tinta
(V/R)

Il prodotto ha diverse opzioni che consentono di controllare la qualità dell'immagine.

• <Retroillumin >
Regola la luminosità della retroilluminazione dell'LCD.

• <Contrasto>
Regola il livello di contrasto dell'immagine.

• <Luminosità>
Regola il livello di luminosità dell'immagine.

• <Nitidezza>
Regola la definizione dei bordi dell'immagine.

• <Colore>
Regola la saturazione dei colori dell'immagine.

• <Tinta (V/R)>
Regola la tonalità delle tinte dell'immagine.

E’ attivo quando il segnale è NTSC.

Soluzione Eco La funzione <Risp. energia> offre varie opzioni tra le quali scegliere.

• <Risp. energia >
E' possibile ridurre il consumo elettrico regolando la luminosità dello schermo.

• <Off> - <Basso> - <Medio> - <Alto> - <Immagine off> - <Auto>

•Selezionando <Immagine off >, lo schermo viene disattivato, ma l'audio rimane attivo. Per
attivare lo schermo premere un tasto qualsiasi, eccetto il tasto di regolazione del
volume.

•Non disponibile in modalità PC/HDMI PC timing.

• <No segnale std-by>
Risparmia energia spegnendo il televisore se non proviene alcun segnale dalle sorgenti collegate.

• <Off> - <15 min> - <30 min> - <60 min>

La funzione è disattiva se il PC è impostato in modalità DPM (Display Power Management).

Uso del prodotto 3-5

MENU DESCRIZIONE

Impostazioni avanzate I nuovi televisori Samsung permettono di impostare ancora più precisamente la visualizzazione delle

immagini rispetto ai modelli precedenti. Per eseguire le impostazioni particolareggiate vedere più
avanti.

<Impostazioni avanzate> è disponibile in modalità <Standard> o <Film>.

• <Tonalità nero>
Consente di selezionare il livello dello schermo per regolare la profondità dell'immagine.

• <Off> - <Scuro> - <Più scura> - <Extra scura>

• <Contr. dinamico>
Consente di regolare in modo ottimale il livello di contrasto dello schermo.

• <Off> - <Basso> - <Medio> - <Alta>

• <Dettaglio ombra>
Per incrementare la luminosità delle immagini scure.

• <Gamma>
Consente di regolare l'intensità dei colori primari (rosso, verde, blu).

• <Solo modalità RGB>
Visualizza i toni rosso, verde o blu per regolare in modo preciso la sfumatura e la saturazione.

• <Off> - <Rosso> - <Verde> - <Blu>

• <Spazio colore>
<Spazio colore> è la matrice di colori composta dai colori rosso, verde e blu. Per scoprire lo
straordinario mondo dei colori naturali basta selezionare il <Spazio colore> preferito.

• <Auto> - <Nativa>

• <Bilan bianco>
Consente di regolare la temperatura del colore per ottenere immagini più naturali.

• <R-Offset> - <G-Offset> - <B-Offset> - <R-Gain> - <G-Gain> -<B-Gain> - <Reset>

• <Incarnato> - E’ possibile enfatizzare il tono <Incarnato> dell’immagine.

Una volta modificato il valore, lo schermo viene automaticamente regolato di conseguenza.

• <Migliora imm bordi>
E' possibile enfatizzare i contorni degli oggetti dell'immagine.

• <Off>-<On>

3-5 Uso del prodotto

MENU DESCRIZIONE

Opzioni immagine • <Toni colore>

La tonalità del colore può essere modificata.

• <Freddo> - <Normale> - <Caldo1> - <Caldo2>

Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno
connesso a un ingresso TV.

• <Dimensione>
E' possibile alternare le dimensioni.

• <Auto Wide>

Regola automaticamente la dimensione dell'immagine su "16:9".

• <16:9>

Regola il formato dell'immagine su 16:9, appropriato per la visione di DVD o di trasmissioni in
formato wide.

• <Wide Zoom>

Ingrandisce la dimensione dell'immagine oltre 4:3.

•<Zoom>

Incrementa le dimensioni dell'immagine in formato 16:9 (in senso verticale) per adattarsi alla
dimensione dello schermo.

• <4:3>

Questa è l’impostazione predefinita per un filmato o una trasmissione normale.

• <Adatta a schermo>

Utilizzare questa funzione per vedere l’immagine originale nel caso in cui sia stata ridimensionata
con segnali di ingresso HDMI (720p/ 1080i / 1080p), Component (1080i / 1080p).

•In base al tipo di sorgente di ingresso, le opzioni relative alla dimensione dell'immagine possono
variare.

•Le voci disponibili variano in base alla modalità selezionata.

•Le impostazioni possono essere regolate e memorizzate per ogni dispositivo esterno connesso a
un ingresso TV.

•<Wide Zoom>: Premere il tasto ► per impostare la posizione quindi premere [ ]. Premere il
tasto ▲ o ▼ per spostare l'immagine verso l'alto o verso il basso. Quindi, premere il tasto

[].

•<Zoom>: Premere il tasto ► per impostare la posizione quindi premere [ ]. Premere il tasto ▲
o ▼ per spostare l'immagine verso l'alto e verso il basso. Quindi, premere il tasto [ ].
Premere il tasto ► per impostare la Dimensione quindi premere [ ]. Premere il tasto ▲ o ▼

per aumentare o ridurre la dimensione dell'immagine in senso verticale. Quindi, premere il
tasto [ ].

•Dopo aver selezionato l’opzione <Adatta a schermo> in HDMI (1080i) o Component (1080i):
Selezionare la posizione premendo il tasto ◄ o ►. Usare il tasto ▲, ▼, ◄ o ► per spostare
l'immagine.

•<Reset> : Premere il tasto ◄ o ► per impostare la Reset quindi premere [ ]. E' possibile
azzerare l'impostazione.

•Usando la funzione <Adatta a schermo> con un ingresso HDMI 720p, 1 riga verrà tagliata
all’inizio, alla fine, a sinistra e a destra come nella funzione Overscan.

• <Mod schermo>

Solo impostando la dimensione dell'immagine su <Auto Wide> l'utente è in grado di determinare la
<Mod schermo>. Ogni paese europeo richiede per questa funzione una diversa dimensione
dell'immagine, quindi tale funzione è intesa come ausilio all'utente per selezionare la dimensione
appropriata per il proprio paese.

• <16:9>
Imposta l’immagine in modalità wide 16:9.

• <Wide Zoom>

•<Zoom>
Ingrandire verticalmente la dimensione dell'immagine.

• <4:3>
Imposta la visualizzazione nella modalità normale 4:3.

•Questa funzione è disponibile in modalità <Auto Wide>.

•Questa funzione non è disponibile in modalità <PC>, <Comp.> o <HDMI>.

Uso del prodotto 3-5

MENU DESCRIZIONE

Opzioni immagine • <Filtro disturbo digitale>

Se il segnale ricevuto dal televisore è debole, è possibile attivare la funzione Digital Noise
Reduction per ridurre i disturbi statici e l'effetto "ghosting" sullo schermo.

• <Off> - <Basso> - <Medio> - <Alto> - <Auto> - <Visualiz automatica>

• <Filtro disturbo MPEG>
Riduce il disturbo MPEG per una migliore qualità delle immagini.

• <Off> - <Basso> - <Medio> - <Alta> - <Auto>

• <Livello di nero HDMI>
Quando un DVD o un set-top-box è collegato al televisore mediante <HDMI>, ciò può causare un

degrado nella qualità della visualizzazione come ad esempio un aumento del livello di nero, un
basso contrasto o una debolezza dei colori, in base al dispositivo esterno collegato. In questo
caso, regolare la qualità dello schermo del televisore impostando il <Livello di nero HDMI >.

• <Normale> - <Basso>

Questa funzione è attiva solo quando un dispositivo esterno è collegato mediante la porta
<HDMI>.

• <Modalità Film>
La modalità <Modalità Film> consente una visione di qualità cinematografica.

• <Off> - <Auto1> - <Auto2>

<Modalità Film> è supportata in modalità <TV>, <Comp.> (480i/1080i) e <HDMI> (480i/
1080i)

• <Prot. Auto. dopo.>
Imposta il tempo entro cui si attiverà lo screen saver in caso di visualizzazione di una immagine

fissa. La funzione Screen saver evita la formazione di immagini residue sullo schermo.

• <2 ore> - <4 ore> - <8 ore> - <10 ore> - <Off>

Reset immagine I parametri dell'immagine vengono sostituiti con i valori predefiniti.

• <OK> - <Annulla>

Suono

3-5 Uso del prodotto

MENU DESCRIZIONE

Modalità • <Standard>

Scegliere Standard per le impostazioni standard di fabbrica.

• <Musica>
Scegliere Music quando si guarda un video musicale o un concerto.

•<Film>
Scegliere Movie quando si guarda un film.

• <Voce cristallina >
Enfatizza voci e altri suoni.

• <Amplificazione >
Aumenta l'intensità delle alte frequenze per offrire alle persone con deficit uditivo un ascolto

migliore.

Premere il tasto [TOOLS] per visualizzare il menu Strumen. E' anche possibile impostare <Modali-

tà audio> selezionando <Strumen> → <Modalità audio>.

Equalizzatore E’ possibile regolare il bilanciamento del suono degli altoparlanti sinistro e destro e il livello del

volume alto o basso.

• <Bilanciamento>
E’ possibile regolare il bilanciamento del suono degli altoparlanti sinistro e destro e il livello del
volume alto o basso.

• <100Hz> - <300Hz> - <1kHz> - <3kHz> - <10kHz>
Per regolare il livello delle diverse frequenze di larghezza di banda.

•<Reset>
Ripristina le impostazione predefinite dell'equalizzatore.

Solo modalità <Standard> Suono

Virtual Surround La tecnologia <Virtual Surround> offre un audio ancora più realistico quando si ascolta musica anche

su DVD.

• <Off>-<On>

Solo modalità <Standard> Suono

Chiarezza dialoghi <Chiarezza dialoghi> enfatizza la voce senza alterare il livello audio impostato.

• <Off>-<On>

Solo modalità <Standard> Suono

Lingua audio E' possibile modificare la lingua predefinita. Visualizza le informazioni sulla lingua per lo stream in

ingresso.

•Durante la visione di un canale digitale, questa funzione può essere selezionata.

•E' possibile selezionare solo una delle lingue trasmesse.

Formato audio Quando l'audio è generato sia dall'altoparlante principale sia dal ricevitore audio, potrebbe prodursi

un effetto di eco a causa della diversa velocità di decodifica dei due dispositivi. In questo caso, atti­vare la funzione TV Speaker.

• <MPEG> - <Dolby Digital>

•Durante la visione di un canale digitale, questa funzione può essere selezionata.

•Viene visualizzata la voce Formato audio in base al segnale trasmesso.

Uso del prodotto 3-5

MENU DESCRIZIONE

Descrizione audio Questa funzione audio ausiliaria fornisce una traccia audio aggiuntiva per aiutare le persone con

handicap visivi. Questa funzione gestisce il flusso audio per l’opzione AD (Audio Description), nel
caso sia trasmesso insieme all’Audio principale dall'emittente. Gli utenti possono attivare o disattivare
la funzione Descrizione audio selezionando On o Off e regolarne il volume.

• <Descrizione audio>
Attiva e disattiva la funzione Audio Description.

•<Volume>
E' possibile regolare il volume della funzione Descrizione audio.

• Volume è attivo quando la funzione Descrizione audio è impostata su On.

Durante la visione di un canale digitale, questa funzione può essere selezionata.

Volume auto Riduce la differenza nel livello di volume tra le stazioni emittenti.

• <Off> - <Normale> - <Notte>

Seleziona altoparlante Se si desidera ascoltare l'audio da altoparlanti separati, annullare l'amplificatore interno.

• <Altoparlante est> - <Altoparlante TV>

•Selezionando <Altoparlante est> nel menu <Seleziona altoparlante>, le impostazioni dell'audio
saranno limitate.

•I tasti di regolazione del volume e il tasto [MUTE] non sono attivi quando <Seleziona
altoparlante> è impostato su <Altoparlante est>. Impostare il volume del sistema Home
theater.

3-5 Uso del prodotto

MENU DESCRIZIONE

Imp. supplementare Solo canali digitali

• Livello audio DTV
Questa funzione permette di ridurre la disparità di un segnale vocale (uno dei segnali ricevuti

durante una trasmissione TV digitale) a un determinato livello.

•In base al tipo di segnale trasmesso, MPEG / HE-AAC può essere regolato tra -10dB e
0dB.

•Per aumentare o diminuire il volume, regolare rispettivamente tra 0 e -10.

• Uscita SPDIF
La funzione SPDIF (Sony Philips Digital InterFace) fornisce un audio digitale riducendo le

interferenze agli altoparlanti e ai vari dispositivi digitali, come per esempio un lettore DVD.

• Formato audio

Durante la ricezione di una trasmissione TV digitale, è possibile selezionare il formato di
uscita audio digitale (SPDIF) tra le opzioni PCM o Dolby Digital.

• Ritardo audio

Usata per correggere la mancata corrispondenza audio-video durante la visione del televisore
o di un video e ascoltando un canale digitale mediante un dispositivo esterno, come per
esempio un ricevitore AV (0ms ~ 250ms).

• Comp Dolby Digital
Questa funzione minimizza la disparità dei segnali tra un segnale dolby digital e un segnale

vocale (per es. audio MPEG, HE-AAC, audio ATV).

Selezionare Line (Linea) per ottenere un audio dinamico, e RF per ridurre la differenza tra i
suoni alti e bassi durante la notte.

•Line

Impostare il livello di uscita dei segnali maggiori o minori di -31dB (riferimento) su -20dB o ­31dB.

•RF

Impostare il livello di uscita dei segnali maggiori o minori di -20dB (riferimento) su -10dB o ­20dB.

Reset impostazioni
audio

E' possibile ripristinare le impostazioni Suono ai valori di fabbrica.

• <OK> - <Annulla>

Selezione della modalità Audio

Quando si imposta la modalità <Dual I-II>, la modalità audio corrente viene visualizzata sullo schermo.

Tipo di audio Dual I / II PREDEFINITO

A2 Stereo Mono MONO Automatic change

Stereo

Dual

STEREO MONO

DUAL I DUAL II

NICAM Stereo Mono MONO Automatic change

Stereo

Dual

MONO STEREO

MONO DUAL I

DUAL II

•Se il segnale stereo è debole e si verifica un cambio automatico, passare alla modalità mono.

•Questa funzione è attiva solo con un segnale audio stereo. Al contrario, non è attiva con segnale audio mono.

•Questa funzione è disponibile solo in modalità <TV>.

Automatic change

Automatic change

DUAL I

DUAL I

Uso del prodotto 3-5

Canale

MENU DESCRIZIONE

Antenna E' possibile selezionare la ricezione TV su antenna o cavo.

In caso di connessione [ANT IN], selezionare l'ingresso antenna desiderato. Se l'ingresso antenna
non è adeguatamente selezionato, lo schermo potrebbe apparire disturbato.

• <Antenna> - <Cavo>

Nazione Prima di utilizzare la funzione Memorizzazione automatica, selezionare il paese in cui il prodotto ver-

rà utilizzato. Se nell’elenco non compare il paese desiderato, selezionare Altri paesi.

• <Canale digitale>
Funzione per la modifica del paese per i canali digitali.

• <Canale analogico>
Funzione per la modifica del paese per i canali analogici.

•Comparirà la richiesta del PIN. Digitare il PIN a quattro cifre.

•Il codice PIN predefinito di un nuovo televisore è 0-0-0-0.

3-5 Uso del prodotto

MENU DESCRIZIONE

Memoriz. automatica E' possibile effettuare la scansione delle gamme di frequenza disponibili (in base alla nazione).

I numeri di programma assegnati automaticamente potrebbero non corrispondere ai numeri di
programma effettivi o desiderati. Se un canale è stato bloccato mediante la funzione <Blocco
Bambini>, comparirà la schermata di inserimento del PIN.

• Sorgente antenna
Selezionare la sorgente antenna da memorizzare.

• <Antenna> - <Cavo>

• Sorgente canale
Selezionare la sorgente del canale da memorizzare.

• <Digitale e Analogico> - <Digitale> - <Analogico>

• Quando si seleziona <Cavo> → <Digitale e Analogico o Cavo> → < Digitale >: Inserire un
valore per ricercare i canali via cavo.

• <Mod ricerca>

Scorrere tutti i canali per le stazioni emittenti attive e memorizzarli nella memoria del
televisore.

• <Completa> - <Rete> - <Rapida>

Impostando <Rapida>, è possibile configurare manualmente le opzioni <Rete>, <ID
di rete>, <Frequenza>, <Modulazione> e <Symbol Rate> premendo il tasto sul
telecomando.

•Rete

Seleziona la modalità di impostazione <ID di rete> tra <Auto> o <Manuale>.

• <Auto> - <Manuale>

•ID di rete

Quando <Rete> è impostata su <Manuale>, è possibile impostare <ID di rete> usando i tasti
numerici.

• Frequenza

Visualizza la frequenza del canale. (Varia in base alla nazione)

• Symbol Rate

Visualizza i valori di symbol rate disponibili.

• Modulazione

Visualizza i valori di modulazione disponibili.

Scorrere tutti i canali per le stazioni emittenti attive e memorizzarle nella memoria del
televisore.

Uso del prodotto 3-5

MENU DESCRIZIONE

Memorizzazione
manuale

E' possibile effettuare la scansione delle gamme di frequenza disponibili sul televisore nella propria
area e memorizzare manualmente tutti i canali trovati.

Se un canale è stato bloccato mediante la funzione <Blocco Bambini>, comparirà la schermata
di inserimento del PIN.

• <Canale digitale>
Al termine della ricerca, i canali vengono aggiornati nell'elenco canali.

• Selezionando <Antenna> → <Antenna>:

• <Canale> - <Frequenza> - <Larg. di banda>

• Selezionando <Antenna> → <Cavo>

• <Frequenza> - <Modulazione> - <Symbol Rate>

•Canale digitale è disponibile solo in modalità DTV.

•Al termine, i canali vengono aggiornati nell'elenco dei canali.

• <Canale analogico>
Memorizzazione manuale dei canali analogici.

• <Programma> (Numero Programma da assegnare a un canale)

Digitare il numero di programma desiderato sullo schermo. Impostare il numero di Programma
usando ▲ , ▼ o i tasti numerici (0~9)

• <Sistema colore>

Regolare fino a raggiungere la qualità di colore desiderata. Imposta il sistema di colori usando
▲ o ▼ il tasto .

• <Auto> - <PAL> - <SECAM> - <NTSC4.43>

• <Sistema audio>

Regolare fino a raggiungere la qualità audio desiderata. Imposta il sistema audio usando ▲ o
il tasto ▼.

• <BG> - <DK> - <I> - <L>

• <Canale> (Quando si conosce il numero del canale da memorizzare)

È possibile memorizzare i canali televisivi, compreso quelli ricevuti via cavo.
Quando si memorizzano manualmente i canali, è possibile scegliere: Se memorizzare o meno
ogni canale trovato. Il numero di programma di ogni canale memorizzato che si desidera
identificare

• <C> (modalità Antenna)
È possibile selezionare un canale immettendo in questa modalità il numero assegnato a

ciascuna emittente.

• <S> (modalità Cavo)
E' possibile selezionare un canale immettendo in questa modalità il numero assegnato a

ciascun canale via cavo.

• <Ricerca> (Quando non si conosce il numero del canale)
Premere il ▲ o il tasto ▼ per iniziare la ricerca. Il sintonizzatore effettua la scansione della

gamma di frequenze fino a quando appare il primo canale o il canale selezionato.

• <Memorizza> (Quando si memorizza il canale e il numero di programma corrispondente)
Utilizzato per memorizzare il numero corrispondente al canale desiderato. Impostare su OK

premendo il tasto [ ] .

Opzione ricerca via
cavo

Selezionando questa funzione, è possibile aggiungere manualmente la serie di canali da ricercare
attraverso la modalità Full Search della funzione Memoriz. automatica .

• <Frequenza inizio~arresto>
Visualizza la frequenza del canale. (Varia in base alla nazione)

• <Modulazione>
Visualizza i valori di modulazione disponibili.

• <Symbol Rate>
Visualizza i valori di symbol rate disponibili.

3-5 Uso del prodotto

MENU DESCRIZIONE

Guida Le informazioni EPG (Electronic Programme Guide) sono fornite dall'emittente. Usando la program-

mazione fornita dalle emittenti, è possibile specificare i programmi da visualizzare in anticipo in modo
da passare automaticamente al canale desiderato all'orario impostato. Le varie voci dei programmi
potranno non essere visualizzate o non essere aggiornate in base allo stato del canale.

• Tasto Rosso (Mod vis.)
Visualizza l'elenco dei programmi attualmente trasmessi o in programmazione.

• Giallo (+24 ore)
Visualizza l'elenco dei programmi da trasmettere dopo 24 ore.

• Tasto Blu (Mod. CH)
Selezionare il tipo di canali da visualizzare nella finestra <Vis. canali>.

La <Mod. CH> può differire in base alla sorgente antenna.

• Informazioni
Visualizza i dettagli del programma selezionato.

• (Pagina)
Passa alla pagina precedente o successiva.

• Tasto [ ]

• Selezionando il programma corrente, è possibile visualizzarlo.

• Selezionando un evento in programmazione, è possibile prenotarne la visione. Per annullare

la programmazione, premere nuovamente il tasto [ ] quindi selezionare Annulla progr.

Uso del prodotto 3-5

MENU DESCRIZIONE

Gestione canali Eliminare o impostare i canali preferiti e utilizzare la guida ai programmi per le trasmissioni digitali.

Selezionare un canale nella schermata <Canali>, <Miei canali> o <Programmato>.

• <Canali>
Mostra l'elenco canali a seconda del tipo di canale.

• <Miei canali>
Mostra il gruppo del canale.

• <Programmato>
Mostra tutti i programmi attualmente prenotati

Usare i tasti colorati in Gestione canali.

• Rosso (Antenna)
Passa tra le modalità <Antenna> o <Cavo>.

• Verde (Zoom)
Aumenta o diminuisce il numero di un canale.

• Giallo (Seleziona):
Selezionare i canali desiderati e premere il tasto giallo per impostare tutti i canali selezionati

contemporaneamente. Il simbolo compare a sinistra dei canali selezionati.

• Blu (Ordina)
Cambia l'elenco dei canali ordinati per nome o numero del canale.

• (Pagina)
Passa alla pagina precedente o successiva.

• (Strumen)
Visualizza il menu dell'opzione Gestione canali. (Il menu Options può essere diverso in base alla

situazione.)

Icone sullo stato di un canale

• : Canale analogico.

• : Canale impostato come Preferiti.

• : Canale selezionato mediante il tasto giallo.

• : Programma attualmente trasmesso.

• : Canale bloccato.

• : Programma prenotato.

Elenco canali E' possibile visualizzare tutti i canali ricercati.

E' possibile selezionare queste opzioni semplicemente premendo il tasto [CH LIST] sul telecomando.

3-5 Uso del prodotto

MENU DESCRIZIONE

Trasferim. elenco
canali

Importa o esporta la mappatura dei canali. Collegare un dispositivo di memoria USB per utilizzare
questa funzione.

•Comparirà la richiesta del PIN. Digitare il PIN a quattro cifre.

•Il codice PIN predefinito di un nuovo televisore è 0-0-0-0.

• <Importa da USB> : Importa l’elenco canali dal dispositivo USB.

• <Esporta in USB> : Esporta l’elenco canali sul dispositivo USB.

Sintonia fine Utilizzare la sintonizzazione fine per ricevere in modo ottimale un canale particolare effettuandone la

regolazione manuale.

•Se non si memorizza il canale regolato con sintonia fine, le regolazioni andranno perse.

•I canali sintonizzati e memorizzati sono evidenziati da un asterisco "*" alla destra del numero
del canale nel relativo riquadro.

•Per reimpostare la sintonia, selezionare <Reset> premendo il pulsante ▼ , quindi premere
[]

•E' possibile sintonizzare solo i canali TV analogici.

Impostazione

Uso del prodotto 3-5

MENU DESCRIZIONE

Plug & Play Questo porta in evidenza le voci di menu apparse collegando per la prima volta il televisore all'ali-

mentazione.

Ora • <Orologio>

L'impostazione dell'orologio è necessaria per utilizzare le varie funzioni di timer del televisore.

• <Modalità orologio>
E' possibile impostare manualmente o automaticamente l'orario corrente.

• <Auto> - <Manuale>

•In base all'emittente e al segnale, l'impostazione automatica dell'orario potrebbe non
essere corretta. In questo caso, impostare l'orario manualmente.

•La connessione dell'antenna o del cavo deve consentire l'impostazione automatica
dell'orario.

• <Imposta Ora>
E' possibile impostare manualmente l'orario corrente.

•Questa funzione è disponibile solo quando <Modalità orologio> è impostato su
<Manuale>.

•È possibile impostare il giorno, il mese, l’anno, l’ora e i minuti premendo direttamente i
tasti numerici del telecomando.

•L'ora corrente appare ogni volta che si preme il tasto [INFO].

•Se il cavo di alimentazione viene scollegato, è necessario impostare nuovamente l'orologio.

• <Timer stand-by>
Il timer di spegnimento disattiva automaticamente il televisore dopo il tempo impostato.

• <Off> - <30 min> - <60 min> - <90 min> - <120 min> - <150 min> - <180 min>

Premere il tasto [TOOLS] per visualizzare il menu Strumen. E' anche possibile impostare il

timer di standby selezionando <Strumen> → <Timer stand-by>.

Per annullare la funzione <Timer stand-by> selezionare <Off>

3-5 Uso del prodotto

MENU DESCRIZIONE

• <Timer 1 / Timer 2 / Timer 3>
Possono essere impostate tre diverse opzioni del Timer. Prima è necessario impostare l’orologio.

• <Orario TV on> / <Orario TV off>

Imposta <Attiva/Disattiva>, <Ora> e <Minuto>.
(Per attivare il timer con l'impostazione desiderata, impostare su <Attiva>.)

•<Volume>

Selezionare il volume desiderato.

•<Sorgente>

Selezionare il contenuto TV o USB da riprodurre quando il televisore viene acceso
automaticamente.

(La modalità USB può essere selezionata solo quando un dispositivo USB è collegato al
televisore)

• <Antenna>

Visualizza il tipo di antenna. (<Antenna> o <Cavo>).

E' inoltre possibile impostare l'opzione <Antenna> selezionando <Canale> →
<Antenna>.

• <Canale> (quando la Sorgente è impostata su TV)

Selezionare il canale desiderato.

• <Contenuti> (quando la Sorgente è impostata su USB)

Selezionare una cartella nel dispositivo USB contenente i file musicali o le immagini da
riprodurre all'accensione automatica del televisore.

•Se sul dispositivo USB non sono presenti file musicali, oppure la cartella contenente file
musicali non è selezionata, l’opzione Timer non funziona correttamente.

•Nel caso ci sia una sola foto memorizzata sul dispositivo USB, la funzione Slide Show
non è disponibile.

•Se il nome della cartella è troppo lungo, la cartella non è selezionabile.

•A ogni dispositivo USB utilizzato viene assegnata una cartella. In caso di più dispositivi
USB, verificare che le cartelle assegnate a ogni USB abbiano nomi diversi.

• <Ripetizione>
Selezionare <1 volta>, <Ogni gg>, <Lun~Ven>, <Lun~Sab>, <Sab~Dom> o <Manuale>.

•Quando viene selezionato <Manuale>, premere il tasto ► per impostare il giorno della
settimana. Premendo il tasto [ ], apparirà un segno di spunta ( ) sul giorno della

settimana selezionato.

•E' possibile impostare <Ora>, i <Minuto> e il canale anche premendo i tasti numerici del
telecomando.

•Spegnimento automatico

- Quando il televisore si accende attraverso il timer impostato su On, si spegne
automaticamente se per 3 ore non viene premuto alcun tasto di controllo. Questa
funzione è disponibile solo se il timer è impostato su On e impedisce l'eventuale
surriscaldamento del televisore dovuto a un periodo di accensione troppo lungo.

Uso del prodotto 3-5

MENU DESCRIZIONE

Lingua • <Lingua menu>

La lingua selezionata riguarda solo la lingua del menu OSD.

• <Lingua Teletext>
E' possibile impostare la Lingua Teletext selezionando il tipo di lingua.

L'inglese è la lingua predefinita laddove la lingua selezionata non sia disponibile.

• <Preferenze>
Lingua principale audio / Lingua secondaria audio / Lingua principale sottotitoli /Lingua secondaria

sottotitoli / Lingua principale Teletext /Lingua secondaria Teletext
Mediante questa funzione, gli utenti sono in grado di selezionare una delle lingue disponibili. La

lingua selezionata viene impostata automaticamente durante la selezione di un canale.
Se si modifica la lingua impostata, le opzioni Lingua sottotitoli, Lingua audio e Lingua Teletext
vengono automaticamente modificati in base alla lingua selezionata.
Le opzioni Lingua sottotitoli, Lingua audio e Lingua Teletext del menu Lingua mostrano un elenco
di lingue supportate dal canale con l'opzione selezionata evidenziata.
Se si modifica la lingua impostata, la nuova selezione verrà applicata solo al canale corrente. Le
impostazioni modificate non includono quelle delle opzioni Lingua princip sottotitoli, Lingua
principale audio o Lingua principale Teletext del menu Preferenza.

Sottotitoli E' possibile attivare e disattivare i sottotitoli. Utilizzare questo menu per impostare la <Modalità>.

La voce <Normale> che appare sotto il menu corrisponde ai sottotitoli di base, mentre <Non udenti>
corrisponde ai sottotitoli per le persone che hanno difficoltà di udito.

• <Sottotitoli>
Alterna i sottotitoli su on o off.

• <Modalità>
Imposta la modalità dei sottotitoli.

• <Normale> - <Non udenti>

• <Lingua Sottotitoli>
Imposta la lingua dei sottotitoli.

•Se il programma che si sta guardando non supporta la funzione <Non udenti> viene
automaticamente attivata la funzione <Normale>sebbene sia selezionata la modalità <Non
udenti>.

•L'inglese è la lingua predefinita laddove la lingua selezionata non sia disponibile.

•E' possibile selezionare queste opzioni semplicemente premendo il tasto [SUBT] sul
telecomando.

Testo digitale Se il programma viene trasmesso con testo digitale, questa funzione è attivata.

• <Disabilita>-<Abilita> (solo UK)

•MHEG (Multimedia and Hypermedia Information Coding Experts Group)

•Uno standard internazionale per i sistemi di codifica dei dati multimediali e ipermediali. Risulta
superiore al sistema MPEG che include data-linking hypermedia come immagini fisse,
servizi personali, animazione, file grafici e video così come dati multimediali. MHEG è una
tecnologia che consente l'interazione tra l'utente e l'emittente che viene applicata a vari
campi tra cui VOD (Video-On-Demand), ITV (Interactive TV), EC (Electronic Commerce),
tele-education, tele-conferencing, librerie digitali e giochi in rete.

3-5 Uso del prodotto

Sicurezza

MENU DESCRIZIONE

•Prima della comparsa della schermata di impostazione, compare la richiesta del PIN. Digitare il

PIN a quattro cifre.

•Il codice PIN predefinito di un nuovo televisore è 0-0-0-0. E' possibile cambiare il PIN

selezionando <Cambia PIN> nel menu.

• <Blocco Bambini>
Tramite questa funzione è possibile impedire agli utenti non autorizzati, ad esempio i bambini, di

guardare programmi non adatti a loro, annullando il video e azzerando l'audio.

• <Off>-<On>

Disponibile solo quando la sorgente <Ingressi> è impostata su <TV>.

• <Blocco Canale>
Questa funzione consente di immettere un codice PIN di identificazione personale a 4 cifre definito

dall'utente per impedire agli utenti non autorizzati, come ad esempio i bambini, di vedere
programmi non adatti a loro.

• <Cons tutto>

Premere per sbloccare tutte le classificazioni dei canali TV.

Quando la classificazione dei canali è impostata, viene visualizzato il simbolo .

• <Cambia PIN>
E' possibile modificare il numero ID necessario per configurare il televisore.

Nel caso si sia dimenticato il PIN, premere i tasti del telecomando nella seguente sequenza;
questa procedura azzererà il PIN su 0-0-0-0: [POWER] (Off) → [MUTE] → 8 → 2 → 4 →
[POWER] (On).

Uso del prodotto 3-5

MENU DESCRIZIONE

Generale • <Rispar. ener. max.>

Risparmia corrente spegnendo il monitor quando il PC non è in uso.

• <Off>-<On>

Disponibile solo in modalità <PC>

• <Modal gioco>
Durante la connessione a una console per videogiochi come PlayStation™ o Xbox™, il gioco
sarà più realistico selezionando il relativo menu.

• <Off>-<On>

•Limitazioni della modalità gioco (Attenzione)

•Per scollegare una console per videogiochi e collegare un altro dispositivo esterno,
impostare <Modal gioco> su <Off> nel menu di impostazione. Visualizzando il menu
TV in modalità <Modal gioco> si potrebbe verificare un leggero sfarfallio.

•Se <Modal gioco> è impostata su <On>:

•La modalità <Immagine> viene automaticamente impostata su <Standard> e non potrà
essere cambiata.

•La modalità <Suono> viene automaticamente impostata su <Film> e non potrà essere
cambiata. Regolare l'audio mediante l'equalizzatore.

•<Modal gioco> non è disponibile in modalità <TV> e <PC>.

•Se la qualità dell'immagine è scarsa quando al televisore è collegato un dispositivo esterno,
verificare se <Modal gioco> è impostata su <On>. Impostare <Modal gioco> su <Off> e
collegare i dispositivi esterni.

• <Trasparenza menu>
Imposta la trasparenza del menu.

• <Luminoso> - <Scuro>

•<Melodia>
E' possibile impostare una melodia da attivare a ogni accensione o spegnimento del monitor.

• <Off> - <Basso> - <Medio> - <Alta>

La modalità <Melodia> non funziona

•Se il televisore non emette alcun suono significa che è stato premuto il tasto [MUTE].

•Qualora non si avverta alcun suono proveniente dal televisore, ciò può indicare che il livello
del volume è stato ridotto al minimo mediante il tasto di regolazione del volume [-].

•Se il televisore è stato spento mediante la funzione <Timer stand-by>.

3-5 Uso del prodotto

MENU DESCRIZIONE

PIP La funzione PIP può essere utilizzata per visualizzare contemporaneamente il sintonizzatore TV e

una sorgente video esterna. Questo prodotto è dotato di un sintonizzatore incorporato che non per­mette l'uso della funzione PIP nella stessa modalità.

•Impostazioni PIP.

•Spegnendo il televisore durante la visione in modalità PIP e riaccendendolo, la finestra PIP
scomparirà.

•L’immagine nella finestra PIP potrebbe apparire leggermente innaturale quando si usa la
schermata principale per visualizzare un videogame o il karaoke.

• <PIP>
La funzione PIP può essere attivata o disattivata.

• <On> - <Off>

• <Canale>
E' possibile selezionare il canale per lo schermo secondario.

<Canale> è disponibile quando l'opzione <Sorgente> è impostata su <TV>.

• <Sorgente>
E' possibile selezionare la sorgente dell'immagine secondaria.

• <Dimensione>→ /
Consente di selezionare il formato dell'immagine secondaria.

• <Posiz.>→ / / /
Utilizzata per selezionare la posizione dell'immagine PIP.

• Selezione audio
E' possibile scegliere l'audio desiderato (Principale / Secondario) in modalità PIP.

• <Principale> - <Secondario>

Interfaccia comune • <Menu IC>

Questa modalità permette all'utente di accedere al menu del modulo CAM.
Selezionare l'opzione CI Menu in base al menu PC Card.

• <Info sull'applicazione>
Contiene e visualizza informazioni sul CAM inserito nello slot CI.
Le informazioni sull'applicazione si riferiscono alla CI CARD. È possibile installare il CAM in

qualsiasi momento, a televisore acceso o spento.

Ingressi

Uso del prodotto 3-5

MENU DESCRIZIONE

Elenco sorgenti Usata per selezionare <PC>, <TV> o una sorgente esterna collegata al prodotto. Utilizzare la fun-

zione per selezionare la visualizzazione desiderata.
Premere il tasto [SOURCE] del telecomando.

•<PC> → <TV> → <Est.> → <AV o Comp.> → <HDMI1> → <HDMI2> → <USB>

<AV> e <Comp.> non possono essere collegati contemporaneamente.

Modifica Nome Attribuire un nome al dispositivo collegato ai jack di ingresso per semplificare la selezione della sor-

gente di ingresso.

• <VCR> - <DVD> - <STB cavo> - <STB satellite> - <STB PVR> - <Ricevitore AV> - < Giochi> ­<Videocamera> - <PC> - <DVI PC> - <Dispositivi DVI> - <TV> - <IPTV> - <Blu-ray> - <HD DVD>

- <DMA>

Se un PC con risoluzione 1920 x 1080 a 60 Hz è collegato alla porta [HDMI(DVI) IN], impostare
la modalità <HDMI> su <DVI PC> nel campo <Modifica Nome> dell'opzione <Ingressi>. In
questo caso, è necessaria una connessione audio separata.

Applicazione

MENU DESCRIZIONE

Media Play Godetevi le fotografie, la musica o i film salvati su un dispositivo USB Mass Storage Class (MSC).

Vedere "3-6. Media Play" per ulteriori dettagli.

Anynet+ (HDMI-CEC) Cos'è <Anynet+>?

<Anynet+> è una funzione che permette di controllare mediante il telecomando del televisore Sam­sung tutti i dispositivi Samsung collegati che supportano <Anynet+>. Il sistema <Anynet+> può
essere usato solo con i dispositivi Samsung dotati della funzione <Anynet+>. Per controllare se il
dispositivo Samsung in uso è dotato di questa funzione, verificare la presenza del logo <Anynet+>.

Vedere "3-7. Anynet+ (HDMI-CEC)" per ulteriori dettagli.

3-5 Uso del prodotto

Supporto

MENU DESCRIZIONE

Auto diagnosi • <Test immagine>

In caso di problemi di visualizzazione dell'immagine, eseguire il test pertinente. Verificare il colour
pattern sullo schermo per vedere se il problema persiste.

•<Sì>
Se il test pattern non compare oppure presenta disturbi, selezionare <Sì>. Potrebbe essersi

verificato un problema con il televisore. Contattare il call center Samsung per richiedere
assistenza.

•<No>
Se il test pattern è visualizzato correttamente, selezionare <No>. Potrebbe essersi verificato un
problema con i dispositivi esterni. Controllare lo stato dei collegamenti. Se il problema persiste,
consultare il manuale dell'utente dei dispositivi esterni.

• <Test audio>
In caso di problemi di audio, eseguire il test pertinente. Controllare l'audio riproducendo un test

melodico attraverso le casse del televisore.

•<Sì>

Se durante l'esecuzione del test audio il suono proviene da un solo altoparlante, selezionare
<Sì>. Potrebbe essersi verificato un problema con il televisore. Contattare il call center
Samsung per richiedere assistenza.

•<No>

Se è possibile ascoltare il suono dagli altoparlanti, selezionare <No>. Potrebbe essersi
verificato un problema con i dispositivi esterni. Controllare lo stato dei collegamenti. Se il
problema persiste, consultare il manuale dell'utente dei dispositivi esterni.

•Se non c'è ritorno audio dagli altoparlanti del televisore, prima di eseguire il test verificare
che <Selezione altoparlante> sia impostato su <Altoparlante TV> nel menu <Suono>.

•E' possibile ascoltare la melodia durante il test anche se <Seleziona altoparlante> è
impostato su <Altoparlante est> oppure l'audio è stato disattivato mediante la pressione
del tasto [MUTE].

Uso del prodotto 3-5

MENU DESCRIZIONE

Auto diagnosi

• <Informazioni sul segnale (solo canali digitali)>
Diversamente dai canali analogici, la cui qualità di ricezione può variare da molto disturbata a

chiara, i canali digitali (HDTV) sono caratterizzati da una perfetta qualità oppure dalla totale
mancanza di ricezione. Non è quindi possibile sintonizzare i canali digitali. Per migliorare la
ricezione dei canali digitali disponibili è tuttavia possibile regolare l'antenna.

Se il misuratore della potenza del segnale indica che il segnale è debole, regolare
fisicamente l'antenna per aumentare il segnale. Continuare a regolare l'antenna fino a
trovare la posizione migliore per ricevere il segnale in modo ottimale.

• <Ricerca e risoluzione guasti>
Se il televisore presenta problemi, consultare questa sezione.

Se tra le varie descrizioni non è riportato il problema riscontrato, contattare il Centro di
assistenza clienti Samsung.

3-5 Uso del prodotto

MENU DESCRIZIONE

Aggiornamento sof­tware

Guida alla connes­sione HD

• <Tramite USB>
Inserire un’unità USB contenente l’aggiornamento del firmware scaricato dal sito samsung.com nel

televisore. Fare attenzione a non disattivare l'alimentazione o rimuovere l'unità USB mentre
l'aggiornamento è in corso. Al termine dell'aggiornamento del firmware, il televisore si spegnerà e
riaccenderà automaticamente. Verificare la versione del firmware dopo avere effettuato
l'aggiornamento (la nuova versione avrà un numero superiore rispetto alla precedente.)
Al termine dell'aggiornamento del software, le impostazioni video e audio modificate torneranno
alle impostazioni predefinite di fabbrica. Si consiglia di scrivere le impostazioni in modo da poterle
facilmente ripristinare dopo l’aggiornamento.

• <Tramite canale>
Aggiorna il software mediante il segnale trasmesso.

• <Aggiornamento mod Standby>
Per continuare l'aggiornamento del software a televisore acceso, selezionare on premendo il tasto

▲ o ▼. 45 minuti dopo l'ingresso in modalità Standby, viene effettuato un aggiornamento
manuale. Poiché l'alimentazione dell'unità si attiva internamente, lo schermo LED potrà attivarsi
per breve tempo. Questo fenomeno può continuare per più di un'ora, fino al termine
dell'aggiornamento software.

• <Software alternativo>(Backup)
In caso di problemi con il nuovo firmware che possano influenzare il regolare funzionamento del
prodotto, è possibile ripristinare la versione precedente del software.

•Qualora la versione del software sia stata cambiata, sullo schermo comparirà la versione
corrente.

•E' possibile passare dal software corrente al software alternativo mediante ‘Software
alternativo’.

Questo menu presenta la modalità di connessione in grado di offrire la qualità ottimale per i televisori
HDTV. Consultare queste informazioni durante la connessione di dispositivi esterni al televisore.

Contattare Samsung Fare riferimento a queste informazioni in caso di funzionamento anomalo del televisore o se si desi-

dera aggiornare il software. E' possibile visualizzare le informazioni relative a call centre, prodotto e
metodo di scaricamento del software.

Uso del prodotto 3-5

3-6 Media Play

Godetevi le fotografie, la musica o i film salvati su un dispositivo USB Mass Storage Class (MSC) e/o sul PC.

MENU[ ] → Applicazione → Media Play → []

Collegamento di un dispositivo USB

1. Accendere il televisore.

2. Collegare un dispositivo USB contenente foto, musica e/o film al jack [USB] sul retro del televisore.

3. Quando un dispositivo USB viene collegato al televisore, sullo schermo compare una finestra. Ora è possibile selezionare

<Media Play>.

Utilizzando file multimediali senza licenza, il prodotto potrebbe non funzionare correttamente.

Elenco delle cose da sapere prima di utilizzare <Media Play>

•MTP (Media Transfer Protocol) non è supportato.

•Il file system supporta FAT16, FAT32 e NTFS.

•Alcuni dispositivi audio e videocamere digitali USB possono non essere compatibili con questo televisore.

•<Media Play> supporta solo dispositivi USB Mass Storage Class (MSC). MSC è un dispositivo di tipo Mass Storage Class
Bulk-Only. Tra i dispositivi MSC ci sono le unità Thumb e i lettori di schede Flash. I dispositivi devono essere connessi
direttamente alla porta USB del televisore. USB (HDD) non supportato.

•Prima di collegare il dispositivo al televisore, eseguire il backup dei file per prevenire una perdita accidentale o eventuali
danni. SAMSUNG non è responsabile di eventuali danni ai file dati o perdite di dati.

•Non scollegare il dispositivo USB durante il caricamento.

•Maggiore è la risoluzione dell’immagine, maggiore è il tempo necessario per visualizzarla sullo schermo.

•La risoluzione massima supportata in JPEG è 15360X8640 pixel.

•In caso di file non supportati o danneggiati, comparirà il messaggio "Not Supported File Format" (Formato file non

3-6 Uso del prodotto

supportato).

•Se la chiave di ordinamento è impostata su Visual base, è possibile visualizzare in ogni cartella un massimo di 1000 file.

•I file MP3 con DRM precedentemente scaricati da un sito a pagamento non verrano riprodotti. Digital Rights Management
(DRM) è una tecnologia che supporta la creazione, la distribuzione e la gestione di contenuti in modo completo e
integrato, compresa la protezione dei diritti e degli interessi dei fornitori dei contenuti, la prevenzione dalla copia illegale,
così come la gestione degli addebiti e dei pagamenti.

•Se sono collegati più di 2 dispositivi PTP, potranno essere utilizzati solo uno alla volta.

•Se sono collegati più di due dispositivi MSC, alcuni di essi potrebbero non essere riconosciuti. Se un dispositivo richiede
molta potenza (più di 500mA o 5V), il dispositivo USB può non essere supportato.

•Nel caso in cui, quando si collega o si utilizza un dispositivo USB, venga visualizzato un messaggio che indica la presenza
di sovratensione, il dispositivo potrebbe non essere riconosciuto o non funzionare correttamente.

•Se il televisore non ha ricevuto segnali nel tempo prefissato in <Prot. Auto. dopo.>, si attiverà lo screensaver.

•Le modalità di risparmio energetico di alcuni dischi rigidi possono azzerarsi automaticamente quando queste unità
vengono collegate al televisore.

•Se si usa un cavo di prolunga USB, il dispositivo USB potrebbe non essere riconosciuto o i file sul dispositivo potrebbero
non essere letti.

•Se il dispositivo USB collegato al televisore non viene riconosciuto, l'elenco dei file sul dispositivo è corrotto o uno dei file
in elenco non viene riprodotto, collegare il dispositivo USB al PC, formattare il dispositivo e controllare il collegamento.

•Se un file cancellato dal PC compare nuovamente quando si esegue <Media Play>, utilizzare la funzione “Empty the
Recycle Bin” (Svuota cestino) sul PC per eliminare in modo permanente il file.

Visualizzazione a schermo

Posizionarsi sul file desiderato usando i tasti su/giù/sinistra/destra, quindi premere [ ] o [ ] (Riproduci). Il file selezionato
verrà visualizzato.

Supporta <Visual. dispos.> e <Pag. iniziale> nella homepage <Media Play>.

NUMERO MENU DESCRIZIONE

Informazioni E' possibile verificare il nome del file selezionato e il numero di file e di pagine.

Sezione Elenco ordina-

mento

Visualizza lo standard di ordinamento.

Lo standard di ordinamento cambia in base ai contenuti.

Uso del prodotto 3-6

NUMERO MENU DESCRIZIONE

Tasti operativi

Sezione Elenco file E' possibile confermare i file e i gruppi ordinati in ogni categoria.

Video

Riproduzione di video

• Rosso (Cambia dispos.)
Seleziona un dispositivo connesso.

• Verde (Preferenze)
Imposta le preferenze dei file. (non supportato in Visual base)

• Giallo (Seleziona):
Seleziona più file da un elenco. I file selezionati vengono evidenziati con un

simbolo.

• Blu (Ordinam.)
Seleziona l'elenco ordinato.

• (Strumen)
Visualizza il menu delle opzioni.

Usando i tasti [ ] (REW) o [ ] (FF), è possibile spostare l'elenco file alla
pagina precedente o successiva.

1.Premere il tasto o per selezionare <Video>, quindi premere [ ] nel menu <Media Play>.

2.Premere il tasto per selezionare il video desiderato tra quelli in elenco.

3.Premere [ ] o [ ] (Riproduci).

•Il file selezionato verrà visualizzato in alto con il relativo tempo di riproduzione.

•Se le informazioni sulla durata del video non sono disponibili, il tempo di riproduzione e la barra di avanzamento non
vengono visualizzati.

•Durante la riproduzione di un video, è possibile eseguire ricerche utilizzando i tasti e .

In questa modalità, è possibile visualizzare clip video contenute in un gioco, tuttavia non è possibile riprodurre il
gioco stesso.

•Formati sottotitoli supportati

NOME ESTENSIONE FILE FORMATO

Testo MPEG-4 time-based .ttxt XML

SAMI .smi HTML

3-6 Uso del prodotto

NOME ESTENSIONE FILE FORMATO

SubRip .srt string-based

SubViewer .sub string-based

Micro DVD .sub o .txt string-based

•Formati video supportati

ESTENSION

E FILE

*.avi
*.mkv

*.asf ASF

CONTENITO

RE

AVI
MKV

CODEC VIDEO

Divx 3.11 /

4.x / 5.1 / 6.0

XviD 1920 x 1080 6 ~ 30 8

H.264 BP /
MP / HP

MPEG4 SP /
ASP

Divx 3.11 /

4.x / 5.1 / 6.0

XviD 1920 x 1080 6 ~ 30 8

H.264 BP /
MP / HP

MPEG4 SP /
ASP

RISOLUZION

E

1920 x 1080 6 ~ 30 8

1920 x 1080 6 ~ 30 25

1920 x 1080 6 ~ 30 8

1920 x 1080 6 ~ 30 8

1920 x 1080 6 ~ 30 25

1920 x 1080 6 ~ 30 8

FRAME

RATE
(FPS)

BIT RATE

(MBPS)

CODEC AUDIO

MP3
AC3

LPCM

ADPCM

DTS Core

MP3
AC3

LPCM

ADPCM

WMA

*.wmv ASF

*.mp4 MP4

*.3gp 3GPP

*.vro

*.mpg

*.mpeg

VRO
VOB

PS

Window Media
Video v9

H.264 BP /
MP / HP

MPEG4 SP /
ASP

XVID 1920 x 1080 6 ~ 30 8

H.264 BP /
MP / HP

MPEG4 SP /
ASP

MPEG1 1920 x 1080 24 / 25 / 30 30 AC3

MPEG2 1920 x 1080 24 / 25 / 30 30

MPEG1 1920 x 1080 24 / 25 / 30 30 AC3

MPEG2 1920 x 1080 24 / 25 / 30 30

H.264 1920 x 1080 6 ~ 30 25

1920 x 1080 6 ~ 30 25

1920 x 1080 6 ~ 30 25

1920 x 1080 6 ~ 30 8

1920 x 1080 6 ~ 30 25

1920 x 1080 6 ~ 30 8

WMA

MP3

ADPCM

AAC

ADPCM

AAC

HE-AAC

MPEG

LPCM

MPEG

LPCM

AAC

Uso del prodotto 3-6

ESTENSION

E FILE

CONTENITO

RE

CODEC VIDEO

RISOLUZION

E

FRAME

RATE
(FPS)

BIT RATE

(MBPS)

CODEC AUDIO

MPEG2 1920 x 1080 24 / 25 / 30 30 AC3

*.ts

*.tp

TS

H.264 1920 x 1080 6 ~ 30 25

VC1 1920 x 1080 6 ~ 30 25

*.trp

Altre limitazioni

•In caso di problemi con i contenuti di un codec, il codec non verrà supportato.

•Se le informazioni relative a un Contenitore sono incorrette e il file è in errore, il Contenitore non sarà in grado di
riprodurlo correttamente.

•Le funzioni audio e video possono non funzionare se i contenuti hanno un bitrate/frame rate standard superiore al
Fram/sec compatibile elencato nella tabella precedente. Se le informazioni relative a un Contenitore sono incorrette
e il file è in errore, il Contenitore non sarà in grado di riprodurlo correttamente.

DECODER VIDEO DECODER AUDIO

AAC
MP3
DD+

HE-AAC

• Supporta fino a H.264, Livello 4.1

• H.264 FMO / ASO / RS, VC1 SP / MP / AP L4 e
AVCHD non sono supportati.

• GMC non è supportato.

• H.263 non è supportato.

• Supporta fino a WMA 7, 8, 9, STD

• WMA 9 PRO non supporta 2 canali oltre multicanale o
audio "lossless" (privo di perdite).

• La velocità di campionamento WMA 22050Hz mono
non è supportata.

Riproduzione continua di filmati (Riprendi riprod.)

Uscendo dalla funzione di riproduzione di un filmato, la sua riproduzione può essere ripresa in seguito a partire dal punto nel
quale era stata interrotta.

1.Nella sezione elenco file, selezionare il filmato da riprodurre in modo continuo premendo il tasto o .

2.Premere il tasto [ ] (Riproduci) / [ ].

3.Selezionare <Ripr in continuo> (Riprendi riprod.) premendo il tasto blu. La riproduzione del filmato inizierà dal punto di

arresto precedente.

•Il tasto blu è disponibile solo quando si riavvia la riproduzione.

•Se la funzione <Aiuto riproduzione continua di un film> è impostata su <On> nel menu <Impostazioni>, comparirà un
messaggio alla ripresa della riproduzione del filmato.

3-6 Uso del prodotto

Musica

Riproduzione di musica

1.Premere il tasto o per selezionare <Musica>, quindi premere [ ] nel menu <Media Play>.

2.Premere per selezionare il file desiderato tra quelli riportati in elenco.

3.Premere [ ] o [ ] (Riproduci).

•Durante la riproduzione di musica, è possibile eseguire ricerche utilizzando i tasti e .

•[I tasti ] (REW) e [ ] (FF) non sono attivi durante la riproduzione.

•Visualizza solo i file con estensione MP3 e PCM. I file con altre estensioni non vengono visualizzati, nemmeno se sono
stati salvati sul medesimo dispositivo USB.

•Se il suono risulta anomalo durante la riproduzione di file MP3, regolare l'<Equalizzatore> nel menu <Suono>. (Un file
MP3 sovramodulato può causare problemi audio.)

Foto

Visualizzazione di una foto (o di una proiezione di diapositive)

1.Premere il tasto o per selezionare <Foto>, quindi premere [ ] nel menu <Media Play>.

2.Premere per selezionare la foto desiderata tra quelle riportate in elenco.

3.Premere [ ] o [ ] (Riproduci).

•Quando si visualizza un elenco di foto, per iniziare la proiezione di diapositive premere il tasto [ ] (Riproduci) / [ ] sul
telecomando.

•Nella proiezione di diapositive verranno utilizzate tutte le foto contenute nell’Elenco file.

•Durante la proiezione di diapositive, i file vengono visualizzati in ordine.

Uso del prodotto 3-6

•Impostando l'opzione <Musica di sottofondo> su <On> durante la proiezione delle diapositive i brani musicali vengono
riprodotti automaticamente.

•<Modalità MdS> non può essere modificata fino al completo caricamento della musica di sottofondo.

Riproduzione di più file

Riproduzione di filmati/brani musicali/foto selezionati

1.Premere il tasto giallo per selezionare il file desiderato tra quelli riportati in elenco.

2.Ripetere l'operazione per selezionare più file.

•Il simbolo compare a sinistra dei file selezionati.

•Per annullare una selezione, premere nuovamente li tasto giallo.

•Per deselezionare tutti i file, premere il tasto TOOLS e selezionare Deseleziona tutto.

3.Premere il tasto TOOLS e selezionare <Riproduci i selezionati>.

Riproduzione di un gruppo di filmati/brani musicali/foto

1.Durante la visualizzazione dell'elenco file, posizionarsi su un qualsiasi file del gruppo desiderato.

2.Premere il tasto TOOLS e selezionare <Riproduci gruppo corrente>.

Ulteriori funzioni Media Play

Ordinamento dei file

Premere il tasto blu nell'elenco dei file per ordinarli.

CATEGORIA OPERAZIONI VIDEO MUSICA FOTO

Visual base Mostra l’intera cartella. E' possibile visualizzare la foto

selezionando la cartella.

Titolo Ordina e mostra i titoli dei filmati in ordine di simbolo/

numerico/alfabetico/speciale.

Preferenze Mostra e visualizza il file in base alle preferenze. E' pos-

sibile cambiare le preferenze dei file contenuti nella
sezione elenco file usando il tasto verde.

Data ultima Ordina e visualizza i file in base alla data più recente.

3-6 Uso del prodotto

CATEGORIA OPERAZIONI VIDEO MUSICA FOTO

Prima data psb Ordina e visualizza i file in base alla data meno recente.

Artista Ordina i brani musicali per artista in ordine alfabetico.

Album Ordina i brani musicali per album in ordine alfabetico.

Genere Ordina i brani musicali per genere musicale.

Atmosfera Ordina i brani musicali in base all'atmosfera. È possibile

cambiare le informazioni relative all'atmosfera musicale.

Mensile Ordina e visualizza i file in base al mese. Li ordina solo

in base al mese (da gennaio a dicembre) indipendente­mente dall'anno.

Menu Opzioni Riproduzione Video / Musica / Foto

Durante la riproduzione di un file, premere TOOLS.

CATEGORIA OPERAZIONI VIDEO MUSICA FOTO

Titolo E' possibile spostare l'altro file direttamente.

Modalità Ripeti E’ possibile riprodurre ripetutamente filmati o brani musi-

cali.

Formato immagine E' possibile regolare la dimensione dell'immagine in

base alle proprie preferenze.

Impostazioni imma­gine

Impostazioni audio E' possibile regolare l'impostazione dell'audio.

Impostazione sotto­titoli

Arresta proiezione
diapositive / Avvia
proiezione diaposi­tive

Velocità slide show Durante la proiezione diapositive è possibile selezionare

E' possibile regolare l'impostazione dell'immagine.

E' possibile riprodurre il video con i Sottotitoli. Questa
modalità funziona solo se il nome del file dei sottotitoli è
uguale a quello del video.

E' possibile avviare o interrompere una proiezione diapo­sitive.

la velocità di proiezione.

Musica di sotto­fondo

Zoom E' possibile ingrandire le immagini a pieno schermo.

Ruota E' possibile ruotare le immagini a pieno schermo.

Informazioni E' possibile visualizzare le informazioni dettagliate sul

Uso del prodotto 3-6

Per la proiezione di diapositive è possibile impostare la
musica di sottofondo desiderata.

file riprodotto.

Impostazioni

Uso del menu Impostazioni

MENU DESCRIZIONE

Aiuto riproduzione
continua di un film

Selezionare questa opzione per visualizzare il messaggio di aiuto a comparsa per la riproduzione
continua del filmato.

• <On> - <Off>

Ottieni codice registra­zione DivX® VOD

Mostra il codice di registrazione autorizzato per il televisore. Se si è connessi al sito web DivX e si
registra il codice di registrazione con un account personale, è possibile scaricare il file di registra­zione VOD. Se la registrazione VOD viene riprodotta con <Media Play>, la procedura di registra­zione viene completata.

Per ulteriori informazioni su VOD DivX®, visitare il sito "www.DivX.com."

Ottieni codice disatti­vazione DivX® VOD

Se VOD DivX® non è registrato, viene visualizzato il codice di disattivazione della registrazione.
Se si esegue questa funzione con DivX® VOD registrato, la registrazione DivX® VOD corrente
viene disattivata.

Informazioni Selezionare questa opzione per visualizzare le informazioni sul dispositivo collegato.

3-6 Uso del prodotto

3-7 Anynet+ (HDMI-CEC)

Cos'è <Anynet+>?

<Anynet+> è una funzione che permette di controllare mediante il telecomando del televisore Samsung tutti i dispositivi Samsung
collegati che supportano <Anynet+>. Il sistema <Anynet+> può essere usato solo con i dispositivi Samsung dotati della funzione
<Anynet+>. Per controllare se il dispositivo Samsung in uso è dotato di questa funzione, verificare la presenza del logo
<Anynet+>.

Collegamento dei dispositivi Anynet+.

1. Collegare la presa [HDMI(DVI) IN] del televisore e la presa HDMI OUT del corrispondente dispositivo <Anynet+> mediante un

cavo HDMI .

2. Collegare la presa [HDMI(DVI) IN] del sistema home theatre e la presa HDMI OUT del corrispondente dispositivo <Anynet+>

mediante un cavo HDMI.

•Collegare il cavo ottico tra la presa [DIGITAL AUDIO OUT (OPTICAL)] del televisore e l'ingresso Digital Audio del sistema
Home Theatre.

•Se si opta per una connessione di questo genere, la presa ottica permette l'uscita di soli 2 canali audio. In questo modo
sarà possibile sentire l'audio solo dall'altoparlante frontale sinistro e destro del sistema Home Theatre e dal subwoofer.
Per avere un audio a 5.1 canali, collegare il jack [DIGITAL AUDIO OUT (OPTICAL)] del lettore DVD / STB satellitare
(dispositivo Anynet 1 o 2) direttamente a un amplificatore o all'Home Theatre, non al televisore.

•Collegare solo un sistema Home Theatre.

•E' possibile collegare un dispositivo <Anynet+> tramite cavo HDMI. Alcuni cavi HDMI potrebbero non supportare le
funzioni <Anynet+>.

•<Anynet+> si attiva solo quando il relativo dispositivo AV che supporta <Anynet+> è acceso o in modalità Standby.

•<Anynet+> supporta fino a 10 dispositivi AV. Da notare che è possibile connettere fino a 3 dispositivi dello stesso tipo.

Menu <Anynet+>

Il menu <Anynet+> può variare a seconda del tipo e dello stato del dispositivo Anynet+ collegato al televisore.

Uso del prodotto 3-7

MENU <ANYNET+> DESCRIZIONE

Visualizza TV La modalità <Anynet+> passa alla modalità di trasmissione TV.

Elenco dispositivi Visualizza l'elenco dei dispositivi Anynet+.

Registrazione: (*recorder) Avvia immediatamente la registrazione mediante il registratore.

(Questa funzione è disponibile solo per i dispositivi che supportano la funzione di registra­zione.)

(nome_dispositivo) MENU Mostra i menu del dispositivo collegato. Ad esempio, se è collegato un registratore DVD,

comparirà il menu del disco del registratore DVD.

(nome_dispositivo)INFO Mostra il menu del dispositivo collegato. Per es.

Se si collega un registratore DVD, viene visualizzato il menu di controllo riproduzione del
registratore DVD.

Interrompi registrazione:
(*recorder)

Ricevitore L’audio viene riprodotto attraverso il ricevitore.

Se al sistema è collegato più di un dispositivo di registrazione, questi vengono visualizzati come (*registratore); in caso il
dispositivo collegato sia uno solo, verrà rappresentato come (*nome_dispositivo).

Interrompe la registrazione.

Impostare <Anynet+>

Premere il tasto [TOOLS] per visualizzare il menu Strumenti. E' inoltre possibile visualizzare il menu <Anynet+> selezionando

<Strumen> → <Anynet+ (HDMI-CEC)>

3-7 Uso del prodotto

MENU DESCRIZIONE

Elenco dispositivi

1. Premere il tasto [TOOLS] . Premere il tasto [ ] per selezionare <Anynet+ (HDMI-CEC)>.

2. Premere il tasto o per selezionare <Elenco dispositivi>, quindi premere [ ].

- Vengono elencati tutti i dispositivi <Anynet+> collegati al televisore.

- Se non si trova il dispositivo desiderato, premere il tasto rosso per eseguire la scansione dei dispo­sitivi.

3. Premere il tasto o per selezionare un dispositivo specifico, quindi premere [ ]. Il dispositivo
selezionato viene attivato.

- <Anynet+ (HDMI-CEC)> deve essere impostato su <On> nel menu <Applicazione> per visualizzare
l'opzione <Elenco dispositivi>.

Il passaggio al dispositivo selezionato può richiedere fino a 2 minuti. Non è possibile annullare
l'operazione durante il passaggio da un dispositivo all'altro.

Il tempo richiesto per la scansione dei dispositivi dipende dal numero di dispositivi collegati.
Al termine della scansione, il numero di dispositivi trovati non appare.
Sebbene all'accensione del televisore l'apparecchio ricerchi automaticamente tutti i dispositivi

collegati, questi non vengono automaticamente visualizzati nell'elenco dei dispositivi collegati.
Per ricercare il dispositivo collegato premere il tasto rosso.

Se si è selezionata una modalità di ingresso esterna tramite il tasto [SOURCE] non sarà
possibile utilizzare la funzione <Anynet+>. Passare a un dispositivo <Anynet+> utilizzando
<Elenco dispositivi>.

Impostazione • <Anynet+ (HDMI-CEC)>

Per utilizzare la funzione <Anynet+>, <Anynet+ (HDMI-CEC)> deve essere impostato su <On>.

Quando la funzione <Anynet+ (HDMI-CEC)> è disattivata, sono disattivate anche tutte le
funzioni relative a <Anynet+>.

• <Spegnimento auto>
Impostazione della disattivazione automatica di un dispositivo <Anynet+> allo spegnimento del
televisore.

La sorgente attiva deve essere impostata sul telecomando in modo che il televisore utilizzi la
funzione <Anynet+>.

Se si imposta <Spegnimento auto> su <Sì>, i dispositivi esterni collegati al televisore si
spengono ogniqualvolta si spegne il televisore. Se un dispositivo esterno è in fase di
registrazione, potrebbe non spegnersi automaticamente.

Uso del prodotto 3-7

3-8 Installazione del driver del dispositivo

Installando il driver del dispositivo, è possibile impostare la risoluzione e la frequenza appropriate al prodotto. Il driver del
dispositivo è compreso nel CD fornito in dotazione. Se il driver fornito non è funzionante, contattare un centro di assistenza
o visitare il sito web Samsung Electronics (www.samsung.com) per scaricare il driver.

1. Inserire il CD di installazione nel lettore CD-ROM.

2. Cliccare su Windows Driver

3. Completare i rimanenti passaggi dell'installazione in base alle istruzioni visualizzate sullo schermo.

4. Selezionare il modello del prodotto nell'elenco dei modelli.

5. Verificare che la velocità di refresh e la risoluzione dello schermo appropriate vengano visualizzate nel Pannello di controllo.

Per maggiori informazioni, vedere la documentazione sul sistema operativo Windows.

3-8 Uso del prodotto

3-9 Tabella delle modalità standard del segnale

Diversamente da un monitor CDT, a causa delle caratteristiche intrinseche del pannello il monitor LCD ha una risoluzione
ottimale che offre la migliore qualità visiva in base alle dimensioni dello schermo.

Di conseguenza, la qualità visiva sarà peggiore qualora non venga impostata la migliore risoluzione per la dimensione dello
schermo. Si consiglia pertanto di impostare la risoluzione ottimale del prodotto.

PC Timing (ingresso D-Sub e HDMI)

Se il segnale del PC è in una delle modalità standard, lo schermo verrà impostato automaticamente. Tuttavia, se il segnale del
PC non è in una delle seguenti modalità standard, sullo schermo potrebbe non essere visualizzata alcuna immagine oppure
potrebbe accendersi solo il LED di accensione. Di conseguenza, configurare la risoluzione come segue facendo riferimento al
Manuale dell'utente della scheda grafica.

3-9-1. B1930HD

FREQUENZA DEL

CLOCK

(MHZ)

POLARITÀ (O/V)

RISOLUZIONE

FREQUENZA

ORIZZONTALE

(KHZ)

FREQUENZA

VERTICALE (HZ)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1360 x 768 47,712 60,015 85,500 +/+

3-9-2. B2030HD

FREQUENZA DEL

CLOCK

(MHZ)

POLARITÀ (O/V)

RISOLUZIONE

FREQUENZA

ORIZZONTALE

(KHZ)

FREQUENZA

VERTICALE (HZ)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,000 -/-

Uso del prodotto 3-9

FREQUENZA

RISOLUZIONE

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,000 +/+

VESA, 1280 X 800 49,702 59,810 83,500 -/+

VESA, 1280 x 800 62,795 74,934 106,500 -/+

VESA, 1440 x 900 55,935 59,887 106,500 -/+

ORIZZONTALE

(KHZ)

FREQUENZA

VERTICALE (HZ)

FREQUENZA DEL

CLOCK

(MHZ)

POLARITÀ (O/V)

VESA, 1440 x 900 70,635 74,984 136,750 -/+

VESA, 1600 x 900 60,000 60,000 108,000 +/+

3-9 Uso del prodotto

3-9-3. B2230HD / B2330HD / B2430HD

FREQUENZA

RISOLUZIONE

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,000 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

ORIZZONTALE

(KHZ)

FREQUENZA

VERTICALE (HZ)

FREQUENZA DEL

CLOCK

(MHZ)

POLARITÀ (O/V)

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,000 +/+

VESA, 1280 X 800 49,702 59,810 83,500 -/+

VESA, 1280 X 960 60,000 60,000 108,000 +/+

VESA, 1280 X 1024 63,981 60,020 108,000 +/+

VESA, 1280 X 1024 79,976 75,025 135,000 +/+

VESA, 1440 x 900 55,935 59,887 106,500 -/+

VESA, 1680 x 1050 65.290 59.954 146.250 -/+

VESA, 1920 x 1080 67.500 60.000 148.500 +/+

Frequenza orizzontale

Il tempo impiegato per eseguire la scansione di una linea dalla posizione più a sinistra a quella più a destra dello schermo viene
chiamato ciclo orizzontale, mentre sull'asse opposto viene chiamato frequenza verticale. La frequenza orizzontale è espressa in
kHz.

Frequenza verticale

Un pannello deve essere in grado di visualizzare la stessa immagine decine di volte al secondo in modo che l'occhio umano sia
in grado di vederla. Questa frequenza è chiamata frequenza verticale. La frequenza verticale è espressa in Hz.

Uso del prodotto 3-9

4 Installazione del software

4-1 Natural Color

Che cosa significa Natural Color ?

Questo software funziona solo con prodotti Samsung e permette la regolazione dei colori visualizzati sul prodotto in modo che
corrispondano ai colori delle immagini stampate. Per maggiori informazioni, vedere la guida in linea del software (F1).

Natural Color è disponibile online. E' possibile scaricarlo dal sito web sottostante e installarlo;

http://www.samsung.com/us/consumer/learningresources/monitor/naturalcolorexpert/pop_download.html

4-1 Installazione del software

4-2 MultiScreen

Che cosa significa MultiScreen ?

MultiScreen permette agli utenti di utilizzare il monitor suddividendolo in più sezioni.

Installazione del software

1. Inserire il CD di installazione nel lettore CD-ROM.

2. Selezionare il programma di impostazione MultiScreen.

Se non compare la schermata di installazione del software, individuare e fare doppio clic sul file di impostazione
MultiScreen nel CD-ROM.

3. Alla comparsa dell'installazione guidata, cliccare su [Avanti].

4. Completare i rimanenti passaggi dell'installazione del software seguendo le istruzioni visualizzate sullo schermo.

•Se non si procede al riavvio del computer dopo l'installazione, il software potrebbe non funzionare correttamente.

•L'icona MultiScreen potrebbe non comparire in base al sistema operativo in uso e le specifiche del prodotto.

•Se l'icona di scelta rapida non compare, premere il tasto F5.

MultiScreen Requisiti di installazione

L'installazione di MultiScreen potrebbe essere influenzata dalla scheda grafica, dalla scheda madre e dall'ambiente di rete.

Sistema operativo

OS

•Windows 2000

•Windows XP Home Edition

•Windows XP Professional

•Windows Vista 32Bit

•Windows 7 32Bit

Per MultiScreen, è consigliato il sistema operativo Windows 2000 o successivo.

Hardware

•Almeno 32MB di memoria

•Almeno 60MB di spazio libero sul disco rigido

Rimozione del software

Cliccare su [Start], [Impostazioni]/[Pannello di controllo], quindi fare doppio clic su [Installazione applicazioni].

Selezionare MultiScreen dall'elenco dei programmi quindi cliccare sul tasto [Cambia/Rimuovi programmi].

Installazione del software 4-2

5 Risoluzione dei problemi

5-1 Auto diagnosi del monitor

•Mediante la funzione di auto diagnosi è possibile verificare il corretto funzionamento del prodotto.

•Se sullo schermo viene visualizzata una schermata vuota e il LED di accensione lampeggia anche se le connessioni del
PC e del prodotto sono state effettuate correttamente, eseguire la funzione di auto diagnosi seguendo le procedure
descritte sotto.

1. Spegnere il prodotto e il PC.

2. Scollegare il cavo D-Sub dal prodotto.

3. Accendere il prodotto.

4. Se il prodotto funziona correttamente, comparirà il messaggio <Control cavo segnale>. In questo caso, se viene visualizzata

nuovamente una schermata vuota, verificare che non sussistano problemi con la connessione al PC.

5-1 Risoluzione dei problemi

5-2 Prima di rivolgersi al servizio di assistenza

Verificare le seguenti condizioni prima di rivolgersi al servizio di assistenza. Se il problema persiste, contattare il più vicino
Centro di assistenza Samsung Electronics.

PROBLEMI RELATIVI ALL'INSTALLAZIONE (MODALITÀ PC)

Lo schermo del monitor lampeggia. Verificare che il cavo di segnale sia collegato saldamente e in modo sicuro

tra il computer e il Display LCD.
(vedere Collegamento a un computer)

PROBLEMI RELATIVI ALLO SCHERMO

Lo schermo è vuoto e la spia di accensione è
spenta

Verificare che il cavo di alimentazione sia saldamente inserito e che il
Display LCD sia acceso.

(vedere Collegamento a un computer)

<Controlla cavo segnale.> Verificare che il cavo di segnale sia saldamente collegato al PC o alla sor-

gente video.
(vedere Collegamento a un computer)

Viene visualizzato il messaggio <Modalità non
supportata> .

Verificare la risoluzione massima consentita e la frequenza della scheda
video.

Confrontare tali valori con i dati della Tabella delle modalità standard del
segnale.

L'immagine è ruotata verticalmente. Verificare il corretto collegamento del cavo segnali. Eventualmente fissarlo

saldamente.
(vedere Collegamento a un computer)

L'immagine non è nitida. L'immagine è sfocata. Eseguire una regolazione <Grossa>e <Fine>della frequenza.

Riaccendere dopo aver rimosso tutti gli accessori (cavi di prolunga video,
ecc.)

Impostare la risoluzione e la frequenza sugli intervalli consigliati.

L'immagine è instabile o vibra. Verificare che la risoluzione e la frequenza impostate per il computer rien-

Nell'immagine compare un'ombra.

trino nelle tolleranze della scheda grafica del monitor. In caso contrario,
reimpostarle facendo riferimento alle <Informazioni> riportate nel menu del
monitor e nelle Tabella delle modalità standard del segnale.

L'immagine è troppo chiara o troppo scura Regolare i valori dei menu Luminosità e Contrasto.

(Vedere <Luminosità>, <Contrasto>)
La luminosità dello schermo può differire a seconda della modalità impo-

stata per la funzione <MagicAngle>.
Se la funzione <MagicBright> è impostata su <Contr. dinamico>, la lumino-

sità dello schermo può differire a seconda del segnale di ingresso.

Lo schermo è vuoto e l'indicatore di alimenta­zione lampeggia ogni 0,5 o 1 secondo.

Il televisore sta utilizzando il proprio sistema di gestione alimentazione
Premere un tasto sulla tastiera.

Lo schermo è vuoto e lampeggiante. Se a schermo compare il messaggio TEST GOOD quando si preme il tasto

[ MENU], verificare la connessione del cavo tra il monitor e il computer in
modo da assicurare che il connettore sia collegato adeguatamente.

Risoluzione dei problemi 5-2

PROBLEMI DI AUDIO.

Nessun suono riprodotto. Verificare che il cavo audio sia saldamente collegato alla porta di ingresso

audio del monitor e alla porta di uscita audio della scheda audio.
(vedere Collegamento a un computer)
Controllare il livello del volume.

Il livello dell'audio è troppo basso. Controllare il livello del volume.

Se dopo averlo regolato al massimo il volume è ancora troppo basso, con­trollare il volume sulla scheda audio del computer o il programma software.

PROBLEMI RELATIVI AL TELECOMANDO

I pulsanti del telecomando non rispondono. Controllare la polarità delle batterie (+/-).

Verificare che le batterie non siano esauste.
Controllare che il monitor sia acceso.
Verificare che il cavo di alimentazione sia saldamente collegato.
Verificare se nelle vicinanze del monitor sia presente una lampada fluore-

scente o al neon

NOTA SULL'ASPETTO DEL PRODOTTO

Guardando da vicino la cornice dello schermo è
possibile notare delle piccole particelle.

Ciò non costituisce un difetto ma fa parte del design del prodotto.

5-2 Risoluzione dei problemi

5-3 FAQ

FAQ PROVARE I SEGUENTI PASSAGGI!

Come faccio a cambiare la frequenza del
segnale video?

Come posso modificare la risoluzione? Windows XP: Cambiare la risoluzione selezionando Pannello di controllo

E' necessario cambiare la frequenza della scheda grafica.
Windows XP: Per cambiare le frequenza selezionare Pannello di controllo

→ Aspetto e temi → Schermo → Impostazioni → Avanzate → Monitor,
quindi cambiare la frequenza di aggiornamento in Impostazioni monitor.

Windows ME/2000 : Per cambiare le frequenza selezionare Control Panel
(Pannello di controllo) → Display (Schermo) → Settings (Impostazioni) →
Advanced (Avanzate) → Monitor, quindi cambiare la frequenza di aggior­namento in Monitor Settings (Impostazioni monitor).

Windows Vista: Per cambiare le frequenza selezionare Pannello di con­trollo → Aspetto e personalizzazione → Personalizzazione → Impostazioni
schermo → Impostazioni avanzate → Monitor, quindi cambiare la fre­quenza di aggiornamento in Impostazioni monitor.

Windows 7: Per cambiare le frequenza selezionare Control Panel (Pan­nello di controllo) → Appearance and Personalization (Aspetto e persona­lizzazione) → Display (Schermo) → Adjust resolution (Modifica risoluzione
dello schermo) → Advanced settings (Impostazioni avanzate) → Monitor,
quindi modificare la frequenza di aggiornamento in Monitor Settings (Impo­stazioni monitor).

(Per maggiori informazioni, vedere il Manuale dell'utente del computer o
della scheda grafica.)

→ Aspetto e temi → Schermo → Impostazioni.
Windows ME/2000 : Cambiare la risoluzione selezionando Pannello di

controllo → Schermo → Impostazioni.
Windows Vista: cambiare la risoluzione selezionando Pannello di controllo

→ Aspetto e personalizzazione → Personalizzazione → Impostazioni
schermo.

Windows 7: Cambiare la risoluzione selezionando Pannello di controllo →
Aspetto e personalizzazione → Schermo → Modifica risoluzione dello
schermo.

(Per maggiori informazioni, vedere il Manuale dell'utente del computer o
della scheda grafica.)

Come posso impostare la funzione di risparmio
energetico?

Come posso pulire il telaio esterno e il pannello
dell'LCD?

Risoluzione dei problemi 5-3

Windows XP: Configurarla selezionando Pannello di controllo → Aspetto e
temi →

Schermo → Imp

del BIOS del computer.
Windows ME/2000 : Configurarla selezionando Pannello di controllo →

Schermo → Impostazione screensaver o configurarla nel Setup del BIOS
del computer.

Windows Vista: Cambiare le impostazioni selezionando Pannello di con­trollo → Aspetto e personalizzazione → Personalizzazione → Screen
Saver. E' anche possibile usare il menu BIOS SETUP del PC.

Windows 7: Cambiare le impostazioni selezionando Pannello di controllo
→ Aspetto e personalizzazione → Personalizzazione → Screen Saver. E'
anche possibile usare il menu BIOS SETUP del PC.

(Per maggiori informazioni, vedere il Manuale dell'utente di Windows per il
computer in uso.)

Scollegare il cavo di alimentazione, quindi pulire lo schermo con un panno
soffice utilizzando una soluzione detergente o semplice acqua.

Non graffiare il telaio e non lasciarvi tracce di detergente.
Non far penetrare acqua nel monitor.

o

stazione screensaver o configurarla nel Setup

FAQ PROVARE I SEGUENTI PASSAGGI!

Posso guardare le trasmissioni TV digitali con un
televisore analogico?

Posso utilizzare la mia attuale antenna per rice­vere le trasmissioni digitali?

No.
Un televisore analogico non è in grado di interpretare i segnali digitali. Per

vedere le trasmissioni TV digitali è necessario possedere un televisore
digitale.

Come per i televisori analogici attuali, i televisori digitali sono progettati per
ricevere i segnali digitali sia mediante antenne interne sia esterne.

Se la ricezione del segnale è ottimale, è possibile ricevere le trasmissioni
digitali con la propria antenna interna esistente. In caso contrario, si consi­glia di installare una antenna esterna.

5-3 Risoluzione dei problemi

6 Maggiori informazioni

6-1 Specifiche

6-1-1. B1930HD / B2030HD

NOME MODELLO B1930HD B2030HD

Pannello LCD Dimensione schermo 18,5 pollici (47 cm) 20 pollici (50 cm)

Area di visualizza­zione

Passo pixel 0,3 mm (O) x 0,3 mm (V) 0,2768 mm (O) x 0,2768 mm (V)

Sincronizza­zione

Colore 16,7M

Risoluzione Risoluzione ottimale 1360 x 768 a 60 Hz 1600 x 900 a 60 Hz (RB)

Segnale di ingresso, terminato

Massimo clock dei pixel 85,000 MHz (Analogico, Digitale) 108,000 MHz (Analogico, Digitale)

Alimentazione Questo prodotto supporta 100 – 240 V. Poiché la tensione standard può differire in

Dimensioni (Larghezza x Altezza x
Profondità ) / Peso

Frequenza orizzontale 30 ~ 81 kHz

Frequenza verticale 56 ~ 75 Hz

Risoluzione massima 1360 x 768 a 60 Hz 1600 x 900 a 60 Hz (RB)

409,8 mm (O) x 230,4 mm (V) 442,8 mm (O) x 249,075 mm (V)

Analogico (porta D-Sub), DVI digitale (porta HDMI)
0,7 Vp-p ± 5 %
Sinc. O/V separata, Composito
Livello TTL (V alto ≥ 2,0 V, V basso ≤ 0,8 V)

base al paese in cui si utilizza i prodotto, verificare l'etichetta sul retro del prodotto.

455,6 x 309,4 x 67,7 mm (senza piedi­stallo)/ 4,05 kg

455,6 x 375,0 x 178,0 mm (con piedi­stallo)/ 4,25 kg

492,4 x 311,2 x 67,5 mm (senza piedi­stallo)/ 4,53 kg

492,4 x 407,5 x 197,0 mm (con piedi­stallo)/ 4,77 kg

Interfaccia di montaggio VESA 75 mm x 75 mm

Caratteristiche
ambientali

Inclinazione 0˚ ~ 20˚ (±1˚)

Maggiori informazioni 6-1

Funzionamento Temperatura: 10˚C ~ 40˚C (50˚F ~ 104˚F)

Umidità: 10 % ~ 80 %, senza condensa

Immagazzinamento Temperatura: -20˚C ~ 45˚C (-4˚F ~ 113˚F)

Umidità: 5 % ~ 95 %, senza condensa

6-1-2. B2230HD / B2330HD / B2430HD

NOME MODELLO B2230HD B2330HD B2430HD

Pannello LCD Dimensione schermo 21,53 pollici (54 cm) 23 poll (58 cm) 24 pollici (61 cm)

Sincronizza­zione

Area di visualizza­zione

Passo pixel 0,24825 mm (O) x

Frequenza orizzontale 30 ~ 81 kHz

Frequenza verticale 56 ~ 75 Hz

476,64 mm (O) x 268,11
mm (V)

0,24825 mm (V)

509,76 mm (O) x 286,74
mm (V)

0,2655 mm (O) x 0,2655
mm (V)

531,36 mm (O) x 298,89
mm (V)

0,27675 mm (O) x
0,27675 mm (V)

Colore 16,7 M

Risoluzione Risoluzione ottimale 1920 x 1080 a 60 Hz

Risoluzione massima 1920 x 1080 a 60 Hz

Analogico (porta D-Sub), DVI digitale (porta HDMI)

Segnale di ingresso, terminato

0,7 Vp-p ± 5 %
Sinc. O/V separata, Composito
Livello TTL (V alto ≥ 2,0 V, V basso ≤ 0,8 V)

Massimo clock dei pixel 148,500 MHz (Analogico, Digitale)

Alimentazione Questo prodotto supporta 100 – 240 V. Poiché la tensione standard può differire in

base al paese in cui si utilizza i prodotto, verificare l'etichetta sul retro del prodotto.

Dimensioni (Larghezza x Altezza x
Profondità ) / Peso

523,8 x 350,6 x 67,8 mm
(senza piedistallo)/ 4,66
kg

523,8 x 416,7 x 197,0 mm
(con piedistallo)/ 4,91 kg

560,4 x 370,0 x 67,9 mm
(senza piedistallo)/ 5,15
kg

560,4 x 436,7 x 197,0 mm
(con piedistallo)/ 5,5 kg

582,0 x 381,8 x 67,9 mm
(senza piedistallo)/ 5,45
kg

582,0 x 448,0 x 197,0 mm
(con piedistallo)/ 5,8 kg

Interfaccia di montaggio VESA 75 mm x 75 mm

Caratteristiche
ambientali

Funzionamento Temperatura: 10˚C ~ 40˚C (50˚F ~ 104˚F)

Umidità: 10 % ~ 80 %, senza condensa

Immagazzinamento Temperatura: -20˚C ~ 45˚C (-4˚F ~ 113˚F)

Umidità: 5 % ~ 95 %, senza condensa

Inclinazione 0˚ ~ 20˚ (±1˚)

Design e specifiche sono soggetti a modifiche senza preavviso.

Classe B (Information Communication Equipment for Home Use)

Questo dispositivo è registrato per le specifiche EMC per uso domestico (Classe B). Può essere utilizzato in qualsiasi area.
(Un apparecchio di Classe B emette una quantità inferiore di onde magnetiche rispetto a un apparecchio di Classe A.)

6-1 Maggiori informazioni

6-2 Funzione di risparmio energetico

Questo prodotto dispone di una funzione di risparmio energetico che spegne automaticamente lo schermo dopo un determinato
periodo di tempo di inutilizzo al fine di ridurre il consumo energetico. Se il prodotto entra in modalità di risparmio energetico, il
LED di accensione cambia colore a indicare che il prodotto è entrato nella modalità. Quando il prodotto si trova in modalità di
risparmio energetico, l'alimentazione non è disattivata ed è possibile riattivarlo premendo un tasto qualsiasi o cliccando con il
mouse. Tuttavia, la funzione di risparmio energetico funziona solo quando il prodotto è collegato a un computer in grado di fornire
tale funzione.

FUNZIONE DI RISPARMIO

ENERGETICO

FUNZIONAMENTO

NORMALE

MODALITÀ RISPARMIO

ENERGETICO

(DPM)

SPEGNIMENTO

(TASTO POWER)

LED di accensione On Lampeggiante Off

Consumo di

energia

B1930HD

B2030HD watt

B2230HD watt

B2330HD watt

B2430HD watt

33

watt Analogico: meno di 0,3 watt meno di 0,3 watt

34

47

58

52

•Il consumo di energia elettrica effettivo può differire dal valore indicato in caso di variazione nelle condizioni del sistema e
delle impostazioni.

•Se non è presente alcun interruttore di alimentazione, il consumo è totalmente azzerato solo se il cavo di alimentazione è
scollegato.

•La funzione DPM (Display Power Management) non funziona se usata insieme alla porta [HDMI(DVI) IN] di questo
prodotto.

Maggiori informazioni 6-2

6-3 Contatta SAMSUNG WORLDWIDE

Se avete commenti o domande sui prodotti Samsung, contattate il Servizio Clienti SAMSUNG.

EUROPE

AUSTRIA 0810 - SAMSUNG(7267864,€ 0.07/min) http://www.samsung.com

BELGIUM 02-201-24-18 http://www.samsung.com/be (Dutch)

http://www.samsung.com/be_fr
(French)

CZECH 800-SAMSUNG (800-726786) http://www.samsung.com

DENMARK 70 70 19 70 http://www.samsung.com

EIRE 0818 717100 http://www.samsung.com

ESTONIA 800-7267 http://www.samsung.com

FINLAND 030 - 6227 515 http://www.samsung.com

FRANCE 01 48 63 00 00 http://www.samsung.com

GERMANY 01805 - SAMSUNG (726-7864, € 0,14/

http://www.samsung.com

Min)

HUNGARY 06-80-SAMSUNG(726-7864) http://www.samsung.com

ITALIA 800-SAMSUNG(726-7864) http://www.samsung.com

LATVIA 8000-7267 http://www.samsung.com

LITHUANIA 8-800-77777 http://www.samsung.com

LUXEMBURG 261 03 710 http://www.samsung.com

NETHERLANDS 0900 - SAMSUNG (0900-7267864) (€

http://www.samsung.com

0,10/Min)

NORWAY 815-56 480 http://www.samsung.com

POLAND 0 801 1SAMSUNG (172678)

http://www.samsung.com

022 - 607 - 93 - 33

PORTUGAL 80820-SAMSUNG (726-7864) http://www.samsung.com

SLOVAKIA 0800-SAMSUNG(726-7864) http://www.samsung.com

SPAIN 902 - 1 - SAMSUNG (902 172 678) http://www.samsung.com

SWEDEN 0771 726 7864 (SAMSUNG) http://www.samsung.com

SWITZERLAND 0848-SAMSUNG(7267864, CHF 0.08/

min)

http://www.samsung.com/ch
http://www.samsung.com/ch_fr (French)

U.K 0845 SAMSUNG (7267864) http://www.samsung.com

CIS

ARMENIA 0-800-05-555

AZERBAIJAN 088-55-55-555

BELARUS 810-800-500-55-500

GEORGIA 8-800-555-555

6-3 Maggiori informazioni

CIS

KAZAKHSTAN 8-10-800-500-55-500

KYRGYZSTAN 00-800-500-55-500 http://www.samsung.com

MOLDOVA 00-800-500-55-500

RUSSIA 8-800-555-55-55 http://www.samsung.com

TADJIKISTAN 8-10-800-500-55-500 http://www.samsung.com

UKRAINE 0-800-502-000 http://www.samsung.com/ua

http://www.samsung.com/ua_ru
