SAMSUNG SYNCMASTER 96BDF User Manual

SAMTRON 96BDF/98BDF

French > Page Principale > Index

Page Principale Affichage Sur Ecran

Consignes de sécurité Dépannage

Notational List à Vérifier

Alimentation Question & Réponse

Installation Contrôle du Dispositif d'Autotest

Nettoyage

Autres

Introduction Spécifications

Déballage Général

Façade Modes Pré-établis d'Affichage

Arrière PowerSaver

Dessous

Installation Information

Connection de Votre Ordinateur Service

Installation des Pilotes Vidéo Terme

Automatique Regulatory

Manual

Installation de la Base

Autorité

Notational

Alimentation

Installation

Nettoyage

Autres

French > Page Principale > Consignes de sécurité > Notational

Ne pas suivre les consignes marquées par ce symbole pourrait avoir comme conséquence
des blessures corporelles ou des dommages sur le matériel.

Intérdit

Important a lire et a comprendre dans toutes
circonstances.

Ne pas démonter Déconnecter la prise de la sortie du courant.

Ne pas toucher.

Mettez dans un endroit stable pour empêcher une
décharge électrique.

Notational

Alimentation

Installation

Nettoyage

Autres

French > Page Principale > Consignes de sécurité > Alimentation

Lorsque vous ne vous en êtes pas servi depuis longtemps, placez votre
ordinateur personnel (Pc) en mode DPMS. Si vous avez un économiseur
d'écran, installez-le pour activer le mode d' écran.

Si la taille de votre moniteur est petite, ou si la même image est affichée

z

pendant longtemps, vous pouvez voir des dommages dûs à des
substances fluorescentes a l'intérieur du CRT.

Ne pas utiliser une prise endommagée ou desserrée.

Ceci peut causer une décharge électrique ou un incendie.

z

Ne pas retirer la prise en tirant le fil ni toucher la prise avec les
mains mouillées.

Ceci peut causer une décharge électrique ou un incendie.

z

Utilisez seulement une prise ou un adaptateur adéquat.

Un sol inadapté peut causer un choc électrique ou un incendie.

z

Ne pas excessivement tourner la prise ou le fil, ni poser un objet
lourd qui pourrait provoquer des dommages.

Oublier de respecter ces consignes peut causer une décharge

z

électrique ou un incendie.

Déconnecter la prise lors de tempête ou d'éclairs, ou si vous ne
vous en servez pas pour une longue période.

Oublier de respecter ces consignes peut causer une décharge

z

électrique ou un incendie.

Ne pas brancher trop de multiprise ou de câbles à la prise de
courant.

Ceci peut causer un incendie.

z

Notational

Alimentation

Installation

Nettoyage

Autres

French > Page Principale > Consignes de sécurité > Installation

Ne pas couvrir les orifices du moniteur.

Une mauvaise ventilation peut causer une panne ou un incendie.

z

Mettez votre moniteur dans un endroit peu humide et non
poussièreux.

Un choc électrique ou un incendie peuvent être provoqués à

z

l'interieur du moniteur.

Ne pas tomber le moniteur en le déplaçant.

Ceci peut endommager le moniteur ou blesser les utilisateurs.

z

Placez le moniteur sur une surface plate et stable.

Le moniteur peut causer des dommages en tombant.

z

Posez le moniteur avec précaution.

Il peut être ainsi abîmé ou cassé.

z

Ne pas placez l' ecran du moniteur face au sol.

La surface de CRT peut ainsi être abîmée.

z

Ne pas utiliser le moniteur sans le socle du moniteur.

Il peut provoquer une panne ou un incendie causé par une

z

mauvaise ventilation.
Si le moniteur doit être utilisé sans son support, veuillez-vous

z

assurer qu`une bonne ventilation sera mise en place.

Notational

Alimentation

Installation

Nettoyage

Autres

French > Page Principale > Consignes de sécurité > Nettoyage

Lorsque vous ne vous en êtes pas servi depuis longtemps, placez votre
ordinateur personnel (Pc) en mode DPMS. Si vous avez un économiseur
d'écran, installez-le pour activer le mode d' écran.

Si la taille de votre moniteur est petite, ou si la même image est affichée

z

pendant longtemps, vous pouvez voir des dommages dûs à des
substances fluorescentes a l'intérieur du CRT.

Ne pas retirer la prise en tirant le fil ni toucher la prise avec les
mains mouillées.

Ceci peut causer une décharge électrique ou un incendie.

z

Ne pas retirer la prise en tirant le fil ni toucher la prise avec les
mains mouillées.

Ceci peut causer une décharge électrique ou un incendie.

z

Utilisez seulement une prise ou un adaptateur adéquat.

Un sol inadapté peut causer un choc électrique ou un incendie.

z

Ne pas excessivement tourner la prise ou le fil, ni poser un objet
lourd qui pourrait provoquer des dommages.

Oublier de respecter ces consignes peut causer une décharge

z

électrique ou un incendie.

Déconnecter la prise lors de tempête ou d'éclairs, ou si vous ne
vous en servez pas pour une longue période.

Oublier de respecter ces consignes peut causer une décharge

z

électrique ou un incendie.

Ne pas brancher trop de multiprise ou de câbles à la prise de
courant.

Ceci peut causer un incendie.

z

Notational

Alimentation

Installation

Nettoyage

Autres

French > Page Principale > Consignes de sécurité > Autres

Ne pas déplacer le couvercle (ou l' arrière). Les utilisateurs ne sont
pas qualifiés pour ce genre d 'opération.

Ceci peut causer un choc électrique ou un incendie.

z

Demander cette opération à un personnel de service qualifié.

z

Si votre moniteur ne fonctionne pas normalement,- en particulier,
s'il y a des bruits inhabituels ou des odeurs provenant de celui-ci­déconnectez-le puis contactez un vendeur ou le service agréé.

Ceci peut causer une décharge électrique ou un incendie.

z

Ne placez aucun objet lourd sur le moniteur.

Ceci peut causer un choc électrique ou un incendie.

z

Pour chaque heure passer devant le moniteur, vous devriez laisser
vos yeux se reposer pendant 5 minutes.

Ceci réduira la fatigue de vos yeux.

z

Ne pas utiliser ou stocker des substances inflammables près du
moniteur.

Ceci peut causer une explosion ou un incendie.

z

Ne pas essayer de déplacer le moniteur en tirant sur le fil ou sur le
câble vidéo.

Ceci peut causer une panne, un choc électrique ou un incendie à

z

cause du câble endommagé.

Ne pas déplacer le moniteur à droite ou à gauche en tirant sur le fil
ou sur le câble vidéo.

Ceci peut causer une panne, un choc électrique ou un incendie à

z

cause du câble endommagé.

Ne jamais insérer d` objet métallique par l'ouverture du moniteur.

Ceci peut causer un choc électrique, un incendie ou des

z

bléssures.

Éloigner le moniteur des substances magnétiques.

Ceci peut causer une décoloration du moniteur.

z

Déballage

Façade
Arrière
Dessous

Moniteur et Socle

(Quelques modèles incluent un support joint.)
Vérifiez que les éléments suivants sont inclus

dans le moniteur. S'ils manquent quelques

choses, contactez votre vendeur.

Fil électrique

Socle

Guide d'installation rapide

Carte de Garantie
(N'est pas disponible dans
toutes les agences)

Guide de l'utilisateur

et CD d'Installation

USB Hub (Option)

Déballage

Façade

Arrière
Dessous

1. Bouton de Sortie
2,3. Boutons

d'Ajustement

4. Bouton Menu

Utilisez ce bouton pour Sortir du menu en cours ou de l'OSD
Ces boutons vous permettent de sélectionner et d'ajuster les éléments

du menu.
Utilisez ce bouton pour afficher l` OSD et activer les éléments du menu

séléctionné.

5. Indicateur

Indique que le Mode d'économie est en position normale ou Puissance.

d'Alimentation

6. Bouton d'Alimentation

Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de

Note:

Utiliser ce bouton pour allumer et éteindre le moniteur.

l'économie d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vous
ne vous en servez pas ou quand vous absentez pour un long moment.

Déballage
Façade

Arrière

Dessous

(La configuration au dos du moniteur peut être différente d'un modèle à l'autre.)

1. Port d'alimentation

Brancher le cordon électrique à la prise d 'alimentation au dos de votre
moniteur.

2. Câble vidéo

Connectez l'extrémité du câble vidéo au port vidéo de votre ordinateur.
(carte vidéo ou carte graphique)

Voir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du

Note:

câble.

Déballage
Façade
Arrière

Dessous

1. Câble vidéo

2. Port d'alimentation

3. La base Inclinable/Pivotante

Connectez l'extrémité du câble vidéo au port vidéo de votre
ordinateur.(carte vidéo ou carte graphique)

Connectez le câble électrique au port qui se situe au dos de
votre moniteur.

Vous pouvez séparer la base de votre ordinateur.

Connection de
Votre Ordinateur

Installation des
Pilotes Vidéo
Installation de la
Base

1. Connectez le fil électrique au port qui se situe au dos de votre moniteur.
Branchez le fil électrique du moniteur à la prise la plus proche.

2. Reliez l'extrémité du câble vidéo au port vidéo de votre ordinateur. (Carte vidéo ou carte
graphique)

3. Si vous utilisez un ordinateur Macintosh, connectez le câble à l'adaptateur du Macintosh, et
connectez les broches sur l'adaptateur (adaptateur non inclu). Un PC (ordinateur personnel
compatible) n'a pas besoin d'adaptateur.

4. Allumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que
l'installation est terminée.

Automatique

Manual

Connection de
Votre Ordinateur

Installation des
Pilotes Vidéo

Installation de la
Base

Lorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CD­ROM inclu avec moniteur. L` Installation de pilote est légèrement différente d'un
système d'opération à l'autre. Suivez les consignes qui sont appropriées pour votre
système d'opération.

Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué ci­dessous.

Site Web : http://www.samtron.com/

z

Windows ME

1. Insérez CD dans le pilote CO-ROM.

2. Cliquez "Windows ME Driver".

3. Choisissez le model de votre moniteur dans la liste du model, ensuite cliquez le bouton
"OK".

4. Cliquez le bouton "Installer" dans la fenêtre "Avertissement".

5. L'installation du Pilote Moniteur est terminée.

Windows XP/2000

1. Insérez CD dans le pilote CO-ROM.

2. Cliquez "Windows XP/2000 Driver".

3. Choisissez le model de votre moniteur dans la liste du model, ensuite cliquez le bouton
"OK".

4. Cliquez le bouton "Installer" dans la fenêtre "Avertissement".

5. Si vous pouvez voir la fenêtre "Message" suivante, cliquez le bouton "Continue de toute
façon". Ensuite cliquez le bouton de "OK".

Le pilote de ce moniteur a été déposé auprès de Microsoft pour obtention du logo
Windows et cette installation n'entrave pas le bon fonctionnement de votre système. Le
pilote certifié avec logo Windows sera enregistré sur la Page d'Accueil du Moniteur
Samtron ultérieurement afin que vous puissiez le télécharger.

http://www.samtron.com/

6. L'installation du Pilote Moniteur est terminée.

Automatique

Manual

Connection de
Votre Ordinateur

Installation des
Pilotes Vidéo

Installation de la
Base

Windows XP

Windows 2000

|

Windows Me

|

Windows NT

|

|

Linux

Lorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CD­ROM inclu avec moniteur. L'Installation de pilote est légèrement différent d'un
système d'opération à l'autre. Suivez les consignes qui sont appropriées pour votre
système d'opération.

Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué ci­dessous.

Site Web : http://www.samtron.com/

z

Système d'Opération de Microsoft® Windows® XP

1. Insérez CD dans le pilote CO-ROM.

2. Cliquez "Commencer" - "Panneau de contrôle" et puis cliquez l'icône "Apparence et
Thème".

3. Cliquez l'icône "Affichage" et choisissez le tab "Setting" et puis cliquez "Avancé".

4. Cliquez le bouton "Propriétés" dans le tab "Moniteur" et choisissez le tab "Pilote".

5. Cliquez "Pilote mise à jour.." et choisissez "Installer d'une list ou.." et puis cliquez le
bouton "Suivant".

6. Choisissez "Ne pas chercher, Je vais…" et cliquez "Suivant". Ensuite, cliquez "Avoir
disques".

7. Cliquez le bouton "Navigateur" et choisissez Pilote D:\. Ensuite choisissez le model de votre
moniteur dans la liste du model et cliquez le le bouton "Suivant".

8. Si vous pouvez voir la fenêtre "Message" suivante, cliquez le bouton "Continue de toute
façon". Ensuite cliquez le bouton de "Finir".

Le pilote de ce moniteur a été déposé auprès de Microsoft pour obtention du logo Windows et
cette installation n'entrave pas le bon fonctionnement de votre système. Le pilote certifié avec
logo Windows sera enregistré sur la Page d'Accueil du Moniteur Samtron ultérieurement afin
que vous puissiez le télécharger.

http://www.samtron.com/

9. Cliquez le bouton "Fin" et puis cliquez le bouton "OK" continuellement.

q

10. I'installation de moniteur driver est achevée.

Système d'Opération de Microsoft® Windows® 2000
Lorsque vous observez "Signature Numérique Non Trouvé" sur votre moniteur, suivez

ces étapes.

1. Choisissez le bouton "OK" dans la fenêtre d' "Insérer le Disque"

2. Cliquez le bouton "Chercher" dans la fenêtre de "Fichier Necéssaire".

3. Choisissez A:(D:\Driver) puis cliquez le bouton "Ouvrir" et enfin cliquez le bouton "OK".

Guide Manuel D'Installation de Moniteur

1. Cliquez "Démarrer", "Installation", "Panneau de contrôle"

2. Cliquez deux fois sur l'icône "Affichage".

3. Choisissez l`onglet "Installation" puis cliquez "Avancée"

4. Choisissez "Moniteur".

Cas1: Si le bouton "Propriété" est inativé, cela signifie que votre moniteur est correctement

paramétré.
Veuillez arrêter l'installation.

Cas2:

Si le bouton "Propriété" est inactivé, cliquez sur le bouton "Propriétés".
Veuillez continuer les étapes suivantes.

5. Cliquez "Pilote" et cliquez sur "Mise à jour de pilote" Puis cliquez sur le bouton "Suite".

6. Choisissez l'"Affichage de la liste des pilotes connus pour ce dispositif de sorte que je puisse
choisir un pilote spécifique". Puis cliquez sur "Suite" puis "Disquette Fournie".

7. Cliquez le bouton "Chercher" puis choisissez A:(D:\Driver).

8. Cliquez le bouton "Ouvrir" puis cliquez le bouton "OK".

9. Choisissez votre modèle de moniteur et cliquez sur le bouton "Suite" puis cliquez sur le
même bouton encore une fois.

10. Cliquez le bouton "Finir" puis "Fermer"
Si vous pouvez observer "Signature Numérique Non Trouvé" cliquez le bouton "Oui". Et

cliquez "Finir et "Fermer".

Système d'Opération de Microsoft® Windows® Millennium

1. Cliquez "Démarrer", "Installation", "Panneau de contrôle".

2. Cliquez deux fois sur l'icône "Affichage".

3. Choisissez le tab "Settings" et cliquez le bouton "Proprietés Avancées".

4. Choisissez le tab "Moniteur".

5. Cliquez le bouton "Changer" dans le domaine de "Type de Moniteur".

6. Choisissez "Spécifier la localisation du pilote".

7. Choisissez "Afficher la liste de touts les pilotes dans une localisation spécifique.."et
puis cliquez le bouton "Suivant ".

8. Cliquez le bouton "Avoir Disques".

9. Spécifiez A:\(D:\driver) et puis cliquez le bouton "OK".

10. Sélectionnez "Montrer touts les dispositifs" et choisissez le moniteur qui correspond à
ce

ue vous avez branché sur votre ordinateur et cliquez "OK".

11. Continuez à choisir le bouton "fermer" et le bouton "OK" jusqu' à ce que vous fermiez la
boîte de dialogue "Proprietés d'affichage".
(Vous pouvez voir sur autres écrans les messages d'avertissement ou autres choses, et
puis cliquez l'option appropriée pour votre monituer.)

Système d'Opération de Microsoft® Windows® NT

1. Cliquez sur "Démarrer", "Installation", "Panneau de Contrôle" et cliquez deux fois sur
"Affichage".

2. Dans la fenêtre de "Information sur l'Affichage", cliquez sur l`onglet "Installation" puis
cliquez sur "Tous les modes d'Affichages".

3. Sélectionnez un mode que vous souhaitez utiliser ("Résolution", "Nombre de couleurs",
et "Fréquence verticale") et cliquez "OK".

4. Cliquez le bouton "Appliquer" si vous remarquez que l'écran fonctionne normalement
après avoir cliqué sur "Test". Si l'écran ne fonctionne pas normalement, changez pour un
mode différent (baisser la résolution, le nombre de couleur).

Note: S'il n'y a pas de mode pour "Tous les modes d'Affichages", sélectionnez le niveau de
résolution et la fréquence verticale en se référant au Modes d'Affichage Pré-établis que
vous trouverez dans ce guide

Système d'Opération de Linux

Pour éxécuter X-Window, vous avez besoin d'avoir le fichier X86Config qui est un fichier pour le
parametrage du systeme.

1. Appuyez sur "Entrer" au premier et au deuxième écran après avoir exécuté le fichier de
"X86Config".

2. Le troisième écran est pour "réglage de votre souris"

3. Réglez la souris de votre ordinateur.

4. L` écran suivant est pour "sélectionner le Clavier".

5. Choisissez un Clavier pour votre ordinateur.

6. L` écran suivant est "installez votre moniteur".

7. Avant tout, parametrez la "fréquence horizontale" pour votre ordinateur.(Vous pouvez
entrer la valeur de la fréquence directement.)

8. Parametrez la "fréquence verticale" pour votre ordinateur.( Vous pouvez entrer la valeur
de la fréquence directement)

9. Entrez "le nom du modèle de votre moniteur". Cette information ne va pas affécter
l'éxecution de X-Window.

10. Vous avez "fini" de paramétré votre ordinateur.
"Exécuter" X-Window après avoir installé les autres périphériques.

Connection de
Votre Ordinateur
Installation des
Pilotes Vidéo

Installation de la
Base

Base inclinable-pivotante | Fixer et Enlever la Base

Avec le support intégré, vous pouvez incliner et/ou fare pivoter le moniteur pour trouver l`angle de
vue le plus confortable.

La base est détachable.

Note:

Si votre moniteur a été fourni désolidarisé de son support, fixez la base de la
manière suivante :

Retirez le lien torsadé avant de fixer la base au moniteur.

Fixer la Base

1. Placez le moniteur à l'envers sur une surface de travail plate.

2. Alignez les crochets sur la base avec les fentes au bas du moniteur.

3. Pressez la base jusqu'à ce que les crochets soient entièrement engagés dans les fentes.

4. Poussez la base vers l'avant du moniteur jusqu' aux déclics de verrou pour obtenir la
position verrouillée.
* Ne pas déplier la rupture.

Enlever la Base

5. Glissez puis soulevez pour liberer la base.

6. Poussez la base vers le dos du moniteur et soulevez le pour déplacer la base.

Note: La base ne peut étre alignée avec les fentes du moniteur que sur une seule position.

Affichage Sur Ecran

l'OSD

1. Bouton de Sortie
2,3. Boutons d'Ajustement

4. Bouton Menu

Utilisez ce bouton pour Sortir du
menu en cours ou de
Ces boutons vous permettent de
sélectionner et d'ajuster les éléments
du menu.
Utilisez ce bouton pour afficher l`
OSD et activer les éléments du
menu séléctionné.

Affichage Sur Ecran

Avec le menu éteint, appuyez sur la touche menu .
Appuyez sur la touchemenu pour ouvrir l’ écran de réglage

de Luminosité.
Utilisez les touches + pour augmenter la luminso sité ou sur

le bouton - pour diminuer la luminosité.

Menu Comment ajuster.

Luminosité

Contraste

Avec le menu éteint, appuyez sur la touche menu .
PAppuyez sur la touche - ou sur la touche + jusqu’à ce que

l’écran Contraste s’affiche.
Appuyez sur la touche menu pour ouvrir l’écran de réglage de

Contraste.
Utilisez les touches + pour augmenter le contraste ou sur le

bouton - pour diminuer le contraste.

Ajustez la luminosité.

Ajustez le contraste.

Affichage Sur Ecran

Suivez les instructions suivantes pour changer la
position de l’image sur le moniteur.

Avec le menu éteint, appuyez sur la touche menu .
Appuyez sur la touche - ou sur la touche +

jusqu’à ce que l’écran Position H. s’affiche.

Appuyez sur la touche menu pour ouvrir l’écran de
réglage de Position H.

Utilisez les touches - et + pour changer la
position horizontale de l’image sur le moniteur.

Menu Comment ajuster.

Position H.

Position V.

Avec le menu éteint, appuyez sur la touche menu .
Appuyez sur la touche - ou sur la touche +

jusqu’à ce que l’écran Position V. s’affiche.

Appuyez sur la touche menu pour ouvrir l’écran de
réglage de Position V.

Utilisez les touches - et + pour changer la
position verticale de l’image sur le moniteur.

Suivez les instructions suivantes pour changer la
position de l’image sur le moniteur.

Affichage Sur Ecran

Suivez les instructions suivantes pour changer la taille de
l’image sur le moniteur.

Menu Comment ajuster.

Taille H.

Suivez les instructions suivantes pour changer la taille de
l’image sur le moniteur.

Taille V.

Avec le menu éteint, appuyez sur la touche menu .
Appuyez sur la touche - ou sur la touche +

jusqu’à ce que l’écran Taille H. s’affiche.
Appuyez sur la touche menu pour ouvrir l’écran de

réglage de Taille H.
Utilisez les touches - et + pour changer la taille horizontale

de l’image sur le moniteur.

Avec le menu éteint, appuyez sur la touche menu .
Appuyez sur la touche - ou sur la touche +

jusqu’à ce que l’écran Taille H. s’affiche.
Appuyez sur la touche menu pour ouvrir l’écran de

réglage de Taille H.
Utilisez les touches et pour changer la

taille verticale de l’image sur le moniteur

Affichage Sur Ecran

Menu Comment ajuster.

Coussin

Avec le menu éteint, appuyez sur la touche menu .
Appuyez sur la touche - ou sur la touche +

jusqu’à ce que l’écran Coussin s’affiche.
Appuyez sur la touche menu pour ouvrir l’écran de

réglage de Coussin.
Utilisez les touches - ou sur la touche + pour mettre au

point le réglage Coussins.

Trapèze

Avec le menu éteint, appuyez sur la touche menu .
Appuyez sur la touche - ou sur la touche +

jusqu’à ce que l’écran Géométrie s’affiche.
Appuyez sur la touche menu et appuyez sur le bouton - ou +

jusqu’à ce que l’écran de Trapèze apparaisse.
Appuyez sur la touche menu pour ouvrir l’ècran de réglage de

Trapèze.

Utilisez les touches - ou sur la touche + pour mettre au
point le réglage Trapèze.

Mettez au point le réglage Coussins quand les côtés de
l’image sont courbés vers l’intérieur ou vers l’extérieur.

Mettez au point le réglage Trapèze quand la partie
supérieure ou inférieure de l’image est trop large ou trop
étroite.

Rotation

Affichage Sur Ecran

Menu Comment ajuster.

Mettez au point le réglage du parallélogramme s’incline
vers la droite ou la gauche.

Réglez la rotation quand toute
l’image oscille vers la droite ou la gauche.

Parallélogramme

Avec le menu éteint, appuyez sur la touche menu .
Appuyez sur la touche - ou sur la touche +

jusqu’à ce que l’écran Géométrie s’affiche.
Appuyez sur la touche menu et appuyez sur le bouton - ou +

jusqu’à ce que l’écran de Parallèlogramme apparaisse.
Appuyez sur la touche menu pour ouvrir l’ècran de réglage de
Parallèlogramme.

Utilisez les touches - ou sur la touche + pour mettre au point le
règlage parallèle.

Avec le menu éteint, appuyez sur la touche menu .
Appuyez sur la touche - ou sur la touche +

jusqu’à ce que l’écran Géométrie s’affiche.
Appuyez sur la touche menu et appuyez sur le bouton - ou +

jusqu’à ce que l’écran de Rotation apparaisse.
Appuyez sur la touche menu pour ouvrir l’ècran de réglage de
Rotation.

Utilisez les touches - ou sur la touche + pour mettre au point le
réglage de rotation.

Affichage Sur Ecran

Menu Comment ajuster.

Mettez au point le réglage de l’Equilibrage quand les
côtés de l’image sont courbés vers la gauche ou la droite.

Equil.Coussin

Mettez au point le réglage de la linéarité quand l’image
est comprimée sur le sommet ou le bas.

Linéarité V.

Avec le menu éteint, appuyez sur la touche menu .
Appuyez sur la touche - ou sur la touche +

jusqu’à ce que l’écran Géométrie s’affiche.
Appuyez sur la touche menu et appuyez sur le bouton - ou +

jusqu’à ce que l’écran de Linéarité V apparaisse.
Appuyez sur la touche menu pour ouvrir l’écran de réglage de
Linéarité V.

Utilisez les touches - ou + pour mettre au point la
linéarité verticale.

Avec le menu éteint, appuyez sur la touche menu .
Appuyez sur la touche - ou sur la touche +

jusqu’à ce que l’écran Géométrie s’affiche.
Appuyez sur la touche menu et appuyez sur le bouton - ou +

jusqu’à ce que l’écran de Equil.Coussin apparaisse.
Appuyez sur la touche menu pour ouvrir l’écran de réglage de
Equil. Coussin.

Utilisez les touches - ou sur la touche + pour mettre au point le
réglage de Equil.Coussin.

Affichage Sur Ecran

Menu Comment ajuster.





Langue

Avec le menu éteint, appuyez sur la touche menu .
Appuyez sur la touche - ou sur la touche +

jusqu’à ce que l’écran Languages.
s’affiche.

Appuyez sur la touche menu pour ouvrir l’écran
de sélection de la Languages.

Utilisez les touches ou pour sélectionner la langue que vous voulez
utiliser.

Suivez ces points pour changer la langue utilisée
dans le menu. Vous pouvez choisir une des 10 langues.
Anglais, Allemand, Français, Italien, Portugais, Espagnol,
Suédois, Russe, Polonais ou Magyar.
(Quelques OSD languages ne s'apparaît peut-être pas dans
quelques zones.)

Remarque La langue choisie sera utilisée uniquement

dans I’OSD. Elle n’a aucun effet sur les logiciels
de l’ordinateur.

Affichage Sur Ecran

Un dessin“Moiré” peut apparaître sur votre écran, comme une
série de cercles concentriques ou d’arcs.
Pour éliminer ce dessin, utiliser le réglage pour Moirage H.

Menu Comment ajuster.

Moirage H.

Avec le menu éteint, appuyez sur la touche menu .
Appuyez sur la touche - ou sur la touche +

jusqu’à ce que l’écran Affichage s’affiche.
Appuyez sur la touche menu et appuyez sur le bouton - ou +

jusqu’à ce que l’écran de Moirage H apparaisse.
Appuyez sur la touche menu pour ouvrir l’écran de réglage de
Moirage H.

Utilisez les touches - ou sur la touche + pour Légler le
moiré horizontal.

Un dessin“Moiré” peut apparaître sur votre écran, comme une
série de cercles concentriques ou d’arcs.
Pour éliminer ce dessin, utiliser le réglage pour Moirage V.

Moirage V.

Avec le menu éteint, appuyez sur la touche menu .
Appuyez sur la touche - ou sur la touche +

jusqu’à ce que l’écran Affichage s’affiche.
Appuyez sur la touche menu et appuyez sur le bouton - ou +

jusqu’à ce que l’écran de Moirage H apparaisse.
Appuyez sur la touche menu pour ouvrir l’écran de réglage de
Moirage V.

Utilisez les touches - ou sur la touche + pour ajuster le
moirage vertical.

Affichage Sur Ecran

Menu Comment ajuster.

Certaines fiches vidéo utilisent des signaux vidéo
supérieurs à 1.0 V ce qui rend l’image très brillante.
Pour ces fiches vidéo, utilisez cette fonction pour
sélectionner le niveau 1.0V.

Niveau Entrée Vidéo

Avec le menu éteint, appuyez sur la touche menu .
Appuyez sur la touche - ou sur la touche +

jusqu’à ce que l’écran Affichage s’affiche.
Appuyez sur la touche menu et appuyez sur le bouton - ou +

jusqu’à ce que l’écran de Equil.Coussin apparaisse.
Appuyez sur la touche menu pour ouvrir l’écran de réglage de
Nivear Entrée Vidéo.

Utilisez les touches - ou sur la touche + pour sélectionner 0.7V ou 1.0V.

Vous pouvez modifier le niveau de ‘chaleur’de couleur en
choisissant 9300K(couleurs bleuâtres) ou 6500K(couleurs
rougeâtres).

Temp.Couleurs

Avec le menu éteint, appuyez sur la touche menu .
Appuyez sur la touche - ou sur la touche +

jusqu’à ce que l’écran Affichage s’affiche.
Appuyez sur la touche menu et appuyez sur le bouton - ou +

jusqu’à ce que l’écran de Temp.Couleurs apparaisse.
Appuyez sur la touche menu pour ouvrir l’écran de réglage de
Temp.Couleurs.

Appuyez le bouton - ou + pour sélectionner 9300K(couleurs bleuâtres)
ou 6500K(couleurs rougeâtres)

Affichage Sur Ecran

Menu Comment ajuster.

Suivez les instructions suivantes pour rapprocher I’image ou
pour I’éloigner sur le moniteur.

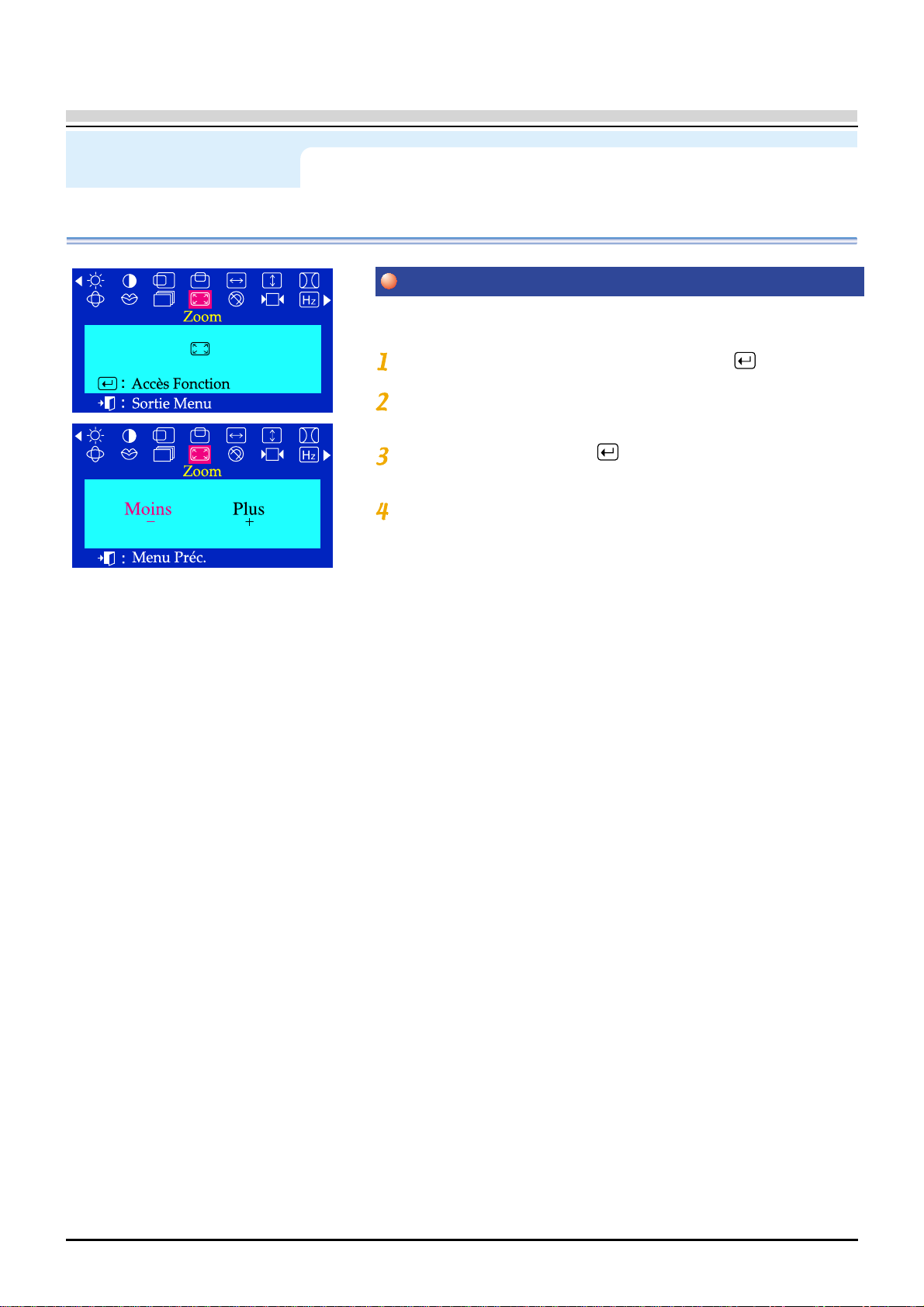

Zoom

Avec le menu éteint, appuyez sur la touche menu .
Appuyez sur la touche - ou sur la touche +

jusqu’à ce que l’écran Affichage s’affiche.
Appuyez sur la touche menu pour ouvrir l’écran de réglage de

Zoom.
Utilisez les touches - pour diminuer la surface de vision de I’image

sur le moniteur. Utilisez les touches + pour agrandir la surface de
vision de I’image sur le moniteur.

Note Le moniteur peut émettre un bruit pendant un certain temps,

les couleurs de I’image peuvent changer et l’image tremblera
quelques secondes. Ces effets sont normaux.

Affichage Sur Ecran

La fonction Démagnétiseur élimine les impuretés de couleurs provoquées
par des champs magnétiques.
Ne pas utiliser D’émagnétisation plus d’une fois par demi-heure.
Vous pouvez employer cette fonction pour rétablir lecourant du moniteur ou
pour changer le mode d’écomie d’énergie en “mode normal”.

Menu Comment ajuster.

Démagnétisation

Avec le menu éteint, appuyez sur la touche menu .
Appuyez sur la touche - ou sur la touche +

jusqu’à ce que l’écran Démagnétisation s’affiche.
Appuyez sur la touche menu pour effectuer la fonction de

Démagnétisation.
L’ecran Démagnétiseur s’affiche.

Remarque Si vous avez sélectionné “OUI”, tous les réglages ci-dessus seront

remis à zéro.Tous les autres réglages resteront les mêmes.

Utilisez la fonction Rappel pour remettre les réglages suivants de votre
moniteur à leurs niveaux d’origine : Position, Taille, Coussins, Trapèze,
Parallèle, Equilibrage,Rotation et Nettoyer le Moiré V.

Rappel

Avec le menu éteint, appuyez sur la touche menu .
Appuyez sur la touche - ou sur la touche +

jusqu’à ce que l’écran Rappel s’affiche.
Appuyez sur la touche menu pour ouvrir l’écran de Rappel.
Appuyez sur la touche + pour sélectionner OUI.

Si vous ne voulez pas remettre à zéro le moniteur,
utilisez la touche + pour sélectionner NON.

Affichage Sur Ecran

Menu Comment ajuster.

Vous pouvez voir la fréquence(mode de contrôle d’utilisateur)
employée par l’utilisateur, la polarité des signaux opérationnels,
la fréquence par défaut(mode par défaut)installés lorsque vous
achetez le moniteur et le niveau de resolution.

Mode Affichage

Avec le menu éteint, appuyez sur la touche menu .
Appuyez sur la touche - ou sur la touche +

jusqu’à ce que l’écran Mode Affichage s’affiche.
Appuyez sur la touche menu pour ouvrir l’écran de réglage de

Mode Affichage.

Appuyez sur la touche - voir le mode de contrôle d’utilistateur
et le mode par défaut.

Si vous appuyez sur le bouton de menu pendant plus de 10
seconde, l’affichage d’ecran actuel sera sélectionné et vous ne
pouvez pas changer le menu.
vous ne pouvez pas changer le menu.
(dans ce cas-ci, I’écran affiché ne sera pas imprimé méme si vous
appuyez. sur le bouton de menu.)

Appuyez a nouveau sur le bouton de menu pendant plus
de 10 secondes pour libé rer l’é cran.

Verrouillage/d

éverrouillage OSD

Note Cette fonction vous permet de visualiser seulement l’information

applicable.Pour ajuster la fonction dans l’ordinateur.

List à Vérifier

Question &
Réponse
Contrôle du
Dispositif d'Autotest

Avant de faire appel au service après-vente, verifiez les informations contenues dans cette
partie du manuel et regardez si les problèmes peuvent être résolus par vous-même. Si
vous avez besoins d'assistance, veuillez appeler le numéro figurant sur la carte de garantie
ou celui qui apparait dans la section information, ou encore contactez votre vendeur.

Symptôme Liste à Vérifier Solutions

Pas d'image sur l'écran
Je ne peux pas allumer
le moniteur.

Est-ce que le câble électrique
est connecté correctement?

Pouvez - vous observer "

Pas
de Connexion, Vérif. Câble
Vidéo

" sur l'écran?

Vérifiez la Connexion du cable
électrique et la prise de courant.

Vérifiez la Connexion du câble
vidéo.

Si l'appareil est mis sous
tension, redémarrer encore une
fois votre ordinateur, l'écran de
demarrage apparait.

Pouvez-vous voir "

video trop élevée

Fréquence

" sur l'écran?

Il n'y a pas d'image à l' écran.
Est - ce que l'indicateur
d'Alimentation clignote à
l'intervalle de 1 seconde?

Si l'écran de démarrage
apparait, faite démarrer
l'ordinateur en mode "sans
échec" (Window ME/XP/2000) ,
puis modifiez la fréquence de la
carte vidéo.
(Référer aux modes Pré-établir

l'Affichage)

Note: Si l'écran de démarrage
n'apparait pas, contactez un

centre de service ou votre
vendeur.

Vous pouvez voir ce message
quand le signal de la carte
vidéo dépasse la résolution
maximale et la fréquence.

Ajustez la résolution maximale
et la fréquence applicable au
moniteur.

Le moniteur est en mode de
PowerSaver.

Appuyez sur une touche du
clavier ou bougez la souris pour
activer le moniteur et restaurer
l'image.

Je ne peux pas voir
l'OSD

L' image de l'écran
tremble.

Avez-vous vérrouillé le menu
OSD pour empêcher des
changements?

Verifiez la configuration du
moniteur pour voir s'il est en
Mode Entrecroisé.( Mode
Entrecroisé: Fréquence
verticale 43Hz, 87Hz(i), etc)

Y a t-il des éléments
magnétiques tels que
adaptateur pour alimentation,
haut-parleur ou fil de haute­tension à l'approximité?

Est-ce que la tension est
stable?

Dévérrouillez l`OSD en
appuyant sur le bouton Menu
pendant plus de 5 secondes.

Le signal de la carte vidéo
dépasse la résolution maximale
et la fréquence du moniteur.

Éloignez le moniteur des objets
créeant d`important champs
magnétiques.

L'image de l'écran peut trembler
ou vibrer à cause d`une

insuffisance de tension à un
moment donné de la journée.

L'image de l'écran peut aussi tremblée ou vibrée s'il y a un
problème avec la carte vidéo ou avec la carte mère de
l`ordinateur.

L'écran montre des
couleurs étranges ou
affiche seulement en
noir et blanc.

Subitement, l'écran
semble déséquilibré.

Est-ce que l'écran affiche
seulement une seule couleur
comme si vous regardez à
travers un papier cellophane?

Les couleurs d'écran sont-elles
devenues étranges après avoir
exécuté un programme ou à
cause d`une panne totale entre
les applications?

Est- ce que la carte video est
placée correctement?

Avez-vous changé la carte
vidéo ou le pilote?

Avez - vous ajusté la résolution
ou la fréquence pour le
moniteur?

L'écran peut être non-équilibré á cause du cycle du signal de
la carte vidéo. Réajustez- le en se référant à l'OSD.

Vérifiez la Connexion du câble
vidéo.

Assurez-vous que la carte vidéo
est entièrement insérée dans la
fente.

Redémarrer l'ordinateur.

Installez la carte vidéo en
suivant le guide pour la carte
vidéo.

Ajustez la Position et la Taille
en se référent a l`OSD.

Ajustez la résolution et la
fréquence de la carte vidéo.
(Référer aux modes Pré-établir

l'Affichage)

L'écran est hors de
focalisation ou l`OSD ne
peut pas être ajusté.

L'écran est partiellement
déformé.

LED clignote mais il n'y a
pas d'images sur l'écran.

Il y a seulement 16
couleurs qui sont
montrées sur l'écran.
Les couleurs de l'écran
changent en changeant
la carte vidéo.

Avez - vous ajusté la résolution
ou la fréquence du moniteur?

Y a t-il des éléments
magnétiques tels que
adaptateur pour alimentation,
haut-parleur ou fil de haute­tension à l'approximité?

Est-ce que la fréquence est
ajustée correctement lorsque
vous vérifiez le "Mode
d'Affichage" dans le menu?

Est-ce que les couleurs de
Windows sont installées
correctement?

Est-ce que la carte vidéo a été
placée correctement?

Ajustez la résolution et la
fréquence de la carte vidéo.
(Référer aux modes Pré-établir

l'Affichage)

Entrer dans l`OSD et faites
fonctionner le "Démagnétiseur".

Éloignez le moniteur des
produits magnétiques.

Ajustez la fréquence en se
référant au guide de la carte
vidéo et les modes Pré-établir

l'Affichage.

(La fréquence maximale par
résolution peut être differente
d'un produit à l'autre.)

Pour Windows ME/XP/2000:
Paramétrez correctement les
couleurs dans le Panneau de
Contrôle, à l'

Installation

l'

Installez la carte vidéo en se
référant au guide d`installation
de la carte vidéo.

Affichage

.

, à

Il y a un message qui s'
affiche "Moniteur
Inconnu, Plug&Play
(Vesa DDC) moniteur
trouvé".

Avez-vous installé le pilote du
moniteur?

Voir le guide de la carte vidéo
pour voir si la fonction
Plug&Play (VESA DDC) peut

Installez le pilote du moniteur

selon les Instructions pour
l'Installation du Pilote.

Installez le pilote du moniteur

selon les Instructions pour
l'Installation du Pilote.

êt

re supportée.

Vérifiez les éléments suivants pour voir s'il y a des problèmes avec le moniteur.

1. Vérifiez si le fil électrique et le câble sont correctement connectés à l'ordinateur.

2. Vérifiez si l'ordinateur émet un "beep" sonore plus de 3 fois lorsqu'il démarre.
(Si c est le cas, demandez le service après vente pour votre carte mère)

3. Si vous installez une nouvelle carte vidéo ou si vous assemblez un ordinateur(PC), vérifiez si
l'adapteur (video) et le pilote du moniteur sont bien installés

4. Contrôlez si le taux de rafraichissement de l'écran est placé à 75Hz ou à 85Hz (Ne pas
dépasser 60Hz quand vous utilisez la résolution maximale.)

5. Si vous avez un problème en installant l'adaptateur, démarrez en mode "Sans Échec", puis
enlever le Pilote d' Affichage qui se trouve sur le "

Administration des Periphériques

'adaptateur (video).

Note:

Si les problèmes se produisent répétitivement, contactez un centre de service agréé.

", et redémarrer l'ordinateur pour réinstaller le pilote de l

Panneau de Contrôle, Systèm

e,

Question Réponse

List à Vérifier

Question &
Réponse

Contrôle du
Dispositif d'Autotest

Comment puis-je changer
la fréquence?

La fréquence peut être modifiée par
reconfiguration de la carte vidéo.

Notez que le support de la carte vidéo peut
varier selon la version du pilote utilisé.
(Faire référence à l'ordinateur ou au pilote de

Comment puis-je ajuster
la résolution?

la carte vidéo pour les details)

Windows ME/XP/2000: Modifiez la résolution
dans Panneau de

Installation

Contrôle, Affichage

.

,

* Contactez le fabricant de la carte vidéo pour
plus de détails.

Comment puis-je installer
la fonction Power
Saving?

Windows ME/XP/2000: Installez la fonction
dans le BIOS-SETUP de l'ordinateur ou dans
l'économiseur d'écran.(Se référer à Windows/
Guide de l'Ordinateur)

Le moniteur produit
certains sons lorsqu'il est
mis sous tension.

Ceci est normal puisque le boîtier métallique
et les éléctro-aimants sont installés pour
bloquer toutes les ondes éléctomagnétiques
qui pourraient interagir.

Comment puis-je nettoyer
le boîtier extérieur/ le
Tube Cathodique?

Déconnectez le fil électrique ensuite nettoyez
le moniteur avec un tissu doux en se servant
également de solution nettoyante ou d'eau
ordinaire.

Ne pas laisser de détergent ni faire
d'égratinure sur la boîtier. Ne pas laisser l'eau
s'infiltrer dans le moniteur.

List à Vérifier
Question &

Réponse

Contrôle du
Dispositif
d'Autotest

French > Page Principale > Dépannage > Contrôle du Dispositif d'Autotest

Contrôle du Dispositif d'Autotest | Messages d'Avertissements | Environment | Conseils utiles

Un dispositif d'Autotest est fourni pour que vous puissiez vous-même controler
le fonctionnement du moniteur. Si votre moniteur et l'ordinateur sont
correctement branchés mais l'écran de moniteur reste sombre et que l'indicateur
de l'Alimentation clignote, lancez un dispositif d' Autotest en éxécutant les
étapes suivantes.

1. Éteignez le moniteur et l'ordinateur.

2. Débranchez le câble vidéo qui est au dos de l'ordinateur.

3. Mettez sous tension votre moniteur.

Si votre moniteur fonctionne normalement, l'écran suivant apparaît.

L'absence de l'une des boites indique un problème avec votre moniteur. Cette boîte
apparaît également pendant une opération normale si le câble vidéo est déconnecté ou
endommagé.

4. Éteignez votre moniteur et reconnectez le câble vidéo; puis allumez votre ordinateur et le
moniteur.

Si votre l'écran de moniteur reste vide malgré l'application des procédures précédentes,
vérifiez le contrôleur de votre vidéo et le système de votre ordinateur.; votre moniteur
fonctionne normalement.

S'il y a des anomalies avec le signal d'entrée,un message apparait sur l'écran ou
l'écran reste noir même si l'indicateur d'alimentaton LED est en mis sous tension. Le
message pourrait indiquer que le moniteur est hors de l'intervalle de balayage et que
vous avez besoin de contrôler le câble vidéo.

La localisation et la position du moniteur peuvent influencer sur la qualité et sur les
autres caractéristiques du moniteur.

1. La localisation et la position de moniteur peuvent influencer sur la qualité et sur les autres
caractéristiques de moniteur. S'il y a un haut - parleur près de moniteur, débranchez et
mettez -le dans un autre endroit.

2. Déplacez tous les dispositifs électroniques tels que radio, ventilateur, horloge, et telephone
qui se trouvent a moins d'un mètre du moniteur.

3. Démagnétiser le moniteur si aucun élément n`a été déplacé de la zone.

Un moniteur recrée les signaux visuels qu' il a reçu de l'ordinateur personnel(PC). Ainsi, s'il y

z

a des problèmes avec l'ordinateur personnel (PC) ou la carte vidéo, cela peut rendre le
moniteur blanc, avoir une coloration faible, un bruit de fond, Sync.hors limites, etc. Dans ce
cas, il faut d'abord verifier la source du problème, et ensuite contacter un centre de service
ou votre vendeur.

Jugez les conditions de travail du moniteur

z

S'il n'y a pas d'image sur l'écran ou le message "Sync, Hors Limite" apparaît, déconnectez le
cable de l'ordinateur pendant que le moniteur est encore en marche.

S'il y a un message sur l'écran ou si l'écran devient blanc, cela signifie que le moniteur

{

est en état de marche.
Dans ce cas, contrôlez les problèmes de l'ordinateur.

{

Général

REMARQUE : Le design et les spécifications peuvent changer sans préavis

PowerSaver
Modes Pré-établis

d'Affichage

Général

Nom du Modèle SAMTRON 96BDF

Tube Cathodique

Type 19"(48cm) DynaFlat (45,8cm affichable)
Angle de déflexion 90 °
Distance entre deux points 0,26mm (Horizontale)
Type d'écran Trois points tricolore de phosphore aluminés avec la matrice noire.

Masque d'ombre en invar pour anti-fléchissement.
Multicouche protégée par antistatique.

Résolution Maximale

1600 points, 1200 lignes

Dimension maximale d'affichage

Horizontale 352 ± 3 mm
Verticale 264 ± 3 mm

Synchronisation

Horizontale 30 kHz à 85 kHz
Verticale 50 Hz à 160 Hz

Définition de signal d'entrée

Signal vidéo RVB, Analogue 0,7 Vpp positif à 75 ohms
Signal de synchronisation H/V sync separé, Niveau TTL, positif ou négatif

Couleur d'Affichage

Illimitées

Fréquence maximale

185 MHz

Alimentation

90 ~ 264VAC rms, 60/50 Hz ± 3Hz

Consommation d'Électricité

110W (Maximum), 100W (Nominal)

Dimensions (LxPxH)

440 x 459 x 455 mm (Avec le supprot)

Poids

22,0 kg

Considérations Environnementales

Température de fonctionnement 32°F~104°F(0°C~ 40°C)
Humidité 10%~80% , sans condensation
Température de stockage -4°F~113°F(-20°C~45°C)
Humidité 5% ~ 95%, sans condensation

Capacité Plug and Play

Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre
le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et
d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à
moins que l'utilisateur souhaite choisir une configuration différente.

.

Général

REMARQUE : Le design et les spécifications peuvent changer sans préavis

PowerSaver
Modes Pré-établis

d'Affichage

Général

Nom du Modèle SAMTRON 98BDF

Tube Cathodique

Type 19"(48cm) DynaFlat (45,8cm affichable)
Angle de déflexion 90 °
Distance entre deux points 0,26mm (Horizontale)
Type d'écran Trois points tricolore de phosphore aluminés avec la matrice noire.

Masque d'ombre en invar pour anti-fléchissement.
Multicouche protégée par antistatique.

Résolution Maximale

1600 points, 1200 lignes

Dimension maximale d'affichage

Horizontale 352 ± 3 mm
Verticale 264 ± 3 mm

Synchronisation

Horizontale 30 kHz à 85 kHz
Verticale 50 Hz à 160 Hz

Définition de signal d'entrée

Signal vidéo RVB, Analogue 0,7 Vpp positif à 75 ohms
Signal de synchronisation H/V sync separé, Niveau TTL, positif ou négatif

Couleur d'Affichage

Illimitées

Fréquence maximale

185 MHz

Alimentation

90 ~ 264VAC rms, 60/50 Hz ± 3Hz

Consommation d'Électricité

110W (Maximum), 100W (Nominal)

Dimensions (LxPxH)

440 x 459 x 455 mm (Avec le supprot)

Poids

22,0 kg

Considérations Environnementales

Température de fonctionnement 32°F~104°F(0°C~ 40°C)
Humidité 10%~80% , sans condensation
Température de stockage -4°F~113°F(-20°C~45°C)
Humidité 5% ~ 95%, sans condensation

Capacité Plug and Play

Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre
le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et
d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à
moins que l'utilisateur souhaite choisir une configuration différente.

.

Général

PowerSaver

Modes Pré-établis
d'Affichage

Ce moniteur est doté d' un système d'économie d'énergie appellé "PowerSaver". Ce système fait
passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un
certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la
souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie,
veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque
vous le laissez sans l`utiliser pendant une longue période. Pour que le PowerSaver puisse
fonctionner, votre moniteur doit être connecté à une carte vidéo, installée dans votre ordinateur,qui
doit etre compatible VESA , et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour
configurer cette fonction.

Mode Fonctionnement normal Mode Arrêt EPA/ENERGY 2000

Indicateur d'alimentation Vert Vert , clignotant

Consommation d'électricité

100W(Nominal)

110W(Maximum)

Moins de 2W

Ce moniteur est conforme aux normes EPA E

NERGY STAR

®

et ENERGY2000

lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPMS.
Étant en partenariat avec E
répond aux directives de E

NERGY STAR

NERGY STAR

®

, SAMSUNG affirme que ce produit

®

concernant l'économie de l'énergie.

Général
PowerSaver

Modes Pré­établis
d'Affichage

Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour
l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut
devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran
ainsi:

Table 1. Modes Pré-établis d'Affichage

Polarité de

Synchronisation

(H/V)

Mode d’affichage

Fréquence

Horizontale

(kHz)

Fréquence

Verticale

(Hz)

Fréquence

(MHz)

IBM, 640 x 480 31,469 59,940 25,175 -/­IBM, 720 x 400 31,469 70,087 28,322 -/+
VESA, 640 x 480 37,500 75,000 31,500 -/­VESA, 640 x 480 43,269 85,008 36,000 -/­VESA, 800 x 600 53,674 85,061 56,250 +/+
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1024 x 768 68,677 84,997 94,500 +/+
VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Fréquence Horizontale

Le temps de balayer une ligne reliant le bord droit au bord gauche
horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse
de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz

Fréquence Verticale

Comme une lampe fluorescente, l'écran doit répéter la même image
plusieurs fois par seconde pour afficher une image visible pour
l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale
ou le Taux de Rafraîchissement Unité: Hz

Service

Terme
Regulatory
Autorité

SAMTRON SEOUL

15TH FL, JOONGANG DAILY NEWS BLDG. 7, SOONHWA-DONG,CHUNG-KU,
SEOUL, KOREA, 100-759
TEL : [phone]

SAMTRON U.S.A.

SAMTRON COMPUTER PRODUCTS CUSTOMER SERVICE
400 Valley Road Suite 201, Mt. Arlington, NJ 07856
TEL : [phone], FAX : [phone]
1-800-SAMTRON (1-800-726-8766)

SAMTRON CANADA

SAMSUNG ELECTRONICS CANADA INC.
7037 FINANCIAL DRIVE
MISSISSAUGA, ONTARIO L5N 6R3
TEL : [phone]
FAX : [phone]

SAMTRON EUROPE

SAMSUNG ELECTRONICS GMBH
SAMSUNG-HAUS, AM KRONBERGER HANG 6
65824 SCHWALBACH/TS., GERMANY
TEL: [phone]*
FAX: [phone]*
* EURO 0,12/MIN.

SAMTRON TOKYO

17TH, HAMACHO CENTER BLDG. 2-31-1, NIHONBASHI-HAMACHO,
CHOU-KU, TOKYO 103, JAPAN
TEL : [phone] FAX : [phone]

SAMTRON SWEDEN

SAMSUNG ELECTRONICS SYENSKA, AB
BOX 713, S- 194 27 UPPLANDS VÄSBY
TEL : [phone] FAX : [phone]

SAMTRON MEXICO

SAMSUNG ELECTRONICS MEXICO, S.A. DE C. V. Mina No. 200,
ESQ. GAVILANCOL. GUADALUPE DEL MORAL IZTAPALAPA,
MEXICO, D.F. C.P. 09300
TEL. : [phone]
FAX : [phone]

IMPORTADO POR: SAMSUNG ELECTRONICS MEXICO S.A. DE C.V.

SATURNO 44 COL. NVA. INDUSTRIAL VALLEJO
DEL. GUSTAVO A. MADERO C.P. 07700
MEXICO D.F. TEL. [phone]
RFC: SEM950215S98

EXPORTADO POR: SAMSUNG ELECTRONICS CO.,LTD.

JOONG-ANG DAILY NEWS BLDG.
7 SOON-WHA-DONG CHUNG-KU,
C.P.O BOX 2775, 1144 SEOUL, KOREA

Service

Terme

Regulatory

Autorité

French > Page Principale > Information > Terme

Distance entre deux points

L'image de l'écran est composée de points rouges, vert et bleus. Plus les points sont proches,
plur la resolution est haute. La distance entre deux points de même couleur est appelé
'Distance entre les Deux Points'. Unité: mm

Fréquence Verticale

L'écran doit être réaffiché plusieurs fois par seconde afin de créer et afficher l'image pour
l'utilisateur. La fréquence de cette répétition par seconde est appelée Fréquence Verticale ou le
Taux de RafraÎchissement. Unité: Hz

Example: Si le même point lumineux s affiche 60 fois par seconde, il est considéré comme

étant à 60 hertz. Dans ce cas-ci, le clignotement sur l'écran peut être détecté. Pour
éviter ce problème, vous avez à votre disposition le mode Sans Scintillement avec
une fréquence verticale supérieure à 70Hz.

Fréquence Horizontale

Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale de l'écran
s'appelle Cycle Horizontale. Le nombre inverse de Cycle Horizontale est appelé la Fréquence
Horizontale. Unité: kHz

Entrecroiser et methode de Non-Entrecroiser

La methode Entrecroisé consiste à montrer les lignes horizontales de l'écran dans l'ordre de
haut en bas. La méthode Non-Entrecroisé est utilisé dans la plupart des moniteurs pour
s`assurer une image claire. La méthode Entrecroisé est la même que celle de la télévision.

Plug & Play

Ceci est une fonction qui apporte la meilleure qualité d'écran pour l'utilisateur en permettant l'
échange d'informations automatique entre l'ordinateur et le moniteur. Ce moniteur suit le
standard international VESA DDC pour la fonction Plug & Play.

Résolution

Le nombre de points verticaux et horizontaux constituent l'image d'écran appelée 'résolution'.
Ce nombre montre la précision de l'affichage. La haute résolution est excellente pour accomplir
des tâches multiples car plus d'informations et d `images peuvent être affichées sur l'écran.

Example: Si la résolution est de 1024x768, cela signifie que l'écran est constitué de 1024

points horizontaux (resolution horizontale) et de 768 lignes verticales(résolution
verticale).

French > Page Principale > Information > Regulatory

Service

Terme

Regulatory

Autorité

FCC Information
European Notice (Europe only)

TCO'95-Ecological requirements for personal computers (TCO applied model only)
TCO'99-Ecological requirements for personal computers (TCO applied model only)

IC Compliance Notice

|

PCT Notice

|

MPR II Compliance

|

VCCI

|

|

|

FCC Information

User Instructions

The Federal Communications Commission Radio Frequency Interference Statement includes the
following warning:

Note: This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates,
uses, and can radiate radio frequency energy and, if not installed and used in accordance with
the instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television receptions, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the interference by one or more of
the following measures:

Reorient or relocate the receiving antenna.

z

Increase the separation between the equipment and receiver.

z

Connect the equipment into an outlet on a circuit different from that to which the receiver is

z

connected.

Consult the dealer or an experienced radio/TV technician for help.

z

User Information

Changes or modifications not expressly approved by the party responsible for compliance could
void the user's authority to operate the equipment. If necessary, consult your dealer or an
experienced radio/television technician for additional suggestions. You may find the booklet
called How to Identify and Resolve Radio/TV Interference Problems helpful. This booklet was
prepared by the Federal Communications Commission. It is available from the U.S. Government
Printing Office, Washington, DC 20402, Stock Number 004-000-00345-4.

The party responsible for product compliance:
SAMSUNG ELECTRONICS CO., LTD
America QA Lab of Samsung
3351 Michelson Drive,
Suite #290, Irvine, CA92612 USA
Tel) 949-975-7310
Fax) 949-922-8301

Warning

User must use shielded signal interface cables to maintain FCC compliance for the product.
Provided with this monitor is a detachable power supply cord with IEC320 style terminations. It

may be suitable for connection to any UL Listed personal computer with similar configuration.
Before making the connection, make sure the voltage rating of the computer convenience outlet
is the same as the monitor and that the ampere rating of the computer convenience outlet is
equal to or exceeds the monitor voltage rating.
For 120 Volt applications, use only UL Listed detachable power cord with NEMA configuration 5­15P type (parallel blades) plug cap. For 240 Volt applications use only UL Listed Detachable
power supply cord with NEMA configuration 6-15P type (tandem blades) plug cap.

IC Compliance Notice

This Class B digital apparatus meets all requirements of the Canadian Interference-Causing
Equipment Regulations of ICES-003.

Cet appareil Numérique de classe B respecte toutes les exigences du Règlemont NMB-03 sur les
équipements produisant des interférences au Canada.

MPR II Compliance

This monitor complies with SWEDAC(MPR II) recommendations for reduced electric and
magnetic fields.

European Notice (Europe only)

Products with the CE Marking comply with both the EMC Directive (89/336/EEC), (92/31/EEC),
(93/68/EEC) and the Low Voltage Directive (73/23/EEC) issued by the Commission of the
European Community.
Compliance with these directives implies conformity to the following European Norms:

EN55022:1998 - Radio Frequency Interference

z

EN55024:1998 - Electromagnetic Immunity

z

EN61000-3-2:1995+A1+A2 - Power Line Harmonics

z

EN61000-3-3:1995 - Voltage Fluctuations

z

EN60950 - Product Safety.

z

PCT Notice

VCCI

This is a Class B product based on the standard of the Voluntary Control Council for Interference
by Information Technology Equipment (VCCI). If this is used near a radio or television receiver in
a domestic environment, it may cause radio interference. Install and use the equipment according
to the instruction manual.

TCO'95-Ecological requirements for personal computers (TCO applied model only)

AB general requirements
AB2 Written Eco-document acompanying the products

Congratulations! You have just purchased a TCO'95 approved and labelled product! Your choice
has provided you with a product developed for professional use. Your purchase has also
contributed to reducing the burden on the environment and to the further development of
environmentally-adapted electronic products.

Why do we have environmentally-labelled monitors?

In many countries, environmental labelling has become an established method for encouraging
the adaptation of goods and services to the environment.The main problem as far as monitors
and other electronic equipment are concerned is that environmentally harmful substances are
used both in the products and during their manufacture. Since it has not been possible so far for
the majority of electronic equipment to be recycled in a satisfactory way, most of these potentially
damaging substances sooner or later enter Nature.

There are also other characteristics of a monitor, such as energy consumption levels, that are
important from both the working and natural environment viewpoints. Since all types of
conventional electricity generation have a negative effect on the environment (acidic and climate­influencing emissions, radioactive waste, etc.) it is vital to conserve energy. Electronic equipment
in offices consumes an enormous amount of energy, since it is often routinely left running
continuously.

What does labelling involve?

This product meets the requirements for the TCO'95 scheme, which provides for international
environmental labelling of monitors. The labelling scheme was developed as a joint effort by the
TCO (The Swedish Confederation of Professional Employees), Naturskyddsforeningen (The
Swedish Society for Nature Conservation) and NUTEK (The National Board for Industrial and
Technical Development in Sweden).

The requirements cover a wide range of issues: environment, ergonomics, usability, emission of
electrical and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands concern among other things restrictions on the presence and use of
heavy metals, brominated and chlorinated flame retardants, CFCs (freons), and chlorinated
solvents. The product must be prepared for recycling and the manufacturer is obliged to have an
environmental plan, which must be adhered to in each country where the company conducts its
operations policy. The energy requirements include a demand that the monitor after a certain
period of inactivity shall reduce its power consumption to a lower level, in one or more stages.
The length of time to reactivate the monitor shall be reasonable for the user.

Labelled products must meet strict environmental demands, for example in respect of the
reduction of electric and magnetic fields, along with physical and visual ergonomics and good
usability.

TCO Development Unit 1996-11-29
On the page this folder you will find a brief summary of the environmental requirements met by
this product.
The complere environmental criteria document may be ordered from:
TCO Development Unit
S-11494 Stockholm
Sweden
Fax: [phone]
E-mail (Internet):

[e-mail]

Current information regarding TCO'95-approved and labelled products may also
be obtained via the Internet, using the address:

http://www.tco-info.com/

TCO'95 is a co-operative project between(3 logos)

Environmental Requirements

Brominated flame retardants are present in printed circuit boards, cables, wires, casings and
housings. In turn, they delay the spread of fire. Up to thirty percent of the plastic in a computer
casing can consist of flame retardant substances. These are related to another group of
environmental toxins, PCBs, which are suspected to give rise to similar harm, including
reproductive damage in fish eating birds and mammals, due to the bioaccumulative processes.
Flame retardants have been found in human blood and researchers fear that disturbances in
foetus development may occur.

TCO'95 demand requires that plastic components weighing more than 25 grams must not

z

contain organically bound chlorine and bromine.

Lead

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the
nervous system and in higher doses, causes lead poisoning.

TCO'95 requirement Permits the inclusion of lead since no replacement has yet been

z

developed.

Cadmium

Cadmium is present in rechargeable batteries and in the colour generating layers of certain
computer displays. Cadmium damages the nervous system and is toxic in high doses.

TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per million)

z

of cadmium. The colour-generating layers of display screens must not contain any cadmium.

Mercury

Mercury is sometimes found in batteries, relays and switches. Mercury damages the nervous
system and is toxic in high doses.

TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per million)

z

of mercury. It also demands that no mercury is present in any of the electrical or electronics
components concerned with the display unit.

CFCs (freons)

CFCs (freons) are sometimes used for washing printed circuit boards and in the manufacturing of
expanded foam for packaging. CFCs break down ozone and thereby damage the ozone layer in
the stratosphere, causing increased reception on Earth of ultraviolet light with consequent
increased risks of skin cancer (malignant melanoma).

The relevant TCO'95 requirement: Neither CFCs nor HCFCs may be used during the

z

manufacturing of the product or its packaging.

TCO'99-Ecological requirements for personal computers (TCO applied model only)

Congratulations!

You have just purchased a TCO'99 approved and labelled product! Your choice has provided you
with a product developed for professional use. Your purchase has also contributed to reducing
the burden on the environment and also to the further development of environmentally adapted
electronics products.

This product meets the requirements for the TCO'99 scheme which provides for an international
environmental and quality labelling labelling of personal computers. The labelling scheme was
developed as a joint effort by the TCO(The Swedish Confederation of Professional Employees),
Svenska Naturskyddsforeningen(The Swedish Society for Nature Conservation), Statens
Energimyndighet(The Swedish National Energy Administration) and SEMKO AB.

The requirements cover a wide range of issuse: environment, ergonomics, usability, reduction of
electric and magnetic fields, energy consumption and electrical safety.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging
the adaptation of goods and services to the environment. The main problem, as far as computers
and other electronics equipment are concerned, is that environmentally harmful substances are
used both in the products and during their manufacture. Since it is not so far possible to
satisfactorily recycle the majority of electronics equipment, most of these potentially damaging
substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are
important from the viewpoints of both the work (internal) and natural (external) environments.
Since all methods of electricity generation have a negative effect on the environment (e.g. acidic
and climate-influencing emissions, radioactive waste), it is vital to save energy. Electronics
equipment in offices is often left running continuously and thereby consumes a lot of energy.

What does labelling involve?

The environmental demands has been developed by Svenska Naturskyddsforeningen (The
Swedish Society for Nature Conservation). These demands impose restrictions on the presence
and use of heavy metals, brominated and chlorinated flame retardants, CFCs(freons)and
chlorinated solvents, among other things. The product must be prepared for recycling and the
manufacturer is obliged to have an environmental policy which must be adhered to in each
country where the company implements its operational policy.

The energy requirements include a demand that the computer and/or display, after a certain
period of inactivity, shall reduce its power consumption to a lower level in one or more stages.
The length of time to reactivate the computer shall be reasonable for the user.

Below you will find a brief summary of the environmental requirements met by this product. The
complete environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden
Fax: [phone]
Email (Internet):

[e-mail]

Current information regarding TCO'99 approved and labelled products may also be obtained via
the Internet, using the address:

http://www.tco-info.com/

Environmental requirements

Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their
purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a
computer casing can consist of flame retardant substances. Most flame retardants contain
bromine or chloride, and those flame retardants are chemically related to another group of
environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the
PCBs are suspected of giving rise to severe health effects, including reproductive damage in fish­eating birds and mammals, due to the bio-accumulative* processes. Flame retardants have been
found in human blood and researchers fear that disturbances in foetus development may occur.

The relevant TCO'99 demand requires that plastic components weighing more than 25 grams
must not contain flame retardants with organically bound bromine or chlorine. Flame retardants
are allowed in the printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain
computer displays. Cadmium damages the nervous system and is toxic in high doses. The
relevant TCO'99 requirement states that batteries, the colour-generating layers of display screens
and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system
and is toxic in high doses. The relevant TCO'99 requirement states that batteries may not contain
any mercury. It also demands that mercury is not present in any of the electrical or electronics
components associated with the labelled unit. There is however one exception. Mercury is, for the
time being, permitted in the back light system of flat panel monitors as today there is no
commercially available alternative. TCO aims on removing this exception when a Mercury free
alternative is available.

CFCs (freons)

The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the
manufacture and assembly of the product. CFCs (freons) are sometimes used for washing
printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the
stratosphere, causing increased reception on earth of ultraviolet light with e.g. increased risks of
skin cancer (malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the
nervous system and in higher doses, causes lead poisoning. The relevant TCO'99 requirement
permits the inclusion of lead since no replacement has yet been developed.

* Bio-accumulative is defined as substances which accumulate within living organisms.
** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

Service
Terme
Regulatory

Autorité

Les informations contenues dans ce document peuvent être soumises à des modifications
sans préavis.
© 2002 Samsung Electronics Co., Ltd. Tous droits résérvés.

Toute reproduction par quelque moyen que ce soit , est strictement interdits sans l'autorisation
écrite de Samsung Electronics Co., Ltd.

Samsung Electronics Co., Ltd.n'est pas responsable pour des dommages s ou accidents pour une
installation, pour une demonstration ou pour l'usage de ce matériel.

Le logo Samsung et Samtron sont des marques déposées de Samsung Electronics Co., Ltd. ;
"Microsoft", "Windows", "Windows NT" sont des marques commerciales déposées de Microsoft
Corporation. "VESA", "DPMS" et "DDC" sont des marques commerciales déposées de Video
Electronics Standard Association; Le nom et le logo d' "ENERGY STAR" sont des marques
commerciales déposées de U.S. Environmental Protection Agency (EPA). En sa qualité de
partenariat avec ENERGY STAR, Samsung Electronics Co., Ltd.affirme que ce produit répond aux
directives de ENERGY STAR concernant l'économie de l'énergie. Tous les autres noms de produits
mentionnés ci-dessous peuvent être les marques ou les marques déposées de leurs propriétaire
respectifs.
