SyncMaster 740BPlus / 940BPlus

Instalação do controlador Instalação do programa

Notacional

O não cumprimento das indicações que acompanham este símbolo pode resultar em
danos corporais ou danos no equipamento.

Proibido É importante ler e compreender

Não desmonte Desligue a ficha da tomada

Não toque Ligação de terra para evitar choque eléctrico

Alimentação

Quando não for utilizado durante largos períodos de tempo, defina o seu PC
para DPMS. Se utiliza uma protecção de ecrã, defina-o com o modo de ecrã
activo.

As imagens aqui apresentadas são apenas para referência e não se aplicam em todos os casos (ou
países).

Não utilize uma ficha danificada ou solta.

Pode provocar choque eléctrico ou incêndio.

z

Não retire a ficha pelo cabo nem toque na mesma com as mãos
molhadas.

z Pode provocar choque eléctrico ou incêndio.

Utilize uma ficha e uma tomada devidamente ligadas à terra.

z Uma ligação de terra deficiente pode causar choque eléctrico ou danos

no equipamento.

Introduza bem a ficha para que não se desligue.

z Uma má ligação pode provocar um incêndio.

Não dobre excessivamente a ficha ou o cabo nem coloque objectos
pesados sobre os mesmos, pois poderá resultar em danos.

z O não cumprimento desta instrução pode causar choque eléctrico ou

incêndio.

Não ligue demasiadas extensões ou fichas a uma tomada.

z Pode provocar um incêndio.

Não desligue o cabo de alimentação com o monitor ligado.

z Pode ocorrer um pico de tensão e danificar o monitor.

Não utilize o cabo de alimentação se o respectivo conector ou a ficha
estiver sujo de pó.

limpe-o com um pano seco.

z Se utilizar o cabo de alimentação com a ficha ou conector sujo de pó,

Se o conector ou a ficha do cabo de alimentação estiver sujo de pó,

z

pode apanhar um choque eléctrico ou provocar um incêndio.

Instalação

Contacte o centro autorizado de assistência técnica quando instalar o monitor
em locais sujeitos a poeiras excessivas, locais sujeitos a temperaturas altas ou
baixas, locais onde se utilizem substâncias químicas e locais onde o monitor
esteja a funcionar 24 horas por dia como em aeroportos, estações de comboio,
etc.

Se não o fizer, pode provocar sérios danos no monitor.

Coloque o monitor num local com pouca humidade e o mínimo de pó.

z Caso contrário, pode provocar choque eléctrico ou incêndio no interior

do monitor.

Não deixe cair o monitor ao mudá-lo de local.

z Pode causar danos materiais ou corporais.

Instale a base do monitor numa estante ou prateleira de maneira a que a
respectiva extremidade não fique avançada relativamente à estante ou à
prateleira.

z Se deixar cair o produto pode danificá-lo ou magoar-se.

Não coloque o produto numa superfície instável ou de pequenas
dimensões.

z Coloque o produto numa superfície uniforme e estável; se não o fizer, o

produto pode cair e ferir alguém de passagem, especialmente crianças.

Não deixe o produto no chão.

z Alguém, especialmente uma criança, pode tropeçar nele.

Afaste do produto todo e qualquer objecto inflamável como velas,
insecticidas ou cigarros.

z Caso contrário, pode ocorrer um incêndio.

Afaste o cabo de alimentação de qualquer aparelho de aquecimento.

z Se o revestimento do cabo de alimentação derreter, pode apanhar um

choque eléctrico ou provocar um incêndio.

Não instale o produto em locais com condições de ventilação

inadequadas como, por exemplo, uma estante, um armário, etc.

z Qualquer aumento de temperatura no interior do produto pode provocar

um incêndio.

Pouse o monitor com cuidado.

z Pode estar danificado ou partido.

Não coloque o monitor com o ecrã virado para baixo.

z A superfície do tubo de raios catódicos (TFT-LCD) pode estar

danificada.

A instalação de um suporte de parede tem de ser efectuada por um
profissional qualificado.

z A instalação levada a cabo por pessoal não qualificado pode resultar

em lesões.
Utilize sempre o dispositivo de montagem especificado no manual do

z

proprietário.

Quando instalar o produto, mantenha-o afastado da parede (mais de 10
cm / 4 polegadas) para que a ventilação se faça de forma adequada.

Limpeza

z Uma ventilação inadequada pode provocar o sobreaquecimento do

produto, reduzindo a vida útil dos respectivos componentes e
prejudicando o seu desempenho.

Mantenha os materiais de protecção de plástico da embalagem fora do
alcance de crianças.

z Os materiais de protecção de plástico da embalagem podem causar

asfixia se forem engolidos por crianças.

Quando limpar a caixa do monitor ou a superfície do tubo de raios catódicos
(TFT-LCD), utilize um pano macio ligeiramente húmido.

Não pulverize o detergente directamente no monitor.

z Pode causar danos, choque eléctrico ou incêndio.

Utilize o detergente recomendado com um pano macio.

Se o conector entre a ficha e o pino estiver com poeira ou sujo, limpe-o
correctamente com um pano seco.

z Um conector sujo pode causar choque eléctrico ou incêndio.

Desligue o cabo de alimentação da tomada antes de limpar o produto.

z Caso contrário, pode apanhar um choque eléctrico ou provocar um

incêndio.

Desligue o cabo de alimentação da tomada e utilize um pano seco e
macio para limpar o produto.

Outros

z Não utilize quaisquer produtos químicos como cera, benzina, álcool,

diluentes, insecticida, ambientador, lubrificante ou detergente.

Contacte um Centro de Assistência ou Centro de Clientes para fins de
limpeza interior uma vez por ano.

z Mantenha o interior do produto limpo. A poeira acumulada no interior

durante um longo período de tempo pode provocar mau funcionamento
ou um incêndio.

Não retire a tampa frontal (ou posterior).

z Pode provocar choque eléctrico ou incêndio.

z As reparações devem ser realizadas por técnicos qualificados.

Se o monitor não estiver a funcionar normalmente - em particular, se
emitir sons ou odores estranhos - desligue-o imediatamente e contacte

um representante autorizado ou centro de assistência.

z Esta situação pode causar choque eléctrico ou incêndio.

Afaste o produto de locais expostos a óleo, fumo ou humidade; não
instale o produto no interior de um automóvel.

z Isso poderá provocar um mau funcionamento, choque eléctrico ou um

incêndio.

z De modo especial, evite utilizar o monitor perto de água ou no exterior,

onde poderá estar exposto a neve ou chuva.

Se o monitor cair ou se a caixa ficar danificada, desligue o monitor e o
fio de alimentação.Em seguida, contacte o centro de assistência.

z O monitor pode avariar provocando um choque eléctrico ou um

incêndio.

Mantenha a alimentação desligada quando ocorrerem trovoadas e
relâmpagos ou quando o monitor não for utilizado durante um longo
período de tempo.

z Caso contrário, pode ocorrer um choque eléctrico ou um incêndio.

Não tente mover o monitor puxando apenas pelo fio ou pelo cabo de
sinal.

z Isto pode provocar uma avaria, um choque eléctrico ou um incêndio por

causa de cabos danificados.

Não tente mover o monitor puxando o respectivo cabo.

z Isto pode provocar uma avaria, um choque eléctrico ou um incêndio por

causa de cabos danificados.

Não tape as aberturas de ventilação da caixa do monitor.

z Uma ventilação deficiente pode causar uma avaria ou incêndio.

Não coloque recipientes com água, produtos químicos ou pequenos
objectos de metal no monitor.

z Isso poderá provocar um mau funcionamento, choque eléctrico ou um

incêndio.

z Se uma substância estranha entrar no monitor, desligue o fio de

alimentação e contacte o centro de assistência.

Afaste o produto de sprays químicos de combustão ou de substâncias
inflamáveis.

z Pode causar explosão ou incêndio.

Nunca insira um objecto metálico nas aberturas do monitor.

z Pode causar choque eléctrico, incêndio ou lesão.

Não introduza objectos metálicos como bastonetes, arame e verrumas
nem objectos inflamáveis como papel e fósforos nas aberturas de
ventilação, portas para auscultadores ou portas AV.

z Pode provocar um incêndio ou choque eléctrico. Se entrar água ou

alguma substância estranha para dentro do produto, desligue-o, retire a
ficha da tomada de parede e contacto o centro de assistência.

Se olhar para um ecrã fixo durante um longo período de tempo, poderão
aparecer imagens residuais ou manchas.

z Altere o modo para poupança de energia ou defina uma protecção de

ecrã para uma imagem em movimento quando tem de se afastar do
monitor durante um longo período de tempo.

Ajusta a resolução e frequência para os níveis adequados ao modelo.

z Níveis de resolução e de frequência inadequados podem danificar a

visão do utilizador.

Ecrã 17, 19 (43, 48 cm) - 1280 X 1024

Olhar continuamente para o monitor de muito perto pode provocar
lesões ópticas.

De modo a não esforçar demasiado os olhos, faça uma pausa, de pelo
menos cinco minutos, de hora a hora quando utilizar o monitor.

Não instale o produto numa superfície instável, desnivelada ou num
local sujeito a vibrações.

z Se deixar cair o produto pode danificá-lo ou magoar-se. A utilização do

produto num local sujeito a vibrações pode reduzir a sua vida útil ou
incendiá-lo.

Quando transportar o monitor, desligue o cabo de alimentação e retire-o
da tomada. Certifique-se de que todos os cabos, incluindo o cabo da
antena e cabos que ligam a outros dispositivos, são desligados antes de
mover o monitor.

z Falha em desligar um cabo pode danificá-lo e provocar um incêndio ou

choque eléctrico.

Mantenha o produto longe do alcance de crianças para não o danificar.

z A queda do produto pode provocar ferimentos e mesmo a morte.

Desligue o produto da tomada se não o for utilizar durante muito tempo.

z Se não o fizer, a possível emissão de calor provocada pela sujidade

acumulada ou por um mau isolamento pode originar um choque
eléctrico ou um incêndio.

Não ponha os brinquedos preferidos das crianças (ou qualquer outro
objecto irresistível) em cima do produto.

z As crianças podem tentar subir para cima do produto para agarrar um

objecto. E nesse caso, o produto pode cair e provocar ferimentos ou
mesmo a morte.

Quando levantar ou deslocar o monitor, não o vire ao contrário
segurando apenas na base.

z Pode fazer com que o monitor caia e fique danificado ou provoque

ferimentos.

Posturas correctas ao utilizar o monitor

Tente manter uma postura correcta ao utilizar o monitor.

z Mantenha as costas direitas.
z Os seus olhos devem ficar a uma distância de cerca 45 ~ 50

cm do monitor. O monitor deve ficar mesmo à sua frente e o
ângulo de visão deve ser ligeiramente superior em relação ao
ecrã.

z Incline o monitor para cima num ângulo de 10 ~20 graus.

Regule a altura do monitor de maneira a que a parte superior
fique ligeiramente abaixo do nível dos olhos.

z Regule o ângulo do monitor para que não haja reflexão de luz

no ecrã.

z Tente manter os braços perpendiculares às axilas. Mantenha

os braços ao nível das palmas das mãos.

z Os cotovelos devem ficar num ângulo perpendicular.
z Os joelhos devem ficar num ângulo superior a 90 graus. Os

pés nunca devem levantar do chão. Os braços devem ficar
posicionados abaixo do coração.

Certifique-se de que os seguintes artigos estão incluídos com o monitor.

p

r

Contacte um re

Desembalar

Tipo 1

Tipo 2

Se faltar um artigo ontacte o seu representante.

resentante local para comprar itens opcionais.

Monitor e Suporte simples Parte inferio

Não é possível fornecer o programa MagicRotation porque
a base simples não suporta a função Pivot.

Monitor e Suporte pivot

Tipo 3

Tipo 4

r

g

(Op

)

Manual

Monitor e Base deslizante

Monitor e Base HAS inferio

Guia de Rápida Instalação

Cartão de garantia

(não está disponível em todos

os locais)

Manual do Utilizador,

Controlador do

Monitor, software
Natural Color, software
MagicTune™, software

Ma

icRotation

Cabo

Parte frontal

Cabo de Conexão Cabo de alimentação Cabo DVI

tion

Botão MENU [ ]

A

Botão MagicBright™
[]

Botão Brilho [ ]
Botão Ajustar [ ]
Botão Enter (Entrar)

[] /
Botão SOURCE
(FONTE)

bre o menu OSD. Também utilizado para sair do menu OSD ou

regressar ao menu anterior.
MagicBright™ é uma nova função que possibilita o ambiente de

visualização ideal dependendo do conteúdo da imagem que está a
ver. Actualmente, estão disponíveis 6 modos diferentes: Custom,
Text, Internet, Game, Sport e Movie. Cada modo tem o seu próprio
valor de brilho pré-configurado. Pode seleccionar facilmente uma
das 6 definições, carregando simplesmente no botão
'MagicBright™'.

1) Pessoal

Apesar de os valores serem cuidadosamente escolhidos pelos
nossos técnicos, os valores pré-configurados podem não ser os
mais adequados aos olhos do utilizador, dependendo das
preferências deste.
Se for este o caso, ajuste o Brilho e o Contraste utilizando o
menu OSD.

2) Texto

Para documentação ou trabalhos que envolvam texto
complexo.

3) Internet

Para trabalhar com uma mistura de imagens, tais como texto e
gráficos.

4) Jogo

Para ver e jogar jogos.

5) Esporte

Para assistir a programas de televisão, tais como de desporto.

6) Filme

Para assistir a filmes, tais como em DVD ou Video CD.

>>Clique aqui para visualizar um clip de animação.

Quando o OSD não está no ecrã, prima o botão para ajustar o brilho.
Estes botões permitem-lhe realçar e ajustar items do menu.
Utilizado para seleccionar o menu OSD [Sair]. /

Quando prime o botão ' ' [Fonte] e, em seguida, selecciona o sinal
de vídeo enquanto o OSD está desactivado.(Se carregar no botão
Source para alterar o modo de entrada, aparece uma mensagem a
indicar o modo actual no canto superior esquerdo do ecrã – sinal de
entrada Analog, Digital.)

Se seleccionar o modo Digital, tem de ligar o monitor à placa gráfica

(Op

)

q

com uma porta DVI digital utilizando o cabo DVI.

Botão AUTO

Botão Ligação [ ] /
Indicador de energia

Consulte a secção PowerSaver do manual para obter mais informação sobre as funções de
poupança de energia. Para poupar energia, desligue o monitor quando não necessita dele ou
quando o abandona durante longos pe

Utilize este botão para aceder directamente à função de ajuste
automático.
Utilize este botão para ligar e desligar o monitor. /
Esta luz é azul durante o funcionamento normal e pisca a azul
quando as suas regulações são gravadas no monitor.

ríodos de tempo.

Parte traseira

Suporte simples Suporte pivot / Base deslizante

(A configuração da parte de trás do monitor pode variar de produto para produto.)

Porta POWER

Porta DVI IN
Porta RGB IN

Botão de alimentação
ligada/desligada

tion
Dispositivo de
bloqueio Kensington

Consulte a secção Ligação do Monitor para obter mais informação sobre as ligações dos
cabos.

Ligue o cabo de alimentação do monitor à porta de alimentação
situada na parte de t
Ligue o cabo DVI à porta DVI na parte de trás do monitor.

Ligue o cabo de sinal à porta D-sub de 15 pinos na parte de trás do
monitor.
Utilize este botão para ligar e desligar o monitor.

O dispositivo de bloqueio Kensington serve para 'fixar' fisicamente o
sistema quando o utilizar num local público. (O dispositivo de
bloqueio tem que ser adquirido separadamente. )

Para saber como utilizar um dispositivo de bloqueio, contacte o
vendedor a

rás do monitor.

uem o adquiriu.

Ligar o monitor

Ligue o cabo de alimentação do monitor à porta de alimentação situada na parte de trás do

1.

monitor.
Insira o cabo de alimentação do monitor numa tomada que esteja próxima.
Utilize uma ligação adequada ao seu computador.

2.

Utilizar o conector D-sub (analógico) na placa de vídeo.

2-1.

Ligue o cabo de sinal ao conector D-sub de 15 pinos na parte de trás do computador.

Utilizar o conector DVI (digital) na placa de vídeo.

2-2.

[ RGB IN ]

Ligue o cabo DVI à porta DVI na parte de trás do monitor.

Ligado a um Macintosh.

2-3.

[ DVI IN ]

Ligue o monitor ao computador Macintosh utilizando o cabo de ligação D-sub.

Ligue o computador e o monitor. Se o monitor apresentar uma imagem, a instalação está
concluída.

A

Utilizar o suporte

Montagem do Monitor

Monitor e Parte Inferior

Suporte pivot / Base deslizante

Pino de bloqueio do suporte

.

Colocar uma Base

É possível colocar uma placa para instalação interface compatível com VESA de 75 mm. por 75
mm. neste monitor.

A

Suporte pivot

Suporte simples

Base deslizante

Base HAS inferior

A. Monitor

B. Placa da instalação interface (Option)

1. Desligue seu monitor e desconecte sua tomada de potência (força).

2. Posicione o monitor LCD virado para baixo sobre uma superfície plana com um amortecedor
debaixo dele para proteger a tela.

3. Remova os quatro parafusos e depois remova a Estante do monitor LCD.

linhe a Placa de Instalação Interface nos furos na Placa de Instalação da Tampa Traseira e

4.
fixe-a com os quatro parafusos fornecidos com a base do tipo com braço, gancho instalado
na parede e outras bases.

Instalar o controlador do monitor (Automático)

Quando o sistema operativo solicitar o controlador do monitor, insira o CD-ROM
fornecido com este monitor. A instalação do controlador é ligeiramente diferente de
acordo com o sistema operativo utilizado. Siga as instruções apropriadas para o
sistema operativo de que dispõe.

Prepare uma disquete vazia e transfira o ficheiro do controlador a partir do Web site
apresentado a seguir.

z Web site da Internet :http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (U.S.A)
http://www.sec.co.kr/monitor (Korea)
http://www.samsungmonitor.com.cn/ (China)

1. Insira o CD na unidade do CD-ROM.

2. Clique em

"Windows"

.

3. Na lista de modelos, escolha o modelo do seu monitor e, em seguida, clique no botão
"OK".

m

A

4. Se aparecer a seguinte janela de mensagens, clique no botão

Anyway" (Continuar mesmo assim)

(Sistema Operativo Microsoft

®

. Depois, clique no botão

Windows® XP/2000)

"Continue

.

"OK"

*O controlador certificado será disponibilizado na homepage de monitores da Sa

http://www.samsung.com/.

5. A instalação do Controlador de Monitor está concluída.

Instalar o controlador do monitor (Manual)

Windows Vista | Windows XP | Windows 2000 | Windows ME | Windows NT | Linux

Quando o sistema operativo solicitar o controlador do monitor, insira o CD-ROM
fornecido com este monitor. A instalação do controlador é ligeiramente diferente de
acordo com o sistema operativo utilizado. Siga as instruções apropriadas para o
sistema operativo de que dispõe.

Prepare uma disquete vazia e transfira o ficheiro do controlador a partir do Web site
apresentado a seguir.

z Web site da Internet :http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (U.S.A)
http://www.sec.co.kr/monitor (Korea)
http://www.samsungmonitor.com.cn/ (China)

Sistema Operativo Microsoft® Windows Vista™

1. Introduza o CD do manual na unidade de CD-ROM.

2.
Clique em (Iniciar) e "

Painel de controlo

". Depois, clique duas vezes em "

specto e

Personalização

3. Clique em "

4. Clique em "

".

Personalização

Definições avançadas…

" e depois em "

Definições de visualização

".

".

5. Clique em "
desactivado é porque a configuração para o seu monitor foi concluída. O monitor pode
ser utilizado tal como está.
Se aparecer a mensagem “
abaixo, clique em "

6.

Clique em "

Propriedades

Continuar

Este controlador de monitor está certificado para o MS Logo e esta
instalação não causa danos no seu sistema.
O controlador certificado será disponibilizado na homepage de monitores da
Samsung

http://www.samsung.com/

Actualizar controlador…

" no separador "

O Windows necessita…

".

Monitor

" no separador "

". Se o botão "

”~, como se mostra na figura

Controlador

Propriedades

".

" estiver

7. Seleccione a caixa de verificação "

software
pick from a list of device drivers on my computer

controladores de dispositivo no meu computador).

8. Clique em "
configuração do controlador se encontra e clique em "OK".

"(Procurar software de controlador no meu computador) e clique em "

Disco…

", seleccione a pasta (por exemplo, D:\Drive) onde o ficheiro de

Browse my computer for driver

"(Escolher a partir de uma lista de

Let me

9. Seleccione o modelo que corresponde ao seu monitor a partir da lista de modelos de
monitor no ecrã e depois clique em "

10.

Clique em "
sequência.

Fechar

"→ "

Fechar

Seguinte

" → "OK" → "OK" nos seguintes ecrãs que aparecem em

".

Sistema Operativo Microsoft® Windows® XP

1. Insira o CD na unidade do CD-ROM.

2. Clique em "

Iniciar

" - "

Painel de controlo

" e, depois, clique no ícone "

Aspecto e temas

".

3. Clique no ícone "
"

Avançadas

4. Clique no botão "
"

Controlador

.".

".

Monitor

Propriedades

" e escolha o separador "

" do separador "

Definições

Monitor

". Depois, clique em

" e seleccione o separador

5. Clique em "
clique no botão "

6. Seleccione "

Actualizar controlador

Seguinte

Não localizar, vou

".

. " e, em seguida, clique em "

." e seleccione "

Instalar de uma lista ou

Seguinte

" e em "

.". Depois,

...".

Disco

7. Clique no botão "
lista de modelos. Clique no botão "

8. Se aparecer a seguinte janela de mensagens, clique no botão

Anyway" (Continuar mesmo assim)

Localizar

" e escolha D:\Driver. Depois escolha o seu modelo de monitor na

Seguinte

".

. Depois, clique no botão

"Continue

.

"OK"

p

(

)

A

r

K

g

Este controlador de monitor está certificado para o MS Logo e esta instalação não causa
danos no seu sistema.
*O controlador certificado será disponibilizado na homepage de monitores da Samsung.

http://www.samsung.com/

.

9. Clique no botão "

" e, depois, no botão "OK" de forma continuada.

Fechar

10. A instalação do Controlador de Monitor está concluída.

Sistema Operativo Microsoft

®

Windows® 2000

Quando vir a mensagem "Assinatura digital não localizada" no monitor, siga estes

assos.

1. Escolha o botão "OK" na janela "

2. Clique no botão "

3. Escolha "

D:\driver

A:\

Procurar

" na janela "

" e, em seguida, clique no botão "

Inserir disco

Ficheiro necessário

".

".

" e, finalmente, no botão "

bri

Guia de Instalação Manual do Monitor

1. Click "

2. Clique duas vezes no ícone "

3. Escolha o separador "

4. Escolha "

Hipótese1: Se o botão "

Start

" , "

Setting

Monitor

" , "

Definições

".

Control Panel

Monitor

".

" e clique em "

Propriedades

".

Avançadas

".

" não estiver disponível, significa que o monitor está

devidamente configurado. Pare a instalação.

Hipótese2: Se o botão "

"

Propriedades

Propriedades

".

" estiver disponível, clique no botão

Siga o próximo passo em sequência.

5. Clique em "

Controlador

", em "

Actualizar controlador

" e, finalmente, no botão "

6. Escolha "Crie uma lista de todos os controladores numa localização específica, de modo a
poder seleccionar o que deseja", clique em "

7. Clique no botão "

8. Clique no botão "

Procurar
Abrir

" e seleccione A:\(D:\driver).

" e, em seguida, no botão "OK".

Seguinte

9. Escolha o modelo do seu monitor, clique no botão "

uinte

".

"

Se

" e, depois, em "

Seguinte

" e, finalmente, noutro botão

Disco

".

O

Seguinte

".

".

10. Clique no botão "Terminar" e, em seguida, no botão "Fechar".

r

r

p

r

Se vir a janela "Assinatura digital não localizada", clique no botão "
no botão "

Termina

" e, finalmente, no botão "

Fecha

".

". Depois, clique

Sim

Sistema Operativo Microsoft® Windows® Millennium

1. Clique em "

2. Clique duas vezes no ícone "

3. Seleccione o separador "

4. Seleccione o separador "

5. Clique no botão "

6. Escolha "

7. Escolha "

Especificar a localização do controlador
Apresentar uma lista de todos os controladores numa determinada

localização.

8. Clique no botão "

Iniciar

", "

Definições

Alterar

" na área "

" e "

Monitor
Definições
Monitor

".

Painel de controlo

".

" e clique no botão "

Tipo de monitor

" e, em seguida, clique no botão "

".

Disco

Seguinte

".

Propriedades avançadas

".

".

".

".

9. Especifique A:\(D:\driver) e, em seguida, clique no botão "OK".

10. Seleccione "

Mostrar todos os dispositivos

" e escolha o monitor que corresponde àquele

que ligou ao seu computador e clique em "OK".

11. Continue a escolher o botão "
"

riedades do monito

Pro

".

" e o botão "OK" até fechar a caixa de diálogo

Fechar

Sistema Operativo Microsoft

1. Clique em "

2. Na janela "
seguida, em "

", "

Start

Settings

Display Registration Information

All Display Modes

3. Seleccione o modo que pretende utilizar ("

frequency

4. Clique no botão

Test (Teste)

") e, em seguida, clique em "OK".

Apply (Aplicar)

. Se o ecrã não estiver normal, mude para outro modo (um modo de resolução

®

Windows® NT

", "

Control Panel

" e clique duas vezes em "

", clique no separador "

Settings

Display

" e, em

".

".

Resolution

", "

Number of colors

" e "

Vertical

se o ecrã funcionar normalmente depois de ter clicado em

mais baixa, outras cores ou frequência).

Nota: Se não existirem opções de modo em "

All Display Modes

", seleccione o nível de resolução

e de frequência vertical, consultando a secção Modos de apresentação predefinidos deste manual.

Linux Operating System

Para executar o X-Window, tem de criar o ficheiro X86Config, que é uma espécie de ficheiro de
definição de sistema.

1. Prima "

2. O terceiro ecrã é para "

" no primeiro e segundo ecrãs após a execução do ficheiro "

Enter

configurar o seu rato

".

X86Config

".

3. Configure um rato para o computador.

4. O ecrã seguinte é para "

seleccionar um teclado

".

5. Configure um teclado para o computador.

6. O ecrã seguinte é para "

7. Primeiro, defina uma "

frequência horizontal

configurar o seu monitor

".

" para o monitor. (Pode introduzir a frequência

directamente.)

8. Defina uma "

frequência vertical

" para o monitor. (Pode introduzir a frequência

directamente.)

9. Introduza o "

nome do modelo do seu monitor

". Esta informação não afecta a execução do

X-Window.

10. "

Terminou

"

Execute

" a configuração do seu monitor.

" o X-Window depois de configurar outro hardware necessário.

Natural Color

Programa de software Natural Color

Um dos problemas informáticos mais recentes é que a cor das imagens impressas numa
impressora ou de outras imagens digitalizadas num scanner ou numa câmara digital não são as
mesmas que aquelas apresentadas no monitor.
O software Natural Color é a solução para este problema. É um sistema de gestão de cores
desenvolvido pela Samsung Electronics em colaboração com o ETRI (instituto coreano de
investigação electrónica e de telecomunicações). Este sistema apenas está disponível para os
monitores Samsung e torna a cor das imagens no monitor igual à cor das imagens impressas ou
digitalizadas.
Para mais informações, consulte a ajuda (F1) do programa de software.

Como instalar o software Natural Color

Insira o CD fornecido com o monitor Samsung na unidade de CD-ROM. Em seguida, aparece o
ecrã inicial do programa de instalação. Clique em Natural Color no ecrã inicial para instalar o
software Natural Color. Para instalar o programa manualmente, introduza o CD que acompanha o
monitor Samsung na unidade de CD-ROM, clique no botão [Start] (Iniciar) do Windows e
seleccione [Run...] (Executar).
Introduza D:\color\NCProsetup.exe e, em seguida, prima a
tecla <Enter>.
(Se a unidade onde o CD é inserido não corresponde à letra D:\, introduza a letra aplicável.)

Como eliminar o programa de software Natural Color

Seleccione "Setting" / "Control Panel" (Definição/Painel de controlo) no menu "Start" (Iniciar) e
clique duas vezes em "Add/Delete a program" (Adicionar/eliminar um programa).
Seleccione Natural Color na lista e clique no botão [Add/Remove (Adicionar/remover)].

1.

[ ] Abre o menu OSD. Também utilizado para sair do menu OSD ou regressar ao menu
anterior.

[ ] Ajuste itens no menu.

2.

[ ] Activa um item de menu realçado.

3.

4. [AUTO

] Prima para ajustar automaticamente o sinal PC de entrada. Os valores do ajuste fino,

básico e da posição são ajustados automaticamente.

AUTO

Menu Índice

g

Quando o botão '

' é premido, é apresentado o ecrã Auto Adjustment

AUTO

[Ajuste Automático] tal como mostrado no ecrã animado ao centro.
Prima para ajustar automaticamente o sinal PC de entrada. Os valores do
ajuste fino, básico e da posição são ajustados automaticamente.
(Apenas disponível no modo analógico)

Para tornar a função de ajuste automático mais precisa, execute a função

AUTO

'AUTO' enquanto o PADRÃO AUTO estiver ligado. (Prima aqui para ver os
clips de animação de ajustes automático.)

z Se o Ajuste automático não funcionar correctamente, prima

novamente o botão Auto [Automático] para ajustar a imagem com
mais precisão.

z Se alterar a resolução no painel de controlo, a função Auto

[Automático] vai ser executada.

OSD – ‘Bloquear’ e ‘Desbloquear’

Quando carre

ar no botão AUTO depois de bloquear os OSD

g

Quando carre

ar no botão MENU depois de bloquear os OSD

Menu Índice

OSD – ‘Bloquear’ e
‘Desbloquear’

Esta é a função que bloqueia o OSD para manter o estado actual das
definições ou impedir que outros utilizadores alterem as definições actuais.

Bloquear: Carregue sem soltar o botão de menu durante mais de cinco
segundos para activar a função de bloqueio da regulação do OSD.

Desbloquear: Carregue sem soltar o botão de menu durante mais de cinco
segundos para desactivar a função de bloqueio da regulação do OSD.

Mesmo que a função de bloqueio da regulação do OSD esteja
activada, ainda pode utilizar o botão Direct para regular o brilho, o
contraste e MagicBright ( ).

MagicBright™

Menu Índice

Prima o botão MagicBright™ novamente e seleccione o modo pretendido.

MagicBright™

- seis modos diferentes
(Pessoal/Texto/Internet/Jogo/Esporte/Filme/Contraste dinâm.)

Brilho

Menu Índice

Brilho

Quando o OSD não está no ecrã, prima o botão para ajustar o brilho.

SOURCE

Menu Índice

SOURCE

Imagem

Cor

Imagem
OSD
Configurar
Informação

Imagem

Acende o indicador para indicar o sinal de entrada actualmente
apresentado.

Brilho Contraste

MagicColor Tonalidade

Controle de
cor

Gama

Grosseiro Ajuste fino Nitidez Posição-H Posição-V
Idioma Posição-H Posição-V Transpar. Tempo Menu
Sinal Autom. Reset Imagem Reset Cor

Menu Índice Reproduzir/Parar

Pode utilizar os menus no ecrã para alterar o brilho de

Brilho

acordo com as suas preferências pessoais.

[MENU → → → , → MENU]

Pode utilizar os menus no ecrã para alterar o contraste
de acordo com as suas preferências pessoais.

Contraste

(Não está disponível no modo MagicColor de Full e

Intelligent.)

[MENU → → , → → , → MENU]

Cor

Menu Índice Reproduzir/Parar

MagicColor é uma nova tecnologia desenvolvida
exclusivamente pela Samsung, para melhorar a imagem
digital e para apresentar cor natural de forma mais clara
sem influenciar a qualidade da imagem.

1) Deslig.

2) Demo

- Regressa ao modo original.

- O ecrã antes de aplicar MagicColor aparece
no lado direito e depois de aplicar MagicColor aparece no
lado esquerdo.

3) Total

- Apresenta não apenas cores naturais vívidas,

mas também cor de pele mais realista com nitidez.

4) Inteligente

- Apresenta uma cor natural vívida com

nitidez.

5) MagicZone

- Com o MagicZone é possível ver
nitidamente multimédia animado ou fotografias
aumentando o brilho, a nitidez, a saturação e a matiz de

MagicZone

determinada área do ecrã.
O MagicZone é especialmente prático para imagens em
movimento.

MagicColor

Matiz

: Esta função permite regular a matiz do MagicZone.

Saturação
: Esta função permite regular a saturação do
MagicZone.

Brilho
: Esta função permite regular o brilho do MagicZone.

Nitidez
: Esta função é para ajustar a nitidez da MagicZone.

Posição-H
: Esta função consiste em mover MagicZone
horizontalmente.

Posição-V
: Esta função consiste em mover MagicZone
verticalmente.

Tamanho-H
: Esta função consiste em ajustar o tamanho horizontal
de MagicZone.

Matiz

Saturação

Brilho

Nitidez

Posição-H

Posição-V

Tamanho-H

Tonalidade

Controle de cor

Tamanho-V
: Esta função consiste em ajustar o tamanho vertical
de MagicZone.

[MENU → , → → → , → → MENU]

A tonalidade da cor pode ser alterada, podendo ser
seleccionado um de quatro modos - Cool [Frio], Normal,
Warm [Quente] e Custom [Personalizado].

Frio
Normal
Quente
Pessoal

- Os brancos ficam azulados.

- Os brancos permanecem brancos.

- Os brancos ficam avermelhados.

- Seleccione este modo quando quiser ajustar
a imagem de acordo com as suas
preferências.

(Não está disponível no modo MagicColor de Full e

Intelligent.)

[MENU → , → → , → → , → MENU]

Siga estes passos para ajustar o controlo individual das
cores R,V,B.
(Não está disponível no modo MagicColor de Full e

Intelligent.)

[MENU → , → → , → → , → → , → MENU]

Tamanho-V

Gama

A correcção gama muda a luminância das cores com
luminância intermédia.

[MENU → , → → , → → , → MENU]

Imagem

z Modo 1
z Modo 2
z Modo 3

Menu Índice Reproduzir/Parar

Remove interferências como riscas verticais. O ajuste
da definição Coarse (Grosso) pode mover a área de
imagem do ecrã. Pode voltar a colocá-la no centro

Grosseiro

utilizando o menu Horizontal Control (Controlo
horizontal).
(Apenas disponível no modo analógico)

[MENU → , → → → , → MENU]

Remove interferências tais como riscas horizontais. Se
as interferências continuarem após a Sintonia fina,

Ajuste fino

repita-a depois de ajustar a frequência (velocidade).
(Apenas disponível no modo analógico)

[MENU → , → → , → → , → MENU]

Siga estas instruções para alterar a claridade da
imagem.

Nitidez

(Não está disponível no modo MagicColor de Full e

Intelligent.)

[MENU → , → → , → → , → MENU]

Siga estas instruções para mudar a posição horizontal
da visualização completa do monitor.

Posição-H

(Apenas disponível no modo analógico)

[MENU → , → → , → → , → MENU]

Posição-V

OSD

Siga estas instruções para mudar a posição vertical da
visualização completa do monitor.
(Apenas disponível no modo analógico)

[MENU → , → → , → → , → MENU]

Menu Índice Reproduzir/Parar

Pode escolher um de 9 idiomas.

Idioma

Posição-H

Posição-V

Transpar.

Tempo Menu

:O idioma escolhido influi somente no idioma de

Nota

OSD. Não exerce nenhum efeito em qualquer software
executado pelo computador.

[MENU → , → → → , → MENU]

Pode alterar a posição horizontal do menu OSD no ecrã
do monitor.

[MENU → , → → , → → , → MENU]

Pode alterar a posição vertical do menu OSD no ecrã do
monitor.

[MENU → , → → , → → , → MENU]

Altere a opacidade do fundo do OSD.

[MENU → , → → , → → , → MENU]

O menu desliga-se automaticamente se não efectuar
qualquer ajuste durante um determinado período de
tempo.
Pode definir o período de tempo durante o qual o menu
deverá manter-se visível antes de ser desactivado.

5 Seg, 10 Seg, 20 Seg, 200 Seg

[MENU → , → → , → → , → MENU]

Configurar

Menu Índice Reproduzir/Parar

Sinal

Autom.

Reset

Imagem

Reset Cor

Seleccione

Auto Source

[Origem Automática] para que o monitor

seleccione automaticamente a origem do sinal.

[MENU → , →

→ →

, → MENU]

Os parâmetros de imagem são substituídos pelas predefinições
de fábrica.

[MENU → , → → , → → , → MENU]

Os parâmetros de cor são substituídos pelos valores predefinidos
da fábrica.

[MENU → , → → , → → , → MENU]

Informação

Menu Índice

Informação

Mostra uma origem de vídeo, modo de visualização no ecrã OSD.

[MENU → , → MENU]

Instalação

1. Insira o CD de instalação na unidade de CD-ROM.

2. Clique no ficheiro de instalação MagicTune™ .

3. Seleccione o idioma de instalação, Clique em "Next".

4. Quando aparecer a janela do Assistente do InstallationShield, clique em "Next" (Seguinte).

5. Seleccione "I accept the terms of the license agreement" para aceitar os termos de utilização do contrato

de licença.

6. Seleccione uma pasta para instalar o programa MagicTune™ .

7. Clique em "Install".

8. É apresentada a caixa de diálogo "Installation Status".

9. Clique em "Finish".

10. Quando a instalação estiver concluída, o ícone executável MagicTune™ é apresentado no ambiente de

trabalho.

Faça duplo clique no ícone para iniciar o programa.

O ícone de execução MagicTune™ poderá não ser apresentado dependendo da
especificação do sistema do computador ou do monitor. Se isso acontecer, prima a
tecla F5.

Problemas de instalação

A instalação do MagicTune™ pode ser afectada por factores tais como a placa de vídeo, placa principal e o
ambiente de rede.

Requisitos de sistema

Sistemas operativos

z Windows 2000
z Windows XP Home Edition

z

Windows XP Professional

z Windows Vista™

Recomenda-se que utilize o programa MagicTune™ em

Hardware

Windows™2000 ou mais recente.

z

32 MB de memória ou superior

z

60 MB de espaço no disco rígido ou superior

* Para mais informações, visite o Web site MagicTune™ .

Desinstalação

O programa MagicTune™ pode apenas ser removido utilizando a opção "Adicionar ou remover programas"
do "Painel de controlo" do Windows™.

Execute os seguintes passos para remover o MagicTune™ .

1. Vá para [Task Tray] ' [Iniciar] ' [Definições] e seleccione [Painel de controlo] no menu. Se o
programa for executado no Windows™ XP, vá para [Painel de controlo] no menu [Iniciar].

2. Clique no ícone "Adicionar ou remover programas" no "Painel de controlo"

3. No ecrã "Adicionar ou remover programas", desloque o cursor até localizar o "MagicTune™ ". Clique
no mesmo para o realçar.

4. Clique no botão "Alterar/remover" para remover o programa.

5. Clique em "Sim" para iniciar o processo de desinstalação.

6. Aguarde até a caixa de diálogo "Desinstalação concluída" ser apresentada.

Web site do MagicTune™ para obter suporte técnico para o MagicTune™ , FAQs (perguntas e

Visite o
respostas) e actualizações de software.

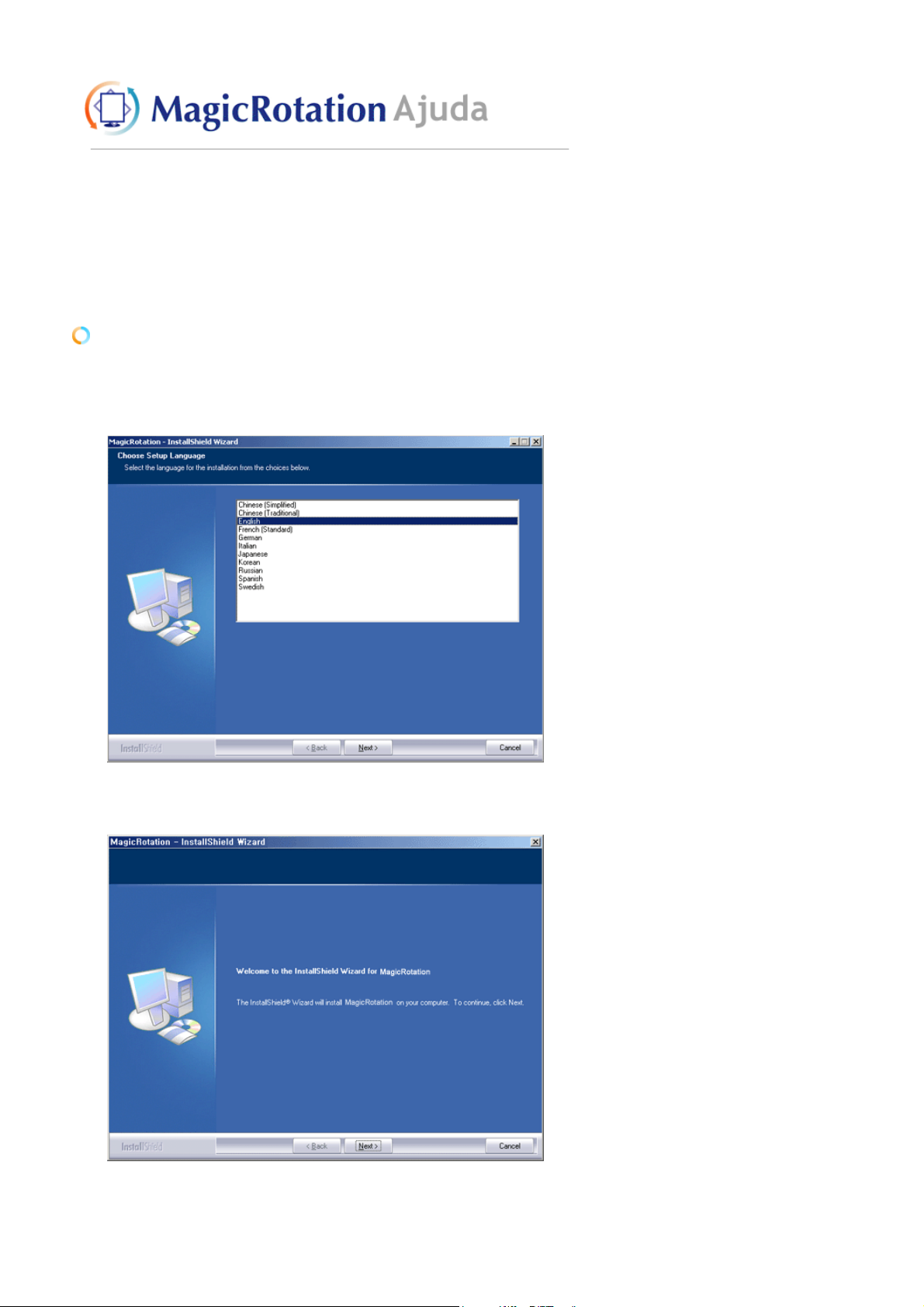

Instalação

1. Introduza o CD de instalação na unidade de CD-ROM.

2. Clique no ficheiro de instalação MagicRotation.

3. Seleccione o idioma de instalação e clique em "Next" (Seguinte).

4. Quando aparecer a janela InstallationShield Wizard (Assistente de InstallationShield), clique em

"Next" (Seguinte).

5. Seleccione "I agree to the terms of the license agreement" (Concordo com os termos do contrato de

licença) para aceitar as condições de utilização.

6. Escolha uma pasta para instalar o programa MagicRotation.

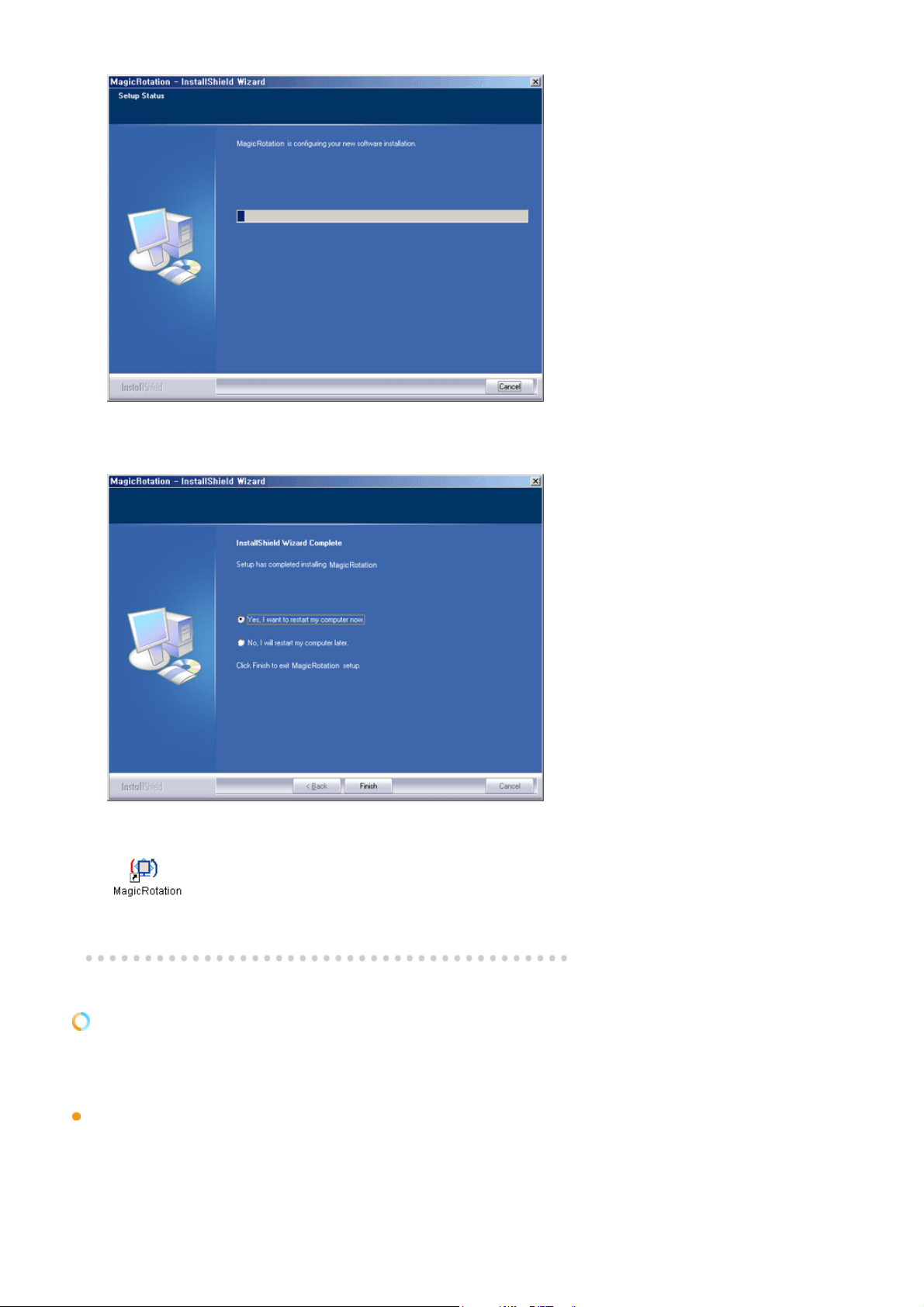

7. Clique em "Install" (Instalar).

8. Aparece a janela "Installation Status" (Estado da instalação).

9. Clique em "Finish" (Concluir).

Reinicie o sistema para que o programa MagicRotation funcione correctamente.

10. Concluída a instalação, aparece o ícone executável do MagicRotation no seu ambiente de trabalho.

Problemas de instalação

A instalação do MagicRotation pode ser afectada por vários factores, como por exemplo, a placa de vídeo, a
placa de sistema e o ambiente de rede.

Limitação

1. O controlador de monitor deve ser carregado devidamente para que o MagicRotation funcione sem
problemas.
O controlador de monitor instalado deve ser o mais recente entregue pelo fornecedor.

2. Se algumas aplicações como o Windows™ Media Player, o Real Player, etc., não mostrarem filmes
correctamente nas orientações de 90, 180 e 270 graus, faça o seguinte:

{

Feche a aplicação.

{

Seleccione a orientação (90, 180, 270) para a aplicação.

{ Volte a iniciar a aplicação.

Na maioria dos casos, este procedimento resolve o problema.

3. As aplicações do utilizador que tenham OpenGL e DirectDraw (desenho 3D) não funcionam com o
modo de orientação seleccionado (90, 180, 270).
Por exemplo, jogos 3D

4. No modo de ecrã inteiro, as aplicações com base no DOS não funcionam com o modo de orientação
seleccionado (90, 180, 270).

5. Windows™ 98, ME e NT 4.0 não suportam Dual.

6. O MagicRotation não suporta 24 bits por pixel (profundidade de bits/qualidade de cor).

7. Se substituir a placa gráfica, deve desinstalar primeiro o software MagicRotation.

Requisitos do sistema

SO

z

Windows 98 SE

z

Windows Me

z Windows NT 4.0

z

Windows 2000

z

Windows XP Home Edition

z Windows XP Professional

z

Windows Vista™

Hardware

z

128MB ou mais de memória (recomendado)

z 25MB ou mais de espaço livre no disco rígido

Service Packs

z

O sistema deve ter instalado o Service Pack mais recente.

z Para o Windows™ NT 4.0, deve instalar o Internet Explorer 5.0 ou superior, com o componente

Active Desktop.

* Para mais informações, visite o

website do MagicRotation.

* Windows™ é uma marca registada da Microsoft Corporation,Inc.

Desinstalar

Só pode remover o programa MagicRotation se utilizar a opção "Add/Remove Programs" (Adicionar/remover
programas) do painel de controlo do Windows™.

Para remover o MagicRotation, faça o seguinte:

1. Vá para [Task Tray] (Tabuleiro de tarefas) ' [Start] (Iniciar) ' [Settings] (Definições) e seleccione
[Control Panel] (Painel de controlo) no menu.
Se utilizar o Windows™ XP para executar o programa, vá para [Control Panel] (Painel de controlo) no
menu [Start] (Iniciar).

2. Clique no ícone "Add/Remove Programs" (Adicionar/remover programas) do painel de controlo.

3. No ecrã "Add/Remove Programs" (Adicionar/remover programas), percorra a lista para localizar o
"MagicRotation".
Clique no nome do programa para realçá-lo.

4. Clique no botão "Change/Remove" (Alterar/remover) para remover o programa.

5. Clique em "Yes" (Sim) para iniciar o processo de desinstalação.

6. Aguarde até que apareça a caixa de diálogo "Uninstall Complete" (Desinstalação concluída).

7. Depois de desinstalar o programa, reinicie o sistema para completar o processo de desinstalação.

website

Visite o
mais frequentes (perguntas e respostas) e actualizar o software.

* Windows™ é uma marca registada da Microsoft Corporation,Inc.

do MagicRotation para contactar a assistência técnica deste software, ver as perguntas

Lista de Verificação

A

ntes de recorrer ao serviço de assistência, consulte a informação nesta secção para
tentar resolver o problema por si mesmo. Caso necessite mesmo de recorrer à assistência
técnica, faça-o através do número constante no documento de garantia, do número na

secção de informação ou contacte o seu representante

r.

Sintoma Lista de Verificação Soluções

No images on the
screen. I cannot turn
on the monitor. Não
consigo ligar o
monitor.

O cabo de alimentação
está correctamente ligado?

Consegue ver a indicação
"

Verif. cabo de sinal

" no

ecrã?

Se a corrente estiver
ligada, reinicie o
computador para ver o ecrã
inicial (ecrã de início de
sessão), que pode ser
visto.

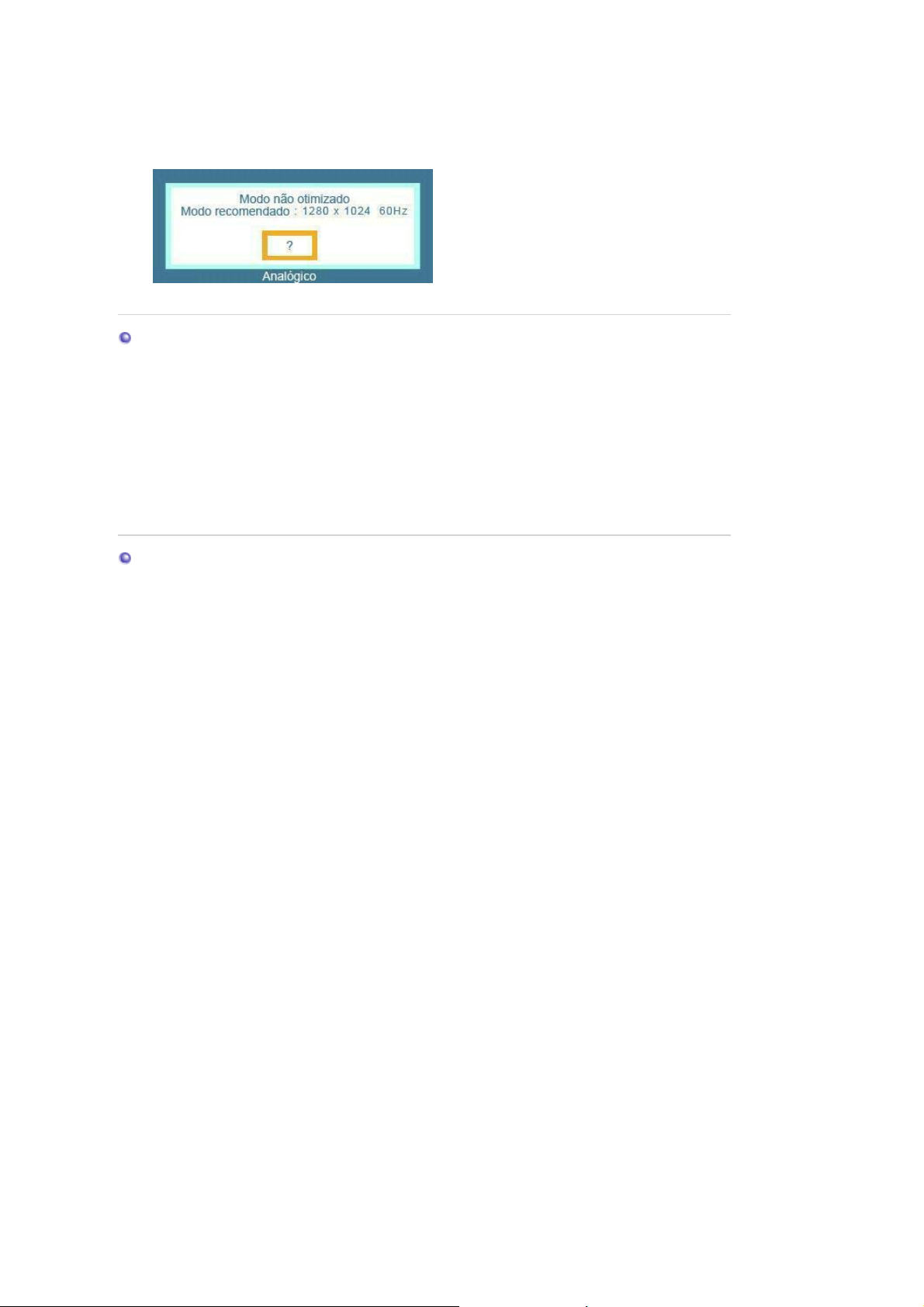

Consegue ver a indicação
"

Modo não otimizado.
Modo recomendado 1280
x 1024 60 Hz

" no ecrã?

Verifique a ligação e alimentação do cabo.

(Ligado utilizando o cabo D-sub)

Verifique se o computador está
correctamente ligado.

(Ligado utilizando o cabo DVI)

Se for apresentada uma mensagem (erro)
no ecrã quando o monitor estiver
correctamente ligado, verifique se o estado
do monitor está definido como Analógico .
Prima o botão (Entrar/FONTE) para que o
monitor verifique a origem do sinal de
entrada.

Se aparecer o ecrã inicial (ecrã de início de
sessão), inicie o computador no modo
aplicável (o modo de segurança para o
Windows ME/2000/XP) e altere a frequência
da placa de vídeo.
(Consulte a secção "Modos de apresentação

predefinidos".)

Nota: Se o ecrã inicial (ecrã de início de
sessão) não aparecer, contacte um centro

de assistência ou o seu representante.

Esta mensagem aparece quando o sinal da
placa de vídeo excede a resolução e
frequência máximas.

Ajuste a resolução e frequência máximas
aplicáveis ao monitor.

Se o monitor exceder SXGA ou 75 Hz, será

apresentada uma mensagem

otimizado. Modo recomendado 1280 x
1024 60 Hz"

monitor vai funcionar correctamente, mas a
mensagem

recomendado 1280 x 1024 60 Hz"

apresentada durante um minuto e, em
seguida, desaparece. Altere para o modo
recomendado durante este período de um
minuto. (A mensagem será novamente
apresentada se o sistema for reiniciado.)

. Se o monitor exceder 85 Hz, o

"Modo não otimizado. Modo

"Modo não

é

Não vejo o OSD
(sistema de
apresentação no ecrã)

O ecrã apresenta
cores estranhas ou
apenas preto e
branco.

O ecrã não apresenta
qualquer imagem. O
indicador de energia do
monitor está intermitente
com intervalos de 1
segundo?

Ligou o monitor com o cabo
DVI?

Bloqueou o Menu OSD
para evitar alterações?

O ecrã apresenta apenas
uma cor, como se o
utilizador estivesse a olhar
para o ecrã através de um
papel de celofane?

O monitor está no modo PowerSaver
(Poupança de energia).

Prima uma tecla no teclado ou mova o rato
para activar o monitor e restaurar a imagem
no ecrã.

Se continuar sem imagem, carregue no
botão '
Depois, volte a carregar em qualquer tecla
do teclado para activar o monitor e para que
a imagem reapareça no ecrã.

Pode obter um ecrã em branco se iniciar o
sistema antes de ligar o cabo DVI ou
desligar e, em seguida, ligar novamente o
cabo DVI enquanto o sistema está em
execução, uma vez que determinadas
placas gráficas não enviam sinais de vídeo.
Ligue o cabo DVI e, em seguida, reinicie o
sistema.

Desbloqueie o OSD premindo o botão
MENU durante pelo menos 5 segundos.

Verifique a ligação do cabo de sinais.

Certifique-se de que a placa de vídeo está
totalmente inserida na respectiva ranhura.

(Entrar/FONTE)

'.

De repente, o ecrã
tornou-se assimétrico.

O ecrã está desfocado
ou não é possível
ajustar o OSD.

O LED está
intermitente, mas não
há imagens no ecrã.

A placa de vídeo foi
correctamente
configurada?

A placa de vídeo foi
correctamente
configurada?

Mudou a placa de vídeo ou
o controlador?

Ajustou a resolução ou a
frequência do monitor?

O ecrã pode estar assimétrico devido ao ciclo dos sinais da placa de
vídeo. Volte a ajustar a posição consultando o OSD.

Ajustou a resolução ou a
frequência do monitor?

Quando se verifica a
Frequência de Varredura
no menu, a frequência está
correctamente definida?

Configure a placa de vídeo consultando o
manual da mesma.

Configure a placa de vídeo consultando o
manual da mesma.

Ajuste a posição e o tamanho consultando o
OSD.

Ajuste a resolução e a frequência da placa
de vídeo.
(Consulte a secção "Modos de apresentação

predefinidos".)

Ajuste a resolução e a frequência da placa
de vídeo.
(Consulte a secção "Modos de apresentação

predefinidos".)

Ajuste a frequência correctamente
consultando o manual da placa de vídeo e a
secção "Modos de apresentação

predefinidos".

(A frequência máxima por resolução pode

diferir de produto para produto.)

O ecrã apenas
apresenta 16 cores.
As cores alteraram-se
depois de se ter
mudado a placa de
vídeo.

Aparece a mensagem
"Monitor não
reconhecido, monitor
Plug & Play (VESA
DDC) localizado".

Kontroller når
MagicTune™ ikke
fungerer som den skal.

As cores do Windows estão
correctamente definidas?

A placa de vídeo está
correctamente
configurada?

Instalou o controlador do
monitor?

Consulte o manual da placa
de vídeo para ver se a
função Plug & Play (VESA
DDC) tem suporte.

A função MagicTune™ só
está disponível no PC
(VGA) com um SO do
Windows que suporte Plug
and Play.

Para o Windows ME/2000/XP:
Defina as cores correctamente em "

de controlo

Configure a placa de vídeo consultando o
manual da mesma.

Instale o controlador do monitor de acordo
com as Instruções de Instalação do
Controlador.

Instale o controlador do monitor de acordo

com as Instruções de Instalação do
Controlador.

* Para verificar se o PC tem a
função MagicTune™, siga os
passos abaixo (quando o
Windows™ for XP);

Painel de controlo ˧ Desempenho
e manutenção ˧ Sistema
Hardware˧ Gestor de dispositivos

Monitores ˧ Depois de desligar

˧

o monitor Plug and Play, localize
'Plug and Play monitor' procurando
novo hardware.

", "

Monitor

", "

Definições

˧

Painel

".

MagicTune™ er et tilleggsprogram
for skjermen. Enkelte grafikkort har
kanskje ikke støtte for din skjerm.
Hvis du har problemer med
grafikkortet, kan du gå til vårt
webområde der du finner en liste
over kompatible skjermkort.

http://www.samsung.com/monitor/magictune

MagicTune™ virker
ikke ordentlig.

Gå til vårt webområde og last ned installasjonsprogrammet for MagicTune™ MAC.

Har du byttet PC eller
grafikkort?

Last ned det nyeste programmet.
Programmet kan lastes ned fra

http://www.samsung.com/monitor/magictune.

Caso surjam problemas com o monitor, verifique os seguintes itens.

1. Verifique se o cabo de alimentação e o cabo estão correctamente ligados ao computador.

2. Verifique se, ao reiniciar, o computador emite um sinal sonoro mais de 3 vezes.
(Se o fizer, solicite uma operação pós-assistência para a motherboard do computador.)

3. Se instalou uma nova placa de vídeo ou se montou o PC, verifique se instalou o controlador do
adaptador (de vídeo) e o controlador do monitor.

4. Verifique se o rácio de leitura do ecrã de vídeo está definido para 56 Hz ~75 Hz.
(Ao utilizar a máxima resolução, não exceda os 75 Hz.)

5. Se tiver problemas com a instalação do controlador do adaptador (de vídeo), inicie o computador
no modo de segurança, remova o adaptador de vídeo em "Painel de controlo", "Sistema",
"Gestor de dispositivos" e, em seguida, reinicie o computador para reinstalar o controlador do
adaptador (de vídeo).

Se os problemas forem recorrentes,contacte um centro de assistência autorizado.

P & R

g

Pergunat Resposta

Como posso alterar a frequência? Pode alterar a frequência reconfigurando a placa de vídeo.

Repare que o suporte da placa de vídeo pode variar,
consoante a versão do controlador utilizado.
(Para mais detalhes, consulte os manuais do computador
ou da placa de vídeo.)

Como posso ajustar a resolução? Windows ME/XP/2000: Defina a resolução em "

Como posso definir a função de
poupança de energia?

Como posso limpar a caixa
exterior/Painel LCD?

controlo

* Para mais detalhes, contacte o fabricante da placa de
vídeo.

Windows ME/XP/2000: Defina a função na configuração
do BIOS do computador ou da protecção de ecrã.
(Consulte o Manual do Windows/Computador.)

Desligue o cabo de alimentação e limpe o monitor com um
pano macio, utilizando uma solução de limpeza ou
simplesmente água.

Não deixe resíduos do detergente nem risque a caixa. Não
deixe que a água penetre no monitor. ergent nor scratch
the case. Do not allow any water to go inside the monitor.

", "

Monitor

", "

Definições

".

Painel de

Verifição atravé da função do teste automátic

Verificação através da função de teste automático | Mensagens de aviso | Ambiente | Sugestão Útil

Existe a função de teste automático que lhe permite verificar o correcto funcionamento do
monitor. Se o monitor e o computador estiverem devidamente ligados mas o ecrã do monitor
permanece escuro e o indicador de energia estiver intermitente, execute o teste automático do
monitor executando os seguintes passos.

Verifição atravé da função do teste automátic

1. Desligue o computador e o monitor.

2. Retire o cabo de vídeo da parte de trás do computador.

3. Ligue o monitor.

Se o monitor estiver a funcionar correctamente, aparece uma caixa na figura abaixo.

Esta caixa aparece durante o funcionamento normal, se o cabo de vídeo se desligar ou
ficar danificado.

4. Desligue o monitor e volte a ligar o cabo de vídeo. Depois, ligue o computador e o monitor.

Se o ecrã do monitor permanece em branco depois de executar o procedimento
anterior, verifique o controlador de vídeo e o sistema do computador. O monitor está a
funcionar correctamente.

Mensa

ens de aviso

Se o sinal de entrada não estiver em bom estado, aparece uma mensagem no ecrã ou
o ecrã fica em branco, apesar de o LED do indicador de energia continuar aceso. A
mensagem pode indicar que o monitor está fora de sincronismo ou que tem de verificar
o cabo de sinais

Ambiente

A localização e posição do monitor pode influenciar a qualidade e outras funções
do monitor.

z

Se existirem colunas woofer próximo do monitor, desligue o woofer e coloque-o

noutra sala.

z

Remova todos os dispositivos electrónicos, tais como rádios, ventiladores, relógios e

telefones, que estejam a 1 metro do monitor.

Sugestão Útil

z

Um monitor recria sinais visuais recebidos do PC. Por isso, se o PC ou a placa de vídeo
apresentam problemas, podem fazer com que o monitor fique em branco, tenha má
coloração, ruído, esteja fora de sincronismo, etc. Nesse caso, verifique primeiro a origem do
problema e, em seguida, contacte um centro de assistência ou o seu representante.

z

Ajuizar sobre o estado de funcionamento do monitor

Se o ecrã não apresenta qualquer imagem ou se surgir a mensagem

Modo recomendado 1280 x 1024 60 Hz"

, desligue o cabo do computador enquanto o

"Modo não otimizado.

monitor ainda está ligado.

{

Se o ecrã apresenta uma mensagem ou se ficar branco, significa que o monitor está
em perfeitas condições de funcionamento.

{

Nesse caso, verifique possíveis problemas no computador.

Especificações Gerais

Especificações Gerais

Modelo SyncMaster 740BPlus

Painel LCD

Tamanho 17,0 polegadas na diagonal (43 cm)

Área de visualização 337,92 mm (H) x 270,336 mm (V)

Pixel Pitch 0,264 mm (H) x 0,264 mm (V)

Sincronização

Horizontal 30 ~ 81 kHz

Vertical 56 ~ 75 Hz

Cor de apresentação

16,2 M cores

Resolução

Resolução óptima 1280 x 1024@60 Hz

Resolução máxima 1280 x 1024@75 Hz

Sinal de Entrada, Terminado

RGB Analog , Digital RGB compatível com DVI.
Sinc. H/V Composto, 0,7Vp-p positivo a 75Ω ±10% , Sinc. H/V separado,
Nível de TTL, positivo ou negativo

Relógio de pixel máximo

140 MHz

Corrente de alimentação

100 - 240 V CA (+/- 10 %) , 50/60 Hz

Cabo de Sinal

Cabo D-sub de 15pinos-para-15pinos, destacável
Cabo DVI-D-para-DVI-D, destacável (Option)

Dimensões (LxAxP) / Peso (Suporte simples)

366,0 x 391,2 x 200,0 mm / 14,4 x 15,4 x 7,9 Ecrã (Com suporte) / 3,4 kg / 7,5 lbs

Dimensões (LxAxP) / Peso (Suporte pivot)

366,0 x 391,2 x 200,0 mm / 14,4 x 15,4 x 7,9 Ecrã (Com suporte) / 4,7 kg / 10,4 lbs

Dimensões (LxAxP) / Peso (Base deslizante)

366,0 x 391,2 x 200,0 mm / 14,4 x 15,4 x 7,9 Ecrã (Com suporte) / 4,7 kg / 10,4 lbs

Dimensões (LxAxP) / Peso (Base HAS inferior)

366,0 x 351,4 x 200,0 mm / 14,4 x 13,8 x 7,9 Ecrã (Com suporte) / 4,8 kg / 10,6 lbs

Interface VESA

75 mm x 75 mm (para uso com hardware de montagem especial (braço))

Considerações Ambientais

Operação Temperatura: 10 °C ~ 40 °C (50 °F ~ 104 °F)

Humidade: 10% ~ 80%, sem condensação

Armazenamento Temperatura: -20 °C ~ 45 °C (-4 °F ~113 °F )

Humidade: 5% ~ 95%, sem condensação

Capacidade Plug and Play

Este monitor pode ser instalado em qualquer sistema compatível com Plug & Play. A interacção
entre o monitor e os sistemas de computador proporcionará as melhores condições de
funcionamento e definições do monitor. Na maioria dos casos, a instalação do monitor prossegue
automaticamente, a menos que o utilizador queira seleccionar definições alternativas.

Aceitável por pontos

O painel TFT LCD é fabricado usando a tecnologia de semicondutor avançada com precisão de 1
ppm (milionésimo). Mas os pixels de VERMELHO, VERDE, AZUL e BRANCO algumas
apresentam-se mais brilhantes ou é possível ver os pixels escuros. Isso não acontece por causa da
qualidade precária da imagem e é possível utilizá-lo sem reservas.

z Por exemplo, o número de sub-pixels de TFT LCD contidos neste produto é de 3.932.160.

Nota: O projeto e as especificações estão sujeitos a mudança sem prévio aviso.

Equipamento de classe B (equipamento de comunicação de informação para uso doméstico)

Este produto está em conformidade com as Directivas de Compatibilidade Electromagnética para
uso doméstico e pode ser utilizado em todas as zonas, incluindo áreas residenciais comuns.

(O equipamento de classe B emite menos ondas electromagnéticas do que o equipamento de
classe A.)

Poupança de energia

Este monitor dispõe de um sistema de gestão de energia incorporado designado por PowerSaver.
Esse sistema poupa energia, colocando o monitor num modo de baixo consumo energético quando
não é utilizado durante um determinado período de tempo. O monitor retoma automaticamente o
funcionamento normal quando o utilizador move o rato do computador ou prime uma tecla do teclado.
Para poupar energia, desligue o monitor quando não está a ser utilizado ou quando o abandona
durante longos períodos de tempo. O sistema PowerSaver funciona com uma placa de vídeo
compatível com VESA DPMS instalada no computador. Utilize um utilitário instalado no computador
para configurar esta função.

Estado

Indicador de

Desligar a

Funcionamento

normal

Modo de

poupança de

energia

Potência

EPA/ENERGY

2000

(Força)

Azul Azul intermitente Preto Preto

Desligar a

Potência

(Botão de

alimentação

ligada/desligada)

energia

Consumo de

energia

Menos de 34 W

Menos de 1 W

(Modo Off

[desligado] )

Menos de 1 W
(120 Vac / 220

Vac)

Menos de 0 W

Este monitor é compatível com EPA ENERGY STAR® e com
ENERGY2000 quando utilizado com um computador equipado com
funcionalidade VESA DPMS.

Como parceiro da ENERGY STAR®, a SAMSUNG determinou que este
produto está em conformidade com as directrizes da ENERGY STAR

relativas à eficácia energética.

Modos de apresentação predefinidos

Se o sinal transferido a partir do computador corresponder aos seguintes "Modos de apresentação
predefinidos", o ecrã é automaticamente ajustado. No entanto, se o sinal for diferente, o ecrã pode
ficar em branco, enquanto o LED do indicador de energia continua aceso. Consulte o manual da
placa de vídeo e ajuste o ecrã de acordo com o seguinte.

Table 1. Modos de apresentação predefinidos

Modo de

Apresentação

Frequência

Horizontal

Frequência

Vertical (Hz)

Relógio de

Pixel (MHz)

Polaridade de

Sincronização

(H/V)

®

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Frequência Horizontal

O tempo de varredura de uma linha, ligando a extremidade direita à
extremidade esquerda do ecrã na horizontal, é designado por Ciclo
Horizontal e o número inverso do Ciclo Horizontal é designado por
Frequência Horizontal. Unidade: kHz

Frequência Vertical

Tal como uma lâmpada fluorescente, o ecrã tem de repetir a mesma
imagem várias vezes por segundo para apresentar uma imagem ao
utilizador. A frequência dessa repetição é designada por Frequência
Vertical ou Taxa de Actualização. Unidade: Hz

Especificações Gerais

Especificações Gerais

Modelo SyncMaster 940BPlus

Painel LCD

Tamanho 19,0 polegadas na diagonal (48 cm)

Área de visualização 376,32 mm (H) x 301,056 mm (V)

Pixel Pitch 0,294 mm (H) x 0,294 mm (V)

Sincronização

Horizontal 30 ~ 81 kHz

Vertical 56 ~ 75 Hz

Cor de apresentação

16,7 M cores

Resolução

Resolução óptima 1280 x 1024@60 Hz

Resolução máxima 1280 x 1024@75 Hz

Sinal de Entrada, Terminado

RGB Analog , Digital RGB compatível com DVI.
Sinc. H/V Composto, SOG, 0,7Vp-p positivo a 75Ω ±10% , Sinc. H/V separado,
Nível de TTL, positivo ou negativo

Relógio de pixel máximo

140 MHz

Corrente de alimentação

100 - 240 V CA (+/- 10 %) , 50/60 Hz

Cabo de Sinal

Cabo D-sub de 15pinos-para-15pinos, destacável
Cabo DVI-D-para-DVI-D, destacável (Option)

Dimensões (LxAxP) / Peso (Suporte simples)

407,6 x 421,5 x 217,0 mm / 16,0 x 16,6 x 8,5 Ecrã (Com suporte) / 4,85 kg / 10,7 lbs

Dimensões (LxAxP) / Peso (Suporte pivot)

407,6 x 408,0 x 200,0 mm / 16,0 x 16,1 x 7,9 Ecrã (Com suporte) / 5,55 kg / 12,2 lbs

Dimensões (LxAxP) / Peso (Base deslizante)

407,6 x 408,0 x 200,0 mm / 16,0 x 16,1 x 7,9 Ecrã (Com suporte) / 5,7 kg / 12,6 lbs

Dimensões (LxAxP) / Peso (Base HAS inferior)

407,6 x 368,2 x 200,0 mm / 16,0 x 14,5 x 7,9 Ecrã (Com suporte) / 5,8 kg / 12,8 lbs

Interface VESA

75 mm x 75 mm (para uso com hardware de montagem especial (braço))

Considerações Ambientais

Operação Temperatura: 10 °C ~ 40 °C (50 °F ~ 104 °F)

Humidade: 10% ~ 80%, sem condensação

Armazenamento Temperatura: -20 °C ~ 45 °C (-4 °F ~113 °F )

Humidade: 5% ~ 95%, sem condensação

Capacidade Plug and Play

Este monitor pode ser instalado em qualquer sistema compatível com Plug & Play. A interacção
entre o monitor e os sistemas de computador proporcionará as melhores condições de
funcionamento e definições do monitor. Na maioria dos casos, a instalação do monitor prossegue
automaticamente, a menos que o utilizador queira seleccionar definições alternativas.

Aceitável por pontos

O painel TFT LCD é fabricado usando a tecnologia de semicondutor avançada com precisão de 1
ppm (milionésimo). Mas os pixels de VERMELHO, VERDE, AZUL e BRANCO algumas
apresentam-se mais brilhantes ou é possível ver os pixels escuros. Isso não acontece por causa da
qualidade precária da imagem e é possível utilizá-lo sem reservas.

z Por exemplo, o número de sub-pixels de TFT LCD contidos neste produto é de 3.932.160.

Nota: O projeto e as especificações estão sujeitos a mudança sem prévio aviso.

Equipamento de classe B (equipamento de comunicação de informação para uso doméstico)

Este produto está em conformidade com as Directivas de Compatibilidade Electromagnética para
uso doméstico e pode ser utilizado em todas as zonas, incluindo áreas residenciais comuns.

(O equipamento de classe B emite menos ondas electromagnéticas do que o equipamento de
classe A.)

Poupança de energia

Este monitor dispõe de um sistema de gestão de energia incorporado designado por PowerSaver.
Esse sistema poupa energia, colocando o monitor num modo de baixo consumo energético quando
não é utilizado durante um determinado período de tempo. O monitor retoma automaticamente o
funcionamento normal quando o utilizador move o rato do computador ou prime uma tecla do teclado.
Para poupar energia, desligue o monitor quando não está a ser utilizado ou quando o abandona
durante longos períodos de tempo. O sistema PowerSaver funciona com uma placa de vídeo
compatível com VESA DPMS instalada no computador. Utilize um utilitário instalado no computador
para configurar esta função.

Estado

Desligar a

Funcionamento

normal

Modo de

poupança de

energia

Potência

EPA/ENERGY

2000

(Força)

Desligar a

Potência

(Botão de

alimentação

ligada/desligada)

Indicador de

energia

Azul Azul intermitente Preto Preto

Consumo de

energia

Menos de 38 W

Menos de 1 W

(Modo Off

[desligado] )

Menos de 1 W
(120 Vac / 220

Vac)

Menos de 0 W

Este monitor é compatível com EPA ENERGY STAR® e com
ENERGY2000 quando utilizado com um computador equipado com
funcionalidade VESA DPMS.

Como parceiro da ENERGY STAR

®

, a SAMSUNG determinou que este

produto está em conformidade com as directrizes da ENERGY STAR
relativas à eficácia energética.

Modos de apresentação predefinidos

Se o sinal transferido a partir do computador corresponder aos seguintes "Modos de apresentação
predefinidos", o ecrã é automaticamente ajustado. No entanto, se o sinal for diferente, o ecrã pode
ficar em branco, enquanto o LED do indicador de energia continua aceso. Consulte o manual da
placa de vídeo e ajuste o ecrã de acordo com o seguinte.

Table 1. Modos de apresentação predefinidos

Modo de

Apresentação

Frequência

Horizontal

Frequência

Vertical (Hz)

Relógio de

Pixel (MHz)

Polaridade de

Sincronização

(H/V)

®

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Frequência Horizontal

O tempo de varredura de uma linha, ligando a extremidade direita à
extremidade esquerda do ecrã na horizontal, é designado por Ciclo
Horizontal e o número inverso do Ciclo Horizontal é designado por
Frequência Horizontal. Unidade: kHz

Frequência Vertical

Tal como uma lâmpada fluorescente, o ecrã tem de repetir a mesma
imagem várias vezes por segundo para apresentar uma imagem ao
utilizador. A frequência dessa repetição é designada por Frequência
Vertical ou Taxa de Actualização. Unidade: Hz

Contacte SAMSUNG GLOBAL

Se tem algumas dúvidas ou comentários sobre os produtos Samsung, contacte
por favor a nossa linha de apoio a clientes Samsung.

North America

U.S.A 1-800-SAMSUNG (7267864) http://www.samsung.com

CANADA 1-800-SAMSUNG (7267864) http://www.samsung.com/ca

MEXICO 01-800-SAMSUNG (7267864) http://www.samsung.com/mx

Latin America

ARGENTINE 0800-333-3733 http://www.samsung.com/ar

BRAZIL 4004-0000 http://www.samsung.com/br

CHILE 800-726-7864 (SAMSUNG) http://www.samsung.com/cl

COLOMBIA 01-8000112112 http://www.samsung.com.co

COSTA RICA 0-800-507-7267 http://www.samsung.com/latin

ECUADOR 1-800-10-7267 http://www.samsung.com/latin

EL SALVADOR 800-6225 http://www.samsung.com/latin

GUATEMALA 1-800-299-0013 http://www.samsung.com/latin

JAMAICA 1-800-234-7267 http://www.samsung.com/latin

PANAMA 800-7267 http://www.samsung.com/latin

PUERTO RICO 1-800-682-3180 http://www.samsung.com/latin

REP. DOMINICA 1-800-751-2676 http://www.samsung.com/latin

TRINIDAD & TOBAGO 1-800-7267-864 http://www.samsung.com/latin

VENEZUELA 0-800-100-5303 http://www.samsung.com/latin

Europe

BELGIUM 02 201 2418 http://www.samsung.com/be

CZECH REPUBLIC 844 000 844 http://www.samsung.com/cz

DENMARK 70 70 19 70 http://www.samsung.com/dk

FINLAND 030-6227 515 http://www.samsung.com/fi

FRANCE

GERMANY 01805 - 121213 (€ 0,14/Min) http://www.samsung.de

HUNGARY 06-80-SAMSUNG (7267864) http://www.samsung.com/hu

ITALIA 800 SAMSUNG (7267864) http://www.samsung.com/it

LUXEMBURG 0032 (0)2 201 24 18 http://www.samsung.lu

NETHERLANDS 0900 20 200 88 (€ 0,10/Min) http://www.samsung.com/nl

NORWAY 815-56 480 http://www.samsung.com/no

POLAND 0 801 801 881 http://www.samsung.com/pl

PORTUGAL 80 8 200 128 http://www.samsung.com/pt

REPUBLIC OF IRELAND 0818 717 100 http://www.samsung.com/uk

SLOVAKIA 0800-SAMSUNG (7267864) http://www.samsung.com/sk

SPAIN 902 10 11 30 http://www.samsung.com/es

SWEDEN 0771-400 200 http://www.samsung.com/se

SWITZERLAND 0800-7267864 http://www.samsung.com/ch

U.K 0870 SAMSUNG (7267864) http://www.samsung.com/uk

3260 SAMSUNG(7267864)
(€ 0,15/min)

CIS

http://www.samsung.com/fr

ESTONIA 800-7267 http://www.samsung.ee

LATVIA 800-7267 http://www.samsung.com/lv

LITHUANIA 8-800-77777 http://www.samsung.lt

KAZAKHSTAN 8 800 080 1188 http://www.samsung.kz

RUSSIA 8-800-200-0400 http://www.samsung.ru

UKRAINE 8-800-502-0000 http://www.samsung.com/ur

UZBEKISTAN 140-1234 http://www.samsung.uz

Asia Pacific

AUSTRALIA 1300 362 603 http://www.samsung.com/au

CHINA 800-810-5858, 010- 6475 1880 http://www.samsung.com.cn

HONG KONG 3698-4698 http://www.samsung.com/hk

INDIA 3030 8282, 1800 1100 11 http://www.samsung.com/in

INDONESIA 0800-112-8888 http://www.samsung.com/id

JAPAN 0120-327-527 http://www.samsung.com/jp

MALAYSIA 1800-88-9999 http://www.samsung.com/my

PHILIPPINES 1800-10-SAMSUNG (7267864) http://www.samsung.com/ph

SINGAPORE 1800-SAMSUNG (7267864) http://www.samsung.com/sg

THAILAND 1800-29-3232, 02-689-3232 http://www.samsung.com/th

TAIWAN 0800-329-999 http://www.samsung.com/tw

VIETNAM 1 800 588 889 http://www.samsung.com/vn

Middle East & Africa

SOUTH AFRICA 0860 7267864 (SAMSUNG) http://www.samsung.com/za

U.A.E

Terminologia

800SAMSUNG (7267864)
8000-4726

http://www.samsung.com/mea

Distância entre pontos

Num monitor, as imagens são compostas por pontos vermelhos, verdes e azuis. Quanto mais
próximos os pontos, mais elevada a resolução. A distância entre dois pontos da mesma cor é
designada por 'Distância entre pontos'. Unidade: mm

Frequência Vertical

O ecrã tem de ser redesenhado várias vezes por segundo, por forma a criar e apresentar uma
imagem para o utilizador. A frequência desta repetição por segundo é designada por
Frequência Vertical ou Taxa de Actualização. Unidade: Hz

Exemplo: Se a mesma luz se repetir 60 vezes por segundo, isto corresponde a 60 Hz.

Frequência Horizontal

O tempo de varredura de uma linha, ligando a extremidade direita à extremidade esquerda do
ecrã na horizontal, é designado por Ciclo Horizontal. O número inverso do Ciclo Horizontal é
designado por Frequência Horizontal. Unidade: kHz

Métodos Entrelaçado e Não Entrelaçado

O método Não Entrelaçado apresenta as linhas horizontais do ecrã de cima a baixo, enquanto
que o método Entrelaçado apresenta primeiro as linhas ímpares e depois as linhas pares. O
método Não Entrelaçado é utilizado para a maioria dos monitores para garantir uma imagem
clara. O método Entrelaçado é o método utilizado nos televisores.

Plug & Play

Trata-se de uma função que proporciona um ecrã da melhor qualidade pelo facto de permitir
que o computador e o monitor troquem informação automaticamente. Este monitor segue a
norma internacional VESA DDC para a função Plug & Play.

Resolução

O número de pontos horizontais e verticais utilizado para compor a imagem do ecrã é
designado por 'resolução'. Esse número mostra a exactidão da apresentação. Uma resolução
elevada é apropriada para a execução de várias tarefas, dado que possibilita a apresentação de
mais informação de imagem no ecrã.

Exemplo: Se a resolução for 1280 x 1024, significa que o ecrã é composto por 1280 pontos

horizontais (resolução horizontal) e 1024 linhas verticais (resolução vertical).

Para melhor apresentação

1. Defina a frequência de atualização e resolução do computador no painel de controle do
computador de acordo com os itens descritos abaixo para obter uma alta qualidade de
imagem. A imagem da tela pode se tornar precária se o TFT (Thin Film Transistor) -LCD não
garantir uma imagem superior.

{ Resolução: 1280 x 1024
{ Frequência Vertical (taxa de atualização): 60 Hz

2. O painel TFT LCD é fabricado usando a tecnologia de semicondutor avançada com precisão
de 1 ppm (milionésimo). Mas os pixels de VERMELHO, VERDE, AZUL e BRANCO algumas
apresentam-se mais brilhantes ou é possível ver os pixels escuros. Isso não acontece por
causa da qualidade precária da imagem e é possível utilizá-lo sem reservas.

{ Por exemplo, o número de sub-pixels de TFT LCD contidos neste produto é de

3.932.160.

3. Ao limpar a caixa do monitor, favor aplicar a quantidade recomendada de produto de limpeza
e usar um pano seco e macio para polimento. Limpe suavemente a superfície do LCD para
não deixar nenhuma marca através de pressão excessiva.

4. Caso não esteja satisfeito com a qualidade da imagem, configure a "função ajuste
automático" na tela do vídeo que aparece ao pressionar o botão de fechamento da janela. Se
ainda aparecer ruído após o ajuste automático, utilize a função configuração
NÍTIDA/INFERIOR.

5. Se olhar para um ecrã fixo durante um longo período de tempo, poderão aparecer imagens
residuais ou manchas.
Altere o modo para poupança de energia ou defina uma protecção de ecrã para uma imagem
em movimento quando tem de se afastar do monitor durante um longo período de tempo.

Autoridade

As informações contidas neste documento estão sujeitas a modificação sem aviso prévio. ©
2007 Samsung Electronics Co., Ltd. Todos os direitos reservados.

A reprodução deste material por qualquer meio sem o consentimento por escrito da Samsung
Electronics Co., Ltd. É estritamente proibida.

A Samsung Electronics Co., Ltd. não será responsabilizada por erros contidos aqui nem por danos
incidentais ou conseqüentes relativos ao fornecimento, desempenho ou utilização deste material.

Samsung é marca registrada da Samsung Electronics Co., Ltd.; Microsoft, Windows e Windows NT
são marcas registradas da Microsoft Corporation; VESA, DPMS e DDC são marcas registradas da
Video Electronics Standard Association; o nome e o logotipo ENERGY STAR® são marcas
registradas da Agência de Proteção Ambiental dos EUA (U.S. Environmental Protection Agency ­EPA). Na qualidade de parceira do programa ENERGY STAR®, a Samsung Electronics Co., Ltd.
Considera que este produto cumpre as normas ENERGY STAR® de eficiência energética. Todos os
demais nomes de produtos mencionados neste documento podem ser marcas comerciais ou marcas
registradas de seus respectivos proprietários.

MÉXICO

IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan
Tultitlán, Estado de México, C.P. 54940
Tel: [phone]

EXPORTADO POR: Samsung Electronics CO.,LTD.

416, Mae tan-3dong, Yeongtong - gu,
Suwon City, Gyeonggi-do Korea

INFORMAÇÃO DO PRODUTO (Sem Retenção de Imagem)

A

A

Os monitores e aparelhos de televisão de LCD poderão ficar com retenção de imagem quando
mudam de uma imagem para outra, em especial, depois de apresentarem uma imagem fixa
durante muito tempo.
Este guia serve para demonstrar a utilização correcta de produtos de LCD, como forma de os
proteger contra a retenção de imagem.

Garantia

garantia não cobre quaisquer danos causados por retenção da imagem.
garantia não cobre o efeito de ‘imagem queimada’.

O que é a Retenção de imagem?

Durante o funcionamento normal de um painel LCD, a retenção de imagem em pixels
não ocorre. No entanto, se a mesma imagem for apresentada durante muito tempo,
uma ligeira diferença na carga eléctrica acumula-se entre os dois eléctrodos que
contêm o cristal líquido.Isto pode provocar a formação de cristal líquido em
determinadas áreas do ecrã. Assim, a imagem anterior é retida quando muda para
uma nova imagem de vídeo. Todos os produtos que apresentam imagens, incluindo
LCD, estão sujeitos a retenção de imagem. Não se trata de um defeito do produto.

Siga as sugestões abaixo para proteger o seu LCD da retenção de imagem

Modo de Alimentação Desligada, de Protecção de Ecrã ou de Poupança de
Energia

Exemplo)

z Desligar a alimentação quando utiliza um padrão fixo.

- Desligar a alimentação durante 4 horas após um período de utilização
de 20 horas

- Desligar a alimentação durante 2 horas após um período de utilização
de 12 horas

z Se possível, utilizar uma protecção de ecrã

- Recomenda-se uma protecção de ecrã numa cor ou uma imagem em
movimento.

z Defina o Monitor para o estado de alimentação desligada através do

esquema de alimentação de propriedades do ecrã de computador.

Sugestões para aplicações específicas

Exemplo) Aeroportos, Estações de Trânsito, Bolsas de Valores, Bancos e
Sistemas de Controlo
Recomendamos que siga as instruções de instalação do programa de sistema
de apresentação, tal como abaixo indicado:

Apresentar Informações em conjunto com o Logótipo ou ciclo de Imagem
em movimento.

Exemplo) Ciclo : Apresentar Informações durante 1 hora a seguir a
apresentação do logótipo ou imagem em movimento durante 1 minuto.

Alterar periodicamente as informações de cor (Utilize 2 cores diferentes).

Exemplo) Efectue a rotação das informações da cor com 2 cores, a cada 30
minutos.

Evite a utilização de uma combinação de caracteres e de uma cor de fundo com
uma grande diferença em termos de luminosidade.
Evite utilizar cores cinzentas, que poderão provocar facilmente a retenção de
imagens.

Evite: Cores com uma grande diferença em termos de luminosidade (Branco

z

& Preto, Cinzento)
Exemplo)

A

z Definições recomendadas: Cores brilhantes com uma pequena diferença em

termos de luminosidade

- Altere a cor dos caracteres e a cor de fundo a cada 30 minutos
Exemplo)

- A cada 30 minutos, altere os caracteres com movimento.
Exemplo)

A melhor forma de proteger o monitor da Retenção de imagem consiste em
definir o computador ou o sistema para utilizar um programa de protecção do
ecrã quando não o está a utilizar.

Retenção de imagem pode não ocorrer quando um painel LCD é utilizado em
circunstâncias normais.
Como circunstâncias normais entenda-se a alteração constante de padrões de vídeo.
Quando o painel de LCD é utilizado durante um longo período de tempo com um
padrão fixo (mais de 12 horas), poderá ocorrer uma ligeira diferença de tensão nos
eléctrodos que utilizam o cristal líquido (LC) num pixel.A diferença de tensão entre os
eléctrodos aumenta com o tempo, forçando o cristal líquido a ficar menor. Quando isto
ocorre, a imagem anterior pode ser visualizada quando o padrão é alterado.
Para impedir isto, a diferença de tensão acumulada tem de ser diminuída.

O Monitor de LCD está em conformidade com a norma ISO13406-2, de falha de pixels,
Classe II.

Eliminação Correcta Deste Produto
(Resíduo de Equipamentos Eléctricos e Electrónicos)

- Apenas na Europa

Esta marca, apresentada no produto ou na sua literatura indica que ele não
deverá ser eliminado juntamente com os resíduos domésticos indiferenciados
no final do seu período de vida útil. Para impedir danos ao ambiente e à
saúde humana causados pela eliminação incontrolada de resíduos deverá
separar este equipamento de outros tipos de resíduos e reciclá-lo de forma
responsável, para promover uma reutilização sustentável dos recursos
materiais.

Os utilizadores domésticos deverão contactar ou o estabelecimento onde
adquiriram este produto ou as entidades oficiais locais para obterem
informações sobre onde e de que forma podem levar este produto para
permitir efectuar uma reciclagem segura em termos ambientais.

Os utilizadores profissionais deverão contactar o seu fornecedor e consultar
os termos e condições do contrato de compra. Este produto não deverá ser
misturado com outros resíduos comerciais para eliminação.
