SyncMaster 730B / 930B

Page 2

Negligencia en el cumplimiento de las indicaciones señaladas por este símbolo podría ocasionar daños físicos o perjuicios al equipo.

Prohibido Es importante leer y entender en todo momento

No desensamblar Desconectar el enchufe del tomacorriente

No tocar Conectar a tierra para prevenir una descarga eléctrica

Fuente de alimentación

Cuando no use el computador durante largos periodos de tiempo, ajústelo a DPMS. Si usa un protector de pantalla, póngalo al modo de pantalla activa.

No use un enchufe estropeado o flojo.

Page 3

z Esto podría originar una descarga eléctrica o fuego.

No jale el enchufe del cordón ni toque el enchufe con las manos mojadas.

Esto podría ocasionar una descarga eléctrica o fuego.

Use sólamente conectores y receptáculos apropiados para hacer la

conexión a tierra.

z Una conexión a tierra inapropiada podría causar una descarga eléctrica

o una avería en el equipo.

No doble excesivamente el enchufe ni el cordón, tampoco coloque objetos pesados sobre él, esto podría ocasionar daños.

El incumplimiento de esta recomendación podría causar una descarga

eléctrica o fuego.

Instalación

No conecte muchas extensiones o enchufes a un tomacorriente.

z Esto podría ocasionar fuego.

Póngase en contacto con un centro de servicio técnico autorizado cuando instale el monitor en un lugar expuesto a gran cantidad de polvo, temperaturas extremas, alto nivel de humedad y productos químicos, y en lugares donde el producto se vaya a utilizar las 24 del día, como aeropuertos, estaciones, etc.

El incumplimiento de estas indicaciones puede causar serios desperfectos en el monitor.

Ponga el monitor en un lugar con poca humedad y un mínimo de polvo.

z Podría producirse un corto circuito o fuego en el interior del monitor.

No deje caer el monitor cuando lo mueva.

z Esto podría causar daño al producto o al cuerpo humano.

Page 4

Instale la base del monitor en una vitrina o un estante de tal manera que la base no sobresalga.

z Una caída del producto podría dañar éste o causar lesiones físicas.

Coloque el monitor cuidadosamente.

Podría dañarse o romperse.

No asiente el monitor sobre la pantalla.

z Se podría dañar la superficie TFT-LCD.

La instalación de un soporte de pared debe hacerse por un instalador profesional cualificado.

Limpieza

z La instalación por parte de personal incompetente puede dar lugar a

lesiones.

z Use siempre el dispositivo de montaje especificado en el manual del

propietario.

Instale el producto guardando una distancia de 10 cm desde la pared para facilitar la ventilación.

Si el producto se calienta en exceso puede provocar un incendio.

Cuando limpie la caja del monitor o la superficie del TFT-LCD, limpie con una tela suave, ligeramente mojada.

No rocíe detergente directamente sobre el monitor.

Esto podría causar daño, una descarga eléctrica o fuego.

Use el detergente recomendado con una tela suave.

Page 5

Si el conector entre el enchufe y el pin está oxidado o sucio, límpielo apropiadamente con una tela seca.

Un conector sucio puede causar una descarga eléctrica o fuego.

Póngase en contacto con un Centro de servicios o de Atención al cliente para realizar la limpieza del interior una vez al año.

z Mantenga limpio el interior del aparato. El polvo acumulado en el interior

durante un período de tiempo prolongado puede provocar un funcionamiento incorrecto o un incendio.

Otros

IMPORTANTE:

PARA PREVENIR CUALQUIER MAL FUNCIONAMIENTO Y EVITAR DAÑOS,

LEA DETALLADAMENTE ESTE MANUAL DE INSTRUCCIONES ANTES DE

CONECTAR Y OPERAR EL APARATO, CONSERVE EL MANUAL PARA

FUTURAS REFERENCIAS, GRACIAS. POR FAVOR LEA ESTE MANUAL ANTES

DE OPERAR EL APARATO Y GUÁRDELO PARA REFERENCIAS FUTURAS.

No saque la cubierta (o la parte posterior). El usuario no debe hacer reparaciones por sí mismo.

z Esto podría causar una descarga eléctrica o fuego.

z Solicite la revisión al personal calificado de reparaciones y

mantenimiento.

Si su monitor no funciona normalmente- en particular, si hay algunos sonidos inusuales o sale algún olor del interior- desconéctelo inmediatamente ycontáctese con un centro de venta autorizado o un

centro de servicios.

z Esto podría causar una descarga eléctrica o fuego.

No debe permitir la entrada de agua en el monitor, ni tampoco exponerlo a la humedad.

z Esto podría causar un funcionamiento incorrecto, una descarga

eléctrica o fuego.

z Evite especialmente la utilización del monitor cerca del agua o al aire

libre donde podría estar expuesto a la nieve o a la lluvia.

Si se cae el monitor o se daña la cubierta, apáguelo y desenchufe el cordón de suministro eléctrico.

Page 6

z El monitor puede funcionar incorrectamente, provocando una descarga

eléctrica o un fuego.

TA continuación, consulte al Centro de Servicio.

Mantenga la unidad apagada cuando haya truenos y relámpagos en el exterior, y no permita que el monitor deje de utilizarse durante un período de tiempo prolongado.

z El monitor puede funcionar incorrectamente, provocando una descarga

eléctrica o un fuego.

No trate de mover el monitor jalándolo del cordón o del cable de señal.

z Esto podría causar averías, descarga eléctrica o fuego debido al daño

del cable.

No mueva el monitor a la izquierda o a la derecha jalando sólamente el cordón o el cable de señal.

z Esto podría causar una avería, descarga eléctrica o fuego debido al

daño del cable.

No cubrir las rejillas de ventilación del cabinete del monitor.

z Una mala ventilación podría causar averías o fuego.

No coloque objetos contenedores de agua, productos químicos o pequeños objetos de metal sobre el monitor.

z Esto podría causar un funcionamiento incorrecto, una descarga

eléctrica o fuego.

z Si entra en el monitor cualquier sustancia extraña, desenchufe el

cordón de suministro eléctrico y consulte al Centro de Servicio .

No use o no almacene sustancias inflamables cerca del monitor.

z Esto podría causar una explosión o fuego.

Nunca meta algo metálico en las aberturas del monitor.

z Esto podría causar una descarga eléctrica, fuego o lesiones.

No introduzca objetos de metal como la punta de un destornillador, un cable o un taladro, ni objetos inflamables como papel o cerillas en los orificios de ventilación, conectores de altavoces o puertos AV.

z Podría provocar un incendio o una descarga eléctrica. Si se introducen

Page 7

sustancias extrañas o se vierte agua en el aparato,apague éste, desenchúfelo y póngase en contacto con un centro de servicio técnico.

Si el aparato muestra una imagen fija durante un largo período de tiempo, puede quedar una imagen residual o cierta indefinición.

z Establezca el modo de ahorro de energía o configure un protector de

pantalla con una imagen en movimiento, cuando sea necesario dejar desatendido el monitor durante un largo período de tiempo.

Ajuste la resolución y la frecuencia a los niveles apropiados para el modelo.

z Los niveles inadecuados de resolución y de frecuencia pueden dañar

la vista del usuario.

19 pulgadas - 1280 X 1024

Mirar el monitor continuamente desde una corta distancia puede causar daños en la vista.

Et alandada silmade väsimust, tuleks monitori kasutamisel anda igas tunnis silmadele vähemalt viis minutit puhkust.

No instale el producto en una superficie inestable, desigual o que pueda experimentar vibraciones.

Una caída del producto podría dañar éste o causar lesiones físicas. El

uso del producto en una ubicación que experimente vibraciones puede acortar la vida útil del aparato o provocar un incendio.

Antes de mover el monitor, apáguelo y desenchufe el cordón de suministro eléctrico. Cerciórese de que todos los cables, incluyendo el cable de la antena y los cables de conexión con otros dispositivos, estén desconectados antes de mover el monitor.

z No desconectar correctamente un cable puede dañarlo y provocar un

incendio o una descarga eléctrica.

Page 8

Desempaque

Manual

Compruebe que los siguientes elementos se incluyan con el monitor.

Si falta algún elemento, contáctese con su proveedor

Contact a local deale

Monitor Parte inferio

to buy optional items.

Manual del usuario,

instalación del

Cable

Guía de Instalación Rápida

Documento de garantia

(no esta disponible en todas

las localidades)

controlador del

monitor,

del software

Natural Color,

del software

icTune™

Page 9

ción

Parte Delantera

Cable de señal

Cable DVI

Cordón eléctrico

Botón Menú [ ]

Botón MagicBright []

bre el menú OSD. También se usa para salir del menú OSD o

volver al menú anterior. MagicBright es la denominación de una nueva característica de

monitor que ofrece una calidad de pantalla dos veces más luminosa y clara que los monitores existentes. Proporciona la luminosidad y la resolución de pantalla más apropiadas para visualizar texto, animaciones de Internet o multimedia, con el objetivo de satisfacer los requisitos variables del usuario. El usuario puede seleccionar fácilmente una de las seis opciones previamente configuradas de luminosidad y resolución con sólo pulsar uno de los botones de control de MagicBright situados en la parte frontal del monitor.

1) Personal

Aunque los valores se han elegido con minuciosidad por nuestros ingenieros, los valores preconfigurados pueden no resultar cómodos a sus ojos dependiendo de su gusto. Si es así, ajuste la Luminosidad y el Contraste usando el menú de OSD.

Page 10

2) Texto

[

]

[

]

3) Internet

4) Juego

5) Deporte

6) Película

>>Haga clic aquí para ver una secuencia de animación.

Botón Brightness

Botón Reguladores

Si el sistema OSD está desactivado, pulse el botón para ajustar la luminosidad. Estos botones le permiten destacar y regular items en el menú.

: Luminosidad Normal

Apropiado para documentos o trabajos que requieren la visualización de gran cantidad de texto.

: Luminosidad Media

Para trabajar con una mezcla visual de texto y gráficos.

Para visualización de imágenes en movimiento, como un juego.

Para visualización de imágenes en movimiento, como las de Deportes.

: Luminosidad Alta

Para visualización de imágenes en movimiento, como un DVD o un VCD.

Botón Enter [ ] / Botón Source (Fuente)

Botón Auto

Botón de suministro de ener Indicador de suministro de ener

Vea Ahorrador de Energía, descrito en el manual, para mayor información en lo referente a las funciones de ahorro de energía. Para ahorrar energía, apague el monitor cuando no lo necesite o cuando no lo use por periodos largos de tiempo.

Se usa para seleccionar el menú OSD. / Cuando pulse el botón Source, puede seleccionar la señal de video mientras que el OSD está desactivado.(Cuando se pulsa el botón Source (Fuente) para cambiar el modo de entrada de información, aparece un mensaje en el centro de la pantalla que muestra el modo de señal de entrada de información seleccionado actualmente

-- analógica o digital.) Si se selecciona el modo Digital, se debe conectar el monitor

Nota:

con la tarjeta gráfica a través de un puerto digital mediante el cable DVI.)

"Auto" permite que el monitor se autoajusta a la señal de video entrante. Use este botón para prender y apagar el monitor.

Indica modo normal o Modo de Ahorro Energético.

Parte Posterior

Page 11

(La disposición en la parte posterior del monitor podría variar de producto a producto)

Toma de corriente

Puerto DVI

Puerto D-SUB de 15 pins

Vea Conexión del Monitor para mayor información en lo referente a las conexiones de cable.

Conecte el cordón de suministro eléctrico del monitor a la toma de corriente de la parte trasera del monitor.

Conecte el cable DVI al puerto DVI que está ubicado en la parte posterior del computador.

Conecte el D-SUB de 15 pins del cable de señal del vídeo al conector de vídeo del PC en la parte posterior del monitor.

Page 12

Conecte el cordón de suministro eléctrico del monitor a la toma de corriente de la parte trasera

del monitor. Enchufar el cordón de suministro eléctrico del monitor a un tomacorriente cercano.

Usando el conector D-sub (analógico) en la tarjeta de vídeo.

2-1.

Conecte el D-SUB de 15 pins del cable de señal del vídeo al conector de vídeo del PC en la parte posterior del monitor.

Usando el conector DVI (digital) en la tarjeta de vídeo.

2-2.

Conecte el cable DVI al puerto DVI que está ubicado en la parte posterior del monitor.

Connected to a Macintosh.

2-3.

Conecte el monitor al equipo Macintosh usando el cable de conexión D-SUB.

IEn el caso de un modelo antiguo de Macintosh, es necesario conectar el monitor usando un

2-4.

adaptador especial de Mac.

Prenda el computador y el monitor. Si el monitor presenta una imagen, la instalación está

incompleta.

Page 13

Montaje del monitor

Monitor y Parte inferior(Para obtener más información)

Cómo montar una base

Este monitor admite la base de montaje de 75mm x 75mm compatible con VESA.

A. Monitor

B. Base para montaje

1. Apague el monitor y desconecte el cable de alimentación eléctrica.

2. Ponga el monitor LCD con la pantalla hacia abajo sobre una superficie plana protegiendo la pantalla con un cojín.

3. Quite los cuatro tornillos y después retire la base del monitor LCD.

4. Alinee la base de montaje con los agujeros de la base de la tapa trasera y asegúrela con los cuatro tornillos que vienen con el brazo articulado, la repisa de pared o cualquier otra base.

Page 14

Cuando el sistema operativo solicite la unidad de disco del monitor (Controlador), inserte el CD-ROM incluido con este monitor. La instalación de la unidad de disco es ligeramente diferente de un sistema operativo a otro. Siga las indicaciones apropiadas para el sistema operativo que usted tiene.

Prepare un disco en blanco y descargue el archivo del programa controlador del sitio web que se menciona a continuación.

z Internet web site : http://www.samsung.com/ (Worldwide)

http://www.samsungusa.com/monitor (USA) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China)

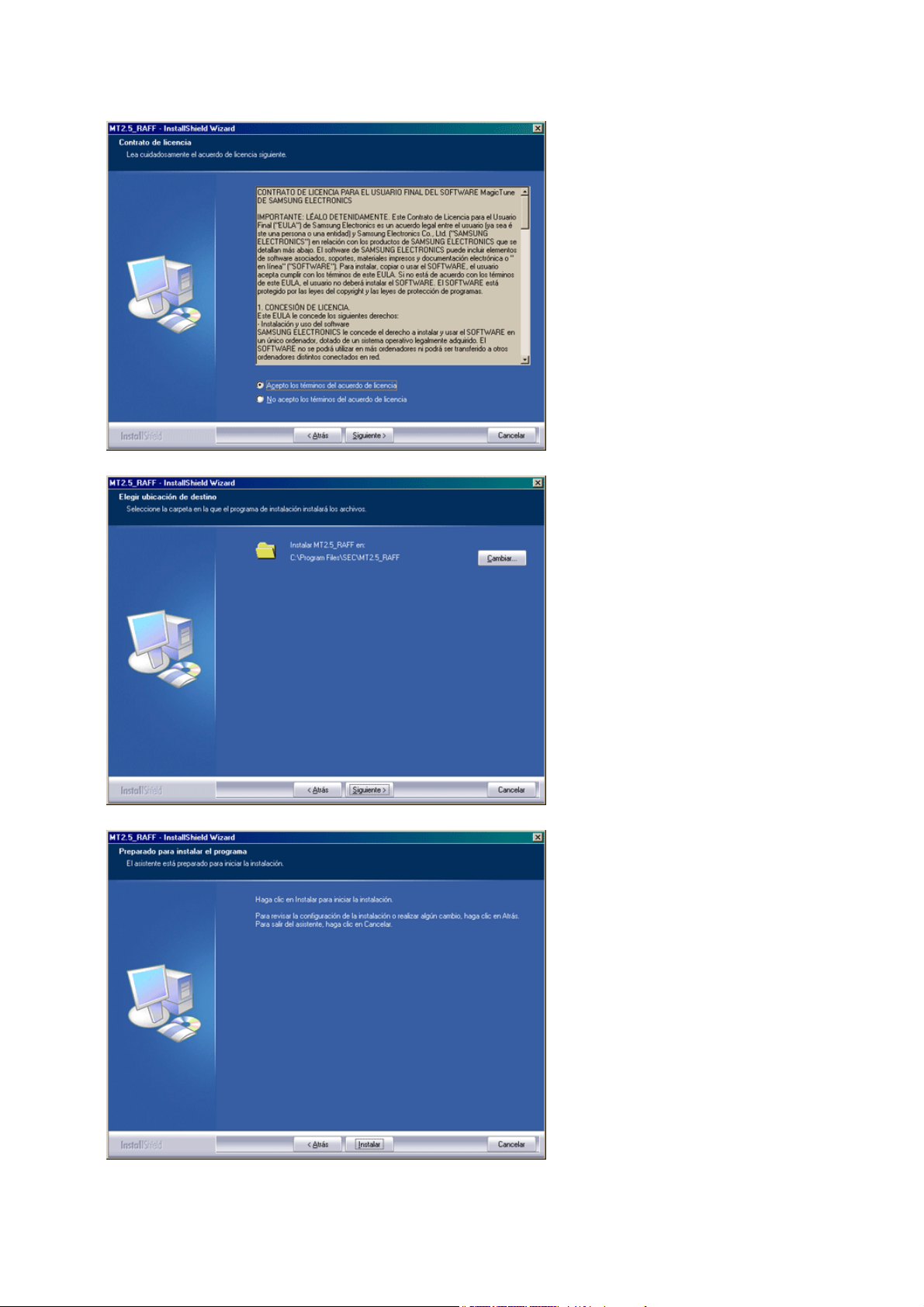

Windows ME

1. Inserte el CD en la unidad de CD-ROM.

2. Haga clic en "

Windows ME Driver

3. Escoja el modelo de su monitor de la lista de modelos, luego haga clic en el botón “OK”.

4. Pulse el botón “

5. La instalación del Driver del Monitor está terminada.

Windows XP/2000

1. Inserte el CD en la unidad de CD-ROM.

2. Haga clic en "

3. Escoja el modelo de su monitor de la lista de modelos, luego haga clic en el botón “OK”.

Instalar

” de la ventana “

Windows XP/2000 Driver

Advertencia

”.

Page 15

4. Pulse el botón “

Instalar

” de la ventana “

Advertencia

”.

5. Si ve la ventana “

Mensaje

”, haga clic en el botón “

Continúe

”. Luego haga clic en el botón “OK”. Este driver del monitor está bajo el logotipo certificado MS, y esta instalación no dañará su sistema.

*El driver certificado será colocado en la Página Web del Monitor Samsung.

http://www.samsung.com/.

6. La instalación del Driver del Monitor está terminada.

Windows XP | Windows 2000 |Windows Me |Windows NT | Linux

Prepare un disco en blanco y descargue el archivo del programa controlador del sitio web que se menciona a continuación.

z Internet web site : http://www.samsung.com/ (Worldwide)

http://www.samsungusa.com/monitor (USA) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China)

Sistema Operativo Microsoft Microsoft®Windows

Page 16

1. Inserte el CD en la unidad de CD-ROM.

2. Haga clic en “

3. Haga clic en el icono “ “

Avanzado

”.

Inicio

” - “

Panel de Control

Visualización

” luego pulse el icono “

” y escoja la ficha “

Configuración

Appearence

” luego haga clic en

”.

4. Pulse el botón “

5. Pulse “

Actualizar Driver

botón “

Propiedades

” y seleccione “

”.

” en la ficha “

Instalar de una lista o

Monitor

” y seleccione la ficha “

…” luego haga clic en el

Driver

”.

6. Seleccione “

el disco

”.

No busque, yo voy a

…..” luego haga clic en “

” y luego pulse “

Retire

Page 17

7. Pulse el botón “ monitor de la lista de modelos y haga clic en el botón “

8. Si ve la ventana “ “

terminar

Examinar

Mensaje

”.

” luego escoja el A:\(D:\driver) y seleccione el modelo de su

”, haga clic en el botón “

Continúe

”.

”. Luego haga click en el botón

Este driver del monitor está bajo el Logotipo certificado MS, y su instalación no causará daño a su sistema. *El driver certificado será puesto en la Página Web del Monitor Samsung.

http://www.samsung.com/

9. Pulse el botón “

” luego haga clic continuamente en el botón “OK”.

Cerrar

Page 18

ptar

10. La instalación del Driver del Monitor está terminada.

Sistema Operativo Microsoft® Windows® 2000

Cuando no vea en su monitor "Firma Digital No Encontrada", siga los siguientes

asos.

1. Escoja el botón "

Aceptar

2. Haga clic en el botón "

3. Escoja "A:\(D:\driver)" luego haga clic en el botón de " "

Ace

" en la ventana de "

Buscador

" en la ventana de "

Inserte Disco

Buscar: todos los archivos

" y luego haga clic en el botón

Abrir

Guía de Instalación Manual del Monitor

1. Haga clic en "

2. Haga doble clic en el icono "

3. Escoja el icono "

4. Escoja "

Monitor

", "

Iniciar

Configuración

", "

Panel de control

Pantalla

" luego haga clic en "

Avanzada

Caso1: Si el botón "Propiedades de Pantalla" está inactivo, esto significa que el monitor

está propiamente configurado. Pare la instalación.

Caso2: Si el botón "Propiedades de Pantalla" está activo, haga clic en el botón

Pro

5. Haga clic en "

iedades de Pantalla

Unidad de Disco (Controlador)

". Luego continúe con el siguiente paso.

" y luego haga clic en "

Actualizar Unidad .

después haga clic en el botón "Siguiente".

6. Escoja "Mostrar lista de unidades conocidas para este dispositivo para ser escogido como una unidad específica" luego Hacer clic en "

7. Haga clic en el botón "

8. Haga clic en el botón "

Buscador Abrir

" luego escoja A:\(D:\driver).

", luego haga clic en el botón "

9. Escoja el modelo del monitor y haga clic en el botón " botón "

10. Haga clic en el botón "

Finalizar

" luego en el botón "

" y luego en "

Aceptar

Cerrar

Tomar disco

" y luego haga clic en el

Si ve la ventana " Haga clic en el botón "

Sistema Operativo Microsoft

1. Haga clic en "

2. Haga doble clic en el icono "

3. Seleccione la ficha "

4. Escoja la ficha "

5. Haga clic en el botón "

6. Escoja "

Especificar la ubicación del driver

7. Seleccione " Luego haga clic en el botón "

8. Pulse el botón "

Firma Digital no Encontrada

" luego en el botón "

Windows® Millennium

Iniciar

Termina

", "

Configuración

Pantalla

Configuraciones

Monitor

Cambiar

", en el cuadro de diálogo "

Visualizar una lista con todos los drivers, en una ubicación específica..

Utilizar Disco

9. Especifique A:\(D:\driver), luego pulse el botón "

10. Escoja "

Muestre todos los dispositivos

conectó a su computador y pulse "

11. Continúe pulsando el botón "

Cerrar

de Visualización. (Usted podrá observar otras pantallas con algún mensaje de advertencia, luego pulse la opción apreciada para su monitor.)

Pantalla

Windows® NT Operating System

", "

Iniciar

Configuración

Microsoft

1. Haga clic en " "

", haga clic en el botón "Si".

Cerra

", "

Panel de control

" y luego pulse el botón "

Propiedades Avanzadas

Tipo de Monitor

Aceptar

" y escoja el monitor que corresponda al que usted

Aceptar

" y el botón "

Aceptar

" de la ventana de diálogo Opciones

", "

Panel de Control

" y luego haga doble clic en

Page 19

2. En la ventana "

luego haga clic en "

3. Seleccione el modo que quiere usar ("

Vertical

4. Si la pantalla funciona normalmente después de hacer clic en " "

Aplicar

resolución, colores, frecuencia).

: Si no hay Modo en "Modos de Pantalla", seleccione el nivel de resolución y frecuencia

Note

vertical fijándose en Modos de Pantalla Prefijados que aparece en este manual.

Sistema Operativo Linux

Para ejecutar X-Window, necesita hacer el archivo X86 Config, el cual es una clase de archivo de configuración del sistema.

1. Presione " archivo "

2. La tercera pantalla es para "

3. Configure el mouse de la computadora.

4. La pantalla siguiente es para "

5. Configure el teclado de la computadora.

6. La pantalla siguiente es para "

7. Primero, coloque una " frecuencia directamente).

8. Coloque una " directamente).

9. Ingrese el " actual de X-Window.

10. "

Ha terminado

ecute

Información de Registro de Pantalla

Modos de Pantalla

") y luego haga clic en "

". Si la pantalla no funciona normalmente, cambie a otro modo (baje el modo de la

Intro(Enter)

X86Config

Frecuencia Vertical

nombre del modelo del monitor

" X-Window después de configurar otro hardware requerido.

" en la primera y en la segunda pantalla después de ejecutar el

Frecuencia Horizontal

" la configuración del monitor

Aceptar

Configuración de Mouse

Seleccionar Teclado

Configuración del Monitor

Resolución

" para el monitor. (Puede ingresar la frecuencia

". Esta información no afectará la ejecución

", pulse la ficha "

", "

Número de Colores

Prueba

" para el monitor. (Puede ingresar la

Configuración

" y "

Frecuencia

", haga clic en el botón

" y

Color Natural

Programa de Software Color Natural

Uno de los problemas recientes que surge cuando se usa un computador es que el color de las imágenes impresas por medio de una impresora o que fueron obtenidas por medio de un escáner o una cámara digital no son las mismas como las que se muestran en el monitor. El S/W Color Natural es la solución precisa para este problema. Es un sistema de administración del color, desarrollado por Samsung Electronics en asociación con Korea Electronics y Telecommunications Research Institute (ETRI). Este sistema está disponible sólamente para los monitores samsung y hace que el color de las imagenes del monitor sea el mismo que el de las imágenes impresas o escaneadas. Para mayor información refiérase a Ayuda (F1) del programa de software.

Page 20

Instalación del software Color Natural

Inserte el CD, que va incluído con el monitor Samsung, en la unidad del CD-ROM. Luego, la pantalla inicial del programa de instalación será ejecutada. Haga clic en Color Natural de la pantalla inicial para instalar el software Color Natural. Para instalar el programa manualmente, inserte el CD, que va incluído con el monitor Samsung, en la unidad del CD-ROM, haga clic en el botón [Iniciar] de Windows y luego seleccione [Ejecutar]. Entre D:\color\eng\setup.exe y luego presione la tecla <Intro(Enter)>. (Si la unidad donde es insertada el CD no es D:\, entonces entre la unidad aplicable.)

Borrado del programa de software Color Natural

Seleccione [Configuración]/[Panel de control] en el menú [Inicio] y luego haga un doble clic en [Agregar/Quitar]. Seleccione Color Natural de la lista y haga clic en el botón [Agregar/Quitar].

Page 21

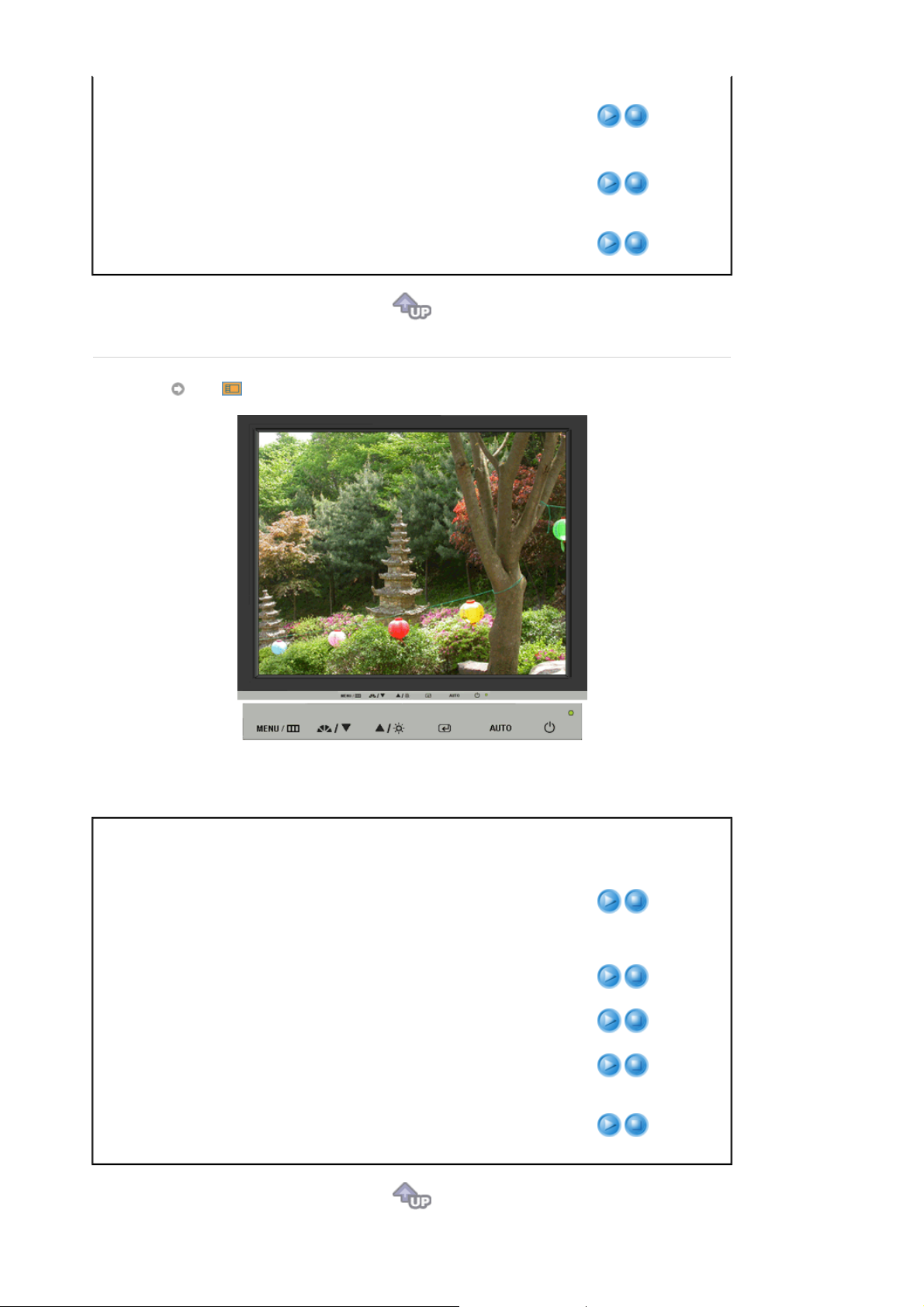

También se usa para salir del menú OSD o volver al menú anterior.

Ajustan elementos en el menú.

Activa un elemento del menú resaltado.

Púlselo para que se ajuste automáticamente a la señal proveniente del PC. Los valores de fino,

grueso y posición se ajustan automáticamente.

AUTO

Page 22

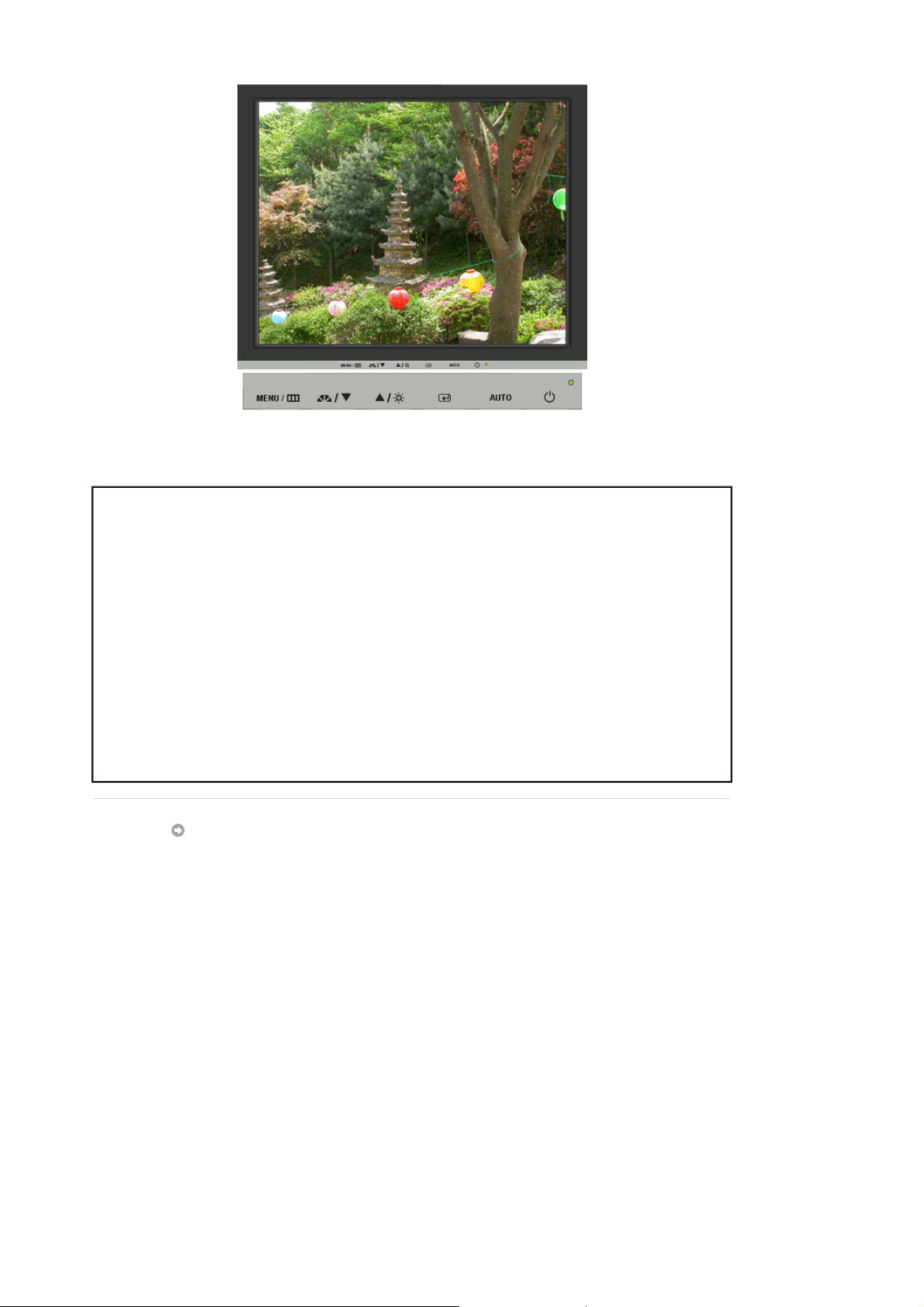

Menú Contenido

AUTO

OSD Lock & Unlock

Cuando se pulsa el botón '

', aparece la pantalla Ajuste automático,

AUTO

según se muestra en la pantalla animada del centro. Púlselo para que se ajuste automáticamente a la señal proveniente del PC. Los valores de fino, grueso y posición se ajustan automáticamente. (Disponible en Sólo modo analógico)

Púlselo para que se ajuste automáticamente a la señal proveniente del PC. Los valores de fino, grueso y posición se ajustan automáticamente. Para hacer que la función de ajuste automático se torne más veloz, ejecute la función "AUTO" mientras está activo AUTO PATTERN. (Pulse aquí para ver Secuencias de animación de ajuste automático.)

z Si Ajuste automático no funciona correctamente, pulsar el botón Auto

(Automático) otra vez para ajustar la imagen con más exactitud.

z Si se cambia la resolución en el Panel de control, la función AUTO se

ejecuta automáticamente.

Page 23

Menú Contenido

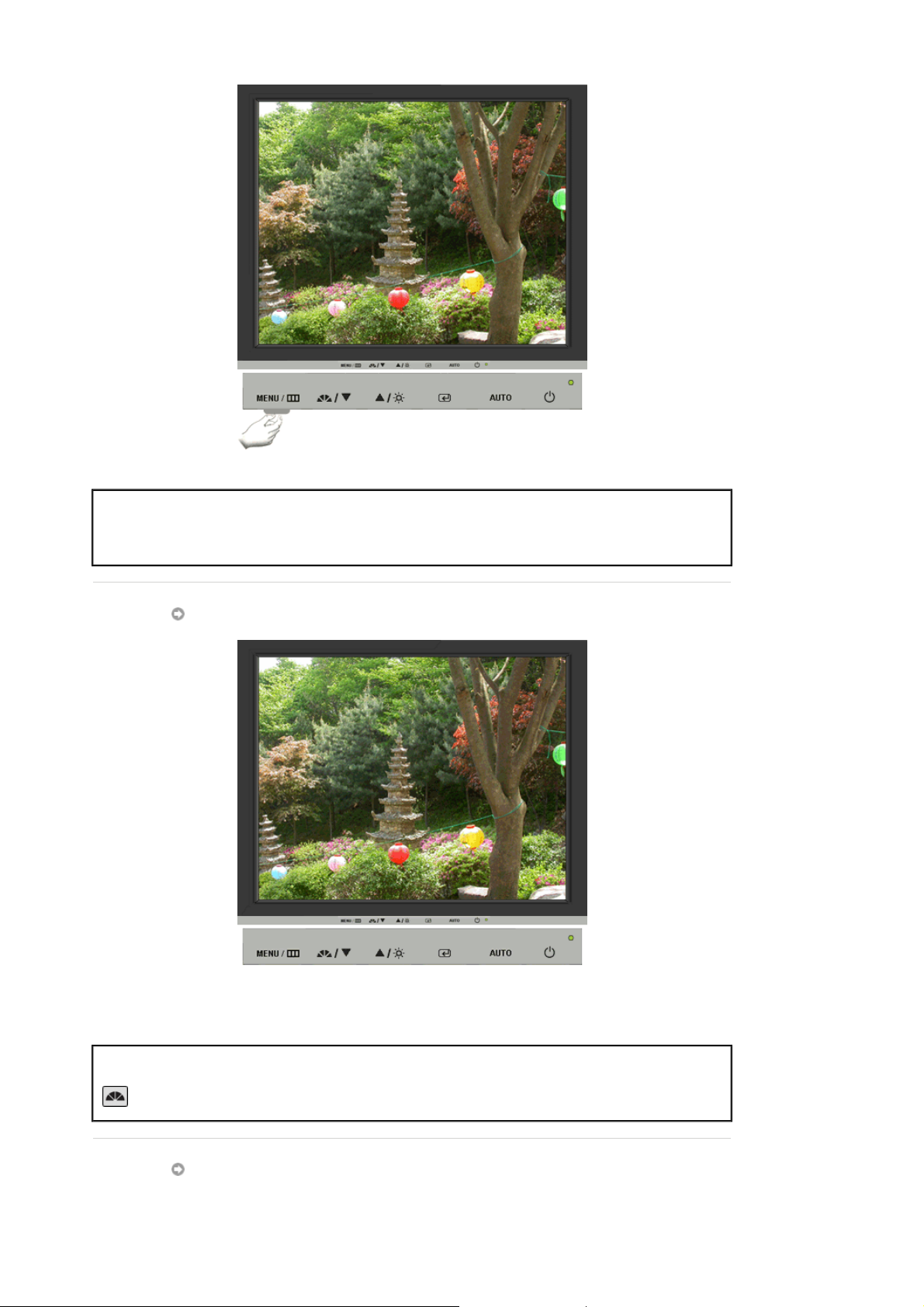

OSD Lock & Unlock

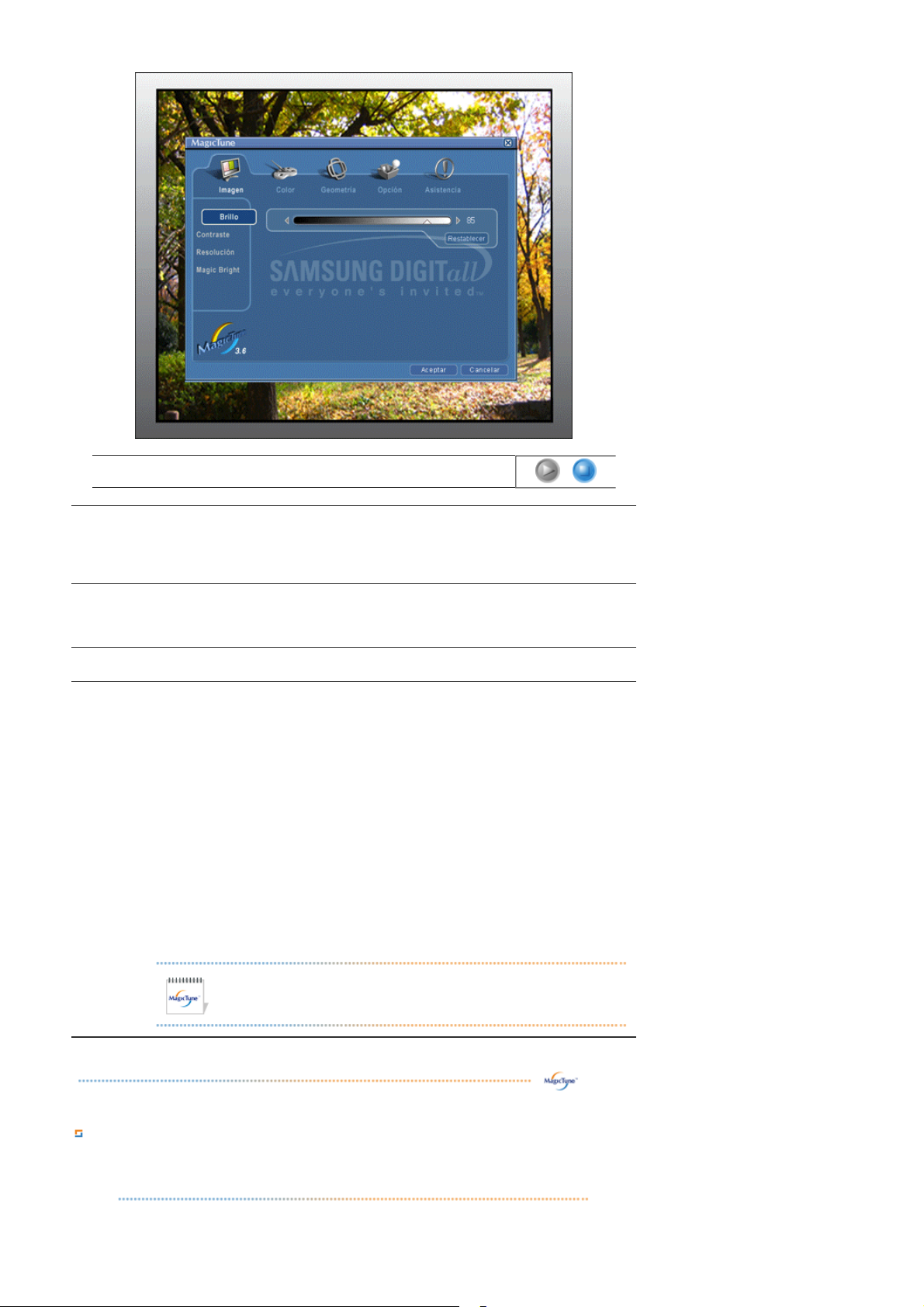

MagicBright™

Después de pulsar el botón "MENU" más de 5 segundos, la función OSD se bloquea (o se desbloquea).

Menú Contenido

MagicBright™

Brillo

Pulse otra vez el botón MagicBright y seleccione el modo deseado.

- cuatro modos distintos (Personal/Texto/Internet/Juego/Deporte/Película)

Page 24

Menú Contenido

Brillo

Calibre el Luminosidad.

SOURCE

Menú Contenido

SOURCE

Activa el indicador para reflejar la señal de entrada que se muestra actualmente.

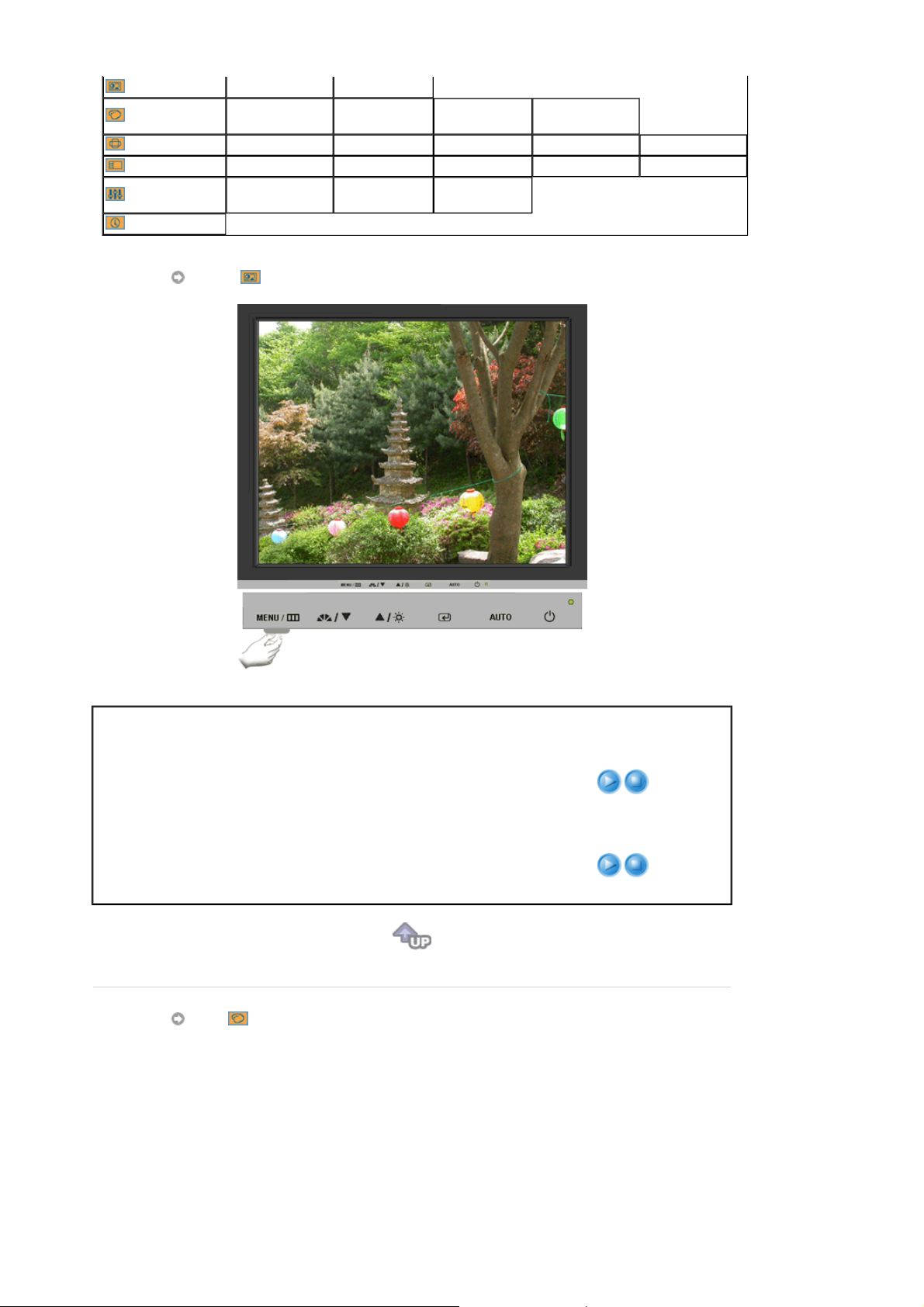

Page 25

Imagen

Color

Imagen OSD

Setup

Información

Imagen

Brillo Contraste

MagicColor Tono de color

Grueso Fino Nitidez Posición-H Posición-V Idioma Posición-H Posición-V Transparenc. Mostrar hora

Fuente autom.

Reinicio imagen

Control de color

Reinicio color

Gamma

Menú Contenido Reproducción/Parada

Puede usar los menús en pantalla para cambiar la luminosidad según sus preferencias personales.

Brillo

Contraste

Color

Características de Control Directo

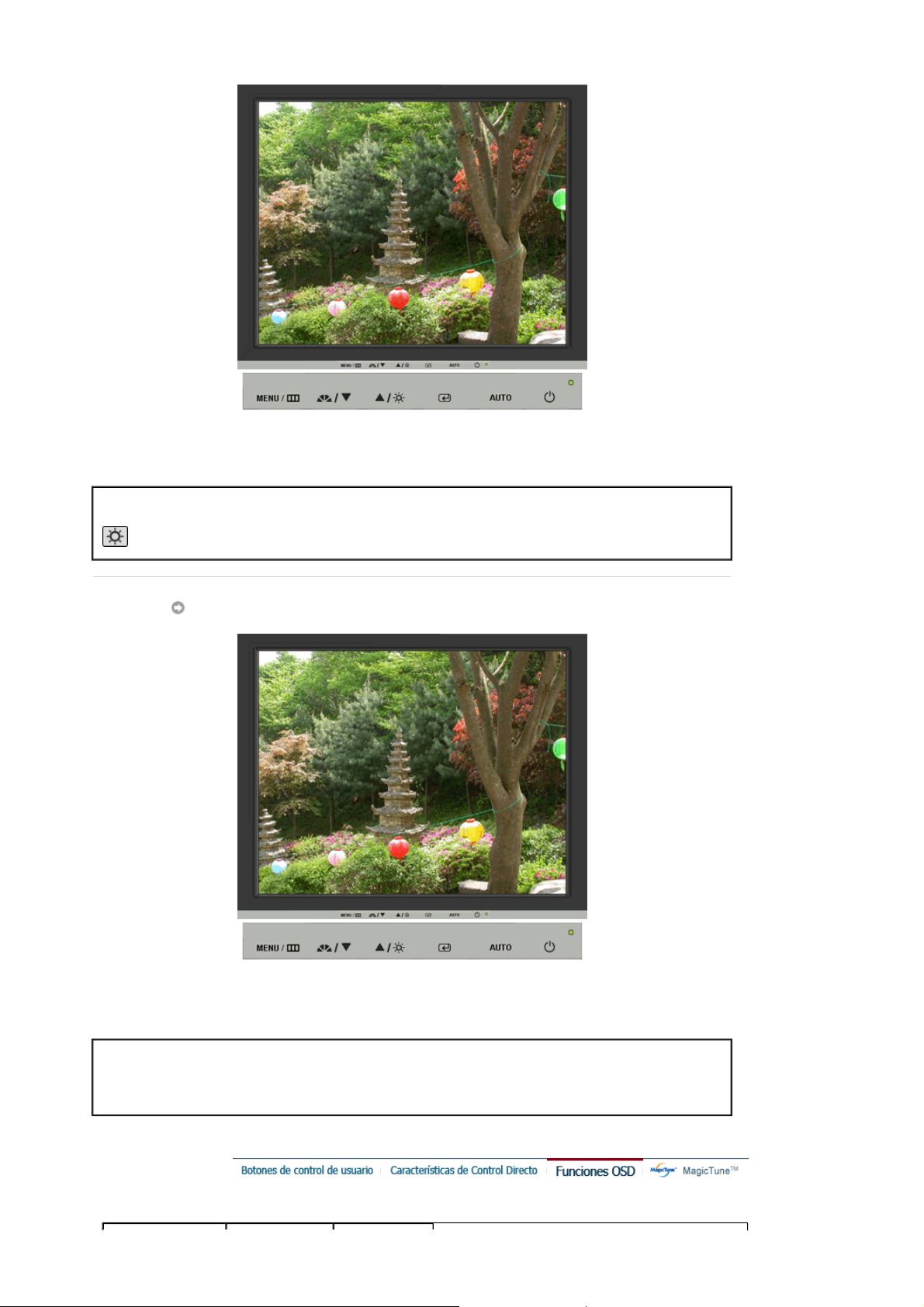

OSD está desactivado, pulse el botón para ajustar la luminosidad.

Puede usar los menús en pantalla para cambiar el contraste según sus preferencias personales. (No está disponible en el modo MagicColor de Full

(Completo) y Intelligent (Inteligente).)

: Si el sistema

Page 26

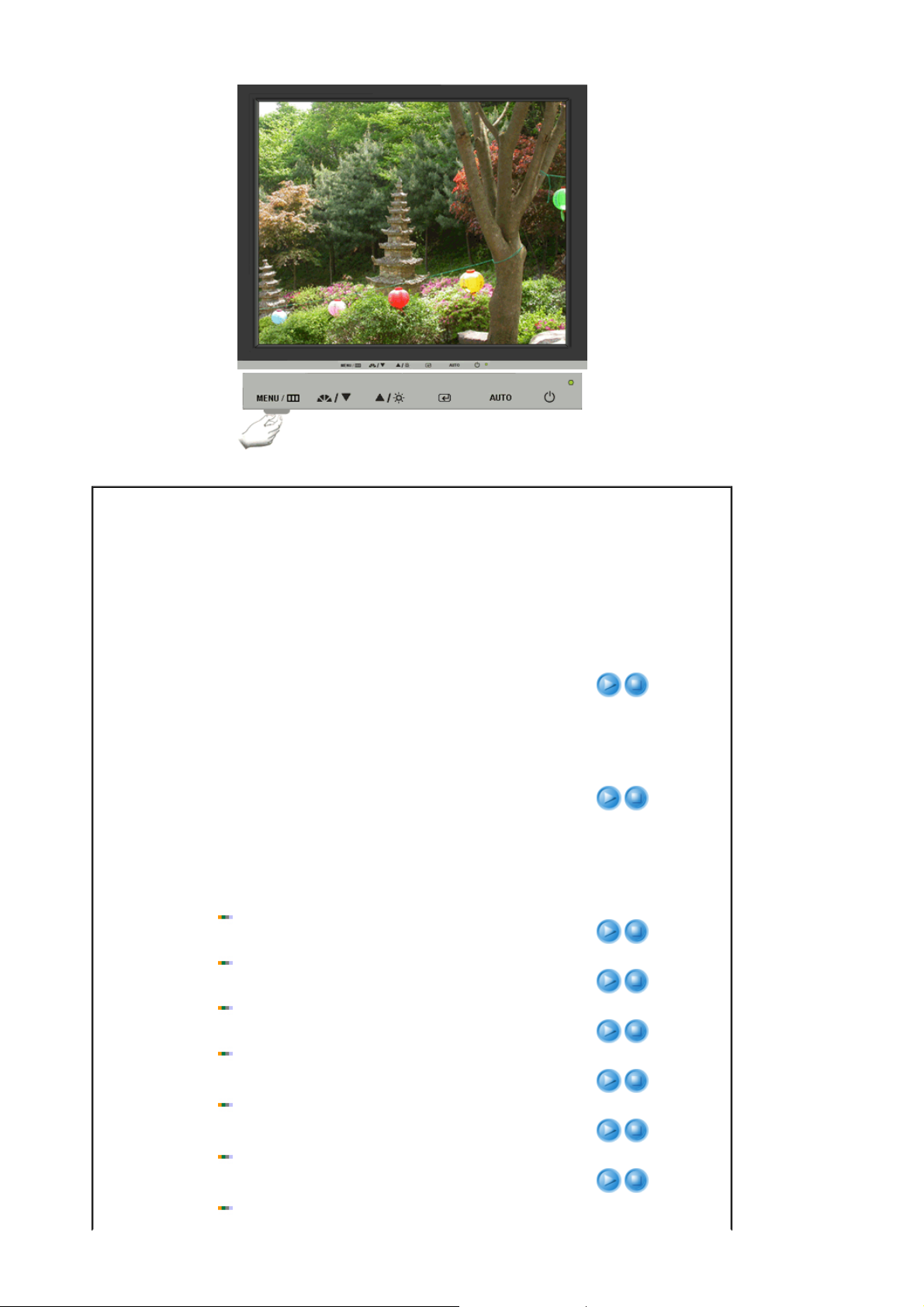

Menú Contenido Reproducción/Parada

MagicColor es una nueva tecnología que Samsung ha desarrollado en exclusiva para mejorar la imagen digital, y para visualizar el color natural con más definición sin perder calidad de imagen.

- Vuelve al modo original.

1) Des.

2) Demo

- La pantalla anterior a la aplicación de MagicColor aparece en el lado derecho, y la pantalla posterior a la aplicación de MagicColor aparece en el lado izquierdo.

3) Total

- Además del color natural intenso, muestra el color natural de la piel con más sensación de realidad y definición.

4) Inteligente

intenso.

5) MagicZone

visualización clara y definida de archivos multimedia animados o de imágenes de fotos, mejorando el brillo, la

- Muestra con definición el color natural

- La Magic Zone garantiza una

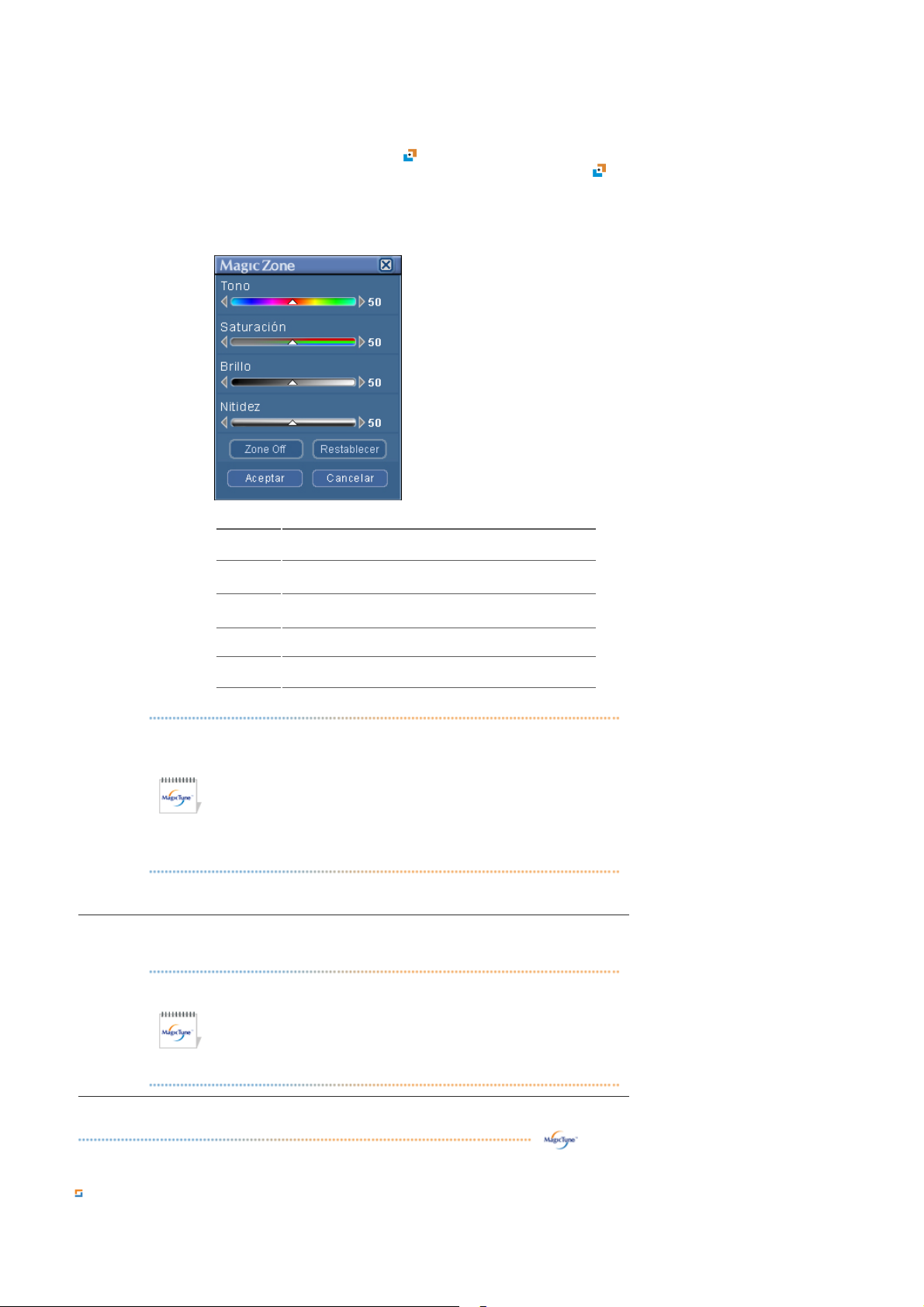

MagicZone

nitidez, la saturación y el tono de una zona concreta de la pantalla.

MagicColor

La MagicZone es especialmente adecuada para la imagen en movimiento.

Tono

: Esta función ajusta el tono de la MagicZone.

Saturación

: Esta función ajusta la saturación de la MagicZone.

Brillo

: Esta función ajusta el brillo de la MagicZone.

Nitidez : Esta función es para ajustar la disposición de la MagicZone.

Posición-H : Esta función es para mover la MagicZone horizontalmente.

Posición-V : Esta función es para mover la MagicZone verticalmente.

Tamaño-H

Tono

Saturación

Brillo

Nitidez

Posición-H

Posición-V

Tamaño-H

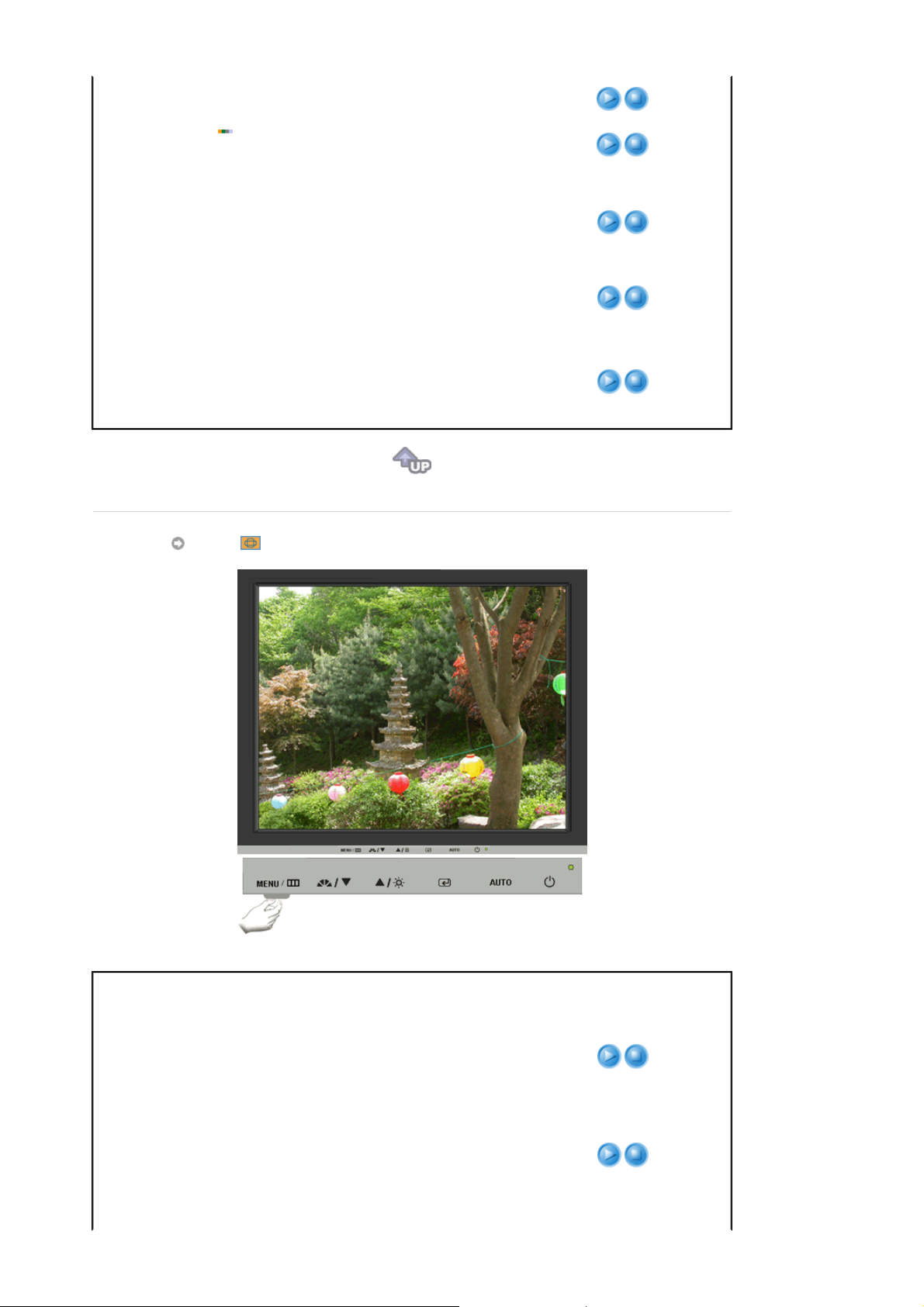

Page 27

Tono de

color

Control de

color

: Esta función es para ajustar el tamaño horizontal de la MagicZone.

Tamaño-V : Esta función es para ajustar el tamaño vertical de la MagicZone.

El tono del color se puede cambiar y se puede seleccionar uno de los cuatro modos: Frío, Normal, Cálido y Personal. (No está disponible en el modo MagicColor de Full

(Completo) y Intelligent (Inteligente).)

Siga estos pasos para regular el control de color individual R, V, A. (No está disponible en el modo MagicColor de Full

(Completo) y Intelligent (Inteligente).)

Seleccione uno de los tres ajustes Gamma predefinidos.

Tamaño-V

Gamma

z Modo 1 : Muestra la gama normal. z Modo 2 : Muestra una gama más alta (más brillo)

Modo 3 : Muestra una gama más baja (más oscuro)

Imagen

Menú Contenido Reproducción/Parada

Quita ruidos tales como rayas verticales. El ajuste Coarse (Grueso) puede mover el área de la imagen

Grueso

de la pantalla. Se puede volver a centrar usando el menú Control Horizontal. (Disponible en Sólo modo analógico)

Quita ruidos tales como rayas horizontales. Si el ruido continúa incluso después de ajustar con Fine,

Fino

repítalo después de ajustar la frecuencia (velocidad del reloj). (Disponible en Sólo modo analógico)

Page 28

Nitidez

Posición-H

Posición-V

OSD

Siga estas instrucciones para cambiar la PosiciónHorizontal de la pantalla del monitor. (No está disponible en el modo MagicColor de Full

(Completo) y Intelligent (Inteligente).)

Seguir estas instrucciones para cambiar la posición del display entero del monitor. (Disponible en Sólo modo analógico)

Menú Contenido Reproducción/Parada

Puede seleccionar entre ocho idiomas. (Inglés, alemán, español, francés, italiano, sueco, ruso y

Idioma

Posición-H

Posición-V

Transparenc.

Mostrar hora

portugués)

: El lenguaje escogido afecta solamente el

Nota

idioma de OSD. Esto no tiene efecto alguno en el funcionamiento de los software en el computador.

Puede cambiar la Posición-Horizontal donde aparece el menú OSD en su monitor.

Puede cambiar la Posición-Vertical donde aparece el menú OSD en su monitor.

Cambia la opacidad del fondo del sistema OSD (Sistema de presentación en pantalla).

El menú desaparecerá automáticamente si no se hacen ciertos arreglos para fijar un tiempo determinado. Usted puede fijar el tiempo que debe esperar el menú antes de que desaparezca.

Page 29

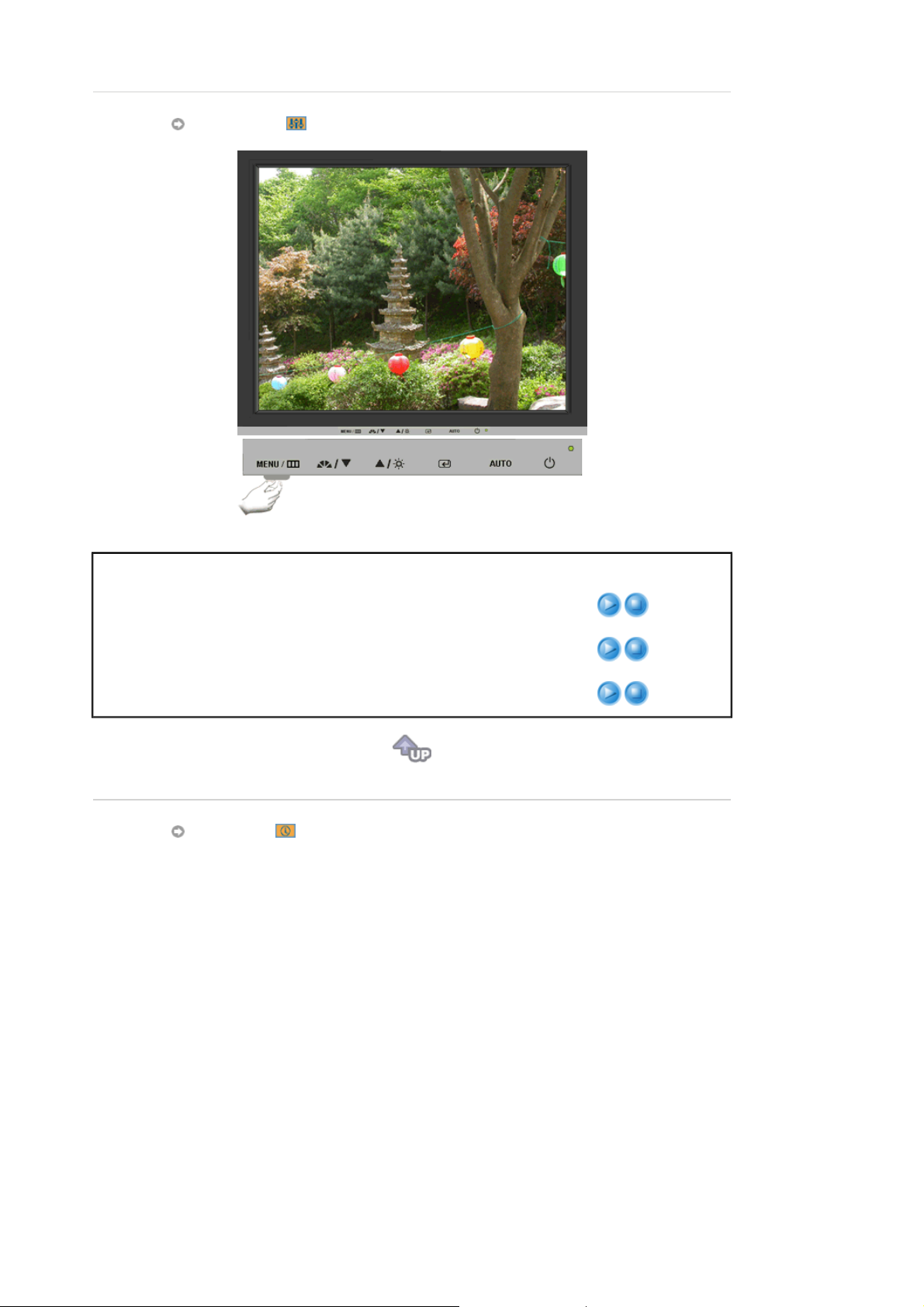

Configuración

Menú Contenido Reproducción/Parada

Fuente autom.

Reinicio imagen

Reinicio color

Información

Seleccione seleccione automáticamente el origen de señal.

Los parámetros de imagen (Color) se sustituyen con los valores predeterminados de fábrica.

Los parámetros de la Color son reemplazados por los valores establecidos en fábrica.

Fuente autom.

para que el monitor

Page 30

Menú Contenido

Información

Visualiza un origen de vídeo y un modo de pantalla en la pantalla OSD.

Page 31

Introducción general

Cuál es MagicTune™?

El funcionamiento del monitor puede variar debido a la tarjeta de video, el equipo, las condiciones de iluminación y otros factores del entorno. Para conseguir la mejor imagen en un monitor, es necesario ajustarlo para cada situación específica. Por desgracia, los controles manuales disponibles para ajustar la imagen suelen ser algo complejos. La adaptación apropiada (ajuste) se puede lograr mediante un programa fácil de usar, que permite realizar un proceso paso a paso para obtener la mejor calidad de imagen en cualquier situación.

Muchas veces, el simple uso de los ajustes de Luminosidad o de Contraste, requiere una navegación de varios niveles y menús en pantalla (OSD) que no son fáciles de entender. Además, no hay una ayuda en línea para asistir debidamente a establecer los controles del monitor. MagicTune™ es una utilidad de software que guía al usuario en el proceso de ajuste mediante instrucciones sencillas y claras, que se sirve de modelos predefinidos diseñados para controlar cada monitor.

Funcionamiento básico

MagicTune™ es una utilidad de software que permite el ajuste del monitor y del color usando el protocolo ,

Display Data Channel Command Interface (DDC/CI Canal de datos de pantalla / Interfaz de comandos). Todos los ajustes de la pantalla se controlan mediante software para evitar el uso de la

visualización en pantalla (OSD) del monitor. MagicTune es compatible con Windows 98SE, Me, 2000, XP Home y XP Professional.

MagicTune permite realizar un ajuste rápido de la pantalla con la capacidad de guardar y usar fácilmente las configuraciones del monitor que mejor se adapten al usuario.

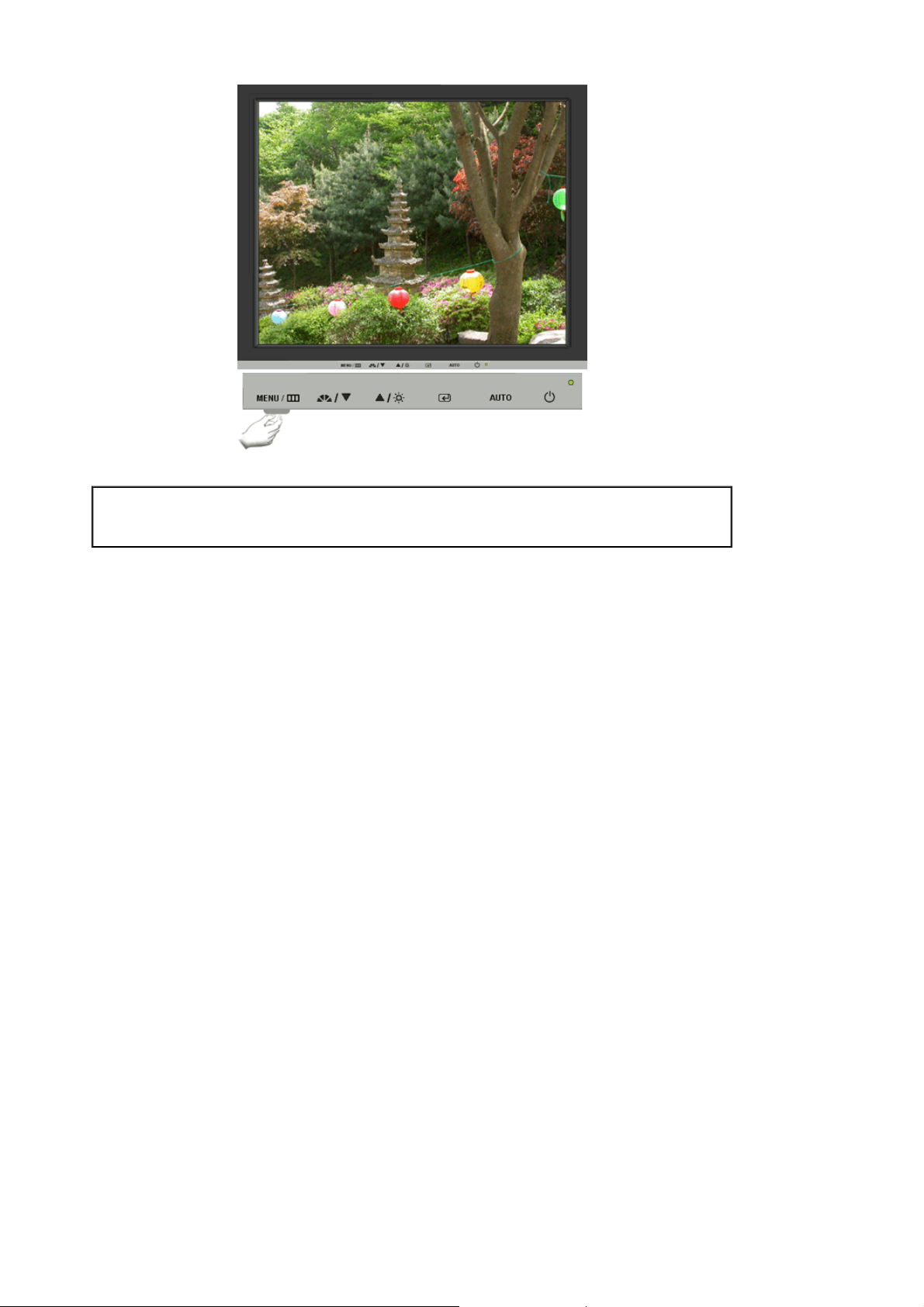

Modo OSD

El modo OSD permite ajustar fácilmente la configuración del monitor sin seguir pasos predefinidos. Puede abrir el elemento del menú deseado para configurarlo de forma sencilla.

Page 32

Instalación

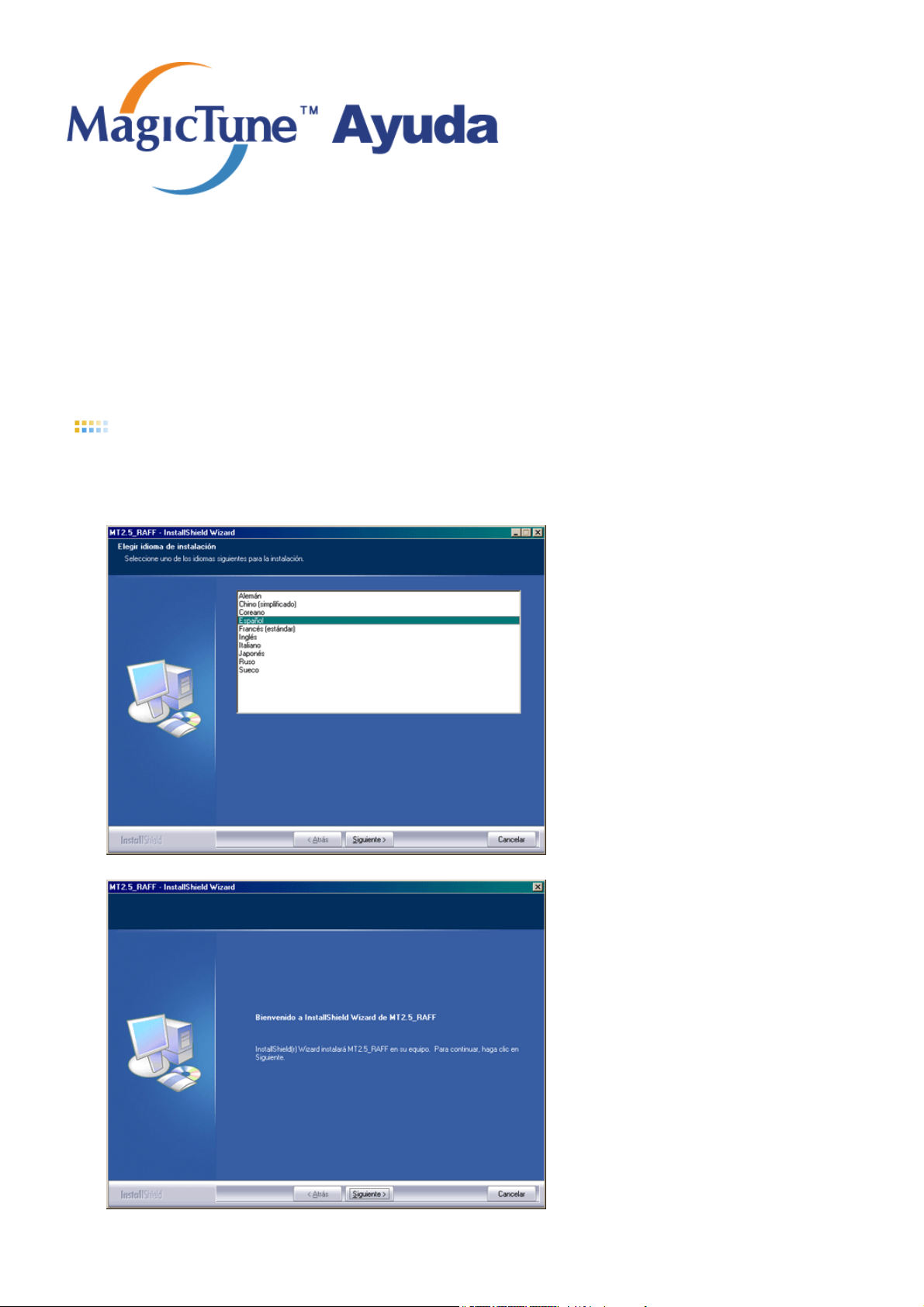

1. Inserte el CD de instalación en la unidad de CD-ROM.

2. Haga clic en el archivo de instalación de MagicTune.

3. Seleccione el Idioma (Language) de instalación, y haga clic en "Siguiente".

4. Cuando aparece la ventana InstallShield Wizard (Asistente InstallShield), haga clic en "Siguiente".

5. Seleccione"Acepto los términos del acuerdo de licencia" para aceptar las reglas de utilización.

Page 33

6. Seleccione una carpeta para instalar el programa MagicTune.

7. Haga clic en "Instalar".

8. Aparece la ventana "Estado de la instalación".

Page 34

9. Haga clic en "Finalizar".

10. Cuando la instalaci ó n se haya completado, aparece en el escritorio el icono ejecutable de MagicTune.

Haga doble clic en el icono para iniciar el programa.

El icono de ejecución de MagicTune puede no aparecer dependiendo de la especificación del sistema o del monitor del equipo. Si es así, pulse la tecla F5.

Problemas de instalaci ó n

La instalación de MagicTune se puede ver afectada por factores como la tarjeta de video, la placa base y el entorno de red. Consulte la sección durante la instalación.

"Solución de problemas de la instalación" si tienen alguna dificultad

Requisitos del sistema

Sistemas operativos

! Windows 98 SE ! Windows Me

Page 35

Windows 2000

! Windows XP Home Edition ! Windows XP Professional

Hardware

! Memoria mínima de 32MB ! Espacio de disco duro disponible mínimo de 25MB

* Para m á s informaci ó n, visite el

sitio Web MagicTune.

MagicTune permite realizar un ajuste rápido de la pantalla con la capacidad de guardar y usar fácilmente las configuraciones del monitor que mejor se adapten al usuario.

! El modo OSD puede resultar distinto respecto a la guía del usuario

dependiendo de la especificación de cada monitor.

! Cuando está funcionando Pivot, parte del software MagicTune

puede no funcionar normalmente.

! Magic Pivot : El Magic Pivot pivota automáticamente el monitor a

90.180,270, 0 grados cuando se gira el monitor.

El modo de control MagicTune varía según el modelo del monitor.

Modo OSD

Page 36

El modo OSD facilita el ajuste de la configuración en todos los monitores. Cuando está seleccionada, cada ficha de la ventana de control muestra la descripción general de los elementos de menús secundarios disponibles para el ajuste. Cuando está seleccionada, cada ficha visualiza una lista de menús. Para un ajuste r á pido de la configuraci ó n del monitor, el modo OSD permite abrir c ó modamente todas las fichas y elementos de men ú s secundarios.

Definición de los botones

Aceptar

Restablecer

Cancelar

Aplica cualquier cambio realizado y sale de MagicTune.

Restablece los valores del monitor visualizados en la ventana activa de control a los valores recomendados por elabricante.

Sale de MagicTune sin aplicar los cambios realizados. Si no ha realizado ning ú n cambio en la ventana de control, hacer clic en " Cancelar" no tiene ning ú n efecto.

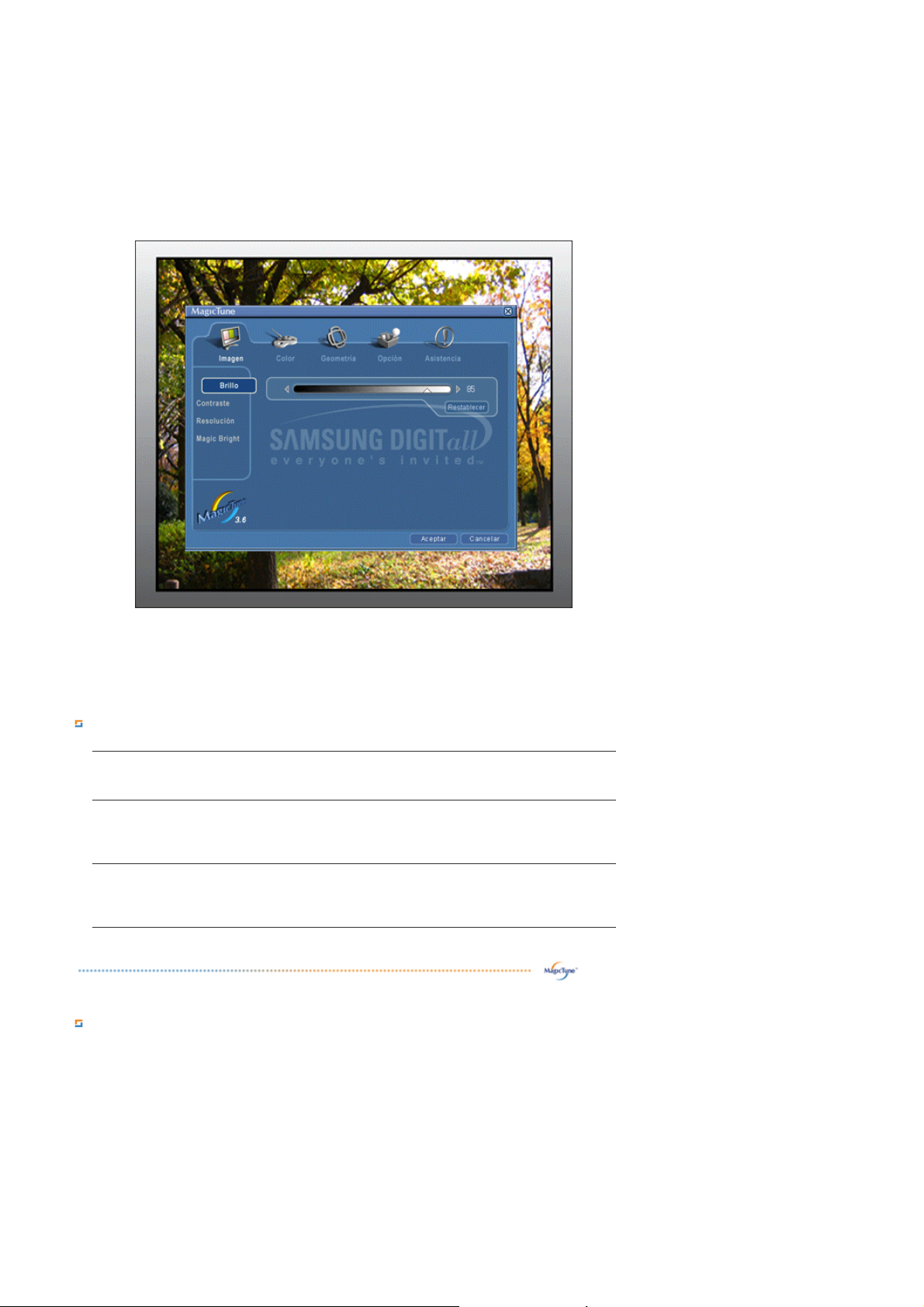

Definición de la ficha Imagen

Permite que el usuario ajuste la configuraci ó n de la pantalla con los valores deseados.

Page 37

Brillo Contraste Resolución MagicBright

nmlkji nmlkj nmlkj nmlkj

Aclara u oscurece la pantalla en su totalidad. Los detalles de las imágenes de las áreas oscuras pueden

Brillo

Contraste

Resolución

MagicBright™

perderse si no se ajusta la luminosidad con el nivel apropiado. Ajuste la luminosidad para las mejores condiciones de visualizaci ó n.

Ajusta la diferencia entre las áreas de pantalla más luminosas y más oscuras. Determina la nitidez de las im á genes.

Enumera todas las resoluciones de pantalla compatibles para el programa.

MagicBright es la denominación de una nueva característica de monitor que ofrece una calidad de pantalla dos veces más luminosa y clara que los monitores existentes. Proporciona la luminosidad y la resolución de pantalla más apropiadas para visualizar texto, animaciones de Internet o multimedia, con el objetivo de satisfacer los requisitos variables del usuario. El usuario puede seleccionar fácilmente una de las seis opciones previamente configuradas de luminosidad y resolución con sólo pulsar uno de los botones de control de MagicBright situados en la parte frontal del monitor.

1. Texto : Apropiado para documentos o trabajos que requieren la visualización de gran cantidad de texto.

2. Internet : Para trabajar con una mezcla visual de texto y gráficos.

3. Juego : Para visualización de imágenes en movimiento, como un juego.

4. Deporte : Para visualización de imágenes en movimiento, como las de Deportes.

5. Película : Para visualización de imágenes en movimiento, como un DVD o un VCD.

6. Personal : Aunque los valores se han elegido con minuciosidad por nuestros ingenieros, los valores preconfigurados pueden no resultar cómodos a sus ojos dependiendo de su gusto. Si es así, ajuste la Luminosidad y el Contraste usando el menú de OSD.

El modo de control MagicBright varía según el modelo del monitor. Algunos monitores sólo admiten cuatro modos.(Text, Internet, Entertain, Custom)

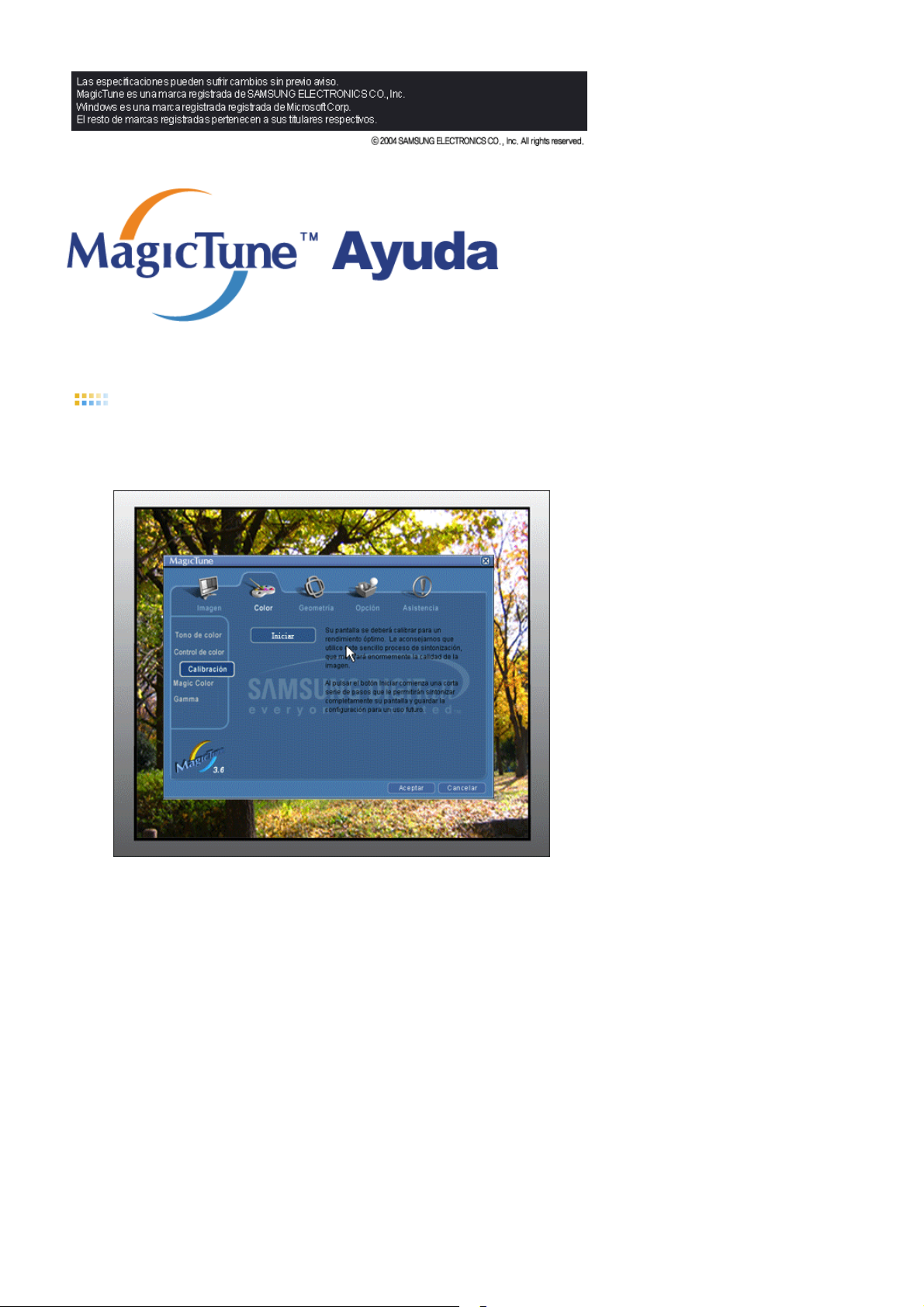

Definición de la ficha Color

Ajusta la "calidez" del color del fondo del monitor o de la imagen.

Page 38

MagicColor y Gamma sólo se muestran en los monitores que admiten estas funciones.

Tono de color Control de color Calibración MagicColor Gamma

nmlkji

nmlkj nmlkj nmlkj

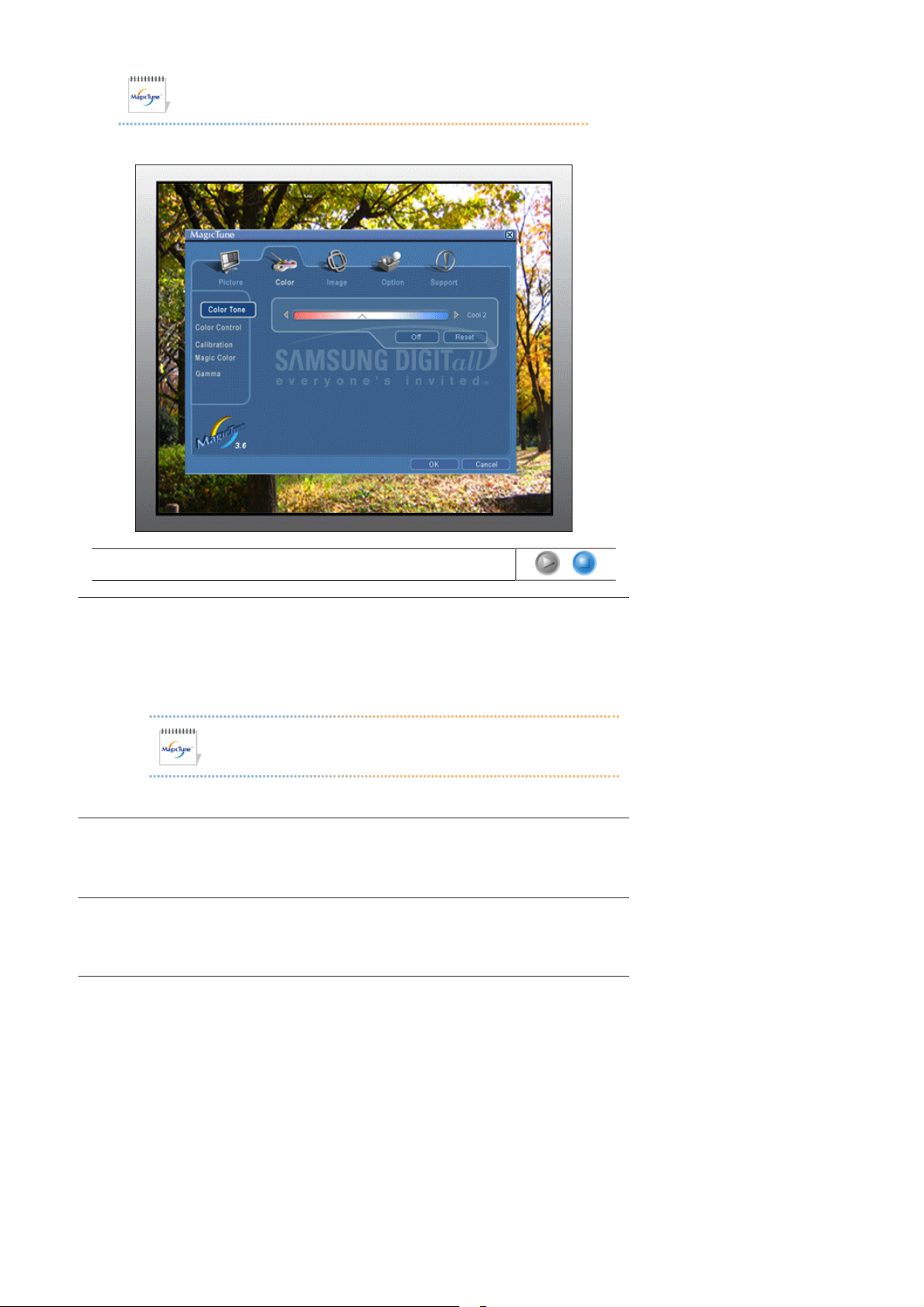

El tono del color se puede cambiar.

! Cálido2 - Cálido1 - Frío1 - Frío2 - Frío3 - Frío4 - Frío5 - Frío6 - Frío7 ! Cambio

Tono de color

El modo Color Tone (tono del color) varía según el modelo del monitor. Algunos monitores sólo admiten cuatro modos.( Warm, Normal, Cool, Custom)

Control de color

Ajusta el color de la imagen del monitor. Puede cambiar el color del monitor con su color deseado.

! R- G - B

El proceso mediante el cual se optimizan y gestionan los colores elegidos. MagicTune resulta

Calibración

extremadamente útil si es de los que desean visualizar imágenes con todo lujo de detalles, incluyendo las imágenes Web, y las capturadas mediante una cámara fotográfica digital o un escáner.

MagicColor es una nueva tecnología que Samsung ha desarrollado en exclusiva para mejorar la imagen digital, y para visualizar el color natural con más definición sin perder calidad de imagen.

nmlkj

1. Des. : Vuelve al modo original.

2. Demo - La pantalla anterior a la aplicación de MagicColor aparece en el lado derecho, y la pantalla posterior a la aplicación de MagicColor aparece en el lado izquierdo.

3. Total : Muestra con definición el color natural intenso.

4. Inteligente : Además del color natural intenso, muestra el color natural de la piel con más sensación de realidad y definición.

5. MagicZone

La Magic Zone garantiza una visualización clara y definida de archivos multimedia animados o de imágenes de fotos, mejorando el brillo, la nitidez, la saturación y el tono de una zona concreta de la pantalla. Proporciona una cómoda interfaz que resalta la parte de reproducción de vídeo del programa multimedia detectando automáticamente y resaltando la zona que ha arrastrado para seleccionar.

Page 39

" Cuando el cursor del ratón está activado( )y es necesario desactivarlo para realizar

otras tareas, haga clic con el botón derecho del ratón o ponga el cursor activado ( ) sobre la barra de tareas y haga clic. Cuando está desactivado, el icono de la pantalla vuelve a adoptar el aspecto que tenía antes de activarse.

" La MagicZone es especialmente adecuada para la imagen en movimiento.

" Menú de la barra de tareas

MagicColor

Tono Ajusta el matiz del color.

Saturación Ajusta la saturación del color.

Brillo Ajusta el brillo.

Nitidez

Zone Off Desactiva la zona capturada.

Restablecer Vuelve a los valores predefinidos por el vendedor.

! Si ejecuta MagicZone, MagicTune desaparecerá, y si cierra MagicZone después

del ajuste, volverá a aparecer MagicTune. (System Tray (barra de tareas) no está seleccionada). Si ejecuta MagicZone, MagicTune desaparecerá, y si cierra MagicZone después del ajuste, no volverá a aparecer MagicTune. (System Tray (barra de tareas) está seleccionada

! El modo MagicColor varía según el modelo del monitor. El modo MagicZone

mostrará si el monitor admite la función.

Ajusta el valor de Gamma

Ajusta la diferencia entre la zona más clara y la zona más oscura de la pantalla.

Gamma

tres modos (Mode1, Mode2, Mode3)

Mode 1 : Muestra la gama normal.

! Mode 2 : Muestra una gama más alta (más brillo) ! Mode 3 : Muestra una gama más baja (más oscuro)

Definici ó n de la ficha Geometría

Adjusts the Fine , Coarse and Position values.

El modo Gamma varía según el modelo del monitor. Algunos monitores sólo admiten

Page 40

Ajuste de imagen Posición Sharpness

nmlkji nmlkj nmlkj

! Fino : Quita ruidos tales como rayas horizontales. Si el ruido continúa incluso

después de calibrar con Fine (Ajuste fino), repítalo después de a (velocidad del reloj).

Ajuste de imagen

Grueso : Quita ruidos tales como rayas verticales. El ajuste Coarse (Grueso) puede mover el área de la imagen de la pantalla. Se puede volver a centrar usando el menú Control Horizontal.

Ajuste automático : El Ajuste automático permite al monitor ajustarse solo con la señal de vídeo de entrada.Los valores de fino, grueso y posición son ajustados automáticamente.

Posición

Ajusta la ubicación de la pantalla horizontalmente y verticalmente.

Sharpness

Changes the clearance of image.

Definición de la ficha Opción

ustar la frecuencia

Puede configurar MagicTune usando las siguientes opciones.

Page 41

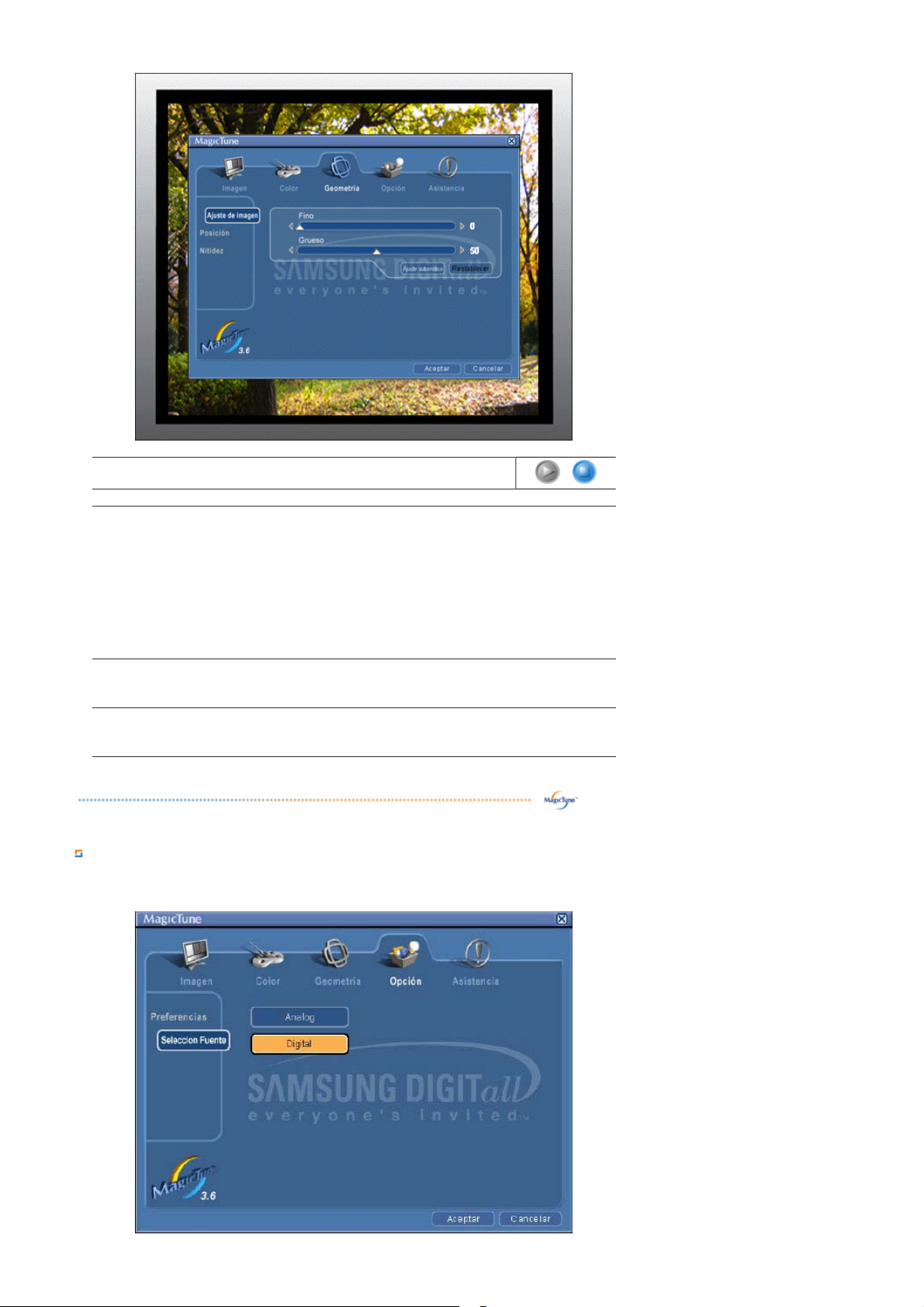

Abre el cuadro de diálogo Preferences (Preferencias). Las preferencias activas tienen una "V" en la casilla de verificación. Para activar o desactivar cualquier preferencia, coloque el cursor sobre la casilla y haga clic.

Preferencias

! Para abrir el menú de la bandeja de sistema. - Para abrir los menús de MagicTune,

haga clic en el icono del [menú de la bandeja de sistema]. Los menús no aparecen si no está activada la casilla [Enable System Tray (Habilitar bandeja de sistema)] en [Options (Opciones)] ' [Basic Settings (Configuración básica)].

! Seleccionar idioma - El idioma seleccionado afecta solamente al idioma del OSD.

Seleccion Fuente

! Analog ! Digital

Definición de la ficha Asistencia

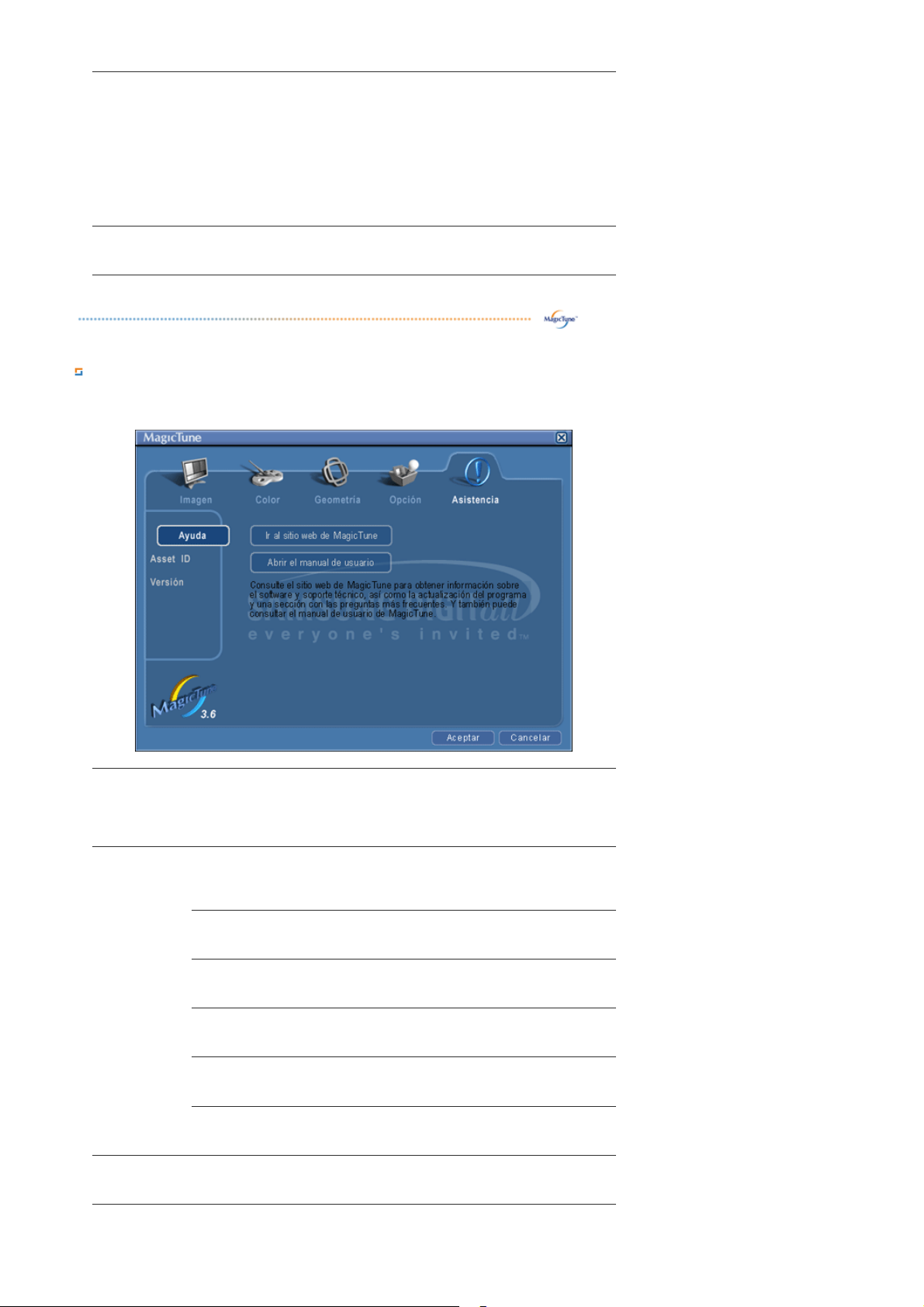

Muestra el Id. del producto y el n ú mero de versi ó n del programa, y permite utilizar la caracter í stica de Ayuda.

Visite el sitio Web de MagicTune o haga clic para abrir los archivos de Ayuda (Manual del

Ayuda

Usuario) para más información sobre cómo instalar o ejecutar MagicTune. El Manual del Usuario se abre dentro de una ventana de exploraci ó n b á sica.

Asset id

Puede utilizar el servidor para controlar el monitor Cliente. (Debe instalar el programa del Servidor para utilizar este programa como Cliente

User Name

User ID

Server IP

Department

Location

Versión

Muestra el n ú mero de versi ó n de MagicTune

Muestra el nombre de usuario registrado en el PC.

Muestra el ID de usuario registrado en el PC.

Escriba el IP del servidor.

Escriba el departamento.

Escriba el emplazamiento

Page 42

Calibración de color

1. Calibración de color

La "Calibración del color " permite conseguir el ajuste de color óptimo para el monitor.

Siga los 5 pasos siguientes para conseguir el ajuste de color óptimo del monitor.

1. Controle la "Barra de control de la luminosidad" para hacer corresponder la luminosidad de la zona de control con la luminosidad del modelo del fondo.

2. Cuando detecte un tono del color específico en la "Zona de control", mueva el cursor del control hacia la dirección del tono del color con referencia al "Círculo de referencia de color". => Efectuado el ajuste correctamente, no se debe detectar ningún tono de color en la Zona de control.

3. Cuando termine el ajuste del paso 1, haga clic en el botón "Next (Siguiente)".

4. Repita los pasos 1), 2) y 3) para los pasos 2 a 5 restantes.

5. Puede visualizar fácilmente el efecto de la calibración haciendo clic en el botón "Preview (Vista preliminar)".

Cómo conseguir que varios usuarios puedan utilizar valores de color ajustados Definición Cuando el monitor lo utilizan varios usuarios, los valores de color que se ajustan mediante la calibración del color según cada usuario, se pueden guardar y usar más adelante. Hasta 5 usuarios pueden utilizar los valores guardados del color.

1. Cómo guardar valores de color ajustados: Pulse Next (Siguiente) para Apply (Aplicar) el cambio y, entonces, puede guardar los valores ajustados del color. Puede guardar un máximo de 5 valores.

2. Cómo aplicar los valores de color guardados:

Page 43

Pulse el botón Multi User (Multiusuario) en la pantalla principal para seleccionar y para utilizar uno de los valores de color guardados.

2. Previsualización

Pulse el botón "Preview (Vista preliminar)" en "Calibración del color". Aparece la imagen anterior.

1. Pulse el botón “View Calibrated (Vista calibrada)” para ver el efecto de la calibración ajustada.

2. Pulse el botón “View Uncalibrated (Vista sin calibrar)” para ver la imagen original.

Desinstalación

El programa de MagicTune se puede quitar solamente usando la opción "Add/Remove Programs (Agregar o quitar programas)" desde Panel de control de Windows.

Siga los pasos siguientes para quitar MagicTune.

1. Vaya a [Task Tray (Bandeja de sistema)] ' [Start (Inicio)] ' [Settings (Configuración)] y selecione [Control Panel (Panel de control)] en el menú. Si el programa está instalado en Windows XP, abra [Control Panel (Panel de control)] desde el menú [Start (Inicio)].

2. Haga clic en el icono "Add/Remove Programs (Agregar o quitar programas)" en Panel de control

3. En la pantalla "Add/Remove Programs (Agregar o quitar programas)", desplace la barra vertical hasta localizar "MagicTune". Haga clic para seleccionar ese elemento.

4. Haga clic en el botón "Agregar o quitar (Add/Remove)" para quitar el programa.

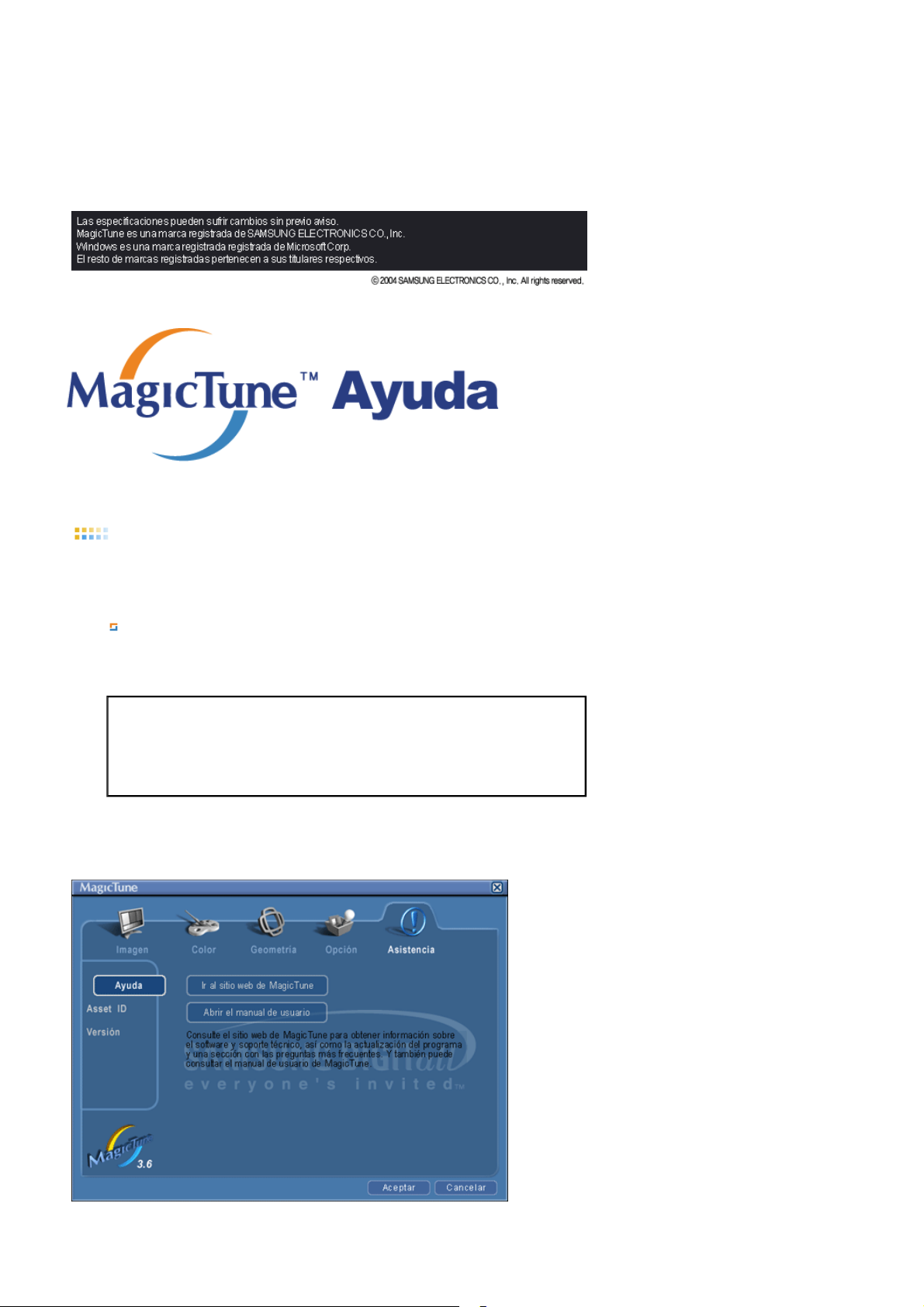

Page 44

5. Haga clic en "Yes (Sí)" para comenzar el proceso de desintalación.

6. Espere hasta que aparezca el cuadro de diálogo "Uninstall Complete (Desinstalación completa)".

Visite el

sitio Web de MagicTune para más información técnica, las FAQ (Preguntas y respuestas) y las

actualizaciones del software.

Solución de problemas

! MagicTune puede dejar funcionar en caso de sustitución del monitor, o actualización del controlador de

la tarjeta gráfica mientras se está ejecutando. Si es así, reinicie el sistema.

Compruebe cuándo MagicTune no funciona correctamente.

* La característica MagicTune sólo se encuentra en equipos (VGA) con sistema operativo Window compatibles con Plug and Play.

* Para comprobar si el equipo está preparado para la característica MagicTune, siga los pasos a continuación (Cuando Windows es XP);

Panel de control -> Rendimiento y Mantenimiento -> Sistema -> Hardware -> Administrador de dispositivos -> Monitores -> Después de eliminar Monitor Plug and Play, busque "Monitor Plug and Play" activando la búsqueda de nuevo Hardware.

Visite el sitio Web de MagicTune para más información técnica, las FAQ (Preguntas y respuestas) y las actualizaciones del software.

Page 45

ntes de llamar a un centro de servicio, revise la información proporcionada en esta sección para ver si puede resolver el problema usted mismo. Si necesita ayuda, llame por teléfono al número que figura en el documento de garantía, al número de la sección informaciones o

contáctese con el vendedor autorizado.

Síntomas Revisar la list Solucíon

No hay imagen en pantalla No puede usar el monitor.

Está conectado correctamente el cordón eléctrico a la fuente de alimentación?

Puede ver en la pantalla "

Comprobar cable señal

Si está conectada la fuente de suministro eléctrico, reiniciar el computador para ver la pantalla inicial (la pantalla de conexión), la cual se puede ver.

Puede ver en la pantalla "

no óptimo. Modo recomendado 1280 x 1024 60Hz

Modo

Inspeccione el cordón eléctrico y la fuente de suministro eléctrico.

Compruebe que el equipo está conectado correctamente.

Si aparece la pantalla inicial (la pantalla de conexión), inicie el computador: en el modo aplicable (el modo seguro para Windows ME/2000/XP) y luego cambie la frecuencia de la tarjeta de video. (Véase Modos de Pantalla

Prefijados)

Nota: Si no aparece la pantalla inicial (pantalla de conexión),

contáctese con el centro de servicio o el vendedor autorizado.

Puede ver este mensaje cuando la señal de la tarjeta de video excede la frecuencia y resolución máxima.

Ajuste la frecuencia y resolución máxima aplicable al monitor.

Si el modo de pantalla es superior a SXGA o 75Hz, se visualiza un mensaje "

óptimo. Modo recomendado 1280 x 1024 60Hz

de pantalla es superior a 85Hz, la pantalla trabajará correctamente,

Modo no

". Si el refresco

Page 46

pero aparece el mensaje "

no óptimo. Modo recomendado 1280 x 1024 60Hz

minuto y, entonces, desaparece. Cambie al modo recomendado durante este período de un minuto. (El mensaje se visualiza otra vez si se reinicia el sistema.)

" durante un

Modo

No se puede ver Visualización en Pantalla (OSD).

La pantalla muestra colores extraños o sólo blanco y negro.

No hay imagen en la pantalla. El indicador de suministro de energía está parpadeando en intervalos de un segundo?

Ha bloqueado el Menú Visualización en Pantalla (OSD) para evitar cambios?

La pantalla muestra sólo un color como si la mirara a través de un papel de celofán?

Los colores de la pantalla se vuelven extraños después de ejecutar un programa o debido a una falla del sistema mientras se ejecutan programas de aplicación?

Se ha instalado apropiadamente la tarjeta de video?

El monitor está en el modo Ahorrador de Energía.

Presione una tecla del teclado o mueva el mouse para activar el monitor y restaurar la imagen en la pantalla.

Desbloquee la OSD presionando el botón Menú por lo menos 5 segundos.

Inspeccione la conexión del cable de señal.

Asegúrese que la tarjeta de video esté insertada totalmente en su ranura.

Reiniciar el computador.

Instalar la tarjeta de video siguiendo las instrucciones del manual de la tarjeta de video.

La pantalla se ha desequilibrado repentinamente.

La pantalla está fuera de enfoque o no puede regularse OSD.

LED está intermitente pero no hay imágenes en la pantalla.

En la pantalla se muestran sólo 16 colores. Han cambiado los colores de la pantalla después de cambiar la tarjeta de video.

Ha cambiado la tarjeta de video o la unidad de disco?

Ha regulado la resolución o frecuencia del monitor?

La pantalla puede estar desbalanceada debido al ciclo de las señales de la tarjeta de video. Reajustar Posición de acuerdo a las instrucciones de OSD.

Ha regulado la resolución o frecuencia del monitor?

Observa que la frecuencia está regulada apropiadamente al inspeccionar el Tiempo de Pantalla en el menú?

Han sido fijados apropiadamente los colores en Windows?

Ha sido fijada apropiadamete la tarjeta de video?

Ajustar Posición y Tamaño de acuerdo a las instrucciones de OSD.

Regular la resolución y frecuencia de la tarjeta de video. (Véase Modos de Pantalla

Prefijados).

Regular la resolución y frecuencia de la tarjeta de video. (Véase Modos de Pantalla

Prefijados.)

Regule la frecuencia apropiadamente de acuerdo a las instrucciones del manual de la tarjeta de video y Modos de

Pantalla Prefijados.

(La frecuencia máxima por resolución podría diferir de producto a producto).

Para Windows ME/2000/XP: Fijar los colores apropiadamente en el Panel de Control, Pantalla, Configuración.

Fijar la tarjeta de video de acuerdo a las instrucciones del

Page 47

manual de la tarjeta de video.

Hay un mensaje que dice: "Monitor desconocido, Enchufar y Usar (VESA DDC) monitor encontrado".

MagicTune no funciona correctamente.

Si hay problemas con el monitor, inspeccione los siguientes items.

1. Inspeccione si el cordón de suministro de energía está conectado apropiadamente al computador.

2. Inspeccione si el computador emite el sonido "beep" más de 3 veces cuando se inicie. (Si es afirmativo, solicite un servicio de mantenimiento para la placa ba se del computador).

3. Si instala una nueva tarjeta de video o si ensambla el PC, inspeccione si la unidad del adaptador (video) o el controlador del monitor está instalado.

4. Inspeccione que la velocidad de escaneo de la pantalla de video esté puesto en 75 Hz o 85 Hz. (Cuando use la máxima resolución no exceda 60 Hz ).

5. Si tiene problemas en la instalación del controlador del adaptador (video), inicie el computador en el Modo Seguro, remueva el Adaptador de Pantalla en "Panel de Control , Sistema, Dispositivo de Administración" y luego reiniciar el computador para reinstalar el controlador del adaptador (video).

Si los problemas persisten, contáctese con un centro de servicio autorizado.

Ha instalado el controlador de monitor?

Vea el manual de la tarjeta de video para saber si la función Enchufar y Usar (VESA DDC) puede ser soportada.

¿Ha cambiado de tarjeta gráfica o de PC?

Instale el controlador de monitor de acuerdo a las Instrucciones de Instalación del Controlador.

Descargue la última versión del programa. Descargue la última versión del programa.

http://www.samsung.com/.

Q & A

Pregunta Respuesta

Cómo se puede cambiar la frecuencia?

Cómo se puede regular la resolución? Windows ME/XP/2000: Coloque la resol ución en el Panel

Cómo se puede poner la función Ahorro de Energía?

Cómo se puede limpiar el Tubo de imagen/Panel LCD?

Se puede cambiar la frecuencia reconfigurando la tarjeta de video.

Note que el soporte de la tarjeta de video puede variar, dependiendo de la versión del controlador usado. (Busque detalles en el manual del computador o de la tarjeta de video).

de Control, Pantalla, Configuración. * Contáctese con el fabricante de la tarjeta de video para

obtener más detalles. Windows ME/XP/2000: Poner la función en Programa de

Instalación-BIOS(sistema básico de entrada -salida) del computador o del protector de pantalla. (Consulte el Manual del Computador / Windows)

Desconecte el cordón de suministro de energía y luego limpie el monitor con una tela suave, usando una solución limpiadora o simplemente agua.

No deje restos de detergente ni raye la caja. No permita que entre agua en el computador.

Page 48

Investigación del dispositivo de Autoprueba

Chequear el dispositivo de Autoprueba | Mensajes de Precaución | Ambiente | Recomendación útil

Se provee un dispositivo de autoprueba que permite inspeccionar la función apropiada del monitor. Si el monitor y el computador están conectados apropiadamente pero la pantalla del monitor permanece obscura y el indicador de abastecimiento de energía está intermitente, ejecute la autoprueba del monitor, siguiendo los siguientes pasos:

Chequear el dispositivo de Autoprueba

1. Apague el computador y el monitor.

2. Desconecte el cable de video de la parte trasera del computador.

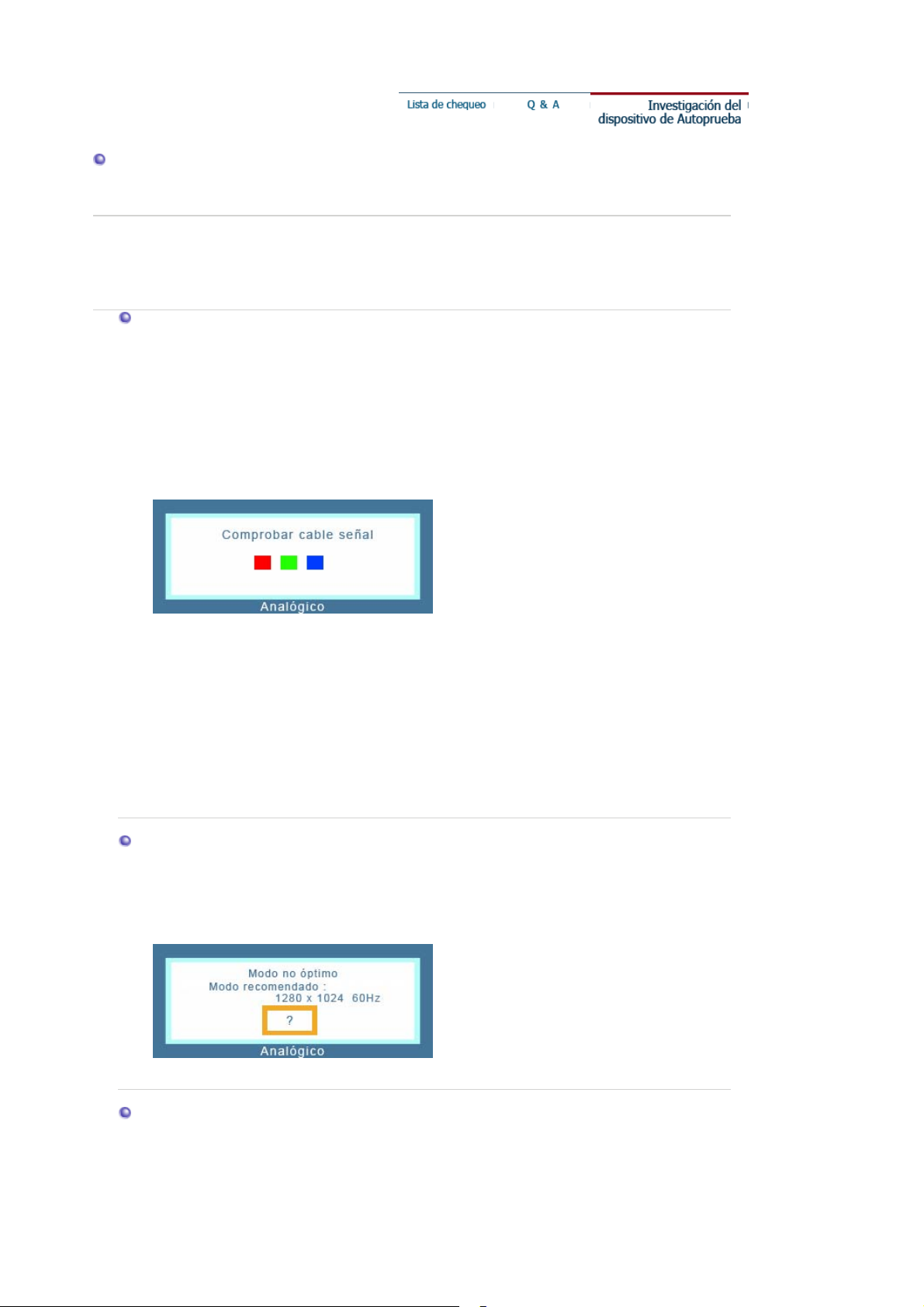

3. Prenda el monitor. Si el monitor está funcionando correctamente, se verá una caja con el borde y el texto

interior como se muestra en la siguiente ilustración: Las tres cajas dentro del borde son de color rojo, verde y azul.

La ausencia de una de las cajas indica un problema en el monitor. Esta caja también aparece durante la operación normal si el cable de video se de sconecta o se daña.

4. Apague el monitor y vuelva a conectar el cable de video; luego prenda el computador y el monitor.

Si después de usar el procedimiento anteriormente indicado, la pantalla del monitor permanece en blanco, inspeccione el controlador de video y el sistema del computador el monitor está funcionando correctamente.

Mensajes de Precaución

Si hay algo incorrecto en la señal de entrada, aparece un mensaje en la pantalla o la pantalla se pone en blanco aunque el indicador de suministro de energia LED esté todavía prendido. El mensaje podría indicar que el mon itor está fuera del rango de escáner o que se necesita inspeccionar el cable de señal.

Ambiente

La ubicación y posición del monitor podría influenciar en la calidad y otras características del monitor.

1. Si hay algún altavoz para bajas audiofrecuencias cerca del monitor, desconécte lo y trasládelo a otra habitación.

Page 49

2. Retire todos los dispositivos electrónicos como radios, ventiladores, relo jes y teléfonos que están a menos de 3 pies (1 metro) del monitor.

Recomendación útil

z Un monitor reconstruye señales visuales que recibe del computador. Por lo tanto, si hay

algún problema con el PC o la tarjeta de video, esto podría causar que el monitor se ponga en blanco, o tenga malos colores, sonido, Sincronización Fuera de Rango, etc. En este caso , primero inspeccione la fuente del problema y luego póngase en conta cto con el centro de servicio o el distribuidor.

z Analizando las condiciones de trabajo del monitor

Si no hay imagen en la pantalla o si aparece un mensaje

recomendado 1280 x 1024 60Hz"

, desconecte el cable del computador mientras el monitor

"Modo no óptimo","Modo

todavía está con corriente eléctrica.

{ Si hay un mensaje en la pantalla o si la pantalla se pone blanca, esto significa que el

monitor está en condiciones de trabajar.

{ En este caso, inspeccione el computador y averigue el problema.

Page 50

Generales

Nombre del Modelo SyncMaster 730B

Panel LCD

Tamaño 17,0 pulgadas de diagonal

Area de Presentación 337,92 (H) x 270,336 (V)

Distancia entre Pixels 0,264mm (H) x 0,264mm (V)

Tipo matrix activa TFT a-si

Sincronización

Horizontal 30 ~ 81 kHz

Vertical 56 ~ 75 Hz

Color de Pantalla

16,2M Colors

Resolución

Resolución óptima 1280 x 1024@60 Hz

Máxima resolución 1280 x 1024@75 Hz

Señal de Entrada, Terminada

RGB Analog, Digital RGB bajo la norma DVI.

0.7Vp-p Positive at 75 ohms, Compuesta H/V Sync, Sync-on-Green Separate H/V sync,TTL level positive or negative

Ancho de Banda Máximo

140 MHz (analógico / digital)

Fuente de poder

AC 100 ~ 240 VAC(± 10%) , 60/50 Hz ± 3Hz

Cable de Señal

15pines-a-15pines D-sub cable, desarmable DVI-D-a-DVI-D cable, desarmable

Page 51

Consumo de Energía

Menos de 34W (analógico / digital)

Dimensiones (P x D x A) / Peso

382,0 x 56,0 x 322,0 mm 382,0 x 175,0 x 386,2 mm / 3,6 kg (Sin soporte)

Interfase de Montaje VESA

75mm x 75mm (Para uso con hardware de Montaje especial (Brazo))

Consideraciones medioambientales

Operación Temperatura : 10°C ~ 40°C(50°F ~ 104°F)

Humedad : 10% ~ 80%, no-condensación

Almacenamiento Temperatura : -20°C ~ 60°C(-4°F ~140°F)

Humedad : 5% ~ 95%, no-condensación

Capacidad Plug y Play

Este monitor puede instalarse en cualquier sistema con Plug & Play compatible. Las interacciones de los sistemas del monitor y computador proveen las mejores condiciones operativas y configuración del sistema. En la mayoría de los casos, la instalación del monitor se hará automáticamente, a menos que el usuario desee seleccionar configuraciones alternas.

Nota: El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Administrador de Energía

Este monitor tiene un sistema incorporado de manejo de energía llamado Ahorrador de Energía . Este sistema ahorra energía cambiando el monitor a un modo de bajo consumo de energía cuando no es usado por cierto periodo de tiempo. El monitor regresa automaticamente a una operación normal cuando se mueve el mouse del computador o se presiona una tecla del teclado. Para ahorrar energía, apague el monitor cuando no lo necesite, o cuando no lo use durante largos periodos de tiempo. El sistema del Ahorrador de Energía funciona con un VESA DPMS de acuerdo a la tarjeta de video instalada en el computador. Use un programa de herramientas instalado en el computador para instalar esta característica.

Estado

Indicador de

Suministro de Energía

Consumo de Energía

Modo de ahorro

Operación normal

energético

EPA/ENERGY 2000

Verde Verde, intermitente Negro

analógico / digital

Menos de 34W

analógico / digital

Menos de 1W

(Modo Off)

Apagado de la Fuente

de Alimentación

Menos de 1W

(120Vac/220 Vac)

Este monitor es compatible con EPA ENERGY STAR® y con ENERGY2000 cuando es usado con un computador que está equipado con VESA DPMS.

Como socio de EPA ENERGY STAR

Partner, SAMSUNG ha

determinado que este producto sigue las directrices de ENERGY

STAR

sobre eficiencia energética.

Page 52

Mode de Pantalla Prefi

Si la señal transferida del computador es la misma a la de los Modos de Pantalla Prefijados siguientes, la pantalla se regula automáticamente. Sin embargo, si la señal difiere, la pantalla podría ponerse en blanco mientras el indicador de suministro de energía LED está prendido. Consulte el manual de la tarjeta de video y regule la pantalla de la siguiente manera.

Table 1. Preset Timing Modes

ado

Modo Pantalla

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC,1152 x870 68,681 75,062 100,000 -/-

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

Frecuencia H

(kHz)

Vertical

Frequency (Hz)

Pixel Clock

(MHz)

Sync Polarity

(H/V)

VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA 1280 x 960 60,000 60,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Frecuencia H

El tiempo para escanear una línea que conecta horizontalmente el lado derecho de la pantalla al lado izquierdo es llamado Ciclo Horizontal y el número inverso del Ciclo Horizontal es llamado Frecuencia H. Unidad kHz

Frecuencia V

A semejanza de una lámpara fluorescente, la pantalla tiene que repetir la misma imagen muchas veces por segundo para mostrar una imagen al usuario. La frecuencia de esta repetición es llamada Frecuencia V o Frecuencia de Escaneo. Unidad Hz

Page 53

Generales

Nombre del Modelo SyncMaster 930B

Panel LCD

Tamaño 19,0 pulgadas de diagonal

Area de Presentación 376,32 (H) x 301,056 (V)

Distancia entre Pixels 0,294mm (H) x 0,294mm (V)

Tipo matrix activa TFT a-si

Sincronización

Horizontal 30 ~ 81 kHz

Vertical 56 ~ 75 Hz

Color de Pantalla

16,7M Colors

Resolución

Resolución óptima 1280 x 1024@60 Hz

Máxima resolución 1280 x 1024@75 Hz

Señal de Entrada, Terminada

RGB Analog, Digital RGB bajo la norma DVI.

0.7Vp-p Positive at 75 ohms, Compuesta H/V Sync, Sync-on-Green Separate H/V sync,TTL level positive or negative

Ancho de Banda Máximo

140 MHz (analógico / digital)

Fuente de poder

AC 100 ~ 240 VAC(± 10%) , 60/50 Hz ± 3Hz

Cable de Señal

15pines-a-15pines D-sub cable, desarmable DVI-D-a-DVI-D cable, desarmable

Page 54

Consumo de Energía

Menos de 38W (analógico / digital)

Dimensiones (P x D x A) / Peso

422,7 x 59,6 x 353,8 mm 422,7 x 200,0 x 427,7 mm / 5,1 kg (Sin soporte)

Interfase de Montaje VESA

75mm x 75mm (Para uso con hardware de Montaje especial (Brazo))

Consideraciones medioambientales

Operación Temperatura : 10°C ~ 40°C(50°F ~ 104°F)

Humedad : 10% ~ 80%, no-condensación

Almacenamiento Temperatura : -20°C ~ 60°C(-4°F ~140°F)

Humedad : 5% ~ 95%, no-condensación

Capacidad Plug y Play

Nota: El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Administrador de Energía

Estado

Indicador de

Suministro de Energía

Consumo de Energía

Modo de ahorro

Operación normal

energético

EPA/ENERGY 2000

Verde Verde, intermitente Negro

analógico / digital

Menos de 38W

analógico / digital

Menos de 1W

(Modo Off)

Apagado de la Fuente

de Alimentación

Menos de 1W

(120Vac/220 Vac)

Este monitor es compatible con EPA ENERGY STAR® y con ENERGY2000 cuando es usado con un computador que está equipado con VESA DPMS.

Como socio de EPA ENERGY STAR

Partner, SAMSUNG ha

determinado que este producto sigue las directrices de ENERGY

STAR

sobre eficiencia energética.

Page 55

Mode de Pantalla Prefi

Table 1. Preset Timing Modes

ado

Modo Pantalla

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC,1152 x870 68,681 75,062 100,000 -/-

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,00 +/+

Frecuencia H

(kHz)

Vertical

Frequency (Hz)

Pixel Clock

(MHz)

Sync Polarity

(H/V)

VESA 1280 x 960 60,000 60,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Frecuencia H

Frecuencia V

Page 56

Servicio

Es posible que la dirección y el número de teléfono de la empresa cambien sin aviso previo.

AUSTRALIA :

Samsung Electronics Australia Pty Ltd. Customer Response Centre 7 Parkview Drive, Homebush Bay NSW 2127 Tel : 1300 362 603

http://www.samsung.com.au/

BRAZIL :

Samsung Eletronica da Amazonia Ltda. R. Prof. Manoelito de Ornellas, 303, Terro B Chacara Sto. Antonio, CEP : 04719-040 Sao Paulo, SP SAC : 0800 124 421

http://www.samsung.com.br/

CANADA :

Samsung Electronics Canada Inc. Samsung Customer Care 7037 Financial Drive Mississauga, Ontario L5N 6R3 1-800-SAMSUNG (1-800-726-7864)

http://www.samsung.ca/

CHILE :

SONDA S.A. Teatinos 550, Santiago Centro, Santiago, Chile Fono: 56-2-5605000 Fax: 56-2-5605353 56-2-800200211

http://www.sonda.com/ http://www.samsung.cl/

COLOMBIA :

Samsung Electronics Colombia Cra 9 No 99A-02 Of. 106 Bogota, Colombia Tel.: 9-800-112-112 Fax: (571) 618 - 2068

http://www.samsung-latin.com/

e-mail : [email protected]

Page 57

ESPAÑA :

Samsung Electronics Comercial Iberica, S.A. Ciencies, 55-65 (Poligono Pedrosa) 08908 Hospitalet de Llobregat (Barcelona) Tel. : (93) 261 67 00 Fax. : (93) 261 67 50

http://samsung.es/

FRANCE :

SAMSUNG ELECTRONICS FRANCE Service Paris Nord 2 66 rue des Vanesses BP 50116 Villepinte 95950 Roissy CDG Cedex Tel : 08 25 08 65 65 Fax : 01 48 63 06 38

http://www.samsungservices.com/

GERMANY :

TELEPLAN Rhein-Main GmbH Feldstr. 16 64331 Weiterstadt T. 06151/957-1306 F. 06151/957-1732 * EURO 0.12/Min

http://www.samsung.de/

HUNGARY :

Samsung Electronics Magyar Rt. 1039, Budapest, Lehel u. 15-17. Tel: 36 1 453 1100 Fax: 36 1 453 1101

http://www.samsung.hu/

ITALY :

Samsung Electronics Italia S.p.a. Via C. Donat Cattin, 5 20063 Cernusco s/Naviglio (MI) Servizio Clienti: 199.153.153

http://www.samsung-italia.com/

MÉXICO :

SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V. Vía Lopez Portillo No. 6, Col. San Fco. Chilpan Tultitlán, Estado de México, C.P. 54940 Tel: 01-55-5747-5100 / 01-800-726-7864 Fax: 01-55-5747-5202 / 01-800-849-1743 RFC: SEM950215S98

http://www.samsung.com.mx/

IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

EXPORTADO POR: Samsung Electronics CO.,LTD.

NETHERLANDS/BELGIUM/LUXEMBOURG :

Samsung Electronics Benelux B. V. Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS Service and informatielijn ; Belgium :0800-95214, http://www.samsung.be/ Netherlands : 0800-2295214, http://www.samsung.nl/

PANAMA :

Samsung Electronics Latinoamerica( Z.L.) S.A. Calle 50 Edificio Plaza Credicorp, Planta Baja Panama Tel. : (507) 210-1122, 210-1133 Tel : 800-3278(FAST)

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan Tultitlán, Estado de México, C.P. 54940 Tel: 01-55-5747-5100 / 01-800-726-7864

416, Mae tan-3dong, Yeongtong - gu, Suwon City, Gyeonggi-do Korea

Page 58

http://www.samsung-latin.com/

PERU

Servicio Integral Samsung

v.Argentina 1790 Lima1. Peru Tel: 51-1-336-8686 Fax: 51-1-336-8551

http://www.samsungperu.com/

PORTUGAL :

SAMSUNG ELECTRONICA PORTUGUESA S.A. Rua Mário Dioniso, N

2 - 1º Drt. 2795-140 LINDA-A-VELHA Tel. 214 148 114/100 Fax. 214 148 133/128 Free Line 800 220 120

http://www.samsung.pt/

SOUTH AFRICA :

Samsung Electronics,5 Libertas Road, Somerset Office Park, Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa Tel : 0027-11-549-1621 Fax : 0027-11-549-1629

http://www.samsung.co.za/

SWEDEN/DENMARK/NORWAY/FINLAND :

Samsung Electronics AB Box 713 S-194 27 UPPLANDS VÄSBY SVERIGE Besöksadress : Johanneslundsvägen 4 Samsung support Sverige: 020-46 46 46 Samsung support Danmark : 8088-4646 Samsung support Norge: 8001-1800 Samsung support Finland: 0800-118001 Tel +46 8 590 966 00 Fax +46 8 590 966 50

http://www.samsung.se/

THAILAND :

HAI SAMSUNG SERVICE CENTER MPA COMPLEX BUILDING,1st-2nd Floor 175 SOI SUEKSA VIDHAYA SATHON SOI 12 SILOM ROAD ,SILOM,BANGRAK BANGKOK 10500 TEL : 0-2635-2567 FAX : 0-2635-2556

UKRAINE :

SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE IN UKRAINE 4 Glybochitska str. Kiev, Ukraine Tel. 8-044-4906878 Fax 8-044-4906887 Toll-free 8-800-502-0000

http://www.samsung.com.ua/

United Kingdom :

Samsung Electronics (UK) Ltd. Samsung House, 225 Hook Rise South Surbiton, Surrey KT6 7LD Tel. : (0208) 391 0168 Fax. : (0208) 397 9949 < European Service Center & National Service > Stafford Park 12 Telford, Shropshire, TF3 3BJ Tel. : (0870) 242 0303 Fax. : (01952) 292 033

http://samsungservice.co.uk/

U.S.A. :

Samsung Electronics America Service Division 400 Valley Road, Suite 201 Mount Arlington, NJ 07856 1-800-SAMSUNG (1-800-726-7864)

Page 59

http://samsungusa.com/monitor/

Téminos

Dot Pitch (Ancho de Punto)

La imagen en el monitor está compuesta de puntos de color rojo, verde y azul. Mientras más cercanos estén, mejor será la nitidez. La distancia entre dos puntos del mismo color es llamada "dot pitch". Unidad: mm

Frecuencia Vertical

La pantalla debe ser dibujada varias veces en un intervalo de un segundo a fin de crear y mostrar una imagen al usuario. La frecuencia de esta repetición es llamada Frecuencia Vertical o Tasa de Refresco. Unidad: Hz

Ejemplo: Si la misma luz se repite 60 veces por segundo, esto es considerado como 60 Hz. En

este caso, se detecta una intermitencia en la pantalla. Para evitar este problema, se usa el Modo-Intermitencia que usa una frecuencia vertical sobre 70 Hz.

Frecuencia Horizontal

El tiempo que toma para escanear una línea que conecta horizontalmente el extremo derecho con el extremo izquierdo de la pantalla es llamado Ciclo Horizontal . Al número inverso del Ciclo Horizontal se le llama Frecuencia Horizontal. Unidad: kHz

Métodos de Entrelazamiento y No-Entrelazamiento

A la muestra de las líneas horizontales en la pantalla, desde el tope hasta la base, se le llama método de No-Entrelazamiento, mientras que a la muestra de líneas impares y luego líneas pares alternativamente se le llama método de Enlazamiento. El método de No-Entrelazamiento es usado por la mayoría de monitores para asegurar una imagen clara. El método de Entrelazamiento es el mismo que se usa en la TV.

Plug & Play (Enchufar y Operar)

Esta es una función que otorga al usuario la mejor calidad de pantalla, permitiendo al monitor y al computador intercambiar información automáticamente. Este monitor cumple con el estándar internacional VESA DDC para la función Plug & Play.

Resolución

Al número de puntos que se alínean vertical y horizontalmente para formar la imagen se le llama "resolución". Este número muestra la precisión de la pantalla. Es bueno tener una resolución alta para realizar tareas múltiples ya que se puede mostrar más información en la pantalla.

Ejemplo: Si la resolución es 1280 x 1024, esto significa que la pantalla está compuesta de 1280

puntos horizontales (resolución horizontal) y 1024 líneas verticales (resolución vertical).

Para Obtener una Mejor Presentación

1. Ajuste la resolución de la computadora y la velocidad de inyección de la pantalla (intervalo de actualización) del panel de control de la computadora, como se indica a continuación, para que disfrute de la mejor calidad de imagen. Usted puede tener una calidad irregular de imagen en la pantalla si la mejor calidad de imagen no se provee en TFT-LCD.

{ Resolución: 1280 x 1024 { Frecuencia Vertical (actualización): 60 Hz

2. Cuando limpie el monitor y el panel exterior, por favor aplique con un paño suave y seco la

Page 60

pequeña cantidad de limpiador que se recomienda, y púlalo. No aplique fuerza al área del LCD sino estregue suavemente. Si se aplica mucha fuerza, puede mancharse.

3. Si no está satisfecho con la calidad de la imagen, puede lograr mejor calidad de imagen al llevar a cabo la "función de ajuste automático" en la pantalla que aparece cuando se presiona el botón de cierre de ventana. Si hay todavía ruido después del ajuste automático, use la función de ajuste FINO / GRUESO.

4. Si el aparato muestra una imagen fija durante un largo período de tiempo, puede quedar una imagen residual o cierta indefinición. Establezca el modo de ahorro de energía o configure un protector de pantalla con una imagen en movimiento, cuando sea necesario dejar desatendido el monitor durante un largo período de tiempo.

Autoridad

Está estrictamente prohibida la reproducción de este manual, por cualquier medio, sin el permiso escrito de Samsung electronics Co., Ltd .

Samsung electronics Co., Ltd. no será responsable de los errores incurridos aquí o de los daños consiguientes o incidentales relacionados con el suministro, interpretación o uso de este material.

El logotipo "Samsung" son marcas registradas de Samsung Electronics Co., Ltd.; "Microsoft", "Windows" y "Windows NT" son marcas registradas de Microsoft Corporation; "VESA", "DPMS" y "DDC" son marcas registradas de Video Electronics Standard Association; el nombre y logotipo "ENERGY STAR®" son marcas registradas de la Agencia de Protección Ambiental de EE.UU. (APA). Como socio de ENERGY STAR®, Samsung Electronics Co., Ltd. ha determinado que este producto cumple con las directrices de ENERGY STAR® sobre eficiencia energética. Todos los demás nombres mencionados aquí podrían ser marcas comerciales o marcas registradas de sus respectivos dueños.

Page 61

FCC Information European Notice (Europe only) | PCT Notice | VCCI |

TCO'95-Ecological requirements for personal computers (TCO'95 applied model only) TCO'99-Ecological requirements for personal computers (TCO'99 applied model only) TCO'03-Ecological requirements for personal computers (TCO'03 applied model only) TCO'03 Recycling Information (TCO'03 applied model only) Medical Requirement Mercury Statement (LCD Monitor, LCD TV, DLP Projection TV, Projector for USA only)

IC Compliance Notice

MPR II Compliance

FCC Information

User Instructions

The Federal Communications Commission Radio Frequency Interference Statement includes the following warning:

This equipment has been tested and found to comply with the limits for a Class B digital

Note:

device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television receptions, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

z Reorient or relocate the receiving antenna. z Increase the separation between the equipment and receiver.

Connect the equipment into an outlet on a circuit different from that to which the receiver is

connected.

z Consult the dealer or an experienced radio/TV technician for help.

User Information

Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. If necessary, consult your dealer or an experienced radio/television technician for additional suggestions. You may find the booklet called How to Identify and Resolve Radio/TV Interference Problems helpful. This booklet was prepared by the Federal Communications Commission. It is available from the U.S. Government Printing Office, Washington, DC 20402, Stock Number 004-000-00345-4.

The party responsible for product compliance: SAMSUNG ELECTRONICS CO., LTD America QA Lab of Samsung 3351 Michelson Drive, Suite #290, Irvine, CA92612 USA Tel) 949-975-7310 Fax) 949-922-8301

Warning

User must use shielded signal interface cables to maintain FCC compliance for the product.

Provided with this monitor is a detachable power supply cord with IEC320 style terminations. It may be suitable for connection to any UL Listed personal computer with similar configuration. Before making the connection, make sure the voltage rating of the computer convenience outlet is the same as the monitor and that the ampere rating of the computer convenience outlet is equal to or exceeds the monitor voltage rating. For 120 Volt applications, use only UL Listed detachable power cord with NEMA configuration 5-15P type (parallel blades) plug cap. For 240 Volt applications use only UL Listed Detachable power supply cord with NEMA configuration 6-15P type (tandem blades) plug cap.

IC Compliance Notice

This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations of ICES-003.

Cet appareil Numérique de classe B respecte toutes les exigences du Règlemont NMB-03 sur les équipements produisant des interférences au Canada.

Page 62

MPR II Compliance

This monitor complies with SWEDAC(MPR II) recommendations for reduced electric and magnetic fields.

European Notice(Europe Only)

Products with the CE marking comply with the EMC Directive(89/336/EEC), (92/31/EEC), (93/68/EEC) and the Low Voltage Directive (73/23/EEC) issued by the Commission of the European Community. Compliance with these directives implies conformity to the following European Norms:

z EN55022:1998+A1:2000 - Radio Frequency Interference z EN55024:1998 - Electromagnetic Immunity z EN61000-3-2:1995+A1/A2:1998 - Power Line Harmonics z EN61000-3-3:1995 - Voltage Fluctuations

PCT Notice

VCCI

This is a Class B product based on the standard of the Voluntary Control Council for Interference by Information Technology Equipment (VCCI). If this is used near a radio or television receiver in a domestic environment, it may cause radio interference. Install and use the equipment according to the instruction manual.

TCO'95-Ecological requirements for personal computers (TCO'95 applied model only)

AB general requirements AB2 Written Eco-document acompanying the products

Congratulations! You have just purchased a TCO'95 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and to the further development of environmentally-adapted electronic products.

Why do we have environmentally-labelled monitors?

In many countries, environmental labelling has become an established method for encouraging the adaptation of goods and services to the environment.The main problem as far as monitors and other electronic equipment are concerned is that environmentally harmful substances are used both in the products and during their manufacture. Since it has not been possible so far for the majority of electronic equipment to be recycled in a satisfactory way, most of these potentially damaging substances sooner or later enter Nature.

There are also other characteristics of a monitor, such as energy consumption levels, that are important from both the working and natural environment viewpoints. Since all types of conventional electricity generation have a negative effect on the environment (acidic and

Page 63

climate-influencing emissions, radioactive waste, etc.) it is vital to conserve energy. Electronic equipment in offices consumes an enormous amount of energy, since it is often routinely left running continuously.

What does labelling involve?

This product meets the requirements for the TCO'95 scheme, which provides for international environmental labelling of monitors. The labelling scheme was developed as a joint effort by the TCO (The Swedish Confederation of Professional Employees), Naturskyddsforeningen (The Swedish Society for Nature Conservation) and NUTEK (The National Board for Industrial and Technical Development in Sweden).

The requirements cover a wide range of issues: environment, ergonomics, usability, emission of electrical and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands concern among other things restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs (freons), and chlorinated solvents. The product must be prepared for recycling and the manufacturer is obliged to have an environmental plan, which must be adhered to in each country where the company conducts its operations policy. The energy requirements include a demand that the monitor after a certain period of inactivity shall reduce its power consumption to a lower level, in one or more stages. The length of time to reactivate the monitor shall be reasonable for the user.

Labelled products must meet strict environmental demands, for example in respect of the reduction of electric and magnetic fields, along with physical and visual ergonomics and good usability.

TCO Development Unit 1996-11-29 On the page this folder you will find a brief summary of the environmental requirements met by this product. The complere environmental criteria document may be ordered from: TCO Development Unit S-11494 Stockholm Sweden Fax: +46 8 782 92 07 E-mail (Internet):

[email protected]

Current information regarding TCO'95-approved and labelled products may also be obtained via the Internet, using the address:

http://www.tco-info.com/

TCO'95 is a co-operative project between(3 logos)

Environmental Requirements

Brominated flame retardants are present in printed circuit boards, cables, wires, casings and housings. In turn, they delay the spread of fire. Up to thirty percent of the plastic in a computer casing can consist of flame retardant substances. These are related to another group of environmental toxins, PCBs, which are suspected to give rise to similar harm, including reproductive damage in fish eating birds and mammals, due to the bioaccumulative processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur.

TCO'95 demand requires that plastic components weighing more than 25 grams must not

contain organically bound chlorine and bromine.

Lead

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning.

z TCO'95 requirement Permits the inclusion of lead since no replacement has yet been

developed.

Cadmium

Cadmium is present in rechargeable batteries and in the colour generating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses.

z TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per

million) of cadmium. The colour-generating layers of display screens must not contain any cadmium.

Mercury

Mercury is sometimes found in batteries, relays and switches. Mercury damages the nervous system and is toxic in high doses.

z TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per

million) of mercury. It also demands that no mercury is present in any of the electrical or electronics components concerned with the display unit.

CFCs (freons)

Page 64

CFCs (freons) are sometimes used for washing printed circuit boards and in the manufacturing of expanded foam for packaging. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on Earth of ultraviolet light with consequent increased risks of skin cancer (malignant melanoma).

z The relevant TCO'95 requirement: Neither CFCs nor HCFCs may be used during the

manufacturing of the product or its packaging.

TCO'99-Ecological requirements for personal computers (TCO'99 applied model only)

Congratulations!

You have just purchased a TCO'99 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.

This product meets the requirements for the TCO'99 scheme which provides for an international environmental and quality labelling labelling of personal computers. The labelling scheme was developed as a joint effort by the TCO(The Swedish Confederation of Professional Employees), Svenska Naturskyddsforeningen(The Swedish Society for Nature Conservation), Statens Energimyndighet(The Swedish National Energy Administration) and SEMKO AB.

The requirements cover a wide range of issuse: environment, ergonomics, usability, reduction of electric and magnetic fields, energy consumption and electrical safety.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging the adaptation of goods and services to the environment. The main problem, as far as computers and other electronics equipment are concerned, is that environmentally harmful substances are used both in the products and during their manufacture. Since it is not so far possible to satisfactorily recycle the majority of electronics equipment, most of these potentially damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are important from the viewpoints of both the work (internal) and natural (external) environments. Since all methods of electricity generation have a negative effect on the environment (e.g. acidic and climate-influencing emissions, radioactive waste), it is vital to save energy. Electronics equipment in offices is often left running continuously and thereby consumes a lot of energy.

What does labelling involve?

The environmental demands has been developed by Svenska Naturskyddsforeningen (The Swedish Society for Nature Conservation). These demands impose restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs(freons) and chlorinated solvents, among other things. The product must be prepared for recycling and the manufacturer is obliged to have an environmental policy which must be adhered to in each country where the company implements its operational policy.

The energy requirements include a demand that the computer and/or display, after a certain period of inactivity, shall reduce its power consumption to a lower level in one or more stages. The length of time to reactivate the computer shall be reasonable for the user.

Below you will find a brief summary of the environmental requirements met by this product. The complete environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden Fax: +46 8 782 92 07 Email (Internet):

[email protected]

Current information regarding TCO'99 approved and labelled products may also be obtained via the Internet, using the address:

Environmental requirements

http://www.tco-info.com/

Page 65

Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of flame retardant substances. Most flame retardants contain bromine or chloride, and those flame retardants are chemically related to another group of environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the PCBs are suspected of giving rise to severe health effects, including reproductive damage in fish-eating birds and mammals, due to the bio-accumulative* processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur.

The relevant TCO'99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically bound bromine or chlorine. Flame retardants are allowed in the printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses. The relevant TCO'99 requirement states that batteries, the colour-generating layers of display screens and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and is toxic in high doses. The relevant TCO'99 requirement states that batteries may not contain any mercury. It also demands that mercury is not present in any of the electrical or electronics components associated with the labelled unit. There is however one exception. Mercury is, for the time being, permitted in the back light system of flat panel monitors as today there is no commercially available alternative. TCO aims on removing this exception when a Mercury free alternative is available.

CFCs (freons)

The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the manufacture and assembly of the product. CFCs (freons) are sometimes used for washing printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on earth of ultraviolet light with e.g. increased risks of skin cancer (malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning. The relevant TCO'99 requirement permits the inclusion of lead since no replacement has yet been developed.

TCO'03-Ecological requirements for personal computers (TCO'03 applied model only)

Congratulations!

The display you have just purchased carries the TCO'03 Displays label. This means that your display is designed, manufactured and tested according to some of the strictest quality and environmental requirements in the world. This makes for a high performance product, designed with the user in focus that also minimizes the impact on our natural environment.

Some of the features of the TCO'03 Display requirements:

Ergonomics

Good visual ergonomics and image quality in order to improve the working environment for the user and to reduce sight and strain problems. Important parameters are luminance, contrast, resolution, reflectance, colour rendition and image stability.

Energy

z Energy-saving mode after a certain time ?beneficial both for the user and the environment z Electrical safety

Page 66

Emissions

Electromagnetic fields

z z Noise emissions

Ecology

z The product must be prepared for recycling and the manufacturer must have a certified

environmental management system such as EMAS or ISO 14 000

z Restrictions on

o chlorinated and brominated flame retardants and polymers o heavy metals such as cadmium, mercury and lead.

The requirements included in this label have been developed by TCO Development in cooperation with scientists, experts, users as well as manufacturers all over the world. Since the end of the 1980s TCO has been involved in influencing the development of IT equipment in a more user-friendly direction. Our labelling system started with displays in 1992 and is now requested by users and IT-manufacturers all over the world.

For more information, Please visit

www.tcodevelopment.com

TCO'03 Recycling Information (TCO'03 applied model only)

For recycling information for TCO'03 certified monitors, for the residents in the following countries, please contact the company corresponding to your region of residence. For those who reside in other countries, please contact a nearest local Samsung dealer for recycling information for the products to be treated in environmentally acceptable way.

COMPANY

ADDRESS

TELEPHONE 973-565-0181

FAX

HOME PAGE

[U.S.A. Residents Only]

U.S.A.

Solid Waste Transfer & Recycling Inc

442 Frelinghuysen Ave Newark, NJ 07114

Fax: 973-565-9485

none

http://www.bcua.org/Solid Waste_Disposal.htm

SWEDEN NORWAY GERMANY

ELKRETSEN

ELKRETSEN Box 1357, 111 83 Stockholm Barnhusgatan 3, 4 tr.

08-545 212 90

08-545 212 99

[email protected] [email protected] [email protected]

http://www.elkretsen.se/

[European Residents Only]

Elektronikkretur AS vfw AG

6454 Etterstad 0602 Oslo Fyrstikkalln 3B

23 06 07 40 49 0 2234 9587 - 0

23 06 07 41

http://www.elretur.no/

Max Plank Strasse 42 50858 Collogne Germany

Medical Requirement

Classifications:

In accordance with UL 2601-1/IEC 60601-1, the product is cssified as Continuous duty Class I equipment, which is not protected against ingress of liquids. The product is not suitable for use in the presence of a flammable anaesthetic mixture with air or with oxygen or nitrous oxide.

EMC

This equipment has been tested and found to comply with the limits for medical devices to the IEC 601-1-2:1994. These limits are designed to provide reasonable protection against harmful interference in a typical medical installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may

Page 67

cause harmful interference to other devices in the vicinity. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to other devices, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

z Reorient or relocate the receiving device. z Increase the separation between the equipment.

Connect the equipment into an outlet on a circuit different from that to which the other

device(s) are connected.

z Consult the manufacturer or field service technician for help.

Video In / RS 232 / Video Out

Accessories equipment connected to the analog and digital interfaces must be certified to the respective IEC standards (i.e. IEC 950 for data processing equipment and IEC 601-1 for medical equipment.) Furthermore all configurations shall comply with the system standard IEC 601-1-1. Everybody who connects additional equipment to the signal input part or signal output part configures a medical system, and is therefore, responsible that the system complies with the requirements of the system standard IEC 601-1-1. If in doubt, consult the technical services department or your local representative.

Transport and Storage Limitations:

Temperature Range of -40°C to +70°C Relative Humidity of 10 -95%, non-condensing

* Bio-accumulative is defined as substances which accumulate within living organisms. ** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

Mercury Statement (LCD Monitor, LCD TV, DLP Projection TV, Projector for USA only)

LAMP(S) INSIDE THIS PRODUCT CONTAIN MERCURY AND MUST BE RECYCLED OR DISPOSED OF ACCORDING TO LOCAL, STATE OR FEDERAL LAWS For details see lamprecycle.org, eiae.org, or call 1-800-Samsung

Page 68

INFORMACIÓN de PRODUCTO (Libre de retención de imágenes)

(

ía)

)

Los monitores de LCD y las TV pueden tener retención de la imagen al cambiar desde una imagen a otra, especialmente después de visualizar una imagen inmóvil durante mucho tiempo. Esta guía describe el uso correcto de los productos LCD para protegerlos contra la retención de imágenes.

Qué es la Retención de imágenes?

Durante el funcionamiento normal de un panel LCD, no se produce la retención de imágenes de píxeles. Sin embargo, si se visualiza la misma imagen durante mucho tiempo, se acumula una leve diferencia en carga eléctrica entre los dos electrodos que contienen el cristal líquido. Esto puede provocar la acumulación del cristal líquido en ciertas áreas de la pantalla. Como resultado, se conserva la imagen anterior al cambiar a una nueva imagen de video. Todos los productos de imagen, incluyendo las LCD, son vulnerables a la retención de imágenes. No es un defecto del producto.

Siga las sugerencias a continuación para proteger su LCD frente a la retención de imágenes

Power Off (Apagado), Screen Saver (Protector de pantalla), o Modo Power Save

Ahorro de ener

Ejemplo)

z Apague la alimentación cuando se visualice una imagen estática.

- Apague la alimentación durante 4 horas después de 24 horas de uso

- Apague la alimentación durante 2 horas después de 12 horas de uso

z Utilice un Protector de pantalla si es posible

- Se recomienda un protector de pantalla de un color o una imagen en movimiento.

z Configure el monitor para que se apague con el esquema de alimentación de

Propiedades de Pantalla del equipo informático.

Sugerencias para aplicaciones específicas

Ejemplo) Aeropuertos, estaciones de tránsito, mercados bursátiles, bancos, y sistemas de control Se recomienda configurar el subprograma Pantalla del sistema como se indica a continuación:

Visualizar la información junto con la imagen de un Logotipo o en movimiento.

Ciclo: Visualizar la información durante 1 hora seguida por la visualización del Logotipo o la imagen móvil durante 1 minuto.

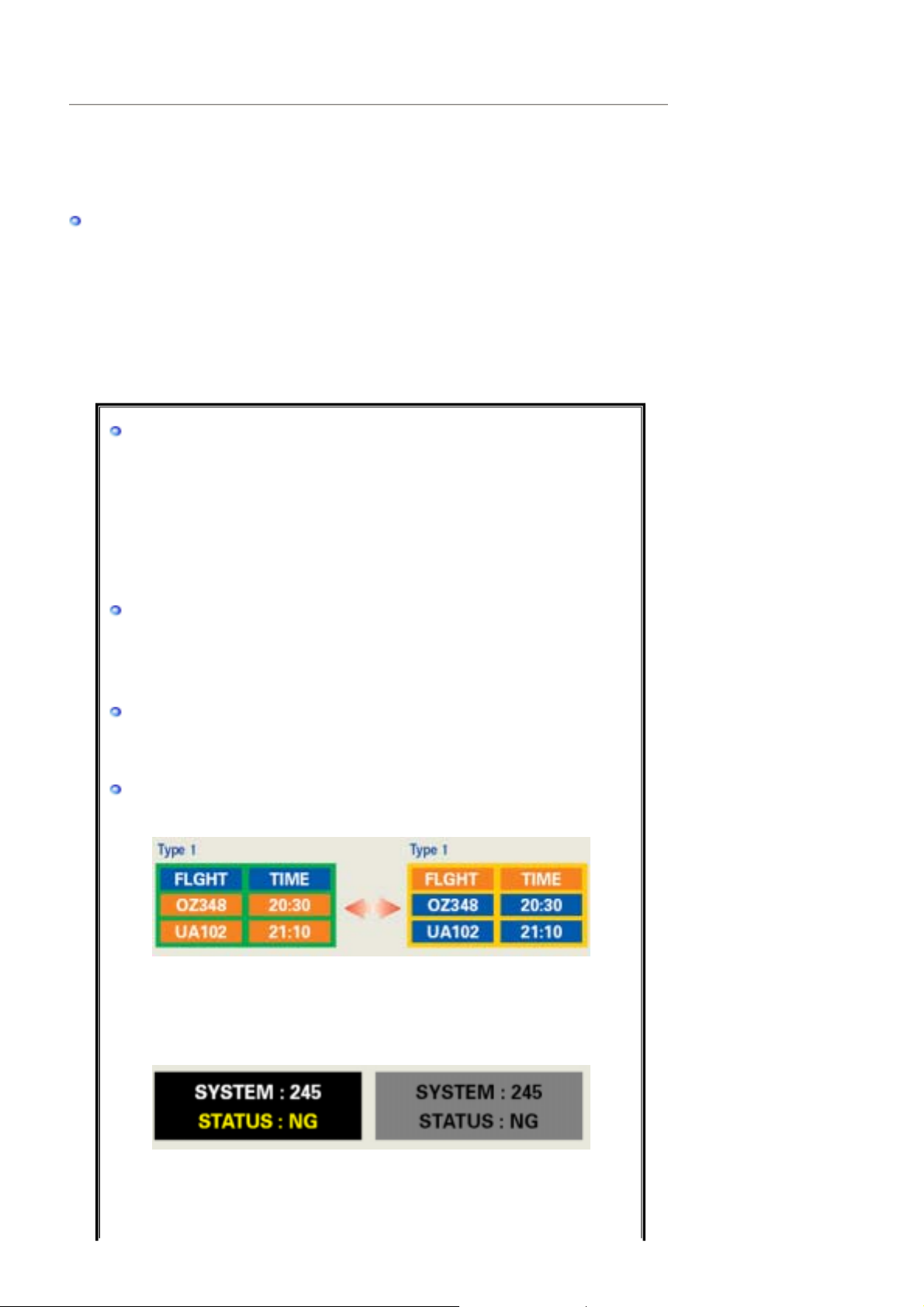

Cambiar la información del color periódicamente (Usar 2 colores distintos

Ejemplo) Rotar la información del color con 2 colores cada 30 minutos.

Evitar el uso de una combinación de caracteres y de color del fondo con gran diferencia de luminiscencia. Evitar el uso de los colores grises, que pueden causar fácilmente la retención de imágenes.

z Evitar: Colores con gran diferencia en la luminiscencia (blanco y negro, gris)

Ejemplo)

z Configuración recomendada: Colores brillantes con poca diferencia en

luminiscencia

- Cambiar el color de los caracteres y el color del fondo cada 30 minutos Ejemplo)

Page 69

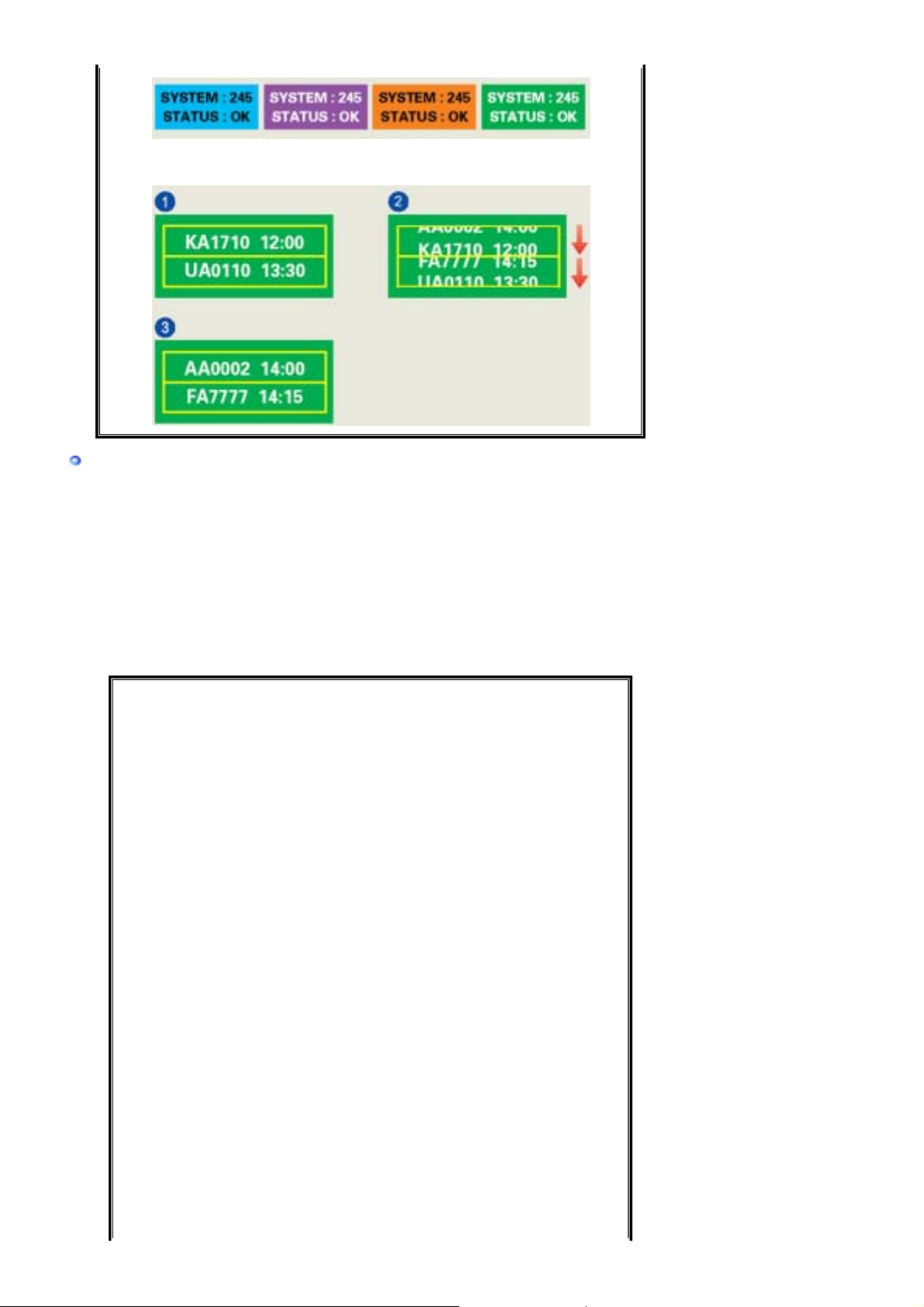

- Cada 30 minutos, cambiar los caracteres con el movimiento. Ejemplo)

La mejor manera de proteger el monitor frente a la retención de imágenes es

configurar el PC o el sistema para usar un programa protector de pantalla

cuando no se está utilizando.

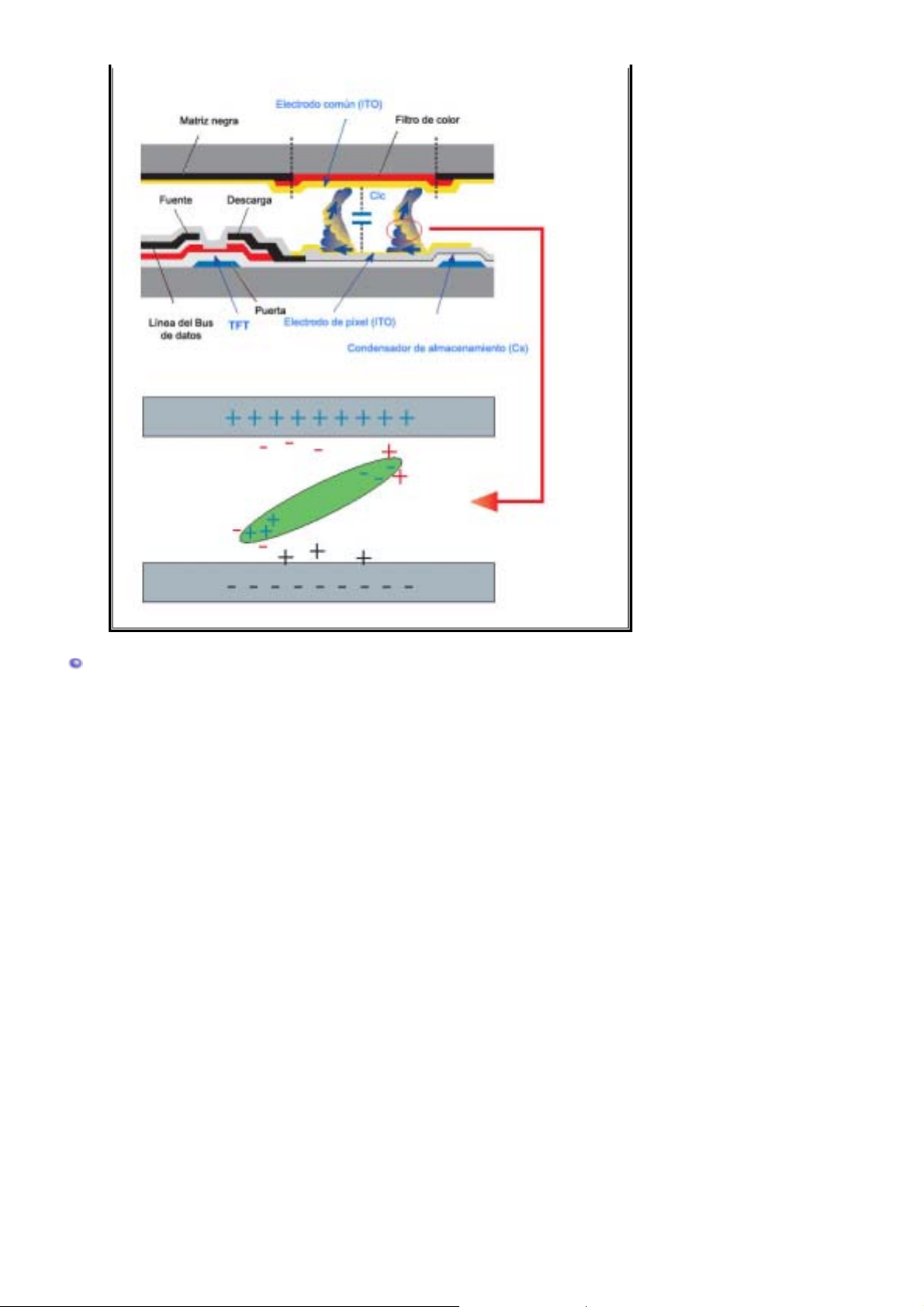

La retención de imágenes puede no ocurrir cuando un panel LCD se utiliza bajo

condiciones normales.

Las condiciones normales se definen como modelos de video que cambian

continuamente. Cuando el panel LCD se utiliza durante mucho tiempo con un modelo

fijo (más de 12 horas), puede haber una pequeña diferencia en voltaje entre los

electrodos que usan el cristal líquido (LC) en un píxel.La diferencia de voltaje entre los

electrodos aumenta con el tiempo, forzando al cristal líquido. Cuando ocurre esto, la

imagen anterior puede verse cuando se cambia el modelo.

Para prevenir esto, debe disminuirse la diferencia del voltaje acumulado.

Page 70

Este monitor LCD cumple con la norma ISO13406-2, Sin píxeles defectuosos, de Clase II.
