SyncMaster 710TM / 910TM / 713BM / 913TM

Het niet-naleven van instructies die aangegeven worden met dit symbool, kan lichamelijk

A

letsel of schade aan de apparatuur veroorzaken.

Verboden Goed lezen

Niet demonteren Trek de stekker uit het stopcontact

Niet aanraken

Elektriciteit

ls u de monitor regelmatig enige tijd niet gebruikt, is het handig om op de pc de DPMS instelling voor energiebeheer van de monitor aan te zetten. Wanneer u een schermbeveiliging (screensaver) gebruikt, schakel dan bij de instellingen hiervan de energiebesparende functies in.

arden om een elektrische schok te

voorkomen

Gebruik geen beschadigde of niet goed bevestigde stekker.

A

z Dit kan leiden tot elektrische schokken en brand.

Trek de stekker niet aan de kabel uit het stopcontact en raak de stekker nooit aan met natte handen.

Dit kan leiden tot elektrische schokken en brand.

z

Gebruik alleen een stekker en stopcontact die zijn voorzien van een aardeaansluiting.

z Wanneer het apparaat niet goed is geaard, kan dit leiden tot schokken

of schade aan het apparaat.

Sluit het netsnoer goed aan, zodat deze niet losraakt.

z Een slechte aansluiting kan brand veroorzaken.

Installatie

Voorkom knikken en beschadigingen van de kabel en de stekker door ze niet te ver te buigen en er geen voorwerpen op te plaatsen.

z Wanneer u zich hier niet aan houdt, kan dit leiden tot elektrische

schokken en brand.

Sluit niet teveel verlengsnoeren aan op hetzelfde stopcontact.

z Hierdoor kan brand ontstaan.

Neem contact op met een geautoriseerd servicentrum als u de monitor

installeert in een omgeving waar veel stof, hoge of lage temperaturen of hoge vochtigheid voorkomt, op een plaats waar gewerkt wordt met chemische oplossingen of waar de monitor 24 uur per dag in werking is, zoals een vliegveld of treinstation.

ls u dit niet doet, kan er schade aan het apparaat ontstaan.

Zet uw monitor in een ruimte met een lage luchtvochtigheid en zo weinig mogelijk stof.

Zo voorkomt u kortsluiting en brand in de monitor.

z

Laat de monitor niet vallen wanneer u hem verplaatst.

z Dit kan leiden tot schade aan het apparaat en persoonlijke ongelukken.

Zorg er bij het plaatsen van het voetstuk van de monitor voor dat het voetstuk geheel op de plank of kast past en er niks uitsteekt.

z Als u het product laat vallen, kan dit schade aan het product of

persoonlijk letsel veroorzaken.

Plaats het product niet op een onstabiele of kleine ondergrond.

z Plaats het product op een gelijke en stabiele ondergrond, zodat het niet

omvalt en letsel veroorzaakt bij een voorbijganger, vooral kinderen.

Plaats het product niet op de vloer.

Iemand, vooral kinderen, zou er over kunnen struikelen.

z

Zorg dat het product niet in aanraking komt met brandbare objecten, zoals kaarsen, insecticiden of sigaretten.

z Als u dit niet doet, kan er brand ontstaan.

Zorg dat het netsnoer niet in aanraking komt met verwarmingsapparatuur.

z Een gesmolten isolatiehuls kan elektrische schokken of brand

veroorzaken.

Installeer het product niet op een plek met slechte ventilatie, zoals bijvoorbeeld een boekenplank of kast.

z Verhoging van de temperatuur binnenin het product kan brand

veroorzaken.

Zet de monitor voorzichtig op zijn plaats.

Zo voorkomt u schade aan de monitor.

z

Leg de monitor nooit met de voorkant omlaag.

z Het oppervlak van de beeldbuis kan anders beschadigd raken.

Reinigen

Het installeren van een wandbeugel moet door een deskundig persoon uitgevoerd worden.

Als dit echter niet door een kundig persoon wordt uitgevoerd, kan dit

z

resulteren in schade of letsel.

z Gebruik altijd het montagegereedschap dat beschreven staat in de

gebruiksaanwijzing.

Als u het product installeert, zorg dan voor genoeg ruimte tussen muur en product (meer dan 10 cm) voor een goede ventilatie.

z Slechte ventilatie kan een verhoogde temperatuur binnenin het product

veroorzaken, wat een verkorte levensduur van de componenten en een slechtere prestatie ten gevolge heeft.

Reinig de behuizing van de monitor en/of het oppervlak van de beeldbuis van de TFT-LCD met een licht vochtig, zacht doekje.

Spuit nooit schoonmaakmiddel rechtstreeks op de monitor.

z Dit kan leiden tot schade, elektrische schokken en brand.

Gebruik een aanbevolen schoonmaakmiddel en een zachte doek.

Als er stof of vuil tussen de pootjes van de stekker zit, moet u dit zorgvuldig verwijderen met een droge doek.

Vuil tussen de stekker kan leiden tot elektrische schokken en brand.

z

Controleer dat het netsnoer uit het stopcontact is gehaald voordat u het product reinigt.

z Anders kan dit een elektrische schok of brand veroorzaken.

Overige

Haal het netsnoer uit het stopcontact en veeg het product schoon met een zachte, droge doek.

Gebruik geen chemische middelen zoals boenmiddel, benzeen, alcohol,

z

verdunners, insecticide, luchtverfrisser, smeermiddel of wasmiddel.

Neem contact op met een service center of customer center om de binnenzijde van het apparaat jaarlijks te laten reinigen.

z Houd de binnenzijde van het product schoon. Stof dat zich in de loop

der tijd heeft opgehoopt binnenin het apparaat kan storingen of brand veroorzaken.

Verwijder de beschermkap (of de achterkant) niet.

z Dit kan leiden tot elektrische schokken en brand. z Laat reparatie over aan een gekwalificeerde servicemonteur.

Als uw monitor niet normaal werkt - met name bij ongewone geluiden of geuren - moet u onmiddellijk de stekker uit het stopcontact halen en

contact opnemen met een geautoriseerde dealer of servicecentrum.

z Dit kan leiden tot elektrische schokken en brand.

Zorg ervoor dat het product niet op een plaats staat die wordt blootgesteld aan olie, rook of vocht. Installeer het niet in een voertuig.

z Hierdoor kan een defect optreden, een elektrische schok ontstaan of

kan er brand uitbreken.

z Zorg er met name voor dat u de monitor niet gebruikt in de buurt van

water of wordt blootgesteld aan sneeuw of regen.

Als u de monitor laat vallen of de behuizing beschadigd is, moet u de monitor uitschakelen en het netsnoer eruit halen. Neem aansluitend contact op met het Servicecentrum.

z Een defecte monitor kan een elektrische schok of brand veroorzaken.

Schakel de stroom niet in als het buiten onweert en bliksemt of maak gedurende een langere periode geen gebruik van de monitor.

Een defecte monitor kan een elektrische schok of brand veroorzaken.

z

Probeer de monitor niet te verplaatsen door aan de stroomkabel of de signaalkabel te trekken.

Dit kan leiden tot storingen, elektrische schokken en brand ten gevolge

z

van schade aan de kabel.

Probeer de monitor niet te draaien door aan de stroomkabel of de signaalkabel te trekken.

z Dit kan leiden tot storingen, elektrische schokken en brand ten gevolge

van schade aan de kabel.

Zorg dat de ventilatieopeningen in de behuizing van de monitor vrij toegankelijk blijven.

Onvoldoende ventilatie kan leiden tot storingen of brand.

z

Zet geen beker met water, chemicaliën of andere kleine metalen voorwerpen op de monitor.

z Hierdoor kan een defect optreden, een elektrische schok ontstaan of

kan er brand uitbreken.

z Mocht er een vreemd voorwerp in uw monitor terecht komen, trek dan

de stekker uit het stopcontact en neem contact op met het

Servicecentrum.

Zorg dat het product niet in aanraking komt met ontvlambare chemische sprays of brandbare substanties.

z Dit kan leiden tot brand en explosies.

Steek nooit voorwerpen door de openingen in de behuizing van de monitor.

z Zeker bij metalen voorwerpen kan dit leiden tot elektrische schokken,

brand en persoonlijke ongelukken.

Stop geen metalen objecten zoals pennen, draad en boortjes of licht ontvlambare objecten zoals papier en lucifers in de ventilator, de poort voor de hoofdtelefoon of de AV-poorten.

z Dit kan brand of een elektrische schok veroorzaken. Als er vloeistoffen

of water het product invloeien, zet het product dan uit, haal de stekker uit het stopcontact en neem contact op met het Servicecentrum.

Als het beeld gedurende langere tijd stilstaat, kan de afbeelding licht "inbranden".

z Zet de monitor in de spaarstand of activeer een screensaver, als u

gedurende langere tijd de monitor niet gebruikt.

Stel de resolutie en de frequentie in op de gewenste niveaus van het model.

z Een niet geschikte resolutie en frequentie kan uw gezichtsvermogen

letsel toebrengen.

17, 19 inch - 1280 X 1024

Stel het volume van de hoofdtelefoon op een geschikt niveau in.

z Als het volume te hard staat, kan hierdoor schade aan het gehoord

ontstaan.

Als u gedurende lange tijd te dicht op de monitor zit, kan dit schade aan uw ogen veroorzaken.

Neem minstens een pauze van 5 minuten, na ieder uur dat u gebruik maakt van de monitor, om de vermoeidheid van de ogen te ontlasten.

Installeer het product niet op een onstabiele, ongelijke ondergrond of op een plaats waar trillingen voorkomen.

z Als u het product laat vallen, kan dit schade aan het product of

persoonlijk letsel veroorzaken. Als u het product gebruikt op een plaats waar veel trillingen voorkomen, kan dit de levensduur van het product verkorten of het product kan vlam vatten.

Zet de monitor uit en trek de stekker uit het stopcontact als u de monitor verplaatst. Zorg dat alle kabels, inclusief de antennekabel en met andere apparatuur verbonden kabels, zijn losgekoppeld voordat u de monitor verplaatst.

z Indien u een kabel niet loskoppelt, kan deze beschadigd raken. Dit kan

leiden tot brand of een elektrische schok.

Houd het product uit de buurt van kinderen. Zij zouden het product kunnen beschadigen door er aan te zitten.

z Een vallend product kan schade, of zelfs de dood, veroorzaken.

Als u het product gedurende lange tijd niet gebruikt, verbreek dan de stroomtoevoer.

z Als u dit niet doet, kan dit warmteafgifte van het verzameld vuil of een

verslechterde isolatie veroorzaken, wat tot elektrische schokken of brand kan leiden.

Plaats favoriete speeltjes van kinderen ( of iets anders dat verleidelijk kan zijn) nooit op het product.

z Kinderen kunnen proberen op het product te klimmen om een object te

pakken. Daardoor kan het product omvallen en fysieke schade of zelfs de dood veroorzaken.

p

g

SyncMaster 710TM

))

Kijk of de volgende items zijn meegeleverd met uw monitor.

Als er iets ontbreekt, contact op met uw dealer.

Neem dan contact o

met uw dealer.

.

Uitpakken

Handleiding

Monitor ( Type(A

Snelstart

installatiehandleiding

Monitor ( Type(B

Garantiekaart

(Niet overal verkrijgbaar)

Gebruiksaanwijzing,

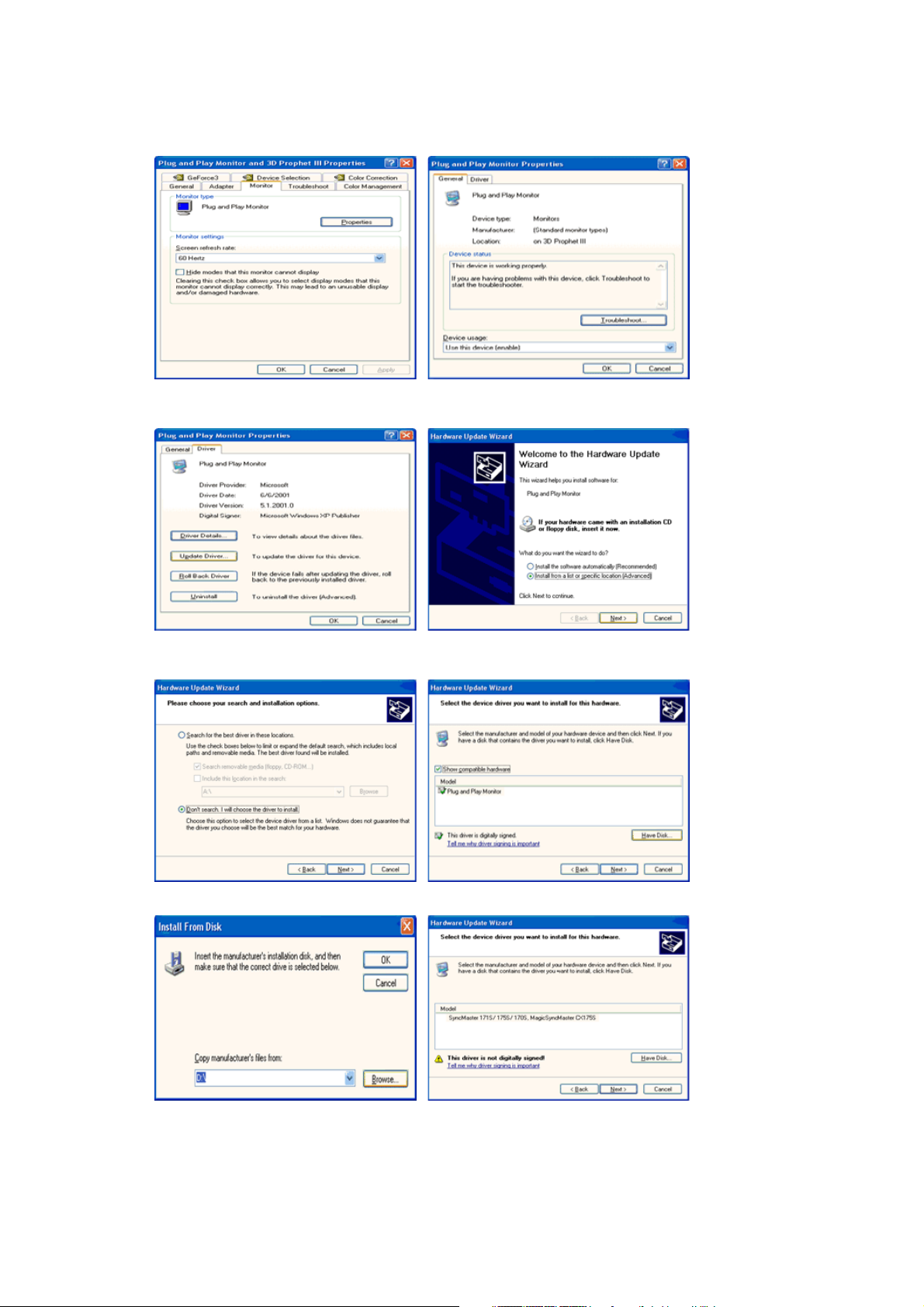

monitor stuurprogramma,

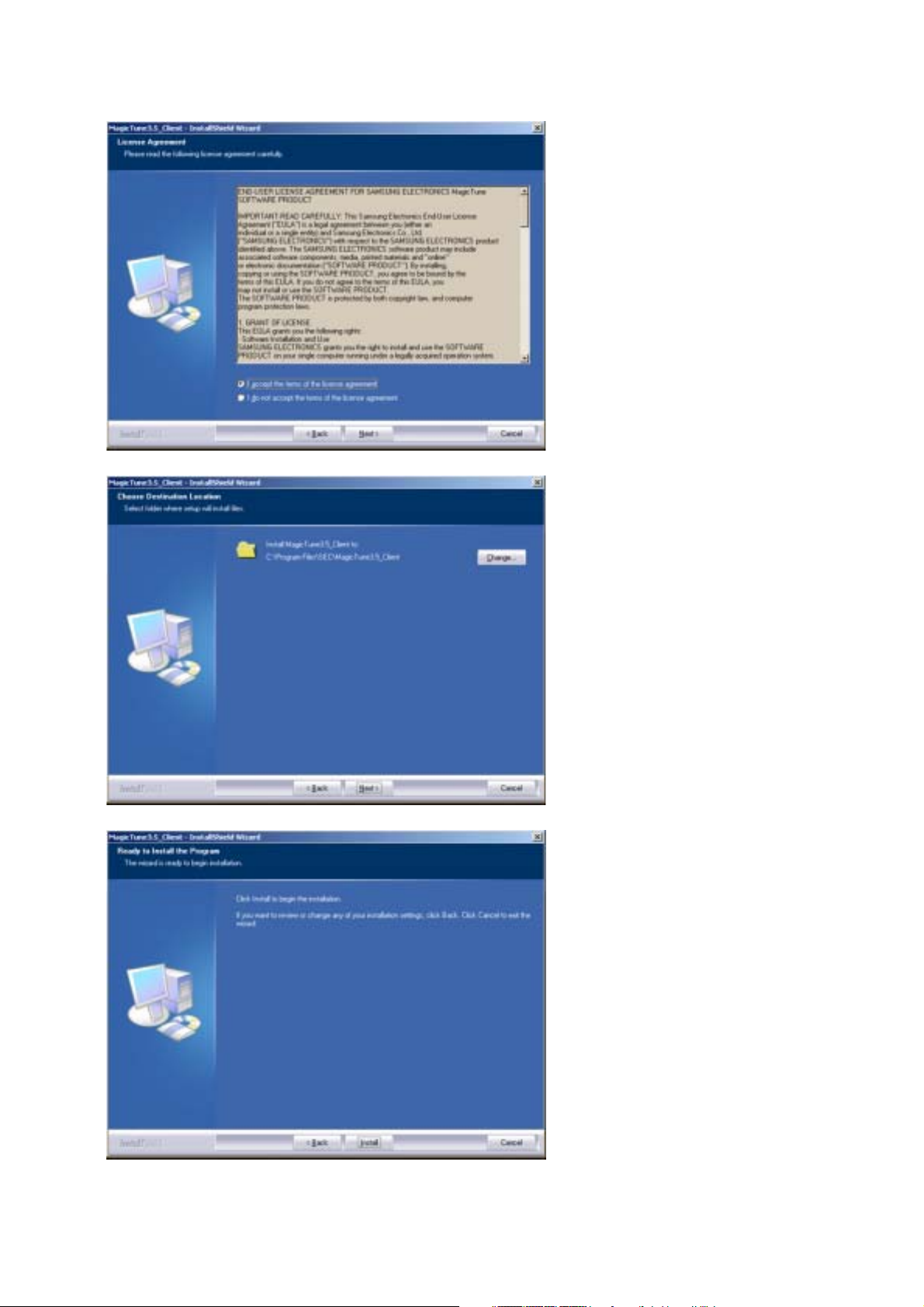

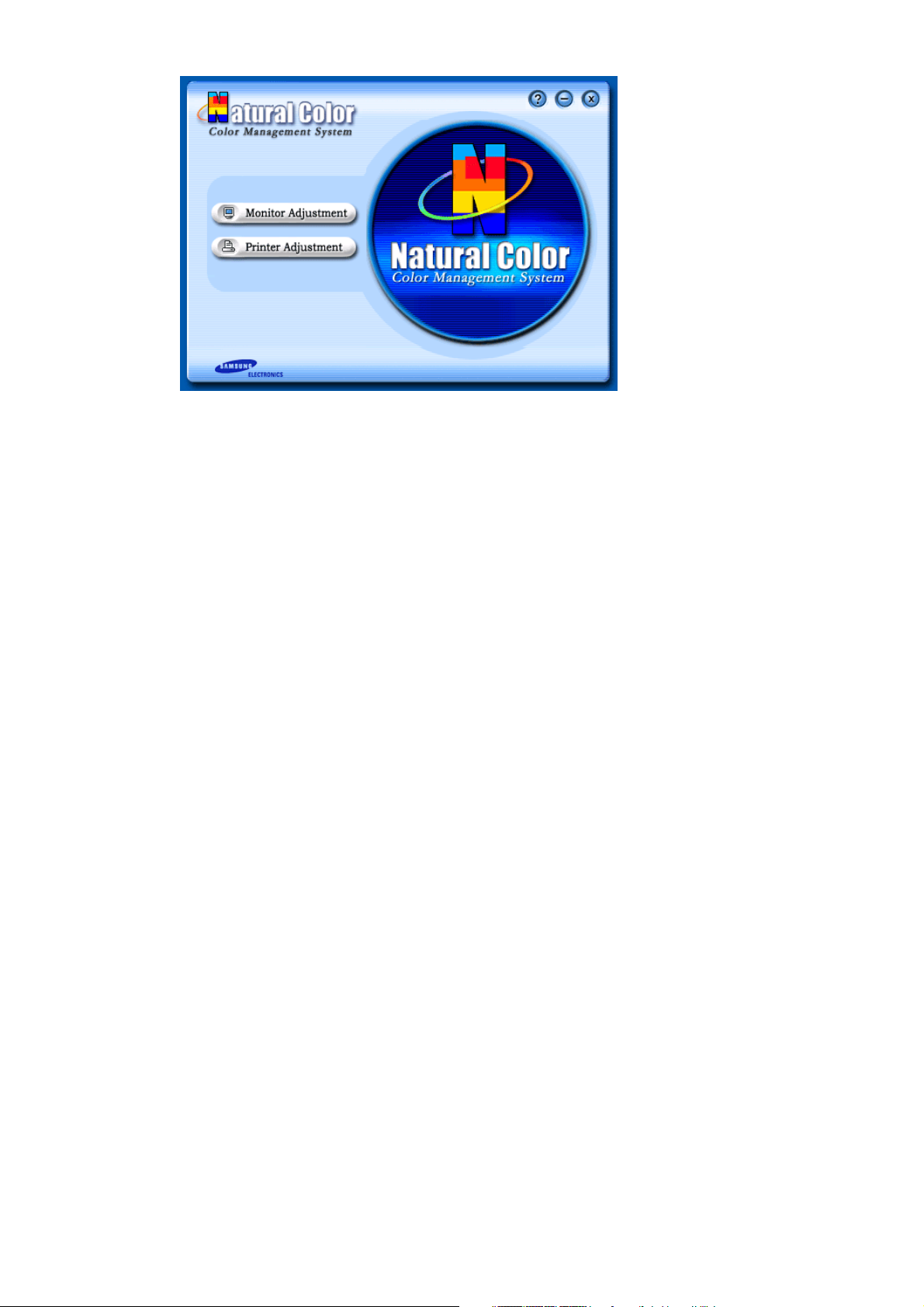

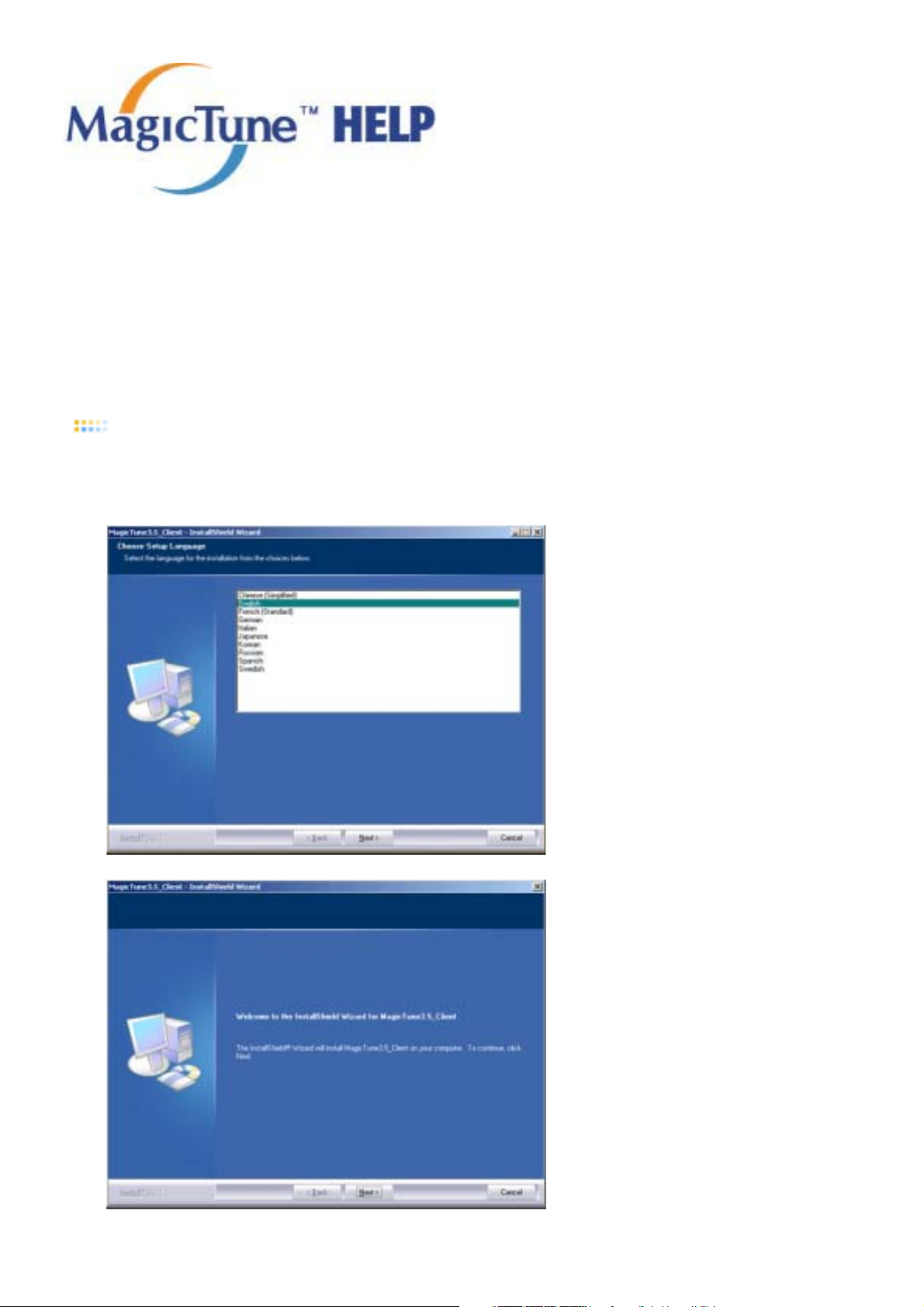

Natural Color-software, MagicTune™-software,

Ma

icRotation-software

Kabel

D-Sub-kabel Stroomkabel Geluidskabel

optioneel

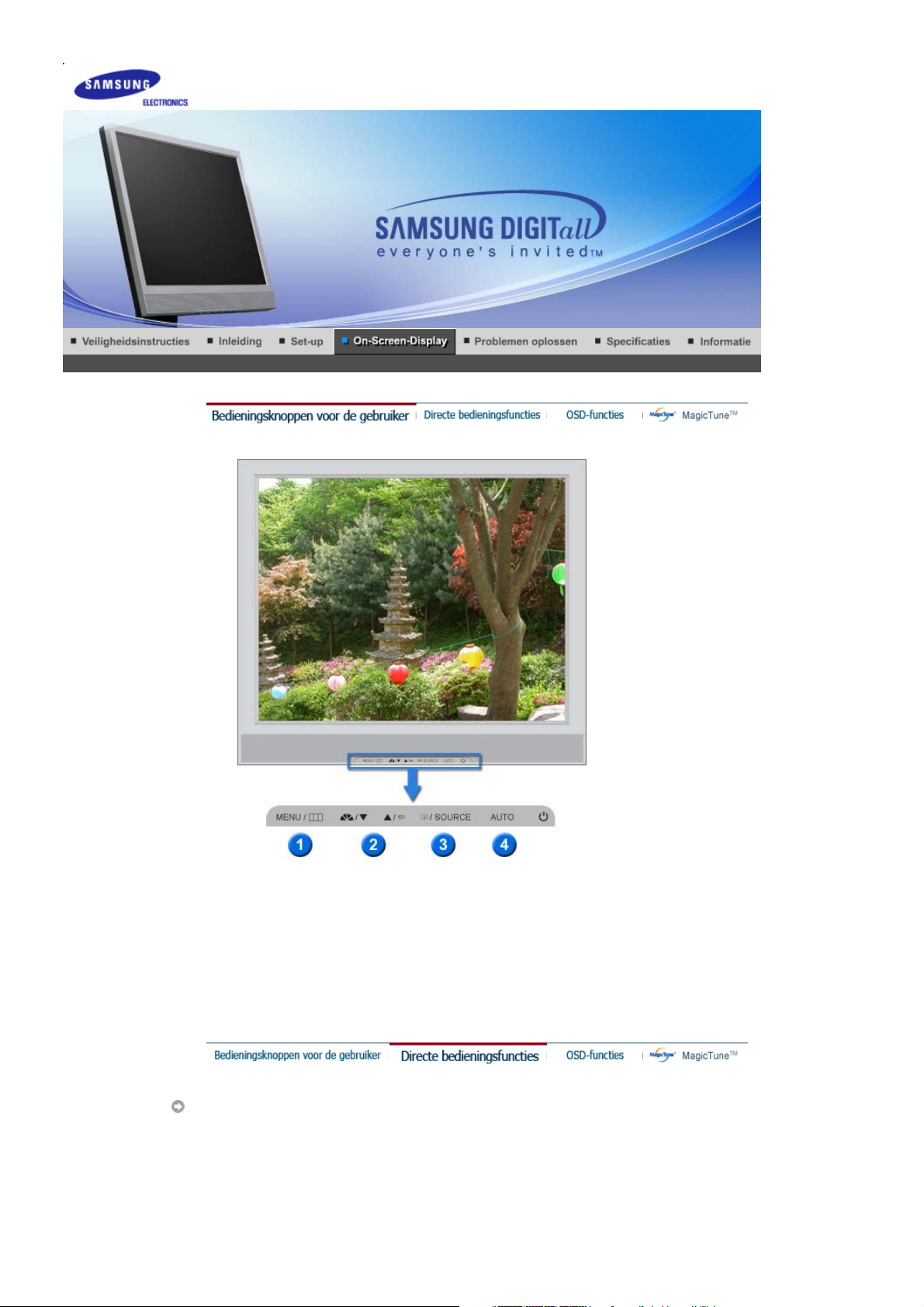

Voorkant

DVI-kabel

Menu-knop [ ]

MagicBright-knop [ ]

Hiermee opent u het OSD-menu. Deze optie wordt ook gebruikt om het OSD-menu af te sluiten of om terug te keren naar het vorige menu.

MagicBright is een nieuwe functie, die afhankelijk van de soort afbeelding waarnaar uw bekijkt, een zo optimaal mogelijke weergave produceerd. Momenteel zijn er drie opties beschikbaar: Tekst, Internet en Entertainment. Iedere optie heeft zijn eigen vooraf ingestelde helderheidswaarde. Iedere optie kunt u gemakkelijk selecteren door op de betreffende MagicBright-knop te drukken.

1) Custom

Ondanks het feit dat de waarden zorgvuldig door onze technici zijn geselecteerd, kan het zijn dat u de voorgeconfigureerde waarden niet prettig vindt voor uw ogen.

IAls dit het geval is, kunt u de helderheid en het contrast aanpassen met behulp van het OSD-menu.

: normale helderheid

2) Text

Voor documenten of het werken met veel tekst.

3) Internet

: gemiddelde helderheid

Voor het werken met een combinatie van beelden zoals tekst en grafische voorstellingen.

4) Entertain

: hoge helderheid

Voor het bekijken van bewegende beelden zoals een DVD of VCD.

>>Klik hier om een animatiefilmpje te bekijken.

Volumeknop [ ]

Druk op deze knop om het volume aan te passen wanneer de OSD niet wordt weergegeven.

Instel-knoppen [ ]

Met deze knoppen kunt u onderdelen in het menu selecteren en aanpassen.

Enter knop [ ] / Source-knop

De optie wordt gebruikt om het OSD-menu te selecteren. / Als u de Source-knop indrukt terwijl de OSD uitstaat, wordt de ingangsbron (analoog/digitaal) afgewisseld. (Als u op de Source

-knop drukt om de ingangsbron te wijzigen of de monitor in te schakelen, verschijnt er midden op uw beeldscherm een bericht dat aangeeft dat de huidige ingangsbron -- analoog of digitaal is.)

Opmerking

: Als u de digitalemodus selecteert, moet u uw monitor met een DVI-kavel aansluiten op de digitale poort van de grafische kaart.

Automatische knop

Aan/uit-knop

[]

Aan/uit-lampje

Druk op deze knop om de OSD automatisch aan te passen.

Gebruik deze knop om de monitor aan of uit te zetten.

Dit lampje wordt groen tijdens normale bewerkingen en gaat knipperen als de monitor uw aanpassingen opslaat.

Meer informatie over het besparen van energie treft u aan in de handleiding, onder de knop

Energiebeheer. U bespaart energie als u uw monitor UITSCHAKELT wanneer u hem niet

meer gebruikt.

Achterkant

(De configuratie aan de achterkant van de monitor kan van product tot product variëren. )

Netaansluiting

DVI-poort

15-pin D-Sub-poort

Aan/uit-knop Kensingtonslot

Sluit het netsnoer aan op de netaansluiting aan de achterkant van uw monitor. Sluit aan de achterkant van uw computer de DVI-kabel aan op de DVIpoort. Verbind de signaal met de 15-pin D-Sub -stekker aan de achterkant van uw computer. Gebruik deze knop om de monitor aan of uit te zetten.

Het Kensingtonslot is een instrument dat gebruikt wordt om het systeem vast te zetten bij gebruik in een openbare ruimte. (Het slot dient apart aangeschaft te worden. )

Koptelefoonstekker

Stereo-ingangsstekker

Sluit de audiokabel van uw monitor aan op de audio-uitgang, aan de achterkant van uw computer.

Zie Aansluiten voor meer informatie over het aansluiten van kabels.

p

SyncMaster 713BM

Kijk of de volgende items zijn meegeleverd met uw monitor.

Als er iets ontbreekt, contact op met uw dealer.

Neem dan contact o

met uw dealer.

Uitpakken

Type (A)

Type (B)

Monitor met eenvoudige voet Onderaan

Handleiding

Monitor met draaivoet

g

Kabel

optioneel

Gebruiksaanwijzing,

Snelstart

installatiehandleiding

D-Sub-kabel Stroomkabel Geluidskabel

DVI-kabel

Garantiekaart

(Niet overal verkrijgbaar)

monitor stuurprogramma,

Natural Color-software, MagicTune™-software,

Ma

icRotation-software

Voorkant

Menu-knop [ ]

MagicBright-knop [ ]

Hiermee opent u het OSD-menu. Deze optie wordt ook gebruikt om het OSD-menu af te sluiten of om terug te keren naar het vorige menu.

MagicBright is een nieuwe functie, die afhankelijk van de soort afbeelding waarnaar uw bekijkt, een zo optimaal mogelijke weergave produceerd. Momenteel zijn er drie opties beschikbaar: Tekst, Internet en Entertainment. Iedere optie heeft zijn eigen vooraf ingestelde helderheidswaarde. Iedere optie kunt u gemakkelijk selecteren door op de betreffende MagicBright-knop te drukken.

1) Custom

Ondanks het feit dat de waarden zorgvuldig door onze technici zijn geselecteerd, kan het zijn dat u de voorgeconfigureerde waarden niet prettig vindt voor uw ogen.

IAls dit het geval is, kunt u de helderheid en het contrast aanpassen met behulp van het OSD-menu.

: normale helderheid

2) Text

Voor documenten of het werken met veel tekst.

3) Internet

: gemiddelde helderheid

Voor het werken met een combinatie van beelden zoals tekst en grafische voorstellingen.

4) Entertain

: hoge helderheid

Voor het bekijken van bewegende beelden zoals een DVD of VCD.

>>Klik hier om een animatiefilmpje te bekijken.

Volumeknop [ ]

Instel-knoppen [ ]

Enter knop [ ] / Source-knop

Druk op deze knop om het volume aan te passen wanneer de OSD niet wordt weergegeven.

Met deze knoppen kunt u onderdelen in het menu selecteren en aanpassen.

De optie wordt gebruikt om het OSD-menu te selecteren. / Als u de Source-knop indrukt terwijl de OSD uitstaat, wordt de ingangsbron (analoog/digitaal) afgewisseld. (Als u op de Source

-knop drukt om de ingangsbron te wijzigen of de monitor in te

Automatische knop

schakelen, verschijnt er midden op uw beeldscherm een bericht dat aangeeft dat de huidige ingangsbron -- analoog of digitaal is.)

Opmerking

: Als u de digitalemodus selecteert, moet u uw monitor met een DVI-kavel aansluiten op de digitale poort van de grafische kaart.

Druk op deze knop om de OSD automatisch aan te passen.

Aan/uit-knop

Aan/uit-lampje

[]

Gebruik deze knop om de monitor aan of uit te zetten.

Dit lampje wordt groen tijdens normale bewerkingen en gaat knipperen als de monitor uw aanpassingen opslaat.

Meer informatie over het besparen van energie treft u aan in de handleiding, onder de knop

Energiebeheer. U bespaart energie als u uw monitor UITSCHAKELT wanneer u hem niet

meer gebruikt.

Achterkant

(De configuratie aan de achterkant van de monitor kan van product tot product variëren. )

Netaansluiting

Sluit het netsnoer aan op de netaansluiting aan de achterkant van uw monitor.

DVI-poort

Sluit aan de achterkant van uw computer de DVI-kabel aan op de DVIpoort.

15-pin D-Sub-poort

Verbind de signaal met de 15-pin D-Sub -stekker aan de achterkant van uw computer.

Aan/uit-knop Kensingtonslot

Gebruik deze knop om de monitor aan of uit te zetten. Het Kensingtonslot is een instrument dat gebruikt wordt om het

systeem vast te zetten bij gebruik in een openbare ruimte. (Het slot dient apart aangeschaft te worden. )

Koptelefoonstekker

Stereo-ingangsstekker

Sluit de audiokabel van uw monitor aan op de audio-uitgang, aan de achterkant van uw computer.

Zie Aansluiten voor meer informatie over het aansluiten van kabels.

p

r

SyncMaster 910TM / 913TM

Kijk of de volgende items zijn meegeleverd met uw monitor. Als er iets ontbreekt, Neem dan

contact o

met uw dealer.

Uitpakken

Handleiding

Snelstart

installatiehandleiding

Monito

Garantiekaart

(Niet overal verkrijgbaar)

Gebruiksaanwijzing,

monitor stuurprogramma,

Natural Color-software, MagicTune™-software,

Ma

gicRotation-software

Kabel

D-Sub-kabel Stroomkabel Geluidskabel

optioneel

Voorkant

DVI-kabel

(optioneel)

Menu-knop [ ]

MagicBright-knop [ ]

Hiermee opent u het OSD-menu. Deze optie wordt ook gebruikt om het OSD-menu af te sluiten of om terug te keren naar het vorige menu.

MagicBright is een nieuwe functie, die afhankelijk van de soort afbeelding waarnaar uw bekijkt, een zo optimaal mogelijke weergave produceerd. Momenteel zijn er drie opties beschikbaar: Tekst, Internet en Entertainment. Iedere optie heeft zijn eigen vooraf ingestelde helderheidswaarde. Iedere optie kunt u gemakkelijk selecteren door op de betreffende MagicBright-knop te drukken.

1) Custom

Ondanks het feit dat de waarden zorgvuldig door onze technici zijn geselecteerd, kan het zijn dat u de voorgeconfigureerde waarden niet prettig vindt voor uw ogen.

IAls dit het geval is, kunt u de helderheid en het contrast aanpassen met behulp van het OSD-menu.

: normale helderheid

2) Text

Voor documenten of het werken met veel tekst.

3) Internet

Voor het werken met een combinatie van beelden zoals tekst en grafische voorstellingen.

4) Entertain

Voor het bekijken van bewegende beelden zoals een DVD of VCD.

>>Klik hier om een animatiefilmpje te bekijken.

: gemiddelde helderheid

: hoge helderheid

Volumeknop [ ]

Instel-knoppen [ ]

Enter knop [ ] / Source-knop

Automatische knop

Aan/uit-knop

Aan/uit-lampje

Meer informatie over het besparen van energie treft u aan in de handleiding, onder de knop

Energiebeheer. U bespaart energie als u uw monitor UITSCHAKELT wanneer u hem niet

meer gebruikt.

[]

Druk op deze knop om het volume aan te passen wanneer de OSD niet wordt weergegeven.

Met deze knoppen kunt u onderdelen in het menu selecteren en aanpassen.

De optie wordt gebruikt om het OSD-menu te selecteren. / Als u de Source-knop indrukt terwijl de OSD uitstaat, wordt de ingangsbron (analoog/digitaal) afgewisseld. (Als u op de Source

-knop drukt om de ingangsbron te wijzigen of de monitor in te schakelen, verschijnt er midden op uw beeldscherm een bericht dat aangeeft dat de huidige ingangsbron -- analoog of digitaal is.)

Opmerking

monitor met een DVI-kavel aansluiten op de digitale poort van de grafische kaart.

Druk op deze knop om de OSD automatisch aan te passen.

Gebruik deze knop om de monitor aan of uit te zetten.

Dit lampje wordt groen tijdens normale bewerkingen en gaat knipperen als de monitor uw aanpassingen opslaat.

: Als u de digitalemodus selecteert, moet u uw

Achterkant

(De configuratie aan de achterkant van de monitor kan van product tot product variëren. )

Netaansluiting

DVI-poort

15-pin D-Sub-poort

Aan/uit-knop

Kensingtonslot

Sluit het netsnoer aan op de netaansluiting aan de achterkant van uw monitor. Sluit aan de achterkant van uw computer de DVI-kabel aan op de DVIpoort. Verbind de signaal met de 15-pin D-Sub -stekker aan de achterkant van uw computer. Gebruik deze knop om de monitor aan of uit te zetten.

Het Kensingtonslot is een instrument dat gebruikt wordt om het systeem vast te zetten bij gebruik in een openbare ruimte. (Het slot dient apart aangeschaft te worden. )

Koptelefoonstekker

Stereo-ingangsstekker

Sluit de audiokabel van uw monitor aan op de audio-uitgang, aan de achterkant van uw computer.

Zie Aansluiten voor meer informatie over het aansluiten van kabels.

SyncMaster 710TM

1.

2-1.

2-2.

2-3.

2-4.

3.

Sluit het netsnoer aan op de netaansluiting aan de achterkant van uw monitor. Steek de netstekker van de monitor in een stopcontact.

De D-Sub-stekker (analoog) gebruiken op uw videokaart. Sluit aan de achterkant van uw monitor de signaalkabel aan op de 15-pin D-Sub-stekker.

De D-Sub-stekker (digitaal) gebruiken op uw videokaart. Sluit aan de achterkant van uw monitor de DVI-kabel aan op de DVI-poort.

Aansluiten op een Macintosh Sluit de monitor aan op de Macintosh computer met de D-Sub-verbindingskabel.

Als u een oude Macintosh heeft, moet u de monitor op de Macintosh aansluiten met een speciale Mac adaptor.

Zet uw computer en monitor aan. Als er een beeld op de monitor verschijnt, bent u klaar met de installatie.

Draaivoet

De voet vastmaken

Op deze monitor kunt u een montagebeugel aansluiten van 100 mm x 100 mm (conform VESA).

Eenvoudige voet

A. Monitor

B. Montagebeugel

1. Zet uw monitor uit en trek het netsnoer eruit.

2. Leg het beeldscherm van de LCD-monitor op een vlakke ondergrond en plaats hieronder een zacht kussen om het beeldscherm te beschermen.

3. Verwijder de vier schroeven en vervolgens de voet van de LCD-monitor.

4. Zorg er voor dat de vier gaatjes in de montagebeugel gelijkvallen met de vier gaatjes van de bevestigingsplaats en draai de vier schroeven hierin vast, die samen geleverd worden met de wandmontagebeugel of andere soorten bevestigingsbeugels.

SyncMaster 713BM

1.

2-1.

2-2.

2-3.

2-4.

3.

Sluit het netsnoer aan op de netaansluiting aan de achterkant van uw monitor. Steek de netstekker van de monitor in een stopcontact.

De D-Sub-stekker (analoog) gebruiken op uw videokaart. Sluit aan de achterkant van uw monitor de signaalkabel aan op de 15-pin D-Sub-stekker.

De D-Sub-stekker (digitaal) gebruiken op uw videokaart. Sluit aan de achterkant van uw monitor de DVI-kabel aan op de DVI-poort.

Aansluiten op een Macintosh Sluit de monitor aan op de Macintosh computer met de D-Sub-verbindingskabel.

Als u een oude Macintosh heeft, moet u de monitor op de Macintosh aansluiten met een speciale Mac adaptor.

Zet uw computer en monitor aan. Als er een beeld op de monitor verschijnt, bent u klaar met de installatie.

Het in elkaar zetten van de monito

r

Monitor en voet

Draaivoet

De voet vastmaken

Op deze monitor kunt u een montagebeugel aansluiten van 100 mm x 100 mm (conform VESA).

Eenvoudige voet Draaivoet

A. Monitor

B. Montagebeugel

1. Zet uw monitor uit en trek het netsnoer eruit.

2. Leg het beeldscherm van de LCD-monitor op een vlakke ondergrond en plaats hieronder een zacht kussen om het beeldscherm te beschermen.

3. Verwijder de vier schroeven en vervolgens de voet van de LCD-monitor.

4. Zorg er voor dat de vier gaatjes in de montagebeugel gelijkvallen met de vier gaatjes van de bevestigingsplaats en draai de vier schroeven hierin vast, die samen geleverd worden met de wandmontagebeugel of andere soorten bevestigingsbeugels.

SyncMaster 910TM / 913TM

1.

2-1.

2-2.

2-3.

2-4.

3.

Sluit het netsnoer aan op de netaansluiting aan de achterkant van uw monitor. Steek de netstekker van de monitor in een stopcontact.

De D-Sub-stekker (analoog) gebruiken op uw videokaart. Sluit aan de achterkant van uw monitor de signaalkabel aan op de 15-pin D-Sub-stekker.

De D-Sub-stekker (digitaal) gebruiken op uw videokaart. Sluit aan de achterkant van uw monitor de DVI-kabel aan op de DVI-poort.

Aansluiten op een Macintosh Sluit de monitor aan op de Macintosh computer met de D-Sub-verbindingskabel.

Als u een oude Macintosh heeft, moet u de monitor op de Macintosh aansluiten met een speciale Mac adaptor.

Zet uw computer en monitor aan. Als er een beeld op de monitor verschijnt, bent u klaar met de installatie.

Draaivoet

De voet vastmaken

Op deze monitor kunt u een montagebeugel aansluiten van 100 mm x 100 mm (conform VESA).

Eenvoudige voet

A. Monitor

B. Montagebeugel

1. Zet uw monitor uit en trek het netsnoer eruit.

2. Leg het beeldscherm van de LCD-monitor op een vlakke ondergrond en plaats hieronder een zacht kussen om het beeldscherm te beschermen.

3. Verwijder de vier schroeven en vervolgens de voet van de LCD-monitor.

4. Zorg er voor dat de vier gaatjes in de montagebeugel gelijkvallen met de vier gaatjes van de bevestigingsplaats en draai de vier schroeven hierin vast, die samen geleverd worden met de wandmontagebeugel of andere soorten bevestigingsbeugels.

Wanneer het besturingssysteem naar het stuurprogramma voor het beeldscherm vraagt, doet u de meegeleverde cd in het cd-rom-station van de computer. De installatieprocedure van het stuurprogramma is niet voor alle besturingssystemen hetzelfde. Volg de aanwijzingen van het besturingssysteem dat u gebruikt.

U kunt ook een lege diskette klaarleggen en het stuurprogramma (driver) downloaden van de hieronder aangegeven Internet website.

z Website : http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (U.S.A)

http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China)

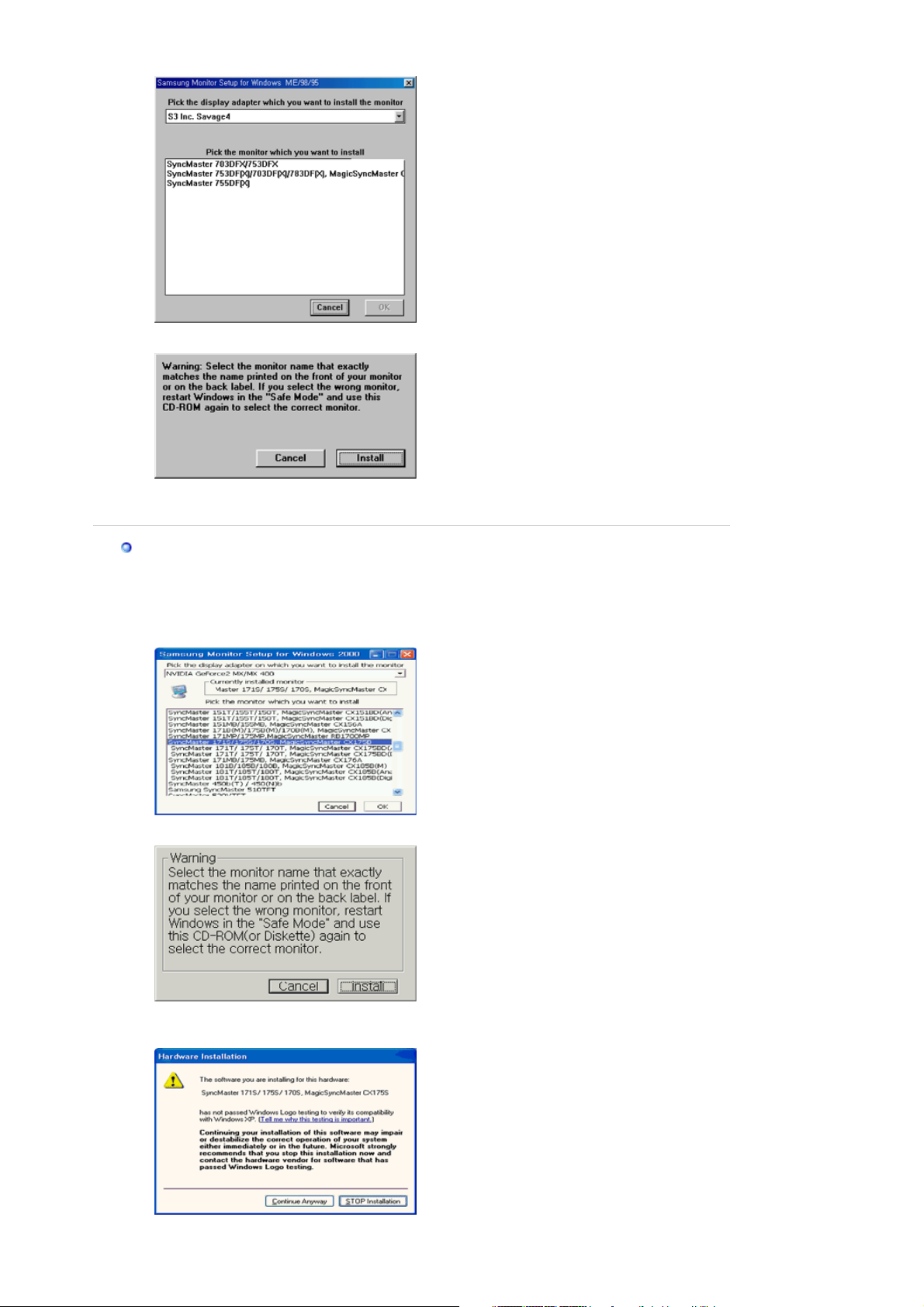

Windows ME

1. Leg de cd in het cd-rom-station.

2. Klik op

"Windows ME Driver"

.

3. Selecteer uw monitor in de lijst en klik vervolgens op de knop

"OK"

.

4. Klik op de knop "

ï

", in het dialoogvenster "

Install

Warning

".

5. Het stuurprogramma is succesvol ge

Windows XP/2000

1. Leg de cd in het cd-rom-station.

2. Klik op

3. Selecteer in de lijst uw monitor en klik vervolgens op de knop

4. Klik op de knop "

"Windows XP/2000 Driver"

", in het dialoogvenster "

Install

nstalleerd.

.

Warning

".

"OK"

.

5. Als u het dialoogvenster vervolgens op de knop

"Message"

.

"OK"

krijgt te zien, klikt u op de knop

"Continue Anyway"

en

Het stuurprogramma van deze monitor is een geregistreerd MS-logo en kan geen schade

prog

aan uw systeem veroorzaken. Het geregistreerd stuurprogramma wordt op de Samsung Monitor Homepage geplaatst.

http://www.samsung.com/.

6. Het stuurprogramma is succesvol geïnstalleerd.

Windows XP | Windows 2000 |Windows Me |Windows NT | Linux

Wanneer het besturingssysteem naar het stuurprogramma voor het beeldscherm vraagt, doet u de meegeleverde cd in het cd-rom-station van de computer. De installatieprocedure van het stuurprogramma is niet voor alle besturingssystemen hetzelfde. Volg de aanwijzingen van het besturingssysteem dat u gebruikt.

U kunt ook een lege diskette klaarleggen en het stuurprogramma (driver) downloaden van de hieronder aangegeven Internet website.

z Website : http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (U.S.A)

http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China)

besturingssysteem Microsoft® Windows® XP

1. Leg de cd in het cd-rom-station.

2. klik op "

and Themes

Start

" —> "

Configuratiescherm

".

" en aansluitend op het pictogram "

3. Klik op het pictogram " aansluitend op "

Geavanceerd...

Beeldscherm

" en selecteer het tabblad "

".

Instellingen

Appearance

" en klik

4. Klik op de knop " "

Stuur

ramma

Eigenschappen

".

" van het tabblad "

Monitor

" en selecteer het tabblad

5. Klik op " "

6. Selecteer de optie " "

Bijwerken...

Volgende

Diskette

".

", selecteer "

Don't search, I will..

Install from a list or..

" en klik aansluitend op knop

", klik op "

Volgende

" en klik vervolgens op

7. Klik op de knop " klik aansluitend op de knop "

8. Als u het dialoogvenster vervolgens op de knop

Bladeren

", selecteer het A:(D:\station) en selecteer uit de lijst uw monitor,

Volgende

"Message"

.

"OK"

".

krijgt te zien, klikt u op de knop

"Continue Anyway"

en

Het stuurprogramma van deze monitor is een geregistreerd MS-logo en kan geen schade

g

p

V

A

g

aan uw systeem veroorzaken. Het geregistreerde stuurprogramma wordt op de Samsung Monitor Homepage geplaatst

http://www.samsung.com/.

9. Klik op de knop "

" en daarna een paar keer op "OK".

Sluiten

10. Het stuurprogramma is succesvol geïnstalleerd.

Het besturingssysteem Microsoft® Windows® 2000

Als het bericht "Kan digitale handtekening niet vinden" niet verschijnt op uw monitor, vol

1. Klik op de knop "OK" in het venster "

2. Klik op de knop "

3. Selecteer A:(D:\station), klik op de knop "

dan de volgende stappen.

Schijf plaatsen

Bladeren

" in het venster "

O

".

File needed

enen

".

" en aansluitend op de knop "OK".

Hoe te installeren

1. Klik achtereenvolgens op "

2. Dubbelklik op het pictogram "

3. Selecteer het tabblad "

4. Selecteer de optie "

1e voorbeeld:

Instellingen

Monitor

ls de knop "

", "

Start

Instellingen

Beeldscherm

" en klik aansluitend op "

".

Eigenschappen

", "

Configuratiescherm

".

Geavanceerd..

" niet toegankelijk is, betekent dit dat uw

monitor op de juiste wijze geconfigureerd is. Stop dan de installatie.

2e voorbeeld:

5. Klik op "

Stuurprogramma

6. Selecteer de optie "

weergeven, zodat ik een specifiek stuurprogramma kan kiezen

"

Volgende

7. Klik op "

8. Klik op "

Bladeren Openen

9. Selecteer de gewenste monitor en klik tweemaal achter elkaar op "

10. Klik op "

ls de knop "

"

enschappen

Ei

", vervolgens op "

Een lijst met bekende stuurprogramma's voor dit apparaat

" en aansluitend op "

" en selecteer A:(D:\station).

" en aansluitend op "OK".

oltooien

" en tenslotte op "

Eigenschappen

" wel toegankelijk is, klikt u op

" en volgt u de volgende stappen.

Bijwerken...

Sluiten

".

Diskette...

" en aansluitend op "

". Klik vervolgens op

Volgende

".

Volgende

".

Als u het venster "

V

A

Voer

de knop "Ja" en achtereenvolgens op "

Het besturingssysteem Microsoft® Windows® Millennium

Kan digitale handtekening niet vinden

oltooien

" en "

Sluiten

" wel te zien krijgt, klikt u op

".

1. Klik achtereenvolgens op "

2. Dubbelklik op het pictogram "

3. Selecteer het tabblad "

4. Selecteer het tabblad "

5. Klik op de knop "

6. Selecteer de optie "

7. Selecteer de optie " vervolgens op de knop "

8. Klik op de knop "

9. Specificeer A:\(D:\station) en klik aansluitend op de knop "OK".

10. Selecteer de optie " "OK".

11. Klik op "

Beeldscherm

Het besturingssysteem Microsoft® Windows® NT

1. Klik achtereenvolgens op " aansluitend op het pictogram "

2. Klik in het venster Display Registration Information op het tabblad " aansluitend op "

3. Selecteer een instelling die u wenst te gebruiken (Resolutie, Aantal kleuren en Verticale frequentie) en klik op "

4. Klik, nadat u op test heeft geklikt, op de knop " beeld niet goed is, verander dan de instelling (lagere resolutie, kleur of frequentie).

Sluiten

" af.

ls u geen instellingsmogelijkheid heeft bij resolutie en verticale frequentie volgens de Scherminstellingen in de gebruiksaanwijzing.

Instellingen Monitor

Wijzigen

De locatie van het stuurprogramma opgeven Een lijst van alle stuurprogramma's op een speciale locatie...

Volgende

Diskette

Alle hardware weergeven

" en aansluitend op "OK". Sluit het dialoogvenster "

All Display Modes"

OK"

", "

Start

Weergave

".

, "

Start"

Beeldscherm".

.

Instellingen

" en klik aansluitend op de knop "

".

Instellingen"

.

", "

".

Configuratiescherm

", selecteer de gewenste monitor en klik op

, "

Configuratiescherm"

Toepassen"

All Display Modes

als het beeld goed is. Als het

".

Geavanceerd...

" en klik op "

Eigenschappen voor

Instellingen"

, selecteer dan de

Volgende

en dubbelklik

en

".

" en klik

Het besturingssysteem Linux

Om het X-Venster te kunnen uitvoeren, dient u eerst het X86Config-bestand aan te maken. Dit is een soort systeeminstellingsbestand.

1. Druk bij het eerste en tweede scherm op de Enter-toets, nadat het X86Config-bestand is uitgevoerd.

2. In het derde scherm

3. Selecteer een muis voor uw computer.

4. In het volgende scherm

5. Selecteer een toetsenbord voor uw computer.

6. In het volgende scherm

7. Stel eerst de invoeren.)

8. Stel de

9. Voer het Venster.

10. U bent

Natuurlijke kleuren

Natuurlijke kleuren met Natural Color programma

verticale frequentie

type monitor in

met het instellen van uw monitor.

klaar

het X-Venster uit nadat u eventuele andere hardware instellingen heeft ingesteld.

stelt u uw muis in

selecteert u een toetsenbord

stelt u uw monitor in

horizontale frequentie

voor uw monitor in. (U kunt de frequentie meteen invoeren.)

. Deze informatie heeft geen invloed op de uitvoering van het X-

.

voor uw monitor in. (U kunt de frequentie meteen

Een vrij nieuw probleem is dat de kleuren van afdrukken, gescande afbeeldingen en foto's uit een digitale camera kunnen afwijken van de kleuren die door een monitor worden weergegeven. Het programma Natural Color is de oplossing voor dit probleem. Dit kleurbeheer systeem is ontwikkeld door Samsung Electronics in samenwerking met het Korea Electronics & Telecommunications Research Institute (ETRI). Dit systeem is alleen verkrijgbaar voor Samsung monitoren en zorgt ervoor dat de kleuren van de monitor gelijk zijn aan die van de ingelezen en afgedrukte afbeeldingen. Zie voor meer informatie de keuze Help (F1) in het programma Natural Color.

Zo installeert u Natural Color

Doe de bij uw Samsung monitor geleverde cd-rom in het cd-rom-station. Het eerste venster van het installatieprogramma verschijnt. Klik in dit venster op Natural Color om het programma te installeren. Wanneer de cd niet automatisch start, kunt u het installatieprogramma ook zelf starten: Doe de bij uw Samsung monitor geleverde cd-rom in het cd-rom-station, klik op de [Start] knop van Windows en selecteer [Uitvoeren]. Toets in: D:\color\eng\setup.exe en druk op de <Enter> toets. (Als het cd-rom-station een andere letteraanduiding heeft, gebruikt u die in plaats van D:\)

Zo verwijdert u Natural Color

Selecteer in het Windows [Start] menu [Instellingen] > [Configuratiescherm] en dubbelklik op de keuze [Software]. Selecteer Natural Color in de lijst en klik op de knop [Toevoegen/verwijderen], [Wijzigen/verwijderen] of [Verwijderen].

Hiermee opent u het OSD-menu. Deze optie wordt ook gebruikt om het OSD-menu af te sluiten

1.

of om terug te keren naar het vorige menu.

Items in het menu instellen

2.

Openen en vervolgens een menu-onderdeel te activeren.

3.

Druk hierop als u zelf het binnenkomende signaal wilt aanpassen. De waarden voor fine

4.

(fijn),coarse (basis) en position (positie) worden automatisch aangepast.

AUTO

Menu Beschrijving

Als de knop AUTO is ingedrukt, verschijnt het scherm automatische instelling, zoals is weergegeven in het midden van het scherm. (Alleen beschikbaar in de analoog-modus)

Druk hierop als u zelf het binnenkomende signaal wilt aanpassen. De waarden voor fine (fijn),coarse (basis) en position (positie) worden automatisch aangepast.

AUTO

Om de automatische-aanpassingsfunctie nauwkeuriger af te stemmen, moet u de "Auto"-functie aanzetten terwijl de AUTO PATTERN aan staat. (Druk hierop om de Auto Adjustment Animation Clips te bekijken.)

z Als de automatische regeling niet correct werkt, drukt u nogmaals op

de knop "Auto" om het beeld nauwkeurig te regelen.

z Als u de resolutie in het regelpaneel wijzigt, wordt de functie "Auto"

automatisch gestart.

MagicBright™

Menu Beschrijving

Druk nogmaals op de MagicBright-knop om de beschikbare opties te

MagicBright™

Volume

bekijken.

- vier verschillende instellingen (Aangepast/Tekst/Internet/Entertainment)

Menu Beschrijving

Volume

Source

Druk op deze knop om het volume aan te passen wanneer de OSD niet wordt weergegeven.

Menu Beschrijving

Source

1. Picture

2. Color

3. Image

4. OSD

5. SETUP

6. Information

Als u de Source-knop indrukt terwijl de OSD uitstaat, wordt de ingangsbron (analoog/digitaal) afgewisseld.

Brightness Contrast

Color Tone Color Control Gamma

Coarse Fine Sharpness H-Position V-Position

Language H-Position V-Position Transparency Display Time

Auto Source Image Reset Color Reset


Menu Beschrijving Afspelen/Stoppen

Brightness

Contrast

Color

Helderheid instellen.

Contrast instellen.

Menu Beschrijving Afspelen/Stoppen

Color Tone

De kleurtint kan aangepast worden en u kunt een van de vier instellingen selecteren koud, normaal, warm en

aangepast.

Color Control

Gamma


Volg de volgende stappen om de afzonderlijke R,G,B kleuren in te stellen.

Selecteer een van de drie vooraf ingestelde gammas.

Menu Beschrijving Afspelen/Stoppen

Verwijdert ruis, zoals verticale strepen. Door een

Coarse

Fine

Sharpness

H-Position

V-Position

OSD

Coarse-aanpassing (grof) kan het beeldgebied worden verschoven. Met het menu Horizontal Control kunt u dit gebied weer naar het midden terugplaatsen.

Verwijdert ruis, zoals horizontale strepen. Indien de ruis zelfs na Fine tuning (fijnafstemming) aanwezig blijft, herhaalt u deze procedure na het instellen van de frequentie (kloksnelheid).

Volg deze instructies om de helderheid van het beeld aan te passen.

Volg deze aanwijzingen om de horizontale positie van het gehele beeldscherm aan te passen.

Volg deze aanwijzingen om de verticale positie van het gehele beeldscherm aan te passen.

Menu Beschrijving Afspelen/Stoppen

Volg de volgende stappen als u de taal in het menu wilt aanpassen. U kunt een keuze maken uit zeven talen.

Language

: De taal die u geselecteerd heeft is alleen van

NB

toepassing op de OSD. Het heeft invloed op de software die op uw computer draait.

H-Position

V-Positon

Transparency

Display Time

Setup

U kunt de horizontale positie van het OSD-menu veranderen.

U kunt de verticale positie van het OSD-menu veranderen.

Verander de transparante achtergrond van de OSD.

Het menu wordt automatisch uitgeschakeld als er geen instellingen worden veranderd gedurende een bepaalde periode. Deze periode kunt u zelf instellen.

Menu Beschrijving Afspelen/Stoppen

Auto Source

Image Reset

Color Reset

Information

Selecteer de optie signaalbron voor de monitor te selecteren.

De beeldparameters worden vervangen door de standaard fabrieksinstellingen.

De kleurparameters worden vervangen door de standaard fabrieksinstellingen.

Auto Source

, om automatisch de

Menu Beschrijving

Information

Deze optie geeft een videobron aan (weergave modus op het OSDscherm).

Samenvatting

Wat is MagicTune™

De prestatie van de monitor is afhankelijk van de grafische kaart, de host-computer, de lichtomstandigheden en andere omgevingsfactoren. Om de mooiste afbeeldingen op een monitor te krijgen, moet u de monitor zo optimaal mogelijk instellen. Om echter met behulp van de beschikbare instellingen de afbeelding in te stellen, is vaak een uitdaging. Om een afbeelding goed te kunnen instellen (afstellen), heeft u een gemakkelijk te gebruiken programma nodig, dat via een stap-voor-stap-proces leidt tot de beste beeldkwaliteit.

Zelfs bij eenvoudige instellingen zoals helderheid of contrast, is het lastig om via de niveaus van het on-screendisplay-menu (OSD), deze opties zo optimaal mogelijk in te stellen. Bovendien is er geen feedback om u te helpen, bij het zo optimaal mogelijk instellen van de monitor. MagicTune™ is een softwarehulpprogramma, dat u stap-voor-stap begeleidt en helpt bij het instellen van de monitor, door het geven van gemakkelijke instructies en achtergrondpatronen. De scherminstellingen voor iedere gebruiker kunnen worden opgeslagen, hierdoor is het gemakkelijk om de eigenschappen van de schermweergave in een multi-gebruikers-omgeving te selecteren. Bovendien kan een enkele gebruiker de diverse verschillende door hem ingestelde eigenschappen gebruiken, die gebaseerd zijn op de inhoud en het omgevingslicht.

Basisfuncties

MagicTune™is een softwarehulpprogramma waarmee u de monitor kunt instellen en de kleur, met behulp van het Display Data Channel Command Interface (DDC/CI) protocol. Alle instellingen van het scherm verlopen via de software, om te voorkomen dat u het on-screen-display-menu (OSD) van de monitor nodig heeft. MagicTune supports MagicTune ondersteunt Windows 98SE, Me, 2000, XP Home en XP Professional.

U wordt aangeraden MagicTune in Windows™ 2000 of later te gebruiken.

Met MagicTune kunt u snel en nauwkeurig uw monitor instellen. Bovendien kunt u de voor u meest geschikte monitorconfiguratie eenvoudig opslaan en gebruiken.

OSD-modus

Met de OSD-modus kunt u de monitorinstellingen eenvoudig wijzigen zonder het nemen van vooraf gedefinieerde stappen. U komt gemakkelijk bij de menuoptie die u wilt instellen.

Installeren

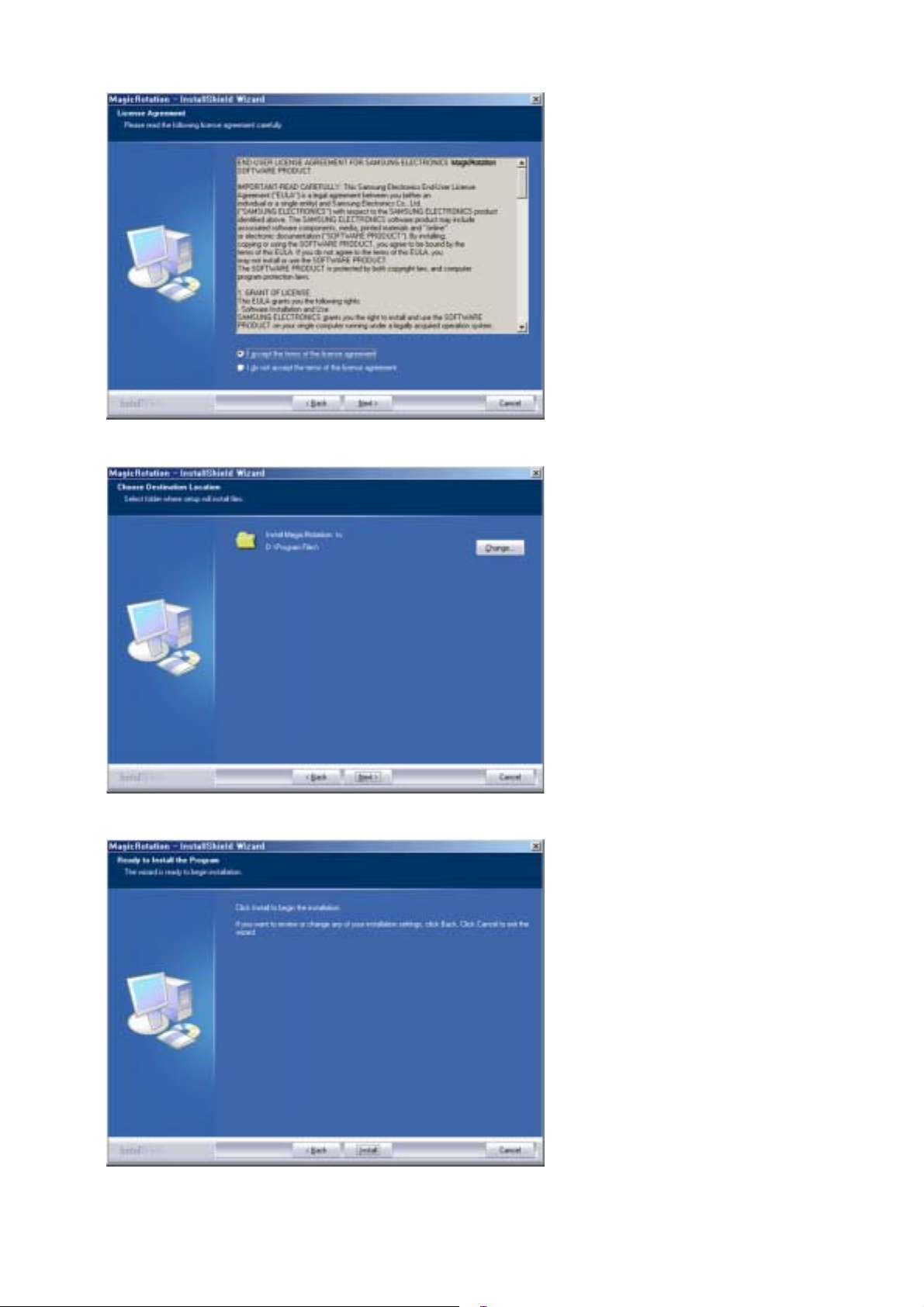

1. Plaats de installatie-cd in het Cd-romstation.

2. Klik op het installatiebestand van MagicTune.

3. Selecteer de taal voor de installatie en klik op "Next".

4. Wanneer het venster InstallShield Wizard verschijnt, klikt u op "Next."

5. Selecteer "I accept the terms of the license agreement" om de licentieovereenkomst te accepteren.

6. Kies een map waarin u het programma MagicTune wilt installeren.

7. Klik op "Install".

8. Het venster "Installation Status" verschijnt.

9. Klik op "Finish".

10. Zodra de installatie is voltooid, verschijnt het uitvoerbare pictogram MagicTune op uw bureaublad.

Dubbelklik op het pictogram om het programma te starten.

Het kan zijn dat het pictogram MagicTune niet verschijnt als gevolg van de specificaties van de pc of monitor. Druk in dit geval op F5.

Installatieproblemen

De installatie van MagicTune kan worden beïnvloed door diverse factoren, zoals videokaart, moederbord en netwerkomgeving. Zie "

Probleemoplossing

" indien zich tijdens de installatie problemen voordoen.

Systeemvereiste n

Besturingssystemen

z Windows 98 SE z Windows Me

z

Windows 2000

z Windows XP Home Edition z Windows XP Professional

Hardware

z 32MB geheugen of meer

z

25MB vaste-schijfruimte of meer

U wordt aangeraden MagicTune in Windows™ 2000 of later te gebruiken.

* Breng een bezoek aan de MagicTune

website voor meer informatie.

Met MagicTune kunt u snel en nauwkeurig uw monitor instellen. Bovendien kunt u de voor u meest geschikte monitorconfiguratie eenvoudig opslaan en gebruiken.

z De OSD-modus kan afwijken van de beschrijving in de handleiding

aangezien de specificaties per monitor kunnen verschillen.

z Indien Pivot actief is, kan het zijn dat onderdelen van het MagicTune

programma niet goed werken.

z

De MagicTune controlemodus verschilt per monitormodel.

OSD-modus

In de OSD-modus kunt u de instellingen op alle monitoren eenvoudig wijzigen. Indien geselecteerd, geeft elk tabblad bovenaan het bedieningsvenster de algemene beschrijvingen van de opties van submenu´s weer om instellingen te wijzigen. Zodra u een tabblad selecteert, wordt een lijst met menu´s op het tabblad weergegeven. Voor een snelle aanpassing van de monitorinstellingen, verschaft de OSD-modus voor een snelle en handige toegang tot alle opties van de tabbladen en submenu´s.

Beschrijving van de knoppen

OK [OK] Alle wijzigingen worden uitgevoerd en MagicTune wordt afgesloten.

Reset [Reset]

Cancel [Annuleren]

Herstelt de in het actieve venster weergegeven monitorwaarden naar de door de fabrikant aanbevolen waarden.

MagicTune wordt afgesloten zonder de gemaakte wijzigingen door te voeren. Indien u geen wijzigingen in het bedieningsvenster heeft aangebracht, heeft het klikken op "Cancel" geen gevolg.

Beschrijving van het tabblad Picture

g

Hier kan de gebruiker de scherminstellingen afstellen tot de gewenste waarden.

Brightness Contrast Resolution MagicBright

 

Brightness

Contrast

Resolution [Resolutie]

MagicBright™



Hier kan de gebruiker de scherminstellingen afstellen tot de gewenste waarden. Maakt het gehele scherm lichter of donkerder. De gedetailleerde gegevens van de beelden in de donkere gebieden kunnen verloren gaan als de helderheid niet op het juiste niveau staat ingesteld. Pas de helderheid aan voor een optimale beeldweergave.

Hier kan de gebruiker de scherminstellingen afstellen tot de gewenste waarden. Maakt het gehele scherm lichter of donkerder. De gedetailleerde gegevens van de beelden in de donkere gebieden kunnen verloren gaan als de helderheid niet op het juiste niveau staat ingesteld. Pas de helderheid aan voor een optimale beeldweergave. Past het verschil aan in helderheid tussen de lichte en donkere gedeelten van het scherm. Bepaalt de scherpte van de beelden.

Weergave van alle beeldschermresoluties die door het programma worden ondersteund.

MagicBright™ is een nieuwe functie die de optimale omstandigheden voor het bekijken van beelden verschaft, geheel aangepast op de afbeelding die u bekijkt. Momenteel zijn er vier verschillende modi beschikbaar: Tekst, Internet, Entertainment en Voorkeur. Elke modus heeft een vooraf geconfigureerde helderheidswaarde. U kunt heel gemakkelijk een van de vier instellingen selecteren door de knop MagicBright™ in te drukken.

1. Text: [Tekst] Voor documenten of voor het werken met veel tekst.

2. Internet: [Internet] Voor het werken met een combinatie van beelden zoals tekst en grafische voorstellingen.

3. Entertain: [Entertainment] Voor het bekijken van bewegende beelden zoals een DVD of VCD.

4. Custom: [Voorkeur] Ondanks het feit dat de waarden zor zijn geselecteerd, kan het zijn dat u de voorgeconfigureerde waarden niet prettig vindt voor uw ogen. Als dit het geval is, kunt u de Brightness [Helderheid] en het Contrast [Contrast] aanpassen met behulp van het OSD-menu.



vuldig door onze technici

Beschrijving van het tabblad Color

Stelt de "warmte" van de achtergrondkleuren of van de kleuren van de afbeeldingen in.

Color Tone Color Control Calibration

  

Color Tone [Kleurtint]

Color Control [Kleurregeling]

De tint van de kleur kan worden gewijzigd.

z Warm - Normal - Cool

z

Custom

Past de beeldkleuren van de monitor aan. U kunt de monitorkleur wijzigen al naar gelang uw eigen voorkeur.

z R- G - B

Het proces waarmee de door u gewenste kleuren worden geoptimaliseerd en onderhouden.

Calibration [Calibratie]

U zal MagicTune met name bijzonder handig vinden als u tot diegenen behoort die afbeeldingen willen bekijken met weergave van alle nauwkeurig bijgewerkte gegevens – inclusief webpagina´s en beelden die zijn geproduceerd door een digitale camera of scanner.

Beschrijving van het tabblad Image

De waarden voor fine (fijn),coarse (basis) en position (positie) worden aangepast.

Image Setup Position

g

 

z Fine [Fijn]: Verwijdert ruis, zoals horizontale strepen.

Indien de ruis zelfs na Fine tunin

(fijnafstemming) aanwezig blijft, herhaalt u deze

procedure na het instellen van de frequentie (kloksnelheid).

Image Setup

z Coarse [Grof]: Verwijdert ruis, zoals verticale strepen.

Door een Coarse-aanpassing (grof) kan het beeldgebied worden verschoven. Met het menu Horizontal Control [Horizontale regeling] kunt u dit gebied weer naar het midden terugplaatsen.

z Auto Setup : De waarden voor fine (fijn),coarse (basis) en position (positie)

worden automatisch aangepast.

Position [Positie]

Volg deze aanwijzingen om de horizontale, verticale positie van het gehele beeldscherm aan te passen.

Beschrijving van het tabblad Option

U kunt MagicTune configureren met gebruik van de volgende opties.

Laadt het dialoogvenster Preferences [Voorkeuren]. Bij de voorkeuren die in gebruik zijn,

jeg

is een "V" in het aankruisvak

eplaatst. Om een Voorkeur in of uit te schakelen, plaatst u

de cursor op het vakje en klikt u met de muis.

Preferences [Voorkeuren]

z Enable task tray menu(Taakbalkmenu activeren) .

- Klik op het pictogram in de [taakbalk] om toegang te krijgen tot de MagicTune menu´s. De menu´s worden niet weergegeven als de optie [Enable System Tray] niet is geselecteerd in [Options] ' [Basic Settings].

z Select Language (Taal selecteren) – De gekozen taal is alleen van toepassing op

de OSD-opties.

Source Select z Analog

z Digital

Beschrijving van het tabblad Support

Geeft de Asset-ID en het versienummer van het programma weer en geeft u toegang tot de Help-functie.

Help [Help]

Asset ID [Asset-ID]

Version [Versie]

Ga naar de MagicTune website of klik op deze knop om de Help-bestanden (gebruiksaanwijzing) te openen indien u hulp nodig heeft bij het installeren of gebruiken van MagicTune. De gebruiksaanwijzing wordt geopend in een standaard browservenster.

U kunt de server gebruiken om het client-beeldscherm te controleren. (Het serverprogramma dient geïnstalleerd te zijn om dit programma als client te kunnen gebruiken)

User Name Geeft de gebruikersnaam weer die geregistreerd is op de pc.

User ID

Geeft de gebruikers-ID weer die geregistreerd is op de pc.

Server IP Schrijf de server-IP op.

Department

Location

Schrijf de afdeling op.

Schrijf de locatie op.

Geeft het versienummer van MagicTune.

Color Calibration (Kleurcalibratie)

1. Color Calibration (Kleurcalibratie)

Met de optie “Kleurcalibratie” kunt u de optimale kleuren voor uw monitor instellen.

Volg de onderstaande vijf stappen om de perfecte kleurcondities voor uw monitor te verkrijgen.

1. Verander de waarde op de “Brightness control bar(Helderheidsbalk)” om de helderheid van de kleurcontrole en de helderheid van het achtergrondpatroon op elkaar af te stemmen.

2. Wanneer u een specifieke kleur in de “Control patch(Kleurcontrole)” ontdekt, verplaats dan de cursor naar de kleur volgens de “Color reference Circle(Kleurencirkel)”. => Wanneer de aanpassing juist is uitgevoerd, ziet u geen kleur meer in de kleurcontrole.

3. Wanneer u de aanpassingen voor stap 1 heeft uitgevoerd, klikt u op de knop “Next” [Volgende].

4. Herhaal de procedures 1), 2), 3) voor de overgebleven stappen 2 tot 5.

5. U kunt het effect van de kleurcalibratie eenvoudig bekijken door te drukken op de knop “Preview” [Voorbeeld]!

Hoe meerdere gebruikers aangepaste kleurwaarden kunnen gebruiken

Definitie Als de monitor door meerdere gebruikers wordt gebruikt, kunnen de kleurwaarden die via de optie Kleurcalibratie zijn gewijzigd, voor alle gebruikers worden opgeslagen en door hen worden gebruikt. Maximaal 5 gebruikers kunnen de opgeslagen kleurwaarden gebruiken.

1. De aangepaste kleurwaarden opslaan: Druk op Next [Volgende] om de optie te wijzigen in Apply [Toepassen] en vervolgens kunt u de aangepaste kleurwaarden opslaan. Er kunnen maar liefst 5 waarden worden opgeslagen.

2. De opgeslagen kleurwaarden toepassen: Druk op de knop Multi User [Multi-gebruiker] op het hoofdscherm om een van de opgeslagen kleurwaarden te selecteren en te gebruiken.

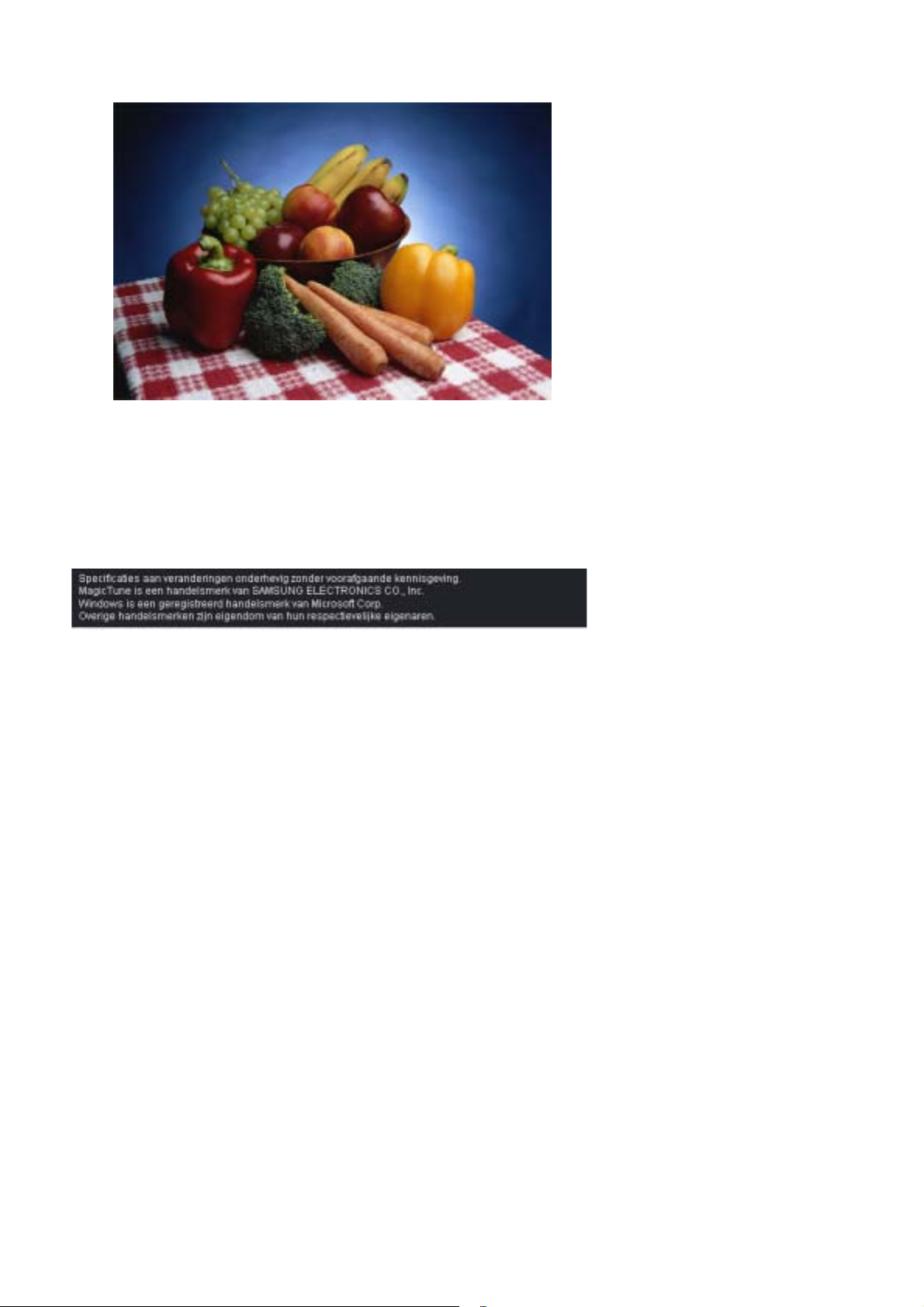

2. Preview(Voorbeeld)

Druk op de knop “Preview” [Voorbeeld] in het scherm “Kleurcalibratie “. De bovenstaande afbeelding verschijnt

1. Druk op de knop “View Calibrated” [Calibratie bekijken] voor een voorbeeldvan de door u aangepaste calibratie.

2. Druk op de knop “View Uncalibrated” [Origineel bekijken] voor een voorbeeldvan het oorspronkelijke beeld.

Deïnstalleren

Het programma MagicTune kan alleen worden verwijderd met de optie "Programma´s toevoegen of verwijderen" in het Configuratiescherm van Windows.

Voer de volgende stappen uit om MagicTune van uw systeem te verwijderen.

1. Ga naar [Taakbalk] ' [Start] ' [Instellingen] en selecteer [Configuratiescherm] in het menu. Als het programma onder Windows XP draait, gaat u naar [Configuratiescherm] in het menu [Start].

2. Klik op het pictogram "Programma´s toevoeg en of verwijderen" in het Configuratiescherm.

3. Blader door de lijst in het scherm "Programma´s toevoegen of verwijderen" om het programma "MagicTune" te vinden. Klik hierop om het programma te selecteren.

4. Klik op de knop [Wijzigen/verwijderen] om het programma te verwijderen.

5. Klik op "Ja" om het programma te verwijderen.

6. Wacht totdat het dialoogvenster "Deïnstallatie voltooid" verschijnt.

Ga naar de MagicTune en nieuwere versies van softwareprogramma´s.

website voor technische ondersteuning bij MagicTune, FAQs (vragen en antwoorden)

Probleemoplossing

Het huidige computersysteem is niet compatibel met MagicTune. Druk op OK en klik op "Shortcut to the MagicTune site" om onze internetpagina te bekijken voor meer informatie.

Er kan een fout optreden wanneer uw video/grafische kaart niet in de lijst 'Available' staat. (De nieuwste of oudste modellen zijn mogelijk niet compatibel.)

Bezoek onze homepage om het gedeelte Problemen oplossen te bekijken.

Er kan een fout optreden als de fabrikant van de kaart het stuurprogramma van de videokaart of de grafische chip aangepast heeft, ook wanneer de kaart wel in de lijst staat.

Bezoek onze homepage om het gedeelte Problemen oplossen te bekijken.

Controleer of uw monitor door Samsung gefabriceerd is. Producten van andere fabrikanten kunnen fouten veroorzaken.

Deze functie wordt alleen ondersteund door Samsung-producten.

Er kan ook een fout optreden wanneer de monitor wel door Samsung geproduceerd is, maar verouderd is. Controleer of uw monitor MagicTune kan ondersteunen.

Deze functie wordt alleen ondersteund door de monitoren die op onze internetpagina geregistreerd staan. Zoek uw monitor op voor u het product aanschaft, aangezien verouderde modellen niet ondersteund worden.

Er treedt een fout op wanneer er geen informatie bestaat over de EDID (Extended Display Identification Data) van de huidige monitor. Dit gebeurt wanneer u de volgende stappen uitvoert: Start (Start) > Control Panel (Configuratiescherm) > Hardware (Hardware) > Device Manager (Apparaatbeheer) > Monitor (Beeldscherm), de huidige "Plug-and-play monitor" verwijderd wordt en er gezocht wordt naar nieuwe hardware en het systeem geen nieuwe "Plug-and-play monitor" kon vinden.

Bezoek onze homepage om het gedeelte Problemen oplossen te bekijken.

Er treedt een fout op bij het vervangen van de monitor met een nieuwe wanneer de stroom van het systeem uitstaat, maar het systeem niet opnieuw opgestart is.

Start het systeem altijd opnieuw op voor het gebruik van MagicTune wanneer de monitor vervangen is.

Er treedt een fout op wanneer het stuurprogramma van de videokaart niet goed

geïnstalleerd is.

g

Dit gebeurt wanneer de huidige videokaartlijst niet normaal wordt weergegeven. Dit kunt u als volgt controleren: Start (Start) > Setup (Instellingen) > System (Systeem) > Hardware (Hardware) > Device mana Adapters (Beeldschermadapters).

Bezoek de internetpagina van de fabrikant van de videokaart en download en installeer de nieuwste driver. Neem voor meer informatie over de videokaart contact op met de fabrikant van de kaart.

Start het systeem opnieuw op om zeker te zijn van een normale werking.

Er treedt een fout op wanneer het systeem niet opnieuw opgestart wordt na installatie van MagicTune. (Dit geldt alleen voor Win98SE en WinMe.)

Start het systeem op voor gebruik.

Schakel voor de beste prestaties van MagicTune over op de optimale resolutie. Raadpleeg de Gebruikershandleiding voor de optimale resolutie.

Als u niet overschakelt op de optimale resolutie en geen Color Calibration (Kleurenkalibratie) uitvoert, kan de monit or niet voor de optimale condities aangepast worden.

er (Apparaatbeheer) > Display

Raadpleeg de handleiding voor de optimale resolutie.

Deze videokaart ondersteunt MagicTune niet. Installeer een nieuw stuurprogramma voor de videokaart.

Er treedt een fout op wanneer het stuurprogramma van de videokaart niet goed geïnstalleerd is. Dit gebeurt wanneer de huidige videokaartlijst niet normaal wordt weergegeven. Dit kunt u als volgt controleren: Start (Start) > Setup (Instellingen) > System (Systeem) > Hardware (Hardware) > Device mana Adapters (Beeldschermadapters).

Bezoek de internetpagina van de fabrikant van de videokaart en download en installeer de nieuwste driver. Neem voor meer informatie over de videokaart contact op met de fabrikant van de kaart.

Aangezien het Highlight programma de communicatielijnen gebruikt, dient u eerst het Highlight programma af te sluiten voor u toegang hebt tot MagicTune.

Een paar van Samsungs CDT-monitoren ondersteunen de Highlight-functie. Wanneer de Highlight-functie en MagicTune tegelijkertijd gebruikt worden, treden er conflicten op die fouten kunnen veroorzaken.

er (Apparaatbeheer) > Display

Denk eraan om Highlight UIT te zetten voor u MagicTune gebruikt.

Probleemoplossing

Het kan voorkomen dat MagicTune niet werkt wanneer de monitor is verplaatst of wanneer het stuurprogramma of de grafische kaart wordt bijgewerkt terwijl MagicTune actief is. Start in dit geval de

computer opnieuw op.

Probleem Checklist Oplossingen

Voer een controle uit wanneer MagicTune niet goed werkt.

De functie MagicTune vindt u alleen op een pc (VGA) met een Windows besturingssysteem dat Plug

* Als u wilt weten of u de functie MagicTune op uw pc kunt gebruiken, volgt u de onderstaande stappen (deze zijn voor Windows XP):

en Play ondersteunt.

Configuratiescherm -> Prestaties en onderhoud

-> Systeem -> Hardware -> Apparaatbeheer -> Monitors -> Nadat u de Plug en Play-monitor hebt verwijderd, zoekt u naar 'Plug en Playmonitor' wanneer u naar nieuwe hardware zoekt.

MagicTune is an additional software for the monitor. Some graphic cards may not support your monitor. When you have a problem with the graphic card, visit our website to check the compatible graphic card list provided.

http://www.samsung.com/monitor/magictune

MagicTune™ werkt niet goed.

Heeft u uw PC of grafische kaart veranderd?

Download het nieuwste programma. Het programma kan worden gedownload van

http://www.samsung.com/monitor/magictune

z Ga naar de MagicTune website voor technische ondersteuning bij MagicTune, FAQs (vragen en

antwoorden) en nieuwere versies van software programma´s.

z Bezoek onze website en download the installatiesoftware voor Magic Tune MAC.

.

Overzicht |

Installation <Installatie>|Interface|Verwijderen|Problemen oplossen

Overzicht

What is the MagicRotation? (Wat is MagicRotation?)

Gewoonlijk werden gegevens op het scherm alleen in de modus Landscape (Liggend) weergegeven. In het huidige informatietijdperk is het voor steeds meer gebruikers een noodzaak in hun dagelijkse leven documenten, webpagina's, e-mails, etc. te bekijken. Hiervoor is het gebruiksvriendelijker om informatie in de modus Portrait (Staand) weer te geven, waarbij de gehele inhoud op het scherm te zien is. Dit verhoogt de productiviteit van de gebruiker aanzienlijk, waarbij hij gemakkelijk tussen de verschillende modi kan wisselen.

De MagicRotation-software van Samsung Electronics, Inc. bevat een rotatiefunctie (0, 90, 180, 270) waarmee optimaal gebruik kan worden gemaakt van het computerbeeldscherm, die een hogere beeldkwaliteit oplevert en de productiviteit van de gebruiker verhoogt.

Basisfunctie

MagicRotation ondersteunt Windows™ 98 SE, Me, NT 4.0, 2000, XP Home en XP Professional.

* Windows™ is een gedeponeerd handelsmerk van Microsoft Corporation,Inc.

Overzicht

| Installation <Installatie> |

Interface|Verwijderen|Problemen oplossen

Installation <Installatie>

1. Plaats de installatiecd in het CD-ROM-station.

2. Klik op het MagicRotation-installatiebestand.

3. Selecteer de installatietaal en klik op "Next" (Volgende).

4. Als het Installation Shield Wizard-scherm wordt weergegeven, klikt u op "Next" (Volgende).

5. Selecteer "I agree to the terms of the license agreement" (Ik ga akkoord met de voorwaarden van deze licentie-overeenkomst) om de gebruiksvoorwaarden te aanvaarden.

6. Kies een map waarin het programma MagicRotation moet worden geïnstalleerd.

7. Click "Install." (Installeren)

8. Het venster "Installation Status" (Installatiestatus) verschijnt.

9. Klik op "Finish" (Voltooien) U moet het systeem opnieuw starten om MagicRotation goed te laten werken.

10. Als de installatie voltooid is, wordt het icoon MagicRotation weergegeven op uw bureaublad.

Installatieproblemen

De installatie van MagicRotation kan worden beïnvloed door factoren als de videokaart, het moederbord en de netwerkomgeving.

"Problemen oplossen" als u problemen ondervindt bij de installatie.

Zie

Beperking

1. Het schermstuurprogramma moet goed zijn geladen om MagicRotation correct te laten werken. Het geïnstalleerde schermstuurprogramma moet de meest recente versie zijn die door de fabrikant is geleverd.

2. Indien sommige toepassingen, zoals Windows Media Player, Real Player, etc., filmbestanden niet

goed weergeven in 90-, 180- en 270-richtingen, moet u het volgende doen:

{ Sluit de toepassing. { Selecteer de richting (90, 180, 270) waarin u de toepassing wilt weergeven. { Start de toepassing opnieuw.

In de meeste gevallen wordt het probleem hiermee opgelost.

3. Gebruikerstoepassing die OpenGL en DirectDraw (3D-tekenen) gebruiken, zullen niet functioneren in de geselecteerde richtingmodus (90, 180, 270). Bijvoorbeeld 3D-spellen.

4. DOS-gebaseerde toepassingen in de modus Volledig scherm zullen niet functioneren in de geselecteerde richtingmodus (90, 180, 270).

5. Dual wordt niet ondersteund in Windows™ 98, ME, NT 4.0.

6. MagicRotation ondersteunt geen 24 bits per pixel (bitdiepte/kleurkwaliteit).

7. Als u uw grafische kaart vervangt, is het raadzaam dat u de MagicRotation-software eerst verwijdert.

Systeemeisen

Besturingssysteem

z Windows™ 98 SE z Windows™ Me z Windows™ NT 4.0 z Windows™ 2000 z Windows™ XP Home Edition z Windows™ XP Professional

Hardware

z 128MB geheugen of hoger (aanbevolen) z 25MB of meer ruimte op de vaste schijf

Service Packs

z Het wordt aanbevolen dat u de meest recente Service Pack op uw systeem installeert.

z

Voor Windows™ NT 4.0 wordt het aanbevolen Internet Explorer 5.0 en hoger te installeren met het onderdeel Active Desktop.

* Voor meer informatie kunt u de MagicRotation

website bezoeken.

* Windows™ is een gedeponeerd handelsmerk van Microsoft Corporation,Inc.

Overzicht | Installation <Installatie> | Interface | Verwijderen | Problemen oplossen

 

When Rotation is functioning, part of MagicTune Program may not operat e

z

normally. Auto Rotation : Auto Rotation will automatically pivots the monitor to 0,

z

90, 180degrees when you pivots the monitor.

To execute Auto Rotation, it should be done as below.

Please install both of Rotation program and MagicTune 3.6, 3.7 in your PC.

z

Launch Magic tune 3.6, 3.7

z

z Option ױ Preference ױ click the small box as "V" in enable task tray

menu.

Interface

Het menu op de taakbalk

Het menu-popupvenster dat u opent met

de rechtermuisknop.

Rotate (draaien): Het beeld wordt met 90 graden gedraaid

Rotate to 0 (Draaien naar 0) : Het beeld wordt naar 0 graden gedraaid vanuit de

huidige hoek.

Rotate to 90 (Draaien naar 90) : Het beeld wordt naar 90 graden gedraaid vanuit de huidige hoek.

Rotate to 180 (Draaien naar 90) : Het beeld wordt naar 180 graden gedraaid vanuit de huidige hoek.

Rotate to 270 (Draaien naar 90) : Het beeld wordt naar 270 graden gedraaid vanuit de huidige hoek.

Hot key(Sneltoets) : Hot key(Sneltoets) zijn standaard beschikbaar en kunnen door de gebruiker worden gewijzigd. Deze kunnen rechtstreeks door de gebruiker worden toegewezen via het toetsenbord door de bestaande sneltoetsen te wijzigen. De gebruiker kan de sneltoets creëren met een combinatie van Shift, Ctrl, Alt en algemene toetsen. Wanneer een algemene toets wordt ingedrukt, wordt deze toegewezen als Alt+algemene toets.

Help : Hiermee wordt de HELP van het programma MagicRotation weergegeven.

About (Over) : Hiermee wordt de versie en de copyright van het programma

weergegeven.

Exit (Afsluiten) : Hiermee wordt het programma MagicRotation afgesloten.

Overzicht|Installation <Installatie>|Interface

| Verwijderen |

Problemen oplossen

Verwijderen

MagicRotation kan alleen worden verwijderd met behulp van de optie Program Add/Remove (programma toevoegen/verwijderen) op het Configuratiescherm van Windows.

Voer de volgende stappen uit om MagicRotation te verwijderen.

1. Ga naar het Start-menu op de taakbalk, selecteer Instellingen en vervolgens Configuratiescherm. Als het programma wordt uitgevoerd onder Windows™ XP gaat u naar het Configuratiescherm in het Start-menu.

2. Klik in het configuratiescherm op het pictogram Software.

3. Blader in het volgende scherm naar "MagicRotation". Klik hierop om het te selecteren.

4. Klik op de knop "Wijzigen/Verwijderen" om het programma te verwijderen.

5. Klik op "Ja" om het verwijderingsproces te starten.

6. Wacht totdat het dialoogvenster "Verwijdering voltooid" verschijnt.

7. Na de verwijdering moet u het systeem opnieuw starten.

Bezoek de MagicRotation vragen en antwoorden) en software upgrades.

* Windows™ is een gedeponeerd handelsmerk van Microsoft Corporation,Inc.

website voor technische ondersteuning voor MagicRotation, FAQ's (vaakgestelde

Overzicht|Installation <Installatie> |Interface|Verwijderen

| Problemen oplossen

Problemen oplossen

Voordat u de afdeling Technische ondersteuning belt

z

De MagicRotation-software werkt met het geïnstalleerde schermstuurprogramma dat door de fabrikant van uw grafische kaart is geleverd voor schermrotatiefuncties. Als het geïnstalleerde schermstuurprogramma niet goed werkt of fouten bevat, zullen deze fouten blijven optreden nadat MagicRotation is geïnstalleerd. Elk onjuist/willekeurig gedrag dat voortvloeit uit fouten in het geïnstalleerde schermstuurprogramma is niet aan de MagicRotation-software te wijten.

Om te controleren of er een probleem is met het geïnstalleerde schermstuurprogramma, kunt u de volgende diagnostische stappen uitvoeren:

1. Controleer of het probleem optreedt in zowel de 0-richting (Landscape) en de 90-richting (Portrait).

2. Controleer of het probleem optreedt bij verschillende kleurdiepten (8/16/32 bits per pixel) en verschillende resolutiemodi (800 x 600, 1024 x 768).

3. Controleer of het probleem optreed waneer de MagicRotation-software niet is geïnstalleerd.

Als het probleem zich herhaalt in een van de of alle scenario's, dan kan het een probleem zijn met het geïnstalleerde schermstuurprogramma:

Om het probleem op te lossen, moet u de volgende stappen uitvoeren:

1. Verwijder de MagicRotation-software.

2. Download de meest recente versie van het schermstuurprogramma bij de fabrikant van uw grafische kaart. De laatste versies van de schermstuurprogramma's van ATI, NVIDIA, MATROX, INTEL, etc. zijn eenvoudig te downloaden van hun respectievelijke websites.

3. Installeer de meest recente versie van het schermstuurprogramma.

4. Installeer de MagicRotation-software. In de meeste gevallen wordt het probleem hiermee opgelost.

z MagicRotation werkt mogelijk niet wanneer de monitor wordt vervangen of het stuurprogramma van

de grafische kaart wordt bijgewerkt terwijl MagicRotation wordt uitgevoerd. Als dit het geval is, moet u het systeem opnieuw starten.

z

Bezoek de MagicRotation (vaakgestelde vragen en antwoorden) en software upgrades.

website

voor technische ondersteuning voor MagicRotation, FAQ's

Voordat u de serviceafdeling belt, moet u eerst de informatie in dit hoofdstuk raadplegen

r

om te kijken of u het probleem zelf kunt oplossen. Als u werkelijk hulp nodig hebt, kunt u contact opnemen via het telefoonnummer op de garantiekaart, via het telefoonnummer uit

het hoofdstuk Informatie of met uw deale

.

Probleem Checklist Oplossingen

Het scherm geeft geen beeld. Ik krijg de monitor niet aan.

Is de stroomkabel goed aangesloten?

Ziet u de melding "

Check Signal Cable

op het scherm?

Als de monitor wel van stroom wordt voorzien maar het beeld geheel zwart blijft, start dan de computer opnieuw om te kijken of het opstartscherm zichtbaar is.

Kijk of de stroomkabel goed is aangesloten en of het stopcontact goed werkt .

(Aansluiten met de D-sub-kabel)

"

Controleer of de computer goed is aangesloten.

(Aansluiten met de DVI-kabel)

u nog steeds een foutmelding te zien krijgt op het beeldscherm, ondanks het feit dat u de monitor goed heeft aangesloten, moet u controleren of de monitor wel ingesteld is op de stand analoog

Als het opstartscherm wel te zien is, moet u de computer opstarten in een speciale stand waarin u de instellingen van de videokaart kunt aanpassen (bij Windows ME/2000/XP is dit de

). Stel de resolutie en

modus

Veilige

frequentie van de videokaart in op de maximale waarden waarvoor de monitor geschikt is. (Zie ook Voorkeurinstellingen)

NB: Als er ook geen opstartscherm verschijnt, neem dan contact op met

een service center of uw dealer.

Als

Ziet u de melding

Optimum Mode. Recommended mode 1280 x 1024 60Hz

het scherm?

Als u deze deze melding ziet, staat

Not

de videokaart ingesteld op een resolutie en/of frequentie die te hoog zijn voor de monitor.

op

Stel de resolutie en frequentie van de videokaart in op de maximale waarden waarvoor de monitor geschikt is.

Als het scherm de SXGA-norm of de 75 Hz overschrijdt, verschijnt het bericht "

Not Optimum Mode.

Recommended mode 1280 x 1024

" op het beeldscherm. Als het

60Hz

scherm de 85 Hz overschrijdt, werkt het scherm correct, maar verschijnt het bericht "

Not Optimum Mode.

Recommended mode 1280 x 1024

" een minuut op uw

60Hz

beeldscherm. Stel a.u.b., tijdens deze periode van een minuut, de aanbevolen modus in. (Dit bericht verschijnt nog eens op het beeldscherm, als het systeem is opgestart.)

Het beeld bevat vreemde kleuren of is zwart/wit.

Blijft het beeld geheel zwart en knippert de aan/uit indicator van de monitor met tussenpozen van 1 seconde?

Aansluiten met de DVI-kabel?

Geeft de monitor maar 1 kleur weer, alsof u door gekleurd glas kijkt?

Ging er iets mis met de kleuren toen u een bepaald programma gebruikte of nadat een programma een foutmelding gaf of was vastgelopen?

De monitor staat in een energiebesparende stand.

Druk op een toets van het toetsenbord of beweeg de muis om de monitor te activeren zodat u weer beeld hebt.

Het kan zijn dat u een zwart beeld te zien krijgt als u uw computer opstart, voordat u de DVI-kabel heeft aangesloten of tijdens het eruit en daarna weer aansluiten van de DVI-kabel op uw computer, terwijl deze nog aanstond. Bepaalde videokaarten kunnen namelijk geen videosignalen uitzenden. Sluit de DVI-kabel aan op uw computer en start uw computer opnieuw op.

Kijk of de signaalkabel goed is aangesloten.

Zorg dat de videokaart van de computer goed op zijn plaats zit (computer eerst uitschakelen!).

Start de computer opnieuw.

Het beeld heeft opeens een andere vorm.

Is de videokaart goed ingesteld?

Kies de juiste instellingen voor de videokaart met behulp van de handleiding van de videokaart.

Hebt u een andere videokaart of een ander

Pas de grootte en plaats van het beeld aan via het OSD

schermmenu. stuurprogramma in uw computer geïnstalleerd?

Hebt u op de computer de resolutie of frequentie van het

Kies een andere resolutie en/of

frequentie voor de videokaart

(zie Voorkeurinstellingen). beeldscherm veranderd?

De vorm van het beeld kan ook worden beïnvloed door de frequentie van het signaal van de videokaart. Pas de grootte en plaats van het beeld aan via het OSD schermmenu.

Het beeld is onscherp of het OSD schermmenu kan niet worden veranderd.

Hebt u op de monitor de resolutie of de frequentie veranderd?

Kies een andere resolutie en/of

frequentie voor de videokaart

(zie Voorkeurinstellingen).

Een gedeelte van het beeld is vervormd of heeft afwijkende kleuren.

De monitor geeft maar 16 kleuren weer. Andere kleuren na installatie van een andere videokaart op de computer.

De computer geeft de foutmelding "Onbekende monitor, Plug & Play (VESA DDC) monitor niet gevonden" (Unrecognized monitor, Plug & Play (VESA DDC) monitor found).

Is de frequentie goed ingesteld wanneer u in het menu de Display Timing kijkt?

Is het aantal kleuren goed ingesteld onder Windows?

Is de videokaart goed ingesteld?

Hebt u het stuurprogramma van de monitor geïnstalleerd?

Kijk in de handleiding van de videokaart of Plug & Play (VESA DDC) wordt ondersteund.

Kies de juiste frequentie voor de

videokaart met behulp van de

handleiding van de videokaart en de

Voorkeurinstellingen.

(De maximale frequentie hangt af

van de gekozen resolutie en het

betreffende product.)

Windows ME/2000/XP:

Kies het gewenste aantal kleuren in

Configuratiescherm(Control

Panel),Beeldscherm (Display)

Instellingen (Settings)

Kies de juiste instellingen voor de

videokaart met behulp van de

handleiding van de videokaart.

Installeer het stuurprogramma van

de monitor volgens de aanwijzingen

in Stuurprogramma installeren.

Installeer het stuurprogramma van

de monitor volgens de aanwijzingen

in Stuurprogramma installeren.

.

,

Problemen met audio Geen geluid Controleer of de audiokabel goed is

aangesloten op zowel de audio-in

poort van uw monitor als op de

audio-out poort van uw geluidskaart.

(Zie De monitor aansluiten)

Controleer het geluidsniveau. .

Volume is te laag Controleer het geluidsniveau. Als

het geluid nog steeds te zacht klinkt,

nadat u het volume maximaal open

heeft gedraaid, controleer dan de

volumeregeling van de geluidskaart

of het softwareprogramma.

Voer een controle uit wanneer MagicTune niet goed werkt.

De functie MagicTune vindt u alleen op een pc (VGA) met een Windows besturingssysteem dat Plug en Play ondersteunt.

* Als u wilt weten of u de functie

MagicTune op uw pc kunt

gebruiken,

volgt u de onderstaande

stappen (deze zijn voor Windows

XP):

Configuratiescherm -> Prestaties en

onderhoud -> Systeem -> Hardware

-> Apparaatbeheer -> Monitors ->

Nadat u de Plug en Play-monitor

hebt verwijderd, zoekt u naar 'Plug

en Play-monitor' wanneer u naar

nieuwe hardware zoekt.

MagicTune is an additional software

for the monitor. Some graphic cards

may not support your monitor. When

you have a problem with the graphic

card, visit our website to check the

compatible graphic card list

provided.

http://www.samsung.com/monitor/magictune

MagicTune™ werkt niet goed.

Heeft u uw PC of grafische kaart veranderd?

Download het nieuwste programma.

Het programma kan worden

gedownload van

http://www.samsung.com/monitor/magictune.

Bezoek onze website en download the installatiesoftware voor Magic Tune MAC.

Controleer de onderstaande items bij problemen met de monitor.

1. Kijk of de stroomkabel en de signaalkabel goed zijn aangesloten op de computer.

2. Luister of de computer tijdens het opstarten meer dan 3 pieptoontjes geeft. (Als dat zo is, moet het moederbord van de computer waarschijnlijk worden nagekeken.)

3. Als u een nieuwe videokaart hebt geïnstalleerd of de monitor op een andere pc hebt aangesloten, kijk dan of u de juiste stuurprogramma's voor de videokaart en de monitor hebt geïnstalleerd.

4. Kijk op de computer of de scanfrequentie van het beeldscherm op 56 of 75 Hz staat ingesteld. (Ga niet hoger dan 75 Hz als u de maximale resolutie gebruikt.)

5. Als u problemen hebt bij het installeren van het stuurprogramma van de videokaart, start de computer dan op in de

Veilige modus

(Safe Mode), verwijder het beeldscherm in

Configuratiescherm (Control Panel),Syste(e)m,Apparaatbeheer (Device Administrator)

start de computer opnieuw op om het stuurprogramma van de videokaart opnieuw te installeren.

Als het probleem blijft terugkeren, neem dan contact op met een geautoriseerd service

center.

en

Vraag & antwoord

Vraag Antwoord

Hoe kan ik de frequentie veranderen?

Hoe kan ik de resolutie veranderen?

Hoe kan ik gebruik maken van energiebeheer?

Hoe kan ik de buitenkant van de behuizing en het oppervlak van de beeldbuis reinigen?

De frequentie kan worden veranderd bij de instellingen van de videokaart op de computer.

De mogelijkheden van de videokaart hangen niet alleen van de kaart af, maar ook van de gebruikte versie van het stuurprogramma. (Zie de handleiding van de computer en/of de videokaart voor details.)

Windows ME/2000/XP: Kies de gewenste resolutie en het aantal kleuren in

(Display),Instellingen (Settings)

Configuratiescherm (Control Panel),Beeldscherm

.

* Voor details kunt u contact opnemen met de fabrikant van de videokaart.

Windows ME/2000/XP: U kunt de energiebesparende functies instellen in het BIOS-SETUP programma van de computer of onder Windows bij Schermbeveiliging (Screensaver) (zie de handleiding van Windows of van uw computer).

Haal de stekker van de monitor uit het stopcontact en reinig de monitor met een zachte doek bevochtigd met wat reinigingsmiddel en water.

Zorg dat er geen resten reinigingsmiddel achterblijven en voorkom krassen op de behuizing en het schermoppervlak. Zorg beslist dat er geen water e.d. in de monitor terecht kan komen.

Zelftest

Zelftest | Meldingen | Omgeving | Nuttige tips

A

Uw monitor beschikt over een zelftest functie waarmee u kunt controleren of de monitor goed werkt.

Zelftestk

1. Zet zowel uw computer als de monitor uit.

2. aal de video signaalkabel uit de connector van de computer.

3. Zet de monitor aan. Als de monitor goed werkt, ziet u het onderstaande venster met rode rand en meldingstekst (de drie rechthoekjes in het venster horen rood, groen en blauw te zijn):

Wanneer de gekleurde rechthoekjes niet alledrie zichtbaar zijn, is er een probleem met uw monitor. Dit meldingsvenster verschijnt ook tijdens normaal gebruik als de videokabel losraakt of beschadigd wordt.

4. Zet uw monitor uit en sluit de video signaalkabel weer aan. Zet vervolgens de computer en de monitor weer aan.

ls u geen beeld hebt maar de bovenstaande zelftest wel lukt, controleer dan de videokaart en de

computer. Uw monitor is dan in orde.

Meldingen

Als er iets mis is met het ingangssignaal, verschijnt er een melding op het beeldscherm of het beeldscherm blijft leeg, ondanks dat het aan/uit-lampje aan is. De melding kan inhouden dat de monitor onvoldoende scanbereik heeft of dat u de signaalkabel moet controleren.

Omgeving

De plaats en richting van de monitor kunnen invloed hebben op de beeldkwaliteit en andere eigenschappen van de monitor.

z Plaats de monitor niet in de buurt van een lagetonenluidspreker (woofer). Zet de

luidspreker zo nodig in een andere ruimte.

z Plaats geen elektrische apparaten binnen een straal van 1 meter rond de monitor,

bijvoorbeeld radio's, ventilators, klokken en telefoons.

Nuttige tips

z Een monitor geeft visuele signalen weer van een computer. Daarom kan door een probleem met

de computer of de videokaart het beeld van de monitor zwart worden, de kleurweergave verminderen, ruis optreden, enz. Controleer in dit geval eerst de bron van het probleem en neem dan contact op met een service center of uw dealer.

z

Controle of de monitor goed werkt

Als u geen beeld hebt of een melding als

1024 60Hz"

verschijnt, koppel dan de signaalkabel los van de computer terwijl u de monitor aan

"Not Optimum Mode","Recommanded mode 1280 x

laat staan.

{ Als er een melding verschijnt of het scherm wit wordt, betekent dit dat de monitor goed

werkt.

{ In dat geval is de computer de bron van het probleem en moet u deze controleren.

Algemeen

Model SyncMaster 710TM

LCD-scherm

Afmeting 17,0 inch diagonaal

Beeldgrootte 337,92mm (H) x 270,336mm (V)

Pixel Pitch 0,264mm (H) x 0,264mm (V)

Zichtbaar beeld a-si TFT active matrix

Synchronisatie

Horizontaal 30 ~ 81 kHz

Verticaal 56 ~ 75 Hz

Beeldschermkleur

16.194.277

Resolutie

Optimale resolutie 1280 x 1024@60 Hz

Maximale resolutie 1280 x 1024@75 Hz

Ingangssignaal, Afgebroken

RGB Analoog 0,7 Vpp, positief bij 75 Ohm, Digitale RGB volgens DVI-norm. Gescheiden H/V synchronisatie, Composite,Sync-On-Green TTL-niveau positief of negatief.

Maximale pixelfrequentie

140 MHz

Aansluitwaarden

Wisselspanning 100 - 240 V(+/- 10%), 60/50 Hz ± 3Hz

Signaalkabel

15 pin-naar-15 pin D-sub-kabel, verwisselbaar DVI-D naar DVI-D-kabel, verwisselbaar

Energieverbruik

Minder dan 34W

Afmetingen (BxHxD)/Gewicht (Type (A))

370,0 x 64,1 x 342,3 mm / 14,6 x 2,5 x 13,5 inch (Exclusief voet) 370,0 x 190,9 x 406,8 mm / 14,6 x 7,5 x 16,0 inch (Inclusief voet) / 6,35 kg

Afmetingen (BxHxD)/Gewicht (Type (B))

370,0 x 60,3 x 316,0 mm / 14,6 x 2,4 x 12,4 inch (Exclusief voet) 370,0 x 200,0 x 404,0 mm / 14,6 x 7,9 x 15,9 inch (Inclusief voet) / 5,8 kg

VESA Feste Schnittstelle

100 mm x 100 mm (voor het gebruik van een speciale armmontagebeugel)

Max internal speaker

0,8~1,0W

Omgevingsfactoren

In bedrijf Temperatuur: 50°F ~ 104°F(10°C ~ 40°C)

Vochtigheid: 10% ~ 80%, zonder condensatie

Opslag Temperatuur: -4°F ~113°F (-20°C ~ 45°C)

Vochtigheid: 5% ~ 95%, zonder condensatie

Plug-and-play mogelijkheden

Deze monitor kan op alle Plug en Play compatibele systemen worden aangesloten. De monitor en de computer zoeken dan samen de beste instellingen uit. In de meeste gevallen gebeurt dit automatisch, tenzij de gebruiker zelf andere instellingen wil kiezen.

Aanvaardbare punten (Dot Acceptable)

Bij de productie van de TFT/LCD-beeldschermen voor dit product wordt er gebruik gemaakt van geavanceerde halfgeleiderstechnologie, met een nauwkeurigheid van tenminste 1ppm (per 1 miljoen). De pixels van de kleuren ROOD, GROEN, BLAUW en WIT lijken soms lichter en soms zijn er zwarte pixels zichtbaar. Dit ligt niet aan de kwaliteit. U kunt het beeldscherm gewoon gebruiken, zonder dat u zich hierover zorgen hoeft te maken.

z Bijvoorbeeld, het aantal TFT LCD subpixels dat dit product bevat is 3.932.160.

Opmerking: Het ontwerp en de specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Energiebeheer

De PowerSaver op deze monitor bespaart energie door uw monitor over te schakelen naar een stand waarin hij minder stroom verbruikt. Deze functie wordt ingeschakeld als u de monitor gedurende langere niet gebruikt. Als u een toets van het toetsenbord indrukt of met de muis beweegt, wordt de monitor weer automatisch geactiveerd. Als u energie wilt besparen, zet dan uw monitor UIT als u hem langere tijd niet meer nodig heeft. Het PowerSaver-systeem werkt met een VESA DPMS-videokaart die in uw computer is geïnstalleerd. Deze functie kunt u instellen met de software op uw computer.

Uitzetten

(stroomschakelaar)

(optioneel)

Status

Normaal

gebruik

De uit-

stand EPA/ENERGY

Uitzetten

(Aan/uit-knop)

Aan/uit-lampje Groen Groen, Knipperen Zwart Zwart

Minder dan 1W

(120Vac/220

Vac)

Minder dan 0W

®

en ENERGY2000

Stroomverbruik

Minder dan

34W

Deze monitor voldoet aan de EPA ENERGY STAR

Minder dan 1W

(Uitschakelstand)

normen bij aansluiting op een computer die beschikt over VESA

DPMS functionaliteit.

®

Als ENERGY STAR product voldoet aan de ENERGY STAR

Partner heeft SAMSUNG vastgesteld dat dit

®

richtlijnen voor efficiënt

energiegebruik.

Voorkeurinstellingen

Als het signaal dat van de computer wordt ontvangen gelijk is aan een van de volgende voorkeurinstellingen, wordt de monitor hier automatisch op ingesteld. Bij afwijkende signalen kan het scherm leeg blijven ondanks dat de aan/uit LED indicator brandt. Zie de handleiding van de videokaart en stel het beeldscherm als volgt in.

Tabel 1. Instellingen

Weergavemodus

Horizontale

frequentie

(kHz)

Verticale

frequentie

(Hz)

Pixelfrequentie

(MHz)

Synchronisatie

Polariteit

(H/V)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+,-/-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Horizontale frequentie

Het aantal horizontale lijnen over de hele breedte van het scherm dat per seconde kan worden afgebeeld, wordt aangeduid als

frequentie

, met

als eenheid.

kHz

horizontale

Verticale frequentie

Net als een tl-buis moet ook een monitor om flikkeren te voorkomen het beeld een groot aantal keren per seconde herhalen (verversen).

Dit wordt aangeduid als als eenheid.

verticale frequentie

of

refresh rate

, met

Hz

Algemeen

Model SyncMaster 910TM

LCD-scherm

Afmeting 19,0 inch diagonaal

Beeldgrootte 376,32mm (H) x 301,056mm (V)

Pixel Pitch 0,294mm (H) x 0,294mm (V)

Zichtbaar beeld a-si TFT active matrix

Synchronisatie

Horizontaal 30 ~ 81 kHz

Verticaal 56 ~ 75 Hz

Beeldschermkleur

16.777.219

Resolutie

Optimale resolutie 1280 x 1024@60 Hz

Maximale resolutie 1280 x 1024@75 Hz

Ingangssignaal, Afgebroken

RGB Analoog 0,7 Vpp, positief bij 75 Ohm, Digitale RGB volgens DVI-norm. Gescheiden H/V synchronisatie, Composite,Sync-On-Green TTL-niveau positief of negatief.

Maximale pixelfrequentie

140 MHz

Aansluitwaarden

Wisselspanning 100 - 240 V(+/- 10%), 60/50 Hz ± 3Hz

Signaalkabel

15 pin-naar-15 pin D-sub-kabel, verwisselbaar DVI-D naar DVI-D-kabel, verwisselbaar

Energieverbruik

Minder dan 38W

Afmetingen (BxHxD)/Gewicht

416,6 x 60,2 x 349,4 mm / 16,4 x 2,4 x 13,8 inch (Exclusief voet) 416,6 x 190,9 x 423,4 mm / 16,4 x 7,5 x 16,7 inch (Inclusief voet) / 7,2 kg

VESA Feste Schnittstelle

100 mm x 100 mm (voor het gebruik van een speciale armmontagebeugel)

Max internal speaker

0,8~1,0W

Omgevingsfactoren

In bedrijf Temperatuur: 50°F ~ 104°F(10°C ~ 40°C)

Vochtigheid: 10% ~ 80%, zonder condensatie

Opslag Temperatuur: -4°F ~113°F (-20°C ~ 45°C)

Vochtigheid: 5% ~ 95%, zonder condensatie

Plug-and-play mogelijkheden

Deze monitor kan op alle Plug en Play compatibele systemen worden aangesloten. De monitor en de computer zoeken dan samen de beste instellingen uit. In de meeste gevallen gebeurt dit automatisch, tenzij de gebruiker zelf andere instellingen wil kiezen.

Aanvaardbare punten (Dot Acceptable)

Bij de productie van de TFT/LCD-beeldschermen voor dit product wordt er gebruik gemaakt van geavanceerde halfgeleiderstechnologie, met een nauwkeurigheid van tenminste 1ppm (per 1 miljoen). De pixels van de kleuren ROOD, GROEN, BLAUW en WIT lijken soms lichter en soms zijn er zwarte pixels zichtbaar. Dit ligt niet aan de kwaliteit. U kunt het beeldscherm gewoon gebruiken, zonder dat u zich hierover zorgen hoeft te maken.

z Bijvoorbeeld, het aantal TFT LCD subpixels dat dit product bevat is 3.932.160.

Opmerking: Het ontwerp en de specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Energiebeheer

De PowerSaver op deze monitor bespaart energie door uw monitor over te schakelen naar een stand waarin hij minder stroom verbruikt. Deze functie wordt ingeschakeld als u de monitor gedurende langere niet gebruikt. Als u een toets van het toetsenbord indrukt of met de muis beweegt, wordt de monitor weer automatisch geactiveerd. Als u energie wilt besparen, zet dan uw monitor UIT als u hem langere tijd niet meer nodig heeft. Het PowerSaver-systeem werkt met een VESA DPMS-videokaart die in uw computer is geïnstalleerd. Deze functie kunt u instellen met de software op uw computer.

Uitzetten

(stroomschakelaar)

(optioneel)

Status

Normaal

gebruik

De uit-

stand EPA/ENERGY

Uitzetten

(Aan/uit-

knop)

Aan/uit-lampje Groen Groen, Knipperen Zwart Zwart

Minder dan

1W

(120Vac)

Minder dan 0W

Stroomverbruik

Minder dan

38W

Minder dan 1W

(Uitschakelstand)

Deze monitor voldoet aan de EPA ENERGY STAR® en ENERGY2000 normen bij aansluiting op een computer die beschikt over VESA DPMS functionaliteit.

Als ENERGY STAR product voldoet aan de ENERGY STAR

®

Partner heeft SAMSUNG vastgesteld dat dit

®

richtlijnen voor efficiënt

energiegebruik.

Voorkeurinstellingen

Als het signaal dat van de computer wordt ontvangen gelijk is aan een van de volgende voorkeurinstellingen, wordt de monitor hier automatisch op ingesteld. Bij afwijkende signalen kan het scherm leeg blijven ondanks dat de aan/uit LED indicator brandt. Zie de handleiding van de videokaart en stel het beeldscherm als volgt in.

Tabel 1. Instellingen

Weergavemodus

Horizontale

frequentie

(kHz)

Verticale

frequentie

(Hz)

Pixelfrequentie

(MHz)

Synchronisatie

Polariteit

(H/V)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+,-/-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Horizontale frequentie

Het aantal horizontale lijnen over de hele breedte van het scherm dat per seconde kan worden afgebeeld, wordt aangeduid als

frequentie

, met

als eenheid.

kHz

horizontale

Verticale frequentie

Net als een tl-buis moet ook een monitor om flikkeren te voorkomen het beeld een groot aantal keren per seconde herhalen (verversen). Dit wordt aangeduid als

verticale frequentie

of

refresh rate

, met

als eenheid.

Hz

Algemeen

Model SyncMaster 713BM

LCD-scherm

Afmeting 17,0 inch diagonaal

Beeldgrootte 337,92mm (H) x 270,336mm (V)

Pixel Pitch 0,264mm (H) x 0,264mm (V)

Zichtbaar beeld a-si TFT active matrix

Synchronisatie

Horizontaal 30 ~ 81 kHz

Verticaal 56 ~ 75 Hz

Beeldschermkleur

16.194.277

Resolutie

Optimale resolutie 1280 x 1024@60 Hz

Maximale resolutie 1280 x 1024@75 Hz

Ingangssignaal, Afgebroken

RGB Analoog 0,7 Vpp, positief bij 75 Ohm, Digitale RGB volgens DVI-norm. Gescheiden H/V synchronisatie, Composite,Sync-On-Green TTL-niveau positief of negatief.

Maximale pixelfrequentie

140 MHz

Aansluitwaarden

Wisselspanning 100 - 240 V(+/- 10%), 60/50 Hz ± 3Hz

Signaalkabel

15 pin-naar-15 pin D-sub-kabel, verwisselbaar DVI-D naar DVI-D-kabel, verwisselbaar

Energieverbruik

Minder dan 34W

Afmetingen (BxHxD)/Gewicht (Type (A))

370,0 x 64,1 x 342,3 mm / 14,6 x 2,5 x 13,5 inch (Exclusief voet) 370,0 x 195,4 x 386,7 mm / 14,7 x 7,7 x 15,2 inch (Inclusief voet) / 4,5 kg

Afmetingen (BxHxD)/Gewicht (Type (B))

370,0 x 60,3 x 316,0 mm / 14,6 x 2,4 x 12,4 inch (Exclusief voet) 370,0 x 200,0 x 404,0 mm / 14,6 x 7,9 x 15,9 inch (Inclusief voet) / 5,8 kg

VESA Feste Schnittstelle

100 mm x 100 mm (voor het gebruik van een speciale armmontagebeugel)

Max internal speaker

0,8~1,0W

Omgevingsfactoren

In bedrijf Temperatuur: 50°F ~ 104°F(10°C ~ 40°C)

Vochtigheid: 10% ~ 80%, zonder condensatie

Opslag Temperatuur: -4°F ~113°F (-20°C ~ 45°C)

Vochtigheid: 5% ~ 95%, zonder condensatie

Plug-and-play mogelijkheden

Deze monitor kan op alle Plug en Play compatibele systemen worden aangesloten. De monitor en de computer zoeken dan samen de beste instellingen uit. In de meeste gevallen gebeurt dit automatisch, tenzij de gebruiker zelf andere instellingen wil kiezen.

Aanvaardbare punten (Dot Acceptable)

Bij de productie van de TFT/LCD-beeldschermen voor dit product wordt er gebruik gemaakt van geavanceerde halfgeleiderstechnologie, met een nauwkeurigheid van tenminste 1ppm (per 1 miljoen). De pixels van de kleuren ROOD, GROEN, BLAUW en WIT lijken soms lichter en soms zijn er zwarte pixels zichtbaar. Dit ligt niet aan de kwaliteit. U kunt het beeldscherm gewoon gebruiken, zonder dat u zich hierover zorgen hoeft te maken.

z Bijvoorbeeld, het aantal TFT LCD subpixels dat dit product bevat is 3.932.160.

Opmerking: Het ontwerp en de specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Energiebeheer

De PowerSaver op deze monitor bespaart energie door uw monitor over te schakelen naar een stand waarin hij minder stroom verbruikt. Deze functie wordt ingeschakeld als u de monitor gedurende langere niet gebruikt. Als u een toets van het toetsenbord indrukt of met de muis beweegt, wordt de monitor weer automatisch geactiveerd. Als u energie wilt besparen, zet dan uw monitor UIT als u hem langere tijd niet meer nodig heeft. Het PowerSaver-systeem werkt met een VESA DPMS-videokaart die in uw computer is geïnstalleerd. Deze functie kunt u instellen met de software op uw computer.

Uitzetten

(stroomschakelaar)

(optioneel)

Status

Normaal

gebruik

De uit-

stand EPA/ENERGY

Uitzetten

(Aan/uit-knop)

Aan/uit-lampje Groen Groen, Knipperen Zwart Zwart

Minder dan 1W

(120Vac/220

Vac)

Minder dan 0W

®

en ENERGY2000

Stroomverbruik

Minder dan

34W

Deze monitor voldoet aan de EPA ENERGY STAR

Minder dan 1W

(Uitschakelstand)

normen bij aansluiting op een computer die beschikt over VESA

DPMS functionaliteit.

®

Als ENERGY STAR product voldoet aan de ENERGY STAR

Partner heeft SAMSUNG vastgesteld dat dit

®

richtlijnen voor efficiënt

energiegebruik.

Voorkeurinstellingen

Als het signaal dat van de computer wordt ontvangen gelijk is aan een van de volgende voorkeurinstellingen, wordt de monitor hier automatisch op ingesteld. Bij afwijkende signalen kan het scherm leeg blijven ondanks dat de aan/uit LED indicator brandt. Zie de handleiding van de videokaart en stel het beeldscherm als volgt in.

Tabel 1. Instellingen

Weergavemodus

Horizontale

frequentie

(kHz)

Verticale

frequentie

(Hz)

Pixelfrequentie

(MHz)

Synchronisatie

Polariteit

(H/V)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+,-/-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Horizontale frequentie

Het aantal horizontale lijnen over de hele breedte van het scherm dat per seconde kan worden afgebeeld, wordt aangeduid als

frequentie

, met

als eenheid.

kHz

horizontale

Verticale frequentie

Net als een tl-buis moet ook een monitor om flikkeren te voorkomen het beeld een groot aantal keren per seconde herhalen (verversen).

Dit wordt aangeduid als als eenheid.

verticale frequentie

of

refresh rate

, met

Hz

Algemeen

Model SyncMaster 913TM

LCD-scherm

Afmeting 19,0 inch diagonaal

Beeldgrootte 376,32mm (H) x 301,056mm (V)

Pixel Pitch 0,294mm (H) x 0,294mm (V)

Zichtbaar beeld a-si TFT active matrix

Synchronisatie

Horizontaal 30 ~ 81 kHz

Verticaal 56 ~ 75 Hz

Beeldschermkleur

16.777.219

Resolutie

Optimale resolutie 1280 x 1024@60 Hz

Maximale resolutie 1280 x 1024@75 Hz

Ingangssignaal, Afgebroken

RGB Analoog 0,7 Vpp, positief bij 75 Ohm, Digitale RGB volgens DVI-norm. Gescheiden H/V synchronisatie, Composite,Sync-On-Green TTL-niveau positief of negatief.

Maximale pixelfrequentie

140 MHz

Aansluitwaarden

Wisselspanning 100 - 240 V(+/- 10%), 60/50 Hz ± 3Hz

Signaalkabel

15 pin-naar-15 pin D-sub-kabel, verwisselbaar DVI-D naar DVI-D-kabel, verwisselbaar

Energieverbruik

Minder dan 38W

Afmetingen (BxHxD)/Gewicht

416,6 x 60,2 x 349,4 mm / 16,4 x 2,4 x 13,8 inch (Exclusief voet) 416,6 x 190,9 x 423,4 mm / 16,4 x 7,5 x 16,7 inch (Inclusief voet) / 7,2 kg

VESA Feste Schnittstelle

100 mm x 100 mm (voor het gebruik van een speciale armmontagebeugel)

Max internal speaker

0,8~1,0W

Omgevingsfactoren

In bedrijf Temperatuur: 50°F ~ 104°F(10°C ~ 40°C)

Vochtigheid: 10% ~ 80%, zonder condensatie

Opslag Temperatuur: -4°F ~113°F (-20°C ~ 45°C)

Vochtigheid: 5% ~ 95%, zonder condensatie

Plug-and-play mogelijkheden

Deze monitor kan op alle Plug en Play compatibele systemen worden aangesloten. De monitor en de computer zoeken dan samen de beste instellingen uit. In de meeste gevallen gebeurt dit automatisch, tenzij de gebruiker zelf andere instellingen wil kiezen.

Aanvaardbare punten (Dot Acceptable)

Bij de productie van de TFT/LCD-beeldschermen voor dit product wordt er gebruik gemaakt van geavanceerde halfgeleiderstechnologie, met een nauwkeurigheid van tenminste 1ppm (per 1 miljoen). De pixels van de kleuren ROOD, GROEN, BLAUW en WIT lijken soms lichter en soms zijn er zwarte pixels zichtbaar. Dit ligt niet aan de kwaliteit. U kunt het beeldscherm gewoon gebruiken, zonder dat u zich hierover zorgen hoeft te maken.

z Bijvoorbeeld, het aantal TFT LCD subpixels dat dit product bevat is 3.932.160.

Opmerking: Het ontwerp en de specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Energiebeheer

De PowerSaver op deze monitor bespaart energie door uw monitor over te schakelen naar een stand waarin hij minder stroom verbruikt. Deze functie wordt ingeschakeld als u de monitor gedurende langere niet gebruikt. Als u een toets van het toetsenbord indrukt of met de muis beweegt, wordt de monitor weer automatisch geactiveerd. Als u energie wilt besparen, zet dan uw monitor UIT als u hem langere tijd niet meer nodig heeft. Het PowerSaver-systeem werkt met een VESA DPMS-videokaart die in uw computer is geïnstalleerd. Deze functie kunt u instellen met de software op uw computer.

Uitzetten

(stroomschakelaar)

(optioneel)

Status

Normaal

gebruik

De uit-

stand EPA/ENERGY

Uitzetten

(Aan/uit-

knop)

Aan/uit-lampje Groen Groen, Knipperen Zwart Zwart

Minder dan

1W

(120Vac)

Minder dan 0W

Stroomverbruik

Minder dan

38W

Minder dan 1W

(Uitschakelstand)

Deze monitor voldoet aan de EPA ENERGY STAR® en ENERGY2000 normen bij aansluiting op een computer die beschikt over VESA DPMS functionaliteit.

Als ENERGY STAR product voldoet aan de ENERGY STAR

®

Partner heeft SAMSUNG vastgesteld dat dit

®

richtlijnen voor efficiënt

energiegebruik.

Voorkeurinstellingen

Als het signaal dat van de computer wordt ontvangen gelijk is aan een van de volgende voorkeurinstellingen, wordt de monitor hier automatisch op ingesteld. Bij afwijkende signalen kan het scherm leeg blijven ondanks dat de aan/uit LED indicator brandt. Zie de handleiding van de videokaart en stel het beeldscherm als volgt in.

Tabel 1. Instellingen

Weergavemodus

Horizontale

frequentie

(kHz)

Verticale

frequentie

(Hz)

Pixelfrequentie

(MHz)

Synchronisatie

Polariteit

(H/V)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+,-/-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Horizontale frequentie

Het aantal horizontale lijnen over de hele breedte van het scherm dat per seconde kan worden afgebeeld, wordt aangeduid als

frequentie

, met

als eenheid.

kHz

horizontale

Verticale frequentie

Net als een tl-buis moet ook een monitor om flikkeren te voorkomen het beeld een groot aantal keren per seconde herhalen (verversen). Dit wordt aangeduid als

verticale frequentie

of

refresh rate

, met

als eenheid.

Hz

Service

Het adres en telefoonnummer van het bedrijf kan gewijzigd worden zonder tegenbericht.

AUSTRALIA :

Samsung Electronics Australia Pty Ltd. Customer Response Centre 7 Parkview Drive, Homebush Bay NSW 2127 Tel : 1300 362 603

http://www.samsung.com.au/

BRAZIL :

Samsung Eletronica da Amazonia Ltda. R. Prof. Manoelito de Ornellas, 303, Terro B Chacara Sto. Antonio, CEP : 04719-040 Sao Paulo, SP SAC : 0800 124 421

http://www.samsung.com.br/

CANADA :

Samsung Electronics Canada Inc. Samsung Customer Care 55 Standish Court Mississauga, Ontario L5R 4B2 1-800-SAMSUNG (1-800-726-7864)

http://www.samsung.ca/

CHILE :

SONDA S.A. Teatinos 550, Santiago Centro, Santiago, Chile Fono: 56-2-5605000 Fax: 56-2-5605353 56-2-800200211

http://www.sonda.com/ http://www.samsung.cl/

COLOMBIA :

Samsung Electronics Colombia Cra 9 No 99A-02 Of. 106 Bogota, Colombia Tel.: 9-800-112-112 Fax: (571) 618 - 2068

http://www.samsung-latin.com/

e-mail : [email protected]

ESPAÑA :

Samsung Electronics Comercial Iberica, S.A. Ciencies, 55-65 (Poligono Pedrosa) 08908 Hospitalet de Llobregat (Barcelona) Tel. : (93) 261 67 00 Fax. : (93) 261 67 50

http://samsung.es/

FRANCE :

SAMSUNG ELECTRONICS FRANCE Service Paris Nord 2 66 rue des Vanesses BP 50116 Villepinte 95950 Roissy CDG Cedex Tel : 08 25 08 65 65 Fax : 01 48 63 06 38

http://www.samsungservices.com/

GERMANY :

TELEPLAN Rhein-Main GmbH Feldstr. 16 64331 Weiterstadt T. 06151/957-1306 F. 06151/957-1732 * EURO 0.12/Min

http://www.samsung.de/

HUNGARY :

Samsung Electronics Magyar Rt. 1039, Budapest, Lehel u. 15-17. Tel: 36 1 453 1100 Fax: 36 1 453 1101

http://www.samsung.hu/

ITALY :

Samsung Electronics Italia S.p.a. Via C. Donat Cattin, 5 20063 Cernusco s/Naviglio (MI) Servizio Clienti: 199.153.153

http://www.samsung-italia.com/

MÉXICO :

SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V. Vía Lopez Portillo No. 6, Col. San Fco. Chilpan Tultitlán, Estado de México, C.P. 54940 Tel: 01-55-5747-5100 / 01-800-726-7864 Fax: 01-55-5747-5202 / 01-800-849-1743 RFC: SEM950215S98

http://www.samsung.com.mx/

IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan Tultitlán, Estado de México, C.P. 54940 Tel: 01-55-5747-5100 / 01-800-726-7864

EXPORTADO POR: Samsung Electronics CO.,LTD.

416, Mae tan-3dong, Yeongtong - gu, Suwon City, Gyeonggi-do Korea

NETHERLANDS/BELGIUM/LUXEMBOURG :

Samsung Electronics Benelux B. V. Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS Service and informatielijn ; Belgium :0800-95214, http://www.samsung.be/

Netherlands : 0800-2295214, http://www.samsung.nl/

A

PANAMA :

Samsung Electronics Latinoamerica( Z.L.) S.A. Calle 50 Edificio Plaza Credicorp, Planta Baja Panama Tel. : (507) 210-1122, 210-1133 Tel : 800-3278(FAST)

http://www.samsung-latin.com/

PERU :

Servicio Integral Samsung

v.Argentina 1790 Lima1. Peru Tel: 51-1-336-8686 Fax: 51-1-336-8551

http://www.samsungperu.com/

PORTUGAL :

SAMSUNG ELECTRONICA PORTUGUESA S.A. Rua Mário Dioniso, N

o

2 - 1º Drt. 2795-140 LINDA-A-VELHA Tel. 214 148 114/100 Fax. 214 148 133/128 Free Line 800 220 120

http://www.samsung.pt/

SOUTH AFRICA :

Samsung Electronics,5 Libertas Road, Somerset Office Park, Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa Tel : 0027-11-549-1621 Fax : 0027-11-549-1629

http://www.samsung.co.za/

SWEDEN/DENMARK/NORWAY/FINLAND :

Samsung Electronics AB Box 713 S-194 27 UPPLANDS VÄSBY SVERIGE Besöksadress : Johanneslundsvägen 4 Samsung support Sverige: 020-46 46 46 Samsung support Danmark : 8088-4646 Samsung support Norge: 8001-1800 Samsung support Finland: 0800-118001 Tel +46 8 590 966 00 Fax +46 8 590 966 50

http://www.samsung.se/

THAILAND :

HAI SAMSUNG SERVICE CENTER MPA COMPLEX BUILDING,1st-2nd Floor 175 SOI SUEKSA VIDHAYA SATHON SOI 12 SILOM ROAD ,SILOM,BANGRAK BANGKOK 10500 TEL : 0-2635-2567 FAX : 0-2635-2556

UKRAINE :

SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE IN UKRAINE 4 Glybochitska str. Kiev, Ukraine Tel. 8-044-4906878 Fax 8-044-4906887 Toll-free 8-800-502-0000

http://www.samsung.com.ua/

United Kingdom :

Samsung Electronics (UK) Ltd.

Samsung House, 225 Hook Rise South Surbiton, Surrey KT6 7LD Tel. : (0208) 391 0168 Fax. : (0208) 397 9949 < European Service Center & National Service > Stafford Park 12 Telford, Shropshire, TF3 3BJ Tel. : (0870) 242 0303 Fax. : (01952) 292 033

http://samsungservice.co.uk/

U.S.A :

Samsung Electronics America Service Division 400 Valley Road, Suite 201 Mount Arlington, NJ 07856 1-800-SAMSUNG (1-800-726-7864)

http://www.samsung.com/monitor/

Woordenlijst

Dotpitch (puntafstand)

Het beeld op een monitor bestaat uit rode, groene en blauwe puntjes. Hoe kleiner de puntjes en hoe dichter ze bij elkaar staan, hoe hoger de resolutie. De afstand tussen twee puntjes met dezelfde kleur wordt

dot pitch

genoemd, met mmals eenheid.

Verticale frequentie

Om flikkeren te voorkomen moet een monitor het beeld een aantal malen per seconde herhalen (verversen). Dit wordt aangeduid als

verticale frequentie

of

refresh rate

, met Hz als

eenheid.

Bijvoorbeeld:

Als hetzelfde beeld 60 keer per seconde wordt herhaald, wordt dit uitgedrukt als 60 Hz.

Horizontale frequentie

Het aantal horizontale lijnen over de hele breedte van het scherm dat per seconde kan worden afgebeeld, wordt aangeduid als

horizontale frequentie

, met

als eenheid.

kHz

Interlaced en non-interlaced methodes

Wanneer de horizontale lijnen een voor een van boven naar beneden worden afgebeeld wordt dit

non-interlaced

interlaced

. Bijna alle monitoren gebruiken de non-interlaced methode voor een heldere

genoemd. Afwisselend afbeelden van alle even en alle oneven lijnen heet

weergave. De interlaced methode wordt in tv's gebruikt.

Plug en Play

Dankzij deze functie heeft de gebruiker altijd de beste weergave, doordat de computer en de monitor automatisch informatie met elkaar kunnen uitwisselen. De Plug en Play functie van deze monitor werkt volgens de internationale VESA DDC standaard.

Resolutie

Het aantal horizontale en verticale beeldpunten waaruit het beeld kan worden opgebouwd heet

resolutie

. De resolutie geeft de precisie van de monitor aan. Een hoge resolutie is prettig wanneer verschillende programma's tegelijk worden gebruikt, omdat het scherm dan meer informatie kan bevatten.

Bijvoorbeeld: Bij een resolutie van 1280 x 1024 wordt het beeld opgebouwd uit 1280 lijnen

(verticale resolutie) die ieder bestaan uit 1024 horizontale beeldpunten (horizontale resolutie).

Voor een betere weergave

1. Stel de resolutie en de refresh rate (herhalingsfrequentie) in via het configuratiescherm van de computer, om een zo optimaal mogelijke beeldkwaliteit te krijgen.

{ Resolutie: 1280 x 1024 { Verticale frequentie (refresh rate): 60 Hz

2. Bij de productie van de TFT/LCD-beeldschermen voor dit product wordt er gebruik gemaakt van geavanceerde halfgeleiderstechnologie, met een nauwkeurigheid van tenminste 1ppm (per 1 miljoen). De pixels van de kleuren ROOD, GROEN, BLAUW en WIT lijken soms lichter en soms zijn er zwarte pixels zichtbaar. Dit ligt niet aan de kwaliteit. U kunt het beeldscherm gewoon gebruiken, zonder dat u zich hierover zorgen hoeft te maken.

{ Bijvoorbeeld, het aantal TFT LCD subpixels dat dit product bevat is 3.932.160.

3. Als u de monitor en het beeldscherm wilt schoonmaken, zorg er dan voor dat u de aanbevolen hoeveelheid schoonmaakmiddel gebruikt en een zachte droge doek. Veeg zacht en behoedzaam over het LCD-scherm. Als u te hard over het beeldscherm veegt, kan er een vlek ontstaan.

4. Als u niet tevreden bent over de kwaliteit van het beeld, kunt het beste de "Autoaanpassingsfunctie" activeren. Als uw beeldscherm dan nog steeds ruis vertoont, maak dan gebruik van de FINE/COARSE-aanpassingsfunctie.

5. Als het beeld gedurende langere tijd stilstaat, kan de afbeelding licht "inbranden". Zet de monitor in de spaarstand of activeer een screensaver, als u gedurende langere tijd de monitor niet gebruikt.

Authority

Reproductie op welke wijze dan ook zonder schriftelijke toestemming van Samsung Electronics Co., Ltd. is uitdrukkelijk verboden.

Samsung Electronics Co., Ltd. kan niet aansprakelijk worden gesteld voor eventuele fouten in dit document of voor rechtstreekse, indirecte of gevolgschade die samenhangt met de verstrekking, kwaliteit of gebruik van dit materiaal.

Samsung is een gedeponeerd handelsmerk van Samsung Electronics Co., Ltd.; Microsoft, Windows en Windows NT zijn gedeponeerde handelsmerken van Microsoft Corporation; VESA, DPMS en DDC zijn gedeponeerde handelsmerken van Video Electronics Standard Association;

naam en logo van ENERGY STAR® zijn gedeponeerde handelsmerken van U.S. Environmental Protection Agency (EPA). Als ENERGY STAR® Partner heeft Samsung Electronics Co., Ltd. vastgesteld dat dit product voldoet aan de ENERGY STAR® richtlijnen voor efficiënt energiegebruik. Alle overige in dit document genoemde productnamen kunnen (gedeponeerde) handelsmerken van de betreffende eigenaars zijn.

Klasse B

Dit is een klasse B digitaal apparaat. Over zaken betreffende Veiligheid en EMC-navolging kunt u meer lezen in de “Regelingengids”.

PRODUCTINFORMATIE (bestand tegen beeld vasthouden)

g]

g(g

LCD-monitoren en tv´s kunnen het beeld vasthouden bij het overschakelen van een beeld naar een ander beeld, met name na een langdurige weergave van een stilstaande afbeelding. In deze handleiding wordt het juiste gebruik van LCD-producten beschreven om het vasthouden, oftewel het ´inbranden´ van beeld te voorkomen.

Wat is beeld vasthouden?

Tijdens normaal gebruik van een LCD-scherm komt het vasthouden van pixels nagenoeg niet voor. Als hetzelfde beeld echter langdurig wordt weergegeven, hoopt een licht verschil in elektrische lading zich op tussen de twee elektroden waardoor de vloeibare kristallen worden omringd. Hierdoor kunnen de vloeibare kristallen zich opstapelen in bepaalde delen van het display. En dus wordt het vorige beeld vastgehouden wanneer naar een nieuw videobeeld wordt overgeschakeld Bij alle beeldschermen, waaronder ook LCD-producten, kan vasthouden van beeld ontstaan.Dit is geen productfout.

Volg de onderstaande instructies op om uw LCD-scherm tegen beeld vasthouden te beschermen.

Power Off [Uit], Screen Saver of Power Save Mode [Energiebesparin

Bijvoorbeeld)

z Schakel het scherm uit bij gebruikmaking van een stilstaand patroon.

- Schakel het scherm 4 uur uit nadat het 24 uur in gebruik is geweest

- Schakel het scherm 2 uur uit nadat het 12 uur in gebruik is geweest

z Gebruik indien mogelijk een screen saver

- Gebruik bij voorkeur een screen saver bestaande uit één kleur of uit bewegende beelden.

z Stel de monitor in op Power off [Uit] in de optie Power Scheme

[Energiebeheerschema´s] van de beeldschermeigenschappen van de pc.

Aanwijzingen voor specifieke toepassingen

Luchthavens, stations, effectenbeurzen, banken en regelsystemen Wij raden u aan het systeemprogramma van uw beeldscherm als volgt in te stellen:

Beeldscherminfo samen met logo of bewegend beeld in een cyclus.

Bijvoorbeeld) Cyclus: beeldscherminfo gedurende 1 uur gevolgd door een beeldschermlogo of bewegend beeld gedurende 1 minuut.

Wijzig de kleurinformatie regelmati

ebruik 2 verschillende kleuren).

Bijvoorbeeld) Roteer de kleurinformatie met 2 kleuren om de 30 minuten.

Voorkom het gebruik van een combinatie van tekens en achtergrondkleuren met een groot verschil in luminantie. Voorkom het gebruik van grijskleuren die het vasthouden van beeld juist veroorzaken.

z Voorkom: kleuren met een groot verschil in luminantie (zwart en wit, grijs)

Bijvoorbeeld)

z Aanbevolen instellingen: heldere kleuren met weinig verschil in luminantie

- Wijzig de kleuren van tekst en achtergrondkleur om de 30 minuten Bijvoorbeeld)

- Wijzig de tekst om de 30 minuten met beweging.

y

Bijvoorbeeld)

De beste manier om uw monitor te beschermen tegen vasthouden van beeld, is op uw pc of systeem een screen saver programma te activeren wanneer u de pc of het s

steem niet gebruikt.

Vasthouden van het beeld mag zich niet voordoen wanneer het LCD-panel onder normale omstandigheden wordt gebruikt.Onder normale omstandigheden wordt verstaan: zich continu wijzigende videobeelden.Wanneer het LCD-panel langdurig met een vast patroon wordt gebruikt (-langer dan 12 uur-), dan kan er een licht verschil in voltage ontstaan tussen elektroden die het vloeibare kristal (LC) in een pixel omvormen. Het verschil in voltage tussen elektroden neemt na verloop van tijd toe waardoor de vloeibare kristallen gaan ´leunen´. Wanneer dit zich voordoet, blijft het vorige beeld zichtbaar wanneer het patroon wordt gewijzigd. Om dit te voorkomen, moet de opeenhoping van het verschil in voltage worden verlaagd.

Onze LCD-monitor voldoet aan ISO13406-2 pixelfoutenklasse II.

Samsung SYNCMASTER 710TM, SYNCMASTER 713BM, SYNCMASTER 913TM User Manual [nl]
