SyncMaster911N/920N/920Nx/901N/701N

Page 2

Symbole

Nichtbeachtung der mit diesem Symbol gekennzeichneten Anweisungen könnte zu Körperverletzungen oder Schaden an Geräten führen.

Verboten Wichtig: Muß stets gelesen und verstanden werden

Nicht auseinanderbauen Ziehen Sie den Netzstecker aus der Steckdose

Nicht berühren Zur Vermeidung von elektrischem Schlag erden

Stromversorgung

Wenn der Monitor über einen längeren Zeitraum nicht benutzt wird, stellen Sie Ihren PC auf DPMS. Wenn Sie einen Bildschirmschoner benutzen, stellen Sie auf aktiven Bildschirmmodus.

Page 3

Benutzen Sie keinen schadhaften oder locker sitzenden Stecker.

z Dies könnte elektrischen Schlag oder Feuer verursachen.

Ziehen Sie den Stecker nicht am Kabel heraus und berühren Sie den Stecker nicht mit nassen Händen.

z Dies könnte elektrischen Schlag oder Feuer verursachen.

Benutzen Sie nur einwandfrei geerdete Netzstecker und Steckdosen.

z Unsachgemäße Erdung könnte zu elektrischem Schlag oder

Beschädigung der Geräte führen.

Stecken Sie den Netzstecker in die Steckdose, und stellen Sie sicher,

dass er fest in der Steckdose sitzt.

Aufstellung

z Wackelkontakte können Brände verursachen.

Biegen Sie Netzstecker und Kabel nicht übermäßig und stellen Sie keine schweren Objekte darauf, die Schaden verursachen könnten.

Schlag oder Feuer führen.

Schließen Sie nicht zu viele Verlängerungskabel oder Netzstecker an eine Steckdose an.

Nichtbeachtung dieser Verhaltensmaßregel könnte zu elektrischem

z Dies könnte ein Feuer verursachen.

Wenden Sie sich an den autorisierten Kundendienst, wenn der Monitor an

einem Ort mit hoher Konzentration an Staubpartikeln, außergewöhnlich hoher oder geringer Raumtemperatur, extrem hoher Luftfeuchtigkeit, in unmittelbarer Nähe zu chemischen Lösungsmitteln oder für den Dauerbetrieb, z.B. auf Bahn- oder Flughäfen, aufgestellt werden soll.

Eine nicht fachgerechte Aufstellung kann zu schweren Schäden am Monitor führen.

Stellen Sie Ihren Monitor an einen möglichst staubfreien Ort mit niedriger Luftfeuchtigkeit.

Page 4

z Andernfalls könnte es im Monitor zu einem elektrischen Kurzschluß oder

Feuer kommen.

Lassen Sie den Monitor nicht fallen, wenn Sie seinen Standort verändern.

Es könnte Schaden am Gerät oder Körperverletzungen verursachen.

Stellen Sie den Monitorfuß so in einer Vitrine oder einem Regal auf, dass der Fuß nicht über die Standfläche hinausragt.

z Das Gerät darf nicht herunterfallen, da dies zu Schäden am Gerät und

Verletzungsgefahr führen kann.

Stellen Sie das Gerät nicht auf eine instabile oder zu schmale Fläche.

z Stellen Sie das Gerät auf eine ebene, stabile Fläche, so dass es nicht

herunterfallen und jemanden (vor allem Kinder) verletzen kann.

Stellen Sie das Gerät nicht auf den Fußboden.

Es könnte jemand, vor allem Kinder, darüber fallen.

Halten Sie das Gerät von entflammbaren Objekten wie Kerzen, Insektiziden oder Zigaretten fern.

z Andernfalls kann ein Brand verursacht werden.

Halten Sie das Netzkabel von Heizgeräten fern.

Eine geschmolzene Isolierung kann einen elektrischen Schlag oder

Brand verursachen.

Stellen Sie das Gerät nicht an schlecht belüfteten Orten, wie z.B. in Regalen oder Schränken, auf.

Jede Erhöhung der Innentemperatur des Geräts kann einen Brand

verursachen.

Setzen Sie den Monitor vorsichtig ab.

Er könnte sonst beschädigt werden oder zerbrechen.

Page 5

Stellen Sie den Monitor nicht mit dem Bildschirm nach unten ab.

z Die TFT-LCD-Oberfläche könnte sonst beschädigt werden.

Die Wandhalterung muss von qualifiziertem Fachpersonal installiert werden.

z Eine Installation durch unqualifizierte Personen kann zu Verletzungen

führen.

Verwenden Sie dafür stets das in der Bedienungsanleitung angegebene

Montageelement.

Stellen Sie das Gerät in einiger Entfernung von der Wand auf (mindestens 10 cm), um eine ausreichende Belüftung zu gewährleisten.

Mangelnde Belüftung kann die Innentemperatur des Produkts erhöhen,

was zu einer Verkürzung der Lebensdauer der Komponente und zu einer verringerten Leistung führen kann.

Reinigung

Wenn Sie das Monitorgehäuse oder die Oberfläche der TFT-LCD reinigen, wischen Sie sie mit einem angefeuchteten weichen Tuch ab.

Sprühen Sie Reinigungsmittel nicht direkt auf den Monitor.

z Dies könnte Schäden, elektrischen Schlag oder Feuer verursachen.

Benutzen Sie das empfohlene Reinigungsmittel mit einem weichen Tuch.

Wenn das Verbindungsstück zwischen dem Stecker und dem Stift staubig oder schmutzig ist, reinigen Sie es sorgfältig mit einem trockenen Tuch.

z Ein verschmutztes Verbindungsstück kann elektrischen Schlag oder

Feuer verursachen.

Ziehen Sie vor dem Reinigen des Geräts den Netzstecker.

z Andernfalls kann ein elektrischer Schlag oder Brand verursacht werden.

Page 6

Sonstiges

Ziehen Sie den Netzstecker aus der Steckdose, und wischen Sie das Gerät mit einem weichen, trockenen Tuch ab.

Verwenden Sie keine Chemikalien wie Wachs, Benzol, Alkohol,

Verdünner, Insektizide, Luftverbesserer, Schmiermittel oder Reinigungsmittel.

Wenden Sie sich in Bezug auf die Innenreinigung einmal pro Jahr an ein Service- oder Kundendienstzentrum.

z Darauf achten, dass sich kein Schmutz im Gehäuseinneren befindet.

Wenn sich Staub über einen längeren Zeitraum im Gehäuse ansammelt, besteht die Gefahr von Fehlfunktionen. Bei Staub im Gehäuseinneren besteht außerdem Brandgefahr.

Entfernen Sie die Abdeckung (oder hintere Abdeckung) nicht.

z Ein Entfernen des Gehäuses könnte elektrischen Schlag oder Feuer

verursachen.

Überlassen Sie die Wartung qualifiziertem Fachpersonal.

Sollte Ihr Monitor nicht normal funktionieren - besonders wenn er ungewöhnliche Geräusche oder Gerüche abgibt -, ziehen Sie sofort den Netzstecker heraus und setzen Sie sich mit einem Vertragshändler oderKundendienst in Verbindung.

z Ein defektes Gerät könnte elektrischen Schlag oder Feuer verursachen.

Halten Sie das Gerät von Orten fern, an denen es mit Öl, Rauch oder Feuchtigkeit in Berührung kommen kann. Stellen Sie das Gerät nicht in Fahrzeugen auf.

z Dies kann Funktionsstörungen, einen elektrischen Schlag oder einen

Brand verursachen.

z Der Monitor darf auf keinen Fall in der Nähe von Wasser oder im Freien

betrieben werden, wo er Schnee oder Regen ausgesetzt sein könnte.

Wird der Monitor fallen gelassen oder das Gehäuse beschädigt, schalten Sie den Monitor aus und ziehen den Netzstecker. Setzen Sie sich dann mit dem Kundendienstzentrum in Verbindung.

z Es kann zu Funktionsstörungen des Monitors kommen, die einen

elektrischen Schlag oder einen Brand verursachen.

Lassen Sie den Monitor bei Gewitter ausgeschaltet bzw. benutzen Sie

Page 7

ihn währenddessen nicht.

z Es kann zu Funktionsstörungen des Monitors kommen, die einen

elektrischen Schlag oder einen Brand verursachen.

Bewegen Sie den Monitor nicht durch Ziehen am Netz- oder Signalkabel.

z Dies könnte aufgrund von Kabelbeschädigung Funktionsausfall,

elektrischen Schlag oder Feuer verursachen.

Bewegen Sie den Monitor nicht nach rechts oder links, indem Sie nur am Netz- oder Signalkabel ziehen.

z Dies könnte aufgrund von Kabelbeschädigung Funktionsausfall,

elektrischen Schlag oder Feuer verursachen.

Decken Sie nichts über die Lüftungsöffnungen des Monitorgehäuses.

z Unzureichende Belüftung könnte Funktionsausfall oder Feuer

verursachen.

Stellen Sie keine Wasserbehälter, chemischen Produkte oder kleinen Gegenstände aus Metall auf den Monitor.

z Nichtbeachtung dieser Verhaltensmaßregel könnte zu elektrischem

Schlag oder Feuer führen.

z Wenn Fremdkörper ins Innere des Monitors gelangt sind, ziehen Sie das

Netzkabel und wenden sich an das Kundendienstzentrum.

Halten Sie das Gerät von entflammbaren chemischen Sprays und brennbaren Stoffen fern.

z Dies könnte eine Explosion oder Feuer verursachen.

Schieben Sie niemals etwas Metallenes in die Öffnungen des Monitors.

z Dies könnte elektrischen Schlag, Feuer oder Verletzungen verursachen.

Stecken Sie weder Metallgegenstände wie Werkzeuge, Kabel oder Bohrer, noch leicht entflammbare Gegenstände wie Papier oder Streichhölzer in die Belüftungsschlitze und die Kopfhörer-bzw. AVAnschlüsse.

z Dadurch könnte ein elektrischer Schlag oder ein Brand verursacht

werden. Wenn Fremdsubstanzen oder Wasser in das Gerät eindringen, schalten Sie es aus, ziehen Sie den Netzstecker, und benachrichtigen Sie den Kundendienst.

Wenn permanent dasselbe Standbild auf dem Bildschirm angezeigt wird, können Nachbilder oder verschwommene Flecken erscheinen.

Page 8

z Deshalb sollten Sie zum Energiesparmodus wechseln oder einen

Bildschirmschoner mit einem beweglichen Bild einstellen, wenn Sie für längere Zeit nicht am Monitor arbeiten.

Stellen Sie Auflösung und Frequenz auf die für das Modell optimalen Werte ein.

z Durch eine ungeeignete Auflösung und Frequenz können Ihre Augen

geschädigt werden.

17, 19 Zoll (43, 48 cm) - 1280 X 1024

Halten Sie genügend Sitzabstand zum Monitor, da ständiges Betrachten des Monitors aus zu geringer Entfernung die Sehfähigkeit beeinträchtigen kann.

Um eine Überanstrengung der Augen zu vermeiden, sollten Sie nach einer Stunde Arbeit am Monitor mindestens fünf Minuten Pause machen.

Stellen Sie das Gerät nicht auf eine instabile, unebene Oberfläche oder an einen Ort, der Vibrationen ausgesetzt ist.

z Das Gerät darf nicht herunterfallen, da dies zu Schäden am Gerät und

Verletzungsgefahr führen kann. Bei Aufstellung des Geräts an einem Ort, der Vibrationen ausgesetzt ist, besteht Brandgefahr. Außerdem wird dadurch u. U. die Lebensdauer des Produkts verkürzt.

Zum Transportieren des Monitors schalten Sie diesen aus, und ziehen Sie das Netzkabel ab. Bevor Sie den Monitor bewegen, überprüfen Sie stets, ob alle Kabel, einschließlich des Antennenkabels und den Kabeln zu den Peripheriegeräten abgezogen wurden.

z Bei Zuwiderhandlung besteht die Gefahr von Kabelschäden oder

elektrischen Schlägen sowie B

änden.

Stellen Sie das Gerät außerhalb der Reichweite von Kindern auf, da diese daran ziehen und es dabei beschädigen könnten.

Wenn das Gerät herunterfällt, kann dies zu schweren Verletzungen bis

hin zum Tod führen.

Wenn Sie das Gerät für einen längeren Zeitraum nicht verwenden, ziehen Sie den Netzstecker ab.

z Anderenfalls kann dies zu übermäßiger Wärmeabstrahlung durch den

abgelagerten Schmutz führen oder eine beschädigte Isolierung einen elektrischen Schlag oder einen Brand verursachen.

Stellen Sie keine Objekte auf das Gerät, die für Kinder interessant sein könnten.

z Kinder könnten versuchen, auf das Gerät zu steigen, um an diese

Page 9

Objekte zu gelangen. Das Gerät könnte herunterfallen und dabei Verletzungen verursachen, die u.U. zum Tode führen können.

Page 10

Bitte überprüfen Sie, daß die folgenden Teile mit dem Monitor mitgeliefert wurden.

Sollten Teile fehlen, wenden Sie sich an Ihren Händler.

Wenden Sie sich an einen Händler in Ihrer Nähe, um o

Lieferumfang

Option 1

tionale Artikel zu kaufen.

Option 2

Bedienun

Monitor und einfacher Fuß Fuß

Das Programm MagicRotation ist nicht verfügbar, da der einfache Fuß die Funktion Pivot nicht unterstützt.

Monitor und Fuß mit Pivot-Funktion

sanleitun

Page 11

Benutzerhandbuch,

Monitortreiber,

Kabel

Anleitung zum schnellen

Aufstellen

Garantiekarte

(Nicht in allen Gebieten

erhältlich)

Installations-CD mit

den

Softwareprogrammen

Natural Color, MagicTune™,

icRotation

Vorderseite

D-Sub-Kabel

Netzanschlußkabel

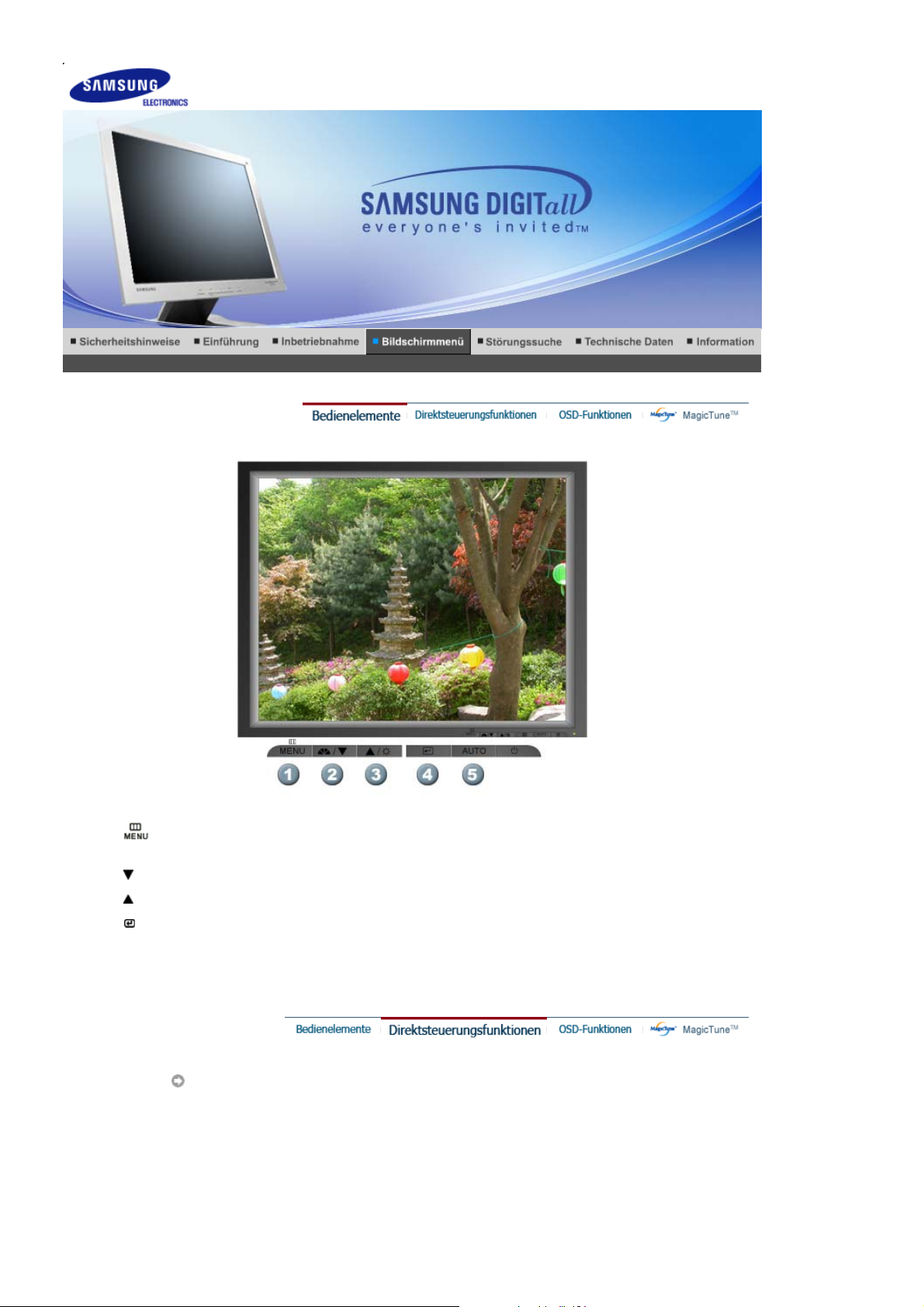

1. Taste MENU [ ]

2. Taste MagicBright [ ]

Öffnet das OSD-Menü. Dient außerdem zum Beenden des OSDMenüs und zur Rückkehr in das vorherige Menü.

Bei MagicBright™ handelt es sich um eine neue Funktion, die abhängig vom angezeigten Bildinhalt die Anzeige optimiert. Derzeit sind 4 verschiedene Modi verfügbar: Benutzerdef., Text, Internet und Unterhalt.. Für jeden Modus ist ein Helligkeitswert voreingestellt. Sie können durch Drücken der Taste 'MagicBright™' eine der 4 Einstelllungen auswählen.

1) Benutzerdef.

Page 12

Obwohl die vorkonfigurierten Werte sorgfältig von unseren

Ingenieuren ausgesucht wurden, entsprechen sie unter Umständen nicht Ihren Sehgewohnheiten. Sollte dies der Fall sein, stellen Sie die Helligkeit und den Kontrast über das Bildschirmmenü ein.

: Normale Helligkeit

2) Text

Für Unterlagen, Dokumentation und alle Arbeiten mit umfangreichem Text.

3) Internet

Optimal für eine Mischung aus Texten und Bildern, wie z. B. Grafiken.

3. Taste Helligkeit [ ]

2,3.Taste einst. [ ]

4. Eingabetaste [ ]

5. Taste AUTO

6. Netzschalter [ ]

7. Stromversorgungsanzeige

Genauere Informationen zur Energiesparfunktion sind im Handbuch unter PowerSaver

(Energiesparfunktion) aufgeführt. Um Energie zu sparen, schalten Sie den Monitor ab, wenn Sie

ihn nicht benutzen oder wenn Sie Ihren Arbeitsplatz für längere Zeit verlassen.

4) Unterhalt.

Zum Ansehen von Filmen, von z. B. DVD oder VDC.

>>Klicken Sie hier, um sich die Animation anzusehen.

Wenn das Bildschirmmenü nicht angezeigt wird, drücken Sie diese Taste zur Einstellung der Helligkeit. Diese Tasten dienen dazu, Optionen auf dem Menü hervorzuheben und einzustellen.

ktivieren Sie mit dieser Taste das hervorgehobene Menuelement.

Mit "Auto" kann der Monitor das eingehende Videosignal selbständig einstellen. Diese Taste dient zum Ein- und Ausschalten des Monitors.

Diese zeigt Normal- oder Energiespar-Modus an.

: Mittlere Helligkeit

: Hohe Helligkeit

Rückseite

(Die Konfiguration auf der Rückseite des Monitors kann sich von Produkt zu Produkt

unterscheiden.)

1. Netzstrombuchse

2. D-sub 15-pinAnschluss

3. Kensington-Schloss

Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der Rückseite des Monitors an. Verbinden Sie das 15-Pin D-SubVideosignalkabel mit dem PCVideostecker auf der Rückseite des Monitors. Ein Kensington-Schloss dient zur physischen Sicherung des

Page 13

Systems bei Verwendung in öffentlichen Bereichen. (Das Schloss muss separat erworben werden.)

Ein Schloss können Sie beim entsprechenden Händler erwerben.

Beachten Sie die genaueren Informationen zu den Kabelverbindungen unter Anschließen des

Monitors.

Page 14

Schließen Sie das Netzanschlußkabel für den Monitor an die Netzstrombuchse auf der

Rückseite des Monitors an. Stecken Sie den Netzstecker des Monitornetzanschlußkabels in eine nahegelegene Steckdose. Verwenden des D-Sub-Anschlusses (Analog) der Grafikkarte

2-1.

Verbinden Sie das 15-Pin D-Sub Videosignalkabel mit dem PC-Videostecker auf der Rückseite des Monitors.

2-2.

2-3.

Montage des Monitors

nschluss an einen Macintosh Computer.

Schließen Sie den Monitor mit einem D-Sub-Verbindungskabel an den Macintosh-Rechner an.

Bei älteren Macintosh-Modellen benötigen Sie für den Anschluss einen spezielles Mac-Adapter.

Schalten Sie Computer und Monitor ein. Wenn Ihr Monitor ein Bild zeigt, ist die Installation damit abgeschlossen.

Page 15

Monitor und Fuß

Fuß mit Pivot-Funktion

Fußanschlag

Wechseln des Fußes

n diesen Monitor kann eine 100 mm x 100 mm VESA-kompatible Montagevorrichtung angebracht

werden.

Page 16

Einfacher Fuß Fuß mit Pivot-Funktion

)

A. Monitor

B. Montagevorrichtungsplattform

1. Schalten Sie den Monitor aus, und ziehen Sie seinen Netzstecker.

2. Legen Sie den LCD-Monitor mit der Vorderseite nach unten auf eine ebene Fläche, wobei Sie ein Kissen unterlegen, um den Bildschirm zu schützen.

3. Entfernen Sie die vier Schrauben, und entfernen Sie dann den Fuß vom LCD-Monitor.

4. Die Montagevorrichtung mit den Löchern in der Montagevorrichtung an der hinteren Abdeckung ausrichten und mit den vier Schrauben befestigen, die mit dem Arm, der Wandbefestigung oder dem anderen Fuß mitgeliefert wurden.

Installieren des Monitortreibers (Automatisch

Wenn das Betriebssystem zur Eingabe des Monitortreibers auffordert, legen Sie die mit dem Monitor gelieferte CD-ROM ein. Die Treiberinstallation ist von einem Betriebssystem zum anderen etwas verschieden. Folgen Sie den spezifischen Anweisungen für Ihr Betriebssystem.

Bereiten Sie eine leere Diskette vor und laden Sie die Treiberprogrammdatei bei der hier aufgeführten Internet-Website herunter.

z Internet-Website : http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (U.S.A) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China)

Windows ME

1. Legen Sie die CD in dem CD-ROM Treiber ein.

2. Klicken Sie auf

"Windows ME Driver".

3. Suchen Sie den gewünschten Monitormodell auf der Modellliste aus, und dann klicken Sie auf die

"OK"

Taste.

Page 17

4. Klicken Sie auf

"Install"

Taste in der

"Warning"

Maske.

5. Die Installation für den Monitor ist nun beendet.

Windows XP/2000

1. Legen Sie die CD in dem CD-ROM Treiber ein.

2. Klicken Sie auf

3. Suchen Sie den gewünschten Monitormodell auf der Modellliste aus, und dann klicken

4. Wenn die folgende Meldung angezeigt wird, klicken Sie auf die Schaltfläche

Taste.

"OK"

Anyway" (Trotzdem fortfahren)

"Windows XP/2000 Driver"

. Klicken Sie anschließend auf

"OK"

"Continue

Dieser Monitor-Treiber ist unter MS Logo zertifiziert und diese Installation beeintr nicht Ihr System. Der zertifizierte Treiber ist auch auf dem Samsung Monitor Ho

http://www.samsung.com/.

Page 18

)

5. Die Installation für den Monitor ist nun beendet.

Installieren des Monitortreibers (Manuell

Windows XP | Windows 2000 |Windows Me |Windows NT | Linux

Bereiten Sie eine leere Diskette vor und laden Sie die Treiberprogrammdatei bei der hier aufgeführten Internet-Website herunter.

z Internet-Website : http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (U.S.A) http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China)

Microsoft® Windows® XP Betriebssystem

1. Legen Sie die CD in dem CD-ROM Treiber ein.

2. Klicken Sie auf

Themes"

Icon.

"Start"

"Control Panel"

und dann klicken Sie auf das

3. Klicken Sie auf das

"Advanced.."

"Display"

Icon und wählen Sie

"Settings"

"Appearance and

an. Dann klicken Sie auf

4. Klicken Sie auf die an.

"Properties"

Taste unter dem

"Monitor"

Menü und wählen Sie

"Driver"

Page 19

5. Klicken Sie auf klicken Sie auf die

6. Wählen Sie

"Don't search , I will… "

"Update Driver.."

"Next"

Taste.

und dann wählen Sie

, dann klicken Sie auf "Next" und dann auf

"Install from a list or.."

an, danach

"Have

disk"

7. Klicken Sie auf die Ihren Monitormodell auf der Modellliste. Danach klicken Sie auf die

8. Wenn die folgende Meldung angezeigt wird, klicken Sie auf die Schaltfläche

Anyway" (Trotzdem fortfahren)

"Browse"

Taste und dann wählen Sie den A:\(D:\driver) und suchen Sie

"Next"

. Klicken Sie anschließend auf

"OK"

Taste.

"Continue

Page 20

Dieser Monitor-Treiber ist unter MS Logo zertifiziert und diese Installation beeinträchtigt nicht Ihr System. *Der zertifizierte Treiber ist auch auf dem Samsung Monitor Homepage.

http://www.samsung.com/

9. Klicken Sie auf die

"Close"

Taste und dann klicken Sie kontinuierlich auf die

"OK"

Taste.

10. Die Installation für den Monitor ist nun beendet.

Microsoft

Windows® 2000 Betriebssystem

Wenn auf Ihrem Monitor "Digitale Signatur nicht gefunden" zu sehen ist, befolgen Sie diese Schritte.

1. Wählen Sie die "OK"-Taste im "Diskette einlegen"-Fenster.

2. Klicken Sie auf die "Durchsuchen"-Taste im "Benötigte Datei"-Fenster.

3. Wählen Sie A:(D:\Driver), klicken Sie auf die "Öffnen"-Taste und dann auf die "OK"-Taste.

Anleitung zur manuellen Monitor-Installation

1. Klicken Sie auf "Start", "Einstellungen", "Systemsteuerung".

2. Doppelklicken Sie auf das "Anzeige"-Icon.

3. Wählen Sie die "Einstellungen"-Registerkarte, dann klicken Sie auf "Erweitert".

4. Wählen Sie "Monitor".

Fall1:Wenn die "Eigenschaften"-Taste nicht aktiv ist, bedeutet dies, daß Ihr Monitor richtig

konfiguriert ist. Hören Sie bitte mit der Installation auf.

Fall2:Wenn die "Eigenschaften"-Taste aktiv ist, klicken Sie auf die "Eigenschaften"-Taste.

Bitte führen Sie die folgenden Schritte nacheinander aus.

5. Klicken Sie auf "Treiber", dann auf "Treiber aktualisieren", dann klicken Sie auf die "Weiter"Taste.

6. Wählen Sie "Eine Liste der bekannten Treiber für dieses Gerät anzeigen, um so einen bestimmten Treiber auswählen zu können", dann klicken Sie auf "Weiter" und dann auf "Diskette".

7. Klicken Sie auf die "Durchsuchen"-Taste, dann wählen Sie A:\(D:\driver).

8. Klicken Sie auf die "Öffnen"-Taste und dann auf die "OK"-Taste.

9. Wählen Sie Ihr Monitormodell und klicken Sie auf die "Weiter"-Taste, dann klicken Sie auf die

Page 21

"Weiter"-Taste.

10. Klicken Sie auf die "Fertigstellen"-Taste, dann die "Schließen"-Taste.

Wenn das "Digitale Signatur nicht gefunden"-Fenster zu sehen ist, dann klicken Sie auf die "Ja"-Taste. Daraufhin klicken Sie auf die "Fertigstellen"-Taste, dann die "Schließen"Taste.

Microsoft

Windows® Millennium Betriebssystem

1. Klicken Sie auf "Start", "Einstellungen", "Systemsteuerung".

2. Doppelklicken Sie auf das "Anzeige"-Icon.

3. Wählen Sie "Einstellen" Taste an und klicken Sie auf "Erweiterte Funktionen" Taste.

4. Wählen Sie die "Monitor" Taste.

5. Klicken Sie auf die "Ändern" Taste in dem "Monitor Type" Bereich.

6. Gehen Sie auf den "Treiber lokalisieren" .

7. Gehen Sie auf "Zeigen Sie die Treibereigenschaften…."und dann klicken Sie auf die "Nächste" Taste.

8. Klicken Sie auf "Besitze eine Diskette".

9. Spezialisieren Sie auf A:\(D:\driver) und dann klicken Sie auf die "OK" Taste.

10. Wählen Sie "Zeigen Sie alle Geräte Monitor aus, dass dem System entspricht. Danach klicken Sie auf "OK".

11. Fahren Sie fort, indem Sie auf die "Schliessen"Taste drücken und klicken Sie auf die "OK" Taste wenn Sie das Dialogsfenster für das Display-Eigenschaften beenden möchten.

Microsoft® Windows® NT Betriebssystem

1. Klicken Sie auf "Start", "Einstellungen", "Systemsteuerung", und doppelklicken Sie dann auf "Anzeige".

2. Im "Registrierungsinformation anzeigen"-Fenster klicken Sie auf die "Einstellungen"Registerkarte, dann auf "Alle Modi anzeigen".

3. Wählen Sie den von Ihnen gewünschten Modus ("Auflösung", "Anzahl der Farben" und "Vertikalfrequenz") und klicken Sie dann auf "OK".

4. Wenn der Bildschirm normal funktioniert, nachdem Sie auf "Test" geklickt haben, klicken Sie auf die Schaltfläche "Apply" (Übernehmen). Sollte der Bildschirm nicht normal sein, verändern Sie den Modus (niedrigerer Auflösungs-, Farb- oder Frequenzmodus).

Wenn es bei "Alle Modi anzeigen" keinen Modus gibt, wählen Sie die Höhe der Auflösung und Vertikalfrequenz anhand de

Voreingestellten Anzeigemodi in dieser Bedienungsanleitung.

Linux Betriebssystem

Um X-Windows auszuführen, benötigen Sie die X86Config-Datei, welches eine Art von Systemkonfigurationsdatei ist.

1. "Eingabe"-Taste drücken beim ersten und zweiten Bild nach Ausführung der "X86Config"-

Datei.

2. Das dritte Bild ist für das "Einstellen der Maus".

3. Stellen Sie eine Maus für Ihren Computer ein.

4. Das nächste Bild ist für "Tastatur auswählen".

5. Stellen Sie eine Tastatur für Ihren Computer ein.

6. Das nächste Bild ist für "Einstellen des Monitors".

7. Zuerst stellen Sie eine "Horizontalfrequenz" für Ihren Monitor ein. (Sie können die

Frequenz direkt eingeben.)

8. Stellen Sie eine "Vertikalfrequenz" für Ihren Monitor ein. (Sie können die Frequenz direkt

eingeben.)

9. Geben Sie die "Modellbezeichnung Ihres Monitors" ein. Diese Information wird keinen

Einfluß auf die eigentliche Benutzung von X-Windows haben.

10. Das Aufstellen Ihres Monitors ist "fertiggestellt" "Ausführen" von X-Windows, nachdem Sie sonstige erforderliche Hardware eingestellt haben.

Natural Color

Natural Color Software Program

Page 22

Bei der Benutzung eines PCs kommt es häufig vor, daß der Farbeffekt des Druckers oder die Aufzeichnung eines Scanners bzw. einer Digitalkamera nicht wie auf dem Monitor erscheint. Die Natural Color S/W ist die Lösung für dieses Problem. Dieses Programm ist ein Farbverwaltungssystem, daß von Samsung Electronics mit Zusammenarbeit von Korea Electronics & Telecommunications Forschungsinstitut (ETRI) entwickelt wurde. Dieses System ist nur bei einem Samsung Monitor anwendbar und ermöglicht, daß die Farbe des Bildes auf dem Monitor den gleichen Effekt zeigt, wie auf dem gedruckten bzw. gescannten Bild. Bitte schauen Sie auf die Hilfe (F1) Funktion in dem Software Programm für weitere Informationen.

Installation der Natural Color Software

Legen Sie die CD, die mit dem Samsung Monitor beigefügt ist, in den CD-ROM Treiber ein. Das Installationsprogramm erscheint automatisch auf dem Bildschirm. Klicken Sie auf das Natural Color, um das Programm zu installieren. Um das Programm manuell zu installieren, legen Sie die dem Samsung-Monitor beigefügte CDROM in das CD-ROM-Laufwerk ein, klicken Sie in Windows auf "Start", und wählen Sie die Option "Run..." (Ausführen...) aus. Geben Sie D:\color\eng\setup.exe ein und dann drücken Sie auf die Eingabetaste. (Wenn der Treiber, wo die CD angetrieben wird nicht D:\ sein sollte, müssen Sie den entsprechenden Treiber eingeben.)

Wie Sie das Natural Color software Programm löschen.

Wählen Sie im Menü "Start" die Optionen "Settings" (Einstellungen) / "Control Panel" (Systemsteuerung) aus, und doppelklicken Sie auf "Add/Remove Programs" (Software). Wählen Sie Natural Color aus der Liste aus und dann klicken Sie auf das [Add/Delete] Zeichen.

Page 23

SyncMaster911N/920Nx/701N/901N

[ ]Drücken Sie diese Taste, um das OSD-Menü zu öffnen und das hervorgehobene Menüelement zu aktivieren.

[ ]Mit diesen Tasten werden die Parameter im Menü eingestellt.

[ ]Aktivieren Sie mit dieser Taste das hervorgehobene Menuelement.

5.[AUTO

]Drücken Sie diese Taste, damit sich das Gerät selbständig auf das ankommende PC-

Signal einstellt. Die Werte für Fein, Grob und Position werden automatisch angepasst.

Autom.

Page 24

MENÜ Inhaltsverzeichnis

Wenn die Taste AUTO gedrückt wird, erscheint der Bildschirm für die automatische Einstellung, wie in der Animation (Mitte) gezeigt. Drücken Sie diese Taste, damit sich das Gerät selbständig auf das ankommende PC-Signal einstellt. Die Werte für Fein, Grob und Position werden automatisch angepasst. Um die automatische Einstellungsfunktion schärfer einzustellen, müssen

Autom.

Sie die "AUTO" Funktion ausführen, während das AUTO ABLAUF an ist. (Drücken Sie hier, um die Animationen für die automatische Einstellung (Auto Adjustment) anzuzeigen.)

z Wenn die automatische Einstellung nicht ordnungsgemäß

funktioniert, drücken Sie die Auto-Taste noch einmal, um das Bild mit größerer Genauigkeit zu justieren.

z Wenn Sie die Auflösung über das Bedienfeld ändern, wird die Auto-

Funktion automatisch ausgeführt.

MagicBright™

MENÜ Inhaltsverzeichnis

Drücken Sie die MagicBright-Taste erneut, und wählen Sie den

Page 25

MagicBright™

Helligkeit

gewünschten Modus aus.

- Zur Auswahl stehen vier verschiedene Modi (Benutzerdef./Text/Internet/Unterhalt.).

MENÜ Inhaltsverzeichnis

Helligkeit

1. Bild

2. Farbe

3. Bildeinst.

4. OSD

5. Einstellungen

6. Information

Bildeinst.

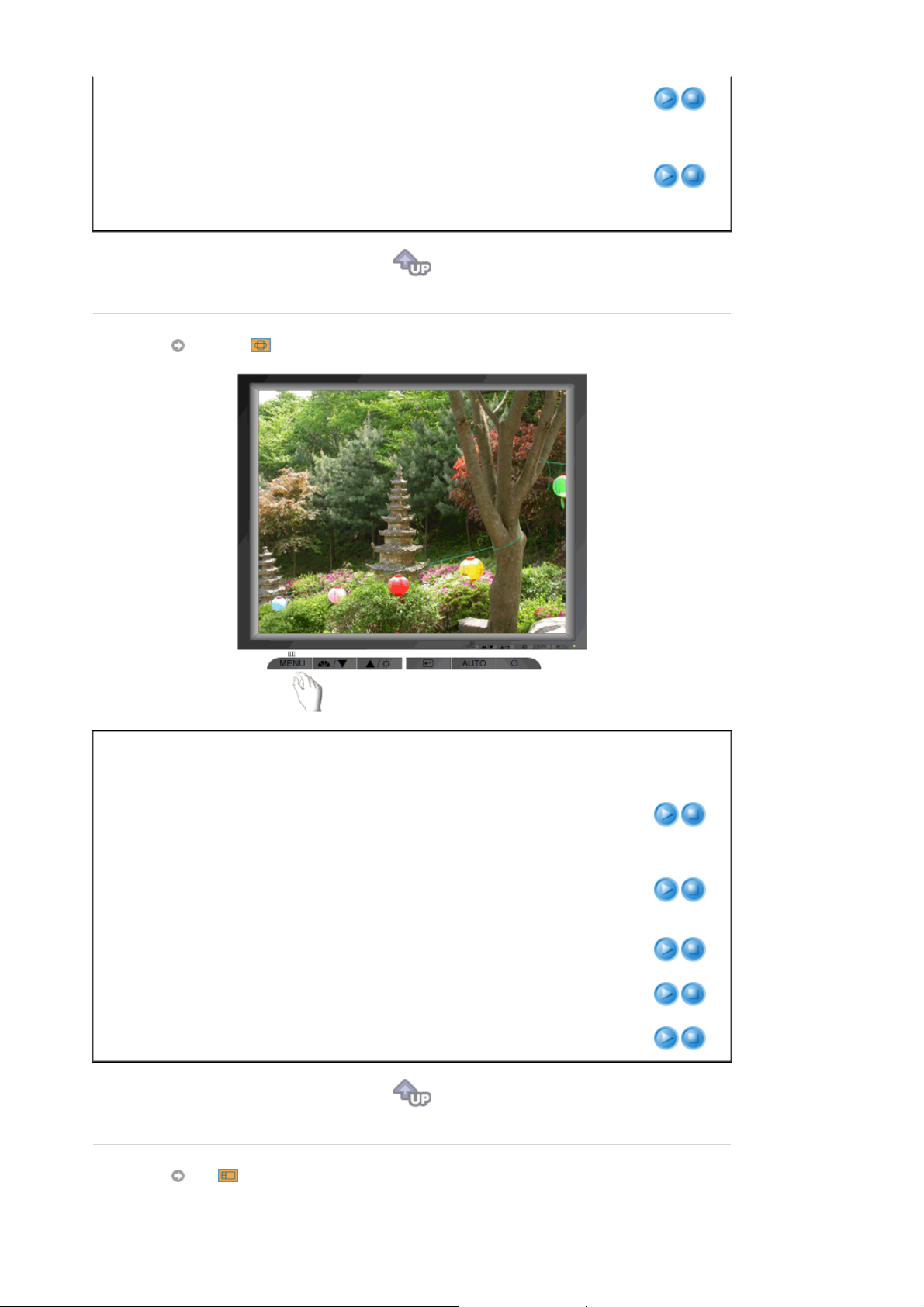

Helligkeit einstellen

Helligkeit Kontrast

Farbtemp. Farbanpassung Gamma

Grob Fein Schärfe H-Position V-Position

Sprache H-Position V-Position Transparenz Anz. dauer

Bild zurücksetzen

Farbe zurücksetzen

Page 26

MENÜ Inhaltsverzeichnis

Helligkeit einstellen

Helligkeit

Direktsteuerungsfunktionen

nicht angezeigt wird, drücken Sie diese Taste zur Einstellung der Helligkeit.

: Wenn das Bildschirmmenü

Wiedergabe /

Stopp

Kontrast

Farbe

Kontrast einstellen

MENÜ Inhaltsverzeichnis

Der Ton der Farben kann geändert werden; hierfür stehen

Farbwert

vier Optionen zur Auswahl – Kalt , Normal, Warm und Benutzerdefiniert .

Wiedergabe /

Stopp

Page 27

Farbeinstellung

Gamma

Bildeinst.

Folgen Sie diese Anweisung, um individuell R,G,B Farben einstzustellen.

Durch die Gamma-Korrektur wird die Luminanz von Farben mit mittlerer Lumninanz angepasst.

z Modus 1 z Modus 2 z Modus 3

MENÜ Inhaltsverzeichnis

Entfernt Rauschen, z. B. vertikale Streifen. Mit der

Grob

Grobeinstellung können Sie den Bildschirmbildbereich verschieben. Mithilfe des Menüs zur Horizontalsteuerung können Sie ihn zentrieren.

Entfernt Störungen, wie z. B. horizontale Streifen. Wenn

Fein

die Störung auch nach der Fein-Einstellung bestehen bleibt, wiederholen Sie die Feineinstellung nach dem Anpassen der Frequenz (Taktgeschwindigkeit).

Schärfe

H-Position

V-Position

Folgen Sie diesen Anweisungen, um die Klarheit des Bildes zu ändern.

Um die Position der Horizontale auf dem Bildschirm zu ändern, machen Sie folgendes.

Um die Position der Bildfläche auf dem Bildschirm zu ändern, machen Sie folgendes.

OSD

Wiedergabe /

Stopp

Page 28

MENÜ Inhaltsverzeichnis

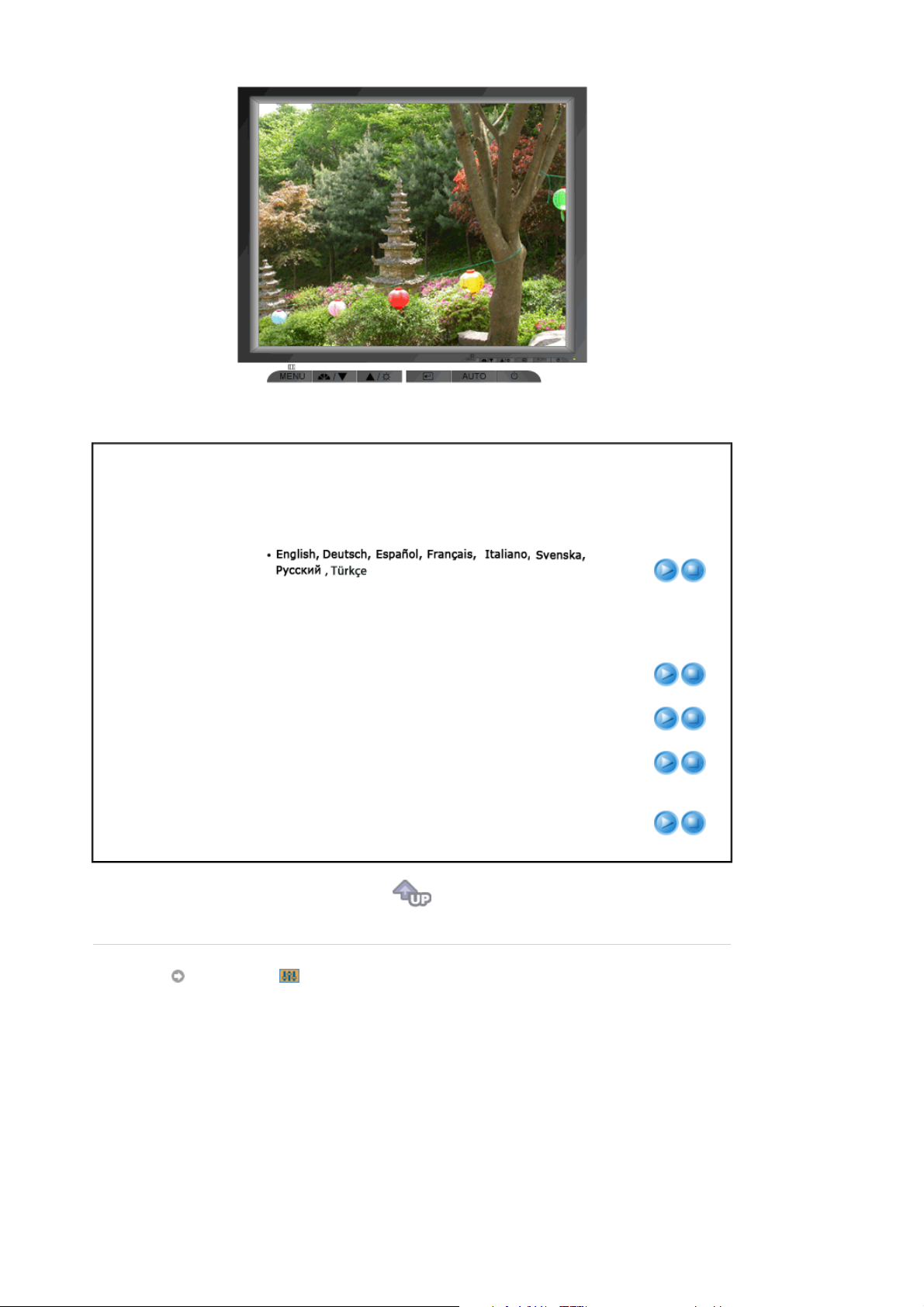

Machen Sie folgendes um die Sprache vom Menü zu ändern.Sie können eine Sprache aus sieben möglichen auswählen

Sprache

Anmerkung

die Sprache der Bildschirmanzeige aus. Sie hat keinerlei Auswirkungen auf Software, die auf dem Computer ausgeführt wird.

: Die ausgewählte Sprache wirkt sich nur auf

Wiedergabe /

Stopp

H-Position

V-Position

Transparenz

Anz. dauer

Einstellungen

Sie können die Horizontale Lage des Menüfensters wechseln, indem Sie das OSD-Menü anwählen.

Sie können die Bildfläche Lage des Menüfensters wechseln, indem Sie das OSD-Menü anwählen.

Wechseln Sie die Undurchsichtigkeit des Hintergrundes von dem OSD.

Das Menü schaltet sich automatisch aus, wenn keine Einstellung innerhalb eines bestimmten Zeitraumes nicht gemacht wird. Sie können Sie Zeit einstellen, nach wievielen Sekunden das Menü auschalten soll.

Page 29

MENÜ Inhaltsverzeichnis

Wiedergabe /

Stopp

Bild zurücksetzen

Farbe zurücksetzen

Information

Die Bildparameter (Farben) werden durch die werkseitigen Standardwerte ersetzt.

Die Parameter für Farbe werden wie zu Anfang des Erwerbs zurückgesetzt.

MENÜ Inhaltsverzeichnis

Information

Zeigt eine Videoquelle und die Auflösung im Bildschirmmenü.

Page 30

SyncMaster920N

[ ]Drücken Sie diese Taste, um das OSD-Menü zu öffnen und das hervorgehobene Menüelement zu aktivieren.

[ ]Mit diesen Tasten werden die Parameter im Menü eingestellt.

[ ]Aktivieren Sie mit dieser Taste das hervorgehobene Menuelement.

5.[AUTO

]Drücken Sie diese Taste, damit sich das Gerät selbständig auf das ankommende PC-

Signal einstellt. Die Werte für Fein, Grob und Position werden automatisch angepasst.

Autom.

Page 31

MENÜ Inhaltsverzeichnis

Autom.

Sie die "AUTO" Funktion ausführen, während das AUTO ABLAUF an ist. (Drücken Sie hier, um die Animationen für die automatische Einstellung (Auto Adjustment) anzuzeigen.)

z Wenn die automatische Einstellung nicht ordnungsgemäß

funktioniert, drücken Sie die Auto-Taste noch einmal, um das Bild mit größerer Genauigkeit zu justieren.

z Wenn Sie die Auflösung über das Bedienfeld ändern, wird die Auto-

Funktion automatisch ausgeführt.

MagicBright™

MENÜ Inhaltsverzeichnis

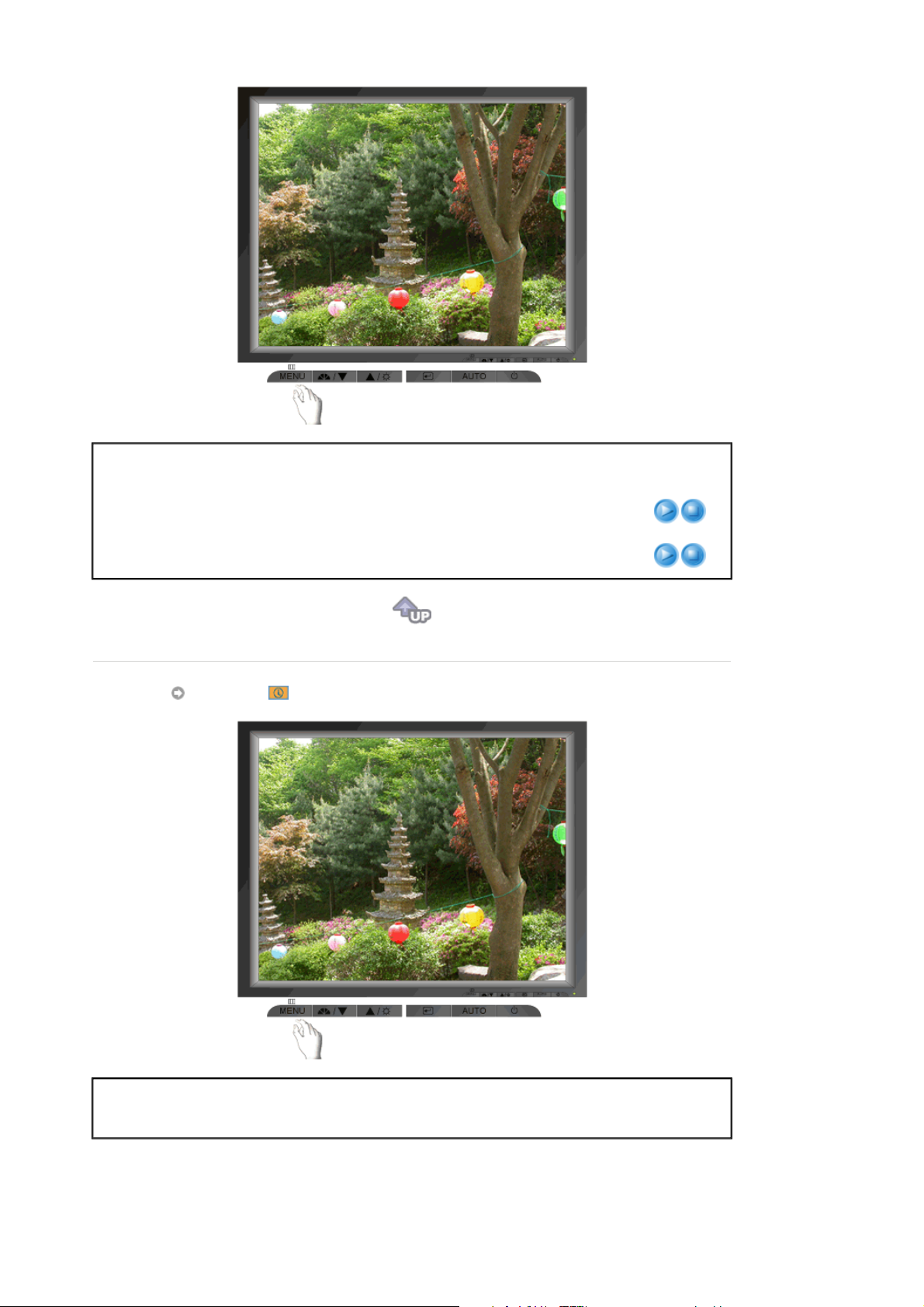

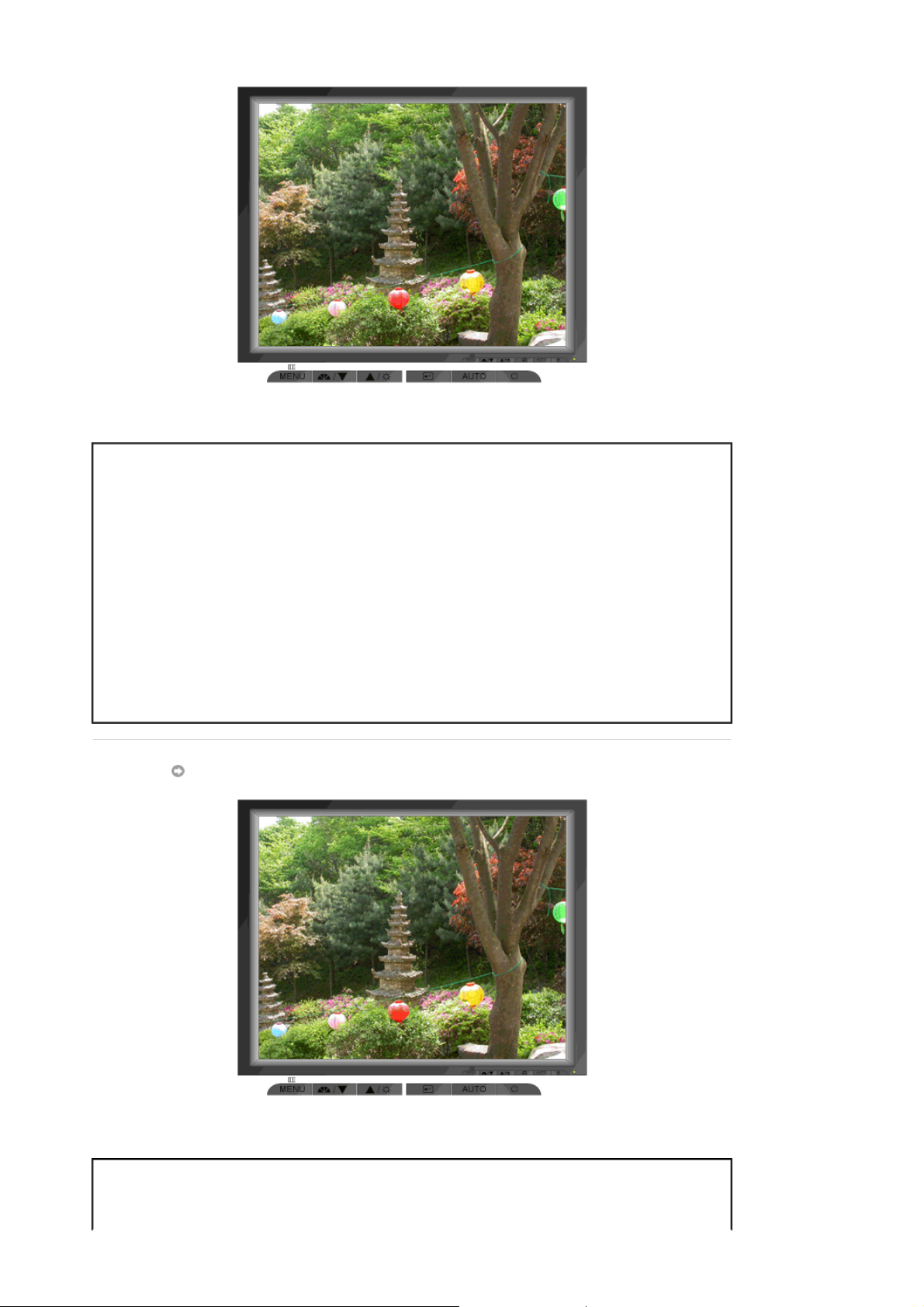

Drücken Sie die MagicBright-Taste erneut, und wählen Sie den

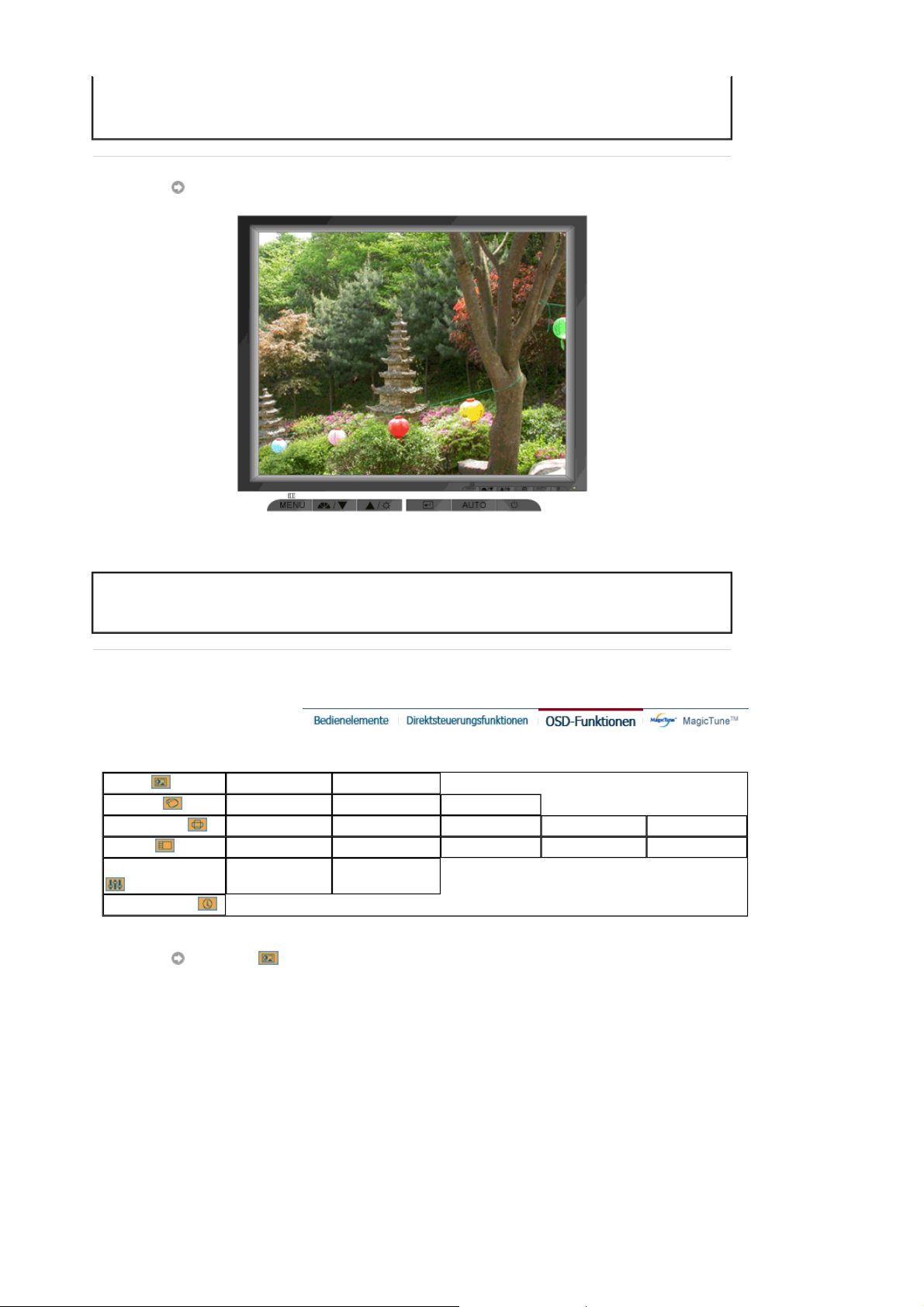

Page 32

MagicBright™

Helligkeit

gewünschten Modus aus.

- Zur Auswahl stehen vier verschiedene Modi (Benutzerdef./Text/Internet/Unterhalt.).

MENÜ Inhaltsverzeichnis

Helligkeit

1. Bild

2. Farbe

3. Bildeinst.

4. OSD

5. Einstellungen

6. Information

Bildeinst.

Helligkeit einstellen

Helligkeit Kontrast

Farbtemp. Farbanpassung Gamma

Grob Fein Schärfe H-Position V-Position

Sprache H-Position V-Position Transparenz Anz. dauer

Bild zurücksetzen

Farbe zurücksetzen

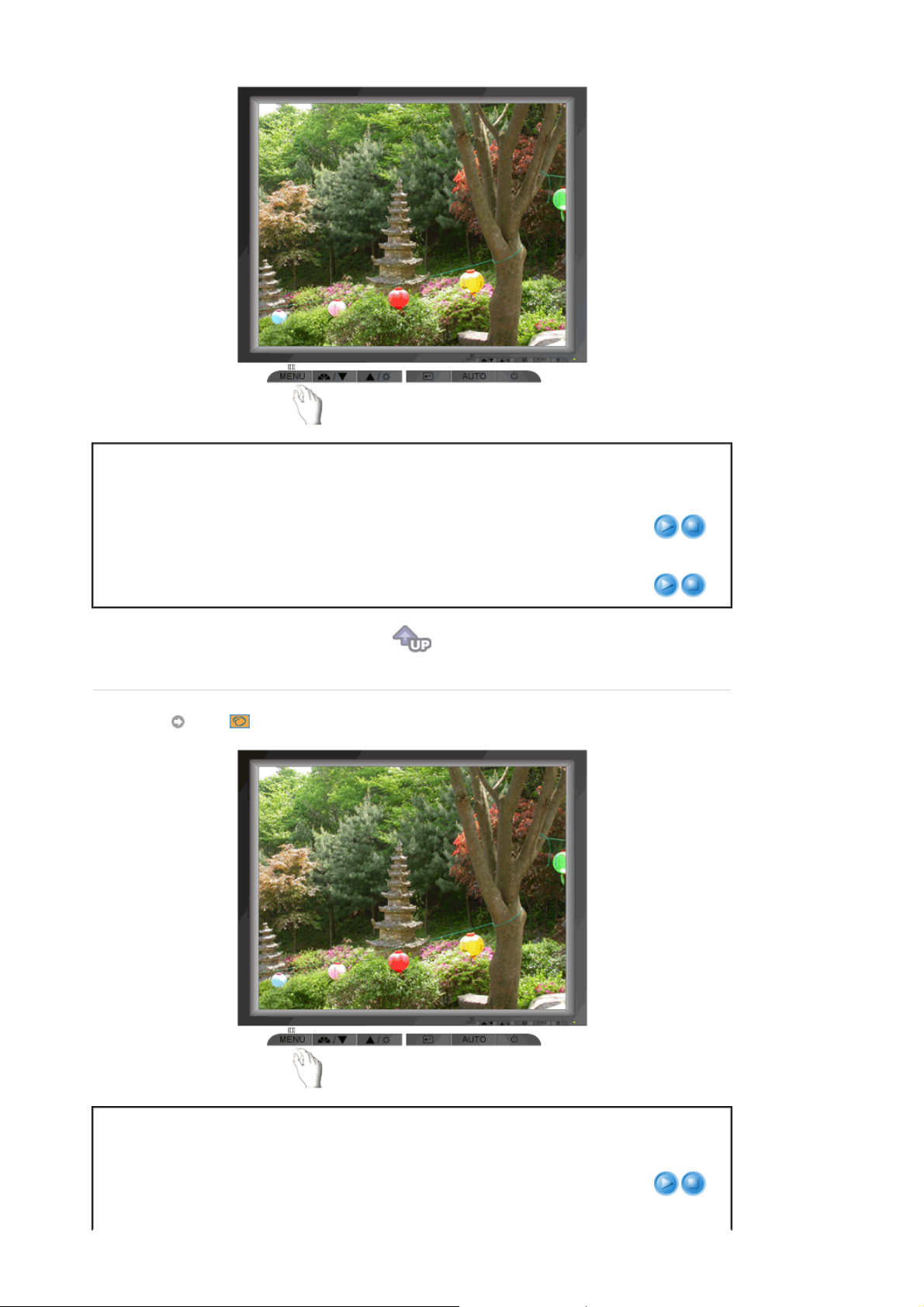

Page 33

MENÜ Inhaltsverzeichnis

Helligkeit einstellen

Helligkeit

Direktsteuerungsfunktionen

nicht angezeigt wird, drücken Sie diese Taste zur Einstellung der Helligkeit.

: Wenn das Bildschirmmenü

Wiedergabe /

Stopp

Kontrast

Farbe

Kontrast einstellen

MENÜ Inhaltsverzeichnis

Der Ton der Farben kann geändert werden; hierfür stehen

Farbwert

vier Optionen zur Auswahl – Kalt , Normal, Warm und Benutzerdefiniert .

Wiedergabe /

Stopp

Page 34

Farbeinstellung

Gamma

Bildeinst.

Folgen Sie diese Anweisung, um individuell R,G,B Farben einstzustellen.

Durch die Gamma-Korrektur wird die Luminanz von Farben mit mittlerer Lumninanz angepasst.

z Modus 1 z Modus 2 z Modus 3

MENÜ Inhaltsverzeichnis

Entfernt Rauschen, z. B. vertikale Streifen. Mit der

Grob

Grobeinstellung können Sie den Bildschirmbildbereich verschieben. Mithilfe des Menüs zur Horizontalsteuerung können Sie ihn zentrieren.

Entfernt Störungen, wie z. B. horizontale Streifen. Wenn

Fein

die Störung auch nach der Fein-Einstellung bestehen bleibt, wiederholen Sie die Feineinstellung nach dem Anpassen der Frequenz (Taktgeschwindigkeit).

Schärfe

H-Position

V-Position

Folgen Sie diesen Anweisungen, um die Klarheit des Bildes zu ändern.

Um die Position der Horizontale auf dem Bildschirm zu ändern, machen Sie folgendes.

Um die Position der Bildfläche auf dem Bildschirm zu ändern, machen Sie folgendes.

OSD

Wiedergabe /

Stopp

Page 35

MENÜ Inhaltsverzeichnis

Sie können eine von acht Sprachen auswählen.

Sprache

Anmerkung

die Sprache vom OSD-Bildschirmmenü. Die vom Computer benutzte Software ist also nicht betroffen.

: Die von Ihnen gewählte Sprache betrifft nur

Wiedergabe /

Stopp

H-Position

V-Position

Transparenz

Anz. dauer

Einstellungen

Sie können die Horizontale Lage des Menüfensters wechseln, indem Sie das OSD-Menü anwählen.

Sie können die Bildfläche Lage des Menüfensters wechseln, indem Sie das OSD-Menü anwählen.

Wechseln Sie die Undurchsichtigkeit des Hintergrundes von dem OSD.

Page 36

MENÜ Inhaltsverzeichnis

Wiedergabe /

Stopp

Bild zurücksetzen

Farbe zurücksetzen

Information

Die Bildparameter (Farben) werden durch die werkseitigen Standardwerte ersetzt.

Die Parameter für Farbe werden wie zu Anfang des Erwerbs zurückgesetzt.

MENÜ Inhaltsverzeichnis

Information

Zeigt eine Videoquelle und die Auflösung im Bildschirmmenü.

Page 37

Übersicht

Beschreibung von MagicTune™ ?

Die Monitorleistung ist direkt abhängig von der Grafikkarte, dem Hostr ech n er, de n Beleuchtungsbedingungen und anderen Umgebungsfaktoren. Nehmen Sie die gewünschten Einstellungen vor, um auf dem Monitor ein optimales Bild zu erzielen. Leider erweisen sich die manuellen Kontrollen im praktischen Einsatz oft als eine Herausforderung. Damit die richtige Einstellung (Tuning) erreicht wird, ist ein schrittweises Verfahren erforderlich, um die beste allgemeine Bildqualität zur realisieren.

In den meisten Fällen erfordert selbst eine einfache Anpassung der Einstellungen für Helligkeit und Kontrast eine Navigation durch die zahlreichen Ebenen und Menüs des OSDs, die nicht leicht zu verstehen sind. Es gibt darüber hinaus kein Feedback, das Sie bei der korrekten Einstellungen für den Monitor unterstützen könnte. Mit dem Dienstprogramm MagicTune™ werden Sie durch die Schritte des Tuning-Prozesses geführt. Die Anweisungen wurden bewusst einfach gehalten und es wurden neue Hintergrundmuster für jede Monitorsteuerung entwickelt. Es ist möglich, die Monitoreinstellung für jeden Benutzer zu speichern. Dadurch können die Anzeigeeinstellungen in einer Mehrbenutzerumgebung bequem ausgewählt werden. Ebenso kann ein einzelner Benutzer, mehrere definierte Presets haben, die auf Grundlage von Inhalt und Umgebungslicht erstellt wurden.

Grundlegende Funktionsweise

MagicTune™ist ein Dienstprogramm mit dem die allgemeinen Einstellungen oder das Farbtuning bei Verwenden des

Display Data Channel Command Interface (DDC/CI)-Protokolls

Monitoreinstellungen von der Software gesteuert. Deshalb ist es nicht mehr nötig, das OSD (Monitor on-screen display) zu verwenden. MagicTune™ unterstützt Windows™ 98SE, ME, 2000, XP Home und XP Professional.

Zur Verwendung von MagicTune™ wird Windows™2000 oder höher empfohlen.

MagicTune™ läuft im Hintergrund. Dank MagicTune™ ist eine schnelle, sehr genaue Einstellung des Monitors möglich. Sie können Monitorkonfiguration bequem speichern und sich im Anschluss daran die für Sie optimale Einstellung auswählen.

überwacht werden. Dabei werden alle

OSD-Modus

Der OSD-Modus gestattet eine einfache Justierung von Monitoreinstellungen, ohne dass vorgegebene Schritte befolgt werden müssen. Sie können den gewünschten Menüpunkt, der eingestellt werden soll, einfach aufrufen.

Page 38

Installation

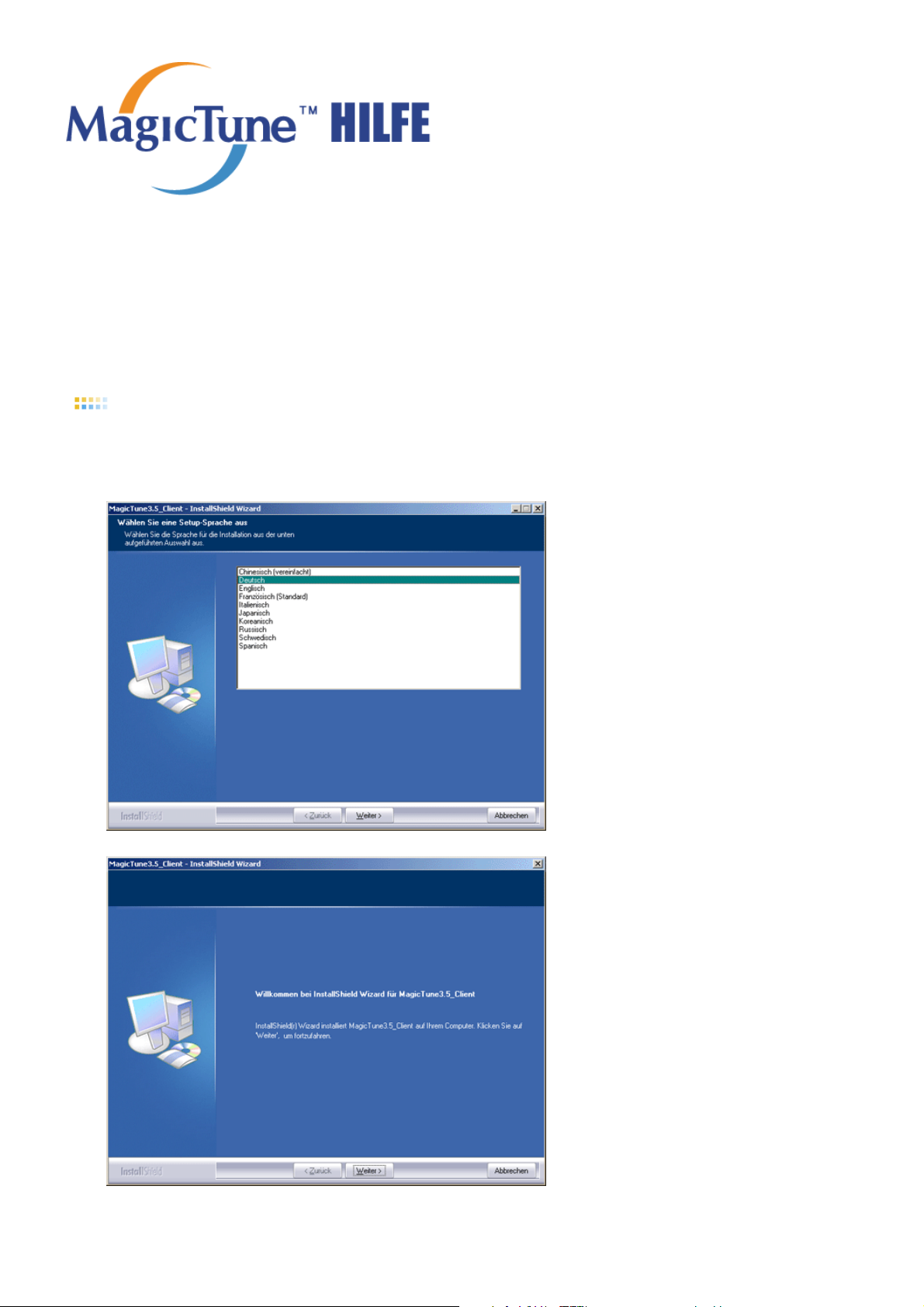

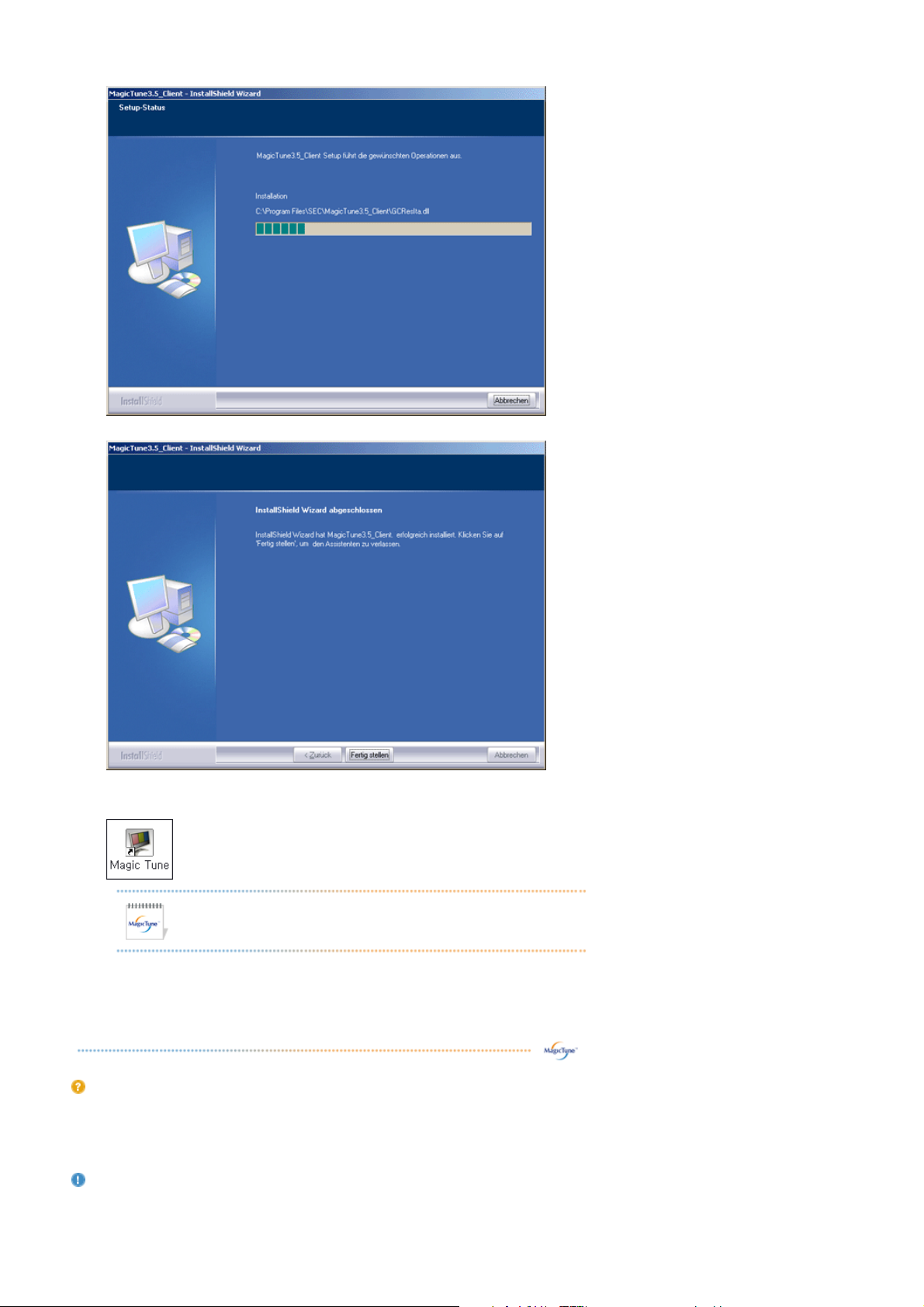

1. Legen Sie die Installations-CD in das CD-ROM-Laufwerk ein.

2. Klicken Sie auf die MagicTune™ Installationsdatei.

3. Wählen Sie die Installationssprache aus und klicken Sie auf „Weiter“.

4. Wenn das Fenster des InstallShield-Assistenten angezeigt wird, klicken Sie auf "Next".

5. Markieren Sie „Ich bin mit den Bedingungen der Lizenzvereinbarung einverstanden“ , um die Nutzungsbedingungen zu akzeptieren.

Page 39

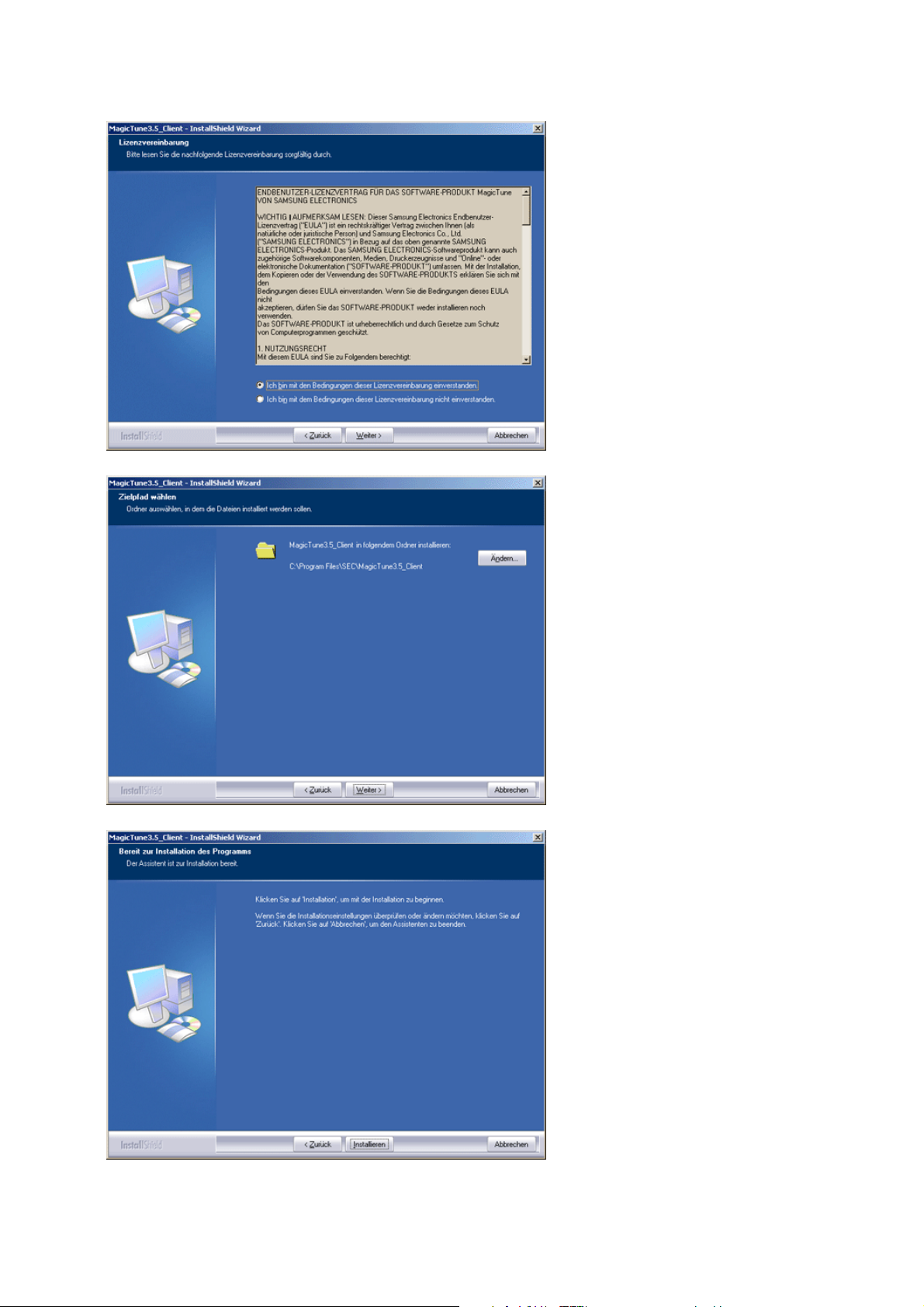

6. Wählen Sie einen Ordner aus, in den das MagicTune™ Programm installiert werden soll.

7. Klicken Sie auf „Installieren”.

8. Das Fenster „Setup-Status” erscheint.

Page 40

9. Klicken Sie auf „Abbrechen“.

10. Wenn die Installation abgeschlossen ist, erscheint das Programmsymbol von MagicTune™ auf Ihrem Desktop.

Doppelklicken Sie auf das Symbol, um das Programm zu starten.

Je nach den Spezifikationen des Computersystems oder Monitors erscheint manchmal das MagicTune™-Ausführungssymbol nicht. Drücken Sie in diesem Fall die Taste F5.

Probleme bei der Installation

Die Installation von MagicTune™ kann von solchen Faktoren wie Grafikkarte, Motherboard und Netzwerkumgebung beeinflusst werden. Sollten Probleme bei der Installation auftreten, schlagen Sie bitte unter

„Problembehebung“ nach.

Systemanforderungen

Betriebssysteme

Page 41

Windows™ 98 SE

z Windows™ Me z Windows™ 2000 z Windows™ XP Home Edition z Windows™ XP Professional

Zur Verwendung von MagicTune™ wird Windows™2000 oder höher empfohlen.

Hardware

z 32 MB Arbeitsspeicher oder mehr z 25 MB Festplattenspeicherplatz oder mehr

* Für weitere Informationen besuchen Sie bitte die MagicTune™

Internetseite

Page 42

Dank MagicTune™ ist eine schnelle, sehr genaue Einstellung des Monitors möglich. Sie können Monitorkonfiguration bequem speichern und sich im Anschluss daran die für Sie optimale Einstellung auswählen.

z Je nach den Spezifikationen des jeweiligen Monitors stimmt das

Erscheinungsbild des OSD-Modus möglicherweise nicht mit den Erläuterungen im Handbuch überein.

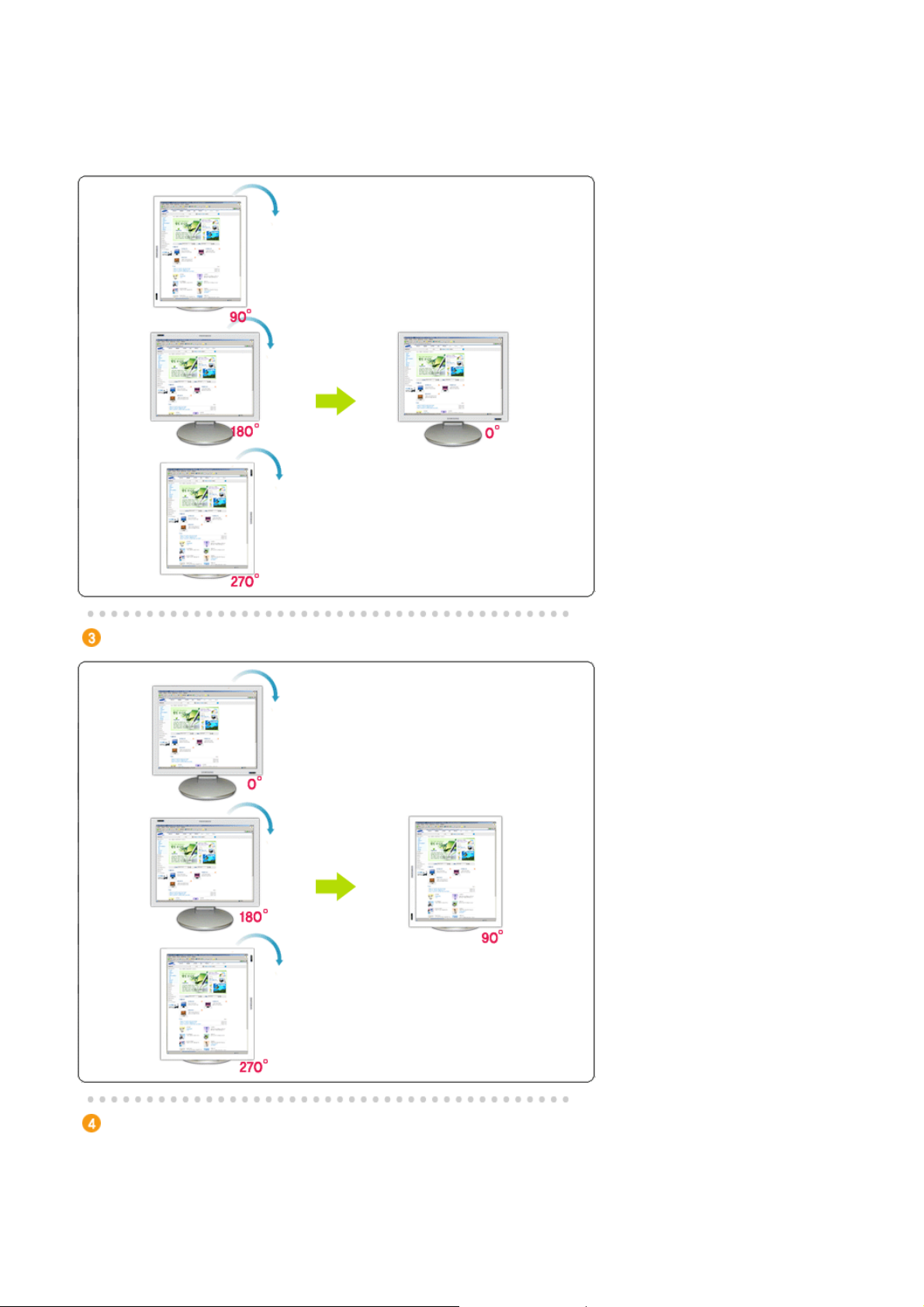

z Wenn die Pivot-Funktion aktiv ist, kann es vorkommen, dass ein Teil

des MagicTune™-Programms nicht normal funktioniert.

z Der Steuerungsmodus von MagicTune™ hängt vom Monitormodell ab.

OSD-Modus

Der OSD-Modus vereinfacht die Durchführung von Einstellungen auf allen Monitoren. Wird am oberen Rand des Programmfensters eine Registerkarte ausgewählt, werden die Untermenüpunkte für die Einstellung angezeigt. Jede Registerkarte enthält eine Liste mit Menüs. Für eine schnelle Anpassung der Monitoreinstellungen erlaubt der OSD-Modus einen einfachen und komfortablen Zugriff auf alle Registerkarten und Untermenüpunkte.

Schaltflächen

Übernimmt sämtliche Änderungen und beendet MagicTune™.

Zurücksetzen

Setzt die auf der aktiven Registerkarte angezeigten Monitorwerte auf die vom Hersteller empfohlenen Werte zurück.

Beendet MagicTune™, ohne die vorgenommenen Änderungen zu übernehmen. Wenn Sie

Abbrechen

keine Änderungen auf der Registerkarte vorgenommen haben, werden durch Anklicken von „Cancel“ keine Aktionen bewirkt.

Die Registerkarte Bild

Diese Registerkarte gestattet Ihnen, die Bildschirmeinstellungen auf die gewünschten Werte zu setzen.

Macht den gesamten Bildschirm heller oder dunkler. Ist die Helligkeit nicht richtig

Helligkeit

Kontrast

Auflösung

eingestellt, können die Detaildaten der Bilder in dunklen Bereichen verloren gehen. Passen Sie die Helligkeit an, um optimale Betrachtungsbedingungen zu schaffen.

Stellt den Helligkeitsunterschied zwischen den hellsten und den dunkelsten Bereichen auf dem Bildschirm ein. Bestimmt die Schärfe der Bilder.

Führt alle vom Programm unterstützten Anzeigeauflösungen auf.

MagicBright™

TDrücken Sie die MagicBright-Taste erneut, und wählen Sie den gewünschten Modus aus.Zur Auswahl stehen vier verschiedene Modi.

1. Text: Für Unterlagen, Tabellen und alle Arbeiten mit umfangreichem Text.

Page 43

2. Internet: Optimal für eine Mischung aus Texten und Bildern, wie z. B. Grafiken.

3. Unterhaltung: Zum Ansehen von Filmen, von z. B. DVD oder VCD.

4. Custom (Benutzerdefiniert): Obwohl die vorkonfigurierten Werte sorgfältig von unseren Ingenieuren ausgesucht wurden, entsprechen sie unter Umständen nicht Ihren Sehgewohnheiten. Sollte dies der Fall sein, können Sie Bri und Contrast (Kontrast) über das Bildschirmmenü einstellen.

Die Registerkarte Farbe

Hier wird die „Wärme“ der Bildschirmfarben eingestellt.

Sie können den Farbton ändern.

Farbton

z Warm - Normal - Kalt z Benutzerdefiniert

Passt die Bildschirmfarben an. Sie können die Bildschirmfarben nach Ihren persönlichen

Farbanpassung

Kalibrierung

Wünschen anpassen und den von Ihnen gewünschten Farbanteil einstellen.

z R- G - B

Ein Verfahren, bei dem die Farben nach Wunsch optimiert und beibehalten werden. Sie werden MagicTune™ äußerst nützlich finden, wenn Ihnen die detailgetreue und präzise Wiedergabe von Bildern auf Webseiten, von Digitalkameras oder Scannern wichtig ist.

htness (Helligkeit)

Die Registerkarte Geometrie

Stellt die Werte für Fine , Coarse und die Position ein.

z Fein : Entfernt Störungen, wie z. B. horizontale Streifen.

Wenn die Störung auch nach der Fine-Einstellung bestehen bleibt, wiederholen Sie die Feineinstellung nach dem Anpassen der Frequenz (Taktgeschwindigkeit).

Bild einrichten

z Grob : Entfernt Störun

unter Umständen der gesamte Bildbereich verschoben. Mit dem Menü für die

en, wie z. B. vertikale Streifen. Bei der Grobeinstellung wird

Horizontaleinstellung können Sie den Bildbereich wieder zentrieren.

z Auto-Setup : Die automatischen Einstellung ermöglicht, dass sich der Monitor

selbständig auf das ankommende Videosignal einstellen kann. Die Werte für Fein, Grob und Position werden automatisch angepasst.

Position

Stellt die horizontale und vertikale Lage der Bildfläche auf dem Bildschirm ein.

Die Registerkarte „Option“

Sie können MagicTune™ mithilfe der folgenden Optionen konfigurieren.

Öffnet das Dialogfenster für Vorzugseinstellungen. Die benutzten Vorzugseinstellungen sind mit einem „V“ im Kontrollkästchen gekennzeichnet. Zum Ein- oder Ausschalten einer Vorzugseinstellung setzen Sie den Cursor auf das Kästchen und klicken es an.

Voreinstellung

z System-Tray aktivieren.

Um auf die MagicTune™-Menüs zugreifen zu können, klicken Sie auf das Symbol im [task tray menu]. Die Menüs werden nicht angezeigt, wenn unter [Options] → [Basic Settings] die Option [Enable System Tray] deaktiviert ist.

z Sprache wählen – Die gewählte Sprache betrifft nur die Sprache des

Bildschirmmenüs (OSD).

Page 44

Source Select wird nur dann angezeigt, wenn zwei Monitore angeschlossen sind.

Signalquelle wählen

Im Analogmodus wird nur die Wahlmöglichkeit für das Quellgerät nicht angezeigt.

z Analog

Digital

Registerkarte Support

Auf dieser Registerkarte werden die Anlagen-ID und die Versionsnummer des Programms angezeigt. Außerdem kann von hier aus die Hilfe-Funktion aufgerufen werden.

Wenn Sie Hilfe bei der Installation oder Ausführung von MagicTune™ benöti

Hilfe

Sie bitte die MagicTune™ Internetseite oder klicken Sie hier, um die Hilfe-Dateien (Bedienungsanleitung) zu öffnen. Die Bedienungsanleitung wird in einem Browser-Fenster geöffnet.

Anlagen-ID Benutzername

Benutzer-ID

Server IP

Abteilung

Standort

Version

Zeigt die Versionsnummer von MagicTune™.

Zeigt den Benutzernamen des Client-Monitors an.

Zeigt die ID (Kennnummer) des Client-Monitors an.

Geben Sie hier die IP-Adresse des Server-PCs ein.

Geben Sie hier die Abteilung des Client-Monitors ein.

Geben Sie hier den Standort des Client-Monitors ein.

en, besuchen

Page 45

Farbkalibrierung

1. Farbkalibrierung

Die „Farbkalibrierung“ unterstützt Sie bei der Schaffung optimaler Farbbedingungen für Ihren Monitor.

Um optimale Farbbedingungen zu erreichen, führen Sie die folgenden fünf Schritte durch.

1. Ziehen Sie den „Helligkeitsregler“, um die Helligkeit des Kontrollfeldes mit der Helligkeit des Hintergrundmusters in Übereinstimmung zu bringen.

2. Wenn Sie einen bestimmten Farbton auf dem „Kontrollfeld“ feststellen, bewegen Sie den Steuercursor unter Bezugnahme auf den „Farbreferenzkreis“ zu dem Farbton. => Wenn die Anpassung ordnungsgemäß vorgenommen wurde, nehmen Sie keinen Farbton mehr auf dem Kontrollfeld wahr.

3. Wenn Sie die Anpassung für Schritt 1 beendet haben, klicken Sie auf „Weiter“.

4. Wiederholen Sie die Verfahren 1), 2)und 3) für die verbleibenden Schritte 2 – 5.

5. Durch Anklicken von „Vorschau“ können Sie den Kalibrierungseffekt mühelos anzeigen!

Wie mehrere Anwender ihre persönlichen Farbwerte verwenden können Definition Wird der Monitor von mehreren Anwendern genutzt, können mithilfe der Farbkalibrierung individuelle Farbwerte für jeden Anwender eingestellt und gespeichert werden. Solche Farbwerte lassen sich für bis zu 5 Anwender speichern.

1. Speichern der angepassten Farbwerte: Klicken Sie auf Next (Weiter), um zu Apply (Anwenden) zu wechseln, und speichern Sie die angepassten Farbwerte. Es können 5 Werte gespeichert werden.

2. Anwenden der gespeicherten Farbwerte: Klicken Sie im Hauptbildschirm auf Multi User (Mehrere Anwender), um einen der gespeicherten Farbwerte auszuwählen und zu verwenden.

2. Vorschau

Klicken Sie in der „Farbkalibrierung“ auf „Vorschau“. Das oben stehende Bild wird angezeigt.

1. Klicken Sie auf „Ansicht kalibriert“, um den von Ihnen eingestellten Kalibrierungseffekt anzuzeigen.

2. Klicken Sie auf „Ansicht unkalibriert“, um das Originalbild zu betrachten.

Page 46

Page 47

Deinstallation

Das MagicTune™ Programm kann nur über „Programme hinzufügen oder entfernen“ unter Software in der Windows™ Systemsteuerung entfernt werden.

Gehen Sie wie folgt vor, um MagicTune™ zu entfernen.

1. Klicken Sie in der [Task-Leiste] auf [Start] -> [Einstellungen] -> [Systemsteuerung] > [Software]. Wenn das Programm unter Windows™ XP läuft, klicken Sie im [Start]-Menü auf [Systemsteuerung] > [Software].

2. Klicken Sie im Fenster [Software] auf das Symbol „Programme hinzufügen oder entfernen“.

3. Scrollen Sie im Fenster „Programme hinzufügen oder entfernen“ nach unten, um „MagicTune” zu wählen. Klicken Sie darauf, um es zu markieren.

4. Klicken Sie auf die Schaltfläche „Ändern/Entfernen“, um das Programm zu entfernen.

5. Klicken Sie auf „Ja“, um die Deinstallation zu starten.

6. Warten Sie, bis das Dialogfenster „Deinstallation abgeschlossen“ erscheint.

Besuchen Sie bitte die MagicTune™ (Häufig gestellte Fragen) und Software-Upgrades.

Internetseite für technischen Support der MagicTune™ Software, FAQs

Page 48

Problembehebung

Das aktuelle Computersystem ist nicht mit MagicTune™ kompatibel. Drücken Sie "OK", und klicken Sie auf die "Verknüpfung zur MagicTune™-Website", um weitere Informationen zu diesem Thema anzuzeigen.

Wenn Ihre Videokarte bzw. Ihre Grafikkarte nicht in der Liste der kompatiblen Geräte enthalten ist, tritt möglicherweise ein Fehler auf. (Aktuelle oder sehr alte Videokarten sind möglicherweise nicht kompatibel.)

Besuchen Sie unsere Homepage, um den Abschnitt zur Fehlerbehebung anzuzei gen.

Wenn der Videokartentreiber oder der Grafikchip modifiziert wurde, tritt möglicherweise ein Fehler au f, obwohl die Videokarte in der Li ste aufgeführt ist.

Besuchen Sie unsere Homepage, um den Abs chnitt zur Fehlerbehebung anzuzeigen.

Überprüfen Sie, ob Ihr Monitor von Samsung hergestellt wurde. Geräte anderer Hersteller können Fehler verursachen.

Nur Geräte von Samsung können diese Funktion unterstützen.

Wenn Ihr Monitor von Samsung hergestellt wurde, es sich jedoch um ein älteres Modell handelt, kann ein Fehler auftreten. Überprüfen Sie, ob Ihr Monitor MagicTune™ unterstützt.

Diese Funktion wird nur von Monitoren unterstützt, die auf der Homepage angegeben sind. Bevor Sie sich einen Monitor kaufen, überprüfen Sie, ob dieser auf der Homepage angegeben ist, da ältere Geräte MagicTune™ nicht unterstützen.

Wenn für den aktuellen Monitor keine Informationen über EDID (Extended Display Identification Data) vorhanden sind, tritt ein Fehler auf. Dies ist der Fall, wenn Sie auf dem Desktop "Start" > "Einstellungen" > "Systemsteuerung" > "System" > "Hardware" > "Geräte-Manager" > "Monitore" auswählen, den aktuellen "Plug und Play-Monitor" entfernen und das System bei der Suche nach neuer Hardware keinen "Plug und Play-Monitor" findet.

Besuchen Sie unsere Homepage, um den Abschnitt zur Fehlerbehebung anzuzei gen.

Wenn Sie den Monitor bei ausgeschaltetem System durch einen neuen ersetzen, das System jedoch nicht neu ges tartet wurde, tritt ein Fehler auf.

Wenn Sie einen neuen Monitor anschließen, starten Sie das System neu, bevor Si e MagicTune™ verwenden.

Wenn der Videokartentreiber nicht ordnungsgemäß installiert wurde, tritt ein Fehler auf. Dies ist der Fall, wenn die akt uelle Videokartenliste nicht ordnungsgemäß

Page 49

angezeigt wird. Dies können Sie unter "Start" > "Einstellungen" > "Systemsteuerung" > "System" > "Hardware" > "Geräte-Manager" > "Grafikkarte" überprüfen.

Auf der Homepage des Videokartenherstellers können Sie den aktuellen Treiber herunterladen und anschließend installieren. Weitere Informationen zur Videokarte erhalten Sie beim Kartenhersteller.

Um den normalen Betrieb zu gewährleisten, starten Sie das System neu.

Wenn nach der Installation von MagicTune™ das System nicht neu gestartet wird, tritt ein Fehler auf. (Dies gilt nur für Windows™ 98SE und Windows™ Me.)

Starten Sie vor der Verwendung das System neu.

Stellen Sie die optimale Auflösung ein, um mit MagicTune™ die beste Leistung zu erzielen. Die optimale Auflösung finden Sie im Benutzerhandbuch.

Wenn Sie vor dem Ausführen von Farbkali brierung nicht die optimale Auflösung eingestellt haben, kann der Monitor nicht optimal eingestellt werden.

Die optimale Auflösung finden Sie im Handbuch.

MagicTune™ wird von dieser Videokarte nicht unterstützt. Installieren Sie einen neuen Videokartentreiber.

Wenn der Videokartentreiber nicht ordnungsgemäß installiert wurde, tritt ein Fehler auf. Dies ist der Fall, wenn die akt uelle Videokartenliste nicht ordnungsgemäß angezeigt wird. Dies können Sie unter "Start" > "Einstellungen" > "Systemsteuerung" > "System" > "Hardware" > "Geräte-Manager" > "Grafikkarte" überprüfen.

Auf der Homepage des Videokartenherstellers können Sie den aktuellen Treiber herunterladen und anschließend installieren. Weitere Informationen zur Videokarte erhalten Sie beim Kartenhersteller.

Da das Programm Highlight die Datenübertragungsleitungen verwendet, beenden Sie das Programm Highlight, bevor Sie auf MagicTune™ zugreifen.

Einige Röhrenmonitore von Sams ung unterstützen die Highlight-Funktion. Das gleichzeitige Verwenden der Highlight-Funktion und MagicTune™ kann Konflikte und damit Fehler verursachen.

Stellen Sie sicher, dass die Highlight-Funktion deaktiviert ist, bevor Sie MagicTune™ verwenden.

Problembehebung

z MagicTune™ funktioniert u. U. nicht, wenn der Monitor ausgetauscht oder der Treiber der Grafikkarte

während des Betriebs von MagicTune™ aktualisiert wurde. Sollte dies der Fall sein, starten Sie bitte das System neu.

Symptom Checkliste Lösungen

Gehen Sie folgendermaßen vor, wenn MagicTune™

Die Funktion MagicTune™ ist nur für PCs (VGA) mit dem Betriebssystem

* Um zu überprüfen, ob für Ihren PC die Funktion MagicTune™ verfügbar ist, führen Sie die untenstehenden Schritte aus (für Windows™

Page 50

nicht ordnungsgemäß funktioniert.

Windows verfügbar, in dem Plug & Play unterstützt wird.

XP);

"Systemsteuerung" -> "System" -> "Hardware"

-> "Geräte-Manager" -> "Monitore" Nachdem Sie den aktuellen Plug & Play-Monitor deinstalliert haben, suchen Sie in der Hardware nach einem neuen "Plug & Play-Monitor".

MagicTune™ is an additional software for the monitor. Some graphic cards may not support your monitor. When you have a problem with the graphic card, visit our website to check the compatible graphic card list provided.

http://www.samsung.com/monitor/magicTune.

MagicTune™ funktioniert nicht ordnungsgemäß.

Haben Sie den Computer oder die Grafikkarte gewechselt?

Laden Sie die aktuelle Programmversion herunter. Das Programm kann unter

http://www.samsung.com/monitor/MagicTune

heruntergeladen werden..

z Besuchen Sie bitte die MagicTune™

Internetseite

für technischen Support der MagicTune™

Software, FAQs (Häufig gestellte Fragen) und Software-Upgrades.

z Besuchen Sie unsere

, und laden Sie die Installationssoftware fürMagicTune™ MAC herunter.

Website

Page 51

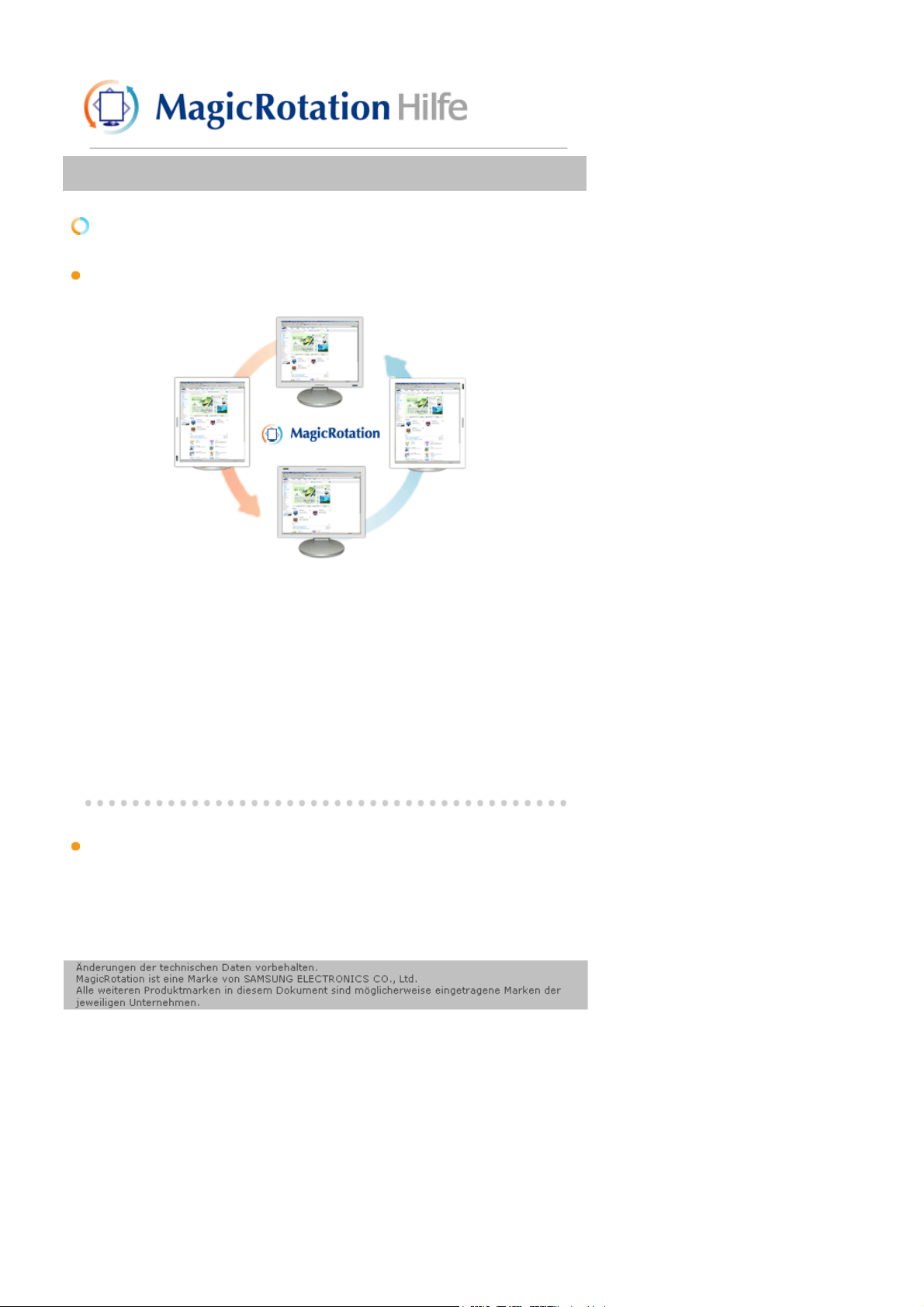

Überblick | Installation | Benutzeroberfläche | Deinstallieren | Fehlerbehebung

Page 52

Page 53

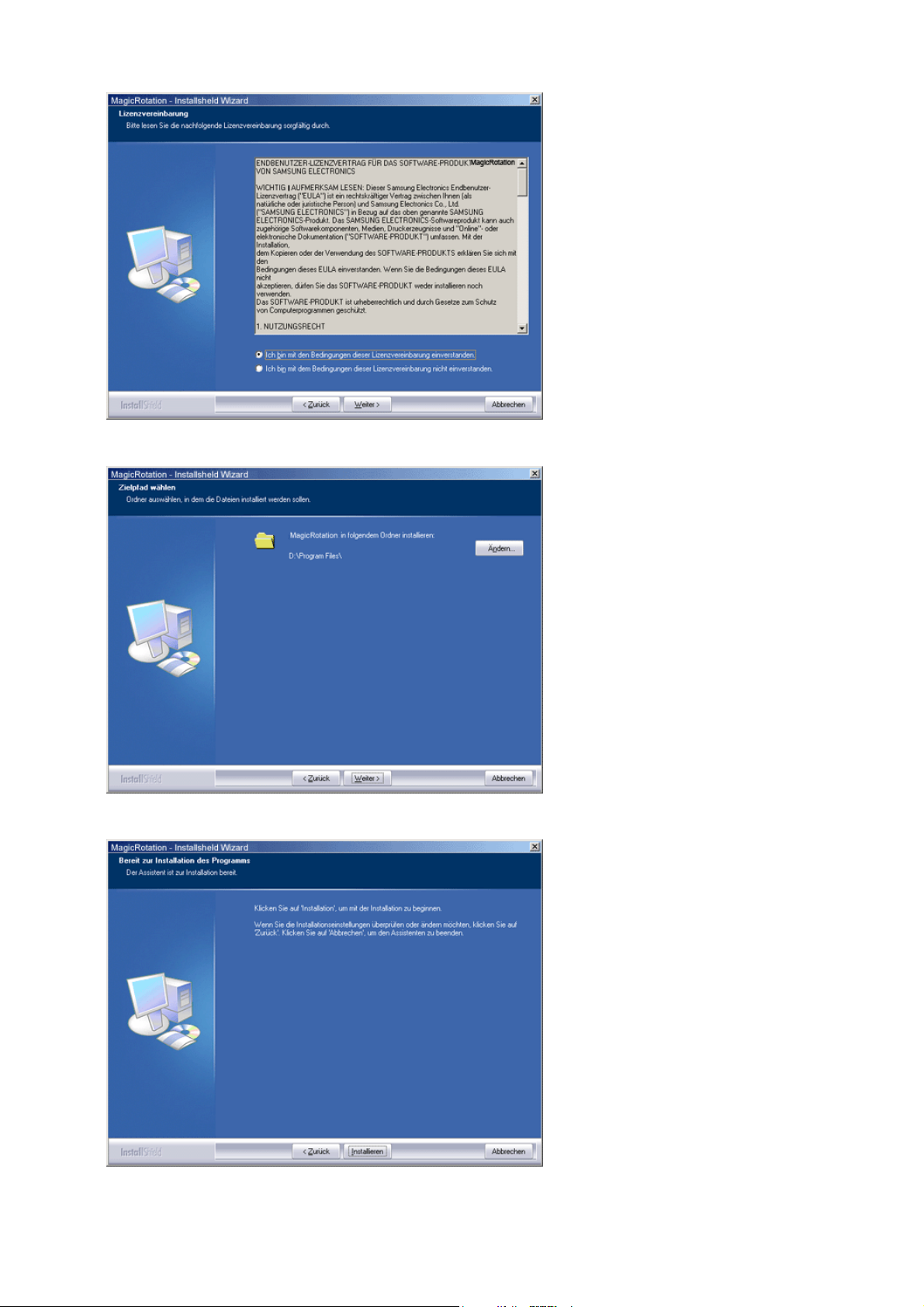

Page 54

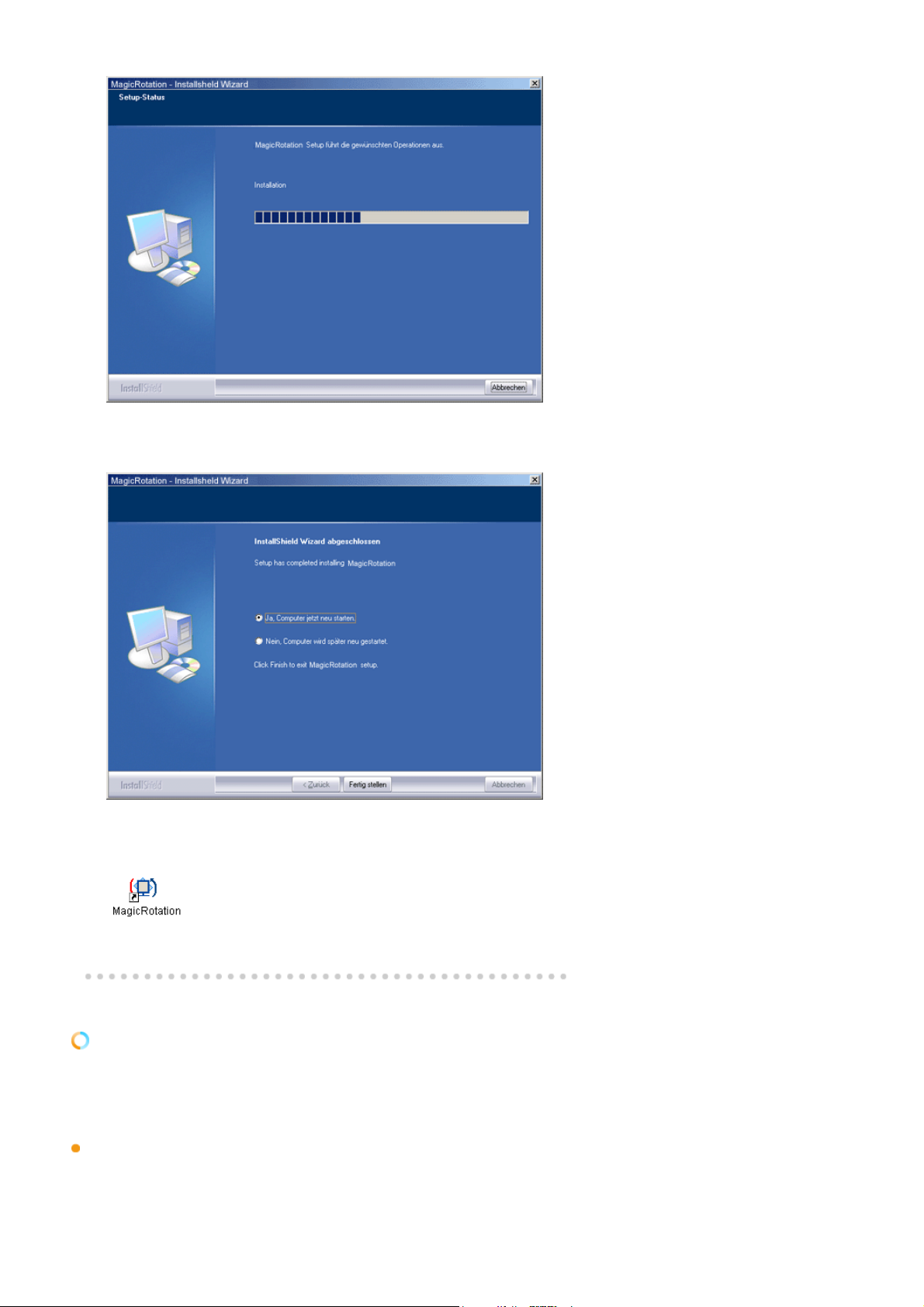

Page 55

Page 56

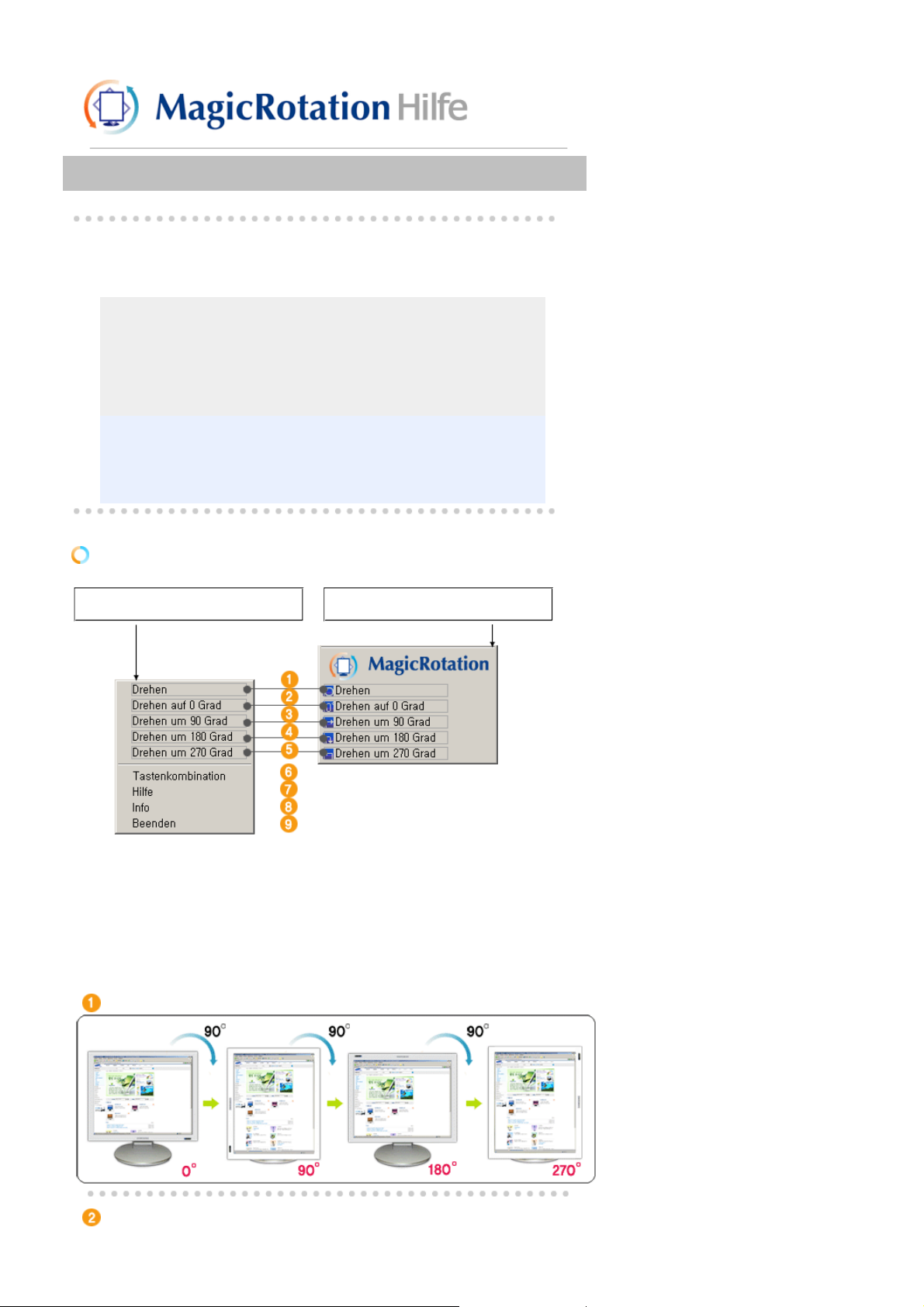

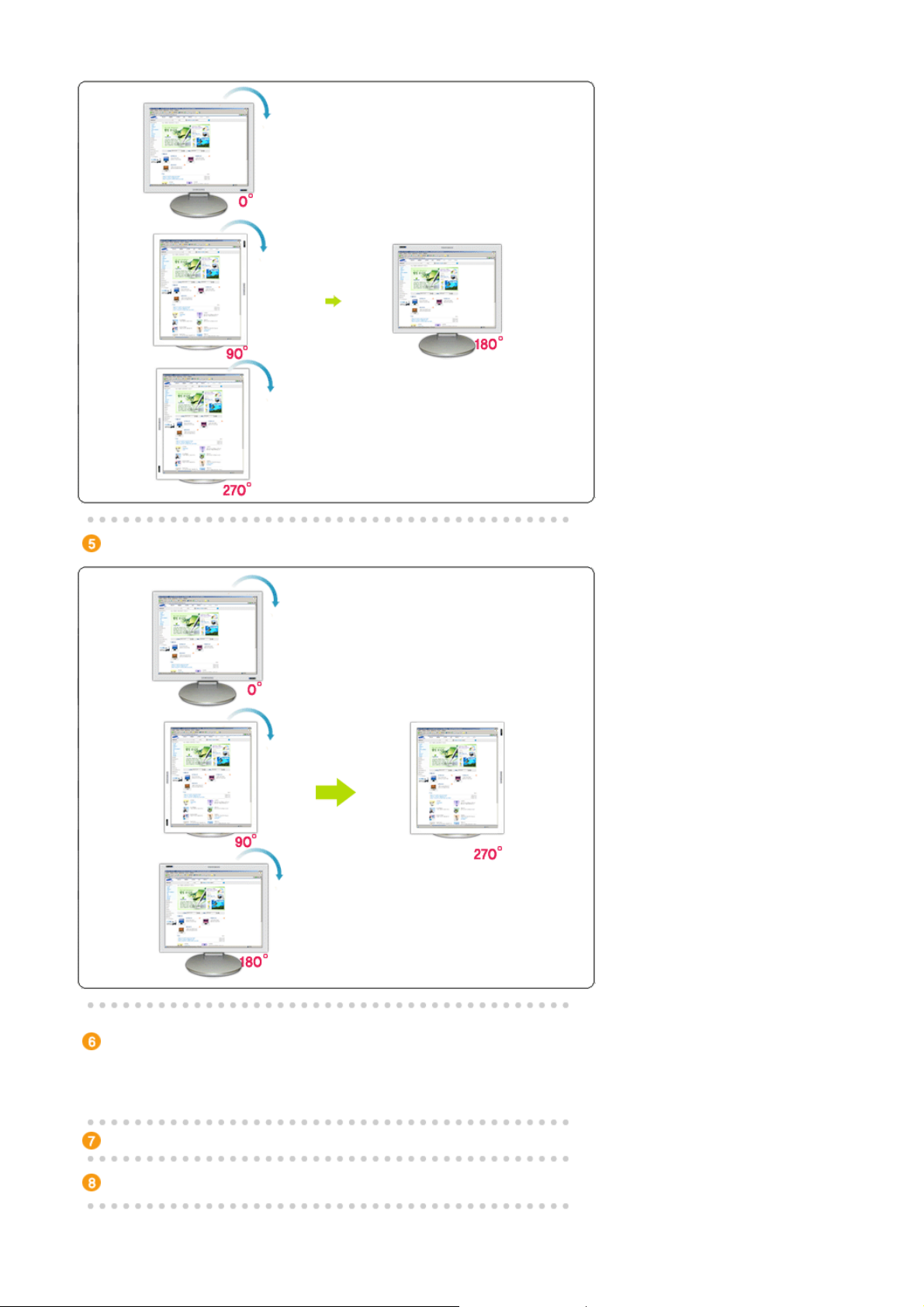

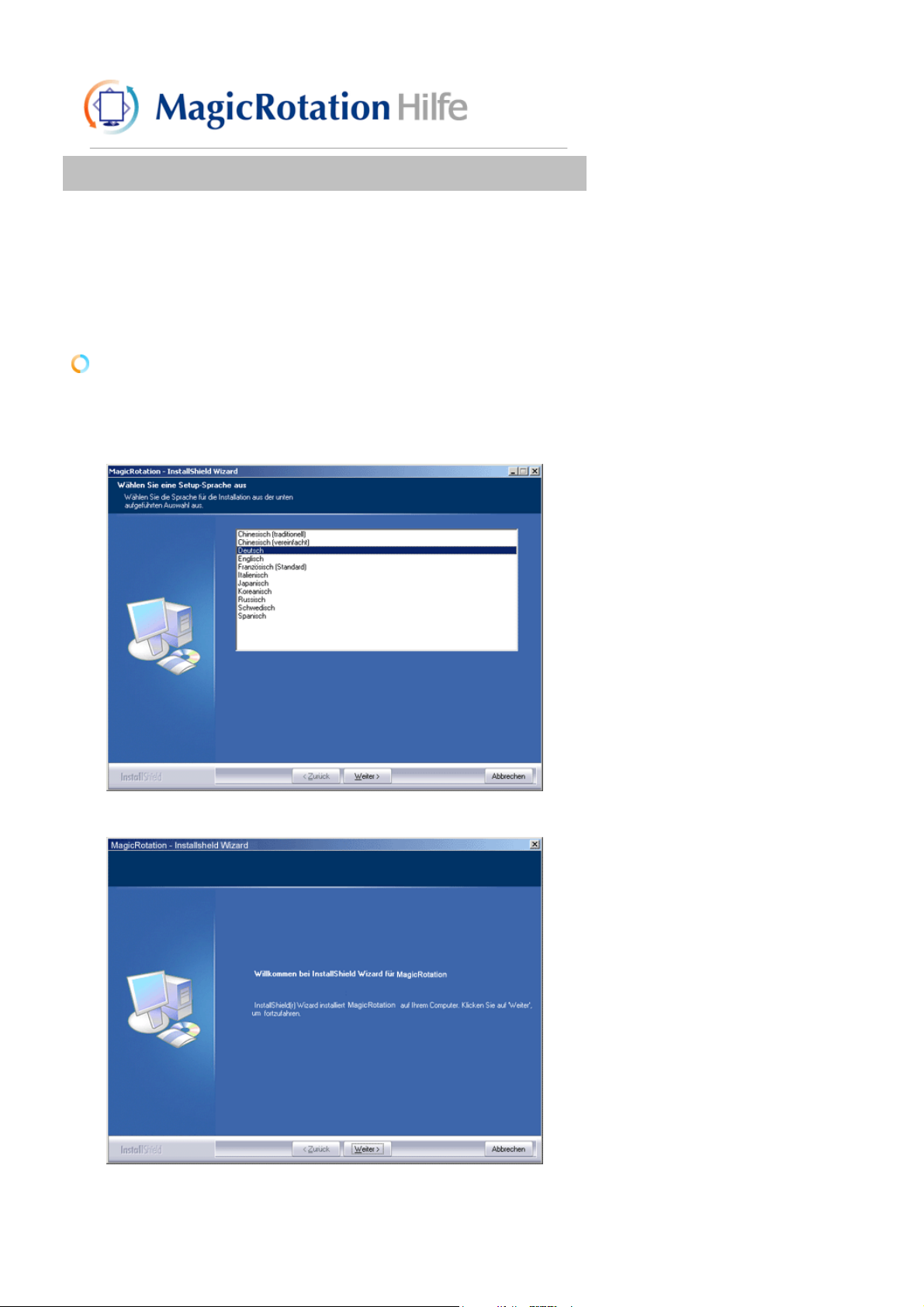

z Das Programm MagicRotation™ ist nicht verfügbar, da der einfache

Fuß die Funktion Pivot nicht unterstützt. Es wird ein analoger Ausgang unterstützt, so dass Sie den Ausgang

des Client Monitors an ein anderes Anzeigegerät anschließen können.

Page 57

Page 58

Page 59

Page 60

Page 61

Page 62

Bevor Sie sich an den Kundendienst wenden, versuchen Sie, das Problem anhand der Informationen in diesem Abschnitt selbst zu beheben. Sollten Sie Unterstützung benötigen, rufen Sie bitte die Telefonnummer auf der Garantiekarte oder die Telefonnummer im

uskunftsteil an oder setzen Sie sich mit Ihrem Händler in Verbindung.

Symptom Checkliste Lösusng

Kein Bild. Ich kann den Monitor nicht einschalten.

Ist das Netzkabel richtig angeschlossen?

Ist auf dem Bildschirm

"Signalkabel berprfen"

zu sehen?

Wenn das Gerät eingeschaltet ist, booten Sie den Computer erneut, um das zuerst erscheinende Bild (den Login-Bildschirm) zu sehen.

Ist auf dem Bildschirm

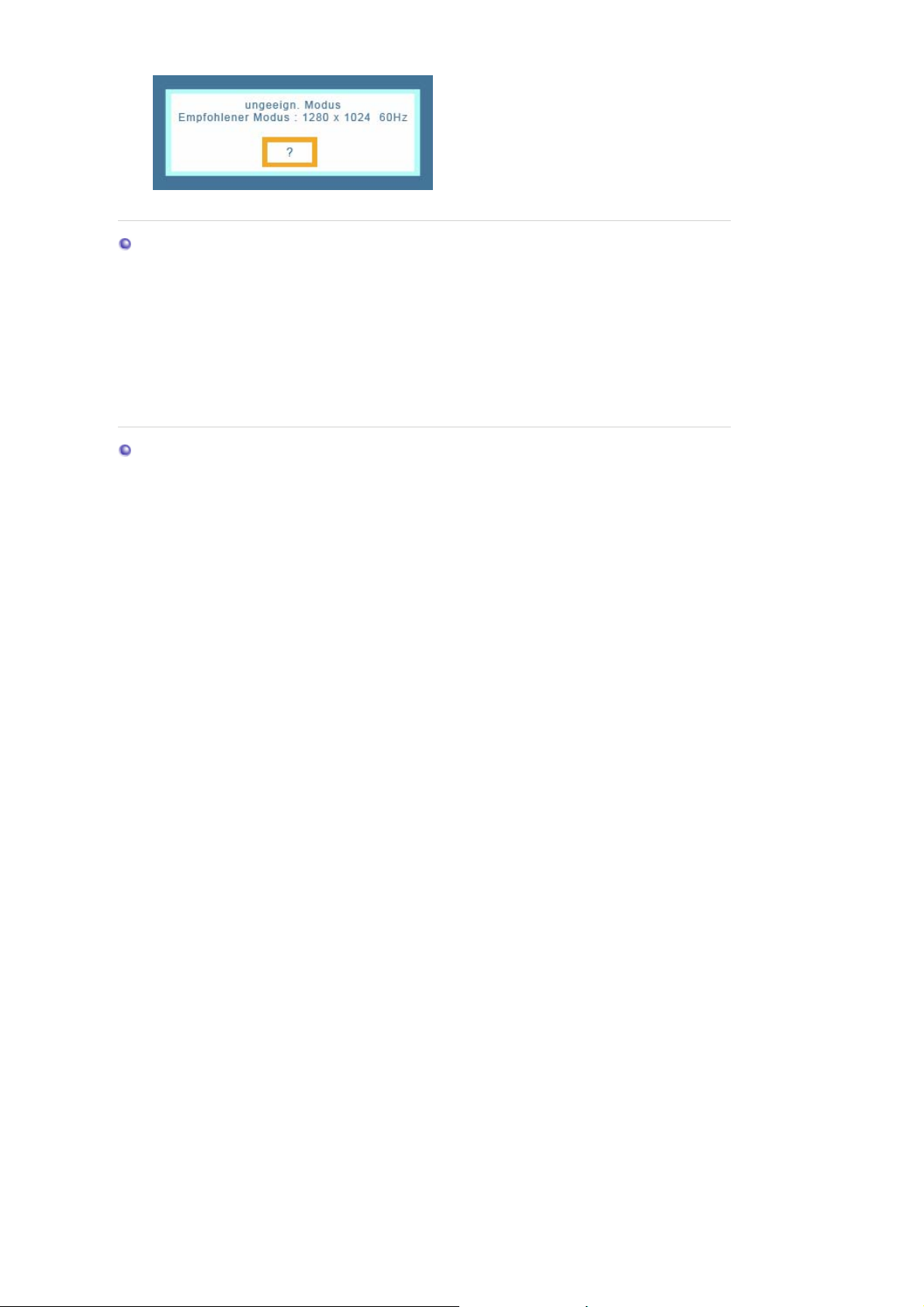

"ungeeign. Modus. Empfohlener Modus 1280 x 1024 60 Hz"

sehen?

Überprüfen Sie die Netzkabelverbindung und Stromversorgung.

Vergewissern Sie sich, ob der Computer richtig angeschlossen ist.

Wenn das erste Bild (der Login-Bildschirm) erscheint, booten Sie den Computer im geeigneten Modus (dem abgesicherten Modus für Windows ME/2000/XP) und ändern Sie dann die Frequenz der Videokarte. (Orientieren Sie sich an den

voreingestellten Anzeigemodi.)

Hinweis: Wenn das erste Bild (der LoginBildschirm) nicht erscheint, wenden Sie sich an ein Kundendienstzentrum oder Ihren

Händler.

Diese Meldung erscheint, wenn das Signal von der Videokarte die maximale Auflösung und Frequenz übersteigt.

Stellen Sie die dem Monitor angemessene maximale Auflösung und Frequenz ein.

Wenn die Anzeige SXGA oder 75 Hz überschreitet, wird die Meldung "

Modus. Empfohlener Modus 1280 x 1024

" angezeigt. Wenn die Anzeige 85 Hz

60 Hz

überschreitet, funktioniert der Bildschirm zwar ordnungsgemäß, aber die Meldung "

ungeeign. Modus. Empfohlener Modus

1280 x 1024 60 Hz

lang und wird dann ausgeblendet. Bitte wechseln Sie in dieser einen Minute zum empfohlenen Modus. (Die Meldung wird nochmals angezeigt, wenn das System neu

" erscheint eine Minute

ungeeign.

Page 63

gebootet wird.)

Die Farben auf dem Bildschirm sind merkwürdig oder nur schwarz und weiß.

Es ist kein Bild auf dem Bildschirm.

Zeigt der Bildschirm nur eine Farbe, als ob man durch Cellophanpapier auf den Bildschirm sieht?

Sind die Farben auf dem Bildschirm nach der Benutzung eines Programms oder aufgrund eines Zusammenstoßes zwischen Anwendungen merkwürdig geworden?

Wurde die Videokarte richtig eingestellt?

Der Monitor befindet sich im Energiesparmodus.

Drücken Sie eine Taste auf der Tastatur oder bewegen Sie die Maus, um den Monitor zu aktivieren und das Bild auf dem Bildschirm wiederherzustellen.

Wenn der Monitor nicht reagiert, aktivieren Sie die Quellenumwandlungsfunktion auf der Vorderseite des Monitors oder versuchen Sie es mit einer Mausbewegung oder drücken Sie noch einmal eine Taste auf der Tastatur.

Überprüfen Sie die Signalkabelverbindung.

Vergewissern Sie sich, daß die Videokarte vollständig in ihren Schlitz eingeführt ist.

Booten Sie den Computer neu.

Stellen Sie die Videokarte anhand des Videokartenhandbuchs ein.

Der Bildschirm ist plötzlich unausgewogen geworden.

Der Bildschirm ist unscharf oder die Bildschirmanzeige kann nicht eingestellt werden.

Die LED blinkt auf, aber es ist kein Bild auf dem Bildschirm.

Auf dem Bildschirm werden nur 16 Farben gezeigt. Die Bildschirmfarben haben sich nach Änderung der Videokarte geändert.

Haben Sie die Videokarte oder den Treiber geändert?

Haben Sie die Auflösung oder Frequenz des Monitors eingestellt?

Der Bildschirm kann aufgrund des Videokartensignalzyklusses unausgewogen sein. Stellen Sie die Position anhand der Bildschirmanzeige neu ein.

Haben Sie die Auflösung oder Frequenz des Monitors eingestellt?

Ist die Frequenz richtig eingestellt, wenn Sie den Anzeigemodus im Menü überprüfen?

Wurden die WindowsFarben richtig eingestellt?

Wurde die Videokarte richtig eingestellt?

Stellen Sie Position und Größe anhand der Bildschirmanzeige ein.

Stellen Sie die Auflösung und Frequenz der Videokarte ein. (Orientieren Sie sich an den

voreingestellten Anzeigemodi.)

Stellen Sie die Auflösung und Frequenz der Videokarte ein. (Orientieren Sie sich an den

voreingestellten Anzeigemodi.)

Stellen Sie die Frequenz anhand des Videokartenhandbuchs und der

voreingestellten Anzeigemodi.

(Die maximale Frequenz im Verhältnis zur Auflösung kann von Produkt zu Produkt unterschiedlich sein.)

Für Windows ME/2000/XP: Stellen Sie die Farben in der Systemsteuerung, Anzeige, Einstellungen richtig ein.

Stellen Sie die Videokarte anhand des Videokartenhandbuchs ein.

Es gibt die folgende Meldung: "Unbekannter Monitor, Plug & Play (VESA DDC)-Monitor gefunden".

Haben Sie den Monitortreiber installiert?

Konsultieren Sie das Videokartenhandbuch, um zu sehen, ob die Plug

Installieren Sie den Monitortreiber gemäß

der Teiber-Installationsanleitung.

Installieren Sie den Monitortreiber gemäß

der Teiber-Installationsanleitung.

Page 64

& Play (VESA DDC)Funktion unterstützt wird.

Gehen Sie folgendermaßen vor, wenn MagicTune nicht ordnungsgemäß funktioniert.

MagicTune™ funktioniert nicht ordnungsgemäß.

Besuchen Sie unsere Website, und laden Sie die Installationssoftware für MagicTune MAC herunter.

Überprüfen Sie die folgenden Punkte, wenn es Probleme mit dem Monitor gibt.

1. Überprüfen Sie, ob Netz- und Signalkabel richtig mit dem Computer verbunden sind.

2. Überprüfen Sie, ob der Computer beim Booten mehr als drei Pieptöne verlauten läßt.

(Wenn ja, fordern Sie technische Unterstützung für die Hauptplatine des Computers an.)

3. Wenn Sie eine neue Videokarte installiert haben oder wenn Sie den PC zusammengebaut haben,

überprüfen Sie, ob Sie den Adapter-(Video)-Treiber und den Monitortreiber installiert haben.

4. Überprüfen Sie, ob die Abtastfrequenz des Video-Bildschirms auf 56Hz – 75Hz festgelegt ist.

(Gehen Sie nicht über 75 Hz, wenn Sie die maximale Auflösung verwenden.)

5. Wenn Sie Probleme damit haben, den Adapter-(Video)-Treiber zu installieren, booten Sie den

Computer im abgesicherten Modus, entfernen Sie den Anzeige-Adapter bei

System, Geräte-Administrator"

(Video)-Treiber erneut zu installieren.

Wenn die Probleme wiederholt auftreten,wenden Sie sich an ein autorisiertes

Kundendienstzentrum.

Die MagicTune-Funktion ist nur wirksam bei PCs (VGA) mit einem WindowsBetriebssystem, das Plug-and-Play unterstützt.

Haben Sie den Computer oder die Grafikkarte gewechselt?

und dann booten Sie den Computer neu, um den Adapter-

* Ob Ihr PC die MagicTune-Funktion unterstützt, können Sie wie folgt feststellen (unter Windows XP):

Systemsteuerung -> Leistung und Wartung -> System -> Hardware -> Geräte-Manager -> Monitore. Wurde der Plug-and-Play-Monitor gelöscht, müssen Sie mit dem Hardware-Assistenten den 'Plugand-Play-Monitor' suchen.

MagicTune™ ist eine zusätzliche Monitorsoftware. Einige Grafikkarten unterstützen möglicherweise den Monitor nicht. Wenn Sie Probleme mit der Grafikkarte haben, überprüfen Sie, ob Ihre Grafikkarte in der Liste der kompatiblen Grafikkarten aufgeführt ist, die sich auf unserer Website befindet.

http://www.samsung.com/monitor/magictune

Laden Sie die aktuelle Programmversion herunter. Das Programm kann unter

http://www.samsung.com/monitor/magictune

heruntergeladen werden..

"Systemsteuerung,

Fragen und Antworten

Frage Antwort

Wie kann ich die Frequenz verändern? Die Frequenz kann durch Rekonfiguration der Videokarte

verändert werden.

Beachten Sie, daß Videokartenunterstützung je nach Version des benutzten Treibers unterschiedlich sein kann. (Entnehmen Sie Einzelheiten dazu dem Computer- oder Videokartenhandbuch.)

Wie kann ich die Auflösung einstellen? Windows ME/XP/2000: Stellen Sie die Auflösung in der

Page 65

Systemsteuerung, Anzeige, Einstellungen ein.

* Erfragen Sie Einzelheiten beim Videokartenhersteller.

Wie kann ich die Energiesparfunktion einstellen?

Wie kann ich das äußere Gehäuse/die LCD Panel reinigen?

Selbsttestfunktion

Selbsttestfunktion | Warnhinweise | Umgebung | Nützlicher Hinweis

Es ist eine Selbsttestfunktion bereitgestellt, die es Ihnen gestattet, das richtige Funktionieren des Monitors zu überprüfen. Wenn Ihr Monitor und Computer richtig angeschlossen sind, der Monitorbildschirm aber dunkel bleibt und die Betriebsanzeige aufleuchtet, führen Sie den Monitor-Selbsttest durch, indem Sie folgende Schritte ausführen.

Selbsttestfunktion

1. Schalten Sie sowohl den Computer als auch den Monitor aus.

2. Ziehen Sie den Videokabelstecker aus der Rückseite des Computers heraus.

3. Schalten Sie den Monitor ein.

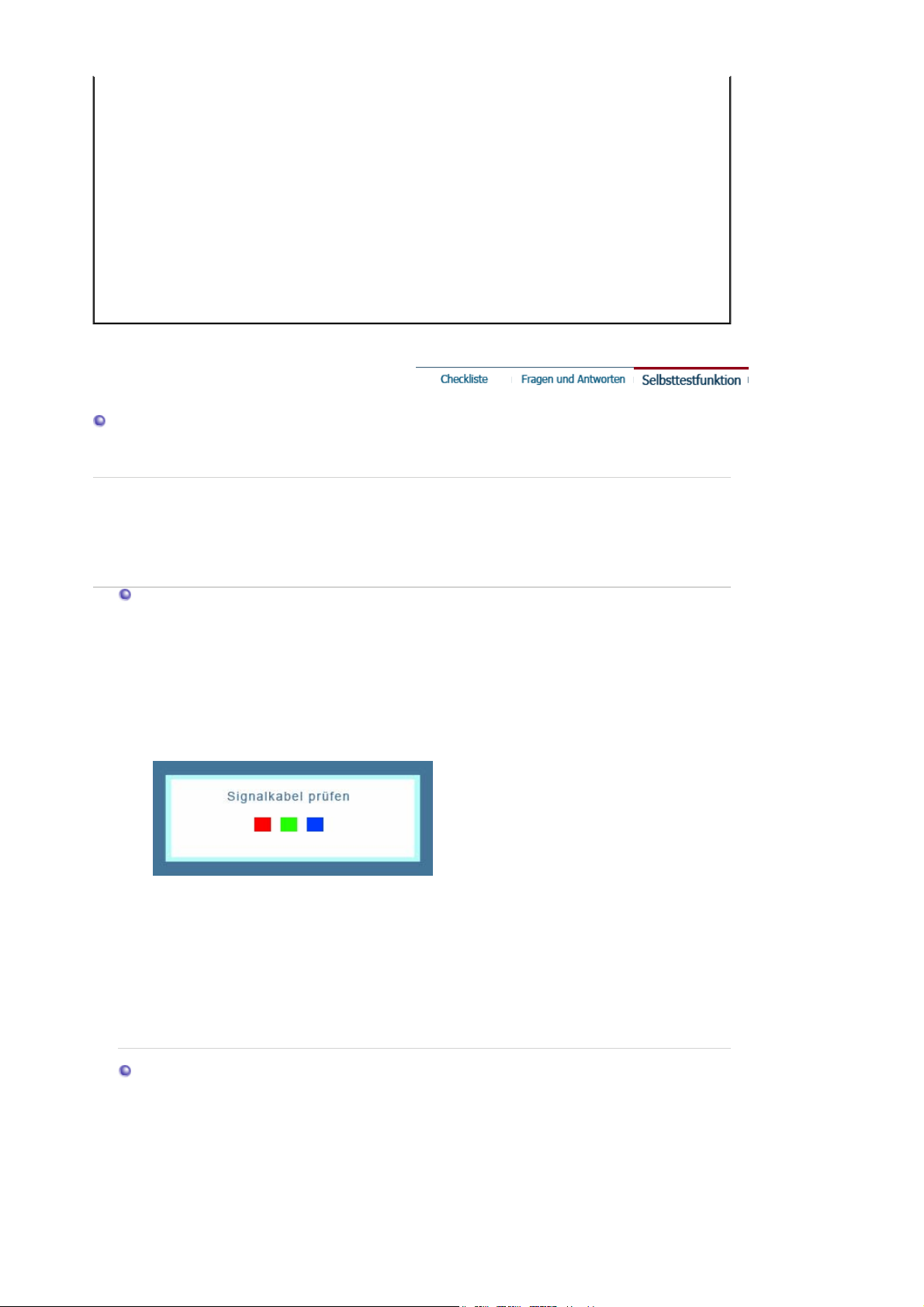

Wenn der Monitor nicht ordnungsgemäß funktioniert, wird in der Abbildung unten ein Feld angezeigt.

Windows ME/XP/2000: Stellen Sie die Funktion beim BIOS-SETUP des Computers oder Bildschirmschoners ein. (Konsultieren Sie das Windows/Computerhandbuch)

Ziehen Sie den Netzstecker aus der Steckdose und reinigen Sie den Monitor sodann mit einem weichen Tuch, entweder mit einer Reinigungslösung oder klarem Wasser.

Hinterlassen Sie keine Reinigungsmittelrückstände und zerkratzen Sie das Gehäuse nicht. Passen Sie auf, daß kein Wasser in den Monitor gerät.

Dieses Feld wird im normalen Betrieb angezeigt, wenn das Videokabel sich löst oder beschädigt wird.

4. Schalten Sie Ihren Monitor aus und schließen Sie das Videokabel wieder an; schalten Sie dann sowohl den Computer als auch den Monitor ein. Wenn der Monitorbildschirm nach Ausführung des obigen Vorgangs weiterhin leer bleibt, überprüfen Sie Ihre Videokarte und Computersystem; Ihr Monitor funktioniert richtig.

Warnhinweise

Wenn etwas mit dem Eingangssignal nicht stimmt, erscheint eine Meldung auf dem Bildschirm oder der Bildschirm wird leer, obwohl die LED der Betriebsanzeige noch leuchtet. Die Meldung könnte darauf hinweisen, daß der Monitor außerhalb des Abtastbereichs liegt oder daß Sie das Signalkabel überprüfen müssen.

Page 66

Umgebung

Der Standort und die Position des Monitors können die Qualität und andere Funktionen des Monitors beeinflussen.

1. Wenn in der Nähe des Monitors Woofer-Lautsprecher stehen, ziehen Sie den Netzstecker des Woofer und stellen Sie ihn in ein anderes Zimmer.

2. Entfernen Sie alle elektronischen Geräte wie Radios, Ventilatoren, Uhren und Telefone, die sich im Umkreis von 3 Fuß (einem Meter) vom Monitor befinden.

Nützlicher Hinweis

z Ein Monitor gibt die visuellen Signale wieder, die er vom PC empfängt. Sollten Probleme mit

dem PC oder der Videokarte auftreten, kann dies daher verursachen, daß der Monitor kein Bild anzeigt, schlechte Farbqualität, Geräusche, Videofrequenz zu hoch!, etc. aufweist. Überprüfen Sie in diesem Fall zuerst die Ursache des Problems und wenden Sie sich dann an ein Kundendienstzentrum oder Ihren Händler.

Beurteilung des Monitor-Betriebszustands

Wenn kein Bild auf dem Bildschirm zu sehen ist oder eine

Modus","Empfohlener Modus 1280 x 1024 60 Hz"

"ungeeign.

-Meldung erscheint, ziehen Sie das

Kabel aus dem Computer, während der Monitor noch eingeschaltet ist.

{ Wenn eine Meldung auf dem Bildschirm erscheint oder wenn der Bildschirm weiß wird,

bedeutet dies, daß der Monitor in betriebsfähigem Zustand ist.

{ Überprüfen Sie in diesem Fall, ob das Problem beim Computer liegt.

Page 67

Allgemein technische Daten

Allgemein

Modellbezeichnung SyncMaster 911N / 920N / 920Nx / 901N

LCD-Bildschirm

Grösse Bildschirmdiagonale 19,0" (48 cm)

Display Fläche 376,32 mm (H) x 301,056 mm (V)

Pixel Stufe 0,294 mm (H) x 0,294 mm (V)

Typ a-si TFT-Aktivmatrix

Synchronisierung

Horizontal 30 – 81 kHz

Vertikal 56 – 75 Hz

Anzeigefarbe

16,2 M Farben

Auflösung

Optimale Auflösung 1280 x 1024@60 Hz

Maximale Auflösung 1280 x 1024@75 Hz

Eingangssignal, Beendet

RGB Analog Composite H/V Sync, SOG, 0,7 V Spitze-Spitze, positiv bei 75 Ohm, Separat H/V sync, Composite, Sync-on-Green TTL Stufe, positiv oder negativ

Maximaler Pixeltakt

140 MHz

Spannungsversorgung

100 – 240 V Wechselstrom (+/– 10 %), 60/50 Hz ± 3 Hz

Signal Kabel

15pin-to-15pin D-Sub Kabel, trennbar

Stromverbrauch

Unter 38 W

Page 68

Abmessungen (B x T x H) / Gewicht (Einfacher Fuß)

416,6 x 60,2 x 349,4 mm / 16,4 x 2,4 x 13,8 Zoll (Nach dem Einklappen des Fußes) 416,6 x 215,2 x 424,6 mm / 16,4 x 8,5 x 16,7 Zoll (Nach der Installation des Fußes) / 5,6 kg

Abmessungen (B x T x H) / Gewicht (Fuß mit Pivot-Funktion)

416,6 x 60,2 x 349,4 mm / 16,4 x 2,4 x 13,8 Zoll (Nach dem Einklappen des Fußes) 416,6 x 200,0 x 420,6 mm / 16,4 x 7,9 x 16,6 Zoll (Nach der Installation des Fußes) / 7,2 kg

VESA Feste Schnittstelle

100 mm x 100 mm (zur Verwendung mit einem speziellen Schwenkarm-Montagesatz)

Ökologisch Berücksichtigung

Betrieb Temperatur: 10 °C – 40 °C (50 °F – 104 °F)

Luftfeuchtigkeit: 10% – 80%, nicht kondensierend

Lagerung Temperatur: -20 °C – 45 °C (-4 °F –113 °F)

Luftfeuchtigkeit: 5% – 95%, nicht kondensierend

Plug und Play-Kompatibilität

Dieser Monitor kann mit jedem Plug & Play-kompatiblen System installiert werden. Die Interaktion von Monitor und Computersystemen bietet die besten Betriebsbedingungen und Monitoreinstellungen. In den meisten Fällen geht die Monitorinstallation automatisch vonstatten, es sei denn, der Benutzer möchte andere Einstellungen wählen.

Pixel zulässig

Dieses Produkt verfügt über ein TFT-LC-Display, das mit modernster Halbleitertechnologie hergestellt wurde und eine Genauigkeit von 1 ppm (ein Millionstel) gewährt. Gelegentlich können rote, grüne, blaue und weiße Bildpunkte hell erscheinen oder es können schwarze Punkte auftreten. Dies ist kein Zeichen für schlechte Qualität oder technische Defekte.

z Beispielsweise beträgt die Anzahl der in diesem Produkt enthaltenen TFT LCD-Subpixel

3.932.160.

Hinweis: Design und Technische Daten können ohne Ankündigung geändert werden.

Energiesparfunktion

Dieser Monitor verfügt über ein integriertes Strommanagementsystem mit der Bezeichnung PowerSaver. Dieses System spart Energie, indem es Ihren Monitor in einen Modus mit einer niedrigeren Leistungsaufnahme schaltet, wenn er über einen bestimmten Zeitraum nicht benutzt wird. Der Monitor kehrt automatisch in den normalen Betriebszustand zurück, wenn Sie die Maus des Computers bewegen oder eine Taste auf der Tastatur drücken. Um Energie zu sparen, schalten Sie Ihren Monitor aus, wenn er nicht benutzt wird oder wenn Sie Ihren Arbeitsplatz für längere Zeit verlassen. Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, in Ihrem Computer installierten Videokarte. Zur Einstellung dieser Funktion verwenden Sie ein in Ihrem Computer installiertes Software-Dienstprogramm.

Status

Normalbetrieb

Stromsparmodus EPA/Energy 2000

Stromanschluß aus

(Netzschalter)

Betriebsanzeige Grün Grün, blinkt Schwarz

Stromverbrauch Unter 38 W

Unter 1 W

(Aus)

Unter 1 W (120 Vac)

Dieser Monitor entspricht dem EPA Energy STAR® und Energy2000Standard, wenn er mit einem Computer mit VESA DPMS-Funktionalität eingesetzt wird. Als Energy STAR®-Partner hat SAMSUNG festgestellt, daß dieses Produkt die Energy STAR® -Richtlinien für Energieeffizienz erfüllt.

Page 69

Voreingestellte Anzeigemodi

Wenn das vom Computer übermittelte Signal dasselbe ist wie die folgenden voreingestellten Anzeigemodi, dann wird der Bildschirm automatisch eingestellt. Wenn sich jedoch das Signal davon unterscheidet, könnte das Bild auf dem Bildschirm verschwinden, während die Betriebsanzeige-LED leuchtet. Sehen Sie im Videokartenhandbuch nach und stellen Sie den Bildschirm folgendermaßen ein:

Tabelle 1. Voreingestellte Anzeigemodi

Horizontalfrequenz

Anzeigemodus

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 -/-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

(kHz)

Vertikalfrequenz

(Hz)

Pixeltakt

(MHz)

Sync-

Polarität

(H/V)

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Horizontalfrequenz

Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten Bildschirmrand horizontal mit dem linken verbindet, wird Horizontalzyklus genannt, und der Bruch dieses Horizontalzykluswertes nennt sich Horizontalfrequenz. Einheit: kHz

Vertikalfrequenz

Wie eine Leuchtstofflampe muß der Bildschirm dasselbe Bild viele Male pro Sekunde wiederholen, um dem Benutzer ein Bild anzuzeigen. Die Frequenz dieser Wiederholung wird Vertikalfrequenz oder Auffrischrate genannt. Einheit: Hz

Page 70

Allgemein technische Daten

Allgemein

Modellbezeichnung SyncMaster 701N

SyncMaster701N

LCD-Bildschirm

Grösse Bildschirmdiagonale 17,0" (43 cm)

Display Fläche 337,92 mm (H) x 270,336 mm (V)

Pixel Stufe 0,264 mm (H) x 0,264 mm (V)

Typ a-si TFT-Aktivmatrix

Synchronisierung

Horizontal 30 – 81 kHz

Vertikal 56 – 75 Hz

Anzeigefarbe

16,2 M Farben

Auflösung

Optimale Auflösung 1280 x 1024@60 Hz

Maximale Auflösung 1280 x 1024@75 Hz

Eingangssignal, Beendet

RGB Analog Composite H/V Sync, SOG, 0,7 V Spitze-Spitze, positiv bei 75 Ohm, Separat H/V sync, Composite, Sync-on-Green TTL Stufe, positiv oder negativ

Maximaler Pixeltakt

140 MHz

Spannungsversorgung

100 – 240 V Wechselstrom (+/– 10 %), 60/50 Hz ± 3 Hz

Signal Kabel

15pin-to-15pin D-Sub Kabel, trennbar

Stromverbrauch

Unter 34 W

Page 71

Abmessungen (B x T x H) / Gewicht (Einfacher Fuß)

370,0 x 60,3 x 316,0 mm / 14,6 x 2,4 x 12,4 Zoll (Nach dem Einklappen des Fußes) 370,0 x 195,4 x 386,5 mm / 14,6 x 7,7 x 15,2 Zoll (Nach der Installation des Fußes) / 4,4 kg

Abmessungen (B x T x H) / Gewicht (Fuß mit Pivot-Funktion)

370,0 x 60,3 x 316,0 mm / 14,6 x 2,4 x 12,4 Zoll (Nach dem Einklappen des Fußes) 370,0 x 200,0 x 404,0 mm / 14,6 x 7,9 x 16,0 Zoll (Nach der Installation des Fußes) / 5,8 kg

VESA Feste Schnittstelle

100 mm x 100 mm (zur Verwendung mit einem speziellen Schwenkarm-Montagesatz)

Ökologisch Berücksichtigung

Betrieb Temperatur: 10 °C – 40 °C (50 °F – 104 °F)

Luftfeuchtigkeit: 10% – 80%, nicht kondensierend

Lagerung Temperatur: -20 °C – 45 °C (-4 °F –113 °F)

Luftfeuchtigkeit: 5% – 95%, nicht kondensierend

Plug und Play-Kompatibilität

Pixel zulässig

z Beispielsweise beträgt die Anzahl der in diesem Produkt enthaltenen TFT LCD-Subpixel

3.932.160.

Hinweis: Design und Technische Daten können ohne Ankündigung geändert werden.

Energiesparfunktion

Status

Normalbetrieb

Stromsparmodus EPA/Energy 2000

Stromanschluß aus

(Netzschalter)

Betriebsanzeige Grün Grün, blinkt Schwarz

Stromverbrauch Unter 34 W

Unter 1 W

(Aus)

Unter 1 W

(120 Vac/220 Vac)

Page 72

Voreingestellte Anzeigemodi

Tabelle 1. Voreingestellte Anzeigemodi

Horizontalfrequenz

Anzeigemodus

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 -/-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

(kHz)

Vertikalfrequenz

(Hz)

Pixeltakt

(MHz)

Sync-

Polarität

(H/V)

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Horizontalfrequenz

Vertikalfrequenz

Page 73

Kontakt zu Samsung

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie sich bitte an den Samsung-Kundendienst.

North America

CANADA 1-800-SAMSUNG (7267864) http://www.samsung.com/ca

MEXICO 01-800-SAMSUNG (7267864) http://www.samsung.com/mx

U.S.A 1-800-SAMSUNG (7267864) http://www.samsung.com

Latin America

ARGENTINE 0800-333-3733 http://www.samsung.com/ar

BRAZIL 0800-124-421 http://www.samsung.com/br

CHILE 800-726-7864 (SAMSUNG) http://www.samsung.com/cl

COSTA RICA 0-800-507-7267 http://www.samsung.com/latin

ECUADOR 1-800-10-7267 http://www.samsung.com/latin

EL SALVADOR 800-6225 http://www.samsung.com/latin

GUATEMALA 1-800-299-0013 http://www.samsung.com/latin

JAMAICA 1-800-234-7267 http://www.samsung.com/latin

PANAMA 800-7267 http://www.samsung.com/latin

PUERTO RICO 1-800-682-3180 http://www.samsung.com/latin

REP. DOMINICA 1-800-751-2676 http://www.samsung.com/latin

TRINIDAD & TOBAGO 1-800-7267-864 http://www.samsung.com/latin

VENEZUELA 1-800-100-5303 http://www.samsung.com/latin

Europe

Page 74

BELGIUM 02 201 2418 http://www.samsung.com/be

CZECH REPUBLIC 844 000 844 http://www.samsung.com/cz

DENMARK 38 322 887 http://www.samsung.com/dk

FINLAND 09 693 79 554 http://www.samsung.com/fi

FRANCE 08 25 08 65 65 (€ 0,15/min) http://www.samsung.com/fr

GERMANY 01805 - 121213 (€ 0,12/Min) http://www.samsung.de

HUNGARY 06 40 985 985 http://www.samsung.com/hu

ITALIA 199 153 153 http://www.samsung.com/it

LUXEMBURG 02 261 03 710 http://www.samsung.lu

NETHERLANDS 0900 20 200 88 (€ 0.10/Min) http://www.samsung.com/nl

NORWAY 231 627 22 http://www.samsung.com/no

POLAND 0 801 801 881 http://www.samsung.com/pl

PORTUGAL 80 8 200 128 http://www.samsung.com/pt

SLOVAKIA 0850 123 989 http://www.samsung.com/sk

SPAIN 902 10 11 30 http://www.samsung.com/es

SWEDEN 08 585 367 87 http://www.samsung.com/se

U.K 0870 242 0303 http://www.samsung.com/uk

CIS

RUSSIA 8-800-200-0400 http://www.samsung.ru

UKRAINE 8-800-502-0000 http://www.samsung.com/ur

Asia Pacific

AUSTRALIA 1300 362 603 http://www.samsung.com/au

CHINA 800-810-5858, 010- 6475 1880 http://www.samsung.com.cn

HONG KONG 2862 6001 http://www.samsung.com/hk

INDIA 3030 8282, 1600 1100 11 http://www.samsung.com/in

INDONESIA 0800-112-8888 http://www.samsung.com/id

JAPAN 0120-327-527 http://www.samsung.com/jp

MALAYSIA 1800-88-9999 http://www.samsung.com/my

PHILIPPINES 1800-10-SAMSUNG (7267864) http://www.samsung.com/ph

SINGAPORE 1800-SAMSUNG (7267864) http://www.samsung.com/sg

THAILAND 1800-29-3232, 02-689-3232 http://www.samsung.com/th

TAIWAN 0800-329-999 http://www.samsung.com/tw

VIETNAM 1 800 588 889 http://www.samsung.com/vn

Middle East & Africa

SOUTH AFRICA 0860 7267864 (SAMSUNG) http://www.samsung.com/za

U.A.E 800SAMSUNG (7267864) http://www.samsung.com/mea

Page 75

Bezeichnungen

Lochmaske

Das Bild auf einem Monitor setzt sich aus roten, grünen und blauen Punkten zusammen. Je dichter die Punkte, desto höher die Auflösung. Die Entfernung zwischen zwei gleichfarbigen Punkten wird als 'Lochmaskenabstand' bezeichnet. Einheit: mm

Vertikalfrequenz

Der Bildschirm muß mehrere Male pro Sekunde erneuert werden, um für den Benutzer ein Bild zu erzeugen und anzuzeigen. Die Frequenz dieser Wiederholung pro Sekunde wird Vertikalfrequenz or Auffrischrate genannt. Einheit: Hz

Beispiel: Wenn ein Licht 60 Mal pro Sekunde aufleuchtet, wird dies als 60 Hz angesehen.

Horizontalfrequenz

Die Zeit, die dazu benötigt wird eine Zeile abzutasten, die den rechten Bildschirmrand horizontal mit dem linken verbindet, wird Horizontalzyklus genannt. Der Bruch dieses Horizontalzykluswertes nennt sich Horizontalfrequenz. Einheit: kHz

Interlace und Non-Interlace Methode

Wenn die horizontalen Bildschirmzeilen nacheinander von oben nach unten dargestellt werden, wird das die Non-Interlace-Methode genannt, während das abwechselnde Zeigen aller ungeraden Zeilen und dann aller geraden Zeilen als die Interlace-Methode bezeichnet wird. Bei der Mehrheit aller Monitoren wird die Non-Interlace-Methode eingesetzt, um ein klares Bild zu gewährleisten. Die Interlace-Methode ist dieselbe Methode, die beim Fernseher benutzt wird.

Plug & Play

Dies ist eine Funktion, die dem Benutzer durch automatischen Informationsaustausch zwischen Computer und Monitor die beste Bildschirmqualität bietet. Dieser Monitor entspricht dem internationalen Standard VESA DDC für die Plug & Play-Funktion.

Auflösung

Die Zahl der horizontalen und vertikalen Punkte, aus denen sich das Monitorbild zusammensetzt, wird als 'Auflösung' bezeichnet. Diese Zahl macht eine Aussage über die Genauigkeit der Anzeige. Eine hohe Auflösung ist vorteilhaft, wenn mehrere Aufgaben ausgeführt werden, da mehr Bildinformation auf dem Bildschirm gezeigt werden kann.

Beispiel: Wenn die Auflösung 1280 x 1024 ist, bedeutet das, daß der Bildschirm sich aus 1280

horizontalen Punkten (horizontale Auflösung) und 1024 vertikalen Linien (vertikale Auflösung) zusammensetzt.

Für ein besseres Display

1. Stellen Sie wie unten beschrieben die Auflösung und Bildwiederholfrequenz in der Systemsteuerung des Computers so ein, dass Sie ein hochqualitatives Bild erhalten. Bei Darstellungen, deren maximale Auflösung die TFT-LCD-Qualität nicht erreicht, kann das Bild ungleichmäßig sein.

{ Auflösung: 1280 x 1024 { Vertikalfrequenz (Bildwiederholfrequenz): 60 Hz

2. Dieses Produkt verfügt über ein TFT-LCD-Display, das mit modernster Halbleitertechnologie hergestellt wurde und eine Genauigkeit von 1 ppm (ein Millionstel) gewährt. Gelegentlich können rote, grüne, blaue und weiße Bildpunkte hell erscheinen oder es können schwarze Punkte auftreten. Dies ist kein Zeichen für schlechte Qualität oder technische Defekte.

{ Beispielsweise beträgt die Anzahl der in diesem Produkt enthaltenen TFT LCD-Subpixel

3.932.160.

Page 76

3. Zur äußeren Reinigung von Monitor und Bildschirm benutzen Sie bitte die empfohlene kleine Menge an Reinigungsmittel und einen trockenen weichen Lappen. Wischen Sie das LCDDisplay sehr sanft ab. Übermäßige Kraftanwendung bei der Reinigung kann das Display beschädigen.

4. Sollten Sie mit der Bildqualität nicht zufrieden sein, können Sie diese verbessern, indem Sie die Selbstregulierungsfunktion ausführen. Diese Funktion kann gestartet werden, nachdem die Exit-Taste gedrückt wurde. Sollte immer noch Bildrauschen vorhanden sein, benutzen Sie die FEIN/GROB-Einstellung.

5. Wenn permanent dasselbe Standbild auf dem Bildschirm angezeigt wird, können Nachbilder oder verschwommene Flecken erscheinen. Deshalb sollten Sie zum Energiesparmodus wechseln oder einen Bildschirmschoner mit einem beweglichen Bild einstellen, wenn Sie für längere Zeit nicht am Monitor arbeiten.

Autorisierung

Reproduktion jeglicher Art ohne schriftliche Einwilligung von Samsung Electronics Co., Ltd. ist strengstens untersagt.

Samsung Electronics Co., Ltd. haftet nicht für hierin enthaltene Fehler oder für direkt oder als Folge entstandene Schäden im Zusammenhang mit der Bereitstellung, Leistung oder Verwendung dieses Materials.

Das "Samsung Logo" sind eingetragene Warenzeichen von Samsung Electronics Co., Ltd.; "Microsoft", "Windows" und "Windows NT" sind eingetragene Warenzeichen der Microsoft Corporation; "VESA", "DPMS" and "DDC" sind eingetragene Warenzeichen der Video Electronics Standard Association; der "Energy STAR®"-Name und -Logo sind eingetragene Warenzeichen der Umweltschutzbehörde der U.S.A, der U.S. Environmental Protection Agency (EPA). Als Energy STAR®-Partner hat Samsung Electronics Co., Ltd. festgestellt, daß dieses Produkt die Energy STAR®-Richtlinien für Energieeffizienz erfüllt. Alle anderen hierin erwähnten Produktnamen sind möglicherweise die Warenzeichen oder eingetragenen Warenzeichen ihrer jeweiligen Eigentümer.

Klasse B

Dies ist ein digitales Gerät der Klasse B. Informationen zur Sicherheit und EMV-Konformität finden Sie in den Hinweisen zu gesetzlichen Vorschriften.

MÉXICO

IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan Tultitlán, Estado de México, C.P. 54940 Tel: 01-55-5747-5100 / 01-800-726-7864

EXPORTADO POR:

Samsung Electronics CO.,LTD. 416, Mae tan-3dong, Yeongtong - gu,

Page 77

Suwon City, Gyeonggi-do Korea

Page 78

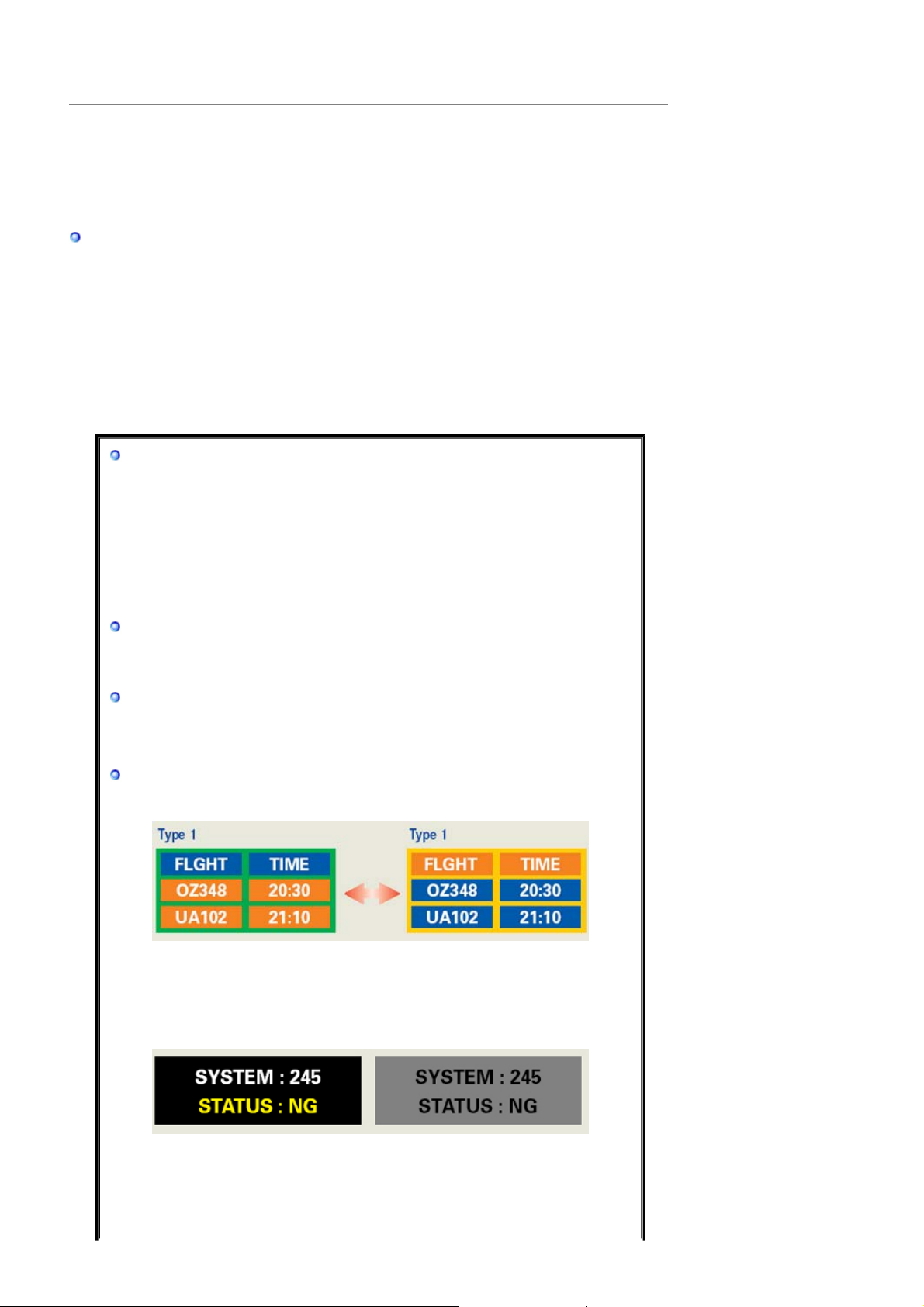

PRODUKTINFORMATION (Bildkonservierungsfrei)

(

Wenn längere Zeit dasselbe stehende Bild auf einem LCD-Monitor oder Fernseher angezeigt wird, hinterlässt das Bild beim Wechsel zu einem anderen Bild ein schwaches Abbild (Bildkonservierung). Die folgenden Informationen sollen den richtigen Gebrauch von LCD-Produkten veranschaulichen, um eine Bildkonservierung zu verhindern.

Was ist Bildkonservierung?

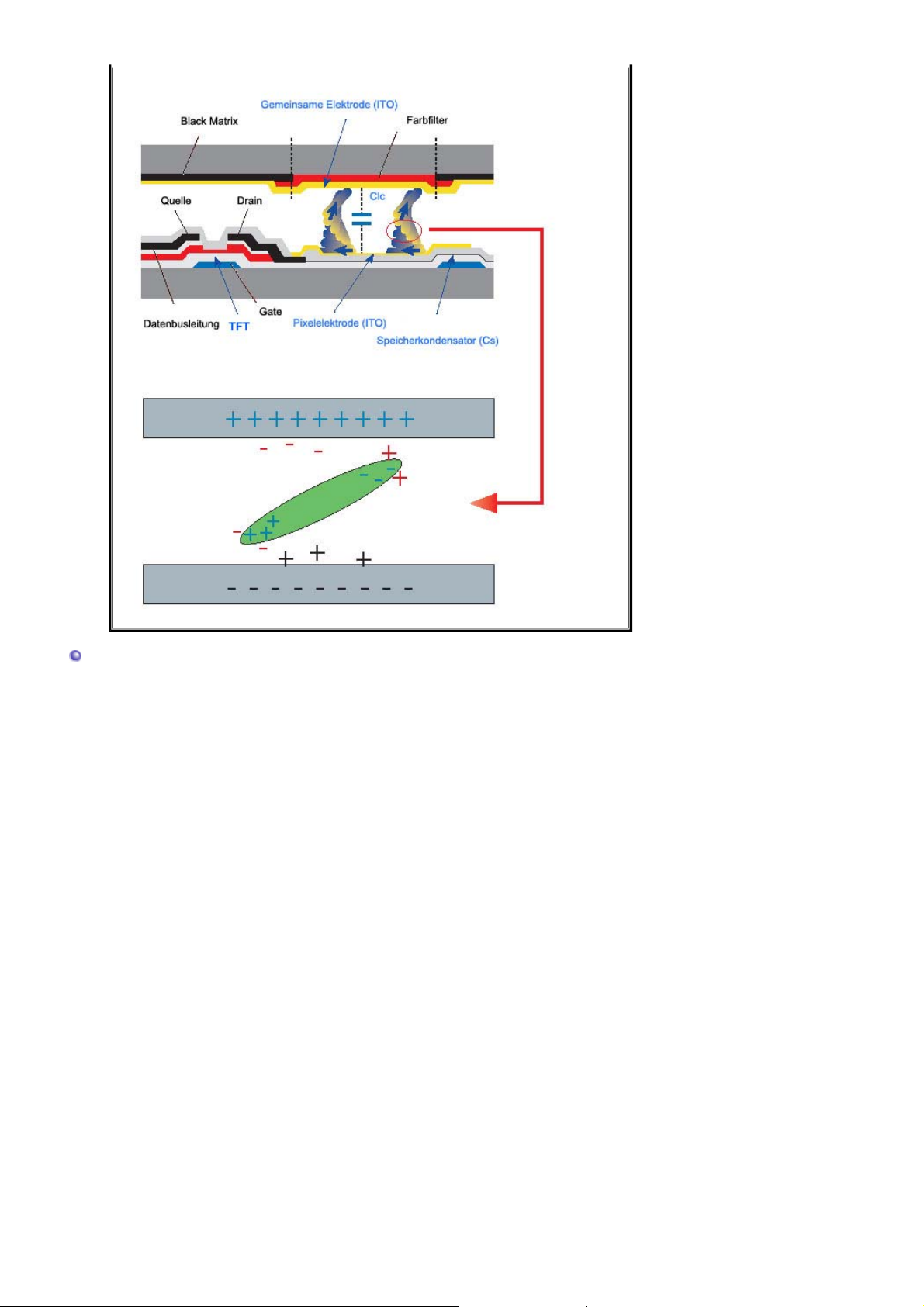

Beim normalen Betrieb eines LCD-Panels tritt keine Bildkonservierung auf. Bei einer anhaltenden Darstellung desselben Bildes akkumuliert sich jedoch ein geringfügiger Unterschied in der elektrischen Ladung zwischen den beiden Elektroden, die die Flüssigkeitskristalle einschließen. Dadurch können die Flüssigkeitskristall-Moleküle in bestimmten Bereichen des Displays fixiert werden, was bei einem Wechsel zu einem neuen Bild zu einem Nachbild-Effekt führt. Alle Display-Produkte, einschließlich LCDisplays, sind für eine Bildkonservierung anfällig. Dabei handelt es sich nicht um einen Produktfehler.

Bitte beachten Sie die nachfolgenden Empfehlungen, um Ihr LC-Display vor einer Bildkonservierung zu schützen.

Abschaltung, Bildschirmschoner oder Energiesparmodus

Beispiel)

z Schalten Sie bei Verwendung eines stehenden Bildes die Stromzufuhr aus.

- Stromzufuhr nach 24-stündigem Betrieb für 4 Stunden ausschalten

- Stromzufuhr nach 12-stündigem Betrieb für 2 Stunden ausschalten

z Verwenden Sie nach Möglichkeit einen Bildschirmschoner.

- Es empfiehlt sich ein einfarbiger Bildschirmschoner oder ein sich bewegendes Bild.

z Stellen Sie die Abschaltung des Monitors im Energieschema des PCs unter

„Eigenschaften von Anzeige“ ein.

Empfehlungen für spezielle Anwendungen

Beispiel) Flughäfen, Bahnhöfe, Börsen, Banken und Regeleinrichtungen Wir empfehlen die folgende Einstellung für Ihr Display-Systemprogramm:

Lassen Sie den Bildschirminhalt abwechselnd mit einem Logo oder Bewegtbild anzeigen.

Beispiel) Zyklus: Nach 1 Stunde Informationsanzeige 1 Minute Logo- oder Bewegtbildanzeige

Lassen Sie Farbinformationen in regelmäßigen Abständen wechseln

hierzu 2 verschiedene Farben verwenden).

Beispiel) Bei 2 Farben die Farbinformationen alle 30 Minuten wechseln.

Vermeiden Sie eine Kombination aus Zeichen und einem Hintergrund mit einem großen Helligkeitsunterschied. Vermeiden Sie Grau, das leicht eine Bildkonservierung verursachen kann.

z Vermeiden Sie: Farben mit großen Unterschieden in der Leuchtkraft (Schwarz

und Weiß, Grau) Beispiel)

z Empfohlene Einstellungen: Leuchtende Farben mit geringen Unterschieden in

der Helligkeit

- Wechseln Sie die Farbe der Zeichen und des Hintergrundes alle 30 Minuten. Beispiel)

Page 79

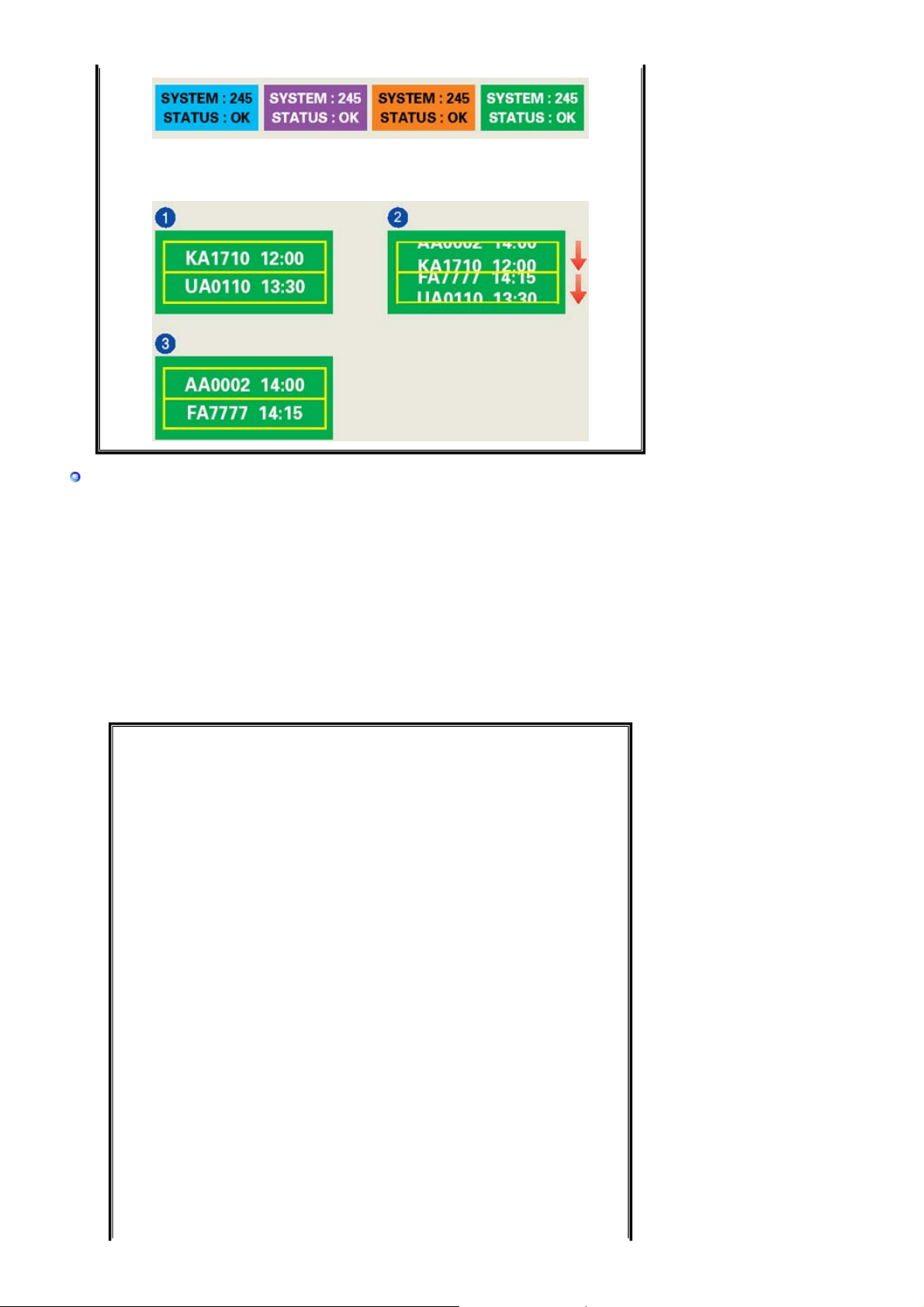

- Lassen Sie Buchstaben und Zeichen alle 30 Minuten mit einer Rotation wechseln. Beispiel)

Am besten schützen Sie Ihren Monitor vor einer Bildkonservierung, wenn Sie den PC bzw. das System so einstellen, dass bei Inaktivität ein Bildschirmschoner aktiviert wird.

Wird ein LCD-Bildschirm unter normalen Bedingungen genutzt, tritt keine Bildkonservierung auf. Normale Bedingungen sind gekennzeichnet durch stetig wechselnde Bilder. Wenn auf einem LC-Display für längere Zeit (über 12 Stunden) ein fixes Bild dargestellt wird, kann es zu geringfügigen Spannungsunterschieden zwischen den Elektroden kommen, die den Flüssigkeitskristallbereich in einem Bildpunkt steuern. Der Spannungsunterschied zwischen den Elektroden nimmt mit der Zeit zu und zwingt die Flüssigkeitskristalle zum Neigen. Wenn dies geschieht, bleibt u. U. bei einem Bildwechsel ein schwaches Abbild des vorhergehenden Bildes zurück. Um dies zu verhindern, muss der akkumulierte Spannungsunterschied gesenkt werden.

Page 80

Unser LCD-Monitor entspricht ISO13406-2 Pixelfehlerklasse II.

Page 81

Korrekte Entsorgung dieses Produkts (Elektromüll) - Nur Europa

(Anzuwenden in den Ländern der Europäischen Union und anderen euroäischen Ländern mit einem separaten Sammelsystem)

Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern.

Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können.

Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.
