SyncMaster 760BF / 960BF

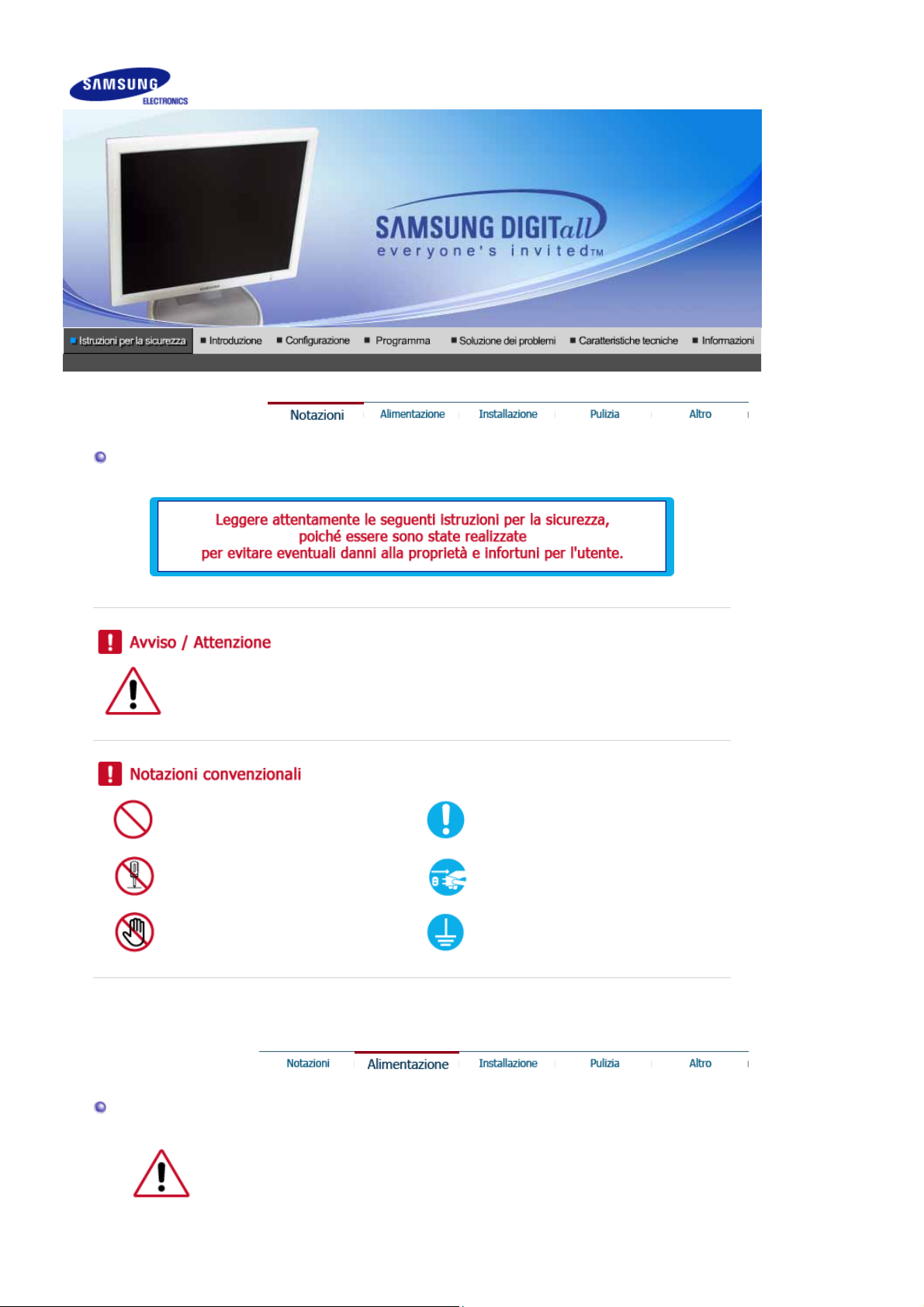

Notazioni

L’inosservanza delle istruzioni indicate da questo simbolo può comportare infortuni o
danni alle apparecchiature.

Vietato

È importante leggere e comprendere
sempre appieno il contenuto

Alimentazione

Non smontare

Non toccare

In caso di non utilizzo per periodi di tempo prolungati, regolare il PC su DPMS.
Se si utilizza uno screen saver, selezionare la modalità.

Scollegare la spina dalla presa di
corrente

Collegamento a massa per evitare
scosse elettriche

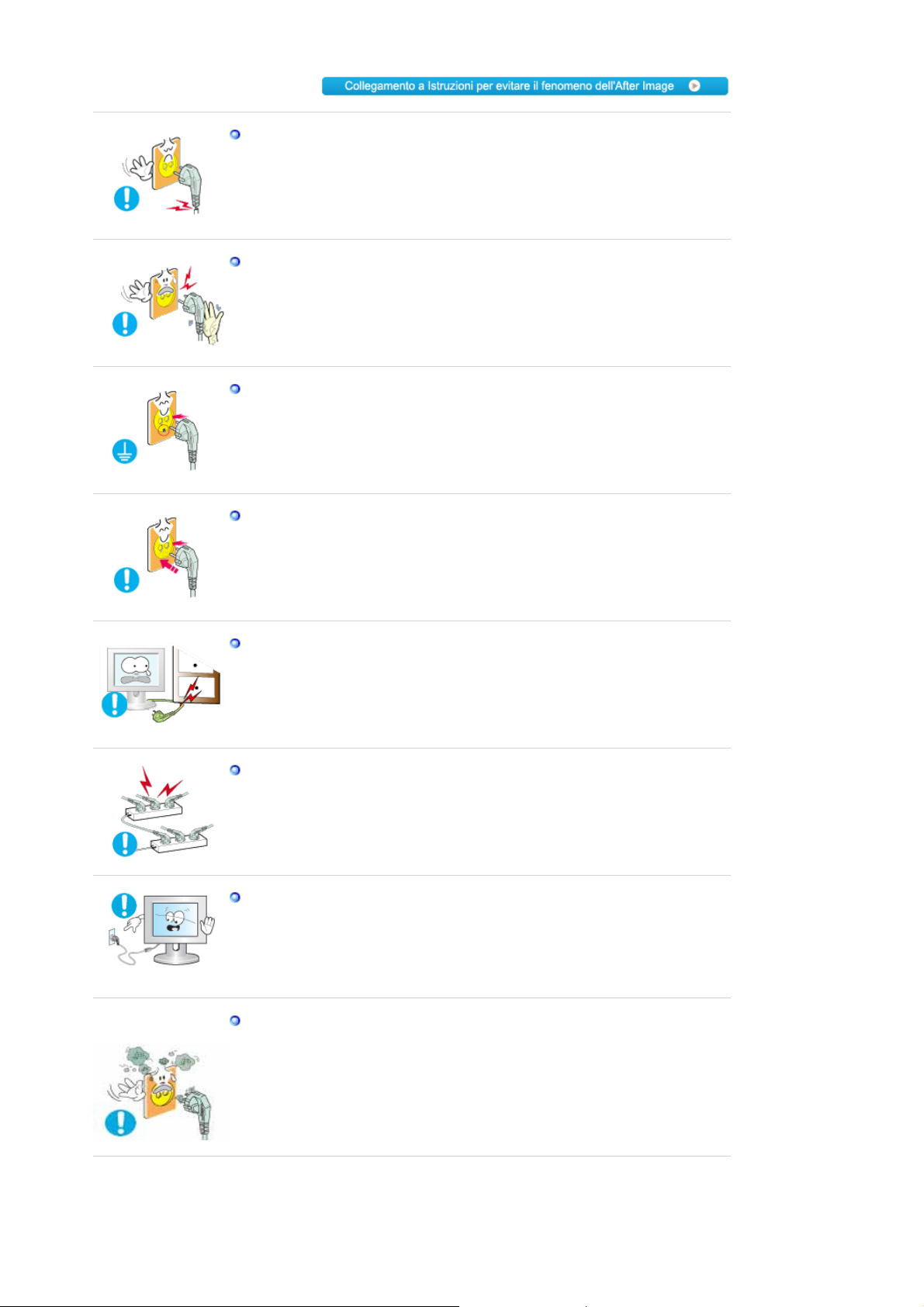

Non usare apparecchi con la spina danneggiata o allentata.

z L’inosservanza di questa precauzione può causare scosse elettriche o

incendi.

Non estrarre la spina tirandola dal filo e non toccarla con le mani
bagnate.

z L’inosservanza di questa precauzione può causare scosse elettriche o

incendi.

Usare solo una spina e una presa opportunamente collegata a massa.

z Una massa inadatta può causare scosse elettriche o danni alle

apparecchiature.

Inserire saldamente la spina in modo che non possa scollegarsi dalla
presa.

z Una connessione non sicura può causare un incendio.

Non piegare in modo eccessivo la spina e il filo e non collocare oggetti
pesanti sopra di questi onde evit are danni.

z L'inosservanza di questa istruzione può causare scosse elettriche o

incendi.

Non collegare troppe prolunghe o spine ad una presa di corrente.

z L’inosservanza di questa precauzione può essere causa di incendio.

Non scollegare il cavo di alimentazione durante l’uso del monitor.

Una scarica elettrica causata dalla disconnession e de l cavo potrebbe

z

danneggiare il computer.

Non utilizzare il cavo di alimentazione quando sul connettore o sulla
spina vi è polvere.

z Se il connettore o la spina del cavo di alimentazione sono ricoperti di

polvere, pulirli con un panno asciutto.

z Se si collega il cavo di alimentazione utilizzando una spina o un

connettore ricoperti di polvere, può verificarsi una scossa elettrica o un
incendio.

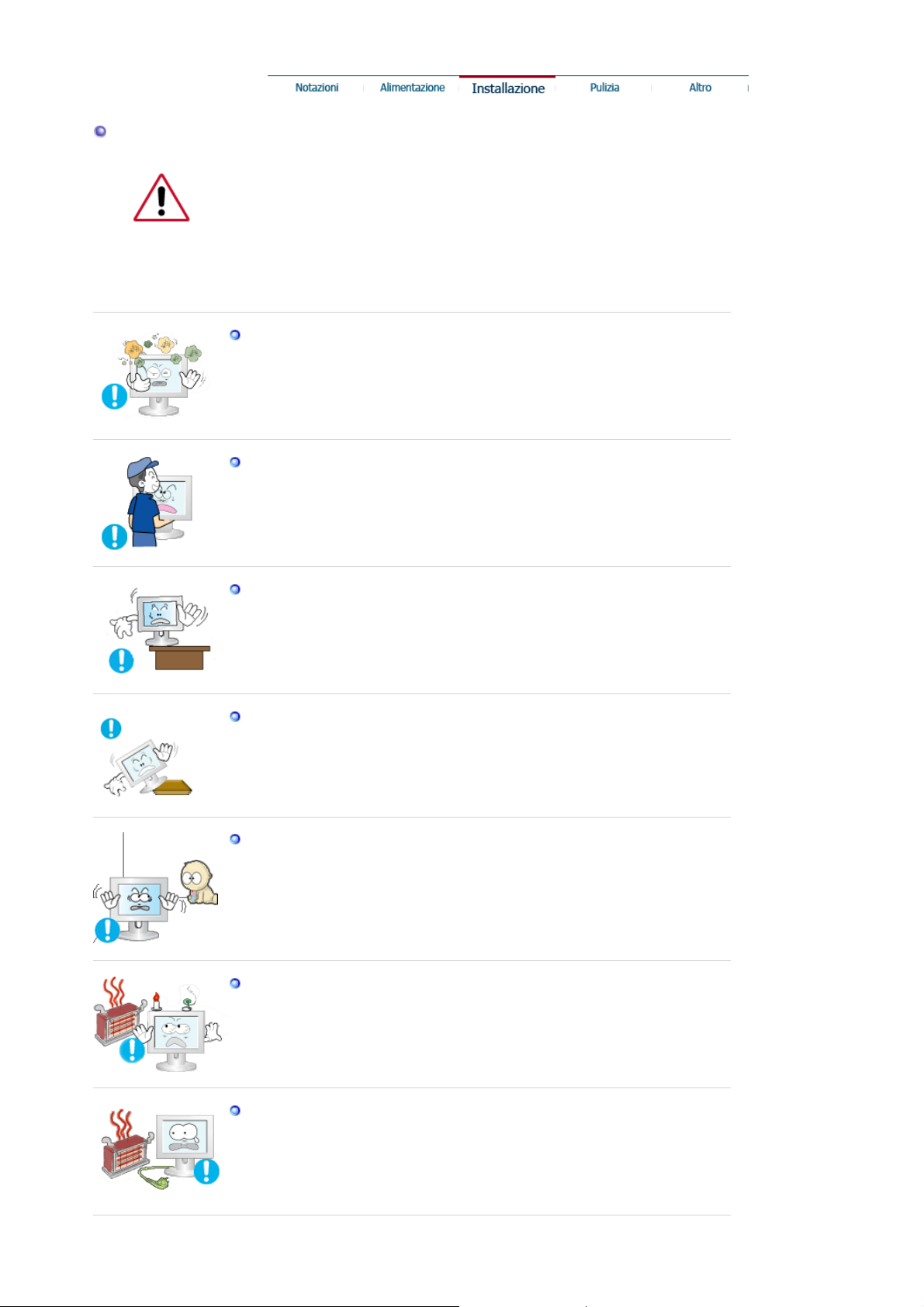

Installazione

Contattare un centro di assistenza autorizzato quando si effettua

l'installazione del monitor in una posizione in cui vi è polvere eccessiva,
temperature alte o basse, elevata umidità, sostanze chimiche o nel caso in cui
il monitor sarà in funzione 24 ore al giorno come negli aeroporti, nelle stazioni
ferroviarie, ecc.

La mancata osservanza di questa precauzione può causare gravi dann i al
monitor.

Posizionare il monitor in un luogo in cui l'umidità e la presenza di
polvere siano minime.

z Seguire questa precauzione per evitare cortocircuiti o incendi all'interno

del monitor.

Durante il trasporto non far cadere il monitor.

z L’inosservanza di questa precauzione può essere causa di infortuni o di

danni all'apparecchio.

Installare la base del monitor su un ripiano in vetro o una mensola
facendo attenzione che non sporga al di fuori di esso.

z La caduta del prodotto può causare danni all'unità o lesioni personali.

Non posizionare il prodotto su una superficie piccola o instabile.

z Posizionare il prodotto su una superficie stabile e uniforme per evitare

che possa cadere causando lesioni alle persone sottostanti,
specialmente nel caso di bambini.

Non posizionare il prodotto sul pavimento.

z Le persone presenti, specialmente i bambini, potrebbero inciamparvi.

Tenere gli oggetti infiammabili quali candele, insetticidi o sigarette
lontani dal prodotto.

z Il mancato rispetto di questa precauzione può causare un incendio.

Tenere i dispositivi che generano calore lontano dal cavo di
alimentazione.

z La fusione del rivestimento del cavo può causare una scossa elettrica o

un incendio.

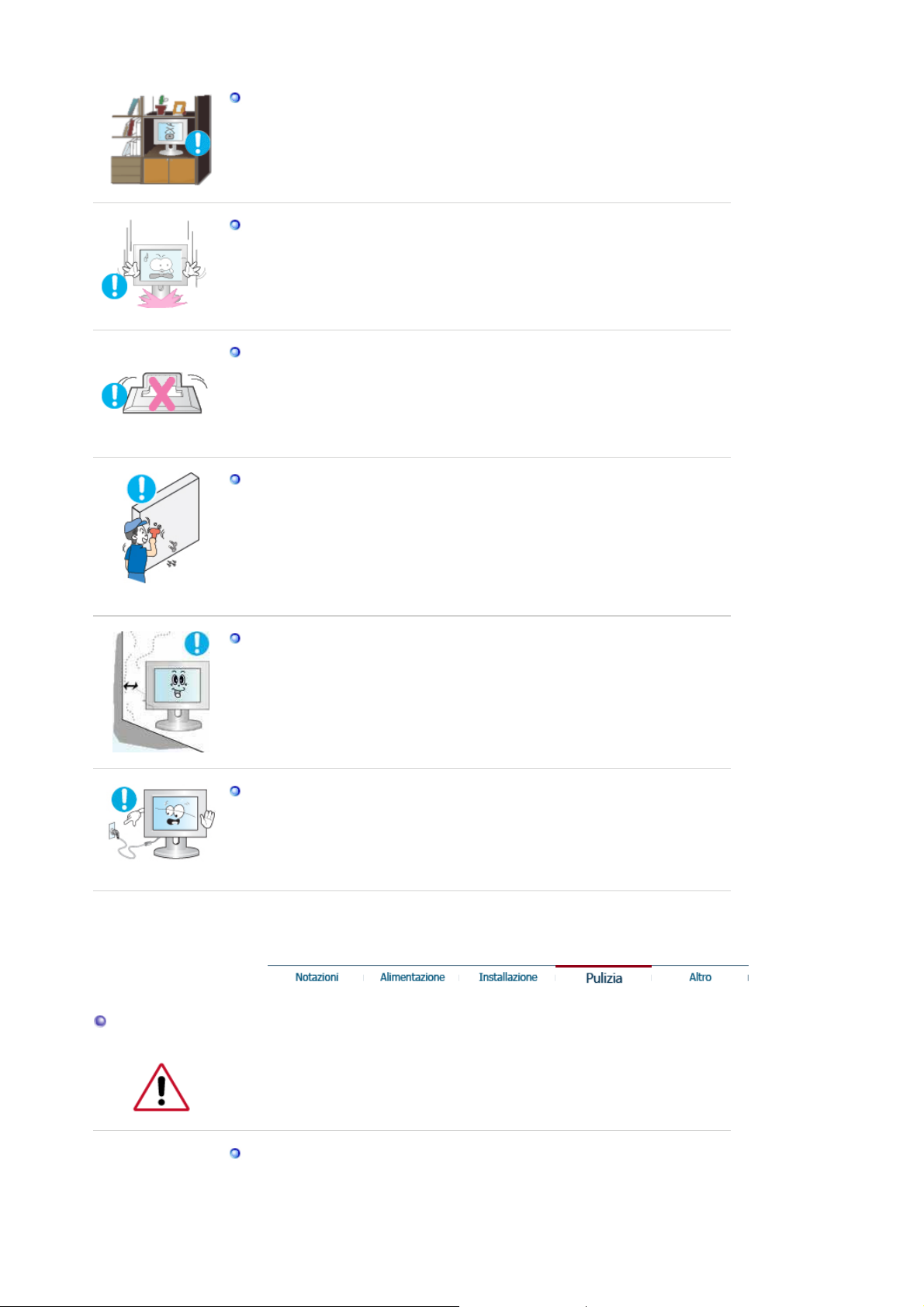

Non installare il prodotto in una posizione con scarsa ventilazione, per
esempio su una mensola, in un armadietto ecc…

z Un innalzamento della temperatura interna del prodotto può causare un

incendio.

Fissare il monitor con cura.

L’inosservanza di questa precauzione può comportare danni o rottura

z

dell’apparecchio.

Non posizionare il monitor appoggiandolo sullo schermo.

z Seguendo questa precauzione si evita di danneggiare la superficie del

tubo catodico.

L'installazione della staffa a muro deve essere eseguita da personale
qualificato.

z Un'installazione eseguita da personale non qualificato potrebbe causare

danni.

Pulizia

z Utilizzare sempre il dispositivo di montaggio specificato nel manuale

dell'utente.

Quando si installa il prodotto, posizionarlo a una certa distanza dalla
parete (oltre 10 cm) per garantire una corretta ventilazione.

Una ventilazione insufficiente può causare un innalzamento della

z

temperatura interna del prodotto, che può condurre a una riduzione delle
prestazioni e della durata dei componenti.

Non scollegare il cavo di alimentazione durante l’uso del monitor.

z Una scarica elettrica causata dalla discon ne ssi on e de l cavo potr ebbe

danneggiare il computer.

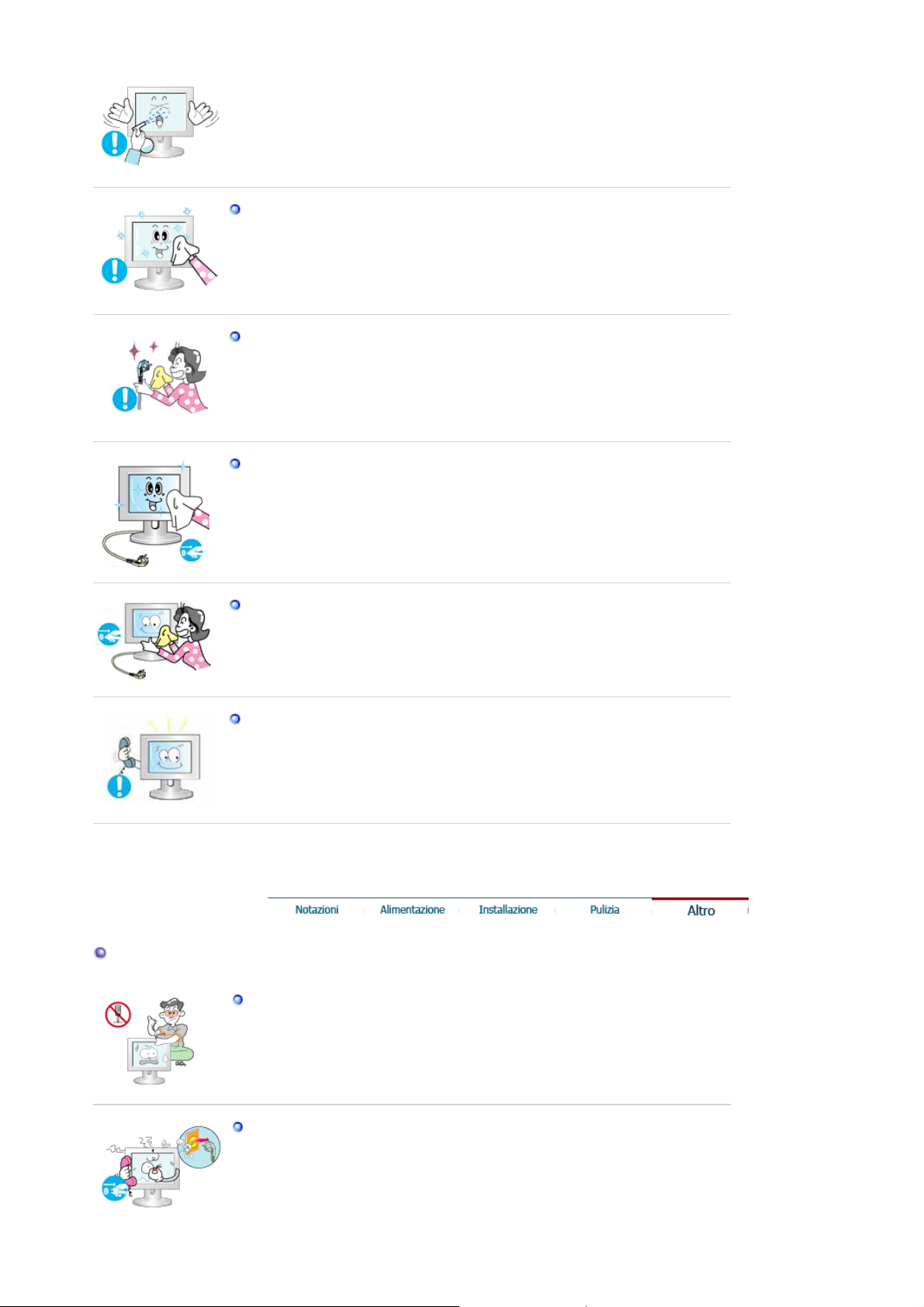

Per la pulizia del telaio del monitor o della parte esterna del tubo catodico,
utilizzare un panno morbido, leggermente inumidito.

Non spruzzare il detersivo direttamente sul monitor.

z L’inosservanza di questa precauzione può causare danni, scosse

elettriche o incendi.

Usare il prodotto detergente raccomandato versandolo su un panno
morbido.

Se il connettore tra la spina e il pin è impolverato o sporco, pulirlo in
modo opportuno con un panno asciutto.

z Un connettore sporco può essere causa di scosse elettriche o incendi.

Assicurarsi di scollegare il cavo di alimentazione prima di pulire il
prodotto.

Il mancato rispetto di questa precauzione può causare una scoss a

z

elettrica o un incendio.

Scollegare il cavo di alimentazione dalla presa e pulire il prodotto con un
panno morbido e asciutto.

z Non usare prodotti chimici quali cera, benzene, alcol, solventi, insetticidi,

deodoranti per l'ambiente, lubrificanti o detergenti.

Contattare il Centro Assistenza o il Centro Assistenza Clienti per
effettuare la pulizia della parte interna una volta all’anno.

z Mantenere pulita la parte interna del prodotto. La polvere accumulata

all’interno nel corso di un lungo periodo di tempo può causare
malfunzionamenti o un incendio.

Altro

Non rimuovere il coperchio (o la copertura sul retro).

z Il mancato rispetto di questa precauzione può essere causa di scosse

elettriche o incendi.

z Affidare l'esecuzione delle riparazioni a tecnici qualific ati.

Se il monitor non funziona in modo normale, in particolare se produce
rumori inconsueti o emana odori, scollegarlo immediatamente
dall'alimentazione e rivolgersi ad un centro di assistenza o ad un

rivenditore autorizzato.

z Il mancato rispetto di questa precauzione può essere causa di scosse

elettriche o incendi.

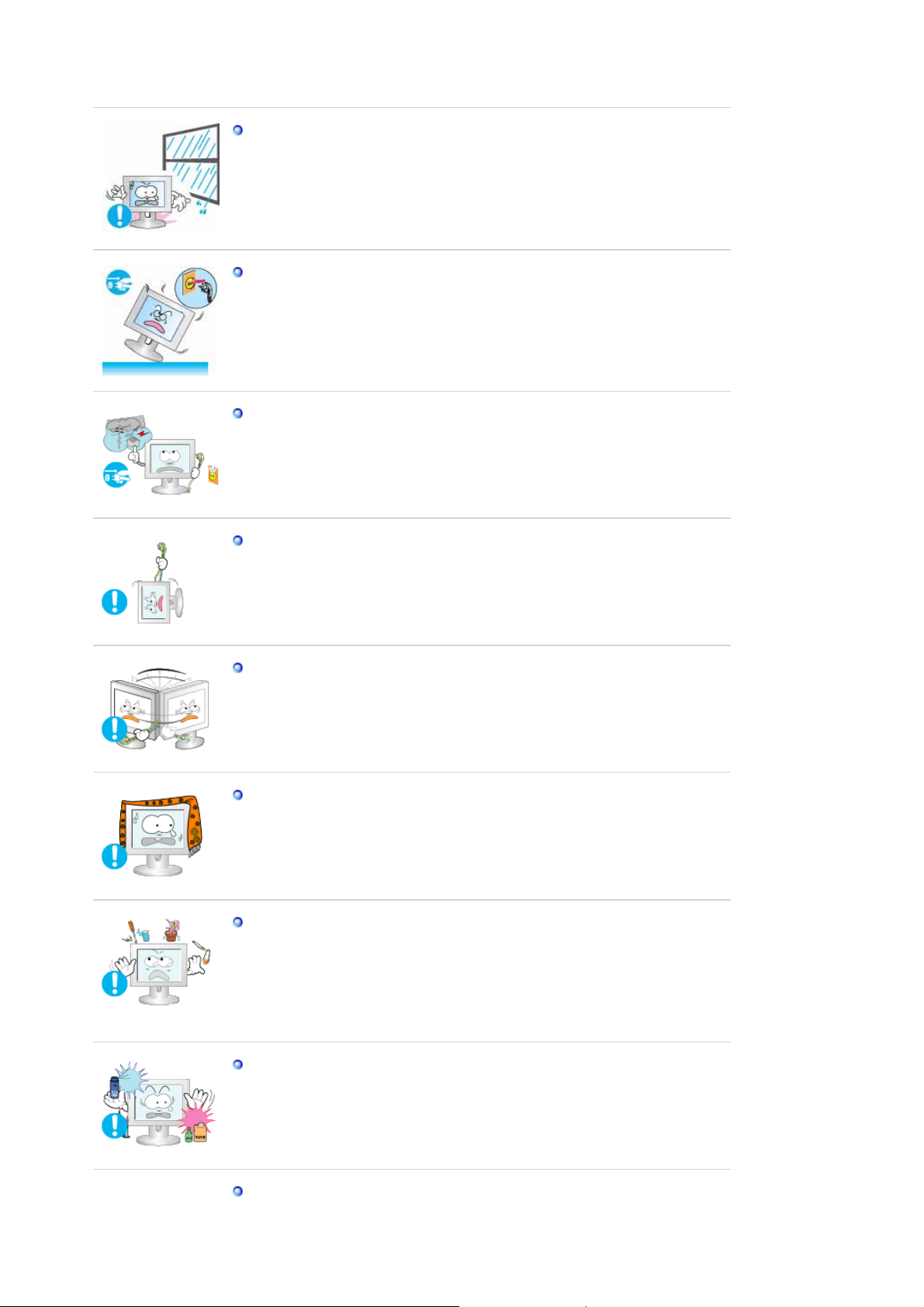

Tenere il prodotto lontano da luog hi esposti a olio, fumo o umidità; non
installare all'interno di un veicolo.

z Ciò potrebbe causare un malfunzionamento, scosse elettriche o

incendio.

z Evitare in particolar modo di far funzionare il monitor in prossimità di

acqua o all'esterno dove potrebbe essere esposto a neve o pioggia.

Se il monitor cade o il rivestimento viene danneggiato, speg n ere il
monitor e scollegare il cavo di alimentazione.
Quindi contattare il Servizio di assistenza.

z Il monitor potrebbe non funzionare correttamente, causando scosse

elettriche o un incendio.

Tenere il monitor spento quando fuori ci sono fulmini e lampi oppure
lasciare che il monitor resti inutilizzato per un lungo periodo di tempo.

z Il monitor potrebbe non funzionare correttamente, causando scosse

elettriche o un incendio.

Non tentare di spostare il monitor tirando il cavo elettrico o il cavo di
segnale.

Ciò può provocare guasti, scosse elettriche o incendi dovuti al

z

danneggiamento del cavo.

Non spostare il monitor a destra o a sinistra tirandolo solo dal filo o dal
cavo del segnale.

z Ciò può provocare guasti, scosse elettriche o incendi dovuti al

danneggiamento del cavo.

Non coprire le bocchette di ventilazione del monitor.

z Una cattiva ventilazione può essere causa di guasti o di incendi.

Non posizionare contenitori d'acqua, prodotti chimici o piccoli oggetti
metallici sul monitor.

z Ciò potrebbe causare un malfunzionamento, scosse elettriche o

incendio.

z Se una sostanza estranea penetra nel monitor, scollegare

l'alimentazione e contattare il Centro Assistenza.

Tenere il prodotto lontano da spray chimici com buistibili o sostanze
infiammabili.

z L’inosservanza di questa precauzione può essere la causa di esplosioni

o incendi.

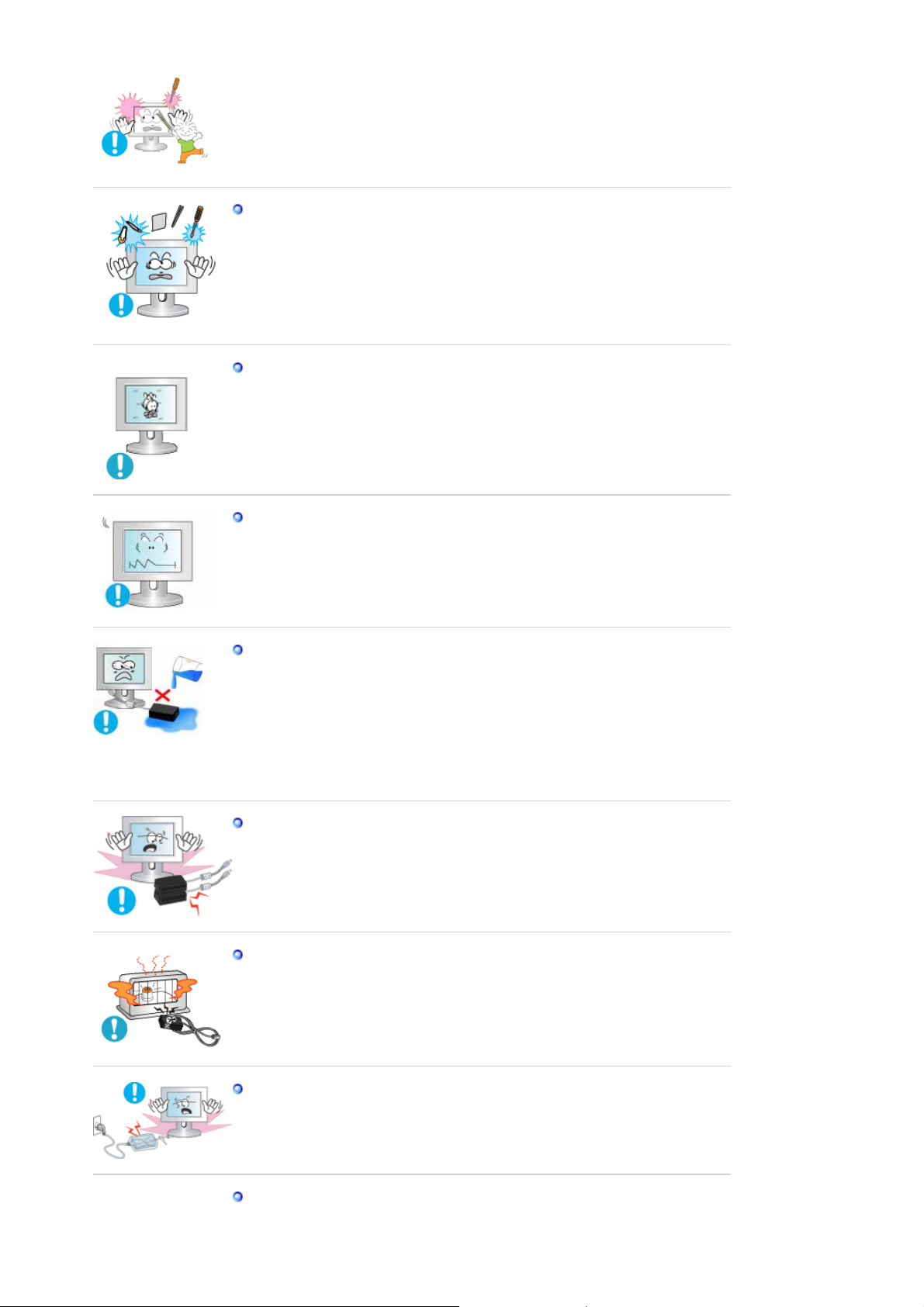

Non inserire mai oggetti metallici all'interno delle aperture del monitor.

z Il mancato rispetto di questa precauzione può essere causa di scosse

elettriche, incendi o infortuni.

Non inserire oggetti metallici come ferretti, cavi, oggetti appuntiti o
infiammabili come carta e fiammiferi nei fori di ventilazione, nella porta
della cuffia o nelle porte AV.

z Può causare un incendio o una scossa elettrica. Se una sostanza

estranea o acqua penetra nel prodotto, spegnere l'unità, scollegare la
spina di alimentazione dalla presa a parete e contattare il Centro di

assistenza.

Se si visualizza una schermata fissa per un periodo di tempo
prolungato, può verificarsi la comparsa di un'immagine residua o di una
macchia sfocata.

z Attivare la modalità di risparmio energetico o impostare uno

screensaver per spostare l'immagine quando è necessario allontanar si
dal monitor per un periodo di tempo prolungato.

Regolare la risoluzione e la frequenza ai livelli appropriati per il modello.

z Livelli non appropriati di risoluzione e frequenza potrebbero

danneggiare la vista degli utenti.

17, 19 pollici (43, 48 cm) - 1280 X 1024

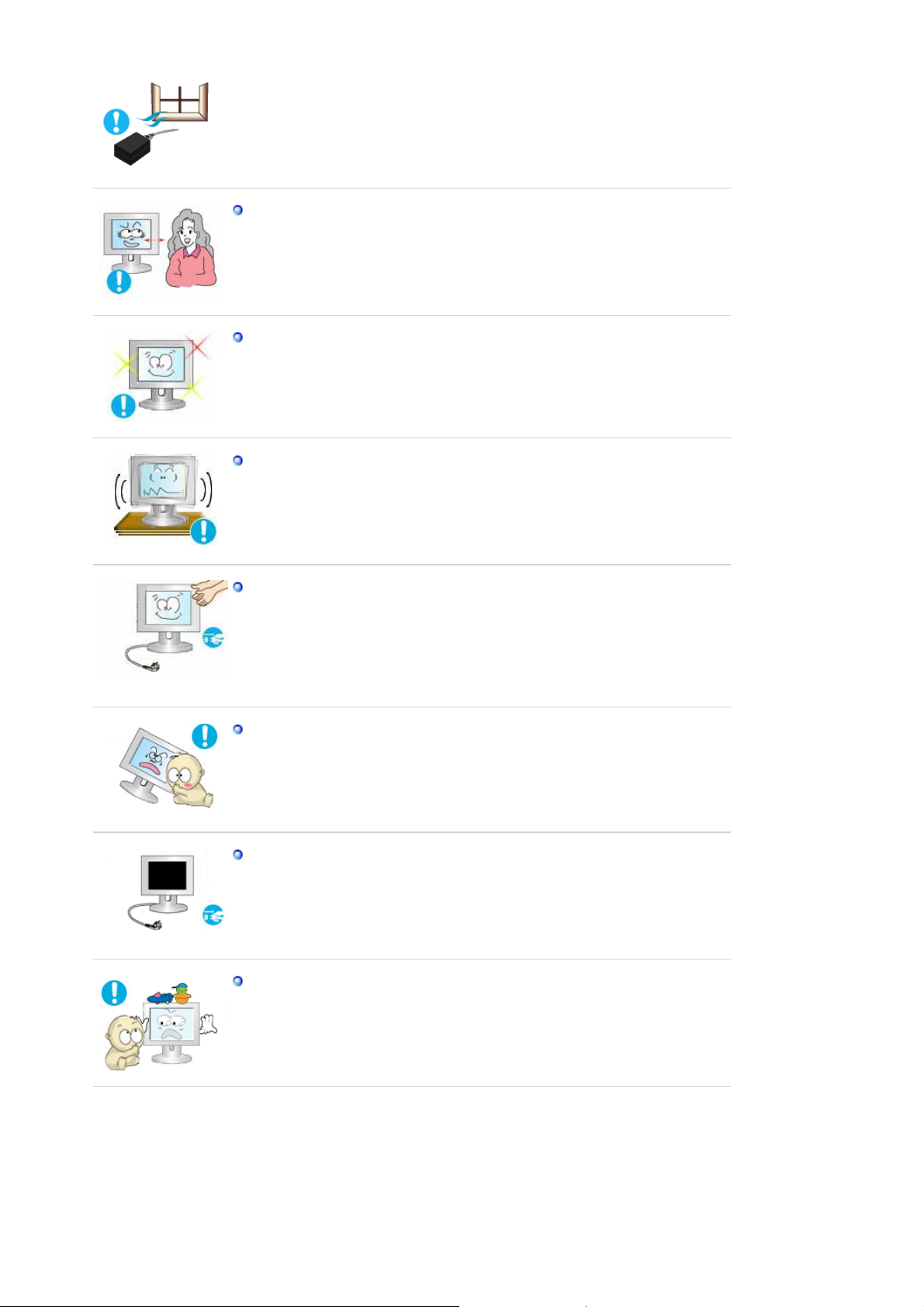

Fare attenzione a non porre l'adattatore a contatto con acqua e
accertarsi che non si bagni.

z Ciò potrebbe causare malfunzionamenti, scosse elettriche o un

incendio.
Non utilizzare l'adattatore sui lungomari o all'esterno, in particola r modo

z

quando piove o nevica.

z Fare attenzione a non bagnare l'adattatore quando si lavano i

pavimenti.

Tenere tutti gli adattatori dell'alimentazione a distanza.

z Possibile pericolo di incendio.

Tenere l'adattatore dell'alimentazione lontano da qualsiasi fonte di
calore.

z Possibile pericolo di incendio.

Rimuovere il materiale di imballaggio dell'adattatore dell'alimentazione
prima di utilizzarlo.

z Possibile pericolo di incendio.

Tenere sempre l'adattatore dell'alimentazione in un ambiente ben
ventilato.

La visione continua del monitor mantenendosi in una posizione troppo
vicina allo schermo può causare danni alla vista.

Per non stancare gli occhi, fare una pausa di almeno cinque minuti
dopo ogni ora di utilizzo del monitor.

Non installare il prodotto su una superficie instabile o irregolare o in
una posizione che presenta vibrazioni.

z La caduta del prodotto può causare danni all'unità o lesioni pe rsonali.

L'uso del prodotto in una posizione che presenta vibrazioni p uò ridurre
la vita utile dell'unità o causarne l'incendio.

Quando si sposta il monitor, spegnerlo e scollegare l'alimentazione.
Assicurarsi che i cavi, inclusi il cavo dell’antenna e i cavi di
collegamento ad altri dispositivi, siano scollegati prima di spostare il
monitor.

z Il mancato scollegamento dei cavi può danneggiare il prodotto e

causare un incendio o scosse elettriche.

Posizionare il prodotto fuori dalla portata dei bambini, poiché
potrebbero provocare danni all'apparecchio.

z La caduta del prodotto può causare lesioni personali o addirittura la

morte.

Se non si utilizza il prodotto per un lungo periodo di tempo, scollegarlo
dalla presa elettrica.

z In caso contrario, un isolamento danneggiato o un accumulo di

sporcizia può causare una emissione di calore che può causare un
incendio.

Non lasciare i giochi preferiti dei bambini (o qualsiasi altra cosa che
possa attirare la loro attenzione) sopra il prodotto.

z I bambini potrebbero cercare di salire sopra il prodotto per prendere un

oggetto. Il prodotto potrebbe cadere, causando lesioni o addirittura la
morte.

g

r

Elenco delle caratteristiche

RTA Monitor

RTA(Response Time Accelerator)

Questa funzione accelera la velocità di risposta dello schermo in modo da offrire una visione
più nitida e naturale.

Implementa colori più intensi in rapporti di contrasto di 700:1 per Magic Contrast 760BF e

z

700:1 per il modello 960BF .

z Offre immagini più nitide sen z a provocare immagini residue a una velocità Magic di 4ms.
z Consente di regolare l'altezza fino a 31 mm per il supporto Magic Stand 760BF e fino a

36 mm per il modello 960BF .

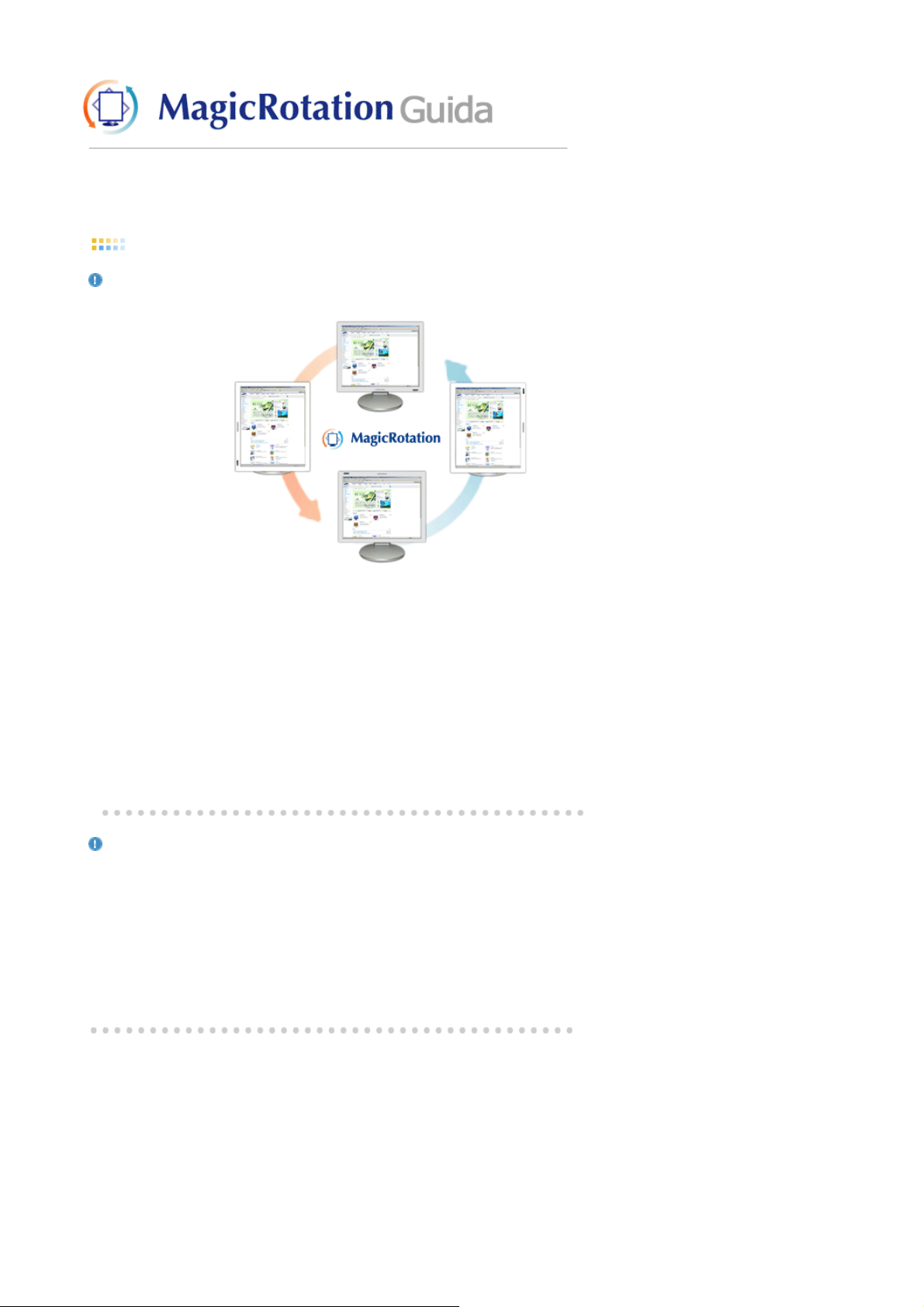

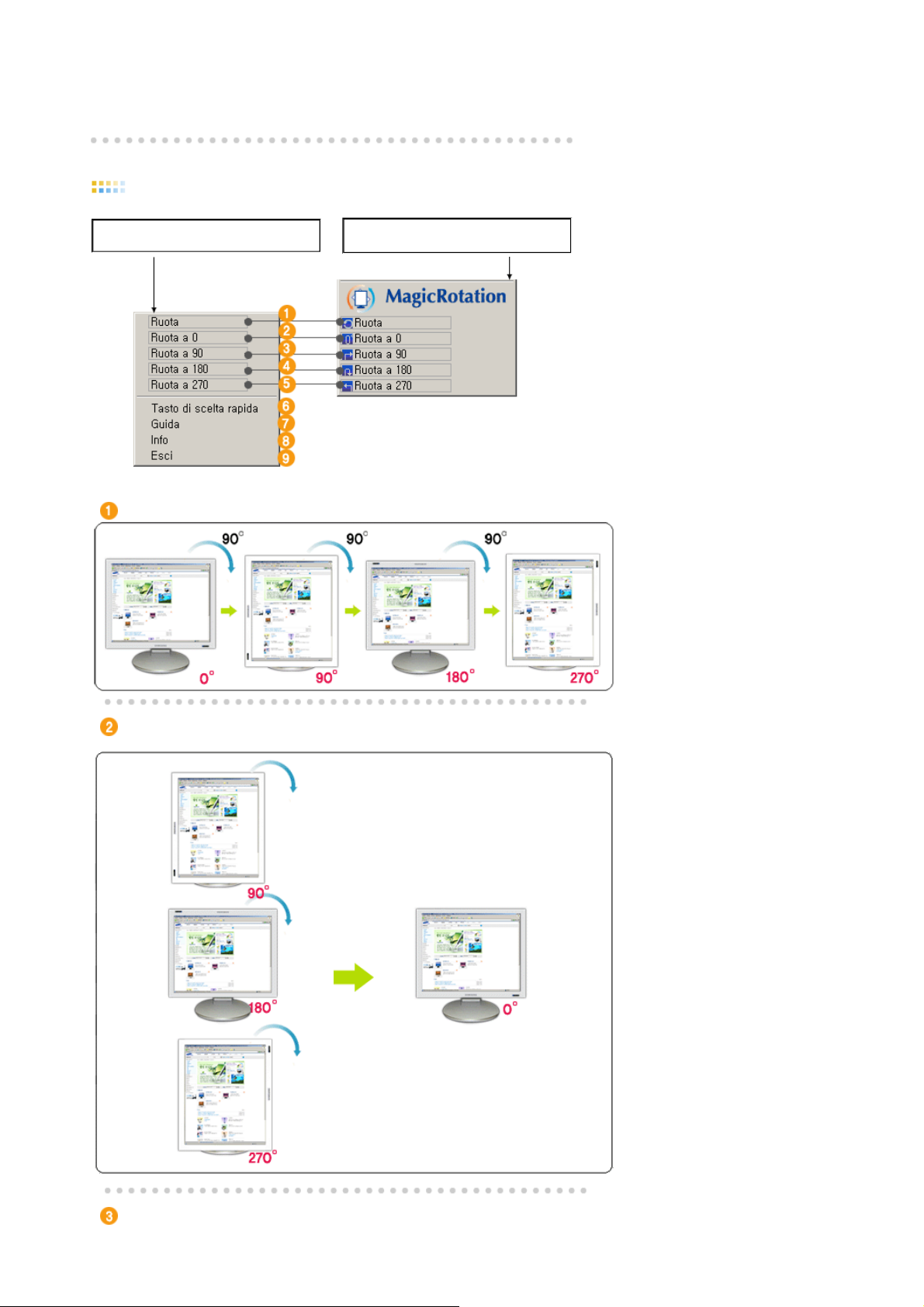

z Quando si modifica l'angolo del monitor in base alle proprie preferenze, la funzione

MagicRotation regolerà automaticamente l'immagine in base al nuovo valore impostato.

Assicurarsi che i seguenti articoli siano presenti nella confezione del monitor.

Nel caso in cui qualche articolo risultasse mancante, contattare il proprio rivenditore.

Rivol

ersi al rivenditore più vicinoper acquistare componenti opzionali.

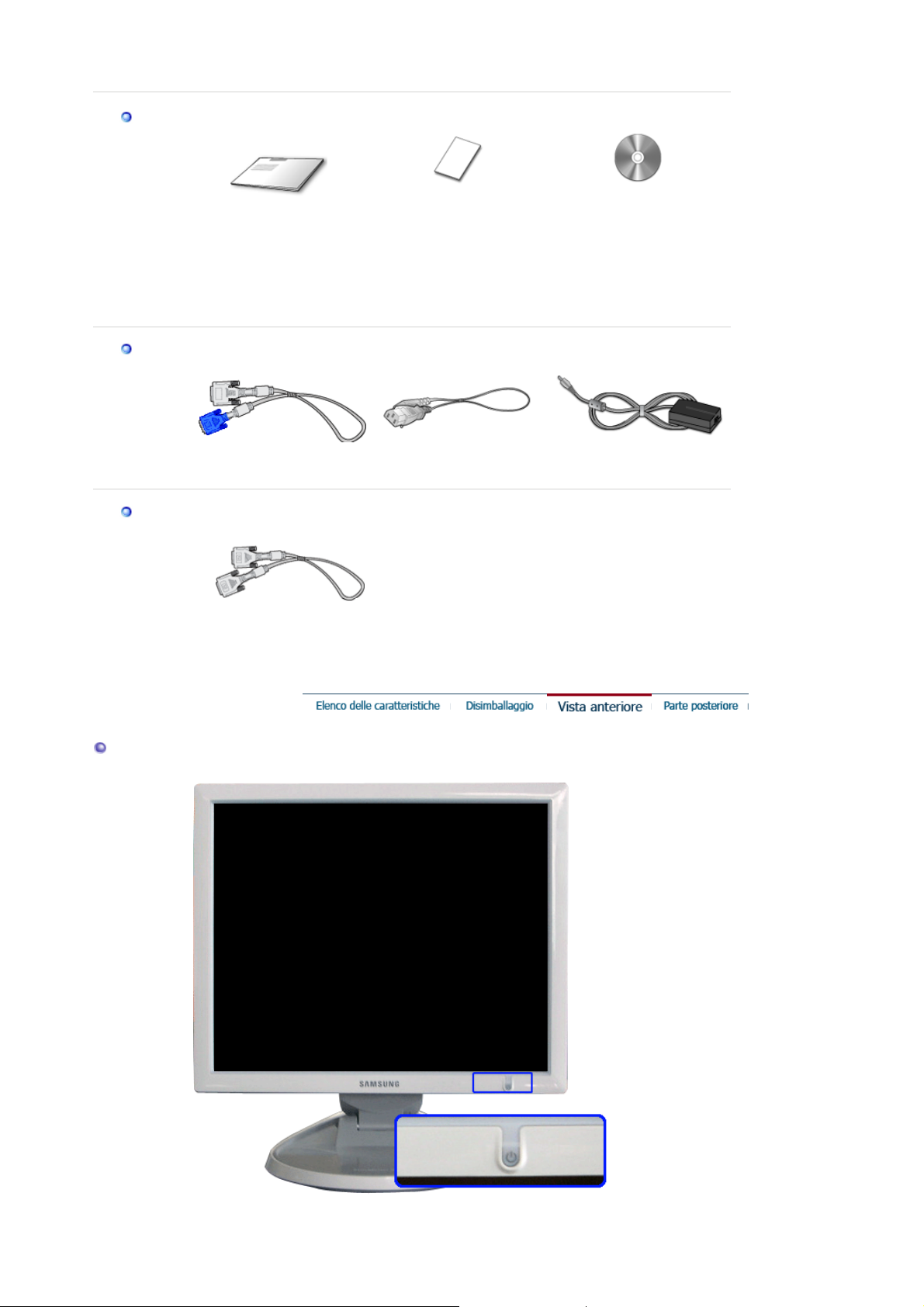

Disimballaggio

Monito

g

A

Manuale

Cavo

Guida d'installazione

rapida

Scheda della garanzia

(non disponibile in tutti i

paesi)

CD contenente Manuale

dell'utente,

Driver del monitor,

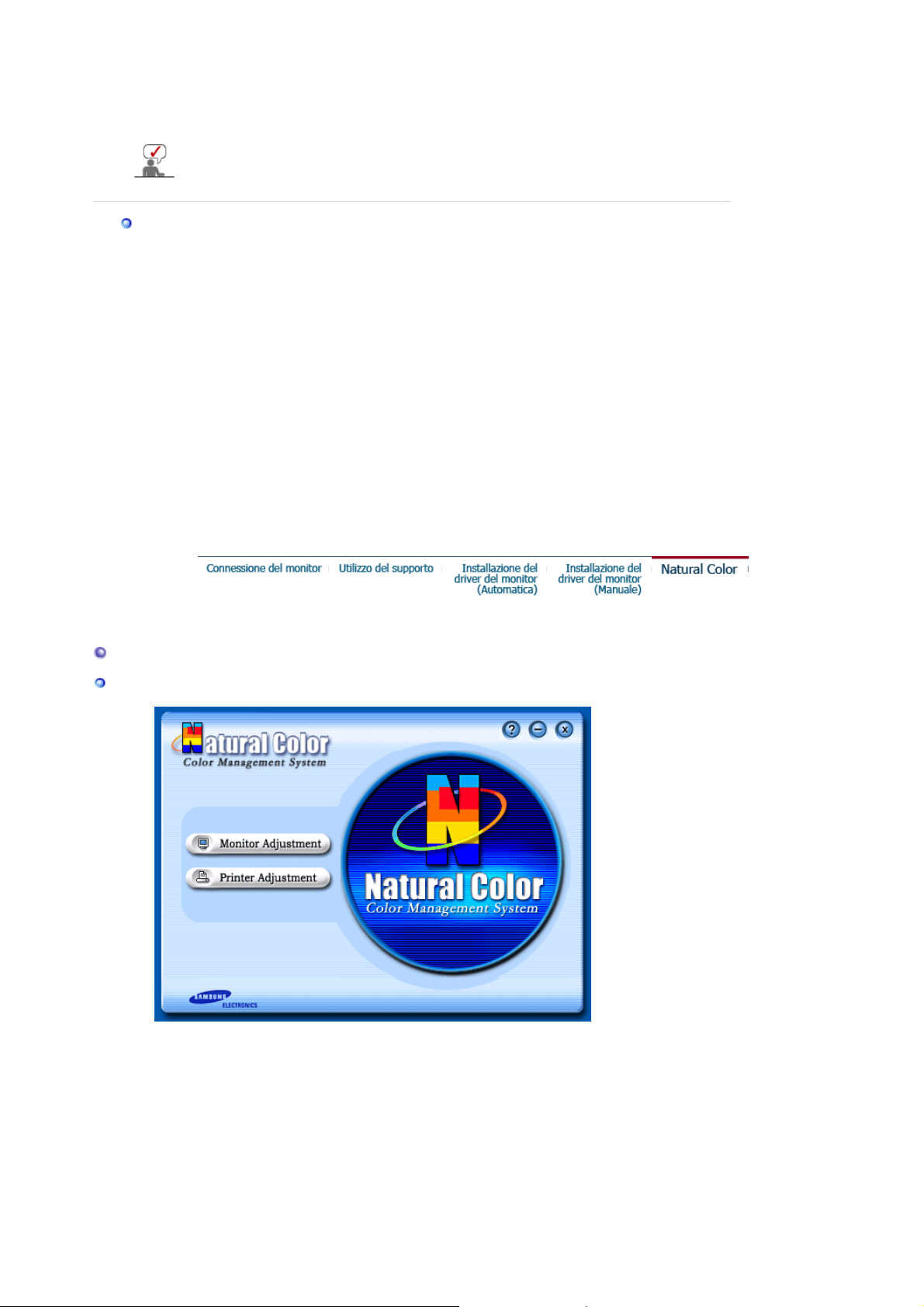

software Natural Color,
software MagicTune™,

software Ma

icRotation

Cavo ‘da DVI-A a D-Sub' Cavo di alimentazione

Venduto separatamente

Vista anteriore

Cavo DVI

dattatore CC

A

Accensione/spegnimento/
Origine in ingresso [ ]

Per maggiori informazioni relative alle funzioni di risparmio energetico vedere PowerSaver
nel manuale. Per risparmiare energia, SPEGNERE il monitor quando non serve o ci si
assenta dal luogo di lavoro per periodi prolungati.

La luce blu è accesa fissa in condizioni operative normali e
lampeggia quando si effettua la regolazione dello schermo.
Premere questo tasto per accendere e spegnere lo schermo,
modificare la sorgente di ingresso, o attivare la funzione Auto

djustment.

Accensione/spegnimento

alimentazione, lo schermo si accende/spegne.

>>Fare clic qui per visualizzare un'animazione dell'operazione.

Origine in ingresso

fino a farlo lampeggiare una volta con luce blu, la sorgente
d’ingresso può essere cambiata in Analog (Analogica) o Digital
(Digitale).

>>Fare clic qui per visualizzare un'animazione dell'operazione.

Regolazione automatica

accensione fino a farlo lampeggiare due volte con luce blu, la
funzione Auto Adjustment (Regolazione automatica) è attivata.
(Solo Analog)

>>Fare clic qui per visualizzare un'animazione dell'operazione.

: Quando si preme il tasto di

: Quando si preme il tasto di accensione

: Quando si preme il tasto di

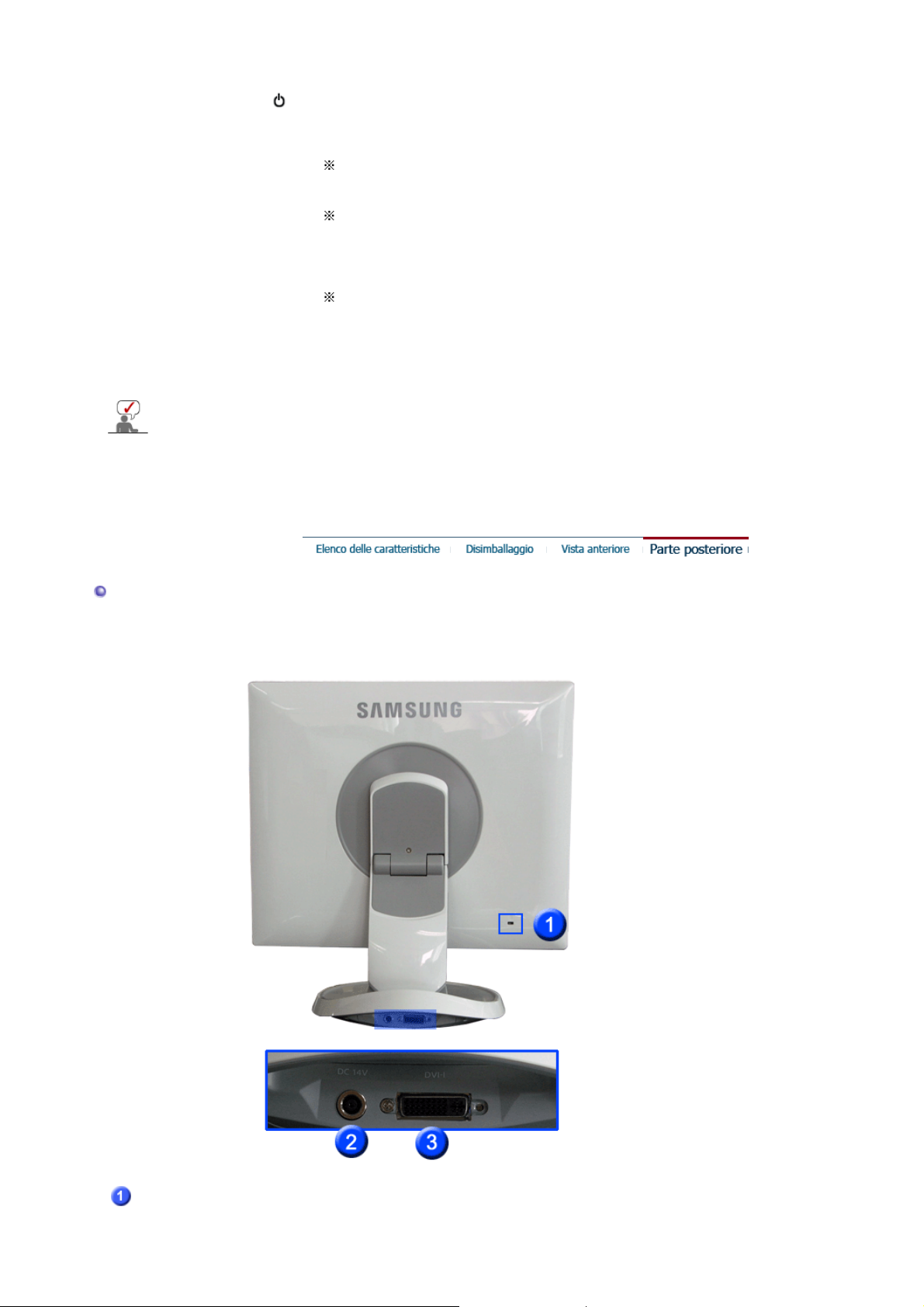

Parte posteriore

(La configurazione della Parte posteriore del monitor può cambiare da prodotto a prodotto.)

Kensington Lock

il blocco Kensington è un dispositivo utilizzato per assicurare
fisicamente il sistema quando viene utilizzato in un luogo pubblico.

(Il dispositivo di blocco è in vendita separatamente.)

Per informazioni sull'uso del dispositivo di blocco, contattare il
rivenditore.

DC 14V

DVI-I

Per maggiori informazioni sui collegamenti dei cavi vedere Collegamento del monitor.

Collegare il cavo di alimentazione del monitor alla porta
dell'alimentazione posta sul retro del calcolatore.

Collegare il Cavo ‘da DVI-A a D-Sub' alla rispettiva porta DVI sul retro
del monitor.

A

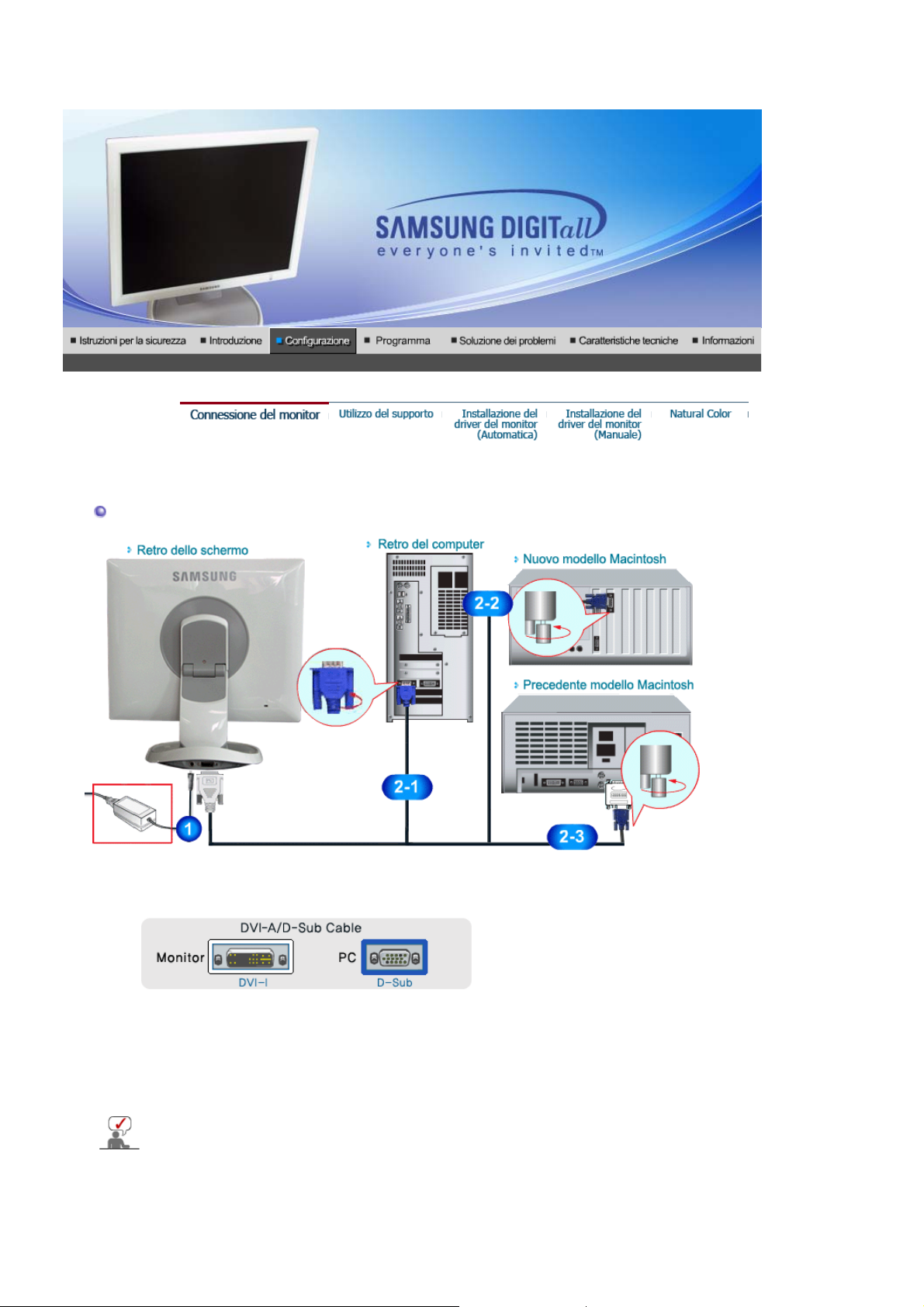

Connessione del monitor

Collegare l'alimentatore del monitor alla porta di alimentazione situata sul retro del monitor.

1.

Inserire il cavo di alimentazione del monitor in una presa vicina.
Utilizzo del connettore D-Sub ( Analogica ) con la scheda video.

2-1.

Collegare il Cavo ‘da DVI-A a D-Sub' alla rispettiva porta DVI-I sul retro del monitor.

Collegato a un computer Macintosh.

2-2.

Collegare il monitor al computer Macintosh utilizzando il cavo di collegamento DVI-A a D-Sub.
Se si possiede un modello vecchio di Macintosh, è necessario utilizzare uno speciale adattatore

2-3.

MAC per collegare il monitor.

3.

ccendere il computer e il monitor. Se il monitor visualizza un'immagine, l'in stallazione è

terminata.

Se il monitor è stato collegato correttamente utilizzando il connettore DVI-I ma vie ne
visualizzata una schermata vuota o conf U.S.A, verificare che lo stato del monitor sia
impostato ad analogico. Premere il pulsante Pulsante (origine) per avviare un controllo
dell'origine del segnale in ingresso effettuato dal monitor.

A

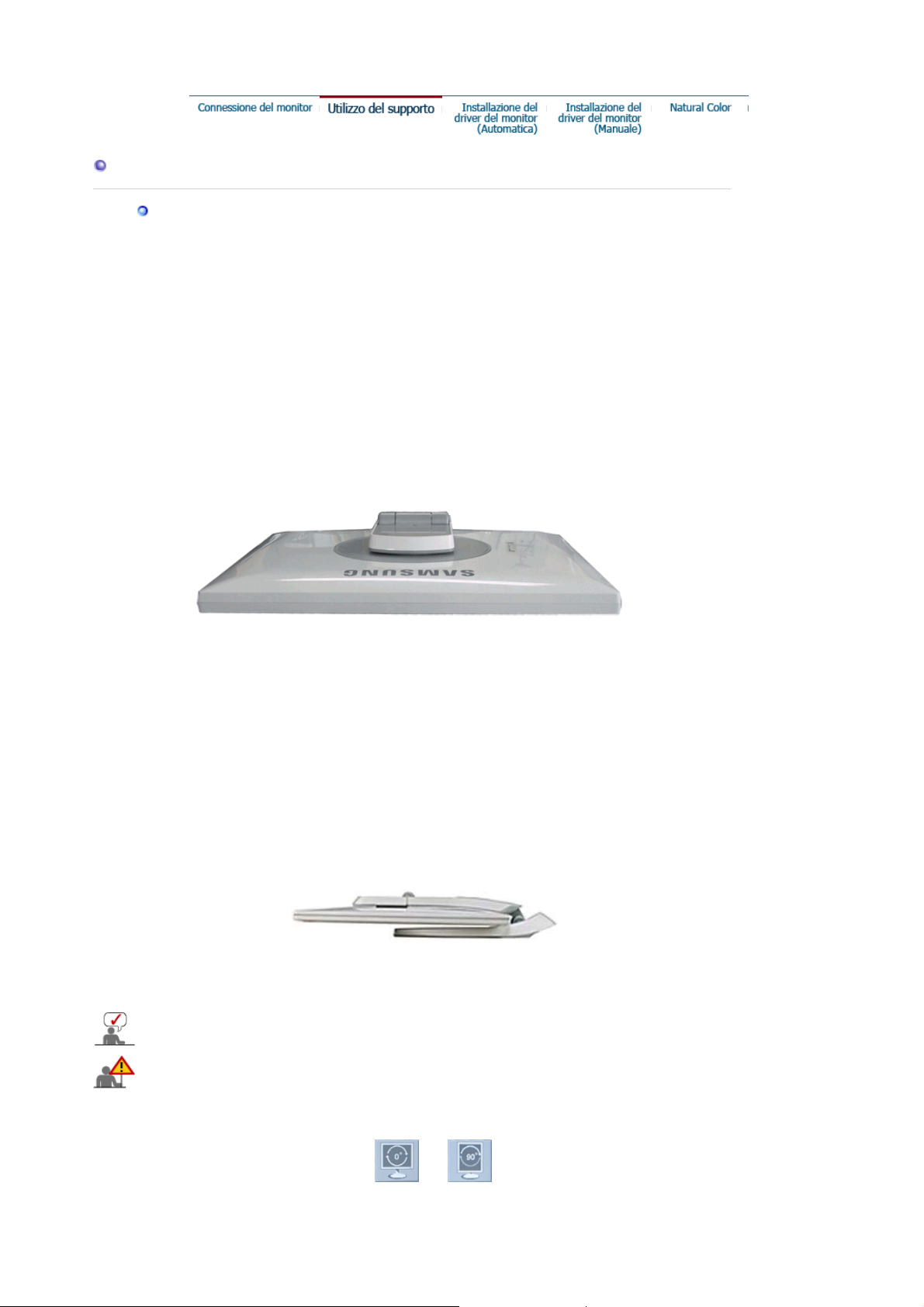

Utilizzo del supporto

Supporto girevole

nche quando il supporto del monitor è completamente ripiegato, lo schermo si trova a circa 2

cm dal pavimento. Non premere ulteriormente lo schermo sul pavimento.
Questo schermo non può essere installato con un dispositivo di supporto (a bra ccio, staffa a

parete o altro) diverso da quello fornito.

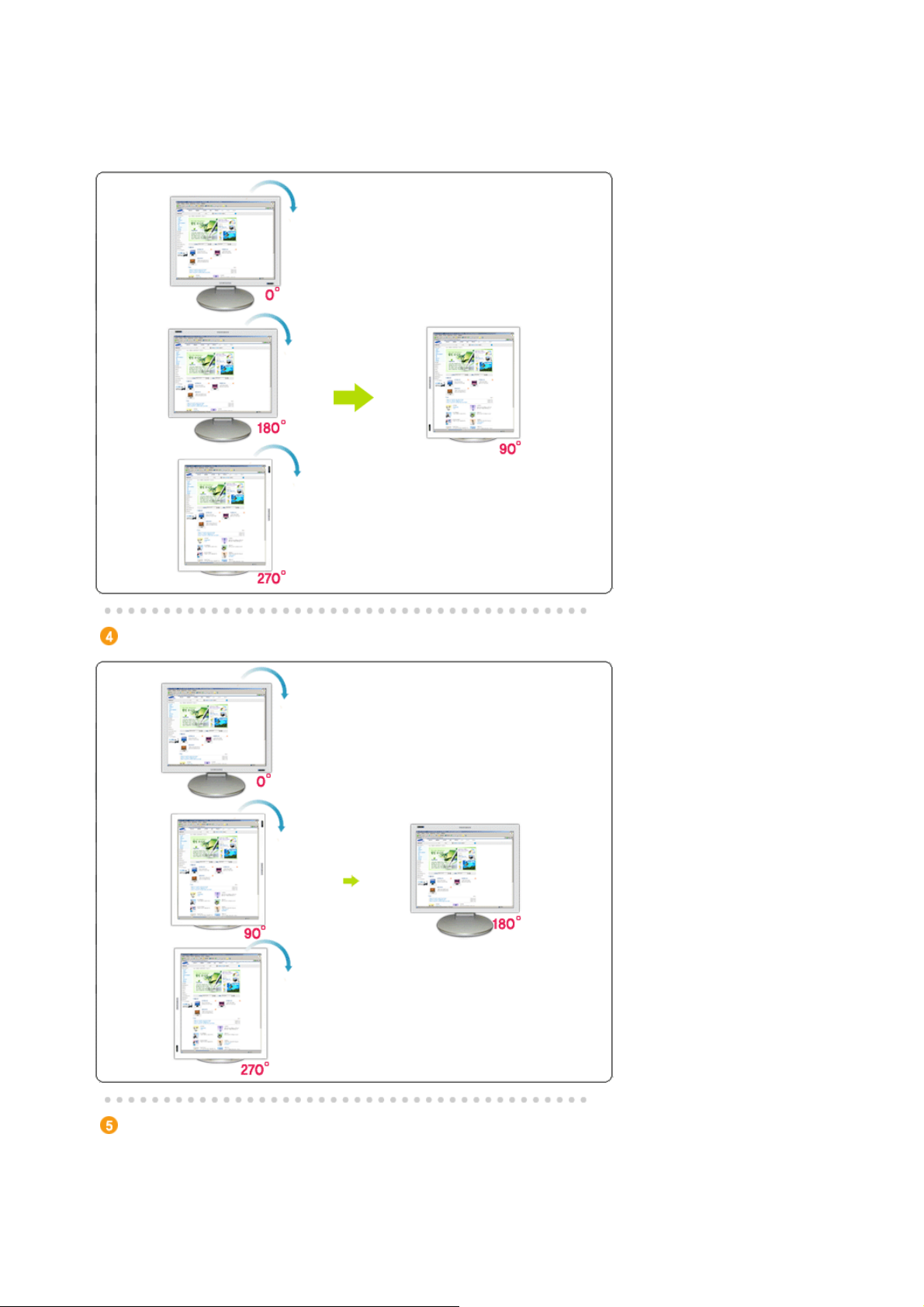

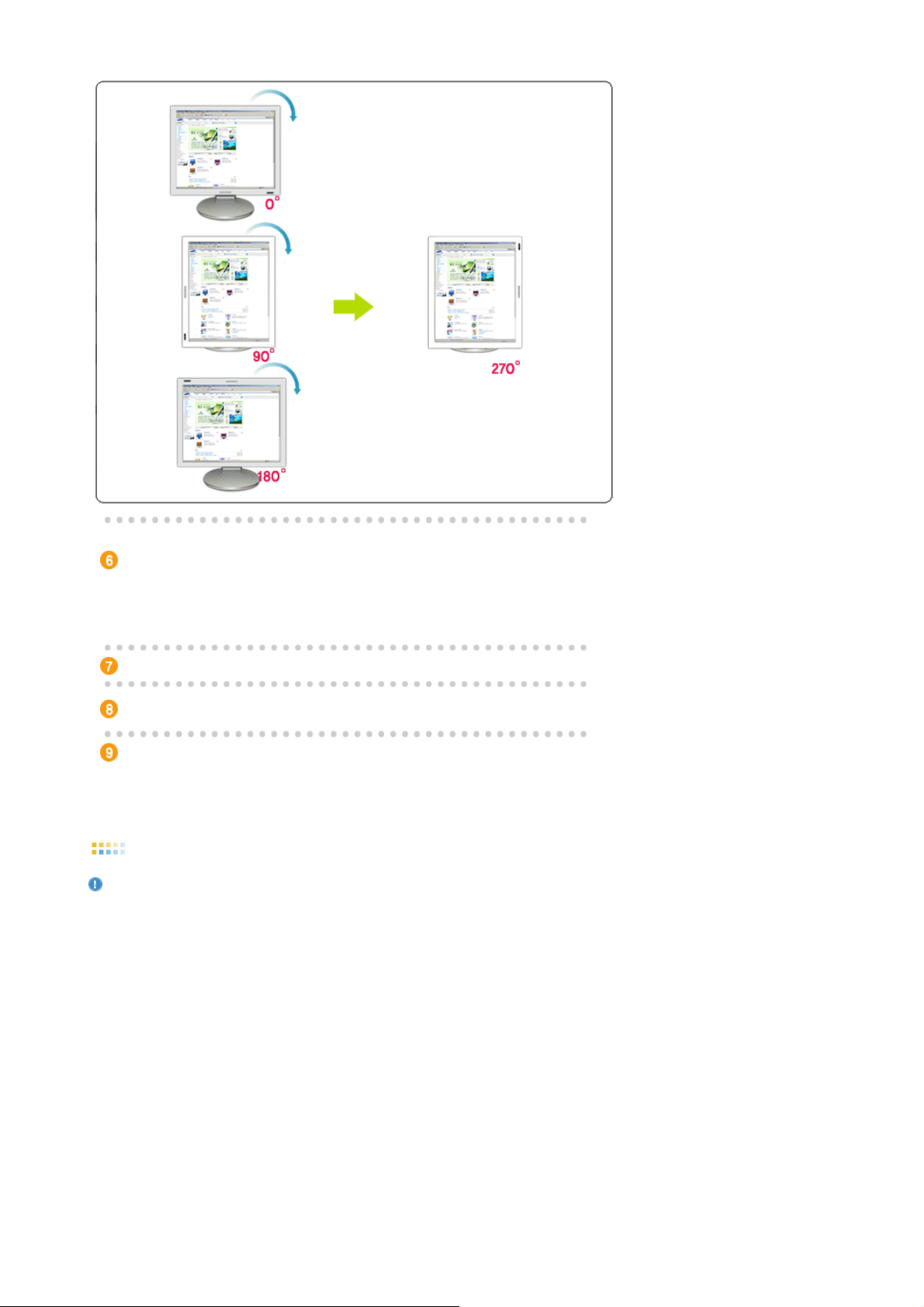

(Quando si ruota il monitor, l'angolo di rotazione è visualizzato sullo schermo del monitor.)

0° 90°

quando si ruota il monitor, l'angolo dello schermo potrebbe raggiungere il piano d'appoggio.
Piegare all'indietro il monito per più di 45° e quindi ruotarlo. Se non si adotta questa
precauzione si può danneggiare il monitor.

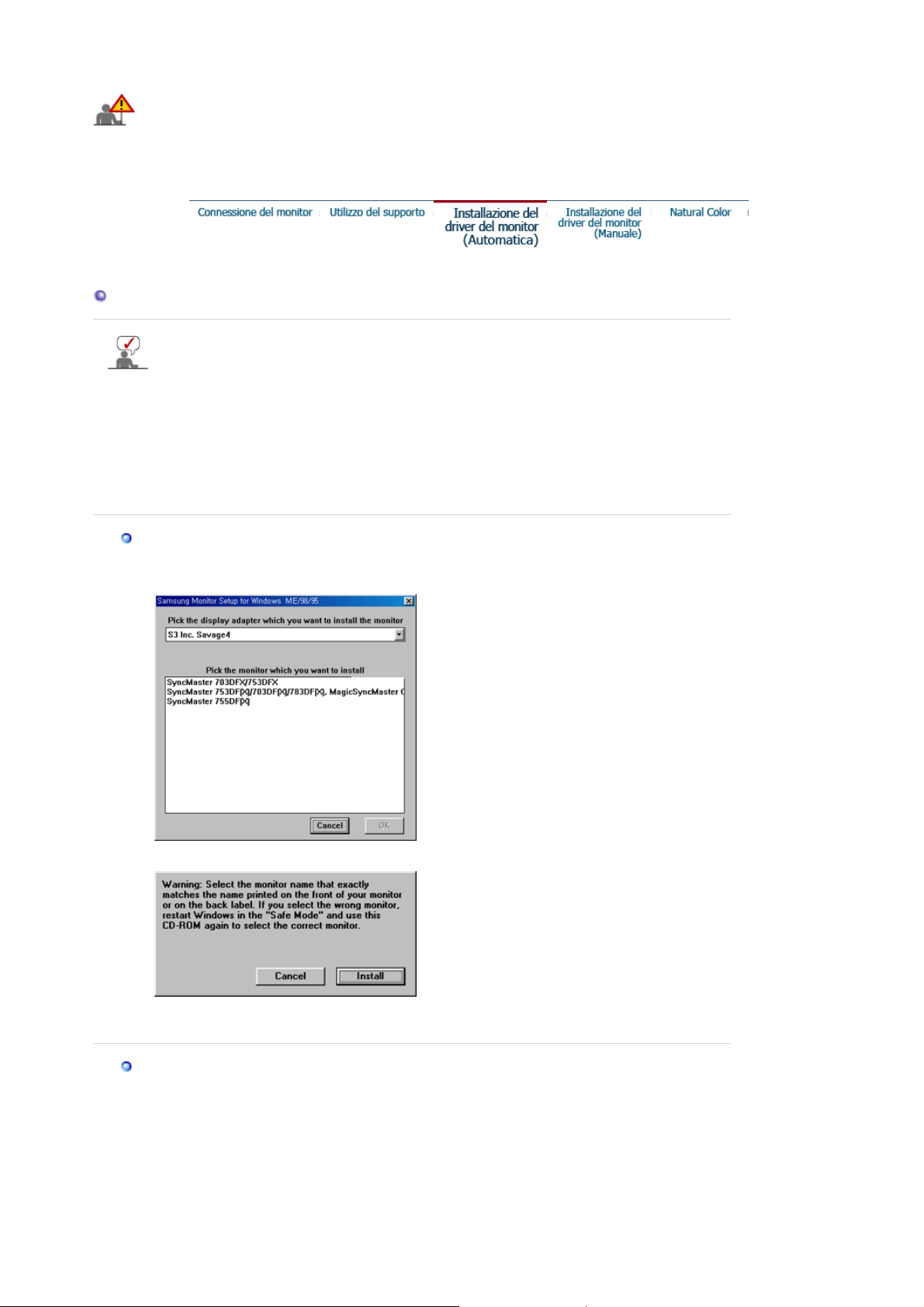

Installazione del driver del monitor (Automatica)

Quando richiesto dal sistema operativo per il driver del monitor, inserire il CD in
dotazione con questo monitor. L'installazione del driver differisce leggermente da un
sistema operativo all'altro. Seguire le istruzioni a seconda di quanto risulti
appropriato per il sistema operativo disponibile.

Preparare un dischetto vuoto e scaricare il programma del driver dal sito web sottoindica to .

z Sito web Internet : http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (U.S.A)

http://www.sec.co.kr/monitor (Korea)

http://www.samsungmonitor.com.cn/ (China)

Windows ME

1. Inserire il CD nell'unità CD-ROM.

2. Fare clic su "

Windows ME Driver

".

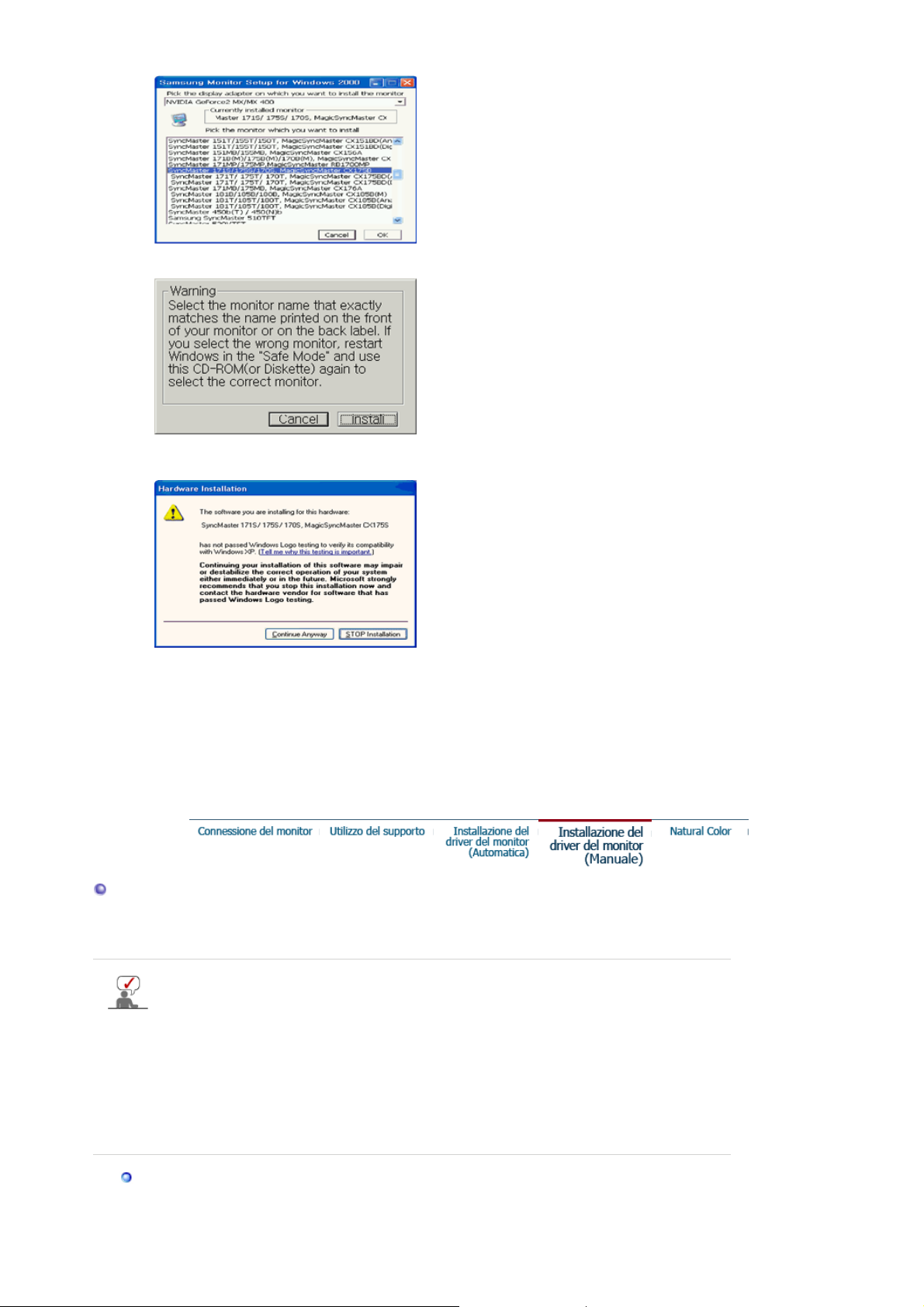

3. Scegliere il modello di monitor dall'elenco, poi fare clic sul pulsante "OK".

4. Fare clic sul pulsante "

Installa

" nella finestra "

Avviso

".

5. L'installazione del driver del monitor è terminata.

Windows XP/2000

1. Inserire il CD nell'unità CD-ROM.

2. Fare clic su "

Windows XP/2000-driver

".

3. Scegliere il modello di monitor dall'elenco, poi fare clic sul pulsante "OK".

4. Fare clic sul pulsante "

Installa

" nella finestra "

Avviso

".

5. Se è possibile vedere la successiva finestra "

comunque

". Poi fare clic sul pulsante "

Fine

Messaggio

".

", fare clic sul pulsante "

Continua

* Il driver di questo monitor è conforme alla certificazione del logo MS, e questa installazione
non danneggerà il sistema. Il driver certificato sarà disponibile nella home page dei monitor
Samsung.

http://www.samsung.com/.

6. L'installazione del driver del monitor è terminata.

Installazione del driver del monitor (Manuale)

Windows XP | Windows 2000 |Windows Me |Windows NT | Linux

Quando richiesto dal sistema operativo per il driver del monitor, inserire il CD in
dotazione con questo monitor. L'installazione del driver differisce leggermente da un
sistema operativo all'altro. Seguire le istruzioni a seconda di quanto risulti
appropriato per il sistema operativo disponibile.

Preparare un dischetto vuoto e scaricare il programma del driver dal sito web sottoindica to .

z Sito web Internet : http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (U.S.A)

http://www.sec.co.kr/monitor (Korea)

http://www.samsungmonitor.com.cn/ (China)

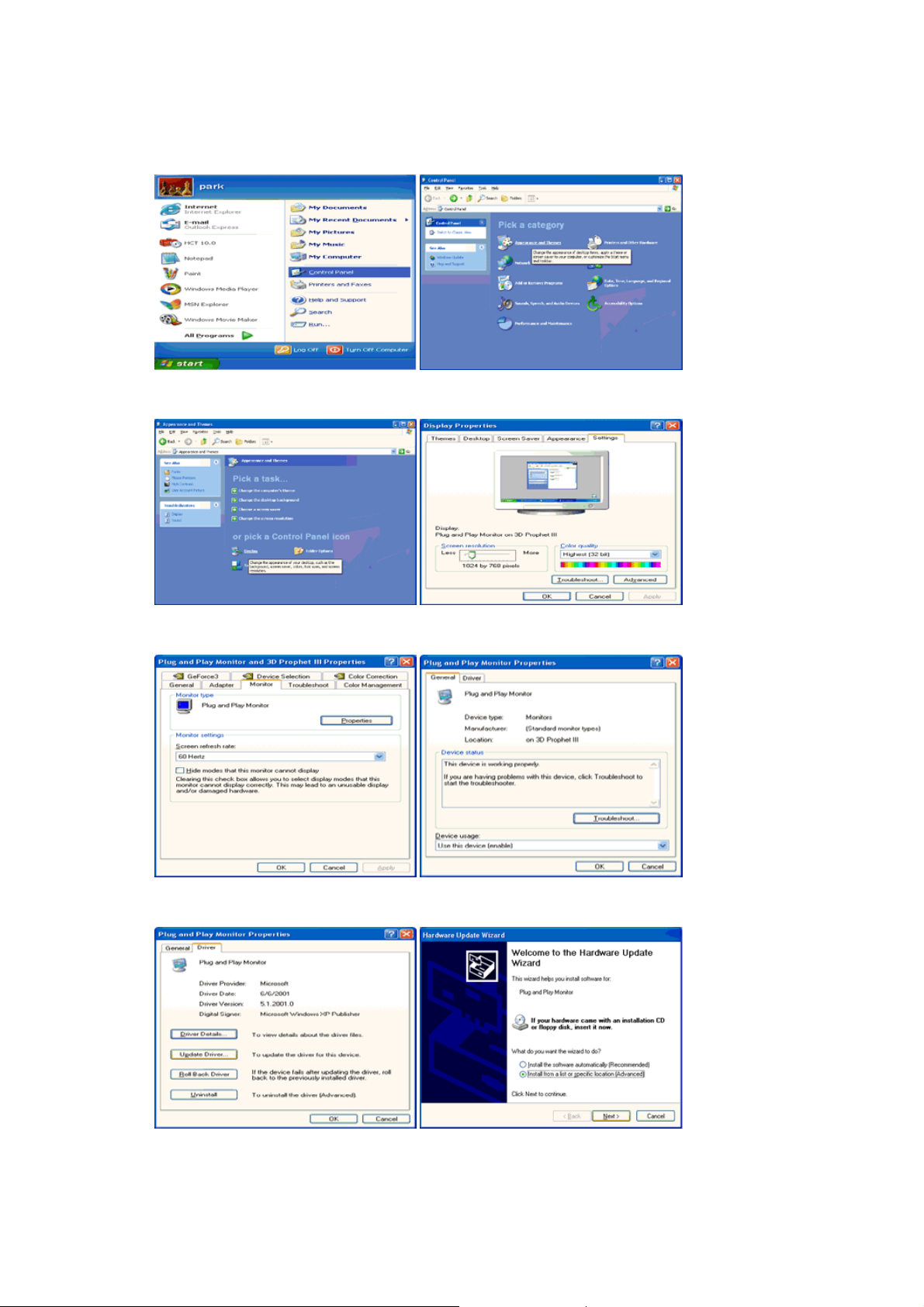

Sistema operativo Microsoft® Windows® XP

1. Inserire il CD nell'unità CD-ROM.

2. Fare clic su "

3. Fare clic sull'icona "
clic su "

4. Fare clic sul pulsante "
"

Driver

Avanzate

".

Start

" - "

Display

..".

Pannello di controllo

" e scegliere la scheda "

Proprietà

" della scheda "

" quindi fare clic sull'icona "

Impostazioni

Monitor

" e poi selezionare la scheda

Aspetto e temi

" e successivamente fare

".

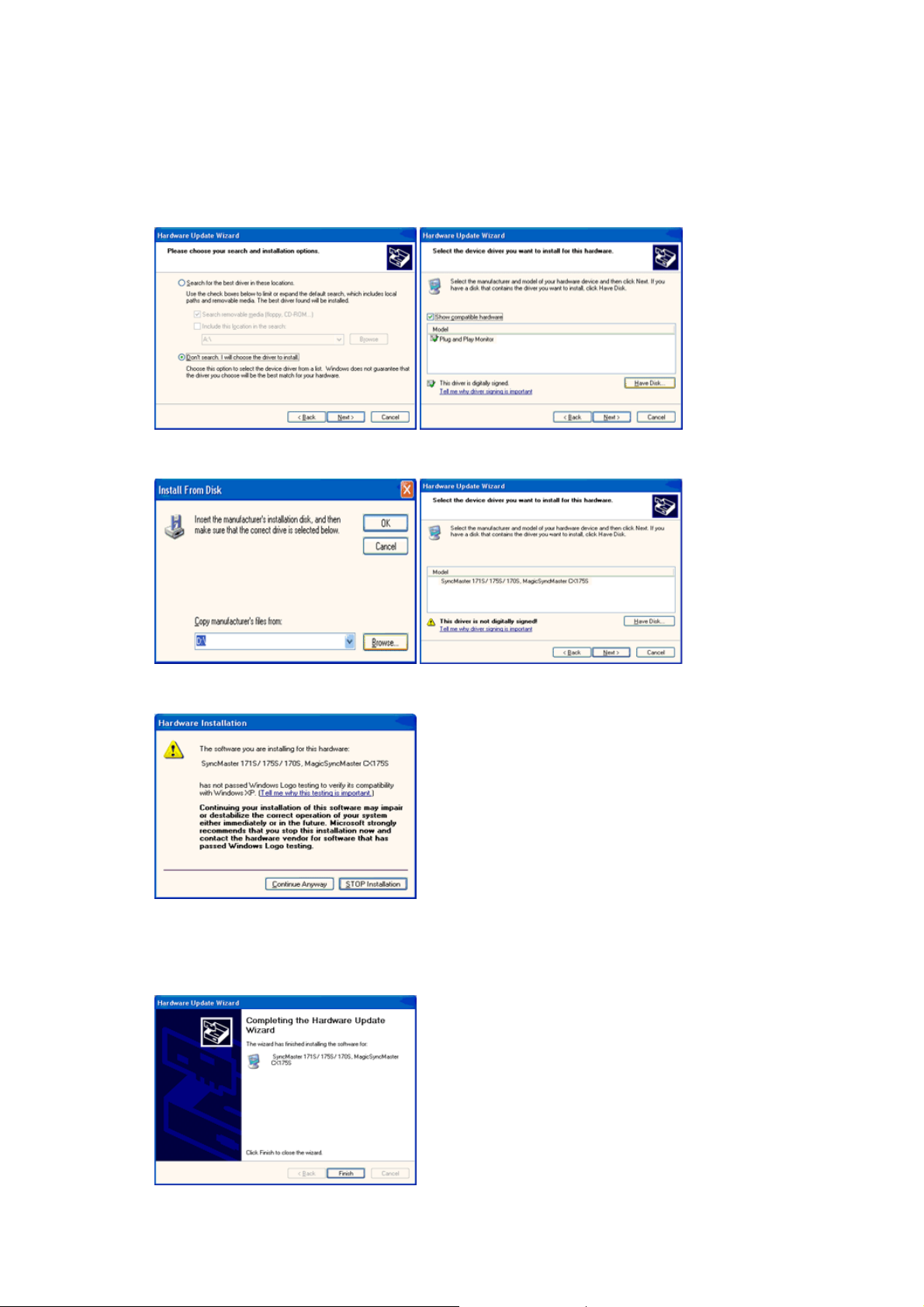

5. Fare clic su "
pulsante "

6. Selezionare "

Avanti

Aggiorna driver

".

Non cercare

,… ", quindi fare clic su "

.." e selezionare "

Installa da un elenco o

" e poi su "

Avanti

Disco driver

..." quindi fare clic sul

".

7. Fare clic sul pulsante "
monitor nell'elenco e fare clic sul pulsante "

8. Se è possibile vedere la successiva finestra "

comunque

". Poi fare clic sul pulsante "

", scegliere A:\(D:\driver) e quindi scegliere il modello di

Sfoglia

Avanti

Fine

".

Messaggio

".

", fare clic sul pulsante "

Continua

Il driver di questo monitor è conforme alla certificazione del logo MS, e questa installazione
non danneggerà il sistema.
*Il driver certificato sarà disponibile nella home page dei monitor Samsung.

http://www.samsung.com/

9. Fare clic sul pulsante "

" e quindi cliccare di continuo sul pulsante "OK".

Chiudi

p

Ap

10. L'installazione del driver del monitor è terminata .

Sistema operativo Microsoft® Windows® 2000

Non appena appare il messaggio "Firma digitale non trovata" sul monitor, seguire la

rocedura descritta di seguito.

1. Scegliere il pulsante "OK" nella finestra "

2. Fare clic sul pulsante "

Sfoglia

" nella finestra "

Inserire il disco

File necessario

3. Scegliere "A:\(D:\driver)" quindi fare clic sul pulsante "

".

".

" e poi su "OK".

ri

Guida per l'installazione manuale del monitor

1. Fare clic su "

2. Fare doppio clic sull'icona "

3. Scegliere la scheda "

4. Scegliere "

Schermo

Caso1:Se il p ulsante "

Avvia

", "

Impostazione

Schermo

Impostazioni

".

Proprietà

", "

Pannello di controllo

".

".

" quindi fare clic su "

Avanzate

".

" è inattivo, il monitor è configurato correttamente ed è

opportuno interrompere l'installazione.

Caso2:Se il p ulsante "

Proprietà

" è attivo, fare clic su "

Proprietà

". Seguire la procedura

successiva senza interruzione.

5. Fare clic su "

Driver

", quindi su "

Aggiorna driver

" ed infine su "

Avanti

".

6. Scegliere "Visualizza un elenco dei driver noti per questa periferica, per consentire di
scegliere un driver specifico" quindi fare clic su "

7. Fare clic sul pulsante "

8. Fare clic sul pulsante "

" e poi scegliere A:\(D:\driver).

Sfoglia

", quindi su "OK".

Apri

9. Scegliere il modello del proprio monitor, quindi fare clic su "

10. Scegliere "

" e quindi fare clic sul pulsante "

Fine

Chiudi

Avanti

" e poi su "

Avanti

".

Disco driver

" e poi ancora su "

".

Avanti

".

Se è possibile vedere la finestra "

Firma digitale non trovata

e poi sul pulsante "OK". In seguito scegliere "
"

Chiudi

".

" e quindi fare clic sul pulsante

Fine

" fare clic sul pulsante "Sì"

Sistema operativo Microsoft

1. Fare clic su "

Avvia

2. Fare doppio clic sull'icona "

3. Selezionare la scheda "

4. Selezionare la scheda "

5. Fare clic sul pulsante "

6. Scegliere "

Specificare la posizione del driver

", "

®

Windows® Millennium

Impostazione

Schermo
Impostazioni
Monitor

Modifica

".

" nell'area "

", "

Pannello di controllo

".

" e fare clic sul pulsante "

Tipo di monitor

".

".

Proprietà avanzate

".

7. Scegliere "Visualizza un elenco di tutti I driver in una posizione specifica.." quindi fare clic sul
pulsante "

8. Fare clic sul pulsante "

Avanti

".

Disco driver

".

9. Specificare A:\(D:\driver) quindi fare clic sul pulsante "OK".

10. Selezionare "

Mostra tutte le periferiche

" e scegliere il monitor che corrisponde a quello

collegato al computer e fare clic su "OK".

11. Continuare scegliendo il pulsante "

" e il pulsante "OK" fino a chiudere la finestra

Chiudi

Proprietà dello schermo.
(È possibile che appaiano altre schermate di avviso, quindi fare cli c s ull'opzione desiderata
per il monitor).

Sistema operativo Microsoft

1. Fare clic su "
"

Schermo

".

2. Nella finestra "
"

Impostazioni

", "

Start

Visualizza informazioni di registrazi one

" e quindi fare clic su "

3. Selezionare la modalità che si intende utilizzare ("

®

Windows® NT

Impostazioni

", "

Pannello di controllo

" e quindi fare doppio clic su

", scegliere la scheda

Tutte le modalità di visualizzazione

Risoluzione

", "

Numero di colori

".

".

" e

"

g

Frequenza verticale

4. Fare clic sul pulsante "
"

". Se lo schermo non appare normale, passare ad una modalità diversa (dim inuire la

Test

modalità di risoluzione, colori o frequenza).

Se nella finestra "Tutte le modalità di visualizzazione" non appare alcuna modalità,
selezionare il livello di risoluzione e la frequenza verticale facendo riferi mento alle

Modalità di visualizzazione predefinite descritte in questa guida.

Sistema operativo Linux

Per eseguire X-Window, occorre eseguire il file X86Config, che è un tipo di file per l'impostazione
del sistema.

1. Premere "

2. La terza finestra serve per "

3. Impostare il mouse per il computer.

4. La finestra successiva serve per "

5. Impostare la tastiera per il computer.

6. La finestra successiva serve per "impostare il monitor".

7. Innanzitutto, impostare la "
direttamente la frequenza.

8. Impostare la "
frequenza.

9. Inserire il "
X-Window.

10. Il monitor è stato impostato.
Dopo aver impostato le altre periferiche richieste "

Invio

frequenza verticale

modello di monitor

") e quindi fare clic su "OK".

Applica

" alla prima e alla seconda finestra dopo aver eseguito il file "

" se lo schermo funziona normalmente dopo aver scelto

impostare il mouse

selezionare una tastiera

frequenza orizzontale

" per il monitor. È possibile inserire direttamente la

". Queste informazioni non alterano l'attuale esecuzione di

".

".

" per il monitor. È possibile inserire

Ese

" X-Window.

uire

X86Config

".

Natural Color
Programma Natural Color

Uno dei problemi più recenti nell'uso di un computer è che i co lori delle immagini stampate o le
altre immagini digitalizzate con uno scanner o una macchina fotografica digitale non sono uguali a
quelli presenti sul monitor.
Il programma Natural Color è la soluzione ideale a questo problema. Si tratta di un sistema di
gestione dei colori realizzato da Samsung Electronics in associazione con l'Istituto di Ricerca per
l'Elettronica e le Telecomunicazioni coreano (ETRI). Il sistema è disponibile solo per i monitor
Samsung e rende i colori delle immagini presenti sul monitor ugu ali a quelli delle immagini
stampate o digitalizzate.
Per maggiori informazioni, consultare la Guida (F1) del programma.

Procedura di installazione del programma Natural Color

Inserire il CD in dotazione con il monitor Samsung nell'unit à CD-ROM. Appare la schermata

iniziale di installazione del programma. Per installare il programma fare cli c su Natural Color sulla
schermata iniziale. Per l'installazione manuale del programma, inserire il CD in dotazione con il
monitor Samsung nell'unità CD-ROM, fare clic sul pulsante [Start] di Windows e quindi selezionare
[Esegui].
Immettere D:\color\eng\setup.exe e quindi premere il tasto <Invio>.
(Se l'unità in cui è inserito il CD non è D:\, immettere l'unità appropriata.)

Procedura di disinstallazione del programma Natural Color

Selezionare [Impostazioni]/[Pannello di cont rol l o]/[Installazione applicazioni] nel menu [Start] e
quindi fare doppio clic su [Aggiungi/rimuovi].
Selezionare Natural Color nell'elenco e quindi fare clic su [Aggiung i/rimuovi].

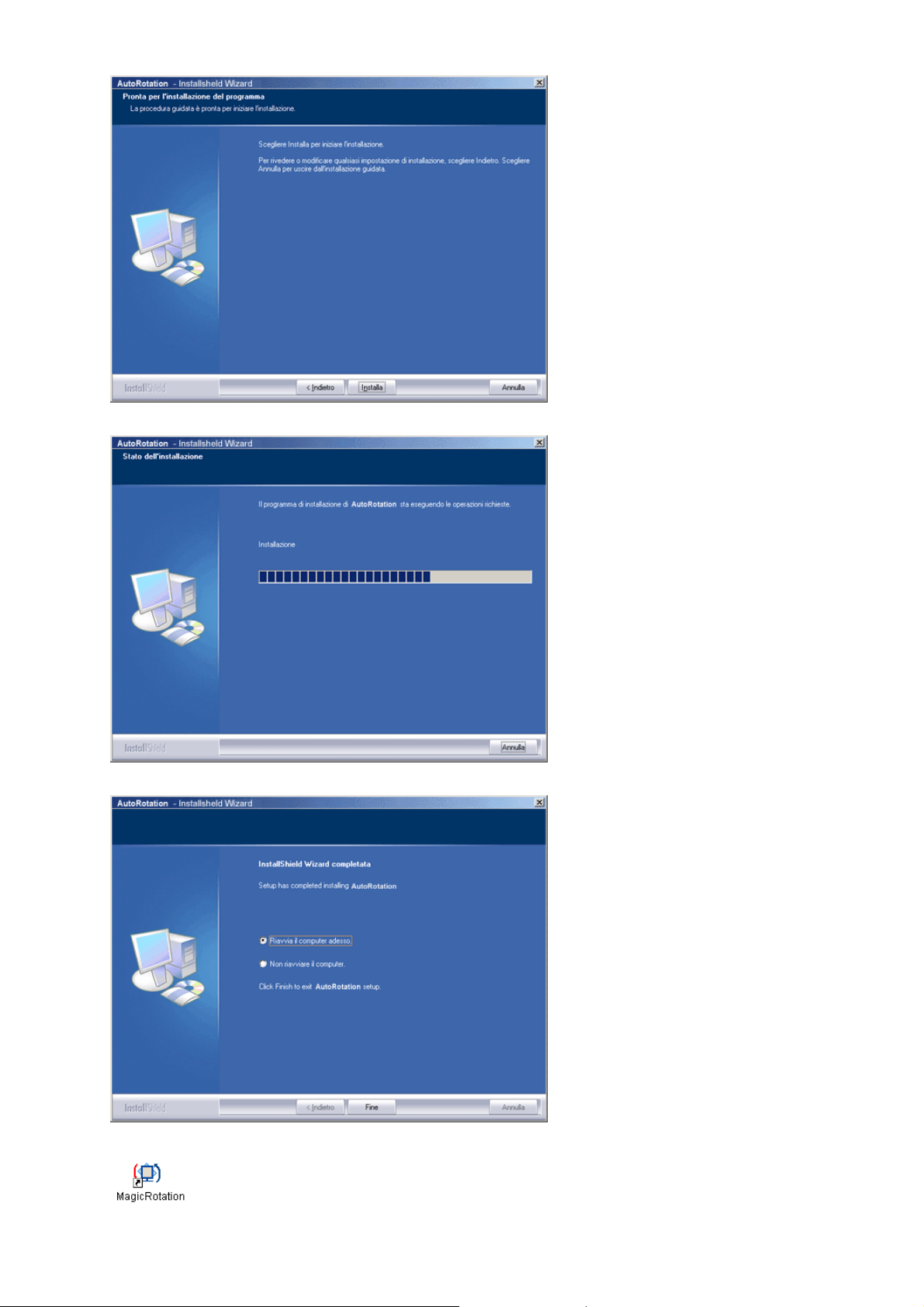

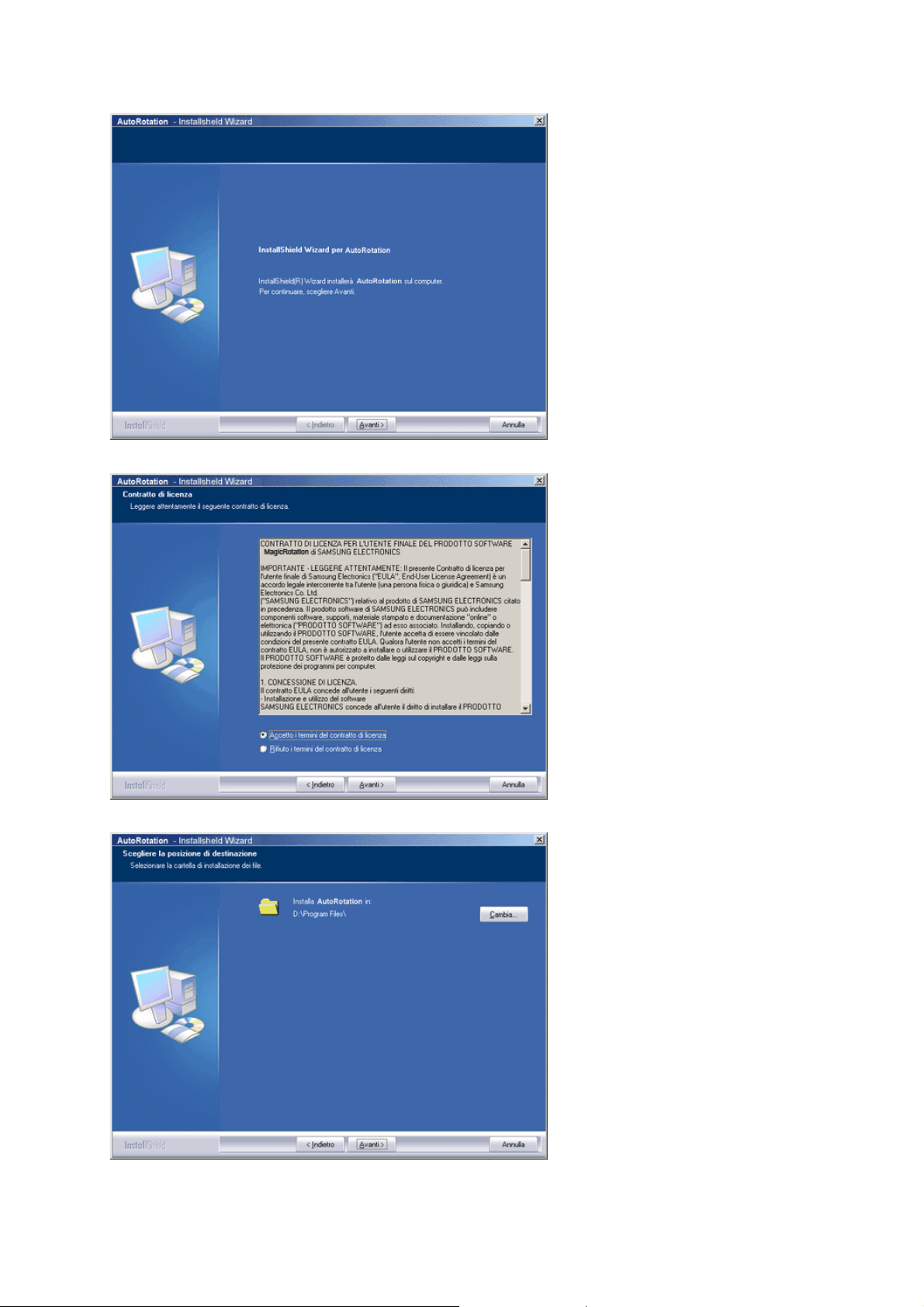

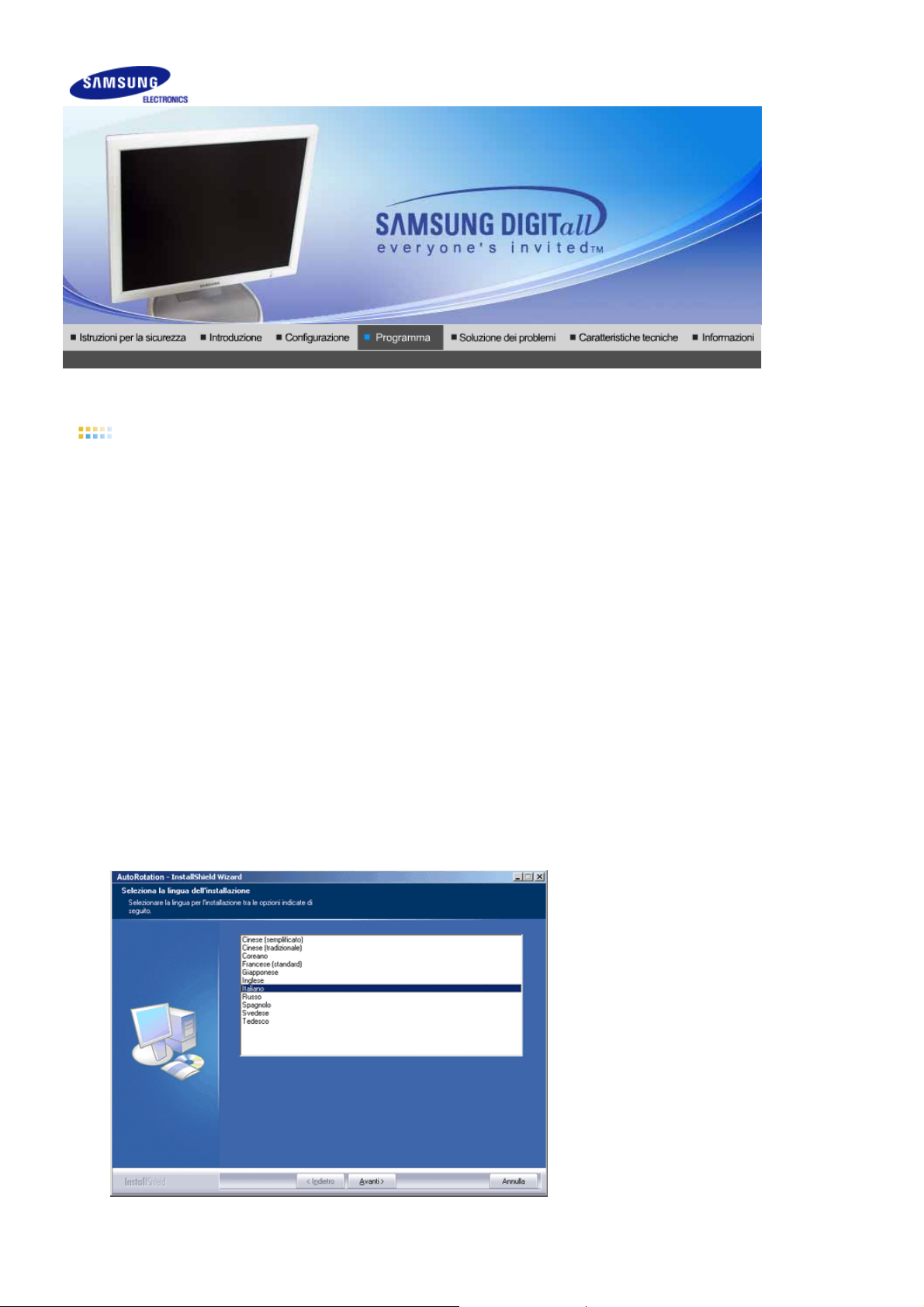

Installazione

1. Inserire il CD di installazione nell 'unitàCD-ROM.

2. Fare clic sul file di installazione di AutoRotation.

3. Selezionare la Lingua d'installazione, quindi fare clic su "Avanti".

4. Quando viene visualizzata la finestra Installation Shield Wizard, fare clic su "Next" (Avanti).

5. Selezionare "Accetto i termini del contratto di licenza" per accettare i termini d'uso.

6. Scegliere una cartella per installare il programma AutoRotation.

7. Fare clic su "Installa".

8. Appare la finestra "Stato dell'installazione".

9. Fare clic su "Fine".

10. Al termine dell'installazione, sul desktop appare l'icona del programma eseguibile MagicRotation, MagicTune™.

V

Fare doppio clic sull'icona per avviare il programma.

L'icona di esecuzione di MagicTune™ potrebbe non apparire a seconda
delle specifiche tecniche del computer o del monitor. Se ciò accade,
premere il tasto F5.

Problemi di installazione (MagicTune™)

L'installazione di MagicTune™ può essere influenzata da fattori quali la scheda video, la scheda madre e
l'ambiente di rete.

edere la sezione della

Risoluzione dei problemi

se si verificano problemi nell'installazione.

Requisiti di sistema

Sistemi operativi

z Windows™ 98 SE
z Windows™ Me
z Windows™ 2000
z Windows™ XP Home Edition
z Windows™ XP Professional

Si raccomanda di utilizzare MagicTune™ con Windows™2000 o
versione successiva.

Hardware

z

32 MB di memoria o quantità superiore

z 25 MB di spazio libero su disco rigido o quantità superiore

* Per ulteriori informazioni, visitare il

sito Web

di MagicTune™.

Problemi di installazione (MagicRotation)

L'installazione di MagicRotation può essere influenzata da fattori quali la scheda video, la scheda madre e
l'ambiente di rete.
In caso di problemi durante l'installazione, consultare la sezione

Risoluzione dei problemi

.

Limiti

1. Per utilizzare MagicRotation, è necessario caricare il relativo driver di visualizzazione .
La versione del driver di visualizzazione deve essere l'ultima fornita da produttore.

2. Se alcune applicazioni, come ad esempio Windows™ Media Player, Real Player, ecc., non
consentono di visualizzare correttamente i filmati con livello di orientamento 90, 180 e 270, seguire
questa procedura:

{ Chiudere l'applicazione.
{ Selezionare il livello di orientamento (90, 180, 270) desiderato.
{ Riavviare l'applicazione.

Nella maggior parte dei casi, questa semplice procedura consente di risolvere il problema.

3. Le applicazioni utente che utilizzano OpenGL e DirectDraw (disegno 3D), come ad esem pio i
videogiochi 3D, non supportano la selezione del livello di orientamento (90, 180, 270).

A

V

4. Le applicazioni basate su DOS in modalità a schermo intero non supportano la selezione del livell o di
orientamento (90, 180, 270).

5. Dual non è supportato in Windows™ 98, ME, NT 4.0.

6. MagicRotation non supporta la modalità a 24 bit per pixel (profondità bit/qualità del colore).

7. Se si decide di sostituire la scheda grafica, si consiglia di disinstallare prima il software
MagicRotation.

Requisiti di sistema

SO

z Windows™ 98 SE
z Windows™ Me
z Windows™ NT 4.0

z

Windows™ 2000

z

Windows™ XP Home Edition

z Windows™ XP Professional

Hardware

z 128 MB di memoria o superiore (consigliati)
z 25 MB di spazio libero su disco o superiore

Service Pack

z Si consiglia di installare sul sistema operativo il Service Pack più recente.
z Per Windows™ NT 4.0, si consiglia di installare Internet Explorer 5.0 o versione successiva con

componente Active Desktop.

* FPer maggiori informazioni, visitare il

sito web

di MagicRotation.

* Windows™ è un marchio registrato di Mi crosoft Corporation,Inc.

Disinstallazione

Il programma AutoRotation può essere rimosso solo attraverso la funzione "Add or Remove Programs
(Installazione applicazioni)" del Pannello di controllo di Windows™.

ttenersi alle seguenti istruzioni per rimuovere AutoRotation.

1. Fare clic su [Start], [Settings(Impostazioni)] e selezionare il [Control Panel(Pannello di controllo)]. In
Windows™ XP, fare clic su [Control Panel(Pannello di controllo)] nel menù [Start].

2. Fare doppio clic sull'icona "Add or Remove Programs(Installazione applicazioni)" nel Pannello di
controllo.

3. Nella schermata che viene visualizzata, sco rrere l'elenco fino a individuare "AutoR otation" Selezionare
la voce.

4. Fare clic sul pulsante "Change/Remove(Cambia/Rimuovi)" per rimuovere il programma.

5. Fare clic su "Yes(Sì)" per avviare il processo di di sinstallazione.

6. Attendere fino alla visualizzazione della finestra di "Uninstall Complete(disinstallazione completata)".

sito Web

isitare il

di AutoRotation per assistenza tecnica su AutoRotation, FAQ (risposte alle domande più

frequenti) e aggiornamenti del software.

Cenni generali |

Modalità OSD

|

Calibrazione colore

Risoluzione dei problemi

|

Cenni generali

Cenni generali su MagicTune™

Le prestazioni dei monitor possono variare in base alla scheda grafica, al computer del sistema, alle
conduzioni di illuminazione e ad altri fattori ambientali. Per ottenere la migliore qualità delle immagini a
schermo è necessario regolare le impostazioni secondo i propri desideri. Sf ortunatamente, i controlli
manuali a disposizione per regolare l'immagine spesso sono difficili da usare. La regolazione appropriata
(sintonizzazione) richiede un programma facile da usare che presenta una procedura passo passo che ha
come risultato l'ottenimento della migliore qualità d'immagine nel complesso.

Nella maggior parte dei casi, anche semp lici regolazioni a Luminosità o Contrasto richiedono la
navigazione nei diversi livelli dei men ù a schermo (OSD), che non sono semplici da comprendere.
Inoltre, non vi è alcuna risposta in ausilio alla corretta impostazione dei controlli del monitor.
MagicTune™ è un'utilità software che guida l'utente per tutto il corso del processo di regolazione con
istruzioni semplici da capire e sche mi di sfondo pensati per tutti i controlli del monitorLe impostazioni di
visualizzazione relative a ciascun contro llo possono essere salvate, fornendo un semplice sistema per
selezionare le caratteristiche dello schermo in un ambiente multiutente, o per un singolo utente che
desidera disporre di impostazioni predefinite sulla base dei contenuti e della luminosità dell'ambiente.

Funzionalità di base

MagicTune™ è un'utilità software che consente di regolare il monitor e i colori utilizzando il protocollo

DDC/CI (Display Data Channel Command Interface, canale dati del monitor/interfaccia di comando

le regolazioni al monitor sono controllate via software per eliminare la necessità di utilizzare i menù a
schermo (OSD). MagicTune™ supporta Windows™ 98 SE, ME, 2000, XP Home Edition e XP
Professional.

Si raccomanda di utilizzare MagicTune™ con Windows™2000 o versione successiva.

MagicTune™ viene eseguito in background.MagicTune™ consente la precisa e veloce regolazione del
monitor con la possibilità di salvare e utilizzare facilmente le configurazioni che meglio si adattano a
ciascun utente.

Tutte

Modalità OSD

La modalità OSD consente di regolare facilmente le impostazioni del monitor senza eseguire passaggi
predefiniti. È possibile accedere alla voce di menù desiderata per eseguire impostazioni con facilità.

Cenni generali

| Modalità OSD |

Calibrazione colore

Risoluzione dei problemi

|

MagicTune™ consente la precisa e veloce regolazione del monitor

gg

con la possibilità di salvare e utili zzare facilmente le configurazioni
che meglio si adattano a ciascun utente

z A seconda delle specifiche tecniche dei vari monitor è

possibile che i menù a schermo OSD siano le

ermente

diversi da quanto citato nel manuale.

z Quando Pivot è funzionante, parte del programma

MagicTune™ può non funzionare normalmente.

z AutoRotation : La funzione AutoRotation farà ruotare

automaticamente il monitor a 0, 90, 180 gradi quando
si ruota il monitor.

Per eseguire Rotation, seguire le istruzioni
sottostanti.

z Installare entrambi i programmi Rotation e MagicTune™

3.6 sul proprio PC.

z Lanciare MagicTune™ 3.6
z Option → Preference → Fare clic sulla casella enable

task tray menu (menù Attiva vassoio compiti) .

z La modalità di controllo MagicTune™ può essere

differente a seconda del tipo di monitor in uso.

z È disponibile una porta di uscita analogica per il

collegamento del monitor client a un’altra periferica di
visualizzazione.

Modalità OSD

La modalità OSD rende semplicissima la regolazione delle impostazioni di tutti i monitor.Quando
selezionata, ogni scheda sopra alla finestra di controllo visualizza le descrizioni generali delle voci dei
sottomenù per le regolazioni.Una volta selezionata una scheda, viene visualizzato un elenco di
menù.Per una rapida regolazione delle impostazioni del monitor, la modalità OSD consente di
accedere comodamente a tutte le schede e alle voci dei sottomenù.

Definizione dei pulsanti

OK

Ripristina

Annulla

Applica tutte le modifiche apportate e chiude MagicTune™.

Reimposta i valori del monitor visualizzati nella finestra di controllo attiva
ai valori predefiniti del produttore.

Chiude MagicTune™ senza applicare le modifiche apportate.Se non sono
state eseguite modifiche nella finestra di controllo, la pressione del
pulsante non esegue alcuna azione.

Definizione scheda Immagine

Consente all’utente di regolare le impostazioni dello schermo ai valori desiderati.

Luminosità

Contrasto

Risoluzione

Rende l'intero schermo più chiaro o più scuro.I dati dettagliati delle immagini nelle
aree scure possono essere persi se la luminosità non viene regolata al giusto
livello.Regolare la luminosità per le migliori condizioni di visualizzazi one.

Regola la differenza di luminosità tra le aree chiare e le aree scure dello
schermo.Determina la vivacità delle immagini.

MagicBright™

Elenca tutte le risoluzione di visualizzazione supportate dal programma.

MagicBright è una nuova funzione che fornisce al monitor una qualità di
visualizzazione superiore grazie a una migliore luminosità e nitidezza rispetto ai
monitor comuni. Per soddisfare ogni esigenza dell'utente, MagicBright consente di
visualizzare testi, pagine Internet e animazioni multimediali con i valori di luminosità
e risoluzione più appropriati. Con la semplice pressione di uno dei pulsanti di controllo
di MagicBright situati sulla parte anteriore del monitor, è possibile selezionare una
delle sei opzioni di luminosità e risoluzione precedentemente configurate.

1. Testo : Per documenti o lavori che prevedono l'uso frequente di testo.

2. Internet : Per lavori che prevedono un misto di testo e grafica.

3. Giochi : Per lavori che prevedono un misto di testo e grafica.

4. Sport : Per la visione di film e immagini in moviment o, come ad esempio sport.

5. Film : Per la visione di film e immagini in movimento, come ad esempio DVD o
Video CD.

6. Personalizzato : Sebbene tali valori preimpostati sono stati scelti con cura dagli
ingegneri, essi potrebbero non risultare comodi per le preferenze dell'utente.In
questo caso, regolare Brightness (luminosità) e Contrast (contrasto) utilizzando
il menù OSD.

La modalità di controllo MagicBright può essere differente a seconda
del tipo di monitor in uso. Alcuni monitor supportano solo quattro
modalità(Testo, Internet, Entertainment, Personalizzato)

Definizione scheda Colore

Regola la "temperatura" dello sfondo del monitor o dei colori dell'immagine.

Le modalità MagicColor e Gamma possono essere visualizzate solo su
monitor che supportano queste funzioni.

È possibile modificare la tonalità dei colori.

z Caldo 2 - Caldo 1 - Freddo 1 - Freddo 2 - Freddo 3 - Freddo 4 - Freddo 5 -

Freddo 6 - Freddo 7

z Off

Tono colore

Controllo
colore

Calibrazione

La modalità Tono colore può essere differente a seconda del tipo di
monitor in uso. Alcuni monitor supportano solo quattro modalità( Caldo,
Normale, Freddo, Personalizzata)

Regola i colori dell'immagine del monitor.
È possibile cambiare il colore del moni tor secondo sulla base delle proprie preferenze.

z R- G - B

Processo attraverso il quale i colori scelti vengono ottimizzati e conservati.
MagicTune™ risulterà estremamente uti le per quegli utenti che desiderano
visualizzare le immagini riproducendo accu ratamente tutti i dettagli, incluse le
immagini Web e quelle prodotte da una fotocamera digitale o da uno scanner.

MagicColor è una nuova tecnologia che Samsung ha sviluppato in esclusiva al fine di
migliorare l'immagine digitale e visualizzare i colori naturali con maggiore chiarezza,

MagicColor

g

g

senza disturbare la qualità dell'immagine.

1. Off : Ritorna alla modalità originale.

2. Demo : A sinistra dello schermo viene visualizzata l'immagine senza
l'applicazione della modalità MagicColor, mentre a destra viene visualizzata
l'immagina con l'applicazione della modalità MagicColor.

3. Pieno : Visualizza il colore naturale vivido con chiarezza.

4. Intelligente : Visualizza non solo il colo re naturale vivido ma anche i colore
della pelle naturale più realisticamente e con chiarezza.

5. MagicZone

{ La funzione MagicZone assicura una visualizzazione chiara e nitida di

immagini multimediali animate o immagini fotografiche migliorando la
luminosità, la brillantezza, la saturazione e la gradazione di una
determinata area dello schermo. Ciò offre una interfaccia facile da usare,
che evidenzia la porzione di video del programma multimediale in uso
rilevando ed evidenziando automaticamente le aree desiderate attraverso
il trascinamento.

{ Quando il cursore del mouse è attivo ( )ed è necessario disattivarlo per

usarlo per altre funzioni, fare clic con il tasto destro del mouse, o puntare
il cursore attivo ( )sulla barra delle applicazioni e fare clic. Una volta
disattivato, l'icona sullo schermo cambia ripristinando quella mostrata
prima dell'attivazione.

{ In particolar modo, l'uso di MagicZone è appropriato per le immagini in

movimento.

{

Auto Detect (Rilevamento automatico): Utilizzando alcuni lettori per
riprodurre il video, MagicZone evidenzie rà automaticamente lo schermo
(la funzione è supportata da lettori Gom, Adrenalin, KCP, Window Media,
Power DVD ecc…). Altri lettori possono supportare la funzione ma
presentare qualche problema.

{ barra del menù

Gradazione Regola la tinta del colore.
Saturazione Regola la saturazione del colore.

Luminosità Regola la luminosità.

Nitidezza

Regola la differenza tra le aree più chiare e più
scure del display.

Zone Off Deseleziona la zona catturata.

Ripristina

Ripristina le impostazioni di fabbrica impostate dal
rivenditore.

z In base al modello di monitor in uso, potrebbe non essere

possibile regolare le funzioni Color Control, Sharpness,
Contrast, Color Tone, Brightness in modalità Full e
Intelligent di MagicColor.

z La visualizzazione di MagicTune™ viene disattivata quando si

avvia Ma

icZone; chiudendo MagicZone dopo la regolazione delle
funzioni, MagicTune™ viene visualizzato nuovamente. (L'opzione
System Tray non è spuntata)
La visualizzazione di MagicTune™ viene disattivata quando si
avvia Ma

icZone; chiudendo MagicZone dopo la regolazione delle
funzioni, la visualizzazione di MagicTune™ non viene riattivata.
(L'opzione System Tray è spuntata)

z La modalità MagicColor può essere differente a seconda del tipo

di monitor in uso.
La modalità MagicZone indica se il monitor supporta tale
funzione.

La correzione gamma modifica la luminanza dei colori utilizzando la luminanza

Gamma

intermedia.

La modalità Gamma può essere differente a seconda del tipo di monitor

g

in uso. Alcuni monitor supportano solo tre modalità (Modalità1,
Modalità2, Modalità3)

Definizione scheda

Regola i valori Fine (Fine), Coarse (Grossa) e Position (Posizione).

z Fine : Rimuove i disturbi, come ad esempio bande orizzontali.

Se i disturbi persistono anche dopo la regolazione Fine, ripeterla
dopo aver regolato la frequenza (velocità di clock).

z

Impostazione
immagine

Posizione

Nitidezza

Grossa: Rimuove i disturbi, come ad esempio bande verticali.
La regolazione Coarse può causare lo spostamento dell'area
immagine dello schermo. È possibile riposizionare l’area e centrarla
utilizzando il menù di controllo orizzontale.

z Impostazione : La regolazione automatica consente al monitor di

regolare automaticamente il segnale video in ingesso. I valori di
Fine, Grossa e Posizione vengono regolati automaticamente.

Regola la posizione orizzontale e verticale dello schermo.

Seguire le istruzioni seguenti per modificare la dimensione dell'immagine.

Definizione scheda Opzione

È possibile configurare MagicTune™ utilizzando le seguenti opzioni.

Carica la finestra delle preferenze.Le preferenze attive presentano una
casella di controllo con un se

no di spunta "V".Per attivare/disattivare una

preferenza, posizionare il cursore sulla casella e fare clic.

z

menù Attiva vassoio compiti.

Preferenza

- Per accedere ai menù MagicTune ™, fare clic sull’icona presente su
[task tray menu] (menù Vassoio compiti). I menù non vengono
visualizzati se [Enable System Tray] (Attiva vassoio sistema) è
deselezionato in [Options] (Opzioni ) → [Basic Settings]

(Impostazioni di base).

z Seleziona lingua - La lingua selezionata viene utilizzata solo per le

funzioni del menù a schermo (OSD)

Source Select

z Analog
z Digital

Definizione scheda Supporto

Mostra l'Asset ID e il numero di versione del programma, e consente di utilizzare la funzione di guida.

Visitare il sito Web di MagicTune™ oppure fare clic per aprire i file della

Help

guida (manuale dell'utente) se occorre aiuto nell'installazione o
nell'esecuzione di MagicTune™.Il manuale dell'utente viene aperto in una
finestra del browser.

Apre una finestra che mostra le informazioni del monitor, tra cui la data di

Id risorse

produzione.

Nome utente Regola la tinta del colore.

ID utente

Server IP

Reparto

Sede

Version

Cenni generali

Visualizza il numero di versione di MagicTune™.

Modalità OSD

|

Calibrazione coloree

1. Calibrazione coloree

Regola la saturazione del colore.

Regola la luminosità.

Deseleziona la zona catturata.

Ripristina le impostazioni di fabbrica impostate dal
rivenditore.

| Calibrazione colore |

Risoluzione dei problemi

Calibrazione coloree guida l'utente per ottenere le condizioni ottimali di colore per il monitor.
Procedere seguendo il passaggio 5 per ottenere le migliori condizioni di colore del monitor.

1. Agire sulla Barra di controllo della luminosità per far corrispondere la luminosità del
patch di controllo con la luminosità del tema dello sfondo.

2. Quando si rileva una tonalità di colo re specifica sul Patch di controllo, spostare il
cursore di controllo in direzione della tonalità di colore riferendos i al Cerchio di
riferimento colori.
=> Una volta terminate correttamente le regolazioni, non si rileverà alcuna tonalità di
colore nel patch di controllo.

3. Terminate le regolazioni al passaggio, fare clic sul pulsante "Avanti".

4. Ripetere i punti 1), 2), 3) per i rimanenti passaggi da 2 a 5.

5. È possibile visualizzare semplicemente l'effetto della calibrazione facendo clic su
"Anteprima"

2. Anteprima

Premere il pulsante Anteprima in "Calibrazione coloree".
Viene visualizzata l'immagine sopra.

1. Premere il pulsante "visualizza calibrazione" per vedere l'effetto della calibrazione
regolata.

2. Premere il pulsante "Visualizza calibrazione" per vedere l'immagine originale .

Cenni generali

Modalità OSD

|

Calibrazione colore

|

Risoluzione dei problemi

Il sistema di elaborazione corrente non è compatibile con MagicTune™.
Premere OK e fare clic sul sito "Shortcut to the MagicTune™ site" per
visualizzare la nostra home page per ulteriori riferimenti.

Può verificarsi un errore se la scheda video/grafica non è inclusa
nell'elenco delle schede disponibili.
(Le schede video più obsolete o nuove possono non essere
compatibili.)

Visitare la nostra homepage per consultare la sezione dedicata alla
risoluzione dei problemi.

Può verificarsi un errore se il produttore della scheda ha modificato
il driver della scheda video o il chip grafico, anche se la scheda
video compare nell'elenco delle schede disponibili.

| Risoluzione dei problemi

Visitare la nostra homepage per consultare la sezione dedicata alla
risoluzione dei problemi.

Verificare che lo schermo sia prod otto da Samsung.
Prodotti di altre marche possono causare errori.

Solo i prodotti Samsung supportano questa funzione.

Può verificarsi un errore anche se lo schermo è prodotto da
Samsung ma è obsoleto.
Verificare che lo schermo supporti MagicTune™.

Questa funzione è supportata solo dagli schermi registrati sulla nostra
homepage.
Verificate lo schermo prima di effettuare l'acquisto, poiché i modelli
obsoleti non sono supportati.

Si verifica un errore se non sono disponibili informazioni su EDID
(Extended Display Identification Data) per lo schermo corrente.

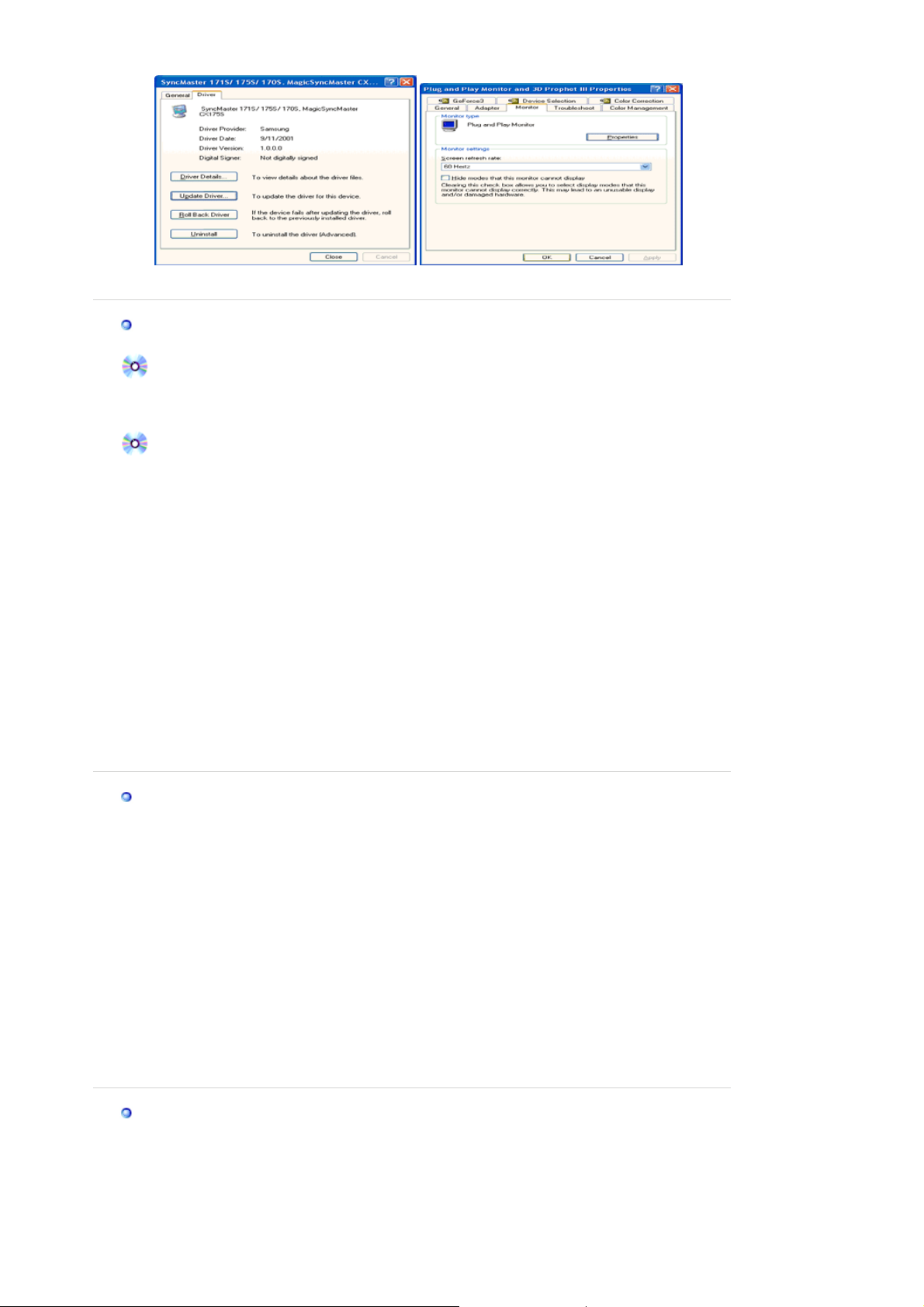

Ciò si verifica quando dal desktop si seleziona Start > Impostazioni
> Pannello di controllo > Sistema > Hardware > Gestione
periferiche > Schermi, l'attuale "Monitor Plug and play" viene
rimosso e nuovo hardware viene ricercato ma il sistema non riesce
a trovare alcun "Monitor Plug and play".

Visitare la nostra homepage per consultare la sezione dedicata alla
risoluzione dei problemi.

Si verifica un errore quando si sostituisce il monitor con uno nuovo
senza scollegare l'alimentazione e senza riavvi are il sistem a.

Riavviate il sistema quando sostituite il monitor prima di utilizzare
MagicTune™.

Si verifica un errore quando il driver della scheda video non è
installato in modo appropriato.
Cio si verifica quando l'elenco delle schede video attuale non viene
visualizzato normalmente. E' possibile verificarlo attraverso Start >
Impostazioni > Sistema > Hardware > Gestione periferiche >
Scheda video.

Visitate la homepage del produttore della scheda video e scaricate e
installate l'ultima versione del driver.
Per ulteriori informazioni sulle schede video, cont atta te il produ ttore
della scheda.

Per garantire il funzionamento normale, riavviare il sistema.

Si verifica un errore quando non viene riavviato il sistema dopo
l'installazione di MagicTune™.
(Solo per Win98SE e WinMe.)

Per le migliori prestazioni di MagicTune™, adottare la risoluzione ottimale.
Consultare la Guida dell'utente per verificare la risoluzione ottimale.

Questo video non supporta MagicTune™.
Installare un nuovo driver per la scheda video.

Riavviate il sistema prima dell'uso.

Nel caso non venga adottata la risoluzione ottimale ed eseguita la
funzione Color Calibration (Calibrazione del colore), lo schermo
non può essere regolato in base alle condizioni ottimali.

Consultate il manuale per verificare la risoluzione ottimale..

Si verifica un errore quando il driver della scheda video non è
installato in modo appropriato.
Cio si verifica quando l'elenco delle schede video attuale non viene
visualizzato normalmente. E' possibile verificarlo attraverso Start >
Impostazioni > Sistema > Hardware > Gestione periferiche >
Scheda video.

Visitate la homepage del produttore della scheda video e scaricate e
installate l'ultima versione del driver.
Per ulteriori informazioni sulle schede video, cont atta te il produ ttore

della scheda.

Poiché il programma Highlight usa le linee di comunicazione,
uscire dal programma Highlight prima di accedere a MagicTune™.

Alcuni degli schermi Samsung CDT supportano la funzione
Highlight.
Quando si usano le funzioni Highlight e MagicTune™
simultaneamente, si verifica un conflitto che causa errori.

DISATTIVATE la funzione Highlight prima di utilizzare MagicTune™.

Risoluzione dei problemi

z MagicTune™ potrebbe non funzionare se il monitor viene sostituito o il driver della

scheda video viene aggiornato mentre MagicTune™ è funzionante. In tal caso,
riavviare il sistema.

Problema Lista di controllo Soluzioni

Controllo da
effettuare
quando
MagicTune™ non
funziona
correttamente.

MagicTune™ è
disponibile solo su
PC (VGA) con un
sistema operativo
Windows in grado
di supportare la
funzione Plug and
Play.

* Per verificare se il PC supporta
MagicTune™, seguire i passaggi
riportati di seguito (Se il sistema
operativo è Windows™ XP);

Pannello di controllo → Prestazioni e
manutenzione → Sistema → Hardware
→ Gestione periferiche → Schermi →
Dopo aver eliminato Monitor Plug and

Play, trovare 'Monitor Plug and Play'
effettuando una ricerca nel nuovo
hardware.

MagicTune™ – tai papildoma
monitoriaus programine iranga. Tam
tikros vaizdo plokštes gali buti
nesuderinamos su jusu monitoriumi. Jei
kiltu problemu del vaizdo plokštes,
apsilankykite musu svetaineje ir
pasitikrinkite jos pavadinima
suderinamu vaizdo plokšciu saraše.

http://www.samsung.com/monitor/magicTune

MagicTune™ non
funziona in modo
adeguato.

z Visitare il
z Visitare il nostro

Il PC o la scheda
grafica sono stati
sostituiti?

Scaricare il programma più aggiornato.
Il programma può essere scaricato
all'indirizzo

http://www.samsung.com/monitor/magicTune

sito Web

di MagicTune™ per assistenza tecnica su MagicTune™, FAQ

(risposte alle domande più frequenti) e aggiornamenti del software.

sito Web

e scaricare il software di installazione per MagicTune™

MAC.

Panoramica |

Panoramica

Che cos'è MagicRotation?

Interfaccia

|

Risoluzione dei problemi

Tradizionalmente, lo schermo del computer consente di visualizzare le immagini solo in modalità
orizzontale.
Nell'epoca attuale, sempre più utenti ogni giorno devono visualizzare documenti, pagine web, posta
elettronica, ecc.. Il contenuto di questo tipo di applicazioni può essere visualizzato meglio in modalità
verticale, la quale permette di includere tutte le informazioni in una schermata. MagicRotation consente
di aumentare in modo significativo la produttività dell'utente, in quanto permette di passare liberamente
dalla modalità orizzontale a quella verticole e viceversa.

Il software MagicRotation di Samsung Electronics, Inc. dispone di una funzione di rotazione (con livelli di
orientamento 0, 90, 180, 270) che semplifica l'uso ottimale dello schermo del computer e permette di
visualizzare meglio le informazioni, aumentando così la produttività dell'utente.

Funzioni di base

MagicRotation supporta Windows™ 98 SE, Me, NT 4.0, 2000, XP Home e XP Professional.

* Windows™ è un marchio registrato di Mi crosoft Corporation,Inc.

Panoramica

| Interfaccia |

Risoluzione dei problemi

z Quando Rotation è funzionante, parte del programma MagicTune™

può non funzionare normalmente.

z AutoRotation : La funzione AutoRotation farà ruotare

automaticamente il monitor a 0, 90, 180 gradi quando si ruota il
monitor.

Per eseguire AutoRotation, seguire le istruzioni sottostanti.

z Installare entrambi i programmi Rotation e MagicTune™ 3.6 sul proprio

PC.

z Lanciare MagicTune™ 3.6.
z Opzione → Preferenze → Spuntare la casella nel menù Attiva

vassoio compiti.

* È disponibile una porta di uscita analogica per il collegamento del
monitor client a un’altra periferica di visualizzazione.

Interfaccia

Il menù sulla barra delle applicazioni

Rotate: L'immagine viene ruotata in unità di 90 gradi.

menù a comparsa quando si fa clic con

il pulsante destro del mouse.

Rotate to 0: L'immagine viene ruotata fino a 0 gradi dall'angolo di rotazione
corrente.

Rotate to 90: L'immagine viene ruotata fino a 90 gradi dall'angolo di
rotazione corrente.

Rotate to 180: L'immagine viene ruotata fino a 180 gradi dall'angolo di
rotazione corrente.

Rotate to 270: L'immagine viene ruotata fino a 270 gradi dall'angolo di
rotazione corrente.

Hot key: I tasti di scelta rapida hanno funzioni predefinite che tuttavia
possono essere modificate dall'utente.
I tasti di scelta rapida possono essere definiti direttamente dall'utente tram ite
la tastiera dopo avere modificato i tasti di scelta rapida esistenti. Per creare il
tasto di scelta rapida, è sufficiente utilizzare la combinazione Maiusc, Ctrl, Alt e
un tasto generico. Se si preme solo il tasto generico, viene definita la
combinazione Alt+tasto generico.

Help: Mostra la Guida del programma MagicRotation.

About: Mostra le informazioni relative alla versione e al copyright del

programma.

Exit: Esce dal programma MagicRotation.

Panoramica

|

Interfaccia

Risoluzione dei problemi

Prima di contattare l'Assistenza Clienti

z Per fornire le funzionalità di rotazione de llo schermo, il software MagicRotation

utilizza il driver di visualizzazione fo rnito dal produttore della scheda grafica. Se il
driver di visualizzazione non è installato correttamente o è difettoso, questi difetti
esisteranno anche dopo l'installazione del software MagicRotation.
Di conseguenza, gli eventuali errori o risposte impreviste dovute al driver di
visualizzazione non sono da imputare al software MagicRotation.

Per verificare se un problema è dovuto al driver di visualizzazione installato, seguire
questa procedura diagnostica:

1. Verificare se il problema si verifica sia con l'orientamento 0 (modalità
orizzontale) sia con l'orientamento 90 (modalità verticale).

2. Verificare se il problema si verifica con diverse profondità del colore (8 /16/32
bit per pixel) e diverse modalità di risoluzione (800 x 600, 1024 x 768).

3. Verificare se il problema si verifica anche quando il software MagicRotation
non è installato.

Se il problema persiste in uno o tutti questi scenari, la causa potrebbe essere il
driver di visualizzazione:

| Risoluzione dei problemi

Per risolvere il problema, seguire questa procedura:

1. Disinstallare il software MagicRotation.

2. Richiedere al produttore della scheda grafica l'ultima versione del driver di
visualizzazione.
I più recenti driver di visualizzazione di ATI, NVID IA, MATROX, INTEL, ecc.
sono scaricabili dai rispettivi siti web.

3. Installare l'ultima versione del driver di visualizzazione.

4. Installare il software MagicRotation. Nella maggior parte dei casi, questa
procedura consente di risolvere il problema .

z MagicRotation potrebbe non funzionare se si sostituisce il monitor oppure se la

scheda grafica viene aggiornata mentre MagicRotation è attivo.
In questo caso, riavviare il sistema.

z

Per assistenza, FAQ (domande e risposte) e aggiornamenti software, visitare il

web

di MagicRotation.

sito

Lista di controllo

Problema Lista di controllo Soluzione

Prima di rivolgersi all'assistenza, prendere visione delle informazioni presenti in questa
sezione per accertarsi se è possibile risolvere da soli il problema. Se si ha bisogno
dell'assistenza, chiamare il numero telefonico riportato sulla scheda di garanzia, il numero

telefonico indicato nella sezione Informazioni o rivolgersi al proprio rivenditore.

Sullo schermo non
appare alcuna
immagine Il monitor
non si accende.

Il cavo di alimentazione è
collegato in modo
appropriato?

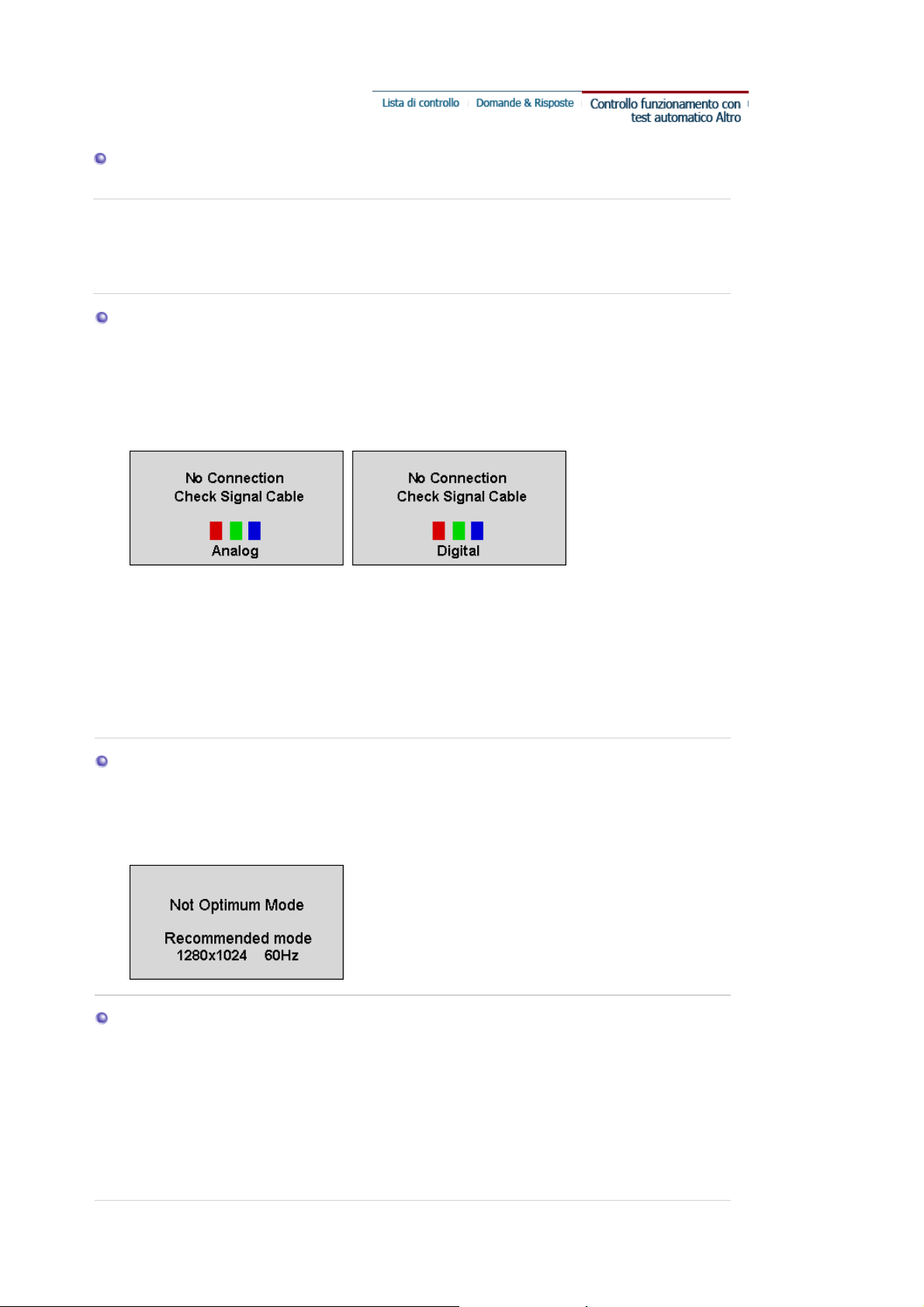

Sullo schermo appare il
messaggio

"

No Connection

Check Signal Cable

" ?

Se l'alimentazione è in
funzione, riavviare il
computer per verificare se
appare la schermata
iniziale (la finestra di
accesso).

Appare il messaggio

"Not
Optimum
Mode","Recommended
Mode 1280 x 1024

?

60Hz"

Controllare il collegamento del cavo di
alimentazione e se questo è funzionante.

(Collegato mediante il Cavo ‘da DVI-A a D­Sub' )

Verificare che il computer sia correttamente
collegato.

(Collegato mediante il cavo DVI)

Se il messaggio appare sullo schermo
nonostante il cavo sia adeguatamente
collegato, controllare la sorgente video dello
schermo utilizzando il tasto Power sul
pannello anteriore dello schermo stesso. Il
problema potrebbe essersi verificato perché lo
schermo è impostato su Analog (Analogico).

Se appare la schermata iniziale (la finestra di
accesso), avviare il computer nella modalità
applicabile (la modalità provvisoria per
Windows ME/2000/XP) e quindi cambiare la
frequenza della scheda video.
(Fare riferimento alle modalità di

visualizzazione predefinite)

Nota: Se non appare la schermata iniziale
(finestra di accesso), contattare il centro di

assistenza o il proprio rivenditore.

Questo messaggio appare quando il segnale
della scheda video supera la risoluzione
massima e la frequenza.

Regolare la risoluzione massima e la
frequenza applicabili per il monitor.

Sullo schermo non Il monitor è nella modalità PowerSaver.

appare alcuna immagine. Premere un tasto sulla tastiera o muovere il

mouse per attivare il monitor e ripristinare
l'immagine sullo schermo.

Sullo schermo
appaiono immagini con
strani colori o immagini
solo in bianco e nero.

Improvvisamente si è
verificato uno
sbilanciamento delle
immagini sullo
schermo.

Collegato mediante il
cavo DVI?

Sullo schermo appare
solo un colore come se si
stesse guardando lo
schermo da un foglio di
cellofan?

I colori sullo schermo
sono diventati strani
prima dell'esecuzione di
un programma o a causa
di un crash tra le
applicazioni?

La scheda video è
impostata in modo
corretto?

È stata cambiata la
scheda video o il driver?

È stata regolata la
risoluzione o la frequenza
del monitor?

Dato che alcuni tipi di schede video non
trasmettono i segnali video in uscita, è
possibile che venga visualizzata una
schermata vuota se si avvia il sistema prima di
collegare il cavo DVI oppure se si scollega e si
ricollega il DVI mentre il sistema è in
esecuzione. Collegare il cavo DVI, quindi
riavviare il sistema.

Controllare il collegamento del cavo del
segnale.

Assicurarsi che la scheda video alloggi bene
nella propria sede.

Riavviare il computer.

Impostare la scheda video facendo riferimento
al manuale della scheda video.

Regolare la posizione e le dimensioni facendo
riferimento alle MagicTune™ programma.

Regolare la risoluzione e la frequenza della
scheda video (Fare riferimento alle modalità di

visualizzazione predefinite).

La schermata è fuori
fuoco.

Sullo schermo
appaiono solo 16
colori. I colori dello
schermo sono cambiati
dopo la sostituzione
della scheda video.

Appare il messaggio
"Unrecognized
monitor, Plug & Play
(VESA DDC) monitor
found" (Monitor
sconosciuto, periferica
Plug & Play (VESA
DDC) trovata).

Controllo da effettuare
quando MagicTune™
non funziona
correttamente.

Le immagini sullo schermo risultano sbilanciate a causa del ciclo dei
segnali della scheda video. Regolare di nuovo la Posizione facendo
riferimento alle MagicTune™ programma.

È stata regolata la
risoluzione o la frequenza
del monitor?

I colori di Windows sono
stati impostati in modo
corretto?

La scheda video è
impostata in modo
corretto?

È stato installato il driver
del monitor?

Consultare il manuale
della scheda video per
stabilire se è supportata
la funzione Plug & Play
(VESA DDC).

La funzione MagicTune™
si trova solo su PC (VGA)
dotati di sistema operativo
Window e che supportano
la funzione Plug & Play.

Regolare la risoluzione e la frequenza della
scheda video.
(Fare riferimento alle modalità di

visualizzazione predefinite)

Per Windows ME/2000/XP:
Impostare i colori in modo corretto da

Pannello di controllo, Schermo
Impostazioni

Impostare la scheda video facendo riferimento
al manuale della scheda video.

Installare il driver del monitor seguendo le

istruzioni di installazione del driver.

* Per verificare che il proprio PC supporta
la funzione MagicTune™ attenersi alla
seguente procedura (esempio con
Windows XP);

Panello di controllo -> Prestazioni e
manutenzione -> Sistema -> Hardware ->
Gestione periferiche -> Schermi -> Dopo
l'eliminazione del monitor Plug & Play, trovare
"Monitor Plug & Play" eseguendo la ricerca di

.

,

nuovo hardware.

p

MagicTune™ è un software opzionale per il
monitor. Alcune schede grafiche potrebbero
non supportare il monitor. In caso di problemi
con la scheda grafica, visitare il nostro sito
web per verificare l'elenco delle schede
grafiche compatibili.

http://www.samsung.com/monitor/magictune

MagicTune™ non
funziona in modo
adeguato.

Visitare il nostro sito web e scaricare il software di installazione per MagicTune™ MA C.

In caso di problemi con il monitor controllare quanto descritto di seguito.

1. Verificare se il cavo dell'alimentazione e gli altri cavi sono collegati correttam ente al computer.

2. Verificare se il computer attiva un segnale acustico per più 3 volte quando viene avviato.
(Se questo segnale acustico viene attivato per più di tre volte, richiedere l' assistenza per la
scheda madre del computer).

3. Se è stata installata una nuova scheda video o se il PC è stato assemblato, assicurarsi di avere
installato il driver della scheda (video) e quello del monitor.

4. Verificare se il rapporto di scansione del monitor è impostato su 56 Hz o 75 Hz. (Se si utilizza la
risoluzione massima non superare i 75 Hz).

5. In caso di problemi nell'installazione del driver della scheda (video), avviare il computer nella
modalità provvisoria, rimuovere la Scheda video da "

eriferiche

" e quindi riavviare il computer per installare di nuovo il driver della scheda (video).

Se i problemi continuano a verificarsi ripetutamente, rivolgersi ad un centro di assistenza

autorizzato.

Il PC o la scheda grafica
sono stati sostituiti?

Scaricare il programma più aggiornato. Il
programma può essere scaricato all'indirizzo

http://www.samsung.com/monitor/magictune.

Pannello di controllo, Sistema, Gestione

Domande & Risposte

Domanda Risposta

How can I change the
frequency?

In che modo si regola la
risoluzione?

In che modo si imposta la
funzione di Risparmio
energetico?

Come si pulisce il rivestimento
esterno del monitor e il
cinescopio?

Qual è la procedura di modifica della frequenza?
La frequenza può essere cambiata riconfigurando la scheda

video.
Si noti che il supporto della scheda video può variare, in base alla

versione utilizzata di driver.
(Per maggiori informazioni consultare il manuale de l computer o
della scheda video.)

Per Windows ME/XP/2000: Impostare la risoluzione da

di controllo, Schermo, Impostazioni

* Per maggiori informazioni contattare il costruttore della scheda
video.

Per Windows ME/XP/2000: Impostare la funzione in BIOS-SETUP
del computer o da screen saver. (Consultare il manuale di
Windows o il manuale del computer)

Scollegare il cavo d'alimentazione e quindi pulire il monitor con un
panno morbido, utilizzando un preparato per pulitura o acqua.

Non lasciare residui di detergente o non graffiare il rivestimen to.
Non far entrare acqua nel monitor.

.

Pannello

Controllo funzionamento con test automatico

Controllo funzionamento con test automatico | Messaggi di avviso | Ambiente | Suggerimento utile

La funzione di test automatico permette di verificare se il monitor funziona in modo
appropriato. Se il monitor e il computer sono collegati correttamente ma lo schermo del
monitor rimane oscurato e la spia dell'alimentazio ne lampeggia, eseguire il test automatico del
monitor eseguendo la procedura descritta di seguito.

Controllo funzionamento con test automatico

1. Spegnere il computer ed il monitor.

2. Scollegare il cavo del segnale video dal retro del computer.

3. Accendere il monitor.
Se il monitor funziona in modo corretto, apparirà una casella con un bordo di colore con
una scritta di colore come mostrato nella seguente figura:
Le tre caselle all'interno del bordo sono di colore rosso, verde e blu.

Se una delle caselle non appare questo indica un problema nel monitor. Questa casella
appare anche durante il normale funzionamento se il cavo di segnale video viene
scollegato o se è danneggiato.

4. Spegnere il monitor e ricollegare il cavo di segnale video; quindi a ccendere il computer ed il
monitor.
Se lo schermo del monitor rimane oscurato dopo aver eseguito la procedura
sopradescritta, controllare il controller video e il sistema; il monitor funziona correttamente.

Messaggi di avviso

Se c'è un problema nel segnale di ingresso, sullo schermo appare un messagg io oppure lo
schermo si oscura anche se il LED dell'alimentazione rimane a cceso. Il messaggio può
indicare che il monitor è fuori gamma di scansione o che occorre verificare il cavo del
segnale.

Ambiente

L'ubicazione e la posizione del monitor possono influenzare le caratteristiche e le
altri funzioni del monitor.

Se sono presenti altoparlanti woofer vicino al monitor, scollegarli e metterli in un'altra

z

stanza.

z Spostare qualsiasi apparecchio elettrico, come per esempio radio, ventole, orologi che

sono entro un metro di distanza dal monitor.

Suggerimento utile

z Il monitor ricrea i segnali visivi ricevuti dal PC. Quindi, se è presente un problema nel PC o nella

scheda video, questo può far oscurare il monitor, essere causa di colori sbiaditi, disturbi,
Frequenza troppo elevata, eccetera. In tal caso, verificare prima l'origine del problema e poi
contattare il centro di assistenza o il proprio rivenditore.

z

Condizione di funzionamento del monitor

Se non appare alcuna immagine sullo schermo o se appare il messaggio

Mode","Recommended Mode 1280 x 1024 60Hz"

"Not Optimum

, scollegare il cavo dal computer mentre il

monitor è ancora acceso.

{ Se sullo schermo appare un messaggio o se lo schermo diventa bianco, ciò indica che il

monitor sta funzionando.

{ In questo caso, controllare il computer.

Caratteristiche tecniche generali

Informazioni generali

Modello SyncMaster 760BF

Pannello LCD

Dimensioni 17,0 pollici - diagonale

Area di visualizzazione 337,92mm (H) x 270,336mm (V)

Passo Pixel 0,264mm (H) x 0,264mm (V)

Tipo Matrice attiva TFT a-si

Sincronizzazione

Orizzontale 30 ~ 81 kHz (Analog/Digital)

Verticale 56 ~ 75 Hz (Analog/Digital)

Colori visualizzati

16,2M colori

Risoluzione

Risoluzione ottimale 1280 x 1024@60 Hz

Risoluzione massima 1280 x 1024@75 Hz

Segnale di ingresso, terminato

RGB Analogico, DVI (Digital Visual Interface) conforme a Digital RGB
0,7 Vp-p ±5%, brillantezza positiva, 75 Ωs ±10% (terminato)
Separare sync H/V, Composite, SOG, livello TTL, positivo o negativo

Massimo clock dei pixel

140 MHz (Analog/Digital)

Alimentazione

AC 100 ~ 240 VAC(±10%), 60/50 Hz ± 3Hz

Cavo di segnale

Cavo di connessione da DVI-A a D-Sub, scollegabile, 1,8 m
Connettore da DVI-I a DVI-I, scollegabile, 2,0 m (opzionale)

Connettore segnale

Connettore D-Sub a 15 pin e 3 righe, connettore DVI-I a 24 pin e 3 righe

Consumo di energia

Inferiore a 34W

Dimensioni (LxPxA) / Peso

380,6 x 269,0 x 392,0 mm(15,0 x 10,6 x 15,4 pollici ) / 5,05 kg

Requisiti ambientali

Esercizio Temperatura : 10°C ~ 40°C(50°F ~ 104°F)

Umidità : 10% ~ 80%, non condensante

Deposito Temperatura : -20°C ~ 45°C(-4°F ~113°F)

Umidità : 5% ~ 95%, non condensante

Funzione Plug & Play

Questo monitor può essere installato su un qualsiasi sistema compatibile ad uso immediato (Plug &
Play). L'interazione del monitor e dei sistemi informatici offrirà le migliori condizioni di funzionamento
e impostazioni del monitor. Nella maggior parte dei casi, l'installazione del monitor procederà
automaticamente, a meno che l'utente non desideri selezionare impostazioni alternative.

Numero accettabile di punti

Il pannello TFT LCD è fabbricato facendo uso la tecnologia di semiconduttori sofisticati con una
precisione del 1ppm (un milionesimo) utilizzata per questo prodotto. Ma i pixel dei colori ROSSO,
VERDE, BLU e BIANCO a volte possono apparire più brillanti o si possono visualizzare alcuni pixel
neri. Cio' non è dovuto ad una cattiva qualità e si puo' quindi far uso del prodotto in tutta sicurezza.

z Ad esempio, il numero di sotto pixel TFT LCD contenuto in questo prodotto è 3.932.160.

Nota: ll progetto e le specifiehe sono Sync on Greengetti a variazioni senza preavviso.

PowerSaver

Questo monitor dispone di un sistema incorporato di gestione dell'energia detto PowerSaver. Questo
sistema permette di risparmiare energia attivando una modalità a basso consumo del monitor quando
non è utilizzato per un certo lasso di tempo. Il monitor ritorna automaticamente al normale
funzionamento spostando il mouse del computer o premendo un tasto della tastiera. Per risparmiare
energia, SPEGNERE il monitor quando non serve o ci si assenta dal luogo di lavoro per periodi
prolungati. Il sistema PowerSaver funziona con una scheda video DPMS VESA-compatibile installata
nel computer. Utilizzare un'utilità software installata nel computer per impostare questa funzione.

Modalità di risparmio

energetico

EPA/ENERGY 2000

Spento

Stato

Funzionamento

normale

Spia dell'alimentazione Blu Nero Nero

Consumo di energia Inferiore a 34W

Inferiore a 1W

(Spento )

Inferiore a 1W

(120 Vac / 230 Vac)

Questo monitor è conforme con gli standard EPA ENERGY STAR®
ed ENERGY2000 quando viene utilizzato con un computer dotato
della funzione DPMS VESA. In qualità di partner di ENERGY STAR®,
SAMSUNG ha determinato che questo prodotto soddisfa le linee
guida ENERGY STAR® per l'efficienza elettrica.

Modi di Visualizzazione

Se il segnale trasferito dal computer è uguale a quello indicato per le modalità di visualizzazione
predefinite, lo schermo viene regolato automaticamente. Tuttavia, se il segnale è diverso, lo schermo
può oscurarsi mentre il LED di alimentazione è acceso. Fare riferimento al manuale della scheda a
distanza e regolare lo schermo nel seguente modo.

Tabella 1. Modi di Visualizzazione

Modalità di

visualizzazione

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/-

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

Frequenza

orizzontale

(kHz)

Frequenza

verticale

(Hz)

Clock dei pixel

(MHz)

Polarità di

sincronizzazione

(H/V)

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 960 60,000 60,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Frequenza orizzontale

Il tempo per la scansione di una linea collegando il bordo destro a
quello sinistro dello schermo in orizzontale viene chiamato Ciclo
orizzontale e il numero inversamente proporzionale del Ciclo di
scansione orizzontale viene chiamato Frequenza di scansione
orizzontale. Unità: kHz

Frequenza verticale

Come per la lampada fluorescente, lo schermo deve ripetere la stessa
immagine molte volte al secondo per visualizzarla all'utente. La
frequenza di questa ripetizione è chiamata Frequenza verticale o
Frequenza di aggiornamento. Unità: Hz

Caratteristiche tecniche generali

Informazioni generali

Modello SyncMaster 960BF

Pannello LCD

Dimensioni 19,0 pollici - diagonale

Area di visualizzazione 376,32mm (H) x 301,056mm (V)

Passo Pixel 0,294mm (H) x 0,294mm (V)

Tipo Matrice attiva TFT a-si

Sincronizzazione

Orizzontale 30 ~ 81 kHz (Analog/Digital)

Verticale 56 ~ 75 Hz (Analog/Digital)

Colori visualizzati

16,7M colori

Risoluzione

Risoluzione ottimale 1280 x 1024@60 Hz

Risoluzione massima 1280 x 1024@75 Hz

Segnale di ingresso, terminato

RGB Analogico, DVI (Digital Visual Interface) conforme a Digital RGB
0,7 Vp-p ±5%, brillantezza positiva, 75 Ωs ±10% (terminato)
Separare sync H/V, Composite, SOG, livello TTL, positivo o negativo

Massimo clock dei pixel

140 MHz (Analog/Digital)

Alimentazione

AC 100 ~ 240 VAC(±10%), 60/50 Hz ± 3Hz

Cavo di segnale

Cavo di connessione da DVI-A a D-Sub, scollegabile, 1,8 m
Connettore da DVI-I a DVI-I, scollegabile, 2,0 m (opzionale)

Connettore segnale

Connettore D-Sub a 15 pin e 3 righe, connettore DVI-I a 24 pin e 3 righe

Consumo di energia

Inferiore a 38W

Dimensioni (LxPxA) / Peso

420,2 x 269,0 x 420,5 mm(16,5 x 10,6 x 16,6 pollici ) / 6,0 kg

Requisiti ambientali

Esercizio Temperatura : 10°C ~ 40°C(50°F ~ 104°F)

Umidità : 10% ~ 80%, non condensante

Deposito Temperatura : -20°C ~ 45°C(-4°F ~113°F)

Umidità : 5% ~ 95%, non condensante

Funzione Plug & Play

Questo monitor può essere installato su un qualsiasi sistema compatibile ad uso immediato (Plug &
Play). L'interazione del monitor e dei sistemi informatici offrirà le migliori condizioni di funzionamento
e impostazioni del monitor. Nella maggior parte dei casi, l'installazione del monitor procederà
automaticamente, a meno che l'utente non desideri selezionare impostazioni alternative.

Numero accettabile di punti

Il pannello TFT LCD è fabbricato facendo uso la tecnologia di semiconduttori sofisticati con una
precisione del 1ppm (un milionesimo) utilizzata per questo prodotto. Ma i pixel dei colori ROSSO,
VERDE, BLU e BIANCO a volte possono apparire più brillanti o si possono visualizzare alcuni pixel
neri. Cio' non è dovuto ad una cattiva qualità e si puo' quindi far uso del prodotto in tutta sicurezza.

z Ad esempio, il numero di sotto pixel TFT LCD contenuto in questo prodotto è 3.932.160.

Nota: ll progetto e le specifiehe sono Sync on Greengetti a variazioni senza preavviso.

PowerSaver

Questo monitor dispone di un sistema incorporato di gestione dell'energia detto PowerSaver. Questo
sistema permette di risparmiare energia attivando una modalità a basso consumo del monitor quando
non è utilizzato per un certo lasso di tempo. Il monitor ritorna automaticamente al normale
funzionamento spostando il mouse del computer o premendo un tasto della tastiera. Per risparmiare
energia, SPEGNERE il monitor quando non serve o ci si assenta dal luogo di lavoro per periodi
prolungati. Il sistema PowerSaver funziona con una scheda video DPMS VESA-compatibile installata
nel computer. Utilizzare un'utilità software installata nel computer per impostare questa funzione.

Modalità di risparmio

energetico

EPA/ENERGY 2000

Spento

Stato

Funzionamento

normale

Spia dell'alimentazione Blu Nero Nero

Consumo di energia Inferiore a 38W

Inferiore a 1W

(Spento )

Inferiore a 1W

(120 Vac / 230 Vac)

Questo monitor è conforme con gli standard EPA ENERGY STAR®
ed ENERGY2000 quando viene utilizzato con un computer dotato
della funzione DPMS VESA. In qualità di partner di ENERGY STAR®,
SAMSUNG ha determinato che questo prodotto soddisfa le linee
guida ENERGY STAR® per l'efficienza elettrica.

Modi di Visualizzazione

Se il segnale trasferito dal computer è uguale a quello indicato per le modalità di visualizzazione
predefinite, lo schermo viene regolato automaticamente. Tuttavia, se il segnale è diverso, lo schermo
può oscurarsi mentre il LED di alimentazione è acceso. Fare riferimento al manuale della scheda a
distanza e regolare lo schermo nel seguente modo.

Tabella 1. Modi di Visualizzazione

Modalità di

visualizzazione

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC, 1152 x 870 68,681 75,062 100,00 -/-

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

Frequenza

orizzontale

(kHz)

Frequenza

verticale

(Hz)

Clock dei pixel

(MHz)

Polarità di

sincronizzazione

(H/V)

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA, 1280 x 960 60,000 60,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Frequenza orizzontale

Il tempo per la scansione di una linea collegando il bordo destro a
quello sinistro dello schermo in orizzontale viene chiamato Ciclo
orizzontale e il numero inversamente proporzionale del Ciclo di
scansione orizzontale viene chiamato Frequenza di scansione
orizzontale. Unità: kHz

Frequenza verticale

Come per la lampada fluorescente, lo schermo deve ripetere la stessa
immagine molte volte al secondo per visualizzarla all'utente. La
frequenza di questa ripetizione è chiamata Frequenza verticale o
Frequenza di aggiornamento. Unità: Hz

Contatta SAMSUNG WORLD-WIDE

Se avete commenti o domande sui prodotti Samsung, contattate il Servizio
Clienti Samsung

CANADA 1-800-SAMSUNG (7267864) http://www.samsung.com/ca

MEXICO 01-800-SAMSUNG (7267864) http://www.samsung.com/mx

U.S.A 1-800-SAMSUNG (7267864) http://www.samsung.com

ARGENTINE 0800-333-3733 http://www.samsung.com/ar

BRAZIL 0800-124-421 http://www.samsung.com/br

CHILE 800-726-7864 (SAMSUNG) http://www.samsung.com/cl

COSTA RICA 0-800-507-7267 http://www.samsung.com/latin

ECUADOR 1-800-10-7267 http://www.samsung.com/latin

EL SALVADOR 800-6225 http://www.samsung.com/latin

GUATEMALA 1-800-299-0013 http://www.samsung.com/latin

JAMAICA 1-800-234-7267 http://www.samsung.com/latin

PANAMA 800-7267 http://www.samsung.com/latin

PUERTO RICO 1-800-682-3180 http://www.samsung.com/latin

REP. DOMINICA 1-800-751-2676 http://www.samsung.com/latin

TRINIDAD & TOBAGO 1-800-7267-864 http://www.samsung.com/latin

VENEZUELA 1-800-100-5303 http://www.samsung.com/latin

BELGIUM 02 201 2418 http://www.samsung.com/be

CZECH REPUBLIC 844 000 844 http://www.samsung.com/cz

DENMARK 38 322 887 http://www.samsung.com/dk

FINLAND 09 693 79 554 http://www.samsung.com/fi

FRANCE 08 25 08 65 65 (€ 0,15/min) http://www.samsung.com/fr

GERMANY 01805 - 121213 (€ 0,12/Min) http://www.samsung.de

HUNGARY 06 40 985 985 http://www.samsung.com/hu

ITALIA 199 153 153 http://www.samsung.com/it

LUXEMBURG 02 261 03 710 http://www.samsung.lu

NETHERLANDS 0900 20 200 88 (€ 0.10/Min) http://www.samsung.com/nl

NORWAY 231 627 22 http://www.samsung.com/no

POLAND 0 801 801 881 http://www.samsung.com/pl

PORTUGAL 80 8 200 128 http://www.samsung.com/pt

SLOVAKIA 0850 123 989 http://www.samsung.com/sk

SPAIN 902 10 11 30 http://www.samsung.com/es

SWEDEN 08 585 367 87 http://www.samsung.com/se

U.K 0870 242 0303 http://www.samsung.com/uk

RUSSIA 8-800-200-0400 http://www.samsung.ru

UKRAINE 8-800-502-0000 http://www.samsung.com/ur

AUSTRALIA 1300 362 603 http://www.samsung.com/au

CHINA 800-810-5858, 010- 6475 1880 http://www.samsung.com.cn

HONG KONG 2862 6001 http://www.samsung.com/hk

INDIA 3030 8282, 1600 1100 11 http://www.samsung.com/in

INDONESIA 0800-112-8888 http://www.samsung.com/id

JAPAN 0120-327-527 http://www.samsung.com/jp

MALAYSIA 1800-88-9999 http://www.samsung.com/my

PHILIPPINES 1800-10-SAMSUNG (7267864) http://www.samsung.com/ph

SINGAPORE 1800-SAMSUNG (7267864) http://www.samsung.com/sg

THAILAND 1800-29-3232, 02-689-3232 http://www.samsung.com/th

TAIWAN 0800-329-999 http://www.samsung.com/tw

VIETNAM 1 800 588 889 http://www.samsung.com/vn

SOUTH AFRICA 0860 7267864 (SAMSUNG) http://www.samsung.com/za

U.A.E 800SAMSUNG (7267864) http://www.samsung.com/mea

Dot pitch (distanza tra i punti luminosi)

L'immagine sul monitor è composta da punti rossi, verdi e blu. Minore è la distanza tra i punti,
maggiore è la risoluzione. La distanza tra due punti dello stesso colore viene chiamata 'Dot pitch'.
Unità: mm

Frequenza verticale

La schermata deve essere ridisegnata diverse volte al secondo per creare e visualizzare
un'immagine per l'utente. La frequenza di questa ripetizione per secondo è chiamata Frequenza
verticale o Frequenza di aggiornamento. Unità: Hz

Per esempio:

Se la stessa luce lampeggia 60 volte al secondo, riguarda 60 Hz.

Frequenza orizzontale

Il tempo per la scansione di una linea collegando il bordo destro a quello sinistro dello schermo in
orizzontale viene chiamato Ciclo di scansione orizzontale. Il numero inversamente proporzionale
del Ciclo di scansione orizzontale viene chiamato Frequenza di scansione orizzontale. Unità: kHz

Metodi interlacciato e non interlacciato

Il sistema che mostra le linee orizzontali dello schermo dall'alto al basso in sequenza è chiamato
Metodo Non interlacciato, mentre il sistema che mostra le linee dispari e poi quelle pari in
successione è chiamato metodo Interlacciato. Il metodo Non interlacciato viene utilizzato dalla
maggior parte dei monitor per assicurare un'immagine nitida. Il metodo Interlacciato è uguale a
quello utilizzato nei televisori.

Plug & Play

Si tratta di una funzione che offre la qualità migliore per l'utente permettendo al computer e al
monitor di scambiare automaticamente le informazioni. Questo monitor si attiene allo standard
internazionale VESA DDC per la funzione Plug & Play.

Risoluzione

Il numero di punti orizzontali e verticali per comporre l'immagine sullo schermo è chiamato
'risoluzione'. Questo numero indica il livello di precisione della visualizzazione. Un'alta risoluzione
è appropriata per eseguire più attività in quanto sullo schermo possono essere informazioni più
informazioni relative all'immagine.

Per
esempio:

Se la risoluzione è 1280 x 1024, ciò significa che la schermata è composta da 1280
punti orizzontali (risoluzione orizzontale) e 1024 linee verticali (risoluzione verticale).

1. Per ottenere una migliore qualità d'immagine, regolare la risoluzione del computer e l'indice
di riattivazione dello schermo (indice di refresh) come descritto qui di seguito, selezionando il
pannello di controllo. Se non è fornita la migliore qualità d'immagine in TFT-LCD, si rischia di
ottenere sullo schermo un'immagine di qualità irregolare.

Risoluzione: 1280 x 1024

{

{ Frequenza verticale (indice di refresh): 60 Hz

2. Il pannello TFT LCD è fabbricato facendo uso la tecnologia di semiconduttori sofisticati con
una precisione del 1ppm (un milionesimo) utilizzata per questo prodotto. Ma i pixel dei colori
ROSSO, VERDE, BLU e BIANCO a volte possono apparire più brillanti o si possono
visualizzare alcuni pixel neri. Cio' non è dovuto ad una cattiva qualità e si puo' quindi far uso
del prodotto in tutta sicurezza.

{ Ad esempio, il numero di sotto pixel TFT LCD contenuto in questo prodotto è

3.932.160.

3. Per pulire esternamente il monitor ed il pannello, utilizzare un panno morbido ed asciutto
leggermente imbevuto di un prodotto detergente raccomandato per tale scopo e lucidare.
Spolverare leggermente lo schermo a cristalli liquidi (LCD) senza effettuare alcuna
pressione; si rischierebbe, in tal caso di provocare una macchia.

4. Qualora non foste soddisfatti della qualità dell'immagine, potete eseguire direttamente sullo
schermo la "funzione di auto regolazione" che appare con una finestra che si attiva quando
viene premuto il tasto fine. Se, in seguito alla regolazione automatica, si nota ancora del
brusio di fondo, utilizzare la funzione FINE/COARSE.

5. Se si visualizza una schermata fissa per un periodo di tempo prolungato, può verificarsi la
comparsa di un'immagine residua o di una macchia sfocata.
Attivare la modalità di risparmio energetico o impostare uno screensaver per spostare
l'immagine quando è necessario allontanarsi dal monitor per un periodo di tempo prolungato.

Le informazioni in questo documento sono soggette a modifica senza preavviso.
© 2006 Samsung Electronics Co., Ltd. Tutti i diritti riservati.

È vietata la riproduzione in qualsiasi maniera senza il consenso scritto di Samsung Electronics
Co., Ltd.

Samsung Electronics Co., Ltd. non risponde degli errori qui inclusi o dei danni diretti o indiretti in
relazione alla fornitura, funzionamento o utilizzo di questo materiale.

Il logo "Samsung" sono marchi di fabbrica registrati di Samsung Electronics Co., Ltd.; "Microsoft",
"Windows" e "Windows NT" sono marchi registrati di Microsoft Corporation; "VESA", "DPMS" e
"DDC" sono marchi registrati di Video Electronics Standard Association; il nome "ENERGY
STAR®" ed il logo sono marchi registrati dell'Agenzia americana per la protezione dell'ambiente
(EPA). In qualità di partner di ENERGY STAR®, Samsung Electronics Co., Ltd ha determinato che
questo prodotto soddisfa le linee guida ENERGY STAR® per l'efficienza elettrica. Tutti gli altri
nomi di prodotto qui indicati possono essere marchi o marchi registrati dei rispettivi proprietari.

Classe B

Questo prodotto è un’apparecchiatura digitale di Classe B. Per una guida alla sicurezza e alla
conformità EMC, fare riferimento alla Guida "Regulatory" che riporta le normative vigenti.

MÉXICO

IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan
Tultitlán, Estado de México, C.P. 54940
Tel: [phone]

EXPORTADO POR: Samsung Electronics CO.,LTD.

416, Mae tan-3dong, Yeongtong - gu,
Suwon City, Gyeonggi-do Korea

INFORMAZIONI SUL PRODOTTO (Assenza di ritenzione

A

)

dell'immagine)

Le TV e i monitor LCD possono presentare il fenomeno della ritenzi one dell'immagine quando si
passa da una schermata all'altra, specialmente dopo che è stata visualizzata un'immagine statica
per un periodo prolungato di tempo.
Questa guida illustra come utilizzare correttamente i prodotti LCD per prot eggerli dalla ritenzione
dell'immagine.

Garanzia

La garanzia non copre eventuali danni causati dalla ritenzione dell’immagine.
La bruciatura dello schermo non è coperta dalla gara nzia.

Cos'è la ritenzione dell'immagine?

Durante il normale funzionamento di uno schermo LCD, il fenomeno della ritenzione
dell'immagine non si verifica. Tuttavia, se la stessa immagine resta visualizzata per un
lungo periodo di tempo, si accumula una leggera di ffe re nza di carica elettrica tra i due
elettrodi che racchiudono i cristalli liquidi. Questo può causare la concentrazione di
cristallo liquido in determinare aree dello schermo. Come conseguenza, l'immagine
precedente viene trattenuta quando si passa a una nuova immagine video. Tutti i
prodotti di visualizzazione, inclusi gli schermi LCD, sono soggetti a questo fenomeno.
Esso non è un difetto del prodotto.

Seguire i suggerimento riportati sotto per proteggere il vostro schermo LCD dal
fenomeno della ritenzione dell'immagine.

Spegnimento, Screen Saver o modalità di Risparmio energetico

Per esempio)

z Spegnere il schermo quando si visiona un motivo statico.

- Spegnere lo schermo per 4 ore dopo 24 ore di uso.

- Spegnere lo schermo per 2 ore dopo 12 ore di uso.

z Utilizzare uno Screen Saver se possibile

- Si consiglia l'uso di uno Screen Saver a colore singolo o di
un'immagine in movimento.

z Spegnere il monitor con lo scherma di risparmio energetico delle proprietà

dello schermo del PC.

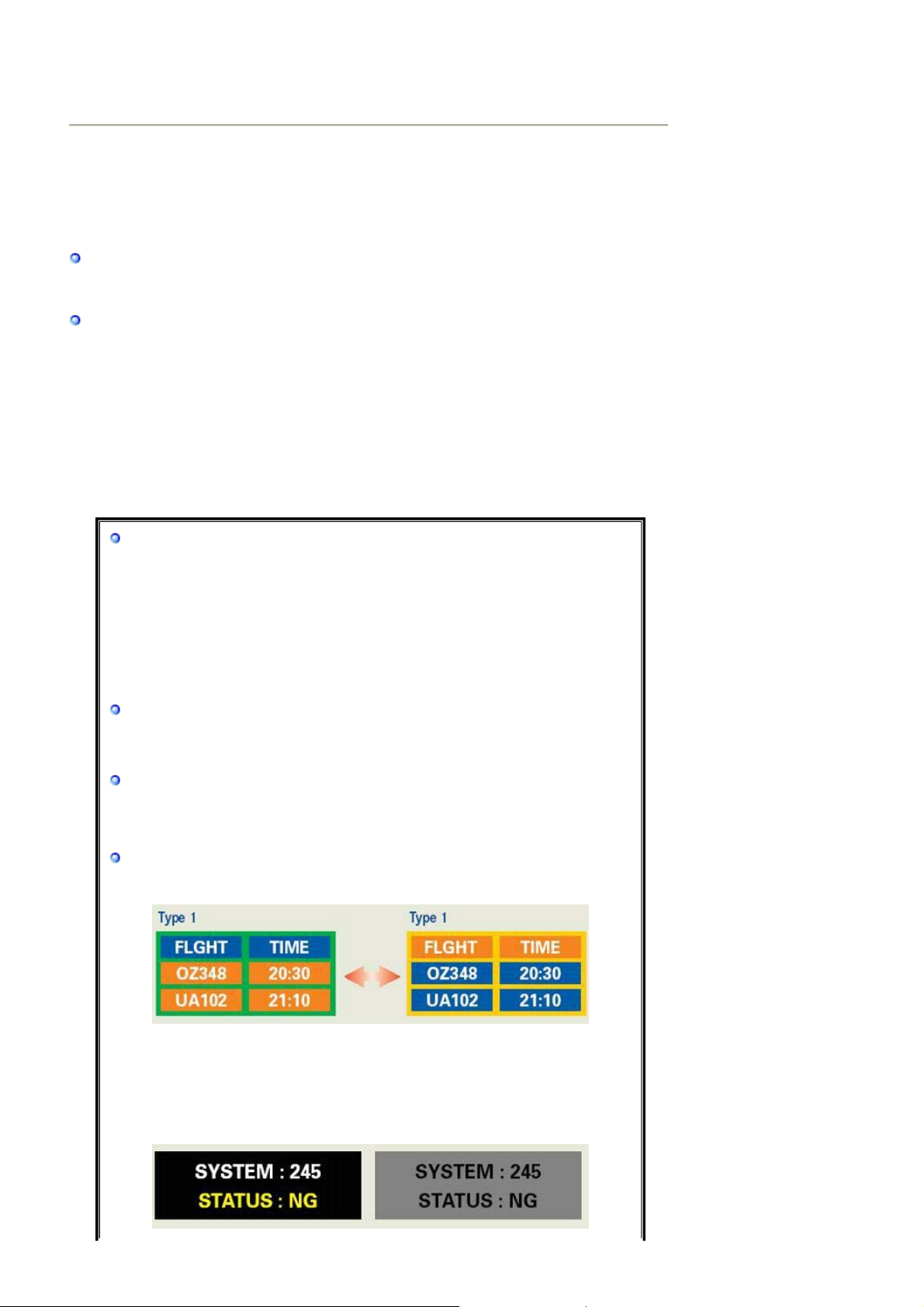

Suggerimenti per applicazioni specifiche

eroporti, stazioni di transito, borse, banche e sistemi di controllo

Si consiglia di seguire le procedure riportate di seguito:

Visualizzare ciclicamente le informazioni e il logo o immagini in
movimento.

Ciclo: visualizzare le informazioni per 1 ora seguite dalla visualizzazione di un
logo o di immagini in movimento per 1 minuto.

Cambiare periodicamente le informazioni sul colore (utilizzare 2 colori
differenti

.

Per esempio) Ruotare le informazioni di colore con 2 colori ogni 30 minu ti.

Evitare di utilizzare una combinazione di caratteri e il colore dello sfondo con
elevata differenza di luminanza.
Evitare di utilizzare i colori grigi, che possono causare più facilmente il
fenomeno della ritenzione dell'immagine.

z Evitare: i colori con grosse differenze di luminanza (bianco e nero, grigi)

Per esempio)

prog

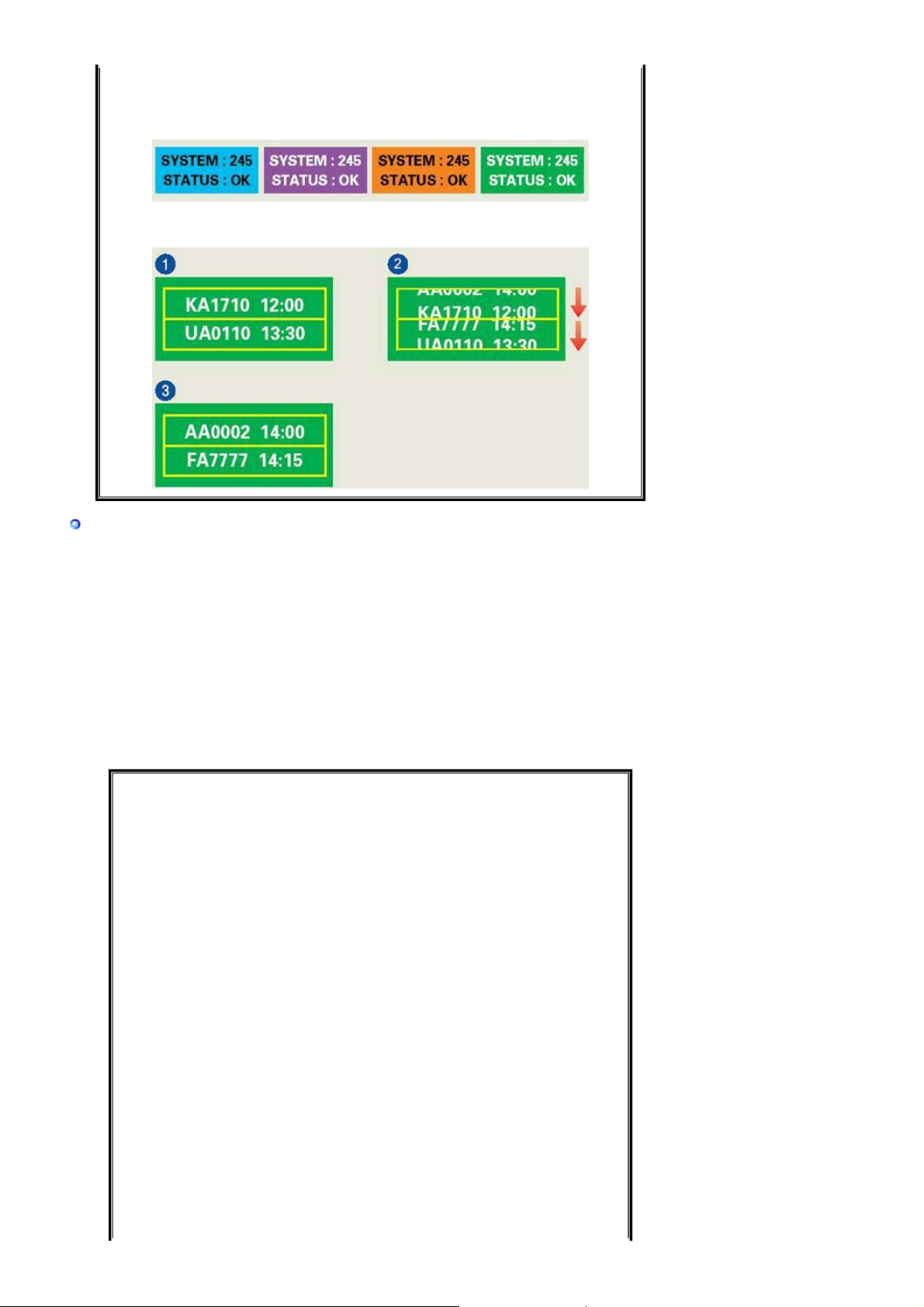

z Impostazioni consigliate: colori chiari con piccole differenze di luminanza

- Cambiare il colore dei caratteri e il colore dello sfondo ogni 30 minu ti.
Per esempio)

- Ogni 30 minuti, cambiare i caratteri con del movimento.
Per esempio)

Il modo migliore per proteggere il monitor dal fenomeno della ritenzione
dell'immagine consiste nell'impostare il PC o il sistema per avviare un

ramma di Screen Saver quando non si utilizza lo schermo.

La ritenzione dell'immagine potrebbe non verificarsi quando si utilizz a lo sch ermo LCD
in condizioni normali.
Per condizioni normali si intende un cambiamento continuo delle immagini visualizzate

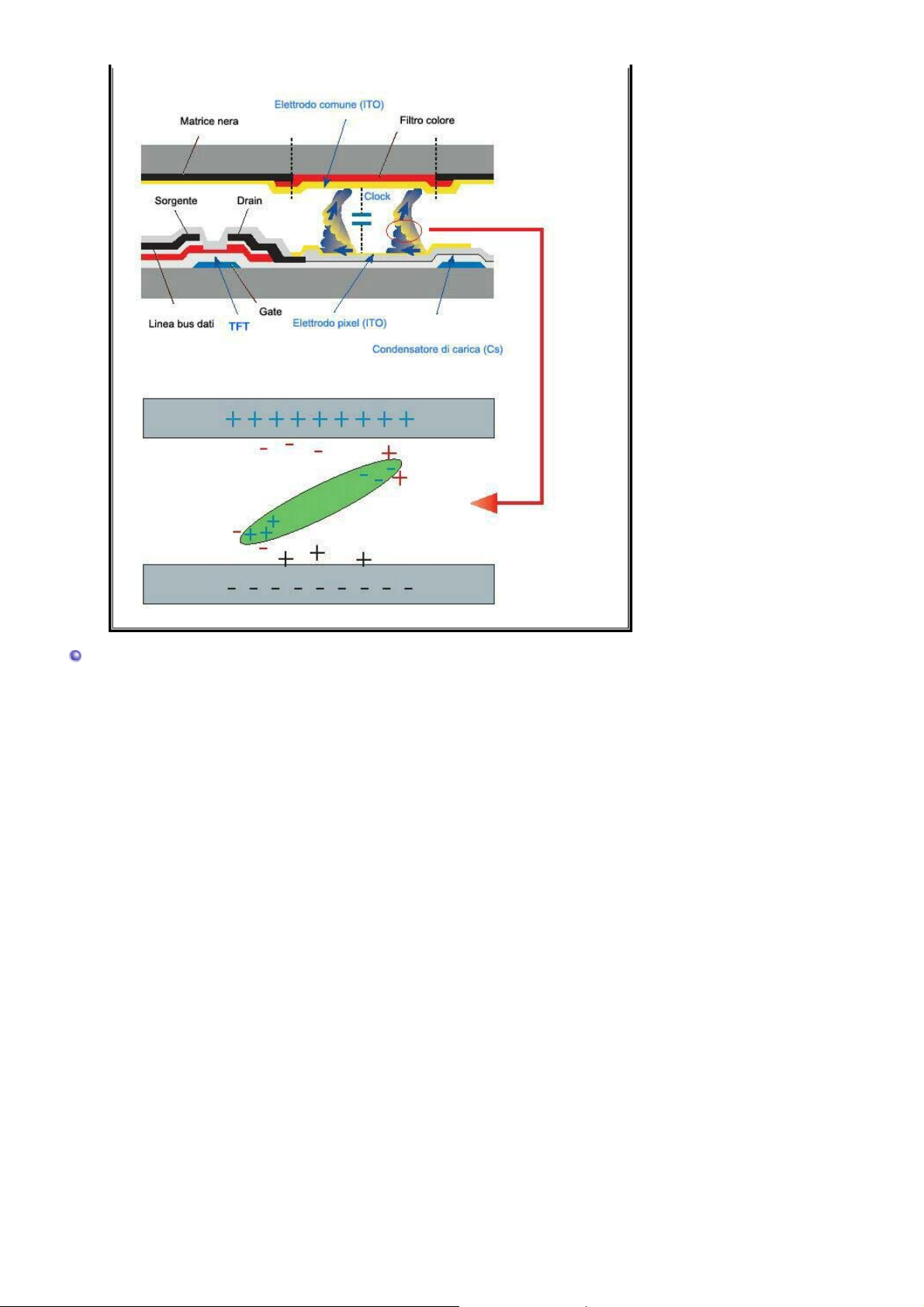

a schermo. Quando uno schermo LCD funziona per un periodo di tempo prolungato
con un motivo fisso (oltre 12 ore), potrebbe esserci una leggera differenza di tensione
tra gli elettrodi che azionano il cristallo liquido di un pixel. La differenza di tensione tra
gli elettrodi aumenta col passare del tempo, forzando l'inclinazione de l cristallo liquido.
Quando ciò si verifica, al cambiare dell'immagine è possibile vedere l'immagine
precedente.
Per evitare questo fenomeno, è necessario ridurre la differenza di tensione
accumulata.

Il nostro monitor LCD soddisfa i requisiti ISO13406-2 Classe II sui guasti ai pixel.

Corretto smaltimento del prodotto
(rifiuti elettrici ed elettronici) - Solo Europa

(Applicabile in i paesi dell’Unione Europea e in quelli con sistema di
raccolta differenziata)

Il marchio riportato sul prod otto o sulla sua documentazione indica che il
prodotto non deve essere smaltito con altri rifiuti domestici al termine del ciclo
di vita. Per evitare eventuali danni all'ambiente o alla salute causati
dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare questo
prodotto da altri tipi di rifiuti e di riciclarlo in maniera responsabile per favorire
il riutilizzo sostenibile delle risorse materiali.

Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è
stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni
relative alla raccolta differenziata e al riciclaggio per questo tipo di prodotto.

Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i
termini e le condizioni del contratto di acquisto. Questo prodotto non deve
essere smaltito unitamente ad altri rifiuti commerciali.
