Introduzione
Contenuto della confezione
Nota
Verificare che i seguenti componenti siano presenti nell'imballaggio del monitor.
Se qualsiasi componente dovesse risultare mancante, contattare il rivenditore.
Contattare il rivenditore per acquistare eventuali accessori.
Disimballaggio
Tipo 1
Monitor e piedistallo semplice
Tipo 2
Monitor e piedistallo semplice
Nota
Il programma MagicRotation non può
funzione Rotazione.
Tipo 3
essere fornito poiché il Piedistallo semplice non prevede la
9
Monitor e piedistallo HAS
Tipo 4
Monitor e piedistallo HAS
Manualistica
Introduzione
Guida di installazione rapida Garanzia
(non disponibile in tutti i pae-
si)
Cavi
Cavo D-Sub Cavo di alimentazione Cavo DVI (opzione)
Altro
Panno per la pulizia
Anello di sostegno del cavo
(piedistallo semplice)
Venduto a parte
Guida dell'utente
Cavo USB
Nota
Fornito solo per prodotti neri lucidi come caratteristica del prodotto.
10
Il monitor
Impostazioni iniziali
Imposta la lingua mediante il tasto su e giù.
Il contenuto visualizzato scomparirà in 40 secondi.
Spegnere e riaccendere il dispositivo. Il contenuto verrà visualizzato nuovamente.
Introduzione
Può essere visualizzato un massimo
tutte le possibilità a disposizione.
Nota
La risoluzione visualizzata è la risoluzione ottimale per questo prodotto.
Regolare la risoluzione del PC in modo che sia uguale alla risoluzione ottimale di questo prodotto.
Lato anteriore
di tre (3) volte. Regolare la risoluzione del PC prima di utilizzare
MENU tasto [MENU/ ]
Apre il menu a schermo ed esce dal menu Consente inoltre di uscire dal menu OSD
o di tornare al menu precedente.
Tasto utente[ ]
11
Introduzione
E' possibile personalizzare l'assegnazione del tasto Personalizzato a piacere.
Nota
E’ possibile configurare un tasto
dianteImpostazione > Tasto utente.
Tasto Luminosità [ ]
Se gli OSD non sono
nosità.
>> Fare clic qui per vedere una clip animata
Tasto di regolazione [ ]
Questi tasti consentono di regolare le voci di menu.
Tasto Conferma [ ] / SOURCE
Attiva le voci di menu evidenziate.
Premere ' /SOURCE', quindi selezionare il segnale video mentre il menu OSD
è disattivo. (quando il tasto /SOURCE viene premuto per cambiare la modalità
di ingresso, nell'angolo in
indica la modalità corrente -- segnale di ingresso analogico o digitale).
Nota
Selezionando la modalità digitale, è
della scheda grafica mediante il cavo DVI.
visibili a schermo, premere il pulsante per regolare la lumi-
personalizzato per una determinata funzione me-
alto a sinistra dello schermo compare un messaggio che
necessario collegare il monitor alla porta DVI
Lato posteriore
Nota
La configurazione sul retro del prodotto può variare da un modello all'altro.
>> Fare clic qui per vedere una clip animata
Tasto AUTO
Utilizzare questo tasto per la Regolazione auto.
>> Fare clic qui per vedere una clip animata
Tasto di accensione [ ]
Premere questo tasto per accendere e spegnere il prodotto.
Indicatore di alimentazione
Questa luce è accesa quando
volta quando si salvano le modifiche effettuate.
Nota
Per ulteriori informazioni sulle funzioni
Saver in questo manuale. Per risparmiare energia, SPEGNERE il monitor quando
non è in uso oppure quando lo si lascia inoperativo per un lungo periodo di tempo.
il prodotto funziona normalmente, e lampeggia una
di risparmio energetico, vedere Power-
12
Introduzione
Piedistallo semplice Piedistallo HAS
Porta POWER
Collegare il cavo di alimentazione del
itor.
Porta DVI IN
Collegare il cavo DVI alla porta DVI IN sul retro del monitor.
Porta RGB IN
Collegare il cavo D-sub alla porta RGB IN a 15-pin sul retro del monitor.
Blocco Kensington
Il blocco Kensington è un dispositivo
quando viene utilizzato in un luogo pubblico. (il dispositivo di blocco è in vendita
separatamente). Per informazioni sull'uso del dispositivo di blocco, contattare il rivenditore.
DOWN (porta USB downstream)
Collegare la porta DOWN del monitor USB e un dispositivo USB mediante il
cavo USB.
UP (porta USB upstream)
Collegare la porta UP del monitor e la porta USB del computer mediante un
cavo USB.
monitor alla porta POWER sul retro del mon-
usato per assicurare fisicamente il sistema
Nota
Per maggiori informazioni sui collegamenti dei cavi, vedere Collegamento dei cavi.
13
Introduzione
Anello di sostegno del cavo
• Fissare i cavi mediante l’anello di sostegno, come mostrato in figura.
14
Collegamenti
Collegamento dei cavi
Collegare il cavo di alimentazione del monitor alla porta power sul retro del monitor.
Collegare il cavo di alimentazione del monitor alla presa più vicina.
Usare una connessione adeguata al computer.
Uso del connettore D-sub (Analogico) sulla scheda video.
• Collegare il cavo di segnale alla porta D-sub a 15-pin sul retro del monitor.
[RGB IN]
Uso del connettore D-sub (Digitale) sulla scheda video.
• Collegare il cavo DVI alla porta DVI IN sul retro del monitor.
[DVI IN]
Collegamento a un Macintosh.
• Collegare il monitor al Macintosh utilizzando il cavo di connessione D-sub.
Nota
Quando il monitor e il computer sono collegati, è possibile attivarli e utilizzarli.
Collegamento USB (opzionale)
Nota
E' possibile utilizzare un dispositivo
rigido esterno collegandoli alla porta
La porta
USB del monitor supporta dispositivi High-Speed Certified USB 2.0.
USB come un mouse, una tastiera, una Memory Stick o un disco
DOWN del monitor senza collegarli al PC.
15
Collegamenti
Alta velocità Full speed Bassa velocità
Data Rate 480 Mbps 12 Mbps 1,5 Mbps
Consumo di energia 2,5 W
2,5 W
2,5 W
(Max., ogni porta)
1.
Collegare la porta UP del monitor e la porta USB del computer mediante un cavo USB.
Nota
Per utilizzare la porta DOWN collegare il UP (cavo upstream) al PC.
(Max., ogni porta)
(Max., ogni porta)
Usare il cavo USB fornito
USB del computer.
2.
Collegare la porta DOWN del monitor USB e un dispositivo USB mediante il cavo USB.
3. Le procedure per l'uso sono uguali a quelle di un dispositivo esterno collegato al PC.
• E' possibile collegare e utilizzare una tastiera e un mouse.
• E' possibile riprodurre un file residente su un dispositivo multimediale.
(esempi di dispositivi multimediali: MP3, telecamere digitali, ecc.)
• I
file presenti nel dispositivo di memorizzazione possono essere eseguiti, spostati, copiati e
cancellati.
(esempi di dispositivi di memorizzazione: memorie esterne, memory card, lettori di memorie,
lettori MP3 di tipo HDD, ecc.)
in dotazione con il monitor per collegare la porta
UP alla porta
• E' possibile utilizzare altri dispositivi USB collegabili a un computer.
16
Collegamenti
Nota
Per collegare un dispositivo alla porta DOWN del monitor, utilizzare il cavo appropriato per
il dispositivo da collegare.
(Per acquistare i dispositivi esterni
corrispondente.)
La società non può essere ritenuta responsabile per eventuali problemi o danni ai dispositivi esterni
causati dall'uso non autorizzato del cavo utilizzato per collegarli.
Alcuni prodotti non rispettano gli standard USB, e ciò può causare un malfunzionamento del
dispositivo.
Se si riscontra un malfunzionamento del dispositivo anche se collegato a un computer, contattare
un centro di assistenza autorizzato per il dispositivo/computer.
Uso del piedistallo
Montaggio del monitor
e i relativi cavi, contattare l'assistenza tecnica del prodotto
Monitor e fondo
Piedistallo HAS
Piedistallo semplice
17
Inserimento della base
Questo monitor accetta predisposizioni di montaggio di tipo VESA da 100 mm x 100 mm.
Piedistallo semplice Piedistallo HAS

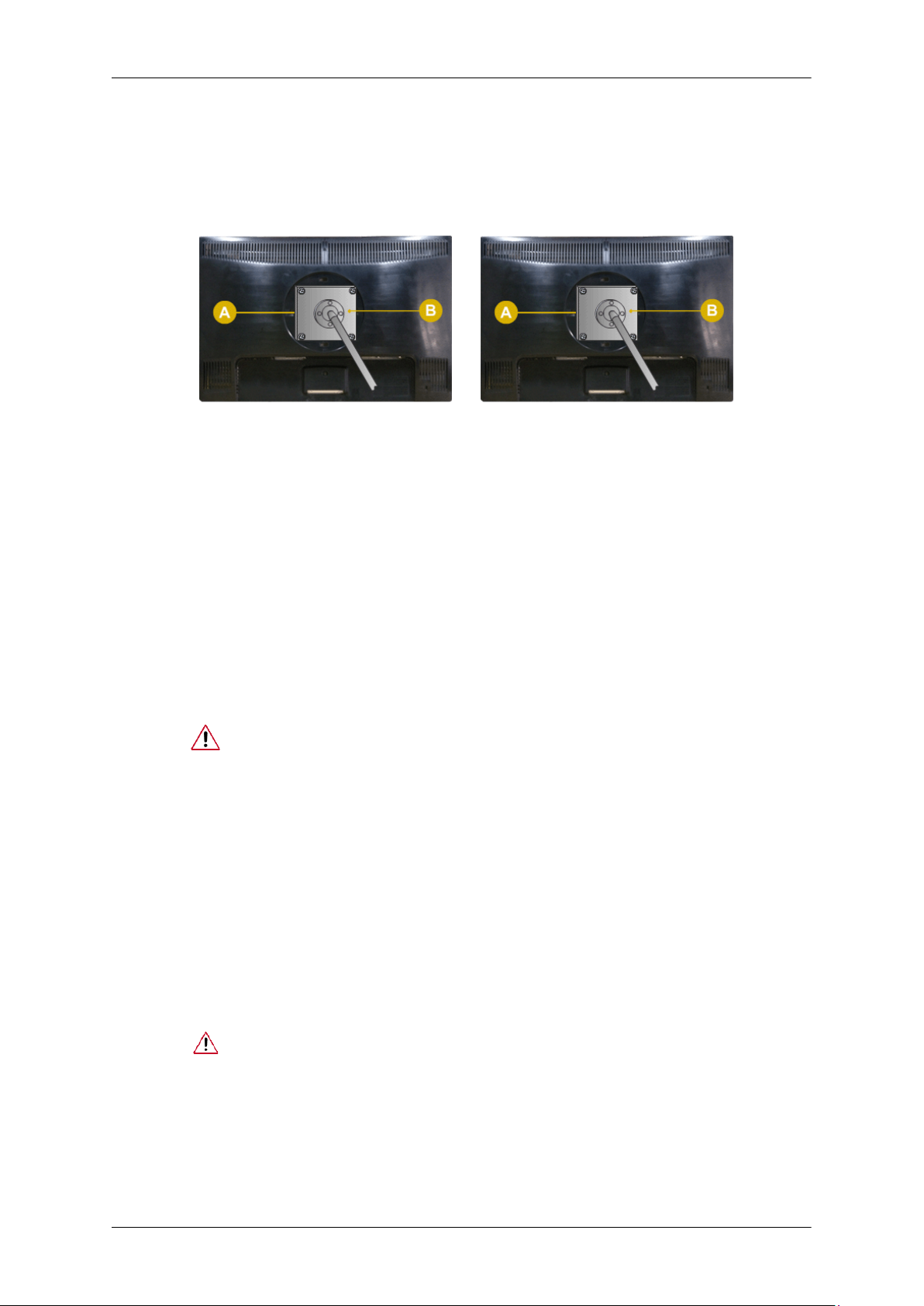

A. Monitor
B. Piastra di montaggio (venduta separatamente)
Collegamenti
A. Fermo piedistallo
1. Spegnere il monitor e scollegare il cavo di alimentazione.
2. Capovolgere il monitor LCD a faccia in giù su una superficie piana facendo attenzione a proteggere lo schermo con un cuscino.
3. Rimuovere le due viti, quindi separare il piedistallo dal monitor LCD.
4. Allineare la piastra di interfaccia ai fori della piastra di fissaggio sul coperchio posteriore e fissarla
con le quattro viti in dotazione insieme al braccio di supporto, alla staffa a parete o all'eventuale
altra base fornita.
• Non utilizzare viti più lunghe di quelle previste poiché potrebbero danneggiare
l'interno del monitor.
• Per il montaggio a parete non conforme allo standard VESA, la lunghezza delle
viti può essere diversa secondo le esigenze specifiche.
• Non utilizzare viti non conformi allo standard VESA.
Non serrare le viti con eccessiva forza poiché ciò potrebbe danneggiare il prodotto
o causarne la caduta provocando serie lesioni personali.
Samsung non può essere ritenuta responsabile per tali incidenti.
• Samsung non può essere ritenuta responsabile per qualsiasi danno a cose o persone nel caso in cui venga utilizzato un sistema di montaggio a parete diverso
dallo standard VESA o se il consumatore non dovesse attenersi alle istruzioni di
installazione fornite insieme al prodotto.
• Per montare il prodotto a parete, è necessario acquistare l'apposito kit di montaggio che permette il posizionamento del monitor a circa 10 cm dalla parete.
• Per maggiori informazioni contattare il Centro di Assistenza Samsung. Samsung
Electronics non è reponsabile per eventuali danni a cose o persone in caso di uso
di un piedistallo diverso da quelli previsti.
• Si prega di utilizzare il sistema di fissaggio a parete secondo gli standard internazionali.
18
Risoluzione dei problemi
Verifica funzione test automatico
Nota
Lo schermo dispone di una
funziona correttamente.
funzione di test automatico che consente di controllare se lo schermo
Verifica funzione test automatico
1. Accendere sia il computer sia il monitor.
2. Scollegare il cavo video dal retro del computer.
3. Accendere il monitor.

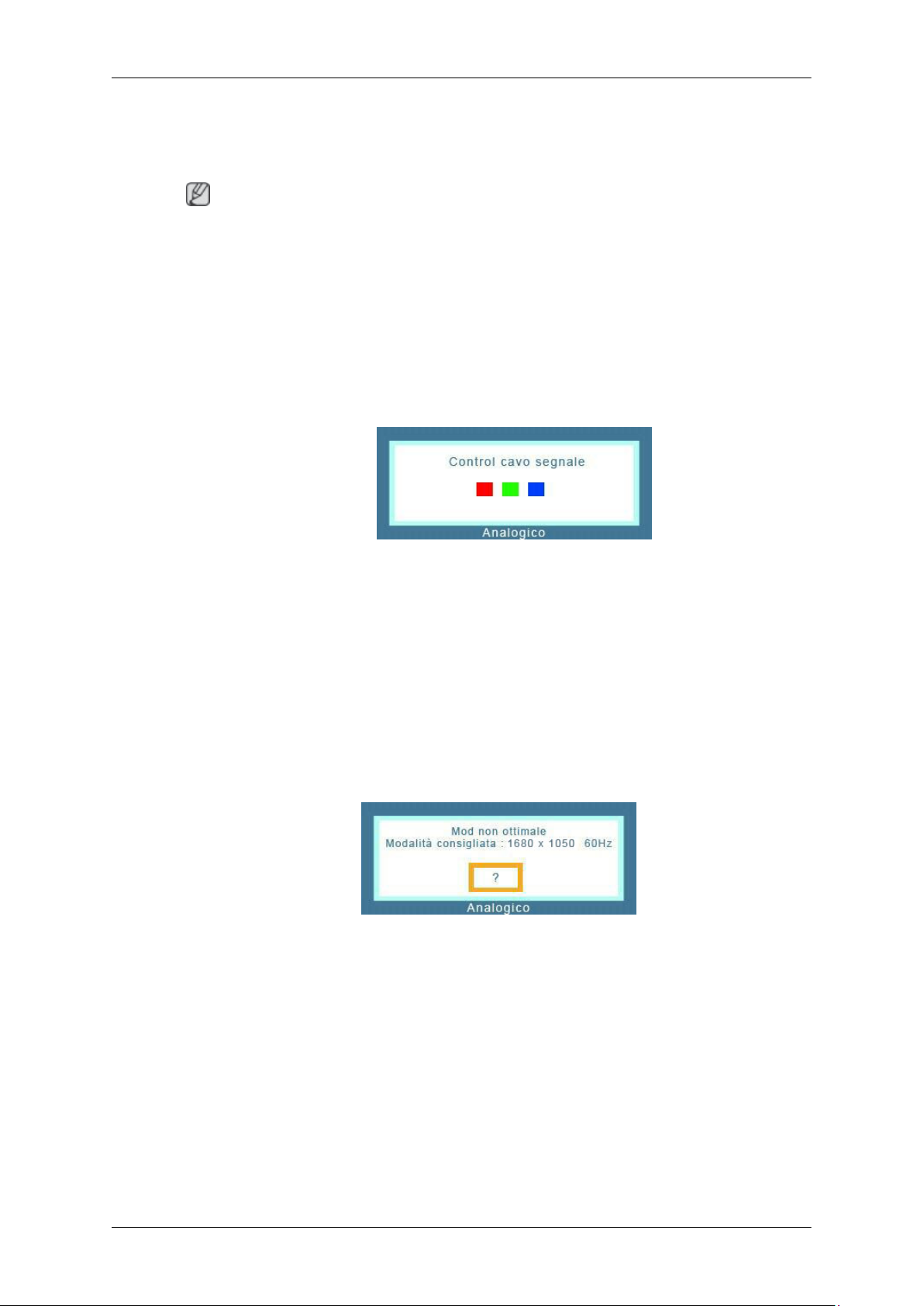

Se il monitor funziona correttamente, nell'immagine sottostante viene visualizzata una casella.
Questa casella appare se il cavo video risulta scollegato o danneggiato durante il normale funzionamento del monitor.
4. Spegnere lo schermo e ricollegare il cavo video; quindi, accendere il computer e lo schermo.
Se dopo questa procedura
computer; lo schermo funziona correttamente.
sullo schermo non appare ancora nulla, verificare il controller del video e il
Messaggio di avvertenza
Se qualcosa non dovesse funzionare correttamente nel segnale di ingresso, sullo schermo comparirà
un messaggio oppure lo schermo diventerà nero, nonostante il LED dell'indicatore di accensione sia
acceso. Il messaggio può indicare che il monitor è fuori dalla gamma di scansione o che è necessario
verificare il cavo di segnale.
Ambiente
Il luogo e la posizione
del monitor.
Nel caso vi siano degli altoparlanti sub woofer nei pressi del monitor, scollegare e spostare il woofer
in un altro ambiente.
Spostare qualsiasi dispositivo elettronico quali radio, ventole, orologi e telefoni che si trovino nel raggio
di un metro dal monitor.
Suggerimenti utili
del monitor può influenzare la qualità di visione così come altre caratteristiche
Lo schermo ricrea i segnali video ricevuti dal computer. Perciò, se il computer o la scheda video non
funzionano in modo adeguato, il display LCD potrebbe visualizzare una schermata vuota, avere colori
56
Risoluzione dei problemi
poco intensi, presentare disturbi, non supportare la modalità video, ecc… In questo caso, verificare
per prima cosa l’origine del problema, quindi contattare il Centro assistenza o il proprio rivenditore.
Giudicare le condizioni operative del monitor
Se sullo schermo non viene
male", "Modalità consigliata 1920 X 1200 60 Hz", scollegare il cavo dal computer lasciando il
monitor acceso.
Se sullo schermo viene visualizzato un messaggio oppure lo schermo diventa bianco, significa che il
monitor funziona regolarmente.
In questo caso, controllare il computer alla ricerca di eventuali malfunzionamenti.
visualizzata alcuna immagine o compare il messaggio "Mod non otti-
Lista di controllo
Nota
Prima di rivolgersi al servizio
per cercare di risolvere il problema autonomamente. Per avere assistenza, chiamare il numero di telefono riportato nella sezione Informazioni o contattare un rivenditore autorizzato.
di assistenza, controllare le informazioni contenute in questa sezione
Non appaiono immagini sullo schermo. Non riesco ad accendere il monitor.
Q: Il cavo di alimentazione è collegato correttamente?
A: Verificare che il cavo di alimentazione sia collegato e alimentato.
Q: Sullo schermo è visibile "Control cavo segnale"?
A: (Collegato mediante il cavo D-sub)
Controllare la connessione del cavo di segnale.
(Collegato mediante il cavo DVI)
Se si vede ancora un messaggio di errore sullo schermo quando il monitor è correttamente collegato, verificare che il monitor sia impostato come analogico.
Se si vede ancora un messaggio (di errore) sullo schermo quando il monitor è correttamente
collegato, verificare che il monitor sia impostato come analogico. Premere il tasto ‘
SOURCE’ per verificare nuovamente la sorgente di ingresso del segnale.
Q:
Se il monitor è acceso, riavviare il computer per vedere la schermata iniziale (login).
Se
A:
disponibili (modalità sicura per Windows ME/XP/2000) quindi cambiare la frequenza della
scheda video.
(vedere Modalità di timing predefinite)
Se non viene visualizzata la schermata iniziale (login), contattare il Centro di Assistenza o il
vostro rivenditore.
Q: Sullo schermo viene visualizzato il messaggio "Mod non ottimale", "Modalità consigliata
1920 X 1200 60 Hz"?
viene
visualizzata
la schermata iniziale (login), avviare il computer in una delle modalità
/
A: Questo messaggio viene visualizzato quando il segnale della scheda video supera la frequenza
e la risoluzione massima che lo schermo è in grado di gestire correttamente.
57
Risoluzione dei problemi
A: Regolare la frequenza e la
di gestire correttamente.
A: Se il valore supera SXGA o 75 Hz, sullo schermo verrà visualizzato il messaggio "Mod non
ottimale", "Modalità consigliata 1920 X 1200 60 Hz". Impostando un valore maggiore di 85
Hz, il monitor non funzionerà correttamente e sullo schermo comparirà per un minuto il messaggio "Mod non ottimale", "Modalità consigliata 1920 X 1200 60 Hz" .
Nel minuto in cui viene visualizzato il messaggio, modificare la modalità impostando quella
consigliata.
(il messaggio verrà visualizzato nuovamente riavviando il sistema).
Q: Non appare alcuna immagine sullo schermo. L’indicatore di alimentazione sul monitor lamp-
eggia a intervalli di 1 secondo?
A: Il monitor è in modalità Risparmio di energia.
A: Premere un tasto qualsiasi sulla tastiera per attivare il monitor e ripristinare l'immagine sullo
schermo.
A:
Se non si riesce ancora a visualizzare alcuna immagine, premere il tasto '
premere nuovamente un tasto
magine sullo schermo.
risoluzione massima impostando un valore che lo schermo è in grado
/SOURCE'. Quindi,
qualsiasi sulla tastiera per attivare il monitor e ripristinare l'im-
Q: Collegato mediante il cavo DVI?
A: E' possibile vedere una schermata vuota se si avvia il sistema prima di avere collegato il cavo
DVI , o aver scollegato e quindi ricollegato il cavo DVI durante l'esecuzione del sistema poiché
alcune schede grafiche non inviano i segnali video. Collegare il cavo DVI quindi riavviare il
sistema.
Non vedo il menu OSD.
Q: E' stata bloccato il menu On Screen Display (OSD) per prevenire modifiche?
A: Sbloccare il menu OSD premendo il tasto [MENU /
] per almeno 5 secondi.
Lo schermo è in bianco e nero oppure visualizza strani colori.
Q: Lo schermo visualizza solo un
A: Controllare la connessione del cavo di segnale.
A: Assicurarsi che la scheda video sia completamente inserita nell’alloggiamento.
Q: I colori dello schermo appaiono strani dopo avere eseguito un programma o a causa di un conflitto
tra applicazioni?
A: Riavviare il computer.
colore come se lo si guardasse attraverso un foglio di cellophane?
Q: La scheda video è impostata correttamente?
A: Impostare la scheda video come indicato nel manuale della scheda video.
Lo schermo ha iniziato improvvisamente a diventare instabile.
Q: E' stato cambiato il driver o la scheda video?
A: Regolare la posizione dell'immagine e dimensionarla mediante il menu OSD.
58
Risoluzione dei problemi
Q: E' stata modificata la risoluzione o la frequenza del monitor?
A: Regolare la risoluzione e la frequenza della scheda video.
(vedere Modalità di timing predefinite)
Q: Lo schermo
nuovamente l’opzione Position (Posizione) utilizzando il menu OSD.
può non essere bilanciato a causa del ciclo dei segnali della scheda video. Regolare
Lo schermo è fuori fuoco o l'OSD non può essere modificato.
Q: E' stata modificata la risoluzione o la frequenza del monitor?
A: Regolare la risoluzione e la frequenza della scheda video.
(vedere Modalità di timing predefinite)
Il LED lampeggia ma non viene visualizzata alcuna immagine sullo schermo.
Q: La frequenza è stata impostata correttamente in Visualizza ora nel menu?
A: Regolare la frequenza correttamente consultando il manuale della scheda video e le Modalità di
timing predefinite.
(la frequenza massima per la risoluzione può variare in base al prodotto).
Sullo schermo sono visualizzati solo 16 colori. I colori dello schermo sono cambiati dopo aver modificato la scheda video.
Q: I colori di Windows sono stati impostati correttamente?
A: Windows XP :
Impostare la risoluzione in Control Panel (Pannello di controllo) → Appearance and Themes
(Aspetto e temi) → Display (Schermo) → Settings (Impostazioni).
A: Windows ME/2000 :
Impostare la risoluzione in Control Panel (Pannello di controllo) → Display (Schermo) → Settings (Impostazioni).
Q: La scheda video è impostata correttamente?
A: Impostare la scheda video come indicato nel manuale della scheda video.
Sullo schermo viene visualizzato il messaggio "Unrecognized monitor, Plug & Play (VESA DDC) monitor found" (Monitor sconosciuto, periferica Plug & Play (VESA DDC) trovata).
Q: Il driver del monitor è stato installato?
A: Installare il driver del monitor seguendo le istruzioni di installazione del driver.
Q: Vedere il manuale della scheda video per vedere se la funzione Plug & Play (VESA DDC) è
supportata.
A: Installare il driver del monitor seguendo le istruzioni di installazione del driver.
Verificare in caso MagicTune™ non funzioni correttamente.
Q: MagicTune™ è disponibile solo su PC (VGA) con un OS Windows in grado di supportare la
funzione Plug and Play.
59
Risoluzione dei problemi
A: Per verificare se il PC supporta MagicTune™, seguire i passaggi riportati di seguito (se il sistema
operativo è Windows XP);
Control Panel (Pannello di
tenzione) → System (Sistema) → Hardware (Hardware) → Device Manager (Gestione periferiche) → Monitors (Schermi) → Dopo aver rimosso monitor Plug and Play, trovare 'monitor
Plug and Play' eseguendo la funzione nuovo hardware.
A: MagicTune™ è un software opzionale per il monitor. Alcune schede grafiche potrebbero non
supportare il monitor. In caso di problemi con la scheda grafica, visitare il nostro sito web per
verificare l'elenco delle schede grafiche compatibili.
http://www.samsung.com/monitor/magictune
controllo) → Performance and Maintenance (Prestazioni e manu-
MagicTune™ non funziona in modo adeguato.
Q: Il PC o la scheda grafica sono stati sostituiti?
A: Scaricare il programma più aggiornato. Il software può essere scaricato da http://www.sam-
sung.com/monitor/magictune
Q: Il programma è stato installato?
A: Riavviare il computer al termine dell’installazione del programma. Se il programma è già in-
stallato, rimuovere la copia, riavviare il computer e ripetere l’installazione. Per garantire il
corretto funzionamento del computer, riavviarlo al termine dell’installazione o della rimozione
del programma.
Nota
Visitare il sito web MagicTune™ e scaricare il software di installazione per MagicTune™ MAC.
Verificare le seguenti voci in caso di problemi con il monitor.
Verificare che il cavo di alimentazione e i cavi video siano correttamente collegati al computer.
Verificare se il computer emette 3 suoni all'avviamento.
(in questo caso, richiedere assistenza per la scheda madre del computer).
Se è stata installata una
driver del monitor e l'adattatore (video).
Verificare che la velocità di scansione del monitor sia impostata su un valore compreso tra 56 Hz ~ 61
Hz.
(non superare i 75 Hz se usato alla massima risoluzione).
In caso di problemi nell'installazione del driver della scheda video, avviare il computer in modalità
Sicura, rimuovere la scheda video in "Control Panel (Pannello di controllo) → System (Sistema) →
Device Administrator (Gestione periferiche)" quindi riavviare il computer per reinstallare il driver
della scheda video.
Nota
nuova scheda video o è stato assemblato il PC, verificare di aver installato il
Se il problema si verifica regolarmente, contattare un Centro di assistenza autorizzato.
Domande e risposte
Q: Come posso modificare la frequenza?
60
Risoluzione dei problemi
A: La frequenza può essere modificata riconfigurando la scheda video.
A: Si noti che il supporto
(per informazioni, consultare il manuale del computer o della scheda video).
Q: Come posso modificare la risoluzione?
A: Windows XP:
Impostare la risoluzione in Control Panel (Pannello di controllo) → Appearance and Themes
(Aspetto e temi) → Display (Schermo) → Settings (Impostazioni).
A: Windows ME/2000:
Impostare la risoluzione in Control Panel (Pannello di controllo) → Display (Schermo) → Settings (Impostazioni).
* Contattare il produttore della scheda video per maggiori informazioni.
Q: Come posso impostare la funzione di Risparmio energia?
A: Windows XP:
Impostare la risoluzione in Control Panel (Pannello di controllo) → Appearance and Themes
(Aspetto e temi) → Display (Schermo) → Screen Saver.
Impostare la funzione nel BIOS-SETUP del computer. (fare riferimento al manuale di Windows
o del computer).
della scheda video può variare in base alla versione del driver utilizzata.
A: Windows ME/2000:
Impostare la risoluzione in Control Panel (Pannello di controllo) → Display (Schermo) → Screen
Saver.
Impostare la funzione nel BIOS-SETUP del computer. (fare riferimento al manuale di Windows
o del computer).
Q: Come posso pulire il telaio e il pannello dell'LCD?
A: Scollegare il cavo di alimentazione, quindi pulire lo schermo con un panno soffice utilizzando
una soluzione detergente o semplice acqua.
Non graffiare il telaio e non lasciarvi tracce di detergente. Non far penetrare acqua nel monitor.
Nota
Prima di rivolgersi al servizio
per cercare di risolvere il problema autonomamente. Per avere assistenza, chiamare il numero di telefono riportato nella sezione Informazioni o contattare un rivenditore autorizzato.
di assistenza, controllare le informazioni contenute in questa sezione
61
Loading...
