Samsung SYNCMASTER 2263DX User Manual [de]

LCD-Monitor

Benutzerhandbuch

SyncMaster 2263DX

Sicherheitshinweise

Zeichenerklärung

Hinweis

Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig durch, um Schäden an Personen oder
Gegenständen zu vermeiden.

Warnung/Vorsicht

Das Nichtbefolgen von Anweisungen, die mit diesem Symbol gekennzeichnet
sind, kann zu Schäden an Personen und Geräten führen.

Zeichenerklärung

Verboten Wichtige Informationen

Nicht zerlegen Netzstecker ziehen

Ein/Aus

Nicht berühren

Wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden, schalten Sie
ihren Computer in den Modus DPM.

Wenn Sie einen Bildschirmschoner verwenden, schalten Sie diesen in den ak­tiven Bildschirmmodus.

Die gezeigten Bilder dienen nur als Referenz, und sie sind nicht in allen Fällen
(oder Ländern) relevant.

Verknüpfung zu den Anweisung zum Entfernen von Nachbildern

Verwenden Sie weder beschädigte Steckdosen oder defekte Netzkabel

noch beschädigte oder lockere Steckdosen.

• Anderenfalls kann ein elektrischer Schlag oder Brand verursacht
werden.

Berühren Sie das Netzkabel niemals mit feuchten Händen, wenn Sie

den Stecker und die Steckdose miteinander verbinden.

Erden, um einen elektrischen
Schlag zu vermeiden

• Anderenfalls kann ein Stromschlag verursacht werden.

Schließen Sie das Netzkabel Ihres Fernsehgeräts nur an geerdete

Steckdosen an.

• Anderenfalls kann ein elektrischer Schlag oder eine Verletzung ver­ursacht werden.

Sicherheitshinweise

Stellen Sie sicher, dass das Netzkabel sicher und korrekt an eine

Steckdose angeschlossen ist.

• Anderenfalls kann ein Brand verursacht werden.

Vermeiden Sie übermäßiges Verbiegen oder starke Zugbelastung des

Kabels. Stellen Sie keine schweren Gegenstände auf dem Kabel ab.

• Anderenfalls kann ein Brand verursacht werden.

Schließen Sie niemals mehrere Geräte an die gleiche Steckdose an.

• Anderenfalls kann durch Überhitzung ein Brand verursacht werden.

Ziehen Sie den Netzstecker niemals bei eingeschaltetem Gerät aus der

Steckdose.

• Der dabei entstehende elektrische Schlag kann anderenfalls den
Monitor beschädigen.

Wenn Sie das Gerät vom Stromnetz trennen möchten, müssen Sie den
Netzstecker aus der Dose ziehen. Deshalb muss der Netzstecker jederzeit
leicht erreichbar sein.

Installation

• Dies kann einen elektrischen Schlag oder Brand verursachen.

Verwenden Sie nur das von uns zur Verfügung gestellte Netzkabel.
Verwenden Sie niemals das Netzkabel eines anderen Geräts.

• Anderenfalls kann ein elektrischer Schlag oder Brand verursacht

werden.

Wenden Sie sich an ein Kundendienstzentrum, wenn der Monitor an einem Ort
mit hoher Konzentration von Staubpartikeln, hoher oder geringer Raumtemper­atur, hoher Luftfeuchtigkeit, in unmittelbarer Nähe zu chemischen Stoffen oder
im Dauerbetrieb, wie z. B. auf Bahnhöfen oder Flughäfen, verwendet werden
soll.

Eine nicht fachgerechte Aufstellung kann zu schweren Schäden am Monitor
führen.

Lassen Sie den Monitor beim Transport nicht fallen.

• Dies kann zu Schäden am Gerät oder zu Verletzungen führen.

Achten Sie darauf, dass immer mindestens zwei Personen das Gerät
anheben und tragen.

• Anderenfalls könnte es hinfallen und so Verletzungen verursachen

oder beschädigt werden.

Achten Sie beim Aufstellen des Geräts in einem Schrank oder auf
einem Regal darauf, dass die Vorder- oder Unterseite des Geräts nicht
über die Vorderkante herausragen.

Sicherheitshinweise

• Anderenfalls könnte das Gerät herunterfallen und Verletzungen ver-

ursachen.

• Verwenden Sie Schränke oder Regale mit einer für das Gerät

geeigneten Größe.

STELLEN SIE KEINE KERZEN, INSEKTENSCHUTZMITTEL,
ZIGARETTEN UND HEIZGERÄTE IN DER NÄHE DES GERÄTS
AUF.

• Anderenfalls kann ein Brand verursacht werden.

Halten Sie Heizvorrichtungen so weit wie möglich vom Netzkabel und
dem Gerät entfernt.

• Anderenfalls kann ein elektrischer Schlag oder Brand verursacht

werden.

Stellen Sie das Gerät nicht an Orten mit schlechter Belüftung wie in
einem Bücherregal oder einem Wandschrank auf.

• Anderenfalls kann ein Brand verursacht werden, weil die Innentem-

peratur ansteigt.

Stellen Sie den Monitor vorsichtig ab.

• Anderenfalls kann es zu Schäden am Gerät kommen.

Legen Sie das Gerät nicht mit der Front auf den Fußboden.

• Anderenfalls kann der Monitor beschädigt werden.

Stellen Sie sicher, dass nur ein dazu berechtigtes Unternehmen die
Wandhalterung installiert.

• Anderenfalls könnte das Gerät herunterfallen und Verletzungen ver-

ursachen.

• Vergewissern Sie sich, dass Sie nur die spezifizierte Wandhalterung

installieren.

Installieren Sie das Gerät nur an gut belüfteten Orten. Achten Sie dar­auf, dass ein Abstand von mindestens 10 cm zur Wand eingehalten wird.

• Anderenfalls kann ein Brand verursacht werden, weil die Innentem-

peratur ansteigt.

Achten Sie darauf, die Verpackungsfolien von Kindern fernzuhalten.

• Wenn Kinder damit spielen, besteht ernsthafte Erstickungsgefahr.

Wenn Sie einen Monitor mit verstellbarer Höhe absenken, dürfen Sie
keine Gegenstände oder Körperteile auf dem Standfuß platzieren.

• Dies kann zu Schäden am Gerät oder zu Verletzungen führen.

Reinigen

Sicherheitshinweise

Wenn Sie das Monitorgehäuse des TFT-LCD-Bildschirms reinigen, wischen Sie
mit einem leicht befeuchteten, weichen Stoff darüber.

Sprühen Sie keine Reinigungsmittel direkt auf die Geräteoberfläche.

• Anderenfalls kann es zu Verfärbungen und Änderungen der Ober-

flächenstruktur kommen, oder die Bildschirmbeschichtung löst sich
ab.

Reinigen Sie den Monitor mit einem weichen Tuch und einem Bild­schirmreiniger. Wenn Sie keinen Bildschirmreiniger verwenden, ver­dünnen Sie das Mittel im Verhältnis 1:10 mit Wasser.

Wenn Sie die Stifte des Steckers reinigen oder die Steckdose abstau­ben, müssen Sie dafür ein trockenes Tuch verwenden

• Anderenfalls kann ein Brand verursacht werden.

Ziehen Sie vor dem Reinigen des Geräts den Netzstecker.

• Anderenfalls kann ein elektrischer Schlag oder Brand verursacht

werden.

Trennen Sie vor dem Reinigen des Geräts das Netzkabel, und reinigen
Sie es dann vorsichtig mit einem trockenen Tuch.

• (Verwenden Sie keine Chemikalien wie Wachs, Benzol, Alkohol,

Verdünner, Insektenschutzmittel, Schmiermittel oder Reinigungs­mittel.) Solche Mittel können das Aussehen des Geräts verändern und
die Beschriftungen am Gerät ablösen.

Da das Gehäuse des Geräts leicht zerkratzt, verwenden Sie nur das
vorgeschriebene Tuch.

• Geben Sie nur wenig Wasser auf dieses Tuch. Schütteln Sie das Tuch

vor dem Verwenden gründlich aus, da das Gerät Kratzer bekommen
kann, wenn Fremdstoffe am Tuch anhaften.

Spritzen Sie beim Reinigen des Geräts kein Wasser direkt auf das
Gehäuse.

• Achten Sie darauf, dass kein Wasser in das Gerät eindringt und dass

es nicht nass wird.

• Anderenfalls kann ein elektrischer Schlag, ein Brand oder eine Stör-

ung verursacht werden.

Andere

Dieses Gerät führt Hochspannung. Stellen Sie sicher, dass Benutzer
es nicht selbst öffnen, reparieren oder verändern.

• Anderenfalls kann ein elektrischer Schlag oder Brand verursacht

werden. Wenn das Gerät repariert werden muss, wenden Sie sich an
ein Kundendienstzentrum.

Sicherheitshinweise

Sollte ein ungewöhnliches Geräusch zu hören, Brandgeruch festzus­tellen oder Rauch zu sehen sein, ziehen Sie das Netzkabel aus der
Steckdose, und wenden Sie sich an das Kundendienstzentrum.

• Anderenfalls kann ein elektrischer Schlag oder Brand verursacht

werden.

Stellen Sie das Gerät nicht in einem Fahrzeug oder an Orten auf, an
denen es Feuchtigkeit, Staub, Rauch oder Wasser ausgesetzt ist.

• Anderenfalls kann ein elektrischer Schlag oder Brand verursacht

werden.

Wenn Ihnen das Gerät hinfällt oder wenn das Gehäuse gerissen ist,
schalten Sie es aus und ziehen Sie den Netzstecker,. Wenden Sie sich an
ein Kundendienstzentrum.

• Anderenfalls kann ein elektrischer Schlag oder Brand verursacht

werden.

Bewegen Sie den Monitor nicht durch Ziehen am Netz- oder Signal­kabel.

• Es könnte anderenfalls hinunterfallen und aufgrund von Schäden am

Kabel einen elektrischen Schlag, Schäden am Gerät oder einen Brand
verursachen.

Heben Sie das Gerät nicht an und bewegen Sie es nicht nach vorn/
hinten/links/rechts, wenn Sie es nur am Netzkabel oder den Signalkabeln
halten.

• Es könnte anderenfalls hinunterfallen und aufgrund von Schäden am

Kabel einen elektrischen Schlag, Schäden am Gerät oder einen Brand
verursachen.

Achten Sie darauf, dass die Lüftungsöffnung nicht durch einen Tisch
oder einen Vorhang blockiert ist.

• Anderenfalls kann ein Brand verursacht werden, weil die Innentem-

peratur ansteigt.

Stellen Sie keine Behälter mit Wasser, Vasen, Blumentöpfe, Medika­mente oder Metallteile auf das Gerät.

• Wenn Wasser oder Fremdkörper ins Innere des Geräts gelangt sind,

ziehen Sie das Netzkabel und wenden Sie sich an das Kundendienst­zentrum.

• Dadurch könnte ein Defekt, ein elektrischer Schlag oder ein Brand

ausgelöst werden.

Führen Sie weder Metallgegenstände wie Besteck, Münzen, Stifte oder
Stähle, noch leicht entflammbare Gegenstände wie Papier oder Streich­hölzer (durch die Belüftungsschlitze und Ein-/Ausgangsanschlüsse usw.)
ins Innere des Geräts.

• Wenn Wasser oder Fremdkörper ins Innere des Geräts gelangt sind,

ziehen Sie das Netzkabel und wenden Sie sich an das Kundendienst­zentrum.

• Anderenfalls kann ein elektrischer Schlag oder Brand verursacht

werden.

Sicherheitshinweise

Wenn über einen längeren Zeitraum dasselbe Bild angezeigt wird,
kann ein Nachbild oder Fleck entstehen.

• Wenn Sie das Gerät für einen längeren Zeitraum nicht verwenden,

schalten Sie es in den Ruhezustand oder verwenden Sie einen be­wegten Bildschirmschoner.

Stellen Sie die Auflösung und die Frequenz auf einen für das Gerät
geeigneten Wert ein.

• Anderenfalls könnten Ihre Augen Schaden nehmen.

Stellen Sie keine zu große Lautstärke ein, wenn Sie Kopfhörer oder
Ohrstecker benutzen.

• Zu große Lautstärke kann zu Gehörschädigungen führen.

Wenn Sie immer näher an den Bildschirm des Geräts herangehen, kann
Ihr Augenlicht beeinträchtigt werden.

Senken Sie die Belastung Ihrer Augen. Machen Sie stündlich fünf
Minuten Fernsehpause.

Installieren Sie das Gerät nicht an einem instabilen Platz wie z. B.
einem wackligen Regal, einer unebenen Oberfläche oder einem Ort, der
Vibrationen ausgesetzt ist.

• Anderenfalls könnte es hinfallen und so Verletzungen oder Beschä-

digungen des Geräts verursachen.

• Bei Verwendung des Geräts an einem Ort, der Vibrationen ausgesetzt

ist, besteht Brandgefahr und die Gefahr von Beschädigungen des
Geräts.

Wenn Sie das Gerät transportieren müssen, schalten Sie es ab, ziehen
Sie den Netzstecker sowie das Antennenkabel und alle anderen daran
angeschlossenen Kabel.

• Anderenfalls kann ein elektrischer Schlag oder Brand verursacht

werden.

Achten Sie darauf, dass sich keine Kinder an das Gerät hängen oder
darauf klettern.

• Das Gerät könnte herunterfallen und Verletzungen oder Tod verur-

sachen.

Wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden,
ziehen Sie das Netzkabel aus der Steckdose.

• Anderenfalls könnte es zu einer Überhitzung oder aufgrund von

Staub zu einem Brand kommen, und es könnte ein Brand durch elek­trischen Schlag oder Kriechströme entstehen.

Sicherheitshinweise

Stellen Sie keine schweren Gegenstände oder Süßigkeiten auf das
Gerät. Sie lenken dadurch die Aufmerksamkeit von Kindern auf das
Gerät.

• Möglicherweise hängen sich Ihre Kinder dann an das Gerät, sodass

es herunterfällt. Dies kann zu Verletzungen oder Tod führen.

Drehen Sie das Gerät nicht auf den Kopf, und halten Sie es beim Tragen
nicht aussschließlich am Standfuß fest.

• Anderenfalls könnte es hinfallen und so Verletzungen oder Beschä-

digungen des Geräts verursachen.

Stellen Sie das Gerät nicht in der Nähe von Feuerstellen oder Heiz­körpern oder an Orten auf, wo es direkter Sonneneinstrahlung ausgesetzt
ist.

• Dadurch kann die Lebensdauer des Geräts verkürzt oder ein Brand

verursacht werden.

Lassen Sie keine Gegenstände auf das Gerät fallen, und lassen Sie
keine Schläge darauf einwirken.

• Anderenfalls kann ein elektrischer Schlag oder Brand verursacht

werden.

Verwenden Sie in der Nähe des Geräts keinen Luftbefeuchter oder
Küchentisch.

• Anderenfalls kann ein elektrischer Schlag oder Brand verursacht

werden.

Bei Austritt von Gas berühren Sie weder das Gerät noch den Netz­stecker, sondern lüften Sie die Räumlichkeiten sofort.

• Wenn ein Funke entsteht, kann es zu einer Explosion oder einem

Brand kommen.

Wenn das Gerät längere Zeit angeschaltet ist, wird die Anzeige heiß.
Nicht berühren!

• Halten Sie kleine Zubehörteile von Kindern fern.

Vorsicht beim Einstellen des Neigungswinkels des Geräts oder der
Höhe des Standfußes.

• Sie können sich hierbei die Hand oder die Finger einklemmen und

dadurch verletzen.

• Wenn Sie das Gerät zu stark kippen, könnte es herunterfallen und

Verletzungen verursachen.

Stellen Sie das Gerät nicht an Orten auf, die so niedrig ist, dass Kinder
es erreichen können.

• Anderenfalls könnte das Gerät herunterfallen und Verletzungen ver-

ursachen.

• Da der vordere Teil des Geräts schwer ist, muss das Gerät auf einer

ebenen, stabilen Fläche aufgestellt werden.

Sicherheitshinweise

Stellen Sie keine schweren Gegenstände auf das Gerät.

• Diese könnten Verletzungen oder Beschädigungen des Geräts ver-

ursachen.

Optimale Sitzhaltung bei Verwendung des Monitors

Achten Sie beim Verwenden des Geräts auf korrekte

Körperhaltung.

• Halten Sie den Rücken gerade, wenn Sie auf das Gerät
schauen.

• Der Abstand zwischen Ihren Augen und dem Bildschirm
sollte 45 bis 50 cm betragen. Schauen aus einer etwas
erhöhten Position auf den Bildschirm herab.

• Das Gerät sollte um 10 – 20 Grad nach hinten geneigt
sein. Stellen Sie die Höhe des Geräts so ein, dass es sich
etwas unterhalb ihrer Augen befindet.

• Stellen Sie den Winkel so ein, dass kein Licht auf dem
Bildschirm reflektiert wird.

• Halten Sie Ihre Arme senkrecht zu Ihren Körperseiten
und halten Sie Ihre Arme auf einer Höhe mit Ihrem Han­drücken.

• Halten Sie Ihren Ellenbogen in einem Winkel von 90
Grad.

• Halten Sie Ihre Knie in einem Winkel von mehr als 90
Grad, und lassen Sie Ihre Hacken fest auf dem Boden.
Halten Sie Ihre Arme unterhalb des Herzens.

Einführung

Lieferumfang

Hinweis

Vergewissern Sie sich, dass im Lieferumfang des Monitors folgende Komponenten enthalten sind:

Falls Komponenten fehlen sollten, setzen Sie sich bitte mit dem Kundendienstzentrum in Verbindung.

Optionale Komponenten erhalten Sie bei einem Händler.

Auspacken

Ohne Fuß Mit Fuß USB-Monitor

Bedienungsanleitungen

Kurzanleitung zur Konfigu-

ration

Kabel

D-Sub-Kabel Netzkabel USB-Kabel

USB-Kabel

Garantiekarte

(Nicht überall verfügbar)

Benutzerhandbuch

Separat erhältlich

DVI-Kabel HDMI-Kabel Kopfhörer

Andere

Reinigungstuch

Hinweis

Dieses Produktmerkmal gibt es nur bei schwarzen hochglanzpolierten Geräten.

Der Monitor

Anfängliche Einstellungen

Einführung

Wählen Sie mit den Pfeiltasten nach oben und unten die gewünschte Sprache aus.

Die angezeigten Inhalte werden nach 40 Sekunden ausgeblendet.

Schalten Sie das Gerät mit der Netztaste aus und wieder ein. Dann wird es wieder angezeigt.

Es kann höchstens dreimal angezeigt werden. Stellen Sie die Auflösung des PCs ein, ehe diese Höchst­zahl erreicht ist.

Die auf dem Bildschirm angezeigte Auflösung ist die für dieses Gerät optimale.

Stellen Sie die Auflösung Ihres PCs auf die für dieses Gerät optimale ein.

Vorderseite

Hinweis

Einführung

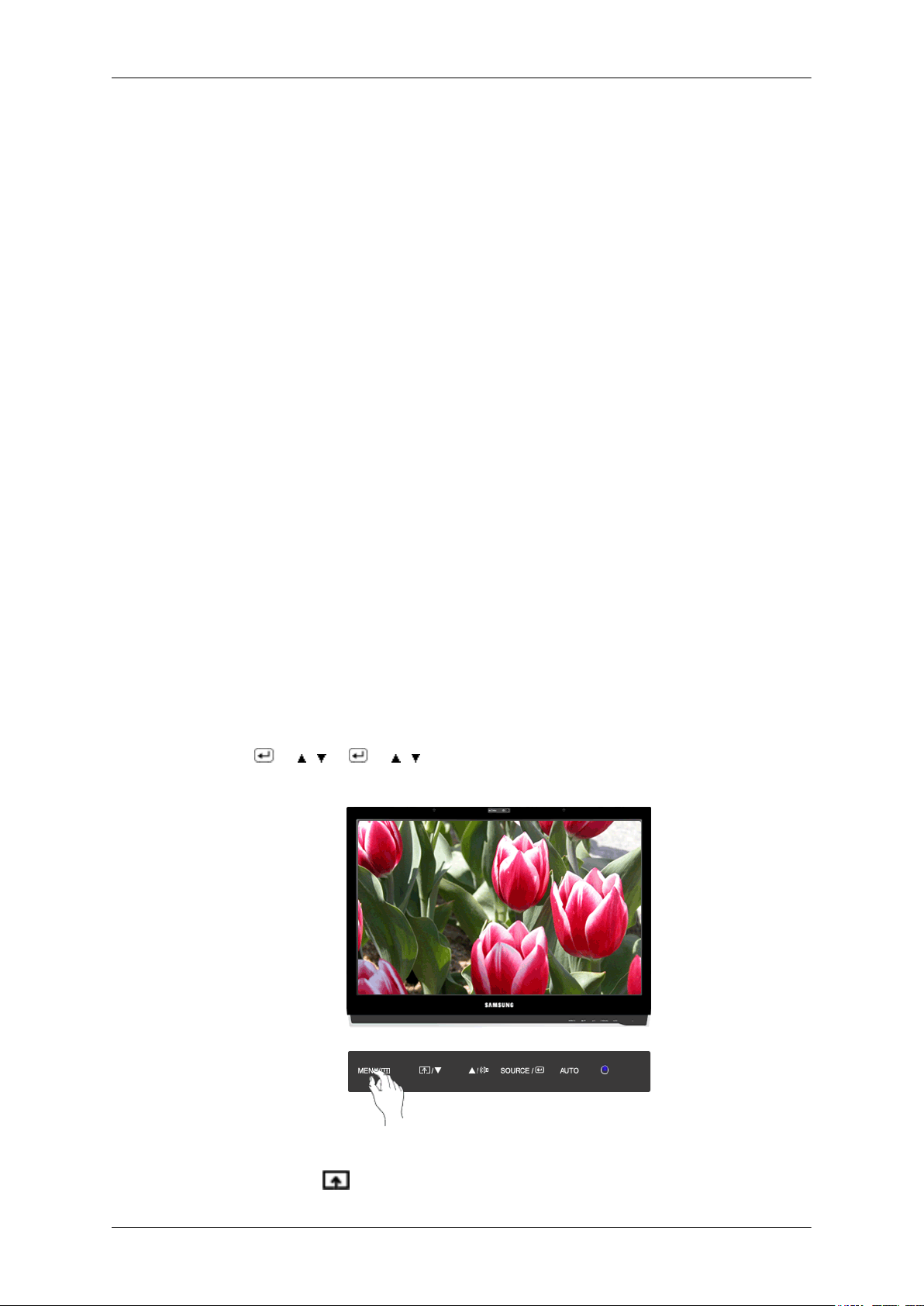

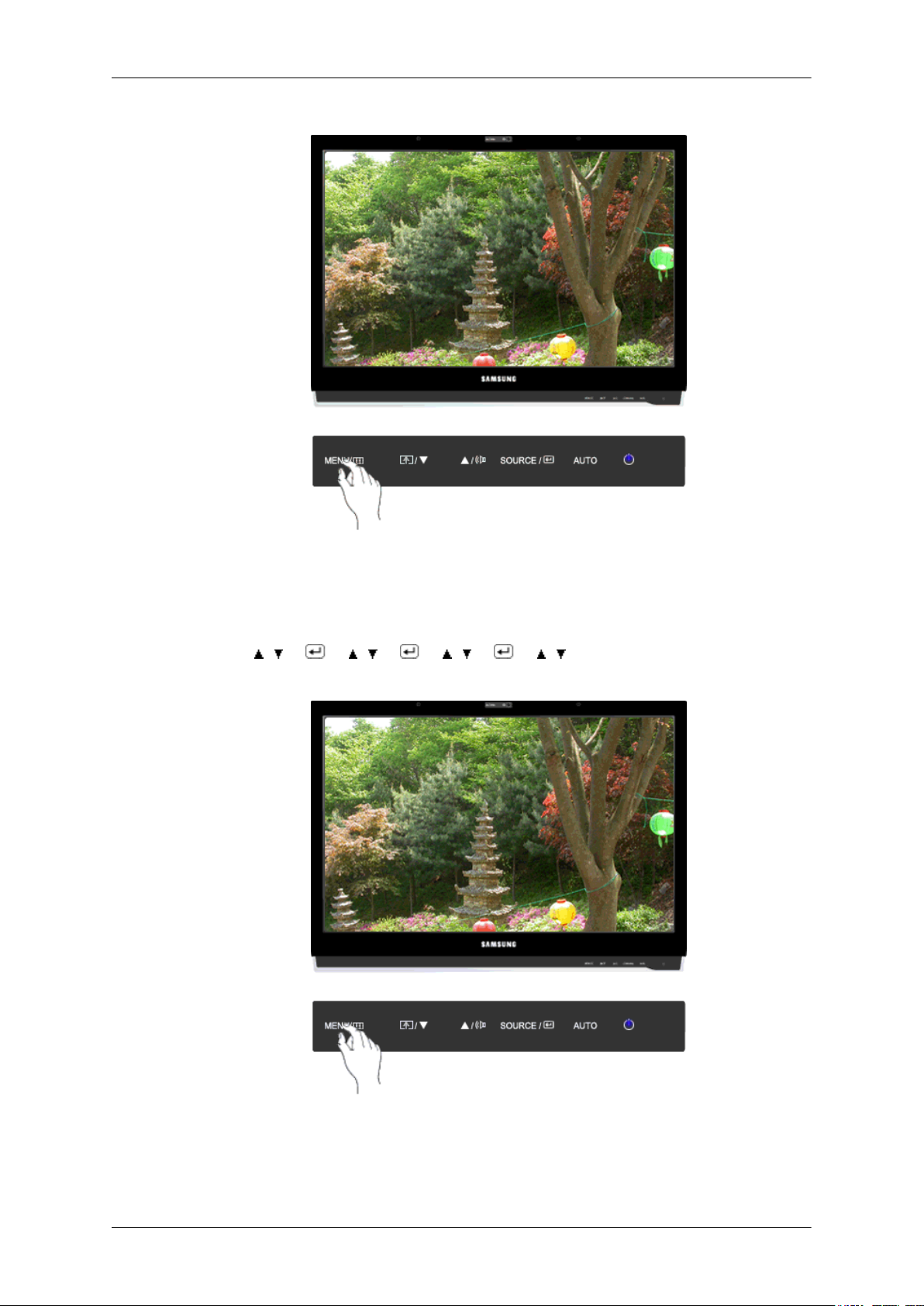

Taste MENU [MENU/ ]

Hiermit können Sie das Bildschirmmenü öffnen und schließen. Hiermit können
Sie das OSD-Menü auch beenden oder zum vorherigen Menü zurückkehren.

Benutzed. Taste

Sie können die Funktionszuweisung der Taste Benutzerdef. entsprechend Ihren
Wünschen anpassen.

Hinweis

Sie können die Benutzerd. Taste mit der gewünschten Funktion belegen, indem
Sie die Befehle Einstellungen > Benutzerd. Taste verwenden.

Taste Lautstärke

Wenn das Bildschirmmenü nicht angezeigt wird, können Sie über diese Taste die
Lautstärke regulieren.

>> Hier klicken, um einen animierten Clip anzuzeigen
Tasten Einst. [ ]

Mit diesen Tasten können Sie Menüeinträge einstellen.

Taste SOURCE / Taste Eingabe [ ]

Drücken Sie die Taste 'SOURCE/ '. Anschließend wird bei deaktiviertem Bild­schirmmenü das Videosignal ausgewählt. (Wenn die Taste SOURCE/
wird, um den Modus des Eingangssignals zu ändern, wird oben links auf dem
Bildschirm eine Meldung mit einer Angabe des aktuellen Modus (analoges oder
digitales Eingangssignal) angezeigt.)

/ Aktiviert einen hervorgehobenen Menüeintrag.

Hinweis

Wenn Sie den digitalen Modus wählen, müssen Sie Ihren Monitor mit dem DVI­Kabel an den DVI-Anschluss der Grafikkarte anschließen.

>> Hier klicken, um einen animierten Clip anzuzeigen

Taste AUTO

Verwenden Sie diese Taste, um die automatische Einstellung durchzuführen.

(Nur im Analog-Modus verfügbar)

>> Hier klicken, um einen animierten Clip anzuzeigen

Netztaste [ ] / Netzleuchte

Verwenden Sie diese Taste, um den Monitor ein- oder auszuschalten.
/ Diese LED leuchtet bei normalem Betrieb blau und blinkt einmal, wenn die von
Ihnen vorgenommenen Einstellungen gespeichert werden.

Kamera

gedrückt

Mit dieser Kamera können Sie im Rahmen von Video-Chats auch Videos versen­den und abspielen.

Mic

Mit diesem Mikrofon können Sie im Rahmen von Video-Chats auch Audiodaten
versenden und abspielen.

Einführung

Lautsprecher

Sie ermöglichen Tonausgabe, indem Sie die Soundkarte des Computers an den
Monitor anschließen.

- Audiowiedergabe ist mit diesem Monitormodell nur möglich, wenn das Gerät
über ein USB-Kabel mit einem PC verbunden ist.

Mit dieser Taste reduzieren Sie die Helligkeit des 7-Zoll-USB-Monitors. Die LED
blinkt, wenn die Bildschirmhelligkeit auf den Minimalwert gestellt wurde, oder
wenn die Helligkeit des Bildschirms eingestellt wurde.

Mit dieser Taste erhöhen Sie die Helligkeit des 7-Zoll-USB-Monitors. Die LED
blinkt, wenn die Bildschirmhelligkeit auf den Maximalwert gestellt wurde, oder
wenn die Helligkeit des Bildschirms eingestellt wurde.

Netztaste [ ] / Netzleuchte

Drücken Sie die Netztaste, um den 7-Zoll-Monitor ein- oder auszuschalten. Die
Netzleuchte zeigt bei Normalbetrieb ein blaues Licht an.

Rückseite

• Bitte aktivieren Sie den Einbrennschutz, ehe Sie den 7-Zoll-Zusatzmonitor
(USB) verwenden.

• Aktivieren der Funktion.

Schalten Sie den USB-Monitor aus und halten Sie die Netztaste dann fünf (5)
Sekunden lang gedrückt. Der Monitor wird dann wieder angeschaltet und der
Einbrennschutz ist aktiviert. Dies wird dadurch angezeigt, dass die LED zwei­mal blinkt.

• Deaktivieren der Funktion

Schalten Sie den USB-Monitor aus und halten Sie die Netztaste dann fünf (5)
Sekunden lang gedrückt. Wenn der Monitor dann wieder angeschaltet wird,
ist der Einbrennschutz ist deaktiviert, und die LED blinkt einmal.

• Was ist der Einbrennschutz?

Wenn Sie den USB-Zusatzmonitor verwenden und dabei längere Zeit das
gleiche Bild angezeigt wird, kann sich auf dem Flachbildschirm ein Nachbild
einbrennen. Der Einbrennschutz vermindert das Einbrennen von Nachbildern
auf dem Flachbildschirm, da der USB-Zusatzmonitor alle dreißig (30) Minuten
automatisch kurzzeitig (etwa 0,1 Sekunden) aus- und wieder angeschaltet
wird.

Hinweis

Die Konfiguration an der Rückseite des Monitors kann je nach Modell unterschiedlich sein.

POWER

Einführung

HDMI / DVI IN / RGB IN

POWER

Schließen Sie das Netzkabel des Monitors an den
POWER-Anschluss auf der Rückseite des Moni­tors an.

HDMI

Schließen Sie den HDMI-Anschluss auf der
Rückseite Ihres Monitors mit einem HDMI-Ka­bel an den HDMI-Anschluss Ihres digitalen Aus­gabegeräts an.

DVI IN

Schließen Sie das DVI-Kabel an den DVI IN-
Anschluss auf der Rückseite Ihres Monitors an.

USB-Anschluss (Op-

tional)

RGB IN

Verbinden Sie den RGB IN-Anschluss auf der
Rückseite Ihres Monitors mit dem Computer.

Einführung

UP (USB-Upstream-Anschluss)

Verbinden Sie den UP-Anschluss des Mon­itors über ein USB-Kabel mit dem USB-Ans­chluss des Computers.

DOWN (USB-Downstream-Anschluss)

Schließen Sie USB-Geräte mit Hilfe des USB­Kabels an den DOWN-Anschluss des USB-

Monitors an.

Hinweis

Kensington-Schloss

Wenn Sie
verwenden möchten, verbinden Sie UP (Up-

stream-Kabel) mit dem Computer.

Verwenden Sie das im Lieferumfang des Moni­tors enthaltene USB-Kabel, um den UP-

Anschluss des Monitors mit dem USB-Anschluss
Ihres Computers zu verbinden.

Hinweis

Weitere Informationen zu den Arbeitsabläufen
beim Anschließen des 7-Zoll-Monitors entneh­men Sie bitte dem Abschnitt Connecting the USB
Monitor (Anschließen des USB-Monitors).

Ein Kensington-Schloss dient zur physischen Si­cherung des Systems bei Verwendung in öffen­tlichen Bereichen. Das Schloss muss separat
erworben werden. Je nach Hersteller können Aus­sehen und Verriegelungsverfahren von der Ab­bildung abweichen. Informationen zur richtigen
Anwendung entnehmen Sie bitte der Bedienung­sanleitung des Kensington-Schlosses. Das
Schloss muss separat erworben werden.

DOWN (Downstream-Anschluss)

Hinweis

Die Position des Kensington-Schlosses ist mod­ellabhängig.

Kensington-Schloss als
Diebstahlsicherung

1. Führen Sie das Schloss in den Kensington-

Einschub am Monitor ein ( ), und drehen

Sie es in die Verriegelungsposition ( ).

/ MIC

Kabelhaltering

Einführung

2. Schließen Sie das Kabel für das Kensington­Schloss an.

3. Befestigen Sie das Kensington-Schloss an
einem Tisch oder einem schweren stationä­ren Objekt.

Kopfhörerausgang

MIC

Anschließen eines Mikrofons an die MIC-Ans­chluss.

Fixieren Sie die Kabel mit dem Haltering (siehe
Abbildung).

Hinweis

Weitere Informationen zu Kabelanschlüssen finden Sie unter Verbindungskabel.

Anschlüsse

Verbindungskabel

Schließen Sie das Netzkabel des Monitors an den power -Anschluss auf der Rückseite des Monitors

an.

Schließen Sie das Netzkabel des Monitors an die nächste Steckdose an.

Verwenden Sie einen für Ihren Computer geeigneten Anschluss.

Verwenden des D-Sub-Anschlusses (Analog) der Grafikkarte.

• .
Schließen Sie das Signalkabel an den 15-poligen D-Sub-Anschluss auf der Rückseite des Monitors
an.

[RGB IN]

Verwenden des DVI-Anschlusses (Digital) der Grafikkarte.

• Schließen Sie das DVI-Kabel des Monitors an den DVI IN-Anschluss auf der Rückseite Ihres
Monitors an.

[DVI IN]

Anschließen an einen Macintosh

• Verbinden Sie den Monitor und den Macintosh-Computer über das D-Sub-Verbindungskabel.

Hinweis

Sobald Sie den Monitor mit dem Computer verbunden haben, können Sie damit arbeiten.

Anschließen mit HDMI

Hinweis

Sie können digitale Ausgabegeräte mit Ihrem Monitor verbinden.

Sie kommen in den Genuss besserer Bildqualität.

Anschließen mit einem HDMI-Kabel

1. Signalquellen wie digitale DVD-Geräte werden mit dem HDMI-Kabel an denHDMI-Anschluss

des Monitors angeschlossen. Nachdem Sie alle Anschlüsse vorgenommen haben, verbinden Sie
den Monitor und den DVD-Player (oder das an den digitalen Ausgang angeschlossene Gerät) mit
dem Netzanschluss.

Anschlüsse

Wählen Sie mit der Taste SOURCE die Option HDMI.

Anschließen mit einem DVI/HDMI-Kabel

1. Der DVI-Ausgang des digitalen Ausgabegeräts und der HDMI -Anschluss des Monitors werden

über das DVI/HDMI-Kabel miteinander verbunden.

2. Wenn Sie Tonwiedergabe über ein externes Gerät ermöglichen möchten, suchen Sie im zuge-

hörigen Benutzerhandbuch nach Informationen zum Anschließen des Geräts.

3. Nachdem Sie alle Anschlüsse vorgenommen haben, verbinden Sie den Monitor und den DVD-

Player (oder das an den digitalen Ausgang angeschlossene Gerät) mit dem Netzanschluss.

4. Wählen Sie mit der Taste SOURCE die Option HDMI.

Hinweis

Wenn Sie die Verbindung mit dem DVI/HDMI-Kabel ohne Verbindung zur Audioquelle herstellen,
erfolgt keine Tonausgabe.

Anschließen mit USB

Hinweis

Sie können ein USB-Gerät wie eine Maus, eine Tastatur, einen Memory Stick oder ein externes Fes­tplattenlaufwerk an den DOWN-Anschluss des Monitors anschließen und können auf den

Anschluss an den Computer verzichten.

Der -Anschluss des Monitors unterstützt Hochgeschwindigkeits-USB-2.0.

Anschlüsse

Hochgeschwindig-

keit
Datenrate 480 Mbit/s 12 Mbit/s 1,5 Mbit/s
Leistungsaufnahme 2,5 W

(Max., pro Ans-

chluss)

1.

Verbinden Sie den UP-Anschluss des Monitors über ein USB-Kabel mit dem USB-Ans­chluss des Computers.

Hinweis

Schnell Langsam

2,5 W

(Max., pro Ans­chluss)

2,5 W

(Max., pro Ans­chluss)

Wenn Sie den DOWN-Anschluss verwenden möchten, verbinden Sie UP (Upstream-Kabel)
mit dem Computer.

Verwenden Sie das im Lieferumfang des Monitors enthaltene USB-Kabel, um den
Anschluss des Monitors mit dem USB-Anschluss Ihres Computers zu verbinden.

UP-

Anschlüsse

2.

Schließen Sie USB-Geräte mit Hilfe des USB-Kabels an den DOWN-Anschluss des USB­Monitors an.

3. Die Verwendung erfolgt wie beim Anschließen eines externen Geräts an den Computer.

• Sie können eine Tastatur und eine Maus anschließen.

• Sie können eine Datei über ein Mediengerät wiedergeben.

(Beispiele für Mediengeräte: MP3-Player, Digitalkameras usw.)

• Sie können die Dateien auf dem Speichergerät ausführen, verschieben, kopieren oder löschen.

(Beispiele für Speichergeräte: externer Speicher, Speicherkarte, Speicherlesegeräte, Festplat­ten-MP3-Player usw.)

• Sie können weitere USB-Geräte verwenden, die an einen Computer angeschlossen werden
können.

Hinweis

Wenn Sie ein Gerät an den DOWN-Anschluss des Monitors anschließen, verwenden Sie
dafür ein geeignetes Kabel.

(Informationen zum Erwerb von Kabeln und externer Geräte erhalten Sie beim Kundendienst­zentrum, das für das entsprechende Gerät zuständig ist.)

Das Unternehmen haftet nicht für Probleme oder Schäden an externen Geräten, die durch die
Verwendung eines nicht für den Anschluss zugelassenen Kabels entstehen.

Einige Geräte unterstützen nicht den USB-Standard. Dies kann zu Fehlfunktionen des Geräts
führen.

Wenn mit dem Gerät auch beim Anschluss an den Computer Fehler auftreten, wenden Sie sich
an das Kundendienstzentrum für das Gerät/den Computer.

Anschließen des USB-Monitors

• Systemanforderungen

Prozessor: 1,73 GHz oder schneller

Betriebssystem: Windows XP Service Pack 2 oder besser. Windows Vista 64 Bit wird jedoch nicht
unterstützt.

RAM: 512 MB RAM oder mehr

USB: 1.1 oder besser (USB 2.0 empfohlen)

Anschlüsse

1.

Verbinden Sie den UP-Anschluss des Monitors über ein USB-Kabel mit dem USB-Ans­chluss des Computers.

2.
Verbinden Sie mithilfe eines USB-Kabels den Anschluss

USB-Anschluss ( ) des primären Monitors.

Hinweis

Weitere Informationen zur Treiberinstallation und zur Verwendung des USB-Monitors entnehmen Sie
bitte dem Abschnitt Restrictions on the 7”USB Monitor (Beschränkungen für den Einsatz des 7-Zoll­Monitors).

Installieren und Verwenden des USB-Monitors

( ) des USB-Monitors und den

1. Setzen Sie den US-Monitor in die Nut der Armlehne ein, und fixieren Sie ihn.

2. Sie können die Position des USB-Monitors einstellen.

Hinweis

Sie können außerdem die Länge der Armlehne einstellen, nachdem Sie die Position des USB-Monitors
eingestellt haben.

Anschlüsse

1. Kippen Sie den Standfuß nicht zu weiter nach hinten, wenn der USB-Zusatzmonitor angehoben
ist (siehe Abbildung). Dadurch kann der Schwerpunkt des Geräts so verschoben werden, dass das
Gerät umkippt und Verletzungen oder Beschädigungen des Geräts verursacht.

2. Verstellen Sie den Winkel des Standfußes für den USB-Zusatzmonitor nicht unter großem Kraf­taufwand. Es besteht die Gefahr, dass der Standfuß bricht.

3. Verwenden Sie den den 18 cm-USB-Monitor erst, nachdem Sie den Winkel des Standfußes richtig
eingestellt haben.

Dadurch kann der Schwerpunkt des Geräts so verschoben werden, dass das Gerät umkippt und
Beschädigungen oder Störungen verursacht werden.

4. Achten Sie beim Tragen des 18-cm-USB-Monitors darauf, dass Sie nirgendwo anstoßen.

Der Monitor könnte sonst zerkratzt werden.

5.
Wenn Sie den 18-cm-USB-Monitor ausbauen, halten Sie das Teil ‘ ’ fest und schieben Sie es

in Pfeilrichtung.

Anschließen der Kopfhörer

Hinweis

Sie können Ihre Kopfhörer an den Monitor anschließen.

1. Schließen Sie Ihren Kopfhörer an den Kopfhöreranschluss an.

Anschließen an MIC

Anschlüsse

Hinweis

Sie können Ihr Mikrofon an den Monitor anschließen.

1. Schließen Sie das Mikrofonkabel an den MIC-Anschluss des Monitors an.

Verwenden des Fußes

Montage des Monitors

Einfacher Standfuß

Monitor und Unterteil

Schwenkfuß

Anschlüsse

Mithilfe von ( ), können Sie den Monitor in einem Winkel von max. 350˚ nach links und rechts
drehen. Der Gummibelag unter dem Standfuß verhindert, dass der Monitor verrutscht.

Wenn Sie versuchen, den Monitor bei eingestecktem Netz- oder Signalkabel zu drehen, können diese
Kabel zerstört werden.

Neigungswinkel

Anschlüsse

Mithilfe von ( ), können Sie die Neigung innerhalb eines Bereichs von -5˚ (nach vorn) bis 12˚ (nach
hinten) auf den angenehmsten Blickwinkel einstellen.

Montieren eines Standfußes

Dieser Monitor ermöglicht die Verwendung einer VESA-konformen Montagevorrichtung (100 mm x
100 mm).

Monitor

Montagevorrichtung (separat erhältlich)

1. Schalten Sie den Monitor aus, und ziehen Sie das Netzkabel.

2. Legen Sie den LCD-Monitor mit der Vorderseite nach unten auf eine ebene Arbeitsfläche, die
zum Schutz der Bildschirmoberfläche mit einer weichen Unterlage versehen sein sollte.

3. Lösen Sie die vier Schrauben, und entfernen Sie anschließend den Standfuß vom LCD-Monitor.

4. Drehen Sie den Armlehnenhalter nach oben oder nach unten. Entfernen Sie die Schrauben auf
der Rückseite des Armlehnenhalters.

Anschlüsse

5. Richten Sie die Halterung des Befestigungssystems mit den Befestigungselementen an der hin­teren Geräteabdeckung aus und montieren Sie das Befestigungssystem mit den vier beiliegenden
Schrauben.

• Verwenden Sie keine Schrauben, die länger sind als das Standardmaß, da sie das
Innere des Monitors beschädigen könnten.

• Bei Wandhalterungen, die nicht der VESA-Standardspezifikation für Schrauben
entsprechen, kann die Länge der Schrauben je nach Spezifikation unterschiedlich
sein.

• Verwenden Sie keine Schrauben, die nicht der VESA-Standardspezifikation für
Schrauben entsprechen.

Ziehen Sie die Schrauben nicht zu fest an, weil Sie auf diese Weise das Gerät
beschädigen könnten oder weil das Gerät dadurch herunterfallen und damit Ver­letzungen verursachen könnte.

Samsung haftet nicht bei derartigen Unfällen.

• Samsung haftet nicht für Geräteschäden oder Verletzungen, wenn eine Wand­halterung verwendet wird, die nicht dem VESA-Standard entspricht oder nicht
spezifiziert ist, oder wenn der Verbraucher die Installationsanleitung für das Pro­dukt nicht befolgt.

• Um den Monitor an einer Wand zu montieren, müssen Sie eine Wandhalterung
kaufen, mit der Sie den Monitor in einem Abstand von mindestens 10 cm von der
Wandfläche montieren können.

• Kontaktieren Sie das nächstgelegene Samsung-Kundendienstzentrum, um wei­tere Informationen zu erhalten. Samsung Electronics haftet nicht für Schäden
aufgrund der Verwendung eines nicht spezifizierten Standfußes.

• Verwenden Sie nur Wandhalterungen, die den internationalen Standards entspre­chen.

Software verwenden

Verwenden des WebCam-Monitors

Sie können dieses Gerät als normalen Monitor für Videokommunikation und zum
Anzeigen von Multimedia-Dateien verwenden, wenn Sie es einfach mit dem USB­Kabel an den PC und mit dem Netzkabel ans Stromnetz anschließen.

Technische Mindestanforderungen

• Systemanforderungen

Prozessor: 1,73 GHz oder schneller

Betriebssystem: Windows XP Service Pack 2 oder besser. Windows Vista 64 Bit wird jedoch nicht
unterstützt.

RAM: 512 MB RAM oder mehr

USB: 1.1 oder besser (USB 2.0 empfohlen)

AutoInstallation für Webcam, Mikrofon und Lautsprecher

1. Verbinden Sie den Monitor und den PC mit einem USB-Kabel (wie in der nachfolgenden Ab­bildung gezeigt)

Software verwenden

2. Webcam, Mikrofon und Lautsprecher werden automatisch installiert und werden in der Status­leiste angezeigt.

Hinweis

• Wenn die Kamera als USB1.1-Gerät erkannt wird, kann die Bildqualität sinken und das Bild

ist möglicherweise verrauscht. Aktualisieren Sie deshalb auf USB 2.0.

• Wegen der besonderen Eigenschaften der USB-Kommunikation wird das Gerät bei jedem

Anschalten neu erkannt. Nach dem Abschluss der Erkennung können Sie es normal verwen­den.

• Wenn Sie das Kabel entfernen, während der PC das USB-Gerät erkennt, kann es zu einem

schweren Fehler mit dem PC kommen.

• Drehen Sie die Kamera nicht mit zuviel Kraft. Dies kann zu einer Fehlfunktion führen.

• Nachdem Sie auf der Taskleiste Ihres PC auf das Symbol <Hardware sicher entfernen> ge-

klickt und das USB-Gerät aus Windows entfernt haben, vergessen Sie nicht, das USB-Kabel
zu entfernen.

Vorsichtsmaßnahmen bei der Installation

1. Trennen Sie niemals das USB-Kabel vom USB port, solange die AutoInstallation durchgeführt
wird. (Die Installation dauert etwa eine Minute. Wenn Sie den USB port während der Installation
unterbrechen, kann es zu einem schwerwiegenden Problem mit Ihrem PC kommen.)

2. Schalten Sie den Monitor nicht ab, solange die AutoInstallation durchgeführt wird. (Wenn Sie
den Monitor während der Installation abschalten, kann es zu einem schwerwiegenden Problem
mit Ihrem PC kommen.)

3. Bei Abschluss der AutoInstallation beginnt der Bildschirm möglicherweise zu blinken. (Dies
geschieht, wenn Ihr PC den Monitor als USB device erkennt. Dies ist kein Fehler.)

4. Wenn die AutoInstallation abgeschlossen ist, konfigurieren Sie die Position und die Auflösung
des Monitors auf der Registerkarte [Einstellungen] im Fenster [Eigenschaften von Anzeige]. (Die
optimale Auflösung dieses Monitors beträgt 1680 x 1050.)

5. Wenn Sie den USB Port ändern, nachdem der PC das USB-Gerät erkannt hat, kann es zu einem
Fehler bei der Erkennung des USB-Geräts kommen. (Sie müssen den driver entfernen und neu
installieren.)

Bei Fehlschlagen der Installation

Hinweis

Wenn die Installation angehalten wird, weil der Hardware-Assistent abgebrochen wird, klicken Sie
mit der rechten Maustaste auf den "My computer" (Arbeitsplatz). Wählen Sie dann "Properties" (Ei­genschaften) – "System Properties" (Systemeigenschaften) und die Registerkarte "Hardware". Klicken
Sie auf den Gerätemanager, und installieren Sie den Treiber. Befolgen Sie dabei die nachfolgenden
Anweisungen.

Software verwenden

1.
Das Symbol zur Darstellung eines ausgefallenen Geräts wird wie in ( , ) angezeigt.

2. Klicken Sie in diesem Fall auf "Scan for hardware changes" (Nach geänderter Hardware suchen),
damit der Installationsassistent erneut ausgeführt wird. Wenn jetzt die Installation fehlschlägt,

klicken Sie auf (
angezeigten Menü die Option "Driver Update" (Treiber aktualisieren).

, ) und klicken Sie dann mit der rechten Maustaste darauf. Wählen Sie im

Überprüfen der Konfiguration

Hinweis

Nach der Installation können Sie die Konfiguration überprüfen. Gehen Sie dazu folgendermaßen vor:

1. Klicken Sie mit der rechten Maustaste auf den "My computer" (Arbeitsplatz), wählen Sie "Prop­erties" (Eigenschaften) – "System Properties" (Systemeigenschaften) und dann die Registerkarte
"Hardware".

Software verwenden

2. Klicken Sie auf den Geräte-Manager.

3. Es wird nun eine Liste der installierten Geräte wie in der folgenden Abbildung angezeigt.

Kontrollieren der Webcam-Einrichtung

1. Doppelklicken auf dem Windows-Desktop auf das Symbol für den Arbeitsplatz.

Software verwenden

2. Doppelklicken Sie auf das zweite USB-Videogerät. Es sollte sich zeigen, dass die Webcam, wie
in der nachfolgenden Abbildung gezeigt, normal konfiguriert wurde.

Kontrollieren der Konfiguration von Mikrofon und Lautsprecher

1. Doppelklicken Sie in der Systemsteuerung auf das Symbol für Sounds und Audiogeräte.

2. Wählen Sie die Registerkarte für Sprache aus, und klicken Sie auf die Option zum Testen der
Hardware.

Software verwenden

Hinweis

Wenn die Tonausgabe Ihres Monitors zu leise ist, stellen Sie die maximale Lautstärke Ihres PCs
ein, ehe Sie die Lautstärke des Monitors anpassen.

3. Befolgen Sie die nachfolgenden Anweisungen. Es sollte sich zeigen, dass Mikrofon und Laut­sprecher konfiguriert wurden.

Beschränkungen für den Einsatz des Monitors

1. Die Kamera- und Audiofunktionen dieses Monitors werden, anders als die grundlegenden An­zeigefunktionen, als USB-Geräte erkannt.

Hinweis

Dieser Monitor muss (Analog) mit einem D-Sub-Kabel oder (Digital) mit einem DVI-D-Kabel
angeschlossen werden, wenn er als normaler Monitor eingesetzt wird. USB-Kabel werden zum
Anschließen anderer Geräte verwendet.

2. Bei einigen media players müssen Sie den media player schließen und neu starten, wenn ein USB­Gerät erkannt wird, während der media player ausgeführt wird. Nur dann können Sound- und
Kamerageräte normal ausgeführt werden.

3. Bei manchen PCs wird je nach PC BIOS version beim Starten des PC der Monitor auch dann
nicht erkannt, wenn das USB cable angeschlossen ist. Prüfen Sie, ob das BIOS auf Ihrem PC auf
die neueste Version geupdated wurde.

4. Manchmal ist der Ton sehr leise, wenn die anfängliche Lautstärke sehr niedrig eingestellt ist. Dies
liegt an den Eigenschaften von USB-Audiogeräten. (Kann je nach Betriebssystem unterschiedlich
sein.) Stellen Sie in diesem Fall die Allgemeine Lautstärke Ihres PCs auf ein geeignetes Niveau
ein.

5. Dieser Monitor unterstützt nur Windows XP Service Pack 2 oder besser.

Hinweis

Service Pack 1 und früher werden nicht unterstützt.

Dieser monitor ist so ausgelegt, dass er bei Verwendung von Windows XP Service Pack 2 und
USB 2.0 optimale Leistung bringt.

6. Der Monitor funktioniert mit Versionen vor USB 2.0 möglicherweise nicht normal.

7. Wenn mehrere Monitore dieses Modelltyps angeschlossen sind, funktionieren die für die ver­schiedenen Monitore erkannten USB-Geräte möglicherweise nicht normal.

8. Es kann zur Entstehung von Geräuschen aus MIC und speaker können, wenn der monitor zu nah
aufgestellt wird.

Web Cam Companion 2

Digitale Videokameras sind in Haushalten heute weit verbreitet. Deshalb wurde eine
Fülle von Softwareanwendungen entwikelt, mit denen Benutzer Homevideos erstell­en und bearbeiten können. Völlig vergessen wurde dabei der weit verbreitete Web­cam, die für eine Vielzahl unterschiedlicher Zwecke von einfacher Videoerstellung
bis Videochats entwickelt wurden. Als Ergänzung zu den kleinen aber vielfältigen
Funktionalitäten der Webcam, bietet ArcSoft Web Cam Companion 2™ eine große
Funktionsvielfalt, entwickelt und optimiert für den Webcam-Einsatz. Diese Funk­tionspalette von Web Cam Companion 2 recith vom Starten eines Videochats bis zum
automatischen Aufnehmen von Bewegungen, die das Gerät meldet!

- Audiowiedergabe ist mit diesem Monitormodell nur möglich, wenn das Gerät über
ein USB-Kabel mit einem PC verbunden ist.

• Systemanforderungen

Windows XP/ Vista

Software verwenden

PIII 800 MHz oder gleichwertig (Pentium IV 2.0 GHz oder schneller empfohlen)

100 MB freier Speicherplatz auf der Festplatte erforderlich für die Programminstallation

256 MB RAM (512 MB DDR RAM empfohlen)

16 Bit Farbdisplay mit 800x600 (32 MB Videospeicher mit DirectX 3D-Unterstützung empfohlen)

DirectX 8.1 oder besser (DirectX 9.0c empfohlen)

Webcam

1. Legen Sie die Installations-CD in das CD-Laufwerk ein.

2. Klicken Sie auf Web Cam Companion 2 (WCC2).

3. Wählen Sie eine Sprache und klicken Sie auf "OK".

4. Klicken Sie auf die Schaltfläche "Next".

5. Klicken Sie auf "Yes".

Software verwenden

6. Klicken Sie auf die Schaltfläche "Next".

7. Klicken Sie auf die Schaltfläche "Next".

Software verwenden

8. Klicken Sie auf "Finish" Die Installation von Web Cam Companion 2 ist abgeschlossen.

Hinweis

Weitere Informationen zur Verwendung dieses Programms finden Sie unter "Help".

Öffnen des Chatprogramms

•

Nachdem die Installation von Web Cam Companion 2 abgeschlossen ist, berühren Sie die
Position am Monitor, dmit das Chatfenster von Web Cam Companion 2 (siehe nachfolgende
Abbildung) geöffnet wird.

• Installieren oder aktivieren Sie das Chatprogramm, das sie verwenden möchten.

-

•

Berühren Sie die
geöffnet.

• Um das Chat-Programm zu wechseln, für das ein Shortcut erstellt wurde, wählen Sie Utility (Hilf-

sprogramme) in Start -> Alle Programme -> Arcsoft Web Cam Companion 2.

-Position am Monitor. Das Chatfenster des gewählten Programms wird sofort

Magic-I Visual Effects

ArcSoft Magic-i™! Visual Effects ist eine einfache und intelligente Webcam-An­wendung, mithilfe derer Videochats durch Frames, Effekte und Designs für die
Benutzer attraktiver gestaltet werden können. Wenn Sie mit einem Ihrer bevorzugten
Chats einen Videochat starten, wird Magic-i Visual Effects durch die Video Plug-in­Technologie automatisch gestartet, damit Sie einfach und schnell Spaßeffekte ver­wenden können. Die Anwendung ist auch kompatibel mit populären Webcam­Anwendungen wie ArcSoft Web Cam Companion 2™!.

• Systemanforderungen

Software verwenden

Windows XP/ Vista

Pentium IV 1,6 GHz oder gleichwertig (Pentium IV 2,4 GHz oder schneller empfohlen)

20 MB freier Speicherplatz auf der Festplatte erforderlich für die Programminstallation

256 MB RAM (512 MB DDR RAM empfohlen)

16 Bit Farbdisplay mit 800x600 (32 MB Videospeicher mit DirectX 3D-Unterstützung empfohlen)

DirectX 9.0c oder besser

1. Legen Sie die Installations-CD in das CD-Laufwerk ein.

2. Klicken Sie auf Magic-I Visual Effects.

3. Wählen Sie eine Sprache und klicken Sie auf "OK".

4. Klicken Sie auf die Schaltfläche "Next".

5. Klicken Sie auf "Yes".

Software verwenden

6. Klicken Sie auf die Schaltfläche "Next".

7. Klicken Sie auf die Schaltfläche "Next".

Software verwenden

8. Klicken Sie auf "Finish" Die Installation von Magic-I Visual Effects ist abgeschlossen.

Hinweis

Weitere Informationen zur Verwendung dieses Programms finden Sie unter "Help".

Media-Impression

ArcSoft MediaImpression™ verwaltet Ihre Mediendaten für Sie, und bietet viel Spaß
beim Erstellen und Freigeben von Projekten mit Ihren Foto-, Video- und Musikda­teien.

• Systemanforderungen

- Windows XP/ Vista

Pentium III 1 GHz oder gleichwertig

512 MB RAM

150 MB freier Festplattenspeicherplatz

800x600 Pixel, 16-Bit-Farbmonitor

Microsoft Windows Media Player 9.0 oder besser

Microsoft DirectX 9.0 oder besser

Apple QuickTime® 7.0 oder besser empfohlen

- Macintosh OS X 10.3, 10.4

PowerPC G4 800 MHz, oder Intel-Prozessor

150 MB freier Festplattenspeicherplatz

800x600 Pixel, 16-Bit-Farbmonitor

Apple QuickTime® 6.0 oder besser

1. Legen Sie die Installations-CD in das CD-Laufwerk ein.

2. Klicken Sie auf Media-Impression.

Software verwenden

3. Wählen Sie eine Sprache und klicken Sie auf "OK".

4. Klicken Sie auf die Schaltfläche "Next".

5. Klicken Sie auf "Yes".

6. Klicken Sie auf die Schaltfläche "Next".

7. Klicken Sie auf die Schaltfläche "Next".

Software verwenden

8. Wählen Sie einen Dateityp, und klicken Sie auf die Schaltfläche "Next".

9. Klicken Sie auf "Finish" Die Installation von Media-Impression ist abgeschlossen.

Hinweis

Weitere Informationen zur Verwendung dieses Programms finden Sie unter "Help".

Installieren des Treibers für den 7-Zoll-Monitor

• Systemanforderungen

Prozessor: 1,73 GHz oder schneller

Betriebssystem: Windows XP Service Pack 2 oder besser. Windows Vista 64 Bit wird jedoch nicht
unterstützt.

RAM: 512 MB RAM oder mehr

USB: 1.1 oder besser (USB 2.0 empfohlen)

Installieren des USB-Monitors

• Denken Sie daran, das USB-Kabel anzuschließen, und beginnen Sie erst mit der
Installation, nachdem Ihr PC gestartet wurde.

• Das Installationsprogramm benötigt etwa 1 Minute, um den Treiber zu installie­ren. Wenn Sie während der Installation des Treibers den Monitor abschalten oder
das USB-Kabel entfernen, kann es zu einem Problem mit Ihrem PC oder Windows
kommen.

• Die optimale Auflösung für diesen Monitor beträgt 800x480.

1. Legen Sie die CD in das CD-ROM-Laufwerk ein. Klicken Sie auf "USB Monitor Driver"

2. Klicken Sie auf "I Accept".

Software verwenden

3. Es wird nun das in der folgenden Abbildung dargestellte Fortschrittsfenster angezeigt.

4. Wenn Sie Ihren USB-Monitor an Ihren PC anschließen, erkennt dieser den Monitor und der
"Found New Hardware" (Hardware-Assistent) wird angezeigt. Siehe folgende Abbildung.

Nach Abschluss der Installation wird im Informationsbereich der Taskleiste unten auf dem Bild­schirm ein Monitorsymbol für den installierten USB-Monitor angezeigt.

Software verwenden

5. Nach Abschluss der Installation müssen Sie die folgenden Einstellungen konfigurieren, wenn Sie
mehrere Monitore verwenden möchten.

1. Klicken Sie mit der rechten Maustaste auf den “Windows Desktop”, und wählen Sie im Kon­textmenü den Befehl “Properties”. Das Fenster „Display Properties (Eigenschaften von Anzeige)“
wird angezeigt.

2. Wählen Sie die Registerkarte „Settings (Einstellungen)“ aus. Eine Liste der angeschlossenen
USB-Monitore wird angezeigt.

3. Ordnen Sie die im Dialogfeld 'Display Properties' (Eigenschaften von Anzeige) angezeigten Fen­ster in der Reihenfolge an, wie sie tatsächlich verwendet werden.

4. Klicken Sie anschließend auf OK.

Konfigurieren der Informationen Ihres 7-Zoll-USB-Monitors

1. Nach Abschluss der Treiberinstallation für den USB-Monitor wird im Informationsbereich unten
auf dem Bildschirm ein Monitorsymbol angezeigt.

2. Klicken Sie auf das Monitorsymbol, um eine Liste der angeschlossenen USB-Monitore anzuzei­gen. Wählen Sie den Monitor, dessen Anzeigeinstellungen Sie konfigurieren möchten. Sie können
die "Screen Resolution", die "Color Quality" und die "Screen Rotation" Ihres Monitors einstellen.

Überprüfen der Konfiguration

Software verwenden

Nach der Installation können Sie die Konfiguration überprüfen. Gehen Sie dazu folgendermaßen vor.

1. Klicken Sie mit der rechten Maustaste auf "My computer" (Arbeitsplatz), wählen Sie "Proper­ties" (Eigenschaften) – "System Properties" (Systemeigenschaften) und dann die Registerkarte
"Hardware".

2. Klicken Sie auf 'Device Manager (Geräte-Manager)'.

Software verwenden

3. Es wird nun eine Liste der installierten Geräte wie in der folgenden Abbildung angezeigt.

- Die anfänglichen Bildschirmeinstellungen nach der Programminstallation

• Anwendbarer Modus: Erweiterter Modus

• Modusposition: Rechts vom Hauptbildschirm.

• Modusrotation: 0˚

Beschränkungen für den Einsatz des 7-Zoll-Monitors

Unterstützte Betriebssysteme

• Windows XP

- Service Pack 1 und frühere Versionen: Nicht unterstützt

- Service Pack 2 und höhere Versionen: Unterstützt

• Windows 2000

- Service Pack 3 und frühere Versionen: Nicht unterstützt

- Service Pack 4 und höhere Versionen: Unterstützt

• Windows Server 2003: Nicht unterstützt

Software verwenden

• Windows Vista: Unterstützt (64bit nicht unterstützt)

Zum Überprüfen der Informationen zum Betriebssystem Ihres PC klicken Sie mit der rechten Maustaste
auf dem Windows-Desktop auf ‘My Computer (Arbeitsplatz)’, und wählen Sie im angezeigten Menü
‘Properties (Eigenschaften)’ aus. Überprüfen Sie die Informationen auf der Registerkarte ‘General
(Allgemein)’ im Fenster ‘Computer Properties (Computereigenschaften)’.

1. Da der Computer diesen USB-Monitor als USB-Gerät erkennt, wird der ansonsten beim Starten
des PCs für Standardmonitore angezeigte DOS-Bildschirm nicht angezeigt.

2. Sie können den USB-Monitor nicht für Software mit 3D-Hardwarebeschleunigung verwenden.

- Real Payer (Erweiterungsmodus wird nicht unterstützt).

- Für die meisten 3D-Spiele

- Programme auf der Grundlage von Direct X

3. Unterstützte Filmprogramme

- Power DVD

- Win DVD(Version 5 oder besser.)

- Windows Media Player (Version 10 oder besser werden unterstützt.)

- VLC

4. Dieser Monitor unterstützt nicht das Programm MagicTune.

- Die MagicRotation-Funktion funktioniert möglicherweise nicht normal.

- Wenn das Programm MagicTune auf Ihrem PC installiert ist, ist es möglicherweise nicht mit
diesem Monitor kompatibel.

5. Der USB-Monitor funktioniert mit USB 1.0 möglicherweise nicht normal.

6. Wenn die Grafikkarte Ihres PCs WDDM nicht unterstützt, steht der erweiterte Modus unter Win­dows Vista möglicherweise nicht zur Verfügung.

Beispiel: Einige Versionen der Matrox Card

Monitortreiber

Hinweis

Wenn Sie vom Betriebssystem aufgefordert werden, den Monitortreiber zu installie­ren, legen Sie die mit dem Monitor gelieferte CD-ROM ein. Bei der Treiberinstallation
bestehen zwischen den einzelnen Betriebssystemen geringfügige Unterschiede. Füh­ren Sie die Anweisungen gemäß dem installierten Betriebssystem durch.

Halten Sie einen leeren Datenträger bereit und laden Sie den Treiber von der folgenden
Internet-Website herunter.

Internet-Website:

http://www.samsung.com/ (weltweit)

Installieren des Monitortreibers (automatisch)

1. Legen Sie die CD in das CD-ROM-Laufwerk ein.

Software verwenden

2. Klicken Sie auf "Windows".

3. Wählen Sie das Monitormodell aus der Modellliste aus, und klicken Sie dann auf OK.

4. Wenn die folgende Meldung angezeigt wird, klicken Sie auf die Schaltfläche "Continue Any­way" (Trotzdem fortfahren). Klicken Sie dann auf OK (Betriebssystem Microsoft® Windows
XP/2000).

Hinweis

Dieser Monitortreiber ist mit dem MS-Logo-Test zertifiziert. Die Installation dieses Treibers hat
keine negativen Auswirkungen auf Ihren Computer.

®

Den zertifizierten Treiber finden Sie auf der Samsung Monitor-Homepage.

http://www.samsung.com/

Installieren des Monitortreibers (manuell)

Betriebssystem Microsoft® Windows Vista™

1. Legen Sie die Handbuch-CD in das CD-ROM-Laufwerk ein.

2.
Klicken Sie auf (Start) und dann "Systemsteuerung". Dann doppelklicken Sie auf "Appearance

and Personalization" (Darstellung und Anpassung).

Software verwenden

3. Klicken Sie auf "Personalization" (Anpassung) und dann auf "Display Settings" (Anzeigeein­stellungen).

4. Klicken Sie auf "Advanced Settings..." (Erweiterte Einstellungen...).

5. Klicken Sie auf der Registerkarte "Monitor" auf "Properties" (Eigenschaften). Wenn die Schaltfl­äche "Properties" (Eigenschaften) deaktiviert ist, ist das Konfigurieren Ihres Monitors abges­chlossen. Der Monitor kann im Lieferzustand verwendet werden.

Wenn, wie in der nachfolgenden Abbildung gezeigt, die Meldung "Windows needs..." (Windows
muss zur Fortsetzung…) angezeigt wird, klicken Sie auf "Continue" (Fortsetzen).

Software verwenden

Hinweis

Dieser Monitortreiber ist mit dem MS-Logo-Test zertifiziert. Die Installation dieses Treibers hat
keine negativen Auswirkungen auf Ihren Computer.

Den zertifizierten Treiber finden Sie auf der Samsung Monitor-Homepage.

6. Klicken Sie auf der Registerkarte "Driver" (Treiber) auf "Update Driver" (Treiber aktualisieren).

7. Aktivieren Sie das Kontrollkästchen "Browse my computer for driver software" (Auf dem Com­puter nach Treibersoftware suchen)", und klicken Sie auf "Let me pick from a list of device drivers
on my computer" (Aus einer Liste von Gerätetreibern auf dem Computer auswählen).

8. Klicken Sie auf "Have Disk" (Datenträger), und wählen Sie den Ordner (z. B. D:\laufwerk), in
dem die Setupdatei des Treibers gespeichert ist. Klicken Sie abschließend auf OK.

9. Wählen Sie in der Liste der Bildschirme das Modell, das Ihrem Monitor entspricht, und klicken
Sie auf "Next" (Weiter).

Software verwenden

10. Klicken Sie in den anschießend nacheinander angezeigten Fenstern auf "Close" (Schließen) →
"Close" (Schließen) → OK → OK.

Betriebssystem Microsoft® Windows® XP

1. Legen Sie die CD in das CD-ROM-Laufwerk ein.

2. Klicken Sie auf "Start" → "Control Panel" (Systemsteuerung) und das Symbol "Appearance and
Themes" (Darstellung und Designs).

Software verwenden

3. Klicken Sie auf das Symbol "Display" (Anzeige), wählen Sie die Registerkarte "Settings" (Ein­stellungen), und klicken Sie dann auf "Advanced..." (Erweitert...).

4. Klicken Sie auf der Registerkarte "Monitor" auf "Properties" (Eigenschaften) und wählen Sie die
Registerkarte "Driver" (Treiber).

5. Klicken Sie auf "Update Driver..." (Treiber aktualisieren...), und wählen Sie "Install from a list
or..." (Installation von Liste oder...) und klicken Sie dann auf die Schaltfläche "Next" (Weiter).

6. Wählen Sie "Don't search, I will..." (Nicht suchen, ich werde...), und klicken Sie dann auf
"Next" (Weiter), und klicken Sie dann auf "Have disk" (Datenträger...).

Software verwenden

7. Klicken Sie auf die Schaltfläche "Browse" (Durchsuchen), und wählen Sie dann A:(D:\Driver).
Wählen Sie anschließend Ihren Monitor in der Modellliste aus, und klicken Sie auf die Schaltfl­äche "Next" (Weiter).

8. Wenn die folgende Meldung angezeigt wird, klicken Sie auf die Schaltfläche "Continue Any­way" (Trotzdem fortfahren). Klicken Sie anschließend auf OK.

Hinweis

Dieser Monitortreiber ist mit dem MS-Logo-Test zertifiziert. Die Installation dieses Treibers hat
keine negativen Auswirkungen auf Ihren Computer.

Den zertifizierten Treiber finden Sie auf der Samsung Monitor-Homepage.

http://www.samsung.com/

9. Klicken Sie auf die Schaltfläche "Close" (Schließen) und dann mehrmals auf OK.

Software verwenden

10. Die Installation des Monitortreibers ist abgeschlossen.

Betriebssystem Microsoft® Windows® 2000

Wenn die Meldung "Digital Signature Not Found" (Digitale Signatur nicht gefunden) auf dem Monitor
angezeigt wird, gehen Sie folgendermaßen vor:

1. Klicken Sie auf OK im Fenster "Insert disk" (Datenträger einlegen).

2. Klicken Sie auf die Schaltfläche "Browse" (Durchsuchen)im Fenster "File Needed" (Erforderliche
Datei).

3. Wählen Sie A:(D:\Treiber) und klicken Sie dann auf die Schaltfläche "Close" (Schließen) und
dann mehrmals auf OK.

Vorgehensweise beim Installieren

1. Klicken Sie auf "Start", "Setting" (Einstellungen), "Control Panel" (Systemsteuerung).

2. Doppelklicken Sie auf das Symbol "Display" (Anzeige).

3. Wählen Sie die Registerkarte "Settings" (Einstellungen) aus, und klicken Sie auf die Schaltfläche
"Advanced Properties" (Erweiterte Eigenschaften).

4. Wählen Sie "Monitor".

1. Fall: Wenn die Schaltfläche "Properties" (Eigenschaften) deaktiviert ist, ist Ihr Monitor ord­nungsgemäß konfiguriert. Beenden Sie die Installation.

2. Fall: Wenn die Schaltfläche "Properties" (Eigenschaften) deaktiviert ist, Klicken Sie auf die
Schaltfläche "Properties" (Eigenschaften), und befolgen Sie die nächsten Schritte.

5. Klicken Sie auf der Registerkarte "Driver" (Treiber) auf "Update Driver" (Treiber aktualisieren)
und klicken Sie dann auf "Next" (Weiter).

6. Wählen Sie "Display a list of the known drivers for this device so that I can choose a specific
driver" (Anzeige einer Liste bekannter Gerätetreiber für dieses Gerät, damit ich einen bestimmten
auswählen kann), klicken Sie dann zuerst auf "Next" (Weiter), und dann auf "Have disk" (Da­tenträger).

Software verwenden

7. Klicken Sie auf die Schaltfläche "Browse" (Durchsuchen) und wählen Sie dann A:(D:\Driver).

8. Klicken Sie auf "Open" (Öffnen) und dann auf OK.

9. Wählen Sie das Monitormodell aus, klicken Sie dann zuerst auf "Next" (Weiter) "OK".

10. Klicken Sie zuerst auf "Finish" (Fertig stellen) und dann auf "Close" (Schließen).

Wenn die Meldung "Digital Signature Not Found" (Digitale Signatur nicht gefunden) angezeigt
wird, klicken Sie auf "Yes" (Ja). Klicken Sie zuerst auf "Finish" (Fertig stellen) und dann auf
"Close" (Schließen).

Betriebssystem Microsoft® Windows® Millennium Edition

1. Klicken Sie auf "Start", "Setting" (Einstellungen), "Control Panel" (Systemsteuerung).

2. Doppelklicken Sie auf das Symbol "Display" (Anzeige).

3. Wählen Sie die Registerkarte "Settings" (Einstellungen) aus, und klicken Sie auf die Schaltfläche
"Advanced Properties" (Erweiterte Eigenschaften).

4. Wählen Sie die Registerkarte "Monitor".

5. Klicken Sie im Bereich "Monitor Type" (Monitortyp) auf die Schaltfläche "Change" (Ändern).

6. Wählen Sie die Option "Specify the location of the driver." (Treiberverzeichnis angeben) aus.

7. Wählen Sie die Option "Display a list of all the driver in a specific location" (Liste aller Treiber
in einem Verzeichnis anzeigen) aus, und klicken Sie dann auf "Next" (Weiter).

8. Klicken Sie auf die Schaltfläche "Have Disk" (Datenträger).

9. Geben Sie A:\(D:\Treiber) an und klicken Sie dann auf OK.

10. Aktivieren Sie "Show all devices" (Alle Geräte anzeigen) und wählen Sie dann den Monitor aus,
der dem an den Computer angeschlossenen Gerät entspricht. Klicken Sie anschließend auf OK.

11. Klicken Sie so oft auf "Close" (Schließen) und OK, bis das Dialogfeld "Display Properties" (Ei­genschaften von Anzeige) geschlossen ist.

Betriebssystem Microsoft® Windows® NT

1. Klicken Sie auf "Start", "Settings" (Einstellungen), "Control Panel" (Systemsteuerung) und dop­pelklicken Sie dann auf das Symbol "Display" (Anzeige).

2. Klicken Sie im Fenster "Display Registration Information" (Registrierungsinformationen anzei­gen)auf die Registerkarte "Settings" (Einstellungen), und klicken Sie dann auf "All Display
Modes" (Alle Anzeigemodi).

3. Wählen Sie den gewünschten Modus (Auflösung, Anzahl der Farben und "Vertical frequen­cy" (Vertikalfrequenz)) und klicken Sie dann auf OK.

4. Wenn der Bildschirm normal funktioniert, nachdem Sie auf "Test" geklickt haben, klicken Sie
auf die Schaltfläche "Apply" (Übernehmen). Wenn der Bildschirm nicht ordnungsgemäß ange­zeigt wird, wechseln Sie in einen anderen Modus (niedrigere Auflösung, Anzahl der Farben oder
Frequenz).

Hinweis

Wenn bei "All Display Modes" (Alle Anzeigemodi) kein Modus angezeigt wird, stellen Sie die Au­flösung und die Vertikalfrequenz ein. Schlagen Sie hierzu im Benutzerhandbuch unter Voreingestellter
Timing-Modus nach.

Software verwenden

Linux Betriebssystem

Um X-Window auszuführen, müssen Sie die Datei X86Config anlegen. Dies ist eine der Dateien mit
Systemeinstellungen.

1. Drücken Sie im ersten und zweiten Fenster nach dem Starten von X86Config die "Enter" (Ein­gabetaste).

2. Das dritte Fenster dient zum Einstellen der Maus.

3. Stellen Sie eine Maus für Ihren Computer ein.

4. Das nächste Fenster dient zum Einstellen der Tastatur.

5. Stellen Sie eine Tastatur für Ihren Computer ein.

6. Das nächste Fenster dient zum Einstellen des Monitors.

7. Stellen Sie als erstes eine Horizontalfrequenz für Ihren Monitor ein. (Sie können die Frequenz
direkt eingeben.)

8. Stellen Sie eine Vertikalfrequenz für Ihren Monitor ein. (Sie können die Frequenz direkt einge­ben.)

9. Geben Sie die Modellbezeichnung Ihres Monitors ein. Diese Informationen haben keinen Einfluss
auf die Ausführung von X-Window.

10. Nun haben Sie Ihren Monitor konfiguriert. Starten Sie X-Window, nachdem Sie andere angefor­derte Hardware eingestellt haben.

Natural Color

Natural Color Software-Programm

Eines der Probleme bei der Bildverarbeitung am Computer bestand bislang darin, dass gedruckte,
gescannte oder mit einer Digitalkamera aufgenommene Bilder auf dem Monitor nicht farbgetreu wie­dergegeben wurden. Mit dem Programm Natural Color lässt sich dieses Problem nun lösen. Dies ist
ein von Samsung Electronics in Zusammenarbeit mit dem Koreanischen Institut für Elektronik und
Telekommunikation entwickeltes Farbverarbeitungssystem. Dieses System, das exklusiv für Monitore

von Samsung verwendet wird, bewirkt, dass die Farben gedruckter und gescannter Bilder mit den auf
dem Bildschirm angezeigten Farben übereinstimmen. Weitere Informationen finden Sie in der Hilfe
(F1) des Programms.

Installieren von Natural Color

Legen Sie die mit dem Samsung-Monitor ausgelieferte CD-ROM in das CD-Laufwerk ein. Der Start­bildschirm von Natural Color wird angezeigt. Klicken Sie auf dem Startbildschirm auf Natural Color ,
um die Software Natural Color zu installieren.

Um das Programm manuell zu installieren, legen Sie die dem Samsung-Monitor beigefügte CD-ROM
in das CD-ROM-Laufwerk ein, klicken Sie in Windows auf Start, und wählen Sie "Run..." (Ausfüh­ren...). Geben Sie D:\color\NCProSetup.exe ein, und drücken Sie die "Enter" (Eingabetaste). (Falls das
CD-ROM-Laufwerk nicht das Laufwerk D:\ ist, geben Sie das entsprechende Laufwerk ein.)

Deinstallieren von Natural Color

Wählen Sie im Menü "Start" den Befehl "Settings" (Einstellungen) / "Control Panel" (Systemsteuer­ung) aus, und doppelklicken Sie auf "Add/Remove Programs" (Software). Wählen Sie in der Liste
Natural Color aus, und klicken Sie dann auf die Schaltfläche "Add/Delete" (Hinzufügen/Entfernen).

Software verwenden

Einstellen des Monitors

Direktzugriffsfunktionen

AUTO

Wenn Sie die Taste AUTO drücken, wird das Fenster Autom. Einstellung angezeigt, wie auf dem
animierten Bildschirm in der Mitte dargestellt.

Die Autom. Einstellung ermöglicht eine automatische Anpassung des Monitors an das eingehende
Analog-Signal. Die Werte für Fein, Grob und Position werden automatisch eingestellt.

(Nur im Analog-Modus verfügbar)

Wenn Autom. Einstellung nicht ordnungsgemäß arbeitet, drücken Sie die AUTO-Taste erneut, um

das Bild genauer einzustellen.

Wenn Sie die Auflösung über die Systemsteuerung ändern, wird die Auto-Funktion automatisch

ausgeführt.

OSD-Lock und -Freigabe

Drücken von AUTO nach dem Sperren des Bildschirmmenüs

Einstellen des Monitors

Drücken von MENU nach dem Sperren des Bildschirmmenüs

Mit dieser Funktion wird das Bildschirmmenü gesperrt, um Änderungen an den aktuellen Einstellungen
zu verhindern und den aktuellen Zustand zu bewahren.

Sperren: Drücken Sie die Taste MENU mehr als fünf (5) Sekunden langen, um die Einstellungssperre
für das Bildschirmmenü zu aktivieren.

Freigegeben: Drücken Sie die Taste MENU mehr als fünf (5) Sekunden langen, um die Einstellungss­perre für das Bildschirmmenü zu deaktivieren.

Hinweis

Auch bei aktivierter Einstellungssperre für das Bildschirmmenü können Sie die Helligkeit und den
Kontrast sowie Benutzerd. Taste ( ) mit der Direkt-Taste einstellen.

Benutzed. Taste

Einstellen des Monitors

Sie können die Funktionszuweisung der Taste Benutzerdef. entsprechend Ihren Wünschen anpassen.

Zur Anzeige des Fensters der Funktion, die nach Drücken von [ ] ausgeführt wird, wenn Sie die
benutzerdefinierte Taste mit einer Funktion belegt haben, klicken Sie auf den Namen der verschiedenen
Funktionen.

(MagicBright - MagicColor - Farbeffekt - Bildgröße)

Hinweis

Sie können die benutzerdefinierte Taste mit einer bestimmten Funktion belegen. Verwenden Sie hierfür
Einstellungen > Benutzed. Taste.

Lautstärke

Einstellen des Monitors

SOURCE

Wenn das Bildschirmmenü nicht angezeigt wird, können Sie über diese Taste die Lautstärke regulieren.

Dient zum Auswählen des Videosignals bei deaktiviertem Bildschirmmenü.

OSD-Funktionen

Bild Helligkeit Kontrast MagicBright Bildmodus

Einstellen des Monitors


Helligkeit

Farbe MagicColor Farbtemp. Farbanpas-

sung

Bild Grob Fein Schärfe H-Position V-Position

OSD Sprache H-Position V-Position Transparenz Anz. dauer

Einstellun­gen

Information

(Nicht verfügbar im Modus MagicBright von Optimalkontrast.)

Reset Benutzed.

Taste

AV Mode HDMI-

Schwarzwert

Autom. Aus Autom.

Farbeffekt Gamma

Quelle

Bildgröße

Kontrast

Mit Hilfe der Bildschirmmenüs können Sie die Helligkeit nach Wunsch ändern.

MENU → → → , → MENU

(Nicht verfügbar im Modus MagicBright von Optimalkontrast.)

Einstellen des Monitors

Mit Hilfe der Bildschirmmenüs können Sie den Kontrast nach Wunsch ändern.

( Nicht verfügbar im Modus MagicColor von Vollständig und Intelligent. )

MENU → → , → → , → MENU

MagicBright

Drücken Sie die Taste , um nacheinander zu den verfügbaren vorkonfigurierten Modi zu wechseln.

Mit der neuen MagicBright-Funktion können Sie die Bildschirmeigenschaften abhängig vom ange­zeigten Programminhalt für ein optimales Fernseherlebnis anpassen. Zur Zeit sind sieben verschiedene

Einstellen des Monitors

Modi verfügbar: Benutzerdef., Text, Internet, Game, Sport, Film und Optimalkontrast. Für jeden
Modus ist ein Helligkeitswert voreingestellt. Sie können die sieben verschiedenen Modi einfach durch
Drücken der Benutzed. Taste aufrufen.

• Benutzerdef.

Auch wenn die Werte von unseren Ingenieuren mit größter Sorgfalt bestimmt wurden, sind die
eingestellten Werte möglicherweise dennoch für Ihren individuellen Geschmack ungeeignet.

Wenn dies der Fall ist, stellen Sie die Helligkeit und den Kontrast mithilfe des OSD-Menüs ein.

• Text

Für Dokumente oder Arbeiten, die überwiegend Text enthalten.

• Internet

Zur Anzeige einer Mischung aus Bildern oder Grafiken und Text.

• Game

Für bewegte Bilder wie bei Spielen.

• Sport

• Film

• Optimalkontrast

MENU →

Bildmodus

Für bewegte Bilder wie bei Sportsendungen.

Für bewegten Bilder wie bei DVD oder Video-CD.

Mit der Funktion Optimalkontrast wird das eingehende Bildsignal ausgewertet und so eingestellt,
dass ein optimaler Kontrast erzielt wird.

→ , → → , → MENU

Drücken Sie die Taste , um nacheinander zu den verfügbaren vorkonfigurierten Modi zu wechseln.

Einstellen des Monitors

Der Monitor verfügt über vier werksseitige Bildeinstellungen ("Dynamisch", "Standard", "Film" und
"Benutzerdef.."). Sie können eine der Einstellungen Dynamisch, Standard, Film oder Benutzer-
def. aktivieren. Bei Auswahl von Benutzerdef. werden automatisch Ihre benutzerdefinierten Bildein-
stellungen angewendet.

• Dynamisch

Wählen Sie diesen Modus aus, um ein schärferes Bild als im Modus Standard anzuzeigen.

• Standard

Wählen Sie diesen Modus aus, wenn die Umgebung hell ist. Auf diese Weise erhalten Sie ebenfalls
ein scharfes Bild.

• Film

Wählen Sie diesen Modus aus, wenn die Umgebung dunkel ist. Auf diese Weise sparen Sie Strom
und verringern die Augenbelastung.

• Benutzerdef.

Wählen Sie diesen Modus aus, wenn Sie das Bild nach Wunsch anpassen möchten.

• Kann nur gewählt werden, wenn ein externes Signal an den HDMI-Anschluss angelegt und AV

MENU →

Farbe

(Nicht verfügbar im Modus MagicBright von Optimalkontrast.)

MagicColor

Hinweis

Mode auf Ein geschaltet ist.

→ , → → , → MENU

MagicColor ist eine neue Technologie, die Samsung exklusiv entwickelt hat, um die Qualität digitaler
Bilder zu verbessern, und um natürliche Farben klarer und ohne Störungen anzuzeigen.

• Aus – Wechselt in den ursprünglichen Anzeigemodus zurück.

• Demo – Auf der rechten Seite wird der Bildschirm ohne MagicColor angezeigt; auf der linken

• Vollständig - Es werden nicht nur lebendige und natürliche Farben angezeigt, sondern auch real-

• Intelligent - Es werden lebendige und natürliche Farben mit größerer Klarheit angezeigt.

MENU → , → → → , → MENU

Farbtemp.

Einstellen des Monitors

Seite wird der Bildschirm mit aktiviertem MagicColor angezeigt.

istische und natürliche Hauttönungen mit größerer Klarheit.

Die Farbtemperatur kann geändert werden. Sie können einen von vier Modi auswählen.

• Kalt - Verleiht Weißtönen einen bläulichen Stich.

• Normal - Lässt Weißtöne unverändert.

• Warm - Verleiht Weißtönen einen rötlichen Stich.

• Benutzerdef. - Wählen Sie diesen Modus aus, wenn Sie das Bild nach Wunsch anpassen möchten.

( Nicht verfügbar im Modus MagicColor von Vollständig und Intelligent. )

MENU →

, → → , → → , → MENU

Farbanpassung

Einstellen des Monitors

Hiermit können Sie die Balance zwischen Rot, Grün und Blau individuell anpassen.

( Nicht verfügbar im Modus MagicColor von Vollständig und Intelligent. )

MENU → , → → , → → , → → , → MENU

Farbeffekt

Durch Ändern der Bildschirmfarben können Sie die allgemeine Stimmung verändern.

( Nicht verfügbar im Modus MagicColor von Vollständig und Intelligent. )

Gamma

Einstellen des Monitors

• Aus - Hiermit wird der Bildschirm beim Einstellen der Bildschirmeffekte auf eine achromatische

Farbe eingestellt.

• Graustufen - Es wird ein Schwarzweißbild (Standardfarben) angezeigt.

• Grün - Hiermit wird der Farbeffekt "Grün" auf den Schwarzweiß-Bildschirm angewendet.

• Aqua - Hiermit wird der Farbeffekt "Aqua" auf den Schwarzweiß-Bildschirm angewendet.

• Sepia - Hiermit wird der Farbeffekt "Sepia" auf den Schwarzweiß-Bildschirm angewendet.

MENU → , → → , → → , → MENU

Durch die Gamma-Korrektur wird die Leuchtdichte von Farben mit mittlerer Leuchtdichte angepasst.

• Modus1 • Modus2 • Modus3

MENU → , → → , → → , → MENU


Grob

Einstellen des Monitors

Entfernt Rauschen, z. B. vertikale Streifen.

Bei der Einstellung Grob kann es passieren, dass der Anzeigebereich des Bildschirms verschoben
wird. Mithilfe des Menüs für die Horizontalsteuerung können Sie den Anzeigebereich zentrieren.

(Nur im Analog-Modus verfügbar)

MENU → , → → → , → MENU

Fein

Einstellen des Monitors

Schärfe

Entfernt Rauschen, z. B. horizontale Streifen.

Wenn sich das Bildrauschen auch durch Feineinstellung nicht beheben lässt, wiederholen Sie den
Vorgang, nachdem Sie die Frequenz (Taktrate) eingestellt haben.

(Nur im Analog-Modus verfügbar)

MENU → , → → , → → , → MENU

Ändert den Abstand des Bildes.

( Nicht verfügbar im Modus MagicColor von Vollständig und Intelligent. )

MENU → , → → , → → , → MENU

H-Position

Einstellen des Monitors

Hiermit ändern Sie die horizontale Position des gesamten Bildschirmanzeige.

(Nur im Analog-Modus verfügbar)

MENU →

, → → , → → , → MENU

V-Position

Einstellen des Monitors

OSD

Sprache

Hiermit ändern Sie die vertikale Position des gesamten Bildschirmanzeige.

(Nur im Analog-Modus verfügbar)

MENU →

, → → , → → , → MENU

Sie können eine von neun Sprachen auswählen.

Einstellen des Monitors

Hinweis

Die ausgewählte Sprache wirkt sich nur auf die Sprache der Bildschirmanzeige aus. Sie hat keinerlei
Auswirkungen auf Software, die auf dem Computer ausgeführt wird.

MENU →

H-Position

, → → → , → MENU

Sie können die horizontale Position des Bildschirmanzeigemenüs auf dem Bildschirm ändern.

MENU →

, → → , → → , → MENU

V-Position

Einstellen des Monitors

Sie können die vertikale Position des Bildschirmanzeigemenüs auf dem Bildschirm ändern.

MENU → , → → , → → , → MENU

Transparenz

Ändern Sie die Hintergrundtransparenz der Bildschirmanzeige.

• Aus • Ein

MENU → , → → , → → , → MENU

Anz. dauer

Einstellen des Monitors

Das Menü wird automatisch ausgeblendet, wenn eine bestimmte Zeit lang keine Einstellungen vor­genommen werden.

Diese Zeitspanne können Sie festlegen.

• 5 Sek. • 10 Sek. • 20 Sek. • 200 Sek.

MENU → , → → , → → , → MENU

Einstellungen

Reset

Einstellen des Monitors

Setzt das Gerät auf die Werkseinstellungen zurück.

• Nein • Ja

MENU → , → → , → → MENU

Benutzed. Taste

Sie können eine Funktion festlegen, die aktiviert wird, wenn Sie die Benutzed. Taste ( ) drücken.

MENU → , → → , → → , →MENU

Autom. Aus

Einstellen des Monitors

Der Monitor schaltet sich zur festgelegten Zeit automatisch aus.

• Aus • Ein

MENU → , → → , → → , → → , → MENU

Autom. Quelle

Bildgröße

PC Mode

Einstellen des Monitors

Wenn Sie Autom. Quelle auswählen, wird die Signalquelle automatisch gefunden.

• Auto • Manuell

MENU → , → → → , → MENU

Sie können die Größe des auf Ihrem Monitor angezeigten Fensters ändern.

• Auto - Die Bildschirmanzeige erfolgt entsprechend dem Seitenverhältnis des jeweiligen Ein-

gangssignals.

• Breit - Die Bildschirmanzeige erfolgt unabhängig vom jeweiligen Eingangssignal als Vollbild.

Hinweis

• Signale, die in der Tabelle der Standardmodi nicht aufgeführt sind, werden nicht unterstützt.

• Wenn Sie den PC auf die optimale Auflösung des Monitors einstellen, wird die Funktion nicht

ausgeführt.

MENU → , → → , → → , → MENU

HDMI/DVI Mode

Einstellen des Monitors

Sie können die Größe des auf Ihrem Monitor angezeigten Fensters ändern.

• 4 : 3 - Stellt das Bildformat auf den Normal-Modus 4:3 ein.

• Breit - Verändert das Seitenverhältnis des Bildes so, dass es den ganzen Bildschirm ausfüllt.

• Nur Scan - Mit dieser Funktion wird das ganze Bild auch bei Versorgung mit HDMI/DVI (720p/

1080i/1080p)-Signalen vollständig und ohne Beschneidung angezeigt.

Hinweis

• Kann nur gewählt werden, wenn ein externes Signal an den HDMI-Anschluss angelegt und AV

Mode auf Ein geschaltet ist.

• Signale, die in der Tabelle der Standardmodi nicht aufgeführt sind, werden nicht unterstützt.

• Wenn Sie den PC auf die optimale Auflösung des Monitors einstellen, wird die Funktion nicht

ausgeführt.

MENU →

, → → , → → , → MENU

AV Mode

Einstellen des Monitors

Mit dieser Funktion kann das Bild entsprechend der Bildschirmgröße in optimaler Qualität angezeigt
werden, wenn im HDMI/DVI-Modus ein Videosignal mit 480P, 576P, 720P, 1080i oder 1080P an­kommt.

Deaktivieren Sie diese Funktion bei Anschluss an einen PC, und aktivieren Sie sich bei Anschluss an
ein AV-Gerät.

Wenn Sie nicht aktiviert ist, wird der Bildschirm möglicherweise nicht normal angezeigt.

(Im Analog-Modus nicht verfügbar)

Hinweis

Standardwerte: DVI-Modus - Aus, HDMI-Modus - An

MENU →

, → → , → → , → MENU

HDMI-Schwarzwert

Einstellen des Monitors

Wenn Sie eine DVD oder Set-Top-Box über HDMI an Ihr Fernsehgerät anschließen, kann es zu einer
Verschlechterung der Bildqualität kommen. Dies drückt sich, je nach angeschlossenem externen Gerät,
in einer Zunahme des Schwarzwerts, geringem Kontrast und Farbfehlern usw. aus. Stellen Sie in die­sem Fall die Bildqualität des Fernsehgeräts ein, indem Sie den HDMI-Schwarzwert konfigurieren.

(Diese Funktion ist nur bei einer Verbindung des externen Eingangs mit HDMI (RGB-Signale) aktiv.)

MENU →

, → → , → → , → MENU

Information

Zeigt eine Videoquelle an, Anzeigemodus auf der Bildschirmanzeige.

MENU → , →MENU

Einstellen des Monitors

Fehlerbehebung

Selbsttest zur Funktionsprüfung

Hinweis

Der Monitor verfügt über eine Selbsttestfunktion, mit der Sie prüfen können, ob Ihr Monitor korrekt
arbeitet.

Selbsttest zur Funktionsprüfung

1. Schalten Sie Computer und den Monitor aus.

2. Ziehen Sie das Videokabel hinten aus dem Computer heraus.

3. Schalten Sie den Monitor ein.

Wenn der Monitor nicht ordnungsgemäß funktioniert, wird in der Abbildung unten ein Feld an­gezeigt.

Dieses Dialogfeld wird im normalen Betrieb angezeigt, wenn sich das Videokabel löst oder be­schädigt wird.

4. Schalten Sie den Monitor aus, und schließen Sie das Videokabel wieder an. Schalten Sie ans­chließend Computer und Monitor ein.

Wenn anschließend auf dem Monitorbildschirm nichts angezeigt wird, überprüfen Sie die Grafikkarte
und das Computersystem. Der Monitor funktioniert ordnungsgemäß.

Warnmeldungen

Wenn eine Störung des Eingangssignals vorliegt, wird auf dem Bildschirm eine Meldung angezeigt,
oder der Bildschirm wird gelöscht, obwohl die LED der Betriebsanzeige immer noch leuchtet. Diese
Meldung kann bedeuten, dass der Monitor außerhalb des Leistungsbereichs betrieben wird, oder dass
Sie das Signalkabel überprüfen müssen.

Umgebung

Der Standort und die Lage des Monitors kann seine Qualität und andere Funktionen beeinträchtigen.

Wenn sich ein Sub-Woofer in der Nähe des Monitors befindet, sollten Sie diesen Lautsprecher in einem
anderen Raum anschließen.

Entfernen Sie alle elektronischen Geräte wie Radios, Ventilatoren, Uhren und Telefone innerhalb eines
Bereichs von 1 Meter um den Monitor.

Nützliche Tipps

Ein Monitor stellt vom Computer empfangene visuelle Signale dar. Deshalb können Probleme mit dem
Computer oder der Videokarte zu einer leeren Monitoranzeige, schlechter Farbwiedergabe, Rauschen
bzw. der Meldung führen, dass der Videomodus nicht unterstützt wird. Versuchen Sie in solchen Fällen,
die Ursache des Problems festzustellen, und wenden Sie sich dann an ein Kundendienstzentrum oder
einen Fachhändler.

Beurteilen des Betriebszustands des Monitors

Wenn kein Bild auf dem Bildschirm zu sehen ist oder die Meldung "Ungeeign. Modus", "Empfohl-
ener Modus 1680 x 1050 60 Hz" angezeigt wird, ziehen Sie bei eingeschaltetem Monitor das Kabel
vom Computer ab.

Wenn auf dem Bildschirm eine Meldung angezeigt wird oder der Bildschirm weiß wird, bedeutet dies,
dass sich der Monitor im Betriebszustand befindet.

Überprüfen Sie in diesem Fall den Computer auf Fehler.

Checkliste

Hinweis

Fehlerbehebung

Ehe Sie den Kundendienst um Unterstützung bitten, lesen Sie sich diesen Abschnitt durch, um zu
überprüfen, ob Sie das Problem vielleicht selbst beheben können. Wenn Sie Hilfe benötigen, rufen Sie
die Telefonnummer im Abschnitt „Informationen“ an, oder wenden Sie sich an Ihren Fachhändler.

Auf dem Bildschirm wird kein Bild angezeigt. Der Monitor kann nicht einge­schaltet werden.

Q: Ist das Netzkabel korrekt angeschlossen?

A: Überprüfen Sie den Anschluss des Netzkabels und die Stromversorgung.

Q: Erscheint die Meldung "Signalkabel prüfen" auf dem Bildschirm?

A: (Angeschlossen mit D-Sub-Kabel)

Überprüfen Sie die Verbindung des Signalkabels.

(Angeschlossen mit DVI-Kabel)

Wenn auf dem Bildschirm eine Fehlermeldung angezeigt wird, obwohl der Monitor ordnungs­gemäß angeschlossen ist, überprüfen Sie, ob der Monitor auf analogen Modus eingestellt ist

Wenn auf dem Bildschirm eine (Fehler)-Meldung angezeigt wird, obwohl der Monitor ord­nungsgemäß angeschlossen ist, überprüfen Sie, ob der Monitor auf analogen Modus eingestellt
ist Drücken Sie auf die Taste 'SOURCE/ ', damit die Eingangssignalquelle durch den Monitor
noch einmal überprüft wird..

Q: Wenn die Stromversorgung an ist, starten Sie den Computer neu, um zu prüfen, ob der Start-

bildschirm (Anmeldung) angezeigt wird.

A: Wenn der Startbildschirm (Anmeldung) angezeigt wird, starten Sie den Computer im geeigneten

Modus ("Abgesichert" bei Windows ME/XP/2000). Ändern Sie dann die Frequenz der Video­karte.

(Informationen dazu finden Sie unter Voreingestellter Timing-Modus).

Wenn der Startbildschirm (Anmeldung) angezeigt wird, wenden Sie sich an das Kundendienst­zentrum oder Ihren Fachhändler.

Fehlerbehebung

Q: Wird die Meldung "Ungeeign. Modus", "Empfohlener Modus 1680 x 1050 bei 60 Hz" an-

gezeigt?

A: Diese Meldung wird angezeigt, wenn das Signal von der Videokarte die maximale Auflösung

und Frequenz übersteigt, die der Monitor verarbeiten kann.

A: Stellen Sie die maximale Auflösung und Frequenz ein, die der Monitor korrekt verarbeiten kann.

A: Wenn die Anzeige mit mehr als WSXGA oder 75 Hz erfolgt, wird die Meldung "Ungeeign.

Modus", "Empfohlener Modus 1680 x 1050 bei 60 Hz" angezeigt. Wenn die Anzeige mit
mehr als 85 Hz erfolgt, arbeitet der Monitor zwar korrekt, aber die Meldung "Ungeeign.
Modus", "Empfohlener Modus 1680 x 1050 bei 60 Hz" wird eine Minute lang angezeigt und
verschwindet danach wieder.

Wechseln Sie während dieser Minute in den empfohlenen Modus.

(Die Meldung wird beim Neustart des Systems erneut angezeigt.)

Q: Es wird kein Bild angezeigt. Blinkt die Stromversorgungsanzeige im Sekundentakt?

A: Der Monitor befindet sich im Stromsparmodus.

A: Drücken Sie eine beliebige Taste auf der Tastatur, um den Monitor zu aktivieren und die Bil-

danzeige wiederherzustellen.

A:

Wenn immer noch kein Bild angezeigt wird, drücken Sie die Taste 'SOURCE/
anschließend erneut eine beliebige Taste auf der Tastatur, um den Monitor zu aktivieren und das
Monitorbild wiederherzustellen.

Q: Angeschlossen mit DVI-Kabel?

A: Möglicherweise wird ein leerer Bildschirm angezeigt, wenn Sie das System starten, bevor Sie

das DVI-Kabel angeschlossen haben, bzw. das DVI-Kabel bei laufendem Betrieb abziehen und
anschließend wieder anschließen, da einige Grafikkarten in diesen Fällen kein Videosignal sen­den. Schließen Sie das DVI-Kabel an, und starten Sie anschließend das System neu.

'. Drücken Sie

Das Bildschirmmenü wird nicht angezeigt.

Q: Haben Sie das Bildschirmmenü gesperrt, um Änderungen an den Einstellungen zu verhindern?

A: Drücken Sie die Taste [MENU / ] mindestens 5 Sekunden lang.

Der Bildschirm zeigt merkwürdige Farben oder einfach nur schwarzweiß an.

Q: Zeigt der Bildschirm nur eine Farbe an, als wenn man den Bildschirm durch Zellophanpapier

betrachten würde?

A: Überprüfen Sie die Verbindung des Signalkabels.

A: Überprüfen Sie, ob die Videokarte richtig in den Steckplatz eingeschoben ist.

Q: Haben sich die Bildschirmfarben nach Ausführung eines Programms oder aufgrund eines Kon-

flikts zwischen Anwendungen merkwürdig verändert?

A: Führen Sie einen Neustart des Computers aus.

Q: Wurde die Videokarte korrekt eingerichtet?

A: Richten Sie die Videokarte mit Hilfe des Handbuchs der Videokarte ordnungsgemäß ein.

Fehlerbehebung

Der Bildschirm verliert plötzlich seine Balance.

Q: Haben Sie die Grafikkarte oder den Treiber gewechselt?

A: Stellen Sie mit dem Bildschirmmenü die Bildposition ein.

Q: Haben Sie die Auflösung oder Frequenz des Monitors geändert?

A: Stellen Sie die Auflösung und Frequenz mit der Videokarte ein.

(Informationen dazu finden Sie unter Voreingestellter Timing-Modus).

Q: Das Bild kann aufgrund der Taktrate der Signale der Videokarte unbalanciert sein. Stellen Sie

die Lage mithilfe des Bildschirmmenüs neu ein.

Das Bild ist unscharf oder das Bildschirmmenü lässt sich nicht einstellen.

Q: Haben Sie die Auflösung oder Frequenz des Monitors geändert?

A: Stellen Sie die Auflösung und Frequenz der Videokarte ein.

(Informationen dazu finden Sie unter Voreingestellter Timing-Modus).

Die LED blinkt, aber es wird kein Bild angezeigt.

Q: Wird eine geeignete Frequenz angezeigt, wenn Sie die Bildschirmfrequenz mit dem Menü über-

prüfen?

A: Stellen Sie eine geeignete Frequenz ein. Schlagen Sie dabei im Handbuch der Videokarte unter

Voreingestellter Timing-Modus nach.

(Die Maximalfrequenz der verschiedenen Auflösungen unterscheidet sich je nach Gerät.)

Es werden nur 16 Farben auf dem Bildschirm angezeigt. Die Bildschirmfarben haben sich nach einem Wechsel der Videokarte geändert.

Q: Wurden die Windows-Farben korrekt eingerichtet?

A: Windows XP :

Stellen Sie die Auflösung mit den Befehlen "Control Panel" (Systemsteuerung) → "Appearance
and Themes" (Darstellung und Designs) → "Display" (Anzeige) → "Settings" (Einstellungen)
ein.

A: Windows ME/2000 :

Stellen Sie die Auflösung mit den Befehlen "Control Panel" (Systemsteuerung) → "Dis­play" (Anzeige) → "Settings" (Einstellungen) ein.

Q: Wurde die Videokarte korrekt eingerichtet?

A: Richten Sie die Videokarte mit Hilfe des Handbuchs der Videokarte ordnungsgemäß ein.

Die Meldung "Unrecognized monitor, Plug & Play (VESA DDC) monitor found" (Unbekannter Monitor, VESA DDC-Plug-and-Play-Monitor gefunden) wird angezeigt.

Q: Haben Sie den Monitortreiber installiert?

Fehlerbehebung

A: Installieren Sie den Monitortreiber gemäß den Anweisungen unter Teiber-Installationsanlei-

tung.

Q: Lesen Sie im Handbuch der Videokarte nach um festzustellen, ob Plug & Play (VESA DDC)

unterstützt wird.

A: Installieren Sie den Monitortreiber gemäß den Anweisungen unter Teiber-Installationsanlei-

tung.

Es wird kein Bild angezeigt. Der Monitor kann nicht eingeschaltet werden.

Q: Überprüfen Sie, ob das USB-Kabel richtig angeschlossen ist. Vergewissern Sie sich, dass der

USB-Treiber installiert wurde.

A: Ihr USB-Monitor wird auf dem PC als allgemeines USB-Gerät erkannt. Wenn Sie den Monitor

kurz hintereinander oder häufig an- und ausschalten, kann es zu einem USB-Geräteproblem
kommen. Schlagen Sie in diesem Fall auf der Microsoft-Website für den Kundensupport im
Abschnitt zur Fehlerbehebung bei USB-Geräten nach.

1. Klicken Sie mit der rechten Maustaste auf ‘My Computer’(Arbeitsplatz), und klicken Sie
dann auf ‘Properties’(Eigenschaften).

2. Der Geräte-Manager wird angezeigt.

3. Klicken Sie im Menü „Action“ auf „Scan for hardware changes (Nach geänderter Hardware
suchen)“. Führen Sie einen Neustart Ihres PCs aus.

Das angezeigte Bild des USB-Monitors friert ein.

Q: Überprüfen Sie im Fenster „Display Properties (Eigenschaften von Anzeige)“ die eingestellte

"Hardware acceleration (Hardwarebeschleunigung) des USB-Monitors.

A: Stellen "Full (Sie maximale) "Hardware acceleration" (Hardwarebeschleunigung) ein.

Weitere Informationen zum Konfigurieren der Einstellungen finden Sie hier.

1. Klicken Sie mit der rechten Maustaste auf den "Windows Desktop (Windows-Desktop)",
und klicken Sie auf „Properties (Eigenschaften)“.

2. Das Fenster „Display Properties (Eigenschaften von Anzeige)“ wird angezeigt.

Wählen Sie die Registerkarte „Settings (Einstellungen)“ aus, und klicken Sie auf „Ad­vanced (Erweitert)“.

3. Wenn das "Properties (Eigenschaftenfenster)" für Ihren Monitor angezeigt wird, wählen
Sie die Registerkarte „Troubleshoot (Problembehandlung)“. Stellen "Full (Sie maximale)
"Hardware acceleration" (Hardwarebeschleunigung) ein.

Der USB-Monitor ist angeschlossen, aber der Bildschirm bleibt leer.

Q: Wird das Programm für die automatische Installation auch dann ausgeführt, wenn Ihr USB-

Monitor angeschlossen ist?

A: Installieren Sie den “USB Monitor Driver” (USB-Monitortreiber) von der mitgelieferten CD.

Weitere Informationen zum Installieren des Treibers erhalten Sie unter "Installing and Using the
Software (Installieren und Verwenden der Software)".

Fehlerbehebung

Ich habe den USB-Monitor angeschlossen, aber er startet nicht...

Q: Beim One-Board Type-Motherboard (On-Board) mit einem i815-Chipset ändern Sie die Option

Legacy USB support (Alt-USB-Unterstützung) im BIOS-Setup in [Disabled] (Deaktiviert), und
starten Sie den Computer neu.

A: (Beispiel) Phoenix BIOS

Wenn Sie den Computer anschalten, wird am unteren Bildschirmrand die Meldung “Press F2 to
enter SETUP” angezeigt. Drücken Sie [F2], um das BIOS Setup anzuzeigen.

A: - Konfigurieren der Einstellungen

Stellen Sie die Option Advanced (Erweitert) -> Peripheral Configuration (Integrated Peripher­als) (Konfigurieren der (internen) Peripheriegeräte) -> Legacy USB Support (USB-Unterstüt­zung) auf [Enabled] (Aktiviert). Speichern Sie die Einstellungen und starten Sie den Computer
neu.

A: - Der Befehl zum Starten des BIOS-Setup unterscheidet sich je nach BIOS-Anbieter. Lesen Sie

die Bedienungsanleitung Ihres PCs.

Weitere Informationen finden Sie auf der Microsoft-Website.

Mein Computer ist angeschaltet und die LED blinkt. Auf dem Monitor wird aber nur ein leerer Bildschirm angezeigt.

Q: Prüfen Sie, ob Ihr Computer im Ruhezustand ist (Monitor wird abgeschaltet).

A: Bewegen Sie Ihre Maus, oder drücken Sie eine beliebige Taste, um das Fenster wieder anzu-

zeigen.

Prüfen Sie folgende Problemquellen, wenn es Probleme mit dem Monitor gibt.

Überprüfen Sie, ob das Netzkabel und die Videokabel ordnungsgemäß an den Computer angeschlossen
sind.

Achten Sie beim Starten darauf, ob der Computer dreimal ein Warnsignal (Piepton) ausgibt.

(Ist dies der Fall, fordern Sie eine Wartung der Hauptplatine des Computers an.)

Falls Sie eine neue Videokarte installiert oder den PC umgerüstet haben, überprüfen Sie, ob Sie den
Monitortreiber installiert haben.

Überprüfen Sie, ob die Bildschirmfrequenz auf 56 Hz – 75 Hz eingestellt ist.

(Wählen Sie nicht mehr als 75 Hz, wenn Sie die maximale Auflösung verwenden.)

Wenn Sie beim Installieren des Grafikkartentreibers (Videotreibers) Probleme haben, starten Sie den
Computer im abgesicherten Modus, und löschen Sie die Grafikkarte mit den Befehlen "Control Pan­el" (Systemsteuerung) → System → "Device Administrator" (Geräte-Manager). Starten Sie dann den
Computer, um den Treiber des Adapters (Videokarte) neu zu installieren.

FAQs

Hinweis

Wenn Probleme wiederholt auftreten, wenden Sie sich an ein autorisiertes Kundendienstzentrum.

Q: Wie kann ich die Frequenz ändern?

A: Die Frequenz kann durch Ändern der Konfiguration der Videokarte geändert werden.

Fehlerbehebung

A: Beachten Sie, dass sich die Unterstützung für die Videokarte je nach der Version des Treibers

unterscheidet. (Einzelheiten hierzu finden Sie im Handbuch des Computers oder der Video­karte.)

Q: Wie kann ich die Auflösung einstellen?

A: Windows XP:

Stellen Sie die Auflösung mit den Befehlen "Control Panel" (Systemsteuerung) → "Appearance
and Themes" (Darstellung und Designs) → "Display" (Anzeige) → "Settings" (Einstellungen)
ein.

A: Windows ME/2000:

Stellen Sie die Auflösung mit den Befehlen "Control Panel" (Systemsteuerung) → "Dis­play" (Anzeige) → "Settings" (Einstellungen) ein.

* Weitere Einzelheiten erfahren Sie vom Hersteller der Videokarte.

Q: Wie kann ich die Energiesparfunktion einstellen?

A: Windows XP:

Stellen Sie die Auflösung mit den Befehlen "Control Panel" (Systemsteuerung) → "Appearance
and Themes" (Darstellung und Designs) → "Display" (Anzeige) → "Screen Saver" (Bild­schirmschoner) ein.

Richten Sie diese Funktion im BIOS-SETUP Ihres Computers ein. (Siehe Windows-/Comput­erhandbuch).

A: Windows ME/2000:

Stellen Sie die Auflösung mit den Befehlen "Control Panel" (Systemsteuerung) → "Dis­play" (Anzeige) → "Screen Saver" (Bildschirmschoner) ein.

Richten Sie diese Funktion im BIOS-SETUP Ihres Computers ein. (Siehe Windows-/Comput­erhandbuch).

Q: Wie werden das Gehäuse und der LCD-Bildschirm gereinigt?

A: Ziehen Sie das Netzkabel aus der Dose, und reinigen Sie den Monitor dann mit einem weichen

Tuch und entweder Reinigungslösung oder klarem Wasser.

Lassen Sie kein Reinigungsmittel auf dem Gehäuse und zerkratzen Sie es nicht. Lassen Sie
niemals Wasser in den Monitor eindringen.

Q: Wie kann der Bildschirmmodus "Klon" oder "Erweitert" eingestellt werden?

A: Öffnen Sie das Fenster “Display Properties (Eigenschaften von Anzeige)”, und wählen Sie die

Registerkarte “Settings (Einstellungen)”,

Q: Wie kann ich das „Installations programm für den USB-Monitor“ vollständig entfernen.

A: Klicken Sie in der Systemsteuerung auf das Symbol „Software“. Eine Liste der installierten

Programme wird angezeigt.

Wählen Sie den „Samsung UbiSync Monitor“ aus der Liste, und klicken Sie auf „Remove (En­tfernen)“.

Q: Der Bildschirm des USB-Monitors ist größer als die tatsächliche Monitorgröße.

Fehlerbehebung

A: Wenn der primäre Monitor eine hohe Auflösung besitzt, wird der Bildschirm über die empfoh-

lene Auflösung hinaus im Klon-Modus (USB-Monitor) vergrößert.

Q: Der Bildschirm des USB-Monitors ist kleiner als die tatsächliche Monitorgröße. Der Bildschirm

wird auf dem Monitor zentriert.

A: Wenn der primäre Monitor eine hohe Auflösung besitzt, ist der Bildschirm kleiner als die emp-

fohlene Auflösung im Klon-Modus (USB-Monitor).

Q: Ich habe meinen USB-Monitor vom PC getrennt oder ausgeschaltet, aber mein PC zeigt immer

noch die alten Monitorinformationen im Fenster „Anzeigeeigenschaften” an.

A: USB-Monitore werden deaktiviert, indem Sie ihre Stromversorgung abschalten oder das USB-

Kabel herausziehen. Zum Entfernen dieser Informationen müssen Sie den Eintrag Samsung
Ubisync Monitor aus der Liste im Fenster „Add/Remove Programs (Software)“ der „Control
Panel (Systemsteuerung)“ entfernen.

Wenn Sie dieses Programm entfernen, können Sie keinen der angeschlossenen USB-Monitore
mehr verwenden.

Wenn Sie den USB-Monitor wieder verwenden möchten, müssen Sie das Installationsprogramm
erneut ausführen.

Q: Symbole und Fotos werden im Klon-Modus (USB-Monitor) nicht richtig angezeigt oder weisen

Zacken auf.

A: Das liegt daran, dass Windows keine Bildschirmaktualisierungsinformationen an das Gerät im

Klon-Modus sendet, wenn auf einem einzelnen PC der erweiterte Modus aktiv ist.

Wir empfehlen, den Monitor im erweiterten Modus einzusetzen.

Hinweis

Ehe Sie den Kundendienst um Unterstützung bitten, lesen Sie sich diesen Abschnitt durch, um zu
überprüfen, ob Sie das Problem vielleicht selbst beheben können. Wenn Sie Hilfe benötigen, rufen Sie
die Telefonnummer im Abschnitt „Informationen“ an, oder wenden Sie sich an Ihren Fachhändler.

Daten

Allgemein

22-Zoll-Monitor

Allgemein

Modellname SyncMaster 2263DX

LCD-Bildschirm

Größe Bildschirmdiagonale 22 Zoll (55 cm)
Anzeigebereich 473,76 mm (H) x 296,1 mm (V)
Pixelabstand 0,282 mm (H) x 0,282 mm (V)

Synchronisierung

Horizontal 30 ~ 81 kHz
Vertikal 56 ~ 75 Hz

Farbanzeige

16,7 Millionen

Auflösung

Optimale Auflösung 1680x1050@60Hz
Maximale Auflösung 1680x1050@60Hz

Eingangssignal, terminiert

RGB Analog, DVI-konformes (DVI, Digital Visual Interface) Digital-RGB

0,7 Vp-p ± 5 %

Separate H/V-Sync, Composite, SOG

TTL-Pegel (VHi ≥ 2,0 V, Vlo ≤ 0,8 V)

Maximaler Pixeltakt

146MHz (Analog, Digital)

Stromversorgung

220 V~ (+/- 10 %), 60Hz ± 3 Hz

Signalkabel

D-Sub-Kabel, 15-polig-auf-15-polig, trennbar

DVI-D zu DVI-D-Verbinder, trennbar

Abmessungen (B × H × T) / Gewicht (mit Standfuß)

513,5 x 428,7 x 218,8 mm / 5,9 kg

Abmessungen (B × H × T) / Gewicht (ohne Standfuß)

513,5 x 378,8 x 86,5 mm / 5,4 kg

Daten

VESA-Montagevorrichtung

100 x 100 mm (zur Verwendung mit einem speziellen Träger-Montagesatz)

Umgebungsbedingungen

Betrieb Umgebungstemperatur: 10˚C – 40˚C (50˚F – 104˚F)

Luftfeuchtigkeit: 10 % – 80 %, nicht kondensierend

Speicherung Umgebungstemperatur: -20˚C – 45˚C (-4˚F – 113˚F)

Luftfeuchtigkeit: 5 % – 95 %, nicht kondensierend

Plug-and-Play-tauglich

Dieser Monitor kann auf jedem Plug & Play-fähigen System installiert werden. Die ge­meinsame Verwendung von Monitor und Computersystem bietet optimale Betriebsbedin­gungen und Monitoreinstellungen. Die Monitorinstallation erfolgt für gewöhnlich
automatisch, es sei denn, der Benutzer möchte andere Einstellungen auswählen.

Pixel zulässig

In diesem Produkt kommt ein TFT-LCD-Bildschirm mit einer Halbleitertechnologie zum
Einsatz, die eine Fehlerquote von weniger als 1 pro 1 Mio. aufweist. Aber die Bildpunkte
der Farben ROT, GRÜN, BLAU und WEISS werden manchmal hell oder schwarz ange­zeigt. Dies ist nicht auf schlechte Qualität zurückzuführen und beeinträchtigt die Funktion
nicht.

Dieses Gerät enthält einen TFT-LCD-Bildschirm mit 5.292.000 Teilpixeln.

Hinweis

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.

Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten

Nutzung)

Dieses Produkt entspricht den EMV-Richtlinien für private Nutzung und kann in allen Bereichen, auch
in Wohnbereichen, eingesetzt werden. (Geräte der Klasse B senden weniger elektromagnetische Stör­strahlung aus als Geräte der Klasse A.)

USB-Monitor

Allgemein

Modellname UbiSync7

LCD-Bildschirm

Größe Bildschirmdiagonale 7 Zoll (17 cm)
Anzeigebereich 152,4 mm (H) x 91,4 mm (V)
Pixelabstand 0,1905 mm (H) x 0,1905 mm (V)

Synchronisierung

Horizontal 30 kHz
Vertikal 60 Hz

Daten

Farbanzeige

16,7 Millionen

Auflösung

Optimale Auflösung 800x480@60Hz
Maximale Auflösung 800x480@60Hz

Eingangssignal, terminiert

USB-Schnittstelle (Konform zu Digital-RGB)

USB-Format

TTL-Pegel (VHi ≥ 2,0 V, Vlo ≤ 0,8 V)

Maximaler Pixeltakt

30 MHz (USB-Modus)

Stromversorgung

5V Gleichstrom (USB-Strom), (+/- 10 %)

Signalkabel

USB-Kabel (1 hoch zu 2 herunter), trennbar

Abmessungen (B × H × T) / Gewicht (einfacher Standfuß)

184,0 x 124,0 x 43,6 mm / 0,37kg

Änderungen der technischen Daten und des Geräte-Designs vorbehalten.

Nutzung)

Dieses Produkt entspricht den EMV-Richtlinien für private Nutzung und kann in allen Bereichen, auch
in Wohnbereichen, eingesetzt werden. (Geräte der Klasse B senden weniger elektromagnetische Stör­strahlung aus als Geräte der Klasse A.)

PowerSaver

Dieses Gerät verfügt über ein eingebautes Energiesparsystem namens PowerSaver. Dieses System
schaltet Ihren Monitor in einen Stromsparmodus, wenn es eine bestimmte Zeit lang nicht benutzt
wurde. Um in den normalen Modus des Monitors zurückzukehren, drücken Sie eine Taste auf der
Tastatur. Um Energie zu sparen, schalten Sie den Monitor aus, wenn dieser nicht erforderlich ist oder
über einen längeren Zeitraum nicht verwendet wird. Dieses Energiesparsystem (PowerSaver) funk­tioniert zusammen mit einer in Ihrem Computer installierten VESA DPM-kompatiblen Grafikkarte.
Diese Funktion können Sie mit einem Programm konfigurieren, das auf Ihrem Computer installiert
wird.

Hinweis

Gerät der Klasse B (Geräte für Informationsverarbeitung und Kommunikation zur privaten

Status Normaler Betrieb Energiesparmodus Ausschalten (Netztaste)

Stromversorgung-

sanzeige

Blau Blau, blinken Aus

Status Normaler Betrieb Energiesparmodus Ausschalten (Netztaste)

Leistungsauf-

nahme (Ohne 7-

Zoll)

Leistungsauf-

nahme (Mit 7-Zoll)

45 W Weniger als 2 W

52 W Weniger als 5 W

Voreingestellter Timing-Modus

Wenn das vom Computer übertragene Signal einem der folgenden voreingestellten Timing-Modi en­tspricht, wird der Bildschirm automatisch eingestellt. Wenn das Signal jedoch abweicht, kann ein leerer
Bildschirm angezeigt werden, auch wenn die Netz-LED an ist. Einzelheiten hierzu finden Sie im
Handbuch der Videokarte. Stellen Sie den Bildschirm folgendermaßen ein.

22-Zoll-Monitor

Daten

(ausgeschaltet)

(ausgeschaltet)

Weniger als 1 W (120Vac)

ohne USB (upstream)

Weniger als 2 W (120Vac)

mit USB (upstream)

Weniger als 2,5 W

(120Vac) ohne USB (up-

stream)

Weniger als 5 W (120Vac)

mit USB (upstream)

Anzeigemodus Horizontal-

frequenz

(kHz)

IBM, 640 x 350 31,469 70,086 25,175 +/­IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/­MAC, 832 x 624 68,681 75,062 100,000 -/-

MAC, 1152 x 870 49,726 74,551 57,284 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/­VESA, 640 x 480 37,500 75,000 31,500 -/­VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/­VESA, 1024 x 768 56,476 70,069 75,000 -/­VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,000 +/+
VESA, 1280 x 960 60,000 60,000 108,000 +/+

VESA, 1280 x 1024 79,976 75,025 135,000 +/+
VESA, 1680 x 1050 64,674 59,883 119,000 +/-

Vertikalfre-

quenz (Hz)

Pixeltakt

(MHz)

Synchronisa-

tionspolarität

(H/V)

USB-Monitor

Daten

Anzeigemodus Horizontal-

frequenz

(kHz)

IBM, 640 x 350 29,738 59,476 29,500 +/+

Horizontalfrequenz
Die Zeit zum horizontalen Abtasten einer Zeile zwischen

dem linken und rechten Bildschirmrand wird als horizon­taler Zyklus bezeichnet und der Kehrwert des horizontalen
Zyklus ist die Horizontalfrquenz. Maßeinheit: kHz

Vertikalfrequenz
Wie eine fluoreszierende Lampe muss der Bildschirm das

gleiche Bild mehrmals pro Sekunde wiederholen, damit es
für den Benutzer erkennbar ist. Diese Wiederholfrequenz
wird als Vertikalfrequenz oder Bildaktualisierungsrate be­zeichnet. Maßeinheit: Hz

Vertikalfre-

quenz (Hz)

Pixeltakt

(MHz)

Synchronisa-

tionspolarität

(H/V)

Information

Zur Verbesserung der Anzeigequalität

Stellen Sie die Auflösung und die Bildwiederholfrequenz am Computer wie nachfol­gend beschrieben ein, um die bestmögliche Bildqualität zu erhalten. Wenn auf dem TFT­LCD-Bildschirm nicht die bestmögliche Bildqualität angezeigt wird, kann es vorkommen,
dass die Bildqualität ungleichmäßig ist.

• 22-Zoll-Auflösung: 1680 x 1050, Auflösung des 7-Zoll-USB-Monitors: 800 x 480

• Vertikalfrequenz (Bildwiederholfrequenz): 60 Hz

In diesem Produkt kommt ein TFT-LCD-Bildschirm mit einer Halbleitertechnologie
zum Einsatz, die eine Fehlerquote von weniger als 1 pro 1 Mio. aufweist. Aber die Bild­punkte der Farben ROT, GRÜN, BLAU und WEISS werden manchmal hell oder schwarz
angezeigt. Dies ist nicht auf schlechte Qualität zurückzuführen und beeinträchtigt die
Funktion nicht.

• Anzahl der Teilpixel für den Typ von LCD-Bildshirm: 22-Zoll-Bildschirmdiagonale

(55 cm): 5.292.000 Pixel

7-Zoll-USB-Bildschirm (17 cm): 1.152.000 Pixel

Verwenden Sie zum Reinigen des Bildschirms und des Monitors nur kleine Mengen
eines empfohlenen Reinigungsmittels mit einem weichen, sauberes Tuch auftragen. Wi­schen Sie auf der LCD-Fläche vorsichtig.

Bei zu starkem Reiben können Flecken auf dem Bildschirm entstehen.

Wenn Sie mit der Bildqualität nicht zufrieden sind, können Sie diese verbessern, indem
Sie die Funktion "Autom. Einstellung" aus dem Fenster heraus aufrufen, das beim Akti­vieren der Schaltfläche zum Schließen des Fensters angezeigt wird.

Wenn auch nach der automatischen Einstellung Bildrauschen vorhanden ist, verwenden Sie
die Einstellfunktion Fein/Grob.

Wenn über einen längeren Zeitraum dasselbe Bild angezeigt wird, kann ein Nachbild
entstehen oder das Bild wirkt verschwommen.

Wechseln Sie in den Energiesparmodus, oder stellen Sie ein sich bewegendes Bild als
Bildschirmschoner ein, wenn Sie sich über einen längeren Zeitraum vom Monitor entfernen.

PRODUKTINFORMATIONEN (Keine Bildkonservierungsgefahr)

Bei LCD-Monitoren und Fernsehgeräten kann es beim Wechseln eines Bildes zu Bildkonservierung
kommen. Dies gilt insbesondere dann, wenn längere Zeit ein unverändertes Bild angezeigt wurde.

Dieses Anleitung soll Hinweise zur richtigen Verwendung von LCD-Geräten liefern, um diese vor
Bildkonservierung zu schützen.

Garantie

Durch diese Garantie nicht abgedeckt sind Schäden, die durch Einbrennen von Bildern
entstehen.

Das Einbrennen von Bildern wird von der Garantie nicht abgedeckt.

Information

Was ist Bildkonservierung?

Im Normalbetrieb eines LCD-Bildschirms, tritt keine Bildkonservierung auf. Wenn aber
für längere Zeit dasselbe Bild angezeigt wird, akkumuliert sich eine leichte Ladungsdif­ferenz zwischen den beiden Elektroden, die das Flüssigkristall umgeben. Dadurch kann es
passieren, dass sich das Flüssigkristall in bestimmten Bereichen des Bildschirms aufbaut.
Auf diese Weise wird das Bild konserviert, auch wenn der Wechsel zu einem neueren
Videobild erfolgt ist. Alle Anzeigegeräte, auch LCD-Bildschirme, sind Bildkonservierung
ausgesetzt. Dies ist kein Defekt des Geräts.

Bitte befolgen Sie die nachfolgenden Empfehlungen, um Ihren LCD-Bildschirm vor Bild­konservierung zu schützen.

Strom aus, Bildschirmschoner oder Stromsparmodus

Beispiel:

• Schalten Sie den Strom aus, wenn Sie ein stillstehendes Muster verwenden.

• Schalten Sie den Strom nach 20-stündigem Einsatz für 4 Stunden ab

• Schalten Sie den Strom nach 12-stündigem Einsatz für 2 Stunden ab

• Verwenden Sie möglichst einen Bildschirmschoner

• Wir empfehlen einen einfarbigen Bildschirmschoner oder ein bewegtes Bild.

• Verwenden Sie das Energieschema der Energieverwaltung bei den Anzeigeeigenschaf-

ten Ihres PCs, um den Monitor entsprechend einzustellen.

Empfehlungen für bestimmte Anwendungen

Beispiel: Flughäfen, Transitstationen, Börsen, Banken und Kontrollsysteme. Wir empfeh­len Folgendes, wenn Sie das Systemprogramm für die Anzeige konfigurieren:

Anzeigen von Informationen zusammen mit einem regelmäßig bewegten Bild oder ei­nem Logo.

Beispiel: Wechsel von: Informationsanzeige für 1 Stunde und anschließend Anzeige des
Logos oder eines bewegten Bilds für 1 Minute.

Ändern Sie regelmäßig die Farbinformationen (2 verschiedene Farben verwenden).

Beispiel: Wechseln Sie die Farbinformationen alle 30 Minuten mit 2 verschiedenen, ab­wechselnd angezeigten Farben.

Vermeiden Sie Buchstabenkombinationen oder Hintergrundfarben mit starken Helligkeits­differenzen.

Vermeiden Sie graue Farben, da diese schnell zu Bildkonservierung führen.

Information

• Vermeiden Sie Folgendes: Farben mit starken Helligkeitsunterschieden (Schwarz &

Weiß, Grau)

Beispiel:

• Empfohlene Einstellungen: Helle Farben mit geringen Helligkeitsunterschieden

• Alle 30 Minuten die Zeichen- und Hintergrundfarbe wechseln

Beispiel:

• Alle 30 Minuten die bewegten Zeichen wechseln.

Beispiel:

Am besten schützen Sie Ihren Bildschirm vor Bildkonservierung, indem Sie den PC

oder das System so einrichten, dass ein Bildschirmschoner aktiviert wird, wenn Sie ihn
nicht verwenden.

Bildkonservierung kann nicht auftreten, wenn ein LCD-Bildschirm unter normalen Bedin­gungen eingesetzt wird.

Unter den Normalbedingungen sind ständig wechselnde Videobilder zu verstehen. Wenn
der LCD-Bildschirm über einen längeren Zeitraum (mehr als 12 Stunden) hinweg ein un­verändertes Bild anzeigt, kann es zu einer leichten Differenz der Spannung zwischen den
Elektroden kommen, die das Flüssigkristall eines Pixels ansteuern. Diese Spannungsdif­ferenz zwischen den Elektroden steigt im Laufe der Zeit und zwingt das Flüssigkristall zum
Kippen. Wenn es dazu kommt, kann es passieren, dass weiterhin das alte Bild angezeigt
wird, wenn das Bild wechselt.

Um dies zu verhindern, muss die akkumulierte Spannungsdifferenz gesenkt werden.

Information

Unser LCD-Monitor erfüllt ISO13406-2 Pixelfehlerklasse II

Anhang

Kontakt zu Samsung

Hinweis

Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben, wenden Sie sich bitte an den Sam­sung-Kundendienst.

U.S.A 1-800-SAMSUNG(726-7864) http://www.samsung.com
CANADA 1-800-SAMSUNG(726-7864) http://www.samsung.com/ca
MEXICO 01-800-SAMSUNG(726-7864) http://www.samsung.com

ARGENTINE 0800-333-3733 http://www.samsung.com/ar
BRAZIL 0800-124-421

CHILE 800-SAMSUNG(726-7864) http://www.samsung.com/cl
COLOMBIA 01-8000112112 http://www.samsung.com/co
COSTA RICA 0-800-507-7267 http://www.samsung.com/latin
ECUADOR 1-800-10-7267 http://www.samsung.com/latin
EL SALVADOR 800-6225 http://www.samsung.com/latin
GUATEMALA 1-800-299-0013 http://www.samsung.com/latin
HONDURAS 800-7919267
JAMAICA 1-800-234-7267 http://www.samsung.com/latin
NICARAGUA 00-1800-5077267
PANAMA 800-7267 http://www.samsung.com/latin
PUERTO RICO 1-800-682-3180 http://www.samsung.com/latin
REP. DOMINICA 1-800-751-2676 http://www.samsung.com/latin
TRINIDAD & TO-

BAGO
VENEZUELA 0-800-100-5303 http://www.samsung.com/latin

North America

Latin America

http://www.samsung.com

4004-0000

1-800-SAMSUNG(726-7864) http://www.samsung.com/latin

Europe

AUSTRIA 0800-SAMSUNG (726-7864) http://www.samsung.com/at
BELGIUM 0032 (0)2 201 24 18 http://www.samsung.com/be
CZECH REPUBLIC 844 000 844 http://www.samsung.com/cz

DENMARK 70 70 19 70 http://www.samsung.com/dk
EIRE 0818 717 100 http://www.samsung.com/ie
FINLAND 030-6227 515 http://www.samsung.com/fi
FRANCE 3260 SAMSUNG (€ 0,15/Min)

08 25 08 65 65 (€ 0,15/Min)

http://www.samsung.com

Anhang

Europe

GERMANY 01805 - SAMSUNG(726-7864)

(€ 0,14/Min)
HUNGARY 06-80-SAMSUNG (726-7864) http://www.samsung.com
ITALIA 800-SAMSUNG (726-7864) http://www.samsung.com
LUXEMBURG 0035 (0)2 261 03 710 http://www.samsung.com/be
NETHERLANDS 0900 SAMSUNG (726-7864 €

0,10/Min)
NORWAY 815-56 480 http://www.samsung.com/no
POLAND 0 801 801 881

022-607-93-33
PORTUGAL 80820-SAMSUNG (726-7864) http://www.samsung.com/pt
SLOVAKIA 0800-SAMSUNG (726-7864) http://www.samsung.com/sk
SPAIN 902 10 11 30 http://www.samsung.com
SWEDEN 0771-400 200 http://www.samsung.com/se
SWITZERLAND 0800-SAMSUNG (726-7864) http://www.samsung.com/ch
U.K 0845 SAMSUNG (7267864) http://www.samsung.com

http://www.samsung.com

http://www.samsung.com/nl

http://www.samsung.com/pl

CIS

ESTONIA 800-7267 http://www.samsung.ee
LATVIA 800-7267 http://www.samsung.com/lv
LITHUANIA 8-800-77777 http://www.samsung.lt
KAZAKHSTAN 8-10-800-500-55-500 http://www.samsung.kz
KYRGYZSTAN 00-800-500-55-500
RUSSIA 8-800-555-55-55 http://www.samsung.ru
TADJIKISTAN 8-10-800-500-55-500
UKRAINE 8-800-502-0000 http://www.samsung.com
UZBEKISTAN 8-10-800-500-55-500 http://www.samsung.uz

Asia Pacific

AUSTRALIA 1300 362 603 http://www.samsung.com
CHINA 800-810-5858

010-6475 1880
HONG KONG 3698 - 4698 http://www.samsung.com/hk
INDIA 3030 8282

1800 110011
INDONESIA 0800-112-8888 http://www.samsung.com
JAPAN 0120-327-527 http://www.samsung.com/jp
MALAYSIA 1800-88-9999 http://www.samsung.com/my
NEW ZEALAND 0800 SAMSUNG(726-7864) http://www.samsung.com/nz
PHILIPPINES 1800-10-SAMSUNG(726-7864) http://www.samsung.com/ph
SINGAPORE 1800-SAMSUNG(726-7864) http://www.samsung.com
THAILAND 1800-29-3232, 02-689-3232 http://www.samsung.com

http://www.samsung.com

http://www.samsung.com

Begriffe

Anhang

Asia Pacific

TAIWAN 0800-329-999 http://www.samsung.com/tw
VIETNAM 1 800 588 889 http://www.samsung.com

Middle East & Africa

SOUTH AFRICA 0860-SAMSUNG(726-7864) http://www.samsung.com
TURKEY 444 77 11 http://www.samsung.com
U.A.E 800-SAMSUNG(726-7864)

8000-4726

Punktabstand Das Bild auf dem Monitor besteht aus Punkten in den Farben Rot,

Grün und Blau. Je enger die Punkte, desto höher die Auflösung.
Der Abstand zwischen zwei Punkten der gleichen Farbe wird als
"Punktabstand" bezeichnet. Maßeinheit: mm

Vertikalfrequenz Der Bildschirm muss mehrmals pro Sekunde neu aufgebaut wer-

den, um das Bild für den Benutzer aufzubauen und anzuzeigen.
Diese Wiederholfrequenz wird als Vertikalfrequenz oder Bildak­tualisierungsrate bezeichnet. Maßeinheit: Hz

http://www.samsung.com

Beispiel: Wenn ein Licht 60 Mal pro Sekunde aufleuchtet, so be­zeichnet man diese Frequenz 60 Hz.

Horizontalfrequenz Die Zeit zum horizontalen Abtasten einer Zeile zwischen dem

linken und rechten Bildschirmrand wird als horizontaler Zyklus
bezeichnet. Der Kehrwert des horizontalen Zyklus ist die Hori­zontalfrquenz. Maßeinheit: kHz

Interlaced und Non-Interlaced­Modus

Plug & Play Diese Funktion ermöglicht optimale Anzeigequalität, weil der

Auflösung Die Anzahl der horizontalen und vertikalen Punkte, aus denen der

Wenn alle horizontalen Zeilen auf dem Bildschirm nacheinander
von oben nach unten angezeigt werden, so arbeitet der Bildschirm
im Non-Interlaced-Modus. Wenn zuerst alle ungeraden und dann
alle geraden Zeilen angezeigt werden, so arbeitet er im Interlaced­Modus. Die meisten Monitore sind Non-Interlaced, damit ein
klareres Bild angezeigt werden kann. Der Interlaced-Modus en­tspricht dem in Fernsehgeräten verwendeten.

Computer und der Monitor Informationen automatisch austau­schen. Diese Monitor entspricht für die Plug & Play-Funktion dem
internationalen Standard VESA DDC.

Bildschirm aufgebaut ist, wird als Auflösung bezeichnet. Diese
Zahl gibt die Genauigkeit der Anzeige an. Eine hohe Auflösung
ist gut, wenn mehrere Aufgaben gleichzeitig ausgeführt werden
sollen, denn dadurch können mehr Bildinformationen auf dem
Bildschirm angezeigt werden.

Beispiel: Wenn die Auflösung 1680 x 1050 Punkte beträgt, wird
die Bildschirmfläche aus 1680 Punkten in der Horizontalen (hor­izontale Auflösung) und 1050 vertikalen Zeilen (vertikale Auflö­sung) gebildet.
