Page 1

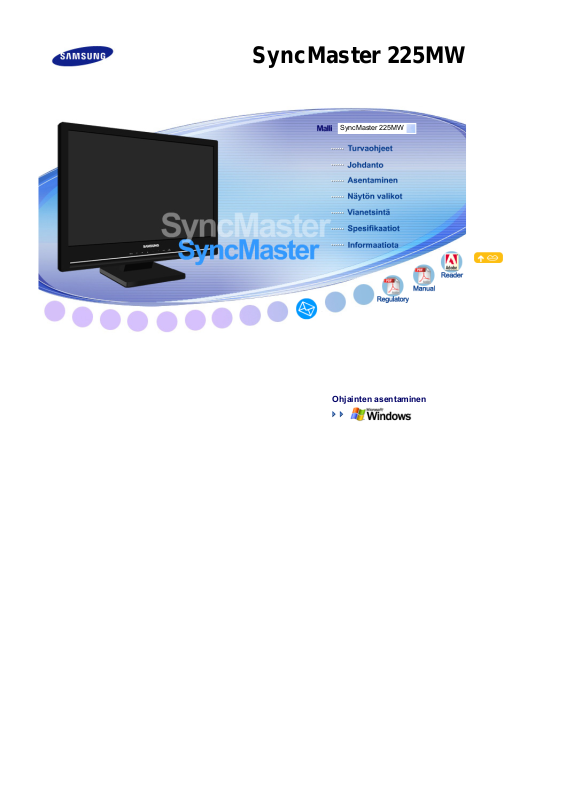

SyncMaster 225MW

ainten asentaminen

Page 2

leisohjeet

SyncMaster 225MW

Malli

Tämän symbolin ohjeiden noudattamatta jättäminen saattaa tuottaa fyysistä vahinkoa tai vaurioita välineistölle.

Kielletty Tärkeää aina lukea ja ymmärtää.

Ei saa purkaa Irrota johto virtalähteest

lä koske Maadoitettu sähköiskun estämiseksi

Virta

Jos laitetta ei käytetä pitkään aikaan, säädä PC DPMS-asetukselle. Jos näytönsäästäjä on käytössä, säädä se aktiivinäyttömoodille.

Nämä kuvat on tarkoitettu vain viitteeksi, ja ne eivät ole käytössä kaikissa tapauksissa (tai maissa).

Page 3

Älä käytä vahingoittunutta tai löyhää pistoketta.

Se saattaa aiheuttaa sähköiskun tai tulipalon.

Älä vedä pistoketta ulos johdosta äläkä koske pistokkeeseen märin käsin.

Se saattaa aiheuttaa sähköiskun tai tulipalon.

Käytä vain kunnolla maadoitettua pistoketta ja pistorasiaa.

Huono maadoitus saattaa aiheuttaa sähköiskun tai laitevaurioita.

Kiinnitä pistoke hyvin, jotta se ei pääse irtoamaan.

Huonosta liitännästä saattaa olla seurauksena tulipalo.

Älä taivuta pistoketta ja johtoa liikaa äläkä laita painavia esineitä niiden päälle, sillä se voi aiheuttaa vaurioita.

Tämä saattaa aiheuttaa sähköiskun tai tulipalon.

Älä liitä liian montaa jatkojohtoa tai pistoketta yhteen pistorasiaan.

Se saattaa aiheuttaa tulipalon.

Älä irrota virtajohtoa, kun näyttö on käytössä.

Virtajohdon irrottaminen voi aiheuttaa ylijänniteaallon ja vaurioittaa näyttöä.

Älä käytä virtajohtoa, jos sen liitäntä tai liitinpistoke on pölyinen.

Jos virtajohdon liitäntä tai liitinpistoke on pölyinen, puhdista se kuivalla liinalla.

Jos käytät virtajohtoa, jonka liitäntä tai liitinpistoke on pölyinen, seurauksena

voi olla sähköisku tai tulipalo.

Asentaminen

Page 4

Neuvottele asiasta valtuutetun huoltoliikkeen kanssa, jos laite asennetaan johonkin

seuraavista paikoista: pölyiset paikat tai paikat, joissa käytetään kemikaaleja, erittäin kylmät ja kuumat paikat, erittäin kosteat paikat tai lentokentät ja asemat, joissa laite altistuu jatkuvalle käytölle vuorokauden ympäri.

Jos näin ei tehdä, näyttö saattaa vaurioitua vakavasti.

Monitori tulee sijoittaa paikkaan, jossa on alhainen kosteus ja mahdollisimman vähän pölyä.

z Muuten seurauksena saattaa olla sähköisku tai monitorin sisäinen tulipalo.

Älä pudota monitoria liikuttaessasi sitä.

z Se saattaa vahingoittaa sekä laitetta että ihmistä.

Asenna monitorin jalusta televisiokaappiin tai hyllyyn niin, että jalusta ei ulotu kaapin tai hyllyn reunan yli.

z Laitteen pudottaminen voi vaurioittaa laitetta tai aiheuttaa vammoja.

Älä aseta laitetta epävakaalle tai pinnaltaan pienelle alustalle.

Aseta tuote tasaiselle ja vakaalle alustalle, sillä se saattaa muuten pudota ja

vahingoittaa ohikulkevia ihmisiä, erityisesti lapsia.

Älä aseta laitetta lattialle.

Muut, erityisesti lapset saattavat kompastua siihen.

Pidä tulenarat esineet, kuten kynttilät, hyönteismyrkyt ja tupakat kaukana tuotteesta.

Muuten se voi aiheuttaa tulipalon.

Pidä lämmityslaitteet kaukana virtajohdosta.

Sulanut johdon suojakuori saattaa aiheuttaa sähköiskun tai tulipalon.

Älä asenna tuotetta huonosti tuuletettuihin paikkoihin, kuten kirjahyllyyn tai komeroon.

Laitteen sisäisen lämpötilan kohoaminen saattaa aiheuttaa tulipalon.

Laita monitori varovasti alas.

Page 5

z Se saattaa vaurioitua tai mennä rikki.

Älä laita monitoria käännettynä kuvaruutu pinta alaspäin.

TFT-LCD-pinta saattaa vahingoittua.

Seinakonsooli paigaldamiseks pöörduge kvalifitseeritud tehniku poole.

Ebapädeva isiku poolt teostatud paigaldustööd võivad põhjustada vigastusi.

Kasutage alati paigaldusseadet (vt. kasutusjuhendit).

Asenna laite riittävän kauas (yli 10 cm:n etäisyydelle) seinästä, jotta sen ilmanvaihto toimii hyvin.

Huono ilmanvaihto voi nostaa lämpötilaa laitteen sisällä, jolloin osien käyttöikä

lyhenee ja laitteen toiminta heikkenee.

Estä sadeveden valuminen ulkoantennin kaapelia pitkin sisälle taloon sijoittamalla kaapeli siten, että kaapelin näkyvissä oleva osa on matalammalla kuin sen sisääntulokohta.

z Sadeveden pääseminen sisään laitteeseen saattaa aiheuttaa sähköiskun tai

tulipalon.

Jos käytät ulkoantennia, tarkista, että se on riittävän kaukana ympäristön sähköjohtoihin nähden. Antenni ei saa joutua kosketuksiin sähköjohtojen kanssa, jos se sattuu irtoamaan esimerkiksi kovan tuulen vuoksi.

Kaatunut antenni saattaa aiheuttaa vamman tai sähköiskun.

Pidä muovipakkaus (pussi) poissa lasten ulottuvilta.

Muovipakkaus (pussi) saattaa aiheuttaa tukehtumisen jos lapset leikkivät sillä.

Puhdistaminen

Puhdistaaksesi monitorin kuoren tai LCD pinnan, pyyhi hieman kostetulla, pehmeällä kangasliinalla.

Älä ruiskuta puhdistusainetta suoraan monitoriin.

Page 6

z Se saattaa aiheuttaa vaurioita, sähköiskun tai tulipalon.

Käytä suositeltua puhdistusainetta ja pehmeää kangasliinaa

Jos liitos pistokkeen ja nastan välillä on pölyinen tai likainen, puhdista se kunnolla kuivalla kangasliinalla.

Likainen liitos saattaa aiheuttaa sähköiskun tai tulipalon.

Huolehdi laitteen irrottamisesta verkosta ennen puhdistamista.

Tästä saattaa muussa tapauksessa olla seurauksena sähköisku tai tulipalo.

Irrota pistoke pistorasiasta ja pyyhi tuote pehmeällä ja kuivalla liinalla.

Älä käytä kemikaaleja, kuten vahaa, bentseeniä, alkoholia, ohenteita,

hyönteismyrkkyjä, ilmanraikastimia, voiteluaineita tai puhdistusaineita.

Laite on puhdistettava sisäpuolelta kerran vuodessa, voit ottaa yhteyttä huoltoon tai asiakaspalveluun huollon tilaamiseksi.

z Pidä laitteen sisäosat puhtaina. Laitteen sisäosiin pitkän ajan kuluessa

kerääntynyt pöly saattaa aiheuttaa laitteen toimintahäiriön tai tulipalon.

Muu

Älä irrota koteloa (tai taustalevyä).

z Tämä saattaa aiheuttaa sähköiskun tai tulipalon.

Jätä huolto pätevälle huolto henkilöstölle.

Jos monitorisi ei toimi kunnolla - varsinkin, jos siitä lähtee epätavallisia ääniä tai hajuja, irrota pistoke välittömästi ja ota yhteys valtuutettuun jälleenmyyjään

tai huolto on.

Se saattaa aiheuttaa sähköiskun tai tulipalon.

Page 7

Älä säilytä tuotetta paikoissa, joissa se joutuu alttiiksi öljylle, savulle tai kosteudelle. Älä myöskään asenna sitä ajoneuvon sisälle.

See võib põhjustada tõrkeid, elektrilöögi või tulekahju.

z z Olge eriti ettevaatlik, kasutades monitori vee läheduses või vabas õhus, kus

seade võib kokku puutuda lumega või jääda otsese päikesevalguse kätte.

Kui monitor kukub maha või selle korpus kahjustub, lülitage seade välja ja ühendage võrgupistik seinakontaktist lahti. Võtke ühendust Teeninduskeskusega.

Monitor võib töötada tõrgetega, põhjustades elektrilöögi või tulekahju.

Äikese ja müristamise ajal lahutage monitor vooluvõrgust ja hoiduge seadet teatud aja jooksul kasutamast.

Monitor võib töötada tõrgetega, põhjustades elektrilöögi või tulekahju.

Älä yritä liikuttaa monitoria vetämällä johdosta tai signaalikaapelista.

z Se saattaa aiheuttaa särkymisen, sähköiskun tai tulipalon johtuen kaapelin

vaurioitumisesta.

Älä siirrä monitoria oikealle tai vasemmalle vetämällä vain johdosta tai signaalikaapelista.

Se saattaa aiheuttaa särkymisen, sähköiskun tai tulipalon johtuen kaapelin

vaurioitumisesta.

Älä peitä monitorin ilmanvaihtoaukkoja.

z Riittämätön ilmanvaihto saattaa aiheuttaa käyttöhäiriön tai tulipalon.

Ärge asetage monitorile veeanumaid, keemiatooteid ega väikseid metallesemeid.

z See võib põhjustada tõrkeid, elektrilöögi või tulekahju.

Jos monitoriin pääsee vieraita aineita, irrota virtajohto ja ota yhteyttä huoltoon.

Säilytä tuote kaukana helposti syttyvistä kemiallisista suihkeista tai tulenaroista aineista.

Älä koskaan laita mitään metallista monitorin aukkoihin.

Tämä saattaa aiheuttaa sähköiskun, tulipalon tai vamman.

Page 8

Älä työnnä ilmanvaihtoaukkoihin tai kuuloke- ja AV-liittimiin metalliesineitä, kuten puikkoja, metallilankaa tai poranterää, tai syttyvää materiaalia, kuten paperia tai tulitikkuja.

z Tästä voi olla seurauksena sähköisku tai tulipalo. Jos laitteeseen pääsee

vieraita aineita tai vettä, katkaise laitteesta virta, irrota virtajohto pistorasiasta ja ota yhteys huoltoon.

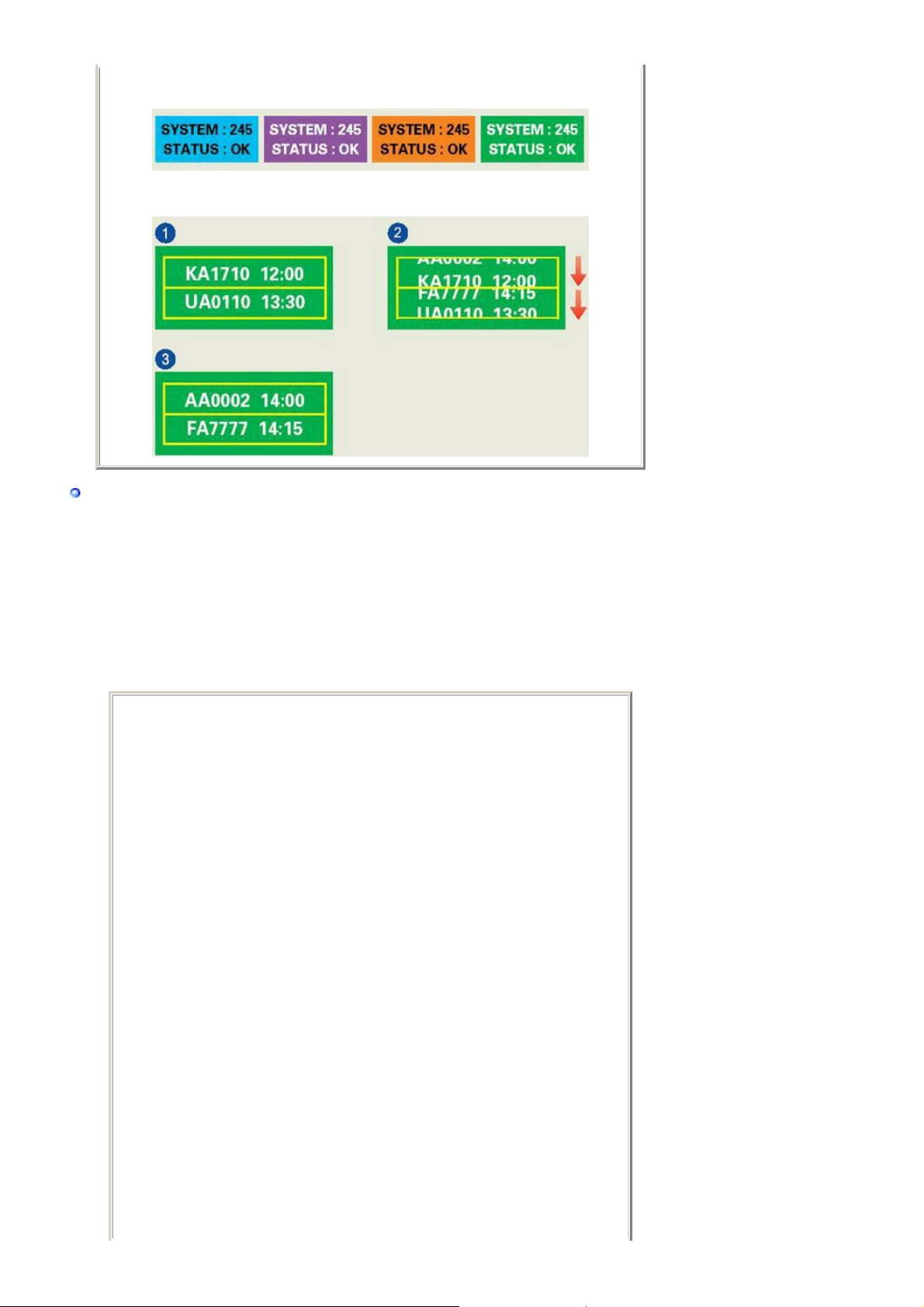

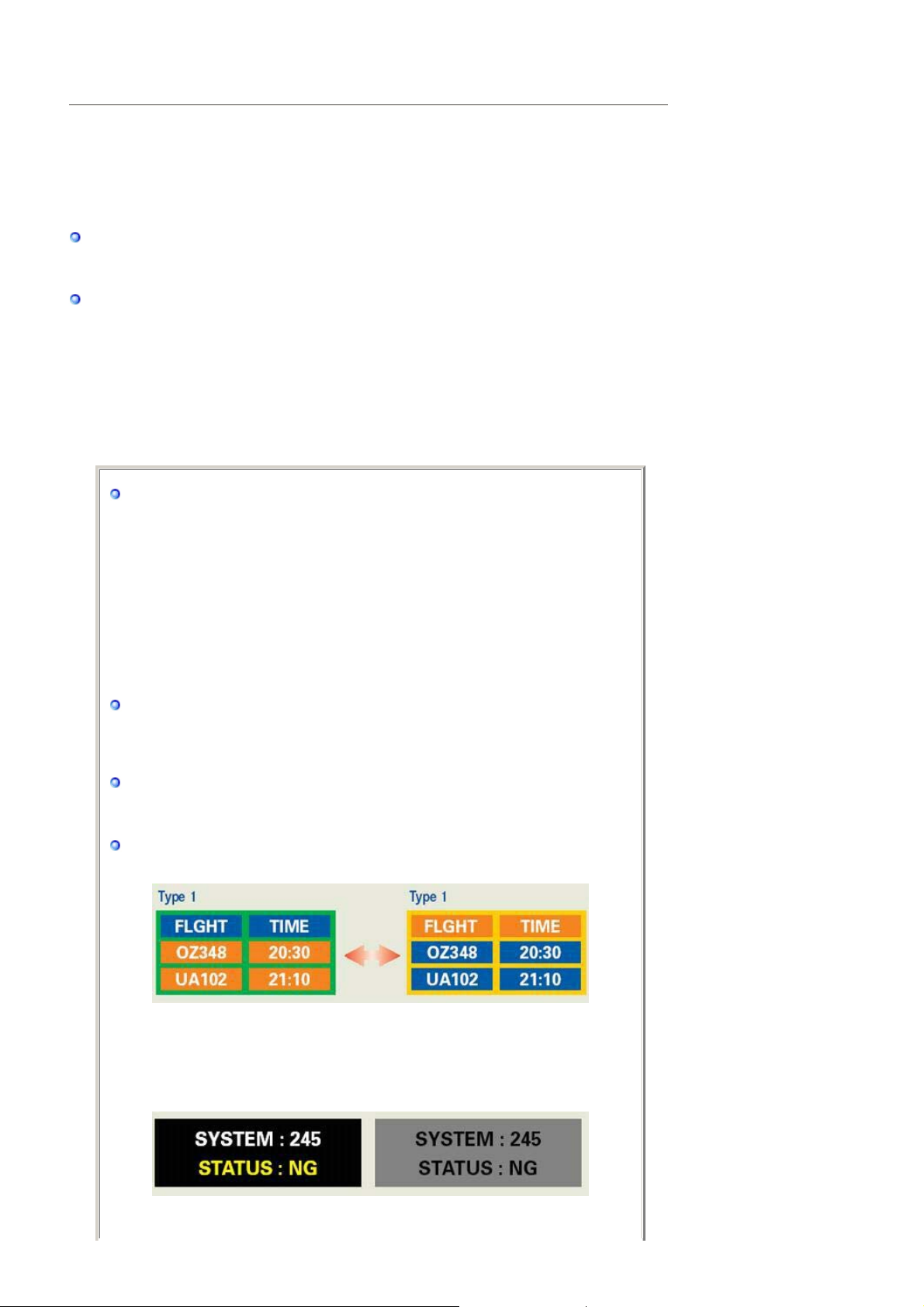

Jos näytössä on pitkään pysäytetty kuva, kuvassa saattaa esiintyä häiriöitä tai se on epäselvä.

z Ota käyttöön virransäästäjä tai aseta näytönsäästäjäksi liikkuva kuva, kun et

käytä näyttöä vähään aikaan.

Seadke eraldusvõime ja sagedus antud mudeli jaoks sobivale tasemele.

Eraldusvõime ja sageduse ebaõigelt valitud seaded võivad kahjustada

nägemist.

22 tuumaa leveä (55 cm) - 1680 x 1050

Kuulareid kasutades hoidke helitugevus sobival tasemel.

Liiga valjud heliefektid võivad kahjustada kuulmist.

Monitorin jatkuva katsominen liian läheltä voi heikentää näköä.

Voit ehkäistä silmien väsymistä pitämällä näyttöpäätteellä työskentelyn aikana vähintään viiden minuutin tauon kerran tunnissa.

Älä asenna laitetta epävakaalle tai epätasaiselle alustalle tai tärinälle alttiiseen paikkaan.

z Laitteen pudottaminen voi vaurioittaa laitetta tai aiheuttaa vammoja. Jos laitetta

käytetään tärinälle alttiissa paikassa, sen käyttöikä voi lyhentyä tai laite voi syttyä palamaan.

Kun siirrät monitoria, katkaise siitä virta ja irrota sen virtajohto. Varmista, että kaikki kaapelit, mukaanlukien antennikaapeli ja muiden laitteiden liittämiseen käytetyt kaapelit, on irrotettu laitteesta, ennen kuin siirrät sitä.

Kaapelin irrottamatta jättäminen saattaa aiheuttaa vahingon, josta voi seurata

tulipalo tai sähköisku.

Pidä tuote poissa lasten ulottuvilta, sillä he saattavat vahingoittaa tuotetta tarttumalla siihen.

Putoava tuote saattaa aiheuttaa fyysistä vahinkoa ja johtaa jopa kuolemaan.

Page 9

Jos et aio käyttää tuotetta pidemmän aikaa, pidä se verkosta irrotettuna.

Muussa tapauksessa kerääntynyt lika tai heikentynyt eristys saattavat erittää

lämpöä, josta saattaa olla seurauksena sähköisku tai tulipalo.

Älä aseta lasten suosikkiesineitä (tai mitään muuta, jota he saattavat pitää houkuttelevana) tuotteen päälle.

Lapset saattavat kiivetä tuotteen päälle päästäkseen käsiksi esineeseen. Tuote

saattaa pudota ja aiheuttaa fyysistä vahinkoa tai johtaa jopa kuolemaan.

Huolehdi käytetyistä paristoista. Varo, että pienet lapset eivät niele paristoja. Pidä paristot pois lasten ulottuvilta.

Pariston niellyt lapsi on vietävä välittömästi lääkäriin.

Kun vaihdat paristoja, varmista, että kytket paristot napaisuuden (+ / -) suhteen oikein. Paristojen oikea asento näkyy paristokotelosta.

Napaisuuden suhteen väärin asetut paristot saattavat aiheuttaa paristojen

vuotamisen tai hajoamisen, mistä voi seurata tulipalo, onnettomuus tai likaantuminen (vahinko).

Käytä vain määrättyjä standardiparistoja. Älä käytä samaan aikaan vanhoja ja täysin uusia paristoja.

Saattavat aiheuttaa paristojen vuotamisen tai hajoamisen, mistä voi seurata

tulipalo, onnettomuus tai likaantuminen (vahinko).

Akkua (ja ladattavia paristoja) ei luokitella tavalliseksi

ätteeksi, ja ne on kierrätettävä. Asiakakkaan velvollisuus on akun käyttäjänä

palauttaa käytetyt akut tai ladattavat paristot kierrätykseen.

Asiakas voi palauttaa akun tai paristot lähimpään julkiseen kierrätyspisteeseen

tai liikkeeseen, joka myy kyseistä akku- tai paristotyyppiä.

Näyttöä ei saa nostaa tai siirtää jalustasta roikottamalla.

z Näyttö voi pudota ja vaurioitua tai aiheuttaa henkilövahingon.

Oikea istuma-asento monitoria käytettäessä.

Yritä pitää hyvä ryhti kun käytät monitoria.

Pidä selkäsi suorana.

Pidä silmiesi ja monitorin välinen etäisyys välillä 45-50 cm.

Katso monitoria hieman yläviistosta ja pidä monitori suoraan edessäsi.

Kallista monitoria ylöspäin 10-20 astetta. Säädä monitorin

korkeutta siten, että monitorin yläosa on hieman silmiesi tason alapuolella.

Säädä monitorin kulmaa siten, että valo ei heijastu näytöstä.

Yritä pitää kätesi kohtisuorassa kainaloihisi nähden. Pidä

käsivarret ja kädet vaakasuorassa.

Page 10

z Pidä kyynärpään kulma kohtisuorassa.

Pidä polvet yli 90 asteen kulmassa. Älä istu siten, että jalkasi

ovat irti maasta. Pidä kädet siten, että ne ovat sydämen alapuolella.

Page 11

yyj

Ole hyvä ja varmista, että seuraavat tavarat ovat pakattu monitorisi kanssa.

Jos pakkauksen sisällössä on puutteita, ota yhteys jälleenmyyjääsi

hteys paikalliseen jälleenm

Ota

ään, kun haluat ostaa lisälaitteita.

SyncMaster 225MW

Malli

Purkaminen pakkauksesta

Manuaalinen

Pika-asennusopas

Ilman jalustaa Jalustan kanssa

(Ei saatavana kaikilla alueilla)

Takuukortti

Käyttöopas,

tönohjain

nä

eli

kaa

Page 12

D-Sub -kaapeli

irtajohto

änikaapelit

Muuta

Kaukosäädin

paristot (kaksi AAA-kokoista

aristoa)

Puhdistuskangas

dään erikseen

TV-antennijohto RCA-kaapeli Komponentti-kaapeli

S-VIDEO-kaapeli Kuulokkeet SCART-liitin

DVI-kaapeli DVI-HDMI-kaapeli HDMI-kaapeli

RCA-stereokaapeli (PC)

Page 13

Etupuoli

1. AUTO

2. PIP

4. - +

5. MENU

7. Kaukosäädinsignaalin tunnistin

8. [ ] Virtapainike

9. Virtamerkkivalo

10. Kaiutin

1. AUTO

2. PIP - Saatavilla vain PC/DVI -tilassa

4. - +

5. MENU

7. Kaukosäädinsignaalin tunnistin

9. Virtamerkkivalo

10. Kaiutin

Katso ohjekirjassa selostettu Virransäästäjä , saadaksesi lisäinformaatiota sähköä säästävistä toiminnoista . Energian kulutusta säästääksesi käännä monitori POIS PÄÄLTÄ, kun sitä ei tarvita, tai kun jätät sen yksin pitemmäksi aikaa.

(( Saatavilla vain PC-tilassa ) 'AUTO' -painikkeen painamisen jälkeen esiin tulee keskellä olevan animoidun näytön osoittamalla tavalla Auto Adjustment (Automaattinen muokkaus) -näyttö. Tuleva tietokonesignaali säätyy automaattisesti, kun painat tätä. Sävyt, rakeisuus ja sijainti säädetään automaattisesti.

Voit ohjata kuva kuvassa -ikkunaa painamalla tätä painiketta.

Voit siirtyä pystysuunnassa valikon kohdasta toiseen tai säätää valitsemiasi valikon arvoja. Televisiotilassa valitsee TV-kanavan.

Voit siirtyä vaakasuunnassa valikon kohdasta toiseen tai säätää valitsemiasi valikon arvoja. Voit säätää myös äänenvoimakkuutta.

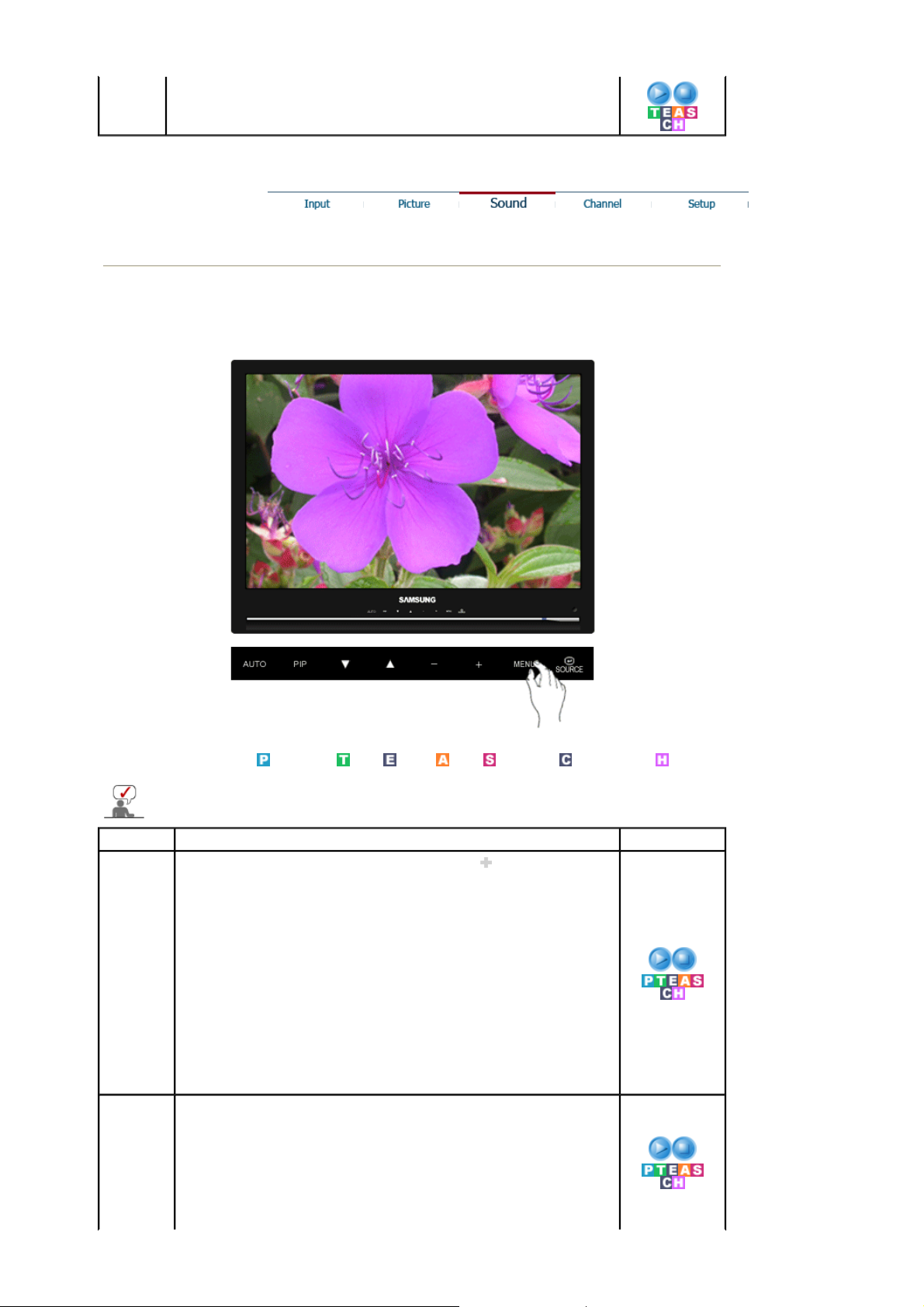

Voit avata tämän painikkeen avulla OSD-näytön ja aktivoida valikon korostetun kohdan.

Käytetään valittaessa OSD-valikko. Painamalla tätä painiketta voit vaihtaa PC-tilasta Video-tilaan. Lähteen muuttaminen on sallittua vain, kun muutettavana on ulkoinen laite, joka on kyseisellä hetkellä liitettynä monitoriin. Vaihteleminen näyttötilojen välillä: [PC] → [DVI] → [TV] → [Ext.] → [AV] → [S-Video] → [Component] → [HDMI]

>>Napsauttamalla tätä voit nähdä animaatioleikkeen.

Osoita kaukosäätimellä kohti näytön tätä pistettä.

[ ] Virtapainike

Voit käynnistää tai sammuttaa näytön tämän painikkeen avulla.

Tämän toiminnon avulla voit tarkastella koko järjestelmän käyttötilannetta. Lisätietoja saat

Virransäästäjä -osiosta.

Ääni kuuluu, kun kytket tietokoneen äänikortin monitoriin.

Page 14

Takapuoli

(Monitorin takaosan konfiguraatiot saattavat vaihdella eri tuotteiden välillä)

1. POWER

2. DVI/PC IN / HDMI/PC/DVI-D AUDIO IN

Kytke virtajohto näytön takana olevaan POWER -

liittimeen. Laitetta voidaan käyttää 100 ~ 240 VAC(+/10%) käyttöjännitteellä.

1.PC : Kytke signaalikaapeli näytön takana olevaan PCliittimeen.

DVI-D

: Kytke DVI-kaapeli näytön takana olevaan

DVI-D

liittimeen.

HDMI/PC/DVI-D AUDIO IN

: Kytke näytön takana oleva

-liitin tietokoneen äänikorttiin.

HDMI / PC / DVI-D AUDIO

3. COMPONENT IN

R - AUDIO - L

: Kytke DVD-laitteen, videonauhurin (DVD/digisovittimen) liitin näytön

R-AUDIO-L

-liittimeen.

, PB,Y

: Kytke DVD-laitteen tai DVD-/digisovittimen videolähtö

Page 15

PR, PB,Y -tuloihin komponenttivideokaapelilla (PR,

B,Y).

4. ANT IN

5. HDMI IN

Liitä televisiokaapeli näytön takana olevaan

antenniliitäntään. Kaapelin on oltava koaksiaalikaapeli.

Kytke HDMI-kaapeli näytön takana olevaan HDMI-

liitäntään ja digitaalisen laitteen HDMI-liitäntään.

6. EXT(RGB)

Kytke näytön EXT (RGB) -liitin DVD-laitteen SCART-

liittimeen.

Kuten monitorin EXT(RGB)-portin myös tv:n ja Videon signaalitulo ja -lähtö määritetään

Yhdistä kuulokkeet niille varattuun liitäntään.

Page 16

Kensington lock (Kensington-lukko) on laite, jolla

järjestelmä voidaan lukita fyysisesti käytettäessä sitä julkisella paikalla. (Lukituslaite on hankittava erikseen.)

Lukustusseadme kasutamise kohta küsige lisateavet selle müüjalt.

9. S-VIDEO / VIDEO / R - AUDIO -L

Katso Monitorin liitännät saadaksesi lisäinformaatiota kaapelien liitännästä.

Kaukosäädin

S-VIDEO / VIDEO

: Voit yhdistää DVD-soittimen, videonauhurin tai videokameran tyyppiset AV-laitteet näytön Svideoliitäntään (V1) tai videoliitäntään (V2) käyttämällä S-VHS- tai RCA-kaapelia.

R - AUDIO -L

: Kytke DVD-laitteen, videonauhurin (DVD/digisovittimen) liitin näytön

R-AUDIO-L

-liittimeen.

Kaukosäätimen toimintaa saattavat häiritä TV-vastaanottimen lähellä käytettävät muut sähkölaitteet.

POWER

2. Numeropainike

3. -/--

5. MENU

Page 17

(

MUTE

7. Ylös-/alas-/vasen-/oikeapainikkeet

8. ENTER

INFO

10. SOURCE

11.

PRE-CH

12. P

13.

EXIT

14. P.MODE, M/B (MagicBright™)

15. S.MODE

16. STILL

17. P.SIZE

18. SOURCE

19. TTX/MIX

20. DUAL I-II

21. SLEEP

22. PIP

23. AUTO

1. POWER

Voit käynnistää tai sammuttaa näytön tämän painikkeen avulla.

2. Numero

Valitsee TV-kanavat televisiotilassa. Käytetään kanavien vaihtoon kun PIP on valittu ja PIP SOURCEn (PIP-lähde) asetus on TV.

3. Kanavan valinta, yksi-/kaksinumeroiset kanavapaikat )

Tuo esiin kaksinumeroiset kanavapaikat (kanavat numerosta 10 eteenpain). Kun painat tata painiketta, kuvaruutuun tulee '--'-merkki. Nyt voit antaa kaksinumeroisen kanavapaikan.

Voit säätää myös äänenvoimakkuutta.

5. MENU

vaa näyttövalikko ja mene taaksepäin aikaisempaan valikkoon painamalla painiketta.

6. MUTE

Mykistä ääni väliaikaisesti painamalla tätä. Näkyy kuvaruudun vasemmassa alanurkassa. Peruuta Mute (mykistys) -toiminto painamalla MUTE -painiketta uudelleen. Mute (mykistys) toiminnon voi myös peruuttaa painamalla -painikkeita.

7. Ylös-/alas-/vasen-/oikea-painikkeet

Voit siirtyä valikossa pysty-tai vaakasuunnassa ja säätää valitsemiasi valikon arvoja.

8. ENTER

ktivoida valikon korostetun kohdan.

9. INFO

Näytön oikeaan yläkulmaan tulee Video SOURCE, Audio SOURCE, nykyisen kanavan numero, äänisignaalin tyyppi ja Kaiutin Mute ON/OFF.

ainike

Page 18

(Mag

(

10. SOURCE

Merkkivalo syttyy sen merkiksi, että näytössä näkyy parhaillaan signaali. Lähteen muuttaminen on sallittua vain, kun muutettavana on ulkoinen laite, joka on kyseisellä hetkellä liitettynä monitoriin.

11. PRE-CH

Voit palata edelliselle kanavalle tämän painikkeen avulla.

12. P

Televisiotilassa valitsee TV-kanavan.

13. EXIT

Sulkee valikon näytön.

14. P.MODE, M/B

icBright™)

Kun painat tätä painiketta, käytössä oleva tila tulee näkyviin näytön alaosaan.

TV / AV / Ext. / S-Video / Component / HDMI : P.MODE

Käytettävissä on neljä automaattista kuvan esiasetusta, jotka on säädetty valmiiksia laitteen valmistusvaiheessa. Tämä jälkeen voit painaa painiketta uudelleen ja selata käytettävissä olevia esiasetuksia. ( Dynamic → Standard → Movie → Custom )

PC / DVI Mode : M/B ( MagicBright™ )

MagicBright on uusi toiminto, jonka avulla näyttöä voidaan säätää jopa kaksi kertaa tavanomaista kirkkaammaksi ja selkeämmäksi. Tämä jälkeen voit painaa painiketta uudelleen ja selata käytettävissä olevia esiasetuksia. ( Entertain → Internet → Text → Custom )

15. S.MODE

Sound Mode )

Kun painat tätä painiketta, nykyinen äänitila näkyy näytön vasemmassa alakulmassa. Näytössä on sisäinen Hi-Fi-tasoinen stereovahvistin. Tämä jälkeen voit painaa painiketta uudelleen ja selata käytettävissä olevia esiasetuksia. ( Standard → Music → Movie → Speech → Custom )

16. STILL- Toimii vain CVBS-, S-

ideo-ja RF-signaalilähteillä.

Voit pysäyttää näytön painamalla painiketta kerran. Vapauta näyttö painamalla painiketta uudelleen.

17. P.SIZE - Pole saadaval PC/DVI-reziimis

Muuta kuvakokoa painamalla painiketta.

- PC/ DVI mode : Wide / 4:3

- TV / Ext. / AV / S-Video mode : Auto Wide / Wide / 16:9 / Zoom1 / Zoom2 / 4:3

- Component / HDMI mode : Wide / 16:9 / Zoom1 / Zoom2 / 4:3

18. SOURCE - Säädettävissä, kun PIP

kuva kuvassa) -toiminto on käytössä.

Merkkivalo syttyy sen merkiksi, että näytössä näkyy parhaillaan signaali. (PIP)

19. TTX/MIX

TV-kanavat tarjoavat myös Teksti-TV-palveluja.

Teksti-TV:n painikkeet

Lisätietoja on kohdassa > TTX / MIX

20. DUAL I-II

Lähetyksen tyypistä riippuen STEREO/MONO, DUAL l / DIAL ll ja MONO/NICAM MONO/NACAM STEREO voivat olla käytössä. Voit käyttää kyseisiä vaihtoehtoja television katselun aikan painamalla kaukosäätimen DUAL-painiketta.

21. SLEEP

Kytkee näytön pois päältä ennaltamäärätyn aikavälin kuluttua.

22. PIP - Saadaval vaid PC/DVI-reziimis

Voit ohjata kuva kuvassa -ikkunaa painamalla tätä painiketta.

23. AUTO - Saadaval vaid PC-reziimis

Näyttö säätää itsensä automaattisesti, kun painat automaattipainiketta.(PC)

Page 19

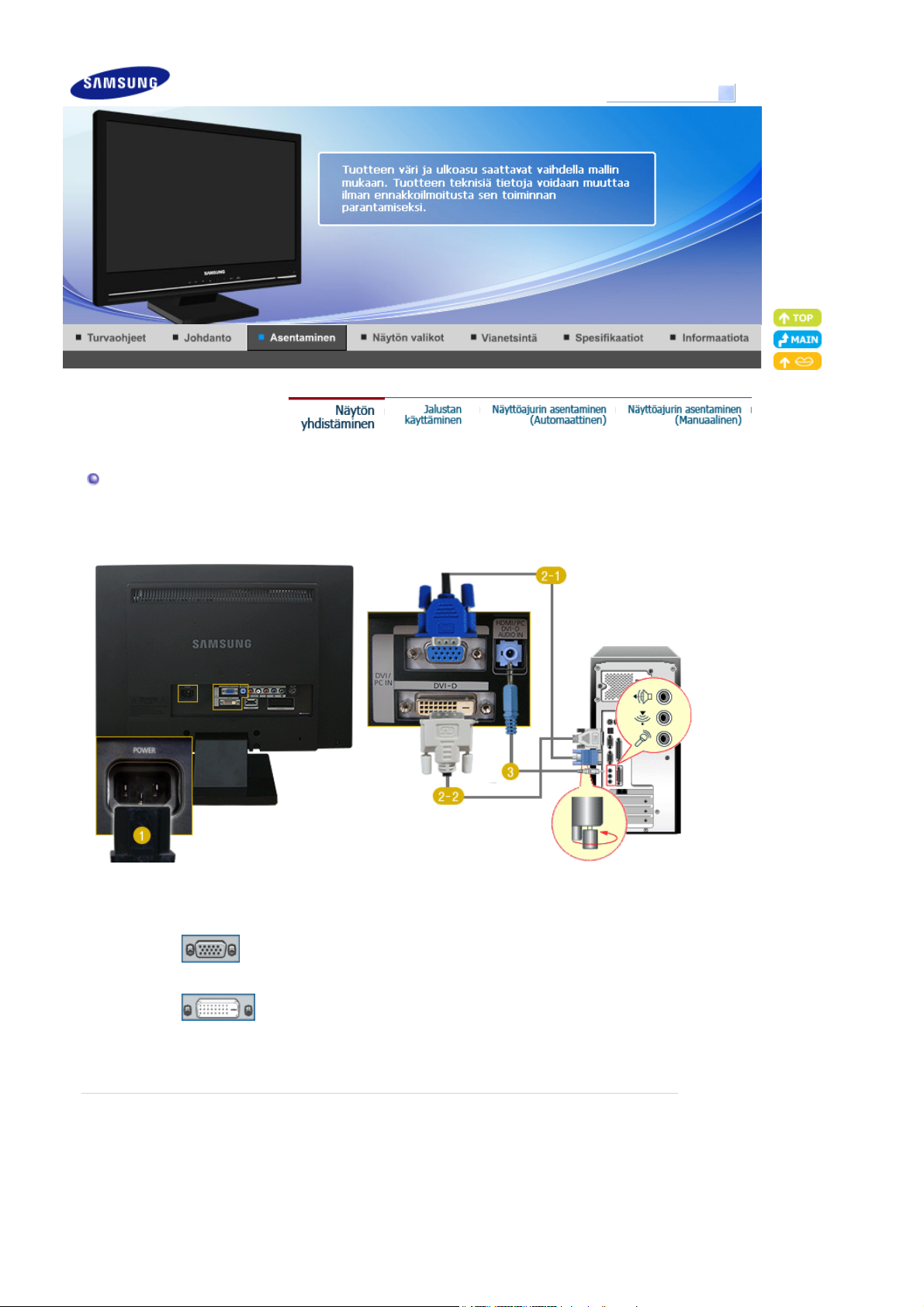

Monitorin kytkeminen

1. Kytkeminen tietokoneeseen

SyncMaster 225MW

Malli

1. Liitä monitorisi sähköjohto monitorin takana olevaan aukkoon.

2. Käytä tietokoneelle sopivaa liitäntää. 2-1. Analogisen D-sub-liittimen käyttö videokortin kanssa.

Kytke signaalikaapeli näytön takana olevaan PC-liittimeen.

[PC]

2-2. Digitaalisen DVI-liittimen käyttö videokortin kanssa.

Kytke DVI-kaapeli näytön takana olevaan

3. Kytke näytön takana oleva

4. Kytke näyttöön ja tietokoneeseen virta.

[DVI-D]

HDMI / PC / DVI-D AUDIO IN

DVI-D

2. Yhdistäminen Macintosh-tietokoneeseen

-liittimeen. .

-liitin tietokoneen äänikorttiin.

Page 20

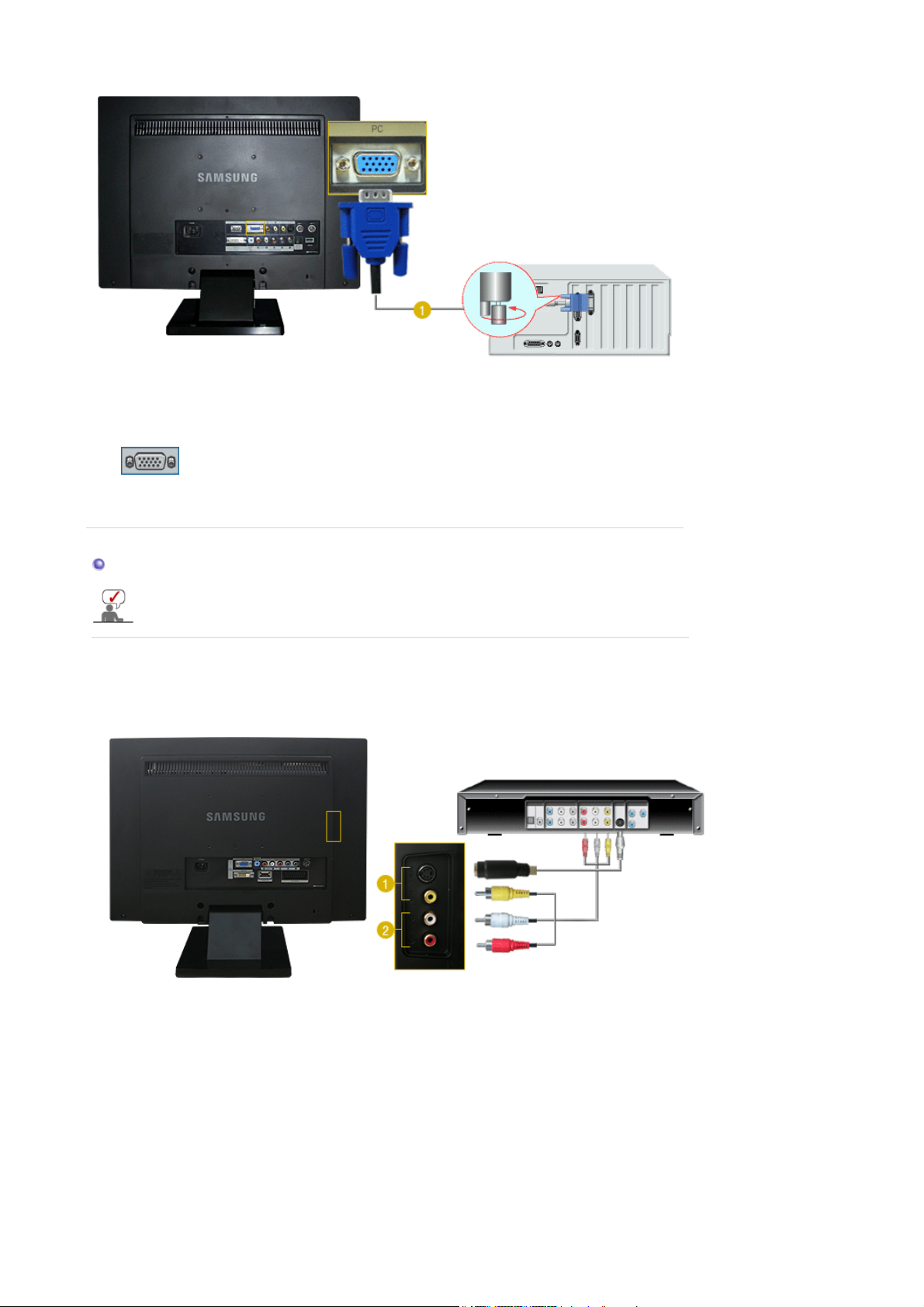

1. Analogisen D-sub-liittimen käyttö videokortin kanssa.

Kytke signaalikaapeli näytön takana olevaan D-SUB-liittimeen.

[D-SUB]

2. Kytke näyttöön ja Macintosh-tietokoneeseen virta.

Kytkeminen muihin laitteisiin

Voit yhdistää näyttöön DVD-soittimen, videonauhurin tai videokameran tyyppisiä AV-laitteita. Monitorin takaosan konfigurointi saattaa vaihdella tuotteesta riippuen.

1-1. AV-laitteiden yhdistäminen

Voit yhdistää näytön AV-liitäntöihin esimerkiksi DVD-soittimen, videonauhurin tai videokameran. AVlaitteesta tuleva signaali näkyy näytössä, kun siihen on kytketty virta.

1. Voit yhdistää DVD-soittimen, videonauhurin tai videokameran tyyppiset AV-laitteet näytön Svideoliitäntään (V1) tai videoliitäntään (V2) käyttämällä S-VHS- tai RCA-kaapelia

2. Kytke DVD-laitteen, videonauhurin (DVD-/digisovittimen) liitin näytön

3. Käynnistä sitten DVD-soitin, videonauhuri tai videokamera, jossa on DVD-levy tai videonauha.

4. Utilisez le bouton

SOURCE

pour sélectionner AV ou S-Video.

R-AUDIO-L

-liittimeen.

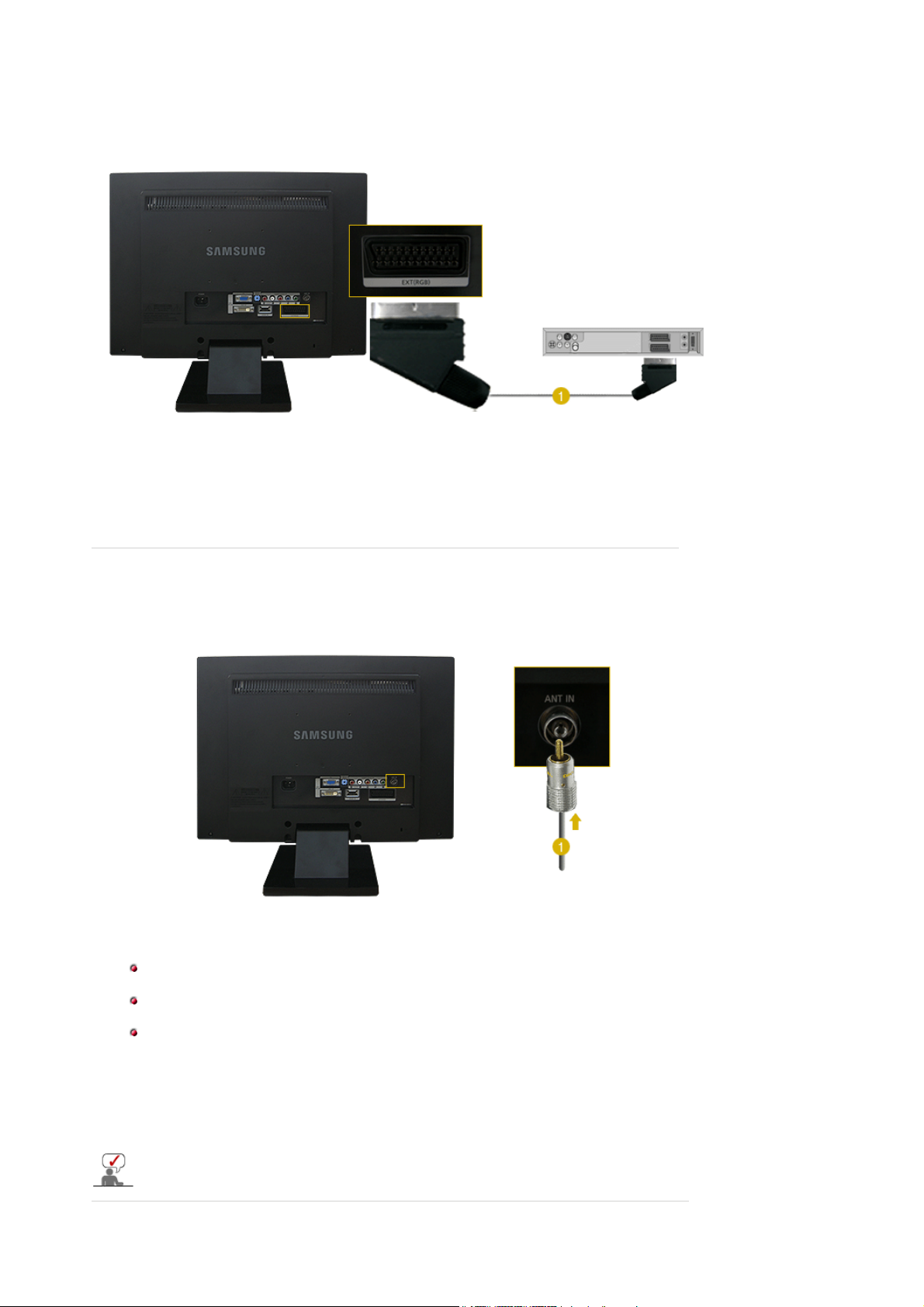

1-2. EXT.(RGB)-liitäntä - Tämä toiminto on käytettävissä vain, kun kyseessä on AV-laite, joka

Page 21

tukee SCARTin käyttöä.

Kytke näytön EXT (RGB) -liitin DVD-laitteen SCART-liittimeen. DVD:tä voi katsoa yksinkertaisesti liittämällä DVD monitoriin, kun virta on päällä.

1. Kytke näytön

2. Utilisez le bouton

EXT (RGB)

-liitin DVD-laitteen SCART-liittimeen.

SOURCE

pour sélectionner Ext.

2. Television yhdistäminen

Voit katsella televisio-ohjelmia, jos yhdistät näytön televisioantenniin tai kaapelitelevisiojärjestelmään. Tietokoneeseen ei tarvitse asentaa mitään lisälaitetta tai -ohjelmaa.

1. Liitä televisiokaapeli näytön takana olevaan antenniliitäntään. Kaapelin on oltava koaksiaalikaapeli.

Kun käytät sisäantenniliitäntää:

Tarkista ensimmäiseksi seinäliitäntä ja yhdistä antennikaapeli.

Kun käytät ulkoantennia:

Ulkoantennin asennus on suoteltavaa antaa asiantuntijan tehtäväksi.

Voit yhdistää RF-kaapelin antennin sisääntuloliitäntään seuraavasti:

Pidä RF-kaapelin kupariosuus suorassa.

2. Kytke näyttöön virta.

3. Valitse televisiotoiminto käyttämällä Lähde-painiketta.

4. Valitse haluamasi televisiokanava.

Aiheuttaako huono signaali heikkolaatuisen kuvan?

Osta ja asenna signaalin vahvistin, joka saattaa parantaa lähetyksen tasoa.

Page 22

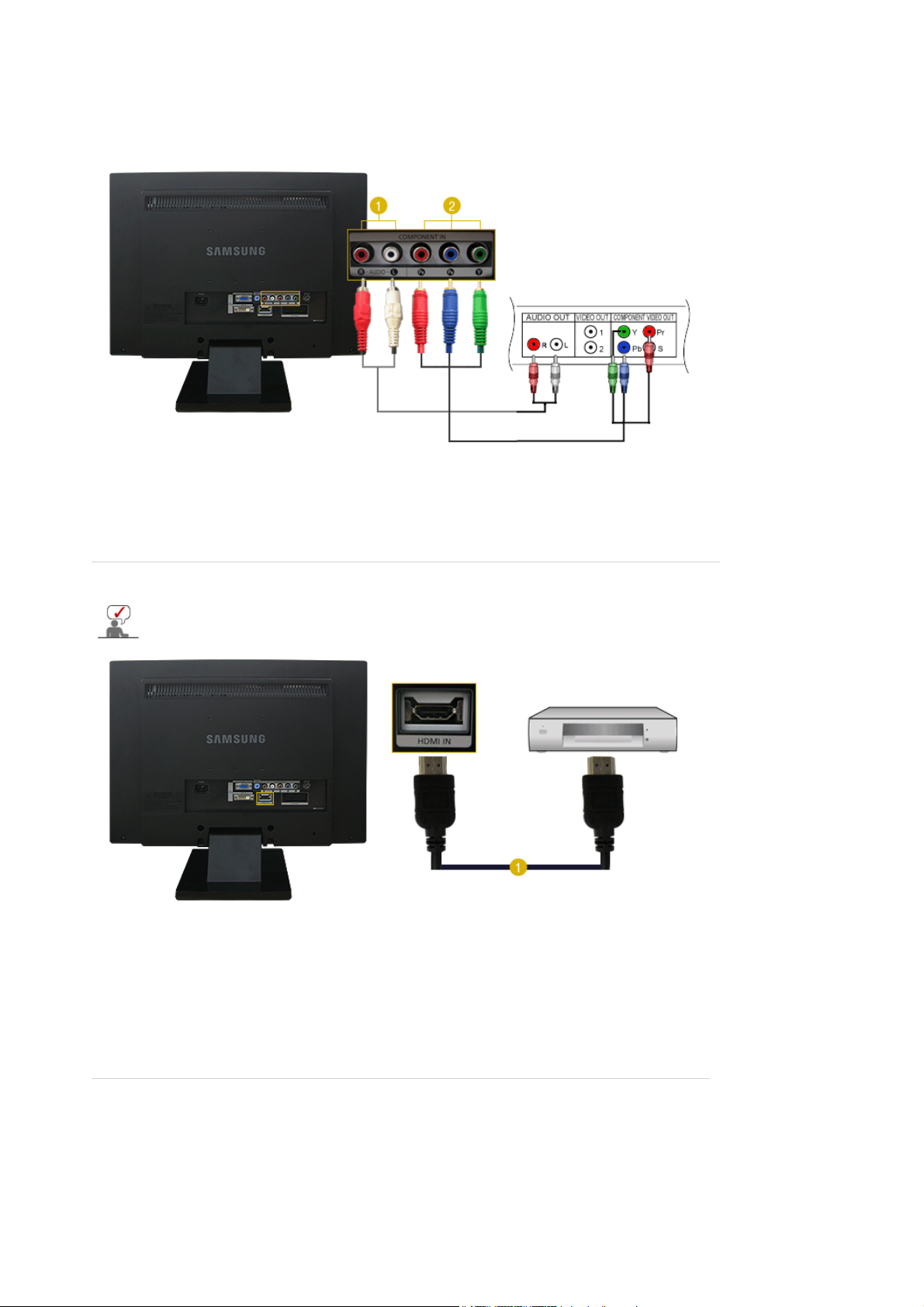

3. DVD/DTV:n digi-TV-sovittimen yhdistäminen

Yhdistä DVD/DTV:n digi-TV-sovittimen sisääntulevan signaalin liitäntään, jos laitteessa on DVD/DTV-liitin. Voit katsella laitteen kuvaa yksinkertaisesti vain liittämällä laitteen monitoriin virran ollessa kytkettynä.

1. Kytke DVD-laitteen, videonauhurin (DVD-/digisovittimen) liitin näytön

2. Kytke DVD-laitteen tai DVD-/digisovittimen videolähtö P

R, PB,Y).

3. Utilisez le bouton

SOURCE

pour sélectionner Component.

R, PB,Y-tuloihin komponenttivideokaapelilla

R-AUDIO-L

-liittimeen.

4-1. Kytkeminen HDMI

Tietokonetta ei voi kytkeä

HDMI IN

–liittimeen.

1. Ulkoiset laitteet, kuten digitaalinen DVD-laite, kytketään näytön

2. Kytke päälle DVD-soitin, jonka sisällä on DVD-levy.

3. Utilisez le bouton

SOURCE

pour sélectionner HDMI.

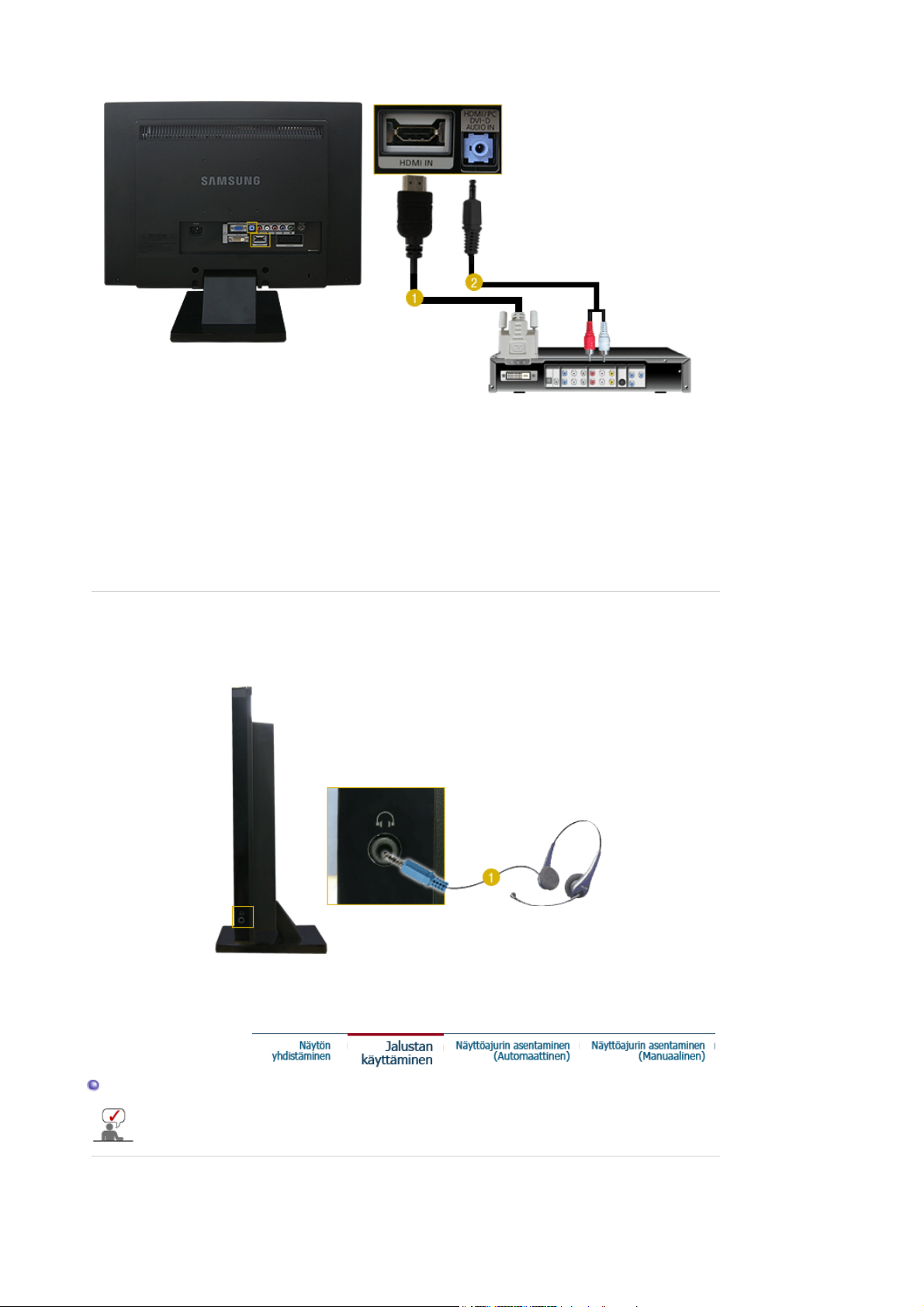

4-2. Kytkentä DVI-HDMI-kaapelilla

HDMI IN

-liittimeen HDMI-kaapelilla.

Page 23

1. Kytke digitaalilaitteen DVI-antoliitin näytön

2. Kytke tietokoneen RCA-stereo-kaapelin punainen ja valkoinen liitin digitaalilaitteen vastaavan värisiin audiolähtöliittimiin, ja kytke kaapelin toinen pää näytön liittimeen.

3. Kytke päälle DVD-soitin, jonka sisällä on DVD-levy.

4. Utilisez le bouton

SOURCE

pour sélectionner HDMI.

HDMI IN

–liittimeen käyttäen DVI-HDMI-kaapelia.

HDMI / PC / DVI-D AUDIO IN

5. Kuulokkeiden yhdistäminen

Voit yhdistää näyttöön kuulokkeet.

–

1. Yhdistä kuulokkeet niille varattuun liitäntään.

Jalustan käyttö

Näyttö on suunniteltu VESA-kiinnitysstandardin mukaisesti. Voit kiinnittää siihen erilaisia VESAjalustoja. Taita näytön jalusta ennen sen kiinnittämistä VESA-jalustaan.

Page 24

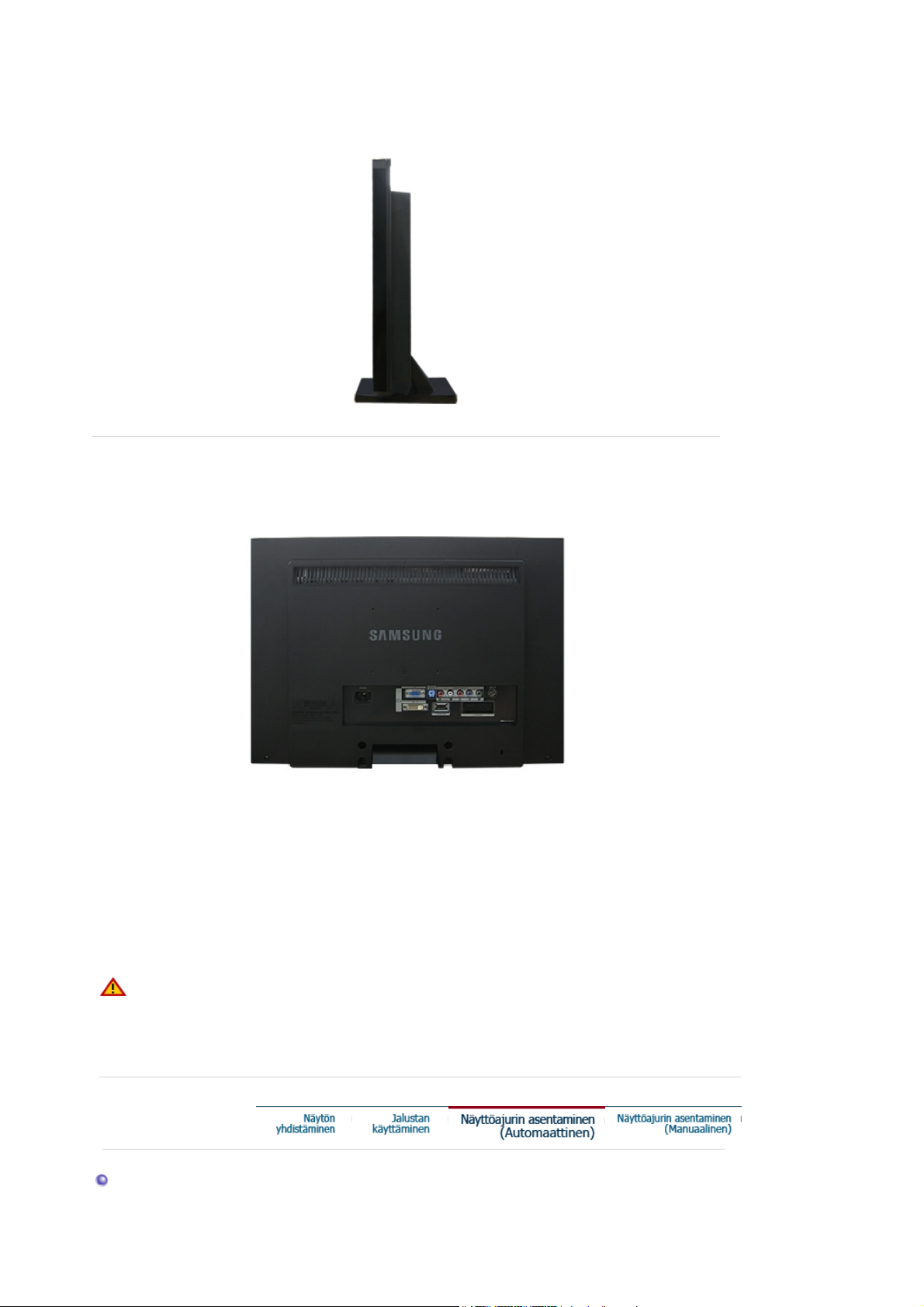

1. Jalustan taittaminen

)

Voit kallistaa näyttöä -1 - 23 astetta.

2. Alustan kiinnitys

Tähän monitoriin käy 100 mm X 100 mm VESA-standardin mukainen asennus-jakopinta-alusta.

A. Monitori

B. Asennus-jakopinta-alusta (Myydään erikseen)

1. Kytke monitori pois päältä ja irrota sen virtajohto.

2. Laita LDC-monitori kuvaruudun pinta alaspäin käänettynä tasaiselle alustalle alustalle ja suojaa näyttö asettamalla tyyny sen alle.

3. Löysää jalustan kiinnitysruuvin kahva vastapäivään kääntämällä ja irrota se sitten jalustasta.

4. Aseta asennus-jakopinta-alustan reiät takakannen asennusalustan reikien kohdalle ja kiinnitä se niillä neljällä ruuvilla, jotka tulivat varsityyppisen alustan, seinään kiinnitettävän tai muun alustan mukana.

Voit ripustaa näytön seinälle vain käyttämällä seinätelinettä, jonka voit hankkia erikseen. Seinätelineen avulla voit kiinnittää näytön seinään niin, että se on seinästä irti ainakin 10 cm. Saat lisätietoja lähimmästä Samsungin palvelupisteestä. Samsung Electronics ei vastaa vahingoista, jotka aiheutuvat käytettäessä epäyhteensopivia jalustoja

Käytä seinätelinettä kansainvälisten standardien mukaisesti.

Näytönohjaimen asentaminen (automaattinen

Kun monitorin ajurin käyttöjärjestelmä kehottaa, laita sisään monitorin mukana tuleva CD-

Page 25

ROM. Ajuri asennetaan hieman erilailla käyttöjärjestelmästä riippuen. Seuraa omaan

)

käyttöjärjestelmääsi soveltuvia ohjeita.

Valmista tyhjä disketti ja lataa ajurin ohjelmatiedosto tältä Internet verkkosivulta.

Internet verkkosivu :http://www.samsung.com/ (maailmanlaajuinen )

http://www.samsung.com/monitor/ (U.S.A) http://www.samsung.se/ http://www.samsung.fi

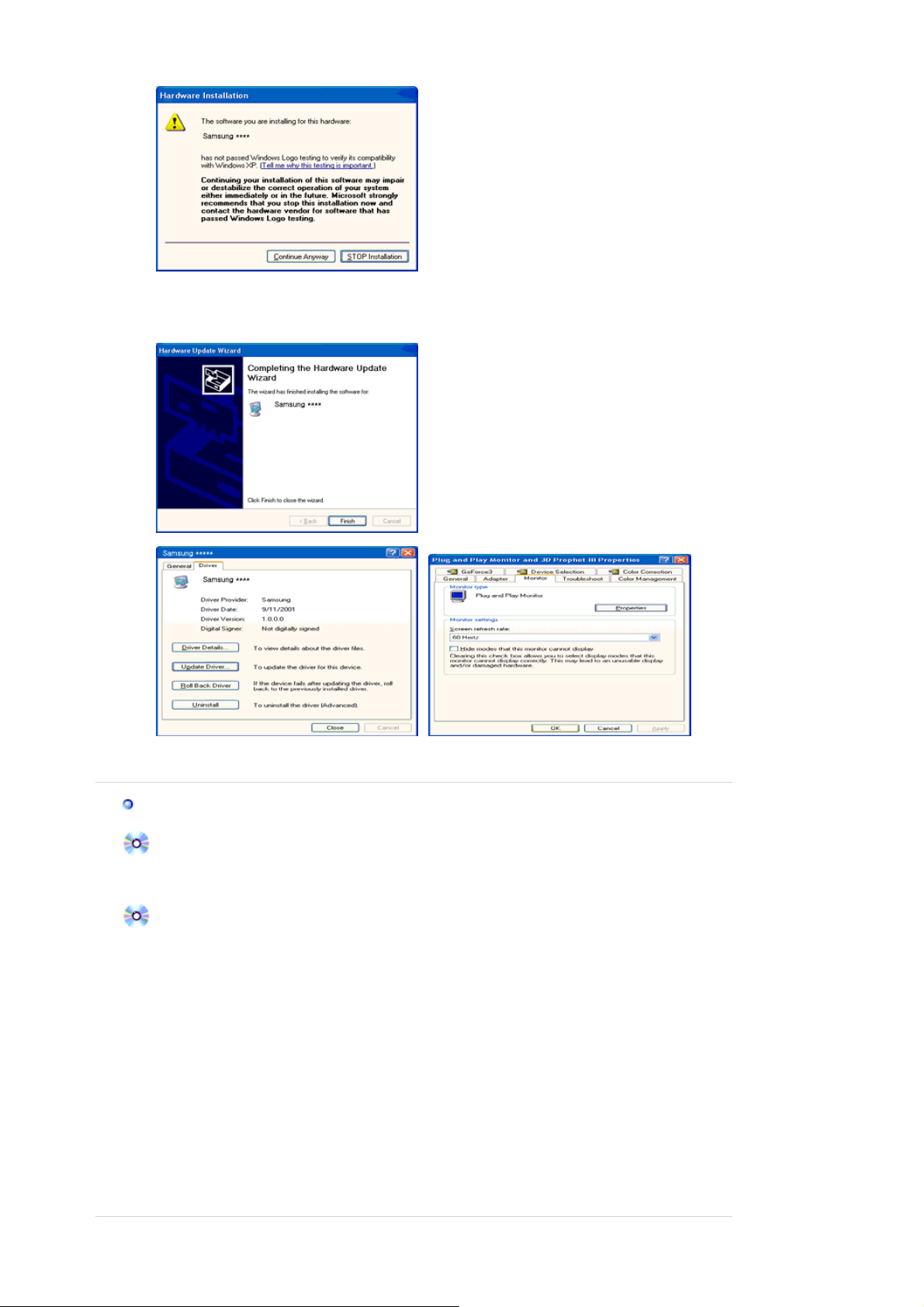

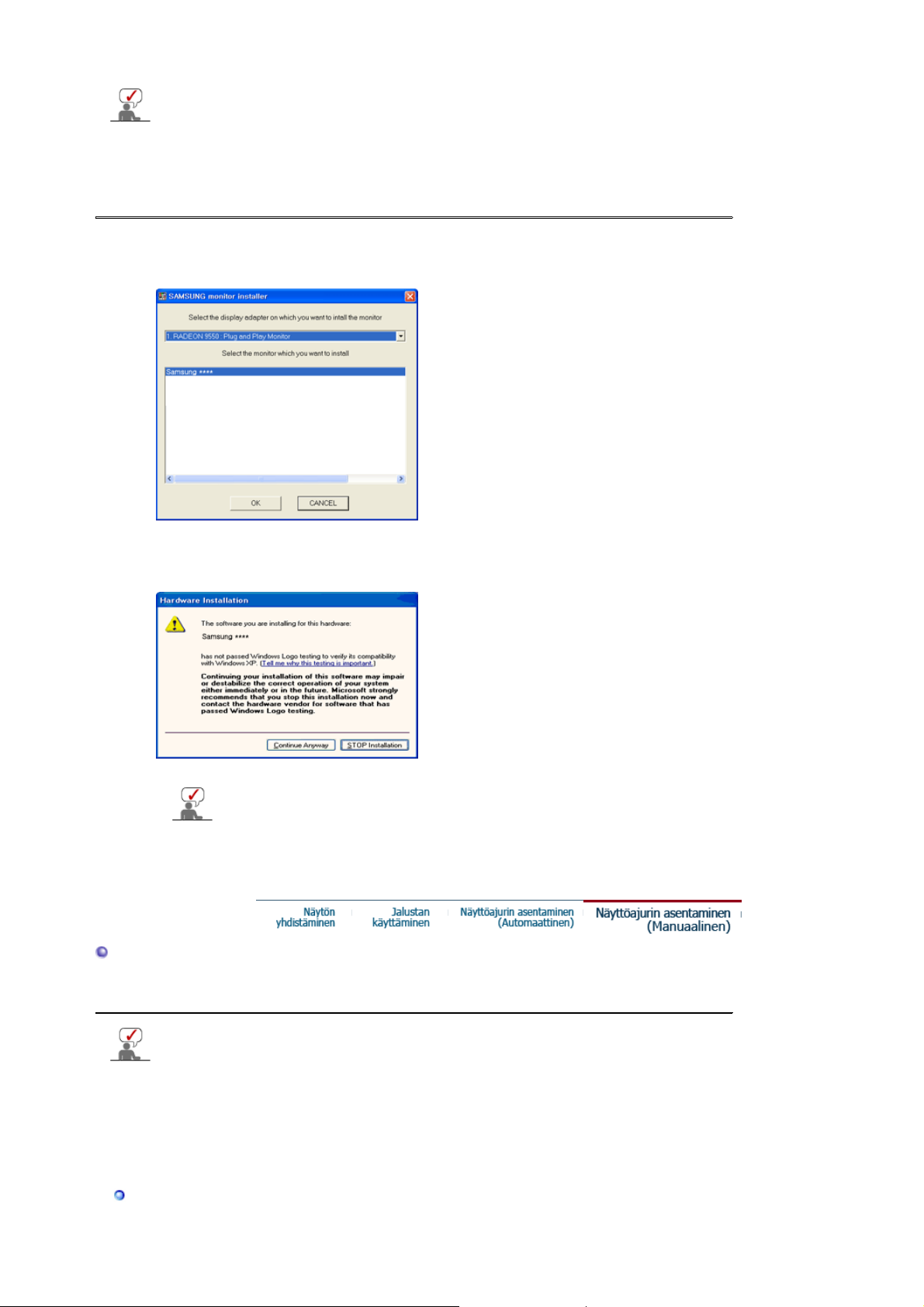

1. Laita CD CD-ROM-asemaan.

2. Näpäytä "

Windows

3. Valitse listasta monitorimallisi ja näpäytä sitten "OK"-painiketta.

4. Mikäli näet seuraavan "

"-ikkunan, näpäytä "

Viesti

Jatka jokatapauksessa

"OK"-painiketta.

Tämä monitorin ajuri on sertifioidun MS-logon alainen, ja tämä asennus ei vahingoita järjestelmääsi. *Sertifioitu ajuri löytyy Samsung monitorin kotisivulta.

http://www.samsung.com/

5. Monitorin ajurin asennus on tehty.

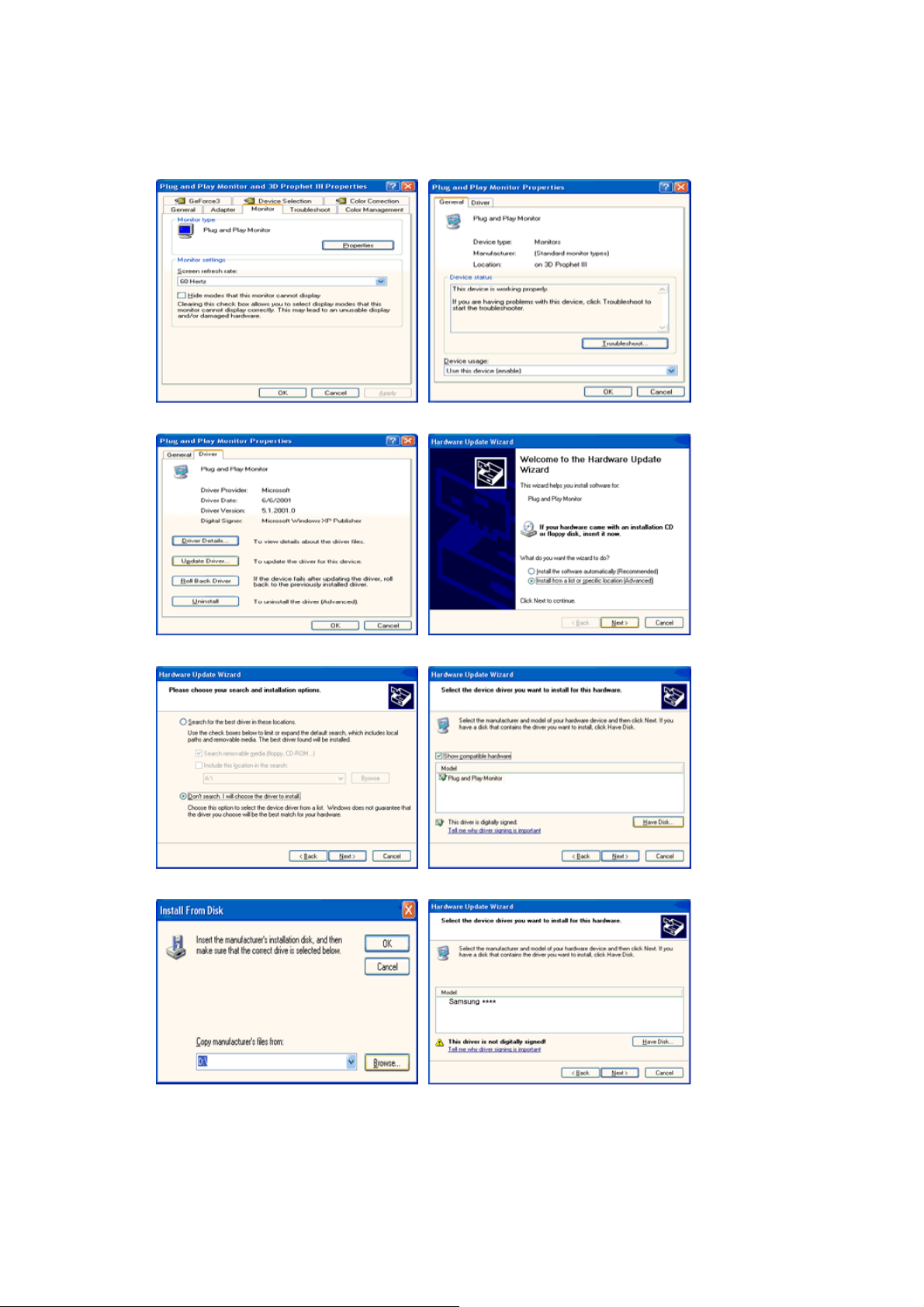

Näytönohjaimen asentaminen (manuaalinen

"-painiketta. Näpäytä sitten

Kun monitorin ajurin käyttöjärjestelmä kehottaa, laita sisään monitorin mukana tuleva CDROM. Ajuri asennetaan hieman erilailla käyttöjärjestelmästä riippuen. Seuraa omaan käyttöjärjestelmääsi soveltuvia ohjeita.

Valmista tyhjä disketti ja lataa ajurin ohjelmatiedosto tältä Internet verkkosivulta.

Internet verkkosivu :http://www.samsung.com/ (maailmanlaajuinen)

http://www.samsung.com/monitor

(U.S.A)

http://www.samsung.se/ http://www.samsung.fi

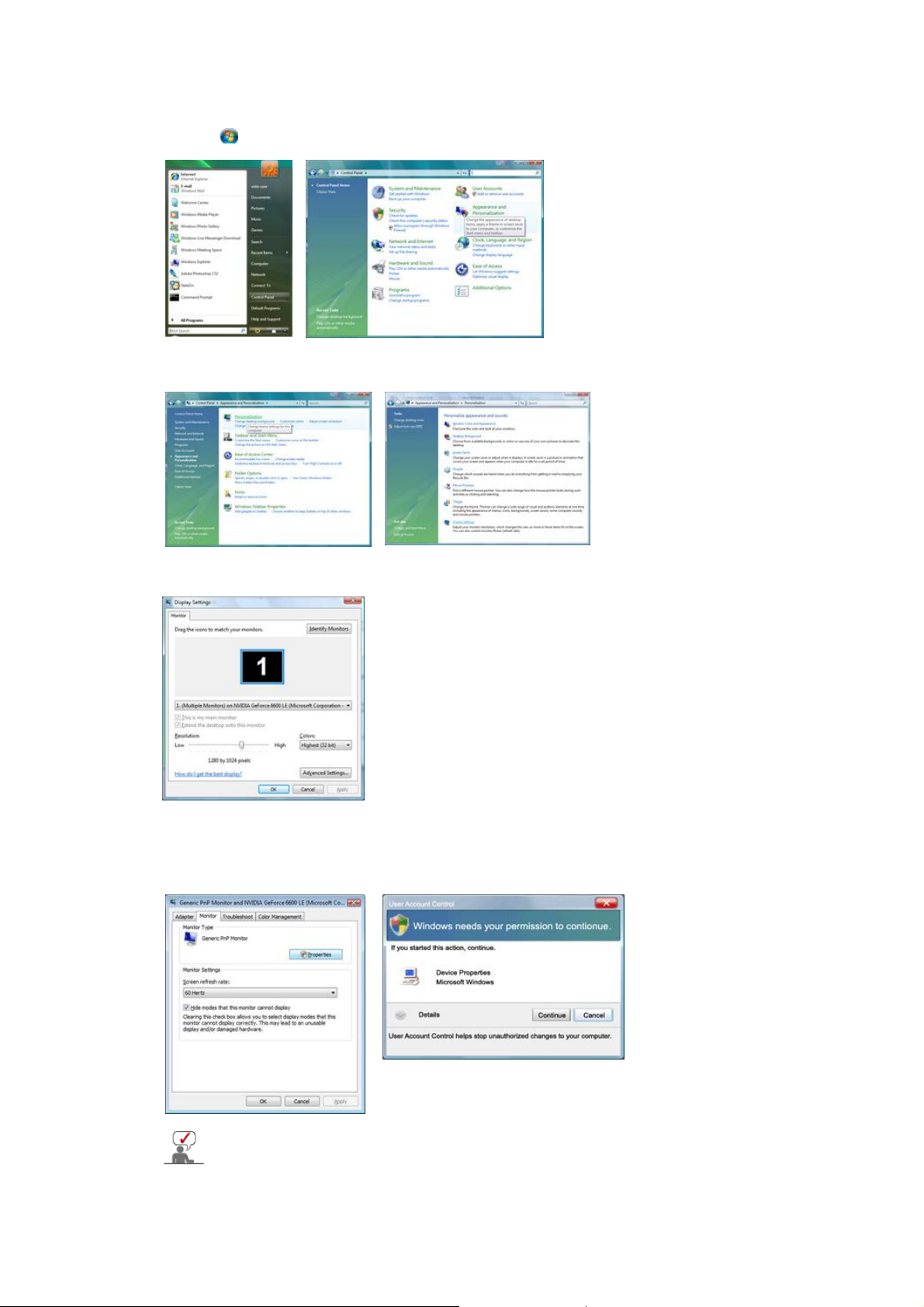

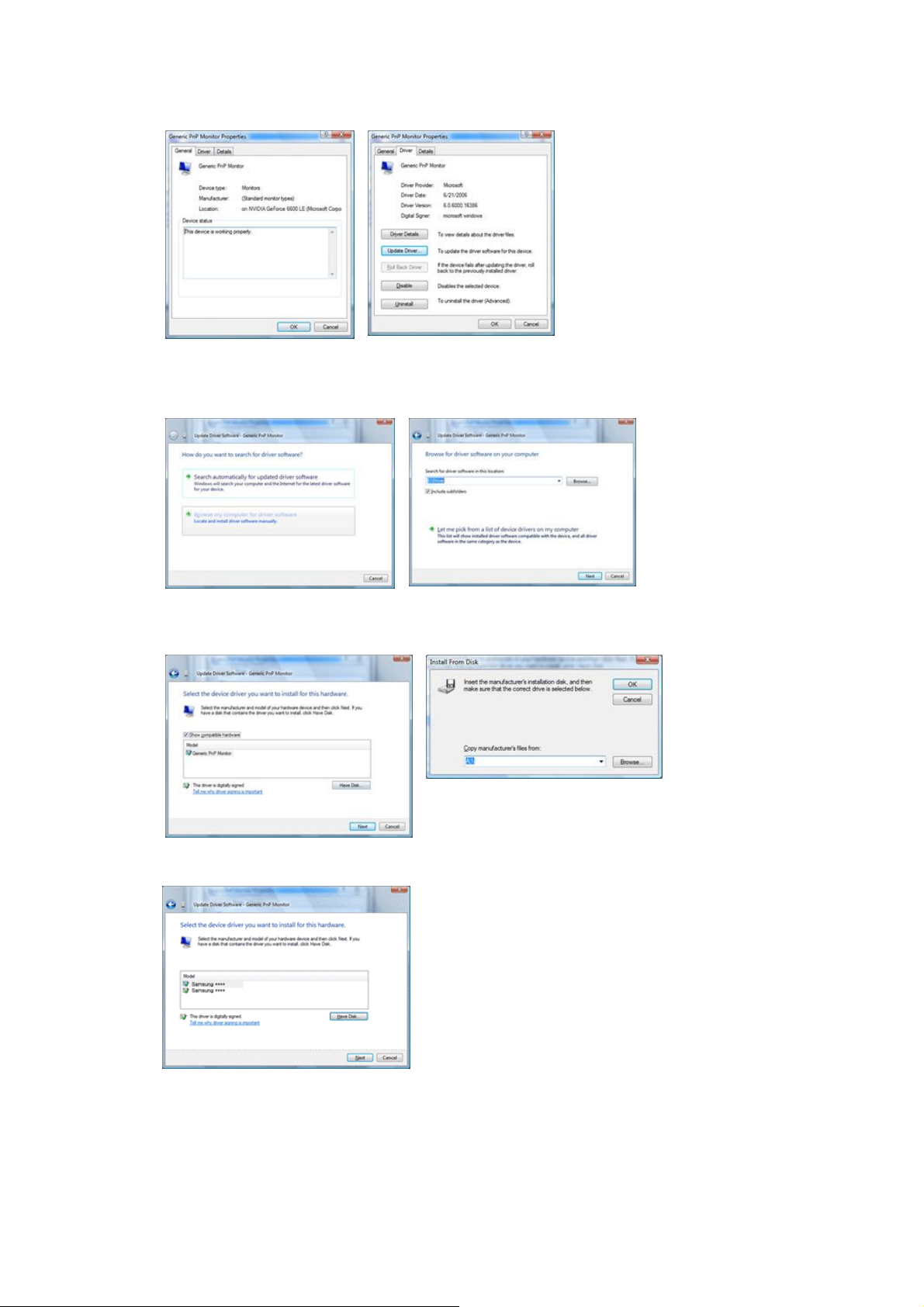

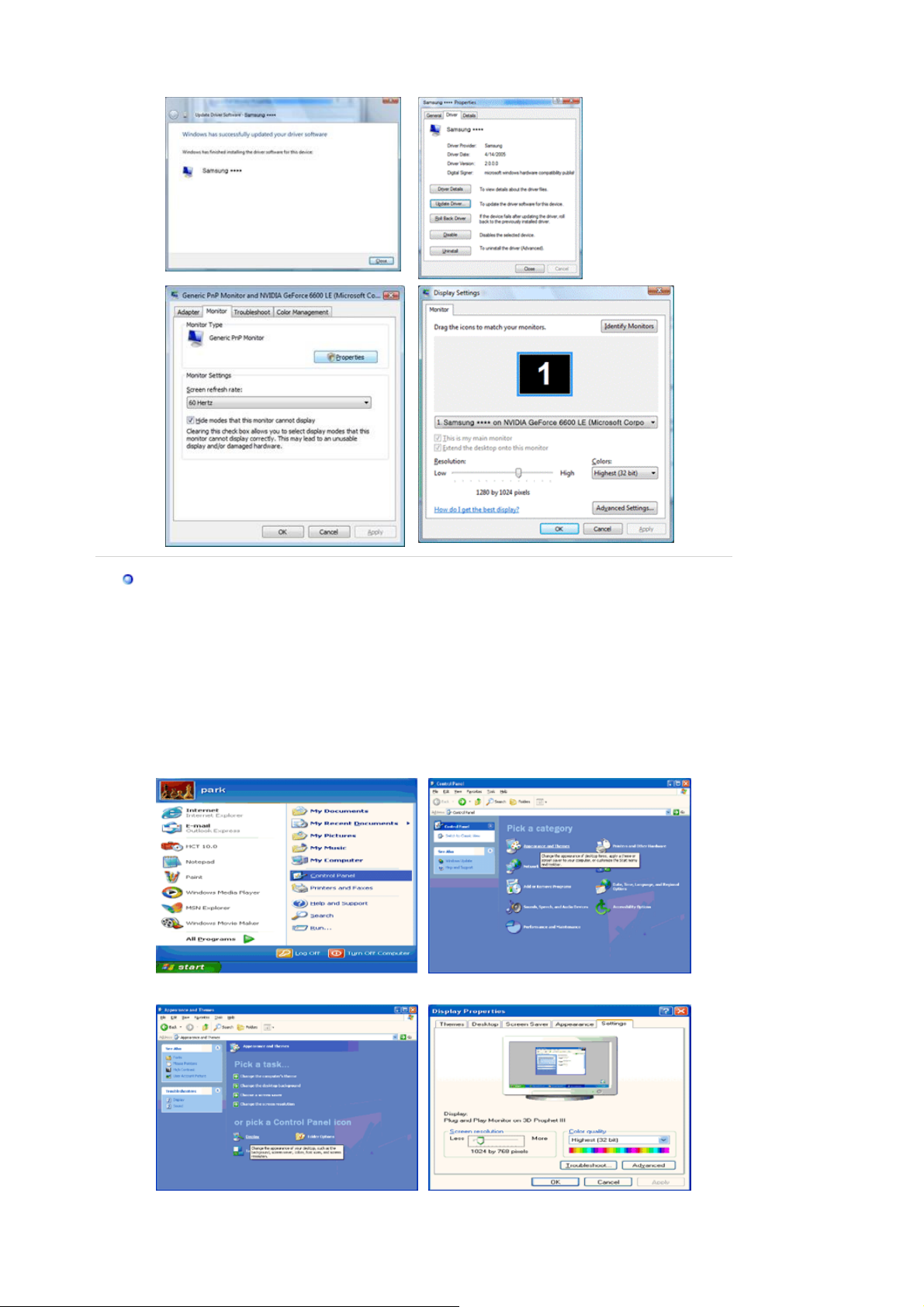

Microsoft® Windows Vista™ Käyttöjärjestelmä

Page 26

1. Aseta Käyttöopas-CD CD-ROM-asemaan.

2. Napsauta (Start(Käynnistä)) ja " jälkeen "

3. Napsauta "

4. Napsauta "

Appearance and Personalization

Personalization

Advanced Settings…

Control Panel

"(Mukauttaminen) ja "

"(Lisäasetukset…).

"(Ohjauspaneeli) Kaksoisnapsauta tämän

"(Ulkoasu ja Mukauttaminen).

Display Settings

"(Näyttöasetukset).

5. Napsauta " suoritettu jos " sellaisenaan. Jos viesti “ napsauta "

Tämä monitorin ajuri on sertifioidun MS-logon alainen, ja tämä asennus ei vahingoita

ärjestelmääsi.

Sertifioitu ajuri löytyy Samsung monitorin kotisivulta

http://www.samsung.com/

Properties

Windows needs… Continue

"(Ominaisuudet) "

Properties

"(Jatka).

"(Ominaisuudet)-painike ei ole käytössä. Näyttöä voidaan käyttää

Monitor

”(Windows tarvitsee…) näkyy näytöllä, kuten kuvattu alla,

"(Näyttö)-välilehdessä. Näytön määritykset on

Page 27

6. Napsauta "

Update Driver…

"(Päivitä ohjain…) "

7. Valitse "

Browse my computer for driver software

valintaruutu ja napsauta "

Let me pick from a list of device drivers on my computer

tietokoneen laiteohjainten luettelosta).

"(Ohjain)-välilehdessä.

Driver

"(Selaa ohjainohjelmaa tietokoneelta) -

"(Valitse

8. Napsauta "

Have Disk…

"(Levy…) ja valitse kansio (esimerkiksi, D:\Asema) jossa ohjaimen

asennustiedosto sijaitsee ja napsauta "OK".

9. Valitse näytöllä olevasta näyttöjen luettelosta malli, joka vastaa näyttöäsi ja napsauta "

"(Seuraava).

10.

Napsauta " järjestyksessä.

"(Sulje) → "

"(Sulje) → "OK" → "OK" seuraavilla ruuduilla, jotka näkyvät

Page 28

Microsoft® Windows® XP Käyttöjärjestelmä

1. Laita CD CD-ROM-asemaan.

2. Näpäytä "

and Themes]

Aloita

" - "

Ohjauspaneli

3. Näpäytä "

"-kuvaketta ja valitse "

Näytä

4. Näpäytä "

Ominaisuudet

"-painiketta "

" ja näpäytä sitten kuvaketta "

Asetukset

" ja näpäytä sitten "

monitori

"-tabissa ja valitse "

Ulkomuoto ja teemat [Appearance

Laajennettu

"-tab.

uri

Page 29

5. Näpäytä "

Päivitä ajuri

" ja valitse "

Asenna listasta tai

." ja näpäytä sitten "

Seuraava

"-painiketta.

6. Valitse "

7. Näpäytä " näpäytä "

Älä etsi, minä teen

"-painiketta ja valitse sen jälkeen A:\(D:\driver) ja valitse listasta monitorimallisi ja

Selain

Seuraava

"-painiketta.

8. Mikäli näet seuraavan " "

Lopeta

"-painiketta.

." ja näpäytä sitten "

"-ikkunan, näpäytä "

Viesti

Seuraava

" ja sen jälkeen "

Ota disketti

Jatka jokatapauksessa

"-painiketta. Näpäytä sitten

Page 30

Tämä monitorin ajuri on sertifioidun MS-logon alainen, ja tämä asennus ei vahingoita järjestelmääsi. *Sertifioitu ajuri löytyy Samsung monitorin kotisivulta.

http://www.samsung.com/

9. Näpäytä "

"-painiketta ja sen jälkeen "OK"-painiketta jatkuvasti.

Sulje

10. Monitorin ajurin asennus on tehty.

Microsoft

Windows® 2000 Käyttöjärjestelmä

Jos monitorissasi on viesti "Digitaalista allekirjoitusta ei löydy", seuraa näitä askelia.

1. Valitse "OK" -painike ikkunassa, jossa sanotaan "

2. Näpäytä "

3. Valitse A:\(D:\driver), ja näpäytä "

" -painiketta ikkunassa, jossa lukee "

Selain

auki

" -painiketta, jonka jälkeen näpäytä "OK" -painiketta.

Laita disketti sisään

Tiedosto tarvitaan

Manuaalinen monitorin asennusopas

1. Näpäytä "

Käynnistä

2. Näpäytä kaksi kertaa "

3. Valitse "

4. Valitse "

Asetukset Monitori

", "

Asennus

Näytä

", "

Ohjaustaulu

"-symbolia.

" tab, ja näpäytä sitten "

Laajennettu

1 tapaus: Jos "Ominaisuudet" -painike ei ole aktivoitu, se tarkoittaa, että monitorisi on

konfiguroitu oikein. Voit lopettaa asennuksen.

2 tapaus: Jos "Ominaisuudet" -painike on aktivoitu, näpäytä "Ominaisuudet" -painiketta

5. Näpäytä "

" ja sen jälkeen "

Ajuri

Päivitä Ajuri

" sitten näpäytä "

Seuraava

" -painiketta.

6. Valitse "Display a list of the known drivers for this device so that I can choose a specific driver" (Näytä lista tämän laitteen tuntemista asemista, jotta voin valita erityisen aseman) ja näpäytä sitten "

Seuraava

7. Näpäytä "

8. Näpäytä "

9. Valitse monitorimallisi ja näpäytä "

10. Näpäytä "

" ja sen jälkeen "

" -painiketta ja valitse sitten A:\(D:\driver).

Selain

" -painiketta, ja sen jälkeen "OK" painiketta.

Avaa

" -painiketta ja sen jälkeen "

Valmis

Tarvitsee disketin

Seuraava

" -painiketta, ja sen jälkeen "

Sulje

" -painiketta.

Seuraava

" painiketta.

Jos näet "Digital Signature Not Found" (Digitaalista allekirjoitusta ei löydy)-ikkunan, näpäytä

" -painiketta. Ja näpäytä "

llä

" -painiketta ja sen jälkeen "

almis

Sulje

" -painiketta.

Page 31

Microsoft

1. Näpäytä "

2. Näpäytä kaksi kertaa "

3. Valitse "

4. Valitse "

5. Näpäytä "

6. Valitse "

7. Valitse "

8. Näpäytä "

Windows® Millennium Käyttöjärjestelmä

Käynnistä

Settings Monitor

Change

", "

Asennus

Näytä

" -tab ja näpäytä "

"-tab.

"-painiketta "

", "

Ohjaustaulu

"-symbolia.

Advanced Properties

Monitor Type Specify the location of the driver Display a list of all the driver in a specific location..

Have Disk

"-painiketta.

9. Valitse A:\(D:\driver) ja näpäytä sitten "OK" -painiketta.

10. Valitse "

Show all devices

" ja valitse monitori, joka vastaa tietokoneeseen liittämääsi monitoria, ja

näpäytä "OK".

11. Jatka "

" - painikkeen ja "OK" -painikkeen valitsemista, kunnes suljet Display Properties-

dialogiruudun. (Mikäli näytölle tulee varoitus- tai muita viestejä, näpäytä monitorillesi sopivaa vaihtoehtoa.)

Microsoft

1. Näpäytä

3. Valitse haluamasi muoto (

4. Näpäytä

Windows® NT Käyttöjärjestelmä

Käynnistä , Asetukset , Ohjaustaulu Näytä rekisteröinti-informaatio näyttömoodit.

Resoluutio , Värien määrä

Sovella

-painiketta, jos ruutu toimii normaalisti näpäytettyäsi

-ikkunassa näpäytä

ole normaali, vaihda erilaiseen moodiin (alhaisempi resoluutio, värit tai taajuus).

Jos Kaikki näyttömoodit eivät näytä Moodia, valitse resoluutiotaso ja pystytaajuus tässä oppaassa esitetyn valmiiksi säädettyjen näyttömoodien avulla.

"-painiketta.

"-alueella.

" ja näpäytä sitten "

, ja sen jälkeen näpäytä kahdesti

Asetukset

-tabia, ja sen jälkeen näpäytä

Pystytaajuus

Näyttö

) näpäytä sitten

. painiketta. Jos ruutu ei

Testaa

"-painiketta.

Kaikki

Linux Käyttöjärjestelmä

Ajaaksesi X-ikkunan, sinun tulee tehdä X86Config-tiedosto, joka on eräänlainen järjestelmän asetustiedosto

1. Näpäytä

-näppäintä ensimmäisen ja toisen ruudun kohdalla

Enter

X86Config

tiedoston ajamisen

jälkeen.

2. Kolmas ruutu on

hiiren asetuksia varten

3. Asenna tietokoneellesi hiiri.

4. Seuraava ruutu on

monitorin asetuksia varten

5. Aseta näppäimistö tietokoneellesi

6. Seuraava ruutu on

vaakataajuus

7. Aivan ensimmäiseksi aseta monitorisi

8. Aseta monitorisi

9. Syötä

monitorisi mallin numero

pystytaajuus

10. Monitorisi asennus on nyt X-Window sen jälkeen kun olet asentanut muut tarvittavat laitteistot.

(Voit syöttää taajuuden suoraan.)

vaakataajuus

(Voit syöttää taajuuden suoraan.)

. Tämä informaatio ei vaikuta Xwindow :n varsinaiseen ajamiseen.

tehty

Page 32

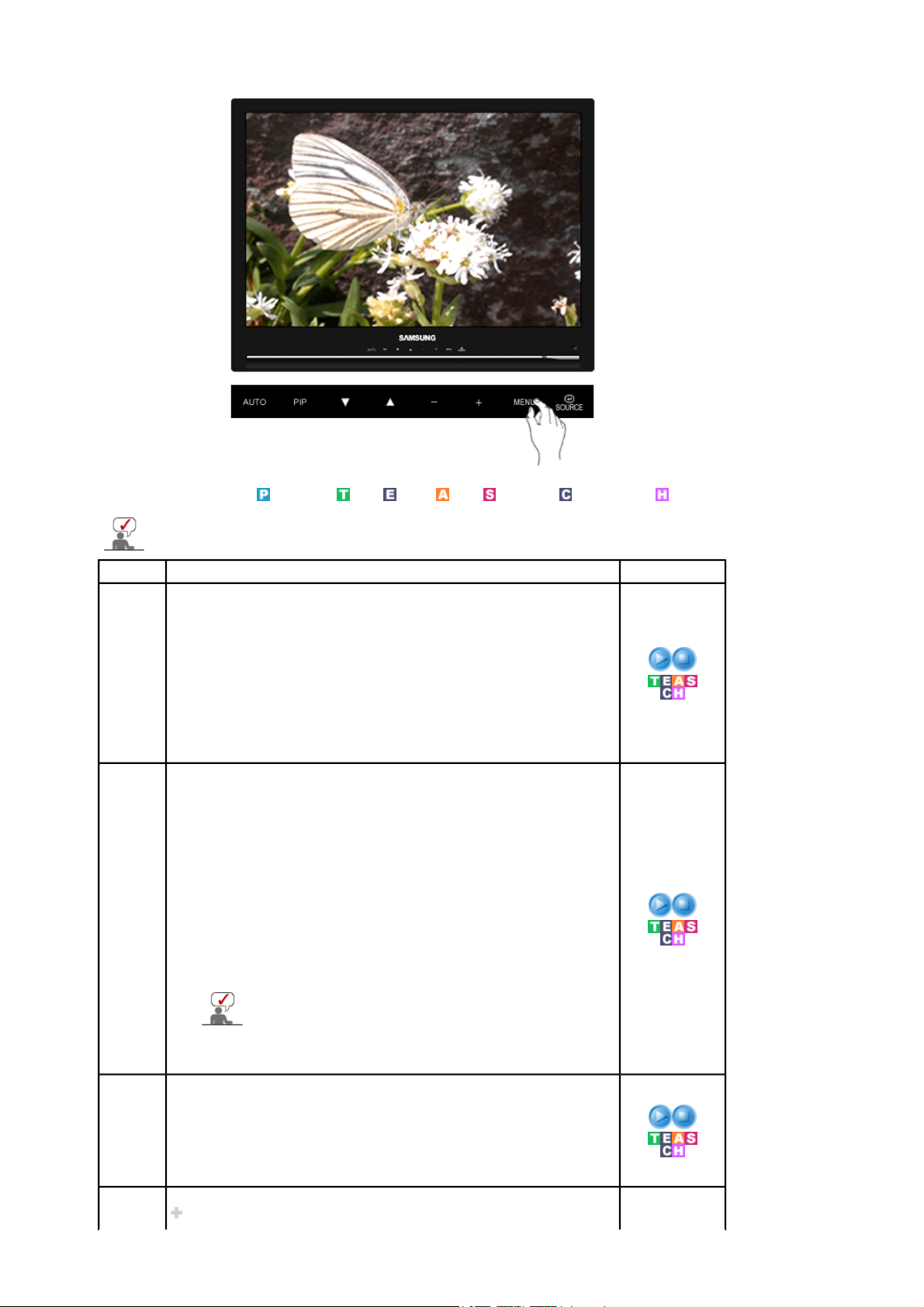

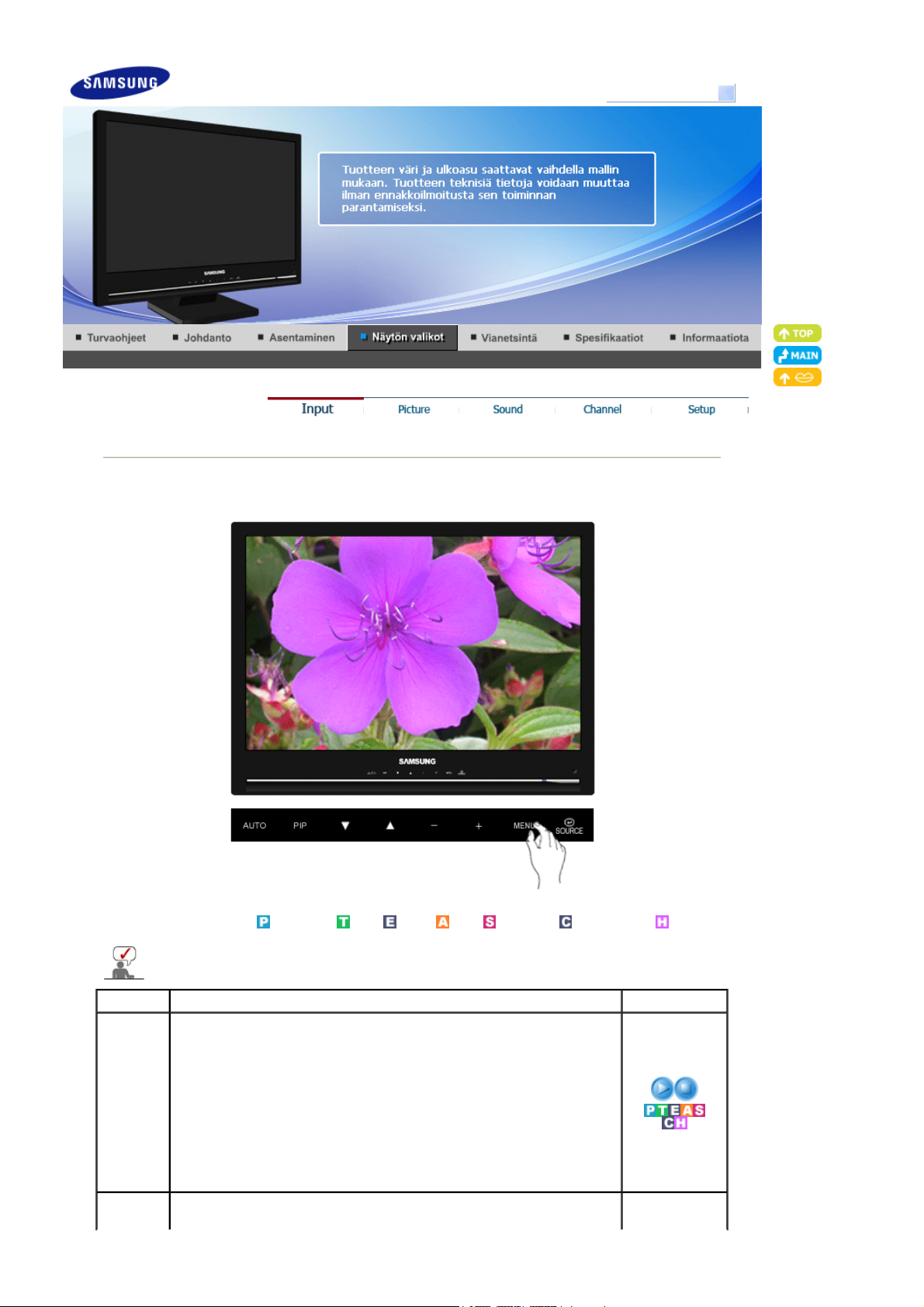

Input

SyncMaster 225MW

Malli

Käytettävissä olevat tilat

Oletusasetus voi olla eri valitun tulotilan eli External Input (Ulkoinen tulo) -luettelosta valitun tulosignaalilähteen mukaan ja valitun resoluution mukaan.

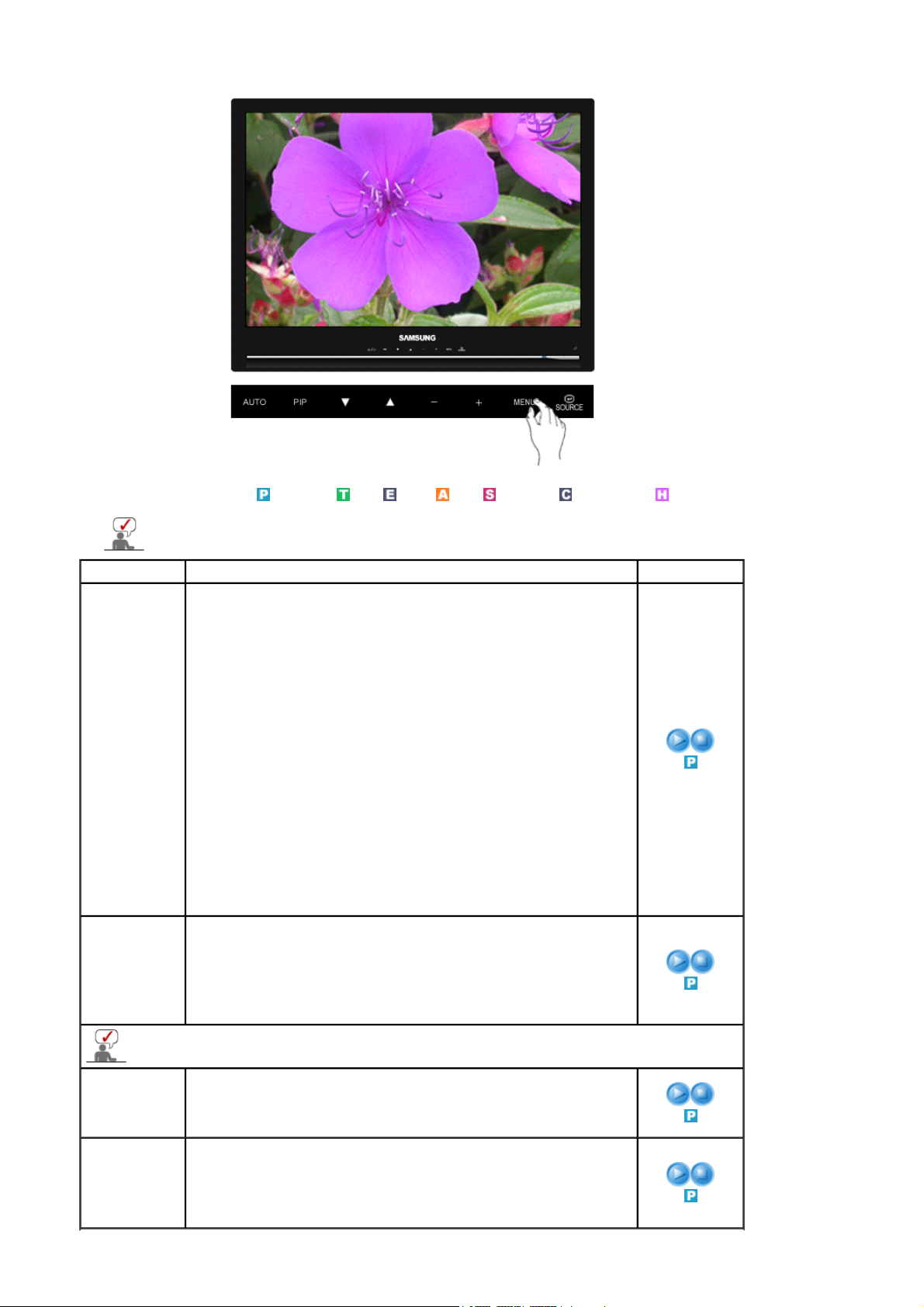

OSD Kuvaus Toisto/pysäytys

SOURCE List

PIP

Merkkivalo syttyy sen merkiksi, että näytössä näkyy parhaillaan signaali.

Kaukosäätimen vastaava painike on 'SOURCE'.

1) PC

2) DVI

3) TV

4) Ext.

5) AV

6) S-Video

7) Component

8) HDMI

Kun olet yhdistänyt näyttöön ulkoisen AV-laitteen, kuten videonauhurin tai

: PC / DVI

: TV : Ext. : AV : S-Video : Component : HDMI

Page 33

DVD-soittimen, voit katsella niistä peräisin olevaa videokuvaa pienessä PIPkuvassa. (On/Off )

- Käytettävissä olevat tilat : PC / DVI

: Ottaa PIP-näytön käyttöön ja poistaa sen käytöstä.

1) PIP

Kaukosäätimen vastaava painike on 'PIP'.

Off / On

2) SOURCE

: Valitse PIP-painikkeen lähde.

Kaukosäätimen vastaava painike on 'SOURCE'.

PC / DVI

: TV / AV / S-Video

PIP

SOURCE

Size

Edit Name

: Tällä vaihtoehdolla käyttäjä voi muuttaa PIP-näytön kokoa tai

3) Size

poistaa sen käytöstä.

/ / Jos valitset Size (koko) -asetukseksi Position (paikka) -asetusta ei voi valita.

4) Position

: Vaihtaa PIP-ikkunan sijaintia.

/ / /

ssä kentässä näkyy televisoon liitetty laite, jonka lähettämää signaalia televisiossa voidaan katsella. Tämän kentän tarkoituksena on helpottaa laitteen valintaa.

1) PC

2) DVI

3) Ext.

4) AV

5) S-Video

6) Component

7) HDMI

Position


PC / DVI Mode

Page 34

Käytettävissä olevat tilat

Oletusasetus voi olla eri valitun tulotilan eli External Input (Ulkoinen tulo) -luettelosta valitun tulosignaalilähteen mukaan ja valitun resoluution mukaan.

OSD Kuvaus Toisto/pysäytys

MagicBright™

MagicBrightT on uusi toiminto, jonka avulla näyttöä voidaan säätää jopa kaksi kertaa tavanomaista kirkkaammaksi ja selkeämmäksi. Voit muuttaa näytön kirkkautta ja tarkkuutta sen mukaan, haluatko lukea tekstiä, katsella multimediaesityksiä tai käyttää Internetiä. Voit valita helposti jonkin kolmesta kirkkauden ja tarkkuuden yhdistelmästä painamalla vastaavaa MagicBrightpainiketta. Painikkeet sijaitsevat näytön etuosassa.

Kaukosäätimen vastaava painike on 'M/B'.

1) Entertain

: Suuri kirkkaus Esim. DVD- tai VCD-elokuvien katseluun.

2) Internet

: Keskisuuri kirkkaus Työskentelyyn kuvayhdistelmien, kuten tekstin ja grafiikoiden, kanssa.

3) Text

: Normaali kirkkaus Dokumentaatioihin tai töihin, jotka vaativat voimakasta tekstiä.

4) Custom

Vaikka insinöörimme valitsevat arvot tarkkaan, esiasetetut arvot eivät välttämättä ole miellyttäviä silmillesi makutottumuksistasi riippuen. Muuta tässä tapauksessa kirkkautta ja kontrastia kuvaruutuvalikosta.

: PC / DVI

: TV : Ext. : AV : S-Video : Component : HDMI

Custom

Jos mukautat kuvaa Custom-toiminnosta, MagicBright muuttuu Custom-tilaan.

Colour Tone

Colour Control

Kuvaruutuvalikoiden avulla voit muuttaa kuvan kontrastia ja kirkkautta omien mieltymystesi mukaisiksi.

1) Contrast

: Kontrastin säätö

2) Brightness

: Kirkkauden säätö.

Värin sävyä voidaan muuttaa. Voit myös mukauttaa yksittäiset värikomponentit.

1) PC : Cool / Normal / Warm / Custom

2) DVI : Cool / Normal / Warm

Tällä vaihtoehdolla voit hienosäätää värejä ja valita vaihtoehdoista.

1) Red

2) Green

3) Blue

- Käytettävissä olevat tilat : PC

Page 35

Jos säädät kuvaa käyttämällä Colour Control -toimintoa, Colour Tone siirtyy Custom-tilaan.

)

Image Lock

Auto Adjustment

Size

PIP Picture

Voit hienosäätää ja parantaa kuvaa poistamalla varjoja, kaksoiskuvia, epävakautta ja muita häiriöitä Image Lock -toiminnon avulla. Jos et saavuta tyydyttäviä tuloksia käyttämällä Fine-säätöä, käytä ensin Coarse-säätöä. Käytä sen jälkeen Fine-säätöä uudelleen.

- Käytettävissä olevat tilat : PC

1) Coarse

: Poistaa häiriöt, kuten pystysuuntaiset juovat. Coarse-säätö voi siirtää kuva-aluetta. Voit keskittää kuvan uudelleen käyttämällä vaakasuuntaisen ohjauksen valikkoa.

2) Fine

: Poistaa häiriöt, kuten vaakasuuntaiset juovat. Jos häiriö ei poistu Fine-säädön avulla, säädä ensin näytön taajuutta. Kokeile tämän jälkeen uudelleen

3) Sharpness

- Kun Source (Lähde) on DVI, vain tämä toiminto toimii.

: Säädä kuvan terävyyttä.

4) Position

: Siirtää sijaintia näytössä vaakasuoraan tai pystysuoraan.

Sävyt, rakeisuus ja sijainti säädetään automaattisesti. Jos muutat resoluutiota ohjauspaneelissa, Auto-toiminto suoritetaan.

Kaukosäätimen vastaava painike on 'AUTO'.

Voit valita kuvakoon.

1) Wide

2) 4:3

Voit säätää PIP (Kuva kuvassa) -asetuksia.

- Käytettävissä olevat tilat : PC / DVI

1) Contrast

: Säätää kuvaruudussa näkyvän PIP (Kuva kuvassa) -ikkunan kontrastia (Contrast).

2) Brightness

: Säätää kuvaruudussa näkyvän PIP (Kuva kuvassa) -ikkunan kirkkautta (Brightness).

3) Sharpness

: Tätä vaihtoehtoa käyttämällä voit säätää PIP (Kuva kuvassa) -ikkunan tummimpien ja vaaleimpien alueiden suhteellista eroa.

4) Colour

: Tätä vaihtoehtoa käyttämällä voit säätää PIP (Kuva kuvassa) -ikkunan kirkkautta/tummuutta.

5) Tint

: Lisää PIP-ikkunaan luonnollisen sävyn.

Käytettävissä olevat tilat : PIP

Tint (Sävy) otetaan käyttöön siirtymällä NTSC-järjestelmään PAL-lähetyksestä ja se näkyy valikossa katselun aikana. Se ei näy valikossa katseltaessa tavallista PAL-lähetystä. Katso lisätietoja kohdasta Broadcasting System by Country (Maakohtaiset lähetysjärjestelmät).

1) Coarse

2) Fine Sharpness

4) Position

TV / Ext. / AV / S-Video / Component / HDMI Mode

Page 36

Käytettävissä olevat tilat

Oletusasetus voi olla eri valitun tulotilan eli External Input (Ulkoinen tulo) -luettelosta valitun tulosignaalilähteen mukaan ja valitun resoluution mukaan.

OSD Kuvaus Toisto/pysäytys

Mode

Custom

Näytössä on tehdasasetuksena neljä automaattista kuva-asetusta: Dynamic (Dynaaminen), Standard (Normaali), Movie (Elokuva) ja Custom (Mukautettu). Voit aktivoida asetukseksi Dynamic (Dynaaminen), Standard (Normaali), Movie (Elokuva) tai Custom (Mukautettu). Voit valita asetukseksi Custom (Mukautettu), jolloin henkilökohtaiset kuva-asetuksesi palautuvat automaattisesti käyttöön.

Kaukosäätimen vastaava painike on 'P.MODE'.

1) Dynamic

2) Standard

3) Movie

4) Custom

Kuvaruutuvalikoiden avulla voit muuttaa kuvan kontrastia ja kirkkautta omien mieltymystesi mukaisiksi.

1) Contrast

: Kontrastin säätö.

2) Brightness

: Kirkkauden säätö.

3) Sharpness

: Säädä kuvan terävyyttä.

4) Colour

: Tätä vaihtoehtoa käyttämällä voit säätää PIP (Kuva kuvassa) -ikkunan kirkkautta/tummuutta.

5) Tint

: Lisää näyttöön luonnollisen sävyn.

: PC / DVI

: TV : Ext. : AV : S-Video : Component : HDMI

Colour Tone

Size

Värin sävyä voidaan muuttaa. Voit myös mukauttaa yksittäiset värikomponentit.

1) Cool2

2) Cool1

3) Normal

4) Warm1

5) Warm2

Voit valita kuvakoon.

Kaukosäätimen vastaava painike on'P.SIZE'.

Page 37

Sound

TV / Ext. / AV / S-Video mode : Auto Wide / Wide / 16:9 / Zoom1 /

Zoom2 / 4:3

Component / HDMI mode : Wide / 16:9 / Zoom1 / Zoom2 / 4:3

Käytettävissä olevat tilat

: PC / DVI

: TV : Ext. : AV : S-Video : Component : HDMI

Oletusasetus voi olla eri valitun tulotilan eli External Input (Ulkoinen tulo) -luettelosta valitun tulosignaalilähteen mukaan ja valitun resoluution mukaan.

OSD Kuvaus Toisto/pysäytys

Mode

Näytössä on sisäinen Hi-Fi-tasoinen stereovahvistin.

vastaava painike on'S.MODE'.

1) Standard

Kaukosäätimen

: Valitse Sandard (Standardi), kun haluat käyttää valmiita tehdasasetuksia.

2) Music

: Valitse Music (Musiikki), kun katselet musiikkivideoita tai konsertteja.

3) Movie

: Valitse Movie (Elokuva), kun katselet elokuvia.

4) Speech

: Valitse Speech (Puhe), kun katselet televisio-ohjelmaa, joka sisältää enimmäkseen keskustelua tai puhetta (esim. uutiset).

5) Custom

: Valitsemalla tämän vaihtoehdon voit ottaa käyttöön omat asetuksesi.

Custom

Voit säätää ääniasetukset omien mieltymystesi mukaisiksi.

1) Bass

: Korostaa matalia ääniä.

2) Treble

: Korostaa korkeita ääniä.

3) Balance

: Äänen balanssi ==> Äänen balanssin säätö vasemman ja oikean

Page 38

Auto Volume

Sound Select

Pienentää lähetysten välisiä äänenvoimakkuuden eroja.

Kun PIP on käytössä, voit valita vaihtoehdoista Main tai Sub.

Käytettävissä olevat tilat : PIP

Channel

kaiuttimen välillä.

Ääni kuuluu, vaikka äänenvoimakkuus olisi 0.

Off On

1) Main

2) Sub

Käytettävissä olevat tilat

Oletusasetus voi olla eri valitun tulotilan eli External Input (Ulkoinen tulo) -luettelosta valitun tulosignaalilähteen mukaan ja valitun resoluution mukaan.

OSD Kuvaus Toisto/pysäytys

Country

Auto Store

Manual Store

Valitse maa, jossa laitetta käytetään, ennen kuin alat käyttää Auto Store (Automaattinen tallennus) -toimintoa. Jos luettelossa ei ole oikeaa maata, valitse vaihtoehto Other (Muu).

1) Belgium

2) France

3) Germany

4) Italy

5) Netherlands

6) Spain

Voit etsiä alueellasi näkyvät televisiokanavat ja tallentaa kaikki löydetyt kanavat automaattisesti.

Voit etsiä alueellasi näkyvät televisiokanavat ja tallentaa kaikki löydetyt kanavat manuaalisesti.

1) Programme

: PC / DVI

: Ohjelmanumeron syöttäminen kuvaruudulle.

: TV : Ext. : AV : S-Video : Component : HDMI

7) Sweden

8) Switzerland

9) United Kingdom

10) Others

11) CIS

12) E. Europe

Page 39

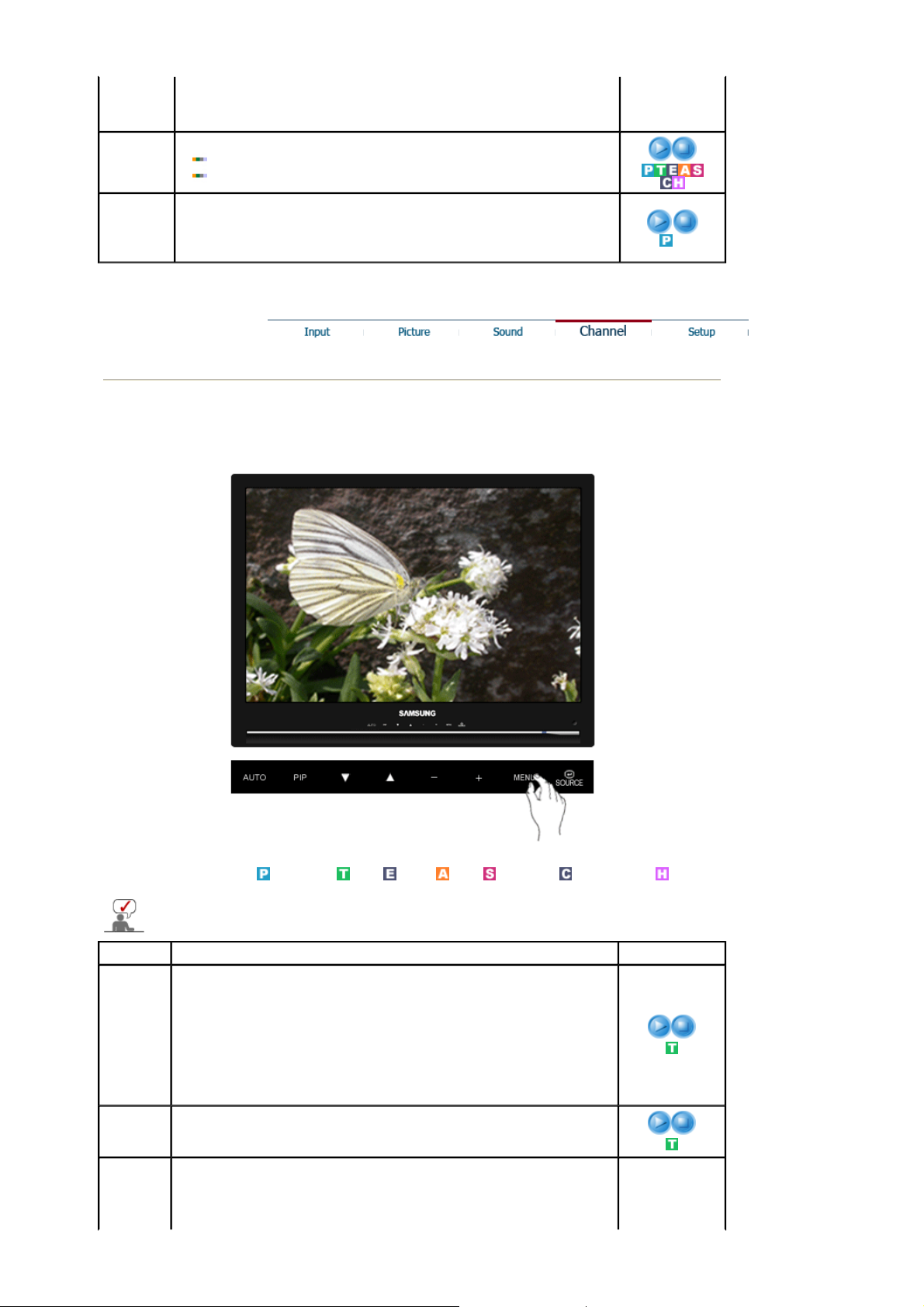

Channel Manager

Sort

2) Colour System

(Auto <-> PAL <-> SECAM <-> NTSC4.43)

3) Sound System

(BG <-> DK <-> I <-> L)

4) Channel

5) Search

ensimmäinen löytynyt tai valitsemasi kanava.

6) Store

1) Channel Manager

kuvaruudussa näkyvät vain haluamasi kanavat.

2) Child Lock

estämällä tietyt lähetykset tai video-ohjelmat. Child Lock (Lapsilukko) toiminto voidaan valita vain kaukosäätimellä.

Tämän toiminnon avulla voit vaihtaa kanavien paikkoja

: Sitä käytetään palautettaessa käyttäjän syöttämät numerot.

: Näytössä näkyvän kanavanumeron syöttäminen.

: Toista säätöä, kunnes ääni on paras mahdollinen.

: Lähetyskanavan valitseminen säätämällä nykyistä taajuutta

: Viritin tutkii taajuusaluetta, kunnes näyttöön tulee

: Voit lisätä tai poistaa kanavia niin, että

: Suojaa lapsia epäsopivien ohjelmien katsomiselta

Name

Fine Tune

Setup

Jos TV-lähetyksen mukana lähetetään myös kanavan nimi, TV-vastaanotin käyttää tätä tietoa automaattisesti tallennuksessa. Kanavan nimi tallentuu sekä käytettäessä kanavien automaattista tallennusta että tallennettaessa kanavia manuaalisesti. Voit kuitenkin halutessasi muokata nimeä tai nimetä kanavat uudelleen.

Kaikkia kanavia ei ehkä voi virittää oikein heikon vastaanottosignaalin tai virheellisten antennimääritysten vuoksi.

Käytettävissä olevat tilat

Oletusasetus voi olla eri valitun tulotilan eli External Input (Ulkoinen tulo) -luettelosta valitun tulosignaalilähteen mukaan ja valitun resoluution mukaan.

OSD Kuvaus Toisto/pysäytys

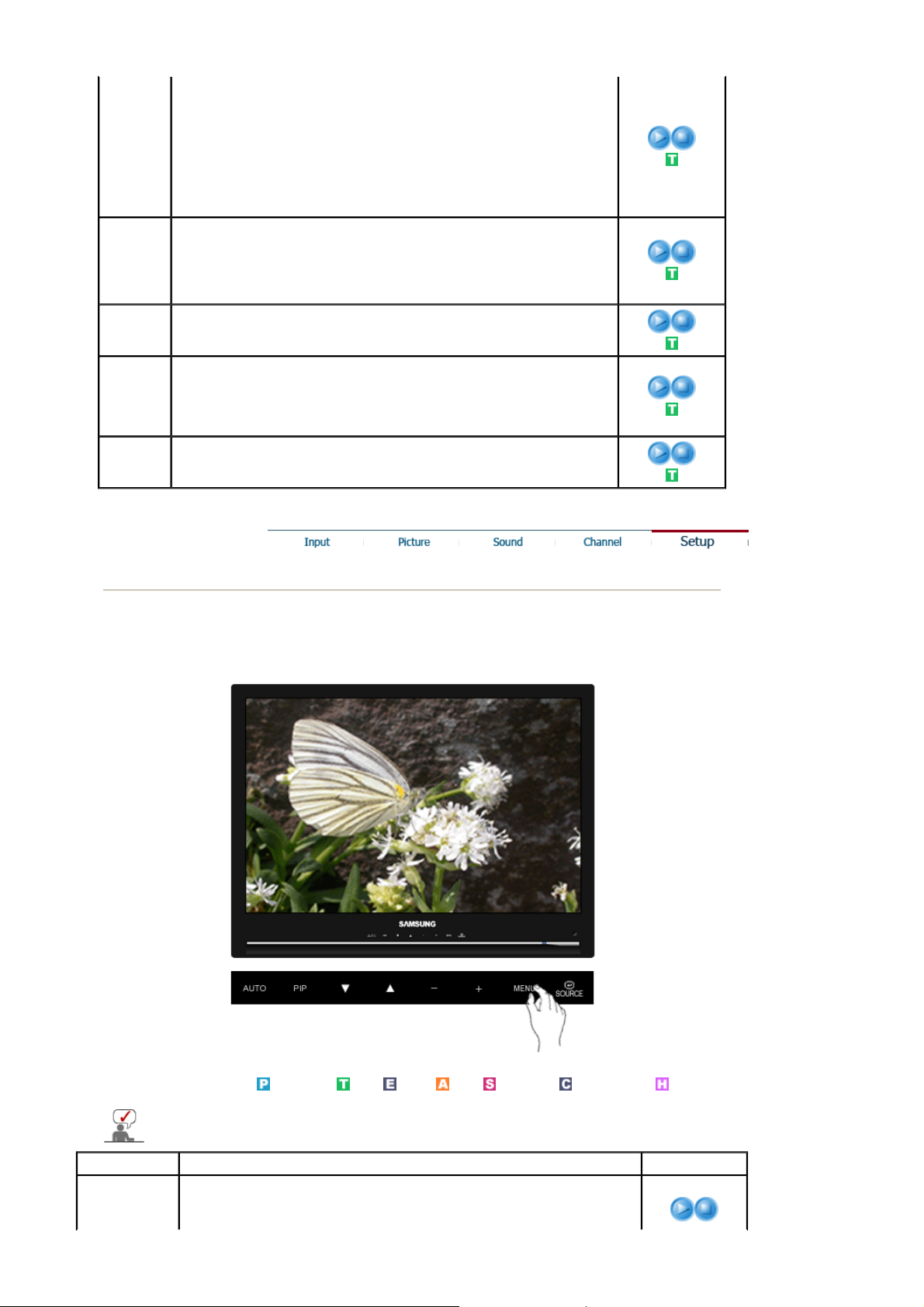

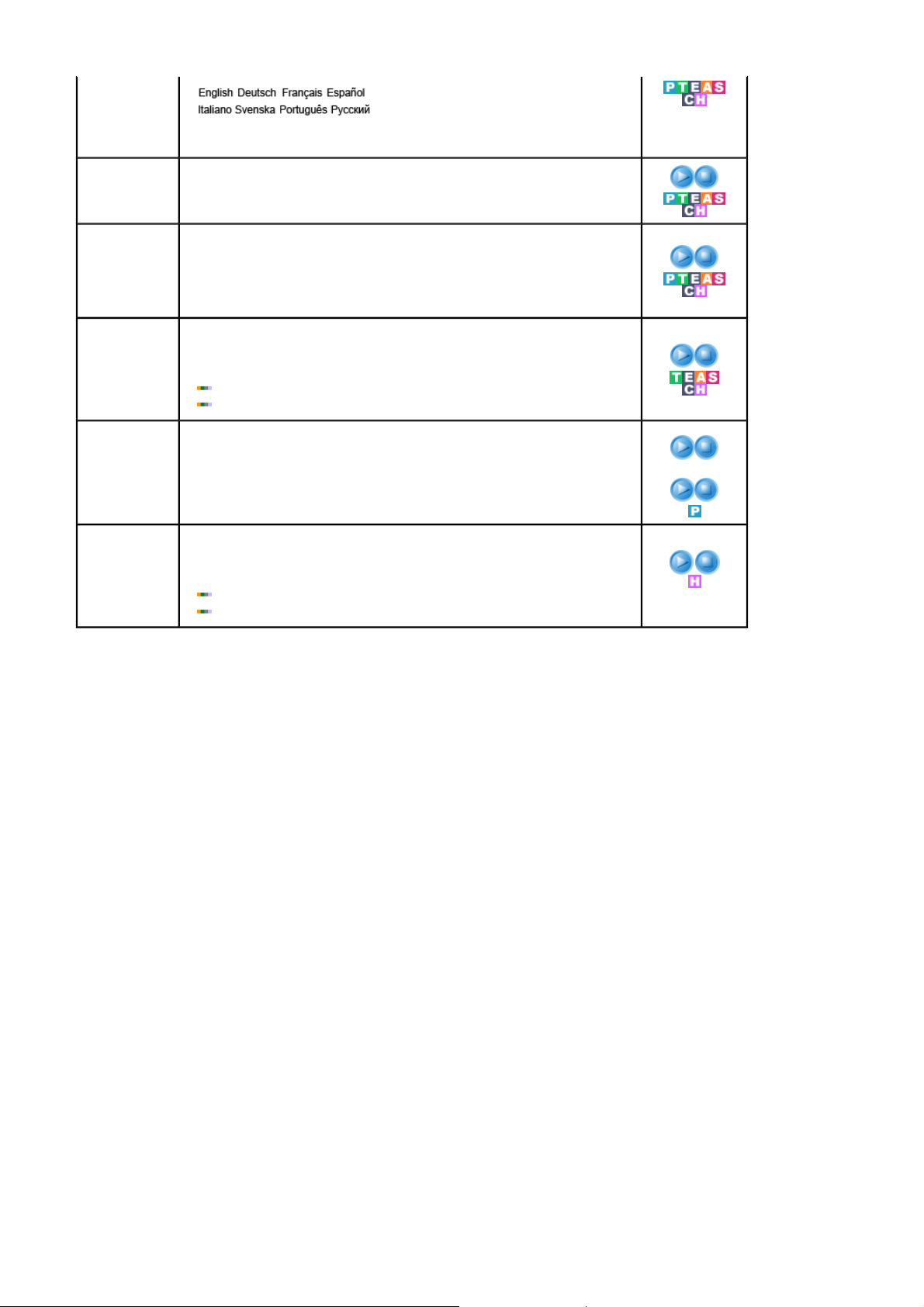

Language

Voit valita yhden 8 kielestä.

: PC / DVI

: TV : Ext. : AV : S-Video : Component : HDMI

Page 40

Sleep Timer

Transparency

Blue Screen

Reset

Valittu kieli vaikuttaa vain OSD:ssa käytettyyn kieleen. Sillä ei ole

Huom :

mitään vaikutusta tietokoneen käyttämiin ohjelmistoihin.

Kytkee näytön pois päältä ennaltamäärätyn aikavälin kuluttua.

1) Off 2) 30 3) 60 4) 90 5) 120 6) 150 7) 180

- Kaukosäätimen vastaava painike on 'SLEEP'.

Vaihtaa OSD-ikkunan taustan läpinäkyvyyttä.

1) High

2) Medium

3) Low

4) Opaque

Jos yhtään signaalia ei vastaanoteta tai vastaanotettu signaali on erittäin heikko, television sininen kuvaruutu korvaa välittömästi kuvan, jossa on häiriöitä. Jos haluat kuitenkin nähdä huonolaatuisen kuvan mieluummin kuin sinisen kuvaruudun, muuta Blue screen -tilan arvoksi Off.

Off On

Tehdasasetusarvot korvaavat väriparametrit.

1) Image Reset

2) Colour Reset

1) Image Reset

2) Colour Reset

HDMI Black Level

Jos televisioon kytketään DVD-soitin tai digisovitin HDMI-liitäntänä, kuvanlaatu saattaa heiketä ulkoisesta laitteesta riippuen; kuvan tummuus voi lisääntyä, kontrasti laskea, väritasapaino saattaa vääristyä jne. Jos näin tapahtuu, säädä kuvanlaatua käyttäen asetusta HDMI black level.

Normal Low

Page 41

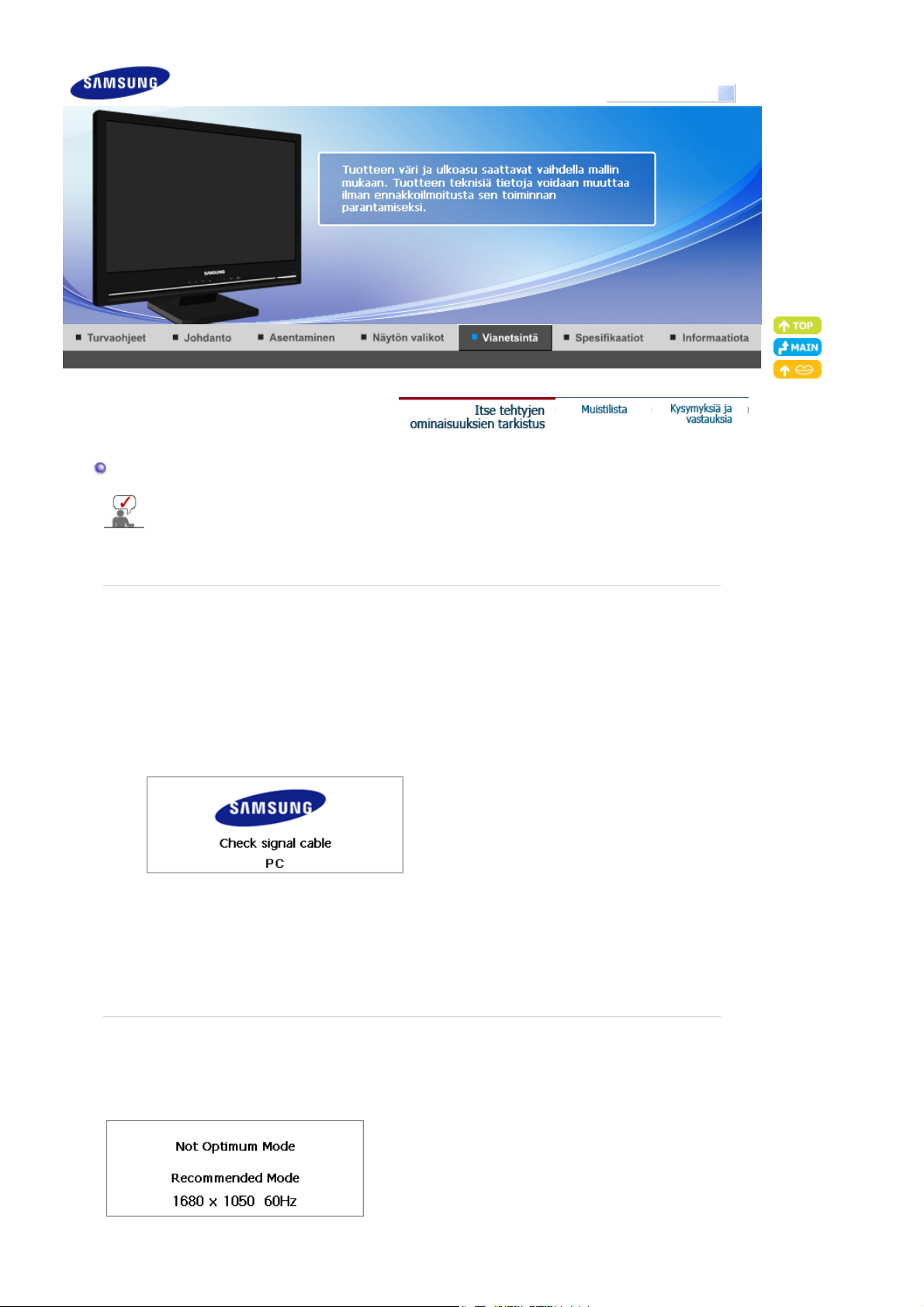

Itse tehtyjen ominaisuuksien tarkistus

Tarkista seuraavat seikat ennen huoltokutsun tekemistä. Ota yhteys palvelukeskukseen, jos et

voi ratkaista ongelmaa itse.

Itse tehty erikoispiirteiden tarkistus | Skaalaus alaspäin | Näyttökortin ohjain | Ylläpito ja puhdistaminen | Esiintyvät virheet ja suosíteltavat toimenpiteet

1. Itse tehty erikoispiirteiden tarkistus

Monitorissasi on itse tehtävä testaustoiminto, jolla voit tarkistaa, toimiiko monitorisi kunnolla.

Malli

SyncMaster 225MW

1. Katkaise virta sekä tietokoneesta että monitorista.

2. Irrota videokaapeli tietokoneen takaa.

3. Kytke monitori päälle.

Alla oleva kuva ("Check Signal Cable") näkyy mustalla taustalla, kun näyttö on normaalitilassa, mutta ei vastaanota videosignaalia: Kun näyttö on itsetestaustilassa, virtamerkkivalo palaa vihreänä ja näytössä liikkuu kuvio.

Jos mikään laatikoista ei ilmesty, se osoittaa, että monitorissasi on ongelma. Tämä laatikko ilmestyy myös normaalikäytössä, mikäli videokaapeli lähtee irti tai vahingoittuu.

4. Käännä monitori pois päältä ja yhdistä videokaapeli uudelleen ; kytke sitten päälle sekä tietokoneesi että monitorisi.

Käännä monitori pois päältä ja yhdistä videokaapeli uudelleen ;

että monitorisi

2. Skaalaus alaspäin

Jos käytössä oleva vaakasuuntaisen tarkkuuden asetus ei ole paras mahdollinen, voit nähdä kuvaruudussa näytön, mutta varoitussanoma tulee näkyviin minuutin välein. Käyttäjän on muutettava tarkkuutta kyseisen minuutin aikana.

kytke sitten päälle sekä tietokoneesi

Page 42

Lisätietoja näytön tukemista tarkkuuksista ja virkistystaajuuksista on kohdassa Valmiiksi säädetyt

näytön toimintatilat.

3. Näyttökortin ohjain

Näytönohjain merkitsee tietokoneen näyttökortin ohjainta. Jos olet määrittänyt ohjaimen virheellisesti, et voi säätää tarkkuutta, virkistystaajuutta tai väriä. Et voi myöskään asentaa näytön ohjaintiedostoa.

1. Näytönohjaimen tarkistaminen

Käynnistä --> Asetukset --> Ohjauspaneeli --> Näyttö --> Asetukset --> Lisäasetukset --> Näytönohjain. Jos näytössä on oletusarvon mukainen tai väärä ohjain, näytönohjainta ei ole asennettu oikein. Asenna näytönohjain uudelleen tietokoneen tai näytönohjaimen valmistajan ohjeiden mukaan.

2. Näytönohjaimen asentaminen

Tämän jakson ohjeet ovat yleisluontoisia. Saat yksityiskohtaiset ohjeet tietokoneen tai näytönohjaimen valmistajalta.

1) Käynnistä --> Asetukset --> Ohjauspaneeli --> Näyttö --> Asetukset --> Lisäasetukset --> Näytönohjain --> Päivitä ohjain --> Seuraava --> Näytä luettelo... --> Seuraava -> Levy (aseta näytönohjaimen sisätävä levy asemaan) -> OK -> Seuraava -> Seuraava -> Valmis

2) Jos näytönohjaimen asennustiedosto on tietokoneessasi, käynnistä levysä oleva Setup.exe- tai Install.exe-tiedosto.

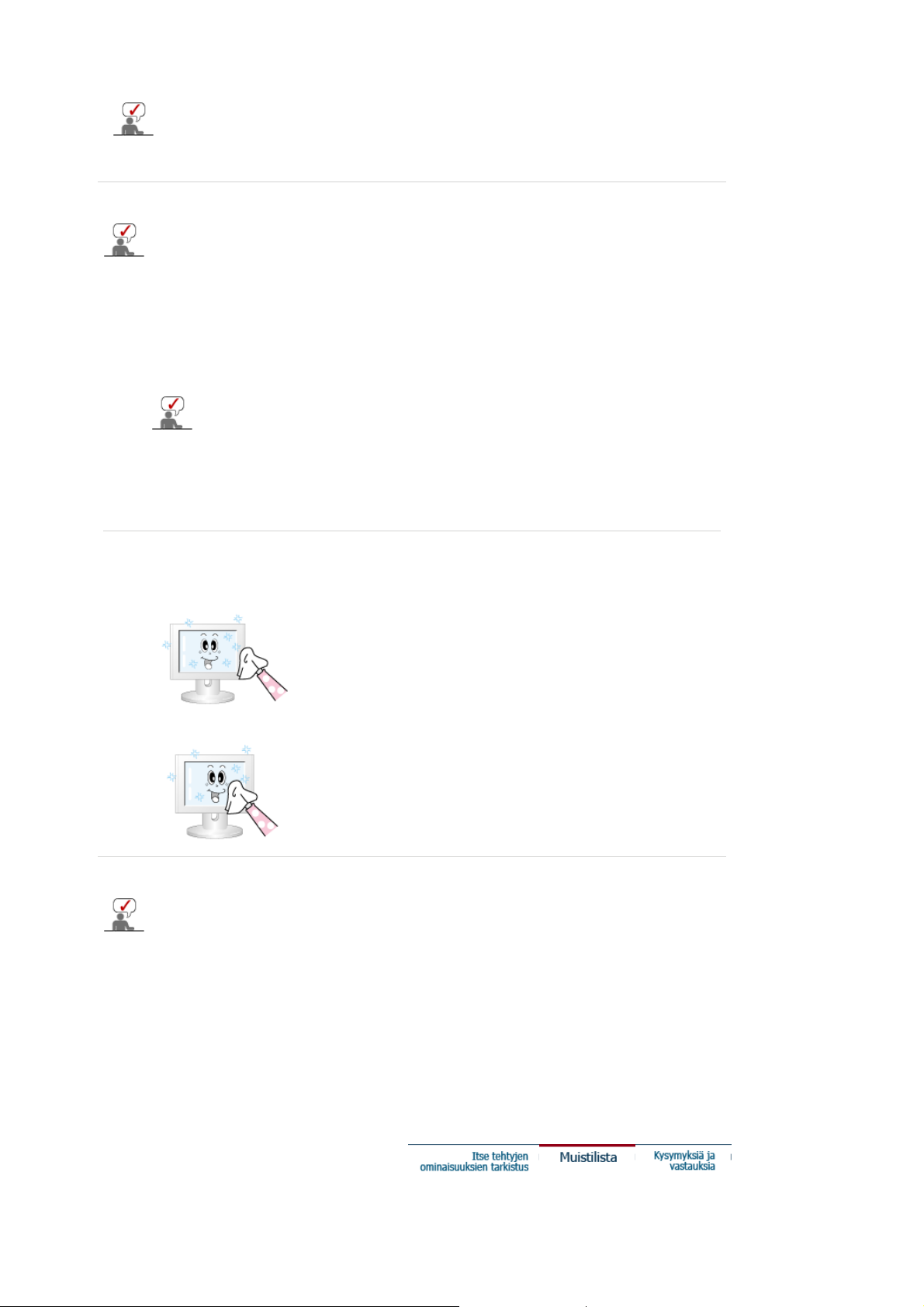

4. Ylläpito ja puhdistaminen

1. Näytön kotelosta huolehtiminen Pyyhi varovasti pehmeällä kankaalla, kun olet irrottanut virtajohdon.

Älä käytä bentseeniä, tinneriä tai muita syttyviä kemikaaleja tai

märkää kangasta. Suosittelemme, että käytät Samsungin puhdistusainetta näytön

vahingoittumisen estämiseksi.

2. Litteästä näytöstä huolehtiminen Pyyhi varovasti pehmeällä puuvillakankaalla.

z Älä käytä asetonia, bentseeniä tai tinneriä.

(Nämä aineet voivat muuttaa näytön pinnan väriä tai syövyttää sitä.) Käyttäjä joutuu itse maksamaan aiheuttamiensa vahinkojen

korjauksesta aiheutuneet kustannukset.

5. Esiintyvät virheet ja suosíteltavat toimenpiteet

Monitori luo uudelleen PC :stä saamansa visuaaliset signaalit. Siksi, jos PC :ssä tai näyttökortissa on ongelmia, se voi aiheuttaa monitorin tulemisen tyhjäksi, värien heikkenemisen, meteliä, Videotilaa ei tueta, jne. Tällaisessa tapauksessa tarkista ensin ongelman aiheuttaaja ja ota sitten yhteys huolto pisteeseen tai jälleenmyyjääsi..

1. Tarkista, että sähköjohto ja kaapeli on kunnolla kytketty tietokoneeseen.

2. Tarkista, piipittääkö tietokone useammin kuin kolme kertaa käynnistyessään. (Jos se tekee, pyydä tietokoneen päälevylle huolto .)

3. Jos asensit uuden näyttökortin tai kokosit itse PC :n, tarkista sovittimen (näyttö)ajurin ja monitorin ajurin asennus.

4. Tarkista, että videonäytön skannaussuhde on asetettu 56 Hz ~ 75 Hz. (Maksimiresoluutiota käytettäessä ei saa ylittää 60 Hz.)

5. Jos sovittimen (näyttö)ajurin asennuksessa on vaikeuksia, käynnistä tietokone Turvatoimintatilassa, poista Näytön sovitin

Ohjaustaulu, järjestelmä, laitteen hallinnassa

" ja käynnistä sitten tietokone

uudelleen asentaaksesi sovittimen(näyttö)ajurin.

Seuraavassa taulukossa on luettelo mahdollisista ongelmista ja ratkaisuvihjeistä. Tutustu ennen

Page 43

huoltokutsun tekemistä näihin tietoihin. Voit mahdollisesti ratkaista ongelman itsekin. Jos tarvitset apua, soita takuukortissa olevaan puhelinnumeroon, Tietoja-jaksossa olevaan puhelinnumeroon

tai ota yhteys näytön myyjään.

Asentaminen | Näyttö | Ääni | Kaukosäädin

1. Asentamiseen liittyvät ongelmat

Seuraavassa on luettelo näytön asentamiseen liittyvistä ongelmista ja ratkaisuvihjeitä.

Ongelma Ratkaisu

PC Tietokone ei toimi kunnolla.

Näyttö vilkkuu.

TV Televisiokuva on rakeinen tai

siinä on häiriöitä.

Televisiosignaali puuttuu.

2. Näyttöön liittyvät ongelmat

Seuraavassa on luettelo näyttöön liittyvistä ongelmista ja ratkaisuvihjeitä.

Ongelma Ratkaisu

Näyttö on pimeä, eikä virtamerkkivalo pala.

Tarkista, onko näytönohjain (VGA) asennettu oikein.

(Lisätietoja on kohdassa Ohjaimen asentaminen)

Tarkista, onko the signal cable between the

computer and the monitor is securely connected and tightened. (Lisätietoja on kohdassa Yhdistäminen

tietokoneeseen)

z Tarkista, että antennikaapeli on kunnolla kiinni

liittimessä. (Lisätietoja on kohdassa Television

yhdistäminen)

Valitse "Auto Store", jos haluat määritellä

kanavajärjestelmän automaattisesti. (Katso lisätietoja kohdasta Auto Store)

Tarkista, että virtajohto on kunnolla pistorasiassa, ja että

näyttöön on kytketty virta. (Lisätietoja on kohdassa the

Näyttö yhdistäminen)

"Check Signal Cable" -viesti tulee näyttöön.

"Video mode not supported" viesti tulee näyttöön.

Kuva rullaa pystysuunnassa.

Kuva on epäselvä. Kuva on utuinen.

Kuva on epävakaa ja värisee.

Näkyy kaksois- tai haamukuvia.

Kuva on liian vaalea tai tumma.

Värit ovat epävakaat.

Varmista, että signaalikaapeli on kytketty kunnolla

tietokoneeseen tai videokuvan lähteeseen. (Lisätietoja on kohdassa the Näyttö yhdistäminen) Varmista, että tietokoneeseen tai videokuvan lähteeseen on

kytketty virta.

z Tarkista näytönohjaimen suurin tarkkuus ja virkistystaajuus.

Vertaa näitä arvoja Valmiiksi säädetyt näytön toimintatilat-

kaavion tietoihin.

Tarkista signaalikaapelin kiinnitys. Kiinnitä se tarvittaessa

kunnolla.(Lisätietoja on kohdassa Yhdistäminen

tietokoneeseen)

Käytä Coarse- ja Fine-asetuksia.

Irrota kaikki lisävarusteet, kuten ylimääräiset videokaapelit, ja

käynnistä näyttö uudelleen.

z Tarkista, että tarkkuus- ja virkistystaajuusasetukset ovat

suositelluilla alueilla.

Tarkista, että näyttö tulee tietokoneen näytönohjaimen

tarkkuus- ja virkistystaajuusasetuksia. Jos näin ei ole, muuta ne vastaamaan näytön valikon Information-kohdassa näkyviä ja Valmiiksi säädetyt näytön toimintatilat -arvoja.

Säädä Brightness- ja Contrast-arvoja.

(Lisätietoja on kohdassa the Brightness, Contrast)

Säädä värejä OSD Color -säätövalikon Custom-kohdassa.

Page 44

Tummat varjot häiritsevät värikuvaa.

Valkoinen väri näyttää oudolta.

Virtamerkkivalo vilkkuu vihreänä.

Näyttö on pimeä, ja virtamerkkivalo palaa vihreänä tai vilkkuu 0,5 tai 1 sekunnin välein.

Näyttö on tyhjä ja se vilkkuu.

3.Äänen laatuun liittyvät ongelmat

Seuraavassa on luettelo ääneen liittyvistä ongelmista ja ratkaisuvihjeitä.

Ongelma Ratkaisu

Ääntä ei kuulu.

Näyttö tallentaa muutoksia, jotka teit OSD-näytössä.

Näyttö on virransäästötilassa.

Liikauta hiirtä tai paina jotain näppäimistön näppäintä.

Jos näet sanoman TEST GOOD (Testi hyväksytty), kun

painat MENU-painiketta, tarkista, että näytön ja tietokoneen välinen kaapeli on kiinnitetty asianmukaisesti.

Varmista, että äänikaapeli on kunnolla kiinni sekä näytössä

olevassa äänen sisääntuloliitännässä että tietokoneen äänikortin äänen tulostuloliitännässä. (Lisätietoja on kohdassa the Näyttö yhdistäminen)

z Tarkista äänenvoimakkuuden taso. (Lisätietoja on kohdassa

the Äänenvoimakkuus)

Liian hiljainen äänenvoimakkuus.

Ääni on liian kimakka tai matala.

4. Kaukosäätimeen liittyvät ongelmat

Seuraavassa on luettelo kaukosäätimeen liittyvistä ongelmista ja ratkaisuvihjeitä.

Ongelma Tarkistettavat kohteet

Kaukosäätimen ohjauspainikkeet eivät toimi.

Kysymyksiä ja vastauksia

Kysymys Vastaus

Tarkista äänenvoimakkuuden taso. (Lisätietoja on kohdassa

the Äänenvoimakkuus) Jos äänenvoimakkuus on liian hiljainen, vaikka olet lisännyt

sitä äänenvoimakkuuden säätimen avulla, tarkista tietokoneen tai ohjelman äänenvoimakkuuden asetus.

Säädä Treble- ja Bass-asetusta.

z Tarkista paristojen napaisuus (+/-).

Tarkista, onko paristoissa virtaa.

Tarkista, onko näyttöön kytketty virta.

Tarkista virtajohdon kiinnitys.

Varmista, ettei lähellä ole loiste- tai neonputkivalaisimia.

Miten voin muuttaa taajuuden ?

Miten säädän resoluution?

Miten asetan virransäästötoiminnan?

z Taajuus voidaan muuttaa konfiguroimalla näyttökortti

uudelleen Huomaa, että näyttökorttituki saattaa vaihdella käytetyn

aseman versiosta riippuen. (Katso lisätietoja tietokoneen tai näyttökortin ohjekirjasta.)

Windows ME/XP/2000 : Aseta resoluutio Ohjaustaulussa -->

Näyttö --> Asetukset. Ota yhteys lisätietoja varten näyttökortin valmistajaan.

Windows ME/XP/2000 : Ota toiminto käyttöön joko

tietokoneen BIOS-SETUP -asetuksissa tai

Page 45

Miten puhdistan ulomman kotelon/LCD-paneli?

näytönsäästäjässä. (Lisätietoja on kohdassa Windows/Computer Manual).

Irrota sähköjohto ja sen jälkeen puhdista monitori pehmeällä

rievulla käyttäen joko puhdistusainetta tai pelkkää vettä. Älä jätä jälkeesi yhtään puhdistusainetta äläkä naarmuta

koteloa. Älä päästä yhtään vettä monitorin sisälle.

Page 46

leiset spesifikaatiot

Yleistä

Mallin nimi SyncMaster 225MW

SyncMaster 225MW

Malli

LCD-paneli

Koko 22,0 tuumaa diagonaalisesti (55 cm)

Näyttöalue 473,76 mm (H) x 296,1 mm (V)

Pistetiheys 0,282 mm (H) x 0,282 mm (V)

Synkronisaatio

Vaakataso 30 ~ 81 kHz

Pystytaso 56 ~ 75 Hz

Näytön väri

16,7 M Värit

Resoluutio

Optimaalinen resoluutio 1680 x 1050 @ 60 Hz < Analoginen/Digitaalinen >

Maksimi resoluutio 1680 x 1050 @ 60 Hz < Analoginen/Digitaalinen >

Sisäänmenosignaali, rajoitettu

Analoginen RGB TTL-taso (V korkea ≥ 2,0 V, V matala ≤ 0,8 V) 0,7 Vp-p ± 5%

Maksimi pikselikello

146,250 MHz

Virtalähde

AC 100 – 240 V~ (+/- 10 %), 50/60 Hz

Signaalikaapeli

15piikki-15piikki D-sub kaapeli, Irrotettava DVI-D to DVI-D-liitin, Irrotettava (Myydään erikseen)

Signaaliliitin

15-nastainen ja 3-rivinen D-Sub-liitin, 24-nastainen ja 3-rivinen DVI-D-liitin 19-napainen A HDMI-liitin, komposiitti, S-Video, komponentti, SCART, RF

Mittasuhteet (LxKxS) / Paino

Page 47

520,0 X 439,0 X 201,9 mm / 20,5 X 17,3 X 7,9 inch / 7,3 kg / 16,09 lbs (Jalusta kokoontaitettuna) 520,0 X 386,0 X 65,5 mm / 20,5 X 15,2 X 2,6 inch (Jalusta asennettuna)

VESA asennusjakopinta

100 mm X 100 mm

Ympäristöstä huomioonotettavaa

Käytettäessä: Lämpötila: 10 °C ~ 40 °C(50 °F ~ 104 °F)

Kosteus: 10% ~ 80%, ei-kondensoiva

Säilytyksessä LLämpötila: -20 °C ~ 45 °C(-4 °F ~113 °F)

Kosteus: 5% ~ 95%, ei-kondensoiva

Liitä ja käytä-kyky (Plug and Play)

Tämä monitori voidaan asentaa mihin tahansa Liitä ja käytä-yhteensopivaan järjestelmään. Monitorin ja tietokonejärjestelmien vuorovaikutuksen tuloksena on parhaimmat toimintaolosuhteet ja monitoriasetukset. Useimmissa tapauksissa monitorin asennus etenee automaattisesti, ellei käyttäjä halua valita muita asetuksia.

Pistehyväksyntä

TFT LCD-paneli, jota tässä tuotteessa on käytetty, on valmistettu käyttäen edistyksellistä 1 ppm (yksi miljoonasosa) tarkkaa puolijohdeteknologiaa. Mutta PUNAISEN, VIHREÄN, SINISEN ja VALKOISEN värin pisteet näyttävät joskus olevan kirkkaita, tai joskus voidaan nähdä muutamia mustia pisteitä. Tämä ei johdu huonosta laadusta, ja voit huoletta käyttää tuotetta.

Tämän TFT LCD-näytön alipikselien määrä on 5.292.000.

Huom : Malli ja spesifikaatiot saattavat muuttua ilman etukäteisilmoitusta.

Luokan B laite (asuinrakennuskäyttöön tarkoitettu tietoliikennelaite)

Tämä laite vastaa asuinrakennuskäyttöön sovellettavaa sähkömagneettista yhteensopivuutta koskevaa direktiiviä, ja laitetta voidaan käyttää kaikilla alueilla, myös tavallisilla asuinalueilla. (Luokan B laite aiheuttaa vähemmän sähkömagneettisia häiriöitä kuin luokan A laite.)

Virransäästö

Tässä monitorissa on sisäänrakennettu energianhallintajärjestelmä nimeltään PowerSaver(Virransäästäjä). Tämä järjestelmä säästää energiaa vaihtamalla alhaiseen energiankulutusmoodiin, kun se on ollut käyttämättä määrätyn ajan. Monitori palautuu automaattisesti normaalitoimintaan tietokoneen hiirtä liikutettaessa tai näppäimistön näppäintä painettaessa. Energian kulutusta säästääksesi käännä monitori POIS PÄÄLTÄ, kun sitä ei tarvita, tai kun se jätetään yksin pitemmäksi aikaa. Energiansäästäjä-järjestelmä toimii tietokoneeseesi asennetun VESA DPMS-noudattavan näyttökortin kanssa. Käytä tietokoneellesi asennettua ohjelmiston apuohjelmaa asettaaksesi tämän ominaisuuden.

Tila

Normaalitoiminta

Virta pois-moodi

Virtakytkin pois päältä

(Virran näyttö)

Virranilmaisin Sininen Sininen, vilkkuva Musta

Virrankulutus Vähemmän kuin 58 W Vähemmän kuin 1 W Vähemmän kuin 2 W

Valmiit näyttötilat

Valmiiksi asetetut ajastinmoodit. Mikäli tietokoneesta lähetetty signaali on sama kuin seuraavat valmiiksi asetetutajastinmoodit, näytön säätö on automaattinen. Jos signaali on erilainen, näyttö saattaa olla tyhjä, vaikka virta LED onkin päällä. Katso näyttökorttiopasta ja säädä näyttö seuraavasti.

1. Valmiiksi säädetyt näytön toimintatilat

Näyttömoodi

Vaakataajuus

(kHz)

Pystytaajuus

(Hz)

Pikselikello

(MHz)

Sync. Polarity

(H/V)

Page 48

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC,1152 x 870 68,681 75,062 100,000 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +/+

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA 1280 x 960 60,000 60,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

VESA, 1680 x 1050 65,290 59,954 146,250 +/-

Vaakataajuus

Yhden näytön oikeasta reunasta vasempaan vaakatasossa ulottuvan juovan skannaukseen kuluvaa aikaa kutsutaan vaakasykliks (Horizontal Cycle), ja kääntäen verrannollinen määrä vaakasyklejä on nimeltään vaakataajuus. Mittayksikkö : kHz

Pystytaajuus

Kuten loisteputkessa, näytön täytyy toistaa samaa kuvaa monta kertaa sekunnissa näyttääkseen kuvan käyttäjälle. Tämän toiston taajuutta kutsutaan pystytaajuudeksi tai ruudun virkistystaajuudeksi. Mittayksikkö : Hz

Page 49

Ota yhteyttä Samsungiin

SyncMaster 225MW

Malli

Jos sinulla on kysymyksiä tai kommentteja koskien Samsung tuotteita voitte ottaa yhtyettä Samsung tukeen.

U.S.A 1-800-SAMSUNG (7267864) http://www.samsung.com

CANADA 1-800-SAMSUNG (7267864) http://www.samsung.com/ca

MEXICO 01-800-SAMSUNG (7267864) http://www.samsung.com/mx

ARGENTINE 0800-333-3733 http://www.samsung.com/ar

BRAZIL 4004-0000 http://www.samsung.com/br

CHILE 800-726-7864 (SAMSUNG) http://www.samsung.com/cl

COLOMBIA 01-8000112112 http://www.samsung.com.co

COSTA RICA 0-800-507-7267 http://www.samsung.com/latin

ECUADOR 1-800-10-7267 http://www.samsung.com/latin

EL SALVADOR 800-6225 http://www.samsung.com/latin

GUATEMALA 1-800-299-0013 http://www.samsung.com/latin

North America

Latin America

JAMAICA 1-800-234-7267 http://www.samsung.com/latin

PANAMA 800-7267 http://www.samsung.com/latin

PUERTO RICO 1-800-682-3180 http://www.samsung.com/latin

REP. DOMINICA 1-800-751-2676 http://www.samsung.com/latin

TRINIDAD & TOBAGO 1-800-7267-864 http://www.samsung.com/latin

VENEZUELA 0-800-100-5303 http://www.samsung.com/latin

Europe

BELGIUM 02 201 2418 http://www.samsung.com/be

Page 50

CZECH REPUBLIC 844 000 844 http://www.samsung.com/cz

DENMARK 70 70 19 70 http://www.samsung.com/dk

FINLAND 030-6227 515 http://www.samsung.com/fi

FRANCE 3260 SAMSUNG(7267864) (€ 0,15/min) http://www.samsung.com/fr

GERMANY 01805-121213 (€ 0,14/Min) http://www.samsung.de

HUNGARY 06-80-SAMSUNG (7267864) http://www.samsung.com/hu

ITALIA 800 SAMSUNG (7267864) http://www.samsung.com/it

LUXEMBURG 0032 (0)2 201 24 18 http://www.samsung.lu

NETHERLANDS 0900 20 200 88 (€ 0,10/Min) http://www.samsung.com/nl

NORWAY 815-56 480 http://www.samsung.com/no

POLAND 0 801 801 881 http://www.samsung.com/pl

PORTUGAL 80 8 200 128 http://www.samsung.com/pt

REPUBLIC OF IRELAND 0818 717 100 http://www.samsung.com/uk

SLOVAKIA 0800-SAMSUNG (7267864) http://www.samsung.com/sk

SPAIN 902 10 11 30 http://www.samsung.com/es

SWEDEN 0771-400 200 http://www.samsung.com/se

SWITZERLAND 0800-7267864 http://www.samsung.com/ch

U.K 0870 SAMSUNG (7267864) http://www.samsung.com/uk

CIS

ESTONIA 800-7267 http://www.samsung.ee

LATVIA 800-7267 http://www.samsung.com/lv

LITHUANIA 8-800-77777 http://www.samsung.lt

KAZAKHSTAN 8 800 080 1188 http://www.samsung.kz

RUSSIA 8-800-200-0400 http://www.samsung.ru

UKRAINE 8-800-502-0000 http://www.samsung.com/ur

UZBEKISTAN 140-1234 http://www.samsung.uz

Asia Pacific

AUSTRALIA 1300 362 603 http://www.samsung.com/au

CHINA 800-810-5858, 010- 6475 1880 http://www.samsung.com.cn

HONG KONG 3698-4698 http://www.samsung.com/hk

INDIA 3030 8282, 1800 1100 11 http://www.samsung.com/in

INDONESIA 0800-112-8888 http://www.samsung.com/id

JAPAN 0120-327-527 http://www.samsung.com/jp

MALAYSIA 1800-88-9999 http://www.samsung.com/my

PHILIPPINES 1800-10-SAMSUNG (7267864) http://www.samsung.com/ph

SINGAPORE 1800-SAMSUNG (7267864) http://www.samsung.com/sg

THAILAND 1800-29-3232, 02-689-3232 http://www.samsung.com/th

Page 51

TAIWAN 0800-329-999 http://www.samsung.com/tw

VIETNAM 1 800 588 889 http://www.samsung.com/vn

Middle East & Africa

SOUTH AFRICA 0860 7267864 (SAMSUNG) http://www.samsung.com/za

U.A.E 800SAMSUNG (7267864)

Termejä

Synkronointisignaali

Synkronointisignaaleita tarvitaan haluttujen värien esittämiseksi näytössä. On olemassa pysty- ja vaakasuuntaisia synkronointisignaaleja. Värikuvat näkyvät näytössä asetetulla tarkkuudella ja taajuudella näiden signaalien ansiosta.

Synkronointisignaalityypit

Erillinen Pysty- ja vaakasynkronointisignaalit siirretään erillisinä monitoriin. Komposiitti Pysty- ja vaakasynkronointisignaalit yhdistetään yhdeksi komposiittisignaaliksi,

Pistetiheys

Monitorin kuva koostuu punaisista, vihreistä ja sinisistä pisteistä. Mitä lähempänä pisteet ovat toisiaan, sitä parempi resoluutio. Kahden samanvärisen pisteen etäisyys toisistaan on nimeltään 'Pistetiheys'. Mittayksikkö : mm

Pystytaajuus

Luodakseen ja näyttääkseen kuvan käyttäjälle, näytön tulee piirtyä uudelleen useita kertoja sekunnissa. Tämän toiston taajuutta kutsutaan pystytaajuudeksi tai ruudun virkistystaajuudeksi. Mittayksikkö : Hz

Esimerkki: Jos sama valo toistuu 60 kertaa sekunnissa, se vastaa 60 Hz.

Vaakataajuus

Yhden näytön oikeasta reunasta vasempaan vaakatasossa ulottuvan juovan skannaukseen kuluvaa aikaa sanotaan vaakasykliksi. Kääntäen verrannollinen määrä vaakasyklejä on nimeltään vaakataajuus. Mittayksikkö : kHz

Lomittamis- ja ei-lomittamismetodit

Vaakatason juovien näyttäminen näytöllä järjestyksessä ylhäältä alas on nimeltään ei-lomitettu metodi, kun taas parittomien ja parillisten juovien näyttäminen vuorotellen on lomitettu menetelmä. Suurin osa monitoreista käyttää ei-lomitettua metodia selkeän kuvan varmistamiseksi. Lomitettu metodi on sama kuin mitä televisioissa käytetään.

Liitä ja käytä (Plug and Play)

Tämä toiminto antaa käyttäjälle parhaimman laatuisen näytön sallimalla tietokoneen ja monitorin automaattisen informaatiovaihdon. Tämä monitori noudattaa kansainvälistä VESA DDC-standardia liitä

a käytä-toiminnoille.

Resoluutio

'Resoluutioksi' nimitetään näytön kuvan muodostavaa vaaka- ja pystysuunnassa olevien pisteiden määrää. Tämä numero osoittaa näytön tarkkuuden. Korkea resoluutio on hyvä useiden tehtävien samanaikaiseen suorittamiseen, koska näytöllä voidaan näyttää enemmän kuvainformaatiota.

Esimerkki: Jos resoluutio on 1680 x 1050, se tarkoittaa, että näyttö muodostuu 1680 vaakatason

RF-kaapeli

Pyöreä signaalikaapeli, jota käytetään yleisesti TV-antenneissa.

pisteestä (vaakatason resoluutio) ja 1050 pystyjuovasta (pystyresoluutio).

8000-4726

oka siirretään monitoriin. Monitori näyttää värisignaalit erottamalla

komposiittisignaalit alkuperäisiksi värisignaaleiksi.

http://www.samsung.com/mea

Page 52

Satelliittilähetykset

)

Ohjelmatarjonta satelliitin välityksellä. Mahdollistaa korkeatasoisen kuvan ja äänen kaikkialla maassa katsojan maantieteellisestä asemasta riippumatta.

Äänen balanssi

änen balanssin säätö television kahden kaiuttimen välillä.

Kaapeli-TV

Tavanomainen lähetys toteutetaan ilmassa siirtyvill taajuussignaaleilla; kaapeliohjelmat lähetetään kaapeliverkkoa pitkin. Kaapeli-TV:n katsomiseen tarvitaan kaapelivastaanotin, joka liitetään kaapeliverkkoon.

CATV

CATV viittaa hotellien, koulujen ja muiden rakennusten omaan ohjelmatarjontaan, jota tarjotaan rakennusten oman lähetysjärjestelmän kautta. Tämä järjestelmä ei sisälly tavanomaisiin VHF- tai UHFlähetyksiin. CATV-ohjelmat saattavat sisältää elokuvia, viihdettä ja opetusohjelmia. (Erotukseksi kaapeli-TV:stä.)

CATV on nähtävissä vain alueella, jossa CATV-palvelua tarjotaan.

S-Video

Lyhennelmä termistä Super Video. S-Video-ominaisuuden ansiosta TV-kuva voi olla erittäin korkealaatuinen, koska siinä voidaan käyttää jopa 800 vaakasuuntaista viivaa.

HF/UHF

VHF tarkoittaa TV-kanavia 2 - 13 ja UHF televisiokanavia 14 - 69.

Kanavan hienosäätö

Mahdollistaa TV-kanavan kuvan hienosäädön, jonka avulla kuvan laatu on mahdollisimman hyvä. Samsung TV:ssä on sekä automaattinen että manuaalinen kanavan hienosäätö, joiden avulla käyttäjä voi säätää television kuvan omia mieltymyksiään vastaavaksi.

Ulkoisen laitteen sisääntuloliitäntä

Ulkoisen laitteen sisääntuloliitäntä tarkoittaa tulevan kuvan liitäntää, lähteenä on tällöin ulkoiset videolaitteet, kuten videonauhurit, videokamerat ja DVD-laitteet, jotka eivät kuulu osana normaaliin TVlähetykseen.

DVD

Digitaalinen levytekniikkatyyppi, joka käyttää ainoastaan CD:n ja LD:n etuja saadakseen aikaan suuren tarkkuuden / korkean laadun, niin että käyttäjä voi nauttia selvemmistä kuvista.

DTV-lähetys (digitaalinen TV-lähetys

Entistä parempi lähetystekniikka, jossa digitaalisia kuvasignaaleja käsitellään TV-sovittimella, joka tuo ruudulle tarkempia ja selvempiä digitaalisia kuvia.

LNA (pienikohinainen vahvistin

Tämä saadaan aikaan keinotekoisella satelliittitekniikalla, joka vahvistaa heikkoja signaaleja terävämpien kuvien aikaansaamiseksi myös heikoilla vastaanottoalueilla.

Antennisovitin

Liitinosa, jonka avulla paksu antennijohto (syöttöjohto) kytketään TV-vastaanottimeen.

Englanninkielinen teksti (= tekstiasetus

Kielenvalinta-asetus, jolla saadaan vastaanotettua englanninkielinen tekstitys (tekstit) tai teksti-tvpalveluja lähetyspalveluista (esim. AFKN) tai videonauhoilta (merkkinä CC), ja jotka ovat erityisen hyödyllisiä englantia opiskeltaessa.

Kaksikieliset lähetykset

Tämän toiminnon avulla voit nauttia lähetyksestä sekä korean kielellä että vieraalla (alkuperäisellä) kielellä, mutta myös stereona.

Tämä järjestelmä käyttää kahta kantotapaa äänidatan siirtämiseen. Järjestelmää käytetään muun muassa Etelä-Koreassa ja Saksassa.

BTSC

Broadcast Television System Committee Stereolähetysjärjestelmä, jota käytetään useimmissa NTSC-järjestelmän piirissä olevissa maissa, muun muassa Yhdysvalloissa, Kanadassa, Chilessä, Venezuelassa ja Taiwanissa. Sillä tarkoitetaan myös

ärjestelmän kehityksen ja hallinnan edistämistä varten perustettua järjestöä.

EIAJ

Page 53

Electronic Industries Association of Japan.

Paremman näytön saamiseksi

1. Säädä tietokoneen resoluutio ja näytön injektio (virkistys)-taajuus tietokoneen säätöpanelista, kuten alla on kuvattu, jotta voit nauttia parhaimmasta mahdollisesta kuvan laadusta. Näytön kuva voi olla huonolaatuinen, ellei TFT-LCD anna parhaimmanlaatuista kuvaa.

{ Resoluutio: 1680 x 1050

Pystytaajuus (virkistystaajuus): 60 Hz

{

2. TFT LCD-paneli, jota tässä tuotteessa on käytetty, on valmistettu käyttäen edistyksellistä 1 ppm (yksi miljoonasosa) tarkkaa puolijohdeteknologiaa. Mutta PUNAISEN, VIHREÄN, SINISEN ja VALKOISEN värin pisteet näyttävät joskus olevan kirkkaita, tai joskus voidaan nähdä muutamia mustia pisteitä. Tämä ei johdu huonosta laadusta, ja voit huoletta käyttää tuotetta.

Tämän TFT LCD-näytön alipikselien määrä on 5.292.000.

{

3. Kun puhdistat monitoria ja ulkopanelia, ole hyvä ja käytä suositeltua pientä määrää puhdistusainetta pehmeällä ja kuivalla kangasrievulla ja kiillota se. LCD-aluetta ei saa kohdella kovakouraisesti, vaan se hangataan kevyesti. Jos käytät liiallista voimaa, tuloksena saattaa olla tahraantuminen.

4. Mikäli et ole tyytyväinen kuvan laatuun, voit parantaa sitä ajamalla "automaattisen säätötoiminnon", joka näkyy näytöllä kun painetaan ruudun lopetuspainiketta. Mikäli vielä automaattisäädön jälkeenkin on häiriöitä, käytä HIENO/KARKEA säätötoimintoa.

5. Jos näytössä on pitkään pysäytetty kuva, kuvassa saattaa esiintyä häiriöitä tai se on epäselvä. Ota käyttöön virransäästäjä tai aseta näytönsäästäjäksi liikkuva kuva, kun et käytä näyttöä vähään aikaan.

6. Älä jätä TFT-LCD-väritelevisioon (ohutkalvotransistori- eli aktiivimatriisinestekidetelevisioon) pitkäksi ajaksi pysäytyskuvaa (kuten videopeli- tai DVD-kuvaa, jos LCD-televisioon on kytketty DVD-laite), jottei kuva jää kuvaruutuun jäännöskuvaksi. Jäännöskuvaa kutsutaan myös kuvan "palamiseksi" kuvaruutuun. Kun kuvaruudussa on pysäytyskuva, vähennä kirkkautta ja kontrastia, jottei jäännöskuvaa pääsisi muodostumaan.

Auktoriteetti

Kopiointi missä muodossa tahansa ilman Samsung Electronics Co., Ltd :n kirjallista lupaa on ankarasti kielletty.

Samsung Electronics Co., Ltd. ei ole vastuussa tässä asiakirjassa olevista virheistä eikä satunnaisista tai välillisistä vahingoista, jotka liittyvät tämän materiaalin varustukseen, toimintakykyyn tai käyttöön.

Samsung on Samsung Electronics Co., Ltd.: n rekisteröity tuotenimike; Microsoft, Windows ja Windows NT ovat Microsoft Corporationin rekisteröityjä tuotenimikkeitä; VESA, DPMS ja DDCovat Video Electronics Standard Association:in rekisteröityjä tuotenimikkeitä;ENERGY STAR®nimi ja logo ovat U.S. Environmental Protection Agency (EPA):n rekisteröityjä tuotenimikkeitä. Kaikki muut tässä asiakirjassa mainitut tuotenimet saattavat olla omistajiensa tuotenimikkeitä tai rekisteröityjä tuotenimikkeitä.

Page 54

MÉXICO

IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

EXPORTADO POR: Samsung Electronics CO.,LTD.

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan Tultitlán, Estado de México, C.P. 54940 Tel: 01-55-5747-5100 / 01-800-726-7864

416, Mae tan-3dong, Yeongtong - gu, Suwon City, Gyeonggi-do Korea

Page 55

TUOTETIEDOT (Ei kuvan tallentumista kuvaruutuun)

LCD-näytöissä ja -kuvaruuduissa saattaa ilmetä kuvan palamista kuvaruutuun, jolloin edellinen kuva näkyy samanaikaisesti uuden kuvan kanssa. Näin saattaa käydä, jos kuvaruudussa on pitkään ollut sama kuva. Tässä oppaassa opastetaan LCD-näyttöjen asianmukaiseen käyttöön tämän ilmiön ehkäisemiseksi.

Takuu

Takuu ei kata jäännöskuvan aiheuttamaa vahinkoa. Takuu ei kata vanhennusta.

Mitä tarkoitetaan kuvan palamisella kuvaruutuun?

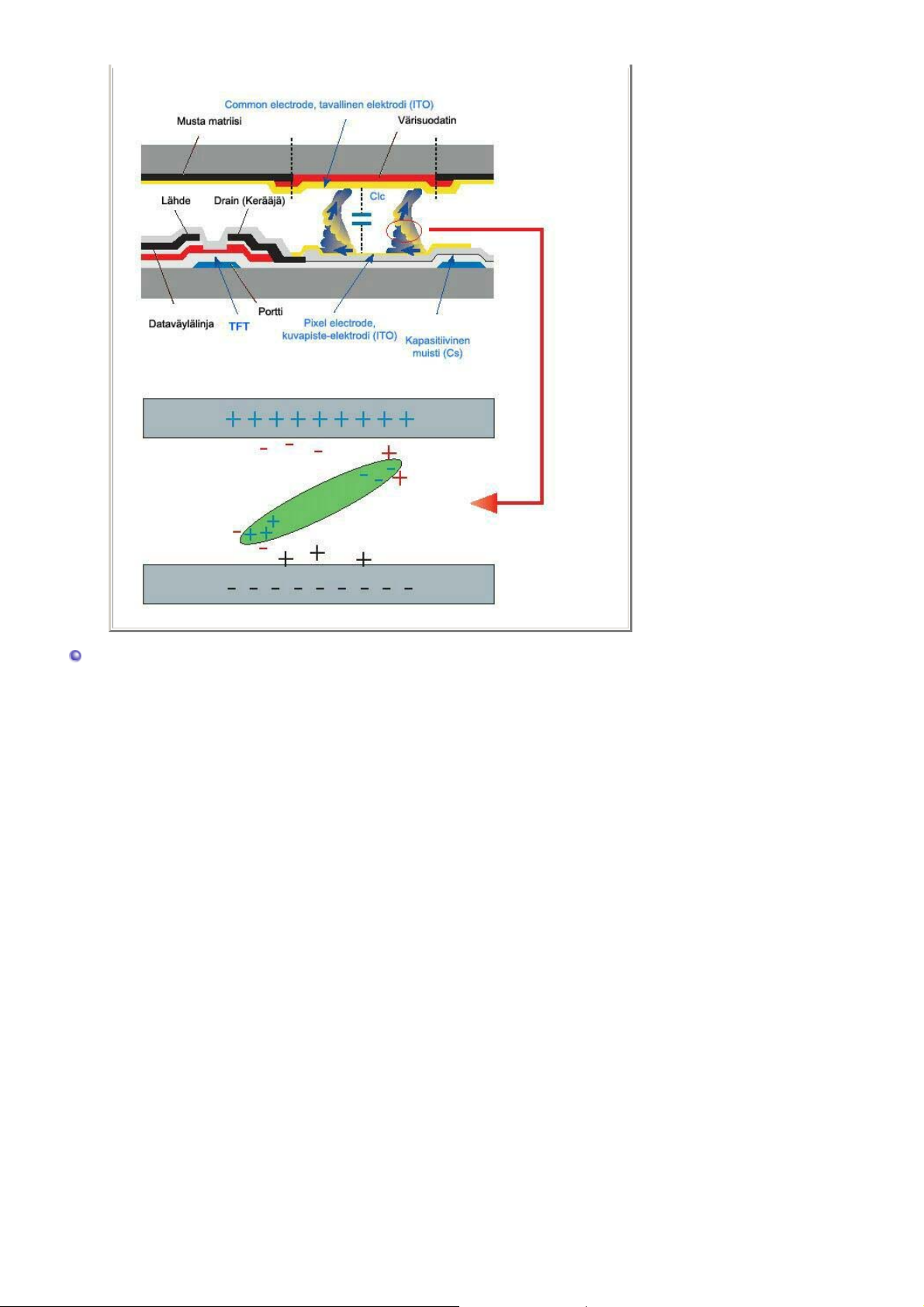

LCD-näytön tavanomaisen käytön aikana ei kuvan tallentumista tai palamista kuvaruutuun esiinny. Jos sama kuva on kuvaruudussa hyvin pitkään, nestekidettä ympäröivän kahden elektrodin sähkövarauksessa voidaan havaita pieni muutos.Nestekide saattaa tämän vuoksi kasautua joihinkin alueisiin näytössä. Edellinen kuva jää tämän vuoksi näyttöön samanaikaisesti uuden kuvan kanssa. Kuvan tallentumista näyttöön voi tapahtua kaikissa näyttölaitteissa (myös LCD-näytöissä). Tämä ei tarkoita, että laitteessa olisi jotakin vikaa.

Noudattamalla alla olevia ohjeita voit välttää kuvan tallentumisen kuvaruutuun

Kun virta ei ole kytkettynä laitteeseen tai kun käytössä on näytönsäästäjä tai virransäästötila

Esimerkki)

z Katkaise laitteesta virta, kun käytössä on liikkumaton kuva.

- Katkaise laitteesta virta 4 tunniksi, kun laitteeseen on ollut virta kytkettynä 20 tuntia.

- Katkaise laitteesta virta 2 tunniksi, kun laitteeseen on ollut virta kytkettynä 12 tuntia.

z Käytä näytönsäästäjää, jos se on mahdollista.

- On suositeltavaa käyttää näytönsäästäjää, jossa on yksivärinen tai liikkuva kuva.

z Määritä kuvaruudun virrankatkaisuun liittyvät asetukset tietokoneen

näyttöasetusten mukaisesti.

Joidenkin sovellusten erityisohjeita

Esimerkki) Lentokentät, pankit, ohjausjärjestelmät, kauttakulku, arvopaperimarkkinat On suositeltavaa noudattaa omaa näyttöasetusjärjestelmää seuraavasti:

Tietojen, logon ja liikkuvan kuvan näyttäminen näytössä vuorotellen.

Esimerkki) Sykli : Näytä tietoja 1 tunnin ajan ja sen jälkeen logoa tai liikkuvaa kuvaa 1 minuutin ajan.

Muuta väriasetuksia aika ajoin (käytä kahta eri väriä).

Esimerkki) Vaihda väriasetuksia 30 minuutin välein ja käytä 2 väriä.

Vältä sellaisten merkkien ja taustavärin yhdistelmiä, joiden luminanssierot ovat suuret. Vältä harmaan sävyjen käyttämistä, koska ne aiheuttavat helposti kuvan tallentumista näyttöön.

z Vältä: värejä, joiden luminanssierot ovat suuret (musta ja valkoinen, harmaa).

Esimerkki)

z Suositeltavat asetukset: kirkkaat värit, joiden luminanssierot ovat pienet.

Page 56

- Muuta taustaväri ja merkkien väri kerran 30 minuutissa.

Esimerkki)

- Vaihda merkkien näyttäminen liikkeen näyttämiseen kerran 30 minuutissa. Esimerkki)

Voit parhaiten suojella kuvaruutua kuvan palamiselta kuvaruutuun määrittämällä tietokoneen tai

Voit parhaiten suojella kuvaruutua kuvan palamiselta kuvaruutuun määrittämällä tietokoneen tai järjestelmän käyttämään näytönsäästäjää, kun et käytä laitetta. Kuva ei saa tallentua kuvaruutuun normaalissa käytössä. Normaaleilla olosuhteilla tarkoitetaan jatkuvasti vaihtuvaa liikkuvaa kuvaa. Kun LCD-näytössä on pitkään sama kuva (yli 12 tuntia), pikselin nestekidettä ohjaavissa elektrodeissa saattaa ilmetä pieniä sähköjännitteen muutoksia. Elektrodien sähkövarauksen ero kasvaa ajan myötä ja nestekide joutuu tämän vuoksi kallistumaan. Kun näin käy, edellinen kuva jää näkyviin kuvaruutuun kuvan vaihtumisen

älkeen.Tämä voidaan estää vähentämällä kertynyttä eroa sähköjännitteessä.

ärjestelmän käyttämään näytönsäästäjää, kun et käytä laitetta.

Page 57

LCD-näytöt täyttävät ISO13406-2 Pixel fault Class II:n ehdot ja asetukset.

Page 58

Tämän tuotteen turvallinen hävittäminen (elektroniikka ja sähkölaitteet) - Vain Eurooppa

Oheinen merkintä tuotteessa tai tuotteen oheismateriaalissa merkitsee, että tätä tuotetta ei tule hävittää kotitalousjätteen mukana sen elinkaaren päätyttyä. Hallitsemattomasta jätteenkäsittelystä ympäristölle ja kanssaihmisten terveydelle aiheutuvien vahinkojen välttämiseksi tuote tulee käsitellä muista jätteistä erillään. Jäte on hyvä kierrättää raaka-aineiksi kestävän ympäristökehityksen takia.

Kotitalouskäyttäjien tulisi ottaa yhteyttä tuotteen myyneeseen jälleenmyyjään tai paikalliseen ympäristöviranomaiseen, jotka antavat lisätietoja tuotteen turvallisista kierrätysmahdollisuuksista.

Yrityskäyttäjien tulisi ottaa yhteyttä tavarantoimittajaan ja selvittää hankintasopimuksen ehdot. Tätä tuotetta ei tule hävittää muun kaupallisen jätteen seassa.
