Manual del Usuario

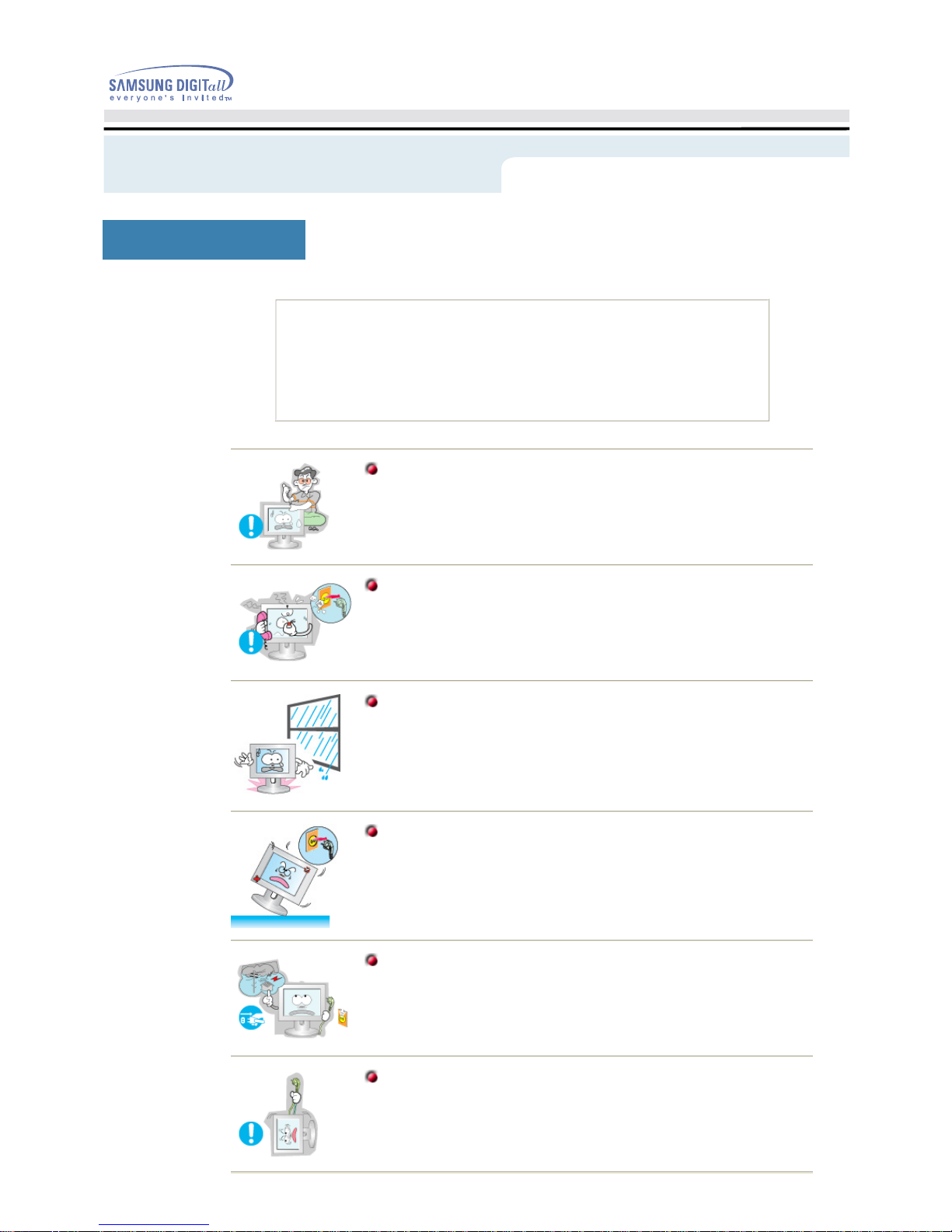

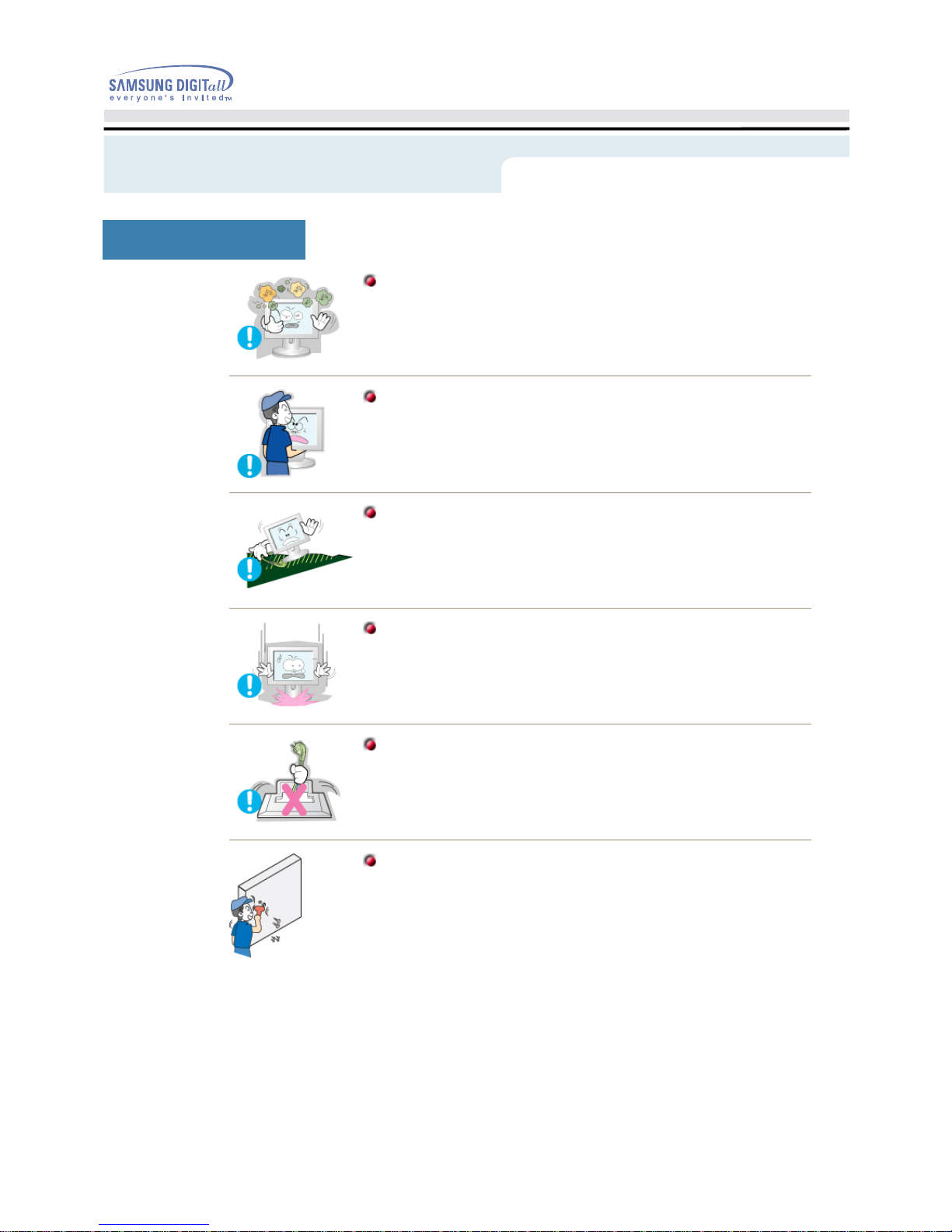

Instrucciones de seguridad

Negligencia en el cumplimiento de las indicaciones señaladas por este símbolo
podría ocasionar daños físicos o perjuicios al equipo.

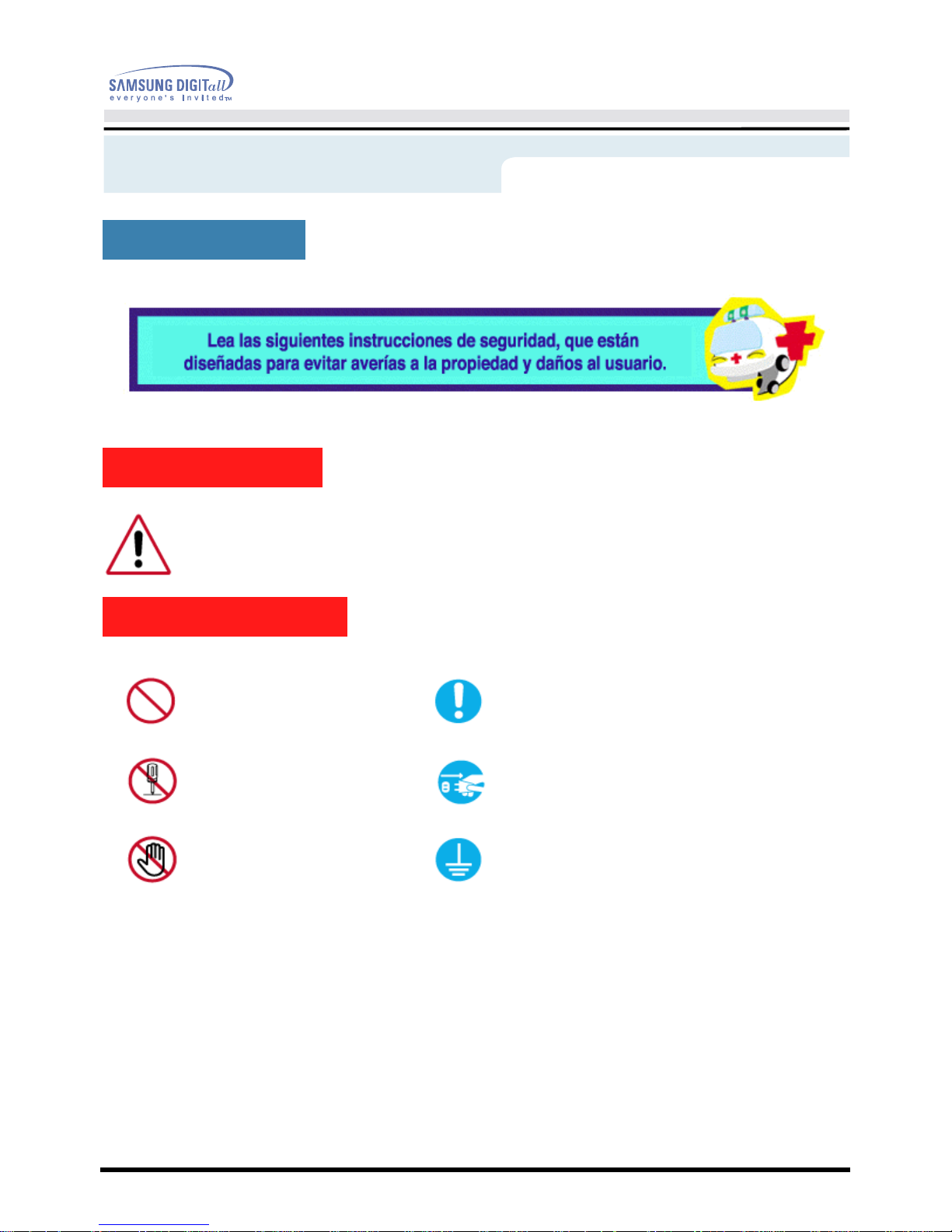

Nomenclatura

Advertencia/Precauócin

Nomeclatura cinvencional

Prohibido. Es importante leer y entender en todo momento.

No desensamblar. Disconnect the plug from the outlet

No tocar.

Conectar a tierra para prevenir una
descarga eléctrica.

Cuando no use el computador durante largos periodos de tiempo, ajústelo a
DPMS. Si usa un protector de pantalla, póngalo al modo de pantalla activa.

No use un enchufe estropeado o flojo.

z Esto podría originar una descarga eléctrica o fuego.

No jale el enchufe del cordón ni toque el enchufe con las manos
mojadas.

z Esto podría ocasionar una descarga eléctrica o fuego.

Use sólamente conectores y receptáculos apropiados para hacer la
conexión a tierra.

z

Una conexión a tierra inapropiada podría causar una descarga
eléctrica o una avería en el equipo.

No doble excesivamente el enchufe ni el cordón, tampoco coloque
objetos pesados sobre él, esto podría ocasionar daños.

z

El incumplimiento de esta recomendación podría causar una
descarga eléctrica o fuego.

No conecte muchas extensiones o enchufes a un tomacorriente.

z Esto podría ocasionar fuego.

Manual del Usuario

Instrucciones de seguridad

Fuente de alimentación

Ponga el monitor en un lugar con poca humedad y un mínimo de
polvo.

z Podría producirse un corto circuito o fuego en el interior del

monitor.

No deje caer el monitor cuando lo mueva.

z Esto podría causar daño al producto o al cuerpo humano.

Ponga el monitor en una superficie plana y estable.

z El monitor puede causar lesiones al caerse.

Coloque el monitor cuidadosamente.

z Podría dañarse o romperse.

No asiente el monitor sobre la pantalla.

z Se podría dañar la superficie TFT-LCD.

La instalación de un soporte de pared debe hacerse por un
instalador profesional cualificado.

z

La instalación por parte de personal incompetente puede dar lugar
a lesiones.

z Use siempre el dispositivo de montaje especificado en el manual

del propietario.

Manual del Usuario

Instrucciones de seguridad

Instalación

Cuando limpie la caja del monitor o la superficie del TFT-LCD, limpie con
una tela suave, ligeramente mojada.

No rocíe detergente directamente sobre el monitor.

z Esto podría causar daño, una descarga eléctrica o fuego.

Use el detergente recomendado con una tela suave.

Si el conector entre el enchufe y el pin está oxidado o sucio,
límpielo apropiadamente con una tela seca.

z

Un conector sucio puede causar una descarga eléctrica o fuego.

Manual del Usuario

Instrucciones de seguridad

Limpieza

IMPORTANTE:
PARA PREVENIR CUALQUIER MAL FUNCIONAMIENTO Y EVITAR DAÑOS,
LEA DETALLADAMENTE ESTE MANUAL DE INSTRUCCIONES ANTES DE
CONECTAR Y OPERAR EL APARATO, CONSERVE EL MANUAL PARA
FUTURAS REFERENCIAS, GRACIAS. POR FAVOR LEA ESTE MANUAL
ANTES DE OPERAR EL APARATO Y GUÁRDELO PARA REFERENCIAS
FUTURAS.

No saque la cubierta (o la parte posterior). El usuario no debe hacer
reparaciones por sí mismo.

z Esto podría causar una descarga eléctrica o fuego.

z

Solicite la revisión al personal calificado de reparaciones y
mantenimiento.

Si su monitor no funciona normalmente- en particular, si hay
algunos sonidos inusuales o sale algún olor del interior­desconéctelo inmediatamente y contáctese con un centro de venta

autorizado o un centro de servicios.

z

Esto podría causar una descarga eléctrica o fuego.

No debe permitir la entrada de agua en el monitor, ni tampoco
exponerlo a la humedad.

z

Esto podría causar un funcionamiento incorrecto, una descarga
eléctrica o fuego.

z Evite especialmente la utilización del monitor cerca del agua o al

aire libre donde podría estar expuesto a la nieve o a la lluvia.

Si se cae el monitor o se daña la cubierta, apáguelo y desenchufe el
cordón de suministro eléctrico.

z

El monitor puede funcionar incorrectamente, provocando una
descarga eléctrica o un fuego.

z TA continuación, consulte al Centro de Servicio.

Mantenga la unidad apagada cuando haya truenos y relámpagos en
el exterior, y no permita que el monitor deje de utilizarse durante un
período de tiempo prolongado.

z El monitor puede funcionar incorrectamente, provocando una

descarga eléctrica o un fuego.

No trate de mover el monitor jalándolo del cordón o del cable de
señal.

z

Esto podría causar averías, descarga eléctrica o fuego debido al
daño del cable.

Manual del Usuario

Instrucciones de seguridad

Otros

No cubrir las rejillas de ventilación del cabinete del monitor.

z Una mala ventilación podría causar averías o fuego.

No coloque objetos contenedores de agua, productos químicos o
pequeños objetos de metal sobre el monitor.

z Esto podría causar un funcionamiento incorrecto, una descarga

eléctrica o fuego.

z

Si entra en el monitor cualquier sustancia extraña, desenchufe el
cordón de suministro eléctrico y consulte al Centro de Servicio.

No use o no almacene sustancias inflamables cerca del monitor.

z Esto podría causar una explosión o fuego.

Nunca meta algo metálico en las aberturas del monitor.

z Esto podría causar una descarga eléctrica, fuego o lesiones.

No inserte objetos de metal como, por ejemplo, herramientas, útiles
para taladrar, o cosas que produzcan fuego fácilmente, como
pedazos de papel o cerillas, en los respiraderos o en las tomas de
A/V del monitor.

z Esto podría causar un funcionamiento incorrecto, una descarga

eléctrica o fuego.

z Consulte siempre al Centro de Servicio en caso de entrada de

objetos o sustancias ajenos al monitor.

Si el aparato muestra una imagen fija durante un largo período de
tiempo, puede quedar una imagen residual o cierta indefinición.

z Establezca el modo de ahorro de energía o configure un protector

de pantalla con una imagen en movimiento, cuando sea necesario
dejar desatendido el monitor durante un largo período de tiempo.

Tenga cuidado al ajustar el ángulo del soporte.

z Aplicar demasiada fuerza puede hacer que el monitor se vuelque o

caiga, dando como resultado lesiones.

z Su mano o sus dedos podrían quedar aprisionados entre el monitor

y el soporte, provocando lesiones.

No mueva el monitor a la izquierda o a la derecha jalando sólamente
el cordón o el cable de señal.

z

Esto podría causar una avería, descarga eléctrica o fuego debido
al daño del cable.

Mantenga el volumen en un nivel apropiado cuando utilice los
auriculares.

z Un nivel de volumen excesivamente ruidoso puede dañar la

capacidad auditiva.

Mantenga una distancia apropiada entre sus ojos y la pantalla del
monitor.

z

Sentarse demasiado cerca del monitor de manera continua puede
dañar la vista del usuario.

Ajuste la resolución y la frecuencia a los niveles apropiados para el
modelo.

z

Los niveles inadecuados de resolución y de frecuencia pueden
dañar la vista del usuario.

15 inch

- 1024 x 768

17,18,19 inch

- 1280 x 1024

17 inch wide

- 1280 x 768

21 inch

- 1600 x 1200

24 inch

- 1920 x 1200

Manual del Usuario

Introducción

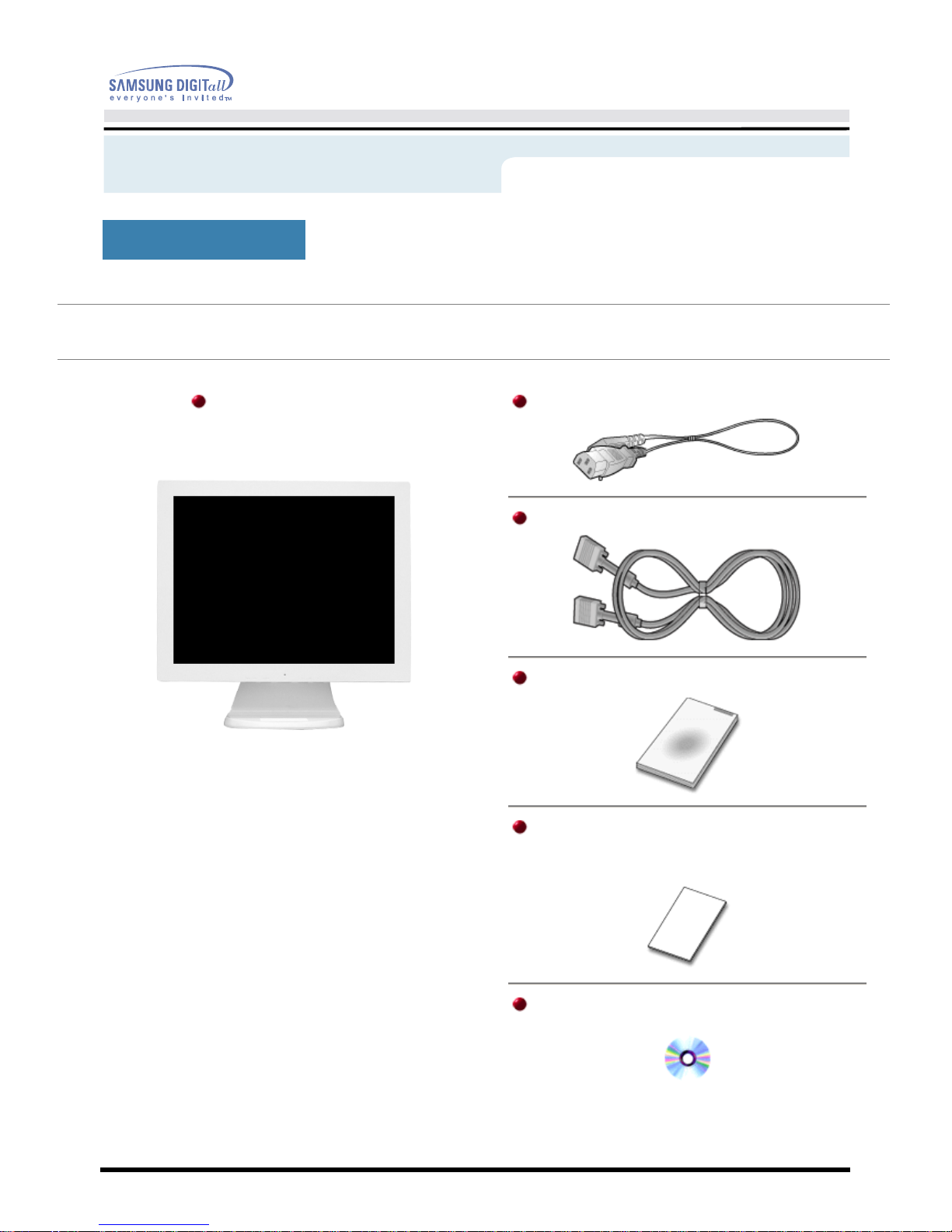

Desempaque

Verifique que los siguientes productos estén incluidos con el monitor. Si faltara alguno, contáctese con su

distribuidor.

Monitor y Soporte

Cordón eléctrico

Cable de señal

Guía de Instalación Rápida

Documento de garantía

(no está disponible en todas las
localidades

)

Manual del Usuario y CD de
Instalación de la Unidad de Disco

Manual del Usuario

Introducción

Parte Delantera

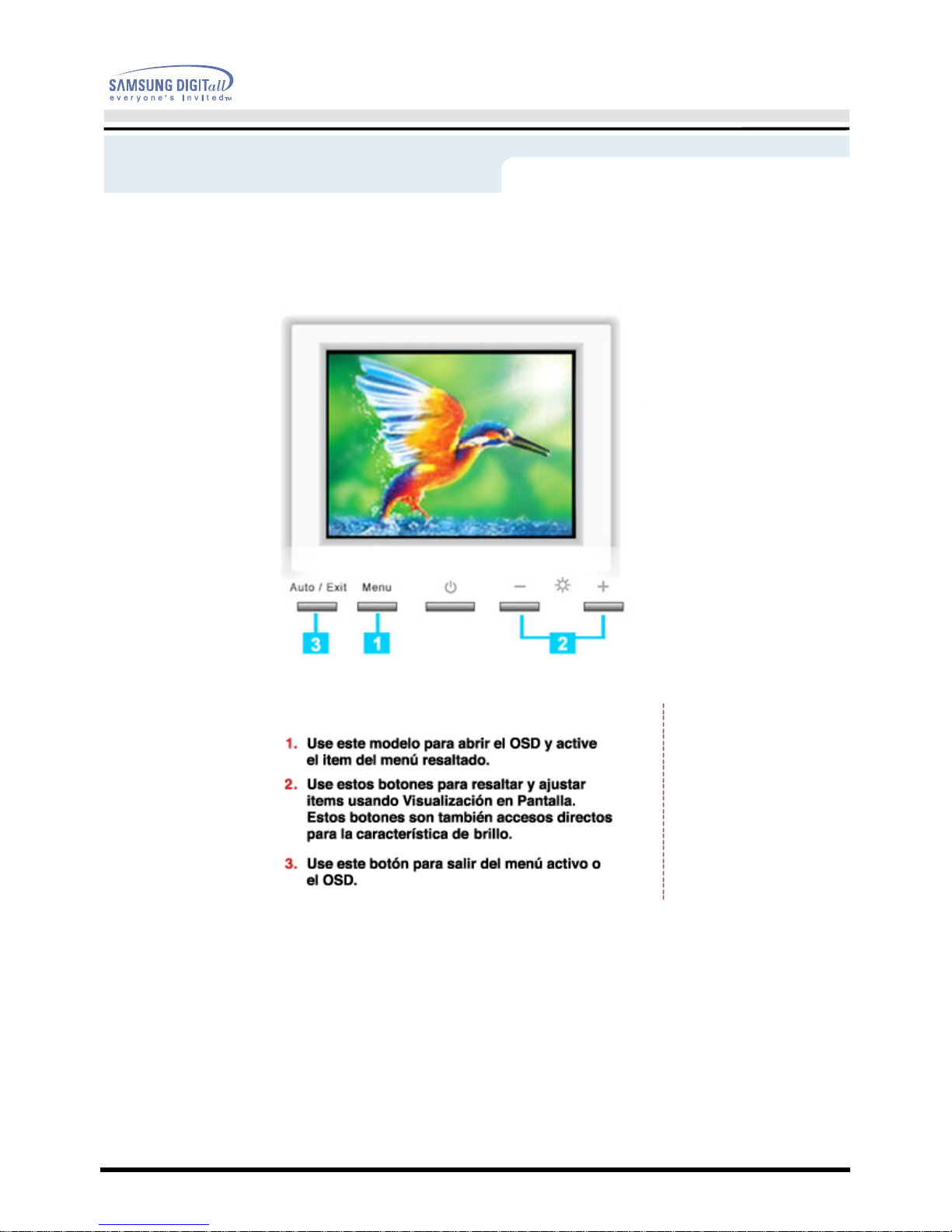

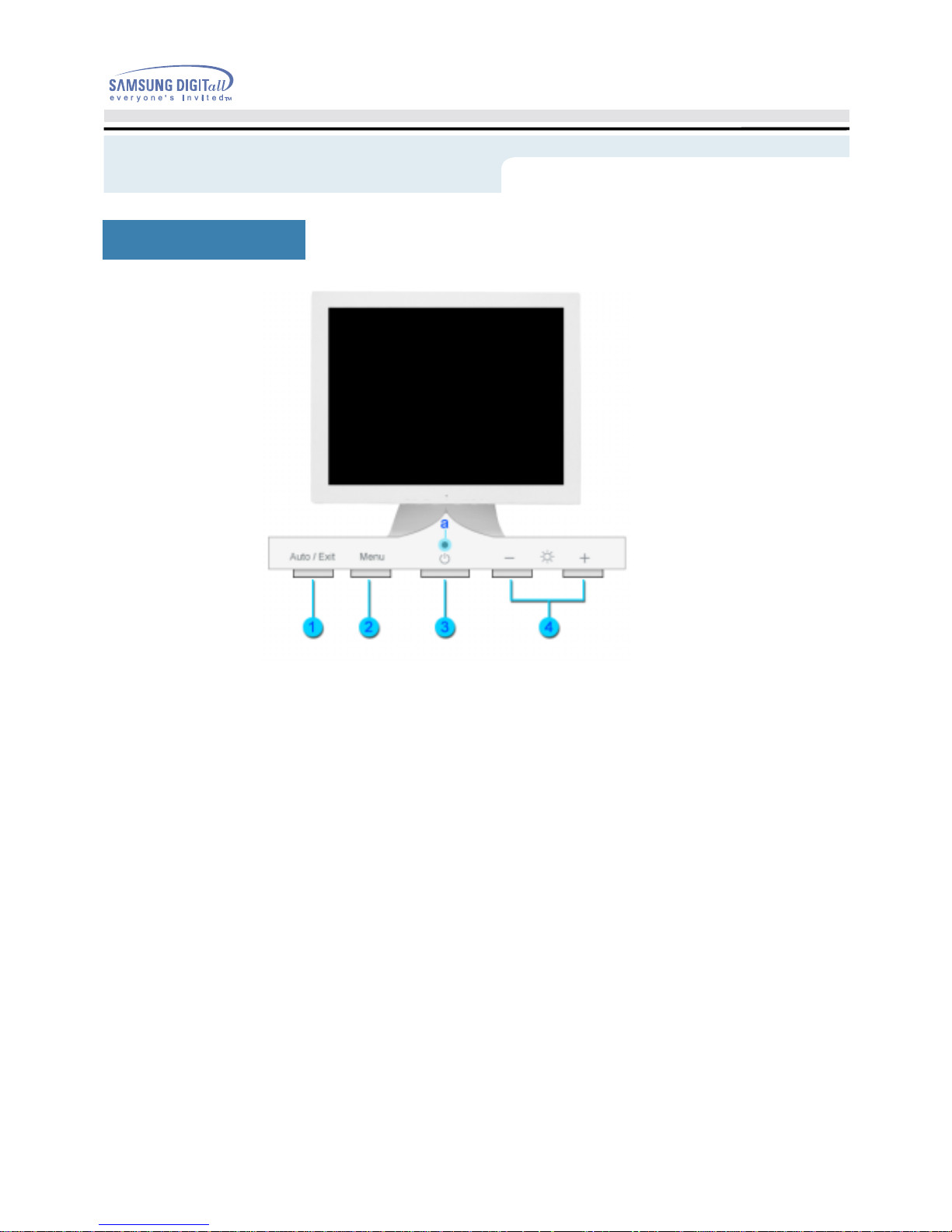

1. Botón Auto /
Exit button

"Auto" permite que el monitor se autoajusta a la señal de video
entrante. / Use este botón para salir del menú activo o del OSD
(Visualización en Pantalla)

2. Botón Menú

Use este botón para abrir el OSD y activar el item que está destacado
en el menú.

3. Botón de suministro
de energía

Use este botón para prender y apagar el monitor.

4. Botones Reguladores

Estos botones le permiten destacar y regular items en el menú.

a. Indicador de

suministro de energía

Indica modo normal o Modo de Ahorro Energético.

Nota:

Vea Ahorrador de Energía, descrito en el manual, para mayor información en lo referente a
las funciones de ahorro de energía. Para ahorrar energía, apague el monitor cuando no lo
necesite o cuando no lo use por periodos largos de tiempo.

Manual del Usuario

Introducción

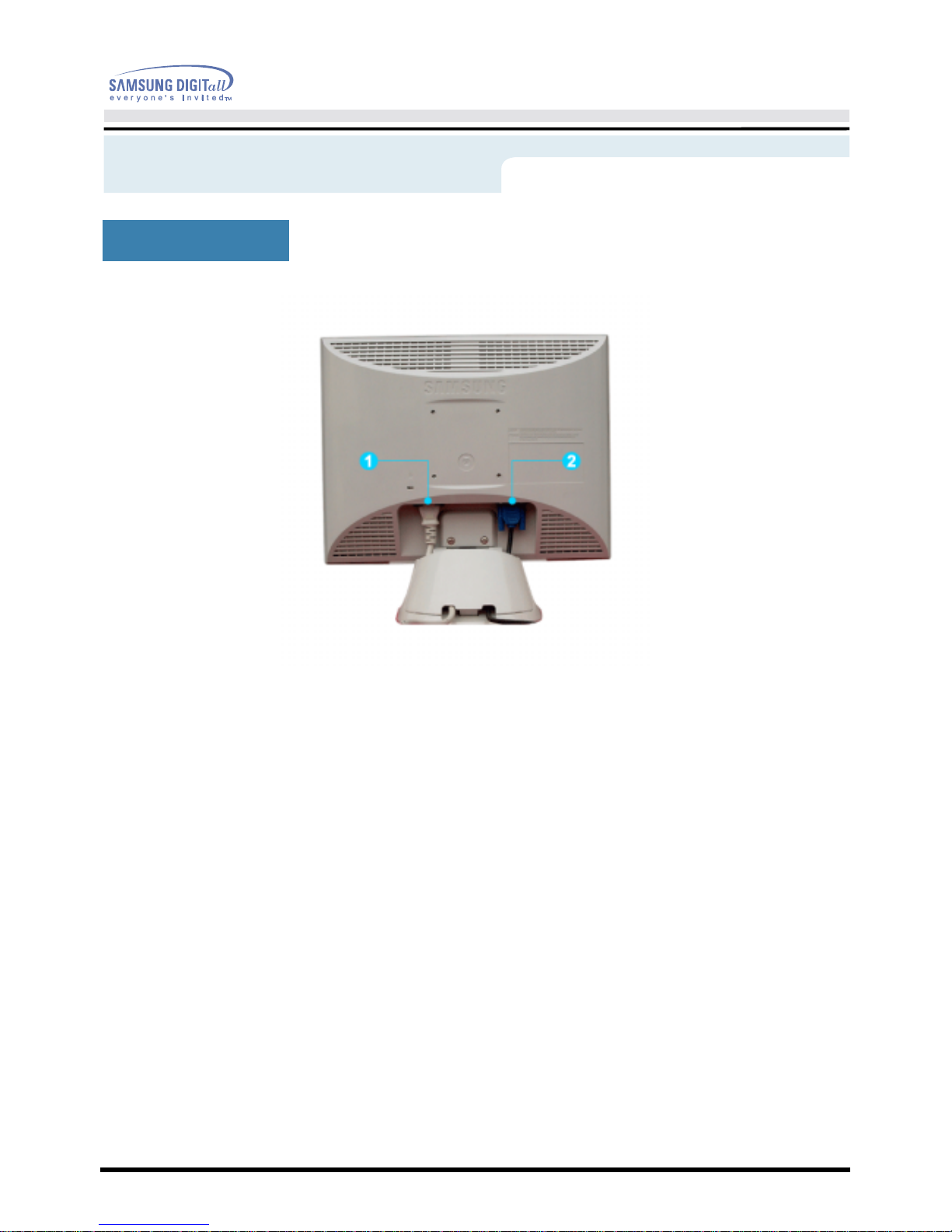

(La disposición en la parte posterior del monitor podría variar de producto a producto)

1. Toma de corriente

: Conecte el cordón de suministro eléctrico del monitor a la toma de

corriente de la parte trasera del monitor.

2. Toma de señal

: Conecte el D-SUB de 15 pins del cable de señal del vídeo al conector

de vídeo del PC en la parte posterior del monitor.

Nota:

Vea Conexión del Monitor para mayor información en lo referente a las conexiones
de cable.

Parte Posterior

Manual del Usuario

Instalación

1. Fuente de alimentación

z Conecte el cordón de suministro eléctrico del monitor a la toma de corriente de la parte trasera

del monitor.
Enchufar el cordón de suministro eléctrico del monitor a un tomacorriente cercano.

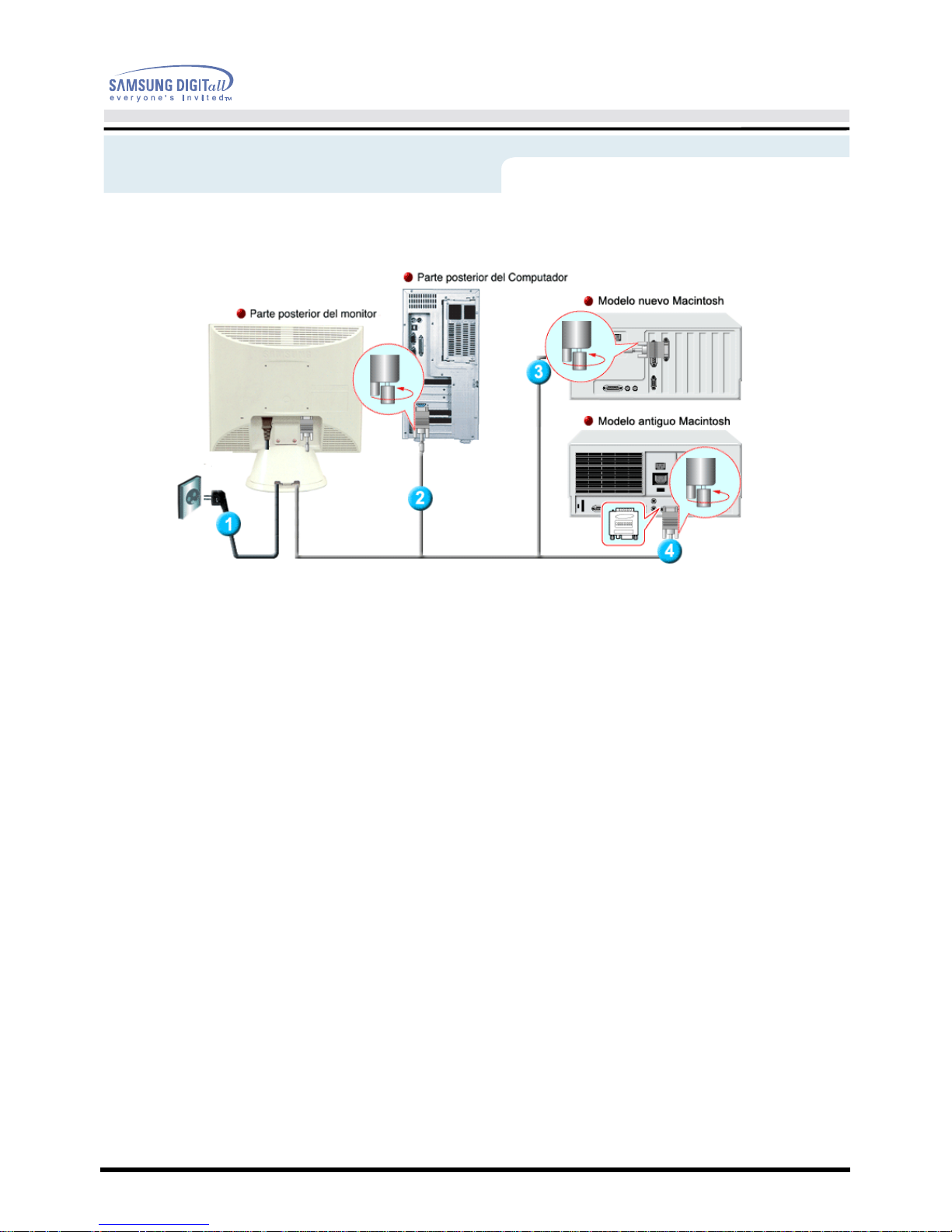

2. Conexión con un PC

z Conecte el D-SUB de 15 pins del cable de señal del vídeo al conector de vídeo del PC en la

parte posterior del monitor.

3. Conexión con un Macintosh nuevo

z

Conecte el monitor al equipo Macintosh usando el cable de conexión D-SUB.

4. Conexión con un Macintosh antiguo

z

Conecte el monitor con el Macintosh usando el adaptador para Macintosh (vendido por
separado).

5. Prenda el computador y el monitor. Si el monitor presenta una imagen, la instalación está
incom

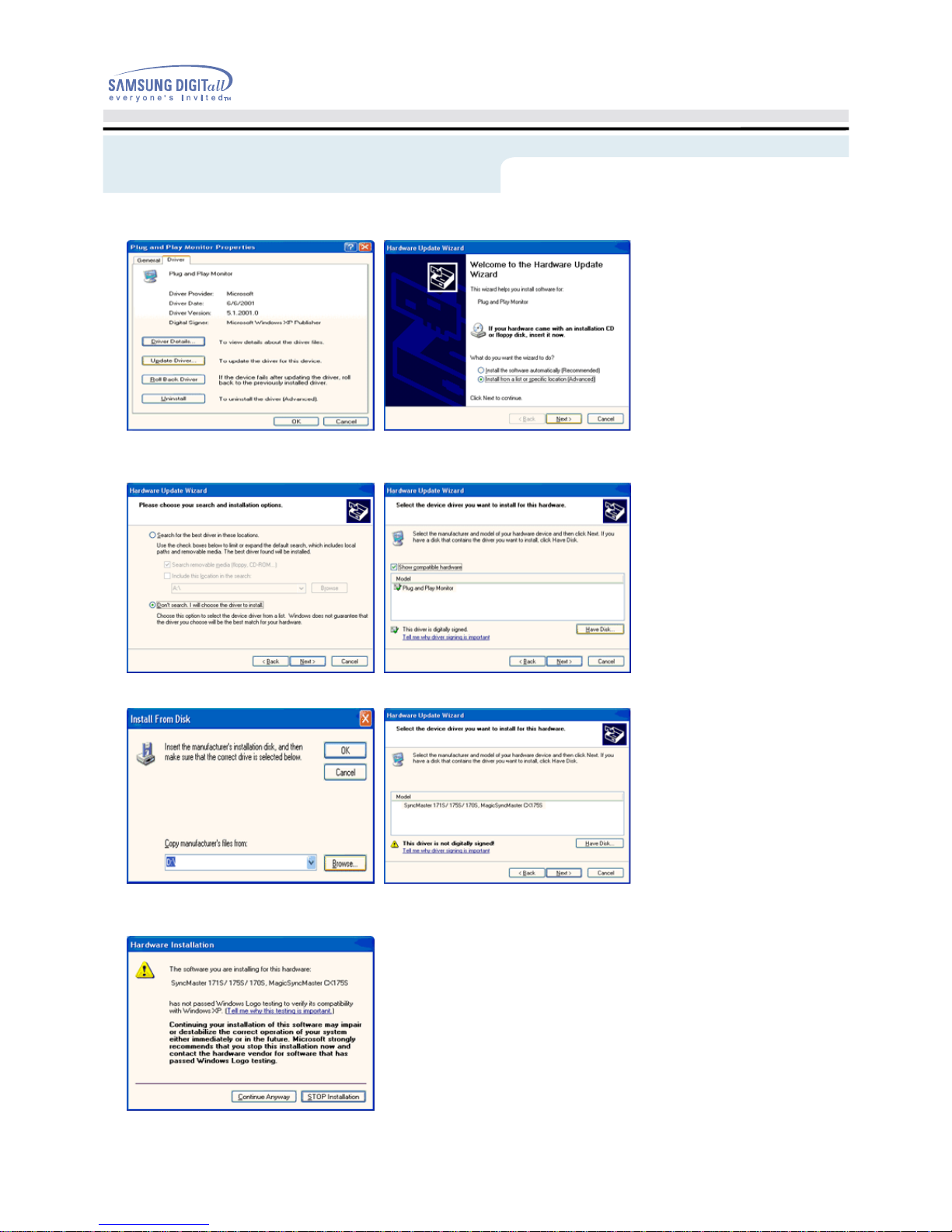

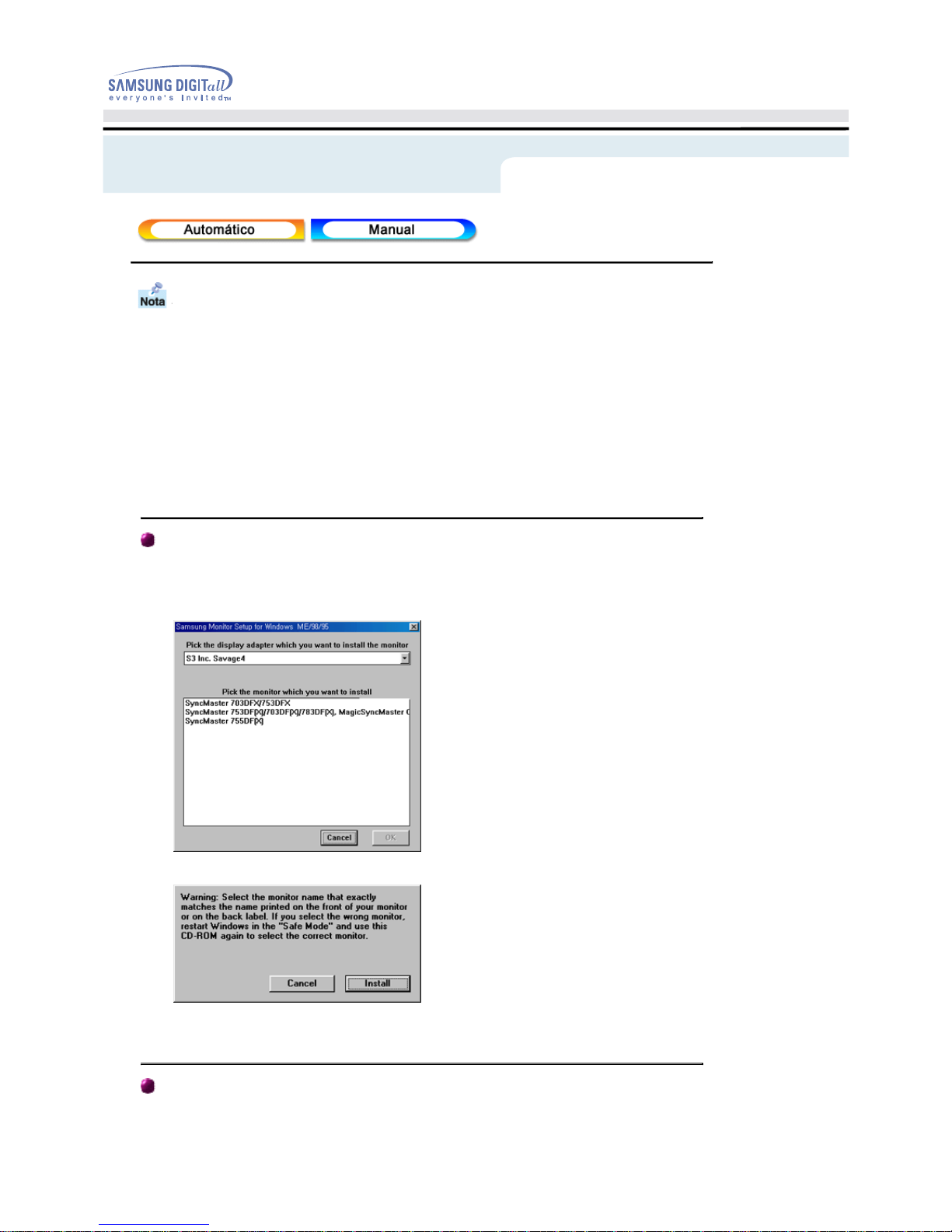

Cuando el sistema operativo solicite la unidad de disco del monitor (Controlador),
inserte el CD-ROM incluido con este monitor. La instalaci ón de la unidad de disco es
ligeramente diferente de un sistema operativo a otro. Siga las indicaciones
apropiadas para el sistema operativo que usted tiene.

Prepare un disco en blanco y descargue el archivo del programa controlador del sitio
web que se menciona a continuación.

?

Internet web site :

http://www.samsung-monitor.com/ (Worldwide)
http://www.samsungusa.com/monitor/ (USA)
http://www.sec.co.kr/monitor/ (Korea)
http://www.samsungmonitor.com.cn/ (China)

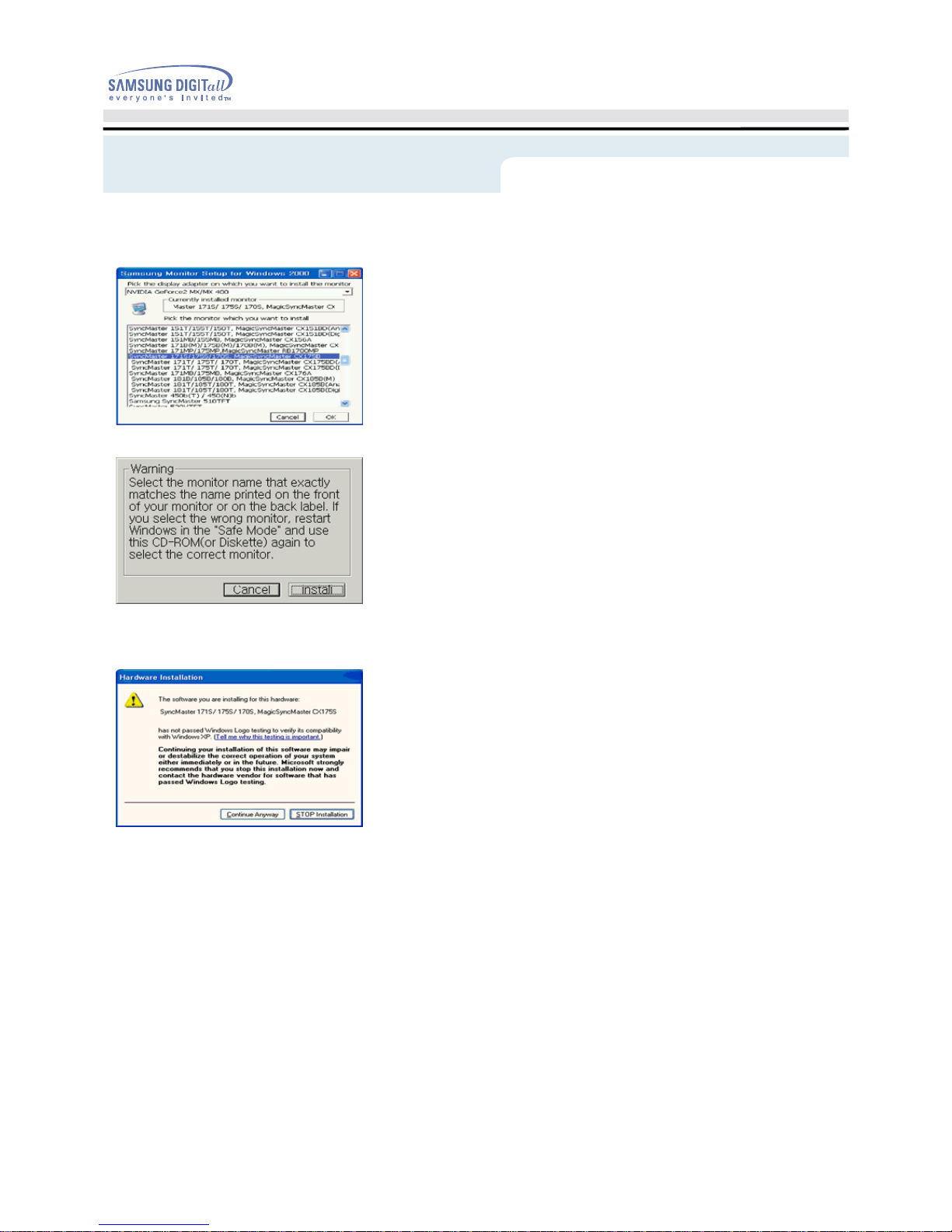

Windows ME

1. Inserte el CD en la unidad de CD-ROM.

2. Haga clic en "Windows ME Driver".

3. Escoja el modelo de su monitor de la lista de modelos, luego haga clic en el bot ón
“OK”.

4. Pulse el bot ón “Instalar” de la ventana “Advertencia”.

5. La instalación del Driver del Monitor est á terminada.

Windows XP/2000

1. Inserte el CD en la unidad de CD-ROM.

2. Haga clic en "Windows XP/2000 Driver".

3. Escoja el modelo de su monitor de la lista de modelos, luego haga clic en el bot ón
“OK”.

Manual del Usuario

Instalación

4. Pulse el bot ón “Instalar” de la ventana “Advertencia”.

5. Si ve la ventana “Mensaje”, haga clic en el botón “Continúe”. Luego haga clic en el botón
“OK”. Este driver del monitor est á bajo el logotipo certificado MS, y esta instalación no
dañará su sistema.

*El driver certificado será colocado en la Página Web del Monitor Samsung.

http://www.samsung-monitor.com/

6. La instalación del Driver del Monitor est á terminada.

Manual del Usuario

Instalación

Cuando el sistema operativo solicite la unidad de disco del monitor (Controlador),
inserte el CD-ROM incluido con este monitor. La instalaci ón de la unidad de disco es
ligeramente diferente de un sistema operativo a otro. Siga las indicaciones
apropiadas para el sistema operativo que usted tiene.

Prepare un disco en blanco y descargue el archivo del programa controlador del sitio
web que se menciona a continuación.

?

Internet web site :

http://www.samsung-monitor.com/ (Worldwide)
http://www.samsungusa.com/monitor/ (USA)
http://www.sec.co.kr/monitor/ (Korea)
http://www.samsungmonitor.com.cn/ (China)

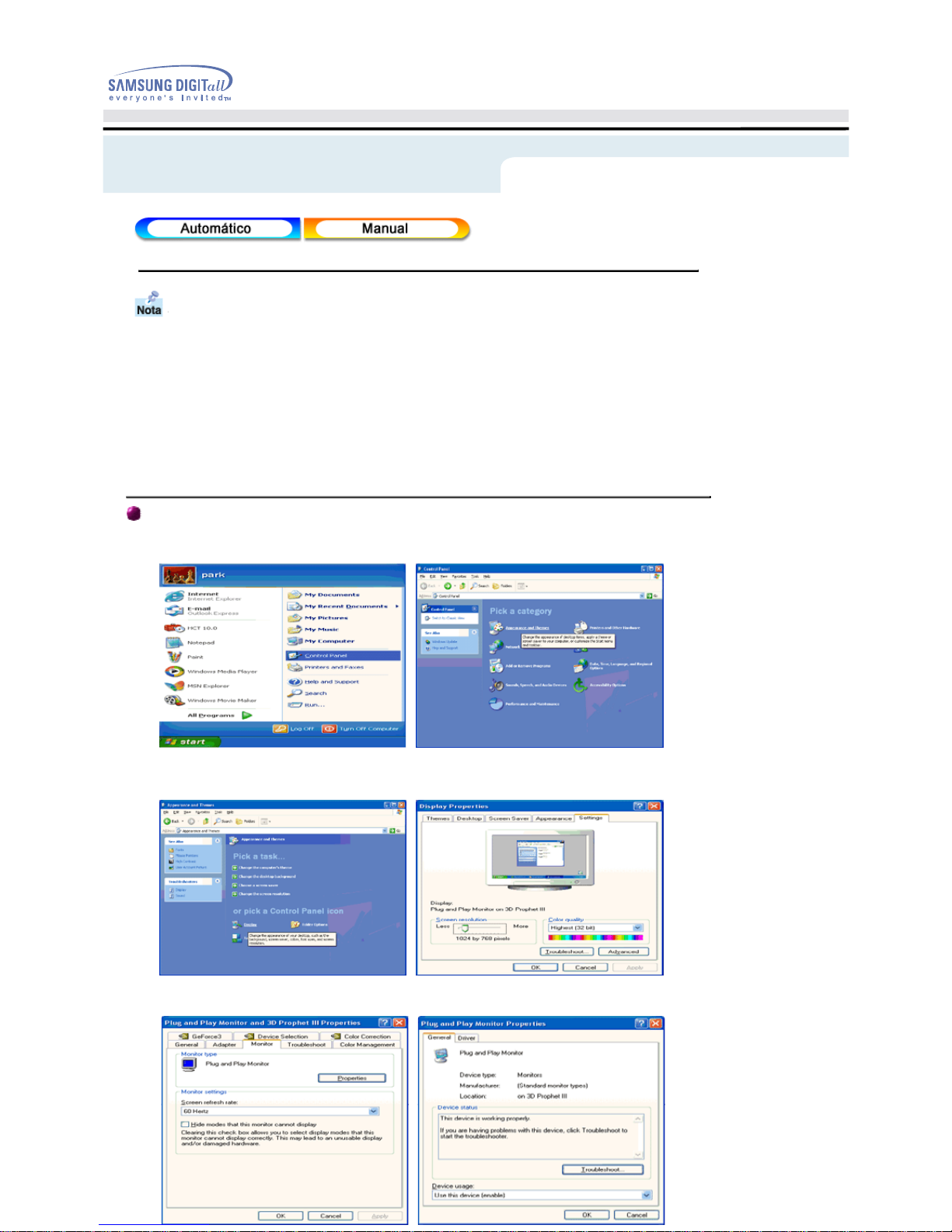

Sistema Operativo Microsoft® Windows® XP

1. Inserte el CD en la unidad de CD-ROM.

2. Haga clic en “Inicio” - “Panel de Control” luego pulse el icono “Appearence”.

3. Haga clic en el icono “Visualización” y escoja la ficha “Configuración” luego haga clic en
“Avanzado”.

4. Pulse el bot ón “Propiedades” en la ficha “Monitor” y seleccione la ficha “Driver”.

Manual del Usuario

Instalación

5. Pulse “Actualizar Driver” y seleccione “Instalar de una lista o …” luego haga clic en el
botón “Siguiente”.

6. Seleccione “No busque, yo voy a …..” luego haga clic en “Siguiente” y luego pulse “Retire el
disco”.

7. Pulse el bot ón “Examinar” luego escoja el A:\(D:\driver) y seleccione el modelo de su
monitor de la lista de modelos y haga clic en el bot ón “Siguiente”.

8. Si ve la ventana “Mensaje”, haga clic en el botón “Continúe”. Luego haga click en el botón
“terminar”.

Este driver del monitor est á bajo el Logotipo certificado MS, y su instalación no causará
daño a su sistema.
*El driver certificado será puesto en la Página Web del Monitor Samsung.

http://www.samsung-monitor.com/

Manual del Usuario

Instalación

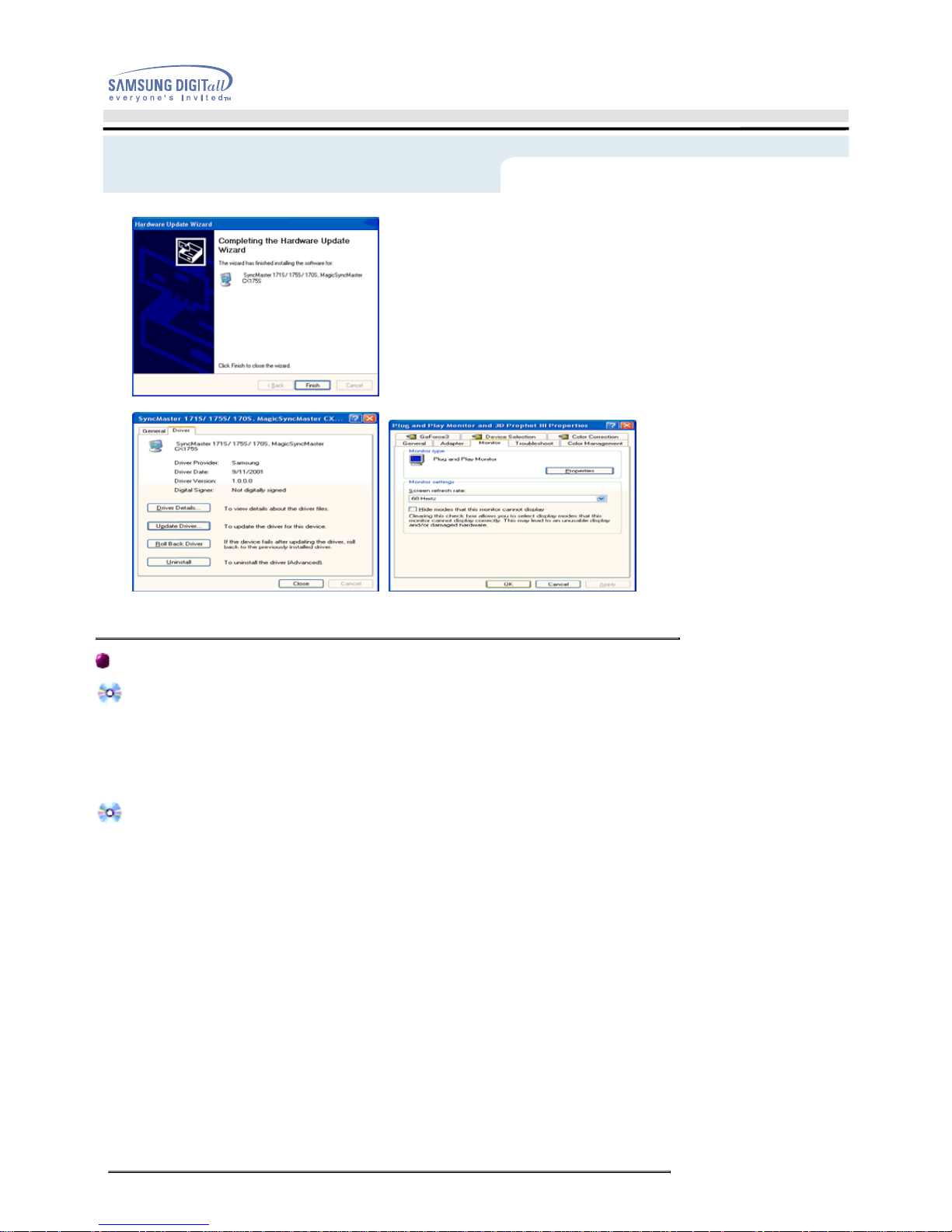

9. Pulse el bot ón “Cerrar” luego haga clic continuamente en el botón “OK”.

10. La instalación del Driver del Monitor est á terminada.

Sistema Operativo Microsoft® Windows® 2000
Cuando no vea en su monitor "Firma Digital No Encontrada", siga los siguientes pasos.

1. Escoja el bot ón "Aceptar" en la ventana de "Inserte Disco".

2. Haga clic en el bot ón "Buscador" en la ventana de "Buscar: todos los archivos"

3. Escoja "A:\(D:\driver)" luego haga clic en el bot ón de "Abrir" y luego haga clic en el botón
"Aceptar"

Guía de Instalaci ón Manual del Monitor

1. Haga clic en "Iniciar", "Configuraci ón", "Panel de control".

2. Haga doble clic en el icono "Pantalla".

3. Escoja el icono "Configuraci ón" luego haga clic en "Avanzada".

4. Escoja "Monitor".

5. Haga clic en "Unidad de Disco (Controlador)" y luego haga clic en "Actualizar Unidad ."
después haga clic en el bot ón "Siguiente".

6. Escoja "Mostrar lista de unidades conocidas para este dispositivo para ser escogido como
una unidad específica" luego Hacer clic en "Siguiente" y luego en "Tomar disco ".

7. Haga clic en el bot ón "Buscador" luego escoja A:\(D:\driver).

8. Haga clic en el bot ón "Abrir", luego haga clic en el botón "Aceptar".

9. Escoja el modelo del monitor y haga clic en el bot ón "Siguiente" y luego haga clic en el
botón "Siguiente".

10. Haga clic en el bot ón "Finalizar" luego en el botón "Cerrar".
Si ve la ventana "Firma Digital no Encontrada", haga clic en el bot ón "Si".

Haga clic en el bot ón "Terminar" luego en el botón "Cerrar".

Caso1: Si el botón "Propiedades de Pantalla" está inactivo, esto significa que el monitor

está propiamente configurado. Pare la instalación.

Caso2: Si el botón "Propiedades de Pantalla" está activo, haga clic en el botón

"Propiedades de Pantalla". Luego continúe con el siguiente paso.

Manual del Usuario

Instalación

Sistema Operativo Microsoft® Windows® Millennium

1. Haga clic en "Iniciar", "Configuraci ón", "Panel de control".

2. Haga doble clic en el icono "Pantalla".

3. Seleccione la ficha "Configuraciones" y luego pulse el bot ón "Propiedades Avanzadas".

4. Escoja la ficha "Monitor".

5. Haga clic en el bot ón "Cambiar", en el cuadro de diálogo "Tipo de Monitor".

6. Escoja "Especificar la ubicaci ón del driver".

7. Seleccione "Visualizar una lista con todos los drivers, en una ubicaci ón específica.."
Luego haga clic en el bot ón "Siguiente".

8. Pulse el bot ón "Utilizar Disco"

9. Especifique A:\(D:\driver), luego pulse el bot ón "Aceptar"

10. Escoja "Muestre todos los dispositivos" y escoja el monitor que corresponda al que
usted conectó a su computador y pulse "Aceptar".

11. Continúe pulsando el bot ón "Cerrar" y el botón "Aceptar" de la ventana de diálogo
Opciones de Visualización.
(Usted podrá observar otras pantallas con algún mensaje de advertencia, luego pulse
la opción apreciada para su monitor.)

Manual del Usuario

Instalación

Sistema Operativo Microsoft® Windows® NT

1. Haga clic en "Iniciar", "Configuraci ón", "Panel de Control" y luego haga doble clic en
"Pantalla".

2. En la ventana "Información de Registro de Pantalla", pulse la ficha "Configuración" y
luego haga clic en "Modos de Pantalla".

3. Seleccione el modo que quiere usar ("Resolución", "Número de Colores" y "Frecuencia
Vertical") y luego haga clic en "Aceptar".

4. Si la pantalla funciona normalmente después de hacer clic en "Prueba", haga clic en el
botón "Aplicar". Si la pantalla no funciona normalmente, cambie a otro modo (baje el
modo de la resolución, colores, frecuencia).

Sistema Operativo Linux

Para ejecutar X -Window, necesita hacer el archivo X86 Config, el cual es una clase de archivo
de configuración del sistema.

1. Presione "Intro(Enter)" en la primera y en la segunda pantalla después de ejecutar el
archivo "X86Config".

2. La tercera pantalla es para "Configuración de Mouse"

3. Configure el mouse de la computadora.

4. La pantalla siguiente es para "Seleccionar Teclado".

5. Configure el teclado de la computadora.

6. La pantalla siguiente es para "Configuración del Monitor"

7. Primero, coloque una "Frecuencia Horizontal " para el monitor. (Puede ingresar la
frecuencia directamente).

8. Coloque una "Frecuencia Vertical " para el monitor. (Puede ingresar la frecuencia
directamente).

9. Ingrese el "nombre del modelo del monitor". Esta información no afectará la ejecución
actual de X -Window.

10. "Ha terminado" la configuración del monitor
"Ejecute" X -Window después de configurar otro hardware requerido.

Manual del Usuario

Instalación

Retirar la base

1 Apague el monitor y desconecte el cable de alimentación eléctrica.
2 Ponga el monitor LCD con la pantalla hacia abajo sobre una superficie plana protegiendo la

pantalla con un cojín.

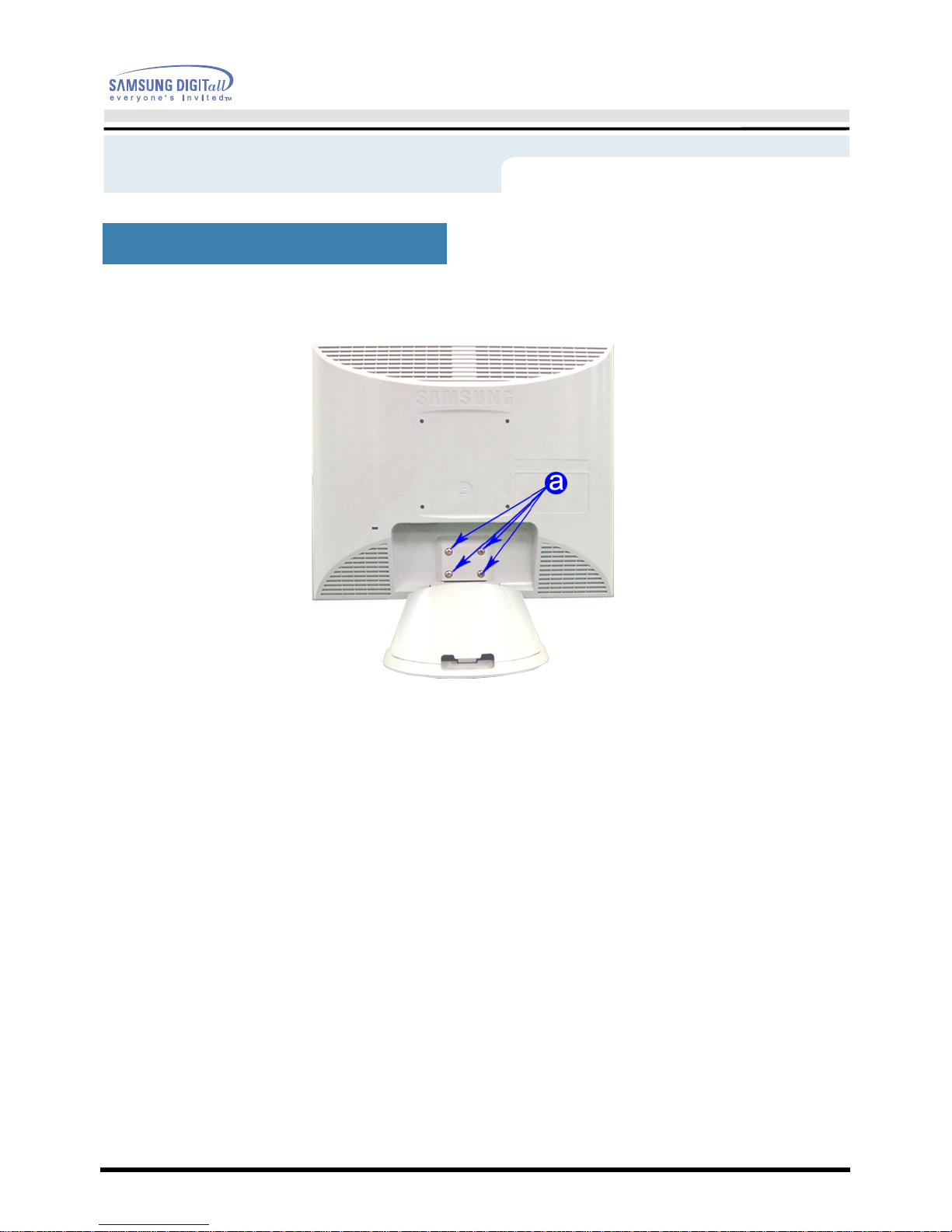

3 Quite los cuatro tornillos y después retire la base del monitor LCD.

Cambiar la base

Manual del Usuario

Instalación

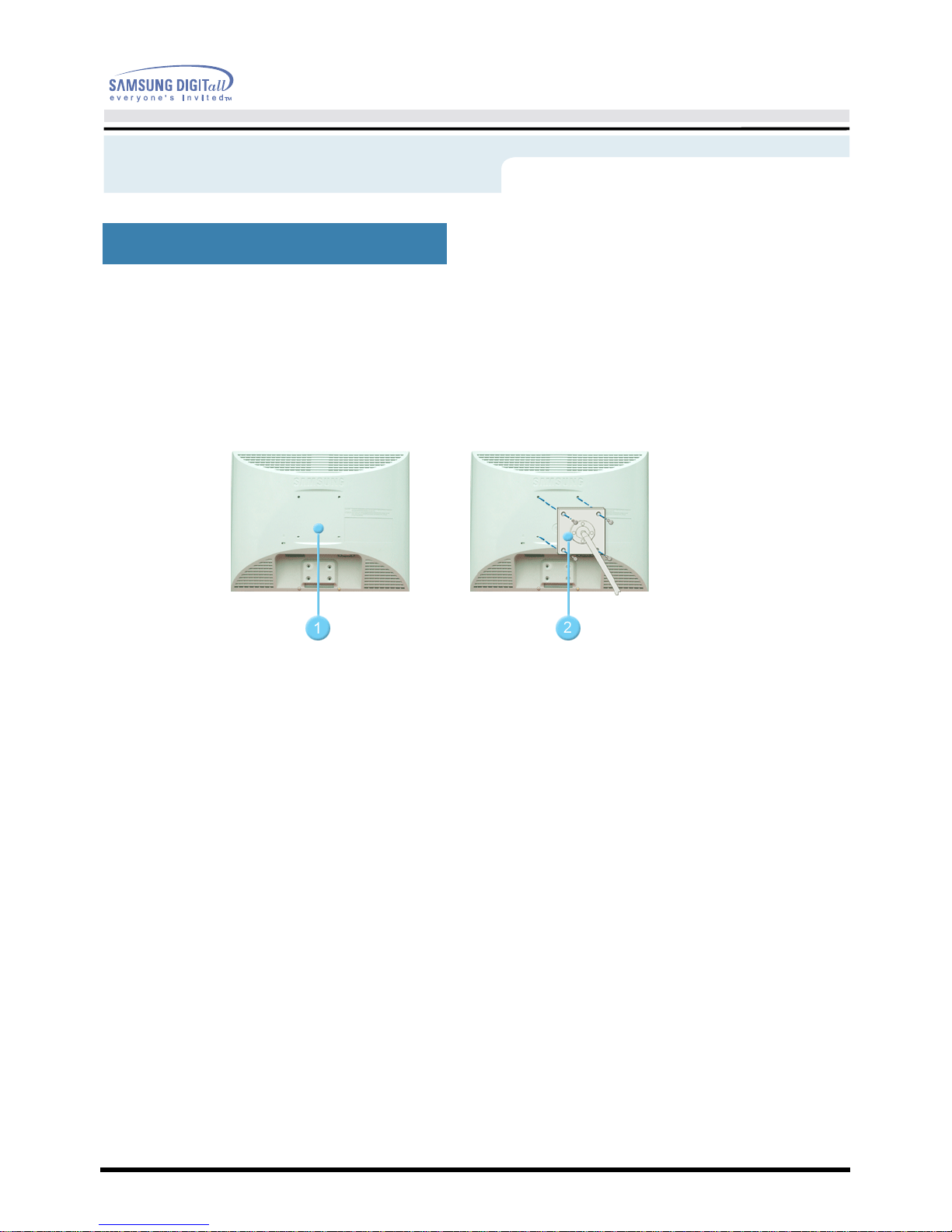

Cómo montar una base

NOTA: Este monitor admite la base de montaje de 75mm x 75mm compatible con VESA.

1 Base de montaje para la tapa trasera
2 Base para montaje

Alinee la base de montaje con los agujeros de la base de la tapa trasera y asegúrela con los
cuatro tornillos que vienen con el brazo articulado, la repisa de pared o cualquier otra base.

Cambiar la base

Manual del Usuario

Visualización en Pantalla

Antes de llamar a un centro de servicio, revise la información proporcionada en esta sección
para ver si puede resolver el problema usted mismo. Si necesita ayuda, llame por tel éfono al
número que figura en el documento de garantía, al número de la sección informaciones o

contáctese con el vendedor autorizado.

Síntomas Revisar la list Solucíon

No hay imagen en
pantalla No puede usar el
monitor.

Está conectado correctamente el
cordón el éctrico a la fuente de
alimentación?

Inspeccione el cordón el éctrico y
la fuente de suministro el éctrico.

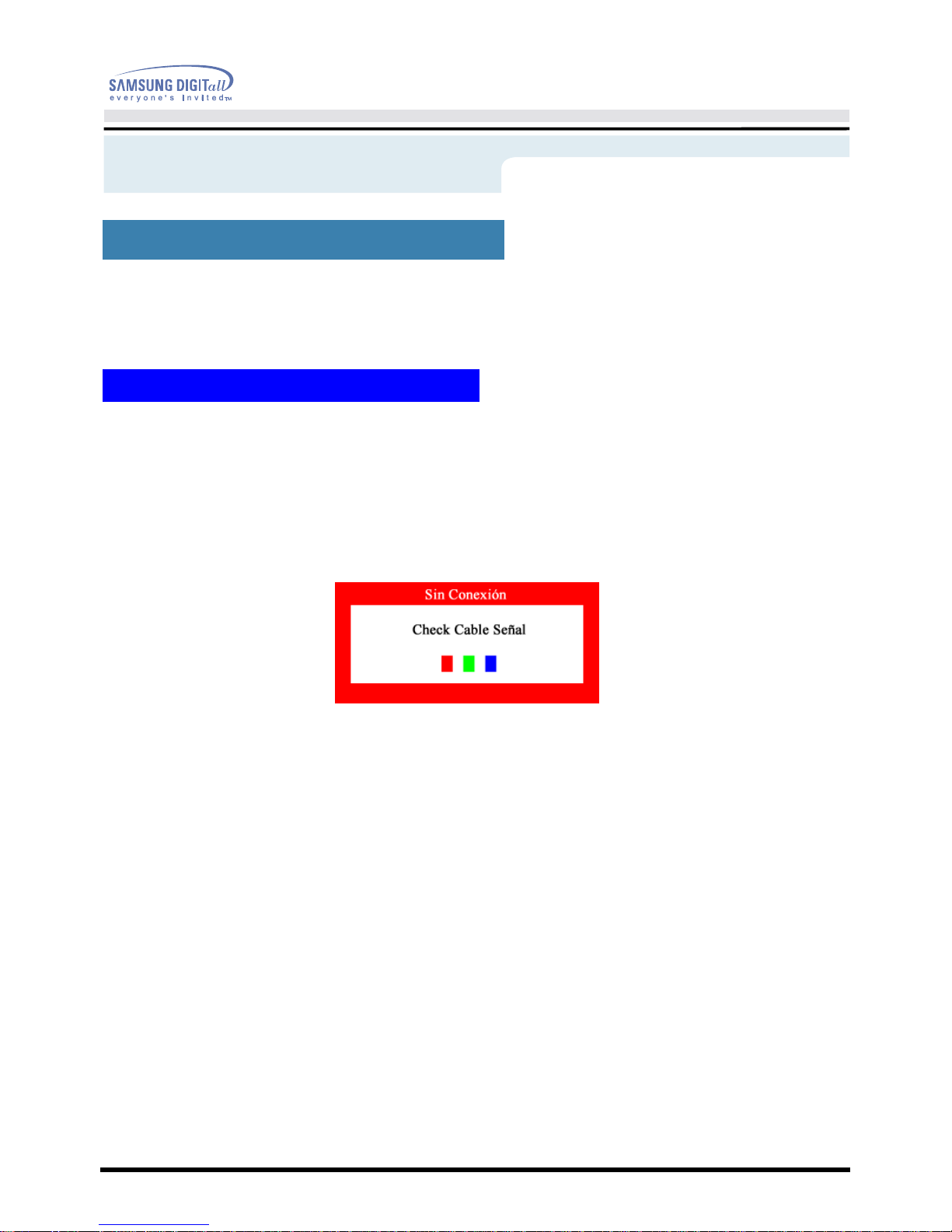

Puede ver en la pantalla "Sin

Conexión. Check Cable
Señal"?

Inspeccione la conexión del
cable de señal.

Si está conectada la fuente de
suministro el éctrico, reiniciar el
computador para ver la pantalla
inicial (la pantalla de conexión),
la cual se puede ver.

Si aparece la pantalla inicial (la
pantalla de conexión), inicie el
computador: en el modo
aplicable (el modo seguro para
Windows ME/XP/2000) y
luego cambie la frecuencia de la
tarjeta de video.

Nota: Si no aparece la pantalla
inicial (pantalla de conexión),

contáctese con el centro de
servicio o el vendedor autorizado

.

Puede ver en la pantalla "Video
incompatible"?

Puede ver este mensaje cuando
la señal de la tarjeta de video
excede la frecuencia y resolución
máxima.

Ajuste la frecuencia y resolución
máxima aplicable al monitor.

No hay imagen en la pantalla. El
indicador de suministro de
energí a está parpadeando en
intervalos de un segundo?

El monitor está en el modo
Ahorrador de Energí a.

Presione una tecla del teclado o
mueva el mouse para activar el

Manual del Usuario

Investigación de fallas

Lista de chequeo

monitor y restaurar la imagen en

la pantalla.

No se puede ver
Visualización en Pantalla
(OSD).

Ha bloqueado el Men ú
Visualización en Pantalla (OSD)
para evitar cambios?

Desbloquee la OSD
presionando el bot ón Menú por
lo menos 5 segundos.

La pantalla muestra
colores extraños o sólo
blanco y negro.

La pantalla muestra sólo un color
como si la mirara a trav és de un
papel de celof án?

Inspeccione la conexión del
cable de señal.

Asegúrese que la tarjeta de
video esté insertada totalmente
en su ranura.

Los colores de la pantalla se
vuelven extraños despu és de
ejecutar un programa o debido a
una falla del sistema mientras se
ejecutan programas de
aplicación?

Reiniciar el computador.

Se ha instalado apropiadamente
la tarjeta de video?

Instalar la tarjeta de video
siguiendo las instrucciones del
manual de la tarjeta de video.

La pantalla está fuera de
enfoque o no puede
regularse OSD.

Ha regulado la resolución o
frecuencia del monitor?

Regular la resolución y
frecuencia de la tarjeta de video.

LED está intermitente
pero no hay imágenes en

Observa que la frecuencia está
regulada apropiadamente al

Regule la frecuencia
apropiadamente de acuerdo a

la pantalla.

inspeccionar el Tiempo de

Pantalla en el men ú?

las instrucciones del manual de

la tarjeta de video.
(La frecuencia máxima por

resolución podrí a diferir de
producto a producto).

Manual del Usuario

Investigación de fallas

Lista de chequeo

En la pantalla se
muestran sólo 16
colores. Han cambiado
los colores de la pantalla
después de cambiar la
tarjeta de video.

Han sido fijados
apropiadamente los colores en
Windows?

Para Windows
ME/XP/2000:
Fijar los colores apropiadamente
en el Panel de Control, Pantalla,
Configuración.

Ha sido fijada apropiadamete la
tarjeta de video?

Fijar la tarjeta de video de
acuerdo a las instrucciones del
manual de la tarjeta de video.

Hay un mensaje que
dice: "Monitor
desconocido, Enchufar y
Usar (VESA DDC)
monitor encontrado".

Ha instalado el controlador de
monitor?

Instale el controlador de monitor

de acuerdo a las Instrucciones
de Instalación del Controlador.

Vea el manual de la tarjeta de
video para saber si la función
Enchufar y Usar (VESA DDC)
puede ser soportada.

Instale el controlador de monitor

de acuerdo a las Instrucciones
de Instalación del Controlador.

Si hay problemas con el monitor, inspeccione los siguientes items.

1. Inspeccione si el cordón de suministro de energí a está

conectado apropiadamente al computador.

2. Inspeccione si el computador emite el sonido "beep" más de 3 veces cuando se inicie.
(Si es afirmativo, solicite un servicio de mantenimiento para la placa base del computador).

3. Si instala una nueva tarjeta de video o si ensambla el PC, inspeccione si la unidad del adaptador
(video) o el controlador del monitor está instalado.

4. Inspeccione que la velocidad de escaneo de la pantalla de video esté puesto en 75 Hz o 85 Hz.
(Cuando use la máxima resolución no exceda 60 Hz ).

5. Si tiene problemas en la instalación del controlador del adaptador (video), inicie el computador en

el Modo Seguro, remueva el Adaptador de Pantalla en "Panel de Control , Sistema, Dispositivo de

Administración" y luego reiniciar el computador para reinstalar el controlador del adaptador
(video).

Nota: Si los problemas persisten, contáctese con un centro de servicio autorizado.

Manual del Usuario

Investigación de fallas

Lista de chequeo

Pregunta Respuesta

Cómo se puede cambiar la
frecuencia?

Se puede cambiar la frecuencia reconfigurando la tarjeta
de video.

Note que el soporte de la tarjeta de video puede variar,
dependiendo de la versión del controlador usado.
(Busque detalles en el manual del computador o de la
tarjeta de video).

Cómo se puede regular la resolución? Windows ME/XP/2000: Coloque la resolución en el

Panel de Control, Pantalla, Configuración.

* Contáctese con el fabricante de la tarjeta de video para
obtener más detalles.

Cómo se puede poner la función
Ahorro de Energí a?

Windows ME/XP/2000: Poner la función en
Programa de Instalación-BIOS(sistema básico de entrada

-salida) del computador o del protector de pantalla.
(Consulte el Manual del Computador / Windows)

Cómo se puede limpiar el Tubo de
imagen/Panel LCD?

Desconecte el cordón de suministro de energí a y luego
limpie el monitor con una tela suave, usando una solución
limpiadora o simplemente agua.

No deje restos de detergente ni raye la caja. No permita
que entre agua en el computador.

Manual del Usuario

Investigación de fallas

P&R

Manual del Usuario

Investigación de fallas

Se provee un dispositivo de autoprueba que permite inspeccionar la función apropiada del monitor.
Si el monitor y el computador están conectados apropiadamente pero
la pantalla del monitor permanece obscura y el indicador de abastecimiento de energía está intermitente,
ejecute la autoprueba del monitor, siguiendo los siguientes pasos:

1. Apague el computador y el monitor

2. Desconecte el cable de video de la parte trasera del computador.

3. Prenda el monitor.

.
Si el monitor está funcionando correctamente, se verá una caja con el borde rojo y el texto interior azul como se
muestra en la siguiente ilustración: Las tres cajas dentro del borde son de color rojo, verde y azul.

La ausencia de una de las cajas indica un problema en el monitor. Esta caja también aparece durante la operación
normal si el cable de video se desconecta o se daña.

4. Apague el monitor y vuelva a conectar el cable de video; luego prenda el computador y el monitor.

Si después de usar el procedimiento anteriormente indicado, la pantalla del monitor permanece en blanco,
inspeccione el controlador de video y el sistema del computador el monitor está funcionando
correctamente.

Investigación del dispositivo de Autoprueba

Chequear el dispositivo de Autoprueba

Manual del Usuario

Investigación de fallas

Si hay algo incorrecto en la señal de entrada, aparece un mensaje en la pantalla o la pantalla se pone en blanco
aunque el indicador de suministro de energia LED esté todavía prendido. El mensaje podría indicar que el monitor
está fuera del rango de escáner o que se necesita inspeccionar el cable de señal.

La ubicación y posición del monitor podría influenciar en la calidad y otras características del monitor.

1. Si hay algún altavoz para bajas audiofrecuencias cerca del monitor, desconéctelo y trasládelo a otra
habitación.

2. Retire todos los dispositivos electrónicos como radios, ventiladores, relojes y teléfonos que están a menos
de 3 pies (1 metro) del monitor.

.

Un monitor reconstruye señales visuales que recibe del computador. Por lo tanto, si hay algún
problema con el PC o la tarjeta de video, esto podría causar que el monitor se ponga en blanco, o
tenga malos colores, sonido, Sincronización Fuera de Rango, etc. En este caso , primero
inspeccione la fuente del problema y luego póngase en contacto con el centro de servicio o el
distribuidor.

.

Analizando las condiciones de trabajo del monitor

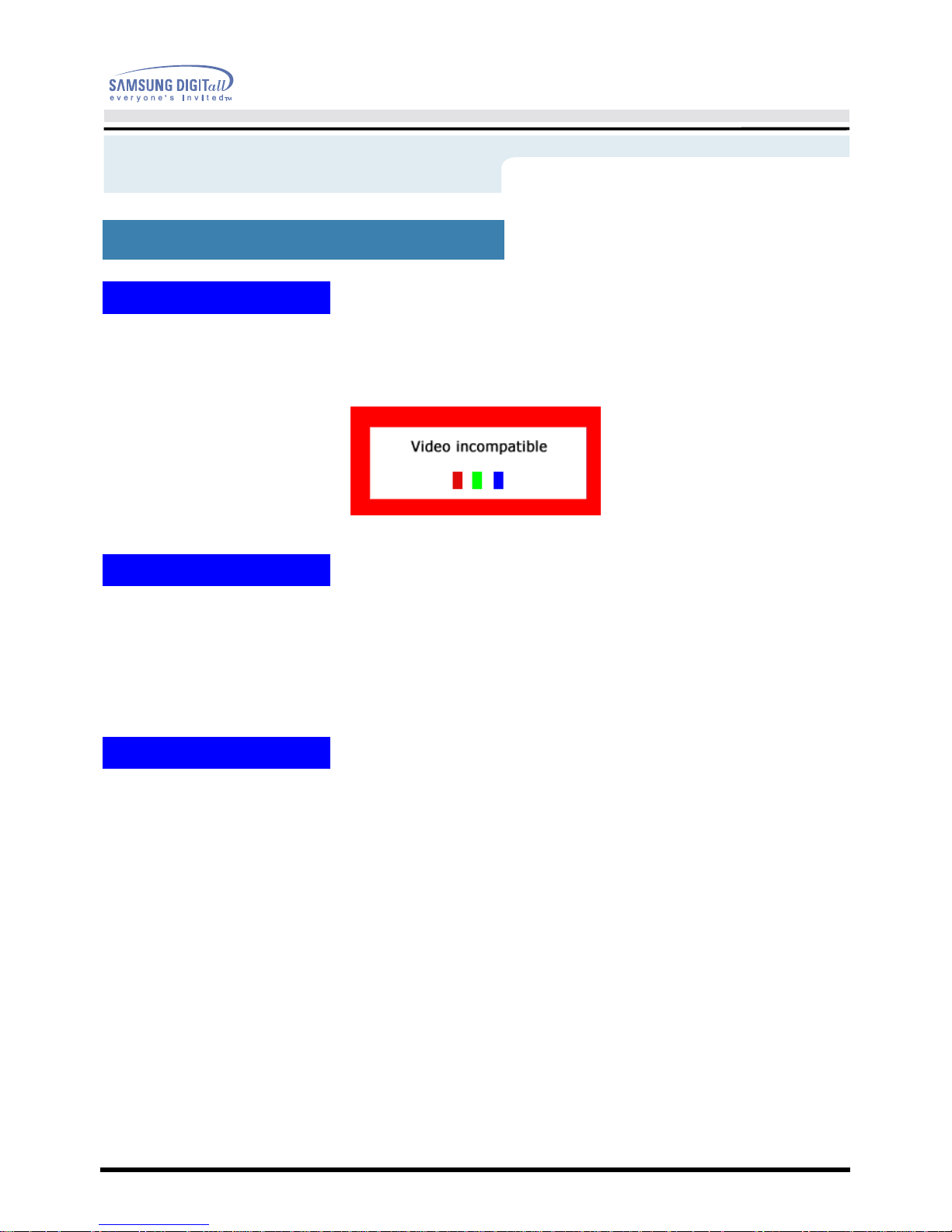

Si no hay imagen en la pantalla o si aparece un mensaje "Video incompatible", desconecte el cable
del computador mientras el monitor todavía está con corriente eléctrica

.

Si hay un mensaje en la pantalla o si la pantalla se pone blanca, esto significa que el monitor
está en condiciones de trabajar.

.

En este caso, inspeccione el computador y averigue el problema.

Investigación del dispositivo de Autoprueba

Mensajes de Precaució

Anbiente

Recomendación útil

Manual del Usuario

Especificaciones

Generales (SyncMaster 153S)

Generales

Nombre del Modelo SyncMaster 153S

Panel LCD

Tamaño 15.0 pulgadas de diagonal

Area de Presentación 304.1 (H) x 228.1 (V)

Distancia entre Pixels 0.297 (H) x 0.297 (V)

Tipo matrix activa TFT a-si

Sincronización

Horizontal 31 ~ 61 kHz

Vertical 56 ~ 75 Hz

Color de Pantalla

16.294.277 Colors

Resolución

Resolución óptima 1024 x 768@60Hz

Máxima resolución 1024 x 768@75Hz

Señal de Entrada, Terminada

RGB, Análogo 0,7 Vpp positivo a 75 ohms
Sincronización separada H/V, nivel TTL, positivo o negativo

Ancho de Banda Máximo

80 MHz

Fuente de poder

AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz

Cable de Señal

15pines-a-15pines D-sub cable, desarmable

Consumo de Energía

32W (Máximo)

Dimensiones (P x D x A)

Peso

Interfase de Montaje VESA

75mm x 75mm (Para uso con hardware de Montaje especial (Brazo))

353,5 x 57,0 x 280,5 mm (Sin soporte)
353,5 x 150 x 345,0 mm (Después de plegar el soporte)

3,4kg(Con Soporte Simple)

Generales (SyncMaster 153S)

Manual del Usuario

Especificaciones

Consideraciones medioambientales

Operación Temperatura : 50°F ~ 104°F(10°C ~ 40°C)

Humedad : 10% ~ 80%, no-condensación

Almacenamiento Temperatura : -4°F ~113°F (-20°C ~ 45°C)

Humedad : 5% ~ 95%, no-condensación

Capacidad Plug y Play

Este monitor puede instalarse en cualquier sistema con Plug & Play compatible. Las interacciones
de los sistemas del monitor y computador proveen las mejores condiciones operativas y
configuración del sistema. En la mayoría de los casos, la instalación del monitor se hará

automáticamente, a menos que el usuario desee seleccionar configuraciones alternas.

Punto aceptable

Para este producto se usa la pantalla TFT LCD fabricada con tecnología avanzada de
semiconductores con una precisión de 99.999%. Pero a veces, los píxeles de color ROJO, VERDE,
AZUL y BLANCO parecen estar brillantes o se pueden ver algunos píxeles negros. Esto no es
debido a una mala calidad y usted puede usarlo con confianza.

z

Por ejemplo, el numero de píxeles de TFT LCD que hay en este producto es 2,359,296.

Nota: El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Manual del Usuario

Especificaciones

Este monitor tiene un sistema incorporado de manejo de energía llamado Ahorrador de Energía .
Este sistema ahorra energía cambiando el monitor a un modo de bajo consumo de energía cuando no es usado por
cierto periodo de tiempo. El monitor regresa automaticamente a una operación normal cuando se mueve el mouse
del computador o se presiona una tecla del teclado. Para ahorrar energía, apague el monitor cuando no lo
necesite, o cuando no lo use durante largos periodos de tiempo. El sistema del Ahorrador de Energía funciona con
un VESA DPMS de acuerdo a la tarjeta de video instalada en el computador. Use un programa de herramientas
instalado en el computador para instalar esta característica.

Administrador de Energía

Estado Operación normal

Modo de ahorro

energético

EPA/ENERGY 2000

Apagado de la Fuente

de Alimentación

(110Vac)

Indicador de

Suministro de Energía

Verde Verde, intermitente Negro

Consumo de Energía Menos de 32 W Menos de 2 W Menos de 1 W

Este monitor es compatible con EPA E

NERGY STAR

®

y con ENERGY2000

cuando es usado con un computador que está equipado con VESA DPMS.
Como socio de EPA ENERGY STAR® Partner, SAMSUNG ha determinado que
este producto sigue las directrices de E

NERGY STAR

®

sobre eficiencia energética.

(SyncMaster 153S)

Manual del Usuario

Especificaciones

Si la señal transferida del computador es la misma a la de los Modos de Pantalla Prefijados siguientes, la pantalla
se regula automáticamente. Sin embargo, si la señal difiere, la pantalla podría ponerse en blanco mientras el
indicador de suministro de energía LED está prendido. Consulte el manual de la tarjeta de video y regule la pantalla
de la siguiente manera.

Table 1. Preset Timing Modes

Modo Pantalla

Frecuencia H

(kHz)

Frecuencia V

(Hz)

Ancho de

Banda

(MHz)

Polaridad Sync (H/V)

IBM, 640 x 350 31,469 70,086 25,175 -/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 56,476 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

Frecuencia H

El tiempo para escanear una línea que conecta horizontalmente
el lado derecho de la pantalla al lado izquierdo es llamado Ciclo
Horizontal y el número inverso del Ciclo Horizontal es llamado
Frecuencia H. Unidad kHz

Frecuencia V

A semejanza de una lámpara fluorescente, la pantalla tiene que
repetir la misma imagen muchas veces por segundo para
mostrar una imagen al usuario. La frecuencia de esta repetición
es llamada Frecuencia V o Frecuencia de Escaneo. Unidad Hz

Mode de Pantalla Prefijado (SyncMaster 153S)

Manual del Usuario

Especificaciones

Generales (SyncMaster 173S/174V/175V)

Generales

Nombre del Modelo SyncMaster 173S/174V/175V

Panel LCD

Tamaño 17,0 pulgadas de diagonal

Area de Presentación 337,92 (H) x 270,336 (V)

Distancia entre Pixels 0,264 (H) x 0,264 (V)

Tipo matrix activa TFT a-si

Sincronización

Horizontal 31 ~ 81 kHz

Vertical 56 ~ 75 Hz

Color de Pantalla

16.777.216

Resolución

Resolución óptima 1280 x 1024@60Hz

Máxima resolución 1280 x 1024@75Hz

Señal de Entrada, Terminada

RGB, Análogo 0,7 Vpp positivo a 75 ohms
H Separada/ V sinc, Compuesta,
Nivel TTL, positivo o negativo

Ancho de Banda Máximo

135 MHz

Fuente de poder

AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz

Cable de Señal

15pines-a-15pines D-sub cable, desarmable

Consumo de Energía

45W (Máximo)

Dimensiones (P x D x A)

Peso

Interfase de Montaje VESA

100mm x 100mm (Para uso con hardware de Montaje especial (Brazo))

382,0 x 61,0 x 319,0 mm (Sin soporte)
382,0 x 176,2 x 388,0 mm(Después de plegar el soporte)

4,8kg(Con Soporte Simple)

Manual del Usuario

Especificaciones

Generales (SyncMaster 173S/174V/175V)

Consideraciones medioambientales

Operación Temperatura : 50°F ~ 104°F(10°C ~ 40°C)

Humedad : 10% ~ 80%, no-condensación

Almacenamiento Temperatura : -4°F ~113°F (-20°C ~ 45°C)

Humedad : 5% ~ 95%, no-condensación

Capacidad Plug y Play

Este monitor puede instalarse en cualquier sistema con Plug & Play compatible. Las interacciones
de los sistemas del monitor y computador proveen las mejores condiciones operativas y

configuración del sistema. En la mayoría de los casos, la instalación del monitor se hará
automáticamente, a menos que el usuario desee seleccionar configuraciones alternas.

Punto aceptable

Para este producto se usa la pantalla TFT LCD fabricada con tecnología avanzada de
semiconductores con una precisión de 99,999%. Pero a veces, los píxeles de color ROJO, VERDE,
AZUL y BLANCO parecen estar brillantes o se pueden ver algunos píxeles negros. Esto no es
debido a una mala calidad y usted puede usarlo con confianza.

z Por ejemplo, el numero de píxeles de TFT LCD que hay en este producto es 3,932,160.

Nota: El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Generales

Nombre del Modelo SyncMaster 193S

Panel LCD

Tamaño 19,0 pulgadas de diagonal

Area de Presentación 376,32 (H) x 301,056 (V)

Distancia entre Pixels 0,294 (H) x 0,294 (V)

Tipo matrix activa TFT a-si

Sincronización

Horizontal 31 ~ 81 kHz

Vertical 56 ~ 75 Hz

Color de Pantalla

16.294.277

Resolución

Resolución óptima 1280 x 1024@60Hz

Máxima resolución 1280 x 1024@75Hz

Señal de Entrada, Terminada

RGB, Análogo 0,7 Vpp positivo a 75 ohms
H Separada/ V sinc, Compuesta,
Nivel TTL, positivo o negativo

Ancho de Banda Máximo

135 MHz

Fuente de poder

AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz

Cable de Señal

15pines-a-15pines D-sub cable, desarmable

Consumo de Energía

Menos de 45W

Dimensiones (P x D x A)

428,0 x 59,5 x 356,0 mm (Without Stand)
428,0 x 204,0 x 433,0 mm (After folding the Stand)

Peso

6,7kg(Con Soporte Simple)

Interfase de Montaje VESA

100mm x 100mm (Para uso con hardware de Montaje especial (Brazo))

Manual del Usuario

Especificaciones

Generales (SyncMaster 193S)

Este monitor puede instalarse en cualquier sistema con Plug & Play compatible. Las interacciones
de los sistemas del monitor y computador proveen las mejores condiciones operativas y
configuración del sistema. En la mayoría de los casos, la instalación del monitor se hará
automáticamente, a menos que el usuario desee seleccionar configuraciones alternas.

Punto aceptable

Para este producto se usa la pantalla TFT LCD fabricada con tecnología avanzada de
semiconductores con una precisión de 99,999%. Pero a veces, los píxeles de color ROJO, VERDE,
AZUL y BLANCO parecen estar brillantes o se pueden ver algunos píxeles negros. Esto no es
debido a una mala calidad y usted puede usarlo con confianza.

z

Por ejemplo, el numero de píxeles de TFT LCD que hay en este producto es 3.932.160.

Nota: El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Consideraciones medioambientales

Operación Temperatura : 50°F ~ 104°F(10°C ~ 40°C)

Humedad : 10% ~ 80%, no-condensación

Almacenamiento Temperatura : -4°F ~113°F (-20°C ~ 45°C)

Humedad : 5% ~ 95%, no-condensación

Capacidad Plug y Play

Manual del Usuario

Especificaciones

Generales (SyncMaster 193S)

Manual del Usuario

Especificaciones

Este monitor tiene un sistema incorporado de manejo de energía llamado Ahorrador de Energía .
Este sistema ahorra energía cambiando el monitor a un modo de bajo consumo de energía cuando no es usado por
cierto periodo de tiempo. El monitor regresa automaticamente a una operación normal cuando se mueve el mouse
del computador o se presiona una tecla del teclado. Para ahorrar energía, apague el monitor cuando no lo
necesite, o cuando no lo use durante largos periodos de tiempo. El sistema del Ahorrador de Energía funciona con
un VESA DPMS de acuerdo a la tarjeta de video instalada en el computador. Use un programa de herramientas
instalado en el computador para instalar esta característica.

Administrador de Energía

Estado Operación normal

Modo de ahorro

energético

EPA/ENERGY 2000

Apagado de la Fuente

de Alimentación

(110Vac)

Indicador de

Suministro de Energía

Verde Verde, intermitente Negro

Consumo de Energía Menos de 45 W Menos de 2 W Menos de 1 W

Este monitor es compatible con EPA E

NERGY STAR

®

y con ENERGY2000

cuando es usado con un computador que está equipado con VESA DPMS.
Como socio de EPA ENERGY STAR® Partner, SAMSUNG ha determinado que
este producto sigue las directrices de E

NERGY STAR

®

sobre eficiencia energética.

(SyncMaster 173S/174V/175V/193S)

Manual del Usuario

Especificaciones

Si la señal transferida del computador es la misma a la de los Modos de Pantalla Prefijados siguientes, la pantalla
se regula automáticamente. Sin embargo, si la señal difiere, la pantalla podría ponerse en blanco mientras el
indicador de suministro de energía LED está prendido. Consulte el manual de la tarjeta de video y regule la pantalla
de la siguiente manera.

Table 1. Preset Timing Modes

Mode de Pantalla Prefijado (SyncMaster 173S/174V/175V/193S)

Modo Pantalla

Frecuencia H

(kHz)

Frecuencia V

(Hz)

Ancho de

Banda

(MHz)

Polaridad

Sync
(H/V)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

MAC., 640 x 480 35,000 66,667 30,240 -/-

MAC., 832 x 624 49,726 74,551 57,284 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Frecuencia H

El tiempo para escanear una línea que conecta horizontalmente el lado
derecho de la pantalla al lado izquierdo es llamado Ciclo Horizontal y el
número inverso del Ciclo Horizontal es llamado Frecuencia H. Unidad
kHz

Frecuencia V

A semejanza de una lámpara fluorescente, la pantalla tiene que repetir la
misma imagen muchas veces por segundo para mostrar una imagen al
usuario. La frecuencia de esta repetición es llamada Frecuencia V o
Frecuencia de Escaneo. Unidad Hz

Manual del Usuario

Información

Samsung Electronics Magyar Rt.
1039, Budapest, Lehel u. 15-17.
Tel: [phone]
Fax: [phone]

http://www.samsung.hu/

ITALY :

Samsung Electronics Italia S.p.a.
Via C. Donat Cattin, 5
20063 Cernusco s/Naviglio (MI)
Servizio Clienti: 199.153.153

http://www.samsung-italia.com/

MEXICO :

SAMSUNG ELECTRONICS MEXICO. S.A. DE C.V.
Saturno NO.44, Col. Nueva Industrial Vallejo
Gustavo A.Madero C.P.07700, Mexico D.F. Mexico
TEL. [phone]
Fax. [phone]
RFC: SEM950215S98

http://www.samsung.com.mx/

NETHERLANDS/BELGIUM/LUXEMBOURG :

Samsung Electronics Benelux B. V.
Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS
Service and informatielijn ;
Belgium :0800-95214, http://www.samsung.be/
Netherlands : 0800-2295214, http://www.samsung.nl/

PANAMA :

Samsung Electronics Latinoamerica( Z.L.) S.A.
Calle 50 Edificio Plaza Credicorp, Planta Baja
Panama
Tel. : [phone]
Tel : [phone](FAST)

http://www.samsung-latin.com/

PERU

Servicio Integral Samsung
Av.Argentina 1790 Lima1. Peru
Tel: [phone]
Fax: [phone]

http://www.samsungperu.com/

PORTUGAL :

SAMSUNG ELECTRONICA PORTUGUESA S.A.
Rua Mario Dioniso, N

o

2 - 1o Drt. 2795-140 LINDA-A-VELHA
Tel. [phone] Fax. [phone]
Free Line 800 220 120

http://www.samsung.pt/

SOUTH AFRICA :

Samsung Electronics,5 Libertas Road, Somerset Office Park,
Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa
Tel : [phone]
Fax : [phone]

http://www.samsung.co.za/

SWEDEN/DENMARK/NORWAY/FINLAND :

Samsung Electronics AB
Box 713
S-194 27 UPPLANDS VASBY
SVERIGE
Besoksadress : Johanneslundsvagen 4
Samsung support Sverige: 020-46 46 46
Samsung support Danmark : 8088-4646
Samsung support Norge: 8001-1800
Samsung support Finland: 0800-118001
Tel [phone]
Fax [phone]

http://www.samsung.se/

AUSTRALIA :

Samsung Electronics Australia Pty Ltd.
Customer Response Centre
7 Parkview Drive, Homebush Bay NSW 2127
Tel : [phone]

http://www.samsung.com.au/

BRAZIL :

Samsung Eletronica da Amazonia Ltda.
R. Prof. Manoelito de Ornellas, 303, Terro B
Chacara Sto. Antonio, CEP : 04719-040
Sao Paulo, SP
SAC : 0800 124 421

http://www.samsung.com.br/

CANADA :

Samsung Electronics Canada Inc.
Samsung Customer Care
7037 Financial Drive
Mississauga, Ontario
L5N 6R3
Tel. : 1-800-SAMSUNG (1-800-726-7864)
Fax. : [phone]

http://www.samsung.ca/

CHILE :

SONDA S.A.
Teatinos 550, Santiago Centro, Santiago, Chile
Fono: 56-2-5605000 Fax: [phone]
56-2-800200211

http://www.sonda.com/
http://www.samsung.cl/

COLOMBIA :

Samsung Electronics Colombia
Cra 9 No 99A-02 Of. 106
Bogota, Colombia
Tel.: [phone]
Fax: (571) 618 - 2068

http://www.samsung-latin.com/

e-mail : [email protected]

ESPANA :

Samsung Electronics Comercial Iberica, S.A.
Ciencies, 55-65 (Poligono Pedrosa) 08908
Hospitalet de Llobregat (Barcelona)
Tel. : [phone]
Fax. : [phone]

http://samsung.es/

FRANCE :

SAMSUNG ELECTRONICS FRANCE Service
Paris Nord 2
66 rue des Vanesses
BP 50116 Villepinte
95950 Roissy CDG Cedex
Tel : [phone]
Fax : [phone]

http://www.samsungservices.com/

GERMANY :

TELEPLAN Rhein-Main GmbH
Feldstr. 16
64331 Weiterstadt
T. 06151/957-1306
F. 06151/957-1732
* EURO 0.12/Min

http://www.samsung.de/

HUNGARY :

FAX : [phone]

UKRAINE :

SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE IN UKRAINE
4 Glybochitska str.
Kiev, Ukraine
Tel. [phone]
Fax [phone]
Toll-free 8-800-502-0000

http://www.samsung.com.ua/

United Kingdom :

Samsung Electronics (UK) Ltd.
Samsung House, 225 Hook Rise South
Surbiton, Surrey KT6 7LD
Tel. : [phone]
Fax. : [phone]
< European Service Center & National Service >
Stafford Park 12 Telford, Shropshire, TF3 3BJ
Tel. : [phone]
Fax. : [phone]

http://samsungservice.co.uk/

U.S.A. :

Samsung Electronics America
Service Division
400 Valley Road, Suite 201
Mount Arlington, NJ 07856
Tel. : 1-800-SAMSUNG (1-800-726-7864)
Fax. : [phone]

http://samsungusa.com/

IMPORTADO POR: SAMSUNG ELECTRONICS MEXICO. S.A. DE C.V.

Saturno NO.44, Col. Nueva Industrial Vallejo
Gustavo A.Madero C.P.07700, Mexico D.F. Mexico
TEL. [phone]

EXPORTADO POR: Samsung Electronics CO.,LTD.

416, Mae tan-3dong, Yeongtong-gu,
Suwon City, Kyoungki-Do Korea

THAILAND :

HAI SAMSUNG SERVICE CENTER
MPA COMPLEX BUILDING,1st-2nd Floor
175 SOI SUEKSA VIDHAYA SATHON SOI 12
SILOM ROAD ,SILOM,BANGRAK
BANGKOK 10500
TEL : [phone]

Manual del Usuario

Información

•

Dot Pitch (Ancho de Punto)

La imagen en el monitor está compuesta de puntos de color rojo, verde y azul. Mientras más
cercanos estén, mejor será la nitidez. La distancia entre dos puntos del mismo color es
llamada "dot pitch". Unidad: mm

•

Frecuencia Vertical

La pantalla debe ser dibujada varias veces en un intervalo de un segundo a fin de crear y mostrar
una imagen al usuario. La frecuencia de esta repetición es llamada Frecuencia Vertical o
Tasa de Refresco. Unidad: Hz

Ejemplo: Si la misma luz se repite 60 veces por segundo, esto es considerado como 60 Hz. En este
caso, se detecta una intermitencia en la pantalla. Para evitar este problema, se usa el
Modo-Intermitencia que usa una frecuencia vertical sobre 70 Hz.

•

Frecuencia Horizontal

El tiempo que toma para escanear una línea que conecta horizontalmente el extremo derecho con
el extremo izquierdo de la pantalla es llamado Ciclo Horizontal . Al número inverso del
Ciclo Horizontal se le llama Frecuencia Horizontal. Unidad: kHz

•

Métodos de Entrelazamiento y No-Entrelazamiento

A la muestra de las líneas horizontales en la pantalla, desde el tope hasta la base, se le llama
método de No-Entrelazamiento, mientras que a la muestra de líneas impares y luego
líneas pares alternativamente se le llama método de Enlazamiento. El método de
No-Entrelazamiento es usado por la mayoría de monitores para asegurar una imagen clara. El
método de Entrelazamiento es el mismo que se usa en la TV.

•

Plug & Play (Enchufar y Operar)

Esta es una función que otorga al usuario la mejor calidad de pantalla, permitiendo al monitor y al
computador intercambiar información automáticamente. Este monitor cumple con el estándar
internacional VESA DDC para la función Plug & Play.

•

Resolución

Al número de puntos que se alínean vertical y horizontalmente para formar la imagen se le llama
"resolución". Este número muestra la precisión de la pantalla. Es bueno tener una resolución alta
para realizar tareas múltiples ya que se puede mostrar más informació en la pantalla.

Ejemplo: Si la resolución es 1024 X 768, esto significa que la pantalla está compuesta de 1024
puntos horizontales (resolución horizontal) y 768 líneas verticales (resolución vertical).

FCC Information

User Instructions

The Federal Communications Commission Radio Frequency Interference Statement includes the
following warning:

Note:

This equipment has been tested and found to comply with the limits for a Class B digital
device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates,
uses, and can radiate radio frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television receptions, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the interference by one or more of
the following measures:

z Reorient or relocate the receiving antenna.
z Increase the separation between the equipment and receiver.

z

Connect the equipment into an outlet on a circuit different from that to which the receiver is

connected.

z Consult the dealer or an experienced radio/TV technician for help.

User Information

Changes or modifications not expressly approved by the party responsible for compliance could
void the user's authority to operate the equipment. If necessary, consult your dealer or an
experienced radio/television technician for additional suggestions. You may find the booklet called
How to Identify and Resolve Radio/TV Interference Problems helpful. This booklet was prepared
by the Federal Communications Commission. It is available from the U.S. Government Printing
Office, Washington, DC 20402, Stock Number 004-000-00345-4.

The party responsible for product compliance:
SAMSUNG ELECTRONICS CO., LTD
America QA Lab of Samsung
3351 Michelson Drive,
Suite #290, Irvine, CA92612 USA
Tel) 949-975-7310
Fax) 949-922-8301

Warning

User must use shielded signal interface cables to maintain FCC compliance for the product.

Provided with this monitor is a detachable power supply cord with IEC320 style terminations. It
may be suitable for connection to any UL Listed personal computer with similar configuration.
Before making the connection, make sure the voltage rating of the computer convenience outlet is
the same as the monitor and that the ampere rating of the computer convenience outlet is equal to
or exceeds the monitor voltage rating.
For 120 Volt applications, use only UL Listed detachable power cord with NEMA configuration 5­15P type (parallel blades) plug cap. For 240 Volt applications use only UL Listed Detachable
power supply cord with NEMA configuration 6-15P type (tandem blades) plug cap.

IC Compliance Notice

This Class B digital apparatus meets all requirements of the Canadian Interference-Causing

Regulatory

User’s Manual

Information

Equipment Regulations of ICES-003.

Cet appareil Numérique de classe B respecte toutes les exigences du Règlemont NMB-03 sur les
équipements produisant des interférences au Canada.

MPR II Compliance

This monitor complies with SWEDAC(MPR II) recommendations for reduced electric and magnetic
fields.

European Notice(Europe Only)

Products with the CE marking comply with the EMC Directive(89/336/EEC), (92/31/EEC),
(93/68/EEC) and the Low Voltage Directive (73/23/EEC) issued by the Commission of the
European Community.
Compliance with these directives implies conformity to the following European Norms:

z EN55022:1998+A1:2000 - Radio Frequency Interference
z EN55024:1998 - Electromagnetic Immunity of Information Technology Equipment

z

EN61000-3-2:1995+A1/A2:1998 - Power Line Harmonics

z

EN61000-3-3:1995 - Voltage Fluctuations

PCT Notice

VCCI

This is a Class B product based on the standard of the Voluntary Control Council for Interference
by Information Technology Equipment (VCCI). If this is used near a radio or television receiver in
a domestic environment, it may cause radio interference. Install and use the equipment according
to the instruction manual.

TCO'95-Ecological requirements for personal computers (TCO'95 applied model only)

AB general requirements
AB2 Written Eco-document acompanying the products

Congratulations! You have just purchased a TCO'95 approved and labelled product! Your choice
has provided you with a product developed for professional use. Your purchase has also
contributed to reducing the burden on the environment and to the further development of
environmentally-adapted electronic products.

Why do we have environmentally-labelled monitors?

In many countries, environmental labelling has become an established method for encouraging
the adaptation of goods and services to the environment.The main problem as far as monitors and
other electronic equipment are concerned is that environmentally harmful substances are used
both in the products and during their manufacture. Since it has not been possible so far for the
majority of electronic equipment to be recycled in a satisfactory way, most of these potentially
damaging substances sooner or later enter Nature.

There are also other characteristics of a monitor, such as energy consumption levels, that are
important from both the working and natural environment viewpoints. Since all types of
conventional electricity generation have a negative effect on the environment (acidic and climate­influencing emissions, radioactive waste, etc.) it is vital to conserve energy. Electronic equipment
in offices consumes an enormous amount of energy, since it is often routinely left running
continuously.

What does labelling involve?

This product meets the requirements for the TCO'95 scheme, which provides for international
environmental labelling of monitors. The labelling scheme was developed as a joint effort by the
TCO (The Swedish Confederation of Professional Employees), Naturskyddsforeningen (The
Swedish Society for Nature Conservation) and NUTEK (The National Board for Industrial and
Technical Development in Sweden).

The requirements cover a wide range of issues: environment, ergonomics, usability, emission of
electrical and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands concern among other things restrictions on the presence and use of
heavy metals, brominated and chlorinated flame retardants, CFCs (freons), and chlorinated
solvents. The product must be prepared for recycling and the manufacturer is obliged to have an
environmental plan, which must be adhered to in each country where the company conducts its
operations policy. The energy requirements include a demand that the monitor after a certain
period of inactivity shall reduce its power consumption to a lower level, in one or more stages. The
length of time to reactivate the monitor shall be reasonable for the user.

Labelled products must meet strict environmental demands, for example in respect of the
reduction of electric and magnetic fields, along with physical and visual ergonomics and good
usability.

TCO Development Unit 1996-11-29
On the page this folder you will find a brief summary of the environmental requirements met by
this product.
The complere environmental criteria document may be ordered from:
TCO Development Unit
S-11494 Stockholm
Sweden
Fax: [phone]
E-mail (Internet):

[email protected]

Current information regarding TCO'95-approved and labelled products may also
be obtained via the Internet, using the address:

http://www.tco-info.com/

TCO'95 is a co-operative project between(3 logos)

Environmental Requirements

Brominated flame retardants are present in printed circuit boards, cables, wires, casings and
housings. In turn, they delay the spread of fire. Up to thirty percent of the plastic in a computer
casing can consist of flame retardant substances. These are related to another group of
environmental toxins, PCBs, which are suspected to give rise to similar harm, including
reproductive damage in fish eating birds and mammals, due to the bioaccumulative processes.
Flame retardants have been found in human blood and researchers fear that disturbances in
foetus development may occur.

z

TCO'95 demand requires that plastic components weighing more than 25 grams must not

contain organically bound chlorine and bromine.

Lead

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the
nervous system and in higher doses, causes lead poisoning.

z

TCO'95 requirement Permits the inclusion of lead since no replacement has yet been

developed.

Cadmium

Cadmium is present in rechargeable batteries and in the colour generating layers of certain
computer displays. Cadmium damages the nervous system and is toxic in high doses.

z TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per

million) of cadmium. The colour-generating layers of display screens must not contain any

cadmium.

Mercury

Mercury is sometimes found in batteries, relays and switches. Mercury damages the nervous
system and is toxic in high doses.

z TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per

million) of mercury. It also demands that no mercury is present in any of the electrical or

electronics components concerned with the display unit.

CFCs (freons)

CFCs (freons) are sometimes used for washing printed circuit boards and in the manufacturing of
expanded foam for packaging. CFCs break down ozone and thereby damage the ozone layer in
the stratosphere, causing increased reception on Earth of ultraviolet light with consequent
increased risks of skin cancer (malignant melanoma).

z

The relevant TCO'95 requirement: Neither CFCs nor HCFCs may be used during the

manufacturing of the product or its packaging.

TCO'99-Ecological requirements for personal computers (TCO'99 applied model only)

Congratulations!

You have just purchased a TCO'99 approved and labelled product! Your choice has provided you
with a product developed for professional use. Your purchase has also contributed to reducing the
burden on the environment and also to the further development of environmentally adapted
electronics products.

This product meets the requirements for the TCO'99 scheme which provides for an international
environmental and quality labelling labelling of personal computers. The labelling scheme was
developed as a joint effort by the TCO(The Swedish Confederation of Professional Employees),
Svenska Naturskyddsforeningen(The Swedish Society for Nature Conservation), Statens
Energimyndighet(The Swedish National Energy Administration) and SEMKO AB.

The requirements cover a wide range of issuse: environment, ergonomics, usability, reduction of
electric and magnetic fields, energy consumption and electrical safety.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging
the adaptation of goods and services to the environment. The main problem, as far as computers
and other electronics equipment are concerned, is that environmentally harmful substances are
used both in the products and during their manufacture. Since it is not so far possible to
satisfactorily recycle the majority of electronics equipment, most of these potentially damaging
substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are
important from the viewpoints of both the work (internal) and natural (external) environments.
Since all methods of electricity generation have a negative effect on the environment (e.g. acidic
and climate-influencing emissions, radioactive waste), it is vital to save energy. Electronics
equipment in offices is often left running continuously and thereby consumes a lot of energy.

What does labelling involve?

The environmental demands has been developed by Svenska Naturskyddsforeningen (The
Swedish Society for Nature Conservation). These demands impose restrictions on the presence
and use of heavy metals, brominated and chlorinated flame retardants, CFCs(freons)and
chlorinated solvents, among other things. The product must be prepared for recycling and the
manufacturer is obliged to have an environmental policy which must be adhered to in each
country where the company implements its operational policy.

The energy requirements include a demand that the computer and/or display, after a certain
period of inactivity, shall reduce its power consumption to a lower level in one or more stages. The
length of time to reactivate the computer shall be reasonable for the user.

Below you will find a brief summary of the environmental requirements met by this product. The
complete environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden
Fax: [phone]
Email (Internet):

[email protected]

Current information regarding TCO'99 approved and labelled products may also be obtained via
the Internet, using the address: http://www.tco-info.com/

Environmental requirements
Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their
purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer
casing can consist of flame retardant substances. Most flame retardants contain bromine or
chloride, and those flame retardants are chemically related to another group of environmental
toxins, PCBs. Both the flame retardants containing bromine or chloride and the PCBs are
suspected of giving rise to severe health effects, including reproductive damage in fish-eating
birds and mammals, due to the bio-accumulative* processes. Flame retardants have been found
in human blood and researchers fear that disturbances in foetus development may occur.

The relevant TCO'99 demand requires that plastic components weighing more than 25 grams
must not contain flame retardants with organically bound bromine or chlorine. Flame retardants
are allowed in the printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain
computer displays. Cadmium damages the nervous system and is toxic in high doses. The
relevant TCO'99 requirement states that batteries, the colour-generating layers of display screens
and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and
is toxic in high doses. The relevant TCO'99 requirement states that batteries may not contain any
mercury. It also demands that mercury is not present in any of the electrical or electronics
components associated with the labelled unit. There is however one exception. Mercury is, for the
time being, permitted in the back light system of flat panel monitors as today there is no
commercially available alternative. TCO aims on removing this exception when a Mercury free
alternative is available.

CFCs (freons)

The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the
manufacture and assembly of the product. CFCs (freons) are sometimes used for washing printed
circuit boards. CFCs break down ozone and thereby damage the ozone layer in the stratosphere,
causing increased reception on earth of ultraviolet light with e.g. increased risks of skin cancer
(malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the
nervous system and in higher doses, causes lead poisoning. The relevant TCO'99 requirement
permits the inclusion of lead since no replacement has yet been developed.

TCO'03-Ecological requirements for personal computers (TCO'03 applied model only)

Congratulations!

The display you have just purchased carries the TCO'03 Displays label. This means that your
display is designed, manufactured and tested according to some of the strictest quality and
environmental requirements in the world. This makes for a high performance product, designed
with the user in focus that also minimizes the impact on our natural environment.

Some of the features of the TCO'03 Display requirements:

Ergonomics

Good visual ergonomics and image quality in order to improve the working environment for the
user and to reduce sight and strain problems. Important parameters are luminance, contrast,
resolution, reflectance, colour rendition and image stability.

Energy

z Energy-saving mode after a certain time - beneficial both for the user and the environment

z

Electrical safety

Emissions

z

Electromagnetic fields

z Noise emissions

Ecology

z The product must be prepared for recycling and the manufacturer must have a certified

environmental management system such as EMAS or ISO 14 000

z

Restrictions on

o chlorinated and brominated flame retardants and polymers
o heavy metals such as cadmium, mercury and lead.

The requirements included in this label have been developed by TCO Development in cooperation
with scientists, experts, users as well as manufacturers all over the world. Since the end of the
1980s TCO has been involved in influencing the development of IT equipment in a more user­friendly direction. Our labelling system started with displays in 1992 and is now requested by
users and IT-manufacturers all over the world.

For more information, Please visit

www.tcodevelopment.com

Medical Requirement

TCO'03 Recycling Information (TCO'03 applied model only)

For recycling information for TCO'03 certified monitors, for the residents in the following countries,
please contact the company corresponding to your region of residence. For those who reside in
other countries, please contact a nearest local Samsung dealer for recycling information for the
products to be treated in environmentally acceptable way.

[U.S.A. Residents Only] [European Residents Only]

U.S.A. SWEDEN NORWAY

GERMANY

COMPANY

Solid Waste Transfer &
Recycling Inc

ELKRETSEN Elektronikkretur AS vfw AG

ADDRESS

442 Frelinghuysen Ave
Newark, NJ 07114

ELKRETSEN Box
1357, 111 83
Stockholm
Barnhusgatan 3, 4 tr.

6454 Etterstad 0602 Oslo
Fyrstikkalln 3B

Max Plank Strasse 42
50858 Collogne
Germany

TELEPHONE [phone]

08-545 212 90 23 06 07 40 49 0 2234 9587 - 0

FAX Fax: [phone] 212 99 23 06 07 41

E­MAIL

none

[email protected] [email protected] [email protected]

HOME
PAGE

http://www.bcua.org/Solid
Waste_Disposal.htm

http://www.el­kretsen.se/

http://www.elretur.no/

Classifications:

In accordance with UL 2601-1/IEC 60601-1, the product is cssified as Continuous duty Class I
equipment, which is not protected against ingress of liquids. The product is not suitable for use in
the presence of a flammable anaesthetic mixture with air or with oxygen or nitrous oxide.

EMC

This equipment has been tested and found to comply with the limits for medical devices to the IEC
601-1-2:1994. These limits are designed to provide reasonable protection against harmful
interference in a typical medical installation. This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in accordance with the instructions, may cause
harmful interference to other devices in the vicinity. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment does cause harmful
interference to other devices, which can be determined by turning the equipment off and on, the
user is encouraged to try to correct the interference by one or more of the following measures:

z Reorient or relocate the receiving device.
z Increase the separation between the equipment.
z Connect the equipment into an outlet on a circuit different from that to which the other device

(s) are connected.

z

Consult the manufacturer or field service technician for help.

Video In / RS 232 / Video Out

Accessories equipment connected to the analog and digital interfaces must be certified to the
respective IEC standards (i.e. IEC 950 for data processing equipment and IEC 601-1 for medical
equipment.) Furthermore all configurations shall comply with the system standard IEC 601-1-1.
Everybody who connects additional equipment to the signal input part or signal output part
configures a medical system, and is therefore, responsible that the system complies with the
requirements of the system standard IEC 601-1-1. If in doubt, consult the technical services
department or your local representative.

Transport and Storage Limitations:

Temperature Range of -40°C to +70°C
Relative Humidity of 10 -95%, non-condensing

* Bio-accumulative is defined as substances which accumulate within living organisms.
** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

Mercury Statement (LCD Monitor, LCD TV, DLP Projection TV, Projector for USA only)

LAMP(S) INSIDE THIS PRODUCT CONTAIN MERCURY AND MUST BE RECYCLED OR
DISPOSED OF ACCORDING TO LOCAL, STATE OR FEDERAL LAWS
For details see lamprecycle.org, eiae.org, or call 1-800-Samsung

Manual del Usuario

Información

•

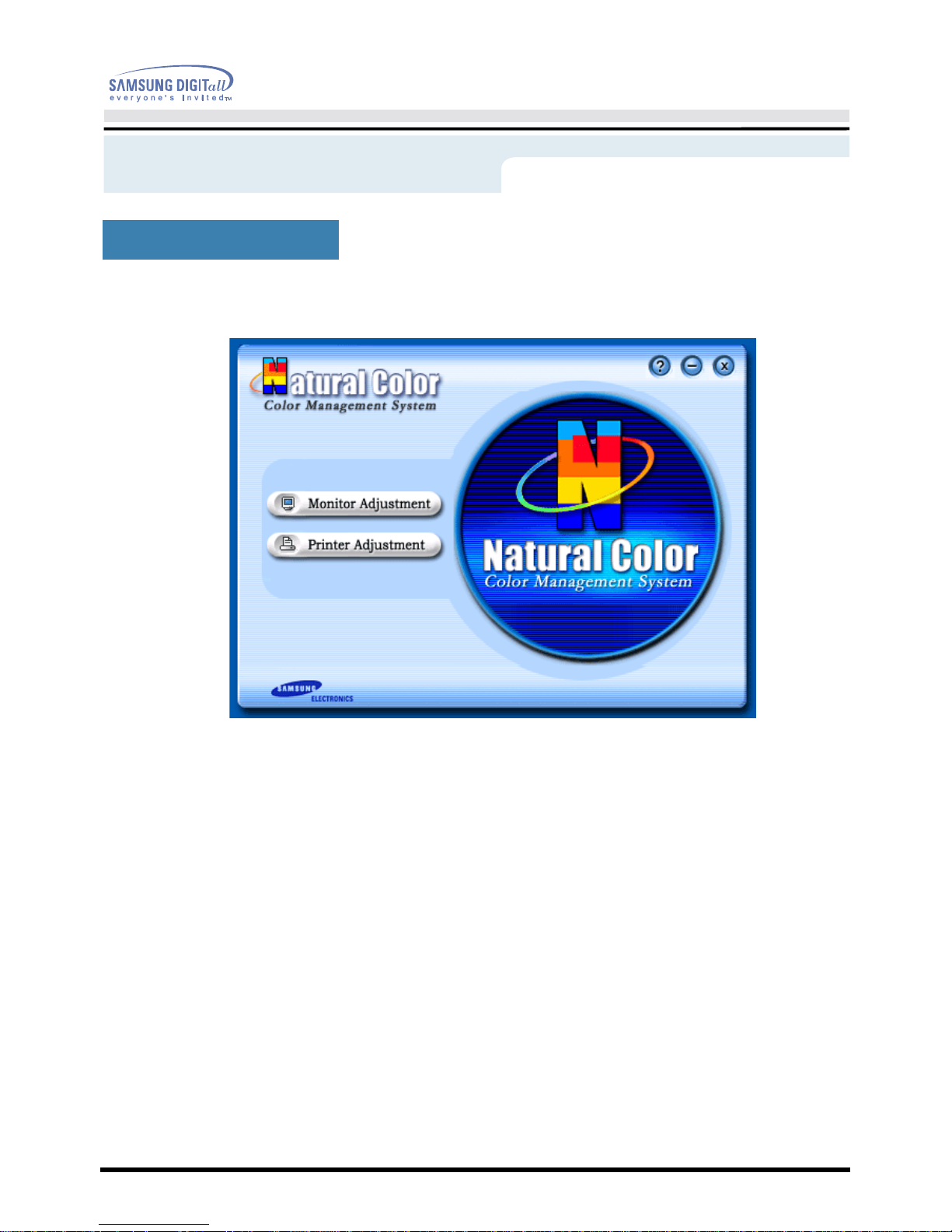

Programa de Software Color Natural

Uno de los problemas recientes que surge cuando se usa un computador es que el color de las imágenes
impresas por medio de una impresora o que fueron obtenidas por medio de un escáner o una cámara digital
no son las mismas como las que se muestran en el monitor.
El S/W Color Natural es la solución precisa para este problema. Es un sistema de administración del color,
desarrollado por Samsung Electronics en asociación con Korea Electronics y Telecommunications Research
Institute (ETRI). Este sistema está disponible sólamente para los monitores samsung y hace que el color de
las imagenes del monitor sea el mismo que el de las imágenes impresas o escaneadas.
Para mayor información refiérase a Ayuda (F1) del programa de software.

Instalación del software Color Natural

Inserte el CD, que va incluído con el monitor Samsung, en la unidad del CD-ROM. Luego, la pantalla inicial
del programa de instalación será ejecutada. Haga clic en Color Natural de la pantalla inicial para instalar el
software Color Natural. Para instalar el programa manualmente, inserte el CD, que va incluído con el monitor
Samsung, en la unidad del CD-ROM, haga clic en el botón [Iniciar] de Windows y luego seleccione [Ejecutar].
Entre D:\color\eng\setup.exe y luego presione la tecla <Intro(Enter)>.
(Si la unidad donde es insertada el CD no es D:\, entonces entre la unidad aplicable.)

Borrado del programa de software Color Natural

Seleccione [Configuración]/[Panel de control] en el menú [Inicio] y luego haga un doble clic en
[Agregar/Quitar].
Seleccione Color Natural de la lista y haga clic en el botón [Agregar/Quitar].

Color Natural

Manual del Usuario

Información

Para Obtener una Mejor Presentación

1. Ajuste la resolución de la comp utadora y la velocidad de inyección de la pantalla (intervalo
de actualización) del panel de control de la computadora, como se indica a continuación,
para que disfrute de la mejor calidad de imagen. Usted puede tener una calidad irregular
de imagen en la pantalla si la mejor calidad de imagen no se provee en TFT-LCD.

{ Resolución: 1024 x 768
{ Frecuencia Vertical (actualización): 60 Hz

2. Para este producto se u s a la pantalla TFT LCD fabricada con tecnología avanzada de
semiconductores con una precisión de 99.999%. Pero a veces, los píxeles de color
ROJO, VERDE, AZUL y BLANCO parecen estar brillantes o se pueden ver algunos
píxeles negros. Esto no es debido a una mala calidad y usted puede usarlo con confianza.

{ Por ejemplo, el numero de píxeles de TFT LCD que hay en este producto es

2,359,296.

3. Cuando limpie el monitor y el panel exterior, por favor aplique con un paño suave y seco
la pequeña cantidad de limpiador que se recomienda, y púlalo. No apliq ue fuerza al área
del LCD sino estregue suavemente. Si se aplica mucha fuerza, puede man c harse.

4. Si no está satisfecho con la calidad de la imagen, puede lograr mejor calidad de imagen al
llevar a cabo la "función de ajuste automático" en la pantalla que aparece cuando se
presiona el botón de cierre de ventana. Si hay todavía ruido después del ajuste
automático, use la función de ajuste FINO / GRUESO.

5. Si el aparato muestra una imagen fija durante un largo período de tiempo, puede quedar
una imagen residual o cierta indefinición.
Establezca el modo de ahorro de energía o configure un protector de pantalla con una
imagen en movimiento, cuando sea necesario dejar desatendido el monitor duran te un
largo período de tiempo.

INFORMACIÓN de PRODUCTO (Libre de retención de imágenes)

Los monitores de LCD y las TV pueden tener retención de la imagen al cambiar desde una
imagen a otra, especialmente después de visualizar una imagen inmóvil durante mucho tiempo.
Esta guía describe el uso correcto de los productos LCD para protegerlos contra la retención de
imágenes.

¿

Qué es la Retención de imágenes?

Durante el funcionamiento normal de un panel LCD, no se produce la retención de
imágenes de píxeles. Sin embargo, si se visualiza la misma imagen durante mucho
tiempo, se acumula una leve diferencia en carga eléctrica entre los dos electrodos que
contienen el cristal líquido. Esto puede provocar la acumulación del cristal líquido en
ciertas áreas de la pantalla. Como resultado, se conserva la imagen anterior al cambiar
a una nueva imagen de video. Todos los productos de imagen, incluyendo las LCD,
son vulnerables a la retención de imágenes. No es un defecto del producto.

Siga las sugerencias a continuación para proteger su LCD frente a la retención de
imágenes

Power Off (Apagado), Screen Saver (Protector de pantalla), o Modo Power
Save

(

Ahorro de ener

g

ía)

Ejemplo)

z Apague la alimentación cuando se visualice una imagen estática.

z Utilice un Protector de pantalla si es posible

z Configure el monitor para que se apague con el esquema de alimentación de

Propiedades de Pantalla del equipo informático.

- Apague la alimentación durante 4 horas después de 24 horas de uso

- Apague la alimentación durante 2 horas después de 12 horas de uso

- Se recomienda un protector de pantalla de un color o una imagen en
movimiento.

Sugerencias para aplicaciones específicas

Ejemplo) Aeropuertos, estaciones de tránsito, mercados bursátiles, bancos, y
sistemas de control
Se recomienda configurar el subprograma Pantalla del sistema como se indica
a continuación:

Visualizar la información junto con la imagen de un Logotipo o en
movimiento.

Ciclo: Visualizar la información durante 1 hora seguida por la visualización del
Logotipo o la imagen móvil durante 1 minuto.

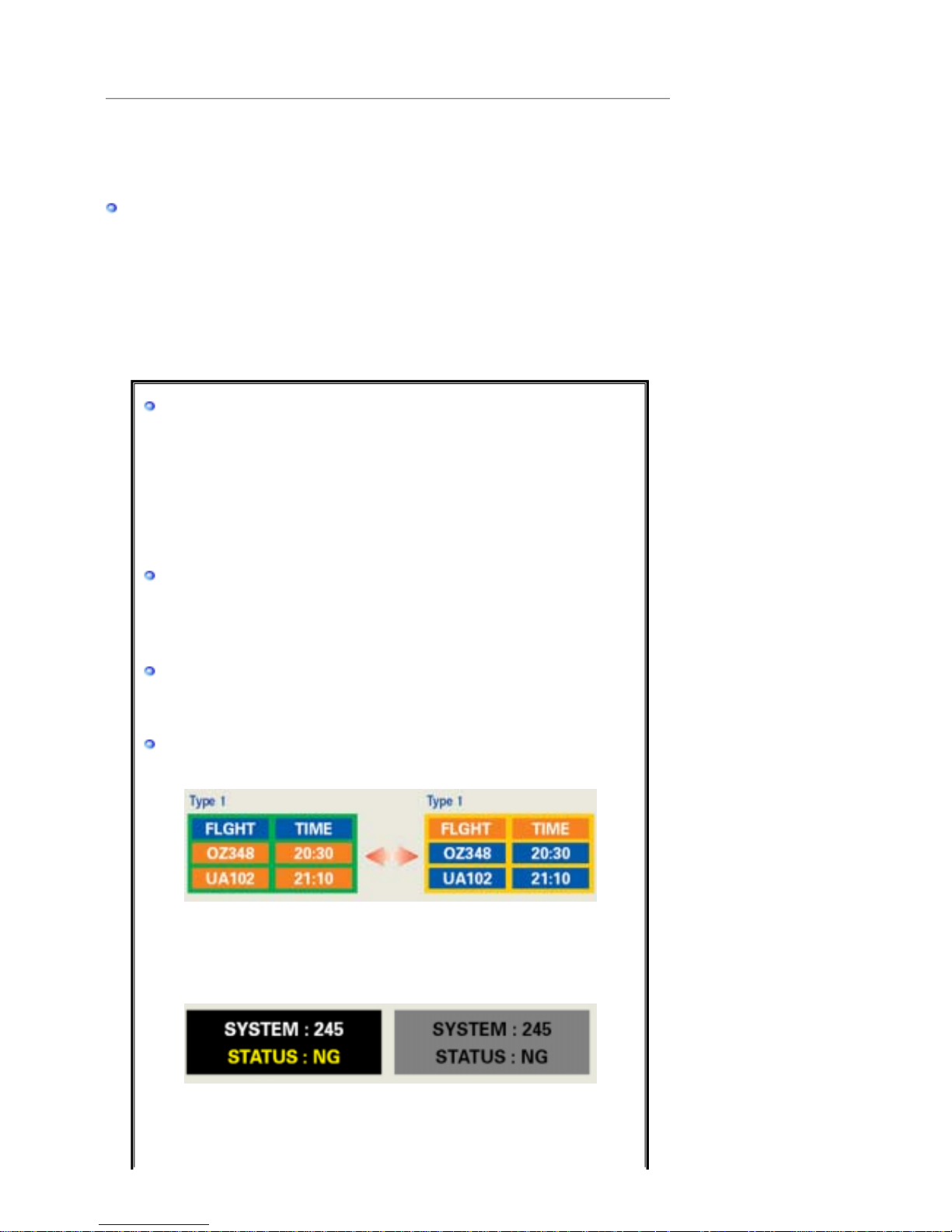

Cambiar la información del color periódicamente (Usar 2 colores
distintos

)

.

Ejemplo) Rotar la información del color con 2 colores cada 30 minutos.

Evitar el uso de una combinación de caracteres y de color del fondo con gran
diferencia de luminiscencia.
Evitar el uso de los colores grises, que pueden causar fácilmente la retención
de imágenes.

z Evitar: Colores con gran diferencia en la luminiscencia (blanco y negro, gris)

Ejemplo)

z Configuración recomendada: Colores brillantes con poca diferencia en

luminiscencia

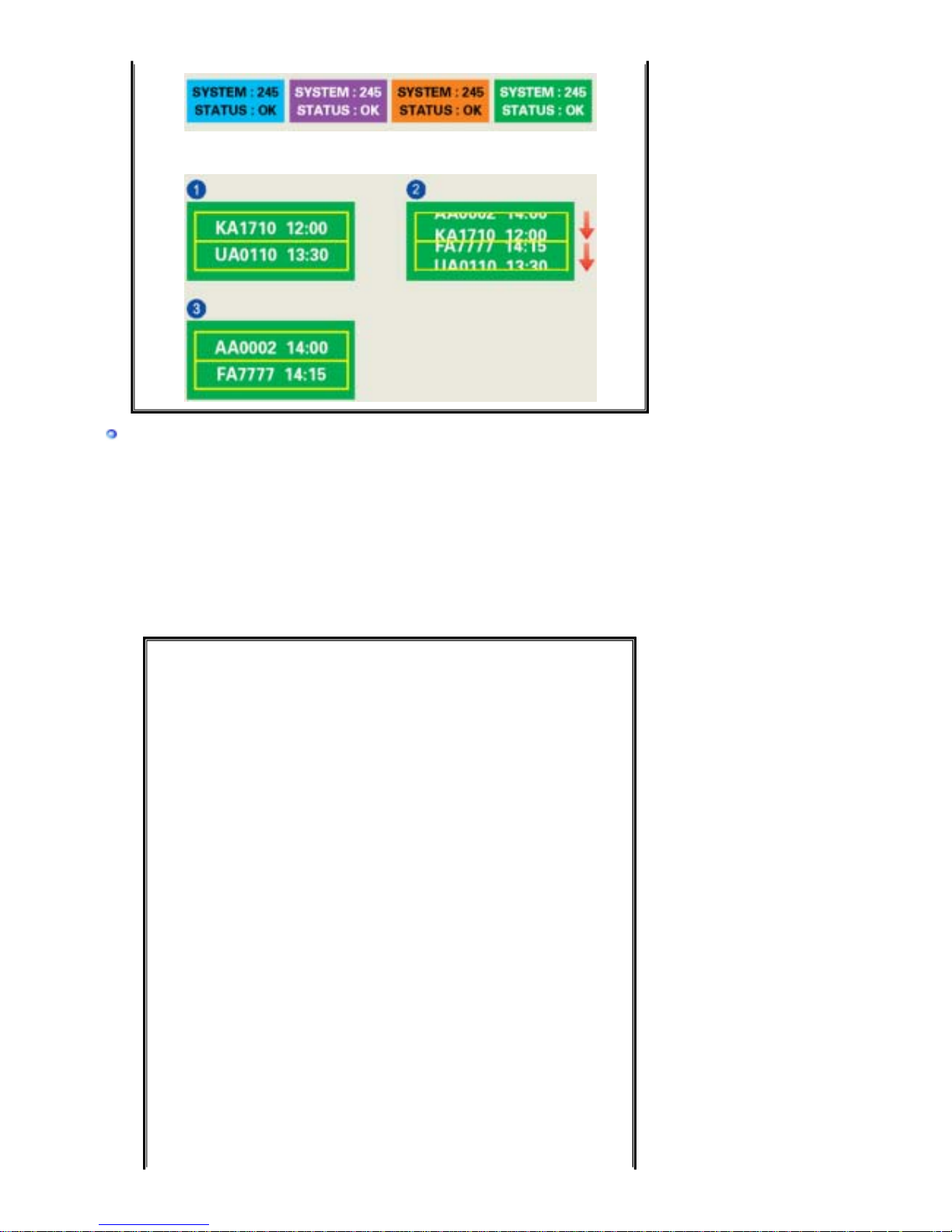

- Cambiar el color de los caracteres y el color del fondo cada 30 minutos
Ejemplo)

- Cada 30 minutos, cambiar los caracteres con el movimiento.
Ejemplo)

La mejor manera de proteger el monitor frente a la retención de imágenes es
configurar el PC o el sistema para usar un programa protector de pantalla
cuando no se está utilizando.

La retención de imágenes puede no ocurrir cuando un panel LCD se utiliza bajo
condiciones normales.
Las condiciones normales se definen como modelos de video que cambian

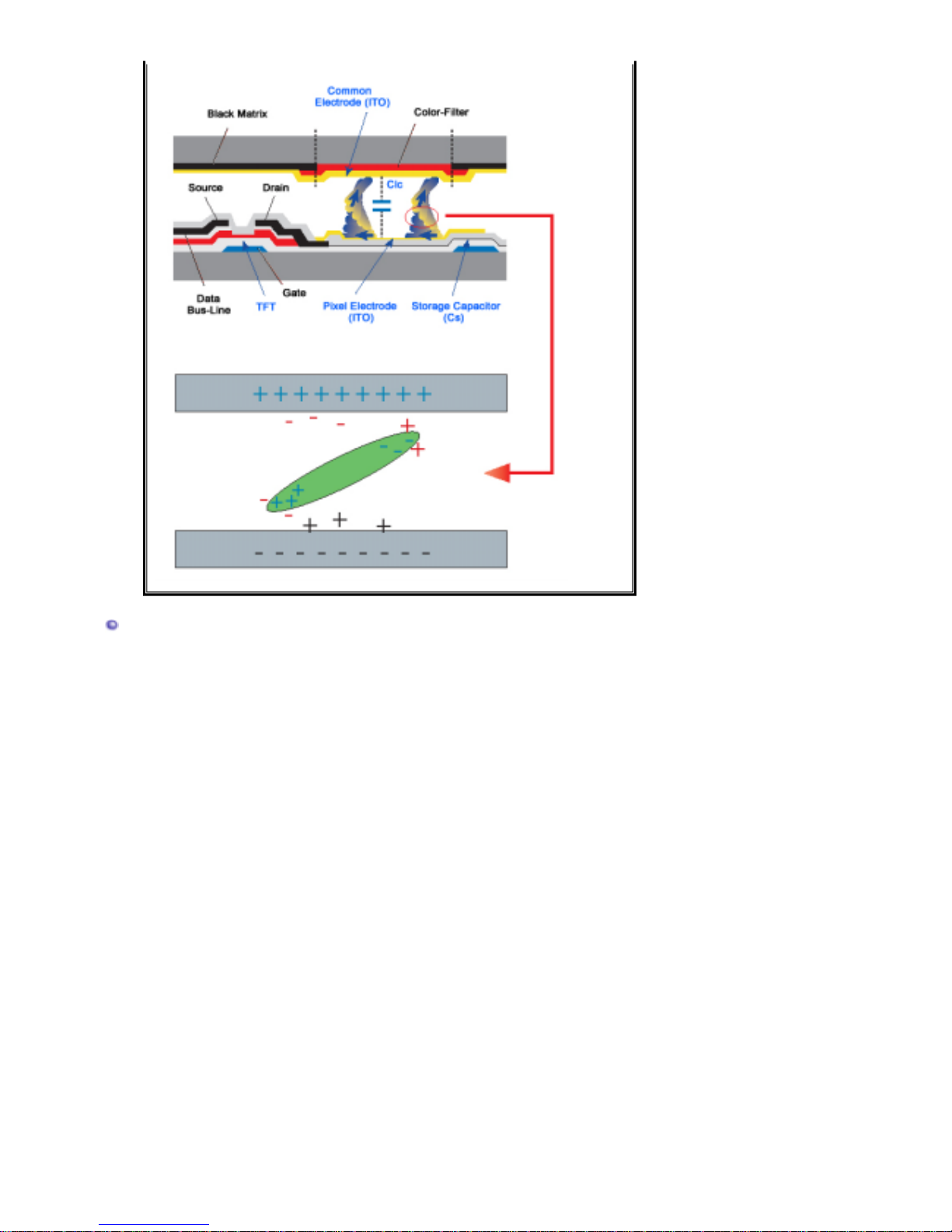

continuamente. Cuando el panel LCD se utiliza durante mucho tiempo con un modelo
fijo (más de 12 horas), puede haber una pequeña diferencia en voltaje entre los
electrodos que usan el cristal líquido (LC) en un píxel.La diferencia de voltaje entre los
electrodos aumenta con el tiempo, forzando al cristal líquido. Cuando ocurre esto, la
imagen anterior puede verse cuando se cambia el modelo.
Para prevenir esto, debe disminuirse la diferencia del voltaje acumulado.

Este monitor LCD cumple con la norma ISO13406-2, Sin píxeles defectuosos, de
Clase II.

Manual del Usuario

Información

La información de este manual está sujeta a cambios sin previo aviso.
© 2003 Samsung Electronics Co., Ltd. Todos los derechos reservados.

Está estrictamente prohibida la reproducción de este manual, por cualquier medio, sin el permiso escrito de
Samsung electronics Co., Ltd .

Samsung electronics Co., Ltd. no será responsable de los errores incurridos aquí o de los daños
consiguientes o incidentales relacionados con el suministro, interpretación o uso de este material.

El logotipo "Samsung" son marcas registradas de Samsung Electronics Co., Ltd.; "Microsoft",
"Windows" y "Windows NT" son marcas registradas de Microsoft Corporation; "VESA", "DPMS" y "DDC" son
marcas registradas de Video Electronics Standard Association; el nombre y logotipo "ENERGY STAR" son
marcas registradas de la Agencia de Protección Ambiental de EE.UU. (APA). Como socio de ENERGY
STAR, Samsung Electronics Co., Ltd. ha determinado que este producto cumple con las directrices de
ENERGY STAR sobre eficiencia energética. Todos los demás nombres mencionados aquí podrían ser
marcas comerciales o marcas registradas de sus respectivos dueños.

Autoridad
