SyncMaster 192B/192T

Hovedside Visning på skjermen

Sikkerhetsinstruksjoner Problemløsning

Notasjon Sjekkliste Strøm Spørsmål og svar Installasjon Selvtestfunksjon Rengjøring Annet

Introduksjon Spesifikasjoner

Pakke ut Generelle spesifikasjoner Front Forhåndsinnstilte visningsmodi Bakside Strømsparing

Oppsett Informasjon

Koble til skjermen Service Installere skjermdriveren Betingelser

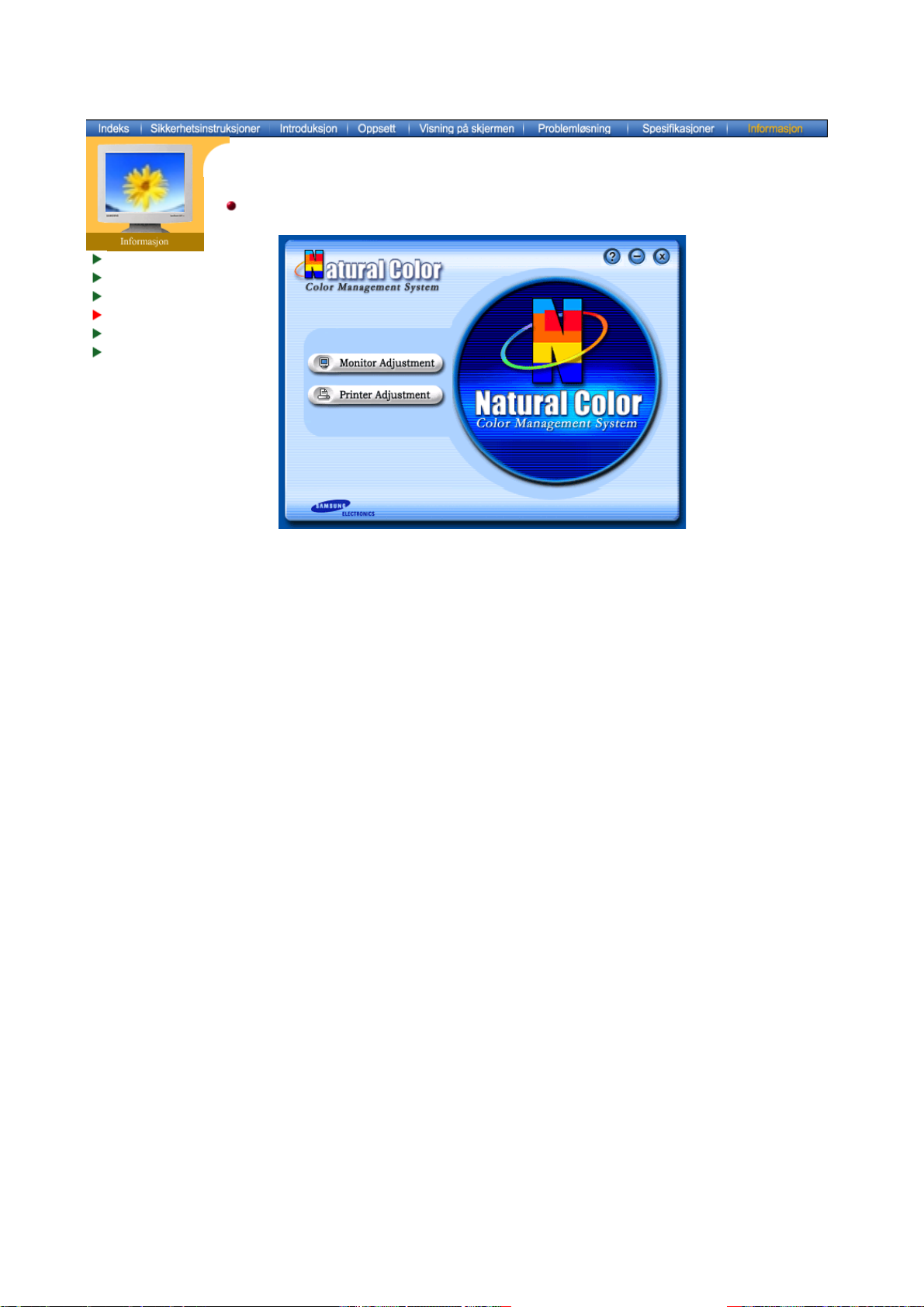

Automatisk Bestemmelser Manuell Natural Color

For bedre visning Myndighet

Notasjon

H u s

K I

Strøm Installasjon Rengjøring Annet

vis du ikke følger retningslinjene som angis av dette symbolet, kan du skade deg selv eller tstyret.Hvis du ikke følger retningslinjene som angis av dette symbolet, kan du skade deg elv eller utstyret.

orbudt

kke demonter

kke berør

iktig å lese og forstå til alle tider

oble pluggen fra kontakten

ording for å forhindre elektrisk støt

Notasjon

Strøm

Installasjon Rengjøring Annet

Når den ikke skal brukes i lengre tidsperioder, setter du PCen til DPMS. Hvis du bruker en skjermsparer, setter du den til aktiv skjermmodus.

Ikke bruk en skadet eller løs plugg.

Dette kan føre til elektrisk støt eller brann.

Ikke trekk ut pluggen ved å dra i kabelen, og ikke berør pluggen med våte hender.

Dette kan føre til elektrisk støt eller brann.

Bruk bare en riktig jordet plugg og kontakt.

Feilaktig jording kan føre til elektrisk støt eller skade på utstyret .

Ikke bøy pluggen eller kabelen unødvendig, og ikke plasser tunge gjenstander på dem. Det kan føre til skader.

Hvis du ikke overholder disse forholdsreglene, kan det føre til elektrisk støt eller brann.

Trekk pluggen ut av kontakten under tordenvær og lyn eller hvis skjermen ikke skal brukes i en lengre tidsperiode.

Hvis du ikke overholder disse forholdsreglene, kan det føre til elektrisk støt eller brann.

Ikke koble for mange skjøteledninger eller støpsler itl en kontakt.

Det kan føre til brann.

Notasjon Strøm

Installasjon

Rengjøring Annet

Ikke dekk til åpningene på skjermkabinettene.

Dårlig ventilasjon kan føre til funksjonssvikt eller brann.

Plasser skjermen et sted med lav fuktighet og et minimum av støv.

Elektrisk støt eller brann kan oppstå inne i skjermen.

Ikke mist skjermen når du flytter den.

Det kan føre til skader på produktet eller fysisk skade for mennesker.

Plasser skjermen på en flat og stabil overflate.

Skjermen kan gi personskader hvis du mister den.

Sett skjermen forsiktig ned.

Eller kan den bli skadet eller ødelagt.

Ikke plasser skjermen med forsiden ned.

Skjermoverflatenoverflaten kan bli skadet.

Notasjon Strøm Installasjon

Rengjøring

Annet

Når du skal rengjøre skjermkabinettet eller overflaten på skjermen, tørker du med en lett fuktet og myk klut.

Ikke sprut rengjøringsmiddel direkte på skjermen.

Bruk det anbefalte rengjøringsmiddelt på en myk klut.

Hvis kontakten mellom pluggen og pinnen er støvete eller skitten, må du rengjøre den forsiktig med en tørr klut.

En skitten kontakt kan føre til elektrisk støt eller brann.

Ikke sett vannglass, kjemikalier eller små metallgjenstander på skjermen.

Dette kan føre til skader, elektrisk støt eller brann.

Hvis et stoff av noe slag kommer inn i skjermen, må du trekke ut pluggen og kontakte et servicesenter.

Notasjon Strøm Installasjon Rengjøring

Annet

Ikke ta av dekselet (eller baksiden). Det finnes ingen servicedeler på innsiden.

Fare for elektrisk støt eller brann.

Overlat service til kvalifisert servicepersonell.

Hvis skjermen ikke fungerer normalt, nærmere bestemt hvis det kommer uvanlige lyder eller lukter fra den, trekker du ut pluggen med en gang og

Fare for elektrisk støt eller brann.

kontakter en autorisert forhandler eller servicetilbyder.

Ikke plasser tunge gjenstander på skjermen.

Fare for elektrisk støt eller brann.

For hver time du ser på skjermen bør du la øynene hvile fem minutter.

Det reduserer slitasjen på øynene.

Ikke bruk eller lagre brennbare stoffer i nærheten av skjermen.

Fare for eksplosjon eller brann.

Ikke prøv å flytte skjermen ved å trekke i strømledningen eller signalkabelen.

Dette kan føre til skader, elektrisk støt eller brann som følge av en skadet kabel.

Ikke flytt skjermen til høyre eller venstre ved å dra i strømledningen eller signalkabelen.

Dette kan føre til skader, elektrisk støt eller brann som følge av en skadet kabel.

Sett aldri inn noe av metall i skjermens åpninger.

Fare for elektrisk støt, brann eller skader.

Pakke ut

)

Front

Bakside

(SyncMaster 192B)

Kontroller at fÖlgende elementer er inkludert med skjermen. Kontakt forhandler hvis det mangler deler your dealer.

Pakke ut

D-Sub-kabel

Strømledning

Vekselstrømsadapter

For Multimedia-modell (tilleggsutstyr

Skjerm og skjermfot

VESA monteringsbrakett

Hurtigoppsettguide

Garantikort

(Ikke tilgjengelig i alle

regioner)

Brukerhåndbok og

driverinstallasjons-CD

Stativ for multimediehøyttaler Lydkabler

Pakke ut

)

Front

Bakside

(SyncMaster 192T)

Kontroller at fÖlgende elementer er inkludert med skjermen. Kontakt forhandler hvis det mangler deler your dealer.

Pakke ut

D-Sub-kabel

DVI-kabel (tilleggsutstyr)

Strømledning

Vekselstrømsadapter

For Multimedia-modell (tilleggsutstyr

Skjerm og skjermfot

Hurtigoppsettguide

Garantikort

(Ikke tilgjengelig i alle

regioner)

Brukerhåndbok og

driverinstallasjons-CD

VESA monteringsbrakett

Stativ for multimediehøyttaler Lydkabler

Pakke ut

Front

Bakside

(SyncMaster 172B)

1. Auto-knapp

2. Exit-knapp Source-knapp

(Kilde)

Bruk denne knappen for direkte tilgang til automatisk justering. Bruk denne knappen til å gå ut av den aktive menyen eller OSD (On-

Screen Displa y). Når du trykker på Source-knappen, blir videosignalet valgt mens OSD er avslått.(Når du trykker på Source-knappen, får du en melding midt på skjermen som viser modusen som er valgt, enten analogt eller digitalt inngangssignal.)

Hvis du velger Digital modus, må du koble skjermen til grafikkortet

Merk:

via en digital port ved hjelp av DVI-kabelen.

3. Adjust-knappen

4. Menu-knapp

Med disse knappene kan du fremheve og justere elementer på menyen. Bruk denne knappen til å åpne OSD (On-Screen Display) og aktivere et

fremhevet menyelement.

5. Strømindikator

Denne lampen lyser grønt under vanlig drift og blinker grønt én gang når skjermen lagrer justeringene dine. (Når du slår på strømmen, får du en melding midt på skjermen som viser modusen som er valgt, enten analogt eller digitalt inngangssignal.)

6. Av/på-knapp

Bruk denne knappen til å slå knappen av og på. Bruk denne knappen til å gå ut av den aktive menyen eller OSD.

a. MagicBright-

knappen

MagicBright er navnet på en ny skjermfunksjon som gir en skjermvisningskvalitet med dobbelt så god lysstyrke og klarhet som på eksisterende skjermer. Den har lysstyrker og oppløsninger som er best egnet til å vise tekst, Internett eller multimedieanimasjoner, for å oppfylle ulike krav fra brukerne. Brukeren kan enkelt velge ett av tre forhåndskonfigurerte valg for lysstyrke og oppløsning, ved ganske enkelt å trykke på en av MagicBright-kontrollknappene som sitter på forsiden av skjermen.

Se beskrivelsen av strømsparing i håndboken hvis du vil ha mer informasjon om

Merk:

strømsparingsfunksjonene. Hvis du vil spare strøm, slår du strømmen AV når det ikke er behov for den, eller når den skal stå ubetjent i en lengre tidsperiode.

Pakke ut

Front

Bakside

(SyncMaster 192T)

1. Auto-knapp

2. Exit-knapp

Bruk denne knappen for direkte tilgang til automatisk justering. Bruk denne knappen til å gå ut av den aktive menyen eller OSD (On-

Screen Displa y).

3. Adjust-knappen

4. Menu-knapp

Med disse knappene kan du fremheve og justere elementer på menyen. Bruk denne knappen til å åpne OSD (On-Screen Display) og aktivere et

fremhevet menyelement.

5. Strømindikator

6. Av/på-knapp

Bruk denne knappen til å slå knappen av og på. Bruk denne knappen til å gå ut av den aktive menyen eller OSD.

a. MagicBright-

knappen

Se beskrivelsen av strømsparing i håndboken hvis du vil ha mer informasjon om

Merk:

strømsparingsfunksjonene. Hvis du vil spare strøm, slår du strømmen AV når det ikke er behov for den, eller når den skal stå ubetjent i en lengre tidsperiode.

Pakke ut

Front

Bakside

(SyncMaster 192B)

(Konfigurasjonen på baksiden av skjermen kan variere fra produkt til produkt.)

1. Strømport

2. D-Sub-port

Merk:

Se Koble til skjermen hvis du vil ha mer informasjon om kabeltilkoblinger.

Koble skjermens strømledning til strømporten på baksiden av skjermen. Koble signalkabelen til skjermporten på datamaskinen, skjermkortet

eller grafikkortet.

Pakke ut

Front

Bakside

(SyncMaster 172T)

(Konfigurasjonen på baksiden av skjermen kan variere fra produkt til produkt.)

1. Strømport

2. D-Sub-port

3. DVI-port

Merk:

Se Koble til skjermen hvis du vil ha mer informasjon om kabeltilkoblinger.

Koble skjermens strømledning til strømporten på baksiden av skjermen. Koble signalkabelen til skjermporten på datamaskinen, skjermkortet

eller grafikkortet. Koble DVI-kabelen til DVI-porten på baksiden av skjermen.

Koble til skjermen

Installere skjermdriveren

(SyncMaster 192B)

Oppsett-Generelle

1. Koble til strømadapteren for skjermen i strømkontakten bak på skjermen. Plugg skjermens strømledning inn i en kontakt i nærheten.

2. Koble signalkabelen til skjermporten på datamaskinen, skjermkortet eller grafikkortet.

3. Koble skjermen til Macintosh-mas ki nen med D-SUB-kab elen.

4. Hvis du har en eldre Macintosh-modell, må du koble til skjermen via en spesiell Mac-adapter.

5. Slå på datamaskinen og skjermen. Hvis skjermen viser et bilde, er installasjonen fullført. Koble til skjermen

Koble til skjermen

Installere skjermdriveren

(SyncMaster 192T)

Oppsett-Generelle

Koble til strømadapteren for skjermen i strømkontakten bak på skjermen.

Plugg skjermens strømledning inn i en kontakt i nærheten. Bruke D-sub-kontakten (analog) på skjermkortet.

2-1.

Koble signalkabelen til skjermporten på datamaskinen, skjermkortet eller grafikkortet.

Bruke DVI-kontakten (digital) på skjermkortet.

2-2.

Koble DVI-kabelen til DVI-porten på baksiden av skjermen.

Koblet til en Macintosh-maskin.

Koble skjermen til Macintosh-mas ki nen med D-SUB-kab elen . Hvis du har en eldre Macintosh-modell, må du koble til skjermen via en spesiell Mac-adapter.

Slå på datamaskinen og skjermen. Hvis skjermen viser et bilde, er installasjonen fullført. Koble

til skjermen

Du kan få tom skjerm, avhengig av hvilken type skjermkort du bruker, hvis du kobler til både D-sub-kabelen og DVI-kabelen til samme datamaskin samtidig.

Hvis du kobler til skjermen riktig med DVI-kontakten, men får tom eller uklar skjerm, bør du kontrollere om skjermstatusen er satt til analog. Trykk på Source-knappen (Kilde) for å få skjermen til å dobbeltsjekke inngangssignalkilden.

Koble til

)

skjermen

Installere skjermdriveren

Oppsett-For Multimedia-modell (tilleggsutstyr

1. Tilkoblingsterminal for PC-lyd (inngang)

2. Tilkoblingsterminal for hodetelefoner (utgang)

3. Volum

4. Hvis du vil lytte på egen hånd, kobler du til hodetelefonene her.

5. Koble en lydkabel fra inndatakilden (lydkort, datamaskinen, CD-ROM-stasjon).

Koble til

skjermen

Installere skjermdriveren

Montere skjermen på veggen

Som vist på figuren over, må du først folde sammen sokkelen. Fest VESA-monteringsbraketten på veggen. Heng skjermen slik at nedre kant er på linje med braketten.

Merk: Slå sammen foten og fest den ved hjelp av festebolten som sitter på undersiden av foten.

Feste en støtte

Denne skjermen godtar en 75mm x 75mm VESA-kompliant monteringsbrakett.

MERK:

Press den sammenfoldede skjermsokkelen inn i VESA monteringsbraketten. Fest den med de fire mutrene som følger med skjermen, slik at festeplaten og VESA montingeringsbraketten passer i hverandre.

ESA monteringsbrakett

2. Brakett

Koble til skjermen

Installere skjermdriveren

Når du blir bedt om å angi operativsystemet for skjermdriveren, setter du inn CDROM-platen som følger med denne skjermen. Driverinstallasjon er litt forskjellig avhengig av operativsystem. Følg retningslinjene for operativsystemet du har.

Gjør klar en tom diskett, og last ned driverprogramfilen fra Internett-siden som vises her.

Internett-side: http://www.samsung-monitor.com/ (Worldwide)

http://www.samsungusa.com/monitor (USA)

http://www.samsung.se/

Windows ME

1. Sett CDen inn i CD-ROM-stasjonen.

2. Klikk "Windows ME driver".

3. Velg din skjermmodell fra modellisten og klikk på OK.

4. Klikk Installer-knappen i advarselsvinduet.

5. Skjermdriveren er ferdig installert.

Windows XP/2000

1. Sett CDen inn i CD-ROM-stasjonen.

2. Klikk "Windows XP/2000-driver".

3. Velg din skjermmodell fra modellisten og klikk på OK.

Koble til skjermen

Installere skjermdriveren

4. Klikk Installer-knappen i advarselsvinduet.

5. Hvis du ser følgende Meldingsvindu, klikker du Fortsett uansett-knappen. Klikk Fullfør.

* Denne skjermdriveren er sertifisert under MS-logoen, og denne installasjonen skader ikke systemet. Den sertifiserte driveren vil bli lagt ut på Samsung Monitor-hjemmesiden.

http://www.samsung-monitor.com/

6. Skjermdriveren er ferdig installert.

Når operativsystemet ber deg om å oppgi skjermdriveren, setter du inn CD- ROMplaten som følger med denne skjermen. Driverinstallasjon er litt forskjellig avhengig av operativsystem. Følg retningslinjene for operativsystemet du har.

Koble til skjermen

Installere skjermdriveren

Gjør klar en tom diskett, og last ned driverprogramfilen fra Internett-siden som vises her.

z Internet-side: http://www.samsung-monitor.com/ (Worldwide)

http://www.samsungusa.com/monitor (USA)

http://www.samsung.se/

Microsoft® Windows® XP Operativsystem

1. Sett CDen inn i CD-ROM-stasjonen.

2. Klikk Start, Kontrollpanel og velg ikonet Utseende og temaer.

3. Klikk ikonet Skjerm, velg kategorien Innstillinger og deretter Avansert.

4. Klikk Egenskaper i kategorien Skjerm og velg kategorien Driver.

Koble til skjermen

Installere skjermdriveren

5. Klikk Oppdater driver..., velg Installer fra en liste eller..., og klikk Neste.

6. Velg Ikke søk, jeg skal..., klikk Neste og deretter Har diskett.

7. Klikk Bla gjennom, velg A:\(D:\driver) og velg din skjermmodell.

8. Hvis du ser følgende meldingsvindu, klikker du Fortsett uansett-knappen. Klikk Fullfør.

Denne skjermdriveren er sertifisert under MS-logoen, og denne installasjonen skader ikke systemet. *Den sertifiserte driveren vil bli lagt ut på Samsung Monitor-hjemmesiden.

http://www.samsung-monitor.com/

Koble til skjermen

Installere skjermdriveren

9. Klikk Lukk og klikk OK gjentatte ganger.

10. Skjermdriveren er ferdig installert.

Microsoft® Windows® 2000 Operativsystem

Når du ser "digital signatur ikke funnet" på skjermen, følger du disse trinnene.

1. Velg "OK" knappen i vinduet "Sett inn disk" .

2. Klikk "Bla gjennom" i vinduet "fil nødvendig" .

3. Velg A:(D:\Driver), klikk "Åpne" og velg "OK" .

Veiledning for manuell installering

1. Klikk "Start", "Innstillinger", "Kontrollpanel".

2. Dobbeltklikk ikonet "Skjerm".

3. Velg kategorien "Innstillinger" og klikk deretter Avansert.

4. Velg "Skjerm".

Tilfelle 1: Hvis knappen "Egenskaper" er nedtonet, betyr det skjermen er riktig konfigurert.

Stopp installasjonen.

Tilfelle 2:

Hvis knappen "Egenskaper" er Aktiv, klikker du Egenskaper. Følg deretter neste trinn.

5. Klikk Driver og deretter Oppdater driver, og klikk deretter Next.

6. Velg "Vis en liste over kjente drivere for denne enheten slik at jeg kan velge en bestemt

driver", klikk Neste og deretter Har diskett.

7. Klikk Bla gjennom og velg A:\(D:\driver).

8. Klikk Åpne og deretter OK.

9. Velg skjermmodellen og klikk Neste to ganger.

10. Klikk Fullfør og deretter Lukk.

Hvis du ser vinduet "digital signatur ikke funnet" , klikker du "Ja" knappen. Klikk "Fullfør" og deretter "Lukk" .

Koble til skjermen

Installere skjermdriveren

Microsoft® Windows® Millennium

1. Klikk "Start", "Innstillinger", "Kontrollpanel".

2. Dobbeltklikk ikonet "Skjerm".

3. Velg kategorien Innstillinger og klikk Avanserte egenskaper-knappen.

4. Velg kategorien Skjerm.

5. Klikk Endre-knappen i Skjermtype-området.

6. Velg Angi driverens plassering.

7. Velg Vis en liste over alle driverne..., og klikk Neste-knappen.

8. Klikk Har diskett-knappen.

9. Angi A:\(D:\driver) og klikk OK.

10. Velg Vis alle enheter, velg skjermen du har koblet til datamaskinen, og klikk OK.

11. Fortsett å velge Lukk-knappen og OK-knappen inntil du lukker dialogboksen Egenskaper for Skjerm. (Du kan få et annet skjermbilde for advarselsmeldinger eller andre ting. Klikk deretter det aktuelle alternativet for skjermen din.)

Microsoft® Windows® NT

1. Klikk Start, Innstillinger, Kontrollpanel og dobbeltklikk deretter Skjerm.

2. I vinduet Display Registration Information velger du kategorien Innstillinger og klikker Alle skjermmodi.

3. Velg en modus du vil bruke (oppløsning, antall farger og vertikal frekvens), og klikk OK.

4. Klikk Bruk hvis du ser at skjermen fungerer normalt etter at du har klikket Test. Hvis skjermen ikke er normal, bytter du til en annen modus (lavere oppløsning, færre farger eller lavere frekvens).

Merk: Hvis det ikke finnes en modus for alle skjermmodi, velger du nivået for oppløsning og vertial frekvens ved å referere til Forhåndsinnstilte skjermmodi i denne veiledningen.

Linux

Hvis du vil kjører X-Windows, må du lage filen X86Config, som er en type systeminnstillingsfil.

1. Trykk Enter på det første og andre skjermbildet etter at du har utført X86Config-filen.

2. Det tredje skjermbildet er for å angi musen.

3. Angi en mus for datamaskinen.

4. Det neste skjermbildet er for å velge et tastatur.

5. Angi et tastatur for datamaskinen.

6. Det neste skjermbildet er for å angi skjermen.

7. Først angir du en horisontal frekvens for skjermen. (Du kan angi frekvensen direkte.)

8. Angi en vertikal frekvens for skjermen. (Du kan angi frekvensen direkte.)

9. Angi modellnavnet på skjermen. Denne informasjonen påvirker ikke den faktiske utførelsen av X-Windows.

10. Du er ferdig med å sette opp skjermen.

Kjør X-Windows etter at du har angitt annen nødvendig maskinvare

Visning på skjermen

Sjekkliste

Spørsmål og svar

Selvtestfunksjon

Før du ringer etter service, bør du lese informasjonen i dette avsnittet for å se om du kan løse problemene selv. Hvis du trenger hjelp, ringer du telefonnummeret på garantikortet, telefonnummeret i informasjonsavsnittet eller kontakter forhandleren.

Symptom Sjekkliste Løsninger

Ingen bilder på skjermen. Jeg kan ikke slå på skjermen.

Er strømmen riktig tilkoblet? Kontroller strømkabelens tilkobling

og strømforsyningen.

Kan du se

"No Connection, Check Signal Cable(ingen tilkobling, sjekk signalkabel)"

på skjermen?

(Tilkoblet med D-sub-kabelen)

Kontroller om datamaskinen er riktig tilkoblet.

(Tilkoblet med DVI-kabelen)

Hvis du fortsatt ser en (feil-)melding på skjermen når skjermen er riktig tilkoblet, bør du kontrollere om skjermstatusen er satt til analog. Trykk på Source-knappen (Kilde) for å få skjermen til å dobbeltsjekke inngangssignalkilden.

Hvis strømmen er på, starter du datamaskinen på nytt for å vise det første skjermbildet (påloggingsskjermbildet).

Kan du se "

supported

Video mode not

" på skjermen?

Det finnes ingen bilder på skjermen. Blinker strømindikatoren på skjermen i intervaller på 1 sekund?

Hvis det første skjermbildet (pålogging) vises, starter du datamaskinen på nytt i aktuell modus (sikker modus for Windows ME/2000/XP og endrer deretter skjermkortets frekvens. (Slå opp på Forhåndsinnstilte

skjermmodi). Merk: Hvis det første

skjermbildet (påloggingsskjermbildet) ikke vises, kontakter du et

servicesenter eller forhandleren din.

Du får denne meldingen når signalet fra skjermkortet overskrider den maksimale oppløsningen og frekvensen som skjermen kan håndtere korrekt.

Juster den maksimale oppløsningen og frekvensen som skjermen kan håndtere korrekt.

Skjermen er i strømsparingsmodus.

Trykk en knapp på tastaturet eller flytt musen for å aktivere skjermen og gjenopprette bildet på skjermen.

Jeg kan ikke se Visning på skjermen (On-Screen Display)

Tilkoblet med DVI-kabelen? Du kan få blank skjerm hvis du

starter opp systemet før du kobler til DVI-kabelen eller kobler fra og deretter kobler til igjen DVI-kabelen mens systemet kjøres, fordi enkelte typer grafikkort ikke sender ut videosignaler. Koble til DVI-kabelen og start deretter systemet på nytt.

Har du låst menyen On-Screen Display (OSD) for å forhindre

Lås opp OSD ved å trykke menyknappen i minst 5 sekunder.

endringer?

Sjekkliste

Spørsmål og svar

Selvtestfunksjon

Skjermbildet viser merkelige farger eller bare svart/hvitt.

Viser skjermen bare én farge som om du så på skjermen gjennom et cellofanpapir?

Kontroller signalkabelforbindelsen.

Kontroller at skjermkortet er satt helt inn i sporet.

Skjermen er ute av fokus eller OSD kan ikke justeres.

Lampen blinker, men ingen bilder på skjermen.

Det vises bare 16 farger på skjermen. Skjermfargene er endret etter endring av skjermkortet.

Har skjermfargene blitt

Start datamaskinen på nytt. merkelige etter at du kjørte et program, eller på grunn av en konflikt mellom applikasjoner?

Er skjermkortet riktig innstilt? Still inn skjermkortet ved å referere til

skjermkorthåndboken.

Har du justert oppløsningen eller frekvensen på skjermen?

Juster oppløsningen og frekvensen

på skjermkortet. (Slå opp på

Forhåndsinnstilte skjermmodi).

Er frekvensen riktig justert når du sjekker Display Timing på menyen?

Juster frekvensen korrekt ved å

referere til skjermkorthåndboken og

Forhåndsinnstilte skjermmodi.

(Maksimal frekvens per oppløsning

kan være forskjellig fra produkt til

produkt.)

Er Windows-fargene riktig angitt?

For Windows ME/XP/2000:

Sett fargene riktig ved hjelp av

Kontrollpanel, Skjerm

Innstillinger

Er skjermkortet riktig angitt? Still inn skjermkortet ved å referere til

skjermkorthåndboken.

Du får meldingen "ikke gjenkjent

Har du installert skjermdriveren?

Installer skjermdriveren i henhold til

instruksjonene for driverinstallasjon.

skjerm, Plug & Play(VESA DDC) skjerm funnet".

Se skjermkorthåndboken hvis du vil se om Plug & Play-

Installer skjermdriveren i henhold til

instruksjonene for driverinstallasjon. (VESA DDC) funksjonen kanskje støttes.

Sjekk følgende elementer hvis du har problemer med skjermen.

1. Kontroller om strømledningen og kabelen er riktig koblet til datamaskinen.

2. Kontroller om datamaskinen piper mer enn tre ganger ved oppstart. (Hvis den gjør det, bør du bestille en etterservice for hovedkortet i datamaskinen.)

3. Hvis du har installert et nytt skjermkort eller hvis du har montert PCen selv, kontrollerer du at kortdriveren (for skjermen) og skjermdriveren er riktig installert..

4. Kontroller om skjermoppdateringen for skjermen er satt til 75Hz eller 85Hz. (Ikke overskrid 60Hz når du bruker maksimal oppløsning.)

5. Hvis du har problemer å installere kortdriveren (for skjermen), starter du datamaskinen i Sikker modus, fjerner skjermkortet under "

Kontrollpanel, System, Enhetsbehandling

" og starter

datamaskinen på nytt etter at du har installert kortdriveren (for skjermen) på nytt.

Hvis problemer gjenstar seg ofte, kontakter du et autorisert servicesenter.

Merk:

Spørsmål Svar

Sjekkliste

Spørsmål og svar

Selvtestfunksjon

Hvordan kan jeg endre frekvens? Frekvensen kan endres ved å konfigurere skjermkortet

på nytt. Legg merke til at skjermkortstøtten kan variere, avhengig av driverversjonen du bruker. (Slå opp i datamaskin- eller skjermkorthåndboken hvis du vil ha detaljer.)

Hvordan kan jeg justere oppløsningen?

Windows ME/2000/XP: Sett oppløsningene ved hjelp

Kontrollpanel, Skjerm, Innstillinger

* Kontakt skjermkortprodusenten hvis du vil ha flere detaljer.

Hvordan kan jeg angi strømsparingsfunksjonen?

Windows ME/2000/XP: Sett funksjonen i BIOSSETUP for datamaskinen eller skjermspareren. (Slå opp i Windows eller datamaskinhåndboken).

Skjermen kommer med en lyd når den slås på.

Dette er normalt ettersom lyd kan genereres når metallhuset og elektromagneten, som er installert for å blokkere eventuelle elektromagnetiske bølger, kommer i kontakt med hverandre.

Hvordan kan jeg rengjøre det ytre kabinettet/LCD-panel?

Koble fra strømledningen, og rengjør skjermen med en myk klut, fuktet med en rengjøringsoppløsning eller rent vann.

Ikke etterlat rester av rengjøringsmiddelet eller rip opp kabinettet. Ikke la vann komme inn i skjermen.

Sjekkliste Spørsmål og svar

Selvtestfunksjon

Graphic to be inserted here

Advarselsmeldinger

Skjermen foretar en selvtest som gir deg mulighet til å undersøke om skjermen fungerer korrekt.

1. Slå av både datamaskinen og skjermen.

2. Trekk ut skjermkabelen på baksiden av datamaskinen.

3. Slå av skjermen. Hvis skjermen ikke fungerer korrekt, får du se en boks med en ramme, hvor det vises

tekst som vist i følgende illustrasjon: De tre boksene i rammene er røde, grønne og blå.

Hvis ingen av disse boksene vises, angir det et problem med skjermen. Denne boksen vises også under normal drift hvis skjermkabelen kobles fra eller blir skadet.

Nyttige tips

4. Slå av skjermen og koble til skjermkabelen igjen; og slå deretter på både datamaskinen og skjermen.

Hvis skjermen fortsatt er blank etter at du har brukt forrige fremgangsmåte, kontrollerer du både skjermkontrolleren og datasystemet. Skjermen fungerer korrekt.

Hvis det er noe galt med inndatasignalet, vises en melding på skjermen eller skjermen blankes selv om strømindikatorlampen fortsatt er på. Meldingen kan angi at skjermen er utenfor skanningsområdet eller at du må kontrollere signalkabelen.

Plasseringen og posisjonen til skjermen kan påvirke kvaliteten og andre funksjoner på skjermen.

1. Hvis det finnes woofer-høyttalere nær skjermen, plugger du ut og flytter wooferen til et annet rom.

2. Fjern alle elektroniske enheter som radioer, vifter, klokker og telefoner innen 1 meter fra skjermen.

Selvtestfunksjon

Graphic to be inserted here

Advarselsmeldinger

Nyttige tips

Sjekkliste Spørsmål og svar

Selvtestfunksjon

En skjerm gjenskaper visuelle signaler som mottas fra PCen. Hvis det er problemer med PCen eller skjermkortet, kan dette forårsake at skjermen blankes, får dårlige farger, støy, Video mode not supported, osv. I dette tilfellet sjekker du først kilden til problemet og kontakter et servicesenter eller forhandleren din.

Bedømme skjermens arbeidsforhold

Hvis det ikke er bilde på skjermen eller meldingen "Video mode not supported"dukker opp, kobler du kabelen fra datamaskinen mens skjermen fortsatt er på.

{

Hvis en melding vises på skjermen eller hvis skjermen blir hvit, betyr det at skjermen er i fungerende stand.

{

I dette tilfellet kontrollerer du om datamaskinen har problemer. Selvtestfunksjonssjekk

Generelle spesifikasjoner

Stråmspararen Forhåndsinnstilte

visningsmodi

Generelt

Modellnavn SyncMaster 192B

LCD-panel

Størrelse 17,0 tommer diagonalt

Visningsområde 337,92 (H) x 270,336 (V)

Pikselpitch 0,297 (H) x 0,297 (V)

Type a-si TFT aktiv matrise

Visningsvinkel 170/170 (V.H/T.B)

Synkronisering

Horisontal 30 ~ 81 kHz

Vertikal 56 ~ 75 Hz

Visningsfarge

16.194.277 Farger

Oppløsning

Optimal oppløsning 1280 x 1024 @60Hz

Maksimal oppløsning 1280 x 1024 @75Hz

Inndatasignal, terminert

RGB Analog , DVI-kompatibel Digital RGB . Sammensatt Sync, SOG(tilleggsutstyr), 0,7 Vpp positiv ved 75 ohm Separat H/V-synk, kompositt, SOG TTL-nivå positivt eller negativt

Makimal pikselklokke

140 MHz

Strømforsyning

AC 90 ~ 264 VAC rms, 60/50 Hz ± 3Hz

Signalkabel

15-til-15-nålers D-sub-kabel, demonterbar

Strømforbruk

45w (maksimum)

Dimensjoner (BxDxH)

431 x 220 x 447 mm (Når foten er installert) 431 x 29.7 x 324.7 mm (Når foten er foldet sammen)

Vekt

5,5kg (med enkelt stativ) 5,6kg (Stativ for multimediehøyttaler)

VESA-brakett

75mm x 75mm (for bruk med Specialty(Arm) Mounting-utstyr.)

Environmental considerations

Drift Temperatur: 50°F ~ 104°F(10°C ~ 40°C)

Luftfuktighet: 10% ~ 80%, ikke-kondenserende

Lagring Temperatur: -4°F ~113°F (-20°C ~ 45°C)

Luftfuktighet: 5% ~ 95%, ikke-kondenserende

Generelle spesifikasjoner

Stråmspararen Forhåndsinnstilte

visningsmodi

Punktakseptanse

TFT LCD-panelet er produsert ved hjelp av avansert halvlederteknologi med en presisjon på 99,999 % over det som brukes for dette produktet. Men pikslene for RØD, GRØNN, BLø og HVIT farge kan noen ganger virke for lyse, eller noen svarte piksler kan sees. Dette skyldes ikke dårlig kvalitet, og du kan bruke skjermen uten problemer.

z For eksempel er antallet TFT LCD-piksler i dette produktet 3,932,160.

Plug and Play-funksjonalitet

Denne skjermen kan installeres i et hvilket som helst Plug & Play-kompatibelt system. Samspill mellom skjermen og datamaskinsystemer vil gi de bestemte driftsforholdene og skjerminnstillingene. I de fleste tilfeller vil skjerminstallasjon skje automatisk, med mindre brukeren ønsker å velge alternative innstillinger.

Generelle spesifikasjoner

Strömspararen Forhåndsinnstilte

visningsmodi

Generelt

Modellnavn SyncMaster 192T

LCD-panel

Størrelse 17,0 tommer diagonalt

Visningsområde 337,92 (H) x 270,336 (V)

Pikselpitch 0,297 (H) x 0,297 (V)

Type a-si TFT aktiv matrise

Visningsvinkel 170/170 (V.H/T.B)

Synkronisering

Horisontal 30 ~ 81 kHz

Vertikal 56 ~ 75 Hz

Visningsfarge

16.194.277 Farger

Oppløsning

Optimal oppløsning 1280 x 1024 @60Hz

Maksimal oppløsning 1280 x 1024 @75Hz

Inndatasignal, terminert

RGB Analog , DVI-kompatibel Digital RGB . Sammensatt Sync, SOG(tilleggsutstyr), 0,7 Vpp positiv ved 75 ohm Separat H/V-synk, kompositt, SOG TTL-nivå positivt eller negativt

Makimal pikselklokke

140 MHz

Strømforsyning

AC 90 ~ 264 VAC rms, 60/50 Hz ± 3Hz

Signalkabel

15-til-15-nålers D-sub-kabel, demonterbar DVI-D til DVI-D-kabel, kan kobles fra

Strømforbruk

45w (maksimum)

Dimensjoner (BxDxH)

431 x 220 x 447 mm (Når foten er installert) 431 x 29.7 x 324.7 mm (Når foten er foldet sammen)

Vekt

5,5kg (med enkelt stativ) 5,6kg (Stativ for multimediehøyttaler)

VESA-brakett

75mm x 75mm (for bruk med Specialty(Arm) Mounting-utstyr.)

Environmental considerations

Drift Temperatur: 50°F ~ 104°F(10°C ~ 40°C)

Luftfuktighet: 10% ~ 80%, ikke-kondenserende

Lagring Temperatur: -4°F ~113°F (-20°C ~ 45°C)

Luftfuktighet: 5% ~ 95%, ikke-kondenserende

Generelle spesifikasjoner

Strömspararen Forhåndsinnstilte

visningsmodi

Punktakseptanse

z For eksempel er antallet TFT LCD-piksler i dette produktet 3,932,160.

Plug and Play-funksjonalitet

Generelle spesifikasjoner

Strømsparing

Forhåndsinnstilte visningsmodi

Denne skjermen her et innebygd strømstyringssystem kalt PowerSaver. Dette systemet sparer energi ved å koble skjermen over i lavstrømsmodus når den har vært i bruk i et bestemt tidsrom. Skjermen returnerer automatisk til normal drift når du flytter datamaskinens mus eller trykker en tast på tastaturet. Hvis du vil spare strøm, slår du strømmen AV når det ikke er behov for den, eller når den skal stå ubetjent i en lengre tidsperiode. PowerSaver-systemet opererer med et VESA DPMS-komplianet skjermkort installert på datamaskinen. Bruk en programvarefunksjon installert i datamaskinen for å sette opp denne funksjonen.

Tilstand Normal drift Driftsstrøm

Strømindikator Grønn Grønn, blinkende Svart

Strømforbruk Mindre enn 2W Mindre enn 1W

45W (maksimum)

Strøm av-modus EPA/

ENERGY 2000

Strømbryter av

(120Vac)

Denne skjermen er EPA

ENERGY STAR

kompliant og ENERGY2000-kompliant når den brukes sammen med en datamaskin utstyrt med VESA DPMSfunksjonalitet.

Som en E oppfyller E

NERGY STAR

Partner har SAMSUNG bestemt at dette produktet

retningslinjene for energieffektivitet.

Generelle spesifikasjoner

Strømsparing

Forhåndsinnstilte visningsmodi

Hvis signalet som overføres fra datamaskinen, er det samme som følgende forhåndsinnstilte tidsmodi, vil skjermen justeres automatisk. Hvis signalet er forskjellig, kan skjermen imidlertid blankes mens strømlampen er på. Slå opp i skjermkorthåndboken og juster skjermen som følger.

Skjermmodus

Table 1. Montere stativ som følger VESA-standarden

Skjermmodus

Horisontal

frekvens

(kHz)

Horisontal

frekvens

(kHz)

Vertikal frekvens

(Hz)

Pikselklokke

(MHz)

Pikselklokke

(MHz)

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

SUN, 1280 x 1024 81,129 76,106 135,00 -/-

Horisontal frekvens

Tiden for å lese én linje fra høyre til venstre kant av skjermen, kalles den horisontale syklusen, og den omvendte tallet av den horisontale syklusen kalles den horisontale frekvensen. Enhet: kHz

Sync Polarity

(H/V)

Vertikal frekvens

I likhet med en fluorescerende lampe må skjermen gjenta samme bilde mange ganger per sekund for å vise et bilde til brukeren. Frekvensen for denne repetisjonen kalles vertikal frekvens eller oppdateringsfrekvens. Enhet: Hz

Service

U.S.A. :

Samsung Computer Products Customer Service 400 Valley Road, Suite 201, Mt. Arlington, NJ 07856 Tel. : (973)601-6000, 1-800-SAMSUNG (1-800-726-7864) Fax. : (973)601-6001

http://samsungusa.com/monitor/

CANADA : Samsung Electronics Canada Inc. 7037 Financial Drive Mississauga, Ontario L5N 6R3 Tel. : 1-800-SAMSUNG (1-800-726-7864) Fax. : (905) 542-1199

http://www.samsung.ca/

PANAMA :

Samsung Electronics Latinoamerica( Z.L.) S.A. Calle 50 Edificio Plaza Credicorp, Planta Baja Panama Tel. : (507) 210-1122, 210-1133 Tel : 800-3278(FAST)

http://www.samsung-latin.com/

BRAZIL : Samsung Eletronica da Amazonia Ltda. R. Prof. Manoelito de Ornellas, 303, Terro B Chacara Sto. Antonio, CEP : 04719-040 Sao Paulo, SP SAC : 0800 124 421

http://www.samsung.com.br/

COLOMBIA : Samsung Electronics Colombia Cra 9 No 99A-02 Of. 106 Bogota, Colombia Tel.: 9-800-112-112 Fax: (571) 618 - 2068

http://www.samsung-latin.com/ e-mail : soporte@samsung-latin.com

PERU :

Servicio Integral Samsung Av.Argentina 1790 Lima1. Peru Tel: 51-1-336-8686 Fax: 51-1-336-8551

http://www.samsungperu.com/

GERMANY : TELEPLAN Rhein-Main GmbH Feldstr. 16 64331 Weiterstadt T. 06151/957-1306 F. 06151/957-1732

* EURO 0,12/Min.

http://www.samsung.de/

ITALY :

Samsung Electronics Italia S.p.a. Via C. Donat Cattin, 5 20063 Cernusco s/Naviglio (MI) Servizio Clienti: 199.153.153

http://www.samsung-italia.com/

United Kingdom :

Samsung Electronics (UK) Ltd. Samsung House, 225 Hook Rise South Surbiton, Surrey KT6 7LD Tel. : (0208) 391 0168 Fax. : (0208) 397 9949 < European Service Center & National Service > Stafford Park 12 Telford, Shropshire, TF3 3BJ Tel. : (0870) 242 0303 Fax. : (01952) 292 033

http://samsungservice.co.uk/

AUSTRALIA : Samsung Electronics Australia Pty Ltd. Customer Response Centre 7 Parkview Drive, Homebush Bay NSW 2127 Tel : 1300 362 603

http://www.samsung.com.au/

ESPAÑA :

Samsung Electronics Comercial Iberica, S.A. Ciencies, 55-65 (Poligono Pedrosa) 08908 Hospitalet de Llobregat (Barcelona) Tel. : (93) 261 67 00 Fax. : (93) 261 67 50

http://samsung.es/

THAILAND :

HAI SAMSUNG SERVICE CENTER MPA COMPLEX BUILDING,1st-2nd Floor 175 SOI SUEKSA VIDHAYA SATHON SOI 12 SILOM ROAD ,SILOM,BANGRAK BANGKOK 10500 TEL : 0-2635-2567 FAX : 0-2635-2556

Service

SOUTH AFRICA :

Samsung Electronics,5 Libertas Road, Somerset Office Park, Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa Tel : 0027-11-549-1621 Fax : 0027-11-549-1629

http://www.samsung.co.za/

SWEDEN/DENMARK/NORWAY/FINLAND :

Samsung Electronics AB Box 713 S-194 27 UPPLANDS VÄSBY SVERIGE Besöksadress : Johanneslundsvägen 4 Samsung support Sverige: 020-46 46 46 Samsung support Danmark : 8088-4646 Samsung support Norge: 8001-1800 Samsung support Finland: 0800-118001 Tel +46 8 590 966 00 Fax +46 8 590 966 50

http://www.samsung.se/

FRANCE :

SAMSUNG ELECTRONICS FRANCE Service Paris Nord 2 66 rue des Vanesses BP 50116 Villepinte 95950 Roissy CDG Cedex Tel : 08 25 08 65 65 Fax : 01 48 63 06 38

http://www.samsungservices.com/

UKRAINE :

SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE IN UKRAINE 4 Glybochitska str. Kiev, Ukraine Tel. 8-044-4906878 Fax 8-044-4906887 Toll-free 8-800-502-0000

http://www.samsung.com.ua/

HUNGARY :

Samsung Electronics Magyar Rt. 1039, Budapest, Lehel u. 15-17. Tel: 36 1 453 1100 Fax: 36 1 453 1101

http://www.samsung.hu/

PORTUGAL :

SAMSUNG ELECTRONICA PORTUGUESA S.A. Rua Mário Dioniso, N º 2 - 1º Drt. 2795-140 LINDAA-VELHA Tel. 214 148 114/100 Fax. 214 148 133/128 Free Line 800 220 120

http://www.samsung.pt/

CHILE :

SONDA S.A. Teatinos 550, Santiago Centro, Santiago, Chile Fono: 56-2-5605000 Fax: 56-2-5605353 56-2-800200211

http://www.sonda.com/ http://www.samsung.cl/

MEXICO :

Samsung Electronics Mexico S.A. de C.V. Saturno 44 Col. Nueva Industrial Vallejo Del. Gustavo A. Madero C.P. 07700 Mexico D.F. Tel. 01 57 47 51 00 Fax. 01 57 47 52 02

NETHERLANDS/BELGIUM/LUXEMBOURG :

Samsung Electronics Benelux B. V. Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS Service and informatielijn ; Belgium :0800-95214, http://www.samsung.be/ Netherlands : 0800-2295214,

http://www.samsung.nl/

RFC: SEM950215S98

http://www.samsung.com.mx/

IMPORTADO POR: SAMSUNG ELECTRONICS MEXICO S.A. DE C.V.

SATURNO 44 COL. NVA. INDUSTRIAL VALLEJO DEL. GUSTAVO A. MADERO C.P. 07700 MEXICO D.F. TEL. 5747-5100 RFC: SEM950215S98

EXPORTADO POR: SAMSUNG ELECTRONICS CO.,LTD.

JOONG-ANG DAILY NEWS BLDG. 7 SOON-WHA-DONG CHUNG-KU, C.P.O BOX 2775, 1144 SEOUL, KOREA

Service

Betingelser

Bestemmelser Natural Color For bedre visning Myndighet

Punktstigning

Bildet på skjermen består av røde, blå og grønne punkter. Jo nærmere punktene er hverandre, desto høyere oppløsning. Avstanden mellom to punkter av samme farge kalles 'punktstigning. Enhet: mm

Vertikal frekvens

Skjermbildet må oppdateres flere ganger per sekund for å opprette og vise et bilde for brukeren. Frekvensen for denne repetisjonen per sekund kalles vertikal frekvens eller oppdateringsfrekvens. Enhet: Hz

Eksempel: Hvis det samme røde lyset gjentar seg 60 ganger per sekund, betraktes dette som

60 Hz. I dette tilfellet kan skjermflimring oppdages. Hvis du vil unngå dette problemet, finnes det en flimringsfri modus som bruker en vertikal frekvens over 70 Hz.

Horisontal frekvens

Tiden det tar å lese én linje som forbindelser høyre kant med venstre kant på skjermen, kalles den horisontale syklusen. Det omvendte tallet for den horisontale syklusen kalles den horisontal frekvensen. Enhet: kHz

Interlace- og ikke-interlace-metoer

Å vise horisontale linjer på skjermen fra øverst til nederst i rekkefølge kalles ikke-interlacemetoden, mens å vise ulike linjer og deretter like linjer etter tur kalles interlace-metoden. Ikkeinterlace-metoden brukes på de fleste skjermer for å sikre et rent bilde. Interlace-metoden er den samme som brukes på TVer.

Plug & Play

Dette er en funksjon som gir den beste skjermkvaliteten for brukeren gjennom å la datamaskinen og skjermen utveksle informasjon automatisk. Denne skjermen følger den internasjonale standarden VESA DDC for Plug & Play-funksjonen.

Oppløsning

Antall horisontale og vertikale punkter som brukes til å sette sammen skjermbildet, kalles oppløsning. Dette tallet viser visningens nøyaktighet. Høy oppløsning er bra til å utføre flere oppgaver ettersom mer bildeinformasjon kan vises på skjermen.

Eksempel: Hvis oppløsningen er 1024 X 768, betyr dette at skjermen består av 1024 horisontale

punkter (horisontal oppløsning) og 768 vertikale linjer (vertikal oppløsning).

Service Betingelser

Bestemmelser

Natural Color For bedre visning Myndighet

FCC Information European Notice (Europe only)

TCO'95-Ecological requirements for personal computers (TCO applied model only) TCO'99-Ecological requirements for personal computers (TCO applied model only)

IC Compliance Notice

PCT Notice

MPR II Compliance

FCC Information

User Instructions

The Federal Communications Commission Radio Frequency Interference Statement includes the following warning:

Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television receptions, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

Reorient or relocate the receiving antenna.

Increase the separation between the equipment and receiver.

Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

Consult the dealer or an experienced radio/TV technician for help.

User Information

Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. If necessary, consult your dealer or an experienced radio/television technician for additional suggestions. You may find the booklet called How to Identify and Resolve Radio/TV Interference Problems helpful. This booklet was prepared by the Federal Communications Commission. It is available from the U.S. Government Printing Office, Washington, DC 20402, Stock Number 004-000-00345-4.

The party responsible for product compliance: SAMSUNG ELECTRONICS CO., LTD America QA Lab of Samsung 3351 Michelson Drive, Suite #290, Irvine, CA92612 USA Tel) 949-975-7310 Fax) 949-922-8301

Warning

User must use shielded signal interface cables to maintain FCC compliance for the product. Provided with this monitor is a detachable power supply cord with IEC320 style terminations. It may be

suitable for connection to any UL Listed personal computer with similar configuration. Before making the connection, make sure the voltage rating of the computer convenience outlet is the same as the monitor and that the ampere rating of the computer convenience outlet is equal to or exceeds the monitor voltage rating. For 120 Volt applications, use only UL Listed detachable power cord with NEMA configuration 5-15P type (parallel blades) plug cap. For 240 Volt applications use only UL Listed Detachable power supply cord with NEMA configuration 6-15P type (tandem blades) plug cap.

IC Compliance Notice

This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations of ICES-003.

Cet appareil Numérique de classe B respecte toutes les exigences du Règlemont NMB-03 sur les équipements produisant des interférences au Canada.

VCCI

This is a Class B product based on the standard of the Voluntary Control Council for Interference by Information Technology Equipment (VCCI). If this is used near a radio or television receiver in a domestic environment, it may cause radio interference. Install and use the equipment according to the instruction manual.

Service Betingelser

Bestemmelser

Natural Color For bedre visning Myndighet

MPR II Compliance

This monitor complies with SWEDAC(MPR II) recommendations for reduced electric and magnetic fields.

European Notice(Europe Only)

Products with the CE marking comply with the EMC Directive(89/336/EEC), (92/31/EEC), (93/68/EEC) and the Low Voltage Directive (73/23/EEC) issued by the Commission of the European Community. Compliance with these directives implies conformity to the following European Norms:

EN55022:1998+A1:2000 - Radio Frequency Interference

EN55024:1998 - Electromagnetic Immunity of Information Technology Equipment

z z EN61000-3-2:1995+A1/A2:1998 - Power Line Harmonics

EN61000-3-3:1995 - Voltage Fluctuations

PCT Notice

TCO'95-Ecological requirements for personal computers (TCO applied model only)

AB general requirements AB2 Written Eco-document acompanying the products

Congratulations! You have just purchased a TCO'95 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and to the further development of environmentally-adapted electronic products.

Why do we have environmentally-labelled monitors?

In many countries, environmental labelling has become an established method for encouraging the adaptation of goods and services to the environment.The main problem as far as monitors and other electronic equipment are concerned is that environmentally harmful substances are used both in the products and during their manufacture. Since it has not been possible so far for the majority of electronic equipment to be recycled in a satisfactory way, most of these potentially damaging substances sooner or later enter Nature.

There are also other characteristics of a monitor, such as energy consumption levels, that are important from both the working and natural environment viewpoints. Since all types of conventional electricity generation have a negative effect on the environment (acidic and climateinfluencing emissions, radioactive waste, etc.) it is vital to conserve energy. Electronic equipment in offices consumes an enormous amount of energy, since it is often routinely left running continuously.

What does labelling involve?

This product meets the requirements for the TCO'95 scheme, which provides for international environmental labelling of monitors. The labelling scheme was developed as a joint effort by the TCO (The Swedish Confederation of Professional Employees), Naturskyddsforeningen (The Swedish Society for Nature Conservation) and NUTEK (The National Board for Industrial and Technical Development in Sweden).

The requirements cover a wide range of issues: environment, ergonomics, usability, emission of

Service

with a product developed for professional use. Your purchase has also contributed to reducing the

Betingelser

Bestemmelser

Natural Color For bedre visning Myndighet

electrical and magnetic fields, energy consumption and electrical and fire safety. The environmental demands concern among other things restrictions on the presence and use of

heavy metals, brominated and chlorinated flame retardants, CFCs (freons), and chlorinated solvents. The product must be prepared for recycling and the manufacturer is obliged to have an environmental plan, which must be adhered to in each country where the company conducts its operations policy. The energy requirements include a demand that the monitor after a certain period of inactivity shall reduce its power consumption to a lower level, in one or more stages. The length of time to reactivate the monitor shall be reasonable for the user.

Labelled products must meet strict environmental demands, for example in respect of the reduction of electric and magnetic fields, along with physical and visual ergonomics and good usability.

TCO Development Unit 1996-11-29 On the page this folder you will find a brief summary of the environmental requirements met by this product. The complere environmental criteria document may be ordered from: TCO Development Unit S-11494 Stockholm Sweden Fax: +46 8 782 92 07 E-mail (Internet):

development@tco.se

Current information regarding TCO'95-approved and labelled products may also be obtained via the Internet, using the address:

http://www.tco-info.com/

TCO'95 is a co-operative project between(3 logos)

Environmental Requirements

Brominated flame retardants are present in printed circuit boards, cables, wires, casings and housings. In turn, they delay the spread of fire. Up to thirty percent of the plastic in a computer casing can consist of flame retardant substances. These are related to another group of environmental toxins, PCBs, which are suspected to give rise to similar harm, including reproductive damage in fish eating birds and mammals, due to the bioaccumulative processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur.

TCO'95 demand requires that plastic components weighing more than 25 grams must not

contain organically bound chlorine and bromine.

Lead

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning.

TCO'95 requirement Permits the inclusion of lead since no replacement has yet been

developed.

Cadmium

Cadmium is present in rechargeable batteries and in the colour generating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses.

TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per million)

of cadmium. The colour-generating layers of display screens must not contain any cadmium.

Mercury

Mercury is sometimes found in batteries, relays and switches. Mercury damages the nervous system and is toxic in high doses.

TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per million) of mercury. It also demands that no mercury is present in any of the electrical or electronics components concerned with the display unit.

CFCs (freons)

CFCs (freons) are sometimes used for washing printed circuit boards and in the manufacturing of expanded foam for packaging. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on Earth of ultraviolet light with consequent increased risks of skin cancer (malignant melanoma).

The relevant TCO'95 requirement: Neither CFCs nor HCFCs may be used during the manufacturing of the product or its packaging.

TCO'99-Ecological requirements for personal computers (TCO applied model only)

Congratulations!

You have just purchased a TCO'99 approved and labelled product! Your choice has provided you

Service Betingelser

Bestemmelser

Natural Color For bedre visning Myndighet

burden on the environment and also to the further development of environmentally adapted electronics products.

This product meets the requirements for the TCO'99 scheme which provides for an international environmental and quality labelling labelling of personal computers. The labelling scheme was developed as a joint effort by the TCO(The Swedish Confederation of Professional Employees), Svenska Naturskyddsforeningen(The Swedish Society for Nature Conservation), Statens Energimyndighet(The Swedish National Energy Administration) and SEMKO AB.

The requirements cover a wide range of issuse: environment, ergonomics, usability, reduction of electric and magnetic fields, energy consumption and electrical safety.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging the adaptation of goods and services to the environment. The main problem, as far as computers and other electronics equipment are concerned, is that environmentally harmful substances are used both in the products and during their manufacture. Since it is not so far possible to satisfactorily recycle the majority of electronics equipment, most of these potentially damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are important from the viewpoints of both the work (internal) and natural (external) environments. Since all methods of electricity generation have a negative effect on the environment (e.g. acidic and climate-influencing emissions, radioactive waste), it is vital to save energy. Electronics equipment in offices is often left running continuously and thereby consumes a lot of energy.

What does labelling involve?

The environmental demands has been developed by Svenska Naturskyddsforeningen (The Swedish Society for Nature Conservation). These demands impose restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs(freons)and chlorinated solvents, among other things. The product must be prepared for recycling and the manufacturer is obliged to have an environmental policy which must be adhered to in each country where the company implements its operational policy.

The energy requirements include a demand that the computer and/or display, after a certain period of inactivity, shall reduce its power consumption to a lower level in one or more stages. The length of time to reactivate the computer shall be reasonable for the user.

Below you will find a brief summary of the environmental requirements met by this product. The complete environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden Fax: +46 8 782 92 07 Email (Internet):

development@tco.se

Current information regarding TCO'99 approved and labelled products may also be obtained via the Internet, using the address:

http://www.tco-info.com/

Environmental requirements Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of flame retardant substances. Most flame retardants contain bromine or chloride, and those flame retardants are chemically related to another group of environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the PCBs are suspected of giving rise to severe health effects, including reproductive damage in fish-eating birds and mammals, due to the bio-accumulative* processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur.

The relevant TCO'99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically bound bromine or chlorine. Flame retardants are allowed in the printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses. The relevant TCO'99 requirement states that batteries, the colour-generating layers of display screens and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and is toxic in high doses. The relevant TCO'99 requirement states that batteries may not contain any mercury. It also demands that mercury is not present in any of the electrical or electronics components associated with the labelled unit. There is however one exception. Mercury is, for the time being, permitted in the back light system of flat panel monitors as today there is no commercially available alternative. TCO aims on removing this exception when a Mercury free alternative is available.

Service

CFCs (freons)

Betingelser

Bestemmelser

Natural Color For bedre visning Myndighet

The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the manufacture and assembly of the product. CFCs (freons) are sometimes used for washing printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on earth of ultraviolet light with e.g. increased risks of skin cancer (malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning. The relevant TCO'99 requirement permits the inclusion of lead since no replacement has yet been developed.

* Bio-accumulative is defined as substances which accumulate within living organisms. ** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

Service Betingelser Bestemmelser

Natural Color

For bedre visning Myndighet

Natural Color Software

Et av de senere problemene med bruk av en datamaskin, er at fargen på bildene som skrives ut på en skriver, eller andre bilder som skannes innen med en skanner eller et digitalt kamera, ikke er de samme som dem som vises på skjermen. Natural Color software er ganske enkelt løsning på dette problemet. Det er et fargeadministarsjonssystem utviklet av Samsung Electronics i samarbeid med Korea Electronics & Telecommunications Research Institute (ETRI). Dette systemet er bare tilgjengelig for Samsung-skjermer og gjør at fargene på bilder på skjermen er de samme som på utskrevne eller skannede bilder. Hvis du vil ha mer informasjon, velg Hjelp (F1) i programmet.

Slik installerer du Natural Color software

Sett inn CDen som følger med Samsung-skjermen, i CD-ROM-stasjonen. Deretter vil det første skjermbildet for programinstallering vises. Klikk Natural Color på det første skjermbildet for å installere Natural Color software. Hvis du vil installere programmet manuelt, setter du inn CDen som fulgte med Samsung-skjermen, i CD-ROM-stasjonen, klikker [Start] i Windows og velger [Execute]. Skriv inn D:\ color\eng\setup.exe og <trykk> tasten. (Hvis stasjonen der CDen er satt inn ikke er D:\, skriver du inn den aktuelle stasjonen.)

Slik sletter du Natural Color software

Velg [Innstillinger]/[Kontrollpanel] på [Start]-menyen og dobbeltklikk [Legg til / slette programmer]. Velg Natural Color fra listen og klikk [Legg til / slett].

Service Betingelser Bestemmelser Natural Color

For bedre visning

Myndighet

For bedre visning

1. Juster datamaskinens oppløsning og skjermens oppdateringsfrekvens i kontrollpanelet som beskrevet for å oppnå best mulig bildekvalitet. Du kan ha ujevn bildekvalitet på skjermen hvis den beste bildekvaliteten ikke er angitt for TFT-LCD.

{

Oppløsning: 1280 x 1024

{

Vertikal frekvens (oppdateringsfrekvens): 60 Hz

2. TFT LCD-panelet ble produsert ved hjelp av avansert halvlederteknologi med en presisjon på 99,999 % over det som brukes for dette produktet. Men pikslene for RØD, GRØNN, BLÅ og HVIT farge kan noen ganger være for lys, og noen av de svarte pikslene kan sees. Dette skyldes ikke dårlig kvalitet, og du kan bruke skjermen uten problemer.

{

For eksempel er antallet TFT LCD-piksler i dette produktet 3,932,160.

3. Når du rengjør skjermen og panelet utenfor, bruker du den anbefalte (beherskede) mengden av rengjøringsmiddel og en ren og myk klut til å tørke av med. Vær lett på hånden når du tørker av LCD-området. Hvis du bruker for stor kraft, risikerer du å sette flekker.

4. Hvis du ikke er fornøyd med bildekvaliteten, kan du oppnå bedre bildekvalitet ved å utføre den "automatiske justeringsfunksjonen" på skjermbildet som vises når du trykker på avslutningsknappen. Hvis det fortsatt er støy etter automatisk justering, bruker du justeringsfunksjonen FIN/GROV.

5. Hvis du viser et fast skjermbilde i lengre tid, kan det oppstå restbilder eller uskarphet. Skift til strømsparingsmodus eller sett på en skjermsparer for å flytte bildet når du må være borte fra skjermen i lengre tid.

Service Betingelser Bestemmelser Natural Color For bedre visning

Myndighet

Reproduksjon av noe slag uten skriftlig tillatelse fra Samsung Electronics Co., Ltd er strengt forbudt.

Samsung Electronics Co., Ltd kan ikke holdes ansvarlig for feil i dette dokumentet eller for tildeldige skader eller følgeskader i forbindelse med publisering, resultater eller bruk av dette materialet.

Samsumg er et registrert varemerke for SamsungElectronics Co.; Ltd. Microsoft, Windows og Windows NT er registrerte varemerker for Microsoft Corporation. VESA, DPMS og DDC er

registrerte varemerker for Video Electronics Standards Association; navnet og logoen E

er registrerte varemerker for U.S. Environmental Protection Agency (EPA). Som E

TAR

partner har Samsung Electronics Co., Ltd fastslått at dette produktet overholder E

TAR

retningslinjene for energieffektivitet. Alle andre produktnavn nevnt i dette dokumentet, kan

S være varemerker eller registrerte varemerker for de respektive eierne.

NERGY

Samsung SYNCMASTER 192T User Manual [no]

Specifications and Main Features

Frequently Asked Questions

User Manual
