SyncMaster 181T/191T/171T/171S/171V/191N/170N/172N/192N/173N/193N

Tegnforklaring

Strøm

Installation

Vedligeholdelse

Diverse

Anvisninger, der er markeret med dette symbol skal overholdes - undladelse heraf kan resultere i legemsbeskadigelse eller ødelæggelse af material.

Forbudt Bør altid læses og forstås

Må ikke afmonteres Fjern stikket fra kontakten

Må ikke berøres Jordforbindelse for at undgå elektrisk stød

Tegnforklaring

Strøm

Installation

Vedligeholdelse

Diverse

DPMS ( bør forklares - ingen her ved hvad DPMS er PC), hvis den ikke skal bruges i længere tid. Hvis du bruger en pauseskærm, sæt denne til aktiv status.

Anvend aldrig et beskadiget eller løst stik.

Dette kan forårsage elektrisk stød eller brand.

Tag aldrig stikket ud ved at rykke i ledningen, og rør aldrig ved ledningen med våde hænder

Dette kan forårsage elektrisk stød eller brand.

Anvend altid kun stik og kontakter med korrekt jordforbindelse.

Forkert jordforbindelse kan føre til elektrisk stød eller beskadigelse

af materiel.

Undgå at bøje stik og ledninger samt at placere tunge genstande ovenpå disse og derved beskadige dem.

Dette kan forårsage elektrisk stød eller brand.

Fjern stikket fra kontakten i tordenvejr samt hvis PC'en ikke skal anvendes i længere tid.

Undladelse heraf kan føre til elektrisk stød eller brand.

Undgå at tilslutte flere forlængerledninger eller stik til samme kontakt.

Dette kan føre til brand.

Tegnforklaring

Strøm

Installation

Vedligeholdelse

Diverse

Tildæk aldrig skærmkabinettets ventilationsåbninger.

Dårlig ventilation kan forårsage systemsvigt eller brand.

Anbring din skærm et forholdsvis støvfrit sted med lav luftfugtighed.

I modsat fald er der risiko for elektrisk stød eller der kan udvikle sig

brand inde i skærmen.

Undgå at tabe skærmen under transport.

Dette kan forårsage legemsbeskadigelse eller skade på materiel.

Anbring skærmen på en jævn, solid flade.

Skærmen kan beskadiges, hvis den falder ned.

Sæt skærmen ned med forsigtighed.

Den kan muligvis blive ødelagt.

Anbring aldrig monitoren med skærmfladen nedad.

TFT-LCD overfladen kunne blive beskadiget.

Tegnforklaring

Strøm

Installation

Vedligeholdelse

Diverse

Skærmkabinettet eller TFT-LCD fladen kan tørres af med en fugtig, blød klud.

Sprøjt ikke rengøringsmidlet direkte på monitoren.

Anvend det anbefalede rengøringsmiddel og brug en blød klud.

Rengør stik og stikkontakt med en tør klud, hvis de er støvede eller snavsede.

Et snavset stik kan forårsage elektrisk stød eller brand.

Anbring aldrig et glas vand, kemikalier eller små metalgenstande oven på skærmen.

Det kan føre til beskadigelse, elektrisk stød eller brand.

Skulle et fremmedlegeme komme ind i monitoren, tag stikket ud af

kontakten og tilkald et servicecenter.

Tegnforklaring

Strøm

Installation

Vedligeholdelse

Diverse

Afmonter aldrig kabinettet (eller bagpanel). Der er ingen indvendige dele, der kan vedligeholdes af brugeren.

Dette kan føre til elektrisk stød eller brand.

Overlad service til en kvalificeret servicetekniker.

Hvis skærmen ikke fungerer normalt - specielt, hvis der fremkommer mærkelige lyde eller lugt - tag øjeblikkelig stikket ud og kontakt en autoriseret forhandler eller servicetekniker.

Det kan føre til elektrisk stød eller brand.

Anbring aldring tunge genstande oven på skærmen.

Dette kan føre til elektrisk stød eller brand.

Hvil øjnene i 5 minutter efter hver times arbejde ved skærmen.

Dette vil modvirke øjentræthed.

Brændbare stoffer bør aldrig anvendes eller opbevares i nærheden af skærmen.

Det kan forårsage en eksplosion eller brand.

Forsøg aldrig at flytte skærmen ved at løfte den ved hjælp af ledning eller signalkabel.

Dette kan føre til systemsvigt, elektrisk stød eller brand på grund af

beskadigelse af kablet.

Ryk aldrig skærmen til højre eller til venstre ved bare at trække i ledningen eller signalkablet.

Dette kan føre til systemsvigt, elektrisk stød eller brand på grund af

beskadigelse af kablet.

Stik aldrig metalgenstande ind i åbningerne i skærmen.

Dette kan føre til elektrisk stød, brand eller beskadigelse.

SyncMaster 181T

Udpakning

Front

Bagpanel

Skærm og fodstykke

Strømkabel

Signalkabel

DVI-kablet

Hurtig installationsvejledning

Drejefod og S/W CD (Tilbehør)

Garantibevis

(Ikke alle steder)

Kontroller, at pakken indeholder følgende dele. Kontakt din forhandler, hvis der mangler noget.

CD med Brugervejledning

Drevinstallation

)

SyncMaster 191T

Kontroller, at pakken indeholder følgende dele. Kontakt din forhandler, hvis der mangler noget.

Udpakning

Front

Bagpanel

Generelle

Skærm og fodstykke

Strømkabel

Signalkabel

DVI-kablet (Tilbehør)

Drejefod og S/W CD (Tilbehør)

For multimedia-model (Tilbehør

Hurtig installationsvejledning

Garantibevis

(Ikke alle steder)

CD med Brugervejledning

Drevinstallation

Fodstykke for Multimedia højttaler

(Enkel multimediefod eller Drejefod og S/W CD)

Sound Cables

SyncMaster 171N/191N/170N/172N/192N/173N/193N

Kontroller, at pakken indeholder følgende dele. Kontakt din forhandler, hvis der mangler noget.

Generelle

Udpakning

Front

Bagpanel

Skærm og fodstykke

Strømkabel

Signalkabel

Hurtig installationsvejledning

Garantibevis

Drejefod og S/W CD (Tilbehør)

(Ikke alle steder)

For multimedia-model (Tilbehør)

Fodstykke for Multimedia højttaler

(Enkel multimediefod eller Drejefod og S/W CD)

CD med Brugervejledning

Drevinstallation

Sound Cables

SyncMaster 171S/171V

Kontroller, at pakken indeholder følgende dele. Kontakt din forhandler, hvis der mangler noget.

Generelle

Udpakning

Front

Bagpanel

Skærm og fodstykke

Strømkabel

Signalkabel

Hurtig installationsvejledning

Garantibevis

Drejefod og S/W CD (Tilbehør)

(Ikke alle steder)

For multimedia-model (Tilbehør)

Fodstykke for Multimedia højttaler

(Enkel multimediefod eller Drejefod og S/W CD)

CD med Brugervejledning

Drevinstallation

Sound Cables

SyncMaster 181T/191T

Udpakning

Front

Bagpanel

1. Analog(A)/Digital(B) indikator

2. Auto knap

3. Exit knap

4.5. Justerings knapper

5. Menu knap

Tryk på 'Exit'-knappen og vælg derefter videosignal (A eller B), mens OSD ikke er valgt.

Anvend denne knap til direkte automatisk justering

Anvend denne knap til at forlade den aktiverede menu eller OSD.

Med disse knapper kan du markere og justere menuelementer.

Denne knap anvendes til at åbne OSD og aktivere valgte menuelementer.

6. Tænd/sluk lampe

Denne lampe lyser grønt ved normal drift og blinker grønt en enkelt gang, når skærmen gemmer dine justeringer.

7. Tænd/sluk knap

Anvend denne knap til at tænde eller slukke for skærmen.

Bemærk:

Gå til PowerSaver, der er nærmere beskrevet i håndbogen, for yderligere oplysninger om energibesparende funktioner. Sæt din PC til OFF, når den ikke skal bruges eller hvis du forlader arbejdspladsen i længere tid.

SyncMaster 171N/191N/170N/172N/192N/173N/193N

Udpakning

Front

Bagpanel

1. Auto knap

2. Exit knap

3. Justerings knapper

4. Menu knap

Anvend denne knap til direkte automatisk justering

Anvend denne knap til at forlade den aktiverede menu eller OSD.

Med disse knapper kan du markere og justere menuelementer.

Denne knap anvendes til at åbne OSD og aktivere valgte menuelementer.

5. Tænd/sluk lampe

Denne lampe lyser grønt ved normal drift og blinker grønt en enkelt gang, når skærmen gemmer dine justeringer.

6. Tænd/sluk knap

Anvend denne knap til at tænde eller slukke for skærmen.

Bemærk:

SyncMaster 171S/171V

Udpakning

Front

Bagpanel

1. Auto knap

2. Exit knap

3. Justerings knapper

4. Menu knap

Anvend denne knap til direkte automatisk justering

Anvend denne knap til at forlade den aktiverede menu eller OSD.

Med disse knapper kan du markere og justere menuelementer.

Denne knap anvendes til at åbne OSD og aktivere valgte menuelementer.

5. Tænd/sluk lampe

Denne lampe lyser grønt ved normal drift og blinker grønt en enkelt gang, når skærmen gemmer dine justeringer.

6. Tænd/sluk knap

Anvend denne knap til at tænde eller slukke for skærmen.

Bemærk:

SyncMaster 181T

Udpakning

Front

Bagpanel

(Konfigurationen bag på monitoren kan variere mellem produkter.)

1. Stik til strøm

2. DVI-port

3. Signalport

Tilslut skærmens strømkabel til dette stik bag på monitoren.

Tilslut DVI-kablet til DVI-porten bag på din monitor.

Tilslut signalkablet til videostikket på din computer, video board, videokort eller grafikkort.

Strøm til/fra

Bemærk:

Gå til afsnittet Tilslutning af Skærmen for yderligere oplysninger om kabeltilslutninger.

SyncMaster 191T

Udpakning

Front

Bagpanel

(Konfigurationen bag på monitoren kan variere mellem produkter.)

1. Stik til strøm

2. Strøm til/fra

3. Strømport på multimediestander

4. DVI-port

5. Signalport

Tilslut skærmens strømkabel til dette stik bag på monitoren.

Tilslut strømkablet på multimediestanderen til multimediestanderens strømport bag på skærmen

Tilslut DVI-kablet til DVI-porten bag på din monitor.

Tilslut signalkablet til videostikket på din computer, video board, videokort eller grafikkort.

Bemærk:

Gå til afsnittet Tilslutning af Skærmen for yderligere oplysninger om kabeltilslutninger.

SyncMaster 171N/191N/170N/172N/192N/173N/193N

Udpakning

Front

Bagpanel

1. Strøm til/fra

2. Stik til strøm

3. Strømport på

4. D-Sub-port

Bemærk:

(Konfigurationen bag på monitoren kan variere mellem produkter.)

multimediestander

Gå til afsnittet Tilslutning af Skærmen for yderligere oplysninger om kabeltilslutninger.

Tilslut skærmens strømkabel til dette stik bag på monitoren.

Tilslut strømkablet på multimediestanderen til multimediestanderens strømport bag på skærmen

Tilslut signalkablet til videostikket på din computer, video board, videokort eller grafikkort.

SyncMaster 171S/171V

Udpakning Front

Bagpanel

(Konfigurationen bag på monitoren kan variere mellem produkter.)

1. Stik til strøm

2. Strømport på multimediestander

3. D-Sub-port

Tilslut skærmens strømkabel til dette stik bag på monitoren. Tilslut strømkablet på multimediestanderen til

multimediestanderens strømport bag på skærmen Tilslut signalkablet til videostikket på din computer, video board,

videokort eller grafikkort.

Bemærk:

Gå til afsnittet Tilslutning af Skærmen for yderligere oplysninger om kabeltilslutninger.

SyncMaster 181T

Tilslutning af skærm

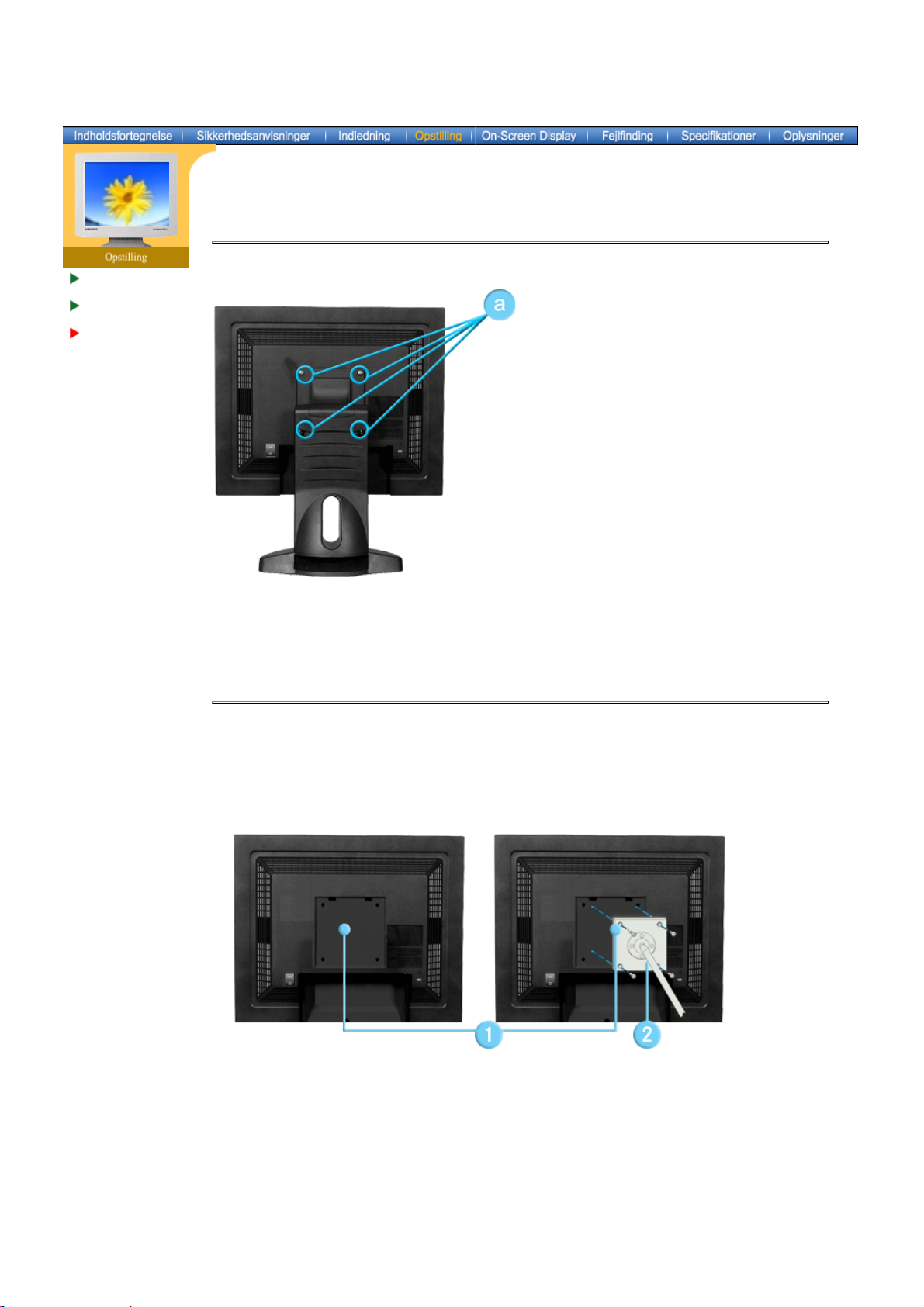

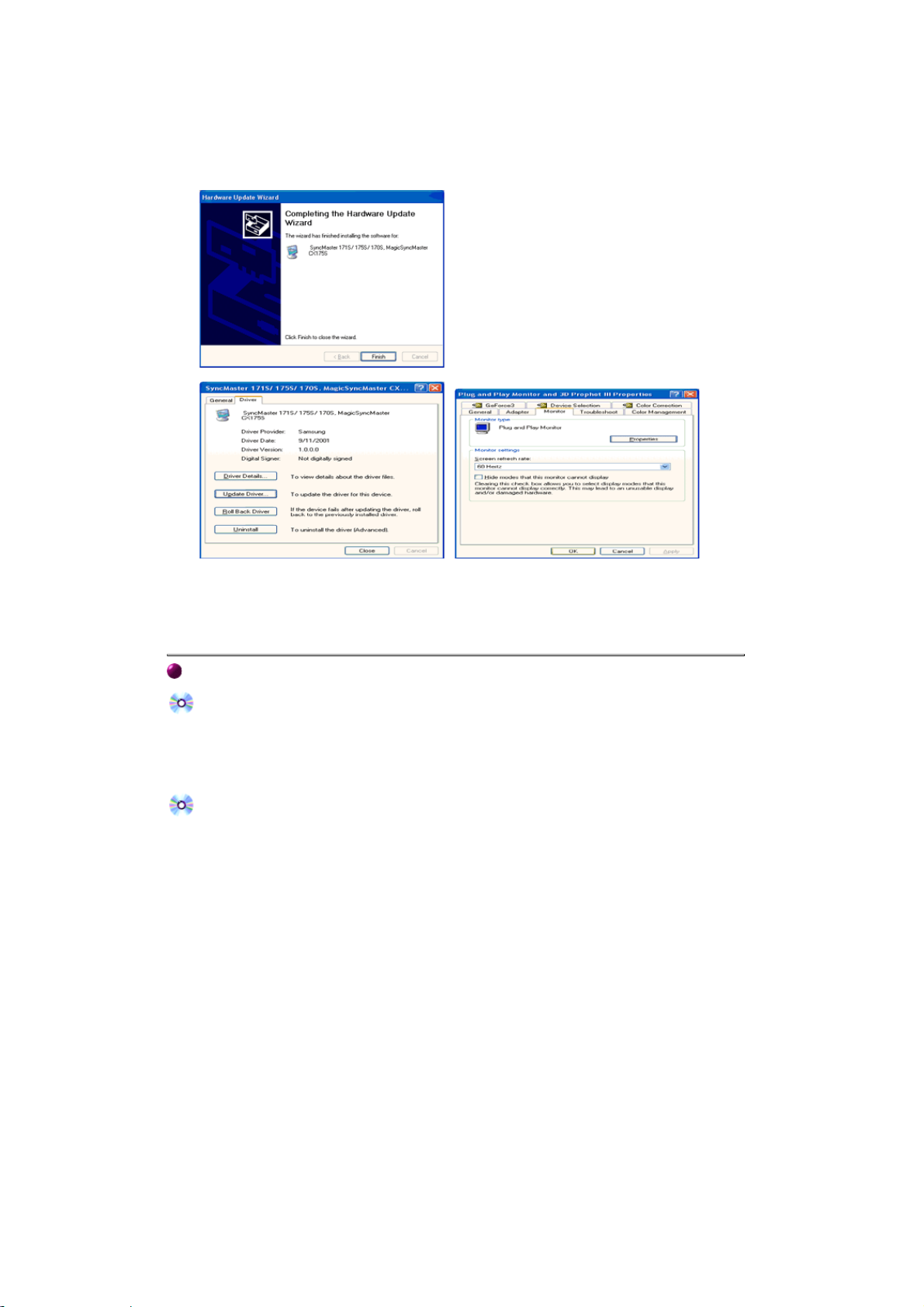

Installation af skærmdriver Installation af VESA kompatibelt ophæng

Forbind skærmens strømkabel til strømstikket på skærmens bagpanel.

Sæt stikket fra skærmens strømkabel i den nærmeste stikkontakt.

Bruge D-sub-tilslutningskablet (analogt) sammen med skærmkortet.

2-1.

Tilslut signalkablet til videostikket på din computer, video board, videokort eller grafikkort.

Bruge DVI-tilslutningskablet (digitalt) sammen med skærmkortet.

2-2.

Tilslut DVI-kablet til DVI-porten bag på din monitor.

Tilsluttet en Macintosh

Tilslut skærmen til Macintosh-computeren ved hjælp af D-SUB-tilslutningskablet.

Hvis du har en ældre Macintosh, skal du tilslutte skærmen ved hjælp af en speciel Mac-

adapter.

Tænd for computer og skærm. Hvis du ser et skærmbillede, er installationen færdig.

Med visse skærmkort kan du få tom skærm, hvis du slutter D-sub- og DVI-kablerne til samme computer på én gang.

Hvis du tilslutter skærmen korrekt med DVI-tilslutningkablet, men alligevel får en tom eller flimrende skærm, skal du kontrollere, at skærmens status er indstillet til analog. Tryk på knappen

Source

(Kilde) for at få skærmen til at dobbelttjekke signalets inputkilde.

SyncMaster 191T

Tilslutning af skærm

Installation af skærmdriver Installation af VESA kompatibelt ophæng

Opstilling-Generelle

Opstilling-For multimedia-model (tilbehør)

Opstilling-Generelle

Forbind skærmens strømkabel til strømstikket på skærmens bagpanel.

Sæt stikket fra skærmens strømkabel i den nærmeste stikkontakt.

Bruge D-sub-tilslutningskablet (analogt) sammen med skærmkortet.

2-1.

Tilslut signalkablet til videostikket på din computer, video board, videokort eller grafikkort.

Bruge DVI-tilslutningskablet (digitalt) sammen med skærmkortet.

2-2.

Tilslut DVI-kablet til DVI-porten bag på din monitor.

Tilsluttet en Macintosh

Tilslut skærmen til Macintosh-computeren ved hjælp af D-SUB-tilslutningskablet.

Hvis du har en ældre Macintosh, skal du tilslutte skærmen ved hjælp af en speciel Mac-

adapter.

Tænd for computer og skærm. Hvis du ser et skærmbillede, er installationen færdig.

Med visse skærmkort kan du få tom skærm, hvis du slutter D-sub- og DVI-kablerne til samme computer på én gang.

Hvis du tilslutter skærmen korrekt med DVI-tilslutningkablet, men alligevel får en tom eller flimrende skærm, skal du kontrollere, at skærmens status er indstillet til analog. Tryk på knappen

Source

(Kilde) for at få skærmen til at dobbelttjekke signalets inputkilde.

)

SyncMaster 191T

Tilslutning af skærm

Installation af skærmdriver Installation af VESA kompatibelt ophæng

Opstilling-For multimedia-model (tilbehør

1. Tilslut strømkablet på multimediestanderen til multimediestanderens strømport bag på skærmen

2. Tilslut et lydkabel fra input kilden (lydkort, computer, CD-ROM drev).

3. Øretelefoner kan tilsluttes her.

Multimediestander

1. Netledning til multimediestand

2. On/Off lydstyrke

3. Bas kontrol knap

4. Diskant kontrolknap

5. Stereo input jack

6. Jack til øretelefoner

Tilslut strømkablet på multimediestanderen til multimediestanderens strømport bag på

SyncMaster 171N/191N/170N/172N/192N/173N/193N

Tilslutning af skærm

Installation af skærmdriver Installation af VESA kompatibelt ophæng

Opstilling-Generelle

Opstilling-For multimedia-model (tilbehør)

Opstilling-Generelle

1. Forbind skærmens strømkabel til strømstikket på skærmens bagpanel. Sæt stikket fra skærmens strømkabel i den nærmeste stikkontakt.

2. Tilslut signalkablet til videostikket på din computer, video board, videokort eller grafikkort.

3. Tilslut skærmen til Macintosh-computeren ved hjælp af D-SUB-tilslutningskablet.

4. Hvis du har en ældre Macintosh, skal du tilslutte skærmen ved hjælp af en speciel Macadapter.

5. Tænd for computer og skærm. Hvis du ser et skærmbillede, er installationen færdig.

Opstilling-For multimedia-model (tilbehør)

skærmen

2. Tilslut et lydkabel fra input kilden (lydkort, computer, CD-ROM drev).

3. Øretelefoner kan tilsluttes her.

Multimediestander

1. Netledning til multimediestand

2. On/Off lydstyrke

3. Bas kontrol knap

4. Diskant kontrolknap

5. Stereo input jack

6. Jack til øretelefoner

SyncMaster 171S/171V

Tilslutning af skærm

Installation af skærmdriver Installation af VESA kompatibelt ophæng

Opstilling-Generelle Opstilling-For multimedia-model (tilbehør)

Opstilling-Generelle

1. Forbind skærmens strømkabel til strømstikket på skærmens bagpanel. Sæt stikket fra skærmens strømkabel i den nærmeste stikkontakt.

2. Tilslut signalkablet til videostikket på din computer, video board, videokort eller grafikkort.

3. Tilslut skærmen til Macintosh-computeren ved hjælp af D-SUB-tilslutningskablet.

4. Hvis du har en ældre Macintosh, skal du tilslutte skærmen ved hjælp af en speciel Macadapter.

5. Tænd for computer og skærm. Hvis du ser et skærmbillede, er installationen færdig.

Opstilling-For multimedia-model (tilbehør)

1. Tilslut strømkablet på multimediestanderen til multimediestanderens strømport bag på skærmen

2. Tilslut et lydkabel fra input kilden (lydkort, computer, CD-ROM drev).

3. Øretelefoner kan tilsluttes her.

Multimediestander

1. Netledning til multimediestand

2. On/Off lydstyrke

3. Bas kontrol knap

4. Diskant kontrolknap

5. Stereo input jack

6. Jack til øretelefoner

Tilslutning af skærm

Installation af skærmdriver

Installation af VESA kompatibelt ophæng

Når du bliver prompted af operativsystemet for skærmdriveren isættes den medleverede CD-ROM. Installation af driver varierer en smule fra det ene operativsystem til det andet. Følg de anvisninger, der gives for det operativsystem, som du anvender.

klargør en tom diskette og download driverens programfil fra det her viste Internet web site:

Internet web site : http://www.samsung-monitor.com/ (Worldwide)

http://www.samsungusa.com/monitor (USA) http://www.samsung.se/

Windows ME

1. Sæt CD'en ind i CD-ROM drevet.

2. Klik på "Windows ME Driver".

3. Vælg din monitormodel i modellisten, og klik så på "OK"-knappen.

4. Klik på "Installér"-knappen i "Advarsel" vinduet.

5. Installation af monitordriver er komplet.

Windows XP/2000

1. Sæt CD'en ind i CD-ROM drevet.

2. Klik på "Windows XP/2000 Driver".

3. Vælg din monitormodel i modellisten, og klik så på "OK"-knappen.

4. Klik på "Installér"-knappen i "Advarsel" vinduet.

5. Hvis du ser følgende "Besked"-vindue, klik så på "Fortsæt" knappen. Klik på "OK"

knappen.

Denne monitor-driver har MS Logo-autorisation, og installation vil ikke beskadige dit system. *Den autoriserede driver kan findes på Samsung Monitor's hjemmeside.

http://www.samsung-monitor.com/

6. Installation af monitordriver er komplet.

Tilslutning af skærm

Installation af skærmdriver

Når du bliver prompted af operativsystemet for skærmdriveren isættes den medleverede CD-ROM. Installation af drev varierer en smule fra det ene operativsystem til det andet. Følg de anvisninger, der gives for det operativsystem, som du anvender.

klargør en tom diskette og download driverens programfil fra det her viste Internet web site:

Internet web site : http://www.samsung-monitor.com/ (Worldwide)

http://www.samsungusa.com/monitor (USA)

http://www.samsung.se/

Microsoft® Windows® XP Operativsystem

1. Sæt CD'en ind i CD-ROM drevet.

2. Klik på "Start" - "Kontrolpanel", og klik derefter på ikonet for "Udseende og Emner..".

3. Klik på Display-ikonet, vælg "Indstillinger"-fanen og klik på "Avanceret".

4. Klik på knappen for "Egenskaber" på "Monitor"-fanen og vælg "Driver"-fanen.

http://www.samsung-monitor.com/

5. Klik på "Opdatér driver" og vælg "Installér fra liste eller ...", og klik derefter på "Næste"-

knappen.

6. Vælg "Søg ikke, jeg vil ...", klik så på "Næste" og derefter klik på "Har diskette".

7. Klik på "Gennemse"-knappen, vælg derefter A:\(D:\driver), vælg din monitormodel i listen og klik så på "Næste"-knappen.

8. Hvis du ser følgende "Besked"-vindue, klik så på "Fortsæt" knappen. Klik på "Slut"-knappen.

Denne monitor-driver har MS Logo-autorisation, og installation vil ikke beskadige dit system. *Den autoriserede driver kan findes på Samsung Monitor's hjemmeside.

9. Klik på "Luk"-knappen og igen på "OK"-knappen.

10. Installation af monitordriver er komplet.

Microsoft® Windows® 2000 Operativsystem

Når du ser "Digital Signature Not Found" på din skærm, følg disse trin.

1. Vælg "OK" knappen i "Isæt diskette" vinduet.

2. Klik på "Gennemse" knappen i "Fil kræves" vinduet

3. Vælg A:\(D:\driver) og klik så på "Åbn" knappen, og derefter "OK" knappen.

Manuel installationsguide

1. Klik på "Start", "Indstillinger", Kontrolpanel".

2. Dobbeltklik "Skærm" ikonet.

3. Vælg "Indstillinger" fanen og klik derefter på "Avanceret"

4. Vælg "Monitor".

Situation1:

Situation2:

5. Klik på "Driver" og så "Opdater Driver" og klik derefter på "Næste" knappen.

6. Vælg "Vis en liste over de aktuelle drivere for dette udstyr, så jeg kan vælge den ønskede

driver". Klik så på "Næste", og derefter på "Har diskette".

7. Klik på "Gennemse" knappen og vælg derefter A:\(D:\driver).

8. Klik på "Åbn" knappen, og klik derefter på "OK" knappen.

9. Vælg din skærmmodel, klik på "Næste" knappen og derefter på "Næste" knappen.

10. Klik på "Slut" knappen og derefter på "Luk" knappen.

Hvis du kan se "Digital Signature Not Found" vinduet, så klik på "Ja" knappen, og derefter på "OK" knappen. Klik så på "Slut" knappen og derefter på "Luk" knappen.

Hvis "Egenskaber" knappen er inaktiv betyder det, at din skærm ikke er korrekt konfigureret. Stands installationen. Hvis "Egenskaber" knappen er aktiv, så klik på "Egenskaber" knappen. Følg herefter hvert af de følgende trin.

Microsoft

Windows

Millenium Operativsystem

1. Klik på "Start", "Indstillinger", "Kontrolpanel".

2. Dobbeltklik "Skærm" ikonet.

3. Vælg "Settings" fanen og klik så på "Advanced Properties" knappen.

4. Vælg "Monitor" fanen.

5. Klik på "Change" knappen i "Monitor Type" feltet.

6. Vælg "Specify the location of the driver".

7. Vælg "Display a list of all the drivers in a specific location." og klik derefter på "Next"

knappen.

8. Klik på "Have Disk" knappen.

9. Angiv det rigtige A:\(D:\driver) og klik så på "OK" knappen.

10. Vælg "Show all devices" og vælg så den monitor, som er tilsluttet din computer og klik derefter på "OK".

11. Fortsæt med at vælge "Close" knappen og "OK" knappen, indtil du har lukket dialogboksen for Display Properties. (Hvis der kommer andre skærmbilleder frem med advarsler og lignende, klikkes der på det, der passer for din monitor).

Microsoft® Windows® NT Operativsystem

1. Klik på Start, Indstillinger, Kontrolpanel, og dobbeltklik derefter på Skærm.

2. I Vis registreringsoplysninger vinduet, klik på Indstillinger fanen og klik på All Display Modes.

3. Klik på den ønskede indstilling (Opløsning, Antal Farver og Lodret Frekvens) og klik så på OK.

4. Klik på Anvend knappen, hvis skærmen virker normalt efter at du har klikket på Test. Hvis skærmen ikke virker normalt, kan du skifte til en anden indstilling (lavere opløsning, farver eller frekvens).

Bemærk: Hvis der ikke er nogen "Mode" i All Display Modes, kan du vælge opløsning og vertikal frekvens ved hjælp af afsnittet om Fabriksindstillede Modes i denne håndbog.

Linux Operativsystem

For at kunne udføre X-Window, er det nødvendigt at oprette X86Config filen, som er en form for system opstillingsfil.

1. Tryk på Enter ved det første og andet skærmbillede efter at have udført X86Config filen.

2. Det tredje skærmbillede bruges til installation af mus.

3. Indsæt en mus for din computer.

4. Næste skærmbillede bruges til Valg af tastatur.

5. Indsæt tastatur for din computer.

6. Næste skærmbillede anvendes til installation af skærm.

7. Først indsættes en vandret frekvens for din skærm. (Du kan indsætte frekvensen direkte).

8. Indsæt derefter en lodret frekvens for din skærm. (Du kan indsætte frekvensen direkte).

9. Indtast Navn på skærmmodel. Disse oplysninger vil ikke have nogen direkte indflydelse på den faktiske udføring af X-Window.

10. Du har nu afsluttet opstillingen af din skærm. Udfør X-Window efter at have indsat andet ønsket hardware.

SyncMaster 181T/191T/171N/191N/170N/172N/192N/173N/193N

Tilslutning af skærm Installation af skærmdriver

Installation af VESA kompatibelt ophæng

Afmontering af fodstykke

1. Sluk for din monitor og fjern strømkablet fra stikket.

2. Anbring LCD monitoren på en plan flade med skærmen nedad og en pude under, for at beskytte skærmen.

3. Tag de fire skruer ud og fjern derefter foden fra LCD monitoren.

Montering af fodstykke

BEMÆRK: Til denne monitor anvendes en 100mm x 100mm VESA kompatibel tilslutningsplade for ophæng.

1. Monteringsplade for bagpanel

2. Tilslutningsplade for ophæng

Anbring tilslutningspladen for ophænget ud for hullerne i bagpanelets monteringsplade og fastspænd den med de fire skruer, der leveres med fodstykke-armen, vægophæng and det andet fodstykke.

SyncMaster 171S/171V

Tilslutning af skærm Installation af skærmdriver

Installation af VESA kompatibelt ophæng

Afmontering af fodstykke

1. Sluk for din monitor og fjern strømkablet fra stikket.

2. Anbring LCD monitoren på en plan flade med skærmen nedad og en pude under, for at beskytte skærmen.

3. Tag de fire skruer ud og fjern derefter foden fra LCD monitoren.

Montering af fodstykke

BEMÆRK: Til denne monitor anvendes en 100mm x 100mm VESA kompatibel tilslutningsplade for ophæng.

1. Monteringsplade for bagpanel

2. Tilslutningsplade for ophæng

Anbring tilslutningspladen for ophænget ud for hullerne i bagpanelets monteringsplade og fastspænd den med de fire skruer, der leveres med fodstykke-armen, vægophæng and det andet fodstykke.

On Screen Display

SyncMaster 181T/191T

On Screen Display

S yncMaster 171N/191N/170N/172N/192N/173N/193N

1. Anvend denne knap til direkte automatisk justering.

2. Anvend denne knap til at forlade den aktiverede menu eller OSD.

3. Med disse knapper kan du markere og justere menuelementer.

4. Denne knap anvendes til at abne OSD og aktivere valgte menuelementer.

On Screen Display

SyncMaster 171S/171V

1. Anvend denne knap til direkte automatisk justering.

2. Anvend denne knap til at forlade den aktiverede menu eller OSD.

3. Med disse knapper kan du markere og justere menuelementer.

4. Denne knap anvendes til at abne OSD og aktivere valgte menuelementer.

Checkliste

Spørgsmål & Svar Selv-test

kontrolfunktion

Check oplysninger i det følgende afsnit, før du tilkalder en servicetekniker, for at se, om du selv kan klare problemet. Hvis du har brug for assistance, kan du bruge telefonnummeret på dit garantibevis, nummeret, der er angivet i afsnittet med Oplysninger eller du kan kontakte din forhandler.

Generelle

Symptomer Checkliste Mulige løsninger

Der er ikke noget billede på skærmen. Jeg kan ikke tænde for monitoren.

Generelle

For multimedia-model

Er strømkablet rigtigt tilsluttet? Kontroller strømforbindelse og

forsyning.

Kommer meddelelsen "

forbindelse, Check Signalkabel

" op på skærmen?

Ingen

(Tilsluttet ved hjælp af D-subkablet)

Kontroller, om computeren er tilsluttet korrekt.

(Tilsluttet ved hjælp af DVI-kablet)

Hvis der vises en (fejl-)meddelelse på skærmen, selv om skæmen er tilsluttet korrekt, skal du kontrollere, om skærmens status er indstillet til analog. Tryk på knappen Source (Kilde) for at få skærmen til at dobbelttjekke signalets inputkilde.

Hvis strømmen er tilsluttet, genstart computeren for at se åbningsskærm-billedet (login skærmbilledet).

Kommer "

supported

Video mode not

" frem på skærmen?

Der er ikke noget billede på skærmen. Blinker strømindikatorlampen på monitoren med 1 sekunds interval?

Tilslutttet ved hjælp af DVIkablet?

Hvis åbningsskærmbilledet (login skærmbilledet) kommer frem, start så computeren i passende mode (sikker mode for Windows ME/2000/XP), og juster derefter videokortets frekvens. (Se Fabriksindstillede Display Modes.)

Bemærk: Hvis åbningsskærmbilledet (login skærmbilledet) ikke kommer frem, kontakt da et servicecenter eller

din forhandler.

Denne meddelelse vises, hvis signalet fra videokortet overstiger den maksimale opløsning og frekvens for din monitor.

Juster din monitors maksimale opløsning og frekvens.

Monitoren er i PowerSaver mode.

Tryk på en tast på tastaturet eller flyt musen for at aktivere monitoren og kald billedet frem på skærmen.

Du kan få en tom skærm, hvis du starter systemet, inden du tilslutter DVI-kablet, eller hvis du tager DVIkablet ud og derefter tilslutter det igen, mens systemet kører, da visse typer grafikkort ikke udsender videosignaler. Tilslut DVI-kablet, og genstart derefter systemet.

Jeg kan ikke finde On Screen Display

Har du låst for On Screen Display (OSD) menuen for at sikre, at der ikke sker ændringer?

Åbn for OSD ved at trykke på menu knappen i mindst 5 sekunder.

Checkliste

Spørgsmål & Svar Selv-test

kontrolfunktion

Skærmbilledet har underlige farver eller er kun sort og hvidt.

Skærmbilledet er ude af fokus eller OSD kan ikke justeres.

LED blinker, men der er ingen billeder på skærmen.

Der er kun 16 farver vist på skærmen. Skærmbilledets farver har ændret sig efter at videokortet blev skiftet.

Der fremkommer en besked "Ukendt monitor, Plug & Play (VESA DDC) monitor fundet".

Har skærmbilledet kun én farve, som om man ser på skærmen gennem et stykke cellofan?

Kontroller signalkabelforbindelsen.

Sørg for at videokortet er skubbet helt ind.

Blev skærmbilledets farver

Genstart computeren. anderledes efter at køre et program eller på grund af kollision af applikationer?

Er videokortet indstillet korrekt? Indstil videokortet i henhold til

instruktionsbogen for videokort.

Har du justeret monitorens opløsning eller frekvens?

Check Display Timing på menuen og kontroller, om frekvensen er rigtigt indstillet.

Juster videokortopløsning og frekvens.

(Se Fabriksindstillede Display Modes).

Juster frekvensen rigtigt i henhold til

videokortets instruktionsbog og de

Fabriksindstillede Display Modes.

(Maximumfrekvens per resolution kan

variere fra det ene produkt til det

andet).

Er farverne i Windows indstillet korrekt?

For Windows ME/XP/2000:

Indstil farverne korrekt ved at gå til

Kontrolpanel, Skærm, Indstillinger.

Er videokortet indstillet korrekt? Indstil vidokortet i henhold til

instruktionsbogen for videokort.

Har du installeret monitordriver? Installer monitordriver i henhold til

instruktioner for driverinstallation.

Se i instruktionsbog for videokort for at finde ud af, om Plug & Play

Installer monitordriver i henhold til

instruktioner for driverinstallation. (VESA DDC) understøttes.

For multimedia-model

Symptomer Mulige løsninger

Der er ingen lyd.

Lyden er for svag

Lyden er for skinger.

Lyden er for ulden.

Lyden er forvrænget.

Tilslut monitorens stereo input jack til computerens stereo output jack ved hjælp af stemmekablet eller juster lydstyrken.

Skru lidt ned for lyden. Hvis en ekstern mikrofon anvendes, skal lydstyrken justeres, idet der holdes en vis afstand fra højttaleren.

Turn the volume slightly down. If using an extensive microphone, adjust the volume while keeping a certain distance from the speaker.

Juster bas og diskant.

Skru ned for lydstyrken. Anbring et blad eller en skriveblok under monitorens fod.

Check følgende punkter, hvis der er problemer med monitoren.

1. Kontroller at strømledning og kabel er rigtigt tilsluttet computeren.

2. Check om computeren bipper mere end 3 gange ved opstart. (Hvis den gør, tilkald service for computerens bundkort).

3. Hvis du selv har installeret et nyt videokort eller hvis du selv installerede pc'en, så kontroller det

installerede adapter (video) drev og monitor drev.

4. Kontroller at videoskærmens scanning ratio er indstillet til 75Hz eller 85Hz. (Den bør ikke overstige 60Hz ved brug af maksimumopløsning.)

5. Hvis du har problemer med at installere adapter (video) drev, så genstart computeren i Sikker Mode, fjern Display Adapteren i " computeren for at geninstallere adapter (video) driver

Kontrolpanel, System, Udstyrsadministrator

" og genstart

Bemærk:

Hvis problemet sker gentagne gange, bør en autoriseret servicetekniker tilkaldes.

Spørgsmål Svar

Checkliste

Spørgsmål & Svar

Selv-test kontrolfunktion

Hvordan ændrer jeg frekvensen? Frekvensen kan ændres ved at omkonfigurere videokortet.

Bemærk, at support for videokort kan variere, afhængigt af versionen af den anvendte driver. (Se instruktionsbogen for computer eller videokort for

Hvordan kan jeg justere opløsningen? Windows ME/XP/2000: Indstil opløsningen i

yderlige oplysninger).

Kontrolpanel, Skærm, Indstillinger.

* Kontakt fabrikanten af videokort for yderligere oplysninger.

Hvordan kan jeg indstille PowerSaver funktionen?

Windows ME/XP/2000: Indstil BIOS-SETUP for computeren eller pauseskærmen. (Se Windows/Computerhåndbog).

Hvordan kan jeg rengøre det udvendige kabinet/LCD Skærm?

Slå strømmen fra, tag ledningen ud og tør monitoren af med en blød klud. Brug enten et rengøringsmiddel eller rent vand.

Sørg for, at der ikke efterlades rester af rengøringsmidlet og at kabinettet ikke bliver ridset. Pas på, at der ikke kommer vand ind i monitoren.

SyncMaster 181T/191T

Checkliste

Spørgsmål & Svar

Selv-test kontrolfunktion

Selv-test Kontrolfunktion

Advarsler

Miljø

Din monitor er forsynet med en selv-test funktion, som gør det muligt for dig at kontrollere, om din monitor fungerer korrekt.

1. Sluk for både computer og monitor.

2. Fjern videostikkablet fra computerens bagpanel.

3. Tænd for monitoren.

Hvis monitoren fungerer korrekt, vil du se et felt med indrammet tekst som vist på følgende illustration. sDe tre felter inde i rammen er rød, grøn og blå.

Såfremt en boks ikke kommer til syne betyder det, at der er et problem med din monitor. Denne boks kommer også frem under normal drift, hvis videokablet går løst eller bliver ødelagt.

Gode Tips

4. Sluk for din monitor og tilslut videokablet igen; tænd så for både computer og monitor.

Hvis din monitorskærm stadig er sort efter at have udført ovenstående procedure, bør du checke din video controller og computer system; din monitor fungerer korrekt.

Hvis der er noget galt med inputsignalet, vil der fremkomme en besked på skærmen, eller skærmbilledet forsvinder helt, selv om LED er aktiv. Beskeden kan angive, at monitoren er uden for scanning rækkevidde eller at du skal checke signalkablet.

Stedet og placeringen af monitoren kan have indflydelse på kvaliteten og andre af monitorens funktioner.

1. Hvis der er woofer højttalere i nærheden af monitoren, bør wooferen fjernes og anbringes i andet rum.

2. Fjern alle elekriske apparater som f.eks. radioer, ventilatorer, ure og telefoner, der er inden for en radius af 1 meter fra monitoren.

En monitor genskaber visuelle signaler, der modtages fra pc'en. Som følge heraf, hvis der er

problemer med pc'en eller videokortet, kan dette forårsage, at monitorskærmens billede forsvinder, har forkerte farver, udsender støj, Video mode not supported, osv. Hvis det er tilfældet, check først, hvor problemet er og kontakt så et servicecenter eller din forhandler.

Kontrol af monitorens funktionstilstand

Hvis der ikke er noget billede på skærmen eller advarslen "Video mode not supported" kommer frem, fjern da kablet fra computeren, mens monitoren stadig er tændt.

Hvis en besked kommer frem på skærmen eller hvis skærmen bliver hvid betyder det,

{

at monitoren virker. Hvis det er tilfældet, bør computeren checkes for at se, om der er problemer.

{

SyncMaster 171N/171S/171V/191N/170N/172N/192N/173N/193N

Checkliste Spørgsmål & Svar

Selv-test kontrolfunktion

Selv-test Kontrolfunktion

Advarsler

Miljø

Din monitor er forsynet med en selv-test funktion, som gør det muligt for dig at kontrollere, om din monitor fungerer korrekt.

1. Sluk for både computer og monitor.

2. Fjern videostikkablet fra computerens bagpanel.

3. Tænd for monitoren.

Hvis monitoren fungerer korrekt, vil du se et felt med indrammet tekst som vist på følgende illustration. sDe tre felter inde i rammen er rød, grøn og blå.

Såfremt en boks ikke kommer til syne betyder det, at der er et problem med din monitor. Denne boks kommer også frem under normal drift, hvis videokablet går løst eller bliver ødelagt.

Gode Tips

4. Sluk for din monitor og tilslut videokablet igen; tænd så for både computer og monitor.

Hvis din monitorskærm stadig er sort efter at have udført ovenstående procedure, bør du checke din video controller og computer system; din monitor fungerer korrekt.

Stedet og placeringen af monitoren kan have indflydelse på kvaliteten og andre af

monitorens funktioner.

1. Hvis der er woofer højttalere i nærheden af monitoren, bør wooferen fjernes og anbringes i andet rum.

2. Fjern alle elekriske apparater som f.eks. radioer, ventilatorer, ure og telefoner, der er inden for en radius af 1 meter fra monitoren.

En monitor genskaber visuelle signaler, der modtages fra pc'en. Som følge heraf, hvis der er

Kontrol af monitorens funktionstilstand

Hvis der ikke er noget billede på skærmen eller advarslen "Video mode not supported" kommer frem, fjern da kablet fra computeren, mens monitoren stadig er tændt.

Hvis en besked kommer frem på skærmen eller hvis skærmen bliver hvid betyder det,

{

at monitoren virker. Hvis det er tilfældet, bør computeren checkes for at se, om der er problemer.

{

SyncMaster 181T

Generelle specifikationer

PowerSaver Fabriksindstillede

Modes

Generelt

Modelbetegnelse SyncMaster 181T

LCD Skærm

Størrelse 18,1" diagonalt

Billedareal 359,04 (H) x 287,232 (V)

Pixel Pitch 0,2805 (H) x 0,2805 (V)

Type a-si TFT aktiv matrix

Aflæsningsvinkel 80/80/80/80(L/R/T/B)

Synkronisering

Vandret 30 ~ 81 kHz

Lodret 56 ~ 85 Hz

Skærmfarver

16.294.277

Opløsning

Optimal opløsning 1280 x 1024@60Hz

Maksimal opløsning 1280 x 1024@76Hz

Inputsignal. Afgrænset

RGB Analog 0,7 Vp-p positiv ved 75 ohm Separat V/L sync, Komposit, SOG TTL niveau positivt eller negativt

Maksimum Pixel Clock

135 MHz

Strømforsyning

AC 90 ~ 264 VAC rms, 60/50 Hz ± 3Hz

Signalkabel

15pin-to-15pin D-sub kabel, aftageligt DVI-D to DVI-D kabel, aftageligt

Effektforbrug

40W (Maksimum)

Dimensioner (BxDxH) / Vægt

398,2 X 208,4 X 443,2 mm / 5,8kg (Med enkel fod)

VESA Monteringsplade

100mm x 100mm (for anvendelse med speciel (Arm) Monteringsbeslag.)

Miljøforhold

Drift Temperatur: 50°F ~ 104°F(10°C ~ 40°C)

Fugtighed: 10% ~ 80%, ikke-kondenserende

Opbevaring Temperatur: -4°F ~113°F (-20°C ~ 45°C)

Fugtighed: 5% ~ 95%, ikke-kondenserende

Dot Acceptable

TFT LCD skærmen er fremstillet ved hjæp af avanceret halvleder-teknologi med 99,999% nøjagtighed. De RØDE, GRØNNE, BLÅ og HVIDE pixels kan undertiden forekomme lyse, eller der

kan forekomme sorte pixels. Det er imidlertid ikke ensbetydende med dårlig kvalitet og du kan have fuld tillid til produktet.

Der er, f.eks. anvendt 3,932,160 TFT LCD pixels i dette produkt.

Plug and Play

Denne monitor kan installeres på alle Plug & Play-kompatible systemer. Interaktion mellem monitor og computer system vil give de bedste driftsforhold og monitor indstillinger. I de fleste tilfælde vil monitor installation ske automatisk, med mindre brugeren ønsker at vælge alternative indstillinger.

SyncMaster 191T

Generelle specifikationer

PowerSaver Fabriksindstillede

Modes

Generelt

Modelbetegnelse SyncMaster 191T

LCD Skærm

Størrelse 19,0" diagonalt

Billedareal 376.32 (H) x 301.056 (V)

Pixel Pitch 0.298 (H) x 0.294 (V)

Type a-si TFT aktiv matrix

Aflæsningsvinkel 85/85/85/85(L/R/T/B)

Synkronisering

Vandret 30 ~ 81 kHz

Lodret 56 ~ 85 Hz

Skærmfarver

16.294.277

Opløsning

Optimal opløsning 1280 x 1024@60Hz

Maksimal opløsning 1280 x 1024@75Hz

Inputsignal. Afgrænset

RGB Analog 0,7 Vp-p positiv ved 75 ohm Separat V/L sync, Komposit, SOG TTL niveau positivt eller negativt

Maksimum Pixel Clock

135 MHz

Strømforsyning

AC 90 ~ 264 VAC rms, 60/50 Hz ± 3Hz

Signalkabel

15pin-to-15pin D-sub kabel, aftageligt DVI-D to DVI-D kabel, aftageligt

Effektforbrug

40W (Maksimum)

Dimensioner (BxDxH) / Vægt

416,3 X 190,3 X 408,5 mm / 5,6kg (Med enkel fod)

VESA Monteringsplade

100mm x 100mm (for anvendelse med speciel (Arm) Monteringsbeslag.)

Miljøforhold

Drift Temperatur: 50°F ~ 104°F(10°C ~ 40°C)

Fugtighed: 10% ~ 80%, ikke-kondenserende

Opbevaring Temperatur: -4°F ~113°F (-20°C ~ 45°C)

Fugtighed: 5% ~ 95%, ikke-kondenserende

Dot Acceptable

TFT LCD skærmen er fremstillet ved hjæp af avanceret halvleder-teknologi med 99,999% nøjagtighed. De RØDE, GRØNNE, BLÅ og HVIDE pixels kan undertiden forekomme lyse, eller der

kan forekomme sorte pixels. Det er imidlertid ikke ensbetydende med dårlig kvalitet og du kan have fuld tillid til produktet.

Der er, f.eks. anvendt 3,932,160 TFT LCD pixels i dette produkt.

Plug and Play

SyncMaster 171N/170N/172N/173N

Generelt

Modelbetegnelse SyncMaster 171N/170N/172N/173N

LCD Skærm

Generelle specifikationer

PowerSaver Fabriksindstillede

Modes

Størrelse 17,0 " diagonalt

Billedareal 337,92 (H) x 270,336 (V)

Pixel Pitch 0,264 (H) x 0,264 (V)

Type a-si TFT aktiv matrix

Aflæsningsvinkel 75/75/65/60(L/R/T/B)

Synkronisering

Vandret 30 ~ 81 kHz

Lodret 56 ~ 76 Hz

Skærmfarver

16.294.277

Opløsning

Optimal opløsning 1280 x 1024@60Hz

Maksimal opløsning 1280 x 1024@76Hz

Inputsignal. Afgrænset

RGB Analog 0,7 Vpp positiv ved 75 ohm Separat V/L sync, Komposit, Sync on Green (option) TTL niveau positivt eller negativt

Maksimum Pixel Clock

135 MHz

Strømforsyning

AC 90 ~ 264 VAC rms, 60/50 Hz ± 3Hz

Signalkabel

15pin-to-15pin D-sub kabel, aftageligt

Effektforbrug

40W (Maksimum)

Dimensioner (BxDxH) / Vægt

367,8 x 190,5

x 369,2 mm / 5,1kg (Med enkel fod)

VESA Monteringsplade

100mm x 100mm (for anvendelse med speciel (Arm) Monteringsbeslag.)

Miljøforhold

Drift Temperatur: 50°F ~ 104°F(10°C ~ 40°C)

Fugtighed: 10% ~ 80%, ikke-kondenserende

Opbevaring Temperatur: -4°F ~113°F (-20°C ~ 45°C)

Fugtighed: 5% ~ 95%, ikke-kondenserende

Dot Acceptable

TFT LCD skærmen er fremstillet ved hjæp af avanceret halvleder-teknologi med 99,999% nøjagtighed. De RØDE, GRØNNE, BLÅ og HVIDE pixels kan undertiden forekomme lyse, eller der kan forekomme sorte pixels. Det er imidlertid ikke ensbetydende med dårlig kvalitet og du kan have fuld tillid til produktet.

Der er, f.eks. anvendt 3,932,160 TFT LCD pixels i dette produkt.

Plug and Play

Monimedia-kaiutinjalka

Mål (Længde x højde x dybde)/ Skærmens vægt/ Pakkens vægt 220 x 253 x 208 (mm)

Lydinput Venstre/højre stereobøsning, 0,5 Vrms

Lydoutput (L) 2,2W + (R) 2,2W / THD 10% ved 8 ohm

Frequency Response 40 Hz ~ 20 KHz (-3dB)

Høretelefoner Maks. output 20mW (3,5 pi bøsning)

Højttaler 8 ohm x 2 pcs, 70 x 32 (mm)

Bemærk: Design og specifikationer kan ændres uden forudgående varsel

SyncMaster 171S/171V

Generelt

Generelle specifikationer

PowerSaver Fabriksindstillede

Modes

Modelbetegnelse

SyncMaster 171S/171V

LCD Skærm

Størrelse 17,0 " diagonalt

Billedareal 337,92 (H) x 270,336 (V)

Pixel Pitch 0,264 (H) x 0,264 (V)

Type a-si TFT aktiv matrix

Aflæsningsvinkel 75/75/65/60(L/R/T/B)

Synkronisering

Vandret 30 ~ 81 kHz

Lodret 56 ~ 76 Hz

Skærmfarver

16.294.277

Opløsning

Optimal opløsning 1280 x 1024@60Hz

Maksimal opløsning 1280 x 1024@76Hz

Inputsignal. Afgrænset

RGB Analog 0,7 Vpp positiv ved 75 ohm Separat V/L sync, Komposit, Sync on Green TTL niveau positivt eller negativt

Maksimum Pixel Clock

135 MHz

Strømforsyning

AC 90 ~ 264 VAC rms, 60/50 Hz ± 3Hz

Signalkabel

15pin-to-15pin D-sub kabel, aftageligt

Effektforbrug

40W (Maksimum)

Dimensioner (BxDxH) / Vægt

444,0 x 208,4 x 457,0 mm / 5,4kg (Med enkel fod)

VESA Monteringsplade

100mm x 100mm (for anvendelse med speciel (Arm) Monteringsbeslag.)

Miljøforhold

Drift Temperatur: 50°F ~ 104°F(10°C ~ 40°C)

Fugtighed: 10% ~ 80%, ikke-kondenserende

Opbevaring Temperatur: -4°F ~113°F (-20°C ~ 45°C)

Fugtighed: 5% ~ 95%, ikke-kondenserende

Dot Acceptable

Der er, f.eks. anvendt 3,932,160 TFT LCD pixels i dette produkt.

Plug and Play

Monimedia-kaiutinjalka

Mål (Længde x højde x dybde)/ Skærmens vægt/ Pakkens vægt 220 x 253 x 208 (mm)

Lydinput Venstre/højre stereobøsning, 0,5 Vrms

Lydoutput (L) 2,2W + (R) 2,2W / THD 10% ved 8 ohm

Frequency Response 40 Hz ~ 20 KHz (-3dB)

Høretelefoner Maks. output 20mW (3,5 pi bøsning)

Højttaler 8 ohm x 2 pcs, 70 x 32 (mm)

Bemærk: Design og specifikationer kan ændres uden forudgående varsel

Generelt

Modelbetegnelse SyncMaster 191N/192N/193N

Generelle specifikationer

PowerSaver Fabriksindstillede

Modes

LCD Skærm

Størrelse 19,0" diagonalt Billedareal 376.32 (H) x 301.056 (V) Pixel Pitch 0.298 (H) x 0.294 (V) Type a-si TFT aktiv matrix Aflæsningsvinkel 85/85/85/85(L/R/T/B)

Synkronisering

Vandret 30 ~ 81 kHz Lodret 56 ~ 85 Hz

Skærmfarver

16.294.277

Opløsning

Optimal opløsning 1280 x 1024@60Hz Maksimal opløsning 1280 x 1024@75Hz

Inputsignal. Afgrænset

RGB Analog 0,7 Vp-p positiv ved 75 ohm Separat V/L sync, Komposit, SOG TTL niveau positivt eller negativt

Maksimum Pixel Clock

135 MHz

Strømforsyning

AC 90 ~ 264 VAC rms, 60/50 Hz ± 3Hz

Signalkabel

15pin-to-15pin D-sub kabel, aftageligt

Effektforbrug

40W (Maksim um)

Dimensioner (BxDxH) / Vægt

416,3 X 190,3 X 408,5 mm / 5,6kg (Med enkel fod)

VESA Monteringsplade

100mm x 100mm (for anvendelse med speciel (Arm) Monteringsbeslag.)

Miljøforhold

Drift Temperatur: 50°F ~ 104°F(10°C ~ 40°C)

Fugtighed: 10% ~ 80%, ikke-kondenserende

Opbevaring Temperatur: -4°F ~113°F (-20°C ~ 45°C)

Fugtighed: 5% ~ 95%, ikke-kondenserende

Dot Acceptable

z Der er, f.eks. anvendt 3,932,160 TFT LCD pixels i dette produkt.

Plug and Play

Monimedia-kaiutinjalka

Mål (Længde x højde x dybde)/ Skærmens vægt/ Pakkens vægt 220 x 253 x 208 (mm) Lydinput Venstre/højre stereobøsning, 0,5 Vrms

Lydoutput (L) 2,2W + (R) 2,2W / THD 10% ved 8 ohm Frequency Response 40 Hz ~ 20 KHz (-3dB) Høretelefoner Maks. output 20mW (3,5 pi bøsning) Højttaler 8 ohm x 2 pcs, 70 x 32 (mm)

Bemærk: Design og specifikationer kan ændres uden forudgående varsel

Generelle specifikationer

PowerSaver

Fabriksindstillede Modes

Denne monitor har et indbygget PowerSaver energistyringssystem,. Dette system sparer på energien ved at sende din monitor til lavenergiforbrug, når den ikke er blevet brugt et stykke tid. Monitoren vil automatisk gå tilbage til normal drift, når du bevæger computerens mus eller trykker på en tast i tastaturet. Hvis du ønsker at spare på energien, bør du slukke for din monitor, når den ikke skal bruges, eller hvis du ikke bruger den i en længere periode. PowerSaver systemet virker ved hjælp af et videokort, der følger VESA DPMS, og som er installeret i din computer. Du skal bruge den software utility, der er installeret på din computer, for at anvende denne funktion.

SyncMaster 181T/191T/191N/192N/193N

Tilstand Normal Drift

Power Off Mo de

EPA/ENERGY

2000

Strømafbryder

(Tænd/sluk

lampe)

Strømindikator Grøn Grøn, blinker Sort Sort

Effektforbrug Mindre end 40W Mindre end 3W Mindre end 1W 0W

SyncMaster 171N/170N/172N/173N

Tilstand Normal Drift

Power Off Mode

EPA/ENERGY

2000

Strømafbryder

(120Vac)

(Tænd/sluk

lampe)

Strømindikator Grøn Grøn, blinker Sort Sort

Effektforbrug Mindre end 40W Mindre end 2W Mindre end 1W 0W

SyncMaster 171S/171V

Tilstand Normal Drift

Power Off Mode

EPA/ENERGY

Strømafbryder

(120Vac)

2000

Strømafbryder

(Strøm til/fra)

Strømafbryder

(Strøm til/fra)

Strømindikator Grøn Grøn, blinker Sort

Effektforbrug Mindre end 40W Mindre end 2W Mindre end 1W

Denne monitor opfylder EPA E

NERGY STAR

og ENERGY2000 kravene, når den anvendes sammen med en computer med VESA DPMS funktion. SAMSUNG, der er en E

TAR

NERGY STAR

®retningslinjer for energibesparelse.

®Partner, har fastslået, at dette produkt opfylder E

NERGY

SyncMaster 181T

Generelle specifikationer

PowerSaver

Fabriksindstillede Modes

Hvis signalet fra computeren er det samme som følgende fabriksindstillede Timing Modes, vil skærmen blive justeret automatisk. Hvis signalet derimod ikke er det samme, vil skærmbilledet måske forsvinde helt, selv om LED er tændt. Se håndbogen for videokortet og indstil skærmen således:

Fabriksindstillede Timing Modes

Display Mode

Lodret Frekvens

(kHz)

Vandret

Frekvens

(Hz)

Pixel Clock

(MHz)

Sync Polaritet

(V/L)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 43,269 85,008 36,000 -/-

MAC., 640 x 480 35,000 66,667 30,240 -/-

MAC., 832 x 624 49,726 74,551 57,284 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 53,674 85,061 56,250 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1024 x 768 68,677 84,997 94,500 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

SUN, 1280 x 1024 81,129 76,106 135,00 -/-

Vandret Frekvens

Den tid, det tager at scanne én linje, der går fra højre kant til venstre kant af skærmen vandret, kaldes den Vandrette Cyklus, og det inverse tal for Vandret Cyklus kaldes Vandret Frekvens. Enhed: kHz.

Lodret Frekvens

Nøjagtigt som et lysstofrør, så skal skærmen gentage det samme billede mange gange i sekundet for at vise et billede for brugeren. Denne gentagelsesfrekvens kaldes den Lodrette Frekvens eller billedgenskabelsesfrekvensen. Enhed: Hz.

SyncMaster 191T

Generelle specifikationer

PowerSaver

Fabriksindstillede Modes

Fabriksindstillede Timing Modes

Display Mode

Lodret Frekvens

(kHz)

Vandret

Frekvens

(Hz)

Pixel Clock

(MHz)

Sync Polaritet

(V/L)

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 640 x 480 43,269 85,008 36,000 -/-

MAC., 640 x 480 35,000 66,667 30,240 -/-

MAC., 832 x 624 49,726 74,551 57,284 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 800 x 600 53,674 85,061 56,250 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1024 x 768 68,677 84,997 94,500 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

SUN, 1280 x 1024 81,129 76,106 135,00 -/-

Vandret Frekvens

Lodret Frekvens

SyncMaster 171N/171S/171V/173N

Generelle specifikationer

PowerSaver

Fabriksindstillede Modes

således:

Fabriksindstillede Timing Modes

Display Mode

IBM, 640 x 350 31,469 70,086 25,175 +/-

Lodret Frekvens

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

MAC., 640 x 480 35,000 66,667 30,240 -/-

MAC., 832 x 624 49,726 74,551 57,284 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

SUN, 1280 x 1024 81,129 76,106 135,00 -/-

(kHz)

Vandret

Frekvens

(Hz)

Pixel Clock

(MHz)

Sync Polaritet

(V/L)

Vandret Frekvens

Lodret Frekvens

SyncMaster 191N/192N/193N

Generelle specifikationer

PowerSaver

Fabriksindstillede Modes

således:

Fabriksindstillede Timing Modes

Display Mode

IBM, 640 x 350 31,469 70,086 25,175 +/IBM, 640 x 480 31,469 59,940 25,175 -/IBM, 720 x 400 31,469 70,087 28,322 -/+ VESA, 640 x 480 37,500 75,000 31,500 -/VESA, 640 x 480 37,861 72,809 31,500 -/VESA, 640 x 480 43,269 85,008 36,000 -/MAC., 640 x 480 35,000 66,667 30,240 -/MAC., 832 x 624 49,726 74,551 57,284 -/VESA, 800 x 600 35,156 56,250 36,000 +,-/+,VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 800 x 600 46,875 75,000 49,500 +/+ VESA, 800 x 600 48,077 72,188 50,000 +/+ VESA, 800 x 600 53,674 85,061 56,250 +/+ VESA, 1024 x 768 48,363 60,004 65,000 -/VESA, 1024 x 768 56,476 70,069 75,000 -/VESA, 1024 x 768 60,023 75,029 78,750 +/+ VESA, 1024 x 768 68,677 84,997 94,500 +/+ VESA, 1280 x 1024 63,981 60,020 108,00 +/+ VESA, 1280 x 1024 79,976 75,025 135,00 +/+ SUN, 1280 x 1024 81,129 76,106 135,00 -/-

Lodret Frekvens

(kHz)

Vandret

Frekvens

(Hz)

Pixel Clock

(MHz)

Sync Polaritet

(V/L)

Vandret Frekvens

Den tid, det tager at scanne én linje, der går fra hø

re kant til venstre kant af skærmen vandret, kaldes den Vandrette Cyklus, og det inverse tal for Vandret Cyklus kaldes Vandret Frekvens. Enhed: kHz.

Lodret Frekvens

Service

U.S.A. :

Samsung Computer Products Customer Service 400 Valley Road, Suite 201, Mt. Arlington, NJ 07856 Tel. : (973)601-6000, 1-800-SAMSUNG (1-800-726-7864) Fax. : (973)601-6001

http://samsungusa.com/monitor/

CANADA : Samsung Electronics Canada Inc. 7037 Financial Drive Mississauga, Ontario L5N 6R3 Tel. : 1-800-SAMSUNG (1-800-726-7864) Fax. : (905) 542-1199

http://www.samsung.ca/

PANAMA :

Samsung Electronics Latinoamerica( Z.L.) S.A. Calle 50 Edificio Plaza Credicorp, Planta Baja Panama Tel. : (507) 210-1122, 210-1133 Tel : 800-3278(FAST)

http://www.samsung-latin.com/

BRAZIL : Samsung Eletronica da Amazonia Ltda. R. Prof. Manoelito de Ornellas, 303, Terro B Chacara Sto. Antonio, CEP : 04719-040 Sao Paulo, SP SAC : 0800 124 421

http://www.samsung.com.br/

COLOMBIA : Samsung Electronics Colombia Cra 9 No 99A-02 Of. 106 Bogota, Colombia Tel.: 9-800-112-112 Fax: (571) 618 - 2068

http://www.samsung-latin.com/ e-mail : soporte@samsung-latin.com

PERU :

Servicio Integral Samsung Av.Argentina 1790 Lima1. Peru Tel: 51-1-336-8686 Fax: 51-1-336-8551

http://www.samsungperu.com/

GERMANY : TELEPLAN Rhein-Main GmbH Feldstr. 16 64331 Weiterstadt T. 06151/957-1306 F. 06151/957-1732

* EURO 0,12/Min.

http://www.samsung.de/

ITALY :

Samsung Electronics Italia S.p.a. Via C. Donat Cattin, 5 20063 Cernusco s/Naviglio (MI) Servizio Clienti: 199.153.153

http://www.samsung-italia.com/

United Kingdom :

Samsung Electronics (UK) Ltd. Samsung House, 225 Hook Rise South Surbiton, Surrey KT6 7LD Tel. : (0208) 391 0168 Fax. : (0208) 397 9949 < European Service Center & National Service > Stafford Park 12 Telford, Shropshire, TF3 3BJ Tel. : (0870) 242 0303 Fax. : (01952) 292 033

http://samsungservice.co.uk/

AUSTRALIA : Samsung Electronics Australia Pty Ltd. Customer Response Centre 7 Parkview Drive, Homebush Bay NSW 2127 Tel : 1300 362 603

http://www.samsung.com.au/

ESPAÑA :

Samsung Electronics Comercial Iberica, S.A. Ciencies, 55-65 (Poligono Pedrosa) 08908 Hospitalet de Llobregat (Barcelona) Tel. : (93) 261 67 00 Fax. : (93) 261 67 50

http://samsung.es/

THAILAND :

HAI SAMSUNG SERVICE CENTER MPA COMPLEX BUILDING,1st-2nd Floor 175 SOI SUEKSA VIDHAYA SATHON SOI 12 SILOM ROAD ,SILOM,BANGRAK BANGKOK 10500 TEL : 0-2635-2567 FAX : 0-2635-2556

Service

SOUTH AFRICA :

Samsung Electronics,5 Libertas Road, Somerset Office Park, Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa Tel : 0027-11-549-1621 Fax : 0027-11-549-1629

http://www.samsung.co.za/

SWEDEN/DENMARK/NORWAY/FINLAND :

Samsung Electronics AB Box 713 S-194 27 UPPLANDS VÄSBY SVERIGE Besöksadress : Johanneslundsvägen 4 Samsung support Sverige: 020-46 46 46 Samsung support Danmark : 8088-4646 Samsung support Norge: 8001-1800 Samsung support Finland: 0800-118001 Tel +46 8 590 966 00 Fax +46 8 590 966 50

http://www.samsung.se/

FRANCE :

SAMSUNG ELECTRONICS FRANCE Service Paris Nord 2 66 rue des Vanesses BP 50116 Villepinte 95950 Roissy CDG Cedex Tel : 08 25 08 65 65 Fax : 01 48 63 06 38

http://www.samsungservices.com/

UKRAINE :

SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE IN UKRAINE 4 Glybochitska str. Kiev, Ukraine Tel. 8-044-4906878 Fax 8-044-4906887 Toll-free 8-800-502-0000

http://www.samsung.com.ua/

HUNGARY :

Samsung Electronics Magyar Rt. 1039, Budapest, Lehel u. 15-17. Tel: 36 1 453 1100 Fax: 36 1 453 1101

http://www.samsung.hu/

PORTUGAL :

SAMSUNG ELECTRONICA PORTUGUESA S.A. Rua Mário Dioniso, N º 2 - 1º Drt. 2795-140 LINDAA-VELHA Tel. 214 148 114/100 Fax. 214 148 133/128 Free Line 800 220 120

http://www.samsung.pt/

CHILE :

SONDA S.A. Teatinos 550, Santiago Centro, Santiago, Chile Fono: 56-2-5605000 Fax: 56-2-5605353 56-2-800200211

http://www.sonda.com/ http://www.samsung.cl/

MEXICO :

Samsung Electronics Mexico S.A. de C.V. Saturno 44 Col. Nueva Industrial Vallejo Del. Gustavo A. Madero C.P. 07700 Mexico D.F. Tel. 01 57 47 51 00 Fax. 01 57 47 52 02

NETHERLANDS/BELGIUM/LUXEMBOURG :

Samsung Electronics Benelux B. V. Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS Service and informatielijn ; Belgium :0800-95214, http://www.samsung.be/ Netherlands : 0800-2295214,

http://www.samsung.nl/

RFC: SEM950215S98

http://www.samsung.com.mx/

IMPORTADO POR: SAMSUNG ELECTRONICS MEXICO S.A. DE C.V.

SATURNO 44 COL. NVA. INDUSTRIAL VALLEJO DEL. GUSTAVO A. MADERO C.P. 07700 MEXICO D.F. TEL. 5747-5100 RFC: SEM950215S98

EXPORTADO POR: SAMSUNG ELECTRONICS CO.,LTD.

JOONG-ANG DAILY NEWS BLDG. 7 SOON-WHA-DONG CHUNG-KU, C.P.O BOX 2775, 1144 SEOUL, KOREA

Service

Ordforklaring

Forskrifter Natural Color -

Farvestyrings system

For bedre billede

Rettigheder

Dot Pitch

Skærmbilledet er sammensat af røde, grønne og blå punkter. Jo tættere punkterne står, des højere er opløsningen. Afstanden mellem to punkter af samme farve kaldes 'Dot Pitch'. Enhed: mm.

Lodret Frekvens

Skærmen skal kaldes frem flere gange hvert sekund for at danne og vise et billede for brugeren. Frekvensen af denne gentagelse per sekund kaldes Lodret Frekvens eller Gentagelsesfrekvens. Enhed: Hz.

Eksempel: Hvis det samme lyssignal gentages 60 gange i sekundet, så kaldes det 60 Hz. I den

situation kan man se flimmer på skærmen. For at undgå dette problem anvendes en flimmerfri mode med en lodret frekvens på mere end 70 Hz.

Vandret Frekvens

Den tid, det tager at scanne én linje, der går fra højre kant til venstre kant af skærmen vandret, kaldes den Vandrette Cyklus. Det inverse tal for Vandret Cyklus kaldes Vandret Frekvens. Enhed: kHz.

Interlace og Non-Interlace Metoder

Når skærmens vandrette linjer fra top til bund vises i rækkefølge, kaldes det Non-Interlace metode, mens det kaldes Interlace metode, når lige og derefter ulige linjer vises. Non-Interlace metoden anvendes for de fleste skærme for at opnå et klart billede. Interlace metoden er den samme metode, som anvendes for TV.

Plug & Play

Dette er en funktion, som giver den bedst mulige skærmkvalitet for brugeren ved at gøre det muligt for computer og skærm automatisk at udveksle informationer. Denne monitor opfylder den internationale standard VESA DDC for Plug & Play funktionen.

Opløsning

Antallet af vandrette og lodrette punkter, der anvendes for at danne skærmbilledet, kaldes 'opløsning'. Dette tal angiver billedets nøjagtighed. Høj opløsning er velegnet for multi-tasking, idet skærmen er i stand til at vise flere billedinformationer.

Eksempel: Hvis opløsningen er 1280 x 1024 betyder det, at skærmbilledet er sammensat af

1280 vandrette punkter (vandret opløsning) og 1024 lodrette punkter (lodret opløsning).

Service

Ordforklaring

Forskrifter

Natural Color Farvestyrings system

For bedre billede

Rettigheder

FCC Information

User Instructions

The Federal Communications Commission Radio Frequency Interference Statement includes the following warning:

Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television receptions, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

Reorient or relocate the receiving antenna.

Increase the separation between the equipment and receiver.

Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

Consult the dealer or an experienced radio/TV technician for help.

User Information

Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. If necessary, consult your dealer or an experienced radio/television technician for additional suggestions. You may find the booklet called How to Identify and Resolve Radio/TV Interference Problems helpful. This booklet was prepared by the Federal Communications Commission. It is available from the U.S. Government Printing Office, Washington, DC 20402, Stock Number 004-000-00345-4.

The party responsible for product compliance: SAMSUNG ELECTRONICS CO., LTD America QA Lab of Samsung 3351 Michelson Drive, Suite #290, Irvine, CA92612 USA Tel) 949-975-7310 Fax) 949-922-8301

Warning

User must use shielded signal interface cables to maintain FCC compliance for the product. Provided with this monitor is a detachable power supply cord with IEC320 style terminations. It may be

suitable for connection to any UL Listed personal computer with similar configuration. Before making the connection, make sure the voltage rating of the computer convenience outlet is the same as the monitor and that the ampere rating of the computer convenience outlet is equal to or exceeds the monitor voltage rating. For 120 Volt applications, use only UL Listed detachable power cord with NEMA configuration 5-15P type (parallel blades) plug cap. For 240 Volt applications use only UL Listed Detachable power supply cord with NEMA configuration 6-15P type (tandem blades) plug cap.

VCCI

This is a Class B product based on the standard of the Voluntary Control Council for Interference by Information Technology Equipment (VCCI). If this is used near a radio or television receiver in a domestic environment, it may cause radio interference. Install and use the equipment according to the instruction manual.

IC Compliance Notice

This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations of ICES-003.

Cet appareil Numérique de classe B respecte toutes les exigences du Règlemont NMB-03 sur les équipements produisant des interférences au Canada.

MPR II Compliance

This monitor complies with SWEDAC(MPR II) recommendations for reduced electric and magnetic fields.

European Notice(Europe Only)

Products with the CE marking comply with the EMC Directive(89/336/EEC), (92/31/EEC), (93/68/EEC) and the Low Voltage Directive (73/23/EEC) issued by the Commission of the European Community. Compliance with these directives implies conformity to the following European Norms:

EN55022:1998+A1:2000 - Radio Frequency Interference

EN55024:1998 - Electromagnetic Immunity of Information Technology Equipment

EN61000-3-2:1995+A1/A2:1998 - Power Line Harmonics

EN61000-3-3:1995 - Voltage Fluctuations

PCT Notice

TCO'95-Ecological requirements for personal computers (TCO applied model only)

AB general requirements AB2 Written Eco-document acompanying the products

Congratulations! You have just purchased a TCO'95 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and to the further development of environmentally-adapted electronic products.

Why do we have environmentally-labelled monitors?

In many countries, environmental labelling has become an established method for encouraging the adaptation of goods and services to the environment.The main problem as far as monitors and other electronic equipment are concerned is that environmentally harmful substances are used both in the products and during their manufacture. Since it has not been possible so far for the majority of electronic equipment to be recycled in a satisfactory way, most of these potentially damaging substances sooner or later enter Nature.

There are also other characteristics of a monitor, such as energy consumption levels, that are important from both the working and natural environment viewpoints. Since all types of conventional electricity generation have a negative effect on the environment (acidic and climateinfluencing emissions, radioactive waste, etc.) it is vital to conserve energy. Electronic equipment in offices consumes an enormous amount of energy, since it is often routinely left running continuously.

What does labelling involve?

This product meets the requirements for the TCO'95 scheme, which provides for international environmental labelling of monitors. The labelling scheme was developed as a joint effort by the TCO (The Swedish Confederation of Professional Employees), Naturskyddsforeningen (The Swedish Society for Nature Conservation) and NUTEK (The National Board for Industrial and Technical Development in Sweden).

The requirements cover a wide range of issues: environment, ergonomics, usability, emission of electrical and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands concern among other things restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs (freons), and chlorinated solvents. The product must be prepared for recycling and the manufacturer is obliged to have an environmental plan, which must be adhered to in each country where the company conducts its operations policy. The energy requirements include a demand that the monitor after a certain period of inactivity shall reduce its power consumption to a lower level, in one or more stages. The length of time to reactivate the monitor shall be reasonable for the user.

Labelled products must meet strict environmental demands, for example in respect of the reduction of electric and magnetic fields, along with physical and visual ergonomics and good usability.

TCO Development Unit 1996-11-29 On the page this folder you will find a brief summary of the environmental requirements met by this product. The complere environmental criteria document may be ordered from: TCO Development Unit S-11494 Stockholm Sweden Fax: +46 8 782 92 07 E-mail (Internet):

development@tco.se

Current information regarding TCO'95-approved and labelled products may also be obtained via the Internet, using the address:

http://www.tco-info.com/

TCO'95 is a co-operative project between(3 logos)

Environmental Requirements

Brominated flame retardants are present in printed circuit boards, cables, wires, casings and housings. In turn, they delay the spread of fire. Up to thirty percent of the plastic in a computer casing can consist of flame retardant substances. These are related to another group of environmental toxins, PCBs, which are suspected to give rise to similar harm, including reproductive damage in fish eating birds and mammals, due to the bioaccumulative processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur.

TCO'95 demand requires that plastic components weighing more than 25 grams must not

contain organically bound chlorine and bromine.

Lead

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning.

TCO'95 requirement Permits the inclusion of lead since no replacement has yet been

developed.

Cadmium

Cadmium is present in rechargeable batteries and in the colour generating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses.

TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per million)

of cadmium. The colour-generating layers of display screens must not contain any cadmium.

Mercury

Mercury is sometimes found in batteries, relays and switches. Mercury damages the nervous system and is toxic in high doses.

TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per million)

of mercury. It also demands that no mercury is present in any of the electrical or electronics components concerned with the display unit.

CFCs (freons)

CFCs (freons) are sometimes used for washing printed circuit boards and in the manufacturing of expanded foam for packaging. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on Earth of ultraviolet light with consequent increased risks of skin cancer (malignant melanoma).

The relevant TCO'95 requirement: Neither CFCs nor HCFCs may be used during the

manufacturing of the product or its packaging.

TCO'99-Ecological requirements for personal computers (TCO applied model only)

Congratulations!

You have just purchased a TCO'99 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.

This product meets the requirements for the TCO'99 scheme which provides for an international environmental and quality labelling labelling of personal computers. The labelling scheme was developed as a joint effort by the TCO(The Swedish Confederation of Professional Employees), Svenska Naturskyddsforeningen(The Swedish Society for Nature Conservation), Statens Energimyndighet(The Swedish National Energy Administration) and SEMKO AB.

The requirements cover a wide range of issuse: environment, ergonomics, usability, reduction of electric and magnetic fields, energy consumption and electrical safety.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging the adaptation of goods and services to the environment. The main problem, as far as computers and other electronics equipment are concerned, is that environmentally harmful substances are used both in the products and during their manufacture. Since it is not so far possible to satisfactorily recycle the majority of electronics equipment, most of these potentially damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are important from the viewpoints of both the work (internal) and natural (external) environments. Since all methods of electricity generation have a negative effect on the environment (e.g. acidic and climate-influencing emissions, radioactive waste), it is vital to save energy. Electronics equipment in offices is often left running continuously and thereby consumes a lot of energy.

What does labelling involve?

The environmental demands has been developed by Svenska Naturskyddsforeningen (The Swedish Society for Nature Conservation). These demands impose restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs(freons)and chlorinated solvents, among other things. The product must be prepared for recycling and the manufacturer is obliged to have an environmental policy which must be adhered to in each country where the company implements its operational policy.

The energy requirements include a demand that the computer and/or display, after a certain period of inactivity, shall reduce its power consumption to a lower level in one or more stages. The length of time to reactivate the computer shall be reasonable for the user.

Below you will find a brief summary of the environmental requirements met by this product. The complete environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden Fax: +46 8 782 92 07 Email (Internet):

development@tco.se

Current information regarding TCO'99 approved and labelled products may also be obtained via the Internet, using the address:

http://www.tco-info.com/

Environmental requirements Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of flame retardant substances. Most flame retardants contain bromine or chloride, and those flame retardants are chemically related to another group of environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the PCBs are suspected of giving rise to severe health effects, including reproductive damage in fish-eating birds and mammals, due to the bio-accumulative* processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur.

The relevant TCO'99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically bound bromine or chlorine. Flame retardants are allowed in the printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses. The relevant TCO'99 requirement states that batteries, the colour-generating layers of display screens and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and is toxic in high doses. The relevant TCO'99 requirement states that batteries may not contain any mercury. It also demands that mercury is not present in any of the electrical or electronics components associated with the labelled unit. There is however one exception. Mercury is, for the time being, permitted in the back light system of flat panel monitors as today there is no commercially available alternative. TCO aims on removing this exception when a Mercury free alternative is available.

CFCs (freons)

The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the manufacture and assembly of the product. CFCs (freons) are sometimes used for washing printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on earth of ultraviolet light with e.g. increased risks of skin cancer (malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning. The relevant TCO'99 requirement permits the inclusion of lead since no replacement has yet been developed.

* Bio-accumulative is defined as substances which accumulate within living organisms. ** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

Medical Requirement

Classifications:

In accordance with UL 2601-1/IEC 60601-1, the product is cssified as Continuous duty Class I equipment, which is not protected against ingress of liquids. The product is not suitable for use in the presence of a flammable anaesthetic mixture with air or with oxygen or nitrous oxide.

EMC

This equipment has been tested and found to comply with the limits for medical devices to the IEC 601-1-2:1994. These limits are designed to provide reasonable protection against harmful interference in a typical medical installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to other devices in the vicinity. However, there is no guarantee that

interference will not occur in a particular installation. If this equipment does cause harmful interference to other devices, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

Reorient or relocate the receiving device.

Increase the separation between the equipment.

Connect the equipment into an outlet on a circuit different from that to which the other device

(s) are connected. Consult the manufacturer or field service technician for help.

Video In / RS 232 / Video Out

Accessories equipment connected to the analog and digital interfaces must be certified to the respective IEC standards (i.e. IEC 950 for data processing equipment and IEC 601-1 for medical equipment.) Furthermore all configurations shall comply with the system standard IEC 601-1-1. Everybody who connects additional equipment to the signal input part or signal output part configures a medical system, and is therefore, responsible that the system complies with the requirements of the system standard IEC 601-1-1. If in doubt, consult the technical services department or your local representative.

Transport and Storage Limitations:

Temperature Range of -40°C to +70°C Relative Humidity of 10 -95%, non-condensing

Service

Ordforklaring

Forskrifter

Natural Color Farvestyrings system

For bedre billede

Rettigheder

Natural Color Software Program

Et af de seneste problemer man har haft i forbindelse med en computer er, at farverne på de billeder, der trykkes ud på en printer, eller billeder der skanderes via en scanner eller digitalkamera, ikke er de samme farver, som ses på skærmen. Natural Color Software er løsningen på dette problem. Det er et farvestyringssystem, som er udviklet af Samsung Electronics i samarbejde med Korea Electronics & Telecommunications Research Institute (ETRI). Dette system kan kun fås med Samsung skærme, og det matcher monitorens skærmfarver med output fra farveprintere og scannere. For yderligere oplysninger, gå til Hjælp (F1) i softwareprogrammet.

Installation af Natural Color Software

Sæt den medleverede CD for Samsung monitoren ind i CD-ROM-drevet. Det første skærmbillede for installation af programmet vises. Klik nu på Natural Color for at installere Natural Color software. Hvis du ønsker at installere programmet manuelt, indsæt den medleverede Samsung CD i CD-ROM-drevet, klik på [Start] tasten i Windows og vælg så [Execute]. Indtast D:\color\eng\setup.exe og tryk på tasten. (Hvis CD'en ikke er i et D:\drev, indtastes det faktiske bogstav for drevet.)

Fjernelse af Natural Color Software Programmet

Vælg [Indstilling]/[Kontrolpanel] på startmenuen og dobbeltklik på [Tilføj/Fjern et program]. Vælg Natural Color fra listen og klik så på [Tilføj/Fjern] tasten.

Service

Ordforklaring Forskrifter

Natural Color Farvestyrings

system

For bedre billede

Rettigheder

For bedre billede

1. Juster computer-opløsningen og skærmens strålehastighed (opdateringsfrekvens) som beskrevet nedenfor for at opnå den højeste billedkvalitet. Skærmens billedkvalitet kan være ujævn, hvis der ikke ydes den højeste billedkvalitet i TFT-LCD.

Opløsning: 1280 x 1024

{

Lodret frekvens (opdateringshastighed): 60 Hz

{

2. TFT LCD skærmen er fremstillet ved hjæp af avanceret halvleder-teknologi med 99,999% nøjagtighed. De RØDE, GRØNNE, BLÅ og HVIDE pixels kan undertiden forekomme lyse, eller der kan forekomme sorte pixels. Det er imidlertid ikke ensbetydende med dårlig kvalitet og du kan have fuld tillid til produktet.

For eksempel, der er 3,932,160 TFT LCD pixels i dette produkt.

{

3. Ved rengøring af monitor og skærmflade, bør du kun bruge en blød klud med en smule af det anbefalede rensemiddel, og derefter tørre efter med en tør klud. Husk ikke at være for hårdhændet, idet dette kan medføre at der dannes mærker på skærmen.

4. Hvis du ikke er tilfreds med billedkvaliteten, kan du forbedre den ved at udføre "automatisk indstillingsfunktion" for skærmbilledet, der vises, når du trykker på vinduets slukke-knap. Hvis der stadig er forstyrrelser efter automatisk indstilling, anvendes FIN/GROV-justeringsfunktionen.

5. Hvis du får vist et fast skærmbillede i længere tid, kan der der vises restbilleder eller slørethed. Skift tilstanden til energisparetilstand, eller indstil en paus eskærm til et bevægeligt billede, når du skal være væk fra skærmen i længere tid.

Service

Ordforklaring

Forskrifter Natural Color -

Farvestyrings system

For bedre billede

Rettigheder

Enhver form for gengivelse uden forudgående skriftlig tilladelse fra Samsung Electronics Co., Ltd er strengt forbudt.

Samsung Electronics Co., Ltd er ikke ansvarlig for eventuelle fejl i håndbogen eller for heraf følgende skader som følge af levering, drift eller anvendelse af denne håndbog.

Samsung er det indregistrerede varemærke for Samsung Electronics Co., Ltd; Microsoft, Windows og Windows NT er indregistrerede varemærker for Microsoft Corporation; VESA, DPMS og DDC er indregistrerede varemærker for Video Standards Association; E

NERGY STAR

navn og logo er indregistrerede varemærker for U.S. Environmental Protection Agency (EPA). Samsung Electronics Co., Ltd, der er en ENERGY STAR Partner, har fastsl ået, at dette produkt opfylder ENERGY STAR retningslinjer for energibesparelse. Alle andre produkter, der omtales i håndbogen, er muligvis varemærker eller indregistrerede varemærker for deres respektive ejere.

Samsung SyncMaster 181T, SYNCMASTER 171S, SYNCMASTER 191N, SYNCMASTER 181P, SyncMaster 191T User Manual [da]

Specifications and Main Features

Frequently Asked Questions

User Manual
