SyncMaster 152B/152T/152S

Index

Page Principale Affichage Sur Ecran

Consignes de sécurité Dépannage

Notation List à Vérifier

Alimentation Question & Réponse

Installation Contrôle du Dispositif d'Autotest

Nettoyage

Autres

Guide de l'utilisateur

Introduction Spécifications

Déballage Général

Façade PowerSaver

Arrière Modes Pré-établis d'Affichage

Installation Information

Connection de Votre Ordinateur Service

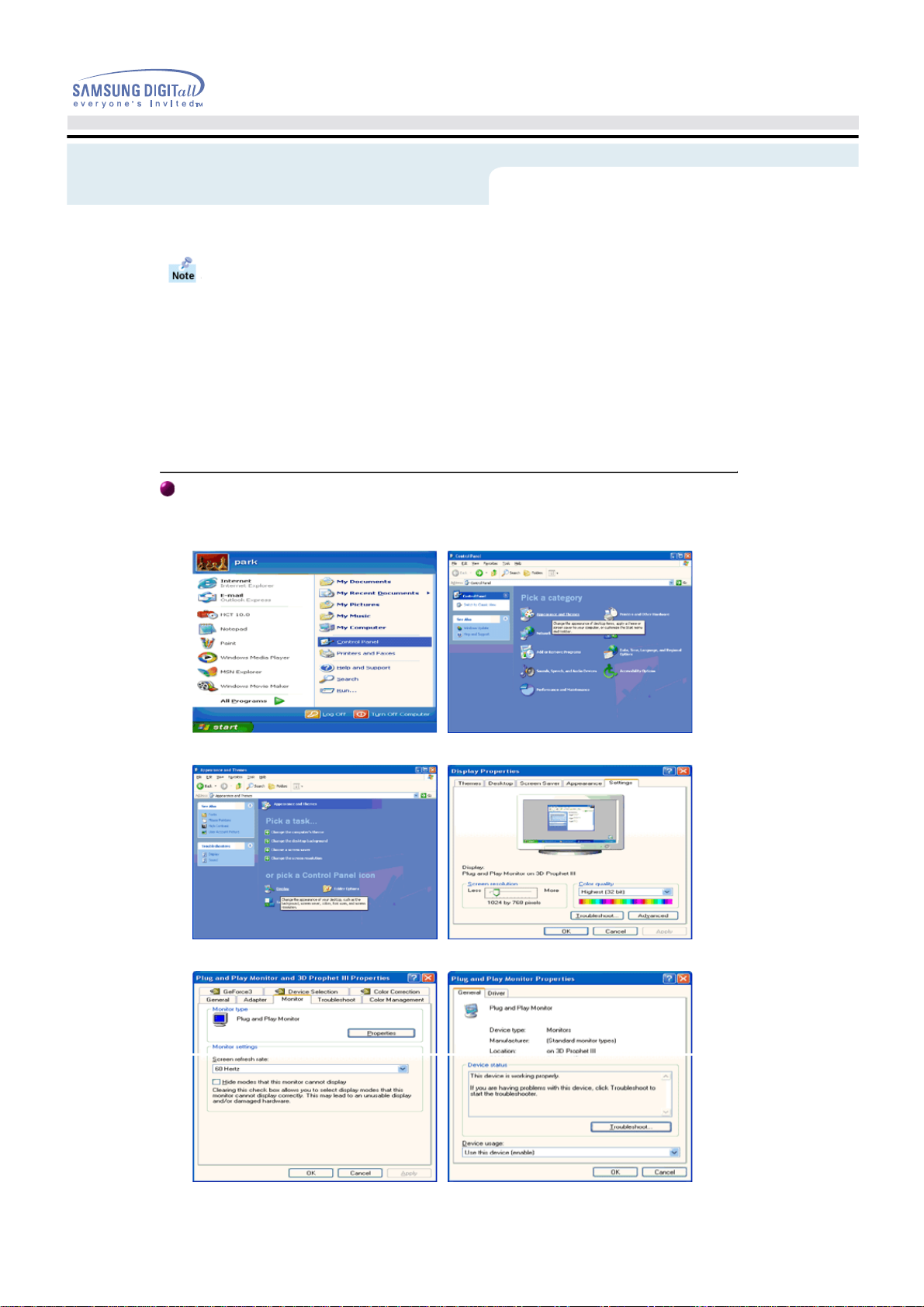

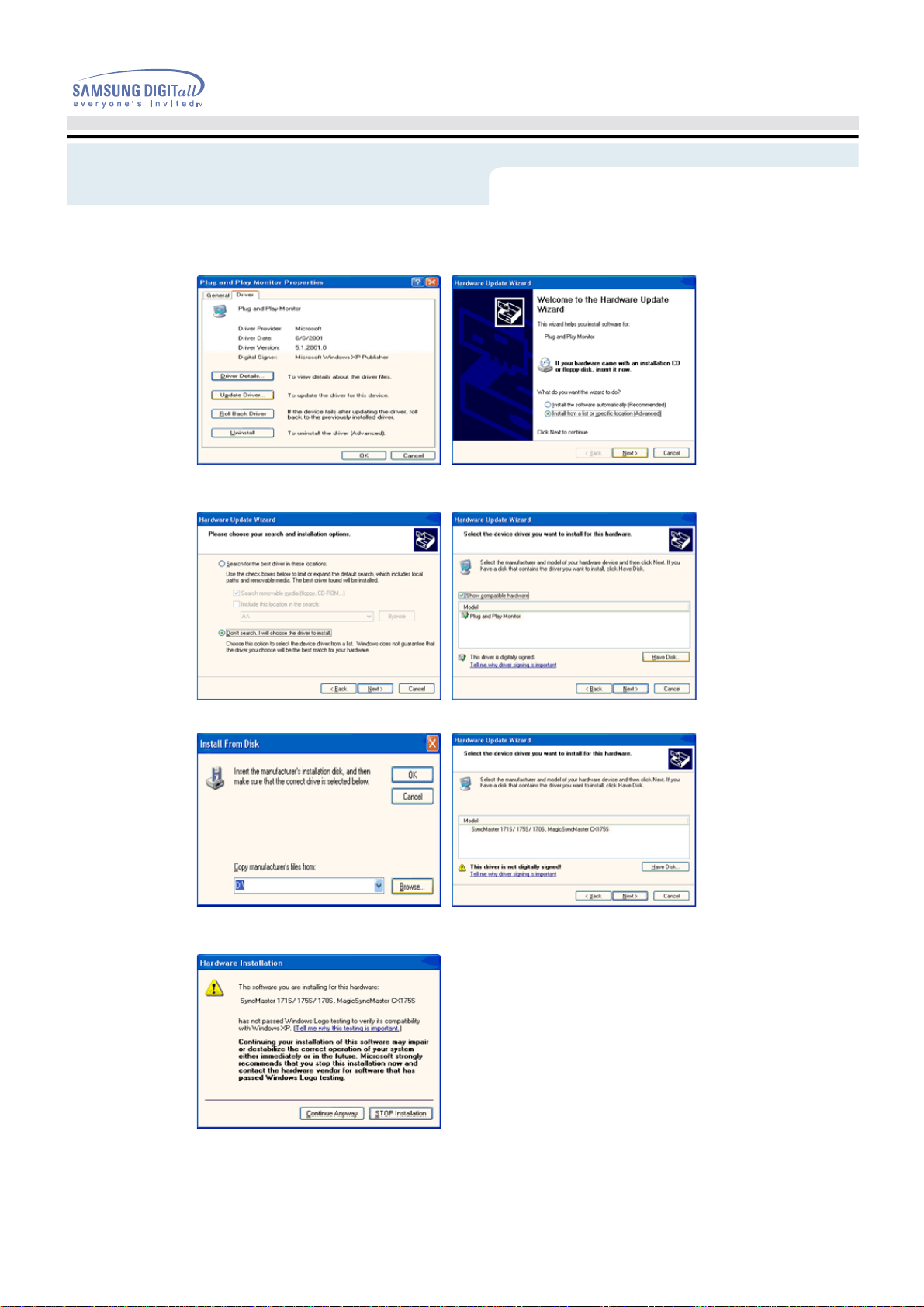

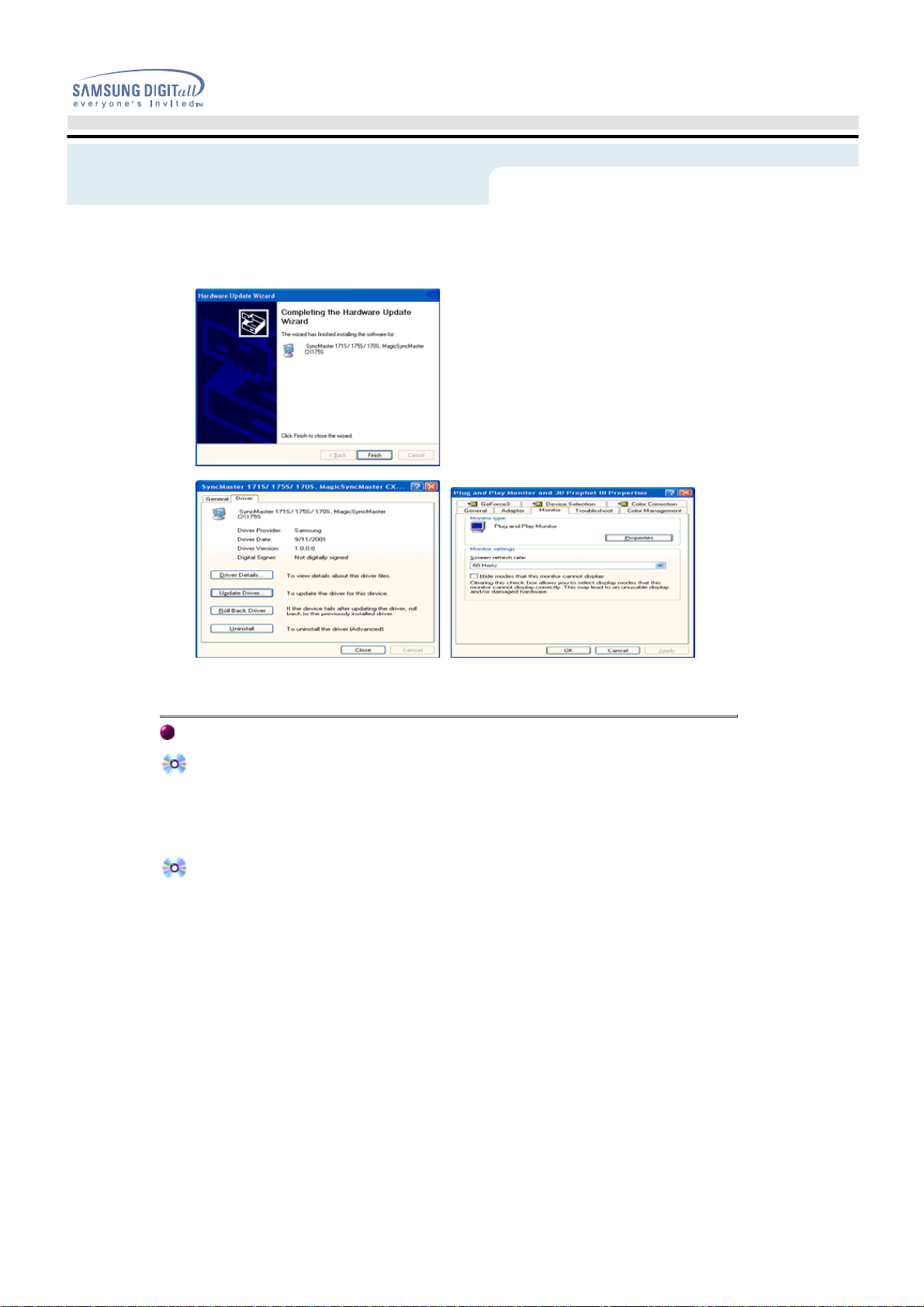

Installation des Pilotes Moniteur Terme

-

Automatique

Manual

-

Remplacement du support Pour un affichage meilleur

Regulatory

Couleur naturelle

Autorité

Consignes de sécurité

Notation

Avertissement/Précaution

Guide de l'utilisateur

Ne pas suivre les consignes marquées par ce symbole pourrait avoir comme conséquence des
blessures corporelles ou des dommages sur le matériel.

Conventions de Notationo

Intérdit Important a lire et a comprendre dans toutes

Ne pas démonter Déconnecter la prise de la sortie du courant.

Ne pas toucher. Mettez dans un endroit stable pour empêcher une

circonstances.

décharge électrique.

Consignes de sécurité

Alimentation

Lorsque vous ne vous en êtes pas servi depuis longtemps,
placez votre ordinateur personnel (Pc) en mode DPMS. Si vous avez un économiseur d'écran,
installez-le pour activer le mode d' écran.

Guide de l'utilisateur

•

•

•

Ne pas utiliser une prise endommagée ou desserrée.

•

Ceci peut causer une décharge électrique ou un incendie.

Ne pas retirer la prise en tirant le fil ni toucher la prise
avec les mains mouillées.

•

Ceci peut causer une décharge électrique ou un incendie.

Utilisez seulement une prise ou un adaptateur adéquat.

•

Un sol inadapté peut causer un choc électrique ou un incendie.

•

Ne pas excessivement tourner la prise ou le fil, ni poser
un objet lourd qui pourrait provoquer des dommages.

•

Oublier de respecter ces consignes peut causer une décharge
électrique ou un incendie.

Consignes de sécurité

Alimentation

Guide de l'utilisateur

•

•

Déconnecter la prise lors de tempête ou d'éclairs, ou si
vous ne vous en servez pas pour une longue période.

•

Oublier de respecter ces consignes peut causer une décharge
électrique ou un incendie.

Ne pas brancher trop de multiprise ou de câbles à la
prise de courant.

•

Ceci peut causer un incendie.

Consignes de sécurité

Installation

Guide de l'utilisateur

•

•

•

Ne pas couvrir les orifices du moniteur.

•

Une mauvaise ventilation peut causer une panne ou un incendie.

Mettez votre moniteur dans un endroit peu humide
et non poussièreux.

•

Un choc électrique ou un incendie peuvent être provoqués
à l'interieur du moniteur.

Ne pas tomber le moniteur en le déplaçant.

•

Ceci peut endommager le moniteur ou blesser les utilisateurs.

•

•

Placez le moniteur sur une surface plate et stable.

•

Le moniteur peut causer des dommages en tombant.

Posez le moniteur avec précaution.

•

Il peut être ainsi abîmé ou cassé.

Consignes de sécurité

Installation

Guide de l'utilisateur

•

Ne pas placez l' ecran du moniteur face au sol.

•

La surface de TFT-LCD peut ainsi être abîmée.

Consignes de sécurité

Nettoyage

Lorsque vous voulez nettoyer le boîtier du moniteur ou la surface de
l ecran (TFT-LCD), essuyez avec un tissu doux légèrement humide.

Guide de l'utilisateur

•

•

•

Ne pas pulveriser le détergent directement sur
le moniteur.

Utiliser le détergent recommandé avec un tissu lisse.

Si le connecteur entre la prise et la broche est
poussièreux ou sale, nettoyez le correctement avec un
tissu sec.

•

Un connecteur sale peut causer une décharge électrique ou un
incendie.

•

Ne pas poser de verre d'eau, de produits chimiques ou
autres petits objets métalliques sur le moniteur.

•

Ceci peut causer des dommages, choc électrique ou un incendie.

Consignes de sécurité

Autres

Guide de l'utilisateur

•

•

•

Ne pas déplacer le couvercle (ou l' arrière).
Les utilisateurs ne sont pas qualifiés pour ce
genre d 'opération.

•

Ceci peut causer un choc électrique ou un incendie.

•

Demander cette opération à un personnel de service qualifié.

Si votre moniteur ne fonctionne pas normalement,

- en particulier, s'il y a des bruits inhabituels ou des
odeurs provenant de celui-ci- déconnectez-le puis
contactez un vendeur ou le service agréé.

•

Ceci peut causer une décharge électrique ou un incendie.

Ne placez aucun objet lourd sur le moniteur.

•

Ceci peut causer un choc électrique ou un incendie.

•

•

Pour chaque heure passer devant le moniteur,
vous devriez laisser vos yeux se reposer pendant
5 minutes.

•

Ceci réduira la fatigue de vos yeux.

Ne pas utiliser ou stocker des substances
inflammables près du moniteur.

•

Ceci peut causer une explosion ou un incendie.

Consignes de sécurité

Autres

Guide de l'utilisateur

•

•

•

Ne pas essayer de déplacer le moniteur
en tirant sur le fil ou sur le câble vidéo.

•

Ceci peut causer une panne, un choc électrique ou un incendie
à cause du câble endommagé.

Ne pas déplacer le moniteur à droite ou à gauche en
tirant sur le fil ou sur le câble vidéo.

•

Ceci peut causer une panne, un choc électrique ou un incendie
à cause du câble endommagé.

Ne jamais insérer d` objet métallique par l'ouverture
du moniteur.

•

Ceci peut causer un choc électrique, un incendie ou des bléssures.

Guide de l'utilisateur

Introduction

(SyncMaster 152B/152S)

Déballage

Vérifiez que les éléments suivants sont inclus dans le moniteur. S'ils manquent quelques choses,

contactez votre vendeur .

Déballage

Câble D-Sub

Fil électrique

Moniteur

Guide d'installation rapide

Carte de Garantie

(N'est pas disponible dans

toutes les agences)

L'Adaptateur -DC

Support VESA

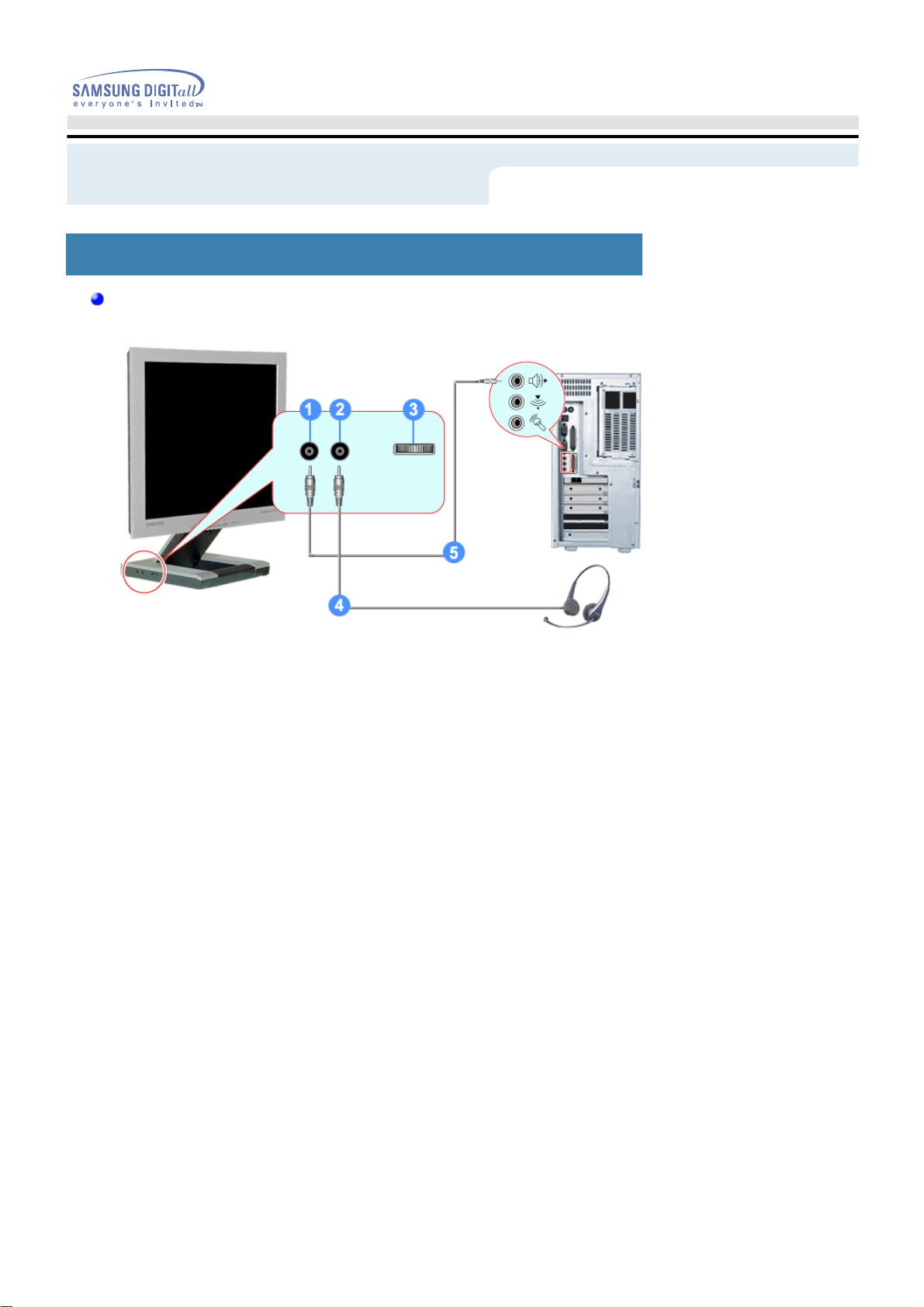

Pour le modèle Multimedia

Support Multimédia haut-parleur câbles son

Guide de l'utilisateur et CD

d'Installation

Guide de l'utilisateur

Introduction

(SyncMaster 152T)

Déballage

Vérifiez que les éléments suivants sont inclus dans le moniteur. S'ils manquent quelques choses,

contactez votre vendeur .

Déballage

Câble D-Sub

Câble DVI (Option)

Moniteur

Guide d'installation rapide

Carte de Garantie

(N'est pas disponible dans

toutes les agences)

Fil électrique

L'Adaptateur -DC

Support VESA

Pour le modèle Multimedia

Support Multimédia haut-parleur câbles son

Guide de l'utilisateur et CD

d'Installation

Câble SOG KIT (Option)

Guide de l'utilisateur

Introduction

Façade

(SyncMaster 152B/152S)

1. Bouton de Auto

2. Bouton de Sortie

3. Boutons d'Ajustement

4. Bouton Menu

5. Bouton d'Alimentation

6. Indicateur d'Alimentation

Note: Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de

l'économie d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vous ne vous
en servez pas ou quand vous absentez pour un long moment.

"Auto" permet au monteur de régler sor-même le signal vidéo en
entrée.

Utilisez ce bouton pour Sortir du menu en cours ou de l'OSD

Ces boutons vous permettent de sélectionner et d'ajuster les
éléments du menu.

Utilisez ce bouton pour afficher l` OSD et activer les éléments du
menu séléctionné.

Utiliser ce bouton pour allumer et éteindre le moniteur.

Indique que le Mode d'économie est en position normale ou
Puissance.

Guide de l'utilisateur

Introduction

Façade

(SyncMaster 152T)

1. Bouton de Auto

2. Bouton de Sortie
Touche Source

3. Boutons
d'Ajustement

4. Bouton Menu

5. Bouton
d'Alimentation

6. Indicateur
d'Alimentation

Note: Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de

l'économie d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vous ne vous
en servez pas ou quand vous absentez pour un long moment.

"Auto" permet au monteur de régler sor-même le signal vidéo en entrée.

Utilisez ce bouton pour Sortir du menu en cours ou de l'OSD.
Quand vous enfoncez la touche Source, sélectionnez ensuite le signal
Vidéo lorsque l'affichage à l'écran (OSD) est inactif. (Quand le bouton
Source est maintenu enfoncé pour changer le mode du signal d’entrée, un
message apparaît au centre de l'écran et affiche le mode précédemment
sélectionné – analogique ou digital.)
Note:si vous sélectionnez le mode Numérique, vous devez connecter votre
moniteur à la carte graphique avec un port numérique utilisant le câble
DVI.)

Ces boutons vous permettent de sélectionner et d'ajuster les éléments du
menu.

Utilisez ce bouton pour afficher l` OSD et activer les éléments du menu
séléctionné.

Utiliser ce bouton pour allumer et éteindre le moniteur.
(Quand l’appareil est sous tension, un message apparaît au centre de
l’écran et vous indique le mode sélectionné pour le signal d’entrée –
analogique ou digital.)

Indique que le Mode d'économie est en position normale ou Puissance.

Guide de l'utilisateur

Introduction

Arrière

(SyncMaster 152B/152S)

(La configuration au dos du moniteur peut être différente d'un modèle à l'autre.)

1. Port d'alimentation

2. Port d'vidéo

Voir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du

Note:

câble.

Brancher le cordon électrique à la prise d 'alimentation au dos de votre
moniteur.

Connectez le D-SUB 15 broches du câble signal vidéo au connecteur
vidéo de l'ordinateur à l'arrière du moniteur.

Guide de l'utilisateur

Introduction

Arrière

(SyncMaster 152T)

(La configuration au dos du moniteur peut être différente d'un modèle à l'autre.)

1. Port d'alimentation

2. Port D-Sub

3. Port DVI

Voir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du

Note:

câble.

Brancher le cordon électrique à la prise d 'alimentation au dos de votre
moniteur.

Connectez le D-SUB 15 broches du câble signal vidéo au connecteur
vidéo de l'ordinateur à l'arrière du moniteur.

Branchez le Câble DVI sur le port DVI en arrière de votre moniteur.

Guide de l'utilisateur

Installation

(SyncMaster 152B/152S)

Connection de Votre Ordinateur

Installation-Général

1. Connectez l'adaptateur de courant continu de votre moniteur au port d'alimentation situé
l'arrière du moniteur. Branchez le fil électrique du moniteur à la prise la plus proche.

2. Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à
l'arrière du moniteur.

3. Connectez l'écran au Macintosh en utilisant le câble de connexion D-SUB.

4. Si vous êtes en possession d'un ancien modèle de Macintosh, vous devrez utiliser un
adaptateur spécial Mac.

5. Allumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que
l'installation est terminée.

Guide de l'utilisateur

Installation

(SyncMaster 152T)

Connection de Votre Ordinateur

Installation-Général

Connectez l'adaptateur de courant continu de votre moniteur au port d'alimentation situé

1.

l'arrière du moniteur. Branchez le fil électrique du moniteur à la prise la plus proche.

Utilisation d'un connecteur D-sub (analogique) sur la carte vidéo.

2-1.

Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à
l'arrière du moniteur.

Utilisation d'un connecteur D-sub (numérique) sur la carte vidéo.

2-2.

Branchez le Câble DVI sur le port DVI en arrière de votre moniteur.

Branché sur un Macintosh.

3.

Connectez l'écran au Macintosh en utilisant le câble de connexion D-SUB.

Si vous êtes en possession d'un ancien modèle de Macintosh, vous devrez utiliser un

4.

adaptateur spécial Mac.

Allumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que

5.

l'installation est terminée.

Si vous connectez simultanément les câbles D-sub et DVI à un ordinateur, un écran blanc peut
apparaître selon le type de carte vidéo que vous utilisez .

Si, même après avoir branché correctement votre moniteur au moyen du connecteur DVI, vous
obtenez un écran blanc ou flou, vérifiez que le statut du moniteur est réglé sur analogique.
Appuyez sur le bouton Source pour que le moniteur revérifie la source du signal d'entrée.

Installation

Connection de Votre Ordinateur

Installation-Multimédia

Guide de l'utilisateur

1. Connexion son PC (Entrée)

2. Connexion Casque (Sortie)

3. Volume

4. Pour écouter tout seul, branchez le casque ici.

5. Brancher la câble stéréo à la sortie de la source (fiche audio, ordinateur, drive CD-Rom)

Guide de l'utilisateur

Installation

Connection de Votre Ordinateur

Monter la base

REMARQUE : Ce moniteur accepte une interface de montage de 75 mm x 75 mm conforme à la norme
VESA.

Bloquez le pied replié du moniteur dans le support VESA. Vissez ensuite en utilisant les quatre
vis fournies avec le moniteur et assemblez le bloc de connexion de l'interface et avec le support.

1. Support VESA

2. Interface de montage

Installation

Lorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CD­ROM inclu avec moniteur. L` Installation de pilote est légèrement différente d'un
système d'opération à l'autre. Suivez les consignes qui sont appropriées pour votre
système d'opération.

Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué ci­dessous.

Site internet : http://www.samsung-monitor.com/ (Worldwide)

Windows ME/98/95

1. Insérez CD dans le pilote CO-ROM.

2. Cliquez "Windows ME/98/95 Driver".

3. Choisissez le model de votre moniteur dans la liste du model, ensuite cliquez le bouton
"OK".

Guide de l'utilisateur

http://www.samsungusa.com/monitor (USA)

http://www.sec.co.kr/ (Korea)
http://www.samsungmonitor.com.cn/ (China)

4. Cliquez le bouton "Installer" dans la fenêtre "Avertissement".

p

gpg

Installation

5. L'installation du Pilote Moniteur est terminée.

Windows XP/2000

1. Insérez CD dans le pilote CO-ROM.

2. Cliquez "Windows XP/2000 Driver".

3. Choisissez le model de votre moniteur dans la liste du model, ensuite cliquez le bouton
"OK".

4. Cliquez le bouton "Installer" dans la fenêtre "Avertissement".

Guide de l'utilisateur

5. Si vous pouvez voir la fenêtre "Message" suivante, cliquez le bouton "Continue de toute
façon". Ensuite cliquez le bouton de "OK".

Ce pilote moniteur est en garantie du logo MS, et cette installation ne nuit pas à votre
system.
*Le

ilote certifié va être affiché à Samgsung Monitor Homepage.

http://www.samsung-monitor.com/

6. L'installation du Pilote Moniteur est terminée.

Installation

Lorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CD­ROM inclu avec moniteur. L'Installation de pilote est légèrement différent d'un
système d'opération à l'autre. Suivez les consignes qui sont appropriées pour votre
système d'opération.

Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué ci­dessous.

z Site internet : http://www.samsung-monitor.com/ (Worldwide)

Système d'Opération de Microsoft® Windows® XP

1. Insérez CD dans le pilote CO-ROM.

2. Cliquez "Commencer" - "Panneau de contrôle" et puis cliquez l'icône "Apparence et
Thème".

Guide de l'utilisateur

http://www.samsungusa.com/monitor (USA)

http://www.sec.co.kr/ (Korea)
http://www.samsungmonitor.com.cn/ (China)

3. Cliquez l'icône "Affichage" et choisissez le tab "Setting" et puis cliquez "Avancé".

4. Cliquez le bouton "Propriétés" dans le tab "Moniteur" et choisissez le tab "Pilote".

Installation

5. Cliquez "Pilote mise à jour.." et choisissez "Installer d'une list ou.." et puis cliquez le bouton
"Suivant".

6. Choisissez "Ne pas chercher, Je vais…" et cliquez "Suivant". Ensuite, cliquez "Avoir
disques".

Guide de l'utilisateur

7. Cliquez le bouton "Navigateur" et choisissez Pilote D:\. Ensuite choisissez le model de votre
moniteur dans la liste du model et cliquez le le bouton "Suivant".

8. Si vous pouvez voir la fenêtre "Message" suivante, cliquez le bouton "Continue de toute
façon". Ensuite cliquez le bouton de "Finir".

cliquez

Finir

Fermer

Installation

Ce pilote moniteur est en garantie du logo MS , et cette installation ne nuit pas à votre system.
*Le pilote certifié va être affiché à Samgsung Monitor Homepage.

http://www.samsung-monitor.com/

9. Cliquez le bouton "Fin" et puis cliquez le bouton "OK" continuellement.

Guide de l'utilisateur

10. I'installation de moniteur driver est achevée.

Système d'Opération de Microsoft® Windows® 2000

Lorsque vous observez "Signature Numérique Non Trouvé" sur votre moniteur, suivez
ces étapes.

1. Choisissez le bouton "OK" dans la fenêtre d' "Insérer le Disque"

2. Cliquez le bouton "Chercher" dans la fenêtre de "Fichier Necéssaire".

3. Choisissez A:(D:\Driver) puis cliquez le bouton "Ouvrir" et enfin cliquez le bouton "OK".

Guide Manuel D'Installation de Moniteur

1. Cliquez "Démarrer", "Installation", "Panneau de contrôle"

2. Cliquez deux fois sur l'icône "Affichage".

3. Choisissez l`onglet "Installation" puis cliquez "Avancée"

4. Choisissez "Moniteur".

Cas1: Si le bouton "Propriété" est inativé, cela signifie que votre moniteur est correctement

paramétré.
Veuillez arrêter l'installation.

Cas2:

Si le bouton "Propriété" est inactivé, cliquez sur le bouton "Propriétés".

5. Cliquez "Pilote" et cliquez sur "Mise à jour de pilote" Puis cliquez sur le bouton "Suite".

6. Choisissez l'"Affichage de la liste des pilotes connus pour ce dispositif de sorte que je puisse

choisir un pilote spécifique". Puis cliquez sur "Suite" puis "Disquette Fournie".

7. Cliquez le bouton "Chercher" puis choisissez A:(D:\Driver).

8. Cliquez le bouton "Ouvrir" puis cliquez le bouton "OK".

9. Choisissez votre modèle de moniteur et cliquez sur le bouton "Suite" puis cliquez sur le même

bouton encore une fois.

10. Cliquez le bouton "Finir" puis "Fermer"

Veuillez continuer les étapes suivantes.

Si vous pouvez observer "Signature Numérique Non Trouvé" cliquez le bouton "Oui". Et

"

et

"

"

.

Installation

Système d'Opération de Microsoft® Windows® Millennium

1. Cliquez "Démarrer", "Installation", "Panneau de contrôle".

2. Cliquez deux fois sur l'icône "Affichage".

3. Choisissez le tab "Settings" et cliquez le bouton "Proprietés Avancées".

4. Choisissez le tab "Moniteur".

5. Cliquez le bouton "Changer" dans le domaine de "Type de Moniteur".

6. Choisissez "Spécifier la localisation du pilote".

7. Choisissez "Afficher la liste de touts les pilotes dans une localisation spécifique.."et

puis cliquez le bouton "Suivant ".

8. Cliquez le bouton "Avoir Disques".

9. Spécifiez A:\(D:\driver) et puis cliquez le bouton "OK".

10. Sélectionnez "Montrer touts les dispositifs" et choisissez le moniteur qui correspond à
ce que vous avez branché sur votre ordinateur et cliquez "OK".

11. Continuez à choisir le bouton "fermer" et le bouton "OK" jusqu' à ce que vous fermiez la
boîte de dialogue "Proprietés d'affichage".
(Vous pouvez voir sur autres écrans les messages d'avertissement ou autres choses, et
puis cliquez l'option appropriée pour votre monituer.)

Guide de l'utilisateur

Système d'Opération de Microsoft® Windows® NT

1. Cliquez sur "Démarrer", "Installation", "Panneau de Contrôle" et cliquez deux fois sur
"Affichage".

2. Dans la fenêtre de "Information sur l'Affichage", cliquez sur l`onglet "Installation" puis
cliquez sur "Tous les modes d'Affichages".

3. Sélectionnez un mode que vous souhaitez utiliser ("Résolution", "Nombre de couleurs",
et "Fréquence verticale") et cliquez "OK".

4. Cliquez le bouton "Appliquer" si vous remarquez que l'écran fonctionne normalement
après avoir cliqué sur "Test". Si l'écran ne fonctionne pas normalement, changez pour un
mode différent (baisser la résolution, le nombre de couleur).

Note: S'il n'y a pas de mode pour "Tous les modes d'Affichages", sélectionnez le niveau de
résolution et la fréquence verticale en se référant au Modes d'Affichage Pré-établis que vous
trouverez dans ce guide

Système d'Opération de Linux

Pour éxécuter X-Window, vous avez besoin d'avoir le fichier X86Config qui est un fichier pour le
parametrage du systeme.

1. Appuyez sur "Entrer" au premier et au deuxième écran après avoir exécuté le fichier de
"X86Config".

2. Le troisième écran est pour "réglage de votre souris"

3. Réglez la souris de votre ordinateur.

4. L` écran suivant est pour "sélectionner le Clavier".

5. Choisissez un Clavier pour votre ordinateur.

6. L` écran suivant est "installez votre moniteur".

7. Avant tout, parametrez la "fréquence horizontale" pour votre ordinateur.(Vous pouvez
entrer la valeur de la fréquence directement.)

8. Parametrez la "fréquence verticale" pour votre ordinateur.( Vous pouvez entrer la valeur
de la fréquence directement)

9. Entrez "le nom du modèle de votre moniteur". Cette information ne va pas affécter
l'éxecution de X-Window.

10. Vous avez "fini" de paramétré votre ordinateur.
"Exécuter" X-Window après avoir installé les autres périphériques.

Affichage Sur Ecran

Guide de l'utilisateur

Dépannage

Liste à Vérifier

Avant de faire appel au service après-vente, verifiez les informations contenues dans cette
partie du manuel et regardez si les probl èmes peuvent être résolus par vous-même. Si vous
avez besoins d'assistance, veuillez appeler le numéro figurant sur la carte de garantie ou celui
qui apparait dans la section information, ou encore contactez votre vendeur.

Symptôme Liste à Vérifier Solutions

Guide de l'utilisateur

Pas d'image sur l'écran
Je ne peux pas allumer
le moniteur.

Est-ce que le câble électrique
est connecté correctement?

Pouvez - vous observer "

de Connexion, Vérif. Câble

" sur l'écran?

Vidéo

Si l'appareil est mis sous
tension, redémarrer encore une
fois votre ordinateur, l'écran de
demarrage apparait.

Pas

Vérifiez la Connexion du cable
électrique et la prise de courant.

(branché au moyen du câble
D-sub)

Vérifiez que l'ordinateur est
convenablement branché.

(branché au moyen du câble
DVI)

Si un message (d'erreur)
apparaît à l'écran alors que le
moniteur est correctement
branché, vérifiez que le statut
du moniteur est réglé sur
analogique. Appuyez sur le
bouton Source pour que le
moniteur contrôle la source du
signal d'entrée.

Si l'écran de démarrage
apparait, faite démarrer
l'ordinateur en mode "sans
échec" (Window ME/2000/XP) ,
puis modifiez la fréquence de la
carte vidéo.
(Référer aux modes Pré-établir

l'Affichage)

Pouvez-vous voir "

video trop élevée

Il n'y a pas d'image à l' écran.
Est - ce que l'indicateur
d'Alimentation clignote à
l'intervalle de 1 seconde?

Fréquence

" sur l'écran?

Note: Si l'écran de démarrage
n'apparait pas, contactez un

centre de service ou votre
vendeur.

Vous pouvez voir ce message
quand le signal de la carte vidéo
dépasse la résolution maximale
et la fréquence.

Ajustez la résolution maximale
et la fréquence applicable au
moniteur.

Le moniteur est en mode de
PowerSaver.

Appuyez sur une touche du
clavier ou bougez la souris pour
activer le moniteur et restaurer
l'image.

Dépannage

Guide de l'utilisateur

Je ne peux pas voir
l'OSD

L'écran montre des
couleurs étranges ou
affiche seulement en noir
et blanc.

Branché au moyen du câble
DVI ?

Avez-vous vérrouillé le menu
OSD pour empêcher des
changements?

Est-ce que l'écran affiche
seulement une seule couleur
comme si vous regardez à
travers un papier cellophane?

Les couleurs d'écran sont-elles
devenues étranges après avoir
exécuté un programme ou à
cause d`une panne totale entre
les applications?

Vous pouvez voir apparaître un
écran blanc si vous lancez le
système avant d'avoir branché
le câble DVI ou si vous
débranchez et rebranchez le
câble DVI pendant que le
système est en marche car
certains types de cartes
graphiques n'envoient pas de

signaux vidéo. Branchez le
câble DVI puis relancez le
système.

Dévérrouillez l`OSD en
appuyant sur le bouton Menu
pendant plus de 5 secondes.

Vérifiez la Connexion du câble
vidéo.

Assurez-vous que la carte vidéo
est entièrement insérée dans la
fente.

Redémarrer l'ordinateur.

Subitement, l'écran
semble déséquilibré.

L'écran est hors de
focalisation ou l`OSD ne
peut pas être ajusté.

LED clignote mais il n'y a
pas d'images sur l'écran.

Est- ce que la carte video est
placée correctement?

Avez-vous changé la carte
vidéo ou le pilote?

Avez - vous ajusté la résolution
ou la fréquence pour le
moniteur?

L'écran peut être non-équilibré á cause du cycle du signal de
la carte vidéo. Réajustez- le en se référant à l'OSD.

Avez - vous ajusté la résolution
ou la fréquence du moniteur?

Est-ce que la fréquence est
ajustée correctement lorsque
vous vérifiez le "Mode
d'Affichage" dans le menu?

Installez la carte vidéo en
suivant le guide pour la carte
vidéo.

Ajustez la Position et la Taille
en se référent a l`OSD.

Ajustez la résolution et la
fréquence de la carte vidéo.
(Référer aux modes Pré-établir

l'Affichage)

Ajustez la résolution et la
fréquence de la carte vidéo.
(Référer aux modes Pré-établir

l'Affichage)

Ajustez la fréquence en se
référant au guide de la carte
vidéo et les modes Pré-établir

l'Affichage.

(La fréquence maximale par
résolution peut être differente
d'un produit à l'autre.)

Dépannage

Guide de l'utilisateur

Il y a seulement 16
couleurs qui sont
montrées sur l'écran. Les
couleurs de l'écran
changent en changeant
la carte vidéo.

Il y a un message qui s'
affiche "Moniteur
Inconnu, Plug&Play
(Vesa DDC) moniteur
trouvé".

Vérifiez les éléments suivants pour voir s'il y a des problèmes avec le moniteur.

1. Vérifiez si le fil électrique et le câble sont correctement connectés à l'ordinateur.

2. Vérifiez si l'ordinateur émet un "beep" sonore plus de 3 fois lorsqu'il démarre.
(Si c est le cas, demandez le service après vente pour votre carte mère)

3. Si vous installez une nouvelle carte vidéo ou si vous assemblez un ordinateur(PC), vérifiez si
l'adapteur (video) et le pilote du moniteur sont bien installés

4. Contrôlez si le taux de rafraichissement de l'écran est placé à 75Hz ou à 85Hz (Ne pas
dépasser 60Hz quand vous utilisez la résolution maximale.)

5. Si vous avez un problème en installant l'adaptateur, démarrez en mode "Sans Échec", puis
enlever le Pilote d' Affichage qui se trouve sur le "

Administration des Periphériques

'adaptateur (video).

Est-ce que les couleurs de
Windows sont installées
correctement?

Est-ce que la carte vidéo a été
placée correctement?

Avez-vous installé le pilote du
moniteur?

Voir le guide de la carte vidéo
pour voir si la fonction
Plug&Play (VESA DDC) peut
être supportée.

Panneau de Contrôle, Systèm

", et redémarrer l'ordinateur pour réinstaller le pilote de l

Pour Windows ME/XP/2000:
Paramétrez correctement les
couleurs dans le

Contrôle

l'

Installation

Installez la carte vidéo en se
référant au guide d`installation
de la carte vidéo.

Installez le pilote du moniteur

selon les Instructions pour
l'Installation du Pilote.

Installez le pilote du moniteur

selon les Instructions pour
l'Installation du Pilote.

, à l'

Panneau de

Affichage

.

e,

, à

Si les problèmes se produisent répétitivement, contactez un centre de service agréé.

Note:

Dépannage

Question & Réponse

Question Réponse

Guide de l'utilisateur

Comment puis-je changer la
fréquence?

Comment puis-je ajuster la résolution? Windows ME/XP/2000: Modifiez la résolution dans

Comment puis-je installer la fonction
Power Saving?

La fréquence peut être modifiée par reconfiguration de la
carte vidéo.

Notez que le support de la carte vidéo peut varier selon la
version du pilote utilisé.
(Faire référence à l'ordinateur ou au pilote de la carte vidéo
pour les details)

Panneau de Contrôle, Affichage, Installation.

* Contactez le fabricant de la carte vidéo pour plus de
détails.

WindowsME/XP/2000: Installez la fonction dans le
BIOS-SETUP de l'ordinateur ou dans l'économiseur
d'écran.(Se référer à Windows/ Guide de l'Ordinateur)

Comment puis-je nettoyer le boî tier
extérieur/ le Panneau LCD?

Déconnectez le fil électrique ensuite nettoyez le moniteur
avec un tissu doux en se servant également de solution
nettoyante ou d'eau ordinaire.

Ne pas laisser de détergent ni faire d'égratinure sur la
boî tier. Ne pas laisser l'eau s'infiltrer dans le moniteur.

Guide de l'utilisateur

Dépannage

Contrôle du Dispositif d'Autotest Autres

Un dispositif d'Autotest est fourni pour que vous puissiez vous-même controler le fonctionnement du moniteur. Si
votre moniteur et l'ordinateur sont correctement branchés mais l'écran de moniteur reste sombre et que l'indicateur
de l'Alimentation clignote, lancez un dispositif d' Autotest en éxécutant les étapes suivantes.

Contrôle du Dispositif d'Autotest

1. Éteignez le moniteur et l'ordinateur.

2. Débranchez le câble vidéo qui est au dos de l'ordinateur.

3. Mettez sous tension votre moniteur.

.
Si votre moniteur fonctionne normalement, vous verrez une boîte avec une bordure et du texte comme illustrés
ci-dessous:
Les trois boîtes à l'intérieur de la bordure rouge sont rouge, verte, et bleue.

L'absence de l'une des boites indique un problème avec votre moniteur. Cette boîte apparaît également pendant une
opération normale si le câble vidéo est déconnecté ou endommagé.

4. Éteignez votre moniteur et reconnectez le câble vidéo; puis allumez votre ordinateur et le moniteur.

Si votre l'écran de moniteur reste vide malgré l'application des procédures précédentes, vérifiez le
contrôleur de votre vidéo et le système de votre ordinateur.; votre moniteur fonctionne normalement.

Dépannage

Contrôle du Dispositif d'Autotest Autres

Messages d'Avertissements

S'il y a des anomalies avec le signal d'entrée,un message apparait sur l'écran ou l'écran reste noir même
si l'indicateur d'alimentaton LED est en mis sous tension. Le message pourrait indiquer que le moniteur est
hors de l'intervalle de balayage et que vous avez besoin de contrôler le câble vidéo.

Guide de l'utilisateur

Environment

La localisation et la position du moniteur peuvent influencer sur la qualité et sur les autres caractéristiques
du moniteur.

1. La localisation et la position de moniteur peuvent influencer sur la qualité et sur les autres caractéristiques
de moniteur. S'il y a un haut - parleur près de moniteur, débranchez et mettez -le dans un autre endroit.

2. Déplacez tous les dispositifs électroniques tels que radio, ventilateur, horloge, et telephone qui se trouvent
a moins d'un mètre du moniteur.

Conseils utiles

.

Un moniteur recrée les signaux visuels qu' il a reçu de l'ordinateur personnel(PC). Ainsi, s'il y a des
problèmes avec l'ordinateur personnel (PC) ou la carte vidéo, cela peut rendre le moniteur blanc,
avoir une coloration faible, un bruit de fond, Fréquence video trop élevée, etc. Dans ce cas, il faut
d'abord
verifier la source du problème, et ensuite contacter un centre de service ou votre vendeur.

.

Jugez les conditions de travail du moniteur

S'il n'y a pas d'image sur l'écran ou le message "Fréquence video trop élevée" apparaît,
déconnectez le cable de l'ordinateur pendant que le moniteur est encore en marche.

.

S'il y a un message sur l'écran ou si l'écran devient blanc, cela signifie que le moniteur est en
état de marche.

.

Dans ce cas, contrôlez les problèmes de l'ordinateur.

Spécifications

Guide de l'utilisateur

Général

Général

Nom du Modèle SyncMaster 152B

Panneau LCD

Taille 15,0 inch en diagonal

Zone d'Affichage 304,1 (H) x 228,1 (V)

Pixel Pitch 0,297 (H) x 0,297 (V)

Type a-si TFT active matrix

Angle de vue 160/130(L,R/T,B)

Synchronisation

Horizontale 30 ~ 61 kHz

Verticale 56 ~ 75 Hz

Couleur d'Affichage

16.294.277 Couleurs

Résolution

Résolution optimale 1024 x 768@60Hz

Résolution maximale 1024 x 768@75Hz

(SyncMaster 152B)

Signal d'Entrée, terminé

RVB, Analogue,0,7 Vpp positif à 75 ohms H/V sync separé,
Niveau TTL, positif ou négatif

Fréquence maximale

80 MHz

Alimentation

AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz

Câble signal

Câble 15pin-to-15pin D-sub , détachable

Consommation d'Électricité

35W (Maximum)

Dimensions (LxPxH)

357,5 X 184,5 X 361,6mm (Après avoir installé le pied)
357,5 X 50,7 X 288,5mm (Après avoir replié le pied)

Poids

2,9kg (avec un simple support)
3,1kg (Support Multimédia haut-parleur)

VESA Interface de support

75mm x 75mm (pour l'utilisation du matériel Specialty(Arm) Mounting)

Spécifications

pgy

y

Guide de l'utilisateur

Général

Considérations Environnementales

Fonctionnement Température: 50°F ~ 104°F(10°C ~ 40°C)

Stockage Température: -4°F ~113°F (-20°C ~ 45°C)

Capacité Plug and Pla

Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre
le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et
d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à
moins que l'utilisateur souhaite choisir une configuration différente.

Point acceptable

Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de
semi-conducteurs assurant une précision de 99,999 %. Cependant les pixels des couleurs ROUGE,
VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas dû à
une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude.

Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 2,359,296.

z

REMARQUE : Le design et les spécifications peuvent changer sans préavis.

(SyncMaster 152B)

Humidité: 10% ~ 80%, sans condensation

Humidité: 5% ~ 95%, sans condensation

Spécifications

Guide de l'utilisateur

Général

Général

Nom du Modèle SyncMaster 152T

Panneau LCD

Taille 15,0 inch en diagonal

Zone d'Affichage 304,1 (H) x 228,1 (V)

Pixel Pitch 0,297 (H) x 0,297 (V)

Type a-si TFT active matrix

Angle de vue 160/130(L,R/T,B)

Synchronisation

Horizontale 30 ~ 61 kHz

Verticale 56 ~ 75 Hz

Couleur d'Affichage

16.294.277 Couleurs

Résolution

Résolution optimale 1024 x 768@60Hz

Résolution maximale 1024 x 768@75Hz

(SyncMaster 152T)

Signal d'Entrée, terminé

RGB Analog , DVI compatible Digital RGB
Composite Sync, SOG (câble en option), 0,7 Vpp positif à 75 ohms Separé H/V sync,
Composé, Sync-en-vert Niveau TTL, positif ou négatif

Fréquence maximale

80 MHz

Alimentation

AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz

Câble signal

Câble 15pin-to-15pin D-sub , détachable
DVI-D à câble DVI-D, débrochable

Consommation d'Électricité

31W (Maximum)

Dimensions (LxPxH)

357,5 X 184,5 X 361,6mm (Après avoir installé le pied)
357,5 X 50,7 X 288,5mm (Après avoir replié le pied)

Poids

2,9kg (avec un simple support)
3,1kg (Support Multimédia haut-parleur)

VESA Interface de support

75mm x 75mm (pour l'utilisation du matériel Specialty(Arm) Mounting)

Spécifications

Humidité: 5% 95%, sans condensation

Guide de l'utilisateur

Général

Considérations Environnementales

Fonctionnement Température: 50°F ~ 104°F(10°C ~ 40°C)

Stockage Température: -4°F ~113°F (-20°C ~ 45°C)

Capacité Plug and Play

Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre
le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et
d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à
moins que l'utilisateur souhaite choisir une configuration différente.

Point acceptable

Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de
semi-conducteurs assurant une précision de 99,999 %. Cependant les pixels des couleurs ROUGE,
VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas dû à
une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude.

Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 2,359,296.

z

REMARQUE : Le design et les spécifications peuvent changer sans préavis.

(SyncMaster 152T)

Humidité: 10% ~ 80%, sans condensation

~

Spécifications

Guide de l'utilisateur

Général

Général

Nom du Modèle SyncMaster 152S

Panneau LCD

Taille 15,0 inch en diagonal

Zone d'Affichage 304,1 (H) x 228,1 (V)

Pixel Pitch 0,297 (H) x 0,297 (V)

Type a-si TFT active matrix

Angle de vue 70/70/55/60(L/R/T/B)

Synchronisation

Horizontale 30 ~ 61 kHz

Verticale 56 ~ 75 Hz

Couleur d'Affichage

16.294.277 Couleurs

Résolution

Résolution optimale 1024 x 768@60Hz

Résolution maximale 1024 x 768@75Hz

(SyncMaster 152S)

Signal d'Entrée, terminé

RVB, Analogue,0,7 Vpp positif à 75 ohms H/V sync separé,
Niveau TTL, positif ou négatif

Fréquence maximale

80 MHz

Alimentation

AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz

Câble signal

Câble 15pin-to-15pin D-sub , détachable

Consommation d'Électricité

35W (Maximum)

Dimensions (LxPxH)

357,5 X 184,5 X 361,6mm (Après avoir installé le pied)
357,5 X 50,7 X 288,5mm (Après avoir replié le pied)

Poids

2,9kg (avec un simple support)
3,1kg (Support Multimédia haut-parleur)

VESA Interface de support

75mm x 75mm (pour l'utilisation du matériel Specialty(Arm) Mounting)

Spécifications

pgy

y

Guide de l'utilisateur

Général

Considérations Environnementales

Fonctionnement Température: 50°F ~ 104°F(10°C ~ 40°C)

Stockage Température: -4°F ~113°F (-20°C ~ 45°C)

Capacité Plug and Pla

Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre
le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et
d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à
moins que l'utilisateur souhaite choisir une configuration différente.

Point acceptable

Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de
semi-conducteurs assurant une précision de 99,999 %. Cependant les pixels des couleurs ROUGE,
VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas dû à
une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude.

Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 2,359,296.

z

REMARQUE : Le design et les spécifications peuvent changer sans préavis.

(SyncMaster 152B)

Humidité: 10% ~ 80%, sans condensation

Humidité: 5% ~ 95%, sans condensation

Guide de l'utilisateur

Spécifications

PowerSaver

Ce moniteur est doté d' un système d'économie d'énergie appellé "PowerSaver".
Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant
un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de
l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de
votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l`utiliser pendant une longue
période.
Pour que le PowerSaver puisse fonctionner, votre moniteur doit être connecté à une carte vidéo, installée dans votre
ordinateur,qui doit etre compatible VESA , et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour
configurer cette fonction.

SyncMaster 152B/152S

Mode

Indicateur
d'alimentation

Consommation
d'électricité

SyncMaster 152T

Mode

Indicateur
d'alimentation

Consommation
d'électricité

Fonctionnement

normal

Vert Vert, clignotant Noir

Moins de 35W Moins de 2W Moins de 2W

35W (Maximum)

Fonctionnement

normal

Vert Vert, clignotant Noir

31W (Maximum)

Moins de 28W Moins de 2W Moins de 1W

Ce moniteur est conforme aux normes EPA ENERGY STAR® et ENERGY2000
lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPMS.
Étant en partenariat avec ENERGY STAR®, SAMSUNG affirme que ce produit répond
aux directives de ENERGY STAR® concernant l'économie de l'énergie.

Mode d'économie

de puissance

EPA/ENERGY 2000

Mode d'économie

de puissance

EPA/ENERGY 2000

Eteindre le courant

électrique

Eteindre le courant

électrique

120Vac

Guide de l'utilisateur

Spécifications

Modes Pré-établis d'Affichage

Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera
alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne.
Référez-vous au guide de la carte vidéo et réglez l'écran ainsi:

Table 1. Modes Pré-établis d'Affichage

Fréquence

Mode d’affichage

IBM, 640 x 350 31.469 70.086 25.175 +/-

IBM, 640 x 480 31.469 59.940 25.175 -/-

IBM, 720 x 400 31.469 70.087 28.322 -/+

VESA, 640 x 480 37.500 75.000 31.500 -/-

VESA, 640 x 480 37.861 72.809 31.500 -/-

VESA, 800 x 600 35.156 56.250 36.000 +,-/+,-

VESA, 800 x 600 37.879 60.317 40.000 +/+

VESA, 800 x 600 46.875 75.000 49.500 +/+

VESA, 800 x 600 48.077 72.188 50.000 +/+

VESA, 1024 x 768 48.363 60.004 65.000 -/-

VESA, 1024 x 768 56.476 70.069 75.000 -/-

VESA, 1024 x 768 60.023 75.029 78.750 +/+

Horizontale

(kHz)

Fréquence Horizontale

Le temps de balayer une ligne reliant le bord droit au bord gauche
horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse
de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz

Fréquence Verticale

Comme une lampe fluorescente, l'écran doit répéter la même image
plusieurs fois par seconde pour afficher une image visible pour
l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale
ou le Taux de Rafraîchissement Unité: Hz

Fréquence

Verticale

(Hz)

Fréquence

(MHz)

Synchronisation

Polarité de

(H/V)

Information

Service

Guide de l'utilisateur

U.S.A. :

Samsung Computer Products Customer Service
400 Valley Road, Suite 201, Mt. Arlington, NJ 07856
Tel. : [phone], 1-800-SAMSUNG
(1-800-726-7864)
Fax. : [phone]

http://samsungusa.com/monitor/

CANADA :
Samsung Electronics Canada Inc.
7037 Financial Drive
Mississauga, Ontario L5N 6R3
Tel. : 1-800-SAMSUNG (1-800-726-7864)
Fax. : [phone]

http://www.samsung.ca/

PANAMA :

Samsung Electronics Latinoamerica( Z.L.) S.A.
Calle 50 Edificio Plaza Credicorp, Planta Baja
Panama
Tel. : [phone]
Tel : [phone](FAST)

http://www.samsung-latin.com/

BRAZIL :
Samsung Eletronica da Amazonia Ltda.
R. Prof. Manoelito de Ornellas, 303, Terro B
Chacara Sto. Antonio, CEP : 04719-040
Sao Paulo, SP
SAC : 0800 124 421

http://www.samsung.com.br/

COLOMBIA :
Samsung Electronics Colombia
Cra 9 No 99A-02 Of. 106
Bogota, Colombia
Tel.: [phone]
Fax: (571) 618 - 2068

http://www.samsung-latin.com/
e-mail : [e-mail]

PERU :

Servicio Integral Samsung
Av.Argentina 1790 Lima1. Peru
Tel: [phone]
Fax: [phone]

http://www.samsungperu.com/

GERMANY :
TELEPLAN Rhein-Main GmbH
Feldstr. 16
64331 Weiterstadt
T. 06151/957-1306
F. 06151/957-1732

* EURO 0,12/Min.

http://www.samsung.de/

ITALY :

Samsung Electronics Italia S.p.a.
Via C. Donat Cattin, 5
20063 Cernusco s/Naviglio (MI)
Servizio Clienti: 199.153.153

http://www.samsung-italia.com/

United Kingdom :

Samsung Electronics (UK) Ltd.
Samsung House, 225 Hook Rise South
Surbiton, Surrey KT6 7LD
Tel. : [phone]
Fax. : [phone]
< European Service Center & National Service >
Stafford Park 12 Telford, Shropshire, TF3 3BJ
Tel. : [phone]
Fax. : [phone]

http://samsungservice.co.uk/

AUSTRALIA :
Samsung Electronics Australia Pty Ltd.
Customer Response Centre
7 Parkview Drive, Homebush Bay NSW 2127
Tel : [phone]

http://www.samsung.com.au/

ESPAÑA :

Samsung Electronics Comercial Iberica, S.A.
Ciencies, 55-65 (Poligono Pedrosa) 08908
Hospitalet de Llobregat (Barcelona)
Tel. : [phone]
Fax. : [phone]

http://samsung.es/

THAILAND :

HAI SAMSUNG SERVICE CENTER
MPA COMPLEX BUILDING,1st-2nd Floor
175 SOI SUEKSA VIDHAYA SATHON SOI 12
SILOM ROAD ,SILOM,BANGRAK
BANGKOK 10500
TEL : [phone]
FAX : [phone]

Information

Service

Guide de l'utilisateur

SOUTH AFRICA :

Samsung Electronics,5 Libertas Road, Somerset
Office Park,
Bryanston Ext 16. Po Box 70006, Bryanston,2021,
South Africa
Tel : [phone]
Fax : [phone]

http://www.samsung.co.za/

SWEDEN/DENMARK/NORWAY/FINLAND :

Samsung Electronics AB
Box 713
S-194 27 UPPLANDS VÄSBY
SVERIGE
Besöksadress : Johanneslundsvägen 4
Samsung support Sverige: 020-46 46 46
Samsung support Danmark : 8088-4646
Samsung support Norge: 8001-1800
Samsung support Finland: 0800-118001
Tel [phone]
Fax [phone]

http://www.samsung.se/

FRANCE :

SAMSUNG ELECTRONICS FRANCE Service
Paris Nord 2
66 rue des Vanesses
BP 50116 Villepinte
95950 Roissy CDG Cedex
Tel : [phone]
Fax : [phone]

http://www.samsungservices.com/

UKRAINE :

SAMSUNG ELECTRONICS REPRESENTATIVE
OFFICE IN UKRAINE
4 Glybochitska str.
Kiev, Ukraine
Tel. [phone]
Fax [phone]
Toll-free 8-800-502-0000

http://www.samsung.com.ua/

HUNGARY :

Samsung Electronics Magyar Rt.
1039, Budapest, Lehel u. 15-17.
Tel: [phone]
Fax: [phone]

http://www.samsung.hu/

PORTUGAL :

SAMSUNG ELECTRONICA PORTUGUESA S.A.
Rua Mário Dioniso, N º 2 - 1º Drt. 2795-140 LINDA­A-VELHA
Tel. [phone] Fax. [phone]
Free Line 800 220 120

http://www.samsung.pt/

CHILE :

SONDA S.A.
Teatinos 550, Santiago Centro, Santiago, Chile
Fono: 56-2-5605000 Fax: [phone]
56-2-800200211

http://www.sonda.com/
http://www.samsung.cl/

MEXICO :

Samsung Electronics Mexico S.A. de C.V.
Saturno 44 Col. Nueva Industrial Vallejo
Del. Gustavo A. Madero C.P. 07700
Mexico D.F.
Tel. [phone]
Fax. [phone]
RFC: SEM950215S98

http://www.samsung.com.mx/

IMPORTADO POR: SAMSUNG ELECTRONICS MEXICO S.A. DE C.V.

SATURNO 44 COL. NVA. INDUSTRIAL VALLEJO
DEL. GUSTAVO A. MADERO C.P. 07700
MEXICO D.F. TEL. [phone]
RFC: SEM950215S98

EXPORTADO POR: SAMSUNG ELECTRONICS CO.,LTD.

JOONG-ANG DAILY NEWS BLDG.
7 SOON-WHA-DONG CHUNG-KU,
C.P.O BOX 2775, 1144 SEOUL, KOREA

NETHERLANDS/BELGIUM/LUXEMBOURG :

Samsung Electronics Benelux B. V.
Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS
Service and informatielijn ;
Belgium :0800-95214, http://www.samsung.be/
Netherlands : 0800-2295214,

http://www.samsung.nl/

Information

Terme

•

Distance entre deux points

L'image de l'écran est composée de points rouges, vert et bleus. Plus les points sont proches, plur
la resolution est haute. La distance entre deux points de même couleur est appelé 'Distance entre
les Deux Points'. Unité: mm

•

Fréquence Verticale

L'écran doit être réaffiché plusieurs fois par seconde afin de créer et afficher l'image pour
l'utilisateur. La fréquence de cette répétition par seconde est appelée Fréquence Verticale ou le
Taux de RafraÎchissement. Unité: Hz

Example: Si le même point lumineux s affiche 60 fois par seconde, il est considéré comme étant à
60 hertz. Dans ce cas-ci, le clignotement sur l'écran peut être détecté. Pour éviter ce problème,
vous avez à votre disposition le mode Sans Scintillement avec une fréquence verticale supérieure
à 70Hz.

Guide de l'utilisateur

•

Fréquence Horizontale

Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale de l'écran s'appelle
Cycle Horizontale. Le nombre inverse de Cycle

kHz

•

Entrecroiser et methode de Non-Entrecroiser

La methode Entrecroisé consiste à montrer les lignes horizontales de l'écran dans l'ordre de haut
en bas. La méthode Non-Entrecroisé est utilisé dans la plupart des moniteurs pour s`assurer une
image claire. La méthode Entrecroisé est la même que celle de la télévision.

•

Plug & Play

Ceci est une fonction qui apporte la meilleure qualité d'écran pour l'utilisateur en permettant l'
échange d'informations automatique entre l'ordinateur et le moniteur. Ce moniteur suit le standard
international VESA DDC pour la fonction Plug & Play.

•

Résolution

Le nombre de points verticaux et horizontaux constituent l'image d'écran appelée 'résolution'. Ce
nombre montre la précision de l'affichage. La haute résolution est excellente pour accomplir des
tâches multiples car plus d'informations et d `images peuvent être affichées sur l'écran.

Example: Si la résolution est de 1024x768, cela signifie que l'écran est constitué de 1024 points
horizontaux (resolution horizontale) et de 768 lignes verticales(résolution verticale).

Horizontale est appelé la Fréquence Horizontale. Unité:

Information

Regulatory

FCC Information

User Instructions

The Federal Communications Commission Radio Frequency Interference Statement includes the following
warning:

Note: This equipment has been tested and found to comply with the limits for a Class B digital device,
pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against
harmful interference in a residential installation. This equipment generates, uses, and can radiate radio
frequency energy and, if not installed and used in accordance with the instructions, may cause harmful
interference to radio communications. However, there is no guarantee that interference will not occur in a
particular installation. If this equipment does cause harmful interference to radio or television receptions,
which can be determined by turning the equipment off and on, the user is encouraged to try to correct the
interference by one or more of the following measures:

z

Reorient or relocate the receiving antenna.

z

Increase the separation between the equipment and receiver.

z

Connect the equipment into an outlet on a circuit different from that to which the receiver is connected.

z

Consult the dealer or an experienced radio/TV technician for help.

Guide de l'utilisateur

User Information

Changes or modifications not expressly approved by the party responsible for compliance could void the
user's authority to operate the equipment. If necessary, consult your dealer or an experienced
radio/television technician for additional suggestions. You may find the booklet called How to Identify and
Resolve Radio/TV Interference Problems helpful. This booklet was prepared by the Federal
Communications Commission. It is available from the U.S. Government Printing Office, Washington, DC
20402, Stock Number 004-000-00345-4.

The party responsible for product compliance:
SAMSUNG ELECTRONICS CO., LTD
America QA Lab of Samsung
3351 Michelson Drive,
Suite #290, Irvine, CA92612 USA
Tel) 949-975-7310
Fax) 949-922-8301

Warning

User must use shielded signal interface cables to maintain FCC compliance for the product.
Provided with this monitor is a detachable power supply cord with IEC320 style terminations. It may be

suitable for connection to any UL Listed personal computer with similar configuration. Before making the
connection, make sure the voltage rating of the computer convenience outlet is the same as the monitor
and that the ampere rating of the computer convenience outlet is equal to or exceeds the monitor voltage
rating.
For 120 Volt applications, use only UL Listed detachable power cord with NEMA configuration 5-15P type
(parallel blades) plug cap. For 240 Volt applications use only UL Listed Detachable power supply cord with
NEMA configuration 6-15P type (tandem blades) plug cap.

VCCI

This is a Class B product based on the standard of the Voluntary Control Council for Interference by
Information Technology Equipment (VCCI). If this is used near a radio or television receiver in a domestic
environment, it may cause radio interference. Install and use the equipment according to the instruction
manual.

Guide de l'utilisateur

Information

Regulatory

•

IC Compliance Notice

This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment
Regulations of ICES-003.

Cet appareil Numérique de classe Brespecte toutes les exigences du Règlemont NMB-03 sur les
équipements produisant des interférences au Canada.

•

MPR II Compliance

This monitor complies with SWEDAC(MPR II) recommendations for reduced electric and magnetic fields.

• European Notice(Europe Only)

Products with the CE marking comply with the EMC Directive(89/336/EEC), (92/31/EEC),
(93/68/EEC) and the Low Voltage Directive (73/23/EEC) issued by the Commission of the
European Community.
Compliance with these directives implies conformity to the following European Norms:

EN55022:1998+A1:2000 - Radio Frequency Interference

z

EN55024:1998 - Electromagnetic Immunity of Information Technology Equipment

z
z EN61000-3-2:1995+A1/A2:1998 - Power Line Harmonics

EN61000-3-3:1995 - Voltage Fluctuations

z

•

PCT Notice

Guide de l'utilisateur

Information

Regulatory

•

TCO'95-Ecological requirements for personal computers (TCO applied model only)

AB general requirements

AB2 Written Eco-document acompanying the products

Congratulations! You have just purchased a TCO'95 approved and labelled product! Your choice has
provided you with a product developed for professional use. Your purchase has also contributed to reducing
the burden on the environment and to the further development of environmentally-adapted electronic
products.

Why do we have environmentally-labelled monitors?

In many countries, environmental labelling has become an established method for encouraging the
adaptation of goods and services to the environment.The main problem as far as monitors and other
electronic equipment are concerned is that environmentally harmful substances are used both in the products
and during their manufacture. Since it has not been possible so far for the majority of electronic equipment to
be recycled in a satisfactory way, most of these potentially damaging substances sooner or later enter Nature.

There are also other characteristics of a monitor, such as energy consumption levels, that are important from
both the working and natural environment viewpoints. Since all types of conventional electricity generation
have a negative effect on the environment (acidic and climate-influencing emissions, radioactive waste, etc.)
it is vital to conserve energy. Electronic equipment in offices consumes an enormous amount of energy, since
it is often routinely left running continuously.

What does labelling involve?

This product meets the requirements for the TCO'95 scheme, which provides for international environmental
labelling of monitors. The labelling scheme was developed as a joint effort by the TCO (The Swedish
Confederation of Professional Employees), Naturskyddsforeningen (The Swedish Society for Nature
Conservation) and NUTEK (The National Board for Industrial and Technical Development in Sweden).

The requirements cover a wide range of issues: environment, ergonomics, usability, emission of electrical and
magnetic fields, energy consumption and electrical and fire safety.

The environmental demands concern among other things restrictions on the presence and use of heavy
metals, brominated and chlorinated flame retardants, CFCs (freons), and chlorinated solvents. The product
must be prepared for recycling and the manufacturer is obliged to have an environmental plan, which must
be adhered to in each country where the company conducts its operations policy. The energy requirements
include a demand that the monitor after a certain period of inactivity shall reduce its power consumption to a
lower level, in one or more stages. The length of time to reactivate the monitor shall be reasonable for the
user. Labelled products must meet strict environmental demands, for example in respect of the reduction of
electric and magnetic fields, along with physical and visual ergonomics and good usability.

Information

Regulatory

Guide de l'utilisateur

What does labelling involve?(continue

TCO Development Unit 1996-11-29
On the page this folder you will find a brief summary of the environmental requirements met by this product.
The complere environmental criteria document may be ordered from:
TCO Development Unit
S-11494 Stockholm
Sweden
Fax: [phone]
E-mail (Internet): [e-mail]
Current information regarding TCO'95-approved and labelled products may also be obtained via the Internet,
using the address:
http://www.tco-info.com/
TCO'95 is a co-operative project between(3 logos)

)

Environmental Requirements

Brominated flame retardants are present in printed circuit boards, cables, wires, casings and housings. In
turn, they delay the spread of fire. Up to thirty percent of the plastic in a computer casing can consist of flame
retardant substances. These are related to another group of environmental toxins, PCBs, which are
suspected to give rise to similar harm, including reproductive damage in fish eating birds and mammals, due
to the bioaccumulative processes. Flame retardants have been found in human blood and researchers fear
that disturbances in foetus development may occur. TCO'95 demand requires that plastic components
weighing more than 25 grams must not contain organically bound chlorine and bromine.

Lead

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous
system and in higher doses, causes lead poisoning. TCO'95 requirement Permits the inclusion of lead since
no replacement has yet been developed.

Cadmium

Cadmium is present in rechargeable batteries and in the colour generating layers of certain computer
displays. Cadmium damages the nervous system and is toxic in high doses. TCO'95 requirement states that
batteries may not contain more than 25 ppm (parts per million) of cadmium. The colour-generating layers of
display screens must not contain any cadmium.

Mercury

Mercury is sometimes found in batteries, relays and switches. Mercury damages the nervous system and is
toxic in high doses. TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per
million) of mercury. It also demands that no mercury is present in any of the electrical or electronics
components concerned with the display unit.

CFCs (freons)

CFCs (freons) are sometimes used for washing printed circuit boards and in the manufacturing of expanded
foam for packaging. CFCs break down ozone and thereby damage the ozone layer in the stratosphere,
causing increased reception on Earth of ultraviolet light with consequent increased risks of skin cancer
(malignant melanoma).

.

The relevant TCO'95 requirement: Neither CFCs nor HCFCs may be used during the
manufacturing of the product or its packaging.

Guide de l'utilisateur

Information

Regulatory

•

TCO'99-Ecological requirements for personal computers (TCO applied model only)

Congratulations!

You have just purchased a TCO'99 approved and labelled product! Your choice has provided you with a
product developed for professional use. Your purchase has also contributed to reducing the burden on the
environment and also to the further development of environmentally adapted electronics products.

This product meets the requirements for the TCO'99 scheme which provides for an international
environmental and quality labelling labelling of personal computers. The labelling scheme was developed as
a joint effort by the TCO(The Swedish Confederation of Professional Employees), Svenska
Naturskyddsforeningen(The Swedish Society for Nature Conservation), Statens Energimyndighet(The
Swedish National Energy Administration) and SEMKO AB.

The requirements cover a wide range of issuse: environment, ergonomics, usability, reduction of electric and
magnetic fields, energy consumption and electrical safety.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging the
adaptation of goods and services to the environment. The main problem, as far as computers and other
electronics equipment are concerned, is that environmentally harmful substances are used both in the
products and during their manufacture. Since it is not so far possible to satisfactorily recycle the majority of
electronics equipment, most of these potentially damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are important
from the viewpoints of both the work (internal) and natural (external) environments. Since all methods of
electricity generation have a negative effect on the environment (e.g. acidic and climate-influencing
emissions, radioactive waste), it is vital to save energy. Electronics equipment in offices is often left running
continuously and thereby consumes a lot of energy.

What does labelling involve?

The environmental demands has been developed by Svenska Naturskyddsforeningen (The Swedish Society
for Nature Conservation). These demands impose restrictions on the presence and use of heavy metals,
brominated and chlorinated flame retardants, CFCs(freons)and chlorinated solvents, among other things. The
product must be prepared for recycling and the manufacturer is obliged to have an environmental policy which
must be adhered to in each country where the company implements its operational policy.

The energy requirements include a demand that the computer and/or display, after a certain period of
inactivity, shall reduce its power consumption to a lower level in one or more stages. The length of time to
reactivate the computer shall be reasonable for the user.

Below you will find a brief summary of the environmental requirements met by this product. The complete
environmental criteria document may be ordered from:

Guide de l'utilisateur

Information

Regulatory

TCO Development

SE-114 94 Stockholm, Sweden
Fax: [phone]
Email (Internet): [e-mail]

Current information regarding TCO'99 approved and labelled products may also be obtained via the Internet,
using the address: http://www.tco-info.com/

Environmental requirements
Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is
to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of
flame retardant substances. Most flame retardants contain bromine or chloride, and those flame retardants
are chemically related to another group of environmental toxins, PCBs. Both the flame retardants containing
bromine or chloride and the PCBs are suspected of giving rise to severe health effects, including reproductive
damage in fish-eating birds and mammals, due to the bio-accumulative* processes. Flame retardants have
been found in human blood and researchers fear that disturbances in foetus development may occur.

The relevant TCO'99 demand requires that plastic components weighing more than 25 grams must not
contain flame retardants with organically bound bromine or chlorine. Flame retardants are allowed in the
printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain computer
displays. Cadmium damages the nervous system and is toxic in high doses. The relevant TCO'99 requirement
states that batteries, the colour-generating layers of display screens and the electrical or electronics
components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and is toxic in
high doses. The relevant TCO'99 requirement states that batteries may not contain any mercury. It also
demands that mercury is not present in any of the electrical or electronics components associated with the
labelled unit. There is however one exception. Mercury is, for the time being, permitted in the back light
system of flat panel monitors as today there is no commercially available alternative. TCO aims on removing
this exception when a Mercury free alternative is available.

CFCs (freons)

The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the manufacture
and assembly of the product. CFCs (freons) are sometimes used for washing printed circuit boards. CFCs
break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on
earth of ultraviolet light with e.g. increased risks of skin cancer (malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous
system and in higher doses, causes lead poisoning. The relevant TCO'99 requirement permits the inclusion
of lead since no replacement has yet been developed.

* Bio-accumulative is defined as substances which accumulate within living organisms.
** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

Information

Couleur naturelle

•

Programme du Logiciel "Couleur naturelle"

Guide de l'utilisateur

L'un des problèmes récents lors de l'utilisation d'un ordinateur est la couleur des images imprimées par une
imprimante ou d'autres images scannées par un scanner ou un appareil-photo digital ne sont pas identiques
à celles visibles sur le moniteur.
La Couleur Naturelle S/W est la solution ideale pour ce problème.
C'est un système de gestion de couleur développée par Samsung Electronics en association avec Korea
Electronics & Telecommunications Research Institute (ETRI). Ce système est disponible seulement pour les
moniteurs Samsung et produit les images imprimées ou scannées qui ont les mêmes couleurs que les images
du moniteur.

Comment installer le logiciel Couleur Naturelle

Insérez le CD inclus avec le moniteur Samsung dans le lecteur de CD-Rom. Puis, on exécutera l'écran initial
de l'installation de programme. Cliquez sur Couleur Naturelle sur l'écran initial pour installer le logiciel Couleur
Naturelle. Pour installer le programme manuellement, insérez le CD inclus avec le moniteur de Samsung
dans le lecteur de CD-Rom, cliquez le bouton [ Démarrer ] de Windows et puis le choisissez [ Exécuter].
Entrer D : \couleur\eng\setup.exe et puis appuyer <Entrer>.
(Si le lecteur oú le CD est inséré n'est pas D:\, entrer le lecteur applicable)

Comment supprimer le programme logiciel de la Couleur Naturelle

Choisir [Installaiton]/[Panneau de Contrôle] dans le munu [Démarrer] et puis cliquez deux fois
sur[Ajouter/Supprimer un programme]
Choisir Couleur Naturelle de la Liste et puis cliquez le bouton [Ajouter/Supprimer]

Guide de l'utilisateur

Information

Pour un affichage meilleur

1 Afin de bénéficier de la meilleure qualité d'image, procédez au réglage de la résolution et du taux de

rafraîchissement d'écran à partir du panneau de configuration de votre ordinateur en suivant les instructions
ci-dessous.
Vous pourriez obtenir une qualité d'image inégale si vous ne sélectionnez pas la meilleure qualité d'image sur
votre écran TFT-LCD.

Résolution : 1024 x 768
Fréquence verticale (taux de rafraîchissement) : 60 Hz

2 Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de

semi-conducteurs assurant une précision de 99,999 %.
Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou
encore noirs. Cela n'est pas dû à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude.

Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 2,359,296

3 Pour nettoyer le boîtier du moniteur, utilisez une petite quantité du produit de nettoyage recommandé et frottez

avec un chiffon doux et sec. N'exercez pas de forte pression sur l'écran LCD , et nettoyez-le avec le plus grand
soin. Si vous appuyez trop fortement, vous pourriez l'endommager.

4 Si vous n'êtes pas satisfait de la qualité de l'image, vous pouvez améliorer l'affichage en exécutant la

“fonction de réglage automatique“ sur l'écran qui s'affiche après avoir appuyé sur le bouton de fermeture de la
fenêtre.
Si le bruit subsiste après le réglage automatique, utilisez la fonction de réglage de la clarification
(FINE/COARSE).

5. Si vous visualisez un écran fixe pendant une longue période de temps, une image
résiduelle ou floue peut apparaître.
Passez en mode économie d'énergie ou réglez l'économiseur d'écran sur image mobile
lorsque vous devez vous éloigner du moniteur pendant une période prolongée.

Information

Autorité

Les informations contenues dans ce document peuvent être soumises à des modifications
sans préavis.
© 2003 Samsung Electronics Co., Ltd. Tous droits résérvés.

Toute reproduction par quelque moyen que ce soit , est strictement interdits sans l'autorisation écrite de
Samsung Electronics Co., Ltd.

Samsung Electronics Co., Ltd.n'est pas responsable pour des dommages s ou accidents pour une
installation, pour une demonstration ou pour l'usage de ce matériel.

Logo de Samsung sont des marques commerciales déposées de Samsung Electronics Co., Ltd.;
"Microsoft", "Windows", "Windows NT" sont des marques commerciales déposées de Microsoft Corporation.
"VESA", "DPMS" et "DDC" sont des marques commerciales déposées de Video Electronics Standard
Association; Le nom et le logo d' "ENERGY STAR" sont des marques commerciales déposées de U.S.
Environmental Protection Agency (EPA). En sa qualité de partenariat avec ENERGY STAR, Samsung
Electronics Co., Ltd.affirme que ce produit répond aux directives de ENERGY STAR concernant l'économie
de l'énergie. Tous les autres noms de produits mentionnés ci-dessous peuvent être les marques ou les
marques déposées de leurs propriétaire respectifs.

Guide de l'utilisateur
