Samsung SYNCMASTER 151S, SYNCMASTER 151B User Manual [da]

SyncMaster 151S/151B/151BM

TFT-LCD Monitor

Brugerhåndbog

Forside > Indholdsfortegnelse

Forside On-Screen Display

Sikkerhedsanvisninger Fejlfinding

Tegnforklaring Checkliste
Strøm Spørgsmål & Svar
Installation Selv-test kontrolfunktion
Vedligeholdelse
Diverse

Indledning Specifikationer

Udpakning Generelle specifikationer
Front Fabriksindstillede Modes
Bagpanel PowerSaver

Opstilling Oplysninger

Tilslutning af skærm Service
Installation af skærmdriver Ordforklaring

Automatisk Forskrifter

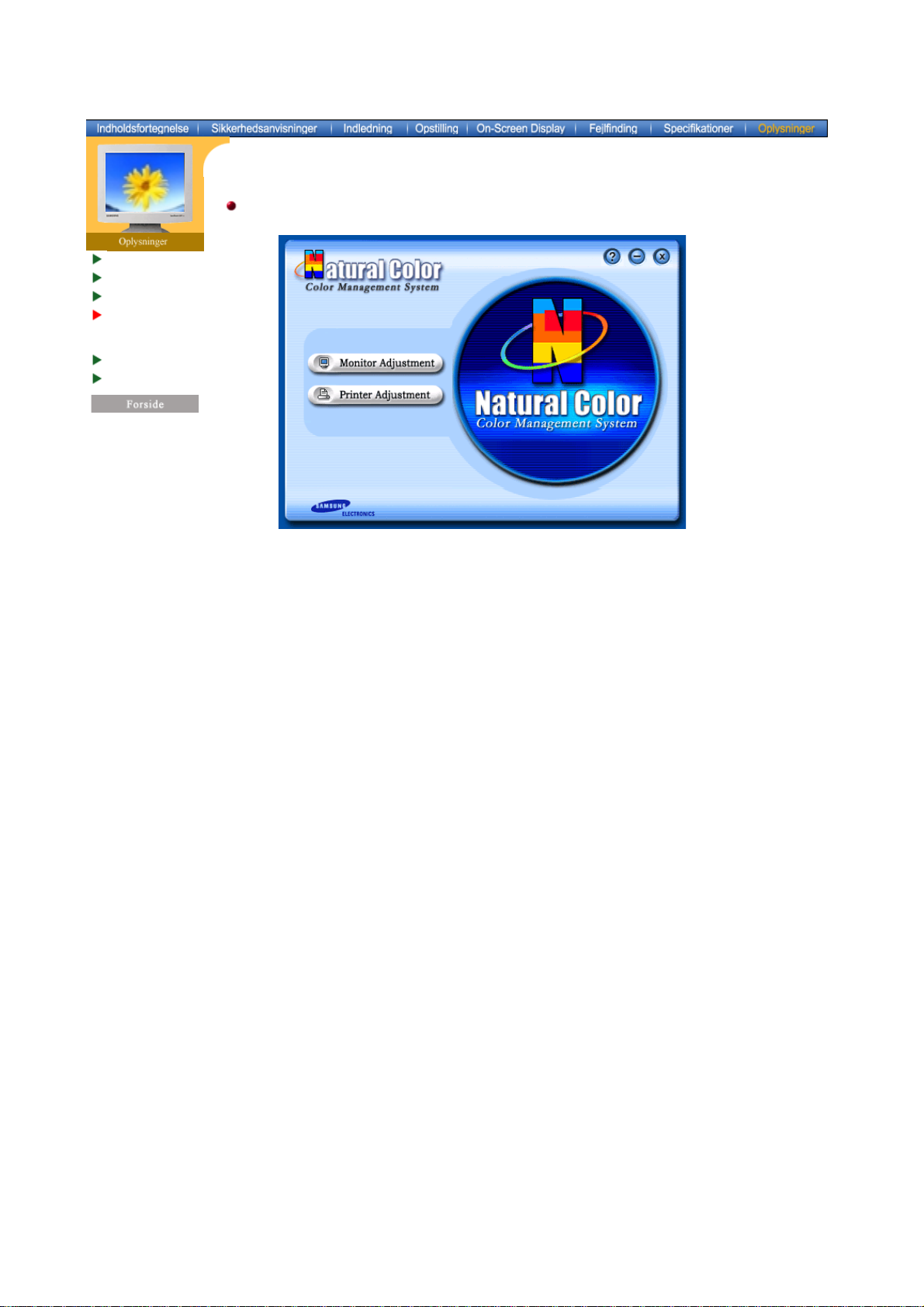

Manuelt Natural Color - Farvestyringssystem

Installation af VESA kompatibelt ophæng For bedre billede

Rettigheder

Tegnforklaring

A
r

F

B

M

F
M

J

Strøm
Installation
Vedligeholdelse
Diverse

Forside > Sikkerhedsanvisninger > Tegnforklaring

nvisninger, der er markeret med dette symbol skal overholdes - undladelse heraf kan

esultere i legemsbeskadigelse eller ødelæggelse af material.

orbudt

å ikke afmonteres

å ikke berøres

ør altid læses og forstås

jern stikket fra kontakten

ordforbindelse for at undgå elektrisk stød

Tegnforklaring

Strøm

Installation
Vedligeholdelse
Diverse

Forside > Sikkerhedsanvisninger > Strøm

Natural Color - Farvestyringssystem, hvis den ikke skal bruges i længere tid.
Hvis du bruger en pauseskærm, sæt denne til aktiv status.

z

Hvis du har en lille skærm, eller hvis det samme billede bliver på skærmen
i lang tid, kan billedet sætte sig fast på skærmen på grund af beskadigelse
af lysstoffet indvendigt i billedrøret.

Anvend aldrig et beskadiget eller løst stik.

z

Dette kan forårsage elektrisk stød eller brand.

Tag aldrig stikket ud ved at rykke i ledningen, og rør aldrig ved
ledningen med våde hænder

z

Dette kan forårsage elektrisk stød eller brand.

Anvend altid kun stik og kontakter med korrekt jordforbindelse.

z

Forkert jordforbindelse kan føre til elektrisk stød eller beskadigelse
af materiel.

Undgå at bøje stik og ledninger samt at placere tunge genstande
ovenpå disse og derved beskadige dem.

z

Dette kan forårsage elektrisk stød eller brand.

Fjern stikket fra kontakten i tordenvejr samt hvis PC'en ikke skal
anvendes i længere tid.

z

Undladelse heraf kan føre til elektrisk stød eller brand.

Undgå at tilslutte flere forlængerledninger eller stik til samme
kontakt.

z

Dette kan føre til brand.

Forside > Sikkerhedsanvisninger > Installation

Tegnforklaring
Strøm

Installation

Vedligeholdelse
Diverse

Tildæk aldrig skærmkabinettets ventilationsåbninger.

z

Dårlig ventilation kan forårsage systemsvigt eller brand.

Anbring din skærm et forholdsvis støvfrit sted med lav
luftfugtighed.

z

I modsat fald er der risiko for elektrisk stød eller der kan udvikle sig
brand inde i skærmen.

Undgå at tabe skærmen under transport.

z

Dette kan forårsage legemsbeskadigelse eller skade på materiel.

Anbring skærmen på en jævn, solid flade.

z

Skærmen kan beskadiges, hvis den falder ned.

Sæt skærmen ned med forsigtighed.

z

Den kan muligvis blive ødelagt.

Anbring aldrig monitoren med skærmfladen nedad.

z

TFT-LCD overfladen kunne blive beskadiget.

Tegnforklaring
Strøm
Installation

Vedligeholdelse

Diverse

Forside > Sikkerhedsanvisninger > Vedligeholdelse

Skærmkabinettet eller TFT-LCD fladen kan tørres af med en fugtig, blød
klud.

Sprøjt ikke rengøringsmidlet direkte på monitoren.

Anvend det anbefalede rengøringsmiddel og brug en blød klud.

Rengør stik og stikkontakt med en tør klud, hvis de er støvede eller
snavsede.

z

Et snavset stik kan forårsage elektrisk stød eller brand.

Anbring aldrig et glas vand, kemikalier eller små metalgenstande
oven på skærmen.

z

Det kan føre til beskadigelse, elektrisk stød eller brand.

z

Skulle et fremmedlegeme komme ind i monitoren, tag stikket ud af
kontakten og tilkald et servicecenter.

Forside > Sikkerhedsanvisninger > Diverse

Tegnforklaring
Strøm
Installation
Vedligeholdelse

Diverse

Afmonter aldrig kabinettet (eller bagpanel). Der er ingen indvendige
dele, der kan vedligeholdes af brugeren.

z

Dette kan føre til elektrisk stød eller brand.

z

Overlad service til en kvalificeret servicetekniker.

Hvis skærmen ikke fungerer normalt - specielt, hvis der
fremkommer mærkelige lyde eller lugt - tag øjeblikkelig stikket ud
og kontakt en autoriseret forhandler eller servicetekniker.

z

Det kan føre til elektrisk stød eller brand.

Anbring aldring tunge genstande oven på skærmen.

z

Dette kan føre til elektrisk stød eller brand.

Hvil øjnene i 5 minutter efter hver times arbejde ved skærmen.

z

Dette vil modvirke øjentræthed.

Brændbare stoffer bør aldrig anvendes eller opbevares i nærheden
af skærmen.

z

Det kan forårsage en eksplosion eller brand.

Forsøg aldrig at flytte skærmen ved at løfte den ved hjælp af
ledning eller signalkabel.

z

Dette kan føre til systemsvigt, elektrisk stød eller brand på grund af
beskadigelse af kablet.

Ryk aldrig skærmen til højre eller til venstre ved bare at trække i
ledningen eller signalkablet.

z

Dette kan føre til systemsvigt, elektrisk stød eller brand på grund af
beskadigelse af kablet.

Stik aldrig metalgenstande ind i åbningerne i skærmen.

z

Dette kan føre til elektrisk stød, brand eller beskadigelse.

Undgå at magnetiske genstande kommer i kontakt med skærmen.

z

Dette kan forårsage misfarvning eller forvrængning af billedet.

Skærm og fodstykke

Strømkabel

Forside > Indledning > Udpakning

Udpakning

Front
Bagpanel

Signalkabel

Hurtig installationsvejledning

Drejefod og S/W CD (Tilbehør)

Garantibevis

(Ikke alle steder)

CD med Brugervejledning

Drevinstallation

Kontroller, at pakken indeholder følgende dele.
Kontakt din forhandler, hvis der mangler noget.

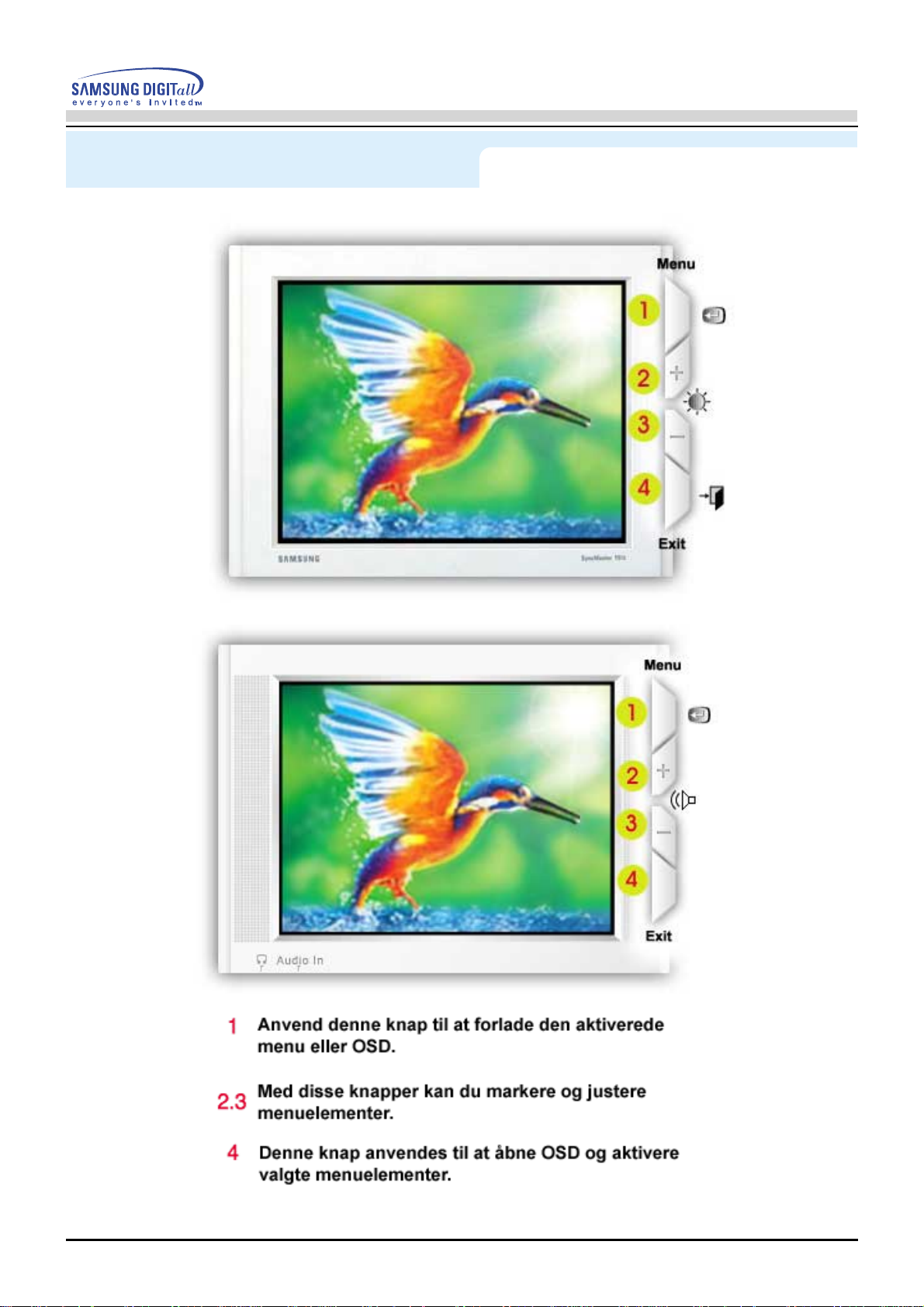

Forside > Indledning > Front

Udpakning

Front

Bagpanel

1. Auto knap

2. Exit knap
3,4. Justerings knapper

5. Menu knap

Anvend denne knap til direkte automatisk justering
Anvend denne knap til at forlade den aktiverede menu eller OSD.
Med disse knapper kan du markere og justere menuelementer.
Denne knap anvendes til at åbne OSD og aktivere valgte

menuelementer.

6. Tænd/sluk lampe

Denne lampe lyser grønt ved normal drift og blinker grønt en enkelt
gang, når skærmen gemmer dine justeringer.

7. Tænd/sluk knap

Bemærk:

Gå til PowerSaver, der er nærmere beskrevet i håndbogen, for yderligere oplysninger om

Anvend denne knap til at tænde eller slukke for skærmen.

energibesparende funktioner. Sæt din PC til OFF, når den ikke skal bruges eller hvis du
forlader arbejdspladsen i længere tid.

Forside > Indledning > Bagpanel

Udpakning
Front

Bagpanel

1. Stik til strøm

2. Signalkabel

(Konfigurationen bag på monitoren kan variere mellem produkter.)

Tilslut skærmens strømkabel til dette stik bag på monitoren.
Tilslut signalkablet til videostikket på din computer, video board, videokort

eller grafikkort.

Bemærk:

Gå til afsnittet Tilslutning af Skærmen for yderligere oplysninger om kabeltilslutninger.

Tilslutning af
skærm

Installation af
skærmdriver
Installation af VESA
kompatibelt
ophæng

Forside > Opstilling > Tilslutning af skærm

1. Forbind skærmens strømkabel til strømstikket på skærmens bagpanel.
Sæt stikket fra skærmens strømkabel i den nærmeste stikkontakt.

2. Tilslut signalkablet til videostikket på din computer, video board, videokort eller grafikkort.

3. Hvis du anvender en Mackintosh computer, tilsluttes kablet en Mackintosh adapter, og
stikbenene på din adapter indstilles (adapter er ikke medleveret). Der skal ikke anvendes
adapter til en pc-kompatibel computer.

Bemærk:

Tænd for computer og skærm. Hvis du ser et skærmbillede, er installationen færdig.

Tilslutning af skærm

Installation af
skærmdriver

Installation af VESA
kompatibelt
ophæng

Når du bliver prompted af operativsystemet for skærmdriveren isættes den
medleverede CD-ROM. Installation af driver varierer en smule fra det ene
operativsystem til det andet. Følg de anvisninger, der gives for det operativsystem,
som du anvender.

klargør en tom diskette og download driverens programfil fra det her viste Internet web site:

z

Internet web site : http://www.samsung-monitor.com/ (Worldwide)

http://www.samsungmonitor.com/ (USA)
http://www.samsung.se/

Windows ME/98/95

1. Sæt CD'en ind i CD-ROM drevet.

2. Klik på "Windows ME/98/95 Driver".

3. Vælg din monitormodel i modellisten, og klik så på "OK"-knappen.

4. Klik på "Installér"-knappen i "Advarsel" vinduet.

Tilslutning af skærm

Installation af
skærmdriver

Installation af VESA
kompatibelt
ophæng

Windows XP/2000

1. Sæt CD'en ind i CD-ROM drevet.

2. Klik på "Windows XP/2000 Driver".

3. Vælg din monitormodel i modellisten, og klik så på "OK"-knappen.

4. Klik på "Installér"-knappen i "Advarsel" vinduet.

5. Hvis du ser følgende "Besked"-vindue, klik så på "Fortsæt" knappen. Klik på "OK"

knappen.

Denne monitor-driver har MS Logo-autorisation, og installation vil ikke beskadige dit
system.
*Den autoriserede driver kan findes på Samsung Monitor's hjemmeside.

http://www.samsung-monitor.com/

6. Installation af monitordriver er komplet.

Tilslutning af skærm

Installation af
skærmdriver

Installation af VESA
kompatibelt
ophæng

Når du bliver prompted af operativsystemet for skærmdriveren isættes den
medleverede CD-ROM. Installation af drev varierer en smule fra det ene
operativsystem til det andet. Følg de anvisninger, der gives for det operativsystem,
som du anvender.

klargør en tom diskette og download driverens programfil fra det her viste Internet web site:

z

Internet web site : http://www.samsung-monitor.com/ (Worldwide)

http://www.samsungmonitor.com/ (USA)
http://www.samsung.se/

Microsoft® Windows® XP Operativsystem

1. Sæt CD'en ind i CD-ROM drevet.

2. Klik på "Start" - "Kontrolpanel", og klik derefter på ikonet for "Udseende og Emner..".

3. Klik på Display-ikonet, vælg "Indstillinger"-fanen og klik på "Avanceret".

4. Klik på knappen for "Egenskaber" på "Monitor"-fanen og vælg "Driver"-fanen.

http://www.samsung-monitor.com/

Tilslutning af skærm

Installation af
skærmdriver

Installation af VESA
kompatibelt
ophæng

5. Klik på "Opdatér driver" og vælg "Installér fra liste eller ...", og klik derefter på "Næste"-

knappen.

6. Vælg "Søg ikke, jeg vil ...", klik så på "Næste" og derefter klik på "Har diskette".

7. Klik på "Gennemse"-knappen, vælg derefter A:\(D:\driver), vælg din monitormodel i listen og
klik så på "Næste"-knappen.

8. Hvis du ser følgende "Besked"-vindue, klik så på "Fortsæt" knappen. Klik på "Slut"-knappen.

Denne monitor-driver har MS Logo-autorisation, og installation vil ikke beskadige dit system.
*Den autoriserede driver kan findes på Samsung Monitor's hjemmeside.

Tilslutning af skærm

Installation af
skærmdriver

Installation af VESA
kompatibelt
ophæng

9. Klik på "Luk"-knappen og igen på "OK"-knappen.

10. Installation af monitordriver er komplet.

Microsoft® Windows® 2000 Operativsystem

Når du ser "Digital Signature Not Found" på din skærm, følg disse trin.

1. Vælg "OK" knappen i "Isæt diskette" vinduet.

2. Klik på "Gennemse" knappen i "Fil kræves" vinduet

3. Vælg A:\(D:\driver) og klik så på "Åbn" knappen, og derefter "OK" knappen.

Manuel installationsguide

1. Klik på "Start", "Indstillinger", Kontrolpanel".

2. Dobbeltklik "Skærm" ikonet.

3. Vælg "Indstillinger" fanen og klik derefter på "Avanceret"

4. Vælg "Monitor".

Situation1:

Hvis "Egenskaber" knappen er inaktiv betyder det, at din skærm ikke er korrekt
konfigureret. Stands installationen.

Situation2:

Hvis "Egenskaber" knappen er aktiv, så klik på "Egenskaber" knappen. Følg
herefter hvert af de følgende trin.

5. Klik på "Driver" og så "Opdater Driver" og klik derefter på "Næste" knappen.

6. Vælg "Vis en liste over de aktuelle drivere for dette udstyr, så jeg kan vælge den ønskede

driver". Klik så på "Næste", og derefter på "Har diskette".

7. Klik på "Gennemse" knappen og vælg derefter A:\(D:\driver).

8. Klik på "Åbn" knappen, og klik derefter på "OK" knappen.

9. Vælg din skærmmodel, klik på "Næste" knappen og derefter på "Næste" knappen.

10. Klik på "Slut" knappen og derefter på "Luk" knappen.

Hvis du kan se "Digital Signature Not Found" vinduet, så klik på "Ja" knappen, og
derefter på "OK" knappen. Klik så på "Slut" knappen og derefter på "Luk" knappen.

Microsoft

®

Windows

®

Millenium Operativsystem

®

®

dialogboksen for Display Properties

Tilslutning af skærm

Installation af
skærmdriver

Installation af VESA
kompatibelt
ophæng

1. Klik på "Start", "Indstillinger", "Kontrolpanel".

2. Dobbeltklik "Skærm" ikonet.

3. Vælg "Settings" fanen og klik så på "Advanced Properties" knappen.

4. Vælg "Monitor" fanen.

5. Klik på "Change" knappen i "Monitor Type" feltet.

6. Vælg "Specify the location of the driver".

7. Vælg "Display a list of all the drivers in a specific location." og klik derefter på "Next"

knappen.

8. Klik på "Have Disk" knappen.

9. Angiv det rigtige A:\(D:\driver) og klik så på "OK" knappen.

10. Vælg "Show all devices" og vælg så den monitor, som er tilsluttet din computer og klik
derefter på "OK".

11. Fortsæt med at vælge "Close" knappen og "OK" knappen, indtil du har lukket
dialogboksen for Display Properties. (Hvis der kommer andre skærmbilleder frem med
advarsler og lignende, klikkes der på det, der passer for din monitor).

Microsoft® Windows® 98 Operativsystem

1. Klik på "Start", "Indstillinger", "Kontrolpanel".

2. Dobbeltklik "Skærm" ikonet.

3. Vælg "Indstillinger" fanen og klik derefter på "Avanceret"

4. Vælg "Monitor".

5. Klik på "Change" knappen i "Monitor Type" feltet og klik så på "Next" knappen.

6. Vælg "Display a list of all the drivers" og klik derefter på "Next" knappen.

7. Klik på "Have Disk" knappen, derefter på "browse" knappen.

8. Angiv det rigtige A:\(D:\driver) og klik så på "OK" knappen.

9. Dialogboksen "Select Device" kommer frem. Vælg "Show all devices" og vælg derefter

den monitor, som er tilsluttet din computer og klik på OK.

10. Fortsæt med at vælge "Close" knappen og "OK" knappen, indtil du har lukket
dialogboksen for Display Properties.

Microsoft® Windows® 95 Operativsystem

Her skal du først finde ud af, hvilken version af Windows 95 du har på din computer. Det gøres
ved at højreklikke på Denne Computer ikonet på Skrivebordet og vælge Egenskaber.
Versionens nummer findes under System. Følg trinene for den pågældende version.

Version 4.00.950A

1. Klik på Start, Indstilinger, Kontrolpanel, og dobbeltklik derefter på Skærm.

2. I Vis Egenskaber vinduet, klik på Indstillinger fanen, og klik derefter på Skift Skærm
Type.

3. I Skift Skærm Type vinduet, klik på Skift og derefter Har Diskette.

4. Klik på "browse" knappen, angiv A:\(D:\driver) og klik på "OK".

5. I Vælg udstyr vinduet klikkes på den pågældende skærmmodel, og derefter klikkes på
OK.

6. Fortsæt med at vælge "Close" knappen og "OK" knappen, indtil du har lukket
dialogboksen for Display Properties.

Version 4.00.950B

1. Klik på Start, Indstillinger, Kontrolpanel, og dobbeltklik derefter på Skærm.

2. I Vis Egenskaber vinduet, klik på Indstillinger fanen, og klik derefter på Avancerede
Egenskaber.

3. I Avancerede Egenskaber vinduet, klik på Monitor fanen og klik så på Skift.

4. I Vælg Udstyr vinduet, klik på Har Diskette.

5. Klik på "browse" knappen, angiv A:\(D:\driver) og klik på "OK".

6. I Vælg Udstyr vinduet klikkes på den pågældende skærmmodel, og derefter klikkes på
OK.

7. Fortsæt med at vælge "Close" knappen og "OK" knappen, indtil du har lukket

.
